Как сделать гидроуровень: Как сделать гидроуровень своими руками? Использование гидроуровня

Содержание

Как изготовить и правильно пользоваться гидроуровнем

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.

Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.

Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.

Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.

Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.

Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.

После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.

Другой конец прибора нужно переместить на тот угол, который проверяют.

Разжимают края трубки и выжидают, пока жидкость не выровняется.

При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

Как пользоваться гидроуровенем | Строительный портал

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Что такое гидроуровень
Преимущества и недостатки строительного гидроуровня
Подготовка к работе с гидроуровнем
Как правильно пользоваться гидроуровнем
Гидроуровень Зубр
Как сделать гидроуровень своими руками
Советы при работе со строительным гидроуровнем

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

водяной уровень или гидроуровень;
лазерный;
трубный;
пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 — 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень — это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

низкая цена гидроуровня;
легкость в использовании;
работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
возможность работы за пределами помещения;
инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
сложность заправки длинных шлангов водой;
работа при температуре выше 0°с;
систематическая смена жидкости;
изоляция прибора на 2 м от отопительных и горячих элементов;
работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

инструмент;
емкость для жидкости, ковш или лейка;
воронка;
заточенный карандаш;
линейка и рулетка;
скотч;
по желанию, краситель для воды;
помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

Первый метод:

расправьте шланг инструмента, чтобы не было его заломов;
наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
разместите его на возвышенности;
поместите один конец гидроуровня на самое дно полной емкости;
потяните жидкость через второе отверстие трубы;

Второй метод:

конец с колбой опустите как можно ниже к земле;
вставьте воронку в отверстие второго конца;
из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

Держите колбу на необходимом уровне возле первого объекта.
Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
помощник берет вторую колбу и перемещает ее к следующей точке.
Следите за тем, чтобы трубка не перегибалась.
Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
Сделайте отметку карандашом.
Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
Далее действуйте по описанной схеме.
Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

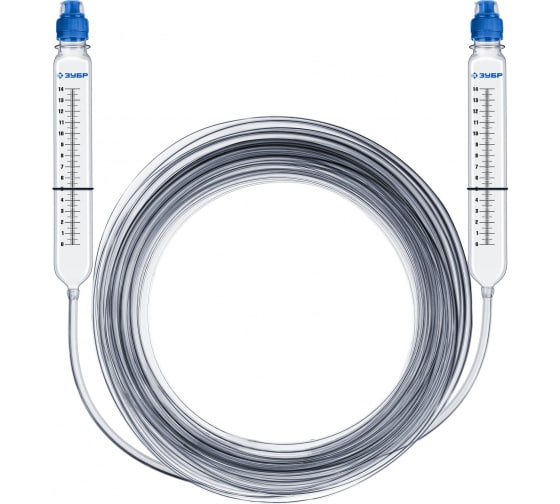

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

эластичная прозрачная трубка диаметром в 8 – 10 мм;
два медицинских одноразовых шприца на 5 делений;
канцелярский нож;
емкость для воды;
мыльный раствор;
маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
выкиньте иглы со шприцов и выньте поршни;
обрежьте канцелярским ножом конусы под иглы;
расширьте отверстие шприца до диаметра шланга;
вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

наполните систему водой;
поднимите концы шланга вверх;
определите середину трубки инструмента. Надавите на нее ногой;
пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Как сделать гидроуровень своими руками из шланга?

Как сделать гидроуровень своими руками?

Разделы статьи:

Во время строительства каких-либо конструкций важно производить точные расчёты. Ведь именно благодаря этому строение будет отличаться своими прочностными показателями и долгим сроком эксплуатации. Все измерения должны проводиться с использованием качественного инструмента.

Для чего нужен гидроуровень?

Сегодня нередко с целью сэкономить при самостоятельном строительстве применяют водяной уровень. Это приспособление необходимо, для того чтобы определять горизонтальность. Изготовить гидроуровень возможно даже своими руками. К тому же для этого не потребуется тратить много сил и времени. Самое интересное то, что самодельный гидроуровень сможет справляться со своими задачами на все сто процентов. Иногда даже заводские инструменты хуже определяют горизонтальность, нежели уровень, сделанный своими руками.

При помощи этого приспособления реально качественно залить стяжку, сделать подвесной потолок или же соорудить отмостку по периметру строения. Многие хозяева задумываются над вопросом, как сделать гидроуровень своими руками. В принципе, все довольно просто.

Как сделать гидроуровень своими руками?

Для того чтобы сделать гидроуровень своими руками необходимо применить бесцветный шланг толщиной приблизительно около 8 сантиметров. Желательно использовать силиконовый либо виниловый шланг. Основная задача данного приспособления при помощи расположения жидкостей определить горизонтальность имеющейся плоскости.

Стоит понимать, что длина шланга зависит от того, на какое именно расстояние требуется переносить опорные точки. Не помешает к полученному результату дополнительно прибавить несколько сантиметров. Это делается с той целью, чтобы во время выполнения измерений шланг располагался на поверхности пола. При необходимости трубку всегда можно увеличить. Для этого стоит присоединить к шлангу подходящий по диаметру кусок.

Возможно, зафиксировать на крайних точках такого шланга отградуированные ёмкости. Вследствие этого получится наносить сразу несколько контрольных точек. Допускается на концах шланга закреплять какие-нибудь приспособления, наподобие колб от шприцов.

Особенности применения гидроуровня

Желательно, определять горизонтальность плоскости двум работникам. В то время, когда один человек устанавливает одну часть водяного уровня, второй специалист создаёт нужные отметки. Однако, в принципе, все это вполне реально осуществить и самому. В данном процессе главное внимательность.

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки. В статье мастер сантехник расскажет о этом инструменте.

Для чего он нужен

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.
При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнять пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях.

Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.
Как правильно пользоваться водяным уровнем

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.
Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях.

Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов.

Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: небольшая воронка для наполнения уровня водой; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.
Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.
К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него, для этих целей используют строительный отвес.
Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.
Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.
Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.
Водяной уровень своими руками
С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.
Правила хранения гидроуровня
После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.
Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.
Видео
В сюжете — Как пользоваться гидроуровнем

В сюжете — Все секреты работы с гидроуровнем

В сюжете — Работа с гидроуровнем в одиночку

В продолжение темы посмотрите также наш обзор Пузырьковый строительный уровень — назначение, виды, выбор

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Vodyanoy-uroven.html

Пузырьковый уровень (ватерпас) – как выбрать и пользоваться

При ремонте квартиры, строительстве или установке мебели необходимо обеспечить горизонтальность поверхностей. Никому не понравятся кривые стены, косо установленные двери, окна, мебель, бытовая техника. Не обрадует глаз и неровно уложенный на пол ламинат или не горизонтально установленный подвесной потолок.

Для обеспечения горизонтальности в строительстве и при ремонте служит измерительный инструмент, который называется уровнем (ватерпасом).

Что измеряют водяным гидроуровнем

Уровень (ватерпас) водяной, гидроуровень или лазерный является измерительным инструментом, позволяющим обеспечить линию горизонта при выполнении строительных и монтажных работ.

Виды и принцип работы уровней

По принципу работы существуют жидкостные и лазерные уровни (ватерпасы). Жидкостные бывают двух видов: пузырьковые, которые устанавливаются в рулетки или строительные линейки и гидроуровни. Приставка гидро произошла от греческого слова hydor – вода.

Пузырьковый жидкостный уровень

Пузырьковый уровень представляет собой герметичную колбу из прозрачного материала, частично не заполненную подкрашенным спиртом, чтобы не замерзал при морозах.

При горизонтальном положении колбы пузырек воздуха благодаря плавному увеличению внутреннего диаметра в центре колбы отмеченного рисками, будет занимать положение строго между ними.

Пузырьковые уровни устанавливают в строительные линейки, как на фотографии. Ними оснащают оптические измерительные приборы, например, лазерные уровни, нивелиры, теодолиты, весы. Они есть во всех приборах и инструментах, точность показаний которых зависит от их положения относительно линии горизонта.

Водяной гидроуровень

С помощью пузырькового уровня, вмонтированного в строительную линейку можно обеспечить горизонтальность на расстоянии длины линейки, а это не более трех метров.

Для того, чтобы сделать разметку на одной линии горизонта на большом расстоянии, например, при оклейке обоев, установки подвесного потолка, укладке кафеля, строительстве дома, бассейна или забора используют теодолит, лазерный или гидроуровень. Лазерный уровень, а тем более теодолит не каждому домашнему мастеру доступны по цене.

Поэтому многие покупают или изготавливают своими руками гидроуровень, который представлен на фотографиях.

Работа гидроуровня основано на законе сообщающихся сосудов Паскаля. Закон гласит, что уровень однородной жидкости в сообщающихся сосудах, вне зависимости от их формы, устанавливается на одной горизонтальной линии.

Таким образом, чтобы изготовить гидроуровень, достаточно соединить гибкой трубкой требуемой длины два узких прозрачных сосуда с патрубками на дне. После заполнения системы водой гидроуровень станет готовым для работы.

Как сделать гидроуровень своими руками

Гидроуровень можно купить в магазине, но его не сложно сделать самостоятельно. Нужно всего лишь на концах прозрачной трубки достаточной длины с внутренним диаметром не менее 8 мм нанести несколько отметок с шагом 10 мм. Деления нужны для того, чтобы вдвоем было легче работать.

Если трубка не прозрачная, то нужно ее концы оснастить прозрачными отрезками дополнительных трубок из пластмассы или стекла. Хорошо для этого подойдут одноразовые шприцы для инъекций такого же внешнего диаметра.

Поршни из шприцов удаляются, конусы на шприцах на которые одевается иголка, удаляются и отверстие расширяется до размера, близкого к размеру внутреннего диаметра шприца, шприцы стороной установки иголки вставляются в концы трубки.

Самодельный гидроуровень готов и можно приступать к работе с ним на практике.

Как производить работы с помощью гидроуровня

Перед началом работы с гидроуровнем его нужно заполнить водой. Концы гидроуровня сводятся вместе, и система заполняется кипяченой водой (удобно из чайника) до уровня середины делений. Это и будет нулевым делением. Заливать воду в гидроуровень непосредственно из водопровода недопустимо, так как в ней есть пузырьки воздуха, нарушающие однородность воды и разметка может получится не точной.

Перед разметкой зажимают пальцем отверстие одного из концов гидроуровня, чтобы вода не вытекала, и прикладывают ее к первой отметке условным нулевым делением. Второй конец трубки устанавливают в зону второй точки разметки и, поднимая или опуская его по вертикали, добиваются, чтобы в первом конце трубки уровень воды совпал с намеченной точкой. После этого наносят вторую метку.

Если требуется между отметками нанести горизонтальную линию, то можно воспользоваться ниткой, натертой грифелем карандаша или мелом. После окраски нитку прикладывают к отметкам, крепко натягивают, отводят ее центр от стены и резко отпускают. Линия готова.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 180⁰. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

правильный выбор и особенности использования прибора Как заполнить гидроуровень водой без пузырей

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
несколько 5-ти кубовых разовых шприцев;
острый нож;
бутылка воды;
жидкое мыло;
гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

маленькая цена
за промышленный образец и возможность изготовить его своими силами;
простота в
проведении разметки;
возможность работать
в самых трудных для доступа местах;
работа может
производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
обеспечение одинакового
положения по высоте при укладке больших расстояний плитки на тротуаре;
достаточно неприхотливый
инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

для выполнения
замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
часто бывает
сложно заправить гидроуровень строительный водой, при большой длине шланга;
при строительстве
фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
при работе,
с помощью гидроуровня, в нем постоянно требуется производить замену воды;
устройство надежно
работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
показания можно
снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

гидравлический
уровень;
воронка для
заливания жидкости;
небольшое ведерко
для заливания воды;
маркер или
карандаши;
следует
приготовить рулетку;
для лучшей
видимости, воде можно придать цвет, используя для этого различные красители;
Не забудьте
позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

В любом строительном процессе важно точно соблюдать размеры, предусмотренные проектом или эскизом. Это необходимо, чтобы обеспечить надежность конструкции, избежать перекосов и сильных отклонений. Одним из контрольно-измерительных приборов, используемых рабочими, является гидроуровень.

Устройство предназначено для горизонтальной разметки и выявления отклонений от горизонта. Может быть как самодельным, так и заводского изготовления. Принцип действия прост, поэтому чтобы использовать прибор не нужно иметь глубоких знаний в области строительства.

— устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Благодаря действию закона физики точность устройства достаточно высокая, что позволяет применять его при возведении фундамента. Важным фактором является простота конструкции и доступная цена. Наиболее простой вариант гидроуровня — прозрачный длинный шлаг. В магазине также можно приобрести более сложное устройство, оснащенное двумя емкостями с мерной шкалой и крепежными приспособлениями. Оба варианта и простой и усовершенствованный работают одинаково.

Выравнивание фундамента по горизонту

Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается, поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам. При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции».

Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при .

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

Прибивают первую перекладину (рейку) на нужной высоте.
Закрепляют на ней один конец измерительного прибора.
Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.

Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности отмеченный «ноль» копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.

Кладка стен

Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.

Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.

Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.

Заливка воды в прибор

Перед началом измерительных работ необходимо грамотно подготовить инструмент. Для этого действия рекомендуется выполнять в таком порядке:

Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Создание качественного сооружения зависит не только от применяемого материала, четкого и последовательного выполнения монтажных работ.

Важнейшую роль при строительстве любых объектов и проведении отделочных работ играет умение качественно и точно создать или смонтировать каждую деталь конструкции.

Для упрощения выполнения подобных работ создаются различные устройства, одним из которых является водяной уровень. Многие хозяева часто задают вопрос, как пользоваться гидроуровнем, ответить на который мы сможем в дальнейшем.

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

капельный уровень;
гидроуровень;
лазерный уровень.

Каждый из приборов имеет свою сферу применения и особенности.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Сфера применения уровня водяного типа достаточно разнообразна. При помощи гидроуровня возможно выставлять свайный и ленточный фундамент, определять перепад высоты. Устройство широко применяется при ремонтных работах и организации напольного настила (чернового и финишного).

Следует знать, что, организовывая строительные работы на наклонном участке, при помощи гидроуровня можно легко и точно определить перепад высот от одного конца участка к другому.

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень — что он из себя представляет

Принцип работы водяного уровня достаточно прост, он основан на физическом законе «о сообщающихся сосудах», в котором говорится, что если 2 сосуда соединить между собой шлангом или другим связующим материалом, по которому способна перемещаться жидкость, и наполнить водой или другим текучим материалом, уровень жидкости всегда будет сопоставим. Это значит, что, находясь на одной плоскости 2 сосуда, будут показывать 1 уровень воды, если же 1 сосуд приподнять, то в нем уровень текучего вещества уменьшится, соответственно во 2 емкости – увеличится.

В принципе, 2 сосуда – это 2 колбы гидроуровня, в которые наливается жидкость, и также они соединяются между собой прозрачной пластичной трубкой. На каждую из колб нанесена градуированная шкала, которая и позволяет определить, насколько миллиметров 2 сравниваемых предмета имеют перепады по горизонтальной плоскости.

Длина шланга устройства может выбираться каждым хозяином самостоятельно при покупке, поскольку это зависит от сферы применения прибора (на каких расстояниях будут замеряться объекты).

Замеры удобнее делать вдвоем

Если гидроуровень будет применяться при выполнении внутренних работ, то достаточно длины трубки до 8 м, если даже длина полового перекрытия или потолочных балок превышают это расстояние, всегда выставляют дополнительные реперы (маяки), которые являются вспомогательным элементом для проведения качественной разметки.

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.

Следует помнить, что при выборе трубки водяного уровня от точки замера она должна вертикально опускаться вниз и таким же образом переходить в другую точку. Причем шланг по всей длине не должен иметь натяжений и лишних петель при проведении замеров.

Подготовка гидроуровня к работе

Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость

Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.

Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.

Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.

Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.

Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.

Следует помнить, что практически каждый покупной гидроуровень укомплектован колбами, к которым крепятся концы пластиковой трубки. На колбах должна быть нанесена градуированная шкала.

Вместе с тем, многие строители настоятельно рекомендуют покупать водяные уровни с крепежными зажимами или резинками. О секретах работы с девайсом смотрите в этом видео:

Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

водяной уровень;
красящая нить для разметки;
немного любой краски для подцветки воды;
карандаш;
рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду.
Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок.
Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией.
Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты.
Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения.
Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка.
Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Принцип работы прибора

Гидроуровень
— устройство, которое работает по принципу сообщающихся сосудов. Второе название прибора — водяной уровень. Он представляет собой длинный тонкий шланг. Если приподнять концы этого шланга, то на каком бы расстоянии друг от друга они не располагались, через определенное время жидкость в них выровняется по одной отметке.

Выравнивание фундамента по горизонту

Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается, поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.

Разметка фундамента

Прибивают первую перекладину (рейку) на нужной высоте.
Закрепляют на ней один конец измерительного прибора.
Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Важно! Следите за тем, чтобы во время работы с уровнем шланг не перегибался, иначе измерения будут не верными.

Выставление опалубки и заливка фундамента

Кладка стен

Заливка воды в прибор

Берут ведро с водой или любую другую емкость большого объема с открытой поверхностью. Ведро размещают на некотором возвышении относительно земли.
Один конец прибора помещают в емкость с водой, а второй опускают ниже расположения ведра. Обычно располагают на земле. При этом благодаря свойству сообщающихся сосудов жидкость начинает двигаться по трубке, заполняя ее.
При заполнении важно контролировать наличие пузырьков воздуха в приборе. Выжидают время, пока весь газ не выйдет из трубки. После этого зажимают один конец пальцем или загибают.
Второй коней достают из емкости. Проверяют движение воды и еще раз наличие воздуха.
Оба конца закрывают или зажимают и переносят прибор на рабочее место.

После выполнения этих действий можно приступать к измерениям.

Несколько советов

Чтобы упростить процесс можно окрасить воду, заливаемую в прибор в яркий цвет. Это позволит без напряжения зрения быстро определить отметку воды в трубке.
Чем больше диаметр шланга, тем быстрее в нем будет выравниваться жидкость. Рекомендуется приобретать изделия диаметром 10-12 мм.
Скорость выравнивания зависит также от длины трубки. Не стоит выбирать слишком длинные изделия.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Гидроуровень – простой и надежный инструмент, используемый при проведении ремонтных и строительных работ для горизонтальной разметки. Конструкция его довольно примитивна: прозрачный шланг, наполненный жидкостью, с колбами на обоих концах, поэтому сделать гидроуровень своими руками под силу каждому.

Сфера применения и принцип работы

Гидроуровень используют для разметки стен под полки, в процессе монтажа стяжки или выравнивания стен и пола, при установке натяжного потолка, оклеивании стен обоями и других работах.

Принцип работы инструмента основан на принципе сообщающихся сосудов: в соединенных между собой емкостях уровень воды будет одинаковым.

Самостоятельное изготовление инструмента

Чтобы сделать гидроуровень своими руками, потребуется:

прозрачный шланг или трубка диаметром от 5 до 20 мм;
2 медицинских шприца одинакового объема;
емкости с теплой мыльной водой и с чистой;
канцелярский нож;
маркер для разметки.

Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений. Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.

Порядок действий при сборке:

В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
Вставляют в подготовленные отверстия шприцов трубку.
На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.

Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.

Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха. Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля. Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.

После окончания работ жидкость из гидроуровня обязательно сливают.

Правила использования гидроуровня

Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.

Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.

Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.

Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.

Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.

Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.

Нанесение горизонтальной линии по всему периметру помещения

Все измерения проводят от первой контрольной точки.

По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.

Перенос отметки в соседнее помещение

Для этой работы потребуется 2 человека.

Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.

Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.

Нюансы использования водяного уровня

Следить во время работы за его положением. Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.

Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.

Гидроуровень: как устроен и как работаетРабота с гидроуровнем: особенности использованияКак «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Конструкция и принцип работы

Для корректного использования гидроуровня нужно знать, как он работает. Этот измерительный прибор состоит из двух одинаковых колб с сантиметровой шкалой и гибкого шланга или трубы любой конфигурации. В рабочем состоянии система наполняется водой, высота которой, по принципу сообщающихся сосудов Паскаля, располагается в обеих колбах на одинаковом уровне.

Проведение выравнивания и разметки

Гидроуровнем можно пользоваться как для создания маячков для горизонтальных линий, так и для установки относительной высоты различных объектов. Использование этого измерительного прибора значительно облегчается присутствием помощника.

Делая разметку в одиночку придется закреплять колбы при помощи скотча или крюков, что может повлиять на точность измерения.

Заполнение делается небольшой и плавной струей при помощи воронки, или опущением одного из концов в резервуар с водой. При прямом подключении к крану в полости шланга могут образоваться нежелательные пузырьки, поэтому лучше использовать дополнительные емкости и дать воде отстояться перед заливкой или заранее прокипятить ее.

Для повышения четкости добавляется краситель, например, марганцовка. В случае, если заполненный прибор должен использоваться в течение нескольких дней, во избежание цветения воды и образования налета, можно заполнить его спиртовым раствором.

Нулевой уровень устанавливается на обеих колбах, затем колбы закрываются и один конец системы передвигается к точке разметки. В процессе работы нужно исключить образование петель на шланге, колбы устанавливать строго по вертикали.

Особенности применения гидроуровня

Главное преимущество гидроуровня – возможность соединения в единую горизонтальную линию бесконечно большого количества точек, которые при этом могут находиться вне зоны видимости, например, за углом, или в другом помещении.

Гибкость шланга позволяет делать разметки в труднодоступных местах. Замеры не ограничены в расстоянии и могут проводиться на неровной, рельефной поверхности.

Для проверки точности гидроуровня достаточно соединить оба его конца, как показано на фото, и убедиться в одинаковом уровне воды на шкалах. Если есть погрешность, значит в полости системы остался воздух, который можно вывести, устранив перегибы. Видимые глазу пузырьки можно устранить простым надавливанием.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Что такое гидроуровень и как им правильно пользоваться?

Любой человек, кто хотя бы раз делал капитальный ремонт своими руками, сталкивался с простым, но эффективным прибором — гидроуровенем. Очень часто этот прибор называют еще водяной уровень. Он работает по принципу сообщающихся сосудов, и помогает точно измерить угол наклона поверхности. С одной стороны это простой прибор, однако как правильно пользоваться гидроуровнем знает не каждый. Давайте попробуем в этом разобраться!

Что такое гидроуровень?

Это строительный прибор, который состоит из длинной шланги, на концах ее имеются уплотнения со шкалой. Длина трубки может колебаться от 2 метров, до 30, а ее диаметр от 5 мм до 2 см. Внутрь гидроуровня заливается жидкость, обычно это кипяченая вода с пищевым красителем. Почему именно кипяченая вода? Да потому что в ней меньше пузырьков, которые затрудняют работу прибора.

Многие могут задать вопрос: зачем пользоваться этим примитивным прибором, когда давно придуманы современные измерительные устройства, такие как нивелир, лазерный уровень или строительная линейка со встроенным уровнем? Ответ прост: все эти современные гаджеты очень удобны в применении, если фрон работ не очень большой. А вот если нужно вывести под один уровень огромную площадь. Без самого простого гидроуровня здесь не обойтись.

Итак,

как пользоваться гидроуровнем?

Самое главное для гидроуровня – это избегать попадания воздуха в систему при наполнении ее водой. Идеальнее всего для этих целей использовать кипяченую воду, так как в ней уже нет пузырей. Иногда в шланге может оставаться масленый налет, который мог остаться во время его изготовления. Для того чтобы убрать осадок, перед использованием лучше всего пропустить через гидроувовень мыльную воду слегка подогретую. Наполняют этот измерительный прибор жидкостью, опуская один его конец в емкость, а с другого конца высасывают воздух, тем самым система заполняется.

После того, как гидроуровень наполнен, то один его конец прикладывается к одной стороне, к примеру, стены, а другой – к другой стороне стены. На шкале будет виден уровень (вода поднимется до нужной отметки), в случае, если с одной и другой стороны вода на одинаковой отметке, то уровень двух точек одинаковый. Таким образом можно через определенное расстояния делать отметки, а потом если их соединить, то в результате получиться идеальная линия, то есть уровень.

Незаменим гидроуровень при фундаментных работах. Сейчас попробуем разобраться, как пользоваться гидроуровнем при строительстве фундамента.

Итак, для удобства измерительных работ, специалисты рекомендуют прикрепить к обоим концам гидроуровня, по рейке одинаковой длинны. Именно на них и будет делаться акцент. Один конец прибора устанавливаем на углу будущего фундамента, где будет опалубка, и делаем отметку. Затем второй конец необходимо установить на расстоянии по ходу траншеи и так же сделать отметку. Первый конец переносим на новое место и опять делаем отметку. Продолжаем до тех пор, пока весь периметр не будет измерен. Только после этого начинаем заливать сам фундамент.

Вот так, с помощью нехитрого прибора можно возвести такую необходимую основу для любого здания и сооружения.

Загрузка …

Статьи по теме:

Bon Tool Masonry & Construction Precision Water Hydro Level, Sands, Crick, Stabila, Empire Levels, Line Level, Torpedo Level, I-Beam Level, Combination Square & Level

Уровень макета

*
100 футов выравнивания
* Точность 1/32 дюйма
* Включает 50-футовую трубу, чехол для переноски и инструкции

Работа одного человека экономит время и уменьшает количество ошибок.

Использование прозрачного прочного пластика позволяет избежать образования пузырьков.

Гидроуровень хорошо подходит для работы внутри помещения; потолки, полы, светильники,
и т. д. Он легко расширяет линии уровня вверх или вниз, вокруг или над препятствиями.
Размещение трубки выше резервуара не вызывает ошибки. За
короткие передачи, вытяните трубку ровно столько, сколько необходимо для работы.

Заполнить гидроуровень:
Выдавите немного пищевого красителя в стеклянную банку или банку и добавьте 2 1/4 стакана водопроводной воды.
Поместите банку в приподнятое положение и прижмите конец трубки к дну.Вставлять
короткую трубку в вентиляционное отверстие резервуара и слегка втяните, чтобы начать сифон
действие. Когда банка пуста, трубка будет заполнена без воздуха
пустоты, и резервуар будет заполнен примерно наполовину, что является
необходимо для точного выравнивания. С заменой крышки трубки уровень
готов к разматыванию. Вращайте контейнер, чтобы предотвратить перекручивание трубки.

Точное нивелирование:
Трубка Hydrolevel предназначена для лучшего движения воды; не слишком
быстро и не слишком медленно и с небольшим отскоком, когда он останавливается.Пусть вода остановится
около шести дюймов от конца трубы. Слегка встряхните нижнюю трубку, чтобы
вода отстоится и поставь там отметку. Для двойной проверки опустите трубку примерно на
два дюйма и дайте воде подняться до отметки. Затем поднимите трубку примерно на два
дюймов и дайте воде упасть до отметки. Эта отметка будет с точностью до 1/32.
дюйма, если в резервуаре есть запас воды и нет пустот в
трубка.

Чистая вода:
Hydrolevel лучше всего работает с водопроводной водой, окрашенной так, чтобы ее было видно.После
через несколько недель эта окрашенная вода может стать вялой из-за роста бактерий,
в этом случае ее необходимо заменить чистой водой. Четверть стакана растирания
спирта или две столовые ложки отбеливателя для стирки сохранят воду чистой в течение
дольше, но отбеливатель выцветает.

Соединение с резервуаром:
Это соединение представляет собой коническое гнездо, в которое вставляется трубка. После
уровень заполнен и используется, проверьте это соединение, прежде чем убрать его. Если он протечет тогда или позже, соединение можно будет легко восстановить. С участием
плоскогубцами вытяните трубку из гнезда. Отрежьте около двух дюймов и покройте
закончите силиконовым или другим водостойким клеем. Плоскогубцами сдавите трубку
обратно в гнездо, как затыкать бутылку пробкой.

Убрать подальше:
Когда макет закончен, закрутите трубку обратно в контейнер. Удалять
колпачок трубки для предотвращения образования воздушных пустот после длительного простоя. Гидроуровень
остается готовым к немедленному использованию.

Использование водяного уровня — Fine Homebuilding

Зайдите в любой хороший хозяйственный магазин, и вы найдете больше причудливых устройств для выравнивания, чем вы можете сосчитать. Но какие из них вам действительно нужны? Если вы домовладелец или мелкий ремонтник, ответ, вероятно, ни один из них. Если ваши потребности в выравнивании на большом расстоянии скромны — скажем, вам нужно расставить кухонные шкафы, выровнять ряд окон или выровнять потолок — все, что вам действительно нужно, — это отрезок пластиковой трубки и ведро чистой воды.

Хотя этому простому устройству не хватает сексуальной привлекательности строительного уровня или высокотехнологичного лазера, оно столь же точное и еще более универсальное. В отличие от своих дорогих конкурентов, уровень воды не зависит от линии прямой видимости, поэтому вы можете выравнивать углы, не перезагружая инструмент.

Некоторым людям водяной уровень кажется таинственным устройством, но единственное, что здесь задействовано, — это гравитация. Каждый водоем ищет свой собственный уровень; неважно, находится ли эта вода в Атлантическом океане или на глубине 50 футов.из пластиковой трубки.

Установка занимает минут

Шаг 1: Добавки улучшают характеристики. Заполните шланг, откачав воду из приподнятого ведра, и дайте воде течь достаточно долго, чтобы вытеснить пузырьки воздуха. Хотя чистая вода подойдет, несколько струй ополаскивателя для посудомоечных машин Jet-Dry улучшают поток. Капля пищевого красителя делает жидкость более заметной, но если ее пролить, она окрасится.

Шаг 2: Если оба конца совпадают, все готово.Проверьте точность уровня, удерживая оба конца вместе. Если уровни воды не совпадают (и вы не стоите на шланге), в шланге застряли пузырьки воздуха. Если вы не можете удалить пузыри, постукивая по линии пальцем, лучше всего опорожнить шланг и ресифон.

Советы по созданию уровня воды для одного человека

Недостатком шлангового уровня воды является то, что для его работы требуется два человека. Если вы работаете в одиночку, вы можете построить уровень воды для одного человека, просверлив отверстие в пластиковом ведре, вставив несколько дюймов шланга и запечатав края силиконом; или вы можете приобрести эффективную готовую версию примерно за 30 долларов в Aqua-Level Mfg.Co. Этот тип уровня работает по принципу, что вода в шланге будет стремиться к тому же уровню, что и поверхность воды в резервуаре.

Контрольная точка для каждого угла

Шаг 3: V отмечает пятно. Нарисуйте заметную V-образную форму над прямой линией, чтобы указать точную высоту. (Примечание: поскольку поверхность воды в трубке слегка вогнутая, оба рабочих должны заранее договориться о том, какую точку следует отмечать: верхнюю или нижнюю.)

Шаг 4: Один человек командует, а другой работает в комнате.После установки ориентира в удобном углу один рабочий остается на этом месте с одним концом шланга (фото врезки), а его напарник направляется в ближайший угол с противоположным концом и карандашом. Первый рабочий медленно перемещает трубку вверх или вниз, пока поверхность воды не совпадет с отметкой. После паузы на несколько секунд, чтобы убедиться, что вода перестала течь, он дает коллеге разрешение отметить стену.

Шаг 5: Создайте ровное игровое поле, а о высоте позаботьтесь позже.Во многих ситуациях проще выбрать произвольную высоту — желательно на уровне глаз — и использовать уровень воды для размещения контрольной точки в каждом углу. После того, как эти ориентиры будут установлены, можно использовать рулетку или строительный столб, чтобы быстро определить правильную высоту.

Фото: Энди Энгель

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Как поддерживать уровень воды в паровом котле?

Как низко может упасть вода?

Когда уровень воды в вашем котле падает ниже минимально допустимого уровня воды или даже ниже верхней части труб, это называется состоянием низкого уровня воды.Когда это происходит, это приводит к перегреву линий. Если вы обнаружите, что вода внутри вашего котла опускается даже ниже, чем основная топочная труба, известная как «трубка Моррисона», сама сталь вполне может выйти из строя. Короче говоря, всего этого можно избежать с помощью небольшого надлежащего обслуживания котла, что снижает ваши шансы на ремонт или замену котла.

Что повреждено малой водой?

Вот несколько побочных эффектов повреждений, вызванных маловодьем:

Трубки с трещинами
Утечка воды
Трубки ослаблены
Металл расплавленный

Один из самых опасных сценариев может произойти, когда вы добавляете воду в перегретый котел. Когда котел достигает этого состояния, он находится в «точке невозврата», так как это приводит к немедленному превращению воды в пар и приводит к значительному нарастанию создаваемого давления. В этот момент котел выходит из строя и может взорваться, если будет достаточное повышение давления. Как видите, это один, если не самый опасный исход, который может случиться с любым котлом, которого следует избегать.

Как предотвратить маловодье:

Проверка смотрового стекла, вероятно, является первым и самым простым способом узнать, мало ли воды в бойлере.Часто это единственное визуальное средство, используемое для проверки уровня воды в бойлере. Рекомендуется ознакомиться с обычным уровнем воды в смотровом стекле, чтобы лучше понимать, когда уровень воды падает.
Помимо наблюдения за смотровым стеклом, отсечка при низком уровне воды является еще одним отличным способом предотвращения низкого уровня воды. В некоторых котлах используются плавающие колбы, где отсечка при низком уровне воды отключит ваш котел, если колба когда-либо достигнет уровня отсечки. Что это за уровень? Это на несколько дюймов выше труб.Выбирая систему с поплавком, вы должны регулярно вентилировать ее, чтобы предотвратить любое накопление, которое может произойти с течением времени 90–100
В других системах отключения при низком уровне воды используется погружной датчик в воду, поэтому котел отключается, если уровень воды ниже минимально допустимого. Всегда полезно иметь первую и вторую отсечки при малой воде. Независимо от того, смешиваете ли вы стили поплавка и зонда или даже используете два зонда, всегда полезно иметь два.

Поддержание уровня воды для максимальной эффективности

Важно отметить эти отсечки при низком уровне воды и ваш котел и требовать обслуживания для поддержания их эффективности и производительности.Уход способствует долговечности вашего котла и может увеличить ожидаемый срок службы, если поддерживать его в хорошем рабочем состоянии. Помните, что эти системы необходимо проверять ежедневно или даже после каждой смены на котлах низкого и высокого давления (обычно еженедельно на отопительных агрегатах низкого давления). Для получения дополнительной информации ознакомьтесь с нашим Руководством по ремонту бойлера.

Вода ищет свой уровень

Сегодня собственный уровень воды. Инженерный колледж Университета Хьюстона представляет серию статей о машинах.
которые заставляют нашу цивилизацию работать, и о людях, чья изобретательность их создала.

Я погуглил фразу «вода ищет свой уровень» и набрал треть миллиона просмотров.
Мало что сказано о гидростатике. Большинство рассматривало это как метафору того, как все уравнивается в обществе.
Принцип фактически гласит, что уровни воды в двух бассейнах, соединенных трубой, должны быть одинаковыми.
Это должно было быть известно задолго до Аристотеля; но Аристотель сформулировал это и записал.

Сейчас в Хьюстоне, штат Техас, сезон дождей.Уровни в каждом бассейне или заливе здесь довольно близки к
друг друга. И важно, чтобы вода как можно скорее достигла своего нижнего уровня. Наши улицы
превращаются в ручьи, и мы понимаем, что эти ручьи лежат всего в нескольких футах над близлежащим вздувшимся рукавом. Но мы
защищены большой ливневой канализацией и сетью отстойников. Мы полагаемся на пассивную систему
который не нуждается в прокачке. Он полностью функционирует на вечном поиске водой своего собственного уровня.

Тем не менее, хотя стремление воды к уровню может показаться очевидным, оно может обмануть нас.Подумайте о сомнительном способе, которым мы воспринимаем
«уровень» на поверхности Земли. Если мы когда-либо были в «Таинственном доме» или «Вихревом доме», мы знаем, что это значит.
Эти смещенные здания заставляют нас думать, что гравитация сошла с ума.

Так часто бывает, когда мы едем по слегка наклонной дороге и думаем, что едем горизонтально. Дождевой сток
часто течет так, как мы не совсем ожидаем. Легко ошибиться, не используя геодезический уровень.
И даже с инструментами люди время от времени ошибались.

Наполеон когда-то подумывал о строительстве Суэцкого канала. Но он отказался от этой идеи, когда его геодезисты по ошибке
сообщал, что Красное море было на 33 фута выше Средиземного. Ему сказали, что нужен канал
сложная система замков. Это, конечно, было абсурдно. Оба моря связаны и должны искать то же самое
уровень. (Кстати, в Панамском канале есть шлюзы только для того, чтобы суда доходили до озера Гатун, а затем возвращались обратно в
снова океан.)

Тогда есть гидростатический вечный двигатель — одна из множества схем, придуманных людьми для создания гравитации.
дайте нам свободную силу. Идея состоит в том, чтобы создать широкий сосуд, который сужается в тонкую трубу. Эта труба изгибается
вокруг и указывает вверх. Поскольку вода в широком сосуде тяжелее усика в трубе,
предполагалось гнать воду далеко над поверхностью в сосуде.

Увы, напор воды зависит только от глубины, а вовсе не от ширины лужи.Так это еще один
обреченный сон. Вода в тощей трубе доходит до уровня воды и там останавливается. Так же и с дождем
о Хьюстоне: где это остановится? Ну, ровно на уровне дальнего отстойника, который нас спасает
каждый раз.

Некоторых принцип уровня воды угнетает так же, как и сам дождь. Принцип такой — плоский! Но здесь
нам нужно только найти тот близлежащий грязный отстойник, кишащий возрожденными птицами, травой и цветами.Стоять и любоваться уровнем воды, который находится чуть ниже всех безопасных окрестных домов.

Я Джон Линхард из Университета Хьюстона, где интересовался тем, как работают изобретательные умы.

(Музыкальная тема)

Вот полезный онлайн-учебник по гидростатике.
См. Также страницу Округа по борьбе с наводнениями округа Харрис, посвященную задержанию ливневых вод.И на этой странице описываются несколько видов гидростатических вечных двигателей.

Фотографии сделаны Джоном Линхардом. Они показывают резервуар для содержания под стражей Мейерланда вверху и бассейн Уиллоу Уотерхол внизу. Гидростатический
Вечный двигатель был адаптирован из эскиза Wikimedia Commons.

Впервые эта серия вышла в эфир 19 марта 2012 г.

Засуха снижает мощность гидроэнергетики в западной части США

Вернуться к AWR Зима 2015

Мэри Энн Кейпхарт, помощник выпускника WRRC

Производство гидроэлектроэнергии страдает в бассейнах рек на западе США, где из-за продолжительной засухи сократились объемы воды, доступные для производства электроэнергии. Выработка гидроэлектроэнергии зависит от направления большого количества воды с больших высот через электростанции, обычно расположенные внутри плотин.Когда уровень воды в озерах и водохранилищах, сдерживаемых этими плотинами, падает ниже контрольных отметок, сила давления воды, необходимая для вращения лопастей гидротурбин, уменьшается, что влияет на производительность. В результате производство электроэнергии на этих плотинах было сокращено или даже прекращено.

Гидроэнергетика составляет 19 процентов от общего объема электроэнергии, производимой в мире. Это одна из самых чистых форм производства энергии и наиболее широко используемый возобновляемый источник энергии в мире.Это также один из самых дешевых видов энергии, не считая значительных первоначальных затрат на инфраструктуру плотин, которые в основном финансируются государством. Соединенные Штаты являются одним из крупнейших производителей гидроэлектроэнергии, наряду с Китаем, Канадой и Бразилией.

Уровень воды в озере Мид на реке Колорадо, крупнейшем водохранилище в США, регулируется за счет попусков из озера Пауэлл, расположенного в 370 милях вверх по реке за плотиной Глен-Каньон. Более десяти лет приток воды к озеру Пауэлл из ключевых притоков в речном бассейне снижается из-за связанного с засухой снижения общего количества осадков, уменьшения снежного покрова и более раннего таяния снега.Нынешняя 14-летняя засуха является самой сильной засухой с тех пор, как в 1900-х годах начались измерения. А чем меньше воды в озере Пауэлл, тем меньше воды в озере Мид.

С 1999 года уровень воды в озере Мид упал на 130 футов до минимума в 1081 фут над уровнем моря в июле 2014 года. Уровни ниже 1084 футов не регистрировались после периода продолжительной засухи в 1956 году. Из-за низкого уровня воды в озере Мид , производство электроэнергии плотиной Гувера было значительно сокращено.В июле мощность объекта была снижена с 2074 мегаватт до 1592 мегаватт. В будущем Бюро мелиорации США прогнозирует, что к маю 2015 года производство электроэнергии на плотине Гувера снова упадет до 1120 мегаватт.

На горизонте маячит будущий дефицит в бассейне реки Колорадо. Министерство внутренних дел опубликовало в декабре 2007 г. отчет о решении по временным рекомендациям по реке Колорадо в отношении нехватки воды в нижнем бассейне и скоординированных операций на озерах Пауэлл и Мид.В руководящих принципах критерии нехватки в основном гласят, что на определенных высотах озера Мид по мере сокращения потребности в воде ниже по течению одновременно будет сокращено производство электроэнергии. Дефицит первого уровня объявлен на высоте 1075 футов над уровнем моря на озере Мид. Впервые с 2007 года, в ноябре 2010 года, высота плотины Гувера оказалась в пределах 7 футов от уровня дефицита. Засушливые условия могут также вызвать чрезвычайный спрос на электроэнергию, что может привести к неблагоприятным последствиям для сообществ, поскольку производство электроэнергии не может удовлетворить спрос.

Усовершенствованная технология может уменьшить некоторые потери. В связи с уменьшением объема в озере Мид в прошлом году была установлена первая из пяти турбин с широким напором, предназначенных для эффективной работы с меньшим потоком. Последнюю турбину планируется установить в 2016 году. Ранее минимальный уровень 1050 футов над уровнем моря в озере Мид служил эталоном, гарантирующим безопасную выработку электроэнергии, но новые турбины позволят пересмотреть минимальный уровень воды до 950 футов.

Знаменитая плотина Гувера, самое большое бетонное сооружение, когда-либо построенное, и крупнейшая гидроэлектростанция в мире, когда она была введена в эксплуатацию в 1936 году, собирала воду для борьбы с наводнениями, сельскохозяйственных, племенных и муниципальных нужд Юго-Запада, а также обеспечивала возобновляемые источники углерода. свободная энергия более 77 лет. Гидроэлектростанция была установлена для финансирования производственных затрат на плотину, а также для производства электроэнергии для бурно развивающегося региона. Плотина Гувера удовлетворяет пиковый спрос на электроэнергию в Лас-Вегасе, Лос-Анджелесе и других городах юго-запада.

Плотина Глен-Каньон, расположенная на южной оконечности озера Пауэлл, является крупнейшим производителем гидроэлектроэнергии в проекте речного хранилища Колорадо компании Reclamation. Ожидается, что в результате более низкого уровня воды производство электроэнергии здесь снизится на 8 процентов в 2014 году по сравнению с уровнем 2013 года. В озере Пауэлл, когда уровень воды падает ниже 3490 футов над уровнем моря, что на 100 футов ниже уровня августа 2013 года, вихревое действие будет втягивать воздух в турбины и повреждать их, по словам Джейн Блэр, менеджера по энергетике Верхнего Колорадо в Reclamation.Если ситуация не улучшится, производство электроэнергии на плотине Глен-Каньон придется прекратить. В настоящее время инженеры Глен-Каньона не планируют устанавливать турбины с широкой головкой, подобные тем, что установлены на плотине Гувера.

На реке Колорадо и ее притоках насчитывается более 53 плотин. Двенадцать из них производят гидроэнергию.

В связи с уменьшением гидроэнергии на реке Колорадо электроэнергию необходимо покупать из других источников для удовлетворения спроса. Энергетическая администрация Западной области, одна из четырех администраций по маркетингу электроэнергии в США.Департамент энергетики S., которому поручено продавать и передавать оптом электроэнергию от многоцелевых водных проектов, продает электроэнергию от четырех плотин в нижнем течении реки Колорадо: плотин Дэвис, Глен-Каньон, Гувера и Паркера. Поскольку засуха снизила выработку гидроэлектроэнергии, Western Power закупила больше электроэнергии, чтобы выполнить свои обязательства перед клиентами, в основном у теплоэлектростанций в регионе. Уже более десяти лет Western отмечает более высокие расходы на покупку электроэнергии.

Борясь с трехлетней засухой, Калифорния также испытывает на себе последствия меньшего количества осадков, меньшего количества снежного покрова в горах и более раннего таяния снега.В результате три крупнейшие гидроэлектростанции штата были вынуждены сократить производство из-за снижения уровня воды: озеро Шаста, озеро Фолсом и озеро Оровилл. Осенью 2014 года уровень воды в этих озерах составлял соответственно 41%, 62% и 47% от их вместимости. Четыреста гидроэлектростанций в Калифорнии способны удовлетворить до 20 процентов потребности Калифорнии в электроэнергии. В период с 2004 по 2013 год на долю гидроэнергетики приходилось 20 процентов от общего объема производства энергии в Калифорнии в течение первых шести месяцев каждого из этих лет.Однако за первые шесть месяцев 2014 года эта мощность упала до 10 процентов.

Lakes Page — Управление уровнем воды, Бюро качества земли и воды, Департамент штата Мэн

Связанная страница: Гидроэнергетика и плотины (включая ходатайство об установлении уровня воды/минимального расхода)

Некоторые общие вопросы

Программе оценки озер часто задают вопрос о том, какой уровень воды подходит для конкретного озера. На это часто трудно ответить, поскольку проблемы, связанные с управлением уровнями воды, часто могут быть больше связаны с конфликтами по поводу использования и другими «социальными» проблемами, чем с проблемами окружающей среды.Тем не менее, часто задают ряд экологических вопросов, и вот некоторые мысли по этому поводу.

Эффекты управления уровнем воды на озере могут быть многочисленными. Они включают воздействие на качество воды в озере и на территорию вниз по течению от озера, на состояние водно-болотных угодий, а также на виды растений и животных и места их обитания. Здесь «просадки» (значительное, быстрое снижение уровня воды, обычно в течение ограниченного периода времени) отличаются от более обычного управления уровнем воды, которое нацелено на узкий диапазон уровня воды в течение всего года.

Как влияет просадка воды на озеро? Есть ли благотворное влияние на качество воды?

Некоторым озерам удается снизить высокий уровень фосфора за счет значительного (6 футов+) понижения, обычно в сентябре каждого года. Чтобы такие посадки благотворно повлияли на качество воды, в озере должно быть:

Очень высокие концентрации фосфора, пик которых приходится на определенное время года, обычно в конце лета,
Способность спустить озеро (пропускную способность плотины) в достаточной степени, чтобы экспортировать большую часть озерной воды и, следовательно, большую часть содержащегося в ней фосфора за короткий период времени, и
Возможность быстро наполнить озеро водой с относительно низким содержанием фосфора.

Большинство озер не подходят для использования этого метода. Варианты, обычно рассматриваемые ассоциациями озер, городами и другими субъектами, владеющими плотинами, предусматривают вариации не более нескольких футов.

Являются ли просадки эффективным способом борьбы с эрозией береговой линии, заилением и ростом водных растений?

Просадки обычно бесполезны для борьбы с эрозией береговой линии, если только они не являются единственным способом предотвратить значительный весенний ледовый ущерб, который усугубляет процесс потери почвы из-за повреждения корней и размыва. Повреждение льдом часто можно уменьшить, установив стабильный, немного более низкий уровень воды осенью и активно управляя плотиной, чтобы поддерживать целевой уровень воды в течение зимнего сезона и весной. Этот уровень следует выбирать, чтобы избежать контакта льда с нестабильной или уязвимой береговой линией, но не настолько низким, чтобы создавать проблемы со средой обитания диких животных или такими видами использования, как водозаборные трубы.

Значительные колебания уровня могут фактически усугубить эрозию береговой линии в некоторых районах, если воздействие волн или льда сосредоточено ниже уровня, где за годы накопились булыжники и валуны.Это особенно верно для довольно крутых береговых линий, где эрозия ниже этого слоя булыжника подрывает устойчивость берега.

Повышенное заиление вдоль береговой линии озера часто является результатом некоторого нового поступления наносов, обычно относительно близкого. Влияние заиления на рост растений обычно наблюдается в бухтах и других охраняемых районах и обычно на глубине менее 5-6 футов. Умеренная эрозия береговой линии может способствовать росту водорослей, прикрепленных к камням и растениям, но обычно этот рост в большей степени контролируется солнечным светом, количеством энергии или волнения волн, а также уровнями фосфора и азота в озерах.Просадки, которые подвергают высыханию значительные площади мелкодисперсных отложений, могут привести к выбросу фосфора при повторном наполнении озера и могут подвергнуть ранее устойчивые отложения воздействию ветра и волн, временно увеличивая мутность и концентрацию питательных веществ в озере. Умеренные колебания уровня воды, которые следуют долгосрочной «нормальной» схеме, скорее всего, не будут иметь такого негативного эффекта в этом отношении.

Промывка использовалась в некоторых штатах для сокращения плотных популяций водных растений, особенно вызывающих беспокойство экзотических видов, за счет высыхания и замерзания.Послужной список в отношении эффективности неоднозначен, поскольку некоторые неприятные виды могут оставаться за пределами досягаемости сокращения, а эффективность обычно ограничена по продолжительности несколькими годами. Понижение уровня воды может иметь серьезные негативные последствия для местных видов растений, которые являются критически важными частями озерной системы, особенно для продуктивности беспозвоночных и молоди рыб. Опять же, озерные растительные сообщества, подверженные умеренным регулярным колебаниям уровня воды, обычно приспосабливаются к этому и образуют относительно устойчивые заросли.Кроме того, я часто получаю отчеты о заметном увеличении плотности растений, по-видимому, не связанном с уровнем воды или заилением. Как и наземные растения, популяции водных видов могут колебаться по естественным причинам, таким как случайная колонизация новыми видами или сильными особями, которые увеличивают плотность растений, или когда болезни и другие популяционные факторы вызывают их сокращение. Эти процессы, как правило, плохо изучены или предсказуемы.

Хотя низкий уровень эрозии береговой линии может иметь незначительное влияние на качество воды всего озера, он может оказывать влияние на бухты и ограниченные территории, откладывая мелкодисперсный материал, который способствует росту растений. Это происходит также при заилении (особенно в устьях рек и вблизи временных водоотводов) в результате эрозии возвышенностей. Значительная эрозия береговой линии, которая относительно редко встречается на озерах штата Мэн, может внести значительное количество фосфора. Независимо от масштабов проблем с береговой линией обычно лучше всего поддерживать уровень воды, чтобы уменьшить возможную эрозию береговой линии. Обнаружение этого уровня воды обычно требует наблюдения вокруг озера в любое время года, чтобы увидеть, как уровень воды влияет на различные участки береговой линии и, в частности, как вода и лед могут контактировать с потенциально нестабильными участками.

Как на рыб, птиц, амфибий и теплокровных прибрежных животных влияет изменение уровня воды? Какие виды особенно подвержены риску?

Значительные колебания, особенно просадки, могут сильно навредить некоторым животным. Эффект зависит от нескольких факторов, не последним из которых является время и продолжительность изменения. Различные виды рыб нерестятся с весны до осени. Некоторые из них, такие как окунь и гольян, нерестятся весной или летом в прибрежных районах.Осенние производители, такие как ручьевая форель, предпочитают родники или устья ручьев. Гнездование водоплавающих птиц сделает проблематичными весенние/ранние летние колебания на многих озерах, особенно на тех, которые связаны со значительными водно-болотными угодьями. Зимние пушные звероводы, особенно ондатра и бобр, нуждаются в стабильном уровне воды поздней осенью и во время ледостава. Спящие амфибии также нарушаются из-за просадок середины-поздней осени и зимы. Еще одна особенно пострадавшая группа — это пресноводные мидии (некоторые из них редки или находятся под угрозой исчезновения в штате Мэн).Даже обычные виды занимают значительное место в экосистеме озера, фильтруя огромное количество воды и обеспечивая корм для уток.

Целостности водно-болотных угодий и водно-болотных угодий могут угрожать значительные и продолжительные изменения уровня воды. Даже если в озере нет большого количества водно-болотных угодий, это один из моментов, который следует учитывать при управлении уровнем воды. Каждое озеро отличается друг от друга, и Департаменту охраны окружающей среды и Департаменту рыболовства и дикой природы внутренних водоемов следует рассмотреть предложения по сокращению водоемов на предмет возможных осложнений.

Влияет ли просадка воды на рост и концентрацию водорослей?

Как отмечалось выше, есть лишь несколько озер, которые, скорее всего, выиграют от снижения уровня воды в конце сезона. Очень большие перепады уровня воды летом могут изменить модели стратификации температуры озера и накопления питательных веществ. Осушение верхней части озера на несколько футов снижает общий объем озера на очень большую величину и часто обнажает большие участки дна озера.Например, верхние три фута во многих озерах могут составлять более 10 % объема озер и площади дна. Опять же, каждое озеро очень отличается в зависимости от его формы и текущего качества воды, и часто бывает трудно предсказать результаты.

Сколько времени обычно требуется для восстановления стабильной береговой линии при повышении или понижении уровня воды?

Это очень сложно предсказать, и результаты будут различаться не только между озерами, но и между различными областями внутри озера в зависимости от таких факторов, как:

склон
воздействие волн/льда
растительное покрытие
степень нарушения береговой линии
тип грунта и подача природных валунов в эрозионный материал
наличие/отсутствие булыжника и валунов в основании насыпи
степень и время изменения уровня озера

В зависимости от вышеизложенного, участку береговой линии может потребоваться много десятилетий для восстановления стабильной конфигурации после начала эрозии. Это может быть справедливо даже при отсутствии изменения уровенного режима воды. Даже берега озера, которые кажутся стабильными, часто медленно размываются, и тщательное наблюдение обнаружит небольшие участки берега, на которых нет растений или торчат корни деревьев. Этот процесс значительно усилился на многих из сотен озер, имеющих дамбы и обширную застройку или изменение береговой линии, даже там, где эти факторы существовали с начала этого века. Если не очевидно, что изменения в управлении уровнем воды снизят частоту контакта с водой или повреждения льдом чувствительной береговой линии, обычно лучше не вносить значительных изменений в управление.

Что можно сделать для стабилизации береговой линии?

Землевладельцам рекомендуется стабилизировать эрозионные участки с помощью комбинации каменной наброски и растительности. Каменная наброска (для которой обычно требуется «Разрешение по правилам» DEP) часто бывает очень эффективной, и одна только растительность часто может многое сделать для уменьшения эрозии. К каждому участку береговой линии следует относиться по-разному, так как потребуются разные растения и комбинации в зависимости от оттенка, уклона, типа почвы и желаемого вида, который хочет получить землевладелец.Как правило, те же растения, которые хорошо себя зарекомендовали в качестве буферных насаждений, хорошо подходят для стабилизации чувствительных прибрежных территорий, при этом лучше всего подходят деревья и кустарники с глубокими корнями. В целом, мы советуем избегать неместных видов (используйте местные растения, которые вы видите, растущие вокруг нетронутого берега поблизости), сажать смесь или деревья и выносливые кустарники, и не полагаться на многолетние растения для озеленения, если только владелец не готов поддерживать насаждения. . Консультацию можно получить в Округах по охране почв и водных ресурсов или в Департаменте охраны окружающей среды (DEP).DEP вскоре опубликует обновленный список растений и другую информацию. Кроме того, местные ландшафтные дизайнеры часто могут адаптировать режим посадки для конкретного участка, особенно если они знают, что цель состоит в том, чтобы стабилизировать почву и берега.

Кроме того, владельцы собственности должны принять меры для изменения факторов, вызывающих эрозию и направляющих воду через берега (здесь также может помочь растительность). Такие вещи, как создание стабильных извилистых путей, изменение места выхода на берег и предотвращение повреждения береговой линии во время сезонного перемещения лодок и доков, могут очень помочь.

Какое лучшее время года для просадки?

Помимо соображений, связанных с рыбой и дикой природой, время водоотведения зависит от целей и конкурирующих видов использования, включая такие вещи, как доступ для лодок и доков, а также водоснабжение коттеджей. Как правило, лучше всего планировать посадки таким образом, чтобы обеспечить быстрое восполнение осенними дождями до образования льда. Если умеренные уровни посадки используются для борьбы с наводнениями или ледовым ущербом, лучше всего нацеливаться на достижение стабильного зимнего уровня воды до образования льда и стремиться поддерживать это за счет активного управления плотиной.

В конце концов, один из лучших способов избежать проблем с управлением уровнем воды — это иметь четкий план управления плотиной, основанный на консенсусе пользователей озера и на основе тщательных наблюдений. Это должно включать установку штатного водомера и ведение регулярного журнала учета уровня воды. В сочетании с наблюдениями за влиянием уровня воды и погодой это может позволить владельцам плотин принимать обоснованные решения о том, какие изменения необходимы с течением времени и как погодные условия влияют на поступление воды и уровни.Без этих записей становится трудно разобраться с конкурирующими предложениями по управлению уровнем воды.

Как сделать водный (спиртовой) уровень

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon. com.

Водяной уровень, также известный как спиртовой уровень или пузырьковый уровень, является очень полезным инструментом, который часто используется в проектах строительства и ремонта, чтобы гарантировать, что поверхности абсолютно плоские и ровные.

При этом, если вы находитесь в середине проекта и у вас нет этого инструмента под рукой, не беспокойтесь, потому что вы можете сделать свой собственный. В конце концов, этот инструмент использует всего несколько простых физических принципов, которые можно легко воспроизвести с вещами, которые у вас уже могут быть дома или на стройплощадке.

Есть ли преимущества у самодельных спиртовых уровней перед купленными в магазине?

Вам может быть интересно, почему именно вы попытаетесь сделать свой собственный спиртовой уровень, а не просто купите его в магазине.Ну, очевидная причина, конечно, если у вас его нет под рукой, и у вас нет времени пойти купить его. Также, конечно же, тот факт, что если у вас есть материалы, то сделать их самостоятельно можно совершенно бесплатно. Проще говоря, если бы вы могли создать свой собственный спиртовой уровень бесплатно, зачем вам платить за него? Помните, что более продвинутые продукты могут стоить сотни долларов.

Некоторые люди также скажут, что самодельные спиртовые уровни намного точнее выравнивают поверхности на больших расстояниях, хотя это, конечно, зависит от качества сборки.Конечно, если вы ожидаете, что спиртовой уровень, сделанный своими руками, будет работать должным образом, его необходимо правильно собрать.

Мы думаем, что если вы не хотите тратить деньги или находитесь в затруднительном положении, и вам нужен пузырьковый уровень прямо сейчас, то определенно стоит сделать его самостоятельно. В конце концов, это, по сути, просто корпус, в котором находится вода и воздушный пузырь. Однако, если вы подрядчик или кто-то, кто ежедневно занимается строительством, вы можете вложить несколько долларов в настоящий пузырьковый уровень, купленный в магазине.

В любом случае, создание пузырькового уровня своими руками — это классный маленький проект своими руками, так что давайте продолжим.

Как сделать водяной уровень: несколько разных способов

Дело в том, что вы можете сделать водяной уровень из множества различных предметов, которые наверняка есть у вас дома. На самом деле, есть много различных уровней воды, которые вы можете сделать из случайных вещей, лежащих в вашем доме. Давайте рассмотрим некоторые из наиболее распространенных и простых способов сделать водный уровень своими руками в домашних условиях.

Здесь мы хотим подчеркнуть, что, по сути, пузырьковый уровень — это просто трубка, содержащая жидкость, которая может быть водой, но также может быть оливковым маслом или чем-то еще в этом роде, с небольшим пространством в ней для воздуха. пузырь. Как вы понимаете, наполнить трубку водой и оставить небольшое пространство для пузырька воздуха, вероятно, не так уж и сложно.

Способ №1: использование двух булавок и соломинки

Возможно, самый простой способ сделать собственный спиртовой уровень — использовать две булавки и соломинку. Под булавками мы имеем в виду кнопки, те маленькие кнопки, которыми вы прикалывали листы бумаги к доскам и стенам.

Чтобы сделать пузырьковый уровень из этих материалов, все, что вам нужно сделать, это вставить одну из булавок в один конец соломинки, чтобы она стала водонепроницаемой (при необходимости вы можете использовать суперклей, чтобы сделать водонепроницаемую изоляцию). ). Затем просто наполните соломинку водой почти доверху, оставив достаточно места для пузырька воздуха, примерно на полдюйма (не слишком много!).

Все, что вам нужно сделать сейчас, это вставить другой штифт в другой конец и убедиться, что он также водонепроницаем.Вот и готов пузырьковый уровень, сделанный своими руками из двух булавок или кнопок, соломинки и небольшого количества воды. Имейте в виду, что это не обязательно должна быть вода. Практически любая жидкость подойдет.

Способ № 2: использование шланга

Хотя описанный выше способ очень прост, существует еще более простой способ. Чтобы сделать свой собственный пузырьковый уровень, все, что вам нужно сделать, это взять шланг, желательно прозрачный, чтобы вы могли видеть сквозь него, и наполнить его водой.

Благодаря действию гравитации и давления воды, когда вы поднимаете оба конца шланга, уровень воды внутри шланга всегда будет одинаковым на обоих концах.Даже если вы держите один конец шланга на три фута выше другого конца, уровень воды будет одинаковым с обеих сторон.

Таким образом, чтобы выровнять что-либо, все, что вам нужно сделать, это провести двумя концами шланга над выравниваемым объектом. Убедитесь, что уровень воды на одной стороне шланга находится на той же высоте, что и выравниваемый предмет, а затем сравните уровень воды на другой стороне. Поскольку уровень воды на обоих концах шланга всегда одинаков, получается идеальный пузырьковый уровень.

Способ № 3: Использование смартфона

Итак, сделать собственный пузырьковый уровень очень просто и, возможно, даже немного весело, но, тем не менее, это не совсем необходимо. Дело в том, что в наши дни смартфоны очень крутые и технологически продвинутые.

Да, мы говорили о том, что есть приложения, которые вы можете скачать бесплатно для выполнения этой работы. Другими словами, все, что вам нужно сделать, это загрузить приложение пузырькового уровня на свой телефон. Это действительно не намного проще, чем это.

Ошибки, которых следует избегать, советы и рекомендации

Наконец, давайте рассмотрим несколько советов, которые следует учитывать при использовании описанных выше методов:

Помните, что подойдет любая жидкость, если она достаточно жидкая, чтобы свободно перемещаться внутри трубки или предмета, в котором он содержится
Если вы хотите сделать пузырьковый уровень, который можно использовать многократно, мы рекомендуем использовать первый или третий метод
Не оставляйте слишком много воздуха внутри самодельного уровень; Если вы оставите внутри слишком много воздуха, уровень не будет эффективным

Резюме

Вот вам люди, два самодельных пузырьковых уровня и третий метод «обмана».

Как изготовить и правильно пользоваться гидроуровнем

Изготовление

Что лучше залить в гидроуровень?

Каким образом используется гидроуровень

Где можно применять водяной уровень

Как пользоваться гидроуровенем | Строительный портал

Оглавление:

Что такое гидроуровень

Преимущества и недостатки строительного гидроуровня

Подготовка к работе с гидроуровнем

Как правильно пользоваться гидроуровнем

Гидроуровень Зубр

Как сделать гидроуровень своими руками

Советы при работе со строительным гидроуровнем

Как сделать гидроуровень своими руками из шланга?

Для чего нужен гидроуровень?

Как сделать гидроуровень своими руками?

Особенности применения гидроуровня

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Пузырьковый уровень (ватерпас) – как выбрать и пользоваться

Что измеряют водяным гидроуровнем

Виды и принцип работы уровней

Пузырьковый жидкостный уровень

Водяной гидроуровень

Как сделать гидроуровень своими руками

Как производить работы с помощью гидроуровня

Как проверить точность показаний пузырькового уровня

правильный выбор и особенности использования прибора Как заполнить гидроуровень водой без пузырей

Устройство и принцип работы

Делаем гидроуровень своими силами из подручных материалов

Плюсы и минусы работы с гидроуровнем

Пошаговая инструкция проведения разметки

Выравнивание фундамента по горизонту

Разметка фундамента

Выставление опалубки и заливка фундамента

Кладка стен

Заливка воды в прибор

Что такое гидроуровень и для чего он нужен?

Гидроуровень — что он из себя представляет

Подготовка гидроуровня к работе

Что из себя представляет гидроуровень

Использование водяного уровня на видео

Принцип работы прибора

Выравнивание фундамента по горизонту

Разметка фундамента

Выставление опалубки и заливка фундамента

Кладка стен

Заливка воды в прибор

Сфера применения и принцип работы

Самостоятельное изготовление инструмента

Правила использования гидроуровня

Нанесение горизонтальной линии по всему периметру помещения

Перенос отметки в соседнее помещение

Нюансы использования водяного уровня

Гидроуровень: как устроен и как работает

Работа с гидроуровнем: особенности использования

Как «настроить» гидроуровень своими руками: важные моменты

Конструкция и принцип работы

Проведение выравнивания и разметки

Особенности применения гидроуровня

Правила хранения гидроуровня

Что такое гидроуровень и как им правильно пользоваться?

Что такое гидроуровень?

Итак,

Bon Tool Masonry & Construction Precision Water Hydro Level, Sands, Crick, Stabila, Empire Levels, Line Level, Torpedo Level, I-Beam Level, Combination Square & Level

Использование водяного уровня — Fine Homebuilding

Установка занимает минут

Советы по созданию уровня воды для одного человека

Контрольная точка для каждого угла

Как поддерживать уровень воды в паровом котле?

Как низко может упасть вода?

Что повреждено малой водой?

Как предотвратить маловодье:

Поддержание уровня воды для максимальной эффективности

Вода ищет свой уровень

Засуха снижает мощность гидроэнергетики в западной части США

Вернуться к AWR Зима 2015

Мэри Энн Кейпхарт, помощник выпускника WRRC

Lakes Page — Управление уровнем воды, Бюро качества земли и воды, Департамент штата Мэн

Некоторые общие вопросы
