Как закрепить кабель к стене рассматриваем способы и технологии | Энергофиксик

Все в мире стремительно развивается и мы уже давно привыкли к всевозможным электрогаджетам. А они, в свою очередь, требуют надежного питания по сети. Для того, чтобы не знать проблем во время работы вашей проводки, нужно грамотно подойти к ее постройке и в частности качественно зафиксировать провода на стенах дома. В этой статье я вам расскажу про современные и проверенные временем способы крепления провода.

Самый удобный способ крепежа

В зависимости от того, какой способ монтажа вы изберете в своем собственном доме и будет зависеть вид крепежа провода.

В случае выбора скрытого способа прокладки кабеля необходимо качественно закрепить провод для того, чтобы он не мешал дальнейшему ремонту.

При открытом способе прокладки стараются избирать фиксаторы максимально незаметные, чтобы собой не привлекать внимание.

Еще выбор крепежа напрямую следует от дальнейшего ремонта. Допустим, если вы избрали потолок системы армстронг, а трассы кабелей проходят по нему, то нет совсем никакой нужды укладывать провода в штробы, ведь он и так будет скрыт отделкой.

Готовим инвентарь

Итак, для прокладки кабелей нам может понадобиться: перфоратор, шуруповерт, дрель и, возможно, молоток.

Дюбель хомут

Теперь давайте пройдемся по конкретным видам крепежа и начнем с дюбель хомута. Работать с ним довольно легко. Для уверенного фиксирования провода нам необходимо просверлить в стене перфоратором отверстие сверлом на 6 мм, далее разворачиваем хомут, кладем туда кабель и уже закрытый хомут втискиваем в просверленное отверстие.

Все провод закреплен. Такие хомуты встречаются двух видов: под круглый провод и под плоский провод. Идеально приспособлен для удерживания одиночного проводника, как в штробе, так и просто на бетонной стене и еще он довольно дешев.

Монтажная площадка

Этот вид крепежа представляет из себя компактную платформу прямоугольной или квадратной формы с проушинами для хомутов и центральным отверстием для дюбель гвоздя.

Данные формочки легко фиксируются как на бетоне, так и на дереве (с помощью саморезов), так же большим преимуществом считается доступность крепления сразу группы проводов, что значительно увеличивает скорость укладки всей проводки. Но они не подходят для штроб.

Специальный дюбель для хомутов

Данный вид крепежа является своеобразным гибридом обычного дюбеля и самореза, при этом выполнен из пластика. Крепится так же в просверленное перфоратором отверстие, а далее в проушину вдеваем обычный хомут и фиксируем проводник.

Ничем особенным и примечательным не выделяется на фоне вышерассмотренных приспособлений.

Дюбель стяжка для фиксации кабеля

Это поистине универсальное средство крепежа, которое мастера именуют: хомут с дюбелем.

Данный гаджет выполнен из двух составных частей : непосредственно из дюбеля и самой стяжки.

Собирается он очень просто: сжимается две составные части, оные потом фиксируются специализированной скрепой. Готовая стяжка выглядит вот так:

Монтаж таков: высверливаем перфоратором отверстие, вставляем зафиксированный дюбель, загоняем пластиковый колышек и закрепляем хомутом кабель.

Стяжка кабельная с отверстием

Кроме самых стандартных стяжек в магазинах вполне возможно приобрести вот такие модернизированные хомутики. Крепеж осуществляется так же очень легко: проделываем отверстие, загоняем туда дюбель и фиксируем стяжку саморезом. Недостатком такого способа является одноразовость крепления, то есть если вам нужно будет переделать крепеж, то придется использовать новый хомут

Скоба для крепления

Теперь давайте рассмотрим крепеж оный, как нельзя кстати подойдет для укладки кабеля по уже сделанному ремонту.

Этот вид крепежа очень любят кабельщики, так как такая пластина легко фиксирует провод на дереве пластике. Но стоит помнить, что скоба не подойдет для фиксации провода на бетоне.

Скоба металлическая

А вот этим крепежом обычно фиксируют кабеля уложенные в металлической гофре. Так же они считаются многоразовыми, ведь можно просто выкрутить фиксатор и использовать скобу в другом месте.

Пластмассовые клипсы

Предназначены для фиксирования проводов уложенных в пластмассовые гофры. Легко крепятся на бетоне или дереве и с помощью их достаточно просто формировать трассы рядом идущих кабелей

Самодельный крепеж

И последним рассмотренным видом крепежа будут старые добрые самоделки. Ведь если нет ни одного вида магазинного исполнения, то крепеж всегда можно сделать собственноручно. Для этого нам понадобится: наша смекалистость, куски проводов и дюбель саморезы.

Нарезаем провод на куски по 3-10 см (длина зависит от толщины и количества фиксируемых проводов) и если провод двойной, то пробиваем его посередине саморезом

Если же он одинарный, то формируем петлю вокруг головки самореза.

Рис

Такой крепеж ничем не будет уступать магазинным образцам, только помните, лучше использовать одножильные провода. Так как многожильный не даст такой фиксации удерживаемому проводу.

Помимо кусков проводов допускают применять абсолютно любой подручный материал, например, металлическая лента вполне сойдет в качестве крепежа.

Это все что я вам хотел рассказать о способах крепежа провода на стенах или потолках вашего дома. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Как крепить провод к стене


Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности. Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.


Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы


Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.


Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы. Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы


Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки


Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы


Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.


Способы крепления
07.12.2020 13:38:24

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

    Гипсовый раствор хорошо удерживает кабели в штробе

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

    Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

    Самодельные держатели для кабелей

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

    Разбить на пучки

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

    Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Как крепить кабель-канал к стене

То, как крепить кабель-канал к стене, зависит от материала, из которого сделаны стены. Пластиковые кабель-каналы могут маскировать незначительные дефекты поверхности, но желательно укладывать их на выровненное основание. Есть несколько основных способов крепления.

Саморезы

Этот метод подходит для деревянных стен или гипсокартонных перегородок. Для этого берут специальные саморезы по дереву длиной около 40 мм. Слишком длинные саморезы использовать не стоит. Шаг крепления обычно делают равным 40- 50 см, если в коробе будет много проводов, то есть нагрузка на него увеличится, или стены неровные и надо скрыть дефекты, шаг делают меньше. Саморезы закручивают с помощью шуруповерта. Проделывать отверстия в кабель-канале или стене перед этим не нужно.

Дюбель-гвозди

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

«Клопы»

Если есть необходимость прикрепить кабель-канал к металлическому профилю или металлу толщиной до 2 мм, применяются так называемые «клопы» — саморезы по металлу. Способ аналогичен креплению с помощью саморезов по дереву.

Клей (жидкие гвозди)

Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене. Помните, что демонтаж кабель канала, приклеенного к стене, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Оформление углов

В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.

Установка розеток

Чтобы сделать кабель-канал под розетку, рядом с ним к стене крепят подрозетники. Провода к розетке подсоединяют после того, как уложены провода в короб. Затем сверху надевают крышку розетки.

Как укладывать кабель

Чтобы удобно уложить кабель в электрокороб, можно использовать временные держатели, например, отрезки крышки. Перед установкой крышки на место их убирают. Удобно укладывать кабель и сразу защелкивать часть крышки над ним. Начинать рекомендуется с углов. В углах устанавливают небольшие отрезки крышки, затем отмеряют и устанавливают более длинные отрезки на прямых частях канала.

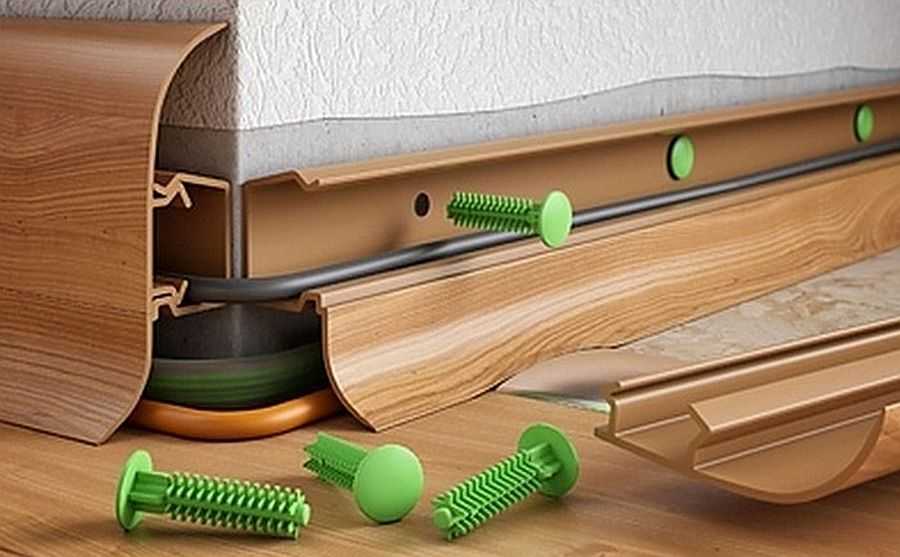

Плинтус с кабель-каналом

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

  • на саморезы,
  • на жидкие гвозди,
  • на дюбеля.

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Плинтус дает возможность распределить провода по группам. Например, провода, частый доступ к которым не нужен (интернет, кабельное телевидение), можно расположить под основой плинтуса. Остальные можно поместить в кабель-канал, закрывающийся заглушкой. В варианте с полностью снимающейся верхней частью можно поместить провода под и над ребром, к которому крепится заглушка.

Порог с кабель-каналом

Устанавливают порог с кабель-каналом в промежуток между напольными покрытиями двух комнат. Как и плинтус, он состоит из основы и крышки. В зависимости от модели, основа может монтироваться с помощью саморезов или быть самоклеящейся.

Демонтаж кабель-канала

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

  • отключают электропитание,
  • снимают крышку короба,
  • откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков. Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно.

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

  • возможность оценки состояние проводов путем осмотра;
  • простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

  • к деревянному основанию клипсы крепят с помощью саморезов;
  • в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

  • универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
  • возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
  • при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

  • для крепления к деревянному основанию подходят саморезы;
  • в кирпичной или бетонной стене сверлят отверстия;
  • на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
  • если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

  • стойкость к воздействию механических факторов;
  • надежная защита кабельной трассы;
  • большой выбор моделей – плинтус, магистральный, парапетный;
  • возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

  • отсутствие в интерьере лишних элементов;
  • не мешает обновлять декоративную отделку;
  • повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

  • Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
  • С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.
Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

  • монтируется дюбель;
  • накручивается платформа;
  • фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

  • «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
  • Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
  • Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.



Способы крепления кабеля, проводов, кабель каналов к стене

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

  1. Согласно проекту на стене рисуют направление прокладки канала.
  2. Снимают крышку с канала.
  3. С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
  4. Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
  5. Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
  6. Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
  7. По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Как правильно делать:

  • Изготовить крепежи;
  • Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов

Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно вполне достаточно 20 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак Виды Описание
место монтажа напольные по своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цвет выпускаются разных цветов и оттенков гармонично вписываются в интерьер комнат
размер разный объем канала — для одного, 2-х, 3-х и более кабелей габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков с одним 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделия алюминиевые покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
стальные устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Вам помогла данная статья?

Рейтинг: 4. 5 из 5
(16
голосов)

Рост количества потребителей в жилых домах, а также в общественных помещениях диктует необходимость замены проводов с увеличением энергопотребления и прокладки новых внутренних электросетей.

Еще недавно считалось, что максимальное потребление электроэнергии для одной семьи можно ограничить автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, что потребовало установки ограничений по току в 16 А или 25 А. Сегодня во многих жилых домах монтируют внешние электросчетчики, там ставят автоматы на 40 и 63 А.

Увеличение количества потребителей требует и обновления электропроводки, а также прокладки новых проводов внутри помещения. Электрические приборы размещаются в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

  • скрытая проводка создается внутри стены или под слоем штукатурки;
  • открытая проводка предусматривает наличие провода на стене, зафиксированного разными способами.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

  • Какие бывают кабель-каналы
  • Виды профилей для светодиодных лент
  • Как крепить кабельный канал к стене

Проводка

— Как правильно провести коаксиальный кабель через внешнюю стену?

После ответа Tester101, вот подробное пошаговое руководство с изображениями того, как я подавал кабель.

Список покупок

Итого 27,99 $

Также может понадобиться:

  • Кабель RG6 (если у вас его нет, то в Home Depot стоит 0,29 доллара за фут)
  • Разветвитель на 3 кабеля $ 6.97

Необходимые инструменты

  • Сверло
  • Универсальный инструмент для зачистки оболочки кабеля $ 4.88
  • Пила по гипсокартону (или что-то для проделывания дыр в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и приклеил малярным скотчем в области, над которой будет работать

.

Снаружи кабель войдет в кабельную коробку, которая удобно расположена примерно в 2 футах от нее.

Шаг 1

Я выбрал место между дверной коробкой и противоположной стеной, чтобы начать бурение, примерно в футе над землей.

Чистый снаружи. Вы захотите оставить бит торчащим, чтобы вы могли подключить коаксиальный кабель обратно внутрь.

Шаг 2

Я взял существующий кабель и перерезал один из концов, обнажив внутреннюю часть провода для лучшего обращения с ним при протягивании его обратно через стену.

Шаг 3

Я пропустил через открытый конец коаксиального кабеля изнутри кабельной коробки, так что конец с разъемом можно добавить к разветвителю.

На этом этапе вам может потребоваться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем, как протянуть коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрутить кабель к биту, чтобы подать обратно внутрь.

Шаг 5

Изолентой прикрепите коаксиальный кабель к биту.

Потяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите кронштейн низкого напряжения.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода против внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем до тех пор, пока разъем не будет надежно запечатан так, чтобы из разъема выступал примерно 1/8 дюйма центрального проводника.

Шаг 9

Подключите коаксиальный кабель к задней части настенной панели.

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается вниз при входе в пластиковую втулку. Используйте минимальный радиус изгиба производителя кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

8 советов, как спрятать телевизионные провода и другие шнуры

Фото: istockphoto.com

Ваш энтузиазм в отношении электроники заставляет вас жить в джунглях проводов? Учитывая огромное количество проводов, которые обитают в современном доме, выяснение того, как спрятать телевизионные провода, шнуры и кабели для других необходимых гаджетов, может быть неприятным.Но прежде чем вы решите полностью отказаться от технологий, ознакомьтесь с решениями для управления шнуром, представленными ниже. Вы можете купить или сделать самодельный, чтобы замаскировать или спрятать каждую проводку в поле зрения и навсегда улучшить организацию вашего дома.

Фото: istockphoto.com

1. Прикрепите шнуры к задней части мебели

Свисающие шнуры быстро исчезают, когда вы прикрепляете их к силуэту ближайшей мебели. Для этого приклейте прозрачные зажимы для командного шнура (доступны в средних и больших размерах на Amazon) вдоль задних краев вашей мебели.Как и в большинстве решений 3M, удобных для арендаторов, вам нужно будет прижать зажимы на месте в течение 30 секунд, а через час вы можете зацепить один или несколько шнуров, и они будут аккуратно проходить по ногам вашей приставка. (Эти крючки также помогают скрыть зарядные шнуры и кабели на вашем столе!)

2. Проведите провода через подставку под телевизор

Если вы чувствуете себя немного хитрее, вы можете спрятать путаницу кабелей позади телевизора, установленного на подставке, благодаря встроенному хранилищу для шнура в конструкцию подставки для телевизора своими руками. Этот, разработанный Хайди из Kruse’s Workshop (и представленный на Tatertots & Jello), удерживает кабели в выемке, которая проходит по средней ножке в задней части устройства. Вы можете воссоздать подставку с нуля из переработанной древесины: следуйте подробным инструкциям блоггера о том, как использовать настольную пилу, чтобы создать углубление на задней ножке, затем протяните шнуры для телевизора и других предметов первой необходимости по канавке на ножке. чтобы держать их вне поля зрения.

Фото: istockphoto.com

3. Спрячьте телевизионные провода на видном месте

Если шнуры, свисающие с настенного телевизора, отвлекают вас от изображения на экране, скройте их кожухами для кабелей (например, комплект консилера SimpleCord Cable Concealer Kit, доступный на Amazon) . Такие пластиковые направляющие крепятся непосредственно к стене поверх проводов.

Чтобы проложить и эффективно скрыть телевизионные провода, измерьте расстояние в стене между основанием экрана и полом — именно так вам понадобится длина кабеля, который вам нужен, и его часто можно обрезать по размеру.В случае с комплектом консилера для кабеля вы отрежете основание и верх крышки кабеля с помощью ножовки. Затем прикрепите основание кабельного канала к стене с помощью шурупов в соответствии с инструкциями производителя, уложите кабели телевизора внутри канала и защелкните крышку сверху. Чехлы для шнуров обычно продаются в нейтральных цветах, таких как белый или серый металлик, которые могут выделяться, если ваша стена другого цвета. Но когда они окрашены в тот же цвет, что и ваша стена (с использованием латексной краски), они легко вписываются в пространство.

Фото: istockphoto.com

4. Прокладывать телевизионные провода за стеной

Лучшее решение для того, чтобы убрать шнуры настенного телевизора из поля зрения, — спрятать их за стеной с помощью утопленных кабельных пластин. (например, Datacomm Cable Organizer Kit, доступный на Amazon). Снимите телевизор со стены (или отодвиньте его в сторону, если у вашего телевизора есть регулируемый кронштейн), а затем с помощью прибора для поиска стоек найдите две части стены без гвоздей: одну позади экрана, а другую — ниже. стена возле розетки.Здесь вы будете делать надрезы с помощью универсального ножа, вставлять две пластины для кабелей и вводить кабели телевизора в стену и выводить их из стены. Ваши гости могут ошибочно принять вашу новую мультимедийную систему за беспроводную развлекательную систему!

Фото: amazon.com

5. Заправьте хаос шнура в трубку

Не можете управлять множеством шнуров в домашнем офисе для ПК, мониторов, телефонов, принтеров и других устройств, используемых ежедневно? Обмотка кабеля (например, Cable Slinky, доступная на Amazon) обеспечивает простой способ закрепить все незакрепленные шнуры, свисающие с вашего стола.Просто свяжите их вместе в руках и оберните куски гибкой трубки длиной два фута вокруг проводов, чтобы загнать их в одну большую и свести к минимуму хаос. Благодаря обтягивающей форме вы можете разорвать и перенаправить провода от группы в любое место на участке, чтобы они могли добраться именно туда, куда им нужно.

6. Поместите их в ящик

Внесите несколько творческих изменений в ящик стола, чтобы избавиться от неприятного ощущения от неуклюжего удлинителя, припаркованного на полу и переполненного шнурами.С помощью сверла для кольцевой пилы, прикрепленного к дрели, просверлите отверстие в задней панели ящика стола, расположенного рядом с розеткой. Затем пропустите кабель удлинителя через отверстие и с помощью двустороннего клея прикрепите заднюю часть удлинителя к той же панели ящика. Когда вы подключаете электронику к удлинителю, создайте место для каждого гаджета, чтобы он мог отдыхать, пока он заряжается, в ящике, как это делает домашний блоггер Дженни Стеффенс Хобик в своей кухонной мебели.

Фото: homedepot.com

7. Змейка через аксессуары для плинтусов

Устраните опасность споткнуться о сетевой кабель, проложенный по всей длине домашнего офиса, гостиной или спальни, украсив существующие плинтусы в комнате с помощью каналов для плинтусов (например, CE Tech Round Baseboard Cord Channels, можно приобрести в магазине Home Depot). Самоклеящиеся, ударопрочные каналы для шнура представляют собой не что иное, как выдолбленные секции пластикового карниза. Чтобы прикрепить каналы к плинтусам, снимите клейкую основу канала, прижмите заднюю часть канала к плинтусу, а затем пропустите кабель Ethernet — или любой другой шнур, если на то пошло — через отверстие в канале, чтобы одновременно скрыть и защитить кабели от повреждений.Каналы для шнуров плинтуса можно окрашивать и окрашивать, их можно оформить так, чтобы они соответствовали эстетике любого интерьера.

8. Храните провода и маршрутизаторы в «книжке»

Ваш маршрутизатор или модем (или комбинация маршрутизатор-модем) может казаться неуместным почти везде, где вы их поместите, но особенно на полках. Подумайте о том, чтобы оформить свою домашнюю библиотеку крышкой для маршрутизатора, сделанной своими руками, используя это руководство от команды Nifty BuzzFeed. Возьмите скоросшиватель, достаточно широкий, чтобы соответствовать вашему маршрутизатору, и с помощью горячего клея покройте заднюю, переднюю и корешок скоросшивателя разноцветными обрезками ткани или, что еще лучше, настоящей обложкой старой книги.Вставьте маршрутизатор вертикально внутрь скоросшивателя, затем поместите его вертикально между книгами на торцевом столе, столе или полке, чтобы кабели маршрутизатора незаметно проходили по всей стене позади мебели. Вуаля! Мгновенная классика, избавляющая от лишних проводов.

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется многим домашним мастерам пугающей, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах.Однако гораздо сложнее провести кабели через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если вы может.Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и масштабов работы.Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы управляете совершенно новым контуром от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы. Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проводим простую петлю из одного места новой стенной коробки в другое, как вы могли бы сделать при расширении цепи.Предполагается, что кабельная трасса будет проходить от одного места коробки вниз или вверх до подвала / подполья или чердака, затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к лицевой стороне балок.Таким образом, при прокладывании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Также убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Как пропустить телевизионные кабели через стену (чтобы они были скрыты)

Существуют всевозможные варианты скрытия проводов вашего телевизора, каждый со своими сильными и слабыми сторонами.Но если вы знаете, что ваш телевизор будет долгое время стоять на определенной стене, почему бы на самом деле не спрятать внутри стены? Добавить щетки для доступа к кабелям к стене легко, и это займет менее 30 минут.

Необходимые материалы:
• Щеточная пластина для доступа к кабелям (одинарная группа) x2
• Старая рабочая низковольтная настенная электрическая коробка (одиночная группа) x2
• Ударная пила для гипсокартона
• Отвертка (я использую эту электрическую и люблю ее)

Телевизоры следует вешать на внутренние стены (не универсальное правило, но хорошее практическое правило), что хорошо для этого проекта, потому что внутренние стены часто открыты внутри (без изоляции), поэтому вы можете пропустить кабели через стену. с легкостью.

Шаг 1: Обведите и вырежьте отверстия

Поместите электрическую коробку на стену в том месте, где вы хотите, чтобы она закончилась, и обведите вокруг нее. При необходимости используйте прибор для поиска шпилек, чтобы убедиться, что на пути нет шпилек. Вы должны вырезать отверстие примерно на 1 / 8-3 / 16 на внутри этой линии, чтобы дать место для выступа электрического блока. Сделайте это в месте, которое будет на расстоянии позади телевизора , но не там, где вам нужно будет поставить крепление для телевизора.Затем повторите процесс, добавив еще одну коробку, где вы хотите, чтобы кабели выходили. Убедитесь, что это где-то, что будет спрятано, внизу, за комодом или за шкафом, или вы даже можете пройти через стену в комнату позади, если у вас есть такая возможность, и это имеет смысл.

Шаг 2: Вкрутите электрическую коробку и проложите кабель

Самое замечательное в телевизионных кабелях то, что вы можете использовать низковольтную электрическую коробку, которая в основном полностью открыта в стену.Прикрутите его и пропустите кабели через стену. Я считаю, что намного проще проложить кабели до того, как вы добавите щеточную пластину. Если вторая коробка находится прямо под первой, как в нашем случае, просто опустите конец кабеля вниз и вытащите его.

Шаг 3: Добавьте щеточную пластину и закройте

Пропустите кабели через щеточную пластину и ввинтите ее в электрическую коробку. Затем добавьте крышку тарелки, и все готово!

Мы проделали этот трюк с несколькими нашими телевизорами и любим размещать наши телевизионные компоненты в предметах мебели или в чем-то, что естественно вписывается в комнату.Например, в нашей спальне наш комод.

Мы просверлили небольшое отверстие в задней части комода и пропустили все кабели в верхний средний ящик. Некоторым компонентам потребуется небольшая вентиляция, чтобы они не перегревались (например, игровые консоли), поэтому, где бы они ни были хранятся, вы захотите спланировать это. Но это простой проект, который можно выполнить с минимальными затратами средств и времени. И это имеет огромное значение для того, чтобы ваше пространство выглядело чистым.

Как установить коаксиальную настенную пластину | Home Guides

Компании кабельного телевидения и спутниковые провайдеры часто прокладывают несколько линий коаксиального кабеля по всему дому во время первоначальной установки.В зависимости от размещения ваших телевизоров и других компонентов, вы можете обнаружить несколько футов открытого коаксиального кабеля и коаксиальные настенные пластины, которые оторвутся от стены при малейшем рывке. Установите новую настенную пластину для коаксиального кабеля и одновременно уберите грязные шнуры, чтобы придать вашему дому более обтекаемый вид.

Подготовка коаксиального кабеля

Перережьте коаксиальный кабель кусачками, чтобы уменьшить длину кабеля. Оставьте примерно 1 фут кабеля, выходящего из стены.

Отмерьте 3/4 дюйма от конца коаксиального кабеля. С помощью ручки отметьте внешнюю изоляцию коаксиального кабеля в месте измерения. На своей отметке используйте кусачки, чтобы аккуратно прорезать внешнюю изоляцию, металлическую сетку, обернутую под внешней изоляцией, и белый изолирующий материал, окружающий тонкий медный проводник в центре кабеля. Не перерезайте медный провод. Снимите изоляционный материал с проводника.

Отметьте внешнюю изоляцию кабеля на расстоянии 3/8 дюйма от конца изоляции.Осторожно прорежьте только внешнюю изоляцию и удалите ее. Ваш кабель должен иметь 3/4 дюйма медного проводника и 3/8 дюйма металлической сетки.

Наденьте меньший конец накручиваемого F-разъема RG-6 на подготовленный конец коаксиального кабеля. Плотно поверните разъем по часовой стрелке, чтобы закрепить его на конце кабеля.

Установка коаксиальной настенной пластины

Пропустите коаксиальный кабель через низковольтную монтажную пластину. Прижмите монтажную пластину к стене.Обведите монтажную пластину изнутри на стене, где выходит кабель. Возможно, у вас уже есть отверстие в стене, но необходимо, чтобы размер пластины соответствовал размеру выреза, чтобы пластина установилась правильно.

Разрежьте гипсокартон по линии следа ножовкой. Приложите низковольтную монтажную пластину к вырезу в стене. Загните два металлических выступа на внутренней стороне низковольтной монтажной пластины в стену. Продолжайте сгибать выступы, пока они не прижмутся к гипсокартону.Монтажная пластина действует как скоба и имеет отверстия для винтов для коаксиальной настенной пластины.

Поверните разъем конца коаксиального кабеля к задней части разъема на настенной коаксиальной пластине. Приложите настенную пластину к стене и над монтажной пластиной низкого напряжения. Используйте винты, прилагаемые к коаксиальной настенной пластине, чтобы прикрепить ее к монтажной пластине.

Подключите конец коаксиального кабеля к разъему на внешней стороне настенной панели. Подключите другой конец коаксиального кабеля к телевизору или ресиверу.

Ссылки

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, специализируется на садоводстве, а также имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английскую композицию.

Куда поставить кабельную коробку для настенного телевизора

У вас большие планы. Вы недавно купили новый телевизор с плоским экраном и точно знаете, где он вам нужен — впечатляюще настенный в вашем кабинете, свободный от всех электрических кабелей и проводов, что придает ему элегантный и современный вид. Но по мере того, как вы узнаете, как выбрать настенное крепление для телевизора и подготовиться к поставленной задаче, вы поймете одно соображение, о котором еще не задумывались: , где разместить консоль кабельного телевидения для настенного телевизора?

Беспроводная технология может быть на подъеме, но на данный момент большинство настроек все еще требует, чтобы вы подключили кабельную приставку к новому телевизору.В то время как телевизоры на стойках легче скрывают провода и предлагают несколько позиций для кабельной приставки, менее ясно, где поставить консоль с установленным экраном телевизора. К счастью, доступно несколько вариантов крепления для телевизора, которые могут удовлетворить ваши эстетические потребности, угол обзора, стоимость и технологические потребности!

Плавающее настенное крепление под телевизором

Одна из идей, где разместить кабельную коробку, — это использовать полки, которые также крепятся к стене. Обычно они размещаются под телевизором и могут вместить несколько устройств в различных конфигурациях.Плавающие настенные кабельные коробки обладают рядом преимуществ и недостатков:

  • Простота настройки — часто это одно из самых простых решений с точки зрения настройки и общей работы.
  • Оптимальная удаленная связь — поскольку боксы расположены беспрепятственно прямо под телевизором или вокруг него, вероятность того, что приемники будут непостоянными.
  • Рекомендации по подключению — Потратив время на установку телевизора и кабельной приставки, последнее, что вам нужно, это беспорядок из проводов.К счастью, многие настенные крепления для мультимедийных консолей поставляются с зажимами для укладки кабелей, чтобы скрыть телевизионные провода.
  • Потенциальный беспорядок — Поскольку настенный телевизор имеет первозданный вид, некоторые могут найти настенное крепление, чтобы загромождать пространство, если скрыть шнуры невозможно. Ведь весь смысл монтажа телевизора — изолировать его и освободить пространство. В этом случае у вас есть другие варианты:
  • За телевизором

    В зависимости от типа телевизора и того, как он крепится к стене, а также от размера кабельной приставки и количества других устройств, вы можете повесить и спрятать кабельную приставку за телевизором.

    По возможности, этот подход может предложить как простую настройку, так и элегантную эстетику. Помимо прочего, вы можете использовать кабельные стяжки или липкие ленты для подвешивания, чтобы прикрепить кабельную коробку и шнуры к телевизору.

    Однако многие телевизоры не предлагают достаточно места для скрытия различных кабельных коробов, особенно если они более громоздкие (например, телевизоры с функциями DVR). В зависимости от того, какой угол наклона требуется для настенного телевизора, это также может повлиять на потенциальную возможность скрытия кабельной коробки за экраном.Вы также захотите убедиться, что пульт работает должным образом, или подумайте о покупке инфракрасного удлинителя, чтобы гарантировать, что сигнал не прерывается.

    Развлекательный центр / Другая мебель

    Для тех, у кого много устройств, иногда лучше всего хранить кабельную приставку и другую электронику медиаплеера в развлекательном центре, шкафу или другой мебели. В идеале в мебели должны быть предварительно вырезаны отверстия для проводов, или вам нужно будет добавить их самостоятельно.

    Очень важно обеспечить надлежащую вентиляцию вашей электроники, чтобы избежать перегрева. Поскольку устройства охлаждаются, выделяя тепло, плохо вентилируемая мебель может представлять опасность для вашего оборудования. Меньше всего вам нужно, чтобы кабель выходил из строя, потому что ваш шкаф был слишком душным!

    С другой стороны, размещение кабельной приставки и других устройств в развлекательном центре может вызвать проблемы с логистикой. Поскольку мебель может мешать сигналам пультов, покупка универсального контроллера или комплекта инфракрасного приемника часто может быть разумным решением.

    Вам также нужно будет подключить провода кабельной коробки к телевизору либо с помощью кабельных каналов на стене, либо с помощью проводов через стены. Просто убедитесь, что вы используете правильный комплект для создания системы внутристенной проводки, так как обычные шнуры не должны прокладываться за стеной (это фактически противоречит Национальному электротехническому кодексу). Вы также можете воспользоваться услугами профессионального установщика, если ваша электронная установка становится все более сложной и теперь требует сверления до стены.

    В другой комнате

    Пока вы думаете о разводке проводов в стене для обеспечения оптимального внешнего вида / функциональности, вы также можете рассмотреть другое альтернативное место для кабельной коробки: совершенно другую комнату.Возможность выбрать этот вариант будет зависеть от того, как построен и организован ваш дом, но может быть отличным выбором, если у вас несколько устройств, но вы не хотите загромождать пространство развлекательным центром.

    Некоторые плюсы и минусы, которые следует учитывать:

  • Чистый, гибкий внешний вид. Поскольку все провода идут в другую комнату, а полки и мебель отсутствуют, такой подход обеспечивает творческую гибкость — спроектируйте комнату так, как считаете нужным.
  • Профиль расходов — из-за своей сложности установка кабельной приставки в другой комнате может быть дороже, чем другие альтернативы.Помимо затрат на электромонтаж, вам также нужно будет приобрести универсальный или расширенный контроллер.
  • Высокая сложность — это непростой и непростой проект своими руками. На самом деле вам, возможно, придется нанять профессионала, который поможет вам установить кабельную приставку в другой комнате и , чтобы убедиться, что приемникам ничто не препятствует.
  • Где поставить кабельную коробку для настенного телевизора?

    Как показано в этом руководстве, существует множество различных способов размещения кабельной приставки.Некоторым может потребоваться немного больше, чем установка еще одной полки . Но для других пришло время проявить творческий подход.

    Если у вас есть какие-либо вопросы относительно монтажа телевизора или расположения кабельной приставки, не стесняйтесь обращаться к нам здесь, в Mount-It! Мы готовы помочь любым возможным способом.

    Источники:

    Популярная механика. Как скрыть неприглядные провода телевизора. https://www.popularmechanics.com/home/how-to-plans/how-to/a18787/how-to-hide-tv-wires/

    Национальная ассоциация противопожарной защиты. NFPA 70®: Национальный электротехнический кодекс . https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=70

    Умный. Как спрятать телевизионные провода и неприглядные шнуры 8 различных способов.

    https://www.architecturaldigest.com/gallery/how-to-hide-unsightly-cords

    Techwalla. Как спрятать кабельную коробку от телевизора с настенным креплением .

    https://www.techwalla.com/articles/how-to-hide-the-cable-box-from-a-wall-mount-tv

    Hide TV Wire | Как спрятать шнуры

    Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это клубок незакрепленных шнуров и кабелей, свисающий со стены.К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

    Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

    Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

    Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

    Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.


    Вам понадобится шестерня

    Набор для настенного монтажа Cable Concealer

    Для закрывания шнуров вне стен.

    Echogear в настенном комплекте питания

    Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

    Цифровой мультисканер GMS120

    Это гораздо больше, чем просто прибор для поиска стержней, он может обнаруживать провода переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

    Комплект для организации кабельного телевидения с плоским экраном

    Для скрытия шнуров в стене (требуется розетка для высоковольтного питания).


    Существует несколько различных типов дорожек качения, в том числе из металла или пластика.Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

    Более удобный и аккуратный вариант — проложить телевизионные провода за стеной, используя что-то, что называется встроенным в стену комплектом питания.Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.


    Лучшие крепления для телевизоров

    ПРОСТОТА УСТАНОВКИ

    Sanus Systems VMPL50A-B1

    Оценка потребителей: 90% дали 4 звезды или больше

    Без проблем повесьте телевизор любого размера.

    ПРОЧНЫЙ

    Peerless-AV ST650P

    Оценка потребителей: 87% дали 4 звезды или больше

    Не беспокойтесь о том, что ваш телевизор утяжелит вас.

    НАИБОЛЕЕ НАСТРАИВАЕМЫЙ

    Echogear Full Motion

    Оценка потребителей: 95% дали 4 звезды или больше

    Где бы вы ни сидели, у вас будет прекрасный вид.

    Лучшее соотношение цены и качества

    VideoSecu ML531BE2

    Оценка потребителей: 95% дали 4 звезды или больше

    Это доступно, надежно и доступно в любых размерах, которые вам могут понадобиться.

    ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

    AmazonBasics для тяжелых условий эксплуатации

    Оценка потребителей: 92% дали 4 звезды или больше

    С легкостью установите мини-экран.


    Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

    ⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

    В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне. Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

    Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.


    🎥 Смотреть дальше:

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
