Установка терморегулятора теплого пола: схема подключения, видео

Для обогрева жилища люди используют различные способы, самым современным из которых является «тёплый пол». Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под любыми напольными покрытиями, в том числе под ламинатом и кафелем.

Однако для обогрева помещения недостаточно смонтировать нагреватели. Для поддержания постоянной температуры в помещении при изменениях погоды на улице необходима установка терморегулятора теплого пола. В этой статье рассказывается про особенности применения этого устройства, а так же как выполнить монтаж прибора своими руками.

Для чего нужен терморегулятор

Централизованная система обогрева дома отапливает помещение горячей водой, температура которой определяется оператором котельной и не зависит от температуры воздуха в комнате.

Этим же недостатком обладают электрические и газовые котлы индивидуального отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до слишком высокой температуры. При этом в комнате может стать слишком жарко, а ходить босиком по полу будет невозможно.

Для того чтобы предотвратить такую ситуацию необходима установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении заданной температуры поверхности, тем самым поддерживая комфорт в помещении.

В дополнение к этому прибору целесообразна установка датчика температуры воздуха, позволяющая производить более точную регулировку системы отопления. Это особенно важно, если пол является основным или единственным источником тепла в помещении.


Совет! Для системы водяного нагрева с электрическим или газовым котлом достаточно одного датчика, при монтаже электрических нагревателей необходима установка терморегуляторов в каждой комнате.

Где установить терморегулятор теплого пола

Регулятор температуры тёплого пола подключается к выносному датчику, поэтому установка терморегулятора теплого пола возможна в любом удобном месте. Чаще всего она производится в одном ряду с розетками и выключателями и закрывается общей рамкой. Такое размещение удобно для регулировки и не нарушает дизайн помещения.


Совет! При монтаже регулятора в общем блоке с розетками питание прибора допускается производить от этих устройств проводом, проложенным внутри монтажных коробок.

Существуют так же определённые правила размещения датчика:

  • Его нельзя размещать под мебелью или коврами. В этих местах пол прогревается быстрее всего.
  • Датчик размещается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.

В ванной комнате устанавливается только датчик. Сам регулятор располагается снаружи. Допускается его установка в 3 зоне, на расстоянии не менее 0,6 метра от края ванны.

Высота установки терморегулятора для теплого пола особого значения не имеет, главное, чтобы этим приспособлением было удобно пользоваться. Чаще всего прибор устанавливается в одном блоке с розетками, это упрощает монтаж, подключение и улучшает дизайн помещения.

Обычно терморегулятор настраивается один раз, поэтому он может располагаться вместе с розетками, смонтированными по европейскому стандарту на уровне 30 см от пола, но может устанавливаться вместе с выключателем на высоте 90 см.

Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выбрасывать регулятор температуры:

При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.

Как установить терморегулятор своими руками

При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.

Подготовительные работы

Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.

Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.


Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки.

Монтаж терморегулятора и прокладка кабеля

Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства закрываются общей рамкой.

Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.

Приборы для наружной установки используются в основном в деревянных домах.

Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.

Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.

Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.

При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.

После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.

При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.

Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.


Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали.

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей. Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².

Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2.5 мм².

Подключение датчика производится проводом, идущим в комплекте с регулятором.

Подключение от соседней розетки

Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.

Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:

  1. 1. отключить питание установленных приборов;
  2. 2. демонтировать розетки и выключатели;
  3. 3. вырубить отверстие для дополнительной монтажной коробки;
  4. 4. проштробить стену для подключения нагревателей и датчика;
  5. 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;
  6. 6. внутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
  7. 7. установить и подключить ранее снятые розетки и выключатели;
  8. 8. установить и подключить регулятор;
  9. 9. закрыть все приборы общей рамкой.


Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами.

Как подключить терморегулятор для теплого пола

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:

  • L (Line) — фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
  • N (Neutral) — нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
  • РЕ (Protective Earthing) — заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.

Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.

При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа «Контакт», имеющего соответствующую функцию.


Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания.

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:

  • IN — вход или сеть;
  • OUT — выход или нагреватель.

Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.

Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку «sensor».

Проверка работоспособности

Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.

Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.

Существует несколько способов определить включение и отключение нагрева:

  • наличие и отсутствие напряжения на клеммах;
  • нагрев и остывание нагревателей;
  • включение и отключение механического регулятора происходит с тихим щелчком;
  • при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.


Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя.

Видео как установить регулятор своими руками

После завершения отделочных работ производится окончательная настройка системы — определение желаемого нагрева пола и температуры воздуха в помещении.

Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.

Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение терморегулятора к теплому полу: схема, видео

Подключение теплого пола представляет собой подачу электроэнергии к нагревательным элементам не напрямую, а через специальный для этой цели прибор – терморегулятор.

Это устройство регулирует подачу энергии к главной части системы теплого пола, находящегося под напольным покрытием: стяжкой, ламинатом, плиткой, ковролином и пр.

Термостат подключить не так уж сложно, как может показаться на первый взгляд. Тем более, что производитель обязательно включает в комплект подробную инструкцию со схемой подключения и объяснением для каждого элемента. Но если вы не сталкивались с установкой электро-приборов, в некоторых технических моментах вам будет трудно разобраться. Поэтому предлагаем инструкцию для тех, кто впервые подключает терморегулятор к теплому полу.

Принцип работы терморегулятора

Он регулирует подачу электроэнергии, которая преобразуется в нагревательных элементах в тепло, включает и отключает всю систему обогрева. Когда пол остынет или нагреется до заданной ему температуры, прибор сам включит или выключит систему. Он работает постоянно, даже когда пол находится в неактивной фазе, отдавая накопленное тепло. Это обеспечивает безопасность теплых полов от перегрева и возможного возгорания, хотя это встречается довольно редко. Весь этот процесс обслуживает температурный датчик, реагирующий на малейшие перепады температуры.

Отлично зарекомендовали себя со временем простые электронные и механические термостаты, они более популярны и устойчивы в эксплуатации. Программируемые считаются более сложными и «капризными». Но подключение всех видов практически одинаковое, несмотря на начинку.

При покупке набора проследите за тем, чтобы все комплектующие
были на месте: температурный датчик, клеммы, коробка
монтажная и инструкция по установке.

Устанавливаем и подключаем прибор

Его встраивают в стену, как обычную розетку или выключатель. Место подбирают ближе к уже имеющейся проводке (к примеру, у того же выключателя). В стене выдалбливается отверстие, куда вкладывается монтажная коробка, а к ней подключаются провода электросети (+ и -) и датчика температуры, затем подключается сам терморегулятор.

Сбоку подводятся сетевые провода 200 В, кабеля нагрева и термодатчика. Они различаются по цвету (фаза – коричневый, белый или черный, ноль отмечают синим цветом, а земля маркируется желто-зеленым).

Подключение терморегулятора к теплому полу

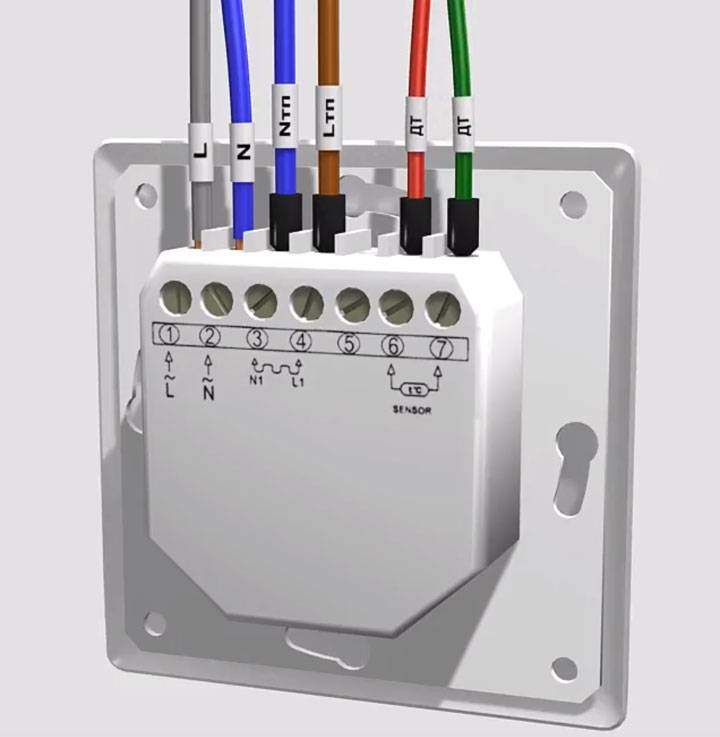

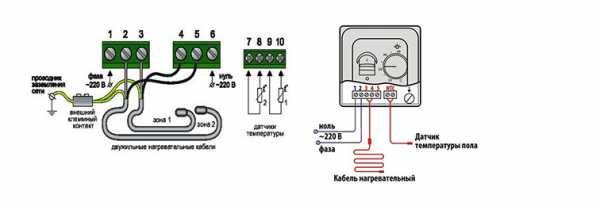

  1. Провода электросети (220 В) подключаются строго по схеме: 1 – фаза L, 2 – ноль N.
  2. Кабели теплого пола подводятся так: ноль N – гнездо 3, фаза L – гнездо 4.
  3. Датчик температуры включают в гнезда 6 и 7, полярность можно не соблюдать.
  4. И в конце проверка. После включения сети на устройстве ставят температуру-минимум. Далее ставят максимальную, которая будет указывать термостату, что пол нагрелся до максимума и систему нужно отключить. Если все сделано правильно, вы услышите щелчок – сеть замкнулась и начала свою работу.

В зависимости от типов терморегуляторов схемы могут немного различаться. Во избежание ошибок при подключении изготовитель прописывает все названия прямо на приборе. Кабели теплого пола имеют некоторые отличия, что влияет на подключение. Они бывают одно- и двужильными, расскажем о них подробнее.

  1. Двужильный кабель. Под внешней оболочкой проходят 2 проводника и 1 заземляющий провод. Он удобнее, чем одножильный, так как подсоединяется одним концом.
  2. Одножильный кабель под оболочкой скрывает два провода. Белый – ток, а зеленый – заземление.

В этой статье мы дали общие советы по установке, что сделает легким прочтение и разбор инструкции производителя. Вам осталось позаботиться о технике безопасности при работе с электричеством. Вы должны знать и без нашего напоминания, что все работы нужно проводить, предварительно отключив всю квартиру или дом в распределительном щитке.

Как правильно подключить терморегулятор: видео, фото

Терморегулятор представляет собой устройство для автоматического регулирования количества тепла, выделяемого обогревателем или радиатором. Терморегуляторы могут быть механическими или электронными. Кроме этого, их различают по конструктивным особенностям, способу контроля температуры, а также по способу монтажа. В данной статье рассмотрим, как установить терморегулятор на примере программируемого терморегулятора для системы «теплый пол».

Принцип работы

Прежде чем выполнять подключение терморегулятора, следует получить информацию о принципе его действия, что заметно облегчит понимание схемы установки. Терморегулятор для теплых полов имеет выносной датчик, который измеряет температуру окружающей среды и передает информацию на сам регулятор. Терморегулятор, в свою очередь, производит сравнение полученной информации с заданными параметрами и воздействует на орган управления отопительным прибором.

Подключение терморегулятора

Задача, как подключить терморегулятор, актуальная для всех видов теплых полов: резистивного нагревательного кабеля, теплового мата и пленочного теплого пола.   Схема подключения терморегулятора обычно приводится на упаковке или в прилагаемой инструкции. В противном случае, можно воспользоваться информацией представленной ниже:

  1. Перед решением задачи, как подключить терморегулятор, необходимо снять напряжение с электропроводки для того чтобы обеспечить безопасное проведение работ. Отсутствие напряжения обязательно проверяется щупом или мультиметром в любой розетке или распределительной коробке.
  2. После этого необходимо подготовить место для установки терморегулятора. Например, если он монтируется в стену, необходимо произвести монтаж установочной коробки и подвести к ней фазный и нулевой провод питающей сети. В том случае, когда терморегулятор просто включается в розетку, необходимо произвести ее монтаж в удобном для использования месте.
  3. Следующий этап – подключение датчика. Для этого его можно уложить в пластиковую гофру, которая скотчем крепится к полу между витками резистивного кабеля. Датчик подключается к двум контактам терморегуляторы, которые обычно маркируются литерой С (температура).
  4. После установки датчика необходимо выполнить подключение терморегулятора к питающей сети, для чего к нему подключается фаза и ноль от вводного щитка или ближайшей распределительной коробки.
  5. Последний этап – подключение теплых полов (мата или кабеля) к терморегулятору. Для этого необходимо соединить нулевой провод, фазный и «землю» с соответствующими контактами терморегулятора (обычно они маркируются  N, L, PE, соответственно).

К одному терморегулятору может быть подключено одновременно несколько нагревательных матов или кабелей. В таком случае они соединятся параллельно. Единственное, что необходимо при этом учитывать, что датчик температуры все равно остается один, и он будет учитывать температуру только в одном помещении. Поэтому при значительной разнице температур в комнатах, установка одного терморегулятора неэффективна.

Советы, как подключить терморегулятор:

  • Одними из наиболее эргономичных являются терморегуляторы, которые монтируются в стандартное розеточное гнездо (утопленный монтаж). Такая конструкция отличается аккуратным и компактным внешним видом.
  • В случае, когда терморегулятор подключается отдельным проводом от вводного распредщита, необходима установка автоматического выключателя на это присоединение.



Добавьте заявку на любые электромонтажные работы  и получите предложения со скидкой до 40 % от проверенных мастеров вашего города через 20 минут. Это бесплатно!

Видео по монтажу терморегулятора

Подключение терморегулятора к теплому полу. Монтаж -Монтаж

Подключение терморегулятора к теплому полу. Монтаж -Монтаж

ТОП 5 моделей

Терморегулятор MST-1

Grand Meyer, Нидерланды

Терморегулятор MST-1 – механическая модель, предназначенная для совместной работы с системами теплого пола. Без перебоев поддерживает заданную температуру, отличается простыми управлением. Срок гарантийного облуживания – 1 год.

Терморегулятор MST-2

Grand Meyer, Нидерланды

Терморегулятор MST-2 – простая в управлении электронная модель, оснащенная световой индикацией включения обогрева. Имеет два температурных датчика: пола (выносной) и воздуха (встроенный). Устанавливается в стандартную монтажную коробку.

Терморегулятор MST-3

Grand Meyer, Нидерланды

MST-3 – универсальный терморегулятор, предназначенный для работы с электрическими системами теплого пола. Оснащен световым индикатором обогрева, механизмом блокировки min. и max. значений температурного уровня.

Терморегулятор Terneo S

Terneo, Украина

Термостат с сенсорным управлением. Отличается минималистичным дизайном. Датчик температуры пола входит в комплект поставки. Гарантия – 3 года.

Термостат SMT-514D

SpyHeat, Россия

Терморегулятор SMT-514D предназначен для совместной работы с системами «антилед». Прост и экономичен в использовании. Гарантия – 2 года.

tp1.by ©

Способ оплаты

  • Наличный / Безналичный расчет


Доставка

  • Курьером до двери

  • Транспортной компанией
  • Почтой/EMS


Интернет-магазин
+
представительство в Гродно

  • центр города ул. Карбышева д.22, пом. 5
  • Бесплатная парковка
  • Расчёт проекта на месте
  • Всегда в наличии

Новости








Датчик тёплого пола — назначение, монтаж и подключение: tvin270584 — LiveJournal

Главным критерием комфортного проживания является тепло. На сегодняшний день существует большое разнообразие систем отопления, одна из них — теплые полы. Они применяются как в качестве основной системы обогрева, так и дополнительной. Чтобы помещение прогревалось интенсивно, в любом случае нужно регулировать температуру нагрева, за которую отвечает датчик для теплого пола. Именно об этом устройстве мастер сантехник расскажет в данной статье.
Устройство и принцип работы
Датчик температуры для теплого пола — это специальный прибор, который определяет температуру пола или воздуха и передает полученные данные терморегулятору.

Представляет собой медный провод, помещенный в колбу. На конце провода находится термоэлемент, который нужно устанавливать там, где лежат нагревательные кабели. Он должен быть размещен между витками кабеля на равноудаленном расстоянии от них.

Внешний датчик, который регистрирует температуру воздуха в помещении, обычно располагается в терморегуляторе.

Для того, чтобы значения были точными, важно обеспечить, чтобы на датчик не попадали солнечные лучи, чтобы он не нагревался от других отопительных устройств.

Основное назначение термодатчика – это контролировать температуру пола защищать покрытия от перегрева, а также с таким устройством вы значительно уменьшите затраты на электричество.

Виды датчиков

Термодатчики для теплого пола различаются по месту установки:

  • Устанавливаются в пол, термоэлемент монтируется совместно с нагревательным кабелем;
  • Внешний монтаж, такие датчики применяются для определения температуры воздуха в комнате. Они могут быть как встроены в терморегулятор, так и подсоединяться к нему отдельно.

Датчики, которые монтируются в пол, разделяют по типу покрытия, для которого они предназначены:

  • Для мягких покрытий: паркет, линолеум, ламинат. В таком случае устройство представляет собой пластиковый цилиндр с проводом,
  • Для твердых покрытий: керамическая плитка, искусственный и натуральный камень. Здесь важно учитывать особенности укладки такого покрытия (обычно на клей в бетонную стяжку) и тот факт, что термодатчик должен располагаться в стяжке. Поэтому имеет большие габариты и оснащен защитной оболочкой, которая оберегает от воздействия всевозможных смесей, используемых при заливке раствора.

Обратите внимание! Чтобы залить стяжку для тёплого пола, нужно использовать пластификатор

Монтаж

Осуществляя установку датчика теплого пола, обязательно соблюдайте все правила безопасности.

Обратите внимание! Специалисты рекомендуют устанавливать устройство на высоте — 1,7 м

Последовательность установки датчика тёплого пола:

  • В перегородке стены нужно сделать небольшое отверстие, глубины должно хватать для установки монтажной коробки.
  • В стяжке пола надо пробить штробу, чтобы можно было уложить кабели и сигнальные проводы.
  • От посадочного места вверх и до распределительного щита нужно пробить канал для входных проводов.
  • Сигнальные провода и силовой кабель помещаются в пластмассовый защитный шланг: его диаметра должно хватать, чтобы в случае необходимости прибор можно было достать. Изгиб трубы (от 5 см).
  • Датчик температуры должен быть расположен на одинаковом расстоянии от всех тепловых элементов и не ближе 50 см от стеновой перегородки.

Подключение

Осуществляя подключение важно соблюдать все этапы, но перед этим нужно выполнить подготовительные работы:

  • В первую очередь необходимо обесточить сеть.
  • В распределительной коробке на дин-рейке надо зафиксировать защитный отключающий прибор и автоматический прерыватель. По внешнему виды устройства схожи, однако принцип функционирования их разнится. Если изоляция сломается и на стене образуется «пробой», то защитный отключающий прибор отключит напряжение, а основное назначение прерывателя — отключение сети в случае короткого замыкания.
  • От места расположения распределительной коробки до места установки контроллера надо проложить трехжимный кабель.

Подключение проводов:

  • Черный: к промежуточному автомату (снизу), от него к УЗО (снизу) и затем — к вводному автомату;
  • Синий: к УЗО (снизу), после — к колодке с нулевыми проводами;
  • Желтый с зеленой полоской — к земляной шине.

Обратите внимание! Осуществлять подключение проводов к термостату нужно в соответствии со схемой, изложенной в инструкции

Каждый прибор имеет стандартную колодку с 6 клеммами. Каждый разъем имеет марку со своим значением:

  • L: «фазный провод» от сети;
  • N: «нулевой» провод от сети;
  • L1: «фазный провод» к тепловому контуру;
  • L1: «фазный провод» к тепловому контуру;
  • PE: заземляющая шина.

Видео

Источник
https://santekhnik-moskva.blogspot.com/2018/04/datchik-toplogo-pola.html

Установка терморегулятора теплого пола: инструкция и видео

Терморегулятор: задаем уровень комфорта

Сейчас многие увлечены созданием системы дополнительного обогрева в виде теплого пола. Чтобы не допускать при его эксплуатации перерасхода электроэнергии, рекомендуется подключить терморегулятор для теплого пола. Их применение позволяет решить задачу поддержания заданного показания температуры. Прибор автоматически подключает или отключает нагревательный элемент (электрический кабельный пол, пленочный пол) в соответствии с показаниями датчика температуры.

При монтаже пола с системой подогрева следует подобрать термостат с соответствующими параметрами.

Виды терморегуляторов

В торговой сети можно найти регулирующие устройства нескольких типов. По совокупности выполняемых функций выделяют:

•Прибор с режимом экономии электроэнергии. Он обеспечит снижение температуры в комнате на период отсутствия жильцов на несколько градусов, что непременно отразится на общем расходе электричества.

•Термостат, совмещенный с программируемым таймером. Режим повышения или понижения температуры задается установлением программы таймера. Таймер передает команду на терморегулятор, заставляя увеличивать или уменьшать интенсивность обогрева на указанный период.

•Интеллектуальный программируемый терморегулятор. На нем можно задавать на дисплее автоматическое чередование режимов обогрева и режимов экономии. Прибор самостоятельно рассчитает время передачи команд на нагревательные элементы и будет контролировать расход тепла в зависимости от существующей совокупности факторов.

•Терморегулятор с ограничительным датчиком. Он обеспечивает установку максимального и минимального значения температуры пола при указанной температуре комнатного воздуха. Так нагревательный элемент защищается от вероятного перегрева, а заодно и напольное покрытие.

По способу управления приборы разделяют на электронные и механические.

Для небольших помещений подойдет стандартный термостат без функции программирования. Программируемые модели лучше устанавливать в просторных помещениях. Наиболее удобно в этих случаях устанавливать электронные терморегуляторы с датчиками пола.

По коммутируемой мощности прибор должен соответствовать обогревательной системе. Современные нормы устанавливают максимально допустимый уровень мощности для термостатов в 3 кВт.

Задачи термостата

Терморегулятор – продукт современных высокотехнологичных решений

При помощи термостата обеспечивается оптимальная температура теплого пола в квартире. Оптимальной называют такую температуру, при которой сохраняются функции теплого пола и не происходит деформация напольного покрытия и нарушения уровня комфортности в квартире.

Существуют нормы температуры пола для разных по функциональности помещений.

  • Для детских садов и общеобразовательных школ – 24 градуса;
  • Для квартиры (помещения с постоянным нахождением людей) – 26 градусов;
  • Для паркета – 30 градусов;
  • Для ламината при укладке пленочного пола – 27 градусов.

Подготовка прибора к установке

Прежде чем устанавливать регулятор температуры теплого пола, следует ознакомиться с его спецификой. Необходимые сведения содержит инструкция, прилагаемая к конкретной модели прибора.

Схема подключения проводов

Узнайте, как снимается лицевая панель, она же панель управления. Это указывается на схеме в документации. Неправильный демонтаж может испортить приспособления для крепления лицевой панели, и прибор придется заменять.

Укрепите на стене монтажную коробку, или продолбите вначале углубление, а затем поместите в него коробку. Место для размещения термостата выбирается недалеко от розеток, на удобной высоте от поверхности пола (60 – 100 сантиметров).

Перед началом процедуры монтажа отключите напряжение в сети.

Установка

К монтажной коробке подводят провода питания. При помощи индикатора определяем фазный провод (коричневый или черный), провод с рабочим нулем (синий), провод для заземления. Тестером замеряем напряжение между фазой и нулем – 220 В.

Между нагревательным элементом и термостатом подключаем датчик температуры теплого пола. Скрываем корпус датчика в гофротрубе. Провод от датчика протягиваем к корпусу термостата.

Выполняем подключение терморегулятора для теплого пола, а именно подсоединение проводов к термостату. Специалисты рекомендуют тщательно проверять правильность подсоединения. Сверяйте производимые манипуляции со схемой подключения. Контакт для крепления фазного провода обычно обозначается буквой L, контакт для нулевого провода – буквой N. Клеммы для подключения провода от датчика температуры обозначаются как sensor.

Комплектация прибора

Аккуратно помещаем прибор в монтажную коробку. Здесь можно столкнуться с ситуацией, когда установке терморегулятора что-то мешает. Не следует применять силу, это может повредить хрупкий прибор. Помеху могут создавать неудачно протянутые провода или слишком длинная гофрированная труба. Убираем помехи, и вводим термостат в корпус коробки.

Используем уровень, чтобы ровно расположить терморегулятор. Размещаем по месту панель прибора, и закрепляем ее крепежными винтами. Установка терморегулятора теплого пола завершена.

Завершение монтажных работ

Крышку термостата устанавливаем на место. На подключенный термостат подаем питание (включаем автомат). На моделях с жидкокристаллическим экраном или индикатором работы момент включения можно зафиксировать визуально, то есть по появлению индикации. На приборе выставляем показатель температуры и запускаем теплый пол для работы в тестовом режиме.

Регулировка температуры теплого пола при помощи программируемого термостата проверяется так: вначале выставляются параметры времени включения – выключения прибора, параметры температуры, и затем запускается пробный суточный цикл работы.

Замечания

По мнению производителей, установку терморегулятора должен выполнять квалифицированный специалист. Они аргументируют свою позицию соображением, что современные термостаты являются высокотехнологичными приборами со сложной электроникой. И ошибки в монтаже указанных приборов могут приводить к повреждению пола с подогревом в результате выставления неправильных режимов.

Домашнему мастеру рекомендуется браться за работу при условии обладания значительным опытом электромонтажных работ. Перед проведением монтажа следует получить самую подробную консультацию у электрика, обладающего необходимым практическим опытом.

Подключение теплого пола к терморегулятору

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Блок: 1/6 | Кол-во символов: 672
Источник: https://teplospec. com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Блок: 2/4 | Кол-во символов: 880
Источник: https://pol-master. com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Блок: 2/6 | Кол-во символов: 1098
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

  • Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.
  • Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.
  • Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

  • Резистивный кабель. Бывает двухжильный и одножильный.

  • Кабель с функцией саморегулировки.

  • Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

  • Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Блок: 3/8 | Кол-во символов: 9953
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как изготовить арболитовые блоки своими руками

Следующий Пост

Блок: 3/4 | Кол-во символов: 61
Источник: https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola. html

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

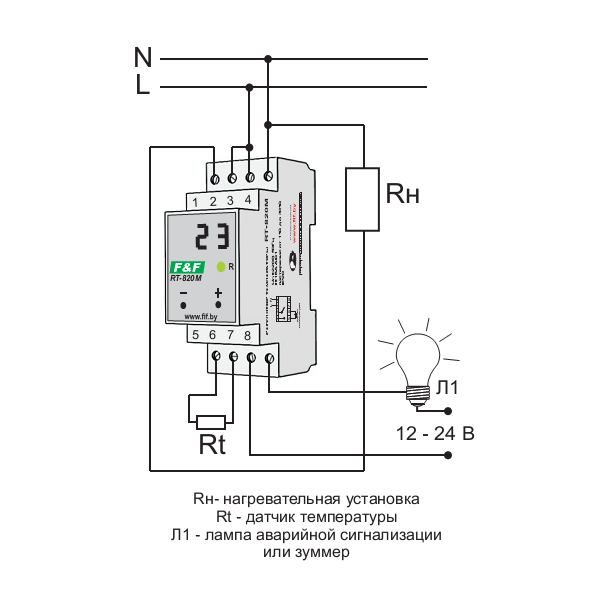

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

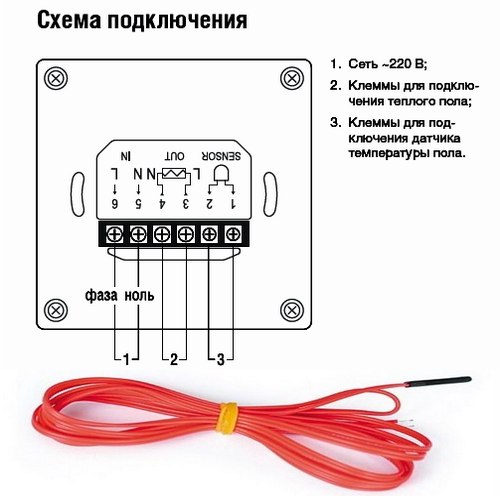

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Блок: 3/4 | Кол-во символов: 3454
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Блок: 4/4 | Кол-во символов: 545
Источник: https://pol-master. com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Блок: 5/6 | Кол-во символов: 1744
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola. html

Установка и настройка

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

  • Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
  • Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

  • Горячая вода из котла поступает в коллектор.
  • Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
  • Внутри происходит смешение, пока температура не достигнет нужного уровня.
  • Клапан закрывается.

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

  • с ручным или электронным управлением;
  • с возможностью программирования и без неё.

Самые простые терморегуляторы – механические, управляются поворотным колесиком. Имеют существенный недостаток – повышенное энергопотребление, ведь в этом случае легко забыть и оставить теплый пол включенным.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Единственной проблемой для некоторых пользователей может стать сложность программирования такого терморегулятора. Для этого производители в комплект включают достаточно подробную инструкцию по использованию, регулировке и настройке.

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

  • Следует обесточить помещение.
  • Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
  • Очистка должна проводиться без применения едких химических средств.
  • Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

  • «Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

  • «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
  • «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

  • «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
  • «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Блок: 4/5 | Кол-во символов: 11289
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

  1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
  2. В отверстие установочного стакана необходимо вывести термодатчик.
  3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
  4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
  5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
  6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Блок: 5/8 | Кол-во символов: 2506
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

  • Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
  • Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
  • Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
  • Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

Блок: 5/5 | Кол-во символов: 1828
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

  • Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
  • Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
  • Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Блок: 7/8 | Кол-во символов: 946
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Кол-во блоков: 16 | Общее кол-во символов: 35677
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://stroy-podskazka. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 4 блоков из 8, кол-во символов 14106 (40%)
  2. https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html: использовано 3 блоков из 6, кол-во символов 3514 (10%)
  3. https://dekoriko.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 2 блоков из 5, кол-во символов 13117 (37%)
  4. https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html: использовано 3 блоков из 4, кол-во символов 4879 (14%)
  5. https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola.html: использовано 1 блоков из 4, кол-во символов 61 (0%)

Источник: m-strana.ru

Программируемый термостат для теплого пола, двойное напряжение (120/240 В), двойное измерение (датчик воздуха и пола) Встроенный GFCI класса A —

ТЕРМОСТАТЫ ДЛЯ КОМФОРТНОГО ОТОПЛЕНИЯ
Термостат с сенсорным экраном представляет собой привлекательный и современный контроллер для лучистого обогрева пола, обладающий множеством уникальных функций, повышающих простоту использования и экономящих энергию. Интеллектуальный и интуитивно понятный, этот термостат призван сделать вашу жизнь проще, а дом — более комфортным.
Определяет температуру в помещении и отображает соответствующее значение. Это устройство автоматически регулирует мощность нагрева на 120В/240В в соответствии с заданным значением и температурой в помещении. Часы управляют 7-дневным расписанием пользователя. Он точен и чувствителен, отличается высокой надежностью и высокой производительностью.
Программируемый термостат с датчиком пола и GFCI.
GFCI: класс A-5 мА; Выходная нагрузка: 15 А, резистивная
Соответствует требованиям стандарта(ов) для автоматических электрических средств управления для бытового и аналогичного использования, часть 1, общие требования (CAN/CSA-E60730-1) и автоматических электрических средств управления для бытового и аналогичного использования; Часть 2: Особые требования к датчикам температуры (CAN/CSA-E60730-2-9) и обозначены знаком cETL.

В комплект поставки

входят: термостат и инструкции по установке. НАИБОЛЕЕ ПОДХОДИТ ДЛЯ:
✔ Жилых домов, офисных квартир и жилых помещений для пожилых людей
✔ Полы под плитку, камень, мрамор, ламинат и паркетные полы

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
✔ Совместимость с большинством Системы обогрева пола
✔ Внесен в список c UL us — Может использоваться во влажных помещениях
✔ Двойное напряжение — подключается к цепям 120 В и 240 В, питает нагреватели с номинальным напряжением 120 и 240 В
✔ 7-дневная программа, предустановленная программа может быть настроена
✔ Двойное измерение (воздух и пол) — поддерживает желаемую температуру окружающей среды, если установлено значение ROOM, или температуру пола, если установлено значение Floor
✔ Двойная настройка поддерживает температуру воздуха, а также минимальную температуру. и Максимальная температура пола с помощью функции ограничения

Как установить интеллектуальный термостат от Warmup для ваших полов с подогревом

Как установить интеллектуальный термостат от Warmup для полов с подогревом





Итак, вы провели исследование и решили обновить свой дом с помощью интеллектуального термостата Wi-Fi от Warmup. На самом деле, замена старого термостата для пола на интеллектуальный термостат может сэкономить вам много денег во время отопительного сезона. В отличие от своего

предшественников, 4iE от Warmup может сэкономить до 180 долларов в год на счетах за отопление. Хотя это относительно простой проект, не стесняйтесь обращаться к лицензированному электрику, если вы не чувствуете себя уверенно, делая это самостоятельно.

Интеллектуальный термостат

Warmup — один из самых популярных термостатов среди наших заказчиков-подрядчиков. Кроме того, легко читаемый дизайн делает его простым в использовании.Более того, 4iE может управлять как теплыми полами, так и радиаторами.

Кроме того, функции 4iE включают в себя технологию SmartGeo, позволяющую запоминать ваши повседневные дела. Через несколько недель система узнает ваше расписание. В свою очередь, создав автоматическое расписание, он будет знать, когда прогревать жилое пространство. Более того, вы больше никогда не придете в холодный дом.



Управление

Примечательно, что управление 4iE возможно через эхо Amazon.Просто установите приложение MyHeating на свой смартфон и включите «навык» в приложении Alexa. Что еще более важно, наш интеллектуальный термостат предназначен для работы в среде IFTTT. Имея это в виду, возможности расширения возможностей вашего Умного дома безграничны. Не вдаваясь в подробности, платформа обеспечивает бесконечную интеграцию с широким спектром систем и платформ. Но что все это значит?

Эта служба соединяет ваши устройства и приложения так, как никогда раньше.От того, что ваш интеллектуальный термостат Warmup активирует потолочный вентилятор, до обратного выключения термостата, если жена устанавливает его слишком высоко (я бы не рекомендовал использовать эту функцию ради брака). Учитывая это, возможности просто безграничны. Самое приятное то, что вы всегда можете добавить новые услуги прямо с их страницы. Кроме того, пожалуйста, ознакомьтесь со списком существующих приложений IFTTT для Warmup 4iE, нажав здесь.

Наконец, давайте посмотрим на процесс установки. Точно так же каждая установка будет отличаться, и это всего лишь общие рекомендации.








Установка нового термостата

Напоминание: термостаты следует использовать только в цепях, напряжение которых не превышает спецификации производителя. Кроме того, имейте в виду, что короткое замыкание проводки может привести к выходу устройства из строя и, возможно, к травме. В этот момент выключатель должен оставаться отключенным.



Чтобы правильно установить пол с подогревом под паркет, пожалуйста, посмотрите это замечательное видео от Concord Carpenter.

Независимо от того, устанавливаете ли вы нагревательный провод или нагревательную сетку для своего пола (нажмите здесь для получения дополнительной информации), процесс подключения термостата одинаков.

Согласно рекомендациям производителя термостат следует устанавливать вдали от телевизоров, дверей и окон и прямых солнечных лучей. Кроме того, 4iE должен быть установлен в пределах рабочего диапазона Wi-Fi вашего маршрутизатора, чтобы обеспечить оптимальное соединение. Имейте в виду, что концевой датчик датчика температуры должен входить примерно на 12 дюймов в нагреваемую зону, не пересекая нагревательные кабели.

После установки нагревательного кабеля или матов следующим шагом будет прокладка провода вверх по трубе в монтажную коробку глубиной 2 3/4 фута, где будет расположен термостат. Согласно рекомендациям производителя нагревательный кабель должен быть проложен в отдельной трубе от кабеля датчика.

Соединения на задней панели 4iE четко обозначены. Подключите горячую линию питания 120 В к L1, а нейтральную линию 120 В или горячую линию 240 В к L2 (см. рисунок ниже). Сторона нагрузки или L1/L2 — это нагревательные провода, идущие к фактическому мату или нагревательному проводу. Пожалуйста, соедините их с линиями, идущими от пола с подогревом.

Убедитесь, что кабель датчика температуры подключен к клеммам 1 и 2, расположенным в нижней правой части термостата (см. рисунок выше).


Время для программирования блока

Пожалуйста, смотрите видео по программированию Warmup ниже. Что еще более важно, перед изменением настроек убедитесь, что вы подключены к домашней сети Wi-Fi.




Кроме того, 4iE можно использовать для управления нагревателями плинтуса — щелкните здесь для получения дополнительной информации об установке. Более того, вы можете использовать один и тот же термостат для управления системой подогрева фольги Warmup, которая будет проходить под ковровым покрытием и паркетной доской. Кроме того, вы можете найти инструкции по установке здесь.








Вход на клиентский портал

Как только вы закончите программирование, рекомендую вам ознакомиться с клиентским порталом.Чтобы начать, просто посетите: https://my.warmup.com/home и войдите в систему, используя те же учетные данные, которые вы использовали для входа в приложение. В то время как программирование может быть выполнено непосредственно с устройства или смарт-приложения, вносить изменения из браузера намного проще.

В дополнение к программным изменениям, вы также можете использовать веб-портал для мониторинга энергопотребления вашей системы отопления, начисленных в результате затрат и средней температуры вашего жилого помещения.






Надеюсь, этот пост был полезен, и в следующий раз, когда кто-то спросит, знаете ли вы, как установить интеллектуальный термостат, вы сможете им помочь. Для получения дополнительной информации об установке Warmup 4iE посетите веб-сайт https://www.warmup.com/underfloor-heating/literature. При этом получение дизайн-макета для заказчика совершенно бесплатно.





Новая серия видеороликов об установке систем мониторинга и датчиков Sentinel

Sensaphone Sentinel нашел применение во многих сферах….от мониторинга ценных запасов теплиц до мониторинга температуры в холодильниках, где хранятся критически важные вакцины во время пандемии. Sentinel также контролирует множество насосных и подъемных станций, которые обеспечивают подачу воды в вашем районе и для домашнего скота на фермах и в коровниках. Чаще всего наши продукты устанавливаются обученными установщиками или электриками, но на самом деле они достаточно просты, чтобы их могли установить большинство самостоятельных мастеров.

После того, как вы решили, какие датчики и аксессуары необходимы, вам нужно будет найти чистое и сухое место для установки Sentinel. Если его нельзя установить в чистом месте, вы можете заказать его в защищенном от непогоды корпусе с рейтингом NEMA-4X. Это поможет защитить электронику внутри, а также любые подключенные провода, которые могут быть выдернуты, если кто-то споткнется о них. Sentinel также поставляется с монтажным оборудованием. В идеале вы должны установить его рядом с электрической розеткой и рядом с датчиками, которые он будет контролировать.

Проводка датчика

Sentinel совместим с широким спектром датчиков, включая нормально разомкнутые/нормально замкнутые контакты, 2.Температурные датчики типа 8K и 10K, а также любые датчики с выходным током 4–20 мА. Вы можете найти набор совместимых датчиков и аксессуаров на веб-сайте Sensaphone.

Большинство датчиков можно подключить к Sentinel с помощью недорогого двухжильного кабеля с витой парой размером 24 AWG. Если датчик расположен далеко от устройства или если вы прокладываете кабель в среде с электрическими помехами, вам следует рассмотреть возможность использования экранированного кабеля. Это защитит сигнал от электрических помех и предотвратит ложные показания и/или повреждение устройства.Для вашего удобства Sensaphone предлагает экранированный кабель калибра 22 длиной 50 футов (номер по каталогу FGD-0010), а отвертка, необходимая для закрепления проводов датчика, входит в комплект поставки Sentinel.

Датчики с сухим контактом

Датчики с сухими контактами устанавливаются в одно положение — нормально разомкнутое или нормально замкнутое. Они сигнализируют Sentinel о тревоге при изменении положения датчика. Эти датчики чаще всего связаны с безопасностью, датчиками обнаружения воды или сигналами тревоги от сторонних устройств.Датчики либо открыты, либо закрыты, включены или выключены. Они укажут, есть вода на полу или нет, открыто или закрыто окно или дверь.

Датчики с сухими контактами можно подключать непосредственно к Sentinel без учета полярности. Выберите зону и подключите провода к соответствующим винтовым клеммам для этой зоны. Посмотрите, как мы устанавливаем и программируем датчик с сухим контактом в видео ниже.



Установка датчиков температуры

Sentinel совместим с широким спектром датчиков температуры, способных контролировать диапазон температур от -109 до 115 °F (от -85 до 57 °C) с 2.Датчики типа 8K и от -87 до 168 °F (от -66 до 76 °C) с датчиками типа 10k. Датчики температуры можно подключать непосредственно к клеммам зоны без учета полярности. Выберите тревожный вход и подключите провода к соответствующим винтовым клеммам для этой зоны. Сенсафон предлагает датчики температуры 2,8К и 10К. Посмотрите, как мы устанавливаем и программируем датчик температуры в видео ниже.

Как контролировать температуру системы теплого пола?
(Видео взято с канала Youtube «Marshall Remodel». Все права принадлежат владельцу. Нарушение авторских прав не предусмотрено.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
