Как на одну лампочку сделать два выключателя: Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Узнаем как подключить два выключателя на две лампочки: схема, советы мастера

Давно минули те времена, когда все схемы включения электрических приборов подстраивали под ту коммутацию, которая имелась в наличии. Впрочем, порой выключатели и розетки было сложно достать. Но сегодня совершенно другое время, в продаже много функциональных и технически совершенных устройств. Вы можете выполнить разводку так, что включать и отключать электроприборы будет максимально удобно. В этой статье мы рассмотрим, как подключить два выключателя на две лампочки, а самое главное – определимся с тем, в каких случаях такую схему использовать разумно.

Преимущества и варианты использования схем управления при помощи двух выключателей

Наверняка всем известна классическая схема, по которой подключается одна лампа. Для этого необходимо наличие одного выключателя, который нужно расположить в удобном и доступном месте. С его помощью будет включаться и выключаться свет в комнатах. Порой это неудобно, так как комната может быть слишком длинной, и большую часть пути вы пройдете по темноте.

В статье будет рассмотрено, как подключить два выключателя на две лампочки и управлять ими из двух, а то и из трех мест одновременно. Основные варианты использования управления при помощи двух выключателей:

1. В помещениях и проходных комнатах, равно как в зданиях, имеющих два входа. Это могут быть сарай, гаражи, хозяйственные постройки для животных или птиц. Если вы установите на каждом входе по выключателю, то не придется каждый раз проходить в темноте, чтобы включить свет или выключить его. Ведь иногда бывает такое, что вы заходите в одну дверь, а выходите через противоположную. Поэтому нужно рассмотреть, как подключить два выключателя на две лампочки и управлять ими из разных мест.
2. Очень полезной эта схема окажется в том случае, если у вас длинные галереи, коридоры, аллеи и дорожки в саду. Вы можете использовать освещение при передвижении практически в любом направлении. Вы сможете его отключить сразу же после того, как пройдете участок.
3. Даже в многоквартирных домах можно установить такую разводку. Например, в подъезде между этажами двухэтажного дома. В этом случае использование двух выключателей будет и экономично, и удобно. Но перед тем как сделать два выключателя, нужно посоветоваться с соседями.
4. Весьма кстати будет использование двух выключателей в спальне. Один выключатель ставите у входа, а второй размещаете возле кровати. При этом вам не нужно будет вставать с кровати, чтобы включить или выключить свет. Это оценят владельцы домов, у которых спальня довольно большого размера.

Особенности использования двух выключателей

Как видно из схемы подключения двух выключателей, приведенной в статье, независимо от того, в каком положении они находятся, идет подача питания на осветительные приборы, и есть возможность отключения его. При помощи обычных выключателей невозможно реализовать эту схему. Придется приобретать проходные, которые относительно недавно появились на рынке.

Перекрестные переключатели

Обычные выключатели, которые используются в большинстве домов, невозможно соединить таким образом, чтобы они работали так, как нам необходимо. Можно, конечно, схитрить и установить два двойных выключателя.

Существуют перекрестные переключатели, но они намного сложнее и могут использоваться вместе с проходными для того, чтобы управлять электрическими приборами из нескольких точек. Их допускается устанавливать вместо выключателя проходного типа, но они стоят дороже.

Проходные выключатели

От простых выключателей проходной мало чем отличается внешне. У него есть корпус, три клеммы для подключения проводов, 1 или 2 клавиши. Что касается перекрестных переключателей, то у них 4 клеммы для подключения электропроводов. При необходимости управлять двумя группами ламп на одном светильнике используйте только проходные переключатели с двумя клавишами.

Подключение двухклавишного выключателя на две лампочки не отличается сложностью. У таких приборов 6 клемм для подключения проводки. Что касается обычных выключателей, то у них всего 3 клеммы. Перекрестные имеют 8 клемм для подсоединения проводов.

Что касается внутренних особенностей конструкции, то к проходному выключателю подводится цепь, состоящая из двух линий. Независимо от положения клавиши, одна линия всегда будет замкнута, а вторая разомкнута. Получается так, что при подключении двухклавишного выключателя на две лампочки не размыкается цепь, которая проходит через него. Это видно на схеме, приведенной в статье.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Сборка схемы

Сборка подобных схем не составит труда. У выключателей вход для 0 или фазы расположен на одной стороне корпуса, а два выхода — на другой, поэтому вы смело можете соединить два выхода, порядок не имеет значения. Имея соединенные коммутаторы, необходимо подвести остальную электропроводку и подключить лампу. Обязательно нужно использовать устройство для автоматического отключения электричества – это позволит защитить цепи от короткого замыкания.

Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя (видео)

  Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или параллельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
  На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.

Особенности проходного выключателя

 Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их переключения между собой, все остальные его характеристики схожи. В проходном выключателе встроено три контакта и переключающий механизм находится между ними. Главным их преимуществом относительно обычного выключателя является возможность включения или выключения люстры и т.д. из двух, трёх или более точек помещения. Также за проходными переключателями закрепилось народное название — перекидной или дублирующий.

Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключатель не различить по маркировке на нем.

Применение проходных или дублирующих выключателей на территории и в помещении

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На территории частных домов или дач—для освещения дорожек.

Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений

Управление нагрузкой (лампой) из двух местоположений (мест)

Для этой схемы управления необходимо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей — лампа горит)

При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.
 Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…

 Соединения проводов производится в распределительной коробке.

Управление нагрузкой (лампой) из трёх местоположений (мест)

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис.2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
 Если привести пример того как это будет выглядеть в жизни, то получится следующее…

Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.

Теперь разберем еще более сложный вариант.

Управление нагрузкой (лампой) из 4 и более мест

Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через «боковые» выключатели.
 Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.

 Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
 Однако мы здесь не рассмотрели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи «Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп».

Видео о подключении проходного выключателя

как управлять освещением из нескольких мест? — Новости — EKF

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления — «проходные выключатели» (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест, обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа (если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки. Кроме простого включения и выключения, выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.

Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется.

Тем не менее существуют способы устранить такое мерцание.

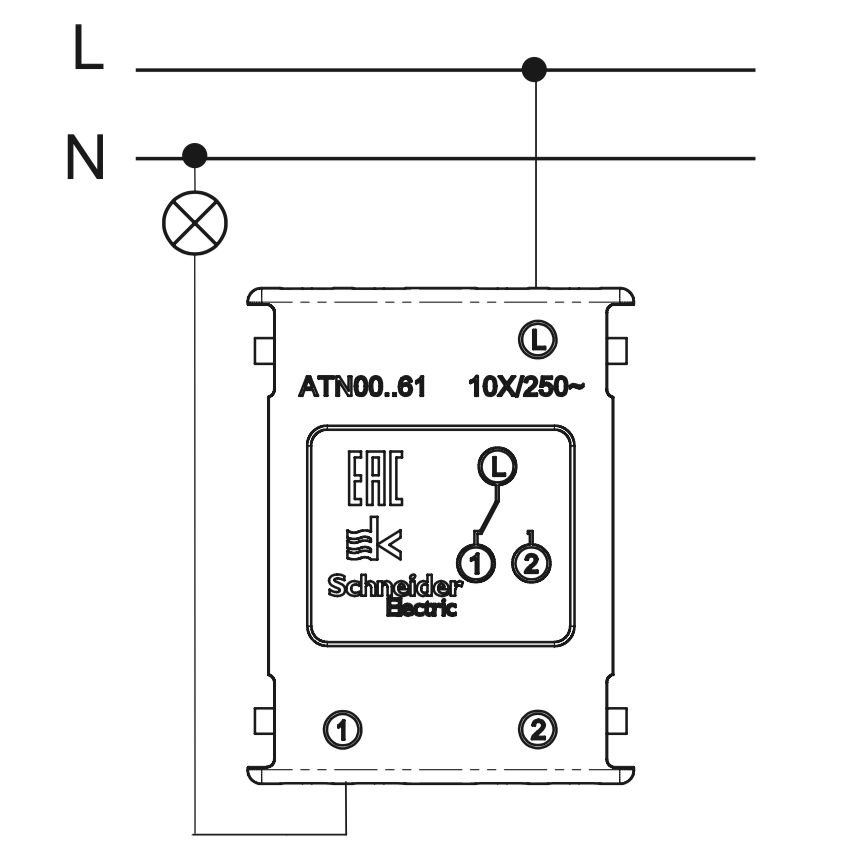

Простой выключатель

Осмотрите выключатель. К нему подходят два изолированных провода.

Простой выключатель имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм). Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы. Это переключатель на два направления, который подключен для однолинейного использования, т. е. используется на одно направление, что совершенно безопасно.

Проходной выключатель (переключатель на два направления)

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм.

В зависимости от положения клавиши клемма L соединяется либо с клеммой (1), либо с клеммой (2). Не вдаваясь пока в тонкости подключения на два направления, отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением.

Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.

Двухклавишные выключатели

Двухклавишный, или двойной, выключатель используется для управления двумя светильниками или двумя группами светильников.

Возможны два варианта исполнения двойного выключателя.

Обычно электрические элементы объединены в одном механизме. В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели.

Будьте внимательны при выборе диммера!

Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы). При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену. Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15–0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей люминесцентной или светодиодной лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь.

Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно. Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки. Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.

Использование промежуточного реле

Электромагнитное реле на ток 10–16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя.

Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой.

Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса.

Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.

Основные схемы управления освещением

На рисунке показана тыльная сторона выключателя с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе.

К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки. При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке.

Будьте очень осторожны — не повредите имеющуюся проводку!

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.

Управление освещением из нескольких мест

Бывают ситуации, когда удобно иметь возможность включать и выключать свет из двух мест, например в начале и в конце прохождения по длинному коридору или лестнице.

Освещение с двухсторонним управлением

Единственным отличием установки светильника с двухсторонним управлением от обычного является схема подключения выключателей (переключателей).

Установите светильник и оба переключателя на два направления, затем проложите кабель с жилами сечением 1,5 мм? от источника электроэнергии к светильнику и от него до ближайшего переключателя. Не подключайте новую проводку к осветительной цепи до завершения работ. Проложите между переключателями кабель с жилами сечением 1,5 мм?. К клемме L первого переключателя (левый на схеме) подсоединяется фазная жила от источника (распределительной коробки или щитка), а к клеммам 1 и 2 — две жилы, соединяющие его с другим переключателем. Во втором переключателе подсоедините две жилы, идущие от первого переключателя, к клеммам 1 и 2, а клемму L соедините с фазной клеммой светильника. Подключите также желто-зеленую жилу к заземляющей клемме светильника (если ее нет, то заизолируйте ее конец), а голубую жилу — к клемме нейтрали. Удостоверьтесь, что напряжение отключено, и подсоедините всю новую проводку к щитку либо к сети в распределительной коробке.

Проверьте новую проводку!

Освещение с трехсторонним управлением

Добавив промежуточный переключатель к описанной выше цепи, можно управлять светильником из трех мест.

Этот переключатель ставится в разрыв соединительных проводов между двумя другими переключателями. В одном положении клавиши промежуточного переключателя клемма L1 замыкается с клеммой 3, клемма L2 — с клеммой 4, в другом положении клавиши: L1 — с клеммой 4, а L2 — с клеммой 3. Фазные клеммы L1 и L2 соединяются с клеммами 1 и 2 первого переключателя на два направления, а выходные клеммы — с клеммами 1 и 2 второго переключателя на два направления. При необходимости можно увеличить количество точек управления, добавляя в схему промежуточные переключатели.

Схема управления освещением из трех мест

1. Цепь питания светильника разомкнута. Нажатие на клавишу любого переключателя включит светильник.

2. Нажата клавиша промежуточного (среднего) переключателя, цепь замкнута, светильник включен. Красной штриховой линией показано протекание электрического тока. Нажатие на клавишу любого переключателя выключит светильник.

Как самостоятельно установить проходные выключатели | Другое для умного дома | Блог

Иногда бывает удобно, чтобы один и тот же светильник включался/выключался в нескольких точках. Например, в двух концах длинного коридора или у кровати и у двери. В этом случае обычный выключатель не поможет, нужен проходной. Как устроен проходной выключатель и как его установить — в этой статье.

Как работает проходной выключатель

Принцип работы обычного выключатель понятен всякому, знакомому с физикой в объеме средней школы. Два вывода, в одном положении клавиши они замкнуты, в другом — разомкнуты. Включил — лампочка горит, выключил — погасла.

Впрочем, проходной выключатель устроен не намного сложнее — просто выходов у него не два, а три, и клавиша не разрывает цепь, а переключает ее на другой вывод. Поэтому проходной выключатель еще нередко называют переключателем. Опознать его довольно просто — у него не два, а три контакта, и обычно он обозначается значком

Два таких элемента позволяют собрать цепь, в которой включение лампочки зависит от положения обоих переключателей.

Для того чтобы включить или выключить лампочку, достаточно «щелкнуть» одним переключателем — любым.

Монтажная схема на два выключателя

Схема понятная, однако правила монтажа электропроводок накладывают свои требования. Как правило, питающий кабель подходит в монтажную коробку, из которой идут кабели ко всем электроустановочным изделиям. При монтаже удобнее пользоваться монтажной схемой, которая слегка отличается от электрической. Для монтажа схемы с двумя проходными выключателями вам понадобятся два трехжильных кабеля для подключения переключателей и один двужильный — для подключения светильника.

Единственный недостаток такой схемы — по положению клавиши выключателя непонятно, включен свет или нет.

Схема на три выключателя

Иногда возникает потребность сделать схему, в которой включение света зависит от трех выключателей — например, в случае с двумя выключателями у кровати (каждый — со своей стороны) и одним у двери. Одними проходными выключателем в такой ситуации уже не обойтись, кроме них потребуется еще и перекрестный. Перекрестный выключатель обозначается значком # и при переключении меняет местами фазовый и нулевой провода.

Схема на три точки с использованием двух проходных и одного перекрестного выключателей выглядит следующим образом:

Монтажная схема на три выключателя

Монтажная схема с использованием проходных и перекрестных выключателей выглядит посложнее, здесь вам потребуются два двужильных провода для подключения перекрестного выключателя, два трехжильных — для подключения двух проходных выключателей и один двухжильный — для подключения светильника.

Как самому сделать перекрестный выключатель

При реализации схемы на три выключателя нередко возникает проблема: перекрестный выключатель — редкий элемент и очень часто в выбранной линейке выключателей такого просто нет. Приходится либо нарушать дизайн помещения, ставя перекрестный выключатель другого дизайна, либо подбирать все остальные выключатели и розетки по дизайну найденного перекрестного выключателя. Дополнительное неудобство связано с тем, что линейки, в которых есть перекрестные выключатели, бюджетными не бывают, так что расходы порой вырастают на порядок. К счастью, из этой ситуации есть выход: во многих линейках есть двухклавишный проходной выключатель, который часто можно переделать в перекрестный.

Для этого вам понадобится клавиша от обычного одноклавишного выключателя той же линейки. Дело в том, что фиксирующие элементы на одинарной клавише обычно располагаются там же, где и на двойных клавишах.

Поэтому можно снять две клавиши с двойного проходного выключателя и установить вместо них одну обычную клавишу, которая будет теперь переключать оба переключателя одновременно. Остается только замкнуть «лишние» выходы переключателя, и перекрестный выключатель готов.

Импульсное реле — если точек больше трех

Что делать, если нужно больше трех выключателей? Или если вам не нравится, что клавиши проходных выключателей находятся все время в разных положениях? Можно воспользоваться кнопками и импульсным реле. Кнопка замыкает цепь на время, а импульсное реле при кратковременной подаче на него напряжения, включает или выключает светильник. В такой схеме может быть сколько угодно кнопок-точек включения.

Импульсное реле может иметь крепление для установки на DIN-рейку, тогда оно монтируется в щитке.

Но есть импульсные реле, которые можно оставить в монтажной коробке.

Способы подключения импульсных реле разные, перед подключением следует ознакомиться со схемой, обычно изображенной на самом реле. Как правило, на пару клемм реле подводится питание, с одной клеммы снимается фаза для подключения светильника, а на еще одну клемму приходят импульсы фазы с кнопок. Пример одного из вариантов подключения приведен на следующей схеме.

Для подключения всех элементов схемы вам потребуются двужильные кабели.

После того, как вы определитесь с нужной схемой, остается только разметить расположение её элементов на стенах комнаты и претворить её в жизнь. О том, какие инструменты вам для этого понадобятся и как с ними работать, вы можете прочитать в этой статье.

Как подключить два выключателя?

В настоящее время имеется множество современных решений для управления бытовыми электрическими схемами, примером тому, является использование проходных выключателей для управления освещением сразу из нескольких мест.

Самое главное, что такие устройства не требуют каких-то интеллектуальных и беспроводных технологий, все осуществляется исключительно при помощи механики, однако в силу различных причин могут использоваться и схемы, где используются выключатели обычного типа.

Как подключить лампочку двумя выключателями

Конечно, кому-то может показаться, что в таком решении нет никакого смысла, однако и она имеет свои преимущества:

• простота;
• отсутствие необходимости прокладывать лишние провода между выключателями и возможность подключения каждого выключателя от различных источников;
• меньшие затраты на материалы.

Если проходные модели подключаются последовательно, то к обычным выключателям фазные провода подводятся от ближайших распределительных коробок.

Такая схема будет удобна в помещении с односторонним движением или при входе в общее помещение из двух глухих комнат. Соединение выходящих линий в одну общую осуществляется в одной точке, как правило, в распределительной коробке.

Питающие провода, подводимые к каждому из выключателей, подключаются к фазному входному зажиму, а к выходным подсоединяются линии идущие к осветительному прибору, при этом, очень важно не перепутать полярность, если подключаются двухклавишные выключатели. Когда вся схема собрана, выполняется пробное включение, каждой из точек, после чего выполняют окончательный монтаж

Как подключить два проходных выключателя

Проходные выключатели прекрасно себя зарекомендовали, создавая удобство в управлении освещением и позволяя регулировать или вообще отключать его сразу из нескольких точек в помещении, вместо того, чтобы в потемках пробираться к месту расположения обычного выключателя.

Особенность проходных выключателей состоит в том, что они работают всегда только по два, схема с одним просто не имеет никакого смысла и работать не будет. Особенностью самого подключения является прокладка между ними линии, количество жил которой, будет равняться количеству позиций выключателя.

Соответственно, для одноклавишного, это будет двухпроводная линии, а двухклавишный выключатель потребует уже четырехпроводной. Подключение к фазному проводу осуществляется к тому из выключателей, который ближе всего расположен к распределительной коробке.

Ко входному зажиму подключается один фазный провод, и два провода к двум выходным клеммам, после чего аналогичное действие проводится в отношении второго выключателя, на выходе которого подключается линия питающая осветительный прибор.

Схемы с проходными выключателями более двух

Когда имеется длинный коридор, как например, в общежитии, то использование только двух выключателей в начале и конце — это довольно мало, и желательно располагать их если не у каждой из дверей, то хотя бы через определенной длины пролеты.

Для таких случаев также нашли применение проходные выключатели, однако при количестве точек более двух, обязательно использование так называемых перекрестных, причем особенностью такого подключения является использование по краям схемы обычных проходных, а все промежуточные должны быть перекрестными.

В отличие от проходных, перекрестный выключатель всегда имеет четное количество входов и выходов, и соответственно количество подводимых и выходящих линий будет всегда одинаковым.

Смотрите также:

Как выбрать выключатель? http://euroelectrica.ru/kak-vyibrat-vyiklyuchatel/.

Интересное по теме: Как подключить двухклавишный выключатель?

Советы в статье «Как поменять выключатель?» здесь.

После подсоединения первого проходного выключателя, двухпроводная выходящая линия подсоединяется во входящим клеммам перекрестного, а его выходные контакты, соединяются проводами со входными контактами следующего. и так далее, пока не окажется на контактах последнего из выключателей.

Недостатком такой схемы является большое количество проводов и при значительных расстояниях рекомендуется использовать решения с электронным управлением.

Подключение проходного выключателя — схемы подключения, принцип работы

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

1. Провод ноль выводится непосредственно на источник света.
2. Заземление – туда же.
3. Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

• его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
• а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

2-позиционный переключатель

— как управлять одной лампой из двух или трех мест?

2-ходовое коммутационное соединение – электрические схемы

Что такое двухстороннее переключение?

Двухстороннее коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. д., из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двустороннего коммутационного соединения — лестничная проводка, где световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ), подключенный прибор, например лампочку, можно включить или выключить нажатием кнопки.

Двухпозиционный или трехпозиционный переключатель?

Двухпозиционный переключатель или трехпозиционный переключатель : «Трехходовой» — это термин, используемый в Северной Америке (США) для этого типа переключателя, который используется в следующем учебном пособии. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стрэпперы» для британцев и «путешественники» для США.

Пожалуйста, не убивайте меня, если я упомяну об этом 2-позиционный переключатель вместо 3-позиционный переключатель , поскольку все, что мы использовали, является одним и тем же для определенной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель

также известен как однополюсный двойной сквозной (SPDT). Основная конструкция и принцип работы 2-позиционного переключателя показаны на (рис. 1) ниже.

Конструкция и эксплуатация двухпозиционного переключателя SPDT (однополюсного двухпозиционного)

Как подключить двухпозиционный переключатель

Ниже приведена схема подключения (рис. 2), на которой показано, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

Примечание:

• Та же цель может быть достигнута при использовании следующего двустороннего переключающего соединения на рис. 3.
• Подсоедините заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электротехническими нормами в вашем регионе.

Как управлять светом из двух мест с помощью двухпозиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для той же цели, что и упомянутая выше на рис. 1 i.е. управлять точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления точкой освещения из трех мест с использованием разных символов.

Двустороннее переключение для управления светом из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенное использование 2-позиционных переключателей — это управление точкой освещения из разных мест, таких как верхний и нижний этажи i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, на которой показано, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавляя больше промежуточных выключателей в середине цепи.

Применение 2-ходового переключения

• Используется для управления электрооборудованием и приборами из двух, трех и более различных мест путем добавления дополнительных промежуточных выключателей.
• Также используется для соединения лестничной электропроводки, где точка освещения может управляться из двух или более разных мест.
• Применяется в помещениях большой площади, имеющих две и более входных и выходных двери и калитки.
• Основное назначение 2-позиционного переключения состоит в управлении электроприбором переменного или постоянного тока, устройством или оборудованием, особенно световыми точками, с двух мест.

Вы также можете прочитать:

3-позиционные переключатели и 4-позиционные переключатели

Управление освещением с помощью двух или более выключателей

На этой странице описывается, как использовать 3-позиционные и 4-позиционные переключатели для управления освещением от

двух и более мест.Это первая из нескольких связанных страниц, объясняющих

как управлять светом с помощью нескольких выключателей. Нажмите

здесь для обзора всех этих страниц.

Свет или светильники могут управляться более чем одним выключателем. Обычная практика

в домашнем строительстве стоит использовать 3-позиционные выключатели. «3-х полосный» это электрика

обозначение однополюсного двухпозиционного переключателя (SPDT).

3-позиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние.

(требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны создавать замкнутую цепь, чтобы ток протекал, а лампочка

зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда

оба переключателя находятся в нижнем положении, цепь замкнута (внизу справа). Если один переключатель

вверх, а один вниз, ток заходит в тупик, ток не течет и

лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет проводов. Это функционально

раскраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на горячий провод (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает

  провод, который плавает. «Плавающий» здесь означает изолированный от горячего

  и нейтраль с помощью выключателей и/или лампочек.

Для выбора цвета провода для вашей цепи см. далее на этой странице.

Управление светом с тремя и более выключателями

Для

более двух переключателей, один или несколько 4-позиционных переключателей добавляются между 3-позиционными

переключатели.Четырехпозиционный переключатель имеет два положения. В первом положении контакты

подключены напрямую, так что переключатель не действует. На позиции

два, переключатель перекрестно соединяет контакты слева с контактами на

справа, в соединении «X». Наведите указатель мыши на изображение, чтобы

увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как

4-позиционные переключатели работают — анимация. Эта одноминутная анимация является

ярчайшая иллюстрация функции трех- и четырехпозиционного переключателя.

(Не беспокойтесь о размере файла — он должен загрузиться за считанные секунды даже через модем.)

Ниже приведен пример схемы освещения с четырьмя выключателями. Эта схема также показывает

черновые коробки, проволочные гайки и правильный цветовой код.

Обратите внимание, что фонарь можно разместить в любом месте обратного провода, как показано выше.

как белый. Это может быть так, как показано в конце прогона, но это может быть между любым

пару распределительных коробок (как показано на следующем рисунке) или даже между панелью

и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. в своде правил National Electric. вот попробую

чтобы немного описать, что такое цветовая кодировка и как должны быть проложены провода.

окрашены в цепи освещения (и почему).

Общепринятой практикой при подключении схемы с несколькими переключателями является использование двухжильного кабеля (черный

и белый) кабель от панели до первого выключателя, а затем трехжильный (черный,

красный, белый) кабель между парами выключателей.Белый обозначает нейтральный, ток

несущий провод, соединенный с землей в панели автоматического выключателя. Черный и

красные используются для «горячих» проводников 120 вольт по отношению к земле.

На предыдущем рисунке показана схема, которая следует этому соглашению.

NEC допускает определенные исключения для цепей освещения, поэтому стандарт

двухжильный (черный и белый) и трехжильный (черный, красный и белый)

можно использовать, и использовать эффективно. В частности, это часто удобно и

эффективно разместить свет между двумя выключателями или между панелью и

первый переключатель. В таких случаях удобно и допустимо подвести 120 вольт

к выключателю через белый провод .

Если вы размещаете свет в таком месте, помните о путанице, которая

может произойти от этого цвета провода. На картинке выше белый всегда нейтрален,

в то время как черный или красный могут быть горячими. Если свет расположен между двумя средними

выключатели, то белый провод, идущий от лампы к выключателю, на самом деле

иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер.

для обозначения любого «горячего» белого провода, питающего выключатель.Такое цветовое кодирование

показано в следующем примере:

Другие варианты

Вот еще пара вариантов схемы 3-х и 4-х позиционного переключателя. Все

4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, пропустите

оба четырехпозиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите.

вместо любого из показанных на следующих схемах.

Вот пример света в середине пробега. Обратите внимание на шаблон

очень похоже, но цветовой код немного сложнее.Два белых провода

должны быть отмечены черным, где питание переключателей.

Маркируя провод, как указано выше, вы информируете всех, кто работает в коробке позже.

что это провод, который будет подавать (иногда) 120 вольт на выключатель.

Это позволит рабочему правильно подключить сменные выключатели. (Для цепей

только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще вариант, где кабель от панели идет напрямую к

световой короб, который, в свою очередь, находится между некоторыми выключателями..

<Страница главных переключателей   | Следующий урок : 4-позиционные переключатели -- анимация>

Связанные страницы:

Замена светильника двумя выключателями | Домашние руководства

Модернизация освещения в вашем доме относительно безболезненна, но когда дело доходит до замены светильника на два выключателя, даже некоторые из самых опытных мастеров-самоучек съеживаются. Длинные коридоры, большие комнаты с двумя входами и темные лестницы часто имеют два выключателя для управления одним и тем же светильником.Это известно как трехсторонняя цепь и требует электрического провода для соединения двух переключателей вместе. Масса проводов, находящихся внутри электрической коробки светильника, может пугать, но если вы сосредоточитесь только на проводах освещения, у вас не должно возникнуть проблем при установке нового светильника.

Снимите абажур со светильника, чтобы получить доступ к лампочкам и патронам. Это будет варьироваться в зависимости от производителя светильника и стиля.

Выключите автоматический выключатель освещения на 15 или 20 ампер, который питает осветительную арматуру и два выключателя.Выньте лампочки из патронов.

Поместите бесконтактный датчик напряжения рядом с розетками освещения. Индикатор напряжения не загорается при отключении электропитания.

Найдите два винта в основании светильника рядом с розетками. Эти винты крепят светильник к электрической коробке внутри потолка. Удалите винты, освободив светильник от потолка и обнажив электропроводку.

Следуйте по черному электрическому проводу от светильника к разъему провода.Держите бесконтактный датчик рядом с разъемом, чтобы убедиться, что питание отключено.

Открутите разъем, соединяющий черный электрический провод светильника с черным электрическим проводом от потолочной коробки. Раскрутите разъем, соединяющий белый электрический провод прибора с белым электрическим проводом от потолочной коробки.

Отсоедините разъем провода, соединяющий зеленый заземляющий провод осветительного прибора с оголенными медными заземляющими проводами в электрической коробке. Не удаляйте ни один из оставшихся разъемов проводов внутри электрической коробки, поскольку эти разъемы завершают трехстороннее соединение между двумя переключателями.

Следуйте инструкциям по сборке нового светильника, если сборка необходима. Подсоедините белый электрический провод от светильника к белому электрическому проводу от электрической коробки в потолке, накрутив на провода оранжевый разъем.

Подсоедините черный электрический провод светильника от светильника к черному электрическому проводу от потолка с помощью другого разъема. Сделайте окончательное соединение, накрутив оранжевый или желтый разъем на зеленый заземляющий провод от светильника к оголенным медным заземляющим проводам в потолочной коробке.

Расположите светильник у потолка. Используйте крепежные винты, прилагаемые к новому приспособлению, чтобы прикрепить основание приспособления к электрической потолочной коробке.

Установите лампочки в новый светильник и прикрепите плафон. Включите автоматический выключатель светильника, подающий электроэнергию на трехходовую цепь.

Как работают электрические цепи | Основы освещения

Основные схемы

Электрическая цепь представляет собой непрерывный путь, по которому существует и/или может протекать электрический ток.Простая электрическая схема
состоит из источника питания, двух токопроводящих проводов (один конец каждого из которых присоединен к каждой клемме ячейки) и небольшой лампы для
к которым присоединены свободные концы проводов, идущих от ячейки.

Если соединения выполнены правильно, цепь «замкнется», по цепи потечет ток и зажжется лампа.

Простая электрическая схема

Как только один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь становится «разомкнутой» и лампа
больше не загорится.

На практике цепи «размыкаются» такими устройствами, как выключатели, предохранители и автоматические выключатели. Две общие схемы
классификация бывает последовательной и параллельной.

Элементы последовательной цепи соединены встык; один и тот же ток течет через его части одну за другой.

Цепи серии

В последовательной цепи ток через все компоненты одинаков, а
напряжение на компонентах представляет собой сумму напряжений
по каждому компоненту.

Пример последовательной цепи

Параллельные цепи

В параллельной цепи напряжение на каждом из компонентов одинаково, а общий ток равен сумме токов
через каждый компонент.

Если два или более компонента соединены параллельно, они имеют одинаковую разность потенциалов (
напряжение) на их концах. Потенциальные различия между
компоненты одинаковы по величине и имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям
компоненты, соединенные параллельно.

Если каждая лампочка подключена к аккумулятору отдельным контуром, говорят, что лампочки подключены параллельно.

Пример параллельного контура.

Пример цепи

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В.
батарея.
Если провод соединяет батарею с одной лампочкой, со второй лампочкой, с третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю,
говорят, что лампочки включены последовательно.Если три лампочки соединены последовательно, то через все
на них, а падение напряжения составляет 1,5 В на каждой лампочке, и этого может быть недостаточно, чтобы заставить их светиться.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток
течет в аккумуляторе, при этом падение напряжения составляет 6,0 В на каждой лампочке и все они светятся.

В последовательной цепи каждое устройство должно работать, чтобы цепь была полной.Перегорела одна лампочка в последовательной цепи
разрывает цепь. В параллельных цепях каждая лампочка имеет свою собственную цепь, поэтому все лампочки, кроме одной, могут перегореть, и
последний будет работать.

Схема включения светильника двумя выключателями. Как подключить двойной выключатель на лампочку самостоятельно? Схема подключения двухкнопочного выключателя

Как соединить два коммутатора?

Зачем нам два выключателя на одну лампочку? Ведь вроде как прервать подачу тока на лампу и выключить ее, достаточно одного.Но представьте следующую ситуацию. У вас коттедж в два, а то и в три этажа. Чтобы ночью подняться по лестнице на верхний этаж, необходимо включить свет на лестнице. Делается это внизу лестницы. После того, как вы поднялись наверх, нужно выключить свет на лестнице. Как это сделать? Либо снова спуститесь вниз, либо установите еще один выключатель наверху лестницы.

Справочная информация о сериале. Отрежьте достаточное количество проводов для каждой группы: две по 6 штук, одну по 10 и одну по 4 штуки.Используя инструмент для зачистки проводов или наждачную бумагу, удалите ½ дюйма изоляции с концов каждого провода. Положительная клемма одной батареи должна касаться отрицательной клеммы второй батареи. Подсоедините 10-жильный провод к положительной клемме одной батареи с помощью малярной ленты. Другой конец 10-жильного провода необходимо подключить к клемме одного из патронов лампы. Затем подключите 6-жильный провод к отрицательной клемме одной из батарей, используя клейкую ленту. Другой конец провода 6 необходимо подключить к выключателю.Поместите каждую лампочку в держатель лампы. Завершите построение ряда, используя уже сделанные детали, плюс второй патрон лампочки, остальные 6 в проволоке и 4 в проволоке.

• Соберите все материалы.
• Также можно снять изоляцию с концов проводов.
• Используя клейкую ленту, соедините две батареи последовательно.

Настройка активности: последовательная схема и соответствующая схема.

Или представьте, что вы входите в свою спальню в обычной квартире и включаете свет выключателем, расположенным рядом с дверью.Затем вы ложитесь спать и начинаете читать книгу. Чтобы лечь спать, вам нужно будет снова встать и выключить свет. Но можно установить рядом с кроватью второй выключатель и пользоваться им.

Как подключить два выключателя на одну лампу?

Снимите одну лампочку с основания. Что происходит с лампочкой в ​​цепи? Замените лампу, которую вы сняли, и извлеките другую лампочку из ее основания. Составьте цепочку из трех последовательно соединенных лампочек. Что произошло с яркостью лампочек, когда вы увеличили количество лампочек в ряду? Используйте схему одной команды и наблюдайте, что происходит с яркостью лампочек, когда вы добавляете третью батарейку подряд.Что происходит? Используйте знания, которые вы получили о серии, чтобы заполнить рабочий лист подряд. Или, если время ограничено, назначьте домашнюю работу на рабочем листе. Попросите студентов быть очень осторожными при использовании острых инструментов для снятия изоляции и кусачек. Попросите учащихся не играть с изолированным проводом; они могут ткнуть или порезать себя или другого ученика.

• Следуйте инструкциям на листе для остальной части задания.
• Замкните переключатель.
• Что происходит с огнями?
• Разомкните переключатель.

Должен быть хороший электрический контакт между всеми компонентами цепи.

Закупка комплектующих

Для начала вам потребуется приобрести два проходных выключателя и несколько метров трехжильного кабеля.

Проходные переключатели (или переключатели) ничем не отличаются от обычных. Однако внутри у них не два контакта, как в простом выключателе, а три. Один контакт является общим. Он вход. Два контакта отдельные — это выходные контакты.

Если учащимся трудно заставить схему работать, обязательно проверьте все соединения.Предсказание: попросите своих учеников предсказать, прежде чем выполнять свои действия. Как вы думаете, сколько батареек потребуется, чтобы зажечь две лампочки? . Попросите учащихся следовать им, сначала нарисовав схему последовательности, которую они построили, а затем заполнив ответы, когда они будут выполнять это задание; просмотрите их ответы, чтобы оценить их владение предметом. Напомните учащимся, что это называется законом Ома.

Попросите учащихся объяснить свою схему в соответствии с законом Ома.Затем задайте учащимся следующие вопросы. Серийная рекламная кампания: после занятий спросите у студенческих команд, для чего можно использовать их схему? Попросите учащихся выбрать название для своей схемы и создать журнальную рекламу для своей схемы. Попросите команды включить в объявление свою схему и краткое описание того, как она работает.

Соответственно, кабель, идущий от выключателей к распределительной коробке, должен быть трехжильным, а не двухжильным.

Предварительный этап

1. Найдите на стене распределительную коробку, которая будет соединять провода от светильника и кабеля питания. Если такой коробки нет, установите ее и заведите туда провода от люстры и источника тока.
2. Затем проложите купленную трехжильную проводку по стене от мест установки выключателя до распределительной коробки.
3. Подсоедините каждый провод кабеля к контактам на проходных переключателях, закрепите соединения винтами. Запомните, какого цвета провод идет на общий входной контакт. Это будет фазный провод.
4. Подсоедините другой конец кабелей к распределительной коробке.
5. Исправить переключатели через локации в локациях.

Соединительные выключатели

Помните, что выключатели должны прерывать фазный провод. Если фазный провод идет напрямую к люстре, он всегда будет под напряжением (даже если вы выключите оба выключателя). В такой ситуации простая замена лампочки будет делом смертельным. Найдите фазовый провод на кабеле питания с помощью индикатора. Затем отключите подачу электроэнергии в квартиру по электроплите. Убедитесь, что никто не подает напряжение в сеть, пока вы выполняете монтажные работы. Теперь можно приступать к подключению:

С помощью мультиметра измерьте напряжение на двух батареях последовательно. Как напряжение соотносится с напряжением одной батареи? Используйте мультиметр, чтобы определить напряжение на каждой лампе накаливания и силу тока в каждой лампе. Затем с помощью мультиметра определить напряжение на двух последовательно включенных лампах и силу тока в лампах. Сравните сопротивление одной лампы с сопротивлением двух лампочек, включенных последовательно. Сравните напряжение на одной лампе с напряжением на клеммах аккумулятора.

Мультиметр — это инструмент, который сочетает в себе измерительные возможности амперметра, вольтметра и омметра в одном приборе для измерения цепи. Для младших классов используйте таблицу с таблицей «В очереди» в качестве пробного занятия или вместе в классе. Содержание этой учебной программы по электронным библиотекам было разработано в рамках гранта Фонда улучшения образования в сфере высшего образования, США.

1. Соедините нулевой провод от силового кабеля с нулевым проводом от люстры.
2. Подсоедините фазный провод кабеля от источника тока к фазному проводу одного выключателя (он пойдет на вводной контакт безобрывного переключателя).
3. Аналогично соедините фазный провод от светильника с фазным проводом второго выключателя.
4. Соедините два свободных провода от обоих выключателей друг с другом так, чтобы провод того же цвета от первого выключателя был соединен с проводом того же цвета от второго выключателя.

Все соединения лучше пропаять и обязательно заизолировать.

Недостатки двухпроводной системы управления

Рис. 1: Схема двухступенчатого включения света при двухпроводном управлении. Этот подход, если его часто называют «метод консервации кабеля», потому что требует только двухпроводного управления. Это нормально, если все сделано правильно, но на что нужно обратить внимание: там, где он используется в лестничной клетке, где у вас есть выключатель вверху и выключатель внизу, есть опасность, что нейтральные и живые зайдут от разных схем освещения.

Рис. 2: Двухстороннее переключение с двухпроводным управлением. Живой сигнал повышается, и все еще есть живые проводники, питающие выключатель вверху, и если кто-то щелкнет по этой диаграмме, эта прямая передача дойдет до лампы.

Выключатель двухкнопочный предназначен для включения и выключения с одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего эти выключатели используются для включения ламп люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

Примечание: если этот способ применялся в длинном коридоре, где оба выключателя находились внизу, и видимо нейтраль не была позаимствована из другой схемы, то такой проблемы с безопасностью не будет. Как известно, любой проводник, проводящий ток, излучает электромагнитное поле. Преимущество двойных и заземляющих кабелей заключается в том, что активные и обратные объекты всегда находятся в непосредственной близости, поэтому эффект нивелируется.

Теперь рассмотрим рис. 2 снова живой канал выходит из потребительского блока и проходит по дому до нижнего выключателя, затем поднимается до второго выключателя вверх по свету.Итак, резюмируя, если не хотите мочиться в темноте, потому что жена перевернула чайник на нижний этаж, пользуйтесь.

В каждой группе может быть разное количество лампочек — это может быть одна, десять и более ламп. А вот двухкнопочный переключатель может управлять только двумя группами ламп.

Очень часть двухкнопочные выключатели устанавливаются в коридорах у входных дверей частных домов. При этом один из ключей включает свет в коридоре, а другой на улице.

Выключатель выпадает из распределительной коробки

Схема проста и понятна для понимания как работает, но мало помогает, когда связано с реальным подключением к реальной жизни! Рис. 2: Двухстороннее переключение с использованием 3-проводного управления. Есть вероятность, что если в вашем доме старые цвета проводки, переключаемые ответвления можно сделать из распределительных коробок, а не из потолочных розеток, как показано на рисунке. Проводка переключения такая же, но провод переключателя ведет к другой настройке.

В квартирах часто устанавливают двухклавишные выключатели и для включения света в раздельном санузле — ванной и туалете. Вообще вариантов использования двухкнопочных выключателей большое количество, но в данном случае схема их включения в любом случае одинакова.

Рис. 3: 3-проводная коммутация проводной цепи с радиальным освещением, выполненная с помощью распределительных коробок. Двухпозиционное переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что работа любого выключателя будет управлять светом. Эта схема часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Аналогичного результата можно добиться при двухпроводном управлении, которое хоть и экономит на кабеле, но не рекомендуется. Это предпочтительный подход. Здесь у нас есть схема, которая упрощает визуализацию работы этой схемы. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к переключению на лампу путем ее включения.Если теперь изменить положение другого переключателя, цепь снова разорвется.

Мало чем отличается от одноклавишной схемы подключения. По своей сути двухкнопочный выключатель состоит из двух одноклавишных выключателей, установленных в одном корпусе.

Итак, перед началом установки необходимо выбрать и приобрести двухкнопочный выключатель в соответствии с цветом, дизайном и другими требованиями.

Рис. 1: Двухканальная схема подключения. Схема проста и понятна для понимания как работает двухпозиционный переключатель, но мало помогает, когда он связан с реальным подключением этого в реальной жизни! На рисунке 2 ниже показано, как мы достигаем этой конфигурации.Как и любой кабель, кабель выключателя поднимается с потолка, состоит из двух проводов, постоянно находящегося под напряжением и под напряжением коммутируемого.

Рис. 2: Двухстороннее переключение света. Существует три схемы подключения. Если для включения и выключения света требуется более двух мест, дополнительные выключатели должны быть другого типа, называемые промежуточными выключателями или четырехпозиционными выключателями. На следующих схемах мы увидим, что эти переключатели расположены между упомянутыми двухпозиционными переключателями на всех схемах подключения.

Перед установкой следует внимательно прочитать расположение контактов выключателя. Иногда на тыльной стороне выключателей можно найти схему автоматического выключателя , на которой показаны нормально разомкнутые контакты в выключенном положении и общий вывод.

Дополнительные промежуточные выключатели, расположенные последовательно между двумя двухпозиционными выключателями, позволяют включать и выключать свет в любом количестве мест.

Когда во многих местах требуются функции включения и выключения питания, обычно предпочтительнее использовать кнопки и бистабильные или импульсные реле или интеллектуальную систему управления домом.

В двойном выключателе три контакта — общий вход и два отдельных выхода. На вход подключается фаза от распределительной коробки, а два выхода управляют коммутацией групп ламп люстры или других источников света.

Как правило, выключатель необходимо монтировать так, чтобы общий контакт располагался внизу.

Если на обратной стороне выключателя нет цепи, то контакты определяются следующим образом: входной контакт находится на одной стороне выключателя, а две клеммы, к которым подключаются осветительные приборы, — на другой стороне.

DIP-переключатели используются, когда нам нужно включить и выключить лампу из двух мест. Этот переключатель также называется переключателем «контур 6», в отличие от обычного выключателя света, который называется «контур 1». Примерами использования двусторонних выключателей являются коридоры, лестницы или спальни — вы включаете свет, когда входите в коридор, и выключите его в конце коридора, когда выходите; или — вы входите в спальню и включаете лампу с помощью выключателя рядом с дверью, затем ложитесь спать и выключите лампу с помощью выключателя рядом с вашей кроватью.

Соответственно двухкнопочный выключатель имеет три зажима для подключения проводов — один на входной контакт, и один на два выходных.

Итак, с работой выключателя мы разобрались. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством, это безопасность.

Когда у нас есть двусторонние переключатели, каждый переключатель имеет три проводника, в то время как обычные переключатели имеют два проводника. Фазный провод входит в первый двухпозиционный переключатель двумя проводниками, соединяющими его со вторым двухходовым переключателем.Два проводника от первого выключателя входят во второй двухпозиционный выключатель. Фазный провод выходит из второго двустороннего выключателя в сторону лампы.

Нулевой проводник от силовой цепи идет напрямую к лампе. Если коридор или лестница длинные, можно поставить несколько светильников параллельно первому. Такие вещи, как логика и схемотехника, довольно просты, поэтому мы сосредоточимся на практическом подключении выключателей и ламп, т. е. сборке. Предположим, у нас есть две консольные коробки в обоих концах коридора, в каждой из которых по три проводника.Сначала нужно поставить предохранитель и убрать все провода, убедившись, что они не соприкасаются.

Независимо от конструкции светильника автоматический выключатель переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обесточиваются электрические приборы, которые затем можно безопасно обслуживать, например, заменив перегоревшую лампочку в люстре.

Нулевой провод от распределительной коробки подключается напрямую к управляемому устройству.

Каждая из клавиш двухклавишного переключателя может быть установлена ​​в одно из двух положений, которые включают или выключают прибор.

Схема подключения двухкнопочного выключателя

Перед установкой обязательно отключите напряжение на распределительном щите и убедитесь в отсутствии напряжения на всех проводах.

К распределительной коробке от электрощита подходят два провода — фаза (красный) и ноль (синий).

Схема подключения двухкнопочного выключателя собирается в такой последовательности: нулевые провода от электрощита, лампы №1 и лампы №2 сразу соединяются между собой.Провод, идущий на общий контакт двухклавишного выключателя, подключается к фазному проводу, пришедшему от электрощита.

Распределительная коробка

AT Эти провода подключаются к двум соответствующим группам лампочек или фонарей. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синий) распределительного щита К распределительной коробке подключается нулевой провод, который идет непосредственно к светильникам.Выключатель переключает только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке, надо проверить правильность выполненных соединений.

Почему «фаза» подключена к выключателю?

Еще раз напомним, что выключатель должен обрывать фазу, а не ноль. Это сделано для того, чтобы при необходимости ремонта, например, замены лампочки, можно было безопасно работать с выключенным выключателем, но не выключая автоматический выключатель в распределительном щите.

Предположим, нам нужно заменить перегоревшую лампочку в комнате. Выключаем выключатель, берем алюминиевую стремянку, кладем ее на мокрый пол. Поднявшись по этой лестнице на потолок, беремся за металлическую часть патрона, на котором фаза. Тело пронизывает электричество, так как металлическая стремянка и мокрый пол являются отличными проводниками.

Последствия поражения электрическим током и падения с высоты могут быть непредсказуемыми. Поэтому при монтаже электропроводки вы должны четко понимать, что может произойти, если вы сделаете что-то не так.

Похожие материалы на сайте:

Часто задаваемые вопросы о бытовых выключателях и лампах

Часто задаваемые вопросы:

Бытовые выключатели, лампы и тестирование

Категории, перечисленные ниже, предназначены для устранения неисправностей и неправильной проводки в вашей электрической системе, особенно в отношении лампочек и выключателей. Для проблем с кодом или дизайном см.
Базовая проводка. Обзор моей информации и советов по устранению неполадок см. в The Circuit Detective.
Домашняя страница.Ответы на часто задаваемые вопросы по другим темам см.
Устранение неполадок или
Базовые знания.

Меню страницы

Лампочки

Почему лампочки определенного светильника сильно перегорают?

Когда светильник не может рассеивать тепло своих ламп, это сказывается на лампочках, а также на розетках и проводах светильника. Если лампы оставляют включенными много раз — например, уличные фонари, оставленные включенными на всю ночь, — тогда лампочки могут жить полной жизнью, но их просто нужно менять чаще, чем другие.Но другие вещи могут способствовать ранней неудаче. Лампы могут быть дешевого качества. Или могут быть незакрепленные дугогасительные соединения в розетке или в соединениях с лампой.

Почему многие лампочки в доме перегорают раньше, чем должны?

Существуют различные причины того, что лампочки перегорают слишком рано. Лампы могут быть дешевого качества. Или могут быть незакрепленные дугогасительные соединения в проводке цепи. Ожидаемый срок службы лампы также будет зависеть от качества электроэнергии от энергетической компании.Это включает в себя небольшие всплески и всплески, которые более известны своим влиянием на компьютеры. Но он также включает в себя базовый уровень напряжения, поступающего в дом от коммунальной сети. Многие дома получают больше, чем средние 120 вольт, на которые рассчитано большинство ламп, и это сокращает заявленный срок их службы. Хорошим решением этой проблемы является поиск такой же лампочки, но с номиналом «130 В» вместо «120 В». Их светоотдача будет не такой яркой, но вы потратите меньше времени на то, чтобы снова вытащить лестницу или табурет.Смотрите мой
Статья о лампочке.

Примерно в одно и то же время перегорели несколько лампочек (очень сильно загорелись).

У вас может быть свободная нейтраль, которая используется двумя цепями и иногда позволяет высокому напряжению попасть в одну из цепей. Видеть
Два контура. Или плохая нейтраль может быть главной нейтральной. Видеть
Главное открытое. Или ничего из вышеперечисленного (часто трудно понять, что было ответственно, постфактум).

Переключить вопросы

Почему коммутаторы называются 3-ходовыми, когда их всего два?

Только потому, что на механизме переключателя три вывода, что, на мой взгляд, не является веской причиной.Однако верно то, что выключатели, используемые для переключения света из нескольких мест, не все относятся к одному и тому же типу переключателей. Два из них имеют три клеммы, но во всех дополнительных местах, кроме двух, должны использоваться переключатели с четырьмя клеммами, называемые 4-контактными. Чтобы быть еще более техническим, 3-позиционный переключатель представляет собой однополюсный переключатель на два направления, а 4-позиционный переключатель представляет собой двухполюсный переключатель на два направления, предназначенный для переключения полюсов. Видеть
3- и 4-сторонняя информация.

Мы заменили некоторые переключатели, и теперь новые не работают должным образом.Почему?

Возможно, вы неправильно подключили новые. Если задействованные переключатели были 3- или 4-позиционного типа, новые переключатели могут иметь другое расположение клемм, чем старые. Если используемые переключатели были обычными двухпозиционными (однополюсными) и к ним нужно было подключить более двух проводов, возможно, вы где-то прикрепили неправильный провод или вообще не подключили его, так как переключатель, казалось, только звонил. для двоих. Видеть
Подводные камни модернизации.

Я потерял информацию о том, как провода были подключены к старому выключателю.Как я могу знать, что делать, не перепробовав десятки возможностей?

Для этого вам нужно больше узнать о том, как работают переключатели, или о том, как провода в электрической коробке могут использовать клеммы переключателя для переключения или передачи неотключаемого тепла на большую часть цепи. Смотрите мой
Экскурсия по трассе или
Исправление соединений.

Не могли бы вы помочь мне правильно подключить четырехпозиционный переключатель?

Да, я могу хотя бы посоветовать вам, чтобы ваш выбор и эксперименты были сведены к минимуму.Два клеммных винта переключателя одного цвета (латунные?), а два других другого цвета (темные?). Из всех проводов в распределительной коробке два, которые идут от одного
кабель при входе в коробку будет крепиться к двум винтам одного цвета, а два провода, идущие от другого кабеля (надеюсь, всего два кабеля) будут крепиться к винтам другого цвета. Если в обоих этих кабелях более двух проводов, третьи провода каждого кабеля будут подключаться друг к другу, а не к коммутатору [надеюсь, эти «третьи» провода были идентифицированы уже соединенными, так что у вас не будет экспериментировать, чтобы выяснить, какой из трех проводов в кабеле является этим «третьим»].Цвета могут варьироваться. Видеть
3- и 4-сторонняя информация.

Электрические шумы или искры

Почему моя лампа, выключатель или выключатель гудит?

Многие диммеры создают гудение на лампочках. На панели выключателя 60 циклов в секунду вашего переменного тока могут вызвать вибрацию, легкое гудение или гул в некоторых компонентах. Также слышно гудение люминесцентных ламп, трансформаторов и электрического водонагревателя. Все это довольно нормально, но если гул довольно громкий, это может означать, что компонент ослаблен или близок к выходу из строя.Я сталкивался с жужжанием мокрых автоматических выключателей при кипячении воды, а также со случаем, когда громкий гул был выключателем, выдерживающим значительную перегрузку, но не срабатывающим, как должно было бы.

Почему мой выключатель гудит или искрит, а затем отключается?

Если он издает этот шум сразу после включения, а затем быстро или в течение десяти секунд отключается, значит, где-то в цепи произошло короткое замыкание. Видеть
Короткий. Если слышно или видно искрение или «шипение», но выключатель не отключается в течение минуты или более, возможно, в самом выключателе возникла проблема с соединением, и его, вероятно, необходимо заменить, установив новый в гнездо. другое положение на панели, если это возможно.
Пахнет или горячий на ощупь

Должен ли я беспокоиться о том, что определенный выключатель или розетка нагреваются?

Если розетка нагревается, это означает, что провода, соединяющиеся с ней, ослаблены и нуждаются в помощи, или что розетка нуждается в замене, потому что ее приемники, к которым подключается шнур, слабые. Я был бы обеспокоен, чтобы позаботиться о любом из этих сценариев. Горячий выключатель обычно представляет собой диммер (он может или не может приглушать свет). Если диммер пытается затемнить лампочки мощностью более 600 Вт, вероятно, он перегружен.В этом случае установите лампу, рассчитанную на большую мощность, или замените лампочки на лампы меньшей мощности.

Почему автоматический выключатель такой горячий?

Прерыватели будут слегка теплыми при работе, но если один из них более горячий (не обязательно слишком горячий, чтобы его можно было коснуться), у него могут быть проблемы с плохим соединением на нем или внутри него. Смотря что там запущено. Если тяжелая нагрузка (например, обогреватель) работает, возможно, целый час, это нормально, даже если автоматический выключатель может вскоре сработать из-за жары.

Я почувствовал странный запах горячего пластика; что может происходить?

Не всегда легко определить, откуда исходит запах, но попробуйте. Это может быть не от источника электричества, но может быть. Принюхивайтесь к розеткам и выключателям, когда почувствуете запах. Попросите свою собаку помочь вам; шутки в сторону. Если запах от чего-то электрического, это будет из-за плохого соединения, которое создает тепло, плавление или обугливание пластиковых компонентов. Это представляет возможную опасность возгорания.
Опасность пожара

В целях безопасности следует ли мне проверять всю электрическую систему и как часто?

Без каких-либо определенных специфических симптомов нет причин проверять вещи более одного раза, если что, за время пребывания в доме. Если только вам не нравится быть параноиком. И не позволяйте никому путать вас между нарушением технического кодекса и активными опасностями.

Проблема с наружной проводкой

Как узнать, есть ли короткое замыкание, замыкание на землю или открытый воздух в земле или в приспособлении/розетке?

Если вы можете получить доступ ко всем точкам подключения этой линии, вы можете отключить только светильники и розетки от линии и посмотреть, останется ли неисправность при попытке сброса.В противном случае отсоединение там, где это возможно, позволит вам сузить возможности по принципу «разделяй и властвуй». Видеть
Короткий и
Замыкание на землю. Ан
Открытый во дворе, скорее всего, будет на соединении над землей, где оно не так легко замыкается.

Тестирование

Какой тестер лучше всего использовать для решения моей проблемы?

См. Тестирование.

Что означает этот 3-штыревой тестер розеток под разомкнутой землей, разомкнутой нейтралью, обратной полярностью или «горячей и перепутанной землей»?

См. Корректировки выхода.

Как проверить хорошую или плохую нейтраль, горячую или заземленную?

Лучший универсальный тестер неона. С одним щупом в ладони или руке, а другим к возможному горячему, он светится на горячее. При одном щупе на горячую он светится еще ярче, когда другой на хорошую нейтраль или землю. Другие идеи см.
Тестирование.

Как проверить исправность выключателя, розетки, GFCI, выключателя или предохранителя?

(Также см.
Тестирование).
Если подключенный переключатель без диммера без диммера показывает горячее на одной клемме (неоновый тестер в руке), но не на другой, когда переключатель находится в положении ON, переключатель неисправен. Или просто соедините два провода переключателя; если свет работает, но не для переключателя, переключатель неисправен. Розетка может нуждаться в замене, но это будет из-за того, что вилки плохо держатся, или из-за перегрева из-за плохого соединения проводов, или просто из-за поломки. Эти вещи нужно искать; нет другого способа проверить на «плохость». Если GFI , который может работать, не срабатывает для кнопки проверки, замените ее. И если GFI с хорошими горячими и нейтральными клеммами линии не сбрасывается и не работает, когда провода нагрузки не подключены, замените его (я видел это только один или два раза).Помимо этого, GFI сам по себе хорош. Винт выключателя , показывающий жар для вашего тестера неона, хорош в 95% случаев. Если перемещение провода выключателя к другому выключателю ничего не меняет в поведении цепи, значит, с выключателем все в порядке. Ввинченный предохранитель , зажигающий тестер неона с одним щупом в руке, прикоснулся к его внешней резьбе, это хорошо; если он не загорается, предохранитель неисправен, ЕСЛИ он загорается в центре держателя предохранителя при извлечении предохранителя. Патронный предохранитель, который можно щупать на месте, хорош, если один конец горячий, а неоновые щупы с обоих концов не дают света; если один или оба конца горячие, но щупы к обоим концам дают свет, это плохо.Если для проверки необходимо вытащить предохранители, омметр, показывающий 0-5 Ом, означает хороший, в противном случае плохой.

В нерабочих розетках я нахожу полное напряжение между горячем и землей, но не горячее к нейтрали. Почему?

Нейтраль где-то разомкнута (плохо подключена). Видеть
Исправления на выходе.

Белые нейтрали на некоторых неисправных элементах моей цепи регистрируют некоторое напряжение на землю. Почему?

Что-то среди неработающих элементов схемы включено, позволяя теплу от исправного горячего провода проходить, скажем, через нить накаливания лампочки, и проявляться как несколько горячие там, где вы тестируете белые провода (которые обычно нейтральны [заземлены ] но не сейчас).Видеть
Тестирование.

Показания моего вольтметра или омметра непонятны. Я тестирую правильные вещи?

Может быть нет. Есть намного больше чтений, которые трудно объяснить, чем те, которые имеют смысл и говорят вам то, что вам нужно знать. Я ничего не тестирую, но то, что я знаю, вероятно, даст мне полезную информацию. Когда я не понимаю чтение, я не позволяю этому отвлекать меня; Я думаю о другом способе проверить то, что мне нужно знать. Конечно, важно знать, что и где тестировать, и над этим стоит задуматься.Видеть
Логика тестирования.

Мой бесконтактный вольтметр говорит, что что-то живо или мертво, но другие тестеры с этим не согласны. Как дела?

Бесконтактный индикатор наличия напряжения предназначен для определения наличия определенного уровня (или выше) напряжения переменного тока. На практике я обнаружил, что этот уровень эластичен. Низкое напряжение может иногда вызывать срабатывание, особенно при размещении палки очень близко к проводу. Также может регистрироваться напряжение, наведенное на провод от близлежащих проводов. Поэтому часто бывает полезно подтвердить то, что говорит палка, с помощью других тестировщиков и повысить доверие к другим.Смотрите мой
График тестировщиков. Живые подземные кабели, которые все еще находятся близко к земле, могут не зарегистрировать живость для палки.

Электрика вопросы по ремонту

Можно ли делать стык в панели выключателя?

да. Он должен быть заполнен проводами на 75%, чтобы ответ был отрицательным.

Почему новый выключатель через некоторое время выходит из строя, как и старый?

Потому что старый вышел из строя из-за плохого контакта с шиной, так что искрение там повредило шину.Поставьте еще один новый выключатель, но в лучшем месте.

Как лучше всего соединить провода в розетке?

Косичками, если ты хорошо с этим справляешься. Второй вариант: провода завернуты по часовой стрелке под боковые винты. Третий вариант: используйте розетку, боковые винты которой плотно зажимают провода в отверстиях. Последний выбор (и только для провода 14 калибра): вставные отверстия для «быстрого провода» на задней стороне розетки; это на самом деле работает в большинстве случаев и является наиболее распространенным.

Схемы подключения выключателя света

— сделай сам.ком

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся схемы подключения бытовых выключателей света, в том числе: петля выключателя, однополюсные выключатели, регулятор освещенности и несколько вариантов подключения комбинированного устройства выключателя на выходе. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей на одной коробке и разделенной розетки, управляемой двумя выключателями, а также многое другое.

Подключение коммутационного контура

Когда источником электричества является осветительный прибор и он управляется из удаленного места, используется коммутационная петля. Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм. Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки.Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между лампой и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя освещения

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у выключателя, а от него к светильнику идет двухжильный кабель.Горячий провод источника подключается к одной клемме выключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух ламп

Здесь в одной коробке подключены два выключателя для управления двумя отдельными источниками света. Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель.Один источник подключается к каждому выключателю косичкой для питания двух ламп.

Схема подключения нескольких светильников

На этой схеме показано подключение одного выключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения диммера

Реостат или диммер позволяет изменять силу тока, подаваемого на осветительную арматуру, тем самым изменяя интенсивность света.Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику. Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике. Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату. На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой диаграмме показано подключение разъемной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая. Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а от него к SW1 идет 2-жильный кабель.Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме трехжильный кабель проходит между розеткой и выключателем, а красный провод кабеля используется для подключения горячего источника к выключателю.Нейтраль от источника подключается к распределительной коробке с помощью белого провода, и на этой схеме белый провод закрыт гайкой. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме разделенная розетка управляется двумя отдельными переключателями.При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь снова отломан соединительный язычок между клеммами розетки, а нейтральный язычок остался целым. Источник находится на SW1, и оттуда идет 3-жильный кабель к розетке, а 2-жильный кабель идет оттуда к SW2. Горячий провод источника соединен косичкой с SW1 и с черным проводом, идущим к розетке. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Красный провод кабеля проходит от SW1 к горячей клемме на верхней половине разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к нейтрали на розетке. Неважно какой, нужно только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме в нижней половине и к выключателю на другом конце.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему на нижней половине розетки и к выключателю на другом конце.

Проводка 3-ходовой розетки с выключателем

На этой схеме два трехпозиционных переключателя управляют стенной розеткой, которую можно использовать для управления лампой с двух входов в комнату. Эта схема подключена так же, как и 3-ходовые фонари по этой ссылке.

Трехжильный кабель проходит между выключателем и розеткой.Источник находится на SW1, где горячая часть подключена к общей клемме, а нейтраль соединена с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются как дорожки. На выходе ползунки соединены, чтобы идти к SW2, используя красный и белый провода в этом кабеле.
