Инфракрасный теплый пол под ламинат: руководство укладки

Ламинат среди множества других напольных получил достаточно широкое распространение. Этого он заслужил по достоинству, так как с легкостью заменяет дорогостоящий паркет, привлекает разнообразием дизайна и т. д. А вот уложить под него теплый пол было сопряжено с определенными трудностями, так как ламинат не особо хороший проводник тепла. Только новейшие технологии, а именно инфракрасный теплый пол, позволили с легкостью решить эту проблему и дать возможность насладиться комфортом.

Инфракрасный пол под ламинат позволяет не только обеспечит тепло в доме, но и регулировать температуру в комнатах. И все-таки самое главное, что порядка 90% выделяемой энергии представляет собой ИК-волны в интервале 5-20 мкм. Эти показатели почти совпадает с биорезонансным диапазоном излучения тепла человеческим телом. В медицине давно отмечен оздоровительный эффект феномена, когда интенсивное образование ионов, отрицательно заряженных частиц, в помещениях, где есть работающий инфракрасный пол, благотворно влияет на организм людей, находящихся там: улучшает обмен веществ, укрепляет иммунную и сердечно-сосудистую систему и т. д., а также очищает атмосферу комнаты от неприятных запахов, скажем, табака.

Режим работы этих полов заключается в следующем. При включении системы к ее нагревательным элементам поступает ток. В результате быстро увеличивается их теплоотдача. При достижении выставленного заранее пользователем значения температуры, система по сигналу датчика выключается. После понижения температуры на 3 °C цикл повторяется. Пиковое значение регулятора при покрытии из ламината – 32-36 °C, при этом температура нагрева поверхности будет равна 27-28 °C.

Почему именно инфракрасная нагревательная пленка?

Высота подъема этого теплого пола меньше одного миллиметра (0,3 — 0,4), поэтому разместить нагревательный элемент можно разместить сразу под ламинатом, и высота пола, можно сказать, не изменяется.

• Теплые полы с нагревательной пленкой самые энергоэффективные.

Ламинат укладывают на особую подложку, которая создает тепловой барьер. Инфракрасная термопленка, оказавшись между ними, эффективно нагревает ламинат, так как основание не нагревается. К тому же температура повышается не только поверхности пола, но всех плоскостей и предметов, которые находятся в поле ее излучения. Все это повышает КПД ИК-системы до максимума.

• Рекордные сроки монтажа.

Это единственная технология, которая позволяет буквально за один день получить пол с подогревом, готовым к работе, причем на любой стадии ремонтных работ.

• Абсолютная безвредность.

Более щадящие условия для эксплуатации покрытия обеспечиваются максимальной температурой и интенсивностью нагрева термопленки. Ощутимый нагрев его поверхности до комфортных температур происходит за считанные минуты.

• Долговечность.

Нагревательная ИК-пленка расcчитана на десятки лет эксплуатации.

Пошаговое руководство по укладке ИК-термопленки под ламинат

Укладка подложки

Для ламината толщина теплоизоляционной подложки с металлизированной отражающей пленки с одной стороны составляет 2–3 мм. Ее укладывают стороной с металлизированной пленкой к предварительно выровненному и очищенному основанию пола. Чтобы повысить паро- и гидроизоляционный эффект, полотна подложки проклеивают «встык» сантехнической клейкой лентой.

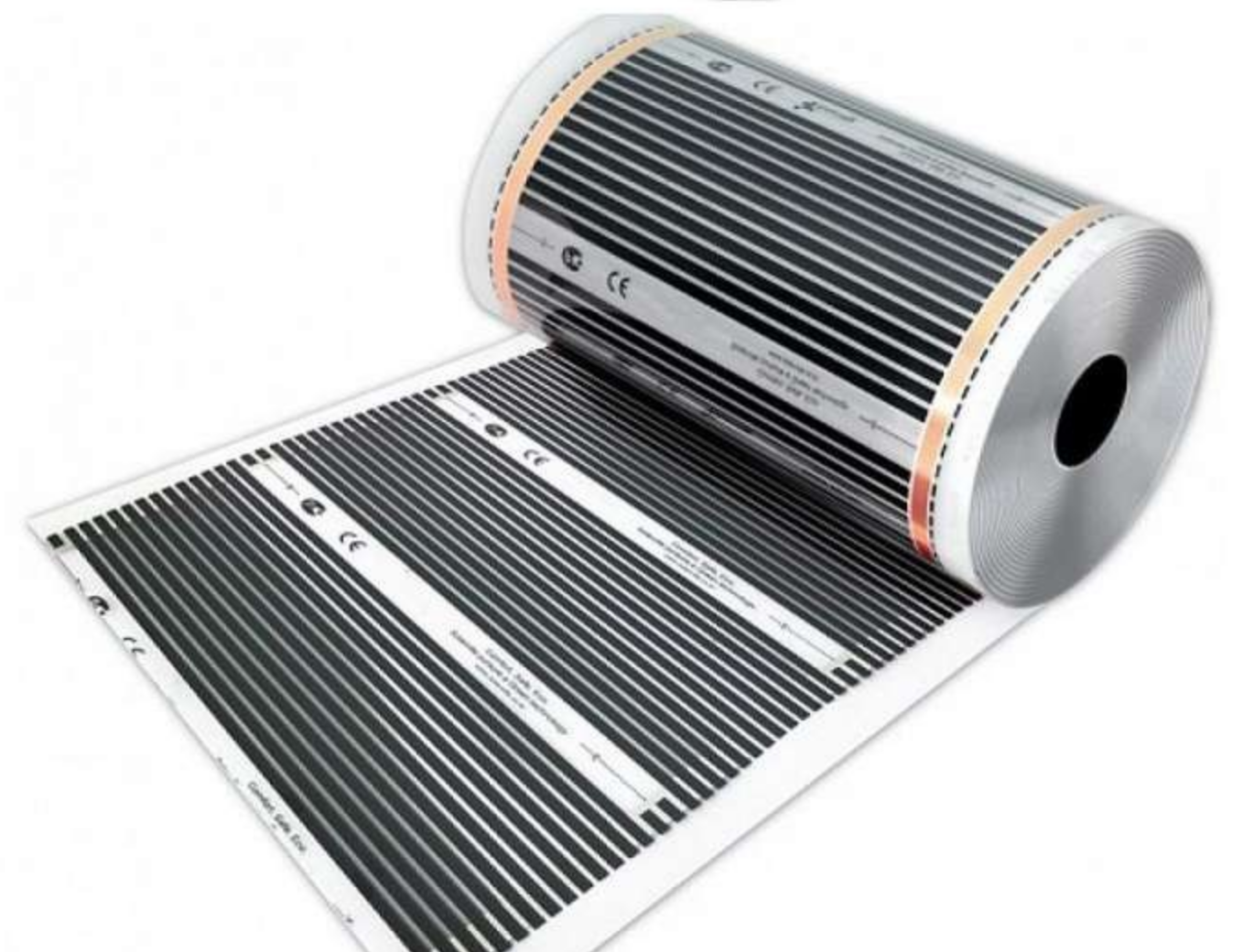

Подготовка и укладка термопленки

Во первых, следует начертить план расположения полос пленки с учетом размеров помещения. Их оптимальным размещением считается укладка по направлению длинной стены, так как в этом случае количество точек подключения уменьшается, а это приводит, в свою очередь, к сокращению общей длины соединительного кабеля.

Каждой полосе на плане помещения можно присвоить порядковый номер и указать ее размеры, точнее длину, т. к. ширина – стандартная, 50 см. Если нарезку термопленки проводить в стогом соответствии с размерами и подписывать на них соответствующие номера, это еще больше упростит монтаж.

 Длина полосы не должна быть больше 8 п. м.

Нагревательную пленку разрезают на полосы требуемой длины по специальным разрезам, все линии разреза изолируют специальной изолентой или герметиком с теми же свойствами. Проводят подготовку к коммутации.

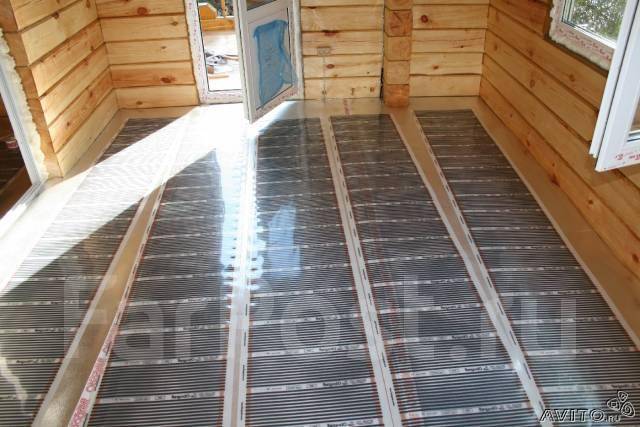

Полосы располагают на полу по предварительно намеченному плану: вверх медными шинами и контактами к стене, где должен быть позже установлен терморегулятор.

 Все точки контактных соединений должны быть обязательно изолированы.

Установка терморегулятора и термодатчика

Для первого необходимо выбрать доступное место на стене или подключить к розетке. Для этого используют специальную вилку, которая входит в комплект поставки.

Термодатчик устанавливают прямо под термопленку на подложку. Чтобы не нарушить ровность будущего ламинатного покрытия, в случае необходимости, можно сделать под него углубление.

Фиксация нагревательной пленки

Полосы термопленки фиксируют при помощи обычного скотча. Если для фиксации используются монтажные скобы, саморезы и т. д., то крепление проводят за негреющие полосы, расположенные по краям термопленки.

Заключительный этап

На этом  этапе работ проводят подключение смонтированного теплого пола к уже установленным терморегулятору и термодатчику.

Требуется обязательное тестирование при температуре не больше 20⁰–30⁰.

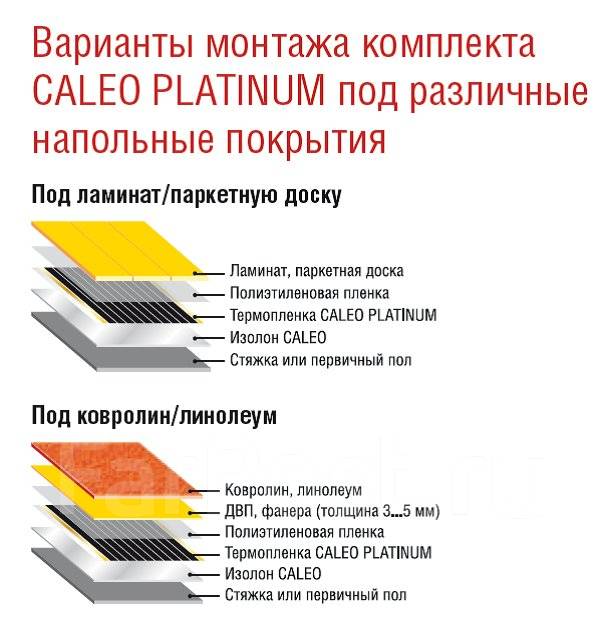

Перед укладкой покрытия поверх новой системы обогрева расстилают полиэтиленовую пленку и тщательно следят за ее целостностью в процессе укладки ламинатного пола.

© 2022 prestigpol.ru

Монтаж и укладка инфракрасного теплого пола под ламинат

Высокая стоимость коммунальных услуг заставляет задуматься не только об альтернативных источниках энергии, но и о независимых системах обогрева помещений. В качестве одной из таких систем все большей популярностью пользуется инфракрасный теплый пол под ламинат, который имеет целый ряд преимуществ. Однако для того, чтобы получить желаемый эффект, нужно знать его устройство и особенности монтажа, о которых мы расскажем в этой статье.

Инфракрасный теплый пол

Электрический теплый пол под ламинат – недорогое, простое и в то же время практичное решение проблем с обогревом квартир, офисов и коттеджей. Главное преимущество инфракрасной системы подогрева является низкий уровень потребления электроэнергии, который на порядок меньше, чем у аналогичных систем другого типа. Кроме того, монтаж инфракрасного теплого пола под ламинат можно выполнить самостоятельно. Для этого не требуется особых знаний и навыков, а также специальных инструментов.

Выбор инфракрасного теплого пола под ламинат лучше всего остановить на бюджетном варианте, а при достаточных финансовых возможностях можно отдать предпочтение премиум-классу.

Модели премиум-класса инфракрасного теплого пола отличаются повышенной устойчивостью к плавлению и высокой скоростью нагрева, а также такими полезными свойствами, как антибактериальный эффект и положительное влияние на качество воздуха.

Преимущества инфракрасного теплого пола

Система инфракрасного подогрева помещений разработана на основе энергосберегающих технологий и может монтироваться практически под любые напольные покрытия.

Инфракрасный теплый пол имеет ряд неоспоримых преимуществ:

• Простой и быстрый монтаж, который можно выполнить своими руками.
• Не требуется наличия специальной бетонной стяжки, клеевой основы для крепления и дополнительной защитной подложки.
• Отсутствие отрицательного воздействия на напольное покрытие.
• Широкий диапазон регулировки температуры и плавное ее изменение.
• Существенная экономия электроэнергии и быстрая окупаемость.
• Максимально комфортная обстановка и уют независимо от погоды.

Укладка инфракрасного теплого пола

При выборе системы ИК-обогрева и ее монтаже необходимо учитывать некоторые нюансы, а в первую очередь следует определиться, что нужно для установки теплого пола под ламинат.

Материалы, которые понадобятся для монтажа инфракрасного пола под ламинат:

• Пленочный теплый пол в комплекте.
• Теплоотражающий материал. При его выборе следует обратить внимание на то, что он не должен проводить электрический ток.
• Термодатчик и терморегулятор.
• Монтажный комплект.
• Монтажный скотч.
• Провода.

Монтаж теплого пола не требует наличия специальных инструментов. Для этого достаточно иметь паяльник, плоскогубцы и тестер.

Этапы укладки инфракрасного теплого пола

Прежде, чем приступить к укладке системы инфракрасного пола, основание выравнивается таким образом, чтобы на нем не осталось выступов и углублений более 3 мм. После этого вся поверхность тщательно очищается от загрязнений. Далее готовится материал для теплоизоляции. Именно от него зависит экономичность системы и эффективность работы теплого пола.

Теплоотражающие материалы делятся на:

• Пробковые.
• Отражающие.
• Фольгированные.

При выборе теплоизоляции лучше всего отдать предпочтение тем материалам, которые не проводят электричество. Это будет дополнительной гарантией безопасности инфракрасного теплого пола.

Теплоотражающий материал тщательно вымеряется и нарезается, после чего проводится укладка металлической частью вверх по всей площади помещения, а части теплоизоляции соединяются монтажным скотчем.

Устанавливается термодатчик, который размещается непосредственно на поверхности теплоотражающего материала. Для этого в теплоизоляции делается небольшое углубление, которое нужно для того, чтобы в дальнейшем датчик не мешал укладке подложки и ламината.

Готовится заземление. Для этого по всей длине пола наклеивается фольгированный скотч. После монтажа его нужно будет соединить с основной шиной заземления, которая имеется в любом здании.

Выполняется монтаж пленки инфракрасного теплого пола. При этом укладка по всей поверхности совсем необязательна. Не рекомендуется укладывать пленку в тех местах, где планируется размещение тяжелой мебели. При этом отступ от стен должен быть не менее 100-150 мм. Категорически запрещено укладывать ИК-пленку внахлест. Лучше всего размешать ее по максимальной длине – это позволит сократить до минимума количество соединений и проводов. Все сегменты пленки прикрепляются к теплоотражающей поверхности монтажным скотчем.

Выполняется подключение проводов. Наиболее распространенный способ – это использование клемм, которые после соединения обжимаются плоскогубцами. Еще один вариант – использование люверсов, которые отличаются меньшей толщиной, большей надежностью и безопасностью. Все места соединений изолируются битумным скотчем, который нужно клеить и снизу, и сверху. Полосы необходимо соединять параллельно. При последовательном соединении при выходе из строя одной из полос перестанет работать вся система.

Зная размеры помещения, можно воспользоваться услугой по подготовке полос инфракрасного пола непосредственно в магазине. Это существенно сократит время монтажа системы, а также увеличит ее надежность.

Инфракрасный теплый пол подключается к сети электропитания через терморегулятор. При этом нужно учитывать, что мощность терморегулятора следует подбирать в зависимости от площади теплого пола. Как правило, терморегулятор устанавливается на стене в удобном и доступном месте.

Для защиты инфракрасного теплого пола поверх него укладывается защитная полиэтиленовая пленка толщиной не менее 80 мкм или другая подложка под ламинат, предназначенный для этого. Далее укладывается ламинат.

Меры безопасности при монтаже инфракрасного теплого пола под ламинат

• При выполнении работ по монтажу пленочных теплых полов запрещается:
• Выполнять монтаж в помещении с повышенной влажностью.
• Выполнять монтаж в помещении с температурой воздуха ниже 0°С.
• Монтировать пленку отрезками более 15 м.
• Монтировать пленку в местах, где будет устанавливаться тяжелая мебель.
• Монтировать пленку рядом с печами, каминами и другими источниками тепла.
• Перегибать пленку больше чем на 90° на отрезке менее 5 см.
• Монтировать пленку без заземления.
• Проделывать в пленке отверстия и делать разрезы.

Нет никакого сомнения, что у альтернативных источников тепла большое будущее. На сегодняшний день инфракрасный пол под ламинат является прекрасной альтернативой центральному отоплению в квартирах и наилучшим решением для обустройства обогрева коттеджей в регионах с мягким европейским климатом. Монтаж подобной системы обогрева не составляет никакого труда, поэтому информации, приведенной в нашей статье, будет вполне достаточно для того, чтобы справиться с работой самостоятельно.

Рекомендуем прочитать: Укладка ламината на теплый водяной пол — особенности решения и тонкости монтажа, Теплоотражающие материалы для теплого пола под ламинат

Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель. Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1.8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — поделись с друзьями!

монтаж и технология укладки пошагово —

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет
  ;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

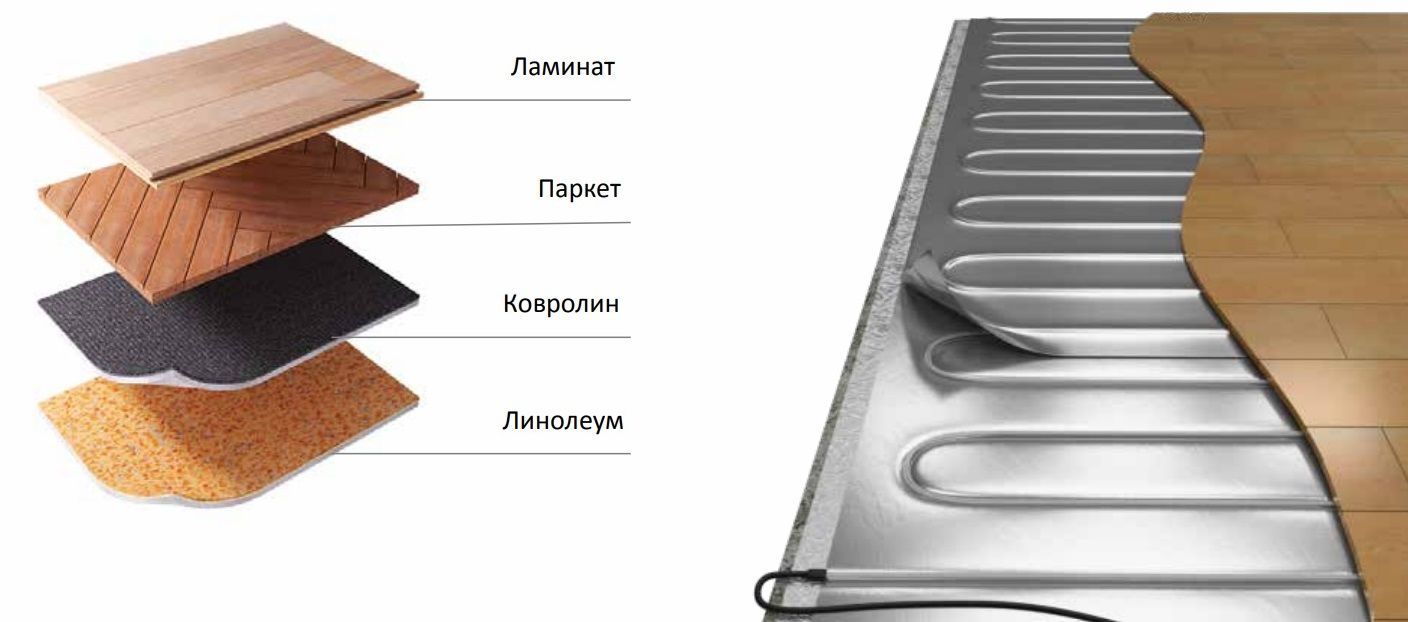

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

1. Бесшумная работа.
2. Простота установки (монтажа) монтажа.
3. Не снижает кислород в помещении.
4. Не издаёт запахов и вибрации.
5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

• Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

• Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

• Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

• Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

• Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

Читайте так же:

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

укладка и установка системы, видео, как положить ее своими руками

Оглавление статьи:

С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.

Принцип работы теплых полов

Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.

Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.

Разновидности систем

Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.

Водяные системы

Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.

К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.

Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.

Устанавливаем водяной теплый пол под ламинат

Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:

• Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
• Коллектор для теплых полов;
• Коллекторный щиток;
• Индивидуальные комплектующие к коллектору;
• Арматурная сетка, а также строительные материалы для обустройства стяжки;
• Пластиковые хомуты.

Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.

Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.

Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.

Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.

На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.

Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.

Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.

Электрические полы

В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.

В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.

Приобретаем кабель

Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.

Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.

Монтаж

Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.

Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.

На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.

Нагревательные маты

Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.

Инфракрасные полы

Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.

Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.

Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.

Монтажные работы

Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.

Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.

После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.

Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.

Монтаж теплого пола под ламинат своими руками

Устройство теплых полов, плюсы и минусы системы

Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.

Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.

Водяной теплый пол

Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.

На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.

Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.

Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.

Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.

К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.

Электрообогрев пола

Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.

Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.

Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.

Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».

Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.

Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца)  следует положить ламинат.

Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.

В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.

ИК-обогрев

Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.

Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.

Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.

Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.

Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.

Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м². Для ламинированных полов достаточно использовать нагрев в 27-28⁰С. Максимум, который может достигнуть электрический пол – 50⁰С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.

Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».

Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.

Ламинат на ИК-пол: критерии выбора

Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.

Фото ассортимента ламината

Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.

При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:

• Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
• Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.

  Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.

• Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
• Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.

Что входит в комплект ИК-пола?

Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:

1. Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
2. Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
3. Термодатчик для контроля нагрева системы.
4. Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.

Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.

Как монтировать ИК-пленку под ламинат?

Составление схемы

Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.

При составлении подобной схемы берутся во внимание следующие базовые принципы:

1. Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.

   Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.

2. Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
3. В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
4. Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
5. Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
6. Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.

Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.

Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.

Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.

Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.

Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.

Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).

Базовое основание

Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.

Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.

Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.

При укладке подложки необходимо соблюдать условия:

• подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
• полотна укладываются встык, внахлест это делать нецелесообразно;
• фиксирование подложки к поверхности пола производится двухсторонним скотчем;
• соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.

Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).

Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.

Укладка инфракрасных нагревателей

Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.

Далее соблюдается следующий алгоритм действий:

1. Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
2. По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.

   Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.

3. В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.

   Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.

4. Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.

   В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.

5. Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
6. Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
7. В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.

Подключение к терморегулятору

Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.

Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.

Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.

Финишное покрытие

Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.

В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.

Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.

После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 20⁰С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.

Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:

Инфракрасный теплый пол под ламинат

Статью опубликовал: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т. п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т. п.
8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

• Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

• Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

• Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
• Раскрой пленочного элемента в нужный размер
• Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
• Изоляция неиспользуемых контактов на местах срезов.
• Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
• Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

Клемма-клипса вставляется в предусмотренный разрез

• Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
• Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
• Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

Изолирование мест клеммных подключений

Изоляция должна быть полной, и сверху, и снизу

• Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео — Монтаж инфракрасного теплого пола под ламинат

Видео — Как сделать инфракрасный пол под ламинат за 1 час

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

• Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.

Терморегулятор

• , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.

Датчик температуры

• , который устанавливается под ламинатом пола.Основное его предназначение — определение уровня температуры в помещении.
• терминалов.
• Комплект утеплителя.
• Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
• Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат. Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов. Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

• При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
• Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
• Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
• При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
• Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции. Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
• Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
• Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

.

Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Теплый пол

Современная система теплого пола.

Система теплых полов

Система теплого пола

.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

.

Кабель для теплого пола из ламината Идеи для теплого пола для дома

Обзоры продуктов

Кабель для теплого пола из ламината для дома

Введение в товар

Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола. Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.

Характеристики

* Двухжильный нагревательный кабель

* Гибкая установка

* Нулевое излучение ЭДС (электромагнитные поля)

* Долговечная конструкция

* Одноточечное безопасное соединение

Технические характеристики 9

Конструкция кабеля Двойной провод

Проводник Твердый нагревательный сердечник

Изоляция проводника Фторполимер

Экран Алюминиевая фольга

Наружная изоляция ПВХ

Разъем Наружное соединение

Наружный диаметр 3.6 мм

Номинальное напряжение 230 В перем. Тока

Выходная мощность 12 Вт / м, 18 Вт / м

Допуск сопротивления + 10 / -5%

Холодный конец длиной 2,5 м

Сертификаты CE / EAC / TUV / CSA

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 12-150	150	12. 5	352,7
Т-образный кабель 12-225	225	18,8	235,1
Тройник 12-300	300	25	176,3
Т-образный кабель 12-375	375	31,3	141,1
Т-образный трос 12-450	450	37,5	117,6
Т-образный трос 12-525	525	43,8	100,8
Т- кабель 12-600	600	50	88.2
Т-образный кабель 12-675	675	56,3	78,4
Т-образный кабель 12-750	750	62,5	70,5
Т-образный кабель 12-900	900	75	58,8
Т-образный кабель 12-1050	1050	87,5	50,4
Т-образный кабель 12-1200	1200	100	44,1
Т-образный кабель 12-1350	1350	112. 5	39,2
Трос 12-1500	1500	125	35,3
Трос 12-1800	1800	150	29,4

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 18-135	135	7,5	391.9
Тройник 18-200	200	11,1	264,5
Тройник 18-270	270	15	195,9
Тройник 18-400	400	22,2	132,3
Т-образный кабель 18-535	535	29,7	98,9
Т-образный кабель 18-600	600	33,3	88,2
Т-образный кабель 18-680	680	37.8	77,8
Т-образный кабель 18-800	800	44,4	66,1
Т-образный кабель 18-935	935	51,9	56,6
Т-образный кабель 18-1100	1100	61,1	48,1
Трос 18-1220	1220	67,8	43,4
Тройник 18-1340	1340	74,4	39,5
Т- кабель 18-1500	1500	83. 3	35,3
Т-образный кабель 18-1625	1625	90,3	32,6
Тройник 18-1900	1900	105,6	27,8
Т-образный кабель 18-2135	2135	118,6	24,8
Т-образный кабель 18-2295	2295	127,5	23,1
Т-образный кабель 18-2775	2775	154,2	19.1

Упаковка и доставка

Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.

Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.

.

Монтаж инфракрасного теплого пола под плитку

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

4. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

5. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

6. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
   • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
   • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Правильная укладка инфракрасного пола под ламинат | Блог Про Ремонт

Теплые полы – универсальное решение для дополнительного обогрева жилища в погодных условиях средней полосы России. Это достаточно новое изобретение, которое функционально и технически более совершенно, чем электрические или водяные теплые полы.

Инфракрасный пол можно стелить под любые финишные напольные покрытия, в том числе и ламинат. В данной публикации пойдет речь о технологии укладки инфракрасного теплого пола под ламинат.

Принцип работы ИК пола

Теплый ИК пол нагревает ламинат посредством теплового излучения. Это позволяет прогревать не само напольное покрытие, а предметы, находящиеся на нем, и воздух в помещении. Такой принцип действия имеет целый ряд преимуществ, среди которых стоит отметить:

• быстрое повышение температуры в комнате;
• возможность производить обогрев помещений открытого типа;
• низкая температурная нагрузка на напольное покрытие.

При соблюдении технологии укладки теплого пола под ламинат можно свести к минимуму воздействие тепловой нагрузки на поверхность напольного покрытия. Главный недостаток такого оборудования заключается в повышенном потреблении электроэнергии.

Именно поэтому ИК пол чаще используется в качестве вспомогательного отопительного элемента. В остальном – это надежный и долговечный источник тепла в доме.

Какой инфракрасный пол выбрать?

Укладка пленочного инфракрасного пола под ламинат начинается с правильного выбора пленки. Для помещения, площадью 100 кв. м., производители рекомендуют покупать пленку, мощность которой составляет 150 Ватт на 1 кв.м.

Читайте также

Зачастую продавцы предлагают более мощные системы, ссылаясь на то, что меньшей мощности будет недостаточно. Но, как показывает практика многие продавцы тем самым, желают реализовать товар подороже. В итоге покупатель не только тратит лишние средства на приобретение самого изделия, но и в процессе эксплуатации несет дополнительные расходы.

Для того чтобы высчитать необходимую площадь материала, стоит воспользоваться услугами профессионалов, которые в специализированных программах разработают схему укладки теплого пленочного пола под ламинат, и грамотно подсчитают требуемый метраж.

Существует 2 типа ИК полов:

Биметаллический – имеющий вид 2-х тонких пластин: медной верхней и алюминиевой нижней. Данный вид отличается своей сравнительно невысокой стоимостью.

Углеродный, сложный по своему строению материал – такие системы более универсальные и лучше прогревают пространство помещения.

Особенности рабочего процесса укладки инфракрасного пола

Порядок укладки теплого пола под ламинат имеет свои особенности, которые подробно расписаны в инструкции производителя. Дополнительно стоит посмотреть видео укладки инфракрасных полов под ламинат, где все работы выполняются опытными мастерами, также можно прислушаться к перечисляемым практичным лайфхакам.

Все работы достаточно просты, и осуществить укладку инфракрасного пола под ламинат своими руками не так сложно, как может показаться на первый взгляд. Каждый производитель прилагает подробную инструкцию укладки к продукции собственного изготовления, что еще больше облегчает задачу.

Опытные строители предпочитают строго следовать инструкции укладки теплого пола под ламинат, с соблюдением всех необходимых рабочих этапов для достижения наилучшего результата выполненных работ. Инструкция регламентирует следующие особенности укладки:

• Монтаж необходимо проводить на предварительно подготовленных поверхностях, очищенных от грязи и жировых следов. При этом материал чернового пола не имеет особого значения, главное, чтобы поверхность была ровной и чистой.
• Схема укладки инфракрасного теплого пола под ламинат создается до начала работ. Это дает возможность не сталкиваться с трудностями в процессе монтажных работ.
• Правильная укладка инфракрасного пола под ламинат подразумевает отсутствие нахлеста и зазоров.
• Изделие соединяется с термостатом медными проводами, и для него понадобится отдельно оборудовать заземление. Кроме того, на этом этапе необходимо выполнить установку отдельного автомата и блока УЗО.
• Перед монтажом финишного покрытия необходимо выполнить проверку всех частей изделия. Для этого подают напряжение, с целью проверки на наличие прогревания всей поверхности. Когда какая-то часть не работает, ее клеммы дополнительно укрепляют. Если и это не дало должного результата, то нерабочая поверхность вырезается, а на ее место монтируется другая.

Укладка и подключение теплого пола под ламинат считаются завершенными, когда проверены все части напольного покрытия, и оно полностью исправно. После этого пол отключается, с целью дальнейшей подготовки к монтажу финишного покрытия.

Выбор ламината под инфракрасный пол

Теплый пленочный инфракрасный пол укладывается под ламинат, к выбору которого также следует отнестись достаточно серьезно. Некачественное покрытие может начать рассыхаться, и на нем могут образоваться трещины и стыки.

Под воздействием инфракрасного излучения структура ламината незаметно расширяется и сужается. Это становится причиной образования трещин и расколов. Именно по этой причине, для монтажа теплого пола необходимо выбирать коммерческий ламинат, который стоит несколько дороже своих бытовых аналогов.

Кроме того, потребуется провести точный расчет схемы укладки финишного покрытия. Она должна быть рассчитана таким образом, чтобы доски у стены были длиннее 25 см. Приклеивание основания и стыков между пленками необходимо осуществлять мастикой, которая сокращает влияние температурного режима на ламели, и сводит к минимуму риск возникновения зазоров между ними.

Несмотря на то, что инфракрасные теплые полы рассчитаны под укладку ламината, производитель рекомендует выбирать изделия, изготовленные из массива дерева или коммерческий ламинат. Это позволяет сохранить поверхность в целостности, и продлить срок службы напольного покрытия.

Безопасная эксплуатация инфракрасного пола

Обезопасить поверхность в процессе эксплуатации поможет точное соблюдение всех пунктов инструкции производителя, а также существующих требований электро-, противопожарной безопасности.

Для этого подбирается провод нужного сечения, и производятся работы по заземлению системы. Если соблюдать эти требования, то ИК пленка для подогрева пола является практичным и совершенно безопасным вариантом.

Углеродное лучистое электрическое тепло: тонкое, эффективное и инфракрасное

Углеродное лучистое электрическое тепло

Сколько из нас встают посреди ночи, чтобы пойти в ванную? Я видел, как ты вздрагиваешь, когда ступаешь на свой холодный пол? Был там. Сделано это. В моем новом доме я установил лучистое тепло под полы в ванной, и мои ноги никогда не оглядывались назад.

Пару недель назад я встретил Санни из Affordable Elegance Flooring, дистрибьютора Carbonic Heat, продукта электрического лучистого тепла, на выставке домов в Нью-Джерси.Что привлекло меня в его стенде, так это забавные серые простыни на его столах. Мне стало интересно, как эта «серая бумага» могла обогревать полы в вашей ванной? Где была петля или провода, которые я привык видеть у конкурирующих продуктов лучистого тепла?

Послушайте подкаст, в котором Санни объясняет мне, как работает электрическая излучающая система Carbonic Heat. Он очень подробно рассказывает о системе отопления, и я призываю его выслушать. Подкаст длится всего 9 минут.

[подкаст]http://www.green-talk.com/podcasts/carbonicheat.mp3[/podcast]

Классная концепция этого продукта заключается в том, насколько тонкими являются листы. Carbonic Heat рекламирует свой продукт как самую тонкую электрическую систему лучистого отопления на рынке. Его толщина составляет 0,45 миллиметра или 1/60 дюйма. Электрический коврик конкурента NuHeat имеет толщину 1/8 дюйма. Я не мог понять, почему толщина коврика имеет значение. Санни объяснил, что эту систему можно установить там, где высота пола является проблемой.

Почему лучистое тепло?

У меня под полом в ванной установлены трубы с подогревом воды.Зимой это лучшая вещь после печенья с шоколадной крошкой. Если ваши ноги теплые, ваше тело теплое.

«Лучистое тепло обеспечивает бескомпромиссный комфорт, высочайшую доступную энергоэффективность (как правило, на 25–30 % выше, чем у принудительного воздуха) и — без учета вентиляционных решеток, радиаторов или плинтусов — никакое вмешательство в работу помещения или расстановка мебели. Системы лучистого тепла также могут питаться от многих различных источников энергии, а иногда даже от комбинации двух или более, включая мазут, газ, электричество, солнечную энергию, тепло от грунта и твердое топливо.” [Источник. ]

Для небольших площадей, таких как ванная комната, лучшим выбором будет электрическое лучистое тепло.

Где можно установить углекислый газ?

Согласно веб-сайту Carbonic Heat,

«Системы электрического обогрева пола CarbonicHeat MultiFloor™ могут быть установлены под керамической плиткой, плиткой Saltillo, напольным покрытием из натурального камня. Системы электрического обогрева пола WoodFloor™  предназначены для деревянных полов, прибитых гвоздями, деревянных полов произвольной длины и инженерных деревянных полов.”

Чем отличается этот продукт?

На рынке представлено несколько изделий с электрическим теплым полом. Возможно, вы слышали о NuHeat, SunTouch и WarmYours. Зачем миру нужна еще одна электрическая система обогрева пола? Санни объяснил, что система Carbonic Heat отличается. Нет никаких полевых проводов и прочих проводников, а значит ломаться при установке нечему. Как объяснил Санни, подрядчик может забить гвоздь в систему, и она все равно будет работать.Системы конкурентов имеют петли или провода. Гвоздь в их системах мог вызвать холодную точку.

Как это работает?

Нет проводов? Санни поставил меня в тупик. Как работает этот продукт лучистого тепла?

«Элементы из плоской медной проволоки проходят по обеим сторонам пленки на углеродной основе, причем одна сторона горячая, а другая нейтральная. При электризации углеродный материал действует как резистор, нагревая всю пленку, что приводит к равномерному нагреву без горячих или холодных точек».

Система пола использует инфракрасную технологию для обогрева помещений.

Что насчет потребления электроэнергии?

Отопление электричеством может быть довольно дорогим. Однако компания заявляет, что система потребляет 15 ватт электроэнергии на квадратный фут, и 98% электроэнергии преобразуется в тепло. Система отключается, когда достигается желаемая температура.

Как насчет ЭДС?

В ту минуту, когда я услышал, что Carbonic нагревает помещение электричеством, в моей голове закружились проблемы с электромагнитным полем. На протяжении многих лет возникали опасения по поводу воздействия электромагнитных полей (ЭМП) на здоровье.Совсем недавно излучение сотовых телефонов стало открытой темой для обсуждения Рабочей группой по окружающей среде, которая сообщила, что «значительно выше риск развития опухолей головного мозга и слюнных желез среди людей, которые использовали мобильные телефоны в течение 10 лет и дольше».

Я обратился к Санни со своей проблемой, и он заверил меня, что этот продукт излучает низкий уровень ЭМП. Тем не менее, Чарльз Брайант, старший автор How Stuff Works, утверждает в своей статье: «Могут ли системы напольного отопления быть связаны с некоторыми видами рака?»

«Что касается электрических систем обогрева пола, то большинство производителей делают все возможное, чтобы защитить проводку от опасности для здоровья. Американцы, как правило, ежедневно подвергаются воздействию ЭМП менее одного микротесла — единицы измерения магнитных полей. Неэкранированные системы RFH могут излучать в 20–40 раз больше. Есть только одна непредвзятая третья сторона, которая тестирует ЭДС системы лучистого обогрева пола. Испытание называется испытанием на радиационное электрическое излучение (REET). Многие компании проводят собственные испытания и заявляют о своей безопасности, но только те, которые используют процедуру REET, могут сделать обоснованное заявление».

Мысли?

Мне удалось найти только один отзыв о товаре, на сайте нет никаких характеристик.Это меня несколько беспокоило. Тем не менее, я все еще думаю, что этот продукт очень интересен. Если вы думаете о том, чтобы попробовать этот продукт, убедитесь, что вы получили хорошие рекомендации от людей, которые устанавливали этот продукт с электрическим лучистым теплом. Кроме того, запросите у Компании спецификации для вашего обзора. И последнее, но не менее важное: спросите у компании, выполняли ли они процедуру REET для проверки своего продукта на электромагнитные поля.

Присоединяйтесь к беседе:

• Пользовались ли вы этим товаром? Если да, то каков был ваш опыт? Сложно установить? Обратный звонок?
• Вы бы использовали этот продукт?
• Как вы относитесь к ЭМП и электрическому лучистому отоплению?

Похожие сообщения:

Как лучистое тепло влияет на резиновые полы? Мат и ролл

Резина имеет репутацию очень восприимчивой к сжатию и расширению температурного потока, что поднимает важный вопрос для тех, кто использует систему лучистого тепла и рассматривает резиновый пол для спортзала: каково влияние лучистого тепла на резиновое напольное покрытие? Для тех, кто интересуется подогревом пола с помощью резиновых напольных ковриков, в первую очередь важно немного разобраться в обоих.

Что такое лучистое отопление пола

Лучистое отопление пола, также известное просто как половое отопление, передает тепловую энергию от пола непосредственно к предметам в комнате. Многие люди предпочитают лучистое тепло другим типам систем отопления, потому что оно может быть более энергоэффективным, поскольку тепловая энергия не теряется через системы воздуховодов. Кроме того, объекты сохраняют тепло дольше, чем воздух, поэтому лучистое тепло пола может работать при более низкой температуре для поддержания обогрева. Люди, страдающие аллергией, также считают, что теплый пол идеален, потому что он не распространяет аллергены по воздуху.

Различные типы лучистого тепла

Существует три различных типа лучистого теплого пола. Полы с воздушным подогревом менее распространены, так как воздух не может удерживать большое количество тепла, что делает их не очень рентабельными в домах (при этом стоимость и эффективность всех систем отопления зависит от многих факторов, включая размер помещения, удаленность помещения, трудозатраты и тип установки).

Электрическое лучистое тепло использует электричество и нагревательные змеевики, часто внутри теплопроводных пластиковых матов, для отвода тепла через пол. Этот тип системы более эффективен с большой массой, такой как бетон, который может удерживать тепло в течение более длительных периодов времени. Наконец, водяные (жидкие) теплые полы, как правило, наиболее популярны и экономичны. Такие системы перекачивают теплую воду из бойлера по трубам в полу.

Воздействие теплового излучения на резиновые полы

Резиновые полы — очень популярный выбор напольных покрытий для любых помещений. Владельцы домашних спортзалов часто выбирают резиновый пол из-за его долговечности и прочности.Резиновые полы отлично подходят для мастерских, площадок для домашних животных, конюшен и сараев, игровых площадок и многого другого.

Так как же лучистое тепло влияет на резиновые полы? Можно ли использовать резиновые полы поверх лучистого теплого пола?

Если коротко, то да, но обычно это не рекомендуется в качестве основного варианта. Более длинный ответ на этот вопрос заключается в том, что он полностью зависит как от системы отопления, так и от резинового пола спортзала или другого резинового напольного покрытия, и есть несколько вещей, о которых следует помнить.

Расширение и сжатие

Поскольку резина может расширяться и сжиматься в зависимости от температуры, прямое тепло от системы лучистого обогрева пола может воздействовать на резиновый пол. При этом существуют определенные резиновые изделия, предназначенные для того, чтобы выдерживать изменения температуры без значительного изменения размера. Вулканизированная резина, например, не так подвержена расширению и сжатию. Акклиматизация перед укладкой поможет обеспечить более длительный срок службы резинового пола.

Запах

Кроме того, некоторые резиновые изделия могут выделять химический запах при нагревании, поэтому запах является еще одним фактором, на который следует обращать внимание при выборе резиновых напольных покрытий для защиты от теплового излучения пола.

Теплопроводность

Резина обычно является отличным теплоизолятором, но не отличным проводником тепла. Это означает, что тепловая энергия не проходит через резину очень быстро, поэтому может потребоваться некоторое время, чтобы резиновый пол в спортзале нагрелся и отдал тепло другим предметам в комнате.

Другие варианты

Есть те, кто не рекомендует рисковать воздействием лучистого тепла на резиновые полы. Вместо этого наиболее популярным и распространенным вариантом лучистого тепла является фарфоровая, керамическая и каменная плитка. Твердые плитки проводят и удерживают тепло лучше, чем почти любой другой материал, поэтому они являются самым безопасным и лучшим выбором для установки над лучистым теплом.

В целом, обязательно обсудите свои варианты с экспертом по лучистому теплу или с человеком, устанавливающим вашу систему напольного покрытия. Некоторые полы более благоприятны для одной или нескольких из трех систем лучистого обогрева пола, поэтому убедитесь, что у вас есть четкое представление о вашей собственной системе.

Затем, при поиске резиновых напольных покрытий, обязательно обсудите свои варианты с экспертом по напольным покрытиям Greatmats. Они могут помочь вам определить, какое воздействие лучистого тепла может возникнуть на резиновом напольном покрытии. В конечном счете, лидеры индустрии напольных покрытий в компании Greatmats помогут вам определить, подходит ли вам и вашей системе лучистого отопления резиновый пол для тренажерного зала или другой тип резинового покрытия.

Дополнительные сведения по этой теме см. на странице продукта «Резиновые напольные покрытия».

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах напольного отопления

Лучшая система отопления в доме — это та, о которой вы не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными.Однако их невидимость также может быть недостатком. Потому что, как вы можете сказать, что что-то не так с вашей системой отопления? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе лучистого пола тепло обеспечивается трубами с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые объекты, с которыми сталкиваются, которые, в свою очередь, излучают захваченное тепло. Системы лучистого пола — это высокоэффективный способ обогреть дом, повысить комфорт и снизить затраты на электроэнергию.В новостройках со сплошными полами труба отопления обычно замуровывается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами обогрева полов. Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетического аудита излучающих систем и зданий.

Тепловизионная камера четко показывает подземную сеть труб системы лучистого отопления.

Обнаружение скрытых дефектов

«Излучающие системы стали очень популярны в последние годы, особенно в новых жилых домах», — говорит Валерио Ди Стефано.«Однако иногда система, которая на первый взгляд работает нормально, может иметь скрытые дефекты. Могут быть проблемы со стяжкой пола, прокладкой труб, проблемы с оптимизацией транспорта энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизионной камеры».

«Обычно без тепловизионной камеры вам пришлось бы смотреть на насосы и на основании этой информации делать выводы о том, что происходит под землей. Но с тепловизионной камерой у вас есть мгновенный обзор всей вашей системы обогрева пола благодаря теплу, выделяемому системой.

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a/1b/1c показан коллектор, питающий систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 на самом деле имеют почти одинаковую температуру, но установка одного и того же значения коэффициента излучения приводит к неверным выводам. На самом деле на Sp1 наложена изолента, коэффициент излучения которого очень близок к значению, установленному в приборе.Следовательно, поток жидкости на самом деле имеет температуру 44 °C, а не 30,5 °C.

На Рисунке 2 показана излучающая цепь во время запуска, цифровое объединение теплового и визуального изображений. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодный, неровный участок, который следует исследовать дополнительно, так как это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, указывает на эти температурные колебания, которых не должно быть на нескольких дециметрах трубы.

Рисунок 1а: Визуальное изображение коллектора.

Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом.

Рисунок 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Ведутся споры о том, следует ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может привести к тому, что кухонные шкафы «запотеют», а это означает, что они собирают конденсат. Отопление, проложенное под модулями, также может нагревать сами устройства и все, что вы в них храните, включая продукты питания. Аргументы в пользу установки теплых полов под стационарной мебелью различны. Во-первых, в тех случаях, когда планировка помещения не определена, вероятно, целесообразно установить трубу теплого пола по всему помещению.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерционность системы как при запуске, так и при выключении и не очень помогает контролировать температуру в помещении. На самом деле, это создает барьер для потока тепла к областям, занятым препятствиями, барьер, который, очевидно, имеет энергетическую стоимость.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Valerio Di Stefano использует компактную камеру FLIR E8 типа «наведи и снимай» для осмотра систем напольного отопления.

«Я по-настоящему открыл для себя возможности тепловидения во время курса обучения в инфракрасном обучении (ITC) в 2013 году, — говорит Валерио Ди Стефано. «Я оценивал различные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8 «наведи и снимай», поскольку она предлагала лучшее соотношение цены и качества и наиболее интересные функции в компактном корпусе.

Рисунок 2: Излучающая цепь во время запуска

FLIR E8 оснащен детектором 320×240, бесфокусным объективом и простой навигацией с помощью кнопок к экранным настройкам, режимам визуализации, инструментам измерения и сохраненным файлам JPEG. Камера удивительно проста в управлении, даже одним нажатием большого пальца в перчатке. E8 также имеет запатентованную FLIR функцию MSX® Thermal Image Enhancement, которая добавляет ключевые детали от встроенной камеры видимого света ко всему инфракрасному изображению в режиме реального времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как при запуске, так и при выключении. Температура Sp1 23,8 °C, температура Sp2 19,3 °C, температура Sp3 22,2 °C

«FLIR E8 обеспечивает хорошую детализацию изображения, и я могу использовать его для различных целей, помимо проверки системы обогрева пола, например, для мониторинга солнечных панелей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог выиграть больше проектов.

Напольные обогреватели Calorique

Теплый пол Calorique Система подогрева пола Calorique обеспечивает равномерный комфортное тепло, которое пронизывает комнату. С подогревом пола, не обогреваются только поверхности и устраиваются люди, но пол разогревается до нужной степени, чтобы было максимально приятно ходить по.   Традиционная система отопления Поскольку лучистое тепло не зависит от движения большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении уменьшенный. Системы теплого пола Calorique чрезвычайно энергоэффективен. Домовладельцы во всем мире используют системы теплого пола не только из-за их повышенного уровня комфорта, но и потому, что они потребляют на 20 % меньше энергии, чем другие виды отопления, так как вся тепловая энергия направляется в жилое пространство, а не нагревать воздух вдоль стен. Теплые полы Под полом Система обогрева Установленные нагревательные элементы Идеально подходит для нового строительства и мест, где доступ к лагам пола можно, система «теплый пол» крепится между лагами пола с небольшим воздушным зазором 2 дюйма (5 см) между элементами и поверхностью пола. Все панели 12 5/8 «длина, все рулоны на сердечниках 3′, номинальный нагрев толщина панели a 19 мил   Часто задаваемые вопросы Сколько мощность потребляет система?   12 дюймов по центру: 6 Вт на панель (примерно 12.5 дюймов в длину)   16 дюймов по центру: 10 Вт на панель   24 дюйма по центру: 15 Вт на панель Сколько стоит операция?   Обычная ванная комната размером 8 на 10 футов будет стоить около 2 центов в день. (При условии, что стоимость электроэнергии составляет 10 центов за киловатт-час. Ваш стоимость может варьироваться.) Что какое напольное покрытие можно использовать?   Любое стандартное напольное покрытие, включая паркет, плитка, линолеум, кирпич и т.д.Проконсультируйтесь с руководство по установке для конкретных толщин и комбинации. Почему есть воздушный зазор?   Это рассеивает тепло, делая его более равномерно, а также позволяет теплу поступать в помещение из под диваном, не попав в ловушку, что неэффективно. Могу ли я установить элементы прямо под плитку?   № Я нужно оставить доступ ниже элементов?   № Я должны соединить оба конца элементов?   № Почему я хотел бы провод с обоих концов?   Защищает работу элементы. Если, например, шина была разорвана во время ремонтные работы*, весь элемент будет продолжать работать.** * Всегда отключайте питание элементов при выполнении ремонтные работы до пола или потолка под ним. ** Если шина разорвана, убедитесь, что разорванная концы должным образом изолированы перед восстановлением питания система. Сколько ампер использует система?   Типичная ванная комната размером 8 на 10 футов менее 2 ампер на 120 вольт.

Стоит ли затрачиваться на теплый пол?

Водяной теплый пол

(Фото предоставлено Wolfilser/Shutterstock)

Также известные как жидкостные системы водяного лучистого теплого пола, согласно определению U.С. Министерство энергетики, работает путем перекачки нагретой воды из котла по трубам, проложенным под полом. В зависимости от системы поток горячей воды регулируется либо насосами и термостатами, либо зональными клапанами.

Водяной теплый пол популярен в тех частях страны, где зимой температура падает. Известно, что это экономически эффективный путь.

Электрический теплый пол

(Фото: Дмитрий Мельников/Shutterstock)

Электрический подогрев пола вырабатывает тепло за счет электричества, проходящего через кабели сопротивления. Эти системы состоят из трех основных частей: нагревательного кабеля, термостата и датчика температуры. Термостат регулирует нагрев в зависимости от температуры пола, измеряемой датчиком.

Установить электрический теплый пол относительно проще, чем водяную систему. В сочетании с тем фактом, что сырье довольно недорогое, электрический обогрев пола часто является привлекательным выбором для небольших проектов «сделай сам», в первую очередь для полов в ванных комнатах и ​​коротких коридорах.

Водяной теплый пол по сравнению сэлектрический

В чем разница между водяным теплым полом и электрическим? По словам Джима Грэма, президента Sun & Earth Construction, LLC, в общем случае водяное лучистое отопление использует воду для выработки тепла от вашего пола. По трубе, встроенной в пол, циркулирует теплая вода, которая нагревается с помощью центрального бойлера.

Этот центральный бойлер может обеспечивать горячей водой несколько разных помещений вашего дома, которые можно разделить на зоны. Эти зоны обычно представляют собой группу комнат, которые можно дополнительно разделить на циклы.Эти петли могут быть сфокусированы на небольшой части вашего дома, например, на душе. «Это позволяет очень точно контролировать нагрев», — сказал Грэм. Электрический обогрев пола, с другой стороны, использует встроенные провода сопротивления для нагрева пола. Обычно электрический теплый пол использует термостат для каждой комнаты. Гидравлическая система использует термостат для каждой зоны.

Сравнение затрат на водяное отопление пола и электрическое отопление

Несмотря на то, что системы электрического отопления обходятся дороже в расчете на квадратный фут, по словам Грэма, они не требуют центрального котла.«Обогревать (ваш дом) электричеством дороже, чем большинство ископаемых видов топлива, — сказал Грэм, — но если использовать его в ограниченном пространстве, например в ванной, это может быть очень эффективно».

Затраты на теплый пол зависят от нескольких переменных. Если вы хотите установить теплый пол в своем доме, вот потенциальные затраты:
**
Установка:** Водяная система подогрева пола может стоить от 2 до 15 долларов за квадратный фут. Грэм отметил, что дополнительные затраты на водяную систему довольно малы в новом доме, но, вероятно, выше при реконструкции.В новых домах вам не нужно будет заменять старые системы, что может быть дороже.

Обязательно измерьте площадь вашего дома, где вы хотите установить теплый пол, и определите его площадь в квадратных футах.
. Так вы сможете точно рассчитать стоимость.

Если вас интересует электрическая система обогрева пола, общая стоимость зависит от типа установки, говорит Вергнер Йоргенсен, менеджер по продажам и маркетингу HeatXpert.

Йоргенсен отметил, что установка со свободными кабелями обходится дешевле.Цены обычно начинаются с 3 долларов за квадратный фут, в то время как установки с сетчатыми и твердыми матами начинаются примерно с 10 долларов за квадратный фут.

Техническое обслуживание: Более того, вам нужно будет оплатить стоимость технического обслуживания. Сколько зависит от типа системы, которую вы решите установить, и от того, есть ли в вашем доме теплый пол во всем доме или только в определенных его частях. Если в вашем доме есть пол с подогревом, затраты на техническое обслуживание, как правило, выше.

Плюсы и минусы систем лучистого теплого пола

Установка системы теплого пола в вашем доме требует времени, энергии и денег.Давайте посмотрим на преимущества и недостатки, чтобы помочь вам решить, является ли это хорошим выбором для вас.

Плюсы

Больше комфорта: Поскольку ваша система отопления находится под полом, Грэм сказал, что вам, скорее всего, понравится более тихое жилище.

Экономия энергии: Еще одним преимуществом систем лучистого обогрева пола является экономия энергии. Со временем это может привести к экономии на счетах за газ.

Более того, вода лучше подходит для использования альтернативной энергии, такой как солнечная или геотермальная.«Теплоемкость воды в 3500 раз выше, чем у такого же объема воздуха, — сказал Грэм, — поэтому трубка намного меньше, чем эквивалентный воздуховод». Это также означает, что для передачи тепла насосом используется гораздо меньше энергии, чем вентилятором — примерно в 20 раз меньше энергии.

Водяные системы лучистого отопления пола предлагают больше тепла: Что касается водяного лучистого отопления, поскольку они не работают на электричестве, они не требуют больших повседневных эксплуатационных расходов, сказал Йоргенсен. «Это позволяет легко использовать их на больших площадях, даже для обогрева целых домов.».

Электрические теплые полы проще в установке: Электрические теплые полы часто лучше подходят для самостоятельного строительства, поскольку их проще монтировать. Напольный кабель можно проложить самостоятельно. По словам Йоргенсена, это, в свою очередь, поможет вам сэкономить на установке.

Минусы

Дополнительные первоначальные расходы: Несмотря на то, что лучистое отопление пола может помочь вам со временем сэкономить на затратах на электроэнергию, его установка потребует больших капиталовложений. Обычно требуется отдельная система охлаждения.Как уже упоминалось, стоимость гидравлической системы составляет от 2 до 15 долларов за квадратный фут.

Водяные системы лучистого отопления более сложны в установке: Эти системы обычно включают бойлер, насос и газопроводы. «Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера», — сказал Йоргенсен.

Электрические системы лучистого отопления имеют более высокие эксплуатационные расходы: Поскольку они работают на электричестве, вы не будете экономить на ежедневных расходах на системы лучистого отопления. «Электрический лучистый пол требует подключения новой цепи для установки в комнате, — сказал Йоргенсен, — поэтому он обычно подходит только для небольших проектов, таких как туалеты».

Нижняя строка

Является ли установка системы обогрева пола в вашем доме хорошей идеей, на самом деле зависит от причин, по которым вы этого хотите.

Это также во многом зависит от вашего бюджета и наиболее важных для вас плюсов и минусов. Имея всю необходимую информацию, заранее выполнив домашнее задание и тщательно оценив проект, вы сможете принять наилучшее для вас решение.

Монтаж теплого пола под ламинат. Как положить теплый пол под ламинат. В статье описаны особенности настила теплого пола под ламинат: пленочный и водяной.

Ламинат — очень распространенный отделочный материал, представляющий собой древесноволокнистые напольные панели, покрытые защитно-декоративной пленкой. Высокая устойчивость к влаге и механическим воздействиям создает условия для монтажа под ним системы отопления. Теплые полы сегодня пользуются большой популярностью. Они могут выступать в роли дополнительного источника тепла, а также жертвовать помещением.Рассмотрим варианты установки систем.

Пленочный теплый пол под ламинат: особенности монтажа

Принцип действия системы пленочного обогрева основан на инфракрасном излучении. Имеет две разновидности:

1. Биметаллическая система представляет собой полиуретановую пленку, состоящую из двух слоев. Верхняя часть выполнена на основе медного сплава, а нижняя из алюминиевого материала с добавлением дополнительных компонентов.
2. Еще одним видом пленочного пола является карбоновая система, которая изготавливается путем соединения двух слоев лавсановой пленки.Благодаря своей эластичности, помимо напольной поверхности, его используют для отделки стен.

Можно выделить следующие преимущества инфракрасного секса:

• быстрый процесс сборки, продолжительность которого занимает не более 2-х часов;
• не нужно заливать стяжку;
• отсутствие влияния на уровень влажности в помещении;
• экономия — инфракрасный пол потребляет на 20% меньше электроэнергии, чем другие системы обогрева;
• насыщение воздуха ионами;
• легкость и скорость демонтажа, что достаточно удобно при переезде;
• незначительная толщина пленки, не превышающая 3 мм. Благодаря этому прокладка системы отопления под напольным покрытием не изменит высоту помещения.

Эту систему можно установить тремя способами: непосредственно под покрытие, в стяжку или поверх нее. Для монтажных работ потребуются следующие материалы:

• теплопередающий материал;

скотч

• ;

полиэтилен

• ;
• термостат.

В комплекте плечевого пола термопленка свернута в рулон, клипсы для контактов, проводка, изоляционный материал.

Подготовительный этап

1. Если есть необходимость замены покрытия, то на этом этапе его разбирают. Однако стоит учесть, что если ламинат не потерял своих эксплуатационных качеств, его нужно лишь очистить от пыли и различных загрязнений.
2. К обязательным подготовительным действиям относится проверка поверхности на наличие неровностей. Для этого следует использовать уровень. Разница высот не должна быть более 3 мм. При обнаружении отклонений, превышающих этот показатель, поверхность изначально выравнивают, после чего тщательно просушивают и только потом приступают к монтажу системы пленочного обогрева.
3. Следует помнить, что система не устанавливается в зонах мебели или техники, так как это нецелесообразно. Но если в дальнейшем будет проводиться перестановка, пленочный пол должен покрывать всю площадь помещения. При покупке необходимо учитывать параметры мощности системы, потребление которых зависит от размеров помещения.

Технологический столик

1. Приоритетным действием является изоляция.Сначала укладывается гидроизоляционный материал, задача которого защитить систему отопления от воздействия влаги.
2. Затем монтируется основной изоляционный слой. Изоляционный материал расположен вверх по металлизированной стороне. Составные участки проклеиваются лентой с металлическим напылением.
3. Под ламинат в качестве теплоизоляции рекомендуется подкладывать пробковый материал. Необходимо следить, чтобы его толщина не выходила за пределы допустимой нормы.
4. Нет необходимости использовать отражающую теплоизоляцию, покрытие которой выполнено из фольги. Этот материал не отличается высоким качеством. Рекомендуется отдать предпочтение покрытию на основе Лавсана.
5. Далее необходимо определить место для размещения термостата. Это должна быть зона, на 20 см возвышающаяся над уровнем пола. Это устройство выполняет несколько функций: задает базовый уровень температуры, автоматизирует время выключения и включения системы отопления, программирует частоту нагрева.
6. Пленка полиэтиленовая укладывается в зависимости от задачи, которая ставится перед пленочным полом.Если эта система является единственным источником отопления в помещении, пленка должна занимать 80% площади. Если в помещении есть основной отопительный прибор, а функция инфракрасной системы заключается только в создании комфортной температуры, на пол пола пленочный материал укладывается на 50% площади.
7. Во избежание перегрева системы между ней и стеной или предметами мебели необходимо соблюдать расстояние 20 см. Если в помещении находятся отопительные приборы, то пространство в 1 м должно быть отделено от инфракрасного пола.
8. Термилло при необходимости можно разрезать на фрагменты. Между секциями расположены световые маркеры, по которым производится резка. Максимально допустимая длина пленки — 8 м. Отдельные фрагменты нельзя накладывать друг на друга.
9. Пленка может иметь одну или две функции. Материал первого типа располагается вниз по заготовке. При использовании двусторонней пленки направление укладки не имеет значения. Медная сторона контактов должна быть направлена ​​вниз. К медной полосе присоединяются зажимы, в последующем подключаются провода.
10. В области срезов пленки открыты осколки меди. Для продления срока службы материала эти зоны необходимо закрыть утеплителем. Для этого подойдет битумный материал. От него нужно отрезать прямоугольный фрагмент, размер которого должен превышать обрабатываемое место, а затем выровнять медные участки с обеих сторон. В местах расположения проводов эту манипуляцию проводят после соединения металлических хомутов. Их установка осуществляется в следующем порядке: одна сторона хомута располагается между пленкой и полосой, затем зажимается пассатижами.

На следующем этапе монтажа инфракрасного теплого пола под ламинат необходимо подключить провода. Они должны быть направлены от центра к стене. Такое расположение предотвратит давление на провода напольного покрытия:

1. Необходимо разместить проводку под термопленкой. Провода продеваются через заранее подготовленные отверстия, после чего фиксируются с помощью скотча. Они не должны выходить за пределы теплоизоляционного материала.
2. Затем провода необходимо соединить с зажимами.При этом левая и правая часть элементов должны совпадать.
3. На конце провода с помощью острого инструмента необходимо снять изоляцию, далее скрутить, провернуть через зажимное отверстие и укоротить с помощью пассатижей.
4. Затем место крепления изолируется и фиксируется к пленке скотчем.
5. Далее подключается термостат. Он соединен со вторым участком нижней части термопленки. По внешнему виду это устройство напоминает небольшой по размерам градусник. Для этого элемента и проводки нужно подготовить отверстия.
6. В некоторых случаях возникает необходимость согнуть проволоку. Если есть такая необходимость, делается плавный поворот для предотвращения пробоя кабеля в пленке.
7. Затем выполняется установка термостата. Может подключаться с помощью розетки или стационарным способом. К двум контактам с одного края с другого подключен термодатчик — провода от инфракрасного пола. В контакты, которые расположены посередине, вставляется кабель.Заземление подключается к клемме.

На этом полу укладка под ламинат завершена. Но перед тем, как приступить к монтажу покрытий, рекомендуется протестировать систему отопления. В процессе его работы не должно возникать искр и перегревать отдельные секции. При отсутствии данных о неисправности пол дополнительно укрывают слоем полиэтилена, который предотвратит попадание влаги в систему.

Укладка ламината на теплый пол

Выбирая ламинат, необходимо учитывать возможность применения его в качестве покрытия на теплый пол. Эти данные указаны на маркировке товара. Технология монтажа достаточно проста. В первую очередь соединяются боковые грани материала, затем каждая последующая панель стыкуется с предыдущей доской. Ламинат оснащен замковым соединением. Поэтому крепить доски не нужно. Газоны могут образовываться между панелями. Чтобы избавиться от них, нужно использовать молоток, которым наносятся легкие удары со стороны доски.

После укладки ламинированного покрытия по всей площади помещения устанавливаются плинтуса.В местах выводов проводов выполняются отверстия. Подключать систему к электросети можно только после прогрева пола до температуры в помещении. Также рекомендуется оставлять небольшое пространство между ламинированным покрытием и стеной. Ламинат имеет свойство изменять свои размеры в условиях нестабильных температурных показателей. Наличие зазоров поможет избежать деформации покрытия, а также обеспечит вентиляцию.

Рекомендации по укладке пленочного пола

1. Работы выполняются исключительно в условиях плюсовой температуры и влажности воздуха 60%.
2. Перед подключением к сети проверяется надежность изоляции контактов в разделочных частях.
3. Термопленка подключается к блоку питания только в развернутом виде.
4. В случае нанесения нагревательной пленки в месте нанесения графитового напыления поврежденное место с обеих сторон закрывается изоляционным материалом.
5. На мокрый пол стелить нельзя.
6. При попадании влаги в пленочную систему обогрева необходимо немедленно отключить ее от сети и просушить.
7. Необходимо обеспечить свободный доступ к датчику температуры.
8. Не рекомендуется передвигаться в обуви по теплому полу.

Монтаж водяных теплых полов под ламинат

Эти системы отопления в основном используются в частных домах. Их использование в квартирах связано с определенными нюансами:

1. Водяные полы необходимо подключить к централизованной системе отопления. Для этого владельцы квартир должны получить специальное разрешение.
2. Поверх труб необходимо уложить армированную стяжку.
3. Также обязательным условием при монтаже водопроводной системы является использование гидроизоляционного слоя. Так как для этой цели используются трубы с диаметром изгиба 10 см, то выполнять работы на площади менее 20 м ² несколько проблематично.

Но в то же время системы водяного отопления имеют ряд преимуществ, среди которых следует отметить факторы:

• отсутствие электромагнитных полей во время работы;
• экологическая безопасность;
• КПД.Такие полы потребляют на 30-40% меньше электроэнергии по сравнению с другими полами с подогревом.

С особой тщательностью подойдите к выбору ламината. Они должны быть высокого качества. Такой материал отличается высоким уровнем плотности и имеет надежное защитное покрытие. Наличие этих эксплуатационных характеристик способствует сохранности напольного покрытия при высоком уровне температуры и влажности. Воздействию этих факторов подвергается ламинат, под которым расположены водяные полы.Качественное покрытие не теряет своих свойств и внешнего вида. Также следует учитывать толщину панелей, она должна быть минимальной. Это связано с тем, что ламинат не отличается высокой теплопроводностью.

Водяные полы состоят из труб, по которым вода имеет горячую температуру. А также коллектор – элемент, посредством которого пол подключается к системе отопления. Монтаж теплого пола под ламинат предусматривает следующие этапы:

1. Изначально необходимо проверить, насколько гладкая рабочая поверхность.При необходимости пол выравнивается, затем укладывается теплоизоляционный материал. Для этого можно использовать пенополистирол толщиной 2,5-10 см.
2. Далее для обеспечения гидроизоляции поверх утеплителя укладывается пенополиэтилен или фольга.
3. На этот материал монтируется армирующая сетка толщиной 2-4 мм с размером ячеек не более 150 мм. Трубы крепятся к этой конструкции с помощью кронштейна.
4. Следующий слой – цементно-песчаная стяжка. Его толщина должна быть от 5 до 7 см.
5. Теперь работу нужно приостановить. Водяная система должна быть включена и в течение нескольких дней прогревать поверхность. Так в помещении температура повышается до того уровня, который будет преобладать в помещении в дальнейшем.
6. На просушку стяжки уйдет от 2 до 3 недель. В этот период цементно-песчаный слой необходимо увлажнять.
7. По истечении этого времени подложка укладывается в стопку. Для этой цели подходит полиэтилен. Для его фиксации используется обычный скотч.Далее можно переходить к финишному монтажу ламинированного покрытия.

Заключение

Теплый пол под ламинат, видео по монтажу которого можно найти в интернете – удобное решение для создания комфортного микроклимата в помещении. Такие системы можно использовать как дополнительный или самостоятельный способ отопления. Они делятся на два типа, каждый из которых характеризуется способом установки.

Теплый пол под ламинат. Видео:

фильм топления длинноволновой части инфракрасной области

280В, напольное отопление для настила ламината

фильм топления длинноволновой части инфракрасной области 280В, напольное отопление для настила ламината

   Преимущество

• Продукция TTWARM полностью герметична и/или вакуумирована медной проволокой с серебряным покрытием, синтоном и высокополимерным (молекулярным) материалом.
• диапазон TTWARM может достигать 210 градусов и выше
• TTWARM имеет экспериментальный срок службы более 100 000 часов
• 360-градусный стереонагрев, который препятствует образованию ловушки тепла
• Электротермическая пленка TTWARM представляет собой синтез с высокой температурой, поэтому ее невозможно разорвать.
• TTWARM имеет многослойную структуру, которая не вызывает прямого повреждения изоляционного материала

.

• TTWARM относится к гибким материалам, не боящимся складывания
• Класс огнестойкости материала поверхности изделия соответствует уровню V2, что в значительной степени гарантирует безопасность пользователя
• Как работает мягкая нагревательная пленка?

Мягкая нагревательная пленка, основанная на лучистом тепле дальнего инфракрасного диапазона, дает более длительный эффект обогрева, чем другие системы обогрева.Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

​

Нагревательная пленка из углеродного волокна для мягкого напольного отопления Benifit

1) Энергия может быть сэкономлена более чем на 65%.(регулярно)

2) Нет места для котла

3) Дальнее инфракрасное излучение (90.3%) и анионы (250сс) выделяют для улучшения здоровья.

4) Не беспокойтесь о дыме, шуме, заправке, замерзании.

5) Удобное управление, такое как секционное отопление, центральное отопление и секционное управление.

6) Установка за один день и немедленное использование

7) Свободный выбор отделочных материалов

8) Быстрая установка без демонтажа существующего пола

9) Это может снизить высоту потолка и вес здания.

Часто задаваемые вопросы

Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?

Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола. Температурный контроль также более точен. Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки). Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.

Почему это кажется дешевле, чем другие методы отопления?

Причина в том, что это дешевле. Дешевле большинства систем отопления. Учитывая основные параметры, такие как капиталовложения и эксплуатационные расходы, скорость и способ установки, точное и простое управление, отсутствие сбоев и забот, абсолютное отсутствие технического обслуживания, отсутствие дымохода и его ревизии, отсутствие опасного газа, теплообменников или любых других объектов, занимающих пространство в вашем доме – вы не найдете аналогичной качественной альтернативы для современной жизни по сравнимой цене.

.
