схема, как сделать лучше, преимущества и недостатки

Стандартной, наиболее широко используемой отопительной системой является система однотрубная. Она подразумевает подключение батарей в последовательном порядке к главному стояку. Основным недостатком этой схемы является постоянное понижение температуры теплоносителя при его перетекании из предыдущего радиатора в последующий.

Такая схема устройства отопления не теряет свою популярность благодаря экономии используемых труб и времени на монтаж. Однако существует гораздо более эффективный способ обогрева помещения с минимальными потерями – двухтрубная система отопления с нижней разводкой.

Принцип действия двухтрубной системы

При двухтрубной отопительной системе, наряду с трубопроводом подачи теплоносителя, предусмотрена обратная труба. К радиаторам горячая вода поступает по подающим стоякам. Отработанный теплоноситель по обратным стоякам уходит в обратный трубопровод, по которому он возвращается к отопительному агрегату.

Благодаря тому, что в каждый радиатор горячий теплоноситель при двухтрубной системе поступает индивидуально, при необходимости возможно отключать отдельно взятые приборы.

Схема двухтрубной системы отопления имеет две разновидности, которые отличаются друг от друга положением подающей магистрали относительно уровня монтажа радиаторов.

Двухтрубная система отопления с верхней разводкой характеризуется верхним положением подающей трубы относительно уровня радиаторов. При такой схеме прямую (подающую) трубу монтируют, как правило, в чердачном помещении или в потолочном перекрытии. От отопительного агрегата горячий теплоноситель поднимается вверх по магистральной трубе, а затем посредством подающих стояков равномерно распределяется по радиаторам.

Обратная труба, по которой отработанный теплоноситель возвращается к котлу или другому отопительному устройству, располагается ниже уровня радиаторов. Расширительный бак устанавливают в самой высокой точке системы, в основном, на утеплённом чердаке. Для коттеджей с плоской кровлей такая отопительная схема не подходит.

Основной чертой двухтрубной отопительной системы с нижней разводкой является прокладка подающей магистрали в подвале, под полом, в цоколе. Обратный трубопровод, по которому теплоноситель возвращается в котёл, должен быть смонтирован ещё ниже.

Если для обогрева помещения выбрана система отопления двухтрубная — нижняя разводка предусматривает заглубление котла, так как радиаторы должны располагаться выше — для обеспечения равномерной доставки теплоносителя к батареям.

Воздушные пробки из радиаторов удаляют с помощью кранов Маевского.

Система отопления с нижней разводкой

Оба типа разводки применимы и при вертикальном, и при горизонтальном расположении труб подачи теплоносителя. В многоэтажном доме двухтрубная система с вертикальным положением магистрального трубопровода, как правило, имеет нижнюю разводку. Это объясняется тем, что термическая разница между теплоносителем в прямом и обратном трубопроводе создаёт значительное давление, которое увеличивается с повышением этажа.

Нижняя разводка труб отопления, благодаря этому давлению, помогает теплоносителю продвигаться по трубопроводу. Верхнюю разводку в данном случае используют при невозможности устройства нижней из-за архитектурных особенностей здания.

Основные характеристики двухтрубного отопления с нижней разводкой

Несмотря на свою более высокую материалоёмкость, по сравнению с однотрубной системой, двухтрубная схема отопления с нижней разводкой обладает рядом существенных достоинств:

  • Такой тип отопления позволяет максимально избежать теплопотерь, поскольку основная магистральная труба проходит в подвале или под полом.
  • Эта отопительная система может быть запущена в эксплуатацию сразу после возведения нижнего этажа, не дожидаясь сооружения всего дома.
  • Запорная и регулирующая арматура прямого и обратного стояков располагается в подвале, что значительно облегчает её обслуживание и даёт возможность не занимать полезную площадь здания системами инженерного обеспечения.
  • Отсутствие необходимости отключения отопления нижнего этажа при проведении работ по ремонту на верхних этажах.
  • Немаловажным достоинством двухтрубной отопительной системы всех типов является возможность установки термостатов на каждом радиаторе, которые позволяют осуществлять регулировку тепла, тем самым экономя расходы на отопление.
  • Трубопровод двухтрубной системы имеет меньший диаметр, по сравнению с однотрубной схемой, поэтому не портит внешнего вида интерьера и, при желании, его легко можно скрыть в стеновых или иных строительных конструкциях.

Проблема выбора отопительной схемы: способы решения

При  выборе системы отопления некоторые застройщики отдают предпочтение однотрубной системе, что позволяет несколько сэкономить материал. Но при этом существует реальная возможность получить существенную разность температур в различных помещениях. В комнатах, расположенных ближе к генератору тепла будет жарко, а в дальних помещениях – холодно.

Устройство двухтрубной отопительной системы с нижней разводкой позволит избежать неравномерности обогрева здания. Существует несколько вариантов реализации этой схемы отопления, которые зависят от архитектурных особенностей сооружения.

Вертикальная отопительная система характеризуется подсоединением всех отопительных приборов к стояку, расположенному вертикально. Этот вариант оптимален для многоэтажных зданий, при этом каждый этаж присоединяется к трубе стояка отдельно. Преимуществом данной системы является отсутствие воздушных пробок.

Двухтрубная горизонтальная система, как правило, устанавливается в одноэтажных зданиях значительной протяжённости, в которых целесообразно присоединять радиаторы к горизонтально расположенной магистральной трубе. Такой способ расположения отопительных труб удобен для зданий, не имеющих простенков, обустройства панельно-каркасных домов, где стояки отопления удобно располагать на лестничной клетке или в коридоре.

Обоим видам отопительного контура характерны тепловая и гидравлическая устойчивость.

Двухтрубная отопительная система может иметь различное направление течения теплоносителя:

  • В прямоточной системе теплоноситель по прямой и обратной трубе течёт в одном направлении.
  • В тупиковой системе транспортировка горячего и отработанного теплоносителя является разнонаправленной.

Для повышения эффективности двухтрубной отопительной системы контур оснащается насосом, создающим принудительную циркуляцию. Сооружение систем с естественной циркуляцией теплоносителя требует устройства уклона труб в сторону агрегата, генерирующего тепло.

Отопление двухтрубное с нижней разводкой

Каждый здравый человек желает разобраться: как улучшить отопительный комплекс коттеджа. Трудно представить быт человека в России без обогрева дома. Каждому известно, что топливо для обогрева постоянно становится дороже. В любом уколке РФ нужно в особое время обогревать жилище. На данном интернет сайте размещенно большое количество разных комплексов отопления дачи, которые используют совершенно разные принципы получения тепла. Опубликованные комплексы получения тепла рекомендуется использовать самостоятельно или комбинационно.

Оглавление статьи:

Водяное отопление частного дома или загородного коттеджа требует грамотного подхода к планированию. Сегодня все большей популярностью пользуются схемы с нижней разводкой стояков. Нижняя разводка – это такая организация системы отопления, при которой трубы, подводящие подогретый теплоноситель к радиаторам и отводящие его в остывшем виде, находятся на уровне пола или скрыты в напольном покрытии. Система отопления с нижней разводкой может быть однотрубной и двухтрубной. Поговорим о каждой из них.

Однотрубная схема отопления с нижней подводкой стояков

Однотрубная система работает по следующему принципу: оба стояка (и подача, и «обратка») находятся в подвальном помещении. Подача подключается к основной линии снизу. Если здание многоэтажное, то прямой стояк доставляет горячий теплоноситель на каждый этаж, где происходит распределение тепла по радиаторам. После этого остывший теплоноситель спускается вниз по обратному стояку и возвращается в котел. В процессе циркуляции теплоносителя в систему неизбежно попадает воздух. Он выводится через специальные клапаны в нагревательных элементах на верхнем этаже. Степень нагрева батареи регулируется при помощи терморегулятора.

Однотрубная система отопления привлекательна и экономически, и эстетически. Для подключения радиаторов с нижней разводкой потребуется меньше материалов, и выглядят такие батареи более аккуратно. Недостаток состоит в сложности регулировки нагрева отдельного элемента системы без изменения температуры во всей магистрали. Но даже эту проблему можно решить самостоятельно.

Байпас в однотрубной схеме: что это такое и какие функции он выполняет?

В батареях, к которым стояки подводятся снизу, их верхняя часть может нагреваться меньше, чем нижняя. Этот недостаток можно устранить при помощи байпаса – приспособления, замыкающего циркуляцию теплоносителя в радиаторе. Иными словами, байпас – это отрезок трубы, который соединяет стояки таким образом, что горячая вода из подачи сразу попадает в «обратку». Такая мера особенно оправдана в тех случаях, когда в помещении становится слишком жарко.

Байпас можно сварить самостоятельно из остатков труб или купить готовую деталь. Намного важнее то, что диаметр байпаса должен быть меньше диаметра стояков, иначе теплоноситель не будет распределяться между этим устройством и радиатором, а в полном объеме будет сразу попадать в обратку. Разница диаметров байпаса и стояков должна составлять 1 размер.

Для достижения максимального эффекта байпас следует устанавливать как можно ближе к радиатору, а непосредственно перед входным отверстием крайней секции батареи монтируется терморегулятор, который сделает процесс управления теплоотдачей еще более удобным.

Таким образом, нижняя однотрубная разводка, при всей ее сложности особенно в условиях одноэтажного загородного дома может стать удобным и экономичным способом организации системы отопления, если проявить хозяйскую смекалку и усовершенствовать ее исходя из конкретных потребностей помещения.

Монтаж однотрубной системы

Схема установки однотрубной системы с нижним подведением труб к батареям включает такие обязательные этапы, как установка котла и расширительного бачка, монтаж труб и нагревательных элементов, подключение магистрали к водопроводу и к источнику подачи энергоресурса (электричеству или газу).

Установка котла

Котел должен располагаться в углублении, но это вовсе не означает, что его нужно устанавливать в подвальном помещении. Достаточно будет небольшого кармана в полу с бетонной стяжкой для выравнивания и оформлением керамической плиткой из эстетических соображений.

Большинство отопительных котлов требует возведения дымохода. Схема конструирования дымохода подразумевает подбор трубы необходимого диаметра, ее монтаж на крыше, отделка места стыка огнеупорным материалом, теплоизоляция, а также присоединение к котлу при помощи трубы из гофрированного металла.

Важно: непосредственно к котлу можно присоединять только металлические трубы, способные выдержать воздействие высоких температур.

Источник: http://ultra-term.ru/otoplenie/sistemy-sposoby/otoplenie-s-nizhnej-razvodkoj.html

Разводка отопления

До недавнего времени при организации отопления в большинстве случаев использовалась однотрубная система. В ней отопительные батареи поочередно подключаются к главному стояку. Недостаток заключается в том, что в каждом последующем радиаторе вода оказывается холоднее. Применяли такую систему из-за желания сэкономить на материале и выполнить монтаж как можно быстрее. Но теперь все чаще монтируют двухтрубную систему отопления с нижней разводкой.

Принцип работы

В однотрубной системе вода последовательно протекает по всем радиаторам и снова поступает на нагрев. В такой отопительной системе имеются две трассы — подающая и выводящая.

Двухтрубное соединение батарей отопления выгодно отличается от однотрубного равномерным распределением тепла по всей отопительной системе.

Нагретая вода поступает через смонтированную в полу или в подвале тепломагистраль. Потом она распределяется по стоякам, которые и направляют теплоноситель в радиаторы. Отдавшая тепло вода уходит через обратный стояк.

Таким образом, важнейшим отличием этой схемы является индивидуальная линия подачи теплоносителя в каждый радиатор. Причем пользователь по желанию может включать/отключать подачу или изменять напор воды в каждом отдельном радиаторе. А, следовательно, регулировать тем самым температуру в разных комнатах.

Модификации двухтрубной системы

Свое название такая схема подключения системы отопления получила потому, что каждый из радиаторов снабжен двумя трубами — одна на подвод, другая на отвод. Двухтрубную схему принято делить на систему с верхней и нижней разводкой.

В верхней разводке магистраль подающего трубопровода размещается выше уровня радиатора. Обычно ее проводят на чердаке или монтируют в потолочное перекрытие. Горячая вода поступает наверх, а потом через подающие стояки равномерно распределяется по батареям.

«Обратка», по которой отводится отработавшая вода, находится в этом случае ниже уровня батарей. Чтобы в системе не создавались воздушные пробки, устанавливают расширительный бак.

В схеме с нижней разводкой как подающая, так и отводящая труба находятся ниже уровня радиаторов. В такой схеме наиболее эффективно удалять воздушные пробки при помощи кранов Маевского. Наличие уклона магистрали по направлению циркуляции теплоносителя также предотвращает накопление воздуха в системе.

Оба варианта разводки труб наиболее эффективны в случае вертикальной конфигурации всей системы, когда радиаторы установлены на разных этажах или уровнях. Также принято различать системы с принудительной и естественной циркуляцией. В первом случае используется насос, а во втором теплоноситель движется конвекционным способом.

Про преимущества и недостатки

Какая система отопления лучше

Какая система отопления лучше — однотрубная

Двухтрубная система отопления с нижней разводкой | Отопление

двухтрубная система отопления с нижней разводкой

Двухтрубная система отопления с нижней разводкой

Традиционная схема отопления, доминирующая долгое время в типовом строительстве называется однотрубной системой подключения. Она предполагает, что батареи отопления подключены к основному стояку последовательно и в каждом последующем радиаторе теплоноситель становится менее горячим, чем в предыдущем. Популярность этой схемы была вызвана тотальной экономией материалов и сжатыми сроками планового строительства. Но в современных строительных технологиях такая схема значительно уступает более рациональной – двухтрубной. В особенности, ее превосходит двухтрубная система отопления с нижней разводкой. о которой дальше пойдет речь.

Двухтрубная система актуальна как для частного застройщика, так и для коммерческого строительства. Суть схемы в том, что в ней отсутствует «холодная зона» в комнатах с самым дальним от котла или магистрали радиатором. Виды двухтрубной разводки могут различаться по рисунку конфигурации: вертикальная, горизонтальная или лучевая коллекторная. А по расположению основного магистрального трубопровода бывают системы с верхней или нижней разводкой. Любой из этих типов разводки предполагает параллельное подключение отопительных приборов, когда к каждому радиатору подходит две трубы.

Двухтрубная конфигурация отопления позволяет регулировать температуру в каждой отдельной комнате, не затрагивая все остальные элементы отопительной системы. Кроме того в таких системах значительно снижены потери давления, за счет чего можно использовать маломощные и экономичные циркуляционные насосы.

Системы с двухтрубным подключением имеют меньшее гидравлическое сопротивление, поэтому в ней можно использовать трубы меньшего диаметра. К тому же существенным преимуществом такой системы является возможность замены или отключения одного радиатора, без остановки всей отопительной сети. Для этого на подающей трубе возле самого радиатора устанавливают запорный кран, который при необходимости перекрывают.

Двухтрубные системы с верхней или нижней разводкой популярны в вариантах с так называемой вертикальной конфигурацией, когда радиаторы отопления установлены на разных уровнях или этажах. Вертикальные схемы монтажа подразделяются на системы с естественной циркуляцией и с принудительной подачей теплоносителя. Различие этих систем состоит только в способе циркуляции воды. В принудительной системе используется насос, а в естественной вода движется за счет конвекции.

Система с нижней разводкой предполагает расположение в полу первого этажа или в подвале магистрального трубопровода, через который вода, нагретая в котле, поднимается по стоякам, а из них попадает в отопительные радиаторы. Отдав свое тепло, вода по обратным трубопроводам и стоякам, которые расположены рядом с подающими, возвращается в котел. Воздушные пробки из такой системы удаляются через краны Маевского в верхних точках стояка. Воздух также может выходить через воздушную трубу, соединенную с расширительным баком. Для лучшего стравливания воздуха система монтируется с небольшим уклоном по ходу движения теплоносителя.

К несомненным преимуществам системы с нижней разводкой можно отнести:

  • Меньшие теплопотери, поскольку магистраль проходит в подвале
  • Систему отопления можно использовать, отстроив только нижние этажи
  • Вся запорная арматура стояков, подающих и обратных, находится в подвале.

Недостатками такой разводки считается: низкое давление воды в подающих стояках, что снижает проток теплоносителя необходимость стравливать воздух из системы вручную наличие воздушной трубы, что делает систему сложнее и дороже.

Примерная схема системы отопления с нижней разводкой

Двухтрубная система отопления с нижней разводкой: устройство

Содержание

Стандартной системой отопления, многие годы используемой практически везде, можно назвать однотрубную систему. В ее случае батареи подключаются к главному стояку в порядке очередности. Недостаток такого отопления состоит в том, что в каждом последующем радиаторе вода оказывалась менее горячей, чем в предыдущем. Так охотно использовали эту систему в первую очередь из-за экономии материала и времени на монтаж.

Однако существует более эффективный способ подвести тепло с наименьшими потерями #8212 это двухтрубная система отопления с нижней разводкой. Причем, она подходит как для частных построек, так и для применения в многоквартирных домах и учреждениях.

Принцип работы системы

Типы разводки в отопительных системах

Работа однотрубной системы отопления, исходя из вышесказанного, в принципе, ясна – последовательное прохождение горячей воды по радиаторам по очереди. Затем отработанная вода выводится из магистрали. Следовательно, в наличии есть подающая и выводящая трассы. И та, и другая монтируются в подвальном помещении.

Схема двухтрубной системы отопления. в отличие от предыдущей, главным образом, выгодно отличается тем, что тепло распределяется по всей площади отопительной системы. Горячая вода подается через магистраль, расположенную в подвале, либо вмонтированную в пол.

Следующий этап – вода распределяется по подающим стоякам, которые уже далее направляют ее в радиаторы. Отработанная вода в другой последовательности уходит через обратные стояки в трубопроводы.

Обратите внимание!

Таким образом, основным отличием двухтрубной системы является индивидуальная подача нагретой воды в каждый отдельно взятый радиатор.

Причем, всегда есть возможность включить или отключить подачу воды в любую конкретно взятую батарею отопления.

Распределять теплоподачу равномерно в этом случае тоже очень удобно. Так, как каждый радиатор снабжен двумя трубами – подводящей и отводящей, система и получила название двухтрубной. Данную схему отопления (например, из полипропиленовых труб) можно разделить на две разновидности. Это – двухтрубная система отопления с верхней разводкой, и система с нижней разводкой.

Не лишним будет рассмотреть более подробно обе.

  1. Верхняя разводка отличается тем, что магистраль из подающих трубопроводов размещают выше уровня радиаторов.

Обычно трубопровод проводят на чердачном помещении или монтируют в потолочное покрытие.  Горячая вода подается по основной магистрали наверх, а затем равномерно распределяется в батареи через подающие стояки.

Так называемая обратка, по которой отводится отработанная вода, располагается уже ниже уровня батарей. Для ликвидации воздушных пробок в системе используют специальный расширительный бак.

  • Нижняя разводка предполагает расположение как подающей, так и отводящей трубы ниже уровня расположения радиаторов.

    То есть – горячая вода поступает снизу, и выводится аналогично. Воздушные пробки эффективнее всего удалять с помощью системы Маевского – специально предназначенными для этого кранами. Уклон магистрали, сделанный по направлению циркуляции нагретой воды также, способствует предотвращению накопления воздуха в системе.

  • Обратите внимание!

    Как верхняя, так и нижняя разводка труб отопления наиболее эффективны в случаях с вертикальной конфигурацией, если радиаторы установлены на разных этажах или уровнях строения.

    В свою очередь, вертикальная конфигурация разделяется на систему с естественной и с принудительной циркуляцией горячей воды. В этом случае они отличаются друг от друга только способом подачи теплоносителя. При принудительной циркуляции применяют насос, а естественная происходит конвекционным способом.

    Преимущества и недостатки двухтрубного отопления
    1. Теплопотери сведены к минимуму, так как основная магистраль расположена в подвале или под полом.
    2. Данную систему можно использовать даже сразу после того, как построен нижний этаж, не дожидаясь возведения всего здания.
    3. Запорная система как подающего, так и обратного стояков расположена в подвале. Это облегчает обслуживание и экономит полезную жилую площадь.
    4. Нет необходимости отключать отопление на нижних уровнях или этажах жилья, если на верхних проводятся ремонтные работы.
    5. Возможность распределять подачу тепла в тех местах, где это необходимо. Как следствие – значительная экономия и рациональное использование теплоносителя.

    Что касается недостатков, то одним из них можно назвать расход материала. Труб понадобится почти в два раза больше, чем при однотрубной подводке магистрали. Достаточно низкое давление воды в подводящей трубе – еще один минус.

    Придется чаще, чем обычно, спускать накопившийся в трубах воздух. Специальные краны помогут это сделать, однако, и на них придется потратиться.

    Какую систему выбрать

    Разновидности двухтрубных систем

    Если вы строите свое жилье, и у вас предполагается разводка труб для отопления дома, вам стоит задуматься о том – какой ее тип лучше выбрать. Конечно, можно смонтировать недорогую однотрубную систему, этим вы ощутимо сэкономите в расходе материала.

    Но при этом вы рискуете большой разницей температур в разных помещениях. Где-то тепла будет слишком много, а где-то его будет не хватать. В самом начале системы радиаторы будут прогреваться хорошо, а ближе к концу тепла от них будет исходить недостаточно.

    Также вам желательно решить заранее вопрос о том, вертикальная ли это будет система, или горизонтальная. В частных домах и постройках чаще применяется второй вариант. Горизонтальная система может быть коллекторного типа, с попутным продвижением теплоносителя, либо тупиковой.

    Обратите внимание!

    Вертикальная система с принудительной циркуляцией воды считается наиболее эффективной. Будет необходим насос, который устанавливается перед котлом на обратке.

    Дополнительно к обратке монтируется расширительный бак.

    Преимущества использования насоса в том, что будет достаточно труб меньшего диаметра, чем для естественной циркуляции, где поток воды не так силен.

    В любом случае, хочется порекомендовать вам, делать свой выбор в пользу долговечности и эффективности вашей будущей системы, использовать, например металлопластиковые трубы для отопления и не экономить на мелочах.

    Двухтрубная разводка системы отопления: классификация, типы и виды

    Содержание

    Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

    Достоинства и недостатки

    Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

    Двухтрубная система отопления обычного и лучевого типа

    Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

    Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

    Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

    youtube.com/v/SBPWJkikngU»/>

    Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

    Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

    Классификация 2 трубных систем

    Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40 о С) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

    Место установки расширительного бака зависит от его типа

    В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

    С точки зрения безопасности более перспективны закрытые системы и большая часть современных котлов разрабатывается под них. Подробнее о закрытых системах отопления читайте тут .

    Вертикальная и горизонтальная двухтрубная система

    Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

    Двухтрубная вертикальная разводка системы отопления многоэтажного дома

    Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

    Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

    Верхняя и нижняя разводка

    По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

    Двухтрубная система с верхней и нижней подводкой теплоносителя

    При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д.  Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

    Двухтрубная система разная схема подключения радиаторов

    Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки.  Система с принудительной циркуляцией, потому котел висит на стене.

    Тупиковая и попутная двухтрубные системы

    Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

    Две схемы движения теплоносителя в двухтрубных системах: попутная и тупиковая

    Даже если с схеме «Тихельмана»  установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

    Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

    Системы отопления на два крыла

    И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие #8212  для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

    Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

    Подключение радиаторов отопления при двухтрубной системе

    В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант #8212 диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

    Схемы подключения радиаторов к двухтрубной системе

    Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

    Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

    Итоги

    Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

    Источники: http://termosyst.ru/sistemy-otopleniya/dvuhtrubnaya-sistema-otopleniya-s-nijnei-razvodkoi.php, http://o-trubah.ru/prednaznachenie/dlya-otopleniya/dvuhtrubnaya-sistema-otopleniya-s-nizhnej-razvodkoj-58, http://teplowood.ru/dvuxtrubnaya-sistema-otopleniya.html

    Комментариев пока нет!

    Схема двухтрубной отопительной системы для частного дома

    Существуют разные варианты отопительных систем. Наиболее часто используется водяное отопление, потому что является самым эффективным и практичным. При этом можно монтировать одноконтурные или двухконтурные сети. Двухтрубная система отопления частного дома имеет множество преимуществ, поэтому пользуется наибольшей популярностью. Выделяют несколько разновидностей двухконтурных сетей. Рассмотрим их особенности подробно.

    Особенности двухтрубной системы

    Двухтрубное отопление отличается тем, что все отопительные приборы подключаются параллельно, то есть к каждой батарее подключены две трубы: по одной подается горячий теплоноситель в радиатор, а по второй охлажденная жидкость отводится в нагревательное оборудование. Благодаря тому, что каждый отопительный прибор имеет собственную регулируемую подачу, достигается максимальная эффективность системы.

    Преимущества и недостатки двухтрубной разводки

    Двухконтурная система отопления в частном доме имеет следующие неоспоримые преимущества:

    1. В каждый радиатор поставляется тепловой носитель с приблизительно одинаковой температурой, благодаря чему помещение и весь дом прогревается равномерно.
    2. Несложно отрегулировать работу каждой батареи отдельно. Если на каждый прибор установить термостат, то можно настроить температуру воздуха отдельно по помещениям, а также отключить отдельные радиаторы. При этом теплоотдача остальных батарей не изменится.
    3. Потери давления в системе небольшие, вследствие чего разрешено применять циркуляционный насос небольшой мощности.
    4. Даже если один или несколько радиаторов выйдут из строя, весь отопительный контур не прекратит свою работу. Благодаря запорной арматуре на каждой подводящей трубе ремонтируют батареи без остановки всей системы.
    5. Двухтрубные разводки применяют в домах любой площади и этажности.

    Недостатком считается большая материалоемкость в сравнении с однотрубной разводкой и более сложный монтаж. Однако возможность использования трубопроводов меньшего сечения все же позволяет сэкономить.

    Разновидности двухтрубных систем

    При реализации двухтрубной схемы отопления используют разные варианты. Чтобы выбрать подходящую разновидность, нужно знать особенности и преимущества каждого вида.

    Открытая

    В любом гидравлическом контуре обязательно устанавливается расширительный бак. Он нужен для регулировки давления в сети. Поскольку при нагревании жидкость расширяется, без бака в системе критически повышалось бы давление. Излишек расширившейся жидкости поступает в расширительную емкость, благодаря чему давление снижается. После охлаждения теплоносителя в сети, жидкость из бака снова поступает в систему.

    Разница между контурами открытого и закрытого типа заключается в конструкции расширительного бака. Емкость открытого типа можно своими руками сделать из подручных материалов. Это обычная бочка, которая сообщается с атмосферой. Из-за этого теплоноситель из нее постоянно испаряется, что вынуждает пополнять его количество и контролировать уровень. Если объем жидкости уменьшится до критического количества, то котел закипит и выйдет из строя.

    Дополнительные недостатки открытого контура:

    • в качестве теплоносителя можно использовать только воду, потому что при испарении антифриза образуются токсичные пары;
    • в сеть попадает кислород, который способствует коррозии трубопроводов и радиаторов, что сказывается на продолжительности их службы;
    • также из-за прямого контакта с воздухом контур часто завоздушивается, что вынуждает устанавливать краны Маевского на каждую батарею.

    Закрытая

    В этих контурах используется расширительный бак закрытого типа. Это двухкамерная емкость с эластичной мембранной перегородкой. В газовой камере находится специальный газ (чаще азот), а в водяную камеру поступают излишки расширившегося теплоносителя из магистрали. При поступлении теплоносителя в водяную камеру мембрана продавливается в газовый отсек, чем вызывает там повышение давления. При снижении температуры теплоносителя в магистрали давление газа выдавливает жидкость обратно в контур.

    Рекомендуем к прочтению:

    Преимущества закрытых контуров:

    1. Работу закрытой емкости не нужно постоянно контролировать.
    2. Бак регулирует работу всей системы и защищает оборудование от поломок из-за повышения давления.
    3. Теплоноситель не контактирует с атмосферой, поэтому не испаряется. Можно использовать в качестве теплового носителя антифриз, что позволяет не отапливать дом некоторое время на протяжении холодного времени года.
    4. Отсутствие коррозии и завоздушивания сетей продлевает срок службы приборов и трубопроводов.

    Важно! Расширительный бак закрытого типа обязательно укомплектовывается манометром, предохранительным клапаном и воздухоотводчиком.

    Естественная циркуляция

    Контуры с естественной циркуляцией работают, основываясь на законах физики. За ток жидкости отвечает разность плотности и веса холодного и горячего теплоносителя. Сразу после нагревания в котле вода попадает в вертикальный разгонный стояк. В самой верхней точке системы устанавливается расширительный бак. Здесь теплоноситель избавляется от содержащегося в нем воздуха. После этого он опускается в радиаторы. Далее охлажденная жидкость попадает в обратный трубопровод и движется в котел.

    Поскольку движение происходит без специального оборудования, вода циркулирует очень медленно. Из-за того что охлажденная жидкость более плотная, ей сложнее двигаться по трубам. Для облегчения тока обратный трубопровод прокладывают под уклоном в сторону нагревательного оборудования. Для этого котел устанавливают в нижней точке системы (подвале, цокольном этаже). Если это не получается, то делают пониженный уровень пола в котельной.

    Преимущества естественной циркуляции:

    • внушительный срок службы из-за отсутствия электромеханических узлов и оборудования;
    • простота монтажа и обслуживания;
    • это энергонезависимые и саморегулирующиеся системы.

    Недостатком считается низкое давление в контуре. Из-за этого сети с естественным током воды можно применять только в небольшом одноэтажном доме. Инертность самотечной системы достаточно высокая. С момента запуска котла и до полного прогрева дома проходит много времени. Обязательно применяют трубопроводы с диаметром не менее 50 мм.

    Принудительная циркуляция

    Если выполняется монтаж двухтрубной системы отопления с принудительной циркуляцией, то в контур обязательно монтируется циркуляционный насос. Он обеспечивает движение теплоносителя по контуру.

    К преимуществам принудительной циркуляции причисляют следующее:

    1. Быстрый прогрев дома за счет высокой скорости движения жидкости. Во все радиаторы поступает теплоноситель одинаковой температуры.
    2. Можно регулировать уровень нагрева отдельных составляющих сети, а также отключать нужные участки.
    3. Не нужно укладывать трубы под уклоном. Также разрешено использовать трубопроводы меньшего диаметра.
    4. Можно менять и настраивать систему на свое усмотрение.
    5. Высокая экономичность контура достигается за счет того, что на выходе из котла и на входе в него не такая высокая разница температур, как при использовании самотека.
    6. Благодаря насосному оборудованию контур не завоздушивается.

    Главный минус в энергозависимости принудительной системы. Насосное оборудование не сможет работать без электричества. Также недостатком являются финансовые затраты на покупку насоса и различной арматуры.

    Вертикальная и горизонтальная разводка

    Горизонтальная разводка используется в постройках большой площади. Стояки монтируют в коридорах или подсобках. Достоинства горизонтальной прокладки сетей в невысокой стоимости и простоте монтажа. Однако эти конструкции часто завоздушиваются, поэтому на все приборы устанавливают краны Маевского.

    Рекомендуем к прочтению:

    Плюсы горизонтальной прокладки и в том, что магистрали подачи и отведения разрешено прокладывать скрыто в стяжке пола. Однако горизонтальная двухтрубная система отопления с нижней разводкой из полипропилена не может укладываться скрыто.

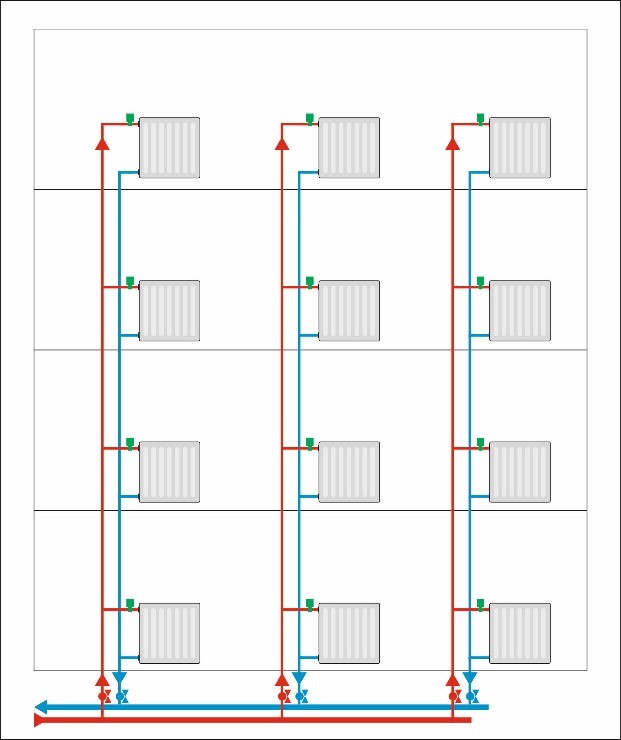

    При вертикальной разводке отопительные приборы подключаются к вертикальным стоякам. Этот вариант чаще используют в многоэтажных зданиях. Главное преимущество в отсутствии воздушных пробок. Однако расходы на реализацию вертикальной разводки более значительные, чем при устройстве горизонтального контура.

    Верхнее и нижнее подключение

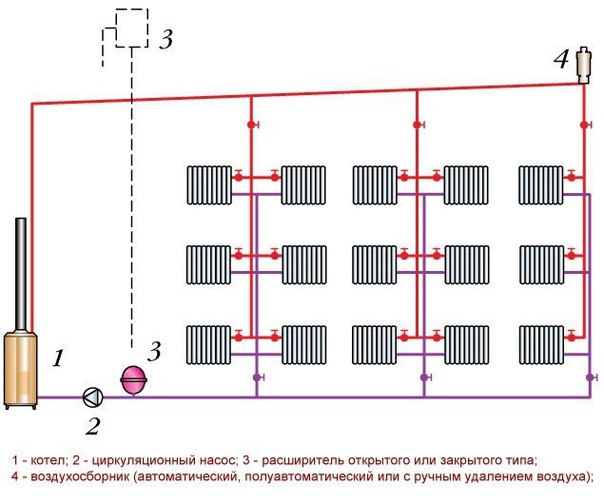

    При верхней разводке подающий трубопровод укладывается высоко под потолком, а обратка находится в нижней части помещения. Благодаря этому в магистрали создается высокое давление, что позволяет в контурах с естественным током использовать небольшой диаметр труб для устройства обратки. Однако расширительный бак приходится устанавливать на чердаке, поэтому он нуждается в утеплении.

    Эффективность сетей с верхней разводкой невысокая, потому что часть тепла уходит вверх. Этот вариант оптимально подходит для двухэтажного частного дома с естественной циркуляцией носителя в системе отопления.

    Преимущества верхней разводки: отсутствие воздуха в магистрали, быстрое движение теплоносителя даже при отсутствии насоса.

    Недостатков намного больше:

    • непривлекательность интерьера с трубами под потолком;
    • высокая материалоемкость системы;
    • не подходят для обогрева больших по площади помещений;
    • сложно найти подходящее место для расширительного бака.

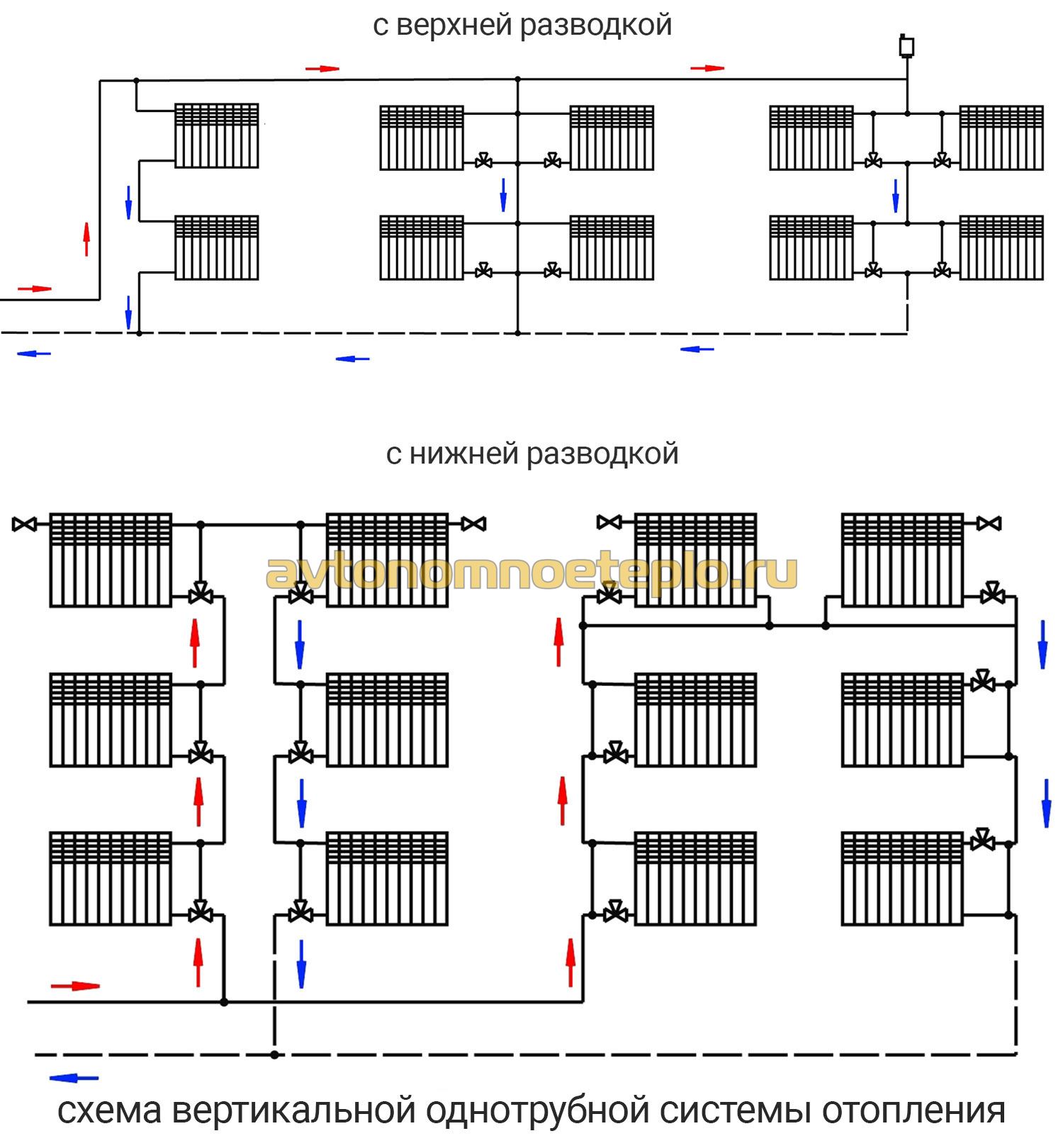

    Схема двухтрубной системы отопления с нижней разводкой подразумевает подачу теплоносителя в радиаторы снизу. В таких сетях может быть несколько контуров. Также можно устроить тупиковую разводку или организовать попутный ток теплоносителя. Главный минус в частном завоздушивании сетей. Вместо кранов Маевского в многоэтажном доме используют специальные воздушные линии, которые собирают воздух из всех магистралей и подают его в центральный стояк. Отсюда воздушная пробка удаляется через расширительный бак.

    Плюсы нижней разводки:

    1. В подвале можно расположить компактный участок управления системой.
    2. При прокладке трубопроводов снизу помещения снижаются теплопотери.
    3. Сети можно подключить и эксплуатировать до окончания ремонтных или строительно-монтажных работ.
    4. Несложно наладить подачу тепла только в определенные помещения, чем обеспечивается экономичность сети.

    Минусом считается высокая материалоемкость нижней разводки, а также низкое давление в самотечном контуре. Также приходится устанавливать краны Маевского на всего приборы и регулярно спускать воздух.

    Двухтрубная система отопления с нижней разводкой » устройство, принцип работы

    Традиционная схема отопления, доминирующая долгое время в типовом строительстве называется однотрубной системой подключения. Она предполагает, что батареи отопления подключены к основному стояку последовательно и в каждом последующем радиаторе теплоноситель становится менее горячим, чем в предыдущем. Популярность этой схемы была вызвана тотальной экономией материалов и сжатыми сроками планового строительства. Но в современных строительных технологиях такая схема значительно уступает более рациональной – двухтрубной. В особенности, ее превосходит двухтрубная система отопления с нижней разводкой, о которой дальше пойдет речь.

    Двухтрубная система актуальна как для частного застройщика, так и для коммерческого строительства. Суть схемы в том, что в ней отсутствует «холодная зона» в комнатах с самым дальним от котла или магистрали радиатором. Виды двухтрубной разводки могут различаться по рисунку конфигурации: вертикальная, горизонтальная или лучевая коллекторная. А по расположению основного магистрального трубопровода бывают системы с верхней или нижней разводкой. Любой из этих типов разводки предполагает параллельное подключение отопительных приборов, когда к каждому радиатору подходит две трубы.

    Двухтрубная конфигурация отопления позволяет регулировать температуру в каждой отдельной комнате, не затрагивая все остальные элементы отопительной системы. Кроме того в таких системах значительно снижены потери давления, за счет чего можно использовать маломощные и экономичные циркуляционные насосы.

    Системы с двухтрубным подключением имеют меньшее гидравлическое сопротивление, поэтому в ней можно использовать трубы меньшего диаметра. К тому же существенным преимуществом такой системы является возможность замены или отключения одного радиатора, без остановки всей отопительной сети. Для этого на подающей трубе возле самого радиатора устанавливают запорный кран, который при необходимости перекрывают.

    Двухтрубные системы с верхней или нижней разводкой популярны в вариантах с так называемой вертикальной конфигурацией, когда радиаторы отопления установлены на разных уровнях или этажах. Вертикальные схемы монтажа подразделяются на системы с естественной циркуляцией и с принудительной подачей теплоносителя. Различие этих систем состоит только в способе циркуляции воды. В принудительной системе используется насос, а в естественной вода движется за счет конвекции.

    Система с нижней разводкой предполагает расположение в полу первого этажа или в подвале магистрального трубопровода, через который вода, нагретая в котле, поднимается по стоякам, а из них попадает в отопительные радиаторы. Отдав свое тепло, вода по обратным трубопроводам и стоякам, которые расположены рядом с подающими, возвращается в котел. Воздушные пробки из такой системы удаляются через краны Маевского в верхних точках стояка. Воздух также может выходить через воздушную трубу, соединенную с расширительным баком. Для лучшего стравливания воздуха система монтируется с небольшим уклоном по ходу движения теплоносителя.

    К несомненным преимуществам системы с нижней разводкой можно отнести:

    • Меньшие теплопотери, поскольку магистраль проходит в подвале;
    • Систему отопления можно использовать, отстроив только нижние этажи;
    • Вся запорная арматура стояков, подающих и обратных, находится в подвале.

    Недостатками такой разводки считается: низкое давление воды в подающих стояках, что снижает проток теплоносителя; необходимость стравливать воздух из системы вручную; наличие воздушной трубы, что делает систему сложнее и дороже.

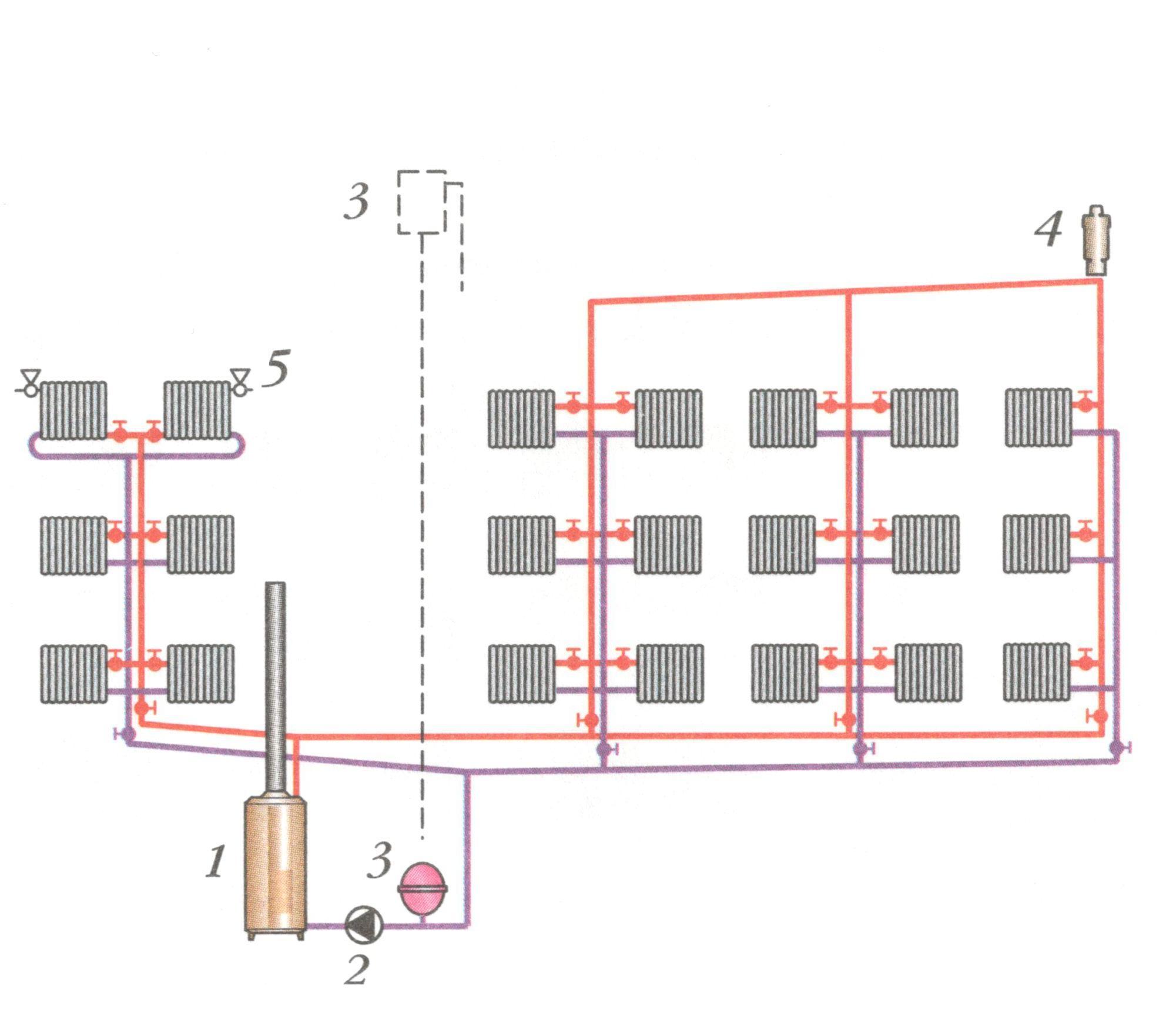

    Примерная схема системы отопления с нижней разводкой

    Другие статьи по теме

    Схема системы отопления двухэтажного дома

    При выборе систем отопления необходимо учитывать все сопутствующие факторы. Множество вариантов схем отопления дают сделать любой выбор, особенно для домов, имеющих два и более этажа.

    Расширительный бак для системы отопления

    Установка системы отопления очень сложная задача, которая требует внимания, тщательной работы и подбор качественного оборудования.

    Система отопления с принудительной циркуляцией

    Схемы отопительных систем различаются и по своим инженерным особенностям и основными принципами работы. Исходя из характера перемещения в системе теплоносителя, они бывают с гравитационной циркуляцией и насосной.

    Двухтрубная система отопления частного дома: сравнение схем



    Просмотров:
    10

    Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако, по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления.

    Именно она является наиболее эффективной и практичной в достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

    Содержание статьи:

    • Двухтрубная система: что это такое
    • Почему выбирают такую систему
    • Разновидности двухтрубной системы
      • Открытая отопительная разводка
      • Закрытая циркуляционная система
      • Конструкция с естественной циркуляцией
      • Разводка с принудительной циркуляцией теплоносителя
      • Горизонтальный и вертикальный тип компоновки
      • Двухтрубная обогревательная система с верхней разводкой
      • Двухтрубная конструкция с нижней разводкой
    • Выводы и полезное видео по теме

    Двухтрубная система: что это такое

    Любая отопительная система с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

    Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

    Галерея изображений

    Фото из

    Принципиальная особенность двухтрубных систем отопления заключается в том, что для обслуживания каждого прибора подводятся две трубы

    Нагретый в котле теплоноситель поступает в приборы по магистрали, именуемой подачей, остывший — отводится по трубе, называемой обраткой

    Двухтрубный тип устройства отопления обеспечивает поставку во все приборы нагретого теплоносителя практически одной температуры

    В двухтрубных вариантах устройства контуров отопления нет никаких ограничений по площади обустраиваемого дома, этажности и сложности системы

    Недостатки двухтрубных контуров отопления состоят в расходе материалов, превышающем однотрубные аналоги почти в два раза

    Преобладающее число коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя встречаются и однотрубные

    Коллекторные схемы устройства систем отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

    Скрыть в строительных конструкциях можно не только трубы коллекторной схемы, но и коммуникации тройниковой разводки, выполненной полимерными трубами

    Принцип устройства двухтрубного отопления

    Трубы для нагретого и остывшего теплоносителя

    Главное практическое преимущество двухтубных схем

    Отсутствие ограничений по площади и сложности

    Экономические минусы использования двух труб

    Коллекторные разновидности отопительных схем

    Лучевая разводка труб от коллектора в конструкции пола

    Эстетические приоритеты скрытой разводки отопления

    Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется. Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

    Отличительная черта двухтрубной системы — наличие подающей и обратной трубы, подходящих к каждому радиатору

    Для устранения этого значимого недостатка была разработана более сложная двухтрубная система. В этом варианте к каждому радиатору подключается две трубы:

    • Первая – подающая, по которой теплоноситель попадает в батарею.
    • Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

    Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

    Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом — все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

    Почему выбирают такую систему

    Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:

    • Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
    • Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
    • Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
    • При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
    • Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

    К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

    Как выполнить качественный вариант монтажа электропроводки в частном доме

    Каждый мечтает о таком жилье, которое будет располагаться на значительном удалении от городской суеты. Но при этом необходимо создать тот комфорт, который понравится каждому живущему. Первое — это позаботиться о системе отопления, произведя ее качественный монтаж. Особое внимание придется уделить расположению котла и реализации конкретного варианта разводки теплопроводки в частном доме для самых разных условий.Плюсы и минусы типовых схем, их использование в различных типах циркуляции теплоносителя.

    Начало работы

    При проведении устройства системы отопления в частном доме своими руками в первую очередь следует обратить внимание на тщательный анализ всех условий, в которых будет проводиться эксплуатация. Не проигрывайте малые значения площади отапливаемого помещения, выбора котла, трубопровода, его диаметра и материала, а также вида топлива.

    Но самое главное при этом, чего требует каждый хозяин частного дома — экономичность и отличный уровень тепла.Каждая комната должна быть мгновенно нагрета до нужной температуры. Для этого выберите не только саму систему, но и отопление, и проводку в доме.

    Типы систем отопления

    Существует достаточное количество систем отопления, различающихся по разным критериям. Если взять принцип расхода теплоносителя, то их разделят на:

    1. обязательно. Для разводки воды по трубам в системе отопления используется электрическая. За его счет и работает весь комплекс.Чаще всего при покупке бойлера в его комплект будет входить встроенный насос. Но стоит обратить внимание на возможность в зависимости от комплектации оборудования. Тепло не может быть распределено по несущей системе, если произошла авария и потеряна сеть.
    2. гравитация. Их иначе называют Самотечными. Т.е. теплоноситель направляется на радиатор котла самостоятельно. присутствует принцип конвекции. Замена холодной жидкости горячей. Единственным недостатком этого является то, что существует определенный предел максимального количества радиаторов, подключаемых к системе.Она не сможет полноценно провести обогрев воздуха в коттедже в несколько этажей и много места. Но нет подключения к блоку питания, что можно отнести к ряду положительных качеств.

    После того, как мы определились с выбором того или иного варианта системы отопления, необходимо обратить внимание на вариант электропроводки. Чаще всего это играет решающую роль в функционировании всей системы отопления.

    классификация электропроводки

    Типы систем отопления различаются по циркуляции, количеству трубопроводов и типу устройства.Разного рода разводки и способы подключения теплообменников. Рассмотрим варианты монтажа контуров отопления в частном доме, рекомендации по прокладке трубопроводов.

    Различают четыре категории проводов, используемых в частном домовладении.

    • Однотрубная разводка отопления в частном доме. Говоря простыми словами, в этом случае происходит последовательное подключение аккумулятора к трубе, идущей от котла. В таком порядке, в зависимости от удаленности от котла, будет разводка теплоносителя.Следовательно, чем дальше расположен радиатор от источника тепла, тем он будет холоднее. Никаких неровностей, характерных для конкретной комнаты в частном доме.
    • Двухтрубный. Кроме того, от ТЭНов идет прямая труба с патрубком горячего теплоносителя к котлу, получившая название «бак-линия». Уже есть равномерная передача тепла всем компонентам системы. Воздух становится комфортнее в каждой комнате. следует знать, как правильно сделать разводку отопления.

      Двухтрубная система

    • Коллектор.Коллектор устанавливается не только в каждой отдельной комнате, но и на этаже, если в частном доме их несколько. Впоследствии произведено их подключение к котлу с помощью пары трубок. Так выглядит правильная разводка отопления для некоторых профессионалов.
    • радиация. Трубка с теплоносителем по возможности поднимается на высоту. Иногда даже производили его установку на чердаке. Именно от нее и будут отправлены аккумуляторы в виде отдельных трубок с горячим носителем. Он напоминает «луч», от того, что имеет такое название.

    В любом из представленных случаев просто необходимо знать, как произвести разводку обогрева.

    Выбор труб

    Раньше, как сделать разводку отопления в частном доме, определялось с материалом самих труб. У каждого из этих вариантов есть свои плюсы и минусы, на которые стоит обратить внимание во время покупки.

    Самый маленький вариант из популярной стали, в том числе из нержавеющей стали. Это связано с достаточным весом конструкции в целом, а также со сложным процессом их установки.Не всегда удается осуществить правильную разводку отопления в доме своими руками. Для этого необходимо привлечь специалиста по сварке. Дополнительно потребуется резьбовое соединение (резьба). Такая работа под разогревом занимает много времени.

    Невозможно рассчитать оптимальный вариант и трубы из металла, несмотря на очень простой и быстрый монтаж системы отопления. Во многом это связано с эксплуатационным периодом, когда обязательно нужно проверять все возможные конструкции металлоконструкций и при необходимости осуществлять подъем.Следовательно, скрыть это, например, пол, не будет. Если вдобавок к этому постоянно «прыгают» и температурное давление в системе, долго она продержаться не сможет.

    Отличный вариант, но не считая бюджетного, будут медные трубы. Они обладают значительными преимуществами, включая устойчивость к коррозии и длительный срок службы. Сложность заключается не только в покупке столь дорогого изделия, но и в установке. Чтобы качество оставалось на высоком уровне, лучше обратиться к специалисту.

    Если рассматривать такие критерии, как эффективность и функциональность, то наиболее отличным вариантом будет покупка системы отопления в частном доме с трубами из полипропилена. Но при выборе следует обратить внимание на использование системы отопления. Туда подойдут трубы с внутренним армированием из алюминия или стеклопластика.

    Однотрубная проводка

    Для начала монтажа системы отопления с однотрубной разводкой лучше всего приобрести и установить регуляторы на батареях.Они могут быть представлены в виде клапанов или клапанов. Так будет легче распределять напор воды в системе. В дополнение к этому дополнительному балансировочному клапану, установленному на трубопроводе.

    Есть два основных варианта, с помощью которых выполняется правильная разводка отопления в частном доме. Это горизонтальный или вертикальный. Первую в народе называют «Ленинградка». Сначала остановимся на горизонтальном расположении. Название происходит от того, что трубопровод должен располагаться по периметру всех комнат.установка может производиться в пол или поверх него вдоль стены. Все будет зависеть от предпочтений исполнителя. главное выдерживать даже небольшой наклон по убыванию от котла.

    Также используется для частных домов в несколько этажей. Но здесь нужно понимать, как сделать разводку отопления в доме. К первому радиатору второго этажа сделана подводка-подступенок. Даже в этом случае можно контролировать расход воды и температурные режимы.Для этого на каждом этаже в трубопроводе проведена его обвязка. Единственный минус использования такого варианта разводки — необходимость накачки приобретения, позволяющей осуществлять циркуляцию воды в системе. Без него, конечно, можно обойтись, но в этом варианте теплоотдача снижена до минимальной скорости. Но и здесь можно выполнить разводку системы отопления своими руками.

    «Ленинград»

    По-другому все происходит при вертикальной разводке трубопроводов.По направлению от котла к чердаку труба проложена в вертикальном положении. Из него производили своеобразную ветку каждой батареи в комнатах. Использовать помпу нет необходимости, так как метод считается гравитационным. После нагрева вода в нем система поднимается вверх, а затем опускается ниже. Главный недостаток — необходимость приобретения труб с большим внутренним диаметром. Кроме того, прикрыть систему такими компонентами будет практически невозможно.

    Двухтрубный

    Для правильного монтажа двухтрубной разводки системы отопления необходимо установить два контура: патрубок для подвода теплоносителя к батареям и возврата к теплу.Для подключения самих радиаторов применен параллельный вариант. Благодаря такому расположению можно опускать трубопроводы, а также самостоятельно регулировать каждый компонент. Если довести продукт до идеала одного из них, это не повлияет на характеристики всех остальных.

    Эти варианты воплощения уменьшают недостатки нагревательной проводки системы труб, имея пониженное энергопотребление и более высокую степень нагрева. Вся площадь помещения будет равномерно прогреваться без скачков температурных режимов.

    Кроме того, чтобы сделать установку на вентиляционных радиаторах, и запорный клапан на месте горячего носителя.Это позволяет контролировать температуру каждой батареи в помещении и индивидуально. Нет необходимости устанавливать клапаны на обратной линии.

    Этот вид разводки не может обойтись без недостатков, которые проявляются в материальных затратах при нагревании устройства системы. Ведь придется покупать вдвое больше труб по сравнению с однотрубным вариантом.

    коллекторная проводка

    Система предварительного подогрева должна обеспечивать качественную установку циркуляционного насоса.Только после этого можно устраивать подающий и обратный патрубки. Если будет использоваться естественная циркуляция, его нельзя направить в систему теплоносителя. Изначально есть подача, например, водосборник, после чего он подается на все компоненты, нагревая воздух внутри помещения частного дома.

    В качестве компонента используются вентили, которые должны быть расположены на любом выходе коллектора. Несмотря на огромную изначально сумму баксов, все окупится в ближайшее время. Кроме того, есть и другие достоинства, которыми могут похвастаться данные способы обогрева электропроводки в доме:

    • Ни одна из схем не вступает во взаимосвязь между собой.В каждой комнате могут быть разные показания температуры. Если есть необходимость.
    • Замена

    • может производиться в процессе эксплуатации отдельных радиаторов системы отопления по мере их выхода из системы и повторной установки. После этого будут только включать их в систему.
    • — это отдельный шкаф под коллектор, незначительный по размеру, и вся линейка очень хорошо скрывается под полом или в стенах. Все будет зависеть от интерьера.
    • С помощью этой системы можно осуществить подключение пола.
    • Для установки можно начать процесс самостоятельной установки. Главное, строго придерживаться последовательности всех действий.

      коллекторная проводка

    Если посмотреть на устройство разводки системы отопления, то можно сделать вывод, это своего рода двухтрубный вариант. Единственное отличие — использование установки дополнительных деталей и узлов, которые делают всю систему более практичной и экономичной.

    Это проявляется в отличной передаче тепла от батарей в комнату и значительном снижении энергопотребления.Срок окупаемости занимает значительно меньший временной интервал. Эти способы отопления в электропроводке частного дома находят все более широкое применение.

    КПД циркуляционного насоса системы отопления

    Циркуляционный насос в индивидуальной системе отопления играет важную роль. Если нужно быстро прогреть воздух в комнатах дома, а эффективность системы отопления должна быть высокой. Речь идет о отопительных приборах — радиаторах, системах теплых полов.Чем быстрее радиатор будет производить теплообмен между водой и воздухом, тем эффективнее будет вся система отопления.

    Схема установки насоса

    индивидуальной системы отопления, надо следить, чтобы радиатор отдает тепло, он горячий и вода в выходе из радиатора небеля очень холодная. Иначе котел будет изнашиваться, а это нехорошо. Здесь нам поможет циркуляционный насос, который будет поддерживать циркуляцию воды. радиатор, который будет поддерживать температуру, и вода не возвращается в котел переохлажденной.

    В этом случае система отопления с естественной циркуляцией перестает быть неэффективной. В первую очередь из-за инерции расход воды зависит от температуры воды. Подождите, пока вода нагреется, а затем остынет, есть медленный и неэффективный способ.

    Включается циркуляционный насос, и мы удаляем всю натуральную пробку, связанную с разницей температур. В индивидуальной системе отопления циркулирует любая холодная вода- горячая, все зависит от того, успела ли она остыть или прогреть.Вода поступает и возвращается в котел с той же скоростью.

    Что у нас есть? Снижение расхода топлива в котле. Допустим, температура охлаждающей жидкости необходимая для 65 *. индивидуальная система отопления холодная вода, котел работает на максимуме. температура повышается, Вода не успевает полностью остыть за один проход отопительной системы, котел уходит на удешевление роботов, поддерживает температуру. Если на выходе 65 * и на входе 60 * в каждом радиаторе нагревается до 64 * струна до 61 * градусов.Так радиаторы выдают полную мощность, котлу не нужно нагревать воду до 70 * -75 * градусов и выше тратить лишнюю энергию. Таким же образом у нас есть возможность установить температуру каждого радиатора отдельно. Если у нас будет теплая комната и кухня то температуру радиатора можно будет снизить, и мы получим дополнительную экономию. Циркуляционный насос за водой для системы отопления получает удобство, когда нужно выставить радиатор на 35 * градусов (система отопления с естественной циркуляцией невозможна) осенние и весенние месяцы прохладно, но не холодно.

    Циркуляционный насос индивидуальной системы отопления

    , прокладываем трубу малого диаметра. Вы говорите, что это нам даст? Дадут экономию на покупке труб, уменьшат количество воды в системе отопления и стоимость газа для нагрева воды и быстрого нагрева.

    естественное обращение

    Во всех вариантах исполнения систем отопления с естественной циркуляцией могут применяться разводки. В нем должен быть предусмотрен расширительный бачок, для размещения охлаждающей жидкости при более высоких температурах.Это, в свою очередь, помогает контролировать уровень его артериального давления, исключая повреждение всего оборудования.

    Подключение всех компонентов системы отопления выполняется при верхней разводке. Только в этом случае теплоноситель сможет равномерно распределить радиаторы отопления и передать необходимый уровень температуры внутри помещения. Здесь большое значение играет предвзятость канала. Он будет предназначен для направления подачи теплоносителя. Обычно угол выбирается при сборке в 5 градусов, чего будет достаточно. Вы можете выделить его достоинства:

    Но всех недостатков намного больше.Основная сложность заключается в монтажных работах. Ведь здесь нужно создать постоянный уклон по всему трубопроводу. Его следует выдерживать на каждый метр. Его нельзя использовать в частных домах, если общая площадь более 100 кв. В случае использования металлических труб и радиаторов со временем вода в качестве теплоносителя приводит к коррозии. При этом в системе отопления кроме воды использовать что-либо еще нельзя. Также из минусов выделяется отличный проточный патрубок, когда при такой разводке требуется отопление.

    Двухэтажное здание

    К частным домам в два этажа предъявляются определенные требования к выбору планировки и качеству ее монтажа. Наиболее универсальной в этом случае наделена двухтрубная система отопления. К большей эффективности его работы можно прийти, если перед каждым радиатором проводить установку регулировочного бачка.

    Допускается использование двухэтажного строения естественной циркуляции. Там будет достаточно разместить расширительный бак не на чердаке, а на втором этаже.Узел подающей трубы монтируется на подоконнике в помещении или на потолке. Если заменить все это на циркуляционном насосе, можно использовать дополнительный источник тепла в помещении — полы с подогревом, а также полотенцесушители. Причем делать это можно не только на первом, но и на втором этаже здания.

    В любом случае все будет зависеть от качества монтажа, позволяющего получить полноценный комфорт в каждой комнате частного дома. Когда нет знаний, как сделать разводку обогрева руками, лучший вариант — привлечение специалистов.Они выполнят работы в отведенные сроки и качественно и знают, как сделать электропроводку в доме

    отопления.

    Статья написана для сайта https://sdelalremont.ru.

    Видео:

    Видео:

    Видео:

    Видео:

    Видео:

    PHP-фреймворк быстрой разработки: Ошибки

    `

    1 SELECT `ProductCategory`.`id`,` ProductCategory`.`active`, `ProductCategory`.`mark_as_new`,` ProductCategory`.`title`, `ProductCategory`.`ummary`,` ProductCategory`.`description`, `ProductCategory`.`created `,` ProductCategory`.`modified`, `ProductCategory`.`lug`,` ProductCategory`.`ord`, `ProductCategory`.`meta_title`,` ProductCategory`.`meta_keywords`, `ProductCategory`.`meta_description`, `Seo`.`id`,` Seo`.`model`, `Seo`.`row_id`,` Seo`.`meta_title`, `Seo`.`meta_keywords`,` Seo`.`meta_description` FROM `frostk5_live `.`product_categories` КАК` ProductCategory` ЛЕВЫЙ СОЕДИНЯЙТЕСЬ с `frostk5_live`.`seo` КАК` Seo` ON (`Seo`.`row_id` =` ProductCategory`.`id` AND `Seo`.`model` = ‘ProductCategory’) ГДЕ `ProductCategory`.`active` = ‘1’ ORDER BY` ProductCategory`.`ord` ASC 13 13 1
    2 SELECT `Product`.`id`,` Product `.`active`,` Product`.`mark_as_new`, `Product`.`mark_as_featured`,` Product`.`title`, `Product`.`summary`,` Product`.`description`, `Product`.house_description, Product.`technical_description`, Product.`created`, Product.`modified`, Product.`lug`, Product.`product_category_id`, Product.`ord `,` Product`.`f_ord`, `Product`.`meta_title`,` Product`.`meta_keywords`, `Product`.`meta_description` FROM` frostk5_live`.`products` AS `Product` WHERE` Product`. `active` = ‘1’ И` Product`.`product_category_id` IN (1, 2, 3, 4, 9, 6, 5, 13, 8, 7, 10, 12, 11) ЗАКАЗАТЬ ПО `Product`. ord` ASC 138 138 2
    3 ВЫБЕРИТЕ `Faq`.`id`,` Faq`.`product_category_id`, `Faq`.`support_category_id`,` Faq`.`question`, `Faq`.`answer`,` Faq`.`created`, `Faq`.`modified `,` Faq`.`active`, `Faq`.`ord` FROM` frostk5_live`.`faqs` AS `Faq` ГДЕ` Faq`.`active` = ‘1’ И `Faq`.`product_category_id` IN (1, 2, 3, 4, 9, 6, 5, 13, 8, 7, 10, 12, 11) ЗАКАЗАТЬ ПО `Faq`.`ord` ASC 62 62 0
    4 ВЫБЕРИТЕ `Attachment`.`id`,` Attachment`.`model`, `Attachment`.`foreign_key`,` Attachment`.`grouping`,` Attachment`.`lang`, `Attachment`.`title`,` Attachment`.`description`, `Attachment`.`alt`,` Attachment`.`original_file_name`, `Attachment`.`server_file_name `,` Attachment`.`extension`, `Attachment`.`mime_type`,` Attachment`.`size`, `Attachment`.`video_url`,` Attachment`.`video_id`, `Attachment`.`ord`, `Attachment`.`created` FROM` frostk5_live`.`attachments` AS `Attachment` ГДЕ` Attachment`.`model` = ‘ProductCategory’ И `Attachment`.`foreign_key` IN (1, 2, 3, 4, 9 , 6, 5, 13, 8, 7, 10, 12, 11) ЗАКАЗАТЬ «Прикреплением».`ord` ASC,` Attachment`.`id` DESC 0 0 0
    5 SELECT `SupportCategory`.`id`,` SupportCategory`.`active`, `SupportCategory` .`mark_as_new`, `SupportCategory`.`title`,` SupportCategory`.`ummary`, `SupportCategory`.`description`,` SupportCategory`.`created`, `SupportCategory`.`modified`,` SupportCategory`. slug`, `SupportCategory`.`ord`,` SupportCategory`.`meta_title`, `SupportCategory`.`meta_keywords`,` SupportCategory`.`meta_description`,` Seo`.`id`, `Seo`.`model`,` Seo`.`row_id`, `Seo`.`meta_title`,` Seo`.`meta_keywords`, `Seo`.`meta_description `FROM` frostk5_live`.`support_categories` AS `SupportCategory` ЛЕВЫЙ JOIN` frostk5_live`.`seo` AS `Seo` ON (` Seo`.`row_id` = `SupportCategory`.`id` И` Seo`.`model `= ‘SupportCategory’) ГДЕ` SupportCategory`.`active` = ‘1’ ЗАКАЗАТЬ ПО `SupportCategory`.`ord` ASC 14 14 1
    6 SELECT` Faq`.`id`,` Faq`.`product_category_id`, `Faq`.`support_category_id`,` Faq`.`question`, `Faq`.`answer`,` Faq`.`created`, `Faq`.`modified `,` Faq`.`active`, `Faq`.`ord` FROM` frostk5_live`.`faqs` AS `Faq` ГДЕ` Faq`.`active` = ‘1’ И `Faq`.`support_category_id` IN (2, 4, 14, 1, 3, 5, 6, 7, 8, 9, 10, 11, 12, 13) ЗАКАЗАТЬ ПО `Faq`.`ord` ASC 62 62 0
    7 ВЫБЕРИТЕ `Attachment`.`id`,` Attachment`.`model`, `Attachment`.`foreign_key`,` Attachment`.`grouping`,` Attachment`.`lang`, `Attachment`.`title`,` Attachment`.`description`, `Attachment`.`alt`,` Attachment`.`original_file_name`, `Attachment`.`server_file_name `,` Attachment`.`extension`, `Attachment`.`mime_type`,` Attachment`.`size`, `Attachment`.`video_url`,` Attachment`.`video_id`, `Attachment`.`ord`, `Attachment`.`created` FROM` frostk5_live`.`attachments` AS `Attachment` ГДЕ` Attachment`.`model` = ‘SupportCategory’ И `Attachment`.`foreign_key` IN (2, 4, 14, 1, 3 , 5, 6, 7, 8, 9, 10, 11, 12, 13) ЗАКАЗАТЬ «Приложением».`ord` ASC,` Attachment`.`id` DESC 14 14 0
    8 SELECT `SupportFilter`.`id`,` SupportFilter`.`active`, `SupportFilter` .`title`, `SupportFilter`.`lug`,` SupportFilter`.`ord` ОТ `frostk5_live`.`support_filters` AS` SupportFilter` ГДЕ `SupportFilter`.`active` = ‘1’ ЗАКАЗАТЬ` SupportFilter`. `ord` ASC 5 5 0
    9 SELECT` Attachment`.`id`,` Attachment`.`model`, `Attachment`.`foreign_key`,` Attachment`.`grouping`, `Attachment`.`lang`,` Attachment`.`title`, `Attachment`.`description `,` Attachment`.`alt`, `Attachment`.`original_file_name`,` Attachment`.`server_file_name`, `Attachment`.`extension`,` Attachment`.`mime_type`, `Attachment`.`size`, `Attachment`.`video_url`,` Attachment`.`video_id`, `Attachment`.`ord`,` Attachment`.`created` FROM `frostk5_live`.`attachments` AS` Attachment` WHERE `Attachment`.`model `= ‘SupportFilter’ И` Вложение`.`foreign_key` IN (2, 1, 3, 4, 5) ЗАКАЗАТЬ ПО` Attachment`.`ord` ASC, `Attachment`.`id` DESC 10 10 0
    10 ВЫБРАТЬ `Meta`.`id`,` Meta`.`controller`, `Meta`.`action`,` Meta`.`position`, `Meta`.`meta_title`,` Meta`.`meta_keywords`, `Meta`.`meta_description`,` Meta`.`ord` FROM `frostk5_live`.`meta` AS` Meta` WHERE `controller` = ‘wp-content’ AND` action` = ‘uploads’ LIMIT 1 0 0 0
    11 ВЫБЕРИТЕ `Config`.`value` FROM` frostk5_live`.`configs` AS `Config` WHERE` Config`.`var` = ‘meta_title_prefix_en’ LIMIT 1 1 1 0
    12 .`value` FROM `frostk5_live`.`configs` AS` Config` WHERE `Config`.`var` = ‘meta_title_suffix_en’ LIMIT 1 1 1 0

    Размеры 9 из 9 систем трубопроводов трубы и трубки, материалы и емкости, расчеты и диаграммы падения давления, диаграммы изоляции и тепловых потерь

    • Нормы и стандарты

    Коды и стандарты трубопроводов — ASME, ANSI, ASTM, AGA, API, AWWA, BS, ISO, DIN и Больше..

    • Коррозия

    Коррозия в трубопроводных системах — вызванная термодинамическими и электрохимическими процессами — проблемы коррозии и методы защиты и предотвращения

    • Стратегия проектирования

    Трубопроводные системы и стратегии проектирования — документация, P&ID, блок-схемы — пропускная способность и пределы

    • Поток жидкости и потеря давления

    Трубопроводы — расход жидкости и потеря давления — вода, канализация, стальные трубы, трубы из ПВХ, медные трубы и др.

    • Тепловые потери и изоляция

    Тепловые потери из труб, трубок и резервуаров — с изоляцией и без нее — пена, стекловолокно, минеральная вата и др.

    • Номинальное давление

    Номинальное давление труб и их фитингов — углеродистая сталь, нержавеющая сталь, пластик, медь и др.

    • Температурное расширение

    Температурное расширение трубы и трубки — нержавеющая сталь, углеродистая сталь, медь, пластмассы и др.

    • Размеры

    Размеры и размеры труб и их фитингов — внутренний и внешний диаметр, вес и др.

    • Стандарты клапанов

    Международные стандарты для клапанов в системах трубопроводов

    ASME / ANSI B36.10/19 — Трубы из углеродистой, легированной и нержавеющей стали — Размеры

    Размеры труб, внутренний и внешний диаметр, толщина стенки, графики, момент инерции, поперечное сечение, вес трубы, заполненной водой — Стандартные единицы США

    ASME / ANSI B36.10 / 19 — Трубы из углеродистой, легированной и нержавеющей стали — Размеры — Метрические единицы

    Размеры труб, внутренний и внешний диаметр, толщина стенок, графики, вес и вес трубы, заполненной водой — Метрические единицы

    Коэффициенты потока шарового клапана — C v

    Коэффициенты расхода — C v для типичных шаровых кранов — уменьшенный и полнопроходной

    Кипящие жидкости — Максимальная скорость всасываемого потока

    Рекомендуемая максимальная скорость всасываемого потока при перекачивании кипящих жидкостей

    Кипящие жидкости — максимальная скорость откачки

    Рекомендуемая максимальная скорость потока на стороне нагнетания (давления) при перекачивании кипящих жидкостей 9000 3

    Бронзовые фланцы — ASME / ANSI 150 фунтов

    Диаметр фланца, толщина, окружность болтов, количество и диаметры болтов для ASME / ANSI B16.15 — Резьбовые фитинги из литой бронзы — 150 фунтов Бронзовые фланцы с гладкими поверхностями

    Фланцы из бронзы — ASME / ANSI 300 фунтов

    Диаметр фланца, толщина, окружности болтов, количество и диаметр болтов для ASME / ANSI B16.15 — Литая бронзовая резьба Фитинги — 300 фунтов бронзовые фланцы с гладкими поверхностями

    Дисковые затворы — Типичные коэффициенты потока — C v

    Дисковые затворы и типичные коэффициенты потока — C v

    Фланцы из углеродистой стали и нержавеющей стали — ASME / ANSI класс 150

    ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 150 — наружный и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 1500

    ASME / ANSI B16.5-1996 Труба Фланцы и фланцевые фитинги — класс 1500 — наружные и внутренние диаметры, окружность болтов, количество и диаметры болтов

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI класс 2500

    ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 2500 — наружный и внутренний диаметры, окружности болтов, количество и диаметры болтов

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 300

    ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 300 — внешний и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 400

    ASME / ANSI B16.5-1996 Труба Фланцы и фланцевые фитинги — класс 400 — наружный и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI класс 600

    ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 600 — внешний и внутренний диаметры, окружность болтов, количество и диаметры болтов.

    Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 900

    ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 900 — наружный и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из углеродистой стали — номинальные значения давления и температуры

    Максимальные характеристики для фланцев, соответствующих размерам и материалам стандарта ISO 2229 спецификация AST-A-105

    Трубы из углеродистой стали — сравнение американских и европейских стандартов

    Сравнение стандартов труб из углеродистой стали из США, Германии, Великобритании и Швеции

    Чугун

    Существует четыре основных типа чугуна — белый чугун , серый чугун, ковкий чугун и ковкий чугун

    Фланцы из чугуна — ASME / ANSI класс 125

    ASME / ANSI B16.1 Трубные фланцы и фланцевые фитинги из чугуна — Фланцы класса 125 — внешний и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из чугуна — класс 25 по ASME / ANSI

    ASME / ANSI B16.1 — 1998 — Чугун Трубные фланцы и фланцевые фитинги — Фланцы класса 25 — наружный и внутренний диаметр, окружность болтов, количество и диаметры болтов

    Фланцы из чугуна — ASME / ANSI Class 250

    ASME / ANSI B16.1 Фланцы из чугуна для труб и фланцевые фитинги — Фланцы класса 250 — внешний и внутренний диаметры, окружность болтов, количество и диаметры болтов

    Сравнение американских и британских стандартов на трубопроводы

    Сравнение американских и британских (ASTM) и британских (BSi) стандартов на трубопроводы — спецификации, марки и описания материалов

    Содержание в горизонтальных трубах или цилиндрических резервуарах

    Объем жидкости в частично заполненных горизонтальных трубах или резервуарах

    Содержание горизонтальных или наклонных цилиндров цилиндрический резервуар и труба

    Объем частично заполненных горизонтальных или наклонных цилиндрических резервуаров и труб — онлайн-калькулятор

    Линии трубопроводов охлаждающей воды

    Расчет трубопроводов охлаждающей воды — максимально допустимый расход, скорость и перепады давления

    Медные трубы — тепловые потери

    Потери тепла в неизолированных медных трубках при различных перепадах температуры между трубой и воздухом

    Медные трубы — изоляция и тепловые потери

    Потери тепла в окружающий воздух из изолированных медных труб

    Перекрестная ссылка на спецификации материалов ASTM

    Фитинги, фланцы, Муфты и литые и кованые клапаны

    Мембранные клапаны и материалы мембраны

    Типичные материалы мембран и их основные свойства при использовании в мембранных клапанах

    Загрузить ANSI, Американский национальный институт стандартов, стандарты

    ANSI является частной некоммерческой организацией , членство о

    EN 10255 — Трубы из нелегированной стали, пригодные для сварки и нарезания резьбы — Размеры

    Размеры и вес стальных труб в соответствии с BS EN 10255

    Вода для пожаротушения

    Объемный расход воды для пожаротушения

    Коэффициент расхода C v в зависимости от коэффициента расхода K v

    Сравнение коэффициента расхода C v и коэффициента расхода K Характеристики прокладки

    Прокладки используются для создания водостойкого или газонепроницаемого уплотнения между двумя поверхностями

    Расстояние между опорами подвески — размеры стержней горизонтальных труб

    Рекомендуемый максимальный интервал опоры между подвесами — и размеры стержней для прямых горизонтальных труб

    Схема ОВКВ — онлайн Чертеж

    Draw HVAC d iagrams — Онлайн с помощью инструмента для рисования Google Диска

    Трубопроводы, нагруженные льдом

    Вес ледяных покровов на горизонтальных трубопроводах

    Калькулятор расхода в несжимаемой среде

    Характеристики трубы для однофазного несжимаемого потока

    Скорость перекачки легкой нефти

    Макс. скорость потока на нагнетательной стороне насоса

    Скорость всасывания легкого топлива

    Рекомендуемая скорость всасываемого потока при перекачке светлых нефтепродуктов

    NDT — Неразрушающий контроль

    Неразрушающий контроль конструкций

    NPS — «Номинальный размер трубы» и DN — «Номинальный диаметр»

    Размер труб, фитингов, фланцев и клапанов часто указывается в дюймах как NPS — номинальный размер трубы или в метрических единицах как DN — «Номинальный диаметр»

    Схема P&ID — инструмент для онлайн-рисования

    Draw Диаграммы P&ID онлайн в браузере с помощью Google Docs

    Pipe Fractional Эквиваленты

    Сравнение долей трубы и десятичных дюймов

    Трубы и трубки — температурное расширение

    Трубы расширяются при нагревании и сжимаются при охлаждении, и расширение может быть выражено формулой расширения

    Относительная пропускная способность труб

    Относительная пропускная способность между большей и трубы меньшего диаметра

    Пневматические системы транспортировки порошка и твердых веществ

    Пневматические транспортные системы используются для перемещения порошка и других твердых продуктов

    Пневматический транспорт и транспортировка — скорость транспортировки

    Рекомендуемая скорость воздуха для пневматической транспортировки таких продуктов, как цемент, уголь, мука и др.

    Пневматика — Транспортировка твердых частиц и типы сепараторов

    Сепараторы, используемые в пневматических системах транспортировки твердых частиц — минимальный размер частиц

    Пневматика — Транспортировка твердых частиц и размеров частиц

    Типичные размеры частиц для обычных промышленных такие продукты, как уголь, песок, зола и др.

    Потеря давления в стальных трубах, таблица 40

    Расход воды и потеря давления в стальных трубах категории 40 — британские единицы и единицы СИ — галлоны в минуту, литры в секунду и кубические метры в час

    Теплоносители на основе пропиленгликоля

    Точки замерзания теплоносителей на основе пропиленгликоля — подходят для пищевой промышленности

    Число Рейнольдса

    Введение и определение безразмерного числа Рейнольдса — онлайн-калькуляторы

    Транспортировка жидкого навоза — минимальный поток Скорость

    Избегайте оседания твердых частиц в системах транспортировки суспензии со скоростью потока выше определенных уровней

    Трубы из нержавеющей стали — сравнение американских и европейских стандартов

    Сравнение американских — США — и европейских — немецких, британских (Великобритания) и шведских — нержавеющая сталь стандарты на трубы

    Трубы из нержавеющей стали — Размеры ионы и веса ANSI / ASME 36.19

    Размеры, толщина стенок и вес труб из нержавеющей стали в соответствии с ASME B36.19 — Труба из нержавеющей стали

    Размеры стальных труб — Таблица ANSI 40

    Внутренние и внешние диаметры, площади, вес, объемы и количество резьбы для ANSI Стальные трубы сортамента 40

    Размеры стальных труб — Приложение 80 ANSI

    Внутренние и внешние диаметры, площади, вес, объемы и количество резьбы для стальных труб сортамента 80

    Стальные трубы — Диаграмма тепловых потерь

    Потери тепла от стальных труб и трубы — размеры в диапазоне 1/2 — 12 дюймов

    Стальные трубы и температурное расширение

    Температурное расширение труб из углеродистой стали

    Прямоточные мембранные клапаны — коэффициенты потока — C v — и коэффициенты потока — K v

    Типичные коэффициенты расхода — C v — и коэффициенты текучести — K v — для проходных мембранных клапанов

    Температурные коэффициенты расширения стандартные материалы трубопровода

    Коэффициенты расширения для обычных материалов, используемых в трубах и трубках — алюминия, углеродистой стали, чугуна, ПВХ, полиэтилена высокой плотности и др.

    Термопластические трубы — температура и расстояние между опорами

    Максимальное пространство между опорами для труб из ПВХ, ХПВХ, ПВДФ и ПП

    Фитинги с резьбой и раструбом — классы и спецификации давления

    Классы давления, графики и вес труб для резьбовых соединений и муфт сварные фитинги

    Типы клапанов

    Классификация клапанов

    Клапаны — типовые рабочие диапазоны

    Типы клапанов и их типовые рабочие размеры

    Клапаны — типичные рабочие температуры

    Рабочие температуры для типичных типов клапанов — шаровые краны, дисковые затворы и более 9 0003

    Клапаны для особых условий эксплуатации

    В случае особых условий выбор клапана может быть упрощен, следуя установленной практике

    Клапаны Руководство по выбору

    Руководство по выбору клапанов

    Вязкие жидкости — Рекомендуемая скорость всасываемого потока

    Рекомендуемая скорость всасываемого потока насоса для вязких жидкостей

    Вязкие жидкости — Рекомендуемая скорость нагнетания

    Скорости потока на нагнетательной стороне насосов в вязких системах

    Вода — скорость всасываемого потока

    Рекомендуемые скорости потока воды на всасывающей стороне насосов

    Расход воды — скорость подачи

    Требуемая максимальная скорость потока в водных системах — сторона нагнетания насоса

    Мембранные клапаны Weir — коэффициенты потока — C v — и коэффициенты потока — K v

    Типичный коэффициент расхода параметры — C v — и коэффициенты потока — K v — для водосливных мембранных клапанов

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
