Дренажная яма для бани: как сделать своими руками, пошаговая инструкция

Содержание

как сделать своими руками, пошаговая инструкция

Одним из важнейших этапов обустройства бани является организация своевременной утилизации стоков в очистное сооружение. Самый доступный вариант канализационной системы – сливная яма для бани.

Чтобы обеспечить безопасное использование системы водоотвода, до начала работ рекомендуется тщательно изучить ее конструктивные особенности и выполнить необходимые расчеты, а на этапе возведения – следовать основным рекомендациям специалистов.

Содержание статьи

Разновидности сливных ям

Сточные ямы бывают трех типов: герметичный резервуар, яма дренажного типа и многокамерный септик.

Герметичная выгребная яма – самый простой и безопасный вариант сооружения, который исключает проникновение загрязняющих стоков и бытовой химии в почву и водоносный слой. Она сооружается на земельных участках с высоким уровнем залегания подземных вод.

Конструкция представлена простым герметичным резервуаром, вкопанным в грунт на требуемую глубину. Особенностью выгребной ямы является необходимость регулярной откачки накопившихся водных стоков. К существенным недостаткам герметичного резервуара можно отнести сложность и дороговизну технического обслуживания.

Дренажная яма для слива – самый востребованный вариант для частных бань, не имеющих санузлов. В этом случае обустраивается открытая емкость, не имеющая герметичного основания. В качестве донного фильтра используется гравийно-щебеночная смесь. Конструкция дренажной ямы предусматривает наличие специальных отверстий, необходимых для вывода очищенной жидкости в почву.

Септик – технически сложный вариант канализационной системы для бань, оборудованных санитарными узлами. Конструктивно он представлен несколькими камерами, соединенными между собой и выполняющими различные функции.

Первичная герметичная камера обеспечивает сбор и начальную фильтрацию стоков: отходы в твердом виде опускаются на дно, а жидкость проходит дополнительную очистку микроорганизмами аэробного типа. Резервуар соединяется со вторым отсеком переливной трубой, которая обеспечивает подачу очищенной жидкости. Вторая камера выполняет функцию дренажной ямы, где вода проходит вторичную очистку и выводится в почву.

Если септик состоит из трех отсеков, тогда дренажная камера устанавливается последней. В этом случае во второй камере происходит более глубокая очистка от примесей и загрязнителей, после чего очищенная жидкость поступает в дренажный резервуар.

Доступные материалы для постройки сливной ямы

Выбор подходящего материала для строительства сливной дренажной ямы под баней зависит от конструктивных особенностей сооружения, объема сточных вод и финансовых возможностей владельца участка.

Ямы из бочек

Резервуары могут быть сооружены из бочек, металлических и пластиковых, различного объема. Подобная система предусматривает использование одной или двух дренажных емкостей:

  • Одна емкость. Дно подготовленного котлована засыпают дренажной смесью из щебня и гравия, далее в него опускают пластиковую емкость без дна и с перфорированной поверхностью. Расстояние между бочкой и котлованом засыпают дренажом. К бочке под углом подсоединяют сточную трубу. Часть жидкости через дренажные отверстия будет поступать в почву для дальнейшей очистки.
  • Две емкости. Подобная система предусматривает использование двух бочек, при этом первая устанавливается на 25 см выше второй. Емкости соединяются между собой переливной трубой. Стоки поступают в первую емкость, в которой оседают сторонние примеси и твердые отходы. Далее очищенная жидкость переливается во второй резервуар, к которому подсоединены перфорированные трубы для дренажа. Сточные элементы устанавливаются в траншеи, заполненные дренажным материалом и плотным слоем почвы.

Кирпичные ямы

Для обустройства сливных ям используется керамический кирпич, кладка которого выполняется с небольшими зазорами – они обеспечивают вывод стоков в дренажную подушку и почву. Принцип работы подобной системы водоотвода не отличается от предыдущего, разница заключается в используемом материале. Расстояние между кирпичным резервуаром и земляным основанием заполняется дренажным материалом, предназначенным для очистки стоков и распределения их по периметру котлована.

Кирпичная яма считается более долговечной и практичной по сравнению с конструкцией из пластиковых бочек.

Бетонные ямы

При техническом оснащении и финансовых возможностях можно соорудить дренажную яму из бетонных колец с перфорированной поверхностью, которые монтируются в подготовленный котлован. После завершения монтажа колец днище сооружения засыпают дренажной подушкой из гравия и щебня.

В случае когда глубина котлована составляет не менее 2 метров, а днище резервуара забетонировано, подобное сооружение может использоваться как для отвода стоков из бани, так и для канализации жилого дома.

Ямы из автопокрышек

Выгребные ямы из отработанных автопокрышек предназначаются для отвода жидких стоков, поэтому хорошо подходят для нужд бани.

Обустройство сливной системы при монтаже покрышек может осуществляться различными способами, среди которых боковое перфорирование стенок, соблюдение технологического зазора между установленными скатами, срезка наружных стенок при сохранении внутренней конструкции покрышек.

Это самый простой и востребованный вариант организации водоотвода под баней, в соответствии с которым работу можно выполнить собственноручно.

Пошаговое обустройство дренажной ямы для бани

Теперь рассмотрим вопрос, который интересует многих, – как сделать сливную яму для бани своими руками. Самый простой вариант для новичков – дренажная яма из бочки. В качестве резервуара для слива используется бочка из металла объемом до 250 литров.

Для начала необходимо выбрать подходящее место под котлован. Расстояние от фундамента бани до очистного устройства должно составлять от 3 до 7 метров. При определении глубины сточной ямы важно учитывать общий объем стоков и грунтовые воды. Оптимальное значение – не более 7 метров.

Процесс обустройства ямы для стоков предусматривает поэтапное выполнение работ.

Подготовка котлована и прокладка трубы

  • Подготовка строительного участка под яму. От основания бани должна быть выкопана земляная канава, имеющая необходимый уклон для удобного отвода стоков. Среднее значение уклона – 4 градуса на метр погонный. Дно утепляют и засыпают дренажом из гравия и песка. На подушку укладывают водоотводную трубу, соединяющую парную и сточную яму.
  • Далее выкапывают котлован и также утепляют. На дне обустраивают подушку для дренажа из гравия и щебня (толщина до 25 см).

Подготовка сливной емкости

  • Боковые поверхности бочки перфорируют болгаркой с шагом в 18 см в шахматном порядке.
  • В днище проделывают отверстие для монтажа патрубка, который будет соединен с водоотводной трубой крепежной муфтой. Соединительный стык обрабатывают герметиком с внутренней и наружной стороны.
  • Бочку оборачивают геотекстильным материалом, который обеспечит надежное дренирование стоков и предотвратит попадание сторонних предметов в емкость. Геотекстиль фиксируют по всей поверхности при помощи бечевки или строительной ленты.

Монтаж емкости в котлован

  • Бочку устанавливают на дренажную подушку, чтобы патрубок был расположен сверху.
  • Все образованные пустоты между стенками котлована и бочки засыпают мелким гравием.
  • Патрубок соединяют со сточной трубой, проложенной ранее.

Особенности прокладки сточной трубы

Прокладка водоотводной трубы – важный этап в обустройстве канализации для бани. Согласно строительным нормам трубу закладывают на этапе возведения фундамента. Она располагается внизу основания с уклоном в сторону дренажной ямы. Когда прокладка трубы требуется для готового строения, монтаж осуществляется под полом парной.

Чтобы правильно выполнить установку трубы, нужно соблюдать следующие правила:

  1. Не допускается наличие загибов, поворотов и стыков при монтаже изделия. Это может привести к появлению засоров на любом участке трубы.
  2. После завершения монтажа водоотвода выполняется бетонная стяжка банных полов с соблюдением уклона в сторону сливного отверстия. После полного высыхания стяжки пол облицовывают кафелем или керамогранитом, поверх которых устанавливают деревянные решетки съемного типа. Они обеспечат защиту от ожогов при непосредственном контакте с разогретым напольным покрытием. Кроме того, решетки легко демонтируются для сушки и обработки антисептическими составами.
  3. Слив закрывается защитной решеткой, чтобы предотвратить возможное засорение канализационной трубы.

Важно! Банные полы не требуют дополнительного утепления. При качественном бетонировании и облицовке подобное основание прогревается в процессе топки и препятствует проникновению холода снаружи.

Как сделать сливную яму для бани – вопрос, который не застанет врасплох владельцев подобных строений. Ведь организовать надежную систему отвода стоков из подручных материалов и без привлечения строительной бригады несложно, главное – настрой и серьезный подход к делу.

Сливная яма для бани своими руками: этапы строительства

Баня – это практически обязательный атрибут на дачном участке. Никакие душевые кабины и ванны не способны заменить целительное воздействие парной, поэтому баню частенько возводят еще до того, как будет построен дом. Не стоит забывать и о том, что даже самая маленькая банька требует отведения использованной воды. Самый простой и, в то же время, практичный вариант местной канализации — сливная яма для бани. Рассмотрим, как может быть построено это сооружение.

Организовать вывод отработанной воды из бани можно разными способами. Если есть возможность подключения слива к центральной канализации или организовать сброс воды в общую сливную канаву, то такой вариант будет предпочтительным.

Но, если такой возможности нет, приходится строить локальные системы приема сточной воды. Рассмотрим, как обустроить сливную яму, если выбран именно этот вариант обустройства канализации.

Что нужно сделать до начала строительства?

Все знают, что сооружение любого объекта или коммуникации нужно начинать с проектирования. Не станет исключением и сооружение очистного сооружения для бани.

Оценка УГВ

Прежде всего, нужно узнать на каком уровне залегают грунтовые почвенные воды. Если этот уровень достаточно высок, то от строительства традиционной сливной ямы придется отказаться, поскольку ее будет заполнять почвенная вода.

Как можно определить, на каком расстоянии от поверхности залегают почвенные воды? Как правило, для получения этой информации необходимо производить гидрогеологическое исследование, включающее бурение штуфов. Однако предварительную оценку положения можно произвести и старинными народными методами:

  • Если поблизости имеются колодцы, то по уровню находящейся в них воды можно сделать вывод об УГВ.
  • Еще одна примета – при высоком УГВ на участке растет много растений, которым нужна влага в больших количествах. Например, хвощи, мать-и-мачеха, камыш, осока и пр.

Определение объема камер и другие нюансы строительства

Объем приемных камер зависит от того, насколько человек рассчитана баня — сливная яма должна быть тем объемнее, чем большее количество людей будет пользоваться помывочной. При недостаточном объеме ямы, сточные воды просто не поместятся в ней и потекут через край.

Также, следует оценить качество грунта на участке, от этого зависит, нужно ли будет проводить укрепление краев ямы. Если участок небольшой, то имеет смысл расположить дренирующую сливную яму под баней. Но это возможно при соблюдении следующих условий:

  • яма должна быть построена до начала строительства бани;
  • здание бани будет приподнято над поверхностью земли, то есть нужно будет сооружать свайный или столбчатый фундамент, причем элементы фундамента должны быть очень качественно гидроизолированны;
  • нужно обеспечить хорошую вентиляцию между полом бани и поверхностью земли;
  • труба, проложенная между сливом бани и ямой должна быть качественно теплоизолирована.

Как видно из вышесказанного, расположение сливной ямы под баней связано с большими трудностями и предполагает существенное повышение трудозатрат на строительство. Поэтому в большинстве случаев яму строят на отдалении от здания бани.

Место расположения очистного резервуара следует определить заранее. Как правило, рекомендуется размещать яму на расстоянии 2-2,5 метров от бани. В противном случае, будет сложно построить трубопровод с необходимым уклоном. Кроме того, нужно проследить, чтобы яма была на достаточном удалении от источника питьевой воды.

Прокладка сливной трубы из бани

Начинается обустройство сливных ям с прокладки сливной трубы, которая будет вести из бани к очистному сооружению:

  • Сооружение сливной трубы начинается при строительстве фундамента для бани.
  • При проведении трубы не допускается поворотов, загибов и стыков. При несоблюдении этого требования, возникает риск образования засоров.
  • После установки сливной трубы производят заливку пола в бане бетонной стяжкой, при этом, пол выполняется с уклоном в сторону трубы. После того, как стяжка высохнет, на пол можно положить кафельную плитку или другой, устойчивый к влаге отделочный материал.
  • Сливное отверстие трубы следует защитить решеткой, чтобы исключить попадание в трубопровод мусора.

Совет! Утепление пола в бане, как правило, не делается. Так как правильно построенный пол быстро прогревается при топке печи и не пропускает наружный холод. Сливная труба, проложенная с необходимым уклоном, утепления, также, не требует.

Сооружение сливной ямы

Если грунт на участке прочный и, при этом, обладает отличными фильтрующими свойствами, то строительство ямы заключается в копке котлована и сооружении дренирующего слоя из щебня или гравия.

Однако такие идеальные условия встречаются крайне редко. Как правило, хорошо дренирующие грунты имеют свойства осыпаться, поэтому при строительстве ямы нужно предусмотреть укрепление ее стенок. Варианты материалов, которые можно использовать для выкладывания стен ямы:

  • Кирпич влагостойкий (керамический).
  • Листы шифера.
  • Кольца из железобетона колодезные.

Можно использовать и подручные материалы:

  • Старые автопокрышки со срезанным с одной из сторон ободом.
  • Бочки из пластика или металла. У таких бочек удаляют дно, а в их нижней части сооружают отверстия для прохода воды.

Этапы монтажа

  • Первый и самый трудоемкий этап строительства – подготовка котлована для устройства ямы и траншеи для прокладки трубы. Вынутый грунт следует либо раскидать по участку (если это качественная почва), либо вывезти за его пределы.
  • При строительстве кирпичного резервуара, стенки кладут толщиной в полкирпича – это позволяет экономить материл. В рядах кирпичной кладки делают пятисантиметровые промежутки для дренирования жидкости.

Совет! Кладку можно выполнить не только из кирпича, но и из природного камня.

  • При сооружении резервуара из бетонных колодезных колец, следует выбирать изделия с перфорацией. Если купить их не удалось, то придется формировать отверстия самостоятельно при помощи перфоратора.
  • После завершения процесса укрепления стенок ямы, следует начать формирование дренажного слоя на дне. Для этого в яму насыпают песок и щебень, толщина слоя – не менее 20 см.

Совет! Если нет щебня, для формирования дренажного слоя можно использовать строительный мусор – битый кирпич или бетон.

  • Укрепление стенок котлована завершают на расстоянии 40см от поверхности земли. На этом уровне следует устроить перекрытие – положить готовую железобетонную плиту или выполнить заливку раствора по построенной заранее опалубке.
  • В перекрытие следует предусмотреть отверстие, которое будет использоваться для контроля наполнения ямы стоками, а при необходимости – для откачки воды. Отверстие закрывают надежным люком. После этого сливная яма в бане готова.

Вариант строительства сливной ямы из бочек

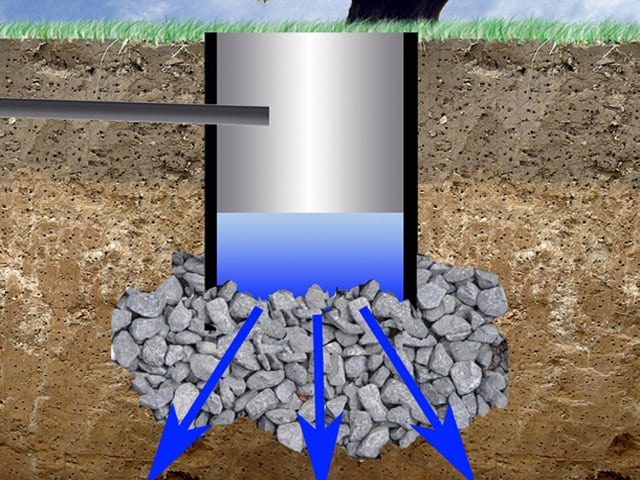

Если баня будет использоваться 1-2 раза в неделю и в ней не планируется установка унитаза, то достаточно быстро и просто может быть сооружена сливная яма для бани своими руками из пластиковых бочек. Применять металлические бочки не рекомендуется из-за их склонности к коррозии. Построить сливную яму для бани из бочек можно двумя способами.  Вариант первый:

  • подготавливаем котлован;
  • на дне формируем фильтрующий слой, насыпая щебень высотой 40 см;
  • на подготовленный фильтрующий слой устанавливается бочка без дна и перфорированными в нижней трети высоты стенками;
  • к бочке присоединяется сливная труба, идущая с наклоном из бани;
  • котлован должен быть больше бочки, после её установки со всех сторон должно остаться около 10 см свободного пространства, которое нужно засыпать мелким щебнем, смешанным с песком.

Второй вариант более сложный, для строительства сливной ямы потребуется две бочки. Вторую устанавливают ниже первой на 200 мм. Бочки соединяют при помощи системы перелива.

Такая сливная яма работает по принципу септика. Первая бочка герметична, в ней оседает твердый осадок. Вторая бочка дренирующая, как сделать этот вариант, описано выше. Отвод воды из второй бочки может быть организован в дренирующие канавы.

При строительстве бани следует предусмотреть систему отведения использованной воды. Недорогой и практичный вариант утилизации стоков — сливная яма для бани. Построить это сооружение можно самостоятельно, не привлекая бригады строителей, поскольку в его конструкции нет ничего сложного.

Как сделать слив в бане своими руками — устройство, подготовка и технология изготовления. Как сделать пол в бане со сливом: варианты устройства и инструкция

Каким должен быть пол в бане

Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.

Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:

  1. Пол должен быть прочным и надежным;
  2. Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
  3. При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
  4. Материал пола должен быть влагостойким и неприхотливым в уходе.
  5. Вода с поверхности должна удаляться максимально быстро.

Важно! Неправильный монтаж слива и труб водоотведения может спровоцировать быстрый износ и загнивание конструкции деревянного пола.

Практичный вариант устройства пола в бане – керамическая плитка

Деревянный пол

Деревянные полы в бане могут быть протекающими или не протекающими. Полы не протекающей конструкции устанавливаются на бетонную стяжку, имеющую уклон в сторону слива воды. Такие полы долго просушиваются, поэтому быстро поддаются гниению.

Пластина в приямке выполняет роль водяного затвора

Гораздо проще в эксплуатации и устройстве пол протекающий. Чтобы сделать слив воды в бане под дерево, в данном случае настил из досок не прибивают к лагам. Его просто кладут, оставляя между досками настила зазор 5 мм. Вода уходит с поверхности пола через эти зазоры, которые выступают также своего рода вентилятором. Данные настилы можно в любой момент их снять и просушить.

В случае протекающего пола необходима организация герметичного приямка под баней. из которого затем посредством трубы будет производиться отвод воды, например, в сливную яму. Также, в приямке будет нужно сделать гидрозатвор, чтобы избежать попадания неприятных запахов в помещение.

Полы из бетона

Конструкция пола из бетона предполагает наличие таких слоев:

  • утрамбованный слой щебня;
  • песчано-цементный раствор;
  • слой пароизоляционного материала;
  • утепляющая прослойка из пенополистирола;
  • целлофановая пленка для гидроизоляции;
  • еще один слой пескоцемента;
  • сетка из арматуры, покрытая бетонной стяжкой.

Поверх стяжки можно выполнить облицовку кафельной напольной плиткой, либо воспользоваться деревянными трапиками.

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

  • предбанник;
  • парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

Полы в моечном помещении и парилке делаются по следующим принципам:

  • Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

Проливной̆ пол в моечной бани

  • Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
  • Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечной

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

Чертёж системы водоотвода

Нужно прорисовать на бумаге примерный эскиз строения пола, а также самого водоот

как правильно сделать под баней с туалетом водяной затвор, схема устройства на даче колодца и дренажа, фото и видео


Содержание:


Довольно многие владельцы загородных домов хотят обустроить на своем участке баньку для собственного пользования, чтобы можно было расслабиться и получить удовольствие. Тем не менее, не каждый знает, сколько нюансов и тонкостей следует предусмотреть, чтобы баня была долговечной, надежной, безопасной для здоровья и окружающей среды. Среди проблем, требующих первоочередного решения, можно выделить устройство канализации в бане своими руками, о чем мы подробно, прикладывая к материалу фото, расскажем далее в статье.


Монтаж дренажных сооружений


Для сооружений небольшого размера, предназначенных исключительно для домашнего пользования небольшой семьей, канализация под баней может быть выполнена в виде дренажной системы.


Технология, как сделать канализацию в бане, заключается в следующей последовательности действий:

  • Выбирается приемлемый участок, на котором роют небольшой колодец – примерно в метр глубиной и метр в диаметре. При увеличении площади бани и количества посетителей, размер колодца может быть увеличен. Кроме того, влияет глубина промерзания грунта. То есть, если земля промерзает на 70 см, то колодец должен быть глубиной не менее 1,5 метров.
  • Стены подготовленной ямы вблизи фундамента бани, дно ямы и траншеи для стока воды нужно покрыть слоем глины в 10 см толщиной. Это позволит предотвратить просачивание воды и разрушение фундамента бани. При обработке глиной траншеи и ямы, следует позаботиться о плавных скосах, тогда вода будет беспрепятственно стекать.
  • Поверх глины в колодец для бани засыпают либо крупный керамзит, либо песок, перемешанный с гравием. Неплохим вариантом можно считать и щебень. Именно этот слой будет служить дренажом сточных вод из бани. Толщина дренажа, как правило, составляет порядка 50 см. Однако мелкофракционный дренажный слой из песка с гравием придется очень скоро чистить, поскольку сквозь него не проходит мыльная вода или крупные частицы мусора.
  • Поверх дренажного слоя нужно засыпать слой грунта и произвести трамбовку.
  • А вот труба, которая зимой может промерзнуть, нуждается в дополнительном утеплении.


В тех случаях, когда на участке песчаный грунт, или есть иные причины, не допускающие обустройство колодца, канализация для бани на даче может выглядеть как дренажная подушка. Принцип работы у нее такой же, как и у колодца. Для ее обустройства нужно прорыть траншею на глубине 0,5 м, длиной 1 м и шириной 30 см, засыпать керамзитом, аналогичным с колодцем способом. А после этого под небольшим углом вывести в нее сливную трубу.



Отметим, что утепление трубы и правильное устройство дренажа являются залогом полноценного функционирования системы. В противном случае, зимой вода в трубах будет замерзать, а новая, поступающая из бани, станет накапливаться в подполье, разрушая отделку и приводя к разрастанию плесени.


Немаловажным условием использования дренажной системы является предварительная очистка всех стоков из бани.



Используя септический метод, очистка стоков происходит в два этапа:

  1. Механическая очистка сточных вод от извести, органических соединений или осадка.
  2. Биологическая очистка с использованием кассет, колодцев-отстойников или фильтрации грунтом.

Устройство приямка


Приямок для дренажной системы требуется в тех случаях, когда грунт на участке плохо впитывает воду. В таком случае стоки сначала скапливаются в приямке, а дойдя до определенной отметки, вода по трубам начинает вытекать за территорию участка. Чтобы вода не застаивалась, трубу укладывают под уклоном. Сам приямок можно выполнить из любых строительных материалов, способных задерживать воду.


При обустройстве приямка для канализации, следует обязательно установить водяной затвор для бани. Эта конструкция предотвратит попадание в баню неприятных запахов из канализации.



Водяной затвор имеет такое строение:

  • водосточная труба опускается в яму, не доставая до дна на 12 см;
  • на нее устанавливается пластина, которая в нижней части не закрепляется;
  • от дна до пластины должно оставаться расстояние в 6 см, которое и обеспечит водяной затвор.


Как правило, схема канализации в бане предполагает подведение в одно место всех сточных вод не только из парной, но и из предбанника, моечной и туалета, если таковой присутствует. При этом целесообразно использовать трубы из полиэтилена.

Настил пола


В качестве пола для бани используют только две конструкции:

  1. Протекающий пол, состоящий из досок, уложенных на лаги с небольшими промежутками – около 5 см. Эти доски можно в любое время снять и просушить.
  2. Капитальный бетонный пол, залитый под уклоном в сторону сливного отверстия. Под стяжкой располагают принимающий резервуар, из которого вода поступает в приямок.



Безусловно, проще и дешевле обустроить протекающий пол. Однако капитальная конструкция будет более надежной и долговечной.

Когда без септика не обойтись


Если нужна канализация в бане с туалетом, где одновременно будет находиться много посетителей, то обязательным условием для нее будет наличие септика. Многие делают септик для бани без откачки, что гораздо практичнее. Такое приспособление позволит накапливать большое количество стоков, в том числе черных. Подобная схема канализации стоит несколько дороже предыдущих, да и ее сооружение намного сложнее выполнить.


Рассмотрим, как правильно сделать канализацию в бане с септиком, более подробно:

  • Сначала под септик нужно вырыть яму, соответствующую размерам резервуара.
  • Основание и стены подвергаются бетонированию.
  • После застывания бетона производят установку самого септика. Можно использовать как купленный септик, так и простые пластиковые бочки. В одной из бочек понадобится сделать в дне отверстия для перемещения сточных вод после фильтрации в почву.
  • Две эти бочки следует соединить между собой переливной трубой.
  • Далее к септику от бани прокладывается сточная труба.
  • В завершении работ устанавливают перекрытие септика.



Данная система работает таким образом, что сначала в одной емкости стоки расщепляются анаэробными бактериями. Далее, после прохождения второй емкости, стоки дополнительно очищаются и просачиваются в почву.


Такой метод обустройства слива считается самым эффективным, даже невзирая на то, что нужно провести много строительных работ и затратить много финансов.

Целесообразность установки смотрового колодца


Обустраивать смотровой колодец нужно будет при установке системы канализации, если длина внешней части системы довольно велика. Вместе с тем колодец должен иметь ширину 1 метр или чуть меньше. На основание колодца заливается стяжка.



Стены же можно усилить кирпичной кладкой или уложить готовые бетонные кольца. Чтобы зимой вода в колодце не промерзала, желательно оборудовать его двумя крышками. А если в вашем регионе бывают сильные морозы, дополнительно рекомендуется уложить теплоизоляционный слой. Если длина внешней коммуникации маленькая, то устанавливать смотровой колодец нет смысла.

Подбор трубы для внешней и внутренней системы канализации бани


Поскольку характер стоков в бане не имеет ничего общего с агрессивной кислотной или щелочной средой, то и трубы подбирать можно абсолютно любые, доступные в продаже. Да и температура воды, поступающей из моечной, не будет превышать 65 ºС. Читайте также: «Как построить баню на воде и что необходимо предусмотреть».


Что же касается внешних труб, то, помимо уже перечисленных факторов, они не будут подвергаться никакой излишней нагрузке, ведь, как правило, за городом нет разветвленного транспортного сообщения. Следовательно, нет необходимости закупать дорогостоящие материалы, если с задачей справятся и более доступные по цене трубы.




Для наружных коммуникаций подойдут пластиковые трубы ПВП или ПВХ, а для внутренних – ПП.


Таким образом, надеемся, что предложенная нами инструкция, как сделать канализацию в бане своими руками, позволит учесть все требования, предъявляемые к обустройству такой системы. Тогда нахождение в бане будет не только приятным и комфортным, но и гигиеничным, безопасным с точки зрения экологии.



Кроме того, грамотно организованная канализация избавит вас от излишней влажности, неприятных запахов, а сама баня не осядет из-за подтопления сточными водами.

Сливная яма для бани своими руками

У большинства владельцев частных домов и дач есть баня, читаем строительство бани из бруса. Для правильного функционирования любой бани должна быть оборудована сливная яма. Однако, чтобы обустроить сливную яму, нужно правильно подобрать место под нее.

Как подобрать место для сливной ямы?

Бессмысленно проводить устройство водного стока из бани в сливную яму в месте, в котором вода может сливаться в канаву. К примеру, если баня расположена между двумя сливными канавами, одна из которых является центральной, будет обеспечено постоянное поддержание ее в рабочем состоянии, очищение и углубление. Следить за состоянием  такой канавы должно поручено садоводческому сантехнику. При таком устройстве слива труба выводится из бани прямо в канаву.

Подобные варианты слива воды в канаву из бани должны быть предусмотрены заранее, в процессе постройки самой бани при условии, что уровень грунтовых вод на территории участка высокий. Если же баня была построена не рядом с канавой, то необходимо заняться сооружением сливной ямы.

Возможно проведение слива воды в канаву на дачном участке из бани, а также из кухни дома. Для этого необходимо подсоединение к раковине сифона, при этом, гофр должен выводиться в ПВХ серую трубу для внутренней канализации, диаметр которой 50 мм под полом, после чего будет сделан выпуск в канаву из дома.

Как сделать сливную яму для бани своими руками — практические рекомендации.

В случае отсутствия канавы тоже можно обустроить сливную яму. Но здесь многое будет определяться особенностями грунта на участке. Для песчаного грунта, супеси, и даже суглинка, подойдет небольшой объем ямы для слива, так как будет происходить впитывание воды из нее в стенки. Такую сливную яму называют дренажной. При выборе суглинка или песчанника, вырывается яма размерами 50х50 см, 80х80 см или 100х100 см и до 1 м в глубину, которая засыпается слоем щебня, гравия и кирпичного лома. Сливная труба из бани  должна быть выведена к сливной яме при уклоне для естественного стока воды на глубину 0,4-0,8 м, что зависит от глубины ямы.

Для осуществления другого варианта  заполнения дренажной ямы необходимо положить на дно лист волнового шифера, на который затем волнами будет положен следующий лист, и так нужно продолжать до достижения поднятия уровня листов на 15 – 20 см ниже уровня грунта. Между листами шифера вставляется труба слива посередине высоты всей «стопки» шифера. В конце края ямы вертикально обкладываются при использовании обломков шифера таким образом, чтобы они возвышались над уровнем грунта. Яму сверху нужно засыпать грунтом до высоты оставшихся 15-20 см. Такая сливная яма хороша для умывания и мыться посуды семьи, в которой 4 человека. Впитывание сливной  воды происходит при осуществлении самим грунтом.

Расчет объема сливной ямы.

Для расчета необходимого объема ямы слива для бани нужно самим хозяевам. Для этого необходимо владеть информацией об общем потреблении воды при помывке в бане.

При наличии песчаного грунта, он сам будет осуществлять дренаж. Он способен прекрасно впитывать воду, вот почему может быть использован в качестве называемой горизонтальной дренажной подушки в траншее из 200 мм щебневого слоя на глубине от 0,3 до 1 м в 2-3 метрах. Труба выводится и кладется на дренажную подушку(щебень) сверху, после чего все засыпается песчаным грунтом.

Укрепление стенок сливной ямы.

Принимая решение о создании сливной ямы, необходимо обеспечить укрепление стенок ямы при помощи досок или шифером. Также может быть использована ненужная дырявая бочка, в которой дополнительно делается отверстие по бокам и в днище, для впитывания влаги в стенки ямы, и ухода в днище.

При наличии на участке глины, которая препятствует пропуску воды сквозь стенки ямы, необходимо использование более сложной конструкции сливной ямы. Если залегание глины проходит пластами, яма должна быть выкопана до глубины, при которой глина будет заканчиваться, и начнется слой другого грунта, способного впитывать воду. На такой глубине осуществляется установка бочки, в которую затем помещается щебень и битый кирпич. На этот слой проводится укладка выпуска трубы для слива и сверху, местами или по всему объему бочки, все засыпают при использовании щебня или битого кирпича.

Рекомендую прочитать:

Как сделать сливную яму для бани

Главная » Как сделать сливную яму для бани

При строительстве бани необходимо учитывать утилизацию стоков. Чаще всего используется сливная яма. Они бывают несколько типов.

Сливные ямы: три вида

Сточная яма может выполняться в виде герметичного резервуара, септика либо ямы дренажного типа. Первый вариант является самым простым и привычным вариантом, исключающим попадание химических веществ и грязной воды в почву. Такая яма может быть сделана там, где есть высокий уровень залегания воды. Из ямы этого типа нужно регулярно откачивать накопившиеся стоки.

Дренажная яма часто используется для частных парилок без санузлов. Она представляет собой открытую емкость без герметичной основы. Фильтром выступает щебеночно-гравийная смесь. Есть специальные отверстия, чтобы очищенная жидкость выходила в почву.

Септик это полноценная канализационная система с несколькими узлами. Есть несколько камер с разными функциями. Первая из них обеспечивает сбор и фильтрацию. Твердые отходы идут на дно, жидкость же дополнительно очищается специальными микроорганизмами. Со вторым отсеком резервуар соединяется с помощью переливной трубы. Еще одна камера выступает традиционной дренажной ямой. Здесь жидкость еще раз очищают и выводят в почву. Если у септика 3 отсека, то дренажную камеру устанавливают в последнюю очередь. Также система оснащена перфорированными трубами.

Ямы из керамического кирпича

Чтобы обустроить качественную яму требуется кирпич определенного типа. Кладку делают с малыми зазорами, чтобы стоки беспрепятственно выходили в дренажный слой, а затем и в землю. В принципе, данная система ничем не отличается от рассмотренных систем выше. Разница состоит только в материалах.

Между землей и кирпичной емкостью есть расстояние, которое нужно заполнить дренажным материалом. Он предназначается для очищения стоков и их распределения по всему периметру.

Ямы из бетона

Если есть определенные возможности, вы можете сделать дренажную бетонную яму. Она имеет перфорированную поверхность и несколько бетонных колец. Кольца устанавливаются в котлован. Когда установка завершена, то дно засыпается дренажной подушкой. Необходим качественный щебень.

Если глубина вашего резервуара не меньше двух метров, а дно забетонировано, то таким сооружением можно легко пользоваться для отвода жидкостей парной и для постоянной канализации дома.

Информация о дренажном отстойнике и насосах для отстойника грязной воды

Если у вас заболоченный сад или лужайка, как описано на моей странице дренажа сада, и вы не можете слить воду в систему поверхностного дренажа, потому что
садовые откосы вдали от дома, отстойник и насос в самой нижней части французской дренажной системы — ваш лучший вариант. Эти системы экономичны, не требуют особого обслуживания и
активируется автоматически, чтобы удалить воду.

Инструменты, необходимые для строительства отстойника: лопата, цемент, спиртовой уровень, рулетка, которые можно приобрести в магазине дренажа.

  • Определите лучшее место для рытья отстойника.Это будет самый низкий
    точка вашего сада или лужайки и всегда там, где лужи поверхностной воды. Помните, что вы подключаете французские водостоки, и вода не будет подниматься в гору.

  • Выкопайте отстойник глубиной от 27 до 36 дюймов и 24 дюйма
    квадрат, чтобы учесть бетонную облицовку. Убедитесь, что стенки гладкие, на них нет камней или корней, а дно ровное.

  • Постройте деревянный каркас, который поместится внутри ямы.

  • Залить бетон, чтобы сформировать стены отстойника садового дренажа,
    позволяя не менее 3 дюймов со всех четырех сторон. Верх должен быть на уровне газона или на пару дюймов ниже, если вы хотите спрятать крышку под декоративным гравием. Добавить
    небольшую полоску 1-дюймовой древесины до верхнего края рамы. Когда бетон высохнет, вокруг верхней части отстойника образуется выступ для поддержки крышки.

  • Смешайте цемент, следуя инструкциям производителя, чтобы получить достаточно густой
    смешивание. Теперь залейте бетон вокруг внешних краев, пока он не будет на одном уровне с газоном, затем утрамбуйте его, не забывая добавить любое необходимое количество и сгладить.
    вне.

  • Дайте бетону застыть минимум 24 часа, а затем удалите
    рамку или оставьте на месте.

  • Заполните дно 4 дюйма гравием не менее 20 м. Мелкий гравий может заблокировать
    отстойник.

  • Установите поддон
    покрытие.

Как подключиться к отстойнику
Яма.

Когда бетон застынет, просверлите круг отверстий и выбейте центр.

Другой способ: 1. Выкопать первую часть траншеи, оставив участок почвы толщиной около 6 дюймов, чтобы
удерживайте бетон. 2, Залейте бетон и дайте ему частично застыть. 3, проткните участок трубы нужного размера через землю и мягкий бетон, пока он не коснется деревянного каркаса. 4, пусть
все это установил и снял раму и отрезок трубы.

Распространенные ошибки при строительстве отстойника

  • Убедитесь, что труба установлена ​​на дне траншеи, но достаточно высоко над отстойником, чтобы оставить место для насоса и поплавка.
  • Установите проволочный фильтр на сторону траншеи трубы, чтобы предотвратить просыпание гравия. Это можно сделать из курицы
    провод
    .
  • Не бетонируйте пол ямы, чем больше воды впитает, тем меньше электроэнергии вы будете использовать.
  • Если вы планируете отводить в отстойник более одной траншеи, если позволяют уклоны, соедините их в основную траншею, это проще, чем пытаться соединить.
    в отстойник.

Управление канализацией и ливневыми водами

В J&R Precast наши дренажные изделия разработаны для интеграции с любой конструкцией и конфигурацией для сбора избыточной воды и стоков. Эти дренажные изделия прочны, надежны и подходят для любого дизайнера, инженера, подрядчика или проекта.

Все сборные железобетонные изделия J&R производятся в соответствии со всеми государственными стандартами и стандартами ASTM или превосходят их. Как гордый член Северо-восточной ассоциации сборного железобетона (NEPCA), мы стремимся использовать новейшие технологии и новейший инженерный и строительный опыт.

* См. Также: Плитка и покрытие бетонных колодцев


Сборные бетонные желоба

Сборные желоба

J&R идеально подходят для улавливания, удержания и отвода поверхностных стоков для широкого ряда дренажных систем, а также приложений, где критически важные компоненты инфраструктуры, такие как питание и связь, должны быть защищены и легко доступны.

Простые в установке и долговечные, наши дренажные системы из бетонных траншей лучше сопротивляются химическим веществам, обладают безупречной прочностью, более низким уровнем водопоглощения и менее устойчивы к жаре и отрицательным температурам.

Чугунные решетки сплошные, с входным отверстием для бордюров, которое находится заподлицо с верхней частью бетонной детали, чтобы предотвратить повреждение. Желоба J&R Precast также доступны с узкими прорезями для пешеходов или велосипедистов.

Описание Размеры Размеры
Желоба 20 дюймов в высоту и 16 дюймов в ширину Секции 6 футов x 3 дюйма
Желоба № 3 ‘двойной конец

Водосборные бассейны / Сухие колодцы / Камбуз / Камера выщелачивания / Дренажные ямы

J&R Сборные сборные бассейны, сухие колодцы, камбузы и камеры выщелачивания являются важным компонентом наших продуктов для дренажа и управления сточными водами.Эти водосборные бассейны и сборные камеры обеспечивают надлежащий дренаж и сбор сточных вод в любой конструкции или спроектированной системе.

Прочные, прочные и изготовленные в соответствии с отраслевыми стандартами из лучшего бетона, наши сборные сборные резервуары и сборные системы являются лучшим выбором дизайнеров, инженеров и подрядчиков. Все сборные железобетонные изделия J&R производятся в соответствии со всеми государственными стандартами и стандартами ASTM или превосходят их.

Тип Вместимость Размеры и форма
Водосборный бассейн NA Диаметр 4 фута Доступны различные высоты и отстойники
Сухой колодец 500 галлонов. 8 футов 6 дюймов x 5 футов — 24 дюйма на входе
Камбуз (торцевой, средний или 4-х сторонний) 475 галлон. 4x4x4 — впуск 39 дюймов
Камера выщелачивания 200 галлонов. 3 ‘x 6’ — вход 12 дюймов
Камера LC-6 475 галлон. 4 ‘x 8’ — вход 18 дюймов
Дренажная яма NA 5 футов x 6 футов — 5 футов 6 дюймов на входе
Дренажная яма NA 6 футов x 6 футов — 5 футов 6 дюймов на входе
Дренажная яма NA 8 футов x 6 футов — 7 футов впуск
Дренажная яма NA 8 футов x 4 дюйма — 3 футов 6 дюймов на входе
Дренажная яма NA 8 футов x 6 футов — 5 футов 6 дюймов на входе
Дренажная яма NA 8 футов x 4 дюйма — 7 футов 6 дюймов на входе

Бетонные перегородки

Компания J&R Precast производит широкий ассортимент сборных железобетонных перекрытий.Наши перегородки идеально подходят для многих применений водопропускных труб.

Эти современные перегородки позволяют использовать множество трубопроводов, включая водопропускные трубы и коробчатые трубы. Эти современные перегородки J&R Precast отличаются прочностью и универсальностью, поэтому они обладают как формой, так и функциональностью.

Пожалуйста, обратите внимание, что удерживающее стеновые блоки Redi-Rock также могут быть использованы в этом приложении.

Приложения Размеры
Передняя стенка Ширина 5 футов — различные размеры отверстий
Передняя стенка Ширина 8 футов — различные размеры отверстий
Передняя стенка Ширина 12 футов — различные размеры отверстий

Бетонные канализационные люки

Сборные канализационные люки

J&R спроектированы и спроектированы для использования практически в любых условиях в системах ливневой и канализационной канализации.Наши канализационные люки доступны в различных формах и размерах, включая большие круглые люки и подъемные станции для основных воздухозаборников, бордюров и стандартных 48-дюймовых люков.

Все они произведены в соответствии с отраслевыми стандартами и превосходят их. Канализационные люки снабжены гибкими водонепроницаемыми трубными уплотнениями для обеспечения герметичности соединений без утечек. Эти уплотнения являются отраслевым стандартом и изготавливаются в точном соответствии со спецификациями для любого проекта.

Тип Приложения Размеры
Коммерческий Бетонный канализационный люк Внутренний диаметр 4 фута — разная высота

Бетонные дренажные люки

Сборные дренажные колодцы являются важным компонентом любой системы управления сточными водами.Сливные люки облегчают очистку, обслуживание и сбор сточных вод. В компании J&R Precast наши дренажные колодцы из сборного железобетона созданы, чтобы выдерживать самые суровые условия в любой городской или канализационной системе водоснабжения.

Тип Приложения Размеры
Коммерческий Бетонный дренажный люк Диаметр 4 фута — доступна разная высота

Значения дренажного устройства

— DFU

DFU (Значения дренажного устройства) определяется Единым сантехническим кодексом (UPC) и может использоваться для определения требуемой пропускной способности дренажа из приспособлений и их систем обслуживания.

Приспособление — это не единица измерения расхода, а расчетный коэффициент, основанный на расходе, времени работы и частоте использования приспособления. Единица приспособления равна одному кубическому футу воды, слитой по трубе 1 1/4 за одну минуту (≈ 7,48 галлонов США в минуту, ≈ 0,47 л / с).

Отдельное устройство, вспомогательное оборудование или приспособление Минимальный размер сифона Значения дренажного приспособления
(DFU)
Типичные значения, используемые в Европе
(дюйм) Общественные установки (л / с)
Автоматические стиральные машины, коммерческие 2 3
Автоматические стиральные машины, бытовые 2 2
унитаз, унитаз, биде и ванна или душ) 3 6
Ванна 1 1/2 2 2 0.9
Биде 1 1/4 1 0,3
Биде 1 1/2 2
Стиральная машина 2 3 3
Стоматологическая установка, плевательница 1 1/4 1
Стоматологический туалет 1 1/2 1
Посудомоечная машина бытовая 1 1/2 2 2 0.6
Питьевой фонтанчик 1 1/4 0,5 0,5 0,1
Трап, 3 « 3 6 6
Трап, 4″ 4 8 8 2
Устройство для удаления пищевых отходов 2 3
Душ 2 2 2 0.4
Умывальник 1 1/2 2 2
Унитаз 1 1/4 1 1
Барная раковина 1 1/2 1
Кухонная мойка, бытовая 1 1/2 2 2
Раковина для стирки 1 1/2 2 2
Мобильный дом, сифон 3 12
Таз для обслуживания или швабры 2 3
Раковина, бар 1 1/2 1 0.3
Мойка клиническая 1 1/2 2
Мойка торговая с пищевыми отходами 2 3
Мойка кухонная бытовая 1 1 / 2 2 2 0,6
Раковина, прачечная 1 1/2 2 2
Раковина, раковина для швабры 2 3 0.9
Писсуар 2 2 2 0,3
Умывальник 1 1/2 2
Туалет — туалет, самотечный бак 3 3 4 1,8
WC — Водяной шкаф, резервуар для промывателя, клапан 3 3 4
Охладитель воды 1 1/4 0.5 0,5

Крепежные элементы используются при проектировании водопровода как для водоснабжения (WFSU), так и для сточных вод (DFU).

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
