Цвет провода заземления какого цвета: Провод для заземления, как подобрать сечение и подключить, цвет в трехжильном проводе, популярные марки

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

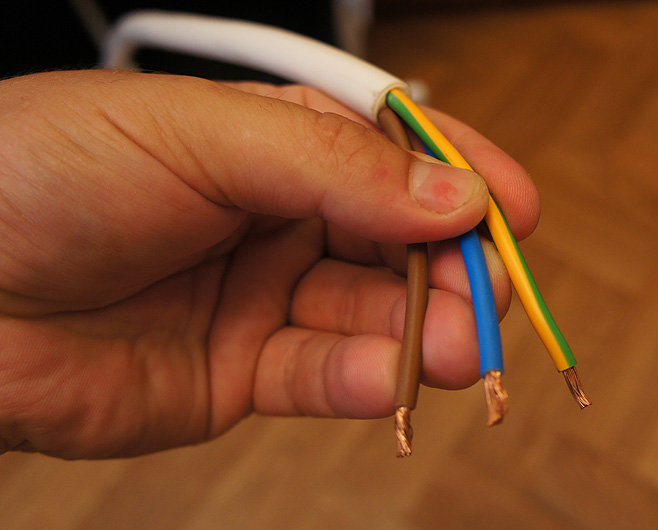

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки, где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети.
Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

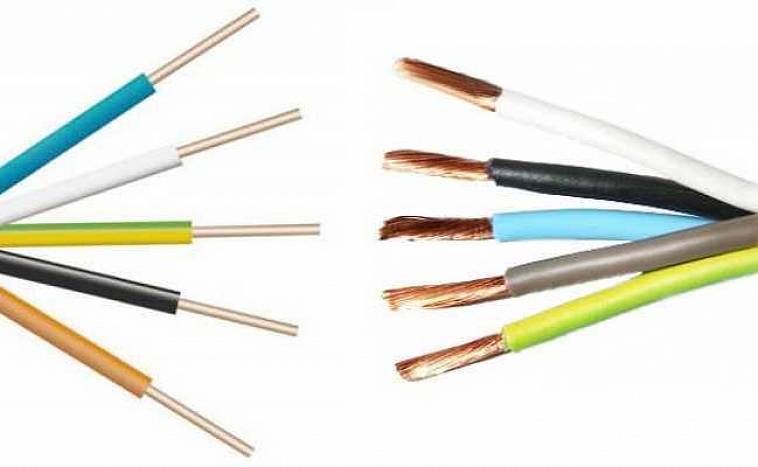

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

• нулевой рабочий провод – голубая изоляция;
• нулевой защитный провод – желто-зеленые полоски на изоляции;
• комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

• серый;
• черный;
• коричневый;
• красный.

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению.

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Какого цвета и какое сечение провода заземления

Провод заземления является неотъемлемым элементом для соединения и правильного функционирования многих электроустройств. При помощи этого изделия можно провести электромонтажные работы определённых участков цепи с нулевым потенциалом земли, при котором электрический баланс в системе достигает равновесия.

Что такое провод заземления

Основное назначение подобного кабеля — защита от косвенного прикосновения к частям электроустановки, находящихся под напряжением. Косвенным называется непрямой контакт человека с частями оборудования, которые в нормальных условиях не находятся под напряжением, например, корпусы двигателей, трансформаторов или ручка фена.

Провод заземления

Но вследствие нарушения изоляции токоведущих частей (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено аварийное заземление.

Заземлитель должен снижать потенциал на защищаемом устройстве до нулевого значения. Как правило, при помощи данного элемента в электросистемах происходит пропуск тока, равный току короткого замыкания. Этот элемент должен иметь возможность пропускать ток.

На первый взгляд можно сказать, что сечение такого кабеля должно быть не меньше, чем у основного рабочего проводника, но это мнение ошибочное. Каждый фазный кабель, в отличие от заземлителя, должен обеспечивать длительный пропуск токов большого номинала. Подбор сечения осуществляется по элементарному принципу – силовые кабели с габаритами токопроводящей жилы от 16 до 35 мм2 должны иметь толщину защитного заземлителя 16 мм2.

Обозначение проводников в электроустановках до 1000 В

В соответствии с общепринятыми на государственном уровне правилами, маркировка сечения жил определяется в соответствии с нормами, заложенными в действующем ГОСТ.

На практике рассматриваются такие варианты, когда для достижения оптимальной точности осуществляется отдельный расчет сечения кабеля. Чтобы определить численное значение площади, необходимо воспользоваться специальной формулой, которая позволит учесть показатель тока короткого замыкания, остаток времени при срабатывании защиты, вид изоляции и тип прокладки проводника. Однако, на практике данная формула применяется не всегда.

При проведении электромонтажных работ, следует обратить внимание на обозначение кабеля. Кроме буквенной аббревиатуры имеется и цветовое обозначение. Нулевой провод обозначается буквой N, голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зелёные полосы на концах.

Не менее важную роль играет качество заземления. Для определения данной характеристики нужно измерить его сопротивление. Как правило, напряжение в трёхфазной сети при линейном подключении составляет 380В.

Защитные проводники – их цветовая маркировка

При проведении монтажных работ часто встает вопрос цветовой идентификации жил силовых кабелей. Когда требуется монтаж ПВЗ для РЕ проводника в цепь заземления, цветовая гамма самой изоляции должна быть желто-зеленого цвета. Рассматриваются варианты, когда ПВЗ устанавливается в качестве нулевого проводника, и выбирается изоляция синей расцветки.

Технические характеристики провода

Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:

• Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения. Предусмотренный параметр проверяется сразу после изготовления продукта.
• Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ. Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.

Наименьшие размеры заземлителей, проложенных в земле

• Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.
• Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
• Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.

Назначение и структура провода заземления

Помещения жилых, общественных и производственных зданий должны быть оснащены системой защитного заземления. Перед тем, как составить акт о состоянии электропроводки, инспектирующее лицо обязано осуществить проверку работоспособности и безопасности эксплуатации каждого устройства.

Строение элемента

Заземлитель предназначен для полноценной защиты человека от поражения электрическим током. Например, при возникновении электрического контакта между токоведущими элементами и корпусом прибора, существует вероятность получения серьезных травм. Иногда малейшее прикосновение к подобному устройству может привести к летальному исходу или тяжким последствиям для здоровья.

Обратите внимание! Чтобы исключить описанную выше угрозу, рекомендуется снабжать заземляющим устройством каждый электроприбор.

Как работает провод заземления

Многие люди часто задаются вопросом, как происходит работа провода заземления. Например, если возникают малейшие неполадки при работе бытовых приборов, то это может быть связано с повреждением кабеля фазы или возникновением утечки электрического тока. Что касается жителей частного сектора, то, в основном, в эти районы электрифицируются посредством устройства воздушными линиями электропередач. Как правило, это двухпроводные линии, которые состоят из фазного и нулевого проводов.

Проверка работоспособности контура заземления

Важно! Порывы ветра, падающие ветки и осадки могут в любой момент оборвать силовой кабель и если у в здании не установлена система защиты в виде заземления и устройства УЗО, то пострадать может не только владелец дома, но и принадлежащая ему бытовая техника.

Маркировка проводов заземления

Любая схема электроподключения содержит в себе общепринятые условные обозначения, каждый из которых необходимо расшифровать для удобного чтения:

• А — сердечник проводника, изготовленный из алюминия. Если на маркировке отсутствует буква А, то для изготовления сердечника была использована медь.
• АА — обозначение многожильного проводника. Сердечник выполнен из алюминиевого материала. Обычно для обеспечения надежности используется дополнительная алюминиевая оплётка.
• АС — кабель оснащен дополнительной свинцовой оплёткой.
• Б — проводник имеет повышенную степень влагостойкости. Для выполнения оплётки используется двухкомпонентная сталь.
• Бн — отличительная особенность оплётки – это стойкость к возгоранию и воздействию экстремальных температур.
• В — внешняя часть изготовлена из поливинилхлорида.
• Г — проводник без оболочки.
• r — проводниковый кабель обладает влагозащищенным эффектом.
• К — контрольный шнур, который имеет проволочную обмотку.
• Р — для изготовления оболочки применяется резина.
• НП — изоляция включает в себя негорючую полимерную оболочку.

Система защитного заземления

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

• Наличие медной жилы;
• Промежуточная оболочка;
• Соответствие цвета нормативам ПУЭ;
• Простота в использовании.

Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.

Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.

Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам.

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

Сечение провода заземления

Для определения эффективности, а также скорости срабатывания УЗО, вычисляется важнейший показатель – активное сопротивление проводника заземления. При получении правильных результатов можно обеспечить максимальную безопасность от поражения электрическим током.

Обозначение контура заземления на схеме

Важно! Проводник заземления не подвергается полной нагрузке, которую должен производить фазный и нулевой проводники. Исходя из этого сеченье проводника заземления принимается со сниженными параметрами.

Как правильно выбрать провод

Прежде, чем выбирать провод заземления, необходимо ознакомиться с основными техническими и эксплуатационными характеристиками.

Заземлять бытовое оборудование своими руками приходится тем владельцам, которые проживают в частных домах или в старых квартирах. Важно отметить, что большая часть современных многоквартирных домов имеют готовую систему заземления. Прежде чем сделать правильный выбор, владелец жилого помещения должен уточнить, какая система установлена на том или ином участке. Учитывая данный показатель, необходимо подобрать проводник соответствующего типа.

Схема заземления

При определении типа установленной системы, следует учесть основные правила электро устройств:

• TN-S — устройство можно заземлить, применив отдельный провод в системе переменного тока;
• TN-C — кабели «ноль» и «земля», их включают в неразрывную ЭЦ;
• TT — служит для прямого защитного заземления, которое установлено на электрооборудовании;
• IT — отвечает за работу устройства через повышенное сопротивление.

Определиться с правильным сечением проводника можно также по типу заземления. Среди них выделяются стационарное или переносное. Для обычного бытового заземления можно использовать стационарный вариант, который допускает применение как многопроволочного, так и однопроволочного кабеля.

В завершение следует отметить, что заземление нейтрального провода играет очень важную роль не только для создания безопасных условий эксплуатации приборов, но и для работоспособности всей электрической системы. Поэтому такими мерами безопасного использования электроустановок пренебрегать не следует.
