4 вида крепежа для пластиковых окон

Автор Марсель Сагитов На чтение 8 мин. Просмотров 163

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

  • Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
  • Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

Важно! В соответствии с ГОСТом (30971-02) нельзя рассчитывать на монтажную пену как на крепеж (ее функция исключительно герметизация). Горизонтальные нагрузки на крепление также недопустимы – блок фиксируется в проеме при помощи прокладочных материалов (расклинивается). По сути, крепеж должен удерживать конструкцию перпендикулярно ее плоскости (не дать окну выпасть).

Схема крепления окон ПВХ по ГОСТУ

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

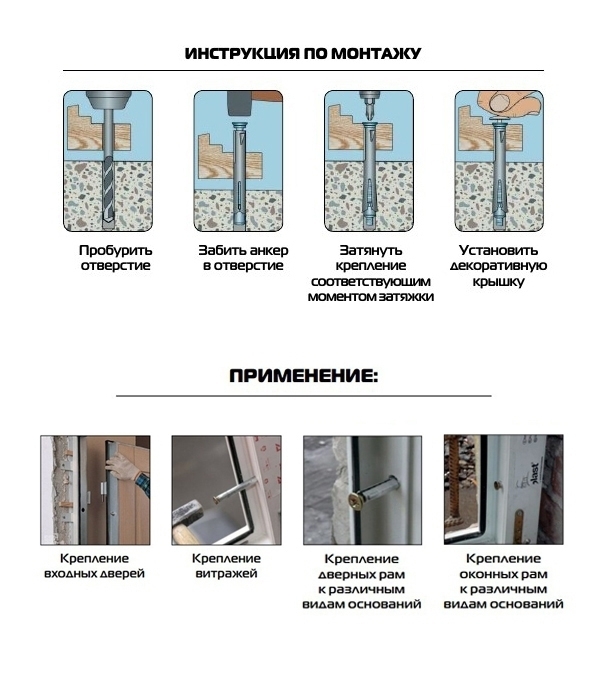

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.

  • Классический анкер. Состоит из наружной оцинкованной гильзы, винта под крестовую отвертку и втулки. Принцип действия заключается в следующем: изначально винт и часть накрученной на него втулки находятся внутри гильзы, которая при вращении винта в определенном направлении расширяется, фиксируя таким образом анкер в посадочном месте. Обычный анкер отлично подходит для крепления в плотных материалах (кирпич, бетон, шлакоблок).
  • Для пустотелых материалов. В целом такой анкер схож с классическим – различия в конструкции гильзы и втулки, которая теперь не расширяет гильзу, а деформирует, сдавливая по оси (деформация возможна благодаря специальным прорезям). Часть анкера при закручивании значительно увеличивается в диаметре, что позволяет его фиксировать в рыхлой среде. В плотных материалах такой крепеж тоже держится отлично.

Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Для пенобетона следует использовать максимальную длину крепежа (202 мм).

Шурупы

Шурупов, как и вышеописанных анкеров, два типа: обычные – по дереву и более специальные – по бетону.

  • Саморезы по дереву. Быстрый и дешевый способ зафиксировать оконный блок в проемах деревянных конструкций, а при использовании дюбеля шуруп прекрасно держится в бетоне, кирпиче и подобных материалах. У этого крепления есть еще одно положительное качество в сравнении с анкерами: простота демонтажа.
  • Саморезы по бетону (нагель). Альтернатива анкерам, которая, к сожалению, встречается довольно редко на отечественном рынке. Данный вид крепления заметно толще по диаметру, чем шурупы по дереву, что делает установку с его применением более надежной. Собственно применение заключается в следующем: в бетонном основании буриться отверстие соответствующего диаметра, после чего можно закручивать саморез без дюбеля, прямо в бетон. Есть один недостаток: из-за больших нагрузок при вкручивании шурупы по бетону часто ломаются.

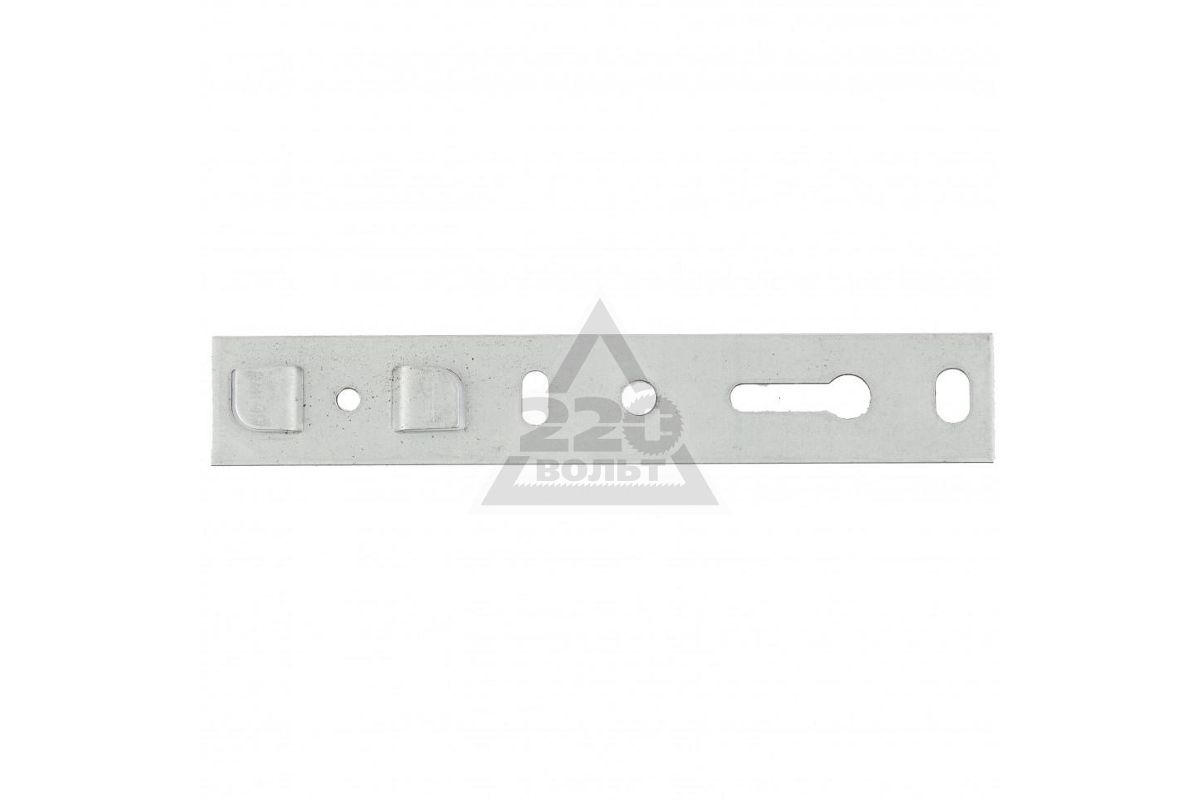

Анкерные пластины

Разновидностей анкерных пластин больше, чем у саморезов и анкеров вместе взятых. Это обусловлено тем, что многие производители ПВХ профиля выпускают пластины специально для своей продукции, к счастью, они универсальны и взаимозаменяемы.

Анкерная пластина крепится одной стороной к внешней части оконного каркаса, другая сторона фиксируется в проеме анкерами или саморезами. Существуют пластины, которые держатся на раме за счет зубчатых выступов или защелкиваются в четверть профиля. Некоторые монтажники такие пластины даже не прикручивают.

Применение анкерных пластин наиболее простой и надежный вариант крепления. Единственный недостаток – после подобного монтажа не обойтись без отделки откосов.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.

В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в стеклопакет.

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

В бетон

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

Схема крепления оконных блоков к стене

В обычных панельных многоэтажках бетон более податлив сверлению, и в большинстве случаев крепление на анкера не вызывает особых затруднений. Что касается технических условий монтажа, о которых было упомянуто выше, существует ряд моментов, требующих особого внимания.

При остеклении балконов или лоджий конструкцию приходится ставить практически заподлицо с наружной частью проема. Крепить анкером в такой ситуации довольно опасно: возможно разрушение края бетонного перекрытия или стены. Крепление на пластины в таких случаях – единственно верный вариант.

К кирпичной стене

Пожалуй, самый простой монтаж, но с некоторыми оговорками. Неприятные моменты возникают, если проем частично разрушен или для кладки использовался кирпич низкого качества. Кроме того, бурение под анкер по месту может осложниться смещением сверла при его попадании в кладочный шов. Поэтому необходимо, отчетливо видеть место сверления, чтобы сделать отверстие посередине кирпича.

Использование пластин несколько упрощает установку, поскольку, если пластина попадает на шов, ее всегда можно слегка провернуть. Анкерные пластины, которые защелкиваются в четверть, просто сдвигаются до удобного положения.

Чаще всего монтажники комбинируют тип крепежа: боковины глухих секций можно смело крепить сквозь профиль на саморезы (дюбель 6мм и пресс-шайба подходящей длины), секции с открывающимися створками – анкер 10 мм. Верх/низ – либо пластины, либо вообще без крепежа, только пена и распорки.

Комбинированое крепеление: сверху и снизу пластинами, сбоку саморезами по бетону

К газобетону

Правильных вариантов крепления к пористым материалам (пенобетон, газобетон и подобные им) всего два:

  • Десятимиллиметровый анкер максимальной длины (202 мм). Способ фиксации традиционный – сквозь профиль.
  • Более предпочтительно крепить анкерными пластинами. К профилю пластина крепиться как обычно: либо прикручивается шурупом, либо защелкивается в паз. Другая сторона фиксируется обычным саморезом, но через специальный дюбель по газобетону. Для успешного монтажа таким способом понадобится шестигранный ключ или бита, чтобы закрутить дюбель в посадочное место.

Кроме этих двух способов, есть еще один, но правильным его назвать трудно. Тем не менее он активно используется определенной категорией монтажников. Дело в том, что пенобетон достаточно рыхлый материал, и саморезы в него закручиваются без сверловки. Это вызывает соблазн крепить блоки шурупами без каких-либо дюбелей. Недостаток: нельзя повторно закрутить саморез в одно и то же место; низкое качество крепления при осевых нагрузках на шуруп.

Видеоинструкция:

К металлоконструкциям

В зависимости от конструкции проема окно крепят либо на саморезы по металлу, либо, что случается значительно реже, на анкерные пластины. Процесс монтажа зависит от толщины металла, к которому необходимо закрепить блок. К распространенной на строительном рынке квадратной трубе, толщина стенки которой составляет 2 мм, крепят пресс-шайбой со сверлом сквозь предварительно засверленный профиль. Если же металл более толстый и сверла самореза не достаточно для успешной сверловки, отверстие в проеме придется сделать перед закручиванием пресс-шайбы.

Полезно1Бесполезно

Крепеж для пластиковых окон, какой выбрать, анкера, рамные дюбели, пластины, преимущества и недостатки | Все о пластиковых окнах

На рынке существует множество крепежных элементов, однако именно их разнообразие и ставит в тупик. Разные источники нахваливают тот или иной крепеж, но здесь, как и везде у каждого есть свои особенности, преимущества и недостатки. Рассмотрим каждый из них по порядку, и расскажем для чего используется тот или иной элемент.



Анкер или анкерный дюбель.







Первое профессиональное крепление, очень надежное. Состоит из трех элементов: винт с резьбой, гильза (это верхний слой) и втулки внутри. При завинчивании винта втулка распирает гильзу и крепеж получается надежно зафиксированным.

Но есть и недостаток: крепеж зафиксирован так надежно, что порой вынуть его обратно очень проблематично. Конечно, устанавливая пластиковые окна вы об этом не думаете, также когда то вы возможно поменяете и их, или если вдруг вам установят их не по уровню и потребуется переустановка, проблемы будут налицо. Да и по словам опытных монтажников, иногда просто сверло может попасть в арматуру и отверстие надо сверлить другое. Вам могут разворотить всю конструкцию до безобразного состояния.

Еще одно: довольно тяжело закрепить в домах с многослойными стенами, он будет просто проваливаться в стене, и распорка не закрепится. Например, серия панельных домов П-44, имеет внутри  воздушный слой с утеплителем, в который закрепиться анкером просто невозможно.

Размер дюбеля варьируется от 100 до 200 мм, толщина 8-10 мм. Размер вы выбираете исходя из того, какое расстояние от рамы до откоса у вас имеется. Анкер устанавливается на внутренней части конструкции под стеклом. Толщина рамы обычно около 4 см, плюс он должен войти в стену минимум на 4 см, то есть 8 см уже занято. Если расстояние от рамы до откоса 2-3 см, то можно взять и 110 мм анкер, если 5-7 см, то уже 150-160 мм.





Нагель или шуруп по бетону.





Обычный шуруп, также надежное крепление, но в отличие от предыдущего, его довольно легко демонтировать и удалить в случае надобности.

Недостаток: тот же, что и в анкере – невозможность крепления в домах со стенами с утеплителем.

Размерный ряд у нагеля примерно такой же – 100-200 мм длина, 8-10 мм толщина. Длину выбирайте такую же, как и у анкерного дюбеля.



Анкерные пластины.







Самое последнее творение крепежа для окон. Много споров существует по поводу надежности, но ведущие компании используют именно их. к слову они бывают поворотные (длинная часть  поворачивается под большим углом) и неповоротные.

Процесс монтажа примерно таков: на торцевую часть окна закрепляют пластину, а другую ее часть с помощью обычного пластмассового дюбеля (длиной 5-8 см) закрепляют к стене.

Преимущества:

  • Рама не сверлится насквозь, как это происходит с анкером или нагелем.
  • Если в стене есть арматура или другие помехи, она повернется в то место, где ее нет, и вторую дырку сверлить не надо.
  • Опять же про П-44 и многослойные стены: это практически единственный вариант крепежа для таких домов. Также бывают дома в российских селениях, сделанные из того, что было. Содержание их неизвестно самим хозяевам, и пластины помогают нам и здесь.

Недостатки:

Условно, все пеняют на то, что крепление на маленький и узкий пластмассовый дюбель ненадежно, и бредят какой то там ветровой нагрузкой, что не соответствует действительности.

Окно на 90% держится на монтажной пене.

Если вы не планируете запенивать окно, а использовать другой утеплитель, например минеральную вату, тогда они вам однозначно не подойдут. А если на вашу раму со всех торцевых сторон нанесена пена, по всей ее ширине, то повода для беспокойства, что конструкция будет ненадежно закреплена или выпадет, никакого нет.

Размеры пластин также от 100 до 200 мм, но крепится она на внешний край рамы, поэтому пластин 120-130 мм, как правило, достаточно для любого дома.

Также имейте в виду, что для разных производителей пластикового профиля существуют разные изделия, и ширина у них разная (у Rehau – для Rehau, у KBE свои и так далее). В крупных городах найти нужную не составляет труда, а для жителей небольших городов рекомендуется заказывать данный крепеж лучше вместе с окном, так как вы просто можете не найти нужного.

Крепеж для пластиковых окон — анкера, шурупы, пластины

Приветствую, уважаемые читатели. Есть у меня сосед по подъезду. Дружим давно. Недавно он купил участок с ветхим домиком, решил его немного обновить, в том числе поменять старые деревянные окна на ПВХ. После замеров оказалось, что точно по размерам можно купить в Леруа и не тратить время на оконные компании. Вот он значит купил эти готовые окна, но не знает как ставить. Пришел ко мне за советом, какой крепеж выбрать. Ну как ему откажешь, поехали вместе, выбрали, купили.

Разнообразие крепежа

На самом деле сейчас на рынке очень много различного крепежа для стеклопакетов. Неподготовленного человека это может поставить в тупик. На сайтах и в журналах нахваливают тот или иной крепеж. А ведь от выбора правильного крепежа зависит долговечность стеклопакета, его надежная установка.

Поэтому я решил написать статью про виды крепежа и чем они отличаются друг от друга.

Анкерный дюбель или анкер

Крепеж является профессиональным и надежным. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (гильзы) и внутренней втулки.

При завинчивании винта втулка распирает гильзу и крепеж надежно фиксируется. Но у такого крепежа есть один главный недостаток. Он так надежно фиксируется, что иногда его невозможно вынуть обратно.

Когда вы устанавливаете пластиковое окно, то не задумываетесь об этом. Но если в процессе окно встанет криво и потребуется его переустановка, то проблема выявит себя. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно разворотить до ужасного состояния.

Если вы устанавливаете окно в доме с многослойными стенами, например, в панельной серии П-44, то возникнут трудности с крепежом. Дело в том, что анкер в таких стенах просто проваливается и распорка не может закрепиться.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Выбирать длину анкера нужно исходя из расстояния от рамы до откоса. Анкерный болт крепится с внутренней стороны стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже 8 см занято. Если расстояние от рамы до откоса пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150 или 160-й анкер.

Шурупы по бетону

Обычные шурупы так же подходят для крепления окна. Преимущества их перед анкерами в простом демонтаже, если это необходимо.

Размерный ряд шурупа по бетону (или нигеля) такой же как у анкерного болта. От 100 до 200 мм в длину и 8-10 мм в диаметре. Выбирать длину шурупа нужно также как у анкера.

Анкерные пластины

Про крепление стеклопакета на анкерные пластины я уже писал в этой статье. Это один из самых популярных видов крепления в оконных компаниях.

Анкерные пластины бывают:

  • поворотные;
  • неповоротные.

Как использовать данный крепеж для ПВХ окон читайте в статье, на которую я дал ссылку выше. В ней все подробно расписано.

Стоит отметить преимущества анкерных пластин:

  • Не нужно сверлить раму насквозь, как это делается с анкером или шурупом;
  • Наличие в стене арматуры никак не повлияет на крепеж. Пластину можно повернуть.
  • Крепление на пластины выручает в “сложных” домах. Например, все та же серия П-44.

Стандартный размер пластины 100-200 мм. Так как пластина крепится на внешний край рамы, то длины в 130 мм хватит “за глаза” для любого дома.

Отмечу, что у каждого производителя ПВХ профиля имеется продукция с различной шириной, поэтому и пластины нужны соответствующего размера. В крупных строительных гипермаркетах найти продукцию не проблема. Но мой вам совет – лучше заказывайте крепеж вместе с окном.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить ПВХ окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту. Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает (я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель желательно выбрать максимально большой длины (минимальный заход в кирпич 6 — 10 см). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Крепление пластиковых окон в деревянном доме

Идеальный вариант монтажа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус – только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

  • Быстрый монтаж окна;
  • Компенсирует температурные расширения;
  • Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Источник: lankins.ru

Следует отметить, что выбор того или иного метода крепления с соблюдением всех необходимых технологий не сильно будет отличаться в процессе эксплуатации, особенно при установке окон стандартных размеров в стандартный бетонный проем.

Чаще всего, выбор того или иного метода креплений зависит от предпочтений и характера стены, где один из вариантов просто невозможен.

Основные требования к крепежным элементам

В соответствии с ГОСТ 30971-02 крепление ПВХ окон в проем должно обеспечивать:

  • учет температурных напряжений пластикового окна в процессе его эксплуатации (с точки зрения ГОСТа – это пожалуй самое важное). Напряжения возникают как угловые: рама в холодный период стремится к изгибу внутрь помещения, так и линейные: все элементы пластикового окна подвержены температурным деформациям. В соответствии с данными от поставщиков ПВХ профиля линейные расширения могут составлять до 1,5 мм на один погонный метр окна. При этом окно может расширяться и сужаться во всех направлениях. Вывод: крепежные элементы должны обеспечивать относительно свободное линейное перемещение окон (т.е. изменение размеров) и удерживать окно от возможных угловых перемещений (изгибов рамы).
  • учет ветровых нагрузок. Особенно высокую важность данный критерий приобретает при установке пластиковых окон на высоких этажах зданий, где ветровая нагрузка значительно выше.

Следует отметить, что наибольшим заблуждением является то, что крепежные элементы либо монтажная пена удерживают окно в проеме.

Внимание!
В соответствии с ГОСТ 30971-02 передача любых силовых нагрузок на монтажный шов (монтажную пену) не допускается.
Не допускается также действие весовых нагрузок на крепежные элементы. Т.е. крепеж держит окно только в поперечных направлениях (перпендикулярно окну), но никак не в плоскости окна!

Для передачи нагрузок в плоскости окна на несущие поверхности осуществляется строго с помощью опорных и дистанционных подкладок выполненных из полимерных материалов либо дерева. Расположение и количество опорных подкладок определяется размерами и конструкцией окна.

Источник: narodnye-okna.ru

Как выбрать надежный крепеж для установки пластиковых окон -Блог

Современный рынок строительных материалов предлагает большое количество видов крепежа. Однако именно их разнообразие и затрудняет выбор. Можно найти массу как положительных так и отрицательных отзывов о том или ином крепеже. Чтобы сделать правильный выбор нужно разобраться в их преимуществах и недостатках.

Виды креплений для пластиковых окон

Обычно для монтажа оконных блоков используются:

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

  • винта с резьбой;
  • внешней гильзы;
  • внутренней втулки.

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

Плюсы:

  • крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
  • соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Выбор длины шурупов по бетону, так же как и анкеров, зависит от расстояния между проемом и рамой окна

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

  • поворотные;
  • неповоротные.

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

  • Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
  • Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
  • В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.

При покупке анкерных пластин нужно учитывать, что существуют модели размером от 150 до 250 мм для монтажа разных конструкций ПВХ окон.

Крепеж для пластиковых окон — Разновидности и какой выбрать правильно

Привет, читатели! Давненько не писал в блог. Начался сезон установки и регулировки окон перед зимой. Все хотят утеплиться.

Так вот, многие клиенты интересуются, как же мы крепим пластиковые окна. Скажу сразу, единого крепления нет.

Все зависит от места установки окна. Поэтому мы можем использовать анкера или пластины. Вообщем надоело отвечать на одни и те же вопросы и я решил их поместить в одну статью, ссылку на которую будут давать всем своим новым клиентам.

Надеюсь и вам пригодится данная информация. Читайте, знакомьтесь.

От чего зависит выбор крепежа

Выбор крепежа для окон, в первую очередь зависит от материала стены, в которую вы будете крепить ваше окно:

  • Кирпич;
  • Дерево;
  • Газобетон, пенобетон, шлакоблок;
  • Бетон.

Во вторую очередь, от типа конструкции и технических условий монтажа:

  • Лоджии;
  • Входные двери;
  • Окна;
  • Витражи.

Чем крепить пластиковые окна. Виды крепежа

1. Анкер или рамный дюбель. Бывает диаметром 8 мм, но практика показывает, что оптимальный диаметр рамного дюбеля — 10 мм. На мой взгляд самый надежный и удобный крепеж для окон.

Имеет различную длину: 72 мм, 92 мм, 112 мм, 132 мм, 152 мм, 182 мм, 202 мм. Используется следующим образом:

В оконной раме сверлится отверстие сверлом по металлу диаметром 10 мм. Затем, перфоратором бурится отверстие в бетоне, прямо через раму.

Далее, вставляется рамный дюбель и забивается в бетон, пока не упрется в раму. После чего закручивается винт. Есть мнение, что дюбель надо утапливать внутрь профиля.

Я считаю это необязательным. Потому, как для шляпки дюбеля, даже существует специальная декоративная заглушка. А прочность крепления в обоих случаях практически одинаковая.

2. Анкерная пластина. Для каждого вида оконного профиля, особенно популярного, производят определенный тип анкерных пластин. Но поскольку, по технологии пластины нужно прикручивать к оконной раме, то можно использовать любые пластины для окон ( только в целях экономии конечно ).

Кстати, по поводу прикручивания пластин в раму. Есть, так называемые, пластины-крабы. То есть, они врезаются или защелкиваются в профиль.

Так вот, в случае наличия четверти в проеме, многие монтажники не прикручивают такие пластины. Наружу окно не выпадет, и это самое главное. Ведь четверть удерживает окно.

Нужно сказать, что бывают случаи (в настоящее время реже), когда монтажники окон, грубо нарушая технологию монтажа, вообще не используют крепеж. Просто фиксируют окно клиньями и заливают монтажной пеной.

Надеюсь, Вас такие случаи пройдут стороной.

3. Шурупы по дереву. Используется для крепления окон в дерево. Самый дешевый крепеж, и это наверное единственный плюс.

4. Шуруп по бетону. Используется по моему только в Европе. Зашел в профессиональный магазин «Крепеж» в С-Петербурге, где много чего можно купить, поговорил с продавцами. Нет у них этих шурупов.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить пластиковые окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту.

Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает ( я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель, желательно выбрать максимально большой длины ( минимальный заход в кирпич 6 — 10 см ). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Чем крепить пластиковые окна в дерево?

Идеальный вариант крепежа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус, только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях, и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

  • Быстрый монтаж;
  • Компенсирует температурные расширения;
  • Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Источник: lankins.ru/montazhnikam/chem-krepit-plastikovye-okna.html

Способы крепежа пластиковых окон в проеме

Как показывает практика, единого мнения по вопросу «что же лучше» так и не было выработано. Важно сказать, что и тот и другой способы установки пластиковых окон получили поддержку академии Rehau.

За многие годы работы, установщиками было высказано огромное количество мнений по данному вопросу.

Монтаж пластиковых окон на анкер

Все что касается монтажа пластиковых окон на анкера можно свести к следующему: анкерная система крепления подразумевает под собой сквозное отверстие в раме окна, что, несомненно, нарушает ее целостность, в результате чего происходит разгерметизация камер профиля.

Кроме того, анкер загоняется в кирпичную или бетонную стену, и как уже было сказано, проходит сквозь профиль Вашего пластикового окна, соприкасаясь внутри с армированием профильной системы.

Результатом такого взаимодействия может быть обледенение и промерзание стеклопакета, а как итог – его запотевание, к тому же появляется вероятность цветения откосов. Вторым опасением при установке пластиковых окон ПВХ на анкеры является возможность при неаккуратном монтаже растянуть конструкцию оконного профиля.

После завершения установки вернуть раму в нормальное положение будет уже достаточно проблематично.

Кроме указанных минусов важно выделить, пожалуй, главный плюс анкерного монтажа – это высокая надежность крепления и быстрая готовность окна к эксплуатации, особенно удобно это при монтаже балконных блоков.

Установка пластикового окна с помощью пластины

Теперь перейдем к вопросу установки пластиковых окон с помощью пластин. Основным достоинством данного способа является сокращение процесса монтажа до минимума, то есть пропадает необходимость демонтажа стеклопакета перед установкой.

К тому же здесь уже не нужно дырявить Ваше окно сквозным анкером, а соответственно не нужно нарушать целостность камер профильной системы, а это, в свою очередь, не даст промерзнуть Вашим стеклопакетам в русскую зиму.

При данном методе установки вероятность растянуть раму пластикового окна сводится к минимуму, что также очень важно. При использовании такого метода установки, многим не нравится то, что крепежные пластины торчат по всему периметру окна, но при грамотной отделке откосов данный недостаток успешно удается скрыть.

Казалось бы, минусы не видны, плюсы очевидны, тогда возникает закономерное желание закрепить всю раму окна на пластинах. Однако не все так просто.

Если Ваше окно имеет открываемые створки, то при постоянном их открывании – закрывании будут возникать ударные нагрузки на раму пластикового окна, поэтому крепление анкерами намного надежнее. Монтаж окон исключительно на пластины допускается при установке только глухого окна.

Именно поэтому все чаще применяют комбинированное крепление: верхнюю часть рамы крепят пластинами, а нижнюю часть фиксируют анкерами.

Такой способ обеспечивает более точную регулировку окна анкерами и дает возможность наиболее ровно выставить окно по горизонтали и вертикали, а также сократить долю минусов, которые несет за собой установка пластиковых окон только на анкеры!

Источник: evrookna-pskov.ru/poleznaya-informatsiya/sposoby-krepezha-okon.html

Как выбрать крепеж для пластикового окна – советы строителя

Замена устаревших деревянных оконных рам в жилых зданиях в клину, Солнечногорске, Зеленограде новыми конструкциями светопрозрачных блоков настолько стала популярна, что многие домашние умельцы начали самостоятельно выполнять эту работу.

Ведь можно посмотреть за действиями подготовленного мастера-строителя при установке пластикового окна.

Однако хорошие практические навыки выполнения слесарных и строительных работ, наличие необходимого инструмента не всегда оказываются достаточными для выполнения подобных операций.

Нужны еще знания конкретных особенностей технологии установки конструкций, правил монтажа на различные стены, применения крепежных элементов.

Современная торговля предоставляет большой ассортимент болтов, шурупов, пластин и других креплений, которые предназначены для установки пластикового окна.

Такое разнообразие деталей в совокупности с рекламой могут усложнить выбор неискушенному покупателю потому, что каждая конкретная модель предназначена для специфических условий эксплуатации. Их надо учитывать.

До начала работ по установке пластикового светопрозрачного блока следует учесть материал и состояние стен оконного проема, на который будет выполняться монтаж для того, чтобы правильно подобрать крепежные элементы, надежно фиксирующие всю конструкцию.

Для установки пластиковых окон чаще всего используют:

  • анкерные болты;
  • специальные шурупы для крепления в бетоне;
  • анкерные пластины.

Анкерный болт

Его строители называют анкерным дюбелем или анкером и признают самым надежным элементом крепления оконных блоков. В его комплект входят:

  • болт с резьбой на конце;
  • пластиковая втулка;
  • строительная гильза.

Принцип работы

Для крепления конструктивного элемента в стене высверливается отверстие, куда вставляются последовательно гильза и втулка.

Анкерный болт через отверстие закрепляемой детали завинчивается во втулку, расклинивает ее так, что создается распирающее воздействие на гильзу, которая расширяется и удерживает все элементы.

Преимущества

Надежность фиксации конструкции окна ПВХ в сочетании с удобным процессом монтажа считается главным достоинством крепления анкерным болтом. Поэтому его используют для соединения строительных деталей с любыми прочными основаниями.

Но эту работу сложно переделывать, ее надо сразу выполнять качественно. Разобрать анкерное соединение для регулировки положения окна по уровню горизонта или вертикали очень проблематично.

Жестко зафиксированный в стене анкер для извлечения требует много сил и времени. Поэтому такая надежность крепления при определенных обстоятельствах отрицательно сказывается на использовании анкерных болтов.

Недостаток

Проблемным местом применения анкеров считаются многослойные стены с пустотами, заполненными утеплителями. Отсутствие однородной плотной среды исключает надежную фиксацию гильзы в подготовленном отверстии при ввинчивании болта. Создаваемой анкером распорке в полой среде не за что удерживаться.

Рекомендации по выбору размеров

Глубина отверстия в стене соответствует вставляемой в него гильзе, а болт закрепляет раму к проему. Но промежуток между стеной и рамой окна ПВХ может быть произвольным от 2-х до 7 см. Он определяет длину дюбеля.

При расстоянии до 3-х см выбирают анкерный болт длиной 110 мм, а при 7-ми см — 160 мм.

Шурупы для крепления в бетоне

В обиходе их называют турбовинтами, нагелями или даже саморезами по бетону. Они обладают достаточными удерживающими усилиями, позволяющими успешно их использовать при закреплении в стене окон ПВХ.

Преимущества

  • надежность крепления в прочных материалах;
  • доступность демонтажа для выполнения регулировок или замены деталей.

Недостаток

Нельзя использовать при неоднородной структуре многослойных стен из-за наличия в них пустот с теплоизоляционными вставками.

Выбор размеров

На длину нагеля, так же как и анкерного болта, влияет величина промежутка между рамой окна и проемом в стене.

Анкерные пластины

Их используют как наиболее современный метод крепления светопрозрачных устройств, разработанный с учетом влияния температуры, воздействующей на оконные коробки при разных погодных условиях за счет эластичности материала. К тому же только они способны надежно удерживать окно ПВХ в многослойной стене.

Принцип крепления

С одной стороны пластина закрепляется на торцевой части оконной рамы, а с другой — фиксируется в стене обыкновенным дюбелем длиной в 5÷8 см.

Виды конструкций

Производители выпускают анкерные пластины:

  • поворотными;
  • неповоротными.

Поворотную модель удобно переориентировать на раме без сверления отверстий при возникновении неожиданных препятствий во время сверления бетонной стены, например, попадания на прут арматуры. Простая перестановка пластины в новом направлении сохраняет целостность оконной рамы.

Особенности монтажа пластиковых окон

  1. Среди строителей бытует мнение, что анкерные пластины обладают недостаточной надежностью. Но производители предписывают выполнять такое крепление с обязательным использованием монтажной пены, которая при застывании создает сама по себе надежную фиксацию окна. А вот использование минеральной ваты или любых других уплотнителей недопустимо.
  2. Анкерные пластины выпускаются под конкретную конструкцию пластикового окна каждым производителем по своим стандартам. Это надо учитывать при покупке крепежа. Использование пластин, например, фирмы Rehau для крепления окон другой конструкции может создать проблемную ситуацию.

При выборе крепежных элементов учтите конструктивные особенности окон и стен. Это поможет сделать правильный выбор для установки конкретной модели.

При необходимости можно проконсультироваться у специалистов в оконной компании, которые своими советами облегчат вам самостоятельно выполнить монтаж окон ПВХ.

Источник: okna-systems.pro/articles/poleznoe/kak-vybrat-krepezh-dlya-plastikovogo-okna-sovety-stroitelya

Виды крепежных элементов для монтажа пластиковых окон

Современные пластиковые окна имеют отличные технические характеристики и при соблюдении правил эксплуатации способны без поломок выполнять свои функции в течение многих лет. Однако все достоинства светопрозрачных конструкций могут стать бесполезными, если при их установке были допущены ошибки, например, использовались неподходящие крепежи.

К крепежам для установки окон предъявляются достаточно строгие требования, так как при эксплуатации изделия испытывают сильные разноплановые нагрузки. Плохо закрепленное окно может выпасть из проема от сильного порыва ветра или от случайного надавливания на него изнутри или снаружи. Кроме этого, неправильно подобранные крепления могут стать причиной нарушения герметичности оконной системы, источником попадания в помещение холодного воздуха и уличного шума.

Давайте же рассмотрим наиболее распространенные типы крепежей, оценим их достоинства и недостатки.

Анкерные болты – классический крепеж для пластиковых окон

Крепление окон в проеме при помощи анкерных болтов считается классическим способом установки светопрозрачных конструкций. Раньше этот способ не имел альтернатив, да и сегодня во многих ситуациях монтажники отдают предпочтение именно ему.

Вариант предполагает просверливание в раме отверстий диаметром 8-10мм, вставку в них анкерных болтов и забивание крепежных элементов в стену до упора. Способ хорош при установке окон в зданиях с твердыми прочными стенами – в этом случае он обеспечивает надежную фиксацию конструкции на долгие годы. Применение анкерных болтов неоправданно в зданиях старого фонда и в строениях с многослойными стенами, а при использовании их для остекления балконов имеется вероятность разгерметизации всего помещения, так как массивные элементы нередко пробивают насквозь козырьки навеса.

Среди других недостатков способа крепления окон на анкерные болты выделяются следующие:

  1. Вызывает дополнительное охлаждение рамы, так как пронизывающий её насквозь болт становится прямым мостиком для проникновения холода снаружи.
  2. Требует усиленной герметизации нижней части, чтобы влага от запотевания не попадала на монтажный шов.
  3. Конструкцию сложно демонтировать – чтобы вытащить анкерные болты, нужно приложить большие усилия.

Современные варианты крепления окон

В тех случаях, когда анкерные болты не могут обеспечить нужное качество крепления, применяют другие виды крепежных элементов. Чаще других при установке окон используют анкерные пластины для ПВХ окон и стеновые шурупы МРС (MRS). Оба варианта доказали свою надежность и эффективность – ими пользуются специалисты компаний, идущих в ногу со временем, которые следят за прогрессивными разработками в оконной сфере и применяют лучшие из них.

Анкерные пластины

Монтаж осуществляется при помощи пластин, одна часть которых саморезами присоединяется к раме, а другая прикрепляется к стене дюбелями длиной не менее 40мм. Способ хорошо подходит для зданий с многослойными или рыхлыми стенами (с утеплением), а также для установки окон в исторических зданиях. Дополнительную прочность креплению придает монтажная пена, которой заливаются оставшиеся между откосом и рамой промежутки.

В работе используются универсальные и специальные анкерные пластины для пластиковых окон:

  • Универсальные крепежные элементы подходят для установки любых конструкций, они напрямую присоединяются к раме саморезами;
  • Специализированные – разрабатываются под конкретную модель окна и имеют «ушки» под саморезы, они вставляются в особые пазы рамы для упрочнения фиксации.

Монтаж ПВХ окон на анкерные пластины не вызывает дополнительного охлаждения рамы, так как герметичность конструкции не нарушается и исключается ее соприкосновения со стеной в холодной зоне. Крепление при помощи пластин имеет необходимую прочность, а эластичность соединения позволяет регулировать положение устанавливаемого окна в проеме. Такое крепление устойчиво к температурным перепадам и воздействию других климатических факторов.


Главное преимущество анкерных пластин, по достоинству оцененное специалистами по монтажу – это возможность их применения в ситуациях, когда невозможно использовать анкерные болты.

 Недостатком крепления окон на анкерные пластины некоторые считают меньшую, по сравнению с классическим способом, надежность соединения. В некоторых случаях это действительно так, но причина, как правило, заключается в неправильном подборе пластины к конкретной разновидности профиля. Крепеж может быть непрочным и из-за неправильного угла сгиба пластины – он не должен превышать 45 градусов. Именно при таком изгибе установленный элемент остается в натянутом положении и обеспечивает нужную прочность.

МРС шурупы

Универсальные стеновые шурупы MRS предназначены для крепления ПВХ окон в проемах по принципу, схожему с креплением анкерными болтами, а также с их помощью возможно проведение сквозного монтажа. По сравнению с массивными анкерами они имеют намного меньший диаметр сверления, но надежность крепления ими практически не уступает классическому способу. Также среди достоинств этого типа крепежей можно выделить:

  1. Высокая скорость и легкость установки оконных конструкций в проем благодаря имеющемуся у крепежных элементов особого изменяющегося резьбового профиля;
  2. Возможность расположить крепежи на минимальном расстоянии друг от друга и в то же время обеспечить минимальное расстояние от края.
  3. Шурупы MRS не подвержены разрушению и воздействию ржавчины, так как оцинкованы.

Комбинированное крепление

В некоторых случаях монтажники применяют сразу несколько типов крепления, исходя из особенностей объекта и структуры его стен. Например, во время остекления балкона могут быть использованы и анкерные пластины, и MRS шурупы. Верхнюю часть светопрозрачной конструкции целесообразнее закрепить анкерной пластиной – этот способ позволить избежать нарушения герметичности, вполне вероятной при сквозном креплении. Боковые стороны и нижнюю часть рамы можно зафиксировать MRS шурупами.

Шурупы станут оптимальным вариантом при установке окон или дверей в помещении с отделкой – они не повредят декоративные элементы и не нарушат целостность интерьера. При установке окон на анкерные пластины отделочные материалы в местах крепления придется демонтировать (например, навесной потолок) и вернуть все на место после окончания работы.

Рекомендации по выбору креплений для установки пластиковых окон могут дать специалисты организации-производителя или приглашенные специалисты по замеру. Именно они должны осмотреть и оценить состояние стен, выбрать способ крепления, рассчитать количество крепежей и оптимальное расстояние между ними. Окна, установленные профессионалами с учетом всех требований, будут долго радовать хозяев безупречной работой и не выйдут из строя долгие годы.

Крепеж для пластиковых окон — Дизайн мастер Fixmaster74.ru

Правила монтажа пластиковых окон на анкерные пластины

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

  • надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
  • после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
  • конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
  • подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Крепеж для окон

Современный рынок строительных материалов предлагает большое количество видов крепежа. Однако именно их разнообразие и затрудняет выбор. Можно найти массу как положительных так и отрицательных отзывов о том или ином крепеже. Чтобы сделать правильный выбор нужно разобраться в их преимуществах и недостатках.

Виды креплений для пластиковых окон

  • анкера или рамные дюбели;
  • нагели или шурупы по бетону;
  • анкерные пластины.

Рамный дюбель

Этот вид крепежа относится к профессиональным, характеризуется высокой надежностью. Рамный дюбель состоит из 3 элементов:

  • винта с резьбой;
  • внешней гильзы;
  • внутренней втулки.

Винт монтируется следующим образом: гильза вставляется в подготовленное отверстие, винт вкручивается в гильзу. При вкручивании втулка изнутри распирает гильзу, надежно фиксируя анкер.

В то же время надежность крепления является и недостатком. Винт вкручен так крепко, что вытащить его не разрушив часть стены будет практически невозможно. Демонтаж соединений может потребоваться при замене старых оконных блоков на новые либо при исправлении ошибок монтажа. Разобрать анкерное соединение чтобы отрегулировать конструкцию по вертикали и горизонтали довольно проблематично.

Рамными дюбелями непросто будет закрепить окно в доме, где основание имеет многослойную конструкцию. Например в панельных домах стены имеют внутри слой теплоизоляционного материала, в который закрутить анкер не представляется возможным. Винт будет проваливаться в утеплитель и распорка не раскроется.

Размер анкера подбирается в зависимости от величины промежутка между рамой и откосом. Для монтажа пластиковых окон подходят анкера диаметром до 10 мм. Крепежный элемент устанавливают на внутренней части блока под стеклопакетом. Исходя из того, что толщина рамы составляет 40 мм и на столько же винт входит в стену, минимальная длина крепления 80 мм. Если между откосом и рамой 2-3 см, то нужен анкер длиной 11 см, а если 6-7 см, то понадобится уже длина 15-16 см.

Шурупы по бетону

В быту они носят название турбовинтов, нагелей, саморезов по бетону. К особенностям этого вида крепежа можно отнести отличные удерживающие усилия, что позволяет успешно применять их для закрепления пластиковых окон.

  • крепления обладают высокой надежностью в бетоне, кирпиче, монолите;
  • соединения можно разобрать чтобы отрегулировать или заменить элементы.

Минус всего один: нагели нельзя использовать для монтажа на стены с неоднородной структурой. Шуруп будет проваливаться в теплоизоляционный материал.

Выбор длины шурупов по бетону, так же как и анкеров, зависит от расстояния между проемом и рамой окна

Анкерные пластины

Считаются наиболее современным способом фиксации оконных блоков. Этот вид крепежа создавался с учетом сезонных температурных перепадов и эластичности материала. Анкерные пластины это единственный вид крепежа, который способен надежно удерживать объемное окно в многослойных стенах.

Такие пластины выпускаются двух видов:

Монтаж устройства довольно простой: одной стороной его закрепляют на торцевой части рамы, а другая прикручивается к основанию обычным шурупом длиной 50-80 мм.

Плюсы использования анкерных пластин:

  • Раму не нужно сверлить насквозь, как это происходит при использовании дюбелей или нагелей.
  • Поворотные модели можно легко переориентировать без сверления лишних отверстий если во время работы сверло попадает на прут арматуры.
  • В панельном доме или построенном из «экспериментальных» материалов применение анкерных пластин это единственный способ надежно зафиксировать оконный блок.

К недостаткам можно отнести недостаточную надежность крепежа при использовании маленького и узкого пластмассового дюбеля. На самом деле это не соответствует действительности. Монтаж оконных блоков выполняется с обязательным запениванием зазоров строительной пеной. При застывании она дополнительно фиксирует окно по заранее установленному уровню.

При покупке анкерных пластин нужно учитывать, что существуют модели размером от 150 до 250 мм для монтажа разных конструкций ПВХ окон.

Крепеж для пластиковых окон: какой лучше?

Монтаж пластиковых окон не такой долгий и сложный процесс, как многие считают. Тем, кто собственноручно решил заняться установкой оконной конструкции и не имеет достаточного опыта, приходится сталкиваться со сложностью выбора крепежных элементов.

Рынок метизной продукции предлагает различные виды крепежа для окон ПВХ, которые имеют свои преимущества и недостатки. От правильного выбора зависит качество установки и срок службы окна. ГОСТ позволяет использовать три вида монтажных элементов:

• Шуруп по бетону (нагель)
• Анкерный болт (рамный анкер)
• Анкерная пластина и дюбель

Однозначного ответа на вопрос «какой лучше?» нет, все варианты в той или иной степени получили поддержку профессионалов. Рассмотрим особенности каждого из них.

Шуруп по бетону

Многие специалисты считают шуруп по бетону (он же турбовинт, нагель) самым надежным и удобным в использовании. Он применяется без дюбеля и вкручивается в предварительно просверленное отверстие. Переменная резьба с насечками обеспечивает надежную фиксацию в материале.

Размер нагеля для оконных и дверных коробок составляет 7.5х152 или 7.5х132.

Преимущества данного способа в возможности легко демонтировать крепеж в случае замены светопрозрачной конструкции в будущем. Недостаток ¬– невозможность установки в многослойные стены (с зоной утеплителя).

Рамный анкер

Рамный анкер (он же анкерный дюбель) – надежное профессиональное крепление, состоящее из трех частей: винта, втулки и конусной гайки. Под него также сверлится отверстие в стене и оконном профиле. При завинчивании винта происходит расклинивание втулки и крепкая фиксация анкера в основании. Дюбель имеет потайную головку, которую не обязательно утапливать в отверстие профиля, можно просто закрыть ее декоративной накладкой.

Но есть один недостаток у анкерного болта: его, также как саморез по бетону, нельзя применять на многослойных основаниях, каковыми являются, например, стены с утеплителем в панельных домах. Следует также учесть, что анкерный дюбель проблематично демонтировать, поэтому старайтесь не допускать ошибок при монтаже окна.

При выборе длины рамного анкера следует учитывать расстояние между рамой и стеной, ширину профиля, а также установленные нормы глубины сверления под крепеж:

• Бетон и полнотелый кирпич – 60 мм
• Щелевидный кирпич и пористые блоки – 80 мм

Рассмотренные виды крепежных элементов предназначены для сквозного монтажа пластиковых окон (крепеж вставляется в стену сквозь ПВХ-профиль). Произвести монтаж, не нарушая целостность рамной конструкции, позволяет третий способ.

Анкерные пластины

Крепление рамы в оконном проеме с помощью анкерных пластин. Это единственно возможный вариант для домов с многослойными стенами и при остеклении лоджий, когда распорные анкера крайне опасно устанавливать в край стены. В сочетании с монтажной пеной данный вид крепежа обеспечивает надежную фиксацию оконной конструкции и компенсирует температурные смещения коробки.

Оконные пластины крепятся одним концом к раме саморезами, а к стене парой дюбелей длиной не менее 40 мм. Этот вариант наиболее предпочтителен для новичков, так как исключает риск повредить стеклопакеты и в случае чего позволяет легко переделать работу.

Важно! Крепежные элементы должны располагаться по всему периметру стерлопакета на расстоянии около 150 мм от углов и импостов, стандарты отступа друг от друга – 600 мм.

В интернет-магазине «Крепком» можно приобрести любые из рассмотренных выше видов крепежа для монтажа оконных блоков. Выбирайте с учетом ваших предпочтений, материала стены и особенностей ваших оконных проемов.

На что крепить пластиковое окно?

Приветствую, уважаемые читатели. Есть у меня сосед по подъезду. Дружим давно. Недавно он купил участок с ветхим домиком, решил его немного обновить, в том числе поменять старые деревянные окна на ПВХ. После замеров оказалось, что точно по размерам можно купить в Леруа и не тратить время на оконные компании. Вот он значит купил эти готовые окна, но не знает как ставить. Пришел ко мне за советом, какой крепеж выбрать. Ну как ему откажешь, поехали вместе, выбрали, купили.

Разнообразие крепежа

На самом деле сейчас на рынке очень много различного крепежа для стеклопакетов. Неподготовленного человека это может поставить в тупик. На сайтах и в журналах нахваливают тот или иной крепеж. А ведь от выбора правильного крепежа зависит долговечность стеклопакета, его надежная установка.

Поэтому я решил написать статью про виды крепежа и чем они отличаются друг от друга.

Анкерный дюбель или анкер

Крепеж является профессиональным и надежным. Конструкция анкерного дюбеля состоит из винта с резьбой, металлической оболочки (гильзы) и внутренней втулки.

При завинчивании винта втулка распирает гильзу и крепеж надежно фиксируется. Но у такого крепежа есть один главный недостаток. Он так надежно фиксируется, что иногда его невозможно вынуть обратно.

Когда вы устанавливаете пластиковое окно, то не задумываетесь об этом. Но если в процессе окно встанет криво и потребуется его переустановка, то проблема выявит себя. Да и по своему опыту знаю, что при сверлении иногда можно попасть в арматуру и тогда придется сверлить новое отверстие. А это приведет к тому, что всю конструкцию можно разворотить до ужасного состояния.

Если вы устанавливаете окно в доме с многослойными стенами, например, в панельной серии П-44, то возникнут трудности с крепежом. Дело в том, что анкер в таких стенах просто проваливается и распорка не может закрепиться.

Длина анкера для установки пластикового окна варьируется в пределах 100-200 мм, толщина 8-10 мм. Выбирать длину анкера нужно исходя из расстояния от рамы до откоса. Анкерный болт крепится с внутренней стороны стеклопакета. Если толщина профиля 4 см, плюс анкер должен войти в стену на 4 см, то уже 8 см занято. Если расстояние от рамы до откоса пара см, то понадобится анкер длиной 110 мм, если 5-7 см, то 150 или 160-й анкер.

Шурупы по бетону

Обычные шурупы так же подходят для крепления окна. Преимущества их перед анкерами в простом демонтаже, если это необходимо.

Размерный ряд шурупа по бетону (или нигеля) такой же как у анкерного болта. От 100 до 200 мм в длину и 8-10 мм в диаметре. Выбирать длину шурупа нужно также как у анкера.

Анкерные пластины

Про крепление стеклопакета на анкерные пластины я уже писал в этой статье. Это один из самых популярных видов крепления в оконных компаниях.

Анкерные пластины бывают:

Как использовать данный крепеж для ПВХ окон читайте в статье, на которую я дал ссылку выше. В ней все подробно расписано.

Стоит отметить преимущества анкерных пластин:

  • Не нужно сверлить раму насквозь, как это делается с анкером или шурупом;
  • Наличие в стене арматуры никак не повлияет на крепеж. Пластину можно повернуть.
  • Крепление на пластины выручает в «сложных» домах. Например, все та же серия П-44.

Стандартный размер пластины 100-200 мм. Так как пластина крепится на внешний край рамы, то длины в 130 мм хватит «за глаза» для любого дома.

Отмечу, что у каждого производителя ПВХ профиля имеется продукция с различной шириной, поэтому и пластины нужны соответствующего размера. В крупных строительных гипермаркетах найти продукцию не проблема. Но мой вам совет — лучше заказывайте крепеж вместе с окном.

Чем крепить пластиковые окна в кирпич?

Кирпич — это хороший материал для строительства зданий. Но крепить ПВХ окна в кирпич, порой проблематично. В чем собственно сложность?

Если использовать рамный дюбель, то сверлить отверстия в раме под этот дюбель лучше не заранее, а по месту. Это нужно для того, чтобы попасть анкером прямо в середину кирпича, а не в раствор между кирпичами. Так, конечно никто не делает (я, кстати, тоже). Ведь это потеря времени.

Рамный дюбель желательно выбрать максимально большой длины (минимальный заход в кирпич 6 — 10 см). Если кирпич пустотелый, то используйте 202-й анкер.

Применять анкерные пластины в кирпич можно, если вы уверены в том, что кирпич не пустотелый. Но даже цельный кирпич бывает плохого качества. И закрепить в него пластину, не профессионалу, будет очень сложно.

Крепление пластиковых окон в деревянном доме

Идеальный вариант монтажа окон для дерева — это анкерные пластины. И никто не сможет меня в этом переубедить. Каркасные дома или брус — только пластины.

Из своего горького опыта расскажу, как крепил окна шурупами в верхнюю часть коробки в доме из бруса. И обсада была, и зазор около 4 см. Через год брус начал садиться, и эти шурупы вместе с брусом вошли прямиком в стеклопакеты.

В итоге, несколько стеклопакетов заменил по гарантии. Попал на деньги. После этого случая, если пользуюсь шурупами, то только в исключительных случаях и только в боковые части оконной коробки.

Кстати, даже при строительстве каркасных домов, профессионалы не рекомендуют использовать закаленные шурупы. Дерево — живой материал и при движении шурупы ломаются, а гвоздь например гнется. Такой же принцип и с анкерной пластиной.

Анкерные пластины для деревянных домов хороши по следующим причинам:

  • Быстрый монтаж окна;
  • Компенсирует температурные расширения;
  • Не влияют на оконные конструкции при усадке.

Чем крепить пластиковые окна в газобетон?

Газобетонная стена — рыхлая. Можно крепить на рамный дюбель максимальной длинны 202 мм. Это самый простой и быстрый способ.

Но правильнее крепить пластиковые окна на анкерные пластины через специальный дюбель по газобетону. Это чуть дольше и посложнее. К тому же надо покупать или иметь в своем арсенале шестигранную биту.

Чем крепить пластиковые окна в бетон?

Если иметь ввиду бетон хорошего качества, из которого например делают перемычки над оконными проемами, то бурить под рамный дюбель такой бетон диаметром 10 мм сложновато, но можно.

В этом случае лучше применять анкерные пластины. А вот панельные и блочные дома, как раз эффективнее крепить на рамный дюбель. Это надежнее и быстрее.

В начале статьи, я говорил, что выбор крепежа для окон зависит еще и от типа конструкции. Так вот хочу сказать о таком типе, как остекление лоджий и балконов.

Как правило, крепеж окна попадает в самый край верхней бетонной плиты или в край кирпичной нижней и боковой стены. Поэтому на рамный дюбель крепить лоджии в край стены бывает довольно опасно.

Анкерные пластины, здесь прекрасный выход из ситуации.

Ну и напоследок хочется сказать о большом плюсе анкеров, который является в то же время минусом для анкерных пластин.

Когда рама окна крепится на анкера, в момент бурения вы выставляете только одну вертикальную плоскость по уровню. А вторую вертикальную плоскость корректируете после того, как вставили анкер.

Во время крепления анкерными пластинами, вам придется выставить сразу две вертикальные плоскости и только после этого делать отверстия перфоратором. Это требует определенного мастерства и навыков.

Следует отметить, что выбор того или иного метода крепления с соблюдением всех необходимых технологий не сильно будет отличаться в процессе эксплуатации, особенно при установке окон стандартных размеров в стандартный бетонный проем.

Чаще всего, выбор того или иного метода креплений зависит от предпочтений и характера стены, где один из вариантов просто невозможен.

Основные требования к крепежным элементам

В соответствии с ГОСТ 30971-02 крепление ПВХ окон в проем должно обеспечивать:

  • учет температурных напряжений пластикового окна в процессе его эксплуатации (с точки зрения ГОСТа — это пожалуй самое важное). Напряжения возникают как угловые: рама в холодный период стремится к изгибу внутрь помещения, так и линейные: все элементы пластикового окна подвержены температурным деформациям. В соответствии с данными от поставщиков ПВХ профиля линейные расширения могут составлять до 1,5 мм на один погонный метр окна. При этом окно может расширяться и сужаться во всех направлениях. Вывод: крепежные элементы должны обеспечивать относительно свободное линейное перемещение окон (т.е. изменение размеров) и удерживать окно от возможных угловых перемещений (изгибов рамы).
  • учет ветровых нагрузок. Особенно высокую важность данный критерий приобретает при установке пластиковых окон на высоких этажах зданий, где ветровая нагрузка значительно выше.

Следует отметить, что наибольшим заблуждением является то, что крепежные элементы либо монтажная пена удерживают окно в проеме.

Внимание!
В соответствии с ГОСТ 30971-02 передача любых силовых нагрузок на монтажный шов (монтажную пену) не допускается.
Не допускается также действие весовых нагрузок на крепежные элементы. Т.е. крепеж держит окно только в поперечных направлениях (перпендикулярно окну), но никак не в плоскости окна!

Для передачи нагрузок в плоскости окна на несущие поверхности осуществляется строго с помощью опорных и дистанционных подкладок выполненных из полимерных материалов либо дерева. Расположение и количество опорных подкладок определяется размерами и конструкцией окна.

Рамный анкер EJOT типа RA-P

канадских долларов

*
Благодарим вас за интерес к нашим данным САПР. Чтобы использовать эту область, просто войдите в систему или зарегистрируйтесь здесь.

CAD и многое другое — ваша зона онлайн-обслуживания

К сожалению, в настоящее время у вас нет разрешения на использование «CAD и др.».

К сожалению, эти данные не могут быть предоставлены вам без согласия соглашения о конфиденциальности.
Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Пишите на: [email protected]

Предоставить доступ к данным САПР

К сожалению, в настоящее время у вас нет разрешения на использование «CAD и др.».

Подать заявку на доступ к данным САПР.

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Пишите на: service-i[email protected]

Спасибо!

Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.
Вы получите электронное письмо, как только ваш доступ к «CAD & more» будет активирован.
Спасибо за терпение.

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Пишите на: [email protected]

Подтвердите обновление данных CAD

В отправленном нами электронном письме вы найдете ссылку для подтверждения вашей учетной записи, пожалуйста, нажмите на нее.

Если вы не получите электронное письмо в течение нескольких минут, проверьте папку со спамом.

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Пишите на: [email protected]

Не может быть продлен

Пожалуйста, свяжитесь с нашей службой поддержки клиентов

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Электронная почта: service-Industrie @ ejot.com

Не могу обработать ваш запрос на CAD

Пожалуйста, свяжитесь с нашей службой поддержки клиентов

  • По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
    Проблемы с доступом? Пишите на: [email protected]

Выбор правильного крепежа — Старый дом

В этом нет никаких сомнений. Прикрепить что-нибудь к гипсокартону сложно, когда оно должно проходить между шпильками.Оштукатуренные стены и пустотные двери — тоже не пикник, над которым можно работать. Эти поверхности разделяют пространство, а не поддерживают вес. Но, к счастью, есть якорь практически для любой работы по подвешиванию, о которой вы только можете подумать. Многие из них представлены в комплекте ниже. Соберите свою коллекцию, и вам не нужно будет каждый раз бежать в магазин, когда появится зависшая работа. См. Стр. 60, чтобы узнать, какой крепеж использовать для наиболее распространенных работ по дому.

Расширяющиеся пластиковые втулки

Доступны в нескольких вариантах, они хорошо подходят для легких и средних нагрузок. Анкеры, подобные синей версии, не расширяются в достаточной степени, чтобы хорошо зацепиться за гипсокартон; они лучше работают с штукатуркой и лучше всего с кладкой.Якоря, предназначенные для расправления «крыльев», менее подвержены отходу.

Для установки : Просверлите отверстие, обеспечивающее плотную посадку втулки. Вам нужно будет постучать по нему молотком, пока фланец анкера не упрется в поверхность. Закрепите, ввинтив винт в втулку. В зависимости от размера для втулок можно использовать винты №4, №6 или №8.

Вешалки и гвозди для рамок

Хорошо иметь под рукой их подборку разных размеров.Большие версии, установленные с угловым гвоздем, могут выдерживать до 20 фунтов. Для более тяжелых грузов используйте плоский крюк и анкер.

Зеркальные зажимы

Г-образные пластиковые фиксаторы для установки настенных зеркал.

Болты Молли

Эти анкеры не так просты в использовании, как другие анкеры для гипсокартона, но их все же хорошо иметь под рукой при средних и высоких нагрузках. Заостренные молли можно забить молотком. Варианты без острия требуют установочного отверстия и хорошо работают в старых стенах из штукатурки и реек.

Для установки : Установите круглый фланец заподлицо с поверхностью стены, постучав головкой винта. Поверните винт так, чтобы «грибовидная» втулка с прорезью упиралась в поверхность задней стенки. Следите за тем, чтобы не перетянуть; вы поймете, что это происходит, если фланец анкера начнет вдавливать поверхность штукатурки или гипсокартона. Как только молли закрепится, открутите болт, а затем замените его предметом на месте.

Анкеры-распорки врезные

Эти простые в использовании застежки лучше всего подходят для легких нагрузок.

Для установки : Постучите острым концом и плоским стержнем по стене до тех пор, пока верхний фланец не будет на одном уровне с поверхностью стены. Установите элемент, ввинтив винт №6 в отверстие фланца.

Пустотные дверные анкеры

Эти миниатюрные болты Molly выдерживают легкие и тяжелые нагрузки в пустотелых дверях и обшивке толщиной 1/4 дюйма. Также доступны пластиковые версии.

Для установки : Используйте ту же технику, что и для стандартных болтов молли.

Стопорный болт

Металлические стяжные болты могут выдерживать большие нагрузки в гипсокартоне, гипсе и пустотных бетонных блоках.Пластиковые версии выдерживают средние нагрузки по гипсокартону и штукатурке.

Для установки: Просверлите в стене отверстие достаточного размера для установки переключателя. Наденьте фиксируемый элемент на болт, затем вставьте рычаг и затяните. После установки пластиковый болт можно обрезать заподлицо с гайкой.

Линия грузов:

Light: Менее 10 фунтов.

Средний: 10 фунтов. до 25 фунтов.

Тяжелый: 25 фунтов.до 50 фунтов

Втулка пластиковая раздвижная

Какая застежка лучше всего подходит …?

При выборе анкера для гипсокартона, штукатурки, пустотных дверей и обшивки всегда лучше ошибиться в сторону высоких нагрузок. При выполнении некоторых работ по креплению (например, подвешивание большой рамки для фотографий или доски объявлений) вы можете распределить нагрузку, используя более одного анкера. Если вы раньше не использовали какой-либо конкретный анкер, попробуйте установить его на обрезке гипсокартона или фанерной панели.

РАМКИ ДЛЯ ИЗОБРАЖЕНИЙ (до 20 фунтов)

Гипсокартон: Крючок для гвоздя

Штукатурка: Крючок для гвоздя

Пустотная дверь: # 6 1/2 дюйма. винт с полукруглой головкой

ТЯЖЕЛОЕ ИЗОБРАЖЕНИЕ

Гипсокартон: Анкеры для ввинчивания с плоским крюком

Штукатурка: Пластиковая втулка, винт №6 или №8 с полукруглой головкой и крючком для плоского крепления

Пустотная дверь: Ввернуть через раму для фотографий или доски объявлений и в пустотелые дверные анкеры как минимум в двух местах

ДЫМОВАЯ СИГНАЛИЗАЦИЯ ИЛИ ДВОРНОЙ ЗВОНОК

Гипсокартон: Анкеры для ввинчивания или врезки

Штукатурка: Пластиковые втулки, винты с полукруглой головкой №6

Пустотная дверь: Винты с полукруглой головкой и анкеры для пустотелых дверей

Вешалка для полотенец

Гипсокартон: Ввертные анкеры, болты молли или коленчатые болты

Штукатурка: Молли или болты

Пустотная дверь: Пустотелый дверной анкер

ЛЕГКАЯ ПОЛКА

Гипсокартон: Анкеры для ввинчивания

Штукатурка: Пластиковые втулки для винтов №8

Пустотная дверь: Пустотелый дверной анкер

СТЕЛЛАЖ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ

Гипсокартон: Болты Молли или коленчатые болты

Гипс: Болты Молли или коленчатые болты

Пустотная дверь: Не рекомендуется

НАСТЕННЫЙ СВЕТИЛЬНИК

Гипсокартон: Анкеры для ввинчивания

Штукатурка: Пластиковые рукава, # 8 X 1 дюйм.винты с полукруглой головкой

Пустотная дверь: Не применимо

НАСТЕННОЕ ЗЕРКАЛО (до 20 фунтов)

Гипсокартон: Анкеры для ввинчивания # 6 1 1/2 дюйма винты с полукруглой головкой и зажимы для зеркала

Штукатурка: Пластиковые втулки, # 6 1 1/2 дюйма. винты с полукруглой головкой и зажимы для зеркала

Пустотная дверь: Пустотные дверные анкеры, зажимы для зеркал и зеркальная мастика

ОПОРЫ ТЯГИ

Гипсокартон: Болты Молли или коленчатые болты

Гипс: Болты Молли или коленчатые болты

Пустотная дверь: Не применимо

НАСТЕННОЕ ЗЕРКАЛО (более 20 фунтов.)

Гипсокартон: Ввертные анкеры или болты с зеркальными зажимами и зеркальной мастикой

Штукатурка: Болты Molly с зажимами для зеркала и зеркальной мастикой

Пустотная дверь: Пустотные дверные анкеры, зажимы для зеркал и зеркальная мастика

Анкер пластичный крылатый

Где найти

Бренды ITW

Dept TH799, 226 Gerry Dr

Wood Dale, IL 60191

www.itwbrands.com

800 / 727-5633

Mechanical Plastics Corp

Отделение TH799, а / я 554

444 Saw Mill River Rd

Элмсфорд, Нью-Йорк 10523

www.toggler.com

914 / 347-2727

Plasplugs Inc

Dept. TH799, 780 Vassar Ave

Лейквуд, Нью-Джерси 08701

www.plasplugs.com

732 / 901-1400

Схема настенных анкеров

и инструкции по установке- Do-it-yourself-help.com

На этой странице содержатся изображения, описания и значения грузоподъемности наиболее распространенных стенных анкеров для гипсокартона, штукатурки и кирпичной кладки, включая сплошные и пустотелые стены и потолки.Эти анкеры бывают трех основных типов: муфтовые, рычажные и распорные. Используйте ту, которая будет безопасно выдерживать вес подвешиваемого объекта.

Допустимые нагрузки анкеров для стен в этих таблицах являются приблизительными. Убедитесь, что анкеры установлены правильно и надежно для получения максимальной пользы. Как правило, пустотелые стены, такие как гипсокартон и панели, будут выдерживать меньший вес, чем сплошные стены, такие как бетон и некоторые штукатурки, использующие тот же анкер. Тип установки также будет иметь отношение к грузоподъемности.Например, опора для полки может тянуться за вешалку, в то время как зеркало тянется прямо вниз, что делает полку менее надежной, чем зеркало того же веса.

Анкер-гильза

Используйте их для подвешивания небольших полочек, зеркал и настенных предметов искусства. Их можно использовать в твердых и полых стеновых материалах, включая гипсокартон, штукатурку и панели. Они также хороши для твердых материалов, таких как бетон и кирпич.

Анкер забивается в предварительно просверленное отверстие немного меньшего размера.Когда винт ввинчивается во втулку, он слегка расширяется, чтобы прижаться к стенкам отверстия.

Они предназначены для легких нагрузок до 30 фунтов при использовании в пустотелых стенах и для тяжелых нагрузок до 100 фунтов при использовании в сплошных стенах из кирпичной кладки. Они не будут удерживать такой большой вес на потолке, и их следует использовать только в очень легких условиях, если вообще в этих случаях.

Стеновые анкеры с откидной головкой

Применяются в полых стенах, в том числе: гипсокартон, штукатурка, панели и шлакоблок.Они используют пружинное действие для расширения выступов внутри полой стены. Затем зубцы плотно прижимаются к внутренней стороне стены с помощью прилагаемого винта. Требуется предварительно просверленное отверстие, достаточно большое, чтобы вставить рычаг.

Все монтажные приспособления должны быть смонтированы на анкере перед его установкой в ​​стену. Это может стать серьезным препятствием для толстостенных блоков, требующих одновременной установки нескольких анкеров.

Доступны тяжелые и легкие переключатели для установки нагрузок от около 40 до около 100 фунтов.Это лучший выбор для потолка из гипса или гипсокартона, но их можно протянуть через материал стены с большим весом, поэтому используйте их для легких нагрузок, таких как растения или лампы, но не более того.

Анкеры для расширительных стен

Доступны для полых стен, таких как гипсокартон, панели и штукатурка, а также для твердых материалов, таких как бетон, кирпич и камень. В полых стенках их забивают в предварительно просверленное отверстие и обжимают, поворачивая прилагаемый винт. Это заставляет стороны расширяться и давить на обратную сторону поверхности стены.

Анкеры для сплошных стен чаще всего используются для несущих конструкций. Они забиваются в предварительно просверленное отверстие того же размера, что и обсадная колонна, а для защитного экрана забивается болт, заставляющий его расширяться и прижиматься к сторонам отверстия.

Втулки и клинья для каменной кладки забиваются в предварительно просверленное отверстие и растягиваются путем поворота гайки, навинченной на вал анкера. В случае рукава это заставляет его сжиматься и прижиматься к отверстию. У клина есть вал и гайка, как и втулка, но на конце также используются зажимы, которые прижимаются к краям отверстия и надежно удерживают его.

Установка Expansion Anchor

Просверлите отверстие в материале стены, достаточно большое и глубокое, чтобы позволить стволу анкера плотно прилегать, но не настолько большое, чтобы головка гильзы не имела опоры. Очистите отверстие от мусора и забейте анкер на место молотком. Убедитесь, что болт и цилиндр плотно прилегают к поверхности стены, а зубцы втулки входят в материал стены, чтобы удерживать ее на месте.

С помощью отвертки поворачивайте болт до тех пор, пока втулка не расширится и не прижмется к внутренней стороне стены.При повороте сильно надавите на головку болта, чтобы зубья вошли в зацепление и не позволяли анкеру поворачиваться, иначе зубцы вырвутся через поверхность стены и ослабят установку.

Поворачивайте, пока анкер не станет надежным и надежным, затем выверните винт, чтобы установить кронштейны, подвески и т. Д.

Установка поворотного анкера

Удалите переключатель и установите все настенные кронштейны, прежде чем вставлять его в стену. Просверлите отверстие достаточно большого размера, чтобы пройти шарнирный рычаг. Сожмите кулачковые рычаги вместе и протолкните всю сборку в отверстие, прижимая головку болта к стене, пока не откроются пружины коленчатого рычага.

Оттяните болт назад, чтобы убедиться, что тумблер полностью открылся и зацепился за стену. Если вы видите, что конец крыла с клевантом выходит из отверстия, снова нажмите на головку болта и покачивайте или слегка поверните в одну или другую сторону, чтобы освободить крыло с клевантом. Снова потяните за болт, чтобы убедиться, что ни одна из крыльев клевант не загнута назад против болта. Если вы не можете освободить крылья внутри стены, снимите болт и дайте переключателю упасть и попробуйте еще раз с другим якорем.

Если вы уверены, что переключатель правильно расширился внутри стены, снова вытащите болт и удерживайте его, поворачивая отверткой. Держите рычаг на внутренней стороне стены, иначе он может просто вращаться и не затягивать нити.

По мере затягивания тумблер будет удерживаться на месте. Затягивайте болт до тех пор, пока анкер не войдет прочно в стену, но не заходите слишком далеко, иначе он разорвется на материал стены и, в конечном итоге, вырвется наружу.

Больше подобных на странице «Самостоятельная помощь».com

Как установить виниловые наружные ставни

Есть два метода установки виниловых наружных жалюзи. В первом используются винты по металлу, не вызывающие коррозии. Во втором подходе используется виниловый шип. Шурупы используются для крепления наружных ставен к дереву, винилу и другому мягкому сайдингу. Шипы предназначены для крепления ставен к каменной кладке, кирпичу, штукатурке, ДВП или другим твердым поверхностям. Чешуйки или выступы стержня заслонки удерживают устройство в нужном положении.

Следуйте инструкциям по измерению виниловых ставен, чтобы получить правильные характеристики для расчета цены и заказа.

Виниловые шипы или винты для шторки

9024 904 904
Сайдинг Шипы * Винты
Алюминий Best Fair
Good Best
Hardboard Best Требуются анкеры для стен
Кирпич Best Требуются анкеры для стен
9024 904 904 904 904 904 Стеновые анкеры Best Требуются анкеры к стене
Stone Best Требуются анкеры к стене

* Доска и ставни должны устанавливаться с помощью шурупов.
Шипы слишком короткие, чтобы проходить через вертикальные и горизонтальные стержни.

Установка виниловых жалюзи с помощью шурупов

Жалюзи, приподнятые панели или комбинированные ставни:

Ставни из досок и планок:

Поместите декоративные виниловые ставни лицевой стороной вверх на плоскую рабочую поверхность.

Отметьте шесть (6) точек на каждой створке (см. Рисунок ниже).
(2) Отмерьте 2 дюйма от верха ставня и отцентрируйте на каждой боковой стойке.
(2) Отмерьте 2 дюйма от нижней части ставня и отцентрируйте на каждой боковой стойке.
(2) Определите вертикальную середину створки и центр каждой боковой стойки.

Просверлите отверстие диаметром 1/4 дюйма на каждой отметке.

Поместите виниловые ставни рядом с окном, на которое вы планируете установить. Отметьте места монтажных отверстий на здании.

После снятия ставни просверлите отверстие на каждой отметке:

❱ Для деревянного, винилового или алюминиевого сайдинга просверлите отверстие диаметром 1/4 дюйма только в сайдинге. Будьте осторожны, чтобы не просверлить стену.

❱ Для деревянной стены просверлите отверстие диаметром 1/8 дюйма и глубиной 1 ¾ дюйма в стене.

❱ Для кирпичной или кирпичной стены приобретите анкер для шурупа №10. Следуйте инструкциям по установке, предоставленным производителем анкера. (Для кладки или кирпича рекомендуется использовать шипы для ставен.)

Верните ставни на место рядом с окном. Закрепите прилагаемыми металлическими винтами.

*** Будьте осторожны, используя ручную отвертку, а не электрическую дрель, чтобы металлические винты не затягивались слишком сильно, вызывая деформацию жалюзи. ***

Продолжайте этот процесс, пока не будут установлены все жалюзи.

Необходимые инструменты:

  • Электродрель
  • Сверло 1/4 дюйма
  • Сверло 1/8 дюйма
  • Рулетка
  • Карандаш / маркер
  • Отвертка с крестообразным шлицем

Установка шипа заслонки

Положите ставню лицевой стороной вверх на плоскую рабочую поверхность.

Отметьте шесть (6) точек на каждой створке (см. Рисунок выше).
(2) Отмерьте 2 дюйма от верха ставня и отцентрируйте на каждой боковой стойке.
(2) Отмерьте 2 дюйма от нижней части ставня и отцентрируйте на каждой боковой стойке.
(2) Определите вертикальную середину створки и центр каждой боковой стойки.

Просверлите отверстие диаметром 5/16 дюйма на каждой отметке.

Поместите ставню рядом с окном, на которое вы планируете установить. Отметьте места монтажных отверстий на здании.

После снятия ставни просверлите отверстие на каждой отметке:

❱ Для деревянного, винилового или алюминиевого сайдинга просверлите отверстие диаметром 5/16 дюйма в сайдинге. Будьте осторожны, чтобы не просверлить стену. Затем переходите к одному из следующих двух шагов.

❱ Для деревянной стены просверлите в стене отверстие диаметром, дюйма и глубиной 2 ¼ дюйма.

❱ Для каменной или кирпичной стены просверлите отверстие диаметром ¼ дюйма на глубину 2 ¼ дюйма в стене (не рекомендуется использовать бетонный анкер при использовании шипов для ставен.)

Верните ставни в положение рядом с окно. Вставьте шипы заслонки в каждое предварительно просверленное отверстие.

Осторожно вбивайте каждый штырь ставня в здание, пока все шипы не войдут частично, затем закручивайте их все на месте, пока задняя часть шипа не встретится с лицевой стороной ставни.

*** НЕ ЗАСТУПАЙТЕ ШИПЫ СЛИШКОМ ДАЛЕКО, ПРИЧИНАЮЩИХ ЗАСТАВКУ ПОЯВЛЯТЬСЯ. ***

Продолжайте этот процесс, пока не будут установлены все заслонки.

Ставни из досок и планок

Ставни из досок и планок необходимо устанавливать с помощью винтов. Шипы слишком короткие, чтобы проходить через вертикальные и горизонтальные стержни.

Необходимые инструменты:

  • Электродрель
  • Сверло 1/4 дюйма
  • Сверло 5/16 дюйма
  • Рулетка
  • Карандаш / маркер
  • Отвертка с крестообразным шлицем

Гарантия на виниловые ставни действительно только в том случае, если ставни установлены в положении, указанном на рисунке, а выступы или винты для ставен установлены в стену.

Добро пожаловать в Вюрт | ВЮРТ

047942011

Трокаль Roplasto 6001, Trocal Serie 900 150 х 25 х 1,25 мм 40,0 x 9,0 мм

04794207

KBE KBE 58 мм 150 х 25 х 1.25 мм 46,9 x 10,0 мм

047942015

Века Veka SOFTLINE 70, Veka TOPLINE 70, Veka SOFTLINE 82, Veka ALPHALINE 90 150 х 25 х 1.25 мм 41,9 x 9,0 мм

047952015

Века Века ТОПЛАЙН 70, Века СОФТЛАЙН 70, Века СОФТЛАЙН 82, Века АЛЬФАЛАЙН 90 200 х 25 х 1.25 мм 41,9 x 9,0 мм

0479420002

Schüco Schüco CT 70, Schüco Corona CT 70 AS, Schüco Corona SI 82 150 х 25 х 1.25 мм 37,0 x 10,0 мм

04794201

Kömmerling Kömmerling Eurodur 3 S 150 х 25 х 1.25 мм 48,6 x 9,3 мм

047942016

Вавин, Тиссен Thyssen 60 мм, Wavin, Thyssen 150 х 25 х 1.25 мм 53,0 x 8,4 мм

047942019

Aluplast, Schüco Aluplast Ideal 2000, Aluplast Ideal 4000, Aluplast energeto 5000, Aluplast Ideal 5000, Aluplast Ideal 7000, Aluplast energeto 4000, Aluplast energeto 8000, Schüco Living 82 150 х 25 х 1.25 мм 35,8 x 10,0 мм

04794203

KBE, Kömmerling, Rehau, Trocal, Deceuninck KBE 88+, Trocal Innova_70, Trocal 88+, Kömmerling 88+, Rehau S 729/730/796/799, Rehau Geneo, Rehau Euro 86, Deceuninck Heritage 2800, Deceuninck Zendow 150 х 25 х 1.25 мм 40,1 x 8,8 мм

04794204

Века Века 58 мм 150 х 25 х 1.25 мм 29,6 x 9,4 мм

04795202

Schüco Schüco CT 70, Schüco Corona CT 70 AS, Schüco Corona SI 82 200 х 25 х 1.25 мм 37,0 x 10,0 мм

047952017

Kömmerling, Inoutic, Dimex Kömmerling EuroFutur Classic, Dimex, Inoutic Eforte 200 х 25 х 1.25 мм 43,5 x 10,0 мм

047952021

Gealan Gealan S7000, Gealan S8000, Gealan S9000 200 х 25 х 1.25 мм 43,2 x 8,0 мм

04795203

KBE, Trocal, Kömmerling, Rehau, Deceuninck KBE 88+, Trocal Innova_70, Trocal 88+, Kömmerling 88+, Rehau S 729/730/796/799, Rehau Geneo, Rehau Euro 86, Deceuninck Heritage 2800, Deceuninck Zendow 200 х 25 х 1.25 мм 40,1 x 8,8 мм

04795204

Века Века 58 мм 200 х 25 х 1.25 мм 29,6 x 9,4 мм

04795206

Gealan Gealan S3000 / S6000 Osmo 58 / Sarne 58 / Unilux K-Eurodur MPF13S / Combidur WF 200 х 25 х 1.25 мм 31,5 x 10,0 мм

04795209

Брюгманн, Саламандра Brügmann AD, HP 102, HP 104, Brügmann bluEvolution 82, Salamander bluEvolution 82 200 х 25 х 1.25 мм 23,0 x 8,3 мм

047942021

Dimex, Kömmerling, Inoutic Dimex, Kömmerling EuroFutur Classic, Inoutic Eforte 150 х 25 х 1.25 мм 43,5 x 10,0 мм

047942023

Димекс Димекс Контур 7.0, 8.0 150 х 25 х 1,25 мм 45,3 x 9,8 мм

047942026

Gealan Gealan S7000, Gealan S8000, Gealan S9000 150 х 25 х 1.25 мм 43,2 x 8,0 мм

047942018

Брюгманн, Саламандра Salamander 2D / 3D / MD / ID, Salamander 3D, Brügmann bluEvolution 92, Salamander Streamline, Salamander bluEvolution 92 150 х 25 х 1.25 мм 27,3 x 10,4 мм

04795201

Kömmerling Kömmerling Eurodur 3 S 200 х 25 х 1.25 мм 48,6 x 9,3 мм

047952020

Рехау Rehau Basic, Brillant, Novo, Термодизайн 200 х 25 х 1.25 мм 40,6 x 8,8 мм

0479420003

Kömmerling, KBE, Trocal, Profine Kömmerling 76, Kömmerling 88, KBE 76, KBE 88, Trocal 76, Trocal 88, Profine 76, Profine 88 150 х 25 х 1.25 мм 46,3 x 9,3 мм

0479520001

KBE, Profine, Kömmerling, Trocal KBE 76, KBE 88, Kömmerling 76, Kömmerling 88, Trocal 76, Trocal 88, Profine 76, Profine 88 200 х 25 х 1.25 мм 46,3 x 9,3 мм

0479520002

Саламандра, Брюгманн Brügmann bluEvolution 92, Salamander bluEvolution 92, Salamander 3D, Salamander Streamline, Salamander 2D / 3D / MD / ID 200 х 25 х 1.25 мм 27,3 x 10,4 мм

0479520003

Aluplast, Schüco Aluplast Ideal 2000, Aluplast Ideal 4000, Aluplast Ideal 5000, Aluplast Ideal 7000, Aluplast Ideal 8000, Aluplast energeto 4000, Aluplast energeto 5000, Aluplast energeto 8000, Schüco Living 82 200 х 25 х 1.25 мм 35,8 х 10 мм

047942024

Schüco Schnicks, KBE 58 мм, Corona AS БЕЗ уплотнения 150 х 25 х 1.25 мм 53,2 x 8,6 мм

Добро пожаловать в Вюрт

047942011

Трокаль Roplasto 6001, Trocal Serie 900 150 х 25 х 1.25 мм 40,0 x 9,0 мм

047942015

Века Veka SOFTLINE 70, Veka TOPLINE 70, Veka SOFTLINE 82, Veka ALPHALINE 90 150 х 25 х 1.25 мм 41,9 x 9,0 мм

047952015

Века Века ТОПЛАЙН 70, Века СОФТЛАЙН 70, Века СОФТЛАЙН 82, Века АЛЬФАЛАЙН 90 200 х 25 х 1.25 мм 41,9 x 9,0 мм

0479420002

Schüco Schüco CT 70, Schüco Corona CT 70 AS, Schüco Corona SI 82 150 х 25 х 1.25 мм 37,0 x 10,0 мм

04794201

Kömmerling Kömmerling Eurodur 3 S 150 х 25 х 1.25 мм 48,6 x 9,3 мм

047942016

Вавин, Тиссен Thyssen 60 мм, Wavin, Thyssen 150 х 25 х 1.25 мм 53,0 x 8,4 мм

047942019

Aluplast, Schüco Aluplast Ideal 2000, Aluplast Ideal 4000, Aluplast energeto 5000, Aluplast Ideal 5000, Aluplast Ideal 7000, Aluplast energeto 4000, Aluplast energeto 8000, Schüco Living 82 150 х 25 х 1.25 мм 35,8 x 10,0 мм

04794203

KBE, Kömmerling, Rehau, Trocal, Deceuninck KBE 88+, Trocal Innova_70, Trocal 88+, Kömmerling 88+, Rehau S 729/730/796/799, Rehau Geneo, Rehau Euro 86, Deceuninck Heritage 2800, Deceuninck Zendow 150 х 25 х 1.25 мм 40,1 x 8,8 мм

04795202

Schüco Schüco CT 70, Schüco Corona CT 70 AS, Schüco Corona SI 82 200 х 25 х 1.25 мм 37,0 x 10,0 мм

047952017

Kömmerling, Inoutic, Dimex Kömmerling EuroFutur Classic, Dimex, Inoutic Eforte 200 х 25 х 1.25 мм 43,5 x 10,0 мм

047952021

Gealan Gealan S7000, Gealan S8000, Gealan S9000 200 х 25 х 1.25 мм 43,2 x 8,0 мм

04795203

KBE, Trocal, Kömmerling, Rehau, Deceuninck KBE 88+, Trocal Innova_70, Trocal 88+, Kömmerling 88+, Rehau S 729/730/796/799, Rehau Geneo, Rehau Euro 86, Deceuninck Heritage 2800, Deceuninck Zendow 200 х 25 х 1.25 мм 40,1 x 8,8 мм

04795204

Века Века 58 мм 200 х 25 х 1.25 мм 29,6 x 9,4 мм

04795206

Gealan Gealan S3000 / S6000 Osmo 58 / Sarne 58 / Unilux K-Eurodur MPF13S / Combidur WF 200 х 25 х 1.25 мм 31,5 x 10,0 мм

04795209

Брюгманн, Саламандра Brügmann AD, HP 102, HP 104, Brügmann bluEvolution 82, Salamander bluEvolution 82 200 х 25 х 1.25 мм 23,0 x 8,3 мм

047942021

Dimex, Kömmerling, Inoutic Dimex, Kömmerling EuroFutur Classic, Inoutic Eforte 150 х 25 х 1.25 мм 43,5 x 10,0 мм

047942023

Димекс Димекс Контур 7.0, 8.0 150 х 25 х 1,25 мм 45,3 x 9,8 мм

047942026

Gealan Gealan S7000, Gealan S8000, Gealan S9000 150 х 25 х 1.25 мм 43,2 x 8,0 мм

047942018

Брюгманн, Саламандра Salamander 2D / 3D / MD / ID, Salamander 3D, Brügmann bluEvolution 92, Salamander Streamline, Salamander bluEvolution 92 150 х 25 х 1.25 мм 27,3 x 10,4 мм

04795201

Kömmerling Kömmerling Eurodur 3 S 200 х 25 х 1.25 мм 48,6 x 9,3 мм

047952020

Рехау Rehau Basic, Brillant, Novo, Термодизайн 200 х 25 х 1.25 мм 40,6 x 8,8 мм

0479420003

Kömmerling, KBE, Trocal, Profine Kömmerling 76, Kömmerling 88, KBE 76, KBE 88, Trocal 76, Trocal 88, Profine 76, Profine 88 150 х 25 х 1.25 мм 46,3 x 9,3 мм

047942024

Schüco Schnicks, KBE 58 мм, Corona AS БЕЗ уплотнения 150 х 25 х 1.25 мм 53,2 x 8,6 мм

Установка пластиковых стеновых анкеров | DoItYourself.com

Используйте пластиковые стеновые анкеры, если вы хотите повесить картину или другой предмет на полую стену, дверь или потолок, особенно если за поверхностью нет деревянных шпилек или балок.Анкер обеспечит силу захвата, которую невозможно получить с помощью одних только гвоздей, шурупов и гипсокартона.

Анкер выполнен с полым центром, который расширяется при затягивании в него винта. Это прижимает анкер к материалу с достаточным трением, чтобы он оставался на месте. Выполните следующие действия, чтобы установить стенные анкеры в соответствии с вашими потребностями в подвешивании.

Шаг 1. Выбор правильного настенного анкера

Оцените вес предмета, который вы хотите повесить. Пластиковые анкеры лучше всего подходят для довольно легких предметов — 30 фунтов или меньше идеально.Подумайте, будет ли на якорь постоянное усилие. Например, если вы устанавливаете вешалку для полотенец, вам понадобится более крупный якорь, чем если бы вы вешали рамку для картины того же веса. В этом же случае выбирайте ребристые анкеры для дополнительной прочности. Стеновые анкеры часто продаются в небольших упаковках с соответствующими винтами, хотя, если вы пойдете в строительный магазин, вы можете обнаружить, что анкеры и винты продаются отдельно.

Шаг 2 — Подготовка к установке анкера

Отметьте положение анкера шилом или карандашом.Сделайте в гипсокартоне отверстие размером чуть меньше пластикового анкера. Если вы воспользуетесь шилом, у вас не будет такого количества пыли, которое вы получите от дрели, поэтому мы рекомендуем использовать шило, если оно у вас есть.

Шаг 3 — Вставьте анкер

Пальцами вдавите анкер в поверхность. Слегка ударьте молотком по головке анкера, пока она не будет на одном уровне со стеной. Слегка увеличьте отверстие вместо того, чтобы пытаться усилить анкер. Если он будет слишком плотным, анкер погнется или сломается, и вам придется начинать заново с новым.Если это произойдет, используйте отвертку с плоской головкой или острие молотка, чтобы аккуратно удалить анкер.

Шаг 4 — Завершение

Убедитесь, что анкер плотно прилегает. Между головкой анкера и стеной не должно быть зазоров. Если вы это сделаете, вы можете заполнить промежуток заплатой из гипсокартона, дав ему полностью высохнуть, прежде чем подвешивать какой-либо груз на анкер, или вы можете просто вынуть анкер, как описано выше, и заменить его на более крупный. Вставьте винт в анкер и затяните от руки.С помощью отвертки затяните винт в анкере. Избегайте чрезмерного затягивания.

Теперь вы готовы повесить картину или другой предмет на закрепленный винт.

Если вам когда-нибудь понадобится снять стеновой анкер, вам нужно сначала вывернуть винт. После этого вы можете использовать отвертку с плоской головкой или молоток, чтобы ослабить анкер и вытащить его из отверстия. В конечном итоге вы можете немного выдолбить стену, но вы можете заполнить отверстие и любые выбоины заплатой из гипсокартона. Наносите умеренно, дайте высохнуть, затем вы будете готовы отшлифовать и перекрасить.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
