Чертежи печка ракета: чертежи, реактивная печка-ракета длительного горения из кирпича своими руками, Робинзон, Огниво, схема и размеры

Печь-ракета своими руками. Чертежи и специфические особенности изготовления

Печь-ракета – это не только удобное отопительное устройство, но и варочное оборудование, которое работает на твердом топливе. Параметры этого агрегата хороши, но не исключительны. Популярность устройства можно объяснить не только запоминающимся названием, но и тем, что выполнить печь можно своими руками. Для этого обладать навыками каменщика вовсе не обязательно.

На проведение работ вы потратите не больше 20 минут. Вам не придется прибегать к строительству дорогой и громоздкой печи. Сам принцип устройства описываемого оборудования дает свободу мастеру, который может проявить свои способности дизайнера.

Особенности изготовления печи с лежанкой

Печь-ракета хороша тем, что ей можно придать самые разные размеры. А вот для изготовления используют материалы, которые только удастся найти в сарае, это могут быть:

• газовые баллоны;
• бочки;
• металлические трубы;
• глина;
• кирпичи.

Вариант может быть и комбинированным. При этом конструкция будет состоять из камней, трубы, глины и песка. Именно это решение наиболее привлекательно. Например, из газового баллона можно выполнить несложную печку, которая будет иметь лежанку. Система будет состоять из поддувала, топливной камеры, канала для подачи вторичного воздуха, жаровой трубы и первичного дымохода.

Слишком короткой или длинной жаровую трубу делать не стоит. Если длина этого элемента будет слишком внушительной, то вторичный воздух не будет сохранять высокую температуру, а пиролизные газы не будут дожигаться до конца. Конструкция жарового узла и райзера обязательно должна быть хорошо теплоизолирована. Этот узел выполняет задачу, выраженную в обеспечении сгорании пиролизных газов.

Для того чтобы добиться оптимального коэффициента полезного действия, диаметр райзера необходимо делать в пределах 70 мм. Если же вы хотите получить печь с высокой мощностью, то этот параметр должен составить 100 мм. Длину жаровой трубы лучше делать в пределах 150 мм.

Методика проведения работ

Если печь-ракета своими руками будет изготавливаться, то для начала необходимо подготовить футеровочные составы. Саман представляет собой глину, перемешанную с соломой и соединённую с водой. Но это еще не все. Понадобится также и печная глина, к которой следует добавить щебень. В чем особенность? Что касается жаростойкой футеровки, то она выполняется из шамотного песка и печной глины, смешанных в равных пропорциях.

На следующем этапе можно изготовить постель для печи-ракеты своими руками, чертежи, составленные заблаговременно, помогут вам в этом. Постель будет представлять собой щит, а каркас выполняется из бруса квадратного сечения со стороной в 100 мм. Каркас следует обшить доской с сечением 40 мм. Далее на пол в том месте, где будет располагаться печь, следует настелить минеральный картон. Его толщина должна составить 4 мм. Затем постель переносится в место около печи. Каркас при этом должен быть устойчивым. В конце лежанки, выше уровня постели, необходимо устроить в стене отверстие для дымохода.

Работа над корпусом

Когда изготавливается печь-ракета своими руками, чертежи обязательно следует подготовить. Они представлены в статье. По периметру постели следует установить опалубку. В неё заливается саман, поверхность разравнивается, а маячки будут определять бортики опалубки. Пока заливка будет сохнуть, что займет около 3 недель, можно заняться изготовлением корпуса.

По такому же алгоритму изготавливается конструкция из бочки. С пустого баллона необходимо срезать верхнюю часть. Это позволит получить отверстие, диаметр которого составляет 220 мм. Его следует закрыть стальным кругляком. Эта поверхность будет выполнять функцию варочной панели. Ниже нее делается ещё один срез, чтобы получилась крышка.

Выполняя печь-ракету своими руками, чертежами необходимо руководствоваться. Они позволят понять, где будет располагаться так называемая юбка. По периметру крышки ее следует приварить, выполнив из тонкой листовой стали. Ширина юбки должна составить примерно 60 мм. По всей окружности юбки с отступлением от края 25 мм необходимо высверлить отверстия, куда будут вкручиваться болты. Теперь срезается нижняя пустая часть баллона. В дне вырезаются отверстия для райзера.

Заключительные работы

На внутренний край крышки с помощью клея «Момент» необходимо закрепить шнур. Он должен быть выполнен из асбестового материала. Крышка надевается на корпус баллона, сверху придавливается грузом. Шнур выступит герметизирующей прокладкой. Затем необходимо произвести замеры глубины корпуса, чтобы определить высоту райзера.

В процессе работ необходимо будет выполнить ещё и топочную часть. Угол врезки в поддувальную трубу может изменяться в пределах до 60 °. Выполняя печь-ракету своими руками, чертежи стоит изготавливать очень подробно. Они позволят понять, что в нижней части жаровой трубы необходимо отделить канал вторичного воздуха. Сделать это можно с помощью металлической пластины. В конце жаровой трубы вырезается отверстия, куда вваривается райзер.

Заключение

Чертежи печи-ракеты предлагаются в статье. Однако вы можете выполнить свои, ведь конструкция может иметь совершенно разные размеры. Довольно часто они определяются газовым баллоном, который ложится в основу.

делаем по инструкции, видео. Ракетная печь из кирпича для улицы и дома Реактивная печка из 20 кирпичей на даче

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

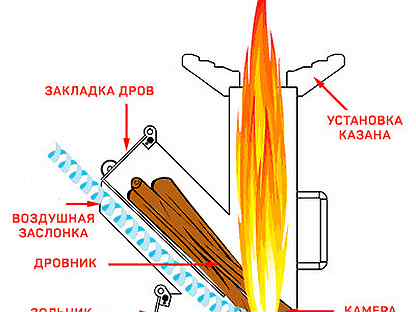

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить — струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия — 85%;
• очень быстрый нагрев помещения — 50 кв. м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений — при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход — при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения — это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость — на чертеже печи ракеты видно, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки — 2/3 высоты;
• толщина обмазки — 1/3 диаметра;
• площадь сечения трубы — 7% от ее поперченного сечения;
• площадь поддувала — 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника — 4-6% от высоты барабана;
• площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки — 1/4 диаметра барабана;
• высота внешней трубы — 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет — бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее — на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком — с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды — действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части — короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

Простая печь ракета из кирпича: чертежи, схема кладки, пошаговые фото. Как сделать простую печь ракету из 20 кирпичей за 5 минут своими руками, подробное описание с видео.

Если вам потребуется быстро соорудить простую уличную печь, можно воспользоваться печью ракетного типа. Особенность этой печи в том, что она расходует очень мало топлива, может работать на щепках, а греет очень хорошо, на печке можно не только вскипятить воду, но и приготовить пищу.

Для постройки печки понадобится два десятка кирпичей, подойдёт любой кирпич, силикатный, красный, ну и конечно огнеупорный. Вот и всё больше ничего не понадобится, даже кладочный раствор необязательно использовать.

Как видно на схеме печь состоит из 21 кирпича, сначала выкладывается основание печи.

Второй ряд выложен из 3 целых кирпичей и 1 половинки, это нижняя часть топки.

Вот и всё наша печь ракета готова к использованию, на её постройку уйдёт менее 5 минут. Теперь я расскажу принцип действия этой печи.

В печь закладываем топливо, (можно использовать любую древесину, щепки, ветки, сосновые иголки и шишки) и поджигаем. Затем нужно дать немного времени чтобы стенки печи разогрелись, после чего пламя начинает хорошо гореть и практически не дымит.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.

Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

Конструкция может работать мо методу пиролиза.

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

Для основания постройки нужно сделать опалубку.

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

принцип работы, расчет, схема и монтаж своими руками

Ракетная печь в доме выполняет несколько функций: она обогревает помещение, а также используется для приготовления пищи и согревает воду. От конструкции будет зависеть ее эффективность. Самой мощной и практичной считается реактивная модель. Именно поэтому многие владельцы устанавливают в своем жилище такое отопительное устройство.

Ракетная печь используется для обогрева помещения, а также для приготовления пищи

Особенности печной конструкции

Изготовленная своими руками печь-ракета имеет две зоны — сгорания и дымоудаления. Твердое топливо при сгорании выделяет тепло, которым обогревается жилье. В топочную камеру устанавливают колосник и поддувало, размеры ее должны быть такими, чтобы внутри легко могли поместиться дрова. Горение возможно только при наличии тяги, для этого и необходимо поддувало. Чтобы этот процесс был более эффективным, нужно сделать хороший дымоотвод с достаточным диаметром и правильной конструкцией.

Такие приборы могут быть изготовлены практически из любых материалов, поэтому она считается экономной. Используя чертежи, печку-ракету можно сделать как переносной, которую можно использовать на отдыхе или рыбалке, так и стационарной для отопления дома и бани.

Посмотрите видео, как сделать ракетную печь из кирпича своими руками:

Стационарные модели в основном устанавливают в жилом помещении вдоль стенок. Она может согреть комнату, площадь которой составляет примерно 50 кв. м.

Переносные устройства достаточно компактны и с легкостью помещаются в багажном отделении машины, поэтому они так популярны среди туристов и отдыхающих. На них быстро и легко можно не только разогреть, но и приготовить еду. К тому же такие самодельные приборы очень экономичны, расход топлива минимален, можно использовать сухие ветки, траву, угли.

Принцип работы

Несмотря на то что устройство такого отопительного агрегата довольно простое, оно имеет два принципа работы, взятые у других типов печек, которые работают на твердом топливе.

Для того, чтобы печь работала правильно, необходимо монтировать ее с учетом некоторых особенностей

Для того чтобы конструкция работала эффективно, используются следующие принципы:

1. Газы, выделенные из топлива, свободно циркулируют по печным каналам без принудительного создания тяги дымохода.
2. Дожигание пиролизных газов, которые выделяются во время горения топлива при недостаточной подаче кислорода.

Простые модели, предназначенные для приготовления пищи, имеют только первый принцип работы. В конструкции не предусмотрены условия, в которых мог бы произойти процесс пиролиза и дожиг газов. Единственная функция таких устройств — накаливание определенного участка.

Монтажные работы

Для начала необходимо определиться с материалом, из которого будет собираться конструкция, произвести расчеты и определить размеры. Чертежи ракетной печи своими руками можно даже нарисовать. В этом случае будет изготавливаться устройство с водяным контуром (рубашкой).

Печь-ракету нетрудно сделать самостоятельно, сделав чертеж и изучив несколько правил

Чтобы изготовить реактивную печь своими руками, нужно сделать следующее:

1. Залить прочную бетонную основу, чтобы будущая дровяная печка не перекосилась и не деформировалась, а стояла крепко и долго.
2. Выложить из шамотного кирпича топочное отделение и жаровой канал.
3. Самодельная топка будет иметь вертикальный тип загрузки, а в нижней части обустраивается зольник с боковой дверцей. Такая конструкция позволит достаточно легко очищать печь от накопившейся золы.
4. Из стальной трубы изготавливают вертикальный канал, который необходимо сначала обернуть толстым слоем изоляции, а затем уложить в наружный корпус из металла.
5. На наружном корпусе необходимо герметично закрепить узел теплообменника с водяным контуром, а затем установить горизонтальные пластины. Они создадут своеобразный лабиринт, который, в свою очередь, обеспечит максимальную площадь и длительное время теплообмена.

Такая схема позволяет проходить горячему потоку воздуха через теплообменник, затем огибать металлические пластины, нагревая собой весь отопительный блок, и при этом еще отдавать тепло воде, которая циркулирует по водяному контуру. Произведя все эти действия, остывший воздух поступает в дымоход.

Теплоаккумулятор, через который циркулирует вода, можно изготовить из любого материала. Чаще всего для этого используются старые баллоны, бойлеры. Подойдет любая емкость, оборудованная клапанами, через которые можно будет подключить холодную воду и слить горячую. Можно даже к такому устройству подсоединить отопительный радиатор.

Если облицевать печь кирпичом, она прекрасно впишется в интерьер

Можно слегка модернизировать такую печку и подключить к теплоаккумулятору трубу, которую направляют к точке водозабора, тогда горячую воду можно будет использовать и для бытовых нужд, например для мытья посуды.

Можно обложить такую ракетную печь кирпичом, и тогда она отлично впишется в дизайн частного дома, подойдет она и для бани. Такая конструкция позволяет сэкономить финансы на подогреве воды и отоплении. Это объясняется тем, что устройство не требует большого количества топлива, а также его не нужно подключать к электричеству.

делаем по инструкции, видео. В чем состоит принцип работы

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

Конструкция может работать мо методу пиролиза.

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

Для основания постройки нужно сделать опалубку.

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.

Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура — причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

←Предыдущая статья

Следующая статья →

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить — струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия — 85%;
• очень быстрый нагрев помещения — 50 кв. м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений — при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход — при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения — это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость — на чертеже печи ракеты видно, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток — вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки — 2/3 высоты;
• толщина обмазки — 1/3 диаметра;
• площадь сечения трубы — 7% от ее поперченного сечения;
• площадь поддувала — 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника — 4-6% от высоты барабана;
• площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки — 1/4 диаметра барабана;
• высота внешней трубы — 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет — бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее — на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком — с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды — действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части — короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

10 лучших чертежей ракетной печи своими руками онлайн [+Бесплатное руководство для покупателей]

Среди предметов, которые нам нужны для подготовки нашего набора для выживания , нам необходимо иметь самое необходимое: еду, воду, укрытие и тепло .

В этой статье мы обсудим очень известный инструмент, который вы можете использовать для производства двух из упомянутых основ: еды и тепла — ракетная печь .

Небольшая помощь науки поможет вам на этом пути.С ракетной печью вы также сможете нагревать воду и обеззараживать ее от болезнетворных бактерий, простейших и вирусов.

Ракетные печи имеют несколько версий, которые вы можете построить в зависимости от доступных вам материалов. В этой статье мы обсудим все, что нужно знать о хорошей ракетной печи.

Что такое ракетная печь?

Проще говоря, ракетная печь — это небольшая высокоэффективная печь. Вы можете легко использовать этот нагревательный инструмент с источниками топлива, которые вы можете найти в вашем окружении.Примеры:

• Дерево
• Небольшие ветки
• Ветки
• Сухие листья
• Сосновые шишки

Вы можете использовать несколько других источников топлива, если они быстро воспламеняются и достаточно малы, чтобы поместиться в камеру ракетной печи. Важно отметить, что эти источники топлива собираются быстро и чаще всего бесплатно.

Вот некоторые из причин, по которым большинство выживальщиков хотели бы иметь это в своем арсенале инструментов.Ракетные печи также относительно дешевле в изготовлении и просты в обслуживании.

Как правило, ракетные печи сжигают источник топлива в небольшой камере и имеют дымоходы, через которые может выходить дым. Конструкция гарантирует, что вы получите максимальную тепловую мощность, которая лучше всего подходит для приготовления пищи и производства тепла. Ракетные печи также производят больше тепла, чем обычная дровяная печь или традиционная костровая яма.

Современная версия ракетной печи появилась в 1980-х годах. Его цель — предоставить средства для приготовления пищи и производства тепла для более бедных стран.

Топ-10 чертежей ракетной печи

1. Ракетная печь из бетонных блоков

danielharper.org

Одним из самых распространенных способов построить ракетную печь является использование бетона. Хотя это может быть не совсем доступно для всех или когда вы находитесь в режиме выживания, бетонные ракетные печи по-прежнему превосходны из-за своей долговечности.

Для этой версии необходимо создать формы и купить цемент. Это также занимает много времени, так как вам придется ждать, пока цемент затвердеет и будет готов к использованию.

Однако вы можете создать бетонную ракетную печь в зависимости от желаемого дизайна. Некоторые превратили его в тики-лицо, чтобы добавить ему крутости. Нахождение на открытом воздухе не означает, что вы можете делать это стильно!

2. Ракетная печь

выживанияsupplyzone.com

Если нехватка времени является большой проблемой для вас, жестяная банка может быть идеальной ракетной печью для вас. Поскольку материалы, используемые в этой версии, легко приобрести, а иногда их даже можно найти в вашем гараже или сарае для инструментов, это не займет много времени.

Используемые материалы легкие, поэтому их легко транспортировать. Однако в долгосрочной перспективе у вас могут возникнуть проблемы с его долговечностью. Жестяные банки могут ржаветь под воздействием дождя.

Это также может быть опасно, так как консервные банки могут нагреваться при воздействии огня. Вы можете обжечься, если случайно коснетесь ракетной печи.

3. Ракетная печь повышенной мощности

Как и следует из названия этой ракетной печи, эта версия предназначена для тяжелых условий эксплуатации.Как подготовщик, вы должны подумать о том, как ваши инструменты и другие предметы будут храниться в течение длительного времени.

Однако из-за характера материалов, используемых для этой версии, вес может быть проблемой.

Кроме того, сборка, начиная с закупки материалов и заканчивая проектированием и окончательной сваркой всех частей вместе, занимает много времени.

Если вы хотите иметь ракетную печь, не беспокоясь об обслуживании, то эта модель для вас.

4.Кирпичная ракетная печь

gardenerd.com

Как и некоторые из ранее упомянутых ракетных печей, кирпичная версия проста в сборке. Все, что вам нужно, это кирпичи и источники топлива, и все готово.

Если вы планируете построить ракетную печь и установить ее на постоянной основе во дворе, то вариант из кирпича может быть идеальным для вас. Кирпичи, как и бетон, не проводят тепло и поэтому относительно безопаснее других более тонких материалов, например консервных банок.

Вы также можете оформить ракетную печь из красного кирпича, чтобы она напоминала уютный камин.

5. Ракетная печь из шлакоблоков

instructables.com

Да, вы все правильно прочитали, вы определенно можете использовать шлакоблоки!

Шлакоблоки похожи на ракетные печи из бетона, но их проще изготовить, поскольку в них уже есть легкодоступные отсеки. Эти отсеки могут выступать в качестве разделителей и, при правильной сборке, служить способом подпитки вашего пламени.

Ракетная печь из шлакоблоков не требует дорогостоящих материалов, и вам больше не нужно ждать, пока она будет полностью построена, в отличие от бетонной версии ракетной печи.

Ракетные печи из шлакоблоков

также достаточно велики, чтобы обслуживать большие кастрюли и кастрюли. Кроме того, если вы используете достаточно шлакоблоков, вы можете использовать до двух кастрюль одновременно.

6. Пескоструйная печь

Morningchores.com

Знания в строительстве ракетной печи из песка будут крайне необходимы, если вы окажетесь недалеко от берега моря и вам нужен огонь для обогрева и приготовления пищи.Этот вариант ракетной печи своими руками — один из самых простых и экономичных в этом списке.

Чтобы сделать вашу сборку более прочной, вы можете использовать прочные материалы для трубки, необходимой для завершения всей установки. Если удастся найти металлическую трубку, будет лучше.

Однако нужно помнить, что перед использованием ракетной печки необходимо дождаться схватывания песка и соблюдать осторожность при рытье котлована. Без соблюдения этих мер предосторожности ваша печь с песком может быть недостаточно стабильной.

7. Походная ракетная плита

Эта сборка является одной из самых прочных и ориентированных на тяжелые условия эксплуатации. Однако, в отличие от ранее упомянутой сверхмощной ракетной печи, походная версия меньше по размеру, а значит, легче и удобнее для транспортировки.

Тем не менее, меньшая камера также означает, что вы можете разместить меньшее количество источника топлива и, следовательно, не производить много тепла, как другие большие ракетные печи. Но так как во время кемпинга вам не нужно будет готовить большие обеды, габаритов вполне достаточно по прямому назначению.

8. Ракетная печь с двумя конфорками

spiraeaherbs.ca

Если вы ищете более прочные, простые в сборке и функциональные ракетные печи, то версия с двумя горелками должна быть в вашем списке. Эта сборка также экономична, поскольку не требует покупки дорогих материалов, таких как сталь. Вы можете собрать его на своем заднем дворе без необходимости сварки деталей.

Когда дело доходит до долговечности, вы можете положиться на ракетную печь с двумя конфорками.Пока вы используете высококачественные блоки, все в порядке. Вам также не нужно беспокоиться, если он будет поврежден дождем или воздействием жидкостей, в отличие от стальных.

9. Металлическая ракетная печь

skillsurvival.com

Обычно вы строите металлические ракетные печи, используя цилиндрическое ведро. Конечный продукт будет напоминать ракетную печь из консервной банки, но больше. А когда дело доходит до тепловой эффективности, металлические ракетные печи лучше, несмотря на большую поверхность для приготовления пищи.

В реальном событии Судного дня вы можете легко найти мусорные баки и другие цилиндрические предметы, сделанные из металла. Поэтому знание построения одного из них будет полезным для вас.

10. Ракетная печь без материалов

Primitive Technology Asia

Напоследок поговорим о нематериальной ракетной печи. Как следует из названия, вам не нужно покупать какие-либо материалы для этой сборки.

Преимущество этой сборки по сравнению с версией из песка заключается в том, что вам не нужно иметь прочный материал для поддержки конструкции.Вам не нужно ждать, пока он затвердеет, так как почва может быть гораздо более прочным материалом, чем песок.

Все, что вам нужно, это источник топлива, который можно легко найти и собрать в вашем окружении. Этот билд идеален, когда вы находитесь в ситуации, когда вокруг вас нет ничего, кроме деревьев, веток, сухих листьев и стабильной сухой почвы.

Как работают ракетные печи

Чтобы полностью понять и оценить полезность ракетной печи, вам нужно узнать, как она работает.Кроме того, знание его внутренней работы поможет вам построить более прочную ракетную печь.

В отличие от традиционных дровяных печей, ракетные печи не имеют движущихся частей. Эта функция означает, что его гораздо проще построить, поскольку у него нет топливной заслонки и решетки для впуска воздуха.

Стена дикой воды

Все ракетные печи состоят из следующих четырех основных компонентов:

• Колено
• Корпус печи
• Топливная решетка
• Юбка горшка

Без этих четырех основных частей ваша ракетная печь не будет работать должным образом.

1. Колено

Этот элемент обычно изготавливается из негорючего материала и имеет форму буквы L. Предпочтительно; вам нужно построить его под углом 90 градусов.

Вертикальная часть колена будет служить дымоходом и камерой сгорания. При этом горизонтальная часть будет воздухозаборником и топливной камерой. Вы будете кормить источник топлива ракетной печи через плоскую часть.

2.Корпус печи

Корпус печи служит изоляцией колена. Эта часть ракетной печи удерживает тепло внутри и помогает поддерживать в печи определенную температуру в течение более длительного времени. Без изоляции холодная погода может значительно повлиять на тепло, производимое печью.

Одним из самых эффективных корпусов печи являются металлические банки и другие металлические листы, которые можно согнуть, чтобы закрыть локоть. В верхней части есть отверстие для выхода дымохода. Еще один туннель сбоку на корпусе печки предназначен для доступа к топливной камере и воздухозаборнику.

3. Топливная решетка

Топливная решетка поднимает источник топлива, чтобы он не касался нижней части топливной камеры. Эта функция позволяет воздуху поступать, а зола падать со стойки. Золу необходимо собирать и удалять из топливной камеры, которая сгорает чисто и помогает производить больше тепла.

Топливные решетки в идеале должны быть металлическими, чтобы они не горели вместе с источником топлива.

4. Юбка

Юбка горшка широко известна как решетка или стойка.Эта часть ракетной печи не позволяет кастрюлям или сковородкам, которые вы используете для приготовления пищи, соприкасаться с источником топлива. Пространство между дымоходом и контейнером необходимо для обеспечения потока воздуха, поскольку горячий воздух от пламени должен выходить вверх.

Юбки

также помогают обеспечить более эффективную теплопередачу.

Когда вы посмотрите на свою собранную ракетную печь, вы лучше ее оцените и поймете, почему это такой эффективный способ обеспечения тепла для обогрева и приготовления пищи. Вот почему:

Источник топлива блокирует поступление большей части воздуха, что означает, что в топливную камеру может попасть только достаточное количество воздуха.Не слишком слабое или слишком сильное, что может привести к угасанию огня.

By NokoBunva

По мере того, как горячий воздух выходит вверх к дымоходу, ракетная печь будет иметь постоянный поток свежего воздуха, который хорош для горения.

Далее источник топлива будет гореть только на кончике. Эта функция делает приготовление пищи и выработку тепла более эффективными, поскольку печь будет сжигать только то, что необходимо.

После того, как вы израсходуете источник топлива, вы будете подталкивать новые источники топлива внутрь, вызывая уже горящие материалы внутрь.Это действие позволит вам лучше контролировать нагрев и стабилизировать определенную температуру в течение более продолжительных периодов времени.

И, наконец, поскольку в сборке есть дымоход, вы можете управлять направлением тепла в определенную область: верхнюю часть ракетной печи, где находится кастрюля или руки (если вы используете ее для обогрева).

Если корпус вашей печи превосходно сохраняет тепло, вся конструкция вашей ракетной печи будет эффективно производить тепло.

Каковы преимущества ракетной печи

Есть несколько причин, по которым таким выживальщикам, как вы, стоит вложиться в хорошую ракетную печь. Этот инструмент может помочь вам выжить в дикой природе, и в любой опасной ситуации вы можете застрять.

По сравнению с приобретением других инструментов для обогрева и приготовления пищи, ракетные печи более доступны по цене. Имея это в виду, вы можете добавить больше инструментов в свой набор для выживания, чтобы помочь вам продержаться дольше в случае конца света.

Кроме того, кто не любит экономить, верно?

В зависимости от ваших потребностей вы можете купить или построить ракетную печь, которая подходит для вашей ситуации. Он подойдет для большой вечеринки, или вы можете выбрать меньший размер для мобильности и экономичности.

Пока все элементы ракетной печи присутствуют, у вас будет тепло для приготовления пищи и тепло. Неважно, используете ли вы ракетную печь на открытом воздухе или вам нужно установить ее в своей каюте; это все еще будет работать.

Поскольку ракетная печь эффективно сжигает источник топлива, она производит мало дыма. Кому захочется вдыхать густой дым во время приготовления пищи или согревания рук, верно?

Также в ситуациях, когда вам нужно скрыть свое местоположение, дым сделает вас более заметным. Ракетная печь будет производить тепло для вас, но также скрытно — то, что вам нужно, когда вы прячетесь.

• Максимально увеличивает ваш источник топлива

Максимальное использование источника топлива крайне необходимо, когда материалов не хватает.Поскольку ракетные печи горят эффективно, вы экономите источник топлива и используете только то, что вам нужно.

Как сделать ракетную печь

instructables.com

В этом примере мы будем изучать, как построить ракетную печь из жестяных банок, поскольку это одна из самых распространенных сборок, в которой есть все основные детали, необходимые для ракетной печи.

Этап 1

Найдите банку № 10 и просверлите отверстие с одной стороны.Убедитесь, что отверстие такого же размера, как другая меньшая банка, которая служит топливной камерой. Используйте плоскогубцы, чтобы согнуть острые края отверстия внутри, чтобы избежать травм. Нет. 10 банок послужат вам корпусом печки.

Этап 2

Возьмите консервную банку и проделайте в ней еще одно отверстие. Эта суповая банка — топливная камера.

Этап 3

Вырежьте отверстие в нижней части второй банки супа. Вставьте эту банку супа в отверстие на первой банке супа.Детали должны выглядеть как буква L. Эти две части будут служить локтем. Не забудьте вставить первую банку для супа в корпус печи перед установкой дымохода (вторая банка для супа с отверстием на дне)

Этап 4

Удлините дымоход, обрезав обе торцевые части третьей банки с супом. Разрежьте третий суп вертикально с одной стороны, чтобы он мог поместиться на вертикальной части локтя.

Этап 5

Вырежьте отверстие в верхней крышке банки, используемой в качестве корпуса печи.Установите крышку на корпус печи и убедитесь, что созданное отверстие подходит к дымоходу. Затем заполните верхнюю часть крышки изоляционным материалом, предпочтительно перлитом.

Этап 6

Вставьте источник топлива снизу и зажгите его!

Собрать ракетную печь легко и недорого. Однако, если вы хотите купить его, у вас есть несколько отличных вариантов.

Лучшие коммерчески доступные ракетные печи

1.Походная печь Ohuhu

Эта ракетная печь наиболее известна своей портативностью.

Вся ракетная печь разборная, что облегчает транспортировку. Он из прочной нержавеющей стали. Вам не придется беспокоиться о ржавчине при контакте с дождем и другими жидкостями.

Он также стабилен и прочен, что делает его безопасным в использовании. Как и в большинстве ракетных печей, вы можете использовать высушенные листья, ветки и другие легковоспламеняющиеся предметы, которые есть в природе — они действительно созданы для кемпинга! Использование этой походной печи также означает, что вы производите тепло безвредным для окружающей среды способом — не требуется спирт или другие химические вещества, которые могут оставить вредные элементы.

2. Походная дровяная печь Redcamp

Эта серийно выпускаемая ракетная печь изготовлена ​​из высококачественной нержавеющей стали марки 430. Прямоугольная конструкция этой печи помогает сделать ее прочной и стабильной, что бы ни случилось.

Он также принимает несколько источников топлива, присутствующих в окружающей среде, например, высушенные ветки и листья.

Походная дровяная печь Redcamp поставляется с сумкой для переноски, что облегчает ее транспортировку. Он также складной и легкий на 1.9 фунтов

При покупке этого товара хорошо то, что компания предоставляет пользователям 360-дневную гарантию возврата денег. Если вы недовольны продуктом, вы можете связаться со службой поддержки клиентов и ответить на вашу проблему в течение 24 часов.

3. Печь Solo Lite

Печь Solo Stove Lite имеет запатентованную конструкцию, позволяющую производить меньше дыма по сравнению с большинством ракетных печей. Он имеет уникальную двойную стенку, которая делает сжигание топлива более эффективным и, следовательно, производит меньше дыма.

Благодаря эффективности этой ракетной печи в выработке тепла, она может быстро вскипятить воду – 8-10 минут.

Эта печь также легкая и компактная, ее вес составляет всего 9 унций. Путешествия и походы с этой печью пройдут гладко!

В качестве доказательства оригинального дизайна печь Solo Stove Lite также получила награду Gear of The Year.

Веское доказательство того, что Solo Stove Lite просто необходима!

4. Комплект мини-плиты MSR Pocket Rocket 2

Эта ракетная печь очень компактна, что делает ее желанной для туристов, ведущих минималистский образ жизни и часто путешествующих в одиночку.MSR Pocket Rocket может вскипятить 1 литр воды менее чем за 3,5 минуты — это быстро!

Этот предмет поставляется с кастрюлей с изоляцией, что позволяет использовать ее как посуду для еды и питья. Вам также не нужно беспокоиться об ожогах, так как сковорода безопасна как для горячей, так и для холодной.

Портативность не является проблемой для MSR Pocket Rocket, так как он весит всего 9,9 унции. и может быть сложен в 4x4x5 дюймов. На изделие также распространяется ограниченная гарантия сроком на 3 года.

5.Походная печь EcoZoom Versa

EcoZoom Versa может использовать несколько источников топлива, таких как древесный уголь, древесина и твердая биомасса, в качестве идеальной дровяной печи для кемпинга.

Эта особенность делает его идеальным для кемпинга. Его изолированная камера сгорания полностью изолирована, что делает его эффективным. Изоляция также снижает выделение дыма при приготовлении пищи.

Вам также не нужно беспокоиться о том, что EcoZoom Versa случайно споткнется, потому что он сделан из высококачественного материала и оптимально прочный.Вы можете легко очистить все части печи.

Если вы ищете экологически чистый вариант, вы также можете рассмотреть возможность приобретения этой печи, так как для приготовления пищи не требуется много дров и древесного угля.

6. Походная плита Kelly Kettle

№

Эта печь — еще одна необходимая вещь для любителей активного отдыха и тех, кто хотел бы подготовиться к чрезвычайным ситуациям. Kelly Kettle Camp Stove эффективно сжигает источники топлива, так что вскипятит воду за считанные минуты.

Как и другие ракетные печи из этого списка, вы также можете использовать экологически чистые источники топлива. Вы можете сэкономить деньги, так как вам не понадобится спирт и другие дорогие источники топлива, подойдут сушеные ветки, листья и древесина.

Эта ракетная печь также может выдерживать суровые погодные условия, что делает ее идеальной для кемпинга на любой местности и других мероприятий на свежем воздухе. Kelly Kettle Camp Stove также поставляется с полной гарантией возврата денег, если пользователи не удовлетворены ее работой.

Важные напоминания для пользователей Rocket Stove

Не забывайте всегда соблюдать осторожность при использовании ракетных печей, будь то на открытом воздухе или в вашем доме. Избегайте несчастных случаев любой ценой, закрепив ракетную печь в фиксированном положении, чтобы она не опрокинулась.

Имейте в виду также, что огонь является опасным элементом, если его оставить без присмотра. Убедитесь, что вы выключили пламя, когда вы им не пользуетесь или когда собираетесь спать.

Всегда помните о своих отходах и не используйте чрезмерно источники топлива.

Удачного кемпинга!

Как построить ракетную печь

Кухонное пространство, вероятно, является одним из самых важных помещений для дома и, тем более, для общественного пространства. Здесь семья, друзья и гости проводят время с пользой. Для нас это также место сбора для обмена идеями, общения и места, где наши продукты будут превращаться во вкусные блюда, приготовленные не на ферме.Излишне говорить, что кухонная плита является важной частью нашей фермы.

Итак, как мы можем построить кухонные плиты, которые будут способствовать приготовлению пищи в общине, будут суперэффективными, потребляют меньше тепла, дают больше тепла и не оставят нас вонючими дымом? Наши замечательные стажеры по пермакультуре нашли ответ… «Давайте построим ракетную плиту!!!» Ракетная печь очень эффективна, ее очень весело строить, она не стоит земли, может быть построена из переработанных материалов и является отличным занятием для детей, особенно если вы планируете использовать и сделать свою собственную грязевую смесь для строить с, как мы сделали! (Скажите им, что вы строите ракету, и они будут внутри!) Если у вас уже есть печь, подумайте о том, чтобы построить одну из них для вашего открытого пространства, барбекю или портативную, уменьшенную для кемпинга. Просто убедитесь, что, если вы строите большую, она находится под крышей для защиты от дождя.

Брианна, наш мегаталантливый стажер, сделала две конструкции ракетных печей для фермы в качестве эксперимента, чтобы определить, какая из них лучше с точки зрения эффективности, практичности и стоимости, а также в образовательных целях. Построили две печи 1-го проекта и 1 2-го проекта. Пока что похоже, что Дизайн 2 будет работать лучше. Вы узнаете почему через минуту..

Конструкция ракетной печи 1

Некоторые элементы обоих дизайнов одинаковы.К ним относятся: фундамент из глины и кирпича, металлическая дверь для регулирования потока воздуха, пепельница и металлическая решетка, предотвращающая засорение точки входа, и L-образная трубка. Однако в этой конструкции мы использовали большую металлическую бочку, которая одновременно служит и варочной поверхностью, и изоляцией. Мы добавили очень тонкий изоляционный слой кирпича, чтобы защитить людей от ожогов во время приготовления пищи, и разместили выхлопную трубу на дне бочки.

.

Необходимые материалы:

Земля, песок, солома, коровий навоз и глина для приготовления глиняного раствора, а если вы амбициозны, то и кирпичи,
саманные кирпичи (если вы не так амбициозны),
металлическая бочка для варочной поверхности (это слишком поздно для нас сейчас, но я настоятельно рекомендую отшлифовать краску перед ее использованием),
3 металлические трубы — 2 для L-трубы и 1 для выхлопной трубы (здесь потребуется сварка),
Металлический поддон и металл сетка (мы сварили листы металлолома, чтобы сделать пепельницу, и маленькие металлические стержни , чтобы сделать сетку).

Конструкция ракетной печи 2

Во второй конструкции мы решили использовать металлические кирпичи в качестве первичной изоляции, металлический цилиндр меньшего размера для концентрированного тепла в центре и отдельный металлический лист в качестве варочной поверхности. В этом случае мы будем приваривать выхлопную трубу к краю варочной поверхности, а не ко дну, чтобы не слишком терять лишнее тепло. В этой конструкции используется больше кирпичей, но поскольку металлический лист более плоский, чем поверхность для приготовления пищи в 1-й конструкции, а тепло более концентрировано, мы думаем, что в конечном итоге ее будет удобнее использовать.

Пачкаться и пачкаться

1. Возьмите свой металл, предпочтительно со склада металлолома, и отправьте его сварщику, или сварите его самостоятельно. Некоторым битам потребуется помощь профессионала.

2. Смешайте почву, песок и глину. Шагайте, прыгайте и танцуйте на этой смеси, пока она не начнет соединяться. Совет: разбейте глину, добавьте немного воды и оставьте на ночь перед началом большого строительного дня, это облегчит смешивание, иначе вас ждет тренировка! Добавляйте коровий навоз и солому постепенно, порциями размером с ведро.Вы узнаете, что смесь готова, когда сможете скатать ее в шар, или когда вы наступите на смесь босиком, вы увидите свои пальцы ног.

4. Если вы так же увлечены, как и наши стажеры, сделайте маленькие трафареты из деревянных или бамбуковых блоков, поместите в них грязевую смесь (когда она будет готова) и оставьте блоки сохнуть.

5. Установите фундамент из сырцового кирпича по кругу. Для конструкции 1 добавьте Г-образную трубу и выхлопную трубу, для конструкции 2 добавьте только Г-образную трубку. Установите кирпичи в квадрате для входа топлива / камеры сгорания.

6. Добавьте 4 слоя кирпича с глиняным раствором. Используйте битые или порезанные кирпичи и грязь, чтобы заполнить щели. Для конструкции 1 поместите металлическую бочку сверху и проволочную сетку снаружи бочки для дополнительной изоляции, добавьте тонкий слой глиняного раствора и кирпича. Для варианта 2 продолжайте устанавливать кирпичи и глиняный раствор, пока не достигнете 80 см, оставив место в центре для цилиндра и металлического листа.

Посмотрите эти короткие ролики о том, как мы собираем ракетные печи в рамках нашего семинара по сборке ракетных печей на прошлой неделе.

Соберите свой собственный ракетный обогреватель

Когда в прошлом году мы строили наш класс с деревянным каркасом, одной из проблем было то, как лучше его отапливать. Здесь мы полностью полагаемся на древесное топливо, и обычный дровяной станок проделал бы большую вмятину в нашей куче драгоценных дров. Потом я увидел в журнале Permaculture ракетный нагреватель, и он показался мне идеальным решением. Для тех, кто не сталкивался с ним раньше, ракетный нагреватель массы (RMH) — это хорошо зарекомендовавший себя, хотя и не широко используемый способ очень эффективного сжигания древесины, а затем улавливания всего произведенного тепла в массе — обычно скамье или кровати — путем горизонтального прохождения через него дымохода.

Сначала он сжигает небольшое количество топлива, которое мы обычно не используем в нашей кухонной плите. Во-вторых, он сгорает очень эффективно и, следовательно, чисто, поэтому требуется меньше топлива. Мы немного скептически отнеслись к утверждениям, сделанным для RMH, особенно к чистоте выхлопа и температуре, которая может быть достигнута внутри горелки, но были заинтригованы и решили попытаться построить такую. Что-то, что требует 20-футового горизонтального дымохода, скамейки для удержания тепла и стального барабана на 50 галлонов, должно быть спроектировано как часть здания, и так было здесь, основание нагревателя строилось одновременно с фундаментом здания. сам.

Хотя базовая конструкция RMH относительно проста, дьявол кроется в деталях, и, прочитав как можно больше по этому вопросу, мы приобрели копию превосходной книги Янто Эванса Rocket Mass Heaters и последовали за ней. размеры как можно точнее — некоторые пропорции в RMH должны быть в пределах довольно малых допусков, чтобы работать эффективно. Судя по всему, строители страдали главным образом от этих проблем, потому что они изменили какой-то элемент конструкции.Некоторые материалы — кирпич, глину и стальную бочку — было достаточно легко достать бесплатно; необходимо было приобрести 8-дюймовый спиральный воздуховод, огнеупорный кирпич и изолированный дымоход, в результате чего общая стоимость составила примерно 200 фунтов стерлингов. Обычно мы с большим успехом находим материалы даром, но на этот раз огнеупорный кирпич и огромное количество дымовых газов, необходимых для массы, ускользнули от нас.

Изначально все детали были разложены для представления масштаба, а затем была построена основа для костра. В качестве экспериментального изоляционного слоя мы использовали слой стеклянных бутылок, посыпав песком, а затем выложили идеально ровно тротуарную плитку.

Подготовив основание, мы разложили дымоход – мы использовали 8-дюймовый спиральный канал в скамье, который имеет смотровую крышку каждый раз, когда он меняет направление, чтобы облегчить последующую очистку. Итак (вверху) сзади вы можете увидеть два отверстия — левое будет прочисткой с крышкой, следующее — там, где отрывается вертикальный тройной дымоход и выходит через крышу. Тот, что посередине, — это место, где выхлопные газы из горелки входят в дымоход, а тот, что справа, — это еще одна прочистка.

Здесь начинаем выкладывать топочную камеру – огнеупорный кирпич можно заменить старым красным кирпичом, а соединить раствором из чистой глины и очень мелкого песка в соотношении 1:1. Попробовав (и не сумев) очистить глинистую почву настолько, чтобы получился гладкий глиняный раствор, я просто пошел и купил немного чистой глины, на которую потратил тридцать фунтов.

Огнеупорный кирпич создается для формирования отверстия, через которое будет подаваться топливо; камера сгорания и основание того, что станет вертикальным дымоходом внутри внешнего стального барабана.

Трубопровод теперь правильно соединен и герметизирован, и здесь вы можете видеть горелку, установленную до верхней части подачи топлива (справа) и нижней части стояка (слева). Строительство из огнеупорного кирпича и очень гладкого глиняного раствора означает, что швы очень маленькие — около 1/16 дюйма, чтобы сохранить как можно больше тепла и обеспечить сверхэффективный огонь. Следующим этапом будет создание кирпичной кладки вокруг основания огнеупорного кирпича, чтобы взять металлическую клетку, внутри которой мы можем разместить вермикулитовую изоляцию.Цель состоит в том, чтобы максимально изолировать всю камеру сгорания, чтобы сдержать тепло и повысить эффективность огня.

Вот довольно закопченный внутренний барабан вокруг кирпичного дымохода, внешний барабан снят для осмотра и регулировки.

Затем накладывается внешний стальной барабан, оставляя зазор примерно в 2 дюйма между ним и внутренним дымоходом по бокам и сверху. Здесь мы загерметизировали зазоры вокруг основания барабана и приступили к работе в скамье.Перед тем, как добавить початок на скамейку, временно запечатайте вокруг барабана и зажгите огонь, чтобы проверить тягу в огне.

Глиняная смесь немного странная, но примерно 1 часть глины на 4 части песка. Для областей вокруг горелки мы использовали чистую глину, купленную у поставщика гончарных изделий. Для всего остального это будет местная глина, где-то 1 песка на 3-4 глины. В местах, непосредственно примыкающих к трубе, по-видимому, нет соломы, хотя в одном-двух местах это немного запоздало.

Мы смешали и заложили пару тонн самана в уступ, и казалось, что-то пошло не так, так как отличная тяга, которую мы видели, вроде бы испарилась, но упорство окупилось, и по мере того, как саман высыхал, и огонь приложил меньше усилий для вытеснения влаги и больше для нагревания массы, все улучшилось, и мы счастливы (и с облегчением) сообщить, что теперь все это работает.

^{_{Последний элемент ракетного подогревателя массы}}

Его нужно использовать понемногу и часто, чтобы поддерживать тепло в массе, но после зарядки он согревает большое пространство, а люди и домашние животные дерутся за место на теплой скамейке.Теперь мы знакомимся с нашим обогревателем и его маленькими недостатками — зажечь его в холодную погоду или в безветренный день может быть проблемой, и пока он не нагреется, он время от времени кашляет обратно в комнату, но потерпите немного, и он пройдет. очень хорошо. Это определенно одна из тех вещей, которые очаровывают посетителей, хотя бочка на 50 галлонов не для всех, и у нас было много предложений по «улучшению» ее внешнего вида. В остальном это огромный хит и невероятно успешный.

Собрав все это воедино и закинув на верхнюю часть утепленного дымохода, наступил момент истины.Ракетные обогреватели не славятся легким зажиганием, так как, пока они не нагреются, дым имеет тенденцию подниматься вверх по топливной системе. Если не считать небольшого начального дыма, все прошло очень хорошо, особенно если учесть, что по пути он пытается высушить массу глиняного раствора. Ствол стал красивым и горячим, в то время как изолированный дымоход оставался холодным, а выхлоп действительно был небольшим дымом и в основном теплым паром, как я видел в бесчисленных видео. Не знаю почему, но я все еще удивлен, что это действительно работает..

В этом коротком видеоролике вы можете услышать отчетливый «ракетный» звук, благодаря которому эти печи получили свое название.

Первоначально эта статья была опубликована по адресу http://lackancottage.co.uk/project/rocket-mass-heater/

.

Стив является совладельцем Lackan Cottage Farm, небольшой фермы пермакультуры в Ко-Дауне, Ирландия, где он и его семья живут на земле как можно меньше и предлагают посетителям со всего мира возможность стать волонтерами и учиться . Посетите www.lackancottage.co.uk для получения дополнительной информации.

Дополнительные ресурсы

Ракетные обогреватели: обогрейте дом дешевле

Ракетные печи из початка

Как сделать уличную кирпичную печь из вторсырья

НОВАЯ УЛУЧШЕННАЯ
PERMACULTURE  ПОДПИСКА

ракетные печи — www.

ErnieAndErica.info

Ракетные нагреватели массы – книга Янто Эванса и Лесли Джексон

Введение — Лесли Джексон

Эта статья служит хорошим введением в ракетные нагреватели массы для неспециалистов. Чтобы получить лицензию на выдержку, свяжитесь со мной и посмотрите мелкий шрифт внизу страницы. Наслаждаться!

Стоишь у костра на любом заднем дворе США, холодное пиво в одной руке, а гости крутятся, как свиньи на вертеле, чтобы согреть то одну, то другую сторону тела, и часто всплывает понятие «ракетная печь». .Удивительно, как много людей из всех слоев общества слышали о них, в то время как десять лет назад они были ограничены природными строителями и ботаниками-улучшителями кухонных плит. Ракетные печи были изобретены как решение проблем сообществ третьего мира, готовящих пищу в закрытых помещениях с ограниченными топливными ресурсами на трехкаменных очагах (три камня одинакового размера, поддерживающие котел над дровами). Дефицит топлива, бедность и загрязнение воздуха внутри помещений, не говоря уже о таких проблемах со здоровьем, как астма, проявляющаяся у детей, и выбросы парниковых газов в результате всех видов неэффективного сжигания топлива, заставляли благотворительные организации заглядывать на кухни в поисках проблем и решений. В 1970-х годах перед исследовательской группой пожарных в организации под названием Исследовательский институт Апровечо была поставлена ​​задача разработать дровяное устройство, которое можно было бы легко воспроизвести из недорогих материалов, которое бы сжигало древесину так хорошо, чтобы выделять очень мало. дым. Плита Lorena, разработанная Янто Эвансом в Гватемале, является одной из таких печей. Янто, валлиец, выздоравливающий профессор ландшафтной архитектуры и, вероятно, лучший экологический дизайнер, был одним из разработчиков.Он побывал на кухнях Африки и Центральной Америки; проводили время с (обычно) женщинами на их кухнях и готовили вместе с ними. Печь, которую он и его коллеги разработали, все еще находится в разработке таких организаций, как Aprovecho и Ashok Gadgill’s Stove Lab в лаборатории Лоуренса Беркли в Калифорнии, среди прочих.

Что делает дровяную печь ракетной печью?

Янто провел много времени, готовя и разговаривая на разных языках с женщинами третьего мира на их прокуренных кухнях, чтобы придумать плиту Lorena. Фото: Мэтт Андерсон

Ракетная печь сгорает чисто и почти полностью благодаря сочетанию материалов, из которых она изготовлена, и геометрии. Дымоход изолирован, что обеспечивает максимальную внутреннюю температуру, что способствует полному сгоранию топлива. Древесина небольшая, сухая и прямая. Камера, в которой горит древесина, имеет размер, позволяющий отражать саму себя, а также максимизировать горение, помогая ей оставаться горячей. Отверстие в печи, в которое подается топливо, дымоход, на котором стоит кастрюля, и зазоры, вокруг которых газы проходят мимо и вокруг варочной емкости, очень точно рассчитаны, чтобы контролировать количество кислорода, смешивающегося с горящим топливом. .Форма печи «L» или «J» способствует идеальному смешиванию дымовых газов для чистого горения. Все дело в надлежащих условиях для полного сгорания. Зная то, что мы знаем о здоровом питании в помещении, если мы можем разогреть кастрюлю супа с минимальным количеством топлива и минимальным количеством дыма, можем ли мы также создать комфорт в помещении, согревая тела?

Сегодня Янто Эванс учит людей получать от беговой дорожки , живя просто, в построенных вручную домах с возобновляемой энергией и выращиванием продуктов питания. Работая над проблемами человеческого комфорта дома в тропическом лесу Орегон , Эванс начал экспериментировать с хранением тепла, производимого этими экономичными дровяными горелками. Финские каменные обогреватели , используемые в очень холодном климате, например, в России и Северной Европе, могут многому научить нас в эффективном отоплении помещений, но имеют очень сложную конструкцию, требующую высококвалифицированного проектировщика для расчета обогревателя и квалифицированного каменщика для сложите кирпичи, которые образуют путь дыма через сложный лабиринт каналов, поскольку газы остывают и отдают свое тепло кирпичам.Каменный обогреватель можно установить за 10 или 20 тысяч долларов, и он прослужит не одному поколению, обеспечивая приятный вид тепла от своей массы; более влажная и более удобная форма тепла, чем печь из металлического ящика, которая горит на ощупь и остывает, когда огонь гаснет. Если мы сможем массово производить пятидолларовый обогреватель, который безопасно готовит пищу, должен ли комфортный обогрев в помещении быть настолько недосягаемым? Задача жить в здоровье и тепле с большим количеством топлива не ограничивается третьим миром. Янто пишет:

Гигантский культурный обман: Нас убедили, что дома нужно отапливать.Давайте будем ясны. Дому плевать, на самом деле, он прослужит дольше, если его не отапливать. Так зачем вообще заморачиваться с обогревом? Потому что в холодную погоду у людей недостаточное тепловыделение. Мы склонны чувствовать себя некомфортно, когда нам холодно.

Новые дровяные печи могут довольно эффективно превращать большую часть древесины в CO2, водяной пар, золу и тепло, но передача этого тепла от печи к Chilly Willy по-прежнему крайне неэффективна. Мы полагаемся на лучистое тепло, которое эффективно поджаривает одну сторону человека (в то время как другая сторона продолжает мерзнуть), и адвекцию, то есть нагнетание нагретого воздуха во все помещение.Две проблемы: Chilly Willy не может использовать большую часть этого тепла. В основном он тратится впустую, потому что он не может занять весь объем комнаты, а воздух очень разреженный, поэтому он не может содержать много тепла, плюс, возможно, это самый эффективный изолятор, так что то тепло, которое он содержит, не может легко добраться до его тела. тело.

Так какое это имеет отношение к ракетным нагревателям массы? Что ж, вы можете сидеть или лежать на своей ракете, чтобы тепло попадало прямо в ваше тело, чему способствует ваш вес, прижимающий части тела к теплой поверхности.Проводимость больше, чем конвекция или излучение. Есть бонус: 90 с лишним процентов тепла остается в вашем доме, вы не греете небо. Когда моя конторская печка горит на полную катушку, я могу облизать одностенную трубу там, где она выходит из стены, столько тепла она потеряла (отдала массе лавки). И никакого дыма, только пар, так что мы используем каждую частичку потенциального тепла, которое было скрыто в этих дровах».

Что происходит, когда вы подключаете эту улучшенную кухонную плиту к скамье из самана?

Глиняная будка Арта Людвига.Плита Арта — пример использования ракетных нагревателей массы.

Ракетный обогреватель — это дровяная печь, в которой используется технология ракетной печи, позволяющая очень эффективно и чисто сжигать древесину, а затем сохранять выделяемое ею тепло в массивной термальной мебели — кровати или диване, на котором вы сидите или лежите. Достаточно понимая, как горит древесина и как движется тепло; и, понимая роль материалов в частях печи, вы можете построить один из этих нагревателей для себя, используя доступные и недорогие материалы — часто из ваших собственных отходов.
В своей базовой форме — печи в стиле Янто, как ее называют в народе, — это устройство для сжигания (ракетная печь) с перевернутой 55-галлонной нефтяной бочкой, окружающей изолированный дымоход, который улавливает газы и подает их вниз и вокруг изолированный дымоход в коллектор, из которого выхлопные трубы, покрытые термической массой (в данном случае глыбой), проходят через кровать или скамейку. 55-галлонная бочка некрасива, но удивительно видеть, какие творческие вещи люди делают, чтобы жить с нефтяной бочкой в ​​своем пространстве.Некоторые, такие как Art Ludwig , оборачивают барабан причудливой декоративной металлической отделкой, что также отвлекает непосвященных от прислонения к его горячей поверхности. В Дании есть ракетные обогреватели с каменной кладкой вместо масляного бака. Я видел, как глинобитная скамейка или кровать эволюционировали из массы комков с подушками в скульптурную кушетку с рисунками и рельефной скульптурой, создав уютное произведение искусства, на котором можно прижаться. Небо — это предел для початка, так как вы лепите его вручную.

Подходит ли вам этот обогреватель?

• В первую очередь я спрашиваю людей, в каком доме они живут и утеплен ли он.Я всегда призываю людей максимизировать дом как есть, прежде чем определять размеры или устанавливать какое-либо устройство. За этим советом я посылаю людей моему старому работодателю Домашняя энергия Журнал строительная наука/домашнее издание производительности. Он предназначен для профессионалов в области строительства и является объективным показателем эффективности жилья.
• Знаете ли вы, каковы ваши потребности в отоплении? Эта статья из двух частей на сайте Green Building Advisor поможет вам получить цифры.
• Массивная скамья тяжелая, поэтому может потребоваться усиление фундамента, чтобы выдержать вес.
• Перевернутая 55-галлонная бочка может стать препятствием для общения с людьми, она присутствует в комнате.
• Еще одним соображением является время: очень сухая древесина небольшого диаметра требует обработки и хранения перед использованием. Существует фактор возни, поскольку печи требуют обслуживания и устранения неполадок в случае закупорки трубы, накопления креозота или возгорания.
• Самый большой недостаток, который я слышу от людей, это то, что им нужно слишком много внимания, когда они действительно горят.Всего от 45 минут до часа вы можете зарядить свою скамью, чтобы она работала в течение 12-24 часов. Но в эти 45 минут вы проверяете топливо, заправляете и добавляете топливо. Если вы предпочитаете развести огонь, отрегулировать подачу свежего воздуха и уйти, возможно, это не ваша плита. Это может измениться с инновационным нагревателем массы ракеты в стиле «пакетной коробки», который находился в стадии обсуждения и использовался в течение нескольких лет с ранними адаптерами, такими как Лассе Холмс, в Гомере, Аляска.

Разработан Флеммингом Абрахамссоном в Дании, Fornyet energi.Флемминг предлагает сборную камеру сгорания и ручное крепление. Хозяйка построила его сама в солярии. [в центре] Канал для охлаждающих газов проходит внутри глинобитной скамьи-лестницы. [Справа] Ствол быстро нагревается, пока масса нагревается. [Фото: Лесли Джексон]

Что людям нравится в этом, так это немедленный разогрев от бочки и длительное тепло от термальной скамьи, когда они занимаются бумажной работой, читают, мастерят и прижимаются друг к другу. На самом деле может быть трудно удалить людей из него… что может быть, а может и не быть недостатком.Как говорит Лассе Холмс о своем массовом нагревателе на Аляске, «возможно, придется изобрести человеческий шпатель».

Третье издание. Февраль 2014.

Культура «сделай сам», обучение (вместо того, чтобы заключать контракты для других) и обмен открытым исходным кодом на форумах (вместо написания патентов, которые могут остановить технологию, не достигшую ее полного эволюционного потенциала) идут рука об руку с революционной философией жить в простоте и взять в свои руки наши жилищные и энергетические потребности. В 2005 году мы с Эвансом написали небольшой буклет под названием «Ракетные печи для обогрева домов из глинобитного кирпича ».В нем рассказывается история нагревателя массы ракеты и рассказывается о базовой модели с иллюстрациями. Теперь, в 2015 году, это книга в мягкой обложке и загружаемый файл .pdf под названием Rocket Mass Heaters , что отражает тот факт, что сегодня эти печи находятся в деревянных хижинах, юртах, обычных домах и домах из соломенных тюков, домах с земляными мешками, утрамбованных землях. , adobe, earthships и т. д.) За время, прошедшее с момента его первой публикации, он был переведен на русский, французский, японский и испанский языки, а семинары проводятся на всех континентах.Два основных автора второго издания 2007 года, Кирк Моберт и Эрни Виснер, создали онлайн-форума , чтобы сэкономить время, поскольку их почтовые ящики были завалены одними и теми же вопросами. Теперь, когда по всему миру существует несколько форумов на нескольких языках, люди находят семинары, делятся региональными ресурсами материалов и строят вместе.

Мастерская анатомии водонагревателя

Приятно наблюдать, как люди начинают понимать это простое древнее искусство и ремесло огня.Как только загорается свет, многие люди спрашивают: «А как насчет нагрева воды?» Это опасная территория, потому что при высоких температурах печи вода будет быстро расширяться, и если система будет закрыта, теперь у вас есть потенциальная бомба в вашем пространстве. На форуме Кирка последовало много дискуссий, и он начал рисовать, экспериментировать и спрашивать у профессионалов сантехники.

Теперь у него есть способ сделать это, не требующий навыков сварки, хотя и требующий некоторого парения трубы. На мастер-классах устройте живое огненное шоу, рассказывая об эволюции печи через огонь и историю.Он расскажет об основах ракетных печей: определение размера системы, как безопасно построить (часто из отходов, таких как использованные водонагреватели и детали) водонагреватель на дровах, некоторые основы сантехники; основы брусчатки и кирпичной кладки; как безопасно строить на фундаменте, который выдержит вес, а также как строить на безопасных расстояниях от легковоспламеняющихся поверхностей.

[1] Кирпичная часть сердцевины нагревателя, встроенная. [2] Теперь корпус печи и ее внутренние камеры строятся очень быстро, используя немного повторно использованного красного кирпича, сырцового кирпича и самана (в качестве раствора/наполнителя).[3] На этом структура основы практически закончена, формы будут исправлены позже. [4] На этом структура основы практически закончена, формы будут исправлены позже. Полное изображение можно найти по запросу «водонагреватель» на сайте www.donkley32.proboards.com [Фото: Кирк Моберт. 2015.]

Мастерская Laytonville Ecovillage
Последняя мастерская Кирка по водонагревателям состоялась в конце лета 2015 года в Laytonville Ecovillage. Там собралась дюжина человек, чтобы разбить лагерь, поесть отличную еду, приготовленную Дэном Антониоли и приготовленную кулинарными волшебниками экопоселения Лейтонвилля Рейном и Чи.
На территории LEV была баня для участников семинара и небольшая община постоянных жителей. Есть два замечательных душа на открытом воздухе, которые до сих пор питаются от солнечной системы горячего водоснабжения в одном душе, и водонагревателя по требованию в другом.

Владелец Дэн Антониоли хотел дополнить систему водонагревателем, работающим на дровах, чтобы во время оживленной мастерской — или просто в пробке в душевой! — можно было принимать душ вплотную друг к другу до десяти человек. Он также хотел получить возможность еще больше избавить экодеревню Лейтонвилля от зависимости от ископаемого топлива, воспользоваться заросшим лесом с тоннами древесины малого диаметра и повеселиться, изучая технологию ракетных печей.

За два дня класс выучил:

• Основы строительства из самана: поиск глины, проверка на содержание глины, перемешивание ногами и лепка вручную
• Запотевание трубы
• Подготовка места
• Укладка кирпичей
• Ракетные печи и дровяные печи
• Водяное отопление
  … и к полудню воскресенья у нас был функциональный, работающий водонагреватель ракетной печи. Миссия выполнена.

На форуме Кирка есть хорошая запись с фотографиями, здесь.

В дополнение к ведению первого онлайн-форума по ракетным нагревателям, Кирк руководит Школой естественного строительства Sundog в Пойнт-Арене, Калифорния. До встречи на семинаре!

©Авторское право Лесли Джексон Декабрь 2015 г.

Планы Himalayan Rocket Stove теперь доступны бесплатно

Ракетные печи в Мвамгонго: Завершение проектирования и приемка

Примечание редактора: Студенты Инженерной школы Тайера в Дартмуте работают в Танзании, помогая улучшить санитарию и энергетические технологии в местных деревнях.В этой серии рассказывается о работе, проводимой группой под руководством студентов, известной как «Проекты лидерства в гуманитарной инженерии» (HELP), по проектированию «ракетных печей» в деревне Мвамгонго и газификационных печей с верхним светом (TLUD) в деревне Калинзи. . Цель состоит в том, чтобы создать более здоровую и энергоэффективную кухонную технику, которую сельские жители примут и будут использовать. Студенты ПОМОЩИ хранят эти депеши с мест во время их поездки. Это их 12-й пост в блоге для Scientific American.

Чувство идентичности танзанийца определяется племенным наследием, семьей и окружающим сообществом. Расспросить о семье моего переводчика и хорошего друга Ревокатуса Эммануэля отбросило бы вас на несколько часов назад и заставило бы вас поверить, что у него по крайней мере десять братьев. У него всего пятеро, но он называет членов семьи мужского пола, с которыми он близок, «братом». Однажды я подумал, что он ошибся в переводе, и сказал: «Вы имеете в виду, что он ваш двоюродный брат». Он посмотрел мне прямо в лицо и повторил: «Нет, он мой брат», сделав ударение на слове «брат» и сделав паузу на мгновение, как будто размышляя о серьезности этого термина.Кузен, о котором он говорил, забрал Рево из маленькой деревни, в которой он жил со своей матерью, бедной овдовевшей фермершей, выращивающей бананы, и спонсировал его обучение в городе. Рево воспользовался возможностью, отлично учился в школе и, к счастью для нас, стал нашим переводчиком. Пойдя в школу и работая с нами, Рево вернулся в свою деревню и помог восстановить дом своей матери, установив металлическую крышу вместо соломы. Его двоюродный брат действительно является для него братом.

В отсутствие официального страхового рынка танзанийцам приходится полагаться на свои личные связи, чтобы преодолевать жизненные трудности.В результате они тратят значительную часть времени на развитие своих многочисленных связей, что часто требует изменения приоритетов в повседневной деятельности. Это может быть неприятно, когда кто-то отдает предпочтение обеду с дальним родственником, а не запланированной встрече. Важно иметь в виду, что разочарование является результатом того, что две культуры не совсем сходятся во взглядах, и я не меньше виноват в том, что не понимаю, насколько грубо было бы отказаться от обеда.

Несмотря на то, что культурные различия могут создавать проблемы, мой опыт работы с группой из 12 членов сообщества в процессе проектирования был исключительно положительным. За последние несколько недель они сделали больше и больше того, что я от них просил. Как я и надеялся, они включились в процесс проектирования и потратили дополнительные часы, чтобы воплотить новый дизайн в жизнь. Всего мы построили четыре прототипа. Каждый прототип оценивался на основе его кулинарных характеристик, эффективности по сравнению с трехкаменной печью и видимых выбросов. Процесс прототипирования включал изменение размеров впускной камеры и камеры сгорания до тех пор, пока панель не была удовлетворена характеристиками приготовления пищи в соответствии со спецификациями, упомянутыми в предыдущем блоге.Затем была проверена эффективность по сравнению с традиционной печью с тремя камнями. После того, как были установлены окончательные размеры, были выбраны размеры надстройки, чтобы создать стабильную, хорошо изолированную, эстетически привлекательную печь, которая выдержала бы длительное использование.

Я приложил несколько схем, чтобы читатели могли лучше понять, как выглядит печь. На первом рисунке изображены глиняные кирпичи и металлический поднос. На втором рисунке изображена надстройка из сырцового кирпича, окружающая глиняные кирпичи.Все размеры указаны в сантиметрах.

Теперь у нас есть эффективная печь, которой довольны пользователи. В нашу пользу работает и «фактор волнения». Группа говорила с сообществом об их печи. Всякий раз, когда мы гуляем по деревне, нас постоянно останавливают люди, интересующиеся печкой, что свидетельствует о росте интереса общества. Теперь, когда мы завершили проект, группа хочет построить печи в своих домах.Строительство печи у себя дома продемонстрирует, что они действительно являются экспертами в строительстве печи, и поможет группе осознать пользу, которую печь может принести их семьям.

Когда я упомянул группе, что они должны построить свою собственную печь, мое заявление было встречено громким хором согласия и улыбкой одного члена группы, который потом подошел ко мне и попросил зайти к нему домой. У него прозвище Камбе Йоте, и он хорошо известен в деревне своими инженерными решениями проблем, с которыми сталкиваются люди.Он был главным дизайнером и пропагандистом более эффективной угольной печи, проектировщиком аквариума площадью 800 квадратных футов и механиком, который часто ремонтирует сломанные лодочные двигатели. Когда он вел меня к своему дому, он начал объяснять, что он уже построил проект, и его семья заметила огромную экономию древесины.

Когда я вошел в его дом, я заметил, что, как и в большинстве домов в Мвамгонго, стены сделаны из сырцового кирпича, а крыша сделана из листов кровельной жести.Дома были разделены на три комнаты, что разделяло четыре поколения, живущих под одной крышей. На заднем дворе располагалась кухня — соседнее здание, предназначенное для того, чтобы отделить прокуренные условия для приготовления пищи от основной жилой зоны. В зоне приготовления пищи Камбе Йоте уже построил четыре ракетные печи разных размеров, используя несколько разных материалов. Его семья перешла исключительно на ракетную печь. Очевидно, Камбе Йотэ пришел к нам домой за ночь до семинара по печам, где мы с группой обсудили методы строительства, измерили печь, а затем начали строить.Он сделал несколько своих проектов, используя только сырцовые кирпичи для достижения аналогичных размеров — дизайн, который показывает перспективы там, где источники глины недоступны. Его намного проще строить, хотя требуется некоторая изобретательность, чтобы придать кирпичам странной формы правильные размеры. Он также, вероятно, будет менее долговечным, поскольку сырцовые кирпичи не служат так долго, как глиняные кирпичи, в условиях высоких температур. Несмотря на это, его изобретательность создала печь, которая принесла его семье огромную экономию дров. Его соседи и друзья уже попросили его построить печи, и он спросил меня, может ли он продолжить строительство.Я с восторгом одобрил его план; чем больше у нас печей в домах людей, тем ближе мы к преодолению переломного момента, когда печь будет распространяться естественным образом.
