Кладка углового камина своими руками: порядовка и схема

Камин в доме – это не только источник тепла, но и элемент дизайна, придающий ему неповторимость. Даже небольшая гостиная преображается, становится уютной, если установить в ней очаг с живым пламенем.

Угловой камин — фото

Конечно, сооружение камина требует навыков и свободного пространства, но эти вопросы решаемы: угловой камин из кирпича займет совсем немного места, сложить его сможет каждый, кто хоть немного знаком с кладкой кирпича.

Технология кладки камина подробно описана в статье, также в ней приведены чертежи угловых каминов с минимальными размерами и порядовкой.

Угловой камин в интерьере частного дома — не только декоративный элемент, он служит источником дополнительного отопления. Основную часть тепла камин отдает при активном горении дров в виде теплового излучения от пламени, поэтому его можно использовать для быстрого прогрева помещения. Поскольку тяга в камине создается за счет подсоса воздуха из комнаты, необходимо заранее позаботиться о хорошей вентиляции.

Необходимые материалы

Для того чтобы сложить угловой камин своими руками, вам потребуется:

  • Огнеупорный шамотный кирпич – 100 штук;
  • Красный полнотелый кирпич – 200 штук;
  • Глиняная смесь для кладки или жирная красная глина – 2-3 мешка;
  • Песок речной крупнозернистый просеянный – 3 мешка;
  • Цемент М400 – 50 кг;
  • Уголок металлический с равными полками 75х75 мм – 2 отрезка по 750 мм;
  • Сэндвич-труба для дымохода – по длине дымохода.

Кроме того, если камин будет установлен на отдельном фундаменте, будет необходим бетон, арматурный пруток и доски для опалубки, а также песок для песчаной подушки.

Угловой камин: фото и схема кладки

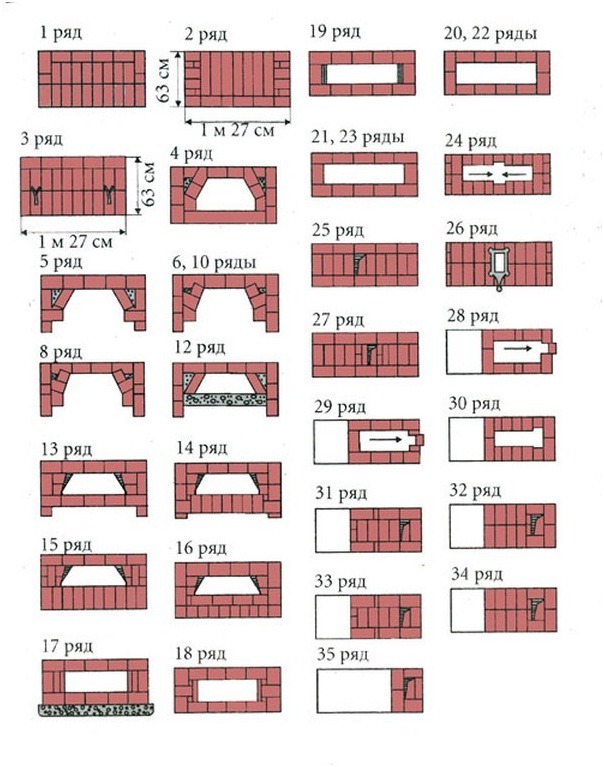

Порядовка — это схема последовательной кладки углового камина (кирпич за кирпичиком), изображает последовательность кладки и вид кирпича, используемый в каждом ряду. Также на схеме представлены габаритные размеры и указано место установки всех вспомогательных элементов.

  1. Основание камина и зольник выложены из обычного полнотелого кирпича. Эта часть камина не нагревается при топке, поэтому нет необходимости использовать более дорогой огнеупорный кирпич, он необходим только для внутренней поверхности топки. Основание камина состоит из трех рядов. Кирпичи, нуждающиеся в подрезке, разрезают с помощью болгарки и круга по камню. Во втором ряду в центр основания устанавливают зольник, третий ряд перекрывает его в передней части, в центре остается отверстие для золы, которое закрывают колосником.

    Выкладываем основание углового камина

  2. В четвертом ряду начинают кладку основания топки из шамотного кирпича – на схеме он обозначен более светлым цветом. Пятый и шестой ряды образуют начало стенок топки и самого камина. Внешние стенки камина выкладывают из обычного красного кирпича.

    Начинаем выкладывать топку

  3. С седьмого по девятый ряд продолжают выкладывать топку и стенки камина.

    Продолжаем выкладывать топку и стены углового камина

  4. После кладки топки необходимо возвести арку камина. Ее выполняют из красного кирпича по шаблону – дуге желаемой формы, сделанной из любой прочной доски. Кирпичи кладут под углом в несколько градусов друг к другу, добиваясь равномерных швов. Снять шаблон можно будет после схватывания раствора.

    Возводим арку углового камина

  5. После выполнения арки начинают формировать газовый зуб – заднюю часть свода топки из огнестойкого кирпича, срезанного под углом 20 градусов.За счет сужения топки в верхней ее части и последующего расширения дымовой трубы на выходе из топки образуется область с повышенной скоростью движения дыма, благодаря чему исключается обратная тяга и попадание дыма в помещение. Внешние стенки выкладывают из обычного красного кирпича, подгоняя его и подрезая при необходимости.

    Выкладываем заднюю часть свода топки

  6. Продолжают формирование газового зуба из шамотного кирпича, одновременно выкладывая внешние стенки из обычного красного кирпича.

    Выкладываем внешние стенки камина

  7. Заканчивают формирование свода на уровне верхней части арки, при этом оставляют отверстие для выхода дыма в дымоход.

    Заканчиваем формирование свода на уровне верхней части арки

  8. Начинают кладку дымохода из шамотного кирпича, поставленного вертикально. Заднюю стенку камина по-прежнему кладут из красного кирпича.

    Начинаем кладку дымохода из шамотного кирпича

  9. Выполняют первый ряд перекрытия топки камина.

    Выполняем первый ряд перекрытия топки камина

  10. Выполняют перекрытие топки камина с сужением дымохода и устанавливают дымовую задвижку.

    Устанавливаем дымовую задвижку

  11. Устанавливают ряд кирпича и крепят к нему площадку для крепления сэндвич-трубы дымохода.

    Крепим площадку для крепления сэндвич-трубы к угловому камину

  12. Если вы будете следовать этой инструкции — у вас 100% получится выложить угловой камин своими руками, без привлечения профессиональных печников. При этом важно правильно выполнить фундамент, подготовить кирпич и кладочный раствор.

Фундамент для углового камина

Угловой кирпичный камин – весьма тяжелое сооружение, и с учетом облицовки его вес может составлять около тонны. Допустимая нагрузка на железобетонные плиты перекрытия – не более 800 кг на квадратный метр. Поэтому для камина, установленного на плите перекрытия необходимо сделать основание, перераспределяющее его вес, площадью не менее 2 м2. Угловой камин, размеры которого значительно меньше, можно ставить на перекрытия без предварительной подготовки.

Если перекрытия в доме деревянные, для камина обязательно необходим фундамент. Его выполняют из монолитного бетона с армированием. Фундамент камина не должен иметь жесткой связи с фундаментом дома, иначе при сезонных подвижках грунта возможна его деформация.

Технология заливки фундамента:

  1. Выравнивают грунт под фундамент камина, делают отсыпку из песка и укладывают слой гидроизоляции. Это необходимо для исключения капиллярного подъема влаги из грунта, из-за которой возможно насыщение кирпича влагой и его разрушение при перепадах температур. В качестве гидроизоляции можно использовать двойной слой рубероида.
  2. Выполняют опалубку из досок или фанерных щитов. Опалубка может быть съемной и несъемной. Геометрические размеры фундамента должны быть больше площади камина на 20 см в каждую сторону.
  3. Укладывают арматурные прутья с диаметром 10-12 мм в виде сетки с шагом 15-20 см. В местах пересечения арматуру вяжут проволокой.
  4. Заливают опалубку бетоном марки М200-М250 вровень с уровнем пола в доме, пробивают бетон глубинным вибратором и выравнивают поверхность.
  5. Ждут созревания бетона в течение 3-7 суток в зависимости от температуры воздуха – чем теплее, тем быстрее бетон набирает критическую прочность, после чего его можно нагружать и класть камин.

Кладочный раствор

Для того чтобы выложить угловой камин необходим жаростойкий кладочный раствор на основе глины и обычный кладочный раствор на основе цемента. На цементный раствор кладут те части камина, которые несут наибольшую механическую нагрузку, но практически не нагреваются в процессе топки: основание камина и дровницу, а также верхний ряд перекрытия и обкладку верхней части дымохода. Топку камина кладут на глиняный раствор, который запекается при воздействии высокой температуры и приобретает твердость, присущую керамике.

Приготовление цементного раствора:

  1. Смешивают 1 часть цемента с водой с помощью строительного миксера до консистенции жидкой сметаны.
  2. Постепенно вводят 2 части просеянного крупнозернистого песка и 1 часть глины, продолжая размешивать. Глину добавляют для того, чтобы растворы не отличались по цвету, если вы планируете позже выполнить облицовку камина, глину можно не добавлять.
  3. Вымешивают раствор до однородного состояния. Он должен быть достаточно густым и не стекать с мастерка или лопаты.
  4. Кладку начинают сразу после вымешивания, так как после схватывания и повторного перемешивания цементный раствор теряет свои свойства.

Приготовление глиняного раствора:

  1. Глиняную смесь или жирную глину разводят водой до состояния жидкой сметаны. Сор, всплывший на поверхность, удаляют. Выстаивают полученную смесь в течение 12 часов.
  2. Добавляют просеянный карьерный песок малыми порциями, постоянно перемешивая раствор, до тех пор, пока он практически не перестанет прилипать к шпателю или лопате. Важно уловить этот момент и не добавить слишком много песка – если раствор слишком легко отстает от лопатки, нужно снова добавить немного глины.
  3. Глиняный раствор сохраняет кладочные свойства довольно долго, главное, не допускать его пересыхания. Отвердение глиняного раствора происходит при его спекании. Для ускорения схватывания можно добавить в раствор до 10% цемента.

Технология кладки углового камина

Кладку начинают после подготовки фундамента. Размечают на полу контуры камина по чертежам, готовят кладочный раствор и кирпич, а также большую емкость с чистой водой для его замачивания. Кроме того, для подрезки кирпича будет необходима болгарка с отрезным кругом по камню и инструмент каменщика: мастерок, молоток-кирка для подгонки кирпича, молоток-киянка с резиновой головкой для выравнивания кладки, уровень и отвес, рулетка.

  1. Замачивают порцию красного кирпича на 2-3 минуты в чистой воде для удаления воздуха и более равномерного высыхания кладки. Кроме того, влажный кирпич лучше режется. Подгоняют кирпич для первого ряда основания, нарезают и слегка зашлифовывают края, после чего кладут первый ряд по разметке на цементный раствор. Проверяют его по уровню, при необходимости выравнивают.
  2. Таким же образом кладут еще два ряда основания, выкладывая зольник или дровницу, поверх третьего ряда устанавливают металлический уголок для поддержки основания топки. Закладывают дно топки из красного кирпича поверх уголка.

    Кладка основания камина

  3. Основание топки кладут на глиняный раствор из предварительно замоченного в воде шамотного кирпича. При необходимости вывода дымохода через стену пробивают в ней отверстие с помощью перфоратора. Для уменьшения пыления стену смачивают водой. Боковые и заднюю стенки камина выкладывают из красного кирпича на цементный раствор.

    Кладка основания и топки камина

  4. Продолжают выкладывать топку из шамотного кирпича, подрезая его при необходимости. В задней части топки выполняют сужение под углом 20 градусов – каминный, или газовый зуб. На верхнюю часть боковых стенок топки укладывают подпорку для каминного зуба – металлическую полосу или уголок.

    Кладка стенок топки камина

  5. Из подходящей доски или плиты делают шаблон арки камина и устанавливают его в передней части топки в качестве подпорки для арки. Выкладывают арку со смещением кирпичей и расширением швов под углом. Выкладывают по схеме перекрытие топки и первый ряд каминной полки. Выводят дымоход, устанавливают дымовую задвижку в удобном месте.

    Выкладываем арку для камина и перекрытие топки

  6. Выкладывая верхний ряд перекрытия камина, нужно использовать уровень. От остатков раствора стенки можно очистить при помощи жесткой щетки и мыльной воды. Просушивают кладку в течение 2-4 дней, после чего производят пробную растопку. Для лучшего спекания глиняного раствора камин следует топить равномерно в течение нескольких часов.

с порядовкой и размерами, как выложить самостоятельно

В статье я рассмотрю преимущества использования и особенности углового камина, его габариты и способы постройки. Подскажу, как рассчитать конструкцию,- и какие материалы потребуются для работы. Опишу последовательность кладки и поясню, как его вписать в интерьер помещения.

Особенности углового камина

Если вы хозяин дома за городом, то будет приятно посидеть холодным вечером возле удобного камина. В маленькой комнате сложно сложить конструкцию большого размера. Проще изготовить небольшой угловой вариант, эту работу сделает и неопытный печник.

Одни виды кладут из кирпича, другие собирают, комбинируя кирпичную кладку и детали из металла.

Выбор конструкции – зависит от финансовых возможностей и желания хозяина жилья.

Комбинированный камин стоит дешевле, чем сложенный из одного кирпича.

Преимущества от устройства углового камина:

  1. Главное – экономия денег на покупку материала, его нужно меньше чем при постройке конструкции островного или пристенного камина.
  2. Второе – разумное использование объема комнаты, его компактность дает возможность поместить его как в среднем загородном доме, так и в дачном домике;
  3. У конструкции несложная схема кладки, в ней разберется и начинающий печник. Даже неровная кладка не ухудшит внешний вид помещения – сложенную конструкцию можно покрыть керамической плиткой.

Угловой камин

Угловой камин создаст в помещении уют, позволит провести ненастный вечер в комфорте.

Устройство и размеры очага

Эти камины по своему устройству, похожи на при стенные изделия.

Очаг имеет топливник, конусообразный приемник для дыма и прямой дымоход. Треугольные конструкции отличаются только сечением в виде треугольника, что осложняет процесс кладки.

Принцип его работы не отличается от обычного  – сухие дрова горят в открытой топке, образующийся при этом дым уходит через дымоход. Часть тепла отражает в помещение каминный зуб (примерно 20%), а все остальное теряется вместе с уходящим дымом.

Если тяга плохая то дым будет проникать в комнату, а слишком сильная тяга станет причиной больших теплопотерь. По этой причине нужно подбирать оптимальное сечение дымового канала с учетом размера топочной ниши и площади помещения.

Горящие дрова иногда выстреливают сквозь фронтальный проем кусочками жара.

Для предотвращения пожара, укладывают перед топкой на пол металлический лист.

Камин стоящий вплотную к деревянным стенам, нужно изолировать оцинкованным металлом.

Угловой камин экономит свободную площадь в помещении

Расчеты нужных размеров упростит таблица, в которых приведены сечение дымохода и размеры портала с учетом объема и площади помещения.

Помещение Портал Топливник Сечение дымового канала см
Площадь м2 Объем м3 Ширина см Высота см Глубина см Горловина см Ширина задней стенки см
12 42 50 45 30 12 30 14х14
16 50 60 50 32 12 40 14х27
22 60 70 56 35 12 45 14х27
30 80 80 60 38 13 50 27х27
35 100 90 70 42 13 60 27х27
40 120 100 75 45 14 70 27х27

В квартире сделать массивный кирпичный камин не получится.

Нередко в частных домах используют упрощенный метод кладки кирпичного очага с вмурованной в нем чугунной топки.

Как построить конструкцию из кирпича

Целесообразно поместить эту конструкцию между 2 стен внутри дома.

В стенах расположенного возле окна камина создается устойчивая тяга, благодаря небольшим сквознякам в помещении.

Проектируют так:

  • Сначала выбирают комнату и угол, в котором разместится конструкция;
  • На бумаге подготавливают общий эскиз, позволяющий зрительно оценить, подходит ли конструкция к дизайну помещения;
  • Учитывая расположения перекрытий и частей стропильной системы, подготавливают рабочий чертеж-проект.

Чертёж углового камина

Топка бывает разной формы, в каждой модели — используют собственный вариант. Выбирая конструкцию камина, сначала решают, какой она будет, так как потом ее переделать не получится. Угловой делают с топкой из чугуна или сложенной из шамотного кирпича.

Расчет габаритов

Точный расчет размеров топки, непосредственно влияет на эффективность обогрева комнаты.

Расчет производится с учетом общей площади помещения. При упрощенном расчете площадь комнаты делят на 50 – это значение даст примерные габариты окна топки. К примеру, в небольшом помещении хватит камина с топкой площадью 0,32-0,54 м².

Монтаж углового камина можно производить после проектировки дома

Каминное окно нужно делать в пропорции 3:2, при этом ширина очага должна быть больше его высоты. Важна глубина топки – она прямо влияет на эффективность конструкции, нужно ее делать 1/2-2/3 от высоты топки. При большой топке, уменьшается теплоотдача – много тепла вылетит прямо в трубу. Если у нее будет недостаточная глубина, в помещение начнет попадать дым, появится копоть на потолке и стенах.

Дымоход

Для качественного удаления дыма, важны характеристики дымохода, они влияют на горение дров и тягу в трубе. Нужно правильно рассчитать высоту трубы, сечение дымохода. По правилам безопасности, нельзя диаметр дымохода делать меньше 15-17 см, оптимальная пропорция сечения дымоходного канала 1/10 площади топки.

Длину дымохода нужно делать не ниже 5 метров, если жилой дом высокий, то его длину нужно увеличить (труба должна быть выше кровли здания).

Дымоход также находится в угловой части комнаты, не занимая всю стену

Материалы и инструменты

Рассчитав и подготовив проект, заготавливают строительные материалы и инструменты. Сперва нужно решить, будет ли отделываться конструкция, или вы камин сложите под расшивку. Это влияет на выбор кирпича. Работы и заготовку материалов начинают с подготовки фундамента для конструкции.

Фундамент

Камин весит меньше чем полноценная печь, и для него не нужно большое основание. Если дом построен на плитном фундаменте, то он подойдет для углового сооружения. Если под домом ленточное основание, то потребуется поработать дополнительно.

Необходимо подготовить гидроизоляционный материал для защиты фундамента от влаги – используют плотный полиэтилен или рубероид.

Дальше делают опалубку, понадобится дюймовые доски. Иногда для устройства опалубки вместо досок используют стальной лист, он удобней, если у вас фундамент сложной или полукруглой формы. В опалубке собирают арматурный каркас из металлических прутьев 8-10 мм диаметром. Их связывают вместе стальной проволокой, формируя сетку. Для создания подушки под основанием и смешивания раствора, потребуются чистый песок и щебень средней фракции.

Основа камина должна выкладываться в любом случае, независимо от того, каким типом фундамента обладает дом

Кладка камина и дымохода

Устройство стенок и дымохода для камина производится из таких материалов:

  • Потребуется купить 2 вида кирпича – шамотный и красный полнотелый;
  • При декорации камина расшивкой, покупают керамический кирпич высокого качества. Если будет внешняя отделка, используют обычный рядовой красный кирпич;
  • Шамотный кирпич отлично выдерживает высокую температуру, из него кладут топку и низ дымохода.

Количество кирпича зависит от порядовки, она отличается у каждой модели камина.

На маленький угловой камин необходимо купить 350-650 единиц кирпича. При покупке материала для кладки, покупают больше на 10-12% – он понадобится при обнаружении бракованных экземпляров или в случае непредвиденной порчи.

Раствор готовят из глины и песка, при недостаточном опыте сложно подобрать глину подходящей жирности и замешать раствор в необходимой пропорции. Поэтому новичкам в печном деле лучше использовать готовые составы, которые нужно только замешать по инструкции указанной на упаковке. Эти смеси продают в специализированных магазинах.

Для устройства кладки из инструментов потребуются:

  1. Молоток-кирка требуется для раскалывания кирпича.
  2. Мастерки разного размера.
  3. Большая кельма.
  4. Уровень.
  5. Отвес.
  6. Шнур для ровной кладки рядов.
  7. Киянка для выравнивания кирпичей.
  8. Правило.
  9. Посуда для подготовки раствора.
  10. Расшивка для разделки швов.

Необходимые инструменты

Изготовление углового камина

Если необходимо делать фундамент, то работу делают по схеме:

  • Сначала в грунте роют яму 400-500 мм глубиной, шире камина на 100-120 мм;
  • Дно углубления засыпают песком, толщиной 100-120 мм. Слой песка уплотняют, поливая водой и утрамбовывая;
  • На песчаную подушку насыпают слой щебня, его делают такой же толщины, как и песчаный слой;
  • На щебне собирают арматурный каркас;
  • Обшивают стены деревянного дома асбестовыми листами;

Устанавливают опалубку из досок, если фундамент фигурный или полукруглый, то лучше его оградить металлическим листом.

Кладка

До начала кладки, выберите лучший кирпич для кладки топки (отлично, если есть шамотный кирпич).

После этого начинайте класть первый ряд.

Кладка производится так:

  1. От края основания, отступая на 5 см, выкладывают на сухую первый ряд кирпичей;
  2. С помощью деревянной планки и угольника, выравнивают этот ряд и выставляют углы под 90 градусов;
  3. Меряют рулеткой диагонали, отклонение не должно быть более 5 мм;
  4. После выравнивания кладут кирпичи на раствор.

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательностиПри укладке камней на уголки и металлические листы перекрытий раствор использовать не нужно, достаточно заполнить боковые щели между кирпичами

Дальше ряды кладут так же – подгонка кладки на сухую, укладка кирпичей на раствор. Все ряды проверяется с помощью уровня и отвеса.

Есть простой способ, обеспечить правильность кладки. Когда будут выложены первые 2 ряда, угловые точки с помощью отвеса переносят на потолок и вбивают в этих местах гвозди. К ним привязывают бечевки с грузом, которые они будут служить маркерами.

Перекрытие топки и других частей камина делают из металлических уголков.

Верхний ряд кладут без раствора на металле. Своды арок делают с помощью деревянных шаблонов – кружал.

Интересные решения в дизайне интерьера

Для новичка сложить камин – сложная работа. Сперва потренируйтесь на несложных конструкциях – сделайте барбекю, мангал или гриль во дворе. Попробуйте на практике и прочувствуйте все тонкости создания кладки.

Угловой камин в интерьере гостинойУгловой камин в интерьереКамин угловой с топкой

Неплохо проконсультироваться у опытного печника.

Угловой камин своими руками пошаговая инструкция

Если строится или уже построен загородный дом, то в нем всегда можно найти место для камина, тем более что об этом многие мечтают. Чрезмерно массивные камины непросто разместить в небольшом помещении, а кроме того, они имеют сложную внутреннюю конструкцию, недоступную новичку в печном деле для самостоятельного возведения. Иное дело — угловой камин. Можно сказать, что этот вариант подойдет даже для самой маленькой комнаты, так как занимает «скромную» часть полезной площади, но зато способен в полной мере принести в дом максимум уюта и создать особый стиль.

Угловой камин своими руками пошаговая инструкция

Кроме того, угловой камин своими руками пошаговая инструкция по возведению которого необходима для самостоятельного строительства, может попробовать сложить даже начинающий печник.

Достоинства углового камина

Содержание статьи

Существуют угловые камины различных моделей. Некоторые из них выведены только из кирпича, а другие скомбинированы из металлических элементов и кирпичной кладки. Какой лучше выбрать – будет зависеть от предпочтения собственника жилья и от его финансовых возможностей. Нужно отметить, что комбинированный камин обойдется несколько дешевле, нежели тот, в возведении которого использовался исключительно кирпич.

Стоит оценить преимущества углового камина, чтобы понять, насколько выгодно в определенных условиях устанавливать именно его:

  • Первое – это экономия средств на материал для постройки, так как его потребуется гораздо меньше, нежели на возведения пристенного или островного камина.
  • Второе – это рациональное использование площади, так как компактность сооружения позволяет установить его как в небольшом дачном домике, так и в коттедже с достаточно большой площадью.
  • Третье – это сравнительно несложная схема-порядовка, в которой под силу разобраться даже начинающему мастеру. Даже при не совсем удачной внешней кладке, ее можно закрыть отделочным материалом, таким, как декоративная штукатурка, керамическая плитка для камина или готовый каменный портал. Причем некоторые варианты нанесения штукатурки могут быть выполнены в виде сложных эксклюзивных рельефных рисунков.
  • И, наконец, эстетическая и функциональная ценность постройки. Камин сделает комнату уютной, что позволит в комфорте провести около него ненастные дни и вечера.

Проект камина

Предварительные наброски

Чтобы процесс возведения углового камина в комнате прошел успешно, необходимо в первую очередь сделать подробный проект и эскиз будущего отопительного сооружения. Лучше, конечно же, закладывать фундамент камина вместе с основанием дома, при этом нужно помнить, что они не должны быть между собой связаны.

Предварительный эскиз будущего камина

Можно вписать угловой камин и в одну из комнат уже выстроенного дома, но при этом придется провести тщательные расчеты, чтобы его дымоход не уперся в балку чердачного перекрытия или стропильную ногу.

Работы по проектированию проводятся следующим образом:

  • Для начала нужно определить комнату и угол в ней, где будет установлен камин.
  • Далее, на листе бумаге нужно выполнить небольшой рисунок-эскиз, который позволит визуально определить, насколько выбранный вариант будет «к месту» именно в этой комнате и в стиле ее оформления.
  • После этого, учитывая схему конструкции чердачного перекрытия и стропильной системы, производится создание чертежа-проекта камина.

Вариант чертежа камина

Угловые камины могут отличаться между собой некоторыми элементами конструкции. Например, в нижней его части можно обустроить камеру для просушки дров, или же поддувальную камеру, оборудованную дверцей или металлическим выдвижным ящиком. С двух боковых сторон от каминной топки иногда размещают кирпичные тумбы, используемые, как декоративные полки для установки каминных аксессуаров или напольных ваз.

Каминная топка может иметь разные формы. Она бывает прямоугольной, квадратной, трапециевидной или полукруглой. В каждой разработанной модели свой вариант топочной ниши. Выбирая камин для себя, нужно сразу же обратить внимание и на этот элемент, так как впоследствии его будет сложно переделать.

Кроме того, угловой камин может быть с топкой из шамотного кирпича или же с готовой металлической, встраиваемой в конструкцию. Такие металлические камеры снабжены дверцей с жаростойким стеклом, которая позволяет наслаждаться видом огня и в то же время – не пропускает в комнату продукты горения. Для тех, кто любит открытый огонь и аромат горящих дров, дверца не станет препятствием, так как ее всегда можно открыть.

Готовая металлическая топочная камера для камина

Все желаемые элементы нужно сразу же включить в проект и эскиз камина, а затем по нему постараться подобрать порядовку, разработанную профессионалами-печниками.

Расчеты линейных параметров камина

Чтобы камин нормально функционировал и отвечал всем критериям безопасности, нужно знать, что следует учесть, производя расчеты:

Для качественной и безопасной работы любого отопительного прибора необходимо создание оптимальной тяги – для того, чтобы исключить задымление в помещениях и, вместе с тем, для максимально длительного сохранения тепла. Кроме этого, нормальная тяга поможет быстро разжечь камин и поддерживать допустимую интенсивность огня. Общая конструкция камина должна сочетать:

  • Высокую теплоотдачу, быстрый и равномерный прогрев сооружения.
  • Камин не должен выстуживать дом во время простоя, то есть требуется создать условия для перекрытия дымоходной трубы.
  • Эстетичный внешний вид и компактность.

Именно эти факторы учитываются и просчитываются во время составления проекта. Во многом они зависят от площади, которую должен нагреть камин.

Топка камина

Выбор правильного размера топки напрямую влияет на обогрев помещения и создания комфортной атмосферы.

Расчет размера этого элемента производится исходя из площади комнаты. Упрощенно для этого площадь делят на 50 — полученное значение покажет примерный размер окна топки. Так, Для небольшой комнаты достаточно камина с топочным проемом площадью от 0,32 до 0,54 м².

Можно воспользоваться таблицей, которая поможет без труда произвести расчеты этого важного параметра для хорошей функциональности камина:

Размеры различных элементов камина, мм Площадь помещения, м².
12 15 20 25 30 40
Ширина портала 400 500 600 700 800 900
Высота портала 420 490 560 630 700 770
Глубина топки 300 320 350 380 400 420
Высота задней стенки Не менее 360
Ширина задней стенки топки 300 400 450 500 600 700
Высота дымосборника 570 600 630 660 700 800
Сечение дымохода, имеющего шероховатые внутренние стенки 140×270 140×270 270×270 270×270 270×400 270×400
Сечение дымохода с гладкими внутренними стенками 140×140 140×270 140×270 270×270 270×270 270×270

Лучшим пропорциями каминного окна считается соотношение 3:2, причем высота должна быть меньше ширины очага.

Не менее важным параметром является глубина топочной камеры — от нее напрямую будет зависеть эффективность работы камина. По стандартам она должна быть равна ⅔ или ½ от высоты топки.

Если указанные параметры непродуманно, в угоду экономии или внешнему виду увеличивают, то значительно снижается теплоотдача, так как большая часть тепла будет уходить напрямую в трубу. Останется только любоваться интенсивным пламенем от огня, едва успевая подкладывать в камин дрова.

А при уменьшении глубины топочной камеры в соотношении с ее высотой, есть риск регулярно получать задымление помещения —  это означает копоть и сажу на стенах, потолке, предметах мебели и аксессуарах. Да и крайне небезопасной станет эксплуатация такого камина

Дымоход для камина

Чтобы не происходило задымления, кроме правильного расчета топки не менее важными будут параметры дымохода, так как они тоже влияют на создание нормальной тяги и активность горения дров.

Требуется правильно определить диаметр канала или размер прямоугольного сечения дымоходного отверстия и высоту трубы. По стандартам безопасности, диаметр дымохода не может быть меньше, чем 150 ÷ 170 мм, или же прямоугольное сечение должно составлять 1/10 размера топочной камеры.

Правильное расположение дымоходной трубы относительно конька крыши

Дымоотводная труба обычно поднимается не ниже, чем на пять метров, но иногда потребуется и более значительная высота. Этот параметр будет зависеть от того, в какой области крыши она будет расположена, и от высоты конька кровли.

Материалы для камина и необходимые инструменты

Составив проект и произведя расчеты, переходят к подбору и приобретению строительных материалов. Сразу нужно определиться, будет ли камин отделываться декоративным материалом, или же его кладку планируется сделать «под расшивку». От этого зависит, какой кирпич можно будет выбрать для кладки.

Так как работы по возведению камина начинаются с фундамента, и только после его готовности переходят к выкладыванию топки и дымоотводной трубы, то и начать перечисление необходимых материалов стоит именно с него.

Фундамент

Так как планируемое строение не настолько массивно, как полноценная печь, устраивать мощный фундамент нет необходимости. В случае если для дома был возведен плитный, хорошо заглубленный фундамент, то под легкий угловой камин он вполне подойдет в качестве основы. Если же фундамент ленточный, то над основанием для камина придется поработать дополнительно.

  • Гидроизоляция необходима для любого строения — она надежно будет защищать его от капиллярного проникновения влаги от почвы и позволит простоять ему без повреждений длительное время. Поэтому необходимо приобрести гидроизоляционный материал — это может быть рубероид или же плотная полиэтиленовая пленка.
  • Потребуются щебень и песок для устройства подушек фундамента и изготовления бетонного раствора.
  • Для изготовления опалубки потребуется доска. Применяют два способа изготовления опалубки — временную и стационарную. При выборе временного варианта, после того, как фундамент наберет прочность и будет готов к дальнейшим работам, опалубка демонтируется, а в зазоры, оставшиеся от нее, между грунтом и бетоном засыпается песчано-гравийная смесь.

Кроме досок для опалубки часто используют металлический лист, особенно в тех случаях, когда фундамент имеет полукруглую или другую сложную форму.

  • Арматура в виде металлических прутьев диаметром 8 ÷ 10 мм. Арматурные прутья связываются между собой стальной проволокой, образуя сетку.

Другой вариант – приобретение готовой армирующей стальной сетки с ячейками 50 – 80 мм.

Стены камина и дымоход

Для возведения самого камина и дымохода потребуются следующие материалы:

  • Для кладки стен, топки и дымохода будет необходимо приобрести два вида полнотелого кирпича — красный и шамотный.

Качественный красный керамический кирпич

Цены на шамотный кирпич

шамотный кирпич





— Если камин будет оформляться расшивкой, то необходимо выбирать высококачественный керамический кирпич. В том случае, когда предполагается внешняя отделка камина, подойдет и рабочий (рядовой) кирпич.

— Шамотный огнестойкий кирпич используется для кладки топочной камеры и начала дымоходной трубы.

Огнестойкий шамотный кирпич

Цены на керамический кирпич

керамический кирпич





Кирпич рассчитывают поштучно, и это количество зависит от порядовки, выбранной модели. Даже для небольшого углового камина  может потребоваться от 350 до 650 штук. Приобретая кирпич, нужно к общему количеству добавить 10 ÷ 12% резерва – он пригодится на случай бракованных экземпляров или непредвиденной порчи в результате подгонки в соответствии с порядовкой.

  • Для кладочного раствора могут быть использованы традиционные материалы, такие, как глина, песок и цемент. Однако, нужно отметить, что для печных работ очень сложно подобрать нужную жирность глины и оптимальные пропорции, и если нет опыта в этом процессе, то лучше воспользоваться готовыми составами, требующими только правильного приготовления, технология которого указана на упаковки. Такие составы для кладки можно приобрести в специализированных магазинах в виде сухих строительных смесей.

Готовая сухая строительная смесь для кладки камина

Нужно знать и еще одну тонкость, рекомендованную опытными печниками — кладку топочной камеры, осуществляемую с шамотным кирпичом, следует выполнять на протертый раствор, изготовленный из глины с минимальными добавками в нее цемента и песка.

Цены на жаростойкие смеси для кладки каминов и печей

кладочная жаростойкая смесь



  • Стальные уголки размером в 40×40 или 50×50. Длина этих элементов выбирается в зависимости от ширины топочной, сушильной или поддувальной камеры. К размерам этих камер добавляется 300 ÷ 400 мм, и полученное значение и умножается на два, так как уголки будут укладываться с двух сторон камер.
  • Если выбрана модель камина с полукруглой формой перекрытия топки, то придется подготовить шаблон из доски, фанерного или металлического листа. Для подпорок можно использовать свободные кирпичи или деревянный брус.

Установка шаблона для выкладывания арки

  • Дымоотводная труба может быть сложена из кирпича или изготовлена из металла. Если выбирается последний вариант, то трубу нужно приобретать длиной не менее пяти метров, но чтобы узнать точнее, сколько ее потребуется, нужно провести замеры на месте установки камина, от его верха до высоты конька.
  • Для кирпичного дымохода потребуется каминная задвижка с длинной ручкой.

Задвижка для дымохода

  • Для металлической трубы будет необходим встраиваемый регулировочный элемент — шибер.

Элемент нержавеющего дымохода — шибер

  • Если решено встроить в камин готовую чугунную или стальную топку, то вместо шамотного кирпича приобретается именно она. Нужно сказать, что монтаж в камин готовой топки намного упростит и ускорит работу, так как будет производиться обкладка кирпичом уже готовой формы.
  • Так как камин будет установлен в углу, стены, образующие угол, нужно обязательно изолировать от воздействия высоких температур. Для этого приобретается жаростойкий гипсокартон или асбестовые листы.

Листы асбеста

  • Для облицовки строения можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.

Возможно, вас заинтересует информация о том, как правильно замесить раствор для штукатурки печи пропорции.

Необходимые инструменты

Для кладки любого камина необходимо подготовить следующие инструменты:

Инструменты, необходимые для возведения камина

1 – молоток-кирка будет необходим для раскалывания кирпича.

2 – мастерки разной конфигурации, имеющие небольшие размеры для нанесения и выравнивания раствора.

3 – мастерок (кельма) большого размера для перемешивания и нанесения раствора на большие плоскости.

4 – строительный уровень необходим контроля за горизонтальностью и  вертикальностью  кладки и швов.

5 – отвес для проверки вертикалей стен.

6 – лазерный уровень (по возможности) для упрощения процесса разметки пола и стен.

7 – шнур, по которому будет выводиться каждый из рядов кладки.

8 — киянка (деревянный или резиновый молоток) для выравнивания кирпича в ряду.

9 – правило применяется для выравнивания залитого фундамента и для проверки ровности стен камина.

10 – емкости для замешивания раствора и для воды.

11 — расшивка для придания швам аккуратной формы швов.

Подготовительные работы

Заливка фундамента

Если приходится начинать работу с фундамента, то она осуществляется по одной схеме, в следующем порядке:

  • Перед возведением фундамента для него необходимо в грунте под полом сделать заглубление в 400 ÷ 500 мм. Оно должно иметь форму основания камина, но на 100 ÷ 120 мм шире.
  • Далее, на дно котлована засыпается песок — он станет первым слоем гидроизоляции для фундамента. Толщина этого слоя в утрамбованном виде должна составлять 100 ÷ 120 мм. Для того чтобы добиться максимальной плотности песчаного слоя, его в процессе трамбовки увлажняют водой.
  • Сверху песчаной подушки делается засыпка из щебня, которая также утрамбовывается. Ее слой должен быть одинаков по толщине слою песка.

Котлован с песчано-гравийной подушкой и уложенной арматурой

  • Далее, на щебень укладываются арматурные элементы.
  • Затем стены дома отгораживаются от будущего фундамента асбестовыми листами, которые защитят их от высоких температур и помогут сохранить тепло внутри помещения.
  • Следующим этапом идет установка опалубки. Если основание полукруглое, как показано на фото, то самым оптимальным вариантом будет ограждение его металлическим листом, который подпирается стопками кирпича.

Для фундамента с ровными линиями в основании (прямоугольник, трапеция и т.п.) опалубка изготавливается чаще всего из досок, которые сбиваются между собой. Если между досок образовались щели, то изнутри опалубку обивают полиэтиленовой плотной пленкой. Она не только не даст просочиться раствору наружу, но и на более долгий срок сохранит в растворе влагу, что позволит ему схватиться и набрать прочность равномерно.

  • Когда опалубка будет готова, можно замешивать раствор. Желательно залить весь объем фундамента за один подход, но первый его слой можно сделать более грубым, состоящим из песчано-гравийной смеси и цемента 4:1. Толщина этого слоя может составлять 120 ÷ 150 мм.

Сверху него сразу же заливается более тонкий по консистенции слой раствора из цемента и песка, в пропорциях 1:3.

Фундамент залит и набирает прочность

  • Поверхность фундамента выравнивается с помощью правила, закрывается полиэтиленовой пленкой и оставляется для созревания. Этот метод ухода за свежезалитым бетоном особо уместен, если фундамент возводится в летнее время при высоких температурах на улице, когда испарение влаги происходит ускоренными темпами.

Сверху готового, набравшего марочную прочность фундамента настилается рубероид в два ÷ три слоя.

Подготовка к кирпичной кладке

У каждого мастера-печника существуют собственные секреты кладки отопительных сооружений, которые приобретены в процессе длительного времени работы. О нескольких из них неплохо было бы узнать перед началом возведения камина.

  • Кладку камина начинают только через три ÷ четыре недели после заливки фундамента, так как бетон должен хорошо упрочниться.
  • Если кладка будет вестись на глиняный раствор, то перед началом работ кирпич замачивается в воде на полутора ÷ двое суток. Пропитанный водой кирпич уже не будет впитывать влагу из раствора слишком интенсивно, и это позволит просыханию пройти равномерно, что предотвратит растрескивание на швах.

Вымачивание кирпичей перед началом кладочных работ

  • Чтобы не допустить серьезных ошибок в порядовке и тщательно разобраться в конфигурации каждого ряда, даже опытные печники, начиная возведение новой модели печи, производят кладку всей конструкции «насухо», без применения раствора. Если выполнить такую процедуру, основную кладку на раствор будет вести гораздо проще и быстрее.

Кроме этого, выкладывая камин «насухо» можно сразу подогнать кирпичи до нужного размера и пронумеровать их, поставив номер ряда и расположения в нем данного элемента. При этом нужно учитывать, что швы между рядами и кирпичами должны иметь ширину в 8 ÷ 10 мм.

  • Ну и еще один житейский момент, который должен быть обязательно учтен — при проведении подобных работ в комнате неминуемо будет образовываться пыль и грязь. Чтобы вещи не были испорчены, их рекомендовано вынести из помещения или же накрыть плотной полиэтиленовой пленкой, полотнами внахлест на 500 мм.

Эти тонкости значительно облегчат и упростят и работу, и уборку после завершения кладки. Изучив все нюансы подготовительных работ, можно переходить непосредственно к кладке.

Возможно, вас заинтересует информация о том, что собой представляет камин с водяным контуром отопления

Кладка углового камина

Чтобы можно было выбрать подходящий вариант, можно рассмотреть несколько схем-порядовок — простые и более сложные. А каждый уже сам определит, какую из моделей ему выполнить будет проще.

Первый вариант

Так будет выглядеть готовый камин

Этот вариант камина достаточно сложный из-за необычной формы топочной камеры, но при желании его тоже можно воплотить в жизнь, опираясь на описание особенностей каждого ряда схемы.

С 1 по 5 ряд

  • 1 ряд – над ним нужно поработать предельно внимательно и аккуратно, так как от него будет зависеть качество всей дальнейшей кладки.
  • 2 ряд – формируется ниша, в которую будет устанавливаться ящик для сбора золы.
  • 3 ряд – выкладывается по схеме. В средней части поверхности оставляется отверстие для сброса золы из топочной камеры в зольник.
  • 4 ряд – на этом этапе выкладывается донная часть топки, для этого используется шамотный огнеупорный кирпич. Оставленное в предыдущем ряде отверстие покрывается чугунной решеткой (колосником).
  • 5 ряд – на этом ряду начинают возводиться задняя и боковые стенки топки, которые и будут формировать портал. Кладка стенок осуществляется в два ряда в толщину — первый, располагается около стены, и выводится из красного кирпича, второй, внутри топки, кладут из шамотного, причем кирпич монтируется плашмя. Передняя часть пола топки и боковые стенки портала возводятся тоже из красного кирпича.

С 6 по 10 ряд

  • 6 ÷ 9 ряд – кладка осуществляется согласно схеме и полностью соответствует описанию пятого ряда. Возводятся стенки топочной камеры.
  • 10 ряд – на этом ряду производится очень ответственная работа — возведение каминного портала. Нужно отметить, что форму портала можно при желании изменить на арочную или прямоугольную. Однако, если портал будет иметь арочную или сходную с аркой форму, рекомендовано сделать для этого шаблон. В данном случае его можно выпилить из обычной фанеры, толщиной в 10 мм. Для устойчивости, шаблон должен иметь определенную толщину в 100 ÷ 150 мм, поэтому из фанеры выпиливаются две одинаковых детали, между которыми делается широкая прокладка.

Шаблон выставляется по уровню и подпирается с двух сторон стопками кирпича. По торцевой стороне шаблона и выкладывается кирпич, формирующий фигурный портал.

11 — 19 ряды

  • 11 ÷ 12 ряды – эти два ряда формируют внутренние стенки топочной камеры и внешние стенки камина. При выкладывании портала в виде арки или такой же формы, как представлена в данной порядовке, кирпичи на внешней и внутренней стенке спиливаются или скалываются таким образом, чтобы они плотно примыкали к форме фигурного портала.
  • 13 ÷ 14 ряды – на задней стенке портала выкладывается так называемая «стенка-зеркало». Ее кладка осуществляется под наклоном.

Наклонная стенка — «зеркало»

Работу можно провести двумя способами: кирпич устанавливают под уклоном, как показано на фото или же кладут его плашмя со сдвигом в сторону топки на 40 ÷ 50 мм. В последнем случае, после завершения выведения стенки, ее поверхность придется выровнять с помощью раствора, так как она должна быть гладкой. Именно этот уклон задает направление дыму, поднимающемуся от горящих дров.

  • 15 ÷ 18 ряды – продолжает формироваться задняя наклонная, боковые и передние   стенки вокруг фигурного портала.
  • 19 ряд – внутренние кирпичи топочной камеры сдвигаются в сторону топки, формируя прямоугольное отверстие дымохода.

18 — 20 ряды

  • 20 ряд – предпоследний ряд перед завершением кладки передней стенки вокруг портала. Верхняя часть выкладывается по схеме – продолжает формироваться отверстие дымохода.

21 и 22 ряды

  • 21 ряд – полностью перекрывает арочный портал на передней стенке и выводится на ровные ряды кладки. Задняя наклонная стенка переходит в так называемый «зуб», который в комплексе с наклоном стены регулирует прохождение дыма к дымоотводному отверстию.

23 ряд

  • 22 ÷ 23 ряд – продолжает формироваться «зуб» из шамотного кирпича. Внешняя кладка осуществляется керамическим красным кирпичом.

24 ряд

  • 24 ряд – выводится отверстие дымохода из шамотного кирпича, а поверхность каминной полки – из керамического материала.

Кладка с 25 ряда и до дымоходной трубы

  • 25 ряд – полностью перекрывается каминная полка, оставляется отверстие для установки дымоходной задвижки.
  • 26 ряд – на этом ряду на отверстие для дымоотводной трубы монтируется задвижка. Лучше всего выбрать вариант с длинной ручкой или шибер.
  • 27 ряд – над задвижкой устанавливается дымовая керамическая или асбестовая труба и со всех сторон обкладывается подготовленным под ее форму кирпичом. Или же используется ровный кирпич, а зазоры между ним и трубой заполняются раствором, состоящим из песка и глины.
  • 28 и последующие ряды – идет обкладка кирпичом установленной круглой керамической трубы.

Нужно отметить, что этот вариант углового камина будет сложно выполнить новичку, если нет опыта в выведении конструкции печей. Поэтому лучше в напарники пригласить опытного мастера, который сможет помочь не наделать ошибок.

Второй вариант

Эта модель углового камина проще в исполнении, поэтому вполне доступна и для новичков. Тем более что дана подробная порядовка, которая менее сложна по сравнению с представленной выше конструкцией. На схеме-порядовке выделены цветом области использования красного и шамотного кирпича, что делает ее более понятной.

Порядовка второго варианта

Фундамент этого углового камина устраивается в виде квадрата — это удобно тем, что предтопочная область сразу будет оформлена жаростойкой поверхностью, которая необходима для любого отопительного сооружения.

  • На гидроизолированный фундамент укладывается нулевой ряд кирпича — он станет основой для кладки последующих рядов, поэтому работу над ним нужно проводить с особой тщательностью. Его необходимо выкладывать в точном соответствии с рисунком, показанном на схеме.
  • 1 ряд формирует дно поддувальной камеры и выкладывается по представленной схеме, поэтому будет необходима корректировка двух кирпичей, углы которых должны быть срезаны или аккуратно сколоты под нужным углом.
  • 2 ряд – на этом этапе формируется ниша для сушки дров или поддувальной камеры. Они будут отличаться только лишь наличием или отсутствием ящика-зольника и колосника.

Если же под топкой решено расположить сушильную нишу, то по внешней ее стороне укладывается металлический уголок, размером в 40 × 40 или 50 × 50 мм. Длина этого металлического профиля должна составлять 600 мм.

пошаговая инструкция, чертежи и фото схем порядовок

Как сделать угловой камин самостоятельно. Особенности оформления и обустройства камина собственными руками. Подробная инструкция по изготовлению: от создания проекта и до финишного декорирования.

Угловой камин из кирпича – прекрасное декоративное решение, которое способно вписаться в любое помещение. Оформление стены таким образом возможно даже в небольших помещениях. Построить угловой камин в доме своими руками не легко, но это позволит внести изюминку в обстановку, прогреть дом, наполнить его комфортом и уютом. Для решения проблемы, как построить угловой камин, следует определиться с особенностями устройства, проектирования и оформления этого декоративного решения.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи,  руками монтаж запланирован в кухонной, столовой или гостиной зоне.

ИНТЕРЕСНО! Наиболее удачный способ, который наполнит здание домашним уютом – классический камин, работающий от дров. В качестве декора возможно использовать керамическую плитку или кирпичную кладку.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

  • самым лучшим местом, чтобы  построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
  • запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
  • если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.

ИНТЕРЕСНО! Такие конструкции гарантировано отапливают несколько жилых комнат, что снижает расходы на электричество, покупку дров.

Угловые камины и их уникальность

Из всех разновидностей каминной конструкции, угловая считается одной из самых актуальных. Угловые камины дровяные для дома чаще всего устанавливают в углу, который не используется. Такое решение не совсем выгодно, так как тепло будет распределяться на соседние пустующие комнаты. Размещение около наружных поверхностей способно привести к утрате необходимого тепла, ведь камин будет отапливать непосредственно улицу, а не внутреннее помещение.

Именно по этим причинам наиболее приемлемый способ установки – между глухими прилегающими друг к другу стенами. Таким образом, обеспечивается правильная циркуляция теплых воздушных масс, теплоэффективность.

Достоинствами камина из кирпича своими руками считаются:

  • привлекательный дизайн;
  • множество способов декорирования поверхности;
  • возможность сочетать элемент с различными дизайнерскими концепциями;
  • значительная экономия жилого пространства, средств на отопление частного дома;
  • доступность. Камин можно обустроить своими руками.

При соблюдении противопожарной безопасности, условий возведения и эксплуатации, угловые камины способны стать роскошной изюминкой коттеджа, частью его домашнего уюта.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Топливники бывают:

  • закрытыми;
  • открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

Дымоход

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

Портал

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

Проектирование, чертеж угловых каминов

Пошаговая инструкция по строительству камина своими руками состоит из составления подробной схемы декоративного элемента, подбора материалов, укладки фундамента и непосредственно возведение конструкции. Предлагаем остановиться на каждом важном этапе более подробно.

Материалы для строительства

Угловой камин своими руками не обходится без строительных материалов. Для обустройства каминной зоны необходимы:

  • кирпичи. Численность элементом напрямую зависит от созданного чертежа. Главное – компоненты не должны быть с дефектами, недожженными или пережженными. Для топочной камеры потребуется приобрести шамотный кирпич;
  • щебень для фундамента. Размер фракций не больше семи сантиметров;
  • арматура с диаметром 0,8-1 сантиметр, длиной 0,7 метров;
  • портландцемент с маркировкой 400;
  • колосники;
  • рубероид для гидроизоляции;
  • дымовая заслонка;
  • некрупный песок.

Для облицовки готового изделия потребуются те компоненты, на которых Вы остановились. Как уже ранее озвучивалось, это может быть плитка, стальные листы, гранит, туфа и другие разновидности отделочных материалов. Подобрать идеи декора можно по фото или видео.

Фундамент для камина

Угловые камины из кирпича начинают возводиться с обустройства фундамента. Он должен быть персональным, то есть независимым от общего основания коттеджа. Чертежи трубы, топливника и фундамента совмещаются вместе. Постройка каминного фундамента происходит в несколько стадий:

  • оформление котлована с глубиной около 60 сантиметров;
  • размещение щебня. Слой не должен быть выше 10 сантиметров. После этого щебень хорошо утрамбовывается;
  • обустройство из деревянных щитков опалубки. Она обрабатывается битумом или оформляется гидроизоляцией, затем помещается на днище котлована;
  • размещение крупных фракций камня. Полученные зазоры заполняются мелкой щебенкой;
  • заливка бутом (цемент, песок и щебень в пропорциях одна часть к трем и пяти соответственно). Слой не может быть выше пола на параметры толщины 1 кирпича;
  • добавление жидкости;
  • утрамбовка.Добавить прочности основанию возможно с помощью арматуры. Через неделю опалубка извлекается, и можно приступать к кирпичной выкладке основания.

ВАЖНО! После этого потребуется закрыть фундамент полиэтиленом, оставить для затвердевания на 7 суток.

Выкладка угловых каминов

Как построить угловой камин? Установка начинается с выкладки первых 3 рядов кирпича. Обязательно потребуется соблюдать особенности и модули таких кладок. С помощью первого ряда происходит выравнивание фундамента под уровень напольной поверхности. Для этого используются стандартные каминные кирпичи: параметры 25 на 12 на 6,5 сантиметров.

Между элементами получается шов, габариты которого не должны превышать 5 миллиметров. Первые несколько рядов выполняют роль фундаментального основания каминной зоны. Они выкладываются до топочной камеры, после чего кладка продолжается по схеме, где указывается послойная порядовка.

ВАЖНО! Для увеличения пожарной безопасности, рекомендовано оборудовать топливник чугунной дверкой. Сегодня многие дизайнеры советуют укомплектовать дверцу жаростойким стеклом, таким образом можно будет следить за пламенем.

В процессе строительства декоративного отопительного элемента необходимо регулярно сверяться с чертежом. Это позволит придерживаться последовательности работы.

Видео кладка камина

Построить своими руками угловой камин не просто. Для облегчения понимания всего процесса и особенностей кирпичной кладки, рекомендуем просмотреть видео на эту тему.

Кладка топливника у камина

Установка своими руками каминной топки начинается после того, как будет возведен третий ряд из кирпичей. Основание топочной камеры размещается на высоте 30 сантиметров от пола. Соблюдение таких параметров позволит в будущем эксплуатировать каминную зону с максимальным комфортом.

ИНТЕРЕСНО! Чтобы увеличить коэффициент полезного действия (КПД), необходимо поместить между камином и стеной светоотражающий теплоизоляционный материал.

Монтаж топливника представлен такой последовательностью:

  • четвертый ряд кладки – подина. Строительство происходит аналогичным методом, как и предыдущие три, то есть с полным заполнением;
  • в следующем ряду размещается поддувало-зольник. На этом же этапе потребуется расположить опоры под решетку. В этот момент также необходимо слегка выдвигать кладку вперед, так формируется перекрытие;
  • на следующей стадии формируется днище, которое фиксирует опоры. На верхний ярус устанавливается колосниковая решетка;
  • после седьмого яруса происходит выкладка нижней части топливной камеры.

Дымоход и дымовая труба

В зависимости от схемы, зольник и колосниковая решеточка могут размещаться ниже, например, на третьем и четвертом ряду соответственно.

Следующий немаловажный вопрос, как сделать угловой камин, а точнее дымоход. Его оформление происходит в промежутке 19-22 рядов. Обязательно необходимо руководствоваться габаритами, которые были установлены на начальной стадии. Этот каминный элемент внешними параметрами схож с колпаком, во внутренней части которого размещается металлическая труба. В дальнейшем стальная труба переходит в дымовую. Альтернативный вариант – использовать специальные блоки из керамики.

На 22 ярусе потребуется подготовить место для задвижки, а в 23 – дымового отверстия. Обустройство дымосборника оканчивается в следующем по счету ряду. В большинстве случаев дымоотвод выкладывается без инструментов, то есть мастера задействуют исключительно собственные руки. Это убережет от попадания внутрь посторонних предметов.

В процессе создания дымохода и дымовой трубы очень важно придерживаться заранее разработанного плана, схемы. Такое решение поможет соблюдать порядовку и плотность кирпичной кладки. Визуально ознакомиться с процедурой выкладки этой части камина возможно по следующему видео.

Облицовка камина и выступающей части трубы

Сегодня угловой камин из кирпича можно украсить различными способами. Для этого возможно использовать декоративную штукатурку, листы гипсокартона, огнеупорнорную плитку, камни, мрамор и другие термостойкие материалы.

Видео: камин из гипсокартонных листов вручную

Построить своими руками угловой камин возможно также из такого материала, как гипсокартон. Для понимания всего процесса с нуля, советуем ознакомиться с видео, которое посвящено этой теме.

Пошаговая технология строительства камина своими руками

Угловой камин своими руками обустроить возможно в различном интерьере частного дома. Главное в процессе строительства соблюдать особенности конструкции и кирпичной кладки. Мы собрали для Вас несколько видео, которые отвечают на основные вопросы по обустройству каминной зоны.

Видео: кладка камина

Кирпичная кладка на видео – трудоемкий процесс, который нуждается в соблюдении определенных правил. Предлагаем ознакомиться с видео на эту тему.

Видео: интересная конструкция угловой камин «Аннушка»

Угловой камин «Аннушка» пользуется огромной популярностью у современных собственников коттеджей. Он демонстрирует роскошный внешний вид, который подходит под все дизайнерские стили. Особенности конструкции рассмотрены на следующем видео.

Строительство угловой конструкции камина требует от мастера профильных знаний и навыков. Необходимо быть аккуратным и соблюдать разработанный дизайн-проект, тогда готовое изделие будет радовать домочадцев на протяжении длительного периода времени.

Кладка углового камина: порядовка

Первое, что потребуется человеку, решившему своими руками построить в своем доме камин, — порядовка. Это схематическое изображение каждого ряда кирпичной кладки, проект камина, без которого можно наделать много ошибок.

Порядовка: угловой камин из кирпича

Камин — это не просто стильный элемент интерьера, но и место притяжения всей семьи, дарящий тепло и уют дому. Многие люди считают камин роскошью. И действительно, если заказывать его строительство мастеру, обойдется такая работа очень дорого. А сделать камин самостоятельно — задача не для белоручек. К тому же в этом деле нужно хорошо разбираться.

Однако сегодня найти любую информацию достаточно просто. Нужно только не пожалеть времени и досконально разобраться в интересующем вас вопросе.

Если вы уже прочли статью о том, как построить угловой камин из кирпича, порядовка — это тот термин, который вам уже знаком. И если выбрать и купить кирпич, залить фундамент, приготовить раствор вы уже сможете, то правильно сложить камин, не имея порядовки, не получится.

Поэтому мы надеемся, что тем, кто принял твердое решение самостоятельно сложить домашний очаг (см. Кладка каминов своими руками), пригодятся некоторые рекомендации и порядовка камина углового, предложенная в этой статье.

Основные рекомендации

Дровяной камин любой формы и размера желательно закладывать сразу в проект дома. Его размещение в уже существующем строении довольно проблематично, так как требует вскрытия или усиления пола, привязки к балкам перекрытия и стропилам. Да и вообще строительство камина — достаточно грязная работа.

Если стены дома деревянные, их перед началом работ по кладке камина следует закрыть теплоизоляционным материалом и выкладывать заднюю стенку камина на расстоянии не менее 1,5 см от стены. Если теплоизоляцию не делать, то воздушный зазор должен быть больше 4–5 см. Не забудьте об этом, когда будете заливать фундамент, ориентируясь на те размеры, которые указывает порядовка углового камина.

Начинать возводить камин можно только после полного отвердения бетонной основы — фундамента. Строится камин рядами, каждый из которых играет свою роль в конструкции. Такая порядовая кладка углового камина и дала название рабочим чертежам — порядовкам.

Порядок работ

Сразу хочется сказать, что топочную часть камина и дымоход, то есть те элементы конструкции, которые будут соприкасаться с огнем, лучше выкладывать из огнеупорного шамотного кирпича. На порядовках он выделен желтым цветом, какой и имеет в действительности.

Шамотный кирпич

  • Уложите на фундамент слой гидроизоляции и выведите основание камина кирпичом чуть выше уровня чистого пола. При кладке этих рядов в глиняный раствор нужно добавить немного цемента.

Внимание! В порядовке цокольные ряды не изображены!

  • Первый ряд, основание камина, укладывается сплошным полотном. От того, насколько ровным будет основание, зависит качество всей дальнейшей работы.
  • Во втором ряду делается ниша для металлического ящика — зольника.
  • Третий ряд кирпичей частично перекрывает зольник.
  • В четвертом ряду порядовки угловых каминов начинается выкладывание пода топки шамотным кирпичом и монтаж колосниковой решетки.
  • Пятый ряд — начало формирования портала, задней и боковых стенок топливника. Чтобы выделить портал, укладывайте кирпич с выдвижением наружу на несколько сантиметров.

    1-5 ряды кладки

  • С шестого по девятый ряды продолжается кладка топливника. Имейте в виду, что керамический и шамотный кирпич нельзя перевязывать. В идеале между ними следует даже оставлять небольшой зазор, чтобы вся кладка во время эксплуатации камина не нарушилась из-за большой разницы температур снаружи и внутри камина.

Важно! Во время кладки камина необходимо каждый ряд проверять на горизонтальность с помощью строительного уровня, а его стенки — на вертикальность, используя отвес.

  • Десятый ряд. Если вы хотите сделать арочный или сводчатый портал топки камина, сейчас самое время начать его выводить. Для этого лучше всего использовать специально заготовленное кружало — временную опалубку. Если же портал планируется прямоугольный, поднимите его ещё на 2–3 ряда и положите перемычку из стальных уголков, на которую будете укладывать верхнее обрамление портала.

    6-10 ряды кладки

Как вы, наверно, заметили, кладка из керамического кирпича и отдельно — из шамотного кирпича идет с перевязкой: на все угловые камины порядовка чередует укладку целых, трехчетвертных, половинчатых и четвертных кирпичей в определенной последовательности, которую обязательно нужно соблюдать.

  • В одиннадцатом и двенадцатом рядах продолжается кладка топки и наружных стен камина. На фасаде кирпич нужно будет резать по месту, чтобы обеспечить плотное прилегание к арке портала.
  • В тринадцатом и четырнадцатом рядах создается зеркало — наклонная стенка из шамотного кирпича, поставленного вертикально и под наклоном.

Для справки: наклонную стенку можно выкладывать и иначе, выдвигая каждый последующий ряд уложенных плашмя кирпичей на 5–6 см вперед.

11-14 ряды кладки

  • В пятнадцатом ряду кладка доводится до высоты первого наклонного ряда.
  • В шестнадцатом продолжается возведение наклонной стенки.
  • Семнадцатый и восемнадцатый ряды «догоняют» высоту зеркала.
  • В девятнадцатом ряду начинается сужение топки по боковым сторонам. Для этого кирпичи укладываются с выдвижением на несколько сантиметров. На это указывает порядовка, камины угловые даже самой простой конструкции необходимо строить по всем правилам.

    15-19 ряды кладки

  • Сужение дымохода по бокам продолжается в двадцатом ряду. Одновременно с этим происходит сужение его и во фронтальной части.
  • Двадцать первый ряд выводит кладку на финишную прямую. Высота камина сравнивается с аркой портала, продолжается боковое сужение топки и формирование «зуба» камина, вырастающего из наклонной стенки.
  • Двадцать второй и двадцать третий ряды — «зуб» сформирован, происходит укладка только наружного керамического кирпича.
  • Двадцать четвертый ряд — прямая кладка дымохода шамотным кирпичом и вынос фасадной части для создания каминной полки.

    20-24 ряды кладки

  • Двадцать пятый ряд перевязывается с предыдущим.
  • Начиная с двадцать шестого ряда выкладывается только дымоход. На этом этапе устанавливается задвижка и декоративная каминная полка. Чтобы задвижкой было удобно пользоваться, с кирпича под ней нужно срезать четверть.
  • Камин угловой, порядовка которого здесь предложена, имеет довольно простую конструкцию, подразумевающую установку в дымоход трубы из нержавеющей стали. Она устанавливается на уровне двадцать седьмого ряда и соединяется с кирпичным дымоходом специальной мастикой.
  • Двадцать восьмой и последующие ряды поднимают дымоход до нужной высоты.

    25-29 ряды кладки

Следует отметить некоторые сложные моменты, на которые указывает порядовка. Угловые камины, как, впрочем, и фронтальные, должны возводиться в точном соответствии со схемой перевязок. Для подгонки мест перевязок, а также для идеального примыкания кирпичи приходится часто резать. Резка кирпича — работа очень пыльная, поэтому советуем делать это в респираторе или ватно-марлевой повязке.

Видео о том, как это делают мастера

Несколько практических советов

  1. На протяжении всей кладки регулярно проверяйте уровнем и отвесом вертикальность и горизонтальность рядов.
  2. Помечайте каждый выложенный ряд мелом, указывая порядковый номер ряда, чтобы не запутаться.
  3. Если потолочные балки расположены так, что не позволяют сделать распушку трубы, выполните обвязку фольгой или листовым железом в месте прохода трубы через потолок.
  4. Если вам нужно подсчитать количество кирпича на камины угловые, порядовка поможет вам сделать это максимально точно. Для этого нужно просто сложить количество кирпичей в каждом ряду (керамический и шамотный отдельно), считая все половинки и четвертинки за целый кирпич.
  5. Если вам необходима ниша для дров, её можно конструктивно совместить с камином, сначала выложив нишу, а затем действуя по приведенным порядовкам.

Надеемся, что эта статья поможет вам справиться с такой непростой задачей, как устройство камина в доме своими руками. Если же вы не уверены, что у вас все получится отлично, доверьте эту работу специалисту и понаблюдайте за его действиями. В следующий раз построить камин вы уже точно сможете сами.

Схема кладки углового камина: подробное руководство

Угловые камины в последнее время приобрели большую популярность. В этой статье будет описана схема укладки углового камина для помещения площадью десять-пятнадцать квадратных метров. Статья изобилует различными чертежами и схемами, в ней достаточно подробно рассматриваются особенности возведения разных элементов камина.

Угловой камин

Размеры, которых нужно придерживаться

Размерность углового кирпичного камина определяется исходя из отапливаемой площади и ее объема. В примере, приводимом в этой статье, речь идет о площади топочного отверстия камина 0,2–0,3 кв. метра. Нужно определиться с шириной и высотой каминного топочного отверстия (портал топливника). Для малого камина соотношение высоты к ширине составляет 2:3. Таким образом, для нашего камина портал будет иметь размеры 56х40 см.

Глубина и высота портала должны иметь пропорцию 1:2–2:3. Размерность важно соблюдать, так как больший показатель глубины уменьшит теплоотдачу, а меньшая будет провоцировать задымление. В описываемом случае глубина будет порядка 24–30 см.

Итак, мы разобрались с размерами. Размеры дымового отверстия под каминную трубу выбираются в соответствии с площадью отверстия топочной каминной части и должны быть от восьми до пятнадцати раз меньше, чем она. Если труба камина в виде прямоугольника, то в нашем случае это составит 14х14 см. Если каминная труба имеет круглое сечение, то ее диаметр должен равняться 1-12 см. Высота трубы у нас будет 3,5-4 м.

С целью повысить теплопередающие свойства камина, заднюю стену его топливника делают с наклоном вперед, от трети ее высоты и далее. Наверху топки помещают дымосборник. Между этими элементами выпускается карниз, называемый перевалом. Карниз препятствует выносу искр, сажи и дыма в помещение.

Во время кладки кирпичного камина все его габариты должны соответствовать модулю кирпичной кладки. Размерность кирпича 6,5×12×25 см, размерность шва кладки — примерно 0,5 см. Топочная часть имеет такие габариты, как показывает схема углового камина на рисунке ниже. (см. Угловой камин — размеры)

Схема камина углового. Габариты топки

Сечение камина на уровне топки в плане определяет другие размеры. После того как их рассчитываем, выполняем послойные чертежи порядовки (кладки).

Важно! Нужно выпустить карниз (перевал) между дымосборником и задней стеной топливника. Он защитит от выноса сажи и искр наружу.

С чего начать кладку кирпичного камина?

Наиболее часто встречающийся материал для кладки камина — кирпич. Кирпичные камины органично подходят любому интерьеру. Процесс работы по строительству камина хотя и не так прост, но при грамотной организации вполне посилен. Для упрощения задачи понадобится разработать порядок укладки.

Какова схема кладки?

Правильно составленная схема кладки камина углового — это половина успешной работы, так как поможет избежать серьезных ошибок. Схема углового камина должна включать порядовку камина. Разработать чертеж (при имеющихся знаниях и желании) можно самостоятельно, но также есть смысл использовать готовые образцы.

Схема кладки камина отображает ход работ

Другие варианты порядовки:

Второй вариант порядовки

Особенности камина углового типа

Угловой камин в интерьере — эффектный элемент. Расположение камина в углу выглядит привлекательно, и если отверстие топки находится симметрично относительно угловой оси, которая формируется стенами комнаты, пожалуй, более достойного варианта для создания запоминающегося образа дома не найти.

Угловой камин хорошо смотрится как с внешней, так и с внутренней стены. Нужно обязательно учитывать положение будущей трубы. Если камин планируется над перепадной кровлей у внутренней стены, то трубу камина нужно делать выше конька кровли.

Важно! Задняя стена камина и труба будут нагреваться сильно при длительной топке. Поэтому деревянный дом с камином предполагает продуманность противопожарных действий.

Порядовка кладки кирпичного углового камина

Для составления порядовок углового камина рекомендуется воспользоваться листом бумаги в клеточку и карандашом (см. Угловой камин – порядовка).

Схема порядовки

Фасад и разрезы камина

Схема порядовки, учитывающая расход материала

Цокольный ряд углового камина предпочтительнее сделать из кирпича, уложенного ребром, — это выглядит оригинальнее. От второго ряда и в дальнейшем кирпич укладывается плашмя. Нижняя часть топки обычно делается примерно на 25 см выше пола.

Детальная схема камина углового

Порядовка: 1 по 3 ряды заполняются кирпичами.

  • 1-3 ряды заполняются кирпичами.
  • 4 ряд — подина камина.
  • В 5 ряду выкладывают поддувало-зольник. Три металлические полосы создают опору колосниковой решетки.
  • Кладка шестого ряда прижимает стальные полосы. Тут укладывается колосниковая решетка.
  • В седьмом ряду делают нижний портальный оклад.
  • 8-13 ряды представляют собой стенки портала, а кладка проводится с перевязыванием швов.
  • С одиннадцатого ряда начинают кладку наклонного зеркала у задней стены.
  • Четырнадцатый-пятнадцатый ряды перекрывают портал, продолжается его кладка и кладка зеркала.
  • Кладка зеркала заканчивается в шестнадцатом ряду, проводится выкладка верхней части зуба. На стороне дымохода зуб необходимо обмазать раствором глины, чтобы предохранить его от прогорания.
  • С семнадцатого по девятнадцатый ряд ведется кладка фасада. Кирпич стесывается в сторону хайла, как показывается на разрезе.
  • 20–22 ряды вместе образуют дымоход размером 14×27 см. Задвижка устанавливается в 22 ряду.
  • 23 ряд. По порядовке заметно, что дымовое отверстие похоже на форму гнезда ласточки.
  • Начиная с двадцать четвертого ряда и далее заканчивается кладка дымохода.

Материалы, которые нужны для кладки камина

После выполнения порядовки камина, в том числе трубы, нужно вычислить количество нужных материалов.

  • Кирпич требуется считать поштучно и каждую половинку учитывать как целый кирпич. Чтобы подстраховаться, можно добавить 10% количества кирпича на брак и бой. Кирпич не должен иметь недожог и пережог. Можно воспользоваться старым печным кирпичом, но при условии, что он имеет четкие грани и зачищен от старого раствора. Для топки камина может использоваться шамотный кирпич.
  • Величина зерен песка должна быть 0,2–1,5 мм. Мусор, пыль и другие ненужные включения нужно удалить, проведя отмучивание (песок настаивают в воде, вода меняется до тех пор, пока не станет светлой).
  • Лучше использовать кембрийскую синюю глину, комьями или сухую. Если имеется опыт работы с местными печными глинами, то допускается их использование.
  • Цемент должен быть марок 300–400.
  • Для бетона фундамента нужен щебень 2–6 сантиметров в диаметре.
  • Необходимо приобрести дымовую заслонку и арматурные стержни (10–12 штук) по 8–10 миллиметров в диаметре и длиной 700 миллиметров.

Важно! Определяющее значение имеет качество составляющих раствора. Песок необходимо просеивать сквозь мелкое сито. В глине не должны присутствовать посторонние примеси. Перед закладкой глину вымачивают в воде, пока не появится глиняное молоко, которое затем отцеживают.

Этапы выкладки

Работа начинается с расчета размеров каминного фундамента, который не должен быть связан с фундаментом дома. Нужно начертить план на уровне цоколя, совместить его с планом по уровню трубы и топки.

Ширина каминного основания принимается соответственно ширине цокольного внешнего ряда, добавляя 4–6 см. Размерность второй стороны определяем соответственно боковому цокольному ряду. Во время размещения фундамента сравниваем размещение трубы и расположение стропил и балок.

Фундамент

Этот этап схож с кладкой печи для бани. Здесь самое главное — следовать плану. Схема углового камина должна предусматривать размер котлована на 10–15 сантиметров больше габаритов фундамента.

Сам фундамент может быть как из кирпича, так и из бетона, в зависимости от того, подвергается ли он воздействию грунтовых вод.

Укладка камина

Прежде чем приступать к кладке, сверху основания настилают два слоя гидроизолирующего материала — рубероида. За пару дней до этого замачивают глину, при этом равномерно добавляя воду и помешивая, как только раствор начинает загустевать. Когда раствор готов, не растекается и держит форму, можно начинать работы по кладке камина.

Наружную сторону шва можно делать «в пустошовку», то есть не доводя раствор на полсантиметра до фасада. Позднее, при отделке, расшивайте швы по своему вкусу.

Первый ряд кладки (который идет «на ребро») будет лучше сделать, добавляя цемент в раствор. Нужно постоянно контролировать геометрические объемы материала (используя угольник или бечевку), а также горизонталь (уровнем) и вертикаль (отвесом).

Кирпич нужно смочить перед укладкой, окунув его в воду на две-три минуты. Смачивать нужно, пока вода не прекратит пузыриться. Если кирпич сухой, то он станет забирать воду из раствора, что уменьшит крепость кладки.

Укладку сплошных каминных рядом проводят мастерком или кельмой, а вот кладку дымосборника и топливника правильнее делать руками, равняя и разглаживая раствор, удаляя лишние комки, камешки и т. п.

По ходу работы нужно проверять каждый ряд в кладке — схема углового камина и чертеж порядовок должны выдерживаться. Ряды отмечайте мелом или карандашом. Кирпич в наружных стенах не перевязывается с облицовкой топливника, так как из-за разных режимов температуры может нарушиться единство кладки из кирпича.

Кружало

Внутренние стенки дымосборника и топливника, а также каминных каналов вытирают мокрой тряпочкой через пять-шесть линий — нужно убирать выступающий раствор, так как при растапливании камина он будет осыпаться. Помимо этого, устраняется возможность образования пустот в швах. Нельзя штукатурить внутренние каминные стены!

Сборник дыма, а также криволинейные поверхности сводом выкладываются с постоянным напуском кирпича (не больше чем 60 миллиметров на ряд). Возникающий крен каминной стенки выравнивают с помощью накладного железного экрана, заделанного в кладку.

Отверстие камина должно быть перекрыто кирпичными перемычками (лучковые, сводчатые, арочные, клинчатые). Перемычки делаются соответственно особой опалубке, которая называется «кружало».

Схема углового камина. Расшивка швов

Работа начинается с укладки пят, их форма определяется соответственно нужному кружалу, а форма кружала определяется сообразно необходимому очертанию свода каминного портального отверстия. Кружало поджимается времянками.

Вслед за опорными пятами на кружало ставится центральный кирпич, далее кладка ведется с двух сторон. Все важные участки выкладываются насухо, а только затем на растворе.

Точно также кропотливо, используя отвес, проводится проверка на перпендикулярность выкладываемой трубы камина. После выхода трубы на крышу начинают использовать песчано-цементный раствор (на долю цемента три доли песка), а также прикрывают отверстия от атмосферных осадков.

В кладке трубы камина оставляют напуск, «выдру», с целью повысить защиту кровли и перекрытий от огня. Часто, помимо этого, стелют кровельный лист с выносом от полутора метров.

»Выдра» и преграда

При работах по кладке необходимо предугадывать приспособление колосников, прочистки и заслонки. Также задумайтесь о месте хранения дров, кочерги и совка. После окончания кладки «в пустошовку» остается лишь расшить швы.

Полку камина можно сделать исходя из собственного вкуса. Если в планах есть покраска камина, лучше использовать специальную краску, и ни при каких обстоятельствах не окрашивайте швы.

Имитация камина своими руками в квартире или доме. Можно ли сымитировать пожар в нереальном камине?

Огонь, его бушующие языки, словно танцующие для них только один знаменитый танец, с незапамятных времен несут каждому живому человеку его послание. Живое пламя дарит человеку тепло, затем жизнь. И в то же время он может разрушить все вокруг. Издавна считалось, что огонь — символ домашнего уюта. Но если раньше очаг был обязательным отопительным зданием функционального дома, то сегодня это скорее декоративная деталь, имитация камина в интерьере.Представленная вашему вниманию фотография даст определенное представление о том, как должен выглядеть символ искусственного сердца. Не в каждом загородном доме есть возможность установить настоящий камин, о современных квартирах и говорить не стоит. Но это не значит, что от такой заманчивой идеи следует полностью отказаться.

Искусственные камины — мечта или реальность?

Очаг с живым танцующим пламенем — мечта многих современных людей. Но что делать, если нет возможности надстроить его на имеющейся жилплощади? Отличным вариантом станет имитация камина.

Помните сказку про Буратино с костром, написанную на холсте? Красить стены мы, конечно, не предлагаем, но построить пушку своими руками под силу каждому.

Имитация камина в квартире или загородном доме возможна даже при минимуме средств, навыков и навыков. Разновидностей декоративных конструкций очага довольно много. Для их строительства используются самые разные техники и материалы.

Разновидности декоративных каминов

Фальш-камины условно можно разделить на два типа — межкомнатные и электрические.Первые служат для украшения помещения, а благодаря своей бездымной конструкции, основанной на горении этилового спирта и выделении в этом процессе определенного количества пара, увлажняют воздух. Одним из неоспоримых плюсов при построении таких моделей является то, что нет необходимости использовать огнеупорные материалы, можно использовать дерево или гипсокартон. Имитация пожара в камине создается путем выкладки вокруг газовых горелок искусственных дров, изготовленных из жаропрочной керамики. Вся эта конструкция достаточно легкая, проста в эксплуатации, не перегружает пространство помещения, в котором она установлена, и, что немаловажно, не требует наличия дымоходов.

Электрические камины — это не только предмет интерьера, но и дополнительный источник тепла. Очень мощные и в то же время экономичные по потреблению электроэнергии современные модели не требуют особых сложностей в эксплуатации и обслуживании. Искусственный огонь в них выглядит более чем естественно.

Подходящие для создания камина материалы

Рассмотрим подробнее, как и из чего делать искусственную печь. Первое, что приходит в голову, это имитация камина из кирпича или гипсокартона, но они далеко не единственные.Небольшой обзор возможных материалов для строительства поможет определиться с выбором. Итак:

  • Металл. Идеально подойдет для оформления интерьера в стиле хай-тек. Имея навыки работы со сталью, вы сможете построить фальш-стену, которая украсит любое жилище.
  • Имитация камина в квартире из фанеры, древесноволокнистых плит средней плотности (МДФ) или ДСП (ДСП) возможна в любом интерьере, будь то современный, деревенский стиль или любой другой. Все эти материалы, покрытые специальной защитной пленкой, легко найти на всех строительных рынках.
  • Для строительства портала подходят большие деревянные доски. Чтобы подчеркнуть красоту дерева, его можно покрыть специальной морилкой, подходящей к цвету основного интерьера вашей квартиры, либо акриловым лаком.
  • Одним из самых популярных материалов для создания искусственного очага, несомненно, является кирпич. Единственным недостатком которого можно назвать то, что избежать тяжеловесности конструкции достаточно сложно, а это, в свою очередь, создает определенные трудности в интеграции ее в общий интерьер.
  • Гипсокартон — простой в использовании материал. Имитация камина из ГПК идеально подходит для небольших помещений. С помощью металлических профилей можно построить абсолютно любую конструкцию ложного очага по форме и высоте.
  • Искусственный камень — нетоксичный, негорючий материал, отлично подходит для создания портала.

Общие принципы построения фальш-камина из кирпича

  1. Перед началом основных работ необходимо рассчитать высоту, ширину будущего изделия, а также определить место, где находится вся эта довольно тяжелая конструкция. будет расположен.
  2. Для того, чтобы имитация камина своими руками вышла качественно, необходимо составить подробную схему-чертеж того, что вы хотите в итоге получить.
  3. Для возведения ложного портала, в принципе, бывает любой кирпич: силикатный, облицовочный или декоративный. Перед началом кладки смочите ее водой, чтобы удалить лишний воздух. Правильно сделанный кирпич имеет ровную гладкую структуру.
  4. От угла по уровню начинаем кладку. Старайтесь делать одинаковые по ширине швы.
  5. После того, как раствор, удерживающий ряды кирпича, хорошо просохнет, внутренние стороны и низ портала необходимо выложить специальной термостойкой плиткой.
  6. Теперь можно приступить к установке электронагревателя. Не забывайте о мерах безопасности при работе с электричеством, четко следуйте инструкции, которая идет в комплекте с устройством.
  7. Украсить камин или оставить как есть, полностью зависит от вашего желания. Для облицовки можно использовать дерево, искусственный камень или любую интерьерную керамическую плитку.

Материалы и инструменты

Вам понадобится:

  • кирпич;
  • раствор для кладки;
  • строительный уровень;
  • Плитка огнеупорная для внутренней отделки;
  • электро-, био- или эко-обогреватель;
  • Строительный инструмент;
  • предметов для украшения.

Кирпичная имитация камина станет настоящим украшением помещения, поспособствует созданию теплой уютной атмосферы. Все это, безусловно, порадует вас и ваших близких.Ун

Кладка садовой печи-мангала с камином своими руками — фото и описание кладки | Своими руками

Перед вами один из красивейших проектов садово-дачной печи-барбекю, один из тех, что я видел, один из тех, что умельцы называют — «увидел и побежал быстрее». Конструкция такой печи из кирпича, безусловно, сложна для строительства самими новичками, но подробное описание и пошаговое фото кладки вам в этом помогут.

Условия для строительства печи были заданы изначально: сначала на месте появилась беседка с глухой стеной и цоколем в виде армированной плиты примерно 30-40. К ней пристроили большую кирпичную печь с вместительным рабочим столом, местами для хранения дров и кухонной утвари.

Для постройки садовой печи с камином и мангалом понадобятся следующие материалы:

Кирпичный ряд

Конструкции, подверженные тепловым нагрузкам и нагреву, обычно кладут из шамотных кирпичей или из сплошной красной маркировки от 125 и выше, но то и другое можно комбинировать.Размеры внутреннего мангала лучше выбирать кратные размеру кирпича — это упрощает кладку своими руками неопытным и начинающим печникам.

Толщина шва:

  • по счетчику: 4-5 миллиметр
  • на смеси — 5-7 мм

Для работы лучше использовать термостойкие цементные смеси, подойдет термостойкий клей Hercules. Рекомендуемый производителем клеевой слой 7-10 мм.

Если кладка ведется на глиняный раствор, в ведро цементного раствора добавляют стакан М-400. Добавление соли в количестве 300 грамм на 10 литров раствора поможет сделать его более жаростойким и устойчивым к температуре.


Ссылка по теме: Садовый вариант мангала с камином для постройки своими руками


Для облегчения резки кирпич предварительно замачивают: шамот 5-10 мин., Красный топочный — 20 и более.

Для снятия фаски подержать в воде около 5 секунд, а при укладке — просто смыть.Вырезать болгаркой с алмазным диском d = 230 мм. Обрезанным кирпичом снимается фаска, затем поверхности и края оттиска натираются отрезанным куском кирпича. Осталось только вымыть обработанный кирпич жесткой щеткой — и готово.

Создание кругов

Чтобы выложить красивую перемычку, нужно сделать деревянный шаблон, по которому будет выкладываться дуга. У нас есть проемы равные 715 мм. Длина круга составит 710 мм. Отмечаем 145 по центральной оси, по 20 мм по бокам.Ставим рейку под прямым углом к ​​центральной оси.

  1. Закрепляем на карандаше карандаш и шнурок. Используя 3 точки, которые у нас есть, мы вычисляем радиус.
  2. Нарисуйте на доске дугу. Вырезаем по контуру электролобзиком. Я собирался закрутиться.

На месте разметки выкладываем предварительную серию стенок дров из колбы (шамотный кирпич, разрезанный пополам) — для простоты считаем его первым рядом.

Второй ряд — «подиум», внешний контур которого выложен обрезным кирпичом.

Площадка слева ограничена третьим рядом — на нем в дальнейшем планируется установить печь-буржуйку. Начиная с 7-го ряда оставляем место для арочных перемычек.

Собираем джемпер

Есть два способа выложить кирпич по дуге. Если перемычка ставится из обычного прямоугольного кирпича, швы приобретают форму заклепки, сужаясь сверху вниз. Чтобы швы имели одинаковую толщину, необходимо самому кирпичу придать клиновидную форму.

Прикладывая кирпичики к вязанию крючком, рассчитываем величину «скоса»: в нашем случае это 15 мм.

Для удобства размечаем кирпич с двух сторон: на тумблере проводим вертикальную линию.

Обрезаем кирпич по разметке: на каждую перемычку пойдет по девять кирпичей.

Выставляем круг, затем пяточные кирпичи вырезаем — они будут поддерживаться перемычкой.

Кладем кирпич по кругу с разрывом на шве, проводим линию по уровню.Обрезаем кирпичи по высоте. Собираем арки одновременно, с двух сторон — от пяток до замка. Арки готовы!


Читайте также подробнее: Кладка арочных арок


  • 1-9 ряды: стенки дровоколы
  • 4 ряда — слева ограничено 3 рядами
  • 7 ряд с выемкой под перемычку
  • 9 серия — дно печи барбекю готово

Ставим 10-12 ряды: столешница

Пролет между стенами внахлест металлических уголков: располагаем их попарно, «лицом» друг к другу на расстоянии, равном длине кирпича.

Укладываем по углам кирпич — потолок готов!

По внешнему краю выложить контурный ряд кирпичей.

11-й ряд кладем с небольшим выступом, напоминающим карниз, используя для этого срезанный до угла кирпич.

Сформируйте столешницу верхнего ряда (12 ряд). Взлетаем по кругу. Столешница готова и выглядит хорошо!

Кладка 13-24 серии: дрова

Кладка топки

Выкладываем 13-й и 14-й ряды перевязкой (1 и 2 ряды топки).В серии 15 16 делаем вырезы-направляющие для установки каркаса, на который можно класть решетки для приготовления мангалов. Еще два ряда выкладываются повязкой. Начиная с 19 ряда по бокам проема оставляем выемки под перемычку: в 21 ряду устанавливаем круг и формируем перемычку балки описанным способом. Обвязываем еще три ряда, после чего можно выкладывать коптильню.

  • 15-16 серии — в прорези ставим раму
  • 19 ряд с выемками под перемычку
  • 21 серия: перемычка для поясницы
  • 22 ряд кирпича — перемычка дополнительная
  • 24 ряж: коптильню можно собрать

Для справки: Красивая кладка получается из кирпича со скосом — взятым по периметру под прямым углом с гранью 4-5 мм.Фаска поможет скрыть недостатки, если придется работать с некачественным кирпичом. Для работы используется плиткорез (алмазный диск d = 180 мм).

Кладка труб и футеровок

38-50 серии: труба

Труба сечением 470 х 470 мм — это простая обыкновенная «шестерка» (шесть кирпичей в один ряд). Кладку выполняем со строгим соблюдением прямолинейности боковых граней, периодически проверяя вертикальные и горизонтальные правила. В 7-м ряду делаем небольшой выступ-карниз («сандрик»).Затем выкладываем еще несколько обычных рядов, после чего начинаем формировать голову — треугольный «зонтик», закрепленный на кирпичных «столбиках». Головка защищает топку от атмосферных осадков, гасит летящие из трубы искры, улучшает тягу и, несомненно, служит украшением трубы.

25-37 серии: кладка кладки

Приступаем к формированию дымосборника — пирамидальной части топки, которая работает как вытяжной вентилятор (собирает дым от горения).Первый ряд дымосборника выкладываем по контуру проема, 26-й — делаем с «нахлестом» 35 мм. Остальные 10 рядов будут постепенно сужаться: существующий проем 715 х 400 мм нужно плавно «вывести» до размера 240 миллиметров по бокам и 160 мм по фасаду. Снаружи делаем сужение ровным, для чего сначала «косим» кирпич, внутри дымосборника кладка идет ступенчато. В дымоход ввели трубу от старой буржуйки, установленной рядом с печью.

Как устроен поясничный прыгун

При укладке печей часто бывает необходимо перекрыть камеры и топочные отверстия.

Металл для этих целей непригоден, так как при нагревании расширяется и может повредить кладку, поэтому их обычно выкладывают из кирпича.

Форма перемычек играет важную роль в архитектурной композиции печи. Так, например, очень красиво смотрятся красиво арочные арочные и арочные перемычки.

Перемычка выложена нечетным количеством кирпичей, средний нечетный камень — замок.При качественном исполнении перемычка может стать настоящим украшением печи.

Автор фото и текста А. Григорьев — без преувеличения Золотые руки!

Пошаговое фото к статье, наглядно демонстрирующее весь процесс кладки печи с камином в саду своими руками

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Мангал-гриль-коптильня своими руками
    Сад 3 в 1:…
  • Садовый камин-мангал + коптильня своими руками: фото и схема чертежа Камин в саду с …
  • Делаем мангал из кирпича своими руками — пошаговый мастер-класс BRICK GRILL MANAGAL СВОИМИ РУКАМИ -…
  • Металлический мангал — пошагово Мангал из металла своими руками Прошл …
  • Двухъярусный духовой шкаф своими руками (порядовки и фото) Как сложить двухъярусный духовой шкаф Высота духовки …
  • Садовый мангал своими руками — фото и описание кладки.Чертежи и схемы
    Как самому построить печь-мангал …
  • Каминная печь своими руками — фото и схема Как построить камин-печь своими руками …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Монтаж каминной печи своими руками в доме (фото + видео) | Своими руками

    Как приятно погреться под потрескиванием дров в собственной духовке! Сегодня все более популярными становятся печи-камины — отопительные приборы, сочетающие энергоэффективность с лечением и возможностью любоваться живым огнем в камине.

    Печь-камин

    Печи-камины принято называть отопительными приборами, закрытыми дверцей с термостойким стеклом. Топят дровами, реже — природным газом. Футеровка для печей-каминов не требуется, этим они отличаются от каминных кассет (топок) и топок. С каминами эта техника совмещает наличие двери хоть и застекленной, больше похожей на окно, но позволяющей наблюдать горящие поленья. Работать печи-камины можно только при закрытых дверях.А по своему внутреннему устройству эти агрегаты ближе к камину. Но КПД печей-каминов выше, чем у классических каминов.

    На любой вкус

    Ассортимент каминных печей огромен. Поэтому перед тем, как выбрать и купить этот агрегат, необходимо ответить на основные вопросы: каково его назначение — служить дополнительным отопительным прибором или быть основным источником тепла для дома?

    Ответ на этот вопрос зависит от требуемого типа печи и требуемой тепловой мощности.Следующим шагом будет вызов мастера. Он определит на месте, можно ли подключить печь к имеющемуся дымоходу, а если нет, то как и где построить дымоход. Во время этой встречи также можно узнать, какая корректировка требуется с учетом противопожарной защиты или подачи свежего воздуха.


    Ссылка по теме: Печь — камин своими руками (фото + порядовки)


    Монтаж каминной печи своими руками

    Совсем не сложно

    Для опытного мастера установка печи-камина не составит труда.Особенно, если мастер одобрил использование существующего дымохода для новой печи. Помимо самой печи, необходимо будет приобрести все комплектующие для ее подключения. В первую очередь требуется огнеупорная основа из стали или специального стекла, и хотя стальная плита выглядит более эффектно, ее толщина (2 мм) вдвое меньше, чем у стекла.

    Особенности устройства каминной топки

    Классическая каминная печь — это сочетание лучистого и конвекционного тепла.Первый — это передача тепла от огня непосредственно через плотные материалы печи. Конвекционное тепло возникает, когда холодный воздух забирается из помещения (3), проходит вдоль камеры сгорания, а нагретый воздух возвращается в комнату (4).

    Первичный воздух — это воздух, необходимый для горения (2), а задача вторичного воздуха (1) — мыть стекло двери изнутри и предотвращать накопление сажи. Для этого он подается над камерой сгорания и нагревается примерно до 300 градусов.После «промывки» вторичный воздух попадает под силу горения и исчезает вместе с первичным воздухом в виде выхлопных газов (5).

    В верхней части топки происходит сжигание дымовых газов (8). Зола, образовавшаяся через качающуюся решетку (6), выливается в зольник. Облицовка шамотного кирпича (7) обеспечивает равномерное горение.

    Печь-камин: особенности использования

    Каминная печь — сложное техническое устройство, поэтому необходимо разбираться в особенностях эксплуатации — от опорожнения зольника (вентилятора) до использования так называемой «холодной руки» (внизу).С этим устройством вы можете использовать все поворотные элементы управления, не обжигая пальцы. Они также могут безопасно открыть нижнюю дверцу духовки.

    Где установить каминную печь

    В целях пожарной безопасности, а также для оптимальной эффективности каминная печь должна стоять как можно дальше с отступом от окружающих предметов. На чертеже указаны минимальные расстояния до стен.

    Кроме того, печь должна стоять на стальной или стеклянной плиты огнестойким.

    В качестве огнеупорного основания, плитки также могут быть выбраны.Если в комнате деревянный паркет или ламинат, это не проблема — его можно просто вырезать на месте укладки плитки.

    Стеклянная подставка для каминной печи

    Хороший вариант для огнеупорной основы для камина представляет собой стеклянную пластинку. Эти изделия могут быть разного размера и формы (прямоугольные, шестиугольные, закругленные, угловые), поэтому легко выбрать модель, подходящую для вашей системы отопления. Какие требования к такому стеклу?

    Он должен быть прочным, ударопрочным и, конечно же, термостойким.В данном случае духовка была установлена ​​на стеклянной пластине в виде капли. Приклеенный силиконовый уплотнительный край предотвращает попадание пыли и грязи под стеклянную пластину.


    Ссылка по теме: Печь-камин с закрытым подом — порядовки и фото кладки


    Монтаж стеклянного цоколя для камина-печи

    Сначала выложите плитку в сухом виде, чтобы определить точный размер выреза и сделать разметку. Для стыков следует использовать крестики для плитки.

    По разметке прикрутить (толстая рейка — к вырезанной части пола.

    Установить глубину фрезерования плоского фрезерного станка на толщину настила. Расстояние между фрезерным диском и стопором позже определит ширину компенсатора.

    Углы перпендикулярных участков пола недоступны для фрезерного диска. Здесь необходимо долотом и молотком выдолбить останки.

    Для укладки плитки следует использовать эластичный клей, который не трескается от перепадов температур.Деформационный шов по периметру между плиткой и деревянным полом закрепить короткими полосками МДФ толщиной 10 мм.

    После того, как поверхность аккуратно выложена плиткой и прошиты швы, деформационный шов необходимо закрыть стыковым профилем.

    Самозакрывающийся камин

    Использование одного дымохода для нескольких каминов — например, в доме с несколькими этажами — возможно для каминов с самозакрывающимися дверцами. Это исключает риск выхода выхлопных газов из неработающего камина.Если вы собираетесь подключить к одному дымоходу несколько каминов или печей, вам следует приобрести модель с каминной топкой закрытого типа. Условие «закрытого типа работы» выполняется с помощью самозакрывающихся дверей, которые закрываются автоматически с помощью пружинных петель, пружин растяжения или просто под действием силы тяжести. Такая дверь практически исключает ошибки в эксплуатации.

    Элемент двери

    Каминная дверь из термостойкого стекла позволяет не только любоваться пламенем, но и обеспечивает высокий уровень безопасности.Он герметично закрыт, что исключает возможность попадания искр от камина в помещение. По своему функционалу дверца служит для загрузки дров в топку. Дверь может быть фронтальной, с плоским или полукруглым остеклением, а также в виде эркера (панорамное остекление). Топка с самозакрывающимся механизмом не может работать с открытой дверцей — она ​​все равно закроется самостоятельно.

    Печь-камин без теплопотерь

    Если помещение отапливается открытым огнем, это создает уютную атмосферу, но в то же время приводит к неоправданному расходу энергии из-за низкого коэффициента ее использования — менее 10%.Напротив, современные печи-камины с самозакрывающимися дверцами лишь отдаленно напоминают классический камин, их КПД достигает 75%. Особенно примечательна представленная здесь модель с «термодинамической двухконтурной системой воздушного отопления». Обтекаемая система потока характеризуется плавной циркуляцией воздуха без вихревой пыли.

    Монтаж печи-камина своими руками

    1. Фундаментом служит кольцо из камня по периметру, на нем укладывается мостовая из ячеистого бетона.На подушку из раствора кладут камни.
    2. Камни забивают резиновым молотком. Позже в яму установят вентиляционную решетку.
    3. Над проемом топки установлена ​​перемычка из профильной стали, она несет нагрузку верхней части и заделана в каменную стену.
    4. Над каминной полкой верхняя часть печи закрывается после заполнения зазоров минеральной ватой.
    5. Встроенные рамы для выхода теплого воздуха соединяются эластичными трубками и затем вставляются в кладку из пористого бетона.
    6. Каминная топка обернута металлической сеткой. Боковые гвозди фиксируют это. Раствор кельмы наносится на сетку и грубо разравнивается.
    7. Когда раствор затвердел, штукатурку наносят круговыми движениями кельмой и протирают влажной губчатой ​​теркой. 8 завершение окрашено.
    8. С помощью шаблона, вырезанного из бумаги или картона, передаются точные контуры карниза. Карниз из камня после изготовления следует предварительно примерить.
    9. Монтажным клеем заполнить щель между карнизом и цоколем и выполнить выравнивание с помощью клиньев.

    Монтаж кассетного камина своими руками

    Кассета — печь из стали или чугуна со стеклянной дверцей, встроенная в камин. Пламя, бушующее в кассете камина, надежно защищено от внешних воздействий. Большая часть тепла, выделяемого при сжигании топлива, идет на обогрев помещения.

    1. По контуру (здесь он обозначен малярным крепом) необходимо вырезать паркет или деревянный пол. В этом случае необходимо ориентироваться на рисунок.

    2. На участке выреза в стяжке нужно сделать выемку с помощью молотка или кувалды, чтобы освободить опорный пол.

    3. Подача воздуха для горения снаружи осуществляется по гибкой трубе. Легковоспламеняющиеся материалы, например обои, необходимо удалить.

    4.На несущем перекрытии устанавливается каминная топка. Он выравнивается четырьмя регулировочными винтами, расположенными снизу.

    6. Дымоход и каминная топка соединяются коленями труб, которые фиксируются крепежными болтами.

    7. Крошку дымохода для утепления засыпают минеральной ватой (например, Rockwool). Ватина из проволочной сетки обеспечивает фиксацию.

    8. В верхних отверстиях каминной топки устанавливаются гибкие трубы, которые впоследствии присоединяются к конвекционным отверстиям.


    Ссылка по теме: Печь-камин (отопительная и с печкой) своими руками — фото кладки, порядовки


    Каминное оборудование с нагревательной кассетой

    У вас есть открытый камин, но вы хотите переоборудовать его в закрытый камин, чтобы снизить потребление тепла? В него необходимо установить каминную кассету (вставку). Кассетный камин выполнен в виде ванны с двойными стенками. Снизу через решетку в промежуточное пространство попадает холодный воздух.Он нагревается от стенок камеры сгорания и трубок теплообменника и выходит из топки сверху через решетку выхода воздуха. Воздух для горения направляется вверх в дымоход, минуя теплообменники.

    Больше преимуществ

    Кассета для камина

    не только повышает энергоэффективность, но и удобна в использовании. Вам больше не нужно беспокоиться о пожаре, если вам нужно выйти из комнаты, вам больше не нужно убирать рассыпанный пепел.Перед установкой нужно рассчитать размеры. Хотя большинство пожарных кассет имеют одинаковую конструкцию, все они отличаются, поскольку обычно изготавливаются по индивидуальным размерам. Измерение связано с некоторыми трудностями.

    Установка кассеты в камин

    Для начала демонтируем заслонку камина, в которой регулировался поток воздуха. Вся топка и дымоход необходимо тщательно очистить пылесосом. Двойной »с помощником для установки каминной кассеты.

    Утеплитель, необходимый для задней стенки камеры сгорания, прижать к стене без фиксации — он прилипнет к шероховатой поверхности. Стальная вата подходит для изоляции, потому что она термостойкая.

    Широкой самоклеющейся герметизирующей лентой из керамического волокна заделать швы между боковыми планками и кладкой.

    Наконец, заполните узкий шов по нижнему краю кассеты термостойким герметиком.

    Готовая печь-камин

    Можно ли обывателю построить камин из готового гарнитура с тяжелыми каменными элементами? Хорошо, если вы имеете дело с готовыми элементами для постройки камина.Конечно, без консультации специалиста не обойтись. Поэтому вашим первым шагом всегда должна быть консультация специалиста по месту работы. После того, как все вопросы будут выяснены, можно отправляться за покупками. Для этого лучше всего вооружиться чертежом строительной площадки с проставленными размерами. Ведь вам придется самостоятельно выбирать материал и комплектующие для установки — от металлической пластины до уплотнительной втулки.

    Условия монтажа

    Из-за неудобного расположения дымохода пришлось проложить дымоход через тонкую перегородку перед подведением его к дымоходу коленом под углом 90 гр.Стенка из стальной трубы диаметром 160 мм была встроена в стену с использованием раствора для поддержания подвижности дымохода диаметром 150 мм.

    Монтаж готовой (заводской) печи

    Установите опорную пластину так, чтобы она находилась на расстоянии не менее 40 см от дверного проема. Духовка весит 20 кг. Для установки требуется помощник.

    После того, как печь установлена, необходимо временно установить дымоходы для тестирования, чтобы можно было изменить положение печи.

    Между задней стенкой печи и стеной достаточно оставить расстояние 20 см.

    Боковые части искусственного камня должны быть закреплены на опорной плите и от задней с металлическим зажимом.

    Выровняйте духовку с помощью четырех регулируемых ножек.

    Детали следует сначала установить без цементного раствора, чтобы также определить желаемое положение крышки.

    2 этап — ЗАГРУЗКА

    1. Нанесите раствор клея на стыках боковых частей с опорной пластиной.После установки боковых частей можно установить стальную пластину и дымоходы. Плинтус также приклеивается к плите основания и стене.

    2. Мы поставили небольшую скамейку сбоку между духовкой и дверной коробкой. Это обеспечит доступ к задней и нижней сторонам печи, передняя панель должна входить в фасад печи. Сначала установите в сухом виде, затем приклейте.

    3. Боковые детали при приклеивании надежно закрепить липкой лентой.

    4. В самом конце установить решетку и шамотные кирпичи.Теперь камера сгорания готова к первому розжигу.


    Ссылка по теме: Как сделать камин из камина своими руками


    Как сделать отверстия под трубу

    1. В первое отверстие мастер сразу же устанавливает уплотнительную втулку с раствором. Блиц-цемент сразу позволит продолжить работу,

    2. С помощью собранных частей трубы можно определить и разметить расположение второго отверстия в перегородке.

    3. Мастер закрепляет круглую деревянную пластину на стене в месте сверления, чтобы большая коронка не соскользнула.

    4. Диаметр самого отверстия 160 мм. он просверливается менее чем за 30 секунд. Пыль сразу удаляется пылесосом.

    Трубы

    При установке рекомендуется использовать все части из одной системы, а не использовать, например, отдельные трубы для подключения к дымоходу. В противном случае точность посадки выхлопной трубы и уплотнительной втулки может пострадать до такой степени, что придется дополнительно изолировать всю конструкцию стекловолоконным шнуром, что довольно хлопотно и чревато дефектами.

    Опции вывода

    Трубку топки можно вынуть сверху или сзади.

    Преимущество второго варианта. что трубу практически не видно, и можно использовать верхнюю плиту из стеатита или печку, например для обогрева чайника. Для этих вариантов вам потребуются разные трубы, которые можно купить в специализированном магазине.

    Самые популярные

    Чаще всего дымоходы изготавливают из нержавеющей стали. Они легкие, простые в установке и богатый выбор элементов.Дымоходы стальные бывают одно- и двухконтурными. Первый используется для установки в отапливаемых помещениях и для подключения камина к имеющейся дымовой трубе. Двухконтурный подходит для установки дымохода как в помещении, так и на улице.

    Присоединение к дымоходу

    Разметив отверстия сверлом. Стену необходимо будет перфорировать, чтобы шамотный кирпич дымохода не сломался.

    Очень легкими ударами начинают проделывать дыры в стене и дымоходе.При большом сопротивлении лучше еще раз использовать дрель, чем сверлить сильно.

    Закройте муфту в отверстии, чтобы проверить ее размер. Затем установите муфту с огнеупорным раствором и заделайте ее по контуру.

    Тяжелый ящик

    Установить печь или камин не всегда так просто, как показано на предыдущих страницах. Бывают и более сложные ситуации. Например, в данном случае проблема заключалась прежде всего в том, что дымоход, который можно было нагреть до 200 гр., Пришлось пройти через внешнюю стену из деревянных стоек с обшивкой ДСП. Снаружи также необходимо было установить отдельный дымоход из нержавеющей стали, предназначенный для отвода дымовых газов на большую высоту, над коньком крыши. Для вывода трубы через стену использовался силикатный блок.

    Выход дымохода

    1.Б стена облегченной конструкции (внутренняя сторона) мастера сделал вырез под укладку трубы. При этом нельзя было прикоснуться к деревянным стойкам.

    2. В клинкерном кирпиче вырез сделан болгаркой.

    3. Проем в стене сделан из силикатного блока размером примерно 30 x 30 см с отверстием посередине. Это предотвратит воздействие высоких температур дымохода на горючий материал легкой перегородки.

    4. Выровняйте блок и закрепите термостойким монтажным клеем

    .

    5. Для защиты перегородки от нагрева на нее наклеивается негорючая силикатная плита. Пластина закреплялась огнестойким клеем и прикручивалась.

    6. В конце концов заппатлевали отверстия для шурупов, всю поверхность оштукатурили и покрасили.


    Мнение профессионала: ВЫБОР БЮДЖЕТНОГО ТУРА ДЛЯ КОТТЕДЖЕЙ

    Не в каждом загородном доме есть место для каменной печи или массивного камина, который к тому же дорогой, «прожорливый» и медленно топится. Сегодня большинство владельцев предпочитают покупать компактные и легкие заводские инструменты. Что является основанием для выбора такого фокуса?

    Камин или металлическую печь сложно использовать в качестве основного отопительного прибора даже в небольшом доме, ведь дрова приходится закидывать днем ​​и ночью, что крайне неудобно, да и не всякая печь рассчитана на постоянную работу.Однако небольшой камин или печь можно использовать для поддержки основной системы отопления в особенно морозные дни, а также для быстрого обогрева дома во время «межсезонных» посещений. И, конечно, дровяной очаг необходим для создания уютной и романтической атмосферы, без которой загородный дом теряет часть своего очарования.

    Итак, что предлагает рынок и какие параметры следует учитывать при выборе устройства?

    ПЕЧЬ МЕТАЛЛИЧЕСКАЯ

    Металлические печи , которые сегодня часто называют буржуйками , является самым дешевым вариантом сжигания дров.Стальная печь российского производства (Термофор, Везувий, Теплодар Варвара и др.) Будет стоить 6-11 тысяч рублей, а ее вес будет меньше 50 кг, что позволит сэкономить на доставке и установке. Многие горелки снабжены горелками, а некоторые — конвекционными устройствами (вентилируемые кожухи или воздушные каналы) и небольшим смотровым окном на дверце, которое, однако, очень быстро обрастает копотью.

    Печь-буржуйка — приемлемый вариант только для временного жилища. Украшать интерьер он вряд ли (в статье мы не будем говорить об эксклюзивных моделях зарубежных фирм), а его топка настолько мала, что на дрова ходят почти каждые полчаса.

    Для отопления дачи разумнее приобрести конвекционную печь стоимостью 13-24 тыс. Руб. в зависимости от размера. Вес такого устройства колеблется в пределах 55-120 кг, номинальная тепловая мощность 10-20 кВт, объем топки 80-140 л. Такие устройства оснащены воздушной заслонкой и заслонкой на выходном патрубке, позволяющей регулировать интенсивность горения. Крупные модели способны работать на одиночной кладке сердечника до 5 часов. Самые известные конструкции таких печей — «Булерьян» (сейчас его копии выпускают «Брененар» и «Валериан», последний отличается от оригинала наличием защитного кожуха: и «Бутаков».«Конструкция» «несомненно более удачна, так как канал в ней конвекционные трубы« правильнее »обогреваются (в верхней части намного сильнее, чем в нижней) и при этом не съедают топочное пространство Но Бутаков выглядит эстетичнее своего бочкообразного собрата.

    Основным недостатком печей длительного горения является низкотемпературный режим работы (тление), при котором значительная часть топлива не сгорает, а превращается в газообразные вещества, которые выбрасываются наружу через дымоход.Вторичная камера предварительного сжигания и воздушные форсунки неэффективны: температура в топке недостаточна для воспламенения дымовых газов.

    ПЕЧЬ-КАМИН

    Печи-камины (как и каминные) называются приборами, снабженными дверцей со стеклом и полностью готовыми к установке, то есть не требующими облицовки. На нашем рынке представлена ​​продукция российских компаний «Везувий», «Мета», «ЭкоКамин» и др .; зарубежные Invicta, Supra, Tim Sistem, Vermont Castings, Jotul, ABX и др.Каминопеч весит 60-100 кг, а это значит, что устройство можно установить даже на втором этаже дома с балочными потолками.

    Стоимость печки начинается от 13 тысяч. руб. и зависит от названия производителя, габаритов, материала и сложности конструкции. Техника из чугуна дороже стальной (от 22 тыс. Руб.), Считается более устойчивой к высоким температурам и к тому же за счет большой (до 10 мм) толщины стенок способна аккумулировать тепло.Однако подавляющее большинство моделей из качественной стали (от 16 тыс. Руб.) Футеровано шамотными блоками или пластинами вермикулита (тугоплавкий минерал), поэтому они также обладают тепловой инерцией и долговечны: их реальный срок службы достигает 25 лет.

    В большинстве современных каминов есть функция вторичного дожига; Подача воздуха в зону сжигания дымовых газов осуществляется через заднюю стенку топки (Emdip) или через форсунки (Edil Kamin, La Nordica, Jotul). Но для того, чтобы дополнительное тепло от сгорания дымовых газов не уходило из дома через дымоход, в нижней части дома должны быть предусмотрены специальные теплообменные и теплоаккумулирующие элементы (из чугуна, керамики, камня). последнее.

    На рынке можно найти стальные дымоходы без футеровки, стоимость которых не превышает 12 тысяч рублей. и весят 40-60 кг, что облегчает их транспортировку и установку, однако стенки из тонкой (менее 3 мм) стали могут при сильной эксплуатации деформироваться, что приводит к разрушению сварных швов.

    Некоторые печи облицованы тонкостенной керамикой или натуральным камнем, например талькомагнезитом. Цена на этот вариант ощутима (от 10 тыс. Руб.), Но печь выглядит изящнее и не лопнет невыносимым жаром от нее, как от печи, так как керамика и керамика поглощают и рассеивают часть теплового излучения от стали. кожух.

    КАМИНОКОМПЛЕКТ

    Для просторной гостиной стоит купить так называемый камин , то есть металлическую печь с подобранной вручную облицовкой из искусственного или натурального камня. На рынке представлены бюджетные камины компаний EkoKamin, Ferguss, Kratki, Nordflam, Invicta и др., Облицовка Bella Italia, Meta и др. Компактные камины (ширина готовой конструкции — не более 1 м, глубина — вверх. до 70 см) составляют 27-35 тыс. руб.

    Заводская печь оборудована дверцей со стеклом и воздушными заслонками (заслонка обычно является дополнительной опцией).Все без исключения стальные модели облицованы шамотными или вермикулитовыми блоками, большинство из которых имеют функцию выживания дымовых газов. Чистота дверного стекла обеспечивается продувкой его через специальные зазоры. Пиролитическая очистка стекла, подъемной двери или конвекционного вентилятора увеличивает стоимость печи минимум в 1,5 раза.

    Заводской каминный гарнитур конструктивно не уступает своему каменному аналогу, а по некоторым параметрам превосходит его. Модули бюджетных каркасов производятся из окрашенной массой в благородный серый или желтоватый цвет светлого бетона, а также из природного песчаника и ракушечника — экологически чистых и привлекательных внешне материалов.Правда, за ними сложно ухаживать (с пористой поверхности смыть загрязнения проблемно) и почти не аккумулирует тепло — через пол-два часа камин полностью остынет.

    Масса облицовки 80-150 кг, а весь каминный гарнитур (без учета дымохода, нагрузка от которого может передаваться на стену) весит порядка 200-250 кг. В доме с современными плиточными перекрытиями его можно установить без фундамента, но если перекрытия представляют собой деревянные балки, их необходимо укрепить на месте с помощью опорных столбов.

    Собрать конструкцию можно за один день: вагонка состоит всего из нескольких модулей, скрепленных силикатным клеем. Построить декоративный кожух для металлической дымоходной трубы несколько сложнее: его каркас собирается из металлических оцинкованных профилей, а футеровка — из листовых материалов на гипсовой или цементной основе (например, ГВЛ толщиной 12,5 мм). .

    НЕ ЗАТЯГИВАЙТЕ В ТРУБУ

    Следует морально подготовиться к тому, что дымоход, скорее всего, будет стоить дороже очага.Конечно, для бюджетной печи нет необходимости покупать дорогие керамические трубы — достаточно сэндвичей со стальной изоляцией стоимостью от 1800 до D500 руб. за 1 м в зависимости от диаметра, марки стали и толщины утеплителя.

    Желательно, чтобы дымовой канал был изготовлен из нержавеющей стали марок 308, 321 по классификации AISI или их российских аналогов, а толщина его стенок была не менее 0,7 мм (увы, трубы со стенками 0,5 мм встречаются чаще). Без утеплителя допускается прокладка только первых 1-2 м трубы, затем ее необходимо утеплить слоем каменной или керамической ваты толщиной не менее 30 мм (оптимально ДО-50 мм).Печь длительного горения, в которой образуется много конденсата, желательно оборудовать дымоход из аустенитных сталей (AISI DZO, D39), устойчивых к воздействию кислот.

    5 СОВЕТОВ ПО ИСПОЛЬЗОВАНИЮ ДЕРЕВЯННОГО ЦЕНТРА

    Покупайте дрова заранее, чтобы они просохли в поленнице в течении 3-х месяцев. Топить сырыми дровами невыгодно (значительная часть энергии уходит на испарение влаги), к тому же образуется много конденсата дыма.

    Не топить печь стружкой ДСП, OSB и аналогичными плитами, при горении которых выделяются токсичные вещества; некоторые из них могут проникнуть в комнату, и вряд ли соседи будут благодарить вас за зловонный дым над деревней.

    Если топка не предназначена для высокотемпературного горения, следует ее расплавить, накрыть воздушные заслонки не менее чем на треть.

    Следите за состоянием дымохода. Ее необходимо очищать не реже одного раза в год (при эксплуатации печи длительного горения — 2-3 раза в год). Возгорание сажи в трубе грозит возгоранием деревянных конструкций, расположенных рядом с трубой.

    Пепел из очага можно удобрять почвой под садовыми растениями, за исключением хвойных деревьев и кустарников, предпочитающих кислую почву.

    © Автор: ВЛАДИМИР ГРИГОРЬЕВ


    Печь-камин с водяным обогревом вручную: видео

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Каминопеч своими руками — фото переделки из открытого камина.
    Как переделать камин (с открытым …
  • Комбинированная печь — и камин, и отопление: кладка своими руками
    Двухконтурная печь-камин…
  • Каминная печь своими руками — фото и схема Как построить камин-печь своими руками …
  • Печь-камин с закрытым очагом — порядовки и фото кладки Как сложить камин-печь своими руками. ..
  • Каминный гарнитур своими руками: щетка, совок, кочерга и щипцы ЩЕТКА, ЛОПКА, ПОК И ЩИПЦЫ …
  • Каминная печь своими руками с подпиткой — фото и заказы ЭКРАНИРОВАННАЯ ОГНЕЗАЩИТНАЯ СЕМЬЯ С ПОЛОМ — …
  • Строительство уличных печей — советы мастера Строим печь-камин на ул…

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Сделайте свои собственные кирпичи из почвы — DIY

    Несколько лет назад, читая прекрасную книгу Кена Керна, Дом, построенный владельцем, , я наткнулся на кое-что, что заставило меня встать со стула: CINVA Ram, машина с ручным управлением, которая превращает обычную землю в конструктивные кирпичи размером 4 х 6 х 12 дюймов.

    Поскольку я всегда в поисках недорогих строительных материалов, меня (мягко говоря) заинтриговала идея превратить землю в бетонные блоки.Признаюсь, я скептически относился к тому, что простой старый садовый сорт , грязь — черт возьми — мог быть использован в качестве строительной среды здесь, на холодной влажной восточной окраине штата Вашингтон.

    Однако, прочитав больше о уплотненной земле, я узнал, что ее главное ограничение — уязвимость к воздействию влаги — может быть преодолено путем добавления цемента в сырой грунт в качестве «стабилизирующего агента». Что ж, этого было достаточно, чтобы убедить меня попробовать. . . так что я скинулся с друзьями на CINVA Ram и приступил к постройке сарая, птичника и очага полностью из грунтово-цементных блоков.

    Теперь, два года спустя, я рад сообщить, что все сооружения успешно выдержали одну достаточно суровую зиму и в целом оправдали мои самые высокие ожидания. Грунт-цемент не только обладает отличными изоляционными качествами, но и прочен, долговечен, пожаробезопасен, с ним легко работать и он чрезвычайно дешев. (Мои блоки стоили мне по три цента каждый … и они даже не стоили бы , что много, если бы меня не заставляли покупать глину и песок, чтобы добавить их в нашу илистую местную почву!) Короче говоря, почва- цемент — это все, что я считаю строительным материалом.

    Если вам интересно, CINVA — это аббревиатура Межамериканского центра жилищного строительства и планирования в Боготе, Колумбия. . . в то время как Рам происходит от имени Пола Рамиреса, чилийского инженера, который изобрел это устройство для изготовления кирпича в середине пятидесятых годов.

    CINVA Ram состоит из коробки или формы, заполненной влажным цементно-грунтовым покрытием, и поршня с рычажным приводом, который сжимает смесь земля-вяжущее. После того, как пресс-форма была загружена надлежащим количеством материала, оператор машины затем опускает ее длинную ручку с давлением от 70 до 100 фунтов (оказывая, в свою очередь, давление 40 000 фунтов на сжимаемую почву).Затем кирпич, образованный в результате этой процедуры, извлекается, ставится в прохладное место и оставляется для высыхания на срок до трех недель.

    Хотя технически это и не сложно, изготовление строительных блоков с помощью CINVA Ram — это так называемая «трудоемкая» операция. Четыре взрослых человека, работающие на организованной сборочной линии с помощью механизированной бетономешалки, могут производить только около 50 кирпичей размером 4 на 6 на 12 дюймов в час. (Поскольку даже для небольшого дома требуется пара тысяча блоков, вы можете понять, почему мало кто пытается использовать эту технику строительства в одиночку!)

    Но чтобы быть справедливым, и выскажу другую сторону истории: изготовление кирпичей CINVA Ram может быть трудоемким.. . но они также прочные, долговечные, огнестойкие, стоят очень мало наличных денег и обладают хорошими изоляционными качествами. Короче говоря, если у вас больше времени, чем денег, вы хотите строить из природных материалов, и вам нужна конструкция, которая прослужит долго. . . смесь грунта и цемента, сформированная в блоки с помощью CINVA Ram, может быть для вас как раз ответом (как это было для меня).

    Пять основ производства кирпича

    Основной процесс изготовления кирпича можно разбить на пять этапов: [1] анализ почвы, [2] просеивание земли, [3] приготовление смеси, [4] изготовление блоков и [5] выдержка кирпича.

    Мы обсудим каждое из этих действий более подробно.

    Состав почвы

    Анализ грунта, который будет превращен в кирпичи, является первым (и, вероятно, самым сложным) этапом производства блоков из прессованной земли. Вы должны знать состав грязи, которую собираетесь использовать, прежде чем сможете оценить количество цемента и / или отсутствующих «естественных» компонентов, которые необходимо добавить в окончательную «смесь».

    Все почвы состоят из трех компонентов: песка, ила и глины.Эти компоненты определяются на основе размера частиц (песок является самым крупным из трех, а глина — самым мелким).

    Слегка песчаная земля, кажется, является лучшими блоками CINVA Ram, а оптимальная почва для кирпичей состоит примерно из 75% песка и только 25% ила и глины. (Одна только глина никогда не должна составлять менее 10% или более 50% от общего количества.) Однако допустимы значительные отклонения от этого идеала. Согласно инструкциям, прилагаемым к нашей машине, «большая часть земли, если она в достаточной мере свободна от растительных веществ, будет давать хорошие блоки сжатой земли.«

    Вы можете получить приблизительное представление о составе вашей почвы, просто взяв пригоршню и пощупав ее. Песок — естественно — имеет грубую и зернистую текстуру, а ил имеет консистенцию муки. Влажная глина гладкая на ощупь, немного липкая и образует ленту, когда вы сжимаете ее между большим и указательным пальцами.

    Чтобы лучше оценить процентное содержание каждого компонента: [1] Наполните стеклянную банку с прямыми стенками примерно на одну треть землей. [2] Добавьте равный объем воды.[3] Закройте банку крышкой и энергично встряхните, чтобы удалить всю грязь. [4] Наконец, дайте суспензии постоять в покое около 30 минут или пока почва не разделится на три отдельных слоя с песком на дне.

    Просеивание

    Какой бы консистенции ни была ваша почва, ее необходимо просушить и просеять (для удаления крупных комков, камней, листьев и других загрязнений), прежде чем грязь будет правильно смешана с цементом и спрессована в блоки.

    Почва имеет надлежащее содержание влаги для просеивания, когда [1] горсть можно выжать без появления воды на ее поверхности, а [2] шар земли распадается без комков при высвобождении.Подобную влажную почву легко протолкнуть через четвертьдюймовый экран.

    Вы можете построить прочное сито любым из множества способов. Наш, например, представляет собой просто кусок металлической ткани, установленный на квадратной раме размером три фута, сделанной из бруса 2 х 4. Важно, чтобы конструкция оставалась легкой и достаточно маленькой, чтобы с ней было легко обращаться, потому что вам время от времени придется сбрасывать скопление камней и другого материала с экрана.

    Мы сочли удобным сделать подставку для нашего ситового лотка, на которую она будет опираться во время использования.Основание опоры с трех сторон окружено сплошными стенками, чтобы аккуратно удерживать просеянную почву, когда она проваливается через сито сверху. . . а четвертую сторону оставили открытой, чтобы мы могли выгребать землю, как захотим.

    Приготовление микса

    После того, как ваша почва будет высушена и просеяна, вы можете приступить к приготовлению смеси, из которой будут прессоваться кирпичи.

    Количество используемого портландцемента будет зависеть от состава земли, которая у вас есть: супеси должны быть укреплены по объему от 4.От 75 до 9,10% цемента, для илистых грязей пустынного типа требуется от 8,35 до 12,5% стабилизатора, а для глинистых грунтов требуется от 12,5 до 15,4% вяжущего. Не рекомендуется использовать цемент более 15,4%.

    Рассчитать эти пропорции на самом деле довольно просто. Например, чтобы получить 10% цементную смесь, вам нужно отмерить один кубический фут портландцемента на каждые девять кубических футов просеянной сухой почвы. Это совсем несложно сделать, если вы найдете несколько ведер или контейнеров, желательно с ручками, известного объема для работы.

    Тщательно смешайте все сухие ингредиенты: цемент, просеянную грязь и специальные добавки, такие как песок или глина, которые могут потребоваться для «округления» состава вашей почвы. Бетономешалка облегчила нам эту часть работы. . . но — если вы не можете получить одну из машин — вы можете сгребать материалы вручную на любом уровне, твердой и невпитывающей поверхности. Просто будьте осторожны, чтобы не испортить смесь.

    Последний ингредиент, который вам понадобится для изготовления блоков — вода — нужно добавлять понемногу, пока влажный грунт-цемент не достигнет нужной консистенции.(Здесь мы использовали садовый шланг с насадкой, отрегулированной для получения мелкой струи.) Есть несколько способов сказать, когда вам следует прекратить добавлять жидкость. Во-первых, если вы возьмете небольшое количество смеси и сформируете в руке шарик, образовавшийся комок должен сохранить свою форму и не испачкать вашу ладонь. Мяч также должен разлететься, не распадаясь, и при падении с высоты 1,1 метра (43,3 дюйма) разбиться на рыхлый материал, напоминающий исходную смесь.

    От смеси к кирпичам

    Теперь грунт-цемент можно загрузить в форму CINVA Ram.Единственная сложная часть этой процедуры — это наполнение коробки ровно нужного количества смеси каждый раз.

    Имея небольшой опыт, вы сможете определить, содержит ли Ram столько смеси земли и вяжущего, сколько должно, по давлению, необходимому для нажатия на длинную ручку машины. В идеале вы должны чувствовать некоторое сопротивление. . . но нет необходимости «бороться» с рычагом. Я могу только предложить вам сделать несколько пробных кирпичей, используя тщательно отмеренные количества грунта и цемента, чтобы определить правильный объем загрузки, а затем сделать правильно откалиброванный черпак.(Мы использовали пластиковую бутылку с отбеливателем с обрезанным дном, в то время как некоторые наши друзья построили прочную деревянную лопатку, с которой легче обращаться и которая точнее, чем наша переработанная модель.)

    Удаление свежих блоков из барана требует деликатного подхода, так как кирпичи пластичны и хрупки, когда они только что сформированы. В буклете с инструкциями Ram предлагается «положить руки на концы блока, стараясь не повредить углы или края, а затем осторожно вынуть блок из формовочной коробки».Нам больше удалось прижать ладони к длинным узким сторонам кирпичей (как показано на одной из прилагаемых фотографий).

    Период лечения

    Поместите кирпичи как можно скорее на плоскую неабсорбирующую поверхность (идеально подходит плита или плита из цемента, покрытая листами пластика) в тени для отверждения. Обязательно установите каждый блок на край и расположите кирпичи достаточно далеко друг от друга, чтобы они не соприкасались. И обратите внимание, что голая земля, которая будет вытягивать воду из блоков так быстро, что они ослабнут и могут даже потрескаться, НЕ является приемлемой поверхностью для старения кирпичей.

    Если возможно, место отверждения должно быть расположено непосредственно рядом с бараном, так как вам будет сложно переносить свежеформованный кирпич слишком далеко. Кен Керн в главе The Owner-Built Home о строительстве из прессованных блоков предлагает вам сначала возвести крышу вашего здания, чтобы затем вы могли использовать защищенную территорию под ней в качестве лечебного «двора».

    Чем медленнее сохнут цементно-грунтовые блоки, тем они прочнее. Это означает, что в течение первых четырех дней после их отверждения вы должны держать кирпичи покрытыми пластиком.Кроме того, через 24 часа после того, как они покинут барана, цементно-грунтовые блоки необходимо трижды в день тщательно опрыскивать мелкой струей из садового шланга. Кирпичи можно складывать на четвертый день, но окропление нужно продолжать еще восемь дней. Наконец, через три недели после выхода из формы блоки можно использовать в строительстве.

    Строительство из кирпича

    Те же методы строительства, что и при сборке бетонных блоков, можно использовать и с кирпичами из прессованной земли.Однако перед укладкой цементно-грунтовых блоков рекомендуется окунуть их в воду, чтобы они не впитывали влагу из раствора (тем самым ослабляя его), который используется для их удержания.

    Как обычно, ряды кирпичей следует укладывать таким образом, чтобы вертикальные швы в одном ряду совпадали с центральными точками блоков в указанном выше ряду. Кроме того, раствор во всех швах должен быть толщиной не более одного сантиметра (четырех десятых дюйма).

    Поскольку наши зимы здесь, в восточном Вашингтоне, такие холодные и влажные, мы сочли целесообразным герметизировать наши блоки (и, таким образом, навсегда сделать их водонепроницаемыми).Для этого на готовые грунтово-цементные стены мы нанесли прозрачный акриловый герметик для кладки. Многочисленные другие виды лакокрасочной и штукатурной отделки, конечно же, тоже подойдут.

    Как ни печально, но книг о строительстве из прессованных земляных блоков не так много. Один насыщенный фактами текст, который я могу порекомендовать всем, кто интересуется этим видом строительства, — это Справочник , , для строительства домов на Земле, , составленный Л. Вольфом, У. Данлопом и Б. Каллавей. Также, конечно, Кен Керн. посвящает главу этой теме в книге Дом, построенный собственником.

    Кроме того, вы сами по себе. Просто [1] купите CINVA Ram, [2] заручитесь поддержкой нескольких друзей и [3] добейтесь этого.

    Так что, если вы действительно живете в той части страны, где зимы холодные и влажные? Холодная погода или нет, прессованная земля прекрасно работает. Поверь мне. Я знаю.


    Как испытать цемент грунт на структурную целостность

    Прежде чем вы начнете думать о строительстве дома, сарая или другого жилого сооружения из прессованных земляных блоков, вы должны убедиться, что используемая вами грунтово-цементная смесь является наилучшей из возможных.Как? Начните с создания кирпичей из четырех пробных смесей: одна с максимальным количеством цемента, вторая с минимальным количеством и две с промежуточными концентрациями вяжущего. «Дайте блокам застыть в течение 15 дней, затем протестируйте их в каждой из следующих мощностей:

    ПРОЧНОСТЬ НА РАСТЯЖЕНИЕ: Положите блок на две опоры, расположенные на расстоянии 20 сантиметров (восемь дюймов) друг от друга, и поместите грузы один за другим в центр кирпича, пока он не сломается. Лучше всего смесь, производящая самый сильный блок.

    ЖЕСТКОСТЬ: Гвоздь, забитый голой рукой, не должен проникать в блок глубже, чем на пять сантиметров (около двух дюймов).

    ЗВУК: При легком ударе молотком кирпич должен издавать металлический звук.

    ВЕС УСТАНОВКИ: Та смесь, которая дает блок, имеющий наибольший вес и, следовательно, наименьшее поровое пространство, — должна считаться лучшей.

    УСИЛЕНИЕ: Не должно быть. Измеримая усадка после отверждения означает, что смесь либо содержала слишком много глины, либо слишком мало цемента.Или. и то и другое.

    Чтобы узнать о других методах испытаний конструкций, см. Справочник для строительства домов из Земли (упомянутый в статье) или поговорите со своим местным инспектором по строительству. . . что вам все равно придется делать рано или поздно .

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
