Теплые полы в деревянном доме без стяжки своими руками видео: Водяной теплый пол в деревянном доме без стяжки: цена и др. преимущества

Содержание

Теплый пол в деревянном доме

На высокую стоимость установки влияют не только цены на трубы и распределители, но прежде всего оборудование котельной. Электрический обогрев не занимает много места в помещении, а монтаж его легок и прост. О том, как сделать электрический теплый пол на даче своими руками, пойдет речь ниже.

Особенности обустройства, достоинства

Многие давно оценили все достоинства электрического пола, установив его в своих домах. Он доступен всем, а эксплуатационные данные позволяют во многом сэкономить средства, отказавшись от других способов подачи тепла. Этот пол успешно заменяет все другие виды, делает дом теплым и комфортным для проживания. С ним приятно просыпаться по утрам, не приходится ежиться, вставая с постели. Путем нехитрого управления можно включить подачу тепла, регулировать его поступление в определенные часы либо круглосуточно. Специальный термостат поможет в управлении, на нем выставляется любой необходимый режим. Такой способ заметно повышает уровень комфорта в доме и в каждом из отдельно взятых его помещений.

Система теплого пола используется по-разному. Ее можно установить как самостоятельный объект, который один будет служить источником тепла. Но также эту систему можно обустроить в паре с привычной для всех центральной системой отопления. Пол на электричестве помогает во многих моментах жизни. Он убирает сырость, таким образом предотвращает появление плесени в помещении. По полу можно ходить босиком в холодный сезон, что для многих довольно комфортно.

Установленные по всей площади пола теплые полы сделают комнату более приятной для пребывания. Каждый ее участок будет равномерно прогрет и обеспечен теплом. Монтируют теплый пол и на определенных участках помещений, а именно там, где собирается больше всего сырости. Обустроить систему можно в любой из жилых комнат, в ванной, туалете. Установка на застекленных и присоединенных балконах, лоджиях является самым эффективным способом отопления на этих участках.

Особенности монтажного процесса

Начнем с того, что в деревянном доме все напольные конструкции являются полами по лагам. Бетонное основание здесь встречается крайне редко. Поэтому задача нашей статьи разобраться с укладкой теплого пола по деревянным лагам, а, точнее сказать, между ними.

Уложенная труба на деревянном основании

Итак, будем считать, что лаги установлены, они подшиты черновым полом и готовы к дальнейшему проведению работ. Вернемся к теплопроводности древесины. Как можно преодолеть этот барьер, чтобы создать внутри помещения нормальный температурный режим? Есть два варианта, которые обычно используются вместе:

В том случае, если вы укладываете теплый пол на деревянный пол первого этажа, и под ним нет отапливаемого помещения, то придется провести достаточно серьезную подготовку.

  • В первую очередь по лагам пробивается пароизоляционная мембрана. Кстати, можете воспользоваться обычной полиэтиленовой пленкой.
  • Затем набивается черновой пол.
  • Далее перемещаетесь в помещение комнаты. Укладываете утеплитель между лагами.
  • Затем по ним же пробиваются продольные рейки во всю длину лаговой конструкции.
  • И уже на рейки укладываются доски толщиною 20 мм, между которыми оставляются зазоры шириною 20 мм.
  • В зазоры монтируются профилированные дефлекторы, специально подготовленные под трубу.
  • Затем между лагами змейкой укладывается сама труба теплого пола.
  • Все это закрывается водонепроницаемой подложкой.
  • И конечный этап – установка напольного покрытия.

Канавки под теплый пол

Вот такой достаточно слоистый пирог. Если теплый пол укладывается на верхнем этаже, где тепловые потери основания практически сведены к нулю, то не стоит затрачивать такое большое количество различных материалов. Достаточно установить дефлекторы во всю площадь пола. В некоторых случаях достаточно будет изоляции.

В этом случае крепление трубной разводки можно проводить любыми доступными средствами. К примеру, использовать обычные пластиковые хомуты, которые чаще всего применяют для крепления труб к стенам. Метод топорный, но действенный, малозатратный в плане дешевизны изделий, но в тоже время трудоемкий (придется каждый хомут крепить к полу саморезом).

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Характеристики пола

Вне зависимости из чего построен дом, пол должен обладать следующими характеристиками:

  1. Элементы пола не должны прогибаться под весом и скрипеть. Все должно быть хорошо закреплено и стыковано.
  2. Окончательная поверхность пола должна быть ровной и без изъянов.
  3. Вся конструкция должна максимально сохранять тепло внутри дома. Потери следует свести к нулю.
  4. Соответствие пожарным нормам и требованиям.
  5. Долгий период эксплуатации.
  6. Красивый и законченный вид.

Еще следует учесть, что нагрузка на пол, первого или цокольного этажа должна рассчитываться из среднего значения 2100 Ньютонов на 1 квадратный метр.

Виды полов

Для деревянных домов, используют два самых распространенных вида полов, это из бетона и из дерева. Сейчас мы разберем плюсы и минусы каждого.

  • Бетонный пол. К достоинствам можно отнести быстроту процесса, а особенно при наличии бетономешалки. Незначительная цена, которую составляет стоимость песка и цемента.

Возможность провести работу своими руками, без профессиональных навыков. При всех этих плюсах, мы получаем готовую ровную поверхность через месяц, после окончательного высыхания бетонной стяжки.

К недостаткам относят большую массу пола, которая давит на фундамент. Не для каждого вида фундамента подойдет, требует тщательного расчета нагрузки на фундамент и грунт.

И второе, так как у нас дом из дерева, то происходят колебания стен (сужение – расширение), это плохо влияет на поверхность из бетона, появляются зоны напряжения, сколы, трещины.

  • Деревянный пол. К достоинствам отнесем тот факт, что дерево – это экологически чистый материал. Полы, выполненные из дерева в деревянном доме, это гармония, естественность и изысканность.

При выполнении работ не требуется специальных приспособлений. Недостатков немного больше, чем у бетонных полов. Самый главный минус – это стоимость (высокая).

Второй недостаток – это сложность технологии монтажа, потребуются помощники. Возможно, придется привлечь специалистов, а это дополнительные затраты. Во время укладки чистового пола, тяжело добиться идеально ровной поверхности. Строгое соблюдение технологии процесса монтажа пола.

Систему «теплый пол», рекомендуют монтировать в не зависимости от выбранного вами типа пола.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Вариант заливки бетонной стяжки по деревянным лагам и черновому настилу из доски или толстой фанеры обычно не рассматривают. Причина вполне очевидна: при нужной толщине слоя нагрузка на квадратный метр перекрытия вполне может достигать 300 кг. Для деревянного каркаса это очень много, потому он или деформируется сразу, или продержится некоторое время — а потом начнет прогибаться.

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

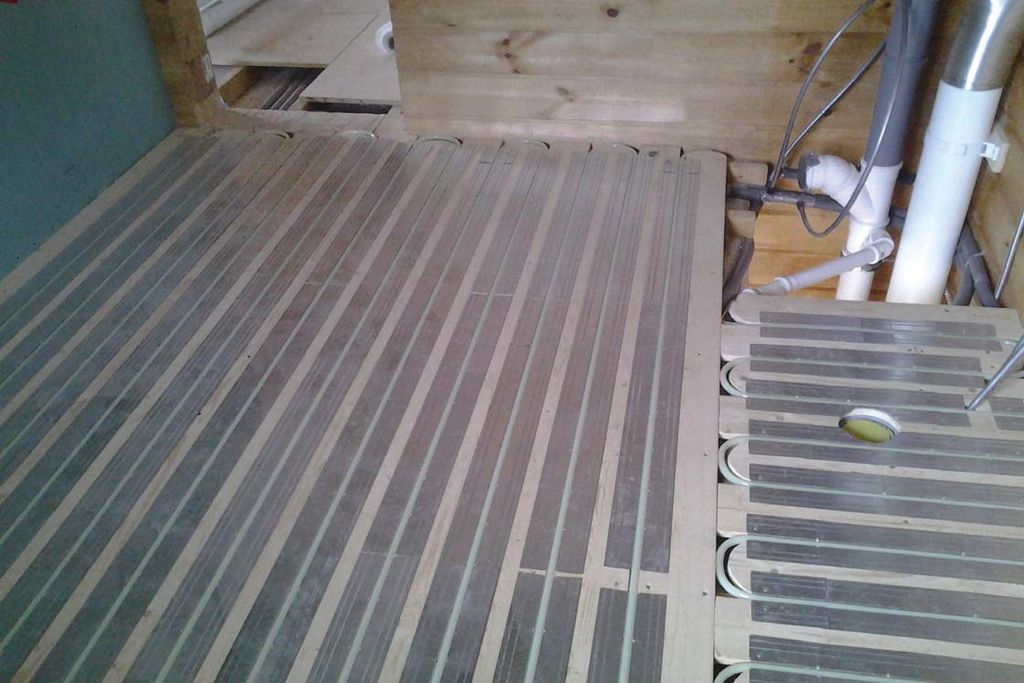

Сборное основание из ламинированной ДСП, готовое к укладке труб

Заключение

Как видите, сделать теплый пол в деревянном доме можно, выбрав любую разновидность системы. При условии соблюдения технологии работ и техники безопасности она будет надежно служить, обогревая дом и создавая комфортные условия без лишних затрат.

Читайте далее:

Система отопления в деревянном доме — от печки до котла

Уют в доме создаст переносной теплый пол

Как сделать отопление в деревянном доме экономичным

Водяной теплый пол как основное отопление

Как правильно делать отопление в загородном доме?

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Тёплый водяной пол

В деревянном доме можно сделать тёплые водяные полы. Они требуют хорошего основания. Половые доски могут не выдержать нагрузки на них от нагревательных элементов и бетонной стяжки, на которую обычно монтируется водяной пол.

Чтобы сделать конструкции более лёгкой, кабель обогрева (трубы) кладут в «воздушную подушку». Тёплый водяной пол состоит из полых трубок, по которым впоследствии течёт горячая вода. Она отдаёт тепло полу и по нему становится приятно ходить.

При этом используются бесшовные пластиковые, металлопластиковые и металлические трубы диаметром 16 мм. Они устанавливаются с шагом, который составляет в среднем 20-30 см и подводятся к системе центрального отопления или автономно работающему котлу с насосом.

Технология монтажа тёплого водяного пола заключается в следующих операциях.

  1. Тщательно очищают доски от пыли и мусора, заделывают щели и трещины раствором по дереву, сколачивают и укрепляют деревянные половицы.
  2. Пропитывают полы антисептиком, прогрунтовывают их, покрывают гидроизолирующим составом.
  3. На черновом полу настилают теплоизолирующее полотно, например, Пеноферол, которое крепят степлером на деревянных досках. Важно, чтобы верхний слой был металлизированным. Если этого нет, то следует использовать фольгу.
  4. Затем кладут и крепят трубы, соединяя их между собой в единую систему.
  5. Далее в нижней части помещения по всему периметру наклеивают специальную демпферную ленту. В процессе эксплуатации теплый пол будет нагреваться и расширяться. Бетон при этом может растрескаться. От этого убережёт эта лента.
  6. Далее заливают бетонную стяжку, стараясь скрыть трубы, но не допускать слишком большой толщины (3-5 см). Это позволит облегчить деревянную конструкцию пола.

В доме такой пол можно сделать в любом помещении. Бетон отлично проводит тепло. Воду в системе трубок необязательно нагревать до высокой температуры. Достаточно 40 градусов. Даже при таком нагреве на теплом полу будет комфортно. Благодаря такому устройству тепло от труб будет отражаться в фольге и переходить к напольному покрытию.

Рекомендуемая специалистами длина одного замкнутого контура должна составлять не более 80-100 метров. В помещениях по площади более 30-40 м2 следует сделать 2-3 контура. В противном случае жидкость будет быстро остывать. Например, в комнате размером 6х6 м кладут трубы с шагом в 20 см. длина контура с учётом длины на подключение к котлу составит почти 100 м.

В качестве финишного материала можно использовать ламинат, линолеум, ковролин и даже кафельную плитку. Если в случае с электрическим обогревом нельзя создавать тяжёлую нагрузку на поверхность, то при смонтированной водяной системе в этом нет нужды. Здесь можно специально не проектировать расстановку мебели и предметов обстановки.

Тёплый водяной пол можно сделать и без бетонной стяжки, сухим способом. Однако такой метод может грозить потерей тепла, так как древесина плохо его проводит. Чтобы этого избежать проводят следующие действия,

  • уменьшают шаг между водяными трубами;
  • создают отражающие поверхности (дефлекторы).

Тёплый пол в деревянном или каменном доме – важная часть общего благоустройства. Благодаря ему можно создать благоприятную атмосферу в жилище

Электрический теплый пол в деревянных строениях

Виды электрического теплого пола следующие:

  • греющий кабель, поставляемый в виде мотков и классифицирующийся степенью нагрева;
  • нагревательные маты, или кабельная система, укрепленная на основании;
  • инфракрасные пленочные системы, представляющие собой металлизированные контакты на пленочном основании;
  • нагревательные стержни (вариант предыдущей системы).

Чтобы сделать электрический теплый пол в деревянном доме своими руками, не понадобится выполнять каких-то особенных действий.

Устройство электрического теплого пола

Все будет примерно так же, как и в случае, когда выполняют теплые водяные полы.

Монтаж выглядит следующим образом: раскладывается теплоизолятор, затем отражающий материал, затем выбранный для создания теплого пола материал с датчиком температуры. Сверху все перекрывается половой доской, производится устройство напольного покрытия.

Еще статьи по этой теме:

  • Как монтировать теплые водяные полы на деревянный пол
  • Монтаж теплого пола в каркасном доме
  • Как сделать скрытую проводку в деревянном доме

Полезные рекомендации

Рекомендации квалифицированных специалистов всегда помогают человеку справиться с бытовыми задачами, касающихся ремонта и строительства.

Для длительной и надежной эксплуатации системы обогрева ниже приведены наиболее значимые советы опытных профессионалов:

  1. Необходимо обращать внимание на то, что система подпольного обогрева помещения должна иметь удельную мощность, которая не будет превышать 130 Вт/кв. м. площади.
  2. Греющий кабель должен укладываться равномерно по всей площади помещения.
  3. Толщина деревянного покрытия должно быть не более 50 миллиметров.
  4. На этапе монтажа напольного покрытия влага не должна попадать на строительные материалы.
  5. Система должна быть оснащена специализированным датчиком температурного режима, служащим для регулирования температуры воздушной подушки под полом, при этом максимальный предел температуры должен составлять 40° С.
  6. Монтаж теплого пола в частном деревянном доме необходимо осуществлять в несколько этапов.
  7. Плотные ковровые покрытия во время эксплуатации теплого пола укладывать настоятельно не рекомендуется.

Монтаж тёплого пола под плитку. Что нужно знать, чтобы его произвести? Ответ вы найдёте на нашем сайте.

Какой тёплый пол лучше? В данной статье вы найдёте подробную характеристику и несколько отзывов о тёплых полах.

Отзывы о пробковом покрытии можно почитать тут. Рекомендуем ознакомиться!

Планомерное соблюдение всех правил, рекомендаций, кропотливый труд – совокупность понятий, обязательно приносящих положительный результат.

Полученные знания, умения и навыки дают толчок на новые бытовые подвиги, необходимые для совершенствования комфортной жизни в собственном жилье.

Удачи вам!

Понравилась статья? Поделись с друзьями в социальных сетях:FacebookTwitterВконтактеОдноклассникиGoogle+Что еще почитать по теме?

  • Как утеплить пол керамзитом
  • Как изготовить и установить водяной теплый плинтус своими руками?
  • Как сделать терморегулятор для теплых полов своими руками

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

  • Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
  • Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
  • Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Способы монтажа теплого пола

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

  • Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
  • Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
  • Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Какой теплый пол самый безопасный

В большей степени безопасным можно считать обогрев деревянного пола греющим саморегулирующим кабелем. Дело в том, что тепловая матрица, которая входит в устройство провода, на автомате меняет интенсивность нагрева. И все это по мере того, как в комнате прогревается воздух. Саморегулирующиеся кабельные теплые полы абсолютно оправданы в деревянном доме. Ведь просто исключены ситуации, которые могут быть связаны с перегревом из-за мебели сверху.

Теплый пол в деревянном доме должен быть надежным и безопасным

Определенные меры безопасности теплых полов в доме из бревна, конечно, должны выполняться. Например, это кабель именно с двойной степенью защиты. То есть пол подключается к автомату, после чего устанавливают УЗО. Там, где кабель проходит опорные брусья, делаются пропилы с обязательной изоляцией стенок фольгой.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

  1. Конвекционные радиаторные.
  2. Системы «теплого пола».
  3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

* Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

На заметку: чтобы узнать, как сделать водяной тёплый пол по деревянным лагам, читайте по ссылке.

Водяной или электрический, что выбрать?

Чтобы определиться с выбором, нужно разобраться с теми задачами, которые предполагает решить владелец деревянного дома. Если его больше заботят проблемы, касающиеся издержек при сооружении самой отопительной системы, целесообразнее воспользоваться электрическим вариантом.

Если же хозяин дома озабочен вопросами экономичного расходования теплоносителя – ему больше подойдет водяной теплый пол.

Для обустройства надежного и долговечного домашнего отопления удобнее всего пригласить высококвалифицированных специалистов. Но если принято решение о самостоятельном его изготовлении – не следует экономить на материалах, что гарантирует минимум неудобств и забот при эксплуатации отопительной системы любого типа.

Сколько стоит

Что ж, с типами и монтажом теплого пола в деревянных домах мы вроде бы определились. Теперь нужно определиться с вопросом, какой же пол лучше. Не вообще, а именно в случае деревянного дома.

Если речь идет об экономии материалов, то электрический пол, безусловно, дешевле. Но если иметь в виду стоимость энергоносителей, то система на основе воды будет, безусловно, дешевле. Однако в случае с водяными теплыми полами, следует предусмотреть вариант промежуточного варианта, когда есть возможность отопления только теплыми полами с отключением радиаторов, в случае смешанной системы отопления.

Конечно, для теплого водяного пола в деревянном доме предпочтительна все же стяжка. Просто дерево – отличный теплоизолятор, который довольно сильно снижает эффективность всей отопительной системы. Для того, чтобы такой пол был эффективен, толщина покрытия над ним не должна быть более двух сантиметров. Независимо от того, какой тип пола вы выбрали.

Наиболее распространенные ошибки при обустройстве

Ошибки при укладке теплого пола Если за дело берется новичок, то сложности могут возникнуть на каждом шагу. Секреты успеха кроются в деталях, о которых следует узнать до начала выполнения предстоящих работ. Необходимо понять то, что работать предстоит с электрическими приборами, которые имеют повышенный уровень опасности. Такой тип покрытия предназначен для подогрева поверхности напольного покрытия, тем самым создавая такой необходимый домашний уют. В основе конструкции будет лежать мат или двужильный кабель. Длину следует рассчитать заранее, так как резать его самостоятельно не рекомендуется.

В большинстве случаев проблемы возникают именно благодаря несоблюдению обозначенных технологий и нарушения правил проведения монтажных работ.

Квадратура помещения также будет играть не последнюю роль. Отдельно рассчитывается площадь, которая будет прогреваться и та, на которой размещается мебель или сантехника. Производить монтаж кабеля под мебелью строго воспрещается, так как система будет работать на прогрев кровати или шкафа, а не окружающего пространства. Это приведет к скорой поломке в связи с огромными и регулярными нагрузками. Рабочая поверхность должна быть заранее очищена и подготовлена. Соприкасаться или пересекаться петли не должны.

Изгибов рекомендуется также избегать. Наступать на кабель запрещается, так как возможна внутренняя деформация проводов и последующее их замыкание и потеря эластичности. Термодатчик размещать в толще бетона не рекомендуется, так как для этого используется гофрированная труба. Перед включением следует дождаться полного высыхания используемого раствора. Сушить стяжку при помощи устройства не рекомендуется.

Укладка напольного покрытия

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

Теплые полы в деревянном доме: особенности монтажа

Деревянный пол в доме — это не только красивое дополнение к интерьеру, но и использование экологически чистого материала, который позволяет воздуху циркулировать в помещении. В предоставленной статье мы рассмотрим особенности монтажа, определим систему отопления, конструкцию укладки и изоляции.

Оглавление:

  1. Система теплых полов для деревянного дома
  2. Особенности монтажа деревянного пола
  3. Утеплитель для пола
  4. Черновой пол: монтаж
  5. Чистовой пол: монтаж
  6. Монтаж бетонных полов в деревянном доме
  7. Укладка бетона на грунт: монтажные работы
  8. Водяной теплый пол

Система теплых полов для деревянного дома

В деревянном доме существует иная система укладки полов, особенно при их утеплении. Важно, чтобы в итоге схема оставалась рабочей и правильно функционировала, обогревая здание. Теплые полы в деревянном доме обустраивают по разным системам, которыми являются:

1. Электрическая установка не столь приемлема, ведь может стать причиной пожаров и коротких замыканий, а для древесины это пожароопасное применение. Одним из преимуществ обнаруживают малые габариты схем, а также отпадает надобность в использовании тяжелых стяжек и образования многослойных устройств полов.

2. Водяной теплый пол в деревянном доме полностью безопасен в процессе установки и эксплуатации. Однако, вероятность прогревания пола уменьшается, поскольку доски не имеют высокого уровня теплопроводности.

Варианты конструирования теплого пола одинаково применяются на практике. Главное, в процессе монтажа тщательно следовать всем мерам безопасности и соблюдать требования и рекомендации специалистов. Способы складывания пола в доме отличаются по разным параметрам и принципам установки. Прежде чем проанализировать особенности монтажа, рекомендуем изучить вариации устройства теплого пола в деревянном доме. По своей конструкции их можно разделить на две группы: пол, сделанный из досок и из бетона.

Особенности монтажа деревянного пола

Деревянный пол образует собой основание в несколько слоев, что создает черновую часть укладки, изоляционные слои, после которых идет чистовое покрытые и отделка поверхности. В общей конструкции между слоями помещают отопительные системы, такие как трубы или специальные кабели, которые позволяют завершить систему отопления в доме.

Деревянный теплый пол в частном доме отличается схемой возведения, что предвидит установку на столбах при бетонном фундаменте или на лагах. С монолитной заливкой обустроить пол значительно проще, при ее отсутствии вся конструкция возводится с помощью балок. Они имеют в ширине 4 метра пролета и заводятся в стены дома на опорных столбах. По сущности, это столбчатый фундамент для здания, балки в котором не скреплены. Расстояние между столбами составляет от 0,7 до 1 метра, а на верх покрытие делается из рубероида в 3 ряды. Поперечные балки должны целиком опираться на опорные элементы, а для лучшей фиксации используют клинья или уплотнители, что закрепляют части с помощью гвоздей.

Теплый пол в деревянном доме без стяжки разделяют на два виды:

1. Однослойные конструкции, которые устанавливаются, как и на лагах, так и на другом основании. Выбор приоритета зависит от промежутка между балками и толщины досок. При возведении пола на лагах, доски расстилаются непосредственно на балки, но при этом важно, чтобы расстояние между ними было не больше 0,5 метра.

2. Двухслойная конструкция предвидит установление чернового пола с прикреплением досок с обеих сторон балок. Поверх них укладывают слой утеплителя, например, листовой материал или керамзитовый ряд, а его высота должна быть около 80 миллиметров. В качестве дополнительного утеплителя помещается слой между черновым и чистовым полом.  В таком случае, оставляем зазор в среднем 4 мм, что позволит создать циркуляцию воздуха между досками и отвести их разрушение.

Утеплитель для пола

Деревянный и бетонный пол всегда необходимо утеплять, используя разные материалы и способы обогрева. Многие строители для большего эффекта стараются нанести дополнительные слои теплоизоляции, что позволит заполнить место между рядами чернового и чистого пола.

Среди нынешних материалов применяют полиуретан минеральную вату, а среди натуральных способов можно встретить опилки и стружку, сухую листву и так далее. При применении любого изоляционного материала для пола рекомендуется оставлять зазор примерно в 15 или 20 мм для обмена воздуха.

Черновой пол: монтаж

Электрический теплый пол в деревянном доме или инфракрасный обязаны одинаково вентилироваться и быть прочными в основании. Чтобы схема утепления была качественной и функциональной, для этого устанавливают пол, который должен отвечать таким требованиям:

  • по своей структуре должны быть жесткими, что распределяет дальнейшую нагрузку;
  • в качестве предназначения служат основанием для утеплителя или заполнителей и создает промежуточный гидроизоляционный слой;
  • воздушное пространство между черновым и чистовым слоем осуществляет систему воздухообмена, что не позволяет деревянным доскам прогневать и портиться.

Все параметры свидетельствуют для сооружения прочного и теплого пола класть черновой слой, что позволяет сохранить верхний слой отделки. Для них используют доски шириной от 16 до 45 см, которые значимо отделать антисептическими средствами.

При обустройстве дома своими силами строители полагают, что черновые конструкции являются причиной для напольного покрытия, но это не так. Сущность в том, что подложка – это укладка фанеры или ДСП или же самых досок на лаги. Они применяются для последующего укладывания материалов и для их ровного положения, а также размеренного разделения тяжести всего перекрытия на пол. Используются такие подложки в зданиях, сделанных из дерева и монолита.

Черновой пол также является самым низким слоем среди основания досок в качестве покрова на лаги или балки в зависимости от устройства здания. Как правило, слоями пола являются доски, которые располагаются в диагональном положении относительно чистовой кладки. В данном случае, создается крепость перекрытия, образованного вариантами настила досок. Пол создает двойную утеплительную конструкцию, что позволяет сохранять тепло, а также фиксировать изоляционные пласты и регулировать тепловую подачу в доме.

Процедура монтажа теплого пола заключается в следующих действиях:

1. Создание вентиляционной шахты позволяет совершать воздухообмен между перекладинами досок, чтобы они не поддавались гниению. Процесс установления осуществляется в просверливании в углах дома несколько отверстий примерно диаметром от 50 до 60 мм. Они должны быть округленной формы, которые после закрываются специальными решетками в качестве декоративного материала. Над черновым полом они должна располагаться на высоте 5 или 6 см, чтобы не позволить воде попадать внутрь. В некоторых случаях, черновые вентиляции устанавливают в плинтусе.

2. Гидроизоляция фундамента является важной частью установки теплого пола в деревянном доме своими руками. В качестве строительного материала используется рубероид или другие изоляционные предметы, которые укладываются относительно первого шага утепления здания.

3. Лаги, венцы и все доски должны быть тщательно обработаны антисептическими средствами, что позволит удалить и обеспечить древесину от появления грибка или плесени, а также насекомых. Некоторые строители применяют обычное машинное масло или другие предметы защиты.

4. Укладка чернового пола осуществляется тремя вариантами:

  • расположение досок устанавливается на балочные заплечья, которые напоминают букву «Т» в перевернутом виде;
  • укладка на черепные брусья, что выполняют роли тех же заплечий, но прикреплены к краям балок;
  • установление досок в специальные пазы, которые подготавливаются на первоначальных этапах строительства.

5. После выбора способа укладки, стоит отдавать предпочтение положению досок на черепные брусья, необходимо застелить слой гидроизоляции. Оптимальным вариантом может стать минеральная вата в качестве утеплителя, а последним выкладывают пароизоляцию.

6. После ее укладки помещают чистовой пол. Для этого употребляют шпунтовые доски или ДСП. Поверх них застилается ламинат или линолеум.

Следует отметить, что температура не должна отличаться от температуры помещения и пола больше двух градусов, поэтому подходить к утеплению пола необходимо внимательно. Специалисты рекомендуют тщательно подбирать все теплоизоляционные материалы, которые сохранят тепло в помещении. Среди важных свойств выделяют высокую степень проводимости энергии, отсутствие негорючих компонентов и аллергических веществ. Также, утеплительный материал должен быть долговечным и прочным по структуре и просто использоваться в строительных работах.

Наиболее подходящим вариантом считают минеральную вату, которая есть гигроскопичной и прекрасно вбирает влагу, не позволяя ей просачиваться через доски. Другие теплоизоляционные материалы поддаются горению, хотя и незначительные по весу, примером может служить пенопласт и пенополистирол. Гидроизоляционными предметами отлично станет рубероид, полиэтиленовая пленка и так далее. На вопрос: как сделать теплый пол в деревянном доме? Процедура укладки всех слоев осуществляется с установки первого ряда пола, а далее настила всех гидроизоляций, после теплоизоляционных материалов, и последним рядом станет пароизоляция.

Чистовой пол: монтаж

Последним этапом является складывание чистового пола, которое заключается в последующих действиях. Выбираем фрезерованные доски, что скрепляются на основании шипов и пазов. Их величины должны составлять 28-44х98-145 мм, что имеют специальные продухи на тыльном крае в 2 см, которые определяются для постоянного воздухообмена.

При отсутствии данных досок, можно применять и другие вариации, такие как доски с шипами прямой или трапециевидной формы, а также с рейками в шпунт и тому подобное. Единственный недостаток данных досок заключается в отсутствии продухов. Важно помнить, что при настилке досок, они должны направляться в различные стороны, и определяться по кольцах на дереве.

Монтаж бетонных полов в деревянном доме

При установлении бетонного пола не потребуется класть много слоев досок и утеплительного материала. Для этого необходимо только произвести стяжку, но важно помнить об некоторых факторах и аспектах. Бетонный пол имеет свои преимущества, которыми являются:

  • долговечность материала, его надежность и прочность;
  • современные методы строительства позволят создать идеально ровное основание без изъянов. На него без проблем можно будет положить линолеум или ламинат.

Однако, следует помнить некоторые нюансы и правила заливки бетонного пола и рассчитать необходимость его создания. Существует две вариации укладки: основной – на грунт, другой – по лагам. В главном варианте все работы осуществляются быстро и просто, а в ином случае, понадобится работать с новыми и неповрежденными лагами.

Укладка бетона на грунт: монтажные работы

Инфракрасные теплые полы в деревянном доме или водяные устанавливаются после процесса заливки бетонного основание. Последовательность работ осуществляется подобным образом:

1. Определить уровень заливки для бетонного пола. Делаются метки с помощью шнура и измеряется равный периметр основания примерно в 10 см.

2. На грунт высыпаем слой гравия, таким образом, что присутствующие колышки должны сравнить с уровнем. После этого метки извлекаются.

3.    На гравий высыпают песок, который уплотняет предыдущие слои.

4. Кладется слой гидроизоляции с употреблением полиэтиленовой пленки. Она стелится на песок, но при этом края должны быть выше степени пола.

5. После этого осуществляется заливка бетона на гидроизоляционный материал, какой равномерно разравнивают.

6. Раствор прикрывают пленкой, но основание нужно постоянно увлажнять водой.

Бетонный пол оставляют на 3-4 недели, чтобы раствор схватился и стал прочным. После двух месяцев можно начинать делать стяжку из цемента. В начале работ следует определиться с видом теплого пола: электрического или водяного. В данном эпизоде, толщина всех слоев не должна превышать 25 мм, что подойдет после к укладке плитки, линолеума или ламината.

Водяной теплый пол

Процесс монтажа водяного пола более известное решение в деревянных домах. Он подойдет к цементной стяжке и к складыванию из досок. В случае стяжки, конструкция и последовательность слоев будет следующей:

  • заливка бетона на грунт;
  • теплоизоляционный слой в 25-100 мм;
  • арматурная сетка;
  • трубы для водяной системы утепления, что скреплены между ячейками сетки при помощи хомутов, расстояние между ними должно составлять 100-300 мм;
  • подложка;
  • отделка пола: керамическая плитка, паркет, ламинат и другое.

Водяное отопление необходимо в ванной и на кухне, где пол, сделанный из плитки, а в детской важен для большего обогрева комнаты. В некоторых случаях, в слои утепления добавляют ДСП и полистирол.

Устройство электрического теплого пола в деревянном доме видео, которого подробнее расскажет об особенностях монтажа. Данная система укладывается тем же вариантом на лаги или на стяжку. Во втором случае, система проведения тепла такая же, как и в водяном отоплении.

Для этого употребляют кабель и располагают его по сетке величинами в 50х50мм и скрепляют конструкцию на лагах. В них пропиливают зазоры высотой в 50 мм, а дистанция между ними обязана составлять 5 см, которая изолируется фольгой. Кабель, что нагревает пол, помещают в данных зазорах.

Установка теплого пола в деревянных домах имеет свои особенности, что определяются типом фундамента, параметрами здания и так далее. Надеемся, в статье вы узнаете все необходимые детали укладки пола по видам конструкции и устройству.

Теплый пол в частном доме.

Деревянная технология укладки теплого пола. Видео

Водяной теплый пол своими руками

Теплый пол, сделанный своими руками из плитки или ламината, является отличной альтернативой традиционному конвекторному утеплению. В этом случае тепловые потоки идут снизу вверх, создавая комфортную среду в пространстве у пола. Материал финишного покрытия При устройстве водяного теплого пола с теплоносителем в принципе не имеет особого значения, но особенно популярен такой дизайн в кафельных полах – ванных и туалетных комнатах.Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под плитку особое внимание стоит уделить и характеристике финишного напольного покрытия. Помните, что гладкая плитка имеет меньший показатель нагрева. Плитка с шероховатой поверхностью будет быстро терять тепло, переданное ей отопительной системой.

Кроме того, обратите особое внимание на качество приклеивания плитки, под ней не должно быть пустот, так как термическая деформация пола может привести к его повреждению.

Соединение напольного коллектора

Начальным этапом проектирования теплого пола с жидким теплоносителем является установка коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для теплого пола.

Коллекторы водяного пола

имеют несколько модификаций, отличающихся, например, количеством входов и выходов. Для того, чтобы понять, какой тип вам нужен, необходимо произвести расчет водяного теплого пола.

В ходе него вы определите, сколько труб, какого диаметра вам нужно для организации теплого пола.

Специалисты рекомендуют не более 60 метров трубы с теплоносителем на один вход коллектора. Таким способом можно создать в одном помещении несколько контуров водяного теплого пола, каждый из которых будет подключен к коллектору.

Средний размер такого устройства (коллектора) около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Приобрести коллекторное устройство и ящик для него в магазине стройматериалов.

Выдолбите нишу в стене под коллектор или рассчитайте место его установки.В целях экономии труб коллектор можно установить прямо над полом.

На каждой трубе должен быть установлен запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, какое финишное покрытие вы планируете использовать – теплый пол с жидким теплоносителем имеет три основных типа устройств:

  1. -бетон — трубы теплоносителя укладываются в массе цементно-песчаной стяжки.
  2. — прочный — теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный — традиционный деревянный пол на лагах, в промежутках между которыми уложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета необходимого количества труб необходимо подготовить основание – пол. Его необходимо очистить от мусора и выровнять. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и излишние перепады.

При формировании выравнивающей стяжки в помещении с теплым полом не забудьте проложить между ним и стенами специальную демпфирующую ленту для предотвращения повреждения пола при температурных деформациях.

Если вы собираетесь проектировать систему в большом помещении с несколькими петлями теплоносителя, на края петель уложите демпфирующую ленту.

Следующий этап – установка гидроизоляции. Его можно сделать как из плотной полимерной пленки, так и из специального раствора.

Изоляция пола – основа качественной работы

Чтобы ваш теплый пол с жидким теплоносителем не отапливал ни соседей, ни улицу — необходимо обеспечить качественное утепление помещения.Только при качественно прогретом поле тепло от водяного пола будет уходить в зону жизни.

Теплоизоляционные материалы обычно представляют собой вспененные полимеры, такие как пенополистирол или пенопласт.

Армирование пола

Чтобы вся конструкция водяного теплого пола имела хорошую надежность, необходимо на слой теплоизоляции положить армирующую подпорную сетку.

На этой иллюстрации вы видите армирующую сетку, которая укладывается непосредственно на гидроизоляционный слой.

Укладка труб по водяному теплому полу с муфтой

Укладка труб водяного теплого пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои преимущества, но в холодном климате рекомендуется укладка тепловых трубок «улиткой», так как так сохраняется более равномерное распределение тепла по всей поверхности пола.

Схема укладки труб также может быть комбинированной, особенно это актуально в помещениях сложной конфигурации.

Видео — укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола

Водяной теплый пол на пенополистирольной основе

Еще одним вариантом устройства водяного теплого пола с жидким теплоносителем является установка труб в специальные пластины с пазами из вспененного полимера. Кстати, о том, что нужно, мы уже писали в этой статье.

Для компенсации температурного расширения в этих плитах заложены деформируемые плиты. Рекомендуется использовать в легких зданиях с ограниченной нагрузкой на пол.

Как и в случае с теплым полом со стяжкой по основному полу, первым этапом является теплоизоляция.

После этого плиты укладываются на теплоизоляцию. Укладка происходит начиная с угла комнаты. Пенополистирольные плиты имеют специальные пазы, в которые укладываются трубы теплоносителя.

После укладки системы трубопроводов подключите контуры отопления к коллектору и испытайте систему, после чего можно приступать к устройству чернового пола, например, ДСП или ГВЛ, а затем отделки пола, например, плитки.

Так выглядит принципиальная схема водяного теплого пола на пенополистирольных плитах

1. Настил чистовой
2. Слой теплоизоляции
3. Трубопровод от теплоносителя
4. Пластины компенсационные алюминиевые
5. Плиты полистирольные с пазами под трубы
6.Перекрытие

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас перекрытия из дерева, целесообразно использовать другую конструкцию теплого пола.

Существует два основных вида теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются сборные элементы из ДСП, в которых уже сделаны пазы для установки труб теплоносителя.

1. Первым этапом устройства такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. По задуманной схеме укладывается фигурная конструкция из алюминия, которая будет служить подстилкой для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. Поверх этой конструкции укладывается влагопоглощающий слой. В качестве него может использоваться вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывают черновой пол, например, из ДСП или гипсоволокнистого листа.Не забудьте оставить зазор между пластинами для теплового расширения. Такой же зазор необходимо оставить между плитами и стенами.

7. По черновому полу смонтирована отделка — плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом устройства водяного теплого пола под плитку своими руками — предлагаем посмотреть видеоинструкцию:

Видео — монтаж водяного теплого пола

Система теплых полов станет прекрасным дополнением к основной системе отопления.Также теплый пол может спокойно выполнять функции основного отопления без необходимости в дополнительных устройствах.

Зачастую владельцы решают выполнить монтаж теплого пола самостоятельно. И если для подключения электросистемы необходимо иметь навыки выполнения электромонтажных работ, то самостоятельное устройство водяного теплого пола под силу каждому. Прочтите инструкцию и приступайте к работе.

Первый шаг

Демонтировать старую стяжку до основания.Следите за тем, чтобы перепады поверхности не превышали 1 см.

Второй шаг

Уложить на тщательно очищенную поверхность слой гидроизоляционного материала.

Третий шаг

Закрепите демпферную ленту по периметру помещения. Если ваша система будет состоять из нескольких контуров, то ленту также необходимо проложить по линии между этими контурами.

Четвертый шаг

Прогрейте основание. Теплоизоляционный материал, как и порядок утепления, подбирается индивидуально в соответствии с условиями конкретной ситуации.

Так, если система будет использоваться как дополнение к основному отоплению, достаточно будет постелить фольгированный полиэтилен.

В большинстве случаев в качестве теплоизоляционного материала используется пенопласт или другой подходящий материал.

Также в продаже имеются обогреватели, разработанные специально для установки в сочетании с трубами теплого пола. В их составе уже есть каналы для укладки труб.

Пятый шаг

Уложите армирующую сетку поверх утеплителя.Это поспособствует увеличению прочности стяжки, которой вы заливаете трубы.

В этом случае трубы системы можно крепить непосредственно к сетке, избавляя от необходимости использовать специальные зажимы и планки. В этом случае для крепления можно будет использовать обычные пластиковые стяжки.

Вам необходимо выполнить индивидуальный расчет и определить оптимальные параметры прокладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Рассчитать требуемую мощность для каждой отдельной цепи исключительно по формулам достаточно сложно. Такой расчет требует учета многих параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Для расчета системы необходимо знать следующие параметры:

Перечисленные параметры позволят рассчитать оптимальную длину укладываемых труб, а также соответствующий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также необходимо найти подходящий маршрут прокладки труб. Помните: проходя по трубам, вода постепенно теряет тепло. поэтому распределение элементов системы необходимо выполнять с учетом ряда важных нюансов , а именно:

  • рекомендуется начинать трубы от менее теплых (наружных) стен помещения;
  • если труба вводится в помещение не со стороны наружной стены, то часть трубы должна быть изолирована от места ввода в стену;
  • с целью постепенного снижения интенсивности обогрева от наружных стен помещения, к внутренним стенам применен вариант укладки «змейка»;
  • для обеспечения равномерного обогрева помещения в помещениях, не имеющих наружных стен (гардеробы, санузлы и т.п.).), используйте метод установки по спирали. При этом спираль должна развиваться от края комнаты к ее середине.

Наиболее часто используемый шаг укладки труб 300 мм. В местах с повышенными теплопотерями расстояние между трубами может быть уменьшено до 150 мм.

Желательно, чтобы сопротивление труб в цепях, подключенных к общему коллектору, было одинаковым. Для этого необходимо особо крупные контуры разделить на несколько более мелких контуров. Особенно крупными в этом случае являются контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют отапливать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и др. помещения должны отапливаться по отдельной контурной системе. В противном случае эффективность обогрева значительно снизится.

Руководство по установке системы напольного отопления

Приступить к установке системы. Работа проводится в несколько этапов.

Первая ступень — коллектор

Установка коллектора осуществляется в специально сконструированный коллекторный короб.Обычно толщина такой коробки составляет 120 мм. Размеры подбирайте в соответствии с размерами коллектора грубого и с учетом размеров разного рода дополнений типа датчиков, нагнетания, давления и т. д.

Коллекторную группу оборудовать так, чтобы под ней был зазор, достаточный для изгиба труб.

Установить шкаф коллектора. Сделайте так, чтобы длина труб от каждого отапливаемого помещения и контура системы были примерно одинаковыми.

Чаще всего коллекторные шкафы просто монтируются в стены – толщина 120 мм позволяет это сделать. Коллекторная коробка должна быть установлена ​​выше уровня системы теплого пола.

Важно помнить: создавать всевозможные ниши в несущих стенах категорически не рекомендуется, а в большинстве ситуаций даже категорически запрещено.

Сборка коллекторного шкафа осуществляется в соответствии с прилагаемой инструкцией, поэтому на данном этапе у вас не возникнет никаких проблем и трудностей.

Вторая ступень — отопительный котел

Прежде всего, выберите котел подходящей мощности. Оборудование должно нормально передавать поступающие нагрузки и иметь определенный запас мощности. Расчет предельно прост: вы суммируете мощность всех систем теплых полов и добавляете 15-процентный запас.

Циркуляция теплоносителя в рассматриваемой системе обеспечивается насосом. В конструкцию современных котлов изначально входит подходящий насос. Обычно его мощности достаточно для обеспечения нормального функционирования системы в помещениях площадью до 120-150 м 2 .

В случае, если размеры помещения превышают заданные значения, придется установить дополнительный насос. В таких ситуациях насосы устанавливаются в выносных коллекторных шкафах.

Непосредственно на местах ввода и вывода теплоносителя из котла необходимо установить запорную арматуру. С помощью этих устройств можно отключать отопительное оборудование при возникновении такой необходимости, например, для ремонта или профилактики.

Чаще всего домашние мастера отдают предпочтение электрическим котлам отопления – они наиболее просты в установке и очень хорошо себя показывают при работе в связке с системой теплого пола.Чтобы установить и подключить оборудование, просто следуйте инструкциям производителя.

Третья ступень — трубы

Укладка труб осуществляется по заранее подготовленной схеме. Для крепления элементов обычно используются профили с отверстиями для размещения шурупов.

Также можно прикрепить трубы к сетке пластиковыми стяжками – об этом уже говорилось ранее.

При присоединении труб следите за тем, чтобы они не пережимались слишком туго – лучше, когда петля свободна.

Старайтесь делать изгибы максимально точно, соблюдая при этом рекомендации по минимально допустимому радиусу. В случае с полиэтиленовыми трубами этот радиус обычно равен 5 диаметрам трубы.

Если слишком сильно сжать полиэтиленовую трубу, на ее изгибе образуется полоска беловатого оттенка. Это указывает на появление комнаты. Использовать такие трубы запрещено – в месте сгиба очень быстро появится прорыв.

Подсоедините трубы системы к коллектору с помощью фитинга или системы евроконус.

После завершения монтажа системы обязательно проверьте теплый пол. Для проверки налейте воду, подайте давление около 5 бар и оставьте теплый пол в таком же состоянии на сутки. Если через 24 часа нет заметных расширений и протечек, можно приступать к обустройству стяжки.

Четвертый этап — стяжка

При заливке бетонной стяжки к трубам должно быть приложено рабочее давление. После заливки стяжку необходимо оставить сохнуть на месяц.Только после полной стойкости стяжки можно приступать к укладке финишного покрытия.

При формировании бетонной стяжки необходимо учитывать ряд важных особенностей, связанных с характером распределения тепловой энергии по толщине засыпки и применяемым отделочным покрытием.

В случае укладки плитки толщина стяжки должна быть около 30-50 мм. Либо можно уменьшить расстояние между трубами до 100-150 мм. В противном случае тепло будет распределяться неравномерно.

В случае укладки линолеума, ламинатных панелей и т.п. толщина стяжки должна быть еще меньше. Для упрочнения заливки в такой ситуации необходимо использовать дополнительную армирующую сетку, уложенную поверх труб.

Теплый пол

Удачной работы!

Видео — Делаем теплый пол своими руками

В статье будет дана пошаговая инструкция монтажа теплого пола с водяным теплоносителем и практические советы профессиональных специалистов.Остановимся на важных нюансах при правильной установке системы.

Инструкция по монтажу теплых полов

Перед началом работ необходимо произвести расчет системы отопления, определить длину и диаметр труб, элементы управления и контроля, перечень запорной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утепления и гидроизоляции. При выборе материалов и расчете технических показателей системы теплого пола учитывается материал пола.

Толщина утеплителя из пенополистирола или пенополистирола составляет примерно 100 мм, для теплых регионов или вторых этажей этот параметр может быть уменьшен на 30–50%.

Рассмотреть вариант устройства пола с подогревом по бетонным перекрытиям первого этажа; для гидроизоляции используем дешевую полиэтиленовую пленку толщиной 30–40 мкм, верхняя стяжка из полусухого бетона, финишное напольное покрытие – керамическая плитка. Для системы покупаем пластиковые трубы, металлическая сетка используется для усиления прочности верхней стяжки и фиксации труб.

Шаг 1.   Подготовка основания. Основное внимание следует уделить неровностям. Хотя пенополистирол имеет хорошие показатели физической прочности, длительные нагрузки в определенных местах вызывают его деформацию. Соответственно трубопроводная система деформируется, верхняя муфта «проседает», появляются дополнительные и лишние усилия на разрыв. В самых неприятных случаях эти явления могут достигать критических значений и негативно сказываться на финишном напольном покрытии. В итоге придется делать сложный ремонт.

Есть еще один нюанс, на который нужно обратить внимание при подготовке основания. Имеется в виду место крепления демпферной ленты к стене. Во избежание появления ненужных воздушных «карманов» на стыке ленты стену необходимо выровнять. Можно использовать кельму, но если у вас есть достаточный опыт строительных работ, то кельмой вы справитесь хорошо, получится гораздо быстрее.

Шаг 2 . Укладка гидроизоляции и утепления.Рекомендуем использовать дешевую полиэтиленовую пленку, материал отлично выполняет свои задачи, растягивается при необходимости, что минимизирует риск разрывов.

Гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утеплителя зависит от пола и климатической зоны проживания. Если вам необходимо сделать теплоизоляционный слой толще 5 см, то рекомендуем покупать не одну толстую плиту, а две тонкие.

Толстые плиты можно использовать для утепления стен; в таком положении на них вообще не действуют изгибающие нагрузки.Законы физики гласят, что две тонкие пластины имеют больший запас прочности на изгиб до растрескивания, чем одна толстая. Это означает, что общая толщина одинакова в обоих случаях. Такие особенности утеплителя позволяют компенсировать возможные огрехи при подготовке основания. Утеплитель следует класть таким образом, чтобы стыки перекрывались.

Если плиты не удалось аккуратно отрезать и в стыках появились заметные щели, их необходимо заделать монтажной пеной. Многие строители советуют крепить демпферную ленту поверх утеплителя непосредственно под цементной стяжкой. Такой вариант имеет право быть.Мы не приветствуем это решение; ведь гораздо эффективнее и надежнее закрепить его до утепления, он поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Практические советы. Не обязательно дожидаться полного высыхания пены и затем обрезать излишки. Как только будет засыпан первый ряд теплоизоляционного материала, на него сразу кладут второй. Свежая пена является отличным клеем для всех пеноматериалов, она надежно свяжет между собой два слоя утеплителя, тем самым повысив прочность нижнего слоя.

Шаг 3.   Установите отражающую пленку. Приобретайте тот, который имеет маркировку в виде квадратов 5 мм, он поможет точно контролировать процесс прокладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеить скотчем в местах стыков и по периметру, какая колоссальная экономия тепла в результате этого получится. Все это неправда; таким образом должна быть герметизирована паро- и гидроизоляция; пленка не сохраняет тепло.Если у вас правильно уложены плиты утеплителя, то нет необходимости тратить время на проклейку пленки. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, и за их выполнение заказчик заплатит хорошие деньги. Проклеивать швы можно только в том случае, если на бетонном основании нет защиты полиэтиленовой пленкой.

Хотя, как показывает практика аварий с теплым полом, любая гидрозащита в этих случаях не дает никакого эффекта. Вода будет повышать свой уровень, пока не найдет отверстие для утечки.И она ее обязательно найдет, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она никак не опускается вниз, она окажется вверху. Какая разница ремонтировать — потолок нижнего этажа или пол верхнего? Чем раньше будет обнаружена протечка, тем меньше будут повреждены все конструкции. Если вода будет долго пропитывать стены, то на них появится грибок и т. д. При монтаже теплого пола с водяным отоплением основное внимание следует уделить герметичности системы, а не приклеиванию швы липкой лентой.

Этап 4.  Прокладка труб системы отопления. Настоятельно рекомендуется перед укладкой нарисовать несколько вариантов схем. Это занимает очень мало времени и позволяет избежать досадных ошибок. Кроме того, при составлении схем можно выбрать оптимальное расположение контуров с учетом их длины и геометрии.

Практический совет . Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро потеряет свою привлекательность.Советуем действовать очень обдуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что вам не захочется делать ее перестановку или полную перепланировку помещения?

Длина каждого контура должна учитывать мощность водяного насоса, данные указаны в инструкции по эксплуатации, перед установкой внимательно прочтите ее.

В противном случае возможны ситуации, когда температура пола в разных зонах помещения будет существенно различаться, и будет сложно добиться комфортных значений обогрева помещения.

Трубы можно крепить двумя способами:

Очень важно. От того, как вы подсоедините систему трубопроводов, зависит безопасность и долговечность системы отопления.

Никогда не покупайте некачественные фитинги и клапаны из слабых сплавов. Дело в том, что со временем они растрескиваются под воздействием явлений усталости материала. Как правило, протечки образуются в местах соединения гайки и фитинга. Визуально трещины не видно, видимо причина в плохо затянутой прокладке.Попытки закрутить гайку всегда заканчиваются печально — резьбовая часть штуцера срывается и остается в гайке. Вынуть его оттуда очень сложно, чаще всего приходится менять пару. Идеальный материал для изготовления фурнитуры – нержавеющая сталь, подойдет и бронза. Все остальные цветные сплавы покупать не следует. Не нужно экономить на арматуре, ее значение в системе отопления трудно переоценить.

Еще нюанс. Для герметизации стыков используйте только резиновые прокладки, паронит использовать не стоит, он должен быть плотно затянут, не вся фурнитура выдержит такие усилия.И последнее. Элементы, работающие парами, должны быть из одного металла. Это необходимо для того, чтобы исключить появление критических напряжений из-за разницы температурных расширений.

Шаг 5 . Проверить герметичность соединений. Без проверки категорически запрещается делать чистовую стяжку, об этом нужно помнить всегда. Как проверить систему?

  1. Отсоедините входную и выходную цепи. Закрыть выход, поставить тройник на вход. Подсоедините к нему точный манометр и вентиль.
  2. Подключить компрессор к вентилю, создать давление воздуха в контуре не ниже 2 атм. Точное значение необходимо определять с учетом рабочего давления теплоносителя. При испытаниях давление воздуха должно превышать его примерно в два-три раза. После того, как воздух будет закачан в трубопровод, закройте вентиль и оставьте его в таком положении примерно на двенадцать часов.
  3. Через некоторое время проверьте показания манометра. Любое падение давления свидетельствует о протечках, нужно найти проблемное место и устранить причину.
  4. Влажная стяжка и подогрев пола

    Влажный бетон может протекать, долго остывает и тяжелый. Все три фактора для системы отопления могут иметь негативные последствия.

    Стяжку лучше делать из полусухой смеси. Для его изготовления берут обычные пропорции песка и цемента (один к трем) и тщательно перемешивают. Это можно сделать вручную или с помощью бетономешалки. А вот воду нужно добавлять осторожно и небольшими порциями. Готовность раствора проверяется просто: сожмите его в кулаке.Если смесь держится и при этом сквозь пальцы не выходит вода – все в порядке, с ней можно работать. Далее всем известный алгоритм — установка маяков и работа со стяжкой.

    При работе с муфтой по контуру водопровода есть несколько нюансов.

    1. Первый. Есть проблемы с установкой маяков. Современные металлические рейки не подходят, нужно использовать старую технологию. Сделайте из смеси маяки, налейте из нее продольные линии на расстоянии чуть меньше длины кельмы.С помощью уровня поймать горизонталь. Для того, чтобы ускорить время схватывания маяков, можно несколько раз присыпать их сухим цементом. Если опыта работы с правилом недостаточно, то нужно поставить на маяки гладкие металлические или деревянные рейки. Они не допустят нарушения положения верхней поверхности маяков при слишком сильном нажатии на правило.
    2. Второй. Во время работы старайтесь не наступать на стыки и крепления труб, они могут расшататься или совсем выскользнуть. Это касается тех случаев, когда трубы крепятся скобами непосредственно к плитам утеплителя.

    Сухая стяжка имеет достаточную прочность для устройства всех видов финишного напольного покрытия, в том числе тяжелого натурального камня. Кроме того, этот метод позволяет значительно снизить расход строительных материалов и сократить время проведения работ. К дальнейшим работам на полу можно приступать через 12 часов. Для влажного бетона время увеличивается как минимум вдвое.

    Практические советы. Датчик температуры устанавливается посередине между витками труб. Чтобы при необходимости можно было его заменить, монтируйте датчик в гофрированную трубу.Заглушите один конец трубки.

    На этом строительные работы завершены, можно подключать систему регулирования и контроля отопления.

    Видео — Монтаж теплого пола в двухэтажном доме

Стяжка будет твердеть максимум 28 дней, пока бетон не достигнет марочной прочности. В этот период включать систему теплых полов нельзя. Включать обогрев можно только после того, как стяжка окончательно застыла, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или песчаник марки М300.

В качестве напольного покрытия над теплыми полами лучше использовать материалы, лучше всего проводящие тепло, а это линолеум. Если в планах отделка пола, стоит обратить внимание на те варианты, которые можно использовать в системе теплого пола: это указано на упаковке.

Полистирольная технология укладки теплого пола

Преимущество  Преимущество данного метода в том, что отсутствуют грязные процессы, характерные для бетонной стяжки.При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения при этом практически не пробирается за счет, опять же, отсутствия стяжки. Здесь пенополистирольные плиты играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда бетонная стяжка не выдерживает нагрузки, или потолки уже низкие, а те 10-15 см, которые будут уходить на монтаж бетонная стяжка действительно может спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладывают полистирольные плиты, а на них укладывают алюминиевые плиты.Имеют специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладывают трубы отопления. Поверх них укладываются листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Деревянная технология укладки теплого пола

Этот способ незаменим там, где бетонные полы вообще отсутствуют. В зависимости от некоторых нюансов бывает два варианта: модульный и реечный.

Модульная технология

Данная технология предполагает укладку слоя теплоизоляции, поверх которого укладывают древесноволокнистые плиты . Представляют собой предварительно вырезанные пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем установите алюминиевые пластины и закрепите в них трубы специальными защелками.Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной системы труб, и только потом можно укладывать финишное покрытие.

Реечная технология

Используется более тонкий слой утеплителя, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать такую ​​систему на втором этаже деревянного дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия.Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки укладываются уже алюминиевые пластины с соответствующими пазами, а в них укладываются трубы.

В завершение — укладка гипсовых листов и отделка.

Монтаж коллекторной группы

В основном коллектор на стене уже после предварительного выравнивания пола, чтобы к нему можно было просто и быстро подключить установленные трубы и проверить всю систему.Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, установить коллектор все равно необходимо. Его легко найти в магазине, а при самостоятельной работе лучше выбрать готовый собранный коллектор с клапаном: важно только знать количество выводов, а это зависит от количества контуров.После монтажа к нему необходимо подключить подающую и обратку: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию и возвращается в обратку по остывшей трубе , подается обратно в котел, где нагревается, и цикл повторяется. Насос для откачки и откачки воды может понадобиться, если он не встроен в котел.

Коллекторный короб устанавливают в том же помещении, где установлена ​​система теплого пола, и стараются располагать его как можно ближе к центру помещения и ниже, у пола. Коллекторный шкаф вмонтируют в стену или поставят рядом с ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

К подающему и обратному трубопроводу крепятся запорные краны, которые позволяют перекрывать воду, когда отопление не нужно или при проведении каких-либо ремонтных работ. Для подключения и запорного клапана используйте штуцер компрессора. Теперь к клапану необходимо подключить коллектор, причем с одной стороны установить воздухоотводчик, а с другой — сливной клапан. Для точного регулирования температуры воды в теплом поле в коллекторном шкафу должны быть специальные вентили или даже смесители.

Наконец

Завершающим этапом монтажа системы теплых водяных полов является обустройство финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные полы с подогревом позволяют долгое время обходиться без ремонта, а зимой комфортно находиться в помещении и даже ходить по полу босиком.

Монтаж теплых полов своими руками

Мастеру важно знать, что сделать теплый пол своими руками не представляет особой сложности, доступно несколько способов. А принципы работы теплых полов предельно просты. В холодное время весь горячий воздух собирается в верхней части помещения, а ногам в это время холодно. Электрический теплый пол, обогрев, создает противодействующую силу, образуя внизу теплую воздушную подушку, которая, поднимаясь, будет отдавать тепло на всех уровнях. Конвекционный поток, направляя свое восходящее движение, вызывает естественное движение воздушных масс у потолка, за счет чего выравнивается температура всего помещения.Это способствует снижению расходов на отопление при прочих равных условиях.

Электрический теплый пол в основном представлен двумя разновидностями:
— теплый инфракрасный пол;
— кабель теплого пола.

Теплый водяной пол действует так же, трубы прокладываются своими руками, и они подключаются к коллектору. Теплоносителем является вода из системы центрального отопления.

Нагретый за счет процесса теплопроводности пол начинает излучать в инфракрасном спектре, создавая прогрев за счет излучения электромагнитного излучения. Свое название инфракрасный теплый пол получил именно из-за этой особенности, хотя строго говоря, все виды теплого пола излучают в тепловом диапазоне.

Системы напольного отопления могут служить как основным, так и дополнительным источником тепла в помещении. В первом случае необходимо предусмотреть резервные источники питания, иначе первая же авария в электроснабжении зимой заморозит помещение.

Оборудование подлежит любому напольному покрытию, за исключением пробки и паркета.Монтаж осуществляется над утеплителем под стяжку. К недостаткам можно отнести низкую ремонтопригодность. Для замены вышедшего из строя нагревательного элемента придется снимать напольное покрытие и разрушать стяжку.

Производители учитывают эту сложность реконструкции и выполняют элементы системы отопления максимально надежными и долговечными.

Сделать теплый пол своими руками может каждый; нужно лишь внимательно изучить сопутствующие видео и инструкции по установке приобретаемой продукции. Это позволит сэкономить на услугах строителей, но потребует большой ответственности и хорошей теоретической подготовки. Читайте и практикуйтесь.

Электрический теплый пол своими руками

Теплый пол электрический своими руками

Когда речь идет об устройстве теплого пола своими руками, все большую популярность приобретают кабельные системы обогрева. Недаром они добрались до теплого пола. В систему входят нагревательные кабели и регулятор. Кабели бывают резистивные или саморегулирующиеся.В обоих случаях должно происходить максимальное тепловыделение, но резистивные кабели нагреваются по всей длине, а саморегулирующиеся варианты нагревают в большей степени наиболее охлаждаемые участки по своей длине. Это стало возможным благодаря использованию матриц из полупроводниковых полимеров. Матрица разделяет два токонесущих провода, и выделение тепла в целом происходит в ее объемной структуре. Проводники предназначены для питания матрицы электрическим током. Дополнительная система регулирования может варьироваться от примитивных термовыключателей до высокоинтеллектуальных электронных блоков со своими микроконтроллерами, которые четко будут поддерживать микроклимат на заданном уровне.Для наблюдения и наблюдения за окружающей средой используются датчики температуры, иногда дополненные датчиками влажности.

Перед тем, как создать теплый пол своими руками, измеряется общая площадь пола и полученная мощность выбирается из следующих соображений:
— ванная, туалет — 180 Вт/кв.м;
— балкон, лоджия — 200 Вт/кв.м;
— внутренние помещения — в пределах 150 Вт/кв.м.

Каждый кабель характеризуется тепловой мощностью, общая длина приобретаемого кабеля должна быть не менее необходимой для отапливаемого помещения, исходя из выходной мощности.Кабель укладывается зигзагом с жестким фиксированным шагом, пересечения не допускаются, а резистивный кабель, кроме того, должен возвращаться в исходную точку прокладки.

Чтобы получить качественный теплый пол, своими руками, нужно аккуратно уложить монтажную ленту по выровненной поверхности, предварительно утепленной, с выбранным фиксированным шагом. Как только предустановка завершена, система проверяется согласно инструкции по эксплуатации. При исправной системе отопление отключают от источника питания, а кабель заливают тонким слоем стяжки.Облицовка пола осуществляется в соответствии с архитектурным проектом.

Инфракрасный теплый пол является электрическим подвидом и основан на использовании нагревательных пленок — нагревательной фольги, способ получения тепла такой же, как и у резистивных кабельных видов обогрева. На первом этапе делается эскиз с примерным размещением материала системы на поверхности пола. Наносится выравнивающая стяжка, которая тщательно очищается. Намечаются места для проходки желобов под датчики, монтируются датчики, выравниваются раствором неровности.Выкладывается изоляция, сверху укладываются полосы фольги без пересечения и внахлест, осуществляется параллельное электрическое соединение полос. Контакты питающих проводов обжаты, покрыты фольгой, и изолированы электроизоляционной пленкой. Резка фольги производится в местах, указанных производителем, или вдоль нагревательных полос. Место среза непременно должно быть изолировано по всей ширине. Соорудить пол своими руками, полосу следует выложить по заранее составленному плану.

Систему тестируют в рабочем режиме, если все в порядке, то делают гидроизоляцию и пароизоляцию полиэтиленом. Это обеспечит электробезопасность системы. Все швы проклеены. Накладка делается лицевой.

Видео как сделать теплый пол электрический своими руками

Для создания теплого пола с водой используются прочные и гибкие полимерные трубы. Вода забирается из системы центрального отопления, передается в систему отопления по коллектору.

Монтаж выполняется поверх пленочной изоляции на решетчатой ​​арматуре со стороной ячейки 200-300 мм без пересечения гибких трубопроводов между собой с креплением тонкой металлической проволоки поверх перекрестий армирующей сетки.
  Укладка осуществляется от центрального подвода, укладывая трубу по двойной спирали с шагом 100-150 мм. После опробования системы можно ставить маяки и выполнять стяжку цементным раствором не толще 80 мм. Очень важно дождаться полного высыхания стяжки, не включая систему отопления.

Крепление к армирующей сетке, возможны два варианта:
— специальный степлер;
  — держатели фигурные.

Водяной теплый пол своими руками видео

6 плюсов и минусов напольного отопления

Пол с подогревом — это более чистый и рациональный способ обогрева вашего дома. Используя технологию лучистого тепла, UFH бережно нагревает людей и предметы в помещении непосредственно снизу вверх, что способствует гораздо более энергоэффективному методу.

Если вы рассматриваете подогрев пола как часть предстоящего проекта реконструкции дома, мы понимаем, что у вас могут возникнуть вопросы и опасения по поводу того, подходит ли вам это решение для отопления.В этом экспертном руководстве мы рассмотрим плюсы и минусы напольного отопления, включая множество плюсов:

  • Повышенная энергоэффективность UFH
  • Низкое техническое обслуживание систем отопления Warmup
  • Свобода дизайна и адаптивность напольных обогревателей
  • Безопасность и простота установки

И пара потенциальных минусов, в том числе:

  • Соответствующие расходы
  • Воздействие на высоту этажа

Краткий обзор плюсов и минусов:

(+) Энергоэффективный обогрев (+) Легкая работа (+) Больше пространства и свободы дизайна (+) Подходит для всех напольных покрытий (+) Безопасность и комфорт (+) Простота установки

(-) Стоимость установки (-) Время установки (-) Высота этажа Проблема

Плюсы напольного отопления

1. Энергоэффективное отопление

Существует два типа лучистого отопления: электрические и водяные системы. Оба обеспечивают отопление в помещении от пола до постоянного и эффективного тепла. Системы горячего водоснабжения пропускают горячую воду по трубам для выработки тепла, в то время как электрические теплые полы нагревают проводку под полом для выработки тепла.

Традиционные радиаторы необходимо нагревать до высокой температуры (от 65 до 75 градусов по Цельсию), чтобы эффективно обогревать помещение, в то время как напольное отопление должно работать только при температуре 29 градусов по Цельсию или ниже, в зависимости от отделки пола. , чтобы нагреть комнату, тем самым потребляя меньше энергии и значительно снижая счета за электроэнергию.

Кроме того, радиаторы нагревают ближайший к ним воздух в первую очередь, поэтому помещения, обогреваемые радиаторами, склонны к «холодным пятнам», то есть воздух кажется холодным в середине комнаты и очень горячим рядом с радиаторами. Обычно это приводит к открытию окна над радиатором, чтобы впустить немного свежего воздуха, и вот мы снова, позволяя всей энергии, затрачиваемой на обогрев дома, улетучиваться через окно. Лучистое тепло обеспечивает тепло от пола по всему помещению без образования холодных пятен или духоты в отапливаемом помещении.

Подводя итог, можно сказать, что в отличие от традиционных радиаторов, из-за которых в помещении иногда может быть прохладно, а иногда слишком жарко, теплый пол не перегревается, а достигает желаемой температуры, установленной вами с помощью настенного термостата.

Лучистое тепло обеспечивает экономию в среднем 15% на счетах за отопление благодаря эффективному обогреву дома

2. Бегать легко

Ключевым преимуществом напольного отопления является то, что после установки системы практически не требуют обслуживания, а компания Warmup предоставляет расширенные гарантии на всю свою продукцию для полного спокойствия.

Электрические системы не нуждаются в регулярном обслуживании, в то время как системы водяного теплого пола могут потребовать периодической проверки, чтобы убедиться, что все работает правильно. Узнайте больше об уходе за системой теплого пола.

Все нагреватели Warmup должны управляться системным термостатом, который повышает энергоэффективность UFH, а также может обеспечивать программируемые графики нагрева или автоматические функции нагрева. Это означает, что вам даже не придется думать об отоплении вашего дома; наши системы всегда нагреют ваш дом до нужной температуры и в нужное для вас время.

3. Больше пространства и свободы дизайна

Благодаря системам обогрева пола вы можете наслаждаться всей комнатой без радиаторов на стенах. Даже самые современные радиаторы занимают место на стене, так что представьте себе свободу дизайна, которую вы получаете с полами с подогревом — вы можете украсить стены по своему желанию, чтобы действительно заявить о себе или просто добиться минималистского вида, независимо от вашего стиля, и бесплатно от необходимости планировать вокруг радиаторов.

4.Подходит для всех напольных покрытий

Пол с подогревом дает вам свободу планировать свой дом по своему желанию, максимально используя пространство стен и пола. И вы по-прежнему можете выбрать тип пола, который вам нужен, поскольку подогрев пола хорошо работает с ламинатом, деревом, плиткой, камнем, ковром и многим другим.

5. Безопасность и комфорт

Когда у вас полы с подогревом, вам больше не нужно беспокоиться об острых краях или горячих поверхностях радиаторов, когда в доме находятся младшие члены семьи.Система отопления надежно спрятана и не нагревается слишком сильно.

Лучистое тепло также намного лучше влияет на качество воздуха в помещении, так как сохраняет воздух свежим и насыщенным кислородом. С другой стороны, высокие температуры, вызванные радиаторами, усиливают дискомфорт и снижают уровень кислорода. Термическая циркуляция от воздуха, поднимающегося к потолку, а затем обратно, приводит к тому, что вся пыль циркулирует по кругу, чего не произойдет с системой напольного отопления.

6.Простота установки

Системы

UFH установить проще, чем вы думаете. Подходящие как для новых проектов, так и для модернизации в рамках ремонта дома, наши электрические и водные системы могут быть установлены в помещении всего за 1–2 дня в зависимости от масштаба вашего проекта.

Многие из наших электрических систем обеспечивают быструю установку. Система StickyMat имеет самоклеящуюся подложку, поэтому вы можете быстро приклеить нагреватель к основанию и сразу укладывать плитку поверх него без необходимости использования стяжки.Водяные системы напольного отопления требуют больше времени для установки, но предлагают еще более низкие долгосрочные эксплуатационные расходы.

Все установки напольного отопления должны выполняться полностью квалифицированным установщиком, ранее работавшим с UFH. Если вы ищете установщика для вашего предстоящего проекта, мы можем порекомендовать профессионала, работающего в вашем регионе, из нашей сети установщиков Warmup Pro.

Минусы напольного отопления

1. Стоимость установки

Электрические системы обеспечивают быстрое время установки: многие системы можно установить в ванной комнате среднего размера всего за 1-2 дня.Цена установки будет варьироваться в зависимости от выбранной вами системы, размера помещения и гонорара вашего установщика; вы можете рассчитывать на оплату труда в размере от 200 до 300 фунтов стерлингов в день. Вам также нужно будет вызвать квалифицированного электрика для подключения системы к источнику питания, это может занять несколько часов, и здесь стоимость также будет варьироваться.

Если вы ищете установщика для установки вашего нового электрического обогревателя пола, свяжитесь с нами, и мы сможем порекомендовать одного из наших проверенных установщиков Warmup Pro, работающих в вашем регионе.

Системы на водной основе требуют больше времени для установки из-за более сложных требований к установке. Это означает, что установка системы мокрого теплого пола будет стоить больше денег, однако более низкие эксплуатационные расходы, обеспечиваемые мокрыми системами, могут компенсировать эту первоначальную цену. Узнайте больше о стоимости установки водяного теплого пола и выберите лучшую систему для вас.

2. Время установки

Некоторые системы электрического обогрева пола требуют нанесения самонивелирующейся смеси, поэтому следует учитывать время, необходимое для ее полного высыхания перед укладкой напольного покрытия – обычно это день или два.Тем не менее, некоторые из наших систем, такие как система развязки с подогревом DCM-PRO, могут быть уложены непосредственно плиткой, что делает установку очень быстрой — иногда менее чем за день в небольшом помещении.

Водяные системы напольного отопления требуют больше времени для установки, часто требуется несколько дней для полной установки, хотя обычно это не имеет большого значения, поскольку эти системы, как правило, устанавливаются как часть более крупного проекта по строительству или реконструкции. Вы также должны знать, что если вы укажете систему, которая требует стяжки, время, необходимое для отверждения стяжки, также должно быть учтено в графике вашего проекта.

3. Высота пола Выпуск

Если вы планируете модернизировать полы с подогревом, общая проблема заключается в том, что система может повлиять на высоту пола. В проектах реконструкции понятно, что вы не захотите увеличивать надстройку пола, когда высота потолков фиксирована.

Большинство электрических систем Warmup будут иметь незначительное влияние на уровень пола. Например, система StickyMat имеет системную глубину всего 3 мм и может быть установлена ​​непосредственно в слое клея для плитки, что не повлияет на высоту пола.Популярная система развязки с подогревом DCM-PRO немного толще, поэтому уровень пола может немного подняться.

Системы водяного теплого пола требуют более глубокой установки с использованием стяжки, поэтому обычно рекомендуются для новых проектов. Тем не менее, наша система Total-16 — отличный выбор для проектов реконструкции, поскольку она имеет низкий профиль и толщину всего 16 мм.

Изоляция пола всегда рекомендуется при установке нового обогревателя пола, и это также может увеличить высоту пола, однако изоляционную плиту Warmup можно приобрести толщиной всего 6 мм.

Узнайте больше о влиянии напольного отопления на образование наростов на полу.

Резюме: Стоит ли делать пол с подогревом?

Пол с подогревом — это простой и энергоэффективный способ обогреть дом и обеспечить комфорт вашим пальцам ног. Хотя стоимость установки лучистого отопления выше, чем стоимость установки традиционных радиаторов, есть различных вариантов в соответствии с вашим бюджетом, и стоит иметь в виду, что напольное отопление обеспечивает существенную экономию ваших счетов за электроэнергию в долгосрочной перспективе.

При ремонте ванной комнаты особенно стоит подумать о подогреве пола. Вы значительно сэкономите на стоимости рабочей силы, если пол в любом случае будет подниматься и меняться. Комфорт и экономия затрат на эксплуатацию системы на ваших счетах за отопление сработают в вашу пользу в долгосрочной перспективе.

> СМЕТА ваш теплый пол ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ЗДЕСЬ

> ПОСМОТРЕТЬ Теплый пол Warmup ПРОГРАММА ПРОДУКЦИИ ЗДЕСЬ

Возведение штукатурной стены | Видео » Денежная яма

Оштукатуренная стена оказалась одним из самых прочных, универсальных и устойчивых к атмосферным воздействиям отделочных материалов для наружных стен.Благодаря разнообразию цветов и фактур лепнина остается одной из самых популярных стеновых систем.

Штукатурку

можно наносить на стандартные деревянные каркасные стены в три слоя, а на каменные и бетонные стены — в два слоя. Прежде чем приступить к реализации проекта, проверьте местные строительные нормы и правила, касающиеся сборки стен и требований к гидроизоляции в вашем регионе.

Стена с атмосферостойкой штукатуркой требует использования двух слоев водостойкой строительной бумаги класса D поверх стенового листа, включая фанеру, OSB, внешний гипсокартон и бетонную плиту, перед нанесением основного слоя штукатурки.При креплении водонепроницаемой строительной бумаги вертикальные швы должны перекрываться на 6 дюймов или более, а горизонтальные швы должны перекрываться на 4 дюйма в виде черепицы.

Строительная бумага также должна выступать на 16 дюймов по всем углам. После того, как водостойкая строительная бумага будет на месте, необходимо установить все аксессуары для отделки. Аксессуары для отделки можно обрезать по размеру с помощью ножниц по металлу. Обрезанные края часто очень острые, поэтому при работе с этими материалами всегда надевайте перчатки. Плакучая стяжка — это типичное излишество, которое требуется по правилам.

Водоотводные стяжки устанавливаются вдоль нижних краев, чтобы вода, проникшая в стену, могла стекать. Накладные швы должны быть установлены для аккуратного завершения лепнины на торце стены. Накладные валики также действуют как направляющие, помогающие поддерживать постоянную толщину штукатурки. Обсадные бусины для трехслойной системы должны иметь толщину три четверти дюйма.

Облицовочные валики для использования в двухслойной системе поверх кирпичной кладки или бетона должны иметь толщину 1/2 дюйма. Затем по всей поверхности укладывается оцинкованная просечно-вытяжная решетка или 1-дюймовая тканая проволочная штукатурная сетка с нахлестом на один дюйм на горизонтальных швах и на два дюйма на вертикальных швах.Оцинкованные гвозди или скобы следует использовать через каждые шесть дюймов как по вертикали, так и по горизонтали.

Убедитесь, что гвозди или скобы входят в шпильки минимум на один дюйм. Решетка или штукатурная сетка также должны простираться на 16 дюймов по всем углам. Если грунтовочная штукатурка наносится на чистую неокрашенную бетонную или каменную поверхность, водостойкая строительная бумага и металлическая рейка не требуются.

Затем должны быть размещены управляющие швы для создания стеновых панелей площадью не более 144 квадратных футов, сохраняя панели как можно более квадратными.Штукатурка будет давать усадку по мере затвердевания и отверждения. Контрольные швы помогают снизить вероятность растрескивания при усадке. Компенсационные швы необходимы везде, где есть существующие компенсационные швы стен, а также во внутренних углах и при изменении основания.

Компенсационные швы предназначены для расширения и сжатия штукатурных стеновых панелей при изменении температуры. Угловая отделка должна использоваться на всех внешних кромках, чтобы защитить открытую штукатурку и обеспечить чистые законченные линии. Теперь, когда основание должным образом подготовлено, оно готово к нанесению базового слоя штукатурки. QUIKRETE Base Coat Stucco и QUIKRETE Base Coat Stucco with Water-Stop рекомендуются для использования в традиционной трехслойной системе поверх деревянных панелей и в качестве основы для двухслойного нанесения на каменную кладку или бетон.

Эти предварительно смешанные штукатурки чрезвычайно пригодны для ручного нанесения и обладают высокой прочностью сцепления, необходимой для успешного проекта. Смешайте базовый слой штукатурки до рабочей консистенции. Надлежащая консистенция достигается, когда штукатурка ложится на шпатель, удерживаемый под углом 90 градусов.Штукатурка, замешанная слишком влажно, провиснет. Слишком сухая штукатурка не будет должным образом прилипать к металлической рейке.

Один мешок 80-фунтовой штукатурки базового покрытия покроет около двадцати семи квадратных футов при толщине три восьмых дюйма. С помощью квадратного шпателя, удерживаемого под углом 45 градусов, нанесите базовый слой штукатурки, сильно нажимая на шпатель, чтобы вдавить штукатурку в рейку. Работайте снизу вверх и наносите слой толщиной около трех восьмых дюйма по всей площади.

Затем с помощью поверочной линейки или шпателя выровняйте штукатурку на равномерную глубину толщиной 3/8 дюйма.Как только штукатурка станет твердой, процарапайте горизонтальные канавки глубиной 1/8 дюйма в базовом слое по всей площади с помощью граблей. Вот почему этот этап обычно называют скребковым покрытием. Дайте защитному покрытию высохнуть в течение 24–48 часов.

Держите поверхность штукатурки влажной с помощью тонкого водяного тумана. Этот шаг поможет уменьшить растрескивание при усадке, особенно в жарких и сухих условиях. Теперь перемешайте и нанесите еще один слой базового слоя штукатурки толщиной 3/8 дюйма непосредственно на защитный слой.Этот шаг называется коричневым пальто. Используя прямую доску или дерби, выровняйте поверхность коричневого покрытия до истинно ровной толщины 3/8 дюйма.

Заполните любые поверхностные доски дополнительным базовым покрытием. Общая толщина комбинированного базового слоя должна составлять три четверти дюйма. Как только штукатурка потеряет блеск, равномерно загладьте поверхность. Затем просушите базовый слой мелкодисперсным водяным туманом в течение 24–48 часов. При нанесении двух слоев на стены из каменных блоков и стены из литого бетона этап нанесения начального слоя исключается из процесса.Просто увлажните стену.

Нанесите коричневый слой. Затем выровняйте и загладьте поверхность до однородной толщины 3/8 дюйма. Теперь, когда базовое покрытие готово, QUIKRETE Finish Coat Stucco можно использовать для создания многочисленных вариантов декоративного цвета и текстуры оштукатуренной стены. Finish Coat Stucco доступен как в белом, так и в сером цвете и может сочетаться с более чем 20 стандартными цветами QUIKRETE Stucco & Mortar. Популярные текстуры, такие как плотное кружево, легкое кружево, тире, песочный поплавок и гладкая отделка, легко получить с небольшой практикой.

Работая снизу вверх по стене, нанесите равномерный слой Finish Coat Stucco толщиной 1/8 дюйма. Затем кистью-венчиком слегка нанесите финишный слой штукатурки на стену. Затем используйте шпатель, чтобы сбить и выровнять штукатурку. Если вы предпочитаете более плотную текстуру, сначала нанесите отделочный слой штукатурки тонким слоем, чтобы получить хорошее цветовое покрытие, а затем дважды нанесите более плотное неравномерное покрытие.

После того, как толстый слой начнет затвердевать, сбейте отделку шпателем, чтобы получилась тяжелая кружевная отделка.Если вы предпочитаете гладкую поверхность, просто круговыми движениями используйте шпатель или губку. Важно выполнить всю стену за один раз. Это поможет ограничить любые цветовые несоответствия от партии к партии. Затем держите поверхность влажной в течение нескольких дней, распыляя мелкий водяной туман.



Инструкции по проекту

Этап 1
Прикрепите два слоя водостойкой строительной бумаги класса D с помощью оцинкованных гвоздей или скоб в виде черепицы поверх обшивки стены на 16 дюймов по всем углам.

СОВЕТ: вертикальные швы должны перекрываться на 6 дюймов, а горизонтальные швы должны перекрываться на 4 дюйма.

Шаг 2
Установите аксессуары отделки.

СОВЕТ: аксессуары для отделки можно обрезать по размеру с помощью ножниц по металлу, но они часто очень острые, поэтому всегда надевайте перчатки при работе с этими материалами.

Этап 3
Установите буртики корпуса.

СОВЕТ: валики оболочки для трехслойной системы должны иметь толщину 3/4 дюйма; обсадные валики для 1- или 2-слойной системы должны иметь толщину 1/2 дюйма.

Этап 4
Установите оцинкованную, самозакрепляющуюся, просечно-вытяжную решетку или 1-дюймовую гипсовую сетку из плетеной проволоки по всей поверхности, а также на 16 дюймов вокруг всех углов. Рейка или штукатурная сетка должны перекрываться на 1 дюйм на горизонтальных швах и на 2 дюйма на вертикальных швах.

ПРИМЕЧАНИЕ: оцинкованные гвозди или скобы следует использовать через каждые 6 дюймов как по вертикали, так и по горизонтали, и они должны проникать в шпильки минимум на 1 дюйм.

Шаг 5
Разместите контрольные швы для создания стеновых панелей площадью не более 144 квадратных футов.Держите панели как можно более квадратными.

Шаг 6
Разместите компенсационные швы везде, где есть компенсационные швы стен.

Шаг 7
Установите угловую накладку на все внешние края, чтобы защитить открытую штукатурку и обеспечить четкие законченные линии.

Этап 8
Смешайте базовый слой штукатурки до рабочей консистенции.

ПРИМЕЧАНИЕ: надлежащая консистенция достигается, когда штукатурка будет «висеть» на шпателе, удерживаемом под углом 90 градусов – слишком влажная штукатурка осядет; слишком сухая штукатурка не будет должным образом прилипать к металлической рейке.

Шаг 9
Нанесите базовый слой штукатурки, используя квадратный шпатель, удерживая его под углом 45 градусов. Используйте сильное давление шпателя, чтобы вдавить штукатурку в рейку. Работайте снизу вверх и наносите слой толщиной около 3/8 дюйма по всей площади.

ПРИМЕЧАНИЕ: для систем с однослойной штукатуркой нанесите QUIKRETE One Coat, армированную стекловолокном, за один раз толщиной ½ дюйма.

Шаг 10
С помощью поверочной линейки выровняйте штукатурку на равномерную глубину 3/8 дюйма.

Шаг 11
Процарапайте горизонтальные канавки глубиной 1/8 дюйма в базовом покрытии с помощью граблей, как только штукатурка станет твердой, как отпечатки пальцев.

Этап 12
Полимеризуйте защитное покрытие от 24 до 48 часов.

Шаг 13
Смешайте и нанесите еще один слой базового слоя штукатурки толщиной 3/8 дюйма непосредственно на защитный слой.

Этап 14
Выровняйте поверхность, используя прямую доску или доску толщиной 3/8 дюйма, и заполните все пустоты на поверхности дополнительным базовым слоем.Общая толщина комбинированного базового слоя должна составлять 3/4 дюйма.

Шаг 15
Равномерно загладьте поверхность деревянным шпателем после того, как штукатурка утратит свой блеск, и отвердите базовый слой тонкодисперсным водяным туманом в течение 24-48 часов.

Шаг 16
Нанесите слой QUIKRETE Finish Coat Stucco толщиной 1/8 дюйма в предпочтительном порядке, двигаясь снизу стены вверх. Завершите всю стену в одном приложении.

ПРИМЕЧАНИЕ: важно поддерживать поверхность влажной, нанося на нее тонкий водяной туман в течение нескольких дней.

Этап 17
Заполните все контрольные швы, компенсационные швы и зазоры подкладным стержнем и непросекающим полиуретановым герметиком QUIKRETE.

Список покупок

Чтобы узнать больше о подобных проектах, посетите сайт QUIKRETE.com.

Руководство по теплому полу | Ваши ответы на часто задаваемые вопросы

Как работает теплый пол?

В системах напольного отопления ваш пол работает как радиатор. UFH обогревает помещение снизу вверх через серию труб (теплый водяной теплый пол) или кабелей (электрический теплый пол), встроенных в пол.

Существует множество различных типов теплого пола – например, тонкий теплый пол для реконструкции.

Если вы планируете использовать полы с подогревом в новом проекте строительства или реконструкции, наш технический менеджер по работе с клиентами Рэйчел Робертс, которая имеет более чем 17-летний опыт работы с теплыми полами в Nu-Heat, готова объяснить вам.

Это видео отвечает на наиболее часто задаваемые вопросы, которые мы слышим, включая:

Прочтите ответы на часто задаваемые вопросы или перейдите к разделу руководства по напольному отоплению:

Перейти на пол с подогревом Часто задаваемые вопросы

Каковы преимущества теплых полов?

  • Уровни комфорта: Теплый водяной теплый пол дает более комфортное тепло, чем радиаторы. Это кажется естественным, так как это похоже на то, как вас согревает солнце.Там, где радиаторы нагревают воздух за счет конвекции, направляя холодный воздух от пола к потолку, напольное отопление производит лучистое тепло. Весь пол обогревается, поэтому тепло отдается равномерно – никаких холодных пятен, духоты и сквозняков. Вы также получите прекрасный теплый пол.
  • Низкие эксплуатационные расходы: После установки полы с подогревом очень энергоэффективны – примерно на 25 % эффективнее, чем радиаторы. Он использует более низкие температуры и покрывает гораздо большую площадь поверхности комнаты.При правильной установке теплый пол может помочь вам сэкономить энергию и сэкономить деньги на ежемесячных счетах.
  • Свобода дизайна: Пол с подогревом высвобождает пространство на стенах и полу, предоставляя больше свободы при оформлении интерьера. Системы UFH невидимы, так как они скрыты под полом, что делает их идеальными для жизни с открытой планировкой. Просмотрите наши тематические исследования, чтобы увидеть, как настоящие домовладельцы использовали полы с подогревом для преобразования своей собственности.
  • Безопасность и здоровье: Мягкое тепло и низкая влажность создают более благоприятные условия для мебели, а циркуляция пыли и клещей уменьшается, что делает воздух чище и менее аллергенным.Пол с подогревом идеально подходит для аллергиков, а также пожилых людей и детей, так как нет открытых горячих или острых поверхностей.

Сколько стоит установка и эксплуатация теплых полов?

Возможно, теперь вы знаете, как работает пол с подогревом, но может ли он на самом деле сэкономить вам деньги на ежемесячных счетах?

Теплый водяной теплый пол действительно эффективен: примерно на 25 % эффективнее радиаторов в сочетании с современным конденсационным котлом и до 40 % эффективнее при работе от теплового насоса.Из-за этого эксплуатационные расходы часто ниже, чем у традиционной радиаторной системы, и составляют примерно треть стоимости эквивалентной электрической системы UFH.

Когда вы покупаете пол с подогревом у Nu-Heat, вы получаете пожизненную поддержку специалистов в стандартной комплектации от нашей отмеченной наградами службы поддержки клиентов. Наши проекты и системы защищены страхованием профессиональной ответственности. Мы предлагаем до 50 лет гарантии на основные компоненты, такие как трубы напольного отопления, цилиндры тепловых насосов и коллекторы.

Подходит ли мой дом для системы подогрева пола?

Независимо от возраста, размера или конструкции вашего дома, скорее всего, он подходит для подогрева пола. Независимо от того, строите ли вы пристройку, новую постройку или ремонтируете свой существующий дом, мы спроектируем ваш UFH так, чтобы он идеально подходил вам.

Программное обеспечение Nu-Heat для проектирования

использует расчет тепловых потерь для каждой комнаты, чтобы создать идеальную энергоэффективную систему.

Мы смотрим на возраст и конструкцию вашей собственности; уровень изоляции и остекления вашего дома; ваше местоположение и ориентация вашей собственности; выбранное вами напольное покрытие; и как вы используете различные области вашего дома.

Чем более энергоэффективной будет ваша система подогрева пола, тем меньше будет стоимость UFH и ежемесячных счетов.

Все новостройки в Великобритании построены в соответствии со строгими требованиями к изоляции и воздухонепроницаемости — ключевым требованиям для эффективного напольного отопления. Систему можно использовать в старых объектах, если уровень изоляции максимально повышен в соответствии с действующими строительными нормами. Там, где это невозможно, помогут другие улучшения, например, двойное остекление.

В здании, внесенном в список памятников архитектуры, где такие усовершенствования нецелесообразны, можно установить UFH, но для этого может потребоваться более высокая температура подачи и меньшее расстояние между трубами, чем в хорошо изолированном здании. Мы предоставляем конкретную информацию об ожидаемой тепловой мощности каждой системы и даем четкое указание на любые области, которые могут испытывать дефицит в самые холодные дни.

Если мы считаем, что квартира не подходит для полов с подогревом, мы всегда сообщим вам об этом .

Как устроен теплый пол – нужно ли копать пол?

Нет! Для новостроек и пристроек популярным выбором является укладка трубопровода в слой стяжки нового пола по мере его укладки. Мы можем помочь вам с процессом установки теплого пола и найти установщика.

Все наши системы UFH были разработаны с учетом простой установки. Благодаря более чем 60 различным типам напольного отопления, чертежам расположения труб, понятным руководствам по установке и технической поддержке установка системы Nu-Heat UFH проста.

Вот что происходит при монтаже стяжки теплого пола в новостройке или пристройке.

Полы с подогревом также можно установить поверх существующего пола, а низкопрофильные системы сведут к минимуму любое нарушение работы арматуры и фурнитуры. Для ремонта дома, когда вы модернизируете пол с подогревом в существующем доме, идеально подходят тонкие и низкопрофильные системы UFH. Вот что происходит во время установки теплого пола при ремонте.

LoPro ® 10 компании Nu-Heat можно укладывать непосредственно на существующий пол, увеличивая общую высоту всего на 15 мм. Большинство домов подходят для UFH, некоторые из них готовы к немедленной укладке ваших напольных покрытий.

Установка теплых полов — довольно простая процедура, но для ее правильного выполнения требуется определенная концентрация. Nu-Heat предоставляет четкие, полностью иллюстрированные руководства по установке.Бесплатные технические консультации доступны по телефону или электронной почте в рабочее время от опытных специалистов по напольному отоплению.

Какие напольные покрытия лучше всего подходят для полов с подогревом?

Камень и керамика

Твердое напольное покрытие является наиболее эффективным типом напольного покрытия для полов с подогревом. Камень, мрамор, полированная стяжка или керамическая плитка являются наиболее теплопроводными напольными покрытиями, позволяющими быстро передавать энергию на поверхность. Каменным плитам требуется больше времени для достижения нужной температуры, но выделяемое тепло будет таким же, как и у более тонкого камня.

Древесина и инженерная древесина

Инженерный деревянный пол — лучший вариант деревянного пола для использования с UFH, поскольку он хорошо работает при колебаниях температуры. Твердые лиственные и хвойные породы также хорошо передают тепло, но очень важно получить правильную толщину древесины. Паркет также можно использовать, если он непрерывно приклеен к стяжке или деревянному настилу для хорошей теплопередачи.

Инженерные плиты более стабильны, чем плиты из цельной древесины, но более низкая рабочая температура полов с подогревом означает, что можно успешно использовать большинство твердых пород древесины, хотя они должны быть хорошо выдержаны или высушены в печи.

Важно помнить об «эффекте коврика»! Если вы положите ковер на деревянный пол, уложенный на пол с подогревом, захваченное тепло может повредить деревянный пол. Перед установкой UFH всегда проверяйте, подходит ли ваш пол.

Ламинаты и винил

Это практичный и универсальный выбор напольного покрытия, но важно проверить рекомендуемую производителем максимальную температуру поверхности пола, чтобы убедиться, что напольное покрытие совместимо с системой подогрева пола.

Мы рекомендуем установить датчик температуры пола для защиты более чувствительных напольных покрытий.

Подходят ли ковры для полов с подогревом?

Под ковром можно использовать как водяной, так и электрический пол с подогревом, но суммарный рейтинг ковра и подложки не может превышать 2,5. В противном случае он будет действовать как изолятор и препятствовать поступлению достаточного количества тепла в помещение. Использование ковра допустимо, если значение tog (включая подложку) не превышает 2,5, а в идеале меньше 1,5. Подложка из войлока и резины может быть менее эффективной, чем подкладка из пеноматериала на вафельной основе.

Прочтите наше полное руководство по напольному отоплению, чтобы выбрать лучшее напольное покрытие

Можно ли сделать теплый пол наверху или в квартире?

Для напольного отопления на верхних этажах Nu-Heat ClippaPlate ® можно установить между балками или над ними с помощью металлической диффузорной пластины. Они устанавливаются снизу до того, как будет установлен потолок, или сверху, до того, как будет установлен настил пола, не добавляя высоты к уровню пола наверху. Вот видео о том, что происходит, когда вы устанавливаете теплый пол наверху.

У нас также есть специальные акустические решения UFH для снижения воздушного и ударного шума между этажами.

Водяной или электрический – какой тип теплого пола лучше?

В системах водяного теплого пола нагретая вода перекачивается по территории здания по ряду труб, встроенных в пол. Системы с подогревом воды идеально подходят для больших объектов или объектов с более низким уровнем изоляции из-за их более высокой теплоотдачи. Эти системы могут быть соединены с возобновляемыми источниками энергии, такими как воздушный или наземный тепловой насос.

Электрический теплый пол состоит из кабелей, проложенных по настилу пола. Эти системы и комплекты идеально подходят для установки в небольших помещениях, таких как ванные комнаты. Они быстро нагреваются, но не так хорошо сохраняют тепло, как теплая вода UFH.

«Мокрый» или «сухой» тип напольного отопления может относиться к тому, использует ли система воду или электричество, а также использует ли он процесс укладки жидкой стяжки в отличие от других методов. Мы поможем подобрать для вас лучший теплый пол.

Как осуществляется управление теплым полом – нужны ли новые термостаты?

Nu-Heat предлагает ряд термостатов для каждого дома, от простых термостатов с круговой шкалой до интеллектуального управления и домашних проводных или беспроводных решений с поддержкой домашней автоматизации. Мы разработаем ваш UFH, чтобы дать вам полный контроль над отоплением, с индивидуальным контролем температуры в каждой комнате и расписанием. Мы даже можем спрятать ваши термостаты.

  • Термостаты с циферблатом позволяют устанавливать основные графики отопления и переключаться в режим отпуска, когда вы уезжаете
  • Программируемые термостаты обеспечивают гибкое управление, позволяя вам зонировать разные комнаты или зоны вашего дома
  • Интеллектуальные термостаты с проводным или беспроводным подключением позволяют управлять вашим UFH из любого места, где есть подключение к Интернету

Вы даже можете подключить теплый пол к своему смартфону, установив приложение с некоторыми пакетами.Любая система подогрева пола Nu-Heat с интеллектуальным пакетом neoHub+ совместима с Apple HomeKit и Amazon Alexa.

Ознакомьтесь с полным ассортиментом термостатов для теплого пола

Могу ли я использовать теплый пол с тепловыми насосами и солнечными панелями?

Если вы создаете более экологичный дом, многие типы напольного отопления можно сочетать с возобновляемыми вариантами, такими как солнечные панели, воздушные или геотермальные тепловые насосы. Вот объяснение возобновляемых источников энергии и напольного отопления.

Теплый пол идеально подходит для интеграции с тепловыми насосами из-за низких температур подачи, используемых обоими компонентами. UFH не является ограничивающим фактором в такой системе. Уровень изоляции имеет решающее значение для дизайна и, следовательно, для производительности. Если изоляция достаточна, системы могут быть рассчитаны на самые низкие температуры, которые могут быть ниже 40°C.

Nu-Heat использует специальное программное обеспечение собственной разработки, помогающее в процессе проектирования. Программное обеспечение Optimizer устанавливает наиболее подходящую схему обогрева пола и определяет различные технические требования, включая правильное расстояние между трубами для каждой комнаты и оптимальную температуру подачи воды.Наше собственное программное обеспечение для прогнозирования используется для правильного расчета тепловых насосов.

Узнайте больше о наших решениях в области возобновляемых источников энергии

У меня есть котел и радиаторы – можно ли мне еще и теплый пол?

Специальный котел не требуется – пол с подогревом работает с газовыми, жидкотопливными и сжиженными котлами, а также с тепловыми насосами. UFH также можно использовать вместе с существующей системой отопления. Прочтите наше руководство по теплому полу для комбинирования UFH с радиаторами здесь.

Почему я должен выбрать разработанную систему UFH – нельзя ли просто установить комплект самостоятельно?

Недвижимость всех возрастов может быть подходящей для напольного отопления, но так же, как нет двух одинаковых домов, нет и двух одинаковых комнат в вашей собственности.Мы проведем расчет теплопотерь для каждой комнаты, прежде чем спроектировать для вас лучший теплый пол; специально для вашего дома и того, как вы его используете. Тем не менее, мы также предлагаем комплекты для теплого пола в нашем магазине.

Безопасно ли спать моим питомцам на полу с подогревом?

Nu-Heat уверен, что питомцы будут очень довольны. Пол с подогревом отлично подходит для сна собак, кошек и малышей.

Мифы о теплых полах, РАЗВЕРНУТЫ!

Мы рады, что наше руководство по подогреву пола оказалось вам полезным.В Nu-Heat нам задают сотни вопросов о подогреве полов и о том, как они работают каждый день, многие из них касаются одних и тех же вопросов и вызывают одни и те же опасения.

Даже сейчас существует множество распространенных заблуждений относительно НФГ. Чтобы помочь любому домовладельцу, строителю или установщику, который исследует UFH для проекта, мы развеиваем мифы о UFH.

Миф: теплые полы небезопасны и могут протекать

Наши трубы для напольного отопления чрезвычайно прочны и не дают утечек. Вам придется физически проколоть трубку, чтобы создать утечку, что требует значительных усилий! В трубе никогда нет соединений, кроме как на коллекторе, поэтому в системе нет слабых мест, где могла бы возникнуть утечка.Подробнее о трубке Fastflo можно узнать здесь.

Трубы, которые мы поставляем, имеют гарантированное качество ISO9001 и разработаны в соответствии с высокими европейскими отраслевыми стандартами.

Миф: теплый пол долго прогревается

Различные системы напольного отопления имеют различную тепловую мощность и время срабатывания.

Важным фактором при выборе режима работы напольного отопления является использование недвижимости. Некоторые системы UFH нагреваются очень быстро и хорошо подходят для помещений, владельцы которых регулярно заглядывают и уходят в течение дня.Другие предназначены для медленного накопления и отдачи тепла, что хорошо подходит для тех, кто проводит больше времени дома.

Например:

  • LoPro ® имеют низкий профиль, менее 22 мм, поэтому они обеспечивают быстрое время нагрева наравне с радиатором.
  • ClippaPlate ® , для UFH наверху, удерживает трубы на одном уровне с настилом пола, что также обеспечивает быстрое время нагрева.
  • Пол с подогревом, наиболее распространенная система для новостроек, удерживает трубу UFH в толстом слое стяжки.Это решение требует больше времени для нагрева, но оно также сохраняет тепло в течение гораздо более длительного периода времени.

Миф: теплый водяной пол не подходит для одноместных комнат

Теплый водяной пол можно установить всего в одной комнате. Часто клиенты хотели бы включить UFH в новую пристройку, не обновляя свою систему отопления, и это вполне возможно. Мы предлагаем онлайн комплекты для обогрева пола OneZone ® , которые идеально подходят для однокомнатного UFH в различных помещениях.Они могут даже работать непосредственно от существующего контура радиатора.

Миф: электрические теплые полы лучше подходят для ванных комнат и кухонь

Более низкая первоначальная стоимость электрического UFH может показаться заманчивой при установке в таких местах, как кухня или ванная комната, но поскольку это электрическая система, ее эксплуатация значительно дороже – примерно в три раза больше, чем стоимость UFH с подогревом воды – так что это лучше всего подходит для небольших площадей.

UFH для теплой воды состоит из гораздо большего количества компонентов, поэтому первоначальная стоимость и стоимость установки несколько выше.Но вы получаете выгоду от гораздо более низких эксплуатационных расходов в будущем, и это на 25% эффективнее, чем радиаторная система.

Нет смысла устанавливать электрический теплый пол в большом помещении, если вы никогда не сможете им пользоваться из-за огромных ежемесячных счетов.

Каковы недостатки теплых полов?

Возможно, вы задавались вопросом – «какие недостатки у теплых полов». Что ж, мы рассмотрели все преимущества и развенчали мифы, так что, как видите, их не так уж и много.

Хорошо, меня интересует пол с подогревом! Что дальше?

Минимальная толщина стяжки для теплого пола | Staenis

Стенис | 18.02.2021

Какая минимальная толщина стяжки на теплый пол?

Планируете установить напольную конструкцию с подогревом пола? Затем необходимо также предусмотреть изоляционный слой и подходящую стяжку.В конце концов, теплый пол устанавливается в или на изоляционном слое. Какую стяжку можно использовать для теплых полов и какой толщины она должна быть? Узнайте рекомендуемую толщину стяжки для вашего проекта и получите полезные советы.

Зачем делать стяжку?

При укладке пола всегда необходимо предусмотреть стяжку или плавающую стяжку. Это обеспечивает ровную поверхность, на которую можно укладывать напольные покрытия, такие как плитка, паркет, эпоксидная смола и так далее. В нем также можно хранить трубы электроснабжения, отопительные, вентиляционные и дренажные каналы для получения идеально ровной поверхности, хотя эти инженерные коммуникации, конечно, лучше размещать в слое заполнения.Если вы выберете пол с подогревом, ваша стяжка будет лежать на изоляционном слое или поверх него, а не непосредственно на несущем полу. Говорят о плавающей стяжке, потому что нет прямого контакта между стяжкой и несущим полом, стенами, плинтусами, подоконниками и т. д. Хотите сэкономить на стоимости своего проекта? Откройте для себя удобное решение, которое позволит вам, как начинающему мастеру, самостоятельно установить плавающую стяжку.

Плавающая стяжка, подходящая стяжка для полов с подогревом

Таким образом,

полы с подогревом устанавливаются внутри или поверх изоляционного слоя.Этот изоляционный слой будет располагаться между несущим полом и стяжкой. Благодаря теплоизоляции тепло от вашего теплого пола не может уйти вниз. Какая стяжка будет укладываться на этот утепляющий слой? На практике можно совместить подогрев пола с плавающей стяжкой. Такая стяжка всегда должна иметь толщину не менее 5 см на утеплителе или над трубами теплого пола. Рекомендуемая толщина стяжки зависит от типа стяжки, состава раствора и типа системы теплого пола.Обсуждаем необходимую толщину стяжки в зависимости от типа теплого пола (мокрая или полусухая система). Вы еще не наняли разбрасывателя? С помощью этой инновационной системы «сделай сам» вы можете легко установить плавающую стяжку самостоятельно.

Какой тип стяжки выбрать для плавающей стяжки?

Если вам нужна плавающая стяжка, вы можете выбрать между традиционной стяжкой на цементной основе и стяжкой на основе ангидрита. Цементная стяжка состоит из смеси песка и цемента и готовится на воде.Бывают разных видов: клеевые и неклейкие, плавающие и наклонные стяжки. Поместите плавающую стяжку на изоляцию пола, которая имеет тепловую и/или акустическую функцию, как в случае с подогревом пола. Ангидридная стяжка часто используется в крупных строительных проектах или при ограниченной строительной высоте пола в проектах реконструкции, поскольку ее можно сделать тонкой. Здесь вы найдете наиболее подходящую структуру пола для вашего проекта.

Теплый пол: мокрая или полусухая система?

Системы напольного отопления со стяжкой можно условно разделить на два типа систем: мокрые системы и полусухие системы.В мокрых системах нагревательная труба укладывается на изоляцию пола и, таким образом, на нижнюю часть цементной стяжки. Это очевидный выбор для новостроек. С другой стороны, при полусухой системе трубы теплого пола укладываются поверх изоляционного слоя. Благодаря малой строительной высоте полусухая система идеально подходит для реновации, квартир и деревянно-каркасного строительства. Теплый пол с полусухой системой стоит немного дороже, чем мокрая система, но взамен есть интересные преимущества.Например, лучший отвод тепла вверх и равномерное распределение тепла.

Средняя толщина стяжки при полусухой системе

Какой толщины должна быть стяжка, если вы выбрали полусухую систему подогрева пола? При теплых полах с полусухой системой трубы отопления располагаются в слое утеплителя. Изоляция состоит из предварительно сформированных изоляционных плит из пенополистирола или полистирола. На слой утеплителя со встроенным теплым полом укладывается тонкая финишная стяжка.Если вы выбираете традиционную цементную стяжку, толщина стяжки должна быть 6 см. Если вы используете ангидридную стяжку, толщина стяжки лучше всего 4 см.

Средняя толщина стяжки с мокрой системой

Какова рекомендуемая толщина стяжки, если вы выбираете теплый пол с мокрой системой? При теплых полах с мокрой системой трубы отопления лежат на слое утеплителя. В этом случае стяжка является завершающим слоем, в котором скрываются трубы. Таким образом, трубы отопления находятся в самой стяжке.Мы говорим о мокрой системе, потому что стяжка заливается мокрой поверх труб, и трубы полностью окружены стяжкой. Для обеспечения хорошего распределения тепла необходимо предусмотреть дополнительное пространство для стяжки на трубах теплого пола не менее 4,5 см. Это доводит общую толщину стяжки до 7,5-8 см.

Какой толщины должна быть конструкция пола с подогревом?

Если вы устанавливаете пол с подогревом, конструкция пола будет толще, чем обычно. То, насколько толще, зависит от типа системы.Если вы выбираете теплый пол с полусухой системой, толщина варьируется от 8,5 до 14 см без дополнительного утепления. Таким образом, полусухая система идеально подходит для мест с ограниченной строительной высотой (например, квартиры, ремонт и т. д.). С мокрой системой высота конструкции больше, и вам потребуется минимальная высота 12 см, из которых 4,5 см для напыляемого полиуретана или изоляционной стяжки. Таким образом, мокрая система интересна, когда имеется достаточная высота конструкции, например, в новом строительстве.

Сделай сам? Уложите стяжку самостоятельно

Не хотите долго ждать свой разбрасыватель? Почему бы не установить конструкцию пола самостоятельно? Вы можете сделать это быстро и легко с помощью «решетки для стяжки» от Staenis. Как мастер-сделай сам, вы можете добиться профессионального результата без особых усилий. Как работает стяжка сетки? Вы размещаете один ряд пластиковых решеток, устанавливаете их на нужную высоту, заполняете их стяжкой и ровно натягиваете стяжку на верхнюю часть сетки. Сетка все это время остается на месте и обеспечивает ровную стяжку без трещин.Поскольку сетка разделена на секции по 0,25 м², внутренние напряжения значительно снижаются, так что вы можете исключить расходы на расцепляющий мат. Таким образом, вы экономите деньги и время. И да, система отлично сочетается с мокрым и полусухим теплым полом. Любопытный? Посмотрите вступительное видео и узнайте, как самостоятельно уложить напольную конструкцию.

Вы собираетесь самостоятельно укладывать конструкцию пола с использованием сетки Staenis? Тогда лучше всего использовать стяжку толщиной не менее 7.5 на 8 см при классической песчано-цементной стяжке с теплым полом. Вы можете легко заказать решетку Staenis, необходимые наполнители и инструменты для установки онлайн через интернет-магазин. Хотите увидеть систему своими глазами, прежде чем принять решение? Посетите выставочный зал Sack DIY.

Пол: Деревянный пол, цементная стяжка или сухая стяжка

Хотя это и не самый гламурный аспект проектирования зданий, выбор правильных характеристик напольного покрытия может оказаться минным полем.Это часто связано с большим количеством вариантов, доступных для создания идеального напольного покрытия.



Здесь мы попытались описать некоторые ключевые варианты, от структурных до накладных, с преимуществами и недостатками каждого варианта.



Уход под землю:

от балок и блоков до деревянных балок, какая конструкция пола подходит для вашего проекта?



Варианты структурных полов на рынке в целом делятся на три категории; балки, бетонные плиты или балки и блоки.



Балка и блок

Во многих новых домах используется вентилируемая балка с «плавающим полом» и блочная конструкция для первого этажа. Хотя стоимость материалов может быть высокой, подготовка минимальна, а «плавающий пол» из балок и блоков можно быстро и легко установить, что позволяет окупить затраты за счет экономии на рабочей силе.

Стандартные бетонные балки обычно имеют длину от 6 м до 8 м, также доступны индивидуальные варианты.Балки укладываются аналогично деревянным лагам, затем в пол вставляются бетонные блоки.

Бетонные плиты

Твердый бетон часто является популярным выбором (особенно среди домашних мастеров) для небольших проектов, таких как пристройки к дому, поскольку стоимость материалов относительно невелика. Однако этот метод больше связан с трудом.

При использовании этого метода важно подготовить почву и обеспечить прочную и качественную основу из хардкора, особенно потому, что фундамент часто очень неглубокий.Существует риск того, что при ненадлежащем качестве грунта или твердого сердечника плита со временем может начать трескаться.

Твердые бетонные полы строятся в несколько слоев, которые обычно состоят из хардкора, влагонепроницаемой мембраны, изоляционных плит и товарного бетона (обычно толщиной не менее 100 мм), а затем покрываются обычной стяжкой пола или затирочной машиной.

Деревянные балки

Деревянные балки, чаще используемые на первом и втором этажах, доступны из мягкой древесины, деревянных двутавровых балок или открытых металлических перемычек.Наиболее популярным выбором являются деревянные двутавровые балки, поскольку они не расширяются и не сужаются, как древесина хвойных пород, что устраняет скрип под самим полом.

Двутавровые балки могут иметь длину 6 м и более, они легкие, но прочные. Они стоят дороже, чем балки из хвойных пород, но монтируются намного быстрее.

Итого :

Метод

Балка и блок

Деревянные балки

Бетонные плиты

Дополнительные баллы

— Подходит для больших новых схем сборки
-Быстрая установка

— Быстрая установка

-Более тихие полы

— Идеально подходит для верхних этажей

— Отлично подходит для домашних мастеров
в качестве материалов стоит
дешевые

Когда лучше избегать

– Дорого для небольших проектов,
такие как расширения

— Не рекомендуется для
цокольный этаж

-Должен использоваться только
где земля хорошо
приготовлено и где сезонно
движение грунта минимальное



F

Накладка на пол: С нуля

После того, как вы определились со структурными элементами пола, возникает вопрос, какие напольные покрытия использовать.



Теперь в игру вступают ключевые соображения, такие как желаемое напольное покрытие, идеальное акустическое покрытие, теплопроводность, когда речь идет о напольном отоплении, и, конечно же, скорость и стоимость укладки.

Если посмотреть на рынок, то можно выделить два основных варианта: деревянный или бетонный пол со стяжкой.



Оба метода имеют тысячелетнюю историю и имеют как преимущества, так и недостатки. Деревянные плавающие полы быстро монтируются, недороги и легки.Однако они не являются стабильными по размерам и плохо работают в качестве напольного покрытия с подогревом и акустического покрытия.



Стяжка пола, наоборот, может использоваться для выравнивания пола и добавления массы, однако ее недостатком является длительное время высыхания.



К современным напольным покрытиям также предъявляются все более высокие требования, включая законодательное повышение требований к характеристикам (например, акустический пол). Плюс тенденции к минимализму и сокрытию, например, использование теплых полов вместо радиаторов, и постоянно растущие варианты готовых полов – от микрошпона, крупноформатной плитки, до элитного винила и так далее.



Если мы посмотрим на то, как традиционные системы напольных покрытий справляются с требованиями современного пола, то древесина не подходит в качестве покрытия для теплого пола, это изолятор, препятствующий передаче тепла. Что касается звукоизоляции пола, то традиционный деревянный пол, состоящий из 18 мм ОСП, 235 мм х 50 деревянных балок, 100 мм минеральной стены (10-11 кг) и 2 слоев гипсокартона (общая масса 16-17 кг), может не соответствовать нормам до 15 дБ!



Расширение и подрядчик деревянного пола также делают непригодным получение плитки или MicroScreed напрямую.

И наоборот, традиционная песчано-цементная стяжка пола хорошо работает в качестве покрытия для теплого пола, соответствует требованиям по прохождению звука по воздуху, но не соответствует ударному звуку. В дополнение к проблемам, связанным с ударным шумом, время высыхания затрудняет использование мокрой стяжки пола, особенно в сжатые сроки строительства. Британские стандарты рекомендуют оставлять традиционную мокрую стяжку сохнуть в течение 1 дня на каждый мм толщины в течение первых 40 мм и 2 дня на каждый мм после этого.



Так есть ли лучшее решение?

Популярным напольным покрытием в континентальной Европе является напольное покрытие из гипсоволокна, инженерная плита для сухой стяжки, обеспечивающая превосходную звукоизоляцию пола и работающая в качестве напольного покрытия с подогревом, а также быстрая укладка.



Накладные полы из гипсоволокна

не требуют длительного обслуживания и будут удовлетворительно работать в течение всего срока службы здания.



Гипсовое волокно

Fermacell исключительно хорошо подходит для покрытия полов с подогревом, так как имеет низкое тепловое сопротивление.Обеспечивает оптимальную звукоизоляцию пола благодаря своей плотности и поглощающему слою из древесного волокна. Можно добавить роскошную отделку, поскольку она обеспечивает плоскую, стабильную по размерам поверхность.



Независимо от того, состоит ли ваш базовый пол из бетонных плит, блоков и балок или двутавровых балок, гипсоволокно можно использовать в качестве верхнего слоя сухой стяжки.

Изготовление земляного пола своими руками: два способа

После завершения строительства стен из тюков соломы и круглой деревянной крыши развязки Милквуда мы хотели сделать великолепный пол, чтобы завершить это естественное здание ручной работы.Поэтому земляной пол был естественным выбором.

Однако не так много легкодоступной информации о том, как сделать собственный земляной пол. Поэтому мы хотели бы поделиться с вами тем, что узнали…

Все это произошло прошлой осенью. Стены и крыша разворота были подняты и выглядели великолепно.

Наши варианты пола, как мы их видели, заключались в том, чтобы сделать либо заливной бетон, либо земляной пол. В интересах обучения ремеслу, а также минимизации воплощенной энергии здания, мы действительно хотели пойти по земляному пути.

У нас была одна проблема — мы не знали, как это сделать. И доступной информации было минимум. И большинство людей, которые предлагали нам это сделать, так и не сделали этого. Так было во всех наших умах, но не в чьем-либо наборе навыков.

В конце концов, мы остановились на двух возможных методах.

Один метод предлагал низкую стоимость, но увеличивал время высыхания, а другой был более дорогим, но, теоретически, Флойд и Джиджи могли быстрее переехать в новый дом.

Мы остановились на варианте с более высокой стоимостью и более быстрым временем высыхания.Если бы у нас снова было время, мы бы, вероятно, использовали другой метод. Живи и учись.

Песочный метод Brickies – шаг за шагом

Сначала заложили и уплотнили

  • 100 мм основания дороги
  • 10-20 мм любого доступного песка – (мы использовали речной песок) для защиты водонепроницаемой мембраны выше

Затем мы положили гидроизоляционный слой (использовали строительный пластик) – это должно было остановить возможность подъема влаги в очень влажный год

Затем мы уложили и уплотнили 75-миллиметровый слой увлажненного кирпичного песка, а затем пришло время верхнего слоя.

Верхний слой

Состав: слой 25 мм из 4 частей кирпичного песка на 3 части штукатурной глины

Метод:

  • Готовьте смесь лопатами, чем меньше, тем лучше, в тачке. Хорошо перемешать.
  • Выровняйте его с помощью спиртового уровня или стяжки примерно на 10 мм выше желаемого уровня отделки
  • Затем уплотните его стальным уплотнителем – все еще на несколько мм выше желаемого уровня
  • Выровняйте его с помощью спиртового уровня – чтобы получить нужную высоту и уровень
  • Отполируйте пол с помощью стального шпателя и пульверизатора с водой, чтобы сделать его красивым и гладким, и заполните трещины

Верхний слой должен полностью высохнуть, чтобы перейти к следующему этапу – отверждению пола.Имейте в виду, что поздней осенью этот процесс сушки занимает гораздо больше времени, чем вам хотелось бы.

Укладка пола

После того, как все было уложено, пришло время вылечить пол. Этот шаг волшебный (хотя и немного затянутый) — льняное масло и камедь склеиваются вокруг песчинок, создавая твердую, гладкую, великолепную поверхность. В конце концов.

Первым основным ингредиентом для лечения является прокипяченное льняное масло. Если вы можете, убедитесь, что вы используете сырое льняное масло, потому что оно работает так же эффективно, как и другие вещества, и содержит гораздо меньше токсинов.

Вторым основным ингредиентом является скипидар живичный или живичный скипидар, получаемый из дистиллированной древесины. Не путать с минеральным скипидаром, который является нефтяным растворителем. Однако тот факт, что камедь является натуральной, не означает, что она инертна — для работы с ней требуется хороший поток воздуха и защита кожи.

На 28 квадратных метров поверхности пола депо мы использовали 8 литров льняного масла. Для каждого слоя мы смешивали пропорции, а затем выливали как можно больше на пол без скопления.Затем мы нанесли его с помощью губчатой ​​швабры.

После того, как каждый слой впитался, наносился следующий. Всего мы нанесли 5 слоев:

1-й слой – 100 % льняного семени
2-й слой – 80 % льняного семени до 20 % скипидара
3-й слой – 60 % льняного семени до 40 % скипидара
4-й слой – 40 % льняного семени до 60 % скипидара турпс
6-й слой – 100% турпс

Конечным результатом является очень красивый, слегка текстурированный, очень твердый земляной пол. По нему приятно ходить, он работает как поглотитель тепла в холодную погоду и является прекрасным дополнением к развязке.

Этот метод занял 8 недель от начала до конца, с высокими входными затратами из-за всего использованного нами кирпичного песка и бесконечных часов труда (в основном Флойда).

В следующий раз мы сделаем земляной пол так, как предложил Сэм Виверс, прирожденный строитель, преподающий в мастерских по натуральному строительству Milkwood.

Этот метод приведет к снижению материальных затрат и трудозатрат (хотя, возможно, и к более длительному времени высыхания, в зависимости от климата).

Сэм Виверс показывает учащимся демонстрацию земляных построек на ферме Милквуд

Земляной пол, метод 2 – метод Сэма Виверса

  • Уложите 100 мм синего металла в качестве базового слоя, затем тонкий слой песка для защиты гидроизоляционного слоя
  • Укладка строительного пластика для гидроизоляции

Положите 100 мм камышовой смеси – глины, песка и соломы: 1 часть песка на 1 часть глины (в зависимости от качества глины) и длинной соломы

Уложить 50 мм слоем более тонкой камышовой смеси с добавлением мякины (измельченной соломы) – 2 или 3 части песка на 1 глину (в зависимости от качества глины) и мякины

Уложите последний слой тонкой смеси толщиной 10 мм без соломы – 3 части песка на 1 часть глины, используя более мелкий песок

Обработать пол льняным маслом по предыдущему методу

Примечание: каждый из слоев в этом методе должен полностью высохнуть перед началом следующего слоя

Итак, готово — есть много других способов построить долговечный земляной пол, кроме этих двух, но это только начало.

Как бы вы этого ни достигли, земляной пол — прекрасное дополнение к натуральному дому.

Это износостойкая поверхность, она выглядит великолепно, и, если здание имеет хороший пассивный солнечный дизайн, этот пол будет собирать и отдавать тепло в дом в холодные месяцы, а также помогает поддерживать внутреннюю температуру дома в более теплые месяцы. месяцы.

Мы покажем учащимся все о том, как сделать такие вещи (а также совершим обзорную экскурсию) в рамках нашего осеннего Семинара по строительству природных материалов , который представляет собой 4-дневный практический опыт, охватывающий множество природных техники строительства.

Знаете ли вы другие хорошо работающие методы? Мы будем рады услышать о них!

>> Еще сообщения о естественном строительстве

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
