Простой листогиб своими руками чертежи и описание как сделать: чертежи и описание гибочного станка для листового металла. Как сделать листогибочный станок из уголка?

Содержание

Листогибочный станок своими руками: Чертежи

Листогибочный станок изготавливается в том случае, если есть необходимость в постоянной работе с металлическими листами различной толщины. Для единоразовых задач существуют специальные техники, как согнуть жесть или листовой металл с помощью подручных инструментов. Приступая к созданию собственного станка нужно хорошо рассчитать, какое количество времнени и сил есть в распоряжении для осуществления задуманного проекта.

Виды ручных листогибов

Для домашнего пользования наиболее часто используются поворотные листогибы. Они работают по такому принципу: металлический лист кладется между двумя фиксирующими плоскостями, одна из которых выступает за поверхность другой и имеет поворотный механизм.

Как правило, этот поворотный механизм расположен на нижней плоскости и при её поднятии, находящийся под прижимом верхней плоскости металлический лист начинает изгибаться.

Преимущество такой конструкции в относительной простоте изготовления и достаточно высокой производительности при использовании жести небольшой толщины. Главный недостаток такой конструкции в том, что она может выполнять изгибы металла ограниченной толщины и наиболее подходит для работы с угловыми изгибами. Согнуть материал по дуге с помощью такого станка будет очень проблематично.







Если есть необходимость получить плавные изгибы толстого листового металла, то для такой работы портебуется ротационный листогиб. В его основе лежит система валков, которые расположены на определенных регулируемых расстояниях друг относительно друга и позволяют согнуть даже листы достаточно большой толщины.

Валки могут быть установлены в различных положениях, чтобы достичь максимально эффективной работы при выполнении округлых изгибов определенного радиуса для металла той или иной толщины

Так как при выполнении большинства работ с металлом достаточно простого поворотного листогиба, далее будет подробно рассмотрена технология изготовления такого ручного станка. В конце обзора можно будет также увидеть и скачать чертежи указанного выше ротационного листогиба.

К содержанию ↑

Пошаговая инструкция по изготовлению листогиба своими руками



Для создания такого станка потребуются:

  • Швеллер шириной 25 см
  • 2 прочных металлических уголка из стали потолще, две трубы диаметром ½ дюйма и 3/4 дюйма
  • 2 3/4-дюймовые гайки
  • 2 3/4-дюймовые резьбовые пробки
  • 2 3/4-дюймовые муфты
  • 2 3/4-дюймовые металлические шайбы
  • 2 болта для фиксации стальных уголков (на фото их нет)

Для начала с швеллера была снята вся ржавчина и сделаны замеры и вырезы в тех местах, где будут размещены петли.



Далее небольшие отрезки 3/4-дюймовой трубы были отрезаны для того, чтобы затем сделать из них петли.



Такие же запилы, как в швеллере, нужно выполнить и в металлических уголках













Затем сверлятся отверстия под фиксирующие болты в швеллере и одном из уголков.



После чего уголок скрепляется со швеллером. Это соединение не должно быть очень тугим, так как между данными двумя деталями затем будет укладываться металлический лист, который нужно будет согнуть.





Если нет возможности или времени выполнять прижим с помощью болтов, для этих целей можно использовать струбцины, как в этом примере:

Далле следует изготовление петель. Для этого нужно правильно приварить метллические отрезки трубы 3/4 дюйма. От того, насколько ровно они будут установлены зависит точность работы станка в дальнейшем.



Боковые меньшие трубки крепятся к швеллеру, а центровой длинный отрезок — ко второму уголку.



Теперь нужно изготовить оси для работы петель. Они сделаны из трубы диаметром ½ дюйма, приваренной к 3/4-дюймовым гайкам.





В качестве ручек были взяты две трубы по 75 см, на концы которых были приварены 3/4-дюймовые резьбовые пробки, а 3/4-дюймовые муфты нужно приварить ко второму уголку снизу.





Для установки листа нужно фиксирующие болты ослабить на необходимое расстояние. После закладки листа болты снова зажимаются и выполняются поворот второго швеллера вверх с помощью ручек.



А так выглядит результат работы станка:



Чтобы получить изгибы круговой формы можно попробовать сделать такую конструкцию.

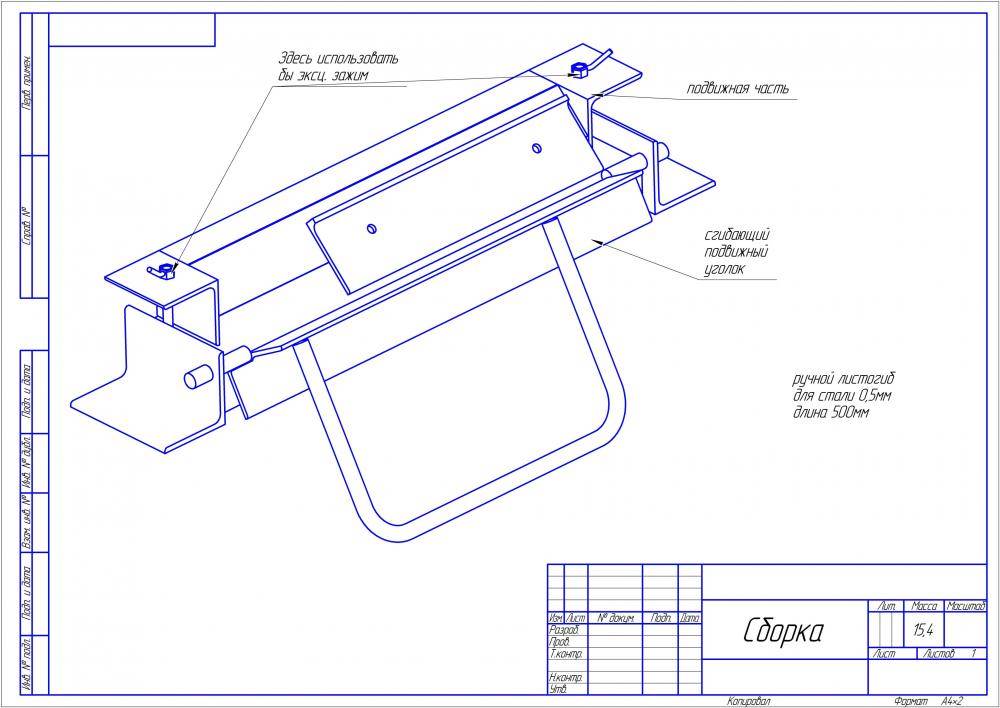

Чертежи прилагаются.







Достаточно сложная конструкция, требует большого опыта в работе с металлическими деталями.

Самодельный ручной листогиб своими руками чертежи

Виды листогибов

Чтобы понимать, как работают станки для гибки листового металла, нужно изучить разновидности оборудования. Виды машин по методу управления:

  1. Ручные листогибочные станки. Подвижные механизмы начинают работать после приложения усилий со стороны человека.
  2. Гидравлическое оборудование. Работает с помощью жидкости, которая толкает плунжер под давлением. Он передвигает рабочую часть конструкции, которая сгибает металлический лист. Благодаря системе подвижных цилиндров уменьшается усилие со стороны мастера, увеличивается производительность станка.
  3. Электромеханическое оборудование. Промышленные машины, которые устанавливаются на больших предприятиях. Работают за счёт электродвигателя, который приводит в движение гибочную балку через приводную систему. Станки с электромоторами могут сгибать листы большой толщины, что невозможно сделать ручным приспособлением.

По конструкции можно выделить 4 группы оборудования:

  1. Вальцовый механизм. Состоит из 3 подвижных валов, через которые проходит лист металла. При обработке можно изготавливать плавные полукруглые, круглые изделия, водостоки без острых углов. Радиус изгиба задаётся с помощью центрального подвижного вала.
  2. Траверсная конструкция. Наиболее популярный вид ручных листогибов. Заготовка зажимается с помощью специального фиксатора по будущему месту изгиба. Мастер с помощью подвижной траверсы сгибает лист под нужным углом. Существуют промышленные модели, которые гнут заготовки без усилий со стороны мастера.
  3. Роликовый листогиб. Вспомогательное устройство, с помощью которого можно сгибать детали на торцах и далеко от края. Неудобен при использовании.
  4. Пресс для сгибания листов. Состоит из двух пуансонов. Заготовка располагается между подвижными частями, которые под воздействием давления её сгибают.

Покупая траверсный механизм нужно поинтересоваться входит ли в комплект нож для разрезания металлических листов. С его помощью можно делать ровные резы. Нужно выставить металл по размеру, повесить нож, с усилием провести его до конца траверса.

Самодельный ручной листогиб своими руками чертежи

Категория: Приспособления и инструменты 53 787

0

Самодельный ручной листогиб своими руками, чертежи, подробное описание и порядок сборки.

Проектируя самодельный листогибочный станок, необходимо точно знать

его основные эксплуатационные характеристики: — толщина листа; — максимальная длина линии изгиба; — размерный ряд толщин листов; — рабочий угол изгиба листа; — количество рабочих циклов.

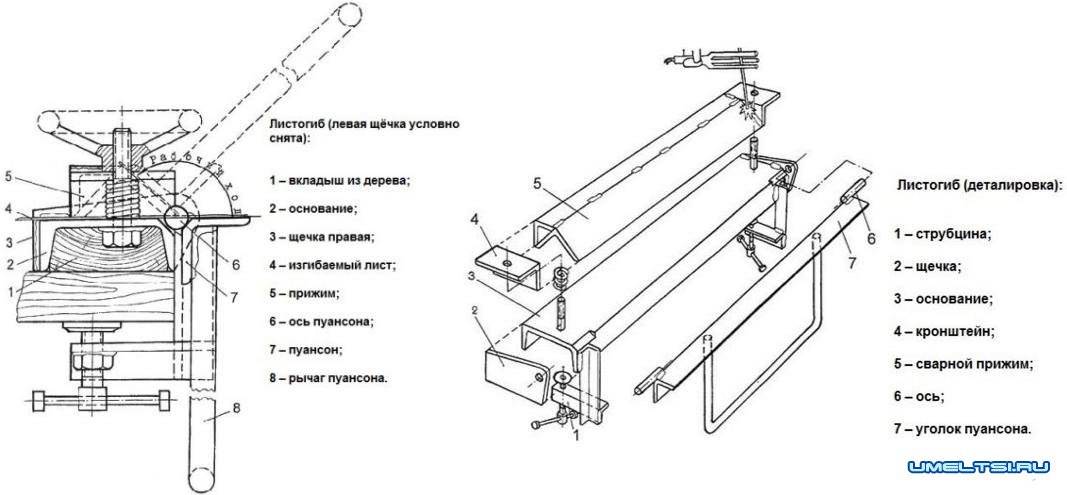

Посмотрим на рисунок, где схематично показан самодельный ручной листогиб. Если ось вращения сделать подвижной по направлению стрелок, то можно качественно гнуть листы разных толщин. Но такое решение существенно усложнит конструкцию и ее стоимость. И еще – качество изгиба зависит от качества плоскости гибочных поверхностей и точности положения оси относительно гибочных плоскостей. В процессе проектирования и изготовления, это необходимо учесть. Перейдем к техническим характеристикам рассматриваемого изделия:
• размерный ряд толщин используемого листа 05,; 0,7; 0,8 (мм) • максимальная длина линии изгиба 1000 (мм) • рабочий угол от 0° до 135° • ось установлена на подшипники 1000901 ГОСТ 8338-75 Если мы захотим согнуть лист под углом 90°, гибочную балку опускаем сверху вниз Если мы захотим согнуть лист под углом от 0° до 135°, гибочную балку поднимаем снизу вверх
Сборочные части самодельного ручного листогиба:
• нижняя основа • гибочная балка • прижимная балка • направляющий палец
НИЖНЯЯ ОСНОВА
Швеллер 10 ГОСТ 8240-97 (горячекатаный)
ГИБОЧНАЯ БАЛКА
Уголок 75 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)
ПРИЖИМНАЯ БАЛКА
Уголок 70 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный) Уголок 50 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)
НАПРАВЛЯЮЩИЙ ПАЛЕЦ
Вставим в отверстие изнутри швеллера и приварим его.
ВАЛ ПОДШИПНИКАСтандартная комплектация:
• гайки «барашек» М 16 ГОСТ 3032-76 • подшипники 1000901 ГОСТ 8338-75 • пружины 1086-0805 ГОСТ 18793-80 По предложенным чертежам, имея электросварку, стандартный стальной профиль, трубогиб – несложно изготовить листогиб своими руками.
Порядок сборки:
1. Закрепим нижнюю основу на слесарный верстак при помощи болтов и гаек М8. 2. Установим гибочную балку, для чего вставим подшипники в отверстия нижней основы и соединим валом подшипника сначала один конец балки, затем второй. 3. Наденем пружины на направляющие пальцы. 4. На пружины и на направляющие пальцы установим прижимную балку. 5. Балку прижмем гайками «барашками».

Принцип работы:

отпускаем гайки «барашки», просовываем лист в образовавшийся зазор и устанавливаем его в нужное положение, зажимаем гайки, поворачиваем гибочную балку на нужный угол, лист согнут, ослабляем зажимы, повторяем операции или достаем согнутую деталь.

Заказать чертеж
Поделитесь с друзьями!

Конструкция листогибов

Сделать инструмент для гибки заготовок из металла можно только после ознакомления с его внутренним устройством, принципом работы. Конструкция ручного листогиба:

  1. Балка, зажимающая металлическую поверхность.
  2. Балка, которая сгибает лист.
  3. Устойчивое основание, на котором закрепляются основные элементы.
  4. Угломер — устройство, позволяющее выполнять сгибы под нужными углами.
  5. Рабочий стол. Должен оборудоваться ограничителями глубины.
  6. Рукояти для передачи усилия на гибочную балку.

Станок может дополняться гидравлическими или электрическими приводами.

Устройство листогиба

Подбор материалов

Прежде чем начинать сборку самодельного оборудования для гибки металла нужно подготовить необходимые материалы:

  1. Металлические уголки — 4–6 метров.
  2. Шаровую от машины. Должна комплектоваться кронштейном.
  3. Стабилизатор от автомобиля.
  4. Швеллер для изготовления основания.
  5. Лист металла.
  6. Петли — 2 штуки.
  7. Деревянный брусок.
  8. Металлическую трубу.

Для изготовления самодельного листогибочного станка понадобятся разные инструменты: сварочный аппарат для соединения элементов, дрель со сверлами по металлу, шлифовальная машинка для зачистки швов, большая болгарка.

Пошаговая инструкция по изготовлению

Для изготовления траверсного листогиба нам понадобятся:

  • 4 метра стального уголка, сторона – 50 мм;
  • Шаровая опора для автомобиля, с кронштейном для крепления;
  • Тяга стабилизатора от него же, диаметром 10 мм;
  • Болгарка, дрель, электросварка.
  1. Металлопрокат нарезаем болгаркой на куски по 1 метру. Если есть необходимость работать с металлом большей ширины – длина уголков увеличивается. К ширине рабочей поверхности надо прибавить минимум 100 мм.
  2. Из кронштейна шаровой опоры вырезаем при помощи УШМ две проушины. Это будут рабочие петли подвижной траверсы.
  3. Из стойки стабилизатора – делаем ось, на которую петли будут опираться.
    ВАЖНО! От качества подгонки этих элементов зависит будущий люфт поворотного механизма.
  4. Тщательно измеряем и размечаем на уголке выборку для крепления оси.
  5. Строго по размеру стачиваем лыски для установки полуосей. Это нужно сделать максимально точно, чтобы не тратить время и материал на последующую подгонку.
  6. Наносим разметку точно по центру оси, и совмещаем ее с вершиной уголка – траверсы. Этот момент важен. поскольку при неправильной центровки качество изгиба заготовки на станке ухудшится, или же листогиб будет непригоден для работы.
  7. Привариваем к выборкам полуоси с соблюдением параллельности вершине уголка. Для повышения точности, при сварке следует воспользоваться кондуктором. Например, тисками и струбциной. Длина выступающей части оси не превышает 1 см.
  8. В результате должна получиться конструкция, с идеальной соосностью в торцах.

  9. Приставляем уголки друг к другу.

  10. Делаем разметку выборки на втором уголке строго напротив осей первого уголка.
  11. Углы относительно друг друга должны быть расположены следующим образом:

  12. Складываем обе траверсы, соблюдая плоскость, и фиксируем их для сварки. Привариваем петли на второй уголок с обеих сторон.

  13. Уголки должны свободно вращаться друг относительно друга на петлях. При повороте на 180 градусов не должно быть зацепов и подклинивания. При этом щель между траверсами должна быть минимальной.
  14. Металлический прижим будет располагаться следующим образом:

  15. Предварительно разметив, вырезаем при помощи болгарки выборку вокруг оси на прижимном уголке. Нижняя сторона прижимного уголка стачивается под углом 45 градусов.
    ВАЖНО! Кромка должна остаться идеально ровной, именно по ней будет проходить линия сгиба. В случае неровностей возможны заломы и складки на заготовке.

  16. Напротив осей размечаем и сверлим отверстия под болты 10 мм. Болты привариваем резьбой вверх к нижней неподвижной траверсе.

  17. В центре траверсы также делаем отверстие, но болт не привариваем. Это будет съемный элемент, поэтому к нему Т-образно привариваем короткую ось.

  18. Болты нужны для прижима заготовки к траверсе при изгибе. Центральный болт используется в случае, когда заготовка имеет ширину, вдвое меньшую, чем траверса. При работе с широкими заготовками болт убирается.
  19. Из круга 15-20 мм нарезаем две рукоятки длиной 30 см. Более тонкий прут не подойдет, поскольку усилие на рукоятях может быть значительным, и можно их просто согнуть.
  20. Рукояти привариваем с нижней части поворотного уголка (траверсы).

Популярное: Как правильно точить ножи бруском — видео рекомендации

Делаем станину для листогиба

Четвертый уголок привариваем к нижней неподвижной траверсе с обеих сторон, для прочности. В станине сверлим отверстия. Вся конструкция обязательно должна быть закреплена на устойчивой поверхности, например – на стальном верстаке.

Листогиб прикручиваем к верстаку, проверяем свободный ход подвижной траверсы.

Конструкция позволяет работать с листами железа толщиной до 2 мм и шириной 92 см. Углы загиба можно выбирать любой величины, гнуть заготовку можно как в одном направлении, так и ступенчато.

При работе с толстой заготовкой удлиняется рукоятка металлической трубой, прочности уголка всегда хватает. Работа со стандартной оцинковкой не вызывает сложностей, приспособление гнет ее с легкостью картона.

Усовершенствование конструкции листогиба

Для самодельного листогибочного станка не нужно придумывать сложную конструкцию. Достаточно собрать вместе ряд самодельных элементов:

  1. Деревянную подушку.
  2. Основание из швеллера.
  3. Рабочий стол из листа металла.
  4. Уголки, соединённые петлями.
  5. Ручки для сгибания заготовок.

Чтобы усовершенствовать станок, необходимо сделать дополнительную прижимную балку. Для этого на уголок наваривается металлическая пластина, которая шире его.

Листогибочный станок своими руками

Если вы не знаете, как сделать листогиб, воспользуйтесь пошаговой инструкцией:

  1. Изначально нужно сделать чертеж листогиба. На нём нужно отметить подвижные элементы, крепёж, размеры. Не нужно делать сложную конструкцию самостоятельно. Достаточно собрать простейшее приспособление без дополнительных функций.
  2. Изготовить основание из швеллера. Оно должно быть устойчивым, чтобы не возникало перекосов во время работы.
  3. Сделать смягчающую подушку из дерева.
  4. Уголки разрезать с помощью болгарки на отрезки по 1 метру.
  5. Стойку стабилизатора использовать для опоры под петли.
  6. На уголках под установку оси сточить лыски.
  7. К готовым выборкам приварить полуоси. Цилиндрические элементы должны выступать за пределы уголков не более чем на 1 см.
  8. Разместить уголки с наваренными полуосями параллельно друг другу.
  9. С помощью сварки наварить петли на уголки так, чтобы они могли свободно перемещаться относительно друг друга. В разложенном положении уголки должны представлять собой ровную поверхность.
  10. Просверлить отверстия для закрепления листогиба на подготовленном заранее основании с рабочим столом.
  11. Разрезать металлическую трубу на две равных части болгаркой. Наварить их на уголки так, чтобы они играли роль ручек.

Размеры рабочего стола выбираются зависимо от габаритов обрабатываемых заготовок. Это же касается длины уголков.

Листогибочный станок своими руками

Самодельный листогиб с чертежами

В этой публикации представлена разработка самодельного листогиба, которую построил блогер канала ютуб Горячий мастер. В своем видеоуроке мастер покажет листогиб собственного производства, разработанный для обработки рулонов с бесконечным листовым железом. Он сквозной и через него можно протянуть сколько угодно длинную ленту крашеного металла. Использовать данный станок можно для гибки оцинкованного железа и другого металла толщиной до 2 миллиметров. Если толщина составляет 2 миллиметра, то длина сгиба бы не может быть больше 30-40 сантиметров.

Необычные инструменты в этом китайском магазине.

Чертежи для данного листогиба были найдены в интернете. Представленные станок изготовлен из швеллеров и уголков. Уголки сварены в короб. Это рабочий узел. Прижимная планка сделана также из сваренных между собой уголков в короб. Зажим листа осуществляется с 2 сторон, на которых установлены прижимные винты. Однако, как показал опыт, достаточно ограничиться одной стороной. Между рабочими органами, в которые зажимается лист, установленны клапанные пружины для того, чтобы прижимная планка свободно поднималась, когда происходит ослабление зажима. В поворотном механизме установленные шарниры. Угол поворота более 90 градусов. Рукоять изготовлена из каленого прута в укороченном виде и не мешает передвигаться рабочему. Железный лист можно устанавливать как спереди со стороны работника, так и с противоположной стороны. Рычаг расположен горизонтально, что создает дополнительные удобства, когда рабочему не требуется наклоняться вниз, чтобы захватить рукоять. Кроме этого, поверхность, создаваемые рукоятью, можно использовать для подачи в станок листа. При желании можно установить на рычаг дополнительный столик, создав ровную рабочую поверхность. Противоположный зажим не должен быть быстрым регулируемым, это может быть простая гайка, которую иногда можно поворачивать для регулировки зазора.

Товары для изобретателей

Листогиб своими руками — поворотный, роликовый и валковый


listogib RAS XL-Center

Зачем нужен самодельный листогиб

Станок для гибки металлического листового проката отличается простотой конструкции и при этом обладает высокой производительностью. Промышленные установки с ручным приводом стоят довольно дорого. Не будем останавливаться на промышленных гидравлических или пневматических прессах, а также станках с поворотной балкой — для мелкосерийного производства они не нужны. А вот ручной аналог любой промышленной модели сделать совершенно несложно.

Постройка гибочного станка для листового металла своими руками займет от одного до двух дней рабочего времени, и еще один день на подбор и поиск материала. Чертежи самодельных станков можно найти в интернете, но, что еще удобнее и практичнее, лучше воспользоваться как образцом для постройки одной из промышленных моделей. Разобравшись, как они работают, можно сделать свои рабочие чертежи и разработать технологическую схему, как сделать листогиб своими руками, исходя из собственных возможностей.

Чтобы сделать простой листогиб своими руками не понадобиться особых инженерных или конструкторских знаний и умений — достаточно средних слесарных навыков и опыта работы с электросваркой. При постройке роликового листогиба еще нужно будет выполнить несколько операций на токарном станке, но этот вопрос можно решить в любом цехе или мастерской по металлообработке.

Листогибы промышленного изготовления:

Виды листогибов

Для различных работ с металлическим листом используются листогибы разного вида:

с поворотной балкой;
роликовые;
валковые;
механические и гидравлические прессы.

Они отличаются своими техническими возможностями и сферой применения. Все разновидности можно сделать как в мобильном или ручном, так и в стационарном вариантах.

Трубогибы с поворотной балкой — наиболее распространенные и удобные для самостоятельного изготовления. Они могут работать с листами большого размера, изгибая как кромки высотой в несколько сантиметров, так и стенку в 30–70 см под углом до 1200. Несложно и выполнить догибку для создания фальцевого соединения .

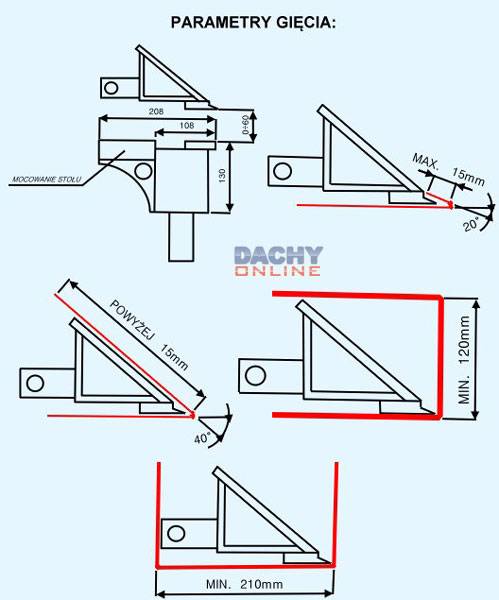

Ручной роликовый листогиб используется для гибки кромок и невысоких стенок при кузовном ремонте, кровельных работах, установке подоконников и соединении крупных листов жести. Подобрав профиль ролика, можно выполнить довольно сложный профилированный изгиб, формируя, например, крыло или фрагмент бампера машины или декоративный элемент отделки забора или ограждения балкона.
Валковый трубогиб применяется для гибки полукруглых желобов или труб полного сечения. Он может регулироваться по радиусу передвижением валков: опорных — по горизонтали, а прижимного — по вертикали. Такой самодельный валковый листогиб легко оснастить электроприводом с цепной или шестеренчатой передачей.
Прессы понадобятся для гибки как тонкого, до 1 мм, так и толстого, до 2–3 мм металла. Они способны не только гнуть металл под углом до 900, но и перфорировать его или склеивать под давлением. Для смены вида операций понадобиться только сменить пуансон и матрицу.

Как они работают, показано на рисунке:

Все разновидности станков не отличаются сложностью, важно только определиться с предстоящими задачами и выбрать модель установки, которая поможет решить максимум задач по металлообработке. Например, при изготовлении коробов или кровельных работах валковый станок мало чем поможет, а при установке водосточных систем он станет незаменимым, в то время, как поворотный сможет помочь только частично.

Самодельный станок с поворотной рамой

Такой станок для гибки листового металла отличается большой универсальностью и применяется чаще всего. Конструкция его хорошо видна на схеме:

Базовый рабочий стол выполнен из дерева или металла. Его размеры должны составлять не менее 2х1 м. При необходимости работы с большими листами металла, можно с задней стороны предусмотреть откидную раму или плоскость, которая устанавливается на одном уровне со столом. Это необходимо для фиксации листа и предотвращения его выскальзывания из-под прижима в момент изменения положения.

К передней части стола привинчивается основание — швеллер с шириной верхней грани до 7 см. По его обоим концам проделаны отверстия для установки направляющих шпилек с пружинами. На шпильках крепится прижим 5 со скошенной под углом в 45 – 50о передней гранью. Можно использовать уголок 5х5 см или большего размера, установленный ребром вверх.

Поворотная часть — уголок 7 (5Х5) см с приваренной рукояткой устанавливается на петлях 6 таким образом, чтобы в откинутом состоянии верхняя грань уголка находилась на одной плоскости с основанием. Как сделать листогибочный станок усовершенствованного типа, который отличается повышенной производительностью и универсальностью конструкции, показано в ролике.

Его простота конструкции и доступность материалов для изготовления позволяет минимизировать затраты на постройку. В большинстве случаев металл для каркаса и рабочей части даже не придется покупать — в каждой мастерской найдется достаточно обрезков швеллера, уголка и трубы, чтобы из них можно было сделать самодельный станок для гибки металла.

Роликовые листогибы

Ручной вариант роликового листогиба применяется для выполнения работ по формированию кромок или профилированию деталей, стационарный — для гибки крупного листа под углом до 90 0. Как сделать ручной роликовый листогиб, который станет полезным для работы в гараже, в мастерской или на строительном объекте, подробно расскажет видеоролик.

Подробно устройство ручного роликового листогиба видно на фото:

В качестве роликов можно использовать любые подшипники качения с ровным внешним срезом обоймы, например, 203 или 205. Валы потребуется выточить из стального кругляка, а прижимной механизм винтового типа сделать из обычного болта диаметром 10 – 12 мм. При протягивании плотно сжатых роликов по листу, с одновременным вертикальным усилием, бортик нужной высоты отгибается в нужную сторону под заданным углом. Регулировать высоту бортика можно с помощью перемещения роликов с осями по отношению к упору.

Самодельный листогиб на основе образца можно сделать при определенных навыках в токарном деле, или заказать валы и механизмы фиксации у профессиональных токарей. В любом случае такой инструмент обойдется дешевле, чем купленный в магазине. В этом достаточно легко убедиться, посмотрев цена на роликовые гибочные устройства на любом сайте.

Валковые листогибы

Изготовление и монтаж вентиляционных каналов, дымоходов, водосточных систем невозможен без криволинейной гибки стального листа. С этой задачей отлично справляются валковые листогибы. Самодельный листогибочный станок с тремя вальцами построить достаточно просто. Как работает такая система показано на примере промышленного станка с электроприводом.

Но сделать такой же с ручным приводом, или оборудованный электромотором, не составит особого труда.

Основные составные части:

Рама
Вертикальные стойки из швеллера с отверстиями под оси на подшипниках;
Три продольных вала. Можно использовать трубы различного диаметра с заваренными торцами. Трубы желательно брать толстостенные, во избежание деформации;
Зубчатый или цепной привод. Он должен обеспечивать вращение валков в одну сторону с одинаковой скоростью;
Прижимной узел управления верхним валком;
Струбцины перемещения опорных валков по горизонтали.

Одна из вертикальных стоек должна поворачиваться на 90 – 1200 вокруг вертикальной оси. Это делается для того, чтобы можно было заменить вальцы на цилиндры другого диаметра.

Принципиальная схема вальцового листогиба приведена ниже:



В сборе станок выглядит примерно так:

Существуют и другие варианты конструкции, например, как листогибочный станок на этих фото:

При постройке самодельного листогиба вальцового типа следует учесть, что максимальные его возможности ограничены мускульной силой человека. В среднем станок может гнуть железный лист толщиной до 1,5 мм при ширине до 600 мм. Если лист имеет толщину до 0,8 мм, то при правильно подобранной механической передаче усилия, ширину заготовки можно увеличить до 800 мм. Диаметр трубы (желоба) регулируется перемещением валков и их диаметром.

Прессы для гибки листового металла

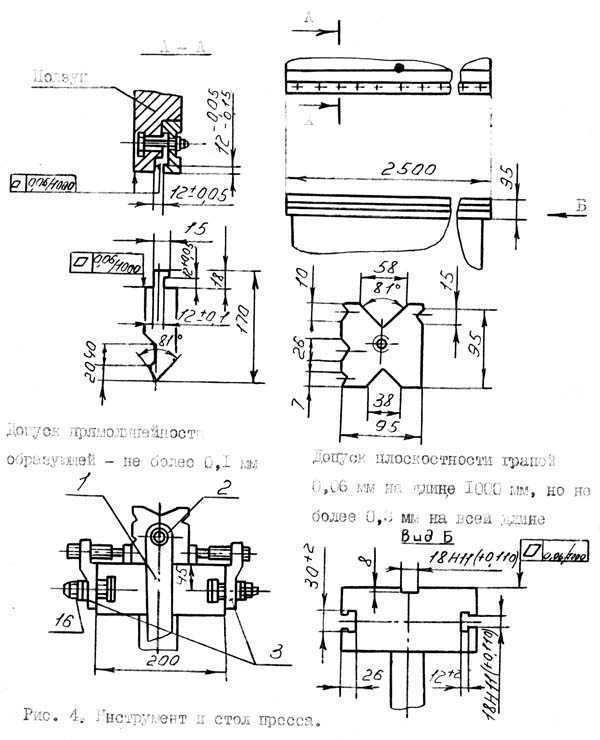

Листогиб для толстого листа своими руками можно сделать, использовав автомобильный домкрат или винт большого диаметра. Для основания (матрицы) и пуансона (прижимной балки) понадобятся два отрезка уголка 5х5 или 7х7 см длиной до 1 м, швеллер для основания и боковых вертикальных направляющих, несколько регулировочных винтов и возвратные пружины.

Как работает гидравлический листогиб можно увидеть во всех подробностях в небольшом ролике и убедиться, что самодеятельному техническому творчеству нет предела.

Все описанные конструкции листогибов приведены не в качестве образца, а как стимул для самостоятельной разработки собственных вариантов листогибочного оборудования.

Возможно, Вам удастся создать свою оригинальную конструкцию или усовершенствовать уже существующие. Пишите нам на сайт — мы всегда рады популяризировать достижения наших читателей.

Узнаем как изготовить листогиб гидравлический своими руками

Среди оборудования, используемого для обработки металла, достаточное распространение приобрел листогиб гидравлический. Он относится к категории универсальных устройств и позволяет изготавливать детали с различными параметрами. Станки применяются как для создания сложных рельефов и отверстий на поверхности, так и в качестве мощного пресса.

Описание

Гидравлика применяется на промышленном оборудовании, отличающемся высокой производительностью и способностью обрабатывать материал с толщиной около 3-4 мм. В качестве дополнения выступают прессы и поворотные балочные элементы. Настройка станка производится с помощью программного управления либо вручную, в зависимости от его разновидности.

В масштабном производстве чаще всего применяется листогиб гидравлический с ЧПУ. Этому способствует возможность получения в течение короткого срока множества изделий в соответствии с заданными параметрами и с минимальным количеством брака. Для менее масштабного производства устройство с программным управлением также актуально за счет хранения параметров изделий любых форм. Выпуск выбранного типа изделия начинается с нажатия всего лишь одной кнопки. В некоторых случаях возникает необходимость в замене матрицы, но на это уходит не более пяти минут.

Устройства, оснащенные программным обеспечением, можно быстро настраивать на производство новых элементов при помощи дистанционного дисплея, пульта управления, размещенного на аппарате, или специальной программы. Четырехвалковый гидравлический листогиб отличается легкостью в эксплуатации и возможностью выполнения таких задач, которые не под силу другим разновидностям. С помощью него можно создавать детали, имеющие квадратную, овальную и треугольную форму.

Конструкция

Несмотря на то что прессы для гибки металла основаны на единой схеме, они могут отличаться перечнем дополнительного функционала, объемом памяти, габаритами, используемыми шаблонами и мощностью.

Производство гидравлических листогибов состоит из множества этапов, основу конструкции составляют следующие элементы:

  • система данных;
  • контроллер;
  • датчики, отслеживающие скорость движения;
  • гидравлические и цилиндрические элементы;
  • матрица;
  • движущие траверсы и направляющие;
  • станина.

Листогиб гидравлический своими руками

В основе станка для гибки, который можно изготовить своими руками, лежит специальная траверса. Такое оборудование позволяет обрабатывать металлические листы с шириной в пределах 50 см. Гибка производится посредством давления траверсы, при этом основание заготовки фиксируется в тисках либо с помощью струбцин. Для получения сгиба в 90 градусов рекомендуется дополнять конструкцию вкладкой в виде металлической полосы. Листогиб гидравлический включает в себя пуансон и матрицу. Последний устанавливается на заготовках, а матрица выступает в качестве подложки для материала.

Первым этапом в изготовлении станка становится расчет прикладываемого усилия и расходов на материалы, заказ комплектующих элементов, определение размеров конструкции и общей массы. При фиксации деталей стоит ограничить использование сварки, так как подобные соединения не предназначены для знакопеременной нагрузки. Элементы, которые не под силу выполнить в домашних условиях, необходимо заранее заказать у фрезеровщика.

Тавровый гидравлический листогиб можно сделать с минимальными затратами, для этого потребуется несколько кусков большого двутавра, швеллера, втулки, кольца для пружин, пуансон и материалы для матрицы. Каркас конструкции изготавливается из двутавра, нижняя часть которого фиксируется на швеллере. Подставку для листогиба можно сделать из любых подходящих материалов, ее размеры подбираются в соответствии с местом установки аппарата. Верхняя подвижная часть конструкции оснащается домкратом. Угол матрицы должен быть менее 90 градусов. В качестве прижимной планки может использоваться тавр, на котором фиксируются металлические пластины. В них высверливаются отверстия с размером, чуть превышающим диаметр болта.

Пружина должна поднимать планку на 6-8 мм, при необходимости ее можно обрезать. Затем в отверстие планки вставляется болт, закрепляется пружина, и прикручивается гайка. Работу с листогибом можно упростить за счет дополнения клапана домкрата ручкой в виде вентиля.

Принцип работы

Принцип работы гидравлического станка заключается в выдаче элемента из заготовки в виде полосы или листа в соответствии с заданными параметрами. Регулировка устройства производится в зависимости от необходимых характеристик. Особое значение имеет расстояние опускания прижимного механизма, скорость возврата, степень давления и скорость траверсы. Пресс подходит для обработки металла с толщиной в пределах 0,5-5 мм. Также существуют узкопрофильные разновидности, предназначенные для обработки материала с большей толщиной.

Что нужно знать

В точке гибки присутствует возможность возникновения остаточной деформации, для контроля которой используется подстройка скорости подачи. Таким образом, даже на высокой скорости можно избежать надлома материала. Устройства электромеханического и пневматического типа издают достаточно высокий уровень шума при работе, в то время как оборудование с ручным управлением или оснащенное ЧПУ не имеет подобного недостатка.

Особенности

Листогиб гидравлический подходит для производства изделий с обширной степенью изгиба, а также для получения деталей полукруглой и конусной формы. Устройства подобного типа не имеют плавной регулировки и высокой мощности, поэтому они не всегда удобны при работе с цветными металлами и заготовками из тонколистного материала.

Среди разновидностей листогибов стоит выделить кривошипное оборудование, в основе которого находится электродвигатель с приводом, обеспечивающим движение матрицы в результате вращения вала. Управляется подобная аппаратура рычагом или педалями, настройка может быть как программной, так и ручной.

Как выбрать

Станки-листогибы гидравлические являются достаточно дорогостоящими устройствами, поэтому должно уделяться особое внимание их возможностям и характеристикам. Функционал должен полостью обеспечивать выполнение производственных задач. Приобретение аппаратуры с ЧПУ не всегда оправдано для мастерских и небольших цехов, так как расходы будут окупаться слишком долго.

Существуют ключевые характеристики, которые необходимо учитывать при подборе станков. К их числу относятся следующие:

  • возможность использования ЧПУ;
  • комплектация профилями и вставками;
  • расстояние между рабочими стойками;
  • высота траверсы.

Разновидности

Листогиб гидравлический может выпускаться в стационарном и мобильном исполнении. Последний отличается меньшим диапазоном обрабатываемых металлов, но не лишен преимуществ, таких как минимальное энергопотребление, небольшая масса, возможность перемещения на различные объекты.

Наибольшее распространение приобрели стационарные промышленные гибочные станки. Это вызвано возможностью использования различных заготовок и получения деталей с требуемой конфигурацией. Также они удобны при необходимости производства объемных партий изделий. Использование программ различной сложности обеспечивает выпуск материала с достаточной толщиной, при этом не утрачивается точность обработки.

Самодельный листогиб из швеллера и уголка

Листогибочный станок — штука полезная и нужная. Особенно, если у вас имеется дача за городом или частный дом. А все почему? Да потому что без его участия не обойдется ни одна ваша задумка, которая связана с использованием листового металла.

Листогибочный станок можно купить в заводском исполнении либо же сделать своими руками.

Последний вариант имеет право на существования, потому что: во-первых, самодельный листогиб справляется со своей задачей ничуть ни хуже заводских агрегатов; во-вторых, это позволит подогнать станок под свои нужды и сэкономить немалую сумму.

В сегодняшней статье автор покажет, как изготовить листогибочный станок из швеллера и уголка.

Возможно, вам также интересно будет прочитать: как сделать удобную сверлильную стойку для дрели.



Для изготовления самодельного листогиба потребуются следующие материалы:

  • швеллер с шириной полки 80 мм;
  • уголок 50х50 мм;
  • уголок 40х40 мм;
  • профтруба 30х20 мм;
  • 2 гаражных петли.

Листогибочный станок автор решил сделать мобильным, чтобы можно было устанавливать его на любой стол.

Основные этапы работ

Первым делом мастер отрезает два куска профильной трубы 30х20 мм длиной по 35 см. Они выступают в качестве опор, и их нужно приварить по краям швеллера.

Далее при помощи гаражных петель необходимо будет соединить швеллер с отрезком уголка. Предварительно под них вырезаются посадочные места.

Затем автор отрезает по размеру третий уголок, который является прижимным. С двух сторон в нем нужно просверлить отверстия. Прикладываем к швеллеру, и также сверлим отверстия.

В просверленные отверстия автор вставляет болты диаметром 10 мм, и фиксирует их с обратной стороны гайками. Эти гайки привариваются к швеллеру.

Далее автор берет шпильку такого же диаметра, накручивает на нее гайку, вставляет в отверстие, и затягивает гайку, которую надо будет приварить к уголку.

После этого автор обрезает шпильку и сверху приваривает к ней болт — получается довольно простая, но удобная ручка.

К первому рабочему уголку по центру автор приваривает ручку из остатков профильной трубы, но лучше, конечно, использовать круглую трубу —  будет намного удобнее.

С обратной стороны мастер усиливает уголок металлической полосой. Кстати, прижимной уголок также не помешает усилить полосой 40 мм.

Подробно о том, как изготовить самодельный листогиб из швеллера и уголка, смотрите на видео ниже. Этой идеей поделился автор YouTube канала БарТем.

✅ ПРОСТОЙ САМОДЕЛЬНЫЙ ЛИСТОГИБ | КАК РОВНО СОГНУТЬ МЕТАЛЛ | ЛИСТОГИБОЧНЫЙ СТАНОК | Bending machineМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Как сделать трубогиб || Лучший трубогиб своими руками

ВВЕДЕНИЕ:

Как сделать трубогиб: —

В этом посте я покажу вам, как сделать трубогиб.

Гибка труб – это любой процесс формовки металла, используемый для постоянной формовки труб или труб. Процедуры гибки с привязкой к форме, такие как «гибка прессом», используются для придания заготовке формы штампа. Прямая заготовка трубы может быть сформирована с помощью гибочного станка для создания различных типов одиночных или множественных изгибов и придания детали желаемой формы.Эти процессы могут быть использованы для формирования сложных форм из различных типов металлических труб.

Гибка труб как процесс начинается с загрузки трубы в трубогиб и ее зажима между двумя матрицами, зажимным блоком и формующей матрицей. Труба также свободно удерживается двумя разными матрицами: грязесъемной матрицей и нажимной матрицей. Процесс гибки труб включает в себя использование механической силы для прижатия трубы из исходного материала к матрице, заставляя трубу соответствовать форме матрицы.Трубка заготовки прочно удерживается на месте, пока конец вращается и обматывается вокруг матрицы и других форм обработки, включая проталкивание заготовки через ролики, которые сгибают ее в простую кривую.

Трубогибочный станок используется для гибки различных труб, но чаще всего; сантехника и водопровод. Трубогиб используется для гибки трубы в разные стороны и вокруг препятствий вместо создания фитинга. Чтобы использовать трубогиб, рабочий тянет за ручки трубогиба, чтобы протолкнуть трубу вокруг формирователя.Труба зажата между шпангоутом и роликом, поэтому она вынуждена принимать форму шпангоута, когда рабочий сжимает ручки вместе.

В этом посте я покажу вам, как сделать трубогиб. С помощью этого трубогиба труба изгибается в два разных диаметра с использованием двух роликов разного диаметра.

Используемые детали:

  • Металлическая пластина для основания (10’”*8”) толщиной 10 мм
  • Ролик диаметром 127 мм (формовочный ролик)
  • Ролик диаметром 85 мм (формовочный ролик)
  • Ролик диаметром 65 мм (прижимной ролик)
  • Ролик диаметром 65 мм (формовочный ролик)
  • 2 шт.металлические пластины для поддержки роликов шириной 1,5 дюйма и длиной 10,5 дюйма (толщиной 5 мм)
  • 1,5-дюймовая квадратная труба длиной 3,5 дюйма для поддержки ручки
  • 1,5-дюймовая оцинкованная труба для ручки (длина 15 дюймов)
  • 1,5-дюймовый L-образный профиль уголок к опорной трубе (длина 2,25 дюйма)
  • Болт с внутренним шестигранником на 14 мм с шайбами ​​(длина 3 дюйма)
  • Болт ½ дюйма с контргайкой и шайбами ​​(длина 3 дюйма)
  • 6 шт. Болты с внутренним шестигранником 5/16 для рукоятки (длина 12 мм)
  • 2 шт. Болты с шестигранным ключом 3/16 (длина 15 мм)

Как сделать:

Первый шаг для изготовления трубогиба — просверлить отверстия диаметром 14 мм на обеих металлических пластинах (1.шириной 5 дюймов, длиной 10,5 дюймов и толщиной 5 мм) для поддержки формующего ролика диаметром 127 мм на конце металлических пластин.

Вторым шагом является просверливание отверстий диаметром ½ дюйма на обеих металлических пластинах для поддержки прижимного ролика диаметром 65 мм.

Также просверлите отверстия диаметром 14 мм на обеих металлических пластинах для ролика формовки диаметром 85 мм. Зазоры между двумя роликами зависят от ваших требований. В моем случае между формующими и прижимными роликами есть зазор в 1 мм.

Следующий шаг — изготовление ручки для трубогиба.Для изготовления ручки я использовал оцинкованную трубу длиной 15 дюймов. Кроме того, я использовал 1,5-дюймовую квадратную трубу длиной 3,5 дюйма для поддержки ручки.

Для изготовления ручки прикрепите металлические пластины, квадратную трубу и оцинкованную трубу, используя 6 шт. Болты с внутренним шестигранником 5/16 (длина 12 мм), как показано на рисунке.

Следующим шагом будет изготовление основы трубогиба. Я использовал металлическую пластину (10 дюймов * 8 дюймов) толщиной 10 мм, чтобы сделать основу.

Просверлите отверстия 14 мм для формирующих роликов 127 мм и 85 мм на опорной плите и сделайте в этих отверстиях резьбу 14 мм с помощью набора лент 14 мм.Кроме того, вырежьте опорную пластину по форме, как показано на изображении.

Теперь прикрепите формующий валик, прижимной валик и ручку к опорной пластине с помощью болта с внутренним шестигранником на 14 мм с шайбами ​​и болта ½ дюйма с контргайкой и шайбами, как показано на рисунке.

В конце прикрепите угол Г-образного сечения 1,5 дюйма к опорной трубе (длина 2,25 дюйма). Сделайте паз на уголке L-образного сечения, как показано на рисунке, и прикрепите его к опорной плите, используя 2 шт. Болты с внутренним шестигранником 3/16.

После этого крашу трубогиб и трубогиб готов к использованию.

Для лучшего понимания посмотрите видео ниже.

403 — ЗАПРЕЩЕНО

Существует несколько распространенных причин появления этого кода ошибки, включая проблемы с отдельными сценариями, которые могут выполняться по запросу. Некоторые из них легче обнаружить и исправить, чем другие.

Владение файлами и каталогами

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом.Обычно сервер ожидает, что файлы и каталоги принадлежат вашему конкретному пользователю cPanel user . Если вы внесли изменения в владельца файла самостоятельно через SSH, сбросьте владельца и группу соответствующим образом.

Разрешения на доступ к файлам и каталогам

Сервер, на котором вы находитесь, в большинстве случаев запускает приложения очень специфическим образом. Сервер обычно ожидает, что файлы, такие как HTML, изображения и другие медиафайлы, будут иметь режим разрешений 644 .Сервер также ожидает, что режим разрешений для каталогов в большинстве случаев будет установлен на 755 .

(см. раздел «Разрешения файловой системы»).

Примечание: Если разрешения установлены на 000 , свяжитесь с нашей службой поддержки, используя систему тикетов. Это может быть связано с приостановкой действия аккаунта в результате злоупотребления или нарушения наших Условий обслуживания.

Правила запрета IP-адресов

В формате .htaccess, могут быть правила, конфликтующие друг с другом или запрещающие IP-адресу доступ к сайту.

Если вы хотите проверить конкретное правило в вашем файле .htaccess, вы можете прокомментировать эту конкретную строку в .htaccess, добавив # в начало строки. Вы должны всегда делать резервную копию этого файла, прежде чем начать вносить изменения.

Например, если .htaccess выглядит как

Запретить заказ, разрешить
разрешить из всех
запретить из 192.168.1.5
запретить с 192.168.1.25

Тогда попробуйте что-нибудь подобное

Заказать разрешить,запретить
разрешить со всех
#запретить с 192.168.1.5
запретить с 192.168.1.25

Администраторы нашего сервера смогут посоветовать вам, как избежать этой ошибки, если она вызвана ограничениями процесса. Пожалуйста, свяжитесь с нашей Live Support или откройте тикет. Не забудьте указать шаги, необходимые для того, чтобы сотрудники нашей службы поддержки увидели ошибку 403 на вашем сайте.

Как сгибать трубы и когда это делать

Когда нужно сгибать трубки и как это делать правильно

Майк Гейгель, специалист по стратегическим услугам, Swagelok Pittsburgh, и инструктор отдела усовершенствованной гибки труб, компания Swagelok

При проектировании и сборке новой жидкостной системы или при замене компонентов в существующей необходимо принимать множество решений. Одно из первых решений, которое необходимо принять, заключается в том, должна ли система быть построена из труб из нержавеющей стали или трубы.

Хотя резьбовая труба исторически была надежным выбором в жидкостных системах, трубка является выгодной альтернативой по целому ряду причин. Одной из таких причин является возможность легкого изгиба и прокладки трубок, что может помочь операторам создать более сложную и эффективную конструкцию жидкостной системы с меньшим количеством точек соединения.

Запрос дополнительной информации об обучении гибке труб

Краткий обзор труб и труб

Изогнутые трубки

могут обеспечить значительные преимущества по сравнению с традиционными трубами в различных промышленных жидкостных системах, в том числе:

  • Меньше соединений.Меньшее количество отдельных компонентов означает меньшее количество потенциальных мест утечки, что может повысить эффективность и уменьшить разливы и неорганизованные выбросы.
  • Экономия времени. Трубные системы не только обеспечивают более простую установку, но и изгибы труб могут сэкономить время операторов, устраняя необходимость резать, удалять заусенцы и устанавливать новый фитинг для каждого простого изменения направления.
  • Меньше турбулентности. Изгибы позволяют жидкости течь легче, чем через серию нескольких фитингов.
  • Меньшая занимаемая площадь.Изгибы труб и низкопрофильные трубки обеспечивают более компактную площадь основания системы и облегчают доступ к находящемуся рядом оборудованию для обслуживания.

Передовой опыт в области гибки труб

Чтобы максимизировать преимущества, которые предлагает гибка труб, важно быть уверенным, что вы понимаете, как определить, где гибки труб наиболее применимы в ваших системах, передовые методы изготовления высококачественных гибов и как использовать правильное оборудование. Ниже приведены рекомендации по принятию решения о том, когда следует сгибать трубы и как обеспечить безопасность и эффективность системы.

1.) Определите, будет ли трубка предпочтительнее трубы. Здесь необходимо сделать несколько замечаний. Чтобы выполнить желаемый участок с использованием трубы, трубу необходимо разрезать, очистить от заусенцев и нарезать резьбу. Вся наружная резьба должна быть обмотана лентой из ПТФЭ или покрыта герметиком. Затем фитинги затягиваются гаечным ключом. Хорошо построенная система может обеспечить высокую надежность, но процесс сборки может занимать значительное количество рабочего времени, особенно для сложного системного приложения.Кроме того, каждое новое введенное фитинговое соединение является потенциальной точкой утечки, даже если оно было собрано опытным сборщиком, а дополнительные точки утечки могут привести к увеличению выбросов.

Здесь трубка может дать некоторые преимущества. Его также необходимо обрезать и удалить заусенцы, но большинство изменений направления можно выполнить с помощью изгиба вместо нового фитинга. Одна изогнутая труба может выполнять несколько изменений направления, в отличие от трубы, где требуется много различных участков и фитинговых соединений. Кроме того, по сравнению с отводом трубы, изгиб трубы создает меньшую турбулентность при протекании через него системной среды. Трубка также легче трубы и не требует большого количества дополнительных опор.

2.) Определите, как вы будете выполнять изменения направления . Изменение направления будет осуществляться за счет изгибов или соединения отдельных отрезков труб с помощью высококачественных трубных фитингов. Изгибы применимы для многих изменений направления, но ваш выбор между изгибом или фитингом во многом зависит от ситуации.

Простые изменения направления на 90 градусов (как показано здесь), которые полезны для любых необходимых смещений в вашей линии, часто могут быть наиболее эффективно выполнены с помощью изгибов. Например, если трубопровод должен проходить через панель, не препятствуя легкому доступу (как показано здесь), эффективным может быть ряд изгибов под углом 90 градусов. Изгиб также удобен в ограниченных пространствах, где несколько отрезков трубы должны менять направление в непосредственной близости друг от друга. Также могут применяться более сложные методы, такие как прокатка со смещением, параллельные, сложные и сегментированные изгибы, которые могут потребовать продвинутых навыков и опыта в области гибки.

Изгибы применимы не везде. Требуется минимальная длина трубки, чтобы согнуть ее, но при этом обеспечить безопасную установку трубки в трубный фитинг. Если вы имеете дело с несколькими короткими отрезками труб, более целесообразно использовать фитинговые соединения для изменения направления. Кроме того, если определенное требуемое изменение направления потребует более сложного изгиба, чем вам удобно делать, может быть полезно использовать фитинг. Эта ситуация показывает, почему следование передовым методам так важно для создания безопасных, эффективных и экономичных систем с изогнутыми трубками.

3.) Убедитесь, что у вас есть необходимые навыки для гибки труб. Гибка труб — это не только мастерство, но и искусство, требующее от техников мыслить в трех измерениях, чтобы превратить проекты на бумаге в физические системы.

Операторы также должны знать, как использовать трубогиб и другое оборудование для выполнения точных и качественных изгибов. Есть два распространенных вида оборудования, которые применимы во многих случаях гибки: ручной трубогиб и настольный трубогиб.В следующих видеороликах вы можете найти практические инструкции по использованию каждого типа трубогиба:

Как пользоваться ручным трубогибом:

В этом видео показано, как использовать ручной трубогиб для точного и эффективного изгиба труб на 90° и 180°. Ручные трубогибы Swagelok ® обеспечивают стабильные высококачественные изгибы труб, изготовленных из большинства материалов, используемых с трубными обжимными фитингами Swagelok.

Как пользоваться настольным трубогибом:

Из этого пошагового обучающего видео вы узнаете, как использовать настольный трубогиб Swagelok ® для получения точных, воспроизводимых и высококачественных изгибов труб, изготовленных из большинства материалов.

Соблюдение передовых методов, изложенных в этих видеороликах, может помочь техническим специалистам избежать множества распространенных дефектов, которые могут поставить под угрозу целостность даже самых простых изгибов, что приведет к пустой трате времени, труда и денег.

Учебные курсы

могут оказаться незаменимыми для обучения техников практическим знаниям, необходимым для создания безопасных и эффективных жидкостных систем с изогнутыми трубками. Вот почему компания Swagelok разработала учебные курсы по гибке труб — от основ до более продвинутых методов — чтобы помочь специалистам по жидкостным системам освоить практические навыки, которые они могут применять на своих предприятиях.Если вы хотите узнать больше о том, как мы можем помочь вам улучшить ваши навыки гибки труб, свяжитесь с нашей командой сегодня.

Запрос дополнительной информации об обучении гибке труб

Как начать бизнес с торговыми автоматами: стоимость, советы, плюсы и минусы

Узнайте, как быстро начать свой бизнес

Торговые автоматы ни в коем случае не являются новой бизнес-идеей — в конце концов, они практически везде. Но для тех из вас, кто хочет начать свой собственный бизнес, вендинговая индустрия может многое понравиться.Учтите, что только в США есть миллионы автоматов, а индустрия торговых автоматов приносит более 23 миллиардов долларов годового дохода. Это достаточная причина, чтобы изучить, как начать собственный бизнес по продаже торговых автоматов.

Как начать бизнес по продаже торговых автоматов за 6 шагов

  1. Рассмотрите все варианты ваших торговых автоматов: это включает в себя автоматы по продаже еды и напитков, оптовую торговлю и специализированную торговлю.

  2. Найдите подходящее место для ваших торговых автоматов: Подумайте о местах, где вы чувствуете мотивацию для использования торгового автомата.Затем договоритесь с собственником.

  3. Найдите свой торговый автомат. К продавцам торговых автоматов относятся производители и оптовые продавцы, розничные продавцы на вторичном рынке и онлайн-реселлеры.

  4. Снабдите свой торговый автомат инвентарем: Учитывайте потребности конкретного места при покупке инвентаря для вашего автомата. Кроме того, не делайте чрезмерных заказов в начале.

  5. Изучите варианты финансирования вашего бизнеса с торговыми автоматами. Лучшие варианты финансирования включают краткосрочный кредит, финансирование оборудования и финансирование товарно-материальных запасов.

  6. Сделайте правильные инвестиции в торговые автоматы. Для успешного функционирования вам необходимо вкладывать средства в инструменты, которые помогут вам вести бизнес более эффективно, а также уделять приоритетное внимание обслуживанию клиентов.

Проверка капусты

Рейтинг NerdWallet Рейтинги NerdWallet определяются нашей редакцией. Формулы оценки учитывают несколько точек данных для каждого финансового продукта и услуги.

Производство торговых автоматов является привлекательным вариантом как для начинающих, так и для опытных предпринимателей. Помимо своей удивительной прибыльности, бизнес по продаже торговых автоматов довольно универсален. Это может быть отличная подработка на выходных, бизнес с низкими стартовыми затратами или новый интересный способ расширить свое портфолио.

Готовы заработать на закусках и напитках, которые можно взять с собой? Вот все, что вам нужно знать о том, как начать бизнес по продаже торговых автоматов.

Расходы на торговые автоматы

Большая часть расходов на открытие бизнеса по продаже торговых автоматов приходится на торговые автоматы и складские запасы. Вложив всего лишь 2000 долларов, вы, как правило, можете запустить базовый бизнес по продаже торговых автоматов. Многие операторы торговых автоматов рекомендуют покупать бывшие в употреблении или отремонтированные автоматы, которые можно найти по цене от 1200 до 3000 долларов. Новый торговый автомат будет стоить от 3000 до 10 000 долларов, в зависимости от его размера и функций.

Помимо самой машины, вы также должны учитывать стоимость инвентаря для хранения ваших машин. В зависимости от того, сколько машин вы планируете владеть и какой инвентарь вы будете хранить, это может составлять от нескольких сотен до тысяч долларов.

Посмотреть варианты кредита

с Fundera by NerdWallet

Как начать бизнес по продаже торговых автоматов: пошаговое руководство этот нишевый бизнес.Например, если вы уже определили потребность в автомате с закусками рядом с вами, обратитесь к знакомым владельцам недвижимости и оцените их заинтересованность в размещении торговых автоматов в их местах.

Но даже без личных связей можно начать бизнес по продаже автоматов и зарабатывать на этом деньги. Вот как начать бизнес по продаже торговых автоматов за шесть шагов.

1. Рассмотрите варианты торговых автоматов

Хотя большинство людей могут подумать, что торговые автоматы выпускаются только в стандартных вариантах снеков и газированных напитков, если вы думали о том, как начать бизнес по продаже торговых автоматов, вы, вероятно, знаете, что это такое больше вариантов. В общем, есть четыре различных категории торговых автоматов (которые мы опишем ниже). Учитывайте все четыре типа при выборе машины, продукция которой будет пользоваться наибольшим спросом на вашем целевом рынке.

Какой бы тип торгового автомата вы ни выбрали, начните с одного или двух автоматов для определенного рынка. Таким образом, вы сможете постепенно узнавать о популярных шаблонах для акций и сайтов и соответственно добавлять новые машины.

Получите больше умных денежных движений — прямо на ваш почтовый ящик

Зарегистрируйтесь, и мы будем присылать вам занудные статьи о денежных темах, которые наиболее важны для вас, а также о других способах помочь вам получить больше от ваших денег.

Торговля продуктами питания и напитками

Согласно годовому отчету Vending Market Watch за 2019 год, автоматы по продаже продуктов питания и напитков с закусками, газировкой и конфетами составляют большую часть доли рынка торговых автоматов в США, причем только напитки составляют почти треть вендинговых продаж. Если вам интересно, как начать бизнес по продаже торговых автоматов, вы не ошибетесь с этим старым стандартом.

Конечно, у этого стандарта есть вариации — вы можете получить машину, которая просто предлагает напитки, закуски или комбинации закусок и напитков.Некоторые владельцы торговых автоматов предпочитают покупать автоматы разных типов для одного места или размещать автоматы одного типа в нескольких местах.

Что бы вы ни решили, новым вендинговым операторам рекомендуется начинать со специализации — будь то здоровые закуски, напитки или даже свежие продукты — до тех пор, пока вы не узнаете больше об этой отрасли.

Чтобы увеличить продажи, ориентируйте свои предложения на конкретный рынок, определяемый местоположением. Например, вы можете поставить автомат с едой и напитками в тренажерном зале с протеиновыми батончиками и коктейлями или поставить в школьный торговый автомат соки и мюсли.Вы можете думать о газированных напитках и чипсах, когда думаете о торговом автомате, но есть деньги, которые можно заработать, предлагая одинаково удобные здоровые альтернативы, которые люди хотят — и за которые будут платить.

Открытие бизнеса по продаже автоматов по продаже жевательной резинки, наклеек или резиновых шариков, также известное как оптовая торговля, требует очень небольших капиталовложений и низких затрат на техническое обслуживание.

Эти торговые автоматы, как правило, не требующие особого ухода, могут и не выглядеть гламурно, но четвертаки действительно складываются. Отремонтированный торговый автомат может стоить вам менее 50 долларов и приносить до 30 долларов в месяц.Продукты, которые вы предлагаете, имеют невероятно низкие накладные расходы. На правильном рынке — например, в школе или парке развлечений — эти скромные инвестиции могут стать надежным источником пассивного дохода.

Большинство торговых автоматов для оптовых продаж представляют собой механические устройства, для работы которых не требуется электричество или батарея, а это означает, что эксплуатационные расходы низки или отсутствуют. Тем не менее, многие автоматы по продаже конфет и игрушек устарели, поэтому бывшее в употреблении устройство может потребовать незначительного ремонта, прежде чем оно заработает.

Вы не ограничены только едой и напитками, когда начинаете бизнес по продаже торговых автоматов.В крупных общественных местах, таких как арены, аэропорты и торговые центры, часто есть автоматы, предлагающие такие товары, как технические аксессуары, косметические товары или другие специальные товары. Некоторые из этих торговых автоматов используют ту же технологию, что и стандартное торговое оборудование, а некоторые отличаются от автоматических розничных автоматов.

Некоторые специализированные торговые автоматы включают:

  • Горячие напитки. Торговля кофе или горячими напитками, как правило, наиболее успешна в офисах, но университеты и конференц-центры также являются хорошими местами для таких торговых автоматов.Производители часто производят как специальное оборудование для напитков, так и традиционные машины, поэтому вы можете комбинировать свои покупки.

  • Розничная торговля: предметы первой необходимости, такие как зарядные устройства для телефонов, наушники и подушки для шеи, могут стать прибыльными товарами, если вы сможете заключить договор с местной транзитной станцией или даже с аэропортом. Высококлассные торговые автоматы в торговых центрах и аэропортах часто содержат роскошные средства по уходу за кожей или электронику.

  • Товары для стирки: Моющее средство, кондиционер для белья и сушильные листы в индивидуальной упаковке — отличные товары для продажи, если вы определили для них правильный рынок — например, прачечные самообслуживания, жилые комплексы или общежития.

  • Табак. Торговля табачными изделиями является законной во многих штатах и ​​может быть прибыльной в зависимости от налогов штата. Даже автоматы по продаже каннабиса также становятся доступными, но с гораздо более ограниченным рынком.

Если вы не хотите строить свой бизнес с нуля, вы можете подумать о покупке франшизы , чтобы начать свой бизнес по продаже торговых автоматов. Как франчайзи, вы сможете работать в проверенной бизнес-среде и получать дополнительную поддержку и обучение для настройки вашего вендингового бизнеса.Вы также сможете решить, сколько или сколько машин вы хотите инвестировать. Однако имейте в виду, что как франчайзи вы будете нести ответственность за выплату части своей прибыли франчайзеру.

Сэкономьте 70% на Quickbooks Online в течение ограниченного времени!

Отраслевой стандарт бухгалтерского учета и других услуг.

2. Найдите подходящее место для вашего торгового автомата

Тип торгового автомата, который вы выбираете, имеет решающее значение, но то, где вы решите установить этот автомат, является наиболее важным фактором для получения прибыли от вашей торговли. машинный бизнес.Например, высококлассный торговый автомат с едой и напитками может выйти из строя в торговом центре, полном ресторанов, но тот же самый автомат может процветать в офисном парке.

Открывая бизнес по продаже торговых автоматов, подумайте о местах, где вы лично покупали что-то в автоматах, а также о времени, когда люди с наибольшей вероятностью покупают напитки, закуски или другие товары. Скорее всего, ваш выбор ресторана был ограничен, вы спешили или ждали где-то, например, в аэропорту или DMV.

Некоторые другие варианты размещения вашего торгового автомата включают:

  • Больницы и медицинские центры

  • Аэропорты и торговые центры

  • 90 Хороший продавец может чувствовать себя комфортно, звоня владельцу недвижимости или бизнеса или приглашая их лично. Этот подход может работать для небольших мест, особенно если вы часто посещаете или уже знаете владельца.

    Вы также можете посетить местную торговую палату. Они могут дать вам информацию об основных предприятиях в вашем районе, что может дать вам некоторые идеи для потенциальных местоположений. В идеале постарайтесь разместить свой торговый автомат в компаниях со штатом не менее 100 сотрудников или с большим потоком посетителей, например, в многопрофильном офисном парке.

    Если вы уже определились с адресами, обратитесь к владельцам или поработайте над получением контактной информации соответствующего менеджера. Разговор с потенциальными партнерами о потребностях местоположения может помочь вам лучше понять местный спрос и информировать ваш торговый автомат и выбор продукта.

    Понимание законов, нормативных актов и соответствия штата в отношении торговых автоматов

    Различные правила применяются к различным типам торговых автоматов, и правила в отношении торговых автоматов различаются в зависимости от штата. Прежде чем начать бизнес по продаже торговых автоматов и связаться с потенциальными владельцами торговых точек, узнайте, как ваш штат регулирует торговлю, связавшись с местной торговой палатой или просмотрев в Интернете правила малого бизнеса вашего штата.

    Кроме того, любой торговый автомат, который вы устанавливаете в общественном месте, может подпадать под действие определенных стандартов соответствия ADA, и при рассмотрении вариантов торговых автоматов рекомендуется помнить о доступности.

    Знайте комиссионные требования и подготовьте контракт с владельцем

    Прежде чем получать прибыль от вашего торгового автомата, вам нужно будет заплатить комиссию владельцу, который предоставит место и электричество, необходимое для работы вашего автомата. Как правило, вы будете платить владельцу недвижимости от 10% до 25% дохода от вашего торгового автомата.

    Независимо от того, надеетесь ли вы установить эксклюзивное партнерство с местом, составьте контракт с владельцем, в котором укажите согласованную компенсацию, продолжительность контракта и условия, которые у вас есть с владельцем.

    Включите также положения о нарушении контракта. Также разумно включить ожидания и обязательства в отношении обслуживания и пополнения запасов ваших торговых автоматов, вандализма или кражи, а также возможность убыточности. Как всегда, попросите юриста просмотреть договор перед его подписанием.

    3. Найдите свой торговый автомат

    Вы не можете начать бизнес по продаже торговых автоматов без предварительного приобретения автомата. К счастью, найти торговый автомат можно так же просто, как выполнить онлайн-поиск.Чтобы получить представление о различных предложениях торговых автоматов и ценовых категориях, выполните поиск как у местных поставщиков, так и у национальных поставщиков. Вы также должны учитывать стоимость инвентаря при рассмотрении цен на торговые автоматы.

    Чтобы найти торговый автомат своей мечты, начните поиск со следующих трех типов продавцов:

    1. Производители или оптовые поставщики торговых автоматов имеют самый широкий выбор торговых автоматов для продажи, новейшие технологии и самый полный комплекс услуг. -конечные услуги по доставке, ремонту и обучению.Однако это самый дорогой вариант — для приобретения оборудования через вендинговые франшизы может потребоваться минимальный заказ нескольких машин или другие сборы, которые идут на обслуживание машин и программы развития предпринимательства.

    2. Продавцы вторичного рынка или специализированные интернет-магазины позволяют вам просматривать несколько марок и моделей торговых автоматов и часто содержат полезные ресурсы для владельцев бизнеса.

    3. Платформы взаимодействия между потребителями, такие как Craigslist и eBay, продают тысячи торговых автоматов. Экономьте время, фильтруя по местоположению продавца или владельца, чтобы вам не пришлось беспокоиться о крупных расходах на доставку. Это может быть лучшим вариантом для начинающих вендинговых предпринимателей, которые не хотят тратить тысячи на новый или отремонтированный автомат.

    Как вы быстро обнаружите, начав поиск, торговые автоматы обладают рядом функций и возможностей по разным ценам.

    Некоторые из этих особых функций включают в себя:

    • закуска / для выпивки комбинированные машины

    • кредитной карты и большой законопроектной функциональности

    • Touch или Voice Accessibility

    • Удаленный мониторинг Программное обеспечение и Low-Stock Searts

    • Фирменные накладки на переднюю часть машины

    Однако старайтесь не поддаваться искушению на эти специальные функции, поскольку они могут дорого обойтись.Выберите торговый автомат, который наилучшим образом соответствует продуктам, которые вы хотите предложить, и тем, что вы можете себе позволить в данный момент.

    4. Заполните свой торговый автомат инвентарем

    После того, как вы остановились на торговом автомате, вы уже на пути к началу бизнеса по продаже торговых автоматов. Далее, вы должны снабдить его инвентарем.

    Выбор товара — отличная возможность увеличить продажи. Вместо того, чтобы выбирать продукты на основе более широких тенденций в области продуктов питания и напитков, обратите внимание на местные потребности, характерные для конкретного места.Чтобы оставаться в безопасности, не заказывайте слишком много в начале и корректируйте свои предложения в зависимости от спроса.

    Если вы решите предоставлять комбинированные услуги по продаже продуктов питания и напитков в торговом автомате, напитки будут составлять большую часть ваших продаж. По мере того, как растущий рынок прохладительных напитков расширяется от газированных напитков до кофе, ароматизированной воды и более полезных напитков, таких как кокосовая вода, стоит задуматься о том, что ваше местоположение может поддерживать более дорогие специальные продукты и напитки.

    Размер и форма напитка повлияют на ваш выбор машин, поэтому, если вы твердо намерены продавать картонные коробки или продукты неправильной формы, постарайтесь найти машину с регулируемым размером продукта.

    5. Изучите варианты финансирования

    Открытие бизнеса по продаже торговых автоматов не требует почти такого большого стартового капитала, как для большинства других малых предприятий — запуск некоторых предприятий может стоить сотни тысяч долларов.

    Тем не менее, несколько тысяч долларов — это не мелочь. Если вам нужен кредит для покупки торгового автомата, рассмотрите следующие два варианта:

    Если вы уже являетесь владельцем бизнеса и у вас есть финансовая история бизнеса, подтверждающая это, получение краткосрочного кредита для финансирования вашего торгового автомата может быть вашим лучшим курсом действий.

    Как и традиционные срочные кредиты, краткосрочные кредиторы вносят единовременную сумму наличными непосредственно на ваш корпоративный банковский счет, и вы погасите кредит плюс проценты в течение заранее определенного периода времени. Как вы можете догадаться по их названию, сроки погашения краткосрочных кредитов значительно короче, чем у их долгосрочных аналогов — обычно 18 месяцев или меньше. И процентные ставки немного выше, чем долгосрочные кредиты. Однако по этим причинам краткосрочные кредиты, как правило, легче претендовать на получение, чем долгосрочные кредиты.

    Но это кредит для малого бизнеса, поэтому краткосрочные кредиторы должны проверить и утвердить финансовые показатели вашего бизнеса, прежде чем согласиться предоставить вам кредит. Если возможно, вы захотите предоставить хорошую историю доходов от бизнеса и хорошую личную кредитоспособность, чтобы доказать свою кандидатуру.

    Вам не обязательно нужны тонны капитала, чтобы начать прибыльный бизнес по продаже торговых автоматов. Но если вам нужна небольшая помощь, вы можете получить кредит на финансирование оборудования. Условия этих кредитов зависят от стоимости вашего оборудования, которое также выступает в качестве залога на случай, если вы не выполните платежи по кредиту.

    При правильном уходе торговые автоматы могут прослужить более 10 лет, что может помочь кредиторам. В дополнение к вашей собственной финансовой информации и бизнес-плану вам потребуются расценки на оборудование для машин, которые вы планируете приобрести, если вы решите подать заявку на кредит на оборудование. Кроме того, если вам нужен капитал для покупки инвентаря, вы можете рассмотреть возможность финансирования инвентаря.

    6. Сделайте правильные инвестиции

    Выбрав место, купив машину и позаботившись об условиях размещения, вы готовы начать бизнес по продаже торговых автоматов — теперь пришло время сосредоточиться на том, чтобы сделать бизнес прибыльным.

    Инвестируйте в систему управления торговыми автоматами (VMS)

    В зависимости от технологии вашего торгового автомата ваше торговое оборудование может поставляться с предварительно запрограммированным программным обеспечением для управления, которое вы можете использовать для оптимизации операций, учета запасов и отслеживания доходов.

    Но большинство стандартных автоматов требуют, чтобы вы вручную управляли своим инвентарем, что может быть выполнимо, если у вас всего пара торговых автоматов. Однако, если у вас есть от пяти до 10 отдельных торговых автоматов, возможно, стоит инвестировать в систему управления торговыми автоматами , которая поможет вам удаленно контролировать свой инвентарь.Программное обеспечение VMS позволяет удаленно управлять вашими торговыми автоматами с устройства, подключенного к Интернету. Большинство систем VMS предоставляют обновления инвентаря в режиме реального времени и инструменты отчетности.

    Инвестируйте в обслуживание клиентов

    Даже если у вас есть только один или два торговых автомата, с самого начала этого (или любого) предприятия стоит уделять особое внимание обслуживанию клиентов. Чтобы убедиться, что ваш торговый автомат оптимизирован для ваших клиентов, вам просто нужно следовать нескольким рекомендациям.

    Как и многие предприятия, работающие на основе местоположения, торговые операторы часто зависят от рекомендаций из уст в уста и личных контактов. Развивайте отношения с владельцами бизнеса, найдите торговую ассоциацию своего штата или присоединитесь к местным сетевым группам для предпринимателей.

    Самое главное, следите за тем, чтобы ваши торговые автоматы были укомплектованы и работали еженедельно или раз в две недели. Вы также можете предоставить номер 800 для запросов на обслуживание и комментариев, что является отличным способом получить полезную обратную связь.

    Как и любое другое предприятие, открытие бизнеса по продаже торговых автоматов требует не только капитальных вложений — вам также придется вложить хотя бы часть своего времени и внимания в свой бизнес по продаже торговых автоматов.

    Полноразмерный торговый автомат может потребовать от вас сбора денег еженедельно, что важно учитывать при определении того, сколько времени вы реально можете потратить на поездки по локациям. В дополнение ко времени, которое требуется для покупки инвентаря, посещения мест и пополнения запасов, ведение бизнеса с торговыми автоматами требует, чтобы вы потратили время на изучение тенденций продаж, новых продуктов или мест, а также на общение с коллегами.

    Типичный цикл обслуживания оптовой торговли — например, нескоропортящихся конфет или наклеек — составляет от четырех до восьми недель.Так что, если вы не можете часто отвлекаться от своих обязательств на полную ставку, оптовые продажи могут стать для вас хорошим способом проникнуть в бизнес торговых автоматов, не жертвуя слишком много своего времени.

    Преимущества и недостатки открытия бизнеса по продаже торговых автоматов

    Имея всего несколько тысяч долларов для инвестиций, транспортное средство и решимость, вы вполне способны начать бизнес по продаже торговых автоматов и получать прибыль. Но открытие бизнеса по продаже торговых автоматов — это не только развлечения и игры (хотя вы можете торговать развлечениями и играми в своем автомате).Как и у любого нового предприятия, у него есть свои преимущества и недостатки, которые следует учитывать.

    Бизнес-преимущества торговых автоматов

    • Простота масштабирования. Масштабирование бизнеса торговых автоматов невероятно просто. Вы можете начать с нескольких торговых автоматов, и по мере того, как вы становитесь более успешными, расширяйте локации.

    • Разнообразие выбора: В наши дни есть все типы торговых автоматов. Торговые автоматы теперь предлагают здоровую пищу, изысканные варианты, а иногда и варианты, совершенно не связанные с едой.

    • Минимальные накладные расходы или их полное отсутствие: Бизнес по продаже торговых автоматов практически не требует накладных расходов, особенно если вы ведете бизнес самостоятельно. Поскольку предприятиям, занимающимся торговыми автоматами, не требуется много сотрудников или офисных помещений, вам не нужно беспокоиться о заработной плате, льготах или тратах тысяч на аренду.

    Недостатки бизнеса с торговыми автоматами

    • Затраты времени: Работа с торговыми автоматами потребует от вас затрат времени и энергии на хранение, обслуживание и сбор денег с ваших автоматов на регулярной основе.

    • Кража и вандализм: Торговые автоматы являются легкой мишенью для краж и вандализма. Убедитесь, что ваши машины расположены в надежных и безопасных зонах, чтобы избежать потери прибыли.

    Часто задаваемые вопросы

    1. Выгодны ли торговые автоматы?

    Да, торговые автоматы могут приносить прибыль. В среднем торговый автомат зарабатывает 35 долларов в неделю, но хорошо укомплектованные торговые автоматы, расположенные в безопасных местах с высокой проходимостью, могут приносить более 400 долларов в месяц.

    Посмотреть варианты кредита

    с Fundera через NerdWallet

    2. Платят ли владельцы торговых автоматов арендную плату?

    Да, владельцы торговых автоматов платят арендную плату или комиссию владельцу здания. Владельцы торговых автоматов обычно платят от 5% до 20% от продаж своих торговых автоматов.

    3.

    Облагаются ли торговые автоматы налогом?

    Да, торговые автоматы облагаются налогом с продаж на доход, который они приносят. Размер налога с продаж варьируется в зависимости от вашего штата.

    4. Где можно разместить торговые автоматы?

    Торговые автоматы можно размещать в большинстве коммерческих помещений, таких как офисы, розничные магазины, боулинг и т. д. Но сначала нужно подписать договор с собственником.

    Практический результат

    Торговые автоматы ежегодно приносят миллиарды долларов по всему миру. Вы можете выйти на этот прибыльный рынок, имея менее 1000 долларов, правильное исследование рынка, принятие взвешенных решений и предпринимательскую энергию.

    Инвестируйте постепенно по мере того, как вы узнаете о моделях спроса вашего торгового автомата, и начните получать пассивный доход, не беря крупный кредит и не влезая в долги. В зависимости от того, будете ли вы продолжать работать на другой работе или нет, постепенное увеличение масштабов вашего бизнеса по продаже торговых автоматов позволит вам брать на себя больше, когда вы будете готовы, или, при необходимости, сократить его.

    Независимо от того, где вы находитесь в финансовом отношении, вендинговая индустрия предлагает возможность управлять собственным бизнесом, рискуя ровно настолько, насколько вам удобно инвестировать.

    Первоначально эта статья появилась на сайте JustBusiness, дочерней компании NerdWallet.

    Это художественное приложение на базе искусственного интеллекта позволяет рисовать картинки словами — TechCrunch

    За последнее десятилетие возможности искусственного интеллекта, изменяющие реальность, были задействованы все больше и больше. У нас были трехмерные диорамы с компьютерным зрением; передача модного стиля; вирусная фотореалистичная селфи-настройка, селфи-ретушь, замена лиц и, конечно же, дипфейки; и много легкомысленных (и веселых) развлечений с фильтрами для селфи (оххай, мультяшный объектив «Disneyfying»!) между ними.

    Визуальный ремикс с помощью искусственного интеллекта снова и снова доказывает, что он может привлекать внимание. Хотя следить за происходящим после того, как новизна эффекта, создаваемого ИИ, исчезнет, ​​может быть сложнее. (Приложения для ретуширования селфи не имеют такой проблемы, имейте в виду; существует постоянная потребность в машинном обучении в качестве средства улучшения реальности .)

    Что наиболее примечательно в разработках синтетических медиа с поддержкой ИИ за этот период, так это то, насколько быстро эти визуальные эффекты набрали скорость, чему способствовало все более мощное мобильное оборудование для обработки.

    Время ожидания готового результата теперь может быть практически мгновенным — это меняет правила игры для производства (и потенциальной монетизации) творчества и мощности нейронных сетей и GAN (генеративно-состязательных сетей). Ака, фреймворки машинного обучения, выполняющие ретуширование, рефрейминг или даже генеративное моделирование, черпают вдохновение из человеческой подсказки.

    И хотя большая часть визуальных ремиксов на основе приложений за последнее десятилетие была сосредоточена на ретуши/рестайлинге/дополнении, а не на чистом создании изображений с помощью искусственного интеллекта, это тоже меняется.

    Wombo, канадский стартап, ранее привлекший внимание своим одноименным видеоприложением с поддержкой ИИ и синхронизацией губ, недавно запустил другое приложение под названием Dream (iOS и Android), которое использует ИИ для создания оригинальных «произведений искусства» — на основе текстовой подсказки.

    Это супер, супер просто: Вы просто описываете, что хотите нарисовать — скажем, «Ужасное дерево» или «Худший бутерброд в истории» — выбираете стиль из предложенных вариантов (мистика, барокко, фэнтези-арт, стимпанк). , так далее.) или выбрать «без стиля»; и нажмите создать.

    Затем, буквально за несколько секунд — я насчитал <20 — приложение отображает готовую «работу».

    Вы даже не можете заскучать в течение этих нескольких секунд создания, потому что вы можете увидеть проблеск ИИ в работе: приложение показывает стремительную эволюцию моделирования — от стартовых меток до нескольких нечеловечески быстрых дополнений, конкретизирующих холст, чтобы, практически затаив дыхание, приступить к еще одной законченной композиции.

    Некоторые из этих сгенерированных произведений искусства выглядят впечатляюще.Некоторые… не очень.

    Но, конечно же, никакие два приглашения не генерируют одно и то же изображение. Таким образом, вы можете продолжать запрашивать новое изображение из той же подсказки, пока вам не понравится внешний вид того, что вы видите.

    Короче говоря, художники рождественских открыток и иллюстраторы криминального чтива, вероятно, теперь могут уйти на пенсию.

    Все теперь «художники».

    Тем не менее, настоящим художникам следует меньше волноваться. Не в последнюю очередь потому, что искусство, созданное человеческим мозгом и телом, будет только расти в цене, как только мир будет наводнен «машинным искусством».(Точно так же, как каждый отчеканенный NFT разбавляет смысл фразы «цифровое искусство»…)

    Качество «искусства» приложения Dream определенно варьируется. Более длинные и сложные подсказки, кажется, сбивают его с толку. Таким образом, качество вывода может зависеть от того, что вы просите его нарисовать.

    В то время как его «стиль», если его можно представить как наличие единого всеохватывающего стиля среди такого большого количества подделок, больше склонен к абстрактному и искаженному, чем к конкретному и точному. Таким образом, портретные запросы не будут отображаться фотореалистично.И обычно удобнее изображать фантастическое, чем реальное. (Подсказка «Мадонна с младенцем» служила работе, более близкой к печально известной неудаче реставрации испанской церкви, чем, например, крипто-Боттичелли.)

    Но сама скорость производства впечатляет. Слэш ужасный.

    [идентификаторы галереи = «2251005,2251009,2251017,2251008,2251006,2251007»]



    Как только появляется свежая работа, приложение, не теряя времени, пытается ее продать — появляется опция «купить печать», которая ссылается на его интернет-магазин и выглядит как изящный способ превратить визуальный трюк в реальную прибыль. .(Он предлагает «Индивидуальные принты Wombo Dream» по цене от 20 долларов за матовый постер или 45 долларов за принт в рамке. )

    Если стартап сможет превратить ~20 секунд обработки в $20+ дохода, это может стать хорошим небольшим денежным потоком.

    К концу прошлого месяца пользователями уже было сгенерировано более 10 миллионов изображений. (В то время как приложение Google Play уже скачали более 1 миллиона раз примерно через месяц после запуска.)

    Рады объявить о (предварительном) выпуске WOMBO Dream!

    Недавно обнаруженная инопланетная технология позволила превратить ваш текст в произведение искусства — несколько примеров ниже 👽

    Вот «Гигантское желтое яйцо» в стиле Synthwave 🌈 рис.twitter.com/7JqB8DuXgL

    — WOMBO.eth (@WOMBO) 12 ноября 2021 г.

    Хотя у большинства людей есть ограниченное пространство на стене, на котором можно повесить любое искусство, не говоря уже об изображениях, созданных, э-э, безмозглой машиной, — так что большинство этих случайных творений останутся полностью виртуальными. («Искусство искусственного интеллекта» могло бы стать идеальным кормом для NFT…)

    Какое место «ИИ-искусство» займет в моде/культурной ценности, безусловно, интересный вопрос для размышления.

    Безусловно, это лучше, чем картинки или стоковые фотографии.И выход приложения Dream также может быть более интересным, чем средний «художественный» принт, который вы могли бы купить в Ikea. Но результаты также могут быть довольно тошнотворными — или производными — или дурацкими — или просто странными.

    Ну и искусство? Или это просто визуальный результат математического процесса? Абстракция человеческого творческого мастерства, которая не может передать настоящие эмоции, чувство идентичности или души, потому что в коде нет ничего из этого? Он просто делает то, что ему говорят.

    А вы действительно хотите повесить на стены закодированную абстракцию?

    Я имею в виду, может быть? Если это , особенно эстетично.Но, хорошо, это искусство или просто обои? Может быть, Wombo следует продавать рулоны обоев Dream AI или коврики для мыши с принтами и футболки (мерч), а не «художественные» принты…

    Есть над чем подумать.

    Ясно несколько вещей: с искусством, созданным искусственным интеллектом, невероятно интересно играть. Это своего рода визуальная кошачья мята. Игрушка для воображения.

    Это также, несомненно, здесь, чтобы остаться. А модели ИИ будут становиться «лучше» — в зависимости от того, что мы подразумеваем под «лучше» в таком субъективном предмете, как искусство.(Возможно, генеративные художественные модели принесут более успешные результаты, поскольку вовлекают пользователя в творческий процесс более полно, предоставляя ему инструменты для настройки и манипулирования машинными выводами, чтобы их можно было [точно] настраивать, пока они не станут ближе к тому, что человек воображал, или же почувствует более уникальным и значимым лично для себя. Или, другими словами, более гибридный процесс создания может привести к более мощным и движущимся художественным результатам.)

    Также будет множество этих искусных ИИ, каждый из которых будет воспроизводить различные «ароматы» и «характеры» визуального вывода, основанные на данных их обучения. Или даже — если хотите — художественные ИИ с разными «стилями». (Но, возможно, «специальности» ближе к закодированному знаку.)

    Существует ряд других инструментов искусственного интеллекта для создания изображений на основе GAN — и я признаюсь, что являюсь большим поклонником системы Pixray (выходные изображения в пиксельной графике особенно симпатичны), хотя скорость ее обработки намного, намного медленнее — но Wombo, похоже, быстрее всех применил и монетизировал эту технологию.

    Следующее десятилетие машинного обучения, изменяющего реальность, будет непростым.

    Теперь я достаточно ощутил вкус творческих инструментов на основе ИИ, чтобы знать, что они будут намного лучше, чем думают даже оптимисты ИИ.

    Так здорово просто придумывать идеи, а компьютер многократно реализовывать их и строить на их основе.

    — Сэм Альтман (@sama) 2 декабря 2021 г.



    Советы по гибке листового металла — Сделай из металла

    Листовой металл чрезвычайно удобен для всех видов работ, так как с ним очень легко работать. Вы можете многое сделать, используя всего несколько инструментов.

    Тем не менее, его довольно легко покалечить, если не использовать правильную технику.

    Вот несколько советов, которые помогут вам выполнять точные, аккуратные и профессионально выглядящие изгибы при работе с листовым металлом.

    Знайте, какие материалы подходят для гибки

    Некоторые материалы более податливы, чем другие. Это означает, что одни согнутся, а другие ослабнут и треснут. Для менее податливых материалов целесообразно нагреть заготовку, чтобы снизить риск растрескивания.

    Вот некоторые распространенные материалы, которые вы можете встретить в виде листов, и некоторая информация о том, насколько легко их согнуть, не растрескавшись.

    Мягкая сталь Очень податливая сталь, и вы сможете без проблем согнуть ее в холодном состоянии. Вам нужно будет снова подвергнуть его термической обработке, чтобы заставить его работать как пружинная сталь, как только он будет сформирован в нужной вам форме. Если вы попытаетесь согнуть его, когда он затвердеет, он, вероятно, сломается.
    Отожженная легированная сталь Сильно варьируется, если вы не знаете точный сплав. 4140 обычно довольно пластичен. В общем, вам всегда нужно отжигать его, если вы планируете сгибать его, иначе он треснет.
    6061 Алюминий Плохо сгибается, растрескивание очень распространено, а холодное сгибание всегда ослабляет металл. Надлежащую гибку можно выполнить, предварительно отжигая алюминий, хотя это не идеальный кандидат для формованных деталей.
    5052 Алюминий Хорошо формуется, один из лучших видов алюминия для гибки. Обычно растрескивание или усталость не являются проблемой, если только его не нужно разгибать и переделывать, но это довольно распространено практически для любого ковкого металла.
    Медь Очень ковкий, очень легко гнется.
    Латунь Способность к формованию зависит от того, сколько цинка содержится в сплаве – чем выше содержание цинка, тем менее пластичен латунь. Для простых изгибов листового металла это обычно не проблема, но для чего-то более сложного вам может понадобиться использовать тепло, чтобы смягчить его.
    Бронза Обычно более жесткая и с большей вероятностью растрескивается. Используйте тепло для улучшения формуемости.
    Титан Это прочный материал, поэтому вам нужно быть осторожным, чтобы не сломать инструменты. Чтобы избежать растрескивания, используйте больший внутренний радиус изгиба, чем для других металлов. Он также имеет низкий модуль упругости, поэтому вам придется значительно его согнуть, чтобы он принял нужную форму.

    Не сгибайтесь до острого внутреннего угла

    Если вы согнете листовой металл до острого внутреннего угла, вы добавите тонну внутренних напряжений. Даже на ковких материалах вы можете в конечном итоге расколоть металл на изгибе или ослабить его до такой степени, что он сломается с минимальным усилием.

    Решение состоит в том, чтобы иметь радиус на инструменте, который вы будете использовать для гибки металла. Это предотвратит растрескивание или появление слабых мест.

    Вот хорошее практическое правило для большинства материалов:

    Внутренний радиус изгиба должен быть равен толщине формируемого материала.

    Другими словами, если вы сгибаете лист толщиной 1/8″, используйте инструмент с радиусом 1/8″, чтобы сформировать внутреннюю часть сгиба. Если вы сгибаете материал толщиной 0,020 дюйма, используйте радиус 0,020 дюйма.

    Однако:  Для большинства применений с нержавеющей сталью или алюминием можно обойтись изгибом с нулевым радиусом на всем, что имеет толщину менее 0,050 дюйма. Только не на максимальной мощности.

    Если вы хотите добиться абсолютной максимальной прочности на изгибы, вот таблица для алюминия и нержавеющей стали, которые в настоящее время используются в аэрокосмической промышленности для изготовления летающих консервных банок:

    Имейте в виду, что это только для максимальной силы; вы определенно можете пойти меньше, это просто не будет таким сильным. По крайней мере, вы можете увидеть, насколько качество металла и текущее состояние термообработки влияют на то, что вы можете с ним делать.

    Использовать припуск на изгиб

    Если вы хотите выполнить какую-либо полуточную работу, при которой длина фланца или расстояние между изгибами несколько правильны, вам нужно будет учитывать допуск на изгиб.

    Это немного менее важно, когда вы делаете один изгиб и все равно собираетесь обрезать. В противном случае, вы должны вычислить это.

    Поскольку металл толкается, тянется и растягивается, когда вы его сгибаете, расчет припуска на изгиб даст вам более надежные цифры для работы при раскладке плоского листа.

    На это влияют несколько факторов – например, толщина материала, размер внутреннего радиуса и т. д. и т. д. и т. д.

    Вместо того, чтобы демонстрировать, как рассчитать это самостоятельно, я просто создал калькулятор, который сделает это за вас. Вот для чего нужны компьютеры.

    Теперь немного информации, чтобы расшифровать, что это значит:

    Припуск на изгиб — это, по сути, компенсация того, что происходит с материалом, когда он растягивается и превращается из плоского шаблона в правильный изгиб. Вычисление этого значения позволит вам узнать, какая часть фланца у вас останется после того, как вы сделаете изгиб.

    Теперь, чтобы увидеть, как эта же деталь будет выглядеть в виде развертки, вот еще одна диаграмма:

    Таким образом, зная, сколько материала потребуется на изгиб, мы можем определить, где именно разместить изгиб.

    Имейте в виду, однако, что есть несколько переменных, которые делают точность этого расчета проблемой, если вы ищете чрезвычайно высокую точность. Например, точная твердость и состояние металла изменят коэффициент К изгиба, и это окажет небольшое влияние на количество материала, необходимого для достижения правильной длины полки.

    В целом, это отличный способ получить действительно точные изгибы.

    Использование нагрева для тяжелых/толстых изгибов

    Есть несколько вещей, которые вы можете делать с теплом.Наиболее важными из них являются отжиг и горячая формовка.

    Это практично для материалов, которые не любят изгибаться без растрескивания или приложения серьезной силы. Примерами являются пружинная сталь или алюминий 6061.

    Отжиг

    Отжиг – это способ размягчения металла, он делает его более ковким. Это чаще всего используется для углеродистых сталей, но также может быть эффективным (хотя и немного сложнее) для других материалов, таких как некоторые марки алюминия.

    Сталь

    Для углеродистых сталей это целесообразно, когда этот металл имеет достаточно высокое содержание углерода, чтобы его можно было подвергать термической обработке.На самом деле нет причин делать это с чем-то вроде мягкой стали.

    Чтобы сделать это со сталью, вам нужно нагреть сталь до приятного вишнево-красного цвета, а затем охладить ее как можно медленнее. Для большинства сталей это означает не более 70 F в час.

    Это может быть сложно, особенно с небольшими деталями. Итак, вот хитрость:

    Возьмите немного сухого песка. Если вы используете что-то вроде песка для детских площадок, приготовьте его некоторое время, чтобы избавиться от влаги.

    Возьмите большой стальной блок и нагрейте его до ярко-вишневого цвета, а затем закопайте в песок.Это позволит песку прогреться.

    Затем нагрейте меньший кусок и, как только вы достигнете температуры, положите его рядом с большим куском металла. Все, чем приятное теплое прилегание между двумя материалами будет препятствовать слишком быстрому охлаждению меньшего куска. Оставьте его на несколько часов (или на ночь), и у вас будет хороший, отожженный, ковкий кусок стали.

    Конечно, если у вас есть термообрабатывающая печь или печь для обжига, вам не нужен подход на ферме. Просто дайте ему остыть в духовке с закрытой дверцей.

    Алюминий

    Это работает только для термообрабатываемых марок, таких как 6061 или 7075. Честно говоря, это может быть довольно сложно отжигать, но я научился действительно классному трюку, который работает (почти) каждый раз, гарантированно!

    Для этого используйте кислородную горелку. Начните с зажигания факела только ацетиленом (или любым другим топливом, которое у вас есть). Это сделает противное, черное пламя дыма. Покройте кусок алюминия сажей, пока он не станет черным.

    Затем включите кислород, чтобы получить обычное пламя, но пусть оно будет немного меньше, чем обычно.Используйте кончик бутона розы, если он у вас есть. Хитрость здесь заключается в том, чтобы не расплавить алюминий, но для этого вам нужно очень близко подойти к этой температуре плавления.

    Медленно нагревайте металл, перемещая горелку вперед и назад, пока не сгорит сажа. Вот откуда вы знаете, что алюминий имеет правильную температуру.

    Теперь дайте ему медленно остыть. Вы можете сделать это, удерживая фонарик все дальше и дальше, или используя упомянутый выше метод горячего прижимания (почти уверен, что это технический термин… HSM?).Если он остынет слишком быстро или закалит его, алюминий станет очень хрупким.

    Теперь алюминий действительно податлив. Если вам нужно снова «закалить» его после того, как вы закончили работу, это немного сложнее без надлежащей печи для термообработки. Нагрейте его до 1000 F, дайте выдержать при этой температуре около часа, затем погасите водой. Чтобы состарить его (почти как закалку), нагрейте его до 400 F, замочите на час, затем дайте ему остыть на воздухе.

    Горячая гибка

    Тут ничего сложного, просто нагреть до красна (если это железо) и согнуть.Просто имейте в виду, что это значительно испортит любую термообработку, поэтому вам может потребоваться переделать ее, если она действительно нуждается в твердости.

    Очевидно, что это может быть непростой задачей для длинных тонких изделий, так как они остынут, как только исчезнет источник тепла. Но если вы делаете что-то вроде небольшого проекта, это может снизить риск растрескивания большинства металлов.

    Также отлично подходит для некоторых пластиков, таких как акрил.

    Защита поверхностей

    Сгибание металла может действительно поцарапать поверхности, поэтому, если вы делаете что-то, что должно выглядеть красиво, стоит потратить несколько дополнительных минут на их защиту.

    Самый простой способ сделать это — просто наклеить малярную ленту в любом месте, которое будет соприкасаться с чем-то твердым.

    Если металл все еще царапается, вы можете либо наклеить несколько слоев малярной ленты, либо использовать деревянные бруски (например, 2×4 или что-то подобное), чтобы зажать деталь для изгиба, постукивая по ней молотком – древесина будет достаточно мягкой, чтобы не повредить поверхность, если на ней нет металлической стружки/твердых предметов.

    Используйте тормоз

    Для самых чистых поворотов лучше всего использовать тормоз.Вы можете сгибать лист чистым, непрерывным движением, и металл не будет деформироваться или волноваться.

    У большинства людей его нет в гараже, но вы можете подобрать действительно дешевые для тонких материалов (которые достаточно хороши для небольших хобби) по очень дешево онлайн (ссылка на Amazon). В качестве альтернативы, вы можете потратить несколько сотен долларов на более милого малыша.

    Для более крупных работ, например, для работы с софтом и облицовкой дома, лучше всего просто пойти в пункт проката инструмента и взять его.Обычно вы можете арендовать их довольно недорого на неделю.

    Другие практические инструменты

    Не все требует тормоза; есть много других способов согнуть листовой металл, особенно если это меньший кусок.

    Один из способов, которым я часто работаю с листовым металлом для автомобильных панелей, заключается в том, чтобы зажать листы 2 × 4 в тисках с заготовкой посередине, а затем обработать металл резиновым молотком. Хорошая вещь в том, что вы можете использовать более длинные 2×4, чтобы получить дополнительный радиус действия, который вы не получили бы от одних только тисков.Вы также получите хороший круглый сгиб, так как у 2×4 будет радиус, который перейдет на листовой металл — ваши изгибы на самом деле будут красивыми и прочными.

    Еще одна вещь, которую вы можете использовать, это плоскогубцы (ссылка на Amazon). Они действительно дешевы и чрезвычайно быстры и просты в использовании для более тонких и мелких деталей. В каждом наборе инструментов должна быть пара или две. С ними можно получить действительно красивые, чистые изгибы. Также легко просто наклеить малярную ленту на губки вместо заготовки, так будет удобнее сохранять царапины на металле.

    Планируйте повороты

    Раньше я работал в мастерской по ремонту вертолетов, где изготавливал инструменты из формованной стали длиной от 4 до 12 футов. Однажды я не спланировал свои изгибы, и в итоге я не смог вставить заготовку в тормоз для последнего изгиба. Это действительно отстой.

    Если вы делаете несколько крутых, крутых поворотов, сначала спланируйте, как вы собираетесь это делать. Убедитесь, что на каждом этапе заготовка сможет поместиться в любой инструмент, который вы используете.

    Самый простой способ сделать это — просто отрезать небольшую полоску металла, чтобы использовать ее в качестве пробного образца. Каждый раз, когда вы делаете изгиб, отмечайте место цифрой. Если вы можете пройти до конца без проблем, просто следуйте своим собственным шагам.

    В любом случае, есть несколько форм, которые не очень практичны для большинства гибочных инструментов. Например, сделать глубокий U-образный канал с узким дном без специальных инструментов практически невозможно. Я делал их раньше, используя кусок плоского стержня в гидравлическом прессе и вдавливая металл в плиту из твердого уретана, но не у всех есть к этому доступ.

    В качестве альтернативы, которая может работать во многих приложениях, можно просто сделать его из двух частей и сварить их вместе в проблемной зоне. Каждая работа уникальна, поэтому не существует эмпирического правила — исчерпывающий список принципов сам по себе был бы учебником.

    Что работает (почти) каждый раз, так это просто работа с этой тест-полоской. Лучше испортить обрезок шириной 1 дюйм, чем большой лист дорогого материала.

    В любом случае, вот оно. Вот некоторые из моих советов и приемов по работе с листовым металлом.

    Как согнуть кабелепровод и трубу с помощью трубогиба

    Изгиб трубопровода может быть неприятным без надлежащих материалов. Но с помощью трубогибочного станка даже самые проблемные углы можно сделать простыми; кроме того, вы избавляетесь от необходимости использовать дорогостоящие колена для кабелепроводов, когда делаете собственные изгибы.

    Необходимые инструменты и расходные материалы

    При формировании трубопровода необходимо:

    Когда вы используете гибочный станок с индикаторами и маркерами градусов, например, от Klein Tools или Rack-a-Tiers, сделать изгиб на 30, 60 или 90 градусов очень просто.При выполнении гибки со смещением, впритык, тупиковой или седловидной гибки использование гибочного станка с градусной шкалой и множительной шкалой поможет вам сэкономить время и энергию.

    Изготовление отводов на 90 градусов («L»)

    1. Определите общую высоту свободного конца после выполнения изгиба

    2. Рассчитайте высоту заглушки, используя высоту свободного конца, и вычтите регулировку заглушки (из приведенной ниже таблицы натяжения гибочного станка)

      90 ГРАДУСОВЫЙ ИЗГИБ — ПОДЪЕМНЫЙ СТОЛ

      РАЗМЕР КАБЕЛЯ РЕГУЛИРОВОЧНАЯ СТОЙКА
      1/2″ ЕМТ 5 дюймов
      3/4″ ЕМТ 6 дюймов
      1″ ЕМТ 8 дюймов
      1-1/4″ ЕМТ 11 дюймов
      1/2″ ЖЕСТКИЙ 6 дюймов
      3/4″ ЖЕСТКИЙ 8 дюймов
      1″ ЖЕСТКИЙ 11 дюймов
    3. Отметьте высоту ответвления, рассчитанную на шаге 2, от «верхнего» свободного конца кабелепровода.

      Пример: кабелепровод EMT ½” с высотой свободного конца 10”

      10 (высота свободного конца) – 5 (регулировка по таблице) = 5” (высота заглушки)

    4. Поместите трубу на землю, затем прикрепите трубогиб так, чтобы крюк был направлен к свободному концу «вверх». Совместите символ начальной точки на трубогибе (часто это стрелка) с линией, которую вы сделали в шаге 3.

    5. Надавите ногой на пяточный конец гибочного станка, используя рукоятку в качестве рычага, пока не достигнете положения 90 градусов.

    6. Снимите трубу с трубогиба и проверьте угол. Пересгибание может быть необходимо, если вы чувствуете небольшую пружинистость, когда снимаете ногу со сгибателя.

    Выполнение наклонов спиной к спине

    1. Измерьте расстояние между объектами (часто стенами или балками), где должен быть изгиб спина к спине.

    2. Для первого изгиба следуйте направлению изгиба под углом 90 градусов сверху вниз.

    3. Начиная с ЗАДНЕЙ части изгиба, измерьте расстояние, рассчитанное в шаге 1, и отметьте кабелепровод.

    4. Поместите трубогиб на кабелепровод лицом к свободному концу, противоположному исходному изгибу, сделанному на шаге 2.Совместите отметку из шага 3 с символом начальной точки на трубогибе.

    5. Надавите ногой на пяточный конец гибочного станка, используя рукоятку в качестве рычага, пока не достигнете положения 90 градусов. Обязательно держите новый изгиб на той же плоскости, что и первоначальный изгиб, чтобы две ножки сохраняли желаемую форму. Только минимальные корректировки могут быть сделаны, чтобы вернуть ноги в ту же плоскость.

    6. Снимите трубу с трубогиба и проверьте углы.Пересгибание может быть необходимо, если вы чувствуете небольшую пружинистость, когда снимаете ногу со сгибателя.

    7. Изгибы со смещением

      1. Измерьте высоту, необходимую для преодоления препятствия, и расстояние, необходимое для преодоления препятствия.

      2. Определите угол, который вам потребуется для установки, а затем используйте таблицу формул смещения (ниже), чтобы рассчитать, где нужно отметить кабелепровод.

        ТАБЛИЦА ФОРМУЛ СМЕЩЕНИЯ
        УГОЛ ИЗГИБА МНОЖИТЕЛЬ ПОСТОЯННЫХ УСАДКА НА ДЮЙМ СМЕЩЕНИЯ
        10º x 10º 6 1/16 = 0,063
        22-1/2º x 22-1/2º 2,6 3/16 = 0,188
        30º x 30º ​​ 2,0 1/4 = .250
        45º x 15º 1,4 3/8 = 0,375
        60º x 60º 1,2 1/2 = 0,500
      3. Рассчитайте, где разместить первую метку на кабелепроводе, используя следующие формулы:

        (расстояние смещения) X (усадка/дюйм) = общая усадка
        (Общая усадка) + (Расстояние до препятствия) = Измерение первой метки

        Пример: поворот 45, расстояние смещения препятствия 5”, расстояние до препятствия 16”,
        5 (Расстояние смещения) X . 375 (усадка/дюйм) = 1,875
        1,875 (общая усадка) + 16 (расстояние до препятствия) = 17,875 (первая отметка)

      4. Вычислите, как далеко разместить вторую метку от первой метки, используя эту формулу:

        (расстояние смещения) X (множитель константы) = измерение второй метки

        Пример: изгиб 45 градусов, расстояние смещения препятствия составляет 5 дюймов, расстояние до препятствия составляет 16 дюймов.

        5 (Расстояние смещения) X 1,4 (Множитель константы) = 7 (Вторая метка)

      5. Поместите трубогиб на кабелепровод и совместите символ начальной точки с первой отметкой на кабелепроводе.

      6. Держите кабелепровод в горизонтальном положении, нажимая ногой, чтобы свернуть кабелепровод до отметки 45 градусов на трубогибе.

      7. Переворачивайте трубогиб и трубку (держите их вместе) до тех пор, пока ручка трубогиба не окажется на полу, а трубка не уравновесится в воздухе.

      8. Поверните трубу на 180 градусов в опоре гибочного станка и сдвиньте трубку, чтобы совместить символ начальной точки гибочного станка со второй отметкой.

      9. Укрепите ручку на земле, чтобы она не скользила, затем приложите усилие к трубопроводу, чтобы он изогнулся. Следите за тем, чтобы второй изгиб находился в той же плоскости, что и первый изгиб, чтобы кабелепровод мог лежать ровно при установке.

      10. Наконечники для гибки

        1. Вы можете либо рассчитать разметку с помощью рулетки, либо проложить трубу непосредственно в соответствующем месте и отметить размеры на основе самой физической конструкции.
        2. Выполните измерения, используя заднюю часть сгиба в качестве начальной точки, и выполните вторичные измерения от этой точки.
        3. Следите за тем, чтобы труба не катилась и не скользила в трубогибе.
        4. Символы на трубогибе используются для обозначения начала и конца изгиба. В зависимости от типа изгиба, который вы выполняете, вам необходимо выровнять кривую по правильному символу и сопоставить верхнюю часть трубы с правильным маркером градуса.
        5. Гибщик использует давление вашей ноги, чтобы выполнить изгиб. Во время сгибания оказывайте постоянное, сильное давление на опору для ног, чтобы убедиться, что сгибание остается правильным.
        6. Если изгиб вашей трубы не соответствует правильному углу, просто поместите его обратно в трубогиб и отрегулируйте изгиб. Когда все ваши измерения правильные, кабелепровод будет надежно закреплен в пространстве, в котором он должен быть установлен.
        7. Как всегда, надевайте защитное снаряжение для предотвращения травм.

        Практика делает совершенным

        Может потребоваться некоторая практика, прежде чем вы сможете сгибать трубопровод без фиксации степени.Убедитесь, что ваши первоначальные измерения верны. Если вам нужно, измерьте дважды; таким образом, у вас не будет слишком много обрезков из-за неправильных расчетов. Когда вы впервые учитесь сгибать трубопровод, это медленный и устойчивый процесс. Так что не торопитесь, это не значит, что это будет спешка.

        Свяжитесь с нами для получения дополнительной информации о ручных гибочных инструментах от Klein и Rack-A-Tiers.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
