размеры и чертежи печки-щепотницы и ракетной печи. Как сделать печь на дровах из профильной трубы?

При затяжном походе часто не хватает горячей еды. Разумеется, огонь можно развести где угодно, но не все на это согласятся – костёр иногда либо становится источником пожара, либо не разгорается из-за только что закончившегося дождя. Носить с собой газовую горелку с баллоном для приготовления пищи не все хотят, а значит, подойдёт печка, сделанная своими руками и использующая всё те же дрова.

Достоинства и недостатки

Чтобы разжечь мини-печь, не требуется большая охапка крупных дров – подойдёт всё, от камыша до щепок и смолистой коры отмерших хвойных деревьев. Жар такой печи расходуется максимально эффективно – эффект сравним с газовой горелкой и даже электроплитой.

Для поддержания огня сгодятся и угли, не полностью выгоревшие в прежнем костре: пока деревяшки не превратились в золу, они ещё пригодны для получения жара. Приготовление еды над костром потребует как минимум в разы больших затрат дерева. То есть при количестве дров, идущих на один костёр, накормить горячей едой без проблем можно человек 10, используя печку-щепочницу.

Основное требование – печь нагревает ёмкость с готовящейся едой, а не воздух вокруг, чего не скажешь об открытом костре.

Разновидности походной печки

По количеству стенок печки подразделяются на одно- и двустенные.

Собирается печная конструкция на месте привала либо из подручных материалов, либо заранее используется кастрюля, крупная банка из-под консервов, листы старого (можно ржавого) металла, например, из-под кровли, и т. д. Будучи лёгкой в изготовлении, такая печка по праву считается по-настоящему туристической.

Как должна работать щепочница?

Чтобы угли долго тлели и выделяли жар, конструкция без дна располагается на земле. Тепло в таком случае не рассеивается в окружающем пространстве, а остаётся преимущественно в тлеющих углях, при этом воздушная тяга снижена до минимума, не позволяя закрытому костру потухнуть; при добавлении новых дров огонь разгорится быстро.

Если конструкция печки предусматривает подкладку под дно, тяга возрастает настолько, что готовка еды, требующая часа и более, срывается, дрова быстро сгорают. Из печки необходимо заранее вытащить дно, а саму конструкцию из стенок поставить на грунт. Тем не менее такая печь экономно расходует топливо, не подвержена погодному влиянию, занимает очень мало места, дым почти не образуется (пока тлеют угли). Печка удобна в переноске (легко раскладывается).

Возможен вариант, когда древесина, ещё не полностью разгоревшись, хорошо изолирует тепло, отчего стенки не успевают перегреться, их можно даже переносить голыми руками. Это не избавляет от необходимости осторожности при обращении с огнём.

Варианты конструкции

Чертёж такого изделия очень прост. Для изготовления походной печки из консервной банки сделайте следующие шаги.

  1. Проделайте небольшие дырки в дне банки. Сама банка должна быть высотой со стакан (например, банка из-под консервированного горошка или сгущённого молока).
  2. Заложите куски веток, коры и т. д. (каждый толщиной с палец) вертикально, как в индийской свече. Вытащите деревяшку, расположенную в центре – это даст дорогу воздушной тяге.
  3. Вставьте в освободившееся место бумагу или охапку сухой травы и подпалите её.

Огонь разгорится, и такой «баночный костерок» будет гореть 20-25 минут. Этого хватит, чтобы заварить чай, разогреть консервы, сварить суп или вермишель из пачки, или даже сделать небольшую порцию каши. При этом дыма почти не будет.

Если в поход пошли хотя бы несколько человек, то рекомендуется использовать банку, например, из-под краски или даже металлическое ведёрко в 2-3 литра. Габаритная мощность такого «баночного костра» будет уже не менее чем на час горения, да и сварить можно полноценный домашний суп из купленной накануне курицы.

Двухслойная конструкция из баков

Кастрюли из нержавеющей стали (одна несколько меньше другой) недороги, продаются в любом хозяйственном магазине. Вся конструкция не выгорает – в отличие от обычной стали, на ней не образуется окалина, она проработает без проблем несколько лет даже при троекратном ежедневном использовании.

Для изготовления двухслойной печи сделайте следующее.

  1. Вырежьте в большей кастрюле прорезь – такую, чтобы дрова закладывались без проблем.
  2. Пробейте в этой же кастрюле небольшие отверстия для создания тяги.
  3. Установите меньшую кастрюлю в большую – она и будет греться от той кастрюли, в которой горят дрова. Можно загружать в меньшую кастрюлю ингредиенты для приготовления горячих блюд.
  4. При этом расход тепла ещё более эффективен – греется не только дно меньшей кастрюли, но и она вся по бокам.

Достоинство такой печки – лёгкость переноса под навес палатки (например, в тамбур) – это даст возможность укрыть печку и готовящуюся еду от внезапно начавшегося дождя.

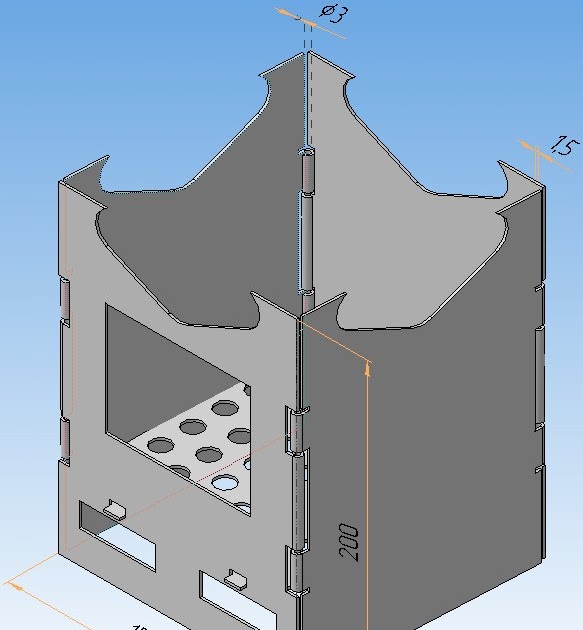

Складная печка на петлях

Кроме самих петель и листовой стали (от старого холодильника, боковины неиспользуемого корпуса системного блока, обрезки кровельного железа и т. д.) понадобятся инструменты и расходные материалы: дрель и свёрла, болгарка и диск к ней, шуруповёрт и «биты» к нему, измерительная рулетка, напильник, плоскогубцы, велосипедные спицы.

Пошаговая инструкция выглядит так.

  1. По эскизу конструкции разметьте и выпилите листы стали при помощи болгарки.
  2. В стенке, что служит дном, высверлите небольшие отверстия, пригладив образовавшиеся заусенцы напильником.
  3. Прикрепите петли к боковинам конструкции и соедините их в ромб.
  4. Подсуньте под скреплённые вместе стенки дно, в котором заранее края загнуты навстречу другим краям в нижней части стенок. Эти канавки образуют нечто вроде металлического капилляра, в который вставляются спицы, что позволит задать печке требуемую жёсткость в готовом к эксплуатации виде. При необходимости спицы легко извлекаются, и печку можно будет перевезти или убрать на хранение.
  5. Вырежьте с одного из боков проём, в который закладываются новые дрова.
  6. Вы можете начинать готовить на такой печке – будучи квадратной и одновременно представляющей трансформер (она складная, стенки являются ромбом, а не только квадратом), она послужит и в качестве мангала.

Печь из нескольких консервных банок

Понадобятся:

  • 3 консервные банки, две из них – меньших размеров и одна – больших;
  • ножницы по металлу и асбест.

    Произведите необходимые действия.

    1. К большой банке на расстоянии 20 см от дна приставьте меньшую и обведите при помощи карандаша или маркера, при этом образуется ровная круговая линия.
    2. По этой линии прорежьте отверстие, при этом меньшая банка будет в него помещаться с заметным усилием.
    3. На одной из сторон банки вырежьте щели в 2-3 см.
    4. В крышке от большой банки прорежьте отверстие для маленькой, зачистите заусенцы.
    5. В стенке меньшей банки проделайте вертикальные щели на 1,5-2 см.
    6. Образовавшееся между банками пустое место заполните асбестом, затем закройте крышку и соедините края путём их загибания.
    7. Из куска жести изготовьте подставку для дров и зафиксируйте её.
    8. Прикрепите ко всей конструкции ручку для переноски.

    Полученная конструкция будет весьма экономной в расходе топлива, а тепло не будет перегревать её наружные стенки. Допускается покраска печки.

    Печка Бонда отличается от обычной, сделанной из трёх банок, наличием ускоренного наддува – в топке вместо полки для дров размещается вентилятор с батарейками, а закладка дров производится сверху.

    Ракетная печь

    Для самодельной ракетной печи потребуется баллон из-под гелия или иного сжатого/сжиженного аэрозоля. Предстоит сделать следующие шаги.

    1. Выпустите из баллона весь газ.
    2. Отрежьте верх баллона и вырежьте боковой проём. Чем больше дров закладывается, тем шире требуется отверстие.
    3. Проделайте в профильной трубе дополнительную прорезь для более надёжного контакта с самим баллоном.
    4. Обеспечьте беспрепятственную тягу, просверлив в баллоне дополнительные отверстия.
    5. Прикрепите удерживающие ножки в нижней части баллона, чтобы печка не заваливалась в процессе готовки.
    6. Прикрепите к верхней части баллона лист металла с отверстием или решётку от какого-нибудь устройства, либо старый поддон – это позволит ставить на печку более объёмные металлические кружки и кастрюли, что значительно расширяет применение такой печки.

    Ракетная печка готова к применению, расходовать дров она будет не больше, чем щепочница.

    Разновидностью ракетной является печь из старого термоса – внешне вторая напоминает первую, при этом не даёт теплу от пламени уходить наружу. Внутренняя ёмкость термоса должна быть металлической: ни стекло, ни пластик не выдержат огонь.

    Пиролизная печь

    Пиролизный тип сложен в самостоятельном изготовлении: в нём используется сжигание мусорного пластика и резины, увеличивается отдача тепла и уменьшается расход топлива. Принцип действия – пиролиз (разложение) твёрдого топлива (дров, пластика, резины, смолы и т. д.) на более лёгкую органику, сгорающую без копоти. Дрова разлагаются при 450 градусах, что резко сокращает их расход. Пластик и резина требуют 900 градусов жара.

    Пиролизную печь легче купить, но она стоит заметно дороже, чем простая щепочница. Но и пиролизная печь, и щепочница одинаково хороши для готовки в сковороде, кастрюле или даже в небольшом казане.

    Использование в качестве парогенератора

    Превратить печку в парогенератор можно, поставив на неё любую посудину и подливая в неё немного воды, при этом дно металлической кружки или кастрюли, нагретой до нескольких сотен градусов, должно заливаться небольшим количеством воды.

    Если это не двухслойная щепочница, а простая буржуйка, стенки которой раскаляются докрасна менее чем за час работы, достаточно из бутылки с распылителем наносить на эти стенки воду, тут же превращающуюся в пар от соприкосновения с горячим металлом, что обеспечит быстрое наполнение паром палатки-бани в походных условиях.

    О том, как сделать походную печь своими руками, смотрите в следующем видео.

    Походная печка своими руками: чертежи + фото

    Отдых на природе – отличный способ расслабиться и набраться сил. А еще неплохо было бы за новыми эмоциями отправиться в поход. И хотя в отсутствии городских удобств есть своя романтика, развести костер получается не всегда. Этому могут помешать погодные условия.

    Чтобы в походе приготовить обед или нагреть воду для чая, вам понадобится печка, которую можно соорудить своими руками из подручных средств.

    Как работает конструкция

    Главные требования к походной печке – легкость и компактность. Ее без труда можно собрать и разобрать для того, чтобы сложить в рюкзак. Самая простая походная печь состоит из минимума элементов и не нуждается в дымовой трубе или корпусе с теплосберегающими свойствами. Среди основных составляющих этого устройства отмечают камеру сгорания и поддув.

    Подобная конструкция позволяет топливу, будь то щепки или древесина, полностью истлеть, при этом тепло направляется строго вверх.

    Можно обойтись и без поддува, соорудив одну только камеру сгорания, например, из двух кружек. С помощью такой печи можно подогреть пищу. Но для того чтобы ускорить время разогрева в несколько раз и увеличить КПД устройства, можно использовать маленький вентилятор, работающий на батарейках, в качестве поддува. В результате происходит полное сгорание топлива с высоким пламенем и отсутствием дыма.

    Разновидности мини-печек

    В туристических магазинах представлен хороший выбор походных печей, которые в народе называют «костер без костра», «деревянный примус» или «индейская свеча». Существует множество как простых, так и более сложных моделей, и каждая из них имеет свои особенности. Например, походная печь фирмы Bushbox, несмотря на известность и сложную конструкцию, имеет ряд неудобств. Для ее розжига нужно использовать только определенный вид топлива. Процесс горения невозможно регулировать, из-за чего дрова прогорают очень быстро, а еда не успевает приготовиться.

    Многие походные печи заводского производства были разработаны для автомобильного туризма, поэтому они нередко отличаются большими размерами.

    В качестве альтернативы печи в походе для приготовления пищи можно использовать мангал. Но, во-первых, он не совсем удобен в транспортировке, а во-вторых, возникают сложности с топливом. Для этой конструкции нужны специальные дрова, которые после сгорания оставляют угли, а таким свойством обладают далеко не все породы древесины.

    Поэтому для туризма больше подойдет печь, отапливаемая обычными дровами. Такая конструкция совместила в себе целый ряд преимуществ:

    1. Легкость и удобство транспортировки благодаря малому весу.
    2. Простота использования и возможность регулировать мощность. При выборе небольшой емкости для корпуса, например, кружки или консервной банки, печь годится для нагрева маленьких объемов. Если в качестве корпуса использовать ведро, то с помощью этой печи можно приготовить обед для большой компании.
    3. Неприхотливость в топливе. Для розжига подойдут любые горючие материалы: ветки, дрова, шишки, сухая трава и листья.
    4. Высокий КПД благодаря специализированной конструкции.
    5. Небольшой расход топлива. Спалив всего несколько щепок, можно вскипятить литр воды. Благодаря тому, что сначала сгорают дрова в середине, затем по краям, походная печка прогревается равномерно, а сама древесина может тлеть очень долго.
    6. Возможность повсеместного использования.
    7. Безопасность. Благодаря тому, что огонь горит внутри дров, корпус остается теплым, и его можно спокойно держать в руках. Во время треска огня искры остаются внутри банки и не могут навредить окружающим.

    Как соорудить печь в походе из подручных средств

    Рассмотрим три варианта самодельных печек, которые без труда можно смастерить своими руками.

    Вариант 1. Консервная банка в роли печи

    Наиболее доступный и простой способ сооружения мини-печки – это использование консервной банки. Можно даже приспособить железную кружку. В этом случае главное, чтобы параметры будущей походной печки совпадали с размерами высокого стакана.

    Как за считаные минуты создать простое, но функциональное устройство, поэтапно описано в инструкции:

    1. В первую очередь в дне корпуса (кружки или банки) проделываются отверстия для обеспечения тяги: одно большое или несколько маленьких, чтобы угли не выпадали наружу.
    2. Затем походная печь заполняется мелкими древесными чурками по принципу «индийской свечи», то есть они располагаются в вертикальном положении, не выступая за края банки. Толщина деревяшек должна примерно соответствовать толщине пальца.
    3. Следующим шагом нужно вытащить из печи чурку, расположенную в центре конструкции. Полученное пространство станет каналом для прохождения воздушных масс. Кстати, они должны совпадать с отверстиями, проделанными в дне ранее.
    4. Приступаем к розжигу печи. Для этого в полученный воздушный канал нужно заложить небольшой кусок бумаги или пучок сухой травы и поджечь.
    5. Объем готового устройства составляет порядка 500 мл. Такая емкость может гореть примерно 25 минут, и этого вполне хватит для приготовления несложного блюда или закипания воды. Главное, что окружающая территория не будет подвержена задымлению.

    По такому же принципу можно создавать более мощные походные печи, например, если компания состоит из нескольких человек. Для этого нужно взять емкость на 1-2 литра и, соответственно, увеличить количество дров.

    Без дополнительной закладки топлива подобное устройство может гореть около часа, что позволяет готовить такие блюда, как шашлык и картошка.

    Вариант 2. Туристическая печь из кастрюль

    Рекомендуем смастерить и более сложную конструкцию для похода, например, двухслойную печь. Необходимый материал можно приобрести в любом хозяйственном магазине. Подойдут самые дешевые кастрюли из нержавеющей стали, которые еще называют «бак с крышкой».

    Такая походная печь имеет свои преимущества. К ним относятся простота и экономичность. Эта конструкция заменяет костер, а в качестве топлива сгодится все, что можно найти в лесу: шишки, ветки, щепки.

    Подобное устройство представляет собой конструкцию из двух емкостей разного размера, при этом меньшая кастрюля вставляется в большую. Ниже приведена несложная пошаговая инструкция по изготовлению:

    1. На боковой стене внешней кастрюли вырезается отверстие, которое будет служить окошком для загрузки топлива. На дне проделываются щели для колосников с проворачиваемыми перемычками.
    2. Сверху решетки устанавливается подставка для меньшей кастрюли или другой посуды, которую нужно нагреть. Под нее будут закладываться дрова. За счет того, что емкость на подставке окружена языками пламени и нагретыми стенками внешней кастрюли, расходы топлива значительно сокращаются, при этом печь долго держит тепло.
    3. Для удобства переноса устройства можно соорудить съемную дужку на котелок. Это позволит в любой момент поднять и отнести печь вместе с дровами в другое место, например, если начался дождь.

    Вариант 3. Складная походная печь

    Для создания такой конструкции нужно потратить немного больше сил и времени, чем в двух предыдущих случаях. Но эффективность такого устройства полностью оправдывает затраченные усилия.

    Вначале нужно провести подготовительную работу и запастись необходимыми материалами и инструментами. Понадобятся рулетка, болгарка, дрель, напильник, плоскогубцы, велосипедные спицы, рояльные петли и листовая сталь толщиной 1 мм.

    Чтобы не пришлось покупать металл, можно использовать элементы ненужных бытовых приборов, например, корпус холодильника или газовой плиты. Системный блок от компьютера в разобранном виде также подойдет для этих целей.

    Работа над складной печкой несложная. Достаточно придерживаться следующих шагов:

    1. На подготовленных стальных листах необходимо с помощью трафарета наметить контуры будущих деталей конструкции, которые вырезаются болгаркой.
    2. Из полученных элементов отложить в сторону одну, которая будет использоваться в качестве дна печки. Затем нужно проделать в ней дыры для колосника.
    3. Края полученных отверстий необходимо тщательно отшлифовать с помощью напильника, чтобы убрать все неровности и зазубрины.
    4. Теперь пришло время смастерить корпус основной конструкции. Для этого нужно соединить детали боковых сторон с помощью рояльных петель с заклепками.
    5. Для будущих креплений нужно соорудить специальные пазы по всему периметру дна и по нижней стороне боковых стенок.
    6. Теперь можно соединить основной корпус, который состоит из боковых стенок и дна. Это делается таким образом, чтобы приготовленные на предыдущем этапе ушки совпали, формируя трубочку, в которую вставляются штыри, сделанные из спиц. Этот небольшой нюанс добавляет печи устойчивости во время работы. Вся конструкция настолько продумана, что при желании ее всегда можно разобрать для перемещения и удобного хранения.
    7. Одним из важных этапов в изготовлении сборной печи является создание топочной камеры. Для этого в боковой части корпуса проделывается окошко для закладки дров.
    8. В колоснике нужно предусмотреть дополнительные выступы, которые вставляются в отверстия по бокам.
    9. Для оптимальной работы печи необходимо позаботиться о поддуве. Если проделать в верхней части короба отверстия, то в будущем они могут пригодиться и для укладывания шампуров вместо мангала.

    Итог

    Ни одна поездка на природу не обходится без шашлыка или любого другого блюда, приготовленного на огне. Лучше заранее предусмотреть, какой именно источник огня будет в центре всех событий. Костер – это не всегда удобное решение вопроса, а вот походная печь пригодится в любую погоду. Несмотря на доступность и обилие представленных моделей в туристических магазинах, всегда можно соорудить походную печку самостоятельно. Главное, что для этого понадобится минимум времени и материалов.

    Похожие статьи:

    Печь для походной бани своими руками из металла чертежи

    Баня походная с печкой – как самостоятельно собрать, виды конструкций

    Как бы удивительно это не звучало, но баня может быть не только фундаментальной и обустроенной по всем правилам, но и походной. Ее можно не только быстро собрать на своем дачном участке, но и взять с собой на отдых на природе. Именно о такой походной бане с печкой пойдет речь далее в материале.

    Наверное, многим любителям активного отдыха придется по душе такая конструкция походной бани, ведь в ней можно расслабиться после рыбалки, охоты или занятий альпинизмом, почувствовав при этом некое единение с окружающей природой.

    Обустройство переносной бани своими руками

    Если вы хотите обзавестись портативной баней, то у вас есть два варианта – приобрести готовое фабричное изделие, либо соорудить ее своими руками из подручных материалов.

    Как правило, походная баня состоит из:

    Если у вас недостаточно свободных средств на покупку готового изделия, то лучше заняться обустройством бани с печкой самостоятельно. Однако стоит помнить, что для сборки такой бани-палатки в походных условиях все же требуется предварительная подготовка.

    Прежде всего, следует позаботиться о сборке каркаса. Он может быть изготовлен из крепких полых труб, которые легко собрать в единую конструкцию, а после применения – разобрать. Однако подойдут и крепкие палки – их скрепляют крепкими веревками или проволокой. Размер каркаса должен быть достаточным, чтобы внутри поместились парильщики и печь с каменкой.

    Следующий важный элемент – это тент. Обтянуть каркас обычной палаточной тканью нельзя, ведь она не рассчитана на очень высокие температуры. Оптимально для этих целей подойдет кусок толстого брезента или клеенка на тканевой основе. Основу палатки нужно обтянуть материалом так, чтобы при полном устройстве бани в нее можно было попасть только с одной стороны. Читайте также: «Как сделать походную баню своими руками – какую конструкцию выбрать».

    Последнее, что требуется сделать – это собрать печь для походной бани своими руками. Для этого понадобятся специальные камни плоской округлой формы. Их можно захватить с собой перед выездом на отдых, либо поискать на месте, если такая возможность есть. Особая форма камней позволяет лучше сохранять тепло и быстро прогреваться.

    Собрать банную походную печь можно из палок или веток и камней. Их укладывают поочередно таким образом, чтобы в нижней части образовалась ниша для растопки дров, вокруг которой и сверху сложены камни, накапливающие тепло при горении топлива.

    Как только печь для переносной бани собрана, можно приступать к растопке дров или угля. Поскольку в такой самодельной печи никакой дымоход не предусмотрен, все время, пока она будет топиться, вход в палатку должен быть открыт, чтобы угарный газ и дым выходили наружу.

    В то время, пока будет топиться печь и накаляться камни, следует уложить на пол подушку из листьев или хвойных лап, расставить лавки и оборудовать место для отдыха. Протапливание сделанной своими руками печки для походной бани нужно продолжать до накаливания камней до красного или белого цвета. После этого можно тушить огонь, убрать все тлеющие угли и золу и плотно закрыть вход в палатку. В этот момент можно приступать к парению.

    Таким образом, чтобы организовать отдых на природе, совместив его с парением в походной бане, нужно заранее подготовиться. Это значит, что следует заготовить все для сооружения печи для мобильной бани, то есть камни и топливо, а также приобрести брезент и сделать легкий портативный каркас для палатки. Все остальные подручные средства в виде листьев, хвороста или мелких дров, можно найти на месте.

    Преимущества походной бани фабричного производства

    Как уже было сказано, собрать мобильную баню на природе самостоятельно из подручных средств не так просто, ведь придется потратить много времени и сил, да и без предварительной подготовки не обойтись. Читайте также: «Какие бывают мобильные бани – варианты выбора и монтажа».

    Благо, что такое изделие можно приобрести уже в готовом виде, причем выбрать модель, максимально удовлетворяющую вас по ряду параметров. Точно также можно приобрести и печи для бани-палатки. Правда, такое оборудование обойдется в порядочную сумму, но зато вы сможете сэкономить время и силы. Читайте также: «Какие бывают походные бани – их преимущества и недостатки».

    Как правило, конструкция фабричных изделий предполагает вывод дыма наружу по трубе, так что палатку можно плотно закрыть во время растопки, что существенно сократит время на прогрев пространства внутри бани. Перед использованием нужно будет только изучить чертеж печи для походной бани и по нему сложить каменку. Для ее сборки не нужно много камней, поскольку их укладывают только в специальный поддон сверху топки печи.

    В сложенном состоянии походная баня не занимает много места, ее можно легко переместить, а удовольствие от ее посещения сравнимо с таковым в обычной традиционной парной. Так что, чтобы расслабиться на природе в собственной парилке, нужно лишь поставить палатку, выложить каменку, развести огонь и постелить подложку на пол.

    Преимущества и недостатки разбивки портативной бани на отдыхе

    Среди недостатков самодельной переносной бани можно отметить:

    • ощутимые затраты времени и сил на сборку;
    • важность предварительной подготовки и наличия ряда материалов;
    • затруднения с разборкой конструкции и перемещением мокрого тента.

    Использование фабричных изделий сопряжено с такими сложностями:

    • высокая стоимость готовой конструкции;
    • обязательное наличие транспорта для перемещения оборудования.

    Безусловно, процесс установки и последующей разборки бани в палатке отнимают достаточно много времени и сил. Так что нужно иметь очень большое желание, совместить активный отдых с банными процедурами, чтобы согласиться на такие сложности. Однако в таком отдыхе есть определенная романтика, понятная лишь заядлым туристам.

    Для более одомашненных любителей парной подойдет вариант установки мобильной бани-палатки на приусадебном участке. Там ее не придется периодически собирать и разбирать. Хотя, не каждый согласится променять единение с природой на берегу речки на простой отдых на собственной даче.

    Чертежи печи для бани из металла: простейшие конструкции

    Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

    Любительское фото простейшей самодельной печи из металла

    Процесс изготовления

    Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

    Простейший чертеж банной печи

    • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
    • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

    Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

    • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
    • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
    • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

    Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

    Подробный чертеж в правильном оформлении

    Каменка и бак с водой

    • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
    • В нее помешают специальные камни для длительного поддержания температуры.
    • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
    • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
    • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

    Принцип действия подобных печей

    • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
    • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

    Два варианта создания горизонтальных устройств

    Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

    Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

    Проект металлической печи для бани с правильной установкой и организацией дымохода

    Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

    Правильная организация дымохода

    Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

    Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

    Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

    В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

    Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

    Походная печка для бани: из магазина, каменки, самодельная

    Избавиться от усталости в походе можно при помощи бани. Нужна палатка или хотя-бы пленка, несколько жердей чтобы их натянуть, и, конечно, печка. Печь для походной бани может быть покупной, самодельной из стали. А можно сделать каменку. Вариантов масса.

    Походная баня — это палатка и небольшая печка, может — груда разогретых камней

    Походные печки для бани из магазина

    Печек для походных бань в магазинах немало. Есть известных фирм, которые специализируются на производстве банных печей вообще. О них можете почитать в этой статье. Но есть и малоизвестные производители, которые предлагают интересные варианты по более доступной цене.

    Печь выполнена из нержавеющей стали aisi 304. Передняя и задняя стенки топки имеют толщину 1 мм, остальные — 0,8 мм. Интересна тем, что имеет конвекционный кожух, который одновременно служит каменкой. Он выше корпуса на несколько сантиметров. В образовавшееся «корыто» укладываются камни. Масса закладки — порядка 20-25 кг. Такой вариант хорош тем, что потоки горячего воздуха, поднимающиеся вдоль стенок, значительную часть тепла передают камням, с которых можно получить неплохой пар.

    Походная печь для бани Берег

    Из неплохих задумок — стакан на дверке с возможностью регулировки подачи воздуха и, соответственно, с возможностью влиять на температуру в парилке.

    Трубы дымохода идут в комплекте, их диаметр 80 мм, толщина стенок 0,5 мм, общая длина — 50 см. Топится эта печь для походной бани дровами, можно не очень мелкими. Производитель заявляет, что внутри установлен пламегаситель, который не дает перекалять печь, а также препятствует образованию искр.

    Еще одна печь из нержавейки похожей конструкции — Пошехонка. Отличается тем, что имеет съемный экран, который закрывает только бока. Размеры корпуса 30*30*50 см. В комплекте идет дымоход общей длиной 1,5 метра, два колена под 45° позволяющие развернуть дымоход в нужном направлении.

    Имеется тонкая регулировка

    Печь для туристической бани Пошехонка

    Вся конструкция разборная. Снимаются ножки, дверка, экраны. На сборку уходят считанные минуты. Недостаток этой печи — отсутствие каменки, но на достаточно широкой верхней части можно разложить камни. Много пара с них не получите, но все-таки.

    Каменка для походной бани с возможностью периодического нагрева

    Самый простой способ натопить походную баню-палатку — сложить пирамиду из камней, обложить ее дровами по типу пионерского костра, поджечь дрова и, таким образом, нагреть камни. После прогорания остатки дров убирают, растягивают палатку сверху, на пол бросают лапник и так парятся. Минус такого способа — каменка однократного нагрева. Не хватило дров/температуры для нормального разогрева камней — попариться толком не получится, так как нагреть повторно невозможно.

    Есть простое решение, позволяющее греть камни многократно: из металлической сетки сделать трубу, которую забить камнями. Эту трубу можно класть/вынимать в костер необходимое количество раз. Это, конечно, не полноценная печь для походной бани, но попариться можно. Процесс изготовления «многооборотной» каменки прост.

    Берем кусок металлической сетки с толщиной прутка 2-3 мм. Из целого листа получается слишком большая емкость (не поднять), потому разрезаем его пополам. Удобнее — ножницами по металлу или болгаркой с диском по металлу, но можно и режущими кромками плоскогубцев. Резать надо примерно посередине ячейки, оставляя «хвосты» проволоки. При помощи столба или ствола дерева придаем сетке округлую форму, скручивая в цилиндр.

    Скручиваем сетку в цилиндр

    Берем пассатижи или плоскогубцы и из торчащих кусков проволоки делаем крючки — загибаем примерно посередине длины.

    Зацепив край крючками, формуем «трубу». Теперь надо крючки загнуть изнутри так, чтобы сетка держалась прочно, и проволока не могла поранить.

    Загибаем крючки изнутри

    Из квадратных кусков сетки формируем дно и крышку. Их вырезать надо так, чтобы можно было «крючками» закрепить за цилиндр.

    Из квадратных кусков сетки делаем дно и крышку

    Закрепляем их тоже с помощью «крючков»

    Собственно, сама сетка уже готова. Для удобства, можно приделать к ней ручки — носить будет удобнее. Есть одна тонкость: камни выбирайте большие и укладывайте их с приличными зазорами. В них должно проникать пламя, чтобы хорошо разогревать их со всех сторон.

    Загрузка камней должна быть с большими промежутками

    Сетку можно ставить на печку, класть в костер. Можно сделать несколько штук, чтобы поддерживать требуемую температуру и влажность. Пока паритесь с одной-двумя, греется еще несколько.

    Вот так сетки можно греть

    Улучшенная походная каменка

    Чем неудобен вариант с камнями, сложенными пирамидой, — тем, что сложно регулировать нагрев камней. Сложили вокруг дрова и подожгли. Больше на процесс сильного влияния не имеете. Есть вариант, когда при помощи возимых с собой решеток складывают нечто похожее на очаг. По бокам ставят большие камни или кирпичи, на них выкладывают металлическую/чугунную решетку, на нее сверху — камни. В этом случае можно их греть до нужной температуры, подкладывая дрова в «очаг». Эта печь для походной бани одна из самых примитивных, но эффективность ее от этого не меньше.

    Походная каменка для бани с решеткой

    Нечто подобное, но более основательное, делали наши деды-прадеды в банях по-черному. Обратите внимание, что камни надо класть с промежутком, чтобы между ними проникали языки пламени и шел горячий воздух.

    Еще вариант — сварить каркас из арматуры и обкладывать его камнями. Такая конструкция менее требовательная к форме камней — кирпичи или плоские камни находятся далеко не всегда.

    Каркас для каменки можно сварить

    Все это были способы подходят для получения пара — для создания атмосферы, близкой к русской парной. Но можно на природе создать и суховоздушную сауну. Причем довольно просто. Даже без печки. Надо будет найти место у оврага или яра, внизу разложить костер, вверху поставить банную палатку. Между палаткой и костром протянуть трубу, один ее конец опустить в огонь (сантиметров на 30-40 край должен выходить за периметр пламени), второй завести в палатку. Вот и все.

    Способ организации походной суховоздушной сауны

    Холодный воздух засасывается в трубу за пределами костра (он находится в углублении, потому дым поднимается вверх). Проходя через костер, он нагревается и попадает в палатку горячим. Лучше всего «работает» такая походная сауна в безветренную погоду.

    Самодельная печка из профилированной трубы для походной бани

    Сделана из толстостенной профильной трубы 200*200 мм длиной 450 мм. Стенка — 6 мм. Корпус трубы доварен вверх на 100 мм (приварена полоса металла по периметру). Торцевые стенки — из листа 8 мм толщиной.

    Чертеж печи для походной бани

    Отверстие для закладки дров — труба диаметром 160 мм. Ширина кольца — около 60 мм. Приваривается дверка на высоте около 90 мм от дна. Вместо колосников приварен полукруглый лист с перфорацией.

    Вместо колосников — перфорированный лист металла

    На тыльной стороне печи на 30 мм ниже верхнего края приваривается колено для вывода дыма. Оно сделано из трубы 76 мм в диаметре, из той же трубы дымоход (несколько кусков общей длиной 220 см). На трубе — бак для воды, выше бака — шибер для регулировки тяги.

    Бак для воды на трубе

    Чтобы экранировать жир, идущий от стенок, сделан кожух, который одновременно служит крышкой каменки. Камни кладут на верхнюю поверхность печи, под экран. В процессе эксплуатации выяснено, что лучше использовать чугунные чушки — общая масса их 15-20 кг. Они быстрее греются и дают нормальный пар, не заливаются. Чтобы вода, поддаваемая на каменку, стекала вниз, в чугунных брусках в шахматном порядке высверлены отверстия. Подготовленные бруски укладываются под рубашку в три слоя. И все равно вода через отверстия протекает на нижний уровень.

    Рабочий вариант печи с экраном

    Печка в таком варианте работала неплохо, но возить кучу чугунных чушек не самое большое удовольствие. В качестве эксперимента, в верней части боковин приварены карманы. В один уложены круги из нержавеющей стали, второй остается пустым.

    Доработанная самодельная печь для походной бани

    Когда температура близка к требуемой, в пустой карман ковшиком на длинной ручке заливается вода — около 400 мл. Она испаряется довольно быстро. Второй раз поддают 70-100 мл уже в карман с дисками. Парилка полна пара. Пока паритесь, «камни» восстанавливают требуемую температуру, ведь печь для походной бани топится все время, пока вы этого хотите.

    С таким усовершенствованием — карманами для «камней» и пара — печка для переносной бани стала создавать очень комфортные условия для парения. Можно догнать влажность до 50-60%, не особо задирая температуру (при достаточном утеплении палатки и защите от продувания). Правда, легкой конструкцию не назовешь — без «камней» весит она 25 кг и перевозится в багажнике. Зато топиться может все время, без особых проблем.

    Как обеспечить растопку мобильной бани

    Когда речь заходит о банях, большинство из нас представляют деревянные конструкции, позволяющие обеспечивать комфортабельные условия. Предбанник и парилка являются незаменимыми особенностями подобного сооружения. Но любителями осуществлять длительные прогулки по природе разработан ещё один весьма интересный вариант – походная баня. Она не позволяет добиться условий, аналогичных классической конструкции, но это и не нужно. В условиях, когда кругом только лес, больших запросов не возникает.

    Имеется возможность купить мобильную баню или создать её своими руками. Последний вариант предпочтителен для тех, кто больше доверяет собственным навыкам или не хочет сэкономить. В любом случае, нельзя забывать о самом главном предмете любой парной – это печь. Стандартная каменка отлично подходит для всех ситуаций, но имеет существенный недостаток, заключающийся в стационарности. Печь для походной бани должна обладать минимальной массой. Согласитесь, никто не захочет нести на себе несколько десятков лишних килограмм.

    Готовые конструкции печей

    Имеется возможность купить уже готовую печь, что предполагает несомненные преимущества. Они заключаются в том, что на месте не придётся заниматься её возведением и будет сэкономлено несколько часов. К недостаткам следует отнести необходимость брать с собой лишнюю массу. Современные модели позволяют осуществить нагрев воздуха внутри походной бани до 80-100 градусов за 40 минут. Вес составляет не более 20 килограмм, но этот параметр зависит от конкретной модели.

    Бюджетные варианты предполагают наличие камеры сгорания, где происходит сжигание древесины. Они имеют среднюю эффективность и относительно высокую массу. Именно доступная стоимость делает их наиболее популярным вариантом в наши дни.

    Если требуется более современная модель, то на рынке в обилии представлены многосекционные парообразователи. Они обладают конвекционным способом нагрева воздуха и воды внутри. Чтобы обеспечивать высокий уровень пожарной безопасности, применяется специальная конструкция – кожух-конвектор. Она позволяет экранировать от тепла, идущего от металлической поверхности изделия.

    Размеры печи должны зависеть от того, какой объём должен растапливаться. Чем он больше, тем крупнее должна выбираться модель. Поставка происходит в разобранном виде. Так гораздо проще транспортировать печку. Для сборки требуется не более 15-20 минут.

    Мобильные печки своими руками

    Когда осуществляется выход на природу, нести с собой дополнительные двадцать килограмм будет проблематичным решением. Именно по этой причине, достаточно часто выбирается лёгкий способ. Это вариант, когда требуется создать печку своими руками на месте.

    Она выполняется из камней и подручных материалов. Это позволяет говорить о высокой степени удобства. Такую печь, если знать как, можно создать, достаточно, быстро.

    Что понадобится для начала работ. Список весьма простой: топор, камни подходящего размера и формы, а также лопата. Этого минимального набора будет вполне достаточно. Существует несколько конструкций и следует рассмотреть каждую из них подробнее.

    Походная печь простейшего типа

    Если интересует печь для мобильной бани, выполняемая своими силами и имеющая самую простую конструкцию, то подобный вариант имеется. Работы проводятся следующим образом:

    1. Производится укладка слоя дров. Важно учитывать, что их должно хватить на весьма продолжительное время.
    2. После этого, происходит накрытие слоем камней. Основное требование – они должны быть среднего размера.
    3. Слои чередуются и печка возводится до тех пор, пока не кончатся собранные камни. Дров следует использовать столько, чтобы камни раскалились и могли потом отдавать своё тепло.

    Поджигать дрова в такой печке требуется снизу. Это позволит равномерно прогорать в процессе и конструкция будет менее склонна к возникновению проблемы обрушения. Предполагается, что в саму палатку-парилку надо будет перенести именно камни. Они должны раскалиться докрасна, после чего складываются внутрь выкопанной внутри ямы подходящего размера.

    Сооружение продвинутой конструкции печи

    Данный вариант не сильно отличается от первого способа, но имеются некоторые существенные дополнения. При подборе камней требуется собирать более плоские и способные устойчиво лежать на боку. Задачей является возведение подобия печки каменки. В целом, используемый вариант имеет сильное сходство с классической баней по-чёрному. Главным преимуществом является возможность поддерживать внутри более высокую температуру. В целом, подобный способ эффективнее. Есть три основных способа выполнения работ.

    Первый вариант. В целом, всё происходит по плану из предыдущего раздела, но, коме дров и камней, требуется добавить крупный валун. Он должен быть установлен там, где предполагается создавать парилку. После этого, происходит обкладывание всеми имеющимися в распоряжение камнями. Вокруг получившейся кучи требуется положить дрова. Они должны полностью скрывать камни за собой. Здесь действует принцип – чем больше, тем лучше. Когда все дрова прогорят, камни накалятся и головешки можно будет убрать. Вокруг конструкции следует окопать неглубокий ров, чтобы зола не растаскивалась по парной.

    Второй вариант. Его особенностью считается необходимость наличия некоторых навыков каменщика. Требуется осуществить рытьё неглубокой ямы. На её дне происходит укладка камнями конструкции в форме буквы «П». Происходит укладка дров в среднюю часть. Их количество должно подбираться таким образом, чтобы имелась возможность выполнять растопку в течение пяти часов подряд. Этого должно хватить, чтобы камни полностью прогрелись до температуры в несколько сотен градусов.

    Обязательным условием является выполнение проверки на устойчивость.

    Представляет большую угрозу разрушение конструкции в процессе нагрева. Преимуществом следует назвать возможность подтапливания в процессе, для достижения оптимальной температуры. Третий способ заслуживает отдельного рассмотрения. Он предполагает использование металлического ящика. В качестве замены подходит проволока, но потребуется некоторая сноровка.

    Создание печки из проволоки или ящика

    Предполагается необходимость выкопать яму, размеры которой несколько больше, чем в предыдущих случаях. Наклон краёв должен быть таким, чтобы исключить возможность возникновения обвала. На дно происходит укладка всех имеющихся в наличии дров.

    После этого, происходит разжигание костра и укладка сверху решётки или ящика. На неё выкладываются камни и равномерно распределяются по поверхности. Решетка должна обладать достаточным уровнем прочности, чтобы иметь возможность выдержать приходящуюся на неё нагрузку.

    В углах решетки рекомендуется выполнить петли. Через них продеваются колышки, удерживающие конструкцию навесу. Преимуществом следует назвать возможность начинать парные процедуры уже через час после установки.

    Правила безопасности

    Мобильная баня с самостоятельно выполненной печкой предполагает, что в ней будут раскаляться камни. В некоторых случаях, они могут треснуть и это вызовет разлезание горячих осколков. Это очень опасно, поэтому, следует грамотно отнестись к задаче по подбору камней.

    Растрескивание происходит в результате наличия дефектов или высокой влажности. Мокрый камень легко проводит тепло и, если есть трещина, высока вероятность откалывания. Если камень имеет выражено слоистую структуру, то растрескивание весьма вероятно.

    При выборе, необходимо учитывать поиск таких вариантов, которые имеют высокую теплоёмкость. Например, пористые камни быстро нагреваются, но так же быстро способны отдавать тепло. От них внутри парилки не будет никакой пользы.

    Походная печка собственного изготовления

    Необозримы просторы нашей страны. Ежегодно большое количество жителей больших и малых городов отправляются путешествовать и открывать все новые места, посещать исторические места и просто отдыхать на лоне природы. Конечно, путешествие на лодке, автомобиле, велосипеде не изобилует большим количеством удобств. Но всегда хочется, чтобы и в далеке от дома можно было насладиться горячей пищей, приготовленной «с дымком». Хорошим помощником в этом может оказаться походная печка, изготовленная своими руками, и, что немаловажно, не занимающая много места в багажнике.

    Много различных вариантов походных печек предлагают страницы интернета домашним умельцам. Как правило, все самодельные печи являются разборными, изготавливаются из сравнительно не толстых листовых металлов, что ведет к незначительным массе и объемам в походном состоянии.

    Например, изображенная на фото походная печь легко умещается в нерабочем состоянии в небольшую брезентовую сумку. На месте назначения или на привале она быстро превращается в прекрасный вариант варочно-отопительного приспособления. На ней можно приготовить обед или использовать ее для обогрева небольшого помещения с обязательным соблюдением основных требований правил пожарной безопасности.

    Конечно, многие туристы предпочитают для приготовления пищи использовать открытый огонь костра. При этом, не учитывая того, что основная часть энергии от сгорания топлива используется не по назначению, что значительно увеличивает время приготовления обеда или ужина. Кроме того, из-за нерегулируемого горения пища легко пригорает или выкипает, а используемая для готовки на костре посуда покрывается большим слоем сажи и копоти, который очень сложно качественно отчистить в условиях похода. При этом не стоит забывать, что использование моющих синтетических средств для очистки посуды не рекомендуется к использованию в связи с возможностью нанесения непоправимого вреда флоре и фауне.

    Простая разборная походная печка

    Процесс самостоятельного изготовления походной печи не отнимет много времени. Достаточно лишь отыскать несколько стальных, латунных или алюминиевых листов толщиной около одного миллиметра, приготовить основной разметочный и измерительный инструмент, а так же режущий инструмент для раскроя материала и изготовления крепежных элементов для сборки конструкции.

    Резать металл удобнее угловой шлифмашинкой, оснащенной диском по металлу. При отсутствии электрифицированного инструмента можно выполнить эту работу ручным слесарным, но процесс займет гораздо больше времени и потребует окончательной отделки кромок деталей напильником.

    Вариантов соединения деталей печи в изделие для походных условий немного. Наиболее оптимальный, не требующий наличия инструментов – способ, сочетающий щелевые пазы и крючкообразные зацепы. При правильной подгонке соединений сборка может быть выполнена буквально за минуту.

    Обращает на себя внимание форма верхней части кромок боковых стенок печки. Благодаря волнистости осуществляется легкий отток дыма и лишнего пламени.

    Походная печка с поддувом выполненная своими руками

    Из курса учебных предметов известно, что интенсивность процесса окисления (горения) топлива зависит от количества кислорода, участвующего в операции. Следовательно, для оптимизации работы печи, повышения качества горения и уменьшения образования отходов в виде сажи и золы, необходимо каким-то образом привлечь в зону горения максимальное количество этого газа. Конечно, природный процесс движения воздуха – ветер обеспечивает достаточно устойчивое горение дров и хвороста в походе. Но возможны ситуации, при которых ветер не может помочь горению. Тогда на помощь приходят искусственные генераторы ветра – электровентиляторы.

    Многие зададут вполне уместный вопрос: «Где взять необходимую энергию для работы электрического агрегата в походе?» но речь не идет об источнике электричества напряжением 220 или 380 вольт. Для обеспечения работы походной печки вполне достаточно небольшого вентилятора, например от процессора компьютера, питание которого вполне возможно обеспечить, используя лишь небольшую батарейку «Крона» или две пальчиковых полуторавольтовых.

    Благодаря максимальному качеству горения, приготовление пищи вполне возможно на совсем небольшой печи и с использованием очень малого количества хвороста. Конечно, подобное приспособление не даст большого количества тепла для обогрева или сушки промокшей на зимней рыбалке одежды, но быстро накормить и напоить горячим чаем ему вполне под силу. Внимательно присмотревшись к образцу, представленному на верхнем фото можно заметить, что походная печька изготовлена лишь из двух консервных банок, одна из которых значительно больше другой, у которой удалены оба дна и с одной стороны установлен вентилятор.

    Имея заблаговременно приготовленный для использования в качестве нагнетателя воздуха небольшой вентилятор, походную печь интенсивного горения можно изготовить буквально из ничего. Достаточно лишь взять полосу нетолстой стали, соединенную в кольцо. Прорезать в ней небольшое отверстие для притока воздуха и установить напротив него как можно плотнее алюминиевый рукав с вмонтированным в него нагнетателем воздуха. Несколько отрезков толстой стальной проволоки сыграют роль опоры для кастрюли достаточно большой емкости.

    В крайнем случае, при полном отсутствии каких либо дополнительных материалов, вентилятор без кожуха может быть установлен непосредственно напротив приточного отверстия.

    При подобном использовании не забывайте о том, что корпус нагнетателя воздуха для данной конструкции самодельной походной печки изготовлен из жаронепрочного материала – пластмассы, поэтому постоянно регулируйте расстояние до вентилятора в зависимости от интенсивности горения топлива.

    Как следует из нашей статьи, порой небольшой апгрейд вполне привычного устройства или приспособления позволяет значительно улучшить его эксплуатационные качества.

    Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

    Статьи, которые Вам будут интересны:

    виды и применение на природе

    К сожалению, постепенно предается забвению такой вид отдыха, как поход на природу. И одним из необходимых предметов обихода, без которого не обойтись в походе – это маленькая печь. В магазинах, где продается охотничье снаряжение и принадлежности для похода можно купить складные походные печки, но походная печь, своими руками созданная сэкономит ваше время, которое придется потратить на поиски и деньги, которые можно не тратить на столь простую конструкцию

     «А костер?»  – спросите вы. Костер, конечно, дело – хорошее, но если поход предстоит по безлесью, например, в горы – разжечь огонь может стать большой проблемой. Печка в походе позволяет не только сварить пищу, но и пожарить, что на костре, практически невозможно. Костер имеет еще недостатки: (См. также: Печь походная)

    • он требует большое количество твердого горючего материала;
    • костер неэффективен, потому что отличается нестабильностью горения. Он, то полыхает сильно, то тухнет.

    Дрова в костре имеют свойство «стрелять» искрами во все стороны, что может вызвать пожар в лесу.

    Иногда появляется потребность согреть воздух в палатке, или приготовить пищу. Тогда и нужна  небольшая печка, которая поможет и согреться, и накормить. (См. также: Печь для палатки своими руками)

    Варианты походных печек

    Имеющиеся в продаже печи походные, называют индейскими свечами, иначе «деревянным примусом» или «костром без кострища». Имеется несколько вариантов таких печек, и у каждого из них есть как недостатки, так и достоинства. Однако недостатки этой продукции достаточно весомы. Это сложность конструкций и требование отборного, особенного материала для розжига. При этом, печи не отличаются стабильностью горения, Иногда, пламя выходит из под контроля, и дрова сгорают быстрее, чем приготовится еда. Ну и размеры… миниатюрными их назвать сложно.

    Есть, конечно, древний метод приготовления пищи и специфическая для этого печь – мангал. Однако мангал требует углей, которые в походе не всегда можно получить. Не все дрова, после горения оставляют угли, некоторые сгорают в пепел. Да и не такая уж удобная для похода вещь – мангал.

    Походная печка из консервной банки

    Мы предлагаем сделать походную печку самостоятельно. Наверное, только русскому человеку свойственно находить необычное применение для, уже выполнивших свою функцию, предметов. Так и с печкой, которую мы вам предлагаем. Это – обыкновенная консервная банка. Размеры банки, должны соответствовать высокому стакану. Эта банка послужит как печкой, так и мангалом. (См. также: Карта сайта 2)

    Для начала пробиваем на дне банки несколько дырочек, которые послужат источником воздуха и «тяги». Принцип действия «консервной» печки, такой же, как и у индейской походной печки. Поэтому дырочки на дне должны совпадать с каналом для прохождения воздушной массы. Конечно, можно сделать одно крупное круглое отверстие на дне, но тогда горячие угольки вывалятся из банки. После того как продырявим дно, заполняем баночку небольшими чурками, толщиной с палец, желательно, чтобы чурки не особенно высовывались над краями банки. Вынимаем центральную чурку, получив тем самым канал для прохождения воздуха. Засовываем в канал бересту и поджигаем. Эта простая и при этом полезная конструкция, имея объем около 450 грамм  горит около 25 минут стабильным огнем, не задымляя территорию. Времени и мощности такой печурки хватает, для того чтобы вскипятить кипяток для чая (1 кружку) и разогреть банку консервов. При этом «печка» настолько компактна, что может поместиться в кармане. Та и топлива, что немаловажно требуется всего ничего, горсть щепок.

    Если в походе принимают участие много человек, можно использовать жестяную коробку больших размеров, литра на три. Такая печь вмещает в себя «дровишек» больше и толще. Результат «большой» печки: стабильное пламя около часу, можно даже картошку сварить и минут 10 дотлевающих углей позволит мини-шашлык сделать.

    Самодельная походная печь имеет такие преимущества как:

    1. Экономичность и эффективность. Сухие дрова горят практически без дыма, и горят довольно долго: сначала горят дрова внутри печки, крайние, как бы ожидают своей очереди. Этот фактор позволяет печке гореть равномерно в течение сравнительно долгого времени.

      2. (См. также: Карта сайта)

    2. Возможность регулирования мощности печки. Так как консервная банка легкий и совершенно недефицитный предмет, можно использовать несколько банок: для того, чтобы вскипятить кружку чая, достаточно пол-литровой баночки, а «ведерная» позволит приготовить обед на несколько человек.
    3. Безопасность. Так как горит внутри дров, а не внутри банки, то корпус нагревается несильно, в первое время банку можно даже в руках держать, дерево отлично изолирует тепло. Сухие дрова имеют свойство стрелять, эти «прострелы» происходят внутри банки и не могут навредить. Единственное, с чем нужно быть осторожнее, это открытый огонь сверху.
    4. Простота в эксплуатации. Не нужно ни специальных знаний, ни особых усилий, ни специальных инструментов для приведения печи в рабочее состояние. Конечно, отлично себя в такой печке зарекомендовало «монолитное топливо», оно мешает излишнему подсосу воздуха, но в любом случае, печь горит как примус или газовая горелка.

      5. (См. также: Как собрать дымоход сэндвич)

    5. Эти печки не являются костром и не оставляют за собой кострище. Их можно использовать, как походные печи для палаток, только не надо забывать о дыме и угаре, поэтому требуется  открыть «окно». Также можно их использовать во время зимней рыбалки, только на лед надо положить деревянную «подставку», чтобы печь не растопила лед или снег.

    Однозначно, такая походная мини печь имеет еще кучу достоинств, такую печку можно делать даже дома, с использованием листовой оцинкованной стали. Дрова для такой печки, желательно иметь в виде деревянной шайбы, так КПД будет больше, но это не принципиально.

    Складная походная печка

    «Кулибины»  и «Левши» всегда были гордостью России, находчивость, которая является народной чертой, всегда удивляла приезжих иностранцев. А походы на природу и единение с ней позволили создавать массу полезных предметов обихода. В том числе и складную легкую походную печь.

    У наших «самоделкиных» не возникает вопроса: «Из чего сделать походную печь?» – да хоть из пары корпусов старых, отживших свой срок ПК. Для этого нужно всего лишь свободное время, желание созидать и необходимый инструмент, ну, и необычный материал.

    Подобная печь может прослужить долгое время своим хозяевам в походе и на пикнике. В сложенном состоянии печь занимает немного места, площадь, почти размер бумаги форматом А4, толщина около 1 см, вес – 1кг. У такой печки КПД намного выше, чем у костра, топится любым твердым топливом: щепки, шишки, хворост, и даже сухой камыш.

    Для того чтобы смастерить такую печь, нужна болгарка, плоскогубцы, дрель и точильный станок (можно заменить напильником).

    Перед тем, как сделать походную печь, надо на ватмане начертить лицевую часть с топкой и поддувалом. Дальше чертим боковины, заднюю стенку и колосник. Маркером на железе отмечаются линии, по которым будет резаться печь.  Если работать болгаркой, через полчаса будут готовы пять заготовок. С зубилом и молотком времени нужно больше, да и потом напильником подправлять края, тоже небольшое удовольствие. С помощью точильного станка подправляем края и снимаем заусенцы. Шарниры печки загибаем плоскогубцами, а сварочные электроды используются в качестве осей. Конструкция настолько элементарна, что выставлять схемы печки не стоит, любой здравомыслящий мужчина, даже с образованием в три класса поймет, что к чему. Более того он сможет не только повторить, но и улучшить или модифицировать печь.

    Печь можно использовать после предварительного обжига от краски. Отличный походный мангал, а также за 10 минут можно вскипятить на ней 3 литра воды в походном котелке из алюминия.

    Очень удобна в эксплуатации походная печь для приготовления пищи с вентилятором. А одними из надежных походных печек считаются турбо-печи, изготовленные из жаростойких материалов.

    Собрать походную печь своими руками не представляет большую сложность, было бы желание и немого сноровки. Для этого используются консервные банки, старые, продырявленные кружки, складные, с топкой, индийские свечи. В любом случае, хочется предупредить, что работа с острыми металлическими предметами представляет опасность, поэтому необходимо соблюдать осторожность и подумать о мерах безопасности. При работе с инструментом желательно использовать очки, для защиты глаз.

    Не надо торопиться в магазины и искать печь для похода, для того чтобы иметь ее, нужно немного сноровки и больше фантазии, и вы будете обладать идеальной походной печкой.

    Печь своими руками из металла: фото и описание конструкции
