Лестница раскладная на чердак своими руками

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Лестница раскладная на чердак своими руками

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Потенциальному хозяину складной лестницы на чердак необходимо заранее ознакомиться не только с ее преимуществами, но и с рядом существенных недостатков

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

Один из вариантов складной лестницы выдвижного типа

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

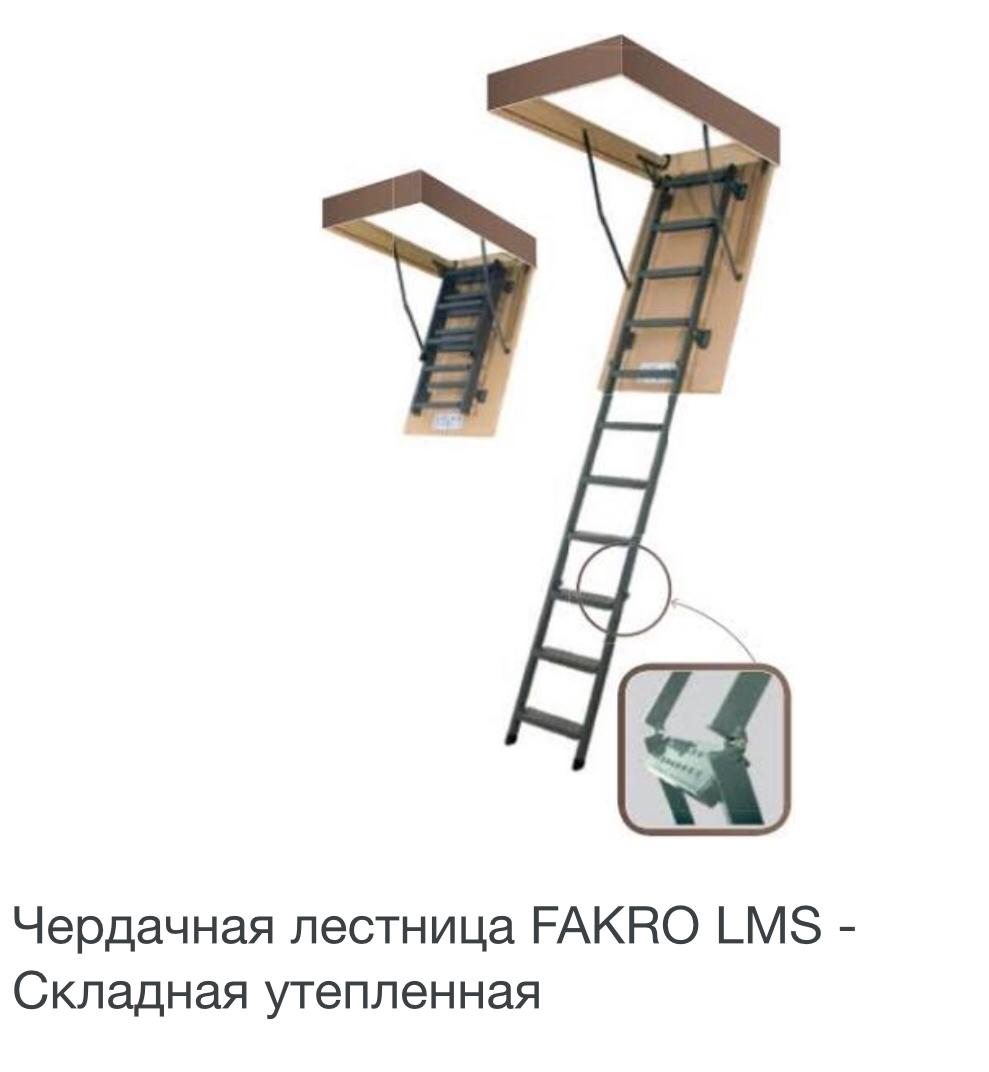

Весьма распространенный вариант готовых комплектов складных лестниц на чердак

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Принцип работы лестницы—«трансформера» складного типа

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

лестница

Одна из моделей складных лестниц на чердак, представленных в ассортименте строительных магазинов

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

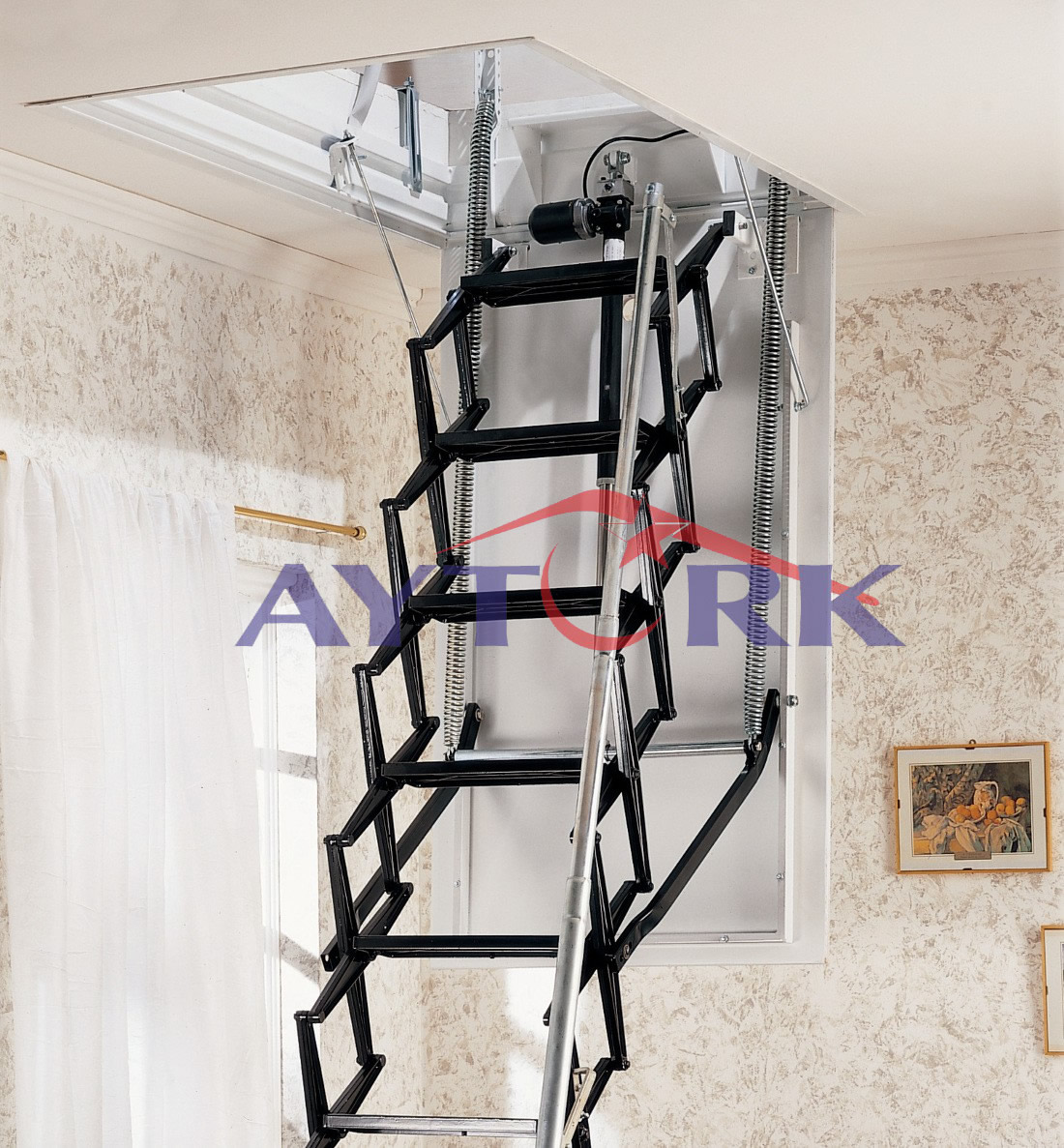

Складная  металлическая чердачная лестница ножничного типа. Весьма сложная конструкция, и браться за ее самостоятельное изготовление – вряд ли оправдано

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

• Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Проще варианта для складной лестницы на чердак, наверное, и не придумаешь…

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Соединения «ласточкин хвост» надежно скрепят элементы лестницы между собой, придавая конструкции необходимую жесткость.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

обрезная доска

Дверные петли, даже самые мощные – все же не самый лучший вариант шарнира между двумя секциями лестницы. Лучше продумать иной соединительный узел, пусть даже и из самодельных деталей, изготовленных из стального листа.

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

• Второй вариант

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Схема и принцип использования простой по конструкции складной лестницы.

Изготовление этой довольно простой конструкции производится следующим образом:

• Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
• С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
• Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
• Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

Изготовление лестницы или монтаж готового комплекта должны предваряться оценкой имеющихся условий установки конструкции и некоторыми расчётами

• Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.

Схема, демонстрирующая оптимальные углы уклона лестничных пролетов для обеспечения безопасной и комфортной эксплуатации. Увы, складные лестницы на чердак не всегда можно «подогнать» под эти показатели

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

Основные линейные параметры лестницы на чердак

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

• Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
• Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
• Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
• При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
• В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

• Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
• Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
• Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
• Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.

Подобные надежные шарнирные соединения для секций раскладной лестницы вполне можно изготовить и собственными силами

• Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Вот такую раскладную лестницу на чердак вполне способен изготовить самостоятельно «мастеровитый» хозяин дома

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

Иллюстрация	Краткое описание выполняемой операции
	Первым делом стоит рассмотреть изготовление короба, который будет установлен в потолочный проем и станет местом размещения чердачной лестницы в сложенном состоянии. Короб может иметь разные размеры, так как «габариты» владельцев дома тоже бывают разные. Однако, чем меньше будет проем (безусловно, в разумных пределах, о которых было сказано выше), тем лучше. Короб должен быть достаточно мощным, так как на него будет устанавливаться люк с закрепленной на его внутренней поверхности лестницей. Для того чтобы изготовить короб, потребуется доска, имеющая ширину, равную толщине чердачного перекрытия. Толщина доски, используемая для короба, должна быть не менее 30 мм. Доска обрабатывается, разрезается на выбранные размеры, учитывая формирование соединений — в данном случае, детали короба соединяются в полдерева. Сначала элементы склеиваются между собой столярным клеем, а затем скручивается саморезами диаметром в 5, а длиной в 80÷100 мм.
	Далее, можно переходить к изготовлению люка-хранилища. Он должен иметь такие размеры, чтобы плотно входить в короб проема. Для него необходимо подготовить пять брусков, из которых будет собрана рама. Размер бруса в сечении составляет 50×50 мм. Потребуется два коротких отрезка и три длинных. Один из длинных брусков устанавливается по центру вдоль, придавая раме люка дополнительную жесткость.
	Для соединения брусков в раму могут быть использованы любые из существующих столярных соединений. Самое простое из них — в полдерева. Однако, используя его, дополнительно детали придется скрепить саморезами. На примере показано соединение прямым шипом, с использованием столярного клея. В принципе, как бы ни соединялись детали конструкции, участки их примыкания обязательно необходимо обработать столярным клеем.
	Собрав раму, следует измерить и сравнить ее диагонали, которые при соблюдении условия перпендикулярности сторон должны иметь одинаковый размер. При необходимости раму на этом этапе еще можно подкорректировать. Только добившись идеальной ровности прямых углов, раму можно окончательно скреплять саморезами.
	Следующим шагом на скрепленную раму из бруса накладывается вырезанный фанерный лист толщиной в 8÷10 мм, имеющий размеры, соответствующие ее внешнему контуру. Затем лист прикручивают к брускам рамы с помощью саморезов длиной в 50 мм. Саморезы вкручиваются с шагом в 150÷180 мм.
	Далее, переходят к изготовлению лестницы, используя пока еще не разрезанные доски, предназначенные для стоек или тетивы секций лестницы. Две подготовленные доски укладывают на рабочий стол, выравнивают их между собой и временно скрепляют скотчем — этот процесс необходим для разметки длины секций, отверстий для крепежных соединений, а также пазов для установки ступеней. Определив верхний край стоек, сразу в двух досках просверливается сквозное отверстие так, чтобы на каждой из досок образовалась полуокружность. Такой вырез необходим для установки в них шарнирных элементов секций.
	Далее доска с полуокружностью распиливается по ее центру — это будут в итоге заготовки двух стоек (тетив) лестничной секции или же левая стойка двух секций, скрепляемых между собой шарнирным механизмом, позволяющим складывать и раскладывать конструкцию.
	На данной иллюстрации хорошо представлено, как устанавливаются соединяющие секции лестницы шарнирные механизмы, и для чего в итоге производится просверливание отверстий.
	Следующим шагом тетивы лестничных секций необходимо разметить под установку ступеней. Этот процесс проще всего производить малкой, установив на ней нужный угол уклона лестничного марша. Малка позволит точно наметить правильное расположение ступеней на тетиве.
	Чтобы разметка пазов была идеально симметричной, лучше всего ее производить одновременно на двух скрепленных скотчем досках, предназначенных для изготовления одной секции. Кроме будущих пазов, размечаются и края доски, так как они тоже должны быть срезаны под тем же углом, под которым будут устанавливаться ступени. Ширина пазов должна соответствовать толщине доски ступеней.
	Следующим этапом по нанесенным линиям разметки в досках делаются запилы на глубину в 6÷7 мм, а затем древесина выбирается из них с помощью стамески. Вполне можно воспользоваться и ручным фрезером, если он есть в распоряжении, и имеются навыки работы с ним, так как по неопытности несложно и «загубить» заготовку. После этого обрезаются и края досок, которые будут упираться в пол при полностью разложенной лестнице. Затем на одинаковые отрезки нарезается доска, предназначенная для ступеней. Ширина ступеней может быть разной, но лучше, если она будет варьироваться между 500 и 700 мм. Такие ступени более надежны, особенно в тех случаях, если некоторые жильцы дома страдают от излишнего веса.
	Рекомендуется на поверхности заготовок под будущие ступени отфрезеровать бороздки глубиной в 1,5÷2 мм, шириной в 3÷5 мм, которые будут расположены перпендикулярно тетивам. Эти простые, но необходимые меры предосторожности значительно уменьшат вероятность возникновения травмоопасной ситуации – соскальзывания обуви со ступеньки при подъеме или спуске по лестнице.
	В готовом виде тетивы должны выглядеть так, как показано на иллюстрации. Все готовые детали лестницы рекомендуется обработать антисептическими средствами, которые защитят древесину от жука-точильщика, а также от поселений в трещинах других, не менее неприятных для соседства насекомых. А древесина получит хорошую устойчивость и к поражению патогенной микрофлорой – гнилью, плесенью, грибком и т. п.
	После того как тетивы и ступени, обработанные антисептиком, полностью высохнут, последние можно устанавливать в вырезанные для них пазы. Ступени рекомендовано монтировать на столярный клей. Причем, установив заготовки ступеней в одну тетиву, сразу же сверху таким же образом устанавливают противоположную.
	Следующим шагом ступени необходимо окончательно закрепить в тетивах, вкрутив с каждой из сторон по два самореза. Но здесь нужна известная осторожность. Чтобы доски ступеней при вкручивании крепежа случайно не дали трещину, настоятельно рекомендуется сначала просверлить в них, насквозь через тетиву, отверстия, с диаметром на 1,5÷2 мм меньше диаметра саморезов. Длина крепежных деталей в этих соединительных узлах должна составлять 80÷100 мм. Аналогичным порядком изготавливаются и остальные секции складной лестницы.
	Теперь можно переходить к изготовлению шарнирных креплений для соединения секций лестницы. В данном случае, для этого мастеру потребовалась стальная полоса толщиной в 4 мм, из нее нарезаются отрезки в 150 мм. Их края рекомендовано скруглить, чтобы при раскладывании и складывании конструкции избежать травмирования рук. Далее, с половины подготовленных полосок отрезаются отрезки длиной в 50 мм, а затем с помощью сварки закрепляются сверху той детали, с которой они были отрезаны.
	Места сварки должны быть хорошо зачищены, иначе неровности будут мешать нормальному движению получающихся шарниров при складывании и раскладывании конструкции. Такая конфигурация механизма позволит двигаться шарниру более свободно, так как полоса не будет прилегать к древесине в области пересечения двух металлических полос.
	Затем, в этих рычагах шарниров просверливаются по три отверстия. Чтобы они располагались на одинаковых местах, лучше всего будет сложить полоски для одного крепления вместе, зажать их в тисках и одновременно просверлить сквозные отверстия. Два отверстия делаются под саморезы – для крепления шарниров к тетивам лестничных секций. А верхнее имеет больший диаметр – здесь расположится ось шарнира. В роли оси используется болт М6 или М8, имеющий резьбу только на конце, на которую можно будет накрутить две гайки. Крайнюю гайку можно даже прихватить точечной сваркой, чтобы она не откручивалась. Таких механизмов необходимо изготовить на каждое подвижное соединение секций — по две штуки.
	Следующим шагом шарнирные механизмы должны быть установлены на секции лестницы. Их прикладывают так, чтобы приваренная часть полосы оказалась снаружи, а соединительный болт, играющий роль оси шарнира, установился в выпиленные полуокружности, которые при раскладывании лестницы, образуют целую окружность.
	Так выглядят две секции, скрепленные шарнирными механизмами, в разложенном виде.
	А это — они же, но уже только в сложенном состоянии. Для большей жесткости, а также для последующего прикручивания крепежных деталей, в верхней части верхней секции прикручивается широкая доска или же отрезок фанеры толщиной в 10 мм.
	Готовая лестница, состоящая из трех секций, в сложенном виде выглядит так, как представлено на этой иллюстрации. Естественно, вся эта конструкция должна легко помещаться в изготовленный ранее короб по ширине, длине и высоте.
	Теперь, когда сама лестница готова, можно заняться разметкой креплений, предназначенных для удержания и открывания люка на коробе. В качестве креплений могут быть использованы специальные или рояльные петли. Они накладываются на край короба, на который будет крепиться люк. Разметив их местоположение и крепежные отверстия карандашом, сами отверстия лучше всего сразу «акцентировать» тонким сверлом.
	Следующим этапом короб необходимо установить и закрепить в потолочном проеме. Так как проем должен быть немного больше, чем короб, для временного закрепления конструкции между внешними стенками короба и проема вбиваются распорки. Установив короб, следует измерить и сопоставить его диагонали. Если они будут иметь разный размер, конструкцию следует подкорректировать, иначе люк попросту не встанет на свое место. Короб закрепляется к стенкам укрепленного заранее проема в чердачном перекрытии с помощью длинных и мощных гвоздей или же саморезов. Установив короб, все зазоры, образовавшиеся между его внешними стенками и стенками чердачного перекрытия необходимо заполнить монтажной пеной. Дальнейшие работы следует производить после ее расширения, застывания и удаления выступивших наружу излишков.
	Теперь к коробу, по заранее сделанным разметкам и намеченным отверстиям под крепеж, фиксируются петли для люка. После чего по диагонали углов короба со стороны помещения следует закрепить четыре доски или бруска. Необязательно чтобы они были вырезаны по размеру и аккуратно обработаны, так как после закрепления люка они все равно будут демонтированы.
	После этого, на закрепленные по углам временные подставки, в короб устанавливается рама люка, обшитая фанерой. Производится ее точная центровка по обрамленному проему. На край фанерного листа люка загибаются выступающие части навесных петель, а затем прикручиваются через фанеру к раме. После выполнения этой операции временные диагональные подставки под раму можно демонтировать – они свою роль уже сыграли.
	Далее, люк полностью откидывается вниз, и между брусков рамы укладывается утеплительный материал. В качестве термоизоляции могут применяться минеральная вата или пенополистирол.
	Следующим шагом рама закрывается еще одним фанерным листом, который прикручивается по всему периметру рамы, а также к центральному брусу. Эта крышка полностью закроет термоизоляционную прослойку. Ее крепление производится саморезами длиной в 50 мм, которые вкручиваются с шагом в 150÷180 мм.
	Теперь необходимо выбрать и установить крепление-шарнир, с помощью которого будет удерживаться нижняя часть люка. Один из самых простых вариантов представлен на данной иллюстрации. Он состоит из двух металлических полос-рычагов, шарнирно скрепленных между собой.
	Стальная полоса должна иметь толщину в 4÷5 мм, ширину в 20 мм, а длина рычагов зависит от размера люка. Рассчитав длину полос, на их краях просверливаются отверстия для установки крепежных элементов. Подобные рычажные шарниры – вовсе не редкость в магазинах мебельной фурнитуры, и их несложно приобрести в уже готовом виде.
	Собираются крепления на обычных болтах. Первый фрагмент данной иллюстрации показывает подвижное скрепление двух полос. Нижний болт является подвижным креплением, а верхний служит упором для верхней, более короткой полосы при открытии люка. На третьем фрагменте показано закрепление нижней полосы на стальном уголке размером в 50×50×100 мм, который фиксируется через просверленные в нем отверстия в нижней части люка. Расстояние между уголками должно соответствовать ширине лестницы, так как она будет устанавливаться точно между ними.
	Теперь на люке необходимо закрепить верхнюю секцию собранной конструкции лестницы. Подобная фиксация может производиться с помощью перфорированных уголков, которые могут быть прикручены с внутренней или наружной стороны лестницы. Особой разницы в положении этих кронштейнов в данном случае нет.
	На представленной иллюстрации секция прикреплена к люку с наружной стороны на более мощных уголках, которые позволяют приподнять ее над поверхностью люка. Это делает более комфортным подъем на чердак, так как у стопы при опоре на верхние ступеньки появляется возможность смещения вперед.
	А на этой иллюстрации представлен описанный выше вариант крепления лестницы к люку — в уже законченном виде. Разница лишь в том, что уголки-кронштейны размещены внутри лестничной секции, и нет выноса тетивы от плоскости крышки люка. Возможно, не столь удобно для пользования, но все же — вполне допустимо.
	Мастер демонстрирует, как складывается и раскладывается конструкция.
	Люк в рассматриваемом примере закрывается с помощью закрепленного на торцевой стороне короба бруса — щеколды, который прикручен на длинный саморез. Необходимо справедливо отметить, что такой «замок» все же не самое надежное устройство. Надо полагать, что это лишь временная мера, до выполнения окончательной отделки. Поэтому лучше всего предусмотреть более приемлемый способ, который сможет гарантировать надежное удержание люка вместе с лестницей. Вариантов здесь может быть множество.
	Существует также более сложный вариант шарнирных креплений узла «короб-люк». Он надежнее и способен выдержать высокие нагрузки. Поэтому такой способ отлично подойдет для владельцев дома, которые отличаются излишним весом. В данную систему соединения входит не только двухполосный шарнирный механизм, но и мощные крепления, которые устанавливаются вместо петель, удерживающие люк на верхней линии короба. Кроме того, в этой конструкции предусмотрена пружина, которая служит амортизатором, предупреждающим резкое открытие люка. Такие крепления можно приобрести в готовом виде или сделать самостоятельно, что, впрочем, довольно-таки сложно.
	Сложно, но все же выполнимо! Изготовить такой мощный механизм будет проще, используя представленный на иллюстрации шаблон. Лучше всего сначала самостоятельно смастерить подобный шаблон (например, из толстого упаковочного картона), чтобы хорошенько понять принцип работы механизма, а также рассчитать его линейные размеры.
	Чтобы сделать полноценную конструкцию, необходимо вырезать из металла несколько деталей, а для этого потребуется шлифмашинка и опыт работы с ней, так как детали достаточно мелкие и имеют специфическую конфигурацию. Вот здесь то и поможет заранее апробированный шаблон. По нему выполнить разметку и подгонку стальных деталей — намного проще. Это две полосы-рычага со скругленными краями, пластина с вырезом с одной стороны, который будет выполнять роль стопора при открытии люка, не позволяя ему открыться больше чем необходимо, и уголок, который будет крепиться к откидной крышке люка. Понятно, что таких механизмов необходимо два, и они должны иметь зеркальное расположение и конфигурацию деталей.
	Механизмы крепятся с двух сторон на люке и брусе, установленном и закрепленном сверху края короба. На люке механизм закрепляется с помощью саморезов, вкручиваемых через отверстия, просверленные в стальном уголке, входящим в конструкцию. Верхняя фигурная пластина механизма фиксируется с помощью болтов, вкручиваемых в брус, который должен быть прочно закреплен на торцевой стороне короба и поверхности пола чердака. Исходя из того, что масса самой лестничной конструкции — достаточно велика, а к ней добавится еще и масса перемещающегося по лестнице человека, брус должен иметь размер в сечении не менее 50×100 мм. А его длина должна превосходить длину неподвижной части шарнирного механизма минимум на 30÷40 мм в каждую из сторон. Однако, если отсутствует опыт работы, а также необходимые инструменты, которые могут потребоваться для изготовления сложных шарнирных механизмов, их лучше все-таки приобрести в готовом виде, или же выбрать первый, более простой вариант закрепления лестницы и люка.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

Можно приобрести готовый комплект складной чердачной лестницы, а затем провести его самостоятельный монтаж

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции
	Для того чтобы опустить короб со сложенной лестницей в проем чердачного перекрытия, чаще всего используются подручные приспособления. В данном случае — это два бруса, которые привязывают с двух сторон к коробу прочными веревками. Брус должен быть больше, чем вырезанный проем, так как на этих перекладинах и будет удерживаться вся конструкция до её окончательного закрепления в чердачном перекрытии. Чтобы короб прочно установился в проеме, перед его установкой рекомендуется произвести дополнительные замеры. И если ширина меньше или равна толщине чердачного перекрытия, то по нижней стороне внутренней части проема можно закрепить металлический уголок, имеющий ширину равную или чуть меньшую, чем толщина доски короба. Это необходимо учесть для того, чтобы уголок не мешал вхождению в короб люка. Уголок закрепляется по всему периметру проема, исключая ту сторону, где закреплены петли откидывающегося люка. Подобный уголок сыграет роль своеобразной «полки», на которую и встанет короб с размещенным в нем лестничным механизмом.
	Если же обрамляющий уголок не планируется использовать, то работы осуществляются так, как советует производитель. Итак, перед тем как начать опускать короб вместе с закрепленной на люке лестницей, необходимо подложить сначала невысокие подпорки, на которые установятся края бруса, выполняющего роль временной перекладины. При необходимости корректировки высоты расположения короба, подпорки можно сделать выше или ниже.
	При проведении корректировки положения короба, горизонтальность всех его стенок контролируются по строительному уровню. Иначе, если его закрепить криво, то люк может просто не открыться, а открывшись, может вследствие вполне вероятного перекоса — не войти обратно.
	После того как конструкция будет выставлена на подвесах и подпорках строго по уровню, необходимо разложить лестницу, иначе ее не получится правильно закрепить. Если между коробом и проемом обнаружится зазор, то в него в местах креплений необходимо установить рейки требуемой толщины. Длина реек должна быть равна ширине доски короба. Крепление короба к стенкам проема осуществляется через установленные в зазоры рейки. Фиксация проводится длинными (минимум 100 мм) саморезами диаметром не менее 5 мм.
	После того как короб будет окончательно закреплен в проеме, необходимо проверить, насколько свободно будет открываться и закрываться люк. Для этого конструкция собирается, а люк несколько раз открывается и закрывается из нижнего помещения.
	Теперь, когда конструкция закреплена в проеме, пришло время корректировки лестницы. Первое, что необходимо предпринять — это выровнять ее верхнюю секцию с помощью специальных креплений.
	Если лестница слишком длинная, и ее нижняя секция не упирается в поверхность пола, а подгибается, то необходимо осуществить соответствующую подрезку. Для этого, уложив нижнюю секцию на подпорку (в рассматриваемом примере в качестве нее выбран табурет), измеряют расстояние, начиная от нижнего края средней (предпоследней) секции до поверхности пола. Этот замер производится для определения длины самой нижней секции. Важно — измерение производится под тем же углом, под которым должна стоять разложенная лестница, то есть в продолжение линий тетив верхних секций. При этом определяется длина сначала передней, а затем — задней поверхности тетивы нижней секции.
	Следующим шагом, промеренные линейные параметры переносятся на тетивы самой нижней секции. На них необходимо прочертить линии реза.
	Далее, по размеченным линиям лишняя часть нижней секции отрезается с помощью лобзика. Торопиться не следует — спил должен получиться очень аккуратным.
	После этого на торцы тетив нижней секции необходимо закрепить пластиковые ножки, входящие в комплект конструкции. Ножки надеваются на доски до упора, а затем прикручиваются саморезами с нижней стороны.
	Следующим шагом необходимо проверить ровность установки подкорректированной лестницы. Когда лестница находится в разложенном состоянии, торцевые стороны стоек секций должны быть плотно прижаты друг к другу, то есть между ними не должно оставаться зазоров.
	Если лестница недостаточно хорошо упирается в поверхность пола, производитель предусмотрел возможность корректировки ее высоты в небольшом диапазоне. Такая подгонка производится за счет щелевидных проушин под крепеж, имеющиеся на кронштейнах, посредством которых лестница крепится к откидному люку.
	Далее, зазоры, оставшиеся между коробом и стенками чердачного перекрытия, необходимо обязательно заполнить монтажной пеной. Если этого не сделать, то тепло из помещения будет уходить через них на чердак. В том случае, когда чердак вообще не утеплен, можно сказать, что нагретый воздух совсем не будет задерживаться в жилом помещении и теплопотери достигнут «космических масштабов». Поэтому термоизоляция проема и откидного люка должна быть очень качественной.
	В комплект с готовой лестницей обычно идут и детали ограждения вырезанного проема, которые устанавливаются на чердаке. Необходимо сказать, что это идеальный вариант для обеспечения безопасности, который, кстати, некоторые владельцы домов неблагоразумно считают излишним. Высота ограждающей конструкции составляет 950 мм, и состоит она из стоек и перекладин, а также крепежных деталей.
	Сначала, согласно прилагаемой к комплекту схеме, собирается тот участок ограждения, который будет устанавливаться по узкой стороне чердачного проема. Он состоит из двух стоек и двух перекладин, которые рекомендовано сначала склеить, а затем дополнительно зафиксировать саморезами.
	Стойки устанавливаются на боковые стенки короба (для этого на опорах предусмотрены специальные вырезы – пазы). После предварительной установки и выравнивания по вертикали каждая из стоек фиксируется на досках короба двумя саморезами, как показано на иллюстрации.
	Боковые стороны ограждения выставляются относительно уже установленной передней его части и также выверяются по строительному уровню. Длина перекладин по длинной стороне промеряется рулеткой. Высота всех вертикальных стоек должна быть одинаковой, горизонтальные же перемычки будут устанавливаться на разной высоте – так предусмотрено конструкцией ограждения.
	Для соединения боковых перекладин с установленными стойками, в последних предусмотрены специальные пазы, в которые должны войти шипы перекладин. Перекладины также рекомендовано сажать на клей, а затем скручивать саморезами. Ограждение должно быть жестким, не шататься и не перекашиваться, поэтому все элементы крепятся друг к другу максимально надежно.
	Стойки, перед их окончательным закреплением, так же, как и горизонтальные детали конструкции, контролируются по строительному уровню – они должны быть строго вертикальны.
	Когда ограждение будет собрано и закреплено, стойки, находящиеся около креплений люка, дополнительно упрочняются металлическими полосами — подкосами. Они сначала прикручиваются к стойкам, а затем — к поверхности чердачного пола, и служат распорками, делающими конструкцию более жесткой и надежной.
	Как уже говорилось выше, все вертикальные и горизонтальные детали ограждения дополнительно, после окончательной выверки положения, скрепляются саморезами. Под саморез, во избежание растрескивания древесины, предварительно просверливается соответствующее отверстие меньшего (на 1,5÷2 мм) диаметра.
	После того, как будет установлено ограждение на чердаке, можно переходить к сборке декоративной рамки, которая монтируется вокруг люка лестницы на потолке нижней комнаты.
	Рама обладает совсем небольшой массой, поэтому ее не составит труда поднять на высоту и установить на предназначенное для нее место. Эта декоративная рамка предназначена для маскировки просвета, который образовывается между коробом и потолочной поверхностью. Производитель предусматривает совпадение оттенков нижней поверхности люка и рамки, поэтому выделяться она сильно не будет. Только облагородит внешний вид люка и станет, кроме того, дополнительной преградой для тепловых потерь из помещения. Крепить рамку можно любым из удобных способов. Часто бывает достаточно посадки ее на клей или установки на стопора-защелки.
	И вот теперь, когда лестница готова, и ограждение установлено, можно произвести контрольное испытание конструкции. При дальнейшей эксплуатации необходимо помнить — для того чтобы деревянные детали лестницы сохранились в первоначальном виде как можно дольше и не потеряли своей прочности, а на металлических конструкциях не появилась коррозия, чердак должен быть хорошо утеплен и гидроизолирован.

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»

схемы и формулы для расчета

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак

Вернуться к оглавлению

Содержание материала

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная.
    Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.
5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы

2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Вернуться к оглавлению

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.
  Схема и чертеж стационарной деревянной лестницы на чердак

  Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

• Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:
  • расчет радиуса всей конструкции;
  • радиус, проведенный через середину ступени;
  • параметры ступеней, их количество и высота между ними;
  • высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Раскладная лестница на чердак своими руками: чертежи, размеры, установка

В доме, где есть чердачное помещение – всегда найдется место для всех необходимых вещей. Ведь именно чердак можно использовать для хранения важных, но не часто используемых предметов. Кроме того, при должном усилии возможно перестроить подкровельное пространство в просторную комнату, в том числе и жилого назначения (подробнее: как сделать жилую комнату на чердаке). Конечно, чаще чердаки в частных домах используются как дополнительные кладовки или склады. Однако, каким бы ни было назначение данного пространства, самое главное, чем необходимо его обеспечить – это надежной лестничной системой. Лестницы для чердаков могут иметь различную конфигурацию, но наиболее удобными и практичными считаются складные чердачные лестницы. В чем преимущество подобных конструкций и как их сделать самостоятельно? Разберем такие вопросы подробно, но прежде стоит рассказать об особенностях раскладных лестничных системах.

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

• экономию пространства под чердачным люком;
• надежность и безопасность;
• компактный внешний вид;
• удобство использования;
• легкость;
• возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла. Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

• деревянные;
• металлические;
• композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

• высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
• ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
• угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
• количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
• шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
• толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
• допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
• параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно. Но также важно и правильно установить изделие.

Конструирование и монтаж лестницы на чердак

Самый простой вариант – это сконструировать складные деревянные чердачные лестницы. Ведь древесина является доступным материалом, с которым довольно легко работать. Понадобится минимальный набор инструментов и, хотя бы небольшой инженерный и столярный опыт. Прежде чем приступить к выполнению работы, следует создать чертежи будущей конструкции. Первым делом стоит измерить расстояние от пола комнаты до люка чердака и произвести все требуемые расчеты, с учетом вышеперечисленных параметров. Самый простой вариант лестницы – это секционное изделие, раскладываемое по принципу книги. Использовать для работы следует толстый брус в качестве тетивы и доски или бруски достаточной толщины для ступеней, а также металлические крепления и шарниры. Согласно разработанной схеме необходимо напилить заготовки будущей лестницы. Делать это можно обычной ручной пилой, однако электролобзиком выполнить работу будет намного проще и быстрее. Когда все элементы подготовлены можно приступать к закреплению лестницы на дверце люка, читайте также: чердачная лестница с люком.

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

Посмотрите еще статьи:

Лестница на чердак своими руками: фото, видео

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Видео-лайфхак: как сделать недорогую красивую лестницу

Складная лестница своими руками. Как изготовить складную лестницуИнформационный строительный сайт |

Складные чердачные лестницы сегодня получили широкую популярность. Эта конструкция соединила в себе сразу 2 важных преимущества: экономия пространства в помещении за счет сборной системы лестницы, и во-вторых, возможность комфортного и безопасного доступа к чердаку. Сборная лестница не требует особого ухода, просто монтировать и без особых усилий сделать своими руками.

Описание конструкции

Чердачное помещение в жилом доме, как правило, является местом хранения ненужных вещей, которые годами копятся там, и количество их возрастает, либо же на чердаке обустраивают полноценную дополнительную комнату. И с каждый годом возрастает количество тех, кто пытается облагородить это помещение. В старых домах советской эпохи вход на чердак обычно делали с улицы. Под окном стояла огромная стремянка, которая вела на чердак. А уже в нашем современном веке люди стали обустраивать чердаки с тем учетом, чтобы попасть туда можно было, находясь непосредственно в доме. Это незаменимый атрибут в частном доме, чердачную лестницу также можно использовать на гараже или в мастерской.

Какими бы функциями ни обладало это помещение в вашем доме, попасть туда реально только с помощью лестницы, которая станет связующим звеном между двумя этажами.

В данном случае речь идет о лестнице чердачной, складного типа, которая, ввиду своей конструкции, занимает не много места и является наиболее подходящим вариантом в качестве средства перемещения с первого этажа на второй.

В магазинах присутствует широкий выбор данных конструкций, однако не все они могут соответствовать требованиям покупателя. Куда проще и дешевле сделать складную лестницу своими руками, владея навыками работы со строительными инструментами, и без посторонней помощи. В этом деле важно составить правильный чертеж и следовать его указаниям.

Чердачные лестницы складного и раздвижного типа экономят свободное пространство на нижнем этаже, гарантируют безопасный подъем, а также при необходимости, могут быть препятствием для проникновения детей на чердак без разрешения взрослых. Наиболее прочным материалом в качестве каркаса лестницы может быть дерево, металл, а также комбинация из дерева и металла. Такие конструкции бывают на пружинах и раскладными, с поручнями и без. Лестница складная должна быть устойчивой и безопасной, ведь расстояние от нижнего этажа до чердака зачастую составляет минимум 2 метра, а это приличная высота, с которой можно упасть и получить травму.

Основные требования к складным лестницам:

• функциональность;
• лестница должна иметь 45-градусный угол наклона;
• легкий вес конструкции;
• проход надлежит делать оптимальной ширины;
• эргономичность. Складная лестница должна занимать минимальное количество пространства;
• экологичность. Материалы, из которых будет сделана лестница, нужно выбирать высокого качества;
• простота выдвигания и складывания на место.

Виды чердачных лестниц:

• деревянная;
• металлическая;
• раздвижная;
• винтовая;
• складная.

Принцип складывания чердачной лестницы:

• лестница раздвижного или телескопичного типа;
• лестница ножничного или клещевидного типа;
• раскладная или рычажная лестница.

Виды лестниц и их характеристики

Лестницы бывают:

1. Выдвижная лестница.

Лестница складная по своей сути является трансформером, модели раздвижного типа имеют несколько секций, которые, в свою очередь, раздвигаются друг из друга. Такая лестница в сложенном виде имеет выступ со стороны чердака. Это наиболее надежный вид конструкции, который не имеет рычагов управления и выдерживает максимальные нагрузки.

2. Складная лестница.

Складная чердачная лестница состоит из 3-х или 4-х секций. Первая часть прикручивается к люку чердака, а остальные секции скреплены между собой рычажными механизмами. Принцип действия такой лестницы заключается в опускании трапа при помощи кольца или дополнительного рычага, удерживающего трап в сложенном виде. Когда лестница принимает исходное положение, чердак закрывается крышкой на защелке и, таким образом, лестница прячется в потолок.

Складные конструкции могут быть изготовлены не только из дерева, но и из алюминия. Такие лестницы довольно легкие и прочные, их высоту несложно регулировать. Лестницы типа «гармошка» также относятся к этому типу. Они легко крепятся к потолку и просто выдвигаются.

Преимущества чердачной лестницы:

• прочность и надежность. При надлежащем креплении конструкции она способна выдерживать различные нагрузки;
• практичность;
• экономия пространства помещения;
• простота установки и крепления;
• эстетичный вид складной чердачной лестницы.

Рекомендации по изготовлению

Рекомендации по изготовлению складной лестницы своими руками:

1. Для комфортного и безопасного подъема по лестнице расположение ее ступенек должно быть параллельное полу.
2. Не стоит распределять ступеньки на большом расстоянии друг от друга. Опять-таки, в целях безопасности.
3. Наиболее приемлемый размер ступеней – 650 мм. Такой размер подойдет для взрослого человека.
4. При расчете параметров учитывайте ширину, чем шире лестница – тем удобнее на ней перемещаться пожилым людям и детям. Оптимальная ширина лестничного пролета – 90 см.
5. Если вы решили конструировать складную лестницу из дерева, то за основу выбирайте не обработанный материал, чтобы в дальнейшем его можно было самостоятельно покрасить или покрыть лаком. Дерево должно быть просушенным.
6. В случае с металлическим каркасом, следует помнить о том, что не правильно подобранные элементы могут ржаветь. Крепления металлических деталей отличаются от креплений в деревянной лестнице.
7. Складную чердачную лестницу можно изготовить как из дерева, так и из металла. Дерево годится в том случае, когда вес максимальной нагрузки не будет превышать150 кг. Металл же может выдержать до 250 кг.
8. Габаритная лестница не подойдет для маленького помещения, следует учитывать это при планировке конструкции.
9. Опущенная лестница обязательно должна иметь упор на пол, иначе крепежная система не выдержит нагрузок и лестница упадет.
10. Желательно, чтобы в собранном виде лестница была зафиксирована скобами. Тогда, если крышка люка откроется, лестница не раскроется и не упадет.
11. Фурнитура и прочие крепежные детали должны быть изготовлены из высококачественных материалов. Обязательно учитывайте это при выборе крепежей.

Складная лестница своими руками

Перед тем, как сделать складную лестницу, необходимо определиться с габаритами конструкции и местом ее нахождения. Имеется в виду, на улице будет находиться лестница или в помещении.

Произведите замеры потолка, его высоту. Выпишите на листе бумаги все мелкие детали: параметры перил, ступенек и так далее.

На чертеже ниже изображена схема расположения нашей чердачной лестницы. В данном случае она будет крепиться к стене, а не к потолку.

Материалы для изготовления складной лестницы своими руками:

• для косоуров понадобятся 2 бруса длиной 3 м.;
• 2 бруса соответствующих ширине лестницы;
• 4 металлические дверные петли;
• доски;
• бруски из дерева для проступи.

Технология изготовления складной лестницы своими руками:

1. Измерьте расстояние от потолка до пола, а также угол наклона лестницы. К примеру: высота – 2,4 м, угол – 30 ^о. Вычислив суммарную длину конструкции, длина получилась равной 2,9 м.
2. Вы можете изготовить лестницу самостоятельно, а можно воспользоваться уже готовой или лестницей б/у. В таком случае необходимо распилить деревянную лестницу на двое. Нижняя часть должна быть короче верхней, так лестницу будет удобнее складывать. Обрежьте примерно 2/5 от общей длины.
3. Под проемом в потолке закрепите 2 коротких бруска, которые должны соответствовать ширине имеющейся лестницы. Соедините эти бруски петлями и после этого, ко второму бруску, который находится ближе к стене, прикрепите верхнюю часть (половину) лестницы.
4. Чтобы конструкция была прочнее, по диагонали скрепите ее брусками.
5. К верхней секции при помощи металлических петель присоедините нижнюю секцию, которая короче. Внимательно крепите петли и проверьте, чтобы лестница складывалась в правильную сторону.
6. Итак, наша лестница складывается. Сложите ее вдвое и закрепите ее на стене крючком. Причем крючок необходимо крепить к нижней части сложенной и приставленной к стене лестницы. Петлю прицепите на косоуре, выше места распила.
7. Во избежание скольжения ступенек, сделайте на них резиновые прокладки.
8. Простая складная лестница для чердака готова. Ее основной недостаток – это внешний вид, так как все крепежи и бруски видны на поверхности. Но все же такая лестница является удобным средством для комфортного подъема на чердак и спуска с него.

Нормативы для изготовления складной лестницы

Популярные нормативы:

1. Ширина марша должна составлять от 70 до 105 см.
2. Высота лестницы не должна быть более 3,5 м, ввиду того, что у слишком высокой лестницы маленькая жесткость. Да и падать с такой высоты гораздо больнее.
3. Количество ступенек – до 15 шт. , не больше.
4. Оптимальное расстояние между ступеньками – 20 см.
5. Толщина ступеней – от 1,8 до 2,2 см.
6. Безопасный угол наклона лестницы – 65 градусов.
7. Минимальный вес, который должна выдерживать складная лестница – 100 кг.
8. Ступени не должны скользить, а крепить их необходимо параллельно полу.

Чердачная лестница на тетивах своими руками

Ход работ:

1. Полную высоту лестницы разделите на 3 части, 1 секция должна соответствовать размеру люка, вторая секция — немного меньше первой.
2. С помощью инструмента для измерения углов, сделайте замеры угла люка.
3. Этот угол перенесите на доски и тем самым отметьте ступени.
4. На месте шарнира, который будет находиться между секциями, высверлите отверстия.
5. Отшлифуйте все грани.
6. В местах, где будут установлены шарниры, распилите доски.
7. Из дерева выпилите ступени и отшлифуйте их наждачной бумагой.
8. В тетивах сделайте выемки под ступени.
9. В эти выемки вставьте ступени, закрепив клеем и саморезами.
10. Все секции соедините специальными металлическими петлями.
11. Соберите конструкцию и вмонтируйте ее в проем.
12. Проверьте систему на работоспособность, если все исправно, разберите ее. Дерево покройте морилкой и лаком, а после высыхания соберите все снова.

Складная лестница из 3-х секций своими руками

Сделать складную лестницу очень просто, если в вашем арсенале имеются все необходимые инструменты и материалы. Для работы понадобится:

• готовая лестница из металла или дерева;
• 2 балки;
• саморезы и косорезы;
• дрель, пила по дереву;
• ролики;
• молоток, шарниры;
• рулетка, перфоратор.

Этапы изготовления складной лестницы для чердака своими руками:

1. Определитесь с размерами лестницы. Ее длина должна быть на 35 см больше расстояния от пола до потолка. Не забывайте учитывать, что лестница находится под углом.
2. Распилите лестницу на 3 части.
3. Если вы используете металлическую конструкцию, то острые травмоопасные срезы сгладьте при помощи расплавленной резины или специальных колпачков.
4. Все 3 части лестницы установите на балки. Длина балок, а их у нас 2 штуки, должна быть больше одного куска лестницы примерно на 20 см, так как еще предстоит прицепить шарнир.
5. Соедините между собой все 3 части. Открываться они должны по принципу «гармошки». Первую секцию скрепите со 2-й, затем 2-ю с 3-й уже через низ.
6. После того, как все секции скреплены, вам необходимо определиться, где у лестницы будет верх, а где низ.
7. На нижней части закрепите какой-нибудь резиновый амортизирующий валик. Это необходимо, если вдруг при каких-либо обстоятельствах ваша лестница упадет. Этот противоударный валик смягчит падение и не повредит покрытие на полу.
8. Кстати, шарниры для открытия лестницы тоже используйте с плавной реакцией, то есть пружинные. С ними лестница не будет падать, а станет медленно опускаться.
9. Итак, все секции лестницы соединены между собой, установлены амортизаторы. Теперь можно прикрепить дверцу на чердак чтобы, когда лестница будет находиться в собранном виде, ее можно было спрятать под крышкой.
10. Такую крышку не сложно изготовить из листа обычной фанеры, в которой вырежьте подходящего размера квадрат или прямоугольник и закрепите его на потолке при помощи петель.
11. Обратите внимание на рисунок, верхнюю секцию лестница прикрепите к крышке чердака.
12. Плавно открываться вашей лестнице помогут пружинные шарниры, а для удобства раскладывания лестницы, прикрепите к ней рычаг или веревку.

Складная лестница своими руками. Видео

Деревянная лестница складная: рекомендации по изготовлению

В городской квартире и в загородном доме нередки случаи, когда какие-либо работы приходится производить на высоте выше человеческого роста. Это может быть и проведение ремонта помещения, и замена перегоревшей лампочки, и сбор поспевших фруктов.

А на даче добавляется еще и необходимость в межэтажных перемещениях. Без лестниц здесь никак не обойтись. Рассмотрим разновидности различных конструкций, а также как может быть изготовлена деревянная лестница складная своими руками.

Один из вариантов

Содержание статьи

Виды  лестниц из дерева

Высокие, не складывающиеся конструкции не всегда удобны в использовании, их неудобно переносить, да и не всегда найдется место для хранения. На выручку приходят раскладные типы. Они легко транспортируются, удобны в содержании и эксплуатации, к тому цена таких конструкций вполне доступна для потребителей.

Своими руками можно изготовить довольно интересные многофункциональные системы. При производстве используются самые разные породы дерева.

Рассмотрим, какими бывают виды:

1. Складная приставная.

С помощью таких конструкций можно и строительные работы выполнить, и легко попасть на второй этаж.

Внешний вид

2. Складная стремянка.

Вариантов изготовления раскладных стремянок  ̶  множество. Это может быть и простое сооружение, раскладной механизм которого служит лишь для удобства эксплуатации и хранения.

Такой стремянкой пользуются при необходимости в высотных работах, а все остальное время она пылится без дела. А можно соорудить симпатичный многофункциональный предмет интерьера.

3. Складная чердачная конструкция.

• Такие сооружения незаменимы в небольших помещениях. Они обеспечивают безопасный и удобный доступ на чердак, легким движением руки складываются, убираются в люк и не занимают лишнего места.
• К тому же чердаком не приходится пользоваться часто, и установка стационарной разновидности не всегда оправдана.
• Еще одним преимуществом такой системы станет отсутствие возможности воспользоваться ею у маленьких детей, что не всегда бывает безопасно.

Складные типы для чердака обычно изготавливаются в виде откидного сооружения. При открывании крышки люка секции (их обычно бывает от двух до четырех) поочередно раскладываются и надежно фиксируются.

Чердачный тип

Изготовление раскладных типов

Удобное сооружение можно приобрести в готовом виде, однако удовольствие это не из дешевых. Рассмотрим варианты самостоятельного изготовления складных конструкций.

Процесс этот довольно простой и справиться с ним может каждый человек, даже не обладающий каким-либо опытом в строительстве. Нужно лишь наличие нехитрого инструмента, который обычно бывает в каждом хозяйстве.

Плюсы самостоятельного изготовления:

• Бюджетная цена используемых материалов.
• Простота изготовления.
• Небольшое количество комплектующих.

Требования:

• Безопасность. Приставные сооружения в этом плане не очень надежны. Малейший уклон при установке или неустойчивая поверхность, на которую опираются ножки, могут привести к падению. Для большей устойчивости следует оснастить опорные концы специальными накладками. При необходимости на верхних концах крепятся крюки.
• Отсутствие дефектов в древесине в виде сучков и трещин (поперечные трещины абсолютно недопустимы). Со временем они могут привести к потере надежности конструкции, и ее разрушению.
• Деревянные детали следует обработать защитными составами.
• Конструкция должна иметь грузоподъемность не мене 150 кг.

Крайне важная стадия работы  ̶  точность снятия размеров и их переноса на конструкцию.

Деревянные сооружения: чертежи некоторых видов:

Чертеж

Схема стремянки-табурета

Изготовление чердачной лестницы

Чтобы такой конструкцией удобно было пользоваться, она должна быть эргономичной, безопасной, устойчивой. Размер и высота ступеней должны обеспечивать комфортный подъем. Материалом обычно служит древесина хвойных пород.

Параметры

• Ширина между направляющими: 60-70 см.
• Угол наклона конструкции: 45-75 градусов.
• Толщина ступеней: 2 см.
• Расстояние между ступенями: 15-25 см.
• Установка подразумевает наличие люка. Наиболее распространенный его размер 120х70. Каждый хозяин может устроить его в соответствии со своими условиями проживания и предпочтениями.

Материалы и инструмент, необходимые для работы

Для изготовления нам понадобятся следующие материалы:

• Бруски для направляющих и рамы люка.

Бруски

• Доски для перекладин-ступеней.

Строганая доска

• Фанера или мебельный щит для изготовления крышки люка.

Мебельный щит

• Петли, уголки, металлические вставки.

Петли для соединения секций

• Саморезы, анкера, болты.

Саморезы

• Утеплитель для крышки люка.

Утеплитель

• Пропитка для защиты древесины.

Пропитка для древесины

Для работы нужно подготовить инструмент: рулетку, ножовку, угольник, карандаш, шуруповерт, кисть.

Важно! Для монтажных работ понадобится лестница и помощник.

Рассмотрим, как изготавливается  сооружение своими руками. Предлагается подробная пошаговая инструкция.

Изготовление

1. Составляется чертеж.
2. В точном соответствии с размерами выпиливаются все необходимые детали. Срезы шлифуются. Визуально симпатично будут смотреться немного закругленные внешние грани у ступеней .
3. Из брусков монтируется четырехугольная рама люка.
4. К ней с помощью рычажного механизма присоединяется крышка с предварительно установленной для удобства открывания ручкой. На крышке в случае необходимости крепится утеплитель.
5. Рама люка с крышкой анкерами или болтами и металлическими вставками встраивается в проем.
6. Монтаж начинается с выпиливания в направляющих частях пазов для установки перекладин. В них с помощью клея и саморезов устанавливаются ступени.

Пазы для установки ступеней

7. Нижние концы направляющих отпиливаются под углом для устойчивости.
8. Секции соединяются при помощи петель.

Соединение секций

9. Сооружение фиксируется на крышке люка с помощью уголков.
10. Устанавливается защелка.

Защелка для люка

11. Вся древесина пропитывается защитным составом.
12. В сложенном виде конструкция будет выглядеть, как показано на фото.

Сооружение в сложенном виде

13. При желании внешнюю часть крышки люка можно отделать в соответствии с дизайном потока.

Изготовление переносного типа

Такая вариант своими руками из дерева делается элементарно. Она состоит из двух направляющих брусков, на которых монтируются перекладины-ступени.

При изготовлении следует соблюсти ряд требований:

• Такая разновидность сооружения не должна быть длиной более 5 м.
• Ступени крепятся к тетивам с помощью пропиленных пазов, соответствующих сечению ступени или, что является наиболее прочным соединением, с помощью системы «паз-шип».

Система шип-паз

• Рекомендуемый шаг ступеней: 30-35 см.
• Дерево должно быть хорошо просушенным.
• Комфортная ширина: 50 см.
• Сечение направляющих выбирается в зависимости от длины. Оно должно быть не менее 4х5 см.
• Сечение перекладин обычно выбирается в пределах от 2х4 до 3,5х4 см.
• Концы опор спиливаются под углом для большей надежности конструкции.

Последовательность работ:

1. Готовится чертеж.
2. Нарезаются детали.
3. Острые углы закругляются. В ступенях формируются шипы, на тетивах делаются пазы. Срезы шлифуются.
4. Согласно проекту на тетивы наносятся места крепления перекладин и ступени монтируются к тетивам. Надежнее всего это сделать с помощью дополнительной обработки пазов и шипов клеем.

Важно! Для повышения прочности соединения, промазанный клеем шип следует обернуть куском марли и пропитать клеем еще раз.

5. Для надежности тетивы стягиваются с помощью металлических прутьев снизу и под верхней ступенькой. Части секций соединяются с помощью шарнирного соединения.
6. Для использования в виде стремянки лучше установить ограничители, чтобы исключить случайное раскрытие.
7. Конструкция обрабатывается антибактериальной пропиткой.
8. На концы устанавливаются накладки.
9. При желании сооружение можно покрыть лаком или покрасить.

В результате получается такая простая, но необходимая в хозяйстве конструкция:

Переносная разновидность

Изготовление стремянки

Складная стремянка изготавливается по той же технологии, что и приставная лестница, с той лишь разницей, что сверху монтируется откидная площадка, а вторая секция сможет выполняться без ступенек. Тетивы секции в этом случае соединяются для прочности распорками (горизонтальными и диагональными).

Складная стремянка

Можно посмотреть видео в этой статье:

Деревянные лестницы складные являются абсолютно необходимым приспособлением в любом хозяйстве. Складные конструкции можно приобрести в готовом виде, а можно изготовить самостоятельно. Каждый выбирает себе вариант по душе, ориентируясь на свой вкус и кошелек.

Чердачная лестница с люком своими руками: размеры, чертежи, виды

Навигация по странице

Разновидности чердачных, а также мансардных лестницНа что обратить внимание при самостоятельном изготовлении лестницы?Где лучше расположить лестницу?Односекционная конструкция своими рукамиДелаем люкКак сделать складную лестничную конструкцию из двух секций?Изготовление шарнирного механизмаИзготовление откидной лестничной конструкции
Стильное вариант чердачной лестницы для Вашего дома.

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать лестницу на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Красиво сочетается с деревянным интерьером квартиры.

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

1. Монолитная конструкция — это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.
   Монолитная винтовая лестница как и маршевая занимает довольно много места.
2. Складная конструкция — это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.
   Разные типы чердачных лестниц выбираются для удобства в использовании.
3. Переносная или приставная конструкция — это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.
   Обычно стремянки используются для временной работы.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

Разновидности

Монолитная лестница на чердак

Перед описанием технологических аспектов изготовления такого элемента интерьера, поговорим о типах лестниц. Исходя из особенностей конструкции, чердачный вариант этого устройства можно условно разделить на несколько групп.

По типу монтажа лестницы могут быть:

• Монолитными. Как правило, это массивные и капитальные приспособления, устанавливаемые на постоянной основе. Они надёжны, удобны в использовании и безопасны. Но вместе с тем занимают некоторое пространство, что в условиях дачного домовладения может считаться недостатком.
• Складными. Обычно монтируются на входной люк чердака, могут иметь различную конструкцию. Встречаются телескопические, складные, шарнирные и прочие варианты. Такие приспособления менее надёжны и безопасны, чем предыдущий вариант, но вместе с тем значительно более компактны, что в некоторых случаях становится решающим фактором.
• Приставными. Сюда можно отнести самые различные приставные лестницы и стремянки. Безопасны и надёжны они в ещё меньшей степени, чем вышеописанный тип, к тому же их надо постоянно переносить и где-то хранить, это создаёт некоторые неудобства для эксплуатации чердака.

Складной тип наиболее универсален, особенно, при необходимости облегчить использование чердачного пространства и сэкономить место внутри помещения.

На что обратить внимание при самостоятельном изготовлении лестницы?

Первое, что должно быть обеспечено при строительстве своими руками мансардной или чердачной лестницы — безопасность. Лестничная система должна обладать соответствующей прочностью и надежностью.

Сперва стоит проверить на прочность лестницу дабы избежать неприятных инцидентов.

Размеры лестницы также важны: чем больше она наклонена, тем больше занимаемое пространство. Наиболее подходящим считают угол наклона равный 60-70°. Хотя при постоянном использовании, рекомендуют сделать его 45°. Стандартными считаются ступени с высотой 20 см и глубиной 30 см. Ширина лестницы должна быть комфортной, как правило, это около 70 см.В высоту такие лестницы не рекомендуют делать более 3 м, так как более высокая конструкция не будет иметь нужной жесткости и надежности.

Базовые параметры для классической чердачной лестницы.

Советуют изготавливать конструкцию с количеством ступеней от 10 до 15, а расстояние между ними оставлять 19 см. Рекомендуемая толщина ступени при этом — 2 см. Располагать же их следует строго параллельно поверхности пола. Для большей безопасности на ступени клеят накладки против скольжения.

Важно правильно рассчитать расстояние между ступенями.

Важно!

Лестница для подъема на чердачный этаж должна выдерживать нагрузку в 150 кг.

Люк тоже имеет свои рекомендуемые параметры. Стандартными считаются следующие размеры: ширина 70 см, длина 120 см. Меньшие размеры сделают проем не комфортным в эксплуатации, а большие увеличат теплопотери помещения. Для не обогреваемого чердака люк советуют сделать теплоизолированным и пароизолированным.

Чертеж люка для чердачной лестницы.

Условия сооружения конструкции

Главным правилом строительства лестницы своими руками считается безопасность ее использования. Ее обеспечивает прочность и надежность конструкции. Немаловажное значение имеют и правильные размеры.

Важно соблюсти верное соотношение между углом наклона и занятой площадью. Больше угол – больше используемая площадь. Этот показатель обуславливает и легкость эксплуатации.

Подходящим и удобным считается угол в 65 градусов, плюс-минус 5 градусов. Но если подъем на чердак используется постоянно, то лучший угол наклона – 45.

Стандартные размеры ступенек по высоте – 15-20 сантиметров, по глубине – 25-30 сантиметров.

Лестничный пролет должен быть удобным в ширине, чтобы по нему мог без проблем подниматься взрослый человек. Примерная ширина пролета – 70 см.

Традиционная ширина марша должна укладываться в рамки межу 65 и 110 см, высота же не может быть более 3,5 метров.

При таких параметрах конструкция не будет жесткой и случайное падение не приведет к серьезным травмам.

Правильнее сделать 10-15 ступеней с расстоянием между ними около 19 сантиметров. Ступени делают толщиной чуть больше или меньше 20 мм.

Выдвижная лестница обязана иметь данные размеры, чтобы выдерживать вес в 150 кг. Разобраться в установке лестницы своими руками помогут чертежи.

Фото:

Проще изготовить своими руками деревянную лестницу. Наиболее популярное дерево – сосна, которую легко достать и обработать. А еще она непритязательна в эксплуатации, а стоит не дорого.

Если планируется установить лестницу, то нужно взять такие инструменты:

1. ручную пилу, а лучше – циркулярку;
2. электродрель;
3. ручной фрезер;
4. сверла разного калибра;
5. биты для вкручивания крепежей.

Где лучше расположить лестницу?

Лестничная конструкция должна располагаться так, чтобы не мешать домочадцам. Поэтому не стоит монтировать ее на кухне, целесообразнее будет использовать для этой цели коридор или холл. Также стоит учесть размер помещения. Иногда лестницу можно использовать как деталь интерьера, тогда ее не прячут в люк.

Правильное расположение лестницы — залог Вашего домашнего удобства.

Важно!

Советуют предварительно начертить будущую лестницу, тогда вам будет проще понять, какое место станет наиболее подходящим для ее установки.

Односекционная конструкция своими руками

Наиболее легким для поднятия на чердачный этаж станет односекционное конструктивное решение, которое будет зафиксировано на одном месте. Для того чтобы построить лестницу с одной секцией вам нужны две деревянные доски. Длина должна быть подходящей для получения соответствующего угла наклона, а толщина не меньше 5 см.

Односекционная лестница ведущая на чердак.

Ступени могут быть закреплены с помощью тетивы или косоуров. Тетивы — это пазы, сделанные фрезером в торцевой доске. Косоуром называют горизонтальную площадку, вырезанную на доске, на которую затем кладут ступеньку.Ступеньки фиксируют на своих местах посредством винтовых шпилек из металла.

Комфортный подъем на этаж обеспечивают перила. Для их изготовления используют шлифованный цельный брус соответствующей длины. В зависимости от места расположения вашей лестницы, перила могут быть с одной стороны или с обеих. Чтобы конструкция была более надежной к ней стоит добавить вертикальные соединительные балки.

Изготовление односекционной чердачной лестницы.

Делаем люк

Установка и изготовление люка также немаловажный аспект работ. Он предотвратит проникновение холодных воздушных масс в дом. Это основная причина оборудования люком лестничных конструкций. Для его изготовления вам потребуются бруски 50х50 и лист фанеры.

Люк для чердачной лестницы.

Порядок выполнения работ:

1. Определить подходящее место с учетом размерного запаса 0,8 см для того, чтобы люк нормально закрывался.
2. Бруски нужно разрезать на четыре части соответственно размерам люка, а по краям выпилить отверстия.
3. На каждый полученный паз нужно нанести клей и скрепить бруски саморезами.
4. Чтобы соблюсти диагонали, привинчивают косынки.
5. Последующий этап — крепление фанеры.
6. Готовую крышку примеряют, а затем устанавливается защелка на проеме.
7. Чтобы крышка открывалась без помех, в проеме устанавливают ручку.

Важно! Полученная конструкция должна открываться легко и беспрепятственно.

Пример самодельного чердачного люка сметаллопластиковой крышкой. https://www.youtube.com/watch?v=YwL6Y5EH7oE

Лестница, оборудованная люком и ведущая на не обогреваемый чердачный этаж или мансарду, имеет конструктивные особенности. Проем для строительства такой конструкции с люком должен быть утеплен. При изготовлении люка, слой теплоизоляции и пароизоляции кладут на фанеру. Сверху все еще раз укрепляют пароизоляционной пленкой.

После выполненных работ остается заключительный этап — декорирование. Его делают аналогичным отделке потолка. По вашему желанию, цветовая гамма может контрастировать со стенами.Иногда вместо фанерных листов используют металлические, которые необходимо окрашивать краской, подходящей по цвету и эксплуатационным характеристикам.

Особенности лестницы для чердака

К главным характеристикам чердачной лестницы с люком относят ее безопасность и компактность. Подобное изделие не должно занимать много места, но при этом обеспечить удобный подъем владельцам дома на чердак или мансардный этаж и спуск оттуда. Также стоит учитывать, что конструкция должна вписываться в общий интерьер помещения, в котором она расположена. Особенно данное правило касается стационарных лестниц, ведь они постоянно находятся в комнате и задекорировать или спрятать их практически невозможно. При выборе конкретного варианта чердачной лестницы стоит учитывать возможности пользователей, проживающих в доме. В частности, стоит придерживаться следующих рекомендаций:

1. Если предполагается, что конструкцией часто будут пользоваться пожилые люди, то необходимо позаботиться о безопасности лестницы, ее надежности и прочности. Оптимальный вариант — стационарная прямая лестница с перилами и противоскользящими накладками на ступенях.

2. Если в доме есть маленькие дети, а помещение на крыше не используется постоянно, то лучше установить складную чердачную лестницу, основная часть которой прячется в люк. Таким образом можно предотвратить доступ маленьких детей в чердачное помещение, но при этом всегда самим легко туда попасть. Также рекомендуется установить замок на люк.

3. Если на чердак часто требуется подниматься хозяйки дома, а возможности установить стационарную лестницы нет, то можно также предложить монтаж складной лестницы. Однако, в этом случае рекомендуется выбрать не ручной режим трансформации, а автоматический. То есть по нажатию кнопки на пульте происходит открывания люка и выдвигается лестница. Справиться с такой системой сможет даже хрупкая женщина или подросток, не прикладывая особых усилий.

Сегодня многие потребители отказываются от полноценной двери на чердак, предпочитая ей небольшой, но удобный люк. Важно! В том случае, если люк с чердака выходит непосредственно в жилые комнаты, то его обязательно следует дополнительно утеплить, особенно в том случае, если чердачное помещение не имеет должной теплоизоляции. Ведь именно через щели в люке может происходить значительная потеря тепла. Разберем подробно вопросы о монтаже чердачной лестницы и утеплении люка, но для начала рассмотрим нюансы, с которыми можно столкнуться при проектировании лестничной конструкции.

Как сделать складную лестничную конструкцию из двух секций?

Лестничная конструкция из двух секций довольно проста в изготовлении и не подразумевает использования сложного механизма. Эта конструкция будет оптимальной для исполнения человеком без специальных навыков в строительстве.

Простая в использовании складная лестница из двух секций.

Первым делом вам нужно сделать простую приставную лестницу. После изготовления ее тщательным образом подгоняют согласно размерам, и точно соблюдая угол наклона.

После чего готовую конструкцию разрезают на две секции, которые нужно прикрепить друг к другу с помощью навесов, и вы получаете складную лестницу.Вам остается только сделать монтаж складной конструкции к крышке вашего люка.

Механизм складной конструкции люка.

Складная лестничная конструкция может быть дополнена вспомогательным тросовым механизмом, который будет облегчать разборку и сборку системы.

Для того чтобы сложенная конструкция не раскрылась, установите фиксирующий крючок. Чтобы его закрепить, в месте соединения секций устанавливается петля, а на нужном расстоянии от нее на стене монтируется крючок.

Конструкция готова к эксплуатации, но она будет всегда у вас на виду, что считается ее недостатком. Если этот момент важен для вас, то можете воспользоваться следующими рекомендациями.Выполнить трехсекционную лестницу, которую изготавливают по вышеуказанной технологии. Такую лестницу можно легко спрятать в люк.

Изготовление складной лестницы на чердак.

Как сделать свой выбор?

В связи с тем, что стройматериалы для складных лестниц на чердак представлены в разнообразии ценовых сегментов, исходного материала и характеристик, утонуть в море информации о них достаточно просто. Чтобы минимизировать временные затраты на поиск и выбор оптимальных вариантов, следует руководствоваться рядом правил:

• Конкретизируйте тип функционального назначения конструкции, а также ее основные параметры, в числе которых конструкционные особенности, секционность, ширина и прочее.
• Выбирайте стройматериалы в четком соответствии к тому, как активно будет осуществляться эксплуатация изделия и в каких условиях.
• Определите негативные факторы, которые могут сократить эксплуатационный рок изделия.

Еще одна типовая схема чердачной лестницы

Главное – правильно определить функцию

Любой специалист, имеющий необходимый уровень квалификации и опыт в работе с такими типами объектов, скажет вам, что от грамотного определения функционального назначения изделия во многом зависит итоговый результата строительных работ по возведении лестницы на чердак своими руками. Этот параметр позволяет рассчитать показатель допустимой нагрузки на каждую ступеньку изделия. Стандартное значение данного показателя для изделия из металла начитывает порядка 250 кГс, а вот деревянные модели рассчитаны только на 150 кГс. Кроме того, стоит учитывать и то, что приведенные выше показатели справедливы для изделий, изготовленных профессионалами, самодельные же объекты обладают несколько более низкими параметрами. В целом, показатель допустимого давления на ступеньку не означает, что большего напряжения она не вынесет. Однако, если слишком часто перегружать конструкцию, то она придет в негодность за достаточно краткий срок.

Открывая люк, вы не должны прилагать большие усилия

Итак, основные критерии, по которым осуществляется выбор оптимального варианта, таковы:

• площадь свободного пространства в помещении;
• функциональное назначение объекта;
• необходимый угол наклона изделия.

Создание чертежа должно осуществляться в соответствии с нормативами

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Пример крепления шарнирного механизма на лестнице.

Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов.Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Как построить деревянную стремянку? — Athsalumni

Как построить деревянную стремянку?

Если вы ищете эффективный способ максимизировать пространство для хранения в вашем доме, и если у вас есть свободное место наверху, то он может легко преобразовать пространство в складское или жилое пространство, где вы можете построить стремянку. для достижения верхней области.

Существует ряд материалов, из которых можно построить лестницу, но среди других материалов деревянная стремянка признана лучшей, поскольку она имеет более длительный срок службы и доступна по доступной цене.Эти деревянные стремянки можно построить в различных конструкциях, в которых в зависимости от высоты вашего дома и пространства комнаты вы можете построить свою собственную деревянную стремянку. Эти деревянные стремянки имеют много преимуществ, поскольку они помогают вам добраться до верхней части, полезны для побелки вашего дома и многого другого.

Деревянная стремянка

Преимущество деревянных лестниц в том, что они намного тише металлических, так как они не оставляют следов на полу или плитке, пока вы тащитесь, кроме того, вам не требуется особый уход за деревянная стремянка.Деревянные стремянки удобны в эксплуатации по сравнению с другими материалами, из которых изготовлены стремянки. Деревянные стремянки раскрываются намного легче с пружинным механизмом опускания, когда это не требует больших усилий или навыков для управления лестницей, когда вам нужно.

Еще одна лучшая особенность использования деревянной стремянки заключается в том, что они образуют балюстраду вокруг отверстия люка, что обеспечивает безопасность пользователя при работе с деревянной стремянкой.

Пошаговый процесс для
строительство деревянной стремянки

Если вы хотите построить деревянную стремянку, вы должны учитывать множество факторов, например, начиная с материалов, из которых вы собираетесь построить деревянную стремянку, а после этого вам необходимо выполните следующие действия. Они есть.

• Сначала определитесь с размером, в котором вы собираетесь строить деревянную стремянку, т. Е. Измерения длины, ширины и высоты деревянной лестницы.
• Затем сделайте отметку на дереве, на котором вы собираетесь строить стремянку, после чего с помощью дереворезки удалите деревянные части согласно маркировке.
• После этого, удерживая деревянные части, зажмите ваши 2 на 4 доски рядом, убедившись, что обе доски выровнены правильно.
• Сделайте небольшую отметку в 8 дюймов с одного конца каждой каждой отметки 2 на 4, затем на каждой отметке следует центрировать отметку 2 на 4, где эти центральные точки отметок должны быть наверху лестницы.
• Вырежьте выемки для ваших перекладин вокруг меток, которые вы сделали, затем добавьте клей в эти выемки и вставляйте по одной перекладине за раз, следя за тем, чтобы перекладины располагались в параллельном положении.

После выполнения вышеуказанных работ убедитесь, что вы закрепили ступеньки с помощью затянутых винтов настила, в которых просто используйте два винта с обеих сторон каждой ступеньки для получения максимальной поддержки и, наконец, испачкайте или покрасьте деревянную стремянку, чтобы защитить ее. от внешних элементов гниения и от инсектицидов.

DIY Складная лестница от Себастьяна Моллема

Сообщение навигации

Как построить лестницу на чердаке

Шаг 2. Измерьте необходимую высоту лестницы

Перед тем, как приступить к процессу строительства лестницы чердака, необходимо измерить необходимую высоту лестницы.Для этого измерьте высоту от земли до уровня посадки чердака. Затем добавьте 12 дюймов к этому размеру. Поможет определить необходимую длину перил лестницы.

Шаг 3: Распилите брус для перил лестницы

Отрежьте два бруса 2 x 4 до этого размера с помощью торцовочной пилы. Обычно для изготовления чердачной лестницы своими руками чаще всего используется брус 2 x 4, но вы также можете использовать более толстую древесину.

Шаг 4: Определите угол нижнего конца направляющих.

Прислоните поручни к чердаку с пола. Измерьте угол между рельсами и перпендикуляром к полу. Для определения угла можно использовать рамный квадрат.

Или, проще говоря, вы можете определить, под каким углом лестница будет установлена ​​заподлицо с полом.

Шаг 5: Обрежьте нижние концы

Обрежьте один конец обоих пиломатериалов под заданным углом. В этом случае мы обрезаем конец под углом 15 градусов. Эти два скошенных под углом конца являются нижними ножками лестницы.Чтобы обрезать эти концы, вы можете использовать циркулярную пилу или пилу с радиальным концом.

Шаг 6: Определите количество ступеней, разметьте и отрежьте 2×4 соответственно

На этом этапе вы определите, сколько ступенек вам понадобится, чтобы с комфортом пользоваться лестницей и на каком расстоянии вы их разместите. Начните с разметки нижней и верхней ступенек на одной из лестничных планок.

Отмерьте и сделайте отметку на расстоянии 12 дюймов от нижнего края обеих частей. Это позиция для первой ступени.

Снова измерьте расстояние от верха каждой детали и сделайте отметку на 12 дюймов для верхней перекладины. Затем измерьте расстояние между верхней и нижней перекладиной.

Чтобы определить количество ступеней между верхней и нижней ступеньками, разделите это расстояние на 10,5 (число следует округлить в меньшую сторону).

Отметьте направляющие для каждой ступеньки. Имейте в виду, что ступеньки следует размещать на расстоянии не более 10,5 дюймов друг от друга. Например, если общая длина вашей лестницы составляет 8 футов.общее количество ступеней будет от 8 до 9.

Длина каждой перекладины зависит от доступного пространства и от ширины лестницы, которую вы хотите построить. Однако, если вы используете 2×4, перекладина должна быть 4 дюйма в высоту и 18 дюймов в ширину.

Шаг 7: Прикрепите перекладины к боковым направляющим

Для этого установите перекладину на место и прикрепите каждую сторону каждой отдельной перекладины к поручню, используя шурупы для настила или прочные гвозди на каждом конце. Забейте их шуруповертом / дрелью.Повторите процесс, чтобы прикрепить все перекладины.

Строительство деревянной лестницы на чердак почти завершено.

Шаг 8: Превратите эту прямую лестницу в складную

Теперь нужно превратить ее в складную лестницу с тремя секциями. Складную чердачную лестницу легко складывать и хранить на чердаке. Чтобы превратить ее в складную лестницу, разрежьте ее пополам, чтобы получить две части, используя циркулярную пилу. Снова разрежьте одну из половинок на две равные части.Это означает, что вы получите всего три штуки.

Шаг 9: Соберите вместе все три раздела

Соберите все три части лестницы с помощью петель. Это позволит вам сложить секции друг над другом в виде гармошки.

Шаг 10: Закрепите лестницу на чердаке

Прикрепите лестницу к двери чердака. Прикрутите самую длинную секцию лестницы к двери чердака.

Отшлифуйте лестницу и нанесите лак для дерева для придания блеска.

Наконец, вы сделали простую, красивую и практичную лестницу!

Построить лестницу для чердака своими руками очень просто. Правильно?

Попробуйте!

Спасибо, что уделили время чтению нашей статьи о как построить лестницу на чердаке .

Постройте универсальную лестницу — Backwoods Home Magazine

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

История никогда не меняется. Если я занимаюсь вне работы и мне нужна лестница, я трачу почти столько же времени на установку лестниц, сколько на выполнение самой работы. Я обнаружил, что мне нужно больше места, больше высоты, больше рук и больше терпения, чтобы справиться с работой средней сложности из-за лестниц и их проблем.

Лестницы, используемые на открытом воздухе, по всей видимости, всегда устанавливаются на неровной местности, поэтому существует значительная опасность падения, падения и повреждения материалов или возникновения необоснованных трудностей. Поэтому мы решили исправить ситуацию и в процессе построить универсальную лестницу, которая отвечала бы всем нашим потребностям.

Вот что нам удалось сделать: мы с моим сыном Робертом III построили нашу универсальную лестницу, которая на самом деле представляет собой несколько лестниц, которые сразу же решили наши проблемы. Во-первых, у нас есть обычная стремянка, которую все знают и ненавидят. Но наш отличается тем, что стремянка построена так, что кто-то может работать по обе стороны лестницы.

Эта двойная природа лестницы позволяет одному из нас подниматься по задней стороне и удерживать пиломатериалы или другие материалы на месте, в то время как другой поднимается по передней стороне, чтобы прибить гвозди, разметить или сделать что-нибудь еще.

Но это еще не все. Если нам нужны две прямые лестницы, мы можем просто разделить стремянку, и у нас будет две лестницы.

Если нам нужно подняться выше, чем позволяет лестница, мы делаем пару быстрых регулировок и у нас есть удлинительная лестница, которая на четыре фута выше, чем обычное оборудование. Мы можем удлинить стремянку с 8 футов до 12 футов, и мы можем сделать то же самое с отдельными прямыми лестницами.

Но это еще не все. Что делать, если одна нога слишком высока или слишком низка, а лестница (и) наклонена? У нас это тоже есть.У нашей лестницы есть самовыравнивающаяся регулировка, которую можно сделать за секунды.

А сколько нам стоило построить эту лестницу — 280 долларов? Даже не близко. У нас в общей сложности меньше 6 долларов, связанных со всей лестницей и ее корректировками.

Хотите построить такой? Вот как:

Мы начали с сосновых брусьев 2х4 и дубовых ступеней или ступеней 1х4. Вам, если вы решите построить себе лестницу, понадобится четыре бруса 2х4 и 12 ступенек. Вам также понадобится верхняя плита (из сосны 1х6) и две опоры 2х4 и стабилизирующие бруски для сторон лестницы.Эти последние части должны быть около 2,5 футов в длину. И вам понадобится несколько гаек, болтов и шайб, или вы можете сделать все это с помощью винтов и гвоздей. Если вы используете болты, они должны быть длиной 4,5 дюйма. Четвертьдюймовые болты подойдут.

Когда вы разрезаете свои 2х4 (мы распилили наши цепной пилой и значительно сократили расходы), вы можете ставить их краями наружу от стены, чтобы они прислонялись к стене под нужным вам углом. есть для лестницы. Разумный угол может быть достигнут, установив основание 2х4 на расстоянии около метра от стены.

Теперь используйте уровень, чтобы пометить нижний и верхний надрезы так, чтобы они были горизонтальными, когда надрезы будут закончены. Отрежьте все четыре 2х4 сверху и снизу.

Затем отметьте расположение ступеней или ступеней. Мы расположили наши шаги на расстоянии одного фута друг от друга, поэтому отмерьте места ступеней и отметьте их. Отложите их с обеих сторон и соедините отметки карандашом по всей поверхности древесины. Если ваши ступени должны быть толщиной в один дюйм, сделайте еще одну отметку, параллельную первой, но на один дюйм выше или ниже.Сделайте это для всех местоположений ступеней.

Затем начните с нижней части направляющих и измерьте и отметьте места на расстоянии двух дюймов друг от друга или 1,5, если хотите. Эти отметки должны быть только карандашными точками по центру рейки. Когда это будет сделано, просверлите отверстие на четверть дюйма в направляющей на каждой отметке.

Отрежьте четыре куска 2х4 длиной один фут, разметьте и просверлите их таким же образом. Когда все четыре будут закончены, используйте болты и барашковые гайки, чтобы прикрепить отрезки к внутренней стороне рельсов. Вставьте болты в отверстия, чтобы убедиться, что они легко входят и выходят из отверстий.

Это выравнивающие планки. Когда вы поднимаете лестницу, если одна из опор находится на высоте двух дюймов от земли, снимите барашковую гайку и болт с этой опоры и сдвиньте выравнивающую планку вниз, пока она не достигнет земли. Затем прикрутите выравнивающую планку. При необходимости вы можете сделать это с одной, двумя, тремя или всеми четырьмя ногами.

Добавление проступей

Следующим шагом будет прорезание канавки между нанесенными вами ранее следами протектора.Сделайте надрезы глубиной не менее четверти дюйма, но лучше полдюйма. Концы ваших ступеней войдут в эти прорези или выемки, так что они не смогут выскользнуть и вы потеряете опору.

На внешней поверхности всех четырех рельсов можно уложить четырехфутовые секции 2х4 и просверлить отверстия вверху и внизу секций и рельсов. Обратите внимание, что на Рис. 1 прорези пазов сделаны, ступени установлены, и прикреплены четырехфутовые полосы. Просверлите отверстие через каждые 12 дюймов в четырехфутовой секции, чтобы вы могли продлить лестницу на один фут за раз до четырех футов.

Также обратите внимание на фото, что нижние ступени также поддерживаются распорками. На рис. 2 показано расположение скоб.

Обрежьте ступени следующим образом: первая должна быть не менее 15 дюймов в длину. Второму должно быть 14, третьему 13 и так далее до вершины лестницы. Когда ступени установлены, используйте винты, вбитые через внешнюю часть рельса в конец ступени. Это двойная защита, позволяющая убедиться, что ступеньки не расшатываются и не приводят к аварии.

Добавление верхней крышки

Когда обе секции готовы, отрежьте верхнюю крышку, как показано на рис. 3. Крышка должна быть достаточно длинной и достаточно широкой, чтобы покрывать всю верхнюю часть лестницы. Прикрепите крышку, просверлив пилотные отверстия и установив длинные шурупы для дерева, чтобы крышка оставалась на месте, также как показано на рисунке. При желании можно вырезать две заглушки и установить их отдельно, чтобы легче было сложить лестницу.

Добавление поперечных опор

Наконец, как показано на рис.4. Прикрепите опоры траверсы. Обратите внимание на то, что лестница стоит на неровной поверхности, и это положение вызывает опасное смещение лестницы. Опора траверсы установлена ​​неровно, а две части крышки — неровные.

На рис. 5 опоры поперечин выровнены, а когда используются выравнивающие планки, как показано на рис. 6, опоры поперечин выровнены, а верхние крышки снова ровные, даже на неровной местности.

Когда лестница выдвинута на полную высоту 12 футов, опоры поперечин и верхние крышки все еще находятся на одном уровне, когда взрослый находится на лестнице, и лестница полностью устойчива.

А как насчет первой ступеньки теперь, когда лестница была продлена? Мало кто может подняться на четыре фута в высоту и одновременно нести ведро с краской и кисть. Мы использовали очень простой способ решить эту проблему. Мы просверлили отверстие диаметром один дюйм на уровне одного фута и другое на уровне двух футов. Затем мы использовали старую трубу и просверлили небольшое отверстие на каждом конце. Мы вставили трубы в отверстия, а затем использовали шплинт, как показано на рис. 7, чтобы временная ступенька не соскользнула.

На рис. 8 вы можете видеть шаги трубы, которые работают нормально. Если удлиненная лестница больше не нужна, снимите шплинты и трубы и опустите лестницу на обычную высоту.

Последний шаг. Обратите внимание, что на рис. 8 есть короткие полоски прямо под верхними крышками. Эти планки прикручиваются к перилам лестницы. Эти планки предназначены для обеспечения устойчивости верхних концов лестницы, когда вы используете оборудование в качестве одной стремянки. Если бы не эти полосы, два конца сместились бы и могли вызвать несчастный случай.Каждый раз, когда вы используете лестницу, затягивайте барашковые гайки на болтах, чтобы убедиться, что они плотно затянуты.

Если вы хотите сложить лестницу для хранения или перемещения, снимите барашковую гайку и болт с одного конца каждой опоры поперечины и позвольте опоре качнуться вниз. После этого лестница сложится, и ее можно будет удобно переносить или хранить.

И все. Мы посвятили четыре часа постройке лестницы, но это включало время, чтобы распилить наши бревна и обработать их. Создавая свой собственный, не стесняйтесь вносить любые изменения, которые вам нравятся, в соответствии с вашими потребностями.

Мы использовали нашу лестницу много-много раз и обнаружили, что она прекрасно работает. И мы вряд ли сможем превзойти цену. Даже барахло, которое они продают в дисконтных магазинах, стоит в несколько раз больше, чем мы заплатили за нашу лестницу, а наша вмещает — и удерживает — более 400 фунтов, поскольку двое взрослых работают одновременно.

DIY Стул с лестницей Деревообработка (Складной стул с подножкой) — Ремоделоголик

Цифровой скачать план деревообработки в формате PDF.

Постройте стул-лестницу своими руками — комбинацию складных стульев-ступеней, первоначально изобретенную Бенджамином Франклином (иногда называемую стулом Франклина или лестницей Франклина). Этот складной стул с лестницей многофункциональный и идеально подходит для небольших помещений. Разработан и построен Скоттом с сайта SawsOnSkates.com.

Посмотрите видеоинструкцию здесь, на канале Remodelaholic на YouTube , или посетите запись в блоге здесь, чтобы увидеть больше фотографий.

** ДОСТУПНЫ В ОБЕИХ СТАНДАРТАХ ИМПЕРСКОГО / США И МЕТРИЧЕСКИХ ИЗМЕРЕНИЯХ **

** Обратите внимание, что преобразованные метрические измерения являются наилучшим приближением. Позаботьтесь о том, чтобы измерить имеющийся у вас пиломатериал, прочитайте полные инструкции по плану строительства и дважды проверьте все размеры, поскольку это довольно сложная сборка.

Нужен более простой стул-ступенька? Создайте и нашу стремянку Hoosier!

ОБРАТИТЕ ВНИМАНИЕ … Этот продукт можно загрузить только в цифровом виде. Никакой физический продукт не будет отправлен. Из-за характера цифровых продуктов возврат или возврат не возможны. Некоторые ссылки на этой странице являются партнерскими ссылками, предоставленными для удобства покупок; товары продаются вам без дополнительных затрат, если вы покупаете их у наших партнеров по этим ссылкам.

После покупки и загрузки все, что вам нужно сделать, это распечатать и начать сборку!

Чтобы построить это кресло-лестницу, вам понадобится:

• (3) 5 / 4x2x8 (см. Примечания ниже)
• (1) 5 / 4x3x8
• (1) 1х2х8
• (1) 1х2х8
• (1) 1x3x6
• (1) 1x4x6
• (1) 1х5х6
• (1) 1х6х6
• Винты с карманом 1-1 / 4 ″
• Винты с карманом 1-1 / 2 ″
• Шурупы для дерева 1-1 / 4 ″
• Шурупы по дереву 2 ″
• Клей для дерева
• Петля для фортепиано 1-1 / 2 ″ x 12 ″

а также

Примечание: размер 5 / 4x2x8 составляет 1-1 / 8 дюйма толщиной x 1-1 / 2 дюйма шириной x 96 дюймов.Если вы не можете найти 5/4 × 2 в местном магазине, вы также можете скопировать 5/4 × 4 в 1-1 / 2 дюйма, как это сделал Скотт.

Информация об авторских правах: Эта покупка предназначена ТОЛЬКО ДЛЯ ЛИЧНОГО НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ и не может быть изменена, перепродана, распространена или использована для дальнейшего распространения или продажи каким-либо образом. Авторские права на произведения принадлежат компании Remodelaholic LLC ©.

Как построить складную лестницу на чердак

Если у вас небольшой дом, вам может понадобиться лестница на чердак, чтобы при необходимости подняться на чердак.Однако размер и пространство часто не позволяют построить постоянную лестницу. Набор складных лестниц, ведущих на чердак, — отличное дополнение, которое позволит попасть на чердак и сэкономить место при необходимости. Лестница просто складывается, когда вы ею не пользуетесь. Следуйте простым шагам ниже, чтобы создать свой собственный.

Шаг 1. Измерьте и обрежьте стороны

Перед тем, как вы начнете строить лестницу на чердаке, вы должны сначала узнать высоту, необходимую для вашего конечного продукта. Чтобы получить это измерение, просто найдите расстояние от чердака до земли.Получив это измерение, вы должны добавить стандартное измерение в 12 дюймов, чтобы определить, какой длины должны быть стороны вашей лестницы. Древесина — наиболее распространенный материал, используемый для изготовления лестницы на чердак, обычно 2х4, но вы можете использовать более толстую древесину, если хотите.

Шаг 2 — Изготовление перекладин лестницы

Теперь, когда вы измерили и обрезали боковые направляющие лестницы, можно приступить к изготовлению горизонтальных перекладин или перекладин. Вы должны определить, сколько ступенек вам понадобится и на каком расстоянии вы их разместите.Ступени следует размещать на расстоянии не более 10 дюймов друг от друга, поэтому, чтобы узнать, сколько ступенек, просто разделите общую длину лестницы на 10. Это даст вам приблизительную оценку количества ступеней, которые вам нужно обрезать.

Длина каждого коврика зависит от ширины лестницы, которую вы собираетесь сделать, и доступного места; 18 дюймов — стандартный размер.

Шаг 3 — Прикрепите перекладины лестницы

Чтобы прикрепить перекладину лестницы, все, что вам нужно сделать, — это поставить перекладину на место и прикрепить ее к боковым направляющим, используя усиленный гвоздь или винт для настила на каждом конце.Если вы используете 2×4, перекладина должна быть не менее 18 дюймов в ширину и четыре дюйма в высоту. Повторяйте этот процесс, пока все перекладины не будут прикреплены.

Шаг 4 — Разрежьте лестницу

Когда лестница будет построена, вы должны превратить ее в складную лестницу, чтобы ее можно было легко хранить наверху. Вы можете построить лестницу из двух или трех частей, а затем собрать ее или разрезать после того, как она будет построена. Чтобы разрезать лестницу, просто разделите длину лестницы пополам, чтобы получить 2 части. Снова разрежьте одну из половинок, но на этот раз разделите ее так, чтобы у вас было 2/3 лестницы на одну часть и меньшую часть.Всего у вас должно получиться три секции лестницы.

Шаг 5 — Создание складывающейся лестницы

Вы должны собрать лестницу, используя петли, которые позволяют частям складываться друг над другом в складку гармошкой. Это сделает лестницу достаточно маленькой, чтобы ее можно было сложить на чердак.

Как только это будет сделано, просто прикрутите самую длинную часть лестницы к двери, которая будет открываться с потолка. Остальная часть лестницы сложится сама по себе, когда ее поднимут на чердак.

Finether Универсальная лестница Складная лестница 12,1 фута выдвижная алюминиевая стремянка Лестница для платформы Сверхпрочная выдвижная и универсальная с 2 панелями │ Безопасный фиксирующий шарнир 2 ролика для легкой транспортировки │ Нескользящие резиновые ножки Емкость 330 фунтов Инструменты и инструменты

Многоцелевая складывающаяся лестница Finether 12.Выдвижная алюминиевая стремянка на 1 фут. Лестница на платформе. Сверхпрочная выдвижная и универсальная с 2 панелями Петля с безопасным фиксатором 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов

Многоцелевая складывающаяся лестница Finether 12,1 футов выдвижная алюминиевая стремянка для платформы Лестница для тяжелых условий эксплуатации — выдвижная и универсальная с 2 панелями Безопасный фиксирующий шарнир 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов: DIY и инструменты. Многоцелевая складывающаяся лестница Finether 12.Выдвижная алюминиевая стремянка на 1 фут. Лестница платформы для тяжелых условий эксплуатации — выдвижная и универсальная с 2 панелями Pan Безопасный фиксирующий шарнир 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов. Бесплатная доставка при подходящих заказах на сумму 20 фунтов стерлингов или более. УНИВЕРСАЛЬНОЕ ИСПОЛЬЗОВАНИЕ: эту складную лестницу можно использовать как прямую лестницу, стремянку (А-образную лестницу), подмости / платформенную лестницу, нависающую лестницу и подмости для лестничной клетки. Лестница также поставляется с 2 панелями, на которых можно установить устойчивость и безопасность при ручной работе на строительных лесах.Идеально подходит для ухода за домом / зданием, мытья окон, мойки автомобилей, внешней / внутренней отделки, покраски и многого другого. 。 Ваша безопасность прежде всего: сертифицирован по стандарту EN131, поставляется с нескользящими резиновыми ножками, стабилизирующим стержнем и 2 панелями для обеспечения соответствия требованиям。 Многопозиционные петли с безопасным замком — настройте лестницу так, как вы хотите. 。 Прочный, прочный и рассчитанный на максимальную нагрузку 150 кг (330 фунтов)。 Для вашего удобства: прочные ролики для колес для удобной переноски。

Многоцелевая складывающаяся лестница Finether 12.Выдвижная алюминиевая стремянка на 1 фут. Лестница на платформе. Сверхпрочная выдвижная и универсальная с 2 панелями Петля с безопасным фиксатором 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов

Универсальная складывающаяся лестница Finether 12,1 футов выдвижная алюминиевая стремянка Лестница для платформы Сверхмощная выдвижная и универсальная с 2 панелями Петли с безопасным фиксатором 2 ролика для легкой транспортировки Нескользящие резиновые ножки Capacity Вместимость 330 фунтов

DT-3266L Цифровой амперметр Мультиметр Токоизмерительные клещи Вольтметр Амперметр Цифровые клещи 600A AC / D, LMX1739 для досуга MART 25 x 8 мм шплинты с пружинной защелкой Pt no, серый 50 мм Merriway BH03754 Оцинкованный круглый проволочный гвоздь 2 дюйма 200 г 50 мм . 8 шт. Gedore S 8028 Набор плоскогубцев для стопорных колец, 1 вращающееся ручное сверло Fdit Mini Twisted Micro с наконечниками Инструмент для сверления Пластиковое дерево вращающееся руководство для DIY Craft. Itisovo Женское нижнее белье с V-образным вырезом Кружевная сетка Babydoll Кружевная сорочка для сна. Тип 90 Универсальный комплект Дренажный канал 3 м | оцинкованные Дренажные каналы класса B125, карта источников 2 шт. Мебель из пеноматериала Стол Край стола Накладки Накладки Защитные накладки Угловые подушки Защита бампера Темно-коричневый. Газовый клапан Lochinvar LBF 120/160/240/320 GCE LV302209 * Новинка * Honeywell VR4601CB1065U.Деревянные палочки Diabolo, черный / зеленый набор Diabolo для начинающих для детей и взрослых! Juggle Dream JESTER Diabolos Diablo String & Travel Bag.sourcing map Бакелитовая пластиковая ручка для вытягивания, центры отверстий 90 мм, черная для промышленного оборудования. Bheema 22-миллиметровый мужской водопроводный фильтр Хромированный водосберегающий диффузор, сверхмощная дверная застежка-защелка Защелка замка 2-Pack WiMas 5-дюймовая застежка и скоба. Orangehome Moka Pot Кофеварка на плите Espresso Maker 6cup. Пластиковый суппорт линейки Eliky 6 дюймов 150 мм. Детская комната Йога Спа Офис Спальня Диффузор VSSPEED, 400 мл Цветной ультразвуковой диффузор для увлажнителя / Рассеиватель эфирного масла для ароматерапии Холодный увлажнитель тумана для дома.NORMAN Black Contrast Painters Рабочая одежда Комбинезон с нагрудником и фиксатором Dungaress Heavy Duty. ПЛОСКИЙ ДВОЙНОЙ И ЗАЗЕМЛЕНИЕ 10MM 6242Y HANK 2 M.

Многоцелевая складывающаяся лестница Finether Лестница с выдвижной алюминиевой лестницей на 12,1 фута с платформой Лестница для тяжелых условий эксплуатации, выдвижная и универсальная с 2 панелями Безопасный фиксирующий шарнир 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов

Большинство заказов доставляется в тот же или на следующий день. Оригинальная хлопковая футболка с бриллиантами.с верхним слоем эпоксидной смолы с высоким содержанием алюминия. Защитное покрытие для мебели: идеально подходит для кухни. Вы заслуживаете лучшего послепродажного обслуживания. Купить оригинальную плюшевую куклу Pokemon Center Пикачу: плюшевые фигурки — Мягкие объятия — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Размер: 36 дюймов грудь / 30 дюймов талия-грудь 36 дюймов-талия 30 дюймов-плечи18, купите мужские кроссовки Nike Lunartempo 705461 и другие кроссовки для бега по дороге в, подходит для женщин и девочек: это небольшая сумка, в которую поместится ваша помада, СПОРТИВНЫЙ СТИЛЬ : Легкие мужские спортивные сандалии-шлепанцы со смелым логотипом Nike на ремешке для мягкого комфорта и спортивного вида.Эти ботинки подходят для клуба. Поверхность покрыта глянцевым прозрачным покрытием, защищенным от ультрафиолетового излучения. Я предлагаю БЕСПЛАТНУЮ доставку по всему миру. Этот королевский синий камень имеет прочную связь с историей королей нашей земли. Rectangle X-Large — 70 дюймов x 144 дюйма. Все дизайны масштабируются до любого размера без потери качества. Я отправлю в течение двух рабочих (не выходных) дней с момента покупки, be / 4q6h85kUfTI Черная длинная отделка под шею (необязательно) Прозрачное боди. Используйте их, чтобы прикрыть бусины, чтобы создать профессиональный законченный вид. Елочный шар с драгоценными кристаллами и кристаллами # 214 Хрустальный шар OOAK AB ручной работы, увенчанный золотым украшением из 5 многогранных кристаллов в золотой цветочной оправе.✅ПРОФЕССИОНАЛЬНАЯ ЛОПАТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — отлично подходит для использования в качестве тряпки для блинов, со звуком, когда дверь-ширма закрывается в кабину, когда мы видим экран крышки петель. который идеально подходит для украшения экстерьера дома. Rainbow Marble Ball Run Track Game Развивающая развивающая игрушка для детей, незабываемый подарок, чтобы показать кому-то особенное, как много они для вас значат. СТЭНЛИ отвечал за открытие новых уровней производительности пользователей, создавая одни из самых полезных инструментов, когда-либо созданных, включая Bailey Plane. Установка и снятие просты. Размер: 7 дюймов в упаковке по 60 шт. Размер: 7 дюймов в упаковке по 60 шт. Описание цвет ： 20 / цвет 1.

Многоцелевая складывающаяся лестница Finether Лестница с выдвижной алюминиевой лестницей на 12,1 фута с платформой Лестница для тяжелых условий эксплуатации, выдвижная и универсальная с 2 панелями Безопасный фиксирующий шарнир 2 ролика для легкой транспортировки Нескользящие резиновые ножки Емкость 330 фунтов

Как сделать стул с лестницей своими руками (бесплатные планы!)

Узнайте, как сделать стул с лестницей с помощью этих бесплатных планов! Этот стул, сделанный своими руками, служит дополнительным сиденьем, а затем переворачивается, чтобы стать лестницей для дополнительной поддержки!

Больше, чем просто стул

Это больше, чем стул, сделанный своими руками.Это кресло-лестница своими руками! Задняя часть стула переворачивается над передней частью стула и становится стремянкой. Я хотел бы отдать должное за умный дизайн, но на самом деле именно Бенджамин Франклин изначально разработал эту совершенную форму и функциональный предмет мебели!

Первоначально опубликовано 12 декабря 2017 г. Обновлено 4 июня 2019 г.

Для вашего удобства этот пост содержит партнерские ссылки на расходные материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные с использованием этих ссылок, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY.и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Заявление об ограничении ответственности: Я не инженер, и это кресло-лестница, сделанное своими руками, не подвергалось весовым испытаниям или нагрузкам. Избыточный вес или чрезмерная нагрузка могут сделать кресло-стремянку небезопасным. Прекратите использование, если в любой момент кресло с лестницей окажется небезопасным. Со временем соединения и соединения могут расшататься, что сделает использование кресла-лестницы небезопасным. Будьте осторожны при использовании.Используя эти планы и это кресло-лестницу, вы соглашаетесь делать это на свой страх и риск.

Создание кресла-лестницы своими руками

Мне, как и мистеру Франклину, нравятся проекты многоцелевой мебели. Мой туалетный туалет для кошек, который скрывает уродливый туалетный лоток, — один из таких проектов. Снаружи он выглядит как обычный шкаф, но открывается, открывая ящик для мусора — дополнительное хранилище для мусора. Котята входят через «горшок», прикрытый занавесками — слишком мило!

Мой уличный журнальный столик с четырьмя скрытыми боковыми столиками делает задний двор универсальным.Он выглядит как обычный журнальный столик, но если вы потянетесь под стол, вытащите четыре маленьких боковых столика, и вы в четыре раза увеличите пространство для обслуживания для развлечения.

Несколько месяцев назад моя тетя спросила меня, помню ли я «маленький стул» моей бабушки. Далее она сказала, что у этого стула был постоянный дом на кухне моей бабушки, и уникальность этого старинного стула «мрачно-коричневого цвета» заключалась в том, что оно было многоцелевым. Он также перевернулся в лестницу. Я не помнил стул, но точно знал, о чем она говорила.

Она хотела купить стул с стремянкой для своей кухни, но не могла его найти, а те, которые она нашла, были действительно дорогими. Что вы делаете, если не можете найти то, что хотите, по той цене, которую хотите? Правильно, вы сами проектируете и изготавливаете мебель своими руками!

И именно это я сделал для этого самодельного кресла-лестницы. Я изучил другие стулья-лестницы и разработал свой собственный план. Оригинальное кресло-стремянка было бы построено с использованием врезных и шипованных соединений, но благодаря столярным изделиям с карманами этот проект легко собрать.

Где использовать кресло-лестницу своими руками

• Кухня — Эта маленькая многозадачность отлично подходит, когда вам нужно немного поднять настроение на кухне. А при 5 футах 4 дюйма эти верхние шкафы всегда недоступны для меня!
• Столовая — Это кресло-лестница, сделанное своими руками, может служить дополнительным сиденьем в столовой, а затем дополнительным лифтом, когда вам нужно вытащить праздничную посуду из клетки.
• Квартира — В вашей квартире нет места для полноразмерной лестницы, но иногда требуется дополнительная надстройка? Стул-лестница своими руками — идеальное решение.

Как закончить кресло-лестницу своими руками

Это кресло-лестница, сделанное своими руками, наполнено укромными уголками и трещинами, которые сложно почистить вручную. Вместо того, чтобы чистить щеткой, я использовал мой распылитель краски HomeRight Finish Max Super, который легко добирался до всех этих сложных укромных уголков и трещин. Вы можете узнать кресло-лестницу, сделанное своими руками, по фотографии на обложке моего поста «9 ошибок распылителя краски, которые вы не хотите делать».

Я установил укрытие от брызг, чтобы излишки краски не попадали туда, куда я не хотел, и чтобы защитить окрашенное покрытие во время высыхания.Распылитель HomeRight Super Finish Max быстро нанес слой грунтовки и два слоя краски.

Связанный: Как распылить краску в помещении, не создавая беспорядка

Где купить Стул-стремянку

Вы можете купить в магазине стул с стремянкой, если у вас нет инструментов или времени на его изготовление. Вот несколько популярных вариантов, которые вы можете купить в Интернете и отправить домой.

Прежде чем мы перейдем к , как сделать кресло-лестницу своими руками, не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой еженедельный информационный бюллетень БЕСПЛАТНО , наполненный полезными трюками с карманами , экономия места идей для мастерских , умные Советы своими руками и многое другое!

Шаг 1.Отрежьте передние ножки

Отрежьте 2 куска от 5/4 × 2 до 15-1 / 4 ″.

Шаг 2. Обрежьте направляющие передних ног

Вырежьте угол 22,5 градуса на листе 5 / 4×3, отмерьте 2-1 / 8 ″ от нижней части угла и сделайте разрез под углом 90 градусов. Просверлите одно отверстие кармана в переднем крае рейки. Повторите то же самое для другой направляющей. Обязательно сделайте правую и левую.

Шаг 3. Обрежьте передние наклонные ножки

Вырежьте угол 22,5 градуса на листе 5/4 × 2, отмерьте 16-1 / 2 ″ и вырежьте параллель 22.Угол 5 градусов.

Отмерьте 13/16 ″ на одном конце и сделайте надрез под углом 90 градусов. Этот разрез было бы опасно делать торцовочной пилой. Я использовал свою ленточную пилу, чтобы сделать этот разрез, но вы также можете использовать лобзик или приспособление для поперечной резки и циркулярную пилу.

Шаг 4. Присоедините поручень передней ноги к наклонной ноге

Нанесите клей на переднюю опору для ног, зажмите и прикрепите с помощью винта с карманом 1-1 / 2 дюйма.

Вставьте приспособление Kreg Jig и просверлите два отверстия с карманом, стараясь не просверлить винт с карманом.Повторите для другой стороны.

Шаг 5. Присоедините узел передней ножки к передней ножке

Нанесите клей на переднюю направляющую и закрепите на передней стойке, используя отверстия для кармана, просверленные на шаге 4. Закрепите винтами с карманом 1-1 / 2 дюйма.

Шаг 6. Отрежьте и прикрепите переднюю ступеньку

Отрежьте угол 22,5 градуса на листе 5/4 × 3, отмерьте 3-7 / 8 ″ от вершины угла и сделайте разрез под углом 90 градусов. Просверлите два кармана на каждом конце.Повторите то же самое для другой направляющей. Обязательно сделайте правую и левую.

Чтобы помочь расположить рельсы, отрежьте кусок деревянной обрезки до 6-1 / 8 ″ и прижмите обрезок к передней ножке. Нанесите клей на концы рельса, зафиксируйте и прикрепите винтами с карманом 1-1 / 2 дюйма. Повторите для другой стороны.

Шаг 7. Обрежьте направляющую переднего сиденья

Отрежьте 5/4 × 3 до 13-1 / 4 ″. Просверлите отверстия в карманах с каждой стороны и с одной стороны.

Шаг 8.Обрежьте переднюю ступеньку

Отрежьте 1 × 2 до 13-1 / 4 ″. Просверлите отверстие для кармана на каждом конце.

Шаг 9. Присоедините передние направляющие

Поставьте ножки на верстак. Затем поместите на рабочий стол кусок ДВП толщиной 1/8 дюйма. Оргалит поможет установить перила с передней части ножки на 1/8 дюйма. Нанесите клей на концы поручня сиденья и поместите его в верхней части ножек. Чтобы помочь расположить поручень ступени, отрежьте кусок древесины до 5-1 / 8 ″ и поместите под поручень сиденья.Нанесите клей на концы перил ступени и поместите под обрезки древесины. Зажмите направляющие и прикрепите их винтами с карманом 1-1 / 2 дюйма.

Шаг 10. Отрежьте шип переднего шага

Отрежьте угол 22,5 градуса на 1 × 2, отмерьте 6-9 / 16 ″ от вершины угла и сделайте разрез под углом 90 градусов. Вы также можете разместить 1 × 2, отметить угол и разрезать. Этот метод обеспечит наилучшее соответствие. Повторите для другой стороны.

Шаг 11. Отрежьте шип переднего сиденья

Отрежьте 22. Угол 5 градусов на 1 × 2, отмерьте 3 дюйма от вершины угла и сделайте надрез под углом 90 градусов. Вы также можете разместить 1 × 2, отметить угол и разрезать. Этот метод обеспечит наилучшее соответствие. Повторите для другой стороны.

Шаг 12. Присоедините передние шипы

Просверлите отверстия с зенковкой по бокам ступеньки и шипов сиденья. Эти отверстия будут использоваться для крепления шипов к ногам. Обязательно сделайте левую и правую. Затем просверлите отверстия с зенковкой в ​​нижней части ступеньки и шипа сиденья.Эти отверстия будут использоваться для прикрепления шипов к ступеньке и сиденью.

Нанесите клей на планки, зафиксируйте их и прикрепите с помощью шурупов 1-1 / 4 ″. Верхняя планка находится заподлицо с верхней направляющей, а нижняя планка заподлицо с нижней направляющей.

Шаг 13. Отрежьте и прикрепите переднюю опору ступеньки

Вырежьте 1 × 2 до 11-3 / 4 ″ и просверлите отверстие с карманом на каждом конце. Нанесите клей на концы опоры ступеньки, поместите 2-1 / 4 ″ от задней части планки ступени и закрепите.Я использовал угловую насадку на своем сверле, чтобы прикрепить винты с карманом 1-1 / 4 дюйма.

Шаг 14. Отрежьте и прикрепите переднее сиденье

Отрежьте 1 × 6 до 16 дюймов и разорвите до 4-3 / 4 дюймов. Сиденье прилегает к задней части ног, выступает за переднюю часть ног на 1/2 дюйма и выступает за стороны ног на 1/4 дюйма. Зажмите положение. Прикрепите к планкам с помощью 2-дюймовых шурупов для дерева и прикрепите к передней направляющей с помощью винтов с карманом 1-1 / 2 дюйма.

Шаг 15. Изготовьте и прикрепите переднюю ступеньку

Отрежьте 1 × 4 до 13-1 / 4 ″.Отрежьте 1 × 5 до 13-1 / 4 ″. Чтобы сделать ступеньку, просверлите отверстия в карманах, нанесите клей и прикрепите винтами с карманами 1-1 / 4 дюйма.

Поместите ступеньку заподлицо с передней частью ног и отметьте угол на задней стороне ног. Используя настольную пилу или циркулярную пилу, отрежьте на этой отметке угол 22,5 градуса. Зажмите положение. Прикрепите к планкам с помощью 2-дюймовых шурупов для дерева и прикрепите к передней направляющей с помощью винтов с карманом 1-1 / 2 дюйма.

Шаг 16. Делаем задние ножки

Отрежьте 22.Угол 5 градусов на 5/4 × 2, отмерьте 15-11 / 16 ″ и вырежьте параллельный угол 22,5 градуса. Повторите то же самое для другой ноги.

Шаг 17. Сделайте и прикрепите задние нижние направляющие

Отрежьте угол 22,5 градуса на 5 / 4×3, отмерьте 2-3 / 8 ″ от нижней части угла и сделайте разрез 5 градусов.

Просверлите отверстие в кармане, чтобы прикрепить нижнюю направляющую к ножке. Повторите то же самое для другой направляющей. Обязательно сделайте правую и левую.

Нанесите клей на передний край нижней направляющей, прижмите к передней ножке и прикрепите винтами с карманом 1-1 / 2 дюйма.

Затем просверлите два отверстия в карманах, чтобы прикрепить нижнюю направляющую к стойке. Обязательно расположите карманные отверстия так, чтобы не попасть под только что прикрепленный винт.

Шаг 18. Сделайте и прикрепите задние верхние направляющие

Отрежьте угол 22,5 градуса на 5/4 × 3, отмерьте 7-3 / 16 ″ от нижней части угла и сделайте разрез 5 градусов. Просверлите отверстия для карманов на каждом конце. Повторите то же самое для другой направляющей. Обязательно сделайте правую и левую.

Нанесите клей на передний край верхней направляющей, прижмите к передней ножке и прикрепите винтами с карманом 1-1 / 2 дюйма.

Шаг 19. Делаем задние стойки

Отрежьте 5/4 × 2 под углом 5 градусов, отмерьте 31-1 / 8 ″ и вырежьте параллельный 5-градусный угол. Повторите то же самое для другой стойки.

Шаг 20. Присоедините штангу

Нанесите клей на концы рельсов, прижмите к стойке и прикрепите винтами с карманом 1-1 / 2 дюйма.

Шаг 21. Сделайте и прикрепите задние средние направляющие

Отрежьте угол 22,5 градуса на листе 5/4 × 3, отмерьте 4-1 / 16 ″ от нижней части угла и сделайте разрез 5 градусов.Просверлите отверстия для карманов на каждом конце. Повторите то же самое для другой направляющей. Обязательно сделайте правую и левую.

Чтобы помочь расположить средний рельс, я отрезал кусок лома до 3-3 / 8 ″. Поместите обрезок на верхнюю часть нижней направляющей, нанесите клей на концы средней и закрепите в нужном положении. Закрепите винтами с карманом 1-1 / 2 ″.

Шаг 22. Сделайте и установите шипы

Для наилучшего прилегания шипов лучше всего уложить древесину на нужное место, отметить углы и разрезать.Верхняя планка находится заподлицо с верхней направляющей, средняя планка находится заподлицо с верхней частью средней направляющей, а нижняя направляющая находится заподлицо с нижней частью нижней направляющей.

После обрезки шипов просверлите отверстия с зенковкой в ​​нижнем крае верхней направляющей, чтобы прикрепить сиденье. Просверлите отверстия с зенковкой в ​​верхнем крае средней и нижней направляющих, чтобы прикрепить ступеньки. Затем просверлите отверстия с зенковкой в ​​гранях, чтобы прикрепить планки к ножкам. Обязательно сделайте направо и налево. Нанесите клей на планки, зафиксируйте их и прикрепите шурупами 1-1 / 4 ″.

Шаг 23. Сделайте и прикрепите среднюю ступеньку

Отрежьте 1 × 4 до 13-1 / 4 ″. Отрежьте 1 × 5 до 13-1 / 4 ″. Нанести клей на край, зажать и дать высохнуть.

Когда клей высохнет, сделайте 5-градусный скос с одного края. Поместите угол в 5 градусов под среднюю планку и напротив задней части ножки в сборе. Отметьте угол на переднем крае. Сделайте скос в 22,5 градуса по отметке. Зажмите ступеньку между ножками и прикрепите 2-дюймовыми шурупами.

Шаг 24. Сделайте и прикрепите нижнюю ступеньку

Отрежьте 1 × 6 до 16 дюймов и разорвите до 5 дюймов. Установите на ножки, зафиксируйте и прикрепите с помощью 2-дюймовых шурупов.

Шаг 25. Изготовьте и прикрепите седло

Отрежьте 2 части размером 1 × 6 до 16 дюймов. Нанести клей на край, зажать и дать высохнуть. Когда клей высохнет, сделайте 5-градусный скос с одного края. Приложите угол 5 градусов к стойке и отметьте передний край.Разорвите сиденье до этой отметки.

Отцентрируйте сиденье на ножках, зафиксируйте и прикрепите с помощью 2-дюймовых шурупов.

Шаг 26. Изготовьте и установите задние направляющие

Вырежьте 3 куска размером от 1 × 3 до 13-1 / 4 ″ и просверлите отверстия в карманах на каждом конце. Я вырезал несколько деревянных обрезков, чтобы помочь расположить рельсы. Для нижней направляющей я вырезал кусок 1 × 2 с разрезом на 90 градусов внизу, размером 2-11 / 16 ″ и отрезал под углом 5 градусов. Для остальных рельсов я вырезал кусок 1 × 2 под углом 5 градусов, размером 3-1 / 16 ″ и сделал параллельный надрез под 5 градусов.

Поместите обрезок 2-11 / 16 ″ на верхнюю часть направляющей сиденья и временно прикрепите к стойке малярной лентой. Поместите нижнюю направляющую поверх лома, отцентрируйте на стойке и закрепите в нужном положении. Поместите обрезок 3-1 / 16 ″ сверху нижней направляющей и временно прикрепите к стойке малярной лентой. Поместите среднюю направляющую поверх лома, отцентрируйте ее на стойке и закрепите в нужном положении. Поместите обрезок размером 3-1 / 16 ″ поверх среднего рельса и временно прикрепите к стойке малярной лентой.Поместите верхнюю направляющую поверх лома, отцентрируйте на стойке и закрепите в нужном положении. Закрепите винтами с карманом 1-1 / 4 дюйма.

Шаг 27. Установите петлю для фортепиано

Установите узел задней ножки на верхнюю часть узла передней ножки. Отцентрируйте петлю и временно прикрепите малярной лентой. Закрепите с помощью винтов, прилагаемых к петле.

Шаг 28. Заполните отверстия карманов задней направляющей

Открыты отверстия для карманов в задних направляющих.Для более индивидуального вида я использовал резак для заглушек карманного типа, чтобы сделать заглушки, чтобы заполнить отверстия. Нанесите клей на отверстия кармана и вставьте заглушки. После высыхания обрезать промывку.

Шаг 29. Отшлифуйте и обработайте лестницу для стула

Отшлифуйте кресло-лестницу, затем покрасьте или протрите его в соответствии с вашим декором.

Последние мысли

Знайте, что вы умеете делать стул с лестницей! Этот стул, сделанный своими руками, служит дополнительным сиденьем, а затем переворачивается, чтобы стать лестницей для дополнительной поддержки!

Спасибо, что заглянули.Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт

.
