Котел отопления своими руками на дровах: самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема


Содержание:


Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.


Плюсы и минусы дровяного обогрева жилья


Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.


Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.


Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

  1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.

  2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.

  3. Устройство отличается простотой эксплуатации.

  4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.

  5. Оборудование, работающее на дровах, энергонезависимо.

  6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.



Недостатков у дровяных агрегатов меньше:

  1. Корпус из металла подвержен коррозии.

  2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.

  3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах


Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.


К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.


Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.



Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.

  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.

  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

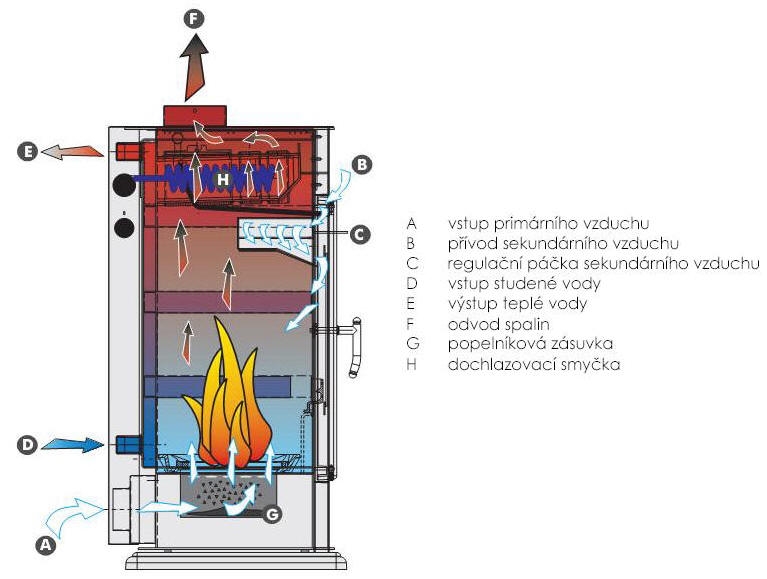

Особенности устройства агрегатов на дровах


Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.


Его основные элементы:

  • две камеры – горения и зольная;

  • дымоходная конструкция.



Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап


Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.


На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.



До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

  1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.

  2. Толстостенная трубная продукция.

  3. Металлическая арматура и уголки.

  4. Крепежные детали.

  5. Сварочное оборудование.

  6. Электроды.

  7. Зубило и молоток.

  8. Болгарка.

  9. Дрель.

Самостоятельная сборка котла на дровах


Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.


Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

  1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.

  2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.

  3. Просверлить в нем отверстие для болта.

  4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.



Далее, делая котел на дровах своими руками, следует поступить так:

  1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.

  2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.

  3. Внутри круга создать отверстие для монтажа воздуховода.

  4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.


Потом необходимо изготовить корпус самодельного котла на дровах:

  • при использовании старого газового баллона нужно отрезать у него верхнюю часть;

  • если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.


Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.



Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.


На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.


Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию


Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.


Подключение устройства к системе теплоснабжения осуществляется в два этапа:

  1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.

  2. Труба дымоотведения врезается в водяной бак.


Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.



Последовательность введения агрегата в работу:

  1. С котла снимается крышка и теплорассеивающий диск.

  2. На воздуховоде открывается воздушная заслонка.

  3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.

  4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.

  5. Котел накрывается диском и закрывается крышкой.


Когда дрова разгорятся, заслонка прикрывается.
