Самая эффективная буржуйка своими руками: чертежи, схемы, видео

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками
— Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
— Щетка по металлу.
— Шлифмашина
— Газовый резак(мы его используем чтобы вырезать отдельные детали)
— Молоток-шлакоотделитель
— мел или карандаш для обозначений
— Плоскогубцы ,молоток и зубило

Разнообразие самых эффективных буржуек своими руками
В зависимости от места расположения буржуйки и будет зависит вид и технические свойства.Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек ,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

хорошая но большая для того чтобы стоять в доме

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

схема буржуйки работающей на переработке

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

чертеж буржуйки

Чертеж печки, которая работает на отработанном масле

— Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
— Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
— Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
— В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
— Два круглых диска к части трубы это и будет толщина верхнего бака.
— По аналогии мы делаем нижнюю часть . Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
— К нижней части печки приваривается ножки.
— Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
— Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
— Подключаем нашу печь к дымоходу.

Такой вид имеет печка, работающая на отработанном масле.

Принцип действия печи : в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается ,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло ,поэтому не составит больших проблем что бы заправить печку-буржуйку.

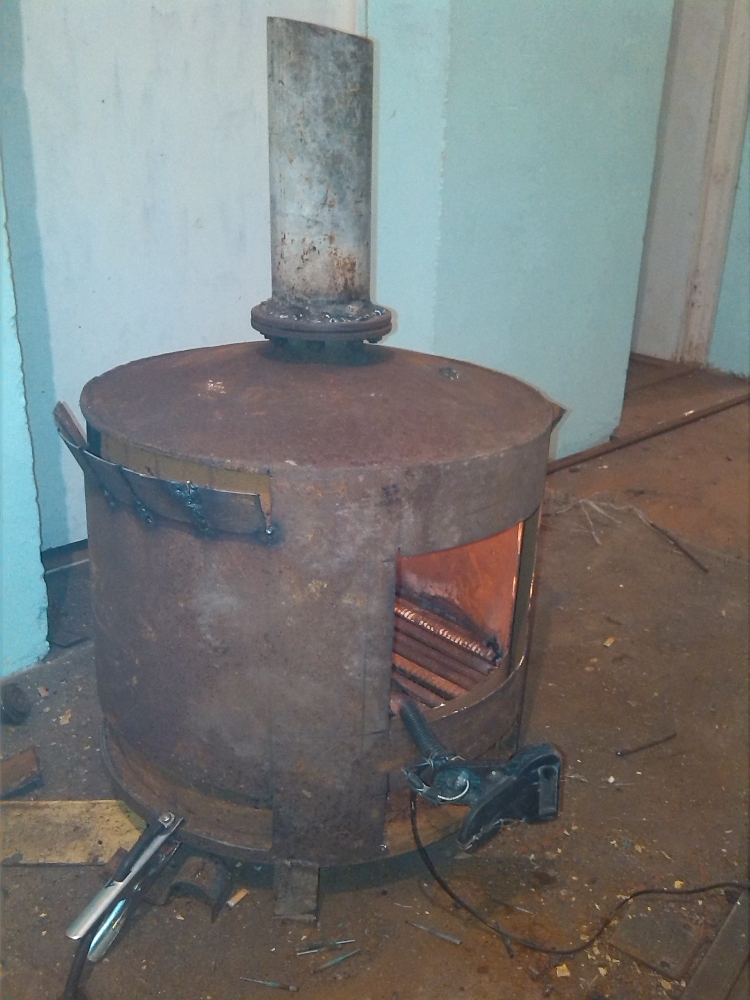

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Простой вариант буржуйки из трубы

Пошаговое изготовление самодельной буржуйки из бочки.
— Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой ,а другое- зольником.
— Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
— Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
— Для изготовления колосника можно использовать арматуру.
— Если мы решили сделать печку из трубы ,то нужно заварить обе стороны.
— Для удобства использования приваривают ножки.
— В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
— Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
— Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться ,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

— Срезаем верх баллона там, где был кран.
— На дне вырезаем квадрат — он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
— На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
— Из будущего дна печки выпаливаем отверстие для установки колосников.
— Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
— Ножки сделаем из уголка, которые приварим ко дну.
— Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
— По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Видео как сделать буржуйку своими руками

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Чертежи прямоугольной буржуйки

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку «Гном» своими руками смотрим далее

— Нам понадобится толстый лист металла от трех 3мм., металлический уголок 50*50, дымоходная труба вьюшки.
— Предварительно расчерчиваем все нужные детали и переносим их на лист металла.
— Впереди необходимо вырезать два отверстия прямоугольной формы для поддувала и топки. Далее возле них будут крепиться петли с дверцами и замком.
— Сверху необходимо вырезать ровное отверстие для конфорки, а так же проем для дымоходной трубы.
— Ко дну буржуйки привариваем ножки.
— На боковых стенках отмеряем то место где будет установлен колосник, далее привариваем два уголка, они станут опорою для колосников.
— Возьмём прут арматуры и сварим из него рамку, это будут колосники.
— Вверху отступив от варочной панели 160 мм, привариваем пластину, она должна быть меньше на 8 сантиметров от глубины буржуйки, другими словами она не доходит на 8 сантиметров до задней стенки буржуйки.
-Так же мы привариваем такую же пластину к задней стенке она должна быть выше от первой пластины на 8 см. но не доходить от передней стенки 8 см. После того как все детали приварили у нас должен получится коридор – лабиринт.
Горящий воздух, проходя по такому коридору, нагревает стенки. Таким образом, наша буржуйка дольше сохраняет тепло.
— Все стыки буржуйки тщательно провариваются с варкою, так же усиливаем металлическим уголком.
— Последний этап: устанавливаем трубу для дымохода, зачищаем швы, которые образовались при сварочных работах.
— Для эстетичного вида буржуйку можно окрасить жаростойкой краской.
Подведем итог. Представленные буржуйки все разные и применяются в различных случаях. Ваша задача изучив все конструкции и чертежи, выбрать ту ,которая Вам наиболее подойдет.

Как самому сделать буржуйку в домашних условиях

Печка-буржуйка – верный товарищ дачников, охранников, и любителей ремонтировать автомобили в собственном гараже. Владельцы маленьких частных домов тоже часто используют данный вариант отопления как наиболее экономичный и мобильный.

Такая печка вполне способна обогреть небольшое помещение в считаные минуты, а благодаря современным дизайнерским решениям, она ничуть не испортит интерьер загородного дома. Сделать буржуйку своими руками под силу практически каждому, кто задастся такой целью. Как это сделать мы рассмотрим в этой статье.

Содержание

Инструменты для работы
Какие бывают самодельные буржуйки
Буржуйка на отработке своими руками
Печка-буржуйка из трубы или бочки
Буржуйка из газового баллона
Буржуйка прямоугольная
Правила безопасной при использовании буржуйки

Для того чтоб изготовление отопительного прибора заняло у вас минимальное количество времени, необходимо подготовить следующие инструменты:

• Сварочный аппарат (не менее 200А)
• Электроды и защитная маска для сварки
• Болгарка
• Отрезные и шлифовальные круги для металла
• Молоток-шлакоотделитель
• Щетка по металлу
• Пассатижи, простой молоток, долото
• Дрель со сверлами
• Измерительный прибор (рулетка, метр)

Внешний вид и технические характеристики печки-буржуйки могут быть разными. Для каждого помещения подойдет своя печь, которая сможет и обогреть его и гармонично вписаться в интерьер. За основу будущее печки можно взять листы металла или применить уже готовое изделие: металлическую трубу среднего размера, бочку, газовый баллон или бак. В любом варианте, толщина стенок не должна быть менее 3-5 мм.

Если вам необходимо обогреть гараж, то подойдет практически любой вариант, так как от такой печки требуется лишь отопление небольшого помещения. Для буржуйки, которая будет находиться в доме, важна и эстетическая сторона – внешний вид агрегата, поэтому от некоторых вариантов лучше сразу отказаться. Важным моментом является также вид топлива, который используется

Это вариант, который как раз не подходит для отопления жилых помещений. Из-за резкого запаха, который выделяется во время сгорания отработки масла, находиться долгое время в таком помещении не очень приятно. Даже если работает хорошая вытяжка, все вещи в доме пропитаются этим специфическим «ароматом». Эта печка прекрасно подходит для отопления гаража и других нежилых помещений.

Для ее изготовления вам понадобится металлический лист 4-5 мм, который будет разрезаться на куски, и труба для дымохода. Вырезаются все элементы печки с помощью шлифмашинки. Края кусков зачищаются. Прежде чем вырезать, необходимо сделать правильную разметку всех деталей, согласно чертежу.

В трубе нужной длины делаются круглые отверстия. Эта труба предназначена для соединения верхнего и нижнего бака буржуйки. В верхнем баке также необходимо просверлить два круглых отверстия: одно для трубы дымохода (вверху слева), второе для соединительной трубы (снизу справа). Нижний бак печки делается аналогично, только вырез для трубы делается по центру емкости. Для заливания топлива необходимо предусмотреть заливную горловину, которая оборудуется сдвижной крышкой.

Нижняя часть бака делается плоской, на нее привариваются четыре или три ножки. Для того чтоб нижняя и верхняя часть не расшатывались, их укрепляют дополнительными кронштейнами жесткости. Сварные швы необходимо тщательно зачистить, а печь покрыть высокотемпературной эмалью, которая защитит металл от ржавчины.

Как работает такая печь?

Буржуйка производит тепло следующим образом: длинной тонкой палочкой или скрученной бумагой поджигается отработанное масло в нижней емкости. Когда отработка загорелась, заливную крышку следует закрыть. Воздух для горения будет поступать через трубу, которая соединена с верхним баком. Поднимаясь вверх, горячий воздух нагревает верхнюю часть печки до высокой температуры. Она становится настолько горячей, что на ней можно даже подогреть чайник.

Такая печка – идеальный вариант для гаража, так как с успехом отапливает небольшую площадь, а отработанные материалы для топки всегда найдутся у владельцев автомобиля.

Если вы задумали сконструировать отопительный прибор из трубы или бочки, необходимо подобрать подходящий диаметр. Он напрямую зависит от размеров помещения, которое нужно обеспечить теплом.

Буржуйку из бочки можно применять и в жилом помещении, при условии, что сделана она будет аккуратно и правильно. Такой вид наиболее популярен для отопления дачных домиков.

В бочке прорезаются два прямоугольных отверстия, которые будут соединяться с топкой и зольником. Вырезанные куски используют для дверец. Их вырезают до нужного размера, обрамляют полосами металла и приделывают к таким импровизированным дверцам ручки и задвижку.

Внутри бочки (трубы) приваривают два кронштейна в форме уголка. Это держатели для колосника, которые располагаются чуть ниже дверец. В качестве колосника можно использовать сварную арматуру или купить готовый в магазине.

Кусок трубы заваривается наглухо, а к нижней его части привариваются опоры. Сверху трубы вырезается отверстие для дымохода, в которое вставляется и приваривается труба.

Только после этого устанавливаются дверцы. Их крепят на дверные петли и устанавливают крюк для щеколды, замерив предварительно нужный уровень.

Чтобы придать печке эстетичности, необходимо хорошо зачистить сварочные швы и покрасить изделие жаростойкой эмалью. Если сделать все аккуратно, такой отопительный прибор будет выглядеть не хуже заводского аналога. После того как краска высохнет, печку подключают к трубе дымохода, которая входит на улицу.

Это наиболее легкий в исполнении и практичный вариант. Несмотря на то, что такая буржуйка занимает довольно много места, ее используют для обогрева чаще других моделей. Очень удобно и то, что на поверхности бака можно подогревать воду в чайнике или кастрюле, а также сушить белье.

Использованный газовый баллон очень хорошо подходит для печки. Это практически готовая форма для буржуйки, которая требует минимальных доработок.

Верхняя часть баллона, где находится кран, срезается, а на ее место вваривается заглушка. В днище баллона делается квадратный вырез – это будет топка. Вырезанный кусок необходимо превратить в дверцы топки. Для этого его обваривают металлом и приделывают к нему ручку для открывания. Впоследствии вы должны будете приварить к отверстию металлические петли, на которые будет одеваться дверца. Устанавливать само дверное полотно лучше в самом конце, когда буржуйка уже будет полностью готова.

Для того чтоб в топку поступал воздух, в днище баллона просверливают несколько отверстий. Они будут давать тягу, и служить колосниками. Для того, чтоб прогоревшие дрова не падал на пол ко дну баллона приваривают металлический короб – зольник. Его можно сделать из более тонкого листового металла. Зольник также оборудуется дверцами.

После этого к баллону приделываются ножки из металлического уголка или обрезков трубы.
В задней части печки будет размещаться труба для отвода дыма. Для этого необходимо в верхней части вырезать круглое отверстие, совпадающее с диаметром трубы, и приварить ее туда.
Сверху можно обустроить импровизированную плиту для готовки. Ее можно сделать из металлической решетки или арматуры, приварив рамку к верхней части баллона.

Такая буржуйка – прекрасный вариант для отопления дачи, гаража или бытовки. Она универсальна и не занимает много места в помещении.

Из всех возможных вариантов, такая печка – наиболее компактный и аккуратный вид. Его применяют в жилых помещениях, где благодаря прямоугольной форме, печку легко задекорировать и сделать практически незаметной.

Наиболее популярна заводская модель «Гном». Ее строение довольно простое, а теплоотдача очень эффективна.

Состоит данная печка всего из нескольких элементов: топи, зольника и дымохода. Устанавливается печка на четырех ножках. На втором рисунке изображена более сложная конструкция топки, которая сохраняет тепло продолжительное время.

Такую конструкцию вполне можно соорудить самостоятельно. Рассмотрим подробнее, как это сделать

Для этого вам понадобятся такие расходные материалы: лист металла, толщиной не менее 4 мм, труба для дымохода и стальной уголок. Кроме этого, необходимо приобрести крышку для конфорки.

Вырезать необходимо четыре стенки, дно и верхнюю варочную поверхность. Для того чтоб топливо полностью сгорало в топке, необходимо использовать специальные пластины, которые располагаются внутри печки. Таким образом, в камере сгорания будет производиться больше тепла.

Отверстия для топки и поддувала вырезаются в передней части конструкции. Впоследствии на них будут крепиться дверцы на петлях, с ручками и замками.
Сверху вырезается проем для конфорки, соответствующий размерам детали, и отверстие для трубы, по которой будет выходить наружу дым.

Ко дну печки привариваются ножки из подготовленного уголка.
Место, где будет лежать колосник размечают на боковых панелях. Сюда приваривают отрезки из уголков, которые будут служить опорами колосника. Колосник можно изготовить самостоятельно. Для этого необходимо просверлить большое количество отверстий в стальном листе, чтоб оно стало как решето, или сварить решетку из стальных прутьев.

На небольшом расстоянии (не менее 15 см) от варочной поверхности в верхней части буржуйки, приваривается пластина. Она должна соответствовать размеру печки, но не доходить до ее конца 8-9 см.Вторую такую же пластину размещают чуть ниже. Она также должна не доходить до конца емкости, только в передней ее части. Эти пластины образуют дополнительные лентообразные ходы внутри печки.Тепло от сгорающего топлива будет заходить в образовавшийся коридор и нагревать пластину. Таким образом, больше тепла будет оставаться внутри бака, а не вылетать прямиком в трубу.

https://www.youtube.com/watch?v=SfVYElcfeNY

Правила пожарной безопасности очень важны при использовании самодельного отопительного прибора. Чтобы буржуйка приносила в помещение тепло и уют и не представляла угрозы для здоровья, необходимо помнить о следующих мерах безопасности.

Размещать печку необходимо на огнеупорном основании. Это может быть кафельная плитка, лист металла или кирпичная кладка. Стены вблизи от печки также необходимо обезопасить от перегревания. Можно оклеить их огнеупорным материалом или использовать негорючий гипсокартон. Располагать мебель любые другие горючие предметы возле печки ни в коем случае нельзя.

Малейшая искра или слишком высокая температура поверхности буржуйки может стать причиной возгорания.

Для того чтоб исключить возможность скопления продуктов сгорания в помещении, используйте вентиляцию. Заранее продумайте, где будет располагаться ваша буржуйка, и как можно обеспечить приток свежего воздуха в помещение, и отток угарного газа из него.

Устанавливайте печку в таком месте, где меньшая проходимость людей, не разрешайте детям устраивать игры вблизи прибора. Соблюдая эти простые правила, вы обеспечите себя недорогим теплом в холодное время года.

Что такое печь буржуйка, как она работает и можно ли сделать своими руками

Содержание статьи:

Удобная печь буржуйка известна еще с 18 века и до сих пор продолжает оставаться более выгодной альтернативой дорогим каминам и большим печам. Устройство получило широкую популярность благодаря безотказной работе и простой конструкции, его можно было легко сделать самостоятельно, но главным минусом таких печей стал большой расход топлива. Современные буржуйки чаще всего устанавливают в банях, на дачах или в квартирах в качестве элемента декора, при этом их использование по прямому назначению достаточно экономично и не доставляет проблем.

Принцип работы

Схема буржуйки

Печка буржуйка представляет собой компактное устройство, подходящее для обогрева небольших помещений. С ее помощью можно быстро нагреть комнату и поддерживать в ней оптимальную температуру в течение длительного периода. Для такой печи не требуется дополнительное оборудование, она легко переносится с одного места на другое, если речь не идет о печке буржуйке из кирпичной кладки для дачи, и устанавливается без особых усилий.

Буржуйку не так сложно собрать самостоятельно, например, из кирпичей, бочек или старых баллонов. Помимо основных конструктивных элементов ее можно дополнить теплообменником, с которым она будет работать гораздо эффективнее. Эта деталь обеспечивает длительное горение и необходимую теплоотдачу при использовании любого топлива. Чтобы устройство функционировало правильно, стоит заранее подготовить его чертеж, где будут учитываться все детали. Стандартная буржуйка состоит из таких элементов:

камера долгого горения;
зольник;
выход трубы для стандартного дымохода;
ножки и каркас;
дверца с задвижкой.

В оборудовании такого типа как и в других печах обязательно должен присутствовать дымоход с дверцей для поддержания горения на нужном уровне и соответствия нормам безопасности.

Разновидности буржуек

Буржуйка с варочной поверхностью

Армейская печь представлена в нескольких вариантах и делится на категории в зависимости от назначения, материалов и типа. По назначению такие устройства разделяют на отопительные варианты, предназначенные для обогрева помещений, и печи с варочными поверхностями. В качестве материала для их изготовления используется чугун или металл. Чугунные устройства отличаются низким уровнем теплопроводности, но при этом способны сохранять тепло внутри помещения максимально долго.

Из-за большого веса чугуна перевозить такие печи проблематично, поэтому их устанавливают в одном месте на длительный срок. Варианты из металла со специальными экранами быстро нагревают помещения, но отдают тепло быстрее за счет его ускоренного выхода. Лучше всего приобретать металлические буржуйки, дополненные внешними листами из металла, что позволит устройству долгое время оставаться горячим даже после выключения. При желании печь можно дополнительно отделать кирпичом, плиткой и другими материалами.

Классическая

Для классической буржуйки характерно: низкий КПД, быстрое сгорание топлива в сочетании с долгим сохранением тепла

В зависимости от длительности горения печи также делятся на два типа. Классический вариант отличается низким КПД, быстрым сгоранием топлива в сочетании с долгим сохранением тепла. Специальная конструкция устройства сделана так, чтобы интенсивность тепла зависела от потоков поступающего воздуха. Установить печку такого плана можно в доме или на даче с учетом требований к ее монтажу.

Длительного горения

Железные печки на дровах, относящиеся к этому типу, отличаются более высокой стоимостью. Они имеют однокамерную конструкцию, требуют редкой подачи топлива, поскольку в устройствах длительного горения оно расходуется медленнее. Такие печки сложнее разжигать, воздух внутрь подается дозировано, топливо не добавляют до тех пор, пока не сгорит предыдущая порция. У них есть и свои преимущества, в том числе хороший КПД, высокий уровень экономичности и малый расход топлива.

Для чего подходят печки

Печь буржуйка является отличным решением для дачи

Благодаря примитивной и простой конструкции буржуйка-камин или печка стандартного плана подходит для любого помещения, которое нуждается в полноценном прогреве. Ее можно установить на даче, в бане, в частном или загородном доме. Производители предлагают достаточно обширный модельный ряд таких печек, среди которых можно найти стильные варианты, способные выгодно вписаться в интерьер. Камин-буржуйка, предназначенный для дачного дома, будет очень кстати в холодное время года.

Недорогие варианты с дымоходом или рукой станут настоящей находкой для владельцев дач и частных строений, куда нельзя провести газ. Современные печи гораздо лучше советских РФ в плане удержания тепла, большие устройства также можно использовать для обогрева помещений с внушительной площадью. На рынке представлены и достаточно дорогие варианты различного размера с великолепным дизайном и повышенным уровнем пожарной безопасности, в том числе, банные или дровяные печи.

При выборе устройства важно заранее определить, для каких целей оно будет использоваться, поскольку современные буржуйки подходят не только для обогрева. Их можно использовать для приготовления пищи или в качестве декоративного элемента.

Плюсы и минусы буржуек

Большинство конструкций имеют небольшой вес и не требуют особого ухода

У современных буржуек гораздо больше преимуществ по сравнению с устройствами, популярными во времена СССР. Они имеют компактные размеры, не доставляют сложностей в процессе эксплуатации, сочетаются с различными видами топлива и при этом достаточно экономичны по сравнению с газовыми отопительными приборами. Большинство конструкций весят не так много, поэтому их легко транспортировать в случае необходимости. Также они легко монтируются, этот процесс будет доступен даже новичку, знакомому с правилами безопасности.

Практичная армавирская или водяная печка такого плана быстро нагревается и одновременно расходует топливо максимально экономично и эффективно, непрерывно обогревая помещение в течение 6-10 часов. Чугунные и металлические модели для дома или гаража долговечны и не требуют особого ухода, также для большинства печек не требуется установка дымохода капитального типа или специальной трубы.

У печей этого типа есть и свои недостатки, например, отсутствие автономности и наличие риска возгорания, который можно свести к минимуму, если следить за устройством. Во время работы лучше не трогать корпус печи во избежание ожогов, поскольку он всегда сильно нагревается.

Как изготовить своими руками

Печь в собранном виде

Сделать буржуйку самостоятельно проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна иметь меньшие размеры. От каждой отрезают верхнюю часть, к оставшейся части прикрепляют металлические ручки и детали запорного типа. Перед началом работ бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, выполняемых пошагово:

В низу крупной бочки вырезают прямоугольник площадью 25х10 см, это отделение станет отсеком для выдвижного ящика.
Ко дну нужно прикрепить две направляющие величиной 2,5х2,5 см.
Из металлического листа вырезают поддон по контуру толщиной не более 1-2 см, который станет основой для камеры и сможет изолировать ее от зольника.
В центральной части поддона и дне маленькой бочки вырезают по отверстию диаметром 6 см, после поддон приваривают на расстоянии не менее 15 см от нижней части емкости.
На завершающем этапе в корпусе большой бочки проделывают отверстие, нужное для патрубка газохода и встраивают в патрубок удобную заслонку с маленькой ручкой.
Маленькую бочку ставят внутрь большой так, чтобы каждое отверстие в них совпадало.

Для добавления топлива изготавливают конус длиной не меньше 1,5 метра, который делают из металла либо дерева. Низ такого конуса должен свободно проходить сквозь отверстие в поддоне.

Варианты материалов

Чертеж буржуйки на дровах

В основном буржуйки изготавливают из металлических бочек или газовых баллонов, применяя для этой цели дополнительные материалы и оборудование. Чтобы сделать полноценное устройство, целесообразно сначала подготовить чертеж будущей печи буржуйки кирпичной или чугунной и запастись всеми необходимыми материалами. В чертеже заранее указывают основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.

Более приемлемый вариант – постройка печи из кирпича, устройство такого типа имеет больше преимуществ, оно медленно остывает и дольше сохраняет тепло. Также кирпичные буржуйки смотрятся достаточно аккуратно в любом помещении. Для разборной или обычной печи этого типа существует два варианта постройки, ее можно возвести при помощи кирпичей самостоятельно по стандартной схеме или облицевать кирпичами готовую буржуйку из металла. Выбор варианта зависит от ситуации и количества свободного времени.

Какой нужен дымоход

Дымоход для печки буржуйки

Без наличия дымохода пользоваться буржуйкой будет невозможно, поэтому об изготовлении этой детали стоит позаботиться заранее. Чтобы сделать трубопровод, можно приобрести готовые трубы или изготовить их самостоятельно из листового металла. Второй вариант обойдется дешевле. В процессе сборки из труб и углового элемента собирают дымовой канал, который затем приваривают к готовой буржуйке.

В качестве материала для дымохода используют кирпич, трубы из стали или другого металла, керамику, вермикулит или асбестоцемент. Выбирать подходящий вариант следует исходя из бюджета и сложности монтажа.

Иногда трубы для дымохода изготавливают из специального жаропрочного стекла, но для работы с этим материалом требуется особый навык. Стеклянные дымоходы также не отличаются практичностью.

Оптимальным выбором для новичков станут готовые трубы из нержавейки, их главные преимущества: небольшой вес, приемлемая цена и отсутствие сложностей на всех этапах сборки.

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

простая вертикальная печка;
агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
Доверху заполните сосуд водой.
В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

листовой металл толщиной 3 мм на дверцы и перегородку камеры;
обрезки толстого железа для теплообменника;
арматура Ø16—20 мм на колосники;
куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
Изготовьте из арматуры колосниковую решетку круглой формы.
Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

металл 3 мм на зольник и дверцы;
стальные полосы 2 мм на ребра;
любой подходящий металлопрокат для ножек;
труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
арматура для усиления решетки;
шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
Сварите зольную камеру с дверцей и установите ножки.
На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных лист

как сделать своими руками плюс чертежи

Женщины часто не понимают всю ценность гаража для мужчин, для которых он является вторым домом (а для некоторых и первым). Они готовы проводить там сутки напролет. Но для этого в гараже необходимо создать комфортные условия. И в первую очередь, стоит позаботиться о температурном режиме. Сделать это можно своими руками достаточно просто — с помощью буржуйки в гараж. Естественно, ее можно купить в любом магазине, где есть данная категория товаров. Но любому мужчине будет гораздо приятнее смастерить ее собственноручно. Способов, как сделать буржуйку в гараж очень много. Самые популярные и не затратные представлены ниже.

Классическая модель буржуйки

Наиболее распространённым вариантом будет стандартная классическая модель буржуйки в гараж, выполнить которую можно своими руками. Времени на ее изготовления понадобится не так уж и много, а результат будет греть душу и тело.

Принципиальный чертёж классической буржуйки для гаража с размерами

Вся работа над изготовлением буржуйки в гараж будет проходить в ниже представленном порядке:

Сделать детальный чертеж буржуйки, на котором будут нанесены необходимые размеры;
Отобрать нужные материалы и инструменты для работы;
Раскроить все детали;
Непосредственно процесс изготовления.

Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Важно! Обратите внимание на высоту установки перегородки-она должна быть поднята от дна печи не меньше, чем на 10 сантиметров, поскольку неудобно будет удалять пепел.

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Внутренний вид

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

Буржуйка в гараж своими руками: инструкция и схемы

Как у женщин есть свои места сбора – парикмахерские, салоны красоты, так и у мужчин есть свои клубы по интересам. Доступ женщинам в них ограничен. Один из них – гараж. Здесь не только ремонтируют автомобили, но и советуются, решают проблемы, общаются. А климат у нас в основном умеренный. Зима длится долго. Приходится думать об отоплении. Наиболее удобный вариант отопления – буржуйка в гараж.

Достоинства и недостатки буржуек для отопления

Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.

Идеально подходит самодельная буржуйка в гараж

Существует несколько вариантов изготовления буржуйки из подручных материалов:

Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально. Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв. Рекомендуется сначала, заполнить баллон водой.
Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Читайте также:
Подвал в гараже своими руками
Что такое цокольный этаж?

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Необходимые инструменты и материалы

Для изготовления буржуйки необходимы инструменты:

сварочный аппарат;
молоток;
зубило;
ветошь;
болгарка;
наждачная бумага.

Из материалов в первую очередь необходимо иметь основное – бочку, или молочную флягу, или газовый баллон, или листы металла из чего собственно и будет сделана печка.

Кроме них будут нужны:

листовой материал;
стальные трубы;
дверные шарниры;
колосники или прутья арматуры;
патрубок с флюгаркой;
огнеупорный кирпич.

Этот список не может быть полным, и что-то можно заменить.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Как сделать книгу в Майнкрафт

В этом руководстве Minecraft объясняется, как создать книгу со скриншотами и пошаговыми инструкциями.

В Minecraft книга является важным базовым предметом в вашем инвентаре. Из книг можно сделать заколдованные книги или книжные полки.

Давайте разберемся, как сделать книгу.

Поддерживаемые платформы

Книга доступна в следующих версиях Майнкрафт:

* Версия, в которой он был добавлен или удален, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition. Мы продолжим показывать их индивидуально для истории версий.

Где найти книгу в творческом режиме

Определения

Платформа — это подходящая платформа.
Версия (и) — это номера версий Minecraft, где элемент можно найти в указанном месте меню ( мы протестировали и подтвердили этот номер версии ).
Расположение меню Creative — это расположение элемента в меню Creative.

Материалы, необходимые для создания книги

Это материалы, которые вы можете использовать для создания книги в Minecraft:

Как создать книгу в режиме выживания

1. Откройте меню крафта

Во-первых, откройте свой верстак, чтобы у вас была крафтовая сетка 3×3, которая выглядела так:

2. Добавьте элементы, чтобы создать книгу

В меню крафта вы должны увидеть область крафта, которая состоит из сетки крафта 3×3.Чтобы сделать книгу, поместите 3 листа бумаги и 1 кожу в сетку крафта 3×3.

При изготовлении книги важно, чтобы бумага и кожа располагались в точном соответствии с рисунком ниже. В первом ряду должно быть 1 лист в первом поле, 1 лист во втором и 1 лист в третьем. Во втором ряду в первом ящике должна быть 1 кожа. Это рецепт крафта книги Minecraft.

Теперь, когда вы заполнили область крафта правильным узором, книга появится в поле справа.

3. Переместите книгу в инвентарь

После того, как вы создали книгу, вам нужно переместить новый предмет в свой инвентарь.

Поздравляю, вы сделали книгу в Minecraft!

Идентификатор и название предмета

Ява
PE
Xbox
PS
Нинтендо
Win10
Edu
