Как сделать крышу двухскатную своими руками для бани: Двухскатная крыша своими руками: как сделать двухскатную крышу

односкатные и двускатные. Как сделать потолок в бане – что для этого нужно Крыша на баню из досок своими руками

Обычно с целью экономии, для бань общей площадью не более 12 м2 делают так званую бесчердачную односкатную крышу. При большей площади бани крышу лучше всего делать двухскатную крышу.

Но, тем не менее, если вы планируете пользоваться баней круглый год, то лучше сделать чердак, так как он обеспечивает хорошую теплоизоляцию.

Если говорить о необходимом углу ската крыши, то он напрямую зависит от используемого кровельного материала и может колебаться от 4 до 12° — у бесчердачных крыш и, от 12 до 28° — у чердачных крыш.

В качестве опоры для крыши служат балки чердачного перекрытия или настенные брусья, изготовленные из хвойных пород дерева. Размер балок зависит от длины пролета, то есть расстояния между стенами. Обычно, при длине пролета 3,5 м и менее используется балка толщиной 5-6 см и шириной 12-15 см соответственно, закрепив ее на ребро.

Естественно перед укладкой балок они пропитываются антисептиком. Боковые поверхности концов балок (торцы), которые опираются на каменные или бетонные стены, оборачиваются двойным слоем рулонного материала, например толя или рубероида, а сами торцы скашиваются и оставляются открытыми.

В стены балки необходимо заделывать так, чтобы при отапливании бани в места крепления не мог проникнуть теплый воздух. В противном же случае образовавшийся конденсат приведет к преждевременному разрушению дерева. Глубина заделки как минимум должна быть 10 сантиметров.

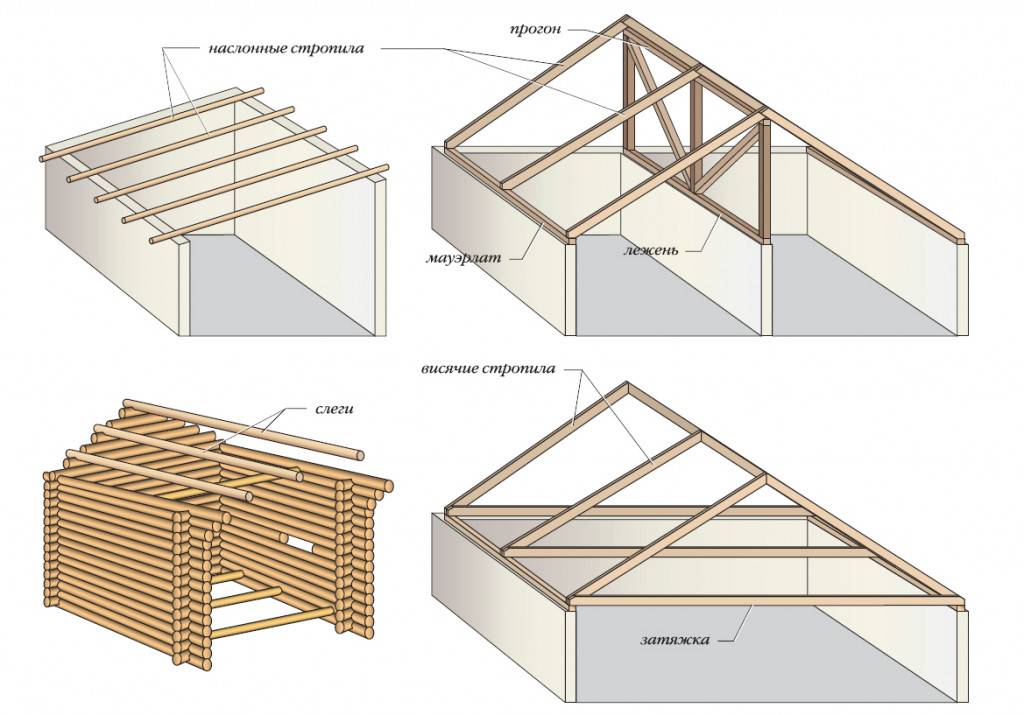

На балках устанавливаются двуногие наслонные или висячие стропила из бревен небольших размеров, брусьев или строганных досок. Стропила это своего рода основание для будущего покрытия крыши, в качестве которого можно использовать рулонные материалы, например рубероид, шифер, профнастил или металлочерепицу.

При возможности и, конечно же, желании баню можно покрыть дерном, это придаст ей некоторый колорит и позволит гармонично вписаться в ландшафт местности.

Для того чтобы покрыть крышу бани дерном необходимо на стропилах устроить сплошной настил из строганых досок, сверху покрыть его гидроизоляционным материалом например рубероидом после чего уложить сверху два слоя дерна: нижний слой укладывается корнями вверх, а верхний – корнями вниз.

Но все же предлагаем вам просмотреть видео о том как можно сделать крышу для бани своими руками.

Первое видео будет о том как правильно крепить стропила крыши:

Монтаж стропильной системы

Ну и еще один вариант крыши бани с чердачным помещением или чердачная крыша:

Возведение крыши бани

Потолок в бане можно выполнить практически из любых древесных материалов, но все-таки лучше сделать потолок в бане из пород деревьев с низким содержанием смол.

Все существующие виды потолков можно разделить на три вида:

1. Подшивной;

2. Настильный;

3.Панельный.

Подшивной потолок в бане

Данный потолок можно сделать следующим образом:

— досками обшиваются балки, положенные на стену;

— после чего с чердачной стороны следует постелить слой легкого утеплителя, например торф, шлак, опилки, сухая земля, пемза и т. п.

— затем сверху засыпка закрывается горбылем, прибитым к балкам, или специальными огнестойкими плитами, в состав которых входят опилки, цемент, глина и вода.

Данный вид потолков отличается от подшивных тем, что доски укладываются непосредственно на верхнюю обвязку стен бани.

Самым удобным потолком является потолок из панелей такой же конструкции, как и глухие стеновые панели. Если рамы панелей сделать достаточно прочными, то при их установке можно обойтись без дополнительных перекрытий.

Как утеплить потолок в бане

В частном строительстве возведение бани – это особый ритуал, в который вкладывается не только желание создать помещение для мытья, а нечто большее. Баня – это отражение души дома, место для отдыха духом и телом.

Строительство бани завершается возведением над ней крыши, которая должна отвечать сразу множеству критериев качества и внешнего вида. Разберемся, как сделать двускатную крышу на бане своими силами, а также осветим другие возможные варианты кровельных конструкций, применимых для покрытия бани.

В этой статье

Выбор и расчет конструкции

В зависимости от планов на чердачное помещение и эстетических предпочтений крышу для бани можно сделать двух типов:

Перед тем как сделать крышу на бане, необходимо ее рассчитать. Рассмотрим подробно процесс расчета и проектирования двускатной конструкции, как наиболее популярной и распространенной:

• Измерение строения и проверка уровня.
  Проектирование начинается с измерения бани. Как правило, бани представляют собой прямоугольные или квадратные сооружения, удобные для быстрого возведения двускатной крыши. Полученные данные переносим на бумагу в виде чертежа.
  Особое внимание необходимо уделить проверке уровня стен строения – строительные нормативы разрешают отклонение от горизонтального уровня не более 1 см на 5 погонных метров.
  Если отклонение больше, это необходимо учесть при укладке мауэрлата.
• Вычисление углов наклона и высоты конька.
  Расчет этих параметров находится в зависимости друг от друга: чем выше конек бани, тем круче скаты и больше полезное пространство на чердаке.

Угол наклона

Угол наклона зависит от погодных условий региона – на его выбор влияет ветровая и снеговая нагрузки. Чем круче крыша, тем лучше она избавляется от снежных масс, но хуже противостоит сильному ветру. Вычисление снеговой и ветровой нагрузки кровли делается согласно данным СНиП и картам, делящим страну на особые природные зоны.

Наклон скатов зависит и от выбранного кровельного материала, каждый из которых предполагает наличие собственного промежутка возможного наклона скатов. Ознакомиться с этими данными возможно в специализированных таблицах или характеристиках кровельных материалов.

Таким образом, выбор угла наклона и высоты не может быть совершен «по желанию», а должен быть результатом кропотливой вычислительной работы.

Выбор строительных материалов.
Проектирование и расчеты важны при выборе и покупке строительных материалов. Точно сделанные расчеты позволяют определить необходимые сечения бруса для стропил, необходимость создания разреженной или сплошной обрешетки. Эти параметры связаны с полученными данными о нагрузках на крышу.

Количество утеплителя, гидроизоляционной пленки и кровли зависит от площади планируемой кровли. При покупке строительных материалов всегда следует приобретать на 15-20% больше материалов для возможного перерасхода из-за укладки внахлест или получения отходов.

Создав план будущей кровли, можно переходить собственно к главному вопросу – возведению крыши для бани своими руками.

Возведение двускатной крыши для бани

Строительство стропильной системы

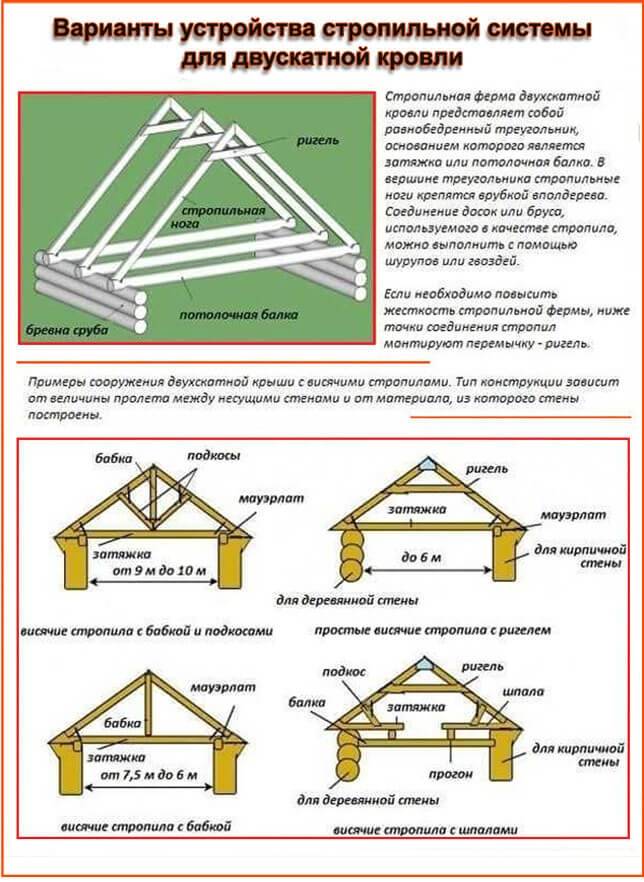

В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

• Мауэрлат – основание, создающее опору всей конструкции на стены здания;
• Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки
  ;
• Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

Построить стропильную конструкцию можно двумя способами:

При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

• Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
• Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

Обрешетка и изоляция кровли

Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами. Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка.

Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

Монтаж кровельного материала и вывод трубы

Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

• Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
• Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
• В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

Другие типы кровель для бани: основные моменты проектирования и возведения

Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

Односкатная кровля

Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20
° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45
°.

Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

• При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
• Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

Крыша с неравносторонними скатами

Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

• Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
• Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

Подводим итог

Возведение крыши над баней в целом следует основным правилам строительства кровель. Преимущественно малый размер бань диктует особые пожелания к возводимой крыше, которым наиболее соответствует двускатная крыша. Она позволяет с наименьшими экономическими и строительными затратами создать прочную, удобную и внешне привлекательную кровлю над банным сооружением.

В большинстве случаев бани имеют небольшие размеры, крыши на таких зданиях не очень сложные с инженерной точки зрения. Сегодня используются плоские, односкатные и двухскатные крыши (обыкновенные или вальмовые), некоторые застройщики желают сделать мансарду. Мы пошагово расскажем о строительстве наиболее универсальной наклонной двухскатной крыши, а потом кратко остановимся на остальных вариантах крыш, их преимуществах и недостатках.

Для расчетов по нагрузке следует придерживаться требований СНиПа 2. 01.01-82, в котором есть данные по максимальным снежным и ветровым нагрузкам для каждой климатической зоны нашей страны.

СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ И ГЕОФИЗИКА СНиП 2.01.01-82

Эти данные служат основанием для выбора угла наклона скатов, линейных размеров и конкретного устройства стропильной системы. Для точных расчетов нужно обладать специальными знаниями, если таковые отсутствуют – не проблема. Посмотрите крыши уже стоящих бань (проверенных временем) и в общих чертах «скопируйте» понравившиеся существующие кровельные системы для своей бани.

Начинать работы нужно с промеров бани, проверки укладки верхнего венца и заготовки материалов.

Двускатная крыша – узлы

Шаг 1. Проверьте параметры сруба по длине и ширине
, в плане сруб должен быть прямоугольным.

Важно! Обратите внимание на горизонтальность верхнего венца, для этого используйте обыкновенный гидроуровень – работать с ним легко, а по точности он оставляет далеко позади самые «навороченные» лазерные приборы. Только при одном условии – если в шланге не будет воздушных пробок. Стандарты устанавливают максимальное отклонение по горизонтальности в пределах не боле одного сантиметра на пять погонных метров. Если у вас вышло в пределах 2-х сантиметров – не проблема, если больше – придется выравнивать мауэрлатом или потолочными балками (если они еще не установлены).

Шаг 2. Заготовьте материалы
. Стропила для бань можно делать из бруса сечением 50×100 мм. Для всех видов мягких кровель нужно делать сплошную обрешетку, подойдет листовая фанера и плиты ДВП или ОСП, можно пользоваться материалом б/у. Для балок перекрытия берите брус сечением 100×100 мм.

Шаг 3. Определите угол наклона скатов.
Можно вспомнить школьные уроки математики, замерить ширину бани и высоту крыши. Потом ширину разделить надвое, с помощью теоремы Пифагора (квадрат гипотенузы равняется сумме квадратов катетов) определить длину стропил. Мы решили не перегружать вас и даем готовую таблицу для различных наиболее часто используемых вариантов.

Определение угла наклона двухскатной крыши

Показатели нормативной снежной нагрузки по зонам

Для примерной ориентировки нужно знать, что Астрахань располагается в первой зоне, в шестой зоне находится Печора, а Московский регион расположен в третьей зоне. Теперь можно приступать к установке стропильной системы.

Установка двухскатной стропильной системы

Не устанем повторять: для новичков спешка и невнимательность – главные враги. Прежде чем браться за пилу или молоток, нужно несколько раз проверить разметки и правильность своего решения.

Шаг 1.
Если нет балок перекрытия, нужно их установить, используйте такой же брус, как применялся и для сруба (100×100 мм). По длине он должен быть на 60 см больше, чем ширина бани. По 30 см с каждой стороны подобьются ветровыми досками.

Обратите внимание, есть ли фундамент под перегородкой между баней и предбанником. Есть – стена несущая, можно брус перекрытия делать из двух частей с опорой и на перегородку.

Расстояния между брусьями делайте по метру. Во-первых, это наиболее универсальный размер, во-вторых, на концы этих брусьев можно делать упор стропильных ног, для них также расстояние в один метр подойдет.

Шаг 2.
Проверьте положение верхнего венца сруба, горизонтальность соблюдена – отлично. Нет – поправьте во время установки балок перекрытия, в нужных местах брус необходимо запилить немного больше/меньше в зависимости от конкретного размещения.

Шаг 3.
Подготовка стропильных ног.

Одна из наиболее важных, сложных и ответственных операций. Стропильные ноги лучше собрать на земле, подать на перекрытие и там уже их устанавливать. Если у вас маловато практического опыта – настоятельно советуем сделать из досок шаблон, проверить его размеры непосредственно на бане, и, если все нормально, точно по нему собирать все стропильные ноги.

Шаг 4. Подайте собранные стропила на баню, приступайте к установке
. Для бани с размерами не более 5х5 метров стропильную систему можно делать без дополнительных упоров, связку можно выполнять только в верхней части стропил ригелем.

Раньше все стропила в месте установки на венец зарубывались (или запиливались), сейчас многие строители пытаются обойтись без этой операции и используют для крепления металлические уголки на саморезах. Мы бы не советовали использовать уголки в качестве основного крепежа. Стоит все-таки сделать посадочные места и только для усиления дополнительно закрепить металлическими уголками. Посадочные места – выемка на 1/3 толщины бруса в месте соединения с верхним рядом сруба или мауэрлатом.

Узлы конькового соединения стропил без опоры на прогон

Шаг 5. Установка стропил.
Напомним, что для стропил использовались брусья 50х100 мм. Самостоятельно стропильную систему не установить, придется звать помощников. Если они уже имели отношение к подобным работам – вам повезло, если нет – нужно брать всю ответственность на себя. Поставьте сначала крайние стропильные ноги, выставьте по уровню вертикальное положение и временно зафиксируйте в таком состоянии любыми подручными материалами.

Натяните между ними нити с двух сторон. Одну на коньке и по одной с каждой стороны. Все оставшиеся стропильные ноги выставляйте по нитям. Надежно фиксируйте стропила к мауэрлатам, временно крепите между собой стропильные ноги длинными досками или рейками. Это будет удерживать их в заданном положении до тех пор, пока не сделается обрешетка. Доски или рейки для временной фиксации прибивайте с внутренней стороны стропил.

Учтите – сомневаетесь в своих способностях и устойчивости стропил – поставьте под конек упоры (бабки). Для того в коньке должен быть установлен прогон, его будет держать бабка. Нижний конец бабки упирается в балки перекрытия или лежень. Нужно иметь в виду – если будут бабки, то сделать чердачное помещение жилым весьма проблематично. Учитывая небольшие размеры бани, использовать стойки и подкосы для усиления стропильной системы нет надобности.

Устранение неровностей мауэрлата

Рассмотрим еще самый «плохой» и трудный вариант – во время проверки размеров сруба обнаружились большие отклонения по горизонтали в углах строения. Придется плоскость выравнивать с помощью мауэрлата. Как это делается?

Шаг, №№	Описание действий
Шаг 1.	Узнайте разницу высоты по углам, на эту величину нужно будет стесать топором брус мауэрлата.
Шаг 2.	Положите брус на ровный участок и при помощи нити с синькой отбейте линию по размерам. Она будет под углом к плоскости, значение угла пропорционально отклонению по горизонтали, проделайте такую же операцию с противоположной стороны.
Шаг 3.	Переверните брус набок, подложите под низ подкладки высотой 20–30 сантиметров и топором осторожно стешите лишнюю толщину. Не бойтесь, что тесанная поверхность будет не очень ровной. Во-первых, утеплитель все компенсирует. Во-вторых, для мауэрлата это не критично.
Шаг 4.	Уложите мауэрлат на верхний венец и надежно закрепите его. Фиксировать нужно нагелями. Очень важно – если венцы сруба можно фиксировать и металлическими, и деревянными нагелями, причем, они должны обязательно иметь зазор, то с мауэрлатом так не поступают. Крепится он только металлическими нагелями, которые максимально плотно вбиваются в отверстия. Берите более длинные нагели, они должны проходить хотя бы сквозь три ряда сруба. Далее стропильные ноги устанавливаются вышеописанным способом.

Видео – Монтаж крыши на бане

Покрытие крыши

Обрешетка зависит от кровельного материала. Для металлических листов расстояние между брусками 30-35 сантиметров, бруски 25×50 мм, для мягких кровель обрешетка должна быть сплошной. Кровельные материалы прибиваются по обычной технологии, не забывайте особое внимание уделять первым рядам, от правильности разметки зависят конечные результаты. Иногда приходится переделывать, а это долго, неприятно и дорого.

Фронтоны забейте досками, есть желание – оставьте место под оконный проем. В чердачном перекрытии следует предусмотреть лаз. Установите систему отвода дождевых и талых вод, прибейте ветровые доски.

Обшивка фронтона сайдингом – схема

Последний треугольник крепится без саморезов, только на нижнем замке сайдинга. Если фротнто зашивается доской, последний треугольник следует прибить гвоздями во избежание деформаций

Утепленная крыша

На банях такое встречается редко – слишком небольшие размеры строения. Если есть желание – утепляйте. Лучше использовать минеральную вату толщиной не менее десяти сантиметров, в противном случае эффект от утепления будет стремиться к нулю. Со стороны кровельного покрытия утеплитель должен защищаться гидробарьером, со стороны чердачного помещения выполняется защита паробарьером. Это специальные ткани, реализуются в строительных магазинах. Утеплитель можно закрыть гипсокартоном, листовой фанерой, плитами ОСП, натуральной или пластиковой вагонкой. Каждый материал имеет свои достоинства и проблемы, выбирайте по своему усмотрению и с учетом наполненности кошелька.

Цены на плиты ОСП

плиты ОСП

Для мансарды окна необязательно делать на крыше, – это дорого и долго, можно с двух сторон установить большие окна на фронтонах. Света будет достаточно, а экономия по времени и деньгам приличная.

Теперь следует немного остановиться на других типах крыш, используемых на банях.

Цены на металлочерепицу

металлочерепица

Угол наклона ската в пределах 10÷15°, конкретные данные зависят от ширины бани и климатических условий региона. Наименее подходящая крыша, существует большая вероятность образования протечек. Зато ставить ее легко, обходится конструкция дешево. Практическая рекомендация – не стоит использовать такие крыши для северных районов и для бань шире 4 метров. Для подъема ската с одной стороны можно использовать дополнительные брусья или их куски, щели потом забиваются досками. Нагелями фиксировать необязательно, достаточно металлических заводских или самодельных уголков или скоб из арматуры / катанки Ø5÷10 мм.

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Имеет четыре ската, два торцевых треугольных по контуру, фронтальные трапецеидальной формы. Довольно сложная по устройству стропильной системы, применяется на больших сооружениях. Если боковые скаты заканчиваются, не доходя до карниза, крыша полувальмовая. Вальмовая крыша уменьшает объем чердачного пространства, для мансард не применяется. Чердак может использоваться для обыкновенных бытовых потребностей.

Неравносторонняя крыша

Очень интересный, довольно простой и дешевый вариант. За счет увеличения длины одного ската вы получаете около бани веранду – есть место для отдыха после парной. При ее устройстве нужно по максимуму уменьшить угол наклона скатов или делать крышу односкатной наклонной. Первый вариант имеет несколько недостатков, назовем только два главные из них. Во-первых, малая высота бани значительно уменьшает размеры веранды или снижает ее высоту. Во-вторых, малый угол наклона скатов делает использование чердачного пространства весьма проблематичным. Подумайте, стоит ли ставить такую довольно сложную и малофункциональн ую крышу? Мы рекомендуем использовать вариант односкатной наклонной. Рассмотрим подробно процесс строительства этой крыши.

Еще несколько важных моментов. Если для обычной крыши расстояние между стропилами должно быть в пределах одного метра, то для нашего варианта такие размеры не подойдут, расстояние между стропилами нужно увеличить хотя бы до 1,5 метра. Еще одно. Значительно увеличивается длина стропил, приобрести материал такой длины очень сложно, а иногда и невозможно. Приходится их соединять для удлинения. Как это делать?

Этапы строительства крыши

Есть некоторые особенности в строительстве такой крыши, рассмотрим все пошагово.

Шаг 1. Составление предварительного проекта.

Вам нужно определить минимальную высоту веранды и привязать ее к углу наклона ската. Эти работы нужно выполнять с помощником. Высота веранды в самой низкой точке должна составлять 180÷190 см. Возьмите брусок такой длины, прибейте в торце гвоздь и закрепите на нем один конец веревки. Второй конец будет держать помощник на перекрытии бани. Брусок передвигать ближе и дальше от стены бани и одновременной смотреть, под каким углом находится веревка. Делайте угол наклона не менее 15°. Если оптимальное положение стропил найдено – замерьте расстояние стропил до противоположной стены бани и расстояние от вертикального бруска до фасадной стены.

Шаг 2. Нужно сделать столбчатые фундаменты под вертикальные опоры.
К этой работе подойдите очень ответственно, столбчатые фундаменты заливайте обязательно на песчаную подушку для предупреждения явлений вспучивания. «Играют» столбики – «играет» стропильная система, а это очень неприятное явление. Опалубку в земле делать не стоит, зато желательно забетонировать анкер для столбика. Для анкера используйте строительную арматуру, в бетоне ее длина должна быть не менее двадцати сантиметров, снаружи достаточно десяти. Сложно делать анкер – в дальнейшем зафиксируете вертикальные опоры металлическими уголками.

Шаг 3. После застывания бетона можно устанавливать опоры.
У вас уже есть длина, отрежьте балки с запасом в несколько сантиметров. Запас делается в связи с тем, что точно выровнять бетонные столбики намного сложнее, чем сделать одинаковое горизонтальное положение их верхних концов. Между балками и бетоном обязательно уложите гидрозащиту.

Цены на гидроизоляцию

гидроизоляция крыши

Шаг 4. Установите все опоры, временно закрепите их любыми подпорками.
При помощи гидроуровня на крайних столбиках сделайте отметки по высоте, натяните межу ними нить. Выровняете высоту всех остальных столбиков по нити. Окончательно зафиксируйте опоры.

Шаг 5. Монтаж стропил
. В связи с тем, что расстояние между стропилами увеличено, нужно для их изготовления брать более прочные балки. Для обыкновенной крыши используются балки 50×100 мм, в этом случае лучше взять 50×150 мм. Конкретные значения зависят от величины выноса стропил (ширины веранды) и климатических условий региона. Стропила должны иметь три точки опоры: на вертикальные столбы и на две стены бани. Для повышения устойчивости можно установить под них подкосы.

Шаг 6. Обрешетка.
Наклонные крыши должны выдерживать значительные вертикальные усилия, снег с них сходит плохо. Особенно велики нагрузки в весенний период, вес снега увеличивается на порядок. Такие условия эксплуатации заставляют делать обрешетку более прочной, чем на скатных крышах. Используйте бруски с размерами не менее 50×50 мм.

Видео – Монтаж металлопрофиля на крышу. Важные нюансы

Видео – Монтаж кровли из металлочерепицы своими руками

Баня — сложное инженерное сооружение, строительство которого собственными руками осуществимо, но потребует инженерных знаний и времени. Особого внимания и расчёта требует крыша, так как через покрытие происходят наибольшие потери тепла — от 30 до 45%. Строительство крыши требует взвешенного подхода и точного представления о виде, конструкции кровли и материале её покрытия ещё до начала строительства.

Этапы строительства крыши над баней

Работы по устройству кровли на бане с учётом всех нормативов и правил проводят в несколько этапов:

1. Выбор варианта кровли, материала покрытия и несущей конструкции.
2. Сбор нагрузок, выполнение чертежей и расчётов несущей конструкции, составление сметы и списка необходимых материалов.
3. Закупка материала, подготовка строительной площадки и необходимых инструментов.
4. Строительство.

Выбираем вариант крыши

На выбор конструкции крыши влияет материал покрытия, назначение чердачного помещения — будет оно обогреваемым с жилой мансардой или холодным, а также уровень ветровой и снеговой нагрузки в регионе, где производится строительство.

Виды скатных кровель, используемые в индивидуальном строительстве:

1. Односкатные. Наклонные крыши с одним скатом часто используются для покрытия небольших сооружений типа бани при необходимости построить быстро и недорого.

   Односкатная кровля имеет наиболее простую конструкцию и возводится очень быстро

2. Двускатные. Если нужен больший уклон крыши и хочется иметь полноценное чердачное помещение, сооружают более сложное в исполнении двускатное покрытие.

   Двускатная крыша монтируется сложнее, но зато позволяет получить полноценное чердачное помещение для хранения банных принадлежностей

3. Вальмовые и полувальмовые. Такие кровли имеют 4 ската — вместо фронтонов по торцам дома также выполняют покрытие с уклоном. Крыши этого типа сооружают в климатических районах с большой ветровой нагрузкой. Крыша, у которой торцевые скаты — вальмы — спускаются на половину длины основного кровельного покрытия, называются полувальмовыми.

   Вальмовая крыша хорошо противостоит сильным ветрам за счёт устройства дополнительных скатов вместо торцевых фронтонов

4. Шатровые. Это частный случай вальмовой кровли, которая сооружается над квадратными в плане домами, а также над основаниями, вписывающимися в круг.

   Шатровая крыша устроена так же, как и вальмовая, но не имеет конька, поскольку все вальмы сходятся в одной точке

5. Многощипцовые и комбинированные. Многощипцовые крыши используют для укрытия сложных в плане сооружений Г-образных или П-образных зданий, причём одновременно в покрытиях могут использоваться разные виды форм кровель.

   Многощипцовые крыши состоят из нескольких кровельных конструкций, объединённых в одно целое

6. Мансардные. Это очень популярный вид крыши для жилых домов. Они бывают самой разной формы, а объединяет их наличие тёплого жилого помещения в чердачном пространстве. Встречаются такие кровли и на банях.

   Устройство мансардной крыши позволяет получить полноценное жилое помещение на втором этаже

Самый простой вариант для строительства — односкатная крыша. Она часто используется, когда помещение бани пристраивают к основному дому, и при небольших уклонах покрытия. При строительстве отдельно стоящей бани наиболее востребована двускатная форма крыши.

Проектирование крыши

Факторы, влияющие на конструкцию крыши:

• снеговая нагрузка на кровлю, которая определяется исходя из географического положения района строительства;
• нормируемое сопротивление теплопередаче, также зависящее от климатического района. Этот параметр влияет на выбор толщины утеплителя;
• вес конструкции. Он зависит от материала кровли;
• выбор между мансардой и чердаком. Утепление кровли над мансардой влияет на её конструкцию и даёт дополнительную нагрузку на стропила;
• вид бани — пристроенное помещение или отдельно стоящее здание: пристройку можно накрыть односкатной конструкцией, тогда как отдельное строение экономичнее завершить двускатной кровлей;
• угол наклона кровли. На его выбор оказывает влияние материал крыши, а также предполагаемое назначение подкровельного пространства и личные предпочтения хозяев.

Сбор нагрузок на несущие элементы крыши

Снеговой и климатический районы определяются в индивидуальном порядке по картам, приложенным к СП 50. 13330.2010 «Тепловая защита зданий» СНиП 23–02–2003, актуализированная редакция. По этим картам определяется удельная снеговая нагрузка на кровлю в зимний период. Нагрузка от веса покрытия варьируется от 6 кг/м 2 (Ондулин) до 55 кг/м 2 (керамическая и цементно-песчаная черепица).

Запланировав над баней тёплую мансарду, к весу кровли добавляют вес от утеплителя, пароизоляционного слоя и внутренней обшивки помещения — от 30 до 55 кг/м 2 в зависимости от вида утеплителя и облицовочного материала. Если чердак над баней не отапливается, то добавляется только вес подкровельной мембраны, которым можно пренебречь.

Вес древесины хвойных пород (сосна, ель, лиственница), из которой чаще всего выполняют конструкции кровли, определяется как произведение плотности на объём. Плотность древесины составляет 600 кг/м 3 .

Таблица: удельная снеговая нагрузка в зависимости от региона

Номер региона определяется по карте распределения снеговых нагрузок, которую выпускает Росгидромет.

Каждому региону нашей страны присваивается номер в зависимости от средней интенсивности снеговой нагрузки

Высота прохода под скатом кровли нормируется и должна составлять не менее 1,6 м для возможности выполнения периодического осмотра технического состояния конструкций.

При выборе угла наклона крыши до 20 o покрытие можно выполнить из металлических профилированных листов, в том числе металлочерепицы, при уклоне от 20 до 40 o можно использовать любой кровельный материал, кроме рулонных кровельных битумно-полимерных материалов.

Таблица: угол наклона крыши в зависимости от материала покрытия

Конструктивный расчёт стропил

Расчёт конструкций кровли производят в соответствии с СП 64.13330.2011 «Деревянные конструкции», но можно воспользоваться таблицами с усреднёнными данными. Этот способ гораздо проще, хотя результат будет несколько превышать конструктивный минимум, так как таблицы разработаны с учётом максимальных нагрузок от снега и веса кровли. Для определения сечения стропила достаточно знать пролёт здания и задать расстояние между стропилами.

Таблица: длина и размер сечения стропил в зависимости от расстояния между ними

При закупке материала помните, что длина стропил в этом случае — размер от опоры до опоры, то есть фактически стропила будут длиннее на вылет карниза крыши и подрезку в щипце.

Конструкция обрешётки

Конструкция обрешётки зависит от материала покрытия:

• покрытие из металлочерепицы на свесе и коньке кровли требует сплошного настила на ширину 450 мм, шаг промежуточной обрешётки соответствует поперечному профилю гофр и назначается производителем материала;
• Кровля из битумных плиток (например, «Шинглс»), черепицы, малые уклоны кровли из волнистых листов (еврошифер Ондулин) требуют сплошного настила из досок или влагостойких плитных материалов (ОСП, ЦСП).

Свод правил «Кровли» (СНиП II-26–76) нормирует минимальный размер элементов обрешётки в 30х50 мм.

Выполнение комплекта чертежей

Комплект чертежей крыши включает:

• план кровли;
• монтажные схемы несущих элементов;
• деталировочные чертежи каждого элемента конструкции;
• узлы крепления;
• разрез кровли с флажком, на котором отображается послойный состав кровли;
• ведомости потребности в материалах;
• общие данные по чертежам с указаниями по монтажу и требованиям к материалам.

Наиболее часто используемые сечения стропильной системы из древесины

При расчёте расстояния между стропилами необходимо учитывать наличие вертикальных конструкций, например, дымовой трубы.

Без инженерного образования выполнить чертежи невозможно, поэтому индивидуальные строители вычерчивают элементы от руки или распечатывают деталировку узлов из технической литературы и профильных сайтов интернета. Однако лучшее решение — заказ проекта кровли в специализирующихся на этом виде работ фирмах. Так будут соблюдены все требования действующих норм, что гарантирует долговечность конструкции крыши.

Видео: проектирование двускатной крыши

Фотогалерея: чертежи двускатной крыши

На монтажной схеме стропил указывают все размеры в горизонтальной проекции На разрезах показаны необходимые размеры, отметки высот, замаркированы элементы системы и узлы На чертежах узлов проработаны конструкции соединения элементов На узле даны необходимые размеры, послойный состав кровли, замаркированы отдельные элементы По чертежам составляют поэлементные ведомости с указанием количества/объема/веса

Монтаж кровельной системы для бани

Последовательность устройства крыши для бани разберём на примере двускатной конструкции кровли.

Требуемые инструменты

Для строительства крыши потребуется набор измерительных, режущих и плотницких инструментов:

• рулетки разной длины от 5 до 20 метров;
• маркер, карандаш;
• шнур по длине конька;
• молоток гвоздодёр;
• ножницы по металлу;
• кровельный нож;
• шпатель;
• скотч;
• ножовка, электропила, электродрель и шуруповёрт, различные свёрла и насадки к ним;
• горизонтальный и вертикальный уровень;
• рейка, линейка;
• монтажная пена и силиконовый герметик.

Инструменты во время работы на кровле должны находиться в сумке для инструментов.

Для безопасности проведения работ необходимы:

• страховочный ремень, верёвка;
• защитные очки;
• рукавицы;
• комплект спецодежды.

Пошаговая инструкция по монтажу двускатной кровли

Устройство кровли начинают когда смонтированы балки чердачного перекрытия. Перед началом работ по балкам выполняют ходовые настилы из досок либо плит ДСП, ЦСП, ОСП, способных выдержать нагрузку от человека и монтируемой конструкции. Выполняют пропитку всех деревянных конструкций крыши антипиреном, антисептиком и фунгицидом или препаратом комплексной защиты от возгорания, гниения и грибка.

Все элементы покрытия готовят к установке на земле по шаблону. Готовые стропильные фермы поднимают на место установки и временно закрепляют досками.

Мотажные работы выполняются в следующей последовательности:

1. Установка опорного бруса — мауэрлата. Мауэрлат, обеспечивающий устойчивость кровли и передающий нагрузку от крыши на стены дома, желательно выполнять из плотной древесины лиственных пород, устойчивых к гниению (дуб, клён, лиственница). Минимальный размер бруса 100х100 мм, чаще всего используют брус размером 100х150 мм, располагая его не менее чем в 5 см от внешней грани стены. Крепят брус к стене через прокладку из гидроизоляционного материала на шпильки, заложенные при возведении стены. Отверстия для шпилек располагают по длине бруса равномерно, не совмещая с местами крепления стропил. Отверстия для шпилек размечают и высверливают до подъёма бруса в проектное положение.

   Мауэрлат крепится к стене равномерно расположенными шпильками, предварительно вмурованными в каркас

2. Сборка стропильной системы. Сборку конструкции, состоящей из пары стропильных ног и затяжки, проще выполнить на земле по шаблону. В этом случае все стропильные фермы будут иметь идентичные размеры. Правда, вес конструкции может оказаться значительным, и для подъёма потребуется кран.

   Стропильные фермы проще собрать на земле, а затем поднять на крышу

3. Установка стропильных ферм. Сначала устанавливают конструкции по торцам дома, временно закрепляя их с помощью монтажных досок, стоек и распорок. Для удобства монтажа последующих элементов в коньке между установленными стропильными фермами можно натянуть шнур. Затем монтируют промежуточные фермы. После того как установлены все элементы стропильной системы, их окончательно закрепляют во всех точках и убирают временные подпорки.

   Для упрощения монтажа промежуточных ферм между крайними стропилами можно натянуть шнур

4. Монтаж супердиффузионной мембраны с помощью контробрешётки, устройство основной обрешётки. С помощью контробрешётки крепим на стропила супердиффузионную мембрану. В зависимости от выбранного материала покрытия монтируем обрешётку — разреженную или настил из плит.

   При монтаже кровельного пирога обязательно нужно соблюдать вентилируемый зазор между мембраной и кровельным покрытием

5. Монтаж покрытия. Укладку материала покрытия ведут снизу вверх от левого угла. Работу проводят по инструкции производителя. Выполняют все необходимые примыкания к вертикальным конструкциям (например, дымовой трубе), Конёк крыши закрывают специальным коньковым элементом.

   Листы металлочерепицы крепят на обрешётку саморезами с неопреновой прокладкой

6. Монтаж водосточной системы (если предусмотрено проектом). Водосточная система защищает стены от излишнего увлажнения. При высоте карниза до 4 метров её устройство необязательно, но наличие водосточного жёлоба и труб увеличит срок службы здания, а затраты окупятся сторицей. Комплект водосточной системы лучше приобретать одновременно с покупкой материала кровельного покрытия, под цвет крыши или же контрастного цвета, в зависимости от вкуса владельца. В состав водосточной системы входят:
7. Монтаж фронтонов здания, подшивка карнизов. В зданиях из кладочного материала фронтоны обычно выполняют из материала стен. В домах из бруса или брёвен фронтоны зашивают после установки стропил, закрепляя на торцевых парах ферм стойки и прогоны, по которым выполняют зашивку досками или металлопрофилем.

   Фронтоны бань обычно зашивают сайдингом или деревянной вагонкой по обрешётке, закрепленной на торцевой стропильной ферме

В последнюю очередь подшивают карнизы и монтируют софиты в карнизном свесе.

Видео: крыша, чердак и черновой потолок бани

Если вы не чувствуете себя способным правильно рассчитать стропильную систему, выполнить чертежи и построить крышу — поручите эту часть работ профессионалам. Если же решили самостоятельно преодолевать трудности, помните, что строительство крыши займёт не одну неделю, ведь все работы требуют точности и соблюдения последовательности.

Баня – постройка санитарно-гигиенического назначения, пользующаяся огромной популярностью среди населения России. Она стала обязательной частью досуга и оздоровления, образом жизни русского народа, поэтому без нее не обходится ни один загородный или даже садовый домик. Если на участке достаточно места для строительства, тогда отдельностоящая баня с двускатной крышей лучшим вариантом. В ней будет легко поддерживать оптимальную температуру, постройка станет отражением древних традиций в зодчестве. Эта статья расскажет, как своими руками строится двухскатная крыша, сохраняющая тепло.

Двускатная крыша бани образуется за счет соединения двух плоскостей, которые располагаются под углом друг к другу, называемых скатами.
Это одна из наиболее простых для проектирования и монтажа своими руками кровельных конструкций. В фронтальной проекции она имеет форму равнобедренного треугольника, считающуюся традиционной для данного типа построек. Двускатная крыша состоит из следующих частей:

1. Стропильный каркас. Этим термином обозначают совокупность элементов, обеспечивающих поддержку кровельного материала. В него входят: мауэрлат, стропила, затяжка, коньковый прогон, стойки и подкосы. Стропильный каркас изготавливают из высококачественной древесины хвойных деревьев. Состав и взаимное расположение его частей рассчитывается в соответствии с предполагаемой нагрузкой, на которую влияет вес кровельного материала и количество выпадающих осадков в зимнее время. Стропила, как несущий скелет, придают форму и жесткость конструкции, защищая от разрушения. Для строительства крыши бани применяют висячие или наслонные стропила.
2. Кровельный пирог. Этим термином обозначают кровельный материал и гидроизоляционный слой, которые укладывают на обрешетку, опирающуюся на стропила. В качестве гидроизоляции чаще используют рубероид, имеющий больший запас прочности, чем полиэтиленовые пленки и диффузные мембраны. Для покрытия скатов бани используют профнастил, металлочерепицу, ондулин или шифер.
3. Фронтоны. Двухскатная крыша имеет два фронтона треугольной формы, которые являются продолжением торцевых стен. Фронтоны зашивают более легкими пиломатериалами или выполняют из того же материала, что и фасад постройки. Бани, сделанные полностью из бруса или бревна, обладают лучшей способностью сохранять тепло, однако они стоят дороже из-за большего расхода пиломатериалов и затруднений, связанных со сборкой своими руками. Чтобы снизить расход топлива для поддержания температуры, фронтоны утепляют внутри или снаружи, заделывают щели и облицовывают декоративным материалом.

Обратите внимание! Микроклимат, который устанавливается в бане, является агрессивной средой для строительных материалов. Разница между внутренней и внешней температурой воздуха, жара и влажность губительно сказываются на древесине, поэтому любая инструкция по возведению крыши для бани своими руками предполагает обработку антисептическими и влагозащитными составами. Высокий риск возгораний объясняет необходимость использования антипиренов, чтобы защитить стропила от огня.

Виды конструкций

Двухскатная крыша – наиболее рациональный и популярный вид кровельных конструкция, используемых для строительства бань своими руками.
Она желает постройку похожей на традиционный терем, делая его не только функциональным, но и эстетичным. Опытные мастера говорят о возможности обустройства двух типов двухскатных крыш:

Важно! Если баня выполняется в качестве пристройки к жилому сооружению, то наиболее рациональным вариантом перекрытия является односкатная крыша. Она выглядит менее презентабельно и обладает меньшей энегороээфективностью, однако, стоит значительно меньше, а строится быстрее.

Стропильная система

Совокупность деревянных элементов, поддерживающих форму крыши, называют стропильной системой.
Она состоит из стропильных ферм, каждая из которых имеет форму равностороннего треугольника, основание его равно ширине бане, а катеты представляют собой стропила. Треугольник – наиболее стойкая геометрическая фигура, поэтому каркас крыши выдерживает значительные нагрузки. Для сооружения двухскатной крыши используют два типа каркасов:

Обратите внимание! При определении состава стропильного каркаса учитывают его собственный вес, массу чердачных перекрытий и сезонную снеговую нагрузку. Толщину стропил определяют в соответствии с длиной ската, шириной шага между ногами и типом кровельного материала. Чтобы крыша служила дольше, следует оставить небольшой задел прочности, который предотвратит поломки в экстремальные погодные условия.

Монтаж

Сооружение крыши – процесс технически сложный, поэтому при строительстве своими руками важно досконально следовать рекомендуемой технологии.
Монтажные работы выполняют в сухую погоду, чтобы сохранить сухими элементы стропильного каркаса. Из инструментов потребуется болгарка, лобзик, шуруповерт, дрель, строительный степлер. Сборку выполняют в следующем порядке:

Важно! Так как баня предполагает наличие отопительного прибора, то заключительный этап строительства крыши — выведение дымоходной трубы. Она должна располагаться на расстоянии 30-50 см от конька и возвышаться над ним на 50-100 см.

Видео-инструкция

односкатные и двускатные Как правильно поставить крышу баню

Сооружение крыши для бани это один из последних этапов строительства, который предназначен для защиты постройки от климатических воздействий. Крыша бани может придать сооружению индивидуальности, однако чаще всего, она представляет собой простую конструкцию, которая может быть сделана и своими руками.

Общие сведения. Плюсы и минусы каркасных бань

• + под каркасную баню заливается облегченный фундамент
• + быстрое возведение, утепление и отделка
• + цена намного ниже, чем при строительстве под ключ аналога из кирпича или сруба
• + правильная сборка гарантирует то, что баня будет прогреваться и удерживать температуру не хуже капитальной
• + экологичность материалов для постройки бани
• + строительство в любом регионе и сезоне: хоть в Краснодаре, хоть в Челябинске (от плюс 30 до минус 15 градусов)
• — стоимость материалов для утепления и отделки
• — долгая усадка (до двух лет) и сильное проседание бани (до 10 см) непременно повлечет нарушения внешней и внутренней отделки помещения
• — подбор качественного и долговечного утеплителя. Материал должен быть безопасен и хорошо держать тепло. Утеплитель, удовлетворяющий всем требованиям, стоит не дёшево.

Поэтапное строительство бани из кирпича: проект и фундамент

Планирование постройки кирпичной бани в сравнении с другими проектами, имеет некоторые нюансы. Вначале размечается расположение отдельных элементов здания по вертикали, которые связаны со стенами.

Все размеры по вертикали должны быть кратными 150 (75) мм для кирпича 240 X 120 X 65 мм и 100 мм для кирпича 240 х 120 X 88 мм. Также следует учитывать, что меньшая, чем при строительстве дома, нагрузка обусловливает менее серьезные требования к фундаменту и несущим стенам бани.

Поэтапное строительство фундамента для бани из кирпича основано на тех же принципах, что и для сооружений из других материалов: сначала роется опоясывающая траншея, рассчитанная на размер бани, затем сооружается опалубка, немного приподнятая над землей, и заливается бетонный раствор с каменным наполнителем мелкой фракции (например, щебнем). В качестве обрамляющего пояса фундамента рекомендуется использовать дубовые доски, которые почти не поддаются гниению, а значит, строение будет достаточно долговечным. Затем устраивается гидроизоляция фундамента, размечаются стены с дверными проемами.

Каркасная баня своими руками — как … 6 этапов строительства каркасной бани … Строительство бани своими руками … Основные этапы строительства бани …

При разметке контуров стен для кирпичной кладки в бане важно учитывать то, что на сплошных участках их длина должна быть кратной по отношению к размеру кирпича по тычку или ложку, а также толщину шовного раствора. Если эти условия не будут соблюдены, дополнительно потребуется использовать неполномерный кирпич, причем в большом количестве.

После этого можно приступать к кладке в бане стен из кирпича.

Односкатная и двускатная крыша для бани

Перед началом проектирования бани необходимо определиться, какой тип крыши выбрать для бани (одно- или двускатный) и под каким углом наклона возводить.

Односкатная крыша

Односкатная крыша — самый простой тип кровли. Крыша опирается на противоположные стены и, в зависимости от разницы в высоте стен, формирует угол ската — чем больше эта разница, тем острее угол. При этом от перепада зависит стоимость  — чем он меньше, тем дешевле обойдется строительство кровли.

Преимущество: простой и быстрый способ возведения крыши, который отличается низкой стоимостью.

Недостаток: если угол ската небольшой, на поверхности крыши после осадков задерживается вода и снег, что наносит урон покрытию. Предотвратить гниение кровли можно, грамотно подобрав материал для покрытия поверхности.

Односкатная крыша — оптимальное решение для небольших бань, в том числе и построек, прилегающих одной стороной к основному зданию. Желательное, чтобы площадь крыши не превышала 15 м2, так как при больших параметрах ее возведение становится экономически невыгодным.

Угол наклона односкатной крыши подбирают в зависимости от погодных условий или от особенностей ландшафта. Так, в регионе с обильными осадками рекомендуется ставить крыши с уклоном крыши 35-45°, чтобы снег или вода, не задерживаясь надолго, стекали вниз. В степях с сильными ветрами лучше ставить баню с пологой крышей.

Односкатную крышу можно делать с чердаком, предварительно устанавливая чердачное перекрытие, или без него, совмещая крышу с потолком помещения. Сооружение с односкатной крышей без чердака — хороший вариант для летней бани, к тому же она обходится дешевле и строится быстрее. Баню с добротным утепленным чердаком можно эксплуатировать в любое время года, а чердачное помещение часто используют для хранения банных веников и для сушки трав.

Двускатная крыша

Двускатная крыша имеет два наклонных ската, которые в нижней части опираются на стены здания, а в верхней части примыкают друг к другу. Такой тип кровли подходит к любым погодным условиям и практически к любому ландшафту.

Преимущество: крыша привлекательная внешне и функциональная.

Недостаток: в отличие от односкатной крыши, такой вариант обойдется дороже, так как требуется больше материалов и времени на установку.

Баня с двускатной крышей похожа на добротный уютный домик, а если обеспечить хорошую теплоизоляцию, то может быть использована в любое время года. Двускатная крыша с чердачным помещением удобна в эксплуатации, кроме того, в бане с такой крышей летом прохладно, а зимой — тепло. Угол наклона такой крыше придают с учетом климатических условий и материалом кровли, который намерены использовать.

Выбор угла уклона крыши делают на этапе проектирования здания. При расчетах учитывают материал покрытия, нагрузку снега, давление ветра. Например, при величине уклона в 45° снег в расчеты можно не брать, так как он будет скатываться с крыши, но при таком наклоне резко возрастает ветровая нагрузка и парусность крыши, а значит, понижается сопротивляемость ветру.

Односкатная крыша

Односкатная конструкция

При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей. Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон.

Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.

Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:

График уклона кровли

Конструкция крыши

Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.

Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.

Если длина ската превышает 4 м, то под стропила обязательно следует установить дополнительную опору.

Как сделать стропила на баню: как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками Как делать крышу на баню Как правильно возвести крышу бани своими руками — пошаговая инструкция с фото, видео и чертежами Как делать крышу бани, правильно поставить конструкцию, инструкции на фото и видео Как правильно возвести крышу бани своими руками — пошаговая инструкция с фото, видео и чертежами Как правильно построить крышу в бане своими руками: пошаговая инструкция по строительству, видео

В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.

Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:

• доска 40×60 мм для изготовления стропил и балок перекрытия;
• влагостойкая фанера или доска для изготовления обрешетки;
• гидроизоляционный материал;
• кровельное покрытие;
• доска для подшивки потолка;
• пленка для пароизоляции с металлизированным покрытием;
• утеплитель – базальтовая, стеклянная или минеральная вата;
• электролобзик;
• степлер;
• молоток;
• рулетка;
• нож;
• шуруповерт;
• антисептик для покрытия дерева.

Пошаговая инструкция

Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):

• Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
• Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
• Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
• Крепление выполняется при помощи металлических скоб или шпилек к стене.
• На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.

Установка стропил

• Фронтон крыши можно зашить досками.
• Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
• Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
• После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
• После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.

Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.

Крыша бани: особенности, конструкция

Главной особенностью крыши бани является простота. Если для дома нередко возводят сложные по конструкции крыши, то для бани – чем проще, тем лучше.

Крыша состоит из нескольких элементов: каркаса (стропильной системы), обрешетки и настила (кровельного и гидроизоляционного материалов). Если вы планируете дополнительно сделать чердак, то понадобится еще чердачное перекрытие. Его стоит делать в том случае, если имеется бюджет, и вы часто бываете в бане. Если же она используется лишь летом, то лучше ограничиться простой баней без чердака – она проще по строительству и обходится дешевле.

Угол крыши может быть разным – от 2-х до 60 градусов. Чем он выше, тем эффективнее и быстрее будут скатываться осадки. Но делать чересчур высокую крышу не рекомендуется в регионах с сильными ветрами.

Угол наклона скатов крыши

Как правило, угол наклона скатов находится в пределах 2,5 – 60 градусов. Более крутые скаты способствуют лучшему удалению осадков с поверхности кровли. Однако стоит внимательно отнестись к выбору высоких конструкций, если строительство ведется в местности, для которой сильные порывы ветра – это норма.

Схема конструкции двускатной крыши для бани

Для степной местности, с характерным сильным ветром и небольшим количеством осадков зимой предпочтительней всего построить плоскую крышу каркасной бани. В северных регионах, для которых характерно выпадение большого количества снега, лучше всего для бани подойдет высокая крыша с углом скатов 45 градусов. Необходимо отметить, что с увеличением высоты крыши растет и стоимость возводимой конструкции, а также сложность ее монтажа.

Конструкция банной кровли в общих чертах

Упрощенно конструкция банной крыши включает два элемента: несущую стропильную систему и непосредственно настил с необходимой для его установки обрешеткой и гидроизоляционной прослойкой. В число конструктивных элементов входит еще одна значимая составляющая – чердачное перекрытие. Но его наличие не является обязательным условием, так как практически плоские кровли с незначительным углом наклона скатов строят и без него.

Независимо от наличия чердачного перекрытия или отсутствия данного элемента крыши над банями возводят с одним или двумя скатами. Среди собственников загородных бань не слишком много приверженцев четырехскатных крыш и конструкций с множественными изломами.

Два ската или один?

• Односкатная крыша для бани сооружается в случае примыкания банной постройки к загородному дому или при желании хозяина сократить бюджет строительства. Высота кровли с одним скатом не регламентирована какими-либо требованиями. Правда, в основном это почти плоские крыши, возводимые над небольшими летними банными постройками. Преимущества их заключаются в низкой стоимости, простоте и оперативности сооружения.
• Крыши с двумя скатами – наиболее распространенный тип с традиционной для бревенчатых банек конфигурацией. При достаточной высоте скатов и при наличии потолочного перекрытия в пространстве под кровлей можно устроить бытовое или жилое помещение. Высоту расположения конька, то есть, крутизну двускатной кровли определяют эстетические требования владельца и его желание найти подкровельному пространству практическое применение, а также климатические особенности региона.

Правила определения угла наклона скатов

Угол может варьировать от 2,5º до 60º. Чем он больше, тем лучше осадки будут скатываться с наклонных плоскостей кровли. Однако слишком высокая конструкция не приемлема в регионах с регулярными порывистыми ветрами. В обдуваемых со всех сторон степях с незначительным количеством зимних осадков кровлю лучше всего сделать плоской. В северных многоснежных регионах отлично работать будет крыша с оптимальным углом 45º. Не хуже работают вариации в большую и меньшую сторону.

Обратите внимание. Одновременно с уменьшением крутизны кровли сокращается расход материала, трудозатраты и, естественно, стоимость.

Опора для кровельной конструкции

Опирается кровельная система с двумя скатами на балки верхнего перекрытия или на прочно прикрепленный к верхней обвязке мауэрлат. Мауэрлат устанавливают с двух сторон в основном на стенах кирпичных, газобетонных или пенобетонных сооружений. Для установки балок верхних перекрытий над деревянными банями в верхнем венце на одном уровне делают гнезда, строго выверяя горизонтальность выемок для укладки опорных элементов.

Обратите внимание. Балки можно выводить за пределы стен бани. Есть условие: если длина балки за стеной будет больше полуметра, для нее потребуется наружный опорный столб.

Если строится баня с односкатной крышей, балочно-каркасная кровельная система будет опираться на стены с разной высотой, а для крепления стропильных ферм нужно использовать стропильные бруски и прогоны.

Материал для строительства дровника

Конечно, самым популярным материалом для дровников считается дерево. Древесину легко приобрести и с ней просто работать, даже не имея специализированных навыков. Органично будет смотреться такая постройка в комплекте с домом из бруса. Кстати, можно использовать остатки стройматериалов для ее возведения. Стены выполняют из досок, горбыля, листов поликарбоната. В ход идет любой материал, который обеспечит надежную защиту запасам дров, кроме металла. Железо, сталь хороши только для каркаса уличных и комнатных дровянников. Компактные конструкции выполняют методом ковки. Встречаются и оригинальные варианты из самых неожиданных подручных средств: бочек, паллет (строительные поддоны), бетонных колец для колодцев.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Рекомендуем: Виды стропильной системы двухскатной крыши: для маленьких и больших домов Как сделать 4-х скатную крышу: устройство, узлы Строительство мансардной крыши своими руками Как сделать односкатную крышу Расчет угла наклона крыши Мансардные крыши частных домов: виды, варианты, устройство Как сделать ендову на крыше Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов Строим кирпичную беседку, из бута или строительных блоков

Расчеты материалов

Сооружается каркасная баня своими руками разных размеров. Мы рассмотрим стандартный вариант, который подойдет для строительства начинающими мастерами.

Отделку бани изнутри и снаружи, часто проводят вагонкой, изготовленной из древесины хвойного происхождения. Крышу оборудуют двускатную, а для кровли применяют металлочерепицу.

Отталкиваясь от размеров 5 на 4 метра, для изготовления фундамента нам понадобится:

• два куба бетона;
• 0,3 куба обрезной доски;
• 80 погонных метров арматуры.

Каркасная баня под ключ, требует больших финансовых вложений именно на строительство каркаса. Чтобы сделать каркас, потребуется:

• 5,3 кубов бруса, сечением 12 на 12 сантиметров;
• 36 квадратных метра, минваты, толщиной 10 сантиметров;
• около сорока квадратов пароизоляционного материала;
• 75 квадратов деревянной вагонки;
• 40 квадратов гидроизоляционного материала.

Если необходимо сэкономить финансы, то брус можно заменить доской. Монтаж пола, также важный момент. Чтобы сделать пол в бане своими руками потребуется:

• 0,2 куба доски 150 на 50;
• двадцать погонных метров плинтуса;
• двадцать квадратов минваты и 20 квадратов вагонки.

Если хочется сэкономить на конструировании каркасной бани, то именно на возведении крыши, это можно сделать. Можно приобрести, самый дешевый утеплитель, и закрыть его не обрезной доской.

Но так как у нашей бани будет двускатная крыша, чердачное помещение можно использовать для хранения разного инструмента и ненужных предметов. Чтобы построить крышу, необходимо:

• один комплект водостока;
• 0,2 куба реек для стропил;
• 0,1 куба планок для обрешетки;
• 0,1 куба карнизных реек;
• двадцать квадратов металлочерепицы.

Кроме перечисленных материалов, потребуются:

• трубы из асбеста;
• саморезы и гвозди;
• скобы;
• цемент, песок и гравий.

Если строится каркасная баня, своими руками используя пошаговую инструкцию, нужен:

• уровень, угольник и рулетка;
• молоток, отвертки и плоскогубцы;
• электрическая дрель;
• миксер для бетона;
• емкость для дозировки сыпучих материалов;
• шуруповерт;
• ручная ножовка или электрическая пила.

Сделав нужные замеры и подобрав по ним материалы, приступаем к конструированию будущего помещения.

Виды конструкций

Двухскатная крыша – наиболее рациональный и популярный вид кровельных конструкция, используемых для строительства бань своими руками. Она желает постройку похожей на традиционный терем, делая его не только функциональным, но и эстетичным. Опытные мастера говорят о возможности обустройства двух типов двухскатных крыш:

Важно! Если баня выполняется в качестве пристройки к жилому сооружению, то наиболее рациональным вариантом перекрытия является односкатная крыша. Она выглядит менее презентабельно и обладает меньшей энегороээфективностью, однако, стоит значительно меньше, а строится быстрее.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Для качественной наружной отделки нужно сделать правильно обрешетку и закрепить утеплитель.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

• базальтовая вата;
• каолиновая вата;
• вермикулит.

Снаружи каркасную конструкцию можно отделывать:

• сайдингом;
• декоративной штукатуркой;
• обрезной доской;
• полубрусом;
• вагонкой;
• горбылем;
• плиткой;
• блок-хаусом;
• пластиковыми панелями.

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

Использовать для наружной облицовки натуральный камень или кирпич не стоит. Иначе каркасная постройка потеряет важное свойство – теплоинерционность.

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Внимание уделяется участкам стен, пола и потолка вблизи банной печи. Их выкладывают плиткой, облицовочным кирпичом, обшивают стальными или железными листами.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Стропильная ферма односкатной кровли

В случаях, когда расстояние между опорами односкатной крыши меньше четырех с половиной метров, дополнительные опорные стойки не используются. Стропила рекомендуют класть на расстоянии полуметра друг от друга. Для надежного крепежа стропильных ферм, в мауэрлате, с одной стороны, и в брусе с другой, вырезается паз, с расчетом на то, чтобы стропила туда плотно заходили. Стропила могут выходить за периметр постройки на 500 мм, тем самым создавая карнизы.

Обрешетка крыши может быть выполнена с помощью бруса или досок. В зависимости от того, какой тип кровельного материала будет применяться, выбирается сечение материала для обрешетки и шаг его установки. Мягкая кровля предполагает установку обрешетки с зазорами в один сантиметр.

Если будет применяться листовой материал, то на обрешетке можно сэкономить, ведь зазор между отдельными ее частями может составлять до полуметра. Монтаж обрешетки следует начинать с конька крыши, с последующим продвижением к карнизам с помощью саморезов или шурупов.

Конструкция крыши бани внешне мало чем отличается от каркасов кровель других строений. Учитывая то, что внутренняя поверхность бани подвергается воздействию горячего пара, повышенной влажности и перепадам температур, для её отделки подбираются специальные материалы. Это особенно важно, так как в отличие от обычных строений такие крыши подвержены агрессивному воздействию как снаружи, так и изнутри.

Обустройство крыши постройки

Для такого небольшого сооружения, как баня, можно строить двускатную крышу. Все элементы крыши безопасней собирать на открытом участке земли. Стропильная система делается из бруса сечением 150х50 мм. Во избежание ошибок лучше сделать предварительный макет, чтобы потом повторить сборку стропил.

Для каркаса крыши нужно скрепить гвоздем два стропила на верхнем конце. Низ стропил нужно разместить на точках опоры, закрепить. Ригелем (поперечной перемычкой) соединить ноги стропил при помощи шурупов.

Когда каркас готов, можно приступать к его установке. Вначале зафиксируйте фронтальные элементы конструкции. Для ориентира используйте строительный шнур, натянув его между частями. Он должен проходить по линии конька кровли. Остальные элементы нужно монтировать по его уровню

Расстояние между стропилами можно выбирать индивидуально, обычно используют 1,2 м. Между стропилами нужно учесть расположение дымохода. С помощью отвеса проверяйте уровень каждого устанавливаемого элемента. При отклонениях от вертикали, выровняйте положение с помощью подкладывания кусочка доски под стропильную ногу.

Теперь приступайте к обрешетке. Ели планируется использование мягкого кровельного материала, например, ондулин, к примеру, то шаг обрешетки не должен превышать 10 мм.

Утеплять крышу можно теми же материалами, которые использовались для утепления стен. Далее крыша покрывается кровлей. Завершающим действием будет установка уголка из оцинковки на конек крыши.

Установка односкатной кровли

Как сделать систему стропил для крыши бани? Перед началом работ стоит учесть несколько нюансов. Чтобы во время сильных дождей вода быстро удалялась с поверхности крыши, следует соблюсти определенный угол ската. Это поможет и во время скапливания снега в зимний период. Минимальным считается угол наклона крыши 20 градусов. Если баня возводится в регионе с большим количеством осадков в зимний период, необходимо увеличить его до 45.

Для создания определенного угла понадобится установить опоры нужной высоты. Работу можно выполнить несколькими способами:

• если одна стена выше другой, стропильные ноги просто опираются на них;
• при сооружении стен одинаковой высоты необходимо на одну из них поместить опорную конструкцию.

Первый способ обычно применяется в случаях, когда стены бани возводят из кирпича или бетонных блоков. Опорная конструкция может быть создана для любого типа строения. В любом случае получается фронтон, который необходимо зашить листовым материалом. Он также может быть дощатым. Стропилами полностью перекрывается пролет между длинными стенами бани. Стропила устанавливаются без подпорок только в случае расстояния между стенами в 4,5 м. Для надежности крыши лучше, чтобы стропила устанавливались через каждый метр. При увеличении расстояния между опорными стенами более 4,5 м следует дополнить стропильную систему подкосами.

Для более надежной установки стропильных ног на опорные балки в них выполняются вырезы. Крепятся такие конструкции на гвозди и металлические пластины. Во время обустройства односкатной крыши делается вынос ног стропильной системы за каркас строения на полметра. Это позволит защитить стены бани от атмосферных осадков.

Сооружение основы для крыши бани

Крыша бани, как и крыша любого другого здания, состоит из таких основных элементов, как:

• стропила;
• обрешетка;
• кровельное покрытие.

Саму конструкцию крыши можно собирать как сразу на срубе, так и на земле с последующим ее подъемом наверх. Первый вариант предпочтительнее, поскольку второй предполагает наличие специальной техники.

Обрешетка может быть как сплошной, так и состоять из брусков или досок, нашитых не вплотную друг к другу. Выбор способа обрешетки напрямую зависит от материала, которым будет покрываться крыша. Под металлочерепицу или рубероид нужен сплошной щит, а вот волновой лист из битума допускает наличие зазоров до 25 см.

Обрешетка

Следующий шаг — установка обрешетки, к которой впоследствии будет крепиться кровля. Строить ее начинают от конька к карнизу. Если в качестве покрытия будет использоваться мягкий материал (например, рубероид), то элементы обрешетки располагают с максимальной плотностью.

В случае если крышу будут покрывать кровельными листами (например, шифером), расстояние между досками можно установить до 40 см. Для формирования карнизного свеса обрешетку выносят за линию крайней стропильной фермы на 15-20 см. В качестве материала для обрешетки используют цельные деревянные доски. Важно, чтобы в них не было ни трещин, ни сколов.

Необычные крыши для бани

Допускается совмещение бани с другими постройками. Например, выгодным вариантом является баня с гаражом. Это позволяет сократить расходы на строительство и обеспечение обогрева. При составлении проекта необходимо учитывать следующее:

• уровень гидроизоляции в обоих помещения должен быть достаточным;
• выбирать кровлю нужно такую, чтобы уборка снега и льда не была затруднительной, лучше всего если это будет двускатная крыша;
• крыша со стороны гаража требует дополнительного гидроизоляционного слоя, это касается и смежной стены.

Баня может соседствовать и с домом. В этом тоже есть своё преимущество – не нужно будет делать длинный переход по улице, чтобы вернуться из бани домой. Есть несколько способов размещения бани:

• на цокольном этаже;
• в пристройке;
• в смежной комнате с ванной и туалетом.

Отдельная крыша для такой бани требуется, только если она располагается в пристройке. Помните, что при таком расположении на кровлю здания будут выходить одновременно две трубы, а значит, на крыше будет два отверстия. Поэтому очень важно продумать вентиляционную систему бани, в частности, сделать вентилируемую кровлю.

Очень оригинально смотрится баня, совмещённая с беседкой. Как правило, у такого здания общая крыша. Обычно её делают двускатной.

строительных материалов

Помните, что какая бы крыша ни была у вашей бани, к ней необходимо обеспечить доступ. Это позволит проводить периодический осмотр стропильной системы и кровельного покрытия, благодаря чему можно вовремя обнаружить протечки и деформации крыши, а значит, и вовремя устранить их.

Монтаж обрешётки

Как поставить крышу на баню правильно? Необходимо соблюдать все необходимые требования, чтобы конструкция была надёжной и прослужила не один десяток лет. После того, как установлены все несущие элементы крыши, приступают к монтажу обрешётки. Нужна она для закрепления финишного кровельного материала.

Установка обрешётки является предпоследним этапом монтажа крыши. Если строим крышу бани самостоятельно, необходимо правильно смонтировать обрешётку, иначе крыша может просто обрушиться под тяжестью снега или со временем может дать течь. Обрешётку можно набить сплошной или оставить зазоры, здесь всё будет зависеть от типа выбранной кровли. Если будет использоваться материал в рулонах, обрешетку набивают сплошной. Обязательные условия, которые необходимо соблюдать при монтировании обрешетки на кровле в бане своими руками:

• Первую доску прибивают от конька, постепенно спускаясь вниз;
• Торцы досок нужно подбирать с запасом не менее 20 см, чтобы при монтаже они выступали; такой метод поможет уберечь фронтон от атмосферных осадков.

Сплошную обрешётку можно использовать при покрытии крыши шифером и металлочерипицей. Можно оставить небольшой зазор, но не более 1 сантиметра между досками. Если используется профлист или шифер, зазор может быть и меньше.

Выводы

Исходя из вышеперечисленных достоинств и недостатков, можно сделать определенные выводы:

1. Каждый из представленных материалов, так или иначе, подходит для кровли односкатных или двускатных крыш. Есть отличия только в угле уклона. Например, для большей части листовых материалов угол уклона приравнивается 12 градусам, а для штучных – 20. Исключением является мягкая черепица, угол уклона которой от 12 до 90 градусов;
2. Наиболее дорогим материалом считается натуральное кровельное покрытие – керамическая черепица. Немного уступает ей металлочерепица;
3. К бюджетным вариантам можно отнести профнастил и ондулин. Довольно качественные материалы, а также экономны. В случае, когда уложиться в бюджет – самое главное, эти материалы прекрасно подойдут;
4. В процессе монтажа наиболее простой является укладка мягкой черепицы, поскольку и времени она отнимает меньше и справиться с ней сможет даже непрофессионал;
5. Наиболее экологически чистым является ондулин. Следом идет профнастил, ну а на самом последнем месте оказался шифер, поскольку содержание асбеста делает его небезопасным для человеческого организма.

Сделав анализ цен и видов материалов для кровли, делаем выводы: они все способны найти себе применение в том или ином сегменте.

Однозначного ответа на вопрос, чем лучше покрыть крышу бани – нет, поскольку каждый из материалов имеет свои особенности.

Однако самым главным остается то, что вне зависимости от выбранного материала, его качество должно полностью отвечать заявленному производителем.

Теперь вы знаете, чем лучше покрыть крышу бани.

Крыша бани своими руками.

Строительство любого здания своими руками достаточно трудоёмкий процесс, требующий предельного внимания и точности. Любая, на первый взгляд, мелочь может серьезно нарушить функциональность всей конструкции. Так, от строительства крыши бани зависит не только её внешний вид, долговечность, но и как она будет противостоять воздействию окружающей среды, а также сохранять жар и пар.

Какие бывают крыши

Прежде чем разобраться, как сделать крышу на баню, надо определиться, какая крыша вам подойдёт. Крыши бывают:

• плоские,
• односкатные,
• двухскатные без чердака,
• двухскатные с чердаком.

Плоские крыши на большей части России не устанавливают в силу климатических условий и не рациональности, но при желании застройщика вполне допустимы и просты в установке.

Односкатные крыши чаще делают на летних сооружениях. Их возведении требует меньше капиталовложений. Такие крыши удобны, если помещение бани располагается рядом с другим объектом, например, жилым домом. Ещё одно преимущество касается любителей садоводов: такая крыша не затемняет участок и её постройка позволяет хранить и сушить фрукты и овощи.

Двухскатная крыша на баню своими руками без чердака смотрится более роскошно, нежели односкатная, но больше подходит для летних бань.

Двухскатная крыша с чердаком требует больше усилий и точности, но результат того стоит. При соблюдении всех необходимых требований к застройке, такая крыша прослужит действительно долго и позволит защитить баню от негативного атмосферного воздействия.

Чердак создает воздушную подушку между баней и внешней средой, благодаря этому перепад температур ощущается не слишком сильно и материалы служат дольше.

К тому же, чердак используется либо как хозяйственное помещение, либо как развлекательное. Там устанавливается, к примеру, бильярд или оборудуется место для сушки банных веников.

Варианты покрытия крыши

Как построить крышу бани правильно? Для этого в первую очередь выбирается подходящеепокрытие.

Крыша бани своими руками делается из самого разнообразного материала, такого как:

• еврошифер,
• ондулин,
• металл,
• черепица.

Интересный вариант представляет собой зелёное покрытие. Он требует достаточного внимания от владельцев бани не только во время постройки, но и в период эксплуатации. Для этого используют дёрн, который укладывается, как двуслойное кровельное покрытие. Первый слой – корнями вверх, второй – корнями вниз. Внешней вид такой крыши достаточно необычен и красив, ухаживают за ней, как за обычным газоном.

Угол ската

Угол наклона крыши выбирается исходя из нескольких факторов: в зависимости от материала кровли, погодных условий, дизайнерских решений. Для односкатной крыши, смежной с другим зданием, выбирают угол наклона от 50-60°. Крыши без чердака могут иметь угол наклона до 10°.

В местах с сильными порывами ветра, особенно на открытой местности, угол наклона делают минимальным. В местах с обильными осадками – 45°.

В зависимости от материала кровли:

• металлическое покрытие — от 15 до 27°
• шифер — 27°
• рулонный материал, с небольшим весом — от 3 до 15°

 Технология строительства

Чтобы понять, как правильно сделать крышу бани, надо определить основные принципы постройки. Удобно представить крышу как пирог, который состоит из:

• мауэрлата,
• стропильных ферм,
• пароизоляции,
• обрешётки,
• гидроизоляции,
• кровельного покрытия.

Мауэрлат – деревянный брус, который соединяет стены постройки с самой конструкцией крыши. Брус содержит специальные гнезда, куда устанавливаются стропильные фермы.

Стропила – конструкция, состоящая из равных равнобедренных треугольников, стороны которых соединены перемычкой. Элементы треугольника: сторона стропильная нога, основание и соединяющая перемычка – ригель. Ригель крепиться чуть ниже вершины треугольника. Стропильные фермы собираются на срубе бани, но можно это делать и на земле.

Как построить крышу на баню без пароизоляции? Для этого применяют пароизоляционную плёнку, которая крепится с помощью мелких гвоздей или строительного степлера на стропила.

Обрешётка – конструкция из досок, обеспечивающая максимальное крепление кровли к каркасу (стропилам). Для рулонного покрытия обрешётка делается сплошная. Доски берутся разной длины, чтобы соединительные швы были не на одном уровне. Для покрытия их из шифера, битумного волнового листа, кровельного железа расстояние между досками может быть 15-25 см. Обрешётка должна выступать за края стропильной фермы на 15-20 см, чтобы защитить и помещение, и саму конструкцию крыши от внешних воздействий.

Зная ключевые моменты, как сделать крышу бани, конструкцию и обшивку крайних стропильных ферм лучше делать на земле. Обшивка делается или с вертикальным, или горизонтальным расположением досок.

Гидроизоляционный материал укладывается с помощью степлера на обрешётку.

Кровельное покрытие

Строим крышу бани из битумного волнового шифера, некоторые важные моменты:

• Укладку листов шифера начинают с задней стороны здания, снизу вверх.
• Первый ряд укладывается из трёх листов, на одном уровне с карнизом.
• Для последующего ряда листы шифера режут пополам, обеспечивая тем самым нахлест листов. Для резки используют циркулярную пилу с мелкими зубчиками, ножовку по дереву или лобзик.
• Листы шифера крепят к обрешётке со всех сторон, в том числе и при стыке листов друг к другу. Для закрепления одной волны шифера понадобятся около 20 шт. гвоздей.
• Для того, чтобы закрепить стыки листов на конце крыши используют уголок из кровельной стали, который крепиться с помощью саморезов.

 Потолок бани

Решая, как построить крышу на бане, продумайте элементы потолка. Потолок может быть:

• подшивной,
• панельный,
• настильный.

Подшивной потолок. Балки перекрытия обшивают снизу досками. Сверху укладывают пароизоляционный лист и утеплитель, например минеральную вату или пенополистиролом.

Панельный потолок. Берутся обычные панели ОСП или ЦСП и крепятся саморезами к балкам.

Настильный потолок. Доски укладываются на балки, сверху стелется пергамин, фольга, рубероид или другой пароизоляционный материал и утеплитель. Допустимо использовать подручные материалы, такие как торф, шлак, дёрн, опилки и другие.

как делается двухскатная крыша на сруб

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься вверх. Для того, чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того, чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Какой тип крыши выбрать

Если строительство бани ведется своими руками, на этапе разработки проекта возникает вопрос о выборе конфигурации крыши. Как правило, предпочтение отдается односкатной или двускатной конструкции, каждая из которых имеет свои преимущества.

Чтобы минимизировать расходы на строительство небольшой бани для эксплуатации в летний сезон, рекомендуется остановить выбор на возведении односкатной кровли. В этом случае чердачное помещение имеет скромные размеры (но его можно использовать для хранения материалов или каких-либо вещей). К преимуществам односкатной крыши можно отнести простой монтаж и минимальные финансовые вложения на приобретение и доставку материалов.

Монтаж двускатной кровли дает возможность построить баню с чердаком, пригодным для сушки веников, хранения банных принадлежностей. Просторный чердак или мансарда нередко используются для оборудования комнаты отдыха, бильярдной или гостевой спальни. Возведение утепленной двускатной крыши с прямыми или ломаными скатами позволяет создать комфортные условия для круглогодичного пользования баней .

К строительству крыши можно переходить сразу после того, как собран сруб или возведена коробка здания из блочных материалов. С основными этапами монтажа кровельного каркаса можно ознакомиться по видео в конце статьи.

Предлагаем ознакомиться Скамья для бани своими руками из дерева

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Установка двускатной конструкции

• 3 Способы установки стропильных ног
• 4 Стропильная система для двухскатной кровли
• 5 Стропильная конструкция для односкатной крыши

Крыша для брусовой бани, двускатная.

Стропильная систем крыши бани собранная из бруса

Конструкций крыш для бани много, но за основу всегда берут стандартную из 2 элементов: стропильная несущая основа и кровля, крепят которую на обрешетку с гидроизоляцией. По функциональности можно разделить крыши на: с чердачным перекрытием и без. Первый вариант сложнее в сборке, но зато баня станет функциональные.

При строительстве односкатной крыши необходимо создать такой угол уклона, чтобы в период дождей с плоскости кровли легко скатывалась вода, а в зимний период не накапливался снег. Таким образом, данный параметр должен составлять не менее 20°. Оптимальным считается угол наклона стропил в 35°, а для снежных районов – 45° и более .

Чтобы установка стропил была выполнена под требуемым углом, следует обеспечить необходимый перепад высот между опорами. Это можно сделать двумя способами :

• одна из стен должна превышать по высоте вторую;
• на одной стороне коробки здания монтируется опорная конструкция.

Первый вариант обычно применяется при строительстве своими руками стен из штучных материалов. Второй вариант пригоден для любых случаев: сооружение получает фронтон, зашитый досками или другим листовым материалом. Опорой под стропила служит прогон, закрепленный на стойках.

Стропила при возведении односкатной крыши перекрывают собой пролет по длине здания. Установка стропил без подпорок ведется при длине пролета до 4,5 метров. Чтобы сделать кровлю надежной, стропила монтируются с шагом 60 см (конкретный размер промежутка от расчетных нагрузок на кровлю и сечения материала). Если размер пролета превышает 4,5 метра, требуется установка подкосов .

При монтаже крыши своими руками стропила необходимо крепить верхним и нижним концом к опорному брусу. Чтобы обеспечить плотный контакт, в стропильной ноге следует сделать специальные вырезы. В качестве крепежных элементов применяются металлические пластины, гвозди, проволока.

При обустройстве односкатной кровли следует выполнить вынос стропильных ног за пределы каркаса на 30-50 см. Это позволит обеспечить защиту внешних стен от атмосферных воздействий.

Стропильные ноги наслонной системы верхними концами крепятся к коньковому прогону. Чтобы расположить данный элемент строго в горизонтальной плоскости, необходимо поставить опорные стойки, проверить их расположение и высоту. В первую очередь, выполняется установка стоек на фронтальных стенах, а затем по горизонтально натянутому шнуру проверяется правильность установки остальных элементов.

Наслонные стропила крепятся гвоздевым соединением к коньковому прогону. Нижняя часть упирается в мауэрлат, верхний венец сруба или опорную балку. Чтобы предотвратить смещение стропильной ноги, необходимо сделать врубку или ставить подшивной брус. Металлические уголки предотвратят боковое смещение стропил .

Чтобы сделать каркас крыши, используя висячую систему стропил, необходимо изготовить несколько стропильных ферм и поставить их на стены. Размер конструкций зависит от угла наклона скатов и длины пролета. Стропильные ноги соединяются попарно с креплением в коньке, которое обычно выполняется встык (с применением накладок из металла или дерева), методом врубки или внахлест с болтовым соединением. Сделать висячие стропильные фермы жесткими и снизить распорные нагрузки на стены позволяют затяжки и ригели – горизонтальные перемычки.

В случае, если каркас бани представляет собой свежий сруб, стропила рекомендуется ставить на скользящие опоры и использовать шарнирное крепление в коньке. В процессе усадки коробка сооружения меняет свои геометрические размеры, что может привести к деформации крыши. Если поставить специальные металлические крепежные элементы, стропильные ноги получат определенную степень свободы, что позволит избежать изменения формы и размера кровли.

В верхней части стропила соединяются болтом или с использованием специальной шарнирной металлической пластины. Следует учитывать, что повышенная влажность и температурный режим бани существенно сказываются на интенсивности и количестве циклов сжимания-расширения деревянных конструкций постройки, включая стены и стропильную систему.

Перед тем как ставить стропильную конструкцию своими руками, обустраивая крышу бани, важно выполнить необходимые расчеты и определить размер всех элементов системы. Если постройка имеет стандартные размеры и конфигурацию, можно воспользоваться унифицированными данными из справочных таблиц или онлайн калькулятором. Подробная видео инструкция поможет определиться с выбором технологии монтажа, чтобы собрать и установить надежный каркас крыши.

Похожие новости

Прежде всего, необходимо рассчитать правильный уклон для крыши. Он должен быть таким, чтобы с нее легко скатывались осадки:

• минимальное значение – 20 градусов;
• оптимальное – 35 градусов;
• для снежных районов рекомендовано 45 градусов.

Перепад высот для устройства кровли можно получить следующим образом:

• сделать одну стену выше другой;
• смонтировать опорную конструкцию на одной из стен.

Более устойчивым является первый вариант, но его чаще всего используют. Если баня сделана из пеноблоков или кирпича. Второй вариант более практичный, при нем вы получите фронтон, который нужно зашить досками. Для опоры стропил используется прогон, крепящийся к стойкам.

Стропилами здание перекрывается по длине. Под них не нужно использовать подпорки, если длина пролета не достигает 4,5 метра. В противном случае необходимо устанавливать подкосы. Шаг между стропилами должен быть не более 60 сантиметров. Верхним и нижним концом части стропильной системы крепятся к опорам при помощи металлических пластин и саморезов. Можно использовать метод выпила, тогда основа для крыши будет жестче.

Для изготовления висячей системы используются стропильные фермы, которые закрепляются на мауэрлате и для жесткости дополняются перемычками – затяжками и ригелями. В коньке они соединяются между собой встык. Если баня представляет собой свежий сруб, то крепление в коньке должно быть шарнирным, чтобы при усадке кровля не деформировалась. Легче всего понять, как возвести двускатную крышу, если обратиться к видеоинструкции и схемам готовой стропильной системы.

Предлагаем ознакомиться Как правильно конопатить сруб из бревна || Как правильно конопатить сруб из бревна

В роли бани обычно выступает небольшой сруб из бревна или бруса. В качестве материала для строительства рекомендуется использовать древесину сосны, кедра или лиственницы, обладающие целебными свойствами и высокой устойчивостью к влаге. Так как поверхность крыши имеет достаточно большую площадь, через нее уходит достаточно много тепла.

• Односкатную. По сути каркас односкатной кровли состоит только из мауэрлата и стропил, формирующих плоскость ее единственного ската. Рекомендованный уклон крыши такого типа для средней полосы России составляет 10-25 градусов. Главные плюсы односкатной кровли – простая, быстрая установка и экономия материалов. Недостатком этого варианта считают невозможность оборудования нормального чердачного помещения.

Баня с односкатной кровлей

Стропильный каркас односкатной кровли

Строение каркаса — что нужно установить на баню

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

В состав каркаса входят следующие элементы:

• Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
• Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
• Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
• Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
• Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Стропила для бани: рекомендации по установке своими руками

В зависимости от размеров бревенчатой бани крыша может быть односкатной и двухскатной. При этом перед строительством нужно решить, будет ли подкровельное пространство жилым или нет. Чтобы понять, как необходимо установить стропила на баню, стоит рассмотреть особенности разных видов кровли.

Виды крыш для бани

Если создание бани происходит без помощи профессиональных строителей, перед владельцем участка встает вопрос о выборе типа кровли. Такие конструкции разделяются на односкатные и двухскатные.

Первый тип выбирается в случае, если количество денег на строительство бани ограничено. Часто чердак бани используется для хранения различных предметов. К преимуществам такого типа кровли можно отнести высокую скорость возведения и низкая стоимость всей конструкции. Недостатком односкатных крыш являются низкие теплоизоляционные характеристики. Во время строительства конструкции необходимо правильно подобрать угол наклона, чтобы дождевая вода быстро уходила с поверхности.

Создание двухскатной кровли дает возможность создать строение с чердаком, который может быть достаточно большим для сушки веников и хранения множества предметов. Также подкровельное пространство можно превратить в комнату отдыха. Утепление крыши позволяет создать комфортные условия для использования строения в любое время года.

Стоит помнить, что строительство крыши следует начинать сразу же после того, как закончено возведение сруба. Чтобы правильно создать крышу, необходимо ознакомится с основными этапами ее создания и знать, из каких элементов состоит конструкция. Перед началом работ важно создать схему, на которой будут отображены все элементы системы.

Опоры для стропил

В качестве основного строительного материала, из которого можно построить баню, могут выступать:

• кирпичи;
• газобетонные блоки;
• бревна.

Чаще всего используются бревна. При желании можно создать рубленый сруб своими руками из необработанных бревен, но лучшим вариантом является приобретение готового сруба, элементы которого пронумерованы.

Важно! Если бревна не были обработаны, это следует осуществить до того, как сделать конструкцию.

После выбора типа кровли нужно подумать об опоре для стропил. Стропильная система закрепляется либо на мауэрлате, либо на балках перекрытия, которые опираются на верхнюю часть стен. Если строение создается из бруса, закрепление происходит на верхнем венце конструкции.

Мауэрлат представляет собой брус, необходимый для равномерного распределения нагрузки. Во время монтажа мауэрлата необходимо позаботиться о создании надежной гидроизоляции из битумного материала. Если строение является небольшим и крыша не создаст большую нагрузку, можно не создавать железобетонный пояс со шпильками для крепления мауэрлата.

Перед созданием крыши деревянной бани необходимо проверить все элементы верхнего венца строительным уровнем и при необходимости исправить дефекты. Балки перекрытия бани могут укладываться несколькими способами:

• закрепление торцов балок на верхнем венце;
• укладка поверх стен с выходом за их пределы;
• затяжки стропил кровливыступают в роли балок.

Стропильная система кровли бани состоит из множества элементов, таких как ригели, стойки, затяжки, подкосы и перемычки. Благодаря дополнительным элементам можно усилить конструкцию и увеличить ее жесткость. Стоит помнить, что стропила и остальные деревянные элементы кровли изготавливаются непосредственно на строительной площадке.

При создании односкатной кровли бани необходимо создать такой угол наклона, при котором на конструкции не будет происходить скопление снега. Он должен быть не меньше 20 градусов. Оптимальным считается угол, равный 35 градусам. Стоит помнить, что при создании бани в снежных районах необходимо делать крышу под углом 45 градусов.

Перепад высоты между опорами кровли создается двумя способами:

• создание стен разной высоты;
• сборка опорной конструкции.

Первый вариант используется в случае, если строение возводится из штучных материалов. Второй подразумевает создание фронтона, зашитого досками. Стоит помнить, что если длина стропил превышает 4,5 м, необходимо установить подпорки для укрепления конструкции. Чтобы кровля была более надежной, необходимо устанавливать стропила с шагом 60 см.

Во время монтажа крыши стропила односкатной конструкции закрепляются верхним и нижним концом на опорном брусе. Чтобы контакт был более надежным, стоит сделать в брусе вырезы.

Проект крыши зависит от площади здания и веса материал, который будет использоваться для защиты кровли от осадков. Также важно учитывать ветровые и снеговые нагрузки на строение. Чаще всего стропила двускатной крыши изготавливаются из обрезной доски сечением 40х150 мм.

Во время расчета размеров всех элементов крыши необходимо учитывать следующие параметры:

1. Высота конька. На кровле с большим уклоном не будет задерживаться снег, но для ее создания потребуется большее количество материала.
2. Оптимальная длина стропил. Напуск на козырек должен быть не менее 30 см. Это необходимо для отвода влаги от стен.
3. Тип крепления балок в коньке. Между собой такие элементы кровли могут соединяться металлической пластиной или деревянным бруском. Также часто используется метод соединения врубкой, при котором соединение происходит при помощи болтов.

Правильно рассчитав параметры будущей кровли можно создать надежную конструкцию, которая будет эксплуатироваться несколько десятков лет без появления деформаций.

Стропильная система описываемого типа кровли подразумевает использование стропил висячего или наслонного типа. Второй вариант выбирается владельцами загородных участков только в случае, если строение имеет большие размеры и построено с внутренними несущими стенами. Крышу с наслонными стропилами можно создать своими руками, не привлекая профессиональных строителей.

Стропила наслонной системы верхними концами закрепляются на коньковом прогоне. Чтобы этот элемент располагался горизонтально, необходимо установить стойки и проверить все части конструкции при помощи строительного уровня.

Сначала происходит установка стоек на стенах. После этого по натянутому шнуру определяется расположение остальных элементов стропильной системы. Наслонные стропила закрепляются на коньковом прогоне при помощи гвоздей.

Важно! Чтобы стропильные ноги не смещались из-за воздействия внешних факторов, необходимо ставить подшивной брус. Для предотвращения бокового смещения используются уголки из металла.

Чтобы сделать каркас кровли, необходимо создать несколько стропильных ферм и собрать их на стенах. Размер кровли зависит от таких параметров, как угол наклона и длина пролета. Чтобы создать висячую систему стропил, нужно соединить стропила попарно в коньке. Часто такое соединение производится при помощи металлических накладок или методом врубки.

Предлагаем ознакомиться Бани из бруса с мансардой и террасой

Уменьшить распорные нагрузки можно при помощи затяжек и горизонтальных перемычек. Стоит отметить, что во время усадки дома кровля может деформироваться. Чтобы избежать подобных проблем, стоит использовать специальные металлические крепления. Благодаря таким подвижным элементам стропильные ноги получают некую степень свободы и во время искажения конструкция сохраняет свою форму.

В верхней части стропила кровли соединяются при помощи шарнирной металлической пластины. Также часто соединение осуществляется при помощи болтов. Стоит отметить, что повышенная влажность и частое изменение температуры в бане приводят к увеличению интенсивности сжимания и расширения постройки. Важно помнить, что сделанную конструкцию стоит покрыть защитными составами, так как при постоянном воздействии пара дерево будет быстро разрушаться.

Заключение

Перед проведением работ по созданию стропильной системы необходимо выполнить расчеты, чтобы точно определить размеры всех элементов конструкции. Во время создания чертежа необходимо учитывать нагрузку, которую оказывает кровля на баню.

Чтобы понять, как происходит создание стропильной системы, стоит посмотреть представленное видео.

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

Баня с функцией гостевого дома

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

• постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
• временные. Ветровые и снежные нагрузки, вес рабочих;
• стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.

Опора для стропил под баню

Чаще всего для обустройства стенок бани используется сруб из брусьев/бревен. Также распространенными стеновыми стройматериалами для возведения бани являются блоки из газобетона, кирпич и другие штучные стройматериалы. На предварительно подготовленном участке сруб несложно возвести самостоятельно из готовых деталей, либо собрать его из приобретенной древесины и обрезать каждый элемент.

Если у бревен/брусьев для монтажа конструкции сруба отсутствует защищающая спецпропитка, все деревянные элементы перед установкой обрабатываются огне- и биозащитными веществами.

После выбора типа возводимой кровли нужно обеспечить будущей стропиловочной конструкции надежную опору. Отвечая на вопрос — как крепить стропила на баню, нужно знать, что система стропилин должна опираться и крепится к мауэрлату/к балкам перекрытия, которые опираются, в свою очередь, на верхушки стенок. Если крыша на баню устанавливается на деревянный сруб, мауэрлатом является самый верхний ряд (венец) балок/бревен конструкции.

Мауэрлат возводится из деревянных толстых досок или брусьев, размещаемых на стенках. Он обеспечивает распределять вполне равномерно нагрузку всей кровельной конструкции на стенки и, дальше, вплоть до фундамента-основы строения.

Варианты крепления стропильной ноги к мауэрлату

Важно в процессе монтажа деталей мауэрлата применять надежные гибкие гидроизоляционные стройматериалы на битумной основе. На небольших по размеру банях, или если их кровля имеет незначительную массу (не создавая больших нагрузок) в верхней части стенок можно не обустраивать специальный армпояс, с размещенными в нем шпильками для крепежа мауэрлата. В таком случае в самые верхние ряды стеновых элементов вмуровываются отрезки металлической прочной катанки-проволоки. Эти отрезки скручиваются вокруг деталей мауэрлата, закрепляя его и предотвращая его перемещения. К стенкам детали мауэрлата также могут крепиться анкерами.

Каркас бани, представляющий собой деревянный сруб, необходимо подготовить к размещению на нем деталей конструкции крыши. Следует провести проверку расположения деталей верхнего венца строго по горизонтали и, при наличии, ликвидировать отклонения.

Балки или бревна перекрытий размещаются в несколько способов:

Стропиловочная конструкция может включать множество деталей. Для возведения стропиловочной конструкции для банной кровли могут потребоваться:

Вспомогательные детали обеспечивают усиление конструкций, создавая нужную жесткость у подкровельного каркаса.

Важно: стропилины и другие деревянные детали под нужные размеры изготавливают прямо на стройплощадке.

Чем покрыть крышу бани недорого и качественно: обзор кровельных материалов

Для начала разберемся с типами крыш. Небольшая, вынесенная за пределы главного здания баня, может иметь одно- или двухскатную крышу. Более редкий вариант плоской кровли условно отнесем к односкатным.

Односкатная крыша

Отличное решение в тех случаях, когда баня сделана в виде пристройки к основному зданию. Такая конструкция отличается простотой и дешевизной. К недостаткам можно отнести отсутствие полноценного чердака, а значит, и возможности обустройства дополнительных помещений для отдыха или хранения инвентаря.

Двухскатная крыша

Требует большего внимания, больше материалов и финансовых вложений, но предоставляет гораздо более широкие декоративные и бытовые возможности. Двухскатную крышу можно покрыть любым кровельным материалом, в то время как для односкатной крыши выбор ограничен. Под такой крышей можно оборудовать просторный холодный чердак или комфортную мансарду – оба помещения обязательно будут востребованы.

Тип кровельного покрытия

Нет особой разницы в выборе кровельного покрытия для бани, гаража или хозяйственной постройки – несмотря на то, что внутри бани жарко и влажно, температура и влажность практически не затрагивают кровлю и подкровельное пространство. Конечно, при условии грамотной паро- и теплоизоляции изнутри.

Однако, чтобы правильно выбрать кровельное покрытие, все же недостаточно просто спросить у домочадцев, что им больше нравится. Необходимо учесть такие параметры, как угол наклона кровли и географическое местоположение объекта (а значит, величину снежной и ветровой нагрузки). Кроме того, нужно продумать расположение труб на крыше – оно также накладывает некоторые ограничения на тип кровельного покрытия.

Если в регионе, где вы собираетесь строить баню, высокая снеговая нагрузка, а в межсезонье нередки ливневые дожди, то наклон кровли должен быть как можно больше, чтобы не перегружать ее скоплением снега и воды. В идеале – 45-60°.

Если же в регионе строительства часто дуют сильные ветра, то кровля, наоборот, должна быть как можно более плоской, так как чем меньше наклон – тем меньше парусность покрытия. Оптимальный угол в этом случае – 9-20°.

На территории нашей необъятной страны очень много регионов, где значения и снеговой, и ветровой нагрузки выше средних. Там стоит соблюсти «золотую середину» и предусмотреть угол наклона кровли 20-45°.

Определившись с проектом кровли и углом ее наклона можно перейти к рассмотрению конкретных кровельных покрытий.

Как сделать двухскатную крышу — Строительство саун и бань

 Содержание

1. Устройство двухскатной крыши
2. Строительство двухскатной крыши
3. Двухскатная крыша своими руками: видео – инструкция

Устройство двухскатной крыши

Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

• Кровля.
• Обрешетка и контробрешетка.
• Коньковый прогон.
• Стропила.
• Мауэрлат.
• Стойки.
• Раскосы и диагональные связи.

Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. Наша компания, осуществляющая ремонт и монтаж кровли в Одинцово рекомендует в таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли.  Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео

Строительство двухскатной крыши

Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству. Наша компания выполняет все эти работы, подробнее на странице ремонт домов  в Одинцово.

Возведение стропильной конструкции

Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.

Изоляция двухскатной крыши

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем  укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

• Теплопроводность должна быть, чем ниже, тем лучше.
• Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
• Устойчивость к влаге. Чем она выше, тем лучше.
• А также на пожароопасность и экологичность материала.

Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.

Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.

Двухскатная крыша своими руками: видео – инструкция

проекты конструкций, виды, чем покрыть

Чтобы крыша бани прослужила долго, необходимо соблюдать все правила и нормы. Здесь важны все элементы строения, а венцом его обязательно остановится крыша бани. А какие правила строительства этого элемента существуют? Как сделать так, чтобы крыша надежно защищала баню и служила как можно дольше?

Крыша бани — немного о самой конструкции

Крыша бани, как и у любого другого строения, играет важную роль. Она защищает от атмосферных явлений. Если крыша сделана правильно, то баня простоит очень долго. Но такое строение имеет свою специфику, которую необходимо обязательно учитывать при строительстве кровли. Здесь постоянно повышенная влажность и перепады температур, про это забывать нельзя.

Двускатная крыша бани

В первую очередь необходимо разобраться с тем, какие бывают виды крыш бань. Как правило, используется:

• односкатные;
• двухскатные;
• сложные многоскатные.

Чаще всего прибегают к двухскатному варианту. Такая крыша более надежно защищает строение. Односкатная кровля используется в том случае, если баня непосредственно примыкает к дому. Но в любом случае необходимо правильно выбрать угол наклона ската. Для двухскатной крыши он должен быть более 45 градусов. Если используется односкатный вариант, то угол может лежать в пределах 10 – 60 градусов. Тут все будет зависеть от используемого для кровли материала.

Сложные многоскатные крыши имеют свои преимущества. Самым важным из них является улучшение внешнего вида всего строения. Конечно, многоуровневая кровля выглядит красиво, но вот ее монтаж довольно сложный. К тому же такая конструкция потребует от вас больших затрат. Поэтому многоскатный вариант используется редко.

Еще один важный момент – это наличие чердачного помещения. Большинство специалистов склоняется к мнению, что оно должно быть. Во-первых, в этом случае потолок бани будет служить дополнительной опорой для крыши. Во-вторых, улучшить вентиляция кровли, что напрямую влияет на срок ее службы.

Можно выполнить соединить потолок бани с конструкцией крыши. В этом случае монтажные работы будут простыми, да и денег потребуется меньше. Но в этом случае стоит учитывать рекомендации от специалистов. Чтобы ваша баня простояла долго, а ее эксплуатация не приносила вам проблем, безчердачные конструкции можно устанавливать при площади помещения не более 12-16 квадратных метров.

Устройство крыши бани

Рассматривая проекты крыши бани, стоит понять принцип ее устройства. Сама конструкция состоит из двух основных элементов – это стропильной системы и кровельного «пирога». Первый выполняется из деревянных досок и брусьев. Стропила соединяются или стягиваются между собой в прочную конструкцию.

В кровельный «пирог» входят несколько слоев:

• обрешетка;
• паро- и гидроизоляция крыши;
• теплоизоляция;
• кровельный материал.

Обрешетка делается из досок. Она может быть сплошной или в виде решетки. Выбор типа обрешетки во многом зависит от используемого кровельного материала. Если используете мягкий вариант, то настил делается сплошным. В остальных случаях доски (или брусья) в обрешетки монтируются на расстоянии друг от друга.

Крыша бани – это важный элемент. Как и в любом другом строении, она защищает все строительные элементы от атмосферных явлений. Для бани используют односкатные или двухскатные крыши. Чаще всего используется второй вариант. Односкатная крыша применяется если баня является пристройкой к дому. Желательно сделать чердачное помещение. Оно обеспечит лучшую вентиляцию. Но для небольших бань (не более 16 квадратов) можно обойтись и без чердака. Сама конструкция банной крыши несильно отличается от обычной. Все та же стропильная система и кровельный «пирог».

Чем покрыть крышу бани?

Отвечая на вопрос о том, как сделать крышу на бане, вы обязательно столкнетесь с проблемой выбора кровельного материала. Современные производители предлагают большой выбор. Можно использовать листовой, рулонный или любой другой тип материала. Но тут многое будет зависеть от следующих факторов:

1. Какой уровень осадков в вашем регионе.
2. Угол наклона скатов и конструкция самой крыши бани.
3. Используемый кровельный материал на соседних строениях.

От уровня осадков зависят гидроизоляционные свойства материала. Чем больше дождей, тем надежней и долговечней должна быть кровля. Угол наклона также влияет на выбор материала. Например, рубероид можно укладывать при пологой крыше. А вот при использовании шифера угол должен быть не менее 20 градусов.

Ну и конечно стоит обращать внимание на материал, которым покрыта кровля на соседних зданиях. Если ваша баня будет стоять поодаль, то этот факт не столь важен. Совершенно другое дело, если она является продолжением вашего дома. Тут лучше использовать один и тот же материал, чтобы не испортить внешний вид.

Чем покрыть крышу бани?

Для покрытия крыши бани можно применить:

• рубероид – самый дешевый вариант. Но стоит помнить, что срок службы такого материала не более 10 лет. После этого вам обязательно придется делать ремонт крыши или полную замену слоя рубероида;
• шифер – это еще один из популярных материалов для бань. Он стоит недорого и обладает достаточно большим сроком службы (более 20 лет). Но вот внешний вид такого покрытия будет не на самом высоком уровне;
• профнастил и металлочерепица. Такой кровельный материал сегодня становится довольно популярным. Он служит очень долго (50 и более лет), имеет привлекательный внешний вид и отличные гидроизоляционные характеристики. Но есть и минусы. Во-первых, стоимость профнастила и металлочерепицы гораздо выше, чем у шифера и, тем более у рубероида. Во-вторых, материал обладает плохой шумоизоляцией. Во время дождя будет стоять довольно приличный грохот;
• мягкая черепица и ондулин. Это еще один вариант современного кровельного материала. Служит такое покрытие так же, как и металлочерепица. При этом обладает привлекательным внешним видом и ниже, чем у материала из металла, стоимостью. Кроме этого, ввиду своей эластичности, монтаж мягкой черепицы и ондулина легок, с ним без проблем может справиться один человек.

Рассчитывая свои расходы на кровлю крыши бани, стоит учитывать не только стоимость самого материала, но и других дополнительных слоев. Так, при использовании рубероида, мягкой черепицы и ондулина, необходимо создавать сплошную обрешетку. Это может удорожить всю конструкцию. К тому же сплошная обрешетка создает дополнительную нагрузку на стропильную систему.

Для покрытия крыши бани можно применять самые разнообразные материалы. Тут многое будет зависеть от ваших финансовых возможностей и характеристик кровли соседних зданий. Если баня расположена близко к дому, то лучше покрыть ее тем же материалом, что и само основное здание. Так вы не ухудшите внешний вид. Ну а для отдельно стоящей бани можно применить любой материал. Если средств недостаточно, то приобретите рубероид. А если вы хотите чтобы ремонтом крыши не заниматься десятки лет, то лучше использовать металлочерепицу или мягкую черепицу. Этот материал будет надежно защищать баню многие десятилетия.

стропил в баню: как их сделать на двускатной и скатной крыше? Способы установки стропильных систем своими руками

Каждый владелец частного дома или дачи мечтает о качественной бане на участке. Зачастую строительство ведется своими силами без привлечения специалистов. Действительно, сделать это несложно, но нужно иметь некоторые знания в этой области.

В статье рассмотрены наиболее распространенные варианты крыши бани, описаны их основные особенности, преимущества и недостатки .А также уделено внимание порядку монтажа стропильной системы для основных видов кровли.


Какую крышу выбрать?

При строительстве бани особое внимание необходимо уделить ее кровле. Он должен быть прочным, хорошо выдерживать конденсацию пара, который поднимается из парилки и оседает на внутренней стороне кровли. Чтобы крыша прослужила как можно дольше, есть смысл уложить гидро- или пароизоляцию. Современные производители предлагают большой выбор качественных строительных материалов, которые можно использовать для этой цели.

Однако важную роль играет и форма крыши сауны. Поскольку большинство современных саун строят из дерева, их можно покрыть любым типом крыши. При выборе формы крыши следует учитывать следующие характеристики:

• близость бани к жилому помещению;
• погодные условия и температурные режимы местности, в которой будет располагаться здание;
• тип грунта и прочность фундамента бани;
• технические характеристики здания.


Обзор видов

В процессе строительства бани встанет вопрос выбора типа кровли. Это один из основных строительных элементов, поэтому к нему предъявляются особые технические требования. Форма крыши для бани может быть:

• односкатный;
• фронтон;
• многоскатный.

Каждый из перечисленных вариантов имеет свои особенности, которые следует учитывать при строительстве.В настоящее время наиболее распространены первые 2 типа.

Такие крыши не вызывают затруднений при строительстве; они хорошо выполняют свои основные функции по защите от влаги снаружи и сохранению тепла изнутри.


Внешний вид односкатной бани представляет собой плоскость, расположенную под наклоном 10-20 градусов. Такая крыша не имеет конька. Строительство скатной крыши не представляет сложности; это можно сделать довольно быстро. Существенным преимуществом будет также то, что этот вариант является наиболее бюджетным и требует минимальных финансовых затрат.

Этот вид кровли будет оптимален для небольших комнат или бань, расположенных в непосредственной близости или примыкающих к дому . Единственный недостаток – за счет образовавшегося угла значительно уменьшится чердачное пространство. А также по теплосберегающим свойствам она будет уступать другим видам кровли.

Фото

Стандартной для бани считается двускатная крыша. Он эффективно выполняет свое назначение и прост в изготовлении. Затраты на такую ​​крышу также невысоки – нужно только выбрать качественный материал .Двускатная крыша отличается расположением конька. Он может располагаться ровно посередине или смещаться в любую сторону. Такая крыша не подходит для маленьких помещений, она будет смотреться громоздко и не очень уместно. Для стандартных или больших бань оптимальным вариантом будет двускатная крыша.

Многоскатная форма практически не используется при строительстве бани своими силами, так как создать ее самостоятельно достаточно проблематично, можно допустить множество технических ошибок, что в итоге приведет к необходимости привлечения специалистов.


Установка стропильной системы

Для возведения стен бани целесообразно использовать сруб из бревна или из бруса. Дерево – самый практичный, прочный и натуральный материал для бани . Такую основу несложно сделать своими руками, предварительно расчистив и подготовив участок. Блок-хаус можно собрать из готовых материалов или самостоятельно обработать каждую деталь будущей бани. При подготовке деревянных деталей для сруба необходимо обратить внимание, пропитаны ли они специальным защитным средством.

Если этого не сделал производитель, не составит труда обработать древесину самостоятельно . Это требуется для того, чтобы материал не подвергался негативному воздействию высоких температур и влаги. На этом этапе важно установить надежную опору для дальнейшего крепления к ней кровли. Многочисленные справочники и схемы помогут правильно установить фундамент и поставить сруб.


Когда фундамент и стены установлены, необходимо определиться с типом крыши будущей бани, а затем приступить к подготовке каркасного основания . Часто возникает вопрос, как крепить стропильную систему к рубленой бане. Нужно понимать, что он должен опираться на основание – мауэрлат, который, в свою очередь, крепится непосредственно к вершинам стен. Она должна быть сделана из досок или толстого деревянного бруса. Только так можно равномерно распределить нагрузку на стены и фундамент здания. Для большей устойчивости кровли требуется прикрепить к стенам специальный армированный пояс, в который вмонтированы специальные крепления для мауэрлата.

Без него можно обойтись только в том случае, если ванна имеет компактные размеры и ее крыша выполнена из легких материалов . Вместо армопояса иногда применяют анкерные болты, которые также хорошо выполняют функцию дополнительной опоры. Для большей надежности можно использовать дополнительные детали – затяжки, стойки, перемычки и многое другое. Рекомендуется собирать на земле – так работа будет быстрее и безопаснее.

Чтобы процесс изготовления ванны не затягивался, есть смысл работать не в одиночку, а привлечь 2-3 помощников.


Односкатный

При выборе данного типа кровли нужно правильно рассчитать угол ее ската. На крыше не должен скапливаться снег или застаиваться вода, так как рано или поздно в здание просочится ненужная влага . Если баня расположена в местности, где редко выпадают осадки, то можно обойтись уклоном в 30-35 градусов, если часты снегопады и ливни, то угол следует увеличить до 45-50 градусов. В любом случае скат не должен быть абсолютно ровным или наклоненным под тупым углом.

Крепление стропил к стенам бани следует производить следующим образом: в первую очередь необходимо заранее рассчитать, каков будет уклон крыши, и соорудить несущую конструкцию с необходимой разницей в высота. Далее необходимо установить под стропила прогоны — горизонтальные балки, которые одновременно будут придавать жесткость конструкции и распределять нагрузку на опоры .


Стропила должны покрывать весь пролет здания. Дополнительные опоры нельзя использовать, если площадь ванны менее 4,5 м2. В противном случае необходимо использовать так называемую стропильную ногу — скошенный брус, дополнительно поддерживающий крышу . Стропила крепятся к несущей стене снизу и сверху. Чтобы обеспечить более плотный контакт между деталями, на них можно сделать специальные вырезы.

Длинные стальные гвозди и жесткая проволока используются для соединения . При сооружении скатной крыши необходимо следить за тем, чтобы крыша выступала за границы стен на несколько сантиметров.Это защитит сруб от лишней влаги и солнечных лучей.


Фронтон

Прежде чем строить такую ​​крышу, нужно решить, как будут применяться стропила. Самыми простыми в изготовлении являются висячие или наслонные стропила . Для бани, внутри которой находится несущая стена, есть смысл выбирать наслонный тип. Верх стропил крепится к прогону или коньковому брусу. Для устойчивости конструкции на этом этапе имеет смысл использовать опорные стойки, правильно распределив их по высоте.

Сначала опоры крепятся к стенам здания, затем по горизонтальной полосе . Стропила прибиваются к коньку крыши. Излишних проемов в нижней части крыши следует избегать, так как в дальнейшем они негативно отразятся на деревянном каркасе. Поэтому крепить стропила к стенам лучше врезным методом с одним или двумя зубьями (шипами).

Чтобы детали не съезжали в сторону, стоит дополнительно установить металлические уголки.


Для того, чтобы построить висячую стропильную конструкцию, необходимо изготовить несколько стержней (строительных ферм) и прикрепить их к основанию крыши . Их размер и количество зависят от площади строения и угла наклона. После этого поочередно устанавливаются стропила, закрепляются к коньковому брусу встык врезкой или вкручиваются болтами. При строительстве висячих ферм следует использовать дополнительные приспособления – затяжки и перемычки.

Придают дополнительную жесткость и устойчивость крыше . Стропила крепятся к бане из сруба с помощью скользящих опор – специальных деталей, которые надежно прикрепляют крышу к основанию, но при этом позволяют оставить небольшое пространство для усадки постройки. Это поможет избежать деформации ванны, которая может возникнуть со временем. Крыша крепится к верхней балке петлями или специальными болтами.


О нас — Green Gable Roofing & Exteriors

Большинство из нас не думают о крыше над головой, пока она не протекает, не выглядит уродливо, или пока не обрушится один из тех сильных градов, за которыми следует множество продавцов, которые немедленно начинают стучать в наши двери, говоря нам, что они могут «дать нам бесплатную крышу.Эта практика стоила жителям Колорадо страховых взносов в миллионы долларов только за последние несколько лет. Эти продавцы, стучащие в дверь, — это те самые люди, которые скажут вам, что ваша страховая компания остается в бизнесе, отклоняя ваши требования, и что они (кровельная компания) здесь, чтобы бороться за вас. По моему опыту в качестве бывшего страхового агента, а теперь владельца кровельной компании, я обнаружил, что страховые компании очень охотно платят за ущерб, который действительно существует, но не готовы платить за то, что не покрывается полисом, например, «износ». & рвать.

Замечали ли вы, что ваши взносы по страхованию жилья удвоились или более за последние 6 лет? Существует прямая зависимость от стука кровельщиков в дверь и вашей страховой премии. Возможно, вы этого не знаете, но страховые компании редко безубыточны по страхованию домовладельцев в этом штате. Он считается «лидером убытков», чтобы сохранить вашу автостраховку (наиболее прибыльный из страховых продуктов) с ними в течение более длительного периода времени. Когда дело доходит до страхования имущества, важно иметь клиентов в течение длительного времени.В результате их цель — хорошее обслуживание клиентов, что означает оплату за то, что покрывается… часто даже больше. Распространение продавцов, выбивающих двери в некоторых кровельных компаниях, неизбежно увеличивает стоимость страховки вашего дома

.

Выбирая кровельную компанию для своих нужд, спросите себя: «Эта компания действительно заботится о моих интересах или просто пытается продать другую крышу?» Один из простых способов сделать это — попросить кровельную компанию предоставить сертификат страхования ответственности.Если они этого не предоставят, НЕ РАБОТАЙТЕ С НИМИ. Если они ее предоставляют, обязательно позвоните страховому агенту, чтобы убедиться, что политика действует и распространяется на кровельные работы. Это важно, так как МНОГИЕ кровельные компании получат страховой сертификат, который не распространяется на тип выполняемой ими работы или недействителен. Это может привести к катастрофическим финансовым трагедиям для вас и вашей семьи.

Как построить навес или домик с двускатной крышей

Схемы, планы и инструкции по строительству навеса или домика с двускатной крышей размером 7 на 12 футов

Классические линии и простой дизайн делают этот навес с двускатной крышей самым популярным среди стилей сарая. Дверь, идущая от карниза до нижней плиты, открывается в прямоугольное внутреннее пространство, которое можно приспособить для любого количества целей, от хранения до рабочей или игровой зоны или просто уютного убежища. Фронтонный сарай, высота фасадаСараи и гаражи Sunset предлагают множество планов для многих виды наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Для небольшого размера этого сарая требуются только салазки или бетонные опоры для фундамента, хотя залитые фундаменты придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детской игровой площадки.

Показанный здесь сарай имеет размеры 7 на 12 футов, перед ним центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш сайт недостаточно велик, чтобы вместить эти размеры, дизайн можно легко адаптировать к меньшей площади, укоротив переднюю и заднюю стены и убрав одно из окон.

Крыша состоит из простых ферм, которые легко построить и сделать устойчивой конструкцией. Кровельные материалы могут состоять из битумной или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки и 15-фунтового рубероида или реек соответственно.

Материалы

• Обработанные под давлением полозья, сборные железобетонные опоры или бетон для фундаментов
• Пол и краевые балки (2×4)
• Обработанные под давлением полозья (2×6)

)

• Потолочные балки, стропила и ферменные опоры (2×4)
• Фанерные косынки (5/8 дюйма)
• Кровельная обшивка (5/8 дюйма), 15 фунтов. рубероид, битумная черепица и кровельные покрытия или кедровая черепица и рейки
• Кедровый швеллерный сайдинг (1x6s)
• Кедровые софиты, бордюр и торцевые крышки
• Кедровая отделка окон (1×3)
• Оцинкованные гвозди и шурупы для наружных работ
• Анкерные болты
• Металлические кронштейны и крепежные детали
• Окна и двери

Схема конструкции двускатного навеса

Конструкция навеса

Фундамент на салазках можно сделать из трех обработанных давлением балок размером 4 на 6, уложенных на расстоянии 3 фута друг от друга.

Сборные железобетонные опоры или залитые фундаменты должны быть установлены на расстоянии 6 дюймов вдоль передней и задней сторон навеса и на расстоянии 3 фута друг от друга. По длине сарая они установлены на расстоянии 16 дюймов и на расстоянии 56 дюймов друг от друга. Опоры или опоры натянуты 12-футовыми обработанными давлением 2 x 6 и прикреплены анкерными болтами.

1  Чтобы построить раму пола , начните с обрезки краевых балок и балок пола 2 на 4. Отрежьте краевые балки длиной 7 футов и балки пола длиной 141 дюйм (12 футов минус 3 дюйма).

Положите балки пола вдоль краевых балок на расстоянии 16 дюймов от центра и прикрепите их гвоздями 16d или подвесами для балок.

Установите раму на обработанные давлением направляющие размером 2 на 6 и отрегулируйте с помощью прокладок, пока рама не станет ровной. Также убедитесь, что рама перпендикулярна полозьям, а затем прибейте их вместе. Завершите пол слоем 3/4-дюймовой фанерной обшивки.

2  Стены строятся самостоятельно , а затем поднимаются.

Начните с обрезки верхней и нижней пластин и стенных стоек 2 на 4.Вам понадобится 10 королевских шипов длиной 6 футов, расположенных на расстоянии 16 дюймов от центра.

Схема каркаса стены сарая

Когда каркас собран, сделайте вырезы для дверных и оконных проемов, добавив необходимые перемычки, болтовые шпильки и домкратные шпильки.

3  Чтобы прикрепить стены, поднимите первую стену , вверните 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с тремя другими секциями стены.

После проверки отвеса прикрепите стены по углам.Отметьте места для ферм крыши на расстоянии 24 дюйма от центра на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину для двери.

4  Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюйма от центра, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, соединенных с опорой фермы длиной 21 дюйм. ; элементы скреплены 5/8-дюймовой фанерной косынкой.

Деталь фермы сарая

5  Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они выступали спереди и сзади одинаково и находились на одном уровне с боковыми стенками каркаса стены.Расположите остальные пять ферм по отметкам, которые вы ранее сделали на двойных пластинах, чтобы они совпали с концевыми фермами, а затем прикрепите их.

6  Если кровля выполняется из битумной черепицы, уложите 5/8-дюймовую фанерную обшивку поверх ферм, работая снизу вверх, а затем покройте ее 15-фунтовым кровельным материалом, черепицей и коньком. колпачки. Если вы строите кровлю из кедровой черепицы, установите рейки размером 1 на 4 на желаемом расстоянии друг от друга, а затем, работая снизу вверх, прикрепите черепицу.

7  Для отделки стен кедровым швеллерным сайдингом, , начинайте на 3/4 дюйма ниже нижней пластины и устанавливайте сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцах фронтона над верхней плитой. Закончите установкой всей внешней отделки. Боковой фасад сарая

8  Установите окна и повесьте дверь. Окна отделаны кедром 1 на 3.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

идей о том, как преобразовать чердак с двускатной крышей | Путеводители по дому

Многие домовладельцы обращают внимание на свой чердак, когда хотят добавить в свой дом готовое жилое или складское помещение. Чердаки в домах с крышами, которые поддерживаются высокими стенами, известными как фронтоны, имеют наибольший потенциал, потому что фронтоны создают вертикальное пространство на чердаке.

Хранение

Фронтонные стены на чердаке дают прекрасную возможность добавить на чердак полноразмерное хранилище. Изготовьте специальные стеллажи на фронтонной стене, при необходимости разместив их вокруг существующих окон. Сделайте еще один шаг вперед, соорудив шкаф на заказ, чтобы он соответствовал пространству. Постройте чулан в углу, обрамив две стены и привязав их к существующему каркасу чердака, или создайте большую гардеробную у фронтонной стены. Не упускайте из виду пространство под карнизом вашего чердака.Там, где крыша спускается к полу, постройте стену в нескольких футах от карниза и уберите в нее шкафы или полки.

Спальня

Установка кровати размера «queen-size» или «king-size» перпендикулярно стене с фронтоном может быть идеальным решением для вашего чердака. Затем прикроватные тумбочки можно разместить с любой стороны, где потолок может быть ниже. В зависимости от размеров вашего чердака и ваших потребностей, вы можете предпочесть разместить детскую кровать у фронтонной стены параллельно ей, создав уютный спальный уголок.

Семейный номер

Чердаки с остроконечными крышами также могут быть преобразованы в большие пространства для семейного отдыха, игр и встреч. Храните игрушки в подкровельном пространстве чердака. Повесьте телевизор на фронтонной стене или расположите его ниже в пространстве под карнизом. Если ваша семейная деятельность особенно шумная, подумайте о том, чтобы заполнить промежутки между лагами пола продуваемой изоляцией и покрыть пол ковровым покрытием. Это уменьшит шум в комнатах ниже.

Ванная комната

В зависимости от того, сколько места на чердаке вы хотите выделить для своей ванной комнаты, вы можете соорудить душевую кабину у фронтона или разместить ванну вдоль фронтона под окном.Другие варианты включают установку низкопрофильной ванны под карнизом чердака. Планируя ванную комнату на чердаке, подумайте о том, чтобы разместить ее прямо над ванной или кухней этажом ниже. Ограничив расстояние от старой сантехники до новой, вы минимизируете расходы.

Создание вальмовых и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как создать » data-tooltip=»» aria-haspopup=»true»> вальмовую и двускатную крышу с помощью ручных инструментов?

ОТВЕЧАТЬ

Главный Архитектор позволяет автоматически создавать самые разные крыши, в том числе вальмовые и двускатные.Однако в некоторых случаях проще создать крышу вручную. В этом уроке мы покажем вам, как установить параметры по умолчанию для построения крыши, как рисовать плоскости крыши вручную, чтобы создать вальмовую крышу, и как создавать плоскости крыши для двускатной крыши.

Для создания вальмовой крыши

1. Выберите Build> Wall> Straight Exterior Wall   в меню и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

2. Выберите в меню Build> Roof> Build Roof   , чтобы открыть диалоговое окно Build Roof .

   Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются как к плоскостям крыши, нарисованным вручную, так и к автоматическим крышам.

3. На панели «Крыша» диалогового окна « Построить крышу »:
   • Установите шаг (в 12) на желаемое значение.

     В этом примере используется шаг 6 из 12.

   • Здесь также можно установить значение по умолчанию Свесы крыши .

     В этом примере используется шаблон по умолчанию 18 дюймов.

   • Щелкните OK , чтобы закрыть диалоговое окно.
4. Выберите Build> Roof> Roof Plane   из меню.
   • Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
   • Когда Объектная привязка   включена, программа автоматически привязывает базовую линию плоскостей крыши к этой точке.

   • Отпустите кнопку мыши, а затем щелкните внутри комнаты, чтобы определить положение конька и создать плоскость крыши.

   • Повторите этот процесс на трех оставшихся сторонах здания.

5. Нажмите на верхнюю плоскость крыши вдоль ее правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, который отображается на краю, на котором вы щелкнули, больше, чем маркеры редактирования на трех других ребрах, указывая на то, что это выбранный край.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Затем нажмите на верхнюю часть правой плоскости крыши, чтобы соединить два ребра вместе.

   • Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.

6. Нажмите на ребро ребра верхней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Нажмите на ребро нижней плоскости крыши, чтобы соединить их вместе.

7. Нажмите на гребень плоскости крыши в правой части плана.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Нажмите на правый край верхней плоскости крыши.

8. Повторите этот процесс для плоскости крыши с левой стороны здания.

Для создания двускатной крыши

1. Выберите Build> Wall> Straight Exterior Wall   и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область. Опять же, в этом примере используется простой прямоугольник.
2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

3. Щелкните ребро конька нижней плоскости крыши, чтобы выбрать его.
   • Нажмите кнопку Соединение плоскостей крыши   изменить.
   • Нажмите на ребро верхней плоскости крыши, чтобы соединить их вместе.

4. Выберите Вид > Временные размеры и убедитесь, что установлен флажок рядом с Временные размеры. Если его нет, нажмите на этот пункт меню, чтобы включить отображение временных размеров.
5. Нажмите на правую сторону верхней плоскости крыши, чтобы выбрать ее.
   • Щелкните левой кнопкой мыши   на временном размере между краем плоскости крыши и стеной.

   • В текстовом поле введите значение расстояния -18″. 18 представляет желаемый фронтон выступа .



   • В этом примере важно использовать отрицательное число. Это указывает программе переместить ребро плоскости крыши к противоположной стороне стены, а не оставлять его на той же стороне.
   • Повторите для левого края верхней плоскости крыши.

6. С включенной объектной привязкой перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши.Перетаскивая каждую кромку наружу, перемещайте курсор к боковой кромке верхней плоскости крыши.

   Программа найдет ребро и привяжет к нему текущее выбранное ребро.

7. Повторить для противоположной стороны.

Использование инструмента для линии двускатной крыши

22:30

2200 — Профессиональный обзор домашнего дизайнера

7:48

2207 — Знакомство с интерфейсом

1:38

2209 — Масштабирование и панорамирование

6:23

2302 — Работа с несколькими окнами и представлениями с вкладками

6:39

2211 — Знакомство с браузером библиотек

4:07

2303 — Работа с фильтрами библиотеки в Home Designer Pro

3:34

2304 — Использование обозревателя библиотек в нескольких Windows

1:29

2305 — Обновление содержимого существующей библиотеки Home Designer

7:53

2212 — Настройка панели инструментов

7:19

2306 — Работа с панелями инструментов и кнопками инструментов в нескольких окнах

1:36

2213 — Настройки

6:04

2214 — Настройки по умолчанию

3:30

2216 — Шаблоны: создание собственных

3:40

2217 — Управление файлами

4:42

2218 — Камеры: 3D-просмотр

7:56

2500 — Камеры — Параметры просмотра камеры

2:27

2507 — Экспорт и просмотр панорамных видов на 360 градусов

2:05

2223 — Параметры отображения в Home Designer Pro

1:48

2502 — Копирование сохраненных камер

3:54

2219 — Навигация в 3D

8:47

2307 — Создание обходов с регулируемыми переходами ключевых кадров

2:36

2308 — Виды разреза сбоку и фасада

3:30

2221 — Сохранение и восстановление представлений камеры

5:16

2309 — Создание новых фонов для просмотра камеры

4:43

2224 — Наружные стены

6:24

2311 — Строительство различных типов стен

3:51

2225 — Размер по умолчанию

2:28

2226 — Внешние размеры автомобиля

3:57

2312 — Внутренние размеры АКПП

3:52

2227 — Ручные размеры

5:02

2228 — Размеры в Home Designer Pro

6:26

2229 — Помещения и внутренние стены

3:59

2505 — Рисование стен под любым углом

2:45

2230 — Помощник по планированию пространства

3:46

2231 — Двери и окна

3:11

2232 — Создание многоуровневых планов этажей

1:47

2233 — Отображение ссылок

1:52

2234 — Фундаменты и подвалы

2:11

2235 — Выход в подвалы

1:07

2236 — Подвалы дневного света

3:30

2314 — Фундаментные вырезы для гаражных ворот

7:16

2237 — Автоматические крыши

4:39

2238 — Дизайн крыши в Home Designer Pro

3:48

2239 — Использование инструмента линии двускатной крыши

5:37

2240 — Чертеж типичного состояния слухового окна

9:38

2242 — Инструменты для автоматического слухового окна Home Designer Pro

1:48

2243 — Автоматический возврат крыши и регулируемые свесы

6:25

2244 — Собор, подносы и кессонные потолки

2:41

2503 — Создание потолка полки для растений

7:18

2245 — Пользовательские потолочные плоскости

12:39

2246 — Лестница

6:04

2247 — Инструменты для рампы

5:20

2249 — Каркас

6:22

2250 — Каркас: фермы

1:16

2315 — Обрамление разных секций крыши с разным расстоянием между стропилами

13:30

2251 — Шкафы

6:04

2252 — Шкафы в Home Designer Pro

4:32

2313 — Размеры шкафов на фасадах

6:15

2316 — Добавление приборов и приспособлений к шкафам

3:19

2253 — Шкафы специальной формы

5:09

2326 — Установка ножек шкафа

5:05

2254 — Софиты

7:11

2255 — Использование нестандартных столешниц

4:52

2327 — Создание пользовательских фартуков

3:28

2256 — Молдинги шкафа

3:40

2319 — Перила: использование нескольких профилей и материалов для компонентов перил

5:51

2257 — Поиск и использование библиотечных объектов

1:19

2259 — Средства для обработки окон

3:48

2504 — Создание ниши в стене

3:04

2260 — Применение изображения к рамке

2:07

2320 — Использование пипетки объекта

5:54

2261 — Архитектурные блоки

6:12

2262 — Импорт 3D-символов

2:11

2263 — Создание периметра местности

4:56

2329 — Данные о высоте местности, подпорные стены и модификаторы

2:19

2330 — Инструменты рельефа местности и воды

4:33

2265 — Импорт данных о местности из GPS или текстового файла

2:46

2331 — Наземные стены, бордюры и ступеньки

2:46

2269 — Конструктор спринклеров

5:31

2328 — Добавление грядок и растений

6:23

2274 — Патио

4:00

2204 — Создание колод

5:14

2276 — Лестница на палубу

7:09

2275 — Каркас палубы

3:18

2277 — Бассейны

5:27

2278 — Дорожные и тротуарные инструменты

3:19

2280 — Импорт домашней фотографии для добавления ландшафта

4:16

2321 — Экспорт изображений высокой четкости и прозрачных фонов в Home Designer Pro

3:57

2281 — Добавление текста

2:35

2282 — Выноски и маркеры

6:19

2322 — Стили текста для текста и меток

5:40

2323 — Стили текста в Home Designer Pro

1:16

2512 — Использование пользовательских водяных знаков

5:06

2283 — Создание и редактирование объектов САПР

1:53

2324 — Использование дескрипторов редактирования одного и того же типа линии

2:21

2284 — CAD в поперечном сечении и фасаде

3:16

2285 — Привязки Visual CAD

6:51

2511 — Использование области редактирования и инструментов САПР «Растянуть»

4:18

2286 — Электрические инструменты

3:48

2288 — Настенные покрытия

8:49

2289 — Применение материалов в 3D

6:31

2290 — Выбор цвета

7:40

2291 — Пользовательские текстуры

7:19

2293 — Списки материалов

6:22

2294 — Просмотры печати

7:59

2295 — Печать в Home Designer Pro

8:46

2296 — Макеты

3:56

2287 — Молдинги

4:30

2299 — Создание лофта

2:07

2300 — Создание угловых окон

3:35

2301 — Крыльцо с экраном — Быстрый совет

1:06:24

10139 — Дизайнер дома — Дизайн кухни

10:49

10140 — Быстрый совет по дизайну дома — Пользовательские балки

1:38:26

10138 — Домашний дизайнер — Быстрый старт

39:16

10141 — Дизайнер дома — Начало проектирования крыши

1:04:08

10142 — Home Designer Pro — Расширенный дизайн крыши

1:11:04

10176 — Дизайнер дома — Проект реконструкции

25:29

10167 — Модернизация и проектирование крыши вручную

1:09:17

10143 — Домашний дизайнер — Ванная комната вебинар

34:59

10144 — Дизайнер дома — Ландшафтный дизайн

1:04:05

11075 — Сравнение главного архитектора с Home Designer Pro

22:30

2201 — Обзор архитектуры домашнего дизайнера

7:48

2207 — Знакомство с интерфейсом

1:38

2209 — Масштабирование и панорамирование

6:23

2302 — Работа с несколькими окнами и представлениями с вкладками

6:39

2211 — Знакомство с браузером библиотек

3:34

2304 — Использование обозревателя библиотек в нескольких Windows

1:29

2305 — Обновление содержимого существующей библиотеки Home Designer

7:19

2306 — Работа с панелями инструментов и кнопками инструментов в нескольких окнах

1:36

2213 — Настройки

6:04

2214 — Настройки по умолчанию

3:30

2216 — Шаблоны: создание собственных

3:40

2217 — Управление файлами

4:42

2218 — Камеры: 3D-просмотр

7:56

2500 — Камеры — Параметры просмотра камеры

1:48

2502 — Копирование сохраненных камер

3:54

2219 — Навигация в 3D

8:47

2307 — Создание обходов с регулируемыми переходами ключевых кадров

3:30

2221 — Сохранение и восстановление представлений камеры

5:16

2309 — Создание новых фонов для просмотра камеры

2:27

2507 — Экспорт и просмотр панорамных видов на 360 градусов

1:50

2222 — Понимание параметров отображения

4:43

2224 — Наружные стены

3:59

2505 — Рисование стен под любым углом

6:24

2311 — Строительство различных типов стен

3:51

2225 — Размер по умолчанию

2:28

2226 — Внешние размеры автомобиля

3:57

2312 — Внутренние размеры АКПП

3:52

2227 — Ручные размеры

6:26

2229 — Помещения и внутренние стены

2:45

2230 — Помощник по планированию пространства

3:46

2231 — Двери и окна

3:48

2504 — Создание ниши в стене

3:11

2232 — Создание многоуровневых планов этажей

1:47

2233 — Отображение ссылок

1:52

2234 — Фундаменты и подвалы

2:11

2235 — Выход в подвалы

1:07

2236 — Подвалы дневного света

7:16

2237 — Автоматические крыши

3:48

2239 — Использование инструмента линии двускатной крыши

5:37

2240 — Чертеж типичного состояния слухового окна

4:16

2241 — Создание слуховых окон в дизайне вашей крыши

1:48

2243 — Автоматический возврат крыши и регулируемые свесы

6:25

2244 — Собор, подносы и кессонные потолки

2:41

2503 — Создание потолка полки для растений

12:39

2246 — Лестница

6:04

2247 — Инструменты для рампы

2:06

2248 — Обзорная камера кадрирования

13:30

2251 — Шкафы

3:19

2253 — Шкафы специальной формы

5:05

2254 — Софиты

7:11

2255 — Использование нестандартных столешниц

4:52

2327 — Создание пользовательских фартуков

3:28

2256 — Молдинги шкафа

5:09

2326 — Установка ножек шкафа

5:51

2257 — Поиск и использование библиотечных объектов

1:19

2259 — Средства для обработки окон

3:04

2260 — Применение изображения к рамке

2:07

2320 — Использование пипетки объекта

5:54

2261 — Архитектурные блоки

6:12

2262 — Импорт 3D-символов

2:11

2263 — Создание периметра местности

4:56

2329 — Данные о высоте местности, подпорные стены и модификаторы

2:46

2331 — Наземные стены, бордюры и ступеньки

2:19

2330 — Инструменты рельефа местности и воды

4:33

2265 — Импорт данных о местности из GPS или текстового файла

2:46

2269 — Конструктор спринклеров

5:31

2328 — Добавление грядок и растений

6:23

2274 — Патио

4:00

2204 — Создание колод

5:14

2276 — Лестница на палубу

3:18

2277 — Бассейны

5:27

2278 — Дорожные и тротуарные инструменты

3:19

2280 — Импорт домашней фотографии для добавления ландшафта

3:57

2281 — Добавление текста

6:19

2322 — Стили текста для текста и меток

5:06

2283 — Создание и редактирование объектов САПР

2:21

2284 — CAD в поперечном сечении и фасаде

4:18

2286 — Электрические инструменты

3:48

2288 — Настенные покрытия

8:49

2289 — Применение материалов в 3D

6:31

2290 — Выбор цвета

7:40

2291 — Пользовательские текстуры

7:19

2293 — Списки материалов

6:22

2294 — Просмотры печати

3:56

2287 — Молдинги

1:06:24

10139 — Дизайнер дома — Дизайн кухни

10:49

10140 — Быстрый совет по дизайну дома — Пользовательские балки

39:16

10141 — Дизайнер дома — Начало проектирования крыши

1:38:26

10138 — Домашний дизайнер — Быстрый старт

1:09:17

10143 — Домашний дизайнер — Ванная комната вебинар

Шатровая крыша 12×12 для беседки — чертежи своими руками | Мои планы на открытом воздухе

Этот пошаговый проект своими руками примерно Шатровая крыша 12×12 для беседки Планы . Это ЧАСТЬ 2 проекта открытого павильона, где я покажу вам, как построить конструкцию вальмовой крыши для беседки 12×12. Я покажу вам все, что вам нужно знать о создании красивой вальмовой крыши. Если вы хотите, чтобы садовая беседка с четырехскатной крышей соответствовала дизайну вашего дома, ознакомьтесь с моими бесплатными инструкциями. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили).Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.

Проекты, сделанные из этих планов

Шатровая крыша 12×12 для беседки — чертежи своими руками

корпус-а-12×12-шатровая-беседка

• D – 1 кусок бруса 2×2 – длина 39 1/4″ КОНЬКОВАЯ БАЛКА
• E – 4 куска бруса 2×6 – длина 128″ Вальмовые стропила
• F – 4 бруска 2×6 – длина 97 1/4″ ОБЫЧНЫЕ СТРОПИЛА
• F – 8 шт. бруса 2×6 – длина 80″, 8 шт. – длина 62 1/4″, 8 шт. – длина 44 3/4″, 8 шт. – длина 27″
• G – 4 шт. фанеры 3/4″ – длина 22″x24 5/8″, 4 шт. – длина 48″x80″, 4 шт. – длина 48″x70 1/2″, 4 шт. – 85 3/ 4″x46″ длина КРЫШНЫЕ ЛИСТЫ
• I – 250 кв. футов толя, 250 кв. футов битумной черепицы КРОВЛЯ
• H – 2 шт. пиломатериала 1×8 – длина 173″, 4 шт. – длина 174 1/2″ ТРИМ
• J – 6 брусков 2×6 – длина 133″, 23 бруска 2×2 – длина 30″ ПЕРИЛА

 Один день

Вот так просто построить деревянную беседку с четырехскатной крышей — Видео!

Планы односкатной крыши 12×12

Установка стойки шкворня – беседка 12×12

Первым этапом проекта является установка королевской стойки.Отцентрируйте кусок пиломатериала 2 × 2 на средней верхней пластине. Просверлите карманные отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Строительство общих стропил для вальмовой крыши 12×12

Первым этапом проекта является изготовление общих стропил для навеса для вальмовой крыши. С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах балок.

Вальмовые стропила для беседки

Используйте доски 2×6 для обычных стропил. С помощью торцовочной пилы сделайте надрезы под углом 18,5 градусов на обоих концах стропил, как показано на рисунке.

Установка шкворня

Установите обычные стропила на верхнюю часть квадратной деревянной беседки 12×12. Выровняйте края, просверлите направляющие отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Используйте стяжки для крепления стропил к верхним плитам беседки.

Монтаж вальмовых стропил

Прикрепите вальмовые стропила к верхней части сарая, как показано на схеме. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы прикрепить стропила к верхнему коньку. Используйте стропильные стяжки, чтобы прикрепить вальмовые стропила к верхним пластинам.

Строительство домкратов для беседки

Далее соорудить нарожные стропила для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой пропил под углом 25 градусов на одном конце. Используйте косой рез и сделайте составной рез на противоположном конце: косой рез под углом 25 и скос под углом 48 градусов.

Монтаж домкратных стропил — вальмовая крыша 12×12

Прикрепите домкраты к верхней части сарая. Начните установку нарожных стропил от обычных стропил наружу, через каждые 16 дюймов по центру.Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте. Просверлите направляющие отверстия и вставьте винты.

Конструкция квадратной вальмовой крыши

Это в основном конструкция крыши для вальмового сарая. Такая вальмовая крыша будет действительно жесткой и прочной. Обязательно ознакомьтесь с местными строительными нормами и при необходимости отрегулируйте угол наклона.

Монтаж кровельных листов — шатровая беседка 12×12

Используйте фанеру 3/4″ для листов крыши. Нарежьте листы нужных размеров, а затем уложите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте шурупы 1 5/8″ через каждые 8″ вдоль каркаса.

Установка обшивки крыши – беседка 12×12

Используйте доски 1×8 для отделки крыши. Отрежьте планки нужного размера и прикрепите их к концам стропил. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать планки на месте.

Установка планок для балясин – квадратная беседка

Прикрепите скобы для перил к стойкам беседки.Просверлите карманные отверстия на обоих концах планок и прикрепите их к стойкам винтами 2 1/2″. Убедитесь, что углы прямые и выровняйте края заподлицо.

Монтаж балясин – беседка 12×12

Установите балясины 2×2 на планки, как показано на рисунке. Отрежьте кусок дерева, чтобы создать ровные зазоры. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Монтаж поручней – беседка 12×12

Установите планки 2×6 на верхнюю часть балясин. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы закрепить планку на месте.

Монтаж кровли – беседка 12х12

Установите рубероид, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Начинайте первый ряд гонтов с полного лепестка, второй с 2 ​​1/2 лепестков, третий с 2 ​​лепестков, четвертый с 1 1/2 лепестка, пятый с 1 лепестка, шестой с половинного лепестка и седьмой с 3 вкладками.

Строительство квадратной беседки – планы 12х12

Обязательно ознакомьтесь с ЧАСТЬ 1 проекта беседки с вальмовой крышей, чтобы узнать, как построить каркас конструкции. Эту квадратную беседку легко построить, она идеально подходит для укрытия джакузи или обеденной зоны. Пожалуйста, взгляните на остальные мои чертежей по дереву , потому что у меня есть более 1500 бесплатных рисунков.
