Как проштробить стену под проводку своими руками: Как и чем штробить стены под проводку: инструктаж по работе

Как проштробить стену под проводку своими руками должным образом

Перед тем как проштробить стену под проводку своими руками нужно выбрать подходящий для этой задачи инструмент и выяснить все важные нюансы, соблюдение которых позволит произвести работы должным образом, избежав ряда возможных ошибок.

Правила выполнения штробления

Прокладывание кабелей в штробу является закрытым методом установки, поскольку по завершении работ проделанные углубления подвергаются заделке, благодаря чему поверхности приобретают первоначальный вид. Лишь после этого стены можно готовить к дальнейшему монтажу отделочных материалов. В итоге в будущем могут возникать сложности связанные с определением мест прохождений проводки.

Со стороны эстетики все в порядке, но в иных случаях это способно приводить к некоторым неудобствам, к примеру, при потребности сделать отверстие, когда необходимо учитывать расположение кабелей. Отыскать их можно посредством специальных приборов, но все же само прокладывание должно осуществляться в соответствии с рядом определенных правил, которые необходимо соблюдать в квартирах и частных домах:

• Проделывание трассы нужно совершать строго в вертикальном и горизонтальном положении с использованием уровня. Косые полосы допускаются лишь при прокладывании проводки там, где имеются скошенные стены, к примеру, на мансардах, лестницах и в жилых чердачных помещениях. В последних случаях штробы производятся параллельно наклонным поверхностям.
• Допускать поворот трассы от одной электрической точки к другой можно лишь единожды, например, от распределительной коробки к розетке. Чем большее количество изгибов, тем более значительную численность опасных областей имеет заложенный кабель. В таких местах его нагрев происходит сильнее.
• Максимальная протяженность одной штробы от распределительной коробки до выключателя или осветительных приборов и розеток должна достигать не более 3 м.
• От отопительных и газопроводных труб канавки под проводку требуется проделывать на расстоянии не менее 40 см.
• От плит перекрытия до горизонтальных штроб должен соблюдаться отступ минимум в 15 см. Если при модернизации проводки возникает потребность в прокладывании дополнительной ветки, то ее также следует опускать на 15-20 см.
• От углов, дверных и оконных проемов надо соблюдать отступ минимум в 100 мм.
• Глубину и ширину канавок следует делать с учетом габаритов устанавливаемых кабелей. В основном для этого достаточно до 2 см. Максимально допустимо 25х25 мм. Указанной глубины может быть недостаточно в случаях, когда осуществляется монтаж проводки в гофрорукаве или лотке из металла. В такой ситуации можно производить незначительное углубление канавок. Если же в дальнейшем планируется штукатурить стены, то этого можно и не делать, поскольку несколько дополнительных миллиметров с легкостью скроются под слоем смеси.
• Если внутри них имеется металлический каркас, то совершать его разрезание категорически запрещено. В основном к их числу относятся железобетонные конструкции, у которых стальная проволока располагается на углублении в 4-5 см. Учитывая это при подводе к розетке или выключателю глубину канавки можно делать слегка больше, чтобы кабель сумел полноценно зайти в монтажную коробку, но и в такой ситуации следует также избегать металлического каркаса.
• Проделывать штробы на несущих стенах, плитах перекрытия и по углам нельзя, поскольку это способно привести к уменьшению уровня прочности конструкций всего сооружения, образованию трещин и стать причиной возникновения дальнейших отрицательных последствий.

С учетом этих правил и требований и необходимо совершать составление плана разводки, благодаря чему удастся добиться создания безопасной, удобной в обслуживании и продолжительной по времени эксплуатации проводки.

Подготовительные работы

Перед осуществлением канавок в стенах необходимо удостовериться, что на предстоящем месте отсутствуют электрические провода со скрытой схемой монтажа. Для этой задачи можно воспользоваться трассоискателем, посредством которого в сжатые сроки удается выяснить точное расположение кабелей. В результате получается исключить вероятность попадания в провод используемым в ходе работ инструментом, что находится под напряжением.

Важно! Обнаруженные старые электрические провода необходимо демонтировать или же выполнить их изоляцию и обход с соблюдением не менее 10 см отступа в сторону.

На следующем этапе на листе бумаги требуется создать план разметки с соблюдением всех правил. Начинаться она должна от распределительной коробки, после чего ее нужно вести к местам будущего монтажа розеток, осветительных приборов и других электрических устройств, для которых предварительно перед штроблением надо сделать отверстия соответствующих габаритов, используя специальные коронки.

До выполнения работ требуется также при возможности обезопасить помещение от строительного мусора. Для этого необходимо произвести закрытие дверного проема при помощи влажной тряпки, а присутствующую в комнате мебель, технику и другие предметы желательно вынести из нее. Если не все удается убрать из помещения, то следует осуществить их герметичное оклеивание посредством полиэтиленовой пленки и скотча.

Кроме этого нужно снять обои со стен, если они присутствуют на них, поскольку в ходе использования электрического инструмента куски отделочного материала способны застрять в нем. Дальше можно приступать к перенесению предварительно сделанного плана на обрабатываемые поверхности, пользуясь помимо листа с чертежом строительным уровнем и маркером.

Как проштробить стену под проводку своими руками: выбор инструмента

Для выяснения, чем можно штробить стены под проводку и что подходит для этой задачи лучше необходимо рассмотреть все доступные варианты, а затем, учитывая их особенности отдать предпочтение наиболее оптимальному решению, что позволит произвести проделку канавок в домашних условиях своими руками комфортным для себя способом.

Зубило и молоток

Самый старый и наиболее бюджетный метод с использованием этого инструмента, посредством которого изначально осуществлялось и даже сейчас иногда производятся работы при монтаже проводки. Преимущество совместного применения зубила и молотка заключается в отсутствии затрат, поскольку зачастую они имеются в домашнем арсенале. Если их все же нет, то приобретение инструмента не вызывает никаких сложностей и обходится дешево. Недостатком использования зубила с молотком является потребность в прикладывании больших усилий и более значительном количестве времени, что приходится потратить в процессе проведения работ ими. Помимо этого выполняемые с их помощью штробы получаются неровными.

Если все же отдается предпочтение зубилу и молотку, то первое нужно разместить острым краем к намеченной линии разметки, а затем посредством второго совершать удары, чтобы оно глубже проникало внутрь стены. Для более ровного получения канавок можно прибегать к использованию ножовки, при помощи которой требуется произвести надпилы по их протяженности, благодаря чему удастся слегка повысить скорость и добиться незначительного упрощения работ. Даже с ее использованием способ все же требует прикладывания наибольших усилий и является самым затяжным по времени при проделывании штроб.

Оптимально делать канавки зубилом с молотком, когда возникает необходимость в выполнении небольших по протяженности канавок на стенах, состоящих из легко поддающихся обработке материалов. Также эффективно использовать эти инструменты, если появилась потребность совершить продление уже имеющейся трассы для подсоединения одного или нескольких новых осветительных приборов, при переносе розетки и в других подобных случаях. В помещениях с наличием стен из бетона или кирпичей их применения лучше избегать и отдавать предпочтение иным инструментам, обладающим большей эффективностью.

Дрель и стамеска с молотком

Увеличить скорость выполнения штробления можно с использованием электрической дрели, но следует учитывать, что при работе с бетонными стенами способны образоваться сложности, заключающиеся в «горении» сверла, ввиду чего необходимо соблюдать некоторые важные нюансы. Проделывание канавок с их применением требуется осуществлять в такой последовательности:

1. После нанесения разметки на стену нужно выбрать победитовое сверло диаметром в 8-10 мм и совершить его установку в дрель.
2. Дальше посредством нее нужно произвести проделывание отверстий по намеченной полосе трассы на требуемую глубину с соблюдением между ними расстояния в 1-1,5 см, удерживая инструмент в перпендикулярном положении относительно поверхности. Это необходимо для исключения изгиба и поломки сверла. Если возникает потребность в создании штробы крупной ширины, то отверстия следует делать в шахматном порядке.

Обратите внимание! При сверлении бетонных или кирпичных конструкций необходимо выставлять дрель на низкие обороты и временами делать перерывы, в период которых надо производить аккуратное охлаждение сверла в холодной воде, избегая ее попадания на электроприбор.

3. По завершении пользуясь молотком и стамеской нужно осуществить выбивание промежутков между выполненными отверстиями.

Таким способом оптимально самостоятельно выполнять лишь небольшой объем работ, если есть потребность сэкономить на приобретении дорогостоящего оборудования или обращении к услугам профессиональных строителей. Недостаток метода также заключается в низкой производительности при штроблении бетонных конструкций и огромном количестве затрачиваемого времени. С учетом этого при более масштабных задачах лучше рассмотреть и использовать иные доступные варианты.

Как штробить стены под проводку болгаркой

Проделывание каналов для последующей укладки проводки с ее использованием является эффективным, поскольку инструмент с установленной соответствующей насадкой легко справляется с распилом разных материалов, из которых возводятся стены. Кроме этого угловая шлифовальная машина позволяет создавать равномерные штробы, что весьма важно, когда требуется сократить к минимальному значению повреждение штукатурки или другой отделки, присутствующей на стенах. Если на болгарку поставить алмазный диск, то во многих случаях скорость работ удается увеличить в несколько раз, а края канавок и вовсе получаются идеально ровными. После ее применения требуется также задействование перфоратора с установленной насадкой «лопаткой» или иного ударного инструмента для выбивания из канавок материала.

Несмотря на весомые преимущества, болгарке далеко не всегда отдается предпочтение при штроблении и в основном это происходит лишь в тех случаях, когда обрабатываемые поверхности обладают высоким уровнем прочности. Главная причина заключается в очень внушительном количестве пыли, что образуется в процессе использования инструмента. У некоторых моделей болгарок предусмотрена возможность подключения пылесоса, но даже промышленное оборудование далеко не всегда способно справляться с задачей максимально качественно.

Помимо этого с учетом диаметра кругов, посредством которых осуществляются работы, их также нельзя задействовать в углах помещений. При возникновении такой потребности тоже доводится прибегать к использованию других инструментов. Еще работающая болгарка образует много шума, проделывание канавок приходится совершать за два подхода, а также с ее помощью трудно добиться создания штроб на одинаковую глубину по всей их протяженности.

Как проштробить стену под проводку перфоратором

При его выборе выполняемые работы осуществляются с использованием сменных насадок, в качестве которых выступает лопатка или специальный штробер, а также широкий и короткий бур. Оптимально применять перфоратор для проделывания канавок под проводку, когда стены обладают достаточно толстым слоем штукатурки, что позволяет произвести скрытие кабелей. Положительные стороны использования этого инструмента заключаются в том, что в процессе работ образуется незначительное количество пыли, и для их проведения приходится потратить относительно немного времени.

В итоге при правильном применении перфоратора удается добиться создания штроб требуемой глубины и ширины, но следует учитывать, что внешние их края крайне редко получаются ровными даже при соблюдении осторожности и всех сопутствующих правил. Желая сделать их более привлекательными перед задействованием насадки в виде лопатки необходимо по аналогии, как и в случае с дрелью осуществить высверливание отверстий с интервалом в 1-1,5 см по протяженности разметки, после чего воспользовавшись ею совершить выбивание пролетов между ними. Также для устранения материала можно прибегнуть к использованию зубила и молотка.

Как штробить стены штроборезом

Проведение работ с его использованием наиболее эффективно, поскольку в процессе канавки не только получаются ровными, но и удается избегать образования пыли при выполнении штроб в бетонных стенах. Штроборез является удобным и безопасным в применении, а при нахождении в рабочем состоянии он создает на порядок меньше шума, чем другие электрические приборы.

Инструмент предоставляет возможность устанавливать два режущих элемента. В качестве них обычно выступают алмазные круги, между которыми можно совершать регулировку дистанции. Они закрываются посредством специального кожуха, что полноценно перекрывает места контактов со стенами, а также способны изменять свое положение, позволяя выставлять глубину производимого реза. В большей части ситуаций он также располагает специальным отводом для подсоединения к нему строительного пылесоса, моментально поглощающего всю возникающую пыль.

Единственный существенный недостаток инструмента заключается в его высокой стоимости, ввиду чего при одноразовом проведении ремонтных работ электрическое оборудование обойдется крайне дорого. Выходов из ситуации является взятие штробореза на время в аренду или собственноручное изготовление прибора. При наличии болгарки для создания самодельного инструмента потребуется потратить не больше 30 минут.

Нюансы штробления разных материалов

Имея верно произведенную схему и набор соответствующих инструментов совершить проделывание канавок в стенах достаточно легко способен даже начинающий мастер, которому впервые приходится выполнять подобные работы, но так бывает не всегда. Сложностей удается избежать в ситуациях, когда стена является несущей и располагает штукатурным слоем крупной толщины. В ином случае если перегородки состоят из бетона увеличенной прочности, легкого газобетона или древесины, то имеются определенные тонкости, которые необходимо соблюдать в ходе проведения работ для получения желаемого результата.

Штробление бетонных и кирпичных конструкций

При попадании в шов произвести выдалбливание горизонтальной канавки в кладке из кирпича, возведение которой было осуществлено с использованием цементно-песчаного раствора можно даже посредством зубила с молотком. Для создания вертикальных штроб лучше все же применять перфоратор или другой электрический инструмент, что предназначен для выполнения этой задачи.

Если подвергаемые обработке стены имеют штукатурный слой, то работы также можно совершить даже с использованием простейших ручных приборов, но в таком случае проделывание канавок отнимет значительное количество времени. Несмотря на свою достаточно высокую прочность в ходе работ с бетоном не возникает никаких особых сложностей, но зубило и молоток в отличие от других доступных вариантов для этой цели не подходят.

С учетом особенностей материала оптимальным решением для него является применение перфоратора. Штробы не получатся идеально ровными, но штукатурка позволит легко исправить все недочеты. Инструмент имеет высокий уровень мощности, благодаря чему он хорошо справляется с материалами различной твердости и в отличие от болгарки не создает так много пыли. Кроме этого при его задействовании не возникает потребности в применении дополнительного оборудования.

Обратите внимание! Небезопасно при проделывании канавок в стенах из бетона увеличенной прочности прибегать к использованию болгарки или циркулярной пыли, поскольку при сильном нажатии способен произойти срыв круга.

Работа с древесиной и газобетоном

Выполнение канавок в стенах из газобетона или пеноблоков можно посредством болгарки, перфоратора, дрели или циркулярной пилы. При желании сократить количество пыли к минимальному значению оптимально прибегать к использованию ручного штробореза, что имеет заостренную дугу, позволяющую с легкостью выполнять создание ровных каналов, поскольку инструмент отлично справляется с податливыми материалами. Для получения канавок требуемой глубины приходится производить 3-4 прохождения.

При незначительных объемах такого инструмента хватает, но если появляется потребность в создании каналов общей протяженностью свыше 20 м, то необходимо лишь оборудовать его комфортной рукоятью, состоящей из трубы.

При работе с профилированным брусом или оцилиндрованным бревном в соответствии с техникой пожарной безопасности рекомендуется совершать установку открытой электрической проводки, чтобы при возгорании была возможность быстро затушить источник.

Если все же есть желание осуществить скрытый монтаж, то для этой задачи можно применять специальный фрезер, болгарку с циркулярным кругом по древесине, а также стамеску, посредством которой можно производить устранение остающихся между пролетами частиц дерева, но такого способа лучше избегать и оставлять материал целым.

Тонкости проведения работ с несущими стенами

Осуществлять штробление несущих конструкций запрещается, поскольку при нарушении целостности верхнего покрытия в стенах происходит оголение арматуры, что способно привести к возникновению процесса коррозии, которая станет причиной снижения прочности каркаса дома в целом. При проведении работ в квартирах зданий с частичным наличием перегородок из железобетона или когда множество из них являются несущими, то есть следующие решения:

1. Официальное согласование. В первом случае требуется получить разрешение на выполнение канавок в местном департаменте по строительству. Положительного результата удастся достичь, если доказать, что совершаемое углубление при создании каналов не сумеет нанести повреждения арматурной сетке. Ее деформирование снижает уровень прочности несущих конструкций. В панельном здании вероятность почти приравнивается к нулевому значению, а если дом каркасно-кирпичный, то выдача разрешения достаточно высока.
2. Оштукатуривание. В этой ситуации, перед тем как штробить стену нужно произвести ее обработку слоем штукатурки, благодаря чему удается избегать углубления в конструкцию самих плит. В основном арматурные прутья располагаются на глубине в 1,5-2 см от бетонной поверхности. Ввиду этого если предварительно выровнять стену штукатуркой, то в ходе проделывания каналов получается с легкостью избежать ее затрагивания.

Кроме них имеется еще один метод, являющийся выходом из любой сложной ситуации. При потребности можно протянуть провод под гипсокартоном или поместить его в специальный электротехнический плинтус.

После выяснения, чем и как проштробить стену под проводку своими руками можно выбрать наиболее оптимальный для себя способ, с помощью которого можно приступать к проделыванию канавок, не забывая о предварительном составлении плана с учетом всех правил и о соблюдении важных нюансов во время выполнения работ.

Видео:

Вас может заинтересовать:

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

1. Обзор инструментов для штробления стен под проводку
2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
3. Технологии штробления стен под проводку
4. Некоторые правила штробления в бетонной стене
5. Работы по штроблению в несущей стене
6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

• Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
• Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
• Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
• Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

• Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
• При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
• Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
• В конструкциях от 8 см провод прокладывается по кратчайшему пути.
• Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
• Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

• Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

• Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
• Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
• Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Чем и как штробить кирпичные и бетонные стены под проводку, советы и видео

В процессе ремонта квартиры, а иногда и после покупки какого-то нового бытового аппарата, приходится или производить перекладку имеющейся электропроводки в помещении, или делать монтаж новой «линии». В современных домах, и не только в многоэтажках, применяется в основном электропроводка скрытого типа. Провода закладываются в специальные штробы (каналы), и сверху они оштукатуриваются. Поэтому вопрос о том, как и чем штробить стену, возникает постоянно.

Кирпичная и бетонная стена

Если стена кирпичная, то здесь особых сложностей быть не может. Все кирпичи скреплены между собой цементным раствором. При помощи обыкновенного зубила и молотка можно легко в слое раствора сделать выемку, куда потом и заложить провод или кабель. В горизонтальном направлении никаких трудностей нет. При подготовке вертикальной части штроба придется столкнуться с тем, что прямой линии не будет.

Придется делать штроб с некоторыми поворотами или пробивать кирпич. Кирпич силикатный «обрабатывается» легко, да и «красный» можно аккуратно пройти. Тем более что и вид кладки бывает разный, поэтому проштробить кирпичную стену можно без использования электроинструмента.

Другое дело бетонная стена. Она обладает повышенной прочностью, и если применительно к ней пользоваться опять же зубилом и молотком, то прокладка проводов затянется надолго. Естественно, что необходимо использовать другие методы. Существует такой инструмент, как штроборез. Он позволяет проделать штроб необходимых ширины и глубины практически в любом материале. Но учитывая его стоимость, нет смысла тратить такие деньги для его использования в бытовых целях. Лучше применить более распространенные в быту электроинструменты. Но сначала о некоторых правилах штробирования.

 Как правильно штробить

1.  проводка прокладывается на расстоянии 15 – 20 см от потолка. Поэтому, если принято решение провести новую «нитку» параллельно старой, то нужно ее чуть опустить, чтобы не повредить ранее проложенную;
2. провода прокладываются только по двум направлениям: горизонтальному и вертикальному. Запрещено укладывать провода диагоналями, зигзагами и т.п.;
3. если плоскость имеет наклон (например, мансарда, у которой крыша является и стеной), то провод укладывается параллельно стыку поверхностей;
4. запрещено делать штробы большой глубины (например, под кабель, толстые провода) на несущих элементах конструкции строения;
5. расстояние между штробом и газовой трубой должно быть не менее 40 см.

 Совет. После того, как штроб подготовлен, необходимо сделать его чертеж (зарисовать схему прокладки). Это в дальнейшем пригодится. Ведь что-то забывается, и при очередном ремонте или перепланировке можно повредить электропроводку.

 Чем штробить стену

 Болгаркой

Такой способ прокладки штроба является довольно эффективным, но использовать его желательно только в крайнем случае, если стена очень твердая. Или как «помощь» при работе с другим инструментом. Причина: болгарка создает очень много пыли. Однако есть болгарки с пылесосом, но, учитывая диаметр круга, ясно, что в углах помещения она ничего сделать не сможет. Поэтому эти места нужно проходить, используя другой инструмент.

 Перфоратором

Штробирование стен перфоратором хорошо делать в том случае, если они оштукатурены, и слой штукатурки достаточно толстый для того, чтобы в нее упрятать провода. В противном случае без помощи болгарки вряд ли получится пройти всю стену. Перфоратор используют по-разному:

• можно вдоль намеченной линии насверлить отверстия, которые потом при помощи зубила и молотка постепенно соединять между собой. Отверстия должны располагаться как можно ближе друг к другу;
• можно приобрести специальную насадку для штробления.

Как правило, одним инструментом сделать всю работу не получается. Поэтому главное – уметь «комбинировать», в зависимости от состояния конкретного участка стены.

Как проштробить стену под проводку своими руками

Скрытая проводка в помещении является оптимальным вариантом как с точки зрения эстетики, так и из соображений безопасности. Организация такого способа прокладки элементов системы электроснабжения предусматривается в ходе ремонта в помещении, так как проводники в данном случае укладываются в штробы в поверхности стен.

О том, как проштробить стену под проводку, пойдет речь в данной статье.

Штробы под электропроводку

Штраба – да, именно таково энциклопедическое написание данного слова, хотя в профессиональном сленге более распространено его написание через букву «о» — это борозда или канавка в поверхности стены, пола, потолка, предназначенная для прокладки инженерных коммуникаций, в частности электро- и трубопроводов.

Штробы могут быть различной глубины и ширины, а выполняться посредством зубила, скрапели(каменотесного резца), перфоратора, штробореза, а также иных инструментов, о которых ниже пойдет речь более подробно.

Трассы для электрических кабелей необходимо прокладывать строго горизонтально и вертикально, избегая лишних их поворотов и, как следствие, напрасных перегибов проводников, в которых может возникать повышенный нагрев токоведущих жил.

Максимальная допустимая глубина такой борозды составляет 2,6 см, ширина – 3 см, а длина (от распределительной коробки) – 300 см. От отопительных приборов, а также элементов системы газоснабжения следует отступить не менее 40 см, от дверных и оконных проемов – не менее 10 см, а от потолка – не менее 5 см, а лучше те же 10 см.

Скрытая электропроводка

При обустройстве канавок в наклонных плоскостях (например, в мансардных помещениях) следует следить, чтобы они проходили строго параллельно стыкам с вертикальными или горизонтальными поверхностями.

Итак, давайте разберемся чем штробить стены под проводку.

Инструменты для штробления стен под проводку

Перед тем, как проштробить бетонную стену под проводку, необходимо озаботиться приобретением подходящего для этого инструмента. Этот вопрос менее актуален для стен кирпичных или из газобетона, где существует целый ряд способов прокладки штроб с применением ручного инструмента.

Зубило и молоток

Простейший с точки зрения инструментоснабжения метод – выштробить углубления в стене при помощи зубила и молотка. С их помощью вы сэкономите некоторое количество электрической энергии, расходуемое электроприборами для штробления стен, но потратите уйму времени и сил. Кроме того, далеко не во всех материалах стен можно сделать углубления под кабели и провода посредством простейших инструментов.

Дрель и зубило

Данный способ значительно эффективнее предыдущего, однако не относится к числу самых удобных и оперативных. При его применении в стене по контуру трассы будущей прокладки кабеля просверливаются отверстия на расстоянии 1-1,5 сантиметра друг от друга.

Работа болгаркой

Далее остается только вспомнить задачки из детских журналов, где требовалось соединить точки линиями, чтобы получить желаемый результат, и пробить зубилом перемычки между отверстиями. В результате вы получите хоть и не самую идеальную, но все-таки штробу для прокладки проводника.

Болгарка

Болгарка, или угловая шлифовальная машина (УШМ), также может быть использована при организации трассы для внутренней прокладке сети электроснабжения. Скорость произведения данной работы можно значительно увеличить, если установить на шлифовальную машину алмазный диск.

Однако при использовании болгарки для штробления стен вы столкнетесь с повышенным пылеобразованием и сложностью организации равномерного заглубления штробы. Кроме того, помимо болгарки вам потребуется зубило или перфоратор, так как принцип штробления трасс для прокладки проводов при помощи шлифовальной машины заключается в осуществлении двух параллельных надрезов на поверхности стены и последующего удаления части материала стен между ними.

Для того, чтобы произвести штробление болгаркой без пыли, следует прибегнуть к технологии мокрой резки бетона. Заключается она в непрерывной подаче воды к диску шлифовальной машины посредством специально подсоединенного гибкого шланга. В бытовых условиях можно также воспользоваться сторонней помощью и попросить кого-либо опрыскивать диск из пульверизатора.

Перфоратор

Для создания штробы посредством перфоратора необходимо установить на последний соответствующую насадку в форме лопатки либо специальный штробер и, включив перфоратор в ударный режим, пройтись им по намеченному пути пролегания кабельной трассы.

Использование перфоратора

В результате использования данного метода вы вряд ли получите идеально ровную штробу, однако как один из дилетантских способов ее создания, он имеет право на жизнь.

На заметку: При помощи перфоратора можно осуществить создание углубления для прокладки кабеля в стене по принципу использования дрели и зубила: сначала насверлить отверстия вдоль кабельной трассы, а затем лопаткой или штробером удалить перегородки между ними.

Штроборез

Штроборез представляет собой профессиональный электрический инструмент для организации технических углублений в полах, стенах и потолках. Основным действующим элементом данного устройства является пара алмазных дисков, расстояние между которыми может регулироваться в зависимости от необходимый ширины штробы.

Указанные диски закрываются кожухом, в котором предусмотрено отверстие для удаления шлама и пылевых частиц. Ипользование штробореза в тандеме с промышленным пылесосом поможет вам решить вопрос, как штробить стены под проводку без пыли.

Глубина штробы для электропроводки регулируется специальными роликовыми направляющими устройства. После прохода такого прибора для штробления по стене в последней образуются два паза, расположенных праллельно друг другу. Материал, из которого изготовлена стена между данными пазами выламывается при помощи другого устройства – перфоратора, отбойного молотка либо скарпели.

Не имеет смысла акцентировать внимание на том, что устройство канавок для укладки проводов внутри стен посредством штробореза является наиболее простым способом организации скрытой проводки. Тем не менее ввиду высокой стоимости используемого оборудования данный метод доступен далеко не каждому. В поисках выхода из ситуации можно взять штроборез в аренду либо изготовить его своими руками на базе обыкновенной болгарки.

Применение штробореза

В таком случае на ось угловой шлифовальной машинки надевают не один алмазный диск, а два, разграничив из гайкой, металлическим кольцом либо набором шайб – в зависимости от необходимой ширины штробы и возможностей самой болгарки.

Особенности организации штроб в поверхностях из разных материалов

Все вышеизложенное актуально, в первую очередь, для стен, изготовленных из бетона и кирпича. В случае работы с поверхностями из других материалов существуют свои нюансы.

При организации скрытой прокладки кабельных линий в домах со стенами, отделанными гипсокартоном, штробление невозможно, поэтому проводники укладываются в гофрированные кабель-каналы, размещенные за гипсокартонным перекрытием. Единственное, что возможно проштробить в этом тонком и хрупком материале – это отверстия под розетки и выключатели. Осуществляется это посредством перфоратора со специальной назадкой-коронкой.

Для создания углублений в поверхностях, отделанных кафелем, камнем либо керамогранитом, целесообразно использовать штроборезы и болгарки со специальными насадками для работы по данным материалам.

Важно! Не следует применять шля штробления вышеуказанных поверхностей перфораторы, так как при его ударной работе каменные и плиточные покрытия попросту потрескаются.

Организацию штроб в газобетонных поверхностях производят при помощи специального штробореза по газобетону. Он может быть как электрическим так и ручным. Последний, к слову сказать, является достаточно бюджетным приспособлением, но и работа с ним требует сравнительно высоких трудовых и временных затрат.

Штробление

Следует иметь в виду, что создание штроб в плитах перекрытий и горизонтально расположенных борозд в поверхностях стен панельных домов, являющихся несущими, категорически запрещено по причине снижения несущей способности указанных конструкций, что, в свою очередь, может повлечь за собой обрушение здания. В случае острой необходимости скрытой прокладки кабельных трасс в полу, следует предварительно залить на нем бетонную стяжку, в которой уже прокладывать необходимые борозды.

В монолитных постройках штробление допускается на глубину, не превышающую уровень залегания армированных элементов конструкции.

Таким образом, обустройство кабельных трасс для монтажа скрытой системы проводников может производиться посредством самого разнообразного инструмента – от подручного и недорогого до профессионального, приобретение которого экономически нецелесообразно для рядового обывателя.

Не забывайте о том, что любые электромонтажные работы должны производиться с соблюдением всех требований техники безопасности, а те из них, которые предполагают вмешательство в целостность несущих конструкций зданий, должны быть осуществлены с особой осторожностью и предусмотрительностью.

Чем можно штробить стены под проводку

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Штробы делают только вертикально и горизонтально. Наклонные линии возможны только при прокладке в посещениях со скошенными стенками — на мансардах, жилых чердаках, на лестницах. В этом случае штробы делают параллельно наклонной поверхности.

Штробить стены под проводку можно только вертикально или горизонтально

Только под прямыми углами и никак иначе

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Фрезы для штробления в деревянных стенах

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

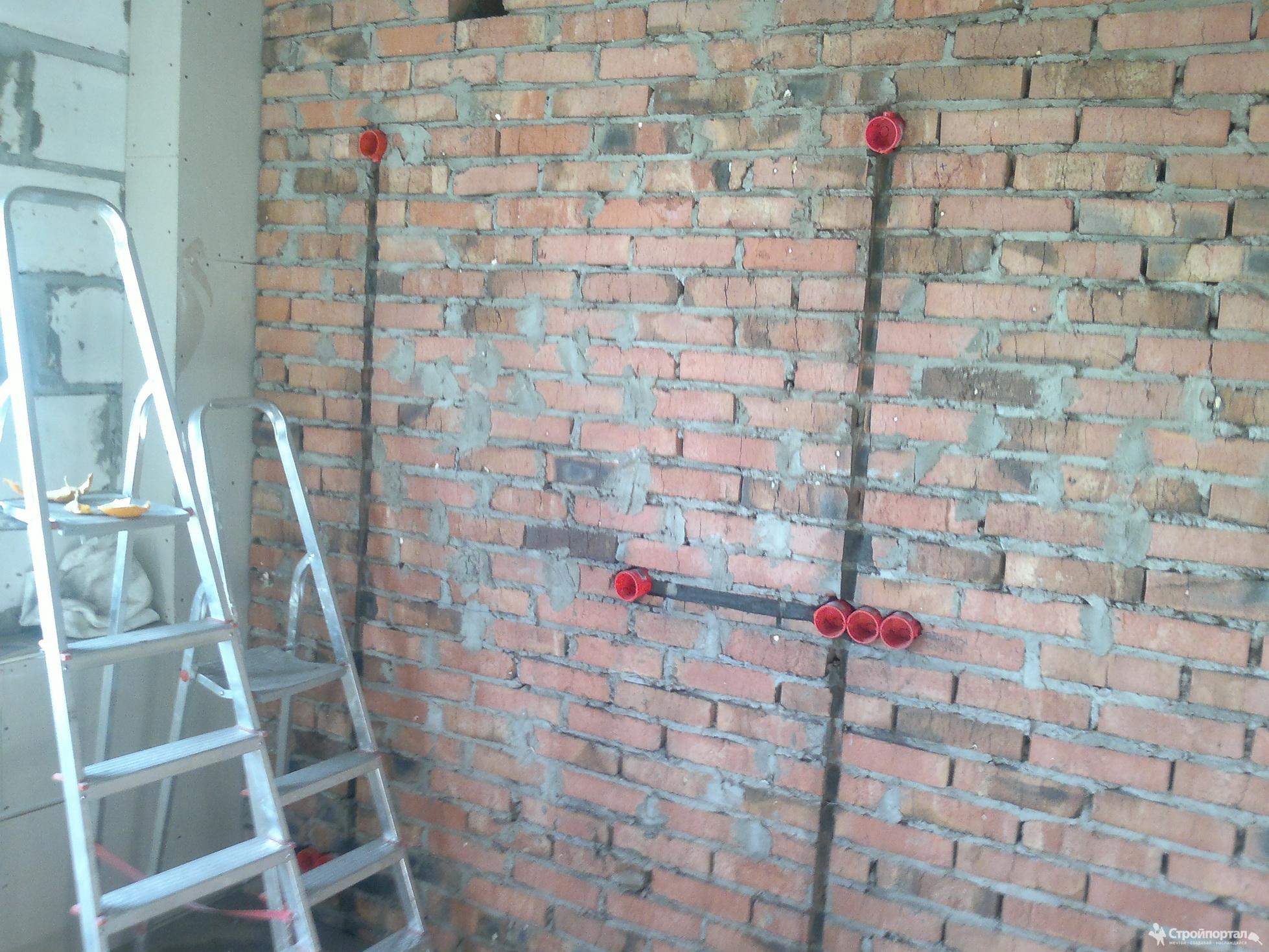

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

При капитальном ремонте или отделке новостроя все мастера сталкиваются с необходимостью подвода коммуникаций и маскировки проводов. Лучший способ прокладки инженерных сетей – размещение их в стене. Работа достаточно трудоемкая, требует определенных навыков и наличия специальных инструментов.

Мы подскажем вам, как и чем штробить стены под проводку, когда можно обойтись подручным инвентарем, а когда лучше использовать профессиональное оборудования. Также мы опишем особенности подготовки борозды на разных стенах, приведем пошаговое руководство по штроблению и заделки каналов.

Требования и нормы для проведения штроб

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики в квартире или частном доме с учетом строительных норм (требования регламентирует СНиП 3. 05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

1. Глубина борозд не должна превышать 2,5 см, а ширина – 3 см.
2. Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
3. Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя. Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
4. Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
5. По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
6. Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
7. На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

Если вы выполните чертеж и последующее штробление с соблюдением этих правил, скрытая проводка будет работать без проблем и сбоев.

Выбираем инструмент для штробления стен

Провести углубительные бороздки проще и быстрее всего с помощью специального электрооборудования. Но даже если в вашем распоряжении только минимальный набор домашнего инструмента, не спешите отказываться от намерения выполнить работу своими руками.

Мы расскажем подробно, чем можно штробить стены под проводку, рассмотрим варианты от «дедовских» методов до профессиональных способов.

Что подойдет из арсенала домашнего мастера

Самый простой инструментарий, который почти наверняка найдется в запасах любого домашнего мастера – зубило (долото) и молоток. Зубило устанавливаем острым краем к нарисованной разметке, ударяем молотком, чтобы глубже проникнуть внутрь стены.

Более ровные линии получаются, если дополнительно использовать ножовку – ею делаются надпилы по длине канавок, что немного облегчает и ускоряет процесс.

Но в любом случае, это будет самый трудоемкий и длительный вариант изготовления штроб под проводку.

Такой способ хорош тем, что для не требует дорогостоящего оборудования и особых навыков по работе с ним. Поэтому он до сих пор успешно применяется для обустройства коротких канавок на стенах из податливого материала.

Например, если возникла необходимость продлить существующую трассу для подключения одного или нескольких новых приборов, при переносе розетки и т.д.

Но если в помещении бетонные или кирпичные стены, от намерения сделать канавки молотком и зубилом лучше отказаться, а использовать более эффективные методы штробления.

Простой электроинструмент в помощь ручному труду

Улучшить скорость и результативность ручного штробления поможет обычная электродрель. Но с бетонными стенами могут возникнуть проблемы – сверла будут «гореть», поэтому рассмотрим несколько важных нюансов и принцип выполнения работы.

Действовать нужно по следующей схеме:

1. Начертить разметку на поверхностях стен.
2. Подобрать для дрели победитовое сверло диаметром 8-10 мм.
3. Сделать «точечную трассу» – просверлить по линиям отверстия нужной глубины с интервалом около 0,5-1 см. Держать при этом инструмент нужно перпендикулярно стене, чтобы сверло не пошло на изгиб и не сломалось. Если нужна широкая канавка – делайте отверстия в шахматном порядке.
4. При работе с бетоном или кирпичом нужно включать дрель на малых оборотах и периодически останавливаться, чтобы охладить сверло в холодной воде (только следите, чтобы жидкость не проникла внутрь прибора).
5. Затем с помощью молотка и стамески осталось выбить промежутки.

Хотя технология достаточно примитивна, она оправдывает себя при проведении штроб на небольшие и средние дистанции. Например, при разводке проводов в одной комнате тандем дрели и зубила позволит существенно сэкономить на услугах строителей или покупке дорогого оборудования.

А вот для основательной перепланировки проводки во всем здании или многокомнатной квартире лучше обзавестись специализированным инструментом или пригласить мастера-электрика.

Профессиональное оборудование для быстрого монтажа

Сделать штробы, затратив при этом минимум усилий, можно с помощью специального штробореза. На этот инструмент можно насадить сразу два диска с алмазным напылением, благодаря чему на любой поверхности получаются аккуратные и идеально ровные канавки за один проход.

При этом сами круги будут закрыты кожухом, на котором есть отвод для подключения пылесоса, чтобы препятствовать распространению пыли по всей квартире.

Кроме того, конструкция штробореза позволяет самостоятельно изменять расстояние между кругами и устанавливать нужную ширину и глубину канавки.

Словом, это отличное решение с единственным недостатком – цена оборудования довольно высока, поэтому будет дешевле пригласить наемного мастера, чем покупать штроборез для единовременного ремонта.

Быстро выполнить штробление стен под проводку поможет:

1. Ударная дрель или перфоратор со сменными насадками. Работают оба прибора по одинаковому принципу: сначала коротким буром просверливаются отверстия с интервалом в 1-1,5 см. Затем насадка меняется на заостренное «долото» или «лопатку», устанавливается под углом в 45 градусов к стене, аппарат переключается в режим «без сверления» и вычищает канавку от оставшегося материала. Этот способ хорош своей быстротой, но не качеством – бороздка все равно получается неаккуратная, с рваными краями, трещинами и сколами.
2. Болгарка (угловая шлифмашинка) – если оснастить прибор спеченным алмазным или турбо-алмазным диском, он отлично справится с выполнением ровных штроб. Правда, работа с болгаркой довольно пыльная и требовательная к точности – по разметке нужно прорезать 2 параллельные линии за 2 прохода, выдерживая промежуток на ширину будущего канала. Затем внутри бороздки выбивают материал перфоратором с насадкой «лопатка» или другим ударным инструментом.

Штробы с болгаркой получаются почти такими же ровными и аккуратными, как и при использовании штробореза, но процесс распила сопровождается настолько огромным количеством пыли (особенно, если стены из бетона или газобетона), что работать без респиратора просто невозможно.

Чтобы убрать хотя бы часть этого «облака», можно использовать строительный или промышленный пылесос: пока один человек выполняет штробление, второй должен будет удерживать всасывающий шланг недалеко от линии реза.

Все предметы, которые невозможно вынести и из комнаты на время работы болгарки, следует накрыть пленкой, чтобы избежать проникновения внутрь мелкого строительного мусора. Уменьшить количество пыли поможет и увлажнение стены водой, но здесь важно не переусердствовать, так как работать с мокрым бетоном или кирпичом будет непросто.

Особенности работы с различными материалами

При наличии правильно сделанной схемы и подходящего инструментария выполнить штробление стен несложно даже новичку в строительном деле. Но это в случае, если стена не несущая и укрыта толстым слоем податливой штукатурки.

А как быть, если внутренние перегородки выполнены из бетона повышенной прочности, легкого газобетона или даже дерева? Рассмотрим нюансы работы с различными материалами.

Штробы на бетоне и кирпиче

На кирпичной кладке, скрепленной с помощью смеси песка с цементом, выдолбить горизонтальные бороздки можно даже стамеской и молотком, если «попасть» в шов. Для вертикальных штроб будет лучше использовать электроинструмент – болгарку, перфоратор или штроборез.

Если же кладка закрыта штукатуркой, справиться можно и примитивным ручным оборудованием, правда, процесс займет немало времени.

В принципе, ничего сложного нет и в работе с бетоном – хоть материал достаточно прочен, бороздки на нем можно сделать любым подходящим для штробления инструментом за исключением, пожалуй, молотка и зубила.

Но лучшим выбором все же будет перфоратор, хотя ровность его канавок и оставляет желать лучшего (впрочем, все нюансы поправит штукатурка).

Этот ударный инструмент обладает высокой мощностью, поэтому справится с любыми твердыми поверхностями. Он не образует такое большое пылевое облако, как болгарка, и не требует дополнительного инструмента, чтобы дочистить остатки материала внутри борозды.

Кроме того, на бетонных стенах повышенной прочности использовать болгарку (и ее аналоги – циркулярную пилу, угловую шлифмашинку) небезопасно – при сильном нажиме круг может сорваться.

Как работать с деревом и газобетоном

Сделать бороздки в стенах из газобетона или пеноблоков можно с помощью болгарки, дрели, перфоратора или циркулярной пилы. Но если хотите минимизировать количество пыли – используйте специальный ручной штроборез, предназначенный для работы с податливым материалом.

Его заостренная дуга легко прорезает аккуратную канавку, а нужной глубины можно добиться всего за 3-4 прохода.

Кстати, такой инструмент несложно сделать и своими руками из заточенной с одной стороны пластины или жесткой перфоленты. Для этого нужно согнуть дугой небольшой отрезок подручного материала и зафиксировать края проволокой или изолентой.

Для небольших объемов такого приспособления вполне достаточно, но если нужно провести сеть каналов общей длиной больше 20 м, стоит оснастить приспособление удобной ручкой из трубы.

Что касается стен из профилированного бруса или оцилиндрованного бревна, то, по правилам пожарной безопасности, здесь рекомендован монтаж открытой электропроводки, чтобы в случае форс-мажора можно было быстро обезвредить источник воспламенения.

В крайнем случае, для деревянных стен можно использовать специальный фрезер, болгарку с циркулярным диском по дереву и стамеску, с помощью которой можно удалять оставшийся между надпилами материал.

Но, повторимся, лучше не рисковать с маскировкой проводов и выполнить монтаж не нарушая нормативы ПУЭ и целостность деревянного покрытия.

Нюансы с несущими стенами

Как уже упоминалось, штробить несущие конструкции запрещено – при повреждении верхнего слоя в стене оголяется арматура, в результате чего может начаться коррозия, которая ослабит весь каркас здания. Но как же быть владельцам квартир в доме, где часть перегородок выполнена железобетона или большинство стен – несущие?

Вариантов здесь несколько:

1. Официальное согласование – получить разрешение на проведение работ по штроблению в местном департаменте по строительству. Попытаться можно, если докажете, что глубина канавок не затронет и не повредит арматурную сетку, деформация которой и приводит к разупрочнению несущих конструкций. Но если речь идет о панельном доме – шансы практически равны нулю, а вот для каркасно-кирпичного здания разрешение, скорее всего, выдадут.
2. Нанести на стену штукатурный слой и проводить штробление, не углубляясь в саму конструкцию плиты. Обычно арматура залегает под 1,5-2 сантиметровым слоем бетона, поэтому, если вы выровняете стену штукатурной смесью, глубина канавок не затронет металл.

И последний способ, который поможет решить вопрос с любой проблемной стеной – спрятать провода за гипсокартоном или в специальных электротехнических плинтусах.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

Пошаговый процесс штробления стен по проводку:

1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаячных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Как замаскировать штробы с проводкой

Работы по проведению скрытых каналов обычно выполняют до нанесения штукатурки, чтобы после разводки коммуникаций выровнять всю поверхность стены для нанесения финишного покрытия. Но если проводка заменяется уже после черновой отделки стен, действовать нужно аккуратно, чтобы проведение штроб не превратило точечный ремонт в капитальный.

Самый простой вариант обработки каналов – гипсовая штукатурка. Наносить ее нужно после того, как бороздки были очищены от пыли и прогрунтованы, а все провода установлены согласно плану-схеме.

Чтобы уменьшить усадку, стену у штроб рекомендуют смочить водой. Затем нужно приготовить густой раствор гипсовой штукатурной смеси и с помощью лопатки/шпателя заполнить канал.

Чтобы штукатурный слой не обвалился со временем и не просел, можно использовать специальную сетку для армирования. Затем разгладить смесь перпендикулярно канавке (вертикальную борозду обрабатывая снизу вверх) и удалить излишки раствора гладилкой.

Выводы и полезное видео по теме

Для лучшего представления о штроблении стен предлагаем посмотреть на работу мастеров с различным инструментом и узнать практические советы о многочисленных нюансах, которые могут возникнуть в процессе монтажа проводки.

Если вы сомневаетесь, какой инструмент выбрать для штробления, предлагаем изучить мастер-класс со сравнением работы перфоратора, болгарки и штробореза:

Несмотря на шумность, перфоратор остается одним из самых востребованных строительных инструментов для выполнения штроб. Подробней о принципах работы с этим инструментом – на следующем видео:

Болгарка – отличный прибор для создания ровных каналов. А минимизировать количество пыли поможет установка защитного кожуха с пылеотводом:

Как сделать ручной штроборез для работы с газо- и пеноблоками:

Если же предоставленные примеры не вдохновили вас на самостоятельное штробление стен, всегда можно вызвать мастера с профессиональным оборудованием, чтобы он сделал сеть каналов и развел по ним провода.

Имеете опыт штробления стен? Поделитесь с нашими читателями практическими навыками и советами. Пожалуйста, оставляйте комментарии и задавайте интересующие вас вопросы. Блок для обратной связи расположен ниже.

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электрической проводки. Монтаж розеток и выключателей в местах, где раньше их не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не создавали угрозу пожарной безопасности, их рекомендуется спрятать в стене. Для новых ответвлений домашней электрической магистрали нужно штробить канавки, и, если вы не хотите тратить деньги на услуги профессиональных электриков, делать это придется самостоятельно. В этой статье мы разберемся, как штробить стены под проводку, осветим нюансы этой процедуры, а также ответим на вопрос, какими инструментами лучше это делать.

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

• Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.
• Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

• Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
• Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
• Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
• Прокладывать горизонтальные штробы в несущих стенах запрещается.

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Разметка стен и подготовка их к работе

Перед началом штробления необходимо выяснить, нет ли на планируемом маршруте прокладки скрытых электрических кабелей. Сделать это можно с помощью специального прибора – трассоискателя, который быстро определит местонахождение провода. Так вы сможете избежать риска, что во время работы инструмент попадет в кабель, находящийся под напряжением.

После этого стену нужно разметить по маршруту прокладки будущей штробы.

Начинать разметку следует от распределительной коробки, а затем вести ее к местам будущей установки электрических устройств (розеток, светильников, выключателей).

Перед тем как проштробить стену, возьмите влажную ткань и закройте ей дверные проемы, чтобы пыль не разлетелась по всему помещению.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

Заключение

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку. Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Штробление стен под проводку и розетки своими руками

Каждый капитальный ремонт обязательно требует качественного проведения электропроводки. А под нее обычно необходимо штробление стен под проводку. Даже если практически вся квартира зашивается гипсокартонном, все равно есть необходимость в некоторых местах делать штробы. Как правильно штробить стены вы узнаете из этой статьи.

Инструменты для штробления стен

Способ, который будет использован при штроблении своими руками будет завесить от ваших инструментов. Для этой работы можно использовать таких помощников:

• молоток и зубило – самый дешевый способ. Его минусы перекрывают плюсы: очень долго, тяжело и штробы в итоге неровные;
• болгарка помогает все сделать быстро, ровно и красиво, но создает очень много пыли;
• ударная дрель или перфоратор помогают быстро, но штроба получается не очень ровной, хотя и лучше выглядит, чем после молотка с зубилом;
• штруборез самый удобный и простой инструмент для работы, но дорогой. Если есть возможно взять у кого-то в аренду, тогда не экономьте. Покупка штрубореза для личного пользования не самое выгодное вложение, если вы не занимаетесь ремонтами раз в 2-3 года в новой квартире.

Та же вам потребуются коронка, уровень и устойчивая подставка, если планируется бурение штроб под потолком. Использование стремянки не рекомендуется из-за плохой ее устойчивости.

Разметка проводки

Штробление стен под проводку предполагает наличие плана электропроводки по всей квартире, включая те участки, которые вы планируете переделать. Если у вас есть затруднения с созданием подобного, тогда обратитесь к профессионалам. Цена этой работы редко бывает завышенной, чего нельзя сказать непосредственно о самой растяжке проводов и штроблении. Это вполне можно сделать самостоятельно, хорошо сэкономив.

1. Нарисуйте на стенах путь, где будет проходить ваша проводка. Для более четких и правильных линий используйте уровень.
2. Отметьте расположение розеток и выключателей.
3. Проверьте отсутствие скрытой проводки под намеченными участками. Для этого используются специальные детекторы. Этот пункт подготовительных работ очень важен, так как обезопасит вас от удара током.
4. Закройте дверной проем комнаты, где будут проводится работы, влажной тканью или целлофаном, чтобы обезопасить от пыли остальную квартиру.

Проверка на скрытую проводку необходима даже в том случае, если у вас есть план предыдущей проводки. Берегите свою жизнь!

Выполнение штробления: различные инструменты и поверхности

Теперь рассмотрим вопрос как правильно штробить стены в зависимости от используемых инструментов (тут более подробно про инвентарь).

Во время работы оденьте респиратор и очки, чтобы защитить себя от пыли.

1. Зубилом с помощью молотка делаются углубления по отмеченным краям штробы под проводку. Потом оно ставится под острым углом к борозде и с помощью молотка выбивается серединка будущей полости под проводку. Полученная штроба далека от идеальной, имеет массу неровностей. Проштробить стену из бетона, бетонную плиту или кирпич такими инструментами очень сложно. Подходят только для мягких материалов – шпатлевки и штукатурки. Однако, если они были нанесены некачественно или много лет назад, тогда при использовании зубила они могут вываливаться огромными кусками.
2. Перфоратор или ударная дрель – самые быстрые и чистые инструменты для проведения борозд проводки, если не считать штрубореза. Ими одинаково легко делают штробление под розетки и проводку электрокабеля. Существует 2 основных метода: с использованием насадки «лопата» (разрушительный и очень шумный процесс, потребуется много материалов для заделки борозды) и с помощью небольших отверстий обычным сверлом. Делать отверствия следует через 8-15 мм по намеченному контуру, потом эти дырочки соединяются с помощью лопатки под углом в 450. Этим способом получается более аккуратная штроба.
3. Проштробить стену под проводку с помощью болгарки с алмазным диском довольно быстро и легко. Сперва делают 2 ровных надреза по обоим краям размеченной линии, потом вытаскивают лишнее из борозды с помощью зубила или перфоратора, то есть одной болгаркой для штробления вы не ограничитесь. К тому же с помощью болгарки не получится подготовить полости для розеток и выключателей.
4. Штроборез по эффекту очень похож на использование болгарки, но с его помощью можно сделать сразу 2 надреза для борозды. Дополнительным преимуществом является возможность подключения пром.пылесоса для того, чтобы штробление было без пыли. Единственный недостаток этого метода – высокая цена инструментов.

Все перечисленные инструменты и способы, кроме зубила, идеально подходят при штроблении бетонных стен. Можно ли штробить зубилом кирпич или бетон? Конечно, да. Вот только эффективность этого метода слишком низка для его использования, а достать болгарку или перфоратор не проблема, даже если у вас их еще нет. Просто спросите у знакомых и друзей.

https://www.youtube.com/watch?v=6hyrLIRY1xQ

Штробы под розетку и распределительные коробки

Выше описаны методы штробления под провода, но их нужно немного видоизменить для подготовки отверстий под распределительные коробки, розетки и выключатели. Давайте более подробно рассмотрим как они делаются:

1. Сделайте небольшое отверстие перфоратором по центру предполагаемого круга. Оно должно быть в диаметре где-то 8 мм.
2. С помощью надпила коронкой намечаете контур будущего круглого отверстия.
3. Перфоратором нужно просверлить тонкие отверстия по намеченному контуру.
4. Коронкой уберите лишние из отверстия.

Если в появившемся отверстии под розетку, распределительную коробку или выключатель, при вынимании материала вы заметите арматуру, ни в коем случае не удаляйте ее, даже если она мешает установить коробку. Это может повредить конструкцию здания. Лучшим выходом будет перенести розетку или выключатель в другое место.

Штробление под розетки так же просто как бурение обычных борозд.

Несколько заключительных советов

• Штробление стен под проводку выполняется параллельно потолку или стенам, угол строго 90.
• От углов и окон необходимо делать отступ минимум в 10 см, а от газовой трубы – 40 см и более, от потолка – 15 см.
• Максимально допустимая глубина штробы – 25 мм.
• Запрещена прокладка штробы в несущую стену, колоны и балки многоэтажных домов.
• Недопустимо пересечение проводов в ходе их прокладки.
• Если разводка проводки планируется через низ стен, а выключатели и розетки будут низко, тогда можно штробы сделать в полу или завести электрокабель через плинтус.
• Штробление потолков запрещено, так как может нанести серьезный вред конструкции здания.

Как штробить стены под проводку без пыли

Как использовать перфоратор

Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.

Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.

Понадобится:

• перфоратор;
• и насадка-лопатка;
• средства индивидуальной зашиты: перчатки, очки, респиратор.

Перед штроблением канала рекомендуется нанести разметку и сделать пропилы при помощи болгарки.

Инструкция по проведению штробления при помощи перфоратора:

1. Подготовительный этап. Проверка поверхности на наличие старой электропроводки. Для этого нужен специальный индикатор, но есть он не у всех. Можно изучить схему электромонтажа, если она была ранее составлена и сохранилась.
2. Разметка поверхности. На стенах чертят линии, соединяющие между собой распределительные коробки и элементы, к которым подводится электричество.
3. Защита от пыли. Применение некоторых электроинструментов предполагает образование большого количества пыли, поэтому качественно закрывают окна, двери, если в комнате остается мебель, то ее также укрывают.
4. Штробление. На линии сначала делают неглубокие отверстия на расстоянии 2-3 см друг от друга. Затем при помощи насадки-лопатки соединяют выполненные отверстия и получают необходимую штробу.

Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу при помощи насадки в виде лопатки.

Наличие болгарки заметно упрощает процесс создания кабель канала в бетонной стене.

Нужно ли проводить работы перед штукатуркой

До недавнего времени ни в одном издании ПУЭ не было указано, как должно быть правильно, вначале штукатурка, а затем проводка или наоборот. Но в обновленном недавно своде правил упомянуты работы по оштукатуриванию. В нем, в частности, говорится, что к началу отделочных работ, вся электрика должна быть смонтирована. Выходит, что по нормативам правильно заниматься электрической проводкой перед штукатуркой.

Однако, по мнению электриков лучше приступать к прокладке проводки после штукатурки, а не до. Тем более в домах панельного типа допускается прокладывать штробу только в штукатурке. Еще одной причиной предпочтения такого порядка работ является использование воды при оштукатуривании стен. И если первым делом провести электрику, то необходимо защитить места соединения проводов в подрозетниках, что не всегда возможно сделать.

Способы штробления стен

• Самый примитивный метод — с помощью ручного шлямбура. Процесс не быстрый и тяжелый, особенно применительно к бетонным стенам. Однако если расстояние небольшое, и под рукой нет электроинструмента, вполне осуществимо. Преимущество — небольшое количество пыли.
• Более продвинутый метод — с помощью дрели либо перфоратора (работа толстым сверлом). По намеченной линии высверливаются глухие отверстия на заданную глубину, затем штроба подравнивается шлямбуром (зубилом). В качестве развития способа — штробление коронкой по бетону для монтажа розеток (выключателей). Работа выполняется быстрее, но при этом выбирается много лишнего материала. При таком способе есть смысл уложить провод в гофр.
• Штробление стен под проводку перфоратором, в режиме отбойного молотка. Достаточно быстрый способ, в сравнении с последовательным сверлением и зубилом. Однако есть серьезные недостатки: штроба получается неравномерной, со рваными краями (придется потратить больше замазки). При работе образуется много пыли и осколков камня.
• Профессиональные строители пробивают штробы под электропроводку с помощью специального инструмента: штробореза. Если вы затеяли строительство или ремонт, такое приспособление можно и купить. Затраты быстро компенсируются удобством применения. Штроба вырезается с помощью дисковой пилы по бетону (может быть установлено два диска, на ширину штробы). Подошва снабжена направляющими колесами, что позволяет не тратить усилия на перемещение электроприбора по шершавой стене. Можно регулировать глубину погружения. Но главное преимущество — наличие камеры для отсоса пыли. С помощью шланга, штроборез подключается к строительному пылесосу, и работать можно, даже не вынося мебель из помещения. Полной механизации нет, после прохода по стене, требуется вручную выбить сердцевину. Это делается тем же шлямбуром, либо с помощью перфоратора. Штроборез позволяет легко выполнять работы в потолке. Для оператора положение поверхности не имеет значения — одинаково комфортно штробить вертикаль и горизонталь.
• Но самый популярный способ — использование угловой шлифовальной машинки (в просторечии — болгарки). Достаточно установить диск по камню, и эффективность работы будет не хуже, чем у специального инструмента. Производительность можно повысить, установив специальный диск-спарку. После проделывания направляющих разрезов, середина выбивается известным способом.
• Самый серьезный недостаток — огромное количество пыли, которая оседает не меньше часа. Поэтому работать необходимо в респираторе. Если вы строите новый дом, либо выполняете капитальный ремонт (с полным освобождением помещения от предметов быта), проблему можно игнорировать. При ремонте помещения, в котором вы продолжаете жить, надо искать способ, как штробить стены под проводку без пыли. Обычный пылесос, который будет удерживать ваш помощник, мало эффективен. Пыль разлетается во все стороны, даже если вы предварительно намочите стену.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Штробление стен перфоратором

При выполнении штроб с использованием перфоратора не затрачивается много средств и времени. Подготовка стен проводится и при выборе других инструментов. Этапы процедуры являются очень простыми. Их сможет выполнить каждый домашний мастер:

• Сначала проверяется наличие в стене старых кабелей. Нередко в стене можно найти кабели от старой проводки. Перед штроблением их следует удалить. Для этого применяют специальный прибор.
• Разметка стены. Необходимо убедиться, что в стене нет проводов, на которые подается напряжение. Только после этого работа может быть начата. Следует нарисовать линии, по которым нужно выполнить штробы. Они будут вести от распределительного короба до розеток и выключателей.
• Защита от пыли и грязи. Не следует забывать занавешивать двери и окна.

После окончания подготовки можно начинать штробление стен. Для этого берется перфоратор и по отмеченной линии просверливается несколько отверстий. Их необходимо располагать в 1,5 см друг от друга. Затем инструмент переключается в другой режим работы – специально для выполнения штроб. Для этого потребуется надеть на него определенную насадку. Отверстия соединяются друг с другом, в результате чего получается единая борозда.

Важно! При отсутствии опыта подобных работ не следует пренебрегать выполнением отверстий. Выполнить штробу ровной в противном случае не удастся.

Перфоратор

Это настолько универсальное приспособление, что его вполне можно приспособить для штробления твердой поверхности. Если у вас есть навык владения дрелью, то с перфоратором тоже не возникнет особых проблем. Алгоритм ваших действий должен быть примерно таким:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Перед тем, как сделать штробу, по всей длине кабельной трассы делаем отметки для сверления отверстий, с шагом 10–15 мм.
2. Высверливаем все намеченные точки (диаметр сверла и глубина его вхождения подбирается исходя из размера и количества проводов).
3. Специальной насадкой в виде лопатки, пробиваем перекрытия между отверстиями.

Вот и вся работа. На выходе получаем достаточно ровный шов, с минимальным количеством сколов.

А еще перфоратор отлично подходит для сверления круглых ниш под розетки. Для этого нужна насадка-коронка. С ее помощью нужно пробурить отверстие нужной глубины, куда впоследствии монтируется подрозетник и розетка.

Перейдем от простых инструментов к более сложным и узнаем, как проштробить стены более продвинутыми способами.

Она отлично справляется с металлическим изделиями, но если установить диск для резки бетона, то можно пилить и стены. Но приготовьтесь к тому, что при работе болгаркой будет много шума и пыли.

Перед началом работ нужно наметить две параллельные линии на нужном расстоянии. Потом сделать пропилы по всей длине отмеченных полос. На следующем этапе понадобятся наши вспомогательные инструменты (молоток с зубилом). С их помощью необходимо выдолбить оставшуюся часть перекрытия.

Таким образом, получается довольно ровная борозда. Но у этого способа есть и минусы:

• Огромное количество пыли.
• Невозможность регулировки глубины реза.
• Неудобство резки, при подходе к потолку или полу.

Делая скидку на маленькие недостатки, можно сказать, что болгарка – это лучший вариант для штробления своими руками. Но есть еще более совершенный способ, требующий применения высокопрофессионального оборудования.

По внешнему виду он напоминает усовершенствованную болгарку, только возможностей у него куда больше:

• Два режущих круга вместо одного. А это значит, что пропилы будут еще ровнее и на каждый из них потребуется в два раза меньше времени.
• Регулировка ширины пропила. Достаточно наметить на поверхности одну полосу и получится борозда необходимой ширины.
• Возможность установки нужной глубины реза. Можно не боятся чересчур глубокого проникновения в стену, заранее выставив требуемое расстояние.
• Отсутствие пыли. В комплексе с промышленным пылесосом ваше помещение останется чистым. Но в этом случае нужен помощник.

Принцип работы аналогичен предыдущему. Выставляются требуемые параметры штробления и производится резка. Если нужно подойти близко к потолку или полу, используйте перфоратор. Но покупать штроборез ради одного ремонта бессмысленно, поэтому выбирая этот способ, необходимо учитывать, что придется потратиться на услуги профессионалов.

Использование болгарки

Болгарка, или угловая шлифовальная машинка, часто применяется для создания штроб. Кроме указанного электроинструмента, надо обязательно приобрести алмазный диск.

Порядок создания штробы:

1. Создание 2 параллельных борозд. Делают их по намеченной линии. Между такими прорезами должно быть 2 см.
2. Удаление остатков. Зубилом и молотком это делать долго и сложно, поэтому используют перфоратор.

Штробление с применением болгарки похоже на использование перфоратора. Отличие в том, что таким способом удается получить ровную борозду, тогда как с применением только перфоратора сделать это не получится.

Бороться с образовавшейся пылью можно промышленным пылесосом. В этом случае понадобится минимум 2 человека, чтобы один штробил, а второй сразу же улавливал образующуюся пыль.

К штроборезу можно подключить строительный пылесос, что обеспечит практически полную чистоту работ.

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

• перфоратор,
• болгарку,
• штроборез,
• ударную дрель,
• стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Использование перфоратора

Перед вами может встать вопрос о том, как штробить стены под проводку перфоратором. Этот способ является одним из самых распространённых. Это объясняется тем, что для процедуры не потребуется много средств и времени. На первом этапе следует подготовить стены. Эти работы ничем не отличаются от тех, когда используются другие инструменты.

Мастеру предстоит проверить наличие старой электропроводки. Когда в стенах оказываются провода, происходят неприятные моменты. Не следует рисковать здоровьем и жизнью. Использовать для проверки необходимо специальный прибор. На следующем этапе мастеру предстоит разметить стены. Однако приступать к разметке необходимо лишь после того, как вы убедились, что в стенах нет проводов под напряжением.

От центральной коробки необходимо провести линии до источников тока, среди них:

• розетки;
• выключатели;
• провода осветительных приборов.

Необходимо позаботиться о наличии защиты от пыли и грязи. Двери и окна обычно завешивают, ведь использование перфоратора будет сопровождаться образованием пыли, распространяемой по всей комнате. Если перед вами встал вопрос о том, как правильно штробить стену под проводку перфоратором, то следует ознакомиться с информацией ниже. После завершения подготовки можно приступать к основным действиям.

Для этого с помощью инструмента по прочерченным линиям необходимо просверлить отверстия, которые должны быть удалены друг от друга на 1,5 см. Далее всё зависит от инструмента. Его можно переключить на режим штробления, для этого следует использовать специальную насадку. Вставить можно и простое сверло. Отверстия, проделанные предварительно, соединяются между собой с помощью перфоратора. Новичкам не следует пренебрегать подготовкой, ведь без опыта такие работы провести довольно сложно, а добиться идеального результата и вовсе будет нереально.

Штробление стен своими руками – краткая инструкция

Итак, перед началом работ нужно выбрать инструмент. Если для штробления нет возможности пользоваться инструментом с пылесосом, необходимо плотно закрыть все щели в помещении, а оставшуюся мебель и прочие вещи накрыть полиэтиленом.
Поверхность стен в местах проложения штроб необходимо очистить от лишних покрытий, таких как обои, плитка и т.п.
Разметка поверхности. На этом этапе нужно точно разметить расположение будущих штроб и отверстий под розетки и выключатели. Для этого удобно пользоваться лазерным уровнем, который точно строит горизонтальные и вертикальные плоскости

При этом важно не забывать о проводке, которая уже заложена в стенах. Для того, чтобы отыскать действующую проводку, можно воспользоваться специальными приборами, детектрующие электромагнитное излучение.
После разметки приступают непосредственно к резке выбранным инструментом

Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники. Для этого используют специальные круглые коронки с твердосплавными пластинами.
Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.
После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.

Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором  не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

• пол закрывают пленкой,
• над входом закрепляют промышленную штору или ткань,
• перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

• гофрорукава,
• кабель-каналы,
• коробы.

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Как штробить в панельном доме бетонную стенку

При выборе способа штробления определитесь с объемом работ и финансовыми возможностями. Для удобства приведем краткие инструкции для разных инструментов.

Молоток и зубило

Применение этих девайсов оправдано в случае, когда вам необходимо сделать небольшую штробу (до 60 — 100 см).

Алгоритм действий имеет следующий вид:

1. Выполните небольшие углубления по бокам штробы.
2. Поместите зубило вдоль проема и бейте по нему так, чтобы оно углублялось внутрь.
3. Уберите верхнюю часть по отмеченной полосе.
4. Углубите канавку до нужного уровня в 25 мм.
5. Очистите сделанные углубления от пыли и нанесите грунтовку.
6. После высыхания грунтовки уложите проводку и залепите ее гипсовым составом или штукатуркой, а после заделайте шпаклевкой.

Перфоратор

Более привлекательно с позиции эффективности выглядит перфоратор. В случае его применения от зубила и молотка можно отказаться.

Ударная дрель позволяет штробить в самых разных поверхностях, а для решения задачи потребуется небольшой бур и лопатка.

Инструкция:

1. Выполните отверстия на 25 мм глубиной. Постарайтесь, чтобы между ними было расстояние в 10 мм.
2. С применением лопатки объедините все сделанные ранее углубления.
3. Пройдитесь по штробе несколько раз для очистки проема (при необходимости).

Применение перфоратора — оптимальное решение, когда необходимо штробить сравнительно небольшой участок.

Болгарка

Для получения ровной штробы и ускорения процесса рекомендуется применение угловой шлифмашинки. Она справиться с любой поверхностью, в том числе бетонной стеной.

Алгоритм действий такой:

1. Запаситесь алмазным диском, ведь с другим ничего не выйдет, а также распоротом и защитными очками.
2. Выполните пару надпилов по всей продолжительности штробы. Следите за тем, чтобы линии были параллельными. Оптимальные показатели составляют от 20 до 25 мм ширины/глубины.
3. Уберите центр с применением зубила и молотка. Если под рукой имеется ударная дрель, задействуйте ее.

Если все сделать правильно, итоговое углубление под проводку будет выглядеть почти идеально. С пылью, как отмечалось выше, легко справиться с применением пылесоса или увлажнения стены.

Штроборез

Применение штробореза — лучшее решение для выполнения работ любой сложности.

Устройство состоит из следующих элементов:

1. Мощный двигатель, надежно защищенный от перегрузок.
2. Кожух с возможностью регулировки положения.
3. Дополнительная ручка.
4. Нескользящие ролики.
5. Визирная метка.
6. Режущие диски.
7. Боковая ручка и т. д.

Процесс проходит следующим образом:

1. Сделайте отметку, где вы будете штробить (нанесите линию карандашом).
2. Закрепите два алмазных круга.
3. Отрегулируйте положение кожуха.
4. Пройдитесь по участку, где должны находиться провода.
5. Подчистите остатки перфоратором или зубилом.

Применение штробореза гарантирует максимальную скорость решения задачи. Единственным минусом является высокая цена оборудования.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований СНиП 3.05.06-85.

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Как вырезать и удалить кирпич из стены

С сегодняшними простыми в обращении материалами, такими как ламинат, искусственная древесина и искусственный камень, кирпич может показаться положительно архаичным материалом. Фактически, поскольку строится все меньше кирпичных каминов и дымоходов, работа с кирпичом может казаться утерянным искусством, а попытки разрезать кирпич или просверлить его могут показаться устрашающими. Но работать с кирпичом не должно быть сложно. При наличии решимости и всего лишь нескольких основных инструментов вы можете разрезать установленный кирпич с безупречным результатом.

Обрезка одиночного кирпича с сохранением окружающего кирпича нетронутым и в хорошем состоянии часто требуется в следующих случаях:

• Одиночный кирпич поврежден или покрыт пятнами
• Необходимо удалить часть кирпичной стены или сам кирпич, чтобы установить такие механические элементы, как вентиляционное отверстие, электрическая розетка или водопровод.
• Камин требует ремонта

5 Способы резки кирпича

Существует несколько методов вырезания кирпича для снятия и у каждого есть свои плюсы и минусы:

• Циркулярная пила с лезвием для каменной кладки будет резать и кирпич, и раствор, создавая чистые линии, но с большим количеством мусора.
• Угловая шлифовальная машина с каменным кругом также прорезает кирпич и раствор и позволяет получить более узкие углы. Однако обратный выброс мусора значителен.
• Сабельная пила с лезвием для резки кирпичной кладки может резать относительно прямые линии, когда пила крепко удерживается. Но хотя сабельные пилы позволяют выполнять врезные пропилы в таких материалах, как гипсокартон, они не так хорошо подходят для кирпичной кладки.
• Высококачественный многофункциональный инструмент, оснащенный насадкой для каменной кладки, позволяет выполнять врезные пропилы и может быть хорошим способом начать резку.
• Вырезание кирпича вручную с помощью стамески и дрели, что и является целью данной демонстрации.

Нарезка кирпича вручную

Секрет снятия целого кирпича с кирпичной стены или кирпичного камина заключается в разрезании окружающего раствора. Высохший и затвердевший раствор мягче кирпича и предсказуемо отслаивается. После того, как раствор удален, весь кирпич извлекается довольно легко. Однако, если ваша цель — удалить только часть кирпича, вы должны удалить раствор, а также разрезать кирпич ровной линией, не заставляя кирпич рассыпаться на мелкие кусочки.

При вырезании кирпича вручную или в кирпиче примите меры предосторожности, надев защитные очки, средства защиты органов слуха и толстые перчатки. При сверлении кирпича образуется много пыли, поэтому также надевайте респиратор. Будьте терпеливы и не торопитесь.

Обязательно используйте подлинное каменное зубило. Для этой работы не подходят ни стамески по дереву, ни стамески (предназначенные для металла). Использование любого из них сопряжено с риском разрушения инструмента и потенциально разлетающихся металлических фрагментов. Долото по камню — это обычно более тяжелое долото с более тупой режущей кромкой, предназначенное для разрушения раствора, камня и кирпича.

Правила безопасности шлифовального круга — Сообщество производителей ювелирных изделий «Ганоксин»

Помимо инструкций по технике безопасности, которые вы получаете от производителя инструмента в руководстве к инструменту, вам может потребоваться составить собственный набор правил, чтобы избежать неприятностей. Это особенно важно для сотрудников. Далее следует пример размышления о том, что может пойти не так с инструментом. В качестве примера использован инструмент навесной болгарки. Вы можете сделать такую ​​же компиляцию правил со всеми инструментами в вашем магазине.

См. Статью «Общие правила безопасности для инструментов» в качестве отправной точки, тогда у каждого инструмента будут определенные особенности, которые необходимо отметить. Думайте об этом так: «Какой совет я бы дал кому-нибудь, чтобы избежать проблем с этой машиной?»

Примечание

Это лишь некоторые моменты, касающиеся этой проблемы; это описание, вероятно, изобилует ошибками и упущениями и является руководством только для определенных типов опасностей. Существуют и другие опасности, не упомянутые здесь. Внимательно прочтите руководство по эксплуатации для инструмента и оборудования, которые вы используете.

Спонсором Ганоксина является

Инструкции

Прочтите каждое предложение про себя и желательно вслух другому человеку. Тщательно обсудите и согласуйте с собеседником значение предложения. Добавьте в этот текст все меры предосторожности или важную информацию, которую мы упустили: просто впишите это на страницу вместе с информацией, которую мы здесь сообщаем.

Некоторые из опасностей шлифования

Полет острых, как бритва, кусков в ваши глазные яблоки и кожу, огонь (от искр, коротких замыканий, воспламеняющихся материалов, прыгающих в пламя), детонация шлифовальных кругов, отдача предметов (и сквозь вас), ожоги, порезы в руках, попадание в устройство ваших украшений или одежды, поражение электрическим током, пыль и твердые частицы, эргономические нарушения и потеря слуха (и, вероятно, это гораздо больше опасностей, которые я забыл).

Общие меры предосторожности

• Регулярно проводите техобслуживание / осмотр и храните журнал в своей папке инструментов.
• Внимательно прочтите руководство — потратьте на него не менее 1/2 часа. И время от времени пересматривайте его. При замене деталей или принадлежностей внимательно следуйте его инструкциям.
• Используйте соответствующие средства защиты глаз и слуха. Носите волосы вверх и избегайте свободной одежды и украшений.
• Не разговаривайте ни с кем во время использования этого аппарата.
• Не отвлекайтесь при шлифовании.
• Храните этот инструмент на небольшом участке, свободном от беспорядка, желательно с невысокими стенками вокруг участка, чтобы изолировать инструмент и мусор от него.
• Соблюдайте чистоту и очищайте область вокруг инструмента после каждого использования.
• Убедитесь, что для инструмента подходит местная вентиляция
• Имейте хорошее освещение в рабочей зоне колеса, установите настольную лампу или по одной с каждой стороны (освещение с двух сторон устраняет тени)
• Всегда держите машину в надлежащем состоянии установлен и надежно закреплен на прочной рабочей поверхности.
• Выключайте машину, когда она не используется.
• В мастерской нет детей.

Летающие частицы, искры

Они могут проникнуть в ваши глаза и кожу во время шлифования или позже. Летящие частицы также могут быть искрами, которые могут поджечь вас, вашу одежду или магазин.

Спонсором Ганоксина является

• Надевайте защитные очки
• Всегда держите защитный экран на шлифовальной машине на месте и должным образом отрегулированный.
• Носите маску для лица, а также защитные очки, держите лицевую защиту близко к груди.
• Противопожарная одежда / фартук.
• Местный пожаробезопасный выхлоп для твердых частиц.
• Зона шлифования легко очищается и изолирована от других рабочих зон.
• Держите все легковоспламеняющиеся материалы, бумагу, ткань, растворители и потенциальное топливо вдали от зоны шлифования.
• Не шлифуйте дерево или другие легковоспламеняющиеся материалы на одном круге, используемом для обработки металлов.
• Убирайте частицы с помощью ручной щетки / пылесоса (никогда не руками) после каждого использования машины — сделайте это привычкой.

Распад круга

Треснувший шлифовальный круг может внезапно разлететься на части, а куски могут буквально пролететь сквозь ваше тело. Мой ученик видел, как кусок шлифовального круга прошел прямо через бедро человека и вышел с другой стороны в механической мастерской, где он работал.

• Всегда обращайтесь со шлифовальными кругами осторожно, никогда не ударяйте по ним ничем.
• Всегда используйте защитный кожух колеса.
• Если вы уронили колесо, не используйте его и не устанавливайте на машину.Выброси это.
• Не используйте колесо, которое может быть повреждено.
• При запуске болгарки всегда стойко стойте в стороне, пока колесо не наберет скорость, и поработайте несколько секунд на скорости. Если шлифовальный круг собирается разлететься, это часто случается на этапе наматывания.
• Наденьте защитное снаряжение.
• Используйте для работы правильный шлифовальный круг, рассчитанный на скорость двигателя и подходящий размер.
• Кольцо проверьте шлифовальный круг перед его установкой или заменой.
• Регулярно проверяйте шлифовальные круги.
• Равномерно шлифуйте поверхность, избегая образования колеи на колесе.
• Не используйте сторону шлифовального круга, только поверхность. Боковое давление может вызвать трещину в колесе.
• Не шлифуйте слишком сильно, не пытайтесь снимать слишком много материала слишком быстро, используйте подходящий инструмент для правильной работы.
• Я рекомендую шлифовать только сталь на круге. Используйте ленточную шлифовальную машину для цветных металлов.
• Круг, «загруженный» металлическими остатками, не может шлифовать должным образом.
• Не выполняйте шлифовку, если двигатель выключен, а колесо вращается до полной остановки.
• Правка колеса с помощью приспособления для правки колес, если необходимо, чтобы колесо оставалось плоским. Колеса со сколами, плоскими пятнами, выбоинами и застекленными поверхностями следует заправить. Такие плохие места могут сделать шлифование более опасным и неэффективным, снизить точность и повредить рабочую поверхность из-за ее прожигания или выдавливания. Правка колеса помогает поддерживать его в равновесии, что важно для безопасности.

Металл застрял в между опорой для инструмента и колесом Если шлифуемая деталь застряла в ограждении, это может привести к взрывному разрушению колеса, внезапному выбросу, пронзившему вас или других, как копье, или кувырку, защемившему ваши пальцы колесо, что привело к серьезным повреждениям.

• Всегда держите опору для инструмента на правильном расстоянии от колеса, обычно 1/16 дюйма (1,5 мм). Поскольку колесо заточено, упор для инструмента необходимо переустановить.
• Будьте особенно осторожны при шлифовании кромок, углов, рваных стыков и т. Д.
• Проверяйте опору инструмента на затяжку и положение КАЖДЫЙ раз, когда вы используете шлифовальный станок — сделайте это привычкой.
• Всегда держите руку за опору для инструмента, чтобы заземляемый объект надежно удерживался и не мог попасть в щель опоры для инструмента или отскочить назад на вас.
• Не используйте плоскогубцы (или другие предметы, в которых шлифуемая работа может соскользнуть) для удержания шлифуемого объекта.
• Ни в коем случае не помещайте шлифованный объект близко к зазору между колесом и опорой для инструмента.

Одежда застряла в колесе Одежда, волосы, украшения могут быть захвачены колесом и причинить серьезную травму.

• Не надевайте перчатки при шлифовании (или использовании полировальной машины)
• Завяжите волосы назад, лучше также надеть кепку без козырька
• Не носите свободную одежду, галстук, украшения
• Закатайте рукава
• Никогда не приближайте голову к движущемуся колесу

Отдача

Если шлифуемая деталь зацепится за колесо, она может внезапно дернуться к вам в руке

• Не держите кусок металла так, чтобы он мог проколите ладонь, если она отскакивает назад.
• Удерживайте заготовку очень надежно, удерживая руки на опоре инструмента.
• Помните о возможности отдачи.
• Прикоснитесь заготовкой к кругу несколько раз, постепенно снимая металл.
• Плавно протяните заготовку через переднюю часть круга.
• Ни в коем случае не помещайте шлифованный объект близко к зазору между колесом и опорой для инструмента.
• Не вдавливайте заготовку сильно в круг

Горячие материалы / ожоги

• Окунитесь в воду рядом с кругом, небольшие емкости для воды, предназначенные для этого, можно прикрепить к передней и средней части шлифовального станка.
• Часто окунитесь, чтобы остудить заготовку.
• Приготовьте в мастерской лед для охлаждения ожога.
• Лучше всего окунуться, чтобы охладить кожаные напальчники. Может пригодиться — не используйте перчатки.
• Всегда охлаждайте заготовку перед тем, как положить ее и взять следующую.

Шлифовальные пальцы

• Не давите пальцами на круг. Действительно. Действительно очень.
• Не держите так, чтобы вы могли поскользнуться и поцарапать палец или сустав.
• Не разговаривайте ни с кем и не отвлекайтесь во время измельчения.
• При работе на машине двигайтесь медленно и спокойно.
• Многие перетертые пальцы возникают в результате быстрых движений руки возле прялки — двигайтесь медленно и намеренно.
• Не приближайте пальцы к поверхности и углам круга, так как на шлифовальном круге на пальце или суставе может легко образоваться трещина ( голос опыта)

Возгорание и поражение электрическим током

• Регулярно проверяйте состояние видимых проводов и вилок.
• Убедитесь, что он правильно заземлен.
• С помощью надлежащего шлифовальный станок с запечатанным несущей конструкции. Попадание пыли внутрь шлифовального двигателя может вызвать возгорание.
• Остерегайтесь пролитой воды: вы можете получить удар током или вызвать пожар.
• Убедитесь, что стенная розетка и домашняя электропроводка рассчитаны и правильно оснащены предохранителями для нагрузки шлифовального станка (и других инструментов, используемых в магазине одновременно).
• Используйте сварочную шину для шлифовальной машины. Надежно прикрепите силовую панель к стене.
• Всегда отключайте кофемолку от сети перед заменой каких-либо деталей.

Техническое обслуживание

• Следуйте всем указаниям в руководстве по эксплуатации. Если у вас его нет, позвоните производителю, чтобы получить копию.
• Удаляйте пыль и частицы каждый раз при использовании.
• Регулярно проверяйте колеса и проводку.
• Ведите журнал и делайте в нем записи.
• Вы обслуживаете свою машину, почему не другие механические инструменты?

Все права защищены во всем мире.Авторские права © Чарльз Льютон-Брейн. Пользователи имеют разрешение загружать информацию и делиться ею до тех пор, пока не будут получены деньги — коммерческое использование этой информации запрещено без письменного разрешения Charles Lewton-Brain.

10 вариантов использования вашего мультитула / Помощь и совет

Мы, сотрудники SGS Engineering, уверены, что качающийся многофункциональный инструмент является неотъемлемой частью любого ящика для инструментов своими руками. Это универсальный инструмент, который часто будет вашим универсальным инструментом для исправления ситуации.От резки до зачистки, пиления или шлифования — удобство многофункционального инструмента часто превосходит более специализированные электроинструменты. И не забывайте, что наши специалисты помогут вам выбрать лучший мультитул для вашей работы.

Если у вас есть подходящий электрический многофункциональный инструмент, вы сможете с легкостью резать различные материалы — дерево, металл, гипсокартон, строительный раствор, стекловолокно и пластик. Вы даже можете найти головки с мультиинструментами, такие как Milwaukee C12MT-0, специально предназначенные для полировки и шлифования.

Мастера по дереву, сантехники, подрядчики и домашние мастера — все находят уникальное назначение для этих превосходных многофункциональных инструментов. Итак, мы подумали, что стоит рассказать о некоторых оригинальных способах использования вашего нового колебательного мультиинструмента. Читайте дальше, чтобы узнать о 10 излюбленных применениях мультиинструмента нашими экспертами, а затем ознакомьтесь с нашим подробным руководством по покупке , чтобы узнать, какой вариант из нашего обширного ассортимента идеально подходит для того, что вам нужно и чего вы хотите.

Что такое качающийся мультитул?

Во-первых, неплохо было бы узнать, что это за превосходные
универсальные инструменты есть.Это позволит вам лучше понять, на что они способны
делать — и что делает их таким полезным дополнением к профессиональному или DIY
ящик для инструментов. Как следует из названия, многофункциональный инструмент — это
очень гибкий электроинструмент, который может выполнять ряд задач на
стандарты, которых вы ожидаете.

Это означает, что вам не нужно вкладывать средства в разные инструменты для разных задач, если ваше пространство или бюджет не позволяют этого. И вы не потеряете время в поисках именно того инструмента, который вам нужен.

Осциллирующий описывает движение многофункциональных приспособлений и принадлежностей, которые вы используете — будь то многофункциональное режущее лезвие по металлу или шлифовальная тарелка по дереву.Колебательное движение — это быстрое вращение вперед и назад. Это создает трение, необходимое при шлифовании или резких движениях, если вы используете что-то вроде многофункционального металлического лезвия Milwaukee 63 мм.

Качающийся мультиинструмент: особенности и функции

В SGS мы поставляем высококачественные качающиеся мультиинструменты от известных производителей, включая Ryobi и Milwaukee. Многие из многоцелевых инструментов в нашем ассортименте обладают схожими характеристиками и функциями, которые помогут вам выполнить вашу следующую работу.

В дополнение к таким применениям, как резка, шлифование, полировка и
шлифование, которое мы рассмотрим более подробно ниже,
с другими стандартными функциями, которые делают их отличным дополнением к вашему
ящик для инструментов:

• светодиод
  освещение для освещения рабочего места
• Долговечный
  время работы от аккумулятора при беспроводном использовании
• переменное
  настройки скорости до 32000 об / мин
• Удобство для пользователя
  дизайн для безопасности и комфорта

Для чего используется осциллирующий инструмент?

Не уверены, подходит ли один из этих многоцелевых инструментов для вашего набора инструментов или следующего проекта? Вот список из 10 наших любимых применений колеблющегося мультитула.Мы надеемся, что они вдохновят вас на создание ваших собственных проектов и покажут, на что действительно способен мультиинструмент:

1. Обрезка труб и винты

Оснащенный правильными качающимися лезвиями для многофункционального инструмента, ваш многофункциональный инструмент вскоре может стать лучшим другом сантехника или рабочего. Его можно использовать в качестве универсального режущего инструмента, чтобы с легкостью разрезать пластиковые, медные или даже оцинкованные металлические трубы.

Да — многофункциональные инструменты, такие как отрезной инструмент Milwaukee M12FCOT-0, могут прорезать металл.

Это означает, что вы можете легко отрезать лишние винты, которые в противном случае
некрасиво, если не опасно. А поскольку качающиеся мультиинструменты компактны
портативность, неудобные углы и ограниченное пространство очень просты в использовании.
Это означает, что вы можете обрезать трубы и винты внутри шкафов, в потолке,
за стеной и под половицами, а также многие другие труднодоступные
места.

2. Сделайте пропилы в настиле

Врезное резание может быть трудным, опасным и практически невозможным для правильного выполнения стандартным электроинструментом.Хороший универсальный инструмент и подходящее лезвие — например, шлифовальный инструмент Ryobi ONE + RMT1801M-0 18 В и качающийся резец — значительно упрощают и делают работу более безопасной.

Это также относится к тем случаям, когда вы работаете с более твердыми материалами, такими как террасная доска.

Возможно, вы захотите вырезать отверстия для какого-нибудь умного освещения под ступенькой, сделать прорези для опорных перил или просто подбрать края для профессиональной отделки. Легкость и простота использования этих многофункциональных инструментов делает их идеальными для использования вне помещений и в труднодоступных местах.

3. Обрезка дерева и полов

Обрезка — это не задача, которая ограничивается работой на открытом воздухе. Существуют сотни проектов по деревообработке, для которых вы можете использовать колебательный инструмент. Вырезание лишнего материала из рамы, регулировка предметов мебели или даже изменение каркасов стен — все это задачи, которые универсальный многофункциональный инструмент может выполнить с выдающимися результатами.

В качающихся мультиинструментах основное внимание уделяется портативности и простоте использования. Таким образом, он может облегчить задачу обрезки, чем стандартный лобзик.Еще лучше — использование мультиинструмента с батарейным питанием, такого как беспроводной мультиинструмент Ryobi ONE + RMT1801M, избавляет от необходимости находиться рядом с розеткой или прокладывать за собой громоздкие кабели.

4. Вырезание отверстий в гипсокартоне

Это простой способ, но, честно говоря, нет лучшей альтернативы, чем резка гипсокартона колеблющимся инструментом. Это потому, что вы уверены, что идеальный квадратный разрез будет простым и точным.

Для этого сначала наметьте контур на поверхности гипсокартона и воспользуйтесь ножом для резки по дереву или металлу, чтобы разрезать поверхность прямо.Не забудьте сначала проверить трубы и кабели!

Это самый простой способ установки розеток, выключателей, осветительной арматуры или удаления поврежденных участков гипсокартона. И не ограничивайтесь только стенами. Осциллирующий резак также просто использовать на потолке. Независимо от того, насколько сложен ваш угол, у вас не будет проблем с его использованием с правильными качающимися лезвиями для мультиинструмента.

5. Удаление ржавчины с металлов

Использование тонкого диска с многофункциональной шлифовальной машинкой означает, что вы можете очистить ржавчину практически со всех металлических изделий, подвергшихся неправильной обработке.Вы можете использовать колеблющийся инструмент, например, чтобы удалить ржавчину со старых садовых инструментов и вернуть им былую красоту. Или удалите основу ржавчины со старой садовой калитки, прежде чем перекрашивать ее для профессиональной отделки.

6. Шлифование мебели

Использование универсального инструмента для распиловки дерева — одна из возможных функций, равно как и шлифование древесины до гладкой поверхности. Фактически, шлифование является неотъемлемой функцией любого высококачественного вибрирующего многофункционального инструмента, такого как Ryobi R18MT3-0 ONE +, который в стандартной комплектации поставляется с шлифовальной тарелкой.

Но вопрос в том, полностью ли вы используете эту функцию? Хорошая мебель имеет неудобную форму. Таким образом, использование традиционной пальмовой или орбитальной шлифовальной машинки может не срезать ее.

С правильным приспособлением и узким углом поворота инструмента вы легко справитесь с этими сложными задачами. Это еще одна задача, в которой беспроводной многофункциональный инструмент может сэкономить дополнительное время и усилия.

7. Царапающий клей

Вероятно, в вашем ящике для инструментов нет электроинструмента, который лучше подходил бы для чистки, чем ваш многофункциональный инструмент.Высокопрочные мастики или виниловый клей для пола могут стать настоящим кошмаром, от которого нужно избавиться после того, как он затвердеет. Но вам не нужно отказываться от долгой и тяжелой работы вручную.

Многорезной инструмент Makita DTM50Z — лишь один пример того, насколько легко это сделать. Просто возьмите себе стальную скобу и используйте все эти OPM с пользой. Проденьте лезвие под клейкую ленту или виниловую плитку для пола, соскребите и потяните. Работа будет сделана раньше, чем вы об этом узнаете.

8. Удаление раствора

Присоедините треугольный твердосплавный рашпиль к колеблющемуся многофункциональному инструменту, и теперь у вас есть удобная шлифовальная машина.Это означает, что вы можете удалить затвердевший тонкий раствор с напольной плитки, которую вы пытаетесь утилизировать. Затвердевший раствор, цемент и высохший клей можно удалить всего за несколько секунд, используя насадку для шлифовального станка для вашего многофункционального инструмента.

9. Избавиться от затирки

Да, вы даже найдете аксессуары для таких опций, как многофункциональный инструмент Milwaukee C12MT-201, которые можно использовать специально для удаления раствора. Для этого купите лезвие для удаления абразивного раствора отдельно или в комплекте.Затем вырежьте раствор из швов между настенной и напольной плиткой.

Лезвие движется вперед и назад, а не вращается. Если это выбор между угловой шлифовальной машиной и универсальным инструментом, то одним из преимуществ универсального инструмента является то, что вы не сможете разбрасывать столько пыли. Аксессуары бывают разной толщины и формы, которые можно использовать на широких или узких швах — в зависимости от того, что лучше всего подходит для вашей задачи.

10. Удалить старую краску

Хотите соскрести краску с ветхого подоконника? Или, может быть, вы хотите отшлифовать старый предмет винтажной мебели? Возможность быстрой замены многофункциональных насадок означает, что это легко, когда вам нужно использовать только один инструмент в проекте.

Для начала вам придется меньше заходить в сарай и выходить из него, чтобы приносить и носить с собой различные инструменты. Такие инструменты, как многофункциональный инструмент Milwaukee M18BMT-502B, также доступны в SGS в удобном футляре для переноски. Таким образом, у вас будут все ваши многофункциональные насадки, где и когда они вам понадобятся.

Дополнительные возможности для вашего качающегося мультитула

Все еще не уверены, что качающийся многофункциональный инструмент — это необходимый инструмент для вашего ящика инструментов? Или наших 10 идей было недостаточно? Вот некоторые из других работ, для которых мы использовали наш многофункциональный инструмент:

• Отрезать плинтус
• Отремонтировать дверные косяки
• Установить петли и накладки дверных ручек
• Покрытие отделкой
• Отшлифовать крупный металл
• Удалить старую керамическую плитку
• Поднять ковер
• Резать акриловые панели

• Сделайте идеальные надрезы в деревянной полке
• Обрежьте концы гвоздей
• Вырежьте основные митры в накладке
• Удалите гнилую древесину
• Открыть прочный корпус и упаковку
• Обрезать пластиковые трубы по форме
• Добавить не- фактура скольжения по бетону
• Зашлифовать плинтус или плинтус

Единственное ограничение возможностей качающегося мультитула — это ваше воображение.Овладев этими универсальными инструментами, вы сможете стать лучшим мастером своего дела. Хотите начать новый проект, но у вас еще нет качающегося инструмента или вы не знаете, какой универсальный нож использовать? В нашем удобном руководстве для покупателей многофункциональных инструментов вы найдете все необходимые советы экспертов.

Все еще нужна помощь?

РЕШЕНО: Как мне заземлить себя — Навыки электроники

Здесь есть хороший совет, но я бы хотел добавить свои два цента.В крайнем случае, вы можете сделать свой собственный браслет для заземления / фиксации, сняв кусок провода. Удалите несколько дюймов многожильного провода. Оттуда сверните алюминиевую фольгу, прикрепите проволоку к фольге и оберните фольгой запястье. Прикрепите одну сторону провода к металлической части шасси поврежденного устройства, над которым вы работаете.

Помните, мы стремимся к тому, чтобы ваш электрический потенциал был таким же, как и у устройства, над которым вы работаете, следовательно, НЕТ ПОТЕНЦИАЛА. или нет разницы в напряжении от одного к другому.Именно здесь заземляющая площадка будет поддерживать все напряжения одинаковыми или без разницы потенциалов.

Используя точку заземления с компонентами, вы можете фактически создать «плавающее заземление», что означает потенциал напряжения. это то, чего мы пытаемся избежать. Зная процедуры, вы можете быстро преодолеть эту «электрически потенциальную» проблему.

Если вам нужно заземление, вы можете подключить это устройство и прикоснуться к металлической части этого устройства, которая также должна заземлить вас.Опять же, пока заземление устройства не повреждено и у вас меньше 5 Ом от заземляющего штыря до металлического шасси. (устройство НЕ нужно включать, просто подключите его к заземленной розетке.)

Заземляющие ленты и коврики не так уж дороги и стоят своих денег, если вы работаете с очень слаботочными компонентами.

Просто помните, ток, идущий от руки к руке или от руки к ноге, проходит через ваше сердце. Ваше сердце получает «сообщение» через натриево-калиевый вентиль, генерирующий от 10 до 100 милливольт.(немного) Если вы выйдете за пределы 100-200 мА, ваши игровые дни закончатся. Помните, как кто-то упомянул выше, все дело в потенциале от точки A до точки B. Всегда помните правило левой руки, которое УБЕДИТЕСЬ, что штекер для устройства, которое вы устраняете, находится в вашей левой руке. Если он в вашей левой руке, его нельзя подключить. LOL. Кроме того, если есть вероятность, что вы можете получить шок, убедитесь, что шок не проходит через ваше сердце, т. Е. Из рук в руки, из рук в руки или из любой их комбинации.

Как затачивать старые и затупившиеся сверла (вручную !!): 11 шагов (с изображениями)

Вы пробовали что-то просверлить недавно и замечали, что ваши сверла не режут, как раньше? Может быть, некоторые из ваших битов настолько плохи, что вы больше не можете проходить сквозь дерево или мягкие металлы, не создавая клубов дыма и пронзительных скрипов.Задолго до того, как вы отправитесь в строительный магазин, чтобы купить себе новую коробку со сверлами, сначала попробуйте эту простую технику и сэкономьте много времени и денег!

Выполните следующие действия, и вы сможете превратить свое бывшее в употреблении, тупое, зазубренное, сломанное или иным образом бесполезное сверло в инструмент для первичной взрывной обработки.

Заточка бит — сложная задача. Когда девять лет назад я начал работать машинистом, мой инструктор скептически относился к использованию любых автоматов или приспособлений для повторной заточки наших сверл.Фактически, вы заметите, что большинство этих приспособлений или станков стоят больших денег, и очень редко они когда-либо дают вам что-то близкое к фабричной заточке (если, конечно, вы не раскошелитесь достаточно, чтобы купить промышленную точилку). Таким образом, здесь мы продемонстрируем своего рода утраченное искусство — заточку вручную на ленточно-шлифовальном или настольном шлифовальном станке.

Я не говорю, что после этого урока вы сможете получить идеально острое сверло, но оно поможет вам выполнить следующую работу, пока вы не наберетесь достаточно практики, чтобы действительно улучшить свои режущие инструменты. .Фактически, мы с моим тренером настолько хорошо научились, что всякий раз, когда нам дают те дешевые биты HSS China (которые есть почти у каждого в гараже), мы вытаскиваем их прямо из коробки и затачиваем перед их первым использовать.

Итак, без лишних слов, вот что вам понадобится:

Материалы:

1. Тупое сверло или сверло со сколами
2. Настольный или ленточно-шлифовальный станок

ВНИМАНИЕ! Ваши руки будут находиться очень близко к точильному устройству, и вы рискуете потерять часть кожи.ЗАПРЕЩАЕТСЯ носить перчатки, так как они могут попасть в устройство для заточки и затянуть вас внутрь. Обдумайте и обдумайте, где вы будете находиться на устройстве для заточки. И вам, вероятно, тоже следует надеть защитные очки.

Основы DIY: Основное руководство по шлифовальным машинам, файлам и рашпилям

«Существует огромный выбор механических и ручных инструментов, которые помогут вам шлифовать, подпиливать или придавать грубую форму чему угодно из дерева, металла и даже камня», — говорит эксперт по разнорабочему Фрэнк Гарднер.

«Но из-за огромного разнообразия иногда бывает трудно решить, что лучше всего соответствует вашим потребностям».

Хорошей новостью является то, что многие из этих инструментов можно адаптировать для решения различных задач, поэтому один инструмент часто может заменять другой и спасать положение.

«Если у вас нет угловой шлифовальной машины с металлическим шлифовальным кругом для сглаживания металлической кромки, то эту работу подойдет напильник, но это займет немного больше времени», — говорит Франк.

Ежедневная работа

Эти предметы первой необходимости делятся на три широкие и частично совпадающие категории.

ШЛИФОВАЛЬНЫЕ МАШИНЫ — это электроинструменты, которые работают на высокой скорости и режут все, от металла до плитки, а также могут счищать ржавчину и снимать краску.

FILES — это ручной инструмент, предназначенный для шлифования различных твердых поверхностей, таких как металлы и керамика. Доступны они различной формы и степени грубости.

RASPS похожи на напильники, но имеют более зазубренные зубья и предназначены в первую очередь для работы с деревом.Наряду с инструментами Surform они отлично подходят для грубой обработки изогнутых или нестандартных деталей.

Колесная сделка

Угловые шлифовальные машины популярны среди домашних мастеров благодаря своей универсальности. При наличии подходящего колеса или диска они могут резать, шлифовать, полировать и даже резать.

Они классифицируются по диаметру диска или колеса, с которым они совместимы. Самые популярные размеры включают 100, 115 и 230 мм, и, как правило, чем больше размер диска, тем мощнее измельчитель.

Мощность также является хорошим показателем того, с какой мощностью может справиться кофемолка, поскольку она указывает, какой ток требуется для привода двигателя.

Угловые шлифовальные машины популярны среди домашних мастеров благодаря своей универсальности

Установка шлифовального станка

ДОПОЛНИТЕЛЬНАЯ РУЧКА можно перемещать для работы левой или правой рукой.

ЗАЩИТА КОЛЕСА можно повернуть вокруг отрезного круга и заблокировать с помощью быстросъемного рычага.

УПРАВЛЕНИЕ ПЕРЕМЕННОЙ СКОРОСТЬЮ снижает частоту вращения шлифовального станка в соответствии с рекомендациями для полировки.

КНОПКА БЛОКИРОВКИ ШПИНДЕЛЯ останавливает вал шпинделя от вращения, так что фланец, удерживающий колесо, может быть ослаблен или затянут.

ИНДИКАТОР НАПРАВЛЕНИЯ ОТЖИМА позволяет сориентировать кофемолку так, чтобы искры безопасно отводились.

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ ТРИГГЕРА используется для удержания спускового крючка нажатым для непрерывной работы.

ДЕРЖАТЕЛЬ ДЛЯ ГАЕЧНОГО КЛЮЧА держит гаечный ключ под рукой для замены колес и принадлежностей.

ИНДИКАТОР LIVETOOL светится, когда инструмент подключен к электросети.

Использование болгарки

УСТАНОВИТЕ АКСЕССУАРЫ Убедитесь, что колесо в хорошем состоянии и правильно установлено. Убедитесь, что ограждение надежно установлено в наилучшем положении, и запустите инструмент без нагрузки на несколько секунд.

ЗАЖИМ ОБРАБОТКИ Убедитесь, что заготовка надежно закреплена и ориентирована таким образом, чтобы искры были направлены в сторону от источников возгорания, затем включите инструмент.

НЕ ПЕРЕГРУЖАЙТЕ ШЛИФОВАЛЬКУ Избегайте дополнительного давления, позволяя весу кофемолки делать работу. Если он выйдет из строя, выключите его и убедитесь, что он не касается заготовки, прежде чем перезапустить и дать ей намотаться на полную скорость.

СОБЛЮДАЙТЕ НАПРАВЛЕНИЕ ОТЖИМА Следите за индикатором направления вращения, чтобы убедиться, что насадка вращается в направлении от заготовки, сводя к минимуму риск отдачи.

Безопасность шлифовального станка

Угловые шлифовальные машины — основная причина несчастных случаев, связанных с самодельной работой.Перед первым использованием прочтите руководство и соблюдайте правила техники безопасности.

НОСИТЕ ОЧКИ или защитную маску, респиратор, перчатки и средства защиты слуха, а также длинные рукава.

НИКОГДА НЕ СНИМАЙТЕ GUARD , если этого не требует аксессуар и инструкции производителя не позволяют это. Никогда не пытайтесь установить диск циркулярной пилы на угловую шлифовальную машину.

ОТСОЕДИНИТЕ ШНУР перед заменой принадлежностей, так как даже самый осторожный пользователь может случайно активировать выключатель питания на инструменте.Не допускайте посторонних и не пользуйтесь шлифовальной машиной рядом с горючими материалами.

Выбираем колесо

Выбирая аксессуар, проверьте информацию на обратной стороне, чтобы убедиться, что вы будете использовать его по назначению. Также убедитесь, что его номинальная рабочая скорость соответствует вашей кофемолке.

Общие аксессуары включают армированные волокном отрезные и шлифовальные круги, алмазные круги, проволочные круги, чашечные щетки и абразивные диски. Другие включают резиновые прокладки, которые могут превратить шлифовальный станок в полировщик.

При установке колеса убедитесь, что двусторонний фланец, удерживающий его на шпинделе, расположен правильно. На упаковке или на самом диске будет четко указано, какая сторона фланца должна быть прижата к нему.

POLISHING BUFFS может придать блеск стали и другим металлам, но его следует использовать с шлифовальной машиной с регулируемой скоростью

ОТРЕЗНЫЕ ДИСКИ идеально подходят для быстрой черновой резки стальных труб, уголков, арматурных стержней и стержней с резьбой.

ПРОВОЛОЧНЫЕ КОЛЕСНЫЕ ЩЕТКИ отлично подходят для очистки и удаления краски, коррозии и ржавчины в труднодоступных местах.

АБРАЗИВНЫЕ ДИСКИ отлично подходят для удаления поверхностных покрытий, таких как краска или коррозия, с дерева и металла.

МНОГОРЕЖУЩИЕ НОЖИ с зубьями из карбида вольфрама могут резать алюминий, пластик, стекловолокно и ДСП.

НЕПРЕРЫВНЫЕ АЛМАЗНЫЕ ЛЕЗВИЯ используются для влажной или сухой резки керамической плитки, гранита, мрамора и твердого камня.

ШЛИФОВАЛЬНОЕ КОЛЕСО ПО МЕТАЛЛУ удаляет заусенцы, зачищает сварные швы и затачивает лезвия.

ЩЕТКИ ДЛЯ ЧАШЕК удаляют ржавчину и старую краску с металлических поверхностей. Они лучше всего подходят для широких поверхностей, таких как барбекю

.

ШЛИФОВАЛЬНЫЕ ДИСКИ ПО БЕТОНУ предназначены для грубого шлифования бетонных, каменных и стеклопластиковых поверхностей.

Файлы

Напильники — это простые ручные инструменты, сделанные из закаленной стали с рядами зубцов или гребней, которые используются для срезания небольших объемов материалов, от металла и пластика до ржавчины, а иногда и дерева.

Несколько факторов определяют, насколько агрессивно файл режет, а также для каких объектов он лучше всего подходит.

CUT относится к рисунку на рабочих поверхностях с одинарным напильником, имеющим параллельные ряды гребней. Напильник с двойной резкой имеет второй набор рядов, пересекающих первый, превращая гребни в мелкие зубья.

Грубость делится на три категории. Одиночные — самые гладкие, вторые — средние, а ублюдочные — самые грубые.

ДЛИНА файла определяет, сколько материала он может удалить за один полный ход.

ФОРМА или профиль — это то, что делает файл полезным для определенных работ, например, внутри круглой выемки.

Напильники — это простые ручные инструменты из закаленной стали с рядами зубцов или гребней, которые используются для обрезки небольших количеств материала

Напильник с двойной резкой имеет второй набор рядов, пересекающих первый, превращая гребни в мелкие зубья

Эффективная подача

Убедитесь, что материал
более мягкий, чем напильник.Другими словами, не пытайтесь подпиливать закаленную сталь напильником из закаленной стали.

ВЫБЕРИТЕ НАИЛУЧШУЮ FIL E для работы, поскольку существует множество типов, доступных в различных размерах, формах, степенях грубости и геометрии зубьев.

ОЧИСТКА НАПИЛЬНИКА регулярно удаляйте мелкую металлическую стружку, называемую булавками, застрявшую в зубах, с помощью специальной щетки для напильников или жесткой проволочной щетки.

Выбираем файл

Доступно огромное количество файлов, некоторые из которых предназначены для общего использования, а другие — для узкоспециализированных приложений.

Чтобы привести в порядок обрезанный конец стержня с резьбой, используйте полукруглый напильник с узким краем, который может попасть прямо в канавку резьбы.

Круглый профиль лучше всего подходит для очистки сварочных работ или удаления заусенцев вокруг отверстия в металле. Начните со второго надреза, затем
используйте одинарный для чистовой обработки.

Для заточки лезвия косилки или удаления ржавчины специальный напильник поможет быстро справиться со своей задачей.

ПЛОСКИЕ НАПИЛЬНИКИ — это инструменты общего назначения со слегка сужающейся формой и прямоугольным профилем.

КРУГЛЫЕ ФАЙЛЫ используются для сглаживания или придания формы круглым отверстиям, небольшим кривым и вогнутым формам, а также для увеличения отверстий.

ПОЛУКРУГЛЫЕ ПИЛЫ используются для скругленных и плоских поверхностей с одной плоской стороной и одной закругленной стороной.

ФРЕЗЕРНЫЕ НАПИЛЬНИКИ используются для чистовой обработки металла на токарных станках, а также для заточки различных фрез и лезвий.

КЕРАМИЧЕСКИЕ НАПИЛКИ с твердосплавным зерном для сглаживания и шлифования неровностей керамической плитки и мрамора.

ЩЕТКИ ДЛЯ НАПИЛО используются для удаления металлических штифтов и стружки из дерева или пластика, забивающей зубья напильника.

КВАДРАТНЫЕ НАПИЛЬНИКИ имеют форму для подпиливания внутренних углов и углов, а также для прямоугольной формы отверстий и пазов.

ЗАЩИТНЫЕ ФАЙЛЫ имеют узкий наконечник для изготовления инструментов и хобби. Изначально предназначен для хранения ключей.

ФАЙЛЫ КОНТАКТНЫХ ТОЧЕК — маленькие, тонкие и плоские для электрических, магнето и распределительных устройств.

Использование файла

Гребни или зубцы напильника врезаются в поверхность под углом, и лучший способ добиться гладкой и однородной отделки — работать с этой функцией, перемещая напильник равномерными движениями по диагонали по длине заготовки.

Шаг 1. Мелом файл

Перед использованием обильно промелите файл мелом, втирая его в гребни. Это увеличит устойчивость файла к забиванию штифтами без снижения его производительности.

Шаг 2. Зажмите заготовку

Зажмите заготовку в тисках, расположив ее так, чтобы напильник не касался губок. Начните подпиливание, держа ручку файла в одной руке и ладонь другой руки на конце.

Шаг 3. Напильник на толкателе

Напильником на ходу толкания, плотно прижимая и работая по длине заготовки вбок, вместо того, чтобы пилить напильник вперед и назад на одной небольшой области.

Рашпили и сурформы

Инструменты Rasps и Surform тесно связаны с напильниками, но вместо того, чтобы обычно использоваться для металлоконструкций, они предназначены для обработки древесины.

Зубцы рашпиля больше и более неровные, чем ровные гребни напильника, что идеально подходит для удаления большого количества материала.

Как и у напильников, зубья сделаны из закаленной стали. Они расположены в чередующемся порядке, чтобы обеспечить более эффективную резку и минимизировать шероховатость и бороздки на поверхности древесины.

Инструменты Surform

Инструменты Surform с перфорированной металлической режущей поверхностью, напоминающей терку для сыра, предназначены для очень быстрой и простой обработки большого количества древесины.

Поверхности не забиваются и не оставляют стружку, а не опилки, а относительно грубую поверхность легко сгладить, потому что режущее действие осуществляется крошечными плоскими лезвиями, а не зубцами с треугольным профилем.

Этот инструмент часто используется для задач, которые можно выполнить с помощью ручного рубанка, но которые сопряжены с риском повреждения тонко отточенного лезвия, например, для грубой обработки вторичной древесины.

Surforms бывают разных конфигураций, с рамами, которые можно держать как ручные рубанки, негабаритные рашпили и небольшие инструменты для формования, похожие на ножницы.

Если Surform затупился в процессе использования, затачивать его будет непрактично, поэтому доступны сменные лезвия с плоским и изогнутым профилем.

Инструменты Surform предназначены для очень быстрой и простой обработки больших объемов древесины

Лезвия Surform доступны в плоском и изогнутом профилях

Рашпили

Острые зубцы рашпиля менее подвержены засорению, чем более тонкие выступы напильника, и они особенно полезны для удаления древесины с округлых поверхностей или участков, до которых трудно добраться.

Как и в случае с напильниками, работа по диагонали одним движением уменьшает количество канавок и приводит к более качественной отделке, но удаляет меньше материала, чем при работе рашпиля вперед и назад с помощью пиления.

Даже сейчас некоторые бутик-рашпили изготавливаются вручную, потому что крошечные неровности в размещении зубов вносятся в процесс изготовления, называемый сшиванием. Эти вариации означают, что древесина, обработанная таким напильником, имеет более гладкую поверхность.

Когда рашпили производятся с цифровой точностью, каждый второй ряд зубьев обычно режет точно такой же путь, образуя параллельные борозды или бороздки на поверхности древесины.

Чтобы подражать желаемым характеристикам инструментов ручной работы, некоторые рашпили изготавливаются с использованием шаблона, который моделируется на сшитых вручную зубах.

Независимо от того, насколько хорошо сделан рашпиль, он все равно оставляет шероховатую поверхность, которую необходимо дополнительно сгладить.

Самый популярный способ сделать это — использовать наждачную бумагу, но в некоторых случаях, например, для внутренних углов или круглых отверстий, удобнее использовать файлы.

Независимо от того, насколько хорошо сделан рашпиль, он оставляет шероховатую поверхность, которую необходимо дополнительно сгладить.

Острые зубцы рашпиля менее подвержены забиванию, чем более тонкие выступы напильника

Инструмент вращающийся

Высокоскоростные вращающиеся инструменты являются одними из самых универсальных электроинструментов, и большая часть доступных приспособлений позволяет использовать их как миниатюрные угловые шлифовальные машины или настольные шлифовальные машины.

Обладая типичной скоростью холостого хода около 30 000 об / мин, эти инструменты идеально подходят для резки и шлифования металла, шлифовки, полировки и полировки, а также для выполнения сложных операций по опиловке.

Самым большим преимуществом использования вращающегося инструмента для этих приложений является точность, а если выбрана беспроводная модель, портативность — еще один бонус.

Приспособление для шлифования можно использовать для легкой заточки лезвия косилки, не снимая его с косилки.

Миниатюрные отрезные круги из металла, армированного волокном, можно использовать для обрезки алюминиевого уголка так же легко, как и на угловой шлифовальной машине, но с гораздо большей точностью и меньшим беспорядком.

Высокоскоростные вращающиеся инструменты являются одними из самых универсальных электроинструментов

Файл питания

С технической точки зрения напильник является разновидностью ленточной шлифовальной машины, но его практическое применение гораздо более тесно связано с видами работ, для которых обычно используются файлы и рашпили.

Узкий рычаг, который выступает из инструмента, можно перемещать в столь же ограниченном или неудобном пространстве, как напильником или рашпилем.

Ремни имеют крупную зернистость, а контроль опиловки достигается с помощью регулятора скорости. Для точной опиловки древесины или металла выберите более низкую скорость, увеличивая скорость для более быстрого удаления материала.

Power file имеет практическое применение, которое тесно связано с видами работ, которые обычно используются для файлов и рашпилей

Настольные шлифовальные машины

Настольные шлифовальные машины настолько просты, насколько могут быть электроинструменты.Обычная установка состоит из центрального двигателя, шпиндель которого выступает из
с обеих сторон инструмента, с каменным шлифовальным кругом, установленным на каждом конце.

Регулируемая опора с каждой стороны обеспечивает платформу для инструмента или заготовки, которая прижимается к быстро вращающемуся колесу, которое затачивает или придает форму.

Прозрачный экран, часто снабженный увеличительной линзой, установлен над краем каждого колеса для отклонения металлической стружки.

Существуют также насадки, такие как проволочные круги и полировальные диски для ткани, которые можно установить вместо шлифовальных кругов, чтобы еще больше расширить круг задач, которые может выполнять этот инструмент.

Настольные шлифовальные машины настолько же просты, насколько могут быть электроинструменты

Зданий — Требования к проекту для собственника

Требования к проекту собственника: Фасад

Работа, которую вы можете выполнять без разрешения, Лицензированного квалифицированного специалиста, Лицензированного подрядчика или Зарегистрированного профессионала в области дизайна

Есть некоторые незначительные работы, описанные в разделах ниже, которые могут быть выполнены без разрешения на работу, без найма Лицензированного подрядчика и / или без найма Зарегистрированного специалиста по дизайну.

Работа без разрешения

Административный кодекс штата Нью-Йорк Раздел AC 28-105.4 разъясняет работу, на которую не распространяется разрешение, что не освобождает работу от соблюдения каких-либо других законов или правил, применяемых Департаментом. Владельцы обязаны соблюдать требования других городских агентств. Если не указано иное, разрешения не требуются для:

• Аварийные работы, указанные в разделе AC 28-105.4.1

• Мелкие изменения и текущий ремонт, как описано в разделе AC 28-105.4.2

• Реставрация внешнего фасада, как описано в таблице 3 из 1 RCNY 101-14

Аварийные работы

AC 28-105.4.1 разъясняет аварийные работы как работы, требующие разрешения, которые выполняются для устранения аварийного состояния. Лицензированные подрядчики могут выполнять аварийные работы до получения разрешения, если оно представлено в течение двух (2) рабочих дней после начала работы и включает описание аварийного состояния и принятые смягчающие меры.Аварийные работы, связанные с проектами фасадов, могут включать, но не ограничиваются:

• Стабилизация небезопасных структурных условий

• Возведение навесов на тротуарах, заборов или других подобных сооружений для защиты населения от небезопасных условий.

Мелкие изменения и обычный ремонт
AC 28-105.4.2 определяет мелкие изменения и обычный ремонт , для которых разрешение не требуется, и перечисляет работы, которые не считаются таковыми.

Реставрация внешнего фасада
Per 1 RCNY 101-14 , Таблица 3: Разделы с I по IX * , следующие фасадные работы не требуют разрешения во всех зданиях:

Кладка (кроме терракоты или камня)

• Перетяжка кирпича (или иная кладка).

• Снятие и замена отдельных кирпичей — одинарные снаружи до 10 квадратных футов, но не более 4 футов по горизонтали, в любых 100 квадратных футов.площади стен, а совокупная площадь замены кирпича на всех фасадах не превышает 150 кв. футов

• Установка нового ограждения парапета (кладка).

• Замена существующего ограждения или парапета на ту же высоту (для каменных парапетов замена существующего парапета ограничена 10 кв. Футами на любых 100 кв. Футах непрерывной вертикальной поверхности парапета.

• Ремонт трещин кладки с введением ремонтного раствора.

• Замена кладки подоконников.

Восстановление бетона

Навесные / Панельные стены

• Снятие или замена смотровых пластин.

• Ремонт или замена крышек оконных зажимов из листового металла.

• Натуральная замена наружных стеклянных панелей, ограниченная 1 000 квадратных футов стекла при любой данной 10 000 квадратных футов площади стен.

• Замена внутренних стеклянных панелей внутри здания.

Очистка или покрытие кладки, бетона, металла, EIFS

• Очистка, окраска или покраска кладки (кирпич, камень, терракота), бетона.

• Нанесение (шпателем) вяжущего материала (штукатурка) толщиной не более 1 дюйма (25,4 мм) или другого материала (коричневого камня) толщиной не более 1/8 дюйма (3,2 мм) на внешние поверхности стен здания, за исключением недавно установленные системы отделки внешней изоляции (EIFS).Высота установки должна быть не более 40 футов, измеренная по вертикали от прилегающего уклона или прилегающей возвышенности, глубиной не менее 10 футов.

• Нанесение герметика, конопатка, перетекание.

• Мелкий ремонт систем отделки внешней изоляции (EIFS), не превышающий 10 квадратных футов в любых 100 квадратных футах непрерывной поверхности стены EIFS.

Разное Металл и сталь

• Армирование решеток, стоек, корзин или опор для пожарных выходов.

Листовой металл

Двери и окна

• Замена существующих окон и балконных дверей, удовлетворяющих следующим условиям:

• такое окно не находится на линии лота; и

• замена не требует модификации существующих кладочных проемов; и

• сменное окно не влияет на доступ света или вентиляции; и

• нет изменений в рабочей области окна.

• Ремонт или замена окон и порогов.

Разное

• Зонды со снятием менее 10 SF. каменной кладки (с максимальным горизонтальным размером не более 4 футов) в любых 100 SF. площади стены, а совокупная площадь всех отверстий для датчиков на всех фасадах не превышает 150 кв. футов

• Замена наружных водостоков и поводков.

• Удаление существующих знаков и шатров.

• Открытые балконные ограждения на балконах на высоте менее 40 футов над уровнем земли.

* См. Также требования к знаковым зданиям и NYCECC .

Когда нужно нанять профессионала и получить разрешение

Существует несколько аспектов фасадных работ, включая, помимо прочего, ремонт кирпича и раствора, терракоты, штукатурки, плитки, стекла, легких навесных стен и бетонной облицовки, а также ремонт структурно поврежденных или корродированных перемычек, ремонт поврежденные архитектурные детали, пожарные лестницы, подоконники, поручни, террасы на крышах и / или парапетные стены, а также монтаж электропроводки и освещения, которые могут быть выполнены только Подрядчиками, имеющими специальные лицензии на выполнение таких необходимых работ, и выдаются разрешения этим зарегистрированным держателям торговых лицензий.

Генеральный подрядчик
Владелец должен нанять зарегистрированного специалиста по проектированию для подачи планов заявок на разрешение в Департамент до начала работ, выполняемых Генеральным подрядчиком.

Лицензированный электрик
Электромонтажные работы, включая новую установку, изменение или ремонт электропроводки, электропроводки, приборов или оборудования, требуют отдельно поданного электрического разрешения и должны выполняться лицензированным подрядчиком по электрике города Нью-Йорка, который должен координировать свои действия с другими участниками команды проекта.Если такое приложение включает работы, перечисленные ниже, или требует соблюдения Кодекса энергосбережения (ECC) , оно должно содержать ссылку на общий номер заявки на проект. Сертифицированный специалист по проектированию не требует подачи документации по электромонтажным работам, за исключением следующего:

• Консультативный совет по электричеству план экспертизы, представленный лицензированным электриком, когда электрическое оборудование или установка составляет не менее 1000 кВА.(1 RCNY § 34-05)

• Соответствие Кодексу энергосбережения , чтобы продемонстрировать соответствие Энергетическому Кодексу плотности мощности освещения. ECC § C406.3 и Таблица C405.5.2 (2) для этих требований.

• Система пожарной сигнализации — Экспертиза плана FDNY , периодические испытания, проверки и техническое обслуживание лицензированным электриком или зарегистрированным профессиональным проектировщиком. FC 604

Когда вам необходимо нанять зарегистрированного специалиста по проектированию или генерального подрядчика для получения разрешения

Если проект фасада включает в себя работы, превышающие разрешенные выше, то зарегистрированный специалист по дизайну должен представить планы строительства на утверждение Департамента до получения разрешения на работу.

Ссылки владельцев

ДОПОЛНИТЕЛЬНЫЕ Требования

Получите дополнительную информацию о требованиях к проекту:

Полезные ссылки

.
