Дымоход из кирпича своими руками: Кладка дымохода из кирпича: пошаговая инструкция

Содержание

Дымоход из кирпича своими руками. Советы по выбору материалов и монтажу

Дымоход — это одна из основных составляющих отопительной системы в доме. Несмотря на это, его установка – вполне доступное мероприятие и для неквалифицированного мастера. Но только при правильном обустройстве дымохода из кирпича своими руками он будет обеспечивать вывод продуктов сгорания наружу, а тепло станет распространяться по помещениям. Для монтажа такой конструкции стоит ознакомиться с некоторыми нюансами и правилами.

Установка кирпичного или каменного дымохода должна производиться по правилам и требованиям СНиП

Особенности и преимущества кирпичных дымоходов

Каждый частный дом, который имеет одну из возможных конфигураций отопительной конструкции, оснащается дымовой трубой. Роль дымовой трубы заключается в выводе продуктов горения топлива за пределы дома. На сегодняшний день существует большое количество новых решений для обустройства такой системы. В любом строительном магазине можно подобрать какие угодно материалы и инструменты для того, чтобы выполнить качественную установку этой конструкции.

Кирпичные конструкции до сих пор пользуются большой популярностью и отличаются своей надёжностью. Основные преимущества таких дымоходов:

  • разнообразие материалов для монтажа;
  • невысокая стоимость установки;
  • термоустойчивость. Кирпичная труба может выдерживать температуру до 1000 °C;
  • эстетичность. Дымоходы из кирпича выглядят очень красиво и могут играть роль элемента декора здания. Для декорирования труб популярным является керамический материал.
  • теплопроводность. Такой дымоход «контролирует», чтобы тепло циркулировало по помещениям и не выветривалось через трубу.

Виды кирпичных труб для дымоходов

Выбор типа кирпичной трубы зависит от печи, которая используется в конкретном случае. Кирпичная труба может быть двух видов:

  • коренная;
  • насадная.

Кирпичная труба имеет эстетичный внешний вид и не требуют больших затрат на установку

Насадные конструкции являются продолжением печи, а коренные устанавливаются неподалёку и имеют автономный характер. Соединение коренной конструкции с печью происходит с использованием специального патрубка.

Кирпичная коренная труба для дымохода идеально сочетается с чугунными приспособлениями в отопительных конструкциях. Кроме этого, с одним дымоходом коренного типа могут стыковаться несколько печей. В таком случае необходимо правильно подобрать диаметр трубы, чтобы она справлялась с нагрузкой по выводу продуктов сгорания.

Важно! При монтаже коренной конструкции и соединении её через патрубок с газовым котлом, возможно, понадобится монтаж металлической трубы внутри дымохода. Кирпичный дымоход для газового котла должен обязательно соответствовать всем нормам СНиП.

Насадная труба дымохода является непосредственным продолжением печи и выводится на крышу. Такой тип трубы может выполнять вывод  дыма только от одной печи.

Устройство дымохода из кирпича

Коренной и насадной дымоходы, в принципе, обладают идентичным строением. Однако из-за того, что коренная конструкция может объединять несколько печей, стояков и разделов в ней будет тоже несколько. Их количество колеблется в зависимости от этажности дома.

Дымоотводная конструкция включает в себя следующие элементы:

  1. Шейка печи. Это часть дымоотводной системы, который проходит от печи до разделки и имеет в своём составе дымовую задвижку. Задвижка осуществляет регуляцию тяги.
  2. Разделка трубы (распушка). Используется для защиты горючих перекрытий. Толщина стенок разделки больше, чем в остальных частях конструкции. Показатель толщины, как правило, колеблется от 35 до 40 см, в зависимости от конкретного случая. В результате выполняется изоляция толщиной примерно 25 см.
  3. Стояк трубы. Это кирпичная конструкция, внутри которой проходит канал для отвода продуктов сгорания. Располагается стояк и до разделки, и в перекрытии чердака.
  4. Выдра. Важный элемент дымоотводной конструкции, который монтируется над крышей и защищает трубу от воздействия атмосферных осадков и конденсата.
  5. Колпак. Монтируется сверху шапки, которая входит в состав оголовка трубы. Накрывает канал дымохода и предотвращает попадание дождя и снега внутрь него. Кроме этого, правильное расположение дымоходного колпака увеличивает тягу в системе.

Кирпичная труба обязательно оснащается колпаком, который защищает канал от осадков и мусора

Обратите внимание! Помимо вышеперечисленных элементов, в состав такой конструкции входит шейка трубы, которая вместе с выдрой и выступающей шапкой образуют оголовок трубы.

Требования, которым должен соответствовать кирпичный дымоход

Существуют специальные строительные нормы и правила (СНиП), в которых указаны основные требования при монтаже дымоходов из кирпича для бани, дома и т. д. Основные из них:

  1. При монтаже канала дымохода отработанный дым должен выводиться только в вертикальном направлении. Однако в некоторых случаях без монтажа горизонтальных участков не обойтись. Разрешается монтаж горизонтально расположенных каналов с длиной не больше 1 м.
  2. Если конструкция крыши плоская, то тогда размер наружной части дымохода из кирпича составляет 1м (это касается того сегмента, который расположен над поверхностью крыши).
  3. Если крыша является скатной, то тогда высота трубы, находящейся на дистанции 1,5 м до конька, должна быть минимум на 50 см выше его.
  4. Если дистанция до конька 3 м, то тогда дымоход должен быть на одном уровне с ним.
  5. Расстояние от трубы до конька более 3 м означает, что размеры дымохода вычисляются посредством проведения условной линии под углом 10° к горизонту конька.
  6. Размеры дымоходов из кирпича для газовых котлов составляют минимум 5 метров над поверхностью крыши.
  7. Материалы, которые применяются при кладке трубы из кирпича, должны обладать хорошей устойчивостью к высоким температурам. Расстояние от трубы до стены не должно быть меньше 38 см. Также очень важным моментом является монтаж расширений на участках, где дымоход проводится через перекрытия.
  8. Толщина дымохода должна соответствовать требованиям пожаробезопасности. Как правило, оптимальным, считается показатель толщины 10 см.
  9. Укладка дымохода выполняется без перепадов внутреннего диаметра.

Дымоход должен быть ровным, его кладку осуществляют при помощи строительного уровня

Правильное размещение дымохода является очень важным параметром, который оказывает влияние на показатель тяги в системе. Высота трубы над крышей также является важным пунктом. Расчёт правильной высоты определяется по-разному в зависимости от конкретного случая.

Это интересно! Кирпичные дымовые трубы котельной могут быть промышленного типа и тогда их высота должна превышать на 25 метров аналогичный показатель самого высокого здания в округе.

Какой кирпич выбрать для монтажа дымохода?

Для того, чтобы выполнить монтаж кирпичного дымохода своими руками, необходимо иметь заранее подсчитанное количество кирпича и цементный раствор. Существует несколько полезных советов, которые позволят определиться с выбором материала для дымохода.

В первую очередь необходимо иметь в виду, что материал, который будет использоваться для такой конструкции, должен обладать высокой огнеупорностью. Форма кирпича должна быть ровной, без трещин и сколов. Как правило, рекомендуют брать марки со значением выше 200. Наиболее подходящий размер кирпича для строительства дымохода составляет 25х12х6,5 см.

Важно! Для укладки кирпича используют специальный раствор, в состав которого входят цемент, песок и вода. Качество раствора можно определить по зернистости песка. Если песок мелкозернистый, то такой раствор идеально подходит для монтажа и кладка дымохода из кирпича будет качественной. Кроме этого, в состав раствора иногда входит глина. Она должна быть чистой, без посторонних примесей.

Для дымохода нужно выбирать кирпич с огнеупорными свойствами

Стык крыши и трубы нужно гидроизолировать, чтобы предотвратить стекание воды по трубе в дом. Выдра, которая является утолщением на внешней стороне конструкции, отлично справляется с этой функцией. В некоторых случаях вместо выдры устанавливают оцинкованный металлический «фартук».

Демонтаж кирпичной трубы

Старые кирпичные конструкции не только плохо выполняют свою функцию, но и в некоторых случаях могут угрожать человеческой жизни. Такие дымоходы в большинстве случаев являются убыточными и должны попадать под снос.

Демонтаж кирпичной дымовой трубы осуществляется достаточно просто: труба разбирается по элементам (по кирпичу). Начинается демонтаж всегда с части, которая расположена на крыше. Постепенное продвижение от неё к печи и является основным принципом работы. Для надёжного сцепления кирпича на внешней части трубы в раствор всегда добавляют цемент, поэтому этот демонтируемый участок довольно сложно разобрать. Демонтаж кирпичных дымовых заштукатуренных труб ещё более сложен.

После того как разборка внешней трубы закончена, нужно демонтировать участок, расположенный на чердаке здания.

Обратите внимание! Перед тем, как начинать демонтаж кирпичной трубы на чердаке, обязательно нужно накрыть образовавшуюся дыру в крыше. Для этого подойдёт железный лист или, например, оставшаяся от монтажа крыши металлочерепица.

Для того, чтобы предотвратить нежелательный обвал штукатурки с потолка, нужно оснастить трубу специальными штробами. Раствор из песка и глины можно легко разбить молотком или каким-либо подручным предметом.

Разбирать старый дымоход нужно начиная с наружной части

Монтируем дымоход из кирпича своими руками

Многие люди задаются вопросом: как сложить дымоход из кирпичей своими руками? В самом начале обязательно нужно подготовить схему, по которой будет проходить работы по кладке печной трубы. Этот план можно заказать у специалистов, которые сами всё рассчитают и определят оптимальное решение для конкретного случая. После того как вы получите схему — её необходимо внимательно изучить. Затем можно приступать непосредственно к кладке кирпичной трубы для дымохода.

Пошаговое руководство по монтажу кирпичного дымохода:

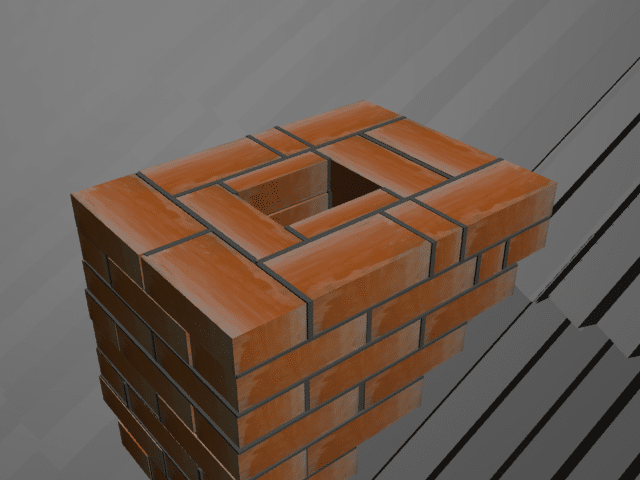

  1. Вначале монтируется насадная труба. Кладка трубы начинается с установки её снования на специальный раствор. Кладка конструкции выполняется способом перевязки. Особенность этого способа заключается в сдвиге каждого ряда на половину кирпича. Это обеспечивает максимальный показатель сцепления. Кладка этой части печной трубы выполняется до тех пор, пока до перекрытия не остаётся 5–6 рядов кирпича.

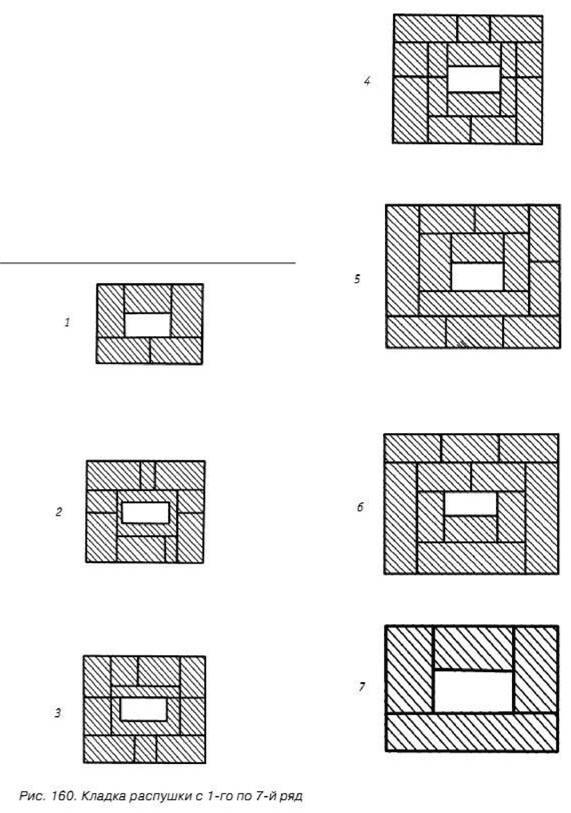

  2. На втором этапе производят кладку распушки. Обязательно нужно проводить расширение наружного периметра. Оптимальные размеры уширения 59 на 45 см. Размеры уширения по внутреннему периметру в таком случае должны составлять 14 на 27 см.

Обратите внимание! Высота расширения не должна выйти ниже межчердачного перекрытия.

Расширение периметра конструкции проводится довольно просто: кирпичи сдвигаются по краям каждого ряда. Размер сдвига должен составлять приблизительно 4 см.

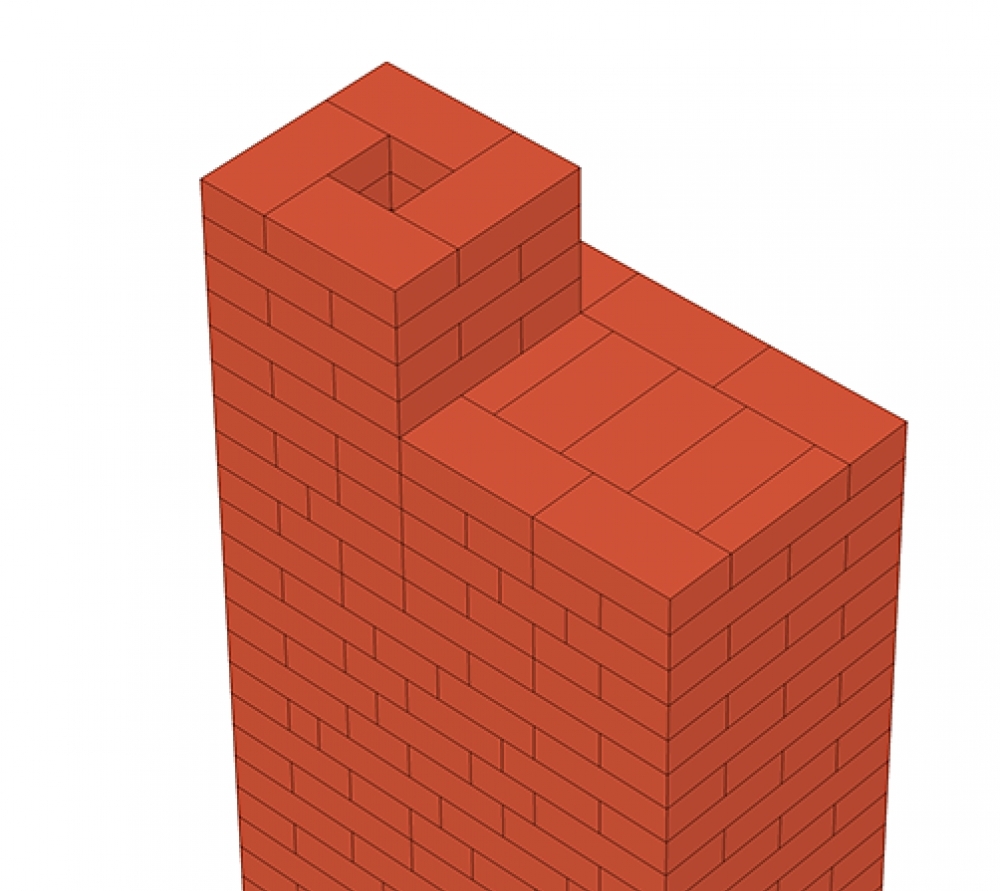

  1. На третьем этапе проходят работы по монтажу выдры. Выполнять эту работу рекомендуется максимально внимательно, чтобы не допустить ошибок. Ряды, которые укладываются при монтаже выдры, должны на одну треть выступать наружу.

Кладка первого ряда должна соответствовать последнему ряду кирпичей в расширении, которое монтировалось на предыдущем этапе.

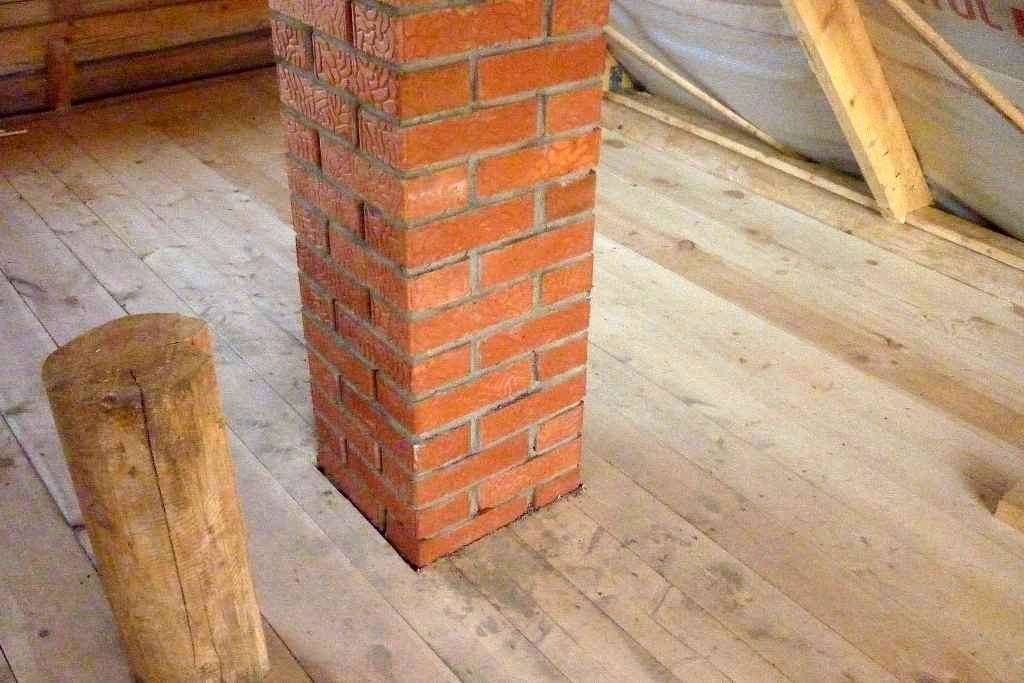

  1. На этом этапе выполняется монтаж стояка. Его кладка проходит на чердаке здания. Очень важно запомнить, что труба должна иметь свой стояк, расположенный встык к кровле. Он прокладывается через крышу и выводится на высоту от 50 до 80 см.
  2. На последнем этапе проводится монтаж шейки дымохода. Далее на её конец устанавливается оголовок, на который монтируют защитный колпак. Если соблюдать правила и учитывать рекомендации специалистов, то вы сможете сложить надёжную трубу из кирпича для дымохода своими руками без каких-либо трудностей.

Наружная часть дымохода (шейка) кладется в последнюю очередь

Изоляция распушки

Стенка распушки, как уже было сказано выше, укладывается с расширением периметра. Однако, кроме расширения, этот участок дымоходной конструкции нужно снабжать теплоизоляцией. Изоляция выполняется на всём периметре трубы в месте, где дымоход проходит через потолочное перекрытие.

Как правило, в состав теплоизоляционного материала входит асбест, но существуют и другие варианты:

  • войлок, предварительно пропитанный глиняным раствором.
  • металлический короб, который по периметру изолирует трубу. Внутрь короба обычно засыпают керамзит или песок.

В некоторых случаях разрешается изолировать кирпичную трубу минеральной ватой. Изоляция такой ватой должна обладать толщиной не менее 10 см.

Распространённые ошибки при монтаже

Выше были перечислены основные рекомендации, которые позволяют выполнить кладку дымохода из кирпича своими руками. Однако существуют некоторые распространённые огрехи при монтаже, на которые рекомендуется обратить внимание.

Наиболее распространённые ошибки при установке кирпичной трубы:

Одна из самых частых оплошностей — недостаточная высота трубы. Из-за этого в системе отсутствует необходимая тяга и она не может осуществлять свою работу должным образом. Для того, чтобы не столкнуться с этой проблемой, рекомендуется со всей серьёзностью подойти к расчёту высоты трубы над кровлей.

Ещё одна очень распространённая неточность — неправильно приготовленный цементный раствор для кладки. Такой раствор со временем осыпается, что приводит к разрушению конструкции. Консистенция раствора должна быть однородной, с мелкозернистым песком.

Слой раствора при кладке кирпичей не должен превышать 5 мм

Важно! Очень важно, чтобы раствор располагался равномерно и не образовывал в канале трубы препятствий для транспортировки продуктов сгорания.

А также важно, чтобы дымоход был ровным и максимально соответствовал стандартам, описанным в СНиП.

Ещё несколько советов от специалистов:

Перевязка кирпичей во время кладки должна выполняться очень внимательно. Во время кладки в ход могут идти разные части кирпичей (половины, четверти и т. д.). Для того, чтобы разделять кирпичи на части, рекомендуют применять болгарку.

Слой раствора не должен быть слишком толстым — это может привести к скорому его осыпанию и разрушению конструкции. Оптимальная толщина слоя составляет 4–5 мм.

Кроме этого, не стоит забывать про периодическую очистку дымоходов. На стенках дымохода, как правило, скапливается сажа, пепел и прочие продукты сгорания. Особенно предрасположены к засорению конструкции, которые имеют неровности во внутреннем канале. Профилактическая очистка позволит прочистить дымоход и повысить его эксплуатационные показатели.

Дымоход из кирпича своими руками: пошаговая инструкция

Кирпич – основной материал, из которого выполняется дымоход для печи. Этот выбор обусловлен несколькими причинами:

  • обеспечением хорошей тяги;
  • внешней эстетикой;
  • длительным сроком службы, особенно если сравнивать с металлом или трубами.

Обустраивая дымоход из кирпича, нужно знать секреты его качественной кладки, о которых и пойдет речь в этой статье.



Выбор кирпича

При газовом отоплении для отводящей конструкции рекомендуется выбирать красный полнотелый (то есть монолитный с объемом пустот, не превышающим 13%) керамический или шамотный кирпич.



Они отличаются степенью термоустойчивости: для керамического кирпича предел составляет 800 °С, для шамотного – 1000 °С.

Остальные виды материала – облегченный, пористый, пустотный – использовать можно только в том случае, если пространство заполнено раствором. Кроме того, в кирпичных дымоотводах разных типов запрещено применять внутреннее оштукатуривание.

Использование силикатного материала недопустимо, поскольку он не выдерживает перепадов температур и начинает крошиться.

Обустройство разных частей дымохода связано с применением неодинакового состава цементного раствора. Так, для участка конструкции, расположенного выше кровли, нужно взять смесь цемента и песка, а для той части, которая располагается ниже, – известь с добавлением цемента или без него.

Дымоход из кирпича – одностенный, что отличает его от других конструкций. Так, сэндвич-дымоход, например, представляет собой две трубы разного диаметра.

Дымоход из кирпича: за и против

Большая распространенность подобных каналов связана со следующими их характеристиками:

  • хорошая термоустойчивость, о которой уже шла речь; во время эксплуатации печи или камина температура продуктов горения достигает 750 °С, поэтому, выбирая материал для их возведения, лучше остановиться на шамотном кирпиче: он способен выдержать температуру до 1000 °С;
  • высокий КПД, обусловленный хорошей теплопроводностью;
  • привлекательный внешний вид законченного дымохода, что особенно важно при желании сохранить единый стиль строения.

Тем не менее у обустройства кирпичом есть и свои минусы:

  1. За счет того, что углы конструкции создают вихревые потоки, выведение продуктов горения оказывается затруднено.
  2. Постоянное влияние коррозионно-активных сред и колебания температур является причиной образования конденсата, который со временем может разрушить дымоход, сложенный из красных брусков.
  3. Несовершенство стенок отводящей конструкции обуславливает оседание сажи на неровной поверхности, а значит, сокращается рабочее пространство. Постепенно это ухудшает тягу.

У кирпича, как и у любого другого материала, есть как сильные, так и слабые стороны, без учета которых приступать к работе не стоит. Тем не менее на сегодняшний день именно этот материал выбирают чаще других.

Разложить на составляющие

Кирпичный дымоход – это не просто труба, а определенное количество связанных между собой составных частей, каждая из которых заслуживает внимания. Итак, эта конструкция состоит из следующих элементов:

  1. Надставная труба, помещенная в саму печь. Как правило, она имеет задвижку. Нужно следить за тем, чтобы это устройство не доходило до перекрытия между этажами на 6 кирпичных рядах.
  2. Распушка, которая начинается за несколько уровней до горизонтальной несущей конструкции. При кладке уширение должно составлять примерно 30 см без изменений в сечении канала.
  3. Стояк – ровная часть трубы, находящаяся на чердаке.
  4. Выдра, препятствующая проникновению осадков в дом. Представляет собой равномерное расширение трубы примерно на 10 см.
  5. Шейка, которая расположена непосредственно над выдрой по тому же принципу, что и стояк.
  6. Оголовок – следующее за шейкой расширение, на окончании которого нередко устанавливают металлический дефлектор или флюгарку, предотвращающий проникновение осадков внутрь помещения. Кроме того, эти элементы способствуют улучшению тяги канала.

Три ошибки, которые доведут до беды

При возведении дымохода мелочей или несущественных деталей не бывает. Поэтому допущенные ошибки обойдутся хозяевам очень дорого: переделка конструкции обернется необходимостью значительных материальных вложений. Но последствия бывают и серьезнее, например, отравление продуктами горения при пожаре.

Чтобы этого не произошло, требуется избегать следующих ошибок:

  1. Несовершенство теплоизоляции конструкции, которое создает риск обугливания, тления близкорасположенных материалов.
  2. Применение одного грибка для объединения под защиту двух или нескольких каналов, что в итоге ведет к разрушению вентиляционной системы и появлению дыма внутри дома – обратной тягой (ознакомиться со способами борьбы с подобной проблемой можно по этой ссылке).
  3. Самостоятельное вмешательство в конструкцию, неквалифицированный ремонт дымохода.

Остается добавить, что нужно учитывать особенности камина или печи в каждом конкретном случае. Поэтому, составляя проект дымоотводящей системы, будет полезно обратиться за консультацией к специалисту, который поможет учесть правила пожарной безопасности и поделится секретами корректного функционирования канала.

Соблюдение главных требований

Если спроектировать или построить дымоход из кирпича своими руками, допустив нарушение существующих норм, это легкомыслие, скорее всего, будет иметь печальные последствия. Потому их соблюдение нужно контролировать на всех этапах работы.

Во-первых, монтаж системы вытяжной вентиляции должен проходить параллельно с установкой компенсирующей приточной системы.

Во-вторых, по каналам вентиляционных решеток не должен проходить отводимый дым. Нельзя допустить, чтобы его задерживали любые возникающие на пути препятствия, что непременно станет причиной его скопления.

Решив обзавестись камином, необходимо помнить о том, что ему потребуется внутренняя перегородка, сделанная из материала, отвечающего требованиям пожарной безопасности. При необходимости выполняется наружное утепление: так газы, которые отводит дымоход, не будут образовывать конденсат либо его количество значительно уменьшится.

Если в стенах невозможно разместить дымоотводящие каналы, для использования подойдут насадные (прямо на перекрыше печи) или коренные (установленные особняком кирпичные стояки) трубы.

Необходимо помнить правило: один камин может быть присоединен только к отдельной дымовой трубе. Правда, возможны исключения, когда два камина располагаются на одном этаже и подключаются к общей трубе (с учетом требований к рассечке: высота от нижнего соединения – от 1 м, толщина – 12 см).

Чтобы увеличить площадь обогрева камина, рачительные хозяева часто используют трубу-радиатор. Во время функционирования очага регулируемый воздухообмен будет контролировать интенсивность горения. В качестве альтернативы устанавливается заслонка.

Отвод дыма организовывается как можно проще, в идеале – устроив вертикальную дымоотводящую систему высотой больше 7 м либо используя более сложную конструкцию, углы отводов которой превышают 45 градусов. Применяя колено, не забывайте о необходимости тройника, который способен облегчить процесс очистки.

Особое внимание стоит уделить месторасположению и теплозащите дымохода. Из-за летучих продуктов горения конструкция будет сильно нагреваться, поэтому важно обезопасить стены и перекрытия от возможного возгорания. Если дымоход планируется проложить по соседству с сооружениями из дерева или пластика, потребуется обязательная изоляция, например, с помощью базальтовой ваты.

Участок, через который проходит канал, нужно дополнительно утеплить, а на самом верху трубы разместить грибок или флюгер.

Этапы работы

Обустройство дымохода своими руками требует предельного внимания. Важно, чтобы раствор получился без мусора или камней. По составу он может быть классическим: нужно смешать цемент, песок и воду в пропорции 1:3:3. По консистенции раствор должен быть схож с густой сметаной.

Необходимо, чтобы сверка с порядовкой сопровождала выполнение работы на каждом ряду кладки. Кроме того, необходимо исключить контакт обрамления с внешними стенками. В основном к вытяжному отверстию камина подключается насадная труба, с которой они работают вместе.

Для кладки внутренней части дымохода из кирпича используется раствор из песка и глины. Схема будет следующей: первый этап – 3-4 ряда – это основание трубы. Сечение дымоотвода обусловлено мощностью камина.

Для обеспечения пожарной безопасности через всю протяженность перекрытия потолка необходимо провести расширяющуюся трубу – распушку. Для этого кирпич для дымохода нужно сдвинуть на четверть ширины к внешнему краю. Толщина распушки должна превышать 50 см. Если она не дотягивает до этого значения, ее необходимо по всему периметру расширить листами пожаробезопасного материала (например, асбеста).

После того как перекрытие будет подготовлено, в пространстве между обрешеткой крыши и полом чердака нужно выложить главный стояк, по размеру соответствующий шейке основания.

Далее дымоход возводится с учетом еще одного уличного расширения, которое называется выдрой. Оно необходимо для защиты чердака от атмосферных осадков. Для наружной кладки используется тот же раствор, пропорции приготовления которого указаны выше.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м. Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист.

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Похожие статьи:

Кладка кирпичного дымохода своими руками

Кладка кирпичного дымохода

Содержание статьи:

Для того чтобы самостоятельно установить в доме твердотопливный котёл, необходимо произвести кладку кирпичного дымохода. Вопреки многим высказываниям о том, что класть дымоход из кирпича своими руками сложно и для этого требуется опыт печника, всё же можно попробовать сделать самостоятельно дымоход для котла.

Однако в процессе монтажа кирпичного дымохода своими руками, следует придерживаться некоторых правила, для того чтобы исключить в дальнейшем скорый ремонт кирпичного дымохода.

Как начинается кладка кирпичного дымохода?

Кладка кирпичного дымохода в первую очередь начинается с подготовительных работы, закупки всех необходимых материалов и инструментов для кладки дымохода своими руками. Что касается инструментов для кладки дымохода, то их потребуется не так уж и много, в основном это всеми известные такие инструменты, как:

  • Мастерок;
  • Молоток — кирка;
  • Строительный уровень;
  • Отвес;
  • Тёрка для раствора;
  • Болгарка;

Что касается расходных материалов для монтажа дымохода своими руками, то вопреки многим советам народных умельцев, что кирпичный дымоход нужно класть только на растворе из глины, это не так. Для кладка кирпичного дымохода, лучше использовать обычный песочно-цементный раствор, такой же, как и для оштукатуривания стен.

На собственном опыте, могу сказать с точностью в сто процентов, что кирпичный дымоход на цементном растворе не потрескается и не лопнет в процессе эксплуатации. Этого же я не могу сказать о дымоходе, выложенном на глине, поскольку один раз мне попадался на глаза такой дымоход в полностью растрескавшемся состоянии.

После того, как все необходимые материалы и приспособления приготовлены, можно приступать к самостоятельной кладке кирпичного дымохода.

Технология кладки кирпичного дымохода

Из-за достаточно большого веса кирпичного дымохода, однозначно и с уверенностью можно сказать о том, что под кирпичный дымоход нужен прочный и основательный фундамент. Поэтому фундаментом пренебрегать не стоит, и начать нужно кладку кирпичного дымохода именно с изготовления монолитного фундамента.

Для этого сначала вырывается яма, приблизительно в 50 — 60 см, глубиной. Размеры ямы нужно сделать примерно на 20-30 см, больше чем основание выложенного впоследствии кирпичного дымохода. Важно после заливки фундамента под кирпичный дымоход, подождать несколько дней для того, чтобы раствор окончательно схватился и застыл.

После того, как фундамент под кирпичный дымоход застыл, можно приступать к укладке первого ряда кирпичного дымохода. Здесь важно определиться, как будет укладываться кирпич для дымохода, плашмя или на ребро. Нужно сказать о том, что производить укладку кирпича для дымохода можно и на ребро и в половину кирпича.

Однако стоит заметить, что в первом варианте, при укладке кирпича на ребро, есть возможность сэкономить материал при строительстве дымохода, ну а во втором же случае, дымоход получиться теплым и более прочным.

Советы по кладке кирпича для дымохода

Как было сказано выше, для кладка кирпичного дымохода своими руками понадобится обычный цементно-песочный раствор и обязательно красный кирпич. Если есть огнеупорный кирпич, то это ещё лучше, в таком случае кирпичный дымоход получиться максимально надёжным и долговечным.

Кладка кирпичного дымохода своими руками не получиться, произвести за один или два дня. Всё дело в том, что в день рекомендуется укладывать не больше 4-5 рядов кирпича для дымохода. Этого правила стоит также придерживаться и тогда доход будет выложен правильно, а главное ровно.

Обязательно при укладке кирпича, во внутренней части дымохода нужно убирать или замазывать раствор, что бы ни нарушать тягу кирпичного дымохода. В идеале, внутренняя поверхность кирпичного дымохода должна быть ровной и оштукатуренной. Только в таком варианте можно с уверенностью сказать о том, что в печи всегда будет тяга, а дымоход прослужит долгое время без проблем.

При укладке дымохода из кирпича своими руками, в обязательном порядке каждый уровень кирпичной кладки проверяется на вертикальную и горизонтальную ровность при помощи небольшого строительного уровня и отвеса.

После того, как монтаж кирпичного дымохода своими руками полностью выполнен, можно производить штукатурку кирпичного дымохода снаружи и надевать колпак на дымоход.

Для того чтобы чистка дымохода своими руками была лёгкой, а в процессе эксплуатации не потребовалось бы выполнять ремонт кирпичных дымоходов, в обязательно порядке следует придерживаться следующих правил монтажа кирпичного дымохода:

Правила монтажа кирпичного дымохода

1. Дымоход не должен быть низким. В идеальном варианте высота кирпичного дымохода должна быть выше конька крыши или на одном уровне с ней.

2. Обязательно внизу кирпичного дымохода необходимо предусмотреть ревизионный лючок (сажетруску) для того, чтобы изредка выполнять ревизию кирпичного дымохода и очищать его от скопившейся сажи с грязью.

3. Обязательно нужно установить колпак на дымоход своими руками, во избежание попадание в дымоход грязи и воды.

Как видно из всего вышесказанного, произвести установку кирпичного дымохода своими руками не так уж и сложно. Ниже вы можете смело делиться своими советами и комментариями по поводу кладки кирпичных дымоходов, основ и технологии этой работы.

Оценить статью и поделиться ссылкой:

Дымоход из кирпича своими руками — этапы возведения

Дымоход — это одна из важнейших составляющих в отопительной системе. Правильно сделанная дымоходная труба будет выводить продукты горения наружу, не выпуская при этом драгоценного тепла. Самостоятельное возведение дымохода без специальных навыков и умений возможно. Нужно уделить время на изучение всех тонкостей процесса. О них и поговорим ниже.

Блок: 1/7 | Кол-во символов: 349
Источник: http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-iz-kirpicha-svoimi-rukami.html

Что это такое и для чего он нужен

Дымоход – важная часть отопительной системы, представляющая собой вертикальную трубу, сложенную определенным образом.

Функция дымохода- вывод продуктов сгорания и обеспечение притока кислорода (тяги), необходимого для горения топлива.

Блок: 2/11 | Кол-во символов: 270
Источник: https://vseotrube. ru/ventilyatsiya-i-dymohod/iz-kirpicha

Кирпичный дымоход – старый добрый друг

В последнее время строительство загородных домов приобрело массовый характер. Наряду с этим возрос интерес к каминам и печам. Люди стараются строить печи по старым, проверенным рецептам, доставшимся им от отцов и дедов. Но печное искусство в определенный период развития нашей страны в отдельных регионах было почти полностью утеряно. Сегодня мы постараемся помочь вам сложить дымоход своими руками.

Блок: 2/5 | Кол-во символов: 439
Источник: http://SdelaiKamin.ru/kirpichnyj-dymohod/dymohod-iz-kirpicha-170

Как устроен дымоход из кирпича

Кирпичный дымоход состоит из нескольких отделов, часть которых находится внутри помещения, а часть — под открытым небом.

Особенности конструкции таковы, что проходя сквозь чердачное перекрытие стенки трубы должны быть максимально утолщены, чтобы снизить риск возгорания стропильной системы. В то же время, выходя за пределы кровли, сама конструкция дымохода должна перекрывать собой отверстие в крыше, чтобы в нее не проникали атмосферные осадки.

  1. В большинстве случаев труба дымохода является продолжением печи, т.е. поверх нее достраивается необходимое количество рядов кирпича до чердачного перекрытия.
  2. Следующий элемент — распушка. В распушке ширина трубы в 2-3 раза превышает ее обычный размер при сохранении постоянного внутреннего сечения. Толстые стенки трубы являются своеобразным буфером, который защищает легковозгораемые элементы чердачной системы от контакта с жаром, проходящим сквозь трубу. На этом уровне воздух еще слишком горяч из-за непосредственной близости печи.
  3. Далее идет стояк — отрезок трубы от чердачного перекрытия до верхушки кровли. Представляет собой кирпичную трубу в ее обычном сечении.
  4. На месте выхода трубы из кровли по технологии должна находиться «выдра», но ею часто пренебрегают. Элемент похож на распушку, но устанавливается таким образом, что над крышей образуется кирпичный козырек, повторяющий угол наклона кровли. Выдра нужна для того, чтобы закрыть отверстие, сквозь которое выходит труба, от попадания осадков. Обычно вокруг выдры устанавливают специальный фартук (металлический или из другого материала), чтобы обеспечить лучшую защиту.
  5. Далее над крышей возвышается шейка трубы — наружный аналог стояка.
  6. Завершается вся конструкция оголовком, который представляет собой небольшой козырек. Это скорее декоративный традиционный элемент трубы, так как его защитные функции минимальны. По этой причине оголовком также часто пренебрегают.
  7. Сверху на оголовок устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков и мусора.

Важно! Внутреннее сечение кирпичной трубы остается одинаковым на всем ее протяжении, меняется только толщина стенок.

Блок: 3/6 | Кол-во символов: 2147
Источник: https://InfoTruby.ru/svoimi-rukami/dymohod-iz-kirpicha

Устройство кирпичных дымоходов

Прежде чем начать строительство, нужно внимательно изучить конструкцию и порядок возведения дымохода.

Особенности кладки кирпичной дымовой трубы

  1. Кладка дымоходной трубы начинается сверху печки. Но сначала на неё нужно установить насадную трубу. Во время строительства дымохода соблюдайте перевязку между рядами.

    Кладка дымохода должна осуществляться с перевязкой — смещением каждого следующего ряда относительно предыдущего на полкирпича

  2. Каждый ряд должен быть строго горизонтальным, а вся конструкция в целом — вертикальной. Проверяйте это при помощи строительного уровня.
  3. Чтобы сцепление кирпичей было прочным, используйте специальный состав, в который входит глина, цемент и песок.
  4. Толщина наносимого раствора должна быть не более 5–10 мм. Если этим пренебречь, то конструкция станет менее прочной, так как из-за высоких температур, при которых работает печной дымоход, раствор может раскрошиться.

    Особенно важно обеспечить толщину слоя раствора в 5–10 мм на выходе из печки, ведь именно там температура дымовых газов максимальна

  5. Хорошо заделывайте стыки между кирпичами, чтобы искры из трубы не попадали в помещение.
  6. Старайтесь строить дымоход только из цельных кирпичей. При необходимости установки части используйте минимальное количество раствора.

Конструкция кирпичного дымохода

Кирпичный дымоход состоит из нескольких обязательных частей.

  1. Первый его элемент — это труба с задвижкой. Кирпичи, которыми её выкладывают, нужно перевязывать.
  2. На 5–6 кирпичных рядов ниже потолка устанавливается шейка распушки. Это уширение снаружи дымохода в местах прохода перекрытий.

    Распушка служит для защиты материала перекрытий от нагрева и возгорания, ширина внутреннего канал дымохода при этом не изменяется

  3. Часть дымохода, расположенная на втором этаже и чердаке — стояк. Он идёт до основания кровли.

    После распушки идёт прямой участок трубы, который называется стояком

  4. В месте прохода через кровлю устраивается выдра. Это ещё одно уширение внешней поверхности дымохода, которое защищает кровлю от возгорания. Место прохода кровли тщательно гидроизолируется воротником из металлического листа.

    Выдра защищает кровлю от горячих дымовых газов за счёт увеличенной толщины стенок канала

  5. Затем обустраивается шейка. Это небольшой прямой участок дымохода обычного сечения.
  6. Завершающим фрагментом является оголовок. На него устанавливают металлический колпак, который защищает дымоход от попадания внутрь осадков.

Блок: 3/7 | Кол-во символов: 2430
Источник: http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-iz-kirpicha-svoimi-rukami.html

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

  • несущая. Одной из стенок дымохода будет являться стена помещения;
  • отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

  • фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

  • канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

  • оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

  • на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
  • отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
  • «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

Прямоугольный дымоход из кирпича — лучший вариант

  • флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Блок: 2/3 | Кол-во символов: 3699
Источник: http://kamin-maker. ru/dymokhody/kirpichnye/dymohod-iz-kirpicha-svoimi-rukami-etapy-vozvedeniy/

Принцип работы

Основной принцип работы дымохода основан на разнице температур воздуха внутри трубы и снаружи. Благодаря этой разнице возникает тяга. Чем выше труба и разница температур, тем больше тяга. Т.к. плотность холодного воздуха больше, чем теплого, возникает разница давлений у основания дома и верха трубы. Эта разница обеспечивает приток в дом холодного воздуха. Таким образом, печь в доме не только греет, но и создает естественную вентиляцию.

Тяга зависит от площади сечения канала и высоты трубы. Например, для создания хорошей тяги в камине, сечения дымохода должно составлять не менее 1/10 площади входного отверстия.

В тоже время, слишком широкая труба снижает тягу. Поэтому правильнее будет увеличить ее высоту. Для печей и каминов оптимальная высота трубы- 5м от уровня колосников.

Блок: 4/11 | Кол-во символов: 802
Источник: https://vseotrube. ru/ventilyatsiya-i-dymohod/iz-kirpicha

Как выбрать материалы для строительства дымохода

Основные материалы для строительства дымохода — кирпич и раствор. Существуют некоторые рекомендации по выбору качественного сырья.

  1. Выбирайте только высококачественные и огнеупорные кирпичи. Как минимум используйте марку 200. Кирпичи должны быть с ровными краями, с чёткой прямоугольной формой, хорошим обжигом и иметь достаточную прочность. Оптимальным размером считается 250х12х65 мм.
  2. К приготовлению раствора также необходимо подойти ответственно. Он состоит из воды, глины, песка и цемента. Песок должен иметь мелкую фракцию и маленькие зёрна. Если взять песок худшего качества, то швы от этого станут больше, а следовательно, и прочность ухудшится. В глине не должно быть посторонних примесей. Используйте чистую и мягкую воду.

Блок: 4/7 | Кол-во символов: 781
Источник: http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-iz-kirpicha-svoimi-rukami. html

Как оштукатурить верхнюю часть кирпичного дымохода

Есть два варианта:

  • купить в магазине специальные металлические уголки;
  • сделать самостоятельно универсальное приспособление.

Штукатурный профиль

Мы считаем, что сделать универсальное приспособление намного выгоднее.

  1. Во-первых, это намного дешевле.
  2. Во-вторых, им можно пользоваться во время оштукатуривания дверных и оконных проемов, внешних углов стен и. д. Это значит, что такие приспособления всегда пригодятся на стройке.
  3. В-третьих, можно самостоятельно регулировать толщину штукатурного слоя в зависимости от состояния поверхностей.

Рейка для угла

Приспособление изготавливается из отрезков катанки или строительной арматуры Ø 6÷8 мм. Длина арматуры зависит от ширины дымохода или стен. Пруток нужно согнуть буквой V, центр изгиба располагается посредине. Концы еще раз изгибаются под углом примерно 90°. Как пользоваться приспособлением?

Шаг 1. Подберите ровные деревянные рейки, длина реек должна равняться длине поверхности. Может быть и короче, но тогда придется оштукатуривать в два приема.

Шаг 2. Установите рейки по углам дымохода (или проема) и зафиксируйте их двумя изготовленными зажимами. Зажимы должны надежно удерживать рейки в нужном положении.

Шаг 3. В зависимости от состояния поверхности дымохода подберите толщину штукатурного слоя. Старайтесь, чтобы она не превышала 1,5 см, если есть большие выступы, то уберите их.

Шаг 4. С помощью уровня установите рейки в вертикальном положении. На одной стороне дымохода должно быть две рейки. Такие же операции повторите и на противоположной стене.

Шаг 5. Начинайте штукатурить поверхности, правилом убирайте лишнюю массу и по установленным рейкам выравнивайте ее. Повторите действия с противоположной стороны дымохода.

На следующий день аккуратно снимите зажимы и рейки. Теперь ровные углы штукатурки будут служить направляющими для правила во время оштукатуривания двух оставшихся плоскостей дымохода. Просто, быстро, дешево и красиво. Зажимы не выбрасывайте, с их помощью можно обрабатывать все внешние углы в зданиях.

Пример оштукатуренной трубы

Блок: 5/9 | Кол-во символов: 2062
Источник: https://banya-expert.com/pechi/kak-postroit-dymoxod-iz-kirpicha.html

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности,  специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а  устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

Блок: 5/5 | Кол-во символов: 2720
Источник: http://SdelaiKamin.ru/kirpichnyj-dymohod/dymohod-iz-kirpicha-170

Кладка дымохода своими руками

Все основные части и их названия мы рассмотрели, пришло время рассказать, как сложить дымоход из кирпича своими руками.

Основная подготовка закончена

Про материалы, инструменты или о том, какой кирпич для дымохода использовать, мы сегодня упоминать не будем, об этом уже достаточно много сказано на страницах нашего ресурса. Будем считать, что у нас все готово. Наша сегодняшняя задача — рассмотреть, как правильно строить дымоход из кирпича.

Первый этап – знакомство с чертежами

Перед нами чертеж кирпичного дымохода. Хотя существует множество других вариантов, это стандартная схема дымохода кирпичного для печи, твердотопливного котла или камина. Использование внутри такого дымохода металлической трубы из специального сплава может легко превратить его в дымоход кирпичный для газового котла. Так как требования к условиям дымоотведения твердотопливного и газового котла несколько отличаются.

Чертеж дымохода.

Номерами на чертеже обозначены:

  1. Флюгарка.
  2. Оголовок.
  3. Шейка трубы.
  4. Цементный раствор.
  5. Выдра.
  6. Кровля.
  7. Обрешетка.
  8. Стропила.
  9. Стояк.
  10. Разделка (распушка).
  11. Перекрытие.
  12. Изоляция.
  13. Дымовая задвижка.
  14. Шейка печи.

Важно знать: распушка и выдра могут класться немного по-другому, все зависит от расположения дымохода относительно крыши и от угла ее ската.

Размер канала напрямую зависит от толщины швов кладки – помните об этом.

Кладка дымохода – первые шаги

Насадная труба

Формирование разделки
  • Далее кладка дымохода из кирпича представляет собой шейку разделки (распушки).
  • Выложена она из пяти кирпичей. Дымовой канал имеет размер 140х270 мм.

    Начинаем разделку

  • Следующий ряд, это начало разделки.
  • Наружные размеры в данном случае составляют 590х450 мм.
  •  Достигается это за счет вставки четвертинок и половинок кирпича.
  • Для соблюдения размера дымового канала внутрь вставляются кирпичные пластины.
  • Таким образом, канал не изменяется.

    Соблюдаем размеры

  • 3-й ряд имеет уже размер 510х650 мм.
  • Внутри также вставлены кирпичные пластины  толщиной 60 мм.

    Уже есть форма

Взглянув изнутри, становится видно, что распушка начинает приобретать свою форму.

Не так сложно, как казалось изначально

  • В следующем ряду наружные размеры имеют уже 570х710 мм.
  • Внутри вставлены кирпичи 90 – 100 мм толщины.
Заканчиваем разделку
  • Пятый ряд выкладывается целым кирпичом.
  • Выкладывать шестой ряд необходимо точно так же, как пятый, но строго соблюдая перевязку.

При необходимости, чтобы сделать распушку выше, можно проложить еще один ряд, с перевязкой под нижележащую кладку.

Можно проложить ещё один ряд

Работы на чердаке

Начинаем делать стояк

  • Стояк проводят через кровлю.

На этом работа на чердаке заканчивается, далее нужно начинать устройство части дымохода на крыше.

«Крышные работы»

На крыше продолжаем выкладывать стояк. Внимательно следите за перевязкой кирпичной кладки.

Выводим стояк

  • Стояк выводится на 1 – 2 ряда выше кровли, далее начинается выкладывание выдры.
Выдра – делаем выступы
  • Выдра выкладывается девятью рядами.
  • Каждый следующий ряд больше предыдущего по наружному размеру на одну четвертую кирпича.
  • При этом не стоит забывать про соблюдение размера дымового канала.
  • Подбирайте внутренние кирпичные пластины так, чтобы дымовой канал не расширялся и не сужался.

Как видим, в этом ряду кирпичная кладка образует только один выступ, вперед. По краям наружный размер дымохода остался неизменным.

Увеличиваем ширину выдры

  • В третьем ряду увеличивается ширина выдры за счет выдвинутых кирпичей.
  • Таким образом, передний выступ начинает плавно заходить по бокам.

    Продолжаем кладку

  • В четвертом ряду, как видно на рисунке, боковые выступы увеличились в длину.

    Увеличивается длина

  • Пятый ряд еще больше увеличил длину боковых выступов, тем самым перекрывая зазор между дымоходом и кровлей.

    Перекрываем зазор

  • В шестом ряду боковые выступы стали еще длиннее (на рисунке хорошо видно, что боковой зазор почти полностью закрыт).

    Зазор почти закрыт

  • В седьмом ряду формирование боковых выступов полностью завершено.

Таким образом, у нас имеется передний и два боковых выступа. Осталось выложить задний выступ.

Заканчиваем выдру

Выдра почти закончена

Выкладываем шейку

Все размеры по высоте дымохода над кровлей вы можете посмотреть на нашем ресурсе. Это касается всех дымоходов, будь то дымоходы для котлов из кирпича или других тепловых агрегатов.

Завершающий этап — оголовок

Блок: 4/5 | Кол-во символов: 5505
Источник: http://SdelaiKamin.ru/kirpichnyj-dymohod/dymohod-iz-kirpicha-170

Сделать самому или заказать

Советы по выбору

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.

Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ. Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Поэтому не экономьте на хорошем мастере. Но и переплачивать, например, за рекомендуемый многими укладчиками шамотный кирпич — не имеет смысла. Обычный красный — выдерживает температуру до 800С, а по цене — почти в 2 раза дешевле.

Если было принято решение сделать дымоход самостоятельно — внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Все необходимые я приведу чуть ниже. Кроме того, следует точно рассчитать размеры, составить чертеж, ознакомиться со всей необходимой литературой и посмотреть пару десятков видео по теме.

Дымоход может быть 3х видов:

  • Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.
  • Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.
  • Настенный. Представляет собой канал в несущей стене.

Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь — неправильно уложенный дымоход неминуемо приведет к трагедии.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

  1. СП 7. 13130.2013 «Требования к пожарной безопасности»;
  2. СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  3. ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.

  • Толщина стенок отводящей трубы должна быть не менее 120мм;
  • Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
  • При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
  • Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
  • Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
  • Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
  • Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
  • Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока — перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже.

Блок: 6/11 | Кол-во символов: 4230
Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/iz-kirpicha

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Размеры и форма дымохода как предмет фантазии

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Блок: 6/8 | Кол-во символов: 872
Источник: https://SamoDelino.ru/otoplenie/dymohod-iz-kirpicha-svoimi-rukami.html

Частые ошибки при устройстве кирпичных дымоходов

Если следовать всем советам и рекомендациям, то дымоход получится качественным и прослужит долгий срок. Однако случаются и ошибки.

  1. Самой распространённой ошибкой считается строительство слишком маленькой трубы. Из-за этого тяга в отопительной системе существенно уменьшается. Функционирование такого дымохода не может быть нормальным. Чтобы избежать этого, не экономьте на материалах и внимательно продумайте габариты будущего сооружения.

    Существуют правила построения дымохода, пренебрегая которыми вы рискуете потратить зря силы, время и деньги

  2. Ещё одной распространённой ошибкой можно считать неправильно приготовленный раствор. Если неточно соблюсти пропорции, то со временем от воздействия высоких температур он начнёт осыпаться. Последствия этого могут быть плачевными, особенно если дым будет проникать в помещение. Отравление продуктами горения печи имеет тяжёлые последствия.

К вышеописанным ошибкам можно добавить тот момент, что неопытные мастера пренебрегают правилом вертикальности и горизонтальности. Само собой, что кривой дымоход стоять не будет.

Блок: 5/7 | Кол-во символов: 1111
Источник: http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-iz-kirpicha-svoimi-rukami.html

Видео по монтажу

И конечно же- несколько полезных видео по теме:

Блок: 8/11 | Кол-во символов: 70
Источник: https://vseotrube.ru/ventilyatsiya-i-dymohod/iz-kirpicha

Нюансы применения дымохода для отопительного котла

При устройстве дымохода для котла надо учитывать некоторые нюансы. Диаметр выходного патрубка генератора тепловой энергии должен соответствовать сечению дымоходного канала, к которому он подключается. Если к вытяжному устройству подключаются две единицы теплового оборудования, сечение дымохода увеличивается до суммарного размера выходных патрубков.

Дымоход для котла может размещаться как внутри, так и снаружи здания

Функционирование котельного оборудования связано со значительным образованием сконденсированной влаги. Соединяясь с продуктами сгорания топлива, вода образует различные химические соединения, в частности, при соединении с серой получается серная кислота. В этом случае на наружной поверхности кирпичной кладки появляются влажные пятна бурого цвета.

Для защиты стенок дымохода от воздействия агрессивных химических сред выполняется гильзование конструкции, то есть внутрь вставляется труба из металла, не подверженного воздействию коррозионных процессов или керамический вкладыш цилиндрической формы. Пространство между гильзой и стенками дымохода заполняется материалом, не поддерживающим горение.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание.

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Блок: 8/8 | Кол-во символов: 1365
Источник: https://SamoDelino.ru/otoplenie/dymohod-iz-kirpicha-svoimi-rukami.html

Практические советы

Кладку выдры и распушки можно упростить за счет использования металлических пластин или прутков. С их помощью связывайте между собой ряды, только не допускайте попадания прутков в рабочие каналы.

Можно встретить советы не оштукатуривать некачественные кирпичи, а обкладывать их специальной керамической плиткой. Мы не советуем поступать таким образом по нескольким причинам.

Керамическая плитка для печки – пример

Облицовка печи и дымохода керамической плиткой

  1. Во-первых, есть большая вероятность, что плитка отпадет, постоянные циклические изменения линейных размеров дымохода крайне негативно влияют на показатели адгезии плитки.
  2. Во-вторых, перед облицовкой неровных поверхностей в любом случае придется их подравнивать. Зачем тогда делать двойную работу за тройные деньги?

Важно. Длительность эксплуатации кирпичного дымохода во многом зависит от режимов топки печи. Красный кирпич очень боится повышенной влажности. Особенно, в зимний период времени, когда вода замерзает и с удвоенной скоростью нарушает его целостность. Что делать, чтобы кирпич в дымоходе не был влажным? Все очень просто – температура газов на выходе из дымохода должна быть не менее +110°С, такие условия исключат появление на стенках канала конденсата.

Но здесь появляются проблемы. Чтобы достичь такой температуры дыма на выходе, нужно сильно топить печь, а это не всегда возможно и целесообразно. Кроме того, большинство современных заводских печей имеют довольно высокий КПД, теплота сгорания топлива отдается в топочной камере, в дымоход поступают уже относительно холодные газы. Значит, появление конденсата неизбежно. Кстати, конденсат не только отрицательно влияет на прочность кирпича. К мокрым стенкам канала налипает много сажи, дымоход придется чистить чуть ли не через год.

Конденсат в дымоходе

Есть два выхода из такого положения.

  1. Первый – сильно топить печь.
  2. Второй – вставить в канал дымохода тонкостенную трубу из легированной стали.

Выбирайте, какой из предлагаемых нами способов вам больше подходит.

Кирпичный дымоход со стальной шахтой

Стальная труба внутри кирпичного дымохода

Гильзование кирпичного дымохода

Блок: 9/9 | Кол-во символов: 2126
Источник: https://banya-expert.com/pechi/kak-postroit-dymoxod-iz-kirpicha.html

Заключение

Кладка дымохода из кирпича- дело очень ответственное. Именно от правильной работы дымового канала зависит жизнь и здоровья вас и ваших близких. Поэтому – не надо экспериментов. Не пренебрегайте советами нашей статьи и помощью специалистов.

А я прощаюсь и жду вас в наших сообществах!

Блок: 11/11 | Кол-во символов: 294
Источник: https://vseotrube. ru/ventilyatsiya-i-dymohod/iz-kirpicha

Кол-во блоков: 30 | Общее кол-во символов: 54378
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://vseotrube.ru/ventilyatsiya-i-dymohod/iz-kirpicha: использовано 5 блоков из 11, кол-во символов 5666 (10%)
  2. https://InfoTruby.ru/svoimi-rukami/dymohod-iz-kirpicha: использовано 1 блоков из 6, кол-во символов 2147 (4%)
  3. https://SdelatBanyu.ru/pechi-i-dymokhody/dymohod-iz-kirpicha.html: использовано 3 блоков из 8, кол-во символов 4590 (8%)
  4. http://SdelaiKamin.ru/kirpichnyj-dymohod/dymohod-iz-kirpicha-170: использовано 3 блоков из 5, кол-во символов 8664 (16%)
  5. https://banya-expert.com/pechi/kak-postroit-dymoxod-iz-kirpicha.html: использовано 6 блоков из 9, кол-во символов 11799 (22%)
  6. http://ultra-term.ru/otoplenie/pribory/pechi/dyimohod-iz-kirpicha-svoimi-rukami.html: использовано 5 блоков из 7, кол-во символов 7714 (14%)
  7. http://kamin-maker.ru/dymokhody/kirpichnye/dymohod-iz-kirpicha-svoimi-rukami-etapy-vozvedeniy/: использовано 2 блоков из 3, кол-во символов 8393 (15%)
  8. https://SamoDelino. ru/otoplenie/dymohod-iz-kirpicha-svoimi-rukami.html: использовано 4 блоков из 8, кол-во символов 5405 (10%)

Дымоход из кирпича: кладка, размеры, преимущества

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее. Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов. Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей. Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича. На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

  • продолжительный срок эксплуатации;
  • красивый внешний вид;
  • надежность;
  • возможность выложить самостоятельно;
  • недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

Перед возведением конструкции нужно составить чертеж.

  • Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
  • Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
  • Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
  • Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Вернуться к оглавлению

Составляющие детали

Кирпичная труба несложная по конструкции. Наружный газоход защищает металлический колпак, именно он предотвращает проникновение внутрь влаги, пыли, мусора и других ненужных элементов. Оголовок печной трубы необходимо класть более широким, чем основное тело дымохода. Так удастся защитить конструкцию от негативного влияния атмосферных осадков. Выдры на трубе предотвращают проникновение в зазор между дымоходом и кровельными материалами осадочной влаги.

Распушка снижает вероятность возгорания стропил.

Чтобы стропила и обрешетка не загорелись из-за высоких температур, для защиты этих элементов рекомендуется использовать теплоизолятор. На чердаке размещен участок газохода, который называется стояк, а его нижнюю часть защищает распушка. Стенки распушки не дают загореться деревянным балкам перекрытия, между которыми зачастую возводят дымоход. Окончание газохода называется шейкой. В этом участке устанавливается железная задвижка, которой регулируют тягу котла.

Вернуться к оглавлению

Как рассчитать нужные размеры?

Оптимальная высота

Размер дымохода определяется, учитывая такие параметры:

  • Оголовок дымохода и колосниковая решетка формируются с минимальным отклонением в 5 м.
  • Если на крыше есть горючие элементы, например, кровельный материал, оголовок формируют на высоте минимум 150 см.
  • Если кровля огнеустойчива, расстояние до верха может быть полметра и выше.

Для предотвращения подпора над дымоходом в ветреную погоду, рекомендуется обратить внимание на следующие правила:

Для правильной работы постройки ее нужно расположить согласно требований относительно размера крыши и конька.

  • При расположении трубы ближе 150 см по отношению к коньку либо парапету, минимальное возвышение конструкции над одним из элементов не должно быть меньше 50 см.
  • Если конек удален от парапета на расстояние 1,5—3 м, разрешена установка дымохода на одной высоте с этой конструкцией.
  • Если удаление превышает 3 м, оголовок разрешено расположить пониже конька, оптимальная высота — проведенная через него наклонная линия под углом 10 градусов относительно горизонтальной плоскости.
  • При расположении возле дома высокого здания трубу стоит делать на 0,5 м выше от его кровли.

Вернуться к оглавлению

Размеры сечения

Для металлической печи или кирпичной размер сечения будут отличаться. Показатель будет зависеть от мощности отопительного устройства. Рекомендуемые параметры представлены в таблице:

Мощность, кВтКак сложить канал?Размер, мм
До 3,5В полкирпича140×140
3,5—5,2140×220
5,2—7200×270
Выше 7В два кирпича270×270

У заводского теплогенератора мощность указана в паспорте. Для печки или котла, изготовленных своими руками, этот показатель рассчитывается по формуле:

Если покупать готовую печку, то в документации к ней мощность уже указана.

  • W=Vt*0,63*0,8*Е/t, где:
    • W — мощность, кВт;
    • Vt — объем топки, м3;
    • 0,63 — средний коэффициент загрузки топки;
    • 0,8 — усредненное значение, указывающее на объем полноценно сгораемого топлива;
    • Е — теплопроводность топливных материалов, кВТ*ч/м3;
    • Т — время сгорания одной топочной загрузки.

Для каминов площадь сечения F определяют по другой формуле:

  • F=k*A, где:
    • k — коэффициент пропорциональности, который зависит от размера трубы и формы ее сечения;
    • A — площадь топочного окна, см2.

Вернуться к оглавлению

Материалы, инструменты

Чтобы выложить рядами дымоход из кирпича своими руками, используется такой инвентарь:

  • уровень, отвес, рулетка;
  • мастерок;
  • молоток-кирка.

Для работы лучше выбрать огнеупорный материал с параметрами 250*120*65 мм.

Сам дымоход выкладывают из огнеупорного кирпича, рекомендуемая марка — М200. Чтобы газоходы были прочными и надежными, стоит использовать блоки размером 250×120×65 мм. Кирпич для дымоходов должен быть высококачественным, цельным, прочным, иметь достаточный обжиг. А также важно приготовить качественный раствор. Для него понадобятся такие материалы:

  • глина;
  • песок;
  • цемент;
  • вода.

Песок можно заменить молотым боем из шамотного кирпича, а если для кладки дымоходов используется керамический блок, то для раствора лучше использовать измельченный бой на основе керамики. Глина берется средней жирности, без запаха и посторонних примесей. Для замешивания раствора рекомендуется брать мягкую воду, очищенную от солей.

Вернуться к оглавлению

Этапы работы

Подготовка

Чтобы кирпичный дымоход был прочным и надежным, важно аккуратно и правильно сформировать фундамент. Основа возводится прямоугольной формы, для кладки используются полнотелые блоки. Сам дымоход формируется порядовками, каждая состоит из пяти кирпичей, поэтому фундамент закладывается на 150 мм больше, чем труба. Важно, чтобы основание не было связано с основным фундаментом дома, иначе из-за неравномерной усадки стен дымоход начнет преждевременно разрушаться.

Вернуться к оглавлению

Кладка трубы

Кладка первых рядов постройки должна быть ровной.

Первые 2 ряда важно положить ровно, потому что они будут принимать на себя основную нагрузку. Далее, из печного кирпича формируется шейка дымохода, на этом этапе важно сделать расшивку швов, чтобы кладка дымовой трубы из кирпича не треснула. Прежде чем сформировать распушку, проводят расчет осадки конструкции. Если усадка предполагается большой, распушка делается с запасом снизу, когда прогнозируется осадка самой трубы, запас отводят сверху. Далее, до потолка формируется тело дымохода. Кладка на уровне перекрытия изолируется асбестом или базальтовым картоном. На следующем этапе проводится кладка стояка, его ровность контролируется отвесом и уровнем. В кровле делается отверстие под стояк, проводится гидро- и пароизоляция. Далее, ровными рядами выкладывается выдра. На последнем этапе нужно приделать оголовок, на который затем установят железную «шапку» для защиты от осадочной влаги.

Если вес дымохода больше 200 кг, его рекомендуется возводить на подставке, и дополнительно использовать железные опоры.

Вернуться к оглавлению

Утепление дымохода из кирпича

Для защиты и теплоизоляции кирпичной трубы рекомендуется использовать утеплитель, состоящий из базальтовой ваты. Сначала на трубе монтируется металлический каркас, после плотными рядами крепится сам утеплитель. Поверх материала укладывается паронепроницаемая пленка. В конце вся конструкция оштукатуривается либо монтируется устройство из облицовочного кирпича.

Вернуться к оглавлению

Установка гильзы

Для правильного гильзования в месте соединения с трубой кладку придется временно разобрать.

В месте, где будет проводиться подключение отопительного устройства, разбирается кладка дымохода на требуемую высоту. Далее устанавливается каждый элемент гильзы, во время работы важно контролировать соединение деталей. Когда все будет готово, по рядам заново закладывается отверстие.

Вернуться к оглавлению

Как ухаживать?

Чтобы предупредить возгорание дымохода и не нарушать сечение, колодцы трубы важно своевременно прочищать с помощью щеток, скребков или специальных гирь. Другой метод — химическая чистка. В топку закладывается специальное средство, которое при горении выделяет газ. В результате на стенке появляется пленка, которая не позволяет продуктам горения прилипать к стенкам дымохода.

Вернуться к оглавлению

Другие варианты

Если нет возможности соорудить дымоход из кирпичных блоков и вывести его на улицу через крышу, в стене дома делается отверстие и снаружи крепится внешняя труба. Устройство приставного дымохода не предполагает наличие принудительной тяги, здесь дым выводится естественным путем. Крепится такое устройство к стене с помощью хомутов и металлической опоры.

Как построить дымоход из кирпича (Полное руководство)

Строительство дымохода из кирпича может быть довольно сложной задачей. Необходимо выполнять не только физический труд, но и знания, необходимые для обеспечения его правильного выполнения. Этот пост в блоге проведет вас через каждый шаг создания собственного дымохода, от выбора материалов до установки окончательной крышки дымохода.

Дымоход является неотъемлемой частью дома. Его видно за много миль, и это одна из первых вещей, которые люди замечают в вашем доме.Многие домовладельцы не задумываются о своих дымоходах до тех пор, пока у них не возникает с ними проблем или им не нужно каким-то образом обслуживать их. Эта статья научит вас, как построить дымоход из кирпича, используя традиционные методы, которые использовались десятилетиями.

Что такое дымоход?

Дымоход представляет собой вертикальную колонну, которая помогает удалять выхлопные газы из камина или котла и выводит их вверх и из здания.

Стопка может быть сделана из кирпича, металла или бетона.Наиболее важным фактором при выборе материала для дымовой трубы является то, насколько хорошо он будет сопротивляться коррозии, вызванной дымовыми газами.

Кирпич

является популярным выбором, потому что он прочен и устойчив к коррозии. Металлические стеки также распространены, но они должны быть покрыты материалом, который защитит их от агрессивных газов. Бетонные стеки не так распространены, но они очень прочны и могут прослужить много лет.

Труба должна выступать над крышей здания, чтобы обеспечить тягу и позволить газам выйти.Также важно убедиться, что дымовая труба правильно вентилируется, чтобы свежий воздух мог попасть в дымоход и помочь удалить выхлопные газы.

Дымовая труба является важной частью вашей каминной или котельной системы, и ее должен устанавливать квалифицированный специалист.

Если вы думаете об установке дымохода или у вас есть какие-либо вопросы по поводу вашего существующего дымохода, свяжитесь с нами сегодня. Мы будем рады помочь.

Зачем использовать Brick для создания стека?

Как мастер-сделай сам, вы, возможно, задаетесь вопросом, почему для сборки вашей стопки нужно использовать кирпичи, а не любой другой строительный материал.Использование кирпича даст вам бесчисленные преимущества перед использованием чего-либо еще для этой работы. Один из них заключается в том, что время, затрачиваемое на строительство из кирпича, будет вдвое меньше, чем время, необходимое для строительства из другого материала, такого как дерево или бетон. Это связано с тем, что кирпичи представляют собой готовые изделия заданных размеров и форм, что упрощает обращение с ними.

Еще одна причина, по которой кирпичные дымоходы укладываются лучше, чем другие, заключается в том, что их просто построить без какой-либо профессиональной помощи или даже специальных навыков. Вы можете легко следовать онлайн-руководству о том, как вам следует это делать.На самом деле, если вы ищете постоянное и долговечное решение, кирпич — это определенно то, что вам нужно.

Бетон или дерево могут показаться хорошими альтернативами, но они не прослужат так долго, как кирпичная кладка. Не говоря уже о том, что ремонт повреждений деревянного или бетонного дымохода может быть довольно дорогим. Кирпич, однако, является очень прочным материалом, который может прослужить много лет при минимальном уходе.

Итак, если вы ищете доступное и долговечное решение проблемы с дымоходом, то кирпич — это то, что вам нужно!

Кирпичные дымоходы не просто функциональны; они также добавляют красоту и ценность вашему дому.Так что, если вы хотите повысить привлекательность своего дома, кирпичная дымоходная труба — это, безусловно, то, что вам нужно!

Они не только прочны и долговечны, но также бывают разных форм и размеров, которые подойдут для любого дома. Вы также можете выбрать один из множества цветов, чтобы он идеально подходил к внешнему виду вашего дома. Кроме того, дымоходы обычно изготавливаются из кирпича с блестящей поверхностью, что делает их очень привлекательными.

Они также бывают разных размеров, так что вы можете выбрать один в зависимости от размера вашего дома.Стек определенно будет виден снаружи вашего дома, поэтому важно убедиться, что вы получите тот, который хорошо выглядит и соответствует стилю вашего дома.

Если вы все еще не уверены, подходит ли вам дымоход из кирпича, читайте дальше, чтобы узнать больше о преимуществах использования этого материала!

Как спланировать свой стек?

Планирование дымохода — первый шаг в строительстве кирпичного дымохода.

  • Схемы дымохода из кирпича. В каждый комплект включены подробные планы и чертежи всех деталей, необходимых для строительства.Мы также добавили несколько советов, которые мы узнали за эти годы, чтобы вам было легко планировать и формировать свой стек.
  • Важно, чтобы основание дымохода было ровным в обоих направлениях, поэтому не торопитесь, чтобы сделать все правильно. Основание также должно быть достаточно прочным, чтобы выдержать вес штабеля и всего, что вы можете на нем повесить (например, кастрюли, сковороды, кормушки и т. д.).
  • Ширина фундамента должна быть не менее чем на два кирпича шире самой стопки.Это даст вам место для раствора верхнего ряда кирпичей и обеспечит ровную поверхность, на которой будет располагаться дымоход.
  • Высота стопки зависит от вас, но мы рекомендуем, чтобы она не превышала ширину основания более чем в два раза.
  • Дымоход должен быть высотой не менее трех кирпичей, чтобы в нем оставался достаточный просвет для любых птиц или животных, а также чтобы была обеспечена достаточная тяга. По нашему опыту, если вы строите стопку выше четырех кирпичей, это в конечном итоге вызовет проблемы из-за слишком хорошей прорисовки.
  • Убедитесь, что длина фундамента соответствует количеству кирпичей в стопке. Используя палку, отмерьте с одного конца и отметьте, где вы хотите, чтобы она располагалась после завершения (это будет полезно при планировании количества рядов кирпичей для заказа). Лучше, чтобы это измерение не было точным, потому что желательны некоторые отклонения.

Теперь, когда у вас есть основы, пришло время заказать кубики и приступить к работе!

Как построить Основу Стека?

Кирпичная дымовая труба – очень эффективный и привлекательный способ вентиляции вашего котла.Самостоятельное строительство может сэкономить вам сотни фунтов по сравнению с тем, чтобы кто-то сделал это за вас, но есть некоторые подводные камни, о которых начинающий строитель должен знать, прежде чем запускать свой мини-бизнес-проект. Хорошо сложенный стек прослужит много десятилетий; плохо сконструированный может упасть в бурю. Это руководство проведет вас через все шаги, необходимые для создания надежного и надежного стека, используя только некоторые основные инструменты и материалы, которые можно купить в любом хозяйственном магазине.

Первый шаг — разметить место, где будет стоять стопка.Основание должно быть квадратным или прямоугольным, а высота стопки будет определять размер основания. Для типичного стека высотой шесть футов основание должно быть около трех квадратных футов. Выкопайте отверстие в центре основания, достаточно большое, чтобы вместить дымоход.

Следующим шагом является создание основания для стека. Это бетонная кольцевая балка, которая будет находиться внутри ямы, выкопанной на первом этапе. Глубина балки должна быть примерно на шесть дюймов ниже уровня земли, а ее ширина должна быть немного шире, примерно от восьми до двенадцати дюймов в ширину.

Следующей задачей является укладка ряда или рядов кирпичей поверх фундаментных балок. Всегда следите за тем, чтобы кирпичи укладывались с небольшим выступом за края фундаментных балок, иначе они не будут водонепроницаемыми.

После того, как вы закончили класть кирпичи вокруг верхней части балки, пришло время установить для них некоторую поддержку, добавив пару рядов с каждой стороны. Эта дополнительная сила позволяет вам строить больше полей сверху.

После того, как будет построено еще несколько рядов, вы можете начать кладку кирпичей вертикально, чтобы сформировать саму дымовую трубу.Первый ряд следует обрезать так, чтобы он был немного короче, чем те, что выше и ниже него, так как это позволит использовать лучший ключ для наведения на более позднем этапе строительства. Вертикальные кирпичи также укладываются снизу вверх в стопку, но они остаются нескрепленными до тех пор, пока вы не закончите укладку кирпичей в их вертикальном положении.

После того, как вся ваша вертикальная кирпичная кладка будет уложена и соединена раствором, пришло время установить под ними еще несколько опорных балок — это предотвратит любое боковое расползание кирпичей из-за сильного ветра или подвижных грунтовых условий.

Завершающим этапом строительства является завершение раскладки между кирпичами, а также добавление крыши или цоколя к вершине штабеля. Это защитит его от дождя и снега, а также поможет уберечь дымоход от птиц и других вредителей.

Соберите корпус штабеля из глиняного раствора и кирпичей

Если вы собираетесь строить кирпичный дымоход, то первым делом необходимо обложить его кирпичами и глиняным раствором. Вам нужна прочная основа для вашего стека. При строительстве привязывайте его через каждые три фута или около того стальным стержнем, а не штабелируйте прямо поверх другого, который может быть очень неустойчивым, особенно когда вы поднимаетесь высоко над землей.

Чаша может быть изготовлена ​​из глиняного кирпича или шамотных блоков, но последние служат дольше и более прочны для этой цели. В любом случае дешевле купить их готовыми, чем вырезать их из глиняного кирпича, поэтому я рекомендую вам сделать это, если это возможно. Если нет, то просто используйте то, что есть под рукой, главное, чтобы внешняя поверхность чаши была гладкой и твердой.

Внутренний диаметр вашей стопки будет около 12 дюймов в поперечнике, но он может варьироваться в зависимости от размера глиняных кирпичей, из которых вы строите. Например, если вы делаете кирпичный дымоход высотой более 20 футов, я бы рекомендовал использовать шамотные блоки шириной 18 дюймов.

Начните с укладки ряда кирпичей по краю чаши, оставляя зазор в один дюйм между кирпичами и краем чаши. Это будет заполнено раствором позже. Затем уложите второй ряд кирпичей внутри первого, следя за тем, чтобы каждый кирпич располагался в шахматном порядке так, чтобы он перекрывал половину кирпича, находящегося ниже.

Продолжайте строить таким образом ряды кирпичей, убедившись, что каждый из них плотно уложен и выровнен, пока не достигнете желаемой высоты.Если вы используете шамотные блоки, убедитесь, что швы раствора заполнены огнеупорным цементом хорошего качества, чтобы предотвратить их растрескивание.

Когда вы закончите сборку стека, дайте ему высохнуть в течение нескольких дней перед использованием. Если вы спешите, вы можете использовать паяльную лампу, чтобы нагреть раствор и сразу же затвердеть, но это не рекомендуется, так как это может повредить кирпичи.

Как только ваш дымоход полностью высохнет, зажгите огонь в верхней части и наслаждайтесь наблюдением за пламенем, танцующим вверх по дымоходу.

Добавьте декоративные элементы для стиля, такие как Quoins или Corbels

  • Добавьте декоративные элементы для придания стиля, такие как Quoins или Corbels, которые представляют собой декоративные опорные блоки, размещаемые в углу стены.
  • Используйте декоративные элементы, чтобы построить дымоход в стиле вашего дома.
  • Квоины могут быть изготовлены из различных материалов, таких как камень, кирпич или бетон.
  • Кронштейны также могут быть изготовлены из различных материалов, включая дерево, металл или даже пластик.
  • Убедитесь, что выбранные вами декоративные элементы устойчивы к атмосферным воздействиям и не портятся со временем.
  • Если вам неудобно делать декоративные элементы своими руками, существует ряд компаний, которые продают готовые планки и кронштейны.
  • Однако, если вы решите использовать готовые планки или кронштейны, обязательно выберите те, которые будут соответствовать стилю вашего дома.

Важность дымоходов и вентиляционных систем в вашем доме

Исправный дымоход важен по ряду причин: он помогает сохранить тепло в доме зимой, препятствует распространению огня и дыма, удаляет вредные газы из дома.Правильно установленная и обслуживаемая система вентиляции также может улучшить качество воздуха в помещении, помогая уменьшить количество аллергенов и триггеров астмы.

Если вы думаете об установке нового дымохода или системы вентиляции в вашем доме, важно выбрать правильного подрядчика. Квалифицированный специалист сможет помочь вам выбрать лучшую систему для ваших нужд и обеспечить ее правильную установку.

Для получения дополнительной информации о правильной установке и обслуживании дымохода посетите наш веб-сайт или позвоните нам.

  • Дымоходы и вентиляционные системы обеспечивают безопасность вашего дома.
  • Правильно установленная и обслуживаемая система вентиляции может улучшить качество воздуха в помещении.

Агентство по охране окружающей среды (EPA)

EPA рекомендует облицовывать все каменные дымоходы. Футеровка защитит дымоход от тепла и агрессивных побочных продуктов сгорания. Также рекомендуется установить вкладыш, если ваш дымоход был построен до 1978 года, когда Агентство по охране окружающей среды начало регулировать загрязнение воздуха от дровяных печей.

Облицовка дымохода из нержавеющей стали защитит ваш дымоход от тепла и коррозионных побочных продуктов сгорания. Также рекомендуется установить вкладыш, если ваш каменный дымоход был построен до 1978 года, когда Агентство по охране окружающей среды начало регулировать загрязнение воздуха от дровяных печей.

Если вы строите уличный камин или яму для костра, имейте в виду, что эти устройства не предназначены для вентиляции устройств с прямым отводом воздуха, таких как масляные или газовые горелки.

Если вы строите открытый камин или яму для костра, имейте в виду, что эти устройства предназначены только для вентилируемых приборов, таких как печи и топки.

Советы по безопасности

При строительстве дымохода любого типа важно соблюдать меры предосторожности. Вот несколько советов, о которых следует помнить:

  • Убедитесь, что земля под дымоходом ровная и прочная.
  • Не стройте дымоход слишком близко к дому или другим строениям. Рекомендуемое расстояние не менее трех футов.
  • Наденьте на дымоход заглушку для защиты от животных и мусора.
  • Всегда сверяйтесь с местными строительными нормами, прежде чем начинать строительство каменной кладки любого типа.
  • Всегда держите поблизости огнетушители.
  • Прежде чем разводить огонь, убедитесь, что дымоход чист.
  • Никогда не оставляйте огонь без присмотра.
  • Строительство дымохода из кирпича может быть веселым и полезным проектом, но важно серьезно относиться к мерам предосторожности. Следуя этим советам, вы можете быть уверены, что ваш дымоход безопасен и будет функционировать должным образом.

Часто задаваемые вопросы

С чего лучше всего начать строить кирпичную дымовую трубу?

Первым шагом в строительстве любой кирпичной дымовой трубы является создание фундамента.Это можно сделать, создав прочный деревянный каркас или используя бетонные блоки. Когда фундамент готов, можно приступать к укладке кирпичей. Убедитесь, что каждый слой кирпичей удерживается раствором. По окончании укладки оставьте дымоход нетронутым как минимум на три недели, чтобы раствор успел застыть должным образом. В течение этого периода ожидания важно не жечь огонь внутри вашего камина или поверх кирпичной дымовой трубы, так как это может привести к трещинам и другим проблемам со структурой.

Какой раствор следует использовать для кирпичной дымовой трубы?

Для достижения наилучших результатов используйте растворную смесь на основе извести при строительстве дымохода из кирпича. Это поможет защитить кирпичи от атмосферных воздействий и эрозии. Следите за тем, чтобы раствор наносился толстым слоем и чтобы каждый слой кирпичей был покрыт раствором.

Где купить необходимые инструменты и материалы для строительства кирпичной дымовой трубы?

В большинстве магазинов товаров для дома есть все необходимое, включая кирпичи, цементную смесь, растворную смесь на основе извести, наждачную бумагу и электроинструменты.Также можно заказать все онлайн, если вы предпочитаете.

Какие электроинструменты необходимы для строительства кирпичной дымовой трубы?

Вам понадобится несколько типов электроинструментов, в том числе миксер и дрель для смешивания раствора. Для резки кирпичей вам понадобится угловая шлифовальная машина с алмазными дисками, а также мокрая пила, если у вас ее еще нет. Вы можете найти более подробную информацию об инструментах, необходимых для строительства дымохода из кирпича, в Интернете.

Нужно ли мне нанимать профессионала, если я хочу построить дымоход из кирпича?

В большинстве случаев вам не нужно нанимать профессионального каменщика или строителя, если вы строго соблюдаете меры предосторожности и инструкции. Однако, если вы впервые строите дымоход из кирпича, лучше доверить эту работу опытному человеку. Одним из преимуществ найма профессионалов является то, что они часто могут создать вашу структуру гораздо быстрее, чем если бы вы делали это в одиночку.

Нужно ли разрешение на строительство кирпичной дымовой трубы?

Обычно разрешение на планирование требуется только в некоторых конкретных ситуациях. Например, если вы живете в заповедной зоне или ваш дом примыкает к чужой собственности.Вы можете узнать наверняка, поговорив с местным советом и спросив о любых соответствующих правилах и ограничениях на строительство кирпичных дымовых труб.

Сколько времени нужно, чтобы построить дымоход из кирпича?

Время, необходимое для возведения дымохода из кирпича, зависит от нескольких факторов. К ним относятся размер вашей конструкции (чем она больше, тем больше времени это займет), насколько вы опытны в таких строительных проектах и ​​выполняете ли вы всю работу в одиночку.

Как сделать мой кирпичный дымоход водонепроницаемым?

Один из способов гидроизоляции вашего кирпичного дымохода — использовать герметик на швах раствора. Вы можете найти этот тип герметика в большинстве магазинов товаров для дома. Другой вариант — нанести слой краски или другого материала, защищающего от атмосферных воздействий, на сами кирпичи. Убедитесь, что вы тщательно следуете инструкциям производителя при нанесении любого типа герметика или покрытия.

Заключение

Качественно построенная кирпичная дымовая труба прослужит много лет при минимальном обслуживании.Выполняя шаги, описанные в этом руководстве, вы можете быть уверены, что ваш дымоход будет прочным и безопасным. Есть вопросы? Оставьте комментарий ниже!

Как построить домашний камин?

🕑 Время чтения: 1 минута

Внутреннее сооружение, построенное из кирпича, камня и металла и предназначенное для удержания или содержания огня в нем, известно как Камин. Основная цель строительства камина — согревать дом и создавать расслабляющую атмосферу.

В этой статье мы изучаем конструкцию внутреннего камина и необходимые требования к коду.

Строительство внутреннего камина

Этапы строительства внутреннего камина описаны ниже —

1. Фундамент или основание очага

Первым и главным этапом всех строительных работ является создание фундамента или основания. Основание должно быть не менее чем на 100 мм ниже уровня пола, чтобы топка и удлинитель могли должным образом удерживаться. Основание очага имеет глубину 100 мм и опирается на каменный фундамент.

Это основание должно быть достаточно толстым и глубоким, чтобы поддерживать не только топку и дымоход, но и расширение очага, которое выходит на 18-20 дюймов за отверстие камина.

Рис. 1: Компоненты камина.

2. Каркас камина

Каркас камина изготовлен из металла, который находится на расстоянии не менее двух дюймов от внешней стороны камина и/или дымохода. Грубое отверстие в горючей стене должно быть не менее чем на четыре дюйма шире каменной кладки, а перемычка должна быть на три дюйма выше верхней части каминного отверстия.

3. Строительство внутреннего очага

Внутренняя топка камина должна быть сооружена с особой тщательностью, так как это место подвергается воздействию высокой температуры и жары.Огнеупорный раствор используется для кладки шамотного кирпича внутреннего очага. Если используется Firebox, то база делается вышеописанным способом.
Если камин строится только из кирпичей, то все стороны внутреннего очага строятся из огнеупорного раствора и огнеупорных кирпичей.

Минимальная ширина швов в кирпичной кладке должна быть 1/16 дюйма, этого можно добиться с помощью распорок.

4. Сборка топки

Основным компонентом камина является топка. Каминный проем закрыт стеклянной дверью в стальной раме.Постройте саму топку из девятидюймового огнеупорного раствора и огнеупорного кирпича, уложенного на ребро. Используйте раму стеклянной двери в качестве шаблона для определения размеров. Положите огнеупорный кирпич так, чтобы он образовывал передний край свода и встречался с задним внутренним краем дверной рамы.

5. Строительство опорной кладки

Облицуйте огнеупорный кирпич каменной кладкой, состоящей на 75 или более процентов, что делает стенки топки толщиной не менее восьми дюймов.

Затем уложите монолитный бетонный блок 4x8x16 на бетонное основание очага, чтобы создать резерв для топки.Оставьте воздушное пространство или разрыв связи между резервной кладкой топки и внешней каменной оболочкой. Это гарантирует, что готовая топка не треснет при нагревании и расширении.

6. Горловина

Горловина топки и дымохода известна как горловина. Он построен с использованием преломляющей кладки и огнеупорного кирпича. Обычно глубина горловины составляет 300 мм. В наши дни на рынке также доступны готовые металлические горловины.

7. Строительство дымохода

Сборная металлическая дымовая труба, такая же, как горловина, доступна на рынке. Дымоходы должны быть как минимум на четыре дюйма больше дымохода, который они окружают во всех направлениях. Горючие материалы должны находиться на расстоянии не менее двух дюймов от внешних стенок дымохода, чтобы быть в безопасности.

Рис. 2: Компоненты дымохода камина

В соответствии с нормами верхняя часть дымохода должна быть на 2 фута выше любой части крыши в пределах 10 футов и на 3 фута выше самой высокой точки проникновения в крышу. Отверстие дымохода обычно закрывают металлическим колпаком, чтобы в него не попадала дождевая вода.

Строительные нормы и правила для внутреннего камина

Строительные нормы и правила для дымоходов могут различаться в зависимости от региона. Требования, так или иначе, были сведены к следующим пунктам —

  1. Толщина стенки дымохода должна быть номинальной 4 дюйма (100 мм), если не используется дымоходная труба, в этом случае требуется номинальная толщина 8 дюймов (200 мм).
  2. Ни дымоход, ни облицовка дымохода не должны изменять размер или форму в пределах 6 дюймов (150 мм) от элементов пола, элементов потолка или стропил.
  3. Минимальная высота дымохода для обеспечения пожарной безопасности больше, чем 3 фута (1,0 м) над самой высокой точкой, где дымоход проходит через линию крыши, или 2 фута (600 мм) выше любой части конструкции или прилегающих конструкций в пределах 10 футов (3,0 м) дымохода.
  4. Зазор дымохода от горючих материалов составляет не менее 2 дюймов (50 мм), за исключением случаев, когда дымоход расположен полностью за пределами конструкции, и в этом случае допускается 1 дюйм (25 мм).
  5. Пространства между дымоходом и горючим материалом должны быть защищены от огня толщиной не менее 1 дюйма.(25 мм) толщиной негорючий материал.
  6. Все внешние пространства между дымоходом и соседними элементами должны быть герметизированы. Чаще всего это достигается путем прошивания и герметизации.
  7. Каменные дымоходы не должны выступать из стены или фундамента более чем на 6 дюймов (150 мм), а дымоход не должен выступать из стены или фундамента толщиной менее 12 дюймов (300 мм), если только он не выступает поровну с каждой стороны стены.

Подробнее: Огнеупорный раствор – Типы и практика строительства

Строительство нового дымохода – облицовка и изоляция дымохода

Дымоход, возможно, является самым важным компонентом дровяного прибора.Независимо от того, добавляете ли вы новый каменный дымоход к вашему дому или устанавливаете дымоход для камина, построенного на заводе, важны некоторые детали, в отношении безопасности, правильной эксплуатации и строительства. Ниже приведена необходимая информация для правильного добавления дымохода в ваш дом.

Размещение кирпичной трубы

Выбор идеального места для вашего камина и дымохода должен включать в себя нечто большее, чем домашний дизайн. Для дымохода, оптимально функционирующего в холодном климате, лучше не располагать дымоход вдоль внешней стены.Экстремальная зимняя погода может создать столб холодного воздуха в дымоходе, из-за которого будет трудно разжечь огонь. Если дымоход встроен в структуру вашего дома, ваш дымоход всегда будет более готов обеспечить согревающий огонь, независимо от того, насколько мороз снаружи.

Высота дымохода

Какой бы тип дымохода у вас ни был, он должен быть на 2 фута выше, чем что-либо в пределах 10 футов по горизонтали от его вершины. Он также должен быть как минимум на 3 фута выше точки, в которой дымоход соединяется с крышей.Высота дымохода важна для обеспечения надлежащей тяги, которая выводит дымовые газы наружу через дымоход. Это также вопрос безопасности, чтобы помочь устранить опасность возгорания.

Опора дымохода

Каменный дымоход обычно является самой тяжелой частью дома. Под дымоходом, ниже или на уровне фундамента дома должен быть надлежащий бетонный фундамент толщиной от 8 до 12 дюймов. Он должен выступать не менее чем на 6 дюймов за края дымохода по всему периметру. К каминам и печам заводского изготовления не предъявляются особые требования в отношении фундаментной поддержки.

Толщина стенки дымохода

Каменный дымоход должен иметь стенки толщиной не менее 4 дюймов, не считая дымохода. На внешней части дымохода стены должны быть толщиной не менее 8 дюймов, чтобы обеспечить необходимую защиту от внешних элементов.

Футеровка дымохода

Облицовка дымохода должна иметь размеры и высоту, соответствующие высоте дымохода и отверстию камина. Подробности можно узнать в Ассоциации кирпичной промышленности.

При присоединении дымохода к устройству заводского изготовления через дымоход необходимо следовать инструкциям производителя. Если дымоход неподходящего размера, устройство не сможет работать должным образом. Дымоход защищает горючие части дома от воздействия экстремальных температур.

В дополнение к надлежащей футеровке дымоходов каменные дымоходы должны находиться на расстоянии не менее 2 дюймов от любых горючих материалов со всех сторон.

Изоляция

Если вы используете камин или дровяную печь в качестве дополнительного источника тепла, а не только в качестве декоративного элемента, необходимо использовать изоляцию внутри или вокруг дымохода.

Коды безопасности

Дымоходы должны быть построены в соответствии со строительными нормами безопасности. В прежние времена у дымоходов часто не было дымохода. Это было признано очень опасной ситуацией. Вкладыши уже давно являются обязательными компонентами дымохода.

Обратитесь в компанию Chimney Saver Solutions

Свяжитесь с нашими экспертами в компании Chimney Saver Solutions. Позвольте нам помочь вам правильно выбрать новый дымоход. Между прочим, после того, как ваш дымоход поднят, обслуживание важно. Вы можете рассчитывать на нас и в этом.

Строительство кирпичного дымохода

Дымоход – очень важное дополнение к дому. Через дымоход все ядовитые пары и газы удаляются в атмосферу. Строительство дымохода – непростая задача.

Требуется бдительность и детальное планирование. Все дымоходы могут играть одну и ту же роль, но каждый из них отличается размерами, типом и цветом. Кирпичные дымоходы строятся прямо на участке.

Кирпичный дымоход состоит из 5 важных частей:

  1. крышка дымохода
  2. корона
  3. дымоход
  4. демпфер
  5. дверца для очистки

Инструменты и материалы:

  • Угловой квадрат
  • Кирпичи
  • Долото для кирпича
  • Кирпичный молоток
  • Щипцы для кирпича
  • Щетка
  • Дымоходы
  • 2- и 4-футовые уровни
  • Затирочный шпатель
  • Огнеупорный кирпич
  • Нападающий
  • Кувалда
  • Строительные леса

Строительные нормы и правила

Прежде чем строить дымоход, первое, что вам нужно сделать, это изучить требования местных строительных норм и правил. Вы узнаете, какой тип дымохода подходит для вашего дома, размеры и другие детали.

Создание чертежа

Очень полезно иметь чертеж, который поможет вам в процессе сборки.

Строительство дымохода

Прежде всего, вы должны построить топку из огнеупорных кирпичей, так как обычные кирпичи не обладают необходимой прочностью. После этого необходимо построить вокруг топки стену такой же высоты. Пустое пространство между коробкой и стеной необходимо заполнить кирпичами и раствором.Должна быть построена воздухонепроницаемая заслонка, окруженная кирпичами и раствором. Вокруг заслонки вы должны разместить дымоход, а затем построить дымовую камеру, в которой будут размещаться пары. После того, как все это будет сделано, постройте сам дымоход из кирпичей и раствора. Он может быть на одной высоте с крышей или выше. Венчик сверху должен быть наклонен, чтобы предотвратить просачивание воды в дымоход. После этого поместите заглушку дымохода на верхнюю часть дымохода после того, как заполните стороны дымохода раствором. Дымоход все равно должен быть виден.

Последние штрихи

Удалите излишки раствора до того, как он высохнет, потому что потом от него будет намного сложнее избавиться. Снимите строительные леса и положите инструменты на свои места.

Отверждение и испытание цемента

Перед использованием дымохода дайте цементу высохнуть и затвердеть в течение примерно 3-4 дней. По истечении этого времени зажгите небольшой огонь в камине, чтобы проверить дымоход и при необходимости внести необходимые коррективы.

дымоход, кирпичи для дымохода, строительство дымохода, строительные нормы дымохода, венец дымохода, повреждение дымохода, эффективность дымохода, камин дымохода, размер дымохода, проверка дымохода, изоляция дымохода, облицовка дымохода, размеры дымохода, металлическая обшивка дымохода, раствор для дымохода, восстановление дымохода, вопросы безопасности дымохода, герметик дымохода, как установить вкладыш дымохода

Строим дом? Рассмотрим различные типы дымоходов

Если вы планируете построить дом или перестроить существующий, этой зимой вас может соблазнить образ теплого камина. Мало что делает место таким уютным, как пылающий огонь, вокруг которого можно погреть пальцы ног, выпить чашечку какао и понаблюдать, как на улице проходит зима.

Однако важно подумать, какой тип камина и дымохода подходит для вашего дома, прежде чем создать передышку от суровой зимней погоды.

Домовладельцам, желающим установить дымоход или камин, необходимо провести собственное исследование и обратиться к профессионалам с хорошей репутацией. Выбор правильного дымохода и камина может не только помочь снизить риск возгорания, потерь энергии и нежелательных вредителей, но и повысить эстетическую привлекательность как внутри, так и снаружи вашего дома.

Наши компании имеют гарантию лучшего выбора. Звоните сегодня!

Типы каминов

Выбор дымохода во многом зависит от типа камина, который вы хотите установить в своем доме. Если вам просто нужен декоративный отопительный прибор, вам лучше всего подойдет сборный камин и металлический дымоход. Те, кто любит разводить огонь из года в год, могут предпочесть каменный камин и дымоход.

Каменные камины

Часто называемые типичными каминами, они строятся из кирпичей, блоков или камня и раствора.Каменные камины обычно сопровождают каменные дымоходы.

Плюсы:

  • Надежны и прослужат вам весь срок службы вашего дома при надлежащем уходе
  • Требуют небольшого ремонта при регулярной очистке и наличии соответствующих принадлежностей
  • Увеличьте стоимость вашего дома
  • Повысьте эффективность обогрева вашего дома, так как камень поглощает тепло и излучает его в соседние комнаты

Минусы:

  • Ограничьте пространство в вашем доме, так как они требуют большего расстояния от горючих материалов
  • Необходимо установить на бетонный фундамент и часто весить шесть или семь тонн
  • Более дорогие и сложные в установке, чем заводские альтернативы

Сборные (фабричные) камины

Относительно современное дополнение ко многим домам, эти камины состоят из топок, изготовленных из листового металла. Ваш выбор сборного камина, скорее всего, будет определять тип дымохода в вашем доме, потому что эти типы каминов спроектированы для работы в тандеме с конкретным дымоходом. Если вы установите камин заводского изготовления с соответствующим дымоходом (обычно подробно описанным в руководстве по эксплуатации или купленным в комплекте), вы обеспечите безопасную работу вашей системы.

Плюсы:

  • Обеспечивает экономичную альтернативу каменным дымоходам
  • Легко устанавливаются
  • Обогрейте свой дом с минимальными усилиями и уборкой
  • Предоставление домовладельцам большей свободы при проектировании планировки их домов из-за меньших требований к зазору между камином и горючими материалами

Минусы:

  • По данным Американского института безопасности дымоходов, более половины нарушают правила очистки от горючих материалов из-за неправильной установки
  • Не может выдерживать в течение всего срока службы высокую температуру, которую способны выдерживать каменные камины
  • Требуют регулярного ухода и обслуживания, как и другие бытовые приборы со стареющими деталями

Дровяные печи

Используемые в основном в 1800-х годах, эти камины стали свидетелями всплеска популярности в последние годы, особенно в связи с ростом стоимости энергии. Дровяные печи содержат дымоход, который поднимается от основания; однако будьте осторожны, чтобы не спутать это с дымоходом. Вы не можете просто направить дымоход в окно или через крышу. Надлежащий дымоход, каменный или сборный, должен быть установлен вокруг дымохода.

Плюсы:

  • Очень эффективно обогрейте свой дом
  • Может подключаться либо к каменному дымоходу, либо к заводскому дымоходу (при условии, что он соответствует спецификациям, указанным в руководстве пользователя), что дает вам больше возможностей по стоимости и дизайну в вашем доме
  • Предложите удовольствие от традиционного огня, избегая при этом затрат, связанных со строительством каменного камина

Минусы:

  • Создайте возможные требования к пространству и дизайну, поскольку эксперты рекомендуют размещать или строить дымоход внутри дома
  • Будет повреждено из-за деформации или коробления, если домовладелец не поддерживает надлежащий поток воздуха через заслонку
  • Необходимо подключение к источнику наружного воздуха для обеспечения циркуляции воздуха, поскольку конструкция большинства современных домов исключает сквозняки

Типы дымоходов

Существует два основных типа дымоходов: каменные дымоходы , построенные из камня и раствора, кирпичей или блоков, и сборные металлические дымоходы . В то время как кирпичные дымоходы — это то, что многим приходит на ум как наиболее типичная установка в доме, металлические дымоходы могут быть спроектированы так, чтобы отражать стиль домовладельца.

Каменные дымоходы

Подобно каменным каминам, эти дымоходы строятся из кирпичей, блоков или камня и раствора. Они могут быть построены в раме толщиной с один кирпич или для повышения безопасности из нескольких слоев кирпичей, блоков или камня. Независимо от толщины рамы, рассмотрите возможность добавления вкладыша для поддержки и защиты дымохода.

Дымоходы. Все местные строительные нормы и правила требуют использования вкладышей для дымохода для безопасной и надлежащей вентиляции камина. Существует три основных типа вкладышей: керамическая плитка, металл и монолитные.

  • Глиняная плитка недорогая, но она не выдерживает резких перепадов температуры в дымоходе так же, как и другие материалы. Плитка может треснуть, требуя немедленного ремонта и замены.
  • Тип металлического дымохода, который вам нужен, зависит от вашего камина.Алюминиевые вкладыши следует использовать только в тандеме с газовыми приборами, в которых предусмотрена алюминиевая система вентиляции, но вкладыши из нержавеющей стали одинаково хорошо работают с газовыми каминами, традиционными каминами и дровяными печами.
  • Монолитные вкладыши обеспечивают внутреннюю структурную поддержку дымоходов в виде легких цементных отливок, которые устанавливаются на месте.

Металлические дымоходы

Как правило, металлические дымоходы с двойными или тройными стенками могут быть заключены в каменный желоб дымохода, деревянную конструкцию или боковую раму для эстетических целей.Конструкция с двойными стенками содержит изоляцию между стенами, а конструкция с тройными стенками позволяет воздуху между слоями либо рассеивать тепло (дымоходы с воздушным охлаждением), либо обеспечивать изоляцию (дымоходы с воздушной изоляцией).

Перед установкой металлического дымохода обязательно проконсультируйтесь с производителем вашего камина, чтобы убедиться, что они будут безопасно работать друг с другом.

Спросите эксперта по дымоходам и каминам

Какая комбинация дымохода и камина подходит для вашего дома? Для более подробного ответа на этот вопрос обратитесь к специалисту.Местные компании по производству дымоходов и каминов смогут внести предложения, исходя из вашего бюджета, климата и предпочтений соседей.

С компетентным специалистом, который обеспечит безопасность и долговечность вашего дымохода и камина, вы можете наслаждаться уютным огнем в течение многих зим.

Наши компании поддерживаются гарантией лучшего выбора. Позвоните сегодня!

Выучить больше

Как добавить цемент на кирпичный дымоход

Хотя заливка кирпичного дымохода цементом — не самая простая задача для самостоятельного выполнения, эти шаги помогут вам завершить проект за один день.

Этап 1. Распылите кирпич

Распылите распылитель и воду на поверхность кирпича, на который вы хотите нанести цемент. Убедитесь, что вы не заливаете кирпич водой, вы просто хотите, чтобы он был влажным.

Этап 2. Смешайте цемент

Следуйте инструкциям по цементу и смешайте его в ведре. Как правило, вы хотите иметь соотношение 3 к 1. Консистенция должна быть как тесто для торта и довольно легко размешиваться.

Шаг 3. Добавление бетона

Используя мастерок, вы можете медленно добавлять бетон на кирпичный дымоход.Лучше всего это делать дугами. Ключ к этому шагу — убедиться, что кирпич не высохнет, прежде чем добавлять бетон. Поэтому, если вы доберетесь до участка, который уже высох до того, как вы до него доберетесь, вам захочется снова смочить его мистером. Используя магниевую терку, вы можете разглаживать бетон по ходу дела. Время от времени обязательно опускайте поплавок в воду. Это поможет предотвратить высыхание бетона, пока вы работаете и сбиваете его в кучу. Прежде чем продолжать добавлять цемент, убедитесь, что вода только затуманивается, а не капает полностью, так как это приведет к появлению неровностей на бетоне по мере продвижения.

Этап 4. Продолжайте распылять

Ключевым моментом этого проекта является постоянное распыление на каждом этапе. Вы хотите убедиться, что вы держите его достаточно влажным, чтобы соединить цемент и кирпич вместе, но не слишком влажным, чтобы он соскользнул. После того, как вы фактически закончили укладку бетона и разгладили его по своему вкусу, вам нужно будет распылять его примерно каждые 20–25 минут. Вам придется следить за этим и делать это запотевание по графику, пока бетон полностью не высохнет.Внимательно следите за бетоном, чтобы убедиться, что он не скользит и не скользит, а все находится на своем месте так, как вам нужно. Если что-то нужно исправить, самое время это сделать. Хотя это звучит как хлопот, потому что туман значительно замедлит процесс, он поможет эффективно связать цемент с кирпичом и обеспечит его прочность и долговечность.

После того, как вы закончите с этими шагами и бетон высохнет, вы должны держаться подальше от него и убедиться, что он остается нетронутым в течение 48-72 часов, чтобы он мог сидеть. После этого вы закончите проект и должны похвалить себя за всю вашу тяжелую работу и терпение.

Если вы собираетесь сделать это, вам лучше подделать его — камин из искусственного кирпича своими руками

Я никогда не увлекался «поддельными» вещами. Фальшивое дерево, фальшивый краб, фальшивые друзья, фальшивые улыбки коллеге, которому хочется врезать по горлу (ШУТКА). Мне просто не нравятся вещи, которые пытаются быть чем-то, чем они не являются.

.

Вот почему я всегда стараюсь быть настоящим с вами, ребята.Честность — лучшая политика, и мне нравится все время напоминать вам, что я действительно понятия не имею, что я здесь делаю, и я полный дилетант. Просто держи это в секрете, йоу.

.

Но в последнее время я понимаю, что некоторые вещи лучше подделывать. Но не дерево. НИКОГДА НЕ ДЕРЕВЯННЫЙ. Вы либо серьезно относитесь к этим вещам, либо идите домой, друзья. (Прошу прощения у всех моих любителей ДСП и МДФ… это просто любимая мозоль. Мы все еще можем быть друзьями, хорошо?)

.

Но такие вещи, как искусственный мех, совершенно круты (потому что… кролики!!).И фальшивые старинные зеркала. И фальшивые камины (потому что иногда ставить настоящий просто не стоит).

.

Поэтому, когда я решил, что хочу фальшивый камин в нашей спальне, я, по крайней мере, хотел, чтобы он выглядел как можно более реальным. Если вы собираетесь что-то подделывать, по крайней мере, сделайте это несколько правдоподобным, верно? По иронии судьбы, для этого потребовалось использовать еще больше подделок. О лицемерие!!

.

Но тем не менее, камин получился ОТЛИЧНЫМ (даже если это тотальный фасад) и я вам покажу, как именно я это сделал 🙂

.

Этот пост содержит партнерские ссылки. Если вы купите по одной из этих ссылок, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас. Спасибо за поддержку этого сайта, чтобы я мог продолжать предоставлять бесплатный контент. Пожалуйста, ознакомьтесь с политикой раскрытия информации для получения более подробной информации.

.

РАСКРЫТИЕ: Это должен быть ПОДДЕЛЬНЫЙ камин, только для украшения. Не размещайте в камине какие-либо источники тепла, так как деревянные панели и облицовка из искусственного кирпича легко воспламеняются. Для приложений, в которых вы будете использовать источник тепла, обратитесь к профессионалу за его мнением.Это приложение предназначено строго для украшения.

Необходимые материалы:

(3) доски 1x12x8

(2) 1x8x8

1x2x8

Молдинг плинтуса (дополнительно)

Молдинг короны (дополнительно)

Панель из искусственного кирпича

Белая краска

Грязь или гипс для гипсокартона

Наждачная бумага

Пластиковый шпатель

Винты с потайным отверстием 1 ¼”

Клей для дерева

Замазка для дерева

Необходимые инструменты:

Настольная пила

Лобзик

Торцовочная или торцовочная пила

Крег Джиг

Гвоздильный пистолет

Шаг 1: Соберите топку для фальшивого камина

Этот фальшивый камин на самом деле состоит из двух основных частей — внутренней и внешней.Я работал немного в обратном порядке и сначала сделал внутреннюю часть.

.

Я вырезал два 1×12 размером около 36 дюймов и один размером около 22 дюймов. Я использовал свой лобзик, чтобы вырезать арку в 22-дюймовом куске. Это необязательно, но я хотел, чтобы у камина была арочная вершина.

Затем я использовал свой Kreg Jig, чтобы просверлить карманные отверстия в 22-дюймовой доске и использовал 1 ¼-дюймовые винты, чтобы прикрепить ее к двум 36-дюймовым доскам 1×12, как показано на рисунке.

Я вырезал два куска 1×8 длиной 36 дюймов, просверлил в них карманные отверстия и прикрепил их вдоль внутренней стороны отверстия.

Шаг 2: Добавьте искусственный кирпич

Я купил лист поддельного кирпича размером 4×8 в местном крупном магазине. Мой местный склад пиломатериалов мог заказать его, но не держал в наличии. Если вы не можете найти его в магазине болотных ящиков, проверьте местные места.

Я хочу предупредить тебя (это я «настоящий», когда ты учу тебя, как что-то подделывать… иронично), не делай этого, как я.

.

Я собрал передний искусственный кирпич из трех частей.Не делайте этого… вы можете видеть швы, и мне потребовалась НАВСЕГДА, чтобы заставить вещи выровняться там, где они выглядели наполовину нормально.

Я рекомендую положить доску лицевой стороной вниз на землю и обвести форму передней части вставки на задней части панели и вырезать передний кирпич как единое целое с помощью электролобзика.

.

Приклейте и прибейте кирпичную панель к вставке.

.

Сначала я прикрепил передние части, затем выровнял 1×8, а затем прибил большой кусок к задней части 1×8, чтобы все было полностью облицовано кирпичом.Я вырезал свои детали на настольной пиле, поэтому у меня получились хорошие прямые линии

Для арки я вырезал отдельные кирпичи, разрезал их пополам и просто прибил вдоль арки. Не беспокойтесь о промежутках между ними. Мы займемся этим позже.

Шаг 3. Сделайте красивый искусственный кирпич

Давайте будем честными. Этот кирпич УЖАСНЫЙ. Он такой коричневый и темный, а раствор черный. Видимо, в те времена черный раствор стоил дороже. КАКИЕ?! В нашем настоящем камине есть черный раствор (из 80-х), и Я НЕНАВИЖУ ЭТО ТАК ПЛОХО.

.

Итак, самое главное, я нарисовал черные линии простой белой краской.

Я был в беспорядке и не слишком беспокоился о том, что он стоит в очереди. Это будет скрыто позже.

.

Когда краска высохла, я взял дешевый пластиковый шпатель и ОГРОМНОЕ ведро глины для гипсокартона и замазал весь кирпич.

У нас осталась глина из гипсокартона, оставшаяся после переделки ванной, вот что я использовала. Вы можете получить меньшие контейнеры с гипсом, и он должен работать так же.Вам не нужно много, но вам понадобится больше, чем вы думаете.

.

Я должен был снять видео, чтобы показать вам, но я этого не сделал. #badblogger Я просто зачерпнул ножом немного грязи и размазал ее по всему телу. Обязательно нанесите его на все линии известкового раствора и маленькие ямочки в кирпичах. Затем соскребите лишнее. Я работал на небольших участках по ходу дела.

.

Не забудьте также заполнить все щели между кирпичами в арке.

Еще одно предупреждение… как бы ты ни был осторожен, ты испачкаешь весь пол грязью.Этот пол дешевый, и мы скоро его заменим, так что мне было все равно. А вот на голом полу делать это не советую… подложите пластик.

.

Та да!! Теперь дайте ему высохнуть … это займет некоторое время.

.

Когда все было хорошо и сухо, я отшлифовал его наждачной бумагой для гипсокартона. Можно использовать и обычную наждачную бумагу. После грязи она была белее, чем я хотел, поэтому я просто отшлифовал, пока мне не понравилось.

Вот что у меня получилось. Будет очень пыльно… просто предупреждение.После шлифовки протрите влажной тряпкой.

Шаг 4: Соберите фальшивый камин снаружи

Я вырезал 2 куска 1×8 длиной около 34 дюймов и один 1×8 длиной около 48 дюймов. Я просверлил карманные отверстия в верхней части 34-дюймовых длинных деталей и прикрепил их к 48-дюймовой детали с помощью 1 ¼-дюймовых винтов с карманными отверстиями, как показано ниже.

.

Затем я вырезал два куска шириной от 1×12 до 8 ½ дюймов для сторон. Вы можете использовать 1 × 10 или 1 × 12 для сторон и не разрывать их, если хотите.Но я не хотел, чтобы мой камин был очень глубоким, поэтому я его разорвал.

.

Я просверлил карманные отверстия по бокам деталей шириной 8 ½” и прикрепил их к передней части с помощью шурупов для карманных отверстий 1 ¼”.

Затем я вырезал листы 1×2 и 1×12 длиной 53 дюйма и склеил их вместе. Это будет топ. Вы также можете прикрепить их с помощью карманных отверстий и винтов.

.

Я просверлил карманные отверстия в верхней части только что сделанной коробки и прикрепил ее с помощью винтов 1 ¼ дюйма.

Остальное опционально и может быть настроено по вашему желанию. Я добавил немного интереса к передней части, прибив детали на фасадах, чтобы получились «коробки», затем добавил молдинг вдоль внутренней части, молдинг венца вверху и плинтусы внизу.

Я зашпаклевал, отшлифовал и конопатил по мере необходимости и нанес два слоя грунтовки и два слоя белой краски.

Шаг 5: Прикрепите внутреннюю часть к внешней

Когда краска высохла, я просто прикрутил внутреннюю часть к внешней с обратной стороны.Оглядываясь назад, я мог бы сделать так, чтобы 1×8 во внутренней части шли до самого верха и тоже прикреплялись туда, но да ладно. Это работает нормально, как это.

Шаг 6: Уделите внимание украшению, затем откажитесь и просто наслаждайтесь 🙂

Я всегда признавал, что умение украшать — не самая сильная моя сторона. Так что, как всегда, я потратил часы, надевая и снова снимая вещи, чтобы украсить эту вещь. Тогда я просто ушел и сказал что угодно, этого достаточно. Так что не судите мой декор… Я просто хотела постоять в сторонке и полюбоваться камином 🙂

.

Вот несколько фотографий этого…

ТАААААААААА, скажи мне, что ты думаешь? Я был так взволнован этим проектом с тех пор, как начал над ним работать, и не мог дождаться, чтобы показать вам все!! Если вам это тоже нравится, я бы хотел, чтобы вы прикололи его 🙂

Фу, какой длинный пост. Я собираюсь вырезать прямо здесь, но скоро вернусь снова с более интересными проектами 🙂 До следующего раза, удачного творчества!!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
