Расстояние от деревянной стены до печи: Расстояние от кирпичной печи до деревянной стены

Содержание

Противопожарная безопасность при печном отоплении

Категория: Печи

Противопожарная безопасность при печном отоплении

По данным МВД БССР, около половины пожаров происходит из-за неисправного состояния печей и дымооборотов, а также небрежного ведения топки. Поэтому соблюдение противопожарных мероприятий имеет особое значение.

Древесные материалы воспламеняются при нагревании до температуры 300°, но если они долгое время находятся в соприкосновении с предметами, разогретыми даже до 100°, то приобретают свойства самовозгорания. Поэтому при устройстве печей необходимо следить, чтобы нагреваемые поверхности печей и дымооборотов не соприкасались со сгораемыми частями здания. Основное требование пожарной профилактики: деревянные или другие легковозгораемые части зданий должны находиться на достаточном расстоянии от горячих частей печи и дымооборотов или быть хорошо изолированными.

Особую опасность представляют трещины, образующиеся в массиве печи и дымовых каналах вследствие неравномерной осадки или выкрошивания глиняного раствора из швов в результате действия высокой температуры. Причиной пожара может также служить возгорание сажи, накопившейся в большом количестве в дымовых каналах.

Для изоляции применяют несгораемые материалы или с низкой теплопроводностью: красный кирпич, войлок, а также асбест в виде листов и шнура. Войлок, изготовляемый обычно толщиной около 5 мм, плохо проводит тепло и служит хорошим теплоизолирующим материалом. Он при возгорании тлеет и едким удушливым запахом сигнализирует о возникновении пожара. Для придания большей сопротивляемости возгоранию перед укладкой его пропитывают глиняным раствором.

При кладке толстостенных теплоемких печей на сгораемом основании минимальное расстояние от уровня пола помещения до дна зольника должно быть не менее 140 мм, а до дна дымооборотов — 210 мм. При устройстве толстостенной теплоемкой печи на несгораемом основании дно зольника и все дымообороты можно выкладывать на уровне пола. В этом случае минимальное расстояние от пола помещения до дна последнего дымооборота печи должно быть не менее 140 мм, а до дна остальных дымооборотов — не менее 210 мм.

Деревянные или другие сгораемые поверхности пола, находящиеся под каркасными тонкостенными печами и кухонными плитами с металлическими ножками, изолируют асбестовым картоном толщиной 12 мм с обивкой сверху кровельной сталью. Полы под металлическими печами, изготовленными из листовой или кровельной стали, а также отлитыми из чугуна, изолируют двумя рядами кирпича, укладываемого на плашку по двойному слою войлока, пропитанного глиняным раствором.

Пол под топочной дверцей печи обивают металлическим листом размером 500X700 мм, предохраняющим его и плинтус у стенки печи от возгорания.

При установке печи между сгораемыми перегородками или в проеме деревянной стены между печью и перегородками оставляют отступ шириной не менее 130 мм, заделываемый кирпичной кладкой. Деревянную конструкцию тщательно изолируют асбестом или войлоком, пропитанным глиняным раствором. Минимальное расстояние от внутренней поверхности ближайшего дымооборота печи (дыма) до дерева должно быть не менее 250 мм (1 кирпич). Ширина разделки равна толщине примыкающей стены или перегородки здания. При примыкании к печи кирпичных или несгораемых стен толщина и ширина разделки составляет 0,5 кирпича.

Во всех случаях при сооружении печи или дымовой трубы возле деревянной стены или пер.егородки здания между ними оставляют свободный воздушный промежуток (отступку) на высоту печи или дымовой трубы. Сгораемые стены и перегородки в отступке изолируют асбестом или двумя слоями войлока, пропитанного глиняным раствором, с последующей обивкой кровельным железом. Отступка может быть открытой или закрытой с одной или с обеих сторон кирпичом (можно использовать другой огнестойкий материал). При устройстве закрытой отступки ее заделывают с боков кирпичными стенками толщиной в полкирпича. Общую толщину открытой отступки устраивают с таким расчетом, чтобы расстояние от внутренней поверхности дымовых каналов до деревянной стены или перегородки было не менее 250 мм. Если отступка закрыта с обеих сторон кирпичом, ее перекрывают двумя рядами кирпича или другим огнестойким материалом. Образовавшуюся закрытую камеру внизу и сверху снабжают вентиляционными решетками для циркуляции воздуха. Площадь сечения каждой вентиляционной решетки должна быть не менее 150 см2.

Для отопительных печей длительного горения ширина открытой отступки должна быть не менее 260 мм. Деревянные стены в отступке оштукатуривают известково-гипсовым раствором толщиной 25 мм. При устройстве закрытой отступки для печей и кухонных плит со стенками толщиной полкирпича при продолжительности топки свыше 3 ч деревянную стену здания защищают от возгорания облицовкой также в полкирпича.

Для печей квартирного типа со стенками толщиной в четверть кирпича применяют отступку, открытую с двух сторон. Расстояние между печью и сгораемой стеной или перегородкой здания должно быть не менее 320 мм. Отступку нетеплоемких печей оставляют открытой. Расстояние между металлической печью без футеровки и сгораемой стеной здания должно составлять 1 м. Для нетеплоемких печей, футерованных изнутри кирпичом или шамотными плитами, это расстояние можно уменьшить до 0,7 м. Во всех случаях воздушные промежутки (отступки) у теплоемких печей со стенами 0,7 м и менее оставляют открытыми.

Сгораемый пол в отступке защищают одним рядом кирпича, положенного плашмя, керамическими плитками или другим огнестойким материалом. Пол в отступке должен быть на 0,7 м выше уровня пола в помещении.

При открытой с одной или двух сторон отступке сгораемую стену или перегородку здания изолируют двумя слоями войлока, пропитанного глиняным раствором, с последующим оштукатуриванием или обивкой листом кровельной стали. При закрытой отступке деревянные стены или перегородки здания защищают от возгорания облицовкой из кирпича, уложенного по двойному слою войлока, пропитанного глиняным раствором. Такая изоляция сгораемых стен называется холодной четвертью, так как толщина кирпичной облицовки составляет четверть кирпича. Кладку кирпичшэй облицовки выполняют только на глиняном растворе. Для устройства холодной четверти у деревянной рубленой стены к ней прибивают дощатый щит, затем обивают двумя слоями войлока, пропитанного глиняным раствором, по которому производят облицовывание кирпичом. Четверти в отступке должны быть не менее высоты и ширины отопительных печей. При сооружении кухонных очагов возле деревянной стены высоту холодной четверти выполняют на 0,5 м выше очага.

Примыкающую к печи сгораемую стену возле топочной дверцы штукатурят или обивают кровельной сталью по войлоку, пропитанному глиняным раствором. Изолируемая площадь стены должна превышать площадь топочной дверцы по сторонам и внизу на 0,1 м, вверху — на 0,25 м. Расстояние от топочной дверцы до противоположной стены должно быть не менее 1,25 м.

Для теплоемких печей массой 750 кг и менее минимальное расстояние от верхнего перекрытия (перекрыши) до незащищенного от возгорания потолка должно быть не менее 0,45 м. Если сгораемый потолок изолирован слоем штукатурки или листом кровельной стали, прибитым по асбесту либо по двойному слою войлока, пропитанного глиняным раствором, это расстояние можно уменьшить до 0,35 м. Расстояние от верхней плоскости перекрыши теплоемких печей массой более 750 кг до сгораемого потолка должно составлять 0,35 м, при защищенном потолке — 0,25 м.

При установке нетеплоемких печей минимальное расстояние от верхней плоскости печи до незащищенного от возгорания потолка должно быть 1 м, а при изолированном потолке — не менее 0,7 м. Изолируемый участок потолка над нетеплоемкой печью должен выходить за габариты перекрыши печи во все стороны на 0,15 м.

Толщина верхнего перекрытия теплоемкой печи должна составлять не менее трех рядов кирпича, а при закрытом пространстве от верха печи до потолка помещения — не менее четырех рядов. Свободное пространство над печью закрывают кирпичом или декоративными стенками из огнестойких материалов. В стенках закрытого пространства над печью предусматривают два отверстия на разных уровнях с решетками, площадь живого сечения каждой решетки — не менее 150 см2. При кладке верхнего перекрытия печ,и особое внимание уделяют правильной перевязке швов, не допуская совпадения их по вертикали.

В междуэтажных и чердачных перекрытиях, где сгораемые части здания примыкают к дымовым каналам, предусматривают вертикальные и горизонтальные разделки.

Разделки устраивают также в местах примыкания сгораемых конструкций к вентиляционным каналам, если они расположены рядом с дымовыми. При использовании для чердачных перекрытий легковозгораемых утеплителей вертикальные разделки дымовых труб, стеновых дымовых каналов и печей выводят на 0,7 м выше поверхности утеплителя.

Горизонтальные разделки вокруг труб у стеновых дымовых каналов и стенок печи выполняют из кирпича или других теплоизоляционных материалов путем утолщения кладки по всей высоте сгораемого перекрытия. При этом между разделкой и перекрытием устраивают прокладку из дух слоев войлока, пропитанного глиняным раствором, толщиной не менее 20 мм.

При устройстве разделок в полах и потолках помещений необходимо конструктивно обеспечивать независимость осадки стен и перекрытий от осадки печи и трубы. Запрещается опирать разделки на конструктивные элементы перекрытия.

Ширина свободного пространства между наружной поверхностью дымовой трубы, и деревянной частью стропил или обрешетки должна быть не менее 130 мм. При легковозгораемых кровлях (i-олевых, драночных) ширина такого пространства должна быть не менее 0,26 м. Кровлю в местах прохождения дымовой трубы покрывают железом, шифером, кровельной сталью или другими несгораемыми материалами на ширину не менее 0,5 м с тщательной подгонкой их под выдру трубы.

Горизонтальные разделки в плоскости перекрытий выполняют одновременно с основной кладкой печи или дымовой трубы. Нельзя перевязывать кладку вертикальных разделок, устраиваемых у деревянных стен и перегородок, с кладкой печи или дымовой трубы.

Металлические и железобетонные балки, расположенные вблизи дымовых каналов, должны располагаться на расстоянии не менее 0,13 м от их внутренней поверхности. Деревянные балки, проходящие или заделанные в стены дымовой трубы, следует располагать на расстоянии не менее 0,25 м от .каналов. Их концы должны быть обернуты-двумя слоями войлока, пропитанного глиняным раствором. Если невозможно установить балки с соблюдением указанного расстояния от дымовых и вентиляционных каналов, устраивают ригель.

Разделку асбестоцементных дымовых труб в местах примыкания к сгораемым частям помещения выполняют путем уширения асбестоцементного стояка или созданием несгораемого участка перекрытия.

Соблюдение правил строительства печей, каминов и бань, а также правил пожарной безопасности способствует созданию благоприятных условий для жизни людей, обеспечивает безопасность очагов открытого огня в любой сезон, позволяет использовать их с полной нагрузкой в соответствии с назначением того или иного сооружения.

Печи — Противопожарная безопасность при печном отоплении

Расстояние от кирпичной печи до деревянной стены

Меры безопасности при кладке кирпичных печей

Качество кирпичной кладки прямо влияет на пожарную безопасность печи в процессе её эксплуатации. Если работа выполнена с низким качеством, то печь просядет на достаточно большую высоту, что приведёт ко множественным возникновениям сколов, трещин и выкрашиванию раствора из кладочных швов. Огонь и горячие газы, попадающие через них в помещение, могут явиться причиной возгорания. Существенно повышается вероятность возникновения пожара и в тех случаях, когда несвоевременно убирается сажа из дымовых каналов, либо нарушаются правила выполнения топки печи.

Элементы конструкции помещения, в котором выложена печь, в тех случаях, когда они изготовлены из дерева или иных горючих материалов, размещаются на определённом расстоянии от печи. При этом минимальное значение указанного расстояния задаётся соответствующими нормативными документами. Если существуют причины, препятствующие соблюдению данного расстояния, то выполняются следующие требования. Все элементы конструкции помещения, которые находятся к стенкам печи ближе, чем требуется правилами пожарной безопасности, изолируются специальными материалами (асбестовые листы, либо листы технического войлока, предварительно вымоченные в глиняном растворе).

В тех местах, где дымоход отопительного устройства проходит через межэтажные перекрытия или кровлю, выполняется специальная разделка (распушка).

Нормативы толщины кладки в зависимости от расстояния «дым – сгораемое основание» приведены в таблице 1.

Если согласно проекту печь будет выкладываться между горючими деревянными перегородками (межкомнатными стенами), то минимальное расстояние от них до стенки печи должно составлять 130 миллиметров. Дополнительно необходимо изолировать стену со стороны разделки. Между перегородкой и «дымом» минимальное разрешённое расстояние 250 миллиметров. В тех случаях, когда отсутствует возможность выполнения качественной теплоизоляции, это расстояние увеличивают до 380 миллиметров. Как один из возможных вариантов может рассматриваться ситуация, когда с боковых сторон отступы от печи до стен закрываются кирпичной кладкой.

В данном случае стенка, выполненная из дерева, закрывается кирпичной стенкой, выложенной в ¼ кирпича по войлоку, пропитанному предварительно, глиняным раствором (так называемая «холодная четверть»). Между стенками печи и холодной четвертью снизу и сверху выполняются отверстия с вентиляционными решётками, обеспечивающими циркуляцию воздуха в этом пространственном объёме. Требуемая высота и ширина выступов холодной четверти должна превышать 250 миллиметров.

Не забудьте, что выполнять вертикальную перевязку «холодной четверти» с кладкой самой печи или трубы категорически запрещено. Зольник печи не должен соединяться с подпольем. Находящиеся над местом установки печи потолки из дерева изолируются двойным слоем технического войлока, вымоченного предварительно в глиняном растворе. Возможен вариант нанесения на войлок штукатурки с последующим обиванием этого места кровельным железом. При этом зона такой изоляции должна минимум на 150 миллиметров выходить за внешние габариты печи со всех четырёх сторон. Полы из горючих материалов перед топливником также подлежат обязательной изоляции, которая, чаще всего, выполняется из двойного слоя технического войлока, вымоченного в растворе глины и затем обшитого листом кровельного железа. Стандартный размер листа 500*700. Находящийся возле печи плинтус обивается жестью, либо накрывается ей.

Выполняя разделку необходимо учитывать множество дополнительных факторов: осадка печи, трубы, самого здания. При этом следует помнить, что каменные и деревянные конструкции дают разную усадку. Если первые демонстрируют пренебрежимо малые значения, то деревянных конструкции могут проседать до 150 миллиметров. Стены могут немного подниматься при выполнении работ по их конопачиванию. При просадке стен, соответственно, проседают и опирающиеся на них перекрытия. Это может привести к появлению трещин, и как следствие, к возникновению пожара. В тех случаях, когда ожидаемая просадка стен может превысить осадку труб (как насадных, так и коренных), разделку делают с таким расчётом, чтобы она имела свободный ход внутрь помещения. Если трубы или печь демонстрируют осадку, величина которой превышает расчётную осадку перекрытия и стен, выполнять распушку следует с запасом вверх (в сторону чердачного помещения).

Чердаки при строительстве весьма часто засыпают лёгкими материалами, обладающими низкой теплопроводностью, которые достаточно горючи (сено, сухие листья, опилки, торф и т.п.). Сверху всё это закрывается шлаком, землёй или песком. Толщина верхнего слоя должна быть не менее 20 миллиметров. В подобных случаях разделку следует поднять выше слоя засыпки минимум на 70 миллиметров, а по её периметру выполнить засыпку из негорючих материалов, толщина которой должна быть 100 и более миллиметров. Расстояние от деревянной обрешётки (стропил) до наружной поверхности кирпичной трубы должно составлять не менее 130 миллиметров. А между трубой и горючей кровлей – 260 миллиметров. Остающиеся промежутки следует перекрыть листами кровельного железа или асбоцемента.

Печи и трубы следует периодически осматривать с целью обнаружения возможных появившихся дефектов и оперативно устранять последние.

Противопожарные разделки печей

При выполнении печных работ необходимо обязательно соблюдать «Правила производства работ и ремонта печей, дымоходов и газоходов». Ниже дается изложение и пояснение тех пунктов, без знания которых невозможно ведение печных работ.

  • 3.2.1. В местах, где сгораемые и трудносгораемые конструкции зданий (стены, перегородки, перекрытия, балки и т.п.) примыкают к печам и дымовым каналам (дымовым трубам) следует обязательно предусматривать разделки из несгораемых материалов. При расположении печей в проеме деревянной стены или перегородки устраивают вертикальные разделки на всю высоту печи, очага или дымовой трубы.

Рис. 1. Вертикальные противопожарные разделки печи:
1 – отопительная печь; 2 – войлок или асбест; 3 – кирпичная кладка; 4 – металлический лист.

При переходе дымового канала (дымовой трубы) через чердачное или междуэтажное перекрытие устраивают горизонтальные разделки. Вертикальные разделки кладут в ½ кирпича или в ¼ (на ребро) на хорошем растворе без перевязки швов с кладкой печи или дымовой трубы. Горизонтальные разделки кладутся с перевязкой швов, выполняются одновременно с кладкой канала. Они представляют собой увеличенную до безопасных размеров стенку канала. Для выполнения разделок можно использовать и другие несгораемые материалы — железобетонные плиты, керамику, металл, асбестоцементные плиты. При устройстве разделок у печей необходимо предусматривать возможную усадку стен деревянных строений, она может достигать 4% от высоты здания. В междуэтажных и чердачных перекрытиях высота разделки увеличивается на высоту возможной усадки. При примерении в чердачных перекрытиях утепления из легковоспламеняющихся материалов (мох, опилки, торф и т.п.) разделку у дымовой трубы необходимо поднять выше на 2 ряда кирпича.

При выполнении горизонтальной разделки в междуэтажном или чердачном перекрытии необходимо следить, чтобы кирпичная кладка не опиралась на балки или настил, наружные стенки должны быть ровными, чтобы во время усадки не образовались трещины. Все швы должны быть плотно заполнены раствором. Частыми причинами возгорания бывают трещины, образующиеся в массиве печи и дымовых каналов вследствие неравномерной осадки или выкрашивания раствора из швов. Поэтому основное средство противопожарной профилактики — защита деревянных и легковоспламеняющихся конструкций несгораемыми материалами. Для защиты применяют нетеплопроводные материалы: шерстяной войлок и асбест. Войлок плохо проводит тепло и является хорошим теплоизолирующим материалом. При возгорании он тлеет, выделяя дым с едким запахом, сигнализирующим об опасности пожара. Для придания большей стойкости к возгоранию войлок перед укладкой пропитывается жидким глиняным раствором. Все деревянные конструкции, прилегающие к разделкам, обивают войлоком в 2 слоя или асбестом. Конструкция в этом случае считается защищенной.

  • 3.2.2. Расстояния от внутренней поверхности (от дыма) печей, каналов и дымовых труб до сгораемой или трудносгораемой конструкции здания следует предусматривать не менее указанных в таблице 1.
  • 3.2.8. Расстояние от перекрытия (перекрыши) печи до потолка должно быть 350 мм до незащищенного и 250 мм до защищенного.
  • 3.2.9. Наружные поверхности кирпичных дымовых труб при устройстве их через кровли следует удалять от сгораемых конструкций (балок, обрешетки) на расстояние не менее 130 мм.
  • 3.2.11. Для защиты пола под топочной дверкой печи должен быть металлический лист размером 0,7 x 0,5 м, уложенный длинной стороной вдоль печи.
  • 3.4.7. Фундаменты под печи и дымовые трубы укладывают в соответствии с общими Правилами ведения каменных работ согласно СНиП 11.17.78.

Между фундаментами под печь и фундаментами стен здания оставляют зазор не менее 5 см, заполненный сухим песком.

  • 3.4.11. Кладка (печи) должна быть выполнена с соблюдением горизонтальности рядов, вертикальности наружных поверхностей и углов, формы и размеров внутренних каналов. Каждый ряд кладки должен быть выполнен с перевязкой швов в ½ кирпича. В рядах, где должен применяться ¾-ной кирпич, допускается перевязка в ¼ кирпича.
  • 3.4.12. Толщина швов печной кладки, выполняемой из обыкновенного глиняного кирпича, должна быть не более 5 мм, а из тугоплавкого и огнеупорного 3 мм.

Толщина швов кладки дымовой трубы, выполненная на сложном растворе, должна быть не более 10 мм, горизонтальные и вертикальные швы кладки должны быть полностью заполнены раствором. По ходу кладки внутренние поверхности каналов (печи) и дымовой трубы должны быть обработаны путем швабровки.

Таблица 1. Размеры разделок у печей и дымовых каналов

Тип печи Размеры разделок в мм при конструкции
Не защищенной от возгорания Защищенной от возгорания
Отопительные и отопительно- варочные с периодической топкой продолжительностью до 3 часов 380 250
более 3 часов 510 380
Разделка при переходе через чердачное (междуэтажное) перекрытие 380 250
Расстояние от перекрыши печи до потолка 350 250
  • 3.4.15. Колосниковые решетки должны быть размещены в топливнике ниже топочного отверстия на 7 14 мм и уложены на место с зазором 5 мм по периметру заполненным песком. Прорези решетки должны располагаться вдоль топливника.
  • 3.4.21. Внешние поверхности печей отделывают швабровкой и затиркой сухим кирпичом или штукатурят. Толщина слоя штукатурки не должна превышать 10 мм.
  • 3.4.22. Наружные поверхности дымовых труб в чердачных помещениях должны быть затерты раствором и побелены.

Строить печи с наружными стенками толщиной в ¼ кирпича разрешается при условии заключения их в металлический каркас или футляр из кровельной стали.

Не допускается соединение зольника печи с подпольем в целях вентиляции их во время топки печи.

Защита деревянной стены от жара печи

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Поверхность печки раскаляется до 300° – 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Когда это требуется?

Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:

  • Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
  • Металлическую печь без футеровки следует ставить в метре и не ближе;
  • Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.

Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.

Применение защитных экранов

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет! Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно! В нижней части кладки следует делать функциональные отверстия для теплообмена.

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

  1. светоотражающие;
  2. огнеупорные с облицовкой.

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Как правильно оборудовать печь в кирпичной стене

Оборудовать печь кирпичной стене достаточно легко. И это крайне выгодное решение, так как эффективность подобных отопительных конструкций очень высокая. Здесь стена выступает в качестве обогревающий грубы, поэтому именно внутри помещения остается большее количество тепла из-за сгорания твердого топлива. И что немаловажно, для обустройства таких печей выделять слишком большое количество свободного пространства не нужно. В большинстве случаев достаточно будет 30 см слоя жароустойчивого пенобетона. Это отличный теплоаккумулятор, который не разрушается за счет тепловых деформаций (при частом нагревеостывании). Как же оборудовать печь в проеме между несколькими комнатами?

Эффективность кирпичных отопительных печей очень высока.

Структура конструкции

Итак, если используется именно кирпичная ровная кладка, то самый простой вариант монтирования отопительной печки — это установка металлического независимого каркаса с поддувалом и дымоходом (точнее, выходом на него).

Все это остается обложить красным жароустойчивым кирпичом (желательно каленым, который уже прошел через нагрев до нескольких тыс. °C). Структура укладки может быть как ровной, так и со змеевиком (то есть, фигурным изгибом по дымоходу, что позволяет оставить в помещении большее количество тепла, нежели при системе прямого продува).

Схема кирпичной печи.

Подобные системы могут использоваться и когда обустройство печки происходит в бане. В этом случае конструкция обустраивается в проеме между комнатами, где в качестве перегородки используется самое обыкновенное дерево (имеется в виду сруб). Вот тут обустройство печи усложнено тем, что необходимо изолировать от тепла и жара деревянную основу. Здесь опять можно воспользоваться керамическими плитами и самым обычным жароустойчивым кирпичом. Расстояние от самой основы (грубы) и плитой должно составлять хотя бы 15 см воздушной прослойки. Только в этом случае можно говорить, что техника безопасности полностью соблюдена.

Стоит заметить, что после установки печки стена прилегающая ни в коем случае не закрывается слоем декоративной штукатурки или подобным строительным материалом. Лучший вариант — укрыть плиткой темного оттенка или внутри сделать воздушную прослойку. Но последний вариант снизить производительность отопительной конструкции, поэтому на ней лучше акцент не делать.

Обустройство печки в кирпичной стене в жилом доме

Итак, если стена кирпичная, то не обязательно в ней готовить углубление под установку печки. Если в ней ранее был дверной проем, можно им и воспользоваться. Здесь будет все гораздо проще. Достаточно вырезать сквозное отверстие со стороной в 40-60 см. Снизу устанавливается металлическая опора, на которой будет располагаться вся конструкция. Далее с задней части стены формируется короб (естественно, что придется сделать довольно длинный выступ еще и под дымоход, ведь для него тоже требуется хотя бы 40-50 см). При необходимости между опорой и полом делается отступ в 20 мм. Это тоже нужно в целях пожарной безопасности. Остается только установить печь в стене и обложить ее кирпичом. Специалисты рекомендуют делать это либо белым, либо красным жароустойчивым, но вполовину (то есть, когда кирпич размещается лежа).

В бане печь монтируется аналогичным образом, если там одна из стен тоже является кирпичной (например, которая расположена между раздевалкой и парилкой). Единственная разница в алгоритме установки печки в жилом доме и в бане — это расстояние от основания пола. Если в жилом доме принято печь ставить как можно ниже, то в бане — повыше, чтобы быстрее заполнять теплым или горячим воздухом именно верхнюю часть парилки. Но все же четких правил того, как печи должны располагаться в бане, нет. Да и использовать там могут не только традиционные печки, но и даже камины, и даже электрические печки, в которых нагрев осуществляется за счет конвекции горячего воздуха.

Правильная кладка печки

С чего начинается кладка печки в кирпичной стене своими руками? Как было указано выше — с формирования углубления под дымоход, саму печку и поддувало. Если дымоход еще не сформирован — он делается в первую очередь. Лучший вариант — формирование из жароустойчивого кирпича по максимальной высоте, то есть без переходов. Желательно, чтобы еще и верхняя часть дымохода располагалась примерно на высоте в 4,5 м или выше. Если ниже — будет часто задувать в печь при сильном ветре на улице. Из-за этого дым пойдет обратно в поддувало и в дом, а не наружу.

Если печь монтируется в проеме между деревянной стеной, то здесь придется часть строительной конструкции попросту удалить. Стена при этом поддерживается на распорке. Кстати, если монтаж отделки печки будет выполняться в один заход, то допускается не делать толстые межскатные швы. Можно обойтись и без них, просто увеличив плотность раствора (добавив большее количество бетона) и снизив расстояние кладки по шву (вместо привычных 10 мм сделать 5 или меньше).

Схема кладки рядов печи.

Если на форму печи смотреть сверху в разрезе, то получится так, что состоит она из 4 отделений. Это оптимальный вариант. Можно уменьшить и до 3:

  • поддувало;
  • камера сгорания;
  • дымоход (змеевик).

Четвертая камера, о которой идет речь, — это то место, где скапливается сажа. От этой части можно полностью отказаться только в том случае, если печка монтируется в бане. Там все равно чистка дымохода обязательно выполняется 1-2 раза в год, так как из-за накопления влаги снижается отток дыма, а иногда происходит и забивание воздуховода. В этом случае печь накапливает всю сажу именно в дымоходе. Рекомендуется в колене (переход под прямым углом) сделать съемную дверцу — именно там будет скапливаться весь мусор и другие остатки продуктов сгорания твердого топлива.

При укладке печки расстояние от поддувала до камеры сгорания желательно делать как можно больше. При этом переход между этими камерами лучше делать максимально узким — так увеличивается скорость движения воздушных масс.

Только из кирпича такую конструкцию соорудить не получится, поэтому специалисты рекомендуют ставить специальные форсунки из металла.

Благо, стоят они относительно дешево. Преимуществ в такой конструкции несколько. Во-первых, увеличивается скорость воздушного потока, во-вторых, уменьшается расход твердого топлива и эффективность отопительной конструкции. Грубо говоря, это увеличивает КПД.

Эксплуатация печки в кирпичной стене

Отличается ли эксплуатация печки в кирпичной стене от обычной, которые монтируются в жилых домах совместно с системой газового отопления? Во-первых, здесь переключение вида топлива физически не может происходить. Во-вторых, обогрев должен распределяться на всю стену, чтобы предотвратить прожигание кирпича в грубе (это и вовсе может спровоцировать пожар). В-третьих, камеры сгорания, что ставятся в подобные печки, имеют меньшую глубину, но большую ширину для удобной укладки дров. Те, что ставятся в бане имеют большую высоту. Причина — аналогичная, то есть для удобства укладки дров и другого твердого топлива.

В процессе эксплуатации жароустойчивый кирпич будет прогреваться до 1200 °C. Следует учитывать этот фактор, так как дымоход изнутри будет иметь практически такую же температуру. В том случае, если допустить обратный ток воздуха (из-за неправильно сформированного змеевика дымохода) — это обязательно приведет к возникновению пожара.

В любом случае правильно сформированная печь — это залог ее безопасной эксплуатации на любом виде твердого топлива. В печке, что монтируется в стене, главное — это соблюдение правильной подачи кислорода для поддержания горения дров или угля. И вот форсунки, что ставятся между камерой сгорания и поддувалом, выполняют именно эту функцию.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Каким должно быть расстояние от металлического камина с закрытой топкой до стены каркасного дома?

Здравствуйте. Мы планируем в каркасном доме установить угловой камин с закрытой топкой. На этапе стр-ва дома для камина нам сделали отдельно стоящий фундамент 1м х1м, кот. находится на расст. 5 см от каждой из стен угла. Вопрос: нам нужно возводить новые стены в углу, чтобы они стояли на фундаменте для топки? Обязательно ли стена прислонениякамина и сам камин должны быть на едином основании? Или можно (с учетом правил пожаробезопасности) сделать отделку стен угла, кот. стоят на перекрытиях пола 1 го этажа, а камин с топкой поставить на свой фундамент. Затем облицовку камина и возд. короб прислонять к этим стенам.

Вы совершенно правы, от стального или чугунного камина до стены каркасного дома (позволим себе предположить, что каркас деревянный) должно соблюдаться безопасное противопожарное расстояние. Однако СНиП не содержит прямых указаний на минимальные расстояния до сгораемых конструкций для современных заводских каминных топок. Наиболее близкое по конструкции отопительное оборудование — металлические печи для бани без футеровки. Для них прописано расстояние в 1 м до стен из сгораемых материалов. Если стену облицевать асбокартоном и поверх него расположить металлический лист, расстояние можно уменьшить до 380 мм. При установке на расстоянии 50 мм (это зазор между стеной и фундаментом вашего камина, на котором разместится кладка) кирпичной защитной стеночки толщиной 65 мм (полнотелый кирпич, уложенный на ребро), расстояние от края стальной печки до сгораемой стены можно уменьшить до 140 мм, то есть расстояние между камином и кирпичом — 20 мм.

Но конструкция камина не идентична стальной печи, поэтому перечисленные требования не в полной мере подходят для стальных и чугунных каминных топок. Рекомендуем при установке камина полагаться на рекомендации производителя, которые в обязательном порядке содержатся в инструкции по установке и эксплуатации. Если вы решите выполнить облицовку камина в виде закрытого короба, советуем закрепить на стене каркас из стальных профилей для гипсокартона, заполнить промежутки между профилями минеральной ватой толщиной 50 мм и зашить каркас сверху гипсоволокнистыми либо стекломагнезитовыми листами в два слоя. Другой вариант — защитить стену двумя слоями ГВЛ, а поверх них — фольгированными плитами из базальтовой ваты толщиной 50 мм, наклеив их на гипсоволокнистые плиты с помощью полимерцементного состава. Отражающий слой должен быть ориентирован в сторону камина. При такой конструкции большинство производителей разрешают устанавливать камин в 10 см от стены (не от утеплителя, а именно от стены), но, повторимся, в каждом конкретном случае необходимо внимательно изучить инструкцию. Противопожарная облицовка должна быть выполнена на всю высоту стены и ширину короба, желательно защитить (только утеплитель) все стены короба изнутри.

Инструкция к любой модели заводской каминной топки должна содержать подобную схему либо описание мер противопожарной безопасности. Указанное расстояние в 10 см при условии защиты сгораемой стены от перегрева рекомендуется большинством производителей, но могут быть исключения в большую сторону для мощных топок

Не меньшее внимание рекомендуем уделить защите от температурных воздействий потолка каркасного дома. Внутри короба на расстоянии не менее 30 см от потолка рекомендуется установить защитный экран, можно использовать конструкцию, как для стен: стальной каркас, утепление минватой, зашивка ГВЛ или СМЛ. Помимо этого, поверхность потолка тоже должна быть термоизолирована.

Правильная противопожарная защита короба топки камина (сам короб ещё не готов). Стены облицевали двумя слоями ГВЛ, поверх плит — фольгированная базальтовая вата. Обратите внимание на защиту потолка, она двойная, изолирован сам потолок и установлен дополнительный экран ниже

Для закрытого короба камина обязательной является его вентиляция. В нижней и верхней его части должны располагаться решётки суммарной площадью не менее 0,15 м2 как для низа, так и для верха. Верхнюю вентрешётку размещают ниже защитного экрана. Над ней, в зоне между экраном и потолком, также следует вставить решётки суммарной площадью не менее 0,02 м2. Можно устанавливать вентиляционные решётки на противоположных боковых поверхностях короба, а лучше — на всех трёх гранях, таким образом их у вас будет шесть или девять.

Если вы решите делать короб камина не из лёгких конструкций, а выложить его из кирпича либо стеновых блоков, в качестве решёток можно использовать керамические трубы, главное, чтобы рекомендуемое сечение было соблюдено

Не забудьте, что проход дымовой трубы через сгораемое перекрытие и кровлю также должны отвечать требованиям противопожарной безопасности. Если есть возможность подключить камин к кирпичному дымоходу — расстояние между наружной поверхностью дымохода толщиной в полкирпича (120 мм) до сгораемых конструкций не должно быть ниже 260 мм. Но, скорее всего, вы предпочтёте металлический дымоход, из нержавеющей стали. Неизолированный придётся располагать не ближе 1 м от деревянных элементов, это очень много. Рациональнее использовать утеплённый, так называемый «сэндвич». При толщине базальтового утеплителя 50 мм расстояние до сгораемых конструкций перекрытия и кровли можно снизить до 200 мм, но при этом они должны быть защищены минеральной ватой (не менее 50 мм) либо асбестоцементным листом (не менее 8 мм) при условии закрытия их стальным листом. Есть ещё варианты, но это уже тема для отдельной большой статьи. При увеличении толщины утеплителя, размещённого между внутренней и наружной оболочкой «сэндвича», требования по минимальному расстоянию и защите деревянных конструкций снижаются. Точную информацию по конкретному типу труб вы сможете получить у производителя либо продавца стального дымохода, но следует учесть, что, вне зависимости от толщины утепления, расстояние от наружной поверхности изолированной трубы до сгораемых конструкций не может быть менее 130 мм.

Варианты пожаробезопасных узлов прохода стальных изолированных труб через деревянные перекрытия и крыши

Промежуток между трубой и перекрытием, заполненный минватой, закрывают стальным фартуком

И последнее: конфигурация части дымохода, расположенного над кровлей, должна обеспечивать достаточную тягу. В первую очередь она зависит от высоты подъёма трубы, та же определяется расстоянием от оси дымохода до конька и уклоном кровли. Общая высота дымохода от выхода из камина до оголовка для обеспечения нормальной тяги не должна быть меньше 5 м.

По этой схеме вы сможете определить минимальную высоту дымохода для любых уклонов крыш и месторасположения трубы относительно конька

Какое безопасное расстояние от дымохода до деревянной стены

Ответить односложно на этот вопрос невозможно, т.к. существует несколько видов дымоходных систем — в этой статье мы рассмотрим самые популярные. Данные, приведенные ниже, указаны для дымоходов, применяющихся для твердотопливных приборов (дрова, уголь, брикеты, пеллеты).

Изначально нужно понять о каком дымоходе и из какого материала идет речь. Здесь можно выделить три категории:

  1. Одноконтурные (или «голые») металлические дымоходы
  2. Металлические сэндвич-дымоходы
  3. Керамические дымоходы

Для одноконтурных труб безопасное расстояние до деревянной стены равно расстоянию, применяемому в отношении отопительных приборов:

  • 500 мм. если стена ничем не защищена;
  • и min 250 мм. — если защитить стенку, например, панелями Минерит или Фламма.

Минерит и Фламма — это фиброцементные плиты, обладающие высокими гидроизоляционными и огнеупорными свойствами. Применяются в качестве экранов  для защиты пола и стен от горячих печей и каминов.

Сэндвич-дымоходы имеют слой изоляции, который значительно понижает температуру на наружном контуре трубы — как правило она не превышает 120-130оС. При использовании таких дымоходов минимальное расстояние до деревянной стены может составлять 200 мм. Установить трубу ближе возможно только при условии изоляции стены не горючими материалами.

Керамические дымоходы нагреваются меньше всего. Снаружи керамический блок еле теплый, поэтому устанавливать такой дымоход к деревянной стене можно практически вплотную.

Согласно пункту «6» руководства по эксплуатации керамического дымохода Шидель минимальное расстояние между оболочкой и горючими конструкциями:

  • ≥50 мм — для t до 400˚С (внутри дымохода)
  • ≥100 мм — для t до 600˚С и банных печей.

Читайте нашу статью с видеоинструкцией «Как сделать пожаробезопасный проход трубы через перекрытие» по ссылке.

Автор:Клепиков Даниил

устройство защитных обшивок и экранов

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

А о том, как сделать фундамент под печь, расскажет статья http://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

О том, как правильно класть кирпич и сделать идеальные швы, можно узнать тут: http://stroy-banya. com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Если вам интересно узнать, как обложить металлическую печь кирпичом, советуем прочитать статью http://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

  • Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
  • Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
  • Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
  • Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

  • Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
  • Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
  • Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
  • Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
  • Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

  • Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
  • Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
  • Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

Стенка за печью в деревянном доме

Качество кирпичной кладки прямо влияет на пожарную безопасность печи в процессе её эксплуатации. Если работа выполнена с низким качеством, то печь просядет на достаточно большую высоту, что приведёт ко множественным возникновениям сколов, трещин и выкрашиванию раствора из кладочных швов. Огонь и горячие газы, попадающие через них в помещение, могут явиться причиной возгорания. Существенно повышается вероятность возникновения пожара и в тех случаях, когда несвоевременно убирается сажа из дымовых каналов, либо нарушаются правила выполнения топки печи.

Элементы конструкции помещения, в котором выложена печь, в тех случаях, когда они изготовлены из дерева или иных горючих материалов, размещаются на определённом расстоянии от печи. При этом минимальное значение указанного расстояния задаётся соответствующими нормативными документами. Если существуют причины, препятствующие соблюдению данного расстояния, то выполняются следующие требования. Все элементы конструкции помещения, которые находятся к стенкам печи ближе, чем требуется правилами пожарной безопасности, изолируются специальными материалами (асбестовые листы, либо листы технического войлока, предварительно вымоченные в глиняном растворе).

В тех местах, где дымоход отопительного устройства проходит через межэтажные перекрытия или кровлю, выполняется специальная разделка (распушка).

Нормативы толщины кладки в зависимости от расстояния «дым – сгораемое основание» приведены в таблице 1.

Если согласно проекту печь будет выкладываться между горючими деревянными перегородками (межкомнатными стенами), то минимальное расстояние от них до стенки печи должно составлять 130 миллиметров. Дополнительно необходимо изолировать стену со стороны разделки. Между перегородкой и «дымом» минимальное разрешённое расстояние 250 миллиметров. В тех случаях, когда отсутствует возможность выполнения качественной теплоизоляции, это расстояние увеличивают до 380 миллиметров. Как один из возможных вариантов может рассматриваться ситуация, когда с боковых сторон отступы от печи до стен закрываются кирпичной кладкой.

В данном случае стенка, выполненная из дерева, закрывается кирпичной стенкой, выложенной в четверть кирпича по войлоку, пропитанному предварительно, глиняным раствором (так называемая «холодная четверть»). Между стенками печи и холодной четвертью снизу и сверху выполняются отверстия с вентиляционными решётками, обеспечивающими циркуляцию воздуха в этом пространственном объёме. Требуемая высота и ширина выступов холодной четверти должна превышать 250 миллиметров.

Не забудьте, что выполнять вертикальную перевязку «холодной четверти» с кладкой самой печи или трубы категорически запрещено. Зольник печи не должен соединяться с подпольем. Находящиеся над местом установки печи потолки из дерева изолируются двойным слоем технического войлока, вымоченного предварительно в глиняном растворе. Возможен вариант нанесения на войлок штукатурки с последующим обиванием этого места кровельным железом. При этом зона такой изоляции должна минимум на 150 миллиметров выходить за внешние габариты печи со всех четырёх сторон. Полы из горючих материалов перед топливником также подлежат обязательной изоляции, которая, чаще всего, выполняется из двойного слоя технического войлока, вымоченного в растворе глины и затем обшитого листом кровельного железа. Стандартный размер листа 500*700. Находящийся возле печи плинтус обивается жестью, либо накрывается ей.

Выполняя разделку необходимо учитывать множество дополнительных факторов: осадка печи, трубы, самого здания. При этом следует помнить, что каменные и деревянные конструкции дают разную усадку. Если первые демонстрируют пренебрежимо малые значения, то деревянных конструкции могут проседать до 150 миллиметров. Стены могут немного подниматься при выполнении работ по их конопачиванию. При просадке стен, соответственно, проседают и опирающиеся на них перекрытия. Это может привести к появлению трещин, и как следствие, к возникновению пожара. В тех случаях, когда ожидаемая просадка стен может превысить осадку труб (как насадных, так и коренных), разделку делают с таким расчётом, чтобы она имела свободный ход внутрь помещения. Если трубы или печь демонстрируют осадку, величина которой превышает расчётную осадку перекрытия и стен, выполнять распушку следует с запасом вверх (в сторону чердачного помещения).

Чердаки при строительстве весьма часто засыпают лёгкими материалами, обладающими низкой теплопроводностью, которые достаточно горючи (сено, сухие листья, опилки, торф и т.п.). Сверху всё это закрывается шлаком, землёй или песком. Толщина верхнего слоя должна быть не менее 20 миллиметров. В подобных случаях разделку следует поднять выше слоя засыпки минимум на 70 миллиметров, а по её периметру выполнить засыпку из негорючих материалов, толщина которой должна быть 100 и более миллиметров. Расстояние от деревянной обрешётки (стропил) до наружной поверхности кирпичной трубы должно составлять не менее 130 миллиметров. А между трубой и горючей кровлей – 260 миллиметров. Остающиеся промежутки следует перекрыть листами кровельного железа или асбоцемента.

Печи и трубы следует периодически осматривать с целью обнаружения возможных появившихся дефектов и оперативно устранять последние.

Проверьте печь по СНиП! – КЛАДКА ПЕЧЕЙ

Садоводы и владельцы частных подворий строят дома и бани, как правило, своими силами, без привлечения строительных организаций и без должного технического надзора. Это приводит к нарушениям строительных норм и правил, в том числе и противопожарных требований, и в итоге – к пожарам.

osnovaremonta.ru

В большинстве случаев у таких застройщиков кладку печных труб и дымоходов ведут специалисты-самоучки, которые имеют смутное представление о противопожарных мероприятиях, выполняют разделки и отступки по собственному разумению и произвольным размерам. Такие “спецы” нередко утверждают, что продукты сгорания при температуре 200 градусов не представляют опасности для расположенных рядом деревянных конструкций, так как температура самовозгорания древесины 270-300 градусов. Однако мало кто знает, что в особых условиях при длительном воздействии источника тепла древесина может вспыхнуть и при температуре 110-120 градусов. Условия возгорания создаются в горизонтальных разделках, выполненных без соблюдения необходимых размеров.

Противопожарные требования для печей и дымоходов изложены в СНиП 2.04.05-91*.

Печи следует выполнять из красного полнотелого кирпича на глиняном растворе. Если пол и основание под печью сгораемые или трудно сгораемые, то расстояние от уровня пола до дна зольника должно быть 140 мм, а до дна газооборотов – 210 мм.

Пол перед топочной дверкой защищают металлическим листом 70х50 см, большая сторона которого прилегает к печи.

Расстояние от топочной дверки до противоположной сгораемой стены или мебели должно быть не менее 1,25 метра.

Но главное требование для безопасной эксплуатации печей – это наличие противопожарных разделок. Если печь вплотную примыкает к деревянной стене или перегородке, то древесина, высохнув, может воспламениться. Поэтому печи и дымоходы следует устанавливать так, чтобы между сгораемыми конструкциями здания и внутренней поверхностью печи сохранилось безопасное расстояние. Воздушная отступка или разделка от наружной стороны печи или трубы до конструкции, защищенной стальным листом по асбестовому картону толщиной 10 мм или штукатуркой по стальной сетке, должна быть минимум 380 мм (полтора кирпича) при толщине печной стенки не менее 70 мм. При толщине стенки печи в полкирпича (120 мм) допускается отступка 260 мм.

Расстояние между верхом перекрытия печи, выполненного из трех рядов кирпича, и потолком из горючих или трудно горючих материалов, защищенном асбестом, штукатуркой (см. выше), должно быть 25 см для печей с периодической топкой и 70 см – для печей длительного горения. При незащищенном потолке – соответственно 35 и 100 см. Для печей, имеющих перекрытие из двух рядов кирпича, указанные расстояния следует увеличить в полтора раза.

Расстояние между верхом металлической печи с теплоизолированным перекрытием и защищенным потолком должно быть 80 см, а для печи с нетеплоизолированным перекрытием и незащищенным потолком – 120 см.

Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих и трудно горючих материалов должно быть не менее 13 см, от керамических труб без изоляции – 25 см. Пространство вокруг труб заделывают кровельной сталью.

Устья кирпичных дымовых труб на высоту 20 см следует защищать от атмосферных осадков. Дымовые трубы на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями не более 5х5 мм.

Для присоединения печей к дымовым трубам допускается установка натрубников. Патрубки из листовой стали должны иметь длину не более 40 см и изоляцию из асбестового картона толщиной 30 мм.

Расстояние верха патрубка до сгораемого потолка – не менее 50 см, до защищенного потолка – 40 см. Низ патрубка должен быть на 14 см выше сгораемого пола.

Появление щелей и трещин в кирпичной кладке, плохая тяга, запах дыма в помещении, где установлена печь, указывают на ее неисправное состояние. В таких случаях надо тщательно осмотреть печь, замазать глиной щели и трещины или пригласить квалифицированного печника.

Перед отопительным сезоном печь и дымоход необходимо тщательно осмотреть. На чердаке кирпичную трубу следует обмазать глиной и побелить. На белом фоне вам хорошо будет видна копоть даже из самой маленькой трещины в печной кладке.

Павел ПОЛИЦКОВОЙ,

заместитель начальника ОГПН Тракторозаводского района г. Челябинска

Металлическая труба – опасно!

“Можно ли устанавливать в бане и в садовом домике металлические печные трубы?”

Прокладывать металлические печные трубы через сгораемые перекрытия недопустимо! Но если садоводы все-таки отважатся использовать такие трубы, им необходимо знать, что металлическую трубу устанавливают не менее, чем в 70 см от сгораемых конструкций крыши. При этом в пределах чердака такие трубы изолируют слоем асбеста толщиной не менее 3 мм и оштукатуривают по сетке цементным раствором. В местах прохода через сгораемую кровлю металлическую трубу дополнительно оборудуют устройством в виде песочниц – металлического короба, который заполняют песком или шлаком.

Для огнезащиты в качестве изолирующих материалов применяются также строительный войлок в два слоя, вымоченный в глине, или асбестовый картон толщиной 8 мм, который при необходимости используют в несколько слоев.

Каменная вата

Для противопожарной изоляции можно применять минераловатные огнезащитные изделия. Они изготавливаются из силикатных расплавов горных пород с добавлением органического связующего. Хорошо зарекомендовала себя на российском рынке продукция датской фирмы Rockwool, финской Parte Paroc. У них есть марки минплиты, способные выдерживать, не плавясь, температуру выше 1000оС, к тому же препятствующие распространению огня.

Наиболее эффективным теплоизолятором является минеральная вата с беспорядочно ориентированными волокнами. Например, такая минплита фирмы Rockwool толщиной 5 см сопоставима по термосопротивлению с кирпичной кладкой толщиной 89 см, утверждает www.minidom.ru. Для противопожарной изоляции металлических труб выпускаются минеральные цилиндры.

Что касается стекловаты, которая тоже иногда применяется садоводами для огнезащиты, она менее эффективна для этих целей в отличие от минераловатных материалов на основе каменного волокна.

Температура плавления стекловаты ниже температуры плавления базальтового волокна и составляет 350оС. Это ограничивает ее применение для термоизоляции, хотя сейчас выпускаются маты из стекловаты с диапазоном применения до 500оС, которые используются для огнеупорной изоляции. (Isotek KVM-50, KVM-50-AL, VV-60).

Огнезащитная обмазка

Для огнезащиты внутри сараев, чердаков и других помещений, к которым не предъявляются требования декоративного внешнего вида, применяется известково-глино-солевая обмазка (ИГСО). Древесина, обработанная такой обмазкой, относится к группе трудновоспламеняемых материалов.

Обмазку нетрудно приготовить самим. Для этого вам понадобится деревянная или устойчивая к коррозии металлическая емкость. Известь-пушонку измельчить, просеять через сито, замесить с водой в тесто в соотношении 1:1. Для большей пластичности замешивать тесто необходимо за 1-2 суток до приготовления обмазки.

Поваренную соль измельчить, просеять, смешать с водой, добавить необходимое количество глины. Полученное таким образом глиняное тесто смешать с известковым. После тщательного перемешивания обмазка готова к применению. Хранить рекомендуется в закрытой таре.

Для защиты металлических элементов обмазываемых конструкций от коррозии их необходимо до обработки ИГСО покрыть битумным лаком, олифой и др.

Обмазку наносят кистью в два слоя с промежуточной сушкой 12 часов при температуре +18-20оС и относительной влажности воздуха не более 70%. Полностью покрытие высыхает через сутки. Цвет ИГСО белый. Расход – 1,4 кг на 1 кв.м защищаемой поверхности.

Состав известково-глино-солевой обмазки

Наименование компонентов Содержание, % мас. Расход на 1 кв.м поверхности, г

Известковое тесто 74,0 1036

Глина 4,0 56

Соль поваренная 11,0 154

Вода 11,0 154

Итого: 100,0 140

При составлении статьи были использованы данные СНиП 2. 04.05-91 и материалы с сайта http://www.mediazavod.ru





Расстояние от печи до деревянной стены. Как правильно оборудовать печь в кирпичной стене

Итак, вы твёрдо решили: «Печь будем топить из смежного с парной помещения, а печку покупаем металлическую с выносной топкой».

Раз уж вы пришли к окончательному решению, тогда вам, наверно, будет интересно, каким образом можно вставить в стену эту самую выносную топку. Что для этого нужно сделать, и какие материалы понадобятся?

Понятно, что вывод топки в соседнее помещение подразумевает наличие проёма в стене, разделяющей помещения бани.

Согласитесь, что наиболее целесообразный вариант создания такого проёма – заложить его будущее существование в проект строительства бани, чем потом «вырезать» отверстие в уже готовой стене.

Тем не менее, последние варианты тоже имеют место быть.

Какого размера делать проём?

Величина отверстия зависит от нескольких факторов:

1. Размеров самого топливного канала банной печи;

2. Вида материала, из которого сделана стена;

3. Правил изоляции таких элементов, как топливный канал.

Размеры топливного канала

Размеры топки (ширина, высота) – это базовые данные, от которых мы и будем плясать. Длина (или глубина) топливного канала никак не влияет на размер проёма. Но при покупке металлической каменки с выносной топкой вы должны учитывать толщину стены, через которую хотите вывести топку, плюс 5 см – необходимое расстояние между стеной и вертикальной поверхностью каменки. Так, длина телескопических каналов у разных печей варьируется от 160 до 300 мм.

Вывод топки через кирпичную или бетонную стену

Если у вас кирпичная или бетонная стена, то размер проёма напрямую будет зависеть от ширины и высоты топки.

Для разных печей размер проёма может варьироваться от 40 до 60 см по высоте и от 25 до 50 см по ширине.

Если под печь устанавливается дополнительное основание, его тоже нужно учитывать.

Плюс к размерам топки со всех сторон необходимо прибавить 10-20 мм. То есть, между топкой и стеной должен быть небольшой зазор, т. к. при нагревании металл немного расширяется.

Зазор естественно уплотняется каким-нибудь эластичным и термостойким материалом. Это может быть минеральная или базальтовая вата, асбестовый шнур.

Кроме того, в случае облицовки кирпичных стен вагонкой, от топки следует отступить во все стороны не менее 10 см.

Оставшаяся открытая поверхность закрывается с обеих сторон металлическим листом (желательно из нержавейки), в котором предварительно вырезается прорезь для топки.

Вывод топки через деревянную стену

В случае вывода топки сквозь деревянную перегородку (брус, сруб) получается «проём в проёме». То есть, вам нужно будет сначала вырезать проём в стене и выложить его кирпичной кладкой с отверстием для топки.

При этом формула расчёта будет следующей:
высота основания, на котором будет стоять каменка (если оно предусмотрено),
+ размеры топливного канала (высота от ножек),
+ 10-20 мм на зазор для расширения при нагреве (со всех сторон),
+ 25 см кирпичной кладки (вверх и в стороны).

По правилам пожарной безопасности расстояние от стенок топливного канала до легковоспламеняемых поверхностей должно быть не менее 25 см. Оставшийся зазор между кирпичной кладкой и деревянной стеной закрывают любым термостойким материалом.

Но наиболее правильный вариант – установить сначала печь, затем кирпичную кладку, а потом ставить стену. Так же поступают, когда хотят полностью облицевать металлическую каменку – сперва обкладывают всю печь кирпичом, а затем над ней возводят деревянную перегородку.

Расстояние от дровяной каменки до боковой стены

При создании проёма следует также учитывать безопасное расстояние от печи до боковой стены.

Если деревянная (или обшитая вагонкой) стена ничем не защищена, то расстояние до каменки должно быть не менее 500 мм.

Если имеется одинарная изоляция (металлический лист толщиной 1 мм или негорючий волокнистый арматурный цементный лист толщиной 7 мм) – это расстояние можно уменьшить до 250 мм.

При двойной изоляции (используется по 2 листа одного материала) расстояние до печи – 125 мм.

Изоляционные листы не должны вплотную прикасаться к стене. Между ними необходимо оставить около 3 см свободного пространства. Для этого в качестве промежуточной опоры можно использовать металлические втулки, например. Изоляция также не должна соприкасаться с потолком и полом.

Изоляция «предтопочного» пространства

Кроме всего прочего, необходимо обязательно изолировать пол перед каменкой, если он деревянный. Для изоляции подойдет металлический лист такого размера, чтобы он захватывал ширину топливного канала + по 10 см с правой и левой стороны. А в прямом направлении от дверцы топки лист должен покрывать расстояние, равное 40 см.

Этот элемент изоляции желательно устанавливать не только для легковозгораемых поверхностей, но и для всех остальных. Он обезопасит пространство перед топкой от возможных искр, от случайно выпавших угольков, да и мусор при закладке дров тоже иногда появляется.

Стальные защитные экраны

Некоторые каменки продаются вместе с защитными стальными экранами. При установке печи они заменяют собой кирпичную кладку. Под них точно так же вырезается отверстие в стене, как и под кирпич. Есть ещё боковые и напольные экраны, которые предохраняют стены и пол от возгорания.

Вывод можно сделать следующий: каким бы способом вы не встраивали в стену топливный канал, самое главное в этом процессе – не пренебрегая правилами пожарной безопасности, подобрать для себя подходящий вариант изоляции.

Качество кирпичной кладки прямо влияет на пожарную безопасность печи в процессе её эксплуатации. Если работа выполнена с низким качеством, то печь просядет на достаточно большую высоту, что приведёт ко множественным возникновениям сколов, трещин и выкрашиванию раствора из кладочных швов. Огонь и горячие газы, попадающие через них в помещение, могут явиться причиной возгорания. Существенно повышается вероятность возникновения пожара и в тех случаях, когда несвоевременно убирается сажа из дымовых каналов, либо нарушаются правила выполнения топки печи.

Элементы конструкции помещения, в котором выложена печь, в тех случаях, когда они изготовлены из дерева или иных горючих материалов, размещаются на определённом расстоянии от печи
. При этом минимальное значение указанного расстояния задаётся соответствующими нормативными документами. Если существуют причины, препятствующие соблюдению данного расстояния, то выполняются следующие требования. Все элементы конструкции помещения, которые находятся к стенкам печи ближе, чем требуется правилами пожарной безопасности, изолируются специальными материалами (асбестовые листы, либо листы технического войлока, предварительно вымоченные в глиняном растворе).

В тех местах, где дымоход отопительного устройства проходит через межэтажные перекрытия или кровлю, выполняется специальная разделка (распушка).

Нормативы толщины кладки в зависимости от расстояния «дым – сгораемое основание» приведены в таблице 1.

Если согласно проекту печь будет выкладываться между горючими деревянными перегородками (межкомнатными стенами), то минимальное расстояние от них до стенки печи должно составлять
130 миллиметров
. Дополнительно необходимо изолировать стену со стороны разделки. Между перегородкой и «дымом» минимальное разрешённое расстояние
250 миллиметров
. В тех случаях, когда отсутствует возможность выполнения качественной теплоизоляции, это расстояние увеличивают до
380 миллиметров
. Как один из возможных вариантов может рассматриваться ситуация, когда с боковых сторон отступы от печи до стен закрываются кирпичной кладкой.

В данном случае стенка, выполненная из дерева, закрывается кирпичной стенкой , выложенной в ¼ кирпича по войлоку, пропитанному предварительно, глиняным раствором (так называемая «холодная четверть»). Между стенками печи и холодной четвертью снизу и сверху выполняются отверстия с вентиляционными решётками, обеспечивающими циркуляцию воздуха в этом пространственном объёме. Требуемая высота и ширина выступов холодной четверти должна превышать 250 миллиметров.

Не забудьте, что выполнять вертикальную перевязку «холодной четверти» с кладкой самой печи или трубы категорически запрещено. Зольник печи не должен соединяться с подпольем. Находящиеся над местом установки печи потолки из дерева изолируются двойным слоем технического войлока, вымоченного предварительно в глиняном растворе. Возможен вариант нанесения на войлок штукатурки с последующим обиванием этого места кровельным железом. При этом зона такой изоляции должна минимум на
150 миллиметров
выходить за внешние габариты печи со всех четырёх сторон. Полы из горючих материалов перед топливником также подлежат обязательной изоляции, которая, чаще всего, выполняется из двойного слоя технического войлока, вымоченного в растворе глины и затем обшитого листом кровельного железа. Стандартный размер листа 500*700. Находящийся возле печи плинтус обивается жестью, либо накрывается ей.

Выполняя разделку необходимо учитывать множество дополнительных факторов: осадка печи, трубы, самого здания. При этом следует помнить, что каменные и деревянные конструкции дают разную усадку. Если первые демонстрируют пренебрежимо малые значения, то деревянных конструкции могут проседать до
150 миллиметров
. Стены могут немного подниматься при выполнении работ по их конопачиванию. При просадке стен, соответственно, проседают и опирающиеся на них перекрытия. Это может привести к появлению трещин, и как следствие, к возникновению пожара. В тех случаях, когда ожидаемая просадка стен может превысить осадку труб (как насадных, так и коренных), разделку делают с таким расчётом, чтобы она имела свободный ход внутрь помещения. Если трубы или печь демонстрируют осадку, величина которой превышает расчётную осадку перекрытия и стен, выполнять распушку следует с запасом вверх (в сторону чердачного помещения).

Чердаки при строительстве весьма часто засыпают лёгкими материалами, обладающими низкой теплопроводностью, которые достаточно горючи (сено, сухие листья, опилки, торф и т.п.). Сверху всё это закрывается шлаком, землёй или песком. Толщина верхнего слоя должна быть не менее 20 миллиметров. В подобных случаях разделку следует поднять выше слоя засыпки минимум на 70 миллиметров, а по её периметру выполнить засыпку из негорючих материалов, толщина которой должна быть 100 и более миллиметров. Расстояние от деревянной обрешётки (стропил) до наружной поверхности кирпичной трубы должно составлять не менее 130 миллиметров. А между трубой и горючей кровлей – 260 миллиметров. Остающиеся промежутки следует перекрыть листами кровельного железа или асбоцемента.

Печи и трубы следует периодически осматривать с целью обнаружения возможных появившихся дефектов и оперативно устранять последние.

Оборудовать печь кирпичной стене достаточно легко. И это крайне выгодное решение, так как эффективность подобных отопительных конструкций очень высокая. Здесь стена выступает в качестве обогревающий грубы, поэтому именно внутри помещения остается большее количество тепла из-за сгорания твердого топлива. И что немаловажно, для обустройства таких печей выделять слишком большое количество свободного пространства не нужно. В большинстве случаев достаточно будет 30 см слоя жароустойчивого пенобетона. Это отличный теплоаккумулятор, который не разрушается за счет тепловых деформаций (при частом нагреве\остывании). Как же оборудовать печь в проеме между несколькими комнатами?

Эффективность кирпичных отопительных печей очень высока.

Итак, если используется именно кирпичная ровная кладка, то самый простой вариант монтирования отопительной печки — это установка металлического независимого каркаса с поддувалом и дымоходом (точнее, выходом на него)
.

Все это остается обложить красным жароустойчивым кирпичом (желательно каленым, который уже прошел через нагрев до нескольких тыс. °C). Структура укладки может быть как ровной, так и со змеевиком (то есть, фигурным изгибом по дымоходу, что позволяет оставить в помещении большее количество тепла, нежели при системе прямого продува).

Подобные системы могут использоваться и когда обустройство печки происходит в бане. В этом случае конструкция обустраивается в проеме между комнатами, где в качестве перегородки используется самое обыкновенное дерево (имеется в виду сруб). Вот тут обустройство печи усложнено тем, что необходимо изолировать от тепла и жара деревянную основу. Здесь опять можно воспользоваться керамическими плитами и самым обычным жароустойчивым кирпичом. Расстояние от самой основы (грубы) и плитой должно составлять хотя бы 15 см воздушной прослойки. Только в этом случае можно говорить, что техника безопасности полностью соблюдена.

Стоит заметить, что после установки печки стена прилегающая ни в коем случае не закрывается слоем декоративной штукатурки или подобным строительным материалом. Лучший вариант — укрыть плиткой темного оттенка или внутри сделать воздушную прослойку. Но последний вариант снизить производительность отопительной конструкции, поэтому на ней лучше акцент не делать.

Обустройство печки в кирпичной стене в жилом доме

Итак, если стена кирпичная, то не обязательно в ней готовить углубление под установку печки. Если в ней ранее был дверной проем, можно им и воспользоваться. Здесь будет все гораздо проще. Достаточно вырезать сквозное отверстие со стороной в 40-60 см. Снизу устанавливается металлическая опора, на которой будет располагаться вся конструкция. Далее с задней части стены формируется короб (естественно, что придется сделать довольно длинный выступ еще и под дымоход, ведь для него тоже требуется хотя бы 40-50 см). При необходимости между опорой и полом делается отступ в 20 мм. Это тоже нужно в целях пожарной безопасности. Остается только установить печь в стене и обложить ее кирпичом. Специалисты рекомендуют делать это либо белым, либо красным жароустойчивым, но вполовину (то есть, когда кирпич размещается лежа).

В бане печь монтируется аналогичным образом, если там одна из стен тоже является кирпичной (например, которая расположена между раздевалкой и парилкой). Единственная разница в алгоритме установки печки в жилом доме и в бане — это расстояние от основания пола. Если в жилом доме принято печь ставить как можно ниже, то в бане — повыше, чтобы быстрее заполнять теплым или горячим воздухом именно верхнюю часть парилки. Но все же четких правил того, как печи должны располагаться в бане, нет. Да и использовать там могут не только традиционные печки, но и даже камины, и даже электрические печки, в которых нагрев осуществляется за счет конвекции горячего воздуха.

Правильная кладка печки

С чего начинается кладка печки в кирпичной стене своими руками? Как было указано выше — с формирования углубления под дымоход, саму печку и поддувало. Если дымоход еще не сформирован — он делается в первую очередь. Лучший вариант — формирование из жароустойчивого кирпича по максимальной высоте, то есть без переходов. Желательно, чтобы еще и верхняя часть дымохода располагалась примерно на высоте в 4,5 м или выше. Если ниже — будет часто задувать в печь при сильном ветре на улице. Из-за этого дым пойдет обратно в поддувало и в дом, а не наружу.

Если печь монтируется в проеме между деревянной стеной, то здесь придется часть строительной конструкции попросту удалить. Стена при этом поддерживается на распорке. Кстати, если монтаж отделки печки будет выполняться в один заход, то допускается не делать толстые межскатные швы. Можно обойтись и без них, просто увеличив плотность раствора (добавив большее количество бетона) и снизив расстояние кладки по шву (вместо привычных 10 мм сделать 5 или меньше).

Если на форму печи смотреть сверху в разрезе, то получится так, что состоит она из 4 отделений. Это оптимальный вариант. Можно уменьшить и до 3:

  • поддувало;
  • камера сгорания;
  • дымоход (змеевик).

Четвертая камера, о которой идет речь, — это то место, где скапливается сажа. От этой части можно полностью отказаться только в том случае, если печка монтируется в бане. Там все равно чистка дымохода обязательно выполняется 1-2 раза в год, так как из-за накопления влаги снижается отток дыма, а иногда происходит и забивание воздуховода. В этом случае печь накапливает всю сажу именно в дымоходе. Рекомендуется в колене (переход под прямым углом) сделать съемную дверцу — именно там будет скапливаться весь мусор и другие остатки продуктов сгорания твердого топлива.

При укладке печки расстояние от поддувала до камеры сгорания желательно делать как можно больше. При этом переход между этими камерами лучше делать максимально узким — так увеличивается скорость движения воздушных масс.

Только из кирпича такую конструкцию соорудить не получится, поэтому специалисты рекомендуют ставить специальные форсунки из металла.

Благо, стоят они относительно дешево. Преимуществ в такой конструкции несколько. Во-первых, увеличивается скорость воздушного потока, во-вторых, уменьшается расход твердого топлива и эффективность отопительной конструкции. Грубо говоря, это увеличивает КПД.

Эксплуатация печки в кирпичной стене

Отличается ли эксплуатация печки в кирпичной стене от обычной, которые монтируются в жилых домах совместно с системой газового отопления? Во-первых, здесь переключение вида топлива физически не может происходить. Во-вторых, обогрев должен распределяться на всю стену, чтобы предотвратить прожигание кирпича в грубе (это и вовсе может спровоцировать пожар). В-третьих, камеры сгорания, что ставятся в подобные печки, имеют меньшую глубину, но большую ширину для удобной укладки дров. Те, что ставятся в бане имеют большую высоту. Причина — аналогичная, то есть для удобства укладки дров и другого твердого топлива.

В процессе эксплуатации жароустойчивый кирпич будет прогреваться до 1200 °C. Следует учитывать этот фактор, так как дымоход изнутри будет иметь практически такую же температуру. В том случае, если допустить обратный ток воздуха (из-за неправильно сформированного змеевика дымохода) — это обязательно приведет к возникновению пожара.

В любом случае правильно сформированная печь — это залог ее безопасной эксплуатации на любом виде твердого топлива. В печке, что монтируется в стене, главное — это соблюдение правильной подачи кислорода для поддержания горения дров или угля. И вот форсунки, что ставятся между камерой сгорания и поддувалом, выполняют именно эту функцию.

Установка дровяной банной печи с легкой одинарной защитой обшивки сауны.

Банная печь устанавливается на несгораемое покрытие пола размером примерно 1,2 х 1,2 м. На потолке над банной печью навешивается защитный экран размером не менее 1200 х 1200 мм. Между экраном и потолком оставить воздушный зазор не менее 3 см. На стенах от пола до потолка в углу, где устанавливается банная печь навесить один слой легкого защитного экрана (например, размером 1200 х 2100 мм). Экран монтируется с воздушным зазором от стены не менее 3 см. Снизу, между полом и экраном, а так же сверху, между экраном и потолком обязательно оставить воздушные зазоры для охлаждения стен не менее 3 см. Экраны обеспечат надежную защиту сгораемых поверхностей от сильно нагретых частей банной печи. Перед дверной топки банной печи обязательно расположить предтопочный лист шириной не менее 400 мм.

Установка дровяной банной печи с двойной легкой защитой обшивки стен.

Банная печь устанавливается на несгораемое покрытие пола размером минимум 1,05 х 1,05 м. На потолке, над банной печью навешивается защитный экран размером не менее 1000 х 1000 мм. Между экраном и потолком оставить воздушный зазор не менее 3 см. Навесить два слоя легких защитных экранов в углу, где будет установлена банная печь. Экраны монтируются с воздушными зазорами от стен и между собой минимум по 3 см.. Снизу, под экранами и сверху, над экранами-оставить воздушные зазоры для циркуляции воздуха не менее 3 см. Перед дверной топки банной печи обязательно расположить предтопочный лист шириной не менее 400 мм. Такая установка банной печи с двойным защитным экраном занимает минимальную площадь в парной.

Установка дровяной банной печи с кирпичной защитной перегородкой.

Банная печь устанавливается на несгораемый прочный фундамент размером не менее 1,1 х 1,1 м. Кирпичная угловая перегородка размером не менее 1,1 х 1,1 м. Возводится от пола до потолка. Между бревенчатыми стенами и перегородкой оставить воздушный зазор минимум 3 см. Над банной печью обязательно навешивается защитный экран 1000х1000 мм. С зазором от потолка минимум 3 см. Перед дверной топки банной печи уложить предтопочный лист размером 400 х 650 мм. Кирпичная перегородка возводится в 0,5 кирпича или 0,25 кирпича (четверть).

ФНР-100

ФНР-100


FNR-100

Маркетинг и использование

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома.
топливо. К сожалению, из-за неправильной работы печей может возникнуть пожар в доме.
установлены или неаккуратно эксплуатируются и обслуживаются.

Настоящая публикация с использованием Национальной ассоциации пожарной безопасности (NFPA)
стандартов, описывает правильную установку излучающих
дровяные комнатные обогреватели в жилых домах. Эти стандарты
основа многих строительных норм. Рекомендации будут отличаться для
печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях,
Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом
во время монтажа, эксплуатации и обслуживания печи.Некоторые государства
порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом
а также местный офис разрешения на строительство перед установкой
печь.

Большинство возгораний возникает, когда горючие вещества находятся слишком близко к горячему
печи, выходом горячих газов или пламени через трещину в
дымоход, проводя тепло от дымохода или печи к
горючих материалов, искр или углей, выходящих из печи.
Необходимо обеспечить защиту горючих стен, потолка и пола.
материалы возле плиты и дымохода, а также где
дымоход проходит через горючие стены, потолки и
другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других
горючие материалы для предотвращения возгорания. Их не должно быть
устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает
минимальные зазоры от горючих стен и потолков. Деревянная рамка
стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или
обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот
расстояние может быть значительно сокращено, если асбестовый картон и / или 28
для защиты стен используется листовой металлопрокат. Воздух размером 1 дюйм или шире
зазор между стеной и асбестовым картоном или металлической панелью должен
предоставляться. Однодюймовые распорки должны быть из негорючего материала.
материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при
низ асбестового картона или металлической панели. Циркуляционный воздух
охладит панель и стену за ней (Рисунок 1). Не менее 36
между верхом плиты и
незащищенный потолок.Кирпич или камень практически не обеспечивают защиты
для горючей стены, поскольку они являются хорошими проводниками
высокая температура. Поэтому сами по себе они не подходят в качестве настенных.
протекторы. Однако при использовании они также должны располагаться на расстоянии от
стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили
оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить
рукой там удобно, пока печь работает,
локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рисунок 1. Циркуляция воздуха за стеной любого типа.
защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть
защищен от жары огня и выпадения раскаленных углей
при добавлении топлива (рисунок 2).NFPA рекомендует охватить
пол под печью из листового металла № 24 или толще. Металл
с асбестовой основой и асбестовый картон. Если
шифер, кирпич и т. д., они должны быть заделаны на месте без
пробелы. Металлический или асбестовый картон необходимо установить между
кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4
дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с
между полом и кладкой проложен лист из листового металла толщиной 24
рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а
меньше тепла будет передаваться полу. 2-дюймовый слой песка или
зола, положенная на дно печи, также поможет предотвратить
перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов.
за стенками печи без отверстий и на 18 дюймов за
сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Прочие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д.
пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу.
здания. Дымоход используется для подключения печи к кладке.
дымоход или сборный металлический дымоход.Дымоход иногда бывает
называется разъемом. Одностенный 24-дюймовый или более толстый
рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход
диаметр превышает 10 дюймов, необходимо использовать более толстый калибровочный металл. В
диаметр дымовой трубы должен быть таким же, как и диаметр топки.
торговая точка. В некоторых ситуациях сборный или изолированный металл
дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие
мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. *
Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если
они устанавливаются рядом с горючими материалами, пожар может
результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов.
от ближайшего горючего материала. Допускаются более близкие расстояния
в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолок. NFPA не разрешает
дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь
стена или противопожарная перегородка.Однако если дымоход должен проходить через
перегородка, отличная от противопожарной, одна из следующих
должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного
дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется
6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем
стена. Это отверстие можно закрыть или накрыть негорючим
изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или
сожгли огнеупорная глина наперсток и вокруг него, по крайней мере 8 дюймов
огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через
горючая стена.

Зазор 18 дюймов можно уменьшить до 8 дюймов
вытягивая наперсток (см. пунктирную линию) и окружая его
минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа
наперсток должен быть как минимум на 12 дюймов больше в диаметре
чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подключен к кладке
дымохода, он должен проходить через ближнюю стенку дымохода к
внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен
зацементировать высокотемпературным цементом в кладку стены
дымоход и дымовая труба вставлены в гильзу без цемента
для легкого снятия для очистки и замены. Если используется наперсток,
дымовая труба должна быть плотно затянута, чтобы в
топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как
возможный. Длинные неизолированные дымоходы могут увеличить нагрев
эффективности, но они не приветствуются, потому что выхлопные газы
при охлаждении креозот может развиваться быстрее. Скопления креозота
создают серьезную опасность пожара. Дополнительная информация о креозоте
депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для
подключить печь к дымоходу.В этом случае код NFPA указывает
ограничить горизонтальный пробег. Если есть неизолированный дымоход
используемого, он не должен быть длиннее 75 процентов высоты
дымоход выше точки входа в дымоход. Если утепленный
используется дымовая труба, — длина горизонтального участка не должна превышать 100
процентов высоты дымохода над точкой входа в дымоход
дымовая труба. Предполагается, что дымоход имеет естественную тягу. В
горизонтальная часть дымохода должна иметь повышенный уклон или
подъем не менее 4 дюймов на погонный фут.Точка подключения к
дымоход должен располагаться выше, чем конец, ближайший к
печь. Каждый стык дымохода должен быть закреплен как минимум тремя
винты для листового металла или аналогичные. Стыки должны плотно прилегать
и перекрывают примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим
вниз в следующий кусок. Такое расположение предотвратит появление креозота.
утечки. При подключении печи к дымоходу желательно иметь
только один локоть на 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку для контроля тяги.
возле плиты. Уточните у производителя печи или у дилера.
рекомендации для деталей. Автоматические регуляторы тяги активируются
возможна установка термостата согласно указаниям производителя
и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Кирпичная кладка
дымоходы обычно устанавливают при строительстве дома.В
однако в некоторых случаях они могут быть добавлены позже. Сборный металл
дымоходы могут быть добавлены в любое время и обычно используются при кладке
дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть
используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки,
проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход
старый и изношенный или без облицовки дымохода,
сборные металлические дымоходы можно вставить в старый дымоход.

При использовании существующего дымохода площадь поперечного сечения
дымоход должен быть как минимум на 25 процентов больше, чем
дымоход. Это обеспечит достаточную тягу для выхлопных газов.
от плиты. Дымоход нельзя подсоединять к дымоходу камина
если каминное отверстие не закрыто. Также приемлемо, если
дымоход плотно загерметизирован между проемом камина и
дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть
запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом.
и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов,
можно использовать сборные дымоходы. Эти дымоходы короче
секции различной длины, которые соединяются вместе. Они могут быть двойными
конструкция стены с изоляцией между каждой стеной или
конструкция с тройными стенками спроектирована таким образом, что воздух циркулирует
вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих
дымоходы обычно из коррозионно-стойкой нержавеющей стали. Использоваться
для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL
дымоходы. Необходимые зазоры от горючих материалов:
отмечены на каждой секции сборного дымохода, внесенного в список UL. Для
изолированный двустенный дымоход, минимальный зазор обычно составляет
два дюйма. Сборные дымоходы эффективны и просты в эксплуатации.
установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму.
из-за быстрого утепления внутренних стен.Однако тройной
настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение
дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется, если
дымоход выходит за линию крыши менее чем на 10 футов (измерено
по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы
обычно продаются со штормовыми воротниками и вставками, а также с кепками.
и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть
минимум 3 фута от места проникновения через крышу или минимум 2
футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали
(Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше.
крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу.
возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты,
и Т. Д.не следует подключать к общему дымоходу. Дымовые газы и искры
может перейти от одного отверстия дымохода к другому и взорваться, или
ядовитые пары могут проникать в дом. Несколько подключений могут
также приводит к неудовлетворительной тяге, и если в дымоходе все же произойдет пожар,
его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов
пик и место выхода дымохода за линию крыши,
тогда необходимо добавить не менее 2 дополнительных футов дымохода
выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымовой трубе.
воспламеняется — обычно от особо горячего огня. Креозот образуется при
несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода
или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может
просачиваться через трещины в каменных дымоходах или стыковые соединения в
дымоходы. Позже он может высохнуть и образовать корку в дымоходе или
дымовая труба.Со временем эти отложения накапливаются и, наконец, сгорают.
приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества
и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает
использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь
чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь,
запустить огонь на 10-20 минут. Это быстро нагреет дерево
и прогнать часть влаги.

Необходим частый осмотр дымохода. Проверить на креозот
отложения после каждого сжигания деревянных шнуров или хотя бы один раз в
год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем
другие. Например, новые «герметичные» печи очень эффективны.
и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно
потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой.
щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку.
щетки, которые можно прикрепить к металлическим трубам малого диаметра или
веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и
вниз в дымоход, пока не будут удалены все отложения креозота. В
отложения должны падать на дно дымохода и должны быть
удалены (Рисунок 6). Хотя мешки из мешковины не так эффективны,
соломой и грузами, такими как камни, можно тянуть вверх и вниз по
дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в
Огонь. Разрядите огнетушитель в печь и вызовите огонь
отделение. Многоцелевой сухой химический огнетушитель (класс ABC).
является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если
они не установлены, не обслуживаются и не эксплуатируются должным образом, серьезные
это может привести к пожарам в доме и даже смерти.В этом бюллетене
процедуры установки, рекомендованные Национальным пожарным ведомством
Ассоциация профилактики. Эти рекомендации написаны для применения к
все ситуации и, следовательно, носят общий характер. При установке
вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте
рекомендации производителя. Всегда включайте плиту в
разумным способом и периодически осматривать его на предмет повреждений. Обычно
очистить дымоход от креозотовых отложений. Держите огнетушитель
присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана.
    Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
    Разрешения на теплопродукцию, 1976 год. Национальная служба пожарной безопасности
    Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров
    Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box
    333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США,
    Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный
    Сентябрь 1977 г.

Публикации по теме

Следующая публикация доступна в Mailing Room,
Здание сельскохозяйственной администрации, Университет Пердью, Запад
Lafayette, IN 47907, или через агента по расширению вашего округа.

FNR-79 Древесина для отопления дома



RR 3/86

Информация, представленная здесь, предоставлена ​​с пониманием
что никакой дискриминации и одобрения со стороны Индианы
Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние
Индиана, Университет Пердью и Министерство сельского хозяйства США
Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в
соблюдение законов от 8 мая и 30 июня 1914 года. Это политика
Кооперативной службы распространения знаний Университета Пердью, что все
люди должны иметь равные возможности и доступ к нашим программам и
удобства.

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ
ПЕЧЬ НА?

Для
обогреватели, установленные на ножках или тумбах, обеспечивающих не менее
6 дюймов вентилируемого пространства под топкой или основанием
устройства, используйте плотно пристроенный полнотелый кирпич или
блоки толщиной не менее 2 дюймов.Верхняя поверхность
кирпичи должны быть покрыты листовым металлом не менее 24 мм.

защита пола должна выходить не менее чем на 18 дюймов за пределы
прибор со всех сторон. Напольный протектор, внесенный в список
признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена
в соответствии с инструкциями по установке.

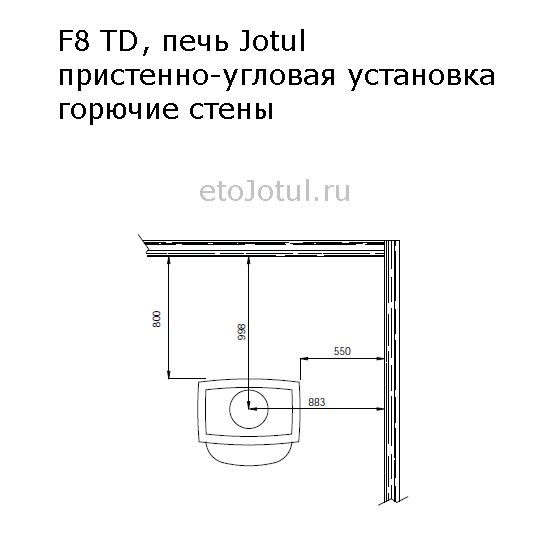

КАК ДАЛЬШЕ ДОЛЖНО
ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ
МАТЕРИАЛ? Стандартный зазор для приборов, установленных в
помещения, которые большие по сравнению с размером устройства
находится на расстоянии 36 дюймов от верха, размеров, задней или передней части устройства.
В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН
КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОСТИ?

Нет!
Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить
зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита.
Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные
материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти
как горячие на их тыльной стороне, так и на их открытых сторонах.

Уменьшенный
допускаются следующие зазоры:

  • an
    инженерно-техническая система защиты, одобренная проверяющим
    орган, обладающий юрисдикцией
  • товаров
    и материалы, перечисленные в целях защиты
  • а
    негорючий протектор установлен на расстоянии дюйма или более от
    горючая стена для свободной циркуляции воздуха позади
    Это

The
сокращение указано NFPA и большинством кодексов. Например,
когда требуемый зазор без защиты составляет 36 дюймов,
Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством
в качестве защиты стен уменьшает зазор максимум на 66 процентов,
до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА
ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран,
зазор может быть уменьшен, как указано. Или построить тепловой экран
должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках.
Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран
должен быть из листового металла 28-го калибра, установлен на полу, чтобы
обеспечить неограниченную циркуляцию воздуха между экраном и стеной
(см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО
ЩИТ МНЕ НУЖЕН?

Любая
область в пределах 36 дюймов от дровяной печи должна быть покрыта
показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ
НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да.
Зазор должен быть в три раза больше диаметра трубы, т.е.грамм.,
6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут
использоваться для уменьшения зазора в том же соотношении, что и для
печь. Например, с помощью листового металла можно уменьшить зазор.
на две трети, с 18 дюймов до 6 дюймов.

КАК ТЫ БЕЖАТЬ
ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы
не надо.
Но в случае крайней необходимости утверждаются следующие
методы:

  • Сборка
    стена из кирпичной кладки толщиной 3,5 дюйма, обрамленная горючим
    стена, с минимальным зазором 12 дюймов от глиняной облицовки
    к горючим.
  • Использование
    массивный, изолированный, заводской дымоход, с
    9-дюймовое воздушное пространство для горючих материалов.
  • Использование
    соединитель дымохода из листовой стали 24 мм с вентилируемым
    наперсток плюс 6 дюймов стекловолоконной изоляции.
  • Использование
    массивный, изолированный, заводской дымоход над
    Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс
    2 дюйма от наружной стенки дымохода и горючих материалов.

Разъемы
также должен выдерживать шаг не менее 1/4 дюйма на фут от
прибор к дымоходу. Избегайте крутых поворотов, которые создают
чрезмерное сопротивление потоку дымовых газов и опора
и надежно закрепите винтами, заклепками или другими
утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А
ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?


Каждый должен выходить в отдельный дымоход. Несколько подключений
может стать причиной выхода дымовых газов и искр из одного отверстия дымохода
к другому, снижая эффективность и воспламеняя несгоревшие газы
в дымоходе.

ЧТО НАСЧЕТ СОЗДАНО НА ЗАВОДЕ
ДЫМОХОДЫ?

Они
эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота
накапливаются, потому что внутренние стены быстро нагреваются. Необходимость
зазор от горючих материалов отмечен в каждом разделе списка UL,
заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ
ДЫМОХОД МЕТАЛЛУРГИЧЕСКИЙ ЛУЧШИЙ?

Оба
безопасны и долговечны, если построены правильно и в хорошем состоянии. Важно иметь изолированный дымоход, особенно с
герметичная дровяная печь. Внутренние дымоходы предпочтительнее
экстерьер, потому что они теплее. Также круглые вкладыши больше
эффективнее прямоугольных. Внешний вид и цена другие
соображения.

МОЖЕТЕ ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН
НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет!
Дымовая труба никогда не предназначалась для использования на улице.Вода и зола
образуют щелок, который быстро разъедает одностенные трубы. Также креозот
быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО
ПЕЧЬ В НЕЗАКРЫТЫЙ ДЫМОХОД?


Все дымоходы должны иметь облицовку из плитки. Дома, построенные до
1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны
быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ
РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA
211 заявляет следующее:

  • The
    размер дымохода не должен превышать трехкратное поперечное сечение
    область выхода дымохода.
  • система должна быть спроектирована и установлена ​​так, чтобы ее можно было
    осмотрел и почистил.
  • А
    прибор, работающий на твердом топливе, НЕ должен пропускать воздух внутрь или через
    заводской камин, если он специально не
    перечисленные для этой цели.

КАК ВЫСОКИЙ ДОЛЖЕН
ДЫМОХОД БЫТЬ?

Это
должен выступать как минимум на три фута над самой высокой точкой, где
он проходит через крышу. Он должен быть на два фута выше, чем
что-либо в радиусе 10 футов, включая саму крышу,
нависающие деревья, соседние постройки и т. д.

КАК Я МОГУ УПРАВЛЯТЬ
КРЕОЗОТ?

креозот
конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип
дымохода очень важно. Желателен утепленный.
Большой герметичный обогреватель в маленьком доме в закрытом положении.
будет производить креозот независимо от типа сжигаемой древесины
или его влажность.Свести к минимуму образование креозота за счет:

  • Использование
    Дровяное оборудование, материалы для дымохода и
    установка блока в соответствии с инструкциями производителя.
  • Правильный
    расчет дымохода и комплектующих.
  • Дом
    небольшой горячий огонь на короткий период, а не «холостой ход»
    огонь в течение длительного периода при умеренных температурах.
  • Хранение
    горячий огонь; многие производители рекомендуют открывать заслонку
    и дать плите гореть как минимум 15 минут.
    чтобы сжечь небольшое количество креозота.
  • Использование
    только хорошо выдержанные твердые породы.
  • Проверка
    вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2


Этот документ
взято из
Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр.
Дата публикации: октябрь 1991 г.

Рональд
К. Шут, специалист по безопасности расширений, Делавэрский университет
Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий
компании или продукты упомянуты в этой публикации исключительно
с целью предоставления конкретной информации. Упомянуть
компании или продукта не является гарантией или
гарантия на продукцию Сельскохозяйственной опытной станции
или Delaware Cooperative Extension или одобрение продуктов
других компаний не упомянуты.

Информация об ограничении ответственности и воспроизведении: Информация в
NASD не представляет политику NIOSH. Информация включена в
NASD появляется с разрешения автора и / или правообладателя.
Более

Установка дровяной печи требует безопасного расстояния от потенциальных опасностей.

Соблюдайте или даже превышайте указания производителя по защите стен и пола

ДРОВЯНЫЕ печи излучают два вида тепла: излучаемое и кондуктивное.Оба способствуют теплу и благополучию, которые вы получаете от огня, но оба несут в себе потенциальную опасность перегрева, даже поджога, всего, что слишком близко и надолго.

Излучаемое тепло проходит через воздух — это то, что заставляет ваше лицо светиться, когда вы сидите рядом с плитой. Кондуктивное тепло более прямое — например, тепло, которое печь передает поверхности, на которой она сидит.

Излучаемое тепло может превратиться в проводимое тепло, если оно нагревает близлежащую поверхность — скажем, обычную стену — и передает тепло всему, что находится за поверхностью — в случае стены, стойкам за гипсокартоном.

Согласно «Визуальному справочнику по строительству и ремонту» Чарли Винга (Rodale, 1990, $ 39,95), большая часть тепла от одностенной дровяной печи поступает в виде инфракрасного излучения. Тепло может проникать в горючие материалы, изменять их состав и вызывать воспламенение при более низких температурах. Таким образом, слишком большое количество тепла может вызвать тление шпилек еще до того, как вы заметите проблему.

Бетонный пол недостаточно

Вот почему размещение дровяной печи так важно, и почему просто установить ее на негорючей поверхности, такой как бетон или кирпич, или рядом с ней может быть недостаточно: она все еще может проводить тепло к теплу. поверхность под ним, и эта поверхность может гореть.

Согласно общепринятому мнению, все горючие материалы — изделия из дерева, незащищенные стены, мебель, дрова, та стопка старых газет, которую вы используете для разжигания огня — должны находиться на расстоянии 36 дюймов от печи. Незащищенная труба печи должна располагаться на расстоянии не менее 18 дюймов от незащищенной стены или потолка.

И если ножки печи обеспечивают зазор менее 6 дюймов, рекомендуется установить от 2 до 4 дюймов пустотелой кладки с листом листового металла 28-го калибра под ней.

Защита пола должна выступать минимум на 12 дюймов от боковых сторон печи и минимум на 18 дюймов от передней части. Если у вас плита с боковой загрузкой, защита пола должна выступать с этой стороны на 18 дюймов.

Этого зазора должно быть достаточно, чтобы защитить вас от искр и углей. Однако вы должны ознакомиться с инструкциями по установке, прилагаемыми к плите, потому что производитель может рекомендовать более широкую защиту.

Спецификации производителя жизненно важны, потому что, по словам Джона Альтмейера, руководителя инспекции кодов в округе Балтимор, это то, на что будут обращать внимание строительные инспекторы, решая, соответствует ли ваша печь нормам.

В интересах здравого смысла и безопасности нет ничего, что могло бы помешать вам превысить рекомендации производителя. Мы думаем, что есть смысл защитить близлежащие стены. Стандартная рекомендация по защите стен — это лист металла 28 калибра, установленный на расстоянии 1 дюйма от стены с негорючими прокладками.

Вы также можете использовать кирпич для стены, если он находится на расстоянии 1 дюйма, с зазорами сверху, снизу и по бокам для обеспечения хорошей циркуляции воздуха.

Как минимум, защита стены должна быть не меньше ширины защиты пола.(Примечание. В старых печах или старых установках в качестве изоляции могут использоваться асбестосодержащие материалы. Если вы собираетесь их удалить, вам понадобится специалист по удалению асбеста, который вырвет их и утилизирует.)

Если вы этого не сделаете. Не хотите класть на пол кирпич, вы можете попробовать использовать плиту.

Доступны плиты для печей

Чарли Льюис из компании Courtland Hardware в Бель-Эйр сказал, что он может заказать плиты для печей у двух производителей. Местный производитель Chesapeake Hearth производит бетонную доску, облицованную плиткой, мрамором или сланцем и отделанную дубом.

Другой производитель, Йодер, в штате Вашингтон, производит аналогичную бетонную плиту с плиточной поверхностью и металлической отделкой. Панели могут быть изготовлены на заказ для установки в углу и одобрены испытательной лабораторией. Цены начинаются примерно от 220 долларов.

Опыт Рэнди, когда он сидел перед печкой в ​​хижине своей семьи и наблюдал, как искры разлетаются достаточно далеко, чтобы опалить ковер, заставляет его рекомендовать не устанавливать ковер от стены до стены вплоть до защиты пола печи. В комнате с печью лучше подойдет деревянный или кафельный пол.

Не забудьте добавить вес

Как бы вы ни устанавливали печь, помните, что вы добавите большой вес на пол. Возможно, вам понадобится укрепить балки внизу. Инженер-строитель или знающий подрядчик

может посоветовать вам этот вопрос.

После того, как печь установлена, вы можете проверить тепло на близлежащих поверхностях: возложите на них руку. Если вы можете держать руку там, пока печь работает на максимальной мощности, тогда поверхность не нуждается в дополнительной защите.

Из всех этих советов — стоимостью в три колонки — может показаться, что дровяные печи — больше проблем, чем они того стоят. Но большинство людей, у которых они есть, любят их, потому что они «не в сети». Они работают независимо от того, есть ли электричество или нет. В полностью электрическом доме это может быть большим преимуществом при отключении электричества в январе.

Рэнди Джонсон — подрядчик по ремонту дома в Балтиморе. Кароль Мензи — автор очерков для The Sun.

Если у вас есть вопросы, советы или опыт, которыми вы можете поделиться по поводу работы над домами, напишите нам по адресу homeworlark.net, или напишите нам через НАЧАЛО РАБОТЫ, The Sun, 501 N. Calvert St., Baltimore 21278. На вопросы, представляющие общий интерес, будут даны ответы в колонке; комментарии, советы и опыт будут публиковаться в отдельных столбцах.

Pub Дата: 12.01.97

Установка дровяной печи — Northline Express

Снизить ежегодные счета за отопление и создать уютную и гостеприимную атмосферу в вашем доме так же просто, как установить дровяную печь. Независимо от того, используете ли вы дровяную печь для обогрева всего дома или в качестве альтернативного источника тепла для зонального отопления, теплое свечение и атмосфера, потрескивание дров, запах дровяного огня и уютное тепло, которое производит дровяная печь может мгновенно заставить людей почувствовать себя расслабленными и как дома.

Правильная установка дровяной печи имеет решающее значение, так как неправильно установленные дровяные печи представляют опасность пожара и дыма. Воспользуйтесь следующими советами и инструкциями, которые помогут вам правильно установить дровяную печь. Эти полезные советы обеспечат безопасную работу вашей дровяной печи и, в конечном итоге, позволят вам достичь наилучших результатов отопления с вложенными в нее инвестициями.

Расположение дровяной печи — Первое, что вам нужно сделать при установке дровяной печи, это решить, где в вашем доме вы хотите разместить дровяную печь.Имейте в виду, что дровяную печь необходимо устанавливать на определенном расстоянии от горючих материалов, таких как занавески и двери. Расстояние от стены может варьироваться от печи к печи, но оно может составлять от 6 до 12 дюймов от стены в зависимости от модели дровяной печи. Также помните, что вы хотите разместить дровяную печь в том месте, которое вы и ваша семья чаще всего используете в своем доме.

В большинстве случаев для выбора места установки дровяной печи потребуется подушка для топки, так как пол под дровяной печью должен быть огнестойким.Плиты для печей изготовлены из высококачественных, огнестойких и жаропрочных материалов, которые выдерживают вес тяжелых дровяных печей без трещин и расколов и защищают пол от раскаленных углей. Плиты доступны в различных цветах, размерах и формах, которые не только добавляют защиту, но и добавляют стиль и красоту дровяным печам.

Ознакомьтесь с нашим ассортиментом печных плит для защиты стен и пола во время сезона сжигания дров.

Установка дровяной печи

Шаг 2 — Диаметр дымовой трубы дровяной печи

Чтобы начать работу с дровяной печью, вам необходимо определить диаметр дымохода.Диаметр дымохода обычно совпадает с диаметром воротника дымохода на дровяной печи. Вы должны всегда следовать рекомендациям производителя дровяной печи.

Важно, чтобы вы никогда не использовали дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подсоединяется. Несоответствие диаметра дымохода диаметру дровяной печи приведет к плохой тяге и чрезмерному образованию креозота.


Установка дровяной печи

Шаг 3 — Вертикальный или горизонтальный отвод дымохода

В зависимости от конструкции вашего дома и того, где вы разместите свою дровяную печь, области применения будут различаться.Вам нужно будет определить, будет ли вентиляция вашей дровяной печи проходить через стену или через потолок.

Для установки через стену необходимо использовать отводы, тройники и настенные гильзы. По возможности следует избегать использования этих дополнительных компонентов во время установки дровяной печи, так как смещения и препятствия в дымоходной системе будут ограничивать естественную тягу.

Дровяная печь, установленная для вентиляции через потолок, будет более эффективной и будет производить меньше отложений креозота, поскольку она выходит прямо вверх и наружу без каких-либо изгибов конструкции, препятствующих сквозняку. Основной выбор для вентиляции дровяной печи — через потолок с помощью высокотехнологичной трубы или через существующий дымоход.

При установке дровяной печи вы всегда должны устанавливать дымоход внутри дома. Это важно, потому что холодный наружный дымоход будет производить меньше тяги, а также будет генерировать больше креозота. Если требуется смещение, чтобы избежать стропил или других препятствий для вашей дровяной печи, имейте в виду, что изгибы более 30 градусов не разрешены в Соединенных Штатах.Допускается не более двух смещений при одной установке, и для каждого смещения требуется как минимум один локтевой ремень.


Установка дровяной печи Шаг 4 — Печная труба

Черная печная труба используется во внутренней части дома от верхней части дровяной печи до нижней части потолка или стены, где она соединяется с дымоходной трубой класса A или кладкой дымоход после этого. Вам нужно будет сопоставить диаметр трубы вашей печи с диаметром дымохода вашей дровяной печи. Никогда не используйте дымовую трубу вместо дымохода класса А, если вы прошли через потолок или стену. Печная труба предназначена исключительно для использования внутри дома во время установки дровяной печи.

Будет ли вам нужна одностенная или двустенная труба для печи, зависит от зазора до горючих материалов, необходимого для установки дровяной печи. Одностенная черная печная труба требует зазора не менее 18 дюймов до горючих материалов. Одностенная черная печная труба также будет излучать больше тепла, чем двустенная печная труба, она стоит меньше и может быть отрезана до определенной длины при необходимости во время сжигания дров установка печки.

-Or-

Двустенная черная труба для печи требует зазора не менее 6 дюймов от стен и 8 дюймов от потолка при использовании в горизонтальном положении. После установки двустенной печной трубы она вентилирует дровяную печь, оставаясь при этом относительно прохладнее на ощупь, чем одностенная черная печная труба. Расстояние до горючих материалов может быть уменьшено за счет использования теплового экрана как для одностенных, так и для двустенных печных труб.

** Имейте в виду, что для установки дровяной печи в передвижном доме потребуется двустенная печь для дополнительной безопасности.


Установка дровяной печи Шаг 5 — Дымоход класса A

Как только вы дойдете до потолка или стены во время установки дровяной печи, вам понадобится изолирующая сила дымоходной системы класса A, чтобы пройти через стену или все путь мимо крыши.Вам нужно будет использовать дымоходную трубу класса А того же размера, что и дымоходную трубу, которую вы использовали, что опять же определяется диаметром дымохода вашей дровяной печи.

В зависимости от диаметра дымохода вашей дровяной печи у вас будет несколько различных вариантов на выбор для вашей системы вентиляции дымохода класса А. Дымоходные системы вентиляции класса А доступны с двустенными или тройными стенками. Список, необходимый для вашей конкретной дровяной печи, может быть указан производителем, или ваши местные строительные нормы и правила могут потребовать конкретный список, как в целом, так и для определенных типов топливных приборов.Это может быть причиной использования вытяжной трубы с тройными стенками, а не с двойными стенками. Вам нужно будет установить дымоходную трубу, отвечающую самым строгим требованиям.

Если у вас есть выбор между двустенной и трехстенной вытяжной трубой, мы настоятельно рекомендуем вытяжные системы класса A DuraPlus и DuraTech.

DuraTech — это полностью топливная система дымохода с двойными стенками и , обеспечивающая оптимальную безопасность и производительность. DuraTech имеет изоляционное покрытие Thermal Tech, которое помещается между двойной стенкой, чтобы внешняя стена дымохода оставалась прохладной, при этом поддерживая высокую температуру дымохода, что обеспечивает оптимальную тягу.

DuraTech имеет внутреннюю стенку, которая на 25 процентов толще, чем у других дымоходных систем, что обеспечивает дополнительный запас безопасности, а его поворотные замки облегчают установку без использования фиксирующих лент механических креплений. DuraTech предпочитают профессиональные установщики и доступен в 8 различных вариантах длины до 60 дюймов и 3 различных вариантах отделки.

DuraPlus — это полностью топливная система дымохода с тройными стенками и , которая предназначена для повышения эффективности печи, сохраняя прохладу снаружи, обеспечивая при этом горячую тягу, необходимую для устранения скоплений креозота внутри.Трехстенная конструкция DuraPlus обеспечивает пожаробезопасную конструкцию, которая защищает как дымоход, так и здание.

Дымоходные системы DuraPlus также имеют два изоляционных слоя, которые состоят из керамического покрытия и воздушного пространства. Керамическая изоляция одеяла надежно удерживается на месте, устраняя горячие точки, характерные для установок с неплотным заполнением. DuraPlus специально разработан с учетом требований Do-it-Yourselfer с легкими поворотными замками и доступен в широком ассортименте из оцинкованной и нержавеющей стали.

См. Нашу статью о различиях дымоходных труб, чтобы сравнить DuraTech, DuraPlus и другие вытяжные системы и решить, какой вариант лучше всего подходит для вас.


Установка дровяной печи

Шаг 6 — Завершение установки

В зависимости от того, вентилируется ли дровяная печь через потолок или через стену, дополнительные компоненты для завершения установки будут отличаться. Например, установка через стену, где ваша дровяная печь выходит наружу и поднимается вверх по стене вашего дома, потребует использования настенных ремней, возможно, удлиненного кронштейна для крыши и дождевика.Для установки через потолок, при которой в вашей дровяной печи вентиляционные отверстия выходят прямо вверх и через крышу вашего дома, потребуется использовать гидроизоляцию, штормовой воротник и дождевик.

Дымоход должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и быть как минимум на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов. Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба выступает над крышей более чем на 5 футов, необходимо установить удлиненный кронштейн для крыши, чтобы обеспечить устойчивость.

См. Нашу справочную страницу о том, как измерить уклон крыши, чтобы завершить установку окладом.


NorthlineExpress.com предлагает большой выбор вентиляционных труб для дымохода для завершения установки дровяной печи, а также впечатляющий выбор красивых дровяных печей, сертифицированных Агентством по охране окружающей среды (EPA), которые завершат вашу работу с дровяной печью. У нас есть знающие и дружелюбные сотрудники, готовые помочь вам выбрать идеальную дровяную печь или помочь вам с любыми вопросами, которые могут у вас возникнуть относительно вашей дровяной печи.Установите дровяную печь сегодня и наслаждайтесь уютной, гостеприимной атмосферой, которую может обеспечить только дровяной камин.

Расстояния до горючих материалов для каминов и печных труб

Расстояния до стен и поверхностей являются важным фактором при выборе и установке нагревательных приборов. Хотя при разговоре о допусках необходимо учесть множество ситуаций, в этой статье мы постараемся рассмотреть те, о которых чаще всего спрашивают.

Что такое допуск для горючих материалов?

Горючие материалы — это любой материал или поверхность, которые могут гореть, в том числе древесина или изделия из дерева, гипсокартон, прессованная бумага, растительные волокна, пластмассы или любой другой материал, который может воспламениться и гореть, независимо от того, огнестойкий или нет, оштукатурен или не оштукатурен. Зазор — это расстояние, которое считается безопасным между теплогенератором, дымоходом, облицовкой дымохода, вентиляционной трубой, вентиляционным соединителем или другими горячими поверхностями и горючими материалами.

Каковы допустимые зазоры?

Ниже приведены допустимые зазоры для ряда распространенных ситуаций. Размеры зазоров были определены после тщательного тестирования печей и компонентов; все температуры регистрировались, и только после этого устанавливались безопасные расстояния. Всегда сверяйтесь с инструкциями производителя печи, местными или окружными муниципалитетами или обращайтесь за разъяснениями в Национальную ассоциацию противопожарной защиты (NAFA) 211 или Международный жилищный кодекс (IRC).

Камины каменные

Все горючие камины и аналогичные элементы отделки должны находиться на расстоянии не менее 6 дюймов от отверстий камина. Части камина в сборе, расположенные по сторонам проема камина, которые выступают более чем на 1-1 / 2 дюйма от лицевой стороны камина, должны иметь дополнительный зазор, равный выступу. Части камина, расположенные выше и выступающие более чем на 1-1 / 2 дюйма от отверстия камина, не должны располагаться менее чем на 12 дюймов от верха отверстия камина.

Открытые горючие каминные доски и отделка могут быть размещены непосредственно на фасаде каменного камина, окружающего каминный проем, при условии, что такие горючие материалы не должны быть размещены ближе 6 дюймов от камина. Горючие материалы в пределах 12 дюймов от отверстия камина не должны выступать более чем на 1/8 дюйма на каждые 1 дюйм расстояния от такого отверстия.

Отдельностоящие печи

ПЕЧЬ ЗАЩИТА: Топка и соединители дымохода также должны находиться на определенном расстоянии как от горючих стен, так и от потолка.NFPA требует 18-дюймового зазора до горючих стен для одностенных печных труб. Двустенные печные трубы используются, когда у вас нет 18-дюймового или более зазора от горючих материалов. Большая часть двустенной печной трубы допускает расстояние 6 дюймов от горючих материалов стен и 8 дюймов от горючих материалов потолка.

Использование «теплового экрана» на одностенной дымовой трубе позволяет уменьшить зазоры с 18 дюймов до 6 дюймов от стены и 9 дюймов до потолка. Многие думают, что дымовая труба может проходить от дровяной печи прямо через потолок. и крыша.Это не так и может идти только от печи к потолку или стене. На этом этапе его необходимо подключить к трубе класса А, если она войдет в потолок, чердак и крышу. Эта труба имеет зазор 2 дюйма от горючих материалов и изолирован. Для входа в воспламеняющуюся стену требуется изоляционная гильза. Для получения более подробной информации обратитесь к квалифицированному технику или установщику. лет, вероятно, нет в списке), защита пола должна быть негорючим материалом и простираться на расстояние не менее 18 дюймов со всех сторон устройства.Для перечисленных печей он должен выступать по крайней мере на 8 дюймов по бокам и сзади и 18 дюймов спереди. Базовая защита пола, установленная NFPA, применяется к плитам с ножками высотой более 6 дюймов. Это означает, что пол камеры сгорания печи должен быть, по крайней мере, на эту высоту над поверхностью пола. Никогда не укорачивайте и не снимайте ножки или основание Подкладка предназначена не для защиты пола от перегрева, а для того, чтобы исключить случайные искры или угли от печи, которые могут поджечь пол.Напольное покрытие может быть выполнено из кирпича, бетона, шифера, керамической плитки или другого негорючего материала, и в большинстве случаев его нельзя устанавливать поверх коврового покрытия.

ЗАЩИТА СТЕНЫ: Для печи, не указанной в списке, расстояние от горючих стен должно быть не менее 36 дюймов, измеренное по прямой линии до стен. Для печей, которые устанавливаются в углу, то же самое требование, 36 дюймов по прямой линии от плита к стене, прилагается. Следует проверить инструкции производителя плиты на предмет возможных сокращений.Эти размеры защиты стен могут быть уменьшены с помощью надлежащей защиты стен. Использование куска листового металла 24 калибра, установленного на распорки на расстоянии 1 дюйма от существующей стены и пола, уменьшит зазоры печи на 66% — или с 36 дюймов до 12 дюймов. Уменьшение зазора обычно измеряется от задней части печи до оригинала. воспламеняемая стена, а не листовой металл. Щит может быть изготовлен из листового металла, меди, цементной плиты с прикрепленной плиткой или кладки, такой как кирпич. Идея состоит в том, чтобы позволить воздуху течь, сохраняя прохладу стены, так как щит является барьер для тепла.Воздушный поток за экраном обеспечивает охлаждение тыльной стороны экрана и стены. Размер необходимого щита будет зависеть от печи.

Большинство новых печей позволяют размещать печь намного ближе, чем 36 дюймов к воспламеняющимся поверхностям стен. Некоторые модели имеют дополнительные тепловые экраны, которые можно приобрести, что позволит установить их еще ближе. Еще раз вам следует обратиться к руководству по вашей конкретной модели

ЗАЩИТА ПОТОЛКА: Будьте осторожны при установке печей в местах с малым зазором над головой, например, в подвалах и комнатах с наклонными потолками.NFPA требует 48 дюймов от верха печи до воспламеняемого потолка. Это можно уменьшить, используя надлежащую защиту. Некоторые новые печи требуют меньшего зазора, всего 3 фута. Как всегда, обратитесь к руководству по новым и указанным плитам.

ALCOVE PROTECTION: Старые и не указанные в перечне печи не должны устанавливаться в нише, построенной из горючих материалов.Однако некоторые новые печи допускают такую ​​установку, и их модели были протестированы специально для этого типа установки.Обратитесь к руководству производителя, в нем будет конкретно указано, одобрено ли оно.

Эти рекомендации охватывают широкий спектр ситуаций, но ваша может быть другой. Если у вас есть какие-либо вопросы, позвоните нам в Rockford Chimney Supply — мы будем рады помочь!

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Как определить правильный зазор и как безопасно его уменьшить

Печь, которая была протестирована и сертифицирована как отвечающая стандарту безопасности, имеет этикетку на задней стороне, показывающую, сколько необходимо зазора от горючих материалов, таких как стены и мебель.Эта информация также содержится в инструкциях по установке производителя. Если этикетка отсутствует, печь не сертифицирована.

Обратите внимание: указанные здесь зазоры предназначены для Канады. В каждой стране, а иногда и в юрисдикциях внутри стран действуют свои правила. Если у вас нет доступа к коду и нет продавца, инспекционного агентства или страховой компании, которые могли бы дать совет, используйте эти цифры в целях безопасности. В противном случае используйте зазоры, предусмотренные кодом локально.

Почти все новые дровяные печи, предлагаемые в настоящее время для продажи, прошли сертификацию безопасности, и большинство страховых компаний будут принимать только сертифицированные приборы. Печи, которые не прошли испытания и не сертифицированы, включают бывшие в употреблении или старинные печи или печи, которые были построены небольшими неформальными сварочными мастерскими.

Рекомендуется избегать использования несертифицированных печей для серьезного отопления, потому что их безопасность и эффективность, вероятно, будут низкими, и многие страховые компании отказываются покрывать дома, в которых они находятся.Кроме того, поскольку они не были протестированы, их характеристики неизвестны, поэтому минимальные необходимые зазоры до горючего материала очень велики: 1200 мм (48 дюймов) для излучающих печей и 900 мм (36 дюймов) для печей, окруженных рубашками сзади. какой конвекционный воздух может течь.

Зазоры для несертифицированной печи

Зазор для несертифицированной излучающей печи составляет 1200 мм (48 дюймов), а для печи с кожухом из листового металла или кожухом зазор составляет 900 мм (36 дюймов). Зазоры велики, потому что они применимы ко всем формам, размерам и конструкциям печей, которые не тестировались для определения фактических зазоров.

Зазоры для несертифицированных печей

* Экранирование состоит из защиты, такой как внешняя оболочка или металлический тепловой экран, прикрепленный к бокам и задней части устройства и удаленный негорючими прокладками не менее 50 мм (2 дюйма) с обеспечением циркуляции воздуха снизу и сверху . Зазоры измеряются от внешней поверхности прибора до горючего материала.

Безопасное сокращение минимальных зазоров

Мы все хотим, чтобы наша дровяная печь занимала как можно меньше места на полу, поэтому уменьшение минимальных зазоров с помощью специальных экранов является обычным делом. Свободные пространства как для сертифицированных, так и для несертифицированных печей можно безопасно уменьшить, используя правила, изложенные ниже. Общей чертой правил уменьшения зазоров является наличие воздушного пространства за материалом экрана. Это пространство создает конвекционный поток воздуха во время работы печи и предотвращает попадание большей части тепла печи на стену позади нее. Указанный в таблице процент представляет собой величину, на которую минимальный зазор может быть уменьшен с помощью конкретной перечисленной системы защиты. Зазоры как от стен, так и от потолка можно уменьшить с помощью экранов.

Для изготовления экранов, уменьшающих зазоры, можно использовать самые разные материалы, от простого листового металла до более декоративных экранов с использованием кирпича, кусочков камня или керамической плитки. Щиты должны быть постоянно прикреплены к стенам. Отдельно стоящие складывающиеся панели не следует использовать в качестве щитов.

Уменьшение зазоров с помощью экрана

Правила строительства щита

  1. Минимальное расстояние между экраном и горючими материалами: 21 мм (7/8 дюйма).
  2. Минимальный зазор вдоль нижней части экрана: 25 мм (1 дюйм.).
  3. Максимальный зазор вдоль нижней части экрана: 75 мм (3 дюйма).
  4. Минимальный зазор вдоль верхней части экрана на потолке: 75 мм (3 дюйма).
  5. Удлинитель экрана с каждой стороны устройства: 450 мм (18 дюймов).
  6. Удлинитель экрана над устройством: 500 мм (20 дюймов).
  7. Зазор от края для потолочных экранов: 75 мм (3 дюйма).
  8. Клеи, используемые в строительстве щитов, не должны воспламеняться или терять адгезионные свойства при температурах, которые могут возникнуть.
  9. Монтажное оборудование должно обеспечивать полную вертикальную вентиляцию.
  10. Монтажное оборудование не должно располагаться ближе, чем на 200 мм (8 дюймов) от вертикальной центральной линии устройства.
  11. Монтажное оборудование, которое простирается от поверхности экрана к горючим материалам, может использоваться только на боковых концах экрана.

Детали стенового экрана. Позволяя воздуху течь между экраном и горючей поверхностью, можно использовать стеновой экран в сборе для безопасного уменьшения минимальных зазоров.Экран должен выступать не менее чем на 500 мм (20 дюймов) над верхней частью устройства и на 450 мм (18 дюймов) за каждый край устройства. Также доступны коммерческие экраны для уменьшения минимальных зазоров. Эти экраны подвергаются серии испытаний, чтобы определить, насколько эффективно они могут уменьшить зазоры. Они сертифицированы и имеют этикетку, подтверждающую, что они прошли испытания, и информацию о деталях сокращения зазоров. Некоторые из этих коммерческих экранов спроектированы таким образом, что их можно прикреплять непосредственно к воспламеняющимся стенам без необходимости создания воздушного пространства.

Первым шагом к уменьшению зазоров является определение минимального зазора либо по этикетке прибора, либо по таблице зазоров для несертифицированных приборов. Затем рассчитайте допустимое уменьшение зазора для типа экрана, который вы планируете использовать, по таблице уменьшения зазора. Показанные распорки каналов являются наиболее эффективным типом для использования, поскольку они обеспечивают хорошую опору для экрана и не передают тепло через монтажное оборудование к горючей стене. Металлическая обвязка стен, которую можно приобрести в большинстве строительных магазинов, состоит из легких стальных каналов, которые хорошо подходят в качестве защитных прокладок.Обратите внимание, что в нижней части канала есть выемки для проникновения холодного воздуха. Экран должен выступать на 450 мм (18 дюймов) за каждый край устройства и на 500 мм (20 дюймов) над верхней частью устройства.

Защита пола

Дровяные печи, сертифицированные как соответствующие стандарту испытаний на безопасность, не будут перегревать горючие полы. Во время испытаний проверяется температура пола, которая не должна превышать безопасных пределов.

Хотя пол не будет перегреваться из-за работы печи, пол должен быть защищен от тлеющих углей, которые могут упасть из печи во время работы с огнем или удаления золы. Напольная подушка должна быть изготовлена ​​из прочного негорючего материала, например из листового металла, керамической плитки с цементным раствором или кирпичного раствора. Напольные подушки должны обычно выступать не менее чем на 450 мм (18 дюймов) перед загрузочной дверцей и на 200 мм (8 дюймов) за другие стороны и сзади. Прокладки для пола нельзя устанавливать на ковер, если прокладка не имеет конструктивной опоры, чтобы она не двигалась и не деформировалась.

Размер напольной подушки
Напольная подушка защищает пол от горячих углей, которые могут выпасть из устройства во время загрузки топлива или обслуживания.Подушка должна выступать не менее чем на 200 мм (8 дюймов) за боковые и задние стороны и на 450 мм (18 дюймов) перед дверцей загрузки. Напольное покрытие должно быть сплошной негорючей поверхностью. Напольная подушка не должна опираться на ковер, если она не достаточно прочна, чтобы противостоять изгибу или растрескиванию. Лучшие напольные покрытия укладываются на черный пол так, чтобы их готовый уровень был заподлицо с полом, чтобы не было края, о котором можно споткнуться.

Несертифицированные печи не прошли испытания на безопасность, поэтому тепло снизу может привести к перегреву полов.Правила защиты пола для несертифицированных приборов сложны, их несколько разных типов в зависимости от того, насколько высоко ножки поддерживают плиту от пола.

Если вы устанавливаете несертифицированный прибор, за подробностями обращайтесь к квалифицированному специалисту.

JG

Wood Heat — Шаг 6: Установка и обслуживание

Шаг 6: Установка и обслуживание

Это открытие страницы:

Правильная установка системы отопления на дровах необходима для чистой, эффективной работы и безопасности.Неправильно установленные дровяные горелки и дымоходы являются основной причиной домашних пожаров. В большинстве штатов есть стандарты пожарного кодекса штата для установки печей, обычно под контролем местных должностных лиц строительных норм. Всегда соблюдайте инструкции производителя, а также государственные и местные строительные нормы и правила. Обратите особое внимание на расстояние до горючих поверхностей. Желательно получить профессиональную помощь в выборе и установке системы отопления на дровах; однако следующая информация предоставляется в качестве общего руководства.Эта информация не является исчерпывающей. Для получения подробной информации обратитесь к руководству пользователя и местным строительным нормам. В случае сомнений обратитесь к профессиональному установщику дровяной печи.

Расположение

Ваша плита должна быть расположена в часто используемом центральном месте, например, в гостиной или семейной комнате. Когда вы определились с местом, осмотрите структурную опору под полом, на которой будет размещена печь, чтобы убедиться, что она соответствует требованиям. Наиболее эффективное место для обогрева печи находится в центре комнаты, где она может излучать тепло во всех направлениях, однако вам также следует подумать об использовании помещения. Наименее эффективное место для установки печи — в туалете или нише, поэтому подумайте, где вы можете установить блок, чтобы он был безопасным (как на расстоянии от горючих поверхностей, так и вдали от потока домов или движения транспорта) .

Для установки требуется надлежащее расстояние между поверхностями системы печи и окружающей средой, чтобы защитить ваш дом от пожара. Помните: нужно учитывать теплоотдачу от стенок дымохода и дымохода, а также от самой печи.

Просветы от горючих материалов

Негорючий материал определяется как материал, который не воспламеняется или не горит под воздействием пламени или сильного тепла в течение продолжительных периодов времени. Сталь, железо, кирпич, плитка, бетон, шифер и стекло негорючие. Все стены с деревянным каркасом являются горючими, включая стены из гипса и гипсокартона на деревянной обрешетке или деревянных каркасах. Почти все стены и потолки жилых домов состоят из дерева. Постоянное воздействие тепла снижает температуру, при которой горючий материал начинает гореть. Балка или стропила, расположенные слишком близко к стенам дымохода, или стойка стены, расположенная слишком близко к печи и ее дымоходу, со временем перегреются и воспламенится. Поэтому важно, чтобы печь была установлена ​​на достаточном расстоянии от горючих материалов. Если вы не уверены в конструкции вашего дома, предположите, что стена или потолок горючие, и соблюдайте надлежащий зазор.

Пол считается негорючим, если он бетонный, монолитный или сплошной со стальными или бетонными, но не деревянными опорами.Существующая пристройка очага из каменной кладки является негорючей, если под ней не осталось деревянных форм и если размещение печи допускает удлинение очага не менее чем на 18 дюймов перед загрузочной дверью. Все деревянные полы, ковры и синтетические материалы считаются горючими и должны быть защищены одобренным способом. Другие горючие материалы включают мебель, драпировки, книги и одежду.

Все печи и дымовые трубы требуют минимального расстояния до незащищенных горючих материалов сверху и со всех сторон дровяной печи. Зазоры определены строительными нормами и правилами, чтобы предотвратить перегрев горючих материалов, удерживая их на безопасном расстоянии от печи и ее компонентов. Необходимые зазоры для плит и деталей печи из всех горючих материалов, таких как стены и мебель, можно найти на сертификационной этикетке по стандартам испытаний на безопасность или в инструкциях по установке производителя. Если производительность неизвестна, например, у несертифицированных печей, минимальные необходимые зазоры до горючих материалов очень велики: 48 дюймов для излучающих печей и 36 дюймов для печей, окруженных рубашками, за которыми может течь конвекционный воздух.Если вы устанавливаете печь, для которой нет инструкции, следует соблюдать ГОСТы. Также могут быть полезны зазоры, перечисленные в этом руководстве.

Производители печей, сертифицированных EPA, должны указывать минимальные зазоры. Эти зазоры различаются в зависимости от конструкции печи. Если этикетка отсутствует, печь не имеет сертификата EPA. Некоторые страховые компании принимают только оборудование, сертифицированное EPA. Кроме того, имейте в виду, что неправильная установка печи может аннулировать ваш страховой полис в случае пожара в доме.

Не требуется зазора между печами или дымовыми трубами и негорючими стенами (например, бетонными стенами или земляным полом). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Зазоры для дровяных печей и дымовых труб

Государственные и местные строительные нормы и правила и зазоры, перечисленные в этом разделе, должны соблюдаться, когда инструкции производителя по установке недоступны. При наличии инструкций производителя сравните рекомендуемые зазоры с государственными и местными строительными нормами и правилами, указанными здесь.Всегда соблюдайте как минимум строительные нормы и спецификации производителя; использование большего зазора обеспечит запас прочности, но никогда не будет меньше рекомендованного.

Незащищенные полы, стены и потолки.

Все печи требуют минимального зазора в 36 дюймов до незащищенных горючих материалов сверху и со всех сторон печи. У одностенного дымохода должно быть расстояние до горючих стен и потолков, измеренное под прямым углом к ​​трубе, не менее 18 дюймов.Не требуется зазора до негорючих стен (например, бетона). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага. Такое основание должно выходить как минимум на 18 дюймов со всех сторон от печи.

Защищенные стены и потолки.

Дровяная печь и дымовая труба могут быть размещены ближе, чем на 18 дюймов к горючему материалу, если материал защищен утвержденным способом с помощью самодельной или сборной системы уменьшения зазора.

В двух наиболее распространенных типах самодельных систем уменьшения зазоров используется листовой металл 24-го размера (оцинкованная сталь, алюминий или медь) или кирпичная стена толщиной 3-1 / 2 дюйма (номинальная 4 дюйма). Любой из этих материалов должен находиться на расстоянии одного дюйма от горючей поверхности; то есть они должны быть прикреплены к горючей поверхности так, чтобы между листовым металлом или кладкой и горючим материалом оставалось воздушное пространство размером не менее одного дюйма.

В случае листового металла негорючие прокладки используются для поддержания воздушного пространства в один дюйм.При кладке стены при необходимости используют металлические стяжки и планки опалубки для крепления кирпича к стене.

Не размещайте распорки или стенные анкеры непосредственно за печью или дымоходом. По всему периметру системы уменьшения зазоров необходимо поддерживать воздушное пространство в один дюйм, чтобы воздух свободно проходил и отводил тепло. Это предотвращает возгорание горючей поверхности.

Листовой металл или кирпичная кладка, прикрепленные к стене без этого воздушного пространства, не обеспечивают защиты и не могут рассматриваться как система уменьшения зазоров.

Защитные системы или системы уменьшения зазоров

Система уменьшения зазора обеспечивает вентилируемое воздушное пространство между источником тепла и горючим материалом на расстоянии одного дюйма от горючей поверхности. Установка системы уменьшения зазоров уменьшит передачу тепла на горючую поверхность, что позволит уменьшить определенные зазоры. У дилеров дровяных печей и каминов можно приобрести разнообразные сборные системы уменьшения зазоров. Всегда обращайте внимание на список безопасности и убедитесь, что система предназначена для использования с дровяной печью.Производители этих протестированных и перечисленных принадлежностей предоставляют конкретные инструкции по установке, которые необходимо соблюдать.

Система уменьшения зазора должна располагаться по центру позади печи и дымохода или над ними для защиты стены или потолка соответственно. Система должна выступать за плиту не менее чем на 36 дюймов по высоте и ширине, измеренным по диагонали. Если печь расположена дальше от стены, чем требуется минимальное расстояние, ширину и высоту системы зазора можно определить путем измерения от бокового и верхнего края печи до незащищенной стены. Это расстояние должно быть не менее 36 дюймов. Чем больше расстояние между печью или дымовой трубой и стеной, тем меньше должна быть система уменьшения зазора.

Некоторые производители могут указывать большие зазоры. Чтобы получить полный список разрешений с использованием систем сокращения разрешений, обратитесь в местную пожарную службу.

Защита пола

Все горючие полы должны быть защищены. Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага.Производители перечисленных печей обычно указывают тип материала, необходимого для защиты пола. Если производитель не указывает материал, вы можете приобрести на рынке одну или несколько проверенных на безопасность и перечисленных сборных печных плит.

Защита пола должна выступать не менее чем на 18 дюймов перед загрузочной дверцей, чтобы предотвратить повреждение пола искрами, углями, пеплом или тепловым излучением. Он также должен выступать на 18 дюймов или более на остальных сторонах перечисленных печей, если производитель не указывает большее количество.Не включенная в список печь требует защиты пола не менее 18 дюймов со всех сторон, включая загрузочную и зольную дверцы.

Если требуется более одной сборной плиты печи, внесенной в список безопасности, для соответствия требованиям зазора, стык между плитами печи должен быть выполнен с использованием либо проверенного на безопасность и указанного в перечне адаптера плиты плиты, либо полосы листового металла толщиной 24 мм от четырех до шести. дюймов шириной.

Рекомендуемый тип защиты пола зависит от длины ножек печи. Печи с ножками высотой менее двух дюймов должны опираться только на защитный пол, как указано производителем, проверенные на безопасность и перечисленные сборные плиты для печи, или негорючий пол.

Если ваша печь имеет ножки высотой два дюйма или больше, вы также можете использовать комбинацию листового металла и кирпичной кладки. Расположение листового металла и кирпичной кладки для защиты пола зависит от длины ножек печи:

  • Печи с ножками от двух до шести дюймов: Защита пола может состоять из четырехдюймовой (номинальной) полой кладки, уложенной для обеспечения циркуляции воздуха через слой и покрытой листовым металлом толщиной 24 мм. Другой слой кладки может быть положен поверх листового металла для эстетической привлекательности.
  • Печи с ножками высотой более шести дюймов: защита пола может состоять из близко расположенных блоков кладки из кирпича, бетона или камня, которые обеспечивают толщину не менее двух дюймов. Такая кладка должна быть покрыта листовым металлом толщиной 24 мм или положена поверх него.

Если вы используете комбинацию листового металла и кирпичной кладки для защиты пола, убедитесь, что каждая ножка печи имеет прочную прочную опору.

Дымоходы и дымоходы.

Эффект стека. Источник: Отопление жилых домов дровами.Канадская ипотечная и жилищная корпорация (CMHC) 1

Дымоход — это двигатель, приводящий в действие дровяную систему отопления. Дымоход работает с печью или камином по обратной связи. Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход создает большую тягу при меньшем нагреве. Дымовые трубы, используемые с дровяными печами, должны соответствовать стандартам «для всех видов топлива», также называемым «Классом А.”

Дымоходы должны максимально соответствовать следующим рекомендациям по проектированию:

  1. Внутри теплого здания (кондиционируемое / отапливаемое пространство), а не на внешней стене
  2. Выше здания
  3. Проникнуть в оболочку здания на самой высокой точке или около нее
  4. Прямо вверх, без изгибов и смещений
  5. Изоляция вокруг футеровки дымохода
  6. Размер дымохода для печи

Высота дымохода имеет решающее значение для создания надлежащей тяги и соответствия нормам пожарной безопасности. Дымоход должен выходить не менее чем на три фута над точкой выхода из крыши и быть как минимум на два фута выше любой части крыши в пределах десяти футов. (См. «Правило 3-2-10» ниже.)

Эффект стека , или «синдром холодного очага» — В режиме ожидания, когда в печи нет огня, дом, который выше дымохода, может работать как дымоход лучше, чем сам дымоход. Этот так называемый эффект дымовой трубы создается (поднимающимся) теплым воздухом в доме, создающим небольшое отрицательное давление там, где находится печь, и поскольку дымоход короче дома, он не может конкурировать с ним.Следовательно, направление потока в дымоходе меняется на противоположное, втягивая холодный воздух и, возможно, выхлоп, в дом.

Правило 3-2-10

Высота дымохода имеет решающее значение для создания надлежащей тяги. Дымоход должен выходить как минимум на три фута от крыши и быть как минимум на два фута выше любой части крыши в пределах десяти футов по горизонтали. Измерения производятся от высокой стороны крыши до верхней части стены дымохода.

Если ваш дымоход находится на расстоянии 10 футов или более от конька крыши, вы можете напрямую использовать приведенную ниже таблицу.Если конек меньше десяти футов, рассчитайте правильную высоту, используя числа из таблицы выше по следующей формуле: (уклон крыши x расстояние до конька) + 2 фута = требуемая высота над крышей.

Например, дымоход на крыше с уклоном 5/12, расположенной на расстоянии 6 футов от конька, требует: (5/12 x 6 футов) + 2 фута = 4 фута, 6 дюймов над крышей.

Патрубок для дымохода или патрубок для выпуска воздуха обычно называют дымоходом. Он соединяет печь с дымоходом.Дымоход может иметь одинарную или двойную металлическую конструкцию. Двойная стена обеспечивает лучшую защиту, и многие страховые компании нуждаются в этой функции. Он не может проходить через стену, потолок, чердак, кладовку или любое скрытое пространство.

Исследования показывают, что большинство домашних пожаров, связанных с дровяными обогревателями, часто возникают вокруг дымохода или дымохода. По данным Комиссии по безопасности потребительских товаров США, пожары в домах с участием дымоходов вызваны в первую очередь скоплением креозота в дымоходе (креозот — это сажа и деготь, образующаяся как побочный продукт сжигания древесины), металлическими дымоходами, расположенными слишком близко к горючим материалам, неисправностью дымохода, неправильным строительство или износ дымохода из каменной кладки, а также неправильная установка соединителя дымохода (дымохода).Перед строительством или установкой дымохода и дымохода очень важно связаться с офисом начальника пожарной охраны и местными должностными лицами строительных норм для получения информации о том, как сделать вашу систему безопасной (во многих областях установка должна быть проверена местным должностным лицом строительных норм. ).

По соображениям безопасности дымовая труба должна быть как можно короче, но допускается установка с длиной трубы около пяти футов. Имейте в виду, что в самой безотказной системе будет мало горизонтальных участков труб и колен, если таковые будут. Вертикальная дымовая труба обеспечивает наилучшую тягу и позволяет креозоту и саже снова попадать в печь для сжигания. Следует избегать длинных участков дымохода и колен, потому что они неизбежно заполняются сажей, золой и креозотом.

* Уклоны крыши даны в футах подъема на 12 футов пробега. Склон 6/12 поднимается на 6 футов на 12 футов горизонтального бега.

Наперстки

Используйте металлический или глиняный наперсток при пропускании дымохода через негорючие стены. Наперсток должен быть прочно зацементирован в каменном дымоходе и проходить через стенку дымохода к внутренней поверхности или облицовке, но не дальше.Вставьте короткий отрезок дымовой трубы, обжатый с обоих концов, в гильзу и закрепите ее высокотемпературным герметиком. Дымовая труба должна входить как можно дальше в наперсток, но не торчать в дымоход.

Если необходимо провести вентиляцию через горючие внутренние или внешние стены, обратитесь к начальнику пожарной охраны за инструкциями. Дымовая труба не должна проходить через потолок, кладовку или скрытое пространство. В таких ситуациях требуется дымоход «класса А». Как только дымоход соединяется с дымоходом, с этого момента он должен оставаться дымоходом.Дальнейшее использование дымовой трубы не допускается.

Кирпичный или металлический дымоход

Будет ли дымоход иметь металлический или каменный, зависит от ряда факторов. У обоих типов есть достоинства и недостатки.

Металлические дымоходы зачастую дешевле каменных дымоходов и более удобны для установки в существующих домах. (Некоторые страховые компании, однако, не одобряют покрытие домов с металлическим дымоходом; обязательно проконсультируйтесь со своей страховой компанией перед установкой металлического дымохода.) Большинство дымоходов из каменной кладки требует работы опытного каменщика и, как правило, возводятся одновременно с домом.

Кладочные дымоходы требуют отверстия для чистки, которое обеспечивает удобный способ удаления креозота после чистки. Отверстие должно быть более чем на два фута ниже входного отверстия дымовой трубы, должно быть выполнено из каркаса из черного металла и должно иметь дверь, спроектированную так, чтобы оставаться герметичной при использовании печи.

Заглушку дымохода часто добавляют, чтобы не допустить дождя. На кладочных дымоходах чаще всего используется плоская плита из стали или бетона, но доступны и более стильные керамические и металлические заглушки.Также доступны заглушки для проверенных на безопасность и указанных в перечне дымоходов.

Дымоходы из каменной кладки очень прочные, и некоторые домовладельцы считают их более привлекательными, чем сборные дымоходы. Кроме того, массивные внутренние дымоходы из каменной кладки будут дольше накапливать тепло и продолжать отдавать это тепло в комнату еще долго после того, как огонь утихнет.

Кладка дымоходов тоже имеет недостатки. Их строительство дорого, и их сложнее проверять и обслуживать, чем сборные дымоходы.Кладка дымоходов на наружных стенах снижает эффективность отопления. Воздействие низких наружных температур приводит к большей потере тепла и большему накоплению креозотных отложений.

Независимо от того, построили ли вы дымоход из каменной кладки или планируете использовать уже существующий, безопасность должна быть вашим главным соображением. Дымоход из каменной кладки — это очень тяжелая конструкция, которая должна выдерживать многие годы эксплуатации, включая периодические пожары в дымоходе, при которых температура может достигать 2700 ° F.

Правила техники безопасности при подключении дровяной печи к каменному дымоходу:

  • Убедитесь, что в камине достаточно воздуха для горения и достаточная тяга для дымохода такого размера.
  • Проверьте общее состояние существующего дымохода. Ищите рыхлые кирпичи и трещины в растворе, из-за которых креозот может вытекать, или искры, которые могут воспламенить креозот или сухую конструкционную древесину. Поручите квалифицированному каменщику сделать необходимый ремонт или установить облицовку дымохода.
  • Во многих старых домах дымоходы имеют хорошую конструкцию, но не отвечают требованиям «все виды топлива» или «Класс А». Типичным примером является труба изготовлена ​​из четырех-дюймового кирпича без огня глины лайнера.Эти дымоходы можно сделать безопасными, если выстелить их футеровками, внесенными в список безопасности.
  • У каждого дровяного прибора должен быть свой дымоход (камин считается прибором). Если у вас более одного камина, проверьте дымоход, чтобы убедиться, что дымоход существует для каждого прибора.
  • Часто в старых домах существующий дымоход из каменной кладки мог обслуживать более одного прибора в разных комнатах. Очень важно найти и закрыть эти неиспользуемые входные отверстия или бреши или .Неиспользованные бреши часто закрывают тонкой металлической крышкой-пирогом. Они могут быть скрыты панелями или штукатуркой, особенно если дом был реконструирован. Неиспользованные отверстия следует заделать кладкой и огнеупорным глиняным раствором, чтобы прежнее входное отверстие было таким же прочным, как и остальная часть дымохода.

Осмотр и чистка дымохода

Все дымоходы требуют регулярного осмотра на предмет износа и скопления креозота. Даже правильно построенный дымоход со временем может осесть и потребовать ремонта — плохо построенный дымоход опасен с самого начала. Дымоход следует проверять и чистить не реже одного раза в год, а если вы используете дровяную печь ежедневно, то не реже, чем раз в две недели. Также разберите дымоход и осмотрите его.

Креозот никогда не должен попадать на дымоход или дымоход толщиной более четверти дюйма. Осмотрите дымоход как на конце печи, так и наверху дымохода. Помните, что на более прохладных поверхностях будут самые толстые отложения креозота (обычно они находятся в верхней части).

Вы можете попросить профессионального почистить дымоход или почистить его самостоятельно.Если вы делаете это самостоятельно, наденьте защитную маску, очки и перчатки и используйте качественную щетку со стальной щетиной. Вам также необходимо очистить внутреннюю часть печи и дымохода. Если вы подозреваете наличие утечек или трещин в системе печи, вызовите специалиста для проведения проверки на герметичность. При обнаружении утечек немедленно устраните их. Если дымоход проходит через чердак, необходимо ежегодно проверять его на предмет трещин.

Воздух для горения

В зависимости от штата, в котором вы живете, государственные и / или местные строительные нормы и правила могут требовать приточное отверстие для наружного воздуха для обеспечения достаточного количества воздуха для горения.Размер, конструкция и расположение требуемого воздухозаборника зависят от ряда переменных, таких как тип и высота дымохода и размер нагрева печи. Проконсультируйтесь с представителями строительного кодекса. Без подачи наружного воздуха ваша печь будет забирать воздух для горения из комнаты, создавая возможность опасного обратного проникновения вредных газов и дыма в дом. При недостаточном количестве воздуха для горения ваша центральная печь или водонагреватель также могут отводить ядовитые газы, даже если камин или печь работают нормально.

Некоторые дровяные печи втягивают наружный воздух непосредственно в печь, обеспечивая достаточную подачу воздуха для горения и уменьшая нежелательное проникновение. Для нового дома, построенного в соответствии с энергетическими нормами, воздухозаборник абсолютно необходим. Без надлежащей конструкции и рассмотрения входные отверстия для воздуха для горения также могут стать проблематичными. Например, если в суровую погоду воздухозаборник находится с подветренной стороны дома, существует вероятность того, что воздух может быть отсосан через него, что приведет к вытяжке назад.

1 Источник: Канадская ипотечная и жилищная корпорация (CMHC). Руководство по жилому дровяному отоплению, 2008 г. (О вашем доме: дымовые газы в вашем доме, 2006 г .; «О вашем доме: эффективное и удобное дровяное отопление», 2009 г.). Все права защищены. Воспроизведено с согласия CMHC. Любое другое использование и воспроизведение этого материала категорически запрещено.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
