Содержание

разборка, замена щеток, устройство и неисправности ударного механизма

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

  • поломка переключателя режимов работы устройства;
  • изношенные резинки ударника и бойка;
  • выход из строя ударного механизма;
  • выход из строя ствола агрегата по причине износа;
  • поломка зубьев шестеренок;
  • поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

  • аппарат не включается;
  • поломка пусковой кнопки;
  • износ щеток;
  • засорение коллектора;
  • нарушение электрических контактов;
  • перегорание обмотки статора или ротора электрического двигателя.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

  1. Вначале снимите пыльник (1), сделанный из резины.
  2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
  3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.
  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.
  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

  • произошла деформация шариков;
  • износилось ограничительное кольцо;
  • дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

  1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
  2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
  3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
  4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Ремонт перфораторов с выездом — цена в Москве, сколько стоит и где починить перфоратор на YouDo

Ремонт перфораторов — что нужно знать?

Иногда у соседа сверху может сломаться перфоратор. И это хорошо. Особенно перед выходными. Но если перфоратор сломался у вас, или вы заметили перебои в работе, то ничего хорошего в этом нет. Возникает справедливый вопрос, как починить перфоратор, и какова стоимость ремонта.

Начнем с того, что строительный электроинструмент хоть и отличается повышенной прочностью и рассчитан на высокие нагрузки, поломки возможны. Выйти из строя у оборудования с таким количеством движущихся узлов может либо электрическая часть, либо механическая.

Прежде чем что-то ремонтировать, нужно постараться уберечь механизм от поломки. Длительная работа без перерывов, а также значительные нагрузки приводят к тому, что двигатель перегревается и сгорает, не спасет даже защитная система. Чтобы избежать поломок, выбирайте модель, которая рассчитана на нагрузки и предназначена для выполнения планируемых работ, осуществляйте своевременное профилактическое обслуживание, при поломке проведите диагностику. Результат последней дает четкое понимание о сложности и стоимости ремонта перфоратора. И желательно диагностировать неисправный инструмент у специалиста, который сделает все быстро, качественно и с гарантией.

    Немедленно остановите работу перфоратора в следующих случаях:

  • перфоратор работает нестабильно;
  • снижается работоспособность;
  • инструмент издает непривычные звуки;
  • в процессе работы вы почувствовали от перфоратора запах гари.


Эксплуатировать такой перфоратор дальше нельзя. Покупать новый дорого. Оптимальное решение — отремонтировать инструмент. Перед тем как приступать к устранению неисправностей перфоратора самому, надо реально оценить свои возможности, почитать инструкцию и внимательно осмотреть инструмент. Если уверены — попробуйте сами, если сомневаетесь, то лучше обратиться к специалисту. Оборудование достаточно сложно устроено, поэтому требует профессионального подхода.

Чтобы не испытывать все эти трудности и не тратить время и деньги зря, найдите специалиста на YouDo. Анкет много, цену назначаете вы, поэтому мастер найдется обязательно. Он поможет починить перфоратор быстро и качественно.

Ремонт перфоратора Bosch (Бош) в Киеве

Ремонт перфоратора в Киеве


Выполним ремонт перфоратора Bosch любой сложности, качественно и оперативно. Ремонтируем все представленные в Украине модели электроинструментов Бош, как те, что находятся на гарантии, так и по истечению гарантийного срока.


Электроперфоратор — это один из самых часто используемых инструментов при проведении строительно-монтажных работ. Сверление отверстий в бетоне, проделывание строб, долбежные работы всегда актуальные задачи не только на строительных площадках, но и в быту. Работая с твердыми материалами, инструмент подвергается интенсивным нагрузкам, что в итоге приводит к естественному износу и как следствие, выходу из строя узлов и деталей. Так как не существует вечного двигателя, так не существует и не ломающегося инструмента. Не удивительно, что через какое-то время, инструмент отказывается работать. При регулярном использовании перфоратора, замена комплектующих и запчастей, это естественная процедура.


В случае если сломался инструмент Bosch, не пытайтесь выполнить ремонт перфоратора своими руками. Такую работу следует доверить только специалистам наивысшей квалификации. Имея достаточно сложную конструкцию, а любой перфоратор Бош в среднем состоит от 70 до 100 деталей, для его разборки требуются специальные знания и соответствующие инструменты.


Авторизованный сервисный центр по ремонту электроинструмента Bosch имеет все необходимое для устранения неисправности перфоратора Бош любой сложности. Самый ценный инструмент, это огромный опыт наших мастеров, который нигде не купишь. Именно добытые в процессе работы знания, неоднократно применяемые на практике, позволяют сделать безошибочную диагностику, произвести оперативный и качественный ремонт электроперфоратора Bosch.


Следует помнить, если даже инструмент на первый взгляд работает нормально, износ щеток — это звоночек, который говорит о том, что инструменту пора провести профилактические работы. В основном, профилактика перфоратора Bosch включает замену изношенных угольных щеток, смазки, сальников, в некоторых случаях происходит замена подшипников якоря. Можно провести аналогию с автомобилем, замена масла в котором, регулярная процедура, точно так и в перфораторе Бош, смазка теряет свои свойства в результате нагрева, попадания металлических частиц и пыли, что в итоге ускоряет процесс износа в разы. Как правило, нарушение нормальной работы, и связано с износом деталей и трущихся частей.


Характерные неисправности перфоратора Bosch (Бош)


Если электроперфоратор не включается, а это самое распространённое явление, причиной неработоспособности может служить повреждение или обрыв шнура питания инструмента, износ щеток, или необходима замена кнопки перфоратора Bosch. Такие работы выполняться быстро и не требуют значительных финансовых вложений.


Начинает выпадать оснастка, не вращается бур, это первые признаки износа направляющих шлицов ствола (растровой втулки). Это легко определить визуально. В данной ситуации необходима замена ствола перфоратора Bosch, в большинстве моделей процедура требует разборки инструмента и тут без специальных знаний не обойтись.


Ситуация, когда вращение есть, но отсутствует или слабый удар, может говорить о том, что заклинил или износился поршневой механизм.


Отсутствие и удара, и вращения, нехарактерные шумы при работающем двигателе, признаки, сигнализирующие об износе зубьев на валу якоря и ведомой шестерне. В большинстве случаев это происходит после длительной эксплуатации или, когда инструмент подвергался предельной нагрузке. В данной ситуации необходима замена якоря на перфораторе Bosch а также замена шестерней. Цена ремонта перфоратора Бош в таком случае, может быть существенной.


Рекомендации при работе перфоратором Bosch (Бош)


Чтобы увеличить жизнь ствола, рекомендуем регулярно смазывать перфоратор используя для этого специальную смазку для буров и зубил. В первую очередь это уменьшит трение, соответственно нагрев и износ и что немаловажно такая простая процедура положительно влияет на производительность.


Используя перфоратор Bosch в режиме отбойного молотка, делайте перерывы с переключением в режим вращения. Это целесообразно делать с теми моделями, где в редукторе используется консистентная смазка, которая в режиме удара собирается в нижней или верхней части механизма. Таким образом можно избежать преждевременного износа деталей.


Стоимость ремонта перфораторов Bosch (Бош)


Точно так как особенности модели, характеристики и ее функциональные возможности влияют на цену инструмента, точно так и стоимость ремонта определяется сложностью поломки, типом перфоратора и какая цена на запчасти для перфоратора Бош.


Пожалуйста, перезвоните нашим менеджерам для уточнения удобного времени для посещения сервисного центра. После диагностики Вашего оборудования нашими специалистами, можно узнать причину плохой работы или выхода из строя инструмента, а также точную стоимость ремонта электроперфоратора.


Используя наш каталог и перейдя на схемы деталировки, у Вас также есть возможность самостоятельно отыскать требуемые запчасти для перфоратора Bosch GBH 2-24, запчасти для перфоратора Bosch GBH 2-26, запчасти для перфоратора Bosch GBH 4-32, запчасти для перфоратора Bosch GBH 7 DE и комплектующие на другие популярные модели перфораторов. С помощью механизма интерактивной навигации, представленного на нашем сайте, можно безошибочно определить какой якорь, статор, шестерни, кнопка включения, растровая втулка, поршень, смазка, угольные щетки для перфоратора Бош необходимы. Используйте 10-ти значный код детали для получения информации по наличию и цене.

Ремонт Перфоратора — HYUNDAI

Ремонт Перфоратора.

Перфоратор – это мощный профессиональный инструмент. Перфоратор используется при строительных и отделочных работах, во время ремонта и монтажа конструкций.

Экстремальная среда, в которой преимущественно находится перфоратор, является его главным врагом. Как и любой сложный механизм он также состоит из большого числа подвижных частей. Они склонны к трению, перегреву, выходу из строя из-за низкого качества и неправильной эксплуатации. Рассмотрим типичные неисправности перфоратора и советы по ремонту.

Причины поломки перфоратора

Любой перфоратор состоит из электродвигателя, редуктора, патрона и ударного механизма. Эти детали наименее подвержены износу, поэтому основные причины его поломки – внешние, такие как пыль и мелкая стружка.

Для разных режимов работы с разными материалами требуются свои меры защиты. Профилактической мерой при сверлении потолка, например, станет надетая на корпус половинка детского резинового мяча.

Пыль, которая находится в воздухе, попадает на статор и изнашивает его. Кроме того, перфоратор рассчитан на работу в нескольких режимах: вращение, бой, вращение с боем. Механизм их переключения нередко выходит из строя. Еще одним уязвимым местом и потенциальной причиной поломок является патрон, в который вставляют сверла и буры.

Не работает перфоратор

Типичными неисправностями перфоратора являются следующие:

•    не включается кнопка «пуск»,

•    снизилась мощность перфоратора,

•    увеличилась вибрация, усилился шум двигателя,

•    появилось искрение и запах гари,

•    износился боек перфоратора.

Как разобрать перфоратор?

Чтобы определить и устранить неисправность, перфоратор следует разобрать. Последовательность разборки обычно сводится к нескольким действиям:

  • снимите резиновый наконечник, кольцевую пружину, кожух муфты, фиксирующей бур,
  • удалите фиксирующий шарик,
  • поверните переключатель режимов работы в крайнее положение, нажмите на фиксирующую кнопку и демонтируйте ручку переключателя,
  • снимите заднюю накладку на ручку, извлеките щетки двигателя,
  • открутите винты в районе бура и снимите корпус инструмента,
  • открутите винты, фиксирующие статор и снимите ротор электродвигателя.

Что нужно, чтобы разобрать перфоратор?

Для ремонта даже такого сложного устройства как перфоратор, потребуется лишь несколько инструментов и материалов. Например, мультиметр или тестер, набор гаечных ключей и отверток, спирт, ветошь, перочинный нож, изолента и смазка.

Какие детали перфоратора чаще всего выходят из строя?

Большинство деталей, подверженных поломке и выходу из строя в перфораторе, проще сразу заменить на новые. Уязвимыми деталями являются:

  • механизм кнопки включения,
  • подшипники,
  • питающий кабель,
  • щетки,
  • статор,
  • якорь.

Починка перфоратора

Если перфоратор не включается, можно начать проверку с кнопки «Пуск». Для начала, отключим перфоратор от сети. Снимаем защитный кожух, чтобы добраться до контактов выключателя и прозваниваем всю цепь. Попутно проверяем провода на обрыв (чаще всего у вилки и непосредственно на участке примыкания к инструменту). Если контакты кнопки в порядке, скорее всего проблема в двигателе.

Если запаха гари нет, обмотки не повреждены, а ротор свободно вращается, значит, изношены щетки. Щеток всегда две, они выполнены из металлографита. Пружинками они прижимаются к коллектору, а в процессе работы стираются и становятся короче. Их давление на коллектор снижается, ухудшается контакт и двигатель перестает нормально работать.

Извлеките щетки и осмотрите их. Проверьте, как они располагаются в держателе, если слишком перекошены, значит, износились. Иногда на них наносят специальную краску, чтобы было видно, что щетку пора менять. Приобретайте новую щетку подходящую только для данной модели электродвигателя.

Если щетки в порядке, дело плохо – поврежден статор или якорь. Их обмотка может быть повреждена следующим образом: обрыв, межвитковый электрический пробой, пробой «на корпус». На данном этапе ремонт лучше передоверить специалистам.

Падение мощности обычно также в первую очередь связано с износом щеток. Если они в порядке – вышел из строя якорь.

Если перфоратор стал усиленно вибрировать, вырываясь из рук, или шумит громче обычного, дело может быть в редукторе. Возможно, износились подшипники, нарушился баланс деталей, перекосились шестерни или образовался люфт. Потребуется либо самостоятельная замена подшипников, либо балансировка, либо замена шестерен.

Сильное искрение и запах гари свидетельствует о поломке якоря, которое повлечет дорогостоящий ремонт.

Боек толкает бур, вращаясь между поршнем и хвостовиком. Чем сильнее вы вжимаете перфоратор в стену, тем чаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это и выводит из строя боек. Его можно заменить на новый.

Как избежать поломок перфоратора?

Регулярная смазка перфоратора (в соответствии с руководством по эксплуатации) должна стать вашей хорошей привычкой. Если не смазывать бур, то из строя быстро выйдут уплотнительные кольца, потом ударник, а затем и все остальное.

Вставляя бур в зажим также наносите на его хвостовик немного смазки. Самый простой вариант – литол, но лучше использовать рекомендованную производителем смазку.

Если на перфораторе появились потеки масла, то ему требуется серьезное сервисное обслуживание. Кстати, потеки обычно свидетельствуют об износе сальников (уплотнительных колец).

Не давите сильно на перфоратор (это не дрель) и не вдавливайте его в стену, берегите от пыли, влаги и перегрева.

Вернуться на главную сервисного центра.



Ремонт перфораторов в Красноярске

  • Ремонт перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин

Гарантийный ремонт BOSCH



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций

Гарантийный ремонт BALLU, Hammer



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, бензоинструмента, генераторов и электростанций, сварочных аппаратов

Сервисный центр МиМастер предоставляет услуги по ремонту бензо и электроинструмента, моек высокого давления, гидравлического оборудования, компрессоров, заточки пильных дисков и цепей, перемотке двига …

Дополнительно: выездной ремонт перфоратора на дому или в офисе, замена расходных материалов, установка перфоратора (подключение, настройка)



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента, генераторов и электростанций, сварочных аппаратов, компрессоров

Гарантийный ремонт BOSCH, MTD, Cub Cadet, WOLF Garten



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин

Гарантийный ремонт Sparky, AEG, Ryobi, ELECT



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей

Гарантийный ремонт Hammer

1. Ремонт и обслуживание компьютерной и офисной техники (здесь же заправка картриджей, продажа расходных материалов)
2. Ремонт электроинструмента (изначально сервис планировали платный, но в по …

Дополнительно: доставка перфоратора в/из сервисного центра, выездной ремонт перфоратора на дому или в офисе, замена расходных материалов, установка перфоратора (подключение, настройка)



  • Ремонт перфораторов, электроинструмента, дрелей

Гарантийный ремонт Sparky



  • Ремонт перфораторов, электроинструмента, дрелей

Гарантийный ремонт Sparky



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин, бензоинструмента

Диагностика, ремонт электроинструмента, бензоинструмента, садовой техники, теплооборудования. Поставка запчастей практически любых брендов. …

Дополнительно: замена расходных материалов, продажа запасных частей



  • Ремонт инструмента и строительной техники: перфораторов, электроинструмента, дрелей, электролобзиков, шлифмашин



Дополнительные услуги сервисных центров по ремонту перфораторов

Во сколько обойдется ремонт перфоратора?

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций
(авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации перфоратора. Адреса всех сервисных центров на карте г. Красноярск приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.


Ремонт в Перми — Территория инструмента

Прежде чем браться за ремонт перфоратора имеет смысл определить целесообразность такой операции. Дело в том, что часто приходится ремонтировать не оригинальные инструменты, китайские, подделки популярных марок. В этом случае может быть так, что проще купить новый агрегат, чем отремонтировать старый.

Настоящие брендовые перфораторы ломаются не часто, потому что рассчитаны на работу для которой они предназначены. Поломка таких устройств связана, в основном, с неправильным использованием электроинструмента или игнорированием сервисного регулярного обслуживания.

Если случилась неприятность с фирменным инструментом, то имеет смысл обраться в специализированный сервисный центр или мастерскую, чтобы ремонт перфоратора выполнял квалифицированный мастер.

————

Сервисный центр по ремонту перфораторов:
адрес и телефон на странице.

————

Ремонт перфораторов: Metabo, P.I.T., Skil, Sparky.
Ремонт перфораторов: B&D, Bosch, Dewalt, Hitachi, Лепсе, AEG, Rebir, Sturm.
Ремонт перфораторов: Диолд, Интерскол, Калибр, Энергомаш.



Причины поломок перфораторов

Сильное запыление перфоратора. Частицы строительной пыли забились вовнутрь инструмента, что привело к нарушению нормального охлаждения устройства и выходу из строя устройства (полному или частичному).

Износ внутренних частей перфоратора. Каждый инструмент имеет своё назначение и оптимальные параметры нагрузки. Если инструмент подобран не правильно и применяется не по назначению, то это приводит к повышенному или неравномерному износу частей агрегата, что в конечном итоге приведет к необходимости ремонта перфоратора.

Нужно понимать, что вечного инструмента не бывает. Каждое устройство имеет свой срок службы и в конце концов ломается и подлежит списанию.

Чтобы продлить срок службы перфоратора и избежать ремонта. Нужно во первых правильно подобрать инструмент в соответствии характером и интенсивностью работ, во вторых – соблюдать инструкцию по эксплуатации и проводить своевременное профилактическое обслуживание инстремента.

 ремонт бензопил | ремонт шуруповертов | запчасти

Замена щёток при ремонте перфоратора (видео)

разборка, замена щеток, устройство и неисправности ударного механизма

Современный набор ремонтно-строительного оборудования очень тяжело представить без перфоратора. Главной его функцией является перфорирование отверстий в таких стройматериалах, как кирпич, бетон и камень. Данный электроинструмент практически всегда эксплуатируется в тяжелых условиях с сильным запылением и большими нагрузками. Поэтому иногда даже самые качественные модели выходят из строя, не говоря уже о дешевых китайских подделках. Если вдруг у вас сломался перфоратор, не стоит расстраиваться, потому что в большинстве случаев устранить неисправность можно самостоятельно.

Рисунок 1. Схема устройства перфоратора.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Читать также: Монтажно тяговый механизм ручная лебедка мтм

Шестерня поз. 22 на валу поз.01 ствола поз.821 узла ударного блока

Не держит бур механизм фиксации инструмента в стволе перфоратора

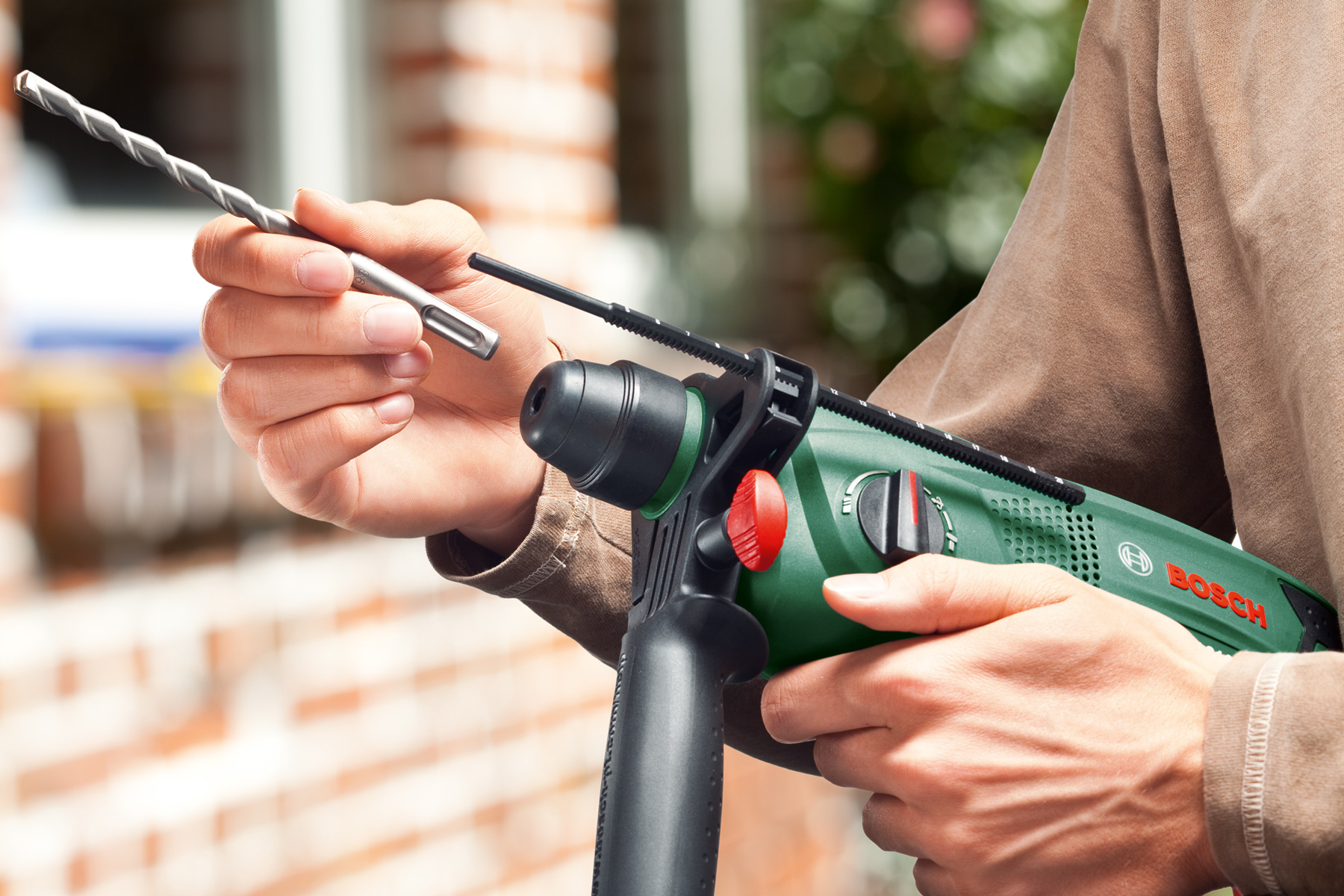

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Хвостовики инструмента патронов перфоратора Bosch 2-26

Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Ротор перфоратора bosch 2-26 со срезанными шлицами

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

  • короткое замыкание в роторе, статоре;
  • разрушения угольных электрощеток;
  • ослабление крепления щеткодержателей;
  • выгорание ламелей на коллекторе ротора;
  • обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые. Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Сгоревший коллектор ротора перфоратора Bosch

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Шнур питания поз.5 на входе в инструмент

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

  • патрона;

  • ударного механизма;
  • редуктора;
  • двигателя;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Общий вид и габариты угольных щеток перфоратора Bosch

Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Видео замены растровой втулки в патроне Бош 2-26 Видео замены якоря в перфораторе Bosch 2-26

Перфоратор представляет собой сложное устройство, состоящее из электрических и механических узлов. Постоянная эксплуатация данного агрегата может привести к возникновению различных поломок и неисправностей, особенно если не выполнять профилактику. Чтобы продлить срок службы инструмента, а также исключить непредвиденные поломки, следует периодически разбирать перфоратор и проводить диагностику. Если же случилось такое, что перфоратор отказывается функционировать, то не стоит спешить приобретать новый агрегат, даже если вашему инструменту уже десяток лет. Его можно сдать в ремонтную мастерскую, но при этом стоимость услуг будет достаточно велика. О том, как отремонтировать перфоратор самостоятельно поведает данная статья.

Как выбирать оборудование

При выборе потенциальный покупатель должен учесть интенсивность использования перфоратора. Если инструмент приобретается для регулярных работ, следует обращать внимание на профессиональные модели, имеющие большую мощность (15 Дж) и прочный корпус.

Нецелесообразно покупать слабый перфоратор – его производительность такая же, как и у обычной дрели. Выполнить полноценный ремонт с таким оборудованием невозможно. Кроме того, маломощные электроинструменты очень быстро выходят из строя.

Скорость вращения шпинделя для перфораторов не так важна, как для дрелей, поэтому обращать внимание на неё вовсе не обязательно. Для работы с большими насадками вполне достаточно 500 об/мин. А вот частота ударов для перфоратора очень важна, так как от неё зависит качество и скорость бурения.

В перфораторе может быть 1, 2 или 3 режима:

  • сверление;
  • ударное сверление;
  • сверление + ударное дробление.

Перфоратор с 1 режимом мало чем отличается от обычной дрели.

Перфоратор по праву является одним из самых важных инструментов монтажника и специалиста по ремонту. Возможность проделывать отверстия в прочных стенах крайне важна. И, что самое важное – кроме перфоратора с этим почти ничего не справиться. В связи с этим неработоспособность данного инструмента может практически полностью парализовать всю работу.

Основные неисправности перфоратора и их внешние признаки

Произвести ремонт перфоратора своими руками не составляет труда, особенно если имеются некоторые знания электротехники. Данный агрегат представляет собой прибор, в котором электрическая энергия превращается в механическую. Это означает, что поломки могут возникнуть как в электрической части, так и в механической. Устройство перфоратора напоминает конструкцию электродрели, только вместо примитивного редуктора из пары шестерней, в нем установлен целый редукторный механизм. Посредством данного механизма происходит превращение крутящего момента от вала электромотора в возвратно-поступательные движения.

Износ или поломка может возникнуть в любом узле перфоратора. Прежде чем приступать к проведению ремонтных действий, важно оценить вид и причину поломки. Это важное условие, с которого и следует начинать ремонтные мероприятия. Определить вид поломки зачастую не составляет труда, но иногда для этого необходимо разобрать корпус устройства.

Перфоратор имеет свои слабые места, в результате чего возникают поломки в большинстве случаев. Иногда поломки возникают по причине самого мастера, если прибор эксплуатируется неправильно, или же в ходе эксплуатации возникают непредвиденные ситуации. Следует выделить основные виды неисправностей в электрической и механической частях перфоратора. К частым видам неисправностей механической части относятся:

  • Отсутствие функции вращения или бурения.
  • Застревание насадки в патроне.
  • Насадка не фиксируется в патроне.
  • Возникновение посторонних шумов при функционировании агрегата.

Читать также: Чем отличается ультрафиолетовая лампа от кварцевой

К неисправностям электрической части относятся:

  • Отсутствие признаков работы мотора.
  • Усиленное искрение щеток.
  • Возникновение запаха гари.
  • Появление дыма при работе инструмента.

Приступая к проведению ремонта перфоратора, следует первоначально очистить его корпус от загрязнений. Это необходимо для того, чтобы исключить попадание пыли и грязи внутрь инструмента.

Электрические неисправности

Перед тем, как разобрать перфоратор, необходимо выяснить, с чем связана причина неисправности.

Ведь если перфоратор отказывается работать, то причина может скрываться в банальном отсутствии напряжения в розетке. Именно так, поиск и устранение неисправностей следует начинать от меньшего к большему. Если инструмент не функционирует, и не подает никаких признаков жизни, то причина на 100% скрывается в электрической части. Рассмотрим основные виды неисправностей электрической части перфоратора, а также выясним особенности их устранения.

  1. Отсутствие сети и повреждение сетевого кабеля. Первоначально нужно убедиться, что в розетке имеется напряжение. Сделать это можно путем подключения любого другого бытового прибора. В ходе выполнения работ перфоратором мог быть случайно перебит сетевой провод. В результате нарушения контакта в проводе, инструмент функционировать не будет. Исправить ситуацию можно путем замены провода или восстановления его целостности. Для определения такой поломки следует воспользоваться тестером в режиме прозвонки.
  2. Неисправность кнопки пуска. Причиной неисправности может быть банальное окисление контактов в кнопке пуска. Для этого нужно снять заднюю крышку инструмента. Если видимых нарушений кнопки не обнаруживается, то проверить ее исправность можно мультиметром. Можно почистить контакты или выполнить замены кнопочного узла.

  3. Стирание щеток. Щеточный узел относится к категории сменных деталей, поэтому при значительном истирании щеток могут наблюдаться искры и запах гари. Длина щетки не должна быть менее 8 мм, поэтому их необходимо заменить. Для замены щеток коллектора необходимо удалить изношенные детали, после чего на их место установить новые. Замена щеток электродвигателя выполняется не часто, так как их конструкция изготавливается из графита. Чем чаще применяется инструмент, тем меньше периодичность замены щеток.
  4. Поломка регулятора оборотов. В таком случае следует выполнить замену всего узла. Но такой вид поломки встречается довольно редко.
  5. Неисправность мотора.Это самое страшное, что может случиться с электроинструментом. Починить сгоревший электродвигатель могут только в специализированных мастерских. Но не стоит делать поспешных выводов о неисправности мотора. Ведь причиной его не функционирования может быть нагар на коллекторе. Окислы и нагар следует удалить, после чего провести тестовый пуск. Если и в этом случае ничего не помогло, тогда нужно прозвонить якорь электродвигателя с помощью тестера. Межвитковое сопротивление должно иметь определенное значение. При обнаружении замыкания или если прибор будет показывать бесконечность, то якорь подлежит замене или ремонту в мастерской. Причина может заключаться и в неисправности статора, который тоже состоит из медных обмоток. Проверяется наличие обрыва или КЗ аналогичным образом при помощи мультиметра.

Обмотку статора можно перемотать в домашних условиях, если имеются представления о ее функционировании. Перемотка статора обойдется в разы дешевле, нежели покупка нового электромотора.

Важно знать! Разбирая электроинструмент, следует помнить, что он должен быть отключен от сети.

Механические поломки

Разборка перфоратора может потребоваться и при возникновении механических поломок. Прежде чем приступать к ремонтным действиям, требуется первоначально убедиться, что поломка кроется именно в механике перфоратора. Рассмотрим основные моменты механических неисправностей перфоратора, а также особенности их устранения:

  1. Неисправность редуктора. Отсутствие диагностических процедур в частых случаях приводит к тому, что из строя выходит любая деталь редукторного механизма. Нужно разобрать инструмент, после чего определить вид неисправности. В завершении ремонтных работ следует выполнить смазку редуктора, очистив его предварительно от прежней.

  2. Неисправность патрона. Если не зажимается насадка, то причину следует искать в патроне. При этом весь инструмент разбирать нет необходимости. Зачастую поломки в патроне возникают по причине засорения внутренности. Ремонт патрона перфоратора может быть выполнен, если все внутренние детали не повреждены.
  3. Неисправен переключатель режимов. Нужно разобрать и выявить, почему же не происходит переключение режимов между сверлением и отбойным молотком.

Это основные механические узлы, которые могут стать причиной неисправности инструмента. Кроме этого, имеются прочие виды механических поломок, в зависимости от причин.

  1. Отсутствие режима ударного молотка. Если бур вместе с патроном вращается, то причиной такой проблемы выступает плавающий подшипник. Для разрешения проблемы потребуется его заменить. Если же причина проблемы кроется не в плавающем подшипнике, то при перегрузке могло произойти раскалывание стального бойка. В такой ситуации требуется выполнить замену бойка. Еще причиной ослабевания ударов может быть износ поршневой группы. В таком случае нужно заменить сломавшуюся деталь.

  2. Не вращается патрон. Если при пуске устройства слышен гул электродвигателя, но при этом отсутствует вращение вала, то причиной может быть заклинивание редуктора. Держать включенным инструмент в таком режиме нельзя, так как сгорит мотор. Нужно разобрать инструмент и выявить причину заклинивания.
  3. Бур не держится в патроне. Нужно произвести ремонт патрона.
  4. Перфоратор не держит патрон. Иногда случается и такое, поэтому важно быть начеку. Если слетела насадка вместе с патроном, то причиной является износ крепления корпуса фиксатора. Исправить ситуацию можно путем установки нового стопорного кольца.

Особенности ремонта бочкового перфоратора

Бочковой перфоратор имеет вид бочки, что обусловлено вертикальным расположением двигателя под прямым углом к ударному механизму.

Ремонт бочкового перфоратора практически аналогичен обычному инструменту. Разница лишь заключается в получении доступа к тем или иным агрегатам.

  1. Чтобы добраться до редуктора и поршня, понадобится снять пластиковую крышку в верхней части инструмента.
  2. Чтобы добраться до электродвигателя, потребуется снять нижний кожух или крышку.
  3. Замена щеток выполняется через специальные отверстия по бокам цилиндра.

Важно знать! Бочковые перфораторы не имеют функции сверления, так как они предназначаются исключительно для проведения сложных и тяжелых работ. Это в некотором роде облегает выполнение ремонтных работ, в частности, редуктора.

Несколько полезных советов

Чтобы избежать частых поломок инструмента, следует каждые 20-30 минут работы, сменять перерывами по 10 минут. Ведь перегревание двигателя является одной из частых причин поломок в электрической части.

Читать также: Потребление электроэнергии теплый пол

В ходе проведения работ следует контролировать надежность фиксации насадок. При бурении больших отверстий, следует работу начинать с маленьких диаметров, чтобы облегчить нагрузку на инструмент. Сквозные отверстия лучше бурить постепенно, прибегая к применению коротких насадок, постепенно сменяя их длинными.

В завершении стоит отметить, что избежать поломок инструмента не удастся, даже если выполнять регулярную диагностику. Но в таком случае, вы точно сможете быть уверенными в том, что ваш инструмент вас не подведет.

Как отремонтировать перфоратор, если он не стал работать. Выясняем предпосылки поломок инструмента

Строительная сфера раз в день развивается и дополняется новыми инструментами. Уже по ходу пары лет в топе электроинструментов оказываться перфоратор. На самом деле, это рядовая дрель, которая вооружена ударным эффектом. Раз в день кто 2-ой работник сталкивается с дефектами.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Недостатки и неисправности перфоратора

Чтоб разобраться с недостатками и дефектами электроинструментов данного типа, наша слаженная команда разглядела несколько фаворитных брендов и обусловила предпосылки более всераспространенных поломок:

  • Завышенный износ рабочего элемента;
  • Возникновение трещинок на ручке и корпусе;
  • У аккумуляторных моделей батареи недолговечны;
  • Нередкие перегибы провода у электронных моделей;
  • Проблемы ударного механизма и его взаимодействия с обыденным;
  • Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Порядок ремонта

Для того чтобы произвести ремонт оборудования требуется его разборка. Для этого необходимо следующее оборудование: ключи, отвертки, тиски и съемники для подшипников. При смазке механических частей понадобится ветошь и растворитель.

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Чтобы разобрать прибор необходимо вначале снять патрон. После этого раскрывается корпус. По необходимости можно открыть только часть с двигателем или отсек с редуктором. Для ремонта неисправных деталей перфоратора следует вначале изучить фото проведения подобных работ.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Перфоратор не работает

  • Куцее замыкание, которое привело к сгоранию ротора либо статора;
  • Полный износ угольных электрощеток;
  • Держатели щеток ослабели не держат их;
  • Выгорели ламели на коллекторе;
  • Оборвалась обмотка на роторе иначе говоря статоре;
  • Поломка аккума;
  • Перегнут шнур подключения к сети.

Обмотку производят своими силами. Если вы беретесь подменять щетки, покупайте сходу две, что вы выберете, испорчена одна либо обе. При появлении недлинного замыкания поменяйте спаленные детали на исправные. Если трудности заключаются в проводе либо аккуме – купите новые и смонтируйте их к району старенькых.

Устранение других поломок

Застрял бур

Перестал работать

Либо же налицо неисправность кнопок переключения, тогда стоит проверить целостность проводов.

Сверло не держится

Срабатывает трещетка

Починить муфту своими руками без профессиональной подготовки практически невозможно, а ремонт в сервисе дорогой. Поэтому выгоднее купить новый качественный перфоратор.

Вылетает пика

Источник: stroy-podskazka.ru

Пропеллерные перфораторные лоскуты из цепи перфораторов дорсальной пальцевой артерии для пластики дефектов мягких тканей пальца | BMC Surgery

  • 1.

    Beasley RW. Местные лоскуты для хирургии кисти. Ортоп Клин Норт Ам. 1970; 1: 219–25.

    КАС
    пабмед

    Google Scholar

  • 2.

    Regmi S, Gu JX, Zhang NC, et al. Систематический обзор результатов и осложнений первичной реконструкции кончика пальца с использованием гомодигитальных островковых лоскутов с обратным потоком.Эстет Пласт Сур. 2016;40:277–83.

    Артикул

    Google Scholar

  • 3.

    Chen C, Tang P, Zhang X. Дорсальный однопальцевый островковый лоскут на основе дорсальной ветви пальцевой артерии: обзор 166 случаев. Plast Reconstr Surg. 2014;133:519e–29e.

    КАС
    Статья

    Google Scholar

  • 4.

    Атасой Э., Иоакимидис Э., Касдан М.Л. и др. Реконструкция кончика ампутированного пальца треугольным ладонным лоскутом.Новая хирургическая процедура. J Bone Joint Surg Am. 1970; 52: 921–6.

    КАС
    Статья

    Google Scholar

  • 5.

    Деллон А.Л. Проксимальный вставочный тенаровый лоскут для реконструкции кончика пальца. Plast Reconstr Surg. 1983; 72: 698–704.

    КАС
    Статья

    Google Scholar

  • 6.

    Хан С.К., Ли Б.И., Ким В.К. Островковый лоскут реверсивной пальцевой артерии: обновление. Plast Reconstr Surg.2004; 113:1753–5.

    Артикул

    Google Scholar

  • 7.

    Kostopoulos E, Agiannidis C, Konofaos P, et al. Цифровой перфораторный лоскут с предсказуемым рисунком: альтернативная концепция цифровой реконструкции. Рука (НЮ). 2016;11:88–96.

    Артикул

    Google Scholar

  • 8.

    Yoshimatsu H, Iida T, Hayashi A, et al. Свободный латеральный пальцевый лоскут для реконструкции пальцев.Энн Пласт Сург. 2017; 79: 477–81.

    КАС
    Статья

    Google Scholar

  • 9.

    Балан младший. Свободный лоскут пульпы пальца стопы для реконструкции пульпы пальца и дефекта ладонной кости. Индийский J Plast Surg. 2016;49:178–84.

    Артикул

    Google Scholar

  • 10.

    Iwuagwu FC, Orkar SK, Siddiqui A. Реконструкция дефектов ладонной кожи и мягких тканей пальцев, включая пульпу: опыт использования свободного лоскута SUPBRA.J Plast Reconstr Aestet Surg. 2015;68:26–34.

    Артикул

    Google Scholar

  • 11.

    Косима И., Урушибара К., Фукуда Н. и др. Пальцевые лоскуты перфораторов артерий для реконструкции кончиков пальцев. Plast Reconstr Surg. 2006; 118:1579–84.

    КАС
    Статья

    Google Scholar

  • 12.

    Басат С.О., Угурлу А.М., Айдын А. и др. Лоскуты пальцевого перфоратора артерии: простой и надежный выбор для реконструкции ампутации кончика пальца.Acta Orthop Traumatol Turc. 2013;47:250–4.

    Артикул

    Google Scholar

  • 13.

    Озджанлы Х., Бектас Г., Джавит А. и др. Реконструкция дефектов кончика пальца перфорантным лоскутом пальцевой артерии. Acta Orthop Traumatol Turc. 2015;49:18–22.

    ПабМед

    Google Scholar

  • 14.

    Zhou X, Rui Y, Xu Y, et al. Наложение V-Y лоскута продвижения на ножке с дорсальной кожной ветвью пальцевой артерии для дефекта кожи на том же тыльном пальце.Чжунго Сю Фу Чонг Цзянь Вай Кэ За Чжи. 2011;25:104–6.

    ПабМед

    Google Scholar

  • 15.

    Йилдирим С., Авчи Г., Акан М. и др. Осложнения обратного гомодигитального островкового лоскута при реконструкции кончика пальца. Энн Пласт Сург. 2002; 48: 586–92.

    Артикул

    Google Scholar

  • 16.

    Braga-Silva J. Анатомические основы кожного покрова тыльной стороны пальцев. Tech Hand Up Extrem Surg.2005; 9: 134–41.

    Артикул

    Google Scholar

  • 17.

    Kostopoulos E, Casoli V, Verolino P, et al. Артериальное кровоснабжение разгибательного аппарата длинных пальцев. Plast Reconstr Surg. 2006;117:2310–8 обсуждение 2319.

    CAS
    Статья

    Google Scholar

  • 18.

    Огата Ф., Фукуда Н., Охкочи М. и др. Лоскуты пальцевого перфоратора артерии (DAP) для реконструкции кончиков пальцев.J Reconstr Microsurg. 2006;22(04):A079.

  • 19.

    Kawakatsu M, Ishikawa K. Дорсальный пальцевый перфораторный лоскут для реконструкции дистальных дефектов тыльной поверхности пальцев. J Plastic Reconstruct Aesth Surg Jpras. 2010;63:e46.

    Артикул

    Google Scholar

  • 20.

    Suzuki S, Koshima I. Лоскут перфоратора пальцевой артерии для реконструкции кончика пальца после резекции меланомы in situ. Ручной сург. 2011;16:1100577.

    Артикул

    Google Scholar

  • 21.

    Usami S, Inami K, Hirase Y. Покрытие дорсальной поверхности пальца на основе концепции перфорантного лоскута свободного стиля на ножке. J Plast Reconstr Aestet Surg. 2018;71:863–9.

    Артикул

    Google Scholar

  • 22.

    Chen C, Tang P, Zhang L. Реконструкция обширного дефекта мягких тканей на одном пальце с использованием модифицированного межпальцевого лоскута. J Plast Reconstr Aestet Surg. 2015;68:990–4.

    Артикул

    Google Scholar

  • 23.

    Вонг С-Х, Цуй Ф, Тан Б-К и др. Нелинейное моделирование методом конечных элементов для выяснения факторов, определяющих проходимость перфораторов в закрылках пропеллера. Энн Пласт Сург. 2007; 59: 672–8.

    КАС
    Статья

    Google Scholar

  • 24.

    Endo T, Kojima T, Hirase Y. Сосудистая анатомия тыльной поверхности пальца и новая идея закрытия дефекта пульпы пальца для восстановления чувствительности. J Hand Surg Am. 1992; 17: 927–32.

    КАС
    Статья

    Google Scholar

  • 25.

    Strauch B, de Moura W. Артериальная система пальцев. J Hand Surg Am. 1990; 15: 148–54.

    КАС
    Статья

    Google Scholar

  • 26.

    Braga-Silva J, Kuyven CR, Fallopa F, et al. Анатомическое исследование дорсальных кожных ветвей пальцевых артерий. J Hand Surg Br. 2002; 27: 577–9.

    КАС
    Статья

    Google Scholar

  • 27.

    Шинтани К., Такамацу К., Уэмура Т. и др.Планирование перфорации пальцевых артерий с использованием цветной допплерографии: предварительный отчет. J Plast Reconstr Aestet Surg. 2016; 69: 634–9.

    Артикул

    Google Scholar

  • 28.

    Masquelet AC, Romana MC, Wolf G. Кожные островковые лоскуты, снабжаемые сосудистой осью чувствительных поверхностных нервов: анатомическое исследование и клинический опыт на ноге. Plast Reconstr Surg. 1992; 89: 1115–21.

    КАС
    Статья

    Google Scholar

  • 29.

    Chong C-W, Lin C-H, Lin Y-T и др. Уточнение поперечно-пальцевого лоскута: соображения по установке лоскута, эстетика и болезненность донорского участка. J Plast Reconstr Aestet Surg. 2018; 71: 566–72.

    Артикул

    Google Scholar

  • 30.

    Айдын Х.У., Саввиду С., Озюрекоглу Т. Сравнение однопальцевого дорсолатерального лоскута и перекрестно-пальцевого лоскута для реконструкции дефектов пульпы. J Hand Surg Am. 2019;44(7):616.e1–616.e7.

    Артикул

    Google Scholar

  • 31.

    Ю. Д., Чжан Ю. З., Би В. Д., Ву Т. Восстановление функциональной сенсорной функции брюшного кожного лоскута произвольной формы при восстановлении дефектов кожи кончиков пальцев. Эксперт Тер Мед. 2013;5:830–4.

    Артикул

    Google Scholar

  • 32.

    Kayalar M, Bal E, Toros T, et al. Результаты применения островковых лоскутов с обратным потоком при реконструкции пульпы. Acta Orthop Traumatol Turc. 2011;45:304–11.

    Артикул

    Google Scholar

  • 33.

    Мицунага Н., Михара М., Косима И. и др. Лоскуты перфоратора пальцевой артерии (DAP): модификации для реконструкции кончика пальца и культи пальца. J Plast Reconstr Aestet Surg. 2010;63:1312–7.

    Артикул

    Google Scholar

  • Перфораторные лоскуты локтевой ямки для пластики дефектов мягких тканей переднего отдела локтевого сустава: анатомическое исследование и клиническое применение

  • 1.

    Prantl L, Schreml S, Schwarze H, Eisenmann-Klein M, Nerlich M, Angele P, Jung M , Füchtmeier B (2008) Безопасная и простая техника с использованием дистального перевернутого лоскута плеча на ножке для закрытия больших дефектов локтевого сустава.J Plast Reconstr Aestet Surg 61:546–551

    CAS
    Статья

    Google Scholar

  • 2.

    Ono S, Chung KC, Hayashi H, Ogawa R, Takami Y, Hyakusoku H (2011) Применение многодетекторной компьютерной томографии при планировании закрылков винта. Plast Reconstr Surg 127:703–711

    CAS
    Статья

    Google Scholar

  • 3.

    Nakao J, Umezawa H, Ogawa R, Mateev MA (2018) Реконструкция дефектов кожи и мягких тканей локтевого сустава с использованием перфораторно-педикулярных пропеллерных лоскутов.Микрохирургия 38:473–478

    Статья

    Google Scholar

  • 4.

    Ono S, Sebastin SJ, Yazaki N, Hyakusoku H, Chung KC (2011)Клиническое применение пропеллерных лоскутов на основе перфораторов при реконструкции мягких тканей верхней конечности. J Hand Surg 36:853–863

    Статья

    Google Scholar

  • 5.

    Saint-Cyr M, Mujadzic M, Wong C, Hatef D, Lajoie AS, Rohrich RJ (2010) Перфораторный лоскут на ножке лучевой артерии: сосудистый анализ и клинические последствия.Plast Reconstr Surg 125:1469–1478

    CAS
    Статья

    Google Scholar

  • 6.

    Yang D, Yang JF (2011) Перфораторный лоскут на ножке лучевой артерии: сосудистый анализ и клинические последствия. Plast Reconstr Surg 127:1392–1393

    CAS
    Статья

    Google Scholar

  • 7.

    Lamberty BG, Cormack GC (1982) Ангиотомы предплечья. Br J Plast Surg 35:420–429

    CAS
    Статья

    Google Scholar

  • 8.

    Lamberty BG, Cormack GC (1983) Переднелоктевой кожно-фасциальный лоскут. Br J Plast Surg 36: 428–433

    CAS
    Статья

    Google Scholar

  • 9.

    Duteille F, Rocchi L, Dautel G, Merle M (2001) Локтевой лоскут: преимущества при закрытии локтя. Анатомическое исследование и опыт пяти клинических случаев. Анн Чир Пласт Эстет 46:18–22

    CAS
    Статья

    Google Scholar

  • 10.

    Van Landuyt K, De Cordier BC, Monstrey SJ, Blondeel PN, Tonnard P, Verpaele A, Matton G (1998) Кожно-фасциальный островковый лоскут перед локтевым суставом для покрытия локтя. Ann Plast Surg 41:252–257

    Статья

    Google Scholar

  • 11.

    el-Khatib HA (1997) Островной кожно-фасциальный лоскут на основе проксимальных перфораторов лучевой артерии для шлифовки обожженной локтевой ямки. Plast Reconstr Surg 100:919–925

    CAS
    Статья

    Google Scholar

  • 12.

    Magden OIO, Arman C, Atabey A (1997) Анатомическое исследование нижней локтевой артерии. Eur J Plast Surg 20:24–26

    Статья

    Google Scholar

  • 13.

    Camuzard O, Foissac R, Clerico C, Fernandez J, Balaguer T, Ihrai T, de Peretti F, Baqué P, Boileau P, Georgiou C, Bronsard N (2016) Перфораторный лоскут нижней локтевой артерии для мягкого Тканевое покрытие локтя: анатомическое исследование и клиническое применение. J Bone Joint Surg Am 98:457–465

    Статья

    Google Scholar

  • 14.

    Стеванович М., Шарп Ф., Итамура Дж.М. (2000) Лечение проблем с мягкими тканями локтевого сустава. Clin Orthop Relat Res 370:127–137

    Статья

    Google Scholar

  • 15.

    Zang M, Yu S, Xu L, Zhao Z, Ding Q, Guo L, Liu Y (2015) Пропеллерный лоскут медиальной руки на основе перфоратора вольным стилем для реконструкции медиального локтя. Микрохирургия 35:411–414

    Статья

    Google Scholar

  • 16.

    Yang GF, Chen PJ (1981) Gao YZ Трансплантация свободного кожного лоскута предплечья. Чин Мед J 61: 139–141

    Google Scholar

  • 17.

    Leversedge FJ, Casey PJ, Payne SH, Seiler GJ III (2001) Сосудистая анатомия ротационного мышечно-кожного лоскута плечелучевой мышцы. J Hand Surg 26A:711–721

    Артикул

    Google Scholar

  • 18.

    Yang GF, Chen PJ, Gao YZ, Liu XY, Li J, Jiang SX, He SP (1997) Трансплантация свободного кожного лоскута предплечья: отчет о 56 случаях. Br J Plast Surg 50:162–165

    CAS
    Статья

    Google Scholar

  • 19.

    Джорджеску А.В., Матей И.Р. (2019) Пропеллерные перфораторные лоскуты в реконструкции предплечья и кисти. Eur J Orthop Surg Traumatol 29:357–366

    Статья

    Google Scholar

  • 20.

    Блондель П.Н., Ван Ландуит К.Х., Монстрей С.Дж., Хамди М., Маттон Г.Э., Аллен Р.Дж., Дюпен С., Феллер А.М., Кошима И., Костакоглу Н., Вей Ф.К. (2003) «Гентский» консенсус по перфораторному лоскуту терминология: предварительные определения.Plast Reconstr Surg 112:1378–1383

    Артикул

    Google Scholar

  • Сравнительное исследование 20 перфораторных и 11 ротационных лоскутных операций

    исследовательская статья

    Открытый доступ

    Перфораторный лоскут

    — лучший вариант при пролежнях крестца

    Ремонт из-за меньшего количества осложнений: сравнительное исследование

    из 20 перфораторных и 11 ротационных лоскутных операций

    Масаки Фудзиока *

    Отделение пластической и реконструктивной хирургии, Медицинский центр Национальной больничной организации Нагасаки, Япония

    * Автор, ответственный за переписку:

    Масаки Фудзиока, отделение пластической и реконструктивной хирургии, Национальная больничная организация Медицинский центр Нагасаки,

    Япония, тел. : +81 0957-52-3121; Факс: +81 0957-54-0292; Электронное письмо:

    @

    Получено: 30 марта 2015 г.; Принято: 30 июня 2015 г.; Опубликовано: 31 июня 2015 г.

    Образец цитирования: Fujioka M (2015) Перфораторный лоскут является лучшим вариантом для лечения пролежней крестцового отдела из-за меньшего количества осложнений:

    Сравнительное исследование 20 перфораторных и 11 ротационных лоскутных операций.SOJ Хирургия 2(1): 1-7. DOI: http://dx.doi.org/10.15226/2376-4570/2/1/00115

    Обширные пролежни крестца часто требуют использования лоскутов.

    для шлифовки, включая лоскуты ягодичных мышц и кожно-фасциальные

    перфоратор или ротационные лоскуты. Однако знания о наиболее

    эффективные и подходящие методы остаются ограниченными. ретроспектива

    когортное исследование проведено у 31 пациента (16 мужчин, 15 женщин)

    при пролежнях IV стадии крестца для оценки продолжительности ранения

    заживление и послеоперационные осложнения после двух типов

    хирургическая процедура закрытия, перфорант и ротация фасциокожно

    закрылки. Проведено 20 перфораторных операций и 11 ротационных лоскутов.

    была оценена больница общего профиля с 2011 по 2014 год. Там

    не было никаких существенных различий в демографических характеристиках пациентов между

    две группы. Среднее время заживления у пациентов с перфоратором

    лоскута было 17 дней (диапазон 10–58 дней) и 34 дня (диапазон 11–80 дней).

    дней) у больных с ротационным лоскутом (P

    Ключевые слова: Пролежни; Перфораторный лоскут; Ротационный лоскут; Послеоперационный

    осложнения; Пролежни крестца

    Введение

    Пролежни классифицируются как стадия IV (согласно Национальной

    Рекомендации Консультативной группы по стадированию пролежней) [1]

    долгое время для заживления и может вызвать серьезные инфекции, такие как

    остеомиелит и сепсис [2-5].Таким образом, они обычно требуют

    хирургическая коррекция с использованием мышечного или кожно-фасциального лоскута (по

    к Международным рекомендациям). Лечение пролежней: быстрое

    Справочное руководство) Ягодично-кожно-фасциальные лоскуты обычно

    предпочтительнее, потому что они способствуют сохранению ягодичных

    целостность мышц и мышечная функция [6]. Их также ожидают

    обеспечить лучшие долгосрочные результаты после хирургического

    реконструкция пролежней, чем мышечно-кожный или мышечный лоскут [7]. Традиционно ягодично-кожно-фасциальный

    Для реконструкции был выбран метод ротационного лоскута.

    пролежни крестца.

    В последние годы развитие хирургии перфорантного лоскута

    увеличил количество потенциальных сайтов-доноров, потому что это

    тип лоскута может быть снабжен любым кожным перфоратором и

    заболеваемость донорской области может быть снижена. Применение ягодичного перфоратора

    лоскут из ягодичных сосудов также расправляется для шлифовки

    пролежни крестца. Теперь мы можем использовать как перфоратор, так и

    поворотные заслонки; тем не менее, литература скудна относительно того, что

    лучшая процедура.

    Как частое осложнение серома описывается как серозная

    скопление жидкости под кожным лоскутом или в мертвом пространстве после

    хирургическая обработка и/или рассечение лоскута и заметное скопление

    экссудата [8].Длительное дренирование вызывает затруднения, поскольку оно может

    вызвать расхождение швов раны, привести к свищам и увеличить риск

    инфекции, что может значительно продлить заживление ран [9].

    Целью этого ретроспективного исследования было изучение

    различия в продолжительности заживления ран и возникновении

    послеоперационных осложнений между перфорантом и ротацией

    лоскуты, чтобы помочь определить, какая процедура может быть лучшей для

    появление пролежней в области крестца.

    Методы

    План исследования и участники

    Ретроспективное исследование:
    Больницы: Тридцать один пациент с сакральным давлением IV стадии

    язвы подверглись хирургической шлифовке раны лоскутами в

    Медицинский центр Национальной организации Нагасаки с 2012 г.

    до 2014 года.Был проведен ретроспективный обзор их записей.

    проведенный.

    Этические соображения: Процедуры соответствовали

    с Советом по этическим стандартам и внутреннему обзору нашего

    институциональный комитет (Национальная больничная организация Нагасаки

    Медицинский центр) по экспериментам на людях в 2015 году (регистрация

    номер 27020). Все пациенты подписали информированное согласие на это

    учиться.

    Участники: Мы лечили все пролежни IV стадии до

    они исцелили и исследовали их ретроспективно.Мы включили

    всех пациентов в последовательной выборке.

    Больные первичным заболеванием разнообразны. Мы включили всех пациентов

    и ни одно заболевание не было исключено в этом исследовании. Среди этих

    пациентов, 20 пролежней были реконструированы с помощью перфоратора

    лоскуты (группа перфорантных лоскутов, 9 мужчин, 11 женщин), и 11 были

    реконструированы с использованием ротационных лоскутов (группа ротационных лоскутов, 7 человек, 4

    женщины). Первичное заболевание в группе перфораторного лоскута было пожилым 7,

    травма спинного мозга 6, инфаркт головного мозга 4, кровоизлияние в мозг

    3.Все пациенты с травмой спинного мозга были отнесены к степени А.

    (полная неврологическая травма) категории в классификации Франкеля

    система оценок и те, кто находился в группе ротационных лоскутов, были пожилыми людьми 3,

    травма спинного мозга 3, инфаркт головного мозга 3, кровоизлияние в мозг 1

    (таблицы 1,2). Поскольку хирургия перфорантного лоскута была недавно разработана

    метод, ранние 11 пациентов перенесли обычный ротационный лоскут

    шлифовка, а поздним 20 пациентам сделали шлифовку перфорантного лоскута.

    в период исследования.

    Хирургическая процедура: Та же хирургическая бригада

    все операции.Пациентам была проведена хирургическая обработка и

    Подготовка раневого ложа перед лоскутной операцией. Хирургический

    процедуры являются стандартными методами и включают тщательное

    очистка и санация всех некротических и инфекционных тканей

    и удаление крестцового костного выступа. как кожно-фасциальный

    лоскуты упираются в глубокую фасцию, подкожную клетчатку и кожу

    для его кровоснабжения, таким образом, ягодично-кожно-фасциальное вращение

    лоскут может быть сконструирован произвольно [10,11]. В этом исследовании ягодичная

    заслонка вращения была спроектирована в первых четвертях, чтобы быть достаточно большой, чтобы

    закройте дефект крестца, раскачиваясь по широкой дуге. Оба перфоратора

    и ротационные лоскуты приподняты над слоем ягодичных мышц

    [12-15]. В послеоперационном периоде установлен дренаж с отрицательным давлением.

    под лоскуты для дренирования до уменьшения экссудата до

    Сбор и анализ данных: Данные о массе тела больного,

    размер раны, лабораторные данные, включая сывороточный альбумин (Alb) и

    Гемоглобин (Hb), интраоперационное кровотечение и продолжительность

    операция и анестезия у тех, кто перенес крестцовый

    шлифовка пролежней перфораторными или ротационными лоскутами.

    извлечены из карт пациентов (таблица 1).Масса тела больных,

    размер раны, а также лабораторные данные изучались как предоперационные

    проверить за несколько дней до операции. Количество экссудата, рана

    отрыв, некроз лоскута и развитие инфекции.

    также извлечено. Заживление раны определяли, когда все швы

    были удалены без раневых осложнений, таких как серома,

    свищи, инфекция, некроз лоскута или расхождение швов раны [16,17].

    Если эти осложнения были отмечены, их лечили с помощью

    дренирование, повторная операция или введение антибиотиков. В

    таких случаях, как только проблемы были решены и не более

    требовалось лечение, рана была зафиксирована как зажившая.

    Результаты

    Демографические данные и состояние здоровья пациентов

    Тридцать один пациент с пролежнями IV стадии крестца был обследован.

    Было установлено, что хирургическая шлифовка раны производилась лоскутами.

    Из них 20 пролежней были ушиты перфораторными лоскутами.

    (группа перфораторных лоскутов) и 11 были прикрыты ротационными лоскутами.

    (группа поворотных заслонок).Данные не выявили существенных различий

    между группами по массе тела, размеру раны, Alb, Hb,

    интраоперационное кровотечение или продолжительность процедуры хирургического лоскута

    ( P > 0,05 , знаковый ранговый критерий Уилкоксона, таблица 1). Пациенты’

    размер раны, интервал между хирургической шлифовкой и ранами

    заживление, а также общие и послеоперационные раневые осложнения в

    Таблица 1: Масса тела, размер раны, лабораторные данные, кровотечение, продолжительность операции и анестезии у пациентов, перенесших крестцовое давление

    Ресурфейсинг язвы перфораторными / ротационными лоскутами.

    Измерения

    Медиана (диапазон)

    Р-значение

    Возраст (лет)

    Клапан перфоратора

    60 (18-90)

    0,75

    Группа поворотных заслонок

    58 (37-87)

    Масса тела (кг)

    Клапан перфоратора

    61 (33-80)

    0.31

    Группа поворотных заслонок

    57 (20 -79)

    Размер раны (см 2 )

    Клапан перфоратора

    49 (6 — 140)

    0,15

    Группа поворотных заслонок

    42 (9 — 80)

    Alb (г/дл)

    Клапан перфоратора

    2. 7 (1,8 — 4,2)

    0,08

    Группа поворотных заслонок

    3,3 (2,9–4,2)

    Hb (г/дл)

    Клапан перфоратора

    9,8 (6,3 — 14,0)

    0,08

    Группа поворотных заслонок

    12,2 (7,6–17,6)

    Интраоперационное кровотечение (мл)

    Клапан перфоратора

    50 (20-345)

    0.92

    Группа поворотных заслонок

    72 (20 — 220)

    Время работы (минуты)

    Клапан перфоратора

    111 (30 — 145)

    0,64

    Группа поворотных заслонок

    120 (49 — 166)

    Время анестезии (минуты)

    Клапан перфоратора

    211(106 — 300)

    0. 34

    Группа поворотных заслонок

    235 (75 — 331)

    Таблица 2: Случаи реконструкции пролежней крестца с использованием перфораторных лоскутов.

    Первичное заболевание

    Продолжительность лечения (дней)

    Осложнение

    Серома

    Раневая инфекция

    Частичный некроз

    Разделение ран

    Дополнительная обработка

    Рецидив

    1

    пожилые люди

    58

    Свободный кожный трансплантат

    2

    пожилые люди

    15

    3

    Травма спинного мозга/паралич нижних конечностей

    17

    4

    Церебральный инфаркт/ гемиплегия

    10

    5

    Травма спинного мозга/паралич нижних конечностей

    17

    DM

    6

    инфаркт головного мозга/ гемиплегия

    10

    7

    пожилые люди

    10

    8

    пожилые люди

    30

    РА

    Склеротерапия

    9

    Травма спинного мозга/паралич нижних конечностей

    17

    10

    инфаркт головного мозга/ гемиплегия

    14

    11

    инфаркт головного мозга/ гемиплегия

    20

    12

    пожилые люди

    35

    повторный шов

    13

    пожилые люди

    14

    14

    кровоизлияние в мозг/гемиплегия

    50

    DM

    Свободный кожный трансплантат

    15

    кровоизлияние в мозг/гемиплегия

    14

    16

    Травма спинного мозга/паралич нижних конечностей

    16

    17

    пожилые люди

    44

    DM

    Склеротерапия

    18

    кровоизлияние в мозг/гемиплегия

    10

    19

    Травма спинного мозга/паралич нижних конечностей

    21

    20

    Травма спинного мозга/паралич нижних конечностей

    10

    Примечание: DM (сахарный диабет), RA (ревматоидный артрит)

    Группы перфораторов

    и ротационных лоскутов показаны в таблицах 2 и

    3. Послеоперационное наблюдение проводилось до полного выздоровления пациентов.

    мобилизация была достигнута. Средний период наблюдения составил

    12 (диапазон 4–30) месяцев; был один эпизод рецидива

    Через 6 мес после операции в группе ротационных лоскутов. Все 31 сакральное

    пролежни зажили в течение 80 дней после операции.

    Осложнения

    Послеоперационные раневые осложнения перфорантного лоскута

    группа включала серому (3), послеоперационную раневую инфекцию (1) и

    частичный некроз лоскута (2). Двум пациентам потребовалась дополнительная бесплатная

    кожный трансплантат для лечения оставшейся раны из-за инфекции,

    еще двум пациентам была проведена дополнительная склеротерапия по поводу

    лечение серомы, а еще одному пациенту выполнено повторное наложение швов.Осложнения в группе ротационных лоскутов включали серомы.

    (9), инфекция послеоперационной раны (1), частичный некроз лоскута (1),

    и расхождение (3). Одному пациенту потребовалась дополнительная пересадка перфораторного лоскута для лечения оставшейся раны из-за

    расхождение швов, а еще одному пациенту была проведена склеротерапия для

    лечить серому. Пациенты, перенесшие операцию ротационного лоскута

    были значительно более склонны к развитию послеоперационной серомы

    чем у тех, кто перенес операцию перфорантного лоскута (P

    Исцеление

    Среднее время заживления составило 17 (диапазон 10–58) дней в

    группа перфораторных лоскутов и 34 (диапазон 11–80) дней в ротации

    лоскутная группа.Время заживления в группе перфорантного лоскута составило

    значительно короче, чем в группе ротационных лоскутов (P = 0,04,

    Знаковый ранговый критерий Уилкоксона) (рис. 3).

    Таблица 3: Случаи реконструкции пролежней крестца с использованием ротационных лоскутов.

    Первичное заболевание

    Продолжительность лечения (дни)

    Осложнение

    Серома

    Раневая инфекция

    Частичный некроз

    Разделение ран

    Дополнительная обработка

    Рецидив

    1

    пожилые люди

    14

    Злокачественная лимфома

    2

    пожилые люди

    20

    РА

    3

    Травма спинного мозга/паралич нижних конечностей

    35

    РА, ДМ

    4

    инфаркт головного мозга/ гемиплегия

    34

    5

    Травма спинного мозга/паралич нижних конечностей

    80

    6

    инфаркт головного мозга/ гемиплегия

    23

    7

    пожилые люди

    49

    Заслонка перфолатора

    8

    Травма спинного мозга/паралич нижних конечностей

    55

    Склеротерапия

    9

    кровоизлияние в мозг/гемиплегия

    70

    DM

    10

    Травма спинного мозга/паралич нижних конечностей

    11

    11

    инфаркт головного мозга/ гемиплегия

    12



    Продолжительность лечения (дней)

    Осложнение

    Серома

    Раневая инфекция

    Частичный некроз

    Разделение ран

    Дополнительная обработка

    Рецидив

    1

    14

    Злокачественная лимфома









    2

    20

    РА











    3

    35

    РА, ДМ











    4

    34













    5

    80











    6

    23











    7

    49







    Заслонка перфолатора



    8

    55









    Склеротерапия

    9

    70

    DM









    10

    11















    11

    12















    Примечание: DM (сахарный диабет), RA (ревматоидный артрит)

    Рисунок 1: Различия во времени заживления пролежней в перфораторе

    и группы поворотных створок.

    Обсуждение

    Пролежни крестца стадии IV или III обычно требуют хирургического вмешательства.

    лечения, а также ягодичных фасцио-кожных и ягодичных перфораторных

    лоскуты в настоящее время рекомендуются для реконструкции

    [2-5,18]. Для любого типа лоскута донорский участок требует закрытия,

    который является распространенным местом для развития послеоперационной серомы. Текущее исследование показало, что послеоперационное заживление

    под влиянием образования серомы, что значительно продлило

    время заживления [19].Koshima I, et al., [20] сообщили, что в

    восемь пролежней лечили ягодичными перфораторными лоскутами, один

    образовался свищ. Lin PY и соавт. [21] выявили одну серому у 46

    человек.

    Рисунок 2: Развитие послеоперационной серомы в перфорантной и

    группы поворотных заслонок.

    Рисунок 3: Развитие послеоперационных осложнений перфоратора

    и группы поворотных створок.

    лоскуты ягодичных перфораторов; Сюй Ю и др. , [22] также отметили одну серому

    среди шести створок. Leow M и др. [23] сообщили о четырех успешных

    лоскутные операции на ягодичных перфорантах без образования серомы.

    Эти результаты свидетельствуют о том, что перфорантные лоскуты с меньшей вероятностью

    привести к развитию серомы, хотя частота серомы

    образование после использования кожно-фасциального ротационного лоскута неизвестно. В

    В текущем исследовании трое из 20 пациентов, получавших перфораторную

    лоскуты и девять из 11 получили кожно-фасциальные поворотные лоскуты

    развившиеся послеоперационные серомы; более высокая частота серомы

    образование в наших случаях может быть связано с более ранним удалением всасывающего

    дренирование или более ранняя мобилизация больных после операции, однако

    это одна и та же стандартизированная процедура как для вращения, так и для

    группы перфораторных лоскутов, что не было предвзятым в отношении этого исследования.Использование фасциально-кожного ротационного лоскута было значительно более вероятным.

    привести к образованию серомы.

    Известные преимущества использования лоскутов перфоратора перед

    традиционные лоскуты включают уменьшение кровотечения, сохранение

    мышцы и ее функции, а также универсальность конструкции лоскута,

    дает лучшее совпадение с дефектом [23]. Чтобы возродить сакральное

    круглая пролежневая язва диаметром 7 см, область приподнимается

    лоскут перфоратора составляет около 60 см2, с другой стороны, что для

    кожно-фасциальный ротационный лоскут составляет примерно 120 см2.Для перфорантного лоскута требуется половина площади расслоения фасции.

    по сравнению с кожно-фасциальным ротационным лоскутом (рис. 4,5). это

    считается, что большее рассечение вызывает как большее кровотечение

    и, следовательно, большее мертвое пространство, что приводит к более высокому

    скорость развития серомы. Послеоперационное развитие

    серома увеличивает время заживления.

    Ограничения

    Текущие результаты могут быть ограничены небольшой серией

    пациенты и ретроспективный дизайн исследования. Однако, хотя эти

    операции проводились одной и той же хирургической группой и не

    задокументировано предвзятое отношение к выбору хирургического вмешательства,

    считалось, что одной из причин серомы являются хирургические факторы.

    включая грубые хирургические маневры, оставшееся мертвое пространство и

    степень рассечения, необходимая для покрытия ран.

    Заключение

    Ретроспективное исследование 31 случая, когда при пластике язвы крестца применяли либо перфораторный, либо ротаторный лоскут, показал

    что использование перфораторных лоскутов приводило к меньшему количеству осложнений

    и более быстрое время заживления по сравнению с использованием ротаторного лоскута.

    Будущие исследования должны быть проспективными и рандомизированными.

    сделано, чтобы доказать, действительно ли перфоратор является лучшим вариантом.

    Рисунок 4а: Конструкция лоскута перфоратора.

    Рисунок 4b: Степень диссекции для поднятия перфорантного лоскута.

    Рисунок 4c: На рисунке показана пролежня, вскрытая с помощью перфоратора.

    лоскут без осложнений через 2 недели после операции.

    Рисунок 5а: Конструкция поворотной заслонки.

    Рисунок 5b: Степень диссекции для поднятия ротационного лоскута.

    Рисунок 5c: На рисунке показано, что пролежень был закрыт с помощью

    заслонка вращения.

    Рисунок 5d: На рисунке показано развитие серомы и свищей

    2 недели после операции.

    1. Национальная консультативная группа по пролежням (NPUAP) выступает в качестве

      авторитетный голос для улучшения результатов лечения пролежней

      профилактики и лечения с помощью государственной политики, образования и

      исследовательская работа. Стадии/категории пролежней NPUAP.

    2. Блэк Дж., Бахарестани М., Каддиган Дж., Дорнер Б., Эдсберг Л., Лангемо Д.,

      и другие.Обновленная консультативная группа по пролежням Национальной консультативной группы по пролежням

      постановочная система. Дерматол Нурс. 2007 г.; 19(4):343-9.

    3. Bluestein D, Javaheri A. Пролежни: профилактика, оценка и

      управление. Ам семейный врач. 2008 г.; 78(10):1186-94.

    4. Ливсли, штат Нью-Джерси, Чоу, штат Вашингтон. Инфицированные пролежни у пожилых людей.

      Клин Инфекция Дис. 2002 г.; 35(11):1390-6.

    5. Marriott R, Rubayi S. Успешное лечение укороченного остеомиелита

      при хроническом остеомиелите, вторичном по отношению к пролежням спинного мозга

      больные с травмами.Энн Пласт Сург. 2008 г.; 61(4):425-9. дои: 10.1097/

      SAP.0b013e318162f257.

    6. Международное руководство. Лечение пролежней: быстрое

      Справочное руководство. Европейская консультативная группа по пролежням и национальная

      Консультативная группа по пролежням, 2009 г.

    7. Стивенсон Т.Р., Поллок Р.А., Рохрих Р.Дж., ВандерКолк К.А. Ягодичная мышца

      мышечно-кожный островковый лоскут maximus: усовершенствования в дизайне и

      применение. Plast Reconstr Surg. 1987 год; 79(5):761-8.

    8. Бейли С. Х., Они Г., Гевара Р., Вонг С., Сен-Сир М.Широчайшая мышца спины

      болезненность донорского участка: сочетание квилтинга и фибринового герметика

      уменьшить длину установки дренажа и скорость серомы. Энн Пласт Сург.

      2012 г.; 68(6):555-8. дои: 10.1097/SAP.0b013e318216b65c

    9. Шривастава В., Басу С., Шукла В.К. Образование серомы после рака молочной железы

      хирургия: чему мы научились за последние два десятилетия. J Рак молочной железы.

      2012 г.; 15(4):373-80. doi: 10.4048/jbc.2012.15.4.373.

    10. Диас С., Ли С., Родригес Л., Сальгадо С.Дж. Обновление в Хирургическом

      Лечение пролежней.Анапластология. 2013; 2(3):113. дои:

      10.4172/2161-1173.1000113.

    11. Левин С.М., Синно С., Левин Дж.П., Саадех П.Б. Текущие мысли для

      Профилактика и лечение пролежней с использованием доказательств

      чтобы определить факт или вымысел. Энн Сург. 2013; 257(4):603-8. дои:

      10.1097/SLA.0b013e318285516a.

    12. Ахмадзаде Р., Бержерон Л., Тан М., Моррис С.Ф. Высшее и

      лоскуты перфоратора нижней ягодичной артерии. Plast Reconstr Surg. 2007 г.;

      120(6):1551-6.

    13. Масаки Ф., Шухей Ю., Рико К.Техника предотвращения деформации собачьих ушей

      на ягодице с использованием ротационного лоскута в виде «головы голубя».

      Раны. 2007 г.; 19(3):69-72.

    14. Windhofer Ch, Michlits W, Gruber S, Papp Ch. Реконструкция в

      ягодичной области с использованием локального кожно-фасциального подъягодичного (FCI) лоскута.

      J Plast Reconstr Aestet Surg. 2010 г.; 63(1):126-32. doi: 10.1016/j.

      бджпс.2008.08.050.

    15. Ямамото Ю., Охура Т., Синтоми Ю., Сугихара Т., Нохира К., Игава Х.

      Преимущество кожно-фасциального лоскута при реконструкции крестцового

      пролежни.Энн Пласт Сург. 1993 год; 30(2):116-21.

    16. Кезер С.А., Зенгаффинен Р., Ульманн М., Глейзер С., Маурер К.А. Начальный

      закрытие раны лоскутом Лимберга по сравнению с вторичным заживлением раны после

      иссечение копчикового свища: многоцентровое рандомизированное контролируемое

      учиться. Int J Colorectal Dis. 2015 г.; 30(1):97-103. дои: 10. 1007/s00384-

      014-2057-х.

    17. Weaver TS, Wester JL, Gleysteen JP, Peck JJ, Wax MK. Хирургический

      Исходы у пожилого пациента после пересадки костно-кожного свободного лоскута.

      Ларингоскоп.2014; 124(11):2484-8. doi: 10.1002/lary.24762.

    18. Ямамото Ю., Цуцумида А., Мурадзуми М., Сугихара Т. На долгосрочной основе

      Исход пролежней, обработанных лоскутным покрытием. Пласт Реконструкция

      Surg. 1997 год; 100(5):1212-7.

    19. Fujioka M, Hayashida K, Morooka S, Saijo H. Ретроспективное сравнение

      перфораторов и ротационных лоскутов для закрытия обширной стадии IV

      пролежни крестца. Лечение стомы раны. 2014; 60(4):42-8.

    20. Косима И., Моригучи Т., Соэда С., Кавата С., Охта С., Икеда А.ягодичная

      лоскут на основе перфорации для пластики крестцовых пролежней. Пласт Реконструкция

      Surg. 1993 год; 91(4):678-83.

    21. Линь П.Ю., Куо Ю.Р., Цай Ю.Т. Многоразовый ягодичный фиксатор для сохранения перфоратора

      ротационный кожно-фасциальный лоскут на основе артерии при пролежнях

      реконструкция. Микрохирургия. 2012 г.; 32(3):189-95. дои: 10.1002/

      микр.20982.

    22. Xu Y, Hai H, Liang Z, Feng S, Wang C. Кожно-фасциальный лоскут на ножке

      многоостровной конструкции при больших дефектах крестца. Clin Orthop Relat Relat Res.

      2009 г.; 467(8):2135-41.doi: 10.1007/s11999-008-0643-3.

    23. Леоу М., Лимм Дж., Лим ТК. Лоскут перфоратора верхней ягодичной артерии

      для закрытия крестцовых язв. Медицинский журнал Сингапура, 2004 г.; 45(1):37-9.

    околопупочный перфоратор, сохраняющий разделение компонентов Теги

    Записано 6 февраля 2018 г. Председатели: Джейкоб Гринберг, доктор медицины, и Шива Витианантхан, доктор медицины Преподаватели: Джеймс Биттнер, доктор медицины; Брент Мэтьюз, доктор медицины Краткое описание программы: – Приветствие и обзор – Джейкоб Гринберг, доктор медицины и Сива Витианантхан, доктор медицины – Материалы для пластики грыжи – Брент Мэтьюз, доктор медицины – TAP vs.TEP – Шива Витианантхан, доктор медицинских наук – Разделение компонентов – […]

    Опубликовано
    12. 03.2018
    Темы обучения
    Академические / Образовательные, Грыжа
    Источники
    Резидентный веб-семинар
    Типы презентаций
    Веб-семинар
    Метки видео
    живот, брюшная стенка, хирургическая реконструкция брюшной стенки, ABSITE, академическая податливость брюшной стенки, растяжимость брюшной стенки , хирургия неотложной помощи, расслоение спаек, нежелательное явление, Африка, алгоритм, анатомия, Annals of Surgery, передняя подмышечная линия, спортивная пубалгия, AWR, баллон, баллонный диссектор, Бард-Давол, биологическая сетка, биоматериалы, мочевой пузырь, кишечные осложнения, техника мостовидного протеза, камера, емкостная связь, аппарат Картера Томасона, каудально, центральная недостаточность, краниально, чисто-контаминированная, клинические исходы, клинические испытания, сетка с покрытием, толстая кишка, колоректальная хирургия, комитеты, сложные грыжи, осложнения, разделение компонентов, сопутствующие, совместные сухожилие, контаминированная рана, контралатеральная, конверсия, липома пуповины, структуры пуповины, КТ, деваскуляризация, диагностика ic лапароскопия, диастаз прямых мышц живота, прямая грыжа, купирование, образование, плановая герниопластика, эндокринная хирургия, энтеротомия, европейская, доказательная, опыт, экспертиза, наружная косая, фасция, женщина, фибриновый герметик, фистула, Франция, гастроэнтерология, общая хирургия, клей, захваты, паховая грыжа, направляющие, огнестрельное ранение, Hasson, утяжеленная сетка, грыжа, грыжевой дефект, грыжевой мешок, HWM, гребень подвздошной кости, ущемление кишки, ущемленная грыжа, послеоперационная грыжа, косая грыжа, нижняя надчревная артерия, нижние надчревные сосуды, информированное согласие, врастание, паховый канал, пластика паховой грыжи, паховая связка, инструментарий, внутренняя косая мышца живота, внутренняя косая мышца живота, внутреннее кольцо, внутрибрюшинная грыжа, внутрибрюшинный доступ, IPOM, Кохер, лапароскопический доступ, лапароскопическая пластика грыжи, лапароскопическая пластика вентральной грыжи, лапаротомия, подтекание , кривая обучения, легкий ретрактор, облегченная сетка, белая линия живота, полулунная линия, LVHR, LWM, мужчины, ведение, медиализация, студент-медик , Medtronic, сетка, фиксация сетки, инфицирование сетки, армирование сетки, удаление сетки, срединная линия, малоинвазивная хирургия, MIS, мышечно-гребешковое отверстие, мышечно-гребешковое отверстие, драйвер иглы, NEJM, сосудисто-нервные перфораторы, Медицинский журнал Новой Англии, онемение, ожирение, выключение использование этикетки, открытый доступ, открытая хирургия, открытая пластика вентральной грыжи, время операции, снятие стомы, накладные расходы, боль, исходы пациента, таз, перфорация толстой кишки, перитонеальный лоскут, брюшина, перипупочный перфоратор, щадящее разделение компонентов, пластика, пликация, пневмоперитонеум, полипропиленовая сетка, послеоперационные осложнения, послеоперационная инфекция, преабилитация, предбрюшинное пространство, первичное закрытие фасций, первичная пластика, проспективные рандомизированные исследования, поясничная мышца, ПТФЭ, лобковый симфиз, качество жизни, качество жизни, реконструкция, прямая мышца живота, прямая мышца, влагалище прямой мышцы, частота рецидивов, рецидивная грыжа, повторная операция, трансплантация почки, повторная операция, пластика, исследование, ординатор, резиденты, ретроректальная пластика, ребро, RIHR, ретромускулярная пластика Ривса-Стоппа, роботизированная пластика грыжи, роботизированная пластика паховой грыжи, роботизированная платформа, роботизированная пластика вентральной грыжи, rTAPP, rTEP, RVHR, ножницы, пластика мошонки, самозахватывающая сетка, самоблокирующийся шов, серома , Восстановление по Шолдайсу, набор навыков, тонкая кишка, курильщик, хирургия твердых органов, семенной канатик, позвоночник, ИОХВ, стерилизация, аспиратор, хирургические миссии, инфекция области хирургического вмешательства, синтетическая сетка, кнопки, TAPP, TAR, техника, натяжение, ТЕР, ТЕР пластика паховой грыжи, опухоль яичка, тотальная экстраперитонеальная пластика паховой грыжи, трансфасциальные швы, поперечное высвобождение живота, травма, троакар, троакарная грыжа, Ultrapro, пупочная грыжа, сосудистые осложнения, пластика вентральной грыжи, выжидательная тактика, потеря веса, Уиппл, рана заболеваемость, мечевидный отросток
    Авторы видео
    Bittner J, Greenberg J, Matthews B, Vithiananthan S
    Video Institutions
    Университет Брауна Alpert Medical School, Система здравоохранения Каролины, Медицинский центр Каролины, Медицинский центр Каролины Милосердие, Университет Кейс Вестерн Резерв, Клиника Кливленда, Детская больница Левина, Больница Мириам, Медицинский факультет Университета Северной Каролины, Вашингтонский университет, Университет Висконсина, Университет Содружества Вирджинии

    Улучшенный ремонт каналов с помощью перфораторов с малой фазой | Ежегодная техническая конференция и выставка SPE

    Abstract

    Внутритрубное сообщение (канализация) может привести к экологическим проблемам, потере запасов углеводородов и дополнительным затратам на капитальный ремонт для обнаружения и попытки ремонта канала. В этом тематическом исследовании ремонта канала сравнивались (а) этапы и размещение перфорации, (б) процедуры цементирования и (в) данные о добыче в 37 скважинах за последние одиннадцать лет, данные о добыче в 37 скважинах за последние одиннадцать лет на побережье Мексиканского залива в Техасе и Районы Восточного Техаса. Усовершенствованная технология ремонта, которая фокусируется на фазировании и размещении перфораций и процедурах цементирования была внедрена перфорация и процедуры цементирования, что привело к увеличению успешности ремонта канала с 37 до 89 процентов.процентов. Каналирование было отремонтировано в скважинах с нежелательным притоком газа или воды через интервалы сланцев толщиной от 2 до 29 футов. Повышение успешности ремонта было достигнуто за счет добавления и последующего сдавливания перфораций с фазировкой 15 градусов и, по крайней мере, перфораций с фазировкой 15 градусов и не менее 24 выстрелов через непроницаемую зону, где это возможно. Вероятность успешного восстановления канала из возможных. Показатель успешности ремонта канала других скважин, которые обычно имели фазированную перфорацию под углом 90 или 120 градусов, составил всего 37 процентов.Эта поэтапная перфорация составила всего 37 процентов. Это значительное изменение в показателях успеха было в значительной степени связано с увеличением процента перфорации окружности цемента. Ожидается дальнейшее улучшение благодаря недавно разработанному перфоратору со 100-процентным охватом по окружности на длине 6 дюймов, который был испытан в двух скважинах.

    Введение

    Скважина не приносит прибыли, пока нефть или газ не находятся в резервуарах и не добываются экологически безопасным способом.Даже разработка скважины со значительными запасами углеводородов за трубой неприемлема, когда неправильная изоляция зоны трубой неприемлема, когда неправильная изоляция зоны вызывает экологические проблемы или потерю запасов. Если запасы добываются, затрубное сообщение часто приводит к увеличению затрат на подъем и утилизацию нежелательных жидкостей. Промышленность уделяет значительное внимание методам изоляции зон во время операций бурения и заканчивания. Изоляция зоны часто достигается с помощью первичных процедур цементирования, изолирующих пакеров или естественной перемычки в кольцевом пространстве между обсадной колонной и стволом скважины.К сожалению, первоначальная изоляция зон не всегда достигается, и это создало потребность в эффективном обнаружении и ремонте каналов в промышленности.

    Продолжаются исследования в области разработки и улучшения методов обнаружения каналов. Как только канал обнаружен или подозревается, часто предпринимается процедура для устранения проблемы. Это тематическое исследование показало, что перфорация с малой фазой, размещенная через непроницаемое ложе, значительно улучшила показатели успеха восстановления канала. Чтобы улучшить процедуры ремонта канала, важно понимать каналы связи за трубой, методы обнаружения канала и критические этапы процедуры ремонта.

    ВИДЫ ЗАТРУБНЫХ СООБЩЕНИЙ

    Для совершенствования методов ремонта каналов необходимо понимать, как скважина сообщается за трубой. Работа может завершиться неудачей, если существующие затрубные каналы будут отремонтированы, но появится новый путь для флюидов после того, как скважина будет введена в эксплуатацию.

    P. P.

    Влияние лоскута переднебоковой перфорации бедра на внешний вид: Ingenta Connect

    Цель: изучить влияние переднебокового перфорантного лоскута бедра (ALTP) и мышечно-кожного лоскута большой грудной клетки на заживление дефектов тканей после операции по поводу рака ротовой полости.

    Методы: 100 пациентов с раком ротовой полости лечились в нашей больнице с января
    В качестве объектов исследования выбран период с 2018 г. по декабрь 2020 г. После того, как обе группы пациентов получили расширенную резекцию опухолей, диссекцию шейных лимфатических узлов и другое стандартное лечение, контрольная группа была восстановлена ​​кожно-мышечным лоскутом большой грудной мышцы, в то время как исследуемая группа была восстановлена.
    с помощью ALTP, чтобы сравнить выживаемость лоскута, язык, жевательную функцию и другие соответствующие показатели между двумя группами. Результаты: время забора лоскута и время восстановления дефекта в контрольной группе были короче, чем в исследуемой группе (P

    Заключение: И ALTP, и кожно-мышечный лоскут большой грудной мышцы можно использовать для восстановления дефектов тканей после радикальной резекции рака полости рта, что может эффективно улучшить послеоперационный вид,
    язык и жевательная функция больных раком полости рта. Тем не менее, большой грудной мышечно-кожный лоскут имеет более легкую операцию и более короткое время операции, в то время как ALTP может значительно снизить частоту послеоперационных осложнений с более высокой безопасностью.

    Нет ссылок

    Нет цитирований

    Без дополнительных данных

    Нет статьи Носитель

    Нет показателей

    Ключевые слова:
    переднебоковой перфорантный лоскут бедра (ALTP);
    приживаемость лоскута;
    рак полости рта;
    кожно-мышечный лоскут большой грудной клетки;
    ткань

    Тип документа: Исследовательская статья

    Принадлежности:
    1:
    Стоматологическая больница Циндао, Циндао 266000, Китай.
    2:
    Народная больница округа Ланьлин, город Линьи, провинция Шаньдун Линь И 277700, Китай
    3:
    Отделение общей стоматологии, Стоматологическая больница Цзинань, № 1.101 Jingliu Road, Цзинань 250001, Китай

    Дата публикации:
    30 сентября 2021 г.

    Подробнее об этой публикации?

    • Tobacco Regulatory Science (электронный ISSN 2333-9748) — это строго рецензируемый онлайн-научный журнал для распространения исследований, имеющих отношение к регулированию табачных изделий. Содержание журнала включает широкий спектр областей исследований, включая химию, биологию, поведение, эпиднадзор и эпидемиологию на уровне сообществ и населения, а также синтез знаний (например, мета-анализ или современные обзоры) и аналитическое моделирование.Все статьи описывают актуальность результатов исследования для политики. Учитывая глобальный характер регулирования табака, особенно в результате международной и национальной политики, Tobacco Regulatory Science публикует высококачественные исследования, соответствующие глобальным нормативным потребностям и требованиям. Tobacco Regulatory Science издается в электронном виде 6 раз в год.

    Как разобрать ударный механизм перфоратора. Ремонт перфоратора

    своими руками

    Перфоратор востребован не только при проведении профессиональных строительных работ, но и в быту, когда необходимо просверлить отверстие в бетонной стене.Если вы считаете, что дрель справится с любой задачей, то здесь вы ошибаетесь, так как этот инструмент предназначен для сверления дерева и металла. Даже самые дорогие инструменты не вечны, поэтому при поломках, отремонтировать перфоратор своими руками сможет каждый владелец. Для этого не нужно будет нести инструмент в сервисный центр, чтобы мастер оценил стоимость простейшего ремонта. Как отремонтировать каждую втулку перфоратора подробно рассмотрено в материале.

    Что такое перфоратор и как он работает

    Конструкционный перфоратор похож на дрель, но главное отличие в том, что он наделен усиленной ударной функцией. Ударная функция нужна для того, чтобы можно было не только сверлить, но и просверливать отверстия в прочных материалах, таких как бетон, железобетон, кирпич и т. д. Меняется со своим основным назначением инструмент в лучшую сторону. Достигается это за счет особого механизма, называемого ударным. Этот ударный механизм испытывает большие нагрузки, поэтому необходимость ремонта перфоратора своими руками возникает в зависимости от периодичности его эксплуатации.

    Ударный механизм реализован за счет использования в приборном устройстве так называемого «пьяного подшипника», создающего удары, передающиеся на поршень.Этот поршень в свою очередь действует как ударный молоток, который бьет по штоку или бойку, соединенному с мастерской, закрепленной в патроне. Подробная схема устройства перфоратора представлена ​​на фото ниже, на основании которого становится понятно, как устроена ударная система инструмента.

    Помимо ударных движений, создаваемых непрямым вращением подшипника, для сверления отверстий инструментом также необходимы вращательные движения. Этот вариант реализован за счет коробки передач, представленной в виде пары прямых передач.Вращательные и ударные движения создаются за счет вращения вала мощного электродвигателя.

    Это связано с тем, что в конструкции инструмента использован мощный ударный механизм, его можно применять не только для сверления отверстий в бетонных, железобетонных и асфальтовых конструкциях, но и для выполнения таких манипуляций, как батон, разрушение, снятие керамической плитки и т. д. Этот инструмент еще называют разрушающим, но это не делает его вечным.

    Наступает время, когда узлы и механизмы электроинструмента ломаются, что требует необходимости ремонта, стоимость которого в сервисных центрах приличная.Ремонт перфрактора не сложная процедура, как может показаться изначально, и для успешного выполнения потребуется не только знать устройство и конструкцию инструмента, но и принцип работы.

    Виды перфораторов и их конструктивные отличия

    Перед ремонтом перфоратора своими руками необходимо разобраться с разновидностями этих инструментов. Перфораторы выпускают двух видов:

    Если перфораторы прямого действия классифицируют по назначению бытовые и профессиональные, то ствольные агрегаты предназначены исключительно для выполнения сложных работ.Имеют большой запас мощности, поэтому используются исключительно профессионалами для выполнения работ любой сложности.

    Многие не понимают, чем ствольные агрегаты отличаются от прямых, кроме расположения двигателей. Основное отличие, а оно же и главное преимущество в том, что бочковые модели имеют более совершенную систему охлаждения и смазки, представленную в виде емкости, куда заливается жидкая смазка. Это означает, что у ствольных устройств срок службы выше, а значит, они реже ломаются.

    Ствольные перфораторы хоть и более совершенны, но их главный недостаток — габариты. Они не только имеют массивные размеры, но и весят в 2 раза больше, чем прямые агрегаты. И пистолетные, и ствольные перфораторы со временем ломаются, что приводит к необходимости проведения ремонтных работ. Для ремонта инструмента нет необходимости обращаться в специализированные сервисные центры. Ведь ремонт перфоратора можно выполнить своими руками и легко.

    Принцип работы перфоратора

    Рассмотрим принцип работы рассматриваемых узлов, что упростит процесс устранения неполадок.Для ствольных и прямых агрегатов принцип работы одинаков, несмотря на их отличительные конструктивные параметры. Все перфораторы работают по такому принципу:

    Инструментом создаются не только вращательные движения, но и барабаны, за счет которых осуществляются тяжелые виды работ с бетонными и железобетонными конструкциями. Имея представление о том, как устроен перфоратор, а также как он работает, не составит труда взяться за его ремонт, который можно выполнить в домашних условиях.

    Какие виды неисправностей возникают на перфораторах

    Если перфоратор не работает, то его не следует сразу разбирать. Не нужно спешить с покупкой нового электроинструмента. Действовать нужно по порядку. Во-первых, не помешает выяснить, какие неисправности чаще всего встречаются на перфораторах, что поможет упростить не только ремонт, но и выявить причину поломки.

    Чаще всего причиной поломки является износ деталей.Если детали качественные, то они имеют большой эксплуатационный период, а в случае с некачественными комплектующими, как на бытовых агрегатах, к ремонту перфоратора своими руками приходится прибегать достаточно часто. Именно поэтому бытовой перфоратор не рекомендуется эксплуатировать часто и длительно, иначе необходимость его ремонта в ближайшее время неизбежна.

    Устройство перфоратора показывает, что блок преобразуется в механическую энергию, которая используется для выполнения полезных действий.Условно инструмент можно разделить на две части:

    Собственно поломки тоже делятся на электрические и механические. К частым признакам механических неисправностей перфораторов относятся:

    1. При нажатии на пусковую кнопку есть признаки работы двигателя, но при этом привод стоит на месте
    2. В патроне инструмента рабочая насадка находится заклинило — трутень, долото, лезвие, коронка и т. д.
    3. Невозможно установить насадку в патрон
    4. При включении агрегата возникают посторонние шумы
    5. Не переключать режимы работы
    6. Утечки смазки

    Выявить неисправности механической части перфоратора намного проще, чем электрической. Это связано с тем, что пользователь видит признаки поломки, что на 90% упрощает процедуру проведения ремонта. К частым неисправностям электрической части перфоратора относятся:

    1. При нажатии на кнопку «Пуск» отсутствуют признаки работы электродвигателя
    2. Усиливается искрение щеток в работе, а также признаки ощущение Гэри
    3. При работе инструмента возникает дым
    4. При нажатии на кнопку происходит попеременное включение и отключение мотора.

    Практически во всех случаях неисправности перфоратора потребуется его разборка своими руками. Сделать это несложно, но торопиться не следует. Ведь часто неработоспособность прибора может возникнуть из-за отсутствия электричества в розетке. Поэтому важно начинать ремонт перфоратора своими руками по инструкции.

    Ремонт электрической части перфоратора Диагностика повреждений и их устранение

    Чаще всего, как показывает практика, поломка перфоратора происходит в электрической части, поэтому именно с нее нужно начинать диагностику.Если инструмент работает, но при этом трещит, гудит или издает другие звуки, то поломку следует искать в электрической части, поэтому сразу рекомендуется пропустить пункт по ремонту электрической части и перейти к устранению поломки в механике.

    Диагностика электрической части зависит от того, в чем конкретно произошла поломка — прибор не подает признаков жизни или работает, но при этом искрит, дымит или периодически выключается.Итак, чтобы починить перфоратор без сторонней помощи, необходимо следовать инструкции. Рассмотрим основные виды поломок и способы их устранения.

    Двигатель не заводится и не подает признаков жизни.

    Самая частая поломка, когда инструмент не включается. На причины могут действовать разные факторы – от отсутствия электричества в розетке до поломки электродвигателя. Но начинать искать причину нужно от меньшего к большему, а не наоборот.Немедленно разберите перфоратор, если он не подает нецелесообразных признаков жизни, так как этому могут способствовать такие виды неисправностей, как описано ниже.

    Нет напряжения в сети

    Первичка, но в 15% случаев такие виды поломок возникают именно по этой причине. Работаешь, и вдруг инструмент перестает подавать признаки жизни. Проверить наличие электрического напряжения в помещении. Даже если в комнате горят лампочки, то это не значит, что все хорошо.Возможно, при сверлении или работе перфоратора вы зацепили в стене провод, которым питается розетка. В еще долгой работе мог перебороть трос, и выбить «АВТОМА» на счетчике. В большинстве случаев розетки и освещение в комнатах питаются от разных автоматов, признак наличия света в помещении не означает, что все в порядке.

    Чтобы убедиться в наличии напряжения в сети, необходимо использовать или мультиметр. Лучше взять в руки мультиметр, и установив его в режим измерения переменного напряжения выше 220 В, вставить щуп в отверстие розетки.Если электричество в розетке есть, а его показатели соответствуют норме (не ниже 190В и не выше 250В), то переходим к следующему этапу проверки.

    Повреждение сетевого провода

    Электродвигатель инструмента крутится по сетевому проводу, длина которого зависит от производителя перфоратора. При работе инструментом можно повредить не только кабель в стене, но и сетевой провод. И это может быть не обязательно работа инструментальной мастерской, но и передача проводов через дверь или другие предметы, инструменты и материалы.

    Выявить неисправность провода можно следующим способом — визуально осмотреть его на наличие дефектов в виде передачи, повреждения и заправки. Если признаков брака нет, рано бить в барабаны. Там мог быть жирный, поэтому для выявления 100% исправности сетевого провода потребуется его прозвонка.

    Для сетевых проводов потребуется разобрать перфоратор. Точнее, разбирать нужно не весь инструмент, а только его ручку.После этого установите тестер в режим звонка, и, прикоснувшись одним щупом к выводу на вилке, а вторым к проводу задержки (соединен с кнопкой), проверьте. Звуковой сигнал означает, что я жил в порядке. Аналогично проделать процедуру для второй вены. Если оба сердечника пронумерованы, то нужно произвести более серьезный ремонт перфоратора своими руками.

    Ремонт кнопки перфоратора и диагностика его неисправности

    Что такое кнопка на перфораторе (ее еще называют переключателем) — это часть электрической цепи, которая отвечает за подачу тока на электродвигатель, т.е. для включения и выключения самого инструмента.Если сломалась кнопка на перфораторе, ее можно починить. Однако опыт показывает, что попытки ремонта предпринимаются мастерами в тупик, а итог таких попыток один – покупка новой кнопки. Только спешите покупать пуговицу к перфоратору, так как он не всегда является слабым звеном.

    Если механически не подает признаков поломки, то вероятность его неисправности 50%. Если при нажатии на кнопку возникает ощущение неисправности, что проявляется такими признаками, как отключение, заедание, недоделка или необходимость приложения больших усилий для ее нажатия, подтвердить ее поломку поможет только звонок.Для этого вам также понадобится мультиметр, которым нужно провести контакты.

    Следует учитывать, что в зависимости от модели перфоратора пусковые установки могут отличаться. Причем разница не только в дизайне, но и в функционале. Профессиональные модели перфораторов оснащены пусковыми кнопками без револьверного контроллера, но с рычажком для переключения направления вращения патрона — реверс. Бытовые перфораторы, также часто заменяющие дрели, снабжены дополнительными регуляторами оборотов, что позволяет проводить работы с соответствующей скоростью вращения патрона, например, когда нужно просверлить материал для обработки оленя.

    В зависимости от модели перфоратора кнопку можно разобрать и почистить контакты. Однако, если он перекручен, лучше сразу его заменить. Убедиться, что проблема неработоспособности инструмента именно в кнопке, поможет установленный в поперечном режиме мультиметр. Включите поперечный режим, и прикоснитесь обеими кнопками к соответствующим клеммам. При этом курок на кнопке должен быть нажат. Если при нажатии на кувшин издается соответствующий звуковой сигнал, кнопка исправна, а если нет, то ее необходимо заменить.

    Ниже представлена ​​схема подключения кнопки на перфораторе с реверсом без регулятора. Эта схема будет полезна не только для кнопок без кнопки, но и для тех, кто не запомнил расположение проводов при замене выключателя.

    Если вы разобрали перфоратор и не знаете куда подключить щуп для трансвелов, то вам нужно найти провода которые идут на питание и конденсатор. Неважно, перфоратор, какой марки вы сломали Бош, Макита или другие, в любом случае принцип проверки одинаков.Чтобы снять проводку с контактов выключателя, на некоторых моделях перфораторов потребуется использовать тонкую проволоку или селей. Шило вставляем в тонкое отверстие рядом с контактом, куда входит провод и вынимаем его.

    Если вы хотите, чтобы новая кнопка светилась намного дольше, рекомендуется купить оригинальный образец. Ниже на видео показан ремонт кнопки перфоратора и ее замена своими руками.

    Как отремонтировать перфоратор при истирании щеток

    Если на перфораторе стираются графитовые щетки, которые предназначены для передачи тока на коллектор, соединенный с якорной обмоткой.Принцип работы электродвигателей заключается в создании магнитного поля статором, которое способствует движению подвижной части — якоря или ротора.

    Со временем графитовые щетки на перфораторе стираются, что абсолютно нормально. При их истирании происходит снижение качества контакта, поэтому при сильной искре, которую можно увидеть через вентиляционные отверстия в корпусе перфоратора, а также при обнаружении запаха гари и дыма , необходимо заменить щетки.Эти элементы не ремонтируются, так как относятся к категории расходных материалов. Если они изнашиваются, то потребуется замена щеток электродвигателя. Щетки меняются довольно просто, для чего необходимо снять их со щеточного узла, предварительно вкрутив винты, отсоединить силовые провода, идущие от кнопки, после чего установить новые в обратной последовательности снятия.

    Определить неисправность и непригодность щеток к дальнейшему использованию можно путем измерения длины их рабочей части.Если длина графитовой основы меньше 8 мм, значит, элементы нуждаются в замене. После замены перфоратор будет работать как новый. Процесс замены щеток на перфораторе ствола Einhell описан в видео материале.

    Неисправности регулятора оборотов

    Не на всех моделях перфораторов есть регулятор оборотов. Это устройство обычно имеет в конструкции кнопочный механизм. Если в конструкции вашего инструмента есть регулятор вращения патрона, который вышел из строя, ремонту он не подлежит, поэтому его следует заменить.

    Выявить неисправность регулятора поможет такой признак, как отсутствие изменения скорости вращения картриджа. Другая неисправность регулятора может быть причиной самой полной неработоспособности инструмента.

    Неисправности электродвигателей перфоратора

    Сердцем любого электроинструмента является коллекторный электродвигатель, преобразующий энергию электрическую в механическую. Если выполнены все описанные выше действия по диагностике и ремонту, а перфоратор не работает, значит требуется ротор электродвигателя перфоратора.Это один из самых сложных элементов инструмента, требующий особого подхода. Поломки этого узла можно разделить на две части – неисправности в роторе и статоре.

    При диагностике и ремонте якоря электродвигателя

    Диагностику ротора (якоря) необходимо начинать с проверки состояния коллектора — это пластины или ламели, за счет которых протекает ток через кисти. Для начала нужно осмотреть состояние этих ламелей, которые не должны иметь признаков нагара и стихийности.Если Нагар имеется, то причина неработоспособности в нем. Чистку нагаром рекомендуется выполнять самой мелкой бумажной наждачной бумагой. Для пробной чистки нужно взять шерсть со спиртом, и тщательно очистить каждую пластину.

    После очистки коллектора и замены щеток нужно проверить, работает перфоратор или нет. Если этот ремонт перфоратора не даст положительных результатов, то придется вооружиться мультиметром, и проверить пригодность анкера.

    Причинами боя якоря электроинструмента являются:

    • Нарушение изоляции обмотки, приводящее к увеличению сопротивления
    • Нарушение целостности обмотки или вскрытия
    • Конструктивный стальной сердечник

    Процесс проверки исправности якоря электродвигателя заключается в выполнении следующих действий:

    Заменить обмотку своими руками в домашних условиях практически невозможно, поэтому потребуется помощь профессионалов.Практика показывает, что замена обмотки уместна только в том случае, если у вас есть дорогой перфоратор, покупка нового якоря к которому обойдется в кругленькую сумму. Если перфоратор из недорогих, проще купить новый ротор и заменить его самостоятельно, чем арендовать сервис. Принцип проверки помощи ротора на всех электроинструментах одинаков, поэтому подробное описание описано на примере болгарки.

    Неисправности статора на перфораторе как выявить и устранить

    Статор — неподвижная часть электродвигателя, которая также состоит из стального основания, на которое намотана медная обмотка.Статор представляет собой магнит, за счет которого происходит воздействие на ротор, тем самым приводя его в движение. Чтобы убедиться в исправности или неисправности статора перфоратора, также необходимо взять в руки мультиметр, и провести несложные манипуляции:

    1. Проверяется наличие сопротивления между обмотками статора и сердечником. Прикасаемся щупом к выводу обмоток, а вторым к сердечнику. Отсутствие сопротивления говорит о сервисном обслуживании устройства
    2. Каждый щуп нужно прикасаться поочередно к соответствующим выводам обмотки.Сопротивление в каждой обмотке должно быть примерно одинаковым, а при большом разбросе можно сделать вывод о нарушении изоляции
    3. Внешний осмотр статора также позволит сделать вывод о его годности. При наличии признаков расслоения стальных пластин потребуется замена. Если повреждена только обмотка, статор можно отремонтировать. Однако его необходимо будет сдать в сервисный центр для перемотки.

    Также стоит отметить, что перфораторы оснащены мощными электродвигателями с большим моментом, поэтому проблемы с выходом из строя «сердец» инструмента возникают крайне редко.Если это происходит, то причиной тому является неправильная эксплуатация инструмента, например, бытовые перфораторы не могут работать длительное время. Еще одной причиной может быть неправильное хранение, когда инструмент лежит во влажном помещении. В любом случае факторов, которые могут послужить причиной выхода из строя мотора, достаточно, поэтому только после того, как будет выявлена ​​конкретная поломка, принимается решение об ее устранении.

    Ремонт механической части перфоратора диагностика повреждений и их устранение

    При поломках в механической части перфоратора также потребуется разборка инструмента для выявления дефектов. Механические поломки обнаружить гораздо проще, так как их слышно или видно после разборки.

    В механической части перфоратора есть три основных узла, которые необходимо отремонтировать:

    1. Редуктор — Для выявления поломки этого узла потребуется разобрать инструмент, а затем осмотреть механизм. Если это перфоратор ствола, то необходимо слить масло. Визуально можно выявить такие дефекты зубчатых колес, как заглушение зубьев шестерни, неисправность пьяного подшипника, нарушение ударной целостности.Ремонт редуктора перфоратора в отличие от электродвигателя можно выполнить своими руками
    2. Картридж – еще один узел, который при неправильном уходе может выйти из строя. Часто поломки картриджа связаны с засорением его внутренней части. Явные неисправности патрона на перфораторе могут быть после разборки этого узла. Если внутренние детали повреждены, то картридж необходимо заменить
    3. Переключатель режимов — полезная опция, которая предназначена для возможности эксплуатации инструмента не только для сверления, но и для сверления

    Все эти узлы рано или поздно ломаются, и чтобы не нести инструмент в сервисный центр, рекомендуется ремонт перфоратора своими руками.

    Ремонт редуктора или если не работает перфоратор в режиме ударного барабана

    Если перфоратор не включает перфоратор, а бурит, то есть не работает ударная функция, то причины этого могут быть такие такие факторы, как неисправность плавающего подшипника (разрушение внутренней нарезки) и целостность штока (бойка). Выявить такую ​​поломку без демонтажа пластикового корпуса невозможно, поэтому разбирается перфоратор (его механическая часть) и исследуется внутренняя конструкция механизма.

    Как заменить спившийся подшипник на перфораторе

    Если вылез плавающий подшипник (на прямом) или коленчатый (на бочковом) агрегатах, то их следует заменить. Если причиной неработоспособности перфоратора является шток или бой, который со временем изнашивается, его также следует заменить. Процесс демонтажа пьяного подшипника достаточно прост. Для этого отверткой извлекается фиксирующая П-образная скоба, после чего подшипник можно снять руками.

    При замене плавающего подшипника потребуется выполнить качественную очистку всех внутренних деталей.

    Как отремонтировать барабанную тушенку и собрать ее на место

    Поломка ударного рассола на перфораторах — распространенная неисправность, устранить которую можно, по которой можно узнать, как правильно разобрать конструкцию редуктора . Если необходимо отремонтировать или заменить ударник (это доска), то процесс снятия его с растровой трубы выполняется следующим образом:

    В итоге получаем дозатор, который состоит из некоторых деталей, включая уплотнительные манжеты, которые рекомендуется заменить новыми.

    Часто не удается заменить болт амортизатора.

    После замены необходимо собрать детали и установить механизм внутри растровой трубы, предварительно смазав каждый элемент. Фиксация ударной балки осуществляется стопорным кольцом, которое устанавливается путем балки отверткой.

    Как производится снятие и замена перекосов подшипников и амортизаторов на перфораторах подробно показано в видео материале.

    В любом случае, если менять детали, нужно одновременно полностью заменить смазку, очистив весь механизм и корпус механической части от старого поколения. Если этого не сделать, то ремонт с большой вероятностью придется повторять, так как смазка содержит много металлической пыли и осколков.

    Если картридж перестал вращаться как ремонтировать

    Перед ремонтом перфоратора необходимо для начала выявить причину поломки.Например, если не крутится рабочий орган или картридж, причиной этого может быть механизм втулок. Момент с вала двигателя на промежуточный вал инструмента не передается из-за истирания зубьев на шестернях, поэтому патрон не вращается.

    Другой картридж может не вращаться из-за заедания редуктора. Если выломалась часть зуба шестерни, она могла замкнуться внутри вращающихся элементов, что приводит к заклиниванию.Если редуктор заклинило, это будет слышно. Двигатель будет гудеть, но инструмент работать не будет. Устранить такую ​​поломку поможет разборка инструмента и удаление застрявших деталей.

    Если патрон не держит сверло и постоянно выпадает

    Если при установке в патрон инструмента бура или других насадок происходит их выпадение, то причиной этого является несоблюдение правила эксплуатации агрегата. Работать инструментом, в котором бур и другие насадки не держат, не только сложно, но и опасно.

    Если картридж не держит, причина этого в его износе или поломке. Для устранения такого вида поломки потребуется разобрать картридж и выявить причину. Причинами могут быть следующие факторы:

    • Деформация фиксирующих шариков для перфораторов с картриджем SDS Plus и роликов для SDS Max
    • Выработка ограничительного кольца
    • Пружина фиксации паруса

    Заменив изношенный элемент, картридж снова начинает исправно работать.Как разобрать картридж перфоратора и отремонтировать его, показано на примере инструмента SDS MAX SDS Max Dion Tool в видео ниже.

    Не держит патрон в перфораторе причины и ремонт

    Кроме того патрон не держит насадки, бывают такие ситуации когда брутер вылетает вместе с патроном. Тоже не приятное явление, имеющее свое объяснение. Причиной такой поломки является износ крепления корпуса, которым фиксируется элемент.Шасси картриджа крепится за счет стопорного кольца, посаженного на конце растровой втулки.

    Как только нарушается целостность стопорного кольца, то рассыпается весь картридж со всеми составляющими — защитный корпус, шарики, ролики, пружины и тому подобное. Ремонт перфоратора своими руками под порхающий патрон не представляет сложности. Для этого нужно расположить все предметы на свои места, а затем зафиксировать все новым стопорным кольцом.Для установки стопорного кольца потребуется использовать специальные приспособления – круглогубцы.

    Как заменить подшипники на перфораторе и их смазка

    На перфораторе стоит не только «пьяный» подшипник, но и обычные шарикоподшипники, на которых центрируется якорь электродвигателя. Подшипники, обеспечивающие вращение вала якоря, требуют регулярной смазки. Перекосившийся подшипник тоже должен быть в смазке, иначе это может ускорить его износ. При установке сверл и других насадок необходимо смазывать их хвостовики, что продлит срок службы составных частей патрона, среди которых фиксирующие шарики или ролики, в зависимости от типа патрона.

    Чтобы заменить подшипники, вам понадобится специальный инструмент, называемый съемником. Установка новых подшипников выполняется с помощью соответствующего размера трубы и молотка. При установке новых устройств также следует учитывать один фактор – они не должны отслаиваться относительно вала ротора. Как меняется пьяная осанка, уже известно. На ствольных перфораторах коленчатый вал может быть установлен вместо пьяного подшипника, который имеет больший ресурс, по сравнению с аналогом на прямых агрегатах.

    Интересно! Если сравнивать стоимость ствольных моделей с ударными механизмами — пьяным подшипником и коленчатым валом, то последние дороже, что связано с их эффективностью и надежностью. Однако это не означает, что модели с плавающими подшипниками неэффективны. У них чуть меньший ресурс, но и высокая эффективность ударной работы.

    Как разобрать редуктор на перфораторе и отремонтировать его

    Для диагностики редуктора, а также его ремонта на перфораторе потребуется его запуск.Как это сделать правильно, рассмотрим далее. Изначально необходимо открутить все винты, удерживающие пластиковую крышку корпуса, а также демонтировать картридж. После этого редуктор с корпусом разводят в разные стороны до появления между ними зазора. Чтобы снять переключатель режимов, нужно сначала перейти в режим «Продуть сверлом», а потом демонтировать. Для этого прижимают переключатель к корпусу и переводят чуть ниже ударного режима со сверлением, после чего тянут на себя.

    Вслед за переключателем можно снять пластиковую крышку корпуса, под которой находится редуктор или снять механизм с основания корпуса. Все зависит от модели перфоратора, который ремонтируется. После ремонта редуктора на перфораторе его нужно будет собрать на месте, предварительно обработанном смазочными материалами. Смазки должно быть достаточно, чтобы исключить вероятность работы механизма в условиях без смазывающих веществ.

    Как отремонтировать перфоратор боке

    Разборка перфоратора не представляет никаких сложностей, но процесс демонтажа различается в зависимости от типа инструмента.Например, ремонт перфоратора ствола начинается со слива масла из специальной емкости, в то время как на пистолетных устройствах таких приспособлений нет.

    Процесс разборки ствола перфоратора начинается с того, что демонтируется пластиковая крышка, которая находится сверху. Чтобы получить доступ к электрической части, вам нужно будет снять пластиковую крышку в нижней части. Принцип ремонта электрической и механической частей перфоратора ствольного типа аналогичен прямым устройствам.

    На перфорациях ствола вместо косых подшипников применены кривошипно-соединительные механизмы. Однако в конструкции таких агрегатов на кулачковом кулачке вместе с эксцентриком используются подшипники скольжения. Все эти механизмы работают в жидкой смазке, количество которой должно быть в достаточном количестве. Если смазки недостаточно или ее давно не меняли, возрастает вероятность выхода из строя механизма кулисы.

    Если он рабочий, как на фото, необходимо заменить сальники и смазать.Если он поврежден, то его следует заменить полностью.

    Интересно! Бортовые блоки не имеют в конструкции механизма функции сверления, присущей пистолетным устройствам. Это означает, что профессиональные ствольные агрегаты используются исключительно для тяжелых работ, таких как шлицевание и сверление. Кроме того, в конструкции таких агрегатов используются только патроны под насадки с хвостовиком. SDS- макс.

    Как пользоваться перфоратором и ухаживать за ним, чтобы часто не ремонтировать

    Сколько прослужит электроинструмент, все зависит от того, как он правильно и хранится.Даже если это профессиональный инструмент популярных марок DeWalt, Makita, Metabo, Bosch, Hitachi и других, это не значит, что их можно нагружать по полной программе. Любой, даже самый качественный и дорогой инструмент имеет свой определенный ресурс, который во многом зависит от характера эксплуатации и хранения.

    Вы хотите продлить срок службы только что купленного перфоратора, тогда с первых дней необходимо соблюдать ряд следующих рекомендаций:

    1. Перед использованием инструмента необходимо проверить его техническое состояние визуально
    2. Использовать агрегат только для тех работ, для которых он предназначен.Если по назначению нет опции сверления, то пробовать сверлить отверстие ударной функцией в металле или дереве не стоит, так как вы не только это сделаете, но и инструмент сломается
    3. Перед установкой бора и другие насадки в патроне, обязательно нужно нанести смазку на хвостовую часть. Это продлит срок службы не только инструмента, но и используемых насадок
    4. После завершения работы очистите перфоратор от пыли и мусора, а еще лучше, с помощью компрессора и продувочного пистолета, очистите инструмент сжатым воздухом
    5. Не храните инструмент во влажных помещениях, так как в конструкции рабочих механизмов скапливается влага, которая не только разрушает металл, но и может вызвать короткое замыкание при включении инструмента в розетку

    Это самые простые правила, которые помогут продлить срок службы прибора до 5-10 лет, в зависимости от частоты его применения. Помимо электрических, существуют еще аккумуляторные модели перфораторов, ремонт которых практически аналогичен. Конструктивно аккумуляторные устройства аналогичны ствольным установкам, только дополнительно оснащаются автономными батареями.

    В целом следует отметить, что если известна конструкция устройства и принцип работы, то любой ремонт перфоратора своими руками из разных марок не составит особого труда. Трудности возникают только в основном с электричеством, но с помощью вышеперечисленного материала любые поломки можно легко устранить.На перфоратор переходник для крепления дрели

    Перфоратор – инструмент, без которого сегодня невозможно представить большинство строительных и ремонтных работ. Поэтому сегодня иметь этот инструмент стремится каждый человек, связанный с такими работами. Видео о ремонте перфоратора будет интересно всем, кто хочет иметь возможность самостоятельно устранять поломки этого инструмента.

    Выяснение причины поломки

    Чтобы знать, что именно нужно ремонтировать, стоит разобраться с причинами поломки перфоратора. Сделать это поможет это видео.

    Замена подшипника в перфораторе

    Если при работе с перфоратором вы слышите нехарактерный «шорох» или чувствуете, что сверло «говорит», пора заменить подшипник. О том, как это сделать, расскажет это видео.

    Разборка редуктора перфоратора

    Редуктор перфоратора предназначен для передачи вращательного движения патрону от двигателя. Именно это приводит в действие ударный механизм. Для замены деталей или их смазки редуктор необходимо разобрать.Как это реализовать, узнаете из видео.

    Еще один сюжет посвящен разборке коробки передач.

    Смазочный перфоратор

    Для. Чтобы перфоратор не сломался и не вышел из строя, за ним нужно тщательно ухаживать. Регулярная смазка перфоратора – одно из условий правильного ухода за инструментом. Для смазки перфоратора его следует предварительно разобрать. Как это сделать, вы узнаете, ознакомившись с этим видео.

    Как продлить срок службы перфоратора

    Защитить перфоратор от пыли — значит сократить срок его службы. Если вы хотите узнать, как своими руками сделать защиту от пыли для своего инструмента, смотрите это видео.

    Любой инструмент, в том числе и перфоратор, требует особого ухода и ухода. Поэтому каждый владелец такого электроинструмента обязан производить регулярный осмотр узла, знать, как разобрать перфоратор. Разборку и ремонт устройства вполне можно произвести в домашних условиях, не тратя ни копейки на услуги специалистов.

    Перфоратор – обязательный инструмент на любой стройке, но из-за небрежного обращения очень быстро изнашивается и выходит из строя.Происходит это из-за большой нагрузки на инструмент. Как известно, перфоратор часто работает на полную мощность в самых больших условиях. Из-за таких нагрузок повреждаются даже брендовые модели. Поэтому каждый владелец этого аппарата должен знать, как отремонтировать перфоратор своими руками.

    Как и любое другое техническое устройство, перфоратор можно закрепить, для этого не обязательно нести его в специализированную мастерскую. Хотя не каждый мужчина умеет ремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

    Наиболее частая причина поломки инструмента – свинченный провод. Из-за простой невнимательности люди платят немалые деньги за наличие поломки в сервисах по ремонту перфораторов. Достаточно элементарного осмотра, чтобы понять, что инструмент сломался условно, что его можно легко починить без посторонней помощи.

    Есть ли дилер?

    Не всегда визуальный осмотр поможет выявить причину поломки. В этом случае следующим этапом будет разбор перфоратора.Если прибор прослужил много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. Смело приступаем к благополучному ремонту, если причина неисправности инструмента видна визуально и уже есть представление о заполнении перфораторов. Если устройство было куплено относительно недавно, а сама модель более современная и стоит немалых денег, лучше всего обратиться в сервисный центр, ведь ремонт может не столько починить устройство, сколько навредить. Если при сборке узла поломку не выявили, то с ремонтом перфоратора придется повременить. В последнем случае не лишней будет консультация опытного специалиста.

    Признаки неисправности оборудования

    Любые неисправности инструмента требуют поиска причин. Человек, купивший инструмент, например, Bosch или Sparky, ждет от него соответствующего высокого результата работы, как от каждого зарубежного, качественного товара. Чтобы исключить риск серьезных поломок, нужно знать принцип работы устройства.По некоторым характерным признакам можно выявить причину поломки и предотвратить появление большей проблемы.

    Знаки:

    • Запах Гэри из устройства.
    • Во время работы возникают паузы или небольшие замыкания.
    • Устройство не включается с первого раза или работает с перебоями.
    • Появление посторонних шумов при работе с устройством. В то же время таких шумов ранее не наблюдалось.

    Нельзя игнорировать любую из вышеперечисленных функций. Приступайте к выяснению причины выхода из строя агрегата. Для бесперебойной работы в течение длительного времени внимательно следите и ухаживайте за инструментом. Для ремонта аппарата следует изучить составные части перфоратора и научиться его разбирать и собирать.

    Инструмент для разборки и сборки + (видео)

    Поврежденный провод на устройстве, как и другие мелкие механические повреждения, можно без труда заметить. Если произвести тщательный осмотр деталей инструмента, нетрудно увидеть и другие мелкие неисправности, приведшие к поломке устройства.При более серьезных проблемах нужна разборка перфоратора. А по окончанию ремонтных работ — еще и сборка перфоратора. Вторая операция в некоторых случаях сложнее первой — появление после сборки ненужных деталей укажет на необходимость ремонта. Чтобы этого не произошло, нужно не только знать, как исправить перфоратор, но и как его собрать. Важно быть внимательным и аккуратным при ремонте инструмента, тогда в 99% случаев ремонт будет успешным!

    Для начала ремонта перфоратора, в том числе бочкообразного, необходимо правильно разобрать устройство:

    • Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию кожуха муфты дрели.
    • Аккуратно вытащите стальной шарик, выполняющий роль фиксатора.
    • Снятие ручки переключателя, предварительно установив рычаг режимов работы в максимальное положение. Нажмите на кнопку блокировки статуса.
    • Снятие накладки (задней) на рукоятке.
    • Снимите щетки двигателя.
    • Снятие передней части, для чего нужно открутить 4 винта, расположенных возле бора.
    • Вытяните ротор.Для этого откручиваем крепы, расположенные на статоре, после чего идут 4 вывода от контактов статора.
    • Вытащите оставшиеся детали.

    В некоторых случаях, если проблема кроется в редукторе или ударном механизме, дополнительно откручиваем торец корпуса редуктора, после чего аккуратно снимаем крышку из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, отложив инструмент в сторону.

    Ремонт своими силами + (видео)

    В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но есть и другие проблемы в работе прибора:

    • Твит обмотки. Для решения проблемы необходимо переработать якорь и статор.
    • Щетки износа. В этом случае прибегают к разбору перфоратора и замене изношенных деталей.
    • Износ перфоратора антик. Ремонту не подлежит, только замене.
    • Картридж перфоратора. Проблема будет заметна, если его обод будет постоянно тормозить вращение. Обосновать.
    • Плохая смазка.Периодически проверяйте уровень масла в поддоне. Некоторые части инструмента смазываются: промежуточный вал, зубчатая передача.
    • Износ подшипников. Подшипники в процессе эксплуатации постепенно собирают пыль и грязь, смазка густеет, они начинают перегреваться и как следствие – выходят из строя. Подлежит замене.

    Если у вас серьезная поломка, а опыта ремонта нет, то лучший вариант для вас — опытные мастера. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии ее устранить!

    Электромолот, пожалуй, самое популярное приспособление, которое применяется на стройке, ремонте и т. п.

    Данный инструмент эксплуатируется в достаточно жестких условиях — вибрация, повышенная запыленность, скачки напряжения и другие. Все это рано или поздно приводит к тому, что инструмент выходит из строя и требует ремонта.

    Электроперфоратор представляет собой сложное машиностроительное изделие, состоящее из узлов, обеспечивающих движение патрона, с установленным в нем барабаном. По сути, перфоратор представляет собой устройство, преобразующее электрическую энергию в механическую.

    Основные неисправности перфоратора и их внешние признаки

    В зависимости от условий эксплуатации в данном устройстве могут возникать неисправности, как в механической, так и в электрической части.

    Схема перфоратора довольно близка к электродрели. Одним из отличий является то, что вместо зубчатой ​​пары, передающей крутящий момент на инструмент, в перфораторе установлен полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого электродвигателем, в возвратно-поступательное движение картриджа.

    Проблемы, требующие ремонта, могут возникнуть практически в любом узле устройства. Но перед началом ремонта необходимо провести диагностику поломки и выявить причины, приводящие к ее появлению.

    Следует отметить, что выявление поломки не представляет сложности, но иногда необходимо разобрать корпус перфоратора.

    Как и любое техническое устройство, электроперфоратор имеет в конструкции слабые места. Именно они являются причиной возникновения поломок, требующих ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, которая эксплуатирует его на проходных режимах и с нарушением правил эксплуатации.

    Следует понимать, что основные неисправности возникают в электрической или механической части.В механической части чаще всего случаются следующие проблемы:

    • устройство не выполняет свои основные функции — сверление и сверление;
    • поющий бор в картридже;
    • насадка не установлена ​​в картридже;
    • посторонние шумы при работе устройства.

    По электрике чаще всего проявляются следующие дефекты:

    • двигатель не работает;
    • чрезмерное искрение щеток;
    • внешний вид Гэри или запах изоляции горелки.

    Начало ремонта начинается с очистки корпуса устройства. Это нужно хотя бы для того, чтобы грязь не попала на разобранный перфоратор.

    Механические поломки

    При ремонте электроперфоратора часто возникает необходимость его разбора. Но перед его запуском необходимо убедиться, что неисправности возникли в механической части устройства. Подробно разберем какие обнаружены неисправности и как их можно устранить

    Неисправности в редукторах

    Непостоянное техническое обслуживание, некачественно выполненный ремонт, работа перфоратора в проходных режимах может привести к тому, что любая деталь может выйти из строя, что является частью этого механизма.Для выявления дефектов редуктора необходимо его разобрать, промыть деталь и затем произвести тщательный осмотр.

    Выявленные поврежденные детали необходимо заменить новыми. Затем для сборки редуктора, естественно, потребуется заложить смазку. Кстати, марка смазки обязательно должна быть указана в инструкции по эксплуатации.

    Неисправность картриджа

    Если форсунка не включается в рабочее положение, то скорее всего причина кроется в картридже. Для устранения этого дефекта нет необходимости в демонтажном инструменте.Как правило, помехой для установки форсунок является попадание внутрь картриджа всякого мусора.

    Неисправен переключатель режимов

    Для выявления неисправностей в переключающем устройстве перфоратор все же придется разобрать. В принципе, дефект можно выявить при внимательном осмотре механизма переключения.

    В принципе перечислены основные узлы, в которых поломки возникают чаще всего и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникнуть по разным причинам.Например, нет режима ударного молотка. То есть бор вместе с картриджем вращается, но не ударяет по рабочей поверхности. Чаще всего причиной, в данном случае, является плавающий подшипник. Еще одной причиной такой неисправности может быть повреждение стального ответвления. В обоих случаях требуется замена неисправной детали.

    Нередки случаи, когда при включении инструмента двигатель работает, но картридж не вращается. Происходит это чаще всего из-за редуктора.Кстати, при длительном удержании перфоратора во включенном состоянии, когда патрон не подпущен, может сгореть обмотка двигателя. Перфоратор придется разобрать и устранить дефекты редуктора. Они могут быть вызваны или повреждением шестерни, или мусором в ней.

    Еще один недостаток заключается в том, что картридж не может исправить расточку. Такая проблема может возникнуть у инструмента, который долгое время эксплуатировался. Причина данной проблемы кроется в износе крепления корпуса светильника.

    Электрические неисправности

    Серьезные проблемы могут вызвать и неисправности, связанные с электрической частью перфоратора. Кстати, отказ работать может быть вызван банальным отсутствием напряжения в розетке.

    Кстати, поиск неисправности надо начинать с меньшего. То есть необходимо проверить наличие питания в электрической сети, целостность провода и розетки.

    По большому счету, если инструмент не подает признаков жизни, велика вероятность, что электрическая часть инструмента вышла из системы.К основным дефектам электрики можно отнести:

    Отсутствие напряжения в питающей сети, обрыв кабеля

    Для проверки можно подключить любой электроприбор. Если напряжение в сети присутствует, то нужно проверить целостность кабеля.

    Для выявления данного дефекта его осматривают, затем при помощи тестера прозванивают. Для устранения обрыва троса можно его утилизировать, либо сделать скрутку. Но лучше заменить.

    Неисправность кнопки Пуск

    Причиной данного дефекта может быть элементарное окисление контактов в кнопке.Для проверки этого предположения необходимо демонтировать заднюю крышку корпуса. При отсутствии видимых следов окисления целесообразно использовать тестер. Чтобы исправить эту неисправность, можно подчистить контакты, но лучше заменить кнопку включения.

    Щетки стирающие

    При длительной и интенсивной эксплуатации перфоратора изнашиваются щетки, через которые поступает электрический ток на двигатель. При большом износе начинают говорить и появляется запах Гэри.Щетка должна иметь длину не менее 8 мм.

    При достижении этого и меньшего размера они заменяются. Процедура замены довольно проста и с ней справится любой человек, даже не знакомый с основами электротехники.

    Поломка регулятора оборотов

    При обнаружении данной проблемы желательно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

    Неисправность двигателя

    Наверное, это самый страшный дефект, который может возникнуть с электроинструментом.Пользователь должен понимать, что двигатель лучше не выносить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтно-диагностическим оборудованием.

    При работе двигателя на коллекторе образуется специфический слой нагара. Его можно удалить самостоятельно и потом попробовать включить. Если эта операция не помогает, то нужно вызвать якорь и статор. К сопротивлению обмоток предъявляются определенные требования.

    Ремонт этих узлов допускается производить только в условиях электромастерской.Эту работу допустимо выполнять и в домашних условиях, но только при наличии специального оборудования и определенных знаний в плане работы электродвигателя. Эта операция, выполненная в домашних условиях, значительно сокращает ремонт перфоратора в целом.

    Важно! Ремонт устройства производится при отключении инструмента от электрической сети.

    Необходимые инструменты и материалы

    Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи как обычные рожки так и шестигранники, отвертки с разными шлицами.Съемник будет востребован для снятия подшипников.

    Разборку и сборку перфоратора необходимо производить по кинематической и электрической схемам штамповки.

    Быстрый поиск поломки

    Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением может быть тестер и двигатель для перемотки.

    Установить причину поломки можно при помощи обычного осмотра.

    Да, и для выявления проблем в механизме прибора желательно знать и понимать его устройство и принцип работы.

    Правила работы или как уберечь устройство от поломок

    Для обеспечения длительной и эффективной работы электроперфоратора достаточно нескольких простых правил. В частности:

    • При работе нецелесообразно сильно прикладывать к инструменту, в этом, по крайней мере, нет необходимости или, тем более, при избыточном нажиме инструмент не успевает.
    • Недопустимая работа электропроцедуры в режиме ожидания.
    • При работе с пористыми материалами имеет смысл отключать ударный механизм.При работе с особо твердыми материалами желательно использовать смазку.
    • При работе, особенно длительной, необходимо следить за нагревом корпуса, особенно в месте установки редуктора. При заметном нагреве необходимо прекратить выполнение работ и дождаться остывания. Нельзя использовать воду для охлаждения, ее использование может привести к повреждению деталей коробки передач.
    • Работу инструментом проводить в следующем режиме — не менее 10 минут перерыва после получасовой работы.

    Ремонт своими руками

    Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел, как электродвигатель, все же лучше выполнять в специальной мастерской.

    Лучше всего ремонтировать в ремонтной мастерской той фирмы, в которой он был куплен.

    Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

    Ремонт ствольного перфоратора

    Стволовой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и не может работать в режиме бурения.

    Поэтому в силу конструктивных особенностей для доступа к определенным узлам придется выполнять дополнительные операции, в частности для осмотра электродвигателя необходимо снимать нижнюю часть кожуха или крышки. А для замены щеток в корпусе предусмотрены специальные технологические отверстия.

    Замена кнопки включения

    Для замены этой кнопки придется разобрать корпус, отсоединить ее и установить новую на штатное место.

    Замена щеток

    Для замены щеток необходимо обеспечить доступ к узлу щеток. Для замены необходимо освободить щетки от замка, установить новые.

    Замена подшипников

    Если при работе перфоратора слышны посторонние звуки, то велика вероятность того, что подшипник достиг определенной степени износа. То есть его необходимо заменить.

    Для этого необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен.Для его демонтажа может потребоваться съемник. Кстати, некоторые подшипники можно зафиксировать с помощью стопорных колец.

    Замена патрона

    Для замены брелока картриджа в первую очередь необходимо учитывать, какая фирма выпустила данное изделие. Все дело в том, что схемы крепления картриджей разных производителей имеют свои особенности.

    Например, для демонтажа картриджа в перфораторе Bosch необходимо проделать следующие манипуляции — ослабить стопорное кольцо, вытащить картридж и установить на его место новый.

    Ремонт пьяного подшипника

    В некоторых моделях этого инструмента при ударном воздействии оказывается пьяный подшипник. При интенсивной эксплуатации может разрушиться.

    Для его ремонта потребуется отвертка с плоским шлицем. После прокладки корпуса его необходимо вынуть из корпуса, разобрать, заменить изношенные элементы и установить на место.

    Ремонт растровых втулок и ударного болта

    Для ремонта ударного механизма перфоратора необходимо снять растровую втулку, для этого необходимо освободить пружину и стопорное кольцо.После этого ударный болт меняют на новый, либо отправляют на восстановление.

    Замена втулки

    Втулка выходит из строя достаточно редко. Для его замены старый нужно вынуть из алюминиевого корпуса и установить вместо него новый.

    Перфоратор — инструмент, требующий серьезного отношения при эксплуатации и разборке. Для этого необходимо знать его устройство, все узлы, входящие в конструкцию инструмента. Быстрая ориентация в инструменте и знание того, как разобрать перфоратор, позволят избежать лишних затрат как в финансовом плане, так и в трудовых отношениях.

    Перфоратором, в отличие от обычной дрели, можно легко сверлить бетон и другие прочные материалы.

    Любой, даже самый незначительный, сбой в работе устройства может привести к более серьезному триммеру. Быстро найти поломку инструмента позволит его поэтапная разборка. Важно знать причину поломки и способы, которые позволят ее устранить. Разборка инструмента предполагает соблюдение определенной последовательности.

    Поэтапная разборка перфоратора своими руками

    Для начала осматривается верхняя втулка перфоратора, которая применяется в основном к комплектующим. Выписка всех деталей производится в следующем порядке:

    1. Наконечник.
    2. Шайба.
    3. Весна.
    4. Мяч.

    Когда последняя деталь будет удалена, вам нужно будет открутить все винты, удерживающие корпус. Далее снимите накладку на ручке, когда ее предъявите, после чего нужно отсоединить каждый провод от стартера. Затем производят извлечение щеткодержателя.

    На следующем этапе редуктор и корпус разъединяются до появления щели, через которую следует вынуть переключатель.Далее устройство следует зафиксировать в вертикальном положении с помощью тисков. Это позволит получить от него все детали.

    Вы можете воспользоваться услугами соответствующего сервиса по разборке перфоратора. Делая это своими руками, можно сэкономить много времени и финансовых средств на ремонт оборудования. При выполнении работ следует соблюдать пошаговую инструкцию:

    1. Разборку начинают с верхнего узла, предварительно сняв наконечник, шайбу и в конце — пружину с шариком.
    2. Когда шар снят, можно начинать закручивать винты, которые позволяют удерживать корпус.
    3. После этого снимите накладку на ручке при поднесении ее, после чего каждый из проводов стартера должен быть отсоединен.
    4. Снимите щеткодержатель.
    5. Разъедините редуктор с корпусом до образования зазора, чтобы можно было снять выключатель.

    Заключительный этап разборки перфоратора предполагает вертикальную фиксацию инструмента с помощью тисков, затем из него вынимают все детали и запчасти.

    За разборкой прибора следует с особой внимательностью, так как необходимо помнить о расположении отдельных частей и последовательности их извлечения. Для них следует выбрать специальное место, иначе они могут потеряться, где-то развернуться, и перфоратор не восстановится.

    Назад в категорию

    Что может послужить поводом для разборки перфоратора

    Если даже перфоратор в хорошем состоянии, его все равно необходимо периодически чистить для профилактики. Для этого инструмент разбирают, заменяя изношенные элементы. Процесс разборки инструментов разных производителей примерно одинаков, за исключением некоторых нюансов.

    Перед тем, как произвести разборку устройства, устанавливаются причины поломок, которые могут зависеть от поверхности устройства. Например, очень часто бывает неудовлетворительное состояние пластикового пыльника на патроне из-за его износа.

    Причинами разборки перфоратора могут быть нестабильность работы, запах гари, посторонние звуки при работе инструментом.

    Это причина потери стопоров. Для предотвращения проблемы необходимо в процессе работы с инструментом использовать длинные сверла.

    Основными предпосылками для ремонта устройства и его разборки могут быть следующие:

    1. Нестабильная работа инструмента.
    2. Возникновение странных звуков при включении устройства.
    3. Появление запаха Гэри.
    4. При отсутствии видимых причин устройство не забивает.

    Когда данные обнаружат эти неисправности, необходимо отремонтировать устройство.

    Вернуться в категорию

    Как разобрать перфоратор

    Следует с большой точностью сливать в разные стороны редуктор с устройством приспособления так, чтобы образовалась щель от 30 до 50 мм. Для начала следует перевести переключатель в положение «Удар со сверлением», только после этого снять переключатель. После этого снимите корпус с коробки передач.

    Редуктор — элемент, передающий вращение патрона от электродвигателя. Это связано с приведением ударного механизма в рабочее состояние. Редуктор включает в себя набор шестерен, имеющих различную форму. Он может быть цилиндрическим, червячным или коническим.

    Разборка перфоратора: 1 — Специальное кольцо, 2 — Втулка, 3 — Кольцо, 4 — Шарик, 5 — Пружина. Щиток подшипника корпуса: 22 — замыкающая пружина, 29 — кольцо, 30 — пружина, 31 — фиксатор.

    Устройство в сборе, включающее редуктор, имеет электронное устройство, способное регулировать число оборотов. Также они регулируются частотой ударов. Этот элемент требует периодического осмотра, смазки и замены изношенных деталей. Патрон разбирается до разбора редуктора перфоратора, затем рычаг можно отключить переключением режимов. Для этого может понадобиться плоская отвертка.

    Например, для ремонта якоря редуктора или его статора, с обратной стороны инструмента откручиваем три болта и снимаем крышку. Перед началом работы инструмент должен быть отключен от электросети.Обязательно обратите внимание на состояние щеток. Однако требуется вызвать кнопку питания и кабель.

    При обнаружении поломки, после трансклока, перейти к осмотру кабеля, так как следует проверить, нет ли в нем нищих. При отсутствии визуальных повреждений проверяют каждую завесу кабеля, перегибая ее. После проникновения внутрь коробки передач необходимо осмотреть такие детали и запчасти, как:

    1. Шестерни.
    2. Машина.
    3. Поршень.

    Важно обратить особое внимание на зубья шестерни. При обнаружении изношенных элементов их заменяют новыми комплектующими. При их отсутствии производят тщательную очистку с использованием уайт-спирита или бензина.

    Стоит отметить, что ремонт перфораторов легкого класса не так сложен, как более серьезное оборудование, в котором разбирают только профессионалы. Выбирая инструмент любого класса, лучше приобретать модель, в которой есть пылесос.Это устройство экономит время, затрачиваемое на очистку инструмента. Так как количество пыли будет наименьшим, использование средства будет более безопасным.

    Еще одна проблема — пробой обмоток, что также связано с появлением пыли. В этом случае инструмент разбирается, если требуется тщательная очистка и замена всех элементов, не подлежащих ремонту.

    Вернуться в категорию

    Как разобрать перфоратор для смазки

    Для профилактики прибор требуется раз в две недели чистить, пропитывая его лаком или смазкой.Выбор смазки производится очень тщательно. Основные правила, которые нужно помнить при смазке:

    1. Следует покупать раствор того же производителя, что и сам перфоратор.
    2. Можно использовать масло для дизеля, если нет лака или специального масла.
    3. Необходимо заменить щетки, которые чаще подвергаются.

    Пробивка перфоратора для замены щеток необходима, даже если инструмент довольно дорогой модели.Для замены щеток перфоратор разбирается по принципу, который описан выше. После этого надеваются щетки, которые изнашиваются, удаляем их из конструкции, ставим на место другие.

    Лучше всего использовать угольно-графитовые щетки, оптимальные и не слишком дорогие. Применяются графитовые щетки, отличающиеся длительным сроком службы. Уголь служат относительно долго, но с другими частями перфоратора они контактируют качественно.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
