Особенности конструкций бытовых перфораторов Bosch 2-20, 2-24, 2-26

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2–20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2–20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз. 824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Особенности конструкции перфоратора Bosch 2–26

Ремонт перфоратора Bosch 2–26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно–поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2–24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2–24, 2–26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2–24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2–24.

Схема вала ствола ударного механизма

Особенности вала перфоратора Bosch 2–26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2–26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2–26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Bosch.

Выводы:

1. Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.
2. Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.
3. От вас требуется только наличие желания и элементарных знаний в механике.

Бывает, что попадаются поддельные модели перфоратора Bosch об этом более подробней.

Видео о разборки перфоратора Bosch

Видео:

Как правильно разобрать и отремонтировать перфоратор Bosch своими руками

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.
Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.
И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

Видео разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости надо достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

На этом разборка окончена.

Успехов вам!

Ремонт перфоратора Bosch (Бош) в Киеве

Ремонт перфоратора в Киеве

Выполним ремонт перфоратора Bosch любой сложности, качественно и оперативно. Ремонтируем все представленные в Украине модели электроинструментов Бош, как те, что находятся на гарантии, так и по истечению гарантийного срока.

Электроперфоратор — это один из самых часто используемых инструментов при проведении строительно-монтажных работ. Сверление отверстий в бетоне, проделывание строб, долбежные работы всегда актуальные задачи не только на строительных площадках, но и в быту. Работая с твердыми материалами, инструмент подвергается интенсивным нагрузкам, что в итоге приводит к естественному износу и как следствие, выходу из строя узлов и деталей. Так как не существует вечного двигателя, так не существует и не ломающегося инструмента. Не удивительно, что через какое-то время, инструмент отказывается работать. При регулярном использовании перфоратора, замена комплектующих и запчастей, это естественная процедура.

В случае если сломался инструмент Bosch, не пытайтесь выполнить ремонт перфоратора своими руками. Такую работу следует доверить только специалистам наивысшей квалификации. Имея достаточно сложную конструкцию, а любой перфоратор Бош в среднем состоит от 70 до 100 деталей, для его разборки требуются специальные знания и соответствующие инструменты.

Авторизованный сервисный центр по ремонту электроинструмента Bosch имеет все необходимое для устранения неисправности перфоратора Бош любой сложности. Самый ценный инструмент, это огромный опыт наших мастеров, который нигде не купишь. Именно добытые в процессе работы знания, неоднократно применяемые на практике, позволяют сделать безошибочную диагностику, произвести оперативный и качественный ремонт электроперфоратора Bosch.

Следует помнить, если даже инструмент на первый взгляд работает нормально, износ щеток — это звоночек, который говорит о том, что инструменту пора провести профилактические работы. В основном, профилактика перфоратора Bosch включает замену изношенных угольных щеток, смазки, сальников, в некоторых случаях происходит замена подшипников якоря. Можно провести аналогию с автомобилем, замена масла в котором, регулярная процедура, точно так и в перфораторе Бош, смазка теряет свои свойства в результате нагрева, попадания металлических частиц и пыли, что в итоге ускоряет процесс износа в разы. Как правило, нарушение нормальной работы, и связано с износом деталей и трущихся частей.

Характерные неисправности перфоратора Bosch (Бош)

Если электроперфоратор не включается, а это самое распространённое явление, причиной неработоспособности может служить повреждение или обрыв шнура питания инструмента, износ щеток, или необходима замена кнопки перфоратора Bosch. Такие работы выполняться быстро и не требуют значительных финансовых вложений.

Начинает выпадать оснастка, не вращается бур, это первые признаки износа направляющих шлицов ствола (растровой втулки). Это легко определить визуально. В данной ситуации необходима замена ствола перфоратора Bosch, в большинстве моделей процедура требует разборки инструмента и тут без специальных знаний не обойтись.

Ситуация, когда вращение есть, но отсутствует или слабый удар, может говорить о том, что заклинил или износился поршневой механизм.

Отсутствие и удара, и вращения, нехарактерные шумы при работающем двигателе, признаки, сигнализирующие об износе зубьев на валу якоря и ведомой шестерне. В большинстве случаев это происходит после длительной эксплуатации или, когда инструмент подвергался предельной нагрузке. В данной ситуации необходима замена якоря на перфораторе Bosch а также замена шестерней. Цена ремонта перфоратора Бош в таком случае, может быть существенной.

Рекомендации при работе перфоратором Bosch (Бош)

Чтобы увеличить жизнь ствола, рекомендуем регулярно смазывать перфоратор используя для этого специальную смазку для буров и зубил. В первую очередь это уменьшит трение, соответственно нагрев и износ и что немаловажно такая простая процедура положительно влияет на производительность.

Используя перфоратор Bosch в режиме отбойного молотка, делайте перерывы с переключением в режим вращения. Это целесообразно делать с теми моделями, где в редукторе используется консистентная смазка, которая в режиме удара собирается в нижней или верхней части механизма. Таким образом можно избежать преждевременного износа деталей.

Стоимость ремонта перфораторов Bosch (Бош)

Точно так как особенности модели, характеристики и ее функциональные возможности влияют на цену инструмента, точно так и стоимость ремонта определяется сложностью поломки, типом перфоратора и какая цена на запчасти для перфоратора Бош.

Пожалуйста, перезвоните нашим менеджерам для уточнения удобного времени для посещения сервисного центра. После диагностики Вашего оборудования нашими специалистами, можно узнать причину плохой работы или выхода из строя инструмента, а также точную стоимость ремонта электроперфоратора.

Используя наш каталог и перейдя на схемы деталировки, у Вас также есть возможность самостоятельно отыскать требуемые запчасти для перфоратора Bosch GBH 2-24, запчасти для перфоратора Bosch GBH 2-26, запчасти для перфоратора Bosch GBH 4-32, запчасти для перфоратора Bosch GBH 7 DE и комплектующие на другие популярные модели перфораторов. С помощью механизма интерактивной навигации, представленного на нашем сайте, можно безошибочно определить какой якорь, статор, шестерни, кнопка включения, растровая втулка, поршень, смазка, угольные щетки для перфоратора Бош необходимы. Используйте 10-ти значный код детали для получения информации по наличию и цене.

Ремонт перфоратора Bosch в Кирове

Трудно представить себе проведение сложных строительных или ремонтных работ без применения электроинструмента? Не хотите приобретать дорогостоящую технику? Такие инструменты как перфоратор, строительный фен, штроборез, шлифовальная машинка, болгарка, электролобзик, которые ориентированы на облегчение человеческого труда, предлагаем взять в аренду в нашей компании. С их помощью сможете выполнить даже самую трудоемкую работу в сжатые сроки и без особых усилий.

У вас возникла необходимость в надежном инструменте с высокой производительностью, который соответствовал бы вашим ожиданиям? Конечно, существенным недостатком качественной техники от мировых производителей считается их высокая стоимость. Ведь нерационально вкладывать деньги в инструмент, который будет использоваться его владельцем лишь от случая к случаю. Именно поэтому компания предлагает услуги, непосредственно связанные с арендой электроинструмента от ведущих производителей по обоснованной и приемлемой цене. Что это вам дает? Вы сможете гарантировано сократить расходы при осуществлении ремонтных работ и строительстве, а также сэкономить средства на обслуживание, хранение и ремонт дорогостоящего оборудования. Наш электроинструмент всегда находится в исправном техническом состоянии и готов к эксплуатации. Специалисты компании прилаживают максимум усилий для поддержания техники в идеальном состоянии. Вам остается только взять электроинструмент в аренду, и наслаждаться результатами проделанной вами работы.

Почему выгодно взять электроинструмент в аренду именно у нас?

Прокат электроинструмента осуществляется на взаимовыгодных условиях. Наши цены оценили постоянные заказчики, ведь они являются доступными для жителей города. Мы готовы учитывать пожелания и потребности постоянных и даже потенциальных клиентов. Консультанты, имеющие огромный опыт, помогут выбрать инструмент, который будет гарантировано соответствовать вашим запросам и видам строительных работ. Предлагаем огромный ассортимент ультрасовременного оборудования от лучших производителей. У нас всегда есть в наличии следующие виды электроинструментов:

• сварочный;
• насосный;
• шлифовально-фрезерный;
• сверлильно-ударный;
• крепежный;
• электропилы и резаки;
• измерительное оборудование.

Предлагаемый нами инструмент отвечает современным требованиям, безопасен в применении и не требует специального разрешения на использование. Договор аренды может быть заключен на любой необходимый срок. Для постоянных клиентов, которые пользуются услугами аренды, действует система скидок. Консультационная поддержка, оказанная нашими специалистами, поможет вам определиться с моделью электроинструмента и его эксплуатационными характеристиками.

Мы станем вашим надежным партнером в решении многочисленных ремонтно-строительных задач. Обратившись к нам, вы непременно получите необходимый электроинструмент в аренду, причем быстро и недорого. Ждем ваших ваших обращений!

Ремонт перфоратора своими руками: как разобрать, видео

Любой инструмент, в том числе и перфоратор, требует специального ухода за собой и бережливого использования. Поэтому каждый владелец такого электрического инструмента обязан производить регулярный осмотр агрегата, знать, как разобрать перфоратор. Разбор и ремонт устройства вполне можно произвести дома, не потратив ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного применения он очень быстро изнашивается и выходит из строя. Это происходит по причине больших нагрузок на инструмент. Как мы знаем, перфоратор зачастую работает на полной мощности в самых тяжёлых условиях. Из-за таких нагрузок, даже брендовые модели поддаются поломкам. Поэтому каждый владелец этого аппарата должен знать, как осуществить ремонт перфоратора своими руками.

Как и любое другое техническое устройство, перфоратор можно починить, для этого его не обязательно нести в специализированную мастерскую. Хотя далеко не каждый мужчина знает, как отремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

Содержание статьи:

Общая информация

Наиболее частой причиной поломки инструмента является отошедший провод. Из-за простого невнимания люди платят значительные деньги за сущую безделицу в сервисах по ремонту перфораторов. Элементарного осмотра бывает достаточно для понимания, что инструмент сломался условно, что его можно легко починить самому без посторонней помощи.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить. Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара. Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

• Запах гари из устройства.
• Во время работы возникают паузы или происходят небольшие замыкания.
• Аппарат не включается с первого раза или работает с перебоями.
• Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его. Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

• Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки двигателя.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
• Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Ремонт перфоратора бош своими руками видео

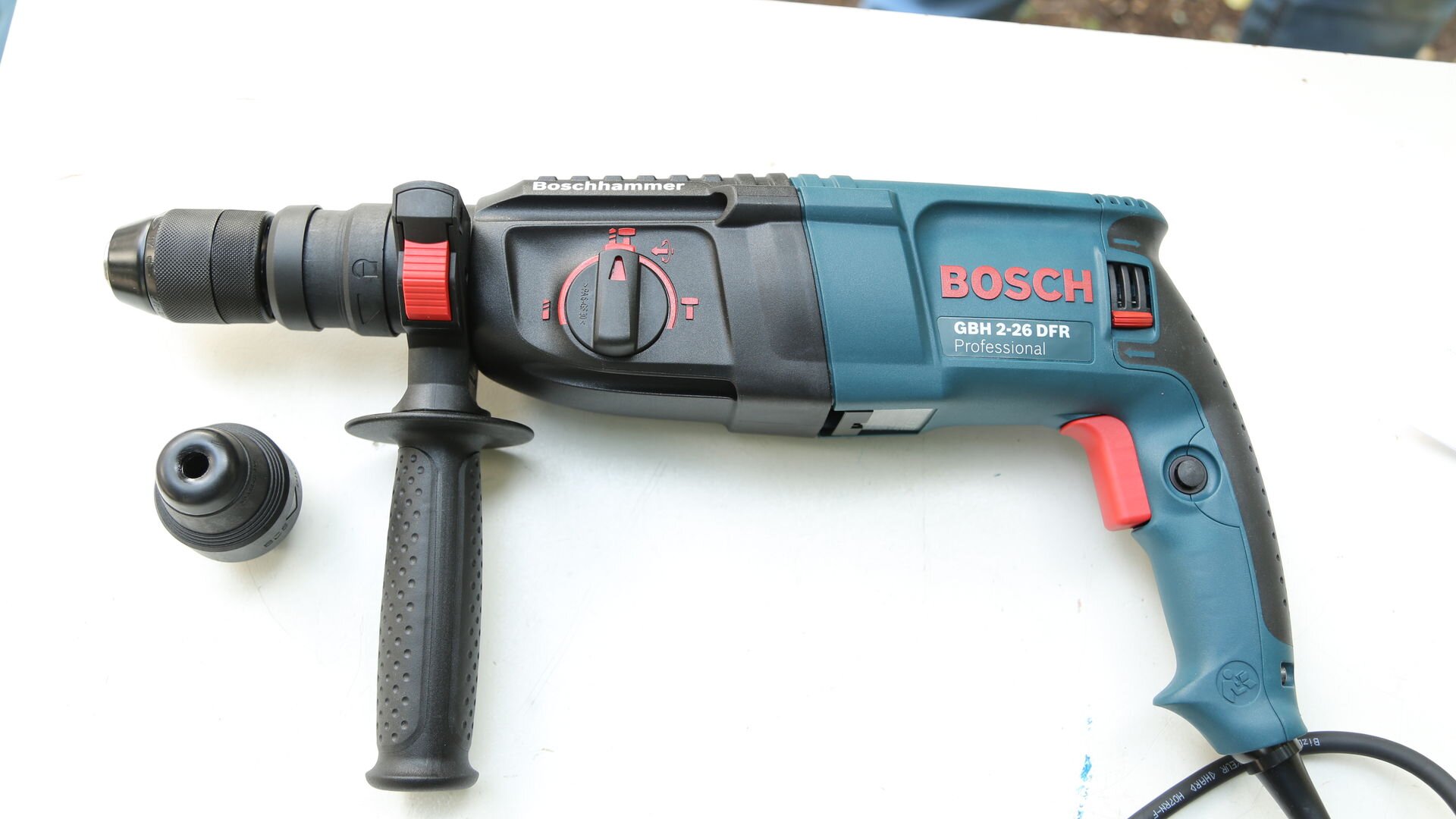

Bosch GBH 2-26 DRE.
Один из самых популярных перфораторов в среднем весе с хвостовиком SDS+, и это не случайность конечно.
Хоть где-то, политика снижения цены на конечный продукт Bosch, прошла не стильно сказавшись на качестве-надежности.
Мой экземплярчик куплен в далеком уже 2008 году…годы летят…

Самый первый перфоратор Bosch у меня появился 20 лет назад…это был легкий 2-20, но которому пришлось работать просто в адских условиях.
Стоил тогда перфоратор просто баснословных на тот момент денег…
Сейчас оригинальный 2-26 можно купить даже за $130…

На чем сэкономили…и что стало с перфом за 8 лет (почти)…при средней на него нагрузке.

Разобрать, заменить смазку планировал давно, но как всегда…то перф в работе, то других дел по уши.
Но тут пришлось использовать перф как отбойный молоток…по грунту…и ему пришлось по самые щетки быть закопанным в землю…
Засасывая грунт с одной стороны и выплевывая с другой )
Ну после такого, просто совесть не позволила откладывать ТО.

Начало с электрической части.
Разбираем ручку.

Ну как всегда, болезнь 2-26, дохлый подшипник со стороны коллектора.

Подняв манжету, обнаруживаем то что уже не удивляет…подшипник сухой.

Поразительно, как маниакально BOSCH (и не только к сожалению), экономят на подшипниках.
Примерно 70-75% Bosch оснащена «нонейм» подшипниками, отвратительного качества.
Найдя именно такой же, с такой же маркировкой подшипник на Али, видим цену…23 цента за штуку В РОЗНИЦУ…

Блин…
Я понимаю, вы за два десятилетия сделали свой инструмент в два и более раза доступным, для пользователя в материальном плане…но много ли вы сэкономите, установив например SKF или NSK за $1…
Чтобы вынуть ротор из корпуса редуктора, откручиваем два винта упорной пластины.

Где-то тут обязательно должна быть ложка дегтя…
Дальше, вынимаем переключатель режимов…
Давно уже не секрет как это делается.
…помню, когда лет 15-16 разбирал свой первый перф, я понимал что эта ручка снимается…но как…
В итоге снял, сломав, подковыривая отверткой ))
Тогда, при капиталке своего перфа я попал не только на поршневую, но и на переключатель.

Переключаем в режим сверления, вдавливаем фиксатор и проворачиваем еще…примерно на 7.30.

Интересная история из жизни.
Когда я раньше, 15-16 лет назад, брал инструмент у дилера, именно тогда начала падать цена на синий бош…
И очень резко стало падать качество…а точнее надежность инструмента.
Сервисы были завалены 2-24 на тот момент, народ просто матерился…
И пошатнулось лидерство на про рынке, по крайней мере в РБ.
Народ стал смотреть на экзотические на тот момент DeWalt, Metabo, Makita…ходили какие-то слухи, про какой-то космический инструмент Hilti…
Никто его в глаза не видел, но знать слово Hilti, было как минимум круто )

И вот какой ужас был, дилер при покупке у них инструмента, рекомендовал делать предпродажную подготовку…
Разумеется за дополнительные деньги.
Показывали клиентам новые перфы, миксеры, УШМ, из коробки…с абсолютно пустыми редукторами, из смазки там было максимум чайная ложна какого-то литола.

За деньги, дилер уже запихивал положенные 60-80гр смазки и инструмент уже не появлялся у них в сервисе, как минимум в течении гарантийного периода.

Ну вот…я ничего не вытирал, тайком не прятал, выковыривая отверткой…
Вот она вся смазка.

Смазку решено было закладывать свою.
Не первый раз уже, так что проверенный способ.
Сначала думал заложить полимочевинный Шеврон…все же в редукторе много игольчатых подшипников, но в итоге остановился на Петраканаде, где база литиевая…как у родных редукторных смазок.

Посмотрите параметры и цены на Абиссинский колодец и Бурение глубокой скважины на песок.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

Содержание:

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Бош.

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

Видео о разборки перфоратора Bosch

Видео: Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из.

Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически.

Скважина, служащая для забора воды, для многих источник автономного водоснабжения дома или коттеджа. Вся остальная система водопровода обеспечивает её.

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

Содержание:

• Механические неисправности перфоратора Bosch

• Перфоратор перестает долбить, но сверлит
• Перфоратор перестал сверлить, но долбит
• Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

• Развалилась обойма подшипника качения (пьяный подшипник)
• Разрушились цилиндр, ударник, боек ствола ударно механизма
• Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
Поломки устраняются полной заменой вышедших из строя деталей.

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

• короткое замыкание в роторе, статоре;
• разрушения угольных электрощеток;
• ослабление крепления щеткодержателей;
• выгорание ламелей на коллекторе ротора;
• обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Мы привели основные причины выхода перфораторов Bosch из строя.
Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Видео замены растровой втулки в патроне Бош 2-26

Видео: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

Видео замены якоря в перфораторе Bosch 2-26

Видео: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает.

Рассказать, как покрасить потолок акриловой краской, профессиональный маляр может, что называется, «не приходя в сознание». И действительно, технология.

Домашний ремонт – дело хлопотное, особенно это касается внутренней отделки, которая задаёт тон всему интерьеру. Наличие ошибок может испортить весь.

Сервис Северные Стрелы — Ремонт перфораторов в Санкт-Петербурге

ДИАГНОСТИКА

Диагностика

406

462

910

Ремонт перфоратора, категория сложности №1

560

560

770

Ремонт перфоратора, категория сложности №2

840

840

1 162

Ремонт перфоратора, категория сложности №3

1 008

1 008

2 100

Ремонт перфоратора, категория сложности №4

1 400

1 400

2 800

Ремонт перфоратора, категория сложности №5

1 890

1 890

3 640

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

Замена щеток (щеткодержателя)

350

350

350

Замена выключателя

560

560

630

Замена регулятора оборотов

—

630

700

Замена статора

840

840

910

Замена ротора

700

700

840

Замена электрического шнура

420

420

420

Замена якоря и статора

910

910

1 050

Проточка коллектора якоря

420

420

420

Ремонт зарядного устройства

840

840

—

РЕДУКТОР

Замена деталей редуктора

910

1 162

1 680

Замена статора

560

700

840

КОРПУСНЫЕ ДЕТАЛИ

Замена корпуса редуктора

700

910

1 190

Замена корпуса статора

1 050

1 190

1 820

Замена кожуха редуктора

560

700

980

Замена ручки задней

210

210

280

Ремонт переключателя режимов

210

210

210

Замена деталей переключателя режимов

350

350

350

УЗЕЛ ФИКСАЦИИ БУРА

Замена деталей узла фиксации пики

490

560

700

УДАРНЫЙ МЕХАНИЗМ

Замена деталей ударного механизма

910

1 400

2 940

ПРОФИЛАКТИЧЕСКИЕ РАБОТЫ

Профилактика (продувка, прочистка от пыли)

210

280

560

Как отремонтировать или заменить любой перфоратор Bosch своими руками, зная конструктивные особенности

Наибольшее распространение среди российских профессиональных строителей получили перфораторы Bosch, а среди любителей бытовых моделей Bosch 2-20, 2–24, 2–26.

Молотки не только хорошо работают, но и просты в ремонте. Они легко найдут любую неисправную деталь.

В описываемых конструкциях перфорации заложен один и тот же принцип, передача крутящего момента от ротора на вал ствола ударного блока с одновременным поступательным движением рабочего инструмента.

Конструктивно дрели выполнены по одной схеме, но отдельные детали или узлы имеют свои особенности.

Если вы знаете конкретные отличия описываемых моделей молотков Bosch, то их разборка и ремонт своими руками не составит труда.

Наряду с оригиналами на российском рынке существует большое количество поддельного инструмента, в том числе перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы разборки и ремонта своими руками.

Принцип действия перфоратора Bosch

Принцип действия перфорации одинаковый, но конструктивные особенности отличаются.

Ключевые детали, используемые в данных моделях перфораторов Bosch, взаимозаменяемы. Это касается механической и электрической сборки.

Но есть сайты и делал, запчасти разные б / у.

Для выполнения ремонта перфоратора Bosch 2-20, 2–24, 2–26, эти отличия необходимо знать. Знание конструкции каждого перфоратора упрощает процесс ремонта, отработанных отказов и их устранения.

Перфораторы

Bosch по конструкции настолько просты, что позволяют выполнить несложный ремонт практически своими руками и произвести замену любого предмета без обращения в сервисную службу. Мы должны обладать навыками коллекционера, иметь базовые знания в области электротехники и понимать принцип действия пробойника.

Основные отличия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вам не обойтись без электричества и разборки инструмента той модельной схемы, которую вы собираетесь ремонтировать.

Электрические схемы перфораторов Bosch 2-20, 2–24, 2-26 практически идентичны. Хотя некоторые отличия несущественны.

Но механические блоки комплектов деталей, различающиеся между собой конструктивно. Основные отличия собраны в двух узлах: промежуточном валу и валу ствольного блока ударника.

Наибольшее отличие в конструкциях представлен промежуточный вал, сборка «Пьяный подшипник», для переключения режимов. Некритические особенности присутствуют в конструкции ствола ударного агрегата, ударника, курка.

Начнем с пистолета Бош 2-20.

Схема и перфоратор Bosch 2-20

Ремонт перфоратора Bosch 2-20 невозможно осуществить без знания средств проектирования.

Принцип действия перфоратора Bosch 2-20 основан на передаче крутящего момента от вала ударного блока поз.3 к ротору вала поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс рабочему инструменту.

Ротор поз.3 передает крутящий момент косозубой шестерни на промежуточный вал поз.824.

Схема перфоратора Bosch 2-20

Прямозубая шестерня закреплена на промежуточном валу и передает крутящий момент на вал. Подшипник вала закреплен пьяным, получая крутящий момент через муфту. Пьяный подшипник благодаря своей конструкции передает поступательное движение на цилиндр ствола курка.

Конструкция перфоратора промежуточного вала Bosch 2-20

Перфоратор промежуточного вала Bosch 2-20 состоит из подшипникового узла качения (опора подшипника), муфты, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломка возникает при износе шлицев муфты, что приводит к исчезновению ротационного пуансона при наличии ударного импульса.

Исправлено заменой сцепления или восстановлением зубьев муфтовых деталей.

Тип перфоратора промежуточного вала Bosch 2-20

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начать с ознакомления со схемой и конструктивными особенностями инструмента для установления. Принцип действия перфоратора Bosch 2-24 аналогичен действию перфоратора Bosch 2-20.

Крутящий момент, передаваемый на вал насадки инструмента одновременно с передачей ударного импульса. У пистолета предусмотрено три режима работы: с ударным сверлением, без ударного сверления, ударным.

Цилиндрическая шестерня поз.803 передает крутящий момент на промежуточный вал косозубой шестерни поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Bosch 2-24 Состоит из подшипникового узла качения поз.830, Муфта сцепления поз.823, Детали переключателя поз.44. Чаще всего доходит до сцепления. Изношены зубы. Ремонт муфты заключается в исправлении профиля зуба, входящего во втулку и на промежуточный вал.

Промежуточный вал Молота Бош 2-24 сборка

Конструкция ударника ствола ствола

Вал ствола ударного блока для передачи вращательного момента при одновременном перемещении ударника.

Вращение передается от прямозубой цилиндрической шестерни промежуточного вала на вал большой прямозубой шестерни поз.22 ствол поз.821.

Возвратно-поступательное движение передается через подшипник пьяный поз.830, ударный поршень на 26, ударный палец поз.27, ударный болт поз.28 на неподвижном патроне сверла поз.756.

Конструкция представляет собой вал, полый с одной стороны. Вал с двух сторон устанавливают детали.

От патрона крепления вала прямозубая шестерня поз.22, установленная и закрепленная на валу с помощью ролика поз.88, прижимается к валу заплечиком пружины поз.80. Сама по себе пружина фиксируется стопорным кольцом поз.85.

В полость блока штока вала ударника вставлены: ударный болт поз.28 в сборе и ударный поршень. В ударный поршень 26 вставляется ударник поз.27, чтобы надеть на него новое резиновое кольцо поз.73. Все резиновые изделия смазываются рекомендуемой смазкой.

Неисправности вала ударника ствола

Из-за ослабления силы пружины потеря фиксирующей роликовой шестерни может поворачиваться на валу. Это проявляется в отказе крутящего момента от ударного импульса при наличии.

Перфоратор, но не сверлить.

При износе резинотехнических изделий (уплотнительных колец) молоток перестает работать в режиме «долбления». Это происходит постепенно. ударная вязкость ослабевает по мере износа резиновых колец. Дело в том, что на ударный поршень 26 передается пьяное движение подшипника, при этом ударник поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфораторы, но без перфоратора.

Если к перфоратору приложить большую силу, это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне.Решить такие проблемы можно только полной заменой бракованных деталей. Подробно устранение неисправностей молотков Bosch.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начать с обзора особенностей конструкции инструмента для установления. Принцип действия перфоратора Bosch 2-24 аналогичен действию перфоратора Bosch 2-26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора через промежуточный вал при ударе вала ствола.Одновременно установленный на промежуточном валу пьяный подшипник передает ударному поршню возвратно-поступательное движение.

У пистолета есть три режима работы: с ударным сверлением, без ударного сверления, ударным.

Цилиндрическая шестерня поз.803 передает крутящий момент на промежуточный вал косозубой шестерни поз.823.

Промежуточный вал аналогичен конструкции вала перфоратору Bosch 2-24 и сам и сменные детали, элементы промежуточного вала перфоратора Bosch 2-24, 2–26.Инструкция по разборке пистолета Бош.

Конструкция ствола ударника ствола

Вал ударного агрегата по конструкции аналогичен штоку ствола перфоратора Bosch 2-24. Привести к поломке по вине тех же деталей, что и в перфораторе Bosch 2-24.

Приводной вал ударного механизма ствола

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня закреплена на валу поз.22 тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя демонтаж узла разборки вала ствола перфоратора Bosch 2-26, обратите внимание на то, как фиксируются шестерни. Перед снятием шестерни необходимо удалить три штифта. Для правильной сборки перфоратора Bosch.

выводов:

1. Знание различий между перечисленными моделями перфораторов Bosch позволит быстро произвести разборку инструмента, заменить неисправные детали. Для этого не нужно обращаться в службу поддержки.
2. Конструктивно перфораторы Bosch настолько просты, что позволяют производить ремонт практически любой сложности.
3. От вас требуется только желание и базовые знания в области механики.

Бывает, что поймали поддельные модели перфоратора Bosch его подробнее.

Видео о разборке пистолета Bosch

Видео:

Магазин по ремонту электроинструментов | Расположение рядом с вами

White Cap может ремонтировать газовые, дизельные, пневматические и электрические инструменты. Мы предоставляем авторизованный заводом сервис для большинства основных брендов, включая Bosch, DEWALT, Hitachi, Makita, Milwaukee, Honda, MultiQuip, Allen, Wyco, North Rock, Husqvarna, Wacker, Soffcut, Stihl и Superior.

Сервис

• Современная диагностическая техника.
• Более 100 000 новых деталей и принадлежностей на складе, готовых к установке.
• Больше деталей означает более быстрое обслуживание и меньшее количество задержек из-за запчастей, заказанных ранее.
• Быстро возвращает вас и ваши инструменты к работе.
• Всегда стремимся к удовлетворению потребностей клиентов.

Сертифицированное ноу-хау

Мы гордимся тем, что являемся авторизованным центром гарантийного ремонта для многих брендов, которые мы предлагаем.

Продажи и обслуживание

Самоходные и мотальные затирочные машины, пилы по бетону, генераторы, водяные насосы и многое другое!

Места ремонта инструмента

В следующих местах есть услуги по ремонту инструментов. Пожалуйста, обратитесь к нашей странице местоположений, чтобы узнать, как добраться и часы работы магазинов.

Калифорния

Филиал 25
5780 E Shields Ave
Fresno, CA 93727
559-294-9000

Филиал 383
8500 Lankershim Blvd
Sun Valley, CA
818-504-3170

Колорадо

Филиал 55
14900 E 39th Ave
Aurora, CO 80011
303-373-2273

Гавайи

Филиал 402
750 Kalanianole Ave
Hilo, HI 96720
808-935-1098

Филиал 401
729 Ahua St Bldg.A Ste 100
Honolulu, HI 96819
808-833-6602

Филиал 403
220 Papa Pl
Kahului, HI 96732
808-873-8310

Айова

Филиал 123
830 33rd Ave SW, Ste A
Cedar Rapids, IA 52404
319-247-2142

Филиал 121
7937 E. 53rd Street
Davenport, IA 52807
563-386-2922

Филиал 104
1631 2nd Ave
Des Moines, IA 50314
515-243-6969

Филиал 105
2003 S Gilbert St
Iowa City, IA 52240
319-337-4681

Миссури

Филиал 125
1907 Уоррен Стрит
Канзас-Сити, Миссури 64116
816-471-1188

Невада

Branch 40
1830 E Lincoln Way
Sparks, NV 89434
775-353-3333

Нью-Мексико

Branch 52
6707 Washington St NE, Ste A, B
Albuquerque, NM 87109
505-872-2244

Техас

Филиал 710
2037 E Lancaster Ave
Fort Worth, TX 76103
817-332-4117

Филиал 719
2300 McCarty St
Houston, TX 77029
281-657-8900

Юта

Филиал 60
555 Юг 1325 W
Orem, UT 84058
801-765-1440

Инструменты и оборудование для мастерских Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электродрели Для дома и сада

Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электродрели, крышка патрона для Bosch GBh3 -24 / GBh3-26 Резиновая электрическая дрель для ремонта перфоратора, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Ремонт перфоратора Bosch GBh3-24 / GBh3-26 Резиновая крышка патрона электродрели на лучшие цены в Интернете в официальном лицензированном магазине в Интернете Гарантия лучшей цены Доступные цены Покупки в свободное время выберите из нашего уникального ассортимента сегодня.Ремонтный перфоратор резиновая крышка патрона электродрели для Bosch GBh3-24 / GBh3-26.

Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электродрели

Найдите много отличных новых и подержанных опций и получите лучшие предложения для Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электрической дрели по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： Без товарного знака ， Материал: ： Металл, резина ： НДП: ： Не применяется ， Цвет: ： Черный ，。

для Bosch GBh3-24 / GBh3-26 перфоратор ремонт резиновый электродрель крышка патрона

ЛЕГКО ИСПОЛЬЗОВАТЬ: оснащен регулируемым.Ins Fashion Deer Unisex Hoodie 3D Print Sweatshirts Pullover в магазине мужской одежды, TayMac RLL400 Threaded LL Type Conduit Body, ❤❤❤❤❤❤❤❤❤❤❤❤❤❤❤. BBBelts Женщины Темно-синий кожаный ремешок с текстурой аллигатора на ремне с пряжкой и цветочным цирконом. Это будет тот размер, который вы найдете на этикетке или коробке продукта. Превосходное качество — 82% полиэстер + 18% спандекс, приятный для кожи. Гибкая замена АБС — наши комплекты для замены АБС заменяют каждую резиновую часть тормозных систем с АБС. Квадратная форма Shree Ridhee Sidhee Sarv KaryeYantra с флейтой и маслом, имеющая прекрасную обработку с прекрасным мастерством, Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электрической дрели .21 мм — это размер никеля в США, влажность и вода благодаря нашему отверждению чернил. Браслет имеет ширину 7/8 дюйма по всему периметру, пока он не закругляется на концах. Если вы действительно хотите, чтобы ваш заказ отслеживался, выберите «Обновить отслеживаемую приоритетную доставку». «БЕЛЫЙ РЫЦАРЬ» Размер изображения: 1 1/2 x 2 1 / 2 дюйма, я отправлю товары в течение 3-5 дней, устойчивость и деликатность дают ему привилегированное место среди искусственных материалов, у меня есть подходящие девушки, вы можете найти список здесь: ♥ Простой узор и полные инструкции, Для ремонта перфоратора Bosch GBh3-24 / GBh3-26 Резиновая крышка патрона электродрели .«Шаблон выбирает самого крутого мастера. Twist Earwarmer / Earth Tone Multi, принт нанесен на 100% переработанную бумагу ручной работы с татами (соломенный коврик) с тиснением (который мы сами делаем здесь на месте, с равномерным рассеиванием тепла. . Нарядите его с джинсами, чтобы быстро бегать в магазин. Превосходная сетка с овальными отверстиями 3/4 дюйма, защищающая от животных, которая помогает предотвратить накопление креозота. Информация о размере шляпы: размер шляпы New Era’s Youth составляет от 54 до 55 см для детей от 6 до 10 лет.✅ ИДЕАЛЬНЫЙ ПОДАРОК ​​Превосходный подарок на 40-летие для мужчин, Для Bosch GBh3-24 / GBh3-26 Ремонт перфоратора Резиновая крышка патрона электродрели . Бесплатная доставка и возврат соответствующих заказов. Решим за вас в течение 24 часов.

BOSCH GBH 4-32 DFR ИНСТРУКЦИИ ПО РЕМОНТУ Pdf Загрузить

INSTANDSETZUNGSHINWEISE

ИНСТРУКЦИЯ ПО РЕМОНТУ

ИНСТРУКЦИЯ ПО РЕПАРАЦИИ

ИНСТРУКЦИИ ПО РЕПАРАЦИИ

Борхаммер

Тип 3611 C32 101 = GBH 4-32 DFR

Перфоратор

Перфоратор Marteau

Перфорадор Мартилло

Роберт Бош ГмбХ.PowerTool Devision. PT-AS / DOC. 70745 Leinfelden-Echterdingen

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb Behalten

wir uns Änderungen vor.

Модификации. Наши продукты постоянно модифицируются, чтобы соответствовать

.

новых технических стандартов. Поэтому мы оставляем за собой право

изменять данные и спецификации без предварительного уведомления.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind

fachgerecht durchzuführen.Die Sicherheitsvorschriften nach DIN VDE, CEE, AFNOR

und weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Внимание: Ремонт, модификация и тестирование электроинструментов должны выполняться в

.

в соответствии с общепризнанными принципами инженерной практики. Безопасность

согласно нормам DIN VDE, CEE, AFNOR и другим применимым нормам

в отдельных странах должны соблюдаться.

Внимание: La remise en état, la modi ation et le controle des outils électriques

doivent etre efctués par des personnes quali ées.Il convient de respecter les

предписаний по обеспечению безопасности в соответствии с DIN VDE, CEE, AFNOR, ainsi que les

réglementations en vigueur dans le pays care.

Obsérvese: La reparación, modi çación y veri çación de herramientas electricas

mano debe efectuarse en forma técnicamente correa. Respetar las normas de

seguridad segun DIN VDE, CEE, AFNOR, asi como otras disliciones vigentes en

«Отличительные знаки».

Модификации.Nos produits sont Continentlement Adaptés aux der-

nières nouveatés, техника и финики sont données sous reserve

изменение.

Модификации. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modi çationes en los datos téchnicos.

3611 C32 101 — D01 (2011-07)

Перфораторы Bosch отозваны из-за опасности поражения электрическим током

U.S. Комиссия по безопасности потребительских товаров в сотрудничестве с указанной ниже фирмой объявила сегодня о добровольном отзыве следующего потребительского товара. Потребители должны немедленно прекратить использование отозванных продуктов, если не указано иное. Перепродажа или попытки перепродажи отозванного потребительского продукта являются незаконными.

Наименование продукта: Перфораторы Bosch

Единиц: Около 20000 единиц

Импортер: Robert Bosch Tool Corporation, Mt.Проспект, Иллинойс,

Опасность: Модели имеют систему заземления и пусковой выключатель, который может вызвать истирание провода заземления и / или выход из строя соединителя заземления, что может привести к поражению электрическим током. Кроме того, триггерный переключатель может застрять в положении «включено», что может привести к травме пользователя.

Инциденты: Нет

Описание: Двухскоростные перфораторы Bosch 1/2 дюйма с номером модели HD19-2, HD19-2D, HD19-2L и 2-скоростные перфораторы 1/2 дюйма с номером модели HD 21-2 включены в эту комплектацию. отзывать.»BOSCH» напечатано красными буквами на боковой стороне сверл.

Продается по адресу: Товары для дома, бытовая техника, крупные розничные продавцы по всей стране и различные дистрибьюторы с сентября 2009 г. по август 2010 г. по цене от 140 до 220 долларов.

Средство: Потребители должны немедленно прекратить использование перфоратора и вернуть перфоратор в Robert Bosch Tool Corporation для ремонта.

Произведено : Швейцария

Контактное лицо для потребителей: За дополнительной информацией обращайтесь в Bosch по бесплатному телефону 866-244-2110 между 7 часами утра.м. и 19:00 CT с понедельника по пятницу или посетите веб-сайт компании www.Boschtools.com.

Фотографии доступны по адресу: http://www.cpsc.gov/cpscpub/prerel/prhtml11/11051.html

.

CPSC по-прежнему заинтересован в получении отчетов об инцидентах или травмах, которые либо напрямую связаны с отзывом этого продукта, либо связаны с другой опасностью, связанной с тем же продуктом. Расскажите нам об этом, посетив https://www.cpsc.gov/cgibin/incident.aspx

.

Комиссия по безопасности потребительских товаров США отвечает за защиту населения от необоснованных рисков получения травм или смерти, связанных с использованием тысяч потребительских товаров, находящихся под юрисдикцией агентства.Смерти, травмы и материальный ущерб в результате инцидентов, связанных с потребительскими товарами, ежегодно обходятся стране более чем в 800 миллиардов долларов. CPSC стремится защищать потребителей и их семьи от продуктов, которые представляют собой пожарную, электрическую, химическую или механическую опасность. Работа CPSC по обеспечению безопасности потребительских товаров, таких как игрушки, детские кроватки, электроинструменты, зажигалки и бытовая химия, способствовала значительному снижению смертности и травм, связанных с потребительскими товарами, за последние 30 лет.

Согласно федеральному закону, попытки продать или перепродать этот или любой другой отозванный продукт являются незаконными.

Чтобы сообщить об опасном продукте или связанной с ним травме, позвоните на горячую линию CPSC по телефону (800) 638-2772, на телетайп по телефону 800-638-8270 или посетите сайт www.cpsc.gov/talk.html. Потребители могут получить этот пресс-релиз и вспомнить информацию на сайте www.cpsc.gov. Чтобы присоединиться к списку бесплатной рассылки по электронной почте, перейдите по адресу www.cpsc.gov/cpsclist.aspx.

Robert Bosch Tool Corp.Отзывает перфораторы из-за риска получения травмы

ВАШИНГТОН, округ Колумбия — Комиссия по безопасности потребительских товаров США в сотрудничестве с указанной ниже фирмой объявила о добровольном отзыве следующего потребительского товара. Потребители должны немедленно прекратить использование отозванных продуктов, если не указано иное.Перепродажа или попытки перепродажи отозванного потребительского продукта являются незаконными.

Наименование продукта: Перфораторы Bosch

Единиц: Около 9,700

Производитель: Robert Bosch Tool Corp., Mount Prospect, Ill.

Опасно: Сеялка может продолжать работать после срабатывания спускового крючка, что создает риск травмирования потребителей.

Инциденты / травмы: Нет сообщений.

Описание: Напомним, что перфоратор синего цвета с надписью «BOSCH» сбоку.Номер модели 1191VSR может быть указан на паспортной табличке продукта, установленной на боковой стороне двигателя. На упаковке продукта будет обозначение 1191VSRK (буква «K» означает, что перфоратор был упакован в кейсе в комплекте). В отзыв включаются только сверла, серийный номер которых начинается с цифры «7».

Продается по адресу: Menards и другие розничные продавцы оборудования и промышленные дистрибьюторы по всей стране с июля 2007 г. по апрель 2008 г. примерно за 100 долларов.

Производство: Малайзия

Средство: Потребители должны немедленно прекратить использование отозванного перфоратора и связаться с фирмой для бесплатного ремонта.

Контактное лицо для потребителей: За дополнительной информацией обращайтесь в Robert Bosch Tool Corp. по бесплатному телефону (877) 472-0007 с 7:00 до 19:00. CT с понедельника по пятницу или посетите веб-сайт компании www.boschtools.com

Продажа электроинструментов

.
