Ремонт перфоратора бош 2 24 своими руками видео: Особенности конструкций бытовых перфораторов Bosch 2-20, 2-24, 2-26

Содержание

Особенности конструкций бытовых перфораторов Bosch 2-20, 2-24, 2-26

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.




Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2–20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2–20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Особенности конструкции перфоратора Bosch 2–26

Ремонт перфоратора Bosch 2–26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–26.

Схема перфоратора Bosch 2-26

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно–поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2–24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2–24, 2–26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2–24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2–24.

Схема вала ствола ударного механизма

Особенности вала перфоратора Bosch 2–26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2–26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2–26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Bosch.

Выводы:

  1. Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.
  2. Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.
  3. От вас требуется только наличие желания и элементарных знаний в механике.

Бывает, что попадаются поддельные модели перфоратора Bosch об этом более подробней.

Видео о разборки перфоратора Bosch

Видео:

Как правильно разобрать и отремонтировать перфоратор Bosch своими руками

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок.
Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике.
И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

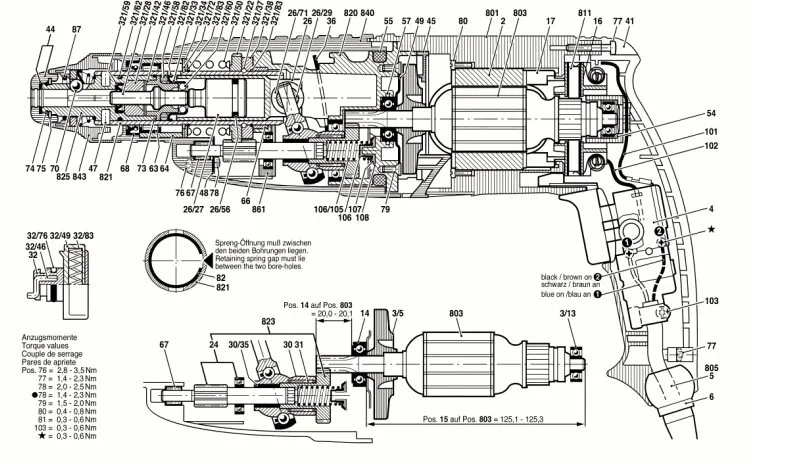

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

Видео разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

  • снимите резиновый наконечник поз.34;
  • достаньте стопорное кольцо поз.87;
  • снимите стальную шайбу поз.833;
  • извлеките коническую пружину поз.833;
  • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма
  • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
  • из полости надо достать боек в сборе;
  • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
  • снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз. 29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

На этом разборка окончена.

Успехов вам!

Как отремонтировать любой перфоратор Bosch своими руками

Принцип действия перфоратора Bosch 2-26 ни чем не отличаются от перфораторов известных марок. Вращающийся ротор передает крутящий момент на промежуточный вал механического узла перфоратора, одновременно передавая поступательное движение через подшипник качения на ударный механизм перфоратора и импульс удара. На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Этот принцип реализуется во всех перфораторах.

Но у различных фирм, производящих перфораторы, есть свои конструктивные особенности.

Перфораторы Bosch считаются лучшими в своем сегменте электроинструментов. Но ничего вечного нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 перестал работать, то его можно восстановить своими руками. Надо иметь элементарные навыки слесаря и немного разбираться в электротехнике. И еще немаловажная деталь, конструкция перфораторов Bosch настолько простая, что не вызывает сложностей при ремонте.

При ремонте электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности при работе с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки и сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Любую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения и выявления причин неисправности прибора.

Видео разборки перфоратора Bosch 2-26

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

  • снимите резиновый наконечник поз.34;
  • достаньте стопорное кольцо поз.87;
  • снимите стальную шайбу поз.833;
  • извлеките коническую пружину поз.833;
  • аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма
  • разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
  • из полости надо достать боек в сборе;
  • со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
  • снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз. 77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.


Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Нехарактерная неисправность перфоратора Bosch

Перфораторы Bosch очень надежны. Но бывают неисправности, практически не встречающиеся в практике. Ниже приведена одна из них.

Перфоратор Бош сверлит, но не долбит

Если перфоратор перестал долбить, но при этом позволяет сверлить, самой вероятной причиной может быть разрушение «пьяного подшипника». Данная неисправность встречается не часто и найти ее бывает не просто.

Для ее устранения не надо идти в ремонтную мастерскую. Такую неисправность устранит любой мало-мальски разбирающийся в механике человек.

Новый пьяный подшипник

Сначала надо разобрать перфоратор Бош до промежуточного вала. Порядок разборки приведен выше.

Сняв промежуточный вал, вы доберетесь до «пьяного подшипника». О разрушении подшипника качения указывает разбитая обойма, разбросанные шарики, куски обоймы.

Достаете подшипник, удаляете грязь, все части разрушенного механизма.

Покупаете новый «пьяный подшипник», и, смазав все детали новой смазкой, производите замену и сборку, в последовательности, обратной шагам разборки.

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз. 44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электрической части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

На следующем этапе необходимо вынуть переключатель реверса.

Поверните его в нейтральное положение и поднимите на себя. Переключатель реверса вынут.

Для снятия крышки статора надо, зажав в правую руку механический узел, а в левую корпус статора, потащить их в разные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором и статора

Для отделения ротора от механического узла достаточно потащить в разные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили и можете внимательно осмотреть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтобы снять статор, достаточно снять защитный пластмассовый защитный кожух, и постучать деревянной болванкой или киянкой по торцу корпуса, в который статор вставлен. Перед этим не забудьте выкрутить два винта, крепящие статор в корпусе.

Статор снят, ротор достали, можно преступать к их осмотру и дефектации всех деталей, входящих в состав электрической части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 особое внимание уделите состоянию угольных щеток, налету на щеткодержателях и надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не должна быть короче 8 мм. На щеткодержателях не должно быть следов от искрения и угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не должно быть прогаров или повреждений контактов.

Электрическая часть перфоратора Bosch

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока по конструкции аналогичен валу ствола перфоратора Bosch 2-24. К поломкам приводят неисправности тех же деталей, что и в перфораторе Bosch 2-24.

Особенности вала перфоратора Bosch 2-26 в том, что ведомая большая прямозубая шестерня поз.22 фиксируется на валу тремя штифтами поз.37, в отличие от фиксирующего ролика в перфораторе Bosch 2-26.

Выполняя разборку вала ствола ударного блока перфоратора Bosch 2-26, обращайте внимание на способ фиксации шестерни. Прежде чем снять шестерню, надо вынуть три штифта. Порядок правильной сборки перфоратора Бош.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

сверление. Перфоратор работает в режиме дрели;

сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

электрический. Подключение к сети или работа от аккумулятора;

Перфоратор с аккумулятором

пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

Классификация по массе:

лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

Bosch GBH 2-26 DRE

  • Тип крепления бура/сверла SDS-Plus
  • Количество скоростей работы 1
  • Потребляемая мощность eight hundred Вт
  • Макс. число оборотов nine hundred об/мин
  • Макс. частота ударов four thousand уд/мин
  • Макс. 5.7 Дж
  • Максимальный twenty eight Н·м
  • Макс. (дерево) thirty мм
  • Макс. диаметр сверления (металл) thirteen мм
  • Макс. диаметр сверления (бетон) twenty six мм
  • Макс. диаметр сверления (полой коронкой) sixty eight мм
  • Питание от сети

Функции не возможности

  • Режимы работы сверление, сверление с ударом, долбление
  • Шуруповерт конечно
  • Возможности реверс, предохранительная муфта, фиксация шпинделя, электронная регулировка частоты вращения
  • Приспособления дополнительная рукоятка, ограничитель глубины сверления, блокировка
  • Кейс в комплекте есть
  • Размеры 377×210 мм
  • Вес 3.2.7 кг
  • Особенности система Vario-Lock для фиксации зубила в thirty six угловых положениях, страна производства. Германия
Как правило
  • Как правило
  • В ценовом плане
  • По рейтингу не цене
  • По расстоянию
  • Учитывая доставки
  • Самовывоз

Оформляйте заказы прямо через Яндекс.Маркет

дорогой, греется, слабая защита от вибрации

совершенно непостижимый аппарат. Синий Бош, профессиональный перфоратор. Но работать с его помощью долго нельзя. Сам он греется, нужно остужать. Не после пары часов работы руки просто отваливаются от вибрации. Домой – мощный не удобный, однако чрезмерно дорогой для домашнего инструмента. Причем, дорого : сам аппарат, фирменная оснастка (один бур может стоить в пятьдесят раз дороже, чем на финансовом рынке), ремонт

. Замена патрона, которую пришлось делать за свой счет, обошлась в треть цены
перфоратора
. Сам патрон по акту оказался значительно дороже, чем в магазине. После ремонта посчитал, что потратил на перфоратор уже не просто, чем он стоил. Когда поломается, просто куплю другой, тем более, что супердорогие буры обещают служить долго.

Свернуть Читать далее

удобный, продуманный, мощный

высокая вибрация, ремонтировать абсолютно невозможно – дорого, греется

Мое мнение вот какое: перф хороший, однако не для . Даже невзирая на то обстоятельство, что он синий. Для работы по дому. и продать. Однако извините, активное использование перфоратора на рабочем месте подразумевает большие нагрузки. Не, по большому счету, ценник на Этот расхожий слух Бош каким бы образом о такой ситуации прямо намекает: не жалейте денег, нашему работает. Однако ведь оно не работает! Точнее как – должен долго не мощно работать. Логично? И происходит с этим перфом? Первый вопрос, что сильная вибрация. Ладно, это ж перфоратор, хотя в любом случае очень сильная, если сравнивать с аналогичными конкурентами. Дальше. Греется перфоратор ооочень сильно. Не и снова, это не то чтобы беда, однако о качестве говорит, как никак. Через год ушатали ствол. Карл, это как. Профессиональный Бош. Ремонт

, это, по большому счету не дорогой. Увы через год? Массу отремонтированный ствол продержится. Нам этого узнать не пришлось. Только решили со стволом, как перф выдал сноп искр, дым не вонь: накрылся якорь. В конечном итоге, смысл ремонтировать? За такие деньги куплю лучше два с не таким звучным именем, выгоднее вдвое получается.

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

ударный механизм с качающимся подшипником;

Механизм с качающимся подшипником

Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

    Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

Шарикв пазу втулки

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

    Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

Переключатель в режиме удара

Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

Растровая втулка и пьяный подшипник

Снятие косозубой шестестерни

Снятие прямозубой шестерни

Растровая втулка, снятая с гильзы

Гильза с бойком

Как Разобрать Перфоратор Bosch Gbh 2 24

Инструкция по разборке перфоратора Bosch

Принцип деяния перфоратора Bosch 2-26 ни чем же не отличаются от перфораторов узнаваемых марок.

Крутящийся ротор передает вращающий момент на промежный вал механического узла перфоратора, сразу передавая поступательное движение через подшипник качения на ударный механизм перфоратора не импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Данный принцип реализуется в всех перфораторах.

У разных компаний, производящих перфораторы, бывают свои конструктивные особенности.

Перфораторы Bosch числятся наилучшими в собственном секторе электроинструментов. Но ничего нескончаемого нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 не стал работать, то его есть вариант вернуть без помощи других. Нужно иметь простые способности слесаря не мало разбираться в электротехнике. Не еще немаловажная деталь, конструкция перфораторов Bosch так обычная, что не вызывает сложностей выполняя ремонт.

При выполнении ремонта электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности во время работы с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки не сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Всякую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения не выявления обстоятельств неисправности устройства.

разборки перфоратора Bosch 2-26

Bosch 2-24 \ Как поменять растровую \ Восстановление муфты \ Ремонт инструмента \ Обслуживание \ РБ

Группа в ВК: ВК: Лайф канал:

Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками

Как разобрать

и собрать
перфоратор bosch 2
-26 в домашних условия своими руками. Разбираем двигатель, редуктор

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Разборка промежного вала

Промежный вал разбирается снятием вала поз.24 не вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками либо вручную, при помощи приспособления.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26

, его электронной части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

Дальше нужно вытащить переключатель реверса.

Поверните его в нейтральное положение не поднимите на себя лично. Переключатель реверса вытащат.

Для снятия крышки статора нужно, зажав в правую руку механический узел, в левую корпус статора, потащить их в различные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором не статора

Для отделения ротора от механического узла довольно потащить в различные стороны эти части. Ротор крепится в механическом узле малой косозубой шестерней, вставленной в контакт с большой косозубой шестерней механического узла.

Ротор освободили не сможете пристально оглядеть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтоб снять статор, довольно снять защитный пластмассовый защитный кожух, не постучать деревянной болванкой по другому говоря киянкой по торцу корпуса, в который статор вставлен. Перед этим еще необходимо держать в голове вывернуть два винта, крепящие статор в корпусе.

Статор снят, ротор достали, естественно преступать к их осмотру не дефектации всех деталей, входящих в составе электронной части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 повышенное внимание уделите состоянию угольных щеток, налету на щеткодержателях не надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор.

Длина щеток не может быть короче 8 мм. На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов.

Электронная часть перфоратора Bosch

Источник: https://ctln.ru/kak-razobrat-perforator-bosch-gbh-2-24/

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

  1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
  2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
  3. Растровую втулку соедините с гильзой.
  4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

Редуктор после чистки и смазки

Отверстие, в которое вставить отвёртку

Надеваем заднюю крышку

Установка переключателя режимов

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

Проверка целостности обмотки якоря

определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Как отремонтировать любой перфоратор Bosch своими руками

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch. Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Особенности конструкции перфоратора Bosch 2-26

Ремонт перфоратора Bosch 2-26 следует начинать с ознакомления особенностей в конструкции налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-26.

Вращение передается от вала ротора, через промежуточный вал, на вал ударного ствола. Одновременно, закрепленный на промежуточном валу пьяный подшипник передает на ударный поршень возвратно-поступательное движение.

У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.823.

Промежуточный вал аналогичен валу в конструкции перфоратора Bosch 2-24 и взаимозаменяем сам и деталями, входящими в состав промежуточного вала перфораторов Bosch 2-24, 2-26. Инструкция по разборки перфоратора Бош.

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

о разборки перфоратора Bosch

Источник: https://www.spets-stroy-portal.ru/instrumenti-i-tehnika/kak-otremontirovat-ljuboj-perforator-bosch-svoimi-rukami.html

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

  • Механические неисправности перфоратора Bosch Перфоратор перестает долбить, но сверлит
  • Перфоратор перестал сверлить, но долбит
  • Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
  • Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
  • Рассмотрим варианты, при которых перфоратор не сверлит и не долбит
  • Общие электрические неисправности перфоратора Bosch 2-26
  • Основными причинами появления поломок являются:

    • неаккуратная работа с инструментом;
    • неправильное хранение перфоратора;
    • большие нагрузки при работе на рабочие органы при долблении или сверлении;
    • перегрев инструмента;
    • длительная работа без перерыва;
    • несоблюдение сроков проведения технического обслуживания.

    Условно неисправности можно поделить на механические и электрические.

    Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

    При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

    Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

    Перфоратор перестает долбить, но сверлит

    Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

    • износились резиновые кольца ударника, бойка, поршня;
    • развалилась обойма подшипника качения;
    • разрушился цилиндр, боек ствола ударного механизма;
    • срезало шлицы муфты сцепления, установленной на промежуточном валу;

    Перфоратор перестал сверлить, но долбит

    Основные причины, при которых перфоратор долбит, но не сверлит, это:

    • ослабела сила конической пружины, прижимающая муфту сцепления;
    • стопорный ролик не фиксирует большую шестерню вала ствола;
    • не держит механизм фиксации инструмента в стволе;
    • Перфоратор не долбит и не сверлит.

    Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

    • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
    • не работает электродвигатель перфоратора;
    • нет питания на электродвигатель перфоратора.

    Теперь обо всем по порядку

    Износ резиновых колец на ударнике, бойке, поршне.

    Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

    Неисправность устраняется путем замены указанных резиновых колечек на новые.

    При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

    При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

    Устраняется путем полной замены подшипника качения.

    Разрушились цилиндр, ударник, боек ствола ударно механизма

    Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

    Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

    Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

    Ослабла сила конической пружины, прижимающей муфту сцепления

    Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

    Стопорный ролик не фиксирует большую шестерню вала ствола

    Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

    Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

    Не держит бур механизм фиксации инструмента в стволе перфоратора

    В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

    Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

    Срезало зубья на малой шестерне ротора

    Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

    При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

    В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

    Не работает электродвигатель перфоратора

    Причинами не работающего электродвигателя могут быть:

    • короткое замыкание в роторе, статоре;
    • разрушения угольных электрощеток;
    • ослабление крепления щеткодержателей;
    • выгорание ламелей на коллекторе ротора;
    • обрыв обмоток ротора или статора.

    Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые. Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

    Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

    Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

    Нет питания на электродвигателе перфоратора Bosch

    Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать.

    Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой.

    Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

    Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

    Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

    Ремонт своими руками

    При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

    Замена кнопки включения

    Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

    1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
    2. Провода необходимо зачистить и залудить.
    3. Возьмите старую кнопку и купите аналогичную.
    4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.

    Особенности ремонта бочкового перфоратора

    Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

    Замена щёток

    Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

    Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

    Основные неисправности перфоратора и их внешние признаки

    Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

    Механические поломки

    Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

    Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

    Итак, к механическим поломкам можно отнести следующие:

    • поломка переключателя режимов работы устройства;
    • изношенные резинки ударника и бойка;
    • выход из строя ударного механизма;
    • выход из строя ствола агрегата по причине износа;
    • поломка зубьев шестеренок;
    • поломка зажимного патрона, в результате чего вылетает бур.

    Электрические неисправности

    Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

    К электрическим поломкам аппарата можно отнести такие, как:

    • аппарат не включается;
    • поломка пусковой кнопки;
    • износ щеток;
    • засорение коллектора;
    • нарушение электрических контактов;
    • перегорание обмотки статора или ротора электрического двигателя.

    Общие электрические неисправности перфоратора Bosch 2-26

    Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

    На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

    Запах гари появляется при коротком замыкании статора или обмоток ротора.

    Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

    К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

    Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

    Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

    Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

    Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

    Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

    Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

    Видео замены растровой втулки в патроне Бош 2-26

    Видео: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

    Видео замены якоря в перфораторе Bosch 2-26

    Видео: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

    Из-за попадания пыли, грязи, влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работает.

    Рассказать, как покрасить потолок акриловой краской, профессиональный маляр может, что называется, «не приходя в сознание». И действительно, технология.

    Домашний ремонт – дело хлопотное, особенно это касается внутренней отделки, которая задаёт тон всему интерьеру. Наличие ошибок может испортить весь.

    Алгоритм разборки перфоратора

    Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

    Демонтаж патрона

    Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

    1. Вначале снимите пыльник (1), сделанный из резины.

    2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
    3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

    Разбираем корпус

    Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

    1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.

    2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
    3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

    Разборка электрической части перфоратора

    Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

    1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.

    2. Выкрутите крепеж, удерживающий сетевой кабель.
    3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
    4. Снимите все прикрепленные к статору провода.

    5. Извлеките щетки, открутив крепежные болты.
    6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
    7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
    8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
    9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

    Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

    Разборка перфоратора + (Видео)

    Разобрать перфоратор несложно, если все делать в таком порядке:

    • Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
    • Снимите наконечник, шайбу и пружину с шариком.
    • Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
    • Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
    • Достаньте щеткодержатель.
    • Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
    • Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

    Несколько полезных советов начинающему мастеру:

    • Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
    • Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
    • Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

    Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне.

    Замена щеток электродвигателя

    Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

    Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

    Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

    Как Собрать Перфоратор Бош

    Кто, кому хоть раз приходилось работать с перфоратором, знает, как тяжелы условия его эксплуатации. Конкретно поэтому ремонт перфоратора своими силами – настолько пользующийся популярностью запрос в вебе. Сегодня будем вести разговор для вас полностью всё, что касается ремонта этого инструмента.

    Непременно, обладатели таковой дорогостоящей техники желают, чтоб их устройства были высококачественными, делали на 100 % выполнение своих функций. В первую очередь, вас убережет от суровых поломок правильное внедрение инструмента, об этом факте вы узнаете чуток позднее. И, чем, впору проведенный ремонт устройства. Здесь хоть какой маленькой сбой уже должен стать поводом для беспокойства и изготовлением к ремонту.

    • Сколько Масла Заливать В Двигатель Газонокосилки Хонда

      Read

    Так, такими «маячками» будут:

    • Нестабильная работа перфоратора в рабочем режиме;
    • Возникновение странноватых звуков при включении перфоратора;
    • Запах гари;
    • Перфоратор
      не долбит, хотя видимых обстоятельств для этой цели вам нет.

    Как что-то схожее случилось с вашей техникой, означает, пора ремонта. Так же как и любые подобные работы, он просит бдительности, осознания предпосылки поломки и познания, как с ней совладать. И самый ваш первый момент при выполнении ремонта – разбор инструмента на его составляющие. У многих даже Такой шаг вызывает трудности, если следует знать что остается сделать нашему клиенту до аспектов – как, что и для чего!

    Просто представьте, что ваш инструмент вдруг не стал работать по другому для вас срочно пригодилось сменять какую-либо неисправную деталь. Простейший метод – отнести перфоратор

    на ремонт в сервисный центр, но это просит времени, а это означает, на некий период застопорит вашу работу. Если вы станете знать, как разбирается устройство, для вас будет намного проще провести другие работы. Уже сегодня, это приведет к значимой экономии средств, ведь не потребуется тратиться для оплаты услуг ремонтных центров.

    Схема устройства ударного механизма, его неисправности и ремонт

    Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

    Бочковые перфораторы

    Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

    На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

    Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

    Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

    1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.

    2. Снимите стопорное кольцо, удерживающее подшипник.

    3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.

    4. После извлечения 3-х шариков, можно вытянуть растровую втулку.

    5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

    В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

    Перфораторы пистолетного типа

    Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

    Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

    На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

    Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

    При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

    После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

    Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

    Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

    Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

    После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

    Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

    При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

    Ремонт перфораторов Бош своими руками

    Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.

    Ремонт перфораторов Бош 2 26

    Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

    При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели.

    Ремонт перфораторов Бош 2 24

    В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

    Прочие механические поломки и их устранение

    Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

    Переключатель режимов

    Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

    Шестерни с косым зубом

    Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

    Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

    Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

    Бур не держится в патроне

    Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

    • произошла деформация шариков;
    • износилось ограничительное кольцо;
    • дала просадку фиксирующая пружина.

    Потребуется разобрать патрон и заменить проблемные детали.

    Бур застрял в перфораторе

    Причины того, что бур застрял в патроне аппарата, могут быть следующие.

    1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
    2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
    3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
    4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

    Выводы:

    • Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

    • Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

    • От вас требуется только наличие желания и элементарных знаний в механике.

    Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

    Видео о разборки перфоратора Bosch

    Видео: Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт

    Чтобы уплотнить, а значит, упрочить структуру бетона, необходимо воспользоваться специальным инструментом – вибратором. С его помощью несложно выгнать из.

    Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически.

    Скважина, служащая для забора воды, для многих источник автономного водоснабжения дома или коттеджа. Вся остальная система водопровода обеспечивает её.

    Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

    Содержание:
    • Механические неисправности перфоратора Bosch
    • Перфоратор перестает долбить, но сверлит
    • Перфоратор перестал сверлить, но долбит
    • Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
    • Развалилась обойма подшипника качения (пьяный подшипник)
    • Разрушились цилиндр, ударник, боек ствола ударно механизма
    • Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

    Условно неисправности можно поделить на механические и электрические.

    Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

    Ремонт перфоратора

    Перфоратор является таким инструментом, без которого на сегодняшний день трудно представить основную массу работ по ремонту и строительству. Именно поэтому сегодня каждый человек, связанный с ремонтом и строительством, стремится заполучить себе этот инструмент. Видео про ремонт перфоратора своими руками заинтересует всех, кто желает самостоятельно научиться выявлять и устранять поломки этого инструмента.

    Блок: 1/24 | Кол-во символов: 447
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Виды перфораторов

    Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

    Количество режимов может быть от одного до трёх:

    • сверление. Перфоратор работает в режиме дрели;

    • сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

    • отбойный молоток, то есть удар без сверления.

    Типы приводов перфоратора:

    • электрический. Подключение к сети или работа от аккумулятора;

      Перфоратор с аккумулятором

    • пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

      Пневматический перфоратор

    • бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

      Бензиновый перфоратор-молот

    Классификация по массе:

    • лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

    • средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

    • тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

    Типы патронов, используемых в перфораторах:

    • SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

    • SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

    Классификация по расположению двигателя:

    • простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;

      Простой перфоратор

    • бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.

      Бочковой перфоратор

    Блок: 2/10 | Кол-во символов: 1542
    Источник: https://grounde.ru/remont-perforatora-svoimi-rukami.html

    Выяснение причины поломки

    Для того, чтобы знать, что конкретно необходимо ремонтировать, нужно разбираться в причинах неисправности перфоратора. Выполнить это поможет этот видеоролик.

    Блок: 2/24 | Кол-во символов: 186
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Замена подшипника в перфораторе

    В тех случаях, когда во время работы перфоратора вы стали слышать нехарактерный для нормальной работы шелест или вдруг почувствовали, что сверло стало проскакивать, то это настало время менять подшипник. Как это сделать смотрите в этом видео.

    Блок: 3/24 | Кол-во символов: 277
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Механические поломки

    При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

    Неисправности в редукторе

    Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

    Замена редуктора

    Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

    Неисправность патрона

    Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

    Неисправен переключатель режимов

    Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

    Ремонт переключателя режимов

    В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

    Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

    Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

    Блок: 3/9 | Кол-во символов: 2595
    Источник: http://StankiExpert.ru/ehlektroinstrument/remont-perforatora.html

    Разборка редуктора перфоратора

    Редуктор в перфораторе необходим для передачи вращательного движения от двигателя к патрону. Как раз он ударный механизм приводит в действие. Для того, чтобы смазать детали или их заменить, необходимо редуктор разобрать. Как это выполнить, смотрите в этом видеоролике.

    Еще одно видео о разборке редуктора.

    Блок: 4/24 | Кол-во символов: 341
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Как собрать перфоратор

    Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

    1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
    2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
    3. Растровую втулку соедините с гильзой.
    4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

      Редуктор после чистки и смазки

    5. На собранный узел наденьте пластиковый корпус редуктора.
    6. Вставьте ротор в редуктор.
    7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
    8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

      Отверстие, в которое вставить отвёртку

    9. Поставьте щётки на место.
    10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

      Надеваем заднюю крышку

    11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

      Установка переключателя режимов

    12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
    13. Соберите патрон в обратной последовательности.

    Как собрать перфоратор

    Блок: 5/10 | Кол-во символов: 1255
    Источник: https://grounde.ru/remont-perforatora-svoimi-rukami.html

    Необходимые инструменты и материалы

    Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

    Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

    Блок: 5/9 | Кол-во символов: 360
    Источник: http://StankiExpert.ru/ehlektroinstrument/remont-perforatora.html

    Электрические неисправности

    Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

    Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

    По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

    Отсутствие напряжения в питающей сети, обрыв кабеля

    Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

    Соединение проводов

    Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

    Неисправность кнопки пуска

    Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

    Стирание щеток

    При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

    По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

    Поломка регулятора оборотов

    При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

    Неисправность мотора

    Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

    При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

    Ремонт статора

    Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

    Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

    Блок: 4/9 | Кол-во символов: 2933
    Источник: http://StankiExpert.ru/ehlektroinstrument/remont-perforatora.html

    Что вам нужно знать о ремонте перфоратора?

    Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

    Так, такими «маячками» могут стать:

    • Нестабильная работа перфоратора в рабочем режиме;
    • Появление странных звуков при включении перфоратора;
    • Запах гари;
    • Перфоратор не долбит, хотя видимых причин для этого нет.

    Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!

    Блок: 8/24 | Кол-во символов: 1031
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Ремонт бочкового перфоратора

    Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

    Бочковой перфоратор SDS-plus Intertool DT-0182

    Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

    Замена кнопки включения

    Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

    Замена щеток

    Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

    Замена подшипников

    Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

    Замена подшипника

    Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

    Замена патрона

    Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

    Замена патрона на перфораторе

    Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

    Ремонт пьяного подшипника

    В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

    Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

    Ремонт растровой втулки и ударного болта

    Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

    Замена гильзы

    Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

    Блок: 9/9 | Кол-во символов: 2456
    Источник: http://StankiExpert.ru/ehlektroinstrument/remont-perforatora.html

    Особенности и устройство строительного перфоратора

    Независимо от типа инструмента, его мощности и сферы применения большинство современных моделей, включая такие популярные бренды, как Makita, Bosh, Stihl, Stern, Метабо, Интерскол и др., имеют схожую конструкцию и состоят из основных элементов: патрона, ударного механизма, редуктора, двигателя, кнопки включения, переключателя режимов и соединительного шнура.

    Отдельные варианты оснащаются такими дополнительными функциями, как антивибрационная система, регулятор частоты ударов и ограничитель глубины сверления. В отличие от классической дрели перфоратор обладает усиленной ударной опцией, что позволяет использовать его для работы со сложными и прочными материалами, включая бетон, природный камень, кирпич и др.

    Двигатель устройства создает вращательное движение, которое преобразовывается в мощное и поступательное колебание ударного механизма (бура, лопатки или зубила) за счет принципа компрессии между активными поршнями инструмента.

    Некоторые модели помимо основных функции бурения и режима отбойного молотка могут иметь и сверлильную роль. Такие инструменты считаются универсальными, однако именно они чаще выходят из строя из-за более сложной механической системы.

    Для работ по сверлению лучше использовать надежную дрель, а перфоратор применять только по его прямому назначению. Чтобы избежать преждевременных поломок различных деталей, также соблюдают правила работы с этим инструментом и проводят профилактическую обработку (смазка и чистка отдельных его элементов).

    Блок: 17/24 | Кол-во символов: 1530
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Ремонт перфоратора самостоятельно шаг за шагом

    К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

    • Якорь;
    • Щетки;
    • Шестеренки;
    • Стартеры;
    • Подшипники;
    • Кабели для подключения к сети;
    • Выключатели.

    Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях . А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

    Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор ), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

    Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

    Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

    Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

    Блок: 10/24 | Кол-во символов: 3311
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Выяснение причины поломки

    Чтобы знать, что именно нужно ремонтировать, стоит разобраться в причинах поломки перфоратора. Сделать это поможет данный видеосюжет.

    Блок: 12/24 | Кол-во символов: 161
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Замена подшипника в перфораторе

    Если при работе с перфоратором вы слышите нехарактерный «шелест» или чувствуете, что сверло «проскакивает», пришло время заменять подшипник. О том, как это сделать, расскажет этот видеосюжет.

    Блок: 13/24 | Кол-во символов: 225
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Разборка редуктора перфоратора

    Редуктор перфоратора предназначен для передачи вращательного движения к патрону от двигателя. Именно это приводит в действие ударный механизм. Чтобы заменить детали или смазать их, редуктор нужно разобрать. Как это осуществить, узнаете из видеоролика.

    Еще один сюжет, посвященный разборке редуктора.

    Блок: 14/24 | Кол-во символов: 333
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Механические неисправности перфоратора Bosch

    При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

    Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, установкой различных пьяных подшипников.

    Перфоратор перестает долбить, но сверлит

    Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

    • износились резиновые кольца ударника, бойка, поршня;
    • развалилась обойма подшипника качения;
    • разрушился цилиндр, боек ствола ударного механизма;
    • срезало шлицы муфты сцепления, установленной на промежуточном валу;

    Перфоратор перестал сверлить, но долбит

    Основные причины, при которых перфоратор долбит, но не сверлит, это:

    • ослабела сила конической пружины, прижимающая муфту сцепления;
    • стопорный ролик не фиксирует большую шестерню вала ствола;
    • не держит механизм фиксации инструмента в стволе;
    • Перфоратор не долбит и не сверлит.

    Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

    • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
    • не работает электродвигатель перфоратора;
    • нет питания на электродвигатель перфоратора.

    Теперь обо всем по порядку

    Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

    Износ резиновых колец на ударнике, бойке, поршне.

    Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

    Неисправность устраняется путем замены указанных резиновых колечек на новые.

    При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

    Развалилась обойма подшипника качения (пьяный подшипник)

    При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

    Устраняется путем полной замены подшипника качения.

    Разрушились цилиндр, ударник, боек ствола ударно механизма

    Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
    Поломки устраняются полной заменой вышедших из строя деталей.

    Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

    Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
    При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

    Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

    Ослабла сила конической пружины, прижимающей муфту сцепления

    Когда сила давления пружины поз. 50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch .

    Стопорный ролик не фиксирует большую шестерню вала ствола

    Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

    Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

    Не держит бур механизм фиксации инструмента в стволе перфоратора

    В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

    Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

    Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

    Срезало зубья на малой шестерне ротора

    Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

    При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

    В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

    Не работает электродвигатель перфоратора

    Причинами не работающего электродвигателя могут быть:

    • короткое замыкание в роторе, статоре;
    • разрушения угольных электрощеток;
    • ослабление крепления щеткодержателей;
    • выгорание ламелей на коллекторе ротора;
    • обрыв обмоток ротора или статора.

    Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
    Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

    Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

    Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

    Нет питания на электродвигателе перфоратора Bosch

    Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

    Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

    Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

    Блок: 6/24 | Кол-во символов: 6043
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Смазка перфоратора

    Для того. Чтобы перфоратор не ломался и не выходил из строя, нужно правильно ухаживать за ним. Регулярная смазка перфоратора — одно из условий правильного ухода за инструментом. Чтобы смазать перфоратор, его следует предварительно разобрать. Как это сделать, вы узнаете, ознакомившись с данным видеосюжетом.

    Блок: 15/24 | Кол-во символов: 328
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Как продлить жизнь перфоратора

    Защитить перфоратор от пыли — значит пролить его срок службы. Если вы хотите знать, как своими руками можно изготовить защиту от пыли для вашего инструмента, смотрите данный видеоролик.

    Бытовой перфоратор — универсальный и полезный инструмент, с помощью которого решают самые сложные задачи по удалению и сверлению бетонных стен и перекрытий, бурению камней, дорожного покрытия и др. Его используют при постоянных нагрузках, и со временем отдельные части механизма или электрики могут выйти из строя. Качественное изделие стоит дорого, поэтому некоторые поломки можно устранить своими руками, главное — знать устройство и принцип работы этого незаменимого в строительстве инструмента.

    Блок: 16/24 | Кол-во символов: 716
    Источник: https://KaraokeRox.ru/kak-vypolnit-pravilnyi-remont-perforatora-svoimi-silami.html

    Как разобрать перфоратор

    Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

    Как разобрать патрон и вытащить застрявшую оснастку

    Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

    1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

      Разобранный патрон

    2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

      Шарикв пазу втулки

    3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

    Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

    • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
    • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

    Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

    Как вытащить застрявший бур из патрона перфоратора

    Как снять переключатель режимов

    В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

    1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

      Переключатель в режиме удара

    2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
    3. Потяните на себя, подденьте отвёрткой и снимите.

      Подденьте переключатель отвёрткой

    Разбор электрической части перфоратора

    1. Открутите и снимите заднюю крышку.
    2. Открутите болты крепления сетевого шнура.
    3. Извлеките кнопку и провода из своих пазов.

      Провода перфоратора

    4. Отсоедините провода от статора.
    5. Открутите болты щёткодержателей и извлеките щётки.
    6. Очистьте корпус от пыли.
    7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
    8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
    9. Извлеките воздухозаборник из корпуса электрики.
    10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

    Разбор механической части перфоратора

    1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

      Растровая втулка и пьяный подшипник

    2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
    3. Из пьяного подшипника выньте промежуточный вал.
    4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

      Снятие косозубой шестестерни

    5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

      Снятие прямозубой шестерни

    6. Втулку снимите с гильзы.

      Растровая втулка, снятая с гильзы

    7. Гильзу извлеките из алюминиевого корпуса.
    8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

      Гильза с бойком

    Блок: 4/10 | Кол-во символов: 3607
    Источник: https://grounde.ru/remont-perforatora-svoimi-rukami.html
