ремонт своими руками неисправностей, не работает, как почистить и отремонтировать устройство
Для успешного ремонта любого оборудования необходимо знать его внутреннее устройство.
Циркуляционный насос состоит из множества деталей.
Существуют различные типы поломок, которые предполагают разные способы их ремонта.
Устройство циркуляционного насоса для отопления
Основные детали:
- Металлический корпус, внутри которого размещаются действующие узлы. При изготовлении корпуса применяется нержавеющая сталь, алюминий или различные сплавы.
- Электродвигатель — главная часть насоса.
- Крыльчатка, представляющая собой колесо с лопастями. Она устанавливается на роторе и обеспечивает перекачку теплонесущей жидкости. Чаще всего крыльчатка изготавливается полимерной.

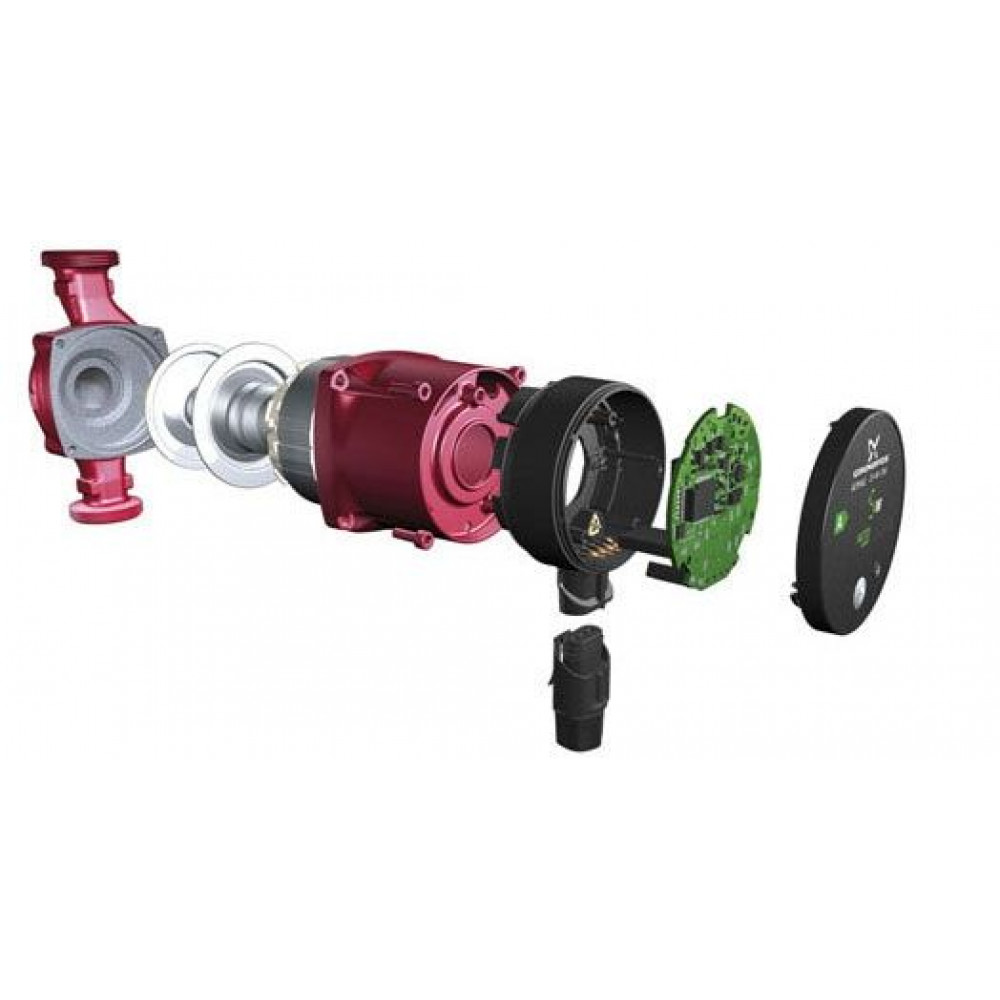

Фото 1. На схеме показано устройство циркуляционного насоса: указаны все самые важные детали.
Циркуляция в контуре возникает при вращении ротора с помощью электродвигателя. Вращающиеся лопасти выталкивают поступающую жидкость внутрь насоса дальше, в нагнетательный парубок. Широко распространены два типа насосов:
- Мокрые — применяются для бытовых отопительных систем. При работе их ротор пребывает в жидкости, что обеспечивает постоянную смазку и своевременное охлаждение движущихся элементов.
- Сухие — встречаются в больших и средних котельных, а также используются для обогрева значительных площадей. Двигатель с ротором сухой конструкции размещаются в отдельном блоке, и вращение передаётся на лопасти с помощью специальной муфты.
Основные неисправности и их ремонт своими руками
Многие неполадки насоса относятся к типовым, и для их устранения понадобятся минимальные знания. Ремонтные работы нужно проводить при выключенном электропитании.
Важно! Если насос ещё находится на гарантии, постарайтесь обратиться для устранения неисправности в специализированные сервисцентры.
Ниже приведены признаки наиболее часто возникающих проблем и способы их устранения своими руками.
Насос гудит и плохо качает: как отремонтировать?
Если после долгого простоя при включении теплооборудования слышится гудение, то причиной неполадки стало окисление вала.
Для восстановления работоспособности:
- отключите питание;
- удалите воду из оборудования;
- демонтируйте двигатель;
- проверните ротор любым доступным способом.
Иногда причиной неполадки может оказаться застрявший внутри посторонний предмет. Для его извлечения после отключения питания и удаления воды снимите фиксирующие корпус винты. Избежать повторения аварийной ситуации поможет установка сетчатого фильтра на входе насоса.
Почему отсутствует гудение и вращение
Проверьте электропитание, для этого воспользуйтесь тестером. Замените перегоревший предохранитель. Проверьте правильность подключения клемм.
Не запускается или останавливается после старта
К остановкам приводит известковая накипь, скопившаяся внутри прибора, понадобится её удаление.
Включение сопровождается сильным шумом
Скопившийся воздух в отопительной системе проявляется в виде сильных шумов.
Спустите воздух из отопительного контура.
Для предотвращения проблемы в последующем — предусмотрите в трубопроводе специальный узел.
Сильная вибрация
Износ подшипника крыльчатки проявляется в виде вибраций. Требуется заменить деталь.
Недостаточный напор
К такой проблеме может привести несколько причин:
- Неправильное направление вращения лопастей из-за нарушенной фазировки. Для устранения неполадки проверьте фазовое подключение и исправьте его.
- Повышенная вязкость жидкости-теплоносителя. Чтобы усилить напор, обратите внимание на чистоту входных фильтров. Проверьте, соответствуют ли параметры входа трубопровода настройкам насоса.
Вам также будет интересно:
Остановка после старта
Убедитесь в правильности фазового подключения, контактах предохранителя, чистоте зажимов. Устраните обнаруженные недостатки.
Как разобрать устройство
Подготовительный этап разбора насоса — демонтаж:
- Обязательно отключите электропитание.
- При удалении помпы из теплового контура воспользуйтесь предусмотренной обходной трубой отопления.
- Если ожидается длительный ремонт, подключите запасной насосный агрегат.
- Снять насос можно после откручивания запорных вентилей.
Этапы разбора оборудования:
- Снимается крышка насоса. Если фиксирующие её болты «прикипели», то открутить их поможет специальный аэрозоль. Приобрести его можно в специализированных магазинах.
- Из корпуса достаётся ротор с крыльчаткой. Чтобы его демонтировать, отвинтите крепящие болты или фиксаторы.
- Замените неисправный узел.
Как почистить детали
Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.
Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.
Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.
Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.
Как смазать насос
Герметичность обязательна для правильной работы оборудования. Избежать рассыхания деталей при перерыве в эксплуатации поможет консервирующая смазка, которая наносится на прокладки и патрубки входа и выхода.
Профилактика и диагностика поломок
Увеличить срок службы теплооборудования помогут несложные профилактические меры:
Запрещается включение насоса без воды.
- Для предупреждения окисления деталей во время бездействия включайте оборудование раз в месяц на 15—20 минут.
- Регулярно проводите визуальный осмотр, будьте внимательны к появившимся шумам, чрезмерному нагреву приборов, течам.
Перед началом нового отопительного сезона проводится технический осмотр оборудования. Проведите тестовый запуск и проверьте состояние важнейших узлов:
- правильность подключения к трубопроводу;
- герметичность соединительных элементов;
- состояние фильтров.
Полезное видео
Ознакомьтесь с видео, в котором рассказывается, как разобрать насос с мокрым ротором от производителя «Wilo».
Итоги: если ничего не работает
Старайтесь быстро удалять неисправности при их появлении. Если оборудованию понадобился капитальный ремонт, проведите предварительный финансовый расчёт.
Внимание! Торговая политика многих производителей оборудования нацелена на активное поддержание продаж, и оригинальные детали для ремонта трудно приобрести.
Поэтому иногда дешевле купить новый насос, чем ремонтировать старый.
Как отремонтировть циркуляционный насос для отопления
Насосы для циркуляции воды в контуре системы отопления долговечны и практически не подвержены поломкам. Если все же возникнет неисправность, выполнить ремонт оборудования можно своими руками. Техника имеет простую конструкцию, комплекты деталей для нее широко представлены в продаже. Облегчает ситуацию тот факт, что практически каждый циркуляционный насос, независимо от модели и производителя, подвержен одним и тем же типам поломок.
Особенности применения
Насосы используются в системах обогрева домов для того, чтобы обеспечить принудительное движение теплоносителя по контуру. Это позволяет отапливать помещения большой площади, когда трубы настолько длинные, что естественное течение жидкости затрудняется.
Иногда вода движется так медленно, что успевает остыть, прежде чем попасть в котел с целью повторного нагрева. Специально для решения таких проблем и разработан циркуляционный насос.
Рекомендации пользователю
Чтобы избежать поломок, необходимо придерживаться следующих правил:
- не включать оборудование вхолостую, когда теплоносителя в контуре системы нет;
- не пользоваться насосом при нулевой подаче;
- не допускать чрезмерно низкой или высокой подачи жидкости;
- нагревать теплоноситель в контуре системы до температуры не больше 65С, иначе соли будут выпадать в осадок. Еще лучше – наполнять котел и контур умягченной водой;
- избегать длительных простоев насоса, и даже в летний сезон нужно включать его на 10-15 минут хотя бы раз в месяц, чтобы избежать блокирования вала в результате окисления;
- промывать систему отопления перед началом использования;
- следить за качеством электроснабжения: в сети возможны неисправности, включая скачки напряжения.
Различия неисправностей у «сухих» и «мокрых» насосов
«Сухие» насосы, ротор которых не взаимодействует с водой, страдают общей для всех моделей проблемой – повреждением уплотнительных колец. Это приводит к нарушению герметичности рабочей части ротора, и жидкость попадает в мотор. Тогда ремонт агрегата своими руками становится невозможен, поскольку из-за короткого замыкания выйдут из строя практически все его электрические элементы.
Причиной разрушения уплотнительных колец становятся взвеси в теплоносителе и различные частицы в воздухе, окружающем котел и насос. Также кольца могут повредиться естественным износом: их максимальный срок службы составляет 2-3 года.
«Мокрые» насосы более удобны в обслуживании — они сконструированы по модульному принципу. Однако это оборудование быстро портится из-за запуска при нулевой подаче или отсутствия теплоносителя в системе.
«Сухие» насосы более выносливы, они могут перенести такие нагрузки, хотя и быстрее изнашиваются в нестандартных ситуациях.
Диагностика и предупреждение поломок
Определить, требуется ли ремонт циркуляционного насоса, можно по ряду признаков. Проще всего включить оборудование и проверить, шумит ли оно. Иногда посторонние звуки сопровождаются ощутимой вибрацией. Рекомендуется удостовериться в том, что двигатель насоса не перегревается.
Проверьте, соответствует ли сила напора воды в трубе параметрам в техническом паспорте устройства. Особенности циркуляции теплоносителя не зависят от того, какими характеристиками обладает котел отопления, и полностью определяются эксплуатационными свойствами насоса.
Визуально осмотрите корпус насосного устройства, чтобы убедиться в отсутствии течей. Самым уязвимым местом считается сочленение трубы с агрегатом. Проверьте состояние прокладок и крепление болтов, а также наличие на резьбовых фланцах смазки.
Особое внимание уделите электрическому контуру: проконтролируйте фиксацию проводов, избавьтесь от влаги в электропроводке и, если нужно, прикрепите к соответствующей клемме заземление корпуса.
Механические повреждения
Хотя при поломках циркуляционного насоса необходимо обращаться в специализированный сервис, некоторые неисправности можно устранить своими руками. Например, если оборудование при работе шумит и вибрирует, значит, изношен один из подшипников. Заменить его можно самостоятельно: эти детали продаются в любом городе, а узнать необходимые типоразмеры детали можно, заглянув в технический паспорт агрегата.
Если резкий шум слышен при включении устройства, это говорит о наличии воздуха в проточной части трубопровода. Если уровень теплоносителя при этом минимальный, насосу может быть причинен вред, особенно если агрегат оснащен «мокрым» ротором. Решение проблемы – выпустить воздух из контура отопления и монтировать воздухоотводчик в самой высокой точке узла обвязки.
Иногда шум при включении сопровождается сильной вибрацией, что свидетельствует о низком давлении во всасывающем патрубке. В таком случае нужно просто увеличить силу давления на этом участке трубопровода.
Дополнительные варианты
Если ремонт не помог и напор остается слабым, значит, насос установлен неправильно, так что рабочее колесо вращается в обратном направлении. Также возможно, что циркуляционное кольцо имеет большое гидравлическое сопротивление. Тогда фильтр насоса надо почистить, а затем проверить диаметры трубопроводов и арматуры регулирования.
Давно используемый насос может включаться без шума и вибрации, но прекращать работу спустя некоторое время. Причина этого – наличие известковых отложений между «рубашкой» статора и ротором, которые образуются из-за повышенной жесткости воды. Лучший способ избавиться от неисправности – разобрать насос и прочистить все детали. Заодно осмотрите и водяной котел отопления: жидкость с высоким содержанием солей также могла повредить.
Нередко насос включается, но его вал не может вращаться. Это значит, что деталь заблокирована посторонним предметом или окислилась из-за длительного простоя. В первом случае достаточно демонтировать блок электродвигателя циркуляционного насоса и извлечь предмет. Во втором все тоже просто: чтобы выполнить ремонт, колесо нужно провернуть рукой или отверткой.
Помните: перед снятием двигателя надо отключить мотор от питания и слить воду из агрегата.
Решение проблем с электропитанием
Есть еще одна причина, по которой вал насоса не вращается – нарушения в электрической цепи. В такой ситуации требуется проверить напряжение питания, которое должно соответствовать паспортным данным, наличие всех фаз и правильность подключения клемм.
Проверка фаз нужна и для устранения такой неполадки, как срабатывание внешней защиты электродвигателя сразу же после запуска агрегата. Иногда причиной блокировки является отсутствие заземления фазы. Если нет, то рекомендуется осмотреть контакты предохранителя: возможно, они загрязнены или открыты.
Благодаря тому, что насосы сконструированы по модульному принципу, неисправные детали электрического контура можно с легкостью заменить. Необходимые характеристики комплектующих указаны в техническом паспорте устройства.
Самостоятельный ремонт циркуляционного насоса для отопления
Эффективное функционирование отопительной системы в коттедже или на даче невозможно без циркуляционного насоса. Его бесперебойная работа является гарантией того, что в холодное время года жильцам будет комфортно в помещении.
Циркуляционный насос в системе отопления
Циркуляционный насос для отопления считается надежным оборудованием, которое неприхотливо в обслуживании. Соблюдая правила эксплуатации и своевременно выполняя профилактику, можно свести к минимуму вероятность неполадок. Если неисправности и возникнут, то большинство из них не представляют проблемы даже для мастера с небольшим опытом. Выполнить ремонт циркуляционного насоса отопления своими руками несложно, достаточно иметь общие знания об устройстве подобного оборудования.
Роторы «сухого» и «мокрого» типа
Агрегаты, у которых ротор в процессе работы не соприкасается с жидкостью, принято называть «сухими». Они способны переносить высокие нагрузки. Главная проблема моделей с такой конструкцией в том, что у них быстро приходят в негодность уплотнительные кольца. Эти детали хоть и рассчитаны на эксплуатацию в течение 3 лет, но довольно часто выходят из строя задолго до указанного времени.
Причиной быстрого разрушения обычно являются примеси, которые всегда в том или ином количестве имеются в теплоносителе. Негативное влияние могут оказывать и частицы, которые содержатся в воздухе вокруг котла.
Если герметичность прибора нарушается, то это неизбежно приводит к короткому замыканию. Электрические элементы выходят из строя, а выполнить ремонт циркуляционного насоса своими руками при таких поломках уже чрезвычайно сложно, если вообще возможно.
Агрегаты с «мокрым» типом ротора, например, такие, как насосы немецкой марки Вило, гораздо чаще используются для бытовых целей. Они сконструированы с использованием модульного принципа, а потому надежнее, проще в обслуживании и ремонтабельнее.
Важно! Если внимательно следить за тем, чтобы работающий прибор не функционировал «на сухую», то оборудование долго не выйдет из строя.
Модели насосов с «мокрым» ротором
Обратите внимание! Покупая циркуляционную помпу, необходимо уточнить, подлежит ли она ремонту, и поставляет ли производитель запчасти для этой марки оборудования.
Циркуляционный насос отопления: устройство
Хозяева частных домов обычно отдают предпочтение экономичным насосам небольшой мощности с ротором «мокрого» типа.
Принцип действия этого агрегата прост: крыльчатка, жестко закрепленная на валу электродвигателя, вращается и затягивает теплоноситель, поступающий из входного патрубка. Затем под давлением выталкивает его в нагнетательный патрубок, обеспечивая таким образом циркуляцию.
Если мы разбираем насос своими руками, то должны хорошо представлять его устройство.
Схема устройства циркуляционного насоса с «мокрым» ротором
Важно! Необходимо учитывать, что в моделях «сухого» типа ротор и приводной двигатель выделяются в отдельный блок, а вращение передается на крыльчатку при помощи муфты.
Как разобрать циркуляционный насос
Разборка циркуляционного насоса выполняется только после того, как прибор отключен от сети. Краны, смонтированные на входе и выходе, перекрывают для того, чтобы вода не поступала в прибор. В некоторых случаях его снимают с трубопровода, перекрыв байпас и подключив резервную помпу. Отопительная система продолжает функционировать в штатном режиме, а мастер может без спешки разобраться с поломкой.
Как разобрать водяной насос, посмотрим на примере ремонта циркуляционного насоса Wilo.
Для начала снимают крышку клеммной коробки. Для этого раскручивают винт, на котором она крепится.
Осматривают содержимое коробки. Как проверить, исправны ли пусковые конденсаторы? Их прозванивают при помощи тестера.
Работоспособность пусковых конденсаторов проверяют при помощи тестера
На следующем этапе снимают «улитку». Откручивают два винта, расположенные по диагонали и отделяют элемент от электрической части насоса (ротора и статора).
Внутреннюю поверхность демонтируемого прибора осматривают на наличие отложений, которые образуются из-за низкого качества воды. Картридж ротора подцепляют отверткой и вытаскивают из корпуса.
Разборка насоса завершена, доступ ко всем деталям, располагающимся внутри помпы, обеспечен. Теперь части устройства можно внимательно осмотреть и почистить. Модульная конструкция позволяет свести ремонт к замене вышедшего из строя узла.
Причины неисправностей циркуляционных насосов
Причин, по которым может не работать циркуляционный насос, множество. Например, присутствие в теплоносителе большого количества взвеси может привести к неисправностям циркуляционных насосов. Мелкие частицы осаждаются на поверхность ротора, уменьшая расстояние между ним и стаканом. Из-за этого происходит заклинивание, ведущее к перегреву и короткому замыканию обмоток.
Износ агрегата, эксплуатация в недопустимом режиме и ряд других факторов приводят к тому, что понадобится замена какого-то узла оборудования.
В случаях типовых поломок выполнить ремонт насоса отопления своими руками несложно. Определить такие неполадки можно, зная их характерные признаки. Для этого даже не всегда нужна разборка насоса.
Часто встречающиеся неполадки
По какой причине может не работать циркуляционный насос? Владельцы электронасосов отопления чаще всего сталкиваются со следующими проблемами:
- не крутится вал;
- прибор слишком сильно вибрирует;
- работа насоса сопровождается нехарактерными звуками или чрезмерным шумом;
- оборудование нагревается;
- напор теплоносителя ниже нормативного значения;
- агрегат внезапно отключается.
Разберем подробнее каждую из указанных ситуаций.
Блокировка вала определяется по таким признакам: после включения насос гудит, но крыльчатка остается неподвижной. Обычно это происходит после долгого простоя оборудования из-за окисления поверхности вала.
Внутренняя поверхность корпуса циркуляционного насоса
Вибрация прибора в большинстве случаев вызвана тем, что износился подшипник, обеспечивающий вращение лопастей крыльчатки. Шум может вызывать забившийся фильтр. Нехарактерные для работы насоса звуки также являются признаком того, что в системе имеется воздух.
Несоответствие давления теплоносителя нормативному значению может быть вызвано рядом факторов: нарушением инструкции при подключении трехфазного прибора; забитым фильтром на всасывающей магистрали; повышенной вязкостью теплоносителя.
Нагрев происходит в тех случаях, когда насос функционирует в несвойственном ему режиме со значительным превышением допустимой нагрузки.
Насос в системе отопления отключается спустя какое-то время после начала работы из-за накипи и налета, которые скапливаются на внутренней поверхности статора. Неправильно подсоединенные провода и окислившиеся контакты предохранителя также могут стать причиной сбоя в работе.
Способы устранения неполадок
Возможность не обращаться для ремонта циркуляционного насоса в мастерскую позволит сэкономить деньги и время. Но только при условии, если хозяин прибора способен сам определить причину поломки и знает, как разобрать насос и поменять неисправную деталь.
Наши рекомендации рассчитаны на устранение простых проблем. Попытки отремонтировать насос своими руками при серьезной поломке, требующей квалифицированного вмешательства, могут окончательно вывести оборудование из строя.
Внимание! Двигатель может быть демонтирован только после отключения электропитания и слива воды из агрегата.
Заблокирован вал
Выполняют демонтаж двигателя и осматривают поверхность вала. Если она окислилась, то вал следует провернуть, упершись отверткой в специальную насечку ротора.
Вибрирует корпус
Для прекращения сильной вибрации меняют подшипники. Изношенную деталь удаляют, на посадочное место при помощи деревянного молотка аккуратно вбивают новый подшипник. Размер запчасти можно уточнить в технической документации, прилагающейся к прибору.
Шумит насос
Металлическую сеточку, смонтированную на входе в насос, вытаскивают и тщательно промывают под проточной водой. Затем, не включая прибор, открывают краны. На корпусе находят гайку, предназначенную для отвода воздуха, и откручивают ее. После того, как излишки воздуха стравлены, и пошла вода, гайку закручивают.
Внимание! Для бесперебойной работы системы необходимо, чтобы воздух вовремя удалялся на каждом участке. Рекомендуется смонтировать воздухоотводы, которые будут выполнять эту задачу автоматически.
Сброс воздуха из циркуляционного насоса
Слабый напор
В трехфазном насосе проверяют в первую очередь, правильно ли подключены фазы. Если вращение лопастей выполняется в нужном направлении, то обращают внимание на чистоту фильтра. Забитый фильтр вытаскивают и промывают.
Нагрев корпуса насоса
Проблема устраняется, если соблюдать правила эксплуатации прибора и не превышать указанную в документации предельную нагрузку.
Отключение агрегата после запуска
Известковые отложения, затрудняющие движение вала, удаляют. Если поверхность чистая, то проверяют, правильно ли подключены фазные провода. Окислившиеся контакты зачищают.
Профилактика поломок циркуляционного насоса
Оборудование необходимо заранее готовить к интенсивной эксплуатации в холодное время года. Экстренный ремонт циркуляционного насоса для отопления способен причинить много неудобств и привести к незапланированным расходам. Профилактика в какой-то мере является гарантией того, что система не даст сбоя в самый неподходящий момент.
Насос в системе отопления обеспечивает циркуляцию теплоносителя
Рачительные хозяева до начала холодов выполняют следующие мероприятия:
- проверяют, правильно ли установлен прибор;
- обновляют смазку на патрубках и прокладках насоса;
- чистят фильтр всасывающего патрубка;
- проверяют, насколько герметичны соединительные узлы;
- при помощи тестера оценивают, правильно ли подключен прибор к электросети.
Также необходимо провести пробный запуск, чтобы убедиться в исправности оборудования.
Хозяевам дома с автономным отоплением необходимы базовые знания об устройстве и принципе действия циркуляционных насосов. Нельзя оставлять без внимания любые признаки того, что прибор работает в нештатном режиме. Ведь поломки в большей части случаев вызваны неправильной эксплуатацией. Чтобы насос функционировал без сбоев, достаточно регулярно следить за системой весь отопительный сезон и выполнять необходимые профилактические работы.
Видео
Вконтакте
Одноклассники
правила эксплуатации циркуляционного насоса, как разобрать циркуляционный насос
Циркуляционные насосы очень редко ломаются. Но при каких-либо неисправностях следует обратиться за помощью к специалисту. Но для того чтобы не допускать неполадок оборудования, необходимо периодически проверять его работу и следить за исправностью всех элементов насоса.
Содержание:
1. Правила эксплуатации циркуляционного насоса
2. Подготовка насоса к отопительному сезону
3. Неполадки насоса и как их устранить
4. Как разобрать циркуляционный насос
Правила эксплуатации циркуляционного насоса
При пользовании циркуляционным насосом для отопления следует придерживаться некоторых правил:
- Насос не должен работать с нулевой подачей. Поэтому следует постоянно контролировать его работу.
- Котел желательно часто использовать. При редких включениях некоторые элементы могут окислиться, и прибор выйдет из работы. Рекомендуют хотя бы раз в месяц включать его на короткое время.
- Если в отопительной системе отсутствует вода, то насос нельзя включать.
- Периодически проверять нагрев мотора. Нельзя допускать чрезмерного перегрева прибора.
- В насосах часто происходит выпадение жестких солей в осадок. Чтобы этого избежать необходимо, контролировать температуру теплоносителя. Она должна быть менее 65оС. Тогда циркуляционный насос сможет работать нормально.
- Необходимо проверять соединение электропроводов, которые находятся в клемной колодке.
- Обязательно нужно контролировать напор подачи воды в отопительную систему. При медленной или сильной подаче насос может ухудшить свою работу или вовсе перестанет выполнять свою функцию.
- Нужно проверить корпус насоса и выяснить присутствует ли заземление.
- Периодически проверять работу насоса. Следует это делать исходя из технических характеристик оборудования.
- При работе насос не должен шуметь или вибрировать. Работать циркуляционный насос должен без различного шума.
- Необходимо часто проверять места соединения труб с насосом. Иногда происходит течь теплоносителя. Если у вас случилась такая проблема, то необходимо заменить прокладки или же подтянуть соединительные компоненты. Нельзя допускать протечки при работе циркуляционного насоса.
Подготовка насоса к отопительному сезону
Для того чтобы в зимний период ваша отопительная система не вышла из строя необходимо перед началом отопительного сезона проверить работу всей системы, а в частности циркуляционного насоса.
Необходимо проверить исправность прибора:
- На прокладке и патрубках всегда должна быть смазка. Если же она рассохлась, то необходимо произвести смазку элементов повторно;Необходимо проверять сеточный фильтр. Он часто загрязняется и мешает нормальной работе насоса. Если вы заметили засоры, то необходимо их очистить;
- Подключать циркуляционный насос к трубопроводам нужно правильно. Самым лучшим вариантом установки будет перед отопительным котлом. При таком расположении образование воздушных пробок сводится к минимуму;
- Правильность подключения оборудования для отопления к сети можно проверить специальным тестером;
- До начала отопительного сезона необходимо проверить работу насоса. Можно произвести тестовое включение.
Неполадки насоса и как их устранить
Любые работы по ремонту можно производить, если оборудование отключено от сети. А также необходимо произвести предварительно дренаж участка.
Рассмотрим, какие бывают неполадки циркуляционного насоса:
- Если вы включили насос, но вал не начинает вращаться, при этом слышен шум. Почему появляется шум, и вал не вращается? Если вы долго не включали насос, то вал мог окислиться. Необходимо проверить его исправность. Если насос заблокировался его необходимо отключить от сети. Далее необходимо слить воду и открутить все винты, которые соединяют корпус и электродвигатель. Затем рабочее колесо можно повернуть вручную и извлечь двигатель. В насосах с небольшой мощностью имеются специальные насечки. С их помощью можно разблокировать вал. Достаточно просто повернуть засечку отверткой.
- Проблемы с электричеством. Часто подключают насос в несоответствие с напряжением, которое указывается в техническом паспорте оборудования. Необходимо проверить совпадает ли напряжение в вашем доме с рекомендуемым. А также не будет лишним проверить клемную коробку и все подключения в ней. Еще следует проверить фазы.
- Заблокировалось колесо из-за постороннего предмета. В таком случае необходимо достать двигатель, как указано в первом пункте. Для того чтобы не попадали различные предметы в колеса, можно установить перед циркуляционным насосом специальный сетчатый фильтр.
- Если насос включился как обычно, а затем произошло его выключение. В таком случае причиной могут быть отложения. Они образовываются между статором и ротором. Для устранения проблемы необходимо извлечь двигатель и произвести очистку рубашки статора от накипи.
- Насос не включается и не гудит. Еще может отсутствовать напряжение. Причины могут быть две: сгорела двигательная обмотка или повредился плавкий предохранитель. В первую очередь нужно заменить предохранитель, если же после его замены насос не начал работать, то проблема заключается в обмотке.
- Циркуляционный насос при работе вибрирует. Зачастую это происходит из-за износа подшипника. В таком случае работа насоса сопровождается шумом. Для устранения проблемы необходимо заменить подшипник.
- При включении насоса появляется резкий шум. При такой проблеме нужно выпустить воздух, а затем установить воздухоотводчик в самой высокой точки обвязки.
- Если срабатывает защита электродвигателя после запуска циркуляционного насоса? В таком случае необходимо искать причину в электрической части двигателя.
- Часто случается такая проблема как неправильная подача воды, а также ее напор. В техническом паспорте оборудования указаны одни значения, а при работе напор и подача значительно отличаются. Такая проблема бывает в трехфазных насосах из-за неправильного подключения.
- Нужно производить проверку клемной коробке. А также проверять контакты предохранителя на загрязнения. Не лишним будет проверка сопротивления фаз на заземление.
Как разобрать циркуляционный насос
Перед тем как начать разборку насоса необходимо произвести подготовительные действия:
- С помощью индикатора необходимо проверить напряжение.
- Часто происходит блокировка вентилятора из-за солей. Они откладываются на приборе из-за большого количества химических примесей в теплоносителе.
Многие модели не подлежат разборке. Поэтому необходимо предварительно ознакомиться с этим вопросом.
Перед разборкой необходимо: отключить отопительное оборудование от сети, произвести перекрытие байпаса, но оставить циркуляцию воды, а затем можно производить демонтаж прибора.
Перед покупкой отопительного прибора необходимо заранее узнать о возможности самостоятельного ремонта. Узнать у продавца можно о наличии запасных элементов оборудования. Во многих случаях дешевле выйдет заменить оборудование на новое, чем заниматься ремонтом старого.
Читайте также:
Насос циркуляционный для отопления: ремонт своими руками
Насос циркуляционный для отопления – это специальное оборудование, которое эксплуатируют в системе обогрева больших частных домов. Иногда требуется ремонт узла, который возможно провести своими руками при наличии соответствующих знаний.
Устройство насоса
Внешний вид.
Grundfos.
Wilo.
Если не знаете устройства отопительной системы, тогда не произведете ремонт. В конструкцию аппарата входит:
- корпус, который изготовлен из нержавеющей астали или же цветных сплавов;
- электрический двигатель;
- ротор, на который установлено колесо с лопатками.
В разрезе.
Устройства разделяются на два вида: с мокрым ротором и сухим. Для частных домов лучше подходят агрегаты мокрого типа. В таком случае ротор постоянно пребывает в жидкости. Благодаря этому, движущие элементы смазаны и своевременно охлаждаются. А также к преимуществам оборудования относят: малую степень шума, простоту установки. Устройства с сухим ротором устанавливать лучше в отдельных котельных. Они подходят для отопления больших площадей.
В любом случае от правильной эксплуатации зависит продолжительность работы оборудования. Если соблюдать правила, то обезопасите систему от различного рода повреждений:
- запрещено включать агрегат с нулевой подачей;
- а также если нет жидкости в трубах, насос включать категорически запрещено;
- учитывайте уровень подачи. Если что-либо нарушено, устройство придет в неисправное состояние;
- контролируйте температуру воды в трубах.
Оптимальный вариант – это +60 — +65 градусов. Если же выше, тогда произойдет выпад солей в осадок, оборудование после этого будет испорчено.
Причины поломок электронасосов
Неполадки обычно происходят из-за длительного застоя системы. Но иногда агрегаты выходят из строя и по другим причинам. Лучше доверить восстановление специалистам, но иногда можно все сделать и без посторонней помощи. Для этого потребуется изучить конструкцию устройства и приобрести нужный набор инструментов, желательно, конечно, иметь хотя бы минимальные знания в ремонтной сфере. Важно знать, как правильно разбирать оборудование.
Напряжение должно соответствовать тому, которое указано в техническом паспорте. Рассмотрим детально основные неисправности аппарата, их причины возникновения и способы решения проблем.
К причинам относят:
- устройство простаивало длительный период времени, после чего вал двигателя окислился, теперь аппарат издает странные звуки;
- блокирует работу инородный предмет, слышен шум в устройстве;
- аппарат перестал вращаться;
- маленький напор;
- шум во время включения.
В любом случае отопительная система – это очень серьезно, поэтому подходите к вопросу восстановления серьезно и не откладывайте это на потом. Если не хватает опыта в ремонтной сфере, рекомендуем посмотреть специальные видеоуроки, где детально все рассказано.
Ремонтные работы своими руками
Ремонт насоса циркуляционного Грундфос UPS32-1.
Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:
- разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
- затем отключите насос от труб, к которым он был подсоединен;
- снимите винты и двигатель, которые выполняли функцию фиксации;
- разбираем ротор и электронный двигатель;
- требуется повернуть ротор, можно для этого упереться в функциональную насечку.
В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:
- отключите прибор отопительный;
- затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
- снимите винты и мотор;
- после того как провели разборку, достаньте инородный предмет;
- затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.
В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.
Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.
Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.
Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.
Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:
- проверить подключение оборудования к трубам;
- затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
- также необходимо осмотреть фильтр;
- перед включением проведите тестирование агрегата.
Заключение
В любом случае, чтобы максимально редко сталкиваться с необходимостью проведения ремонта, нужно регулярно осматривать насос. Произвести осмотр можно самостоятельно, если имеете определенные навыки. В том случае если вы не имеете никаких знаний в ремонте, то лучше обратиться к специалистам, чтобы они отремонтировали систему.
Обслуживание и ремонт циркуляционного насоса
В системе отопления с принудительной циркуляцией сердцем является циркуляционный насос. От его стабильной работы зависит наличие обогрева и его качество. То же самое касается и закрытых систем горячего водоснабжения с постоянным током воды в трубах между котлом и аккумулирующей емкостью. В ходе эксплуатации неизбежно возникает вопрос, как выполнить обслуживание и ремонт циркуляционного насоса, чтобы он продолжал работать стабильно и безотказно.
Для нормального функционирования насоса обязательно должны проводиться следующие мероприятия:
- Правильная эксплуатация с учетом всех правил, установленных производителем насосного оборудования.
- Профилактика и обслуживание насоса.
- Диагностика и ремонт в случае выхода насоса из строя.
Чем точнее соблюдаются правила эксплуатации и регулярнее выполняется профилактика насоса, тем реже придется думать о его ремонте или замене.
Правильная эксплуатация
Ряд простых требований относятся к любому циркуляционному насосу:
- Нельзя допускать холостой ход насоса в отсутствии воды. Касается насоса и мокрого и сухого типа.
- Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
- Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
- Важно соблюсти требования производителя по номинальному давлению воды в системе.
- Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода. При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
- Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
- Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.
В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.
Конструкция
Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.
Конструкционные элементы насоса:
- насосная часть, раковина и крыльчатка, закрепленная на валу;
- электродвигатель;
- блок электронного управления.
Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.
Профилактика и обслуживание
Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.
В течение всего периода эксплуатации желательно периодически проверять работу насоса:
- Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
- Визуально проверяется наличие и состояние заземления.
- Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
- Двигатель не должен сильно вибрировать.
- Проверяется давление в линии и его соответствие номинальному.
- Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.
Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно
Потребуется:
- шестигранный ключ;
- шлицевая отвертка (плоская) на 4 и 8 мм;
- отвертка крестовая.
Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.
Порядок действий:
- Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
- Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
- По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.
Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».
Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя.
Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.
Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.
Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.
Необходима чистка циркуляционного насоса
Диагностика неисправностей
По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.
Признак неисправности | Вероятная причина | Ремонт |
Насос после включения издает звуки, но вал не вращается | Окисление вала, вследствие длительного простоя | С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя. |
Блокирование посторонним предметом | Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом | |
Проблемы электропитания | Проверить номинал напряжения в сети, при необходимости исправить проблему. | |
После подачи напряжения насос не запускается и не издает никаких звуков | Нет фактического напряжения в линии питания
| Проверить линию питания и состояние защитных автоматов |
Сработал плавкий предохранитель в блоке управления | Заменить предохранитель | |
Насос отключается после непродолжительной работы | Известковый налет в стакане статора | Выполнить чистку стакана статора и ротора двигателя |
Сильный посторонний шум при работе насоса | Сухой ход, наличие воздуха в трубах | Воздух выпустить. Дренировать ракушку насоса и заполнить водой. |
Кавитация | Увеличить давление в подающем трубопроводе. | |
Вибрация насоса | Износ опорных подшипников | Замена подшипников |
Снижение напора и подачи в сравнении с паспортными данными | Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки | Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить |
Большое гидросопротивление циркуляционного контура | Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры. | |
Срабатывание внешней защиты на линии питания насоса | Проблемы с электрической частью насоса | Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного. |
Ремонт
Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.
Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.
В блоке управления насосом основными элементами являются:
- конденсатор на 1-5 микрофарад;
- блок клемм для подключения;
- регулятор скорости.
В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ. При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В.
Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.
Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.
Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.
Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.
устройство, разборка, как разобрать, неисправности, почему не работает, как проверить
Как работает циркуляционный механизм?
В момент включения насоса вода в системе отопления (в замкнутом контуре) втягивается во входное отверстие под воздействием вращения колеса с лопастями. Попавшая в камеру вода благодаря действию центробежной силы прижимается к стенкам рабочей камеры и выталкивается наружу (в выходное отверстие). Следом за этим давление в камере падает, что способствует новому нагнетанию воды в резервуар помпы.
Таким образом, в процессе непрерывного цикла работы насоса система отопления может находиться в состоянии постоянной заданной температуры, что существенно снижает затраты на расход топлива или электрической энергии для подогрева воды.
Элементарные правила безопасности
Хотя устройство циркуляционного насоса достаточно простое, для устранения возникших поломок потребуется определенная квалификация. Поэтому проще предотвратить проблему, чем потом героически ее устранять. Одним из признаков того, что с оборудованием что-то не так, является его излишнее нагревание во время работы.
Предотвратить это поможет соблюдение простейших правил эксплуатации:
- Проводка ни в коем случае не должна соприкасаться со влагой.
- Особенно тщательно следует проверять герметичность соединения насосного оборудования и трубопровода. При наличии протечек следует поменять прокладки.
- Запрещается включать аппарат, предварительно не заземлив его. Устройство насоса отопления включает в себя специальные клеммы.
- Сила внутреннего напора не должна превышать эксплуатационные нормы.
Чтобы разобраться, почему не работает насос для отопления, рекомендуется обратиться за помощью к профессиональному мастеру. Простейшие неполадки можно попытаться устранить самостоятельно.
Способы устранения неполадок
Возможность не обращаться для ремонта циркуляционного насоса в мастерскую позволит сэкономить деньги и время. Но только при условии, если хозяин прибора способен сам определить причину поломки и знает, как разобрать насос и поменять неисправную деталь.
Наши рекомендации рассчитаны на устранение простых проблем. Попытки отремонтировать насос своими руками при серьезной поломке, требующей квалифицированного вмешательства, могут окончательно вывести оборудование из строя.
Внимание! Двигатель может быть демонтирован только после отключения электропитания и слива воды из агрегата
Заблокирован вал
Выполняют демонтаж двигателя и осматривают поверхность вала. Если она окислилась, то вал следует провернуть, упершись отверткой в специальную насечку ротора.
Вибрирует корпус
Для прекращения сильной вибрации меняют подшипники. Изношенную деталь удаляют, на посадочное место при помощи деревянного молотка аккуратно вбивают новый подшипник. Размер запчасти можно уточнить в технической документации, прилагающейся к прибору.
Шумит насос
Металлическую сеточку, смонтированную на входе в насос, вытаскивают и тщательно промывают под проточной водой. Затем, не включая прибор, открывают краны. На корпусе находят гайку, предназначенную для отвода воздуха, и откручивают ее. После того, как излишки воздуха стравлены, и пошла вода, гайку закручивают.
Внимание! Для бесперебойной работы системы необходимо, чтобы воздух вовремя удалялся на каждом участке. Рекомендуется смонтировать воздухоотводы, которые будут выполнять эту задачу автоматически
Сброс воздуха из циркуляционного насоса
Слабый напор
В трехфазном насосе проверяют в первую очередь, правильно ли подключены фазы
Если вращение лопастей выполняется в нужном направлении, то обращают внимание на чистоту фильтра. Забитый фильтр вытаскивают и промывают
Нагрев корпуса насоса
Проблема устраняется, если соблюдать правила эксплуатации прибора и не превышать указанную в документации предельную нагрузку.
Отключение агрегата после запуска
Известковые отложения, затрудняющие движение вала, удаляют. Если поверхность чистая, то проверяют, правильно ли подключены фазные провода. Окислившиеся контакты зачищают.
Как уберечь насос от неисправности?
Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки
Чтобы подстраховаться и избежать поломки достаточно дорогого насосного оборудования, рекомендуется придерживаться некоторых основных правил по эксплуатации техники подобного типа:
- Не допускайте включения помпы без наличия теплоносителя в замкнутом контуре. То есть, если в трубах системы отопления воды нет, то не стоит «мучить» насос. Так вы спровоцируете скорую поломку техники.
- Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки. К примеру, если помпа может перегонять количество воды от 5 и до 105 литров, то необходимость работать с объемами от 3 до 103 литров уже будут сильно изнашивать рабочие узлы агрегата, что приведет к его выходу из строя.
- В случае длительного простоя насоса (в период несезона отопления) необходимо раз в один месяц прогонять агрегат в рабочем положении хотя бы 15 минут. Это позволит избежать окисления всех движимых элементов насосного агрегата.
- Старайтесь не превышать температуру теплоносителя выше 65 градусов по Цельсию. Более высокий показатель будет негативно воздействовать на рабочие и движимые части конструкции.
- При этом чаще проверяйте корпус насоса на герметичность. Если где-то наблюдается хоть малейшая течь, следует сразу выявить неисправность и провести техническое обслуживание помпы.
Ремонт.» src=»https://www.youtube.com/embed/3BWzX-0k1b8?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

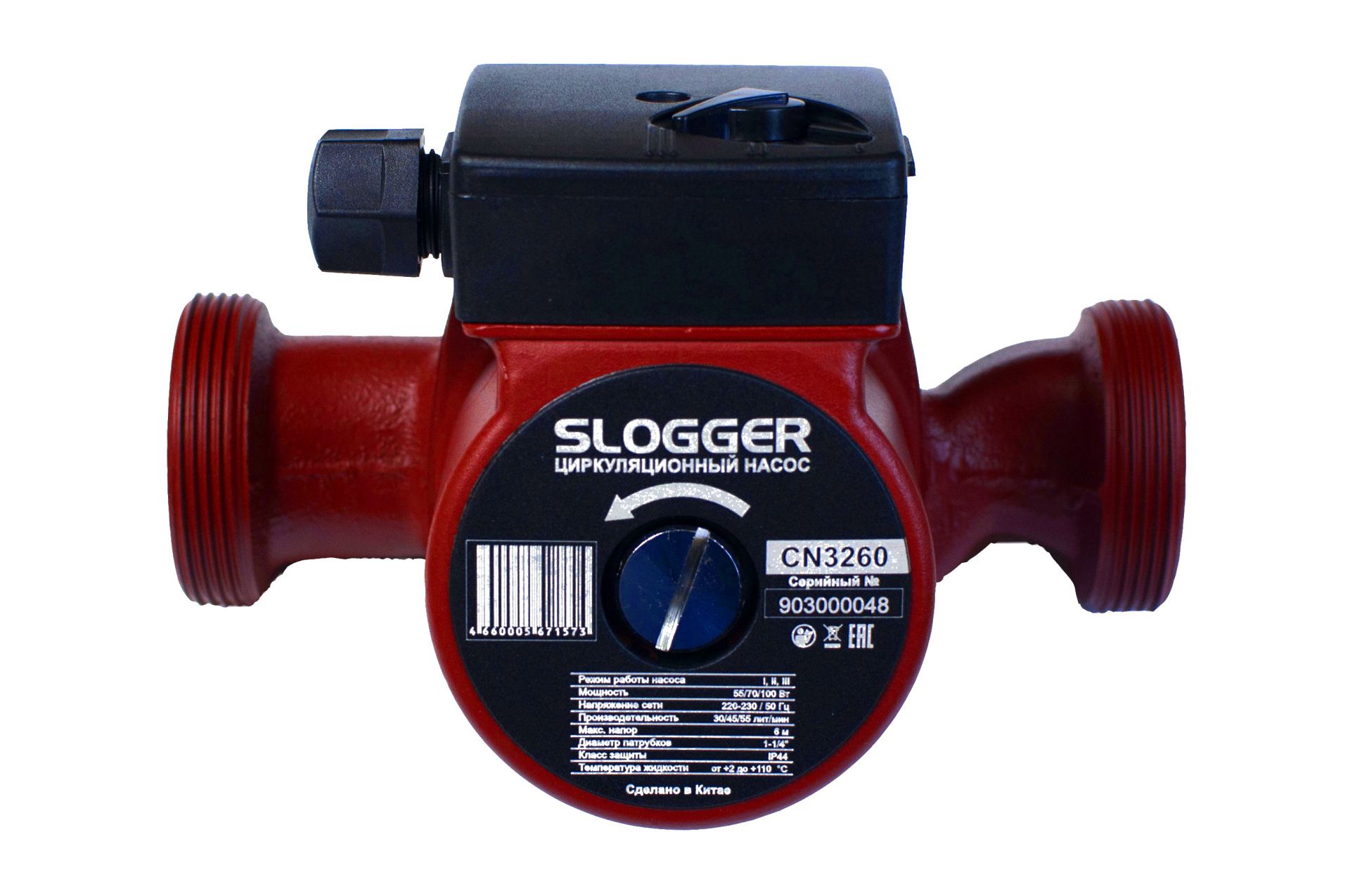

Устройство и принцип работы циркуляционного насоса
Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.
Циркуляционный насос сконструирован из следующих элементов:
- корпус, который выполнен из нержавеющей стали или цветных сплавов;
- электрический двигатель, вал которого соединен с ротором;
- ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).
Циркуляционные насосы бывают двух видов:
- с мокрым ротором;
- с сухим ротором.
У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.
Главные плюсы такого типа циркуляционного насоса:
- В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
- В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.
В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.
Циркуляционный насос и помпа
Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.
Устройство и принцип работы циркуляционного насоса
Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.
Циркуляционный насос сконструирован из следующих элементов:
- корпус, который выполнен из нержавеющей стали или цветных сплавов;
- электрический двигатель, вал которого соединен с ротором
; - ротор
, на котором крепится колесо с лопатками — крыльчатка
(ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).
Циркуляционные насосы
бывают двух видов:
- с мокрым ротором;
- с сухим ротором.
У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.
Главные плюсы такого типа циркуляционного насоса:
- В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
- В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.
В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.
Циркуляционный насос и помпа
Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке
при помощи специальной муфты
. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД
доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.
Элементы конструкции насоса
корпус. Представляет собой изделие цилиндрической формы, для изготовления которого может быть использована латунь, бронза, нержавеющая сталь или чугун
Любой из этих металлов отлично противостоит коррозийным процессам, что крайне важно, учитывая близость жидкости к прибору. Кроме того, долговечность этих материалов также на высоте
Особенное уважение, в плане длительности срока эксплуатации, вызывает чугун — он может служить более полувека. Но его проблема заключается в неустойчивости к перепадам температур. В принципе, учитывая автономность отопительной системы частного дома, можно понадеяться на их отсутствие, поскольку режим работы контролируется хозяевами жилища. Но все же случаются форс-мажоры, и они могут привести к растрескиванию чугуна. У других вышеперечисленных металлов такой проблемы нет. Конечно, их стоимость немного выше, зато можно не опасаться внезапного возникновения трещин на корпусе насоса;
электродвигатель с ротором. Он располагается внутри цилиндрического корпуса и является, по сути, сердцем прибора. Мощность двигателя у разных моделей различается. Вообще, она является главным критерием подбора циркуляционного насоса. Показатель мощности прибора должен соответствовать потребностям конкретной отопительной системы, в которую будет установлено устройство. В противном случае, оно может не справиться с возложенными на него обязанностями. Говоря о роторе, следует отметить, что он может быть «сухим» или «мокрым». Разница заключается в его расположении. «Сухой» ротор помещен в отдельный блок насоса, где он надежно защищен от прямого воздействия жидкости. «Мокрый», напротив, помещается прямо в теплоноситель. При выборе конкретного устройства важно знать, что «сухие» разновидности обладают гораздо более высокой производительностью, их КПД примерно на треть выше, чем у «мокрых». Но у них есть очень важный недостаток — высокий уровень шума. Гул, издаваемый в процессе работы такого ротора, может доставлять людям значительные неудобства даже в дневное время. Что уж говорить о ночи, когда звуки разносятся в разы лучше. В общем, такой прибор не рекомендуется размещать рядом с жилыми комнатами, поскольку дискомфорт людей будет очень уж велик. Циркуляционные насосы с «сухим» ротором могут быть установлены в отдельной котельной, которая размещается подальше от спален. Если же нет возможности обустроить такое помещение, или габариты дома не позволяют серьезно разграничить расстоянием жилую и нежилую часть здания, то лучше установить в систему насос с «мокрым» ротором. Он будет потреблять больше ресурсов в связи с меньшим КПД, зато не будет действовать на нервы постоянным сильным шумом;
рабочее колесо с лопастями. Именно за счет последних и происходит движение теплоносителя. Колесо, расположенное на роторе и изготовленное из прочных нержавеющих материалов, при включении электромотора начинает вращаться. При этом лопасти раскидывают жидкость по стенкам цилиндра, откуда она затем уходит в трубопровод под воздействием центробежной силы. При этом резко снижается уровень давления, следствием чего является поступление новой порции жидкости.
Устройство типового дренажного насоса
Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.
Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.
Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой
Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.
Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.
Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.
Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.
Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата
Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.
Ремонтные работы своими руками
Ремонт насоса циркуляционного Грундфос UPS32-1.
Если проблема в том, что агрегат не функционировал длительное время, тогда потребуется:
- разобрать циркуляционный насос, но прежде чем это делать, отключите электричество;
- затем отключите насос от труб, к которым он был подсоединен;
- снимите винты и двигатель, которые выполняли функцию фиксации;
- разбираем ротор и электронный двигатель;
- требуется повернуть ротор, можно для этого упереться в функциональную насечку.
В том случае если проблема заключается в том, что мешает посторонний предмет, тогда:
- отключите прибор отопительный;
- затем удалите теплоноситель из насоса и труб, которые к нему прилегают;
- снимите винты и мотор;
- после того как провели разборку, достаньте инородный предмет;
- затем вставьте фильтр, который будет оберегать от попадания пыли, грязи и прочих предметов.
В том случае если причина – отсутствие вращения, тогда рекомендуем проверить электропитание и напряжение. Желательно, чтобы было устройство правильно подсоединено к питанию. Есть модели, у которых предохранитель перегорает из-за перепадов напряжения. Если проблема все-таки в этом, тогда решение – замена детали новой.
Если во время включения отопительная система шумит, тогда причина этого − скопление воздуха. Для этого нужно просто удалить из труб воздух. Потребуется установить специальный автоматический узел, с его помощью воздух просто будет выпускаться в автоматическом режиме.
Кроме этого, проблемой может стать и внезапное отключение устройства. Для избавления от проблемы следует осуществить ремонт. Проверьте клеммную коробку и соединения проводов. Если предохранитель слабый, придется разобрать все и прочистить загрязненные элементы.
Также проблемой может стать маленький напор. Происходит это, потому что лопасти и колесо неправильно функционирует. Для решения этой проблемы нужно просто проверить, насколько правильно подключены фазы. Кроме этого, причиной поломки может стать и вязкость воды. В данном случае нужно очистить фильтры и удалять грязь, пыль.
Особенное внимание нужно уделять циркуляционному устройству перед периодом отопления, так как нежелательно проводить ремонт зимой, для этого лучше всего проверять его состояние до того, как приходят холода. Рекомендуем придерживаться некоторой последовательности:
- проверить подключение оборудования к трубам;
- затем осмотрите наличие смазки на прокладке. Если ее уже нет, нужно смазать заново;
- также необходимо осмотреть фильтр;
- перед включением проведите тестирование агрегата.
Как проверить циркуляционный насос отопления на исправность
Проверить можно следующими способами.
Лёгкость включения
Для обследования работоспособности оборудования, рекомендуется проверить: легко ли его включить. После сезонного простоя обязательно проверяется состояние агрегата.
Для этого советуют после включения прислушаться к звукам, которые издаёт оборудование при работе. При отсутствии повреждений агрегат работает тихо.
Если слышны различные звуки, то придётся проверить загрязнённость деталей, количество воды в системе и т. д.
Наличие шумов при работе
Если циркулярный насос издаёт шумы, то он требует диагностики или полной замены. Звуки возникают из-за нарушения работы ротора или крыльчатки, что может привести в негодность всю отопительную систему.
Иногда шум появляется из-за перепада напряжения. Происходит это по причине разбалансировки и нарушения синхронизации, что ведёт к неравномерному передвижению теплоносителя.
Внимание! Диагностику проводит только специалист. Если работа стабильна, но устройство все равно издаётся шумы, то рекомендовано проверить:
Если работа стабильна, но устройство все равно издаётся шумы, то рекомендовано проверить:
- Равна ли мощность работы агрегата первоначальным значениям. Если расчёты схожи, то теплоноситель передвигается слишком быстро или медленно, что и приводит к шумам.
- Расположен ли ротор мотора в горизонтальном положении.
Работа подшипников
Подшипники имеют свойство изнашиваться и сильно вибрировать.
Они отвечают за вращение крыльчатки, поэтому если деталь уже непригодна к использованию, то требуется её замена.
А также подшипники иногда повреждаются и издают стуки или писк. Для устранения проблемы проводится разборка и промывание. Занимается этим специальный работник.
Возможные причины неполадок
- отсутствие вращения ротора при включенном в сеть насосе. Как правило, это говорит о каком-то сбое в доставке электропитания к оборудованию. Первым делом вам нужно осмотреть все элементы, напрямую отвечающие за эту функцию: электрический провод, выключатель устройства и т. д. Если вы обнаружили любой дефект — например, даже мельчайшее нарушение изоляции — необходимо безотлагательно заменить поврежденную деталь на новую. Пока дефект не будет устранен, использовать устройство нельзя, так как это чревато замыканиями и прочими неприятностями. После проверки внешних элементов осмотрите пластиковый предохранитель. При частых перепадах напряжения в электросети он начинает плавиться и постоянно размыкает цепь. Если вы видите, что он уже откровенно деформировался, его нужно заменить. Следующий элемент, который необходимо проверить — это обмотка электрического мотора. Для этого вам пригодится мультиметр, с помощью которого измеряется уровень сопротивления. При нормальном состоянии обмотки показатель может варьироваться от 10 до 15 Ом или же от 35 до 40 Ом, в зависимости от конкретной модели ротора. Если мультиметр выдает бесконечность или значение, близкое к нулю, то это свидетельствует о необходимости замены обмотки;
- перегрев насоса. Обычно это происходит в тех случаях, когда циркуляционное оборудование по какой-то причине вынуждено работать с повышенной нагрузкой. Обнаружить перегрев довольно просто — если насос горячее, чем труба, то это явно свидетельствует о неполадках. В случае, когда это происходит с только что установленным новым оборудованием, есть смысл проверить правильность проведенного монтажа. Неправильное размещение прибора может провоцировать его неправильную работу. Если вы обнаружили какие-то недочеты, то необходимо заново произвести установочные процедуры, внеся соответствующие корректировки. Еще одной частой причиной перегрева является забивание элементов конструкции грязью. Большую роль в этом играют ржавчина и накипь. Они образуются в каких-либо участках трубопровода, а затем по кусочкам отваливаются и идут вместе с теплоносителем, засоряя все оборудование, куда попадают. Так происходит и с циркуляционным насосом. Наличие посторонних частиц внутри конструкции сужает путь, по которому идет теплоноситель. Таким образом, для продвижения жидкости насосу приходится применять больше усилий. Поэтому и происходит перегрев. Решением проблемы в данном случае служит очистка засоренных элементов. Про третью причину перегрева уже говорилось выше — в качестве нее может послужить недостаточное количество смазки на подшипниках, расположенных внутри насоса. Четвертой причиной может быть слишком низкое — ниже 220 В — напряжение в сети. Этот показатель вам необходимо проверить с помощью вольтметра и при обнаружении проблем исправить их;
- плохой ток теплоносителя. Имеются в виду ситуации, когда жидкость циркулирует с недостаточной скоростью. Причиной этому может послужить неправильное подключение, если в вашем доме используется сеть с напряжением 380 В. Проверьте правильность подсоединения электропровода к фазе — вполне возможно, что его нужно подключить к другой. Второй причиной плохого тока может послужить все то же засорение внутренних элементов конструкции, о котором говорилось выше. Это решаемо путем очистки элементов.
Профилактические меры и регулярное обслуживание
Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.
Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.
Ремонт системы циркуляционного насоса — Ремонт насосов и аварийное обслуживание насосов
PumpMan Socal — ведущий поставщик ремонта систем циркуляционных насосов в Южной Калифорнии. Циркуляционные насосы — это особый тип насосов, используемых для циркуляции газов, жидкостей или суспензий в замкнутом контуре. Циркуляционные насосы, часто называемые циркуляционными насосами, обычно представляют собой насосы с установленными на линии всасывающим и напорным фланцами. Предлагаем ремонт и замену циркуляционного насоса аварийного насоса в системе вентиляции.Обычно они используются для циркуляции воды в системах водяного отопления или охлаждения. Поскольку они циркулируют жидкость только внутри замкнутого контура, им нужно только преодолеть трение трубопроводной системы (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией). Циркуляционные насосы, используемые в гидравлических системах, обычно представляют собой центробежные насосы с электрическим приводом.
Циркуляционные насосы, используемые в домашних условиях, часто бывают небольшими, герметичными и рассчитаны на доли лошадиных сил, но в коммерческих применениях они могут иметь размер до многих лошадиных сил, а электродвигатель обычно отделен от корпуса насоса некоторой механическое сцепление.Герметичные агрегаты, используемые в домашних условиях, часто имеют ротор двигателя, крыльчатку насоса и опорные подшипники, объединенные и герметизированные в водяном контуре. Это позволяет избежать одной из основных проблем, с которыми сталкиваются более крупные двухкомпонентные насосы; поддержание водонепроницаемого уплотнения в точке входа приводного вала насоса в корпус насоса.
Циркуляционные насосы
— это насосы малого и среднего размера, которые обычно полностью поддерживаются фланцами труб, соединяющими их с остальной частью гидравлической системы.Большие насосы обычно монтируются на раме или на подушках. Циркуляционные насосы используются исключительно в закрытых гидравлических системах, могут быть выполнены из чугуна, однако некоторые из них сделаны из бронзы или нержавеющей стали в зависимости от области применения.
Особенности
Циркуляционные насосы — Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение.
Приложения
Циркуляционные насосы
используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды).Также циркуляция охлаждающей воды в растениях.
Рекомендуемые носители
Циркуляционные насосы перекачивают воду и относительно жидкие жидкости.
Преимущества
Циркуляционный насос
Линейный дизайн экономит занимаемую площадь.
PumpMan Socal Услуги по ремонту циркуляционных насосов:
- Устранение неисправностей на месте
- Снятие циркуляционного насоса с рабочей площадки для поломки и проверки (при необходимости)
- Полная разборка и осмотр, включая неразрушающий контроль и точные измерения.
- Дробеструйная очистка и тщательная очистка всех узлов и деталей циркуляционного насоса
- Изготовление или восстановление деталей циркуляционного насоса (при необходимости)
- Механический цех полностью оборудован с возможностью профессионального ремонта
- Анализ, восстановление, ремонт и замена двигателей
- Повторная сборка
- Доставка и установка по запросу
PumpMan Socal может отремонтировать, перестроить, перепроектировать или модернизировать ваш циркуляционный насос, чтобы вернуть его в эксплуатацию как можно быстрее с ожидаемой надежностью. Программы планового обслуживания обеспечивают спокойствие и долговечность системы.
Руководство по ремонту котла
: Циркуляционный насос
Котел — отличная альтернатива использованию системы приточного воздуха, такой как газовая печь, для обогрева вашего дома. Бойлеры используют гидравлическую энергию — мощность воды — для циркуляции тепла к радиаторам и обогревателям плинтуса, которые отдают чистое, беспыльное тепло в комнаты, и в среднем они работают более эффективно, чем печи. Еще одно преимущество котлов заключается в том, что они не требуют особого обслуживания и ремонта, что увеличивает срок их службы.
Причина, по которой котлы не требуют такого количества ремонтов, как системы, такие как печи и тепловые насосы, заключается в том, что они работают с использованием лишь небольшого количества механических частей. Однако они не полностью без движущихся частей: важным элементом котла является циркуляционный насос, который иногда требует ремонта для поддержания работы котла.
Если у вас возникли проблемы с циркуляционным насосом вашего котла, или если вам нужен какой-либо другой ремонт котла в Андовере, Миннесота, позвоните в Air Mechanical, Inc.Для вашего удобства мы доступны круглосуточно и без выходных.
Циркуляционный насос
Без циркуляционного насоса горячая вода в бойлере не могла бы перемещаться по трубам к конечным точкам для отвода тепла. Тепловые конвекционные потоки будут перемещать воду по трубам, но лишь на небольшую часть мощности. Циркуляционный насос содержит крыльчатку с электрическим приводом, которая отводит горячую воду из бака и направляет ее по трубам к нагревателям плинтуса или радиаторам.В то же время насос всасывает холодную воду для запуска цикла нагрева.
Если циркуляционный насос изнашивается, это может вызвать проблемы. Перегруженный насос может вызвать срабатывание автоматических выключателей, что часто является ранним признаком того, что насос нуждается в ремонте. Сломанные внутренние компоненты и клапаны могут привести к остановке работы насоса. В насосе также может возникнуть утечка из-за коррозии, что приведет к падению давления воды внутри резервуара и уменьшению нагрева во всем доме.У протекающего насоса или насоса с внутренними повреждениями обычно требуется полная замена, хотя иногда специалист по ремонту может заделать уплотнения вокруг стыков и фланцев, чтобы насос работал еще несколько лет.
Поскольку циркуляционный насос работает почти бесшумно, любой странный шум, исходящий от него, должен побудить вас обратиться в ремонт. Громкие шумы часто указывают на то, что внутри насоса скопилось большое количество воздуха или что подшипник вышел из строя. Ослабленные подшипники обычно означают, что насос не ремонтировался, но технический специалист может исправить застрявший воздух.
Какая бы проблема ни беспокоила ваш циркуляционный насос, будь то ремонт или установка нового насоса, вы можете доверить Air Mechanical, Inc., чтобы прийти к вам на помощь. Мы предлагаем ремонт котлов и другие услуги по обслуживанию систем отопления, вентиляции и кондиционирования воздуха в Андовере, штат Миннесота, с 1985 года. Позвоните нам сегодня и поговорите с одним из наших экспертов в области отопления, вентиляции и кондиционирования воздуха о ваших потребностях в ремонте котла.
Теги: Andover, Ремонт котлов
Пятница, 28 марта 2014 г., 13:14 | Категории: Отопление
|
Как я могу узнать, нуждается ли мой циркуляционный насос в замене?
Наличие исправного котла необходимо для большинства современных домов.Он обеспечивает вас горячей водой, чтобы вы и вашу семью были счастливы, принимая теплые ванны, горячую воду для мытья посуды и так далее. Но если вы заметили, что ваш бойлер не работает полностью из-за циркуляционного насоса, это может вызвать большие неудобства в вашем доме. Когда вы знаете, что проблема в циркуляционном насосе, вы, вероятно, задаетесь вопросом: : «Как я могу узнать, нуждается ли мой циркуляционный насос в замене?» или Как я могу определить, нуждается ли мой циркуляционный насос в ремонте? Мы рассмотрим некоторые из распространенных проблем с циркуляционными насосами, чтобы вы могли позвонить и ускорить процесс ремонта системы отопления, если возникнет такая необходимость.
Как работает циркуляционный насос?
Циркуляционный насос является основным компонентом вашей котельной системы. Он направляет горячую воду из бойлерной системы в трубопроводы различных источников горячей воды в вашем доме, таких как раковина в ванной и кухонная раковина. Как домовладелец, вы цените горячую воду; вы, вероятно, цените это больше, когда у вас нет проблем с циркуляционным насосом.
Общие проблемы циркуляционного насоса
Неисправный насос может доставлять неудобства в вашем доме, но знайте, что это частая проблема.Ниже перечислены несколько распространенных проблем с циркуляционным насосом, на которые вы можете сослаться, чтобы определить, что может быть не так с вашим насосом, и как вы можете исправить это.
Шумный насос
Если вы проверили свой котел только для того, чтобы заметить, что насос издает много шума, на это следует обратить внимание. Это может указывать на избыток воздуха в насосе. Возможно, вы сможете решить проблему, выпуская воздух из насоса. Если это не решит проблему, скорее всего, ослабился подшипник насоса, и он дребезжит.
Негерметичный насос
Вы заметили, что ваша помпа протекает? Если это так, то, вероятно, это связано с неисправными соединениями / фланцами в насосе, из-за которых вода вытекает. Вы заметите, что это повлияет на давление воды в доме, где вода, текущая из крана, будет выходить со значительно меньшим давлением. Нанесите герметик на место утечки и посмотрите, решит ли это проблему на данный момент.
Насос неработающий
В одной раковине течет горячая вода, а в другой нет? Это означает, что насос не работает, и это может означать ряд проблем, таких как повреждение деталей, отсутствие мощности в насосе, корродированные провода, малый размер насоса и т. Д.Типы проблем не предлагали «быстрых решений».
Отопление Ремонт или замена?
Как только вы начнете определять, какая из этих причин является причиной того, что ваш циркуляционный насос не работает, у вас есть выбор: заменить его или отремонтировать. Если вы столкнулись с какой-либо из ранее упомянутых проблем и предложенные исправления не помогли, вы можете найти время, чтобы восстановить / восстановить его. Это может сэкономить деньги на трудозатратах, но это важно делать только в том случае, если у вас достаточно опыта для этого.
Тем, у кого меньше опыта, может быть лучше заменить помпу. Циркуляционные насосы имеют небольшой размер, поэтому их сложнее отремонтировать самостоятельно. Кроме того, они не созданы вечно. Гораздо чаще заменять насос, чем проводить его обширный ремонт. Кроме того, вам следует подумать о том, чтобы о замене позаботился профессионал, поскольку неопытная замена может привести к повреждению котла и возникновению других проблем при ремонте.
Что бы вы ни решили сделать, позаботьтесь о ремонте или замене отопления как можно скорее.Неисправность циркуляционного насоса может начаться с небольшого неудобства, но может привести к более серьезным проблемам, если не устранить ее своевременно. Сломанный циркуляционный насос может в конечном итоге привести к поломке всего котла, что будет намного дороже, чем замена насоса. Вода под низким давлением или холодный душ были бы наименьшей из ваших проблем, если в конечном итоге вам придется иметь дело с неисправным котлом, который получил больше повреждений только потому, что вы пытались его починить, и в конечном итоге стало хуже.Подумайте об этом, прежде чем решите действовать в одиночку.
Связаться с подрядчиками по ремонту отопления
Итак, стоит ли отремонтировать или заменить циркуляционный насос? Мы надеемся, что эта разбивка общих проблем с насосом поможет вам выбрать лучший способ действий, чтобы вы могли снова наслаждаться горячей водой в своем доме.
Если вам нужен опытный профессионал, который позаботится о вашем циркуляционном насосе или любой другой проблеме с HVAC, знайте, что вы можете доверять Presidential Heating & Air Conditioning, Inc.сделать любой ремонт отопления. Свяжитесь с нами через Интернет, чтобы запланировать замену помпы, или позвоните нам по телефону (301) 900-5559.
РЕМОНТ НАСОСОВ РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ — Наземная сантехника |
Никто не хочет ждать горячей воды. Готовы ли вы мыть посуду или принять душ, меньше всего вам хочется ждать, пока все нагреется. Ожидание не только тратит время, но и расходует воду! Если вам не удается получить чистую горячую воду, это может указывать на проблему с циркуляционным насосом горячей воды.Своевременный ремонт или замена не только поможет снизить затраты на коммунальные услуги, но и обеспечит вам комфорт.
Наша компания прилагает все усилия, чтобы быстро выявить проблемы с водопроводом и трубопроводом. Обладая более чем 25-летним опытом, наша высококвалифицированная команда понимает важность рециркуляционного насоса для горячей воды. Они всегда рады осмотреть вашу помпу, чтобы помочь вам определить лучший способ действий. В некоторых случаях домовладельцам нужно сделать только простой ремонт, а не заменять всю систему.
Быстрый и простой ремонт насоса рециркуляции горячей воды
Когда дело доходит до ремонта сантехники и трубопроводов, работа с опытным подрядчиком — всегда отличный вариант. Рециркуляционные насосы могут быть очень чувствительными, и вы не захотите еще больше повредить свою систему из-за неправильного ремонта. Вот почему наша компания рада предоставить свои услуги каждому — нет работы слишком большой или слишком маленькой.
Наша команда может помочь с:
- Модернизация до энергоэффективного циркуляционного насоса горячей воды
- Текущее обслуживание
- Замена проточного водонагревателя
- Замена детали рециркуляционного насоса
Поскольку у нас есть многолетний опыт работы с различными настройками, мы можем быстро определить первопричину проблемы и предложить лучший способ действий.Наша команда оперативно произведет качественный ремонт или замену, пока вы отдыхаете. Мы гордимся тем, что делаем все правильно с первого раза!
Качественный ремонт сантехники и трубопроводов, которому можно доверять
Горячая вода — это то, без чего в вашем доме никогда не должно быть. Если вы подозреваете, что требуется незначительное техническое обслуживание насоса или готовы перейти на энергоэффективную систему, мы всегда готовы помочь.
Чтобы узнать больше, свяжитесь с нами напрямую. Один из наших технических специалистов будет рад ответить на любые ваши вопросы.
4 совета по поиску и устранению неисправностей вашего коммерческого циркуляционного насоса
Заметили ли вы уменьшение количества тепла, производимого вашим котлом и / или радиаторами? Если да, то это может быть из-за неисправного циркуляционного насоса, который отвечает за циркуляцию горячей воды из вашего бойлера в радиаторы и обратно в ваш бойлер. К счастью, есть некоторые вещи, которые вы можете проверить, чтобы определить, ваш ли это циркуляционный насос, и нужно ли вам вызвать специалиста, например техников HVAC в Althoff, обслуживающем Чикаго.
Важность циркуляционных насосов
Хотя у котлов очень мало движущихся частей, циркуляционный насос является одним из них, и он является жизненно важным компонентом, когда речь идет о поддержании тепла в коммерческом или большом жилом здании зимой и ранней весной. Циркуляционный насос в вашем котле отвечает за движение горячей воды, и когда он выходит из строя, температура в вашем здании может резко снизиться, оставляя ваших сотрудников, жителей и посетителей холодными и неудобными.
Работа циркуляционного насоса котла
Циркуляционный насос в вашей котельной системе включается, когда вода в вашем котле достигает определенной температуры. Это означает, что к вашему циркуляционному насосу подключен термостат, и этот термостат называется аквастатом. Как только вода достигает определенной температуры, аквастат запускает насос, чтобы он мог начать перекачивать воду из вашего бойлера в радиаторы и обратно, чтобы воду можно было рециркулировать. Когда насос выходит из строя, вода циркулирует не так эффективно или вообще не циркулирует.
показывает, что ваш циркуляционный насос выходит из строя, и что делать
Поскольку циркуляционный насос представляет собой подвижную часть с клапанами, переключателями и крыльчатками, он может выйти из строя или выйти из строя, если одна из этих частей станет чрезмерно изношенной или поврежденной. Хорошая новость заключается в том, что циркуляционный насос часто издает предупреждающие знаки, прежде чем полностью остановится.
1. Циркуляционный насос не включается.
Если ваш циркуляционный насос не включен, это может означать, что насос полностью вышел из строя, не работает аквастат, на насос не поступает питание или бойлер не нагревает воду.Первое, что нужно проверить, — работает ли водяной насос. Современные водяные насосы, как правило, очень тихие, но если они работают, вы должны их слышать. Если вы его не слышите, скорее всего, насос не работает. Чтобы проверить эту теорию, вы можете осторожно прикоснуться к трубкам вокруг циркуляционного насоса. Если они холодные или слегка теплые, горячая вода не циркулирует.
Так как у вашего циркуляционного насоса может быть много причин, лучше всего позвонить специалисту по HVAC в Чикаго.Профессиональный техник HVAC может определить, вышел ли из строя водяной насос или отсутствие циркуляции воды вызвано другой проблемой, например, неисправным аквастатом или проблемами с нагревательными элементами, горелками или теплообменником вашего котла.
2. Насос издает странные или громкие шумы.
Если вы заметили, что ваш циркуляционный насос издает громкие или странные звуки, возможно, что-то не так с насосом или в трубопроводах горячей воды есть воздух. Если проблема заключается в воздухе в линиях, необходимо слить всю систему.Любые утечки необходимо будет устранить, а всю систему нужно будет заполнить заново.
Если насос является источником громких шумов, это часто указывает на то, что что-то внутри насоса выходит из строя, например, подшипник, неисправный клапан или неправильная установка насоса, в результате чего насос не точно совмещен с трубами. Единственный способ точно диагностировать этот тип проблемы с насосом — снять насос и проверить все клапаны, уплотнения и движущиеся части на предмет дефектов и износа.Хотя это может быть выполнено на месте кем-то, кто знаком с ремонтом циркуляционных насосов, почти всегда лучше позвонить одному из наших специалистов по HVAC в Чикаго для полной диагностики вашего водяного насоса и ремонта или замены насоса.
3. Видна утечка из насоса.
Со временем монтажные болты могут подвергнуться коррозии и сломаться, а клапаны и уплотнения — изнашиваться. Когда это происходит, вода может вытечь из насоса, в результате чего он будет работать не так эффективно или совсем не работать, в зависимости от того, сколько воды протекает.Когда это произойдет, необходимо будет заменить клапаны, уплотнения и монтажные болты, чтобы предотвратить утечку.
Если ваша бригада технического обслуживания или суперинтендант знаком с циркуляционными насосами, он или она сможет выполнить этот ремонт без помощи профессионала. Однако, если никто из вашей бригады обслуживания не знаком с циркуляционными насосами, вам нужно будет вызвать специалиста по HVAC в Чикаго.
4. Вы сильно потеряли тепло в радиаторах.
Если ваши радиаторы не производят тепло или вырабатывают очень мало тепла, это может быть проблемой с циркуляцией воды к котлу и от него, что означает отказ насоса.Когда насос не перекачивает горячую воду, ваш бойлер и радиаторы становятся значительно менее эффективными. Это потому, что единственное, что обеспечивает циркуляцию воды в вашей системе, — это конвекция тепла, которая может быть очень медленной. Из-за этой неэффективности вы можете заметить, что ваши счета за отопление увеличиваются, а общая температура вашего здания снижается.
Если у вас есть многозонная котельная система, содержащая несколько циркуляционных насосов, вы можете заметить только то, что некоторые из ваших радиаторов не производят тепло.Когда затронуты только несколько радиаторов, это означает, что по крайней мере один из ваших водяных насосов вышел из строя. Если у вас многозонная котельная система, лучше всего позвонить специалисту по HVAC, чтобы определить, какой насос вышел из строя, и провести правильный ремонт.
Когда звонить в компанию Althoff, обслуживающую Чикаго, для ремонта циркуляционного насоса
Несмотря на то, что циркуляционные насосы несложны по своим компонентам или принципу работы, вам все же может потребоваться опыт и знания отличного специалиста по HVAC из Althoff, особенно если вы испытали многочисленные отказы за относительно короткий период времени. Наши специалисты по ОВКВ могут определить, вызван ли отказ насоса старым, изношенным насосом, отказом уплотнения или подшипника, неправильной установкой или отказом в результате другой проблемы с вашим котлом, такой как воздух в линиях, утечки воды или неисправность. аквастата.
Как только мы узнаем, почему ваш насос не перекачивает воду из котла в радиаторы, мы выполним правильный ремонт или заменим циркуляционный насос. Мы даже можем порекомендовать энергоэффективные обновления для вашего котла, которые сэкономят вам деньги на ежемесячных счетах за отопление.
Чтобы отремонтировать или заменить циркуляционный насос котла, позвоните нам по телефону 800-225-2443. Мы также занимаемся аварийными ситуациями с коммерческими котлами, кондиционерами и топками.
Основы циркуляционного насоса — Принцип работы насоса Принцип работы отопительного насоса HVAC
Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.
Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.
Проверить государственные поставки.com, которые любезно спонсировали эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco. Просто нажмите здесь, чтобы узнать больше.
State Supply — это ваш источник компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.
Ознакомьтесь с циркуляционными насосами ➡️ https://www.statesupply.com/pump/hydronic
Просмотрите видеоролики по ремонту и техническому обслуживанию насосов ➡️ https://www.youtube.com/statesupply
Загрузите это руководство ➡️ https: // www. statesupply.com/boiler-inspection-checklist
Что такое циркуляционный насос и где они используются?
Циркуляционные насосы
Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.
Контур горячей воды
Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что когда мы открываем кран, мы почти сразу получаем доступ к горячей воде. В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.
Системы водяного отопления
В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между бойлером и радиаторами или другими типами теплообменников.
Более крупные системы отопления
Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления для подачи тепла в различные части или зоны внутри здания.
Основные части циркуляционного насоса
Детали насоса
Циркуляционный насос состоит из двух основных частей: насоса и двигателя.
Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.
Вход и выход
Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие.Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.
Поскольку это встроенный насос, вход и выход выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод как и для стандартного центробежного насоса.
Проушина рабочего колеса
Это все еще насос центробежного типа, поэтому вода должна поступать в насос через проушину рабочего колеса. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.
Корпус насоса
Эта деталь представляет собой корпус насоса. У него внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.
Улитка
Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено спиральным каналом. Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.
Рабочее колесо
За рабочим колесом находится задняя пластина. Задняя панель действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.
BackplateRubber Seal
Теперь мы собираемся найти вал и ротор. Ротор прикреплен к валу, а вал прикреплен к рабочему колесу. Когда ротор вращается, вал и рабочее колесо вращаются вместе с ним.Это движущая сила воды внутри насоса.
Ротор и вал
Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды на электрическую цепь асинхронного двигателя.
Банка с ротором
Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно установленных в статоре. Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.
Статор и обмотки
Защищая статор и катушки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.
Корпус двигателя
Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания.Обычно в насосах такого типа имеется конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.
Клеммная коробка
Обмотки двигателя и конденсатор
Электродвигатель в циркуляционном насосе представляет собой однофазный асинхронный двигатель переменного тока.
Однофазный асинхронный двигатель переменного тока
Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.
Постоянный ток
Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.
Переменный ток
Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.
Обмотка проволоки
Когда провод наматывается в катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами. Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.
Переменный ток
Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет.Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.
Ротор застрял, требуется вращающееся магнитное поле
В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 и .
Вращающееся магнитное поле
Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки. Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.
Конденсатор создает фальшивую вторую фазу
Электричество не проходит через конденсаторы. Схема разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда.Поэтому конденсатор — это что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны. Когда подача электричества меняет направление, конденсатор высвобождает электроны
. Таким образом, электроны проходят через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.
Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.
Обмотки многоскоростного двигателя
Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, таким образом, скорость потока насоса, а также напор.
Выбор скорости
Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.
Несколько точек подключения
Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.
Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее. Сила, известная как индуктивное реактивное сопротивление, противодействует изменению тока.
Индуктивное реактивное сопротивление
Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов.Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.
Максимальное индуктивное реактивное сопротивление
Когда мы переходим к самому низкому значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.
Минимальное индуктивное реактивное сопротивление
Когда мы переходим к максимальному значению, индуктивное реактивное сопротивление находится на минимальном уровне, поэтому ток высокий, а ротор вращается намного быстрее.
Мы рассмотрели многоскоростные насосы и способы чтения их диаграмм в нашей предыдущей статье. Проверьте это здесь.
Как работает циркуляционный насос?
Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через впускное отверстие и попадает в проушину рабочего колеса, эта вода будет удерживаться между лопастями рабочего колеса внутри корпуса насоса.
Циркуляционный насос
Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться.К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.
При вращении ротора вращаются вал и рабочее колесо. При вращении крыльчатка передает воде кинетическую энергию или скорость, и она движется наружу.
Вода увеличивается по скорости и кинетической энергии, когда достигает края крыльчатки.
К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в улитку, где ударяется о стенку корпуса насоса.
Этот удар преобразует скорость в потенциальную энергию или давление.
Гидравлический корпус насоса. Кинетическая энергия преобразуется в потенциальную энергию (давление).
Вода сталкивается с корпусом насоса
По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток. Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади идет вода; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.
Диаметр спирального канала увеличивается.
Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.
Выходное отверстие нагнетания имеет более высокое давление
Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо.Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас на следующем уроке. Не забудьте подписаться на нас в facebook, Instagram, twitter, linkedin, а также на инженерное мышление .com
Проблемы, вызванные неисправным насосом котла
Одно из главных преимуществ котлов перед системами отопления — это долговечность. Качественно изготовленный котел при регулярном обслуживании может прослужить дольше большинства других отопительных систем, представленных на рынке.
В чем секрет того, насколько хорошо они стареют? В этом нет ничего особенного: в бойлерах мало механических деталей, которые со временем изнашиваются. Это также означает сокращение ремонтов.
Но котлы имеют и механических частей, требующих внимания. Один из них — циркуляционный насос. Мы рассмотрим проблемы, с которыми вы можете столкнуться, если у вашего бойлера неисправен насос. Вызовите специалиста для ремонта котла в Плейнфилде, штат Иллинойс, если у вас возникнут проблемы с циркуляционным насосом вашего котла.Наши технические специалисты DuAll Heating & Cooling готовы помочь, когда мы вам понадобимся.
Неисправности циркуляционного насоса
По сути, циркуляционный насос котла выполняет ту же работу, что и нагнетательный вентилятор в печи: он направляет все, что нагревается в системе, через распределительные каналы, в данном случае нагретую воду, направляемую по трубам к нагревателям плинтуса или радиаторам. В насосе используется крыльчатка двигателя, чтобы откачивать горячую воду из резервуара и всасывать холодную воду. Это не мощный двигатель — он не выдувает воды из , просто перемещает его достаточно, чтобы циркулировать по трубам.
Вода будет циркулировать через систему котла за счет конвекции, даже если насос сломается… но она будет очень слабой. Это приведет к падению мощности нагрева, и когда вы заметите это, немедленно обратитесь в ремонт. (Как и в случае с любой моторизованной системой, никогда не пытайтесь решить проблему самостоятельно, если у вас нет надлежащей подготовки. Помните, что причина может быть не в насосе; профессионалы выяснят, что не так.)
Еще одна проблема, с которой вы можете столкнуться с неисправным насосом — которую вы не заметите по его тепловой мощности — это потери энергии.Насос использует электричество для запуска своего двигателя, и если он начинает работать со сбоями, он начинает потреблять чрезмерное количество энергии, чтобы не отставать. Если ваши счета за электроэнергию внезапно начинают расти, прислушайтесь к любым странным звукам, которые издает насос, когда он включается, которые могут указывать на его неисправность.
Мы также должны сгруппировать здесь «шум», поскольку неисправный циркуляционный насос создает уровень шума, которого вы не ожидаете от тихой работы котла. Если скрежет и визг начинают влиять на ваш котел, вероятно, у вас проблема с электродвигателем крыльчатки насоса.
Звонок для профессионального ремонта котла
Насос котла — это компонент, который с наибольшей вероятностью выйдет из строя из-за большого количества выполняемой механической работы. Вам необходимо быстро отремонтировать его, если он неисправен, иначе потребуется полная замена. Обязательно регулярно проводите техническое обслуживание котла, чтобы его насос оставался должным образом смазанным и защищенным от коррозии.
DuAll Heating & Cooling имеет многолетний опыт работы с котлами и другими системами отопления.
