Вентиляция на крыше частного дома — схема вывода через крышуСтройкод

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве. Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
   Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
   Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования. Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

1. Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
2. Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

2. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
3. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

1. Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
2. Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Вывод вентиляции на крышу частного дома —

Как вывести вентиляцию на крышу в частном доме?

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
   Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
   Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

1. Технологический забор между покрытием кровли и непосредственно утеплителем. Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
2. Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

1. Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
2. Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Практически все жилые дома при постройке или реконструкции оборудуются той или иной системой очистки воздуха. И какого бы типа ни была вентиляция, проход через крышу является важным этапом ее сооружения. Для каждого из видов кровельных материалов устройство узлов прохода должно проводиться по своей схеме. Чтобы система безотказно служила не один год, все действия по ее монтажу следует вести со знанием дела. Ознакомьтесь с методами установки вентиляционной трубы на крыше, и эта информация послужит вам подспорьем в работе.

Вывод отработанного воздуха из дома

Если вы приступаете к строительству коттеджа «с нуля», то обязательно предусмотрите сооружение вентиляционных каналов в кирпичных стенах внутренних помещений. Естественная вентиляция не потребует дорогостоящего оборудования и будет постоянно обеспечивать помещения в вашем доме свежим воздухом.

При необходимости вы можете дополнить систему вентилятором для принудительной вытяжки. Но лишние расходы не понадобятся, если с умом сделать вывод вентиляции на крышу.

Чем выше вентиляционная труба на крыше жилого дома, тем сильнее будет в ней тяга.

Нередко проектировщики уделяют недостаточное внимание устройству стояков и высоте вентиляционных шахт над крышей здания. Из-за их недочетов может возникнуть ряд неприятных явлений:

• запахи проникают из санузла и с кухни в жилые комнаты из-за неправомерного объединения вентканалов в один общий короб для вентиляции на крышу;
• эффект от вытяжки незначителен по причине недостаточной длины трубы;
• вытяжка действует в обратном режиме из-за неверного выбора места для установки вентиляционной трубы на скате крыши;
• каналы и трубы вентиляции на холодной крыше промерзают без тщательного утепления.

Причиной проблем при установке труб вентиляции на крыше часто бывает сложная конструкция современной кровли, которую за многослойность называют «кровельным пирогом».

В случае неправильного монтажа вентиляционной трубы на такой крыше могут быть повреждены стропила и обрешетка. Также могут остаться зазоры в тех местах, где установлена крышка вентиляционного отверстия, и через них станет просачиваться внутрь дождевая вода. Поэтому ради сохранения герметичности кровли рекомендуется использовать специально предназначенные для этого проходные элементы.

Планирование проходов для вентиляции

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

При монтаже новой кровли вы можете заранее запланировать расположение вентиляционных труб на крыше и сделать проходы для них, если точно известна привязка по месту.

Предназначение и виды кровельных проходок

Проходы через крышу устраивают для вывода разных видов вентиляции:

• внутренних жилых помещений здания;
• фановой трубы стояка канализации;
• чердачного подкровельного пространства.

Кроме этого, бывает необходимо обустройство выходов дымовых труб и телевизионных антенн.

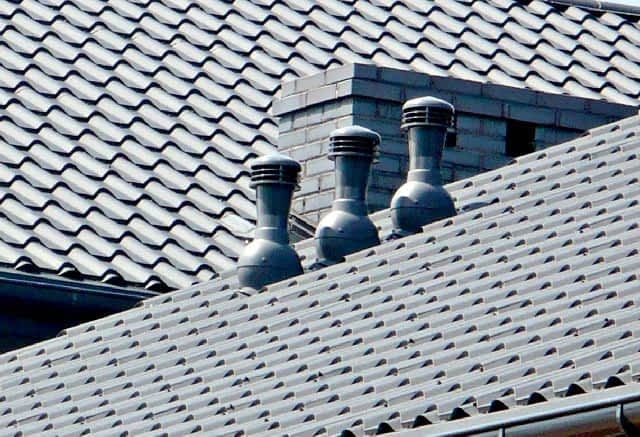

Конечным верхним элементом системы воздуховодов служит специально изготовленный участок трубы, называющийся вентиляционным выходом. Смонтированная по всем правилам вентиляционная труба на крыше обеспечивает вытяжку воздуха из помещений и не допускает при этом протечек воды под кровлю. В тех местах, где нужно устраивать проход вентиляции через крышу, устанавливают проходные элементы, соответствующие определенному типу кровельных материалов.

Домовладельцы имеют возможность приобретать готовые комплекты различных вентиляционных выходов для установки на кровлях из твердых и мягких материалов. С их помощью легко осуществить вывод стояка вентиляции на крышу таким образом, чтобы кровля не протекала и не утратила эстетичного вида. Такие устройства также предохраняют вентиляционные каналы от попадания внутрь грязи и осадков.

В зависимости от конструкции крыши вашего дома и вида выводимой вентиляции, проход через крышу может у вас быть различной высоты и формы. Кроме вытяжных труб круглого сечения, используются также и прямоугольные короба для вентиляции на крышу.

Для того чтобы трубы вентиляции на крыше не стали причиной нарушения герметичности кровли, места их прохода следует обустраивать с особой тщательностью.

Устройство узла проходки вентиляции

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу, крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

• внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
• крепление выходов производится на надежный проходной элемент соответствующей формы;
• высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
• нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
• внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
• труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
• есть возможность поставить на вентиляционный выход электровентилятор;
• колпак с дефлектором защищает трубу от осадков и усиливает тягу.

В некоторых случаях проходной элемент не входит в комплект и приобретается отдельно. Выбирайте его с учетом, чтобы форма накладки проходного элемента соответствовала типу и профилю кровельного покрытия.

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Важное значение кровельных аэраторов

В зимнее время внутри кровельных конструкций и на чердаках образуется конденсат. С целью обезопасить крышу от сырости, образования грибка и плесени, вам нужно будет обеспечить вентиляцию пространства под кровлей.

Крышная вентиляционная установка предельно проста по устройству. Воздух должен естественным образом двигаться снизу вверх под крышей. Для его поступления будут служить отверстия в карнизе, а выходить он будет через аэраторы с крышкой вентиляционного отверстия, устроенные в кровле ближе к коньку.

Чтобы прикрыть отверстие от осадков, используют крышку для вентиляции различных конфигураций, в том числе и вентиляционный грибок на крышу, фактически представляющий собой декоративный колпак.

Расположение вентиляционных выходов на крыше

Специалисты советуют делать расположение вентиляционных труб на крыше ровно над соответствующим стояком. В этом случае, без изгиба канала, эффективность воздухотока будет максимальной. Если такой возможности нет, тогда придется использовать для соединения гофрированные переходники. На скатных крышах рационально устраивать кровельную проходку ближе к коньку. Преимущества такого варианта в том, что длинная внутренняя часть трубы будет оставаться в тепле под кровлей, а более короткий верхний элемент будет значительно устойчивее под ударами ветра.

Имеет также значение высота вентиляционных шахт над крышей здания. При низком расположении тяга будет слабой, а слишком длинную трубу придется фиксировать растяжками. Руководствуясь строительными нормативами, вам следует монтировать вентиляционную трубу на наклонной крыше на высоту 50 см над кровлей. Если крыша плоская, высота трубы может достигать 30 см. В случае, когда на плоской крыше расположены площадки для отдыха или она эксплуатируется иным способом, тогда высота вентвыхода должна быть не менее 2-х метров.

Какой бы вариант расположения вентиляционных труб на крыше вы не избрали, главное, чтобы их концы находились выше так называемой зоны ветрового подпора. Иначе сильный ветер может блокировать воздухоток и даже направить его вспять.

Правильный монтаж проходок для воздуховода

Рассмотрим пример, как производить монтаж вентиляционной трубы на крыше из металлочерепицы. Устройство крышной вентиляционной установки будет аналогичным и для других типов кровель, лишь с некоторыми отличиями.

Последовательность этапов монтажа выхода вентиляции на крыше:

1. Определите место установки на крыше проходного элемента.
2. Снаружи на верхней волне металлочерепицы прочертите контуры отверстия по шаблону, прилагаемому в комплекте с изделием.
3. Вырежьте зубилом и ножницами по металлу отверстие в черепице для выхода трубы вентиляции на крышу.
4. Вырежьте соответствующие отверстия в нижних гидроизолирующих слоях кровли.
5. Разметьте по шаблону и просверлите ряд отверстий под саморезы.
6. Очистить поверхность металлочерепицы вокруг отверстия от влаги и пыли.
7. Нанесите слой герметика на нижнюю поверхность уплотнительной прокладки.
8. Уложите прокладку на предназначенное место.
9. Установите на прокладку проходной элемент и закрепите его саморезами.
10. Вставьте в проходной элемент трубу выхода вытяжки и проверьте ее на вертикальность.
11. Зафиксируйте трубу шурупами в правильном положении.
12. Обеспечьте герметичность выход вентиляции для металлочерепицы на крышу со стороны чердака.

По окончании монтажа вентиляции на крыше основание проходного элемента должно быть так плотно прижато к кровле, чтобы из-под прокладки выдавился излишек герметика.

На предлагаемом вашему вниманию видео, вы можете ознакомиться с процессом установки вентиляционной трубы на крыше из профнастила. Таким же несложным образом вы сможете установить и вентиляционный выход на металлическую крышу своего дома.

Время подводить итоги

Вы могли убедиться, что в рассмотренном нами процессе монтажа вентиляции на крыше и установке трубы нет особых сложностей. Ваша вентиляционная система непременно будет эффективной, если вы заблаговременно рассчитаете высоту вентиляционных шахт, поднимающихся над крышей здания. А срок службы кровли, потревоженной проходкой через нее вентиляционного выхода, нисколько не сократится, если вы ответственно отнесетесь к качеству монтажных работ.

Как вывести вентиляцию на крышу в частном доме?

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
   Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
   Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

1. Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
2. Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

1. Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
2. Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Установка и вывод трубы вентиляции на кровлю

Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Технические характеристики вентиляционной трубы над крышей

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Установка и вывод трубы вентиляции на кровлю

Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Технические характеристики вентиляционной трубы над крышей

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Устройство вентиляции на крыше частного дома: аэраторный или карнизный способ

Автор Евгений Апрелев На чтение 6 мин Просмотров 3к.
Обновлено 26.04.2018

Система вентиляции очень важна для создания здорового микроклимата в помещении – это знают все, или практически все. Но проветривание очень важно и для кровли, а об этом знают далеко не все строители, тем более частные застройщики. Если не оборудовать правильную вентиляцию крыши, то в скором времени нас ждут серьезные неприятности, и первыми пострадают деревянные конструкции – обрешетка и стропила. На них конденсируется влага и они первые подвержены гниению. Следующим, что коснется повреждений, будет кровля и утеплитель. Роса будет появляться на термоизоляционном слое, а это очень плохо сказывается на качестве материала. После чего влага начнет появляться на внутренней стороне гидроизоляции, а в таком случае уже страдает потолок, на нем появляются потеки, что влечет за собой повышение влаги в помещениях дома, появление плесени, неприятного запаха и т.д. Этот процесс будет необратим, если не сделать крышную вентиляцию.

Почему многие не делают проветривание крыши

Дело в том, что большинство застройщиков, приложив максимум усилий для герметизации кровли и в самого дома, даже не задумываются о том, откуда берется влага в герметичном помещении, тем более в холодном и нежилом чердаке под крышей. А все дело в том, что теплый воздух всегда поднимается – это физика младших классов. В воздушной смеси всегда есть влага – это тоже понятно. Но многие забывают, что следующим барьером на пути влаги является паробарьер, через который она «с удовольствием» проходит под кровлю. Влажный теплый воздух проходит через такие строительные материалы как кирпич и пенобетон. Накапливаясь в подкрышном пространстве, при первых похолоданиях влага конденсируется на материалах, что и приводит к потере их эффективности. В летний период непроветриваемая крыша сильно раскаляется, что доставляет серьезный дискомфорт. В особенности это касается отсутствия вентиляции крыши из металлочерепицы.

Важно! Если влажный воздух из подкрышного пространства не удаляется – это неминуемо приведет к постепенному разрушению всего кровельного пирога.

Преимущества правильно сделанной вентиляции

1. Свободно «гуляющий» воздух своевременно выводит теплый, насыщенный влагой воздух с чердака естественным способом.
2. Чердак, а вместе с тем и кровельный пирог находятся в сухом состоянии.
3. Не подвергаются гниению несущие детали крыши.
4. Вентиляция на крыше частного дома способствует сохранению всех материалов кровельного пирога.
5. Проветривание в летний период не дает сильно разогреваться кровле.

Как это делали предки

Раньше, при строительстве домов наши предки в обязательном порядке, чердаки оборудовали так называемыми слуховыми окнами. Многие считали, да и что греха таить, до сих пор считают, что это сугубо декоративный элемент, так как слуховые окна всегда обрамляли резьбой. На сегодняшний день считается, что обустройство кровельной вентиляции, посредством изготовления слуховых окон не эффективно, так как остаются «мертвые» воздушные зоны в чердачном пространстве. Но множество людей забывают, что такие окна работали совместно с фронтальными отверстиями, а также с вентиляцией карниза. При них воздух свободно циркулирует в по чердаку, и в течение одного часа может несколько раз проходить через все пространство крыши.

Современное вентилирование подкрышного пространства

Чтобы воздушные потоки свободно проходили через весь кровельный пирог и чердачное помещение, существует множество способов:

1. Вентиляционный зазор. Это пространство между кровлей и утеплителем шириной в 5 см.
2. Установка вентиляционных элементов, монтирующихся вблизи конька.
3. Если крыша черепичная, то применяются специальные приспособления с вентиляционными отверстиями.

Есть еще одна группа приспособлений, которые эффективно создают тягу. Дефлекторы и подобные приспособления создают довольно мощную тягу из теплого чердака на улицу. Установка такого оборудования сложна. Проход вентиляции через крышу делается с использованием специальных проходных устройств. Кровельный вентилятор также является эффективным устройством для вентиляции чердака и подкрышного пространства.

Установка кровельного вентилятора

Кровельные или крышные вентиляторы бывают нескольких типов: с шумоподавителем, с приспособлением для гашения вибрации и удаления излишков влажного воздуха из подкровельного пространства и т.д. Для того чтобы выяснить сколько таких агрегатов вам понадобиться, нужно знать, что на каждые 100 м.кв крыши, нужно не менее 0,2 м.кв площади вентиляционных отверстий. Если для обустройства вентиляционной системы чердачного помещения вы выбрали установку крышного вентилятора, то для начала нужно выяснить конструкцию крыши, угол ее наклона и материал кровли. Если материал кровли мягкий, то самостоятельная его установка будет крайне затруднительной, а компаниями, которые на этом специализируются, такая установка делается только по индивидуальным проектам. Короче – дорого и долго. Если материал кровли жесткий, то основой для его установки является стакан. Он может быть выполнен с круглым или квадратным сечением, из оцинковки, нержавейки или конструкция из железобетона. В качестве жесткой основы под стакан может выступать выход вентиляции на крышу, сделанный из кирпича или бетона.

• Первоначально на жесткое основание закрепляется поддон. Он играет роль сборника для скопления и удаления влаги.
• С помощью автокрана или лебедки, вентилятор подается к месту установки и закрепляется, предварительно установив на поверхность стакана резиновую прокладку.
• Последним этапом является подключение его к электросети.

Карнизный и коньковый способ

Эти способы предполагают наличие вентиляционных отверстий в крыше, которые различаются на карнизные и коньковые. Самая несложная карнизная вентиляция делается между стеной здания и карнизной доской. Бывают более декоративные элементы, такие как решетки, которые устанавливаются в сам «софит». К карнизной вентиляции относится и черепица с вентиляционными отверстиями. Карнизная вентиляция может быть обустроена в виде щелевых продух, которые устанавливаются вдоль всего карнизного свеса. Если делать вместо щели, отверстия в карнизе, то называться они будут, точечными продухами. Точечные закрываются специальными решетками, а щелевые – металлической сеткой. Коньковая вентиляция чаще всего делается в виде сплошного зазора, а может быть выполнена в виде отверстий, которые иногда делают и на черепице.

Аэратор – облагороженная «продуха»

На самом деле, такое красивое слово как аэратор – это не что иное, как труба, накрытая зонтом, который предотвращает попадание осадков в подкровельное пространство. Основное предназначение аэратора – это вентиляция крыши и вывод из-под нее, теплого и влажного воздуха. Аэраторы бывают двух вариантов: точечными и непрерывными. Точечные вентиляционные элементы предназначены для вентиляции отдельных участков пространства под крышей, а непрерывные аэраторы изготавливаются в виде перфорированной пластины, через отверстия которой происходит вентиляция крыши по всей ее длине. Все аэраторы делятся по материалу, на который они могут быть установлены. В последнее время появились и универсальные аэраторы, которые можно монтировать на любой кровельный материал. http://www.youtube.com/watch?v=0DoJTx5ifdA

Точечные аэраторы устанавливаются они на расстоянии 50 см от конька. Непрерывные аэраторы монтируются на конек, с уклоном до 45C. Важно знать, что для прохода через крышу вентиляционного оборудования существуют специальные проходные приспособления. Они позволяют достаточно герметично сделать вывод вентиляции на крышу, и выпускаются для разных кровельных материалов: металлочерепицы, металлической кровли, битумной и натуральной черепицы. Они производятся в разной цветовой гамме и различаются способом монтажа.

В этой статье мы постарались вам рассказать, насколько важна вентиляция крыши, и какие для этого существуют способы и приспособления.

Вывод вентиляции на крышу частного дома

Вывод вентиляции на крышу – очень ответственный этап устройства этой системы, поскольку от его правильности зависит эффективность ее работы. Для их хорошей циркуляции необходимо выводить «отработанный воздух» за пределы дома, а также обеспечить естественный приток свежих воздушных масс. Это значит, что без вентканала выходящего на крышу не обойтись.

Как вентиляцию вывести на крышу: важно обеспечить тягу

Правильное расположение вентканалов

Постоянная тяга – это неотъемлемое условие нормальной работы вентиляции. Чтобы ее создать таким образом, как предписывают действующие нормативные акты, необходимо при проектировании системы учесть:

• тип здания;
• из какого материала сделана крыша и стены;
• материал утеплителя и необходимость его в зависимости от местности;
• место выхода вентканала на крыше.

Вентиляционные трубы необходимо покупать с учетом двух основных требований: они должны быть влагоустойчивыми и не поддаваться коррозии. Поэтому больше всего подходят трубы из полимерных материалов:

• тонкие стенки способствуют высокой проникающей способности вентшахт;
• гладкая внутренняя поверхность снижает сопротивление при циркуляции воздуха, а пропускная способность увеличивается;
• минимальное количество шероховатостей и стыков улучшает работу системы вентиляции в целом;
• трубы легковесные, значит устанавливать их не сложно.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.

Технические характеристики вентиляционной трубы над крышей

Высота трубы зависит от градуса наклона ската

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

• взаиморасположение расположение труб отопления, дымохода, водопровода;
• «кровельный пирог» – слои, их порядок размещения;
• какой внешний слой кровли;
• стропильная конструкция включает ли коньковую балку;
• размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

• Диаметр сечения вентканала не меньше 140х140 мм.
• Высота вентиляционного воздуховода до конька 3 м.
• Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
• Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала ­это уровень конька, можно расположить трубу выше.
• При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
• Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Конструкция проходного узла при выводе вентиляции на крышу

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Важно! Если просверленные отверстия в металлочерепице не получают необходимого ухода, то со временем они станут причиной протекания кровли. Чтобы этого избежать, можно заранее купить для металлочерепицы специальные приходные элементы. Их можно выбрать нужного цвета.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Важно! Нельзя располагать вентиляционную трубу ниже конька. Вентиляция не будет нормально функционировать из-за отсутствия должной тяги.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки. Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением. Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе. Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Навигация по записям

Как вывести вентиляцию через крышу в частном доме своими руками

Главная » Разное » Как вывести вентиляцию через крышу в частном доме своими руками

как сделать и обустроить проход воздуховода в крыше

Эффективная вентиляция — одна из основных систем в каждом доме. Она отвечает за воздухообмен, осушение отделки, строительных конструкций, предметов обстановки. Грамотно обустроенная вентиляция на крыше частного дома обеспечит удаление неприятных запахов, конденсата и бытовых испарений.

Новые дома еще на этапе планирования обязательно оснащаются более сложной системой вентиляции, существенно отличающейся от традиционных вариантов. Эта коммуникационная сеть наравне с прочими инженерными сооружениями должна соответствовать строительным требованиям и нормативам.

Все о правилах устройства прохода вентиляционных труб через кровельный пирог вы узнаете из предложенной нами статьи. Мы расскажем, как обустроить проходку воздуховода на крышу. Подскажем, что надо сделать для обеспечения ее герметичности.

Содержание статьи:

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

1. Толщина материала превышает 1,9 мм.
2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
3. Обрабатывается антикоррозийными смесями.
4. Размер кольца-опоры обязательно превышает диаметр патрубков.
5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Почему необходима система воздухообмена?

Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.

Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.

Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.

Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой

Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:

• кухня с газовой плитой — 65 м³ / час;
• кухня с электроплитой — 55 м³ / час;
• туалет отдельный — 25 м³ / час;
• подсобные помещения — 14 м³ / час;
• комнаты отдельные — 25 м³ / час.

Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.

Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.

Какой принцип строения вентиляционного прохода?

Конструктивные особенности вентиляционного прохода, кроме вывода грязного воздуха, позволяют обеспечить прочную герметизацию кровли и защищают от проникновения атмосферных осадков на чердак. Каждый узел состоит из переходника определенного диаметра, вставляющегося в патрубок, закрепленный на бетонном стакане.

Системы узла закрепляются анкерами, которые входят в любой стандартный комплект. На металлической основе крепление осуществляется также, однако вместо бетонного стакана встраивается аналогичный металлический

Опорное кольцо, являющееся частью структуры узла, гарантирует безупречное соединение конструкции с поверхностью крыши. Фланцы сцепления обеспечивают надежность  крепления – нижний присоединяется к воздуховоду, верхний является опорой вентиляционного зонта, предохраняющего патрубок от осадков. Внутри трубы размещается кольцо, гарантирующее отведение конденсата.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Как сделать вентиляцию в крыше дома?

Перед тем, как кровельщик приступит к работе по установке вентиляционных отверстий на крыше, он должен определить, какой тип вентиляционных отверстий необходим дому. Предлагаем воспользоваться рекомендациями производителя, так как сделать вентиляцию в крыше дома правильно можно с учетом всех факторов.

Рассмотрим особенности вывода воздуховода на крышу дома:

1. Монтаж узла на крыше осуществляется под конец всех работ.
2. Необходимо точно вычислить место выхода воздуховода. Он чаще всего размещается в области конька между стропилами.
3. Размер лекала должен быть чуточку больше самого узла. Это поможет уменьшить риск ошибки при нанесении разметки.
4. Монтаж производится аккуратно, особенно это касается кровли из твердых материалов.
5. Герметизация стыков узла и кровли проводится с помощью герметика.

Некоторые материалы (шифер или черепица) имеют волнистую и плотную структуру, что не позволяет плотно закрепить оборудование. Поэтому требуется установка специальных втулок.

Для этого также делается отверстие, а под опору подкладывается гидроизоляционный материал, после этого . Резиновый уплотнитель размещается под кровельным корпусом и фиксируется герметиком.

Установка вентиляционного узла на бетонной крыше практически не отличается от установки оборудования на прочих видах кровли. Отверстие в этом случае планируется на стадии проектировки здания или его выбуривают после сооружения основы снарядом с алмазной коронкой.

При обустройстве бетонного перекрытия в выбуренное в нем отверстие заводится гильза, в которую заводится вентиляционная труба. Пространство вокруг закрывают утеплителем, сверху – гидроизоляционным ковром

При монтаже применяется гильза, вставляющаяся в имеющееся отверстие. Герметизация несколько сложнее, нужно сверху на узел надеть колпак, способный защитит имеющиеся стыки от осадков.

Создав правильным баланс внутренней и внешней части вентиляции, можно помочь оптимизировать срок службы системы кровли и энергоэффективность дома.

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

С использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

1. Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
2. Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
3. Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
4. Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
5. Сверху на нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
6. Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует монтаж прохода воздуховода трубы сквозь крышу, позволяя составить наиболее полное представление о подобных работах:

Предлагаем наглядно ознакомиться с монтажом вентиляции, посмотрев это видео:

Видео-инструктаж по сооружению короба для группы вентиляционных труб:

Знакомство с технологией, вариантами и деталями для обустройства вентиляционных проходов через крышу необходимо как самостоятельным мастерам, так и заказчикам услуг гастарбайтеров, на чью квалификацию и опыт не стоит безоговорочно полагаться.

Хотите поделиться личным опытом в обустройстве проходов через кровельный пирог? Располагаете информацией, не отмеченной в статье, но заслуживающей внимания посетителей сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы.

Вентиляция в доме: руководство для начинающих

Вентиляция включает удаление застоявшегося и / или влажного воздуха из внутренних помещений дома и замену его свежим воздухом снаружи.

Надлежащая вентиляция необходима для поддержания здоровой окружающей среды, поскольку она:

• предотвращает накопление избыточного уровня влажности (которое может привести к конденсации, плесени и, как следствие, к проблемам со здоровьем)
• обеспечивает воздух для топлива -горящие устройства, такие как дровяные печи
• удаляют запахи приготовления пищи
• в некоторых случаях это может помочь удалить аллергены и другие раздражители, такие как табачный дым

Здания вентилируются с помощью комбинации неконтролируемой вентиляции (сквозняки, воздушные кирпичи и вентиляционные отверстия и т. д.) и, все чаще в новых домах, регулируемая вентиляция решения, такие как механическая вентиляция с рекуперацией тепла.

Еще одно решение, которое требует разработки с самого начала, — это пассивная вентиляция.

Неконтролируемая вентиляция

Для многих существующих домов предпочтительным решением были кирпичи и вентиляционные отверстия. Они дешевы в установке, соответствуют строительным нормам и понятны большинству строителей.

Они могут держать дом вентилируемым, но есть ряд предостережений:

• Если нет ветра, то дом может не вентилироваться, и наоборот, если дует сильный ветер, дом может быть слишком вентилируемым.
• Airbricks может забиваться грязью, мусором или растительностью за пределами помещения; или наоборот, занавески или мебель внутри дома.
• Внутренние двери должны быть открыты, чтобы воздух мог проходить через дом, обеспечивая перекрестную вентиляцию.
• Отверстия для струйки должны быть оставлены в «открытом» положении для обеспечения вентиляции
• Помните, что при неконтролируемой вентиляции влажный воздух и запахи распространяются по дому, часто конденсируясь внутри или на ткани здания. Это может вызвать проблемы со здоровьем из-за влажности, такой как пылевые клещи и плесень, или даже повлиять на долговременную целостность строительных материалов

Управляемая вентиляция

Наиболее контролируемые системы вентиляции «активны» с вентиляторами для создания положительного или отрицательное давление в доме.Часто для балансировки системы по всему зданию используются тщательно спроектированные воздуховоды.

Механическая вентиляция всего дома с рекуперацией тепла (MVHR) стала обязательным элементом вентиляции для застройщика. (Тем не менее, такие системы не подходят для всех новых домов — подробнее об этом позже.)

Строительные нормы

в настоящее время требуют воздухонепроницаемости 5 м3 / м2 / час при 50 Па, что составляет примерно половину воздухообмена в час, и поскольку Повышается воздухонепроницаемость, увеличивается и требование контролируемой вентиляции — чаще всего в форме MVHR — для поддержания здоровой окружающей среды без ненужных потерь слишком большого количества тепла.

Эти системы состоят из двух независимых воздуховодов, каждый со своим вентилятором:

• Вытяжной вентилятор удаляет затхлый влажный воздух из влажных помещений (ванные комнаты, кухня, подсобные помещения и т. Д.). Этот несвежий воздух затем проходит через матрицу теплообмена, где тепло «рекуперируется», прежде чем он будет выпущен за пределы дома.
• Второй вентилятор всасывает свежий воздух снаружи. Затем он фильтрует его, чтобы избавиться от загрязнений и переносимых по воздуху аллергенов, а затем пропускает его через матрицу теплообмена, чтобы согреть его — и таким образом подает предварительно нагретый свежий воздух во все жилые помещения и спальни

Один из ключевых Преимущества MVHR — улучшенное качество воздуха.Кроме того, удаление загрязнений и переносимых по воздуху аллергенов, таких как пыльца, означает, что такие системы очень полезны для людей, страдающих аллергией.

Однако системы MVHR подходят не для всех новых домов. Чем более герметичен дом, тем эффективнее будет система MVHR, и общепринято считать, что для получения реальных преимуществ необходим уровень 3 м³ / час / м². Таким образом, ваш новый дом должен быть достаточно воздухонепроницаемым, чтобы система MVHR работала эффективно.

Системы MVHR также лучше всего проектируются и устанавливаются с самого начала благодаря наличию воздуховодов.Таким образом, такие системы может быть трудно (но не невозможно) модернизировать в существующие объекты.

Вытяжные устройства для системы механической вентиляции необходимо было «ввести в эксплуатацию» (в результате чего воздушный поток в доме сбалансирован) перед использованием. Эта система от , Beam Vacuum & Ventilation (Изображение предоставлено: Beam Vacuum & Ventilation)

Альтернативные системы управляемой вентиляции

Если невозможно разместить в доме систему воздуховодов, можно использовать центральную систему вентиляции.Они бывают двух основных типов:

• принудительная приточная вентиляция (PIV)
• механическая вытяжная вентиляция (MEV)

Конструкция системы и ограждающая конструкция здания имеют решающее значение для обеих этих систем, чтобы обеспечить равномерный поток воздуха. и избегать «белых пятен» в собственности.

Положительная входная вентиляция

PIV предназначена в первую очередь для существующих домов с чердаком. Система работает, мягко подавая свежий отфильтрованный воздух в помещение от блока, установленного на чердаке, и через распределительный диффузор, установленный на потолке.

Центральный блок забирает воздух с чердака или снаружи, фильтрует его и доставляет на территорию, создавая положительное давление, которое, в свою очередь, вытесняет застоявшийся воздух.

Система принудительной приточной вентиляции подает свежий воздух в дом из блока, размещенного на чердаке. Эта система — Nuaire’s Drimaster (Изображение предоставлено Nuaire)

MEV является почти противоположностью PIV и фактически представляет собой центральный вентилятор, который мягко удаляет застоявшийся или влажный воздух из точек с высокой влажностью, таких как ванная или кухня.

Это создает отрицательное давление, которое теоретически втягивает свежий воздух равномерно в собственность через ограждающую конструкцию здания.

Стоимость блока PIV или MEV может варьироваться от 200 до 900 фунтов стерлингов. Тем не менее, система MEV может потребовать большего количества монтажных воздуховодов, чем PIV, и, следовательно, будет иметь несколько более высокую стоимость проекта в зависимости от доступности.

Это все еще значительная экономия по сравнению с системами MVHR, особенно в домах, где элемент рекуперации тепла не будет эффективным, а установка воздуховодов будет просто непрактичной.

Пассивная вентиляция

Существуют варианты пассивной вентиляции, которые полагаются на преобладающий ветер или естественную плавучесть, а не на активные вентиляторы для перемещения воздуха, и предлагают лучшее движение воздуха и эффективность, чем струйные вентиляционные отверстия и воздушные блоки.

Теплый воздух поднимается вверх, и, установив тщательно спроектированные вытяжные вентиляционные отверстия на высоком уровне, можно использовать эту естественную плавучесть для создания восходящего движения теплого несвежего воздуха. Воздухозаборник, расположенный на низком уровне, обеспечивает свежий воздух.

Поступающий свежий воздух можно пропускать через специальный теплообменник для рекуперации тепла из отработанного отработанного воздуха аналогично активным системам рекуперации тепла.

Архитекторы Кэтрин Робертс и Стивен Харрис спроектировали систему пассивной вентиляции для своего нового дома в Уэльсе. Теплый воздух наполняет застекленный внутренний зимний сад, выходящий на юг, и может выходить по всему дому через открывающиеся окна первого этажа. (Изображение предоставлено Джеймсом Френчем)

Преобладающие ветровые системы

Преобладающие ветровые системы имеют специальные «раздельные дымоходы», которые устанавливаются в открытые участки, например на крыше. Одна сторона дымохода пропускает воздух в помещение, а противоположная — вытягивает.

Положительное давление преобладающего ветра с наветренной стороны выталкивает воздух в собственность, а отрицательное давление с подветренной стороны создает вытяжку.

Имеется теплообменник для рекуперации тепла, и в системе есть демпферы для предотвращения чрезмерной вентиляции, но в отсутствие ветра система должна будет полагаться только на естественную плавучесть.

,

Выбор стратегии вентиляции всего дома

Примечание. Это вторая часть серии статей. Чтобы увидеть Часть 1: Очистка воздуха, щелкните здесь.

«Все должно быть сделано как можно проще. Но не проще». — Альберт Эйнштейн

Вентиляция — непростая тема. Но это не значит, что это должно быть непонятно. В первой статье этой серии о вентиляции я написал о дебатах по поводу скорости и стандартов вентиляции, в том числе немного об истории вентиляции.На этот раз мы рассмотрим три различных метода вентиляции: только вытяжную, только приточную и сбалансированную.

Однако это не будет исчерпывающая каталогизация систем. Я помогу вам разобраться в плюсах и минусах основных типов и предоставлю некоторые рекомендации при выборе системы механической вентиляции для вашего проекта. Здесь нет однозначного ответа. Лучшая система для вас будет зависеть от того, размещаете ли вы ее в новом или существующем доме, каков ваш бюджет и каковы приоритеты жильцов.Я также расскажу, как я предпочитаю видеть их установленными.

Определите интенсивность вентиляции. В первой статье я исследовал вопрос о скорости вентиляции, поскольку она связана со стандартами, правилами и программами. Если вы строите дом, вам нужно выяснить, какая интенсивность вентиляции вам нужна для устанавливаемой вами системы механической вентиляции. Конечно, я предполагаю, что вы читаете эту статью, потому что вы — это , устанавливающие систему вентиляции. Если вы строите дома с уровнем воздухонепроницаемости, которого в наши дни требуют многие нормы, и особенно если вы изолируете с помощью аэрозольной пены, нам не нужно спорить о необходимости механической вентиляции.Просто сделай это.

При выборе интенсивности вентиляции сначала необходимо выяснить, требуется ли вентиляция в соответствии с вашими строительными нормами или программой эффективного / экологичного строительства. Если это так, вам необходимо установить систему, отвечающую их требованиям. Например, ENERGY STAR для новых домов (и реабилитационных центров кишечника) и LEED для домов в настоящее время требуют механической вентиляции, соответствующей ASHRAE 62.2-2010.

Если ваш местный кодекс не требует вентиляции и дом не проходит сертификацию по программе, которая требует этого, вы можете делать все, что хотите.Строительство герметичного дома и установка механической вентиляции — это разумный способ, и когда приходит время решить, сколько вентиляции вам нужно установить, я бы порекомендовал BSC-01 от Building Science Corporation. Я описал, как это работает, в первой статье, но вкратце, он начинается с коэффициента ASHRAE 62.2-2010, а затем изменяет это число в большую или меньшую сторону в зависимости от того, насколько сбалансирован, распределен и смешан вентиляционный воздух. Теперь давайте посмотрим на типы систем.

Только выхлоп. Хорошо, давайте сначала уберем это с дороги. Использование вытяжных вентиляторов отлично подходит для местной вентиляции ванных комнат, кухонь, гаражей и подсобных помещений (для борьбы с радоном), но это не лучшая стратегия для вентиляции всего дома. У него есть некоторые преимущества:

• Вы все равно уже устанавливаете эти вентиляторы

• Это может помочь предотвратить конденсацию внутри стен в холодном климате

Теперь давайте посмотрим на недостатки:

• Вы не знаете, откуда поступает воздух для подпитки

• Загрязнения из пристроенного гаража или заплесневелого подвесного пространства могут попасть в дом

• Вентиляционный воздух, вероятно, не будет хорошо перемешиваться или распределяться

• Единственная фильтрация, которая происходит, проходит через ограждение здания.

Цель механической вентиляции всего дома — обеспечить хорошее качество воздуха в помещении. Если вы объективно взглянете на эти преимущества и недостатки выше, трудно сделать вывод, что вы получите такой результат с системой только выхлопа. Но послушайте, если ваша цель — соблюдение требований кода или программы при минимальных затратах и ​​вас не волнует качество воздуха в помещении, это может быть вашей стратегией вентиляции. Если вы решите пойти по этому пути, пожалуйста, не делайте этого во влажном климате. где дом будет кондиционироваться значительное количество времени.Вытяжные вентиляторы работают, вытягивая воздух из дома и отправляя его на улицу. Это создает в доме отрицательное давление, и воздух для подпитки попадает в помещение через случайные утечки. Если в полость стены попадет достаточно влажного воздуха, вы можете получить там неприятный микробный рост, когда он обнаружит прохладную заднюю часть гипсокартона.

Кроме того, если вы строите квартиры или кондоминиумы, у вас могут возникнуть проблемы с подачей воздуха для макияжа. Компартментализация ведет к гораздо большей герметичности.Нельзя вытягивать воздух из коридоров или из соседних блоков; это должно приходить прямо с улицы. Итак, вы проделали достаточно отверстий во внешней стене, чтобы вентиляционная система могла перемещать достаточно воздуха. И затем пассажиры заделывают эти отверстия, чтобы предотвратить сквозняк, как только станет холодно.

Хмммм. Сосать в доме — не такая уж хорошая идея.

Только снабжение. Следующий вариант — дутьевой. Вы используете вентилятор в доме, чтобы собирать наружный воздух из известного места и распределять его внутри помещения.Это преодолевает несколько возражений против системы только для выхлопных газов: вы знаете, откуда идет воздух; можно фильтровать воздух по пути внутрь; и вы не заставляете дом всасывать загрязнения из гаража, подполья, подвала или чердака. Однако это будет стоить вам больше, чем только вытяжная вентиляция, потому что вам придется потратить деньги на дополнительные элементы управления, воздуховоды или вентиляторы.

Далее вам необходимо выяснить, какой тип приточной системы вентиляции вы хотите установить. У вас есть три варианта: автономный источник питания, встроенный источник питания с центральным вентилятором (CFIS) или вентиляторный осушитель.

Автономная система вентиляции использует собственный вентилятор для подачи наружного воздуха в дом. Чтобы сделать это без претензий к комфорту, вам необходимо смягчить наружный воздух, прежде чем вводить его в дом, что вы можете сделать, смешав его с воздухом в помещении.

В минимальной комплектации понадобится коробка с вентилятором и тремя воздуховодами. Один воздуховод выводит наружный воздух. Второй воздуховод будет притягивать воздух из помещения в коробку для смешивания с наружным воздухом. Соотношение внутреннего и наружного воздуха 2: 1 — хорошее сочетание, поэтому, если вам нужно подавать 100 кубических футов в минуту наружного воздуха, вам понадобится вентилятор, который движется на 300 кубических футов в минуту.Вы можете сделать систему более сложной, забирая воздух в помещении из разных мест и доставляя смесь в другие места в доме. Это хорошая стратегия, потому что чем меньше люди замечают систему, тем больше вероятность, что они не выключат ее.

Центральный вентилятор с интегрированной приточной вентиляцией — это наиболее распространенная система, работающая только от приточной воды, особенно здесь, на влажном юго-востоке. В доме с канальной системой вентиляции и кондиционирования с принудительной подачей воздуха система CFIS использует воздухообрабатывающий агрегат или печной вентилятор.

В конфигурации barebone все, что вам нужно сделать, это установить воздуховод снаружи на обратную сторону воздухоподготовителя. Затем всякий раз, когда включается система отопления или охлаждения, воздухоочиститель втягивает немного наружного воздуха для смешивания с возвратным воздухом. Одним из недостатков этой конфигурации является отверстие в ограждении здания, которое находится там 24/7/365.

Хотя добавление только воздуховода было всем, что делали некоторые строители в старые времена, теперь мы знаем, что очень важно использовать элементы управления, такие как AirCycler и заслонку, чтобы закрыть воздуховод, когда вам не нужен вентиляционный воздух.Контроллер может быть настроен на запуск вентиляции определенное время, скажем, 30 минут каждый час, так что вы получите нужное количество вентиляции без чрезмерной вентиляции.

В идеале система CFIS будет поставлять большую часть вентиляционного воздуха, когда система HVAC уже работает. Зимой и летом это обычно не проблема, но в сезон качелей или в мягкие летние и зимние дни дом будет нуждаться в вентиляционном воздухе в то время, когда система не

.

Вентиляция на чердаке на чердаке своими руками | Своими руками

От наличия вентиляции на чердаке зависит не только комфорт его обитателей, но и долговечность постройки. Особое внимание ей стоит уделить в том случае, если вы ставите чердак на чердаке.

Устроить вентиляцию в утепленной крыше дома — довольно сложно. Помимо отвода дождевой воды из вентиляционной трубы, необходимо позаботиться о сохранении теплоизоляционных свойств крыши и декоративной отделки потолка.Следует, например, подумать о том, как пропустить трубу через слой утеплителя, толщина которого может достигать 25 см, и как устроить вход трубы в сплошной настил из листовых досок, служащий перекрытием чердак.

Устройство вентиляции в ванной на чердаке

Первое, что нужно сделать, это вывести вентиляционную трубу через крышу наружу, обеспечив при этом надежную гидроизоляцию. Для этого в потолке, теплоизоляции и кровле вырезают сквозное отверстие, устанавливают в него трубу и заделывают шов термостойким герметиком.Если отверстие намного шире трубы (на 1 см и более), зазор забивают минеральной ватой или другим теплоизолятором, а верх обрабатывают герметиком.

После этого устанавливают вытяжной вентилятор. Не встраивайте его в теплоизоляцию — это создаст «тепловую дыру» в крыше, а кроме того, толщина теплоизоляции может не соответствовать размеру вентилятора. Возможные решения показаны на рисунках.

В первом варианте на выходе из вентиляции монтируется подвесной потолок, за которым размещается вентилятор и труба.В большинстве случаев стропила отделены друг от друга на расстоянии около 1 м, а между ними находятся перекладины, к которым крепится обрешетка. Для сборки подвесного потолка на брусьях закрепите бруски, толщина которых должна немного превышать глубину вентиляторного бокса. Затем закрепите на брусьях те же доски, что и обшивку потолка, после чего в них врезается вентилятор (рис. 1).

Второй вариант предполагает установку ящика с горизонтальным нижним краем, в который крепится вентилятор.Ящик крепится прямо к потолку. Основа ящика — каркас из брусков толщиной 50 мм, который, как и в первом случае, облицован рифлеными досками (рис. 2).

Чтобы скрыть электропроводку к вентиляторам, ее обычно закрывают деревянным карнизом, декоративным покрытием или досками.

Читайте также: Баня на чердаке своими руками (+ фото)

Вентиляция в мансардном санузле — чертежи

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.

Водоснабжение частного дома из скважины своими руками. Сантехника в частном доме: устройство

К вопросу водоснабжения нужно подходить ответственно, особенно если это касается частного дома, где нет центрального водоснабжения. В этом случае вас спасет колодец или колодец. Но источника воды, отрезка шланга и электродвигателя для организации водоснабжения недостаточно. Поговорим о том, как все делать правильно и на что обращать внимание. Работа очень трудоемкая и не самая простая, поэтому заранее подготовьтесь к трудностям.

О достоинствах колодезного водоснабжения

Стоит отметить, что организация водоснабжения от Wells тоже имеет свои преимущества, но приоритетом для нас будет колодец. Это связано с несколькими факторами. Во-первых, вырыть качественную скважину намного дешевле, чем пробурить скважину. Еще один важный момент — самому выкопать колодец. При этом для бурения скважины требуется специальное оборудование и специалисты. Конечно, если вы возьмете с собой пару друзей, колодец будет выкопан еще быстрее.Если все сделать правильно, можно быть уверенным, что на долгие годы дом будет обеспечен водой. И все это совершенно бесплатно. Все, за что вам нужно заплатить, это счет за электричество. И больше ничего.

Все вышеперечисленные преимущества означают, что копать колодец намного проще и дешевле. Кроме того, на работу не нужно получать разрешение. Но не думайте, что здесь вас ждут какие-то добродетели. Такая вода больше подходит для технических нужд, чем для питья. Если вы собираетесь его есть, рекомендуется установить систему фильтрации.В остальном же водоснабжение частного дома из колодца своими руками имеет только сильные стороны.

Кратко о технологии

Сам процесс необходимо разделить на несколько этапов. Первое — это главное и самое главное — разработка схемы водоснабжения. Именно от того, насколько точно и правильно будет создана схема, и зависит эффективность системы в целом. На следующем этапе рытье траншей уже проводится по схеме.После этого можно переходить к выбору насосного оборудования. Процесс хоть и не самый сложный, но ответственный, но мы вернемся к нему чуть позже. Как было отмечено выше, важную роль играет система очистки воды, поэтому не забудьте установить фильтры. Их должно быть несколько: грубая и тонкая очистка.

На завершающем этапе прокладывается водопровод от колодца до дома и подключаемого оборудования. Следует отметить, что практически во всех случаях даже самая простая схема подразумевает наличие водозаборного оборудования.Насос установлен либо в помещении суб-насоса, или в кессоне, которая расположена выше скважины. Сейчас мы постараемся более подробно рассмотреть каждый этап и рассказать, какой должна быть хорошая частная водопроводная сеть. Как его потратить, вы тоже узнаете, но чуть позже.

Как правильно выбрать место установки

Первым этапом работ является строительство колодца. Выкапывать желательно летом, так как в жаркое время глубина воды намного ниже, чем осенью и зимой.Чтобы не привлекать специалистов для определения возникновения подлодки, можно поговорить с соседями, у которых есть скважины, они обязательно помогут. Если этот способ не работает, то воспользуйтесь дедовским методом — с помощью лианы.

При выборе места обращайте внимание на то, чтобы на расстоянии 50 метров не было выгребных ям, септиков и т. Д. Это связано с тем, что все это может значительно ухудшить качество воды и вообще сделать ее непригодной для использования. Но слишком близко к дому копать яму также нежелательно из-за вымывания песка, что может привести к сдвигу почвы.

Обращаю ваше внимание на то, что прокладка водопровода в частном доме своими руками — очень трудоемкий процесс. Однако если вы подготовили траншеи по схеме, то проблем с этим возникнуть не должно. Теперь нужно определиться с еще одним важным параметром.

Система с накопительным баком или без него?

Процесс водоснабжения частного дома своими руками неизбежно приведет к тому, что вам придется решать, покупать резервуары для хранения воды или нет.По этому поводу возникает масса споров и дискуссий, так как одни используют водоемы, другие — нет. Как говорится — на вкус и цвет друга нет. Тем не менее, зачастую все зависит от цены резервуаров для хранения. В любом случае потребуется установить гидроаккумулятор, который будет накапливать небольшое количество воды, обычно до 40 литров, и при открытии крана в доме отдавать ее. Когда давление падает, на насос посылается сигнал. Включается и заново наполняет аккумулятор.

Накопительные баки совершенно разные. Обычно речь идет о больших емкостях объемом 200 и более литров. Насос из колодца поднимает резервуары до определенного уровня. Во избежание перелива есть поплавок. Когда вы открываете кран в доме, то вода из резервуара будет течь по трубам. Преимущества такого решения в том, что водоснабжение из колодца на даче или в частном доме будет использовано более эффективно. У насоса будет меньшее количество включений / выключений в день, что значительно продлит срок его службы.Когда будут ремонтные работы, чистка колодца, у вас будет определенный запас, которого обычно хватает на время.

Как установить систему с накопительным резервуаром

Установка такой системы несколько сложнее, чем та, которая не предполагает наличие большого резервуара. Первая трудность, с которой вы столкнетесь, — это расположение резервуаров для хранения. Обычно их желательно ставить на чердаке. Однако в этом случае есть риск протечки.Если под полом достаточно места, то это лучшее решение. Что касается объема бака, вы решаете сами. Все зависит от потребностей вашей семьи. Приоритет следует отдать накопительной емкости из нержавеющей стали. Однако он очень дорогой, поэтому вы можете выбрать пластиковый, но с ним нужно быть осторожным.

Выберите тип насоса: погружной или глубинный. Первый вид подойдет, если глубина воды не более 9 метров. В остальных случаях требуется исключительно глубокий насос.Обратите внимание на то, что труба от насоса к резервуару должна лежать под землей. Стоит размещать глубже, чем глубина промерзания почвы в вашем населенном пункте. Если используется вода из частного дома из колодца, технология не отличается, так что не переживайте по этому поводу. Что ж, теперь идем дальше.

Автоматическая насосная станция

Ключевой особенностью автоматической насосной станции является то, что погружной или глубинный насос проталкивает носитель в гидропневматический резервуар. Емкость последнего может быть разной, от 100 до 500 литров.Монтаж такого оборудования желательно проводить в подсобном помещении. Емкость разделена на две части специальной резиновой перегородкой, а также имеет реле. Это позволяет регулировать давление в системе. Любая схема водоснабжения из скважины, предполагающая использование насосной станции, должна включать в себя ресивер (накопительный бак). Вы можете подумать, что нет никаких отличий от описанного выше способа, но это несколько неверно. Дело в том, что помпа может работать сразу в нескольких режимах.Первый — в обход емкости, то есть прямая подача носителя в комнату. Второй режим — вода забирается из бака, когда давление падает до определенного уровня, включается насос и восполняет потери.

Монтажные работы очень просты. Для этого необходимо вырыть траншею от кессона (места, где находится насос) до дома. Он содержит электрический кабель для подключения насоса и трубы. Последние можно утеплить, если есть вероятность промерзания.Примерно так и на даче установлен водопровод из колодца. Схема системы представлена ​​на картинке, которую вы можете найти в этой статье.

Водоснабжение в частном доме своими руками

.

кровельная система воздухоотвода и вентиляционный выход на крышу, как сделать в частном доме своими руками, схема и устройство, элементы проводки

Кровельная вентиляция — обязательная составляющая каждого частного дома. Любой владелец загородного дома должен знать, как устроить качественную вентиляцию кровли, чтобы продлить срок эксплуатации сооружения.

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Устройство

В кровельной системе присутствует несколько элементов:

• Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
• Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
• Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.
• Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

• точечный;
• линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена. Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении.

Полипропилен отличается достаточным уровнем прочности, чтобы выдержать вес человека. Поэтому ремонтные работы на кровле можно проводить без опаски.

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Способы вентилирования крыш

Существует несколько вариаций механизмов, с помощью которых осуществляется вентиляция кровли в загородных домах:

• вентиляция коньков на крыше, состоящей из двух скатов;
• вентиляция карнизов и дымохода;
• кровельный вентилятор вытяжного образца;
• единичные компоненты с отверстиями для вентиляции;
• коньки, оборудованные специальной конструкцией;
• зазоры для вентиляции, предусматриваемые при установке кровельного материала;
• слуховые окна на чердаках.

Для каждого материала предусмотрены разные конструкции, с которыми следует ознакомиться перед покупкой.

Вальмовая

При обустройстве вальмовой кровли, следует учитывать, что вентиляция должна быть естественной. Конструкция подразумевает, что воздушные массы, которые проникают под крышу, будут выходить в районе конька.

Отдельное внимание рекомендуется уделять ветровым подшивкам на карнизе. Если обшивка производится при помощи дерева, между досками должны присутствовать щели. Профессионалы рекомендуют использовать в работе готовый перфорированный пластик, который называют софитом. Если подшивка готова раньше вентиляции, потребуется вырезать проем, в который вставляются решетки для приточной системы.

Решетки должны обладать диаметром в 5 см. Поверх изделий располагается мелкая сетка, которая используется как колпак против попадания посторонних предметов.

Между решетками должно быть расстояние, не превышающее 0,8 метра.

Мансардная

Кровельная система мансардного типа также должна оснащаться вентиляцией. Вентканалы над мансардой имеют большое значение. С их помощью можно регулировать температурный режим внутри жилого помещения. Нижняя часть кровли должна примыкать к потолку, поэтому циркуляция воздушных масс вдоль внутренних плоскостей выступает в качестве вспомогательной термоизоляции.

Для мансардных крыш разработаны особые вентиляционные системы, позволяющие выводить влажный или горячий воздух наружу. Применяются варианты естественной вентиляции: теплые потоки воздуха вытесняются холодными, которые поднимаются снизу.

Вентиляция для мансарды состоит из следующих компонентов:

• пароизоляционной пленки или мембраны;
• утеплительного материала, располагаемого между стропилами;
• обрешетки;
• контробрешетки, выполненной из деревянных брусков или реек;
• слоя гидроизоляции;
• материала для кровли.

С помощью диффузной мембраны можно полностью исключить появление конденсата. За счет особой мембранной ткани влага не проникает из жилого пространства помещения в нижнюю часть кровли. Вместе с этим под кровлей присутствует участок, по которому воздушные массы могут свободно перемещаться. Гидроизоляционный слой исключает попадание влаги.

Также требуется наличие щелей в карнизе. Они необходимы, чтобы воздух входил в кровлю и выходил в районе конька. Верхние вентвыходы должны располагаться между гидроизоляционным слоем и кровельным материалом. Вся вода, которая будет поступать снаружи, испарится сквозь образованную отдушину. С помощью такого способа обеспечивается качественное проветривание конструкций, поддерживающих кровлю.

Нижняя вытяжка размещается между слоем гидроизоляции и утеплителем. С ее помощью происходит испарение воды, которая попадает в утеплительный материал снизу.

При обустройстве вентиляции под мансардой, нужно позаботиться об изоляции.

Она состоит из следующих особенностей:

• Изоляционная пленка должна настилаться на стропила, между которыми присутствует промежуток. Следите за тем, чтобы расстояние не превышало 120 см. Чтобы исключить попадание конденсата на балки из дерева, монтаж пленки нужно осуществляться с провисанием на пару сантиметров. Фиксация производится при помощи степлера и гвоздей с широкой шляпкой.
• При раскладке пленки нужно соблюдать перехлест в 15 см. Данный участок заклеивается скотчем.
• Между утеплителем и гидроизоляцией должно соблюдаться минимальное расстояние в 4 см. Пленка раскатывается по стропилам и закрепляется рейками с гвоздями.
• Конструкция контробрешетки представляет собой бруски, установленные на расстоянии 15 см друг от друга.

• Рядом с коньком, между изоляцией и осью каналов под продухи должно быть расстояние в 5 см.
• Места, где трубы входят в кровельный пирог, нужно обеспечить надлежащей обработкой. Пленку в этих местах следует надрезать по форме усеченного треугольника. С помощью такого действия образуется клапан, который закрепляется на стенах трубы при помощи герметиков.
• Монтаж пароизоляции производится в натяг. Не допускается наличие нижнего зазора. Однако между обрешеткой и мембраной должен присутствовать верхний продух.
• Чтобы обеспечить защиту кровли от пара, который поднимается из жилого помещения, используют мембраны ворсистого типа, закрепляемые на утеплителе гладкой стороной внутрь. Частицы воды задерживаются на мелких ворсинках и не образуются в лужи. Подобный барьер способен продлить срок службы утепленной кровли и древесины.
• На мансардной крыше следует располагаться дефлекторы с шагом в 100 кв. метров. Подобная схема позволяет выводить лишнюю влагу с максимальной эффективностью. При наличии крутой ендовы крыши и наклоненных коньков дефлектор нужно располагать в ендове и по коньковым прогонам на местах соединений утеплителя.

Односкатная

Односкатная крыша чаще всего располагается над верандой или террасой. На данных участках не требуется установка вентшахты. Если же такая кровля присутствует над жилым помещением, обустройство вентиляции отличается простотой. Для нее не потребуется наличие аэраторов или специальных коньков. Достаточно правильной сборки самой кровли.

Чтобы создать вентиляцию, потребуется оставить под кровлей свободное место, в котором воздушные массы смогут спокойно перемешаться. Циркуляция будет осуществляться снизу вверх.

Между теплоизоляцией и гидроизоляцией должен оставаться просвет. Многие пользователи создают дополнительные отверстия, которые располагаются в коленчатой стене. Кровельные свесы нужно зашить софитом с перфорацией. При монтаже обрешетки необходимо оставить небольшие щели между досками, допускается установка вентиляционных решеток. Вентиляция односкатных крыш располагается под уклоном в 5-20 градусов.

Из мягкой черепицы

При укладке мягкой черепицы следует оставить зазор для вентиляции.

Чтобы обеспечить беспрепятственную циркуляцию воздуха, нужно соблюдать дополнительные условия, которые заключаются в следующем:

• Между утеплительным материалом и основанием крыши должен быть вставлен брус толщиной 50 мм.
• В нижней части ската предусматриваются вентиляционные щели, сквозь которые обеспечивается подача свежего воздуха.
• На вытяжке должны присутствовать коньковые продухи либо аэраторы.
• Монтаж обрешетки осуществляется таким образом, чтобы имелись разрывы.
• Толщина бруска определяет высоту воздушной прослойки. Выбор бруска зависит от длины и уклона ската.

Чтобы увеличить эффективность вентиляции, потребуется установка аэраторов. С их помощью создается принудительная вентиляция для мягкой кровли. В аэраторе всегда имеется пониженное давление, поэтому тяга не пропадет.

Схема оборудования аэраторами:

• Между элементами должен быть минимальный шаг в 12 метров.
• Установка производится на самое высокое место. Следите за тем, чтобы расположение было равномерным.
• Для недавно установленной кровли аэраторы размещаются в месте стыка утеплителей.
• При установке элементов во время ремонтных работ лучше всего производить монтаж в тех местах, где кровля вздувается.
• Отверстие под флюгарок должно превышать на пару сантиметров диаметр трубы.
• Фиксация аэратора производится при помощи анкеров или дюбелей.
• Стыки обрабатываются герметиками или специальной лентой.

Металлочерепичная

При создании вентиляции для металлочерепичной крыши следует учитывать особенности:

• Чтобы обеспечить непрерывную вентиляцию, нужно создать между материалом для кровли и термоизоляцией зазор в 5 см. Чтобы исключить намокание древесины, под конек нужно подложить уплотнитель.
• Площадь щелей для вентиляции возле карниза должна совпадать с площадью конькового продуха. Общая площадь продухов составляет 1% от площади кровли.
• В качестве основы для вентиляции используют трубы и вентвыходы. Трубы для вентиляции должны обладать высотой от 50 см. Шаг между трубами составляет 60 кв. метров.
• Лучше всего использовать трубы их пластика, так как они отличаются длительным сроком службы и не выделяются из общего стиля сооружения.

• Если в регионе, где производится обустройство вентиляцией, наблюдаются обильные снегопады, потребуется установка труб длиной до 65 см. Если дом обладает пологой кровлей со скатами, более 6 м, потребуются вентиляционные примыкания, высота которых составляет от 40 см.
• Вентиляция конька обеспечивается за счет коньковой доски, которая разделяет кровлю на два ската.
• Также применяется естественная тяга. Качественная работа осуществляется при грамотном расчете количества вентиляционных отверстий.

Фальцевая

Вентиляционная система для фальцевой кровли должна быть мощнее простых конструкций. Это связано с тем, что плоскость кровли отличается герметичностью.

Алгоритм обустройства вентиляции:

• На стропильные ноги производится укладка пароизоляционного материала. Специалисты рекомендуют использовать для этих целей мембрану пароизоляционного типа.
• Затем можно приступать к установке контробрешетки. При монтаже нужно оставлять зазоры. Шаг должен быть минимальным или же отсутствовать совсем.
• На обрешетку укладывается вспомогательный гидроизоляционный слой.

С помощью данных мероприятий можно создать качественную вентиляцию для фальцевой кровли.

С покрытием из профнастила

На кровлю из профнастила потребуется естественная вентиляция. В области, где располагается карнизный свес, воздушные массы попадают под настил и беспрепятственно устремляются наверх до конька. Отведение воздуха производится с помощью шатрового конька. Если длина конька не превышает 10 метров, отведение происходит через торец.

Вентиляция под настилом осуществляется за счет монтажа реек на гидроизоляционный слой. Нижняя рейка должна быть на 50% толще других.

Гидроизоляция не должна дотягиваться до конька, чтобы пары могли свободно выходить из-под кровли. Попадание воды исключено за счет уплотнения на коньке.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Распространённые ошибки

Перед обустройством вентиляции на кровле следует изучить распространенные ошибки, которые часто допускают новички.

Список распространенных ошибок при обустройстве вентиляции кровли:

• пренебрежение правилами СНиП;
• выбор неподходящих систем для вентиляции;
• несимметричное расположение вентиляционных каналов;
• неправильный расчет пропускной способности вентиляции;
• пренебрежение расчетами теплового баланса;
• ошибки в проведении монтажа.

Также распространены оплошности в использовании материала для гидро- и пароизоляции. Ошибки при применении гидроизоляции или пароизоляции связаны с тем, что пользователи путают предназначение материалов.

Если перепутать назначение изделий, можно столкнуться с некоторыми проблемами:

• Использование вместо гидроизоляции пароизоляционной пленки. Пароизоляция способна целиком исключить проникновение влаги. Если она будет установлена поверх утеплительного материала, попадающая влага останется в утеплителе. Через некоторое время утепляющий материал перестанет выполнять поставленные задачи, и владельцы дома столкнутся с большими потерями тепла.

• Использование вместо пароизоляции гидроизоляционной пленки. Гидроизоляционный материал отличается особыми свойствами: одна сторона изделия вентилируемая, другая является водонепроницаемой. Укладка должна производиться под кровлей таким образом, чтобы дышащая сторона прилегала к утеплительному материалу. Между слоями должна присутствовать отдушина, выполняющая роль воздуховода. При помощи такого способа осуществляется проходка влаги, а если перепутать материалы, влага будет оседать на пленке.

Если уложить гидроизоляцию наоборот, жидкость будет попадать в утеплитель, оставаясь в нем. В конечном итоге схема кровельного пирога становится бесполезной.

Некоторые пользователи допускают ошибки в количестве вентиляционных слоев, которые требуются для обустройства определенного кровельного материала. Например, тыльная сторона металлочерепицы не переносит контакт с конденсатом. По этой причине между кровельным материалом и слоем гидроизоляции должен присутствовать зазор вентиляции.

Чтобы обустроить вентиляционный зазор, необходимо создавать обрешетку не сплошного типа, а брускового. В ней должны оставаться промежутки для циркуляции воздуха. Если жидкость проникнет под крышу снаружи, за счет подобного слоя она устранится через конек.

Решетка вместе с контробрешеткой будут образовывать воздушную прослойку, которой достаточно для выхода скоплений конденсата наружу. В качестве гидроизоляции применяются специальные антиконденсатные пленки, которые не позволяют выпускать пары из утеплительного слоя под крышу.

Чтобы обеспечить уход влаги из теплоизоляции, потребуется создание второго вентиляционного слоя с обеспечением воздушной подушки, которая будет располагаться между слоем утеплителя и антиконденсатной пленкой. Не допускается укладка диффузных и супердиффузных мембран, так как они предназначены для пропуска паров под кровлю. Для металлочерепицы подобные действия чреваты коррозией.

Монтаж УП: что учесть?

Чтобы обустроить УП в частном доме своими руками, необходимо ознакомиться с рекомендациями специалистов и соблюдать все правила. Грамотно обустроенный УП позволяет исключить распространенные ошибки, которые оказывают влияние на работу вентиляции.

Конструкцию кровли, в которой присутствует встроенный УП, позволяющий выходить каналам вентиляции, называют кровельной проходкой. Узел прохода закрепляется на крыше расчалками, которые фиксируются при помощи хомутов и кронштейнов. Патрубок УП необходимо соединить с фланцем, используя его в качестве опоры, зафиксированной на бетонном стакане. Фиксация стакана производится с помощью анкеров. Обычно на УП обустраивается «юбка», которая оберегает стыки от проникновения жидкости.

Если выход вентиляционного канала обустраивается в мягкой кровле, следует соблюдать некоторые особенности:

• УП изготавливается из стальной оцинковки и минваты, которая выступает в качестве теплоизоляционного материала.
• Внутри потребуется установка дефлекторов или зонтиков, которые будут обеспечивать защиту от попадания воды.
• Если в УП присутствует вентилятор, его внутренняя часть должна изготавливаться из стали перфорированного типа.
• Электропитание должно укладываться в кожухи из пластика. Устройство вентиляции через кровлю будет осуществлять шумопоглощение.
• Для конструкций из железобетона в месте УП потребуется монтаж бетонных плит, в которых будут подготовлены отверстия под вентиляцию. Если габариты отверстий не способны соответствовать заявленным требованиям безопасности плит перекрытия, кровельная проходка с вентканалами должна организовываться в монолитном бетоне.
• Если установка УП производится на металлической кровле, потребуется наличие металлических стаканов. Проходка для кровли, с помощью которой осуществляется вывод традиционных вентканалов, должна обладать прямоугольным УП. Для сооружений с большой площадью, а также для крыш из профнастила, местоположение выхода вентиляции должно рассчитываться на стадии создания крыши.

Узел прохода, оборудованный регулируемым клапаном, выступает в качестве аэратора.

Он должен монтироваться в стакан.

Расчеты производятся на основании следующих данных:

• угол ската фальцевой кровли;
• расстояние, которое присутствует между местом монтажа и коньком;
• толщина крыши и профнастила;
• материал, из которого изготавливается кровля;
• габариты помещений, располагаемых под крышей;
• узлы вентиляции.

При обустройстве следует помнить о том, что узлы прохода, оснащенные управляемым клапаном, должны обладать механизмом, отвечающим за открытие и закрытие элемента. Подобные устройства функционируют так же, как и качественные аэраторы и обладают ручным управлением.

Переключатель может располагаться в двух режимах: «открыто», «закрыто».

Устройство такого УП состоит из нескольких деталей:

• портяного полотна;
• регулировочного троса;
• противовесов;
• контролирующего сектора.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

• Организация УП для дымоходов потребует соблюдения пожарной безопасности. Особое внимание следует уделить деревянным конструкциям.
• В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши. Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
• Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.
• Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
• Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

• легкость в установке из-за встроенного уровня, который не допускает погрешностей;
• полноценная герметичность на крыше;
• привлекательный дизайн изделий;
• широкий ассортимент, подходящий под все типы кровли;
• гарантия на продукцию составляет 10 лет.

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

• для проветривания пространства под крышей;
• устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

• привлекательный внешний вид вентиляционных систем;
• доступная ценовая категория;
• высокое качество;
• надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
• легкий монтаж.

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

как сделать и обустроить проход воздуховода в крыше

Эффективная вентиляция — одна из основных систем в каждом доме. Она отвечает за воздухообмен, осушение отделки, строительных конструкций, предметов обстановки. Грамотно обустроенная вентиляция на крыше частного дома обеспечит удаление неприятных запахов, конденсата и бытовых испарений.

Новые дома еще на этапе планирования обязательно оснащаются более сложной системой вентиляции, существенно отличающейся от традиционных вариантов. Эта коммуникационная сеть наравне с прочими инженерными сооружениями должна соответствовать строительным требованиям и нормативам.

Все о правилах устройства прохода вентиляционных труб через кровельный пирог вы узнаете из предложенной нами статьи. Мы расскажем, как обустроить проходку воздуховода на крышу. Подскажем, что надо сделать для обеспечения ее герметичности.

Содержание статьи:

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

1. Толщина материала превышает 1,9 мм.
2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
3. Обрабатывается антикоррозийными смесями.
4. Размер кольца-опоры обязательно превышает диаметр патрубков.
5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

Почему необходима система воздухообмена?

Обмен воздуха — это не только вопрос комфорта, но и здоровья. Воздух в помещениях, где присутствуют люди, может содержать вещества, оказывающие негативное влияние на организм. Один из них — углекислый газ, который производится во время вдыхания/выдыхания.

Это летучее химическое образование опасно в высоких концентрациях. Углекислота также возникает в результате работы печей, каминов, котлов и прочих отопительных систем. Если в помещение не поступает свежий воздух в нужном количестве, то в результате сгорания в этих устройствах может образоваться крайне токсичная окись углерода.

Другим неприятным веществом является пар, который мы производим, дыша, готовя, гладя или высушивая белье. Его избыток приводит к постоянному увлажнению атмосферы в доме, ограждающих конструкций, отделочных материалов, что влияет на развитие плесневого грибка. Кроме этого, влажные поверхности — питательная среда для пылевых клещей.

Вариант обустройства кровельной проходки подбирают с ориентиром на эффективность его работы. В зависимости от требующейся производительности его оснащают вентилятором, дефлектором или обычной защитной решеткой

Вентиляция на крыше частного дома должна обеспечить условия для замены воздуха как минимум:

• кухня с газовой плитой — 65 м³ / час;
• кухня с электроплитой — 55 м³ / час;
• туалет отдельный — 25 м³ / час;
• подсобные помещения — 14 м³ / час;
• комнаты отдельные — 25 м³ / час.

Свежий воздух обязательно должен поступать в другие интерьеры (спальню, гостиную и пр). В типичном частном доме это дает около 200 м³ / ч.

Правила позволяют снизить интенсивность вентиляции ночью, но не более чем на 40%. Также на кухнях рекомендуется устанавливать дополнительные устройства, позволяющие периодически увеличивать поток удаляемого воздуха до не менее 120 м³ / час.

Какой принцип строения вентиляционного прохода?

Конструктивные особенности вентиляционного прохода, кроме вывода грязного воздуха, позволяют обеспечить прочную герметизацию кровли и защищают от проникновения атмосферных осадков на чердак. Каждый узел состоит из переходника определенного диаметра, вставляющегося в патрубок, закрепленный на бетонном стакане.

Системы узла закрепляются анкерами, которые входят в любой стандартный комплект. На металлической основе крепление осуществляется также, однако вместо бетонного стакана встраивается аналогичный металлический

Опорное кольцо, являющееся частью структуры узла, гарантирует безупречное соединение конструкции с поверхностью крыши. Фланцы сцепления обеспечивают надежность  крепления – нижний присоединяется к воздуховоду, верхний является опорой вентиляционного зонта, предохраняющего патрубок от осадков. Внутри трубы размещается кольцо, гарантирующее отведение конденсата.

Виды узлов: какой проход воздуховода выбрать?

Производители рекомендуют для различных типов кровли применять индивидуальные сквозь кровлю. Проконсультировавшись у продавцов специализированных магазинов, можно вместе с кровельным материалом приобрести необходимую конструкцию прохода.

Современные специализированные узлы прохода оснащены продвинутыми системами контроля потоков воздуха. Такое оборудование более точно соответствует нынешним требованиям комфорта. Установка таких систем требует больше навыков, нежели обычных устройств.

В обустройстве кровельного прохода без элемента заводского производства используются металлические или железобетонные стаканы, в которых закрепляют гильзу – отрезок трубы большего диаметра, чем вентиляционный выход

Прежде чем приобретать высокотехнологичный узел прохода, оцените целесообразность его приобретения. Если объемы помещений небольшие, лучше остановить выбор на обычных механических моделях.

Узел прохода — это труба с заглушкой. Но разные модели могут  отличаться  своими параметрами и видом.

Таблица разновидностей воздуховод на крышу дома:

Все модели имеют индивидуальную маркировку, с помощью которой легче разбираться в разновидностях оборудования. Это соединение букв и цифр соответствующих определенному экземпляру, к примеру УП1-03.

На плоских кровлях проход обустраивается с помощью юбки из гидроизоляционного ковра и установленного сверху герметичного колпака или подобного приспособления

Две цифры в конце, показывают размер конструкции. Они колеблются в пределах 01 — 10. Первая цифра указывает на конструктивные особенности продукта.

В этом случае, единица демонстрирует, что узел без клапана и кольца конденсата. Двойка указывает, что конденсатное кольцо отсутствует, но есть механический клапан. Наличие тройки указывает на модель с кольцом + механическим клапаном.

Как сделать вентиляцию в крыше дома?

Перед тем, как кровельщик приступит к работе по установке вентиляционных отверстий на крыше, он должен определить, какой тип вентиляционных отверстий необходим дому. Предлагаем воспользоваться рекомендациями производителя, так как сделать вентиляцию в крыше дома правильно можно с учетом всех факторов.

Рассмотрим особенности вывода воздуховода на крышу дома:

1. Монтаж узла на крыше осуществляется под конец всех работ.
2. Необходимо точно вычислить место выхода воздуховода. Он чаще всего размещается в области конька между стропилами.
3. Размер лекала должен быть чуточку больше самого узла. Это поможет уменьшить риск ошибки при нанесении разметки.
4. Монтаж производится аккуратно, особенно это касается кровли из твердых материалов.
5. Герметизация стыков узла и кровли проводится с помощью герметика.

Некоторые материалы (шифер или черепица) имеют волнистую и плотную структуру, что не позволяет плотно закрепить оборудование. Поэтому требуется установка специальных втулок.

Для этого также делается отверстие, а под опору подкладывается гидроизоляционный материал, после этого . Резиновый уплотнитель размещается под кровельным корпусом и фиксируется герметиком.

Установка вентиляционного узла на бетонной крыше практически не отличается от установки оборудования на прочих видах кровли. Отверстие в этом случае планируется на стадии проектировки здания или его выбуривают после сооружения основы снарядом с алмазной коронкой.

При обустройстве бетонного перекрытия в выбуренное в нем отверстие заводится гильза, в которую заводится вентиляционная труба. Пространство вокруг закрывают утеплителем, сверху – гидроизоляционным ковром

При монтаже применяется гильза, вставляющаяся в имеющееся отверстие. Герметизация несколько сложнее, нужно сверху на узел надеть колпак, способный защитит имеющиеся стыки от осадков.

Создав правильным баланс внутренней и внешней части вентиляции, можно помочь оптимизировать срок службы системы кровли и энергоэффективность дома.

Как сделать и обустроить проход воздуховода в крыше?

К выводу воздуховода сквозь кровлю приступают после завершения сборки вентиляционной системы в помещении.

С использованием флешь-мастера для обустройства вентиляционного выхода все работы производятся значительно легче и быстрее

Установка стандартного узла прохода воздуховода выполняется в такой последовательности:

1. Определяется место выхода трубы вентиляции на крышу дома. Выход всех систем вентиляции рекомендуется размещать ближе к коньку. Оно должно быть шире трубы на 30 мм. Новички могут сначала из картона вырезать лекало, и сделать по нему разметку.
2. Начните на чердаке и просверлите отверстие в крыше в нужном месте, где проходит вентиляция. Постарайтесь держаться близко к месту расположения системы воздухообмена. Оставьте сверло торчащим через крышу, чтобы найти отверстие, когда окажитесь сверху.
3. Обнаружив сверло на крыше, вытяните его и сделайте разметку на кровельном покрытии под отверстие. Необходимо скрупулезно по разметке прорезать лобзиком или пилой округлое отверстие. Если кровля из мягкого материала, сделать вырез легко, однако более жесткие материалы потребуют больше ловкости и терпения. Сначала такую кровлю нужно просверлить по контуру в нескольких местах, чтобы всунуть ножовку и выпилить круг.
4. Аккуратно выньте части кровли и через полученное отверстие удаляются материалы, которые размещаются под кровлей (утеплитель, гидроизоляция, обрешетка). Если есть возможность, некоторые детали кровли можно убрать. Это поможет упростить процесс монтажа.
5. Сверху на нанизывают проходку с уплотнителем. Строительным скотчем возле трубы нужно зафиксировать водоотталкивающие и пароизоляционные прослойки. Стыки обработать герметиком. На мягкой кровле резиновый уплотнитель крепится герметиком. На твердых поверхностях — саморезами.
6. Когда труба надежно зафиксирована, сверху одевается оголовок, предохраняющий вентиляционный канал от осадков, птиц и мусора.

Узел прохода сквозь кровлю не должен иметь извилин и впадин, т. к. зимой в них может образоваться снеговой карман и растаявшая вода окажется под крышей.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует монтаж прохода воздуховода трубы сквозь крышу, позволяя составить наиболее полное представление о подобных работах:

Предлагаем наглядно ознакомиться с монтажом вентиляции, посмотрев это видео:

Видео-инструктаж по сооружению короба для группы вентиляционных труб:

Знакомство с технологией, вариантами и деталями для обустройства вентиляционных проходов через крышу необходимо как самостоятельным мастерам, так и заказчикам услуг гастарбайтеров, на чью квалификацию и опыт не стоит безоговорочно полагаться.

Хотите поделиться личным опытом в обустройстве проходов через кровельный пирог? Располагаете информацией, не отмеченной в статье, но заслуживающей внимания посетителей сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы.

Как работает домашняя вентиляция | HomeTips

Небольшая влажность важна для комфорта в доме, особенно зимой. Но слишком много пара в сочетании с парами синтетических материалов, пестицидов, моющих средств и бытовой химии может сделать воздух в доме не только неприятным, но и совершенно токсичным. Ответ? Вентиляция. Домам нужно дышать. Они должны втягивать свежий воздух и выпускать застоявшийся воздух. Фактически, некоторые специалисты рекомендуют менять половину объема воздуха в доме каждый час.Многие приборы и вентиляционные отверстия объединяются для правильной вентиляции дома. © Дон Вандерворт, HomeTips

Вы можете стимулировать вентиляцию, конечно, открыв двери и окна. Но хитрость заключается в том, чтобы обеспечить необходимую вентиляцию, не выбрасывая в окно дорогостоящие доллары за отопление и охлаждение дома.

Дом достигает этого за счет наличия соответствующего типа и комбинации вентиляционных отверстий и вентиляторов в незанятых частях дома, таких как чердак и ползунки, а также за счет вентиляции определенных областей интерьера с помощью кухонных вытяжек, вентиляторов для ванной комнаты, всего дома вентиляторы и аналогичная техника.Ниже приводится более внимательный взгляд на некоторые полезные вентиляционные отверстия.

Вытяжные вентиляционные отверстия для дома

Вытяжные вентиляционные отверстия помогают теплому воздуху выходить с крыши. Типы вытяжных вентиляционных отверстий включают:

Риджевое вентиляционное отверстие. Коньковое вентиляционное отверстие обычно представляет собой металлическую секцию с жалюзи, выходящую из зазора наверху крыши и закрывающую ее. Они проходят по всей длине крыши. Жалюзи выпускают воздух из чердака и предотвращают попадание дождя и других ненастных погодных условий в дом. Это наиболее эффективный способ отвести горячий воздух из дома.Коньковая вентиляция проходит по пику крыши для отвода горячего воздуха. © Дон Вандерворт, HomeTips

Вентиляционное отверстие на крыше. Основная вентиляционная решетка на крыше — маленькая, квадратная и металлическая. В некоторых есть вентилятор, управляемый термостатом, который помогает быстро выпускать горячий воздух.

Вытяжка турбины. Вентиляционное отверстие турбины — это еще один тип вентиляционного отверстия на крыше. В нем есть профилированные лопатки, которые отводят тепло с чердака, поворачиваясь при слабом ветре. Их приподнятый профиль может быть более заметным, чем у стандартного вентиляционного отверстия на крыше, поэтому, если эстетика является проблемой, вы можете установить их сзади, а не спереди вашего дома.

Вентиляционное отверстие турбины вращается с движением воздуха для отвода тепла с чердака.

Фронтальная створка. Вентиляционные отверстия в фронтоне представляют собой решетчатые треугольные или квадратные вентиляционные отверстия, которые подходят к концам чердака, рядом с пиком крыши. Это наименее эффективный вариант вытяжной вентиляции, но они обычно встречаются в старых домах и их значительно проще установить.

Домашние воздухозаборники

Воздухозаборники втягивают более холодный воздух через карнизы или потолки. Типы воздухозаборников включают:

Воздухозаборник. Если вы занимаетесь новым строительством или заменяете карниз или потолок, вы можете подумать об установке вентиляционных отверстий на потолке, которые представляют собой металлические решетчатые рамы, которые проходят через всю площадь потолка. Вентиляционные отверстия обеспечивают циркуляцию воздуха через чердак. © Дон Вандерворт, HomeTips

Карниз. Вентиляционные отверстия для карнизов обычно имеют круглую форму и обычно добавляются в дом для улучшения вентиляции чердаков. Они сидят под карнизом, между стропилами и проходят по двум сторонам дома.

Стропильная вентиляция. Вентиляционное отверстие для стропил работает совместно с приточными и вытяжными отверстиями. Они предохраняют изоляцию чердака от блокировки воздушного потока от вентиляционных отверстий на потолке и карнизах до верхних вытяжных отверстий.

Фундамент вент. Вентиляционные отверстия в фундаменте, как следует из их названия, устанавливаются вдоль фундамента вашего дома. Эти металлические вентиляционные решетки позволяют воздуху циркулировать в подвале или подвале и предотвращают накопление опасной влаги под домом. Вентиляционные отверстия в фундаменте обеспечивают циркуляцию воздуха под домом.© Дон Вандерворт, HomeTips

Вентилятор с рекуперацией тепла. Система вентиляции с рекуперацией тепла (HRV) позволяет проветривать дом, не удаляя дорогостоящий нагретый или охлажденный воздух. Для получения дополнительной информации см. Системы вентиляции с рекуперацией тепла. Система вентиляции с рекуперацией тепла (HRV) © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Найдите предварительно проверенного местного подрядчика по установке вентилятора всего дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Plumbing Terms — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения.Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехнической арматуры, приборов, оборудования или оборудования. Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Общие факторы

Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также наличия достаточного количества надлежащих приспособлений и оборудования.В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы. Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

Определения

Воздушные камеры

Устройства для поглощения давления, устраняющие гидравлический удар.Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубопровода.

Воздушный зазор (дренажная система)

Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он сливается.

Воздушный зазор (система распределения воды)

Беспрепятственное вертикальное расстояние в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня затопления резервуара.

Воздушный затвор

Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.

Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого источника. Обратный отток — это один из видов обратного слива.

Обратный слив

Обратный сток использованной, загрязненной или загрязненной воды из водопроводной арматуры или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.

Ответвление

Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.

Отводное вентиляционное отверстие

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.

Дренаж здания

Часть самого нижнего трубопровода дренажной системы, которая принимает сток из почвы, отходов или других дренажных труб внутри стен здания (дома) и передает его в канализацию здания, начиная с 3 фута снаружи. стена здания.

Перекрестное соединение

Любое физическое соединение или расположение между двумя иными отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может возникать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратное сифонирование.)

Поле захоронения

Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и транспортирующих сточные воды из септика через керамическую глину Сосновая или перфорированная неметаллическая труба, проложенная таким образом, чтобы поток равномерно распределялся по естественной почве.

Дренаж

Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

Обод уровня затопления

Верхний край резервуара, из которого вытекает вода.

Клапан промывки

Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается прямым давлением воды.

Промывочный клапан

Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

Жироуловитель

См. Перехватчик.

Горячая вода

Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

Санитарно-гигиенический

В нарушение санитарных норм вредно для здоровья.

Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным или жидким отходам сбрасываться в дренажную систему самотеком.

Leader

Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

Main Vent

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Основная канализация

См. Общественная канализация.

Пневматические

Это слово относится к устройствам, в которых используется сжатый воздух, например, в резервуарах высокого давления с насосами.

Питьевая вода

Вода, не содержащая примесей в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и соответствующая по своему бактериологическому и химическому качеству требованиям стандартов службы общественного здравоохранения для питьевой воды или отвечающая нормам общественного здравоохранения уполномоченный орган.

Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

P Сифон

Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация

Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

Разгрузочное отверстие

Вспомогательное вентиляционное отверстие, обеспечивающее дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

Септик

Водонепроницаемый резервуар, который принимает сливы из канализационной системы здания или ее части и спроектирован и сконструирован таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

Канализационная система

Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

Грунтовая труба

Труба, которая направляет сточные воды дома в приемную канализацию, строительную канализацию или строительную канализацию.

Грунт

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

Вентиляционное отверстие для дымовой трубы

Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, подсоединенным к дымовой трубе. Иногда называется отводом для отходов или отводом почвы.

Ливневая канализация

Канализационная труба, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

Сифон

Сифон — это приспособление или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

Вакуумный выключатель

Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое может всасываться воздух для сброса отрицательного давления (вакуума).

Вентиляционная труба

Вертикальная вентиляционная труба, установленная для обеспечения циркуляции воздуха в дренажную систему и из нее, и которая проходит через один или несколько этажей.

Water Hammer

Громкий стук воды в трубе, когда клапан или кран внезапно закрывается.

Водопроводная труба

Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

Система водоснабжения

Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

Влажное вентиляционное отверстие

Вентиляционное отверстие, через которое отходы выводятся не из туалетов.

Вентиляционное отверстие хомута

Труба, соединяющаяся вверх от трубы почвы или отходов с вентиляционной трубой с целью предотвращения изменений давления в штабелях.

Основные характеристики внутренней водопроводной системы

Основными функциями водопроводной системы в доме являются следующие:

1. Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
2. Для слива всех сточных вод и сточных вод, сбрасываемых из этих приспособлений, в общественную канализацию или частную канализационную систему.

Таким образом, очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехники здания, а также другие нарушения кодекса.

Элементы водопроводной системы

Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к арматуре в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы является общепринятой глубиной для предотвращения замерзания. Однако эта глубина варьируется по стране с севера на юг. Для получения информации о рекомендуемой глубине в вашем районе страны следует обратиться к местным или государственным правилам водоснабжения.

Материалами, используемыми для домашнего обслуживания, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

• Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно делается из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
• Ограничитель бордюра: Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали на случай ремонта, неуплаты счетов за воду или затопления подвалов. Поскольку упор корпорации обычно находится под улицей и для достижения клапана потребуется сломать тротуар, упор используется в качестве запорного клапана.
• Блок ограничителя бордюра: Блок ограничителя бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
• Ограничитель счетчика: Ограничитель счетчика представляет собой клапан, расположенный на улице водосчетчика для изоляции счетчика для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома, чтобы перекрыть воду при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при частом использовании они могут быстро выйти из строя.
• Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.

Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешены к потолку подвала и прикреплены к счетчику воды и резервуару для горячей воды с одной стороны и к стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должен быть сливной клапан или запорно-сливной клапан для отвода воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

Дренажная система

Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо систему канализации, по которой проходят только внутренние сточные воды, либо комбинированную систему, несущую внутренние сточные воды и стоки с крыши.

Санитарная дренажная система: правильный размер санитарной или домашней канализации зависит от количества приспособлений, которые она обслуживает.Обычный минимальный размер — 6 дюймов в диаметре. Используемые материалы — это, как правило, чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для правильного потока в сливной трубе размер трубы должен быть примерно наполовину заполненным. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.

• Определение размеров домашней канализации — Комитет по единому сантехническому кодексу разработал метод определения размеров домашней канализации в единицах «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.

Размеры сантехнического слива

• Уровень слива в доме — Слив в доме или в здании должен иметь уклон в сторону канализации, чтобы обеспечить промывку слива. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
• Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и направляет их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.

Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же самое и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.

• Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать оттоку арматуры. На всех светильниках, подключенных к бытовой сантехнике, в линии должен быть установлен сифон.

Влияние канализационных газов на организм человека известно; многие из них крайне вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

Назначение сифона — изоляция канализационных газов от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных частях системы, существует большое изменение давления в сливных линиях. Эти перепады давления имеют тенденцию разрушать гидрозатвор в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

Есть много производителей ловушек, и все они несколько изменили дизайн. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, которые не сбрасывают много воды.

Барабанный уловитель

Барабанный уловитель — еще один гидрозатвор. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти сифоны обладают большей герметизирующей способностью, чем сифоны типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно соединяют с ваннами, ножными ваннами, сидячими ваннами и модифицированными душевыми ваннами.

Нежелательные ловушки

Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, а 3-х часовой S-образный сифон представляет собой идеальный сифон.
Сумка-ловушка, крайняя форма S-ловушки, встречается редко.

Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водопровода.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

Вентиляция

Водопроводная система вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

Потеря уплотнения ловушки

Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые два из названных, вероятно, наиболее частые причины потерь. Если сливная труба расположена вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа поток воды, проходящий мимо входа в дренаж арматуры в сточной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для распыления на инфицированное горло.

Противодавление

Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет точку выхода. Это либо вентиляционное отверстие, либо выход приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет ловушку запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

Размер вентиляционной трубы

Монтаж вентиляционной трубы аналогичен установке трубы для почвы и сточной трубы.Используются те же критерии приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньше этого диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

• Вентиляция отдельных приспособлений: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т. Д.

• Вентиляция агрегата: Система вентиляции агрегата обычно используется в многоквартирных домах. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.

• Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Название подразумевает именно то, что следует из названия: вентиляционная труба используется как сливная линия.

Общая дренажная система

До сих пор мы рассматривали дренажные, почвенные отходы и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

Как удалить воздух из электрической сушилки | Руководства по дому

Каждая электрическая сушилка должна иметь выходное отверстие, через которое она удаляет теплый влажный воздух, иначе она не будет работать.Воздух обычно насыщен ворсинками, и если его не выпускать наружу, это может вызвать всевозможные проблемы. Влага может вызвать гниение каркаса и способствовать росту плесени, а ворсинка может загореться. Вентиляционное отверстие сушилки может выходить сбоку или через крышу вашего дома, и это отверстие должно быть закрыто каким-либо образом, чтобы выходил выхлоп, но не допускал попадания внутрь элементов. Вам необходимо разместить сушилку так, чтобы длина вентиляционного отверстия оставалась в рекомендуемых пределах.

Измерьте расстояние от сушилки до ближайшей точки на стороне дома или на крыше, где можно установить вентиляционную крышку.Если он превышает 25 футов, возможно, вам придется переместить сушилку и ее электрическую розетку. Это максимальная рекомендуемая длина вентиляционного отверстия сушилки без изгибов. Вычтите 5 футов на каждые 90 градусов и 2-1 / 2 фута для каждого необходимого изгиба на 45 градусов.

Сделайте отверстие для вентиляционной крышки. Если вы устанавливаете заглушку в сайдинг, обведите карандашом контур трубы на сайдинге и обрежьте контур сабельной пилой. Процедура аналогична установке вентиляционной крышки на крыше, за исключением того, что вы должны отодвинуть черепицу, прежде чем вырезать отверстие, а затем обрезать и переставить их поверх планки вентиляционной крышки.

Установите колпачок вентиляционного отверстия, вставив его трубу в отверстие и прикрепив колпачок к сайдингу или настилу крыши. Используйте 1-1 / 4-дюймовые шурупы для дерева, чтобы прикрепить крышку к сайдингу, и 1-дюймовые оцинкованные кровельные гвозди, чтобы прикрепить ее к настилу крыши. Удлинительная труба должна проходить через край дома или через крышу, чтобы вы могли получить к ней доступ изнутри.

Подсоедините отрезок жесткой оцинкованной трубы диаметром 4 дюйма к вентиляционной крышке с помощью хомута, армированного изолентой с фольгой.Избегайте соединения труб шурупами, так как винты задерживают ворсинки. Перед приклеиванием стыка затяните зажим отверткой.

Соберите вентиляционную линию со всеми необходимыми трубами и фитингами, чтобы подвести ее к выходному отверстию осушителя. Если у вас длинная горизонтальная секция, подвесьте ее на балках с помощью подвесов для воздуховодов. Используйте ножницы, чтобы разрезать трубу, и надевайте защитные перчатки во время резки.

Присоедините вентиляционное отверстие к выпускному отверстию осушителя с помощью хомута. Затяните зажим отверткой и закрепите соединение изолентой с фольгой.

Ссылки

Наконечники

• Оберните изоляцией трубы воздуховодов, которые проходят через подвесное пространство или чердак. Это помогает поддерживать чистоту труб, предотвращая образование конденсата.
• Периодически очищайте вентиляционное отверстие, чтобы предотвратить скопление ворса, которое может повлиять на работу сушилки.
• Если сайдинг вашего дома отделан штукатуркой, вырежьте зубилом отверстие для вентиляционной крышки. Если сайдинг кирпичный, вероятно, лучше провести проем через существующее отверстие, например отверстие для вентиляционного отверстия в фундаменте.

Предупреждения

• Избегайте провисаний на горизонтальных участках вентиляционной линии. Это хранилища линта.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Нужна ли вентиляционная труба для септика? | SepticTankPro.com |

Раскрытие информации: этот пост содержит партнерские ссылки, что означает, что мы можем зарабатывать деньги или продукты от компаний, упомянутых в этом сообщении, если вы покупаете продукт по одной из наших ссылок. Примером может служить Amazon.

Септики и системы

не слишком сложны, но они бывают разных конфигураций, а это означает, что у людей часто возникают вопросы о том, что должна включать их септическая система. Сегодня мы конкретно обсудим вентиляционные отверстия септика, поскольку это был один из вопросов, которые я задавал при исследовании моей новой септической системы.

Итак, давайте начнем с ответа на вопрос, нужна ли вентиляция для септика? Да, ваша септическая система и все канализационные системы, если на то пошло, нуждаются в вентиляционной системе, чтобы позволить газам выходить из системы, избегая опасных скоплений или образования воздушных пробок. Ваша септическая система должна иметь 3 метода вентиляции труб: впуск и выпуск, вентиляционные отверстия на крыше и вентиляционные трубы для двора.

Продолжайте читать эту статью, чтобы узнать, почему вентиляция септической системы важна, и различные способы, с помощью которых правильно установленная и функционирующая система отводит газы.

Как вентилируется септическая система?

Итак, мы уже заявляли, что все канализационные системы нуждаются в вентиляции, чтобы при необходимости газы могли выходить. Однако мы не вникали в то, как это выглядит в типичной септической системе.

Из вашей септической системы можно удалить воздух несколькими способами. Вот они:

Метод вентиляции №1: Вентиляция впускной и выпускной трубы

Первый способ вентиляции вашей септической системы — через впускные и выпускные трубы. Впускная труба позволяет отходам стекать из вашего дома в септик, а выпускная труба позволяет им стекать из резервуара в дренажное поле.Эти трубы, когда они прозрачны, должны позволить газам выходить в дренажное поле.

Метод вентиляции № 2: Вентиляционная труба в крыше

Вы когда-нибудь задумывались, что это за вентиляционные трубы, выходящие из вашей крыши? Я знаю, что это было, на самом деле, я думал, что это какой-то тип вентиляции от вентилятора в ванной, но оказалось, что эти вентиляционные трубы, выходящие из вашей крыши, предназначены для отвода запахов и газов септической системы из вашего дома.

Вот отличный небольшой видеоролик, который объясняет, почему так важно установить вентиляционные трубы на крыше.

Метод вентиляции № 3: Септическая вентиляционная труба со двора

Септическая вентиляция в дворе обычно выглядит как кусок белого ПВХ, закрытый крышкой над полем выщелачивания. Он также может выглядеть у вас во дворе как трубка в форме леденца. Назначение этой трубы состоит в том, что она работает вместе с вентиляционной трубой на крыше, позволяя выровнять давление воздуха в сливе. Когда вода вытесняет воздух в вентиляционных трубах, его необходимо нормализовать.

Для чего нужен септик?

В конечном итоге вентиляционные трубы канализационной или септической системы позволяют выравнивать давление воздуха и служат местом для безопасного выхода септических газов из системы.Эти газы являются нормальным побочным продуктом бактерий, которые разрушают отходы как в септической, так и в канализационной системе.

Эти газы обычно имеют неприятный запах или запах тухлых яиц. Газы выходят через вентиляционные отверстия и уносятся из вашего дома или двора.

Почему пахнет септическое отверстие?

Бактерии в септике анаэробны, что означает, что они работают без кислорода из воздуха. Результатом анаэробной активности является появление запахов, чаще всего из-за испускаемого сероводорода.

Это может вызвать запах тухлых яиц. Иногда запах может возникать только от случая к случаю, в этом случае это может быть связано с определенным ветровым потоком, выталкивающим ветер из вентиляционных отверстий на крыше, а не обязательно с проблемой водопровода. Этих случайных нисходящих уклонов достаточно, чтобы сделать ваш двор неприятным и заставить вас думать, что это может быть более серьезная проблема.

Однако, если запах не исчезнет, ​​это может указывать на засорение или проблему с вашей септической системой.

Как мне остановить выпуск воздуха из септика?

Если запах исходит от нисходящего потока от вентиляционного отверстия на крыше, то простое решение может заключаться в том, чтобы удлинить вентиляционное отверстие и выступить намного выше линии крыши.Это позволит газу выходить на большое расстояние от линии крыши, что затрудняет выталкивание газа вниз к земле при нисходящем потоке.

Иногда нисходящий поток от соседних деревьев можно предотвратить, спилив деревья, но это может быть дорогостоящим.

Другим удалось добавить угольный фильтр в верхнюю часть вентиляционного отверстия. Убедитесь, что фильтр не ограничивает поток воздуха.

Другие вопросы, связанные с вентиляцией:

Почему у моего вентиляционного отверстия септика есть труба во дворе?

Трубы в вашем дворе могут быть очищены от канализации или септика.Это обеспечивает легкий доступ для проверки системы в случае возникновения проблем.

Вот короткое видео, показывающее, как может выглядеть одна из этих вентиляционных труб в вашем дворе.

Какова правильная высота вентиляционной трубы септика?

Высота вентиляционной трубы на крыше обычно определяется местными сантехническими и строительными нормами. Поэтому обязательно уточните у местного инспектора, какая высота подходит для вашего города.

Чтобы снизить вероятность появления запахов нисходящей струи, вы, вероятно, захотите, чтобы ваша вентиляция была на 1-2 фута выше линии крыши.

Что касается входных труб инспекционной септической системы на вашем дворе, часто городским инспекторам требуется, чтобы эти трубы были достаточно высоко торчащими для окончательной проверки септической системы, однако, когда это сделано, их обычно можно спилить даже до земли. .

Каковы признаки засорения моих септических или канализационных отверстий?

Засоренные вентиляционные отверстия септика или канализации — проблема водопровода, на которую часто не обращают внимания. Если канализационные или септические отверстия на вашей крыше забиваются, это может вызвать различные проблемы с водопроводом.

Помните, что эти вентиляционные отверстия необходимы для регулирования давления воздуха в вашей системе. Без надлежащего давления воздуха в вашей водопроводной системе, которое позволяет воздуху свободно течь, вы можете столкнуться с проблемами дренажа.

Вот некоторые из признаков того, что вентиляционные отверстия вашей септической или канализационной системы могут быть забиты:

• Шумы бульканья: Если вы слышите бульканье или видите, как вода пузырится в канализации. Или вы можете услышать булькающие звуки в туалете вскоре после смыва. Бульканье может быть вызвано утечкой через канализацию.Воздух должен выходить из канализационных / септических отверстий. Но если он забит, ему некуда бежать, поэтому он идет вверх через канализацию.
• Медленный слив: одиночный медленный слив обычно означает, что эта канализационная труба засорена. Но если вы замечаете медленные стоки по всему дому, это может быть признаком засорения септических / канализационных отверстий.
• Запахи сточных вод: если вы замечаете неприятный запах, исходящий из канализации или туалета, возможно, вы чувствуете запах воздуха, выходящего из канализации.

Что мне делать, если вентиляционная труба септика заблокирована?

Засорение, вызванное снегом

Если вы только начали замечать симптомы засорения канализационной или канализационной трубы, а крыша покрыта снегом. Обычно происходит в ровной комнате. Тогда это может быть признаком того, что вентиляционная труба заблокирована снегом или льдом. Это может вызвать те же симптомы, что и любой другой тип более стойкой закупорки.

Устранение: Вы можете попробовать удалить снег из вентиляционной трубы в кратчайшие сроки.Затем, когда погода немного улучшится, попросите водопроводчика увеличить высоту вашей вентиляционной трубы, чтобы это было менее вероятно в будущем.

Засорение вентиляционной трубы мусором

Вентиляционная труба должна быть немного наклонена, чтобы листья и опилки не попали в трубу и не засорились. Если это не так, возможно, в трубу попал мусор, который вызвал закупорку.

Средство: Попросите сантехника почистить трубу, у него для этого есть специальный захват.Затем попросите их изменить угол вентиляционной трубы, чтобы это не повторилось.

Заглушки вентиляционного отверстия

Иногда засорение может происходить в канализационной линии прямо там, где выпускная труба встречается с канализационной линией. Эти проблемы могут возникнуть из-за смывания в унитаз таких предметов, как влажные салфетки или предметы женской гигиены. Смывать этот материал в канализационной или канализационной системе НЕ РЕКОМЕНДУЕТСЯ.

Средство: Вашему сантехнику может потребоваться доступ к засору из вентиляционного отверстия на крыше и использовать шнек через систему, чтобы освободить засорение.

Вот видео, показывающее, как чистить вентиляционную трубу на крыше.

Я надеюсь, что эта статья помогла объяснить, почему ваша система септика нуждается в надлежащей вентиляции. Кроме того, я знаю, что не знал, как на самом деле выглядят вентиляционные трубы септика, надеюсь, я смог ответить на этот вопрос для вас сегодня.

Если вам нужно отремонтировать вашу септическую систему, найдите местного специалиста в нашем штате по государственному справочнику. Просто нажмите на свой штат ниже.

[us_map]

Не позволяйте вашему чердаку сосать — электрические вентиляторы на чердаке — плохая идея

Выставки могут быть как образовательными, так и раздражающими, и на многих выставках я вижу один продукт, который легко вписывается в последнюю категорию — электрические вентиляторы для чердаков . Популярной в последнее время разновидностью этого устройства является вентилятор для чердака на солнечной энергии. Однако использование Солнца для производства электричества для этого вентилятора делает его лишь ненамного лучше, чем его собрата, работающего от сети.

О да, электрические вентиляторы на чердаке, вероятно, будут охладить чердак, а это значит, что теплопередача через потолок будет менее теплопроводной. Проблема в том, что значительную часть охлаждения на чердаке будет обеспечивать кондиционер. Итак, вы тратите деньги на покупку вентилятора, на запуск вентилятора, если он не солнечный, и тогда ваши счета за кондиционер тоже возрастают.

Как такое может быть, спросите вы? Разве он не должен забирать этот пылающий горячий воздух с чердака и отправлять его наружу, заменяя его гораздо более прохладным наружным воздухом, который втягивается через вентиляционные отверстия в потолке и фронтоне? В теории маркетинга — да.Однако строительная наука показывает другой результат.

Что на самом деле происходит, так это то, что когда работает этот мощный вентилятор на чердаке, он забирает воздух из любого места, где может его найти. Поскольку воздух идет по пути наименьшего сопротивления, часть его, скорее всего, будет поступать из кондиционированного помещения в вашем доме. Так что в основном вы кондиционируете чердак. Чем дольше работает вентилятор, тем больше кондиционированного воздуха он втягивает на чердак.

Если у вас потолок с идеальной герметизацией, у вас, конечно, не возникнет этой проблемы.На самом деле, однако, немногие потолки герметичны. Поскольку воздуху нужна только разница давления и путь для движения, а у вашего потолка, вероятно, много проходов, лучше не увеличивать перепад давления, который приведет к увеличению движения воздуха в ваш дом или из него.

Другими словами, не устанавливайте этот вентилятор на чердаке. Если они у вас уже установлены, отключите их, чтобы они никогда не запускались.

Электропитание чердачных вентиляторов может вызвать проблемы даже без кондиционирования воздуха.Одна из потенциальных проблем — засасывание влажного, заплесневелого воздуха из подзарядки в дом

. Другой вариант — сделать черновик водонагревателя и залить в доме угарный газ. Это настоящие проблемы из реальных домов, которые действительно случились.

Если у вас возникнет соблазн купить его, потому что он работает от солнечной энергии и не увеличивает ваш счет за электричество, вернитесь и прочтите то, что я только что сказал. Эти вещи, вероятно, не сэкономят вам денег. Даже если они солнечные, они все равно будут высасывать кондиционированный воздух из вашего дома и увеличивать ваш счет, а не снижать его.

Питер Йост из Green Building Advisor писал о чердачных вентиляторах, работающих на солнечной энергии, пару лет назад и прекрасно их изложил. Он также привел отличную цитату доктора Джо Лстибурека:

«Для того, чтобы вентилятор работал, воздух должен поступать снаружи, а не вытягиваться из дома, поэтому это означает, что потолок чердака должен быть герметичным. Если потолок мансарды герметичен, вентилятор не нужен. Ваши деньги лучше потратить на что-нибудь другое ».

Если вы хотите ознакомиться с подробными данными исследований чердаков, вы можете загрузить эту статью (pdf) из Центра солнечной энергии Флориды, в которой рассматриваются исследования не только вентиляции чердаков, но и герметичных чердаков с изоляцией на линии крыши вместо у плоского потолка.

Суть в том, что в большинстве случаев электрические чердачные вентиляторы — пустая трата денег. В некоторых случаях они могут быть опасны из-за обратной разработки.

Статьи по теме

Причина №1, по которой вентиляторы для чердаков не помогают

Электрооборудование чердаков запрещено Энергетическим кодексом Новой Джорджии

Ооо, блестящие штуки! — Основы радиантного барьера

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Основы правил вентиляции вытяжного вентилятора для ванной комнаты

Ванные комнаты мокрые, вонючие, часто закрытые и непроветриваемые. Запахи — это просто раздражение. Однако влажность является реальной проблемой, поскольку она может создать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку. Ванные комнаты могут только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит об этом код вытяжного вентилятора для ванной в вашем городе?

Кодекс для ванной комнаты действительно решает проблему перемещения насыщенного запахом и влажностью воздуха из ванной наружу.Удивительно, но некоторые строительные нормы и правила не требуют наличия вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой границы в отношении вытяжных вентиляторов. В этих местах требуется вентиляция в ванных комнатах, но она может быть через окно или вентилятор, на ваш выбор.

Что такое правила вентиляции вытяжного вентилятора в ванной?

Строительный код — это модельный код, который каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Итак, вам нужно будет проконсультироваться с отделом планирования и выдачи разрешений вашего города или округа, чтобы узнать требования кодов для вентиляторов для ванных комнат.Кроме того, нумерация кодов в вашем регионе может отличаться от приведенных здесь.

В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции. Раздел R303 работает вместе со всем разделом M1507 Международного жилищного кодекса, который касается механической вентиляции.

Вытяжной вентилятор для ванной комнаты Сводка кодов вентиляции

Раздел R303.3: В ванных комнатах должны быть окна

Когда этот раздел принят сообществом, он, по сути, говорит, что для вентиляции в ванных комнатах должны быть открывающиеся окна.Код гласит, что окно должно иметь «общую площадь остекления … не менее 3 квадратных футов (0,3 м ² ), половина из которых должна открываться».

Подводя итог, если вы устанавливаете окно в ванной, оно должно иметь площадь не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна будет составлять 1 1/2 квадратных фута.

Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, в которых нет душа или ванны.Без купания производится гораздо меньше влажного воздуха. Хотя в дамских комнатах могут быть установлены вытяжные вентиляторы, они обычно также могут работать с открывающимся окном.

Раздел R303.4: В ванных комнатах требуются вытяжные вентиляторы

В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел был зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор и что окно не может использоваться в качестве альтернативного метода вентиляции.Обязательно уточните это в вашем местном разрешительном отделе.

Раздел M1507.2: Конечная точка отработанного воздуха

В этом разделе отмечается, что воздух, выходящий из ванной, должен направляться на улицу, а не из помещения в то же жилище или из помещения в любую другую жилую единицу. Он не может перемещать воздух в подполье или на чердак. Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляционное отверстие в любое из этих мест. Хотя это неразумно, это понятно: чердаки и лазейки часто являются кратчайшим из возможных путей для вентиляции.Вертикальный выход из крыши или прокладка через верхнюю часть стены (наружу) — трудоемкие и инвазивные проекты. Конец вентиляционной трубы также должен иметь решетку или экран, чтобы паразиты не могли проникнуть в ваш дом.

Раздел M1507.4: Объем выхлопа

В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту с перерывами или 20 кубических футов в минуту непрерывно.

Почему в вашей ванной комнате должен быть вытяжной вентилятор

Вентиляторы для ванных комнат — это больше, чем просто устранение неприятных запахов.Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.

Вытяжные вентиляторы для ванн предназначены для поддержания вашего дома в отличной форме за счет вывода воды из ванной комнаты. Вода в ванной повсюду: плещется на полу, разбивается о стены, стекает с зеркала. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.

Вентиляторы вытягивают влажный воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, потолке или, что хуже всего, внутри самого потолка.Ползать над потолком в плохо вентилируемой ванной комнате может быть неприятным зрелищем. Вы можете найти насыпи из обдуваемой черной плесенью утеплителя, а также балки и стропила, ослабленные в результате многолетнего воздействия влаги.

Когда влага распространяется по дому, одно быстро приводит к другому. Когда эти голодные по целлюлозе насекомые начнут питаться деревянным каркасом вашего дома, вам нужно действовать быстро. Расходы растут по спирали, поскольку вы заключаете дом по контракту о борьбе с вредителями и подвергаетесь обширным работам по реконструкции, чтобы укрепить ослабленные гвоздики.

Если вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой от GFCI. Это может быть либо выход GFCI, либо восходящая, встроенная защита GFCI.

Поскольку окна обеспечивают не только вентиляцию, но и свет, если вы идете по маршруту только с вентиляторами, вам необходимо установить искусственное освещение. Это уже должно быть дано, поскольку электрический кодекс требует, чтобы жилые комнаты были снабжены освещением с переключателем.

Стандарты жилищных норм для постоянного тока

| dcra

Департамент по делам потребителей и нормативно-правовым вопросам (DCRA) уполномочен обеспечивать здоровье, безопасность и социальное обеспечение населения путем введения в действие кодексов технического обслуживания всех жилых и нежилых структур в округе Колумбия, за исключением зданий федерального правительства.

DCRA обеспечивает соблюдение минимальных требований к помещениям, конструкциям, оборудованию и объектам для освещения, вентиляции, пространства, отопления, санитарии, защиты от элементов, безопасности жизни, безопасности от огня и других опасностей, а также для безопасного и санитарного обслуживания.

Внутренняя часть имущества

Санузлов: Ванная комната должна быть собственной, с естественной или механической вентиляцией. В нем должна быть ванна или душ, санузел, туалет с горячей водой с минимальной температурой 110 ° F) и холодная проточная вода.Он также должен иметь водонепроницаемое основание для пола и стены.

Кондиционер (A / C): Система A / C должна поддерживаться в рабочем состоянии в течение периода не позднее 15 мая и заканчивающегося не ранее 15 сентября. Внутренняя температура в помещениях, для обслуживания которых предназначена система A / C, должна равняться больше, чем на 78 ° F или как минимум на 15 ° F ниже, чем температура наружного воздуха.

Грызуны: Во всех арендованных жилищах не должно быть насекомых и грызунов.

Чистота: Жилые помещения должны содержаться в чистоте и санитарном состоянии.

Двери: Все дверное оборудование и операционные системы должны поддерживаться в хорошем состоянии. Все двери, ведущие в жилище, должны быть оборудованы ригельным замком без использования ключа или специальных знаний для использования изнутри жилища.

Электричество: Каждое жилое пространство в жилом помещении должно иметь как минимум две отдельные розетки с удаленной розеткой. Каждая прачечная и ванная комната должны иметь по крайней мере одну розетку с заземлением или розетку с прерывателем цепи замыкания на землю.

Пожаробезопасность Многоквартирные и многоквартирные дома: Должны быть оборудованы световыми знаками пожарного выхода, огнетушителями и системой пожарной сигнализации.

Пожарная безопасность для всех блоков: Детекторы дыма необходимы в каждой спальне, на каждом уровне и в непосредственной близости от всех спальных комнат. Детекторы угарного газа требуются в непосредственной близости от всех спальных комнат, где установлен топливный прибор, или в здании, к которому есть пристроенный гараж.

Решетки на окнах в спальных комнатах должны быть съемными или съемными изнутри комнаты без использования ключа, инструмента или силы, превышающей те, которые требуются для нормальной работы окна.

Нет коммунальных услуг: Это нарушение кодекса при заселении жилого помещения без коммунальных услуг (вода, газ и электричество).

Полы : Полы должны быть в хорошем состоянии и не содержать опасных условий.

Тепло: Нагревательное оборудование должно поддерживать температуру не ниже 68 ° F во всех жилых комнатах и ​​ванных комнатах в период с 1 октября по 1 мая. При использовании двухтрубной системы или любой другой системы, требующей более 15 дней для перехода от кондиционирования воздуха до отопления, тепло должно подаваться в период, начинающийся не позднее 15 октября и заканчивающийся не ранее 1 мая.

Горячая вода: Водонагревательные устройства должны быть правильно установлены, обслуживаться и обеспечивать водоснабжение в достаточном количестве для каждого туалета, раковины, ванны, душа и прачечной. Минимальная температура воды должна быть 110 ° F.

Кухня: Все помещения, предоставляемые арендодателем для приготовления, хранения или охлаждения продуктов, должны поддерживаться в безопасном и хорошем рабочем состоянии. В любой мойке для кухни должна быть холодная и горячая вода с минимальной температурой 110 ° F для проточной воды.

Краска: Отслаивающаяся, отслаивающаяся, отслаивающаяся или истертая краска должна быть отремонтирована, удалена или покрыта на окнах, оконных рамах, дверях, стенах дверных коробок и потолках. Строения до 1978 г. не должны содержать свинца.

Внутренние поверхности: Все внутренние поверхности должны поддерживаться в хорошем, чистом, сухом и санитарном состоянии. Не допускаются трещины, рыхлая штукатурка, дыры, гниль, повреждение водой и другие дефектные поверхности.

Сантехника: Все сантехнические устройства должны быть правильно установлены, обслуживаться и не иметь препятствий и утечек.

Конфиденциальность: Ванные комнаты и спальни должны быть уединенными и должны быть отделены от прилегающих пространств. Такие комнаты должны быть устроены так, чтобы жильцы могли получить доступ к общему пространству, не проходя через другую комнату.

Площадь комнаты: Площадь каждой спальни должна быть не менее 70 квадратных футов для первого человека плюс дополнительные 50 квадратных футов на каждого дополнительного человека, использующего комнату.

Лестница: Лестница должна быть в хорошем состоянии и не содержать опасных условий.

Поручни и ограждения: Внутренние лестничные марши, имеющие более трех подступенков, должны иметь поручни на одной стороне лестницы и на каждой открытой части лестницы. Поверхности для ходьбы на высоте более 30 дюймов (762 мм) над полом или уровнем ниже должны иметь ограждения.

Окна: Окна должны иметь экраны с 15 марта по 15 ноября. Каждое окно и мансардное окно должны содержаться в исправном состоянии, в хорошем состоянии, удерживаться оконной фурнитурой, легко открываться и водонепроницаемо.

Внешний вид объекта

Место обитания грызунов: Все конструкции и внешнее имущество должны быть защищены от обитания и заражения грызунов.

Фундаментные стены и наружные стены: Фундаментные стены и наружные стены должны поддерживаться в вертикальном положении и без открытых трещин и разрывов.

Элементы конструкции: Элементы конструкции должны поддерживаться в исправном состоянии и быть способными выдерживать статические и временные нагрузки.

Санитария: Внешний вид любого строения и внешнего имущества должен поддерживаться в чистом, безопасном и санитарном состоянии.

Подъезды, террасы, балконы и лестницы: Подъезды, террасы, балконы и лестницы должны содержаться в хорошем состоянии, в хорошем состоянии, с надлежащим креплением и способными выдерживать приложенные нагрузки.

Поручни и ограждения: Для внешних и внутренних лестничных маршей, имеющих более трех подступенков, требуются поручни.Ограждения должны быть установлены на балконах, подъездах, палубах, пандусах и других пешеходных дорожках. Поверхности для ходьбы на высоте более 30 дюймов (762 мм) над полом или уровнем ниже должны иметь ограждения.

Сорняки: На территории должны отсутствовать сорняки или растения, рост которых превышает 8 дюймов.

Крыши: Водостоки, водостоки и водосточные трубы должны содержаться в хорошем состоянии и не иметь препятствий. Вода с крыши не должна сбрасываться таким образом, чтобы это создавало неудобства для населения.Крыша и гидроизоляция должны быть прочными и герметичными и не иметь дефектов, пропускающих дождь.

Мусор: На всех конструкциях и внешнем имуществе не должно быть скоплений мусора или мусора.

Тротуары и проезды: Все тротуары, подъездные пути, пешеходные дорожки, парковочные места и аналогичные участки должны содержаться в чистоте, свободными от опасных условий и содержаться в надлежащем состоянии ремонта.

Деревянные поверхности: Все внешние деревянные поверхности, включая двери, дверные рамы, окна, оконные рамы, отделку и заборы, должны быть защищены покрытием или обработкой.Отслаивающаяся, отслаивающаяся и отслаивающаяся краска должна быть перекрашена. Строения до 1978 г. не должны содержать свинца.

Классификация и водоотведение: Все помещения должны быть упорядочены таким образом, чтобы весь ливневой сток свободно стекал из всех частей помещения в водозабор или место сброса.

Контактный адрес электронной почты: [email protected]

Контактный телефон: (202) 442-4400

Часы работы: Понедельник, вторник, среда, пятница с 8:30 до 16:30; Четверг с 9:30 до 16:30

.
