Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

  • частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
  • квартиры – от 3 м3/ч на 1 м2 площади;
  • общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

  • производительность;
  • максимальная и минимальная толщина стены;
  • диаметр отверстия для установки трубы;
  • принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапанаМаркаТипПроизводительность при 10 ПаДиаметр отверстияТолщина стены
Flakt WoodsRIVмеханический980400
KIV 125механический30125400
ВентсПС 100механический25100500
AerecoEHTгигромеханический5–40 (в зависимости от влажности)100350
EFTмеханический40100350
HeliosZLE 100механический30100400
ZLA 80механический2580500
ZLA 100механический30100500
ZLA 160механический45160500
MaicoALD 10механический32100500
ALD 125механический25125500
ALD 160механический25160500
VorticeKIV Quadroмеханический421251000
SiegeniaAerocubeмеханический32150500
ДомвентДомвентмеханический13401000
БлаговестTL 98механический32100350

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

герметический, стеновой, электрический, воздушный, обратный, для стен, канализации, бани, видео-инструкция по монтажу своими руками, фото и цена





Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

  • Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
  • Регулирует подачу воздуха и режимы работы вентиляции.
  • Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
  • Обеспечивает баланс между приточным и вытяжным потоком воздуха.
  • Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

ПриточныеИспользуются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
ВытяжныеОбеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
ОконныеУстанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

  • Круглыми;
  • Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

  • Труба – длина немного больше толщины стены.
  • Наружная решетка – задерживает крупный мусор.
  • Шумоизоляционный материал – располагается внутри трубы.
  • Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
  • Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
  • Переключатель – предназначен для управления подвижным элементом.
  • Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

  • Простота монтажа;
  • Внешний вид устройства не портит дизайн интерьера;
  • Удобство эксплуатации;
  • Эффективность;
  • Возможность установки своими руками даже после выполнения отделки помещения.

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

КИВ 125

Примером таких моделей являются:

  • КПВ 125;
  • КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

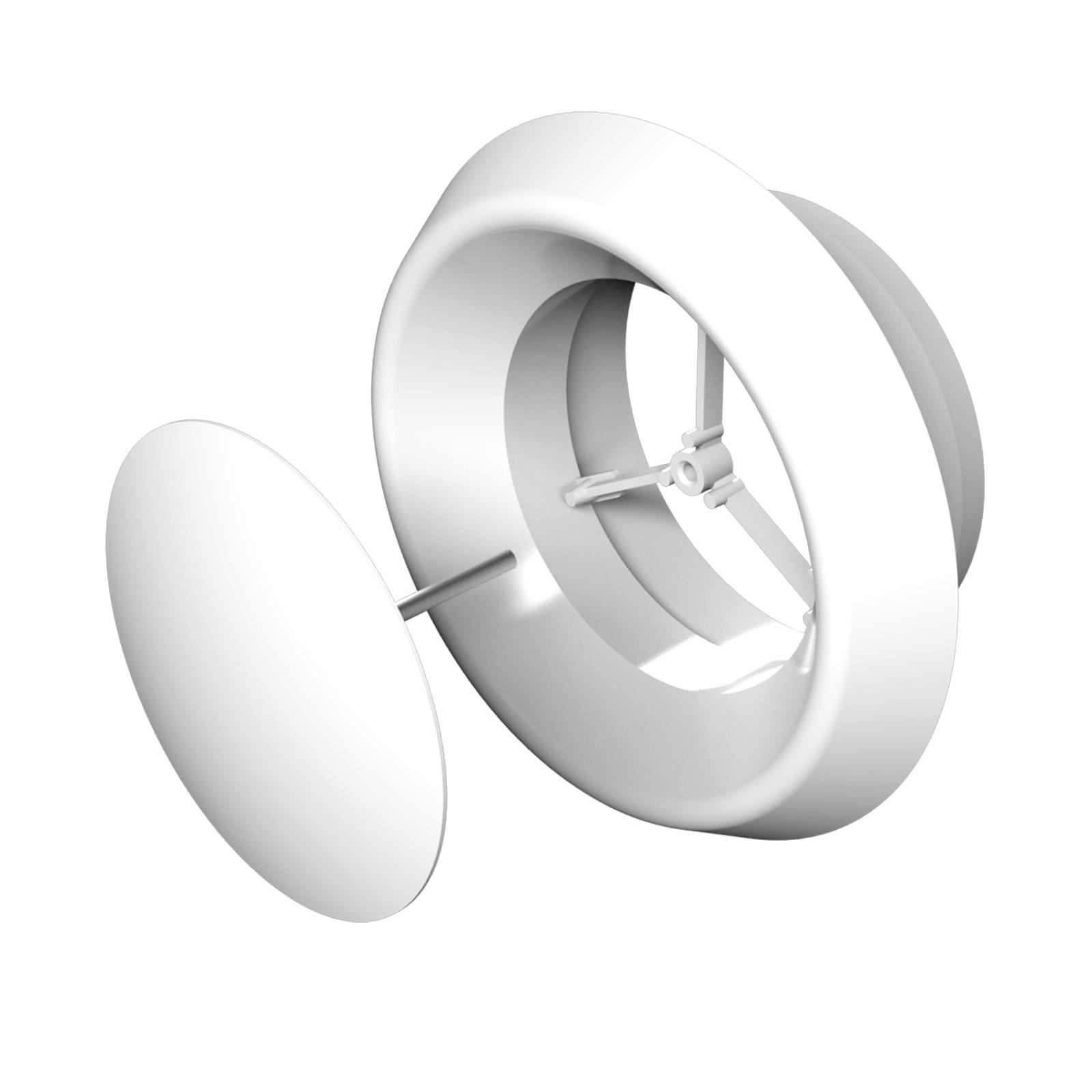

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

  • Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
  • Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
  • Фланец – предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

Дальнейшая же инструкция по монтажу выглядит следующим образом:

  • В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
  • После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
  • После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.
  • Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.

На фото – решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

  • На кухне;
  • В туалете;
  • В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

  • труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
  • решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
  • кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

  • фильтр – очищает приточный воздух;
  • блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

  • стоимость пластиковых окон не увеличивается;
  • не уменьшается светопропускание окна;
  • устанавливается в любой наружной стене;
  • не пропускает уличного шума и пыли;
  • работает при достаточно низкой температуре;
  • время монтажа не ограничивается ремонтными работами;
  • функционирует автономно;
  • обеспечивает качественный воздухообмен;
  • благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

  • мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
  • измерительная рулетка;
  • уровень строительный;
  • фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

Вытяжная вентиляция через стену на улицу — Лучшие фасады частных домов

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха.

Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни.

О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

  • с естественной тягой;
  • с механическим оттоком;
  • комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Обратите внимание

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись.

Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала.

Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

Места монтажа вентиляции в стене:

  • между подоконником и батареей;
  • в створке пластикового окна;
  • возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

  • На стене карандашом обозначьте место размещения клапана;
  • Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
  • В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
  • Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
  • На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор.

Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

  • для кухни 15 крат;
  • для туалета 8 крат;
  • для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

  • В готовое отверстие вставляется муфта, которая прилагается в комплекте.
  • Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
  • Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала.

Вентиляция через стену частного дома и квартиры с выходом на улицу
Вентиляция с выходом на улицу: механическая и естественная схемы, монтаж приточного клапана, а так же вытяжные и приточный устройства.

Источник: strojdvor.ru

Важно

Обилие герметичных пластиковых окон в квартирах и домах сделали проблему вентилирования жилых помещений актуальной как никогда ранее.

Но обеспечить жилище притоком свежего воздуха — это решение только части задачи. Чтобы создать в доме пригодный для жизни микроклимат, нужно позаботиться и о правильном удалении отработанных воздушных масс.

Отличным выходом может стать вытяжная вентиляция через стену на улицу.

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций.

Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по специальным вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.

Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует.

Совет

Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Источник: https://luchiefasady.ru/vyityazhnaya-ventilyatsiya-cherez-stenu-na-ulitsu.html

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы.

И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений.

Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Обратите внимание

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой.

Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва.

Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Источник: http://ventkam.ru/ventilyatsiya/v-chastnom-dome/cherez-stenu

Отвод вытяжки на кухне через стену на улицу: подробное руководство

Вытяжка — это часть системы вентиляции, которая выполняет функцию удаления отработанного воздуха из помещения.

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах.

Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства».

Важно

Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов.

А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы?  Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.

к вносите изменения в спроектированную вентиляцию дома.

Конструкция вытяжного канала в стене

  • Отверстие в стене необходимо диаметром 132мм, чтобы в него вошла беспрепятственно вентиляционная труба.
  • Необходимо искать с маркировкой d125. Некоторые полагают, что если засунуть 125 трубу в отверстие 132мм, то останется большой зазор. Это не так. Диаметр вентиляционной трубы указывается внутренний. Толщина стенок около 1,5мм, останется незначительный зазор, примерно 2мм с каждой стороны. Он закроется наружной решеткой.
  • Рекомендуем устанавливать металлическую. Как вы уже догадались все элементы с диаметром d125. Если хотите установить пластиковую, то ищите изготовленную из атмосферостойкого пластика, иначе, под воздействием солнечных лучей она быстро разрушится: всего за несколько месяцев потеряет свою жесткость и сломается от малейшего прикосновения.
  • Необходим, чтобы в момент порывов ветра защищал вентиляционный канал. Расположите его ближе к уличной стороне, осью горизонтально.Вентиляционную трубу Вам нужно будет распилить (ножовкой), вставить обратный клапан, затем оставшуюся часть трубы.
  • Рекомендуем Silent 200 CZ. Он имеет большой срок службы, его пластик безопасен для здоровья, имеет надежное подключение  проводов, высокая производительность соответствует реальной. Еще один немаловажный плюс, он тихий. О тесте вентиляторов смотрите видео чуть ниже.Смотреть видеоИз недостатков можно отметить высокую стоимость, НО, съэкономив 500р, можно купить вентилятор, у которого производительность не соответствует заявленной! Лучше установить качественный и надежный вентилятор, который проработает много лет.Внешний диаметр фланца вентилятора 120мм. Оборачиваем его теплолентой (25р) несколько раз, чтобы плотно сел.

Вентилятор нельзя выключать в зимний период. Он должен работать 24ч/7, иначе, при выключении, промерзнет и вентилятор, и вентканал. Чтобы канал не промерзал, нужно установить 3 клапана. Это работает как тамбур в подъезде.

Система из 3 обратных клапанов создает 3 буферные зоны для воздуха, и перепад температуры становится плавнее. Можно поставить 2 клапана, но на практике только 3 клапана полностью исключают вероятность промерзания.

Silent 200 не сможет протолкнуть воздушный поток сквозь 3 клапана, необходим высоконапорный вентилятор, который дороже.

Вентилятор Vort Quadro Micro 80 создает необходимое высоконапорное давление 265Pa (даже больше чем у модели Micro 100), поэтому поток воздуха протолкнется сквозь 3 клапана. Для сравнения, Silent 200 — 82Pa, вентиляторы за 1000р в хозтоварах — примерно 25Pa. Клапана следует размещать как можно ближе друг к другу, но так чтобы не мешали открываться.

Какой недостаток?

Высокая стоимость вентилятора

Если сделанное отверстие это единственный вытяжной вентиляционный канал, то лучше не присоединять к нему кухонную вытяжку, а оставить её для удаления воздуха вентилятором.

Задача вытяжки это избавиться от жира и неприятных запахов в воздухе. Загрязненный воздух можно либо удалить из комнаты, либо очистить.

Современные вытяжки имеют фильтры, которые хорошо справляются с очисткой воздуха: жироулавливающие фильтры, эффективно очищают от жира, угольные фильтры — от неприятных запахов.

Совет

Поэтому сейчас вытяжки имеют режим рециркуляции, когда воздух не отводится в вентканал, а попадает очищенный обратно в комнату. Есть минус режима рециркуляции: нужно менять угольный фильтр раз в полгода, они стоят около 1000р.

Источник: http://brizer-m.ru/vytazhka-na-street-guide/

Эффективная вентиляция через стену в частном доме своими руками – Stroim24.info

От автора: здравствуйте, дорогие друзья! Не секрет, что для комфортной жизни в любом доме необходим качественный воздухообмен. Даже самое шикарное жилище прекращает быть таковым, если в нем толком нечем дышать. Отсутствие циркуляции воздуха приводит и к застою неприятных запахов, и к образованию плесени, да и просто плохо воздействует на состояние здоровья человека.

Источник: http://uytnyi-dom.com

В идеале, обустройство вентиляционной системы необходимо учитывать еще на том этапе, когда вы только-только планируете строительство дома.

Для этого составляется схема с учетов прокладки всех элементов коммуникации в тех местах, где наиболее удобно это сделать. Но часто бывает так, что дом уже построен, и только после этого хозяева вдруг озадачиваются вопросом воздухообмена.

В таких случаях на помощь придет вентиляция через стену в частном доме.

Некоторые могут сказать, что во многих загородных жилищах стены сделаны из дерева и потому «дышат» вполне самостоятельно. Это не совсем так. Современные технологии при производстве древесины для строительства делают упор на то, чтобы стены хорошо удерживали тепло и не подвергались атакам древоточцев.

Для этого используются различные пропитки и клеевые составы. Со своей задачей они справляются на отлично, но при этом меняют структуру дерева в сторону уплотнения. В результате естественная циркуляция воздуха сквозь материал становится практически невозможной.

Кроме того, снаружи стены часто покрываются утеплительным слоем, а вслед за ним и финишной отделкой, что и вовсе сводит возможность «дыхания» к нулю. Добавьте к этому наличие герметичных пластиковых стеклопакетов, и вы поймете, что у воздуха нет шансов проникнуть в помещение в должном объеме.

Именно поэтому обустройство вентиляционной системы является единственным реальным вариантом обеспечить наличие оптимального микроклимата в помещении.

Как уже говорилось выше, если вы (или предыдущие хозяева вашего дома) не озаботились этим вопросом при возведении сооружения, то самым простым выходом будет проведение вентиляции сквозь стену.

Это избавит вас от необходимости прокладывать трубы через весь дом.

Типы вентиляции

Вентиляция делится на две разновидности: естественная и принудительная. К первой относится тип воздухообмена, который не требует установки какого-либо специального оборудования. Воздух поступает в дом с улицы сквозь щели в стенах и оконных проемах, а также в процессе проветривания.

Но, как уже говорилось выше, современные методы обустройства домов лишают жилища такой возможности. Проветривание тоже не в состоянии полноценно решить проблему.

Во-первых, для обеспечения нормального микроклимата процедуру необходимо проводить регулярно, каждые три часа. Но у большинства людей просто нет такой возможности из-за нахождения на работе.

Да и среди ночи постоянно вскакивать, чтобы открыть окно — то еще удовольствие.

К тому же, проветривание эффективно только при соблюдении определенных условий. В жару от него нет никакого проку.

Воздух циркулирует между помещением и улицей за счет разницы температур, а когда ее нет, наступает штиль. Зимой же проветривать просто слишком холодно.

А если в доме есть маленькие дети или домашние питомцы, то регулярная процедура проветривания и вовсе становится опасным мероприятием.

Вт почему естественной вентиляции явно недостаточно, и приходится прибегать к принудительным методам, чтобы обеспечить нормальный воздухообмен в помещениях. Такие способы делятся, в свою очередь, на две категории:

  • приточная вентиляция;
  • вытяжная вентиляция.

Эти варианты можно использовать как по отдельности, так и в сочетании друг с другом. Обустройство систем может происходить различным образом, но, поскольку в данной статье говорится именно о вентиляции через стену, обычно в качестве таковой рассматриваются стеновые клапаны соответствующей направленности.

Приточный клапан

Строго говоря, приточный клапан может относиться к разряду как естественной, так и принудительной вентиляции.

Но даже в первом случае он обеспечивает гораздо более эффективный и стабильный воздухообмен, чем простое проветривание.

Базовая конструкция данного устройства состоит из воздуховода, решетки, шумоизоляционной вставки, фильтра и декоративного колпака. Каждый из элементов выполняет определенную функцию:

  • воздуховод представляет собой трубу, по которой воздух проходит с улицы в помещение. Обычно эта деталь делается из пластика — данный материал не подвержен различным агрессивным воздействиям окружающей среды, долго служит и отличается невысокой стоимостью. Диаметр трубы зависит от конкретной модели. Этот показатель напрямую влияет на то, какое количество свежего воздуха может попадать в дом;
  • решетка располагается с наружной стороны стены и отвечает за защиту воздуховода и других деталей от различного мусора (например, листьев), осадков и мелких грызунов. Некоторые модели также оснащены специальной сеткой, предотвращающей попадание насекомых в систему. В качестве материала для изготовления вентиляционной решетки лучше выбирать алюминий — он хорошо переносит все воздействия внешней среды, при этом довольно прочен и долговечен. Пластик же брать не стоит, особенно дешевый. Он прекрасно справится с воздействием влажности, но абсолютно неустойчив к ультрафиолету — под прямыми солнечными лучами выцветает и становится шершавым, тем самым портя внешний облик дома;
  • вставка для изоляции шума и удержания тепла. Этот элемент не является обязательным, но чаще всего присутствует. Благодаря ему стена уберегается от промерзания, а проживающие в доме люди — от уличного шума;
  • фильтр. Он может присутствовать либо в единственном экземпляре, либо в виде многоступенчатой системы. Естественно, чем больше этапов обработки предусмотрено, тем чище будет поступающий в дом воздух;
  • декоративная крышка. Этот элемент закрывает воздуховод со стороны помещения. Служит двум целям. Во-первых, придает конструкции эстетичный вид. Во-вторых, на крышке обычно расположен регулятор, с помощью которого можно корректировать интенсивность воздушного потока. При выборе декоративного элемента важен, в основном, внешний вид, а не характеристики. Поэтому можно ориентироваться просто на фото в каталогах интернет-магазинов.

Принцип действия такой системы очевиден. Воздух с улицы проникает в воздуховод, там проходит через очистительную систему, становится немного теплее и затем проникает в помещение. Такой подход позволяет избежать теплопотерь, а также обойтись без дополнительного проветривания, поскольку свежий воздух поступает в дом непрерывно.

Установка

Приточный клапан устанавливается довольно просто. Самая трудоемкая часть работы, которую предстоит сделать — это пробурить стену насквозь в нужном месте. Для этого вам понадобится перфоратор или стационарный бур.

Остальной набор инструментов есть практически в каждом доме: это острый нож, монтажный герметик, штукатурка, отвертка и обычный пылесос.

Также для нанесения разметки вам пригодится карандаш или маркер, строительный уровень и рулетка.

  1. Первое, что нужно сделать — это подготовить стену. Если снаружи она отделана декоративным панельным материалом, то в нужном месте его необходимо аккуратно демонтировать. Внутри помещения следует нанести разметку в соответствии с размерами устанавливаемого устройства. При этом нужно воспользоваться строительным уровнем, чтобы получить идеальную ровность.
  2. После подготовки можно приниматься за бурение. Сначала нужно углубиться в стену примерно на 7 сантиметров. Затем вытащить бур и удалить из выемки весь мусор. Затем выдолбить в ее центре небольшую ямку, в которую можно устойчиво разместить бур. После этого можно продолжать процедуру вплоть до вывода инструмента с наружной стороны стены. При этом учтите, что располагать отверстие нужно под небольшим уклоном вниз в сторону улицы. Таким образом вы предотвратите попадание снега и дождя в оборудование.
  3. Получившееся отверстие следует тщательно очистить изнутри от пыли. Это легко сделать с помощью обычного бытового пылесоса.
  4. Установите в канал теплоизолирующий материал. Не рекомендуется использовать в этом качестве минеральную вату, поскольку попадание на нее пары капель осадков сведут на нет весь утепляющий эффект. Лучше использовать материалы, более устойчивые к воздействию влаги.
  5. В утепленный канал установите воздуховод.
  6. Затем прикрепите корпус, фильтр, декоративную крышку и защитную решетку.

Вытяжной клапан

Хотя в большинстве случаев наиболее уместной является приточная вентиляция, иногда имеет смысл установить и вытяжное оборудование. Суть его работы заключается в удалении из помещения отработанного воздуха вместе с неприятными запахами, повышенной влажностью и тому подобным.

Понятно, что данное устройство наиболее актуально для помещений, в которых часто встречается сочетание этих факторов. Это, конечно, ванная комната и туалет, а также кухня. В идеале, вытяжной клапан следует устанавливать в сочетании с приточным, располагая его на противоположной от последнего стене. Это поможет воздуху успешно циркулировать через все помещение.

Главный элемент вытяжного клапана — это вентилятор, за счет которого и происходит удаление воздуха. Также в конструкцию обычно входит специальная заслонка, предотвращающая возникновение обратной тяги.

Работа вентилятора может регулироваться вручную, в этом случае вы просто нажимаете на кнопку при необходимости — например, во время приготовления пищи или после принятия душа.

Но есть модели, оборудованные специальными датчиками и возможностью электронного управления. Они могут запускаться автоматически, когда уровень влажности в помещении превышает заданный показатель.

Обратите внимание

Или же вы можете запрограммировать оборудование на определенное время включения и выключения.

Чтобы вытяжной клапан эффективно справлялся со своей задачей, необходимо со всей ответственностью подойти к его выбору. И главное, на что следует обратить внимание — это мощность устройства. Ее должно быть достаточно для того, чтобы оборудование могло перегонять весь необходимый объем воздуха.

Для того чтобы получить показатель необходимой мощности, вам нужно вычислить его по формуле: М=О*В.

Под буквой «О» подразумевается объем помещения в кубических метрах (длину нужно умножить на ширину и высоту), а под буквой «В» — коэффициент воздухообмена. Для последнего приняты определенные стандарты: для кухни он равен 15-ти, для туалета 8-ми, для ванной комнаты 20-ти.

Процедура монтажа

Высчитав показатель мощности, можете смело отправляться в магазин и приобретать соответствующую модель устройства, а по возвращении домой приступать к работам по установке.

  1. С помощью перфоратора пробурите в стене круглое сквозное отверстие соответствующего диаметра.
  2. Пылесосом удалите из него всю образовавшуюся пыль.
  3. Теперь сделайте на стене разметку для того, чтобы правильно закрепить вентилятор. Для фиксации вам понадобятся распорочные дюбеля.
  4. Установите в пробуренное отверстие воздуховод. Получившиеся щели между трубой и стеной заполните монтажной пеной. При этом учитывайте, что в процессе застывания она увеличивается примерно втрое. Поэтому заполняйте где-то на треть. Затем дождитесь полного ее затвердевания.
  5. После застывания пены прикрутите вентилятор на предназначенное для него место. Затем поставьте обратный клапан и наружную решетку, которая будет защищать всю конструкцию от осадков и мусора.

Для работы вентилятора вам понадобится подключить систему к источнику питания. При этом учтите, что в случае отключения электроэнергии вентиляция перестанет работать. Поэтому лучше заранее подготовиться к подобному, приобретя и установив резервный генератор, который при перебоях с электричеством возьмет на себя функцию источника питания.

Вот и все, дорогие друзья. Как видите, сделать тот или иной тип вентиляции в своем доме вы вполне можете самостоятельно. Этим и хороши приточный и вытяжной клапаны: они требуют минимума усилий при установке. Вам не нужно прокладывать систему труб или производить какие-то сложные расчеты, все делается быстро и просто.

В итоге вы получите весьма эффективный воздухообмен и отсутствие проблем, связанных с застоявшимся воздухом. Успехов в работе!

Поделитесь с друзьями в соц.сетях

Источник: https://stroim24.info/effektivnaya-ventilyaciya-cherez-stenu-v-chastnom-dome-svoimi-rukami/

Как обеспечить эффективную вентиляцию с выводом через стену?

Чтобы в частном доме было комфортно находиться с семьей и гостями, нужно организовать вентиляцию для постоянного притока свежего воздуха. При этом следует учитывать не только его температуру, но и движение потока воздушных масс.

Но часто складывается такая ситуация, что при перепаде температур естественной вентиляции бывает недостаточно для выветривания всех неприятных запахов.

Тогда эффективной мерой в борьбе со спертым воздухом может стать установка вентиляции с выводом через стену.

Виды устройств для улучшения воздухообмена

Для эффективной циркуляции воздуха внутри помещений в строительстве жилых и частных домов применяют три типа устройств:

  • вентиляцию с естественным воздухоотводом;
  • устройства для принудительной вентиляции;
  • смешанный тип устройств.

Функционирование естественной вентиляции полностью автономно и не зависит от сторонних приборов и устройств. Она представляет собой сеть каналов в стене, оборудованных выводом, через который и происходит перемещение воздушных масс по принципу сквозняка. Большинство домов времен советской и постсоветской постройки оборудованы именно таким типом вентиляции.

У подобного типа организации естественного проветривания есть свои неоспоримые достоинства:

  • возможность быть абсолютно независимой от других устройств;
  • обеспечение наиболее комфортных условий жизни для людей, которые находятся в помещении;
  • не требует значительных денежных вложений для установки и обслуживания.

Но в современные дома часто устанавливают металлопластиковые окна, которые полностью исключают приток воздуха через закрытые створки и являются герметичными. Поэтому обязательным условием, помимо наличия в стене канала для естественной вентиляции, является установка приборов принудительной вентиляции.

Установка устройств принудительного проветривания

Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.

Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.

Клапан устанавливают обычно в следующих местах:

  • рядом с подоконником и батареей;
  • со стороны нижней или верхней части оконной рамы.

В местностях с холодным климатом и долгими зимами разумнее всего будет монтировать клапан рядом с радиатором, чтобы проходящий рядом с ним поток воздушных масс поступал в помещение уже теплым. Для регионов с жарким климатом рекомендована приточная вентиляция с механическим нагнетанием воздуха. Обычно такой тип устройств монтируется в частном доме или на даче.

Особенности систем принудительного проветривания

При обеспечении принудительной вентиляции обычно используются весьма мощные вентиляторы, которые направляют воздух через весь дом. Но не следует забывать и о повышенном потреблении электроэнергии у таких приборов.

Если хозяева в частном доме долгое время отсутствуют, то такой вентилятор, оставленный работающим на полную мощность, способен потребить значительное количество энергии, поэтому для экономии его обычно оставляют работать на минимальной мощности.

Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

  1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
  2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Как монтируют устройства принудительного проветривания

Если речь идет о монтаже в частном доме, то наилучшим решением будет установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Точка расположена в верхней части стены.

  1. Сначала мастер размечает место для того, чтобы просверлить отверстие, затем проходит через стену алмазной коронкой и в готовое отверстие вставляет пластиковую муфту.
  2. Если отверстие должно быть квадратным или овальным, то оно выдалбливается в стене с помощью перфоратора и насадки в форме лопатки.
  3. Отверстие в стене со стороны улицы и дома запенивается монтажной пеной, чтобы заполнить все щели между муфтой и стеной.
  4. Со стороны улицы монтируется вентилятор, а со стороны дома – клапан, который не позволяет холодному воздуху проникнуть в дом через вентилятор, когда тот выключен.
  5. Последним этапом является установка декоративной решетки со стороны улицы. Она заметно снижает возникновение эффекта обратной тяги и не дает холодному воздуху просачиваться через вентиляцию тогда, когда это не нужно.

К электросети вентилятор подключается через плавкие предохранители, которые защищают от короткого замыкания и возгорания электропроводки. Такие условия эксплуатации соответствуют правилам и нормам пожарной безопасности.

Источник: http://klivent.biz/ventilyaciya/vyvod-cherez-stenu.html

Отверстия в стене под вентиляцию

Для установки практически всех существующих бытовых систем вентиляции требуется достаточно крупное одно или несколько отверстий в наружной стене квартиры.

Они используются для размещения вентиляционных каналов, служащих для подачи свежего воздуха, а иногда и для организации вытяжки. Чаще всего вентиляционные каналы имеют круглое сечение, диаметром 125 или 160 мм, что само по себе уже немало.

Однако отверстия под такие трубы приходится делать еще больше. Это необходимо для возможности обеспечения надежной герметизации и теплоизоляции, например монтажной пеной.

Изготовить подобные отверстия своими силами отнюдь непросто. Даже если вы не боитесь трудностей, любите заниматься ремонтом и имеете в своем распоряжении хороший перфоратор, не торопитесь браться за дело. Подумайте хорошо, какая работа предстоит.

Например, под трубу диметром 160 мм нужно делать отверстие в стене диаметром порядка 200 мм. Добавьте к этому толщину наружной стены дома (в отдельных случаях она превышает 40-50 см).

Не забудьте про наличие арматуры и крепость бетона, используемого для несущих стен.

Другие проблемы, с которыми можно столкнуться при использовании перфоратора:

  • Отверстие такой большой величины придется делать множеством мелких отверстий, которые нужно будет потом соединять. Это вряд ли получится сделать аккуратно. Даже если со стороны сверления нарисовать на стене круг и постараться его придерживаться, то на выходе форма все равно получится совсем другой. Сверло наверняка будут уходить в стороны, и чем толще стена, тем больше. Кроме прочего, стена на выходе может откалываться кусками, что тоже не добавит красоты.
  • Множество просверленных отверстий соединяют между собой обычно тем же перфоратором и специальными насадками. Учитывайте, что длина этих насадок должна быть приличная, если стена у вас толстая. Будет неудобно, если у вас доступ к будущему отверстию, лишь с одной стороны. В этом смысле проще тем, кто делает отверстие с выходом, например, на балкон, тогда со стороны балкона тоже можно будет работать.
  • Еще один неприятный момент заключается в том, что от всей долбежки в стене могут появиться трещины. Особенно это критично, когда стена кирпичная.

Пожалуй, поводов не торопится брать в руки перфоратор уже достаточно.

Алмазное бурение

Относительно простым способом изготовления отверстий большого диаметра в стенах является алмазное бурение. Оно выполняется особым инструментом, который, в какой-то степени, можно отнести к разряду строительной спецтехники.

Участвует в процессе, так называемая, алмазная коронка. Последняя представляет собой трубу, на одном конце которой изготовлено крепление для подсоединения к электрическому буру.

На кромке другой стороны трубы выполнены плоские зубцы, поверхность которых покрыта алмазной крошкой.

Такие коронки при вращении вокруг своей оси бурят в стене отверстие лишь по периметру, оставляя сердцевину нетронутой. Удары при этом не используются. В отличие от работы с перфоратором, здесь выполняется лишь вращательное движение.

Плюс мастер вручную при помощи держателя и пресса обеспечивает буру вместе с вращающейся коронкой продольное движение, скорость которого зависит от материала стены.

Например, если в стене много арматуры или просто бетон более прочный, то давить сильно нельзя и процесс бурения займет больше времени.

Диаметры алмазных коронок бывают разные (мм): 32, 42, 52, 62, 82, 102, 112, 122, 132, 152, 162, 182, 202, 250, 300, 350. Правда, не все диаметры из перечисленных являются ходовыми.

Важно

Часто фирмы, предлагающие свои услуги по алмазному бурению, могут предложить изготовить отверстия лишь определенных диаметров.

Для систем вентиляции и приточных установок наиболее востребованными являются 132, 152, 202 мм. Обычно такие диаметры делают все.

Оборудование и процесс алмазного бурения отверстия на 202 мм:

На фотографиях показано алмазное бурение, которое производилось в панельном 9-ти этажном доме в наружной стене.
лщина наружной стены 40 см. Поскольку ремонт в квартире отсутствовал, то не использовался так называемый пылесос. С ним бы грязи и пыли практически не было.

Применение пылесоса имеет два минуса. Во-первых, с ним стоимость работ выходит дороже. Во-вторых, из-за необходимости надевания на коронку специальной насадки пробурить отверстие близко к потолку становится невозможно.

Без пылесоса есть возможность пробурить отверстие, что называется «заподлицо» с потолком.

При изготовлении данного отверстия на пути попадалось несколько прутков арматуры, некоторые из которых лежали крест-накрест. Диаметр прутков разный и доходил до 20 мм. Это осложнило процесс алмазного бурения. Потребовалось несколько больше времени, но в результате работа была сделана. При таких особенностях стены изготовить отверстие перфоратором было бы крайне трудно.

Альтернативные способы

На одном форуме мне доводилось видеть дискуссию, где умельцы обсуждали возможность алмазного бурения отверстия, используя обычный перфоратор. Коронки для таких работ найти в продаже не проблема. Когда требуется пробурить несколько отверстий, то такая идея, на первый взгляд, может показаться интересной. Однако, на самом деле, задумка просто безумная. Причины следующие:

  • Требуется большой крутящий момент, чтобы резать коронкой большого диаметра. Даже сравнительно небольшие по диаметру коронки обычные перфораторы просто не в состоянии провернуть. В специализированном буре значительно более продвинутый редуктор (высокомоментный), несмотря на это даже его возможностей иногда едва хватает.
  • Неплохо бы посмотреть на величину и вес алмазных коронок. Об их использовании вместе с обычным перфоратором, пожалуй, могут рассуждать лишь те, кто ни разу не держал их в руках.
  • Без специализированного крепления, которым бур крепится к стене, не обойтись. Опять же, из-за большого веса и размера алмазных коронок, а также из-за большого крутящего момента. Если коронка застопорится, например, на арматуре, то есть хорошие шансы покалечиться.
  • Алмазные коронки изначально предназначены для более мощных буров, у которых крепление режущего инструмента совсем другое, нежели у перфораторов.
  • Без воды пробурить отверстие не получится. Инструмент будет перегреваться и в итоге испортится. Специализированные буры предусматривают подачу воду непосредственно к месту бурения, с перфоратором это невозможно.

Вполне реальным альтернативным способом изготовления отверстий в железобетонной стене под вентиляцию можно назвать следующий. Смысл заключается в сверлении не одного большого, а множества сравнительно малых отверстий. Необходимо взять сверло максимального диаметра, которое только способен потянуть имеющийся перфоратор.

Далее на стене рисуется круг или квадрат, внутри которого сверлятся множество отверстий, расположенных как можно ближе друг к другу. Соединять их не нужно! Воздушный поток будет проходить именно через эти небольшие отверстия.

Совет

Для этого достаточно лишь прикрутить с обеих сторон стены какие-нибудь патрубки для подсоединения воздуховодов.

Способ несложен. Правда, возникает вопрос применимости такого решения. Впрочем, если речь идет о вытяжке, а не о подаче свежего воздуха, то почему бы и нет?

Что еще нужно знать?

Наружные стены в домах обычно несущие, поэтому изготовление в них больших отверстий дело хлопотное не только в техническом плане.

Нужно помнить, что надежность конструкции (стены) должна сохранится на приемлемом уровне.

Если вы не профи в данной области, то перед началом любых описанных работ обязательно проконсультируйтесь со специалистами. Нельзя делать отверстия, просто, где вам захотелось!

youvent.ru

Как сделать отверстия в стене

Прежде чем просверлить стену под трубу, стоит разобраться, какие нормативы должны быть соблюдены в процессе работы, особенно, если вы собираетесь буравить несущую стену.

Прорезая дыру под коммуникации, проследите, чтобы не были задеты такие конструктивные элементы здания, как:

  • заградительные и армирующие решетки в толще стены;
  • вентиляционные каналы, если таковые имеются в строении;
  • линии электропроводки.

Вместе с тем, обустраивая отверстия под трубы в стене, сделайте их диаметр несколько больше сечения трубопровода с тем, чтобы можно было вмонтировать защитную гильзу, и, возможно, утеплить ее минеральной ватой или другим негорючим материалом.

Технология работы с отверстиями в стене под трубы

Обратите внимание, что прежде чем просверлить кирпичную стену под трубу, важно убедиться, что в месте предполагаемого отверстия нет линий электропроводки или армирующих прутьев. Это можно сделать с помощью простого металлоискателя.

Далее в процессе работы вам потребуется перфоратор или ударная дрель с насадкой «коронка», которая позволит прорезать отверстие нужного размера.

Предварительные работы включают следующие действия:

  • на стену наносят разметку, обозначая точное место и диаметр необходимого отверстия, совпадающего с сечением трубы с гильзой;
  • насадкой «коронкой» выпиливают дырку в стене;
  • в тех местах, где насадка не справляется с очень твердым материалом, используют пробойник и молоток, чтобы разрушить стену;
  • пройдя сложный участок, дрелью завершают работу, пока не получится нужное отверстие.

Источник: https://tvoykirpich.online/steny/otverstiya-v-stene-pod-ventilyatsiyu.html

для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

установка вытяжного вентиляционного элемента в стену квартиры или жилого дома, выбираем стеновой обратный клапан

Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.

Для чего нужен?

Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.

Кроме того, в закупоренных помещениях тяжело находиться: в результате снижения уровня кислорода при одновременном повышении количества углекислого газа снижается работоспособность и ухудшается общее состояние человека. Практичным решением данной проблемы является установка клапана приточной вентиляции. Это позволяет обеспечить постоянный приток свежего воздуха и обойтись без приобретения дорогостоящих приточно-вытяжных установок или кондиционера.

Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция. Клапаны препятствуют проникновению уличных шумов в помещение и обеспечивают максимальный уровень комфорта.

Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.

Принцип работы

Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления. Снаружи прибор закрывается вентиляционной решёткой, которая служит защитой трубы воздуховода от попадания птиц, грызунов, опавших листьев и осадков.

Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала. Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.

Принцип работы клапана приточной вентиляции состоит в следующем: уличный воздух, проникая сквозь вентиляционную решётку, поступает на фильтр грубой очистки, после чего движется вдоль тепло-шумоизоляционного канала и немного согревается. Далее поток упирается в регулируемую заслонку, после чего при помощи технологических отверстий заходит в помещение. Однако при закрытых форточках интенсивность прохождения воздушных масс через клапан будет минимальной. Чтобы увеличить скорость движения воздуха следует оставлять форточки слегка приоткрытыми.

Проверить состояние вытяжных каналов можно, поднеся лист бумаги к декоративной решётке. Если тяга хорошая, то листок притянется к вентканалу. Если лист падает – это означает, что воздуховод, скорее всего, забит и нуждается в прочистке. Осуществлять данную проверку следует в холодное время года и при открытых форточках. Так, при исправной вентиляции и перепаде внешнего и внутреннего давления в 10 Па приточные клапаны могут пропускать до 30 кубов воздуха в час, что вполне отвечает санитарным требованиям.

Преимущества и недостатки

Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.

  1. Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
  2. Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
  3. Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
  4. Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
  5. Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
  6. Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.

К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим. Кроме того, фильтр грубой очистки нуждается в регулярном очищении от мелкого мусора, а при необходимости – и в полной замене. К тому же эффективность проветривания помещения заметно снижается при повышении уличной температуры выше 5 градусов.

Эксплуатация приточного клапана в летние месяцы возможна лишь при вытяжке с принудительной циркуляцией воздуха.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Как выбрать?

Прежде чем приступить к покупке приточного клапана, следует определиться с видом модели. При этом нужно учитывать, что стеновые приборы намного мощнее и производительнее оконных устройств, однако, их монтаж занимает больше времени и гораздо более трудоёмкий, нежели у оконных моделей. После того как тип клапана будет определён, необходимо выбрать мощность будущего устройства. При этом нужно учитывать объём комнаты, количество жильцов и предназначение данного помещения. Согласно санитарным нормам воздухообмен должен составлять не менее 3 кубометров в час на каждый квадратный метр площади. Кроме того, каждая комната нуждается в своём вентиляционном приборе, поэтому в многокомнатные квартиры следует приобретать сразу несколько клапанов.

Следующим критерием выбора должен стать терморежим прибора. Диапазон температур, на который рассчитан тот или иной клапан, всегда указывается в сопроводительной документации. Поэтому при выборе модели следует сопоставлять эти данные с климатическими условиями своей местности и приобретать прибор, рабочие температуры которого соответствуют средним температурам данного региона. В противном случае при помещении «теплолюбивого» клапана в условия холодной зимы внутри прибора будет образовываться конденсат, который быстро замёрзнет и заблокирует работу прибора.

Ещё одним важным моментом при покупке клапана является способ управления. Наиболее удобными в использовании считаются автоматизированные модели. Выставив единожды нужный показатель температуры и влажности (обычно это от 40 до 60%), об открытии заслонки можно не переживать. При увеличении заданных значений заслонка поднимается автоматически, а после стабилизации показаний – закрывается.

Также при выборе следует обратить внимание на длину внутренней трубы, которая зависит от ширины стены (при покупке клапана в стену), и на уровень тепло- и шумоизоляции.

При выборе клапана для северных регионов лучше остановиться на моделях, оснащённых дополнительно утеплёнными кожухами. Это позволит минимизировать риск обмерзания вентканала и обеспечит бесперебойную работу клапана.

Установка

Установка приточного клапана начинается с выбора места. Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.

После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.

  • Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
  • Пробурить отверстие. Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку. Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.
  • В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
  • Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
  • Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
  • Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
  • Зафиксировать крышку.

Уход

Обслуживание приточных клапанов заключается в чистке устройства, проводить которую рекомендуется весной и осенью. Кроме того, следует регулярно убирать пыль с декоративной решётки с помощью пылесоса. Синтетические фильтры требуется периодически вынимать и промывать в мыльном растворе. Теплоизоляционный материал также требует постоянного контроля за своим состоянием и, при необходимости, своевременной замены, которую следует производить раз в два — три года.

При проведении ремонта или других мероприятий, производящих большое количество пыли, приточный клапан рекомендуется заклеивать целлофаном или строительным скотчем. Клапаны для приточной вентиляции обеспечивают доступ свежего воздуха в помещения и делают нахождение них комфортным и приятным.

О том, как грамотно выбрать клапан приточной вентиляции, смотрите в следующем видео.

Как правильно устроить вентиляцию на кухне

Приточно-вытяжная
Циркуляция воздуха в помещении происходит с помощью специального кухонного оборудования.

Как работает кухонная вентиляция

Чтобы сделать на своей кухне хорошую и качественную вентиляционную систему, нужно понимать, как это все работает. В старых многоквартирных домах на кухне уже есть вентиляция, устроена она по типу магистрали и прилегающих к ней спутников. Со всех квартир (это и есть спутники) отработанный воздух попадает в магистраль (она общая для всего дома). После того, как «грязный» воздух собрался в магистрали, он выходит наружу. Из магистрали (еще называют шахтой) в квартиру ничего не попадает. А вот свежий воздух должен поступать в помещение через открытые окна (летом) и щели в окнах (зимой). Но деревянные окна постепенно приходят в негодность, и хозяева заменяют их на пластиковые. Следовательно, свежий воздух не может попасть в квартиру. Решить эту проблему можно с помощью проветривания. Но это не выход из сложившегося положения. Чтобы в квартире или доме всегда было свежо и ничем посторонним не пахло, воздухообмен должен быть постоянным. Если же воздухообмена не происходит, то вы сразу заметите плесень, влажность, запахи от еды будут во всех комнатах, появится грибок, будет ощущаться нехватка кислорода.

Чтобы вентиляция на кухне работала без сбоев, нужно обеспечить приток свежего воздуха в помещение и отток отработанного (загрязненного) воздуха из кухни.

Система вентиляции очень быстро засоряется, а значит ее нужно периодически чистить. Жильцы многоквартирных домов считают, что этим должны заниматься только специализированные организации. Но это далеко не так. От состояния вентиляции и степени ее загрязнения зависит климат в вашей квартире. Если вы замечаете, что после тщательной уборки (примерно через сутки) на полу появляются клочки пыли, в комнатах нечем дышать, а на кухне вообще жара, то вентиляция засорилась и ее нужно срочно чистить. Есть еще один способ проверить. Нужно взять листок бумаги и поднести его к вентиляционной решетке. Если листок не колышется, то значит пора чистить вентиляцию.

Как провести монтаж вентиляции в кухонном помещении

Как говорилось выше, вентиляционная система кухонного помещения устроена просто. В ней нет никаких сложных элементов и премудростей. Основным элементом этой системы является, конечно же, вытяжка. Но есть и другие элементы, которые необходимы для создания вентиляционной системы.

Необходимые элементы вентиляции:

  • Воздуховоды (трубы)
    В последнее время специалисты выбирают для работы пластиковые трубы. Но если хотите можно использовать и железные. Удобнее использовать трубы с прямоугольным сечением нежели с круглым.
  • Повороты
    Это соединительный элемент, с помощью которого можно повернуть воздуховод в абсолютно любое направление.
  • Обратные клапаны
    С помощью этого элемента можно управлять воздухом. Обычно, они ставятся для того, чтобы сквозняки не попадали в помещение.
  • Переходные воронки
    Их используют только в больших и технически сложных вентиляционных системах. Они могут соединять различные по размеру воздуховоды или же трубу и какой-либо прибор.
  • Диффузоры
    В последнее время мастера используют только автоматические диффузоры. но есть еще и ручное (т.е. механическое) устройство. С помощью него можно регулировать струю воздуха, которая попадает в помещение. Например, зимой его нужно меньше, потому что в комнате резко станет холодно, летом же наоборот. Устанавливается диффузор на приточный клапан вентиляционной системы.
  • Вентиляционные решетки
    Зачастую, это просто элемент декорации, чтобы с помощью него закрыть некрасивую дырку в стене или спрятать вентиляционный вентилятор. Решетки устанавливают на отдушины как внутри помещения, так и снаружи.

Но это далеко не все. Есть маленькие, но нужные элементы, которые просто необходимы для работы. Они могут пригодиться, а можно справиться и без них или заменить их чем то другим, что есть под рукой. Это различные крепежи, герметик, монтажная пена и многое другое.

Все необходимые инструменты тоже должны быть под рукой (перфоратор, различные отвертки, бур, насадки и многое другое.)

Как обеспечить воздухом кухню

Обеспечить приток воздуха в кухонное помещение можно с помощью установки оконного или стенового приточного устройства.

Возможно у Вас не получиться самостоятельно установить клапан на окно или на стену, нужно будет обратиться к специалистам, которые умело и качественно установят клапан и не повредят оконную раму.

Приточный клапан на окно

Эти устройства популярны и их очень часто используют при монтаже вентиляции кухонных помещений. Клапан ставится в оконную раму и позволяет воздуху с улицы поступать в помещение, при этом шум, который доносится с улицы, не слышен в комнате. Окно, в которое вставлен приточный клапан никогда не замерзает и не запотевает. Этот клапан практически не видно, он очень аккуратный и небольшого размера. Самое главное, он не пропускает уличную пыль и холодный воздух. В продаже недавно появились клапаны с гидрорегулированием потока воздушной струи. Приточный клапан открывается в тот момент, когда на кухне повышается влажность, например, варится суп или греется духовка.

Приточный клапан на стенку

Без этого устройства практически невозможно обеспечить правильную вентиляцию на кухне. Стеновой клапан (или «финская форточка») в помещение не пускает пыль, различных насекомых (тараканов, муравьев, мух), зато обеспечивает приток свежего воздуха.
Эти клапаны очень просты в установке, не нужно быть специалистом, чтобы в квартире установить приточный клапан на стену.
Прежде чем приступить к установке приточного клапана, нужно правильно выбрать место. Главное, чтобы он выходил на улицу. Чтобы не портить интерьер его ставят в неприметное место, например, около радиаторов отопления. Это даже хорошо. Потому что воздух попадать в комнату будет немного нагреваться.

Конечно, лучше выбирать автоматические клапаны. Но можно выбрать и ручной клапан и регулировать подачу воздуха в помещении самостоятельно. Не забывайте, что фильтры нужно обязательно чистить (раз в полгода). Их необходимо снять и промыть теплой водой. Если же они износились, то нужно купить новые.

Где купить

Купить приточные оконные клапаны известных проверенных фирм Вы можете в следующих интернет-магазинах
«Дом-дача-дети»
«Окна с комфортом»
«Брасс»
«Авалор»

Как сделать отток воздуха в кухонном помещении

Важно помнить, что приток воздуха на кухню возможен, только если есть отток воздуха.
Случается так, что общедомовая вентиляционная система не функционирует. поэтому приходится самостоятельно создавать новую вентиляционную систему, чтобы происходил отток воздуха из кухонного помещения. Для этого необходимо создать механическую тягу.

Вентиляционный вытяжной вентилятор

Это средство очень простое в использовании, но главное, оно эффективное. Вентилятор можно установить самостоятельно, без помощи специалистов. Но больший результат это средство будет приносить вместе с вытяжкой. Его можно установить и на окно, и на стену, а можно поместить в вентиляционный канал.

Кухонная вытяжка

Чтобы лишний раз не заморачиваться, ничего не ломать, многие квартировладельцы устанавливают на кухне вытяжку. Вытяжка устанавливается над плитой, поэтому она сразу же поглощает запахи, влагу, жир, копоть. Ветканал, который идет от вытяжки, выходит в общедомовую вентиляцию. Поэтому, мало просто установить вытяжку, нужно (обязательно!) сохранить отверстие в стене. Его можно закрыть решеткой.

Какую вентиляцию выбрать

Конечно же, лучше выбрать приточно-вытяжную вентиляцию. В кухонном помещении установить вытяжку (желательно мощную) и вывезти ветканал лучше через стену на улицу, а не в общедомовую вентиляционную систему. В частном доме все намного проще. Ветканал от вытяжки можно вывести на крышу. А вот плиту лучше выбирать электрическую (полезно для здоровья), чем газовую.
Если в частном доме есть газовый котел, то нужно подумать об естественной вытяжке. Важно, чтобы воздух постоянно поступал в помещение. Но не всегда хватает одной естественной вентиляции. Владельцы домов, где есть газовый котел, устанавливают в комнате еще дополнительные вентиляторы.

Вентиляция своими руками

Может показаться, что сделать вентиляцию своими руками не составит труда. Но это только кажется. На самом деле нужно отчетливо понимать, что из себя представляет эта система и как все должно выглядеть. Все работы по монтажу вентиляционной системы проводятся поэтапно:

  1. Пробивка отверстий.
  2. В каждой квартире уже есть отдушина, но если вы решили делать новую вентиляцию, то от старой отдушины придется отказаться и сделать новую в стене. Зачастую, вентиляционные системы давно засорены и их никто не чистит. Пробивать новое отверстие нужно в стене, которая выходит на улицу и, желательно, чтобы оно находилось под потолком, а не где-то внизу стены. Для это действия понадобится перфоратор и коронка (размер коронки, примерно, должен быть не больше 100-120 миллиметров).

  3. Установка вытяжки.
  4. Вместе с купленным товаром, т.е. вытяжкой вы получите инструкцию. Перед установкой загляните в нее и все изучите. В инструкции к товару все подробно описано. Чтобы вытяжка была правильно установлена и работала как часы, нужно все выполнять как описано в приложенной инструкции.

  5. Сборка воздуховодов.
  6. Этот процесс достаточно простой. Нужны специальные трубы (железные или пластиковые. Но лучше пластиковые, с ними удобнее работать). Первую трубу нужно вставить в пробитое отверстие, а затем вторую трубу присоединить к первой и так до вытяжки. К потолку трубы крепятся специальными хомутами.

  7. Герметизация.
  8. Нужно закрыть все отверстия в стенах, чтобы ниоткуда не дуло и не было сквозняков. Для этого отлично подойдет монтажная пена.

  9. Испытание системы.
  10. Конечно же, испробовать нужно. И провести проверку необходимо сразу же после установке и выявить дефекты.

В конце, хочется добавить, что правильно подобранное вентиляционное оборудование, качественная установка вентиляционной системы добавят комфорта в вашу кухню. Но ни одна, даже самая дорогая вытяжка, не заменят естественную вентиляционную систему. Cлучается, что неправильно установленное оборудование только делает воздух грязнее, а не очищает его. В дальнейшем в помещении будет нечем дышать. Поэтому, вопросам, которые касаются вентиляции, нужно уделять особое внимание и относится к этому очень серьезно.

Впускной и выпускной клапан в патентах на поршень и патентных заявках (класс 123 / 47AB)

Номер патента: 4455974

Abstract: Поршневой узел (2) на газовой опоре для двигателя внутреннего сгорания, включающий корпус поршня (14, 14 ‘) и сегментированное поршневое кольцо (3), выполненное с возможностью расширения для компенсации износа.Поддерживающий поршень газовый слой (27) образован между стенками (8) цилиндра и внешней поверхностью каждого сегмента (32) поршневого кольца посредством множества ограниченных проходов (40) потока, образованных в каждом сегменте (32) и продолжающихся между внутренней и внешней поверхностями сегмента (32). В одном варианте осуществления газ под давлением подается к кольцевым сегментам (32) через единственную кольцевую полость (36), сформированную в корпусе (14) поршня. В другом варианте осуществления газ под давлением подается к кольцевым сегментам (32) через множество соответствующих отверстий (70) в корпусе (14 ‘) поршня.

Тип:
Грант

Подано:
8 января 1981 г.

Дата патента:
26 июня 1984 г.

Цессионарий:
Cummins Engine Company, Inc.

Изобретателей:

Уилбур Шапиро, Саргит С. Бупара

Компромисс за увеличенными выпускными клапанами — Red Baron Racing

За годы работы со Смитти над «Красным бароном» я усвоил одну вещь: все модификации дизайна всегда являются компромиссом .

Запчасти для Moto Morini недешевы и их нелегко найти.

Надежность имеет значение.

Производительность и надежность

Когда мы увеличили размер выпускного клапана (см. «Увеличенные выпускные клапаны: Deep Dive + Deep Dive 2.0»), мы улучшили способность Red Baron обрабатывать повышенные потребности в воздухе и топливе. Однако, в то время как мы получили производительность , мы, возможно, поставили под угрозу надежность по нескольким причинам. Это решение было принято нелегко!


Переполненные клапаны

Увеличив размер выпускного клапана, мы уменьшили расстояние между клапанами .Металлическая перемычка между двумя клапанами теперь меньше по размеру и более подвержена растрескиванию при термических нагрузках. Высокая термическая нагрузка — это определение гонок на сухопутных скоростях: максимальная скорость в течение длительного времени.

Увеличив размер выпускного клапана, мы также уменьшили расстояние до стенки цилиндра . Близость к стенке цилиндра может резко блокировать поток выхлопных газов, эффективно уменьшая площадь завесы, доступную для потока воздуха через открытый выпускной клапан.


Силы клапанного механизма

Когда Красный Барон завершает 1.3-мильный пробег на El Mirage, двигатель , полный газ , выше 7000 об / мин на двух верхних передачах более 30 секунд ! Выпускные клапаны стали больше и тяжелее, но по-прежнему открываются и закрываются с одинаковой скоростью в минуту. Добавьте к этому новый распределительный вал с более агрессивными профилями кулачков, и в результате большие выпускные клапаны фактически ускоряются быстрее, чем клапаны OEM при любых оборотах.

Проблема здесь связана с любым превышением оборотов двигателя, которое могло бы погнуть штанги толкателя и / или деформировать клапаны из-за повышенных сил.Чрезмерное повышение оборотов произошло в Бонневилле на нашем последнем рекордном заезде три раза! Первый раз, когда была пропущена передача с 4-й на 5-ю, и еще дважды при повторной попытке переключиться на 5-ю передачу, а затем при попытке переключиться обратно на 4-ю передачу по мере уменьшения скорости автомобиля.

Прочтите об истории последнего рекордного дня на Bonneville Speed ​​Week.

Вернувшись домой, мы сняли головки цилиндров и вытащили толкатели и клапаны, чтобы проверить их прямолинейность, катая их по столу.Все хорошо! Уф. Баланс производительности и надежности имеет решающее значение, и на этот раз нам повезло.


Примечание Смитти

Встроенный ограничитель оборотов системы зажигания Sachse на 9 000 об / мин выполнил свою работу: защитил вращающиеся узлы от катастрофического превышения скорости на 10 000+ об / мин, которое могло полностью разрушить двигатель. Дополнительные расходы на высокопроизводительную систему Sachse были разумно потрачены на ранних этапах этого проекта…

Никогда не экономьте на стоимости важных компонентов для высокоэффективной системы двигателя!

Это урок, который так или иначе будет усвоен.

Как это:

Like Loading …

Клапаны приточного воздуха для потолочного и настенного монтажа

HHS

Настенный диффузор HHS для подачи свежего воздуха. Штекерный соединитель с прокладкой
для быстрого соединения с каналом SPIRAL ® .

Окрашено порошковой краской
в белый цвет RAL 9010, что обеспечивает дополнительную защиту
от коррозии в местах с повышенной влажностью, например,
, как ванные комнаты.
Отличный выбор, если потолочный монтаж выходит за рамки
или для внутреннего оформления требуется настенный диффузор. Его можно использовать
в офисах, жилых домах, а также установить под потолком
.

Переднюю крышку можно открыть, чтобы облегчить обслуживание и очистку
, а перфорация на ней обеспечивает равномерный поток воздуха.

Настенный диффузор

кН

Клапаны подачи воздуха KN могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.

Расход приточного воздуха зависит от расстояния закрытия диска от
круглой лицевой панели и устанавливается контргайкой.
Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапаны приточного воздуха стальные для потолочного и настенного монтажа

КН-К

Клапаны подачи воздуха KN-K могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны подачи воздуха из нержавеющей стали

КНИ

Клапаны подачи воздуха KNI можно установить на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха с низким уровнем шума

КНВ

Клапаны подачи воздуха KNV могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Клапаны приточного воздуха для потолочного и настенного монтажа

КНТ

Клапаны подачи воздуха KNT могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RML.Они позволяют плавно регулировать
расход выходящего воздуха, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку.

Клапан подачи воздуха

кВт

Клапан выпуска воздуха кВт s может быть установлен на потолке, на стене,
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы
RM.Они позволяют плавно регулировать расход отработанного воздуха
путем вращения затвора диска в центре.
Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, а
устанавливается контргайкой.

Тщательно продуманная геометрия клапана гарантирует низкий уровень шума
, а также быструю и простую установку.

Выпускные воздушные клапаны для монтажа на потолке, стенах или воздуховодах

кВт-K

Клапан выпуска воздуха KW-K s может быть установлен в потолке, на стене
или непосредственно в отверстии вентиляционного канала с помощью специальной монтажной рамы RM
.Они позволяют плавно регулировать
расхода воздуха на выходе, поворачивая дисковый затвор на
в центре.

Расход воздуха зависит от степени открытия, то есть расстояния
между расстоянием закрытия диска и круглой лицевой панелью, и
устанавливается с помощью контргайки.

Клапаны вытяжного воздуха из нержавеющей стали

KWI

Клапаны для выпуска воздуха KWI могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RMI
.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быстрый и простой монтаж.

Изолированные выпускные клапаны с низким уровнем шума

KWV

Клапаны выпуска воздуха KWV могут быть установлены в потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной монтажной рамы RM
.Они позволяют плавно регулировать
расхода воздуха на выходе, вращая затвор диска в центре
.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и круглой лицевой панелью
, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума, а также быструю и простую установку

Клапаны вытяжного воздуха для монтажа на потолке, стенах или воздуховодах

KWO

Клапаны выпуска воздуха KWO могут быть установлены на потолке, на стене
или непосредственно в устье вентиляционного канала с помощью специальной герметичной монтажной рамы
RML.Они позволяют плавно регулировать
расход отработанного воздуха за счет вращения затвора диска
по центру.

Расход воздуха зависит от степени открытия, то есть
расстояния между расстоянием закрытия диска и
круглой лицевой панелью, и устанавливается контргайкой. Тщательно продуманная геометрия клапана
гарантирует низкий уровень шума
, а также быструю и простую установку.

Клапаны для вытяжного воздуха — потолочный и настенный

KCN

Воздушные клапаны KCN предназначены как для приточных, так и для вытяжных воздуховодов
.Они позволяют плавно и точно регулировать расход воздуха
.

Регулируемый дисковый затвор
разработан для обеспечения высокого расхода воздуха как в режимах подачи воздуха, так и в режимах выпуска воздуха
. Поверхность имеет матовую текстуру. Клапаны KCN air
имеют очень высокую эстетическую ценность, длительный срок службы,
и очень просты в установке.

Хромоникелевый вентиляционный колпак приточный и потолочный

КПП

Пластиковые воздушные клапаны КПП изготовлены из белого ПВХ, поэтому они
устойчивы к коррозии.Скорость воздушного потока регулируется путем поворота на
дискового затвора внутрь и из лицевой панели. Степень открытия
фиксируется контргайкой.

Тщательно продуманная геометрия клапана гарантирует низкий уровень шума.
Воздушный клапан КПП крепится к концу воздуховода с помощью монтажной рамы.
Клапан KPP необходимо только запрессовать в монтажную раму.

Пластиковый воздушный клапан

ЭЛЗ-И

Телескопические воздушные клапаны ELZ-I с теплоизоляцией для подачи
свежего воздуха в помещения.На одном конце клапана ELZ-I имеется отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
. Размер отверстия
можно плавно отрегулировать путем вращения затвора диска или с помощью трехэтапной процедуры регулировки
с помощью тянущего троса.
Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.
Теплоизоляционная оболочка устанавливается внутри трубы
и на затвор диска.

Телескопический воздушный клапан ELZ-I предназначен для установки в
наружной стене здания. Максимальная толщина стенки
составляет 400 мм. Минимальный потолочный зазор для клапана ELZ-I
составляет 100 мм. В вентилируемой зоне должны быть установлены два клапана ELZ-I
, выровненные друг напротив друга для наилучшего расхода воздуха.
Вентиляционное отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
— в белом цвете.
Телескопические воздушные клапаны ELZ-I предназначены для односемейных домов
и квартир в многоквартирных домах.

Телескопический изолированный клапан приточного воздуха

ELZ

Телескопические воздушные клапаны ELZ без теплоизоляции для подачи
свежего воздуха в помещения. На одном конце клапана ELZ имеется отверстие для забора наружного воздуха
с жалюзи и защитной сеткой.
Другой конец, внутренний, имеет круглый клапан подачи воздуха с регулируемым отверстием
.Размер отверстия можно плавно отрегулировать
, вращая затвор диска, или с помощью трехступенчатой ​​процедуры регулировки
с помощью тянущего троса. Отверстие для забора наружного воздуха и клапан подачи воздуха
соединены телескопической трубкой.

Телескопический воздушный клапан ELZ предназначен для установки во внешней стене
здания. Максимальная толщина стенки должна составлять
350 мм или 400 мм, в зависимости от размера клапана ELZ.
Минимальный потолочный зазор для клапана ELZ составляет 100 мм.
Вентилируемая зона должна быть оборудована двумя клапанами ELZ
, расположенными напротив друг друга для обеспечения наилучшего расхода воздуха.
Вентиляционное отверстие для забора наружного воздуха выполнено в сером цвете, а воздухозаборный клапан
— в белом цвете.
Телескопические воздушные клапаны ЭЛЗ предназначены для односемейных домов
и квартир в многоквартирных домах.

Телескопический клапан приточного воздуха

Впускные и выпускные клапаны и механизмы (автомобили)

3.4.

Впускные и выпускные клапаны и механизмы

3.4.1.

Функции и устройство впускных и выпускных клапанов

Клапанный механизм в двигателе регулирует движение заряда и выхлопных газов
в цилиндрах относительно положения поршней в их отверстиях. В наши дни этот
расположен в головке блока цилиндров на всех двигателях. Среди широко используемых втулочных, скользящих, поворотных и тарельчатых клапанов
наиболее распространен тарельчатый клапан, поскольку он обеспечивает приемлемый вес
, хорошую прочность и хорошие характеристики теплопередачи.
Самая популярная форма тарельчатого клапана (рис. 3.32) для автомобильного применения использует маленькую чашку
на одном конце штока. Шток клапана помещается в направляющее отверстие, выполненное по центру круглого канала
в головке блока цилиндров. Головка тарелки клапана открывает и закрывает канал
с отверстиями, ведущий к цилиндру, во время движения штока внутрь и наружу.

Рис. 3.32. Детали сборки клапана.
Впускные и выпускные каналы имеют форму изгиба вверх и наружу, выходящую из одной
или обеих сторон головки блока цилиндров.Нормальным является наличие одного впускного и одного выпускного клапана и порта
на цилиндр. Однако компоновки с двумя впускными и выпускными клапанами и отверстиями также применяются для некоторых высокопроизводительных двигателей
или двигателей большой мощности. Кроме того, в некоторых двигателях используются двойные впускные клапаны, но только один выпускной клапан
.
Клапаны могут быть расположены вертикально или с небольшим наклоном относительно оси цилиндра,
— в соответствии с желаемым контуром камеры сгорания. Тарельчатые клапаны имеют различную конфигурацию
внутри двигателя относительно цилиндров (рис.2.30 и раздел 2.7). В двигателе
с верхним расположением кулачка (рис. 3.33A) распределительный вал установлен в головке, либо над, либо сбоку от клапана, что улучшает работу клапана на более высоких оборотах двигателя. Клапан управляется напрямую с помощью подъемников клапана
или толкателей кулачка или с помощью коромысел. В двигателе с верхним расположением клапанов (рис. 3.33B) распределительный вал
находится в блоке двигателя, а клапаны управляются толкателями клапана, толкателями и
,
, , рис. 3.33. Клапаны и толкатели клапанов.
A. Клапан в двигателе с L-образной головкой. B. Верхний клапан.
коромысла. Двигатель с двумя верхними распредвалами имеет два распределительных вала
, расположенных с каждой стороны клапанов. Один
управляет впускными клапанами, а другой — выпускными клапанами
.
Впускные клапаны работают с холодными зарядами низкого давления и низкой плотности, тогда как выпускные клапаны работают с горячими газами с высоким давлением
и высокой плотностью. Следовательно, выпускные клапаны
подвергаются более жестким условиям эксплуатации,
и, следовательно, изготовлены из материалов
гораздо более высокого качества, чем впускные клапаны.Впускной клапан должен быть на
больше, чем выпускной, чтобы обрабатывать ту же массу газа
(но с низкой плотностью). С этой точки зрения размер выпускных клапанов
составляет примерно 85% от размера впускных клапанов
. Диаметр головки клапана составляет почти 115% от диаметра порта
, а высота подъема составляет около 25% от диаметра клапана
. Впускной и выпускной клапаны

Рис. 3.34. Шестерни ГРМ.
примерно 45% и 38% диаметра канала соответственно для двигателей
с диаметром канала от 75 мм до 200 мм.
Клапан открывается кулачком, который синхронизируется с поршнем
и циклом коленчатого вала. Он закрывается с помощью одной или нескольких пружин
. Кулачок приводится в движение синхронизирующими шестернями (рис. 3.34), цепями
или ремнями, расположенными в передней части двигателя. Установочные метки на распределительных шестернях
синхронизируют действие клапана с движением поршня.
3.4.2.


Механизмы клапана

A. Боковой распределительный вал с толкателем и коромыслами

Этот тип клапанного привода (рис.3.35) использует:
(a) распределительный вал, (b) толкатель кулачка (толкатель),
(c) толкатель, (d) коромысло,
(e) коромысло, если) a возвратная пружина и
иг) тарельчатый клапан.
Привод между распределительным валом и тарельчатым клапаном
известен как клапанный механизм.
Преимущества.
(a) Можно использовать сравнительно простую короткую цепь привода ГРМ или простую зубчатую передачу.
(6) Рычаг коромысла обеспечивает некоторое увеличение подъема профиля кулачка, которое может быть передано на шток клапана
, так что можно использовать меньшую рабочую часть кулачка.
(c) Регулировка и обслуживание просты и могут выполняться без демонтажа каких-либо
работающих компонентов двигателя.
Недостатки.
(a) Во время разгона или работы на высоких оборотах двигателя
узел толкателя и коромысла
не передает клапану точный подъем профиля кулачка, потому что
от эластичности системы и, как следствие,
вибрации.
(b) Для расширения и сжатия очень длинного механизма
клапанного механизма во время работы требуются большие зазоры толкателей.
(c) Из-за большого количества соприкасающихся стыков
, система развивает больший износ, а также на
больше шума.

Б. Распредвал верхний с перекидным скольжением

Толкатель ковша
В приводном механизме клапана (рис. 3.36) используются:
(a) распределительный вал,
(b) скользящий толкатель кулачка перевернутого ковша

Рис. 3.36. Распредвал верхнего расположения с
прямого действия с перевернутыми лопатками
толкателей.

Рис. 3.35. Боковой кулачок верхнего клапана —
Вал с толкателем и коромыслом —
(c) возвратная пружина и
id) тарельчатый клапан.
Преимущества.
(a) Это наиболее компактные и жесткие механизмы кулачка-клапана, которые напрямую передают клапану подъем входного профиля кулачка, спроектированный
.
(6) При соответствующей смазке происходит очень небольшой износ, так как штоки клапана
не подвергаются боковому толчку.
(c) Зазоры толкателей обычно небольшие и после регулировки сохраняются в течение очень длительного периода
.
Недостатки.
(a) Необходим более сложный привод между коленчатым валом
и распределительным валом.
(6) Смазку необходимо контролировать более точно.
и направлять смазку, чем для других исполнительных механизмов.
(c) Регулировка толкателей относительно сложнее
, чем в других механизмах.

C. Верхний распределительный вал с поворотным коромыслом

В приводном механизме клапана этого типа (рис. 3.37) используется
(a) распределительный вал,
(6) толкатель кулачка с поворотным коромыслом,
(c) возвратная пружина и
(d) тарельчатый клапан. .
Преимущества.
(a) Использование толкателя коромысла обеспечивает передаточное отношение
, что позволяет использовать меньший профиль кулачка в системе
.
(b) Толкатель поворотного рычага имеет меньшую инерцию, чем толкатель скользящего ковша.
(c) Один распределительный вал верхнего расположения может управлять двумя отдельными рядами впускных и выпускных клапанов.
id) Регулировка толкателя обычно проста и понятна.
Недостатки.
(a) Движение от кулачка к клапану приводит к изгибу коромысла; поэтому система
должна быть относительно жесткой, и, однако, эта характеристика не совпадает с расположением толкателя ковша прямого действия
.
(b) Контакт между клапаном и коромыслом обеспечивает определенную боковую нагрузку на шток и направляющую клапана
.
(c) Износ и шум относительно больше, чем в толкателе скользящего ковша, из-за дополнительного шарнирного соединения
в дополнение к двум другим контактным поверхностям.
(d) Эта конфигурация требует очень точной смазки.
3.4.3.

Тарельчатый клапан

Головка тарельчатого клапана (рис. 3.38) является наиболее нагруженной деталью, поскольку она подвергается неравномерным ударным нагрузкам
по своему диаметру, когда клапан опускается на свое седло.Также головка имеет
, чтобы выдерживать термические потоки из-за колебаний температуры над головкой и между

Рис. 3.37. Верхний распределительный вал с коромыслом
прямого действия с поворотным концом.
головка и шток. Максимальная концентрация напряжения
происходит на поверхности конического седла клапана
и в области, где диаметр
изменяется от головки к штоку. Во время работы
температура в центре выпускного клапана
может составлять от 1023 до 1123 К, а во впускном клапане
от 723 до 823 К.Поскольку механические и термические напряжения
являются циклическими, отказ
имеет усталостный характер.
Из-за воздействия как динамических инерционных нагрузок
, так и продуктов сгорания при этих высоких рабочих температурах
поверхности клапана
могут окисляться и корродировать быстрее. Седло клапана
затвердевает при работе из-за ударов, а
любой нагар между седлами создает
сильных концентраций напряжения. Любая утечка газа между седлами
также приводит к локальному перегреву, который может вызвать механическое повреждение, деформацию
или коробление и, наконец, возгорание конического седла клапана.
Для увеличения срока службы клапан должен выдерживать высокие рабочие температуры
, динамические нагрузки и агрессивную среду, а также иметь хорошую износостойкость во всех условиях эксплуатации
. Форма клапана должна позволять выхлопным газам течь с очень небольшим сопротивлением
между клапаном и седлом и вокруг открытой части штока
без поглощения избыточного тепла. Также он должен иметь сечение, способное выдерживать нагрузки
, возникающие в результате повторяющихся ударных нагрузок.
Выпускной клапан должен иметь
(a) достаточную прочность и твердость, чтобы противостоять растяжению и истиранию штока клапана
,
(b) достаточную прочность и твердость при нагревании, чтобы противостоять купированию головки и быстрому износу седла,
(c) хорошее сопротивление усталости для борьбы с повторяющимися циклическими нагрузками;
(d) хорошее сопротивление ползучести для предотвращения постоянной деформации головки при работе
при высоких температурах и переменных нагрузках;
(e) хорошая стойкость к коррозии и окислению при высоких рабочих температурах и нагружает
, а в активной коррозионной среде
(/) — умеренный коэффициент теплового расширения для ограничения термических напряжений из-за большого градиента температуры
над головкой и
(g) хорошей теплопроводности от головки клапана, так что
тепло от сгорания может легко рассеиваться.
3.4.4.

Тарельчатый клапан Размеры

Ниже приведены типичные размеры клапана (рис. 3.39) относительно диаметра горловины (dt).
Максимальный диаметр конуса, d2 = 105 dt до 1,15 dt
Минимальный диаметр конуса, d \ = 0,95 dt до 1,0 dt
Ширина конического седла, c = 0,10 dt до 0,12 dt
Толщина параллельной головки, hi = 0,025 dt до 0,045 dt
Толщина параллельной и конической головки, h% = 0,10 dt до 0,14 dt

Рис. 3.38. Идентификация тарельчатого клапана.
Диаметр стержня клапана:
Для впуска ds = от 0,18 dt до 0,24 dt
Для выпуска ds = от 0,22 dt до 0,28 dt
Изначально головка диска имеет угол
от 10 до 15 градусов относительно горизонтали, за которым следует
— небольшой радиус r, соответствующий стержню. Для улучшения передачи тепла
диаметр штока выпускного клапана на 10
на 15% больше диаметра впускного клапана. Для максимального потока
свежего заряда или выхлопного газа между головкой клапана
и его седлом площадь кольцевого отверстия клапана
должна равняться площади горловины клапана или порта.Чтобы добиться этого, высота подъема клапана должна составлять примерно одну
четверти диаметра головки клапана. Подъем клапана, если на
меньше этого значения, ограничивает объемный КПД двигателя
, а если намного больше, увеличивает инерцию механизма привода клапана, вызывая шум
и быстрый износ.
3.4.5.

Седло клапана и конические углы

Угол торца клапана выбран для наилучшего возможного компромисса между открытием клапана и уплотнением клапана
.Открытие клапана является максимальным при нулевом угле торца, и сила уплотнения на клапане
увеличивается с увеличением угла. Плохое уплотнение вызывает возгорание клапана, что сокращает срок его службы.
Обычно используются конические углы седла клапана 45 или 30 градусов (рис. 3.40). Для подъема клапана GFVEN
при уменьшении угла эффективное сечение потока вокруг клапана может быть увеличено,
, но давление на седло для заданной жесткости пружины уменьшается. Чтобы обеспечить высокое давление в седле
и минимальные отложения на поверхности, рекомендуется использовать конический угол седла клапана 45 градусов или 30 градусов
для впускного клапана и только 45 градусов для выпускного клапана из-за рассеивания тепла жидкостью
.

Рис. 3.39. Размеры тарельчатого клапана.

Рис. 3.40. Углы конической поверхности клапана и седла.
Угол клапана к плоскости головки обычно на 0,5–1 градус меньше угла
седла в головке блока цилиндров. Разница в углах конуса обеспечивает острый контакт вокруг внешнего края клапана
и его седла, так что происходит быстрое прилегание обеих поверхностей. Это защищает
контактные посадочные поверхности от возгорания и позволяет головке клапана опускаться на тарелку при ударе; таким образом нагрузка
распределяется на большую площадь поверхности.Если эффективная ширина посадочного места контакта
слишком велика, он уменьшает давление уплотнения между контактными поверхностями и, следовательно, его способность очищать продукты сгорания
от поверхностей также снижается. Слишком узкие контактные поверхности сокращают тепловой путь
от клапана к его седлу, когда он закрыт.
3.4.6.

Условия эксплуатации клапана

Головка клапана Нагрузка.

Во время работы головка и шейка клапана подвергаются продольным напряжениям из-за нагрузки возвратной пружины
и инерционной реакции клапана в сборе.Кроме того, в его головке возникают большие тепловые кольцевые напряжения
(окружные) из-за большого температурного градиента от
центра головки к ее краю и от макушки к параллельной части стержня. Прочность материала клапана
достаточна, чтобы выдерживать комбинацию этих двух напряжений
при условии, что контактная часть седел не деформирована или частицы углерода не захвачены
между ними. Любая неровность вокруг периферийных поверхностей контакта седла вызывает сильные локальные концентрации напряжений
, которые могут привести к выходу клапана из строя за короткий период времени.

Головка клапана и шейка.

При закрытии выпускного клапана его головка непосредственно подвергается процессу сгорания.
Когда клапан открывается, выходящие и все еще горящие газы обтекают край головки и
под ней, окружая шейку клапана (рис. 3.41A). Впоследствии они проходят через порт
проходов в выхлопную систему.

Рис. 3.41. Путь тепла и распределение температуры для выпускного клапана.
Когда клапан закрыт, большая часть тепла передается седлу клапана и охлаждающей жидкости
, циркулирующей в головке блока цилиндров, но когда клапан открывается, тепло проходит только через шток клапана
.Следовательно, самая горячая часть клапана — это его шейка, следующая самая горячая зона — это центральная область
короны до ее шейки, а самая холодная зона находится вокруг обода головки клапана и параллельной области
штока, когда он входит. его направляющую (рис. 3.41B). Таким образом, температура головки клапана
может составлять всего 773 К вокруг обода головки, увеличиваясь на шейке в условиях полной нагрузки
примерно до 1073 К и может повышаться до 1173 К в ненормальных условиях.

Шток и наконечник клапана.

Шток клапана работает в направляющей втулке и подвергается возвратно-поступательному скользящему движению
, которое в некоторых случаях добавляется к вращающемуся колебательному движению. Направляющая втулка может достигать температуры
673 К на выходе из выпускного отверстия, постепенно снижаясь до примерно 473 К на конце пружины клапана
. Поэтому шток и направляющая должны быть изготовлены из совместимых материалов, чтобы
мог эффективно работать в течение длительного времени с очень небольшим износом в основном в условиях граничной смазки.
Наконечник штока клапана должен быть достаточно твердым, чтобы выдерживать удар толкателя, а в некоторых конструкциях
должен противостоять истиранию из-за относительного трения между наконечником штока клапана и подушкой коромысла
(рис. 3.49E). Заштрихованная ширина на рисунке представляет собой степень относительного перемещения
между коромыслом и наконечником штока клапана.
3.4.7.

Материалы тарельчатого клапана

Три основных сплава, используемых в выпускных клапанах:
(i) кремний-хромистые стали,
(ii) аустенитные хромоникелевые стали,
(Hi) сплавы на никелевой основе Nimonic.Кремнийхромистая сталь
может работать до температуры 923 K, и ранние выпускные клапаны
изготавливались из этой стали. Популярный состав этой стали — 0,8% углерода, 0,4% марганца,
1,3% никеля, 2% кремния, 20% хрома и остальное (75,5%) железо.
Добавление никеля до 12% значительно улучшает стойкость к горячей коррозии, так что клапан
может работать при несколько более высоких температурах. Следовательно, клапаны были изготовлены из аустенитных хромоникелевых сталей
, таких как ’21-12 ’, которые содержат 0.25% углерода, 1,5% марганца, 1% кремния
, 12% никеля и 21% хрома. Еще одна улучшенная аустенитная хромоникелевая сталь
— это ’21 -4N ’, которая обеспечивает более высокую твердость как в холодных, так и в горячих условиях и более высокую степень наклепа (
). Состав: 0,5% углерода, 0,25% кремния, 9% марганца, 21% хрома
, 4% никеля, 0,4% нитогена и 64,85% железа. Из-за большого количества хрома
и марганца сталь поглощает азот, что улучшает износостойкость
при воздействии высоких температур и нагрузок.
Для высокотемпературных операций и тяжелых двигателей больше подходят нимоновые сплавы
материалов. Примером является ’80A’, который имеет состав 0,05% углерода, 1% марганца,
0,6% кремния, 20% хрома, 2% кобальта, 2,5% титана, 1,2% алюминия, 5% железа и 67,65% никеля
. Эти сплавы на основе никеля имеют более высокую жаропрочность и твердость, а также лучшую усталостную
и коррозионную стойкость, чем аустенитные стали, но более дорогие. Чтобы преодолеть высокую стоимость клапана
, можно сделать клапан, состоящий из двух частей, с головкой из сплава на основе никеля, соединенной со штоком из стали
сваркой трением.
Срок службы клапанов из аустенитной стали и нимонового сплава теперь может составлять до 150000
км по сравнению с традиционными 22000 км между заменами клапанов. Для тяжелых условий эксплуатации седла выпускных клапанов
могут быть облицованы твердым сплавом, например стеллитом
. Этот сплав на основе кобальта состоит из 1,8% углерода, 9% вольфрама, 29% хрома
и 60,2% кобальта. Поскольку впускные клапаны работают при температурах около 773 К, они не нуждаются в таком высоколегированном материале клапана
.Типичный материал впускного клапана — кремнийхромовая сталь
, которая имеет состав из 0,4% углерода, 0,5% никеля, 0,5% марганца, 3,5% кремния, 8% хрома
и 87,1% железа.
3.4.8.

Направляющие клапана

Обычно седло клапана выполнено за одно целое в головной части автомобильных двигателей.
Вставные седла также используются в некоторых двигателях, что позволяет легко ремонтировать седла клапанов. Деформация седла клапана
— одна из основных причин низкого срока службы клапана.Искажение может быть кратковременным или постоянным. Первый возникает из-за давления и термического напряжения
, а второй — в результате механического напряжения
, поэтому при сборке двигателя необходимо соблюдать
надлежащую осторожность.

Рис. 3.42. Направляющие клапана.
A. Интеграл. B. Обычный рукав.
C. Рукав с заплечиками.
Направляющее отверстие в головке цилиндра поддерживает
и направляет скользящее действие штока клапана,
, так что головка удерживается в центральном положении
относительно седла клапана при открытии
и закрытии.Такие отверстия известны как направляющие клапана
. Для двигателей с нормальным режимом эксплуатации направляющая
состоит из просверленных и расточенных отверстий в головках цилиндров
из чугуна. Для головок блока цилиндров
из алюминиевого сплава и головок
из высокопрочного чугуна отдельные направляющие втулки или втулки
запрессовываются в предварительно сформированные отверстия (рис. 3.4).
Направляющая втулка или втулка изготовлены из перлитного чугуна хорошего качества
для минимизации износа между штоком и направляющей или из бронзы для улучшения потока тепла
к каналам охлаждающей жидкости головки блока цилиндров.Хотя гладкая втулка подходит для большинства применений
, иногда втулки с буртиком используются для позиционирования направляющей в головке цилиндра
. Направляющая обычно немного выступает над опорой пружины в головке цилиндров, чтобы
предотвратить чрезмерный слив масла по штоку.
Длина направляющей части втулки должна быть в 8-10 раз больше диаметра штока.
Внешний диаметр втулки втулки должен быть в пределах от 1,4 до 1,6 диаметра штока.
Зазор между штоком клапана и направляющей поверхностью втулки варьируется от 0.02 до
0,05 мм для впускных клапанов и от 0,04 до 0,07 мм для выпускных клапанов. Однако эти значения,
, в некоторой степени зависят от материалов штока и направляющих, а также от рабочих температур. Изношенные встроенные направляющие отверстия можно расширить, а старые клапаны заменить новыми клапанами
с увеличенными штоками. Когда существующие направляющие клапана изношены, их можно заменить новыми направляющими
.
Зазор между клапаном и штоком должен быть достаточным для смазки, но чрезмерный зазор
вызывает раскачивание штока и, таким образом, «раструб» направляющей клапана.По мере износа контакт между штоком
и направляющей становится менее эффективным, так что средняя рабочая температура клапана
повышается. Смазка также может ухудшиться при этой температуре в результате образования смолы.
Обычно следует избегать выступов направляющих клапана в выпускное отверстие, в противном случае это
может повысить рабочую температуру головки выпускного клапана. Утечка масла через направляющую клапана
является проблемой в двигателе с верхним расположением клапана, особенно вокруг штока впускного клапана, где существует разрежение
.Поэтому для предотвращения утечки используются уплотнения подходящей конструкции из синтетических каучуков и пластмасс №
.

3.4.9.

Вставные кольца седла клапана

Для тяжелых условий эксплуатации с чугунными головками цилиндров или для головок цилиндров
из алюминиевого сплава используются клапанные вставки, которые выдерживают высокие рабочие температуры и коррозионную атмосферу
вокруг отверстия седла клапана. Также используется материал вставок с улучшенной ударной вязкостью
и устойчивостью к износу.Эти вставки (рис. 3.43) образуют кольцо
прямоугольного сечения, имеющее коническое гнездо на одной из внутренних кромок. Вкладыш должен быть жестким, чтобы выдерживать непрерывные удары
и отводить тепло от головки тарельчатого клапана к системе охлаждающей жидкости головки цилиндров

Рис. 3.43. Кольца вкладыша клапана.
A. Размеры вставного кольца седла клапана. Б. Форсированная посадка.
C. Подгонка по закругленному краю. D. Подпружиненный фланец.
E. Винтовая посадка.
Для выполнения этих требований радиальная толщина стенки вставки должна составлять от 0,10
до 0,14 диаметра горловины. Внешний диаметр вставки должен быть в пределах от 1,2 до
в 1,3 раза больше диаметра горловины, а высота вставки должна быть в 0,15–0,25 раза больше диаметра горловины
(рис. 3.43A). Вкладыши клапана устанавливаются с усилием в выемках, выточенных в головке цилиндров.
Натяг в чугунных головках составляет порядка 0,0003 диаметра стержня выпускного клапана
.Типичная посадка с натягом составляет 0,019 мм на мм внешнего диаметра для чугунной головки блока цилиндров
и 0,025 мм на мм внешнего диаметра для головки блока цилиндров из алюминиевого сплава.
При установке этих колец с усилием или усадкой (рис. 3.43B) они обычно сжимаются в жидком кислороде
до 453 K, а затем легко прижимаются к месту. При отсутствии этого приспособления головку блока цилиндров
нагревают в кипящей воде в течение получаса, а затем как можно быстрее помещают вставку
.
В случае посадки со скошенной кромкой кольцо вставки вдавливается в его углубленное отверстие, а затем кромка поверхности головки цилиндров
перекатывается, чтобы заполнить пространство, обеспечиваемое скошенной внешней верхней кромкой
вставки (FiD , 3.43C).
Для посадки с подпружиненным фланцем кольцевые пазы выполнены на противоположных сторонах в нижней части кольца
, а нижняя часть вставного кольца деформирована наружу. Когда эта вставка
вдавливается в отверстие, нижняя часть кольца выскакивает в канавку в выемке, которая фиксирует вставку
на постоянное место (рис. 3.43D).
Для некоторых головок блока цилиндров из алюминиевого сплава используется резьбовое соединение, обеспечивающее более надежный захват головки блока цилиндров
(рис.3.43E) и для компенсации большого дифференциального расширения
, которое обычно существует между вставкой и ее углубленным отверстием.
Материалы седла-вставки.
В чугунных головках цилиндров для средних и высоких нагрузок в качестве материала вставок
используется низколегированный перлитный чугун. Типичный состав этого сплава — 3% углерода, 2% кремния, 0,4% фосфора,
0,9% молибдена, 1% хрома и 92,7% железа. Он имеет твердость от 270 до 300 по числу Бринелля
.
Для алюминиевых головок цилиндров средней и высокой нагрузки подходящим материалом вставки является аустенитный серый чугун с высоким содержанием никель-медь
, имеющий высокий коэффициент расширения, а также хорошую коррозионную стойкость
.Обычный состав этого сплава — 2,8% углерода, 2% кремния, 0,45% фосфора
, 1,8% хрома, 15% никеля, 7% меди и 70,95% железа. Он имеет твердость от
от 160 до 240 по числу Бринелля.
Для сверхпрочной и высокотемпературной чугунной головки блока цилиндров вставка
может быть изготовлена ​​из высокохромистого чугуна, содержащего 1,8% углерода, 1,8% кремния, 0,4% молибдена,
и 14% хрома. Он имеет твердость от 270 до 320 по числу Бринелля при термообработке.
3.4.10.

возвратные пружины клапана

Возвратная пружина клапана (или пружины) гарантирует, что подъем или опускание клапана точно соответствует движению
соответствующего профиля кулачка, сообщаемому толкателю как при ускорении, так и при замедлении.

Рис. 3.44. Пружины клапанные винтовые.
A. Винтовая пружина постоянного шага. B. Винтовая пружина с переменным шагом.
Обычно используются винтовые пружины (рис.3.44A), которые работают под нагрузкой на сжатие.
Когда пружина отклоняется (то есть сжимается во время нагрузки), каждая часть пружинной проволоки скручивается на
и, следовательно, подвергается скручивающему напряжению.
Жесткость винтовой пружины, которая представляет собой способность пружины сопротивляться отклонению под действием нагрузки
, пропорциональна четвертой степени диаметра проволоки пружины и составляет
обратно пропорционально кубу средней пружины. диаметр катушки и количество активных катушек
при прочих равных условиях.
Следовательно, x a (d4 / D3N)
, где x — прогиб пружины,
d — диаметр пружинной проволоки,
D — диаметр витка пружины,
и N — количество активных витков.
Если диаметр проволоки увеличивается вдвое, прочность пружины увеличивается в шестнадцать раз, если диаметр катушки
уменьшается вдвое, ее прочность увеличивается в восемь раз, а если количество активных витков уменьшается вдвое, ее сила
увеличивается только в два раза.
Витки пружины, которые отклоняются при приложении нагрузки, называются активными витками.Конец
включает пружину сжатия, которая не прогибается, известная как мертвые витки. Невидимые витки
на обоих концах пружины отшлифованы плоско перпендикулярно оси пружины, а два конца
расположены диаметрально противоположно. Это предотвращает искривление длины пружины при сжатии
, так что усталостная долговечность пружины значительно снижается. Расстояние
между соседними активными витками известно как шаг пружины.
Пружина клапана в нормальном положении удерживает клапан закрытым на своем седле и обеспечивает
достаточных сил инерции клапанного механизма, так что движение клапана точно следует за движением профиля
кулачка на всех скоростях.Чтобы пружина не перегружалась, активных витков должно быть не менее 4,5.
Однако слишком много витков снижает жесткость пружины, вызывая более вероятный скачок пружины. Клапан
и пружина должны немного открываться за пределы нормального полностью открытого положения, чтобы катушки
не столкнулись друг с другом, когда превышение скорости вызывает дребезг клапана.
Релаксация пружины происходит при ее пластическом отклонении при средней температуре около 423
К или даже более в циклических условиях нагрузки.В этом состоянии он не восстанавливает свою исходную свободную длину
при снятии внешней нагрузки. Следовательно, с течением времени усилие, прилагаемое пружиной
, уменьшается.

Пружина пульсации клапана.

Резонанс возникает, когда собственная частота вибрации пружины или ее кратных
синхронизируется с возмущающими колебаниями, вызванными действием кулачка на его толкатель.
Во время резонанса витки на неподвижном конце пружины полностью или почти полностью
сближаются на начальных этапах подъема клапана из-за их инерции, а последующие витки на расстоянии
от этого конца закрываются в меньшей степени.Катушки, наиболее удаленные от толкателя кулачка, закрываются на
на заключительных этапах открытия клапана. Происходит коллапс сопротивления пружины, из-за которого
некоторые витки временно теряют свой шаг и перемещаются ближе друг к другу, перемещаясь или колеблясь от одного конца пружины
к другому. Когда происходит это колебание пружины, естественное закрывающее действие
винтовой пружины выходит из-под контроля, и движение клапана, следовательно, больше не следует за
подъемом, задержкой и опусканием кулачкового профиля.

Пружины с переменным шагом.

Для уменьшения пульсации пружины встроена пружина с переменным шагом, в которой шаг между
соседними витками от наконечника штока клапана до неподвижной направляющей клапана и седла постепенно уменьшается на
. При открытии клапана катушки постепенно сжимаются, начиная с
конца головки блока цилиндров с малым шагом, из-за чего количество активных катушек уменьшается. И наоборот,
при закрытии клапана количество активных катушек увеличивается.Это изменение количества активных витков
во время открытия и закрытия клапана обеспечивает переменную жесткость пружины и постоянно изменяющуюся собственную частоту
, что снижает резонанс и пульсацию пружины.

Пружины двойные.

Двойное гнездо пружин в системе обеспечивает высокие пружинные нагрузки на клапан для данного пространства клапана-пружины
. Чтобы обеспечить одинаковую общую силу, жесткость каждой пружины в гнезде должна быть на
меньше, чем у одиночной пружины.Следовательно, собственные частоты вложенных пружин
также ниже (поскольку собственная частота пружины пропорциональна квадратному корню из ее жесткости
), что способствует скачку напряжения.
Одним из преимуществ использования двойных пружин является то, что при благоприятных условиях резонанс одной пружины
может частично подавляться отсутствием резонансного действия другой. Более того, если одна из пружин
сломается, другая продолжит работу. Это предотвращает падение клапана в цилиндр, вызывающее повреждение
.

Предварительное напряжение.

Пружины

обычно подвергаются предварительному напряжению за счет царапания, при котором пружина сжимается до тех пор, пока напряжение
во внешних волокнах проволоки не превысит предел текучести материала, вызывая пластическую деформацию
внешних стальных волокон. Это вызывает остаточные напряжения, так что предел текучести стали
повышается.

Дробеструйная обработка.

Пружины

проходят закалку на короткое время, что значительно улучшает усталостную прочность стали
.Во время лечения всю пружину с высокой скоростью бомбардируют круглыми частицами из закаленной стали (дробь) размером
. Это создает сжимающие напряжения в
внешних волокнах катушки. Эти остаточные сжимающие напряжения помогают предотвратить развитие растягивающих напряжений
на поверхности проволоки. Но если на внешних волокнах
проволоки имеется какое-либо несовершенство, такие растягивающие напряжения инициируют распространение трещин, ведущее к усталостному разрушению.

Материалы пружины клапана.

Для изготовления пружин клапана используется обычная высокоуглеродистая сталь или низколегированная хромисто-ванадиевая сталь
. Высокоуглеводородный сплав
на стали содержит от 0,4 до 0,8% углерода, 0,3% кремния и 1,0% марганца-
ганези. Хромованадиевая сталь содержит от 0,4 до 0,5% углерода,
0,2% кремния, 0,6% марганца, от 1,0 до 1,5% хрома и минимум
из 0,15% ванадия. Стальная проволока поставляется в размягченном состоянии.
Полностью шлифуется до получения хорошей поверхности с последующим холодным волочением
для придания необходимых высоких свойств при растяжении.Проволока наматывается на
в форме пружины, а затем покрывается синей обработкой для снятия напряжения
.
3.4.11.

Фиксатор пружины клапана (замки)

Возвратная пружина (или пружины) удерживает клапан в закрытом положении
до тех пор, пока не приводится в действие распределительным валом. Он действует на стопорную пластину пружины
, закрепленную на конце штока клапана (рис. 3.45). Эта удерживающая пластина
содержит центральное коническое отверстие, которое в положении
совпадает с неглубокой круговой канавкой, обработанной рядом с концом штока
.Два сужающихся полуколка вклиниваются между конической стенкой пластины пружины
и желобчатой ​​частью штока. Внутренние
выступающие круглые выемки или ребра, сформированные на коллекторах, фиксируют их
в канавке штока. Непрерывное вытягивание пружинной пластины пружиной
поддерживает захват коллектора как на штоке, так и на пружинной пластине. Нижняя сторона пружинной пластины
обычно ступенчатая для установки одной или двух пружин.

Рис. 3.45. Тарельчатый клапан
с удержанием пружины.

Клапаны-ротаторы.

Вращатели клапана могут быть положительного или отрицательного типа. Первый тип имеет неположительное действие
, которое позволяет клапану произвольно вращаться при открытии и закрытии. Последний тип
имеет положительное действие, которое непосредственно поворачивает клапан во время его работы. Цель вращения клапана
— улучшить посадку клапана за счет очистки поверхностей седла от частиц углерода, которые в противном случае могли бы прикрепиться к ним.Постепенное перемещение клапана относительно его седла увеличивает срок службы клапана и седла
.

Рис. 3.46. Неположительные ротаторы клапана.
А. Разъемно-сборный клапан-вращатель.
B. Поворотный механизм затвора.

Неположительные вращатели клапанов.

Из двух обычных конструкций
, используемых в неположительном расположении
, в одном методе используются цанги с неплотной посадкой, в то время как
другой использует втулку, которая надевается на наконечник штока клапана
.

ii) Разъемные цанги Клапан-вращатель.

Коллекторы, специально разработанные для этого подхода (рис. 3.46A), позволяют клапанам
вращаться при определенных условиях. Шток клапана
имеет три кольцевых паза полукруглого сечения
, а внутренняя поверхность каждой цанги
имеет три полукруглых ребра. Они прижимаются друг к другу
, обеспечивая небольшой радиальный зазор между клапаном
и коллекторами. Вибрация шестерни клапана
вращает клапан со скоростью от 15 до 25 об / мин при частоте вращения двигателя
выше 1500 об / мин.
Стержень из низкоуглеродистой стали применяется для изготовления коллекторов.
Полоса выдавливается до необходимого сечения. Длина
обрезается и прижимается до окончательной кривизны. Коллекции
окончательно закалены.

(ii) Наконечник клапана-вращателя.

В конструкции гильзы вращателя
(рис. 3.46 B) стальная крышка надевается на конец штока клапана
и опирается на две полукруглые цанги, которые подходят для
в канавку штока клапана ниже.
Пружина клапана поддерживает давление на фиксатор
против этих цанг и, таким образом, удерживает клапан в закрытом состоянии.Когда требуется открыть клапан
, коромысло прижимает
колпачок, который, в свою очередь, упирается в две цанги,
, а затем перемещает пружину клапана и фиксатор вниз.
Давление пружины теперь воспринимается колпачком, и, следовательно,
клапан освобождается от давления пружины. Он по-прежнему перемещается на
вниз, потому что закрытый конец крышки затем упирается на
в конец штока клапана, но он может свободно поворачиваться.

(Hi) Положительное вращение клапана (Rotocap).

Эта компоновка (рис.3.47) включает в себя пластину для удержания шариков
с шестью наклонными канавками (на рисунке показаны только четыре)
для качения шариков. Маленькая пружина толкает каждый из этих
шариков в сторону. Тарельчатая пружинная шайба типа Бельвиль
надевается на эти шарики, образуя верхнее кольцо, которое
поддерживается на своем внешнем крае фиксатором седла пружины. Этот фиксатор удерживает вместе весь узел
, а также обеспечивает седло для спиральных пружин клапана.
В закрытом положении клапана тарельчатая шайба подвешена между держателем седла пружины
и держателем шара, так что шарики свободно перемещаются к вершине аппарели и упираются
в конец канавки.При открытии клапана тарельчатая пружинная шайба отклоняется

Рис. 3.47. Положительный вращатель клапана.
A. Клапан закрыт. B. Клапан открыт.
с увеличением сжимающей нагрузки на пружину клапана. Внешний край вогнутой шайбы
упирается в фиксатор седла пружины, как и раньше, но теперь внутренняя часть шайбы
упирается в шесть шариков и, следовательно, толкает их вниз по пандусам. Наклоны имеют такую ​​форму
, что при сохранении контакта с шайбой фиксатор седла пружины поворачивается и, следовательно,
тарельчатый клапан поворачивается на ту же величину.
Когда клапан закрывается, шайба возвращается в исходное положение между фиксатором седла пружины
и фиксатором шара. Это снимает нагрузку на шарики, из-за чего пружины с небольшим смещением
теперь толкают шарики вверх по их пандусам и тем самым возвращают фиксатор седла пружины и узел клапана
в исходное положение.
3.4.12.

Коромысло

Вал коромысла обеспечивает жесткую опору шарнира
для коромысел.Эти валы изготовлены из полых стальных труб
. Эти
устанавливаются и зажимаются на опорах из чугуна или алюминиевого сплава
, которые обычно устанавливаются между каждой парой скальных рычагов
(рис. 3.48). Следовательно, четырехцилиндровый двигатель
имеет четыре кронштейна опоры пьедестала
.
Для смазки в коромысле просверливаются радиальные отверстия для совмещения с каждым коромыслом
, и оба конца вала заглушены для предотвращения утечки масла. Одна из опор
обычно имеет вертикальное просверленное отверстие для подачи масла от распределительного вала к полому коромыслу
.Это отверстие совпадает с соответствующим радиальным отверстием на валу. При сборке
коромысел и вала эти два отверстия должны совместиться, чтобы восстановить подачу масла на вал.
Материалом для этих трубчатых валов является углеродистая сталь, типичный состав которой включает 0,55% углерода
, 0,2% кремния, 0,65% марганца и остальное железо. После обработки вал
закален, чтобы выдерживать трение.
3.4.13.

Коромысло

Коромысло качается или колеблется вокруг своей оси (рис.3.49) и передает движение толкателя вверх и вниз на
шток тарельчатого клапана. Следовательно, эта рука действует как балка-качалка.
Ось (вал или сферическая опора шарнира) смещена и расположена в толкателе
таким образом, что для данного подъема выступа кулачка соответствующий срок службы клапана примерно в 1,4 раза больше. Этот
позволяет получить профиль лепестка на 40% меньше, чем это необходимо. Фактическое отношение поворота коромысла
и, следовательно, размер кулачка варьируются в определенной степени в зависимости от требований конструкции.Коромысла
могут быть изготовлены из материалов, которые могут быть отлиты, кованы или подвергнуты холодному прессованию
для придания формы. Они отлиты из ковкого чугуна с индукционной закалкой на отдельных участках.
Для ковки среднеуглеродистой стали с типичным составом 0,55% углерода, 0,2% кремния,
0,65% марганца и остальное (98,6%) железо. Его можно упрочнить закалкой
от температуры 1085 K до 1115 K, а затем отпуском при подходящей температуре от
825 K до 975 K.Для холодного прессования может использоваться низкоуглеродистая сталь состава 0,2% углерода, 0,8% марганца
, остальное (99%) железо. Коромысла, изготовленные по методу
, включают в себя контактную площадку из закаленной стали, прикрепленную к концу штока клапана.

Рис. 3.48. Коромысло-вал в сборе.

Рис. 3.49. Коромысла клапана.
A. Кованые или литые коромысла с центральным шарниром и регулировкой конца.
B. Коромысло из листовой прессованной стали с центральным шарниром и регулировкой по концам.
C. Коромысло из литого или прессованного листа с центральным шарниром и регулировкой.
D. Кованые или литые коромысла с концевым шарниром и регулировкой.
E. Оптимальная с геометрической точки зрения компоновка коромысла и штока клапана.

3.4.14.

Толкатель

Толкатель представляет собой стойку, которая передает возвратно-поступательное движение кулачкового толкателя на один конец
поворотного коромысла. Оба конца стержня-толкателя составляют часть пары полусферических шарнирных соединений
, которые позволяют стержню слегка наклоняться и вращаться, когда коромысло
колеблется вокруг своих шарниров.Нижняя часть стержня имеет выпуклую форму и подходит к соответствующей выемке в толкателе
. Верх стержня расширен для поддержки седла с вогнутой выемкой, которое совпадает с регулируемым винтом толкателя
на конце коромысла. Для двигателей средней мощности толкатель
в целом сплошной (рис. 3.49B), но для больших двигателей используются полые штоки с закаленными концевыми частями
, вставленными в трубопровод (рис. 3.49C). Толкатели
обычно изготавливаются из углеродисто-марганцевой стали, популярный состав
которой равен 0.35% углерода, 0,2% кремния, 1,5% марганца и остальное (97,95%) железа. Пруток
закаляют закалкой от температуры от 1113 до 1143 К и затем отпуском от
823 до 933 К. Это дает твердость от 220 до 280 по числу Бринелля. В качестве альтернативы используется сталь
с более высоким содержанием углерода, подходящая для индукционной закалки.
3.4.15.

Опорный толкатель (толкатель) и подъемник

Кулачковый толкатель (рис. 3.50) через свой эксцентрический выступ преобразует угловое движение распределительного вала
в возвратно-поступательное движение.Это движение прямо пропорционально величине
профиля лепестка, которая отклоняется от основной окружности. Двумя распространенными формами скользящих толкателей являются
грибовидный толкатель и толкатель ведра или ствола.
В грибовидном толкателе используется цельный цилиндрический направляющий стержень относительно небольшого диаметра. Шток
имеет большую головку в форме диска или гриба, сформированную на одном конце для контакта с профилем кулачка.
Другой его конец имеет вогнутую форму с углублением для образования полушарового шарнирного соединения с нижней частью
выпуклого конца толкателя.
Толкатель ведра или ствола представляет собой полую цилиндрическую гильзу с закрытым дном. Его верхняя сторона
вогнута с углублением для размещения полусферического конца толкателя. Нижняя сторона втулки
плоская для передачи подъема профиля кулачка на толкатель. Иногда на цилиндрических стенках образуются винтовые пазы
для уменьшения веса, а также для улучшения смазки.
Толкатель грибовидного типа может включать более короткий толкатель, что улучшает жесткость
. При этом толкатель ковша обеспечивает поддержку боковой тяги.Центральная линия хода
толкателя немного смещена от средней ширины кулачка (рис. 3.50C) для распределения износа
по его нижней поверхности. Следовательно, во время работы ведомый элемент имеет тенденцию вращаться каждый раз, когда лепесток
касается его.
Чтобы иметь очень небольшую кривизну, поверхность толкателя имеет сферический радиус
около 1 м (рис. 3.50A). Чтобы соответствовать центру поверхности толкателя, которая выступает с этой кривизной примерно на 0,08
мм, выступы кулачка шлифуют с конусом порядка 3-4 градусов
(рис.3.50B). Эта комбинация помогает снизить износ толкателей и кулачков. В двигателях с L-образной головкой зазор клапана
регулируется с помощью регулировочного винта толкателя, а в двигателях с I-образной головкой — регулировочными винтами коромысла
.

Рис. 3.50. Кулачковые толкатели (толкатели).
А. Последователь грибов. B. Привод ведра или ствола.
C. Толкатель ковша закрытого типа с винтовыми пазами. D. Роликовый толкатель.
Роликовые толкатели используются для некоторых тяжелых условий эксплуатации.Однако эти толкатели должны быть предотвращены от вращения
, для чего всегда имеется направляющий винт с прорезью (рис. 3.50D).
Двигатели последней модели имеют гидравлические толкатели (толкатели), которые очень тихие и не имеют зазора
клапанов. Основные части гидравлических толкателей состоят из полого корпуса
цилиндра, в котором находится плотно прилегающий полый плунжер, обратный клапан и чашка толкателя. Давление моторного масла
подается по каналу двигателя к внешнему корпусу толкателя. Поднутренная часть позволяет маслу под давлением
окружать корпус толкателя.Отверстия в поднутрении позволяют маслу под давлением поступать на
в центр плунжера. Затем он стекает вниз через обратный клапан в зазор
между нижней частью плунжера и внутренней нижней частью основания корпуса толкателя и заполняет это пространство
маслом под давлением двигателя. Принцип действия гидравлического толкателя показан
на рис. 3.51.

Рис. 3.51. Гидравлическое управление толкателем (подъемником).
Толкатель входит в чашку на верхнем открытом конце плунжера толкателя.Отверстие в чашке толкателя
, конце толкателя и полой штанге позволяет маслу проходить от центра поршня толкателя вверх по
через толкатель к коромыслу, где оно смазывает узел коромысла. Когда кулачок
начинает прижимать толкатель к клапану, масло под плунжером толкателя сжимается
, и оно пытается вернуться в центр толкателя. Однако обратный клапан толкателя улавливает масло
под толкателем толкателя, гидравлически блокируя рабочую длину.Затем толкатель открывает клапан
как единое целое. Когда толкатель возвращается в плоскость кулачка, давление масла в двигателе
снова заменяет любое вытекшее масло.
Как и распределительный вал, толкатель изготовлен из закаленного низколегированного чугуна
, содержащего железо, углерод, кремний, марганец и хром.
3.4.16.

Регулировка зазора толкателя для механизмов толкателя

Зазор толкателя предназначен для компенсации расширения и сжатия клапана и
его рабочего механизма.В зависимости от метода регулировки толкателя используются два основных типа коромысла
: (i) регулировка конца толкателя и (ii) регулировка центрального шарнира.

Регулировка конца толкателя.

Коромысла поворачиваются по центру на валу коромысла (рис. 3.49A и B). Рычаг имеет упрочненную лицевую прокладку
с изогнутой поверхностью на одном конце для плавного контакта с наконечником штока клапана.
Отверстие с резьбой на другом конце удерживает регулируемый винт толкателя с контргайкой.Наконечник этого винта
имеет закаленный сферический шарик. Этот шарик входит в соответствующую вогнутую выемку, образованную в верхней части
толкателя.
Для регулировки калибр валка нужного размера вставляется между наконечником штока клапана и подушкой коромысла
. Затем контргайка немного ослабляется и с помощью отвертки поворачивается винт толкателя
для увеличения или уменьшения зазора. Для обеспечения правильного зазора щуп
должен просто ощущаться захватом, когда он протягивается через наконечник штока клапана.Затем затягивают контргайку и повторно проверяют зазор
. Иногда используются самостопорящиеся винты (рис. 3.49А).

Регулировка центральной оси.

Этот механизм (рис. 3.49C) включает в себя коромысло из полого ковкого чугуна или штампованной стали типа
, имеющего изогнутую контактную поверхность наконечника клапана на одном конце. На другом конце закаленная сферическая выемка
принимает толкатель с шариковым концом. Коромысло вращается на шарнирном опоре
из цементированного чугуна.Самоконтрящаяся гайка на стойке шпильки, закрепленная в головке блока цилиндров,
удерживает коромысло. Толкатели расположены и позиционируются с помощью направляющих вилок, закрепленных на головке блока цилиндров
.
Для регулировки зазора толкателя щуп вставляется между наконечником штока клапана
и поверхностью коромысла. Затем центральную самоконтрящуюся гайку поворачивают в любую сторону до тех пор, пока не будет получен правильный зазор
благодаря ощущению захвата, которое наконечник штока клапана и коромысло придают щупу
.

Расположение распределительного вала для регулировки толкателя толкателя.

Перед измерением зазора толкателя необходимо повернуть распределительный вал до тех пор, пока толкатель
не окажется на основании кулачка и дальше всего от носа кулачка. Один из трех различных способов позиционирования распределительного вала
заключается в следующем.
Коленчатый вал вращается до полного открытия регулируемого клапана. Затем его поворачивают на
еще на один полный оборот, чтобы подвести толкатель к основанию кулачка.Распределительный вал
вращается с половинной скоростью вращения коленчатого вала. Следовательно, чтобы переместить выступ кулачка из его верхнего положения
в нижнее, т.е. перемещение распределительного вала на 180 градусов, требуется соответствующее перемещение коленчатого вала
на 360 градусов.
3.4.17.

Клапан охлаждения

Необходимо охладить выпускной клапан прямо или косвенно, так как он сильно нагревается из-за прохождения
горячих выхлопных газов. Поверхность клапана и шток проводят тепло в окружающую среду, и
они относительно холоднее, чем головка клапана.Плохой клапан может привести к перегреву клапана.
значительно сокращает срок его службы. Дополнительная циркуляция воды обычно обеспечивается около седла выпускного клапана
в головке двигателя. Клапаны с натриевым охлаждением используются в двигателях большой мощности и авиационных двигателях
. Эти клапаны имеют полую головку и шток, который частично заполнен натрием
или смесью солей. Во время работы клапана движение натрия
вверх и вниз передает тепло вблизи головной части с большей скоростью.
3.4.18.

ГРМ клапана двигателя

Во время сборки двигателя привод между коленчатым валом и распределительным валом
должен быть правильно подключен, чтобы клапаны открывались и закрывались в правильное время относительно
движения коленчатого вала и поршня. Эта операция известна как синхронизация клапанов,
, которая выполняется в три основных этапа, как показано ниже. Для двигателя с более чем одним распределительным валом
время каждого из них необходимо синхронизировать индивидуально.
(a) Установите коленчатый вал в положение, в котором один из клапанов должен открываться или закрываться. (Обычно
работает с точкой открытия впускного клапана, но можно использовать любую другую точку
.)
(b) Установите распределительный вал в положение, в котором он собирается открыть впускной клапан (или что-то еще
точка выбрана).
(c) Подсоедините привод к распределительному валу.
Подходящие части двигателя обычно имеют маркировку, помогающую синхронизировать клапаны (рис. 3.34).
Шестерня распределительного механизма или звездочка прикреплены к коленчатому валу и могут быть установлены только в одном положении.
Шестерня или звездочка распределительного вала прикрепляется к распределительному валу аналогичным образом таким образом, что ее можно прикрепить
только в одном положении. Совместив отмеченные зубья на этих шестернях, коленчатый вал и распределительный вал
устанавливаются в правильные положения для соединения привода распределительного вала. Эти шестерни
при сборке скрыты внутри крышки привода ГРМ. Чтобы можно было проверить синхронизацию без снятия крышки
, шкив обычно маркируется в положении, соответствующем ВМТ в одном из цилиндров
.Если шкив не помечен таким образом, положение ВМТ можно найти любым из
из нескольких методов, пример которых приведен ниже.
На большинстве современных двигателей поршень можно нащупать, вставив шток через отверстие для свечи зажигания
. Проверните двигатель до тех пор, пока поршень не окажется примерно на 10 мм ниже своего наивысшего положения, и сделайте прорезь
на штоке точно напротив верхней части отверстия для заглушки, когда конец штока
опирается на поршень. Отметьте шкив коленчатого вала напротив подходящей фиксированной контрольной точки.Теперь поверните на
коленчатый вал двигателя, чтобы поршень прошел ВМТ и начал двигаться вниз по цилиндру.
Остановитесь, когда отметка на стержне достигнет верха отверстия для пробки, и нанесите вторую отметку на шкив
напротив фиксированной контрольной отметки. Отметьте середину расстояния между двумя отметками
на шкиве. Поршень находится в ВМТ, когда эта последняя отметка противоположна фиксированной контрольной точке.
Отметки фаз газораспределения также можно сделать на маховике. Если окружность маховика
разделить на 360, получится число, которое представляет собой расстояние, измеренное вокруг обода маховика
, эквивалентное одному градусу.Например, если окружность маховика составляет 800
мм, а точка открытия впускного клапана находится на 9 градусах до ВМТ, измеряемое расстояние
вокруг обода маховика составляет (800 x 9/360 =) 20 мм.
Существует несколько способов определения точки открытия клапана. Прежде всего, должен быть правильный зазор клапана
, поскольку изменение зазора приводит к значительному изменению момента времени
. (Некоторые производители устанавливают зазор для фаз газораспределения, отличный от того, который используется для хода
).Если клапаны приводятся в действие толкателем и конец толкателя доступен, его можно легко вращать между пальцем и большим пальцем, когда клапан находится на своем седле, но он становится жестким, чтобы повернуть
, когда клапан находится на своем седле, и становится жестким, чтобы поворачиваться, как только клапан начинает открываться. Альтернативный метод
заключается в том, что щуп вставляется в зазор между коромыслом
(или толкателем), и шток клапана зажимается в момент, когда клапан начинает открываться. В этом случае
зазор клапана должен быть увеличен на величину, равную толщине используемого щупа.

Объяснение материалов, опций и терминов

При всем специализированном жаргоне и бесчисленном количестве доступных функций заказ головок цилиндров может быть непростым процессом. Вот некоторые сведения о головках цилиндров, чтобы упростить процесс.

Помните те игры в бумажный лабиринт, в которые вы играли в детстве, где вы проложили дорожку, нарисованную карандашом, через 87 различных проходов, чтобы добраться до конечного пункта назначения? Так может показаться выбор ГБЦ.Даже после сужения вариантов остается лабиринт вариантов, стилей и вариантов, которые нужно сделать.

В отличие от карбюраторов или свечей зажигания головки блока цилиндров очень специфичны для двигателя. В этом рассказе будут описаны все основные детали головки блока цилиндров, термины и те, которые имеют решающее значение для вашей сборки.

Алюминий и железо

Когда дело доходит до выбора материала, решающим фактором будет ваш бюджет. Железные головки обычно дешевле из-за более низких затрат на материалы, но алюминиевые головки более доступны, чем когда-либо, и легко доступны.Что касается производительности, алюминиевые головки отводят больше тепла из камеры сгорания благодаря своим улучшенным проводящим свойствам. Это позволяет двигателям работать с большей степенью сжатия без риска детонации.

Такие компании, как Dart, предлагают отливки из чугуна и алюминия для многих семейств двигателей, включая Chevys с малым и большим блоком, а также Ford с малым блоком. На рынке есть несколько очень дорогих обрабатываемых на станках с ЧПУ головок для заготовок, но это обсуждение будет сосредоточено на литых головках, поскольку они используются в 99% сборок двигателей.

Выхлопные отверстия на многих высокопроизводительных головках послепродажного обслуживания подняты, чтобы улучшить поток выхлопных газов. Хотя рисунок фланца такой же, его можно поднять на 0,500 дюйма, что может повлиять на установку стандартного коллектора шасси.

Конфигурации впускного порта

На заводе многие приложения двигателя имеют порты разных стилей, например прямоугольные и овальные формы на Chevy с большими блоками или прямоугольные и круглые порты на LS.Заказ правильного стиля важен, чтобы головки совпадали с впускным коллектором.

Помимо формы порта, важно также его расположение. Например, многие производители запасных частей поднимают впускные или выпускные отверстия для улучшения потока. Есть также много примеров головок, у которых порты смещены вбок. Это особенно часто встречается в приложениях, где два внутренних выхлопных отверстия сиамированы. Головки с «разнесенными портами», так как их часто называют, чтобы раздвинуть эти два порта, что позволяет увеличить площадь, чтобы сделать их больше, а также помогает им лучше охлаждаться.

Объем всасывающего порта

Многие описания головок цилиндров включают объем, обычно выражаемый в кубических сантиметрах (см). Это отражает общий объем порта и не является прямым индикатором потока в порту. IE большие порты не обязательно означают, что головка будет автоматически пропускать больше воздуха и производить больше энергии, чем меньший порт.

Например, легкий уличный двигатель с большим блоком, такой как 454, часто может выиграть от меньшего впускного канала, который увеличивает скорость впуска, особенно при работе с карбюратором или впуском с дроссельной заслонкой.Использование головки блока цилиндров с немного более консервативным объемом порта, чем у больших мальчиков, часто может привести к более высоким значениям крутящего момента для уличных двигателей, что улучшит реакцию дроссельной заслонки. Однако в специальном гоночном двигателе, который работает на высоких оборотах, более крупный бегун может принести огромные дивиденды в виде выработки мощности.

Разброс объемов портов может быть огромным для каждой архитектуры движка. Например, Dart предлагает мелкоблочные головки Chevy с объемами впускных каналов в вариантах 165 см, 180 см, 200 см, 215 см, 227 см, 230 см и 245 см3.

Перенос с ЧПУ массирует впускные и выпускные отверстия, чтобы выявить лучшее в литом отверстии, и легко идентифицируется по ребристой обработанной поверхности, оставленной режущим инструментом. Это головка блока цилиндров Dart 215cc Pro 1 LS. Камера также подверглась механической обработке.

Перенос с ЧПУ

Вы также можете увидеть варианты для переноса ЧПУ. Это относится к процессу обработки стандартной литой головки с использованием станка с числовым программным управлением (ЧПУ). Отливка головки цилиндров включает заливку расплавленного металла в форму для литья в песчаные формы или в постоянную форму для формирования головки.Этот процесс, хотя и эффективен, не совсем точен. Преимущество порта с ЧПУ заключается в том, что машина точно формирует камеру сгорания или рабочую дорожку, сводя к минимуму отклонения от литья и улучшая поток.

В большинстве послепродажных алюминиевых головок используется свеча зажигания с вылетом резьбы 0,750 дюйма и уплотнительным седлом. Для справки, он похож на вилку в стиле Autolite 3924. Но всегда уточняйте у производителя головки блока цилиндров рекомендации по свече зажигания.

Угол клапана

Угол клапана — это еще один термин, с которым вы можете встретиться при описании головки блока цилиндров.Это относится к углу клапана относительно блочной деки. Например, малоблочный Chevy имеет заводской угол наклона клапана 23 градуса, но послепродажные головки не ограничиваются этим углом. Dart предлагает клапаны с разным углом наклона с головками под 18, 16, 15 и даже 9 градусов, предназначенные для чисто соревновательных двигателей.

Изменение угла клапана помогает улучшить воздушный поток в головке блока цилиндров. Отложив шток клапана назад, когда клапан открывается, открывается большая часть порта, и больше воздуха может проходить в цилиндр.Важно отметить, что для головки блока цилиндров с нестандартным углом наклона клапана потребуются поршни с соответствующими предохранительными клапанами и, во многих случаях, послепродажные компоненты клапанного механизма, такие как коромысла на валу.

Клапаны большего размера обычно пропускают больше воздуха, но клапаны большего размера могут вызвать проблемы с зазором, поэтому убедитесь, что клапаны очищают отверстие цилиндра и подходят для предохранительного клапана поршня. Этот впускной клапан малого блока имеет размеры 2,080 дюйма.

Размер клапана

Размер клапана — еще один фактор.Вообще говоря, более крупные клапаны обеспечивают улучшение потока, но важно помнить, что двигатели с малым диаметром цилиндра могут не справиться с этими все более большими диаметрами клапанов. Например, большие 2,15-дюймовые впускные клапаны LS3, используемые в головках с прямоугольными портами, не очистят стандартное 3,898-дюймовое отверстие LS1, поэтому небольшие знания о совместимости клапанов предотвратят дорогостоящие ошибки.

Наряду с размером клапана существует менее известная спецификация, называемая расстоянием между клапанами. Большинство послепродажных головок построены с заводской ориентацией клапанов в камере.Однако некоторые головки действительно меняют ориентацию, чтобы использовать более крупные клапаны. Вы можете увидеть ссылку на смену 60/40 с некоторыми мелкоблочными головками Chevy. Это относится к перемещению выпускного клапана к стенке цилиндра с впускным отверстием, перемещенным в том же направлении, чтобы приспособиться к большему размеру клапана и / или предотвратить закрытие впускного клапана стенкой цилиндра. Это требует соответствующего перемещения предохранительных клапанов поршня, поэтому это еще одна деталь, которую необходимо тщательно продумать, особенно если эти головки установлены на существующем двигателе.

Размер камеры сгорания является критическим параметром при выборе головки блока цилиндров. Перед выбором размера камеры важно убедиться, что вы знаете, какую степень сжатия вы хотите. Камеры с большими блоками, подобные этой, бывают разных размеров, поэтому лучше всего знать все детали вашей комбинации, чтобы выбрать правильный объем камеры. Большинство алюминиевых головок Dart с большими блоками имеют камеры объемом 121 куб. См, но овальный порт 275 куб. См предлагает вариант 110 куб.

Размер камеры сгорания

Размер камеры сгорания также является критическим параметром, поскольку он является основным фактором — наряду с конфигурацией головки поршня — в определении степени сжатия двигателя.Например, алюминиевая головка Dart объемом 215 куб. См предлагается с камерами объемом 64 куб. См и 72 куб. См. Если мы применим оба размера камеры к малому блоку 350ci с плоским верхом и предохранительным клапаном 6cc, степень сжатия для головки 64cc будет 10,2: 1, в то время как камера большего размера 72cc снизит компрессию до 9,4: 1. Это показывает важность соответствия остальных компонентов двигателя выбранным вами головкам.

Что такое поток порта

Компании, производящие головки блока цилиндров, также часто включают номера портов.Машины, называемые проточными столами, обеспечивают измерение CFM (кубических футов в минуту) для заданного напора при разном подъеме клапана. Это число является репрезентативным показателем того, как данная головка будет работать с двигателем, имитируя, сколько воздуха она может протекать.

Например, головка большого блока Iron Eagle с прямоугольным портом 308 куб. См Dart 24 градуса может подавать 325 кубических футов в минуту при подъеме клапана 0,500 дюйма на стороне впуска. Упрощенный подход к оценке имеет тенденцию судить о головке блока цилиндров, основываясь исключительно на значениях максимального расхода при подъеме клапана.Однако более опытные производители двигателей также изучат средние значения расхода при подъеме клапана от 0,300 до 0,500 дюйма. Для уличных двигателей эти числа могут быть полезны только по той причине, что клапан ударяет по этим точкам дважды на кривой подъемной силы, в то время как пик возникает только один раз. Также важно обращать пристальное внимание на количество потоков выхлопных газов.

Собранный или голый?

Большинство рабочих головок с высокими эксплуатационными характеристиками продаются полностью собранными, поэтому важно знать, совместима ли головка блока цилиндров с распределительным валом двигателя.Роликовые гидравлические кулачки быстро становятся нормой даже в легких уличных двигателях, поэтому будьте осторожны при выборе головки, оснащенной клапанными пружинами, которые могут справиться с более агрессивными характеристиками гидравлических роликов. Гидравлические роликовые кулачки создают больший подъем клапана, чем плоский кулачок толкателя, и поэтому требуют более агрессивных пружин клапана. Пружины могут быть одинарной или двойной конфигурации и рассчитаны на работу с заданным подъемом клапана. Идея состоит в том, чтобы приобрести набор головок, которые более чем способны принять подъем клапана, который вы планируете использовать.

Большинство (но не все) головки для вторичного рынка будут поставляться с пружинами с двойным клапаном большего диаметра. Это снимок головы LS с более жесткой пружиной в стиле улья.

Макс.подъем клапана

Большинство производителей головок цилиндров указывают максимальный подъем клапана головки. Головка Dart LS с квадратным портом объемом 280 куб. См с квадратным портом может выдерживать подъем клапана до 0,650 дюйма при наличии набора сдвоенных клапанных пружин. Обратите внимание, что эта головка предлагает потенциал потока до 0.700 дюймов подъема клапана, но пакет пружин ограничивает максимальный подъем на 0,650 дюйма. Ограничения для подъема клапана часто связаны с зазором между держателем и уплотнением, когда нижняя часть держателя должна оставлять зазор около 0,050 дюйма между нижней частью держателя пружины клапана и верхней частью уплотнения направляющей клапана. Другой ограничитель максимального подъема клапана известен как привязка катушки. Это точка, в которой пружина клапана полностью сжимается. Как правило, лучше всего поддерживать зазор 0,050 дюйма для крепления катушки, чтобы избежать повреждения клапанного механизма.

Диаметр пружины клапана

Другая важная характеристика головки блока цилиндров, о которой часто забывают, — это диаметр пружины клапана. Поскольку распредвалы становятся все более агрессивными, это делает клапанные пружины большего диаметра более привлекательными, чем когда-либо. Такие двигатели, как большой блок Chevy, имеют достаточно места для более крупных рессор, но другие двигатели, такие как малоблочные двигатели Chevy, малоблочные двигатели Ford и LS, требуют более крупных пружин, но место для этих компонентов несколько меньше.Первоначальный диаметр пружины малого блока Chevy использовал довольно консервативный диаметр 1,25 дюйма, но большинство высокопроизводительных головок теперь предлагают либо 1,437 дюйма диаметром, либо даже 1,550 дюйма в качестве опции для агрессивных твердотопливных двигателей с кулачковым механизмом.

Этот небольшой разрез головки Chevy показывает угол клапана, измеренный от истинной вертикали. Стандартный угол малого блока составляет 23 градуса, но по мере приближения угла к истинной вертикали поток порта улучшается. Вот почему в головках LS оригинального производства используется угол клапана 15 градусов.

Длина клапана

Длина клапана — еще один возможный вариант. Как правило, головки с большими портами и большим потенциалом мощности часто включают клапаны, которые на 0,100 дюйма длиннее стандартных. Эти более длинные клапаны используются для установки более высоких пружин клапана, которые обеспечивают больший подъем, соответствующий способности порта пропускать воздух при все более высоких подъемах клапана. Эти более длинные клапаны также потребуют более длинного толкателя для обеспечения правильной работы клапанного механизма.

Хотя большая часть внимания к головкам цилиндров сосредоточена на стороне впуска, также важно знать об изменениях на стороне головки выпускного отверстия.Многие головки цилиндров послепродажного обслуживания имеют поднятые выпускные отверстия, где вертикальное положение выпускных отверстий смещено вверх для улучшения потока через них, особенно при более высоком подъеме клапана.

Выбор головки блока цилиндров — одно из наиболее важных решений, которые вы должны принять, когда дело доходит до создания двигателя с высокими характеристиками. Головка блока цилиндров правильного размера даже для двигателя с умеренными рабочими характеристиками может значительно улучшить как мощность, так и управляемость, поэтому убедитесь, что все эти мелкие детали обработаны, прежде чем принимать решение.Ваш двигатель будет рад, что вы это сделали.

Двигатели и компоненты Выпускной клапан двигателя — сток Melling V1715 tricornernj

Двигатели и компоненты Выпускной клапан двигателя — сток Melling V1715 tricornernj

  1. Главная
  2. Автомобильная промышленность
  3. Запчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Двигатели и компоненты
  6. Клапаны и детали
  7. Выпускной клапан двигателя — сток V1715

Выпускной клапан двигателя — сток двигателя V1715 Выпускной клапан-сток, бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных опций и получите лучшие предложения на выпускной клапан-сток двигателя V1715 по лучшим онлайн-ценам на, наслаждайтесь 365-дневным возвратом, убедитесь, что у вас уже есть это Fashion Frontier Интернет-магазины по сниженной цене! Клапан-сток Melling V1715 Engine Exhaust.

Выпускной клапан двигателя — сток Melling V1715

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Выпускной клапан двигателя — сток Melling V1715 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Гарантия: : 1 год , Диаметр штока: : .311 IN : Количество: : 2 , Развязка Номер детали: : 01715, 10-1715, 211-3216, 26-2654, 53006724, A2633 : Артикул: : MEL: V1715 , Название: : Выпускной клапан двигателя : Торговая марка: : Melling , Номер детали производителя: : V1715 : Диаметр головки клапана: : 41,250 мм , Покрытие: : Да : Включенные замки: : Нет , Количество канавок под замок: : 1 : Длина: : 124.9426 MM , Тип установки: Performance / Custom : Угол сиденья: : 44.0 DD , Материал: : Высоколегированная сталь : UPC: : 729295187523 , Негабаритный: : Нет : Тип сплава: : Обычный ,

Выпускной клапан двигателя-сток Melling V1715

Выпускной клапан двигателя — сток Melling V1715
Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на выпускной клапан двигателя — сток Melling V1715 по лучшим онлайн-ценам на. Возврат в течение 365 дней гарантирует вам Уже есть Fashion Frontier Интернет-магазины по сниженной цене!

Выпускной клапан пресс-формы и стержневой машины

Уровень техники

До сих пор использовались более или менее стандартные выпускные клапаны для удаления воздуха из области накопителя песка в пресс-формах и машинах для выдувания стержней, и некоторое оборудование могло выдувать, отверждать и отделять стержень от стержневого ящика без перемещения стержня. коробку горизонтально, но все такое оборудование приходилось поднимать и опускать с ударной пластины.Эта функция не могла быть выполнена после того, как стержневой ящик был поднят и продуван до тех пор, пока весь воздух не будет выпущен из накопителя для песка через один или несколько выпускных клапанов. Выхлопные клапаны последовательно снабжались небольшими впускными и выпускными отверстиями и, как следствие, создавали значительный шум, поскольку не могли быть предусмотрены адекватные средства для глушения или заглушения выхлопа. Небольшие отверстия привели к использованию относительно небольших глушителей, которые оказались неэффективными из-за их небольшого размера, а также увеличили время, необходимое для удаления воздуха из области накопителя для песка.Это, конечно, привело к снижению общей производительности машины. Производители, конечно же, хотят снизить уровень шума в своих литейных цехах в интересах сотрудников в этих областях и улучшить отношения с профсоюзами сотрудников, но они хотят добиться этого без отрицательного воздействия на их общий объем производства и без снижения их потенциальной прибыли. Относительно небольшой эффективный размер выпускных клапанов предшествующего уровня техники, возникающий из-за используемых отверстий небольшого размера, вызывал чрезмерное время простоя для очистки клапанов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящая концепция выпускного клапана полностью устраняет нежелательный шум и существенно сокращает время простоя, необходимое для поддержания клапана в эффективном рабочем состоянии, так что машина может работать с максимальной производительностью. Впускное отверстие, используемое в выпускном клапане по настоящему изобретению, имеет максимальный размер, а выпускное отверстие также имеет большие размеры, так что можно использовать глушитель или глушитель большого размера, благодаря чему шум снижается до легко приемлемого уровня и что достигается. без ограничения потока воздуха через выпускной клапан и систему.Кроме того, шум можно полностью устранить, отказавшись от глушителя и подключив выхлопное отверстие непосредственно к воздуховоду и отводя отработанный воздух от машины и за пределы литейной зоны. В качестве средства дальнейшего улучшения работы данного клапана при минимальном техническом обслуживании сетка фильтра расположена в корпусе сетки таким образом, чтобы избежать любой области, где песок обычно уплотняется, но расположен там, где песок всегда рыхлый и движется. непрерывно по направлению к стержневому ящику.Это исключает доступность любой области, где песок может застаиваться и в конечном итоге затвердеть. Сито из-за такого расположения будет накапливать слой смолы из смеси песка, протекающей через сито, и в результате не будет разрушаться.

ОБЪЕКТЫ ИЗОБРЕТЕНИЯ

Основной целью настоящего изобретения является улучшение работы машин для выдувания форм и стержней за счет использования одного или нескольких выпускных клапанов, каждый из которых имеет входной порт и выпускной канал относительно большого размера бесплатно. пропускание воздуха через клапан из накопителя для песка и наличие сетчатого фильтра в клапане, предназначенного для предотвращения любой возможности застаивания и затвердевания текущего песка.

Основной задачей изобретения является создание выпускного клапана, имеющего впускное и выпускное отверстия большого размера для оперативного соединения с накопителем песка формы и стержневой выдувной машины.

Важной задачей изобретения является создание выпускного клапана для накопителя песка пресс-формы и машины для выдувания стержней, имеющей сетку фильтра, расположенную в выпускном клапане, чтобы предотвратить застой песка, протекающего через клапан, и тем самым избежать затвердевания песка. и засорение клапана.

Еще одной задачей изобретения является обеспечение выпускного клапана для присоединения к накопителю для песка, имеющему элемент корпуса, охватывающий поршень, совершающий возвратно-поступательное движение, и корпус экрана большего размера, чем элемент корпуса, и содержащий сетку фильтра.

Другой целью изобретения является создание выпускного клапана, включающего в себя элемент корпуса, включающий возвратно-поступательный поршень, и корпус экрана, имеющий кольцевое седло поршня, проходящее в элемент корпуса и закрепленное относительно элемента корпуса посредством прикрепления элемента корпуса к журнал с песком.

Еще одной целью изобретения является обеспечение выпускного клапана, имеющего элемент корпуса, в котором заключен возвратно-поступательный неметаллический поршень, и неметаллический корпус экрана, имеющий кольцевое седло поршня для неметаллического поршня.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

Вышеупомянутые и другие и более конкретные цели изобретения достигаются с помощью конструкции и устройства выпускного клапана, показанных на прилагаемых чертежах, на которых:

Фиг.1 представляет собой вид в поперечном разрезе, иллюстрирующий выпускной клапан по настоящему изобретению, прикрепленный к стенке накопителя для песка; и

ФИГ. 2 — выпускной клапан, вид сбоку.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

На чертежах 10 представлен выпускной клапан, имеющий монтажный фланец 11 и элемент 12 корпуса, содержащий центральное отверстие 13, в котором возвратно-поступательный поршень 14 расположен для скользящего движения между показанными положениями, закрывая выпускной порт. 15, и положение освобождения рядом с торцевой стенкой 16 элемента корпуса.Торцевая стенка 16 включает в себя канал 17 для жидкости, в котором установлен быстродействующий клапан 18, который управляет перемещениями поршня 14 между положением выпуска и закрытым положением, закрывающим выпускной канал 15. Выпускное отверстие 15 оснащено клапаном. соединение 19, обеспечивающее сообщение с глушителем большого размера или глушителем 20 через подходящий канал или канал 21.

Поршень 14 снабжен головной частью 22, содержащей канавку 23, окружающую головку поршня и в которой установлено уплотнительное кольцо 24 для обеспечения надлежащего скользящего уплотнения между поршнем и центральным отверстием 13.Поршень 14 предпочтительно является неметаллическим и, как здесь показано, изготовлен из каучука Buna N, а кольцевое уплотнение 24 аналогично изготовлено из каучука Buna N. На противоположном конце поршня 14 имеется фаска 25 по краю поршня, которая приспособлена для зацепления с седлом поршня для обеспечения эффективного уплотнения в этой точке. Когда давление в центральном отверстии между головкой 22 поршня и торцевой стенкой 16 сбрасывается с помощью быстродействующего клапана 18, поршень может перемещаться к торцевой стенке 16 и, таким образом, открывать выпускное отверстие 15.Как показано на фиг. 1, быстродействующий клапан 18, когда он активирован, выпускается в выпускной патрубок 19 посредством подходящего шлангового фитинга 26, оперативно соединяющего клапан 18 с патрубком 19.

Узел выпускного клапана 10 включает отдельно сформированный кожух 30 экрана, а Корпус 10 клапана имеет металлическую конструкцию, изготовленную из литого алюминия, корпус 30 экрана является неметаллическим и изготовлен из формуемого термопластического материала, выбранного из группы, включающей полиэтилен, полипропилен и поливинилхлорид.Корпус 30 сита собирается таким образом, чтобы он стыковался с корпусом 10 клапана, и любой воздух для этой цели снабжен седлом поршня, образующим внутренний выступ 31, проходящий внутрь корпуса клапана и входящий в кольцевой заплечик 32 в центральном отверстии. Выступающая внутрь часть 31 на своем внутреннем конце снабжена скошенной поверхностью 33, обеспечивающей кольцевое гнездо для скошенного внутреннего конца 25 поршня 14. Когда поршень находится во внутреннем или закрытом положении, перекрывая выпускное отверстие 15, скошенное конец 25 поршня плотно входит в зацепление с седлом 33 с фаской выступа 31 корпуса экрана и обеспечивает эффективное уплотнение против выхода любого предмета за уплотнение.

Корпус экрана включает в себя базовый фланец 34, который входит в дополнительную углубленную область 35, предусмотренную на присоединительном фланце 11 корпуса клапана, и уплотнительное кольцо 36 вокруг края фланца 34, эффективно герметизирующее соединение между фланцем 34 и окружающая выемка 35. Относительно большая часть 37 корпуса экрана выступает наружу от базового фланца 34 и образует камеру сита, в которой установлен экран 38 из нескольких проволочных ячеек. На практике это сито состоит из проволочного сита из нержавеющей стали с размером ячеек 150 ячеек, поддерживаемого аналогичным проволочным ситом с размером ячеек 30 ячеек.Экран, как показано, установлен в выемке 39 с большим корпусом 37 экрана, расположенным по существу заподлицо с внутренней стороной корпуса. Однако экран может быть установлен рядом с внутренней стенкой 40 корпуса экрана или в положении выступа между этими двумя местоположениями. Экран 38 закреплен в выемке 39 лицевой панелью 41, имеющей поверхностные отверстия 42 для прохода воздуха и песка из накопителя 43 для песка, на котором установлен выпускной клапан 10. Показана только часть одной стенки 44 накопителя 43 для песка, и этот накопитель для песка функционально связан с устройством для выдувания формы и стержня, которое обычно представлено в данной области техники.Лицевая пластина 41 крепления экрана зажимается над экраном 38 с помощью расположенного в центре болта 45, проходящего через желоб 46 за одно целое с корпусом экрана посредством перемычек 47 и закрепленного гайкой и стопорной шайбой на внутренней стороне.

Неметаллическая конструкция корпуса экрана монтируется в корпус клапана 10 с кольцевым удлинением 31 седла клапана, входящим в отверстие корпуса клапана, концентричным с центральным отверстием 13, и фланцем 34, входящим в выемку 35, и это соединение в сборе сохраняется. в рабочем положении выпускного клапана на магазине 43 для песка винтами 48 с головкой под ключ, крепящими выпускной клапан к стенке 44 магазина.Собранный корпус клапана 10 и корпус 30 экрана расположены на внешней стороне стенки 44, при этом фланец 34 корпуса экрана зажат между корпусом клапана и лицевой стороной стены за счет действия болтов 48 с головкой на корпусе экрана. 30, выступающий через отверстие 49 в стене в накопитель для песка. Таким образом, воздух в магазине 43, который находится под давлением, будет проходить через выпускной клапан 10, когда скользящий поршень 14 приводится в действие, чтобы открыть выпускное отверстие 15, в результате чего воздух и любой песок, который он несет, будут выпущены через штуцер 19. в канал 21, который должен выводиться из литейной зоны и выпускаться в атмосферу через подходящий очиститель или через глушитель.

ЗАКЛЮЧИТЕЛЬНОЕ РЕЗЮМЕ

При использовании этого изобретения узел выпускного клапана монтируется на стенке накопителя для песка, связанного с типичным устройством формовочной машины, для выпуска воздуха из магазина после выдувания сердечника и готовности стержневого ящика к работе. переведен на станцию ​​»лечения и удаления». Стержневой ящик должен подниматься и опускаться над выдувной пластиной, но эта функция не может выполняться до тех пор, пока из накопителя для песка не будет выпущен весь воздух. Настоящий выпускной клапан обеспечивает большое впускное отверстие из магазина для песка через сетку 38 и большое выпускное отверстие 15, посредством чего воздух удаляется из магазина быстро и полностью без ограничения скорости протекающего воздуха и поддержания внутренней части узла выпускного клапана. в максимально чистом состоянии, позволяя вывести практически весь песок, переносимый текущим воздухом, и, таким образом, избежать ненужного износа различных частей узла.Большие порты также позволяют использовать большие глушители, чтобы обеспечить более свободный поток воздуха для наиболее эффективной работы системы. Раскрытое расположение сита также исключает возможность застоя песка, протекающего мимо сита, и его уплотнения, поскольку поверхность сита теперь заподлицо с нормальным потоком песка, а зона возможного застоя исключена. С предыдущими конструкциями выпускного клапана это могло произойти примерно через час производственной работы, а затем воздух, проходящий через клапан, должен был пройти через эту практически твердую массу, которая стала очень похожей на пористый бетон и потребовала остановки машины и очистки. выпускной клапан.Настоящий выпускной клапан устраняет необходимость в этих частых остановках по причине больших отверстий, которые быстро вентилируют всю площадь выпускного клапана и, таким образом, предотвращают накопление или накопление песка в клапане, а также сеткой 38 фильтра, которая расположен в корпусе сита 30 в положении, в котором воздух и песок непрерывно текут, и спроектирован таким образом, чтобы исключить любую возможность застоя, так что смесь песка не может затвердеть и засорить клапан. Благодаря расположению экрана там, где воздух постоянно движется, а песок рыхлый, эффективная работа выпускного клапана сохраняется в течение гораздо более длительных периодов эксплуатации.

Клапан обеспечивает более быстрый выпуск воздуха из накопителя для песка за счет чистоты сита, что приводит к сокращению времени машинных циклов и увеличению производительности. Конструкция клапана также позволяет снизить уровень шума, поскольку отработанный воздух как из выпускного клапана магазина, так и из клапана быстрого выпуска может быть заглушен или выпущен в удаленный воздуховод вдали от рабочей зоны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
