Вступление

Здравствуйте Уважаемые читатели сайта. В этой статье представляю схемы подключений выключателей. И речь пойдет не только о простом одноклавишном выключателе. Здесь можно посмотреть электросхемы подключения проходных выключателей, подключение диммера, дистанционные выключатели и всего 18 электросхем подключений.

Содержание размещенных электросхем

1. Диммер;
2. Диммер с динстационным управлением;
3. Выключатель без задержки отключения;
4. Выключатель с задержкой отключения;
5. Выключатель двухклавишный проходной;
6. Выключатель одноклавишный;
7. Выключатель одноклавишный с подсветкой;
8. Выключатель 2-х клавишный;
9. Выключатель 2-х клавишный с подсветкой;
10. Выключатель одноклавишный проходной;
11. Выключатель проходной с подсветкой;
12. Выключатель 2-х фазный;
13. Переключатель проходной;
14. Переключатель проходной с подсветкой;
15. Выключатель одноклавишный: 1 вход 3 выхода;
16. Выключатель одноклавишный: 3 входа 3 выхода;
17. Выключатель трехклавишный: 1 вход 3 выхода;
18. Выключатель трехклавишный: 3 входа 3 выхода.

Диммер

Диммер это установочное устройство, используемое для регулировки света. По русскому это называется светорегулятор. Иногда его называют вариатор. Это французский вариант названия.

Диммер с дистанционным управлением

Управление освещением можно производить с расстояния от места установки диммера.

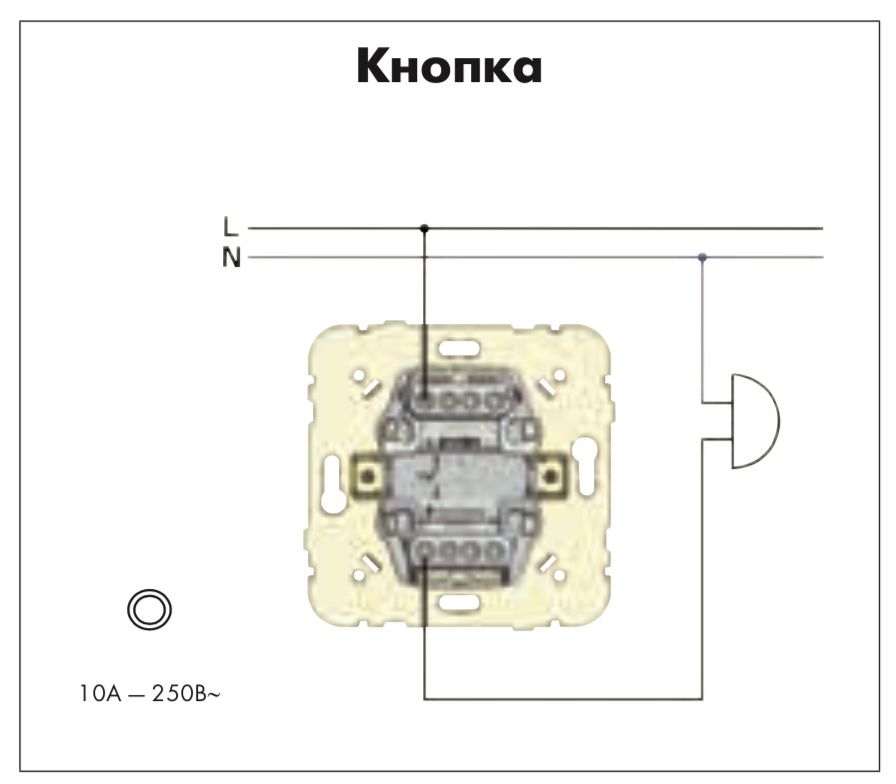

Выключатель без задержки отключения

Простой одноклавишный выключатель, работающий по принципу расцепителя. Нажимаешь клавишу цепь прерывается, свет выключается.

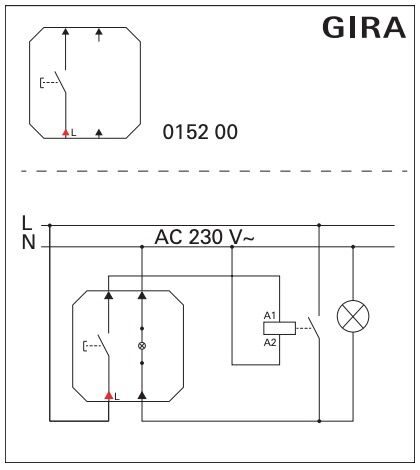

Выключатель с задержкой отключения

Благодаря установленному в выключателю реле, отключение света происходит с небольшой задержкой.

Выключатель двухклавишный проходной

Проходной выключатель это установочное устройство, которое позволяет управлять освещение из различных мест независимо друг от друга. По одному не устанавливаются, только в паре или тройке. Двухклавишный выключатель объединяет в себе два одноклавишных проходных выключателя.

Пример установки двухклавишного проходного выключателя: Двухклавишный проходной выключатель устанавливается в холле дома. Он включает свет, например, в холле вместе с лестницей и на кухне. Управлять освещением можно независимо из кухни и с лестницы.

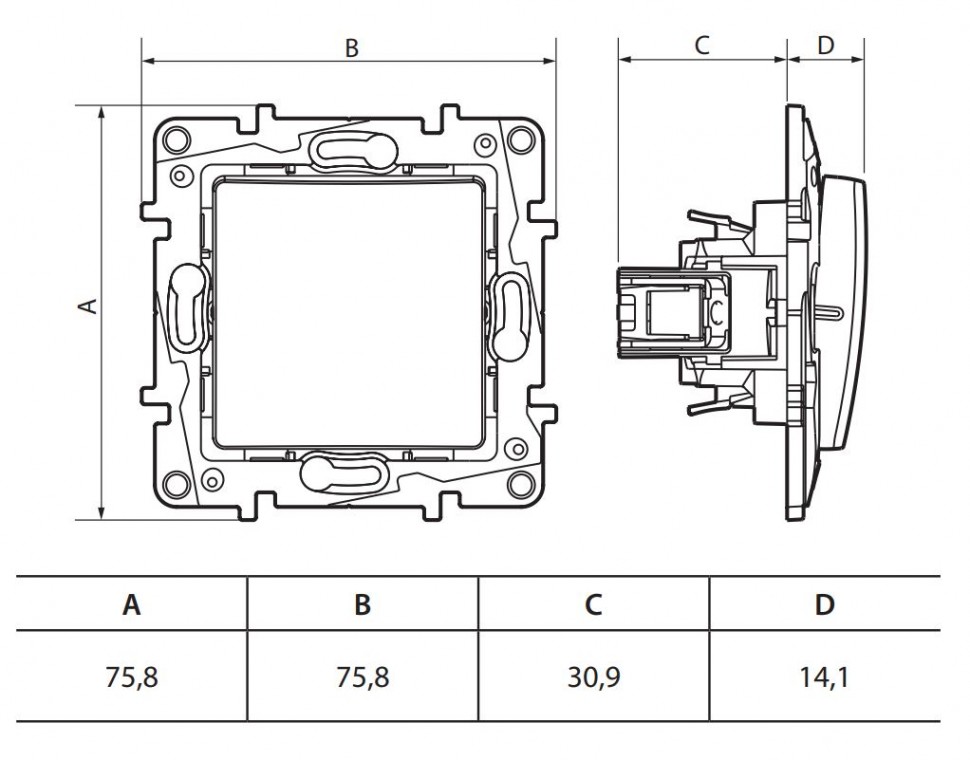

Выключатель одноклавишный

Это простой одноклавишный выключатель, предназначенный для отключения, включения светильника.

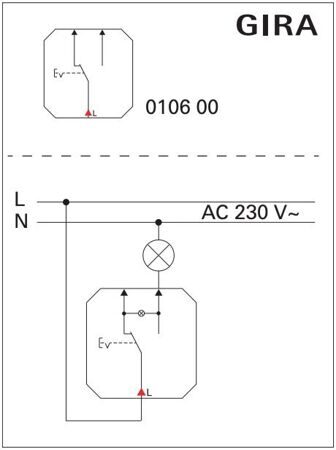

Выключатель одноклавишный с подсветкой

Одноклавишный выключатель, предназначенный для отключения, включения светильника. В выключенном состоянии работает светодиодная подсветка, хорошо видимая в темноте.

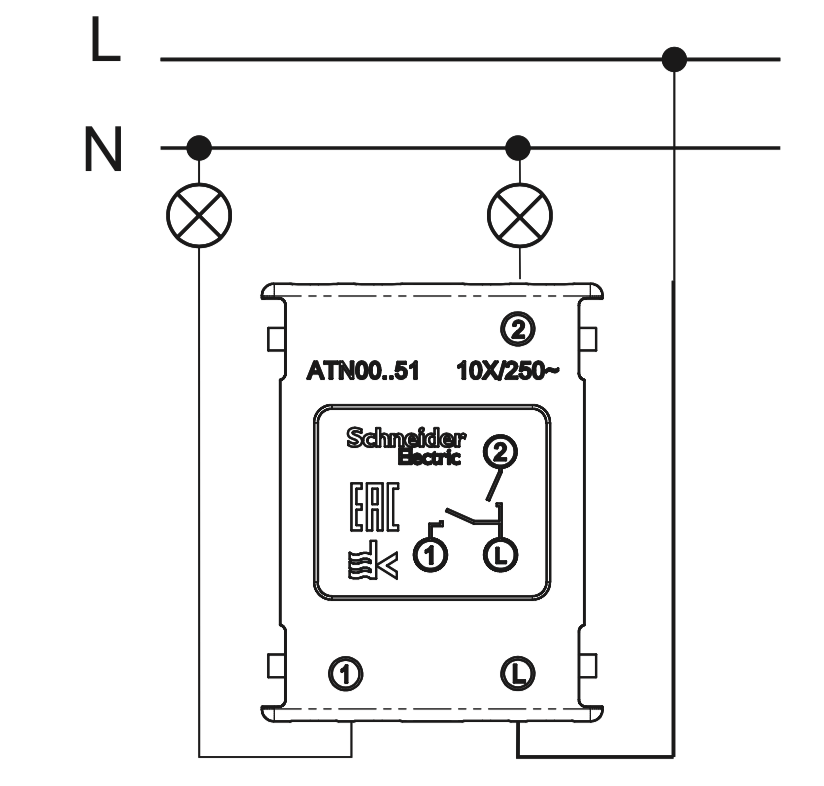

Выключатель 2-х клавишный

Двухклавишные выключатели позволяют управлять освещением комнаты, разделенным на две части.

Выключатель 2-х клавишный с подсветкой

При выключении двухклавишного выключателя включается светодиодная подсветка кнопок выключателя.

Выключатель одноклавишный проходной

Электросхема подключения проходного одноклавишного выключателя в паре. По одному проходные выключатели не устанавливаются.

Пример: Длинный коридор. По краям коридора устанавливаются два проходных выключателя. Вы заходите в коридор, включаете в нем свет первым проходным выключателем. Проходите, коридор и выключаете свет вторым проходным выключателем. Тоже самое можно сделать в обратном направлении.

Переключатель проходной с подсветкой

В выключенном состоянии включается подсветка кнопок выключателя.

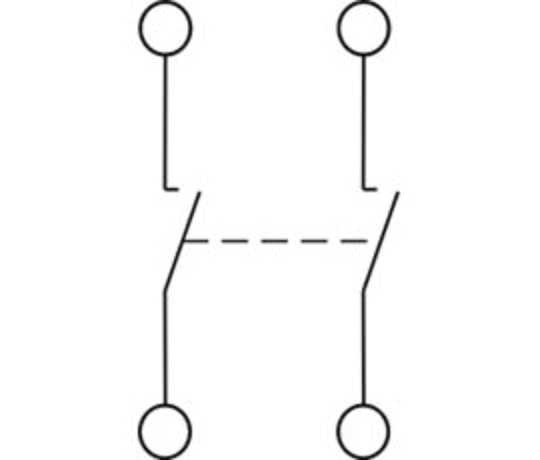

Выключатель 2-х фазный

Электросхема одновременного отключения фазного и нулевого проводов

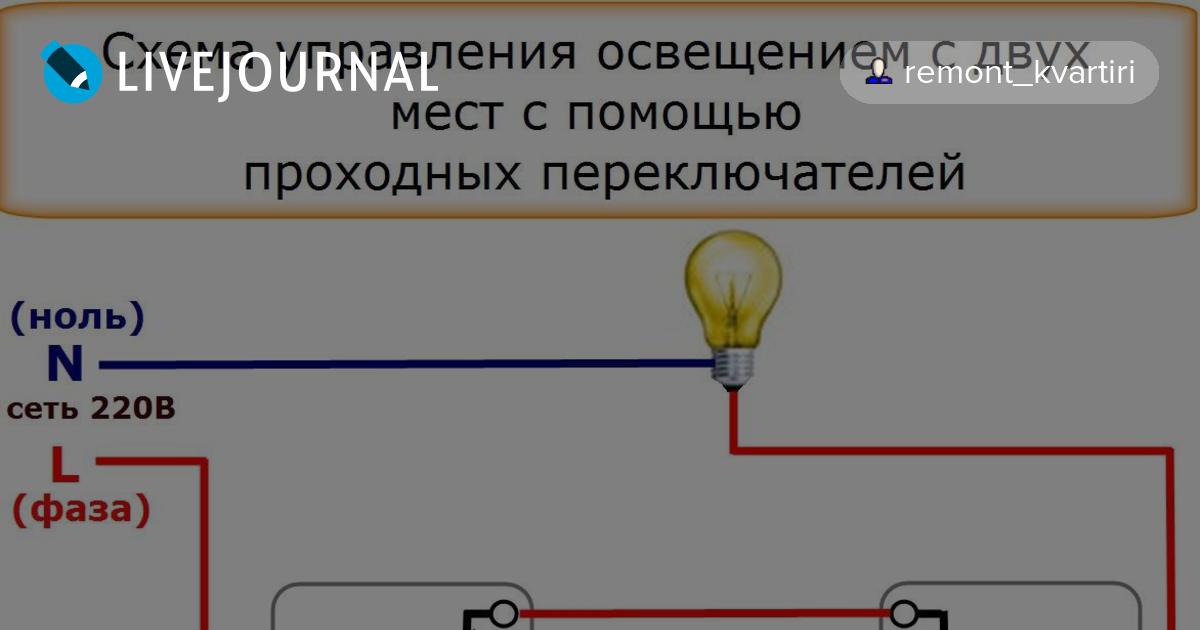

Переключатель проходной

Эта электросхема позволяет включить свет в одном месте, а выключать с двух разных мест независимо друг от друга. Например: Включаете свет на входе в спальню, а выключаете либо с одной стороны кровати, либо с другой.

Переключатель проходной с подсветкой

Выключатель одноклавишный: 1 вход 3 выхода

Выключатель одновременного управления тремя электрическими цепями.

Выключатель одноклавишный: 3 входа 3 выхода

Выключатель одновременного управления тремя электрическими цепями при электропитании 380 Вольт.

Выключатель трехклавишный: 1 вход 3 выхода

Электросхема одновременного управления тремя линиями освещения

Выключатель трехклавишный: 3 входа 3 выхода

Каждая клавиша отключает, включает отдельную фазу. На этом все! Относитесь к электрике с почтением!

©Elesant.ru

Читайте другие статьи раздела

Похожие статьи

схема правильного подключения и ее особенности



Выключатель с подсветкой: схема правильного подключения и ее особенности

•


• Главная
• Политика конфиденциальности
• Q&A
• Новости и общество
  • Знаменитости
  •
    Культура
  •
    Экономика
  •
    Окружающая среда
  •
    Бесплатно
  •
    Журналистика
  •
    Природа
  •
    Философия
  •
    Политика
  •
    Переработка
  •
    Погода
  •
    Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Отцовство
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Беременность
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Домашняя пивоварня
  • Низкокаллорийные продукты
  • Главный курс
  • Блюда из макаронных иделий
  • Рецепты
  • Отзывы о ресторанах
  • Салаты
  • Супы
  • Чай
  • Вина и спиртные напитки
• Образование
  •
    Среднее образование и школы
  •
    Колледжи и университеты
  •
    Обучение на дому
  •
    Международные исследования
  •
    Языки
  •
    Обучение инвалидов
  •
    Интернет-образование
  •
    Наука
  •
    Репетиторство
• Путешествия
  • Кемпинг
  •
    Круизы
  •
    Направления
  •
    Экзотические места
  •
    Авиабилеты
  •
    Отели
  •
    Советы туристам
  •
    Аренда
• Автомобили
  • Легковые автомобили
  •
    Классика
  •
    Мотоциклы
  •
    Аренда
  •
    РВС-технология
  •
    Внедорожники
  •
    Грузовые автомобили
  •
    Фургоны
• Спорт
  •
    Аэробика
  •
    Баскетбол
  •
    Бодибилдинг
  •
    Экстремальные виды спорта
  •
    Рыбалка
  •
    Фитнес
  •
    Футбол
  •
    Хоккей
  •
    Боевые искусства
  •
    Наращивание мышечной массы
  •
    Пилатес
  •
    Самооборона
  •
    Теннис
  •
    Легкая атлетика
  •
    Водные виды спорта
  •
    Снижение веса
  •
    Йога
• Книги

• Новости и общество
  • Знаменитости
  •
    Культура
  •
    Экономика
  •
    Окружающая среда
  •
    Бесплатно
  •
    Журналистика
  •
    Природа
  •
    Философия
  •
    Политика
  •
    Переработка
  •
    Погода
  •
    Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Отцовство
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Беременность
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Домашняя пивоварня
  • Низкокаллорийные продукты
  • Главный курс
  • Блюда из макаронных иделий
  • Рецепты
  • Отзывы о ресторанах
  • Салаты
  • Супы

Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя.

На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схема подключения одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников
или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку –
выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

— непосредственно сам выключатель;

— распределительная коробка;

— соединительные провода;

— изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только
после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику
осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе,
а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка
всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки
вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета)
необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки
и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для
фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если
он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного
щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре).
В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить.
Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в
распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда
необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета),
а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

—

—

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

Фото — схема подключения для проходного выключателя

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3.

Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также
💡🛠🏡

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.

Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов,
и обнаружение выбросов.

Прерывание цепи — важный шаблон для создания отказоустойчивого микросервиса.
Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете
конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент
простой клиент нагрузочного тестирования под названием fortio.
Fortio позволяет контролировать количество подключений, параллелизм и
задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя.
политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и
http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите
одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда
istio-proxy открывает канал для дальнейших запросов и подключений.

  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
# диапазон, средняя точка, процентиль, количество
> = 0,000499  0,001  0,003  0,004  0,005  0,006  0,007  0,008  0,011  0,012  0,014

  Код 200: 17 (85,0%)
Код 503: 3 (15,0%)


  $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
Fortio 1. 3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1. 1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
Завершено через 51,9946 мс: 30 звонков. qps = 576,98
Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
# диапазон, средняя точка, процентиль, количество
> = 0.0004298  0,001  0,002  0,003  0,004  0,005  0,006  0,007  0,008  0,009  0,014

  Код 200: 11 (36.7%)
Код 503: 19 (63,3%)


  $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
cluster.outbound | 8000 || httpbin.default.svc.cluster. local.upstream_rq_pending_total: 29


.

Как работают автоматические выключатели | HowStuffWorks

Электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, которая состоит из множества более мелких цепей. Один конец цепи, горячий провод , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению . Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается.Ток, как говорят, равен , переменный ток , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная сеть подает электричество с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) в доме варьируется. Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой . Это сопротивление заставляет прибор работать.Например, лампочка имеет внутри нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

Объявление

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор. Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может протекать через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным).В целях безопасности устройства предназначены для поддержания относительно низкого уровня тока. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и проводки здания до опасного уровня, что может вызвать пожар.

Это поддерживает бесперебойную работу электрической системы в большинстве случаев. Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода.Или кто-то может забить гвоздь в стену, случайно пробив одну из линий электропередач. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это продолжится, провода могут перегреться и вызвать пожар.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

.

Миниатюрные автоматические выключатели (MCB) для начинающих

Двойные функции переключателя и предохранителя

В этой технической статье основное внимание уделяется широко используемым миниатюрным автоматическим выключателям, рассчитанным на 240 В или менее . Это меньшие и маломощные версии автоматических выключателей в литом корпусе промышленного класса, рассчитанные на 600 В или меньше. Эти миниатюрные выключатели, называемые воздушными выключателями, основаны на тепловом, магнитном или комбинированном термомагнитном принципах .

Миниатюрные автоматические выключатели (MCB) для начинающих

Сейчас они почти исключительно устанавливаются во всех новых жилых домах, на малых предприятиях и офисах, а также при обновлении существующих старых электрических систем. Они рассчитаны на: ампер, напряжение и прерывание тока короткого замыкания или повреждения.

Автоматические выключатели выполняют двойные функции выключателя и предохранителя . Они могут размыкать цепь из соображений безопасности или технического обслуживания, просто переключив свои тумблеры в положение ВЫКЛ. . В качестве замены предохранителей они обеспечивают автоматическую защиту цепи и не нуждаются в замене после прохождения опасного перегрузки по току или устранения короткого замыкания.

Продолжим эту статью следующими темами, важными для полного понимания MCB:

Номинал MCB

Номинальный ток определяет максимальный ток, который автоматический выключатель может выдерживать без отключения. Для типичных автоматических выключателей этот номинал составляет от 2 до 125 А . В жилых помещениях однополюсные выключатели защищают параллельные цепи 20 В, а двухполюсные выключатели защищают параллельные цепи 240 В.

Миниатюрные автоматические выключатели, установленные на DIN-рейку

Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже.

Рейтинг отключения по току короткого замыкания (или рейтинг отключения при коротком замыкании) — это максимальный доступный ток повреждения, который можно ожидать от потолочного или установленного на площадках распределительного трансформатора вне дома. Если трансформатор может производить ток 10 000 A , каждый выключатель в центре нагрузки должен быть рассчитан на не менее 10 000 A .

В то время как бытовые выключатели имеют номиналы 10 000, 22 000, 42 000 и 65 000 А, доступный ток короткого замыкания для большинства одноквартирных домов редко превышает 10 000 А (10 кА) .

Вернуться к темам ↑

Конструкция

Каждый миниатюрный выключатель или выключатель ответвления, как показано в разрезе на Рисунке 1 ниже, включает биметаллическую полосу или элемент. Когда эта полоса нагревается до пороговой температуры, она изгибается достаточно, чтобы разблокировать механизм и размыкать электрические контакты выключателя.

Когда контакты размыкаются, тумблер автоматического выключателя автоматически переключается в положение ВЫКЛ. Это, в свою очередь, размыкает ответвленную цепь.

Рисунок 1 — Внутренний вид теплового выключателя

Вернуться к темам ↑

Принцип действия и принцип действия

Эти небольшие автоматические выключатели можно сбросить вручную после срабатывания. Как и в случае с предохранителями, номинальный ток выключателя должен соответствовать допустимой нагрузке цепи, которую он защищает. Эти автоматические выключатели также называются вставными выключателями, потому что они подключаются к центру нагрузки, вставляя их в язычки или стержни сборных шин.

Высококачественный тепловой выключатель откроет неисправность 10 000 А при 240 В переменного тока за 40–50 мс или даже быстрее.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

В условиях простой перегрузки отклонение биметаллического термочувствительного элемента в автоматическом выключателе приводит к размыканию цепи при достижении заданного порога температуры. Повышение температуры в биметаллическом элементе в основном вызывается током нагрузки (I ² R) при нагреве .

Термический элемент также влияет на эффекты нагрева или охлаждения , вызванные близлежащими источниками нагрева или охлаждения (печи или кондиционеры), а также изменениями окружающей температуры.

Размер биметаллического термоэлемента, его конфигурация, форма и удельное электрическое сопротивление определяют токовую нагрузку автоматического выключателя. Самый распространенный элемент — это «сэндвич» из двух или трех разных металлов . Например, сторона с низким расширением может быть инваром, центром может быть медь или никель, а для стороны с высоким расширением существует широкий выбор металлов.

Некоторые тепловые выключатели с номиналом 5 А или ниже содержат катушек нагревателя рядом или последовательно с биметаллическим элементом.Эти змеевики нагревателя компенсируют более низкое ожидаемое тепловое воздействие неисправности в слаботочной цепи. Они увеличивают самонагрев элемента, чтобы поддерживать температуру термоэлемента ближе к заданной пороговой температуре, чтобы ускорить реакцию на отключение при наличии перегрузки по току.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Некоторые миниатюрные тепловые выключатели также содержат магнитный элемент для ускорения срабатывания при исключительно быстро нарастающей перегрузке.Это условие увеличивает ток достаточно быстро, чтобы создать магнитное поле в небольшом электромагните или соленоиде, который втягивает механическую связь, чтобы разблокировать контакты и отключить прерыватель, прежде чем биметаллический элемент сможет среагировать и отклониться.

Основные элементы термомагнитного выключателя показаны на упрощенной схеме. Рисунок 2.

Рисунок 2 — Работа защелки срабатывания термомагнитного выключателя: (а) нормальный; (b) состояние перегрузки по току

Нормальное состояние автоматического выключателя показано на рис. 2а . Биметаллический элемент в этих выключателях реагирует на перегрузку по току так же, как элемент в простом тепловом выключателе. Как показано на Рисунке 2b, биметаллический элемент отклоняется пропорционально тепловому эффекту тока, проходящего через провод в непосредственной близости от него.

Как и в тепловых выключателях, биметаллический элемент отключает замыкание на 10 000 А при 240 В переменного тока за 40–50 мс . Гибочный элемент освобождает контактный механизм, размыкая контакты.

Напротив, у небольшого магнитного элемента соленоида есть несколько витков провода с низким сопротивлением, последовательно соединенных с проводом, примыкающим к термоэлементу, что мало влияет на полное сопротивление выключателя.В присутствии быстро нарастающего тока вокруг соленоида формируется магнитное поле, заставляющее его тянуть штангу отключения, которая размыкает контакты и размыкает их.

Этот элемент срабатывает в 4 раза быстрее, чем биметаллический элемент, или примерно за 10 мс.

Вернуться к темам ↑

Температура

Автоматические выключатели в литом корпусе и миниатюрные автоматические выключатели предназначены для работы в условиях повышенной температуры, например, внутри панели выключателя, несущей нагрузку .Если дверцу панели оставить открытой в течение длительного времени или снять, внутренняя часть панели остынет до более низкой температуры.

Это дополнительное охлаждение позволит тепловому элементу выключателя превысить номинальный постоянный ток. Это может означать, что груз, который он защищает, может перегреться.

Вернуться к темам ↑

Монтаж автоматических выключателей

Производители автоматических выключателей применяют различные методы крепления своих выключателей к «горячим» шинам. У большинства прерывателей есть выемки на одном конце нижней поверхности и токопроводящие зажимы на другом конце.

Типичные «горячие» шины центра нагрузки имеют выступы, чередующиеся с внутренней стороны стержней. Как указывалось ранее, концы этих выступов загнуты наружу под прямым углом, чтобы образовать уколы.

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Выключатели устанавливаются путем зацепления за выемку на одном конце под рельсом и прижатия проводящих зажимов над штырями для создания низкоомных контактов с «горячими» шинами.

Вернуться к темам ↑

Приложения

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Одно- и двухполюсные выключатели наряду с обычными домашними электрическими панелями наиболее широко используются также в центрах нагрузки. Однополюсные блоки, рассчитанные на 120/240 В переменного тока, предназначены для подключения к одной стойке шины для получения 120 В между одним из «горячих» плеч и нулевой шиной, как показано на рисунке 3. Эти выключатели предназначены для доступны с рейтингами от 15 до 70 A , но с рейтингами 15 и 20 A чаще всего используются в домах.

Доступны полноразмерные 1 дюйм шириной и двойные 1 дюйм. ширины и половинной ширины 1/2 дюйма.

Рисунок 3 — Задняя панель включает шины для оконечной нагрузки «горячего», нейтрального и заземляющего проводов, а также пространство для установки автоматических выключателей и подключения разветвленных цепей.

Некоторые однополюсные устройства внесены в список UL как HACR типа , для обслуживание оборудования для кондиционирования, отопления и охлаждения, а также внесение в список UL для SWD (коммутационный режим) для переключения нагрузок люминесцентного освещения на 120 В переменного тока.Двухполюсные выключатели рассчитаны на 120/240 или 240 В переменного тока.

Стандартные размеры подключаются к двум соседним шинам для получения 240 В между двумя параллельными «горячими» шинами. Они доступны с номиналами от 10 до 125 В . Эти выключатели имеют одно общее отключение, и многие из них относятся к типу HACR.

Некоторые применения автоматических выключателей в зависимости от номинального тока:

• 15 и 20 A — Защита нагревателей и насосов плинтуса
• 30 A — Защита водонагревателей, осушителей и оборудования для кондиционирования воздуха s 40-50 A: Защита кухонных плит и плит
• 50 А или более — Защита электрических нагревателей

Трехполюсные выключатели на 240 В требуют трех пространств для контакта с тремя ножами, а также имеют общие выключатели.Обычно они обозначаются как тип HACR для использования с оборудованием для кондиционирования, отопления и охлаждения .

Вернуться к темам ↑

Ссылка: Справочник по деталям электрического проектирования — Нил Склейтер, Джон Э. Трейстер (книга для приобретения здесь)

.

Что такое автоматический выключатель? Принцип работы и типы автоматических выключателей

Автоматический выключатель — это переключающее устройство, которое прерывает аномальный ток или ток повреждения. Это механическое устройство, которое препятствует прохождению тока большой величины (короткого замыкания) и, кроме того, выполняет функцию переключателя. Автоматический выключатель в основном предназначен для включения или отключения электрической цепи, таким образом защищая электрическую систему от повреждений.

Принцип работы автоматического выключателя

Автоматический выключатель состоит из неподвижных и подвижных контактов.Эти контакты касаются друг друга и пропускают ток при нормальных условиях, когда цепь замкнута. Когда автоматический выключатель замкнут, токоведущие контакты, называемые электродами, зацепляются друг с другом под давлением пружины.

В нормальном рабочем состоянии рычаги автоматического выключателя могут быть открыты или замкнуты для переключения и обслуживания системы. Для размыкания автоматического выключателя требуется только давление на спусковой крючок.

Каждый раз, когда в какой-либо части системы возникает неисправность, на катушку отключения выключателя подается напряжение, и подвижные контакты разъединяются друг от друга каким-то механизмом, тем самым размыкая цепь.

Типы автоматических выключателей

Автоматические выключатели в основном классифицируются на основе номинального напряжения. Автоматические выключатели ниже номинального напряжения 1000 В известны как выключатели низкого напряжения, а выключатели выше 1000 В называются выключателями высокого напряжения.

Самый общий способ классификации автоматических выключателей основан на среде гашения дуги. К таким типам автоматических выключателей относятся: —

1. Масляный автоматический выключатель
2. Автоматический выключатель минимального уровня
3. Автоматический выключатель воздушной струи
4. Автоматический выключатель на основе гексафторида серы
5. Вакуумный выключатель
6. Автоматический выключатель

Все высоковольтные выключатели можно разделить на две основные категории: i. е масляные выключатели и безмасляные выключатели.

.

Подключение, установка и замена выключателей — Новости — EKF

Стандартный выключатель

Перед работой с любым выключателем проверьте, отключено ли электричество. Механизм стандартного выключателя имеет две клеммы – так же, как и обычная розетка. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Для того чтобы не ошибиться при монтаже, около клеммы L обычно изображена стрелка в направлении центра изделия. От второй клеммы (клемма 1) идет провод к светильнику. Для обозначения клеммы 1 используется стрелка, направленная от центра.

В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия – одна остается свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу выключателя в правильное положение, хотя работать она может, даже если перепутаны верх низ.

Проходной выключатель

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

При использовании по прямому назначению в проходном выключателе подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму выключателю. Для удобства замены проходного выключателя следует обозначить проводники при демонтаже старого изделия. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

Двухклавишный выключатель

Для управления сразу несколькими светильниками – двумя лампами или двумя группами ламп – устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Выключатели состоят из механизма с клеммами, клавиш и корпуса. В продаже можно встретить изделия, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, как правило, подключаются так же, как и обычные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

При этом важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят ее показатель, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника – диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Использование выключателей с подсветкой повышает комфорт управления домашним освещением, однако они также могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15–0,3 мА). Этот ток необходим для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе.

Конденсатор накапливает заряд, и, когда напряжение достигнет определенного значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Таким образом, лампа продолжает мерцать.

Устранить нежелательное мерцание можно либо подключив промежуточное реле в электрической схеме перед светильником, либо установив другое устройство с подсветкой – проходной выключатель (переключатель на два направления). Оба способа рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном выключателе (переключателе на два направления) с подсветкой есть возможность подключить лампочку подсветки нестандартным образом. Именно за счет этого удается устранить мерцание энергосберегающей лампы.

Для такого подключения необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников.

Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведет от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходной выключатель таким способом, то при включенном освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдет только на светодиод – конденсатор лампы заряжаться не будет.

Правила установки выключателей

Поскольку правила монтажа одинаковы для всех электроустановочных изделий, прокладка кабеля и подготовка установочных коробок для выключателей такие же, как и для розеток. При выборе места на стене для выключателя следует помнить о требованиях электробезопасности в ванной комнате и не размещать их рядом с раковиной или душем. В остальных помещениях лучше устанавливать выключатели в наиболее удобных местах около дверей.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старый выключатель и убедитесь, что новое изделие подходит по размерам к монтажной коробке в стене. Возможно, придется заменить коробку. Снимите клавишу с нового выключателя – для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в таком же порядке, как они были подключены к старому выключателю. Для облегчения работы можно обозначить их при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. В этом случае необходимо снять старое устройство и, определив размеры, сделать углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите ее в отверстии. После этого подключите выключатель и зафиксируйте его в коробке.

Выключатели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель!

Подключаем одноклавишный выключатель

Сегодня мы рассмотрим, как подключить самостоятельно при помощи предложенной в данной статье схемы одноклавишный выключатель. Кажется, что это простой процесс и справиться с ним проще простого, но, как и в любом деле есть свои «подводные камни». В быту можно наблюдать выключатели различных форматов, но в наших квартирах чаще всего устанавливают одноклавишные, просто потому что это привычно. У выключателей с одной клавишей могут быть совершенно различные формы, цвета и дизайн, но внутри схема всегда остаётся неизменной. В данной статье мы рассмотрим схему подключения такого выключателя и кратко расскажем, как его починить при необходимости.

Стоит обратить внимание, что способы установки такого выключателя могут быть разные. Предлагаем рассмотреть способ подключения накладного выключателя. Независимо от выбранного вами типа выключателя такие устройства будут работать одинаково. Принцип работы такого оборудования схож у всех выключателей, фаза активируется во время размыкания при помощи динамического элемента. Вероятно, всем известно, что будет, если случайно перепутать фазу и ноль? Одним словом, это лучше не делать и следовать согласно схеме.

Нам потребуется:

1. нож для снятия изоляции;
2. отвертка и отвертка-индикатор;
3. пассатижи;
4. дрель;
5. маркер.

Устанавливаем накладной выключатель

При установке накладного выключателя, как и где буду располагаться проводники не так важно. Проводники можно располагать внутри стены или с внешней стороны. Накладной тип выключателя устанавливается в случае, когда штробы в перекрытии сделать не представляется возможным. Мы рассмотрим вариант, при котором проводку кладут по внешней части стены помещённую в гофру. Под выключателем будет устанавливается розетка, поэтому следует помещать кабель от выключателя и розетки в одну гофру.

1. Для начала требуется снять напряжение сети, обесточиваем. Проверить есть ли напряжение в сети вы сможете, поднеся отвёртку-индикатор напряжения к контактам в розетке.
2. Берём в руки выключатель, снимаем кнопку, защиту от влаги. Внутренний узел в данном случае является основой, его мы тоже снимаем.
3. Определяем место расположения розетки и наносим на стене разметку где будут расположены крепежи гофры. Наметив расположения устройства делаем отверстия в стене при помощи электродрели.
4. Наверху корпуса выключателя находится отверстие, куда будет протянута проводка в гофре, для этого потребуется снять крышку.
5. Переходим к подключению проводки, перед этим зачищаем провода от изоляции на 9 см. Фазный проводник белого цвета подключаем к зажиму – L, а нулевой проводник голубого цвета к зажиму — 1. После чего затягиваем крепления и устанавливаем механизм в корпус.
6. Собираем выключатель и вставляем кнопку в корпус. Тщательно проверьте все подключения и если всё в порядке, то следует перейти к финальной части, а именно к включению электричества. Если всё работает, значит вы сделали всё правильно.

Менеджеры компании ГК ПрофЭлектро с удовольствием помогут подобрать всё необходимое оборудование, проконсультируют по мощности и требуемым характеристикам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop. p-el.ru

Как подключить выключатель с подсветкой?

Ремонт квартиры

В квартирах, в которых уже установлено освещение, непременно есть выключатели. Для того чтобы ночью не заниматься его поиском на стене, а просто зажечь свет, выключатель обычно дополняют подсветкой, принцип работы которой заключается в том, чтобы светится в тот момент, когда освещения в комнате нет.
В данном материале мы опишем Вам, как подключить выключатель с подсветкой. Хочется подчеркнуть, что здесь нет ничего трудного, поскольку выключатель с подсветкой устанавливается тем же способом, что и стандартный выключатель. Единственная разница от стандартного устройства заключена в том, что тут установлено вспомогательное удобство – это источник подсветки.

Важно учитывать, что в данной ситуации нет принципиальной разницы, какого бренда выключатель Вы будете монтировать, будь то «UNICA», «LEGRAND», «GUSI», или какой-то иной.

Схема работы у всех выключателей едина: клавишей замкнули цепь – свет загорелся, клавишей разомкнули цепь – свет потух. Естественно различаться они будут своим внешним видом и только.

Содержание

1. Из чего состоит выключатель с подсветкой
2. Как установить выключатель
3. Особенности подключения выключателя с подсветкой на видео

Важный нюанс: до начала подключения выключателя с подсветкой, нужно определить тип светильника. Это важно потому, что подсветка качественно функционирует лишь с галогенными или лампами накаливания. Для осветительных приборов, обладающих пускорегулирующими приборами, применение выключателей с подсветкой не советуют.

Из чего состоит выключатель с подсветкой

Если убрать клавиши выключателя, то Вы заметите внизу индикатор подсвечивания – это может быть маленький светодиод или неоновая лампочка.

Чтобы разобраться, как он функционирует, проанализируем подробнее устройство выключателя с подсветкой.
Тут все довольно очевидно.

Фазный кабель, подходящий к выключателю, подключается на клейму обозначенную — L, а с клейм L1 и L2 провода идут на осветительные приборы.

Клавиши выключателя соединяют между собой L, L1 и L2:

1. L— L1 — включена первая клавиша;
2. L— L2 — включена вторая клавиша;
3. L— L1 и L2 — включены две клавиши.

Сейчас ясно, вследствие чего запрещено к выключателю единовременно подсоединять «фазу» и «ноль» — случится короткое замыкание.

Тут же на выключателе смонтирована схема подсветки, которая включает в себя токоограничивающее сопротивление и светодиод. Диод и сопротивление соединены с клеймами L и L1.

Цепь подсветки функционирует таким образом:

В момент, когда свет потушен, клеймы выключателя L и L1 не соединены между собой, а значит, светодиод будет светиться, поскольку через него будет приходить электрический ток.

При нажатии на клавишу, подвижная клейма выключателя соединяет друг с другом L и L1, по средством чего, схема подсветки убирается из цепи. Светильник зажигается, а подсветка тухнет.

Тут может появиться вопрос. Почему светильник не зажигается через подсветку?
Все предельно просто.

Для того чтобы загорелся светодиод, довольно маленького напряжения и силы тока.
В цепи подсветки это регулирует токоограничивающие сопротивление, которое не пропускает излишнее напряжение. А поскольку для светильника данного напряжения и силы тока мало, то вследствие этого он и не зажигается.

Когда Вы включаете выключатель, то ток напрямую идет на светильник через его клеймы L и L1, минуя сегмент подсветки.

Как установить выключатель

Для того чтобы правильно установить выключатель, в первую очередь нужно убрать его клавиши.

Аккуратно пальцем или отверткой зацепляете выступающую грань клавиши, и вытягиваете ее на себя.
После демонтажа двух клавиш, подключаете силовые кабели к выключателю, одновременно с этим подключается и цепь подсветки

Дальше Вам необходимо вставить наш прибор в монтажную коробку, и с помощью шурупов, основательно зафиксировать выключатель.

Итоги:

• Для более комфортного использования освещения в ночное время суток применяется выключатель с подсветкой.
• Устройство подсветки основано на неоновой лампочке или светодиоде.
• При подборе вида выключателя нужно брать в расчет тип осветительного прибора.
• Монтаж выключателя с подсветкой достаточно лаконичен и прост и практически ни чем не отличается от установки стандартного выключателя.

Подключение выключателя с подсветкой на видео


На этом все, но если у Вас еще остались вопросы по теме — как подключить выключатель с подсветкой, то можете задать их в комментариях к этой статье.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Схема подключения — пользовательские кнопки заготовки

К каждому заказу мы отправляем карточку с этой схемой.

16-миллиметровые кнопки-заготовки рассчитаны на 3 ампера.

Все остальные кнопки заготовки рассчитаны на 5 ампер. Но…

Мы не рекомендуем запускать что-либо прямо с кнопки, которая влечет за собой значительную ничью; даже если они рассчитаны на ток от 3 до 5 ампер, лучше всего подключать их в паре с реле. В любом случае, в большинстве случаев автомобильного использования реле имеет здравый смысл, если только вы не переключаете аналоговый вход на своем ЭБУ.Но не волнуйтесь, если вы сожжете контакт в своих кнопках, мы продаем сменный микропереключатель здесь!

Использование реле также хорошо предотвращает перегрузку по току обратного питания из выключенной цепи, которая может сжечь светодиод (не покрывается гарантией), если вы подключили его параллельно с вашей цепью. То есть отключенная индуктивная нагрузка (например, двигатель вентилятора) часто может достигать 5-10-кратного номинального напряжения в течение очень короткого периода времени, что может привести к сгоранию светодиода. Мы продаем аккуратные реле с предохранителями в категориях «Разные детали», а также твердотельные реле.

Для установки этой кнопки требуются базовые навыки подключения; Если вы установите кнопку с выгравированной заготовкой «Two Step» на свой рожок, велика вероятность, что ваш рожок будет гудеть, когда вы нажмете на нее!

Почти все кнопки доступны с мгновенной фиксацией и фиксацией. Для тех, кто интересуется, что это значит, кнопка с фиксацией действует как тумблер; вы нажимаете на нее, и она «щелкает», а когда вы нажимаете ее снова, она «щелкает». Кнопки мгновенного действия на другом конце активны только тогда, когда вы удерживаете их нажатыми. Если вы не знакомы с нормально открытым (НО) и нормально закрытым (НЗ) переключателем, я предлагаю вам немного прочитать об этом. Если у вас есть какие-либо вопросы, мы будем рады ответить на них.

Один цветной светодиод не зависит от полярности. Поскольку у светодиода есть собственный контакт на кнопке, вы можете полностью им управлять. Их легко подключить, чтобы они загорались;

• При нажатии или активации кнопки
• С парковочным светом
• Управляется программируемым ЭБУ
• Комбинация всего вышеперечисленного

Если при нажатии кнопки у вас загорается светодиод, убедитесь, что вы подключены параллельно, чтобы через него не проходил слишком большой ток.Светодиоду требуется всего несколько миллиампер, прежде чем он сгорит. Если сомневаетесь, используйте реле.

RGB Светодиодная кнопка чувствительна к полярности. Кнопки размером 19, 22 и 25 мм с RGB-подсветкой имеют общий анод. Это означает, что они имеют общий положительный провод (+12 В постоянного тока), и вы должны заземлить каждый цветной контакт, который хотите зажечь. Цвет провода на пигтейле будет соответствовать цвету светодиода кнопки. Вы можете использовать их для одного цвета или сделать свою комбинацию цветов. Светодиод RGB не может управляться светодиодным контроллером и отображать полный спектр цветов.

Кнопки 25 и 30 мм имеют возможность установки второго микропереключателя. Если вам нужен дополнительный микропереключатель для вашего приложения, его можно найти здесь. В кнопках 25 мм используется микропереключатель SPDT, а в кнопках 30 мм — DPDT.

Как подключить кнопочный переключатель 12 В со светодиодом?

Наш кнопочный переключатель отличается превосходным качеством, высокой прочностью и устойчивостью к повреждениям. Изделия имеют не только фарфоровый вид, но и различные виды.Он отвечает требованиям клиентов в различных отраслях и областях. Они широко используются в системе управления ключевой поверхностью промышленных шкафов, бытовой техники и других отраслей промышленности. Он используется не только для выключателей лампочек в доме, но и на компьютерах и мобильных телефонах.

Кнопочный переключатель

12 В со светодиодом настолько практичен, что приветствуется во всем мире. Частота переключения в нашей жизни очень высока, в этом FAQ мы познакомим вас с описанием продукта и способами подключения 30-мм кнопочного переключателя 12 В со светодиодом.

12-вольтовый кнопочный переключатель со светодиодом означает нажимной приводной механизм с нажимной кнопкой, затем подключает или отключает подвижный контакт и статический контакт, тем самым реализуя переключатель цепи.

В соответствии с требованиями заказчика, мы можем сделать переключение продукта более быстрым и лучшим контактом в процессе использования.

Продукт, использующий модуль переключателя с двойным контактом, так что действие переключателя происходит быстрее. Процесс переключения лучше подключить, который может адаптироваться к широкому диапазону тока, напряжения.

Отличие продукта в самоблокировке и отсутствии блокировки.

По умолчанию продукт самоблокируется. Когда кнопка переключателя нажимается в первый раз, переключатель включается и может выполнять действие самоблокировки. При втором нажатии переключатель выключается, и одновременно поднимается металлический кнопочный переключатель. Самоблокирующийся переключатель означает, что переключатель не будет автоматически подпрыгивать в прессе со встроенной функцией блокировки.

Нет ответа на блокировку означает, что нажмите, чтобы подключиться, когда ваши руки ослабнут, это также следует за отключением.

Аналогичным образом самоблокировка означает, что вы нажимаете на нее, и она проходит, пока вы не нажмете ее во второй раз, и защелка не откроется.

Продукт разделен на две пуговицы из нержавеющей стали с высокой головкой и плоской головкой.

Изделие может работать в условиях низких температур до -25 градусов. Мы также можем произвести низкотемпературную обработку для кнопочного выключателя 12 В со светодиодом, чтобы клиенты могли использовать его в условиях низкой температуры окружающей среды -40 градусов. Кроме того, он также может работать при высокой температуре 85 градусов.

Если у клиентов есть более высокие требования к высокотемпературной среде, мы также можем разработать индивидуальные продукты с самой высокой температурой до 200 градусов.

Какой ток у кнопочного переключателя 12 В со светодиодом?

Ток кнопки относительно низок, что является низким током и используется до 5А ампер. Если он выше 5А, у него будет очень короткий срок службы, возможно, он сгорит после 1000 циклов.

Обычный цвет продукта: красный, желтый, синий, зеленый, белый и т. д.Напряжение может достигать 3В, 12В, 24В, 36В, 110В, 220В.

Как соединить провод с кнопкой изделия?

Эта металлическая кнопка имеет следующие четыре режима подключения

Электропроводка 1

Свет не работает

Переключатель разомкнут

Нажмите кнопку, и свет начнет работать. Наконец, переключатель замкнут.

Электропроводка 2

Свет работает,

Переключатель разомкнут

Нажать кнопку, свет начинает работать, выключатель замкнут

Электропроводка 3

Легкое начало работы,

Переключатель замкнут

Нажать кнопку, свет не работает, выключатель разомкнут

Электропроводка 4

Легкое начало работы,

Переключатель замкнут

Нажать кнопку, свет работает, выключатель разомкнут

Если вы хотите купить один образец, вы можете просмотреть наш магазин.

Если вам нужно индивидуальное производство, пожалуйста, оставьте нам сообщение, и мы будем активно реагировать на ваши потребности.

запуск одной кнопкой Архив — Infinitybox

В этом сообщении блога показано, как подключить систему IDIDIT id.TOUCH PKE к 20-контурному комплекту Infinitybox. Система Infinitybox является электрической основой для вашей реставрации, ресто-мода, стрит-рода, кит-кара или сборки Pro-Touring. Наша система достаточно гибкая для подключения и питания любых внешних электрических аксессуаров, которые вы хотите добавить.В случае подключения IDIDIT id.TOUCH ваш комплект из 20 цепей уже обеспечивает питание вашего зажигания, соленоида стартера и аксессуаров. Вы собираетесь использовать id.TOUCH в качестве переключателей, которые подключаются к MASTERCELL для управления этими функциями. Продолжайте читать, чтобы узнать больше.

Прежде чем мы зайдем слишком далеко, пожалуйста, внимательно прочтите и поймите все инструкции, прилагаемые к вашей системе IDIDIT id.TOUCH. Вы можете получить доступ к руководству с веб-сайта IDIDIT, нажав на эту ссылку. Этот пост в блоге посвящен только проводке и соединениям, связанным с системой Infinitybox.Пожалуйста, следуйте их инструкциям для полной проводки.

Подключить IDIDIT id.TOUCH к 20-контактному комплекту Infinitybox довольно просто. Для MASTERCELL id.TOUCH будет выглядеть как любой выключатель зажигания и стартера. На этой схеме подключения показаны детали.

Изображение схемы подключения дополнительных выходов IDIDIT id.TOUCH и системы Infinitybox

Соединения, которые вас беспокоят, — это выходы id.TOUCH для зажигания, соленоида стартера и аксессуаров.Вам также необходимо подключить вход id.TOUCH для сигнала педали тормоза.

Для выходов id.TOUCH для зажигания, соленоида стартера и аксессуаров это положительные сигналы 12 В. Нашему MASTERCELL нужны триггеры заземления. Не подключайте выходы id.TOUCH напрямую ко входам MASTERCELL.   Это может привести к повреждению MASTERCELL и аннулированию гарантии. Вам нужно либо использовать небольшое реле для инвертирования этих сигналов, либо использовать наши inVERT Mini. На электрической схеме показано правильное подключение inVERT Mini.

Проверьте лист конфигурации, поставляемый с Infinitybox 20-Circuit, на предмет правильных цветов проводов для входов и выходов, упомянутых в этой записи блога. Вы можете узнать больше о листе конфигурации по этой ссылке.

На схеме от IDIDIT показан предохранительный выключатель нейтрали на фиолетовом проводе, идущем к соленоиду стартера. Вам не нужно связывать это с системой Infinitybox. Имеется отдельный нейтральный вход безопасности, который подключается к MASTERCELL. См. эту ссылку для более подробной информации.

На id.TOUCH есть дополнительный выходной провод. Его можно подключить к MASTERCELL для управления любым ОТКРЫТЫМ выходом системы. Это можно использовать для управления выходом, отдельным от зажигания, для питания вашей стереосистемы или чего-либо еще, что вы хотите, отдельно от зажигания.

Вам также необходимо подключить выход стоп-сигнала POWERCELL к входу педали тормоза на id.TOUCH. id.TOUCH нужен положительный 12-вольтовый сигнал, чтобы знать, что вы нажали на педаль тормоза.

После того, как зажигание, соленоид стартера и аксессуары будут управляться с помощью IDIDIT id.TOUCH, вы сможете добавлять дополнительные функции. В id.TOUCH встроен набор реле, которые можно использовать для управления дополнительными функциями автомобиля. Например, вы можете добавить защелку багажника. Или вы можете управлять дверными замками, если у вас есть наша ячейка inMOTION как часть вашей системы Infinitybox. Подробную информацию о настройке см. в руководстве id.TOUCH. На этой диаграмме показано, как подключить дополнительные функции к идентификатору.ПРИКОСНИТЕСЬ к своим входам MASTERCELL.

Изображение электрической схемы, показывающей выходы PKE от IDIDIT id.TOUCH и системы Infinitybox

Дополнительные реле управления на id.TOUCH не подключены к питанию или земле, что упрощает их подключение. Вам просто нужно заземлить зеленый, синий и черный провода в дополнительном жгуте проводов. Входы MASTERCELL для блокировки и разблокировки на inMOTION подключаются к зеленому/черному и синему/черному проводам соответственно. Любые дополнительные входы MASTERCELL для аксессуаров подключаются к желтому и оранжевому проводам.

Комбинация комплекта Infinitybox 20-Circuit Kit и IDIDIT id.TOUCH дает вам современные функциональные возможности в вашей реставрации, рестомоде, стрит-роде, кит-каре или сборке Pro-Touring. Вы можете скачать PDF-файл этих схем подключения, нажав на эту ссылку.

Нажмите на эту ссылку, чтобы связаться с нашей службой технической поддержки по любым вопросам, касающимся этих электрических схем.

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель с подсветкой похож на тумблер SPST
с дополнительным терминалом, который позволяет свету работать.Возможно, вы захотите просмотреть статью о проводке тумблеров, прежде чем продолжить. Также реле можно использовать для переключения аксессуаров с более высоким энергопотреблением, чтобы уменьшить коммутационную нагрузку и падение напряжения.

Связанные статьи:

Проводка тумблера

Проводка реле

сорт «бросить». Это то, что мы будем освещать здесь. В одном положении
переключатель «разомкнут» и соединение не установлено. В другом положении он «закрыт».
и аксессуар подключен к источнику питания.

Большинство переключателей имеют маркировку «Питание».
«ACC» или «Аксессуар» и «Заземление». Переключатель открывает и закрывает соединение
между «Power» и «ACC». «Земля» подключается к массе автомобиля и
нужно для работы света. Если ваши соединения не помечены, вы
нужно проверить их мультиметром или определить, что есть что методом проб и ошибок. Обратите внимание, что большинство переключателей не будут светиться, если они находятся на «земляной» стороне аксессуара.

Вот пример того, как можно подключить дополнительный
вентилятор.Обратите внимание, что если клемма 3 «Земля» не была подключена, переключатель все равно
включите вентилятор, но вы не получите освещения. Обратите внимание, что это всего лишь иллюстрация того, как работает переключатель. Предохранитель обычно должен быть включен, а реле должно использоваться в приложениях с большей силой тока.

Если вы в чем-то не уверены, рекомендуем
электромонтажные работы, выполненные профессионалом. Неправильная проводка может привести к повреждению
к компонентам и даже к пожарам.

Типовые материалы проекта:

Кулисный переключатель

Первичный провод

Держатель предохранителя

Реле

Термоусадочные стыковые соединители и разъединительные клеммы

======================= ==============================================

СМ. ДРУГИЕ ТЕХНИЧЕСКИЕ СТАТЬИ WIRING DEPOT

ПОСМОТРЕТЬ ЭТИ ТЕХНИЧЕСКИЕ ВИДЕО WIRING DEPOT

Эта запись не была размещена ни в одной категории.

GE Низковольтная система освещения Справочные руководства, электрические схемы, часто задаваемые вопросы Lo Vo

Часто задаваемые вопросы по низковольтному оборудованию GE

Нужно ли мне одно реле для каждого переключателя?

Да, в простой установке вам потребуется одно реле и один переключатель для каждого светильника. В более сложных конфигурациях у вас может быть одно реле/прибор, управляемый более чем одним переключателем (чтобы включить прибор с любой стороны комнаты или с главной панели), или один переключатель, управляющий двумя или более реле (один переключатель может управлять двумя переключателями). свет в потолке одновременно).Например, если у вас есть выключатель в главной спальне и выключатель в гостиной, которые управляют освещением в гостиной, их можно соединить параллельно, чтобы вы могли выключить их из любого места, но им нужно только одно реле. .

Нужны ли мне реле контрольного света, если выключатель в моей комнате не загорается?

Если вы используете мастер-панель или у вас есть какой-либо выключатель с подсветкой, вам потребуется реле контрольной лампы RR9 для питания этой внутренней лампочки.

Нужен ли мне один трансформатор для каждого реле?

Нет, вы можете подключить до пяти реле к одному трансформатору, в зависимости от вашей установки. Проконсультируйтесь с вашим электриком, чтобы подтвердить, насколько это безопасно.

Нужно ли покупать трехпозиционные низковольтные выключатели?

Коммутаторы

GE можно подключить параллельно, чтобы создать трехстороннюю настройку коммутатора, например, когда вам нужен коммутатор как наверху, так и внизу лестницы или в любом конце коридора. Таким образом, пока оба переключателя подключены к одному и тому же реле, это будет работать как 3-ходовое, 4-ходовое и т. Д., настраивать.

Что вызывает отказ реле низкого напряжения?

Существует несколько ситуаций, которые могут привести к выходу из строя реле, даже нового.

• Залипшие переключатели. Это, скорее всего, произойдет с выключателями или пластинами, которые окрашены, оклеены обоями или сломаны, или с выключателями, установленными в грязных местах, таких как кухни.
• Установка нового переключателя типа RS2 (с черной окантовкой) в старый кронштейн лестничного типа. Новые переключатели немного больше, чем старинные кулисные/качающиеся переключатели, поэтому они будут зажимать корпус, вызывая заедание кнопок переключателя.
• Установка стандартного сетевого выключателя (даже временного) там, где требуется мгновенный выключатель.
• Установка нового реле без замены всех подключенных к нему переключателей. Обычно реле выходит из строя по какой-либо причине, поэтому обязательно проверьте свои переключатели, в том числе те, что на главной панели, которые могут быть подключены параллельно локальному переключателю в помещении. Если переключатель кажется залипающим или медленным, возможно, пришло время для обновления.
• Шорты с перекрещивающимися проводами. Если провода погрызли грызуны или белки, вы можете столкнуться с необычным поведением системы.

У меня есть переключатели Bryant. Могу ли я заменить свои реле и переключатели деталями GE?

Да, детали GE совместимы с системами Bryant. Они основаны на одном и том же типе низковольтной проводки. Детали были изготовлены в одинаковых размерах; на переключателях часто просто был напечатан другой логотип.

Имеет ли значение, какой тип светильника или ламп я использую в своей системе?

При условии, что светильник не превышает силу тока самого реле (обычно 20 А), не имеет значения, используются ли в нем лампы накаливания, люминесцентные лампы, светодиоды, галогены и т. д., лампочки. Если в системе нет функции затемнения, потребуется модернизация до панели с модулями диммера.

Новые коммутаторы GE для замены имеют тот же размер, что и старые?

Нет, они немного крупнее. Не пытайтесь втиснуть новые выключатели в старые ремешки — это приведет к залипанию кнопок и сгоранию реле. Хорошей новостью является то, что вам больше не нужны ремни, если вы используете переключатели с переключателями нового стиля.

У меня есть переключатели, подключенные параллельно, но только переключатель на моей главной панели нуждается в контрольной лампе. Могу ли я заменить реле на реле без пилота?

Это зависит. Если вам больше не нужны функции пилота, вы можете использовать реле RR7 и заглушить лишние провода, которые подавали питание на ваши переключатели пилота. Если вы хотите сохранить функцию пилота на переключателе на главной панели, вы должны использовать с ним реле пилота. Примечание. Вы можете подключить столько переключателей (пилотных или непилотных), подключенных параллельно к реле, сколько пожелаете, но если какой-либо из них нуждается в функциональности пилота, вам понадобится пилотное реле RR9 для питания внутренних ламп на пилоте. переключатель на главной панели.

В настоящее время у меня есть только выключатели без подсветки, но я хотел бы использовать мастер-панель. Могу ли я купить пилотные реле RR9 для замены старых реле RR7 (RR2, RR3, RR5)?

Вы можете, ТОЛЬКО ЕСЛИ у вас есть проводка в ваших стенах для 5 проводов на реле управления. Дополнительные два провода обеспечивают питание для подсветки переключателей главной панели, когда включено освещение в удаленной комнате.

GE до сих пор производит старые миникулисные переключатели?

Нет, их сняли с производства несколько десятилетий назад.Новые переключатели по-прежнему имеют ту же функциональность, но имеют две кнопки вместо качельки, где одна кнопка соответствует направлению качельки «вкл», а другая кнопка — направлению «выкл».

Как подключить новые коммутаторы GE?

коммутатора Vintage GE были припаяны к внутристенной проводке. Новые переключатели (с черной окантовкой и двумя квадратными кнопками) имеют быстросъемные разъемы; просто отрежьте старые выключатели, зачистите конец провода и вставьте его в разъем, обожмите, затем наденьте на плоский разъем на задней стороне переключателей.

Заземлена ли низковольтная система GE?

Реле заземлены, а переключатели нет.

Можно ли использовать выключатели сетевого напряжения в системе низкого напряжения?

Выключатели сетевого напряжения обеспечивают постоянный ток для реле, которые предназначены только для мгновенного срабатывания. Ток вызовет нагрев реле; компоненты расплавятся и заморозят реле в любом положении, в котором оно находилось в момент возникновения неисправности. Не рекомендуется использовать мгновенные выключатели сетевого напряжения, не предназначенные для приложений постоянного тока.

У вас есть инструкции по установке этих деталей?

Да, пожалуйста, ознакомьтесь с инструкциями по проводке низкого напряжения, которые предоставляются бесплатно при покупке — просто добавьте те, которые вам нужны, в корзину бесплатно.

Провода какого сечения следует использовать от трансформатора к реле?

Компания GE всегда рекомендовала провод калибра 18; никаких изменений ни со старыми, ни с новыми трансформаторами. Компания GE видела множество проектов, в которых вместо этого используется калибр 20 или 22, и они не сообщали о проблемах.У нас нет диаграммы, но расстояние довольно существенное для калибра 18, и увеличение калибра проволоки увеличивает возможное расстояние.

Провода какого цвета были у старых реле GE? Какой формы были основания?

RR3 — Красный, синий, черный. Полукруглая черная основа, регулярная работа.

RR4 — красный, синий, черный, плюс желтая, сине-белая полоса для сигнальных огней. Полукруглая черная основа, регулярная работа.

RR5 — Красный, синий, черный. Прямоугольное вставное основание для сборной шины.

RR6 — красный, синий, черный, плюс желтый, синий/белый в полоску. Прямоугольное вставное основание для сборной шины.

RR7 — Красный, синий, черный. Квадратное черное основание, для тяжелых условий эксплуатации.

RR8 — красный, синий, черный и желтый для пилотных контактов. Квадратное черное основание, для тяжелых условий эксплуатации.

RR9 — красный, синий, черный, плюс желтый, желтый для изолированных пилотных контактов. Квадратное черное основание, для тяжелых условий эксплуатации.

Если вы не уверены, какие провода подключать, или ваше старое реле другой марки или имеет провода другого цвета, вам нужно проверить провода.Используя омметр, найдите изолированную пару контрольной лампы (возможно, желтая/синяя полоса), а также найдите катушку ВКЛ/ВЫКЛ (60 Ом красный/синий ИЛИ черный/синий И 120 Ом красный/черный.

Как подключить реле?

Найдите два больших латунных винта сбоку основания реле. Затем найдите четыре маленьких отверстия в нижней части реле (по два отверстия на винт).

Каждый винт регулирует лезвия, доступ к которым осуществляется через два небольших отверстия в нижней части реле.

Для стандартного применения вы вставляете провод, идущий от выключателя, в отверстие 1 или 2. Провод, идущий к светильнику, проходит в отверстие 3 или 4.

Если один и тот же выключатель питает несколько комнат (например, спальню и кухню), вы будете использовать несколько реле.

Для установки с 2 реле провод от автоматического выключателя входит именно в первое отверстие реле №1.

Затем провод из второго отверстия реле №1 переходит в первое отверстие 2-го реле (см. схему).

Лампы подключаются к отверстию №3 каждого реле. Лампа комнаты 1 подключается к отверстию № 3 на реле № 1; Лампа комнаты 2 подключается к отверстию № 3 на реле № 2.

Новые переключатели GE имеют две кнопки — сколько переключателей мне нужно?

Новые переключатели GE

функционируют так же, как и старые мини-рокеры, поэтому, несмотря на то, что переключатель теперь разделен на две кнопки, он по-прежнему считается одним переключателем. Каждое направление на старых качельках — вверх/вкл или вниз/выкл соответствует одной из новых кнопок на новых переключателях.

Как управлять лампочкой с помощью одностороннего или одностороннего выключателя?

Как подключить выключатель света? Управление лампой с помощью одностороннего переключателя

В сегодняшнем учебном пособии по базовой домашней электропроводке мы покажем , как подключить выключатель света для управления точкой освещения с помощью одностороннего или одностороннего выключателя.

В этом руководстве мы будем использовать базовый переключатель SPST (Single Pole Single Through) для управления лампой/лампочкой из одного места.

Прежде чем перейти к деталям, мы должны показать базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

Конструкция и работа одностороннего однополюсного однополюсного переключателя

Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает , как подключить выключатель света для управления лампочкой/лампой из одного места с помощью односторонний или односторонний переключатель?

Требования:

• Однопозиционный переключатель (SPST = однополюсный однопроходной) x 1 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабеля x 3 Нет


Процедура:

Это похоже на последовательную цепь i. е. все компоненты соединены последовательно. Просто подключите нейтральный провод напрямую к лампочке, а затем подключите лампочку к выключателю через средний провод. Затем подключите провод под напряжением к выключателю, как показано на рис. ниже. На приведенном ниже рисунке показано основное подключение переключателя света и его положение, т. е. когда переключатель выключен, цепь действует как разомкнутая цепь, и лампочка не светится. Чтобы включить лампочку, переключатель S ₁ должен быть замкнут, чтобы замкнуть цепь и зажечь лампочку.

Подключение выключателя света

На рисунке ниже показаны принципиальная схема и схемы подключения выключателей света, на которых показано , как подключить выключатель света?

Как подключить выключатель света

Также обратите внимание, что цвета домашних проводов могут различаться в зависимости от различных областей. Кроме того, всегда используйте и подключайте заземляющий провод (прямой оголенный провод к выключателям, а электроприборы от заземляющего провода в распределительном щите для снижения риска поражения электрическим током и другой опасности), который не показан на рисунках выше.

Полезно знать:

• Переключатели и предохранители должны быть подключены через линию (под напряжением) провод.

Последовательное соединение выключателей

• не является предпочтительным способом подключения бытовой техники. параллельный или последовательно-параллельный способ подключения более надежен.
• Для такого типа проводного соединения требуется меньше проводов и кабелей.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят.Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке электропроводки:

Как настроить кнопки и переключатели на Raspberry Pi

В этом руководстве мы сначала рассмотрим, как работают переключатели и какие типы переключателей можно использовать в своих проектах.Затем мы увидим, как использовать эти кнопки и переключатели на Raspberry Pi. Давайте начнем!

Как работает коммутатор

Скажем так, идея переключателя та же, что и у водопроводного крана. Поток воды контролируется водопроводным краном или, в инженерном мире, клапаном. Когда вы открываете кран, вода течет, а когда вы его закрываете, вода не течет. То же самое подразумевается и в мире электроники: думайте о воде как о токе или потоке электронов, а о переключателе — как о кране или клапане для управления потоком тока.

Большинство переключателей находятся в нормально разомкнутом состоянии (NO), что означает, что цепь, связанная с переключателем, не подключена к источнику питания, поскольку переключатель разомкнут. Пока переключатель не нажат, цепь остается в этом положении.

Давайте используем нормально разомкнутый переключатель в цепи. Ниже показана лампочка, подключенная к сети переменного тока с помощью переключателя NO. Лампа не загорится, пока выключатель не будет замкнут.

При нажатии переключателя цепь замыкается и загорается лампочка.

Другой тип называется нормально закрытым переключателем (NC), который работает противоположным образом. Хотя вы можете не увидеть нормально закрытый переключатель в электронике, вы увидите его в электрических приложениях, таких как системы управления питанием и технологическим процессом.

На схеме ниже показана лампа, подключенная к сети переменного тока с нормально замкнутым выключателем. Обратите внимание, что цепь уже замкнута, и лампочка питается от сети переменного тока. Переключатель замкнут до тех пор, пока он не будет нажат или использован.Когда вы нажмете кнопку этого нормально замкнутого выключателя, цепь разорвется, и к лампочке не будет поступать ток. Нормально замкнутый переключатель работает противоположно нормально разомкнутому, и, следовательно, он используется во многих электрических приложениях в промышленности с использованием контакторов и реле.

На рисунке ниже показана цепь после нажатия кнопки.

Нормально замкнутый переключатель после нажатия

Шесты и броски

Наиболее важной частью выключателя являются полюса и толкатели. При использовании переключателя для вашего проекта лучше сначала узнать, сколько отдельных цепей вы хотите, чтобы ваш переключатель контролировал, и хотите ли вы, чтобы переключатель управлял более чем одним каналом одновременно. Таким образом, вам нужно будет понять полюс и положение переключателя каждого типа.

«Полюс» в основном означает количество цепей, которые можно подключить и которыми можно управлять с помощью переключателя. Однополюсный переключатель может использоваться для включения и выключения одной цепи, а трехполюсный переключатель может управлять тремя цепями и так далее.Кроме того, «бросок» означает количество точек, которые полюс может подключить к выключателю. Для более подробного обсуждения этого вопроса ознакомьтесь с нашей статьей «Полное руководство по электронным переключателям».

Вот принципиальная схема однополюсного однопозиционного переключателя (SPST):

Существуют и другие выключатели, такие как SPDT (однополюсный, на два направления) и DPDT (двухполюсный, на два направления):

SPDT (однополюсный, на два направления)

DPDT (двухполюсный, двойной ход)

Если вы внимательно посмотрите на переключатель DPDT, вы увидите оранжевую пунктирную линию между полюсами.Эта линия подразумевает, что когда вы нажимаете на переключатель или нажимаете на переключатель, оба полюса меняются одновременно друг с другом, переходя от первого броска ко второму броску одновременно.

Теперь, когда мы изучили все основы, связанные с переключателями, мы обсудим различные переключатели, которые мы можем использовать в наших проектах.

Типы переключателей

Существует три основных типа переключателей:

1. Механические – обычно используются в домах в качестве выключателей для телевизора, лампочек и вентиляторов.
2. Электронный – обычно используется в полупроводниковых схемах для переключения устройств с электронным входным сигналом.
3. Встроенные датчики – используются, когда устройство необходимо включать и выключать в зависимости от показаний датчика. Эти переключатели интегрированы с датчиками. Например, когда датчик температуры обнаруживает повышение температуры, он переключает питание на вентилятор и включает его.

Механические переключатели

Переключатели, требующие вмешательства человека, называются механическими переключателями.Проще говоря, человек должен нажимать, тянуть, нажимать или отпускать, чтобы переключатель работал и включал и выключал определенную цепь.

Различные типы механических переключателей:

Кнопки

Стандартной формой переключателя, используемого в электронике, является кнопочный переключатель. Эти кнопочные переключатели SPST используются для замыкания или разрыва цепи простым нажатием. Как правило, они имеют нормально разомкнутую (НО) конфигурацию.

Тумблеры

Тумблеры замыкают или размыкают цепь, перемещая рычаг вверх или вниз, и доступны в конфигурациях SPST, SPDT и DPDT.Некоторые тумблеры имеют положение «выключено» в центре, и цепь можно включить, переместив рычаг вверх или вниз.

Поворотные переключатели

Поворотные переключатели могут включать и выключать несколько цепей, поворачивая ручку. Как правило, одним переключателем можно коммутировать до 10 цепей. Поворотные переключатели также способны работать с большими токами и напряжениями.

Ползунковые переключатели

Ползунковые переключатели включают и выключают цепь с ползунком.В исходном состоянии ползунок находится в нормально открытом состоянии. После перемещения ползунка из одной точки в другую схема соединится с источником питания. Конфигурация SPDT широко используется в ползунковых переключателях, но они также бывают и в других конфигурациях.

DIP-переключатели

DIP-переключатели

содержат несколько переключателей в одном корпусе. Они работают более или менее как ползунковые переключатели, но их начальная конфигурация всегда SPST и используется в приложениях с низким напряжением и током.

Концевые выключатели

Концевые выключатели

используются в машинах и промышленных установках, где движение объекта может привести к оттягиванию рычага, прикрепленного к выключателю.

Электронные переключатели

Электронные переключатели изготовлены из полупроводникового материала и не требуют участия человека для работы. Простым примером такого переключателя является транзистор. Если база транзистора имеет достаточный ток, цепь замыкается через эмиттер и коллектор.

Различные типы электронных переключателей:

• Биполярные переходные транзисторы (BJT)
• Металлооксидные полупроводниковые полевые транзисторы (MOSFET)
• Биполярные транзисторы с изолированным затвором (IGBT)

Транзисторы предназначены для коммутации небольших цепей, а также цепей большой мощности. Он может быстро изменяться на определенной частоте и в зависимости от использования транзистора.

Биполярные переходные транзисторы

Биполярный переходной транзистор (BJT)

Биполярные переходные транзисторы (BJT) могут работать как переключатель, если они смещены в области насыщения и отсечки.Они широко известны как устройства, управляемые током, поскольку база управляется с помощью определенного количества тока.

Металлооксидные полупроводниковые полевые транзисторы

Металлооксид-полупроводниковые полевые транзисторы (MOSFET) используются в качестве переключателя, а также усилителя слабых сигналов в электронике. Они в основном используются в качестве усилителей из-за их бесконечного входного импеданса, что позволяет без проблем улавливать почти каждый низкий сигнал. При использовании MOSFET в качестве переключателя сначала рассмотрите его состояние, которое остается между областью отсечки и областью насыщения.МОП-транзисторы — это устройства, управляемые напряжением.

Биполярные транзисторы с изолированным затвором

Биполярные транзисторы с изолированным затвором (IGBT) используются для быстрого переключения. По этой причине он обычно используется в коммутационных усилителях в схемах усилителей звука, а также в промышленных системах управления. Транзисторы IGBT имеют номинальные значения тока и напряжения, которые намного выше, чем у большинства МОП-транзисторов. Однако они имеют более низкую скорость переключения по сравнению с большинством полевых МОП-транзисторов.

Теперь давайте создадим пример проекта, который может определять положение включения/выключения тумблера SPST для управления светодиодом.

Как использовать тумблер на Raspberry Pi

Наиболее распространенным типом переключателей, которые вы увидите в большинстве проектов, являются тумблеры. Они бывают конфигураций типа SPST, SPDT или DPDT. Мы проведем практическую демонстрацию с Raspberry Pi, чтобы зажечь светодиод с помощью тумблера SPST.

Необходимые компоненты

Для начала подключите проект, как показано на схеме ниже. Вы можете подключить светодиод и переключиться на другие контакты GPIO, просто не забудьте изменить номера контактов в коде Python.

Код

Приведенный ниже код представляет собой программу Python. Скопируйте код и вставьте его в текстовый редактор Nano. Затем сохраните файл как «LED.py».

  # импортировать библиотеки
импортировать RPi.GPIO как GPIO
из времени импортировать сон
GPIO.setmode(GPIO.BCM)

# установить номера контактов, которые будут использоваться от чипа Broadcom

ledpin = 4 # присвоить имя переменной выводу 4
pushpin = 17 # присваиваем имя переменной пину 17
GPIO.setup(ledpin, GPIO.OUT) # установить контакт 4 GPIO в качестве выхода
GPIO.setup(pushpin, GPIO.IN) # установить контакт 17 GPIO в качестве входа
GPIO.setup(4, GPIO.OUT, initial=GPIO.LOW) # установить начальный вывод контакта 4 на НИЗКИЙ уровень

пока верно:
           GPIO.output(ledpin, not GPIO.input(pushpin)) # прочитать обратное значение входного контакта 17
           сон(0,2)

Чтобы запустить приведенный выше код, введите sudo LED.py в командной строке. После запуска кода включите тумблер и посмотрите, что произойдет. Вы заметите обычную проблему – светодиод мигает хаотично или не мигает вообще.Это происходит из-за плавающих контактов, с которыми сталкивается каждый микроконтроллер. Чтобы решить эту проблему, нам нужно использовать подтягивающий резистор.

Плавающие штифты и подтягивающий резистор

В общем, всякий раз, когда мы пытаемся подключить коммутатор к таким платам, как Raspberry Pi, коммутатор будет сталкиваться с постоянными помехами от окружающих электромагнитных волн. Они влияют на вывод, когда его состояние изменяется с ВЫСОКОГО на НИЗКИЙ или с НИЗКОГО на ВЫСОКИЙ. В некоторых ситуациях переключатель может даже не работать.

Итак, для решения этой проблемы используем подтягивающий резистор. При этом мы переводим состояние контакта 17 в стабильное состояние. Это произойдет только тогда, когда подтягивающий резистор поворачивается, переводя входное состояние в ВЫСОКОЕ, при подключении к положительному источнику питания, заземлению и до тех пор, пока не будет нажат переключатель.

Обратите внимание, как резистор соединен с тумблером. Одним концом он присоединен к плюсовому питанию, а другим — к одному проводу с контактом 17 и тумблером.

В этой схеме можно использовать подтягивающий резистор двумя способами. Во-первых, с помощью встроенного подтягивающего резистора Raspberry Pi. Другой способ — использовать внешний подтягивающий резистор на 1 кОм для вашей схемы.

Код цепи с подтягивающим резистором

  #Импорт нужных библиотек
импортировать RPi.GPIO как GPIO
из времени импортировать сон
GPIO.setmode(GPIO.BCM)

светодиод = 4
канцелярская кнопка = 17
GPIO.настройка(LEDpin, GPIO.OUT)
GPIO.setup(pushpin, GPIO.IN, pull_up_down=GPIO.PUD_UP) # с использованием внутреннего подтягивающего резистора
GPIO.setup(4, GPIO.OUT, начальный=GPIO.LOW)

пока верно:
           GPIO.output(ledpin, not GPIO.input(pushpin)) # Чтение обратного значения входного контакта 17
           сон(0,2)

Скопируйте и вставьте приведенный выше код в новый файл в Nano, затем сохраните файл с именем «LED.py». Вы можете назвать его как хотите, но обязательно добавьте расширение .py.

Теперь запустите приведенный выше код, введя sudo LED.py в командной строке. Когда вы перемещаете тумблер, вы должны видеть, что светодиод включается и выключается при каждом щелчке переключателя.

Как упоминалось выше, еще одним способом добавления подтягивающего резистора является использование в цепи внешнего подтягивающего резистора. На схеме ниже показано, как внешний подтягивающий резистор добавляется к предыдущей схеме.

Вы также можете использовать подтягивающий резистор, который работает противоположно, но сейчас мы сосредоточим внимание только на подтягивающем резисторе.

Теперь давайте создадим еще один пример проекта, но на этот раз с использованием тактильного переключателя вместо тумблера.

Как использовать тактильную кнопку на Raspberry Pi

В этом примерном проекте мы будем использовать тактильную кнопку и подтягивающий резистор для управления светодиодом.

В этом проекте светодиод будет включен по умолчанию. Нажатие кнопки выключит светодиод.

Код

  импортировать RPi.GPIO как GPIO
из времени импортировать сон
GPIO.режим установки (GPIO.BCM)

ledpin = 4 # установка выходного контакта светодиода
pushpin = 17 # установить контакт кнопки ввода
GPIO.setup(ledpin, GPIO.OUT) # установить ledpin как выход
GPIO.setup(pushpin, GPIO.IN, pull_up_down=GPIO.PUD_UP) # с подтягивающим резистором

пока верно:
    GPIO.output (светодиод, GPIO.input (канцелярская кнопка))
    сон(0,2)

Чтобы запустить это на Raspberry Pi, вставьте код в Nano и сохраните его с именем файла «LED.py». Затем запустите его, введя sudo LED.py в командной строке.

Обратите внимание, что я использую встроенный подтягивающий резистор, а не внешний, что упрощает задачу.

Не забывайте использовать приведенные выше советы, особенно при работе с плавающими контактами и подтягивающими резисторами.

По любым вопросам, связанным с этой темой, оставьте комментарий ниже, и мы будем рады помочь!

.
