Время твердения бетона в зависимости от температуры: Время застывания бетона в зависимости от температуры окружающего воздуха

Время застывания бетона в зависимости от температуры окружающего воздуха

Процесс твердения бетонного раствора относится к значимым этапам производства строительных работ. От его продолжительности, в конечном итоге, зависит прочность монолитной конструкции. После заливки смеси в опалубку, по графикам или таблицам устанавливается приблизительное время застывания бетона, в зависимости от температуры и влажности окружающего воздуха. Также учитывается проектная марка искусственного камня.

Что влияет на сроки твердения бетонной массы

Температурно-влажностный режим играет огромную роль в процессе схватывания и отверждения бетона. В жаркие дни поверхность монолита смачивают водой, чтобы цементному порошку хватило жидкой составляющей для полноценного завершения химических реакций. В таких условиях схватывание камня происходит гораздо быстрее, чем при низких температурах. Следует принимать во внимание тот факт, что минусовые значения и недостача воды способны даже остановить застывание растворной массы.

Лабораторные исследования показали, что оптимальной температурой окружающего воздуха для начала и продолжения процесса твердения бетона является 20-30 градусов. При этом влажность на его поверхности должна составлять не менее 90 процентов, что достигается путем полива и накрытия глыбы полиэтиленовой пленкой или рубероидом. Описанные условия позволят камню набрать 70-типроцентную прочность в течение первых пяти-семи дней после заливки опалубки. Марочные же показатели достигаются через две-четыре недели.

Конечно же, лабораторные условия перенести в реальность не представляется возможным. На открытых площадках температура и влажность постоянно меняются в зависимости от:

• времени суток;
• сезонных изменений;
• климатических особенностей;
• наличия атмосферных осадков и т.д.

Фактически, набор бетоном прочности на сжатие происходит намного дольше 28 суток, но последующий процесс твердения продвигается настолько медленно по сравнению с первой семидневкой, что после четырех недель его в большинстве случаев не принимают во внимание. Хотя при неблагоприятных условиях, спровоцированных низкой температурой, сроки застывания увеличивают на несколько дней, а то и недель.

В промышленных условиях заливку бетона допускается выполнять при минусовых температурах. Для предотвращения замерзания воды в растворе и для ускорения отверждения бетонной массы, производится ее принудительный прогрев. Нередко в раствор подмешивают специальные добавки.

Частным застройщикам рекомендуется заливать монолитные конструкции в летний период года, когда среднесуточная температура не опускается ниже 15-20 градусов.

Проведение работ следует планировать заранее. Важно позаботиться о том, чтобы срок застывания бетона закончился раньше наступления холодных ночей. В случае понижения среднесуточной температуры до уровня +5 градусов, находящийся в процессе твердения камень накрывают теплоизолирующими материалами, а при угрозе появления заморозков – над монолитной глыбой устанавливают парник.

Сроки твердения бетона в зависимости от внешних факторов

Как упоминалось выше, продолжительность застывания бетонной массы увеличивается по мере снижения температуры окружающего воздуха. В идеале, бетон марки М300 набирает стопроцентную прочность на сжатие при +20 градусах через 28 суток, тогда как при среднесуточных показателях температуры в пределах +5 градусов прочность за четыре недели сможет достичь лишь 77 процентов. Рассматривая графики твердения бетонного камня, представляющие собой выгнутые линии, можно с уверенностью сказать, что в последнем случае срок набора проектной прочности увеличится вдвое по сравнению с предыдущим вариантом.

В определенных случаях пригрузка бетонных конструкций разрешается после 50-процентного отверждения монолита. Здесь зависимость прочности от температуры выглядит следующим образом:

• при +20 градусах должно пройти более 3 суток после заливки опалубки;
• при +10 градусах – не менее 5 суток;
• при +5 – 8 дней и более.

В жаркую погоду, когда столбик термометра поднимается выше 30 градусов, для набора 55-процентной прочности может понадобиться всего лишь 48 часов. Но при столь быстром застывании бетона нагружать конструкцию рекомендуется, все же, не раньше чем через 4-5 суток. В таком случае лучше будет перестраховаться, чем переделывать работу.

График набора прочности бетона – таблица по времени

Возведение конструкций различной конфигурации и назначения предполагает заливку фундамента. Поэтому многие строители, преимущественно начинающие, интересуются тем, каково же время набора прочности бетона. Сразу стоит отметить, что этот процесс зависит от многочисленных моментов, среди которых не только условия окружающей среды, но и составляющие самого раствора, используемого для заливки фундамента.

В этой статье мы попробуем разобраться, как набирает прочность бетон и есть ли методы ускорения этого процесса.

В чем суть процесса?

Условно, он делится на 2 этапа:

1.
   Схватывание. Этот этап происходит в течение первых 24 часов после замешивания основы. Время схватываемости раствора зависит от показателей температуры в помещении или на улице. И если обеспечить должные условия, то можно ускорить схватывание бетонной массы.
2.
   Твердение. Как только основа схватится, то наступает затвердение. Как ни странно, но затвердевание фундамента продолжается в течении 12-24 месяцев. При этом заявленные производителем значения, при обеспечении благоприятных условий, определяется на 28 день после заливки.

Интересно, что во многих источниках можно найти, от чего зависит кинетика набора прочности – температур, время. влажность, качество ингредиентов. Но мало где найдешь ответ на вопрос, за счет чего бетон набирает прочность? Это происходит в процессе гидратации цемента.

В сухом материале присутствуют 4 основных элемента:

•
  аллит;
•
  белит;
•
  трехкальциевый алюминат;
•
  четырехкальциевый аллюмоферрит.

Первым при замесе в реакцию вступает аллит, но это самый хрупкий минерал. Далее идут алюминаты и алюмоферриты. Последним в реакцию вступает белит, он же и дает необходимую прочность. При этом он гидратируется постепенно, ежегодно набирая нужные параметры. Даже спустя 50 лет процесс гидратации идет, соответственно, все это время бетон продолжает набирать прочность.

Процесс гидратации цемента начинается с момента смешения с водой и продолжается в течение долгого времени

Что же касается именно бетона, то его параметры зависят от степени гидратации цемента. Если речь идет о низкой степени, то спустя 4 недели она достигнет искомых 90%. В высокопрочном составе через это же время будет только половина (до 49%), и в дальнейшем с течением времени она будет только нарастать. В среднем за 3-5 лет прирост составляет порядка 60%.

Что влияет на вызревание фундамента

Как было сказано ранее, на то, сколько бетон набирает прочность, влияет целый ряд нюансов, к основным из которых относится:

•
  температурные условия окружающей среды;
•
  уровень влажности в месте, где производится заливка основы;
•
  марка цемента;
•
  время.

Температурные условия

Набор прочности бетона в зависимости от температуры окружающей среды, это актуальный вопрос для большинства людей, которые собственными силами занимаются заливкой фундамента. Тут стоит запомнить одно главное правило: чем холоднее на улице или в помещении, где проводится бетонирование поверхности, тем больше время твердения.

Скорость набора прочности бетона в зависимости от температуры

При температуре ниже 0°С укрепление основы приостанавливается и, как следствие, срок набора прочности увеличивается на неопределенное время. Порой достижение заявленных производителем прочностных характеристик происходит спустя несколько лет. Это когда процесс происходит в северных регионах. Такое явление обусловлено тем, что вода, имеющаяся в цементной массе, замерзает. А поскольку за счет влаги обеспечивается необходимая для процесса гидратация, то и затвердевание, так сказать, «замораживается».

Но как только на улице начнет теплеть и станет выше нулевой отметки, твердение продолжится. И так далее. Так выглядит набор прочности бетона в зависимости от температуры.

Теплые погодные условия «активизируют» и ускоряют твердение цементной основы. Скорость твердения бетона в зависимости от температуры прямо пропорциональна увеличению показателей окружающей среды. Так, при 40°С заявленные производителем показатели достигаются через 7-8 дней. Именно по этой причине многие опытные специалисты рекомендуют проводить заливку бетонного фундамента на приусадебном участке в жаркую погоду, за счет чего требуется гораздо меньше времени на организацию всего строительного процесса в целом, нежели в случае с заливкой фундамента в более холодную погоду.

Зимой, как только температура опускается до отметки 0 градусов, процесс гидратации полностью прекращается

Но даже в этом случае не стоит «пережаривать» бетон – пока нижние слои схватятся, верхние начнут трескаться. Это не добавляет ни эстетики, ни твердости. При проведении работ в жаркое время поверхность 2-3 раза в день обильно поливают водой и накрывают целлофаном.

За сколько бетон набирает прочность в зимнее время года? По сути, возведение фундамента зимой – это трудоемкий процесс, который требует использования специального оборудования для регулярного прогрева цементной массы с целью ускорения процесса его затвердевания.

При работе с бетонной массой с целью ускорения ее затвердевания нагрев свыше 90°С недопустим. Это может привести к растрескиванию будущей поверхности.

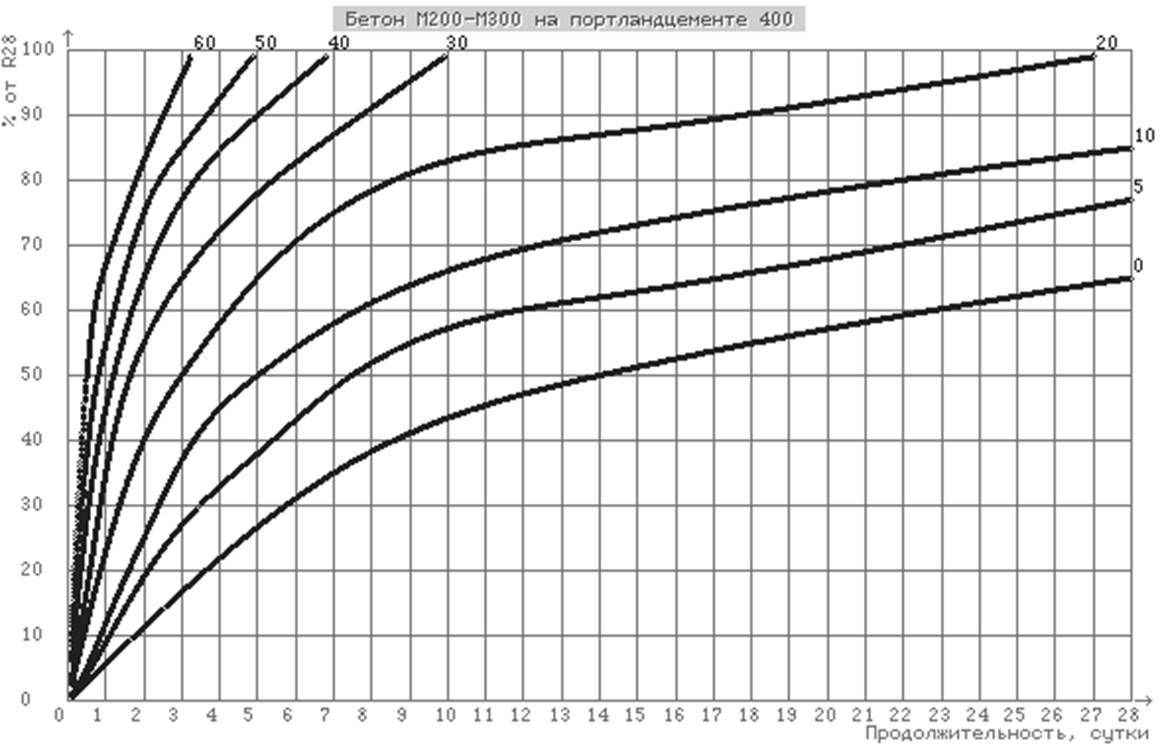

Для того, чтобы понять каким образом температура влияет на процесс затвердевания, можно изучить график набора прочности бетона. Это позволит визуально разобраться в данном явлении. График набора состоит из линий, которые выстроены на основании данных, собранных для цемента М400 при разном режиме.

График твердения бетона позволяет определить, какое процентное соотношение от марочных показателей будет достигнуто через некоторый временной промежуток. Проще говоря, по этим линиям можно узнать, сколько дней масса набирает марочное значение твердости при той или иной температуре.

График набора прочности по марке цемента

Время

С целью определения оптимального, можно даже сказать, безопасного срока начала проведения строительных работ зачастую берется во внимание таблица набора прочности. По ней можно с легкостью определить за какое время застынет фундамент, приготовленной из той или иной марки цемента. Поэтому опытные специалисты всегда и пользуются подобными информационными таблицами.

В том случае, если нормативно-безопасный срок установлен на отметке в 50%, то самым оптимальным сроком старта строительных работ будет 72-80% от заявленных марочных показателей.

Показатели влажности

Сниженные показатели влажности окружающей среды негативно отражаются на процессе твердения фундаментной базы. При полнейшем отсутствии влаги процесс гидратации практически не происходит, и набор твердости неизбежно останавливается. Именно поэтому очень важно следить за влажностью заливаемого фундамента.

Если в помещении или на улице, где осуществляется заливка или кладка фундамент, повышенная влажность (70-90°), то скорость нарастания прочностных показателей возрастает.

Прогрев до такого высокого температурного режима при минимальных значениях влажности обязательно приведет к засыханию залитой поверхности и снизит скорость твердения. Чтоб избежать таких последствий, необходимо регулярно производить увлажнение. При таких обстоятельствах в жаркую погоду твердение будет происходить очень быстро.

ВИДЕО: Сколько твердеет бетон

Состав и эксплуатационные данные цемента

Если цемент обладает способностью тепловыделения и сразу после заливки он быстро твердеет, то после замерзания в цементной массе воды процесс твердения неизменно остановится. По этой причине во время строительных работ холодное время года лучше отдавать предпочтение смесям, приготовленным на основе противоморозных добавок.

Так, к примеру, глиноземистая масса после заливки выделяет в 7 раз больше теплоэнергии, нежели обычный портландцемент. Благодаря этому замешанная на основе такого цемента строительная смесь способна быстро набирать прочность даже при температуре ниже 0°С. что, собственно, и обусловлено его популярностью использования в холодное время года.

Стоит отметить и то, что марка цемента также влияет на скорость твердения заливки или кладки. Представленная дальше таблица наглядно демонстрирует эти данные.

Вот, собственно, и все, что нужно знать о затвердевании фундамента. Надеемся, эта информация будет использована вами на практике и поможет достичь поставленной задачи наилучшим образом!

ВИДЕО: Как ускорить затвердевание бетона

сколько схватывание в опалубке, затвердевание М 200, сроки твердения в зависимости от температуры

Прочность бетона – это главная его характеристика, благодаря которой удается определить качество монолитно сооружения. Причина в том, что прочность напрямую связана с структурой бетонного камня. Процесс застывания очень сложный и зачастую это происходит от зависимости температуры воздуха. В ходе таких мероприятий происходит взаимодействие цемента и воды. Результатом гидратации цемента становится образование новых соединений, а также формирование бетонного камня. В результате твердения бетон становится прочнее, но набирается прочность не сразу, а постепенно. Для этого может понадобиться не один месяц.

Здесь указано сколько времени застывает бетон.

Условия для застывания бетона

Перед тем как перейти к строительным работам, необходимо учитывать конкретные условия, которые определенным образом влияют на длительность твердения бетона.

Время года

Большой процент влияния на застывание бетонного раствор оказывают окружающие факторы. С учетом температурного режима и атмосферной важности время застывания и полноценной сушки может составить несколько дней, но это при условии, что все мероприятии проходили в летнее время. Но в этом случае имеется свой недостатком, который заключается в невысокой прочность полученной конструкции. Если работы проводились в зимнее время, то конструкция будет удерживать большое количество влаги в течение месяца.

Бетон м200 цена и другие технические данные указаны в статье.

На видео рассказывается о времени застывания бетона в зависимости от температуры:

Бетон марки м200 технические характеристики и другие данные указаны в статье.

Длительность затвердевания бетона во многом определяется плотностью укладки строительного состава. Конечно, чем выше ее показатель, тем медленно осуществляется выход воду из структуры, а показатели гидратации цемента будут лучше. В промышленном строительстве такой проблеме уже было найдено решение. В этом случае задействуют виброобработку, в домашних условиях имеется альтернативный вариант – стыкование.Процесс утрамбовки

Необходимо отметить, что стяжку с высокими показателями плотности очень тяжело резать и сверлить. Здесь не обойтись без такого оборудования, как буры с алмазными напылением. Если применять сверла с обычным наконечником, то они сразу же выходят из строя.

Какова прочность бетона в15 указано в статье.

Состав

На фото показан состав бетона

Компоненты, которые находятся в составе цементной смеси, также оказывают немаловажную роль на время схватывание бетона. Если в составе находится большое количество пористых материалов, то процесс обезвоживания конструкции будет происходить намного медленнее. Если в составе преобладают такие компоненты, как песок и гравий, то вся вода начнет быстрее выходить из раствора.

Каково время набора прочности бетона, можно узнать из статьи.

Для того чтобы сделать процесс испарения благи из бетона медленнее, а также улучшить его прочностные показатели, стоит задействовать специальные добавки. Как правило, это бетонит, мыльный состав. Конечно, это потребует небольших денежных затрат, но зато вы сможете защитить свою конструкцию от преждевременного пересыхания.

Каков состав бетона для отмостки лучшего всего применять указано в статье.

Обеспечение условий затвердения

Когда нужно добиться длительного нахождения влаги в цементной смеси, то стоит выполнить монтаж гидроизоляционного материала на опалубку. При условии, что формовочный каркас выполнен из пластика, укладывать дополнительный слой гидроизоляции нет смысла. Демонтаж опалубки стоит производить только по прошествии 8-10 дней. За этот период бетон уже успел схватиться и дальше может сохнуть без опалубки.

Добавки

Для задержания воды в бетоне можно вводить в строительную смесь различные модифицирующие добавки. Если необходимо добиться быстрого застывания и уже ходить по залитой конструкции, стоит добавлять к раствору особые ингредиенты, позволяющие добиться быстрой сцепки.

Низкий уровень испарения

Когда бетонный раствор схватился, его сразу накрывают полиэтиленовой пленкой. Благодаря таким мероприятиям удается задержать влагу в бетону в первые дни после установки конструкции. Раз в 3 дня пленку нужно удалять и обрабатывать поверхность водой.

Расчет времени прогрева бетона в зимнее время указано в статье.

Когда момента заливки пройдет 20 дней, то пленку можно убрать насовсем и подождать, пока стяжка полностью высохнет при обычных условиях. Как правило, это занимает 28-30 дней. Уже по прошествии этого срока по основанию можно ходить и даже устанавливать различные строительные конструкции.

Время застывания при разной температуре

Необходимо обозначить, что скорость времени высыхания и схватывания бетона в опалубке может достигать до 7 дней. Только после этого опалубка может быть демонтирована. В таком случае удается сохранить целостность бетонной конструкции. Но в большинстве случаев этот показатель зависит от марки бетона, а также температурных условий.

В данной статье указано сколько идет цемента на 1 куб бетона.

Таблица 1 – Время твердения бетона в зависимости от температуры

Минимальная температура

Осуществлять заливку бетона в холодное время года можно только при условии, что обеспечена необходимая гидро- и теплоизоляция конструкции после монтажных работ. По той причине, что низкие температуры замедляют процесс гидратации, а, следовательно, и набор прочностных характеристик, то очень важно строго выждать необходимое время. Как правило, при температурном режиме -5 градусов, для набора прочности понадобиться увеличить время в 5-7 раз, в отличие от рекомендуемой температуре в 20 градусов. А о том, при какой температуре можно класть кирпич читайте в нашей статье.

В статье описан подбор состава тяжелого бетона.

На видео рассказывается о минимальной температуре застывания бетона:

Поэтому выполнять заливку фундамента в зимнее время необходимо только при условии, что вы знаете, как правильно заливать бетон в мороз. Главное условие – это соблюдение все правил, тогда качество заливки будет не хуже, чем в благоприятные дни.

Опытные строители не экономят на строительстве и используют бетононасос. Кроме этого, важно выполнять правильный уход за бетоном. При заливке во время морозов в состав смеси стоит добавлять морозоустойчивые присадки и утеплить опалубку. После этого стоит осуществлять прогревания бетонированной площадки. Если все эти условия будут соблюдены, то будет совершенно неважно, при каком температурном режиме будет происходить заливка бетона.

Узнать сколько весит куб бетона м400 можно в данной статье.

Процесс заливки фундамент – это очень сложный процесс. Для обеспечения необходимой прочности стоит правильно выждать время затвердения. Если влажность из конструкции испариться раньше указанного срока, то прочностные показатели будут незначительные, что приведет к ухудшению качеств будущей постройки.

Время твердения бетона в зависимости от температуры

Твердением цемента

называют процесс превращения цементного теста, состоящего из смеси цемента с водой, в камневидное тело — цементный камень.

Содержание

Химия твердения бетона. Образование цементного камня

Прочность цементного камня при нормальных условиях (теплая и влажная среда) продолжает нарастать многие годы. Опыты показали, что прочность его в воденарастает в течение 30 лет (дальнейшие систематические исследования не производились).

Твердению предшествует схватывание, т. е. процесс, в течение которого цементное тесто постепенно теряет пластичность, загустевает, но еще не приобретает прочности.

В соответствии с теорией твердения цемента, созданной академиком А. А. Байковым и развитой в дальнейшем другими советскими учеными (профессорами В. Н. Юнгом, Ю. М. Буттом, А. Е. Шейниным), процесс твердения представляет собой сложное физико-химическое явление: в составе цементного камня образуются новые соединения, которых не было в цементном клинкере.

Основное химическое соединение, входящее в состав цементного клинкера трехкальциевый силикат —- подвергается гидролизу разложению водой) и гидратации (соединению с водой) с образованием двух новых соединений: двухкальциевого гидросиликата 2СаО • SiO2 ад и гидрата окиси кальция.

Разложение идет по следующей реакции:

ЗСаО • SiO2+nН,О=2СаО • SiO2(n—1 )Н2 О + Са(ОН)2.

Таким образом, при твердении цемента выделяется свободный гидрат окиси кальция Са(ОН)2. Это легко установить при помощи фенолфталеина, при действии которого получается яркомалиновое окрашивание.
Другое соединение в цементном клинкере — двухкальциевый силикат—гидратируется очень медленно и образует

2СаО • SiO2 •mh3O.

Трехкальциевый алюминат подвергается быстрой гидратации по реакции:

ЗСаО • А12О3+6Н2О=ЗСаО • А12О3 • 6Н2О.

Под воздействием воды на поверхности цементных частиц образуются двухкальциевый гидросиликат, гидрат окиси кальция и трехкальциевый гидроалюминат. Гидросиликат кальция почти нерастворим в воде и выделяется в коллоидальном состоянии, в виде студенистых оболочек, на поверхности црментных частиц.

Гидроокись кальция и трехкальциевый гидроалюминат растворяются в воде, но в небольшом количестве, и раствор быстро становится насыщенным, а в дальнейшем пересыщенным. Вследствие этого при продолжающейся химической реакции новые порции гидроокиси кальция и трехкальциевого гидроалюмината выделяются также в коллоидальном состоянии. Все указанные вещества образуют вокруг частиц цемента оболочку так называемого геля (студня).

Гель обладает склеивающей способностью, которая тем больше, чем меньше он разжижен водой, т. е. чем меньше водоцементное отношение ; -гель склеивает частицы цемента, а в цементно-песчаном растворе и зерна песка. В результате цементное тесто начинает густеть и терять пластичность — оно схватывается.

В дальнейшем гидроокись кальция и трехкальциевый гидроалюминат из коллоидального состояния переходят в более устойчивое мелкокристаллическое; выделяющиеся микрокристаллы пронизывают гель и срастаются. Одновременно гель, состоящий теперь главным образом из гидросиликата кальция, уплотняется, отчасти потому, что высыхает (если цемент твердеет на воздухе), отчасти из-за что внутрь цементных частиц отсасывается вода. Вода проникает в глубь частиц цемента постепенно, и в результате все и новые его порции вступают в химическую реакцию.

Гидросиликат кальция может в дальнейшем частично выкристаллизоваться. Соотношение между объемами гелеобразной и кристаллической частей твердеющего цементного камня в каждый данный момент влияет на его прочность, усадку, ползучесть и другие свойства, как это доказано проф. А. Е. Шейкиным.
Если цемент твердеет на воздухе (всегда содержащем углекислый газ), то имеет место еще карбонизация гидроокиси кальция:

Са(ОН)2+СО=СаСО3+Н2О.

Она происходит главным образом с поверхности цементного камня или бетона. Это доказывается тем, что при действии фенолфталеина на поверхность затвердевшего цементного камня он не окрашивается в малиновый дает; если же разломать этот камень и подействовать фенолфталеином на место свежего излома, то легко обнаружить, что свободная гидроокись кальция содержится в середине образца, а по краям ее нет.

Процессы образования геля, его кристаллизации и уплотнения, а также карбонизации приводят к превращению цементного теста в искусственный высокопрочный каменный материал. Эти процессы протекают сначала быстро, затем медленнее; в особенности медленно гель уплотняется. В соответствии с этим прочность цементного камня в первые 3—7 дней нарастает быстро, затем медленнее, а спустя 3 месяца — очень мало. Прочность цемента обычно испытывают через 3, 7 и 28 дней.
Даже через несколько месяцев твердения цемента внутренняя часть его зерен, наиболее крупных, еще не успевает вступить в реакцию с водой. При повторном помоле затвердевшего цемента и смешивании с водой он может снова твердеть, но прочность получается уже невысокой.

Нарастание прочности цементного камня

Нарастание прочности цементного камня имеет большое значение для строительства, так как позволяет постепенно увеличивать нагрузки на сооружения. Однако такое непрерывное повышение прочности может происходить только при твердении цементного камня в теплой и влажной среде. Если цементный камень будет находиться в сухой среде, то после испарения воды и уплотнения геля твердение приостановится.
При твердении в течение длительного срока в воде цементный камень получается более прочным, чем при твердении на воздухе.

Нормальными условиями для твердения бетона считаются: температура 15—20° и относительная влажность окружающего воздуха 90—100%, создаваемая в специальной камере или путем засыпки бетона песком либо опилками, которые постоянно увлажняют.

Твердение бетона в зависимости от температуры

Если бетон твердеет все время в воде, то он в конечном счете получается более прочным, чем при твердении на воздухе. В сухой среде через некоторое время после того, как окончится поглощение воды цементом и оставшаяся свободная вода испарится, твердение бетона прекращается. Обычно это происходит через несколько месяцев.

Бетон твердеет постепенно, причем прочность его при благоприятных температуре и влажности непрерывно повышается. В первые 7—14 дней после изготовления прочность бетона (на обыкновенном цементе) нарастает быстро, в дальнейшем же, особенно после 28 дней, это нарастание, как показывают результаты опытов, замедляется.

Твердение бетона при температуре ниже нормальной (ниже 15°) замедляется, а при температуре ниже 0° практически прекращается; наоборот, при повышенной температуре и достаточной влажности (в горячей воде с температурой до 80°, во влажном, паре с температурой 60—80° или в автоклаве при действии насыщенного водяного пара высокого давления и температуры) твердение идет значительно быстрее, чем в нормальных условиях.
Это имеет большое практическое значение при бетонных работах зимой и при изготовлении бетонных и железобетонных деталей. Прогревают бетон паром или электрическим током. Кроме ускорения твердения бетона при помощи тепла часто применяют химические средства; в воду при изготовлении бетонной смеси вводят химические ускорители — хлористый кальций или др.

Для расчета состава бетона заданной прочности в любой срок, а также для решения вопроса о возможности распалубки и загрузки сооружений можно применять простую формулу, полученную на основании опытов. Установлено, что прочность бетона при нормальных условиях твердения повышается приблизительно пропорционально логарифму времени:

Rn=R28 • lgn/lg28
где: Rn — прочность бетона (предел прочности при сжатии) в любой срок;
R‘28 — прочность бетона в возрасте 28 дней;

lgn—десятичный логарифм возраста бетона, выраженного в днях.

Эта формула применима только для обыкновенного портландцемента средних марок и дает удовлетворительные данные, начиная с n=3. Действительная прочность бетона может быть определена только испытанием контрольных образцов, твердеющих в условиях, аналогичных имеющимся в бетонном сооружении, или, еще точнее, испытанием бетона в самом сооружении.

Ускоритель твердения бетона

При повышении температуры среды или воды, на которой затворяется цемент, схватывание его значительно ускоряется. При понижении температуры схватывание замедляется, а при температуре ниже нуля прекращается, если только не добавлены соли, снижающие точку замерзания воды

На строительстве часто (например, для быстрой распалубки, при зимних бетонных работах и т. п.) требуется ускорить твердение цемента, а следовательно, и бетона.

Для этого пользуются химическими ускорителями, обогревают бетон паром или применяют электропрогрев.

Из химических ускорителей наиболее часто используют хлористый кальций СаСl2.

Эта дешевая соль, получающаяся на химических заводах как побочный продукт при производстве соды или хлора, применяется на бетонных работах в виде раствора, вводимого при изготовлении бетонной смеси.

Хлористый кальций берется в небольшом количестве — от 1,5 до 3% от веса цемента. Оптимальный процент добавки хлористого кальция устанавливается для каждого цемента при помощи специальных опытов. При правильно выбранном проценте добавки прочность цемента или бетона повышается по сравнению с прочностью материала без добавки:

• при сроке твердения 3 дня — примерно в 2 раза;
• 7 дней -— в 1,5 раза;
• 28 дней — в 1,1 раза.

Если добавки взято слишком много, то схватывание может недопустимо ускоряться, а прочность, быстро нарастая в первые дни, окажется в дальнейшем ниже, чем у цемента без добавки.

Схватывание цемента с добавкой хлористого кальция должно ускориться не более, чем в 2 раза.

Действие хлористого кальция основано на соединении его с гидроокисью кальция, выделяющейся при твердении цемента, и образовании мало растворимой хлорокиси кальция.
Хлористый кальций ускоряет твердение не только обыкновенного портландцемента, но также шлакопортландцемента и пуццоланового портландцемента.

При отсутствии хлористого кальция можно применять слабый раствор соляной кислоты (1—2%-ный раствор НС), так как она, реагируя с гидроокисью кальция в твердеющем цементе, вызовет образование хлористого кальция по реакции:

Са(ОН)2+2НСl = СаСl2+2Н3О.

Усадка бетона при твердении

Усадку и расширение бетона учитывают при проектировани бетонных конструкций. Процесс твердения бетона сопровождается изменением его объема

При твердении на воздухе бетон дает усадку, при твердении в воде он не изменяется в объеме или незначительно разбухает.

В больших массивах бетон может расширяться вследствие нагревания до 30—60° (в силу внутреннего выделения тепла). Величина этого расширения значительно превосходит усадку. Коэффициент температурного расширения обычного бетона равен 0,00001. Коэффициент усадки в расчетах обычно принимается равным 0,00015, т. е. на 1 м длины бетонного сооружения усадка составляет 0,15 мм.

Усадка вызывается давлением воды в капиллярах цементного камня при ее испарении. Опытами установлено следующее:

1. усадка бетона тем больше, чем выше содержание в нем цемента и воды;
2. быстро схватывающиеся и высокопрочные портландцементы, а также пуццолановый портландцемент обычно вызывают большую усадку бетона;
3. усадка больше при мелкозернистых и пористых заполнителях;
4. влажный режим твердения и специальные покрытия не дают бетону быстро высыхать с поверхности, тем самым устраняются последствия большой и неравномерной усадки (трещины)

Усадку и расширение бетона учитывают при проектировани конструкций и производстве бетонных работ в сооружения большой длины устраивают специальные швы, в массивных сооружениях бетон укладывают отдельными блоками, применяют цементы с минимальными тепловыделением и усадкой. Это особенно важно при выборе цементов для гидротехнических сооружений

График твердения бетона в зависимости от температуры

Главная » Статьи » График твердения бетона в зависимости от температуры

От чего зависит и как быстро происходит набор прочности бетона

Изготовление различных конструкций предполагает заливку бетона, главной характеристикой которого является прочность на сжатие. При этом нагружать конкретный элемент нельзя, пока не завершится набор прочности бетона. Данный процесс зависит от ряда факторов, к которым относятся не только внешние условия, но и состав самой смеси.

Для достижения марочного значения, как правило, требуется четыре недели (28 дней). Чтобы будущая конструкция прослужила достаточно долго, необходимо ясно представлять, как осуществляется сам процесс, и сколько времени требуется для его завершения. Процесс включает две стадии. На первой происходит схватывание бетона. На второй он твердеет и набирает прочность.

Стадия схватывания

Схватывание происходит в течение первых суток с момента его приготовления. Сколько времени потребуется для завершения первой стадии напрямую зависит от температуры окружающей среды.

Теплая погода

В летний период, когда температура 20 °C и выше, на схватывание может потребоваться около часа. Процесс начнется приблизительно через два часа после приготовления смеси и завершится, следовательно, через три.

Прохладное время года

При похолодании время начала и завершения стадии сдвигается. Для схватывания требуется больше суток. При нулевой температуре процесс начинается, как правило, только через 6 – 10 часов после приготовления раствора и может длиться до 20 часов после заливки. В жаркую погоду время, наоборот, уменьшается. Иногда для схватывания достаточно 10 минут.

Уменьшение вязкости раствора

На первой стадии приготовленная смесь остается подвижной. В этот период еще можно оказать механическое воздействие, придав изготавливаемой конструкции требуемую форму.

Продлить стадию схватывания позволяет механизм тиксотропии, способствующий уменьшению вязкости смеси при оказании механического воздействия. Именно поэтому перемешиваемый в бетономешалке раствор намного дольше может находиться на первой стадии.

Однако следует учесть, что ряд процессов вызывает необратимые изменения в смеси, что негативно отражается на качестве затвердевшего бетона. Особенно быстро «сваривание» происходит в летний период.

Стадия твердения

После схватывания бетон начинает твердеть. Для завершения процесса и окончательного набора прочности может потребоваться несколько лет. Марку бетона можно будет определить через четыре недели.

Стоит учесть, что прочность бетон набирает с различной скоростью. Наиболее интенсивно процесс протекает в первую неделю после заливки бетона. Уже в первые трое суток данный показатель в нормальных условиях составляет около 30% от марочного значения, определяемого через 28 дней после заливки.

В течение первых 7 – 14 суток раствор набирает до 70 % от указанного значения, а через три месяца на 20 % превышает его. После этого процесс замедляется, но не прекращается.

Через три года показатель может вдвое превысить значение, полученное через 28 дней после заливки. Специальная справочная таблица позволяет узнать, какой процент от марочного значения наберет состав при конкретной температуре через определенное количество дней.

От чего зависит набор прочности?

На процесс набора прочности влияет множество факторов. Однако основными можно считать:

• температуру;
• влажность;
• марку бетона;
• время.

Температура

Чем холоднее на улице, тем медленнее повышается прочность бетона. При отрицательных температурах процесс останавливается, так как замерзает вода, обеспечивающая гидратацию цемента. Как только температура воздуха повысится, набор прочности бетона продолжится. При снижении температуры может опять остановиться.

При наличии в составе различных модификаторов время твердения может уменьшаться, а температура, при которой процесс останавливается, снижаться. Производители предлагают специальные быстротвердеющие составы, способные набрать марочную прочность уже через две недели.

Потепление способствует ускорению процесса созревания бетона. При 40 °C марочное значение может быть достигнуто уже через неделю. Именно поэтому заливку бетона на приусадебном участке для сокращения сроков строительства лучше производить в жаркую погоду.

Зимой может потребоваться подогрев бетона, что выполнить собственными силами крайне проблематично: требуется специальное оборудование и знание технологии выполнения работ. Следует учесть, что нагрев раствора свыше 90 °C недопустим.

Чтобы понять, как температура оказывает влияние на процесс твердения, стоит изучить график набора прочности бетона. Кривые построены на основании информации, собранной для марки М400 при различных температурах. По графику можно определить, какой процент от марочного значения будет достигнут через определенное количество суток. Каждая кривая соответствует конкретной температуре. Первая линия 5°C, последняя – 50° С.

График позволяет определить срок распалубки монолитной конструкции. Опалубку можно снимать, как только прочность превысит 50% от своего марочного значения. Следует обратить внимание, что согласно графику, если температура воздуха ниже 10 °C, марочное значение не будет достигнуто даже через две недели. При таких погодных условиях уже стоит задуматься о подогреве заливаемого раствора.

Время

Для определения нормативно-безопасного срока начала работ часто используется следующая таблица. В ней в зависимости от марки бетона и его среднесуточной температуры приведена информация о наборе прочности через определенное количество суток:

Если нормативно-безопасный срок установлен на уровне приблизительно 50%, то безопасным сроком начала работ можно считать 72 – 80% от марочного значения.

В зависимости от времени выдержки искомое значение можно определить по следующей формуле:

прочность на n-ый день = марочная прочность *(lg (n) / lg (28)). Причем n не может быть меньше 3-х дней.

Состав и характеристики цемента

Если сразу после заливки цемент способен набирать прочность благодаря своему тепловыделению, то после замерзания воды процесс неизменно остановится. Именно поэтому при выполнении работ в зимний и осенне-весенний период предпочтительно использовать смеси с противоморозными добавками.

Глиноземистый цемент после укладки способен выделить в семь раз больше тепла, чем обычный портландцемент. Именно поэтому приготовленная на его основе смесь набирает прочность даже при отрицательной температуре.

Марка также оказывает влияние на скорость процесса. Чем ниже марка, тем выше критическая прочность. Таблица наглядно отражает такую зависимость:

Влажность

Пониженная влажность негативно отражается на процессе. При полном отсутствии влаги гидратация цемента становится невозможной, и твердение практически останавливается.

При максимальной влажности и высокой температуре (70 – 90 °C) скорость нарастания прочности значительно повышается. В таком режиме осуществляется пропаривание состава в автоклавах паром высокого давления.

Нагрев до столь высоких температур при минимальной влажности неизбежно приведет к высыханию залитого раствора и снижению скорости набора. Чтобы этого не произошло, следует своевременно производить увлажнение. В таком случае в жаркую погоду прочность будет набрана в минимально возможные сроки.

tehno-beton.ru

Время застывания бетона в зависимости от температуры окружающего воздуха

Процесс твердения бетонного раствора относится к значимым этапам производства строительных работ. От его продолжительности, в конечном итоге, зависит прочность монолитной конструкции. После заливки смеси в опалубку, по графикам или таблицам устанавливается приблизительное время застывания бетона, в зависимости от температуры и влажности окружающего воздуха. Также учитывается проектная марка искусственного камня.

Что влияет на сроки твердения бетонной массы

Температурно-влажностный режим играет огромную роль в процессе схватывания и отверждения бетона. В жаркие дни поверхность монолита смачивают водой, чтобы цементному порошку хватило жидкой составляющей для полноценного завершения химических реакций. В таких условиях схватывание камня происходит гораздо быстрее, чем при низких температурах. Следует принимать во внимание тот факт, что минусовые значения и недостача воды способны даже остановить застывание растворной массы.

Лабораторные исследования показали, что оптимальной температурой окружающего воздуха для начала и продолжения процесса твердения бетона является 20-30 градусов. При этом влажность на его поверхности должна составлять не менее 90 процентов, что достигается путем полива и накрытия глыбы полиэтиленовой пленкой или рубероидом. Описанные условия позволят камню набрать 70-типроцентную прочность в течение первых пяти-семи дней после заливки опалубки. Марочные же показатели достигаются через две-четыре недели.

Конечно же, лабораторные условия перенести в реальность не представляется возможным. На открытых площадках температура и влажность постоянно меняются в зависимости от:

• времени суток;
• сезонных изменений;
• климатических особенностей;
• наличия атмосферных осадков и т.д.

Фактически, набор бетоном прочности на сжатие происходит намного дольше 28 суток, но последующий процесс твердения продвигается настолько медленно по сравнению с первой семидневкой, что после четырех недель его в большинстве случаев не принимают во внимание. Хотя при неблагоприятных условиях, спровоцированных низкой температурой, сроки застывания увеличивают на несколько дней, а то и недель.

В промышленных условиях заливку бетона допускается выполнять при минусовых температурах. Для предотвращения замерзания воды в растворе и для ускорения отверждения бетонной массы, производится ее принудительный прогрев. Нередко в раствор подмешивают специальные добавки.

Частным застройщикам рекомендуется заливать монолитные конструкции в летний период года, когда среднесуточная температура не опускается ниже 15-20 градусов.

Проведение работ следует планировать заранее. Важно позаботиться о том, чтобы срок застывания бетона закончился раньше наступления холодных ночей. В случае понижения среднесуточной температуры до уровня +5 градусов, находящийся в процессе твердения камень накрывают теплоизолирующими материалами, а при угрозе появления заморозков – над монолитной глыбой устанавливают парник.

Как упоминалось выше, продолжительность застывания бетонной массы увеличивается по мере снижения температуры окружающего воздуха. В идеале, бетон марки М300 набирает стопроцентную прочность на сжатие при +20 градусах через 28 суток, тогда как при среднесуточных показателях температуры в пределах +5 градусов прочность за четыре недели сможет достичь лишь 77 процентов. Рассматривая графики твердения бетонного камня, представляющие собой выгнутые линии, можно с уверенностью сказать, что в последнем случае срок набора проектной прочности увеличится вдвое по сравнению с предыдущим вариантом.

В определенных случаях пригрузка бетонных конструкций разрешается после 50-процентного отверждения монолита. Здесь зависимость прочности от температуры выглядит следующим образом:

• при +20 градусах должно пройти более 3 суток после заливки опалубки;
• при +10 градусах – не менее 5 суток;
• при +5 – 8 дней и более.

В жаркую погоду, когда столбик термометра поднимается выше 30 градусов, для набора 55-процентной прочности может понадобиться всего лишь 48 часов. Но при столь быстром застывании бетона нагружать конструкцию рекомендуется, все же, не раньше чем через 4-5 суток. В таком случае лучше будет перестраховаться, чем переделывать работу.

semidelov.ru

Набор прочности бетона в зависимости от температуры: график

Одним из значимых показателей качества бетона является его прочность. Если заглянуть в государственные стандарты, то в них можно отыскать условия сжатия. Согласно им, прочность может быть равна пределу от М50-800. В качестве одних из наиболее часто используемых выступают марки цемента до М-500. Многие профессиональные строители и частные застройщики учитывают график набора прочности материала. О нём и пойдет речь ниже.

Для вас данная информация тоже может оказаться полезной, ведь из неё вы сможете узнать, через какой период времени после затворения раствора можно начинать дальнейшую работу. Это обусловлено тем, что манипуляции по проведению строительства могут предполагать нагружение конструкций из бетона. Наиболее часто в связке с этим речь идет о фундаментах, которые обязательно должны быть выдержаны в течение 28 дней перед началом возведения стен.

Набор прочности по графику

Набор прочности бетона в зависимости от температуры определяется графиком, который представляет собой временной интервал. В процессе этого раствор обретает эксплуатационные свойства, после чего можно проводить формирование финишного слоя. График набора прочности – это время, которое необходимо бетону для достижения нужного значения прочности. Если поддерживаются нормальные условия, то состав созреет за 28 дней.

В течение 5 дней можно наблюдать наиболее быстрое твердение. По истечении этого времени материал достигнет 70-процентной прочности. Последующие работы следует продолжать лишь через 28 дней, ведь только тогда материал достигнет 100-процентного уровня прочности.

Твердение и набор прочности бетона происходят по-разному для каждого конкретного случая. Для того чтобы определить сроки, проводятся испытания образцов. В теплое время в монолитном домостроении для обретения составом оптимальных свойств осуществляются некоторые операции. Например, материал выдерживается в опалубке, его оставляют дозревать и после удаления ограждений. Набор прочности бетона в зависимости от температуры будет происходить за разный период времени. Это объясняется еще и тем, что мероприятия могут проводиться в холодное время года. В этом случае для достижения марочной прочности необходимо обеспечить обогревание материала и гидроизоляцию бетона. Это обусловлено тем, что снижение температуры замедляет процесс полимеризации.

Рекомендации по ускорению процесса

Для того чтобы ускорить набор прочности и снизить время выдержки материала, необходимо использовать пескобетон, в котором низкое соотношение воды и цемента. Если это соотношение выглядит как 1 к 4, то сроки будут сжаты в два раза. Для того чтобы добиться такого результата, состав следует дополнить пластификаторами. Сократить срок созревания материала можно и искусственным способом, увеличив температуру.

Зависимость уровня набора прочности от показателей температуры материала

Набор прочности бетона в зависимости от температуры материала будет происходить по-разному. В качестве примера можно рассмотреть марки бетона в пределах от М-200 до М-300, которые были затворены на портландцементе с маркировкой в пределах от М-400 до М-500. За сутки материал достигнет трехпроцентной прочности на сжатие, если его температура будет равна -3 °C. При условиях, что смесь будет иметь температуру в +30 °C, прочность за сутки составит 35%.

За трое суток прочность достигнет 8%, если температура материала будет равна -3 °C. 60% прочности удастся добиться при +30 °C температуры за этот же период времени. Если температура материала будет равна +5 °C в течение 28 дней, то прочность материала составит 77%. Стопроцентной прочности удастся добиться за 14 дней, если температура материала будет равна +30 °C.

Контроль за процессом

Набор прочности бетона в зависимости от температуры был освещен выше. Однако важно следить за процессом в течение первой недели. Мероприятия, направленные на обеспечение условий для выдержки, выражены в:

• электрообогреве;
• увлажнении;
• укрывании влагозащитными и теплоизолирующими материалами;
• обогреве тепловыми пушками.

Нужно будет уделить внимание смачиванию поверхности. Через неделю после выработки состава конструкция может быть нагружена, это верно, если температура воздуха будет равна 25-30 °C.

Дополнительно о стадиях набора прочности

Схватывание залитого бетона происходит за первые сутки после его приготовления. Частным строителем обязательно необходимо знать, какова зависимость набора прочности бетона от температуры воздуха. Например, в теплую погоду, когда температура за окном находится в пределах 20 °C, схватывание произойдет в течение часа. Процесс начнется через пару часов, отсчет необходимо вести после соединения составляющих, а завершится через 3.

Прохладное время

При похолодании начало и завершение схватывания сдвигаются. Для схватывания будет достаточно больше суток. Если температура находится на нулевой отметке, то процесс начнется минимум через 6 часов после затворения. При таких условиях он длится до 20 часов, отсчет времени начинается после того, как раствор окажется в опалубке. В жаркий день время уменьшается. Это указывает на то, что иногда для схватывания достаточно всего лишь 10 минут.

Снижение вязкости раствора

Вами обязательно должен быть изучен процесс набора прочности бетона в зависимости от температуры. Важно знать и об уменьшении вязкости. На первой стадии смесь будет сохранять подвижность. В течение этого времени на материал может быть оказано механическое воздействие, а конструкции при этом все еще можно придать нужную форму. Продлить стадию схватывания можно тиксотропией, которая будет способствовать снижению вязкости при оказании механического воздействия.

Отличным примером может стать раствор, перемешиваемый в бетономешалке. В течение этого периода раствор дольше будет оставаться на первой стадии. Но необходимо учитывать, что многие процессы вызывают необратимые изменения в растворе, что может негативно отразиться на качестве затвердевшего бетона. Например, довольно быстро происходит «сваривание» в летний период.

Стадия твердения

Набор прочности бетона, график по времени которого описан в статье, начинается после схватывания. Этот процесс все еще не закончится и через несколько лет. Но уже через 4 недели можно определить марку бетона. Прочность материала будет набираться с разной скоростью. Максимально интенсивно этот процесс будет протекать в первые 7 дней. В первые трое суток при нормальных условиях прочность достигнет 30% от марочного значения. В течение первых двух недель раствор достигнет 70% прочности от указанного значения. Через 3 месяца этот параметр увеличится на 20%, после процесс замедлится, но не прекратится. Через 3 года показатель может повыситься в 2 раза.

Дополнительно о влиянии температуры внешней среды на твердение материала

Набор прочности бетона, особенности, график которого описаны в статье, зависит от температуры. Чем холоднее, тем медленнее будет повышаться прочность. При отрицательных температурах процесс и вовсе останавливается, так как вода замерзает, а ведь она обеспечивает гидратацию цемента. С повышением температуры набор продолжится. Но при снижении этот процесс снова остановится. Если в составе присутствуют модификаторы, время твердения уменьшается, тогда как температура, при которой процесс останавливается, снижается.

В продаже можно найти быстродействующие составы, которые имеют способность придавать бетону марочную прочность через 2 недели. Так как потепление будет способствовать сокращению процесса созревания материала, то можно утверждать, что при 40 °C марочное значение будет достигнуто через 7 дней. Поэтому заливка бетона должна осуществляться в жаркую погоду. Зимой для обеспечения нормальных условий потребуется подогрев материала, а своими силами осуществить такие работы будет проблематично, ведь потребуется специальное оборудование. Кроме того, нагревать раствор до 90 °C и выше недопустимо.

Заключение

График набора прочности бетона, условия затвердевания вами обязательно должны быть изучены перед началом работ. Таким образом, согласно графику, вы сможете определить, через какое количество времени может быть осуществлена распалубка монолитных конструкций. Демонтаж опалубки может быть осуществлён только лишь после того, как прочность материала превысит 50% от марочного значения.

При этом необходимо учитывать, что если столбик опустился ниже +10 °C, то это значение не будет достигнуто и через 2 недели после заливки. При таких условиях необходимо задуматься о подогреве раствора. Нормативно безопасный срок устанавливается на 50-процентной прочности. Тогда как приступать к дальнейшим работам можно лишь после того, как марочное значение раствора достигнет 80%.

fb.ru

Технология набора прочности бетона в процессе выполнения строительных работ

Комментариев:

Рейтинг: 57

Оглавление: [скрыть]

• Как происходит набор прочности бетона
  • Что представляет собой процесс твердения бетона
  • Как осуществляют испытания
• Способы заливки бетона при повышенных температурах

Главное свойство бетонной смеси определяет набор прочности бетона, отражающий качественное состояние монолитной конструкции. Поскольку она находится во взаимосвязи со структурой данного строительного материала, то набор прочности можно поделить на два шага, связанных со схватыванием и затвердеванием бетона. Для последнего характерно наличие физико-химических свойств, возникающих при взаимодействии цемента с водой. Кода идет формирование бетона, то гидратация цемента вызывает образование других соединений.

Схема приготовления бетона.

Как происходит набор прочности бетона

Схватывание состава может произойти в первые дни с того момента, как была изготовлена консистенция из цемента и воды. Время ее схватывания находится в прямой зависимости от температуры воздуха. Если она составляет 20°С, то может понадобиться около одного часа. Поскольку процесс застывания бетона не мгновенный, а достаточно долговременный, то для набора прочности материала может потребоваться несколько месяцев.

Зачастую схватывание цемента происходит приблизительно спустя около двух часов с того момента, как был затворен цементный раствор, а окончательный процесс может начаться приблизительно спустя три часа. Поэтому на данной стадии может помочь ускоритель схватывания бетона.

Изображение 1. График набора прочности бетона.

Начало данной стадии может быть отодвинуто в результате снижения температурного уровня, а ее продолжительность существенно возрастает. Если уровень температуры воздуха составляет 0°С, то начало этапа схватывания может произойти спустя от 6 до 10 часов после того, как произошло затворение смеси. При этом данный процесс способен растянуться на 15-20 часов. Если температуры завышены, то период схватывания бетона может быть сокращен, что составит около 10-20 мин.

Схватывание бетона предполагает то, что данный состав должен оставаться подвижным весь период, что позволяет оказывать влияние на смесь. Механизм тиксотропии, связанный с уменьшением вязкости субстанции в условиях механического воздействия на нее, то есть периодического смешивания бетона, который схватился не полностью, твердение и процесс высыхания бетона не начинаются. Данное свойство учитывают в процессе доставки раствора на бетоносмесителе, поскольку состав при этом должен перемешиваться в миксере, что позволяет сохранять все его важные свойства.

Вращение миксера машины препятствует высыханию цементного раствора, не позволяя твердеть смеси достаточно долго. Возможно и развитие необратимых последствий, которые называют «свариванием» бетона, а это снижает его полезные свойства. Данный процесс особенно быстро может происходить летом.

Вернуться к оглавлению

Ниже перечислены особенности, характерные для бетона:

Относительная прочность бетона в разные сроки твердения при различных температурах.

1. Чем ниже уровень температуры внешней среды, тем медленней твердеет состав и нарастает его прочность.
2. Если температура не превышает нулевую отметку по Цельсию, то вода в составе начинает замерзать, а твердение смеси уже не происходит. Повышение уровня температуры влечет за собой возобновление твердения.
3. Влажность среды позволяет всей строительной массе приобретать более высокую прочность, чем в процессе затвердевания бетона вне помещения.
4. Процесс схватывания бетона может стать замедленным и практически непрерывным при отсутствии влаги, так как именно она необходима в первую очередь при гидратации цемента.
5. Если температура повышается до 80-90°С, то происходит значительное увеличение скорости процесса нарастания прочности в условиях максимальной влажности.

Пар высокого давления позволяет пропаривать смесь автоклавным способом, что осуществляется только при создании соответствующих условий.

Набор прочности бетона — это непостоянная величина. Если твердение бетона происходит в нормальных условиях, то набор прочности начинается через одну-две недели, что составляет от 60 до 70% от того уровня прочности, который набирается за 28 дней. Далее он продолжается, но очень медленно. С момента, когда была произведена заливка раствора, затвердевание бетона является максимальным.

При правильном течении процесса гидратации должны соблюдаться определенные условия. Уровень влажности должен составлять от 90 до 100%, а температуры — от 18 до 20°С. При нарушении данных условий может произойти изменение времени застывания состава.

Переход воды при отрицательных температурах в твердое состояние вызывает в результате промерзания бетона давление кристаллов льда на массу частиц цемента, что может снижать качество состава.

Таблица соответствия марок и классов бетона.

Смесь начинает затвердевать и при низком уровне влажности. Это вызвано прекращением поступления влаги, что требуется для гидратации цемента.

Если для конструкции характерны идеальные условия, то гидратация возобновляется. Когда подходит к концу уже вторая неделя, то смесь уже имеет прочность, составляющую 80% от основной первоначальной прочности. После этого ее набор замедляется.

На практике по истечении 28 дней завершение набора прочности не происходит, поскольку длительность данного процесса может составлять несколько лет. Когда смесь достигает трехлетнего возраста, то его прочность соответствует 200-250% от величины, характерной для возраста бетона, равного 28 суткам.

Никто не может дать однозначного ответа на вопрос о длительности процессов твердения смеси. Все зависит от той нагрузки, которая запланирована для той или иной конструкции.

Вернуться к оглавлению

Например, если планируется строительство забора из металлического сайдинга либо досок, то для его возведения будет достаточно устройства бетонного ленточного фундамента. Если требуется начать строительство дома на бетонном фундаменте, то без помощи специалиста высокой квалификации здесь не обойтись. Процесс набора прочности в зависимости от температуры показан на рисунке (ИЗОБРАЖЕНИЕ 1).

Изображение 2. Таблица набора прочности бетона.

Марочная прочность, которая набрана за 28 суток, на рисунке взята за 100%. Оценка класса бетона производится спустя 28 суток. Осуществление процесса испытаний возможно с использованием образцов, имеющих стандартную кубическую форму. Сторона куба при этом может составлять 15 см. Температура, позволяющая выдержать образец, должна достигать 20°С, а относительная влажность колебаться в пределах 95%. Хранить смесь в виде испытуемых образцов можно в камере нормального хранения в нормальных условиях.

Если уровень температуры твердения отклоняется от нормального в наибольшую сторону, то созревание бетона будет осуществляться в условиях повышенной температуры. Если происходит ее отклонение к наименьшей стороне, то твердение бетона может предполагать сниженную температуру.

В таблице (ИЗОБРАЖЕНИЕ 2) отражена информация, связанная с набором прочности бетонного состава, имеющего марку от М200 до М300, изготавливаемого на основе портландцемента, маркой М-400 или М-500, за первые прошедшие 28 суток, что определяется среднесуточной температурой.

Вернуться к оглавлению

Среди многих факторов, оказывающих влияние на набор прочности бетонного раствора, в большей степени можно отметить следующие:

1. Соотношение воды с цементом.
2. Уровень уплотнения смеси.
3. Тип цемента, необходимый при производстве раствора.
4. Определенная температура, которая характерна в процессе твердения бетона.

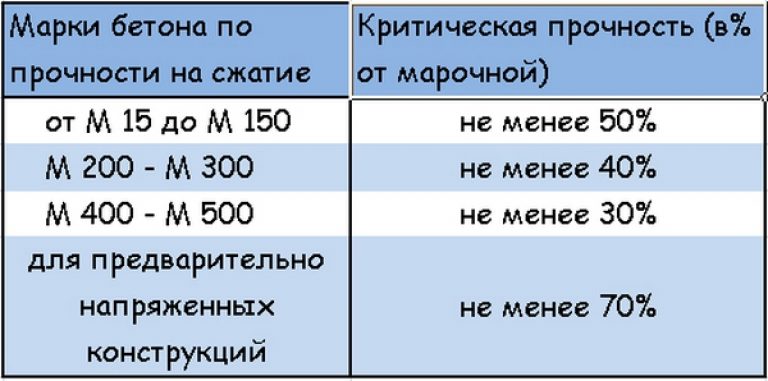

Таблица критической прочности для разных марок бетона.

В подавляющем большинстве случаев, связанных с осуществлением работ с использованием раствора бетона, влияние атмосферных условий может быть слишком далеким от идеальных, поэтому необходимо принятие дополнительных мер. Когда заливка раствора осуществляется в холодный период, то отрицательные температуры требуют обеспечения прогрева смеси.

С этой целью можно применять ряд различных способов. Среди них можно выделить процесс прогрева бетона с применением электрических проводов. При этом заливку раствора делают, используя теплую опалубку. Для предотвращения процесса кристаллизации воды зимой в бетон производится ввод соответствующих антиморозных присадок.

В зимних условиях иногда может быть использован способ, который предполагает гидратацию цемента. С этой целью в бетон добавляют противоморозные вещества в небольших количествах. Температура при заливке смеси должна составлять не менее -15°С. Данные условия связаны с быстрым замерзанием воды и прекращением процесса гидратации, возобновление которого происходит только в весенний период. Применение данного метода способно приводить к процессу снижения качества бетонной конструкции.

Другое экстремальное условие связано с повышенным уровнем температуры окружающего воздуха. Данный случай позволяет увлажнять застывающий раствор. При этом после поливания раствора водой бетон должен быть укрыт специальной пленкой и слоем состава, который имеет битумную основу. Созревание бетона требует осуществления контроля над изменением объема смеси. Превышение в процентах не должно составлять 1% от первоначального уровня показателя.

Отсутствие усадки при этом является идеальным моментом, хотя на практике это не всегда становится возможным. При изменении объемов, которое имеет практическое значение, возможно применение специальных мер, далеко не всегда являющихся эффективными. Если времени на процесс высыхания бетона недостаточно, то на заливке могут появиться трещины, которые способны вызвать понижение прочности всей строительной конструкции.

tolkobeton.ru

Твердение бетона в зависимости от температуры

Время застывания бетона в зависимости от температуры, минимальная температура

Прочность бетона – это главная его характеристика, благодаря которой удается определить качество монолитно сооружения. Причина в том, что прочность напрямую связан со структурой бетонного камня. Процесс твердение бетона очень сложный. В ходе таких мероприятий происходит взаимодействие цемента и воды.

Здесь указано сколько времени застывает бетон.

Результатом гидратации цемента становится образование новых соединений, а также формирование бетонного камня. В результате твердения бетон становится прочнее, но набирается прочность не сразу, а постепенно. Для этого может понадобиться не один месяц.

Условия

Перед тем как перейти к строительным работам, необходимо учитывать конкретные условия, которые определенным образом влияют на длительность твердения бетона.

Время года

Большой процент влияния на застывание бетонного раствор оказывают окружающие факторы. С учетом температурного режима и атмосферной важности время застывания и полноценной сушки может составить несколько дней, но это при условии, что все мероприятии проходили в летнее время. Но в этом случае имеется свой недостатком, который заключается в невысокой прочность полученной конструкции. Если работы проводились в зимнее время, то конструкция будет удерживать большое количество влаги в течение месяца.

Бетон м200 цена и другие технические данные указаны в статье.

На видео рассказывается о времени застывания бетона в зависимости от температуры:

Бетон марки м200 технические характеристики и другие данные указаны в статье.

Длительность затвердевания бетона во многом определяется плотностью укладки строительного состава. Конечно, чем выше ее показатель, тем медленно осуществляется выход воду из структуры, а показатели гидратации цемента будут лучше. В промышленном строительстве такой проблеме уже было найдено решение. В этом случае задействуют виброобработку, в домашних условиях имеется альтернативный вариант – стыкование.Процесс утрамбовки

Необходимо отметить, что стяжку с высокими показателями плотности очень тяжело резать и сверлить. Здесь не обойтись без такого оборудования, как буры с алмазными напылением. Если применять сверла с обычным наконечником, то они сразу же выходят из строя.

Какова прочность бетона в15 указано в статье.

Состав

На фото показан состав бетона

Компоненты, которые находятся в составе цементной смеси, также оказывают немаловажную роль на время схватывание бетона. Если в составе находится большое количество пористых материалов, то процесс обезвоживания конструкции будет происходить намного медленнее. Если в составе преобладают такие компоненты, как песок и гравий, то вся вода начнет быстрее выходить из раствора.

Каково время набора прочности бетона, можно узнать из статьи.

Для того чтобы сделать процесс испарения благи из бетона медленнее, а также улучшить его прочностные показатели, стоит задействовать специальные добавки. Как правило, это бетонит, мыльный состав. Конечно, это потребует небольших денежных затрат, но зато вы сможете защитить свою конструкцию от преждевременного пересыхания.

Каков состав бетона для отмостки лучшего всего применять указано в статье.

Обеспечение условий затвердения

Когда нужно добиться длительного нахождения влаги в цементной смеси, то стоит выполнить монтаж гидроизоляционного материала на опалубку. При условии, что формовочный каркас выполнен из пластика, укладывать дополнительный слой гидроизоляции нет смысла. Демонтаж опалубки стоит производить только по прошествии 8-10 дней. За этот период бетон уже успел схватиться и дальше может сохнуть без опалубки.

Добавки

Для задержания воды в бетоне можно вводить в строительную смесь различные модифицирующие добавки. Если необходимо добиться быстрого застывания и уже ходить по залитой конструкции, стоит добавлять к раствору особые ингредиенты, позволяющие добиться быстрой сцепки.

Низкий уровень испарения

Когда бетонный раствор схватился, его сразу накрывают полиэтиленовой пленкой. Благодаря таким мероприятиям удается задержать влагу в бетону в первые дни после установки конструкции. Раз в 3 дня пленку нужно удалять и обрабатывать поверхность водой.

Расчет времени прогрева бетона в зимнее время указано в статье.

Когда момента заливки пройдет 20 дней, то пленку можно убрать насовсем и подождать, пока стяжка полностью высохнет при обычных условиях. Как правило, это занимает 28-30 дней. Уже по прошествии этого срока по основанию можно ходить и даже устанавливать различные строительные конструкции.

Время застывания при разной температуре

Необходимо обозначить, что время схватывания бетона в опалубке может достигать до 7 дней. Только после этого опалубка может быть демонтирована. В таком случае удается сохранить целостность бетонной конструкции. Но в большинстве случаев этот показатель зависит от марки бетона, а также температурных условий.

В данной статье указано сколько идет цемента на 1 куб бетона.

Таблица 1 – Время твердения бетона в зависимости от температуры

Минимальная температура

Осуществлять заливку бетона в холодное время года можно только при условии, что обеспечена необходимая гидро- и теплоизоляция конструкции после монтажных работ. По той причине, что низкие температуры замедляют процесс гидратации, а, следовательно, и набор прочностных характеристик, то очень важно строго выждать необходимое время. Как правило, при температурном режиме -5 градусов, для набора прочности понадобиться увеличить время в 5-7 раз, в отличие от рекомендуемой температуре в 20 градусов.

В статье описан подбор состава тяжелого бетона.

На видео рассказывается о минимальной температуре застывания бетона:

Поэтому выполнять заливку фундамента в зимнее время необходимо только при условии, что вы знаете, как правильно заливать бетон в мороз. Главное условие – это соблюдение все правил, тогда качество заливки будет не хуже, чем в благоприятные дни.

Опытные строители не экономят на строительстве и используют бетононасос. Кроме этого, важно выполнять правильный уход за бетоном. При заливке во время морозов в состав смеси стоит добавлять морозоустойчивые присадки и утеплить опалубку. После этого стоит осуществлять прогревания бетонированной площадки. Если все эти условия будут соблюдены, то будет совершенно неважно, при каком температурном режиме будет происходить заливка бетона.

Узнать сколько весит куб бетона м400 можно в данной статье.

Процесс заливки фундамент – это очень сложный процесс. Для обеспечения необходимой прочности стоит правильно выждать время затвердения. Если влажность из конструкции испариться раньше указанного срока, то прочностные показатели будут незначительные, что приведет к ухудшению качеств будущей постройки.

resforbuild.ru

Скорость твердения бетона

В данном материале содержится таблица затвердевания и подробная информация по тому, каким образом можно увеличить скорость твердения бетона. Данная таблица послужит вам при определении сроков работ.

Схема опалубки для заливки.

Неизбежным процессом является твердение после заливки. Качество изделия, которое было залито, будет напрямую зависеть от мероприятий, которые были проведены в момент твердения смеси.

После начала схватывания и укладки смесь должна выстаиваться в условиях, которые способны обеспечить набор необходимой прочности и качества.

Твердение – достаточно сложный физико-химический процесс. Он происходит при взаимодействии воды и цемента. Вода будет проникать в частицы цемента постепенно, в связи с чем скорость застывания будет довольно маленькой. Для того чтобы изготовить бетон высокой прочности, следует создать хорошие условия твердения. К подобным условиям следует отнести относительную влажность окружающего воздуха не меньше чем 90% и плюсовую температуру (18-22°C). Данные условия твердения могут быть созданы в специальной камере либо достигнуты с помощью засыпки опилками или увлаженным песком.

Таблица пропорций.

В процессе твердения во влажной среде прочность его будет гораздо выше, чем при твердении его на открытом воздухе, потому что во втором случае вода из смеси будет полностью испаряться, и это приведет к тому, что нужную крепость смесь не получит, следовательно, такой процесс твердения нельзя считать качественным. Это может происходить из-за того, что сердцевина многих зерен цемента может не успевать вступать в химическую реакцию с водой. Следовательно, нельзя допускать преждевременного высыхания.

В летний и весенний периоды для того, чтобы сохранить влагу, на поверхность его следует нанести битумную эмульсию, помимо того, укрыть бетон при помощи полиэтиленовых пленок.

Рост прочности напрямую будет зависеть от температурного режима твердения. Если температура ниже нормальной, твердение будет замедляться, а если имеется минусовая температура, то твердение и вовсе прекратится. При повышенной влажности и температуре подобный процесс будет происходить несколько быстрее. При нормальных условиях твердения через 7-14 дней приготовления бетон может достигнуть 60-70% собственной 28-дневной прочности.

Во время процесса твердения объем его будет изменяться, потому что смесь, затвердевая, будет давать усадку. Усадка в поверхностных зонах может происходить несколько быстрее, чем во внутренних, следовательно, если имеется недостаток влаги во время твердения, на поверхности могут начать появляться усадочные трещины. Трещины маленьких размеров, которые снижают прочность и качество, могут возникать и из-за неравномерного прогрева блока в процессе выделения тепла при цементном схватывании.

Увеличение скорости схватывания

Схема заливки фундамента.

Скорость застывания будет играть большую роль в процессе проведения строительных работ. В некоторых случаях необходимо ускорить время затвердевания, к примеру, если потребуется быстрая эксплуатационная нагрузка на конструкцию либо же при бетонировании в зимний период времени. В подобном случае следует использовать добавки-ускорители, которые необходимо вводить в при изготовлении.

Для ускорения твердения сборного железобетона данную смесь чаще всего обрабатывают при помощи использования пара либо электрического тока. В конце материала содержится таблица, которая показывает процент прочности, который способен набрать бетон за определенный промежуток времени.

Опыты показали, что повышение температуры до 95°C практически не приведет к ускорению затвердевания на заводских портландцементах. Однако введение добавки к портландцементу, которая состоит из 25% тонкомолотого трепела либо гранулированного шлака, способно обеспечить эффективность повышения температур пропаривания до 95°C.

Читайте также:  Время застывания цемента

Стоит заметить, что именно в связи с проблемами твердения цемента в северных районах Российской Федерации цены на частные дома и коттеджи гораздо выше, чем в центральных.

Пропаривание на высокоростных цементах и при низком ВЦ при температурах 80°C на протяжении 7 часов (следует также добавить 3 часа на подъем температур и 2 часа на остывание) чаще всего способно обеспечить получение прочности до 50-75%. С увеличением длительности пропаривания в дальнейшем с 7 до 13 часов появится возможность прироста прочности до 70-80%.

Таблица ускорителей и замедлителей схватывания смесей.

Следовательно, эффективность увеличения срока пропаривания падает. Вовсе не целесообразным оказывается более продолжительный срок обработки теплом подобного бетона при 80°C. Стоит заметить, что затраты портландцементов в подобных случаях составляют 300 и 500 кг на 1 м³. Малоподвижная смесь изготавливается на москворецком песке и гранитном щебне хорошего качества.

При введении гранулированного тонкомолотого шлака эффективность пропаривания способна сохраниться до 1 суток, а при добавлении молотого трепела данный срок может достигать всего 12 часов. Если уменьшить водоцементное отношение и увеличить жесткость смеси, которая укладывается, кратковременный эффект пропаривания будет возрастать. Соответственно, в процессе работы с высокопрочными материалами срок пропаривания может значительно сократиться.

Усадка смеси

В период выдерживания вода в середине смеси будет перемещаться и выпариваться в наружную среду, в связи с чем произойдет уменьшение в объеме, то есть процесс, который называется усадкой. Данный процесс в большинстве случаев происходит неравномерно. В связи с этим будут появляться небольшие усадочные трещины.

График усадки при высыхании образцов.

Образование трещин будет происходить и в связи с неравномерным разогревом смеси вследствие выделения теплоты в процессе гидратации цементов. Трещины способны значительно влиять на качество, прочность и долговечность подобных конструкций.

На интенсивность твердения может влиять и температура. В случае если температура ниже, чем нормальная (20 +/- 2°C), процесс чаще всего замедляется. При отрицательных температурах процесс практически останавливается. В случае повышения температурного режима твердение ускорится в условиях недостаточной влажности.

Факторы ухудшения качества

К ухудшению качества конструкций могут привести удары либо вибрация в начальном периоде твердения – они будут нарушать структуру, которая была вновь создана. Стоит понимать, что нужен правильный уход. Только в таком случае таблица предоставит правильные показатели.

Для того чтобы бетон имел возможность набрать необходимую прочность и качество, за ним нужен надлежащий и качественный уход. Необходимо поддерживать соответствующий температурный режим твердения, оберегать затвердевающую конструкцию от различных механических воздействий, предотвращать возможности возникновения температурно-усадочных трещин и деформаций.

Схема усадки.

Несоблюдение подобных условий твердения чаще всего приводит к получению конструкции самого низкого качества, а иногда и вовсе к ее разрушению. Случиться данное может и при условии укладки бетона высокого качества и правильного выполнения полностью всех арматурных, бетонных и опалубочных строительных работ. Крайне важно ухаживать за затвердевающим бетоном во время первых дней после того, как была выполнена укладка.

Рекомендации по уходу

Для того чтобы предотвратить появление трещин, следует проводить укрывание и полив максимум через 10-12 часов. Во время ветреной погоды либо жары – через 2-3 часа после выполнения процесса укладки (подобные нормы не касаются ухода за смесью в зимний период времени либо при жарком и сухом климате). В летний период времени в условиях умеренной климатической зоны при теплой сухой погоде бетон на основе обыкновенного портландцемента следует поливать на протяжении 7 дней. При этом на глиноземном поливать следует всего 3 дня, а на шлакопортландцементе – в течение 14 суток.

Читайте также:  Значение водоцементного соотношения бетонной смеси

В случае если температура воздуха более 15 градусов, в дневное время в первые 3 дня бетон следует поливать каждые 3 часа, а в ночное время – только 1 раз. Далее полив должен проводиться не реже чем 3 раза в сутки. Если поверхность конструкции предварительно будет накрыта материалом, который способен удерживать влагу, к примеру, матами либо брезентом, перерывы между поливом могут увеличиться в 1,5 раза. Бетон, поверхность которого укрывается полиэтиленовой защитной пленкой, не поливается. Полив не следует проводить при температурах воздуха от 0 до +5 °C.

Защита конструкции

Наиболее распространенным методом накрывания является применение материалов, которые способны удерживать влагу, – рогожи, матов, песка. Однако в достаточно большом количестве случаев перекладывание подобных материалов и поддержание их во влажном состоянии является весьма трудоемким процессом и не годится, в случае если планируется выполнять большие объемы.

Несколько более эффективным можно считать использование водонепроницаемых пленок, к примеру, полиэтиленовых. Помимо того, пленкообразующих материалов в соответствии с требованиями по эксплуатации, при этом желательно, чтобы они были светлых тонов.

После заливки нужно сразу же накрыть пленкой из полиэтилена, чтобы не допустить излишнего попадания влаги.

Для устройства подобной защиты следует применять стандартные пленкообразующие материалы (ПМ), битумные эмульсии, лак этиноль. Пленки, которые имеют темный цвет, после их формирования лучше всего будет осветлять. Делать это можно при помощи водного раствора мела. В летний период бетон должен укрываться от солнечных лучей, а в зимний – от воздействия мороза.

Для того чтобы предотвратить вредные нагрузки на смесь (к примеру, такие, как движение людей), может понадобиться установка опалубки либо риштовки. Данный процесс можно выполнять исключительно после того, как прочность достигнет показателя как минимум в 1,5 МПа.

Ускорение процесса твердения

Продолжительность твердения имеет весьма большое значение.

Темп набора прочности будет зависеть от вида цемента, а также наличия различных химических добавок, которые способны повлиять на процесс твердения, и температур, при которых подобный процесс будет происходить. Таблица, прикрепленная в конце статьи, содержит данные о темпе твердения.

Применение бетона на цементе, который быстро затвердевает, способно обеспечить скорость нарастания прочности в ранний период затвердевания (понадобится приблизительно от 1 до 3 суток). Чаще всего подобный цемент используется для того, чтобы была возможность проводить ремонтные работы и устраивать стыки в сборных конструкциях. Таблица содержит подробные данные по этому поводу.

Добавки необходимо вводить во время приготовления смеси. Количество сульфата натрия ни в коем случае не должно превышать 2%, нитрата кальция, нитрата натрия, нитрит-нитрата кальция – 4%. Хлорида кальция в конструкциях должно содержаться 3%, а в армированных конструкциях – 2%.

Процесс затвердевания может быть ускорен и при помощи тепловой обработки электропрогревом или контактным обогревом термоопалубкой, а в зимний период другими методами. В обычных и жарких условиях продолжительность воздействия электропрогрева составляет от 3 до 8 часов. После этого конструкция начнет набирать прочность самостоятельно.

Таблица, которая содержится в данном материале, дает возможность определить, какая прочность появится через определенный промежуток времени. Таблица содержит различные марки, также в ней предусмотрен такой параметр, как среднесуточная температура.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu. ru

Зависимость прочности бетона от температуры затвердевания.

 Как правило, нормальной температурой твердения бетона принято считать 15 – 20°. Чем ниже температура, тем медленнее нарастает прочность. Если отметка падает ниже ноля, бетон будет твердеть только в том случае, если в воду добавлены соли, которые снижают точку замерзания.

В случае, когда бетон начал твердеть, а затем замерз, после оттаивания процесс продолжится. Если замерзшая вода изначально не повредила структуру бетона, то прочность материала значительно возрастет.

Твердение при высоких температурах.

 В условиях повышенной температуры бетон затвердевает быстрее, особенно если процесс происходит в условиях повышенной влажности. При высоких температурах сложно защитить бетон от высыхания, потому нельзя нагревать его сильнее 85°. Пример исключения – обработка в автоклавах паром под высоким давлением на заводах.

 Прочность бетона, который твердеет при разных температурах (скорость не имеет значения), приблизительно определяется по проектным показателям бетона R28 умножением на коэффициенты таблицы С. А. Миронова (см. таблицу). R28 затвердевает при нормальной температуре за 28 дней.

Производство работ и основные требования к бетону в зимний период.

 Важно, чтобы бетон, уложенный в зимнее время, затвердел и набрал прочность этой же зимой. Прочности должно хватить на распалубку, частичную или даже полную загрузку строения.

В любом случае, бетон не должен замерзнуть пока не наберет хотя бы половину своей проектной прочности. Даже если используются быстротвердеющие материалы, время затвердевания в теплых условиях не должно быть менее 2 – 3 суток, если используется обычный бетон – от 5 до 7 суток.

Негативное влияние низких температур.

 Как показывает практика, замерзание бетона на раннем этапе сильно снижает его надежность в дальнейшем. Замерзающая вода в свежем растворе нарушает связь между цементным камнем и заполнителем, а также сцепление с арматурой в железобетонных конструкциях.

Чем позднее бетон замерз, тем выше его прочность. Чтобы бетон набрал нужные характеристики, зимой нужно обеспечить его затвердевание в теплых и влажных условиях на весь необходимый срок.

Обеспечение правильного твердения бетона зимой.

 Стимулировать процесс можно двумя путями:

• используя внутреннее тепло бетона;
• передавая дополнительное тепло извне.

 В первом случае нужно использовать только быстротвердеющие высокопрочные марки цемента, например, глиноземистый или портландцемент. Рекомендуется также применить ускоритель твердения, такой как хлористый кальций, уменьшить объем воды в растворе, уплотнить его высококачественными вибраторами. Это позволит бетону набрать нужную прочность не за 28 дней, а всего за 3 – 5 суток.

Температура твердения бетона

1

3

5

9

12

23

35

2

6

12

19

25

40

55*

3

8

18

27

37

50

65

5

12

28

38

50

65

80

7

15

35

48

58

75

90

14

20

50

62

72

90

100

28

25

65

77

85

100

—

www. betonmo26.ru

График набора прочности бетона – определение скорости гидратации раствора

Создание различных строительных конструкций предполагает выполнение работ с цементным раствором, потому чрезвычайно важно предварительно изучить график набора прочности бетона, чтобы строительство завершилось успешно. Для достижения раствором марочной твердости обычно необходимо 4 недели, однако на протекание затвердевания могут влиять различные факторы, которые следует учитывать.

Первый этап приобретения цементом марочной твердости – процесс схватывания, который происходит за несколько суток с момента подготовки смеси. Скорость схватывания напрямую зависит от температуры воздуха:

1. 1. Летом при достижении воздухом температуры 20 градусов по Цельсию процесс схватывания начнется уже через 120 минут после заливки смеси и полностью завершится еще через 60 минут. Итого на весь процесс уйдет примерно 3 часа.
2. 2. При охлаждении воздуха схватывание начнется намного позже. При 0 градусов оно начинается через шесть и более часов, а на всю первую стадию твердения уйдет до суток.

Чем теплее воздух, тем быстрее схватывается смесь. Жарким летом для схватывания бывает достаточно 10-15 минут.

В жаркую погоду бетон может схватиться за 10-15 минут

Схватывание бетонного раствора приводит к началу его затвердевания, потому очень важно придать смеси нужную форму максимально быстро. При высоких температурах требуется увеличение времени схватывания, чему способствует механизм тиксотропии. Так называют способность раствора уменьшать вязкость из-за встряхивания. Из-за этого смесь в бетономешалке на протяжении длительного времени сохраняет свои качества и не твердеет.

После схватывания запускается процесс твердения. На набор максимально возможной жесткости уходит до нескольких лет, однако свои характеристики цемент приобретает уже спустя 4 недели. Процесс затвердения раствора очень неравномерен. Наиболее интенсивно он идет в течение первой недели-двух с момента заливки, за это время он приобретает до 70 процентов от своего максимального значения, после чего твердение замедляется, однако не прекращается.

Набор прочности бетона – продолжительная процедура, на которую могут оказывать влияние различные факторы. К наиболее значимым из них относят:

• внешнюю температуру;
• влажность воздуха;
• марку.

Теплота воздуха – самый важный фактор, влияющий на скорость приобретения бетоном его характеристик. При прохладном воздухе процесс затвердевания происходит намного медленнее, чем жарким летом. При морозе процесс набора жесткости полностью останавливается, так как входящая в состав смеси вода замерзает, а она необходима для гидратации цемента. При повышении температуры выше нуля процесс затвердевания продолжится, но способен вновь остановиться из-за мороза.

Зимой процесс затвердевания происходит намного медленнее

Для работы в зимнее время обычно используют смеси, в состав которых входят специальные вещества, обеспечивающие ускорение процедуры затвердевания и снижающие температуру, при которой процедура гидратации останавливается. На современном рынке представлены качественные составы, твердеющие максимально быстро и способные достичь крепости за 14 дней.

Горячий воздух среды позитивно сказываются на скорости затвердевания бетона. При +40 градусах по Цельсию раствор приобретает твердость в течение первой недели. Именно по этой причине все работы с растворами принято проводить в летний период.

Зимой для ускорения процесса твердения и предотвращения замерзания воды могут использовать специальное оборудование и средства для подогрева залитой конструкции. Однако это, во-первых, требует профессиональных знаний, во-вторых, приводит к существенному удорожанию всех запланированных строительных работ. Нагрев до температуры более 90 градусов недопустим, так как из-за этого может пострадать сама структура возводимых частей.

Ниже представлен график, отражающий время набора марочной прочности бетона в зависимости от температуры. Кривые построены из расчета характеристик материала марки М400 и они позволяют определить процент прочности, набираемой за определенное количество суток в соответствии с различными температурными условиями. Первая линия – это +50 градусов по Цельсию, последняя – +5 градусов.

К примеру, график дает возможность определить, что при +50 градусах смесь за первые 2 суток наберет около 75% от марочной прочности. При +5 градусах эти же характеристики бетон приобретет только спустя 20 дней.

Существует специальное оборудование для ускорения затвердевания бетона

С помощью информации из графика можно также узнать сроки распалубки заливаемой конструкции. Распалубка может осуществляться после того, как смесь наберет более 50% от величины жесткости. Учитывая, что при температуре ниже +10 градусов для набора полной прочности бетону не хватит даже 4 недель, в таких условиях стоит задуматься о возможности подогрева заливаемых конструкций.

Определить оптимальное время заливки цементного раствора поможет приведенная ниже таблица. Она, в зависимости от марки материала и условий, показывает необходимое количество суток для гидратации.

В таблице красным цветом выделена нормативно-безопасная жесткость раствора, приобретаемая в течение указанного времени при определенных условиях. Зеленым – безопасная твердость смеси, приобретаемая в течение указанного времени при определенных условиях. Синим – твердость смеси, приобретаемая в течение указанного времени при определенных условиях.

Марка используемого цемента напрямую влияет на скорость затвердевания. Более того, марка определяет также критическую прочность раствора, которую он должен успеть приобрести на начальном этапе схватывания. Ниже приведено соотношение, описывающее критическую прочность (в проценте от марочной) для разных цементов:

1. 1. М15-М150 – 50%.
2. 2. М200-М300 – 40%.
3. 3. М400-М500 – 30%.

Если планируется осуществлять заливку предварительно напряженных конструкций, критическая твердость будет составлять более 70% от марочной.

Что касается влажности окружающей среды, то пониженный уровень данного параметра может отрицательно влиять на процесс гидратации. Если влага будет полностью отсутствовать, то процедура гидратации цемента полностью остановится. Если же влажность будет высокой то скорость твердения будет увеличиваться. Оптимальные условия для быстрого затвердевания – высокая влажность и высокая температура.

Особенно критичной малая влажность станет для заливки при высоких температурах. Жара приведет к быстрому высыханию воды, что отрицательно скажется не только на времени гидратации, но и на характеристиках заливаемых конструкций. Из-за этого в теплое время года может требоваться периодическое увлажнение залитого цемента.

Так как на гидратацию цемента влияет множество факторов, заливку смеси необходимо осуществлять только после определения оптимальных условий и с их соблюдением. Если не учитывать влияющие на процедуру условия, все строительство способно завершиться совсем не так, как изначально планировалось и потраченные собственником деньги просто уйдут в трубу.

obustroen.ru

При какой температуре заливают бетон, оптимальная температура твердения бетона

Одним из важных критериев набора бетоном требуемой прочности (прочность на сжатие) является температура его твердения. Несоблюдения температурного режима на строительной площадке может вылиться в значительное увеличение сроков сдачи объекта или, что значительно хуже, в изъяны будущей конструкции.

Именно поэтому еще на этапе планирования монолитных работ необходимо четко уяснить, при какой температуре заливают бетон. За эталонные условия, при которых бетон набирает максимальную (марочную) прочность за 28 суток принято считать +20°C. Этот показатель обозначается R28 и принимается равным единице при данных условиях. В других ситуациях прочность принимает дробное значение. Так 0,3 R28 означает 30% проектной прочности.

Зависимость прочности бетона от температуры и времени выдерживания представлена в таблице:

Прочность бетона от температуры и времени

Данные в таблице приведены для лабораторных условий и марок цементов, имеющих нормальную скорость твердения. В реальных же условиях и температура меняется в значительных диапазонах, и раствор может иметь разные характеристики. Поэтому рекомендуется немного увеличивать сроки выдерживания.

Заливка бетона при низких и высоких температурах

Основной совет, который можно дать людям, которые строят что-то своими руками, не прибегая к профессиональной помощи и технике, это заливать бетон летом при температурах выше 10°C (в крайнем случае – выше 5°C). Тогда бетон затвердеет в нужной степени за достаточно короткий срок.

Если же температура за время выдерживания может опуститься ниже 5°C, то следует подумать о технологиях прогрева бетона или сохранения выделяемого им тепла. Особенно это актуально в первые дни, когда происходит схватывание. Если в это время вода в растворе кристализуется, то лед попросту разорвет образовавшиеся связи цемента с наполнителем и конечное изделие получится крайне хрупким.

С другой стороны при температурах выше 30°C возникает проблема чрезмерного испарения влаги из тела бетона, что также негативно сказывается на его качестве. В этом случае залитый бетон необходимо накрывать защитной пленкой и периодически поливать его поверхность водой.

Для измерения температуры можно использовать бесконтактный термометр (пирометр), например, такой, как на видео:

Прочность бетона при распалубке и его нагрузка

Распалубку бетона можно проводить при достижении прочности в районе 50%, то есть на третий день при температуре воздуха 20°C. При достижении им 60-70% допускается производить частичную нагрузку конструкции.

Поддержание идеальной температуры во время твердения бетона

Опубликовано 7 июля 2020 г. 8 июля 2020 г. Келли

Отверждение бетона звучит как простой процесс, просто смешайте цемент с водой и подождите, пока он высохнет, верно? Неправильный! Чтобы максимизировать прочность бетона, вам придется контролировать влажность и температуру, поэтому планируйте заранее.

При наблюдении за процессом твердения бетона помимо времени в игру вступают два основных фактора: погодные условия окружающей среды и температура бетонной смеси.

Проверить прогноз

Прежде всего, если достаточно жарко, когда вы не хотите отказываться от комфорта вашего кондиционера, или настолько холодно, что вам нужно надеть шапку и перчатки, вам не следует укладывать бетон!

Рекомендуется отверждать бетон при умеренной температуре от 50 °F до 90 °F. В идеальном мире температура свежего бетона должна быть выше 50 ° F, но выдержанная и поддерживаемая на уровне 50 ° F. Но если вы не можете точно достичь отметки в 50 градусов, бетон, отвержденный при этих температурах, превзойдет по прочности и долговечности бетон +90 °F.

Укладку бетона легко производить днем, но когда бетон заливают днем, охлаждение поверхности ночью может привести к растрескиванию. Один из способов – полить на ночь. Это позволяет бетону остыть, а затем повысить температуру в начале дня, давая бетону больше времени для укрепления без растрескивания под напряжением.

Испытание бетона

Чтобы температура бетона оставалась в допустимых пределах, для непрерывного мониторинга рекомендуется использовать термопарные регистраторы данных.Перед заливкой бетона можно надежно разместить одну или несколько термопар для измерения и регистрации температуры в течение всего процесса отверждения.

Испытание на зрелость обычно проводится, чтобы помочь оценить прочность бетона посредством измерения температуры с течением времени. Имейте в виду, что температуры, достигаемые на ранней стадии отверждения бетона, напрямую влияют на конечную прочность и эксплуатационные характеристики.

Длительное отверждение бетона повышает его прочность и долговечность.Американский институт бетона предполагает, что бетон должен достигать своей идеальной прочности после 7 дней отверждения при 50 ° F или 3 дней при 50 ° F для бетонной смеси с высокой ранней прочностью.

Щелкните здесь, чтобы ознакомиться с решениями для регистрации данных с помощью термопар, которые обеспечивают непрерывный контроль температуры на протяжении всего процесса отверждения.

Для получения дополнительной информации позвоните нам по телефону (603) 456-2011 или напишите по электронной почте [email protected]

О Келли:

Келли Райт присоединилась к команде MadgeTech в мае 2016 года в качестве автора маркетингового контента, привнеся с собой многолетнее образование и непосредственный опыт работы в СМИ и коммуникациях.Келли вносит ключевой вклад в исследование и разработку интересного и ценного контента. Как сертифицированный менеджер HACCP, Келли демонстрирует свой опыт на мероприятиях и выставках по всей стране, представляя MadgeTech.

Таблица 1 Время схватывания бетона при различной температуре

Таблица 1 Время схватывания бетона при различной температуре

Использование добавок и их
Влияние на время схватывания

Начальная деформация, согласно определению ACI 116R, представляет собой степень жесткости
смесь цемента меньше, чем окончательный набор, обычно указывается как эмпирический
значение, указывающее время в часах и минутах, необходимое для цемента
пасты для достаточного затвердевания, чтобы сопротивляться в установленной степени проникновению
взвешенной тестовой иглы. Время схватывания бетона при различных температурах
приведена в таблице ниже:

Таблица 1 Время схватывания бетона при различной температуре

Замедление начального времени схватывания за счет использования добавки влияет на
тремя факторами: температурой окружающей среды, применяемой дозировкой и
время добавления в партию.

Влияние температуры на замедление времени начального схватывания

Температура может отрицательно сказаться на наборе прочности бетона.
Тем не менее, правильное отверждение бетона в холодную погоду повысит прочность бетона.
разработка. Жаркая погода определяется как любая комбинация высокой температуры окружающей среды.
температура, высокая температура бетона, низкая относительная влажность и ветер
скорость. Холодный период, как определено Комитетом 306 ACI, это когда
одно из следующих условий происходит в течение трех дней подряд:

• Среднесуточная температура воздуха ниже 40 ^o F
• Температура воздуха не выше 50 ^o F в течение более чем половины
  любого 24-часового периода.

Влияние температуры бетона и замедления времени схватывания
данные PCA в таблице ниже. Из графика делается вывод, что
эффект замедления более выражен при более высокой температуре бетона
используется.

Рис. 1 Влияние температуры бетона и замедлителя схватывания на схватывание
Время

Замедление времени схватывания зависит от типа добавок
использовал.На приведенной ниже диаграмме показано влияние различных лигносульфонатов.
(1 и 2) и карбоксильных (3 и 4) примесей на время схватывания.

Рис. 2 Влияние различных добавок на время схватывания бетона

Время добавления добавки в шихту здесь существенно и
может повлиять на окончательные результаты. Большее замедление может иметь место, если примесь
добавляется в качестве последнего ингредиента, и цемент влажный.

Влияние дозировки на замедление времени первоначального схватывания

Более высокие дозы можно использовать до определенного уровня только до того, как
происходит быстрое затвердение и потеря упругости. Эта примесь чувствительна к
температура окружающей среды при введении в партию. Чем ниже окружающая среда
температуры, тем дольше будет время схватывания бетона. То
следующий рисунок используется для оценки времени начального схватывания в соответствии с
дозировка замедлителя схватывания и температура окружающей среды бетона.

Рис. 3. Увеличение времени начального схватывания за счет содержания замедлителя

Температура твердения бетона имеет значение

В жарких или морозных условиях идеальная температура затвердевания бетона должна поддерживаться на уровне около 55°F для достижения оптимальной прочности бетона.

Лечение плотины Гувера

На момент завершения строительства в 1935 году плотина Гувера была самой большой плотиной в мире и чудом труда и инженерной мысли.Первая заливка началась 6 июня 1933 года. Вместо того, чтобы представлять собой единый бетонный блок, рабочие построили плотину в виде ряда отдельных колонн. Трапециевидные колонны возвышались на пять футов. Этот метод позволил рассеять огромное количество тепла, выделяемого твердеющим бетоном. Если бы плотина была построена за один раз, бетон стал бы настолько горячим, что потребовалось бы 125 лет, чтобы бетон остыл до температуры окружающей среды. Возникшие напряжения привели бы к тому, что плотина треснула и разрушилась.

Жара и сухость Невады создали дополнительные сложные проблемы с температурой заливки и твердения бетона. Когда бетон был впервые залит, речная вода циркулировала через охлаждающие змеевики из тонкостенных стальных труб диаметром 1 дюйм. Как только бетон получил первое начальное охлаждение, охлажденная вода из холодильной установки на нижней перемычке циркулировала через змеевики для завершения охлаждения.

Отверждение бетона — это искусство

Мы живем в мире, где быстрее всегда кажется лучше; однако бетон, который отверждается слишком быстро или в условиях отверждения горячего бетона, на самом деле может привести к получению слабого или нестабильного бетона.Если бетон затвердевает при более низких температурах окружающей среды (от 32°F до 50°F) при постоянном присутствии влаги, набор прочности будет медленным, но в конечном итоге бетон достигнет высокой прочности. Бетон не должен нагреваться выше 90 ° F или высыхать в течение периода отверждения.

Лучшая температура твердения бетона

Под «лучшим» мы подразумеваем «самый тщательный», а не самый быстрый. Высокие температуры означают более быстрое отверждение, но быстрое отверждение в конечном итоге означает меньшую прочность.Следующее исследование, проведенное Полом Клигером в Исследовательском бюллетене Portland Cement Association 103 , иллюстрирует эту концепцию.

Диаграмма времени отверждения бетона с температурой

В возрасте 1 дня бетон с температурой 120°F был самым прочным, а бетон с температурой 25°F – самым слабым. К 7 дням бетоны, отвержденные при высокой температуре, имели прочность не выше, чем у бетона при температуре 73°F, или даже меньше. К возрасту 28 дней высокотемпературные бетоны были слабее, чем бетоны с температурой 73°F.От 28 дней до 1 года бетон с температурой 55°F был значительно прочнее, чем бетон с температурой 73°F. Все это говорит о том, что при условии непрерывного отверждения бетон, отвержденный при температуре около 55 ° F в течение первых 28 дней, в конечном итоге достигает максимальной прочности (бетон).

Пределы температуры бетона для жаркой погоды

Бетонирование в жаркую погоду зависит не только от температуры. Высокие температуры окружающей среды, ветер и относительная влажность — все это играет роль в «жаркой погоде». В условиях горячего вереска основная проблема отверждения заключается в том, чтобы верхняя часть бетонной плиты высыхала намного быстрее, чем нижняя.По мере высыхания бетон дает усадку. Это означает, что верхняя часть будет сжиматься, а нижняя — нет. Это создает внутренние проблемы с бетоном, что приведет к повреждению плиты. Верх и низ заливки должны отверждаться с одинаковой скоростью (укладка).

Решения по температуре отверждения бетона

Слишком ГОРЯЧО?

North Slope Chillers производит переносное охлаждающее оборудование, которое защищает только что залитый бетон от тепла. Портативные, изолированные и эффективные чиллеры North Slope эффективно регулируют температуру бетона как в обычных, так и в жарких условиях.

Циркуляционное одеяло Fluxwrap сочетается с охладителем или охладителем для достижения оптимальных результатов. Циркуляционное одеяло отводит тепло к одеялу для охлаждения бетона.

• Используйте запатентованную Powerblanket технологию распределения тепла в обратном порядке — охлаждающее покрывало отводит тепло и снижает температуру бетона.
• Одеяло и изоляция такие же, как прочная система, используемая в нагревательных изделиях Powerblanket

.

• Портативный
• Контроль скорости отверждения только что залитого бетона даже в жарких условиях

Слишком ХОЛОДНО?

Можно ли заливать и выдерживать бетон зимой? Одеяла Powerblanket для отверждения бетона обеспечивают удобный способ эффективного и надежного отверждения бетона в холодные месяцы. Даже в теплую погоду одеяла для полимеризации Powerblanket увеличивают производительность за счет быстрого полимеризации с постоянным равномерным нагревом.

•   Бетон отвердевает в 2,8 раза быстрее, чем обычные изолирующие покрытия
•   Обеспечение прочности бетона в холодную погоду до 3925 фунтов на квадратный дюйм за 72 часа
•   Поддерживайте влажность на протяжении всего процесса увлажнения
•   Легко устанавливается и удаляется
•   Предотвратить цикл замораживания
•   Оттепель и иней на рабочей площадке перед заливкой
•   Сокращение времени простоя и повышение прибыльности
•   Соблюдение требований ACI для бетонирования в холодную погоду

Powerblanket понимает, что значит работать над крупными бетонными проектами, когда погода и температура не благоприятствуют этому.От Статуи Свободы до крупного межгосударственного моста в Канзас-Сити — мы участвовали в акции и доказали, что наша продукция является лучшей в отрасли.

Для получения дополнительной информации о решениях ознакомьтесь с разделом «Одеяла для полимеризации бетона» от Powerblanket и найдите то, которое лучше всего соответствует вашим потребностям.

Процитированные работы

«Укладка бетона в жаркую или холодную погоду». Блог Сакрете. 16 мая 2017 г. https://www.sakrete.com/blog/placing-concrete-in-hot-or-cold-weather

«История плотины Гувера – очерки».Бюро мелиорации. 16 мая 2017 г. https://www.usbr.gov/lc/hooverdam/history/essays/concrete.html

Управление температурой укладки и отверждения бетона – ключ к успеху

Бетонирование в холодную погоду преследует три основные цели: 1) защитить только что уложенный бетон от повреждений, вызванных ранним замерзанием; 2) поддерживать условия отверждения для обеспечения надлежащего набора прочности; и 3) защитить бетон от термического удара и связанного с ним растрескивания в конце периода защиты.

Если свежеуложенный бетон замерзнет, ​​это может привести к немедленному и необратимому повреждению. Повреждение происходит из-за того, что вода (то есть вода для замеса или затворения) увеличивается в объеме на 9% при замерзании. Образование кристаллов льда и линз, в результате расширения пасты и микротрещины могут снизить прочность на сжатие и увеличить пористость затвердевшего бетона (рис. 1). Снижение прочности до 50% может произойти, если замерзание происходит в первые несколько часов после укладки или до того, как бетон достигнет прочности на сжатие примерно 500 фунтов на квадратный дюйм.Последующее отверждение не заживляет повреждения и не восстанавливает затвердевшие свойства бетона.

Свежеуложенный бетон должен быть защищен от раннего замерзания до тех пор, пока количество воды для затворения или степень насыщения не будут достаточно уменьшены в результате процесса гидратации, который описывает химическую реакцию между портландцементом или вяжущими материалами и водой. Во время гидратации степень насыщения бетонной смеси постоянно снижается, так как вода затворения соединяется с вяжущими материалами, и смесь начинает застывать и твердеть.Из-за процесса гидратации количество доступной воды для затворения для образования кристаллов льда и линз уменьшается, поэтому снижается риск необратимого повреждения в случае замерзания бетона.

При отсутствии внешних источников воды критическая степень насыщения, при которой один цикл замораживания не приводит к необратимому повреждению бетона, достигается, когда бетон достигает прочности не менее 500 фунтов на квадратный дюйм. При заданных температурах отверждения хорошо подобранные бетонные смеси должны набрать эту прочность примерно через 24 часа.Для смесей с высоким содержанием цемента или смесей с горячей водой и химическими ускорителями прочность 500 фунтов на квадратный дюйм может быть достигнута намного раньше. Поэтому очень важно, чтобы свежеуложенный бетон был защищен от замерзания в течение первых 24 часов или до тех пор, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм.

Когда бетон достигает прочности не менее 500 фунтов на квадратный дюйм, он может выдержать один цикл замораживания-оттаивания без повреждений, если бетон содержит воздух и не подвергается воздействию внешнего источника воды. Для воздействия повторяющихся циклов замораживания и оттаивания новый бетон должен достигать минимальной прочности на месте не менее 3500 фунтов на квадратный дюйм, если он подвергается повторным циклам замораживания и оттаивания, и 4500 фунтов на квадратный дюйм, если также подвергается воздействию антиобледенительных химикатов. Кроме того, только что уложенный бетон, или, точнее, вода затворения в порах бетона, не замерзает до тех пор, пока температура не упадет ниже 32°F из-за щелочей в поровой воде и других факторов. Поэтому не паникуйте и не предполагайте, что бетон замерз, если измеренная температура бетона составляет 32°F или на несколько градусов меньше. Чтобы избежать преждевременного старения и необратимого повреждения от холода, защитите бетон от замерзания как можно скорее после укладки, уплотнения и отделки.

Рисунок 1.Крупный план отпечатков кристаллов льда в пасте из замороженного бетона. Для этого образца повреждение от мороза или микротрещины проникли в бетон примерно на 2 дюйма. Фото: Дэвид Ротштейн, DRP, компания Twining. и 73°F. Изображение предоставлено: Клигер, П. Влияние температур смешивания и отверждения на прочность бетона, RDB RX103, Ассоциация портландцемента, 1958 г., www.cement.org

Защита для обеспечения адекватного увеличения прочности

Скорость твердения и набора прочности бетона зависит от температуры бетона. Как показано на рисунке 2, низкие температуры отверждения бетона снижают скорость гидратации и, следовательно, замедляют скорость набора прочности. Для обеспечения того, чтобы вновь уложенный бетон приобрел необходимую прочность для безопасного снятия опалубки, опор и опор, а также безопасной загрузки конструкций во время и после строительства, необходимо поддерживать адекватную температуру бетона в течение периода защиты или отверждения.

Укладка бетона и отверждение Температура: На всех поверхностях для укладки свежего бетона не должно быть снега, льда и стоячей воды.Не укладывайте свежий бетон на промерзшие основания или основания. Избегайте разницы температур, превышающей примерно 20°F, между свежим бетоном и базовым материалом для плит на земле; в противном случае может произойти неравномерное схватывание, быстрая потеря влаги, расслоение и растрескивание при пластической усадке.

Обычно в спецификациях по бетонированию в холодную погоду устанавливаются минимальные температуры укладки бетона, минимальные температуры отверждения бетона и периоды отверждения для защиты бетона как от раннего замерзания, так и для обеспечения адекватного набора прочности. Наиболее распространенные минимальные температуры укладки и отверждения бетона, указанные DOT, составляют 50 ° F и 55 ° F, но некоторые из них достигают 40 ° F. Некоторые DOT имеют уменьшающуюся или понижающую минимальную температуру отверждения бетона в зависимости от времени.

Большинство инспекторов измеряют температуру свежего бетона в месте доставки или укладки. Однако некоторые могут измерять бетон после укладки или в формах. Для некоторых DOT указаны только минимальные температуры укладки бетона. Вместо указания минимальной температуры отверждения в этих DOT указывается минимально необходимая температура изоляции (значение R) или температура нагреваемого корпуса на основе минимального размера сечения и температуры окружающего воздуха.Несмотря на различия, каждый DOT имеет спецификации для начала отверждения сразу после отделки, чтобы поддерживать температуру только что уложенного бетона для защиты от раннего замерзания и обеспечения надлежащего набора прочности. При следующей работе обязательно узнайте минимальные температуры укладки и отверждения бетона; также не забудьте учесть падение температуры бетона во время доставки.

Периоды защиты: DOT по-разному определяют период времени отверждения. Некоторые требуют минимальных периодов времени при минимальной температуре отверждения, в то время как другие основывают минимальный период отверждения на прочности на сжатие или изгиб, в первую очередь определяемой методом зрелости.Зрелость бетона является косвенным средством оценки прочности бетона на месте путем сочетания температуры и времени (рис. 3).

Некоторые DOT требуют минимального периода отверждения в 5, 7 или 14 дней при определенной минимальной температуре отверждения для различных типов структурных элементов, в то время как другие определяют продолжительность периода отверждения на основе набора прочности бетона, определяемой методом зрелости. Например, DOT часто требуют от подрядчика поддерживать температуру дорожных покрытий на уровне 40°F или выше до тех пор, пока бетон не достигнет прочности на сжатие на месте не менее 2000 фунтов на квадратный дюйм, или указать, что минимальный период отверждения должен начинаться с момента укладки бетона. размещение до тех пор, пока бетон не достигнет определенного процента требуемой прочности.Если разрешено, всегда используйте метод зрелости для оценки прочности на месте, потому что это, как правило, самый безопасный и экономичный способ.

Методы защиты: Изоляционные или зимние покрытия для отверждения являются наиболее экономичным средством поддержания адекватной температуры отверждения бетона, поскольку этот метод использует тепло гидратации или тепло, выделяющееся в результате химической реакции между вяжущими материалами и водой (рис. 4). ). В зависимости от массы бетона, содержания вяжущих материалов, температуры бетона и условий окружающей среды изоляция обычно может поддерживать адекватную температуру отверждения.

Накройте бетон пленкой как можно скорее, не повреждая поверхность, чтобы уловить как можно больше тепла гидратации. Улавливание раннего тепла поможет поддерживать температуру отверждения, но также будет способствовать гидратации, которая, в свою очередь, производит дополнительное тепло. Обязательно защитите края, углы и поверхности, так как эти области наиболее подвержены замерзанию и повреждениям в раннем возрасте. Обязательно наложите и закрепите одеяла, чтобы ветер и проезжающие грузовики не сдули их с бетона.

В экстремальных зимних условиях иногда теплоты гидратации недостаточно для поддержания адекватной температуры отверждения, и требуется дополнительное тепло. Дополнительное тепло может подаваться с помощью бетонных одеял с электрическим подогревом, водяных обогревателей с тепловыми одеялами зимнего отверждения и отапливаемых ограждений. Конечно, использование дополнительного тепла может значительно увеличить стоимость бетонирования в холодную погоду.

Рисунок 3. Система зрелости в пробуренной шахте опоры моста, обеспечивающая оперативный, удаленный или беспроводной доступ к температуре и прочности бетона (данные зрелости).Фото предоставлено Джоном Гнедингером, Con-Cure

Защита от теплового удара и растрескивания

По окончании периода защиты постепенно удаляйте изоляцию или другую защиту, чтобы температура поверхности постепенно снижалась в течение последующих 24 часов. В противном случае поверхность бетона может остывать слишком быстро, создавая большие температурные градиенты между поверхностью и внутренними частями бетона, а результирующие термические напряжения могут вызвать случайное растрескивание поверхности.По сути, поверхность бетона подвергается термической усадке, но внутренняя часть все еще теплая и не дает усадки, поэтому поверхность трескается. Рассмотрите возможность постепенного уменьшения количества источников тепла или оставляйте изоляцию на месте до тех пор, пока температура бетона не остынет до средней температуры воздуха. Некоторые подрядчики снимают защиту днем, когда температура выше, и заменяют ее ночью, когда температура падает; однако это дорогостоящий подход с точки зрения рабочей силы.

Спецификации

обычно ограничивают максимальное падение температуры поверхности до 50°F в течение 24 часов.Однако ваши спецификации могут отличаться (менее 50°F) или основываться на минимальном размере бетонной секции, поэтому проверьте максимально допустимое падение температуры поверхности после снятия защиты.

Предварительное планирование является ключом к успешному бетонированию в холодную погоду. При разработке или реализации вашего следующего плана бетонирования в холодную погоду рассмотрите три основные задачи: защитить бетон от раннего промерзания, защитить, чтобы обеспечить достаточный прирост прочности, и защитить от теплового удара и растрескивания.

Мониторинг температуры твердения бетона с помощью датчиков

Одним из наиболее важных аспектов обеспечения целостности вашей бетонной конструкции является контроль ее температуры на ранних этапах строительства. Это особенно актуально в экстремальных погодных условиях, когда смешивание и отверждение бетона зависят от различных факторов окружающей среды.

Если свежезалитый бетон подвергается воздействию слишком высоких или слишком низких температур или если он не сохраняет достаточно влаги, набор прочности бетона будет поставлен под угрозу.По этой причине тщательное отслеживание колебаний температуры бетонной плиты во время отверждения жизненно важно для обеспечения прочности, качества и долговечности. Использование термометра для отверждения бетона — лучший способ обеспечить целостность вашей бетонной конструкции.

Как контролировать температуру бетона во время смешивания и твердения

В настоящее время существует множество методов, позволяющих уменьшить неблагоприятное воздействие неправильной температуры гидратации. Можно использовать два подхода или их комбинацию для контроля температуры во время фазы покоя и фазы набора прочности в процессе гидратации.

Первый подход заключается в оптимизации дизайна микса . Второй подход заключается в управлении окружающими элементами или свойствами отверждения, влияющими на температуру.

Контроль температуры бетона при расчете смеси

Чтобы поддерживать желаемую температуру во время теплоты гидратации (экзотермическая реакция в цементе), вам необходимо разработать смесь, соответствующую конкретному применению и условиям окружающей среды бетона. Вот некоторые моменты, которые следует учитывать при разработке бетонной смеси:

• Выбор соответствующего типа цемента изменяет количество выделяемого тепла.По сравнению с цементом типа I тип III выделяет больше тепла, тип II выделяет умеренное количество тепла, а тип IV выделяет меньше тепла, чем другие;

• Регулировка степени тонкости цемента (т. е. использование более тонкого цемента) будет генерировать больше тепла;

• Использование дополнительных вяжущих материалов (SCM) эффективно снижает выделение тепла во время гидратации. Замена части цемента, например, шлаком или летучей золой снижает количество химически активного материала на ранних стадиях; в свою очередь, это снижает количество выделяемого тепла и задерживает набор прочности бетона; и

• Добавление других типов добавок, таких как замедлители и ускорители, может помочь контролировать продолжительность периода покоя (однако эти смеси обычно не влияют на тепловыделение).

Узнайте больше об оптимизации дизайна микса здесь!

Почему важна правильная температура затвердевания бетона

Отверждение бетона помогает поддерживать уровень влажности и температуры в бетоне раннего возраста, чтобы он мог достичь определенной прочности смеси. Наличие нужного количества влаги в бетоне важно, потому что химическая реакция, известная как гидратация, имеет тенденцию высушивать бетон из-за потери тепла. При бетонировании в экстремальных погодных условиях (жарко или холодно) необходимо принять определенные меры, чтобы обеспечить целостность вашей бетонной конструкции.

Бетонирование в жаркую погоду

Общее эмпирическое правило при бетонировании в жаркую погоду заключается в поддержании предела 70°C (160°F) для температуры отверждения бетона во время гидратации. Если температура бетона во время гидратации слишком высока, это приведет к тому, что бетон будет иметь высокий набор прочности на ранней стадии, но, следовательно, получит меньшую прочность на более поздней стадии, что приведет к снижению долговечности конструкции в целом. Было также замечено, что такие температуры препятствуют образованию эттрингита на начальной стадии и впоследствии способствуют его образованию на более поздних стадиях; что вызывает реакцию расширения и последующее растрескивание.

Бетонирование в холодную погоду

В Американском институте бетона (ACI) 306: Руководство по бетонированию в холодную погоду «холодная погода» определяется как три или более дней подряд низких температур, в частности, температура наружного воздуха ниже 40 ° F (4 ° C) и температура воздуха ниже 50 °. F (10°C) в течение более чем 12-часового периода. При холодном бетонировании, когда температура окружающей среды слишком низкая, гидратация цемента резко замедляется или даже полностью прекращается до тех пор, пока температура снова не повысится.Общие рекомендации предполагают, что температура затвердевания бетона должна поддерживаться на уровне >5°C (40°F) в течение 48 часов (ACI 306).

Как экстремальные погодные условия влияют на бетон

Одним из способов избежать перегрева бетона в жаркую погоду является планирование заливки в ночное время, когда наружная температура ниже. Другой метод заключается в использовании холодной воды в смеси или охлаждении заполнителей льдом.

В холодную погоду температуру можно регулировать с помощью внешних систем обогрева, чтобы контролировать условия отверждения.Экстремальные температуры отверждения также можно регулировать при массовой заливке с помощью охлаждающих труб.

Наконечники для бетонирования в жаркую погоду

1. Для охлаждения бетона используйте лед или жидкий азот в составе водной смеси для бетона.
2. Избегайте укладки бетона в полдень, поскольку в это время суток температура обычно самая высокая.
3. Используйте прохладную воду, чтобы смочить боковые формы для перекрытий или стен.
4. Держите на месте замедлитель испарения на случай, если температура повысится и вода начнет быстро испаряться.
5. Если во время укладки бетона ожидается жаркая погода, используйте крупные частицы заполнителя. Более крупные заполнители сводят к минимуму вероятность усадки бетона из-за условий окружающей среды.

Наконечники для бетонирования в холодную погоду

1. Следите за температурой застывания бетона в течение первых 24 часов, чтобы температура бетона на месте не падала более чем на 4° C (40° F).
2. Замерзший свежий бетон в течение первых 24 часов может привести к потере 50% его потенциальной 28-дневной прочности.
3. Поддерживайте температуру затвердевания бетона выше 4°C в течение как минимум четырех дополнительных дней после использования изоляционных покрытий или обогреваемых ограждений.
4. Поддерживайте температуру затвердевания бетона выше 10° C (50° F) в течение трех-семи дней, используя свежий бетон.
5. Никогда не заливайте бетоном промерзшую землю, снег или лед. Используйте нагреватели, чтобы оттаять землю перед заливкой бетона.

Интересуетесь мониторингом температуры в экстремальных погодных условиях? Кликните сюда!

Самый эффективный инструмент для контроля температуры твердения бетона

Процесс укладки и отверждения бетона на месте требует точных температур, чтобы не повредить структурную целостность бетона.С SmartRock, беспроводным термометром температуры твердения бетона, вам больше не нужно беспокоиться о неоднозначном времени ожидания и ошибочных испытаниях на разрыв. SmartRock предоставляет точные данные в режиме реального времени на ваше мобильное устройство каждые 15 минут. Бесплатное приложение вычисляет данные вашего бетона на месте, исключая догадки.

Будучи полностью беспроводным датчиком, SmartRock позволяет подрядчикам работать эффективно, не беспокоясь о торчащих проводах. Датчик полностью погружен в бетон и закреплен на арматуре в опалубке.Это означает, что вам не нужно искать провода под нагревательными одеялами или полагаться на какие-либо внешние регистраторы данных для сбора или отправки данных. Одним нажатием кнопки вы можете загрузить бесплатное приложение и мгновенно поделиться данными со своей командой!

Способность

SmartRock отслеживать влияние бетона на месте и температуры окружающей среды упрощает контроль затвердевания бетона и обеспечивает оптимальные условия. Кроме того, результаты в режиме реального времени позволяют подрядчикам оптимизировать процесс нагрева, снизить затраты на электроэнергию и сэкономить время в графике проекта, зная, когда переходить к последующим строительным операциям, таким как снятие опалубки или последующее натяжение.Согласно методу зрелости ASTM C1074 датчики SmartRock можно использовать для оценки прочности бетона на месте.

Узнайте больше о преимуществах датчиков SmartRock прямо сейчас!

Источники:
Советы и рекомендации по заливке бетона в жаркую погоду
Узнайте, как заливать бетон в холодную погоду
Бетон на практике
Бетонные конструкции

**Примечание редактора. Это сообщение было первоначально опубликовано 19 декабря 2018 года и обновлено для обеспечения точности и полноты.

Мониторинг температуры бетона в экстремальных погодных условиях

Выделение тепла в бетоне является очень сложной и широко исследуемой темой. Чтобы упростить этот процесс, выделение тепла во времени можно разделить на пять отдельных фаз. Тепловой профиль может меняться в зависимости от типа цемента. Типичная гидратация цемента типа I графически представлена ​​на рисунке ниже.

Таблица 1: Состав портландцемента

*Сульфат кальция составляет только  ̴10% массы цемента.Остальные четыре фазы являются основными соединениями портландцемента, и их индивидуальная массовая доля изменяется в зависимости от типа цемента.
Рисунок 1: Теплота гидратации цемента типа 1

Фаза I: предварительная индукция

Вскоре после контакта воды с цементом происходит резкое повышение температуры, которое происходит очень быстро (в течение пары минут). В этот период основными реактивными фазами бетона являются алюминатные фазы (C3A и C4AF). Фазы алюмината и феррита реагируют с ионами кальция и сульфата с образованием эттрингита, который осаждается на поверхности частиц цемента.Во время этой фазы в меньшей степени силикатные фазы (в основном C3S) также будут реагировать в очень малых долях по сравнению с их общим объемом и образовывать очень тонкий слой гидрата силиката кальция (C-S-H).

Фаза II: период покоя

Эта фаза также известна как фаза индукции. В этот период скорость гидратации значительно замедляется. Считается, что это связано с осаждением вышеупомянутых соединений на поверхности частиц цемента, что приводит к диффузионному барьеру между этими частицами и водой.Тем не менее, ведутся серьезные споры относительно физических и химических свойств возникновения этой стадии и методов ее прогнозирования.

За это время транспортируется и укладывается свежий бетон. В это время бетон еще не затвердел и еще пригоден для обработки (пластичный и жидкий). Было показано, что продолжительность периода покоя зависит от множества факторов (тип цемента, примеси, вес/см и т. д.). Конец периода покоя обычно характеризуется начальным набором.

Фаза III и IV: увеличение силы

На этом этапе бетон начинает твердеть и набирать прочность. Тепло, генерируемое на этом этапе, может сохраняться в течение нескольких часов и вызвано в основном реакцией силикатов кальция (в основном C3S и в меньшей степени C2S). Реакция силиката кальция создает гидрат силиката кальция «второй стадии» (C-S-H), который является основным продуктом реакции, обеспечивающим прочность цементного теста. В зависимости от типа цемента также можно наблюдать третий, более низкий тепловой пик от возобновившейся активности С3А.

Фаза V: Стабильное состояние

В этот момент температура бетона стабилизируется с температурой окружающей среды. Процесс гидратации значительно замедлится, но не остановится полностью. Гидратация может продолжаться в течение месяцев, лет или даже десятилетий при условии наличия достаточного количества воды и свободных силикатов для гидратации. Однако прирост силы в этот период будет минимальным.

Время отверждения бетона: сколько времени требуется для высыхания бетона?

Нанесение отверждения и уплотнения бетона.
Л. М. Скофилд Ко

Когда вы укладываете свежий бетон, он очень чувствителен и легко разрушается. Если вы вылечите его должным образом, он будет крепким и надежным; пренебречь этим, и вы будете сожалеть!

Примерно в течение первой недели после заливки бетона необходимо поддерживать надлежащую температуру и влажность для правильного отверждения. Отверждение легко пропустить сразу, но это сильно повлияет на качество готовой работы.

Хотя отверждение важно для любого бетона, проблемы, возникающие из-за отсутствия отверждения, наиболее очевидны для горизонтальных поверхностей.Неотвержденная плита, будь то декоративная или просто серая, скорее всего, образует узор из мелких трещин (называемых растрескиванием), и после использования поверхность будет иметь низкую прочность, что может привести к образованию пыли на поверхности с низкой устойчивостью к истиранию.

Найдите ближайших подрядчиков по бетону, которые могут обеспечить правильное отверждение вашего бетона.

СКОЛЬКО ВРЕМЕНИ ОТВЕРЖДАЕТСЯ БЕТОН?

Весь период застывания бетона занимает около месяца, но Ваш бетон будет готов к эксплуатации раньше.Каждый проект будет немного отличаться из-за различий в погоде, бетонной смеси и методах укладки и отделки.

В ожидании высыхания бетона помните о следующих временных рамках:

• от 24 до 48 часов — после первоначальной установки формы можно снять и люди могут ходить по поверхности
• 7 дней — после частичного отверждения движение машин и оборудования разрешено
• 28 дней — к этому моменту бетон должен полностью затвердеть

ЧТО ТАКОЕ ОТВЕРЖДЕНИЕ И ЧТО ЭТО ДЕЛАЕТ С БЕТОНОМ?

ASTM C 1315, материалы для отверждения и герметизации типа II содержат белый пигмент, который помогает видеть отвержденное и может отражать солнечный свет. Нокс-Крит

Отверждение служит следующим основным целям:

• Удерживает влагу в плите, благодаря чему бетон продолжает набирать прочность.
• Задерживает усадку при высыхании до тех пор, пока бетон не станет достаточно прочным, чтобы сопротивляться растрескиванию при усадке.
• Надлежащее отверждение бетона повышает прочность, долговечность, водонепроницаемость и износостойкость.

Когда большинство людей думают об отверждении, они думают только о поддержании влажности на поверхности бетона.Но отверждение — это нечто большее, оно дает бетону то, что ему нужно, чтобы правильно набрать прочность. Прочность бетона зависит от роста кристаллов в матрице бетона. Эти кристаллы растут в результате реакции между портландцементом и водой — реакции, известной как гидратация. Если воды недостаточно, кристаллы не могут расти, и бетон не набирает необходимой прочности. Если воды достаточно, кристаллы вырастают, как крошечные твердые пальцы, обхватывающие песок и гравий в смеси и переплетающиеся друг с другом.Звучит почти как фильм ужасов — наш бетонный ребенок превратился в монстра!

Другим важным аспектом отверждения является температура: бетон не может быть слишком холодным или слишком горячим. По мере охлаждения свежего бетона реакция гидратации замедляется. Здесь важна температура бетона, а не обязательно температура воздуха. При температуре ниже 50 F гидратация сильно замедляется; ниже примерно 40 F он практически прекращается.

Горячий бетон имеет противоположную проблему: реакция протекает слишком быстро, и, поскольку реакция является экзотермической (выделяется тепло), она может быстро вызвать перепады температур внутри бетона, что может привести к растрескиванию.А цемент, который реагирует слишком быстро, не успевает правильно вырастить кристаллы, поэтому он не набирает прочности, как должен.

Итак, в готовящемся к выходу известном фильме «Цементный монстр, который окутал мир» все, что нужно сделать хилым землянам, чтобы спасти цивилизацию, — это сделать бетон слишком холодным, слишком горячим или слишком сухим, и он превращается в слабака. Наша цель, однако, состоит в том, чтобы помочь ему окутать землю и сделать его как можно сильнее!

Рекомендуемые товары

КОГДА ПОДХОДИТ ОТВЕРЖДАТЬ БЕТОН?

Отверждение следует начинать как можно скорее после отделки и штамповки. Векскон Кемикалс

Таким образом, цель состоит в том, чтобы сохранить наш молодой и впечатлительный бетон влажным и при правильной температуре (в идеале между 50 и 85 F). Наиболее часто упускаемым из виду аспектом отверждения является поддержание влажности открытых бетонных поверхностей во время их гидратации. Большинство бетонов, особенно декоративных, изначально содержат много воды, чтобы полностью гидратировать цемент. Проблема в том, что если открытые поверхности высыхают, то бетон не может увлажняться, и наш молодой бетон становится очень чувствительной кожей — легко царапается, а иногда и пылит.

Существует три фазы отверждения, продолжительность каждой из которых зависит от бетона и условий окружающей среды. Посмотрите рисунок 1.6 в ACI 308, Руководство по отверждению бетона, чтобы увидеть, как это работает:

Поддержание бетонной поверхности во влажном состоянии в течение 7 дней по-прежнему является лучшим способом отверждения бетона. Строительные технологии PNA

• При первой укладке бетона для плиты сбрасываемая вода поднимается по мере оседания бетонной смеси. В течение этого периода (начальное затвердевание), если сбрасываемая вода испаряется с поверхности быстрее, чем поднимается из бетона, вам необходимо выполнить некоторое начальное отверждение, иначе вы, вероятно, получите трещины от пластической усадки.Чтобы узнать, необходимо ли это, вам нужно знать скорость испарения (см. ниже).
• Между начальным и окончательным отверждением потребуется промежуточное отверждение, если отделка (или штамповка) завершена до окончательного отверждения.
• После окончательного схватывания необходимо провести окончательное отверждение.

Во время начальной установки скорость испарения отводимой воды зависит от комбинации факторов: температуры и влажности воздуха, температуры бетона и скорости ветра. Классический и до сих пор лучший способ оценки скорости испарения — это номограмма Menzel/NRMCA — простая в использовании диаграмма, которая объединяет все эти факторы.Вы можете получить эту номонограмму из ACI 308, или она также доступна в превосходной статье в Concrete International, , март 2007 г., «Оценка скорости испарения для предотвращения растрескивания пластиковой усадки». Вы также можете оценить скорость испарения с помощью бесплатной онлайн-программы, разработанной Люком Снеллом и Амиром Муниром.

Таким образом, вы используете эти методы, чтобы выяснить, как быстро испаряется отводимая вода — если она превышает 0,2 фунта на квадратный фут в час, то необходимо предварительное отверждение, потому что бетон будет высыхать.В следующем разделе мы обсудим, как выполнить начальное отверждение.

После первоначального затвердевания бетонная поверхность все еще нуждается во влаге, и теперь нет просачивающейся воды. Это когда вам действительно нужно вылечить бетон. Вы должны исходить из того, что ваш бетон должен быть вылечен — это так! Вы же не хотите, чтобы ваш идеальный ребенок Бетон превратился в малолетнего правонарушителя, не так ли?

КАК ОТВЕРДИТЬ БЕТОН

Теперь давайте немного сузим этот разговор. Давайте поговорим только о горизонтальном бетоне и только о влажностной части твердения.Чтобы узнать больше о работе в условиях экстремальных температур, получите копию ACI 305, Бетонирование в жаркую погоду или ACI 306, Бетонирование в холодную погоду.

Давайте также ограничимся отверждением цветного бетона. Мы определим это как любой цветной бетон, цельный или сухой, будет ли он штамповаться или нет. Во-первых, и это самое главное, цветной бетон на самом деле не отличается от любого другого бетона, он требует точно такой же обработки, чтобы получить качественный бетон. Однако некоторые методы должны немного отличаться, поскольку внешний вид гораздо важнее, чем для промышленной плиты.

Существует три способа отверждения бетона: либо мы добавляем воду на поверхность, чтобы заменить испаряющуюся воду, либо мы герметизируем бетон, чтобы предотвратить испарение воды в первую очередь, либо мы делаем и то, и другое. Обратите внимание, что добавление воды к поверхности НЕ является добавлением воды, которая будет вмешиваться в бетонную смесь — это увеличит водоцементное отношение поверхностного бетона и ослабит его, разрушив все наши усилия по отверждению.

Вам следует подумать о начальном отверждении, когда отводимая вода испаряется слишком быстро, чтобы поверхность оставалась влажной до начального отверждения.Традиционно это было указано на уровне более 0,2 фунта на квадратный фут в час. Многие смеси сегодня выделяются с гораздо меньшими скоростями, чем это, поэтому, если есть меньше сбрасываемой воды, то предел испарения должен быть установлен ниже, например, от 0,05 до 0,1 фунта на квадратный фут в час. Наилучший подход к декоративному бетону — это попытаться изменить условия, чтобы вам не нужно было выполнять первоначальную обработку: блокировать ветер, защищать бетон от солнца, делать бетон более прохладным. Если это невозможно, возможно запотевание, достаточное для того, чтобы поверхность оставалась влажной, но самый простой подход — использовать замедлитель испарения.Это химическое вещество можно распылять, чтобы образовать на поверхности тонкую пленку, препятствующую испарению воды. Он полностью рассеивается во время отделочных операций. Держите некоторые из них поблизости для сухих ветреных условий.

МЕТОДЫ ОТВЕРЖДЕНИЯ

• Водяное отверждение: Бетон заливают, заливают водой или распыляют туманом. Это наиболее эффективный метод отверждения для предотвращения испарения воды из смеси.
• Методы удержания воды: Используйте покрытия, такие как песок, брезент, мешковина или солома, которые должны постоянно оставаться влажными.Используемый материал должен быть влажным в течение периода отверждения.
• Водонепроницаемая бумажная или пластиковая пленка: Наносится, как только бетон становится достаточно твердым, чтобы сопротивляться поверхностным повреждениям. Пластиковые пленки могут вызвать обесцвечивание бетона — не наносите на бетон, где важен внешний вид.
• Химические мембраны: Химическое нанесение следует производить, как только бетон готов. Обратите внимание, что отвердители могут повлиять на прилипание эластичного напольного покрытия, поэтому следует проконсультироваться с подрядчиком по напольным покрытиям и/или производителем химической мембраны.

Все желаемые свойства бетона улучшаются при правильном уходе!

ДАЙТЕ ДОСТАТОЧНОЕ ВРЕМЯ ДЛЯ ВЛАГООТВЕРЖДЕНИЯ ПЛИТЫ

После укладки бетон очень быстро набирает прочность в течение 3-7 дней. Бетон, отвержденный во влажном состоянии в течение 7 дней , примерно на 50% прочнее неотвержденного бетона.

Отверждение водой можно выполнить после заливки плиты, соорудив дамбы из грунта вокруг дома и затопив плиту. Закрытая территория постоянно затапливается водой. В идеале плиту можно отверждать в воде в течение 7 дней. Некоторые строители придерживаются жесткого графика отверждения водой в течение 3 дней, так как это дает примерно 80% эффекта отверждения водой в течение 7 дней.

Подумайте о том, чтобы запланировать свою работу на заливку в конце недели, строительство берм, а затем затопление на выходных.
