Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

На чтение 7 мин. Просмотров 1.7k.

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей

Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

с опиранием на стену и опорную конструкцию;
с опорой на специальные опорные стойки.
с опорой на ограждение или на изогнутые тетивы;
с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
Конструкции можно размещать как у стены, так и посередине комнаты;
Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.

Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовая лестница своими руками

Винтовые лестницы на видео.

Перед тем как сделать деревянную винтовую лестницу или возвести конструкцию из другого материала, необходимо выполнить расчет. Лишь вычислив правильные размеры ступеней и их количество, можно выполнять чертеж, а затем приступать к работе. При изготовлении винтовых лестниц не забывайте, что полнооборотная конструкция в обязательном порядке требует достаточной высоты потолка.

Винтовые деревянные лестницы широко используются в домах как с небольшой площадью, так и для украшения интерьера больших загородных коттеджей. Винтовая лестница в пределах одного этажа может иметь угол поворота 270-360°. Не всегда возможно выполнить проект лестницы с полным оборотом. Сложность может возникнуть из-за того, что начало и конец движения по вертикали будут совпадать и, следовательно, не в каждом помещений можно найти достаточное пространство для расположения сооружения такой конструкции.

В помещениях с низкими потолками возведение винтовой лестницы довольно проблематично, так как требуется наличие пространства по вертикали (1900-2000 мм) между начальными ступенями и нижней плоскостью верхней этажной площадки.

В этой статье вы узнаете, как рассчитать винтовую лестницу на второй этаж и как возвести конструкцию.

Типы винтовых лестниц из дерева в частном доме, изготавливаемых своими руками (с фото)

Среди винтовых лестниц, различают правые и левые. Чаще всего возводят правые лестницы, так как, согласно исследованиям, большинство людей первой ставят на ступень правую ногу, как при подъеме, так и при спуске. Поэтому закручивание винтовых лестниц происходит против часовой стрелки.

Правые и левые винтовые лестницы, возводимые своими руками, показаны на этих фото:

Ступени винтовой лестницы имеют клиновидную форму и являются забежными. Один конец ступени узкий, другой, наоборот, широкий. Существуют определенные строительные нормы, согласно которым узкий конец ступени должен быть шириной не менее 100 мм, а другой составлять в ширину не более 400 мм (на практике широкая часть забежной ступени обычно равна 410—500 мм).

Перед тем как сделать винтовую лестницу на второй этаж, особое внимание следует уделить ширине проступи по оси ходовой полосы, так как в подобных конструкциях она отличается от средней линии марша и расположена ближе к широкой (внешней) стороне ступеней — на расстоянии 2/3 от центральной оси.

Винтовая лестница может быть как основной, так и вспомогательной. В первом случае проступь должна быть длиной не менее 900 мм, а диаметр проема в перекрытии должен составлять не менее 2000 мм. Такие габариты необходимы для того, чтобы в проем поместилась не только лестница, но и ограждение с поручнем. Чтобы сделать винтовую лестницу своими руками, уменьшить диаметр проема возможно только путем сокращения расстояния между поручнем и кромкой проема. Желательно сделать его не более 100 мм. Но из-за этого могут возникнуть сложности при эксплуатации лестницы, так как рука при опирании на поручень будет постоянно подвержена риску травмы.

Длина ступеней, которые были бы наиболее удобны для хождения, окажется меньше, чем 1/2 диаметра, указанного в плане. Например, возьмем за основу проект лестницы диаметром 2000 мм, тогда, разделив эту величину на 2, мы должны получить ступень длиной 1000 мм. Но необходимо учитывать, что определенная часть проступи пропадет с одной стороны из-за центральной опоры, с другой стороны ее «отнимет» ограждение (стойки перил). Поэтому реальная длина проступи будет составлять только 800-900 мм.

Чтобы построить винтовую лестницу так, как предполагает правильная технология, учитывайте, что в данной конструкции все ступени являются забежными, и монтаж их происходит веерообразно, т. е. проступи, расположенные ближе к стойке, будут нависать друг над другом и превратят еще примерно третью часть проступи в неиспользуемую зону. Таким образом, активно могут задействоваться приблизительно 500-600 мм проступи. По такой лестнице сможет подняться только один человек, для двух уже не будет хватать места.

Если вы своими руками возводите в доме винтовую лестницу и знаете, что она будет использоваться нечасто (например, конструкция, ведущая на мансарду или в подвал), то диаметр проема может достигать 1400 мм, а длину проступи можно увеличить до 550-600 мм.

Перед тем как сделать проект винтовой лестницы, необходимо узнать размеры проема в перекрытии. Это важно для определения длины проступи. При расчете количества ступеней следует выяснить, каково расстояние между этажами. Не менее важен и угол закручивания лестницы. Пройдя по ней полный круг, можно оказаться в той же точке, с которой начиналось движение. Это не так важно, если винтовая лестница располагается посередине помещения, поскольку вход на нее и выход с нее можно ориентировать в любую сторону. Другое дело, если предполагается возвести сооружение у стены или в углу, так как в этом случае направление движения и место входа и выхода имеют значение. Не исключено, что за основу конструкции такого сооружения должен быть взят угол, отличный от 360°. Также при возведении лестницы необходимо учитывать расстояние до перекрытия, если она делается в доме с мансардой. Это нужно для того, чтобы при эксплуатации сооружения не ударяться о перекрытия головой.

Следующий раздел статьи посвящен тому, как рассчитать размеры винтовой лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Если остановить свой выбор на 15 подъемах, то следует заложить 14 ступеней (пятнадцатая одновременно будет выполнять роль лестничной площадки).
[1]

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм. Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Размеры других ступеней винтовой лестницы в частном доме должны быть одинаковыми по ширине и высоте. Если все-таки проступь винтовой лестницы получится чуть шире, то никаких неприятных последствий для всей конструкции ожидать не следует, просто нижняя ступень окажется немного более углубленной под верхнюю.
[2]

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени. Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Для того чтобы определить ширину проступи в широкой части ступени винтовой лестницы, изготавливаемой своими руками, первоначально необходимо, используя формулу L = 2ɷR, вычислить длину окружности: 2 X 3,14 х 1000 мм = 6280 мм. При 16 ступенях ширина проступи в широкой части будет составлять 6280 мм : 16 = 393 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Для правильного определения размера верхней ступени, служащей в качестве лестничной площадки, важно решить, каким образом лестница будет расположена в пространстве.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Как сделать винтовую деревянную лестницу на второй этаж своими руками: пошаговая инструкция с видео

Отдельно стоит рассмотреть, как своими руками сделать проем винтовой лестницы в перекрытии верхнего этажа. Проем обычно обозначен в проекте дома и во время строительства не должен ничем перекрываться. Если лестница будет строиться позднее, то его можно будет выпилить в уже законченном перекрытии.

Отверстие необходимо просверлить снизу вверх, затем нужно подняться на верхний этаж и, ориентируясь на него, как на центр, начертить круг подходящего диаметра. С помощью лобзика следует выпилить проем по контуру на полу и вынуть доски. При этом перекрытия должны остаться нетронутыми.

Так как проем оформляется гнутыми деталями, необходимо правильно загнуть пиломатериалы. Существует множество вариантов, но начинающим мастерам будет проще всего сделать это, используя холодноклеевой метод. Перед загибанием пиломатериалов требуется провести подготовительную работу. Большую ровную поверхность (желательно стол) следует обить оцинкованным железом. Это нужно для того, чтобы к ней не приклеивались соединяемые элементы. Затем необходимо прикрепить к столу металлические или деревянные кружала подходящего диаметра. После этого, сделав от кружал отступ, который должен составлять чуть больше толщины загибаемого элемента, следует установить деревянные или металлические упоры.

Этапы работы по возведению винтовой лестницы из дерева своими руками: показаны на этих фото:

Для склеивания древесного шпона необходимо его полосы смазать клеем, вставить в кондуктор и обжать клиньями. При этом первая и последняя полосы должны быть достаточно длинными, чтобы образовать кольцо. Расположенные между ними полосы могут быть разной длины. Следует обратить внимание, что для последующей обработки (строгания и шлифовки) полосы шпона должны быть на 5-10 мм шире, чем необходимо.

В зависимости от толщины изготавливаемой детали ее можно гнуть как за один раз, так и в несколько приемов. Качество продукции будет лучше, если в кондуктор последовательно добавлять по одному слою шпона и, перед тем как положить следующий, тщательно обжимать первый и просушивать. На это требуется дополнительное время, но качество обжима будет превосходным.

Когда гнутая деталь будет полностью готова, можно приступать к ее установке в лестничный проем. Для этого сначала необходимо выпилить несущие балки, вставить и закрепить обрамление.

Чтобы построить винтовую лестницу на второй этаж как можно более прочной, в качестве крепежа лучше всего применять угловые накладки или стальные зубчатые пластины. Для того чтобы проем обрел полностью законченный вид, рекомендуется сделать на кондукторе два гнутых плинтуса, которые должны быть шире и значительно ниже балки. Их следует прикрутить с помощью шурупов вверху и внизу проема.

Что касается ступеней для винтовой лестницы, то их толщина зависит от диаметра лестничной конструкции. Таким образом, полностью готовая ступень для лестницы диаметром 2000 мм должна быть толщиной более 50 мм, а для лестницы диаметром 3000 мм — толщиной 60 мм. Рассмотрим подробнее методику изготовления ступеней для винтовой лестницы.

При создании ступеней лестницы не рекомендуется применять пиломатериалы, не прошедшие предварительной обработки. Если просто подобрать доску нужной ширины и выпилить из нее ступень, то когда последняя будет установлена, условия сушки и увлажнения будут неравномерными.

Перед тем как сделать винтовую лестницу из дерева, необходимо подобрать строганые бруски, скомпоновать их в пакет таким образом, чтобы годовые кольца были расположены в разных направлениях. Затем следует промазать боковые стороны брусков клеем, соединить их и зажать струбцинами. Когда клей высохнет, щиты будут готовы к разметке и раскройке ступеней.

Так как параметры ступеней будут уже рассчитаны, то по ним можно сделать выкройку из картона или фанеры, положить ее на щит, обвести, оставив со всех сторон припуски, а затем выпилить и обработать вручную или с использованием шлифовальной машинки. Чтобы сэкономить материал, необходимо максимально правильно разложить выкройку. Нужно следить за тем, чтобы широкая часть и отверстие под стойку были полностью идентичными. Это не означает, что ширина узкой и средней частей не учитываются, просто их влияние на сборку лестницы не столь велико. После осуществления раскройки всех ступеней необходимо собрать их в пакет и одновременно во всех заготовках сделать отверстия, используя специальную фрезу. Благодаря пакетному методу увеличивается точность сверления, что значительно упрощает сборку лестницы.

После того как ступени винтовой лестницы в частном доме, возводимой своими руками, будут подготовлены, следует разметить и произвести запил, необходимый для монтажа стоек ограждения. Для этого рекомендуется применять брусок сечением не менее 50 х 50 мм.

Крайние стойки перил необходимо одновременно соединить по 2 ступени, благодаря этому конструкция станет более жесткой, а ступени не будут проворачиваться на оси центральной стойки. Разметку запила под стойки рекомендуется проводить в несколько этапов. Сначала необходимо подготовить шаблон для разметки радиусов и от центра отверстия обозначить их на ступенях. На радиусах следует отмерить ширину бруска стойки, а от найденной точки построить прямой угол.

Таким образом, получится вырез под стойку. Его глубина определяется сечением бруска, а врезка обеспечивает зацеп, который равен половине сечения бруска. После этого нужно выпилить его, а затем в соответствии с уклоном лестницы отпилить верх стоек.

Верхняя ступень необходима для перехода по ней на верхний этаж и одновременно она является лестничной площадкой. Поэтому верхняя ступень должна быть длиннее, чем другие. Благодаря увеличению лестничного проема для размещения поручня перил можно настолько же нарастить радиус верхней ступени. Его рекомендуется выполнить таким образом, чтобы широким концом ступень расположилась на конструкции перекрытия, что придаст всей лестнице дополнительную жесткость и прочность. С целью повышения эксплуатационных характеристик сооружения верхнюю ступень можно и расширить. Это возможно сделать, если расстояние между нижними ступенями и нижней стороной площадки будет около 2000 мм.

Обычно первая балясина нижним концом упирается в пол, таким образом, она обеспечивает дополнительную фиксацию свободного конца ступени и всей лестницы. Но можно использовать и другой вариант — опустить все балясины до пола.

В таком случае лестница окажется как бы замкнутой в трубу из стоек ограждения.

Верхнюю ступень необходимо изготавливать отдельно. Сначала также нужно собрать под нее щит, затем положить на него шаблон основной ступени, продлить линию длины до необходимого размера лестничной площадки, нарисовать дугу, прибавив к радиусу примерно 100-150 мм.

После этого ширину площадки следует разметить по длине дуги, занимаемой несколькими ступенями. Чтобы облегчить задачу, можно просто поворачивать шаблон рядовой ступени относительно отверстия под опору. Далее необходимо просверлить отверстие под стойки ограждения.

Здесь вы можете посмотреть видео «Винтовая лестница своими руками», чтобы лучше представить, как возводится подобная конструкция:

Как своими руками построить винтовую лестницу на второй этаж: подготовка стойки и монтаж

Перед тем как перейти непосредственно к сборке винтовой лестницы, следует подготовить для нее центральную стойку. Лучше всего использовать для конструкции стальную толстостенную бесшовную трубу диаметром не менее 50 мм. Особенно тщательно нужно произвести крепление стойки к полу, так как на это место будут направлены сжимающие и изгибающие нагрузки, возникающие как от веса самой лестницы, так и веса людей, передвигающихся по ней.

Чтобы построить винтовую лестницу своими руками, для крепления центральной стойки рекомендуется использовать конструкцию пяты, которая имеет вид крестовины и заглубляется в пол.

Благодаря такой конструкции узел будет воспринимать, изгибающие нагрузки, а длинные опоры не позволят опрокинуть лестницу. Узел можно без труда закрепить на перекрытии любого типа. К железобетонным плитам перекрытия его можно крепить с помощью дюбелей. При монолитном бетонном перекрытии его разрешено встраивать непосредственно на этапе производства данной конструкции. При деревянных перекрытиях консоли узла способствуют распределению веса лестницы между несколькими балками. Для изготовления крестовины рекомендуется применять швеллер или уголки.

Длина консолей должна составлять не менее половины радиуса лестницы, а узел верхнего крепления необходимо сделать максимально надежным. Узел опирания разрешено выполнить в виде круглого или прямоугольного стального листа.

Опорный узел следует монтировать строго вертикально и точно в центр проема. Проверить перпендикулярность опорного узла к полу можно двумя способами.

Во-вторых, следует произвести проверку вертикальности обсадной трубы. Для этого нужно вставить ее в опорный узел и выставить всю конструкцию, после чего приложить к трубе строительный уровень.

Размер обсадной трубы зависит от высоты этажа и того, насколько глубоко она опустится в опорный узел. Необходимо, чтобы на верхнем конце обсадной трубы была резьба, на которую после монтажа лестницы следует накрутить муфту. Такое обжатие ступеней обеспечит им статическую устойчивость.

Начало резьбы должно располагаться под нижней плоскостью лестничной площадки, а ее конец — выше верхней плоскости примерно на 10-15 витков.

Если есть возможность использования сварки, то резьбу желательно не нарезать, а приварить. Для этого дополнительно понадобится сгон (кусок трубы с готовой резьбой). С трубы и сгона нужно обязательно снять фаску.

В противном случае сварной шов останется без обработки, с наплывами, из-за чего в дальнейшем возникнут проблемы при нанизывании ступеней — придется надевать их с противоположного конца трубы. Затем необходимо сварить обе детали.

Лестница будет считаться законченной, когда она достигнет верхнего этажа и будет установлена стойка ограждения. Место под стойку должно совпадать с центральной опорой. Для этого вместо муфты на резьбу нужно накрутить еще одну трубу (обжимную), одновременно выполняющую роль муфты и стойки ограждения. Кроме того, если нижний опорный узел не такой прочный, то эта труба станет элементом верхнего узла крепления всей конструкции.

Для соединения верхней части лестницы с ограждением проема к трубе нужно прикрепить деревянную пластину, которая будет не только выполнять функцию ограждения (поручня), но и станет связующим звеном для верхнего узла крепления лестницы.

На нижнем конце обжимной трубы должна располагаться внутренняя резьба. В этом случае она может быть изготовлена из той же трубы, что и гильзы. Внешняя резьба выполняется при использовании трубы, аналогичной обсадной. Тогда соединение делают с помощью сантехнической муфты.

Кроме стальной обсадной и обжимной труб, у винтовой лестницы имеются и другие металлические детали — опорные гильзы. Они должны быть определенной высоты, которая зависит от того, погружен ли узел в конструкцию пола или же он располагается на поверхности.

Лучше всего, если гильзы будут соответствующей высоты. Ошибка в расчете допускается в сторону уменьшения. Если гильза будет ниже, чем необходимо, то высоту, равную подъему ступеней, можно компенсировать, используя шайбы. В том случае, если гильза, наоборот, получится выше, чем нужно, то скорректировать вертикальный шаг ступеней будет невозможно. Общая высота гильз и шайб должна быть на 1—2 мм больше высоты вертикального шага ступеней, чтобы при обжиме лестницы шайбы слегка сминали древесину, углубившись в нее. Благодаря этому соединение будет более плотным и, следовательно, повысится прочность ступеней и лестницы в целом.

Диаметр гильз должен быть таким, чтобы обсадная труба входила в нее без зазора. Хорошим примером является совмещение толстостенной трубы с внешним диаметром 50 мм и трубы диаметром 57 мм и толщиной стенок 3-3,5 мм.

Практически все гильзы должны быть одинаковыми. Только нижняя может отличаться, ее размер зависит от особенностей места крепления опоры к полу и высоты, на которой будет установлена нижняя ступень.

Перед тем как приступить к монтажу лестницы, гильзы рекомендуется обработать — хромировать или окрасить.

Регулировочные шайбы лучше всего выточить на токарном станке, но также их можно заменить на сантехнические фланцы.

После того как все подготовительные работы будут завершены, можно приступать к монтажу винтовой лестницы. С целью выявления погрешностей и недочетов и дальнейшего их исправления рекомендуется провести предварительную сборку. Она должна осуществляться в следующем порядке.

Сначала нужно установить нижний опорный узел, вставить в него центральную опору, надеть на стойку гильзы, шайбы и ступени. Затем следует приступить к расположению ступеней по кругу. Нужно примерить стойки ограждения, разметить отверстия под болты для последующего крепления балясин и просверлить их.

Когда будет видно, удалось ли избежать ошибок при проектировании винтовой лестницы своими руками и изготовлении ее деталей, можно разобрать полученную конструкцию и подготовить ее к отделке. Нужно отшлифовать деревянные детали, окрасить или залакировать их. Стоит помнить, что металлические детали также могут нуждаться в специальной обработке.

Как самому сделать винтовую лестницу из дерева: заключительный этап

Заключительным этапом является сборка лестницы и установка поручня. Чтобы не тратить времени, рекомендуется приобрести готовый поручень из поливинилхлорида и придать ему желаемую форму с помощью строительного фена. Наверное, самым креативным решением будет изготовление гнутого деревянного поручня. Не стоит переживать о возможных трудностях при его создании, так как уже имеется определенный опыт, полученный при конструировании обрамления для круглого лестничного проема. Но нужно следить за тем, чтобы поручень был изогнут не только в горизонтальной плоскости. Он должен иметь уклон, характерный для лестницы.

Склеивать полосы шпона и изгибать поручень необходимо непосредственно на лестнице, накрыв ее полиэтиленовой пленкой, чтобы не испачкать клеем. Порядок выполнения работ следующий. Сначала требуется промазать шпон клеем, скомпоновать заготовки в пакет и уложить на ступени. Затем необходимо притянуть будущий поручень струбцинами к стойкам, стараясь не пропустить ни одну из них. На участках между струбцинами поручень следует стянуть шпагатом и оставить до высыхания. После этого можно снять струбцины и шпагат.

Чтобы самому сделать винтовую лестницу как можно более прочной, необходимо соблюдать следующие условия. Работать нужно быстро и аккуратно, чтобы не допустить высыхания клея, в противном случае полосы шпона будут изгибаться неравномерно и могут вовсе сдвинуться. Чтобы не повредить древесину, под зажимы струбцин рекомендуется подкладывать, например, фанеру. Во избежание необходимости отделывать поручень можно придать ему прямоугольное сечение с заоваленными ребрами.

Установку поручня удобнее всего начинать с верхней балясины, притянув его двумя шурупами. Далее можно постепенно переходить к следующим стойкам. Так нужно двигаться до тех пор, пока не будет прикручен весь поручень. После этого рекомендуется обработать его наждачной шкуркой и произвести отделку так же, как и других деревянных деталей лестницы.

Заключительным штрихом будет установка балюстрады. Ее можно оформить поручнем, прикрепив его к верху обжимной трубы. Благодаря этому появится дополнительный крепежный узел лестницы.

Если нет возможности самостоятельно сконструировать гнутые детали для винтовой лестницы, можно изменить форму проема, сделав его прямоугольным. В таком случае поручень также будет иметь вид прямоугольных сегментов, опиленных под определенным углом. При этом края ступеней не нужно закруглять, лучше их выполнить по хордам.

На этих фото показаны винтовые лестницы в доме, возведенные своими руками:

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.

В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

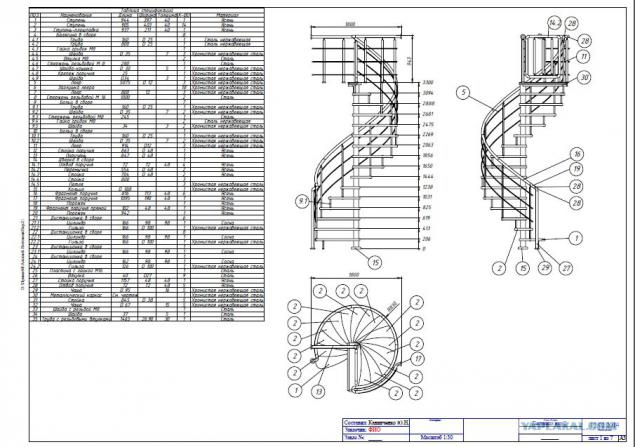

Расчет винтовой лестницы – чертежи и схемы

Видео (кликните для воспроизведения).

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими рукамиДеревянная винтовая лестница со сплошным ограждениемМеталлическая винтовая лестница со сплошным ограждениемДеревянная винтовая лестница с подступенкомОригинальная спиральная лестница из дереваПлощадка с ограждением для винтовой лестницыПролет винтовой лестницы квадратной формыДеревянная винтовая лестница в домеВинтовая лестница с площадкой в гостинойВинтовая лестница с металлическим ограждениемВинтовая лестница с горкой

Метки: Лестница Винтовая лестница

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Особенности винтовой лестницы

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

высоту;
диаметр;
количество ступеней;
ширину проступи;
высоту подступенка.

Высота лестницы

Диаметр лестницы

Количество ступеней и высота проступка

Ширина ступеней

Не забываем рассчитать ширину ступеней

Используемые материалы и инструменты

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

сваркой;
ковкой;
литьем.

[/stextbox]

Заготовка деталей

две или три трубы разного диаметра;
готовые ступени из металла или уголок под облицовку.

Монтаж конструкции

Окончательная отделка

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

В заключение

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

Видео (кликните для воспроизведения).

Источники:

Рыжков И. Б., Травкин А. И. Основы инженерных изысканий в строительстве. Учебное пособие; Лань — М., 2016. — 136 c.
Саргсян, А. Е. Строительная механика. Механика инженерных конструкций / А.Е. Саргсян. — М.: Высшая школа, 2008. — 464 c.

Винтовая лестница своими руками

Оценка 5 проголосовавших: 1

Приветствую Вас на нашем портале. Я Григорий Уткин. В настоящее время я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести в доступном виде всю требуемую информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

Лестница винтовая на второй этаж, преимущества конструкции
Виды винтовых лестниц из металла
Конструкция и чертежи винтовых лестниц
Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

кованая винтовая лестница;
литая конструкция;
сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

площадь, выделяемая под устройство лестницы;
прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
высоты, на которую нужно обеспечивать подъем;
уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовая лестница своими руками — попробуйте собственные силы!

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

Часть ступеней может крепиться к стене здания

На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

Ступени жестко крепятся на центральной стойке

В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие — более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой

Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Цены на различные элементы лестниц

~~Элементы лестниц~~

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900 мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

Балясины можно выточить самостоятельно или приобрести уже готовыми

Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

Определение центров — на потолке и на полу

Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

Вырезание отверстия в потолке и его отделка

Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

Верхняя ступень обычно заходит на поверхность пола второго этажа

Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы	Особенности
У стены	В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке	Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки	Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра	В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

Глубина ступенек по средней линии — минимум 200 мм;
Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
Диаметр конструкции – 1,5 — 3 метра;
Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
Ширина марша – в пределах 750 — 1430 мм;
Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

D = 900 х 2 + 200 = 2000 мм, где:
900 – ширина марша в мм;
200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
L – число ступенек в одном витке лестничной спирали;
r – радиус подъема конструкции;
0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
Деревянная поверхность в разрезе наносится круговыми линиями;
Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
Бетон – хаотичным расположение точек и маленьких кружочков;
Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
Выносятся номера позиций, для составления спецификации;
Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

Устанавливается несущая стойка;
Согласно чертежу монтируются проступи и втулки;
Крепятся ступеньки, с учетом их точного начального и конечного положения;
Закрепляются кронштейны;
Фиксируется верхняя ступенька к перекрытию;
Ставятся перила;
Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Винтовая лестница на второй этаж своими руками

Лестница в двухэтажном доме не только неотъемлемый элемент интерьера, но и функциональная необходимость. По форме лестницы бывают: винтовые, прямые, поворотные и складные. Каждая из этих конструкций имеет, как свои плюсы, так и минусы, но мы остановимся на установке винтовой лестницы, потому как ее монтаж не составит труда, да и по эксплуатационным качествам это не самый плохой выбор.

Основные способы крепления винтовой лестницы

Винтовые лестницы неплохо смотрятся в небольших домах, интерьер которых выполнен в стиле ампир, рококо, модерн. Они занимают мало места и при строительстве обходятся дешевле, чем маршевые. Но у них есть один минус — они не отличаются безопасностью и в семьях, где есть маленькие дети и пожилые люди вряд ли придутся к месту. Хотя, для детей можно предусмотреть ограничители.

Есть два варианта установки винтовой лестницы.

Ступени в такой конструкции крепятся на несущей опоре и винтовых поручнях. Это достаточно дешевая и надежная конструкция.

Ступени и под ступени крепятся без использования опоры на гнуто — клееные поручни. Подобная конструкция сложна в монтаже и обычный обыватель вряд ли справится с такой работой, поэтому рассматривать установку лестницы этого типа мы не будем.

Итак, с выбором конструкции мы определились пора приступать непосредственно к самим работам.

Материалы и инструмент

Для работы нужно подготовить следующий инструмент:

Верстак;

Шуруповерт и циркулярку;

Транспортир и угольник;

Линейку, рулетку и уровень.

Из материалов нам понадобится:

Составной опорный столб;

Втулки- проставки или гильзы;

Доска из древесины твердых пород;

Поручни с балясинами;

Больцы.

Инструкция по монтажу винтовой лестницы

Самая простая в сборке конструкция винтовой лестницы — ступени надеты на несущую опору и закреплены на винтовые поручни с балясинами, именно такую лестницу мы и будем устанавливать.

Шаг 1: Чертеж.

Для начала делаем максимально точные замеры и тщательно производим все расчеты. Определяемся, какой ширины проем мы хотим или можем себе позволить.

СОВЕТ: Ширина проема должна быть не менее 1,5 метра, оптимально 1,8 – 2метра. От ширины проема зависит и крутизна лестницы. Самый удобный угол подьема от 23 до 37 градусов.

Затем рассчитываем ширину ступеней, так как у винтовой лестницы они конусообразные, рекомендуем выбрать трапецию 150 -200 -350мм.

Теперь рассчитываем количество ступеней, необходимых для полного витка лестницы. Учитываем высоту потолка, соответственно длину опорной стойки, расстояние между ступенями, обычно делают в 0,2 м., ширину отдельной ступени (50 — 60 мм.). Например: высота потолка 2.5м. делим на (0.2м. + 0,05 м.), получаем 10 ступеней.

СОВЕТ: Оптимальное расстояние между уровнем потолка и первой ступенью должно составлять более 2 метров.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Шаг 2: Готовим опору.

В качестве опоры лучше всего использовать составной опорный столб. Далее из стального листа изготавливаем подпятье, которое привариваем к трубе. Основание укрепляем анкерными болтами и необходимым крепежом.

ВАЖНО: При установке на деревянный пол старайтесь, чтобы опорная точка попала на лагу, под опорой не должно быть пустот!

Если винтовая лестница предполагалась уже в процессе строительства дома, можно залить опору бетоном, предварительно правильно выставить и закрепить растяжками.

Шаг 3: Подготавливаем ступени.

В узкой части ступени, высверливаем отверстие, равное диаметру опоры. В широкой части высверливаем два отверстия для крепления винтовых поручней. Готовим втулки, высота которых равна расстоянию между ступенями. Между ступенями и втулками устанавливаем шайбы.

ВАЖНО: При расчете нужно учитывать высоту втулок и толщину шайб.

Шаг 3: Сборка.

После выполнения всех подготовительных этапов и установки опоры мы начинаем сборку лестницы, последовательность работ будет следующей: 1. Устанавливаем втулки, 2. Производим монтаж ступенек. Когда выставлены все ступени, важно прочно закрепить опору строго вертикально. Ступени размещаем внахлест, желательно, чтобы они перекрывались между собой, хотя бы, на 30 мм. Когда ступени окончательно установлены, они закрепляются больцами.

Шаг 4: Приступаем к установке ограждений, они могут быть металлические кованные или деревянные.

Для деревянных ступеней и ограждений используем древесину твердых пород: ясень, дуб, бук.

СОВЕТ: Выбирая материал можно немного сэкономить и использовать более дешевый, но не менее качественный материал лиственницу, грушу и вишню.

Мы, предварительно, на широкой стороне ступеней сделали отверстия под балясину к ней и крепим перила. Также можно закрепить ступени между собой кронштейнами.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Винтовая лестница своими руками. Как сделать винтовую лестницу

Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.

Достоинства винтовой лестницы

Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.

Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.

Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.

Недостатки винтовой лестницы

Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.

Основные типы конструкции

В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.

Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.

Основные материалы для изготовления лестниц

Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.

Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Читайте также как сделать маршевую лестницу своими руками.

Как рассчитать размеры и конструкцию винтовой лестницы

Facebook
Twitter
Pinterest
Pinterest 9000
Mail

Или

https://www.archdaily.com/896537/how-to-calculate-spiral-staircase-dimensions-and-designs

Винтовые лестницы экономят ценные квадратные метры, поскольку занимают гораздо меньше площадь, чем обычная лестница.Благодаря смелым формам и разнообразным конфигурациям они также могут быть знаковыми объектами в проектах. Однако конструкция таких лестниц требует особого внимания, чтобы можно было предотвратить неприятный или опасный исход. Хотя программное обеспечение BIM упрощает этот процесс, всегда важно понимать ограничения и лежащие в основе концепции.

Винтовые лестницы могут иметь различную конструктивную конфигурацию. Наиболее распространены круглые формы с центральной мачтой, к которой крепятся ступеньки.

© Нельсон Кон

Для этого проекта необходимо учитывать три основных фактора:

Насколько высоко должна подниматься лестница по вертикали? (Расстояние между этажами)
Какой у него угол поворота?
Каков его диаметр?

Важно четко понимать, где будет начинаться лестница и где она закончится на верхнем уровне, в соответствии с потоками, которые были разрешены в плане. Вам также нужно будет найти угол поворота, который определяется диаметром лестницы.Есть несколько бесплатных онлайн-калькуляторов, которые помогают упростить этот процесс. Чтобы измерить количество ступенек, важно знать диаметр и длину лестницы. Чтобы рассчитать общую длину, используйте следующую формулу:

длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180)

Однако , учитывая, что ступени имеют неправильную форму по мере приближения к центральной мачте, важно определить точку, в которой вы будете применять расчет ступеней лестницы.Считается, что эта «полезная линия», по которой ходит пользователь, расположена на 2/3 от центра.

Определив это, вы можете использовать тот же метод, что и обычная лестница, как мы указывали в этом посте. Единственное отличие состоит в том, что, поскольку адаптация к формуле Блонделя является более сложной, следует использовать немного более высокую толерантность.

Например, если расстояние между плитами и пространством для лестницы радиусом 100 см составляет 3,00 м, в соответствии с ее расположением в пространстве, лестница начнется в той же точке, где она закончится, то есть будет иметь угол поворота 360 °.Если подставить значения в предыдущую формулу, его общая окружность будет 6,28 м.

Используя полезную линию, вы увидите, что расчетная длина составляет 4,18 метра, где люди будут наступать. Если мы попробуем 15 ступеней, у нас будет проступь 27 см и подступенок 20 см. Применяя закон Блонделя, мы получаем 67, что немного превышает обычную лестницу. Для винтовой лестницы с некоторыми ограничениями это значение может быть принято.

© Mark Cocksedge

Хотя минимальный радиус винтовой лестницы, который следует учитывать, составляет 70 сантиметров, вы всегда должны отдавать предпочтение лестницам с радиусом не менее 80 сантиметров.Также необходимо учитывать минимальную высоту 2,15 метра между ступеньками и крышей или верхними ступенями.

Следуя этим рекомендациям, вы можете получить большую автономию при предложении винтовой лестницы. Не бойтесь, дайте волю своему творчеству и спроектируйте интересную и функциональную лестницу!

© Агнесе Санвито

Размеры винтовой лестницы — конструкции винтовой лестницы

Технические характеристики:

Отделка винтовой лестницы производства Stairways Inc., 4166 Пайнмонт Хьюстон, Техас 77018 (1-800-231-0793). Лестница должна быть отгружена целиком.

Опыт:

Опыт трех поколений обеспечивает надежность и своевременную доставку превосходного продукта.

структурные характеристики:

Stairways, Inc. Винтовые лестницы для любых рабочих условий. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Коды:

Национальные строительные нормы и правила

(BOCA) или Единые строительные нормы и правила требуют наличия спирали диаметром не менее 60 дюймов с ступеньками 30 градусов и максимальным расстоянием между балясинами 4 дюйма по центру.Перед заказом проконсультируйтесь с местным инспектором по строительству, чтобы узнать о требованиях к вашему приложению.

Покрытия и поверхность:

Стандартная грунтовка, цинк-хромированный красновато-коричневый ингибитор ржавчины, черная акриловая эмаль, эпоксидные смолы или горячее цинкование, наносимые на химически очищенные поверхности.

Код

Приемлемость:

Мы спроектируем и изготовим лестницы для любых рабочих условий. Заказчик несет полную ответственность за уведомление нас о строительных нормах и специальных требованиях.

Материалы и отделка:

Лестницы

изготавливаются из различных материалов: стали, алюминия, нержавеющей стали, латуни, бронзы, дуба, сосны, ореха, тика и вишни. Доступные варианты отделки: фрезерование, полировка, сатинировка или покрытие.

Изображение галерея

Стол с винтовой лестницей
Подступенки:

** Шаг по соблюдению кода
* ПОСАДКА
/ ВЕРХНИЙ ЭТАЖ

30
Степень ступени **

12
Шагов на 360 градусов

27 градусов шаг

13.3 шага на
360 градусов

22 1/2 градуса
Шаг

16 шагов
На 360 градусов

Чистовая высота этажа

Количество ступеней / подступенков

Общий оборот

Чистовая высота этажа

Количество ступеней / ПОДЪЕМНИК

Общий оборот

Чистовая высота этажа

Количество ступеней / ПОДЪЕМНИК

Общий оборот

85–95

9 ступеней

* 10 рядков

270

90–96 дюймов

11 ступеней

* 12 стояков

297

84 «- 91»

12 ступеней

* 13 стояков

270

96 «- 104»

10 ступеней

* 11 стояков

300

97 «- 104»

12 ступеней

* 13 стояков

324

92 «- 98»

13 ступеней

* 14 стояков

292.5

105–114

11 ступеней

* 12 стояков

330

105 «- 112»

13 ступеней

* 14 стояков

351

99 «- 105»

14 ступеней

* 15 рядков

315

115 «- 123»

12 ступеней

* 13 стояков

360

113–120 дюймов

14 ступеней

* 15 рядков

375

106 «- 112»

15 ступеней

* 16 рядов

337.5

124 «- 133»

13 ступеней

* 14 стояков

390

121–128 дюймов

15 ступеней

* 16 рядов

405

113–119

16 ступеней

* 17 рядков

360

134–142

14 ступеней

* 15 рядков

420

129–136

16 ступеней

* 17 стояков

432

120–126 дюймов

17 ступеней

* 18 рядков

382.5

143–152

15 ступеней

* 16 рядов

450

137–144

17 ступеней

* 18 рядков

459

127–133

18 ступеней

* 19 стояков

405

153–161

16 ступеней

* 17 стояков

480

145 «-152»

18 ступеней

* 19 стояков

486

134–140 дюймов

19 ступеней

* 20 рядков

427.5

162–171

17 ступеней

* 18 рядков

510

153–160

19 ступеней

* 20 рядков

513

141–147 дюймов

20 ступеней

* 21 стояк

450

172–180

18 ступеней

* 19 стояков

540

161–168 дюймов

20 ступеней

* 21 стояк

540

148–154

21 ступенька

* 22 стояка

472.5

Любая ступенька может быть вырезана для специальных
вращения. Лестницы, соответствующие нормам, необходимы для
имеют шаги 30 градусов.
Этот стол имеет ограниченное пространство на любой высоте ниже
или выше этой диаграммы.

Калькулятор винтовой лестницы

— геометрия круглой, изогнутой, спиральной и баковой лестницы

Геометрия винтовой лестницы — дюймы

Вращение

Внутренний радиус

Масштаб

Расчетный план винтовой лестницы с полными размерами

Схема ступеней винтовой лестницы с полным размером Imperial

Пояснение к
ходовым размерам Без учета уширения протектора

Inside Stringer = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.
Наружный стрингер = точки проступи, вьющиеся вверх и вокруг лестницы от вершины первого подъема до верхнего этажа.

Внутренний отвес = точки протектора по вертикали (отвес).

Внутренний уровень = точки проступи вокруг ВНУТРЕННЕГО УРОВНЯ (или плоского, как отмечено ВОКРУГ на круге на полу).

Рабочие измерения:

Внутри Стрингера

Разметка

Внешний стрингер

Разметка

Внутри отвеса

Разметка

Внутренний уровень

Разметка

Щелкните левой кнопкой мыши, отпустите и перетащите, чтобы измерить масштаб внутри диаграммы.

Схема профиля винтовой лестницы с полными размерами

Поручень винтовой лестницы Калькулятор истинного радиуса Введите фактический подъем поручня для введенного угла поворота.

Обязательно соблюдайте местные строительные нормы и правила в отношении всех размеров лестницы.

Что-то построили с помощью наших калькуляторов?
Пожалуйста, пришлите фотографии!
Посмотреть примеры

Техническое руководство по проектированию винтовой лестницы

Конструкция винтовой лестницы: виды, преимущества и минимальные размеры.Полный пример с проектными чертежами, готовыми для загрузки.

Винтовые лестницы — это легко адаптируемые конструкции смелых форм и различных конфигураций, которые требуют тщательного планирования. Они также могут быть знаковыми объектами проекта и отлично сэкономить место. Здесь мы рассмотрим различные стили и размеры винтовой лестницы конструкции , предоставив практический пример и 3D-модель , которую вы можете скачать .

Почему стоит выбрать винтовую лестницу?

Необходимость оптимизации пространства — одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения.Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, расположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

Проект винтовой лестницы — рендеринг произведен с помощью Edificius

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM

Для получения дополнительной информации о планировании внутренней лестницы см. Сосредоточьте внимание на « Как спроектировать лестницу: критерии и примеры для загрузки ».

Конструкция винтовой лестницы: типы и преимущества

Винтовая лестница — это особый тип изогнутой лестницы , который чаще строят в частных и жилых зданиях, в небольших помещениях или в особых условиях.

Винтовые лестницы могут принимать различные структурные конфигурации:

Круговой план | План площади | Винтовая планка

Винтовая круговая лестница является наиболее распространенным типом, поскольку занимает меньшую площадь, чем другие типы.

Как правило, структура спиральных лестниц состоит из центральной опорной стойки на , который развивается вертикально, где вставлены консольные шаги.

При строительстве винтовой лестницы можно использовать самые разные материалы, но обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц. Ступеньки можно делать из любого материала.

Проектирование винтовой лестницы — план этажа

Выбор винтовой лестницы, а не лестницы традиционного типа (напр.грамм. L-образная конфигурация с прямоугольным планом и т.д.) имеет очевидные преимущества (), особенно с точки зрения управления пространством. Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

Размеры винтовой лестницы

Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

На протяжении веков архитектурные и эргономические исследования позволили получить различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

Наиболее часто используемая формула для расчета размеров лестницы принадлежит архитектору Франсуа Блонделю , датируемому 1675 годом. Знаменитая формула основана на том факте, что усилие, прилагаемое для подъема ступни по вертикали, в два раза превышает усилия, затраченные на перемещение по горизонтали.

Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

, где r — это значение подступенка и т. протектора.

Графическое приложение формулы Блонделя

После того, как правильное соотношение между подступенком и протектором было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

Для каждого типа лестницы ступенька не должна быть меньше 25 см .В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы до перил.

Проектирование винтовой лестницы — секция

Фактические размеры ступеней для ряда лестниц должны быть рассчитаны с учетом пути движения , который соединяет разные вертикальные уровни, путем деления высоты между уровнями на управляемые ступени после определения диаметра лестницы и расстояние 30 см от поручня. Подступенок должен быть рассчитан с учетом высоты от пола до пола , то есть измерения от верхней части пола тротуара (extrados) до поверхности потолка (intrados).

Фактически, поскольку винтовая лестница огибает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от симметричного эквивалента т на верхнем модуле , чтобы обеспечить адекватный уровень безопасности для проходящих через нее пользователей. .

Конструкция винтовой лестницы — Минимальное расстояние между двумя равноудаленными точками

Для винтовых лестниц малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, иначе возникает риск слишком большого уменьшения глубины ступени, значение подступенка будет выше, чем у лестницы с прямым спуском.

Конструкция винтовой лестницы: практический пример

Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили, чтобы предоставить практический пример для вашей конструкции винтовой лестницы.

Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м, нам нужно преодолеть перепад высот 3,00 м .

Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспособиться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

Прежде всего, необходимо установить положение и ширину посадочной площадки, а также длину и положение пути следования.

Желательно, чтобы ширина винтовой лестницы , заход на площадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

Конструкция винтовой лестницы — Размер площадки прибытия

Для идеальной конструкции путь перемещения должен располагаться на расстоянии примерно 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

Теперь вычислим длину пути в плане:

0,60 м x π = 1,88 м

, из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

Таким образом, окончательное значение пути движения, которое может использоваться для расчета, равно 1.88 м — (1,88 / 6) м = 1,57 м.

На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения перемещения по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

Далее можно приступить к расчету подступенков и проступей.

Наконец, мы можем нарисовать лестницу в плане, чтобы убедиться в удобстве доступа и выхода из конструкции лестницы. Если точка входа окажется неудобной, мы можем либо повернуть всю лестницу, таким образом также переместив точку выхода, либо изменить направление лестницы с правой на левую.

Лестница, которую мы разработали для этого тематического исследования, имеет стальную конструкцию с центральной стойкой с круглым сечением.Выбор контрастных материалов, мрамора и черной смолы, дает потрясающий конечный результат.

Рендеринг, созданный с помощью Edificius

3D BIM-модель загрузить

Вот 3D BIM-модель винтовой лестницы, созданная с помощью программного обеспечения для архитектурного проектирования BIM, которую вы можете использовать в качестве примера проекта.

Загрузите 3D BIM-модель (файл .edf) проекта винтовой лестницы

Как спроектировать винтовую лестницу шаг за шагом

Винтовые лестницы на заказ — это уникальная особенность дизайна в любом доме или коммерческом пространстве.Их часто устанавливают в домах, где доступное пространство является проблемой, и обычная лестница невозможна. Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах. Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

При проектировании винтовой лестницы необходимо учитывать ряд технических моментов.Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу и иметь нужные размеры.

Винтовая лестница со стеклянными перилами

Фактически количество ступенек ограничено от этажа к этажу
высота (высота лестницы), а также геометрия круглой формы
сам. В этой статье мы объясняем, как работают винтовые лестницы.
Квадратные лестницы на самом деле немного отличаются, мы разберемся с этим в
другая статья.

Ниже приведены полезные указания, позволяющие определить, как
много ступеней, которые вам нужны на плане винтовой лестницы. Количество шагов на оборот
(Круг на 360 градусов) зависит от диаметра нужной вам лестницы.

Из этого руководства по проектированию винтовой лестницы вы узнаете, как
спроектировать (и построить) идеальную винтовую лестницу шаг за шагом. Давайте начнем!

Шаг 1. Размеры потолочного проема

Проверьте размеры потолочного проема (проема лестничной клетки), который у вас есть.

Если
Этаж подъезда — антресоль, это проверять не нужно.

Помните, что диаметр лестницы должен быть 100 мм.
меньше, чем проем в потолке. Это необходимо для того, чтобы лестницу можно было разместить в
легкий способ и позволить руке схватиться за поручень, не касаясь
плита.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600
мм (или круглый диаметр 1600 мм), диаметр вашей лестницы будет 1500 x
1500 мм (или диаметром 1500 мм).

Шаг 2. Количество шагов на 360 градусов.

Теперь, когда вы
знать диаметр лестницы, вам нужно выяснить, сколько ступеней вам нужно на
поворот на 360 градусов (сумма градусов круга).

Этот график
Вам поможет.

на
лестницы диаметром 1500 мм, согласно этой таблице, у нас может быть 12
или 13 шагов на круг. Мы выберем 12, так как это даст нам более широкий центр.
(шаг 30 градусов).

ступеней и подступенков на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. От пола до пола.

Проверьте
от пола до пола.

В качестве примера возьмем высоту от пола до пола 2700 мм. Этот
значение должно быть разделено на рекомендуемое значение повышения, которое находится между 220 и 240
мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер
ступеней будет 11 + 1 посадочная площадка.

Стоимость стояков и будет проверяться в соответствии с
к строительным нормам вашего района.В качестве общего указания мы даем вам
ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Площадка для приземления может быть круглой,
трапециевидной или квадратной формы. Обычно мы рекомендуем избегать квадратных платформ, так как они
может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите
расположение верхней посадочной площадки.

В зависимости от того, сколько места у вас есть на выходе с лестницы, теперь вы
необходимо выяснить, где лучше всего поставить посадочную площадку (лестничную клетку).
выход).

Шаг 5: Нарисуйте
План винтовой лестницы — Расчет конструкции винтовой лестницы

Нарисуйте грубый эскиз, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ — использовать калькулятор лестницы, который вы найдете в Интернете.

Вот пример популярной конструкции винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм,
12 подступенков по 225 мм, 11 ступеней +1 площадка для приземления

Вот как будет выглядеть лестница:

Винтовая лестница внешняя

Основные правила рисования наружной винтовой лестницы аналогичны.Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Винтовая лестница наружная

Поскольку внешняя винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные части пригодны для наружного применения.Для наружных работ рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и жаре.

Шаг 6: Проверьте зазор головки (высота потолка).

Высота над площадкой для винтовой лестницы

Это высота под площадкой для приземления, когда вы спускаетесь по лестнице, которая должна составлять минимум 2000 мм, чтобы ваша голова не ударилась о край площадки для приземления. Если вы используете калькулятор лестницы, он рассчитает эту величину за вас.

Шаг 7. Ознакомьтесь с Строительными нормами , чтобы узнать, как спроектировать винтовую лестницу.

Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Молодец!

Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании.

Если у вас есть сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады проконсультировать вас и предложить оптимальные варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.

Что касается материалов, используемых при производстве, то выбор
огромный. Если вам нравится классический стиль, вы можете выбрать один из разных видов
дерево как дуб, бук, орех и другие. С другой стороны, вы предпочитаете
современный вид лестницы, вы можете выбрать сочетание стекла и окрашенной стали
или лестница из нержавеющей стали.

Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой.Это связано не только со стоимостью самого стекла, но и с инженерными технологиями, задействованными в производстве изогнутых стеклянных панелей для перил.

Вам нужна дополнительная информация, чтобы принять окончательное решение по новой конструкции винтовой лестницы?

Свяжитесь с нами сегодня

Начните и переходите к делу…

Что такое винтовая лестница?

Винтовая лестница — это система круглых лестниц, в которой отдельные ступени соединяются с центральной колонной, таким образом образуя полный круг.Диаметр круга составляет диаметр лестницы.

В этой статье рассказывается об общих особенностях винтовой лестницы и ее разновидностях.

Характеристики винтовой лестницы

Нити или ступеньки винтовой лестницы вращаются вокруг центральной точки, когда мы поднимаемся по лестнице или спускаемся по ней, таким образом создавая спиральную конструкцию.

Примечание. Винтовая лестница не является винтовой. Винтовая лестница, также называемая изогнутой лестницей, не имеет центральной колонны.

Рисунок 1. План и схема высотной отметки стальной винтовой лестницы

Глубина каждой ступеньки винтовой лестницы остается постоянной и одинаковой. Поручни перемещаются по периметру образовавшейся спиральной кривой, делая лестницу более знаковой.

Расчетные факторы винтовой лестницы

Шесть основных факторов, учитываемых при проектировании винтовой лестницы:

Высота подъезда
Диаметр лестницы
Расположение подъезда
Функциональность
Эстетика
Стиль ниток, перил и балясин

Винтовая лестница может быть изготовлена по индивидуальному заказу в зависимости от дизайна, бюджета и соображений безопасности клиента.

Среди упомянутых факторов первые три считаются основными требованиями для начала проектирования.

Определение высоты винтовой лестницы — наиболее важное измерение при проектировании. Это измерение, на котором основываются соображения безопасности винтовой лестницы.

Во-первых, убедитесь, что верхняя платформа находится рядом с посадочной площадкой, и определите высоту в соответствии с этим. Как только высота определена,

Количество ступеней = Общая высота лестницы / высота подступенка или расстояние между ступенями

Угол поворота каждой ступеньки — это угол, на который каждая ступенька поворачивается вокруг центральной колонны.Для большей части винтовой лестницы это 30 градусов.

Полный оборот лестницы = Количество ступеней x угол поворота

Лестница из 12 ступеней имеет угол поворота 12 x 30 = 360 градусов; 9 ступенчатая лестница имеет поворот 9 x 30 = 270 градусов.

Ширина лестницы равна диаметру винтовой лестницы. Диаметр лестницы определяет, подходит ли она к отведенному пространству. Всегда проектируйте винтовую лестницу на основе соответствующих строительных норм и правил района, которые учитывают функциональность, нагрузки и трафик, идущий по ней.

Классификация винтовых лестниц

Винтовые лестницы могут быть разных типов в зависимости от материала, из которого они изготовлены:

Винтовая бетонная лестница

Спиральный бетон придает помещению ультрасовременный вид. Он может быть построен с центральной колонной или без нее. Здесь используется специальная опалубка, которая требует квалифицированного труда и опыта.

Рис 2. Бетонная винтовая лестница с центральной колонной

Винтовая стеклянная лестница

Винтовая стеклянная лестница придает помещению классический стиль.Винтовая стеклянная лестница, в основном состоящая из центральной стальной колонны, имеет стеклянные нити, соединенные по всей ее высоте. Ступени могут быть круглыми или угловыми или регулироваться в зависимости от формы стены.

Рис 3. Винтовая стеклянная лестница

Винтовая деревянная лестница

Деревянная винтовая лестница придает интерьеру естественный и традиционный вид. Используется как для жилых, так и для коммерческих помещений. Деревянные винтовые лестницы теперь поставляются в монтажных комплектах в зависимости от площади, предоставляемой заказчиком.Он состоит из готовых к установке элементов.

Рис.4. Винтовая деревянная лестница

Винтовые стальные лестницы

Винтовая стальная лестница — это самый востребованный вариант лестницы. Он разработан, чтобы вписаться в любое пространство. Он состоит из центральной колонны для поддержки нитей. Используется как в интерьере, так и на открытом воздухе. Стальные винтовые лестницы для наружного применения оцинкованы и обработаны с учетом требований окружающей среды.

Рис.5. Стальная винтовая лестница

Также читайте: Требования к конструкции лестницы

Также читайте: Компоненты лестницы

25 типов лестниц (индивидуальная схема для каждого стиля)

Ознакомьтесь с этими удивительными индивидуальными схемами, демонстрирующими 25 различных типов лестниц, которые вы можете использовать в своем доме.Включает прямой, четвертьоборотный, полуоборотный, обратный, обмоточный, спиральный, раздвоенный и многое другое.

Выбор правильного типа лестницы для вашего дома — важное решение. Есть компактные лестницы, а затем лестницы, призванные произвести фурор.

Большая часть решения зависит от того, сколько у вас места и от планировки дома. Проектирование лестницы происходит на ранней стадии фазы проекта, потому что, когда вы меняете лестницу, вы меняете план дома, что является большим изменением.

Более того, строительство сложных лестниц может быть очень сложным, требующим тщательного измерения и точного мастерства. Это не что-то для любителя, кроме, может быть, простой лестницы на открытом воздухе.

Существует множество стилей лестниц на выбор. Ниже мы представили 10 индивидуальных схем различных типов лестниц, а также различные варианты лестниц в зависимости от материала, характеристик и компактного дизайна.

Не забудьте также ознакомиться с нашей схемой «части лестницы» и описанием.

A. Типы лестниц

1. Прямые лестницы

Прямая лестница — это самая простая конструкция лестницы. Есть два типа:

прямо и
прямо с площадкой.

Это самый простой тип лестниц, по которым можно подниматься и спускаться, а также строить.

Однако они довольно просты и не отличаются грандиозным дизайном, как винтовая или раздвоенная лестница.

Что касается занимаемой площади, то она находится посередине по площади, занимаемой в доме.

Смотри фотогалерею прямой лестницы здесь.

2. Схема четвертьоборотной лестницы

Четвертьоборотная лестница — это лестница, где она в какой-то момент поворачивается на 90 °. «Четверть» относится к градусу поворота, а не к тому, что он поворачивается на четверть пути вверх.

Этот тип лестницы отлично подходит для определенных типов домашней планировки, например, с фойе, где дверь выходит из стены, достаточной для того, чтобы уместиться в части лестницы.

Он более интересен по конструкции, чем прямая конструкция, а поворот означает, что почти всегда будет небольшая площадка на высоте.

Посмотреть лестницы в четверть оборота можно здесь.

3. Полуоборотная лестница

Половоротная лестница занимает довольно много места и может иметь великолепный дизайн. Он поворачивается на 180 °, но не в стиле обратного переключения. Между верхней и нижней частями есть промежуток. Это

Этот тип может быть сплошной лестницей или площадкой.

Посмотрите здесь полуповоротные лестницы.

4. Три четверти поворота

Трехчетвертная лестница представляет собой тщательно продуманную конструкцию.Для создания такой конструкции потребуется совсем немного места. Он включает несколько площадок и обычно бывает в домах с высотой потолка выше средней. Было бы не очень хорошо втиснуть все это под 8-футовый потолок.

Смотрите нашу фотогалерею с лестницей с поворотом на три четверти здесь.

5. Поворот на 180 ° (также известный как обратное переключение)

Это очень популярная конструкция, поскольку она позволяет сэкономить место за счет удвоения. С технической точки зрения, это также довольно простой стиль (по сравнению, например, с раздвоенным или извилистым).

Обратной стороной является не такая уж и большая лестница. Например, при спуске вы не получаете вид на нижнюю часть, как по винтовой или раздвоенной лестнице.

Смотрите здесь обратные лестницы.

6. Схема круговой лестницы

Это может быть очень грандиозный дизайн и отлично подходит для высоких потолков.

С помощью программного обеспечения для компьютерного проектирования легче собрать причудливые и сложные изогнутые лестницы для дома, так что вы действительно видите это и винтовые лестницы в гораздо большем количестве домов сегодня, чем 50 лет назад.Более того, сегодняшние дома намного больше, чем 50 лет назад, поэтому есть место для лестниц повыше.

7. Винтовая лестница

Винтовая конструкция отлично подходит для второстепенной лестницы. Это компактный дизайн и действительно здорово выглядит.

Обратной стороной является то, что подниматься или спускаться непросто. На самом деле это довольно ненадежно.

Ступеньки прикрепляются к центральной стойке. Их можно сделать из дерева или металла.

Посмотреть винтовые лестницы здесь.

8.Обмотка (изогнутая)

Обмотка — синоним слова grand. Каждый раз, когда возникают изгибы, это более сложная конструкция, поэтому изогнута не только лестница, но и стена, к которой она упирается.

Смотрите фотогалерею нашей винтовой лестницы здесь.

9. Раздвоение

Раздвоение — синоним роскошной лестницы. Он занимает больше всего места и делает парадный вход. Это, безусловно, впечатляющий дизайн. Этот тип выглядел бы глупо в небольшом пространстве, поэтому рассматривайте его, только если у вас есть большое фойе, которое подходит для него.

Этот стиль может быть прямым, как показано на рисунке ниже, или изогнутым.

Смотрите нашу раздвоенную галерею здесь.

B. Материалы лестницы

1. Дерево

Лестница из натурального дерева с деревянным подступенком, ступенькой и перилами.

2. Двухцветное дерево

Двухцветная деревянная лестница из натурального дерева с белым подступенком. Это отличный дизайнерский эффект — два разных цвета проступи и подступенка.

3. Дерево и сталь

Современная лестница из дерева и стали. Деревянный проступь со стальными опорными балками и перилами.

4. Дерево и стекло

Лестница из дерева и стекла для внутренней части дома.

5. Гранит

Гранитная лестница для современного дома.

6. Сталь и трос.

Винтовая лестница из черной стали с перилами.

7. Ковер

а. Ковровое покрытие Подступенок и ступень

Лестница с ковровым покрытием.

г. Ступень с ковровым покрытием, деревянный подступенок

Лестница с ковровым покрытием на ступеньке только с открытым деревянным подступенком.

г. Направляющая

Прямая лестница с направляющей коричневого цвета.

8. Мрамор

Мраморная лестница с декоративными железными перилами.Это точно не в моем стиле, но если вам нравится показное. Это вам.

C. Идеи для экономии места для лестниц

Ниже мы приводим парочку идей для экономии места для лестниц, но ознакомьтесь с нашей удивительной коллекцией, в которой представлены 23 различных типа лестниц для экономии места и идеи лестниц.

1. Построенная над дверями (лестница в виде моста)

Деревянная лестница над входной дверью без перил (лестница для экономии места)

2. Лестница с местом для хранения под ней

Лестница со встроенными ящиками для хранения.

3. Лестница с гибким / дополнительным пространством под ней

Домашний офис под лестницей.

Открытые и закрытые лестницы

1. Полностью открытая (без стен сбоку)

Полностью открытая лестница без стен с обеих сторон.

2. Частично открытая (одностенная)

Лестница со стеной с одной стороны.
