Современный мир не может обходиться без систем вентиляции. Эта важная категория нашей повседневной жизни. Невозможно обеспечить необходимые условия жизнедеятельности без свежего воздуха и создать оптимальный микроклимат. Основной задачей вентиляции является подача свежего и удаление загрязненного воздуха из помещений. Особенно остро эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее важно решение данного вопроса и в жилых домах. Существуют различные виды вентиляции помещений. Их основные характеристики являются ключевым фактором применения того или иного вида.

Поступление свежего воздуха — залог здорового микроклимата в помещении

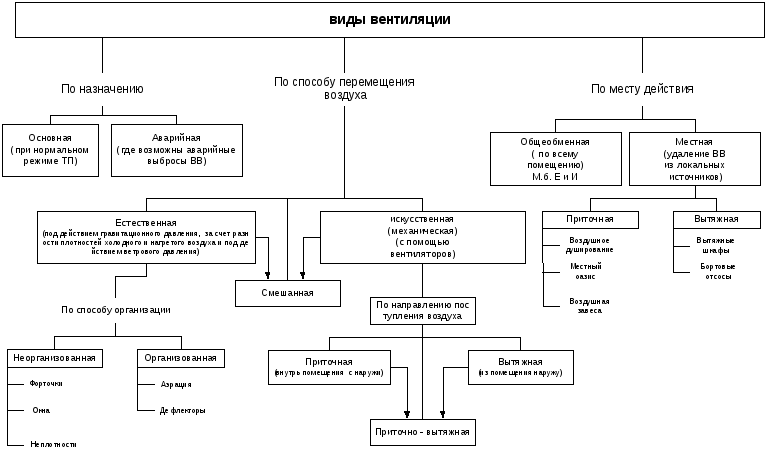

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

  • по способу давления и перемещения воздуха — естественная и искусственная;
  • по назначению — приточная и вытяжная;
  • по зоне обслуживания — местная и общеобменная;
  • по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Проветривание — простой способ естественной вентиляции в комнате

Система естественной вентиляции, в которой воздушные массы поступают и устраняются под действием лишь природных условий, называется самопроизвольной. Вторым видом естественной вентиляции является организованная. При ней движение воздуха обеспечивается за счет отверстий. Они специально расположены на разной высоте и имеют разные размеры. В свою очередь, организованная вентиляция делится на ярусную, гравитационную и аэрацию.

Полезный совет! При проектировании собственного жилого дома одним из первых шагов должен быть расчет естественной системы вентиляции.

Такая система имеет как преимущества, так и недостатки. К первым можно отнести не высокую стоимость и легкость установки. А вот ее полная зависимость от внешних климатических условий – это огромный минус.

Схема движения воздушного потока внутри дома при естественной вентиляции

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

  • нет зависимости от времени года и климатических условий;
  • производится любой, необходимый именно в определенной ситуации, вид очистки;
  • более дорогой вариант по сравнению с естественной;
  • большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

  1. Приточных вентиляторов – обеспечивают приток воздуха.
  2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
  3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
  4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
  5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
  6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
  7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.

Установка вентиляционных решеток приточного и вытяжного каналов

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

  • форма воздуховодов;
  • используемый для их изготовления материал;
  • размер сечения устройства.

Важно! При выборе воздуховодов основное внимание необходимо уделить вышеперечисленным основным характеристикам. Но не менее важными параметрами будут компактность, прочность, шумоизоляция и герметичность.

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

  1. Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
  2. Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

  1. Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
  2. Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

  • производительность;
  • шумовые характеристики;
  • степень защиты от влаги;
  • степень защиты от высоких температур;
  • удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

Вентилятор с электронной панелью управления

Местная и общеобменная вентиляция жилых и производственных помещений

По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.

Пример местной вентиляции механического типа — кухонная вытяжка

Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае используют общеобменную вентиляцию. Она обслуживает все помещение или же значительную его часть. Общеобменная вытяжная система удаляет тепло, газы, влагу, пыль, пары жидкостей и запахи из зданий. Самым элементарным типом такой системы является вентилятор с электродвигателем. Его устанавливают оконном или дверном проеме. Более усложненный вариант – это применение вентиляторов с вытяжным воздуховодом.

Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенностью общеобменной приточной системы можно назвать ее способность компенсировать недостаток тепла. Для этого подаваемый воздух перед подачей нагревается.
Чаще всего из помещения удаляется и подается равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних помещений.

Схема обустройства в офисном помещении общеобменной вентиляции

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Важно! Основное достоинство моноблочной системы – ее шумоизоляция. Также следует отметить маленькие габариты и простоту монтажа.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

Важно! Расчеты и требования к системам вентиляции предусмотрены соответствующими законами и нормами строительства.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Системы вентиляции производственных помещений СНиП

Важным моментом при проектировании зданий и сооружений является вентиляция производственных помещений СНиП. Это система технических средств, обеспечивающих правильный воздухообмен в помещениях, удаляющих, при этом, избыточную влагу, тепло и вредные газы. Так создается благоприятный микроклимат в складских и лабораторных помещениях, цехах и мастерских, а также, инженерных корпусах.

youtube.com/v/HYMvkpXx9Ao?version=3&hl=ru_RU&rel=0″ type=»application/x-shockwave-flash» allowscriptaccess=»always» allowfullscreen=»true»>

Виды вентиляции в производственных помещениях

При проектировании вентиляции в промышленных помещениях, необходимо учитывать наличие в воздухе вредных примесей, степень загазованности и температуру. Естественно, для того, чтобы вентиляция производственных помещений СНиП была продуктивной, следует прилечь специалистов. В противном случае, добиться нужных результатов будет очень тяжело. Бывают следующие виды вентиляции производственных помещений:

  • аспирация. Это процесс удаления газов и пыли, которые образуются при работе технологического оборудования из производственных помещений;
  • приточно-вытяжная вентиляция. Система удаляет и очищает отработанный в помещении воздух, а также, насыщает его очищенным;
  • дымоудаление. Спасет и убережет от удушья угарным газом множество людей;
  • чистые помещения. Обеспечат чистоту воздуха в промышленных помещениях.

Все виды вентиляции производственных помещений играют важную роль в жизни промышленных объектов. Они, как правило, участвуют и в технологических процессах производства. Главной задачей, которую ставит санпин вентиляция производственных помещений должна своевременно удалять отработанный воздух, в котором могут содержаться вредные вещества, избытки теплоты и повышенное содержание углекислого газа.

Нормы санпин относительно вентиляции

Также, согласно санпин вентиляция производственных помещений должна быть автоматизированной. Происходит ее управление с централизованного пульта, находящегося в диспетчерской, либо удаленно посредством интернет-ресурсов, либо локально (в помещении), с помощью пульта. Обеспечивает механическая вентиляция производственных помещений эффективное и легкое управление, а также, регулирование параметров воздуха. Она позволяет устанавливать нужные параметры микроклимата в соответствии с программой, составленной заранее.

  • Выбор оборудования, при помощи которого обеспечивается вентиляция производственных помещений Гост должно позволять безопасно и безвредно работать огромному количеству людей. А при желании, можно интегрировать системы вентиляции в так называемое интеллектуальное здание.
  • В этом случае, необходимо учесть соответствующие нормы вентиляции в производственных помещениях, а также, разработать комплекс инженерно-технических и проектных работ, которые обеспечат эффективную технологию обслуживания здания.

    Вентиляция производственных помещений. Производственная вентиляция

    Установка вентиляции в производственных цехах и помещениях, а также на складах необходимо для организации равномерного и беспрерывного воздухообмена. Комфортный микроклимат необходим для продуктивной работы производственного персонала и создания оптимальных условий хранения продукции. Система вентиляции производственных помещений обеспечивает быструю установку правильных климатических параметров для помещения в пределах нормы.

    Установка вентиляция выгодна потому что, она способна установить и удерживать нужную температуру на большой площади не точечно, а объемно. С помощью мощных вытяжных систем быстро ликвидируется отработанный воздух так, что персонал производства даже не узнает, что бывает «плохой» воздух, головные боли и усталость на работе. Вентиляция производственных помещений практически не создает никакого шума, при этом с функцией обеспечения стабильного воздухообмена она справляется хорошо. Вентиляция быстро ликвидирует запыленность и загрязненность воздуха, создавая идеальные условия для работы и хранения продуктов в складских помещениях. А установка воздуховода с естественным притоком воздуха еще более выгодна, поскольку позволит сэкономить бюджет на оплату электричества.

    Преимуществами вентиляции на складе и в производственном помещении можно называть быстрый и правильный воздухообмен, бесшумную работу, достаточный уровень обогрева или охлаждения помещения в зависимости от нужд и сезона.

    Виды вентиляции для складов и производственных помещений

    Естественная вытяжка. Естественная вытяжка – это один из самых простых и экономных способов организации вентилирования помещений. Основана она на естественной тяге воздуха. Оборудование для такого типа не дорогостоящее и к тому же такая система не потребляет электричество. Устанавливается на крупных производственных площадях.

    Механическая вентиляция. Устанавливается на складах и больших производственных площадях. Вентиляционное оборудование потребляет много электроэнергии, но при этом эффективно и быстро распределяет воздушные массы по помещению.

    Приточно-вытяжная вентиляция. Может быть установлена на любых по размеру производственных площадях и складах. Работает как точечно (подача и вытяжка воздуха нацелена на конкретное место), так и объемно. Отлично справляется с функцией фильтрации воздуха.

    Монтаж систем вентиляции производственных помещений

    Организация системы вентиляции производственных помещений включает в себя комплекс работ, результат которых определяет комфортные условия работающих и производительность технологического процесса. Вентиляция должна обеспечивать качественный воздухообмен в помещениях, удалять пары, газы, вредные вещества из атмосферы. К ее функциям относится поддержка оптимальных параметров воздуха, которые обеспечивают комфортный микроклимат для работы персонала. При этом вентиляционные системы должны создавать минимальный уровень шума. Выбор системы зависит от назначения помещения, его площади, степени загрязнения, соблюдения необходимых параметров температуры и влажности воздуха.

    Монтаж вентиляции любого помещения всегда начинается с проектирования на основе нормативных документов и санитарно-гигиенических норм. Только точные инженерные расчеты гарантируют наибольшую эффективность работы вентиляционной системы. После утверждения проекта приобретается необходимое оборудование и комплектующие и производится монтаж системы.

    Вентиляция бывает двух видов: естественная и принудительная.

    Особенности естественной вентиляции

    Естественный приток воздуха основывается на различии показателей температур и его давления внутри объекта и наружной среды. Холодные потоки выталкивают теплые, и таким образом происходит самообмен без вмешательства механизмов.

    Есть и другой вид естественной вентиляции, который называется аэрацией. В данном случае воздушные массы проникают внутрь через специальные отверстия в стенах, а отработанные выходят наружу через встроенные зенитные фонари.

    Естественная вентиляция имеет свои минусы – она малоэффективна, особенно когда на улице высокая температура воздуха или отсутствует ветер. Помимо этого, она не способна отрегулировать влажность или очистить помещение от пыли.

    Принудительная вентиляция

    Этот наиболее действенный и эффективный тип вентиляции можно разделить на три вида:

    • Приточная система подает воздух в помещение автоматически, с помощью вентилятора. Отработанный воздух выходит естественным путем. Поступление приточного воздуха регулируется. Такая установка приемлема для помещений, в которых не образуются или не поступают вредные вещества;
    • Вытяжная вентиляция осуществляет обратные процессы. Чистый воздух заходит в помещение естественным путем, а отработанный выводится наружу с помощью вентиляторов;
    • Приточно-вытяжная вентиляция обеспечивает приток и вывод воздуха автоматически через воздуховоды.

    Преимущества механической вентиляции

    • Очистка воздуха от пыли, загрязнений и вредных примесей;
    • Не зависит от параметров окружающей среды;
    • Способность очищать загрязненный воздух;
    • Способность поддерживать оптимальную температуру и влажность воздуха в помещении.

    Вентиляцию производственных и промышленных помещений можно разделить на следующие виды:

    • Местная. На каждом предприятии есть места с наиболее сильным загрязнением. Этот вид вентиляции не дает распространяться пыли, дыму и вредным веществам на чистые территории. Местная вентиляция имеет несколько разновидностей – завесы, вытяжки, воздушный душ, отсос;
    • Общеобменная вентиляция. Это наименее эффективный вид, который одновременно меняет воздух во всех помещениях. При этом вредные примеси не вытесняются, а просто разбавляются чистым воздухом;
    • Аварийная вентиляция. Производственные помещения могут быть задымлены, заполнены газом или другими веществами, которые могут представлять опасность для здоровья. Такие внештатные ситуации требуют экстренной очистки воздуха, что и производится аварийной вентиляцией.

    Выбор вентиляционной системы

    Современный рынок представляет огромный ассортимент вентиляционного оборудования. При его приобретении следует учитывать особенности конкретного промышленного объекта, его спецификацию и прочее. Устанавливаемые системы должны обладать такими характеристиками, как надежность, эффективность, экономичность. Вентиляция будет максимально эффективной, если использовать датчики, благодаря которым можно отслеживать параметры воздуха.

    Проектирование и монтаж вентиляции на производстве – процесс достаточно сложный, требующий ответственного подхода на каждом из этапов. От эффективности вентиляционной системы зависит благоприятная атмосфера в помещении, здоровье персонала и бесперебойная работа производственного оборудования. Инженерная сеть должна соответствовать правилам и нормам. Вот поэтому монтаж вентиляционных систем следует доверять высококвалифицированным специалистам, имеющим опыт работы по установке вентиляции на промышленных объектах.

    Способы вентиляции производственных помещений

    Способы вентиляции производственных помещений


    Вентиляция воздуха производственных помещений — это процесс удаления отработанного воздуха и поступления свежего воздуха. Процесс этот крайне важен, так как он обеспечивает надлежащее осуществление производственных мероприятий, соблюдение технологии, согласно строительным нормам и правилам. В результате грамотного профессионального монтажа системы вентиляции из помещения будут удалены газы, тяжелые примеси и избыток теплого воздуха.


    Монтаж систем вентиляции представляет из себя комплекс мероприятий по установке приточно-вытяжной вентиляции для поддержания желаемого микроклимата в помещении и аспирации воздуха (удаления из его состава вредных примесей, выделяемых в процессе производства) в соответствии со СНиП.


    Для каждого конкретного помещения создается индивидуальный проект вентиляционной системы. Только в случае учета всех особенностей помещения можно сделать такую систему вентиляции, которая будет исправно функционировать, идеально справляясь с возложенными на нее задачами.


    Виды вентиляции производственных помещений


    По принципу действия вентиляция бывает естественная и механическая. Естественное вентилирование воздуха достигается за счет разности температуры и веса воздуха, заполняющего в помещении, и поступающего снаружи, а также за счет порывов ветра. Для действия такой вентиляции необходимо установить оборудование определенным образом, чтобы сделать воздухообмен максимально эффективным.


    Механическая вентиляция построена на принципе взаимодействия вентиляторов и электрического привода. По выполняемым функциям механическая вентиляция делится на следующие виды:


    Приточная вентиляция – обеспечивающая подачу чистого воздуха в помещение, при этом загрязненный воздух удаляется за счет избыточного давления через двери и зазоры в конструкции здания;


    Вытяжная вентиляция – предназначенная только для удаления воздуха, при этом новый воздух поступает за счет разреженности через открытые двери и зазоры в конструкциях;


    Приточно-вытяжная вентиляция – объединяет в себе функции по удалению и подаче воздуха, создавая интенсивный воздухообмен.


    Все три вида вентиляции производственных помещений могут представлять из себя как общеобменные системы, так и местные – действующие на локальном участке.


    Системы вентиляции производственных помещений


    Среди большого разнообразия специализированных систем вентиляции производственных помещений необходимо выбрать одну, наиболее подходящую именно для вашего производства по своей функциональности и стоимости.


    Проектирование и монтаж системы вентиляции обычно выполняется на стадии постройки здания, но бывают ситуации, когда действующее производство нуждается в качественной сложной системе, которая будет учитывать все особенности помещения и категорию его взрывопожароопасности. Проектирование индивидуальной системы для здания в целом либо для конкретного помещения важно доверить опытным специалистам, чтобы созданная система отвечала требованиям эффективности, экономности и успешного выполнения своих функций.

    Вернуться назад

    Вентиляция производственных помещений цены

    Вентиляцией называется система технических средств, обеспечивающих регулярный воздухообмен в помещении. С помощью вентиляции из помещений удаляют избыточное тепло, влагу, вредные газы и создают наиболее благоприятный (отвечающий санитарно-гигиеническим требованиям) микроклимат.

    Воздухообмен в помещении может осуществляться естественным путем через оконные форточки или вентиляционные каналы. Такую вентиляцию называют естественной или аэрацией. Искусственная механическая вентиляция, которая осуществляется вентиляторами и эжекторами, является более эффективной.

    Смешанная вентиляция

    Сочетание естественной вентиляции и искусственной образует смешанную вентиляционную систему. Естественная вентиляция бывает организованной и неорганизованной. Воздух при неорганизованной вентиляции поступает и удаляется из помещений за счет инфильтрации сквозь поры и неплотности наружных стен. Если естественная вентиляция имеет устройства, регулирующие направление воздушных потоков (вытяжные каналы, форточки, фрамуги, аэрационные фонари и пр.), то она считается организованной.

    Искусственная механическая вентиляция, которая осуществляется вентиляторами и эжекторами, позволяет подавать воздушный поток в любую зону в помещении, а также удалять различные вредности – пыль, влагу, газы. Системы механической вентиляции могут быть оборудованы устройствами для очистки, увлажнения, подогрева воздуха и даже его ионизации. Механическая вентиляция, которая подает воздух в помещение, называется приточной, а та, которая удаляет – вытяжной.

    Виды вентиляции

    По месту своего действия вентиляция бывает общеобменная, местная или комбинированная. С помощью общеобменной вентиляции воздухообмен осуществляется во всем помещении. Местная вентиляция обеспечивает воздухообмен только в определенных местах.

    Общеобменную механическую вентиляцию применяют в том случае, когда источники загрязнения воздуха расположены в помещении равномерно. Местная приточная вентиляция производственных помещений используется при создании необходимых условий в ограниченной зоне. К местной приточной вентиляции относятся такие виды вентиляции, как воздушные души, завесы и оазисы.

    Местная вытяжная вентиляция помогает улавливать и удалять вредные вещества непосредственно возле источника их образования, а также предотвращает их  распространение по всему помещению. Местную вытяжную вентиляцию выполняют обычно в виде местных отсосов (кабины, камеры, вытяжные шкафы и т. п.) или укрытий.





    Внутри укрытия создают разрежение, которое предотвращает попадание вредных веществ в воздух. Такой метод предотвращения попадания в помещение вредных веществ называют аспирацией.

    Наибольшее распространение получили комбинированные системы промышленной вентиляции, при которых общеобменная и местная вентиляции используются совместно. Такой метод помогает значительно уменьшить энергозатраты на воздухообмен.

    Особенности промышленного вентилирования помещений

    Вентиляция производственных помещений давно знакома всем. Однако на самом деле, существует ряд неопределенностей среди специалистов, что же на самом деле обозначает данный термин. С одной стороны, он представляет собой вентиляцию больших объемов. Это как и в случае с кондиционированием: существует промышленное, полупромышленное, а также бытовое. Именно с данной точки зрения промышленное вентилирование представляет собой все промышленные системы и агрегаты, которые находятся за пределами некой планки. Данную планку принято выражать в расходе системного воздуха. Обычно границей, за которой начинаются промышленные пределы, считается цифра 10 тысяч кубометров воздуха в час.

    С другой стороны, соответствующий фактор представляет собой также технологическую вентиляцию в промышленности. Это услуги промышленной фильтрации циклонами, местные отсосы агрессивных и вредных газов. Относятся к нему сегодня также новейшие технологии сырьевого пневмотранспорта.

    В связи с актуальностью технологии возникает ряд основных задач:

    • Правильно рассчитывать производительность вентиляционных систем, достаточных, чтобы добиться в помещении необходимых условий
    • Разработать приемлемые способы вытяжки и подачи воздуха, чтобы добиться максимальной эффективности системы. Это включает в себя также разработку систем аспирации. В промышленности аспирация означает отсос воздушных масс от мест активного пылеобразования, чтобы не допустить распространение ее в пределах помещения.
    • При необходимости, разработать систему фильтрации воздуха

    Особенности промышленного вентилирования помещений:

    Системы вентиляции коммерческих и промышленных объектов предъявляют более высокие требования, нежели стандартные установки кондиционирования и вентиляции воздуха.  Кондиционирование и вентиляция представляют собой два абсолютно различных аспекта: вентиляция обеспечивает приток свежего в помещение, а основная задача кондиционеров – контроль внутренних температур.

    Вентиляция производственных помещений обеспечивается при помощи автономных компактных агрегатов, каждый из которых обеспечивает удаление и подачу воздуха. А помимо этого – охлаждение либо нагрев, рекуперацию тепла, поддержание необходимой температуры, эффективное распределение воздушных потоков. В зависимости от того, какие потребности возникают у заказчика, применяются агрегаты различных типов.

    Помещения производственного назначения, имеющие крупные объемы, как правило, требуют подачи воздуха в верхнюю часть зала посредством управляемых воздушных клапанов. Обычно для удаления и подачи воздуха не требуется монтаж и изготовление воздуховодов. Однако вряде случаев их применение является вполне обоснованным.

    Состав производственной вентиляции

    Кроме поставок и реализации деталей и изделий для вентиляции, предприятие «МАКСАЭРО» также занимается производством вентиляционного оборудования. Мы работаем по собственным проектным чертежам и по эскизам заказчика. Наш производственный отдел готов в короткий срок изготовить наисложнейшие системы вентиляции. Мы подходим индивидуально к каждому объекту и предлагаем оптимальные, эффективные и выгодные решения, когда вам необходима воздушная вентиляция производственных помещений.

    На наших мощностях производятся:

    • воздуховоды из оцинкованной стали;
    • воздуховоды из нержавеющей стали;
    • воздуховоды из холоднокатаной стали;
    • тройники;
    • отводы;
    • вентиляционные зонты;
    • дефлекторы;
    • диффузоры;
    • шумоглушители;
    • вентиляторы разных типов;
    • дроссель клапаны;
    • вихревой диффузор;
    • вентиляционные решетки;
    • и другие детали для вентиляции.

    Собственное производство вентиляционных систем и оборудования – важнейшее направление нашей деятельности. Мы производим воздуховоды из оцинкованной стали, воздуховоды из нержавеющей стали; воздуховоды из холоднокатаной стали. Мы постоянно осваиваем новые технологии и открываем новые направления. Правильное и точное управление технологическим процессом позволяет создавать надежные изделия. Воздушная вентиляция от лидера белорусского рынка МАКСАЭРО – это успешный опыт производства, качество и доступность изделий!

    Уникальное производство вентиляторов в Беларуси. В Республике Беларусь производятся вентиляторы ВР — радиальные. Все вентиляторы радиальные — центробежные. Здесь же находится склад, где можно приобрести готовую продукцию либо сделать заказ на изготовление оригинального оборудования.

    Вентиляция производственных помещений видео

    Читаем дальше — узнаём больше!

    Оценка: 2. 5 из 5
    Голосов: 161

    Вентиляция производственных помещений — презентация онлайн

    1. Лекция 2. Вентиляция производственных помещений

    А.В. Калайдо, А.Г. Жуева

    2. Необходимость вентиляции

    Для эффективной трудовой деятельности
    необходимо поддерживать нормальные
    метеорологические условия и чистоту
    воздуха, поскольку в процессе работы
    машин и механизмов туда могут попадать
    различные вредные вещества, газы, пыль
    и избыток теплоты от оборудования.
    Поэтому надо использовать вентиляцию .

    3. Нормальные условия воздушной среды

    30 м3/ч – когда объем помещения,
    приходящейся на одного человека,
    меньше 20 м3.
    20 м3/ч – когда объем помещения,
    приходящейся на одного человека,
    более 20 м3.

    4. Вентиляция – организованный и регулируемый воздухообмен, обеспечивающий удаление загрязненного и приток чистого воздуха .

    Виды вентиляции
    Естественная
    Механическая
    Комбинированная

    5.

    Виды вентиляции

    Естественная – воздух перемещается
    под влиянием естественных сил: теплового
    напора и воздействия ветра.
    Механическая — воздух перемещается
    механическими устройствами: эжекторами,
    вентиляторами.
    Комбинированный – сочетание первых
    двух типов .

    6. Классификация вентиляции по назначению

    Рабочая

    для
    обеспечения
    необходимых параметров воздуха в
    рабочей зоне .
    Аварийная – для быстрого удаления
    большого
    количества
    воздуха
    со
    значительным содержанием токсичных,
    взрывоопасных
    веществ,
    которые
    образовались во время аварии.

    7. Классификация вентиляции по характеру охвата помещений

    Общеобменная вентиляция – применяется
    для создания и обеспечения нормативных
    параметров воздуха в рабочей зоне.
    Применяется, когда вредные выделения
    находятся в помещениях, где рабочие места
    не зафиксированны.
    Местная вентиляция – для обеспечения
    работающих чистым воздухом
    непосредственно на рабочем месте. Бывает
    приточная и вытяжная. Создает необходимые
    условия в ограниченной зоне .

    8. Естественная вентиляция

    Общеобменная неорганизованная –
    осуществляется сменой воздуха
    через неплотности в элементах
    зданий благодаря разности давления
    снаружи и внутри .
    Общеобменная организованная –
    осуществляется для обеспечения
    постоянного обмена воздуха при
    условии поддержания его чистоты .

    9. Виды естественной вентиляции

    Естественная
    вентиляция
    Общеобменная
    неорганизованная
    Общеобменная
    организованная
    Канальная
    вытяжная
    Бесканальная
    (аэрация)
    Дефлекторная

    10. Виды организованной вентиляции

    Канальная вытяжная – через
    специальные вытяжные каналы в зданиях
    за счет разницы температур внутри и
    снаружи .
    Бесканальная вытяжная (аэрация) – за
    счет действия ветра и разности давления
    внутри и снаружи помещения .
    Дефлекторная – с помощью специальных
    устройств – дефлекторов .

    11. Схема аэрации: а) в теплое время года, б) в холодное время года.

    12. Преимущества и недостатки аэраци

    Преимущество аэрации – воздухообмен
    происходит без затрат механической
    энергии .
    Недостатки аэрации – в теплое время года
    ее эффективность падает из-за повышения
    температуры извне, а воздух, который
    приплывает или удаляется, не проходит
    предварительной очистки .

    13. Дефлекторная вентиляция

    Дефлектор – насадка над вытяжным
    каналом для увеличения естественной
    тяги.
    Принцип действия – при обтекании
    дефлектора ветром над большей частью
    поверхности образуется разрежение,
    увеличивая тягу в канале.
    Применение: для удаления загрязненного
    или перегретого воздуха из рабочих
    помещений, для локального обмена
    воздуха .
    Расположение : на самых высоких участках
    крыши в зоне наиболее эффективного
    действия ветра .

    14. Конструкция дефлектора ЦАГИ

    15. Преимущества и недостатки дефлекторной вентиляции

    Эффективность работы зависит от
    конструкции его конструкции, длин каналов,
    силы ветра и высоты установки .
    Преимущества – дешевизна и простота в
    эксплуатации.
    Недостатки – воздух поступает в
    помещение без предварительной очистки,
    а отработанный воздух загрязняет
    окружающую среду.

    16. Механическая общеобменная вентиляция

    Механическая
    вентиляция
    Приточная
    Вытяжная
    Приточновитяжная
    С
    рециркуляцией
    воздуха

    17. Приточная система механической вентиляции

    Принцип действия: воздух после
    очистки и увлажнения подается в
    помещение, создавая в нем
    избыточное давление, за счет
    которого воздух выходит через окна и
    двери.
    Применение: для вентиляции
    помещений, в которые может попасть
    загрязненный воздух из соседних
    помещений или холодный воздух.

    18. Вытяжная система механической вентиляции

    Принцип действия – загрязненный
    воздух удаляется из помещения,
    образуя снижение давления, за счет
    которого воздух из соседних
    помещений поступает через окна и
    двери. Применение: в случае, когда
    вредные выделения данного
    помещения не должны попасть в
    другие помещения .

    19. Приточно-вытяжная система механической вентиляции

    Принцип действия – чистый воздух
    подается приточной вентиляцией, а
    загрязненный удаляется вытяжной,
    работающими одновременно. Часть
    удаленного воздуха затем
    используется снова.
    Применение: наиболее
    распространена система, поскольку
    обеспечивает нормативные
    параметры воздуха в помещении..

    20. Система механической вентиляции с рециркуляцией воздуха

    Принцип действия– замкнутая
    приточно-вытяжная система
    вентиляции с подачей свежего
    воздуха не менее 10…15% от
    общего объема.
    Применение: в помещениях, где
    отсутствуют токсичные,
    взрывоопасные и пожароопасные
    вещества .

    21. Преимущества и недостатки механической вентиляции

    Преимущества – большой радиус
    действия, независимость воздухообмена от
    температуры наружного воздуха, очистка
    воздуха перед удалением в атмосферу.
    Недостатки – значительное количество
    сооружений и необходимость уменьшения
    шума.

    22. Другие методы поддержания заданных параметров воздуха:

    Методы
    Воздушнотепловые
    завесы
    Кондиционирование
    воздуха

    23. Воздушно-тепловая завеса (ВТЗ) – плоский неизотермический слой на границе наружного и внутреннего воздуха .

    Принцип действия – воздух с
    температурой 50…70°С подается со
    скоростью 10…15 м/с под углом 45 к
    плоскости ворот навстречу холодному
    воздуху.
    Применение: в зимний и переходный
    период года у ворот, открывающихся
    более 5 раз или не менее, чем на 40
    минут за смену.

    24. Кондиционирование воздуха – создание и поддержание в помещении требуемых параметров воздуха независимо от условий снаружи.

    Принцип действия – кондиционер
    забирает воздух извне,
    предоставляет ему необходимых
    характеристик, после чего подает в
    помещение .
    Применение: для обеспечения
    комфортных санитарно-гигиенических
    условий, либо как составная часть
    технологического процесса .

    Промышленная вентиляция

    Какой тип системы вентиляции лучше всего подходит для моего рабочего места:

    Все промышленные вентиляционные системы при правильном проектировании должны обеспечивать долгосрочную защиту работников. В следующей таблице сравниваются два типа вентиляции, разбавляющая и местная вытяжка.

    ограничения любой системы вентиляции:

    Некоторые ограничения включают:

    • С годами состояние систем ухудшается из-за накопления загрязняющих веществ внутри системы, особенно в фильтрах.
    • Требует текущего обслуживания.
    • Для раннего выявления проблем и принятия корректирующих мер необходимо регулярное и плановое тестирование.
    • Только квалифицированный персонал может вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.

    Ниже приведен пример изменений, которые могут повлиять на работу системы:

    Рисунок 7
    Добавление ответвления воздуховода

    К существующему воздуховоду добавляются колпак и ответвление. Местная вытяжная вентиляция втягивает воздух в систему из нового места, что уменьшит поток воздуха из других мест, которые находятся дальше от вытяжного вентилятора. Опять же, воздушный поток будет затронут. В результате система забивается быстрее, а потоки воздуха в других вытяжках могут оказаться недостаточными для удаления загрязняющих веществ.

    Меры по снижению скорости вентиляции:

    Обмен воздуха в минуту (ACM) [или воздухообмен в час (ACH)] обычно используется как способ измерения скорости разбавляющей вентиляции.Под интенсивностью воздухообмена понимается замена всего объема воздуха в рабочем помещении за одну минуту или один час. Для определения скорости воздухообмена можно использовать следующую формулу:

    Например, если скорость воздушного потока требуется для рабочего пространства длиной 40 футов, шириной 40 футов и высотой 12 футов, объем рабочего пространства составляет 40 x 40 x 12 = 19 200 кубических футов.

    Требуемый расход воздуха на ACH = 19 200 / 60 = 320 кубических футов в минуту

    Или требуемый расход воздуха на ACM = 19 200 кубических футов в минуту

    Или, если высота потолка составляет 20 футов, тогда объем помещения составляет 40 футов X 40 футов X 20 футов высотой = 32 000 кубических футов, а требуемый расход воздуха будет следующим:

    Требуемый расход воздуха на ACH = 32 000 / 60 = 533 кубических футов в минуту

    Или требуемый расход воздуха на ACM = 32 000 кубических футов в минуту

    Требуемая скорость воздухообмена иногда указывается в правилах вентиляции и стандартах проектирования вентиляции. Например, в помещении для хранения легковоспламеняющихся материалов требуется шесть воздухообменов в час в соответствии с требованиями OSHA США. Канадский национальный строительный кодекс (NBC) требует, чтобы в жилых домах была установлена ​​механическая система вентиляции, способная обеспечивать не менее половины (0,5) воздухообмена в час в течение отопительного сезона, чтобы избежать обратной тяги дымохода.

    Тем не менее, количество воздухообменов в час (или минуту) может не соответствовать критерию вентиляции при контроле определенных опасностей, тепла и/или запахов.Вентиляция должна определяться количеством образовавшегося загрязняющего вещества и токсичностью этого загрязняющего вещества (а не только размером помещения).

    Доступные стандарты дизайна:

    Хотя существует не так много конкретных государственных кодексов и правил, существует множество рекомендуемых стандартов. Важные из них описаны ниже (в произвольном порядке):

    Описание сокращений см. в документе «Ответы по охране труда» «Промышленная вентиляция. Глоссарий общих терминов».

    Закон Онтарио о гигиене труда и технике безопасности — Постановление 851 для промышленных предприятий (разделы 127 и 128) упоминает общие требования к адекватной вентиляции и замещению воздуха.

    Постановление O.H.& S Британской Колумбии — Постановление BC 296/297, части 5.60-5.71, содержат подробные требования к вентиляции с разбавлением, LEV, подпиточному воздуху, вытяжному воздуху и рециркуляции выбрасываемого воздуха.

    OSHA — это агентство правительства США обнародовало несколько стандартов вентиляции, например.g., четыре стандарта 29CFR1910.94, касающиеся локальных выхлопных систем. Строительные стандарты OSHA в 29CFR1926 содержат стандарты вентиляции для сварки. Такие системы вентиляции «требуются», но OSHA обычно не считает свои стандарты вентиляции нарушенными, если не нарушаются также стандарты воздействия.

    NIOSH . Эта исследовательская организация правительства США опубликовала ряд полезных документов по вентиляции, в том числе публикации по литейной вентиляции, рециркуляции и вытяжным колпакам.

    AMCA — Эта торговая ассоциация США разработала стандарты и процедуры испытаний для вентиляторов. Он содержит ряд полезных публикаций, связанных с выбором вентиляторов, тестированием, устранением неполадок и сертификацией (например, AMCA 201).

    ASHRAE — это американское общество инженеров по отоплению и кондиционированию воздуха разработало ряд стандартов, касающихся качества воздуха в помещении (IAQ), производительности фильтров и комфорта при тестировании, а также систем HVAC.

    ANSI . Эта организация по установлению стандартов, базирующаяся в США, разработала несколько важных стандартов по вентиляции, включая окрасочные камеры, вытяжные колпаки для шлифования, выхлопы для открытых солнечных ванн и лабораторную вентиляцию.

    ACGIH — Комитет по промышленной вентиляции ACGIH публикует руководство по рекомендуемой практике промышленной вентиляции. Руководство было признано во всем мире полезным источником информации по всем аспектам ИВС.

    SMACNA — Эта ассоциация подрядчиков и поставщиков листового металла в США устанавливает стандарты для воздуховодов и монтажа воздуховодов.

    NFPA . Эта ассоциация противопожарной защиты США разработала ряд рекомендаций (которые становятся требованиями после принятия местными пожарными службами), например.г. NFPA 45 перечисляет ряд требований к вентиляции для использования вытяжных шкафов.

    СТРОИТЕЛЬНЫЕ НОРМЫ — Строительные нормы и правила установлены или приняты почти в каждом городе, округе и муниципалитете. Все промышленные здания должны быть построены в соответствии с этими нормами, чтобы здание было принято. Однако в большинстве из них мало прямых ссылок на промышленную вентиляцию, но эти коды необходимо проверять.

    Промышленная вентиляция – обзор

    2.3.10.2 Лазерная доплеровская анемометрия (LDA)

    Несмотря на то, что принцип LDA основан на оптическом эффекте Доплера, здесь представлена ​​его реалистичная интерферометрическая интерпретация.

    В пространстве пересечения (оптический зонд) двух когерентных лазерных лучей образуются плоские интерференционные полосы. Они перпендикулярны плоскости лучей, параллельны биссектрисе луча и находятся на известном равномерном расстоянии.

    Если детектируемую частоту мигающего света, рассеянного микроскопическим объектом при пересечении полос, умножить на расстояние между полосами, то определяют составляющую скорости рассеивающего объекта, нормальную к биссектрисе луча и параллельную плоскости лазерного луча.

    Светорассеивающие объекты должны точно отслеживать поток, гарантируя, что их скорость представляет скорость жидкости с высокой точностью. Светорассеивающие объекты либо находятся в потоке в виде естественной примеси типа пыли, либо искусственно вводятся в поток воздуха в оптимальной концентрации («засев»).

    Полная система LDA включает в себя соответствующую оптоэлектронику передачи и обнаружения, механизмы перемещения, управляемую компьютером обработку сигналов, а также систему сбора и оценки данных.Оборудование LDA является мощным инструментом для измерения скорости потока и колебаний скорости, а также локальной концентрации частиц или капель, переносимых воздушным потоком.

    В промышленных вентиляционных установках эксперименты LDA отвечают следующим требованиям:

    Профиль скорости с высоким разрешением может быть нанесен на карту вблизи твердых границ, таких как стены помещения и во всем корпусе, предоставляя соответствующие данные для CFD граничные условия.Эти данные составляют основу для проверки результатов CFD и улучшения кодов CFD.

    Можно измерять очень низкую скорость воздуха; однако он ограничен осаждением светорассеивающих объектов.

    Полноценное использование для калибровки традиционных анемометров, таких как тепловые датчики и пропеллерные анемометры, на месте и за его пределами.

    Типичными приложениями являются измерения скорости в областях потока, где другие устройства не работают должным образом — пограничные слои, зоны застоя воздуха.

    Можно измерить локальную концентрацию пыли в воздушном потоке.

    Когда в промышленной вентиляции требуется использование LDA, достаточно однокомпонентной системы LDA, измеряющей одну составляющую скорости за раз, и это является методом разумной стоимости.

    Рекомендуемая компоновка представляет собой небольшой, мобильный, компактный датчик LDA, который объединяет секцию передачи и обнаружения обратного рассеяния и включает диодный лазер и волоконную оптику. Такое оборудование LDA является портативным вместе с портативным компьютером для сбора и оценки данных.Его легко установить и перенастроить для измерения различных составляющих скорости в полевых экспериментах. На внутренние характеристики прочного зонда LDA не влияют обычные вибрации, механические удары и изменения температуры. Следовательно, не требуется калибровка или регулировка. Для защиты оборудования ЛДА от влажной или агрессивной среды требуется специальная герметизация.

    Принимая во внимание возможное загрязнение передней оптики LDA в полевых экспериментах, а также снижение качества сигнала из-за бликов от диффузных поверхностей, таких как поверхности зданий, для очистки зашумленных сигналов используется сложный сигнальный процессор.Программное обеспечение LDA управляет измерением, выполняет обработку сигналов и всесторонне представляет данные.

    Некоторые общие количественные характеристики (порядки величин) систем LDA: диапазон измерения скорости 1 мм с −1 −100 мс −1 ; относительная погрешность измерения 0,1-1%; скорость принимаемых данных 0,1-10 кГц; размер оптического зонда 10 мкм-1 мм по каждому измерению; расстояние измерения 0,1-1 м.

    Оборудование LDA должно быть установлено таким образом, чтобы отображаемая составляющая скорости была параллельна плоскости луча и перпендикулярна биссектрисе луча.

    Если светорассеивающие объекты, изначально присутствующие в воздушном потоке, не подходят для измерений LDA из-за недостаточной концентрации или неправильной оценки способности отслеживания потока, воздух должен быть засеян масляным дымом, табачным дымом или частицами или каплями индикаторов диоксида титана. Простая дымовая свеча обычно подходит для затравки, даже если помещение большое и воздушный путь не закрыт, как в некоторых случаях промышленной вентиляции.

    Следует обратить внимание на специфические технические проблемы, возникающие при измерении расхода в промышленных вентиляционных системах, такие как высокий уровень турбулентности и длительное изменение средней скорости во времени.Условия измерения LDA (статистически достаточное количество данных LDA, достаточно большая продолжительность измерений LDA для распознавания долгосрочных явлений) должны быть тщательно выбраны для надлежащего решения этих проблем.

    Вентиляция промышленных зданий | Корпорация АИРТЕРМ

    Вентиляция промышленных зданий

    При производстве и переработке бумаги выделяется значительное количество тепла и влаги, которые могут повредить конструкцию здания и создать неудобные условия для операторов машин. Системы контроля температуры и влажности зарекомендовали себя как лучший способ управления условиями в машинном зале и удаления загрязняющих веществ. Наша концепция «AERflow» объединяет тип оборудования, конфигурацию здания, местный климат и все другие системы технологического воздуха для создания наиболее эффективной и экономичной системы вентиляции. Впервые реализованная более 50 лет назад, эта концепция продолжает оставаться стандартом как для новых, так и для существующих машинных залов. Компания AIRTHERM внесла ряд усовершенствований, таких как автоматические системы управления на основе ПЛК , малошумные распределительные камеры и использование естественной вентиляции .

    AIRTHERM предлагает индивидуальные системы вентиляции зданий для новых и существующих производственных и перерабатывающих предприятий. Система вентиляции здания AIRTHERM использует стратегически расположенные подсистемы вытяжной и приточной вентиляции для создания схемы воздушного потока в машинном отделении. Тепло и влажность удерживаются и удаляются в максимальной концентрации, в то время как свежий подпиточный воздух подается на рабочие и цокольные этажи. Проектирование AIRTHERM и проектирование системы вентиляции включает в себя множество шагов для обеспечения наилучшей стратегии для любого применения.

    AIRTHERM поставляет все компоненты для системы вентиляции, включая устройства подпитки воздуха , потолочные вентиляционные системы , подвесные потолки , вытяжные системы , естественная вентиляция , удаление тумана , , , рекуперация тепла оборудование.

    Проектирование и проектирование  – Успешная система вентиляции промышленных зданий начинается с тщательного проектирования и проектирования.Наш опытный персонал проводит полевые исследования существующих условий, анализ и решения для каждого приложения, включая:

    • Анализ CFD   — Вычислительная гидродинамика (CFD) используется вместе с данными полевых измерений и завершенной 3D-моделью машинного отделения Inventor для анализа условий до и после рекомендуемых улучшений вентиляции. Анализ может быть использован для определения оптимального положения и размера каждого компонента.
    • Контроль температуры и влажности  – Простые системы обеспечивают только контроль температуры.Более сложные системы могут добавить контроль влажности, очистку воздуха и даже контроль давления для небольших помещений. Элементы управления могут быть установлены локально рядом с каждым блоком или размещены централизованно в ПЛК или в РСУ заказчика.
    • Схемы летней и зимней вентиляции   – Поскольку внешние условия меняются в зависимости от сезона, система вентиляции здания тоже должна меняться. Увеличенный поток воздуха летом для снижения температуры в помещении и уменьшенный поток воздуха зимой для сохранения тепла являются частью высокопроизводительной системы.Регулировки могут производиться вручную или автоматически.

    Автоматические системы управления на основе ПЛК – Наша специальная система используется для автоматического контроля температуры и воздушного потока днем ​​и ночью в течение всего года в зависимости от условий как внутри, так и снаружи здания. ПЛК обрабатывает множество входных данных, которые используются для управления установками подпитки воздуха и вытяжными вентиляторами. Это обеспечивает наилучшую энергоэффективность и беззаботную работу в любое время года. После внедрения систему можно настроить в соответствии с конкретными требованиями заказчика к вентиляции.

    Естественная вентиляция  – использование естественной разницы температур внутри здания для создания достаточного воздушного потока без использования принудительных вытяжек. Вентиляционные отверстия расположены в стратегически важных местах на крыше, чтобы выпускать горячий воздух с потолка и предотвращать попадание дождевой воды в здание. Более холодный подпиточный воздух подается в здание на операционном и цокольном этажах. Размер вентиляционных отверстий зависит от количества тепла, выделяемого оборудованием, и самой высокой температуры наружного воздуха.

    Блоки подпитки воздуха – Разработанные по индивидуальному заказу для каждого применения, блоки AMU, расположенные внутри или снаружи, обеспечивают здание свежим, умеренным воздухом. Они могут быть разработаны для внутренней и наружной установки и включают в себя такие функции, как:

    • Газ   Отопление – Природный газ, системы воздушного отопления включают горелку на линии подачи свежего воздуха с диапазоном регулирования 25:1, панель управления горелкой с защитой от атмосферных воздействий, устройства безопасности топлива в предварительно обкатанном трубопроводе, испытанном под давлением и установленном в полевых условиях. инструменты; Одобрено страхование FM и IRI.
    • Паровой нагрев – Доступны различные типы паровых нагревательных змеевиков. Клапаны регулирования температуры, ловушки для конденсата или предварительно собранные модули приемника конденсата являются частью паровой и конденсатной системы. Отработанный (взрывной) пар низкого давления можно использовать для энергосбережения.
    • Горячая вода / гликолевое отопление – Доступны различные типы змеевиков горячей воды. Клапаны контроля температуры используются для управления отоплением. Горячий конденсат или водно-гликолевый раствор можно использовать для энергосбережения.
    • Регуляторы температуры и влажности  — Для обогревателей будут предоставлены контроллеры, приборы и клапаны. Испарительное охлаждение или охлаждающие змеевики, используемые перед нагревателями, обычно используются для контроля влажности.
    • Кондиционирование и очистка воздуха  — Поглотитель паров используется для химической фильтрации свежего воздуха для поддержания качества воздуха, как описано в стандарте ISA Class G1. Поглотитель паров устраняет вредное воздействие низких концентраций агрессивных газов на компоненты электрощитовой.Блок фильтров обеспечивает высокоочищенный подпиточный воздух для повышения давления в электрощитовой, чтобы предотвратить проникновение загрязненного воздуха. Чиллеры, резервуары для хранения воды, умягчители воды, блоки переменного тока, регулирующие клапаны и противопожарные клапаны доступны для управления двигателем и системами вентиляции диспетчерской.

    Распределительные воздуховоды и камеры – Воздуховоды из алюминия, оцинкованной или нержавеющей стали используются для распределения подпиточного воздуха по машинному отделению. Будут предусмотрены решетки, решетки или перфорированные пластины из материала, аналогичного воздуховодам, предназначенные для мягкого выпуска воздуха.В чувствительных зонах используются специально разработанные малошумные и низкоскоростные камеры статического давления.

    Системы потолочной вентиляции – Для предотвращения образования конденсата в зонах с высокой влажностью, таких как формовочные и прессовые секции бумагоделательной машины, используется система обогрева крыши. Алюминиевый воздуховод (расположенный за пределами зоны действия машины) распределяет воздух через нагнетательные патрубки. Для современных зданий доступны высокоскоростные / малообъемные системы.

    Подвесные потолки – Подвесные потолки, предназначенные для изоляции и улавливания высокой концентрации тумана, поднимающегося из формовочной и прессовой секций бумагоделательной машины, защищают крышу в этих зонах и предотвращают попадание капель или мусора внутрь машины. Подвесные потолки изготавливаются из алюминия или нержавеющей стали, поддерживаются виброизолирующими креплениями и включают в себя приспособления для освещения, входных дверей и вытяжных каналов.

    Удаление тумана  – Эти системы специально разработаны для удержания и удаления влажного воздуха непосредственно на машине ближе к рабочему полу. Примеры включают:

    • Выхлопной патрубок Fourdrinier  – Кожухи для возвратных проводов, крышки силосов, поперечные приемные коллекторы и перегородки используются для вытяжки из формовочной секции бумагоделательной машины.
    • Вытяжка из ванны или формы  – Эти системы улучшают формирование листа на многоцилиндровых машинах, а также удаляют влажный воздух из машинного отделения.
    • Сепараторы  – Вода отделяется от выхлопного потока с помощью сепаратора перед вытяжным вентилятором. Имеются циклонные, лопастные и шевронные сепараторы, изготовленные из нержавеющей стали.

    Вытяжные системы — Все выхлопные трубы здания рассчитаны на максимальную эффективность.Ограждения, перегородки и вытяжные колпаки используются для удаления загрязнений с минимальным количеством отработанного воздуха. Специальные выхлопные системы включают:

    • Вытяжка мокрой части  – В сочетании с подвесным потолком мокрой части эта серия крышных вытяжек удаляет высокую концентрацию влаги над мокрой частью машины.
    • Специальная/местная вытяжка  — Изготавливаемые на заказ кожухи для улавливания влаги, дыма и пыли изготавливаются из нержавеющей стали, окрашенной мягкой стали или алюминия и включают вытяжку во всю ширину.Ограждения имеют одинарную толщину или изолированные и включают дверцы для доступа, смотровые окна, системы освещения и спринклерные системы.

    Безопасность труда: знание типов промышленной вентиляции

    Во многих отраслях промышленности промышленная вентиляция используется как ресурс, который удаляет вещества, циркулирующие в воздухе и вредные для человека, обновляя атмосферу в рабочей среде. Из-за этого он напрямую связан с охраной труда.

    Система состоит из вентиляторов, воздуховодов, фильтров, коллекторов и других компонентов, которые помогают достичь целей, описанных выше.

    В настоящее время существуют три основные модели, способные очищать воздух внутри компании. Узнайте в этой статье, что это такое и каковы их преимущества!



    Промышленная вентиляция и безопасность труда

    Пыль, пары, газы и пары являются некоторыми примерами веществ, вредных для здоровья работников, работающих в промышленности. Эти вещества могут причинить необратимый вред здоровью этих работников, а также воздействие высоких температур.

    Чтобы гарантировать, что здоровье этих людей не ухудшится, Министерство труда утвердило нормативные стандарты, специально касающиеся профессионального воздействия, и делает промышленную вентиляцию важным элементом безопасности труда на этих объектах. Знакомьтесь:

    • Нормативный стандарт 15, Приложение 3: устанавливает предельные значения термостойкости;
    • Регуляторный стандарт 15, Приложение 11: устанавливает пределы толерантности к воздействию химических агентов, характеризующие нездоровье при достижении этих уровней;
    • Регулирующий стандарт 15, Приложение 12: устанавливает допустимые пределы воздействия минеральной пыли;
    • Регулирующий стандарт 15, Приложение 13: перечислены операции, которые считаются вредными для здоровья в связи с наличием химических агентов, не перечисленных в Приложениях 11 и 12.

    Промышленность и рабочие должны знать об этих стандартах, чтобы сохранить здоровье коллектива.



    Типы промышленной вентиляции

    Чтобы сохранить здоровье работника и сделать рабочую среду более здоровой, предприятия могут выбрать один из трех вариантов систем вентиляции. Знакомьтесь:

    Естественная вентиляция

    Естественная вентиляция не совсем механическая система. Это отверстия, которые можно сделать в потолке, стенах и полу, которые обеспечивают циркуляцию окружающего воздуха.

    Основной целью является удаление горячего и вредного воздуха, поступающего от работы машин, и обеспечение поступления чистого воздуха в помещение.

    Разбавитель Общая вентиляция

    Общеразбавляющая вентиляция действует как своеобразный приток, вытесняющий загрязненный воздух из окружающей среды, сводя к минимуму концентрацию вредных и загрязняющих веществ.

    Вытяжная вентиляция

    Вытяжная вентиляция может считаться наиболее эффективной системой предотвращения загрязнения, в которой основная задача состоит в том, чтобы остановить загрязненный воздух, тем самым предотвратив вдыхание этих веществ рабочими.



    Преимущества промышленной вентиляции для работы

    Использование системы вентиляции имеет решающее значение для обеспечения безопасности и комфорта на рабочем месте. Вот некоторые преимущества:

    • позволяет избежать большого количества работников с респираторными заболеваниями;
    • сред с приятной температурой делают работу более продуктивной;
    • увеличивает производительность команды;
    • снижает количество воздержавшихся, создавая здоровую атмосферу;
    • также можно использовать для контроля концентрации химических веществ, присутствующих в окружающей среде.

    Промышленная вентиляция обеспечивает соблюдение стандартов безопасности труда и приносит пользу компании, влияя даже на ее результаты за счет повышения производительности труда за счет более приятной рабочей среды.

    Поиск лучшей системы промышленной вентиляции

    Какая система вентиляции подходит для вашего здания?

    Система промышленной вентиляции сложна. При проектировании системы вентиляции учитывается множество факторов.Высота крыши, температура технологического тепла, средняя скорость ветра и строительные материалы могут влиять на вентиляцию здания. Следовательно, команда Moffitt знает все тонкости промышленной системы вентиляции. Команда инженеров по вентиляции может помочь подобрать подходящий промышленный вентилятор для их объекта.

    Во-первых, вы должны определить эффективность вентиляционной системы вашего здания. определить требуемое количество воздухообменов в час (ACH).Этот важный показатель описывает, сколько раз в час воздух в помещении полностью заменяется. Например, в здании с 30 ACH весь воздух заменяется свежим воздухом каждые две минуты.

    Кроме того, чем выше ACH, тем быстрее воздух проходит через здание. Поскольку воздух движется быстрее, это приводит к повышенному испарению влаги. Воздух с меньшим количеством влаги кажется более прохладным и комфортным. Эта мера определяет потребность здания в вентиляции. Это довольно распространено среди компаний, занимающихся HVAC, и проектировщиков вентиляции.

    Взгляните на цифры

    В этом случае особенно важно найти правильную скорость воздухообмена. В зависимости от размера помещения и объемного расхода воздуха соответствие скорости воздухообмена означает создание более прохладного и комфортного здания.

    • В математических терминах ACH = 60Q/об.

    где;

    • 60Q = объемный расход воздуха в кубических футах в минуту (куб. фут/мин). Вот как быстро воздух проходит через здание (Q). Умножьте это число на 60 (количество минут в часе).

    Делить на

    • Vol = объем здания.

    Это уравнение поможет каждому найти необходимое количество воздухообменов для здания. Самое главное, это позволит вам определить оптимальное количество воздухообменов в час. Это первый шаг к улучшению вентиляции.

    Команда Moffitt имеет общее представление о том, сколько воздухообменов может потребоваться для здания. В результате за 55 с лишним лет проектирования систем промышленной вентиляции мы накопили большой опыт.В результате мы составили обширную таблицу, в которой показаны типы зданий и рекомендуемое количество ACH для этих зданий. Это приближения, которые были приняты для различных типов зданий. Эти цифры не являются стопроцентно достоверными. Данные проверены временем и многократно проверены.

    После того, как вы найдете ACH, следующим шагом будет поиск подходящей системы промышленной вентиляции для облегчения этих воздухообменов. Следовательно, селектор вентиляционных отверстий от Moffitt может упростить эту задачу.

    Переключатель вентиляционных отверстий для промышленных систем вентиляции

    Селектор вентиляционных отверстий ( требуется бесплатная регистрация ) позволяет каждому найти тип, размер и стиль вентиляционных отверстий, которые лучше всего подходят для данного здания.Во-первых, пользователь выбирает тип вентиляции, который, по его мнению, ему понадобится. Затем они введут ACH. Далее вы вводите остальную информацию. Это включает в себя размеры здания, внутреннюю и наружную температуру и доступный приточный воздух. Наконец, результирующий вывод будет отображать оптимальное количество вентиляционных отверстий для этого здания. Номер будет красным, если исходный выбор неверен.

    После этого вы вводите остальную информацию. Это включает в себя размеры здания, внутреннюю и наружную температуру и доступный приточный воздух.В результате будет отображаться оптимальное количество вентиляционных отверстий для этого здания. С другой стороны, если исходный выбор неверен, номер будет отображаться красным цветом. Например, маломощный вентилятор не будет работать в на высокотемпературном объекте, таком как сталелитейный завод. Следовательно, в таком случае программа укажет, что пользователь сделал неправильный выбор.

    Наконец, вы отправляете результаты на рассмотрение нашей команде разработчиков. Это позволит команде найти правильный стиль, размер и количество промышленных вентиляторов или системы вентиляции для вашего здания. В процессе проектирования часто возникают непредвиденные факторы, которые требуют внимания члена команды дизайнеров Moffitt. Например, гравитационный вентиль требует буферного пространства для установки и доступа. На диаграмме указан правильный вентилятор, но правильное размещение может указать только инженер по вентиляции. Конкретная планировка здания может не позволять системе работать. В этом случае вам нужно будет выбрать другой продукт.

    Вентиляция Моффит

    В заключение, опыт ничем не заменишь.Поиск идеальной системы вентиляции требует практики. К счастью, корпорация Moffitt разрабатывает системы вентиляции для промышленности уже более 55 лет. Команда Moffitt установила системы на сотнях объектов в десятках различных отраслей. В результате Moffitt хочет убедиться, что в каждом здании есть оптимальная система промышленной вентиляции и что каждый может работать в прохладном и комфортном помещении. Итак, позвоните нам, чтобы узнать больше о системе охлаждения центра обработки данных, продуктах для вентиляции зданий и услугах.

    Примечание. Селектор вентиляции содержит копию таблицы ACH в формате раскрывающегося меню. Просто выберите тип здания, чтобы просмотреть правильное значение ACH.

    Промышленная вентиляция. Вентиляция производственных помещений Промышленные вытяжные системы

    Вентиляция производственных помещений одна из основных составляющих, которая входит в комплекс мероприятий по созданию благоприятных для человека условий воздуха в помещении. Система вентиляции должна не только соответствовать всем санитарным нормам, но и полностью соответствовать строительным требованиям здания.Также он должен поддерживать метеопараметры разных помещений – это необходимо учитывать при установке промышленной вентиляции. Правильная вентиляция – главные условия создания комфортной атмосферы в помещении.

    Требования к различным вентиляционным системам также различны. Например, в загородном доме и в городской квартире они будут совершенно разными. В квартире главным фактором является качественная очистка наружного воздуха, а для загородного дома важнее уровень шума. Поэтому владельцы коттеджей выбирают системы вентиляции, которые при работе издают как можно меньше шума. Воздух за городом намного чище городского, поэтому и требования к качеству фильтров в городе более жесткие. Поэтому лучше проектировать систему вентиляции еще на этапе строительства.

    Каждая система вентиляции должна учитывать приток воздуха с улицы и его возврат. Для его баланса в доме их необходимо проводить синхронно.

    Классификация систем вентиляции

    Многое известно на сегодняшний день различных типов вентиляционных систем. Это разнообразие обусловлено различиями в назначении помещений, характере и виде технологического процесса. На основании этого была разработана классификация систем вентиляции по:

    • способ движения воздуха — искусственный и естественный;
    • назначение — вытяжно-приточное;
    • исполнение

    • — канальные и бесканальные;
    • Зона обслуживания

    • — местная и общая АТС.

    Естественная вентиляция промышленных объектов

    Наиболее распространена естественная вентиляция в помещении. Он не требует дополнительного оборудования или источника питания. При таком типе вентиляции движение воздуха происходит за счет перепадов температуры и давления.

    В зданиях, где наблюдается много избыточного тепла, воздух будет теплее, чем снаружи. Холодный воздух будет вытеснять из помещения теплый воздух, тем самым создавая его циркуляцию.

    Системы промышленной вентиляции, основанные на естественной вентиляции, функционируют за счет различного давления воздуха.Следует отметить, что эта разница не должна быть менее 3 м, длина воздуховодов не должна быть более 3 м, а скорость движения воздуха в них не должна превышать 1 м/с.

    Конструкция такой вентиляции не сложна и не требует применения дополнительного оборудования и электричества. Его эффективность зависит от таких факторов, как температура и скорость движения воздуха. В ряде случаев естественная вентиляция не позволяет решить задачу эффективной вентиляции, поэтому требуется дополнительное оборудование и установка вентиляции производственных помещений.

    Механическая вентиляция промышленных объектов

    Для механической вентиляции в системе требуется оборудование для перемещения воздуха. К этому оборудованию относятся электродвигатели, вентиляторы, воздухонагреватели и др. С его помощью вентиляционные системы обеспечивают подачу и удаление воздуха. При необходимости они могут нагревать воздух, увлажнять и очищать его. Это отличает их от систем естественной вентиляции. Для создания комфортных условий вентиляция производственных помещений может одновременно сочетать как естественный, так и механический типы вентиляции.От выбора зависит, какой, в конечном итоге, будет осуществляться монтаж вентиляции производственных помещений.

    В случае, когда требуется установка и установка вентиляции на объекте, ее конструкция, установка зависит от объекта, его расположения и назначения.

    Приточная вентиляция промышленных объектов

    Данная вентиляция предназначена для подачи свежего воздуха с улицы и возврата вместо воздуха из помещения. В этом случае приточный воздух можно дополнительно обрабатывать, например увлажнять или нагревать.

    Вытяжная вентиляция промышленных объектов

    Вентиляционная система данного типа предназначена для удаления загрязненного воздуха из производственных помещений. Они используются там, где нельзя допускать попадания воздуха из одного помещения в другое. Например, в ванных комнатах, лабораториях, предприятиях общественного питания, складах.

    Как правило, совмещается с приточной системой, так как без нее вытяжная вентиляция промышленного объекта будет неэффективной. Хотя такую ​​вентиляцию можно установить и самостоятельно.Две системы могут быть установлены как во всем помещении, так и на отдельных его участках.

    В случае, когда количество вытяжного воздуха оказывается больше приточного, высока вероятность такого негативного явления, как сквозняки. Вытяжная система вентиляции помещения удаляет загрязненный, теплый воздух из определенных мест, в определенных количествах – это все учитывается при установке вентиляции на промышленных объектах. При необходимости этот воздух может быть дополнительно очищен от примесей, которые не должны войти в окружающую среду.

    Местная вентиляция производственных помещений

    Такая вентиляция предназначена для подачи воздуха в помещение за счет проточной вентиляции. Затем отработанный воздух удаляется местной вытяжной вентиляцией. Обычно этот тип используется в производственных цехах. В жилых помещениях его можно использовать, когда часть его используется как рабочее место, где происходит значительный нагрев воздуха или выделение вредных веществ.

    Местная приточная вентиляция для промышленного производства

    Такая вентиляция подходит для открытого производства с выбросом вредных веществ, если нет возможности установить местную вытяжную систему.

    Когда применяется установка местной вытяжной вентиляции в производственных помещениях?

    Применяется в помещениях, где локализованы вредные вещества и предотвращено их дальнейшее распространение. Его использование возможно и в жилых помещениях. В помещениях, где присутствуют вредные выбросы, очень важна местная вытяжная система вентиляции, поскольку она гарантирует удаление вредных веществ (газов, дыма, пыли), которые будут выделять тепловые приборы. Для их удаления применяют локальные вытяжные системы.

    При таком типе вентиляции воздух, удаляемый из цеха, перед попаданием в атмосферу должен быть очищен. От сложности устройства и его конструкции зависит, какая степень очистки требуется. Для оптимальной очистки, как правило, при монтаже устанавливают несколько фильтров (два или три).

    Этот тип вентиляционной системы можно назвать наиболее эффективным, так как удаление вредных веществ происходит сразу же при их выбросе, предотвращая их распространение в помещении.

    Однако местная вытяжная вентиляция не может полностью решить все задачи, которые на нее возлагаются. Он не способен локализовать выделяемые при производстве вещества, если они распределены на большой площади. Аналогичная ситуация возникает, когда деятельность ведется по всей площади или работа с этими веществами непосредственно связана с их перемещением. Здесь более эффективными будут общеобменные системы вентиляции. Они способны удалять загрязненный воздух равномерно по всему помещению.

    Общеобменная принудительная вентиляция промышленных объектов

    Такая вентиляция применяется для ассимиляции избыточной влаги и тепла, разбавления паров, не удаленных другими видами вентиляции. При недостатке тепла общеобменная приточная вентиляция сочетается с подогревом приточного воздуха или его механической стимуляцией. При своей работе приточный воздух в полной мере компенсирует удаляемый из помещения, содержащий вредные вещества.

    Общеобменная вытяжная вентиляция в цехах и производственных зданиях

    Такая система вентиляции представляет собой установку, которая равномерно удаляет воздух из помещения и осуществляет общий воздухообмен.Он подходит для установки в квартирах и офисах, коттеджах и загородных домах. В цехах и производственных зданиях с вредными выбросами применяются более сложные установки такой вентиляционной системы. В этом случае прокладка воздуховодов осуществляется по полу или в виде подземных каналов. Если есть необходимость в общеобменной вытяжной вентиляции, то ее проектирование выполняется с учетом всех особенностей данного помещения.

    Бывают случаи, когда установка может содержать удлиненный вытяжной воздуховод.При длине такого воздуховода более 30-40 метров вместо осевого вентилятора устанавливается центробежный.

    В случае, когда в помещении рассеяны различные вредные вещества, такие как пыль, влага и т.п., то не обойтись ни одной системой вентиляции. Здесь хорошо себя зарекомендовала общеобменная вытяжная вентиляция, удаляющая из воздуха вредные вещества.

    Канальная и бесканальная вентиляция

    Бесканальная система вентиляции не содержит воздуховодов.В нем воздухообмен осуществляется через форточки, окна и т.п.

    Достаточно простая и потому дешевая, но малоэффективная по сравнению с канальной системой. В системе воздуховодов должны быть специальные воздуховоды, по которым воздух перемещается в определенные места. Обе системы используются в квартирах, коттеджах, промышленных объектах.

    Все производственные помещения различаются по роду деятельности, технологическим процессам и другим факторам, влияющим на выделение вредных веществ. В связи с пребыванием большого количества в целях их сохранности должны соблюдаться все санитарно-микроклиматические условия: исключение повышенного содержания вредных веществ, оптимальный уровень температуры, влажности, допустимые значения шума, вибрации.В нерабочее время возможны отклонения параметров требований при согласовании на этапе технического задания.

    Для создания всех вышеперечисленных условий, а также для создания эффективного воздухообмена на этапе проектирования необходимо спланировать грамотную систему вентиляции производственного здания. Определение рационального типа системы зависит от некоторых моментов:

    • Тип вентиляции — принудительная, естественная или смешанная;
    • Классификация — общая или местная;
    • Приточно-вытяжная или приточно-вытяжная система;
    • Наборный или моноблочный.

    Естественная система является более экономичным вариантом, основанным на принципе вытеснения холодного воздуха более теплым. Другими словами, забор воздуха происходит за счет вентиляции. Для больших площадей, а также зимой такой способ неприемлем.

    Принудительная вентиляция — оптимальное эффективное решение, требующее затрат на оборудование и электроэнергию.

    Для организации воздухообмена на крупном промышленном предприятии разработана общеобменная система. Если же, наоборот, необходима локализация потоков загрязненного воздуха над отдельными участками технологических процессов, то рационально использовать локальные вытяжные установки… В совокупности система обеспечивает приток свежего воздуха, а также предотвращает распространение загрязненных воздушных масс по всей территории.

    Не менее важной задачей при проектировании и монтаже системы вентиляции производственных помещений считается обеспечение людей, находящихся на территории объекта, тепловым и функциональным состоянием, создающим ощущение комфорта и повышающим производительность труда. Кроме того, на территории сооружений предусмотрены склады промышленного типа, где также требуется обеспечить необходимые условия для хранения товаров или продукции различных видов.

    Показать больше

    Скрыть

    Нормы и требования

    Технологический процесс, связанный с использованием, выделением и накоплением в воздухе вредных для здоровья веществ. Преимущества системы принудительной вентиляции:

    • Подача свежего воздуха для замены отработанных воздушных масс. Воздух также может проходить дополнительную обработку – подогрев, осушение, увлажнение;
    • Перемещение воздушных потоков на большие расстояния;
    • Подача очищенного воздуха непосредственно на рабочие места;
    • Независимость от погодных условий или других факторов;
    • Возможность управления в автоматическом режиме.

    Существует ряд обязательных норм, которым должна соответствовать система вентиляции производственных помещений, к ним относятся оптимальные параметры микроклимата, используемые на рабочих местах:

    * — Нормируемые параметры температуры, скорости воздуха не используются в нерабочее время, а также при отсутствии технологических процессов. Принудительная промышленная вентиляция с применением вентиляционного оборудования считается наиболее эффективным методом создания эффективного воздухообмена в случае, если допустимые нормы микроклимата или скорость движения воздуха не могут быть обеспечены естественной вентиляцией в помещениях без естественной вентиляции.Мощные вентиляционные установки способны охватить большую площадь, обеспечивая интенсивный приток воздуха. Такая система не зависит от температуры наружного воздуха и имеет дополнительные возможности (фильтрация, рекуперация, увлажнение, осушение).

    Правила проектирования

    Специфика промышленной вентиляции основана на расчете необходимого воздухообмена, подборе необходимого оборудования и количества людей в помещении.

    Важно: Оборудование следует выбирать только с сертификацией и подтверждением пожарной безопасности, дающее максимальную производительность при минимальных затратах электроэнергии.

    На стадии проектных работ составляется техническое задание в том числе:

    • Планировки и архитектурные особенности объекта;
    • Общий чертеж, разрезы здания;
    • Расчетное количество людей;
    • Виды производства или отраслевых процессов.

    Техническое задание — обоснование рабочего проекта, на этапе которого выполняется расчет воздухообмена, определяются места расположения воздуховодов (количество, длина, сечение) и оборудования, заполняется спецификация в.После согласования проекта монтажная бригада может выехать на объект.

    автоматика и управление

    Современные системы автоматики предназначены для поддержания работы всех устройств и механизмов, а также для оповещения в случае возникновения аварийных ситуаций. Оборудование позволяет управлять системой удаленно. Ответственный оператор может самостоятельно регулировать режимы или вносить коррективы.

    Кроме того, автоматическое управление вентиляцией осуществляется на основе индивидуального контроля каждой части механизмов, а также системы в целом.

    Особо отмечены другие преимущества автоматизации:

    • исследования, информация, корректировка различных показателей;
    • защита воздухонагревателя от перепадов, низких температур;
    • с сохранением заданных параметров;
    • возможность работы в режиме вентиляции, увлажнения, осушения помещения;
    • индикация уровня загрязнения фильтров или оповещение о необходимости проведения сервисного обслуживания;
    • блокировка работы системы в случае пожара или других чрезвычайных ситуаций.

    Перечень автоматических устройств включает:

    • регуляторы температуры;
    • Устройство для регулирования скорости вращения вентилятора;
    • датчики, контроллеры;
    • электропривод запорно-регулирующей арматуры.

    Специалисты компании «Авик», вне зависимости от специфики деятельности вашего предприятия, помогут не только рассчитать систему вентиляции, но и подобрать оборудование исходя из вашего бюджета.В ходе работ учитываются все требования СНиП, ГОСТ.

    Промышленная вентиляция устанавливается в производственных, торговых и складских помещениях, спортивных и концертных залах и других крупных зданиях. Обеспечивает поддержание оптимальных климатических условий для людей, удаляет из помещений вредные химические и взрывоопасные соединения и промышленную пыль. Он может быть общим или местным, вытяжным, приточно-вытяжным или приточно-вытяжным. При разработке проекта учитывают назначение конструкций, состав воздушной смеси, объем помещений и требования нормативных актов и отраслевых норм к качеству воздуха.

    Проектно-монтажные работы выполняются с учетом требований СНиП 3.01.01-85 и СНиП 3.05.01-85, к выполнению допускаются только лицензированные организации с полным штатом высококвалифицированных сотрудников различных специальностей. Монтаж системы промышленной вентиляции состоит из нескольких отдельных этапов, на каждом из которых выполняются определенные действия и контролируется качество.

    Общая схема установки

    Схема установки вентиляции для круглого сечения

    Схема установки вентиляции прямоугольного сечения

    Работа выполняется на основании ППР, в документе приведены сведения о номенклатуре и количестве элементов и специальных узлов, технические условия на монтаж, принципиальные технические решения основных узлов.Системы промышленной вентиляции должны быть установлены при проведении строительных работ, чтобы исключить переделку архитектурных элементов и конструкций. На крупных объектах монтаж осуществляется зональным способом, как только будет готов фронт работ. При этом необходимо соблюдать следующие правила:

    1. Для обеспечения теплом строящихся зданий в первую очередь должны быть установлены приточные камеры. Это позволит поддерживать температуру в помещениях на благоприятных значениях и гарантировать продолжение работы в зимний период времени.
    2. Проходы и крепление воздуховодов через кровлю производятся до ее окончательного покрытия кровельными материалами. Окончательное покрытие кровли производится только после завершения монтажа вентиляционных систем и контроля качества. Дальнейшие изменения схемы воздуховода строго запрещены.
    3. Воздуховоды, проходящие через несущие стены или перемычки, рекомендуется делать до их возведения. Это избавляет от необходимости последующего долбления стен для прохода труб.Если на объекте работают несколько субподрядчиков, то требуется согласование между ними плана работ. На основании договоренностей составляется общий график, документ подписывается всеми сторонами.

    Проверка герметичности стыков проводится до окончания строительных работ по заделке отверстий. За счет такого приоритета значительно облегчается работа по устранению выявленных проблемных мест. После проверки составляется акт на скрытые работы. Монтаж закладных деталей производится одновременно с монтажом проектных строительных конструкций; запрещается нарушать технологию монтажа.Если при монтаже промышленной вентиляции возникли технические ошибки, то рекомендуется вызвать проектировщиков и согласовать с ними дальнейшие действия.

    Монтаж воздуховодов

    Монтируются в порядке, предусмотренном типовыми технологическими картами. Конкретный метод учитывает горизонтальное или вертикальное положение, пространственное размещение относительно архитектурных сооружений: наружных или внутренних, в промежутках между фермами перекрытий, у колонн или стен.При этом учитывается общая полезная площадь и этажность здания.

    Установка вертикальной вентиляции

    Установка горизонтальной вентиляции

    Гибкие воздуховоды из нетканых полимерных материалов или алюминиевой фольги применяются для фасонных частей вентиляционной системы сложной геометрии. Использование гибких воздуховодов на прямых участках запрещается; их установка вызывает заметную потерю расхода воздуха. В результате происходит увеличение затрат на поддержание расчетных показателей кратности воздухообмена в помещениях, обслуживание вентиляционной системы дороже предусмотренных норм, повышается себестоимость продукции.Для увеличения пропускной способности гибких секций при монтаже предусмотрена минимальная степень сжатия.

    Фасонные детали для круговой вентиляции

    Арматура для прямоугольной вентиляции

    Технологические этапы производства работ

    Промышленный монтаж воздуховодов производится крупными блоками в следующей последовательности:

    1. Маркировка конкретных мест крепления воздуховодов с учетом их диаметра и веса.При этом проводится комплекс мероприятий по уменьшению количества изгибов, вентиляционные системы должны быть максимально прямолинейными.
    2. Монтаж крепежных устройств с учетом размеров труб и материала изготовления несущих поверхностей. При необходимости места крепления подъемных механизмов для перемещения тяжелых конструктивных элементов согласовываются со строителями.
    3. Доставка деталей, приборов и агрегатов к месту установки. Проверяется их комплектность и сохранность.При обнаружении механических повреждений дефекты устраняются перед монтажом.
    4. Сборка отдельных элементов в укрупненные блоки. Применение блочного метода для промышленной вентиляции позволяет сократить время и повысить качество работ.
    5. Установка блоков в предусмотренные проектной документацией места, проверка качества фиксации.

    Видео: Монтаж вентиляционных систем
    Линейные параметры блоков зависят от параметров сечения воздуховодов и выбранного типа их соединения, конкретных условий монтажа воздуховодов и технических характеристик применяемых грузоподъемных механизмов .Весь процесс монтажа осуществляется оперативным контролем качества с учетом положений карты, разработанной проектировщиками. По возможности на промвентиляции устанавливается минимальное количество отводов и отводов.
    Установка вентилятора

    Расчет вентиляторов для промышленной вентиляции осуществляется на основании технического задания заказчика и с учетом действующих норм и правил. Способы установки и порядок выполнения подготовительных операций зависят от типа вентилятора (крышный, осевой,), места установки и габаритов.Монтаж воздуховода с вентилятором выполняется в следующей последовательности:

    1. Проверка готовности помещений для вентиляционных камер, доставка агрегатов и их комплектующих к месту монтажа. Сборка агрегата и проверка его работоспособности.
    2. Подъем вентилятора к месту установки, крепление к несущим конструкциям, повторная проверка работоспособности. Монтаж воздуховодов к входным и выходным технологическим отверстиям вентилятора.

    Крышный вентилятор

    Осевой вентилятор

    Деятельность по обеспечению качества

    Эффективность промышленной вентиляции обеспечивается контролем качества на каждом этапе работ в соответствии с требованиями СНиП 30101-85 и отраслевыми стандартами СК УК СМР. В перечень мероприятий входят следующие этапы:

    1. Контроль рабочей документации по системе вентиляции. Проверяется соответствие технических показателей системы производственному заданию, особенностям эксплуатации и характеристикам здания.
    2. Проверка состояния оборудования, трубопроводов воздуховодов, узлов контроля и управления. Фактические характеристики сравниваются с указанными в техническом паспорте.
    3. Контроль этапов сборки и установки.Сборка и установка вентиляционных систем должны соответствовать проектной документации и строительным нормам.

    Оперативный контроль установки промышленной вентиляции осуществляется по мере выполнения каждого этапа работ, обеспечивает своевременное выявление отклонений от рекомендуемой технологии и их немедленное устранение. Результаты заносятся в специальный журнал и заверяются подписями ответственных лиц. Оперативный контроль осуществляется постоянно на всех этапах производства работ.

    Приемочный контроль системы вентиляции предусматривает проверку соответствия выполненных работ рабочему проекту и ППР. Система запущена и протестирована на работу в различных режимах. При этом специальными приборами снимаются показатели скорости движения воздуха на различных участках, функциональные возможности установленного оборудования и агрегатов.
    Как в «Пласте» делают пластиковые воздуховоды | Товар

    Российские производители систем вентиляции — 100 заводов. Крупные и новые марки вентиляционного оборудования, вентиляционной техники, систем кондиционирования. Каталог 2020: официальные сайты, адреса, контакты производителей-поставщиков. Цены дешевле импорта. Стань дилером, закажи прайс-лист!

    Быстрые темпы развития вопроса готовых решений по вентиляции воздуха сегодня являются следствием увеличения потребления продукции для жилищно-офисного строительства, промышленных предприятий. За последние 10 лет этот сегмент отрасли развивался – его доля в общем объеме рынка увеличилась с 5 до 8%.

    Российские заводы, используя текущую экономическую ситуацию, стремятся интегрироваться в рынок за счет создания собственных производственных мощностей. Рост курса доллара и евро, вызвавший удорожание импортного вентиляционного и климатического оборудования на 40% — 45%, сыграл на руку российским производителям, чья продукция, изготовленная из российского сырья и комплектующих, остались в той же ценовой категории. Западные бренды теряют свои конкурентные преимущества как в России, так и за рубежом.Лидеры Российского рынка:

    Группа компаний «Специальные системы и технологии» — крупный игрок отрасли по качеству и сопутствующим услугам, 40% российского рынка кондиционирования воздуха. Создав сеть продаж в России и странах ближнего зарубежья, они экспортируют свою продукцию в 42 страны мира, включая Европу и Америку. Отдельный ряд решений разработан для китайского метрополитена. Сегодня Группа компаний рассматривает схемы выхода на рынок Китая, который принципиально отличается от рынков России и Европы.

    НПО «Тепломаш», осуществляющее экспорт продукции, превосходящей по конструктивным и техническим параметрам продукцию местных производителей, в Канаду, США, страны Европы, СНГ.

    В каталоге онлайн-выставки вы можете напрямую связаться с российскими производителями систем вентиляции и кондиционирования, стать дилером продукции или купить оптом товары для вентиляции по доступной цене. Заводы предлагают производство вентиляционных систем, бытовой вентиляционной техники под заказ и экспортные поставки с соответствующими сертификатами.

    Современные вентиляционные системы и комплектующие к ним — это наш профиль, и мы можем предложить нашим покупателям практически всю линейку подвижных и подвижных воздушных устройств и механизмов, выпускаемых сегодня в мире (ventilo на латыни — дуть, махать). Они надежны, удобны и красивы, что позволяет вписать приобретенные у нас вентиляторы в стиль любого помещения.

    Нужно только знать, какой именно вентилятор требуется с точки зрения задач, которые он будет решать и объема помещения, где его планируется использовать.А затем выбрать из обширного списка предметов оборудование, которое подходит именно вам.

    Для простого перемешивания воздуха в пределах одного помещения, чтобы он не застаивался, для создания эффекта дующего ветра, у нас есть различные лопастные и безлопастные вентиляторы настольные, напольные, настенные и потолочные …Все они имеют привлекательный дизайн, мощные двигатели, которые работают максимально тихо, несколько рабочих скоростей и стоят очень недорого.

    Однако настоящая вентиляция с вентиляцией, то есть нагнетание свежего воздуха в помещение и удаление загрязненного воздуха такими устройствами не осуществляется.Для этого нужно ровно вентиляционных систем разной мощности. У нас они представлены во всех трех видах их назначения: приточные, вытяжные, общеобменные с полным циклом всех операций: забор старого воздуха, его выброс и нагнетание свежего воздуха.

    Предлагаем системы вентиляции под ключ

    Мы расскажем и покажем, какие системы вентиляции могут предложить Вам «Вент-стиль» по своим функциональным особенностям.

    Приточная вентиляция предназначена для обеспечения притока свежего воздуха в помещение.Раньше в основном использовалась естественная вентиляция – за счет разницы температур воздуха внутри и снаружи происходил воздухообмен. Но такая система вентиляции слишком зависима от климатических условий, и искусственная вентиляция, осуществляемая с помощью вентилятора, воздухонагревателя, воздуховодов, будет работать всегда.

    Вытяжная вентиляция удаляет спертый воздух из помещения, позволяя чистому воздуху естественным образом проникать в него. Вытяжную вентиляцию целесообразно устанавливать в кухнях, прихожих, санузлах, то есть не жилых, а хозяйственных помещений.При проектировании производственных помещений вытяжная вентиляция может быть оборудована в соответствии с проектом производственных помещений, тогда вытяжная вентиляция может быть оборудована дополнительной фильтрационной системой фильтрации.

    Вентиляция общеобменная на сегодняшний день применяется чаще всего, т. к. обеспечивает забор воздуха, его удаление и приток приточных воздушных масс.

    Общеобменная вентиляция комплектуется, как правило, комплектом фильтров, не позволяющих загрязнять атмосферу и очищающих воздух, подаваемый в помещения, от частиц пыли, а также устройствами для его дополнительного нагрева или охлаждения.

    У нас вы можете подобрать любую систему вентиляции «Под ключ» в полной комплектации с любыми элементами: фильтры и воздуховоды для круглых и прямоугольных каналов, трансформаторные и семиэтажные регуляторы скорости, клапаны, дополнительные шумоглушители.

    Поможем подобрать и доставить до места назначения любые вентиляторы и вентиляционные системы комплектные для жилых, общественных и производственных помещений, в том числе объемные вытяжные установки, устанавливаемые на кровли зданий.

    Кроме того, у нас имеется большой выбор высокотемпературных вентиляторов, охлаждающих электронные устройства, установки и оборудование, используемые в самых разных сферах деятельности – от домашних компьютеров до сборочных цехов на заводах. Существуют также специальные высокотемпературные канальные вентиляторы для удаления воздуха из каминов и других конструкций.

    Обратите внимание, что все двигатели наших вентиляторов бытового и промышленного назначения смонтированы в звукоизолирующих корпусах и оснащены защитой от перегрева с функцией автоматического перезапуска.
    Вы можете быть уверены, что предлагаемые нами системы вентиляции имеют сертификаты соответствия качества, установленные государственными стандартами, и гарантийные сроки эксплуатации.

    границ | Системы вентиляции и воздухораспределения в зданиях

    Введение

    Потребность жильцов в вентиляции была признана много веков назад; однако с начала 1970-х годов системы вентиляции зданий и транспортных систем претерпели значительные изменения.Этому способствовали исследователи, которые продемонстрировали требования к зданиям для обеспечения комфорта и хорошего качества воздуха в помещении (например, Fanger, 1972; Fanger and Christensen, 1986; Fanger, 1988; European Collaborative Action, 1992). Позже эта потребность возникла для удовлетворения потребности зданий в дополнительной энергии для достижения уровней качества внутренней среды, установленных предыдущими исследователями (Awbi, 2003, 2007; Karimipanah et al., 2007, 2008).

    Потребление энергии для отопления, охлаждения и вентиляции зданий часто составляет наибольшую часть энергопотребления страны, которое по-прежнему в основном основано на ископаемом топливе.Во всем мире большое внимание уделяется снижению зависимости зданий от энергии ископаемого топлива и переходу к зданиям с почти нулевым выбросом углерода (NZCB). Это требует серьезного изменения способов проектирования, эксплуатации и обслуживания зданий и их интегрированных систем отопления, охлаждения и вентиляции. Достижение этой цели потребует переосмысления традиционных конструкций и типов используемых в настоящее время систем. Ожидается, что доля энергии вентиляции по сравнению с общим потреблением энергии в здании будет увеличиваться по мере улучшения энергетических характеристик здания, а стандарты вентиляции рекомендуют более высокие скорости вентиляции для улучшения качества воздуха в помещении (IAQ). В то же время новые строительные нормы (Директива 2010/31/ЕС, 2010 г.; Строительные нормы, 2010 г.) требуют воздухонепроницаемого строительства, что неизбежно повлияет на качество воздуха в помещении, здоровье (например, синдром больного здания) и производительность труда в некоторые будущие постройки (Seppänen, 2012).

    Несмотря на последние достижения в области вентиляции зданий (Nielsen, 1993; Etheridge and Sandberg, 1996; Skistad et al., 2004; Awbi, 2011; Müller et al., 2013), очевидно, что жалобы на плохое качество воздуха в помещении в последние годы участились. (Гуннарсен и Фангер, 1992; Фиск, 2000; Бако-Биро, 2004; Фангер, 2006; Боэстра и ван Дейкен, 2010).Таким образом, существует потребность в оценке существующих методов вентиляции зданий и разработке вентиляционных систем, способных обеспечить хорошие показатели качества воздуха в помещении и энергоэффективности, чтобы удовлетворить пользователей здания и соответствовать новым энергетическим нормам зданий.

    В этой статье дается краткий обзор различных типов механической вентиляции и систем распределения воздуха, которые используются в зданиях; выделяя те системы, которые способны обеспечить лучшее качество воздуха в помещении и энергоэффективность. Цель состоит в том, чтобы дать некоторое представление тем профессионалам в области строительства, чьи задачи заключаются в выборе систем вентиляции для зданий с низким энергопотреблением, которые могут обеспечить необходимый уровень качества воздуха в помещении для жильцов; а исследовательскому сообществу продолжить исследования в этой области, чтобы разработать новые концепции вентиляции и обеспечить желаемую эффективность.

    Состояние механических систем вентиляции и воздухораспределения

    Вентиляция — это процесс замены загрязненного воздуха в помещении свежим воздухом снаружи здания. Это может быть случайная утечка воздуха через щели и отверстия в ограждающих конструкциях (инфильтрация воздуха) или преднамеренная вентиляция в виде естественной, механической или их комбинации (гибридная или смешанная). При механической вентиляции поток воздуха распределяется с помощью вентиляторов и воздуховодов по всему зданию, а затем распределяется по помещению через воздухораспределители или диффузоры. В этой статье основное внимание уделяется текущему состоянию механических систем распределения воздуха в помещении с особым акцентом на недавно разработанные методы распределения воздуха.

    Различные методы механической вентиляции и воздухораспределения в помещениях уже много лет внедряются и используются в различных типах зданий. Некоторые из этих классических методов все еще широко используются, например, смешанная вентиляция (MV), но в настоящее время разрабатываются новые концепции для более широкой коммерциализации, такие как системы с ударными струями (IJ) и конфлюэнтными струями (CJ).В стандартном проекте воздухораспределительной системы здание (или помещение) часто рассматривается как пустое пространство с учетом внутренних источников тепла и внешних притоков/потерь тепла, но обычно не учитываются локальные источники тепла и возникающие тепловые шлейфы. от них. Во многих случаях тепловые шлейфы могут оказывать серьезное влияние на движение воздуха не только в случае вытесняющей вентиляции (DV) (которая является ее движущей силой), но и в случае MV (Cho and Awbi, 2007). На практике упрощенный подход к проектированию вентиляционных систем, в котором не учитываются тепловые шлейфы, часто может привести к несоответствующим характеристикам с точки зрения обеспечения качества воздуха и энергоэффективности.

    Ниже приводится краткий обзор некоторых различных методов распределения воздуха в помещении, как традиционных, так и менее традиционных. Такие системы можно разделить на шесть основных типов в зависимости от способа подачи и вытяжки воздуха из помещения (распределения воздуха в помещении). Каждый метод характеризуется характером воздушного потока, который он создает в помещении, и расположением устройств подачи/вытяжки воздуха. Более подробную информацию о доступных механических системах можно найти в Cao et al.(2014), но основное внимание здесь уделяется тем системам, которые широко используются или имеют возможность более широкого применения в будущем.

    Смешанная вентиляция используется дольше, чем любая из известных механических систем вентиляции, и хорошо задокументирована в различных руководствах и стандартах по вентиляции (например, ASHRAE Handbook, 2011). Принцип системы среднего напряжения заключается в смешивании свежего воздуха с загрязненным комнатным воздухом для снижения концентрации загрязняющих веществ в помещении. Здесь воздушная струя обычно подается в верхнюю часть помещения (потолок или стена на высоком уровне) с высокой скоростью (обычно >2.0 м/с) для обеспечения циркуляции воздушных струй по периметру помещения. Некоторые методы подачи воздуха, основанные на MV, приведены в таблице 1. Обычно скорость воздушного потока определяется количеством воздухообменов в помещении, которое определяется нагрузками на охлаждение и обогрев этого помещения. При правильно спроектированной системе результирующая температура и концентрация загрязнений в зоне обслуживания (до высоты 1,8 м) должны быть достаточно равномерными. Хотя это широко используемая система распределения воздуха, известно, что она не очень эффективна с точки зрения обеспечения хорошего качества воздуха и энергоэффективности (Karimipanah et al., 2008).

    Таблица 1 . Обзор типов распределения воздуха в помещении .

    В отличие от MV, система DV основана на принципе вытеснения загрязненного воздуха помещения свежим воздухом, поступающим извне. Холодный воздух обычно подается с низкой скоростью (обычно <0,5 м/с) у пола или рядом с ним для создания восходящего движения воздуха (тепловые шлейфы), когда он нагревается от источников тепла в помещении (см. Таблицу 1). Такая схема потока обычно создает вертикальные градиенты температуры воздуха и концентрации загрязняющих веществ.Скорость воздушного потока для этого метода обычно определяется ограничением температуры приточного воздуха (обычно >17°C), чтобы избежать сквозняков из-за низких температур воздуха на уровне пола. Однако из-за того, что движение воздуха в помещении в основном обусловлено выталкивающей силой, этот метод можно использовать только для охлаждения. Этот метод распределения воздуха обычно более энергоэффективен, чем MV, поскольку требует меньшей мощности вентилятора и обеспечивает более высокую эффективность вентиляции, чем смешивание.

    Хотя система DV обычно обеспечивает более эффективный способ подачи воздуха, она имеет два основных недостатка: (1) ее нельзя использовать в режиме обогрева; (2) подача свежего воздуха имеет ограниченную глубину проникновения в помещение.Так называемая гибридная система подачи воздуха сочетает в себе характеристики систем MV и DV и способна преодолеть недостатки системы DV. Недавно были разработаны некоторые гибридные системы распределения воздуха, такие как система IJ и система CJ (Karimipanah and Awbi, 2002; Chen et al., 2012, 2013a,b) (см. Таблицу 1).

    В системе IJ используется воздуховод или отверстие для подачи струи воздуха вниз к полу, так что она распространяется на большую площадь пола (Karimipanah and Awbi, 2002).Являясь устройством подачи среднего импульса, IJ-вентиляция может сочетать в себе положительные эффекты как смесительных, так и вытесняющих систем. Производимая им струя имеет более высокий импульс, чем у DV, поэтому она может более равномерно распределяться по полу. В результате система может обеспечить зону чистого воздуха в нижней части рабочей зоны, как и DV, но способна достичь более дальних точек в помещении, чем система DV. Кроме того, систему IJ можно использовать как в режиме нагрева, так и в режиме охлаждения.В системе CJ несколько струй, выходящих из близко расположенных щелей или круглых отверстий в одном и том же направлении потока, сливаются вместе на небольшом расстоянии вниз по потоку, образуя единую струю, обычно близко расположенную к поверхности помещения, такой как стена или пол. Комбинированные струи затем направляются к полу, чтобы создать эффект, аналогичный эффекту системы IJ, таким образом создавая большее горизонтальное распространение по полу, чем система вытесняющей струи (Cho et al., 2008; Janbakhsh et al., 2009; Гареманян и Мошфег, 2014а,б).Характеристики CJ аналогичны IJ с точки зрения подачи воздуха в помещение с более высоким импульсом, а не потока, управляемого плавучестью, как в случае системы DV.

    Исследования с использованием систем IJ и CJ показали, что эти методы подачи воздуха в помещение способны обеспечить значительно более высокие показатели качества воздуха и в то же время требуют меньше энергии, чем система среднего напряжения (Karimipanah et al. , 2008). Хотя производительность систем IJ и CJ довольно близка по сравнению с системой DV с режимом охлаждения, последний метод имеет много недостатков, таких как ограничение в достижении больших расстояний от точки подачи воздуха, низкая холодопроизводительность (<40 Вт/м ). 2 м² площади пола) и не подходит для отопления (Karimipanah and Awbi, 2002; Cho et al., 2008; Альмесри и др., 2013). И IJ, и CJ обычно не имеют таких ограничений.

    Будущие разработки в области вентиляции и распределения воздуха

    Как упоминалось ранее, за последние 40–50 лет методы распределения и вентиляции помещений значительно улучшились. Тем не менее, эта важная область HVAC, которая оказывает непосредственное влияние на здоровье и производительность людей, имеет потенциал для дальнейшего развития, поскольку некоторые широко используемые методы не всегда подходят для обеспечения качества воздуха в помещении, требуемого жильцами здания, и в то же время отвечают более строгим требованиям. рекомендации по энергоэффективности.Поскольку ожидается, что повышение осведомленности о влиянии вентиляции на здоровье и производительность человека станет более актуальным, ожидается, что для удовлетворения чаяний людей будут предвидеться новые достижения в подаче свежего воздуха жильцам. Следовательно, можно было бы ожидать, что:

    • будут более широко применяться нетрадиционные способы распределения воздуха в помещении;

    • более широкое применение вентиляции с регулированием по потребности (DCV), т. е. прямой связи подачи свежего воздуха с IAQ;

    • больше полагаться на использование инструментов моделирования для визуализации движения воздуха в помещении, таких как вычислительная гидродинамика (CFD), для улучшения наших прогнозов производительности систем вентиляции на этапе проектирования;

    • переход к более энергоэффективным методам распределения воздуха в помещении;

    • совершенствование процедур обеспечения качества и технического обслуживания вентиляционных систем.

    Заявление о конфликте интересов

    Автор заявляет, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

    Ссылки

    Альмесри И., Авби Х. Б., Фода Э. и Сирен К. (2013). Индекс распределения воздуха для оценки теплового комфорта и качества воздуха в однородных и неоднородных тепловых средах. Построен в помещении. Окружающая среда. 22, 618–639.дои: 10.1177/1420326X12451186

    Полнотекстовая перекрестная ссылка | Академия Google

    Справочник ASHRAE. (2011). Приложение HVAC . Атланта, Джорджия: ASHRAE.

    Академия Google

    Авби, HB (2003). Вентиляция зданий , 2-е изд. Лондон: Спон Пресс.

    Академия Google

    Авби, HB (2007). Системы вентиляции: конструкция и эффективность . Лондон: Спон Пресс.

    Академия Google

    Авби, Х. Б. (2011). «Энергоэффективная вентиляция модернизированных зданий», в материалах 48-й Международной конференции AiCARR «Энергоэффективность существующих зданий» (Бавено), , стр. 23–46.

    Академия Google

    Бако-Биро, З.С. (2004). Восприятие человека, симптомы СКВ и выполнение офисной работы при воздействии воздуха, загрязненного строительными материалами и персональными компьютерами . Кандидат наук. Диссертация, Международный центр внутренней среды и энергии, Технический университет Дании.

    Академия Google

    Строительный регламент. (2010). Часть F1: Средства вентиляции . Лондон: Департамент по делам сообществ и местного самоуправления.

    Академия Google

    Цао Г., Авби Х., Яо Р., Фан Ю., Сирен К., Косонен Р. и др. (2014). Обзор эффективности различных систем вентиляции и распределения воздуха в зданиях. Сборка. Окружающая среда. 73, 171–186. doi:10.1016/j. buildenv.2013.12.009

    Полнотекстовая перекрестная ссылка | Академия Google

    Чен, Х. Дж., Мошфег, Б., и Селин, М. (2012). Численное исследование поведения потока изотермической набегающей струи в помещении. Сборка. Окружающая среда. 49, 154–166. doi:10.1016/j.buildenv.2011.09.027

    Полнотекстовая перекрестная ссылка | Академия Google

    Чен, Х. Дж., Мошфег, Б., и Селин, М. (2013a). Исследование расхода и тепловых характеристик систем напорно-струйной вентиляции в офисе с различной тепловой нагрузкой. Сборка. Окружающая среда. 59, 127–144. doi:10.1016/j.buildenv.2012.08.014

    Полнотекстовая перекрестная ссылка | Академия Google

    Чен, Х. Дж., Мошфег, Б., и Селин, М. (2013b). Расчетное исследование факторов, влияющих на тепловой комфорт при вентиляции с приточно-вытяжной вентиляцией. Сборка. Окружающая среда. 66, 29–41. doi:10.1016/j.buildenv.2013.04.018

    Полнотекстовая перекрестная ссылка | Академия Google

    Чо, Ю. , и Авби, Х.Б. (2007). Исследование влияния расположения источника тепла в вентилируемом помещении с помощью множественного регрессионного анализа. Сборка. Окружающая среда. 42, 2072–2082. doi:10.1016/j.buildenv.2006.03.008

    Полнотекстовая перекрестная ссылка | Академия Google

    Чо, Ю. Дж., Хазим, Б., Авби, Х. Б., и Каримипанах, Т. (2008). Теоретическое и экспериментальное исследование пристенной конфлюэнтной струйной вентиляции и сравнение с пристенной вытесняющей вентиляцией. Сборка. Окружающая среда. 43, 1091–1100. doi:10.1016/j.buildenv.2007.02.006

    Полнотекстовая перекрестная ссылка | Академия Google

    Этеридж, Д.и Сандберг, М. (1996). Вентиляция зданий: теория и измерение . Чичестер: Уайли.

    Академия Google

    Европейское сотрудничество. (1992). Руководство по требованиям к вентиляции в зданиях . Отчет № 11, EUR 14449EN. Люксембург: Комиссия европейских сообществ.

    Академия Google

    Фангер, ПО (1972). Тепловой комфорт . Нью-Йорк, штат Нью-Йорк: McGraw-Hill.

    Академия Google

    Фангер, П.О. (1988). Внедрение единиц олф и деципол для количественной оценки загрязнения воздуха, воспринимаемого человеком внутри и снаружи помещений. Энергетическая сборка. 12, 1–6. дои: 10.1016/0378-7788(88)

    -5

    Полнотекстовая перекрестная ссылка | Академия Google

    Фангер, П.О., и Кристенсен, Н.К. (1986). Восприятие сквозняка в вентилируемых помещениях. Эргономика 29, 215–235. дои: 10.1080/00140138608968261

    Полнотекстовая перекрестная ссылка | Академия Google

    Фиск, В.Дж. (2000). Здоровье и производительность улучшаются благодаря улучшению внутренней среды и их взаимосвязи с энергоэффективностью здания. год. Преподобный Energy Environment. 25, 537–566. doi:10.1146/annurev.energy.25.1.537

    Полнотекстовая перекрестная ссылка | Академия Google

    Гареманян С. и Мошфег Б. (2014a). Исследование проксимальной области сливающихся струй с низким числом Рейнольдса – часть 1: оценка моделей турбулентности при прогнозировании граничных условий на входе. АШРАЭ Пер. 120, 256–270.

    Академия Google

    Гареманян С. и Мошфег Б. (2014b). Исследование проксимальной области сливающихся струй с низким числом Рейнольдса – часть 2: численный прогноз поля течения. АШРАЭ Пер. 120 стр., 271–285.

    Академия Google

    Гуннарсен, Л., и Фангер, П.О. (1992). Адаптация к загрязнению воздуха внутри помещений. Окружающая среда. Междунар. 18, 43–47. дои: 10.1016/0160-4120(92)

    Полнотекстовая перекрестная ссылка | Академия Google

    Джанбахш, С., Мошфег, Б., и Гареманян, С. (2009). Приточный диффузор новой конструкции для промышленных помещений. Int J Вентиляция 9, 59–68.

    Академия Google

    Каримипанах, Т. , и Авби, Х.Б. (2002). Теоретическое и экспериментальное исследование приточно-струйной вентиляции и сравнение с пристенной вытесняющей вентиляцией. Сборка. Окружающая среда. 37, 1329–1342. дои: 10.1016/S0360-1323(01)00117-2

    Полнотекстовая перекрестная ссылка | Академия Google

    Каримипанах, Т., Awbi, H.B., Sandberg, M., and Blomqvist, C. (2007). Исследование качества воздуха, параметров комфорта и эффективности двух поэтажных систем подачи воздуха в классные комнаты. Сборка. Окружающая среда. 42, 647–655. doi:10.1016/j.buildenv.2005.10.016

    Полнотекстовая перекрестная ссылка | Академия Google

    Каримипанах, Т., Авби, Х.Б., и Мошфег, Б. (2008). Индекс воздухораспределения как показатель энергопотребления и производительности вентиляционных систем. Дж.Гум. Окружающая среда. Сист. 11, 77–84. doi:10.1618/jhes.11.77

    Полнотекстовая перекрестная ссылка | Академия Google

    Мюллер, Д. , Кандзиа, К., Косонен, Р., Меликов, А.К., и Нильсен, П.В. (2013). Смесительная вентиляция: руководство по проектированию смешанной вентиляции . Брюссель: Путеводитель REHVA 19.

    Академия Google

    Нильсен, П.В. (1993). Вытесняющая вентиляция: теория и проектирование . Дания: Ольборгский университет.

    Академия Google

    Сеппянен, О.(2012). Влияние EPBD на будущие системы вентиляции. REHVA J. 2, 34–38.

    Академия Google

    Скистад, Х., Мундт, Э., Нильсен, П.В., Хагстрем, К., и Райлио, Дж. (2004). Приточно-вытяжная вентиляция непроизводственных помещений . Брюссель: Путеводитель REHVA 1.

    Академия Google

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
