Видео установка подвесного унитаза: Установка унитаза подвесного РемСервис – цены на OZON Услуги

Установка унитаза — нужен хит? Предлагаем подвесной

Прежде чем рассматривать установку подвесного унитаза на примере использования инсталляций швейцарской фирмы «Геберит» (Geberit), в данной статье уместно привести обоснование выбора подвесной системы. Унитазы, биде и раковины-умывальники были изобретены не вместе и сразу, но появление в ассортименте магазинов сантехники такого предмета, как инсталляция (в переводе с английского installation — установка, монтаж), к 10-м годам 21-го века сделало возможным подвес любого из этих типов сантехнических приспособлений. В данном случае пойдёт речь об инсталляциях марки Geberit, однако в ассортименте современных производителей есть и другие системы с подобными функциями. Просто, если нужен конкретный пример, то наши специалисты обычно предлагают продукцию наиболее тщательно проверенных, как говорят, временем производителей.

То, что нашим посетителям эта марка не кажется широко известной, больше говорит о самих посетителях, большинство которых, разумеется, не обязаны знать марки производителей сантехники. Однако, в отличие от Grohe или Roca, чьи логотипы «красуются» на смесителях, душевых лейках или ваннах, и люди из-за этого их чаще узнают, самые удобные места для надписей Geberit часто оказываются за перегородками из гипсокартона и других материалов. Дело в том, что «конёк» компании, на котором она успешно движется вперёд с 1905 года — это смывные бачки. К 2012 году под маркой Geberit стали выходить и многие другие виды сантехнических товаров, и к этому же времени компания стала крупнейшим в мире производителем встроенных смывных бачков. А если бачок встроенный, то и логотип — с ним.

Как подумали о россиянах предприимчивые изобретатели из Geberit

Сотрудники Geberit обратили внимание на то, что большинство жилых квартир в Москве, да и во многих других российских городах находятся в панельных зданиях, где предусмотрены туалеты по стандартным проектам. Это означает небольшое помещение, где кроме унитаза может поместиться только его пользователь. И хотя этот туалет часто бывает смежным с такой же «минимально просторной» ванной комнаткой, разделяет их довольно мощная железобетонная плита. Потому красивые проекты с просторными санузлами, освещёнными солнечным светом через окна, в панельных домах могут быть реализованы только засчёт высокотехнологичных решений на территории жилых комнат. Но вот усовершенствовать типовой проект — это более уместный вариант модернизации туалета для частных квартир.

Профессионалы из Geberit, опираясь на более, чем вековой опыт компании, разработали специальный комплект элементов, необходимых для установки подвесного унитаза в «блочном» туалете панельного здания. Они учли то, что сразу за унитазом обычно находится довольно глубокая (в смысле расстояния до стены за трубами) шахта для труб канализации и водопровода, скрытая тонкими стройматериалами, типа фанеры или ДВП. Они померили и создали специальные шпильки длиной 50 см, достаточные для соединения несущей рамы подвесного унитаза с несущей стеной шахты. Кроме того, они решили проблему, возникающую, когда трубы мешают закрепять инсталляцию. Они создали телескопический механизм изменения высоты рамы, позволив тому кто её устанавливает выбрать место, где трубы не мешают.

Достоинства подвесного унитаза на инсталляции

Сомнительна польза от споров или утверждений вроде того, будто приставной унитаз лучше подвесного или наоборот. Кроме того, в ассортименте современных производителей есть ещё и достойные внимания модели «традиционных» напольных унитазов, прямо на которых базируются смывные бачки. Однако оценить некоторые достоинства подвесного варианта возможно ещё до его использования, на основе простых логических рассуждений:

• так как подвесные унитазы появились в розничной продаже относительно недавно, то они чаще подвесных ассоциируются с более современным стилем интерьера;
• мыть пол под унитазом проще, чем вокруг него, и внутри туалета нет смывного бачка (он в канализационной шахте), что снижает трудоёмкость домашней уборки;
• большинство подвесных моделей компактнее аналогов с бачком на унитазе, что экономит пространство в туалете;
• унитаз, подвешенный на инсталляции Geberit, рассчитан на нагрузку в 400 кг;
• доступ к обслуживанию элементов встроенного бачка предусмотрен через съёмную клавишу смыва, что упрощает технические работы и позволяет создать более элегантную атмосферу в интерьере. .

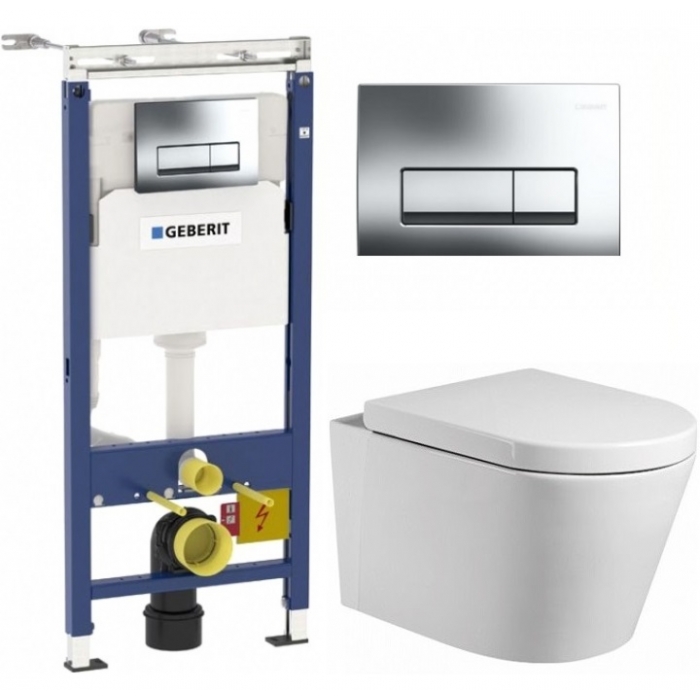

Процесс установки подвесного унитаза с использованием инсталляции Geberit

Так как иногда лучше один раз увидеть, чем услышать или почитать, без сомнений в полезности, предлагаем вам ознакомиться с профессионально сделанной для фирмы Geberit видео-инструкцией по установке подвесного унитаза, прилагаемой к подробному описанию соответствующих инсталляций. Краткое содержание работ предлагаем вам в списке ниже, а подробности и особенности различных моделей можно узнать в прилагаемых к инсталляциям и унитазам инструкциям.

Стадии процесса монтажа подвесного унитаза:

1) Подготовить помещение для установки монтажной рамы (инсталляции). Удалить всё ненужное, включая подлежащую замене плитку и стенку между канализационной шахтой и помещением санузла, если речь идёт не о новом санузле, а о ремонте.

2) Подготовить инсталляцию к соединению с полом и стеной.

3) Создать из стандартных блоков нужный вариант присоединения к канализационному отводу.

4) Надёжно прикрепить инсталляцию к полу и капитальной стене.

5) Присоединить встроенный смывной бачок к водопроводу. Установить люк для доступа к вентилям и счетчикам. Обшить инсталляцию гипсокартоном, восстановив таким образом стенку канализационной шахты.

6) Уложить плитку или как-то иначе оформить интерьер помещения до состояния финальной отделки.

7) Подвесить унитаз, проверить его функционирование и радостно улыбнуться.

Благодарим специалистов из Geberit за иллюстрации и информацию к размышлению.

Желаем нашим посетителям верных решений и успешных установок унитазов и любой другой хорошей сантехники.

Автор статьи: Валерий Клёнов

Установка подвесного унитаза | Строительный портал

Отличным украшением и неординарной деталью в оформлении санузла, станет покупка подвесного унитаза. Данное устройство не занимает много места, и при правильном подходе к установке, прослужит довольно долго. Как выбрать подвесной унитаз, как установить этот прибор поговорим далее.

Оглавление:

1. Устройство и конструкция подвесного унитаза
2. Преимущества установки подвесного унитаза
3. Разновидности подвесных унитазов
4. Крепление подвесного унитаза
5. Монтаж подвесного унитаза без готовой инсталляции
6. Установка подвесного унитаза
7. Установка подвесного унитаза с наличием инсталляции

Устройство и конструкция подвесного унитаза

Подвесной унитаз представляет конструкцию, состоящую из чаши и сливного бачка, которые размещены в подвешенном состоянии.

В качестве чаши выступает сосуд, изготовленный из фарфора. Единственное отличие подвесного унитаза, от напольного, состоит в типе крепления, которое осуществляется сбоку.

Подвесные унитазы отличаются стандартной комплектацией. Унитаз подвесной размеры:

• длина: 50-60 см;
• ширина: 30-40 см;
• высота 35-45 см.

Система подвесных унитазов отличается наличием скрытой системы слива, которая состоит из сливного бачка. Он располагается за перегородкой, и имеет такие особенности:

• небольшие размеры, толщина 80-120 мм;
• кнопка пуска расположена в боковой части;
• имеет пластиковую основу, оснащен теплоизолящией, которая предотвращает образование конденсата.

Стандартный объем бачка составляет 8-10 л. Чтобы установить сливной бачок необходимо наличие патрубков, комплектующих, боковой кнопки слива и панели смыва.

Некоторые унитазы предполагают установку смыва, который осуществляется благодаря наличию высокого давления в струи воды. Такая система состоит из специальной кнопки, которая имеет подключение к системе водоснабжения.

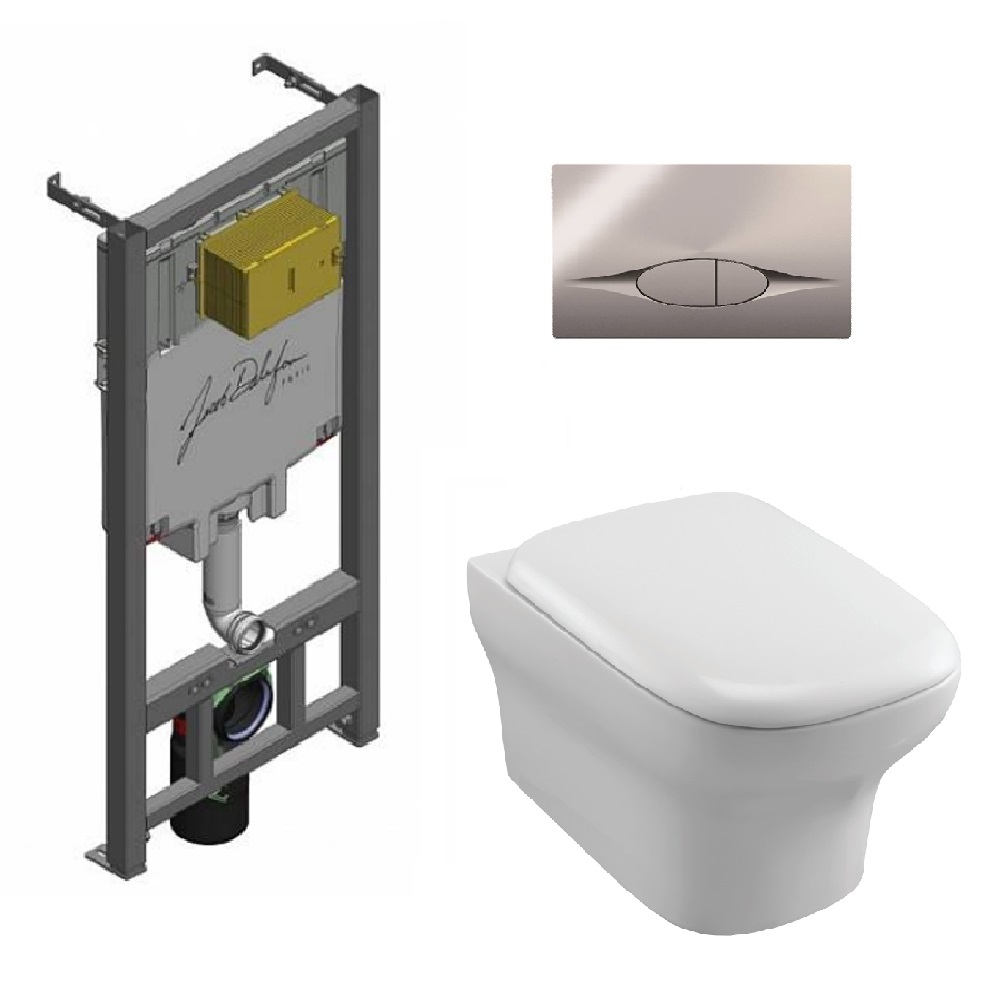

Подвесной унитаз фото:

Преимущества установки подвесного унитаза

1. Подвесной унитаз позволяет сэкономить место в санузле, так как имеет встроенный бачок, и не требует большого отступа от стены, для установки.

2. Высокая прочность унитаза не позволит чаше сломаться даже в подвешенном состоянии.

3. Благодаря тому, что унитаз находится в подвешенном состоянии, пол под унитазом легко моется.

4. Разнообразие видов позволит подобрать унитаз в соотношении с материальными и индивидуальными предпочтениями.

5. О подвесном унитазе отзывы, характеризуют данной устройство как удобный, надежный и долговечный предмет.

6. Подвесные унитазы полностью соответствуют санитарно-гигиеническим нормам.

Разновидности подвесных унитазов

В зависимости от размеров подвесные унитазы разделяют на:

• небольшие, длина которых не превышает 550 мм, устанавливаются в небольших санузлах, значительно экономят место;
• средние, длиной до 600 мм, наиболее популярны, так как отлично подходят для установки в любых помещениях;
• большие, до 700 мм, устанавливают в том случае, если в доме есть пожилые люди или инвалиды.

В соотношении с конструкцией выделяют унитазы:

• пристенного типа — крепление рамы осуществляется к стене и к полу;
• углового типа — крепятся под определенным углом только к стене, значительно экономят пространство.

В зависимости от формы выделяют унитазы:

• круглые,
• прямоугольные,
• квадратные,
• овальные.

Крепление подвесного унитаза

Есть два способа крепления подвесного унитаза:

• с помощью готовой системы установки,
• бетонной стяжкой.

Первый вариант является более дорогостоящим, но менее сложным. Готовая система установки состоит из стальной рамы, которая крепится к стене и к полу. Для фиксации рамы используют четыре точки: две, расположены на стене, а две — на полу.

Более дорогостоящие системы предлагают выбор ширины расположения точек и их регулировку.

Такая инсталляция устанавливается на расстоянии 15-18 см от стены. В комплект набора входит наличие:

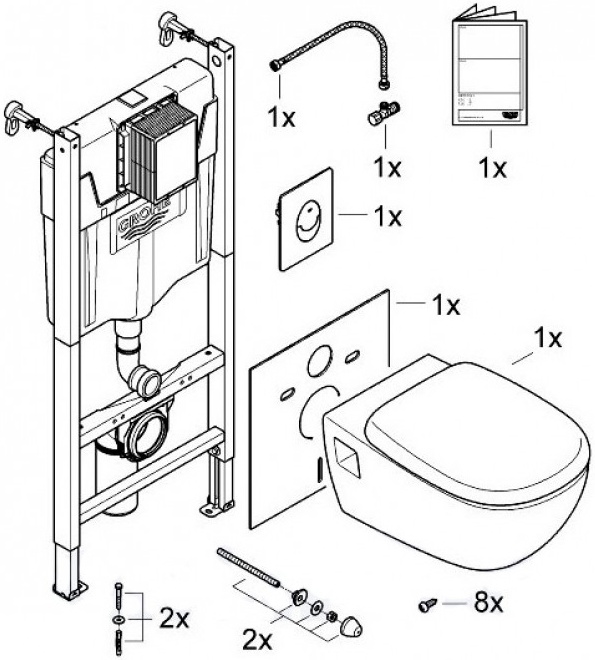

• чаши унитаза,
• бачка слива,
• панели кнопки смыва,
• открытого керамического бачка слива,
• системы инсталляции.

Монтаж подвесного унитаза без готовой инсталляции

Чтобы произвести установку унитаза самостоятельно, без использования готовых крепежных элементов, необходимо наличие:

• двух резьбовых стержней, диаметр которых составляет 2 см, а длина 50-80 см;
• четырех гаек, четырех шайб;
• 40 л бетонной массы марки М 200;
• нескольких листов фанеры;
• саморезов по дереву.

Чтобы подключить подвесной унитаз требуется:

• сливная прямоугольная муфта;
• пластиковая канализационная труба диаметром 1,10 см;
• силиконовый герметик.

Инструкция по выполнению подготовительных работ перед установкой подвесного унитаза:

1. Начните монтажные работы с установки сливной муфты. Данный процесс поможет определить высоту расположения унитаза.

2. При слишком большой высоте, возможно отрезание муфты. При недостаточной высоте, добавляется отрезок канализационного патрубка.

3. Отмерьте расстояние щитов, для сооружения опалубки. Увеличьте расстояние на несколько сантиметров, для запаса.

4. С помощью рулетки, следует измерить интервал, между местом крепления крепежей. Стандартное расстояние — 20 см.

5. После выполнения замеров, перенесите данные на фанерные листы, для изготовления щита опалубки. В качестве материала для щита, подойдет ДСП, фанера или другие доски.

6. Еще раз проверьте правильность сделанных замеров.

7. Отрежьте стержни резьбового типа. Длина стержней составляет расстояние между конечной точкой заглубления в стену, интервал между стеной и унитазом, установочную длину унитаза и конец для накручивания гаек.

8. Для крепления стержней есть два способа:

• стенное крепление, которое осуществляется шайбой и гайкой м 20, простота и универсальность этого способа делают его более популярным, для того, чтобы прикрепить стержень нужно всего лишь просверлить отверстие в стене, одеть шайбу и закрутить гайку, данный способ подходит для любых стен;
• при отсутствии доступа к внешней стороне стены, закрепите стержень клеем или специальным средством, например “химическим анкером”, Просверлите отверстие в стене, минимальная длина которого составляет 14 см, очистите его от пыли, заполните клеем и установите стержень, данный способ подходит для стен, выполненных из бетона, кирпича, пеноблоков, дерева,

9. После того как опалубка собрана, получается конструкция, состоящая из трех щитов, которая имеет отверстия для установки стержней.

Совет: Перед закреплением щитов опалубки, муфтовый вывод следует закрыть с помощью полиэтиленового пакета, для того, чтобы бетон и грязь не попали в систему слива.

10. Правильность сборки деревянных щитов проверяется строительным уровнем. Для того, чтобы опалубка стала более устойчивой, установите стержни и закрутите гайки.

11. Примерьте чашу унитаза, установив ее на будущее месторасположение, после завершения сооружения опалубки. Если есть какие-то недочеты, еще не поздно их исправить.

Совет: Для того, чтобы после заливки опалубки бетоном, осталось место для подключения унитаза, следует к стержню прикрепить небольшой прямоугольный кусок пенопласта.

12. После завершения подготовительных работ, приступите к заливке бетоном. Чтобы приготовить бетонный раствор на одну часть цемента, возьмите две части песка, три части щебня и седьмую часть воды.

Совет: Чтобы бетон легко ложился на поверхность в воду рекомендуется добавить немного жидкого мыла.

13. Для укладки бетона используйте мастерок, производите укладку небольшими порциями. Постепенно разравнивая поверхность.

14. Стержни для установки унитаза, следует также закрыть с помощью полиэтилена, чтобы бетон не попал на них.

15. Для уплотнения бетона используйте длинный стержень, которым постепенно проштыкуйте залитую поверхность, уделите внимание угловым местам.

16. После залития опалубки должно пройти 7-10 дней, перед ее снятием.

17. Для подсоединения сливного бачка воспользуйтесь гибкой ПВХ гофрой. Вставьте ее в отверстие унитаза, закрепите с помощью герметика.

18. Закрепите трубу с таком положении и оставьте на 24 часа, для полного высыхания силикона.

Установка подвесного унитаза

1. Чтобы совершить надежную герметизацию стыка унитаза и резинового кольца, по всему периметру данных устройств нанесите силикон.

2. Наденьте унитаз на стержни и закрутите гайки.

3. Подождите 12 часов, чтобы герметик полимезировался.

4. Подключите унитаз к канализационному сливу.

5. Установите крышку для унитаза.

6. Для произведения финишных отделочных работ бетонного основания используйте любые влагоустойчивые материалы.

Установка подвесного унитаза с наличием инсталляции

Большинство рам для подвесных унитазов, позволяют регулировать положение по высоте. Перед началом установки следует произвести замеры и сделать разметку. Перед установкой, рекомендуется изучить инструкцию, в которой обычно указывается интервал между сливным бачком и полом. Средняя величина этого расстояния ровняется одному метру.

Перед началом монтажных работ, позаботьтесь о выводе канализационной и водопроводной трубы. Крепление рамы осуществляется с помощью анкерных болтов. Они способны зафиксировать ее в одном положении, и обеспечивают неподвижность сооружения.

Во время установки рамы на деревянный пол, следует использовать самые мощные саморезы по дереву.

Перед фиксацией инсталляции, следует еще раз измерить ровность конструкции. Для выравнивания рамы воспользуйтесь обычным уровнем. Измерьте переднюю, заднюю, верхнюю и нижнюю части. Для фиксации правильных настроек используйте шпильки и штанги, которые способны временно прикрепить раму к стене.

Высота расположения чаши подбирается в соответствии с индивидуальными параметрами проживающих людей. Средняя высота, которая является оптимальной для среднестатистического взрослого человека составляет 400 мм.

Для подключения унитаза воспользуйтесь гибким шлангом, для соединения с водопроводом примените металлический шланг, чтобы обеспечить надежность и долговечность соединения.

Совет: Закройте вентиль на сливном бачке, в процессе подключения унитаза к водопроводу.

Для внешней отделки используйте любые материалы, которые обязательно должны быть водостойкими.

Не следует закрывать доступ к сливному бачку, чтобы в любой момент провести профилактические или ремонтные работы.

Установка подвесного унитаза видео:

Rapid SL Инсталляция для подвесного унитаза, монтажная высота 1.13 м

1	Резьбовые болты	4276400M
2	Впускной и смывной гарнитуры для унитаза	37311K00
2.1	Крепёж	43511SH0
2.2	Cоединение	37119000
3	PP-смывная дуга DN 90	42327000
4	4″ адаптер патрубка	42242000
5	Фиксаторы	42243000
6	Ревизионная камера	66791000
7	Наполнительный клапан	37095000
7.1	Рычаг	43734000
7.1.1	Уплотнение	4377000M
7.2	Вентильная головка	43536000
7. 3	Мембрана	4375800M
7.4	Колпак винта	43735000
7.5	Вентильный поплавок 5 шт.	4379100M
7.6	Комплект уплотнений	43722000*
8	Держатель длясмесителей GROHE встроенного монтажа	42246000
9	Шланг подключения	42233000
9.1	O-кольцо	0319100M
10	Вентиль	42385000
11	AV1 в комплекте с удлинителем трубы	42320000
11.1	Удлиннитель перелива	42313000
11.2	пневматический шланг	42319000
11.3	Уплотнение	42310000
12	Cедло клапана для GD 2	42315000
13	Настенный уголок	3855800M*
14	Дополнительный крепеж к стене, вариативное размещение	38733000*
15	Звукоизоляционный комплект	37131000*
16	Деталь переоснащения	38796000*
17	Переходник 4,5 л для GD 2	42333000*
18	Аксессуары	38779000*

Установка и обсуждение настенного унитаза

Когда стена закончена, следующая работа – соединить унитаз со стеной и водопроводом.

Прежде чем мы сможем повесить унитаз, нам нужно вставить сантехнические переходники и уплотнители, которые будут крепиться к унитазу.

№

С помощью поставляемого Geberit комплекта сантехнических соединений мы установим фитинги для подключения смыва и слива. Эти фитинги необходимо будет обрезать до нужной длины в зависимости от унитаза, который вы используете.После обрезки резиновые уплотнения соединяются с фитингами, образуя уплотнение с чашей унитаза.

Чтобы правильно измерить фитинги, следуйте инструкциям используемого встраиваемого блока. Я нашел это видео по установке полезным для точного определения правильной длины фитингов. Установка унитаза начинается на отметке 4:10 видео.

Измерение и обрезка сантехнических соединений имеет решающее значение. Не торопитесь с этим шагом и убедитесь, что длина трубок правильная.

Вот пошаговое руководство по процессу, чтобы закрепить видеоинструкции:

1. Найдите прилагаемый комплект сантехнических разъемов с входным и выходным уплотнениями и соединительным оборудованием. Снимите защитные желтые крышки с верхней подводящей трубы (меньшей) и нижней (большой) сливной трубы. Нанесите прилагаемую смазку на внутренние уплотнения обеих труб.

Комплект сантехнических разъемов Geberit.
(изображение от Geberit — используется с разрешения)

2.Прикрепите прилагаемые резиновые уплотнения к концам меньшего белого сливного соединителя и большего черного сливного соединителя. Затем вставьте оба соединителя в отверстия для труб в стене торцами уплотнения наружу. Аккуратно протолкните их внутрь до упора. Отметьте маркером оба соединителя на уровне поверхности стены. Снимите оба разъема.

3. Смажьте концы фарфоровых соединений на задней части унитаза. Распределите смазку вокруг внутренней части промывочного отверстия (меньшее отверстие) и внешней стороны сливного отверстия (большое отверстие).

4. Установите разъемы на унитаз для маркировки. Вставьте уплотнительные концы соединителей в унитаз. Впускной патрубок для смыва (меньший) должен входить в отверстие для смыва в унитазе, а патрубок для слива (большего размера) должен располагаться над сливным патрубком в унитазе.

5. После того, как оба фитинга будут полностью соединены с чашей унитаза, отметьте обе соединительные трубы на уровне основания задней части чаши унитаза с помощью поверочной линейки и маркера. Затем снимите обе соединительные трубы.

Отрежьте водопроводные соединения после измерения.
(изображение от Geberit)

Аккуратно отрежьте входящие в комплект поставки водопроводные соединения. (Изображение от Geberit)

6. Теперь у вас будут две соединительные трубы с двумя метками на них. Используйте эти метки, чтобы определить точку отсечки на конце (конце без уплотнения) соединительных труб.

Сделайте это следующим образом:
1) Измерьте расстояние между двумя метками на трубе.
2) Добавьте 1/8″ к этому измеренному расстоянию.
3) Отметьте указанную выше длину, измеренную от конца соединительных труб без уплотнения.
4) Отрежьте трубы по этой отметке.

Пример:  На вашей трубе есть две метки, расстояние между которыми составляет 3 дюйма. Добавьте 1/8″, чтобы получить 3 1/8″. Отмерьте 3 1/8″ от незапечатанного конца трубы и отрежьте там.

7. Обрежьте трубы подачи и слива, как описано выше. Подумайте об использовании метода обрезки труб, который позволит получить квадратный плоский обрезанный конец. Если вы используете ручную пилу, рассмотрите возможность использования стусла.После обрезки сгладьте край трубы под углом 45 градусов напильником или шлифовальным бруском. Обязательно удалите заусенцы с обрезанной трубы, так как они могут повредить резиновые уплотнения, через которые будут проходить трубы при их установке.

8. Смажьте и установите обе соединительные трубы в настенный блок, аккуратно вдавливая их до упора.

9. Подготовьтесь к установке унитаза. Отрегулируйте монтажные резьбовые стержни на нужную глубину, измерив толщину монтажного фланца унитаза и добавив 7/8″ – 1″ к толщине фланца.Если вы используете пенопластовую прокладку (звукозащиту) за унитазом, установите ее сейчас.

10. Установите унитаз, приподняв его, чтобы совместить отверстия унитаза с соединительными трубами от держателя, а затем вставив унитаз в соединители. Когда унитаз установлен и прикреплен к стене, установите выравнивающие шайбы, стальные шайбы, а затем гайки поверх монтажных стержней. Перед полной затяжкой крепежных болтов проверьте уровень унитаза и при необходимости отрегулируйте его с помощью регулировочных шайб.После выравнивания затяните монтажные гайки и накройте прилагающимися пластиковыми крышками.

Установите подвесной унитаз после совмещения чаши унитаза с сантехническими соединениями на стене.
(изображение от Geberit — используется с разрешения)

По уровню унитаза затянуть гайки крепления.

Как заменить подвесной унитаз | Руководства по дому

Хотя подвесные туалеты в настоящее время не встречаются во многих домах, их популярность растет.Подвесные унитазы занимают меньше места и выглядят более привлекательно, чем традиционные напольные туалеты. Вместо того, чтобы стоять на полу, как традиционный напольный унитаз, настенный унитаз крепится к стене с помощью системы крепления с 4 болтами. Хотя это может показаться сложным, заменить подвесной унитаз почти так же просто, как заменить напольный унитаз.

Удаление старого унитаза

Закройте клапан подачи унитаза и промойте унитаз. Удалите всю оставшуюся воду из резервуара и чаши с помощью губки или насоса.Отсоедините и снимите линию подачи воды.

С помощью гаечного ключа снимите гайки и шайбы, крепящие бак к чаше. Поднимите бак из чаши. Подняв бак, снимите гайки с четырех крепежных болтов на задней части чаши. Сдвиньте чашу с крепежных болтов. Если старая прокладка осталась прикрепленной к стене, удалите ее.

Поместите новую прокладку на выпускное отверстие чаши. Рекомендуется губка или войлочная прокладка, а не воск. Наденьте новую чашу на монтажные болты, убедившись, что прокладка плотно прилегает к стене, чтобы обеспечить герметичность и водонепроницаемость.Поместите шайбы и гайки на болты и затяните гайки вручную. Затяните каждую гайку ключом на 1/4 оборота.

Нанесите герметик на зазор между чашей и готовой стеной. Выполнение этого перед установкой резервуара обеспечивает доступ ко всему зазору между чашей и стеной. Разгладьте и удалите излишки герметика пальцем и полотенцем.

Поместите большую кольцевую шайбу, поставляемую в комплекте с унитазом, на выходное отверстие бака с резьбой. Опустите бак на чашу, следя за тем, чтобы большая шайба плотно вошла в отверстие чаши.Наденьте резиновые шайбы на болты. Вставьте болты в отверстия для болтов и прикрепите бак к чаше с помощью гаек.

Подсоедините гибкую линию подачи к запорному клапану с помощью гаечного ключа. Присоедините другой конец к бачку унитаза, повернув его только вручную. Включите кран подачи воды. Смойте унитаз и проверьте, нет ли утечек. Руководство по установке настенной несущей системы Swiss Madison SM-WC426 К УСТАНОВКЕ

• Осмотрите носитель, чтобы убедиться в отсутствии повреждений во время транспортировки.
• Соблюдайте все санитарные и строительные нормы и правила в соответствии с вашими государственными и местными требованиями.
• Все размеры номинальные! Обязательно измерьте унитаз перед установкой.
• Пошаговые инструкции в инструкциях по установке являются общими рекомендациями. В случае каких-либо расхождений Swiss Madison не несет ответственности. Рекомендуется устанавливать все продукты Swiss Madison, наняв лицензированного специалиста.
• Перед установкой внимательно прочитайте инструкции по установке и обслуживанию.Обязательно используйте надлежащие инструменты и всегда носите надлежащие средства индивидуальной защиты для вашей защиты.
• Убедитесь, что воздух полностью удален из системы трубопроводов, так как захваченный воздух может повредить систему смыва и чашу унитаза.
• Во избежание повреждения изделия может потребоваться дополнительная подготовка пола и стен · Swiss Madison рекомендует использовать цементную плиту или подложку для плитки в качестве подложки для стеновых панелей, избегать использования гипсокартона, так как это может снизить прочность установки унитаза.

Если у вас есть какие-либо вопросы или проблемы, пожалуйста, свяжитесь с нами:
1-434-623-4766
[Email Protected]

Предлагаемые инструменты и материалы

Nstallation Инструкции

Прикрепляются ноги

• Прикрепляются ноги к кадрированию.
• Отрегулируйте высоту чаши по желанию.

Закрепите крепления

• После регулировки высоты чаши закрепите четыре крепления (A).
• Держатель винтов крепится к деревянной раме заподлицо спереди. ПРИМЕЧАНИЕ. Рекомендуется использовать винты 2 1/2 дюйма и шайбы крыла 1 1/4 дюйма (всего по 4 шт.).
• Перед креплением убедитесь, что рама установлена ​​заподлицо и выровнено

Подсоедините выпускную трубу

• Найдите центр выпускной трубы перед креплением.Просверлите отверстие диаметром 3 5/8 дюйма в раме для последующей установки.
• После того, как в раме просверлено выпускное отверстие, подсоедините кронштейн, как показано на рисунке.

Закрепите крепления

• Привяжите свою механическую муфту к существующей канализационной линии, используя 4×3 дюйма или 3×3 дюйма в зависимости от вашей установки.
• Вверните болты с резьбой, убедитесь, что конец с прорезью направлен наружу для последующей регулировки. Наденьте пластиковые втулки на концы болтов для защиты во время установки.
• Установите пылезащитные крышки, как показано ниже.

Вырезать гипсокартон

• Установить гипсокартон поверх несущей системы в предусмотренном месте.
• Шаблон для вырезания в комплекте. Вырежьте небольшие отмеченные отверстия (1), чтобы совместить вырез с резьбовыми болтами.
• Выровняйте шаблон на стене так, чтобы болты с резьбой проходили через предварительно вырезанные отверстия.
  ПРИМЕЧАНИЕ. Убедитесь, что вырез расположен вертикально.
• Разрежьте по отмеченным линиям (2), чтобы увидеть расположение трубы/привода за гипсокартоном.

Снимите крышку привода

Затяните соединение подачи воды

• Удерживайте запорный клапан неподвижно, затягивая соединение подачи воды.
• Установите стопорную гайку, как показано ниже.

Промывочный мусор

• После подключения воды к запорному клапану отсоедините другую сторону шланга.
• Включите клапан, чтобы вымыть мусор перед повторной установкой на привод.

Подсоедините ватерлинию и привод

• После промывки снова подсоедините ватерлинию и привод.

Закрепите коробку для черновой обработки

• Убедитесь, что коробка для черновой обработки надежно закреплена, чтобы мусор не попал в бак.

Установка стеновых материалов

• Обрезка черновой коробки после установки стеновых материалов.

Установка туалета

Монтаж труб

• Установите трубы и убедитесь, что они вставлены полностью.
• С помощью линейки отметьте линию на трубе, где она соприкасается с готовой стеной.

• Снимите со стены и установите трубы в задней части унитаза, убедившись, что они полностью вставлены.
• С помощью линейки отметьте линию на трубе, где она соединяется с задней частью чаши.

Отрезанные трубы

• Измерьте расстояние между обеими отмеченными линиями на трубе.
• Отрежьте трубы, как показано ниже.
• После резки возьмите напильник и удалите все заусенцы. Попробуйте скосить край трубы.

Крепление для дуги

• Губкой для смазки тщательно смажьте все концы.
• Перед установкой измерьте толщину фарфора и монтажного оборудования, чтобы определить приблизительную глубину резьбовых стержней.

• Используйте конец болта с прорезью для регулировки внутрь или наружу. Не повредите нить.

• Установите с помощью монтажного оборудования и убедитесь, что унитаз стоит ровно.

ОГРАНИЧЕННАЯ ГАРАНТИЯ НА ОДИН ГОД

Продукция Swiss Madison® изготавливается из качественных материалов и с превосходным мастерством, чтобы предоставить нашим клиентам красивую, прочную и долговечную продукцию.В случае обнаружения каких-либо дефектов материалов или изготовления при регулярном использовании, которые будут обнаружены в течение первого года установки, Swiss Madison® бесплатно предоставит запасные части или по своему усмотрению заменит любой продукт или часть продукта, которые будут сочтены дефектными. , при нормальной установке, использовании, обслуживании или техническом обслуживании. Настоящая гарантия распространяется только на первоначального покупателя. В случае претензии потребуется подтверждение покупки.

Swiss Madison® рекомендует, чтобы все установки продуктов Swiss Madison® выполнялись лицензированным профессиональным сантехником или подрядчиком.Swiss Madison® не несет ответственности за любой ущерб или неисправность продукта из-за неправильной установки, неправильного использования или неиспользования лицензированного специалиста для установки. Swiss Madison® не несет ответственности за любые расходы на установку или демонтаж.

Ограниченная гарантия сроком на один год будет аннулирована, если:

• Установщик не соблюдал рекомендации по установке
• Изделие было перемещено с первоначального места установки в упакованном состоянии
• Изделие подвергалось ненадлежащему обслуживанию, неправильному обращению, неправильному использованию, чрезмерному использованию химикатов, несчастным случаям или другим повреждениям и т. д.

Swiss Madison® не заявляет, что ее продукция соответствует каким-либо местным строительным или водопроводным нормам. Потребитель несет ответственность и обязан определить соответствие местным нормам до и во время установки. Эта гарантия распространяется только на первоначального покупателя и первого потребителя.

Swiss Madison® не несет ответственности за какие-либо особые, случайные или косвенные убытки, связанные с установкой, заменой, возвратом или использованием оригинального продукта покупателя.Это включает, но не ограничивается: транспортные расходы, рабочую силу, время в пути, упущенную выгоду, ущерб дому и другие условные обязательства и расходы (включая, помимо прочего, расходы, связанные с «профессионалами» или «экспертами», расследованиями, аудитами, анализами). , адвокаты и любые другие профессиональные/наемные услуги).

Гарантия Swiss Madison® представляет собой всеобъемлющий и явный предел ответственности. Все вопросы, не указанные в гарантии, не входят в сферу ответственности Swiss Madison®. В некоторых штатах существуют различия в отношении подразумеваемых гарантий; в таких ситуациях мы остаемся полностью совместимыми.

Если у вас есть какие-либо вопросы или опасения, свяжитесь с нами напрямую по телефону 1-434-MADISON (623-4766)

ПРЕДУПРЕЖДЕНИЕ: Содержимое вашего заказа может содержать острые и, возможно, другие опасные предметы, которые могут представлять опасность для здоровья. детей и взрослых. Swiss Madison® никоим образом не несет ответственности за личный ущерб.

Документы/ресурсы

Ссылки

Связанные руководства/ресурсы

Пост-навигация

Простая установка.Невидимая система крепления.  Villeroy & Boch

SupraFix 3.0 делает установку подвесных унитазов более гибкой, чем когда-либо. Наше умное крепление нового поколения позволяет быстро и легко установить туалет одному человеку. Удобно сверху и без видимого крепления. Инновационная гайка Vario — это новая функция, позволяющая гибко и точно устанавливать сиденье унитаза в соответствии с предпочтениями клиента. На SupraFix 3 подана заявка на патент.0.

SupraFix 3.0 доступен для подвесных унитазов Villeroy & Boch из премиального и массового ассортимента. Сиденья для унитаза могут поставляться в различных исполнениях с QuickRelease и SoftClosing.

Загрузить информацию для клиентов

Новинка: инновационная гайка Vario

Особенностью насадки SupraFix 3.0 является инновационная гайка Vario. Подвижная опора сиденья позволяет точно регулировать положение сиденья унитаза. Таким образом, сиденье может быть установлено заподлицо с унитазом или выступать — по желанию клиента.

Как установить – SupraFix 3.0

В этом учебном пособии показано, как установить подвесной унитаз и собрать идеально подходящее сиденье для унитаза с помощью SupraFix 3.0 от Villeroy & Boch. Новое поколение SupraFix 3.0 (подана заявка на патент) делает установку подвесных унитазов еще более гибкой.

Video anschauen

Преимущества SupraFix 3.0

Простота в обращении

• Простая установка унитаза сверху, может быть выполнена одним человеком
• Точное позиционирование унитаза без специального настенного крепления требуется регулировка
• Унитаз надежно фиксируется, как только крепежные винты ввинчиваются в отверстия сиденья унитаза
• Легкое выравнивание неровностей на стенах толщиной до 17 мм с помощью входящих в комплект деталей Vego

Экономия времени , гибкая установка

• Установка унитаза и сиденья 2-в-1 с помощью всего одного крепления и одинаковых монтажных отверстий
• Гайка Vario для гибкой установки и точного позиционирования сиденья
• Просто поместите сиденье унитаза в нужное положение и закрепите винтами

Идеальная эстетика

• Скрытое крепление: без видимых швов швы, крышки или отверстия для крепления
• В результате получаются однородно гладкие поверхности унитаза
• Позволяет выровнять унитаз и сиденье унитаза

Текст спецификации

Система крепления (подана заявка на патент) для скрытого крепления подвесных унитазов с установкой сверху . Поставляется с дополнительным комплектом звукоизоляции с соответствующей перфорацией.

AXENT.ONE Plus | AXENT

AXENT.ONE Плюс | АКСЕНТ

Пожалуйста, включите Javascript в вашем браузере, чтобы иметь возможность пользоваться нашим сайтом!

Вдохновленные нашим успехом и уроками, полученными в печально известной городской среде Европы и Азии, мы представляем самый интуитивный и компактный туалет в Северной Америке — AXENT.Подвесной интеллектуальный унитаз ONE Plus.

Меньше места. Больше места.

Полы в ванных комнатах и ​​обычные напольные унитазы притягивают пыль, грязь и микробы. Подвесной унитаз AXENT.ONE Plus устраняет это поверхностное скопление, монтируя унитаз к стене ванной комнаты, а не к полу, чтобы создать более просторную и удобную для уборки среду. Подвесной унитаз AXENT. ONE Plus предлагает эстетическую привлекательность, передовую гигиену и высочайший уровень санитарной чистоты благодаря своей исключительной конструкции и скрытому бачку.Бачок каждого подвесного унитаза крепится к несущей раме, закрепленной в стене ванной комнаты. Эта рама также поддерживает чашу унитаза, так что она может «свисать» со стены, как будто она парит в воздухе. Более того, интеллектуальные унитазы AXENT.ONE Plus более безопасны для окружающей среды, так как требуют меньше керамики и воды, чем традиционные напольные унитазы.

Легко чистится.

АКСЕНТ.ONE Plus меняет представление о современной гигиене туалета и превращает ванную комнату в святилище роскоши. Грязеотталкивающая поверхность и профиль без ободка помогают устранить бактерии, облегчая поддержание чистоты. Крышку и крышку унитаза в случае сильного загрязнения можно легко снять, очистить и установить на место.

Множество функций.

Один контроль.

Этот отмеченный наградами интеллектуальный унитаз привнесет стиль в вашу ванную комнату.Единый регулятор регулирует положение и поток душевой струи, а также температуру воды. Этот элемент управления, незаметно расположенный справа от унитаза, так же прост в использовании, как заводная головка на швейцарских часах.

Решения для небольших ванных комнат.

Умный туалет.

АКСЕНТ.ONE — это интеллектуальный унитаз нового поколения с рядом исключительных функций, которые активируются с помощью одного элемента управления. Этот элемент управления, незаметно расположенный справа от унитаза, так же прост в использовании, как заводная головка на швейцарских часах. Этот замечательный унитаз, созданный итальянскими архитекторами и дизайнерами Маттео Туном и Антонио Родригесом, вписывается в любой домашний и рабочий интерьер и дополняет его.

К вашим услугам.

Служба продаж

Послепродажное обслуживание

Больше возможностей, чем кажется на первый взгляд.

3 плюса и минусы подвесного унитаза

Подвесной унитаз крепится к стене вашей ванной комнаты. Подвесные унитазы — отличное дополнение к дому с небольшой ванной комнатой. Туалет имеет небольшую площадь и не требует много места для установки или использования; однако, хотя есть и плюсы, есть и минусы, связанные с наличием настенного унитаза в вашей ванной комнате.Эти плюсы и минусы следует тщательно взвесить, прежде чем рассматривать возможность установки подвесного унитаза в вашем доме.

Плюсы, связанные с подвесными унитазами

Преимущество подвесного унитаза заключается в том, что он придает ванной комнате четкие линии. Линии, созданные подвесным унитазом, помогают превратить ванную комнату в стильную комнату, которая дополнит остальной декор вашего дома. Это достигается за счет сокрытия отверстий для воды и других элементов унитаза, из-за которых он выпирает и выглядит в ванной как бельмо на глазу.

Еще одним преимуществом подвесного унитаза в ванной комнате является то, что он занимает минимум места. Поскольку он подвешен к стене, он не занимает места на полу, как обычный унитаз. Это позволяет установить унитаз в любом удобном месте рядом с источником воды, чтобы освободить пространство для других идей украшения.

Минусы, связанные с подвесными унитазами

Среди самых больших минусов, связанных с подвесными унитазами, является стоимость. Стоимость подвесного унитаза выше, чем у обычного унитаза.В эту стоимость не входит установка и другие расходы, связанные с подвешиванием унитаза на стену.

Подвесной унитаз также может со временем ослабнуть из-за давления на настенное крепление. Это может потребовать постоянной регулировки и перенавешивания квалифицированным сантехником, что может дорого обойтись. Вы также можете столкнуться с большей протечкой из этих унитазов по сравнению с напольными унитазами, что опять же приведет к большим затратам на ремонт.

Подвесные туалеты

Подвесные туалеты не так популярны в США, как в странах Европы.Домовладелец, решивший установить в своем доме подвесной унитаз, должен учитывать преимущества и недостатки этого типа унитаза. Если вы экономный покупатель, вы можете выбрать обычный напольный унитаз, а не более дорогой подвесной унитаз.

Сравнение затрат — это лишь одна из вещей, которые вы должны сделать, прежде чем принять решение о подвесном или напольном унитазе. Зайдите в магазин для кухонь и ванных комнат и посмотрите на различные модели, которые доступны, и протестируйте их на внешний вид, ощущения и то, как они могут работать в вашей ванной комнате.

Лучшая стена висела туалетная рамка

Изображение	продукта	Product	Price	Price	Price
Наши самые высокие приспособления	тонкие приспособления в настенном туалете комбо 9	прочный, гладкий дизайн и хорошо сделаны три качества, которые идеально обобщают комбинированный набор для настенного унитаза Fine Fixtures In-Wall. Узнайте, почему он первый в нашем списке!
RUNNER UP	Каркас для унитаза скрытого монтажа Geberit с бачком двойного смыва для стен 2 x 4″	Свободный дизайн, простота в уходе и экологичность рамы держателя унитаза скрытого монтажа Geberit с бачком двойного смыва идеально подходит, если вы хотите создать привлекательную ванную комнату без каких-либо дорогих приспособлений.
ALSO GREAT	Встраиваемая в стену система Geberit DuoFix со скрытым бачком Sigma	вашей ванной для более безопасной установки унитаза.
	GROHE Rapid SL Набор 3-в-1 для подвесного унитаза, 0,82 м	Высококачественные технологии, дизайн и экологичность — вот ценности, которые характеризуют продукцию GROHE, а также GROHE Rapid SL 3- Набор in-1 для подвесного унитаза воплощает в себе все эти ценности и делает его одним из лучших корпусов подвесных унитазов на рынке.Эта рамка для унитаза идеально подходит для небольших ванных комнат и тех, кто ищет минималистский дизайн.
	Держатель для бачка для унитаза Swiss Madison Well Made Forever, белый	Высокая производительность, эффективность и экологичность — эти три качества определяют стильный бачок для унитаза Swiss Madison Well Made Forever. Лично это лучшая подвесная рама для унитаза в списке.
	KOHLER K-18829-NA Туалетный бачок, 47,00 x 23.25 x 3,19 дюйма	Если вы ищете лучшую раму для настенного унитаза, которая будет прочной, удобной и высококачественной, тогда туалетный бачок Kohler — лучший вариант! Сделайте свой туалет универсальным и легким в уходе с помощью этой подвесной рамы для унитаза.
	Toto WT172M DuoFit Встраиваемый в стену бачок для подвесных унитазов	Удобный, регулируемый и освобождающий пространство в вашей ванной комнате, Toto WT172M DuoFit встраиваемый в стену бачок для подвесных унитазов — это одно из них. из лучших подвесных унитазов на рынке! Используйте эту раму для унитаза, чтобы быстро и легко установить унитаз. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
