Укладка блоков фбс на склоне в один ряд

Сборный фундамент позволяет ускорить сроки сдачи объекта. Оптимальным вариантом являются ФБС блоки, по умолчанию имеющие высокое качество. Укладывать их необходимо в соответствии с рекомендациями типовых техкарт ТТК в зависимости от геологических условий и рельефа.

Конструкция сборного ленточного фундамента

Фундамент из ФБС блоков уступает монолитным конструкциям в пространственной жесткости. Поэтому кладка на цементно-песчаном растворе усиливается армопоясами в двух уровнях. Под блоками заливается подбетонка, поверх последнего ряда бетонируется армопояс.

Более надежной считается конструкция, в которой блоки смонтированы на плитах ФЛ, в которых армирование присутствует. Укладывать плиты и блоки можно вплотную друг к другу либо разряженным способом, что позволяет сэкономить бюджет строительства.

Внимание: Основным недостатком технологии является именно необходимость армопояса – помимо затрат на спецтехнику (блоки монтируются кранами), придется заказывать либо замешивать бетон, сооружать каркасы из арматурных стержней. Нагружать конструкцию можно лишь через 4 – 28 дней в зависимости от климатических условий.

Технология монтажа

Фундамент сооружается грузоподъемной техникой по технологии каменной кладки. Только вместо кирпича применяются крупноформатные блоки ФБС. Укладывать их следует на специальном монтажном растворе, в котором использована мелкая фракция песка. На практике чаще применяется обычный кладочный раствор с крупным песком, для обеспечения пластичности в него вводят модифицирующие добавки.

Растворные швы традиционно являются слабым местом при гидроизоляции конструкции. Поэтому рекомендуется применять пенетрирующие составы, которые делают раствор водонепроницаемым. Для малозаглубленных лент необходим полный комплекс операций, ликвидирующих морозное вспучивание глинистых грунтов:

  • щебень или песок в подстилающем слое и пазухах обратных засыпок
  • кольцевой, пристенный или пластовый дренаж
  • утепление наружной поверхности МЗЛФ и отмостки

Внимание: Промышленность выпускает ФБС нескольких типоразмеров для разной толщины стен, несущей способности фундамента. Выбор осуществляется проектировщиками в зависимости от геологии, рельефа участка.

Натурный вынос осей

Фундамент из ФБС блоков размечается в обычном порядке с учетом границ участка, «красных линий» поселковой инфраструктуры:

  • удаление от центра улицы 5 м, проезда 3 м
  • расстояние до соседского забора 3 м

Септики, колодцы коммуникаций централизованных систем водоснабжения, канализации должны отстоять от него на 4 м минимум.

Внимание: Парадный фасад обычно выходит на улицу либо развернут под прямым углом к ней. Разметка производится шнурами по обноскам, вынесенным за пределы траншей/котлована на 1,5 м.

Выемка грунта

При разработке котлована/траншей для сборных фундаментов запрещено выравнивать дно тем же грунтом, который из них удаляется. Другими словами, если на отдельном участке произошло случайное заглубление ниже проектной отметки, ямку необходимо засыпать щебнем или песком, уплотнив эти материалы виброплитой. Либо залить на этом месте бетонную площадку при глубине больше 10 см.

Ширина траншей под фундамент из ФБС блоков должна быть больше на 1,2 м наружу, 0,6 м внутрь. Это необходимо для обеспечения доступа рабочих во время гидроизоляции, оклеивания наружной поверхности ленты экструдированным пенополистиролом, изготовлении пристенного дренажа, утепления отмостки.

Подстилающий слой

Песчаная или щебеночная подушка под фундамент, в котором использованы ФБС блоки, не нужна на гравелистых и крупнопесчаных грунтах. Во всех остальных почвах присутствует глина, опасная вспучиванием, поэтому подстилающий слой является обязательным условием. Его шина минимум вдвое больше размера ленты, при высоком уровне УГВ применяется щебень, при низких грунтовых водах – песок.

В подстилающий слой интегрируется дренажная канализация, изготовленная из гофрированных перфорированных щелями труб по схеме:

  • траншеи 50 х 50 см по периметру, объединенные в замкнутый контур
  • уклон для самотека 4 – 7 градусов в одном направлении
  • перфорация дренов по бокам и сверху в пределах 180 – 270 градусов
  • смотровые колодцы в углах, расстояние от фундамента 0,7 – 1,2 м
  • под дрены укладывается геотекстиль, засыпается 10 см слой щебня
  • затем они засыпаются этим же природным фильтром

Внимание: Дренажная система должна быть на уровне подошвы фундамента для эффективного отвода верховодки, которая неизбежно будет накапливаться в материале подстилающего слоя и обратной засыпки.

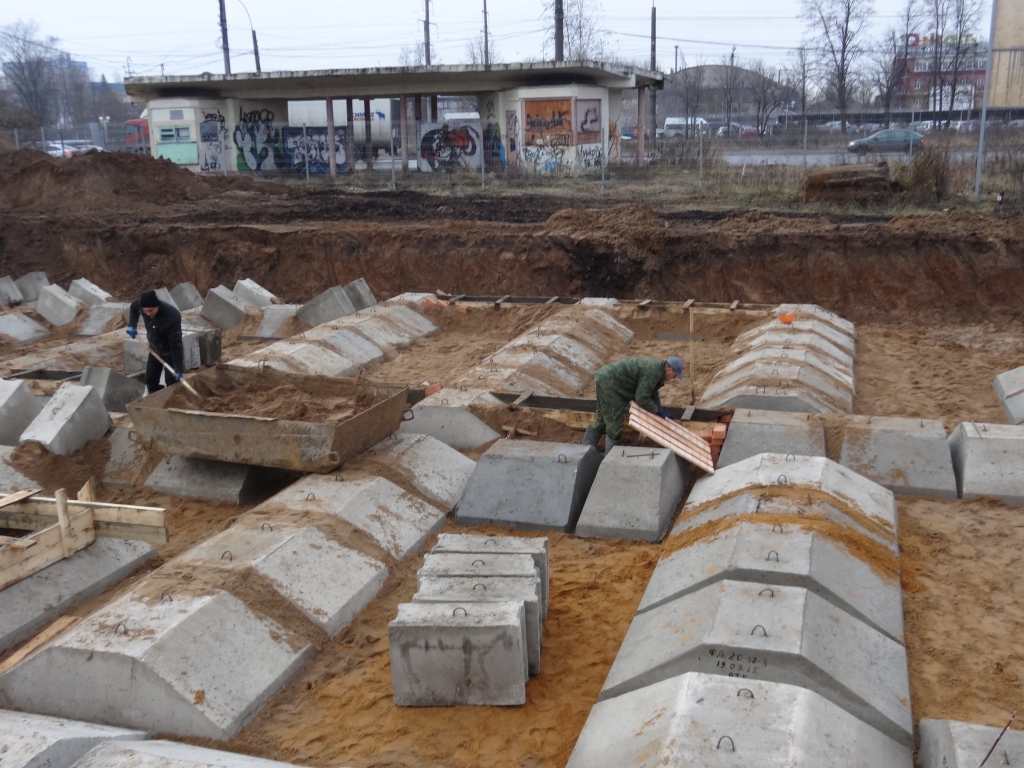

Укладка плит ФЛ

Ввиду того, что ФБС блоки не имеют армирования, фундамент усиливается под ними плитами ФЛ по технологии:

  • изготовление подошвенной гидроизоляции из Бикроста, Технониколь, прочих рулонных материалов
  • монтаж плит в углах, выравнивание горизонтального уровня в общей плоскости
  • укладка плит под сенами здания вплотную друг к другу или разряженным способом, чтобы каждый блок нижнего ряда опирался краями на две плиты
  • заполнение промежутков песком или щебнем с виброуплотнением материала или заливка бетона

Внимание: Края рулонной гидроизоляции после монтажа плит необходимо загнуть, наплавить на вертикальные или наклонные поверхности ФЛ.

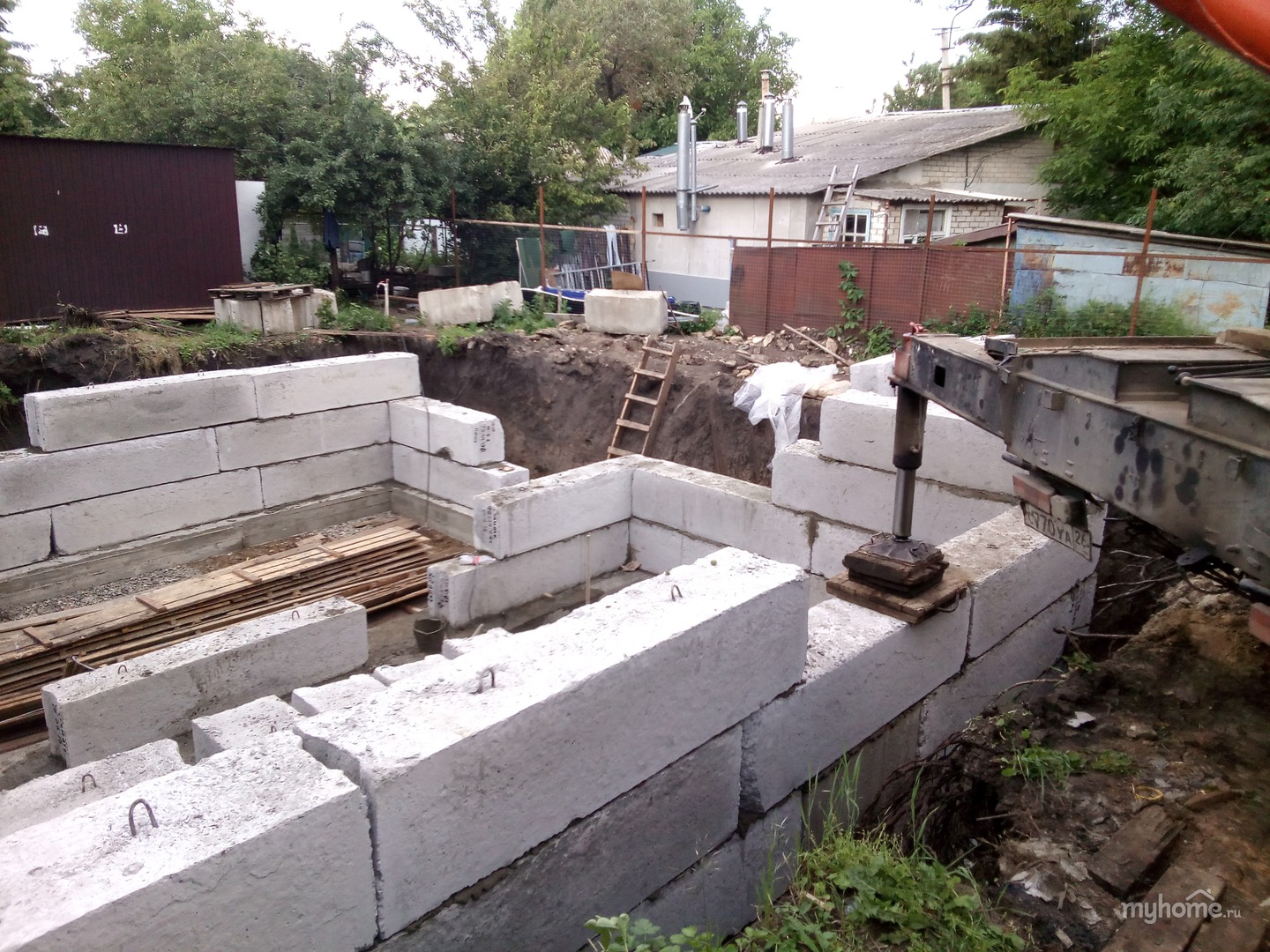

Монтаж ФБС

По аналогии с классической кладкой вначале возводятся углы, затем выполняется укладка ФБС блоков порядно или уступом. Технология зависит от используемой спецтехники. Например, если кран не дотягивается до противоположной диагонали, вначале возводятся все ряды в зоне вылета стрелы. Затем грузоподъемная техника перестанавливается, достраивается противоположный угол, стены ленточного фундамента.

При монтаже сборной ленты следует учесть:

  • фундамент имеет узлы ввода коммуникаций, для которых необходимо оставить технологические проемы
  • маячные блоки монтируются в местах сопряжения наружных, внутренних несущих стен, затем заполняются прямые участки
  • во внутренних стенах необходимы дверные проемы и продухи вентиляции
  • в цокольной части фундаментов так же используются вентиляционные продухи, если планируется перекрытие по балкам

Для пола по грунту эти отверстия не нужны, так как отсутствует подполье.

Внимание: Для тяжелого оборудования, коммуникаций (печь, лестница, соответственно) применяются отдельно стоящие фундаменты, отделяющиеся от основной ленты минимум 10 см зазором.

Армопояс

Для обеспечения стабильной геометрии сборного фундамента, повышения пространственной жесткости используется армопояс. Его заливают по технологии:

  • монтаж щитов опалубки на верхний ряд блоков
  • установка арматурного каркаса с двумя поясами продольных прутков
  • укладка бетона, уплотнение глубинным вибратором смеси

Внимание: Высота армопояса обычно составляет 30 – 40 см, поэтому в нем запрещены продухи вентиляции, ослабляющие конструкцию. Поэтому их необходимо оставить в предыдущих рядах сборного фундамента.

Гидроизоляция, утепление и отмостка

Эксплуатирующимся подземным бетонным конструкциям необходима защита от влаги. Для этого все доступные поверхности обрабатываются обмазочной, штукатурной или оклеечной гидроизоляцией:

  • обмазка производится битумными, полимерными, реже эпоксидными мастиками в несколько слоев
  • для оштукатуривания применяются влагостойкие смеси
  • рулонная гидроизоляция наплавляется битумным слоем, крепится на клей или с помощью самоклеящегося слоя

Внимание: Некоторые составы несовместимы с утеплителем, так как нефтяные смолы разъедают экструдированный пенополистирол, который крепится на гидроизоляцию.

Наружное утепление позволяет защитить фундамент от промерзания, теплоизолятор под отмосткой сохраняет геотермальное тепло недр, предупреждая промерзание прилежащих к бетонным конструкциям грунтов. В сочетании с ранее выполненными работами (дренаж + подстилающий слой из нерудного материала) этого достаточно, чтобы снизить силы пучения, выдергивающие нагрузки до минимума.

Отмостка позволяет избежать интенсивного проникновения поверхностной влаги в линзы верховодки, что так же способствует ликвидации вспучивания и повышению ресурса дренажных систем.

Внимание: Отмостку следует примыкать к цокольной части фундамента с технологическим зазором. Жесткая связь может привести к неконтролируемым деформациям, раскрытию трещин или полному разрушению, как бетонной стяжки, так и фундаментной ленты.

Таким образом, собрать фундамент из ФБС блоков не представляет сложностей для индивидуального застройщика. Для снижения бюджета строительства при аренде спецтехники следует грамотно спланировать работы, чтобы избежать простоя дорогостоящего оборудования.

  1. Регистрация: 20.04.14 Сообщения: 2 Благодарности: 1

    Ленточный фундамент на склоне

    Здравствуйте, уважаемые форумчане.
    Прошу совета и предложений.
    Имеется участок на пологом склоне. Перепад высот в месте застройки примерно 1 метр. С нижней точки вырыли траншеи под будущий ленточный фундамент, размер 9600*13200 мм., две внутренние стенки по малой длине. Глубина в нижней точке 90 см., в верхней получил или 180 см. Плодородный слой 50-60 см, далее глина, слегка влажная, видимо сезонная влага от дождей, тоже примерно 50-60 см, далее сухая глина. В данный момент траншеях защищена лопатой, убрана рыхлая земля и глина оставшиеся после работы экскаватора. Основание имеет некоторые перепады по высоте, ямки, следствие работы экскаватора. Планируется выравнивание основания ПГС — подушка, толщиной на максимальную разницу перепада высот, минимум 10 см. Думаю максимум будет 20-30 сантиметров. Затем следует трамбовка данной подушки виброплитой. Поверх подушки отливается лента шириной 600 мм и высотой 300 мм. Затем, на ленту устанавливаются блоки ФБС — человек должен денег, забирать буду блоками) Получается три ряда блоков, дабы выйти в верхней точке из земли и иметь некий цоколь над землей. Отсюда вопрос: блоки должны быть равномерно распределены по ленте? В три ряда? Или же, следуя склону, можно в нижней точке склона уложить один ряд блоков, в середине два ряда, а к верху склона поднять три ряда? Таким образом получаем некие уступы по склону, которые потом обыгрывает в проекте дома. Или все же в случае ленты, нагрузка должна быть равномерной по всему периметру и внутренним стенам бетонного основания? Дом брусовый или газобетон, опять же будет видно, как будет на тот момент с деньгами. Спасибо за внимание. С нетерпением жду Ваших замечаний и комментариев.

    Последнее редактирование модератором: 21.11.17

  2. Регистрация: 30.06.15 Сообщения: 2 Благодарности: 1

    Такая же беда, и тоже на овражке фундамент. только в две ступени. Первая ступень из ФБС — и в ней подвал, вторая ступень лента на глубину промерзания. По вашему вопросу сталкивался оочень давно в подвалах жилых домов стоящих на уклоне. Возможно и можно. Отведение грунтовых вод нужно делать по любому а то грунт по зиме выдавит в овраг ваш фундамент.

  3. Регистрация: 20. 04.14 Сообщения: 2 Благодарности: 1

    Такая же беда, и тоже на овражке фундамент. только в две ступени. Первая ступень из ФБС — и в ней подвал, вторая ступень лента на глубину промерзания. По вашему вопросу сталкивался оочень давно в подвалах жилых домов стоящих на уклоне. Возможно и можно. Отведение грунтовых вод нужно делать по любому а то грунт по зиме выдавит в овраг ваш фундамент.

    Спасибо 😀

    Водоотведение буду делать от верховых вод, так как грунтовых нет. Бурили скважину под воду, глубина скважины 40 м. Плюс утепление цоколя и отмостки.

    И все же, уважаемые форумчане, мой вопрос остался без ответа — возможна ли неравномерная нагрузка на ленту?

  4. Регистрация: 07. 06.08 Сообщения: 7.199 Благодарности: 4.459

    возможна ли неравномерная нагрузка на ленту?

    Если нижняя железобетонная подушка-на искуственном основании и в горизонте-ставьте блоки-как хотите-2 ряда, з ряда..даже вертикально..) Это уже неважно. Вы просто для себя понимайте-вы делаете стены ..они могут быть разной высоты.

  5. Регистрация: 25.06.15 Сообщения: 190 Благодарности: 47

    Если Вы ставите на ленту неравномерную нагрузку, то Вы должны учитывать, что на нее будут действовать изгибающие напряжения (по вертикальной оси).
    Поэтому делайте ленту как БАЛКУ — не ширина 60см, а высота 30, а НАОБОРОТ. Ну хотя бы ширина 40, а высота 60…
    И еще. Такая мелкозаглубленная лента может просто сползти назад — в сторону большей нагрузки. Поэтому лучше ее заанкерить четырьмя — шестью бетонными сваями.

  6. Регистрация: 09.10.16 Сообщения: 862 Благодарности: 625

    Как сделали в итоге?
    есть фото или схемы?
    условия точно такие же, но думал обойтись без блоков ФБС

  7. Регистрация: 16.11.16 Сообщения: 4 Благодарности: 1

    Здравствуйте, участок на холме на пологом склоне с северной стороны холма (самое начало склона) . Грунт плотный суглинок, после выемки грунта на глубину 50 см увлажнён и пористой структуры, вода не стоит после дождей. Перепад высоты по оси север юг 70 см на 12 метров длины фундамента. Планируется фундамент восьмиугольный ленточный армированный 10 арматурой с равными сторонами диаметром 13 метров. В верхней точке высота фундамента 60 см в нижней 130 соответственно. Ширина ленты 40 см под каркас- юрту два этажа с заполнением соломенными блоками. Внимание, вопрос: Заглублять фундамент в горизонт или сделать уступами?

    Последнее редактирование модератором: 21.11.17

  8. Регистрация: 09.10.16 Сообщения: 862 Благодарности: 625

    @фитисенко, я не профи сразу скажу,
    у меня подобный был вариант.
    идея была в уступах, но что то пошло не так.
    углубил — и это скорее всего была ошибка.

    делайте шире подошву, гоните уступами, выравнивайте чем дешевле, а сверху цоколя заармируете.

  9. Регистрация: 16.11.16 Сообщения: 4 Благодарности: 1

    Спасибо, что откликнулись, расскажите поподробнее про свой опыт. По сути хочу вылить восьмиугольный цилиндр срезанный склоном не заглубляя его, выполнив соответственно все противопучинистые мероприятия. Дренаж поверхностный выполнил, траншея шириной 60 см глубиной 70, раздумывал по внешнему радиусу уложить дрен трубу, чтоб спокойно спать, но повторюсь, вода не стоит, но суглинок пористый и жирный, отчетливо расслаивается на пласты. Планирую вынутый грунт заменить 25 кубами песка в геотекстиле, дренаж подушки под вопросом, сверху щебень см 10, затем ленту как есть уступами грамотно армируя. Вторым этапом маленький октагон 2.5 диаметром с плитой, на которую встанет печь и внутренний Деревянный каркасный восьмиугольный цилиндр, несущий кровлю и весь дом вместе с наружней стеной. Планировка свободная, больше несущих стен нет.

  10. Регистрация: 09.10.16 Сообщения: 862 Благодарности: 625

    @фитисенко, оч интересная идея, я тоже хотел бы, но нет времени на эксперименты,
    все мои опыты по ссылке в подписи:
    уже строюсь: /> проектировал тут: а каков у вас УГВ, я не верю что на склоне могут быть проблемы с дренажем.

    вы какие задачи ставите подготовке (песок+гравий) под подушку?

  11. Регистрация: 16.11.16 Сообщения: 4 Благодарности: 1

    Сейчас обильные ливни, траншея сухая, в смысле вода не стоит. УГВ у соседей с другой экспозиции стоит вода в кольце 1,5 метра. Задача песка- заменить суглинок, может глубоко копаю, но это же всегда на любителя- перезаложиться

  12. Регистрация: 16.11.16 Сообщения: 4 Благодарности: 1

    Вот фото всего склона. Лес — северная экспозиция. Вершина холма- 50 метров от кромки лесаВесь склон идёт от деревни вверху к Тарусе и его ломает овраг. Мой участок на кромке леса посередине, сразу за вершиной холма, в овраге двести шагов вниз- ручей с приличной водой

  13. Регистрация: 09.10.16 Сообщения: 862 Благодарности: 625

    @фитисенко, я не могу давать рекомендации, потому что в этом не специалист.
    есть очень ограниченный опыт.
    вы с какой целью грунт меняете? уменьшить пучинистость?
    от пучения можно можно разными способами бороться:
    — отсечь воду (дренаж) глиняный замок
    — отсечь мороз (утепление отмостки и фундамента.

    я лично сильно верю во второй способ, тем более у вас с таким УГВ.

    утеплить фунд и отмостку и дешевле и эффективнее на мой взгляд.

    углубление в грунт редко оправданно при данных ценах.

    рассмотрите УШП, в моем случае к примеру объема бетона которое вылил в подушку и ленту, хватило бы на 2 плиты утепленных.
    в EIG площадь опирания колоссальная, похрен по сути какой грунт.

Добрый день. в прошлом году, не читая форума и по совету строителей сделал вот такой цокольный этаж- 4 ряда ФБС 600х600х2400, лежат просто на песчанно подушке. 9х10 метров, внутри 2 перемычки из таких же блоков. Цоколь на склоне, после рытья котлована получилось, что с одной стороны 3 ряда в земле (180 см) с противоположной 1 ряд, перепад 120см. Сверху армпояс 15 см и плиты перекрытия. В этом году построил сруб из бруса на 2 этажа. В цоколе гараж, и по гаражным вортам заметил появление перекоса (стали с трудом закрываться, хотя видимых трещин нет) стоит ли укрепить блоки изнутри арматурой по периметру вертикально горизонтально, или длать ничего не надо или стоит уже дом разбирать? Помогите советом пожайлуста.

Последнее редактирование модератором: 21.11.17

При слове «фундамент» большинство людей вспоминают либо цельную бетонную армированную основу, либо базис на столбах или сваях. При этом они забывают о существовании еще одного варианта – конструкции из ФБС, активно набирающей популярность среди профессиональных строителей и любителей. Стоит более внимательно рассмотреть фундамент из блоков ФБС, пошаговая инструкция выполнения которого настолько проста, что разобраться в ней сможет даже новичок.

Особенности материала

Отличие ФБС от других блоков

Фундаментные блоки строительные, сокращенно ФБС, представляют собой монолитные прямоугольные бетонные кирпичи крупного размера, усиленные каркасом из арматурных стержней.

Востребованность материала обуславливается особой устойчивостью, которую обеспечивает арматура.

Существует два метода соединения ФБС между собой:

  • Применение цементной смеси. Кладка строительных блоков производится по той же технологии, что и кладка кирпичей. В данном случае необходима грамотная перевязка стыков, кроме того следует регулировать местоположение каждого нового блока относительно установленных ранее.
  • Использование специально предназначенного сухого клеящего состава, при разведении которого очень важно соблюдать правильные пропорции. Данный метод не требует особых физических и временных ресурсов, однако, с финансовой точки зрения он невыгодный: стоимость смеси более высокая, чем цена цементного раствора.

Достоинства и недостатки

Перед тем как устраивать фундамент из блоков ФБС, плюсы и минусы планируемой конструкции должны обязательно учитываться и прорабатываться, иначе есть риск разочароваться в готовом основании.

Блочный базис имеет множество преимуществ перед остальными вариантами фундаментов. Стоит выделить следующие:

  • Возможность самостоятельного устройства. Технология закладки достаточно проста, справиться с монтажом может даже любитель;
  • Небольшие временные затраты. Благодаря тому, что возведение основы предполагает использование крупных строительных элементов, устанавливаемых в шахматном порядке, работа может быть выполнена за один день;
  • Долговечность и устойчивость. Блоки обладают большой несущей силой и не боятся механических воздействий;
  • Удобство. Производители предусматривают все тонкости, которые могут повлиять на работу с ФБС. Чтобы упростить процедуру строительства, каждое особо габаритное изделие оснащено крюками, с помощью которых можно легко перемещать блоки;
  • Прочность. Дополнительное укрепление базиса обеспечивают специальные пазы, которыми почти всегда обладают ФБС;
  • Возможность устройства на нестабильных и мерзлых почвах. Если строительство производится в регионах, в которых преобладает холодный климат, или на участках, отличающихся слабыми грунтами, то данный вариант станет настоящим спасением.

Помимо впечатляющих достоинств, основам из блоков ФБС, как и всем существующим фундаментам присущи и отрицательные качества:

  • Солидная стоимость. Непосредственно сырье обходится недешево, к тому же может возникнуть необходимость найма строительной техники, что также негативно отразится на бюджете;
  • Возможность неравномерной усадки. Это обусловлено тем, что основание не являет собой монолит.

Естественно, базисные конструкции данного типа не лишены недостатков, однако их положительные характеристики сполна компенсируют все минусы.

Проектирование базиса из ФБС

Для того чтобы грамотно возвести сборную основу из блоков, которая будет служить не один десяток лет, необходимо ответственно ее спроектировать. Что стоит учесть при создании проекта? Нужно принять к сведению:

  • Вид грунта на площади под застройку;
  • Пролегание почвенных вод;
  • Уровень промерзания почвы;
  • Все возможные нагрузки;
  • Количество этажей будущего строения;
  • Размерные характеристики базиса и подвального помещения (если оно предусмотрено).

Первые три пункта обуславливают глубину закладки конструкции и уровень ее гидроизоляции.

Если проектирование завершено, можно начинать выполнение фундамента, монтаж которого осуществляется за несколько этапов. Все этапы имеют свои нюансы, а потому следует рассмотреть их более подробно.

Этап 1. Разметка и работа с почвой

Перед тем, как производится разметка, территория расчищается от мусора.

Следуя проекту на места, которые соответствуют углам будущего здания, устанавливаются колышки (деревянные штыри или обрезки арматуры). Между штырями натягивают прочную бечевку. Аналогично маркируют места нахождения несущих стен, под которыми будет пролегать основание.

После этого снимается верхний плодоносный пласт грунта и выкапывается траншея под конструкцию из ФБС. Минимальная ширина траншеи должна равняться ФБС блоку, плюс 20 см – это упростит монтажные и гидроизоляционные работы.

Этап 2. Укладка подушки

Если проект предусматривает возведение подвала, то без устройства подошвы из бетонной смеси (или плит) не обойтись. Если подвальное помещение устраиваться не будет, на дно траншеи укладывается песчано-щебневая подушка. Засыпается песок (толщина слоя – до 15 см), поливается водой и уплотняется. Далее сыпется щебень (10 см), который тоже уплотняется.

Если на участке глинистая почва, стоит еще раз засыпать, увлажнить и уплотнить песок.

Этап 3. Устройство опалубки и арматурного каркаса

Опалубка устанавливается по стенам траншеи. Она выполняется из дерева (минимальная толщина досок — 2,5 см), соединенного саморезами. Высота опалубки должна быть аналогичной высоте арматурного пояса и равняться 10-15 см.

Металлический пояс выполняется из стержней D12 или D14, фиксируемых вязальной проволокой. Размер ячеи «сетки» — 10 на 10 см или 15 на 15 см. Ширина пояса должна равняться ширине ФБС.

Готовая сетка укладывается на подушку.

Этап 4. Заливка бетоном

Далее требуется устройство бетонной подушки.

Получившаяся конструкция медленно заливается бетонной смесью. Чтобы в толще раствора не образовывались пузыри воздуха, смесь пробивают стальным прутом или применяют вибратор. Дабы конструкция была более стойкой, армокаркас следует залить за один раз.

После укладки бетон выравнивают и дают ему застыть. Созревание материала закончится через 28 суток, после чего можно приступать к следующему этапу.

Этап 5. Укладка ФБС

Работы с самими ФБС предусматривают наличие автокрана или нескольких помощников, так как блоки достаточно массивные.

Для начала готовится цементная смесь, для которой применяется сырье не ниже М100. Один блок требует от 10 л до 15 л смеси.

Схема укладки блоков достаточно проста:

  • Изделия укладываются на углах строения;
  • Между блоками натягиваются веревки;
  • ФБС устанавливаются по уровню;
  • Прорехи между элементами заполняются цементной смесью.

Готовый ряд промазывается 1,5 см слоем цементной смеси. Каждый новый ряд устанавливается в противоположном предыдущему ряду направлении со сдвигом на 50%.

Этап 6. Гидро- и теплоизоляция

Влага очень пагубно влияет на бетон, именно поэтому качественная гидроизоляция просто необходима базису из ФБС. Ее выполняют посредством рубероидных листов и битумной мастики, которой обрабатывают основание с внешней и внутренней стороны.

Для произведения теплоизоляции используется пенополистирол, листы которого приклеиваются поверх гидроизоляции специальным клеем.

В конце свободное пространство между стенами траншеи и основы в несколько этапов засыпается грунтом и песком. Каждый новый пласт добросовестно уплотняется.

Фундамент застывает в течение месяца. По истечению этого срока можно приступать к возведению стен.

Видео об укладке ФБС-блоков:

Фундаменты из блоков фбс

Фундамент из блоков ФБС — пошаговая инструкция и схема укладки (фото и видео)

При слове «фундамент» большинство людей вспоминают либо цельную бетонную армированную основу, либо базис на столбах или сваях. При этом они забывают о существовании еще одного варианта – конструкции из ФБС, активно набирающей популярность среди профессиональных строителей и любителей. Стоит более внимательно рассмотреть фундамент из блоков ФБС, пошаговая инструкция выполнения которого настолько проста, что разобраться в ней сможет даже новичок.

Особенности материала

Отличие ФБС от других блоков

Фундаментные блоки строительные, сокращенно ФБС, представляют собой монолитные прямоугольные бетонные кирпичи крупного размера, усиленные каркасом из арматурных стержней.

Востребованность материала обуславливается особой устойчивостью, которую обеспечивает арматура.

Существует два метода соединения ФБС между собой:

  • Применение цементной смеси. Кладка строительных блоков производится по той же технологии, что и кладка кирпичей. В данном случае необходима грамотная перевязка стыков, кроме того следует регулировать местоположение каждого нового блока относительно установленных ранее.
  • Использование специально предназначенного сухого клеящего состава, при разведении которого очень важно соблюдать правильные пропорции. Данный метод не требует особых физических и временных ресурсов, однако, с финансовой точки зрения он невыгодный: стоимость смеси более высокая, чем цена цементного раствора.

Достоинства и недостатки

Перед тем как устраивать фундамент из блоков ФБС, плюсы и минусы планируемой конструкции должны обязательно учитываться и прорабатываться, иначе есть риск разочароваться в готовом основании.

Блочный базис имеет множество преимуществ перед остальными вариантами фундаментов. Стоит выделить следующие:

  • Возможность самостоятельного устройства. Технология закладки достаточно проста, справиться с монтажом может даже любитель;
  • Небольшие временные затраты. Благодаря тому, что возведение основы предполагает использование крупных строительных элементов, устанавливаемых в шахматном порядке, работа может быть выполнена за один день;
  • Долговечность и устойчивость. Блоки обладают большой несущей силой и не боятся механических воздействий;
  • Удобство. Производители предусматривают все тонкости, которые могут повлиять на работу с ФБС. Чтобы упростить процедуру строительства, каждое особо габаритное изделие оснащено крюками, с помощью которых можно легко перемещать блоки;
  • Прочность. Дополнительное укрепление базиса обеспечивают специальные пазы, которыми почти всегда обладают ФБС;
  • Возможность устройства на нестабильных и мерзлых почвах. Если строительство производится в регионах, в которых преобладает холодный климат, или на участках, отличающихся слабыми грунтами, то данный вариант станет настоящим спасением.

Помимо впечатляющих достоинств, основам из блоков ФБС, как и всем существующим фундаментам присущи и отрицательные качества:

  • Солидная стоимость. Непосредственно сырье обходится недешево, к тому же может возникнуть необходимость найма строительной техники, что также негативно отразится на бюджете;
  • Возможность неравномерной усадки. Это обусловлено тем, что основание не являет собой монолит.

Естественно, базисные конструкции данного типа не лишены недостатков, однако их положительные характеристики сполна компенсируют все минусы.

Проектирование базиса из ФБС

Для того чтобы грамотно возвести сборную основу из блоков, которая будет служить не один десяток лет, необходимо ответственно ее спроектировать. Что стоит учесть при создании проекта? Нужно принять к сведению:

  • Вид грунта на площади под застройку;
  • Пролегание почвенных вод;
  • Уровень промерзания почвы;
  • Все возможные нагрузки;
  • Количество этажей будущего строения;
  • Размерные характеристики базиса и подвального помещения (если оно предусмотрено).

Первые три пункта обуславливают глубину закладки конструкции и уровень ее гидроизоляции.

Если проектирование завершено, можно начинать выполнение фундамента, монтаж которого осуществляется за несколько этапов. Все этапы имеют свои нюансы, а потому следует рассмотреть их более подробно.

Этап 1. Разметка и работа с почвой

Перед тем, как производится разметка, территория расчищается от мусора.

Следуя проекту на места, которые соответствуют углам будущего здания, устанавливаются колышки (деревянные штыри или обрезки арматуры). Между штырями натягивают прочную бечевку. Аналогично маркируют места нахождения несущих стен, под которыми будет пролегать основание.

После этого снимается верхний плодоносный пласт грунта и выкапывается траншея под конструкцию из ФБС. Минимальная ширина траншеи должна равняться ФБС блоку, плюс 20 см – это упростит монтажные и гидроизоляционные работы.

Этап 2. Укладка подушки

Если проект предусматривает возведение подвала, то без устройства подошвы из бетонной смеси (или плит) не обойтись. Если подвальное помещение устраиваться не будет, на дно траншеи укладывается песчано-щебневая подушка. Засыпается песок (толщина слоя – до 15 см), поливается водой и уплотняется. Далее сыпется щебень (10 см), который тоже уплотняется.

Если на участке глинистая почва, стоит еще раз засыпать, увлажнить и уплотнить песок.

Этап 3. Устройство опалубки и арматурного каркаса

Опалубка устанавливается по стенам траншеи. Она выполняется из дерева (минимальная толщина досок — 2,5 см), соединенного саморезами. Высота опалубки должна быть аналогичной высоте арматурного пояса и равняться 10-15 см.

Металлический пояс выполняется из стержней D12 или D14, фиксируемых вязальной проволокой. Размер ячеи «сетки» — 10 на 10 см или 15 на 15 см. Ширина пояса должна равняться ширине ФБС.

Готовая сетка укладывается на подушку.

Этап 4. Заливка бетоном

Далее требуется устройство бетонной подушки.

Получившаяся конструкция медленно заливается бетонной смесью. Чтобы в толще раствора не образовывались пузыри воздуха, смесь пробивают стальным прутом или применяют вибратор. Дабы конструкция была более стойкой, армокаркас следует залить за один раз.

После укладки бетон выравнивают и дают ему застыть. Созревание материала закончится через 28 суток, после чего можно приступать к следующему этапу.

Этап 5. Укладка ФБС

Работы с самими ФБС предусматривают наличие автокрана или нескольких помощников, так как блоки достаточно массивные.

Для начала готовится цементная смесь, для которой применяется сырье не ниже М100. Один блок требует от 10 л до 15 л смеси.

Схема укладки блоков достаточно проста:

  • Изделия укладываются на углах строения;
  • Между блоками натягиваются веревки;
  • ФБС устанавливаются по уровню;
  • Прорехи между элементами заполняются цементной смесью.

Готовый ряд промазывается 1,5 см слоем цементной смеси. Каждый новый ряд устанавливается в противоположном предыдущему ряду направлении со сдвигом на 50%.

Этап 6. Гидро- и теплоизоляция

Влага очень пагубно влияет на бетон, именно поэтому качественная гидроизоляция просто необходима базису из ФБС. Ее выполняют посредством рубероидных листов и битумной мастики, которой обрабатывают основание с внешней и внутренней стороны.

Для произведения теплоизоляции используется пенополистирол, листы которого приклеиваются поверх гидроизоляции специальным клеем.

В конце свободное пространство между стенами траншеи и основы в несколько этапов засыпается грунтом и песком. Каждый новый пласт добросовестно уплотняется.

Фундамент застывает в течение месяца. По истечению этого срока можно приступать к возведению стен.

Видео об укладке ФБС-блоков:

Фундамент для дома из блоков ФБС

Фундамент из блоков ФБС

Строительство любого здания начинается с возведения фундамента. Эта часть отвечает за надежность и безопасность всей конструкции. Поэтому очень важно выбрать тип основания. Учитывая, что на обустройство фундамента уходит до 30% общих затрат на строительство, каждый хозяин желает сократить эту статью расходов. Существует большое количество материалов, разработанных специально для обустройства дома ниже уровня пола. Самыми доступными являются блоки ФБС.

Фундаментный блок сплошной (ФБС) изготовляют на заводах железобетонных изделий. Материал представляет собой конструкцию особой формы, которая состоит из бетонной смеси с залитыми внутри прутьями арматуры. Благодаря специальным добавкам блоки обладают повышенной морозоустойчивостью и способностью сохранять форму при температуре от -700С до +500С. Наибольшей популярностью пользуются блоки ФБС при укладке фундамента ленточного типа.

Блоки ФБС для укладки ленточного фундамента

Блоки ФБС можно уложить за короткий промежуток времени без использования большого количества бетонной смеси. Это во многом упрощает строительство фундамента и делает его менее затратным. Такое основание вполне можно сделать своими руками без строительного опыта.

к оглавлению ↑

Выбор блоков для фундамента

При выборе блоков ФБС для возведения фундамента стоит учитывать основные требования:

  • Наличие документов, подтверждающих изготовление в заводских условиях. Это гарантирует высокое качество материала и поможет избежать неприятных последствий при эксплуатации.
  • Правильная форма изделий помогает сократить расходы, связанные с дальнейшей отделкой фундамента.
  • Размер изделий также имеет значение. Стандартные блоки ФБС имеют высоту 58 см, ширину – 30,40,50 и 60 см, длину – 78,118 и 238 см. Ширина изделий подбирается в зависимости от толщины стены здания. Длину можно выбрать любую, но стоит помнить, что блок длиной 238 см позволит быстрее закончить строительство и уменьшить расходы.

Для возведения фундамента используется два вида блоков:

  • Фундаментный блок сплошной, имеющий форму прямоугольника. Это изделие имеет на верхней грани специальные монтажные петли для перемещения. Вертикальные каналы по бокам, которые заливают бетонным раствором, что усиливает прочность основания. В некоторых моделях предусмотрены каналы на верхней части, в которые укладываются инженерные системы.
  • Блоки-подушки имеют форму трапеции. Эти изделия увеличивают несущую способность фундамента, поэтому их укладывают на подошву основания.

Тип блоков и их размер регламентируются нормативным документом ГОСТ 13579-78.

Выбираем блоки ФБС

Для более легкой ориентации в названиях и спецификации каждое изделие имеет маркировку:

  • Буквы – это название блока: Фундаментный блок сплошной.
  • Далее цифра обозначает длину изделия в дециметрах (8, 12 и 24).
  • Следующая цифра через точку или тире – это ширина блока, также указанная в дециметрах (3, 4, 5 и 6).
  • Третье обозначение – высота (6).
  • После цифровых значений идет буква, которая обозначает тип использованного бетона (Т-тяжелый, П-пористый, С-силикатобетон).

Типоразмеры блоков ФБС

Из этого следует, что обозначение ФБС 24.4.6-Т можно расшифровать следующим образом: фундаментный блок сплошной длиной 238 см, шириной 40 см, высотой 58 см, изготовленный из тяжелых марок бетона.

к оглавлению ↑

Преимущества и недостатки фундамента из блоков ФБС

Все положительные и отрицательные характеристики основания, выполненного из фундаментных блоков сплошных, связаны со свойствами этих изделий.

  • Устойчивость к сильным морозам. В некоторых регионах температура может резко меняться, что негативно сказывается на любом строительном материале. Блоки ФБС содержат в своем составе специальные морозостойкие присадки, которые позволяют материалу сохранять качественные характеристики в любых климатических условиях.
  • Устойчивость к агрессивной среде. Фундаментные блоки не реагируют на агрессивное воздействие окружающей среды, поэтому может использоваться для строительства на участках с преобладанием грунта повышенной кислотности. Такие почвы встречаются во многих областях России.
  • Разнообразные модели. Блоки ФБС выпускаются разного размера и формы, что особенно важно при выборе моделей для строительства по типовым проектам.
  • Общие затраты. Возведение фундамента из блоков ФБС позволяет сэкономить не только на материалах, но и сокращает время на возведение основания.

Среди недостатков стоит отметить большие затраты на укладку блоков. Масса одного изделия больше тонны, поэтому требуется наличие специальной техники.

Кроме того швы между блоками могут стать проводниками холода, поэтому требуется дополнительная теплоизоляция основания.

к оглавлению ↑

Монтаж фундамента из блоков ФБС

Основание из блоков возводится в несколько этапов.

Подготовка участка

Перед началом строительства отведенную площадь необходимо очистить от лишней растительности и крупного мусора. Также требуется тщательное разравнивание участка.

Разметка

Разметка участка

Разметка проводится в соответствии с проектом дома, который составляется заранее. На площадке отмечаются углы дома, и между ними натягивается капроновая нитка или шнур. Также выполняется отметка несущих стен здания, под которые планируется возводить фундамент.

к оглавлению ↑

Земляные работы

Для ленточного фундамента необходимо вырыть траншею, параметры которой зависят от типа почвы на участке и ширины укладываемых блоков. Подошва фундамента должна лежать ниже уровня промерзания грунта примерно на 25 см. Для определения ширины траншеи берут ширину блока и добавляют к ней 20 см для удобства проведения последующих работ с фундаментом.

Подушка основания

На дне готовой траншеи обустраивают подушку, состав которой зависит от типа почвы.

  • Для глинистой почвы насыпают 15 см песка, 30 см щебня и 15 см песка.
  • Для остальных типов грунта – 5 см песка и 10 см щебня.

Независимо от состава подушки каждый слой проливают водой и тщательно утрамбовывают. Поверх подушки наливают бетон слоем 2-5 см и оставляют до полного застывания.

к оглавлению ↑

Расчет блоков

Расчет блоков ФБС

Перед началом монтажа фундамента обязательно следует рассчитать необходимое количество блоков ФБС. Наибольшей популярностью пользуются блоки с параметрами 24*4*6 дм (соответственно длина*ширина*высота). Зная параметры дома, блоков и высоту фундамента, несложно подсчитать количество материала. При этом нельзя забывать о несущих опорах здания.

к оглавлению ↑

Приготовление раствора

Раствор средней густоты следует готовить непосредственно перед началом укладки. Используемые компоненты, в частности песок и цемент, должны иметь только высокое качество. Можно добавить в раствор специальные вещества, повышающие прочность бетонного раствора.

Укладка блоков

  1. Для увеличения несущей способности фундамента первым рядом должны быть блоки-подушки. Правильность их установки проверяется с помощью строительного уровня. Промежуток между блоками заполняют бетонным раствором, что позволяет сделать основание более крепким.
  2. Поверх трапециевидных блоков укладывают прутья арматуры и слой бетона до 3 см.
  3. Далее устанавливают первый ряд фундаментных блоков. При этом швы должны располагаться со смещением. Оптимальный сдвиг при монтаже блоков составляет около половины длины одного изделия. Не стоит допускать совпадения стыков и в последующих рядах, чтобы предотвратить деформация основания при сезонных подвижках грунта. При укладке нескольких рядов между ними рекомендуется укладывать армирующий пояс и слой бетонного раствора. Каждый ряд проверяется на горизонтальность строительным уровнем и вертикальность с помощью отвеса.
  4. Первыми укладывают блоки по углам дома и в местах пересечения несущих стен. Это будут маяковые элементы, по которым выравнивают остальные блоки. Далее между угловыми блоками натягивают шнур-причалку. Она станет ориентиром при монтаже остальных элементов. Блоки ФБС нужно выставлять ровно посередине блока-подушки. Максимальное отклонение не должно превышать 12 мм.
  5. Также рекомендуется соблюдать очередность укладки элементов: сначала ставят самые большие блоки, затем – средние и завершают укладку блоками меньшего размера.

к оглавлению ↑

Гидроизоляция

Возведенный фундамент из блоков ФБС необходимо защитить от грунтовых, паводковых и талых вод. Для этой цели выполняют гидроизоляцию основания. Такая технология подразумевает несколько вариантов:

  • Оклеивание рубероидом.
  • Обмазка битумной мастикой.
  • Окрашивание лакокрасочными материалами специального состава.
  • Оштукатуривание цементом, в который добавлены полимерные вещества.
  • Покрытие проникающей изоляцией.

Выбор определенного варианта зависит от общего бюджета строительства. Главное условие, которое должно выполняться в процессе гидроизоляции, — непрерывное нанесение защитного слоя.

Фундамент из блоков ФБС вполне можно сделать своими руками. Несмотря на то, что для работы может понадобиться дополнительная рабочая сила и строительная техника, такой вариант возведения фундамента поможет существенно сократить некоторые расходы.

Фундамент из блоков ФБС: плюсы и минусы, устройство, фото, видео

Современные технологии и материалы выгодны и удобны готовностью предложить существенное упрощение многих работ, на которые ранее приходилось выделять несколько недель.

В том числе это отличает возможность использовать в строительстве для ускорения процесса фундаментные строительные блоки (фбс), удобные для создания прочного и долговечного фундамента. Такой фундамент из удобных в применении блоков фбс может быть создан за 1-2 дня. Использовать фундамент из практичных блоков фбс рекомендуется при необходимости максимально сократить сроки строительства.

Порядок создания фундамента фбс

Как правило, фундамент из блоков долговечных фбс выбирают при осуществлении строительства частных домов и хозяйственных построек в 1-2 этажа. Такой фундамент из удобных в эксплуатации бетонных блоков формируется из уже полностью готовых элементов. При всей скорости выполнения фундамент из прочных бетонных блоков отличается высокой надежностью. Причем фундамент из надежных бетонных блоков удобен при планировании создания дома с подземным этажом или глубоким подвалом.

Для его выполнения потребуется минимальный объем предварительных работ:

  1. Разметка территории будущего строительства
  2. Создание котлована
  3. Формирование армированной подушки
  4. Укладка бетонных блоков для того чтобы создать фундамент из прочных фундаментных блоков
  5. Укладка гидроизоляции

Такой фундамент под жилой дом из блоков укладывается в уникально короткие сроки. Необходимость армирования в этой ситуации отсутствует. Изготовленные в промышленных условиях элементы заданных размеров помогают сложить ленту словно из детских кубиков. Эти элементы выполняются на заводах. Почти сразу после укладки на фундамент надежных блоков фбс можно укладывать стеновые панели.

Использовать фундамент из прочных железобетонных блоков удобнее всего на песчаных грунтах. Создавая фундамент из качественных блоков, многочисленные плюсы и минусы потребуется оценить изначально.

В чем заключаются преимущества создания фундамента из фбс?

Заказывая фундамент из произведенного на заводе фбс для основания своего дома или хоз.блока, владелец уже на первых этапах строительства может сразу увидеть его многочисленные преимущества.

Первое, на что стоит обратить внимание – скорость и простота выполнения. А также к преимуществам относится отсутствие возможность создать некачественное основание для будущего строительства.

Заливая монолитный ленточный фундамент, всегда существует риск начать продолжение строительство до полного высыхания залитого бетона. Заливая бетон, сложно быть гарантированно уверенным в его качестве. Особенно в случае самостоятельного изготовления.

Также минусом залитого монолитного основания часто становится сохранение в структуре полостей и воздушных пузырей. Это приводит к потенциальному разрушению дома. ФБС делают на заводе и строго соблюдают при их изготовлении требования ГОСТ 13579-78. Каждый такой элемент в итоге отличается качеством и долговечностью.

А также плюсы и минусы монолитного основания, который выполняется в несколько этапов и требует длительного ожидания перед продолжением строительства, отсутствуют в случаях, когда надежный фундамент для собственного дома изготавливается из полностью готовых конструкций.

И также в числе плюсов фбс:

  • Автоматизация процесса производства и присутствие системы контроля
  • Укладка за 1-2 дня
  • Большой размерный ряд готовых элементов для дома из блоков и основания из фбс
  • Возможность выбора изделий, специально выпущенных для проведения работ на сложных грунтах, в которые на заводе вводятся добавки, позволяющие легко выдерживать высотную кислотность почв и сильное промерзание грунта
  • Наличие пазов и петель, делающих процесс сборки, который показывает видео, быстрым и созданные фундаменты максимально надежными.
  • Возможность создать цоколь здания в короткие сроки.

Конструкции жби долговечны и надежны. Работа может проводиться практически в любое время года. В том числе фундамент из блоков практичного фбс, такие, как на фото, могут создаваться даже во влажную и дождливую погоду.

Потенциальные минусы создания основания из готовых блоков

При этом будущему владельцу строения потребуется изначально оценить возможные минусы выбранного варианты быстрого строительства основания для частного дома. В том числе оценить, что данный вид работ используется почти всегда для строительства частного дома. Даже не дома, а домика, если будущий владелец предполагает строительство массивного особняка в несколько этажей. Такой вариант работ уместен исключительно для осуществления малоэтажного строительства.

Даже очень качественно выполненный ленточный вид основания для будущего здания из готовых блоков может стать причиной разрушения сооружения больших размеров и массы.

Кроме того, с основаниями из готовых изделий потребуется выполнить несколько обязательных условий успешной деятельности, которые помогут снизить минусы, основанные на «не монолитности»:

  1. В случае глубокого промерзания почвы и при строительстве в регионах, отличающихся холодным климатом, основание для дома из фбс потребуется дополнительно утеплять
  2. Между отдельными блоками обязательно присутствуют зазоры, требующие использования гидроизоляции для обеспечения надежности
  3. Укладка ФБС выполняться самостоятельно не может. Следовательно потребуются дополнительные финансовые затраты на привлечение специализированной техники.
  4. Отсутствие возможности использования на пучинистых почвах или на территориях с повышенной влажностью. В случае проведения работ на участках с высокой влажностью грунта или близкого расположения подземных вод, потребуется создать дополнительную гидроизоляцию и выбирать готовые блоки для формирования основания строения только в исключительных случаях, когда по разным причинам проведение работ по созданию монолитного фундамента нереально.
  5. Связанное с предыдущим пунктов обязательное проведение расчета по инженерно-геодезическим условиям.

Относительно снизить влияние этих негативных факторов может проведение работ, создающих такую надежную основу, как монолитная подложка. В этом случае выполненный из отдельных изделий блочный фундамент становится более прочным и долговечным.

Порядок создания основы для бетонных изделий

  • Распределить нагрузку на нижние слои почвы поможет создания прочной подложки. Для её формирования проводится замена почвенного материала нерудным. Для формирования подложки будет достаточно взять песок и гравий. Они укладываются послойно.
  • Толщина каждого слоя составляет порядка 15 сантиметров. Каждый слой желательно тщательно утрамбовать с использованием виброплиты. Может проводиться ручная трамбовка, хотя такой выбор не гарантирует столь же высокого качества, как трамбовка виброплитой. Снизить срок проведения этого этапа создания долговечного основания для строения позволит проведение обильное смачивание водой каждого слоя.
  • На достаточно сложных грунтах также иногда осуществляется формирование по постилающему слою бетонной подушки.
  • В этой ситуации потребуется провести целый ряд работ, фактически аналогичных созданию монолитного фундамента. В том числе в два слоя обязательно проводится армирование. Планируя далее использовать фбс, залить бетон для подстилающего слоя бетонной подушки строго в один прием.
  • Бетонную ленту потребуется укрепить и утрамбовать, для устранения пустот и воздушных пузырей. Полученное основание должно полностью высохнуть. Слой бетона заливается до верхнего уровня опалубки. Далее работы проводятся в порядке укладки конструкции из фбс с обязательной гидроизоляцией.
  • Как правило, перед началом монтирования блоков потребуется выдержать временной промежуток примерно в две недели. На этот срок бетон засыпают опилками и накрывают непромокаемыми материалами. Например, политиэтиленом или гидроизоляцией. В бетон можно периодически укладывать плиты, создавая прерывистый вариант фундамента. В любом вариант строительство удивит владельца дома коротким сроком проведения.
  • Планируя построить загородный домик или небольшой коттедж, применение фбс поможет сократить срок проведения этапа работ по формированию основы строения. При соблюдении технологии, дом получится прочным и надежным.

Преимущества и недостатки фундамента из блоков фбс Ссылка на основную публикацию

Фундамент из блоков фбс — пошаговая инструкция

Почему фундамент лучше делать из блоков ФБС?

Устройство фундамента – первый и самый важный этап непосредственно строительных работ. От правильности проектирования и его возведения зависит срок «жизни» здания, затраты на его эксплуатацию, комфорт и уют хозяев и число проблем, возникающих с домом.

Наиболее часто встречающаяся конструкция фундаментов – ленточная. Она имеет вид сплошной ленты из бетона, уложенной в траншею, дно которой находится ниже уровня промерзания почвы в регионе строительства.

Ленту часто отливают из армированного бетона. А как сделать фундамент из блоков? И можно ли сделать такой фундамент своими руками? Рассмотрим дальше ответы на эти и другие вопросы, связанные с темой «Как построить фундамент из блоков».

Достоинства сборного ленточного фундамента

Этот блочный фундамент будет иметь такие преимущества:

  • стоить меньше, потому, что фундаментные блоки, изготовленные на ЗЖБИ (заводе железобетонных изделий) будут дешевле, чем отлитые на стройплощадке;
  • сократятся сроки строительства фундамента в 2–3 раза благодаря использованию промышленно изготовленных блоков больших размеров, отпадет нужда устраивать опалубку, вязать арматурный каркас, замешивать и заливать бетонный раствор определенного состава, уплотнять его трамбованием или глубинным вибрированием, ждать от недели до двух пока бетонная фундаментная стена наберет сдаточную прочность для начала кладки несущих стен здания и т. п.;
  • блоки, изготовленные на ЗЖБИ, имеют нормированную прочностью, которая достигается использованной маркой цемента и временной выдержкой для набора необходимой прочности;
  • нагрузку фундамента из ФБС на грунт можно варьировать выбором блоков нужной ширины и/или выбором ширины площади дополнительной опоры;
  • для железобетонной фундаментной подушки, на которую при необходимости устанавливаются блоки сборного ленточного фундамента, используют тоже готовые ФБС.

Блоки ФБС и их разновидности

Для обозначения сборного ленточного фундамента из бетонных блоков принята аббревиатура ФБС. Она получена от словосочетания «фундаментный блок стеновой». Их главное назначение – скоростное возведение ленточных фундаментов для зданий разного типа.

Они могут использоваться и для строительства столбчатых фундаментов. В этом случае они устанавливаются в вертикальном положении.

Фундаментные ФБС производятся по требованиям, изложенным в ГОСТ 13579-78 «Блоки бетонные для стен подвалов».

При изготовлении используются такие материалы:

  1. Тяжелый армированный бетон марок от М-100 (В-7,5) до М-200 (В-15), имеющий плотность более 1800 кг/куб. м.
  2. Цемент белого или серого цвета, разновидности портландцемент, марки М500 или М400.
  3. Щебень, может использоваться гравий, крупность от 5 до 20 мм, насыпная плотность не более 800 кг/куб. м.
  4. Арматурная сталь прочная или высокой прочности, классов:
  • А I (вариант обозначения – А-1) – арматура гладкая, марки стали – Ст3сп, Ст3кп, Ст3пс;
  • А III (А-3) профиль периодический (один поперечный выступ (под углом) и два продольных, марки стали 32Г2Рпс, 35ГС, 25Г2С;
  • Вр-1 – холоднотянутая проволока из стали по ГОСТ 6727–80, с диаметрами от 5 до 3 мм, низкоуглеродистая;
  • Вр-2 – для предварительно напряженного армирования ФБС.
  • Бетон используется таких разновидностей:
  • «П» – пористый или керамзитобетонный;
  • «Т» – тяжелый, с объемной плотностью не менее 1800 кг/куб. м;
  • «С» – силикатный плотный.

Форма ФБС – прямоугольный параллелепипед. В верхней его части имеются проволочные петли для строповки. После раскладки, установки и монтажа фундаментных блоков эти петли загибаются кувалдой.

Габариты: длина ФБС от 880 до 2400 мм, ширина от 300 до 600 мм, высота – 580 или 280 мм. По индивидуальному заказу на заводе могут изготовить ФБС большей длины. Меньших габаритов называют «доборными». Они позволяют дополнить недостающую длину фундамента.

ФБС блоки по конструкции бывают:

  • ФБС – сплошные по всей длине;
  • ФБВ – имеющие вырез для пропускания коммуникаций под потолком;
  • ФБП – пустотелые, открытые снизу для уменьшения веса.

Блоки своими руками профессиональные строители изготавливать не рекомендуют.

Блоки ФЛ – готовые элементы для сборных ленточных фундаментов

Фундамент из блоков своими силами можно строить, но придется класть ФБС на фундамент грузоподъемной техникой, т. к. бетонные ФБС имеют вес от нескольких сотен килограммов до нескольких тонн.

При строительстве ленточных сборных фундаментов на грунтах с недостаточной прочностью, используется технология установки блоков на сборную железобетонную фундаментную подушку. Ее монтируют из специальных ФБС, имеющих в вертикальном сечении трапецеидальную форму с равными сторонами. Большое основание трапеции располагают снизу.

Как укладывать такие блоки?

  • Схема монтажа характерна тем, что они укладываются «поперек» ФБС и, таким образом, значительно увеличивается площадь опоры стандартного ФБС.
  • Эти блоки имеют обозначение ФЛ. Изготавливаются они, как и ФБС на тех же заводах ЖБИ.
  • Основные требования и руководство по изготовлению, сосредоточены в ГОСТ 13580-85, который имеет название «Плиты железобетонные ленточных фундаментов. ТУ».
  • Изготавливают из утяжеленного бетона, плотность которого более 2 500 кг/куб. м.
  • Для погрузки/перегрузки используются отверстия для петлевого монтажа, специально оставленные при изготовлении, но могут быть и обычные перегрузочные петли.
  • Прочность на изгиб, продавливание и излом повышают путем армирования стальным арматурным каркасом. Его сваривают в виде сетки из сдвоенной арматуры или из двух разнесенных стальных сеток.
  • Используется сталь термомеханического упрочнения с классом А-III или стержневая арматура класса А-IIIС. Возможно использование арматурной проволоки класса не хуже Вр-1.
  • Толщина антикоррозионного защитного слоя бетона от сетки до подошвы блока – не менее 30 мм.

Укладка фундаментных блоков

Пошаговая инструкция строительства сборного фундамента из готовых ФБС

Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.

Шаг 1

Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:

  1. По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
  2. По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.

Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.

Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.

Шаг 2

Земляные работы при строительстве фундамента из блоков ФБС своими руками.

Варианты:

  1. Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
  2. Дом с подвалом. Вариантов два:
  • роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
  • роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.

Если присутствует подвала грунт из него можно вынуть до укладки плит перекрытия или установки каркаса для монолитного перекрытия.

Шаг 3

На дно траншеи засыпается слоями песчано-гравийная подушка.

Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.

На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.

Строительство фундамента из блоков ФБС в обводненных грунтах требует:

  • дренажного стока, который делается, например, в песчано-гравийной подушке;
  • или прокладки дренажных трубопроводов по периметру фундамента.

Для обустройства наружной гидроизоляции стен фундамента из ФБС своими руками, траншею расширяют на 0,6–0,9 м.

Шаг 4

Монтаж фундамента из ФБС или их раскладка в траншее.

Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.

Как класть блоки ФЛ на фундамент?

  • При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
  • Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
  • Установка производится на ЦПР.
Шаг 5
  • Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
  • Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
  • Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
  • При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.

Правильно спроектированный и построенный сборный ленточный фундамент из блоков ФБС своими руками обеспечит долговременную и надежную эксплуатацию здания.

Фундамент из блоков ФБС, пошаговая инструкция его строительства Ссылка на основную публикацию

Как сделать фундамент из блоков фбс пошаговая инструкция — как укладывать блоки — размеры блоков

Фундамент из блоков фбс

для того чтобы выстроить сборный фундамент, нужен стройматериал, он называется стеновой блок фундамента (коротко ФБС-блок). Во время строительства фундамента из данного материала, важное имеет значение методика кладки, итак, для того чтобы понять, как выполнить фундамент из блоков ФБС первым делом необходимо познакомиться с параметрами изделия и характерностями его применения.

Блок фундамента делают на заводах изделий из железобетона, где он приобретает все собстенные достоинства, которые нужны для строительства крепкого фундамента. Блоки фундамента (ФБС) – делаются из тяжёлого цементного раствора, армируются монтажной арматурой. Низкая цена считается одним из основных положительных качеств блока фундамента, однако это не единственный причина его широкого использования и популяризации. В силу того, что прогресс на месте не стоит, и заводы имеют прекрасную возможность издавать блоки фундамента в огромном количестве, это его выполняет доступным для большинства. Это все ведет к тому, что на сегодняшний день многие потребители для строительных работ применяют фундамент из блоков ФБС.

Плюсы применения для строительных работ ФСБ блоков

Крепкий фундамент — это гарантия долговечности применения сооружения. Принципиально важно из чего производится материал, который в последующем будет применяться для строительных работ дома. Необходимо отметить, что ФСБ блоки владеют высокими свойствами, из-за чего любая постройка из данного материала будет владеть хорошими прочностными показателями и долговечности.

Главными положительными качествами такого изделия считаются:

  • Устойчивость к морозам материала;
  • Гигантский выбор форм;
  • Выносливость к агрессивной обстановке;
  • Подходящая, хорошая цена.

В раствор для изготовления подобных блоков прибавляются устойчивые к морозам особые присадки, а это, со своей стороны, позволяет возводить фундамент, в территориях, где очень холодный и жёсткий климат и наблюдаются частые температурного колебания.

Сейчас заводы по изготовлению блоков ФСБ рекомендуют собственным будущим потребителям гигантский выбор блоков фундамента, которые отличаются между собой по этим параметрам:

  • По форме, другими словами виду и форме;
  • Размеры блоков ФБС для фундамента;
  • Производственной структуре и так дальше;
  • По назначению.

За счёт этого у потребителя имеется возможность выбора, какой из предоставленных материалов подходит только для его сооружения. Для того, чтобы начать фундаментное строительство следует сделать ряд работ по подготовке: составить проект грядущего дома, почистить и приготовить участок, оставить место для сохранения инструментов для строительных работ и материалов. Фундамент из блоков фбс, пошаговая инструкция сможет помочь правильно сделать работы.

Шаг 1 – приготовление участка

Фундаментное устройство из блоков фбс подразумевает подготовительную подготовку участка под строительство. Проект строения – это исходная точка любого процесса строительства. Проект составляется в согласии с архитектурными решениями. Подготовительный этап основания считается самим началом построения фундамента. Сначала с помощью капроновой нитки на участке выполняется разметка планировки дома. Пользуясь новейшим оборудованием — лазером (можно не тратиться на его приобретение, а воспользоваться арендой), если подобного нет, можно применить отвесы. На поверхность земли необходимо перенести точки пересекания основных составляющих фундамента. Чтобы закрепить начальные точки нужно применять железные штыри из арматуры из стали.

Перед тем как выполнить фундамент из блоков фбс, как ложить блоки необходимо понять первым делом. Для того чтобы блоки ложились один на один свободно и ровно, нужно вырыть ров по периметру грядущего дома. В нем необходимо выполнить песчаную подушку и подкладки из уплотненного щебня. Толщина слоев обязана быть не меньше чем 5 — 10 см. Последний слой песка аккуратно увлажняется водой и уплотняют. Длина и ширина подкладки пропорциональна, объему полученных блоков.

Решающий момент: в жаркий период времени рекомендуют профессионалы строительство фундамента ленточного типа из блоков ФСБ. Так как легче провести разметку без геометрических огрехов на сухой почве. Если же территория будет намочена дождем, потребуется ждать ее полного засыхания, а уж после начинать работать.

Шаг 2 – кладка блоков

С элементов углового типа установку начинают ФСБ блоков в заранее вырытые рвы. Еще монтируются блоки – маяки, от точности которых, обуславливается правдивость документации проекта и единство всех структур фундамента и всего здания, в общем. Построителем плоскостей постоянно выверяют безупречную вертикальность и горизонтальность конструкции, когда выставят угловые блоки.

Во время того, как закладываются начальные компоненты, делается подготовка бетона. При всем этом необходимо не забывать, что смесь выйдет не очень насыщенный.

Решающий момент: цемент чтобы приготовить раствор должен быть сертифицированным и очень качественным. Просеивается и песок. Нельзя разбавлять готовую смесь цемента водой, иначе можно расстроить этим кладку фундамента. Для исправления раствора мастера профессионал предлагают прибавить особенные присадки, которые будут увеличивать гибкость и эластичность раствора. Благодаря этому возрастает и эксплуатационный срок сооружения.

Отклонение должны быть с наименьшими ошибками при установке блоков фундамента. Конкретно такая укладка добавит фундаменту прочности и цельности, по технологии она сильно напоминает привычную укладку кирпича.

Для того чтобы конструкция была прочной нужно положить сетку для монтажных работ, сечение которой составляет 5 на 5 см в кладочные соединения. Рубероидный слой или мастики на основе битума ложится в первый слой кладки. Это выполняется для того, чтобы увеличить гидрозащиту будущей конструкции.

Решающий момент: от того насколько определенно и тщательно будут наполнены соединения кладки, обуславливается в последующем, какого качества будет постройка. От показателей фундаментных изделий, а еще от их веса, конкретно обуславливается, какой толщины будет слой цемента. В большинстве случаев фундаментный слой кладется приблизительно в 1 – 1,5 см. Чтобы не перегружать начальный ряд кладки сооружения, не стоить возводить в высоту более 5 блоков фундамента.

Шаг 3 — завершальный этап и добавочные наставления к исполнению работы.

Для того чтобы в последующем в постройку можно было провести разные инженерные коммуникации, во время работы следует приготовить особенные специальные отверстия. Это выполняется для того, чтобы строение соответствовало всем рабочим нормативам, в которых указывается, что водомерный узел, канализация и все остальные сети, должны заводиться в дом под землёй. Собственно в выкопанные канавы и закладываются все коммуникации, это предотвращает замерзание и разрывания труб при температурных перепадах в холодный сезон.

Окончательным шагом работы считается подготовка хорошей и высококачественной системы дренажа, которая сможет помочь обезопасить территорию от обильной влажности. Нужно провести и гидрозащиту фундамента она прочно будет оберегать строение от влияния сырости, талых и вод грунта. Отвод воды делаем с помощью глиняного замка, он собой представляет слой прекрасно утрамбованной глины вокруг сооружения.

Если держаться всей технологии подготовки и укладки, применять высококачественные блоки фундамента и материалы, то, может быть, качественно и быстро выстроить дом, который станет хорошим, долговечным и прочным.

 Видео кладка сборного фундамента ФСБ

Подробнее о фундаменте под блоки ФБС

Устройство так называемого фундамента под блоки ФБС предопределяет его прочность. Поэтому рассмотрим подробнее несколько вариантов. Под блоки ФБС устраивают подложку в виде:

  • Подушка монолитная, представляющая собой железобетон со сплошным слоем высотой 300 мм.Этот слой больше блока. Такой фундамент относится к ленточному типу;
  • Сборные плиты

  • хорошо утеплены. При укладке на них блоков получается ленточный фундамент – очень прочный и долговечный;
  • подушки песчано-щебнистые, которые изолируются от блоков пропиткой битумом.

Факторы, влияющие на фундамент блоков ФБС

На цену фундамента из блоков ФБС существенно влияет цена используемых элементов.Например:

  • Блок ФБС 9-3-6т длиной 88 см, шириной 30 см и высотой 58 см будет стоить до 1000 р.;
  • блок ФБС 24-5-6т, имеющий габариты 238х50х58 см — дороже в 4 раза.

Конечно, первых блоков понадобится больше, чем вторых, но если вы считаете, что для монтажа тяжелых блоков и техников, вам нужен мощнее и подушка крепче, то разница становится ощутимой.

Устройство фундамента из ФБС Блоки ПБС

Если в ваших планах появится строительство небольшого здания, нет смысла устраивать монолитный фундамент.Столбчатый у вас будет быстрее и обойдется он дешевле. Что для этого нужно:

  • покупаем спецблоки ФБС. Они весят всего 30 кг и имеют размеры 200х200х400 мм. Из них удобно рассуждать что-то вроде квадратной могилы со стороной 400 мм;
  • под столбы или шкафы роют отдельные траншеи такой же глубины;
  • пахнем песок слоем сантиметров 15 и поверх него щебень 50 мм;
  • выполняем набивку и заливку битумом мачт;
  • проверяем, чтобы дно всех отверстий было на одной глубине;
  • укладываем два блока и соединяем их.Швы 10 мм выполняют раствором из цемента и песка;
  • 2 ряд и последующие места из блоков, расположенных перпендикулярно первому. Следим, чтобы ряды каждого столба были на одном уровне, для чего протягиваем между ними шнур.

Столбчатый фундамент из блоков ФБС Фото, которое расположено ниже, делается как раз по такой схеме, которую мы только что рассматривали:

Если какие-то детали в интересующей вас части устройства фундамента из блоков ФБС не затронуты в статье, то просмотрите это видео. Возможно, ответ здесь.

College Football: рассказ из первых уст о жизни координатора видео о студенческом футболе

Getty Images Видеокоординаторы не только на практике, но и над действием. После этого они сразу перерезали ленту.

В каждой футбольной программе колледжа, независимо от того, большая она или маленькая, внутри команды есть команды. Нападение тусуется с нападением, защита тусуется с защитой, а тренеры тусуются с тренерами.

Но в глубине часто игнорируемых последних страниц каждого медиа-гида лежат фотографии малоизвестных групп, которые так же важны для успеха программы, как игроки и тренеры. Каждому болельщику давно известны менеджеры по экипировке, обслуживающий персонал и сотрудники спортивной подготовки. Тем не менее, даже самый ярый приверженец, вероятно, ничего не знал о подразделении, которое внезапно и неохотно оказалось в центре внимания из-за трагедии в среду в Нотр-Даме, — о съемочной группе.

В четверг вечером видеокоманды штатов Флорида и Северная Каролина занимались своими делами, как и весь сезон, на тренировках в течение недели и в такие игровые дни, как четверг.Они открыли свои штативы и расставили кассеты, а по рациям затрещали голоса, сообщая своим товарищам по команде, что они готовы к началу матча. Но на этот раз обычный антисептический процесс был пронизан эмоциями. У всех на сердце стало немного тяжелее. Весь день они переписывались по электронной почте, текстовыми сообщениями и твитами со своими друзьями и коллегами из видеогрупп в других школах.

Во всех конференциях, регионах и соперничествах они оплакивали Деклана Салливана.

Это тяжелый день для всех в студенческом футболе, но особенно для тех парней.Видео ребята — невоспетые герои нашего спорта. Это наши глаза в небе всю неделю.


— Тренер штата Флорида Джимбо Фишер

«Это тяжелый день для всех в студенческом футболе, но особенно для тех парней», — сказал главный тренер штата Флорида Джимбо Фишер во время разминки перед игрой. С поля он указал на полевой дом зачетной зоны, а затем на ложу для прессы, где видеокоманда отсчитывала игровое время. «Ребята из видео — невоспетые герои нашего спорта. Они — наши глаза в небе всю неделю.И они такая же часть этой футбольной команды, как и люди, которых телеаудитория увидит сегодня вечером на боковой линии». И каждое подразделение находится в постоянном контакте со своими коллегами из других школ, обмениваясь игровыми фильмами с будущими соперниками и командами, в которых эти соперники уже играли. их соответствующие школы, обычно их альма-матер, в течение десятилетия или более.Видеокоординатор Нотр-Дама — Тим Коллинз. Он уроженец Саут-Бенда, штат Индиана, и уже 20-й сезон руководит отделом видео Fighting Irish.

«Все знают Тима», — сказал Крейг Кампаноцци, видеорежиссер семинолов и один из двух человек, которые заведуют передовым видеоотделом школы. «Все друг друга знают. Называть это братством не будет преувеличением. Через CSVA [Collegiate Sports Video Association] мы все обращаемся к Тиму. Мы страдаем вместе с ним. Это мог быть любой из наших детей.»

Что происходит на тренировке?

«Наши дети» — это студенты-рабочие, такие как Деклан Салливан, которые составляют не менее половины всех видеосотрудников. Их часы долгие, совсем не в отличие от игроков, с днями, которые начинаются в классе и заканчиваются после наступления темноты, сидя за компьютером, редактируя игру и репетируя видео. Некоторые школы платят своим видеоработникам стандартную студенческую заработную плату, ничем не отличающуюся от зарплаты старшекурсника, работающего в университете в кафетерии или студенческом союзе. Другие дают кредитные часы стажировки.Некоторые не дают ничего, кроме бесплатных рубашек и похлопывания по спине.

Все дают возможность стать частью футбольной команды. «Это настоящая страсть для наших детей», — сказал Кампаноцци. «Они любят свою школу и свою команду, и им нравится быть частью всего этого».

Во всех школах распорядок дня во время ежедневных тренировок одинаков. Камеры размещены на башнях, платформах и ножничных подъемниках, подобных тому, который Салливан использовал в среду. Они назначены на разные позиции и в разные места на тренировочных полях, и за каждым работает оператор камеры, вооруженный одним и тем же тренировочным листом, который используют тренеры и игроки.

Ленты извлекаются по окончании каждого сеанса, и бегуны несут ленты обратно в офис видеокоординатора, где ленты загружаются в компьютерную систему; затем редакторы нарезали каждую пьесу, отсортировав ее по ситуации и ракурсу. В тот момент, когда тренировка заканчивается, тренеры могут мгновенно вызвать все, что произошло на тренировочном поле, для презентации и анализа в комнатах для собраний команды.

«Согласно правилу 20 часов [командам отводится четыре часа в день для тренировок и совещаний] тренерский штаб стремится максимально использовать каждую минуту этого времени», — сказал Джим Шерилл, помощник спортивного директора штата Северная Каролина по технологиям и член спортивное отделение с 1994 года. «Это повышает ценность того, что мы делаем с видео. Мы помогаем им максимально использовать время, которое они проводят на тренировочном поле».

Видеокоманды также снимают и монтируют игровой фильм. Как только это видео введено в систему, его можно нарезать и нарезать, чтобы оно соответствовало любой комбинации ситуаций, которую может придумать тренерский штаб: ситуации с третьей и длинной красной зоной … на дороге … ночью … под дождем?

Вы поняли, тренер.

Видеоотделы крупных спортивных отделов также производят телешоу для тренеров и оригинальные продукты для видеоэкранов стадионов, а также обеспечивают поддержку видео и фильмов для других видов спорта, помимо футбола.«Завтра я буду помогать с футболом, — сказал Кампаноцци, излагая расписание, разделенное между собой, видеокоординатором бывшего Советского Союза Майком Бракеном и их штатом из 13 человек. — В субботу у меня игра в софтбол. В воскресенье у нас еще одна. останавливается».

Почему ножничные подъемники?

Во время каждой тренировки сеансы перемещаются между несколькими полями, чтобы воссоздать определенные игровые ситуации или изолировать определенные позиции. В большинстве случаев, особенно на новых объектах, стационарные башни между этими полями позволяют операторам просто поворачивать свое оборудование на 180 градусов и продолжать съемку.

Getty Images Любой, кто снимает футбол, знаком с жизнью на ножничном подъемнике.

Но тренеры и видеокоординаторы по-прежнему предпочитают ножничные подъемники. Во время практики в штате Флорида работают трое; Штат Северная Каролина использует два. Почему? Потому что это катящиеся управляемые машины, которые можно маневрировать между полями или размещать под разными углами, чтобы захватить определенную часть буровой установки. Если тренер хочет отвести приемников в один из углов поля для импровизированной тренировки, для этого есть видеовышка.

Частью приманки ножницы является ее способность изменять высоту. Тренерам нравятся крутые углы, потому что они считают, что более высокие точки зрения раскрывают истинные закономерности игры, особенно при броске из зачетной зоны. Более низкие углы помогают им лучше понять точку зрения игроков. Лифт дает им эти возможности. Однако подъемники, как и все, что растет выше, становятся менее устойчивыми по мере того, как они отходят от земли. Из-за этого в большинстве видеоотделов действуют строгие правила их использования.Особенно когда дело касается погоды.

В странах бывшего Советского Союза и Северной Каролины уже давно назначены наблюдатели за погодой, которые следят за скоростью ветра и молниями. Большинство подъемников рассчитаны на использование при максимальной скорости ветра 30 миль в час, поэтому видеокоординаторы сократили это число вдвое. При скорости ветра более 10-15 м/с ножничные подъемники опускают наполовину. Если они превышают 20 миль в час или если молния замечена в радиусе девяти миль, операторы камеры спускаются. (Здесь следует отметить, что зачастую сами операторы являются координаторами.)

«Иногда студенты не хотят спускаться», — сказала Шерил. «Они не хотят подводить команду. И это замечательно, потому что они хотят делать свою работу хорошо. Но в этом вопросе вы не даете им выбора».

«Вы должны сами надеть его», — добавил Кампаноцци. «Я плохой парень. Или Майк [Бракен] плохой парень. Было время, когда я думал, что практика — это конец света. Теперь я знаю лучше, и это начинается с Джимбо. Он сказал мне: Безопасность превыше всего. Если вы думаете, что им нужно спуститься, спускайте их.И это было до того, что случилось в Нотр-Дам. Это снимает огромный груз с моих плеч и с плеч детей».

После трагедии, случившейся в среду, многие школы быстро выпустили свои правила погоды и ножничного подъемника, чтобы доказать, что они готовы предотвратить собственную трагедию. Теперь есть требования чтобы увидеть, как эти политики становятся едиными с помощью CSVA.

Рядом с домом

Я разговаривал с Кампаноцци и Шерил в пресс-центре штата Северная Каролина как раз в тот момент, когда они собирались отправиться на свои посты перед игрой.По телевизору над нами шли репортажи из «Спортсцентра» из Нотр-Дама, рассказ с затуманенными глазами очевидца спортивного директора Джека Суорбрика, перемежаемый стендапами Педро Гомеса с упавшим ножничным подъемником, все еще лежащим на улице позади него.

Шерил слегка покачал головой и вспомнил все ненадежные положения, в которые он себя поставил, когда впервые возглавил тогда еще крошечный видеоотдел штата Северная Каролина. От лазания по шатким деревянным башням и старым раскачивающимся ящикам для прессы до стояния на открытых крышах полевых домов в окружении молниеотводов.

«Вы сделали это только потому, что были молоды, это была работа, и вы не хотели подводить команду», — сказал Шерил, отметив, что гонка вооружений ACC по модернизации стадионов для всей конференции превратила жизнь его команды в намного проще и безопаснее. Затем он указал на меня. «Ты знаешь о чем я говорю.»

Он был прав. Я делаю.

Почти 20 лет назад я был в съемочной группе футбольного клуба в Университете Теннесси. Когда я услышал о смерти Салливана в среду вечером, я выразил свою печаль в Твиттере и добавил, что работал в съемочной группе Волсов.Весь четверг я слышал от людей, которые работали в командах в школах, начиная от Технологического института Арканзаса и заканчивая Техасским университетом A&M.

В UT в начале 1990-х нас было всего шестеро — два начальника и четыре студента. В течение трех лет я дежурил на вышке между тренировочным полем нападения и небольшим участком земли, где линейные защитники били друг друга по мозгам. Мой одноклассник Линк Хадсон, все еще работавший продюсером в Теннесси, был на пару этажей выше меня, на крыша крытого тренировочного комплекса с видом на оборонительное поле.А в деревянной башне в 100 ярдах от него сидел Тодд Минхиннетт, ныне продюсер игры НБА «Оклахома-Сити Тандер».

Нам пришлось свисать с края платформы и приковывать ее цепью к верхней части табло в открытом конце стадиона «Уильямс-Брайс». Это так потрясло одного из стрелков Gamecock, что у него началась морская болезнь.

Более трех лет мы стояли под холодом и дождем. Нас обрызгали шампанским и бомбами F, когда мы стояли на деревянной платформе в студенческой секции ЛГУ.Мы выдержали снежную бурю в Лексингтоне, штат Кентукки, запертые в стальной клетке над табло. В Южной Каролине нам сказали встать на металлическую платформу, которую затем поднял в воздух гигантский кран. В нескольких этажах над землей нам пришлось свисать сбоку платформы и привязывать ее к верхней части табло в открытом конце стадиона Уильямс-Брайс. Это так потрясло одного из стрелков Gamecock, что у него началась морская болезнь.

Во время тренировки мы также по очереди управляли единственным принадлежащим нам ножничным подъемником.Мы выезжали на него, чтобы стрелять по учениям специальных команд. У нас не было ограничений по высоте, а если и были правила безопасности, то я об этом не знал. (Сейчас действуют правила.)

Мы поднимали ножничную платформу, пока не оказывались прямо между стойками ворот. Затем кикер Джон Бексвоорт пытался поразить нас дополнительными попытками, и мы бегали, пытаясь избежать удара, а ножничный подъемник раскачивался взад и вперед.

В течение 20 лет эта история была веселой. Теперь от этой мысли меня тошнит.

Зачем мы это сделали? Потому что Шерил права. Мы были молоды и не знали ничего лучшего, в отличие от Деклана Салливана. И, как и Салливан, мы сохранили свой пост, каким бы нелепым он ни был, потому что не хотели подводить команду.

Я был 5 футов 10 дюймов, 140 фунтов с плохими руками. Никто не собирался просить меня надеть шлем и играть. Но если бы Теннесси выиграл кольцо во время моего пребывания там — а Волки почти выиграли — я бы тоже получил его.

Этим летом на днях СМИ ACC я брал интервью у главного тренера «Дьюка» Дэвида Катклиффа, который был тренером квотербеков и координатором нападения в Теннесси, когда я был студентом.На полпути он посмотрел на меня и сказал: «Я тебя помню. Чувак, ты снимал наши тренировки один на один, как профессионал NFL Films». Затем он впервые с 1993 года пожал мне руку. «Ребята, вы сыграли огромную роль в том, что мы смогли построить. Вы должны этим гордиться».

Я. И я знаю, что Деклан Салливан тоже был. Вот почему он был там на ветру.

Но мы не можем допустить, чтобы это повторилось.

Как футбольные команды колледжей пытаются заложить основу для своего будущего с помощью виртуального рекрутинга

История, великолепие, совершенство, духовная сила Нотр-Дама — Брайан Келли советует новобранцам представить себе это на время, потому что какое-то время они не увидят легендарный университет.

«Мы работаем так, как будто вы не будете посещать этот кампус в этом сезоне набора», — сказал тренер Нотр-Дама. «Мы должны отвезти наш кампус к вам».

Виртуальный рекрутинг стал единственным рекрутингом с начала пандемии коронавируса. NCAA продлил так называемый «мертвый период» — никаких личных контактов с новобранцами или посещений в кампусе — до 31 июля.

Это означало поиск новых способов использования телефоны и экраны. В начале марта «Zoom» был чем-то вроде Corvette.«Вид на галерею» звучал как билет на носовое кровотечение. «Включить звук» было похоже на семинар по искусственному интеллекту.

Здесь, в виртуальном мире рекрутинга, американский футбол пытается заложить основу для своей игры через подключение к Интернету. Zoom — компания по производству видеоконференций из Силиконовой долины — помогла заполнить образовавшуюся пустоту технологиями, о которых, откровенно говоря, большинство не знало до марта.

Конечно, не только Zoom. Есть другие компании. Но технология видеоконференцсвязи внезапно стала самым важным инструментом в игре с момента распространения преступления.

Давайте будем честными. Ничто не сравнится с реальным человеческим контактом. Вот так и узнаешь человека. Так вы знакомитесь с новобранцем, его родителями, друзьями и учителями. Это может быть невозможно до такой степени, что, как предположила Келли, посещения кампуса могут прекратиться этой осенью.

«При всех принятых мерах предосторожности… как можно привезти кого-то, семью, не прошедшую тестирование, разместить их в гостинице и позволить свободно гулять по кампусу?» — спросила Келли.

Можно только догадываться о конечном эффекте электронного рекрутинга. Нил Браун из Западной Вирджинии свел собрание Zoom к науке. Ну, его наука.

«Я думаю, что рутина является ключом к психическому здоровью. Ни одна из наших встреч в Zoom никогда не длится дольше 20 минут», — сказал Браун. «Мы стараемся смотреть на всех в галерее, чтобы вы могли видеть здоровье каждого».

Воздействие пандемии на днях коснулось Мака Брауна из Северной Каролины. Он посетил комнату для совещаний в обороне и обнаружил, что книги все еще открыты.Вот так тренеры покидали объект, когда все закрылось.

«Я думаю, что мы будем делать больше онлайн-вещей», — сказал Браун. «Я действительно думаю, что мы покажем потенциальным клиентам экскурсию по вашему объекту [виртуально], прежде чем они придут, чтобы узнать, хотят ли они прийти. Раньше мы этого не делали».

Брауна спросили, достигнем ли мы, в конце концов, точки, в которой потенциальный клиент приземлится без личной встречи с персоналом.

— Не думаю, — сказал он, — но вы будете в шести футах друг от друга.Вы не будете обнимать их. Вы не будете пожимать им руки. Я вижу это в будущем».

На прошлой неделе штат Пенсильвания предпринял уникальный шаг, проведя «виртуальный комбинат». трогательный виртуальный визит из шести частей, который длится чуть более часа.

То, что тренеры не могут полностью различить через одномерный экран, это такие важные вещи, как характер. Замах на что-то подобное может не проявиться внутри программы, пока не станет слишком поздно.

«Я не знаю, когда вы сможете приехать в кампус», — говорит новобранцам тренер из штата Миссури Эли Дринквитц. «Я не знаю, когда смогу навестить вас. Но мы сделаем все, что в наших силах, чтобы попытаться завоевать доверие и уважение, чтобы вы могли принять наилучшее решение для себя и своей семьи. .»

Рекрутинг — сложная, запутанная, иногда этически сложная область. Но вы не встретите тренера, который не верит, что личное посещение кампуса — это тот самый момент. Именно тогда все, что потенциальный клиент слышал/читал о школе, становится реальным.

«Сложнее всего для нас то, что никто из новых сотрудников еще не видел взаимодействия и энергии лицом к лицу», — сказал тренер Бостонского колледжа Джефф Хафли. «Это будет сложно. Нам придется найти творческие пути через социальные сети и Facetime, а также через компьютер. Я собираюсь подготовиться, как будто мы не сможем быть в дороге прямо сейчас. .»

В пути Вербовка ? Хэфли — один из 24 новых тренеров FBS, находящихся в особенно плохой форме.Они просят новобранцев проникнуться культурой, раздевалкой и командой, которых они не видели.

С таким же успехом можно разорвать календарь найма на 2020-2021 годы. На самом деле, это еще даже не может быть написано.

Согласно календарю приема на работу на 2019–2020 годы, школам было разрешено 42 дня оценки с 1 сентября по 30 ноября. В течение этого времени рекрутерам не разрешалось посещать среднюю школу более одного дня.

С 1 по 16 декабря и с 16 января по 1 февраля было разрешено шесть личных контактов за пределами кампуса.В середине этого был декабрьский ранний период подписания.

«Мертвый период», который должен был истечь 15 апреля — без личных посещений — продлевался дважды; теперь он продлится до 31 июля.

Учитывая состояние коронавируса, он может быть продлен на неопределенный срок. Осенние посещения кампуса с каждым днем ​​становятся все менее вероятными. Игра берет на себя достаточный риск, собирая более 100 игроков в одном месте, когда каждая медицинская модель предполагает, что лучший способ победить COVID-19 — это оставаться в стороне.

Учитывая бюджетный кризис, ударивший по легкой атлетике в колледжах, виртуальный рекрутинг может стать будущим практики. Сообщается, что Грузия потратила 442 000 долларов на набор рейсов в течение 13 дней в декабре. Это то, что Грузия может себе позволить. Подумайте, как заманчиво будет для некоторых школ с меньшим бюджетом не тратить 442 000 долларов за весь сезон набора.

Спортивный директор штата Аризона Рэй Андерсон уже думает о том, чтобы до 30% спортивного персонала работали из дома.(Считается, что футбол здесь не задействован.)

«Удаленно вы можете делать намного больше», — сказал Андерсон. «…Зум достаточно интимный».

Если эти личные рекрутинговые контакты достаточно ограничены, возможно, что декабрьский период раннего подписания может исчезнуть. В течение первых трех лет раннего подписания примерно 70% новобранцев подписали контракт в декабре. Традиционная февральская дата Национального дня подписания стала почти запоздалой.

«Я не вижу причин менять ранний период подписания», — сказал национальный аналитик 247Sports Бад Эллиотт.«NCAA сообщает, что к середине декабря многие потенциальные клиенты уже достаточно далеко продвинулись в цикле рекрутинга, чтобы они уже приняли решение о том, куда они хотят поступить. Они устали от непрекращающихся сообщений и звонков и хотят иметь некоторую уверенность в они отправляются в колледж вскоре после осенних семестров выпускных курсов. Потенциальные клиенты, готовые принять решение, прибывают в середине декабря, все еще должны быть в состоянии это сделать. Потенциальные, которые не готовы, должны подождать до традиционного Национального дня подписания в феврале.

Возможно, эта готовность изменится, если все новобранцы увидят, что Нотр-Дам — это виртуальные туры с дронами онлайн. Мы пропустили пару. Когда все вот так в сети и никто не может иметь никого в кампусе, каждый что-то теряет.

«Мы определенно что-то теряем, не имея возможности вывести вас из вашего состояния и доставить в Нотр-Дам.»

EA Sports объявляет о возвращении видеоигры College Football | Bleacher Report

Lynne Sladky/Associated Press

Фанаты студенческого футбола могут радоваться.

Во вторник EA Sports объявила о планах перезапустить видеоигру о студенческом футболе. Серия была отложена после NCAA Football 14.

EA SPORTS @EASPORTS

Для тех, кто никогда не переставал верить. ..

#EASPORTSCollegeFootball https://t.co/2vDUYnbXEJ

Майкл Ротштейн из ESPN предоставил дополнительную информацию:

«Чтобы игра состоялась, EA Sports заключила партнерское соглашение с коллегиальной лицензирующей компанией CLC, чтобы убедиться, что у них есть школы FBS, традиции, униформа и учебники — среди прочего — готовы к игре.В игре примут участие более 100 команд.

«На данный момент EA Sports планирует двигаться вперед без списков, которые включают имена, изображения или подобия настоящих игроков колледжа. Текущие правила NCAA запрещают спортсменам продавать свои права NIL во время учебы в колледже».

Дэрил Холт, вице-президент и генеральный менеджер EA Sports, сказал Ротштейну, что компания еще не установила дату появления EA Sports College Football, хотя он сказал, что это не произойдет в этом году.

Решение исключить NCAA Football из ежегодной ротации было принято после судебного иска Эда О’Бэннона против NCAA. Бывшая звезда баскетбола Калифорнийского университета в Лос-Анджелесе успешно подала в суд на NCAA, не позволив ему продолжать получать прибыль от имени, имиджа и подобия нынешних и бывших спортсменов.

Спортивные видеоигры колледжа не использовали имя спортсмена, но включали информацию, чтобы их было легко идентифицировать. Например, обладательница Heisman Trophy ДеВонта Смит должна была быть указана в списке Алабамы под номером WR.6, если бы NCAA Football существовал в сезоне 2020 года.

Оуэн С. Гуд из Polygon сообщил в октябре 2019 года, что разработчики EA Sports изложили предварительные планы для EA Sports College Football 15, в которых подлинные лицензии колледжа были бы заменены на более широкий спектр вариантов настройки.

Гуд отметил, что EA Sports могла бы столкнуться с «кошмаром по контролю контента», если бы пользователи загружали изображения с товарными знаками из школ, которые разворачивались бы и требовали удаления изображений.

После того, как губернатор Калифорнии Гэвин Ньюсом подписал в сентябре 2019 года законопроект, облегчающий спортсменам колледжей получение дохода от своего имени, имиджа и подобия, многие задавались вопросом, восстанет ли NCAA Football из могилы. Однако обособленный характер студенческого спорта в качестве административного органа создавал множество препятствий.

Николь Ауэрбах 😷 @NicoleAuerbach

Вэл Акерман говорит, что групповое лицензирование (видеоигры, реплики футболок) «не работает в студенческом спорте» в основном потому, что в нем нет профсоюза / подразделения по ведению переговоров.

Ротштейн сообщил, что EA Sports пока пытается избегать прямых ссылок на текущих игроков FBS, но Холт признал, что ситуация нестабильна, поскольку Конгресс рассматривает более широкое законодательство NIL.

Протокол криоконсервации | Абкам

Криоконсервация — это метод, при котором клетки замораживают, сохраняя их жизнеспособность, до тех пор, пока они не будут разморожены спустя месяцы или годы. Клетки криоконсервируются, чтобы свести к минимуму генетические изменения и избежать потери в результате заражения.Лучше всего криоконсервировать клетки, когда они находятся на оптимальной скорости роста (3:22 ​​минуты).

   Чтобы узнать больше о видеопротоколах, посетите нашу библиотеку видеопротоколов здесь.

Распечатать этот протокол

Материалы и реагенты

  • 1-2 мл Cryovials
  • Coolcell® замерзлитель (Biocision)
  • замораживание Media

CryOrreservation

  • этикетки этикетки с датой, название исследователя, ячейки номер, номер пассажа и тип клетки (и любую другую полезную информацию, например, генетические модификации).

  • Если клетки прилипли, удалите среду для культивирования клеток, промойте в PBS, добавьте достаточное количество трипсина, чтобы покрыть клетки, и инкубируйте в течение приблизительно 2 минут в инкубаторе при 37°C. Ресуспендируйте в среде для культивирования клеток и перенесите в пробирку Falcon объемом 50 мл.

  • Если клетки находятся в суспензии, просто перенесите нужный объем непосредственно в пробирку Falcon объемом 50 мл.

  • Подсчитайте клетки с помощью гемоцитометра, чтобы определить их жизнеспособность. Жизнеспособность клеток должна быть не менее 75% для криоконсервации.

  • Центрифугировать 5 мин при 1000 об/мин при комнатной температуре.

  • Подготовьте среду для замораживания (таблица 1).


    Обратите внимание, ДМСО подходит не для всех типов клеток, поэтому в качестве альтернативы можно использовать глицерин.


  • Удалите супернатант (сохраните его; он необходим для среды для замораживания, см. Таблицу 1) и осторожно разрыхлите осадок.

  • Добавьте среду для замораживания до необходимой плотности клеток.Для клеток млекопитающих это обычно 1 000 000/мл среды для замораживания. Клетки не должны находиться при комнатной температуре в среде для замораживания более 10 мин.

  • Аликвоты по 1 мл в криопробирки и закройте крышками.

  • Перенесите криопробирки в CoolCell (при комнатной температуре) и поместите в морозильную камеру при -80°C. CoolCell обеспечит стабильное снижение температуры на 1°C в минуту.

  • Приблизительно через 24 часа извлеките криопробирки из CoolCell и перенесите в жидкий азот для длительного хранения.

  • Тип культуры Заместительные носители Notes Notes Notes
    Клетки культивируют в FBS-содержащие СМИ 90% FBS + 10% DMSO Смешайте хорошо и нагрейте до 37 ° C до использовать.
    Клетки, культивированные в среде без сыворотки 90 % кондиционированная среда + 10 % ДМСО

    Используйте супернатант со стадии центрифугирования (этап 7).

    Хорошо перемешать и подогреть до 37°C перед использованием.

    Клетки, для замораживания которых требуется глицерин 90% FBS + 10% глицерин Хорошо перемешайте и подогрейте до 37°C перед использованием.

    Таблица 1. Различные типы сред для замораживания клеточных линий млекопитающих размороженные (не размораживать при комнатной температуре). Это должно занять не более 1 минуты.

  • С помощью пипетки перенесите содержимое флакона в пробирку Falcon объемом 15 мл, содержащую около 10 мл предварительно подогретой питательной среды.
  • Центрифугировать при 500–1000 об/мин в течение 5 мин, удалить супернатант и ресуспендировать в соответствующем количестве среды для культивирования клеток.
  • Перенесите клетки в сосуд для культивирования и перенесите в инкубатор при 37°C.

  • Часто задаваемые вопросы

    Почему нельзя оставлять клетки оттаивать при комнатной температуре?

    Клетки, как правило, следует размораживать как можно быстрее при температуре выше комнатной. Это связано с тем, что медленный процесс оттаивания может повредить клетки.

    Среда для замораживания содержит необходимые криозащитные вещества, такие как диметилсульфоксид (ДМСО), для предотвращения образования внутриклеточных и внеклеточных кристаллов льда, которые могут повредить клеточную мембрану и компоненты. ДМСО имеет недостаток, заключающийся в том, что он цитотоксичен, и поэтому клетки следует размораживать со скоростью, превышающей скорость, которая возможна при комнатной температуре, чтобы облегчить быстрое разбавление и удаление ДМСО из непосредственного окружения клеток.

    Медленный процесс замораживания (-1ºC в минуту) также помогает предотвратить образование внутриклеточных кристаллов льда, обеспечивая достаточный отток воды перед замораживанием. Быстрое оттаивание клеток служит еще одной цели предотвращения повреждения клеточной мембраны или компонентов любыми кристаллами, образовавшимися в процессе замораживания.

    Как долго можно хранить криоконсервированные клетки?

    Клетки, замороженные по протоколам, могут храниться в течение нескольких лет в жидком азоте. В идеале замороженные клетки не следует хранить при температуре -80 ºC в течение длительного периода времени (до одной недели) и по возможности следует переносить в жидкий азот. Хранение клеток при температуре -80ºC в течение длительного времени может поставить под угрозу жизнеспособность клеток.

    Нашли этот протокол полезным? Просмотрите наш протокол подсчета клеток.

    Чемпионат FCS: все, что вам нужно знать

    Вот все, что вам нужно знать о чемпионате FCS: турнире по определению национального чемпиона в футбольном подразделении NCAA Division I Football:

    ЧЕМПИОНАТ FCS 2019-20: Штат Северная Дакота побеждает Джеймса Мэдисона | См. последний кронштейн

    В чем разница между FCS и FBS?

    В отличие от всех других видов спорта NCAA, футбол первого дивизиона NCAA разделен на два дивизиона.Это разделение произошло в 1978 году, когда были созданы Дивизион I-A и Дивизион I-AA. В 2006 году эти подразделения были переименованы. Более высокий уровень, Дивизион IA, стал подразделением Football Bowl (FBS), а более низкий уровень, Дивизион I-AA, стал подразделением Football Championship (FCS).

    Основные различия между ними заключаются в количестве полных стипендий, которые команды могут предоставить своим игрокам (85 в FBS, 63 в FCS) и формате постсезона:

    • Команды FBS в настоящее время соревнуются за возможность сыграть в плей-офф студенческого футбола с участием 4 команд (который был создан в 2014 году), а команды, соответствующие требованиям постсезона, которые не проходят отбор, играют в одноразовых матчах.
    • Команды

    • FCS всегда играли в турнирах с выбыванием на выбывание (аналогично большинству других видов спорта NCAA). С 2013 года в этом турнире принимают участие 24 команды.

    Когда начался FCS?

    В 1978 году FCS сначала называлась Division I-AA, но в 2006 году была переименована в FCS.

    Первый чемпионат Дивизиона I-AA был турниром для четырех команд в 1978 году, когда Флорида А&М победила Массачусетс со счетом 35-28 в титульном матче.

    Как изменилась FCS с 1978 года?

    В настоящее время FCS состоит из 13 конференций, в которых участвуют 125 команд.

    Чемпионат сильно изменился за последние несколько десятилетий.

    В 1981 году плей-офф расширили до восьми команд. В 1982 году он расширился до 12 команд. В 1986 году он снова расширился до 16. Он оставался в этом размере до 2010 года, когда поле снова было расширено до 20 команд, а место проведения чемпионата переместилось во Фриско, штат Техас, где оно и остается с тех пор.

    В 2013 году поле было расширено до нынешнего формата 24 команд.

    Как штат Северная Дакота выиграл свой восьмой титул FCS за девять лет

    Как команды попадают в плей-офф FCS?

    Поле 24 разделено на два разных квалификатора: 10 автоматических и 14 на свободе.

    Автоматически квалифицируются команды, выигравшие одну из 10 конференций, на которые принимаются автоматические ставки. Отборочные матчи на свободе выбираются Отборочной комиссией плей-офф FCS.

    На что смотрит Отборочная комиссия в своем процессе?

    Для получения информации об отборе, посеве и распределении команд комитет может рассмотреть сравнительные данные отдельных команд, включая, помимо прочего:

    • Общая запись
    • Рекорд против соперников Дивизиона I (учреждение, одержавшее менее шести побед в Дивизионе I, может подвергнуть эту команду риску быть не выбранным)
    • Рекорд против оппонентов из других конференций AQ
    • Запись против соперников Football Bowl Subdivision (FBS)
    • Рекорд личных встреч
    • Рекорд против обычных противников
    • Данные простой рейтинговой системы NCAA (NCAA SRS)
    • Опрос тренеров FCS
    • Вклад региональных консультативных комитетов

    Как работает посев в плей-офф FCS?

    После того, как все 24 команды заполнены, комитет отбирает восемь лучших команд. Это начинается с того, что члены комитета рекомендуют команды для восьми лучших посевных фондов. Чтобы попасть в посевной пул, команда должна набрать не менее 30 процентов голосов. Как только это будет сделано, каждый член комитета ранжирует команды в начальном пуле посредством голосования. Комитет рассматривает и обсуждает этот предварительный рейтинг перед повторным голосованием. Это финальное голосование определяет восемь сеяных команд по порядку.

    НАГРАДА УОЛТЕРА ПЭЙТОНА: Полная история ежегодной награды FCS за высшее наступление

    Посеянные команды получают прощание в первом раунде турнира.Остальные 16 команд играют игры первого раунда и распределяются по парам в соответствии с географической близостью, а затем помещаются в сетку в соответствии с географической близостью к восьми лучшим посевам.

    Команды не могут преодолевать расстояние более 400 миль по земле, а команды из одной конференции, которые играли друг с другом в течение регулярного сезона, не будут объединены в пары для игр первого круга.

    Загляните внутрь чемпионата FCS

    Как проходит плей-офф FCS?

    Турнир проходит в сетке single-elimination.Из 24 команд турнира восемь лучших получают прощание в первом раунде. Остальные 16 играют в игре первого раунда. Затем оставшиеся 16 команд играют в четырех раундах, которые завершаются чемпионатом во Фриско, штат Техас.

    Вот окончательная скобка 2019 года, например:

    Кто выиграл больше всего чемпионатов FCS?

    С 1978 года 21 команда выиграла чемпионат FCS, но ни одна из них не выиграла больше, чем штат Северная Дакота. Бизон не выигрывал свой первый титул до 2011 года, но с тех пор они выиграли восемь из девяти доступных чемпионатов, в том числе пять подряд с 2011 по 2015 год.

    FCS RECORDS: Школы с наибольшим количеством национальных футбольных чемпионатов FCS

    Вот кто выигрывал каждый чемпионат FCS, начиная с первого в 1978 году:

    ГОД ЧЕМПИОН ТРЕНЕР БАЛЛ Второе место ОБЪЕКТ
    2019 Штат Северная Дакота Мэтт Энц 28-20 Джеймс Мэдисон Фриско, Техас
    2018 Штат Северная Дакота Крис Климан 38-24 Восточный Вашингтон Фриско, Техас
    2017 Штат Северная Дакота Крис Климан 17-13 Джеймс Мэдисон Фриско, Техас
    2016 Джеймс Мэдисон Майк Хьюстон 28-14 Янгстаун, штат Фриско, Техас
    2015 Штат Северная Дакота Крис Климан 37-10 Джексонвилл, штат Фриско, Техас
    2014 Штат Северная Дакота Крис Климан 29-27 Штат Иллинойс Фриско, Техас
    2013 Штат Северная Дакота Крейг Бол 35-7 Таусон Фриско, Техас
    2012 Штат Северная Дакота Крейг Бол 39-13 Сэм Хьюстон Стэйт Фриско, Техас
    2011 Штат Северная Дакота Крейг Бол 17-6 Сэм Хьюстон Стэйт Фриско, Техас
    2010 Восточный Вашингтон Бо Болдуин 20-19 Делавэр Фриско, Техас
    2009 Вилланова Энди Тэлли 23-21 Монтана Чаттануга, Теннесси.
    2008 Ричмонд Майк Лондон 24-7 Монтана Чаттануга, Теннесси,
    2007 Штат Аппалачи Джерри Мур 49-21 Делавэр Чаттануга, Теннесси,
    2006 Штат Аппалачи Джерри Мур 28-17 Массачусетс Чаттануга, Теннесси.
    2005 Штат Аппалачи Джерри Мур 21-16 УНИ Чаттануга, Теннесси,
    2004 Джеймс Мэдисон Микки Мэтьюз 31-21 Монтана Чаттануга, Теннесси,
    2003 Делавэр К.К. Киллер 40-0 Колгейт Чаттануга, Теннесси.
    2002 Западный Кентукки Джек Харбо 34-14 Штат МакНиз Чаттануга, Теннесси,
    2001 Монтана Джо Гленн 13-6 Фурман Чаттануга, Теннесси,
    2000 Южная Джорджия Пол Джонсон 27-25 Монтана Чаттануга, Теннесси.
    1999 Южная Джорджия Пол Джонсон 59-24 Янгстаун, штат Чаттануга, Теннесси,
    1998 Массачусетс Марк Уиппл 55-43 Южная Джорджия Чаттануга, Теннесси,
    1997 Янгстаун, штат Джим Трессел 10-9 Штат МакНиз Чаттануга, Теннесси.
    1996 Маршалл Боб Пруэтт 49-29 Монтана Хантингтон, Западная Вирджиния,
    1995 Монтана Дон Рид 22-20 Маршалл Хантингтон, Западная Вирджиния,
    1994 Янгстаун, штат Джим Трессел 28-14 Штат Бойсе Хантингтон, В.Вирджиния
    1993 Янгстаун, штат Джим Трессел 17-5 Маршалл Хантингтон, Западная Вирджиния,
    1992 Маршалл Джим Доннан 31-28 Янгстаун, штат Хантингтон, Западная Вирджиния,
    1991 Янгстаун, штат Джим Трессел 25-17 Маршалл Стейтсборо, Джорджия.
    1990 Южная Джорджия Тим Стоуэрс 36-13 Невада Стейтсборо, Джорджия,
    1989 Южная Джорджия Эрк Рассел 37-34 Стивен Ф. Остин * Стейтсборо, Джорджия,
    1988 Фурман Джимми Саттерфилд 17-12 Южная Джорджия Покателло, Айдахо
    1987 Луизиана-Монро Пэт Коллинз 43-42 Маршалл Покателло, Айдахо
    1986 Южная Джорджия Эрк Рассел 48-21 Штат Арканзас Такома, Вашингтон.
    1985 Южная Джорджия Эрк Рассел 44-42 Фурман Такома, Вашингтон,
    1984 Штат Монтана Дэйв Арнольд 19-6 Технологический институт Луизианы Чарльстон, Южная Каролина
    1983 Южный Иллинойс Рей Демпси 43-7 Западная Каролина Чарлстон, С. С.
    1982 Восточный Кентукки Рой Кидд 17-14 Делавэр Уичито-Фолс, Техас
    1981 Штат Айдахо Дэйв Крагторп 34-23 Восточный Кентукки Уичито-Фолс, Техас
    1980 Штат Бойсе Джим Крайнер 31-29 Восточный Кентукки Сакраменто, Калифорния.
    1979 Восточный Кентукки Рой Кидд 30-7 Лихай Орландо, Флорида,
    1978 Флорида A&M Руби Хаббард 35-28 Массачусетс Уичито-Фолс, Техас

    * — Участие Стивена Ф. Остина в чемпионате 1989 года отменено.

    Обновленный список звезд студенческого футбола, пропускающих игры в чашу на драфте НФЛ 2022 года

    В мире студенческого футбола стало ежегодным ритуалом, когда звезды объявляют, что они не будут играть в играх в чашу своей команды перед драфтом НФЛ.

    Этот год не будет исключением. Игроки объявят, что, поскольку регулярный сезон завершен и осталась только игра в чашу, они собираются обратить свое внимание на драфт НФЛ 2022 года в надежде сохранить здоровье и потратить время на подготовку к драфту.

    Даже сейчас, когда на уровне колледжа действуют NIL-соглашения, некоторые игроки примут решение не рисковать своей профессиональной футбольной карьерой в последний раз с колледжем.

    Какие игроки приняли решение? Sporting News будет следить за лучшими игроками, чтобы объявить, что они не будут играть в игры в чашу.

    ЕЩЕ 2022 NFL DRAFT: последний макет SN | 100 лучших больших досок

    Футболисты из колледжа пропускают игры в чашу

    • Орегон DE Кайвон Тибодо
    • Орегон CB Микаэль Райт
    • Арканзас WR Трейлон Беркс
    • SMU WR Реджи Роберсон
    • SMU WR Дэнни Грей
    • Нотр-Дам S Кайл Гамильтон
    • Нотр-Дам РБ Кайрен Уильямс
    • Теннесси CB Алонтэ Тейлор
    • Штат Мичиган РБ Кеннет Уокер III
    • Западная Вирджиния РБ Ледди Браун
    • Штат Аризона РБ Рачаад Уайт
    • Purdue DE Джордж Карлафтис
    • Невада QB Карсон Стронг
    • Питт QB Кенни Пикетт
    • Питт CB Дамарри Матис
    • Mizzou RB Тайлер Бэди
    • Texas A&M S Леон О’Нил
    • Texas A&M RB Исайя Спиллер
    • Penn State LB Брэндон Смит
    • Penn State LB Эллис Брукс
    • Penn State WR Джахан Дотсон
    • Penn State S Jaquan Brisker
    • Штат Огайо WR Крис Олав
    • Штат Огайо WR Гаррет Уилсон
    • Штат Огайо OT Николас Петит-Фрэр
    • Штат Огайо DT Haskell Garrett
    • UTSA RB Искренний Маккормик
    • Штат Миссисипи OT Чарльз Кросс
    • Штат Айова РБ Бриз Холл

    До сих пор было несколько ключевых игроков, которые объявили, что пропустят свои игры в чашу и вместо этого будут готовиться к драфту НФЛ.

    Защитник из Орегона Кайвон Тибодо, считающийся потенциальным номером 1 в общем зачете, объявил в Instagram 6 декабря, что он откажется от поездки Ducks на Valero Alamo Bowl 29 декабря против 16-го номера из Оклахомы, и вместо этого начнет подготовиться к драфту НФЛ.

    БОЛЬШЕ: Любители студенческого футбола недовольны объявлением финалистов Heisman Trophy 2021 года

    Звездный защитник завершил сезон с семью сэками, 12 проигрышными тэклами, 49 тэклами и двумя форсированными фамблами.Тибодо является финалистом премии Беднарика и трофея Бронко Нагурски.

    Он решил отказаться от игры в чашу своей команды в тот же день, когда тренер Орегона Марио Кристобаль объявил, что покидает «Утки» и занимает должность главного тренера в «Майами».

    Ресивер

    Arkansas Wide Трейлон Беркс объявил, что отказывается от участия, объявив 8 декабря о своем решении не играть против Penn State в Outback Bowl. Беркс провел звездную кампанию 2021 года, закончив сезон с 1104 приемными ярдами при 66 уловах, включая 11 тачдаунов.Он также 14 раз пробежал 112 ярдов и совершил еще одно приземление на землю.

    План Бога❤️ pic.twitter.com/W3IsS4ValL

    — Трейлон Беркс (@TreylonBurks) 8 декабря 2021 г.

    Пара товарищей по команде SMU объявили, что пропустят Fenway Bowl. Ресивер Wide Реджи Роберсон первым сделал заявление, за ним последовал его коллега Дэнни Грей. Грей возглавил команду с 803 приемными ярдами и девятью приемными приземлениями при 49 приемах, а Роберсон был третьим с 625 приемными ярдами и шестью приземлениями при 51 приеме.

    🖐🏾вышел 💙 pic.twitter.com/hJil3cYZV5

    — Дэнни Грей (@DGray_5) 9 декабря 2021 г.

    🖤 pic.twitter.com/LdENCO517q

    — Реджи Роберсон-младший (@TheKingReggie) 9 декабря 2021 г.

    Безопасность Нотр-Дама Кайл Гамильтон сообщил в Твиттере, что пропустит матч Fiesta Bowl Fighting Irish против штата Оклахома, поскольку он готовится к драфту НФЛ. Хэмилтон, которого только что назвали первой всеамериканской командой Уолтера Кэмпа, завершил сезон 2021 года с 34 отборами мяча и тремя перехватами.

    Спасибо, Нотр-Дам 💚 pic.twitter.com/IGvH9GzLbO

    — Кайл Гамильтон (@kyledhamilton_) 10 декабря 2021 г.

    Вскоре после того, как Гамильтон объявил о своем решении, бегущий назад Нотр-Дам Кайрен Уильямс объявил, что он тоже пропустит Fiesta Bowl. Уильямс был лучшим рашером Fighting Irish второй сезон подряд, достигнув 1002 ярда по земле с 14 тачдаунами на 204 керри. Он также поймал 42 передачи на 359 ярдов с еще тремя очками.

    Слава Господу!🙏🏽 МЕЧТА БОЛЬШАЯ… pic.twitter.com/I28TdSubOV

    — Кайрен Уильямс (@Kyrenwilliams23) 10 декабря 2021 г.

    Помимо Гамильтона, еще одна звезда бегунов объявила, что пропустит игру своей команды в чаше Кеннета Уокера III штата Мичиган. Уокер, SN All-American, занявший шестое место в голосовании Хейсмана в этом году, не будет играть в Peach Bowl против Питта, а вместо этого будет готовиться к драфту НФЛ. Уокер закончил год с 1646 ярдами и 18 приземлениями на землю, в среднем 6.2 ярда за перенос. Он был вторым в стране по быстрым ярдам и вторым в Большой десятке по быстрым тачдаунам.

    💚🤍 pic.twitter.com/Mjnt3axKqV

    — 𝒦ℰ𝒩𝒩ℰ𝒯ℋ 𝒲𝒜ℒ𝒦ℰℛ ℐℐℐ🤍 (@Kenneth_Walker9) 16 декабря 2021 г.

    Ледди Браун из команды West Vriginia стал последним игроком, отказавшимся от участия, так как он не будет играть в Guaranteed Rate Bowl против Minnesota 28 декабря. Браун был лучшим рашером «Альпинистов» в каждом из последних двух сезонов, затмив 1000 ярдов за оба года. Он также представлял угрозу за пределами поля, поскольку в прошлом сезоне у него было второе место по количеству уловов в команде и четвертое место в этом сезоне.

    Вскоре после того, как Браун объявил о своих намерениях, квотербек Питта Кенни Пикетт заявил, что не будет играть в Peach Bowl против штата Мичиган.

    Навсегда человек Питта #h3P pic.twitter.com/fq0Sw06dIa

    — Кенни Пикетт (@kennypicett10) 17 декабря 2021 г.

    Старший занял третье место в голосовании за трофей Хейсмана 2021 года. Он бросил на 4319 ярдов и 42 тачдауна в 13 играх, приведя «Пантеры» к их первому чемпионату ACC.Пикетт завершил свою пятилетнюю карьеру в «Пантерах» с 12 303 ярдами паса и 81 приземлением пасом. У него также было 20 быстрых приземлений и одно приземление при приеме.

    Брис Холл, двукратный согласованный всеамериканский выбор (единогласный в 2020 году), объявил в субботу, что откажется от участия в матче Cheez-It Bowl штата Айова против Клемсона. Он заканчивает сезон с 1472 ярдами, 20 тачдаунами и средним показателем 5,8 ярда на перенос. В 2020 году он набрал 1572 ярда, 21 тачдаун и средний показатель 5,6 ярда на перенос.

    Холл завершил свою карьеру в штате Айова с 3941 ярдом, 50 тачдаунами и средним показателем 5,5 ярда на перенос. Включая приемы и приемные ярды, у Холла 4675 ярдов от схватки и 56 полных приземлений за три сезона.

    Тайлер Бэди также не примет участия в игре Миззоу против Армии. По сообщению Columbia Daily Tribune, «Тигры» не смогут установить рекорд по раннингу после того, как тренер Элиа Дринквитц сказал, что не хочет рисковать будущим звезды в игре.Он пробежал 1604 ярда, совершив 268 ударов, из которых 14 были забиты.

    Квотербек

    Nevada Карсон Стронг сообщил в Instagram о своем намерении пропустить Quick Lane Bowl против Western Michigan.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
