Как сделать утепленную отмостку с брусчаткой? | Теплый дом с XPS ТЕХНОНИКОЛЬ.

Утепленная отмостка призвана, во-первых, защитить конструкцию фундамента и всего дома от влияния пучинистых грунтов, предотвращая их промерзание, во-вторых, благодаря отмостке атмосферные осадки отводятся непосредственно от фундамента и сбрасываются в дренажную систему, которую мы заложили еще на стадии земляных работ.

В качестве утеплителя выбран экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO с размерами листа 580*1180 мм и толщиной 50 мм. Данная толщина является достаточной, учитывая, что наш фундамент имеет сплошной контур утепления из XPS.

Работы по устройству отмостки начинаются с выборки грунта по периметру дома на глубину 20 сантиметров с небольшим уклоном от фундамента в сторону дренажной системы для стока воды.

Далее необходимо выполнить обратную послойную засыпку увлажненным песком крупной фракции. Песок выровнивается и утрамбовывается, а также сформировывается уклон 5%, или 5 сантиметров, на 1 метр ширины отмостки.

Следующий этап – укладка листов утеплителя. XPS CARBON ECO укладывается непосредственно на подготовленную песчаную подушку вплотную к утеплителю цоколя и формирует сплошной тепловой контур. Благодаря наличию L-кромки, плиты экструзионного пенополистирола перекрывают друг друга, тем самым мы предотвращаем возможное образование мостиков холода. При этом нет никакой необходимости дополнительно закреплять листы утеплителя на своих местах, вес верхних слоев является достаточным фиксатором.

Применение экструзионного пенополистирола в качестве утеплителя при устройстве отмостки продиктовано тем, что данный материал обладает низкой теплопроводностью, минимальным водопоглощением, биологической стойкостью и имеет необходимую прочность на сжатие и на изгиб, для того, чтобы выдерживать пешеходные нагрузки.

Далее, поверх XPS мы укладывается профилированная мембрана PLANTER geo. Использование данного материала создает герметичный слой и формирует преграду для прохода атмосферных осадков к фундаменту. Полотно мембраны PLANTER geo состоит из двух слоев: нижний, выполнен из полимерного материала, имеет на поверхности выступы в виде шипов, формирующих дренажный зазор для отвода воды, верхний слой – геотекстиль, фильтрующий воду и препятствующий засорению дренажного зазора.

Соединение полотен мембраны в единый контур производится следующим образом. Сперва от торцов соединяемых полотен отгибается слой геотекстиля на 4 шипа, затем полотна соединяются внахлест, с применением специализированной двухсторонней клеящей ленты.

После чего, также с помощью двухсторонней влагостойкой клеящей ленты шириной 50 мм, соединяется геотекстиль.

При укладке профилированной мембраны ее в обязательном порядке следует заводить не менее чем на 10 сантиметров на вертикальную часть фундамента. Далее выполняется крепление мембраны к цоколю при помощи двухсторонней клеящей ленты.

Следующий этап – гравийная засыпка. Поверх геотекстиля мы уложили слой гравия фракцией 20-45 мм, толщиной 5-6 см. Гравий также выполняет функцию дренажа и позволяет быстро отводить талую и дождевую воду от фундамента здания.

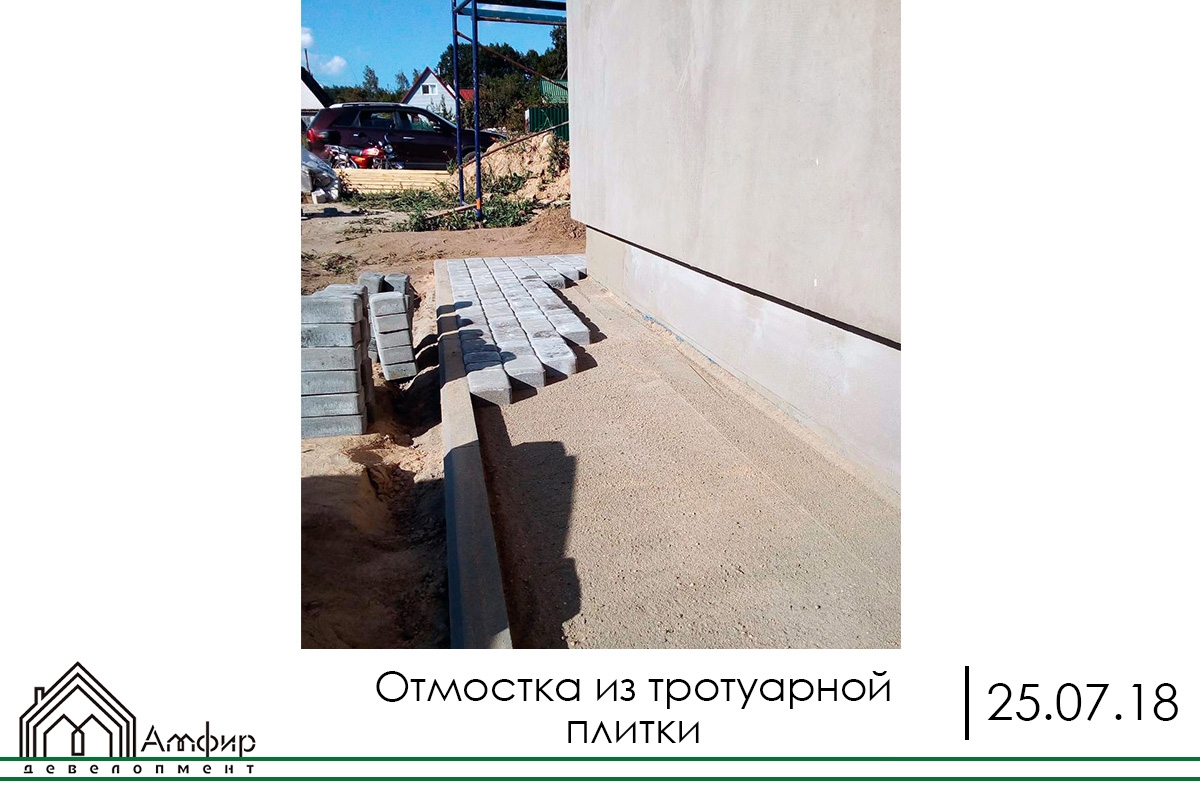

Заключительный этап устройства утепленной отмостки — укладка брусчатки и установка бордюрных камней. Брусчатку и бордюрные камни монтируются на сухую цементно-песчаную смесь, замешанную в пропорции 1:5. Укладка брусчатки начинается от стенки фундамента. Дистанционный замок обеспечивает небольшой зазор в пределах 2 мм между камнями брусчатки. Для затирки этих швов используется та же цементно-песчаная смесь. В завершение поверхность отмостки проливается водой, что позволяет цементу схватиться и закрепить укладку.

Отливы вокруг дома. Отмостка своими руками пошаговая инструкция. Отмостка из тротуарной плитки

Отмостка играет важную и ключевую роль для комфортного использования каждого дома. Эта часть готовой конструкции направлена на выполнение защитной функции и предотвращения размыванию фундамента от осадков и талых вод. Именно вода является первопричиной в разрушении и деформации основания. Если вы решили возвести защиту не прибегая к помощи специалистов, советуем узнать как сделать отмостку вокруг дома своими руками.

Роль отмостки в строении

Защита фундамента играет эстетическую и декоративную функцию. Она препятствует попаданию осадочной влаги и неравномерного размывания основания дома. Если на вашем участке постоянно влажный грунт, то в зимний период он начнет давить на основание дома и повлечет за собой посадку и появление трещин на нем. Если же грунт пучинистый, то защиту основания рекомендуется утеплить.

Важно! Крайне опасно оставлять дом без наличия отмостки на зимний период.

Подготовительные работы по созданию защитной конструкции вокруг дома

Для того, чтобы основание дома было надежно защищено, необходимо знать как сделать отмостку. Для ее возведения используйте только качественные материалы и выполняйте правильно весь процесс работ. При возведении отмостки определите ее ширину, по возможности сделайте ее максимальной. Чем шире конструкция, тем меньшая вероятность впитывания влаги в грунт и повреждения фундамента. Минимальная ширина составляет 80 см по всей ленте дома. Стоит учитывать, что отмостка выполняет еще и роль тротуара, поэтому для комфортного ее использования возьмите ширину 2 м. Возводить защиту фундамента необходимо с учетом уклона, что обеспечит стекание воды по направлению от стены здания. Согласно строительных норм есть утвержденный размер уклона 50-100 мм на 1 м ширины, т.е. ширина конструкции в 1 м по высоте составит 50-100 мм возле стен дома, а второй ее конец будет лежать в одной плоскости с землей. При наличии этого уклона вода будет уходить беспрепятственно и без застоя на плоскости.

Устройство защиты фундамента

• Уровень
  . Высота основания играет большую роль. Например, если используется щебень или гравий, то высоту можно поднять на 30 см. Если используется плитка или бетон, то высота должна составлять не менее 50 см.
• Ширина
  устанавливается в зависимости от типа почвы и длины карнизного свеса кровли. При нормальном типе грунта ширина составляет на 20 см больше карниза, это необходимо для того, чтобы вода спокойно стекала и не застаивалась возле дома. Если грунт дает посадку, ширина принимается в размере 30 см за границей котлована.
• Уклон
  . При использовании булыжника или щебня уклон делают на расстоянии 5-10 см на 1 м ширины строения. Для асфальта — 3-5 см. Если уклон слишком крутой, отвод воды происходит лучше, а вот в качестве тротуара такую конструкцию использовать неудобно.
• Зазор
  между стеной. Защищает от мороза и от разрушения гидроизоляции подвальных стен.
• Дренаж
  . Выполняет функцию водоотвода по внешней линии отмостки.

Примечание! Винтовой и свайный фундамент не нуждаются в отмостке, для этих конструкций достаточно сделать прочное защитное покрытие в местах слива воды.

Отмостка вокруг дома своими руками

• учитывайте ширину конструкции;
• корректно выставите угол наклона;
• используйте качественные строительные материалы;
• соблюдайте весь процесс работ;
• не нарушайте технологию.

Из инструментов вам понадобится:

• лопата;
• трамбовка ручного типа;
• тачка для подвоза сыпучих;
• уровень гидравлический;
• материал для утепления;
• песок;
• щебень;
• глина;
• армированная сетка или арматурные прутки.

Совет специалиста! Строительный материал следует выбирать только с учетом типа грунта.

Инструкция по проведению работ

Для получения прочной защиты фундамента предлагаем разобрать самые распространенные варианты отмостки. Итак, отмостка своими руками пошаговая инструкция.

Классическая защита

• По всей площади строения необходимо сделать разметку будущей защиты. По углам от всех стен отмеряем нужную ширину и забиваем колышки, натягиваем прочную нитку или шнур.
• Снимаем слой грунта на 0,25 м.
• По краям траншеи ставим и закрепляем съемную опалубку.
• На дно укладываем первый слой песка (10 см) и заливаем его водой, чтобы он дал усадку.
• Укладываем слой из щебня (5-8 см).
• Поверх щебня фиксируем все армированной сеткой. При стыковании краев, лист сетки накладываем друг на друга на 15 см.
• Возьмите древесину и пропитайте ее водоотталкивающей смесью. Через каждые 1,5 м зафиксируйте деревянные планки, таким образом, чтобы их верхние края совпадали с будущей защитой. Это будет дополнительная защита от трещин в зимний период.
• Вся плоскость заливается цементным раствором, образовавшиеся неровности разравниваются.
• Как только раствор высох, берем сухой цемент, посыпаем по всей плоскости и втираем его.

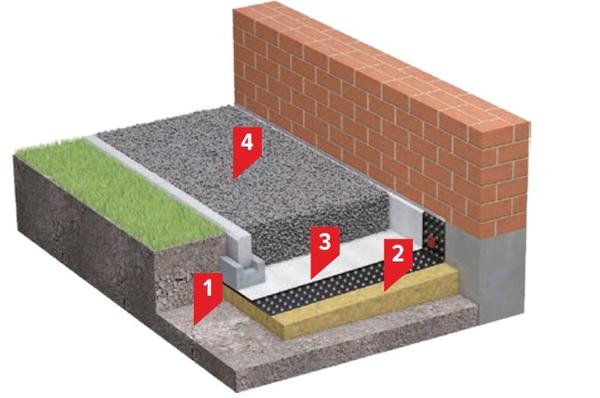

Мягкая отмостка

Возведение такой защиты фундамента проводится в несколько этапов работ.

• Необходимо снять слой грунта на глубине 30 см, вырыть траншею шириной в 60-80 см.
• На дно укладываем слой глины (10 см) и все хорошо утрамбовываем, с соблюдением небольшого уклона от строения.
• Сверху глины укладываем гидрозащитную пленку, верхний край крепим к основанию дома.
• Поверх пленки укладываем слой песка, который будет служить защитой от механических повреждений.
• На песок стелим геотекстиль. Это необходимо для того, чтобы влага могла проходить, не смешивая песок с щебнем.
• На геотекстиль засыпаем слой из щебня (12 см).
• Далее слой геотекстиля.
• Все засыпается слоем песка и выкладывается отмостка.

Отмостка из асфальтобетона

• Выкапываем траншею глубиною до 30 см, тщательно трамбуем грунт.
• На дно высыпаем песок и глину, это необходимо для того, чтобы материал не ушел в грунт под действием воды.
• По внешней линии выкладываем бордюры.
• Поверх всего засыпаем щебнем (15 см).
• Сверху укладывается асфальт высотой 5 см.

Защита фундамента из брусчатки или плитки

• Выкапывают траншею глубиной в 50 см.
• Делают уклон на уровне 5-10% от конструкции.
• В нее выкладывают слой дренажа (галька, щебень), сверху насыпают песок (30 см).
• Между основанием и защитой оставляем зазор 2-3 см. В период сильных морозов плитка имеет свойство увеличиваться в размере, если зазор не оставить, она начнет давить на фундамент. Зазор можно накрыть рубероидом или засыпать песком.
• Далее укладывают слой из армированного бетона, выравнивают его и тщательно трамбуют.
• Завершающим этапом идет укладка плитки.

Совет специалиста! При укладке плит заранее запланируйте отмостку по ширине самой плиты, это избавит вас от подрезки материала. Для избежания сползания плитки по уклону фундамента, ее упирают в бордюрный камень. Для прочной фиксации бордюрного камня его устраивают на бетонный замок. Данный вид отмостки легко укладывается, а при повреждении плиты, ее легко заменить.

Бетонная отмостка

Этот вид защиты основания самый распространенный. Первое с чего стоит начать это разметить границы, и сделать отступ по ширине в 100 см.

• Снять и уплотнить слой почвы, глубина должна составлять 25 см.
• Удалить корневую систему растений и убрать мусор.
• Делаем деревянную опалубку, ширина древесины должна быть не менее 20 мм.
• На плотный грунт высыпаем слой глины, выравниваем его и утрамбовываем.
• Сверху глины насыпаем песок (10 см), тщательно уплотняем и заливаем водой.
• Далее укладываем слой щебня (7 см).
• Для усиления нагрузки армируем отмостку.
• Выполняем компенсационный шов на участке соединения защиты и цоколя. Это важная составляющая всей конструкции, которая позволяет уберечь ее от проседания грунта. Ширина шва составляет 1,5 см, промежутки заполняем песком. Вместо песка можно использовать и герметик.
• В процессе заливки бетоном необходимо на расстоянии 2-3 м выполнить деформационные швы, они помогут уберечь фундамент дома от разрывов и глубоких трещин во время сильных морозов зимой. Для этого берут деревянные рейки, при креплении их верхушки должны быть вместе с поверхностью бетона. Для предотвращения гниения дерева их можно обработать отработанным маслом или использовать битумную мастику. Деформационный шов устанавливается в углу дома.
• Затем укладываем и уплотняем бетон. Выравниваем его ориентируясь на ранее установленные рейки из дерева.
• Выполняем железнение отмостки. Железнение имеет 2 способа: мокрый и сухой. При сухом методе высыпают сухой цемент на ровный слой бетона. Сухой цемент вытягивает лишнюю влагу и образует дополнительную прочность по всей плоскости.

При мокром методе цемент смешивают с водой, до образования каши и выкладывают по всей плоскости с помощью шпателя. Вместо цемента можно использовать церезит либо жидкое стекло. Каждый метод железнения дает конструкции дополнительную прочность и увеличивает срок эксплуатации отмостки.

• По окончанию всех работ накрываем всю плоскость тканью, которую периодически смачиваем водой. Эта процедура не даст бетону пересохнуть.
• Через 7 дней отмостка готова.
• Бетонную конструкцию можно украсить галькой или камнем.

Важно! Бетон должен обладать морозостойкими характеристиками.

При выборе любого вида защиты для основания вокруг дома учитывайте не только финансовую сторону, но и тип грунта, месторасположение участка и качество водосточной системы строения.

Отмостка – единое непрерывное покрытие, опоясывающее дом или другую постройку по периметру. Обустройство отмостки является одним из завершающих этапов строительства, т.е. ее делают после возведения здания. Если застройщик запланировал отделку цоколя штукатуркой, плиткой, кирпичом или другим материалом, отмостка сооружается после полного завершения упомянутого мероприятия.

Полезный совет! С выполнением всех задач, связанных с обустройством отмостки, необходимо справиться до прихода холодов.

Для изготовления рассматриваемой конструкции могут использоваться разнообразные материалы: брусчатка, асфальт, плитка и т.д. Наибольшее распространение среди частных застройщиков получила отмостка из бетона. Данный материал характеризуется длительным сроком службы, высокими эксплуатационно-техническими характеристиками и сравнительно доступной стоимостью.

Отмостка вокруг дома

Отмостка бетонная

Отмостка из камня

Отмостка из кирпича

Многие хозяева не до конца осознают важность отмостки, считая ее исключительно декоративным элементом ландшафта. Наряду с этим, подобное покрытие выполняет ряд значимых практических функций. Ознакомившись с нижеизложенной информацией, вы узнаете, зачем нужна отмостка, какие материалы можно использовать для ее обустройства и как сделать подобное покрытие собственными силами.

Как отмечалось, декоративная функция отмостки является одной из основных, но далеко не единственной. С информацией о предназначении рассматриваемой конструкции вы можете ознакомиться в следующей таблице.

Таблица. Функции отмостки

Функции	Пояснения
Декоративная	Отмостка делает общий вид постройки более привлекательным, солидным, продуманным и завершенным.
Защитная	Правильно обустроенная отмостка – надежный барьер на пути талых вод. Данный конструктивный элемент не позволяет влаге контактировать с опорной конструкцией дома, за счет чего будет значительно уменьшен риск разрушения фундамента. Конструкция обустраивается так, чтобы сточные и прочие воды сразу отводились в канализационную систему или другое подходящее место, для чего задается необходимый уклон поверхности.
Теплоизоляционная	На этот момент мало кто обращает внимание, и зря. Наличие правильно обустроенной отмостки способствует значительному уменьшению степени промерзания почвы и, как результат, фундамента, а вместе с ним и всего строения.
Предотвращение вспучивания грунта	Как отмечалось, наличие отмостки позволяет уменьшить степень промерзания почвы. Наряду с этим, вспучивание грунта тоже будет заметно снижено. Благодаря этому будет обеспечена хорошая защита фундамента постройки от сдвигов в грунте, что исключит риск нарушения целостности опорной конструкции и ухудшения ее характеристик в целом.

Особенности конструкции и требования к отмостке

Конструкция отмостки включает 2 основных слоя. Первый – подстилающий. Его главная функция сводится к созданию плотного надежного основания для вышележащего слоя. Подстилающий слой может быть выполнен под уклоном или без такового. Для изготовления данного шара конструкции разрешается использовать щебенку, гравий, песок. Рекомендованная толщина подстилающего слоя – порядка 2 см.

Иногда грунт вокруг строения дополнительно обрабатывается специальными химическими средствами – гербицидами. Применение таковых исключает разрастание корней растений и травы в будущем, благодаря чему минимизируется риск нарушения целостности опорной конструкции дома.

Верхний слой – покрытие, обеспечивающее декоративную функцию и защиту фундамента от воды. Толщина – до 100 мм. Для изготовления верхнего шара применяются асфальт, брусчатка, бетон и другие материалы.

Помимо вышеперечисленного, в состав отмостки входят другие важные слои. С особенностями строения конструкции можно ознакомиться на следующем изображении.

Чтобы отмостка в полной мере справлялась с выполнением упомянутых ранее задач, в процессе ее обустройства нужно обеспечить соблюдение ряда важных требований.

1. Во-первых, ширина отмостки должна превышать аналогичный показатель кровельного свеса. При обустройстве площадки на песчаном грунте, ее ширину рекомендуется делать на 25-30 см больше карниза (суммарная ширина, при этом, должна быть более 60 см). В большинстве случаев суммарная ширина отмостки не превышает 80 см, но при работе на грунтах пучинистого типа упомянутый показатель увеличивается в среднем до 100 см.

   Отмостки: а – глинощебневая; б – бетонная; в – асфальтовая; г – булыжная; 1 – утрамбованный щебень 20 мм; 2 – глина; 3 – цементная стяжка 15 мм; 5 – бетонная подготовка 100 мм; 5 – асфальт 15-20 мм; 6 – щебень 10 мм; 7 – булыжник; 8 – песчаная подготовка 50 мм

2. Во-вторых, отмостку нужно делать с уклоном в направлении территории участка. Конкретное значение уклона подбирается с учетом особенностей финишного покрытия. К примеру, в случае с бетонной отмосткой делают 3-10-градусный уклон от стен. Минимально допустимое значение уклона, вне зависимости от используемого материала, должно составлять 1,5 градуса.

3. В-третьих, отмостка должна быть сплошной, опоясывающей строение по всему периметру. Промежутки делать настоятельно не рекомендуется – общее качество конструкции существенно снизится.

4. В-четвертых, отмостку нельзя связывать с фундаментом – эти системы характеризуются разной степенью осадки. Ввиду этого, между опорной конструкцией и опоясывающей поверхностью должен быть выдержан минимум 1-1,2-сантиметровый компенсационный шов. Его можно залить битумом, заделать герметиком, заполнить геотекстилем и подобными материалами или засыпать песком.

Разновидности отмосток и их предназначение

В зависимости от материала изготовления, конструкционных особенностей, срока службы и ряда других показателей все существующие разновидности отмосток можно классифицировать на 3 основные группы. Информация о них представлена в таблице.

Таблица. Типы отмосток

Группа отмосточных покрытий	Описание
	В эту группу относятся монолитные конструкции из бетона, асфальтированные отмостки, а также покрытия, обустраивамые наливным методом (применяется цементный раствор) по щебенке с последующим железнением заливки. Монолитная конструкция при прочих равных условиях прослужит не меньше, чем опоясываемое ею здание. Существенным недостатком подобной системы является высокая стоимость и трудоемкость обустройства. Это актуально и для асфальта: применение гудрона, являющегося связующим элементом, целесообразно в финансовом плане исключительно при выполнении масштабных работ по асфальтированию дорог. Важно! Если запланировано утепление отмостки, жесткая система является единственным возможным вариантом – утеплять мягкие и полужесткие покрытия бессмысленно. К дополнительным недостаткам жестких отмосток следует отнести их низкие декоративные показатели – бетонную или асфальтированную площадку вряд ли можно назвать очень красивой.
	Функции подстилающего слоя здесь выполняет многослойная подушка, верхнего – тротуарная плитка или брусчатка. Помимо плитки и брусчатки (наиболее популярные варианты) могут использоваться железобетонные плиты, булыжник, керамогранит и т. д. Наливные покрытия сравнительно просты в обустройстве, они требуют гораздо меньших трудовых и финансовых вложений по сравнению с монолитными системами, но не подходят для использования на грунтах пучинистого типа.
	Обустраивается многослойная подушка, сверху засыпается слой щебенки. Являются наименее финансово затратными и трудоемкими. Недостатком мягких отмосток является низкий срок службы, составляющий в среднем до 7 лет. Наряду с этим, подобную конструкцию можно безо всяких опасений использовать в любых климатических регионах, не обращая, при этом, внимания на тип грунта. Да и разобрать вышедшую из строя мягкую отмостку с целью ее ремонта или замены несложно. Практика показывает, что к использованию мягкой отмостки целесообразно прибегать лишь в качестве временного решения при наличии проблем с финансами, временем или трудовыми ресурсами – вряд ли вам понравится каждые 5-7 лет заниматься одним и тем же.

Наиболее оптимальной разновидностью покрытий по соотношению показателей стоимости, качества и внешнего вида являются полужесткие отмостки. Служат они до 20-30 лет, подходят для использования практически во всех климатических зонах, за исключением разве что вечной мерзлоты, характеризуются высокой ремонтопригодностью и требуют сравнительно небольших затрат ресурсов на свое обустройство.

Дополнительным преимуществом полужестких отмосток является привлекательный внешний вид. К примеру, сделав покрытие из тротуарной плитки, владелец получает в свое распоряжение очень красивую площадку, ничем не отличающуюся от традиционных садовых дорожек. При этом обустраиваются полужесткие отмостки в одном и том же порядке – различается лишь материал финишного покрытия (обычно это брусчатка или тротуарная плитка).

Цены на тротуарную плитку

тротуарная плитка

Подстилающий слой (подушка) изготавливается в одинаковом порядке, вне зависимости от выбранной разновидности отмостки (исключение составляет разве что монолитная бетонная система, сопутствующие вопросы будут рассмотрены отдельно).

Как видно на изображении, подушка состоит из грунта, глины и песка. В случае с мягкой щебенчатой отмосткой, сверху засыпается слой щебня. Если обустраивается полужесткая отмостка, поверх продемонстрированной на изображении подушки засыпается слой щебенки и дополнительная прослойка песка, после чего укладывается плитка/брусчатка. В случае же заливки жесткой площадки, обустраивается песчано-гравийная подушка, засыпаются песок и щебенка, укладывается утеплитель, выполняется армирование и проводится ряд других мероприятий, предшествующих заливке бетонной смеси, о чем будет отдельно рассказано в соответствующем разделе руководства.

Песчаная подушка под отмостку

Щебневая подушка

Порядок обустройства подушки описан в таблице.

Таблица. Подушка для отмостки своими руками

Этап работы	Описание
	По периметру будущей отмостки выкапывается траншея. Глубина определяется типом грунта. Минимальный рекомендованный показатель – 15-20 см. При работе на пучинистых грунтах глубину следует увеличить минимум до 30 см. Для большего удобства работы, можете предварительно сделать разметку, взяв за основу рекомендации из статьи по обустройству фундамента, либо пойдите наиболее простым путем: Вбейте в грунт в углах будущей отмостки металлические стержни или деревянные колышки; Вбейте промежуточные колышки; Натяните между ориентирами шнур-причалку (или другую аналогичную веревку) и копайте в соответствии с подготовленной разметкой. На этом же этапе можете задать упомянутый ранее зазор между фундаментом и отмосткой, воспользовавшись для этого любым из перечислявшихся материалов, к примеру, очень удобно работать с демпферной лентой и полиуретановым герметиком. В зависимости от выбранного типа отмостки, на этом же этапе можно задать требуемый уклон конструкции. Для этого достаточно попросту вырыть траншею на разную глубину в точках наклона. Дно траншеи тщательно утрамбовывается. Для этого можно использовать обыкновенное бревно: берете его в вертикальном положении, поднимаете вверх, опускаете с усилием вниз, и продолжаете, пока не будет утрамбована вся земля.
	Вертикально ровно вбейте в грунт промежуточные колышки, если это не было сделано на этапе разметки. Одновременно они будут выполнять функцию подпорок для опалубки. Подойдут бруски сечением в 2-3 (до 5) см – больше не имеет смысла. Подпорки устанавливайте с полуметровым шагом. Принцип продемонстрирован на изображении. Вооружившись уровнем, отметьте на колышках высоту опалубки. По меткам будете прибивать доски.
	Для сооружения опалубки подойдут доски толщиной 3-4 см. Высоту элементов подбирайте в соответствии с параметрами отмостки. Для большего удобства можете предварительно нанести на доски метки по высоте будущих слоев, входящих в состав подушки. Углы конструкции можете стянуть по наружной стороне уголками. Для скрепления элементов предпочтительнее использовать болты – такой крепеж проще демонтировать. Болтов диаметром до 1 см будет достаточно. Важно! Если вы не планируете демонтировать опалубку в будущем, предварительно обработайте ее деревянные составные элементы антисептиком и оберните рубероидом или другим изоляционным материалом – незащищенная древесина вскоре начнет гнить, что не лучшим образом отразится на качестве отмостки. Примечание первое. На изображении продемонстрировано армирование. На него пока не обращаем внимание. Примечание второе. На изображении показан вариант с наклонными подпорками. При желании можете отдать предпочтение этому методу – принципиального значения данный момент не имеет. В целом можно обойтись и без таких подпорок, обеспечив устойчивость досок с помощью установленных с обратной стороны кирпичей/блоков. Важно! Температурный шов делается не только на стыке отмостки со стенами дома, но и поперек обустраиваемой конструкции. Несоблюдение данной рекомендации приведет к крайне неблагоприятным последствиям: в результате пучения грунта при температурных перепадах отмостка со временем растрескается. Поперечные швы обустраиваются в среднем с 2-метровым промежутком. Для обеспечения требуемых зазоров устанавливайте доски толщиной до 2 см с указанным шагом, как продемонстрировано на изображении. Важно! Все деревянные элементы конструкции перед использованием нужно пропитать антисептиком. Если запланировано устройство отмостки, не предполагающей заливку бетона, вы вполне можете обойтись и без опалубки – с ней просто удобнее.
	Засыпьте в траншею 10-15-сантиметровый (в зависимости от исходной глубины ямы) слой песка. По возможности используйте речной песок мелкой фракции. Этот слой подушки возьмет на себя функции гидроизоляции. Засыпка тщательно утрамбовывается. Можете использовать тот же способ, что и для трамбовки грунта. Для лучшего уплотнения пролейте песок водой. Важно! Толщина на уровне 10-15 см должна получиться после трамбовки, а не первичной засыпки материала. Щебень засыпается 5-10-сантиметровым слоем, опять-таки, в зависимости от исходной глубины траншеи. Лучше всего использовать разнофракционный песок, чтобы количество пустот в засыпке было минимальным. Вместо щебня можете засыпать гравий или кирпичный бой. Данный слой подушки будет обеспечивать отведение влаги, проникшей через песок, от вышележащих конструкций. Важное примечание! Если в месте проведения строительных работ отмечается высокое расположение подземных вод, обязательно проложите между песчаным и щебенчатым слоями геотекстиль для дополнительной гидроизоляции. Делайте небольшие (в рассматриваемых условиях хватит 5-10 см) нахлесты на стенки опалубки. Не забывайте выдерживать заданный уклон поверхности (если предусмотрен) при засыпке песка и щебня.

Подушка готова. Дальнейший порядок действий определяется особенностями выбранной застройщиком разновидности отмостки. Мы предлагаем ознакомиться с инструкциями по обустройству наиболее распространенных вариантов рассматриваемой конструкции.

Мягкая щебневая отмостка

По факту вышеописанную подушку можно рассматривать в качестве мягкой отмостки из щебенки. Для расширения кругозора предлагаем вам ознакомиться с альтернативным вариантом обустройства такой конструкции с задействованием дополнительного гидроизоляционного материала.

Предварительно выройте траншею и засыпьте слой песка, выровняв его и задав требуемый уклон, как в вышерассмотренной инструкции, после чего следуйте нижеизложенным положениям.

Таблица. Мягкая отмостка

Этап работы	Описание
	Поверх песка укладывается слой гидроизоляционного материала. Многие застройщики используют рубероид, но мы рекомендуем отдать предпочтение рубимасту – стоит он немногим дороже, зато служит гораздо дольше. В рассматриваемом примере обустраивается опалубка шириной 80 см. Ширина рулона рубимаста составляет 100 см. Чтобы не заниматься обрезкой материала, попросту загните его излишек и приклейте к стене с помощью расплавленного битума или другого подходящего состава.
	Поверх гидроизоляционного материала засыпается 10-сантиметровый слой смеси, включающей равное количество песка и гравия/щебенки. Засыпка тщательно утрамбовывается и разравнивается с соблюдением заданного уклона.
	Поверх песчано-гравийной засыпки можно насыпать дополнительный 3-5-сантиметровый (или доверху) слой щебенки и хорошо его уплотнить – так отмостка точно не будет проседать во время хождения по ней.

Временная мягкая щебенчатая отмостка готова. При желании можете спрятать доски опалубки с помощью декоративных бордюров.

Цены на щебень

Основные сведения

Как отмечалось, технология обустройства отмостки с финишным покрытием в виде брусчатки и плитки остается одинаковой. Выбор конкретного материала остается за владельцем, но есть несколько важных замечаний.

Так, применение брусчатки допустимо лишь в том случае, если фундамент предварительно был гидроизолирован. Среди недостатков брусчатки можно отметить разве что сравнительно высокую стоимость.

Плитка – один из наиболее популярных материалов, широко используемых при обустройстве отмостки. Данный вариант имеет ряд значимых преимуществ:

• плитка стоит гораздо дешевле бетона в количестве, необходимом для заливки площадки;
• материал представлен в огромном ассортименте размерных вариаций, расцветок и форм, что позволяет получить именно такой вариант отделки, каким его хочет видеть владелец;
• плитку можно уложить собственными силами, затратив на это относительно немного времени – ждать 3-4 недели, пока застынет бетон, точно не придется.

Цены на брусчатку

брусчатка

Какую плитку использовать?

Выбирая плитку для отмостки, следуйте нижеперечисленным советам.

Совет первый.
Для выполнения рассматриваемой работы лучше всего подходит плитка, изготовленная по методу вибропрессования. Покупая такой материал, вы существенно уменьшаете для себя риск приобретения подделки, т.к. изготовление данной отделки в кустарных условиях невозможно – для производства плитки этой группы применяется серьезное дорогостоящее промышленное оборудование.

Вибролитая же плитка (вторая популярная разновидность) относительно легко изготавливается в обыкновенном гараже. Стоит она дешевле, но реальное качество таких изделий обычно остается загадкой.

Совет второй.
Предварительно подготовьте план будущего расположения плиток на бумаге или в специальной компьютерной программе – так вы сможете подобрать наиболее нравящийся вам рисунок и облегчите себе дальнейшее выполнение работы. При желании можете использовать один из готовых вариантов, представленных на изображениях.

Совет третий
. Подбирайте для мощения отмостки такую плитку, которая будет хорошо сочетаться с другими дорожками и прочими участками с подобной отделкой, расположенными на территории участка.

Технология мощения

Подушку для отмостки вы уже сделали. Дальнейшая работа выполняется в последовательности, приведенной в таблице.

Таблица. Отмостка из плитки своими руками

Этап работы	Описание
	Как вы могли видеть на одном из вышепредставленных изображений, подушка для отмостки с мощением плиткой имеет дополнительный верхний слой в виде песчаной засыпки. Насыпьте 8-10 см песка поверх щебенки. Рекомендации в отношении разравнивания и трамбовки материала аналогичны ранее обустроенному слою.
	Приступайте к мощению отмостки. Плитку укладывайте от любого удобного угла. Двигайтесь в направлении от себя. Элементы размещайте по принципу кирпичной кладки, т.е. со смещением швов в близлежащих рядах. Конкретный вариант укладки можете выбрать из предложенных ранее иллюстраций или придумать самостоятельно.
	Для обеспечения плотного прилегания плитки/брусчатки к основанию используется резиновая киянка. Работа с инструментом осуществляется в следующем порядке: Укладывается плитка; Сверху нее кладется деревянная дощечка; Исполнитель осторожно постукивает по дощечке, стараясь достаточно сильно, но аккуратно нажимать на плитку киянкой через упомянутую прокладку. В такой последовательности укладывается каждая плитка.
	С помощью уровня проверяйте ровность укладки плиток по отношению друг к другу и соотношение рядов. Под проседающие элементы отделки подсыпайте песок, выступающие части плитки осаждайте киянкой, следуя вышеприведенному руководству, выдерживая одновременно с этим нужный уклон отмостки. Вымостите в соответствии с приведенной последовательностью всю площадку. Если возникнет необходимость прирезки плитки, делайте это с помощью болгарки.

Важное примечание! Многие застройщики настаивают на том, чтобы перед укладкой брусчатки/плитки был залит слой цементной стяжки. Мы же советуем класть отделку прямо на утрамбованный песок – в данном случае будет обеспечен более эффективный отвод воды через зазоры между плитками вниз. В случае же обустройства цементной заливки, проходимость системы уменьшится, а это грозит возникновением наледи в холодное время года и всеми сопутствующими неприятностями.

Если же ввиду каких-либо обстоятельств устройство отмостки без применения цементной стяжки не является возможным, после засыпки слоя песка сделайте следующее:

• приготовьте смесь из 1 доли цемента (от М400), 3 долей песка (просеянного, мелкофракционного, речного) и чистой воды в количестве, достаточном для получения однородного пластичного раствора средней густоты;
• разложите раствор по поверхности обустраиваемой площадки с помощью кельмы или любого другого подходящего инструмента, после чего разровняйте его шваброй или длинной прямой рейкой (правилом). Итоговая толщина цементной прослойки должна составить 30-40 мм.

Дождавшись высыхания цемента, приступайте к укладке плитки. Удобнее всего использовать для этого клей, разработанный специально для фиксации рассматриваемых отделочных материалов. Порядок приготовления и правильного использования клея уточните в инструкции производителя – для разных составов эти моменты могут отличаться.

Некоторые застройщики и вовсе принимают конструкцию с цементной заливкой без последующей отделки в качестве готовой отмостки.

Такой вариант возможен, однако его внешний вид удовлетворяет далеко не каждого. При желании в состав цемента можно добавить специальные красящие пигменты – поверхность примет более привлекательный вид.

Отмостка из бетона

Вариант для хозяев, привыкших делать все капитально и надолго. Потратив единожды сравнительно существенную сумму на обустройство бетонной отмостки, вы получите в свое распоряжение долговечную, надежную и максимально прочную конструкцию.

Мы расскажем о порядке обустройства утепленной железобетонной отмостки. Наличие теплоизоляционного слоя благотворно скажется на ряде ключевых эксплуатационно-технических характеристик фундамента, цоколя и всего строения в целом. При желании можете исключить этапы, затрагивающие устройство утеплителя из руководства и использовать эту же инструкцию, но отказываться от теплоизоляции настоятельно не рекомендуется.

Отмостка из бетона утепленная – фото слоев

Отмостка из бетона – схема

В идеале ширина утепленной отмостки должна соответствовать или превышать показатель глубины промерзания почвы. На практике же устройство подобной конструкции, во-первых, потребует очень больших финансовых вложений, во-вторых, отнимет полезную площадь участка. Ввиду этого, застройщики придерживаются «золотой середины», составляющей 700-900 мм.

Перед началом работы нужно выбрать подходящий теплоизоляционный материал. Чтобы выбор был максимально объективным и правильным, необходимо учесть ряд значимых моментов.

1. Во-первых, это соотношение стоимости утеплителя и его характеристик.
2. Во-вторых, условия эксплуатации (в земле, вне помещения, т.е. материал не должен гнить).
3. В-третьих, климат в месте расположения строения.

С учетом вышеперечисленных критериев, наиболее оптимальным материалом для утепления отмостки является пенопласт. Еще лучше себя проявляет экструдированный пенополистирол, но стоит он дороже. Для большинства регионов РФ достаточно 5-сантиметрового слоя утеплителя. В особенно холодных зонах этот показатель можно увеличить до 10 см. В данном случае изоляцию лучше обустраивать в 2 слоя.

Состав подушки для бетонной отмостки остается аналогичным предыдущим конструкциям, но последовательность действий претерпевает определенные изменения.

Прежде всего, вам необходимо разобраться с нюансами бокового утепления конструкции. Если отсутствие возможности последующего демонтажа деревянной опалубки вас не смущает (к примеру, запланировано последующее декорирование видимых элементов конструкции специальными бордюрами или другими подходящими элементами), можете попросту приклеить плиты утеплителя к предварительно смонтированным доскам, используя связующий состав, предназначенный специально для пенополистирольных материалов.

Наряду с этим, доступен альтернативный вариант: листы шифера оборачиваются полиэтиленовой пленкой и углубляются в землю по линии отмостки. Такая конструкция если и останется на виду после проведения рассматриваемого мероприятия, замаскировать ее будет гораздо проще, чем деревянные элементы. Выглядит данная система следующим образом.

Импровизированная опалубка с теплоизоляционным материалом устанавливается по всей длине отмостки. В качестве подпорок можно использовать кирпичи или строительные блоки, установив их на землю с обратной стороны опалубки. Будут показаны на следующих фото.

Пенопласт и так будет довольно уверенно стоять на предварительно уплотненном основании, при этом его подопрут засыпаемые далее материалы. Для большей уверенности можете закопать плиты в землю на пару сантиметров или приклеить утеплитель к шиферу. Применять механические крепежи не стоит – каждое отверстие в шифере приводит к уменьшению его прочности, а в пенопласте – к образованию мостиков холода.

Из утеплителя же в данном случае можно сделать демпферную прослойку между цоколем дома и отмосткой. С помощью разделительного слоя вы сможете обеспечить соблюдение уклона опалубки: для этого он (демпфер) должен иметь большую высоту по отношению к противоположной стенке.

Установив боковые теплоизоляционные плиты, сделайте рассмотренную ранее подушку. Ее состав будет таким же, как и при обустройстве отмостки с последующим мощением тротуарной плиткой.

Таблица. Бетонная отмостка своими руками

Этап работы	Описание
	В данном случае было решено использовать двухслойную теплоизоляцию из обычного пенопласта и экструдированного пенополистирола. Сначала обустраивается слой пенопласта. Плиты укладываются максимально плотно друг к другу. Для временной фиксации используются кирпичи. Выложив утеплителем всю площадку, задуйте имеющиеся зазоры монтажной пеной. Дайте ей высохнуть, срежьте выступившие излишки острым ножом и приступайте к укладке второго изоляционного слоя. Плиты экструдированного пенополистирола в большинстве случаев оснащены торцевыми пазами, наличие которых исключает вероятность возникновения щелей между уложенными рядом элементами. Важно! Теплоизоляционные слои укладываются с перевязкой швов, т.е. стыки верхнего ряда должны быть смещены по отношению к стыкам нижнего ряда. При необходимости подрезки плит, можете использовать для этого обыкновенный острый нож.
	Для армирования можно купить готовую сетку или сделать ее самостоятельно из арматуры диаметром 8-10 мм. Прутки собираются в сетку с ячейками 150х150 мм и скрепляются в местах пересечения при помощи вязальной проволоки (дешевле) либо специальных фиксаторов (быстрее и проще). Сетку нужно уложить с отступом от основания. Для его обеспечения применяются специальные фиксаторы-подпорки. При отсутствии достаточного бюджета можно обойтись камнями, боем кирпича и т.п. Обеспечить 5-сантиметровый отступ как при заливке фундамента в данном случае не получится, т. к. это приведет к нецелесообразному увеличению высоты отмостки. Старайтесь выдержать хотя бы 5-10-миллиметровый зазор.
	Бетон готовится по стандартному рецепту: доля цемента марки не ниже М400 смешивается с 3 долями просеянного песка и 4-5 долями гравия либо щебенки. Вода добавляется в таком количестве, чтобы на выходе была получена пластичная однородная масса нормальной густоты. Заливка готового раствора осуществляется так же, как и цементно-песчаной смеси, т.е. состав раскладывается поверх основания и разравнивается с помощью швабры или другого подходящего приспособления, к примеру, правила – длинной прямой рейки. Функцию маяков в данном случае на себя возьмут боковые стенки опалубки. После заливки проткните бетон арматурным прутком в нескольких местах, чтобы выпустить лишний воздух, заделайте образовавшиеся углубления раствором, посыпьте поверхность тонким слоем сухого цемента и оставьте конструкцию набирать прочность. По ГОСТу на это требуется 28 суток. Для защиты конструкции от атмосферных осадков, укройте ее полиэтиленовой пленкой. Периодически (через каждые 1-2 дня) поднимайте пленку, проливайте бетон небольшим количеством воды и укрывайте обратно – благодаря этому в реакцию вступит максимальное количество цемента, что обеспечит более высокое итоговое качество бетонной конструкции.

Полезный совет! Перед заливкой бетонной смеси, укройте выступающие над грунтом части утеплителя стеклопластиковой сеткой. Для скрепления ее с пенопластом подойдет обыкновенный клей ПВА. Наличие сетки обеспечит защиту утеплителя от возможных повреждений.

В данном случае было решено отказаться от промежуточных поперечных демпферных перегородок из досок (описывались ранее). Конструкция утеплена в 2 слоя и по бокам, ввиду чего теплоизоляция одновременно берет на себя функцию демпферов, да и армирование лучше не разрывать – прочность уменьшится.

Цены на бетонную смесь

бетонная смесь

Вопросы дренажа

Для обеспечения эффективного отведения атмосферных осадков, отмостка укомплектовывается дренажной системой. Конструкция элементарна в своем исполнении:

• асбестоцементная труба диаметром от 10 см разрезается вдоль на 2 части. Для резки подойдет болгарка;
• полученные половинки трубы укладываются по периметру отмостки вплотную к ней;
• в углах отмостки в местах стыка упомянутых выше труб размещаются цельные водоотводы. Подойдут те же асбестоцементные трубы. Для их размещения выкапываются траншеи. Размеры ямы выбирайте так, чтобы по бокам и сверху трубы оставалось минимум 5 см свободного пространства. На дно траншеи предварительно засыпьте 5-сантиметровый слой песка и утрамбуйте. Сами трубы оборачиваются геотекстилем и отводятся в направлении конструкции для сбора сточных вод. Конкретный вариант зависит от индивидуальных особенностей обустройства участка.

Выглядит описанный дренаж следующим образом.

Для улучшения внешнего вида бетонной отмостки, ее можно облицевать плиткой или декорировать другим материалом на выбор владельца.

Удачной работы!

Видео – Отмостка своими руками

Отмостка фундамента – важный элемент дома, который продлевает срок его эксплуатации в два раза и выше. И этот элемент вполне под силу сделать даже новичку в строительной сфере – никакого инженерного образования или большого практического опыта не потребуется (хотя, это будет нелишним).

Оглавление:

Функциональное предназначение отмостки дома

Многие владельцы частного домовладения не совсем понимают всю важность отмостки – бытует мнение, что правильно возведенный фундамент, с соблюдением всех строительных нормативов, не нуждается в каком-либо дополнительном элементе. А вот специалисты утверждают, что рассматриваемая конструкция – функциональна, и должна присутствовать в каждом доме. К основным функциям отмостки фундамента относятся
:

Ну и не стоит забывать о декоративной составляющей рассматриваемой конструкции – гораздо приятнее созерцать законченное строение с аккуратным пространством по всему периметру дома, чем довольствоваться грязью, пылью и снежными заносами.

Строители разделяют отмостку фундамента на три основных типа
:

1. Жесткие
   – изготавливаются из бетона, асфальта или цементно-заливного раствора, который проливается по щебню. Жесткий тип отмосток фундамента относится к монолитным конструкциям.
2. Полужесткие
   – выполняются путем конструирования многослойной подушки, поверх которой кладут тротуарную плитку, керамогранит, выкладывают булыжниками.
3. Мягкие
   – наиболее простые в исполнении, суть процесса заключается в насыпании слоя щебня по предварительно созданной многослойной подушке.

Перечисленные типы отмосток фундамента выполняют все функции, которые присущи рассматриваемой конструкции. Но стоит знать, что у каждого из них имеется разный срок эксплуатации
:

Стоит упомянуть и декоративную составляющую отмостки фундамента – согласитесь, выполненный из тротуарной плитки, этот элемент строения ничем не будет отличаться от красивой , отлично впишется в общий ландшафтный дизайн участка.

Как сделать самую простую отмостку фундамента

Считается, что проще всего сделать отмостку из бетона шириной 60 см по периметру всего дома. Чтобы работа принесла желаемый результат, а срок эксплуатации отмостки был максимально возможным, стоит знать некоторые правила выполнения поставленной задачи
:

1. Внимательно рассчитывайте ширину отмостки – она не должна быть вровень с карнизом крыши, но и меньше этого выступа нельзя ее делать. Общая формула расчета оптимальной ширины отмостки – карниз/выступ крыши+20 см.
2. Вся конструкция бетонной отмостки должна быть монолитной, то есть идти непрерывно по периметру дома – это обеспечит защиту цокольного этажа/подпола от проникновения влаги.
3. Обязательно при строительстве отмостки нужно предусмотреть оборудование уклона – это послужит отводом воды от строения.

Вообще, рассматриваемая конструкция состоит из двух слоев. Первый – это так называемый подстилающий слой, который состоит из глины, песка или щебня. Задача подстилающего слоя – создание плотного и абсолютно ровного основания для основного покрытия. А второй слой – это и есть покрытие, которое выполняет задачу водонепроницаемости и устойчивости к негативному воздействию воды. Подстилающий слой обычно делается в 20 мм, покрытие – 10 см.

Ну и теперь основной вопрос – пошаговая инструкция строительства отмостки фундамента из бетона
:

1. Под будущую отмостку нужно провести разметку. Чтобы это сделать было проще и точнее, придется забраться на крышу и отвесом обозначить спроектрованные точки выступающего карниза (к этому моменты с крыши уже нужно спутиться). Далее к этим точкам на земле добавляем 20 см и получаем ширину отмостки.
2. По всему периметру дома снимаем грунт. Многие это делают еще на этапе строительства собственно здания, но даже если решено делать отмостку к уже вполне жилому дому, то нужно просто проделать процесс заново. Глубина съема грунта конкретно для бетонной отмостки должна соответствовать 20-25 см.

Обратите внимание:
многие специалисты рекомендует после снятия грунта обработать специальными химическими растворами все видимые корни деревьев и кустарников. Следовать ли их рекомендации – дело сугубо добровольное, но применив химрастворы вполне реально обеспечить защиту отмостки фундамента от разрушения.

1. Устанавливается опалубка из досок толщиной 20 мм. Ее выставляют по наружному краю будущей отмостки, обязательно понадобится закрепить ее – это делается с помощью деревянных (или металлических) кольев.

1. На чистый грунт укладываем слой песка в 10 см и тщательно его утрамбовываем. Чтобы получить действительно плотное основание можно смочить слой песка водой. Но именно смочить, а не пролить – в таком случае песок благополучно утрамбуется в грунт, и принцип обустройства подстилающего слоя будет нарушен.
2. Следующий слой – щебень, который может быть мелкой или средней фракции. Толщина слоя – 5-7 см, он также утрамбовывается.
3. Теперь пришел черед укладки армирующей конструкции. Некоторые умельцы изготавливают ее сами, используя для этого металлические прутья и проволоку, соединяя решетку шагом в 100 мм. Не стоит тратить время и силы на эту работу – уже готовая армирующая сетка с шагом в 100 мм продается в торговых точках и имеет вполне адекватную стоимость.

Обратите внимание:
следующим шагом должно стать обустройство компенсационного шва который предотвратит саму отмостку и цоколь дома от разрушения во время «посадки» дома. Шириной компенсационный шов должен быть 100-150 мм, он заполняется либо смесью песка и мелкофракционного щебня, либо двумя слоями рубероида.

Перед тем как начинать заливку бетонного раствора, подготовьте рейки из дерева, которые нужно предварительно обработать любым защитным раствором (например, битумной мастикой). Эти рейки нужно устанавливать на ребро через каждые полтора-два метра по мере заливания отмостки бетоном. Располагаются деревянные рейки поперек, выставляются под нужным уклоном и называются деформационным швом. Учтите, что заливая их бетоном, нельзя допускать даже минимальной видимости древесины над отмосткой.

Осталось лишь залить бетонный раствор, разровнять его и накрыть любой тканью, которую нужно будет хотя бы раз в сутки смачивать небольшим количеством воды. Такой «компресс» предотвратит растрескивание поверхности бетонной отмостки в период застывания основного раствора. Если работы по строительству бетонной отмостки проводятся в период дождей, то накрывать ее чем-то не нужно – как раз природная влага и сделает всю работу.

Сроки высыхания бетонной отмостки – 7-10 дней, после чего можно снять опалубку и подмести полученную бетонную поверхность.

Как сделать отмостку фундамента из тротуарной плитки

В этом случае процесс будет несколько сложнее и кропотливее – только слоев понадобится сделать в разы больше. И тем не менее, даже специалисты считают, что отмостка из тротуарной плитки подвластна начинающим строителям – важно четко придерживаться пошаговой инструкции.

Во-первых, нужно выкопать траншею по заранее сделанной разметке (как это сделать, описано чуть выше в этой же статье). Глубина канавы – 25 см, грунт в ней нужно хорошо утрамбовать. Далее насыпается слой глины – он должен составлять 10 см, после насыпания работаем ручной трамбовкой. Следующий слой – песок, толщиной 3-5 см, который также трамбуется после укладки. Затем кладется слой гидроизоляционного материала – целесообразно использовать для этого геотекстиль.

Обратите внимание:
между глиной и песком необходимо проложить прижимную рейку или уголок. Это необходимо для отвода воды, которая неизбежно попадает к этим слоям из швов между тротуарной плиткой. И еще один момент – сразу же, при укладке первого слоя всего «пирога» делайте наружный уклон минимум в 1,5 градуса.

Во-вторых, после укладки/трамбовки тонкого слоя песка и прокладки гидроизоляционного материала насыпается щебень мелкой или средней фракции и также хорошо трамбуется. Слой щебня должен быть в 2-3 раза толще, чем нижний слой песка – это обеспечит качественный дренаж всей системы подстилающего слоя.

В-третьих, на щебень насыпается еще один слой песка и он должен быть толстым – минимум 10 см. утрамбовать его нужно, но не так тщательно, как предыдущие. В конце всех работ полученную конструкцию «пирога» тщательно проливаем водой – не нужно добиваться стояния луж на песке, но добиться однородной мокрой консистенции необходимо.

В принципе, самая трудоемкая работа завершена, остается лишь уложить тротуарную плитку. Это делают с помощью резинового молоточка, аккуратно вдавливая каждую плитку в толщу песка и выравнивая по ходу укладки.

Отмостка фундамента из тротуарной плитки должна выглядеть как садовая дорожка, поэтому обязательно выложите ряд имитации бордюра – для этого тротуарная плитка просто кладется «на руба» и также вдавливаются в толщу песка.

Обратите внимание:
перед покупкой тротуарной плитки для отмостки фундамента учитывайте уже созданный ландшафтный дизайн приусадебного участка и экстерьер дома. И даже если все работы по благоустройству отложены «на потом», стоит заранее определиться со стилем – тротуарная плитка на рынке представлена в широком цветовом и фигурном ассортименте.

Отмостка фундамента своими руками – процесс не сложный и даже в некоторой мере увлекательный. Дело в том, что именно на отмостке фундамента можно научиться делать правильную подложку под бетонную заливку – это пригодится и для других строительных работ на участке.

Отправим материал вам на e-mail

Независимо от предназначения здания, для него требуется отмостка. Полезные рекомендации помогут при ответе на вопрос: «Как сделать отмостку вокруг дома своими руками?». Это полезный строительный элемент, представляющий собой полосу из бетонной смеси, которая примыкает к постройке по всему периметру дома. Подобная конструкция защищает фундамент от смещения грунта, от грунтовых вод и осадков. Важно залить ее до наступления холодов, так как мерзлый грунт сильно давит на фундамент.

Качественная лента из бетона вокруг здания выглядит очень эстетично и является прекрасным дополнением ландшафтного дизайна

Перед проведением монтажа по заливке нужно подобрать оптимальную ширину полосы. При этом минимальный размер равен 0,9 метрам. Данный элемент может достигать ширины в 2,5 метров.

Кроме того лента для отведения воды, используется в качестве дорожки для ходьбы. Стоит рассчитать размер так, чтобы бетонный элемент выходил за границы карнизов на 30 см.

Также важно правильно выбрать уклон полосы в направлении от стен. При этом участок возле стены будет иметь небольшую высоту, а край ленты будет идти в уровень с землей.

Решая, как сделать удобную отмостку вокруг дома своими руками, стоит рассмотреть подъем высоту в 16 мм на 1 метр. При этом по ней можно ходить, и жидкость не будет скапливаться.

Полезная информация!
Во время зимних холодов подобный вариант может превратиться в каток.

Подготовка: важные этапы

Перед тем как залить отмостку, производятся подготовительные работы. Необходимо сделать основание. При этом выполняется бетонная стяжка:

• на определенном расстоянии от стены вбиваются колышки, и производится разметка. По ним следует натянуть шнур;

• выполняется выемка грунта, при этом убирается грунтовый слой на 20-25 см. Глубина углубления везде должна быть одинаковой;

• слой из песка нужно пролить водой и утрамбовать несколько раз;

Полезный совет!
Песок должен отличаться однородной структурой без щебня и битого кирпича.

Как сделать отмостку вокруг дома своими руками: важные этапы работ

Чаще всего проделанная траншея бетонируется с помощью опалубки. По всему контуру бетонной ленты монтируются специальные обустроенные углубления (канавки) для вывода воды.

Статья по теме:

Как выполняются компенсационные швы?

В месте стыка стены и защитного бетонного полотна выполняется компенсационный шов, размер которого в ширину варьируется от 1 до 2 см. Он заполняется песком и рубероидом. Также можно использовать жгут из пенополистирола с куском фанеры.

Чтобы упростить укладку отмостки, можно монтировать ленту по отдельным блокам. Для этого применяются рейки, которые устанавливаются поперек опалубки.

Полезный совет!
Чтобы между бетоном и рейкой не проникла вода, данные области лучше заделать герметиком.

Как производится заливка опалубки?

Решая, как сделать отмостку вокруг дома своими руками, стоит использовать бетон. Состав готовится из одной части цемента, части песка и трех частей щебня. Смесь заливается порциями.

При этом торцевые части вверху перемычек совпадают с поверхностью отмостки. Бетонный состав следует разравнивать широким шпателем . Смесь уплотняется железным прутом или вибратором. Арматурный отрезок погружается в бетон и вращается.

Проколы способствуют устранению пузырьков. Это делает бетон более плотным. Для придания прочности по бетону следует рассыпать сухой цемент, который впитает лишнюю влажность. Затем с помощью металлической кельмы в поверхность хорошо втирается цемент до темно-серого цвета.

Готовую ленту следует прикрыть мешковиной от солнечных лучей. Если дождей нет, то материал нужно периодически смачивать бетон, так как иначе он не наберет прочность. Отмостку может создать человек, который не имеет строительных навыков.

Отмостка вокруг дома своими руками: видео и полезные рекомендации

Монолитная лента вокруг постройки позволяет укрепить гидроизоляционные свойства основания и стен. Также данная деталь отличается функциональными свойствами, а также выполняет эстетичную функцию. Ширина ленты должна быть более метра. Этот параметр зависит от выступа конструкции крыши.

Отмостка вокруг дома своими руками из бетона: видео и особенности монтажа

Определяя, как сделать отмостку вокруг дома своими руками, нужно правильно произвести выемку грунта. Обязательно все стенки выемки нужно обрабатывать специальным составом, который поможет уничтожить сорняки. Если это не выполнить, то сорная трава разрушит сделанную конструкцию.

По всему контуру сооружения выкладывается бордюрный камень или съемная опалубка. Затем производится подстилающий материал и тщательно утрамбовывается. В зависимости от материала, который будет использоваться, конструкции будут различаться способами укладки:

• укладка камня или булыжника. При этом высота материала не должна быть более 10 см. Монтаж осуществляется на выложенный настил из песка. Ели применяется щебень, то толщина будет меньше. Пространство между булыжниками засыпается песком;
• если выполняется отмостка вокруг дома своими руками из , то не нужно укладывать дополнительный слой из мелкой щебенки и песка. Все пустоты между отдельными плитками также присыпаются песком. Чтобы укладка плитки была простой, нужно делать полосу такого размера, чтобы не пришлось подрезать плитку.

Применение является самым выгодным и оптимальным вариантом для обустройства отмостки. Так как обладает множеством плюсов. Это возможность ремонта покрытия частями и длительный срок службы.

Если грунт непучинистый, то применяется глина. Ели же почва пучинистая, то вместе с глиной применяется также и песочный слой.

Монтаж любой отмостки состоит из следующих этапов:

• на основание из грунта размещается песчаная подушка. Сверху выравнивается слой из щебня;
• между двумя поверхностями на стыке находиться деформационный слой. Он предотвратит растрескивание и деформацию ленты. Между поверхностью цоколя и отмосткой монтируется несколько слоев рубероида;

Любой из домовладельцев (бани, гаражи и другие постройки тоже считаются) очень хочет, чтобы его строение как можно реже требовало ремонта. И в первую очередь беспокоит сохранность фундамента. Для этого важно не только грамотно спланировать и правильно построить, нужно еще отвести воды — грунтовые и осадки. Отведением грунтовых вод занимается дренажная система, а осадки удаляются при помощи отмостки. Эта оснастка имеет не самое сложное устройство: отмостку любого типа несложно сделать своими руками. Работы и затрат не очень много, а задач она решает несколько.

Функции и задачи

Мы давно привыкли, что вокруг дома должна быть дорожка: она придает всей планировке законченный вид. Особенно, если сочетается с отделочными материалами, которыми оформлено здание. Кроме того, это практично: по дорожке можно ходить. А то, что дорожка и есть отмостка, и основное ее назначение отвод воды — это удачное сочетание свойств и качеств материалов и продуманной конструкции.

Основная функция отмостки фундамента — отводить от него осадки

Если смотреть с утилитарной точки зрения, то отмостка отводит дождевые и талые воды от фундамента. Вторая очень важная практическая задача, которую с ее помощью можно решить — утеплить фундамент. Если под дорожку положить утеплитель, она будет защищать дом от промерзания, что намного снизит затраты на отопление.

Когда нужно делать отмостку? Сразу по завершении отделки наружных стен, но до того, как сделана отделка цоколя. Почему так? Потому что между отделкой отмостки и стеной дома обязательно оставляют компенсационный зазор. Это — отличная дорожка для воды, которая стекает по стене дома (попадает на стены при косом дожде, например). Но не делать этот зазор нельзя — разрушится фундамент. Герметично заделать щель тоже нереально. Выход — сделать так, чтобы вода в любом случае в зазор не попала. Этого можно достигнуть только при условии, если отделка цоколя будет нависать над швом. Тогда вода будет стекать на несколько сантиметров дальше от шва, а потом попадать в водоотводящие канавки. Сделать это можно только в том случае, если сначала организовать отмостку, а потом довести до ума цоколь.

Зачем нужна отмостка фундамента, когда ею заниматься, разобрались, теперь осталось понять, как ее правильно сделать.

Размеры отмостки

Отводить осадки от фундамента необходимо по всему периметру. Потому защитный пояс делают вокруг дома. Ширина отмостки определяется в зависимости от типа грунтов на участке и от длины карнизного свеса. В общем случае она должна быть шире выступа кровли на 20 см. Но СНиПом установлены минимальные нормативы: на нормальных грунтах ширина отмостки не менее 60 см, на просадочных — не менее 100 см.

Ширина отмостки дома — не менее 60 см на нормальных грунтах и не менее 100 см на просадочных

Также в пособии к СНиП 2.02.01-83 есть пункт 3.182.. Там есть такие указания:

Отмостки по периметру зданий должны иметь подготовку из местного уплотненного грунта толщиной не менее 0,15 м. Отмостки следует устраивать с уклоном в поперечном направлении не менее 0,03. Отметка бровки отмостки должна превышать планировочную не менее чем на 0,05 м. Вода, попадающая на отмостку, должна поступать беспрепятственно в ливнесточную сеть или лотки.

Из этого отрывка ясно, что глубина зависит от выбранной технологии, но не может быть меньше 15 см.

Технология устройства

Любая отмостка состоит из подстилающего слоя и защитного покрытия.

Подсыпка: какие материалы использовать

Задача подстилающего слоя — создать ровное основание для укладки защитного покрытия. Его толщина — порядка 20 см. Для этих целей часто используют песок и щебень, но можно применять и родной грунт или глину.

Песок и щебень применяют на хорошо дренирующих грунтах. В этом случае сначала укладывают песок, его проливают и трамбуют. Затем — слой щебня, который тоже уплотняют.

Если почвы на участке глина или суглинки, то использовать лучше родной грунт. Если при таких грунтах вокруг фундамента уложить щебень или песок, то возле дома обязательно будет присутствовать вода. Потому что получается, что плотность грунта за пределами подстилающего слоя будет выше. Это приведет к тому, что вода будет скапливаться под отмосткой. Если при такой конструкции по периметру подсыпки уложить дренажную трубу, проблема решится. Причем эффективно. Но работы будет больше, а стоимость отмостки с дренажом выше.

Виды защитного покрытия

Покрытие для отмостки должно отвечать многим требованиям:

• не должно пропускать воду;
• должно быть морозостойким;
• иметь повышенную стойкость к истиранию;
• не должно разрушаться водой.

Это может быть тротуарная плитка или брусчатка. Форма и цвет могут быть самыми разными — подбираете исходя из общего оформления территории, дома близлежащих строений. Толщина этих материалов — не менее 6 см, только в этом случае они выдержат жесткий режим эксплуатации.

Можно использовать плиты или плитку из природного или искусственного камня, можно выложить дорожки крупной галькой или поверх всех слоев насыпать щебенки.

Есть еще один вид, который становится все более популярным, — это мягкая отмостка. Она имеет немного слоев, но работает эффективно. Сверху никакого твердого и гидроизолирующего слоя может и не быть: можно насыпать грунт и посадить траву или цветы. Интересное решение для дачи или загородного коттеджа.

Все эти варианты неплохи, но стоимость их обустройства достаточно велика. Если есть необходимость или желание сделать дешево и сердито — ваш выбор бетонная отмостка. Работы будет немало, но общая стоимость невысокая.

Общие принципы

В зависимости от грунта на участке и назначения здания использоваться могут разные материалы и структура слоев, но есть некоторые моменты, которые присутствуют всегда:

Как сделать отмостку дома своими руками

Сначала по периметру здания при помощи колышков и шнурков делают разметку. Далее порядок работ такой:

• Снимается растительный слой и немного грунта. Глубина траншеи зависит от размера подстилающего слоя и толщины защитного покрытия. Обычно — 25-30 см.
• Дно обрабатывается гербицидами. Это необходимо для того чтобы на этом участке не росли растения. Они в состоянии разрушить даже бетон и асфальт, а между плиткой или брусчаткой прорастают мгновенно.
• Дно траншеи выравнивается, формируя требуемый уклон и уплотняется.
• Укладывается подстилающий слой, трамбуется, сохраняя уклон. Уплотнять все желательно виброплатформой. Ручная трамбовка неэффективна. Особенно важна плотность при укладке бетона, но под плитку или брусчатку желательно хорошо уплотнять: проваливаться и перекашивать не будет.
• Укладывается защитное покрытие.
• Формируется водоотводящая канавка.

Это очень коротко и схематично. Каждое покрытие имеет свои особенности, и о каждом нужно говорить отдельно.

Бетонная отмостка вокруг дома

Самое широко распространенное покрытие — бетонное. Оно получается самым недорогим. Традиционно подстилающий слой состоит из пролитого утрамбованного песка (10 см) песка, поверх которого уложен уплотненный щебень (10 см). Как уже писали выше, такая схема нормально работает на хорошо дренирующих грунтах.

Если вокруг дома глина или суглинки, подстилающий слой делайте из родного грунта. Чтобы уменьшить эффект пучения и избежать растрескивания поверх уплотненного грунта насыпьте 10 см песка, а на него уже укладывайте бетон. Так бетон будет трескаться меньше, но полностью от растрескивания вы не избавитесь: особенно в регионах с суровыми зимами. В таких условиях лучше делать отмостку из щебня или гальки — проблем с растрескиванием не будет. Если позволяют средства — делают ее из плитки. Для суровых зим при правильно подобранных слоях подложки они стоят хорошо.

Вообще, на пучнистых грунтах желательно сделать дренаж, который будет отводить воду, стекающую с ленты. Это будет эффективное и надежное решение. Все остальные — только полумеры. Дренажную трубу располагают так, чтобы в нее попадала вода с покрытия.

Правила бетонирования отмостки

По периметру размеченной зоны устанавливается и закрепляется опалубка. Чаще всего доска достаточной высоты, закрепленная колышками и распорками.

Чтобы уменьшить растрескивание поверхности часто используют армирование. Для этого на готовый подстилающий слой раскладывают сетку из стальной проволоки с ячейкой 10-25 см.

Поверх сетки (если она есть) раскладывают обработанные антисептиками деревянные планки. Толщина планок 2,5 см, а обработать их можно горячей олифой. Эти планки — демпферные швы, которые не дадут бетону трескаться при изменениях температур.

Планки выставляются с сохранением уклона от дома. По ним потом «тянут» правило, выравнивая раствор.

Чтобы поверхность была прочной и ровной проводят железнение. Почти сразу после заливки, пока на поверхности еще стоит цементное молочко, бетон присыпают цементом (можно притрушивать несколько раз) и затирают мастерком или штукатурной теркой. Сверху формируется тонкая, но прочная, ровная и слегка блестящая поверхность. Она очень стойкая к истиранию.

Последний этап — уход за бетоном. Дорожку прикрывают влажной тканью. В течении недели ее регулярно смачивают (брызгают из шланга или лейки). Ткань должна оставаться влажной. Чтобы не мучиться с поливом, можно закрыть пленкой, но ее сложнее удержать на одном месте.

Бетон для отмостки

Для отмостки используют стандартный песчано-гравийный бетон. Мрака желательно не ниже М150. Можно и выше: чем выше марка, тем более прочным получится защитное покрытие. Пропорции составления раствора для отмостки можно выбрать из таблицы. Они даны для бетона марки М400 — не очень дорогого, по характеристикам нормально.

Утепленная отмостка

Устраивать утепленную отмостку имеет смысл только в доме с отоплением. В постройках сезонного проживания, в которых зимой плюсовая температура не поддерживается, в этом нет смысла. Смысл добавления слоя утеплителя двойной:

Если утепленная отмостка дома закладывается еще на стадии проектирования, тогда добавляется еще один резон: при наличии этой детали при расчете применяются понижающие коэффициенты. То есть фундамент имеет меньшую высоту, а значит, и стоимость.

Вариант устройства утепленной бетонной отмостки с системой водоотведения продемонстрирован в видео. Все расписано нормально, не уточнили только, что делать, если слой рыхлого грунта больше 40 см, которые требуются на отмостку. В этом случае засыпать его нужно грунтом, имеющим плотность выше того, что расположен на участке. Если на участке глина, то использовать можно только ее. Если это суглинок — можно брать или глину или суглинок.

Один момент: глину укладывать не в сухом состоянии, а разведенную до состояния пасты. Технология старая, но ничего лучше пока не придумали. Ее выкладывают слоями, стараясь избегать образования воздушных карманов — в них обязательно будет застаиваться вода (или кто-то поселится).

Отмостка из щебня или гальки

Это — один из видов мягкой отмостки. Ее несложно сделать своими руками. Такую систему используют в том случае, если есть система дренажа или грунт хорошо отводит воду, причем глины или суглинков нет и под растительным слоем.

Порядок работ такой. В вырытую траншею на выровненное и уплотненное дно укладывается слой . Материал этот нетолстый, но очень эластичный. Он не даст вдавить щебень или гальку в грунт. И дорожка не будет проседать. Сверху насыпается и уплотняется щебень. Толщина слоя 10-15 см, фракция 10-80 мм. Все.

При желании гравийную отмостку тоже можно сделать утепленной. Тогда в траншею на уплотненный и выровненный грунт укладывают ЭППС (экструдированный пенополистирол) толщиной 50 мм, сверху настилают геомембрану высокой плотности, а на нее уже можно гальку или щебень. Но по такой дорожке ходить нежелательно.

Отмостка своими руками из плитки или брусчатки

Вариантов устройства несколько, но самыми оптимальными и универсальными будут «пироги» с использованием геотекстиля.

Например, один из них представлен на рисунке. Он может быть использован для устройства отмостки на пучнистых грунтах с суровыми зимами. Обратите внимание:

В качестве гидроизоляции желательно использовать геомембраны. Их делают из полиэтилена высокой плотности. По маркам: можно брать Тефонд, Изостуд, Фундалин, Технониколь Planter Standart и т. п. Стоят в районе 150-250 руб/м 2 .

Геотекстиль есть разных марок и разной плотности, с разным функциональным назначением. Выбираете исходя из геологии участка. Их цена — от 15 до 50 руб/м 2 .

При устройстве отмостки своими руками главное сделать так, чтобы вода уходила от фундамента, а не собиралась в песчаном или щебеночном слое возле дома. Что обязательно случится, если грунт пучнистый (глина или суглинки), подстилающий слой сделан из песка и щебня, и при этом нет дренажа.

Строительство Отмостки С Ценой на 2021 Год

Игорь • Обновление: 04 февраля, 2021

Отмостка вокруг дома предназначена для отвода дождевых вод от фундамента дома. Намокание грунта под фундаментом приводит к его вспучиванию, а если грунты просадочные, то при намокании они уменьшаются в размерах. В обоих случаях это приводит к разрушениям фундаментов.

Переходим к стоимости строительства ленточного фундамента

Отмостки бывают твёрдые и мягкие.

Твёрдые отмостки (называют ещё открытые отмостки) имеют твёрдую поверхность, не пропускающую сквозь себя воду.

К ним относятся отмостки:

• бетонные,
• из тротуарной плитки,
• из асфальтобетона
• из керамогранита,
• брусчатки колотой и пр.

Мягкие отмостки или скрытые – пропускают через свою поверхность воду и отводят её через гидроизолирующий материал, который находится под верхним слоем. В качестве верхнего слоя используются материалы, хорошо фильтрующие сквозь себя воду.

Покрытием для скрытой отмостки может служить:

• газонная трава,
• гравий фракции 20 – 40, 40 – 70,
• шлифованная речная или морская галька

Преимущества мягкой отмостки:

• эффективно отводит дождевые воды
• красивый внешний вид
• не подвержено разрушению от морозного пучения (в отличие от твёрдой отмостки)

Укладка шиповидной мембраны с геотекстилем для устройства мягкой отмостки из газонной травы

Строительство мягкой отмостки намного проще и дешевле, чем твёрдой отмостки. Её также можно утеплять, защищая основание фундамента от морозного пучения.

Отмостка вокруг дома из бетона своими руками

Это самый распространённый вид отмостки, применяется давно. Её изготавливают как постоянную, так и временную – для отвода вод на время строительства.

Схема бетонирования отмостки вокруг дома с утепленим и формирования узла примыкания к фундаменту

Ход работ по строительству бетонной отмостки:

• Снимаем растительный слой высотой 20 – 25 см. В идеале мы должны снять всю чёрную землю, т.к. чернозём является просадочным грунтом – уменьшается в размерах при намокании.
• отсыпаем пазухи между фундаментом и грунтом глиной, послойно её трамбуя. Глина не пропускает влагу и образует глиняный замок. В качестве обратной отсыпки – вместо глины, можно использовать местные грунты при условии, что пористость обратной отсыпки будет меньше, чем пористость окружающего дом грунта. Для этого грунт послойно утрамбовывают виброногой, послойно отсыпая щебнем. Частью отмостки является её основание, поэтому ссылка правильно подготовить основание под отмостку, позволит уберечь грунт от намокания, морозного пучения, растрескивания отмостки, разрушения фундамента.
• отсыпаем поверхность глины слоем крупного щебня толщиной 5 см и втрамбовываем его. Щебень увеличивает плотность глины.
• укладываем экструдированный пенополистирол толщиной 30- 50 мм. Его задача – утеплить основание под отмосткой, утеплить основание под фундаментом, тем самым уменьшить воздействие морозного пучения на отмостку и фундамент. Так же, экструдированный пенополистирол защитит отмостку от капиллярной влаги, поднимающейся с грунта, повысив срок службы металлической сетки в отмостке.

Монтаж экструдированного пенополистирола под отмостку для утепления основания фундамента

• укладываем армированную сетку из проволоки очком от 100 х 100 мм до 150-150 мм. Сетку связываем между собой проволокой.
• Выставляем опалубку на расстоянии от 1 до 2 метров от фундамента. Чаще это от 1 до 1,2 метра. Ширина отмостки должна быть шире чем длина свеса кровли на 30 см. Тогда вода с кровли не будет размывать грунт и попадать под отмостку.
• Толщину отмостки делаем от 8 до 10 см. Это минимально возможная толщина, для работы бетона. Наклон бетона делаем от 1 до 3 см по горизонтали.

• Заливаем бетон М 200 вибрируем и ровняем под уровень. Чем выше берём марку бетона, тем больше прослужит отмостка, т.к. при повышении марки увеличивается морозоустойчивость бетона, влагонепроницаемость и его прочность.
• Накрываем отмостку плёнкой и 5 дней проливаем водой, не давая бетону сохнуть. Отмостка готова.

Для улучшения внешнего вида бетонную отмостку шлифуют, а также укладывают сверху тротуарную плитку.

Часто, бетонную отмостку делают на время строительства – толщиной 5 –6 см. Это позволит временно защитить фундаменты от намокания, а также комфортно проводить строительные работы. После чистовой отделки дома, на бетонную отмостку укладывают тротуарную плитку, брусчатку и пр. Так как под плиткой у нас жёсткое основание, то укладку ФЭМ (фигурные элементы мощения) производят не на гарцовку (песок + цемент), а на песок.

Отмостка вокруг дома из тротуарной плитки

Тротуарная плитка добавит дополнительных красок в дизайн дома и участка. На выбор имеется много цветов, форм плитки. Тротуарная плитка качественно защитит фундамент от намокания.

Основные преимущества ФЭМ (фигурные элементы мощения):

• дизайнерское оформление в различной цветовой гамме отмостки и участка вокруг дома,
• долговечность покрытия,
• сохранение целостности отмостки при морозном пучении грунтов,
• высокая ремонтопригодность,
• нескользкая шероховатая поверхность

Но и стоимость отмостки из тротуарной плитки выше чем бетонной отмостки, так как дороже материалы и требует работы квалифицированных рабочих.

Схема отмостки из тротуарной плитки с утеплением и гидроизоляцией профилированной мембраной

Технология укладки тротуарной плитки во многом схожа с технологией строительства отмостки из бетона.

• Снятие растительного слоя 25 –30 см
• отсыпка глиной пазух между фундаментом и фундаментом с послойным уплотнением. Вместо глины возможно применение местных грунтов. Возможно применение для обратной отсыпки песка, но только если у нас на участке песчаные грунты. Правильно сделать основание под отмостку позволит избежать проблемы с фундаментом в будущем.
• Отсыпка крупным щебнем 40–70мм верхнего слоя глины с уплотнением.
• монтаж экструдированного пенополистирола (ЭППС)толщиной 30–50 мм для утепления фундамента и основания под него.
• Монтаж бордюров на расстоянии от 1 до 2 метров от фундамента. Обычно ширина отмостки шире, чем карнизный свес кровли на 30 см и составляет 1 – 1,2 метра.
• Укладка плитки на гарцовку. Гарцовка – это смесь песка с цементом в отношении 1 : 8. Также в гарцовку закладываем металлическую сетку с размером от 100 х 100 мм до 150 х 150 мм. Толщина гарцовки от 40 мм и выше в зависимости от рельефа участка и требуемого уровня отмостки. Наклон плитки делается 1 – 2 см на одном метре.

Рекомендуется приобретать плитку вибро прессованную (изготавливается из смеси отсева, цемента и добавок методом прессования), т.к. поверхность её шероховатая. Однако в продаже появляется вибролитая плитка (изготавливается из бетона) так же с шероховатою поверхностью.

---

Отмостка утеплённая для мелко заглубленного фундамента

Мелко заглубленные фундаменты – это фундаменты, основание которых расположено выше глубины промерзания. строительство мелко заглубленного фундамента подразумевает строительство утеплённой отмостки. Отмостка утепляется толщиной в зависимости от глубины заложения фундамента и глубины промерзания грунта.

В Днепре и Днепропетровской области расчётная глубина промерзания грунта 900 мм, а глубина фундамента мелкого заложения делается от 300 до 500 мм от верха грунта. Чтобы не допустить промерзание основания под фундаментом, необходимо заложить в отмостку от 50 до 100 мм экструдированного пенополистирола ЭППС.

Отмостка может быть, как открытая – из бетона и плитки ФЭМ, так и мягкая –отсыпка щебнем или из газонной травы.

Схема утеплённой отмостки для фундамента мелкого заложения

Схема строительства отмостки для фундамента мелкого заложения с утеплением экструдированным пенополистиролом

Схема утеплённой отмостки из бетона и схема утеплённой отмостки из тротуарной плитки рассмотрены в данной статье.

Правильное основание под отмостку

Основание под отмостку должно соответствовать основному требованию – его плотность должно быть выше, чем плотность окружающего грунта. При таких условиях вода не пойдёт под отмостку, а будет дренировать в окружающий грунт, имеющий меньшую плотность и большую пористость соответственно.

В качестве грунта обратной отсыпки мы можем использовать местные грунты. Важно, чтобы это был не растительный слой с травой и корнями.

Вода, попадающая в почву, всегда движется по пути наименьшего сопротивления. Если почва на участке глинистая, а под отмостку мы сыпем песок, то вода будет двигаться к песку – под фундамент. Это приведёт к намоканию грунта под фундаментом, его вспучиванию и уменьшению несущей способности основания.

Если мы не уверены в качестве грунта обратной отсыпки, то отсыпаем глиной. Глина при уплотнении образует плотное основание – глиняный замок, в которое вода не пойдёт. Но глина является пучинистым грунтом, то есть если глина намокла, то при морозе она увеличивается в размерах, тем самым ломая отмостку. Мы можем компенсировать расширение глины, если поверх глины под бетон или плитку уложим экструдированный пенополистирол. Он утеплит глиняное основание, не дав глине замёрзнуть.

Дополнительно к утеплению, поверхность глины мы отсыпает тонким слоем крупного щебня и втрамбовываем его, повышая плотность глины. Дополнительная плотность уменьшит впитывание воды в глину.

Схема правильной твёрдой отмостки с утеплением ЭППС и укладкой профилированной мембраны

Но самый лучший метод позволит исключить попадание влаги в глину. Для этого под экструдированный пенополистиролй укладываем пупырчатую ПВХ мембрану так, чтобы она выступала за край отмостки на 300 – 500 мм.

Такое решение позволяет отвести дождевые и талые воды на значительное расстояние от глиняного основания, позволив уберечь его от намокания.

Второй край мембраны мы заводим на стены на 200 мм. Далее, при отделке фасада, мы с верху накроем мембрану утеплителем и штукатуркой. Это решение образует водоизоляционный зуб, который не даст воде проникнуть к основанию, если у нас возникнет щель между отмосткой и фундаментом.

Цена отмостки на 2021 год в Днепре

870 грн за 1 м.пог — цена отмостки из бетона утеплённой ЭППС шириной 1,2 м под ключ.

Расчёт стоимости отмостки из бетона для дома 10 х 10 метров длиной 44 м.пог.

Стоимость материалов:

• крупный щебень – 500 грн,
• аренда виброноги с подачей, уборкой – 1900 грн
• профилированная мембрана – 2200 грн
• сетка армировочная 120 х 120 мм – 2600 грн,
• экструдированный пенополистирол 30 мм – 3700 грн,
• метизы, проволока, плёнка, битумная мастика – 500 грн,
• доставка материалов – 1500 грн,
• бетон М 200 5,3 м. 3 – 10500 грн

Итого, стоимость материалов для отмостки составляет 23400 грн.

Стоимость работ по строительству отмостки длиной 44 метра составляет 15000 грн.

Всего, стоимость утеплённой отмостки под ключ длиной 44 метра с материалами и работами будет 38400 грн. на 2021 год.

В стоимость работ входит:

• снятие растительного слоя
• обратная отсыпка местными грунтами
• отсыпка щебнем и уплотнение виброногой
• укладка мембраны
• укладка экструдированного пенополистирола
• монтаж опалубки
• укладка сетки
• установка просмоленной доски для термошвов
• приёмка бетона под уровень

Подробно преимущества и недостатки дома из газобетона описаны в этой статье.

Отмостка своими руками

Отмостка вокруг дома представляет из себя единое непрерывное покрытие, расположенное по его периметру и являющиеся важным конструктивным элементом функции, которого состоят в защите фундамента дома от преждевременного разрушения под воздействием атмосферных осадков, талых вод и промерзания в период минусовых температур. Также отмостка выполняет и декоративную прикладную функцию придавая строениям завершенный архитектурный облик логически являясь дополнением его внешней отделки, в тоже время являясь еще и пешеходной зоной.

Отмостка может быть выполнена, как своими руками, так и с привлечением профессиональных строителей. Изготовление отмостки своими руками являясь довольно широко распространенной практикой среди владельцев приусадебных участков, тем не менее требует обладания определенным набором знаний в области загородного строительства.

Прежде всего необходимо понять, что отмостка являясь конструктивным элементом здания одновременно несет в себе несколько важных функций, на которые мы хотим обратить Ваше внимание.

Защитная функция отмостки-это защита фундамента дома от негативного влияния атмосферных осадков и талых вод.

Отмостка отводя воду от дома защищает его фундамент от разрушений, которые возникают при неравномерной деформации грунта под влиянием перепадов температур.

Функция утепления придает дополнительные теплоизоляционные свойства фундаменту и дому в целом, а также предотвращает нарушение целостности конструкции в следствии вспучивания грунта.



Цены на утепленную отмостку «ПОД КЛЮЧ»в СПб и Лениградской области  Стоимость утепленной отмостки 2300 руб за  м/пог  в 2017 году (ширина 1.0м, высота 0.1м, уклон 0.02м)  подробнее



Практическая функция при которой отмостка является пешеходной зоной вокруг дома требует при ее строительстве выполнения расчетных требований к нагрузкам предъявляемым к пешеходным зонам и учета индивидуальных особенностий.

Декоративная функция отмостки заключается в том, что она имея множество различных вариантов финишного покрытия, является логическим продолжением дома завершая его архитектурный облик. При этом покрытие отмостки подбирают в соответствии с отделкой здания с учетом общей концепции участка включая ландшафтный дизайн.



Когда начинать

Начинать строительство отмостки лучше сразу же после окончания возведения коробки дома, желательно одновременно с облицовкой цоколя, но не в коем случае не затягивая этот процесс для того, чтобы минимизировать негативное влияние внешних вод на фундамент. Очень часто владельцы участков теряют время пренебрегая строительством отмостки желая уменьшить затраты на строительство загородного дома, но как правило сталкиваясь через некоторое время с проблемами, вызванными таким необдуманным решением пытаются построить отмостку своими руками. В принципе с учетом уже сложившихся условий допускается ее строительство и в более поздний срок, хотя при этом придется столкнуться с дополнительными трудностями конструктивно вписывая ее в комплекс готовых технических и декоративных решений по обустройству дома и прилегающего участка. Ниже мы попытаемся осветить основные моменты строительства отмостки своими руками на примере достаточно распространенных утепленной бетонной отмостки и отмостки из тротуарной плитки.



Этапы строительства отмостки

Строительство отмостки своими руками начинается с разметки, для чего по ее предполагаемой границе, на равном расстоянии от стен, по периметру дома, натягивают прочную нитку или веревку, которая крепится при помощи колышков, забитых в грунт. Для этих целей очень удобно использовать обрезки арматуры оставшиеся после строительства дома.

Следующим этапом является выемка плодородного грунта в границах отмостки на необходимую глубину, до несущего слоя, после чего на дне траншеи из утрамбованной глины устраивается гидрозатвор толщиной около100мм. после чего сверху застилается геотекстиль, который служит для предотвращения в дальнейшем смешения разнородных грунтов при формировании насыпной опорной подушки. При отсутствии глины допускается использование различных рулонных гидроизоляционных материалов или гидроилоляционных мембран.

Далее приступаем к отсыпке опорной подушки, которая также выполняет функцию дренажа. Она должна иметь расчетную высоту, обусловленную отметкой уровня финишного покрытия отмостки и состоять из слоя гранитного щебня толщиной не менее 50мм, при необходимости для достижения требуемой вертикальной отметки подушки и экономии средств может быть использована смесь песка и щебня, отсыпанная слоем нужной толщины. Опорная подушка должна быть утрамбована при помощи виброплиты. а ее верхняя граница иметь строго горизонтальный заданный уровень. После того, как подушка выровнена и утрамбована следует застелить ее полиэтиленовой пленкой для того, чтобы в дальнейшем при заливке бетонной смеси бетонное молочко в процессе ее высыхания не уходило в грунт, что не допустимо, так как снижает качество бетонного покрытия.

Следующим этапом работы по строительству бетонной отмостки своими руками является устройство маяков, которое выполняется в процессе монтажа опалубки, без них получение ровной поверхности отмостки является очень затруднительным. Существуют два варианта, это продольное или поперечное их расположение. В случае продольного расположения маяков необходимо один маяк закрепить горизонтально непосредственно на цоколе дома или в непосредственной близости от него, а другим является верхний край наружной опалубки отмостки, которая выполняется из досок, она должна быть идально ровной и иметь строго горизонтальный уровень. Для формирования ровного наружного края опалубки при ее монтаже, по предварительно натянутой нитке обозначающий предполагаемый край отмостки в грунт вбиваются штыри из деревянных колышков или обрезков арматуры, а ее горизонтальный край выставляется с помощью строительного уровня. При поперечном расположении маяков ими могут служить верхние кромки компенсационных швов которые служат для предотвращения растрескивания бетонной отмостки в процессе эксплуатации. Они должны располагаться на расстоянии 2-2.5м друг от друга с необходимым уклоном, а для их изготовления чаще всего применяются сухие строганные доски минимально возможной толщины пропитанные антисептиком. Оптимальными при изготовлении бетонной отмостки на наш взгляд являются уклон 20мм на метр ее ширины, то есть при ее рекомендованной толщине в основании равной 100мм ее край должен иметь толщину 80мм.

Наряду с компенсационными швами правильно выполненная бетонная отмостка должна иметь так же и деформационные швы, которые располагаясь в месте примыкания края отмостки к фундаменту предназначены для исключения их жесткого сцепления между собой, которое может привести к ее разрушению. Дело в том, что фундамент дома и отмостка имеют разное давление на грунт и даже при устройстве на единой хорошо утрамбованной подушке в процессе дальнейшей эксплуатации не исключены их колебания относительно друг друга. Деформационные швы изготавливаются при помощи демпферной ленты, которая продается в магазинах и имеет различную ширину, что дает без труда позволяет подобрать ее к любой отмостке. При ее отсутствии с успехом можно использовать рубероид нарезанный полосками необходимой ширины он, как и демпферная лента укладывается в два ряда между цоколем фундамента и отмосткой и позволяет избежать растрескивания бетонной отмостки в результате возможной осадки фундамента или его сезонных колебаний. Интересным вариантом деформационного шва является шов из пенополистирола, который к тому же может выполнять функцию маяка при их горизонтальном расположении.



Утепление  армирование и бетонирование

Утепление является важным элементом отмостки так как оно положительно сказывается на техническо-эксплуатационных показателях фундамента и всего дома в целом. При утеплении отмостки обычно используется экструдированный пенополистирол марки Г 4, предназначенныйдля теплоизоляции фундаментов.

Для эффективного утепления мы рекомендуем использовать стандартные листы пенополистирола толщиной 50мм., которые разрезают на куски необходимого размера и укладывают на опорную подушку поверх полиэтилена, таким образом, чтобы его края не доходили до края отмостки на 50мм. При последующей заливке бетонным раствором они будут закрыты слоем бетона, что в дальнейшем позволит уберечь утеплитель от повреждений в процессе эксплуатации.

Армирование бетонной отмостки является необходимым условием без которого она не сможет иметь долгий срок службы и может выполнятся с использованием стальной рифленой арматуры диаметром 8-10мм, скрепленной между собой стальной вязальной проволокой, длина и ширина ячейки при этом может составлять 150мм. или с помощью готовой стальной арматурной сетки диаметром 4мм с размером ячейки не превышающем 100мм.

Заключительными этапами работ при строительстве бетонной отмостки своими руками является ее бетонирование и железнение. Бетон для отмостки состоит из смеси портландцемента марки 400, песка и гранитного щебня фракции 5-20 используемых в стандартной пропорции 1:2:4, а также необходимого количества воды. Бесспорным фактом является то, что эксплуатационные качества бетонной отмостки напрямую зависят от качества бетонной смеси, используемой для ее бетонирования, а качество бетонной смеси в свою очередь от точного соблюдения пропорций составляющих ее материалов и степени их вымешивания. С учетом этого мы настоятельно рекомендуем Вам при бетонировании отмостки своими руками пользоваться бетономешалкой, хотя это по факту и занимает больше времени, чем приготовление бетона при помощи лопаты. При всем старании качественный бетон замесить лопатой практически не возможно. Разравнивать бетон удобнее всего при помощи специального правила и мастерка.



Железнение

Для придания бетонной отмостке максимально высоких гидроизоляционных качеств и прочности после заливки и выравнивания бетона необходимо провести ее железнение, которое производится двумя способами:

Сухой способ при котором сразу же после заливки, на поверхность еще влажного бетона ровным слоем насыпается слой сухого цемента и аккуратно выравнивается, как бы вдавливаясь в бетонную смесь при этом создавая не поверхности прочный водоотталкивающий слой.

Мокрый способ, когда на уже подсохшую поверхность бетона в два слоя наносится состав из цемента, клея ПВА и жидкого стекла. При этом образуется водонепроницаемое пленочное покрытие, которое является менее прочным за счет отсутствия смешивания данного состава с бетонной смесью в жидком ее состоянии.

Железнение лучше всего производить при температуре воздуха не менее 15 градусов тепла, а толщина его поверхности при любом из способов должна составлять не менее 2мм.

Оформление отмостки

Для того чтобы придать отмостке дополнительно еще и декоративную функцию очень часто прибегают к строительству отмостки из тротуарной плитки имеющий большое разнообразие различных видов, фактур и оттенков, которые позволяют создавать по настоящему уникальные сочетания и композиции. Строительство отмостки из тротуарной плитки своими руками не вызовет очень больших сложностей у владельцев загородных участков, имеющих хотя бы базовые знания и владеющих навыками в области загородного строительства. В отличие от существующих упрощенных способов строительства отмостки из тротуарной плитки не включающих в себя бетонные работы мы все же рекомендуем при монтаже тротуарной плитки использовать бетонное основание. На наш взгляд такой подход позволяет добиться более высоких эксплуатационных характеристик отмостки их тротуарной плитки. Эту работу условно можно разделить на два этапа. Первый этап, это монтаж бетонного основания толщиной 50мм, который практически не отличается от монтажа бетонной отмостки о чем много написано выше, за исключением того, что основание заливается бетоном горизонтально без уклона. Второй этап представляет из себя непосредственно укладку на него тротуарной плитки по аналогии с укладкой тротуарной плитки на дорожки и площадки, на смесь цемента с песком в пропорции 1:6, но только с требуемым уклоном. Для придания отмостке из тротуарной плитки завершенного эстетического облика следует оформить ее края при помощи тротуарного бордюра, уложенного по ее периметру.



Каждый решает для себя сам готов ли он к тому, чтобы выполнить работы по монтажу своими руками или обратится к профессионалам, но если Ваш выбор будет направлен в сторону профессиональных строителей мы с удовольствие окажем Вам услуги по монтажу отмосток любой сложности.



Как сделать отмостку из тротуарной плитки вокруг частного дома – устройство защиты от воды. Отмостка вокруг дома из тротуарной плитки своими руками Укладка тротуарной плитки отмостка дома

Отмосткой называют покрытие определенной ширины, которое окружает дом по периметру. Делают это покрытие на завершающей стадии строительства, обязательно после отделки цокольной части. В качестве материала используется бетон, асфальт, клинкерная плитка. Одним из самых популярных материалов служит . Тротуарная плитка обладает высокой прочностью, морозо- и износостойкостью, огромным выбором рисунка поверхности, цветовой гаммы, различных фактур, привлекательным внешним видом и приемлемой ценой.

Отмостка вокруг дома служит для решения следующих задач:

Защиты фундамента от атмосферных осадков и талых вод. Выпадающие атмосферные осадки и талая вода в силу конструкции покрытия не будут иметь длительного контакта с фундаментом и не смогут оказать на него негативного воздействия. Вода стекает с отмостки в сторону от фундамента.

Дополнительного утепления фундамента. Наличие правильно устроенной отмостки уменьшает промерзание грунта и самого фундамента. Кроме того, при снижении промерзания грунта вокруг дома уменьшается риск вспучивания почвы, и фундамент будет подвергаться меньшим нагрузкам из-за сдвигов грунта.

Организации удобного доступа к любой точке по периметру дома. Это утилитарная (практическая) функция, которая важна при эксплуатации дома. При этом уход за отмосткой не потребует много времени, а вот решение разных хозяйственных задач в будущем будет значительно облегчено.

Придания законченного и красивого внешнего вида вашему дому. Декоративная функция — важная, но неглавная функция, выполняемая отмосткой. Однако именно ей люди придают самое большое значение.

Существует несколько требований, которые необходимо выполнить при устройстве покрытия:

Отмостка должна быть непрерывной вокруг всего дома.

Ширина ее не должна быть меньше 60 см, но в любом случае она должна быть шире карнизных свесов минимум на 20 см. Для лучшей защиты фундамента от атмосферных осадков и талой воды ширину покрытия целесообразно увеличить.

Отмостка должна быть устроена с уклоном от дома 3-5%. Угол уклона зависит от типа используемого для покрытия материала. Для тротуарной плитки достаточно будет уклона 3%. Именно правильно сделанный уклон будет предохранять фундамент вашего дома и сбрасывать воду в сторону от него.

Важно!
Конструктивно отмостка должна состоять из подстилающего слоя и самого покрытия.

Задача подстилающего слоя — создать прочное основание под верхний слой. Подстилающий слой можно уложить из щебня, мелкого гравия и песка. Использование глины в подстилающем слое обеспечит дополнительную гидроизоляцию. В практике часто встречается подстилающий слой из бетона (наподобие подбетонки при устройстве фундамента дома или при строительстве автодорог). Сам по себе бетон в наших климатических условиях не очень практичен для устройства верхнего слоя отмостки. Покрытие из бетона достаточно быстро потеряет внешний вид и будет постоянно требовать ремонта. Для устройства верхнего слоя, который должен быть водонепроницаемым, используют асфальт, брусчатку, клинкерную плитку (красиво, надежно, но дорого) и плитку тротуарную.

Устройство подстилающего слоя

Начинается работа по устройству подстилающего слоя с выемки грунта по всему периметру дома. Для обычных грунтов достаточно будет снять землю на штык лопаты, а вот для пучинистых потребуется снимать слой земли до 30 см. Грунт снимается с образованием уже уклона в сторону от фундамента. Достаточно будет сделать уклон 3%. Тщательно убираются корни деревьев и растений.

Ширина траншеи должна быть равна ширине отмостки. Следует помнить, что эта ширина не должна быть меньше 60 см, при этом минимум на 20 см шире карнизных свесов.

На дно траншеи укладывается глина и тщательно утрамбовывается. Для того чтобы избежать проблем со стенами траншеи, можно укрепить их простейшей опалубкой или бордюрным камнем. Глину можно заменить прочной гидроизоляционной пленкой. В этом случае пленка должна внахлест заходить на фундамент дома выше уровня покрытия.

Дальше засыпается песок, закрывается геотекстилем, потом слой щебня. Геотекстиль не допустит разрушения слоя песка под действием погодных явлений. Кроме того, щебень вместе с геотекстилем будут выполнять дренажную функцию, и отводить воду из «пирога» отмостки.

Есть рекомендации использовать гербициды для борьбы с растениями. Так трава и корни растений не будут разрушать покрытие. Об эффективности этого способа говорить не будем, но вот вреда гербициды вашему участку принести могут много. С водой, попавшей в грунт, они начнут свое «путешествие», и никто не знает, где в итоге окажутся. Вполне возможно, что морковь или яблоки с вашего участка будут содержать гербициды, которые вы своими руками внесли в землю. Постелите на дно траншеи геотекстиль, и трава с сорняками отмостке не повредят. Надежно и без всякой химии.

Для укладки покрытия на слой щебня следует уложить тонкий слой песка, предварительно опять постелив геотекстиль. Геотекстиль предохранит слой щебня от засорения песком, и позволит ему эффективно выполнять дренажную функцию. Все слои выполняются с сохранением заданного уклона 3%.

Дренажный канал для отмостки делается из уложенной в щебень дренажной трубы. Трубу в этом случае укладывают к дальнему от дома краю подстилающего слоя. Труба может быть уложена рядом с «пирогом» покрытия слоем на уровне нижней части щебеночного слоя. Предварительно дренажную трубу укрывают геотекстилем. Это позволит избежать попадания в трубу частиц грунта и песка и не вызовет ее засорения.

Устройство отмостки из тротуарной плитки

Тротуарную плитку в качестве покрытия лучше укладывать на смесь песка и цемента. Такой состав называют гарцовкой. Под воздействием воды смесь песка и цемента схватится и не будет вымываться в дальнейшем. Этой же смесью засыпают швы между тротуарными плитками. Плитки укладываются на смесь, подбиваются резиновой киянкой и выравниваются в одной плоскости. Не забываем о необходимости сохранить нужный нам уклон от дома. После завершения работы по укладке плитки, остатки гарцовки сметают, а плитку проливают водой. По периметру покрытия укладывается бордюрный камень. Бордюр по высоте не должен выступать над уровнем отмостки и тем самым препятствовать стоку воды.

Очень важно!
Выбирайте для устройства покрытия плитку таких размеров, чтобы ее не надо было подрезать.

В отмостке плитка укладывается целыми рядами. Покрытие не должно плотно прилегать к фундаменту дома. Необходимо оставить компенсационный шов. Под воздействием грунта фундамент и отмостка в силу разного веса конструкции будут по-разному себя вести, и плотно прилегающая к цоколю плитка может повредить материал, которым облицован цоколь.

Еще одним достоинством тротуарной плитки в качестве материала для покрытия служит возможность проводить замену поврежденных участков без ущерба для всей отмостки.

Утепленная отмостка из тротуарной плитки

Утепление отмостки делают не во всех случаях. Обязательным утепление является при малозаглубленном фундаменте и пучинистых грунтах. В остальных случаях оно желательно. В качестве утеплителя рекомендуется использовать керамзит или пенополистирол. Самая популярная разновидность пенополистирола — пеноплекс.

На слой глины («глиняный замок») или мягкой гидроизоляции насыпается тонкий выравнивающий слой песка, поверх которого укладываются плиты пеноплекса. Дальше слои «пирога» отмостки можно выполнить, как уже было сказано выше, однако пеноплекс требуется защитить гидроотталкивающим покрытием.

Утепление керамзитом сделать еще проще. Он засыпается вместо слоя щебня и за счет своих качеств утепляет отмостку.

Укладка тротуарной плитки на бетонную отмостку

Бетонную отмостку делают в виде пирога из «глиняного замка» или мягкой гидроизоляции, песка, который выступает в качестве амортизатора, и щебня. Для утепления покрытия щебень можно заменить керамзитом. Толщина слоя щебня составляет 5 см. Бетонное покрытие армируется сеткой с ячейками 10х10 см. Деформационные швы, которые будут предохранять бетонное покрытие от растрескивания, выполняются из тонких деревянных дощечек, поставленных на ребро поперек отмостки. Устанавливаются дощечки с шагом 2,5 м. Желательно предварительно промазать их битумом. Дощечки устанавливаются на высоту бетонного покрытия с уклоном от дома.

Заливается бетон. При выравнивании его поверхности дощечки будут служить маяками. Толщина слоя бетона при армировании сеткой составляет 10 см.

Специалисты советуют зажелезнить залитый бетон, просыпав его мокрую поверхность цементом и выровняв металлическим мастерком. Такой способ повысит поверхностную влагостойкость бетона. Бетонное покрытие закрывают и периодически проливают водой. Так делают до полного застывания покрытия.

Для сооружения отмостки из бетона достаточно использовать цемент марки М100, максимум М200. Более высокую марку использовать нет смысла, в том числе и из-за более высокой цены.

Тротуарная плитка укладывается на основание из бетона на специальный клей (довольно дорого), гарцовку (такой способ требует определенных навыков и опыта. Посмотрите на «плоды» труда многочисленных бригад гастарбайтеров, пытающихся положить плитку на гарцовку, после чего уже через год покрытие требует ремонта) и на обычный мокрый раствор из песка и цемента.

Тротуарная плитка сначала раскладывается и проверяется рисунок. В местах, где требуется подрезка, плитка маркируется.

Затем плитка снимается и на основание с помощью кельмы наносится слой раствора толщиной 2-3 см. Укладывается плитка и делается подгонка резиновой киянкой.

Для точного соблюдения размера швов используются специальные пластмассовые крестики. Важно внимательно следить за уклоном плоскости плитки. Дайте раствору схватиться и приступайте к заделке швов через 2-3 дня. Швы засыпаются гарцовкой и проливаются холодной водой.

Мы рассмотрели основные моменты устройства сложного «пирога» отмостки с покрытием из тротуарной плитки. Кто-то решит, что можно сделать проще, однако о гидроизоляции, дренаже, деформационных швах в бетонном покрытии забывать не стоит. Чтобы через год не переделывать. Красивых и прочных всем отмосток!

По завершении строительства любого здания необходимо выполнить защиту фундамента с помощью отмостки. Отмостка из тротуарной плитки в последнее время стала пользоваться особой популярностью вместо привычных бетонных конструкций. К тому же ее монтаж можно выполнить своими руками. Прежде чем рассмотреть технику монтажа, следует разобраться, для чего она нужна.

О чем эта статья

Предназначение отмостки

Отмостка представляет собой широкую полосу в 1-1,5 м по периметру строения. Для ее изготовления должны использоваться прочные материалы, которые не будут подвержены разрушению под воздействием влаги и способны выдерживать человеческий вес. На отмостку вокруг здания возлагается несколько функций:

1. Отвод воды от фундамента здания — основная задача. Отсюда вытекает, что конструкция должна препятствовать проникновению влаги и быть выполнена под уклоном от строения.
2. Декоративная функция. Отмостка является декоративной составляющей, которая дополняет общий дизайн дома и участка в целом.
3. Конструкция защищает не только стены и фундамент дома, но и играет роль дорожки, которая обустраивается по периметру здания. Поэтому часто используется при монтаже тротуарная плитка или брусчатка.
4. Теплоизоляция фундамента. В зависимости от конструкции фундамента может потребоваться организация утепления, чтобы исключить воздействие сил морозного пучения.

Почему так важно защитить фундамент от влаги? Бетон, являющийся основанием здания, имеет множество микротрещин, которые образуются еще на стадии его застывания. В первое время трещинки настолько малы, что незаметны для человеческого глаза. Однако вода в них проникает с легкостью. Постепенно жидкость размывает трещины, что приводит к их увеличению. Ситуация усугубляется при понижении температуры и замерзании в них воды. В результате ее расширения основание дома постепенно разрушается. Вот почему нужно защитить свой фундамент от проникновения влаги.

Что потребуется для устройства отмостки?

Для монтажа конструкции из плитки или брусчатки потребуются следующие материалы:

• плитка или брусчатка, бордюр;
• материал для гидроизоляции, можно использовать рубероид, гидроизол, пленку;
• глина, используется для гидрозамка;
• песок для выравнивания основания, подойдет средняя или крупная фракция;
• щебень, совместно с песком обеспечивает дренаж конструкции;
• геотекстиль, предотвращает попадание в дренаж мусора;
• цемент и песок, для финишного слоя и заполнения швов между плиткой.

Из инструментов понадобятся:

• лопата;
• мастерок;
• резиновая киянка;
• уровень;
• корыто или любая другая подходящая емкость;
• углошлифовальная машина (болгарка) с алмазным кругом для разрезания плитки по заданному размеру.

Все перечисленное для отмостки подготавливается заранее. Таким образом в процессе монтажа не нужно будет отвлекаться на покупку материалов. Надежность готовой конструкции напрямую зависит от качества материалов. Поэтому при покупке качеством пренебрегать не стоит. Например, плитка может изготавливаться разными способами: вибролитьем и вибропрессованием. На первый взгляд, они не отличаются, но материал, изготовленный вибролитьем, прочнее. Также в такой плитке минимальное количество пор. Поэтому для организации отмостки вокруг дома рекомендуется использовать именно ее. В структуре данного материала исключено скопление воды, что предотвращает разрушение под воздействием морозов.

Подготовка места и разметка отмостки

Устройство отмостки из тротуарной плитки начинают с подготовки поверхности. Если вокруг дома имеется старая отмостка, ее демонтируют. Потребуется также зачистка части фундамента, к которой будет примыкать будущая конструкция. Специалисты рекомендуют выполнять отмостку спустя год после заливки фундамента. За это время произойдет уплотнение почвы, и образование пустот и проседание конструкции будут исключены. Дольше выжидать не следует, поскольку воздействие воды может нанести вред фундаменту. Ширина полосы под отмостку из плитки определяется с учетом размеров бордюра. Удобнее, если ширина конструкции будет кратна размерам плитки. Это исключит ее подрезание в процессе монтажа.

Глубина траншеи зависит от планируемых слоев основания. В соответствии со СНиП 2.02.01-83, она не должна быть менее 150 мм. Но в большинстве случаев она составляет 400 мм. Если на участке почва глинистая, устраивать глиняный замок нет необходимости. Достаточно снять почвенно-растительный слой на 300 мм. Стоит учесть, что в ходе работ по выемке грунта образуется большой объем земли. Нужно предусмотреть, куда его расположить. После выемки грунта дно траншеи хорошо трамбуют. Для этого используют специальный или самодельный инструмент. Процедуру продолжают до тех пор, пока грунт не прекратит усадку под действием инструмента.

Когда траншея готова, по углам устанавливают колышки, между ними натягивают веревку. Она позволит ориентироваться в ходе работы. Правильность натяжения проверяют при помощи уровня. Искривление внешней кромки прямолинейных участков отмостки не должно быть более 10 мм в соответствии со СНиП III-10-75. Далее рассмотрим подробное описание монтажа рассматриваемой конструкции.

Поэтапный монтаж отмостки

Особых трудностей при монтаже отмостки из тротуарной плитки своими руками возникнуть не должно. Главное — придерживаться последовательности действий. Рассматриваемая конструкция является отмосткой мягкого типа. Для ее обустройства важно качественное основание, которое состоит из нескольких слоев. Каждый из слоев должен быть определенной толщины, которую можно изменять, но исключать какой-либо слой не стоит.

Пошаговая инструкция по монтажу начинается с засыпки глины на дно подготовленной траншеи слоем в 50-100 мм. Конструкция отмостки должна иметь наклон от строения. Для нормального стока воды уклон должен составлять 8 мм на 50 см длины поверхности. Его можно сделать еще при укладке первого слоя. Последующие слои уже будут засыпаться под определенным углом. Но уклон можно сделать и при укладке последнего слоя перед плиткой. Кстати, глина может быть заменена на бетон слоем 100-150 мм. Он также отлично справляется с отводом воды. Для уменьшения боковой нагрузки на фундамент между отмосткой и основанием дома делают зазор в 2 см, который заполняют песком. Можно для этих целей использовать и пенопласт, который будет служить еще и утеплителем.

Поверх глины укладывают слой гидроизоляции из таких материалов, как рубероид, геотекстиль или пленка ПВХ. При устройстве материал сильно натягивать не стоит. Около фундамента нужно вовсе сделать складку. Такая технология позволит избежать повреждения материала при воздействии температурных колебаний. Если используется пленка, ее укладывают с запуском на фундамент и верхний край закрепляют при помощи деревянной рейки. Для монтажа ливневой системы на противоположную сторону пленки укладывают трубу, которую засыпают щебнем. Это защитит ее от засорения. Далее монтируют ливнеприемник и трубы для ливневой канализации.

Следующий слой состоит из песка толщиной 50 мм. После засыпки песок выравнивают, поливают водой и трамбуют. При поливе используют распылитель. Увлажняют песок до появления лужиц. После высыхания слой трамбуется. Его предназначение — защитить глину и гидроизоляционный слой от повреждения щебнем, который будет засыпаться сверху. Если предусмотрены трубы коммуникаций, то их укладывают на данном этапе. Кроме этого устанавливают бордюр. Его монтаж происходит четко по натянутой веревке. Выравнивание производят по уровню. Крепят бордюр временно деревянными колышками. Чтобы избежать расползания плитки, вокруг дома с внешней стороны бордюра заливается цементный раствор.

Укладка дренажного и финишного слоя

После песка укладывают слой щебня толщиной 50-100 мм. Более точные цифры зависят от осадков для конкретного региона. Когда третий слой будет засыпан, колышки, удерживающие бордюр, убирают. Щебень выравнивают, трамбуют и засыпают песком. В случае строительства цокольного этажа либо подвала отмостка утепляется. Это делать не обязательно, но желательно. Чтобы утеплить фундамент, после слоя щебня насыпают песок толщиной 50 мм, трамбуют его, а сверху укладывают листы пенополистирола либо пенопласта. После укладки этих материалов переходят к финишному этапу.

Финишный слой состоит из песка и цемента в соотношении 1:4, если на отмостку будет приходиться интенсивная нагрузка. Толщина слоя должна составлять 3-4 см. После засыпки поверхность тщательно разравнивают. При минимальной нагрузке достаточно песка, на который и будет укладываться плитка. Если используется цемент с песком, то следует учитывать один нюанс: проходимость воды к слою гидроизоляции будет хуже. Зимой на поверхности отмостки будет образовываться наледь. Если уклон не был сделан ранее, то на этом этапе его следует создать обязательно. Далее выполняют монтаж элементов ливневой канализации и укладывают плитку.

Укладка плитки своими руками

Монтаж плитки выполняют на слой песка. Поскольку отмостка вокруг дома из тротуарной плитки не имеет жестких составляющих, появление трещин и различного рода дефектов исключено. Укладку производят в направлении от себя. Такая технология позволит сохранить ровную поверхность финишного слоя. Процесс напоминает кирпичную кладку. При монтаже плитка должна располагаться как можно плотнее, чтобы шов был минимальным. Нормальным считается зазор в 1-2 мм. Такая ширина обеспечит надежность поверхности независимо от внешних воздействий.

Плитку на поверхности фиксируют при помощи резиновой киянки. Специалисты рекомендуют наносить удары через деревянную дощечку. Таким образом усадка плитки будет равномерной. При помощи уровня контролируют положение плиток относительно друг друга. Если одна из плиток оказалась ниже, мастерком досыпают песчаную смесь. Если плитка, наоборот, выступает, то при помощи молотка ее можно осадить.

После того как будет выполнен монтаж плитки на отмостку, приступают к заделке швов. Материалом служит песок или песчано-цементная смесь в зависимости от используемого материала под плитку. Для равномерного заполнения швов сверху плитки насыпают ту или иную смесь, после чего сметают ее. В завершение монтажа поверхность поливается водой из шланга. Все зазоры должны заполниться плотно утрамбованным песком. Несколько дней на плитку не должны оказываться никакие нагрузки. Песок в течение этого времени осядет и высохнет.

Отмостка из брусчатки по технологии укладки практически не имеет отличий от монтажа тротуарной плитки. Разница возможна в самом материале. Брусчатка может быть различной формы, но толщина обычно составляет 10 см. Тротуарная плитка тоньше и имеет толщину 25-80 мм. Отмостка, выполненная из плитки, недешевое удовольствие, но брусчатка стоит еще дороже. Выше была приведена пошаговая инструкция по монтажу отмостки из тротуарной плитки. Если работа выполнена качественно, то конструкция будет отлично справляться с отводом атмосферных осадков от основания дома, продлевая срок его службы.

Отмостка вокруг дома выполняет несколько функций – она служит элементом, завершающим архитектурный образ здания, и защищает его основание от размывания. Традиционно полосу по периметру постройки заливали бетоном, такая конструкция практична и долговечна, но ее внешний вид не отличается презентабельностью. Если декоративная составляющая имеет решающее значение, то выполняется отмостка вокруг дома из тротуарной плитки. Сделать ее дороже, чем бетонную, но укладку можно выполнить своими руками и сэкономить на оплате услуг наемных рабочих. Тротуарная плитка отличается разнообразием цветов и форм, что позволяет создать оригинальный декор в оформлении ландшафта.

Вода – непримиримый враг любой постройки, назначение отмостки – защитить фундамент от негативного воздействия осадков в виде дождя или талого снега. Делать ее нужно шириной около 1 м, при этом обязательно соблюдается уклон 1-10º от стены здания. Дорожка такого размера может использоваться для передвижения и выполнения ремонтных работ. Основным ориентиром для выбора ее параметров служит вынос карнизов: необходимо сделать отмостку на 20-25 см дальше их границы.

По требованиям СНиП защитная полоса не должна иметь трещин и искривлений, а также плотно прилегать к стенкам фундамента, но разделяться с ними компенсационным швом, дающим возможность материалу безопасно расширяться под действием температуры или пучения грунта. Отмостка из тротуарной плитки, утепленная пеноплексом или полистиролом, уменьшает потери тепла через основание дома. Уложить ее нужно по всему периметру постройки, прерываясь только в месте установки крыльца. Делать укладку лучше после завершения фасадных работ.

Отмостка разделяется на два слоя:

• подложка – песок, щебень, глина;
• внешнее покрытие – бетон, кирпич, асфальт, тротуарная плитка.

Характеристики и преимущества тротуарной плитки

Для работ по ландшафтному дизайну используется несколько видов плитки, различающихся способом производства. Защитная полоса из изделий, изготовленных вибролитьем, выглядит ярко и привлекательно, стоит она дешевле других видов материала. Ее несложно сделать своими руками, но из-за низкой прочности плитки такая конструкция прослужит короткий срок.

Вибропрессованные изделия устойчивы к колебанию температуры, износу и механическому воздействию. Они станут отличным покрытием дорожки вдоль дома. Плитка выпускается квадратной ил прямоугольной формы, ее толщина составляет 4-8 см. Чтобы правильно сделать оригинальный узор, заранее составляется план укладки элементов.

Использование тротуарной плитки для того, чтобы сделать отмостку, имеет множество преимуществ:

1. На такой дорожке вода не застаивается, а просачивается в швы. Возле дома не будет луж и гололеда.
2. Материал не имеет в составе вредных веществ, поэтому при нагревании летом не становится опасным.
3. Изделия отличаются прочностью и долговечностью, при качественном монтаже покрытие прослужит не менее 15 лет.
4. Обслуживание и ремонт плиточного покрытия гораздо проще, чем отмостки из бетона. При необходимости отдельные элементы легко демонтируются и используются повторно. После ремонта внешний вид покрытия остается без изменений, а на полосе из бетона остаются следы восстановительных работ.
5. Покрытие по периметру здания можно сделать как часть общей композиции ландшафтного дизайна территории.

Инструменты и материалы

Поштучная укладка плитки своими руками – технология, требующая аккуратности и кропотливого труда. Выполнить ее за один день не получится, следует распланировать этапы работы и неукоснительно следовать пунктам, которые включает пошаговая инструкция.

Устройство отмостки из тротуарной плитки потребует следующих инструментов:

• лопата;
• ручная трамбовка;
• строительный уровень;
• рулетка;
• мастерок;
• деревянный или резиновый молоток.

Чтобы правильно сделать отмостку, потребуется целый список материалов:

1. Тротуарная плитка и бордюр, ограничивающий дорожку и предотвращающий сползание материала.
2. Глина – с помощью нее делаем гидрозамок, препятствующий попаданию дождевой воды вглубь земли, к основанию дома.
3. Песок – служит для выравнивания площадки, создания базы для укладки плитки.
4. Щебень – материал, исполняющий роль дренажного слоя.
5. Рубероид или полиэтиленовая пленка – используется в качестве гидроизоляции фундамента.
6. Геотекстиль – полотно, препятствующее заиливанию дренажа.
7. Пенопласт, пеноплекс – теплоизоляционный материал, устойчивый к влаге и высоким нагрузкам.
8. Цемент для создания смеси, закрепляющей вместе с песком швы покрытия.

Если предусмотрен монтаж полноценной системы водоотвода, то нужно делать желоба, из материала покрытия.

Пошаговая технология изготовления отмостки

При покупке дома некоторые владельцы планируют уложить плиточное покрытие на старую отмостку. Делать это категорически не рекомендуется, так как визуально невозможно оценить состояние гидроизоляции фундамента. Правильно будет изготовить защитную полосу своими руками «с нуля», действуя, как подсказывает пошаговая инструкция монтажа отмостки.

Любая стройка начинается с разметки территории, поэтому первое, что делаем своими руками, отмечаем нитями и колышками размеры будущей отмостки. Если движение около дома не планируется, то достаточно огородить 50-60 см. В случае, когда конструкция будет использоваться как дорожка, правильная ширина – 1-1,5 м.

Ход работ

Основная часть трудозатрат придется на выкапывание земли и трамбовку песка, остальные действия занимают меньше сил и времени. Пошаговая инструкция монтажа отмостки включает следующие этапы:

1. На отмеченном участке снимается дерн, а затем выкапывается траншея глубиной 30-50 см. Важно убрать корни растений, которые после прорастания могут повредить конструкцию.
2. Если грунт на участке песчаный, то на дно траншеи насыпается глина для формирования уклона и создания гидрозамка. Потребуется слой глины до 20 см, при необходимости он трамбуется с небольшим смачиванием. Правильный угол уклона составляет 2-3 см на метр отмостки. Он не заметен при визуальном наблюдении, но хорошо справляется с функцией отведения воды. Не рекомендуется делать уклон больше 10º, это приведет к быстрому разрушению ограждающего бордюра.
3. Следующее, что делаем, это насыпаем слой песка, создающий ровную площадку под плиты теплоизоляции. Утепленная отмостка из тротуарной плитки предотвращает промерзание грунта, снижая его негативное воздействие на фундамент.
4. Сверху утепления выполняется гидроизоляция, такая технология позволяет надежно защитить фундамент. В качестве покрытия от влаги часто используют рубероид, но вместо него лучше использовать плотную полиэтиленовую пленку. Одна сторона полиэтилена заводится на стену, где закрепляется рейкой или строительным скотчем.
5. Чтобы не повредить пленку, делаем засыпку не из смеси щебня и песка, а только из песка. Его слой составляет 10 см. Засыпка смачивается водой и трамбуется специальным инструментом. Технология требует повторить действия несколько раз.
6. В месте, отмеченном бечевкой, укладывается бордюр, для надежности монтажа его закрепляют цементно-песчаным раствором. Чтобы конструкция не сдвинулась до полного высыхания, ее временно закрепляют деревянными колышками.
7. Насыпается щебень средней фракции слоем в 10 см. Он станет дренажом для отвода воды. После утрамбовки щебня можно вынуть держатели бордюра. Предотвратить заиливание дренажа поможет геотекстиль. Полотно накрывает щебень, пропуская к нему только воду без мусора.
8. Последний слой – это песок, который станет основой для укладки плитки. Он тщательно утрамбовывается и разравнивается. Остается сделать покрытие из тротуарной плитки.

Устройство компенсационного шва

В процессе монтажа отмостки своими руками нельзя забывать об устройстве компенсационного шва. Этот зазор между ней и стеной фундамента формируется чаще всего несколькими слоями рубероида, уложенными вертикально. При отсутствии шва, конструкции при расширении оказывают высокую нагрузку друг на друга, что приводит к трещинам и деформации. Место наружного примыкания отмостки к цоколю засыпается песком.

Технология укладки тротуарной плитки

Сделать плиточное покрытие можно на различных основаниях: песчаном или используя сухую смесь песка и цемента (4:1). В первом случае вода с поверхности будет уходить быстрее, к тому же укладка на мягкую основу исключает деформацию покрытия в результате замерзания и движения нижних слоев. Этот фактор является существенным плюсом конструкции, которая не трескается из-за собственной жесткости, как бетонная.

Отмостка из тротуарной плитки укладывается в направлении от себя, такая технология позволяет сохранить ее основание ровным. Элементы размещаются по типу кирпичной кладки. Их фиксируют в песок или сухую смесь с помощью резинового молотка. Чтобы не повредить материал, делать это придется через деревянную подкладку.

Между изделиями оставляют одинаковые зазоры в 1-2 мм, это необходимо для обеспечения температурного расширения материала. Горизонтальность ряда контролируется строительным уровнем. Элементы, которые не достают по высоте до общего уровня, требуют подсыпания песка с помощью мастерка. Плитки, выступающие из ряда, осаждаются легким ударом через дощечку. Обязательно следят за соблюдением уклона, заданного слоем подложки. Если требуется подрезка, то используется болгарка с алмазным диском. Обычно ширина отмостки планируется с учетом размера плитки, это существенно уменьшает количество подрезки.

После укладки всей плитки приступают к последнему этапу – заделке швов своими руками. Если покрытие укладывалось на песок, то для заделки используется тот же материал. Он насыпается тонким слоем на поверхность, а затем сметается в швы. Такую процедуру, вместе со смачиванием, придется выполнить несколько раз, пока швы не будут утрамбованы до верха. В случае с сухой смесью песка и цемента действуют по той же схеме. Под действием влаги цемент разбухает, крепко соединяя плитки между собой. Остатки смеси удаляются с поверхности покрытия. Существует вариант устройства «зеленых швов». Он заключается в использовании для засыпки швов смеси песка и семян газонной травы.

После окончания монтажа покрытия своими руками оно поливается холодной водой из шланга с распылителем. Нельзя ходить по тротуарной плитке или оказывать на нее другую нагрузку в течение 2-3 дней. Это время необходимо для просушки и осаждения песка.

Одновременно с монтажом плитки укладываются желоба ливневой канализации, по которым дождевая вода будет уходить в коллектор.

Вконтакте

Если плоскую бетонную отмостку вокруг дома вы находите слишком скучной, нет преград, чтобы выложить её тротуарной плиткой. Конечно, такое покрытие вызывает ряд трудностей, но все они преодолимы. О технических подробностях устройства мощёной отмостки мы расскажем в пошаговой инструкции.

Выемка и планирование грунта

Чтобы отмостка не только служила эстетическим дополнением дома, но и защищала опорный слой грунта под фундаментом, её следует устраивать только после тщательной подготовки основы. Комплексный подход на этом этапе обеспечит высокую долговечность покрытия, исключит неравномерные проседания и компенсирует действие морозного пучения.

Схема отмостки: 1 — грунт; 2 — фундамент; 3 — глиняный замок; 4 — геотекстиль; 5 — гравий; 6 — гидроизоляция; 7 — песчаная подготовка; 8 — геотекстиль; 9 — тротуарная плитка; 10 — бордюр

Ширина отмостки составляет в среднем 50% от глубины залегания фундамента с учётом подготовительного слоя, но не менее 60 см. Отступив от цоколя на ширину отмостки и ещё около 5 см, нужно забить деревянные колышки и натянуть шнуровку. По ней снимается плодородный слой грунта, затем дно траншеи подчищается и выравнивается таким образом, чтобы его общий уровень находился на 30 см ниже самой низкой планируемой точки готового покрытия.

Учтите, что если отмостка будет выполняться с уклоном, он должен образовываться слоем подсыпки. Таким образом, после выемки земли дно траншеи должно находиться в общей горизонтальной плоскости. Когда основная масса грунта удалена, по внешнему краю отмостки следует выкопать углубление 10х10 см.

Подложка под отмостку

Самая сложная задача — правильно организовать отток воды и обеспечить сохранность водоупорного слоя. Первый слой подготовки — мягкая жирная глина, однородная и без вкраплений. Дно траншеи покрывается слоем до 50 мм, также заполняется углубление по краю. Глина не служит основным водоупором, но она препятствует подтеканию воды в обратном направлении. В итоге поверхность должна иметь уклон около 2-3 см/м в наружную сторону, саму же глину следует тщательно утрамбовать, предварительно размочив водой.

После подсыхания слоя глины раскатайте поверх неё иглопробивной геотекстиль и выполните подсыпку щебнем фракции 15-20 мм общим слоем в 7-10 см. Если отмостка требует продольного уклона, он задаётся именно гравийной подложкой.

Поверх щебня расстелите ещё один слой геотекстиля и сделайте отсыпку мытым песком. Итоговый уровень должен быть ниже готового покрытия на толщину тротуарной плитки плюс 20-30 мм. Слоем песка окончательно выводится продольный уклон отмостки, плюс задаётся поперечный уклон в сторону грунта порядка 3:100.

По мере насыпания песок нужно тщательно трамбовать и проливать водой, добиваясь как можно большей плотности. Готовая поверхность должна быть тщательно выведена правилом, допуск составляет всего 3-5 мм.

Установка бордюрных камней

Когда плоскость песчано-гравийной подсыпки тщательно выровнена и уплотнена, нужно отчертить расчётную ширину отмостки от цоколя, используя деревянную планку с гвоздём как рейсмус. По этой черте слой песка прорезается шпателем и ненужный остаток отбрасывается на соседний участок грунта. В итоге получится канавка глубиной 100-150 мм, в которую будут установлены бордюрные камни.

Предпочтительно, чтобы этот этап работ проходил в сухую погоду. При установке бордюрных камней желательно не ходить по подсыпке, чтобы не обрушить подрез паза. Бордюрные камни устанавливаются по общему шнуру, обозначающему как отступ от здания, так и высоту установки. Обычно камни располагают по принципу тротуара, то есть заподлицо с основным покрытием.

Для выравнивания по высоте в бордюрный паз нужно подсыпать мелкий гравий и тщательно его утрамбовывать. Отступ по ширине должен быть таким, чтобы между обрезным краем подсыпки и телом бордюра оставалась щель в 15-20 мм.

Мощёные покрытия не отличаются абсолютной водоупорностью, часть воды через них неизбежно просачивается. Для её отведения необходимо проводить установку камней с закладкой гильз из канализационной ПВХ трубы диаметром 50 мм. На стыке камней их края следует подрезать абразивным кругом, при вставке гильза фиксируется по месту цементным раствором. Места установки гильз оптимально располагать ниже уровня прилегающего грунта.

Гидроизоляция под отмостку

Остаточному проникновению влаги под отмостку препятствует основной водоупорный слой, который выполняется непроницаемой геомембраной. Это может быть также и плотная ПНД плёнка, и старая баннерная ткань. Работать с рулонными материалами удобнее — они раскатываются вдоль подсыпки и практически не требуют стыкования. При использовании баннерной ткани её швы должны иметь нахлёст по 15 см с проклейкой битумной мастикой.

Ширина водоупорного полотна должна равняться расстоянию между стеной и внутренней гранью бордюрных камней, плюс еще 15-20 см. С внешней стороны водоупорная плёнка заводится в паз между бордюром и подсыпкой, затем отворачивается наружу. Остаток щели плотно забивается песком.

Потом полотно нужно перебросить на подсыпку, хорошо притоптать и подвернуть край на цоколь. В этом месте желательно выполнить плотное примыкание, промазав основание цоколя битумным герметиком и закрепив гидроизоляцию металлической планкой и дюбелями через 50-60 см. Крепление выполняется только в последнюю очередь, когда весь холст плотно придавлен к основе, а все складки и неровности разглажены.

Какую плитку выбрать

Обычно на отмостку укладывается та же плитка, которая использовалась при настиле дворового покрытия. Но не все типы тротуарных камней подходят для отмостки оптимальным образом.

Желательно избегать сильно рельефной брусчатки и плитки сложной формы с большим числом толстых швов, неровными краями и скруглёнными углами. Идеально подойдут плоские камни толщиной в 40-50 мм с прямыми углами. Рекомендуется использовать плитку средних размеров: 12-15 шт./м 2 , приветствуется наличие фаски. Очень хорошо, если плитка будет закуплена ещё до выемки грунта — так вы сможете верно рассчитать отступ при установке бордюров и избежите ненужных подрезов.

Наибольшей долговечностью характеризуется тротуарная плитка с «глянцевой» поверхностью без фактуры. На отмостке покрытие медленно просыхает и в большей степени подвергается морозной эрозии, поэтому водопоглощение должно быть минимальным.

Порядок укладки

Укладку плитки следует планировать на период сухой и ясной погоды. Поверх гидроизоляции насыпается 2-3 см слой финишного выравнивания. Для него заранее готовится сухая смесь песка и цемента марки 400 в соотношении 5:1. Слой нужно хорошо уплотнить и разровнять правилом, ведь плитка будет укладываться исключительно «в набор» без дополнительного механического воздействия. По мере укладки из сухой смеси нужно будет готовить небольшие порции цементного раствора, поэтому готовьте финишную подсыпку с небольшим запасом.

В первую очередь выкладывается ряд водоотводящих лотков сразу под бордюрными камнями. Стык между ними рекомендуется заполнять влажным цементным раствором. Бортик лотка, расположенный с внутренней стороны отмостки, выравнивается по шнуровке в уровень основному покрытию.

Далее выкладывается стартовый ряд плитки от цоколя. Стена может иметь неровности, поэтому установка проводится по шнуру, положение которого рассчитывается согласно размеру и количеству камней с учётом швов по 2 мм. При установке стартового ряда необходимо заполнять пространство между камнями и цоколем цементным раствором.

Заполнение средней части отмостки производится очень быстро. Для выравнивания используйте правило или ровную рейку, которая опирается на стартовый ряд и лоток. При укладке очередного камня наносите на его нижние рёбра небольшое количество влажного раствора, затем подгоняйте и усаживайте слабыми ударами резиновой киянки.

Когда покрытие уложено, остаётся только тщательно промести швы смесью песка с цементом 3:1 и облить отмостку из шланга, попутно отмывая остатки цементной пыли. На примыкающем грунте нужно сделать подкоп под бордюр на глубину залегания гильз, затем засыпать канавку гравием. После высыхания отмостки остатки выступающего подворота гидроизоляции срезаются монтажным ножом заподлицо с покрытием.

Для устройства отмостки вокруг дома своими руками чаще всего используется бетон, асфальт, тротуарная плитка, керамические материалы или . Такое покрытие гарантирует качественный отвод ливневой и талой воды от стен здания.

Благодаря наличию защитного покрытия не происходит вспучивания почвы даже в самые сильные морозы, а влага не проникает в бетонный фундамент. Ну и, кроме того, такое покрытие из плитки улучшает общий дизайн дома и придает завершенность всему строению в целом.

Почему выбирают тротуарную плитку?

Несмотря на то, что бетонное защитное покрытие обходится дешевле, многие домовладельцы кладут отмостку из тротуарной плитки. Это происходит из-за того, что у плитки:

• большой срок эксплуатации с сохранением первоначального вида;
• есть возможность устройства отмостки без использования специальной строительной техники;
• технология исключает укладку армирующего каркаса;
• простота ремонта, демонтажа и обратного монтажа без лишних затрат;
• прекрасный внешний вид и возможность подобрать желаемый цветовой оттенок поверхности.

Схематическое изображение устройства бетонной отмостки.

Кроме этого, технология устройства такой отмостки позволяет выполнить все работы самостоятельно, не привлекая дополнительных помощников. Таким образом можно уменьшить затраты и делать это покрытие в свободное время. О том, как выполнить такие работы расскажет наша пошаговая инструкция, приведенная далее в статье.

Что нужно для выполнения работы?

Для работ по устройству отмостки из тротуарной плитки вам будут нужны материалы:

• цветная или серая плитка, равная по общей своей площади поверхности отмостки, которую предварительно необходимо будет измерить и посчитать;
• рулонная гидроизоляция или плотная полиэтиленовая пленка на покрытие полуторной площади отмостки;
• , по площади равный размерам гидроизоляции;
• на весь периметр внешнего края отмостки;
• песок, карьерный или речной;
• цемент марки не менее М300;
• щебень;
• глина обыкновенная;
• водосточные коллекторы.

В том случае, если вы будете производить работы самостоятельно, то вам потребуется набор инструментов, в который входят:

• измерительная рулетка длиной не менее 5 метров;
• колышки и капроновый шнур;
• строительный уровень;
• штыковая и совковая лопаты;
• резиновый молоток;
• мастерок;
• емкость для замешивания раствора и бетона.

После того, как вы закупите все необходимые материалы и подготовите инструменты, можно начинать работы. Ход работ и описание его этапов вы сможете посмотреть на прилагаемом видео в конце материала.

Подготовительные работы

Разметка колышками.

Для качественной укладки очень важно правильно подготовить основание. Для этого, прежде всего, нужно снять поверхностный грунт по всей площади, которую занимает отмостка дома, а это значит, что необходимо разметить площадь будущего защитного покрытия.

Ширина покрытия должна быть не менее 60 см, но рекомендуется делать настил от одного метра до полутора. Дело в том, что чем шире полоса, тем удобнее ходить по ней, а эффективность защиты от воды пропорциональна ширине отмостке. Но нужно помнить, что излишняя ширина приведет к дополнительным финансовым затратам.

Используя рулетку, отмерьте от стены возле угла здания расстояние, равное выбранной вами ширине отмостки и забейте в землю колышек. Возле другого угла повторите действие. Натяните между колышками шнур и вы увидите, где нужно снимать грунт.

Земляные работы

После разметки необходимо убрать грунт с места производства работ. Глубина раскопа складывается из толщины плитки и 30 сантиметров на обустройство основания под укладку. В итоге получается, что снимать грунт нужно фактически почти на штык лопаты.

Первым слоем в выкопанную траншею укладывается слой глины, толщиной 8-10 см.

Желательно при ее укладке сделать уклон в сторону от дома. Это обеспечит лучший отвод воды в сторону. Глину необходимо хорошо утрамбовать. Сделать это можно при помощи специального строительного механизма или вручную — трамбовкой или совковой лопатой.

Поверх глины насыпается слой песка толщиной не менее 5 см и трамбуется так же, как и глина — под уклоном от здания.

Гидроизоляционные работы

Сама по себе укладка гидроизоляционного слоя не занимает много времени.

В качестве гидроизоляционного материала можно стелить рубероид, гилроизол или прочную полиэтиленовую пленку. Гидроизол и рубероид долговечны и надежны, но полиэтилен стоит меньше и проще укладывается. Но, несмотря на дешевизну полиэтилена и на то, что очень многие люди используют именно его, следует сделать выбор между хорошим качеством, долговечностью и низкой ценой. Нужно просто раскатать рулоны по поверхности, отрезая необходимую длину. Прилегающий к стене край загибается с небольшим подъемом по поверхности.

Установка бордюра

После гидроизоляционных работ нужно установить бордюр таким образом, чтобы отмостка вокруг дома из тротуарной плитки была строго ограничена и не имела горизонтальных подвижек. Линия его установки определяется шириной плитки и должна быть кратна ее размеру. Траншея для установки бордюрного камня должна быть шире его на 20 см.

Таблица пропорций компонентов бетона.

Теперь нужно замесить цементный раствор со щебнем из расчета 1 часть цемента, 3 части песка и 4 части щебня. Часть бетона выстелить в траншею и поставить на него бордюр, а остальной бетон забросать в пустое пространство между землей и бордюрным камнем.

При установке бордюрного камня необходимо постоянно промерять высоту его положения с помощью уровня или нивелира.

Устройство основы

На гидроизоляционный слой следует насыпать слой песка толщиной около пяти сантиметров. Этот слой необходимо тщательно выровнять и утрамбовать. Если песок сухой, то нужно его смочить, иначе вы просто не сможете хорошо сделать его укладку и трамбовку. Для выравнивания песка можно использовать простой отрезок фанеры с ровным краем.

Следующим слоем (см. фото), толщиной 8-10 см, должен быть утрамбованный щебень. По щебню опять насыпается слой песка толщиной до пяти сантиметров.

После этого все слои одновременно должны быть пролиты водой и хорошо утрамбованы.

На этом подготовительные работы с устройством основания считаются законченными.

Кладка плитки

Начинать кладку лучше всего с угла дома. При кладке старайтесь подгонять отдельные плитки как можно плотнее друг к другу. Если это не получается, то определите для себя допустимый зазор и вставляйте между плитками пластиковые крестики или просто деревянные щепки. Зазоры позволят вам сделать кладку ровной независимо от качества материала.

После того, как вся тротуарная плитка для отмостки вокруг дома уложена, замешайте раствор в одна часть цемента на три части песка для последующей фиксации плиточного покрытия. Раствор нужно сделать густым, поскольку жидкая смесь быстро отдаст воду и качество раствора снизится.

Объем заготовленной смеси не должен превышать необходимое в данный момент количество (ориентировочно для укладки двух десятков плит).
Если сделать больше, то раствор со временем начнет осаживаться и густеть, а его раскладка станет затруднительной. Согласитесь, вы же не сразу реализуете весь заготовленный объем.

Снимите с песка один ряд уже уложенной плитки и положите на песок слой приготовленного раствора. Толщина слоя должна быть не менее трех сантиметров. При кладке старайтесь, чтобы слой раствора возле здания был немного толще. Это позволит создать необходимый уклон для более эффективного скатывания воды.

Теперь положите плитку на то место, где она была до этого, но уже на подготовленный цементный раствор.

При кладке используйте резиновый молоток, пристукивая плитки для посадки их на место по уровню.

Можно использовать ровную и прочную деревянную рейку, при помощи которой легко выровнять несколько плиток одновременно.

Продолжайте класть плитку по рядам, но не снимайте одновременно более одного ряда. Для проверки качества кладки используйте строительный уровень. В горизонтали ряды должны быть уложены идеально, а в линии перпендикулярной стене дома с небольшим уклоном от него. Такая технология кладки обеспечивает ровную поверхность с уклоном, позволяющим беспрепятственный сход воды.

Сроки после укладки

Когда вы уложили тротуарную плитку на песчано-цементное основание ей нужно дать срок не менее двух дней, чтобы выстоятся. В это время на нее нельзя наступать и ставить тяжелые предметы. Полное время схватывания цементного раствора происходит в среднем за две недели в зависимости от температуры наружного воздуха и его влажности.

Обработка швов и оставшихся пустот

После того, как основание надежно зафиксировало, а тротуарная плитка на месте её кладки, нужно переходить к обработке швов. Для этого необходимо удалить все пластиковые крестики или щепки, которые устанавливались для выравнивания неровных краев.

Для заполнения швов можно использовать различные материалы и способы.

Самый простой способ — это заполнений швов песком. В этом случае излишки воды будут уходить через эти швы и, достигнув слоя гидроизоляции, по предусмотренному заранее уклону, скатываться в противоположную сторону от дома.

Тогда отмостка будет всегда оставаться сухой, а вода отводиться в сторону от фундамента. Недостатком этого варианта является выветривание со временем песка и необходимость его пополнения.

Другой вариант подразумевает расшивку швов цементным раствором в той же пропорции, какая применялась при кладке.
В результате поверхность отмостки станет идеально гладкой, но будет образован общий монолит, в котором не учитываются тепловые расширения материалов. Применять такой способ заполнения возможно только при ширине отмостки не превышающей 800 мм.

После затирки швов цементным раствором, необходимо выждать еще пару дней и хорошо ее щеткой, поливая водой. Теперь она примет окончательно надлежащий вид. Далее вам предлагается пошаговая инструкция о том, как сделать отмостку вокруг дома из тротуарной плитки своими руками на видео.

Все о водопроницаемой брусчатке, камнях и ландшафтах

Проницаемая брусчатка или брусчатка лучше всего подходят для проездов и дорожек

Понимание важности управления ливневыми стоками может подтолкнуть вас к выбору дизайна и продукта из взаимосвязанных камней для мощения, которые помогут вам удерживать и управлять ливневыми стоками, попадающими на вашу территорию.

Когда на внутренних двориках и подъездных дорожках камни плотно соединены и загерметизированы в местах стыков, вода не может проникнуть в землю под ними.Затем его нужно будет либо направить в проницаемые места, либо найти путь к канализационным системам, либо остаться на любой плоской поверхности, где он просто скапливается и остается на милость жаркого солнца и естественного процесса испарения. Ждать, пока это произойдет, немного быстрее, чем наблюдать за ростом травы, но ненамного. Таким образом, помимо экологических последствий, связанных с непроницаемым миром, вам могут понадобиться резиновые сапоги, чтобы приготовить ужин в прекрасный вечер.

Водопроницаемая брусчатка позволяет воде стекать между стыками камней и в дренажные слои подстилающего слоя, где вода хранится до тех пор, пока она в конечном итоге не впитается в почву ниже.

В отличие от дорожного покрытия и заливаемого бетона, естественные компенсационные швы камней для брусчатки делают эти поверхности несколько «гибкими», поэтому они редко подвержены растрескиванию из-за смены сезонов замерзания/оттаивания. Они также отлично подходят для обслуживания; если камень поврежден или испачкан, вы можете вытащить его и заменить. Так что неплохо иметь несколько штук в конце проекта на случай, если выбранный вами дизайн будет снят с производства.

Водопроницаемая брусчатка © Oak Pavers

Принцип действия водопроницаемой брусчатки:

По большей части «водопроницаемые камни для мощения», которые вы увидите и о которых прочитаете, на самом деле не являются пористыми и не впитывают воду иначе, чем обычные камни для мощения. слить насквозь.С этой целью камни имеют выступы по бокам, которые создают естественный зазор между ними, позволяя воде проходить к различным слоям камней ниже.

Подготовка площадки:

Сначала вам нужно удалить верхний слой почвы и органического материала, который часто бывает около 6 дюймов в глубину, прежде чем вы доберетесь до минеральной основы. Вам нужно уплотнить его, а затем добавить геотекстиль, чтобы отделить добавленные слои камня от естественного грунта, но при этом пропускать воду.

Создание проницаемого основания коллектора:

Полностью влажная почва не всегда может выдержать скорость падающей дождевой воды, поэтому, чтобы сохранить прочное основание и избежать стока, вам необходимо создать резервуар для воды под окончательной поверхностью брусчатки. Это делается путем добавления не менее 6-8 дюймов чистого щебня размером 3/4 дюйма в качестве основания для дорожек и от 12 до 18 дюймов для патио и подъездных путей.

Создание основания для укладки камней:

Есть разные способы сделать это, и у каждого ландшафтного дизайнера будет свой предпочтительный метод, которого они придерживаются.Как бы вы это ни делали, вам просто нужно придерживаться основного принципа создания основы из материалов, через которые может проходить вода, и достаточного количества, чтобы она могла хранить воду до тех пор, пока она не впитается в землю под ней. Это чистый камень разных размеров (снизу побольше, сверху помельче), выровненный виброплитой.

Некоторые установщики добавляют слой песка сверху (от 1 до 1,5 дюймов), чтобы помочь установить и выровнять камни, что чаще встречается, когда будет герметизирована окончательная поверхность.С проницаемыми поверхностями, через которые песок может проникать в нижние слои. Возможно, вам лучше придерживаться камней на этом этапе, если вы планируете использовать песок, было бы разумно добавить геотекстиль, отделяющий песок от камня, чтобы он не смывается водой.

Заполнение швов:

Здесь вам действительно нужно решить, хотите ли вы использовать водопроницаемую поверхность или нет. Если вы заполните зазор между камнями чем-то непроницаемым для воды, то, как вы уже догадались, он не будет проницаемым для воды.Блокирующиеся камни для брусчатки часто содержат песок в швах с дополнительным полимером для предотвращения роста сорняков, но это равносильно гидроизоляции швов. Если сорняки не могут подняться, вода не может просочиться вниз.

Чтобы сохранить проницаемость на этом этапе, вы можете использовать либо чистый песок в швах, либо мелкий гравий, который, как следует из названия, представляет собой гравий размером с горошину. Это заполнит шов, но все же позволит воде течь и препятствовать росту сорняков, хотя природа довольно непреклонна, поэтому в конце концов вы получите немного.

Преобразование в органическое состояние очень сильно замедляется при использовании мелкого гравия, но со временем осадок будет накапливаться и позволит сорнякам и траве в конечном итоге укорениться. Прежде чем вы побежите покупать защитный костюм и химикаты, легко позаботиться о крошечных новых побегах, выдергивая их вручную или поливая кипятком.

Укладка бетонной брусчатки по шаблону может показаться довольно простой на первый взгляд и искушать каждого из нас, но для того, чтобы создать поверхность патио или дорожки, которая останется ровной, вам нужно действительно хорошо поработать над дренажом. слои ниже.Так что, возможно, лучше нанять профессионала, если у вас нет опыта и если вы требовательны к получению действительно однородного конечного продукта. Надлежащий дренаж и ровное основание необходимы для получения ровной окончательной поверхности.

Цвет тротуарной плитки и эффект теплового острова:

Температура в густонаселенных городских районах может быть на несколько градусов выше, чем в близлежащих зеленых насаждениях, в основном из-за поглощения и выделения тепла бетоном и асфальтом. Все мы знаем, что в солнечный день черная машина будет жарче, чем белая, и твердые поверхности вашей собственности будут реагировать примерно так же.Камни светлого цвета лучше отражают свет, чем темные, поэтому в патио темного цвета может быть заметно жарче, чем в белом.

Между прочим, если вы строите дом в надежде на получение сертификата LEED, есть моменты, которые ждут вас, когда вы строите проницаемые твердые поверхности, а также выбираете камни более светлого цвета. Камни оцениваются по индексу солнечной отражательной способности (SRI), который является мерой способности сконструированной поверхности отражать солнечное тепло, измеряемой по шкале от 0 до 100, где 0 соответствует белому цвету, а 100 — черному.Баллы LEED присуждаются за поверхности с рейтингом SRI 29 или ниже.

Другие варианты водопроницаемого покрытия:

Водопроницаемая брусчатка для дорожек © Expocrete

Существуют также камни, предназначенные для прорастания травы и почвенного покрова. Вместо того, чтобы пытаться подавить рост, это поощряет его.

Если вам нравится внешний вид более органичной и естественной среды, тогда начинают открываться варианты с точки зрения дизайна и материалов, и мастера будут счастливы, потому что это больше относится к категории «искусство», чем «геометрия», и мы все хороши в искусстве.

Мы нашли несколько обучающих видеороликов в продуктах Oaks Landscape, которые могут помочь вам в успешной установке, а также понять концепцию водопроницаемых ландшафтов в целом. Ниже приведены несколько фотографий различных стилей каменных работ, которые могут предложить вам некоторые идеи и вдохновение. Или перейдите к нашему Руководству по управлению дождевой водой и водопроницаемой тротуарной плитке для дорожек и подъездных дорог. Здесь.

Водопроницаемая каменная дорожка © Torun Construction Services

Ландшафтные камни с травой © Windsor Companies

Водопроницаемая тротуарная плитка Hydr’eau Pave © Oaks Pavers / Brampton Brick

Водопроницаемая дорожка © Анна Демари

Водопроницаемая дорожка из переработанного кирпича и камня © Larkspur Garden Design

Использование прохладных тротуаров для уменьшения островков тепла

Прохладные тротуары включают в себя ряд устоявшихся и новых технологий, которые сообщества изучают в рамках своих усилий по сокращению «тепловых островов».В настоящее время этот термин относится к материалам для мощения, которые отражают больше солнечной энергии, улучшают испарение воды или иным образом модифицированы, чтобы оставаться более прохладными, чем обычные тротуары.

Обычные материалы для мощения могут достигать пиковых летних температур 120–150 °F (48–67 °C), передавая избыточное тепло воздуху над ними и нагревая ливневые воды, когда они стекают с тротуара в местные водоемы. Из-за большой площади, покрытой тротуарами в городских районах (почти 30–45% земного покрова на основе анализа четырех географически разных городов ¹ ), они являются важным элементом, который следует учитывать при смягчении последствий острова тепла.

Прохладные тротуары могут быть созданы с использованием существующих технологий мощения (таких как асфальт и бетон), а также более новых подходов, таких как использование покрытий или мощение травой. Технологии прохладного дорожного покрытия не так продвинуты, как другие стратегии смягчения последствий теплового острова, и не существует официального стандарта или программы маркировки для обозначения прохладных материалов для дорожного покрытия. Чтобы удовлетворить растущий спрос на рекомендации по выбору дорожного покрытия, Совет по исследованиям в области транспорта сформировал подкомитет по материалам для дорожного покрытия и городскому климату.В сферу деятельности подкомитета входят моделирование, методы проектирования, тестирование, разработка стандартов, а также планирование и политика.

Преимущества и затраты

В дополнение к уменьшению тепловых островов преимущества прохладных тротуаров включают:

В зоопарке Лос-Анджелеса, Калифорния, используется светоотражающее покрытие.

• Уменьшение стока ливневых вод и улучшение качества воды:  Проницаемые тротуары позволяют ливневым водам впитываться в тротуар и почву, уменьшая сток и фильтруя загрязняющие вещества.Как проницаемые, так и непроницаемые прохладные тротуары также могут помочь снизить температуру стока, что приведет к меньшему тепловому удару для водных организмов в водных путях, в которые стекает ливневая вода.
• Снижение шума шин:  Открытые поры проницаемых покрытий могут снизить шум шин на два-восемь децибел и поддерживать уровень шума ниже 75 децибел, хотя со временем снижение уровня шума может снижаться. ²
• Повышенная безопасность:  Проницаемые дорожные покрытия могут повысить безопасность за счет уменьшения разбрызгивания воды от движущихся транспортных средств и увеличения сцепления с дорогой за счет лучшего отвода воды.
• Улучшенная видимость в ночное время:  Светоотражающие покрытия могут улучшить видимость в ночное время, потенциально снижая требования к освещению и экономя деньги и энергию.
• Улучшенный местный комфорт : Прохладные тротуары на парковках или в других местах, где собираются люди или играют дети, могут создать более комфортную среду.

Трудно сравнить стоимость прохладных дорожных покрытий со стоимостью обычных материалов для мощения. Стоимость любого покрытия дорожного покрытия зависит от региона, подрядчика, времени года, выбранных материалов, доступности площадки, наличия материалов на месте, подстилающего грунта, размера проекта, ожидаемого трафика и желаемого срока службы дорожного покрытия.

Сообщества, которые хотят использовать прохладные тротуары в рамках программы смягчения последствий теплового острова, могут столкнуться с трудностями при оценке чистых затрат или выгод, основанных только на снижении температуры. Наибольшая общая ценность может быть получена, когда при оценке подхода к укладке дорожного покрытия учитываются несколько преимуществ, таких как улучшенное управление ливневыми стоками и качество воды.

Для получения дополнительной информации

Более подробная информация доступна в главе «Прохладные тротуары» документа EPA «Сокращение городских островов тепла: сборник стратегий », который охватывает следующие темы:

• Как работают крутые тротуары
• Потенциально прохладные типы покрытий
• Преимущества и затраты прохладных тротуаров
• Инициативы по прохладным тротуарам
• Ресурсы для получения дополнительной информации

---

Каталожные номера

1.Акбари Х., Л. Роуз и Х. Таха. 1999. Характеристика ткани городской среды: пример из Сакраменто, Калифорния (PDF) (65 стр., 6 МБ). Бумага LBNL-44688. Национальная лаборатория Лоуренса Беркли. Также: Роуз Л., Х. Акбари и Х. Таха. 2003. Характеризация структуры городской среды: пример Большого Хьюстона, штат Техас (PDF) (65 стр., 4,5 МБ). Бумага LBNL-51448. Национальная лаборатория Лоуренса Беркли.

2. Глейзер Г. и С. Сэмюэлс. 1991. Влияние текстуры дорожного покрытия на движение транспорта и автомобильный шум. Протокол исследования транспорта  1312:141-44.

Системы проницаемых дорожных покрытий | Кембридж Брусчатка

Знакомство с проницаемым замковым бетонным покрытием

По мере роста урбанизации увеличивается концентрация тротуаров, зданий и других непроницаемых поверхностей. Эти поверхности генерируют дополнительный сток и загрязняющие вещества во время ливней, вызывающих эрозию берегов рек, а также ухудшающие состояние озер и загрязняющие источники питьевой воды.Увеличение стока также лишает подземные воды возможности пополнения запасов, уменьшая количество доступной питьевой воды во многих общинах. Рекреационные возможности озер, ручьев и рек уменьшаются из-за воздействия городского стока. Продуктивность коммерческого рыболовства может снизиться в эстуариях и заливах, что негативно скажется на региональной экономике.

В связи с экологическими и экономическими последствиями ливневых стоков федеральный закон США предписывает штатам контролировать загрязнение воды стоками с помощью Национальной системы ликвидации выбросов загрязняющих веществ (NPDES).Помимо многих вещей, закон требует, чтобы штаты и населенные пункты внедряли передовые методы управления (BMP) для контроля загрязнения из неточечных источников в стоке от застройки. BMP могут включать методы освоения земель для хранения, фильтрации и инфильтрации. Методы инфильтрации улавливают стоки и полагаются на инфильтрацию через почву, растительность или агрегаты для уменьшения количества загрязняющих веществ. Пруды для задержания являются распространенным примером BMP, используемого для удержания, фильтрации и выпуска ливневых вод. Инфильтрационные траншеи — это еще один способ, который уменьшает сток ливневых вод и загрязнение и пополняет грунтовые воды.Все эти ЛМУ обеспечивают некоторую очистку и снижение загрязняющих стоков.

Тротуар, задерживающий и просачивающий сток

Как и траншеи для инфильтрации, проницаемые замковые бетонные покрытия (PICP) очень эффективны для обеспечения инфильтрации, удержания и очистки от загрязнений ливневыми водами. Основание может быть предназначено для фильтрации, очистки и медленного выпуска воды в ливневую канализацию или водоток, обеспечивая при этом поверхность для ходьбы и движения. PICP отвечают требованиям муниципальных правил, которые ограничивают количество непроницаемого покрытия, стекающего в ливневые стоки, работающие на полную мощность, или когда на участках ограничено пространство для прудов-накопителей.

PICP широко используются в Европе, особенно в Германии, с начала 1990-х годов. В Америке Агентство по охране окружающей среды США и несколько государственных агентств считают PICP инфильтрационными BMP. Все большее число городов, округов и штатов включают их в стандарты землеустройства и водоотвода, руководства по застройке с низким уровнем воздействия и руководства по проектированию управления ливневыми стоками. При правильном проектировании, выборе материалов, конструкции и регулярном обслуживании PICP представляет собой устойчивую малоударную BMP, используемую ландшафтными архитекторами, архитекторами, инженерами, разработчиками и сотрудниками государственных учреждений.

Часто задаваемые вопросы по PICP

Должна ли в рамках PICP использоваться заполнитель с плотным или открытым гранулометрическим составом?

Чаще всего используется открытое основание, потому что оно имеет емкость хранения воды (пустое пространство между заполнителями), как правило, от 30% до 40%. Размеры камней в открытых основаниях могут составлять от 3 дюймов (75 мм) до 1/4 дюйма (6 мм). Как правило, более тонкий слой мелкого камня (от 6 мм до 1 мм) используется для подсыпки непосредственно под бетонную брусчатку. Материал подстилающего и базового подстилающего слоя обеспечивает максимальное накопление, фильтрацию и очистку загрязняющих веществ в ливневых стоках, попадающих на поверхность дорожного покрытия.Открытые основания предпочтительнее из-за преимуществ хранения и обработки.

Основания с плотной градацией иногда используются под PICP. Их можно использовать в местах сосредоточения колесных нагрузок от движения грузовиков. Несмотря на наличие дополнительной структурной поддержки, большая часть стоков от обычных ливней накапливается в подстилающем материале и в отверстиях на поверхности дорожного покрытия. Однако максимальные преимущества по хранению и инфильтрации ливневых вод исходят от PICP с открытым основанием.

Какой интенсивностью и продолжительностью штормов можно управлять?

Это зависит от количества воды, стекающей на PICP, глубины (и вместимости) основания, скорости инфильтрации почвы под открытым основанием и наличия дренажных труб внутри открытого основания.PICP предназначены для управления количеством воды и загрязняющими веществами в результате небольших и более частых штормов, таких как штормы с периодом повторяемости 10 лет или менее. Эти штормы, как правило, имеют самые высокие концентрации загрязняющих веществ. PICP не предназначены для борьбы с наводнениями из-за более крупных и нечастых ливней.

Имеют ли PICP право на получение баллов LEED?

Да, они могут соответствовать рекомендациям Совета по экологическому строительству США и Канады (USGBC и CGBC). PICP обычно могут соответствовать требованиям по сохранению материалов и ресурсов, вторичному содержанию в соответствии с USGBC LEED для нового строительства, где не менее 20% строительных изделий должно производиться в радиусе 500 миль (800 км) от проекта.Большинство асфальтоукладчиков производится на месте и доставляется на объекты в пределах 800 км. Чтобы найти ближайшего производителя или дистрибьютора, посетите сайт www.icpi.org и выполните поиск производителей в разделе «Найти члена».

PICP могут соответствовать кредитным требованиям LEED в разделе «Устойчивые объекты». Эти требования ограничивают разрушение участка и загрязнение воды за счет управления ливневыми стоками. Тротуары могут уменьшить непроницаемое покрытие, образующее сток, и уменьшить скорость и количество стока.PICP отвечают этим требованиям за счет фильтрующего действия основания, которое снижает общее количество взвешенных твердых частиц и фосфора в стоках, а также другие загрязняющие вещества.

PICP также могут соответствовать требованиям экологически безопасных площадок для уменьшения городских островов тепла (разница температурного градиента между застроенными и незастроенными районами) и минимизировать воздействие на микроклимат, а также среду обитания людей и диких животных. Это достигается за счет увеличения альбедо (мера солнечной энергии, отраженной от поверхности) или использования системы покрытия с непроницаемостью менее 50%.PICP имеют значительно более высокую отражательную способность, чем обычное асфальтовое покрытие, и могут соответствовать требованию водонепроницаемости менее 50%. Дополнительную информацию о кредитах LEED США или Канады см. на веб-сайте www.usgbc.org или www.cagbc.org

Насколько хорошо покрытие работает в условиях замерзания и оттаивания?

PICP годами эксплуатировались в морозном климате и работали адекватно. Многие проекты в Канаде и на севере США, в Великобритании и Германии говорят о долговечности этих систем дорожного покрытия в холодном климате, а также об их способности принимать снегоочистители и соли без повреждения асфальтоукладчика.Для обеспечения высокой прочности в морозном климате блоки дорожного покрытия должны соответствовать требованиям ASTM C 936 в США или CSA A231.2 в Канаде. Оба этих стандарта на продукцию включают испытания на устойчивость к замораживанию и оттаиванию.

При подходящем солнце и температуре лед и снег на PICP могут растаять и сразу же впитаться в отверстия на поверхности тротуара. Вода не собирается на поверхности и повторно не замерзает. Это снижает опасность поскользнуться. Очевидно, что песок не должен использоваться для сцепления ног или шин на PICP.Можно использовать противогололедные соли. После вспашки может произойти таяние оставшегося снега, если температура поднимется выше точки замерзания. Это поможет предотвратить образование льда и уменьшить загрязнение грунтовых вод солями.

Поскольку основание дорожного покрытия временно накапливает осадки, не будет ли оно вздыматься и повреждать поверхность дорожного покрытия при замерзании?

Вода в основании обычно должна стекать в течение 24 часов. Маловероятно, что в течение этого времени на базе образуется лед, если температура упадет ниже нуля.Если вода замерзает перед сливом, должно быть достаточно места для расширения льда внутри основания с открытым уклоном по мере замерзания, что сводит к минимуму риск вздутия. В случае пучения грунта поверхность покрытия должна быть гибкой и не должна повреждаться от незначительных движений вверх или от смещения во время оттепели.

Соответствует ли поверхность требованиям ADA?

Да, рекомендации по проектированию ADA требуют, чтобы поверхности были прочными, устойчивыми и нескользкими.Конструкции PICP могут обеспечить прочную и устойчивую поверхность для людей с нарушениями зрения и тех, кто использует устройства для передвижения на колесиках. Если отверстия в поверхности нежелательны, в зонах, предназначенных для людей с ограниченными возможностями, можно использовать сплошные блоки. Такие области могут включать в себя специально отведенные места на автостоянках.

ADA требует, чтобы статический коэффициент трения для плоских поверхностей вдоль доступных маршрутов был 0,6 и 0,8 для пандусов. Консультативный материал ADA рекомендует различные методы испытаний для оценки сопротивления поверхности скольжению.PICP могут соответствовать требованиям ADA по сопротивлению скольжению с использованием методов испытаний, рекомендованных в справочной литературе ADA. Для получения дополнительной информации об этом см. ICPI Tech Spec 13 — Сопротивление скольжению и скольжению взаимосвязанных бетонных покрытий. Этот и другие технические бюллетени доступны на сайтах www.icpi.org и www.access-board.gov.

Есть ли польза от использования PICP на почвах с низкой инфильтрацией, таких как некоторые типы глин?

Да, если инфильтрация почвы медленная (обычно ниже 0.5 дюймов/час или 1/3 x 10-2 м/сек), дренажные трубы из перфорированной пластиковой трубы в нижней части основания могут удалять избыток воды, при этом позволяя части воды просачиваться в почву. Скорость дренажа воды, содержащейся в основании, обычно не превышает 24 часов. Для практически непроницаемых грунтов или высокой коренной породы можно использовать непроницаемую пленку для пруда, чтобы задерживать, фильтровать и выпускать воду через водосточные трубы. Независимо от скорости инфильтрации почвы, фильтрующее действие открытого основания может уменьшить загрязнение воды.

Все водопроницаемые покрытия требуют периодической очистки поверхности. Как очищается поверхность PICP и как часто?

Отверстия в поверхности PICP потребуют периодического удаления детрита и наносов, захваченных мелкозернистым щебнем. Грязь обычно удаляется пылесосом для уборки улиц. Уборку проводят, когда поверхность дорожного покрытия и мусор высохнут, и их можно разрыхлить подметанием и уборкой пылесосом. Частота уборки будет варьироваться в зависимости от использования дорожного покрытия и отложений осадка, листьев и т. д.из соседних районов. Очистку следует производить не реже одного раза в год, а поверхность следует контролировать в первые годы жизни дорожного покрытия, чтобы можно было установить регулярный график уборки.

Исследование Университета штата Северная Каролина показало, что начальная скорость проникновения PICP на поверхность может достигать 2000 дюймов/час (5080 см/час). Другое исследование показало, что начальная скорость инфильтрации поверхности может быть восстановлена ​​путем очистки и замещения начальной глубины от 3/4 до 1 дюйма (от 20 до 25 мм) небольшими камнями в отверстиях PICP.Для сильно забитых отверстий в дорожном покрытии камни можно удалить с помощью пылесоса и заменить чистым материалом. Это явное преимущество в обслуживании по сравнению с монолитными водопроницаемыми покрытиями.

Как насчет туфель на высоком каблуке?

Твердые брусчатки могут быть введены в PICP в пешеходных зонах для размещения различной обуви, включая высокие каблуки.

Ресурсы проницаемых дорожных покрытий

Институт блокирующих бетонных покрытий (ICPI) предлагает руководство «Проницаемые бетонные покрытия, блокирующие бетонные покрытия» , в котором рассказывается о выборе, проектировании, спецификации, строительстве и обслуживании.Он синтезирует литературу по инфильтрационным траншеям, пористому асфальтовому покрытию, исследованиям и практическому опыту работы с проницаемыми блокирующими бетонными покрытиями. Руководство ICPI необходимо специалистам по проектированию и муниципальным властям, регулирующим сток ливневых стоков. Его можно приобрести на сайте www.icpi.org.

Влияние типа покрытия на термическую устойчивость блочных насыпей в условиях теплой вечной мерзлоты

На основе многолетних данных непрерывного мониторинга скоростной автомагистрали в данной статье анализируется влияние типов дорожного покрытия на термическую устойчивость блочных насыпей с учетом колебаний температуры, теплового потока, изменения теплового баланса, циклов замерзания-оттаивания, таблицы вечной мерзлоты, и площадь оттаивающей плиты.Результаты показывают, что ближе к земле среднегодовая температура блочно-каменной насыпи с асфальтобетоном на 0,04-1,99°С выше, чем у цементобетонного покрытия. Из-за различных эндотермических характеристик материалов дорожной одежды блочно-каменный слой с асфальтобетонным покрытием имеет более высокий температурный и тепловой баланс, чем цементобетонное покрытие, что обуславливает различную скорость движения поверхности вечной мерзлоты вниз, другими словами, различную скорость роста активных толщина слоя или площадь оттаивающей пластины.Более того, процессы замерзания и плавления блочной насыпи с разными покрытиями имеют несовместимые сроки начала, продолжительности и времени завершения. По сравнению с обычной насыпью наличие слоя блочного камня может значительно повысить или замедлить снижение поверхности вечной мерзлоты, а светлое цементобетонное покрытие в большей степени способствует термостойкости насыпи. Центральный деятельный слой и асимметричная плита оттаивания блочной насыпи с цементобетонным покрытием растут медленнее, чем у асфальтобетонного покрытия, но этот рост не устранен.Скорее, она продолжается на уровне 17,75 см/год и 8,55 м2/год по сравнению с 26,75 см/год и 12,41 м2/год для асфальтобетонного покрытия. Таким образом, блочные насыпи с асфальтобетонным или цементобетонным покрытием не в полной мере обеспечивали термостойкость. Для повышения термостойкости насыпей скоростных автомагистралей в теплом районе вечной мерзлоты следует принять некоторые меры по укреплению или создать композитную конструкцию насыпи.

• URL-адрес записи:
• URL-адрес записи:
• Наличие:
• Дополнительные примечания:
  • © 2020 Опубликовано Elsevier Ltd.Аннотация перепечатана с разрешения Elsevier.
• Авторов:
  • Ван, Цинчжи
  • Клык, Цзяньхун
  • Чжао, Сянцин
  • Ху, Кун
• Дата публикации: 2020-6

Язык

Информация о СМИ

Тема/Указатель Термины

Информация о подаче

• Регистрационный номер: 01734598
• Тип записи:
  Публикация
• Файлы: ТРИС

• Дата создания:
  17 фев 2020 15:10

Как выбрать между кирпичной и бетонной брусчаткой

Дорожка из брусчатки добавит вашему дому привлекательности.

В чем разница между кирпичной и бетонной брусчаткой? Мы хотим построить дорожку и пытаемся выбрать между различными видами материалов для укладки. -Anita

Термин «укладчик» относится к тонким плоским камням, предназначенным для мощения дорожек, внутренних двориков и подъездных путей. И кирпичная, и бетонная брусчатка укладываются одинаково, и обе обеспечивают годы использования и долговечность.

Выбор между кирпичной и бетонной брусчаткой во многом зависит от вашего личного вкуса.Тем не менее, вот несколько советов, которые помогут вам принять решение:

Брусчатка имеет классический неподвластный времени внешний вид.

Кирпичная брусчатка

Кирпичи изготавливаются из глины, которой придают форму и затвердевают путем обжига в печи (как гончарные изделия). Тем не менее, будьте осторожны при покупке брусчатки, поскольку слово «кирпич» иногда используется для описания формы камня, а не материала, поэтому вы можете увидеть «бетонные кирпичи», которые технически вообще не являются кирпичами.

Преимущества брусчатки из глиняного кирпича:

• Сохранение цвета: Кирпичи естественным образом окрашиваются путем смешивания с различными типами глины, поэтому они сохраняют цвет лучше, чем бетон, особенно под воздействием ультрафиолетовых лучей.

Кирпичи изготовлены из натуральной глины.

• Долговечность: Кирпичи могут расколоться или треснуть со временем, но они служат поколениям. Кирпичи имеют тенденцию ломаться в ответ на нагрузку (например, лед, движение или влажность), в то время как поверхность бетонной брусчатки может со временем разрушаться и исчезать.
• Меньше обслуживания: Глиняный кирпич устойчив к образованию пятен и требует меньше обслуживания и очистки, чем бетонная брусчатка.
• Неподвластный времени стиль: Кирпич отличается своим внешним видом и стилем.Старая, изношенная кирпичная дорожка сохраняет свое очарование, в то время как потрескавшийся или сколотый бетон просто выглядит изношенным.
• Экологичность: Помимо того, что кирпич изготавливается из натуральных материалов, его часто утилизируют, очищают и повторно используют, что делает его более экологичным выбором.

Недостатки кирпичной брусчатки:

• Более высокая стоимость: Кирпич может быть на 15-20% дороже, чем бетон.

Кирпичи стоят дороже.

• Ограниченный выбор: Поскольку кирпичи окрашены натуральной глиной, выбор цвета кирпича ограничен.Как правило, они имеют прямоугольную форму и бывают только нескольких размеров.
• Различия в размерах: Из-за особенностей обжига в печи размеры кирпичей немного различаются, что усложняет их установку.
• Увеличение трудозатрат: Кирпичи труднее резать, и их установка может стоить больше труда.
• Более хрупкий: Несмотря на то, что вся брусчатка долговечна, кирпичи с большей вероятностью треснут под интенсивным движением транспортных средств. Они также более склонны к сколам или сдвигам, но сплошная окраска делает небольшие дефекты менее заметными, чем на бетонной брусчатке.

Бетонная брусчатка предлагает больше возможностей, чем кирпич.

Бетонные брусчатки

Бетонные брусчатки изготавливаются из цемента и заполнителя, который заливают в формы, прессуют и отверждают воздухом. Бетону можно придавать всевозможные формы и размеры, а также окрашивать его в широкий спектр цветов.

Преимущества бетоноукладчиков:

Бетоноукладчики могут имитировать камень.
• Дешевле: Бетонная брусчатка дешевле кирпича из-за более низкой стоимости сырья.
• Больше выбора: Бетон предлагает гораздо больше вариантов дизайна и цвета, чем кирпич. Если вы можете себе это представить, вы можете воплотить это в жизнь с помощью бетонной брусчатки.
• Инновация: Постоянно разрабатываются новые и более совершенные бетоноукладчики, поэтому вы даже можете найти варианты, устраняющие известные недостатки бетона.
• Простая установка: Бетонная брусчатка точно однородна и ее легче резать, поэтому ее часто выбирают для проектов «сделай сам».

Недостатки бетонной брусчатки:

• Цвет может потускнеть: Поскольку они окрашены цветными пигментами, а не натуральной глиной, бетонная брусчатка со временем может выцвести, особенно на солнечных участках.

Изношенный бетон с заполнителем.

• Может потребоваться герметизация: Дополнительные герметики могут помочь продлить цвет бетонной брусчатки, но требуют дополнительного ухода.
• Поверхностная эрозия: В то время как кирпич имеет тенденцию изнашиваться, образуя сколы или трещины, бетон изнашивается более постепенно, разрушая гладкую отделку и обнажая больше заполнителя под ним. Со временем поверхность бетонной брусчатки может выглядеть изношенной, в то время как кирпичные стойки сохранят свою поверхность.
• Различное качество: Бетон сильно различается по прочности и долговечности в зависимости от рецепта производителя, и иногда трудно понять, какое качество вы получаете.Я видел великолепные бетонные брусчатки, которые выглядели как натуральный камень, а также работал с дешевыми, которые крошились и трескались еще до того, как я начал.
• Меньший срок службы: Несмотря на то, что изначально бетонная брусчатка выдерживает движение лучше, чем кирпич, бетонная брусчатка имеет более короткий срок службы (пару десятилетий против нескольких поколений).

Дополнительная информация

Предыдущая статьяДобавление нового оборудования и функций к существующим шкафамСледующая статьяПроблемы с выскакивающими шляпками гипсокартона и пятнами ржавчины на стенах и потолках Show и The Weather Channel уже более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и временам года.

Национальная ассоциация асфальтовых покрытий (NAPA)

Кто такой НАПА?

Национальная ассоциация асфальтобетонного покрытия (NAPA) является единственной торговой ассоциацией, которая исключительно представляет интересы производителя/подрядчика асфальта на национальном уровне с Конгрессом, государственными учреждениями и другими национальными торговыми и деловыми организациями.NAPA поддерживает активную исследовательскую программу, направленную на улучшение качества асфальтовых покрытий и технологий мощения, используемых при строительстве дорог, улиц, автомагистралей, парковок, аэропортов, экологических и рекреационных объектов. Ассоциация предоставляет своим членам технические, образовательные и маркетинговые материалы и информацию; предоставляет информацию о продукте пользователям и спецификаторам материалов для мощения; и предлагает образовательные возможности. Ассоциация, членами которой являются более 1200 компаний, была основана в 1955 году.

Наша миссия

NAPA поддерживает, защищает и продвигает индустрию асфальтобетонного покрытия.Мы поддерживаем наших участников посредством обучения, технических консультаций, программ признания и взаимодействия с коллегами. Мы выступаем, привлекая, сотрудничая и обучая лиц, принимающих решения. Мы продвигаем отрасль за счет инноваций и исследований, интеллектуального лидерства и продвижения безопасных, эффективных и устойчивых операций.

Исследование охлаждающего действия и характеристик дорожного покрытия термостойкой асфальтобетонной смеси

Для снижения температуры асфальтового покрытия и улучшения антиколейных свойств асфальтобетонной смеси была изготовлена ​​термостойкая асфальтобетонная смесь (ТРАМ), в которой определенная доля минеральный заполнитель был заменен керамическим (CE) или плавающим шариком (FB) с низкой теплопроводностью.Во-первых, был разработан тест с параллельными пластинами для проверки теплопроводности асфальтовой смеси с добавлением различных термостойких материалов. Во-вторых, тестовая система освещения была разработана для изучения визуального охлаждающего эффекта различных TRAM путем имитации естественной среды. Наконец, было оценено влияние различных термостойких материалов на характеристики асфальтового покрытия. Результаты показывают, что добавление термостойких материалов может снизить теплопроводность и температуру асфальтовой смеси.Охлаждающий эффект CE75 и CE100 (крупный заполнитель заменен на 75% и 100% CE соответственно) превосходит другие заполнители. Скорость снижения температуры CE75 и CE100 достигает 6,6°C и 6,8°C соответственно. Для FB50 и FB75 (мелкий заполнитель, замещенный 50 и 75% FB соответственно) их охлаждающий эффект достигает 3,9°C и 4,5°C соответственно. Кроме того, CE и FB могут улучшить антиколейные свойства асфальтобетонной смеси за счет снижения температуры внутри дорожного покрытия.Высокотемпературные характеристики CE75 и FB75 являются лучшими. С увеличением теплостойкости материалов сопротивление асфальтобетонной смеси к низкотемпературному растрескиванию постепенно снижается. Деформация разрушения смеси с добавлением материалов со 100% термостойкостью близка к нижнему пределу китайской спецификации. Водостойкость различных TRAM изменяется при различных методах испытаний. Принимая во внимание результаты работы дорожного покрытия и охлаждающий эффект, пропорция замены CE и FB для TRAM предлагается в размере 50% ~ 75%, соответственно.

1. Введение

Асфальтовая смесь представляет собой материал черного цвета, сильно поглощающий солнечное излучение [1]. Температура асфальтового покрытия выше температуры воздуха, что приводит к возникновению высокотемпературной деформации. Кроме того, поглощение тепловой энергии асфальтовым покрытием приводит не только к повышению температуры покрытия, но и к выделению большого количества тепла в окружающую среду, что приводит к колейной болезни покрытия и «эффекту городского острова тепла» [2–10]. ].Следовательно, улучшение температурного поля конструкции асфальтового покрытия имеет большое преимущество для сопротивления дорожному покрытию колееобразованию и смягчения «эффекта теплового острова». Из-за низкой теплопроводности все большее внимание привлекают термостойкие материалы, используемые в асфальтобетонных смесях. Поглощение и накопление тепла асфальтовым покрытием можно уменьшить, и, таким образом, снизить температуру покрытия.

Теплоотражающий слой и технология теплового сопротивления использовались для снижения температуры дорожного покрытия [11].Теплоотражающий слой улучшает отражательную способность и эффективность излучения поверхности дорожной одежды, а затем снижает температуру дорожной одежды, препятствуя передаче внешнего тепла в структуру дорожной одежды [12–19]. Но применение покрытия было ограничено из-за дефектов стоимости, технологии и долговечности. Технология теплового сопротивления для снижения температуры дорожного покрытия заключается в добавлении термостойкого материала, который может эффективно снизить температуру дорожного покрытия. К термостойким материалам относятся керамика, гончарный песок, диатомит, боксит и огнеупорный камень [20–24].

Feng и Yi [25] изготовили своего рода термостойкий уплотнительный слой, добавив керамику или диатомит; два герметизирующих слоя продемонстрировали явный охлаждающий эффект после воздействия сильного света в течение 3 часов. Результаты показали, что образец керамического уплотнительного слоя может снизить температуру на 2~3°C. Чжан [26] добавил керамику в слой износа асфальта, и результаты показали, что при замене заполнителей диаметром от 9,5 мм до 4,75 мм равным объемом 20% керамики теплопроводность смеси снижается на 31 .8%, а удельная теплоемкость увеличивается на 212,9%. Хан и Мравира [27] обнаружили, что теплопроводность асфальтового покрытия может быть улучшена за счет добавления керамического легкого заполнителя. Рен [28] исследовал тонкий слой износа асфальтобетонной смеси с различным содержанием керамических отходов. Исследование показало, что при толщине слоя износа 5 см охлаждающий эффект может достигать более 10°C. Водостойкость и жаростойкость смеси быстро снижаются при доле керамических отходов более 60%; установлено, что оптимальное содержание керамических отходов составляет 40-60%.

Ли [29] использовал прокаленный боксит для замены крупного заполнителя смеси АС-13С. Результаты показали, что введение прокаленного боксита эффективно снижает температуру асфальтовой смеси. Оптимальное содержание прокаленного боксита в асфальтобетонной смеси было предложено равным 80 %. Конг и др. [30] изучали температуру поверхности дорожной одежды и взаимосвязь между коэффициентом проницаемости дорожной одежды и пористостью смеси. Результаты показали, что температура дорожного покрытия связана с пористостью и связностью смеси.Покрытие с пористостью 10% может снизить температуру на 5°C.

Несмотря на то, что были проведены значительные исследования, связанные с охлаждающим эффектом асфальтовой смеси с добавлением различных материалов, в настоящее время многие исследования просто описывают охлаждающий эффект термостойких материалов на дорожное покрытие, а методы испытаний не могут имитировать реальную рабочую среду асфальта. тротуар. Только некоторые исследования связывают влияние охлаждающего эффекта различных материалов с термостойкостью на эксплуатационные характеристики дорожного покрытия.В этой статье метод испытаний, имитирующий реальную температуру окружающей среды асфальтового покрытия, был разработан для оценки теплопроводности и антиколейных характеристик двух видов TRAM. Во-первых, теплопроводность была измерена с помощью теста с параллельными пластинами. Во-вторых, тесты внутреннего и наружного освещения были разработаны для оценки охлаждающего эффекта TRAM путем имитации естественной среды. Наконец, также было изучено влияние различных термостойких материалов на характеристики дорожного покрытия из асфальтобетонной смеси.

2. Материалы и методы

2.1. Материалы

2.1.1. Сырье

Асфальт СК-70# использовался в ТРАМ. Были выбраны крупный заполнитель базальта, мелкий заполнитель известняка и известняковая мука. Термостойкими материалами были сланцевая керамика (CE) и плавающие гранулы летучей золы (FE). CE – это минеральный материал, который производится в процессе сжигания и вспенивания. Это сферический материал с гладкой поверхностью и пористым сотом. В этой статье CE использовался для замены крупного заполнителя для производства термостойкой асфальтовой смеси из-за большего размера его частиц.В данной работе использовалась сланцевая керамика с размером частиц от 5 до 15 мм [31]. Физические свойства CE отображаются в таблице 1.

8 ≤26 ≤28 Полированное значение ≥42 ≤1.6 ≥4 класса Водопоглощение Unit Измеренное значение Нормы Требования Сокрушительное значение % 30,1 Лос-Анджелес скорость износа % 26 ПСВ 50 коэффициент Среднего размера частиц % 0.9 Адгезия — 4 класса % 5.3 ≤3

Плавающие шарики (FB) [32] представляют собой материал из летучей золы, полученный из летучей золы электростанций. Это материал со следующими характеристиками, такими как легкий вес, теплоизоляция, звукоизоляция, высокая термостойкость, высокая износостойкость, низкая теплопроводность и хорошая подвижность.Использование FB в асфальтобетонных смесях может снизить температуру дорожного покрытия. Кроме того, его применение способствует переработке ресурсов [33]. Физические свойства Fb показаны в таблице 2.

8 Unit Плавучие бусы Floating Asb Огнеупорная температура ° C 1500 1400 Истинная плотность г/см 3 0.721 1.95 Особенности площади поверхности см 2 / G 2516 3120 SIO 2 Content % 55-59 1,3-65 Размер частиц Размер Распределение M 0-600 0-300 W / (м · к) 0,058 0.110

2.1.2. Конструкция TRAM

В этой статье AC-13C, который широко использовался в верхнем слое асфальтового покрытия, был использован для анализа влияния термического сопротивления CE и FB. Композиция градации подробно описана в таблице 3.

8 8 3 Грамация минеральной совокупности 5 Соотношение прохождения 5 16 13.2 9,5 4,75 2,36 1,18 0.6 0,3 0,15 0,075 АС-13C 100 96,5 80,0 53,7 37,0 25,2 17,5 11,8 9,0 5.4

(1) Оптимальное содержание асфальта согласно CE . Заполнитель был заменен на ЭТ с равной объемной долей в асфальтобетонной смеси.CE использовался для замены крупного заполнителя трех размеров (13,2 мкм, 9,5 мм и 4,75 мм) в асфальтобетонной смеси AC-13C. Пропорции замещения составляли 0, 25, 50, 75 и 100% соответственно, и пять отношений были представлены CE0, CE25, CE50, CE75 и CE100. Замещающую массу можно рассчитать по следующей формуле [34]: где — количество термостойкого материала, замещающего заполнитель крупностью , г; — количество заполнителя в размере образца, г; — доля термостойкого материала заполнителя в крупности, %; и составляют соответственно кажущуюся плотность заполнителя размером i и термостойкого материала, г/см ³ .

Согласно тесту Маршалла можно определить оптимальное содержание битума в CE (CE0, CE25, CE50, CE75 и CE100). Результаты отображаются в таблице 4.

3

---

3
Тип смеси	Оптимальное содержание асфальта (%)	Грубовая плотность объема (G / см 3 )	Максимальная теоретическая относительная плотность	VV (%)	VMA (%)	VFA (%)	MS (кН)	FL (0.1 мм)
CE0	4,7	2,384	2,493	4,4	16,1	73,00	11,58	3,24
CE25	4,8	2,214	2.320	4.6	17.0	17.0	73.12	11.44	3,37
CE50	4,8	2.059	2.156	4.5	16.8	71,10	10,77	3,17
CE75	5,2	1,956	2,052	4,7	21,7	78,44	10,43	2,96
CE100	5,5	1,817	1.902	4.5	26.9	26.9	83.30	83.30	10.31	3,52

(2) Оптимальное содержание асфальта FB .FB был использован для замены мелкого заполнителя из-за его малого размера частиц. Для замены мелкого заполнителя был выбран соответствующий размер частиц FB (0,6 мм, 0,3 мм, 0,15 мм и 0,0,7 мм), а пропорции замещения составляли 0, 25, 50, 75 и 100% соответственно. Пять коэффициентов замещения были представлены FB0, FB25, FB50, FB75 и FB100. Формула (1) также используется при расчете замещающей массы ФБ. По тесту Маршалла определяли оптимальное содержание асфальта и объемные параметры смеси с различной долей FB, как показано в таблице 5.

3 Тип смеси Оптимальное содержание асфальта (%) Грубовая плотность объема (G / см 3 ) Максимальная теоретическая относительная плотность VV (%) VMA (%) VFA (%) MS (KN) FL (0,1 мм) FB0 4,7 2.384 2.493 4.4 16.1 73,00 11,58 3,24 FB25 4,8 2,331 2,425 3,9 16,7 76,79 10,32 2,46 FB50 4,6 2,320 2.415 3.9 12.6 12.6 68.74 9.73 9.33 FB75 4,4 2.273 2.368 4.0 10,8 62,99 9,39 2,05 FB100 4,3 2,225 2,326 4,1 8,2 51,24 9,28 1,44

2.2. Методы испытаний

2.2.1. Испытание на теплопроводность

Термостойкий материал применялся для снижения температуры дорожного покрытия из-за его низкой теплопроводности.Для проверки теплопроводности термостойких материалов был разработан тест с параллельными пластинами. Схематическая диаграмма показана на рисунке 1.

Испытательное устройство в основном состоит из трех частей: системы нагрева и контроля температуры, системы измерения температуры и системы изоляции. Испытуемые образцы имели размеры 300 мм × 300 мм × 50 мм. Для точного контроля и измерения тепла, проходящего через образец, электронагревательная плита была зажата между двумя образцами пластин; водяной бак с постоянной температурой контролировался термостатической циркуляционной системой, которая была расположена снаружи двух образцов таким образом, что тепло проходило через образцы изнутри наружу и постепенно формировало стабильное градиентное температурное поле, через которое теплопроводность состояние может быть достигнуто.Зонды коллектора температуры располагались по обеим сторонам образца. Таким образом, коллектор может точно измерять температуру поверхности с обеих сторон, а затем данные импортируются и сохраняются в многоканальном приборе для сбора данных о температуре.

2.2.2. Испытание на охлаждающий эффект

(1) Испытание на внутреннее освещение . Охлаждающий эффект асфальтовой смеси оценивали с помощью системы внутреннего освещения, разработанной Чанъаньским университетом. Образец плиты размером 30 см × 30 см × 5 см был сформирован с помощью катящегося колеса и помещен в испытательную установку, как показано на рисунке 2.Чтобы предотвратить выход тепла и повысить точность измерений, испытательная плата была герметизирована с помощью пенопласта толщиной 5 см. Испытательная установка состоит из системы освещения (ксеноновые лампы, провод и кронштейн), системы измерения температуры (датчик температуры, регистратор температуры и компьютер) и прозрачного стеклянного ящика с верхним отверстием. Интенсивность освещения 788 Вт/м ² системы освещения была принята в соответствии с эквивалентным преобразованием для полной интенсивности солнечного освещения дорожного покрытия.

Датчики температуры были установлены посередине верхней и нижней поверхности образца плиты соответственно. Температуру образцов измеряли с помощью многоканального автоматического регистратора температуры с интервалом 30 мин. В ходе испытания образец подвергался воздействию системы освещения не менее 5 часов.

(2) Проверка наружного освещения . Для проверки точности теста внутреннего освещения также был разработан тест наружного освещения.Испытание проводилось на том же образце, что и в помещении. Испытательная система такая же, как и при испытании в помещении, как описано на рисунке 3. Чтобы уменьшить воздействие на окружающую среду, образец вокруг был изолирован глиной.

2.2.3. Испытание характеристик дорожного покрытия

Для оценки влияния асфальтобетонной смеси с различными термостойкими материалами на эксплуатационные характеристики дорожного покрытия асфальтовая смесь с различным содержанием CE и FB была подвергнута испытанию на световую колейность, испытанию на изгиб малой балки, испытанию на замораживание-оттаивание. испытание на расщепление и испытание устройства слежения за колесами в Гамбурге (HWTD).

В настоящее время испытание на колейность является широко используемым методом оценки высокотемпературных характеристик смеси. В испытании на колейность образец выдерживают при 60°C в течение 5 часов в климатической камере. Благодаря этому процессу в изолированном состоянии верхняя и нижняя часть образца достигают теплового равновесия; охлаждающий эффект термостойкого материала не может работать в тесте на колейность. Поэтому был разработан метод испытаний на освещение колеи для оценки высокотемпературных характеристик асфальтобетонных смесей с различной термостойкостью.В боксе окружающей среды изменение температуры асфальтобетонной смеси близко к ее закономерности при естественном освещении в процессе фактической эксплуатации, что позволяет более объективно оценить устойчивость к колееобразованию термостойкой асфальтобетонной смеси. Система проверки колейности при освещении работает, как показано на рис. 4.

(1) Система проверки колейности при освещении . В тестовой системе освещения колеи вместо традиционного нагрева на воздушной бане использовался нагрев освещением.Система состоит из трех частей: системы прокатки, системы освещения и системы измерения температуры. В качестве источника освещения использовалась киловаттная йодно-вольфрамовая лампа. Ламповое нагревательное оборудование было закреплено над образцом плиты, а интенсивность освещения была установлена ​​на уровне 788 Вт/м ² . Для измерения температуры использовали один четырехканальный регистратор температуры с частотой регистрации 15 мин/раз. Два датчика температуры были установлены сверху и снизу образца сляба параллельно направлению прокатки, и датчики были расположены с двух сторон на расстоянии 3 см от дорожки колеса.

(2) Процесс тестирования . Время прокатки подсчитывалось при включении системы освещения, и в это время измерялась комнатная температура; затем, когда температура в верхней части образца достигала 60°С, испытание на колейность заканчивали и записывали время прокатки.

Добавление термостойкого материала вызывает изменение температурного поля в конструкции дорожной одежды под действием освещения и, в конечном счете, влияет на антиколейную способность дорожной одежды.

3. Результаты и обсуждение

3.1. Результаты испытаний на теплопроводность

Из рисунка 5 видно, что теплопроводность асфальтобетонной смеси уменьшается по мере увеличения содержания термостойких материалов; причина может заключаться в том, что теплопроводность CE и FB намного меньше, чем у минерального заполнителя. Добавление термостойких материалов в заполнитель снизит теплопроводность смеси. А с более термостойкими материалами амплитуда убывания постепенно увеличивается; это связано с тем, что все больше и больше термостойких материалов соединяют пути теплопередачи в смеси, поэтому эффект теплового сопротивления накладывается и усиливается [35, 36].При сравнении видно, что теплопроводность смеси КЭ меньше, чем теплопроводность смеси ФБ при том же количестве добавки.

3.2. Результаты охлаждающего эффекта

3.2.1. Испытание на внутреннее освещение

Образцы плит из смесей CE и FB были подвергнуты испытанию на внутреннее освещение, результаты показаны на рисунке 6 и в таблице 6. Из рисунка 6 видно, что результаты испытаний смеси CE и смеси FB показывают аналогичные тенденции, когда температуры вверху и внизу образцов пластин постепенно увеличиваются с увеличением времени освещения в течение 5 часов освещения; соответствует закону изменения температуры асфальтобетонного покрытия в естественной среде.Но с добавлением большего количества CE и FB максимальная температура верхней поверхности увеличивается, а температура нижней поверхности уменьшается. Это связано с тем, что увеличение термического сопротивления материалов приводит к снижению теплопроводности смеси и может эффективно препятствовать передаче тепла вниз, что приводит к большему накоплению тепла у верхней поверхности и снижению температуры нижнего слоя дорожной одежды. . Таблица 6 показывает, что когда доля замещения CE составляет 25, 50, 75 и 100%, эффект охлаждения равен 2.6, 4,2, 6,6 и 6,8°С соответственно. Это показывает, что охлаждающий эффект увеличивается при добавлении большего количества CE, но скорость увеличения замедляется, потому что скорость увеличения температуры верхней поверхности также увеличивается с увеличением количества CE, что ослабляет охлаждающий эффект всей конструкции дорожного покрытия. При добавлении большего количества FB эффект охлаждения составляет 3,1, 3,9, 4,5 и 2,2°C соответственно. FB может снизить температуру дорожного покрытия, но охлаждающий эффект FB не соответствует строгой пропорции, что не означает, что чем больше FB, тем лучше охлаждающий эффект.Когда доля замещения составляет более 75%, его охлаждающий эффект относительно плохой. Это может быть вызвано меньшим содержанием асфальта, что приводит к недостаточному уплотнению асфальтовой смеси. Теплоизоляционный эффект асфальтобетонной смеси ухудшается при рыхлой структуре заполнителя, поэтому доля ФБ не должна быть слишком большой.

девяносто одна тысяча сто шестьдесят-семь Тип смеси Верхняя поверхность Максимальная температура (° C) Нижняя поверхность Максимальная температура (° C) Разница температур (° C) Эффект охлаждения (° C) CE0 64.5 64,3 0,3 — CE25 64,8 61,4 3,4 2,6 CE50 65,2 59,4 5,8 4,2 CE75 65.35 56.85 8.5 8.5 6.6 CE100 65.8 65.8 56.2 9.6 6.8 FB0 64.5 64,3 0,2 — FB25 64,8 60,9 3,9 3,1 FB50 65,7 59,2 6,5 3,9 FB75 65,9 58,4 7,5 4,5 FB100 66,0 60,6 5,4 2,2 Для получения смеси с добавлением CE, порядок их охлаждающий эффект следующий: 100, 75, 50, 25 и 0%, а для смеси с добавлением ФБ порядок следующий: 75, 50, 25, 100 и 0%; охлаждающий эффект образцов CE100 и FB75 достигает 6.8°С и 4,5°С соответственно. Для сравнения, охлаждающий эффект CE лучше, чем у FB. 3.2.2. Тест наружного освещения Чтобы проверить точность теста внутреннего освещения, в этом исследовании был проведен тест наружного освещения CE. Результаты представлены на рис. 7 и в табл. 7. Из рис. 7 видно, что максимальная температура на верхней поверхности образцов изменяется незначительно. Однако максимальная температура внизу постепенно снижается с увеличением количества термостойких материалов, что отличается от испытания в помещении.Причина в том, что наружное испытание проводилось в воздушной среде, в которой воздух течет свободно. Это заставляет лучистое тепло рассеиваться и приводит к тому, что повышение температуры верхней поверхности не является очевидным. Кроме того, при испытаниях на открытом воздухе интенсивность освещения и угол падения меняются со временем. Освещение слабое и утром, и вечером, а только в полдень сильное, что неизбежно приводит к тому, что температура дорожного покрытия сильно не меняется. Как видно из таблицы 7, охлаждающий эффект образца CE немного лучше, чем результаты испытаний в помещении.При долях замещения ХЭ 25, 50, 75 и 100 % эффект охлаждения составляет 4,3, 5,2, 6,7 и 6,8°С соответственно. Но тенденция к охлаждению ЭЭ как термостойкого материала в асфальтовой смеси одинакова при двух различных условиях испытаний; то есть охлаждающий эффект увеличивается с большей долей CE. Более того, смесь, содержащая 100% CE, подвергается воздействию как внутреннего, так и наружного освещения, которое имеет одинаковый охлаждающий эффект 6,8°C. Это указывает на то, что тест внутреннего освещения имеет ограничения, но его все же можно использовать для оценки охлаждающего эффекта асфальтобетонной смеси с термической стойкостью. 3.3. Результаты дорожной деятельности 3.3.1. Оценка характеристик при высоких температурах Как видно из рисунка 8, когда температура верхней части образца достигает 60°C, глубина колеи смеси CE сначала уменьшается, а затем немного увеличивается с увеличением CE.В глубинах колеи CE0, CE25, CE50, CE75 и CE100 скорость снижения составляет 17,4%, 30,8%, 36,5% и 32,9% соответственно. Что касается скорости деформации, то она сначала снижается, а затем увеличивается. Поскольку температурное поле образца плиты изменяется при добавлении СЕ, характеристики защиты от колееобразования улучшаются. Необходимо отметить, что при добавлении пористых материалов механические свойства смеси могут снижаться. Когда количество CE превышает 75%, ухудшение характеристик больше, чем улучшение характеристик, вызванное снижением температуры, поэтому скорость деформации образца увеличивается.Тем не менее, производительность смеси CE в целом все же выше, чем у обычной горячей смеси. Для смеси FB законы изменения глубины колейности и скорости деформации аналогичны смеси CE в целом. При увеличении FB по сравнению с FB0 темпы снижения составляют 8,5 % (FB25), 20,1 % (FB50), 25,1 % (FB75) и 16,5 % (FB100). Причина изменения глубины колеи и скорости деформации аналогична таковой для смеси CE. При той же пропорции добавки противоколейные свойства смеси FB хуже, чем у смеси CE.Кроме того, охлаждающий эффект смеси CE также лучше, чем у смеси FB, и такие же выводы получены в тесте на теплопроводность и тесте на охлаждающий эффект. Порядок работы смеси КЭ осуществляется следующим образом: 75, 100, 50, 25 и 0%. Видно, что порядок высокотемпературных характеристик смеси с 75 % и 100 % КЭ не согласуется с порядком охлаждающего действия. Причина в том, что пустотелая керамика снижает прочность смеси и увеличивает содержание асфальта за счет более пористых материалов в смеси.Эти два фактора в комплексе снижают высокотемпературные характеристики, поэтому содержание ХЭ в смеси необходимо контролировать. В то время как для смеси с ФБ порядок антиколейных характеристик следующий: 75, 50, 100, 25 и 0%, что не соответствует порядку охлаждающего действия смеси с 25% и 100% ФБ. Это связано с тем, что, когда доля замещения FB достигает 100%, сферическая форма FB делает асфальтовую смесь легко уплотняемой и снижает оптимальное содержание асфальта, что в некоторой степени улучшает характеристики при высоких температурах. 3.3.2. Оценка противодействия растрескиванию при низких температурах Характеристики противодействия растрескиванию при низких температурах смеси с добавлением различных содержаний CE и FB оценивали с помощью испытания на изгиб балки соответственно. Результаты показаны на рис. 9. Как показано на рис. 9, с увеличением термостойкости материалов предельная прочность на изгиб и деформация разрушения смеси постепенно уменьшаются, а модуль жесткости увеличивается. Результаты показывают, что добавление термостойких материалов снижает сопротивление смеси низкотемпературному растрескиванию, деформация разрушения CE100 и FB100 достигает 2938.6  мкс и 2812,3  мкс соответственно. Очевидно, что когда доля термостойких материалов достигает 100 %, деформация разрушения смеси близка к нижнему пределу китайской спецификации. Так, замена двух термостойких материалов в смеси должна быть менее 100 %. 3.3.3. Оценка характеристик водостойкости Как видно из рисунка 10 и таблицы 8, результаты теста на расщепление при замораживании-оттаивании для смеси CE аналогичны результатам HWTD.То есть небольшое количество ХЭ снижает водостойкость смеси. Но с увеличением КЭ показатели устойчивости к воде сначала увеличиваются, а затем снижаются. Причина в том, что добавление CE с низким коэффициентом дробления снижает общую прочность асфальтобетонной смеси. По мере увеличения дозировки ХЭ пористая структура ХЭ образует в смеси связные пустоты, а место резервируется для морозного пучения воды. Кроме того, CE может поглощать светлую нефть. КЭ играет роль расклинивающего и закрепляющего элемента в смеси.Таким образом, с увеличением CE показатели устойчивости к воде немного увеличиваются. При содержании CE более 75% его низкая механическая прочность является основным фактором, влияющим на снижение водостойкости, что приводит к тому, что TSR CE100 приближается к нижнему пределу спецификации. Но водостойкость смеси CE по-прежнему соответствует требованиям китайского стандарта JTG F40-2004. 3 Тип смеси Максимальная температура верхней поверхности (° C) Нижняя поверхность Максимальная температура (° C) Разница температур (° C) Охлаждение эффекта (° C) CE0 51.8 51.8 45.3 6.5 — CE25 51.6 41.2 10.4 4,3 CE50 51,3 40,6 10,7 5,2 CE75 51,5 38,9 12,6 6,7 CE100 51,8 38,5 999.7 Тип загрузки Размер загрузки (Times) Глубина RUT (мм) SIP (Times) SPIP SIP HMA 20000 19.4 11800 450,3 CE25 20000 18,9 9800 576,4 CE50 20000 17,3 12160 858,5 CE75 20000 15.6 12710 999.7 CE100 20000 20000 18.0 7360 835,9 FB25 20000 15.6 12920 995,5 FB50 20000 16,4 13250 910,2 FB75 20000 16,5 13900 751,7 FB100 20000 19,2 8130 703,3 Для смеси асфальтобетона с FB постепенно увеличивается TSR.Когда доля замещения FB достигает 100%, водостойкость асфальтобетонной смеси не может соответствовать требованиям спецификации. В тесте HWTD порядок показателей устойчивости к воде следующий: 75, 50, 25, 0 и 100%. Это означает, что выводы об оценке водостойкости смеси с ФБ касаются разных методов испытаний. Это связано с тем, что испытание на расщепление при замораживании-оттаивании используется для оценки кратковременной водостойкости, а испытательный режим нагружения асфальтобетонной смеси отличается от реального, что обуславливает относительно низкую достоверность результатов.Для сравнения, динамическая нагрузка используется в тесте HWTD для имитации действия реальной нагрузки, которая может имитировать влияние динамической воды на сцепление между асфальтом и заполнителем, поэтому результат является более достоверным. 4. Выводы В этом исследовании охлаждающий эффект двух видов термостойких материалов изучался посредством испытаний внутреннего и наружного освещения. Были исследованы дорожные свойства смеси, такие как высокотемпературные характеристики, низкотемпературные характеристики и водостойкость, с добавлением термостойких материалов.Основные выводы резюмируются следующим образом: (1) Теплопроводность асфальтобетонной смеси уменьшается по мере увеличения доли термостойкого материала. Теплопроводность смеси CE меньше, чем у смеси FB при той же пропорции примеси. (2) Для смеси CE эффект охлаждения постепенно увеличивается с увеличением содержания CE. Температура смеси с добавлением 75% и 100% ХЭ снижается до 6,6 и 6,8°С соответственно. А для смеси FB охлаждающий эффект сначала увеличивается, а затем снижается по мере увеличения доли FB.Температура снижается до 3,9°С и 4,5°С соответственно для смеси с добавлением 50% и 75% ФБ. Охлаждающий эффект CE лучше, чем у FB. (3) Высокотемпературные характеристики смеси с добавлением CE и FB сначала увеличиваются, а затем снижаются. Когда доля CE и FB составляет 75%, смесь приобретает наилучшие высокотемпературные характеристики. Противоколейные характеристики смеси FB хуже, чем у смеси CE. С увеличением двух термостойких материалов стойкость охлаждающей смеси к растрескиванию при низких температурах снижается.Деформация разрушения CE100 и FB100 близка к нижнему пределу китайских спецификаций, поэтому замена двух термостойких материалов в смеси должна быть менее 100%. Водостойкость различных TRAM варьируется в зависимости от методов испытаний. (4) На основании результатов характеристик дорожного покрытия и охлаждающего эффекта пропорция замены CE и FB для TRAM предлагается равной 50% ~ 75%. Доступность данных Мы подтверждаем, что данные, представленные в этой рукописи, доступны.Все данные, представленные в рукописи, были получены в результате экспериментов, проведенных в Ключевой лаборатории дорожного строительства специального назначения Министерства образования Чанъаньского университета. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов. Благодарности Эта работа была поддержана Ключевым проектом исследований в области естественных наук Департамента образования провинции Аньхой (KJ2018A0668) и Учебным центром демонстрационных экспериментов (2018FXJS01). No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
