Как правильно утеплить межпанельные швы в панельном доме:

При нарушении технологии герметизации швов, либо при использовании некачественного материала приводит к возникновению сквозняков, промерзанию углов и стен, а также протечкам.

Первичная герметизация

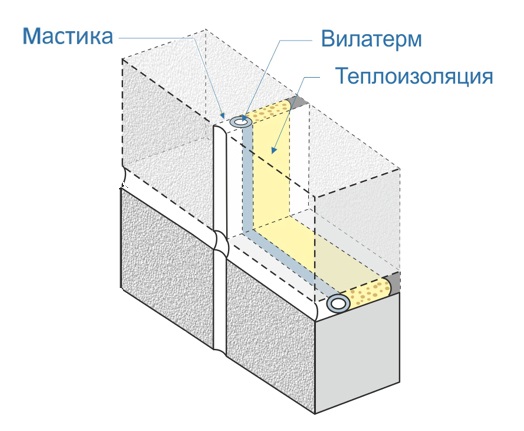

Проводится при строительстве здания и включает в себя следующие этапы:

Шов между панелями заполняется пеной, она обеспечивает не только утепление, но и дополнительную гидроизоляцию;

В шов укладывается вилатерм. Это утеплитель с высоким показателем эластичности, производится из вспененного полиэтилена. Материал может иметь форму цилиндра, иногда с отверстием внутри. Благодаря эластичности материал выдерживает многократное растяжение-сжатие, что важно, когда новый дом проходит усадку. При укладке материала нужно следить за тем, чтобы он плотно прилегал к бетонной поверхности. Если производится стыковка вилатерам различного п диаметру, то верхний край подрезается клином вниз, а нижний – вверх.



Поверх вилатерма наносится герметик (мастика), при грамотном выполнении всех работ шов должен полностью быть загерметизированным.

Нередко утепление и герметизация шва производится без применения пены, это допустимо и не сильно отражается на конечном результате.

Теперь рассмотрим какие ошибки чаще всего допускают при герметизации межпанельных стыков?

Для утепления используется только монтажная пена. Некоторые компании считают это упрощенным вариантом, но наши специалисты не используют такой технологии, так как она имеет недостатки. Со временем дом будет усаживаться, в результате чего плиты будут двигаться. Монтажная пена не отличается эластичностью, поэтому в результате движения плит целостность пены будет нарушена, а значит вода и холод будут свободно проникать в швы.

Применение низкокачественного вилатерма. Использование качественного утепляющего материала – это очень важный факт, поэтому мы проверяем качество вилатерма каждый раз как закупаем его. В нашей практике были случаи, когда у производителя покупали «сырой» вилатерм, такой материал не обеспечивает плотного прилегания к панелям, то есть материал просто выпадает из шва.

Использование вилатерма неправильного диаметра. При укладке важно, чтобы он плотно прилегал к стенкам шва и находился при этом в сжатом состоянии.

Неправильно проведенная стыковка утеплителя. Одна из распространенных ошибок, которая приводит к разрушению герметизирующего материала и вскрытию шва.

Вторичная герметизация

Повторные работы по герметизации стыковочных швов между плитами могут проводиться по двум технологиям:



Без вскрытия шва. На старый герметик наносится новый (ремонт мастичных швов) или поверх бетонного шва. При этом очень важно, чтобы шов был очищен от постороннего мусора и элементов, которые слабо держаться. Для очистки стыка используется карщетка, после чего шов обрабатывается растворителем.

Второй вариант подразумевает вскрытие шва и полное его очищение с удалением старого герметизирующего материала. Для очищения используется перфоратор, зубило с молотком – для удаления старого материала. После чего шов обезжиривается и проходит этапы первичной герметизации.

Часто при проведении данной процедуры, компании с неквалифицированными сотрудниками допускают ошибку – некачественная зачистка шва от старого материала.



Немного о технологии герметизации межпанельных стыков

Самые простой и дешевый вариант герметизации – это промазка стыков, но к сожалению, такой метод не приносит ожидаемых результатов, влага проникает в швы и попадает в жилище, сквозняки продолжают гулять по стенам и приносить холод в жилище.

Дело в том, что во время дождя на кровле эркера собирается большое количество воды и она течет по швам, постоянно просачивается в квартиры, особенно в областях, где происходит пересечение вертикального шва с горизонтальным. Метод поверхностной герметизации часто используют компании по управлению дома, где главное сделать вид выполненных работ, а не сделать работу на совесть.

герметизация шва мжежду панелямис заполнением его пеной неплохой вариант, хотя и недостаточно прочный. Данная технология подразумевает сверление шва для создания отверстий, через которые будет заполняться пустота между панелями монтажной пеной. Данный метод обычно используется, когда расстояние между плитами минимально или межпанельны швы прочно закрыты цементно-бетонным раствором.



В тоже время пустота в таких швах присутствует и через них в помещение проходит сырость и холод. К тому же при осадке здания всегда происходит смещение плит и образование полостей, которые со временем могут расшириться, прежде всего это касается швов, так как это самое слабое место.

Уложить вилатерм с наружной стороны невозможно, поэтому пустоты заполняются пеной, с наружной стороны шов покрывается мастикой. При грамотном подходе и соблюдении всех технологий это достаточно надежный метод, особенно если на пену нет климатического воздействия.



Особенности герметизации межпанельных швов

Сегодня, прежде чем приступить к ремонту в квартиры в новостройке, владельцам доводится ждать несколько лет, чтобы дом дал осадку. В результате осадки дома, между плитами образуются пустоты и трещины, которые обязательно нужно заделать. Дома, которые строились в холодный период имеют ряд своих недостатков. Панели часто не всегда успевали тщательно просохнуть и достигали кондиции уже в процессе строительства. В результате из-за перепадов температуры и повышенной влажности внутри плиты ее целостность нарушалась, так как в морозы вода внутри бетона замерзала и разрушала плиту.



Герметизация стыков между панелями должна проводиться еще на этапе строительства. Работы должны проводиться из эластичного материала, обладающего хорошей стойкостью к негативному воздействию окружающей среды, ведь практика уже доказала, что структура твердых материалов быстро разрушается из-за постоянного (пусть микроскопического) движения панельных плит.

Герметизация швов на профессиональном уровне

Для обеспечения тепло- и гидроизоляции нужно, чтобы все стыки и полости между плитами были заполнены и загерметизированы. Только правильно заделанные швы обеспечивают комфортабельные и безопасные для здоровья условия для проживания. Как показала практика самый эффективный метод утепления на сегодняшний день – это «теплый шов».

В минувшем столетии шов заполняли паклей и каучуком, в последнее время на рынке появились новые материалы и методики, которые позволили существенно улучшить технологию заделки швов и гарантировать высокий результат. Для этой цели используют:

  • Разбухающие шнуры, выполненные на основе гидрофильной резины;
  • Обычны цементный раствор;
  • Шпонки и специализированные профили.

Но такие методы герметизации не могут дать хорошего результата из-за:

  • Разной толщины зазоров между плитами;
  • Сколов и микротрещин плит;
  • Брака, который мог произойти в результате несоблюдения технологии строительства.

Невеселую практику в свое время получили дома, выполненные из сэндвич-панелей. Первые здания, построенные по новому методу должны, были быть прочными и теплыми, так как конструкция выполнялась из двух прочных плит. Но со временем выяснилось, что между панелями присутствует пустое пространство, хотя по идее, оно должно было быть заполнено утеплителем, на практике его там не оказалось, в следствии в пустом пространстве скапливался воздух, который создавал сквозняки. Из-за большого количества пустых полостей такие дома плохо прогревались и быстро остывали. Конденсат приводил к образованию и активному размножению плесени и грибка, которые становились верными соседями.





Герметизация межпанельных швов поэтапная

Герметизация швов в строениях такого типа – это весьма кропотливая и трудоемкая работа, требующая опыта и специфичных знаний. Сотрудники нашей компании, благодаря многолетнему опыту сумели освоить технологию закрытия швов для таких домов.

Для надежного заполнения швов наши сотрудники используют специальную пену, которая при расширении проникает даже в маленькие щели и надежно заполняет все пустоты. Вилатер преграждает выход пену наружу, в результате весь поток идет во внутрь, а герметик надежно защищает швы от проникновения влаги.

Защита верхних этажей должна начинаться с герметизации швов

Репутация панельных домов сильно страдает из-за плохой гидроизоляции, в первую очередь это касается последних этажей. В большинстве случаев пространство между плитами в таких зданиях ничем не заполнено, и это факт, доказанный практикой и опытом. К тому же кровельный материал балконов и лоджии не отвечает требованиям гидроизоляции.

Технический этаж становится местом, где стабильно, после каждого дождя скапливается дождевая вода, которая по водосточным каналам и пустым швам проникает в квартиры, и в первую очередь страдают верхние этажи.

Чтобы освободить квартиру от постоянного проникновения сырости, сквозняков и холода с кровли, достаточно выполнить грамотную изоляцию стыков и выполнить ремонт кровли на лоджии. Для этого мастера удаляют прежний материал и укладывают новый, обладающий хорошей прочностью и эластичностью. Дополнительно в работе используется горелка и специальные современные гидроизоляционные материалы. Далее на всех этажах проводится гидроизоляция вертикальных швов в районе квартиры заказчика. После чистятся стыки между панелями, куда закладывается вилатерм и монтажная пена. После шов нужно тщательно промазать материалом для гидроизоляции – мастикой. Только соблюдение такой технологии позволяет гарантировать высокий результат проведения гидроизоляционных работ и обеспечить в помезении сухие и теплые стены.



Край бетонной стены со стыками зачастую не ровный с зазубренами, поэтому если стыки не заделаны тщательно, они начинают протекать. Проблема в том, что швы с внутренней стороны плиты недоступны для работы, поэтому единственным выходом является тщательная гидроизоляция стыков с внешней стороны.

Герметизация швов в домах разного типа

Технология герметизации подбирается для каждого дома и случая индивидуально, так как существует множество факторов, которые необходимо предварительно просчитать и учесть. В тоже время мастера рассматривают и экономическую целесообразность использование того или иного метода герметизации.

Наша компания для работы использует технологию «теплый шов», сегодня это едва ли ни единственный надежный, проверенный метод, дающий высокий результат. Секрет нашей компании заключается в том, что мы используем собственную, усовершенствованную и проверенную временем технологию по гидроизоляции швов. В качестве уплотнителя используем «Вилатерм», материал характеризуется высокой износоустойчивостью, герметик марки «Макрофлекс» и мастику «Оксипласт».

Раньше дома типа КОПЭ строились из сэндвич-панелей, которые имели внутри пусты. Герметичность сцепления таких панелей была просто ужасна, в результате дома не отличались хорошей теплоизоляцией и герметичностью.



Скажем сразу, что герметизация швов с привлечением пены не приносит желаемого результата из-за специфики материала, пена не задерживалась в швах после заполнения, а распространялась по межпанельному пространству. Чтобы достигнуть хорошей герметичности используется уплотнитель вилатерм. Данный материал уже успел доказать свою эффективность обеспечивает плотную заделку швов и герметизацию.



В домах серии п.44 и п.44т периодически появляются проблемы, связанные со сколами на плитах или с образованием больших швов между панелями, через которые уходит тепло из дома, проникает сквозняк с улицы и образует конденсат. В зимний период такие стены не защищены от холода, в результате грибок и плесень становятся постоянными жителями в таких квартирах, к сырости также прибавляются сквозняки.





Межпанельные стыки в таких случаях герметизируются по технологии «теплый шов». Если ширина стыка не позволяет использовать утеплитель Вилатерм, шов надежно запенивается и поверху покрывается герметиком. Строительная пена отличается хорошей устойчивостью к воздействию окружающей среды и может длительное время выполнять свои функции.

Ради справедливости нужно отметить, что продуваемые швы — это не только недостаток панельных домов. Монолитно-кирпичные здания, так же сталкиваются с данной проблемой, особенно часто плохая герметизация наблюдается на стыке между кирпичной кладкой и бетонно-монолитным перекрытием. Также часто возникают подобные проблемы на местах стыка кирпичной кладки и окнами. По личному опыту мы можем сказать, что заделывать такие швы необходимо очень тщательно, используя не только пену, но и штукатурку с герметизацией.





Герметизация швов, которые раньше были оштукатурены

Часто вместо герметизации сотрудники коммунального хозяйства просто штукатурят стены и швы, но данные действия не решают проблемы, пустота между швами остается, вода и холодный воздух постоянно проникают в квартиры, в итоге в жилище холодно и неуютно, развивается грибок и плесень, что не только не позволяет создать комфорта для проживания, но и негативно отражается на здоровье жильцов. Со временем сырость разрушает слой штукатурки и щели открываются.

Конечно, вскрывать шов полностью не всегда нужно. На такие меры идут если стык между панелями узкий или штукатурка крепко держится, тогда используется строительная пена. В оштукатуренном шве выполняются отверстия, через 20-30 см, через них запускается пена, которая проникает во все щели и наполняет все пространство. После на штукатурку наносится слой герметика – мастики, данное покрытие обеспечит дополнительную защиту от проникновения влажности.





Герметизация швов стыков лоджий, окон

Конструкция лоджий и балконов подразумевает наличие стыков между плитами и стенами, через которые во время дождя может проникать вода. Постоянная сырость негативно воздействует на материалы, разрушает их, развивает в них грибок, на стенах и потолке появляется плесень. Если лоджия еще и продувается, то мебель и материалы, находящиеся на них, начинают портиться, а про комфорт и говорить нечего.

Чтобы устранить сквозняки и проникновение влаги во внутрь, нужно обеспечить герметизацию. Прежде чем приступить к работам, лоджия должна быть тщательно обследована сотрудниками компании по герметизации, что позволит предварительно составить грамотный план работы и выбрать необходимые материалы.

Основные причины, по которым вода протекает на лоджию:

  • Отсутствие или некачественная герметизация;
  • Печальное состояние кровли балкона или лоджии;
  • Отсутствие отливов или непригодное их состояние.



Учитывая вышеперечисленные причины течи, работы по герметизации сводятся к обработке стыков в области соприкосновения стены и потолочной плиты. Если этого не сделать, то рано или поздно вода, скопившаяся на плите, начнет протекать в обход стыков и попадать прямо на лоджию.

Герметизация швов между стеной и оконной рамой

Часто после установки окон проявляется протекание воды, в тех местах, где рама примыкает к стене.



Основными причинами образования щелей чаще всего является:

  • Неграмотное наложение герметизирующего материала на поверхность пены;
  • Отсутствие отливов или их плохое состояние;
  • Между отливом и стеной полностью отсутствует герметик.

Какое преимущество у герметика перед другими строительными материалами?

По своим технических характеристикам герметик обладает хорошей эластичностью, что позволяет материалу подстраиваться под внешние изменения, сдвиги плит и прочие деформации, которые могут возникать в результате эксплуатации здания. Качественный герметик хорошо переносит воздействие солнечных лучей и является надежной защитой для пены, которая под воздействие УФ-лучей может разрушиться. В тоже время герметик защищает пену не только от солнечных лучей, но и от влаги, исключает образование льна, плесени, грибка внутри шва.



Наши специалисты используют только проверенные опытом и временем материалы, которые обеспечивают длительную безопасность для шва и квартиры (дома) от влаги.





Вопрос или заявку на работы по методике технология теплый шов для панельного здания можно подать контактному телефону +7(495) 585-79-00 или отправить прямо сейчас:

Заказать

Утепление и герметизация межпанельных швов

Главная / Статьи по герметизации швов / Утепление и герметизация межпанельных швов

    /   Кто должен заделывать межпанельные швы в многоквартирном доме?

    /   Утепление и герметизация межпанельных швов

    /   Ремонт межпанельных швов

    /   Утепление по технологии теплый шов цены

    /   Материалы для герметизации межпанельных швов и стыков

    /   Что делать если у вас некачественная работа по герметизации швов

    /   Как вывести грибок на стене в квартире

    /   Герметизация деформационных швов в стенах

    /   Первичная герметизация межпанельных швов и вторичная герметизация

    /   Какие бывают конструкции стыков стеновых панелей

    /   Герметизация межпанельных швов альпинистами Цена

    /   Герметик для межпанельных швов и стыков, какой лучше?

    /   Герметизация оконных швов снаружи: материалы и герметик для оконных откосов

    /   Промерзает стена в квартире что делать куда обращаться?

    /   Монолитные пояски ремонт и отделка

    /   Мокнут углы в панельном доме что делать?





Ремонт  швов, которые присутствуют между панелями,  предназначена для устранения  потерь тепла и попадания внутрь  жилого  помещения  прохладного  воздуха  и влаги.    Данный спектр  услуг  оказывают  профессионалы с большой буквы – профессиональные  альпинисты компании ООО «Ассоль».  Начальная  стадия работы —  выявление причины  протечки шва.   Их может  быть несколько:

1. Если    шов утеплён качественно, но   нарушена герметичность, то проблем, конечно, не избежать. Через  трещины мастики  будет проникать влага, накапливаться в полости стыка.  По  этой причине  в помещении образуется сырость.  Шов, в данном случае, будет промокать и  зимой, и летом.

2. Достаточно распространены случаи, когда  под сомнение  ставится   качество  теплоизоляции шва.  Простыми словами, свободное место  между плитами не  достаточно плотно  заполнено  утеплителем.





По этой причине  образуются мостики  холода, сквозь которые и проходит потеря тепла.  Но  в этом случае наблюдается не  только потеря  тёплого воздуха, но и промерзание стен.  Ведь  образуется конденсат, который  оседает на стенах,  что значительно ухудшает условия для проживания.

Как показывает практика компании  «Ассоль»,   эти  две  беды  ходят  вместе.  То есть  нарушается и герметичность, и теплоизоляция  шва.  Причины для этого  могут  быть самые разные.   В  данной ситуации нужно    заменять одновременно и  утеплитель в полости стыка, и проводить повторную герметизацию  шва путём наложения нового слоя мастики.

Отличие  в работе  специалистов  нашей  компании в том, что  используем  комплекс  мероприятий, которые позволяют  устранить  причины и результаты  неисправности. Одновременно  с укладкой нового  уплотнителя «Вилатерм»   специалисты проводят дополнительную обработку  шва, для чего используется  пенополиуретан.  С его помощью   заделываются даже самые мелкие  трещины и пустоты в полости  шва.

К преимуществам сотрудничества с компанией ООО «Ассоль» стоит  отнести высокое качество выполнения работы,  своевременное  выполнение поставленных  задач. При герметизации  может использоваться несколько типов герметика, которые выбираются по желанию  заказчика. А также  компания предоставляет своим  клиентам  гарантию, сроком на один год. Согласно  этому условию, все недостатки, которые будут  выявлены на протяжении года, будут  устраняться за счёт компании.



С какой   целью производится  герметизация швов.

Это  сегодня  в городе можно встретить  жилые дома нескольких  типов. Но раньше в России предпочтительно возводились панельные конструкции   из  железобетонных  плит.  Не  была  доведена  до совершенства технология  утепления и герметизации стыков между плитами или панелями. Использовались в те времена и не совсем подходящие для этого материалы —  пакля, раствор  цемента,  да и технология отличалась  многочисленными  недоработками.

Поэтому совсем  уже никого не удивляет тот  факт, что в  большинстве таких квартир  прописалась на постоянной основе  сырость, постоянный холод.  Это и есть результаты того, что утепления и герметизация  межпанельных  швов  были произведены не  достаточно качественно. По этой причине  и  образуются сквозняки, а также происходит постоянная утечка тепла из помещения.  В  квартиры, расположенные на верхнем  этаже,  вода и холод могут проникать через технический  этаж или   сквозь дыры в кровле.  Единственно правильным  решением в данном случае может стать герметизация  швов, которые образуются между панелями, а также  утепления  и  нанесение мастики  между кровлей лоджии и стеной.  Поможет  забыть про сырость и холод  установка дополнительной кровли  над козырьком лоджии.  Отлично себе  показал  на практике  профнастил, из  которого и рекомендуется монтировать  защитную  кровлю.



Герметизация швов должна проводиться комплексно.

Мастера компании ООО «Ассоль»  для решения  проблем предлагают  комплексное проведение мероприятий по ремонту:

1. Утепление и последующая герметизация  межпанельных  швов.

2. Качественная  герметизация  щелей и стыков, которые образуются  между балконами   и стенами, а также лоджией и стеной дома.

3. Дополнительная установка кровли  из  эластичного  материала и проведение  герметизации  её стыков  с предварительным утеплением.

Изначально для выбора наиболее подходящей технологии, мастера компании  проводят изучение  и обследование дома. В ходе небольшой проверки выявляется фактическое состояние швов. На основе полученных данных и принимается решение  о  последующей работе. Выбор используемого  материала зависит от расстояния  между плитами. Если  оно  большое, что первоначально в полость помещается  уплотнитель «Вилатерм». И только после этого используется пена, которая заполняет собой остальное пространство.  И только после этого  проводиться герметизация шва.  Для  этого используется мастика,  обладающая гидроизоляционными свойствами.  Но даже самостоятельно  можно определить,  нужна  ли вашему дому  герметизация.  Если в квартире постоянно промерзают стены,  не получается  их нагреть даже с помощью дополнительных обогревателей, то это верный признак нарушения герметичности шва.  Нарушение герметичности  может проходить  различными путями. Но чаще  всего  виной этому лёд,  который образуется в полости  бетонных  плит или в стыках  зимой. При расширении  он разрушает структуру панели, по этой причине образуются  пустоты и трещины.  Не стоит затягивать с  герметизацией. Чем   быстрее провести её, тем   меньше работы  нужно  будет выполнить мастерам.

Все  работы,  связанные со строительством, достаточно ответственные. Но  если говорить конкретно про  утепление и герметизацию швов, то  этот процесс требует от мастеров высокого уровня профессионализма, ответственности и знания  технологии.  Успех  зависит  и от  правильного выбора материала. Например, герметик  подбирают в зависимости от характеристик  бетонной конструкции, срока службы здания и его технического  состояния.  И только правильно подобранный материал, технология позволяют провести работы качественно и обеспечить в полной мере герметичность  панелей и швов в доме.

Технология герметизации межпанельных швов и стыков.

На  данный момент  можно  выделить  две основные технологии  герметизации, которые относятся к наиболее  рациональным  и эффективным методам:

1. Сохраняется герметичность  шва.  В  этом случае нет необходимости  вскрывать его полностью. Для этого мастера  изготавливают в полости  шва  отверстия, которые располагаются  друг от  друга на определённом расстоянии.  Всё это делается для того, чтобы максимально плотно  заполнить полость стыка. Естественно,   поместить  «Вилатерм» в шов не имеется возможности. Поэтому сквозь отверстия в шов  запускается строительная пена. С  её помощью плотно  наполняются все трещины и пустоты, которые существовали между панелями дома.  Естественно, что после этого проводится повторная герметизация  шва.

2. Но в том случае, если расстояние  между плитами  большое, без  полного вскрытия шва просто не обойтись.  Поэтому проводиться удаление герметика и последующая чистка полости.  Удаляется старый  уплотнитель и   на его место устанавливается материал нового поколения «Вилатерм», которые обладает  высокими качественными  характеристиками. И   дальше всё  по плану.  Шов заполняется пеной и герметизируется.



Настоящая реформа ЖКХ началась после принятия 185-го  федерального закона. После  этого нововведения  герметизация межпанельных  швов стала  самой востребованной  услугой.  Дело в том, что основным  пунктом принятого  закона являются теплосберегающие  технологии.  Естественно, что только   при установке автоматических систем отопления  полного  результата не  добиться.  Если не произвести  качественное утепление и последующую герметизацию стыков, то  теплый воздух  будет на глазах  испаряться.  Не смотря на огромное  предложение по поводу выполнения работ по герметизации, найти   опытных   специалистов достаточно сложно. Ведь работа предстоит сложная.  Одновременно с возросшим  интересом среди потребителей, в эту сферу  вошли и новички, который просто не  имеют возможности  провести все работы качественно.

В этом случае играют важную роль  многие факторы.  Важен, конечно , и опыт работы в данном  направлении, и  наличие  необходимого инструмента, материала. Но не последнюю роль в качественном выполнении работы играет ответственность коллектива. Мастер  должен  быть заинтересован в том, чтобы выполнить работу максимально качественно,  обеспечить заказчика  оптимальными условиями для дальнейшего проживания.





Герметизация швов между панелями: современные технологии.

Единственное условие, при   котором  можно обеспечить   высокое качество выполненной работы, это точное соблюдение  всех  технологических  требований.  Одинаково важно проводить и  качественную обработку,  и  подготовку  шва,  а также последующее его утепление и герметизацию.

Кроме того, при наличии трещин и сколов,  проводится реконструкция фасада здания.  Учитываются и условия, при которых  проводиться  утепление и герметизация. Температура не играет  роли, важно, чтобы  была сухая погода.  Наличие на краях  шва  влаги приведёт к  быстрой разгерметизации шва. А это  значит,  вновь  сквозь  щели  будет проникать влага и  ветер.

Утепление и герметизация швов: порядок проведения работ.

 Сначала проводиться подготовка шва.  Затем  полость заполняется  полиуретановой  пеной нового поколения «Макрофлекс».  Не  дожидаясь того, пока пена  полностью затвердеет, укладывается слой  уплотнителя «Вилатерм».  И затем  снова вводиться пена. Важно, чтобы работа проводилась  быстро, но качественно.

После того, как все пустоты   плотно  наполнены утеплителем и пеной, проводиться качественная герметизация с использованием мастики. Толщина слоя мастики  по техническому регламенту не  должна  быть меньше 5 мм  и укладываться  с дополнительным  нахлёстом  на плиты.



Когда можно проводить работы по герметизации межпанельных швов.

Современные материалы, которые используются для герметизации швов, позволяют проводить эту манипуляцию круглогодично, не зависимо от сезона. Кроме перечня ограничений для безопасности работы, нежелательными факторами являются осадки – дождь ☂ или снег ✼. В остальном же герметизирующие материалы позволяют проводить работы при широком диапазоне температур, не жертвуя качеством герметизации. Специалисты нашей компании предоставят вам развернутую консультацию по этому вопросу, если вы позвоните по телефону, указанному на сайте.

Технология «Теплый шов» позволяет производить работы в любое время года а в зимнее время при температуре не ниже -15 градусов мороза. Можно ли проводить герметизацию промороженных швов?
Ответ: Можно. Для этого устье шва очищают от наледи любыми механическими приспособлениями: щетки, скребки. После этого промышленным феном просушивается устье стыка. Ну а дальше производится герметизация.

Почему следует обратиться именно к нам?



Это зависит от специфики работы с межпанельными швами: она и очень сложна в исполнении и ответственна.  Заделка швов здания происходит на значительной высоте, поэтому выполнение таких работ доверяют промальпу- специалисту по промышленному альпинизму имеэщим все сертификаты и допуски. Альпинистское снаряжение и материалы подбираются индивидуально с учетом особенностей здания, поэтому специалист подберет идеально походящий герметизирующие материалы с безупречными характеристиками эксплуатации.



До начала оформления заявки на проведение работ, с вами будет проведён инструктаж нашим специалистом, после оформления документов по выходу на кровлю (компания этот вопрос решает самостоятельно и бесплатно для заказчика) будет проведена полная оценка стоимости работ с учётом специфики объекта.

обзор материалов для ремонта швов в панельных домах, преимущества вспененного полиэтилена


Герметизация межпанельных швов проводится в процессе строительства, текущего, капитального ремонта сборных жилых и промышленных зданий. При условии отсутствия дефектов панелей, безошибочного монтажа, правильного выбора материалов, соблюдения технологии заделки она обеспечивает комфортный микроклимат в квартирах и рабочих помещениях, исключает потери тепла, протечки.


Дефекты вертикальных и горизонтальных стыков панелей приводят к повышенной воздухопроницаемости, образованию «мостиков» холода и промерзанию, попаданию влаги во время дождей, снегопадов. Они портят внешний вид фасадов, становятся причиной сырости в помещениях в осенне-зимний период.

Функции герметизирующих материалов

Материалы для герметизации межпанельных швов, мест примыканий блоков окон, балконов, лоджий к проемам выполняют несколько функций и помогают поддерживать в здании необходимый температурно-влажностной режим.

Ключевые задачи:

  • Дополнительная теплоизоляция. Утепление межпанельных швов повышает энергоэффективность здания, снижает расходы на отопление, исключает сквозняки.
  • Гидроизоляция. Герметичная заделка стыков предотвращает образование конденсата, появления грибка и плесени на постоянно влажных участках стены со стороны помещения.

Грамотная заделка предполагает комплексные работы. Для решения задач по тепло- и гидроизоляции используют утеплитель — специальную уплотнительную прокладку и отверждающуюся мастику, которая играет роль герметика.

Виды материалов для утепления межпанельных швов

Для уплотнения и утепления стыков примыканий, температурных швов рекомендуют использовать материалы, которые хорошо выдерживают деформации, имеют срок службы не менее 15 лет, широкий диапазон рабочих температур.

Профессиональная монтажная пена


Заделка межпанельных швов монтажной пеной без уплотняющих лент или жгутов применяется при экономичном и частичном ремонте без полного вскрытия стыка. Она заполняет все пустоты, застывает за 12-24 часа. Остатки легко срезаются строительным ножом до ровной поверхности, которая покрывается герметизирующей мастикой.

Пена не рекомендуется использовать без дополнительного уплотнителя для подвижных швов. Температурные деформации постепенно приведут к появлению щелей, которые будут пропускать влагу и холод.

Плюсы:

  • быстрая и удобная закладки в шов с помощью пистолета-насадки;
  • хорошая адгезия к бетону;
  • равномерное распределение в стыке;
  • эффективная тепло- и гидроизоляция при внешней защите мастикой;
  • термостойкость шва — от +90 до -50С.

Минусы:

  • высокая итоговая стоимость герметизации, исходя из цены одного баллона и необходимого количества на здание;
  • запенивание при температуре не ниже -10С;
  • промерзание застывшей пены при нарушении температурного режима работы.

Гернитовые шнуры


Эластичные уплотнительные шнуры на основе вспененного каучука. Благодаря структуре с поверхностно закрытыми порами они практически воздухо- и водонепроницаемы, позволяют успешно решать задачи утепления и гидроизоляции. Материал имеет длительный срок службы, но мало применяется в современном строительстве, что связано с большим весом бухт.

Плюсы:

  • низкое водопоглощение — 3% по массе;
  • интервал рабочих температур — от +70 до -60С;
  • доступная цена.

Минусы:

  • неудобство в работе из-за тяжести — погонный метр шнура диаметром 50 мм весит 1,5 кг;
  • уплотнение при температуре не ниже -20С, необходимость выдержки в теплоте перед закладкой;
  • снижение свойств при повреждении поверхностной пленки, закрывающей поры.

Жгуты из вспененного полиэтилена


Шнуры или жгуты из вспененного полиэтилена используются для тепло- и гидроизоляции межпанельных швов. Упругий материал с закрытыми ячейками минимально деформируется при сжатии, хорошо сохраняет форму. Он отличается стабильными свойствами в течение срока эксплуатации, низкими теплопроводностью и водопоглощением, отсутствием адгезии к мастикам-герметикам.

Преимущества жгута из вспененного полиэтилена:

  • малый вес, легкий монтаж;
  • минимальное водопоглощение — не более 2% по массе;
  • диапазон рабочих температур — от +10 до -60С;
  • теплопроводность — 0,035 Вт/м*К.

Сравнение характеристик материалов для утепления межпанельных швов








Таблица 1. Сравнительная таблица характеристик материалов
Характеристики/материалыМонтажная пенаГернитовый шнурЖгуты из вспененного полиэтилена
Рабочие температуры-50… +90С-60…+70С-60…+100С
Водопоглощение по масседо 3,5%до 3%до 2%
Плотность22 кг/м3300 кг/м325-40 кг/м3
Теплопроводность0,04 Вт/м*К0,044 Вт/м*К0,035 Вт/м*К
Монтажбыстрый, удобныйсложный из-за весабыстрый, легкий
Ценавысокаянизкаянизкая

Особенности структуры вспененного полиэтилена делают жгуты универсальными в использовании. Они применяются для ремонта швов в панельных домах и бревенчатых срубах, в качестве межвенцового уплотнителя. Благодаря закрытым порам материал используется как эффективный утеплитель, снижающий тепловые потери через щели, не пропускает влагу. Уплотнение шнурами стыков оконных, балконных блоков и проемов обеспечивает хорошую звукоизоляцию за счет снижения ударных шумов. Упругость материала, форма уплотнителя, свободное расположение в стыке дает возможность создавать шов из герметика нужной конфигурации и толщины.

Завод технической изоляции ТЕПЛОФЛЕКС выпускает жгуты сплошного сечения и полые с отверстием. Вариативность диаметров от 6 до 80 мм позволяет учитывать разброс размеров стыковых соединений при ремонте швов, первичном монтаже панелей. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Получить коммерческое предложение


Ремонт, герметизация межпанельных швов в Пензе

Герметизация межпанельных швов дома позволяет защитить стены от влаги и льда, образование которого связано с «точкой росы». Благодаря этому снижаются теплопотери здания, а его жильцы не страдают от грибка на стенах, протечек или запаха сырости внутри помещений

Тепло уходит через мостики холода, которые образовываются в негерметичных участках

Герметизация швов должна обязательно проводиться для любого панельного дома еще до его сдачи в эксплуатацию. Её обновляют каждые 5-7 лет, в зависимости от степени износа стыков. Такие работы обычно выполняются с привлечением промышленных альпинистов. Это выгодно с экономической стороны, поскольку не требуется возведения строительных лесов или оплаты аренды крупной спецтехники

Важно знать!
Утепление межпанельных проемов обеспечивает повышение t в помещении в зимний период на 3-5 градусов, а также способствует улучшению микроклимата в квартире

Признаки разгерметизации швов

Основные признаки:

  • низкая тепло и шумоизоляция

  • сквозняки в помещении

  • намокание углов

  • промерзание стен

  • образование плесени

Если вы столкнулись с вышеуказанными характерными чертами, то рекомендуем не откладывая обратиться в профильную организацию для обследования фасада здания. В подавляющем количестве случаев данные мероприятия выполняются на большой высоте методом промышленного альпинизма и требуют привлечения соответствующих специалистов

Среди причин нарушения герметичности шва специалисты чаще всего называют:

  1. Деформация стен, связанная с протечками на вертикальных стыках. Зимой такие стыки промерзают и через них уходит тепло

  2. Низкое качество бетона, использованного при изготовлении плит. С временем он может крошиться. Это приводит к разрушению до самого арматурного каркаса

  3. Нарушение технологии производства бетонных плит или несоблюдение действующих нормативов. Это может привести к несоответствию изделия геометрическим формам. Из-за этого стык получается неровным и имеет увеличенные размеры

  4. Жесткие климатические условия в регионе. Строительные материалы из бетона могут разрушаться под действием мороза и резких перепадов температур в межсезонье

Важно знать!
Для выявления дефектов плит необходимо использовать не только визуальный осмотр, но и специальное тепловизионное оборудование. Оно точно показывает, где имеются теплопотери, связанные с разгерметизацией стыков.

Методы и технологии

Работы по герметизации предусматривает утепление полости шва и его гидроизоляцию. Изначально панели могут иметь на поверхности сколы или неровности. Но даже если геометрические отклонения формы составляют всего пару миллиметров, риск проникновения влаги в стыки существенно увеличивается

Пространство между панелями следует утеплить, что позволит избежать образования «мостиков холода». Сверху стык изолируют водостойкой смесью. Такие работы должны проводиться еще на этапе строительства здания. Хотя обычно их выполняют чисто номинально – замазывают шов цементом. Со временем под воздействием окружающей среды он разрушается, а потом и целыми кусками вываливается из стыков. Внутрь сразу же проникает вода и морозный воздух. Различают 3 метода













ТехнологияЧто входит в список работ?
Замазка стыка плитВыполняется поверхностная герметизация шва, в процессе не удаляется старый герметик или цемент, гидроизоляция наносится прямо на него. Самый бюджетный вариант, который подходит только для случаев, когда утеплитель не поврежден и сохранил эксплуатационные характеристики.
Гидроизоляция стыкаПроводится с предварительным снятием изношенной мастики. Частично убирается использованный ранее утеплитель, если он уже утратил свои свойства. Его заменяют, после чего сверху стык запечатывается мастикой.
«Теплый шов»Стык полностью очищается и воссоздается с самого начала. Применяется строительная пена, утеплитель и гидроизолирующая мастика.

Важно знать!
Стоимость работ обычно зависит от размеров и количества пришедших в негодность стыков, а также того, выполнялась ли их гидроизоляция ранее. Выделяют первичные и вторичные швы. Но наиболее правильным считается комплексный подход, который позволяет максимально повысить энергоэффективность здания и защитить стены от проникновения влаги. Эту методику называют «теплый шов»

Теплый шов

Самый эффективный вариант по заделыванию стыков. Шов полностью очищается и делается с нуля. Это надежная защита от влаги и промерзания. Домовладельцы и хозяева квартир всегда заказывают именно его, поскольку делают жилье энергоэффективным лично для себя

Этапы выполнения:

  1. Стык полностью расшивается. В случае, когда он заштукатурен, используется штробление. Удаляется весь мусор, выдувается пыль

  2. Если на стенах квартиры имеется плесень, то стык обрабатывается специальным составом, позволяющим не допустить её повторного распространения

  3. Стык задувается монтажной пеной. Она заполняет имеющиеся пустоты и проникает даже в микротрещины, надежно заделывая их

  4. Монтируется утеплитель (Вилатерм). Он играет роль теплоизолятора, а также гасит вибрации.

  5. Наносится слой мастики для внешней герметизации толщиной не менее 3 мм. Он защищает поверхность от воздействия влаги

При осуществлении работ по обустройству «теплого шва» промышленные альпинисты обязательно соблюдают правила, описанные в нормативной документации:

  • СНиП 3.03.01-87 Несущие и ограждающие конструкции;

  • ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков наружных стеновых панелей;

  • Технические указания по герметизации стыков

Важно знать!
Работы запрещено проводить, если на улице ниже -5 градусов. Их следует отложить, если на улице идет снег либо дождь.

Первичная заделка

Проводится в новых домах сразу после завершения строительных работ. Для теплоизоляции стыки заполняются Вилатермом. Поверх наносится мастика, служащая гидроизоляцией

Этапы выполнения работ:

  1. Подготовка поверхности. Удаление пыли и грязи

  2. Закладывается полый утеплитель. На нем делаются прорезы на расстоянии 20 см

  3. Через прорезы задувается пена

  4. Наносится слой мастики

Нормативные документы:

  • ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков;

  • ВСН 40-96 Инструкция по герметизации стыков стен и оконных блоков

Вторичная заделка

Технология используется при обработке старых стыков, которые до этого уже утеплялись или герметизировались. Может быть проведена частичная или полная замена утеплителя, в зависимости от степени его изношенности

Этапы выполнения работ:

  1. Очистка шва от утеплителя (при необходимости)

  2. Удаление загрязнений внутри стыка

  3. Задувка строительной пеной и размещение утеплителя

  4. Герметизация шва с наружной стороны. Используется качественная мастика

При вторичной герметизации альпинисты руководствуются следующими нормативами:

  • СН 420-71 Строительные нормы и правила по герметизации межпанельных швов;

  • ВСН 19-95 Инструкция по технологии заделки стыковых соединений панелей наружных стен

Материалы

Надежность стыков зависит не только от опыта мастера, который выполняет такие работы, но и от используемых в процессе материалов. Они должны быть качественными и обязательно иметь сертификат соответствия. Среди проверенных временем материалов:

  1. Монтажная пена. Должна иметь высокую устойчивость к влаге, перепадам температур и морозу. Пена заполняет собой пространство шва и проникает в любые полости. После застывания она немного расширяется и имеет высокую прочность к внешним воздействиям, но при этом остается немного эластичной

  2. Мастика. Используется в качестве герметика для наружного закрытия шва. Имеет высокую степень адгезии. Устойчива к неблагоприятным условиям окружающей среды

  3. Вилатерм. Качественный материал, которые является теплоизолятором. Дополнительно он гасит звуковые колебания и вибрацию. Может быть успешно использован для стыков любых размеров. Именно в соответствии с ними и подбирается. Он должен быть примерно на 1-2 см шире шва. Таким образом утеплитель надежно закроет всю плоскость стыка, но не будет слишком сплюснутым, что сказалось бы негативно на его эксплуатационных характеристиках

Кто должен делать работы: собственник или ЖКХ

Важно знать!
Герметизация и утепление стыков между плитами должна выполняться Управляющей компанией

Если в квартире сыро или холодно, то необходимо вызвать представителей ЖКХ, которые проведут её обследованием и выявят дефекты швов стен, если таковые имеются. Но тут есть свои нюансы. Как правило, на эти работы выделяют минимальный бюджет, поэтому закупаются недорогие материалы, которые довольно быстро придут в негодность

Капитальный ремонт стыков делается очень редко, заделывают только проблемные зоны. Поэтому владельцу квартиры лучше в частном порядке изначально обратиться к компании, имеющей лицензию на проведении высотных работ. Это станет гарантией, что работы будут выполнены быстро и согласно нормативам

Герметизация швов в панельном доме: нюансы, этапы

Первичная заделка стыков должна быть выполнена еще перед сдачей дома в эксплуатацию. Но если она осуществлена неправильно или с использованием бюджетных несертифицированных материалов, то спустя определенное время они придут в негодность

Работы по повторной герметизации стыков делятся на следующие этапы:

  1. Зачистка. Удаляются загрязнения и старые наполнители.

  2. Шов обрабатывается противомикробным препаратом.

  3. Стык заполняют пеной (Makroflex, Soudal и тд). Она помогает уменьшить размеры полости шва и проникает даже внутрь микротрещин, исключая их дальнейшее увеличение.

  4. После полного застывания пены на нее укладывается теплоизоляция («Вилатерм» или «Изонел»).

  5. Стык замазывается герметиком (Сазиласт 24, Элур-М). Это необходимо для исключения проникновения влаги. Именно она приводит к разрушению бетона, вызывая его промерзание

Важно знать!
Современные фасадные герметики позволяют осуществлять работы при от -15 градусов.

Герметизация швов в деревянном доме

Перед заделыванием швов в деревянном доме необходимо дождаться его полной усадки. Особенно это важно, если он возведен из оцилиндрованного бревна. Для герметизации деревянных швов их требуется зачистить от пыли и грязи, поверхность обезжиривается, на ней не должно быть лака, масла или воска. В противном случае это снизит адгезию

В шов закладывается теплоизоляция, подойдет Вилатерм в виде вспененного шнура. Перед нанесением специального герметика для древесины поверхность следует немного увлажнить. Толщина его слоя составляет 4-6 мм. Для придания эстетичности шов разглаживается с помощью шпателя или лекала.

Чтобы точно оценить стоимость ремонт межпанельных швов, специалист (у нас этим занимается прораб-замерщик) должен осмотреть помещение, уточнить Ваши пожелания и рассчитать смету

Наш специалист может бесплатно приехать к Вам, проконсультировать и сделать расчет сметы в любое удобное Вам время с 8:00 до 20:00 без выходных. Это бесплатно и не обязывает Вас к заказу

Утепление межпанельных швов в Омске

Компания «АльпСион» производит утепление межпанельных швов, обращаться о телефону указанному в контактах.

Бетонные панели сами по себе являются источником холода. Через бетон происходит повышенный теплообмен, что приводит к значительным теплопотерям квартиры. Но это полбеды. Тонким местом такого строительства являются межпанельные швы. Хотя утепление швов производится на стадии монтажа каркаса, этого недостаточно. Причин проблемы несколько:

  • Поспешность монтажа;
  • Некачественные материалы;
  • Смещение плит относительно друг друга в процессе усадки;
  • Сколы на стыках изделий.

Эти и многие другие обстоятельства вынуждают прибегать к повторной герметизации.

Утепляющие материалы не просто препятствуют образованию мостиков холода. Они способствуют скреплению конструкции, что положительно влияет на ее долговечность. В таком случае можно избежать незначительных смещений и деформаций.

Защита от проникновения сырости и холода снижает их пагубное влияние на каркас. В таком случае продлевается срок службы. Также исключается образование:

  • плесневых отложений;
  • грибковых организмов;
  • наледи;
  • желтых пятен сырости.

Материалы

1. Распространенным способом утепления является полная герметизация шва. В процессе постройки это достигается посредством замоноличивания раствором.

В работе применяются пластичные растворы. Они глубоко проникают в полости конструкции, заполняя пустоты. Заполнитель для таких материалов должен быть достаточно мелким. В качестве него используется:

  • мелкий гравий;
  • керамзит;
  • песок

В настоящее время производители цементных смесей выпускают специальные утепляющие композиции. В их состав входят шарики пенопласта. Благодаря им бетон способствует задержанию теплового потока.

Также существуют специальные смеси с частицами воздуха. Воздушные пузырьки удерживают тепло, не давая ему просочиться наружу. В то же время холод не может попасть внутрь.

Последние два вида продукции можно:

  • приобрести в готовом виде;
  • самостоятельно изготовить на площадке.

Первый вариант более удобен с точки зрения правильности соотношения компонентов. Второй, дешевле и позволяет регулировать удобоукладываемость и некоторые свойства в зависимости от условий работ.

Большую уверенность в утепляющих способностях придаст использование пенополистиролбетона для заполнения швов. Он отличается от обычных смесей с добавлением утепляющих элементов ГОСТовскими стандартами изготовления.

2. При большом расстоянии между швами можно воспользоваться мягкими утепляющими волокнами. Самым доступным вариантом станет применение минеральной ваты. Она характеризуется:

  • высоким коэффициентом сжатия;
  • работой при низких температурах;
  • удобством работы без специализированного инструмента

Утепление при помощи данного материала заключается в запресовывании частей мата в области нецельности конструкций.

Недостатками утепления станут:

  • выделение волокнами формальдегидных летучих элементов, негативно влияющих на организм человека;
  • летучесть мелких волокон, способных повредить кожу, глаза, легкие;
  • работа в экипировке, исключающей соприкосновение материала с тканями тела.

Гораздо безопаснее использовать каменную вату. В качестве утеплителя для жилого здания лучше выбрать базальтовую композицию. Она:

  • неопасна для здоровья;
  • имеет длинные, неломкие волокна;
  • может выпускаться в рассыпном виде

Монтаж подобного утеплителя не займет много времени. Не понадобятся дополнительные клеевые структуры. Волокно монтируется враспор. Однако, не нужно чрезмерно забивать шов материалом. В случае плотного прилегания волокна не обеспечат необходимой теплозащиты.

3. Использование герметика на основе полиуретана распространено для небольших швов. Расход данного утеплителя довольно велик, а стоимость его немалая.

Данная технология предусматривает следующие способы утепления:

  • поверхностный;
  • с просверливанием отверстий

Первый вариант менее затратный. В таком случае носик распылителя помещается в полость стыка и материалом запенивается щель.

Во втором случае шов между плитами расширяется при помощи специальных инструментов. Запенивание происходит с избытком. В процессе расширения пена должна выпирать наружу. После застывания избытки материала обрезаются.

4. Трубки Вилатерма специально разработаны для утепления межпанельного пространства. Изделие представляет собой сплошной или полый цилиндр из вспененного полиэтилена.

Преимущество такого вида утепления в одновременной защите от сырости. Свойства изделия не дадут проникнуть в шов влаге. К тому же полиэтиленовые уплотнители достаточно эластичны и остаются такими даже при смене температур. Этот параметр обеспечит долговечность работы, даже при сжатии частей дома.

Утепления многоквартирного дома снаружи наиболее эффективно. Но возможно возникновение трудностей, связанных с высотными работами.

Если герметизировать стыки панелей первого этажа не составит труда, то с пятым могут возникнуть серьезные проблемы.

Путей решения в данной ситуации три:

  • Использование строительных лесов;
  • Использование монтажной вышки;

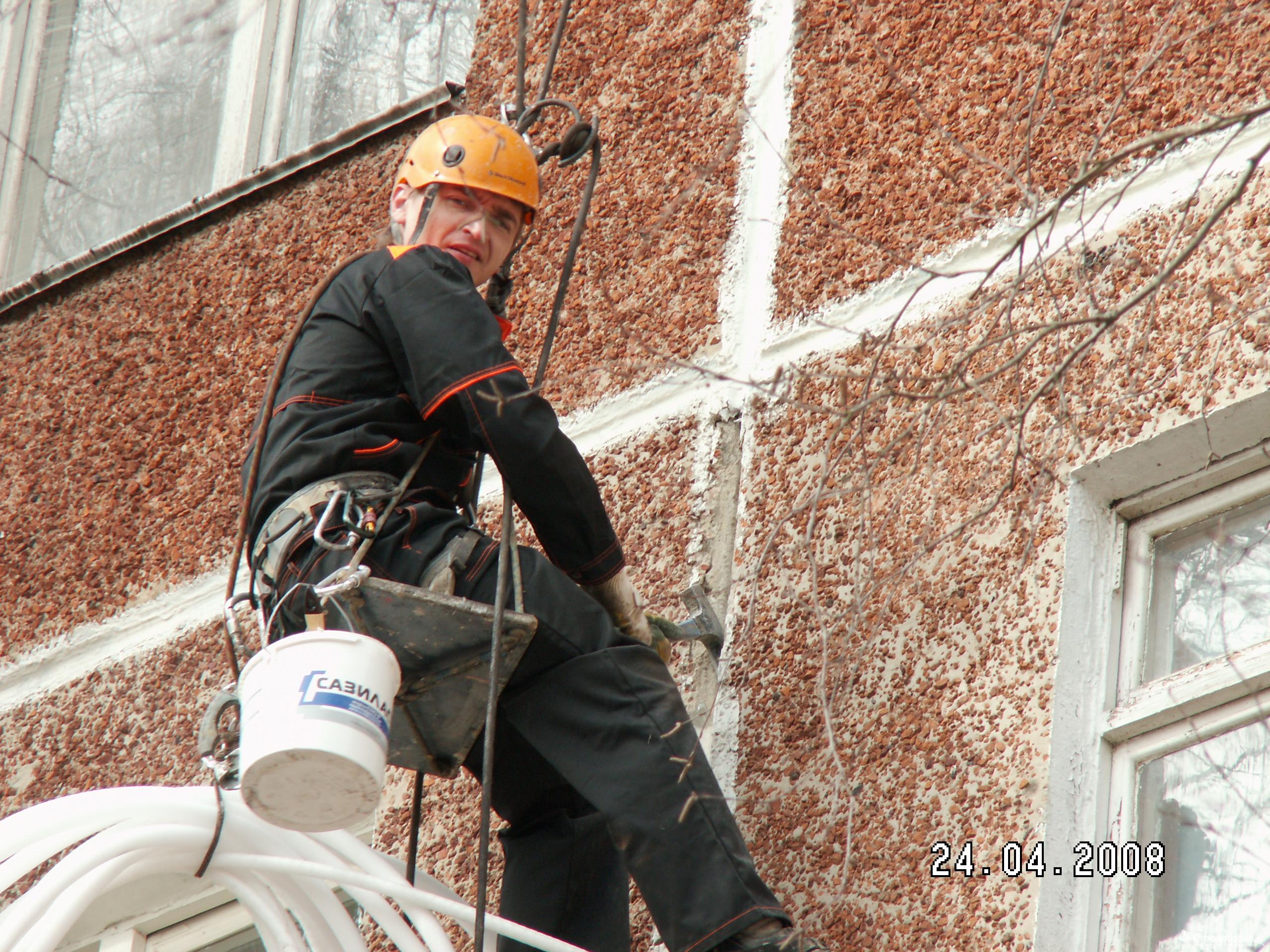

  • Привлечение промышленных альпинистов

Монтаж поддерживающих конструкций возможен только при небольшой высоте здания. Использовать леса можно при самостоятельном утеплении межпанельных швов. Арендовать их можно в любом городе.

Удобство подхода заключается в возможности охвата большой ширины. К тому же всегда есть где разместить инструмент и материалы для герметизации.

Применение вышки более затратный способ. Такой способ в основном используется при расхождении части конструкции. При местном ослаблении сразу виден объем работ, чаще всего он невелик.

Вышка позволяет работать на внушительной высоте. Но диапазон ведения работ в этом случае небольшой. В люльке мало места для размещения инвентаря, что создает дополнительные проблемы.

Использование рационально при длительных работах на одном месте. Это случаи:

  • с расширением шва;
  • очищением его от старого герметизирующего слоя;
  • заделыванием щелей;
  • работой по герметизации изъянов

Обращение к альпинистам необходимо в случае ремонта высотных сооружений. Организации, занимающиеся подобными работами, должны предоставить сертификат, заверяющий клиента в соблюдении ими всех норм. Утепление швов в панельных домах на высоте опасный труд и перед его началом стоит убедиться в компетентности сотрудников.

Зачастую альпинизм предусматривает не герметизацию швов конкретно, а работы по сплошному утеплению. В таком случае получается замкнутая система, не пропускающая холод внутрь помещения.

Работы проводятся на очищенную и выровненную поверхность. Материалы утепления плитного типа с высоким коэффициентом прочности.

Ни в коем случае нельзя допускать, чтоб стык элементов утепления, приходился на стык плит. При таком недочете неизбежно образуются мостики холода. Утепляющие элементы должны перекрывать стыки, защищая их от передвижения воздушных масс.

Внутреннее утепление стыков

Провести внутренние работы можно самостоятельно. Поэтому многие жильцы квартир и владельцы офисов предпочитают данный вариант.

Утепление стыков облегчается:

  • возможностью проведения в любое время года;
  • большой площадью для размещения инструментов;
  • доступностью ко всем поверхностям;
  • большим разнообразием материалов

Перед тем как утеплить межпанельные швы необходимо демонтировать защитные слои стыка. Зачастую это шпаклевка и штукатурка. Также можно столкнуться с предыдущим утеплением.

Ни в коем случае нельзя проводить новые работы, не удалив старые материалы. Такое отношение может привести к загниванию предыдущих компонентов, что приведет в негодность ремонт.

Срок службы ранее используемых утеплителей мог истечь. Они могут быть непригодны к службе или совершенно не отвечать требованиям данного процесса.

После удаления мешающих компонентов необходимо устранить с поверхности:

  • неровности;
  • сколы;
  • шелушащиеся части.

Данный объем работ обезопасит от разрушения покрытия в будущем.

Если полость между плитами является сквозной ее необходимо замонолитить скрепляющими составами. Лучше всего сделать это при помощи цементно-песчаного раствора. Он:

  • надолго закроет щель;
  • скрепит два элемента конструкции;
  • станет отличным снованием для штукатурных работ

Основной проблемой работы с такими дефектами является попадение внутрь влаги. Бороться с этим можно при помощи гидроизоляционных мастик.

Нанести материал можно при помощи:

  • кисти;
  • пульверизатора;
  • специального распылителя.

После схватывания вещества образует водонепроницаемый эластичный барьер. Тонкий слой напыление обеспечивает минимальный расход герметизирующего материала. Преимуществом служит высокие показатели растяжения. При незначительных деформациях здания есть гарантия, что покрытие останется цельным.

В случае небольшого пространства между плитами применяется заделка герметиками и дальнейшее заклеивание изоляционной лентой. Материал представляет собой полосу мягкого утеплителя на клейком основании. Его использование позволяет избежать многоуровневого процесса проведения работ.

При любом случае утепления необходимо соблюдать комплексность мер. Заделке подлежат:

  • межпанельные стыки горизонтальные и вертикальные;
  • угловые стыки;
  • оконные проемы;
  • соединения балконных плит и плит лоджий

Только технологически правильное проведение работ обеспечит оптимально комфортные условия проживания. При этом будет сокращен уровень затрат, по сравнению с частичными операциями, по формированию теплой квартиры.

Ремонт и утепление межпанельных швов в Москве.

Межпанельные швы, как показывает практика, часто становятся причиной появления плесени в доме. Без качественного утепления они начинают пропускать влагу, которая создает благоприятные условия для развития вредных микроорганизмов, а также приводят к снижению температуры в помещениях. Для того чтобы быстро устранить подобные неприятности, вам достаточно обратиться в компанию Аркон и заказать ремонт межпанельных швов в Москве. Наши специалисты быстро справятся с работой, и выполнят утепление межпанельных швов независимо от того, в каком доме вы живете — одно- или многоэтажном. Промышленные альпинисты компании Аркон профессионально справятся с задачей, и уже через несколько дней ваш дом снова наполнится теплом, а вы сможете надолго забыть о докучливой плесени, которая появляется на стенах.

Почему возникают дефекты межпанельных швов?

Конструкция панельных зданий имеет множество уязвимых мест. Очень часто в них возникает деформация стен, что приводит к протечкам на вертикальных стыках панелей. Также протечки могут образоваться в местах стыков оконных проемов, и на участках прилегания балконных плит и стеновых панелей. В результате, не защищенные изоляцией стыки пропускают тепло, и в зимнее время в помещениях становится холодно, несмотря на то, что система отопления работает на полную мощность. И без утепления межпанельных швов тут уже не обойтись.

В некоторых случаях к появлению дефектов плит приводит низкое качество бетона и жесткий климат. Визуально выявить их очень трудно, поэтому для диагностики состояния плит используется технология тепловизионного контроля. После анализа полученных с ее помощью фотографий можно судить о наличии и размерах дефектов, и принимать решение о ремонте межпанельных швов.

Какие существуют технологии ремонта межпанельных швов?

На сегодняшний день данная процедура выполняется двумя способами:

  • без утепления;
  • с утеплением.

В случае если ремонт межпанельных швов проводится без дальнейшего утепления, для герметизации стыков между панелями после вскрытия шва используется только гидроизоляционный материал. Срок выполнения таких работ, как правило, не превышает 1 день. Во втором случае после гидроизоляции проводится утепление межпанельных швов минеральными плитами. Такая технология обеспечивает большую защиту от утечек тепла и появления плесени, однако для утепления швов в панельных домах требуется больше времени, чем для простой их герметизации — около 3-4 дней.

Обращайтесь в компанию Аркон — и вы сможете забыть о проблемах с межпанельными швами на ближайшие 25-30 лет, качество работ гарантировано.

низкие цены в Москве и Подмосковье на ремонт и заделку швов в панельных домах

Иногда между панелями здания внутри помещения могут образовываться протечки, сквозняки. Нарушение герметизации межпанельных швов приводит к возникновению на стенах сырых пятен, плесени, увеличению потери тепла в холодный период. Для устранения этих проблем в панельных домах нужна герметичная заделка соединений между ними.

Компания «Формула Высоты» оказывает услуги профессионального альпинизма, ремонта и заделки межпанельных швов альпинистами в Москве и Московской области.

Стоимость услуг по заделке панельных швов

*Для просмотра таблицы, прокрутите вправо











Наименование работЦена, отОписание услуги герметизации

Первичная герметизация швов

от 190

м. пог.

Данный метод применяется в домах на конечном этапе строительства, а так же в домах с бесшовной технологией

Вторичная герметизация швов

от 180

м. пог.

Поверх старого слоя герметика наносится, новый двухкомпонентный герметизирующий слой

Вскрытие цементного/бетонного межпанельного шва

от 70

м. пог.

Шов разбивается молотком/перфоратором, складывая осколки в  предназначенный специальный мешок.

Герметизация окон

от 190

м. пог.

Герметизация примыкания оконных рам к панелям здания, герметиком из тубы

Герметизация отливов, козырьков

от 190

м. пог.

Нанесение герметизирующего слоя поверх примыканий  отливов откосов, к оконным проемам

Герметизация трещин на фасаде

от 150

м. пог.

После расшивки, трещины закрываются герметиком.

Диагностика швов

от 40

м. пог.

Визуальный осмотр состояния швов, альпинистами, обнаружение нарушений целостности герметизирующего слоя

Наружнее утепление/обшивка балконов, лоджий, зимних садов.

от 1000

м. кв

На балкон с наружней стороны монтируются направляющие, плотно укладывается утеплитель на грибки, стыки заливаются монтажной пеной, поверх покрывается паро-гидроизоляционная пленка, далее монтируется внешняя фасадная конструкция.

Герметизация металлических ангаров

от 160

м. пог.

Герметизация мест-примыканий листов металла, устранение протечек

Заказать услугу



Герметизация межпанельных швов альпинистами

* нажмите, чтобы увеличить

Герметизация межпанельных швов

Одинцово, Можайское шоссе 8

Герметизация межпанельных швов

Москва, ул. Чагинская

Герметизация межпанельных швов

Москва, ул. Вучетича, д. 6

Герметизация межпанельных швов

Герметизация остекления

Наши промышленные альпинисты устранят «мостики холода», которые образуются из-за использования при строительстве материалов с высокой теплопроводностью. У нас работают сотрудники с большим опытом, действующими удостоверениями. Профессиональные высотники методом промышленного альпинизма выполнят работы по герметизацию межпанельных стыков в зданиях Москвы и Московской области.

Наша компания сотрудничает с юридическими, частными лицами. У нас индивидуальный подход к каждой задаче, выполняем все требования, пожелания клиентов. Альпинисты не боятся трудных задач, но стоимость работ будет зависеть от их сложности и начинается от 350р. за м.п., цены с материалом

Герметизация и утепление швов методом промышленного альпинизма

Утепление и герметизация швов в панельных домах обеспечивает повышение температуры в помещении на 3-5 градусов.

Профессиональные альпинисты нашей компании выполняют ремонт герметизации межпанельных швов фасада в несколько этапов:

  1. Сначала верхолазы осматривают проблемные конструкции. Производят оценку состояния деталей, соединений между ними, других поверхностей.
  2. После этого ремонтники решают, какой изоляционный материал будет использоваться для ремонта. Обычно используется монтажная пена, мастика или вилатерм. Иногда применяется комбинация разных материалов.
  3. Все соединения зачищаются. Из них тщательно удаляется весь мусор, грязь, пыль. Поверхности высушиваются, обезжириваются.
  4. На места соединения панелей наносится изоляционный материал равномерным слоем. Высотники одновременно с заделкой могут выполнить утепление.
  5. С поверхностей удаляются излишки герметизирующего состава.
  6. Производится финишная заделка соединений.

Изоляционные составы после высыхания закрывают все пустоты, создавая защиту от сквозняков, влаги, потери тепла.

Стоимость герметизации межпанельных швов зависит от объема работ, вида используемых материалов, удобства закрепления альпинистского оборудования. Мастера составят подробную смету герметизации панельных швов снаружи после обследования объекта фасада и состояния стыков панелей.

Виды работ по герметизации межпанельных швов

Первичная герметизация

Вторичная герметизация

Методом промышленного альпинизма выполняются следующие виды герметизации межпанельных швов:

  • Первичная заделка швов осуществляется при строительстве здания. Таким способом утепляются соединения между панелями. Межпанельные стыки заполняются утепляющим составом, потом снаружи покрываются водоотталкивающим герметиком.
  • Вторичная герметизация может выполняться двумя способами. Первый вариант — без раскрытия соединения. Герметизирующий состав наносится поверх уже существующего материала. Такие работы проделывают при исправном старом покрытии каждые 7-15 лет. Если старый герметик износился или заделка была выполнена некачественно, то работы нужно выполнять с открытием соединений. В этом случае их поверхности зачищаются от старых материалов, швы в панельном доме заново заполняются утеплителем, поверхность покрывают герметиком.
  • Утепление соединений. Старый материал из швов удаляется полностью. Стыки от краски, других элементов очищаются вручную. Между панелями укладывается утеплитель, одновременно пространство заполняется монтажной пеной. После высыхания, на поверхность наносится герметизирующий состав.

Почему происходит нарушение герметизации межпанельных швов

Теплопотери в квартирах, домах, офисах возникают через полости изоляционных материалов, при неправильной установке оконных отливов или через межпанельные стыки. Такие недочёты при строительстве со временем снижают уровень комфорта в здании. В полости попадает влага, пыль, грязь. Это может стать причиной преждевременного износа или разрушения строения.

Наши гарантии

На первичную и повторную герметизацию — 3 года

На полную замену шва с утеплением, полная герметизация межпанельных швов по периметру и герметизация отходов в стороны — 5 лет

При не полной герметизации периметра хотя бы с одной стороны дома или отказе делать отходы гарантия 2 года

Для не типовых проектов панельных домов мастер на месте оценивает необходимость герметизации швов для дачи гарантии в 5 лет

Плюсы герметизации межпанельных швов с «Формулой Высоты»

Работы по герметизации и ремонту межпанельных стыков могут выполнять только промышленные альпинисты, имеющие необходимое снаряжение, оборудование. Наши мастера приедут к клиенту в Москве и Подмосковье в удобное время. Все работы будут выполнены в срок, указанный в договоре.

Верхолазы пользуются прочным, безопасным снаряжением. С его помощью они могут добраться до самых труднодоступных стыков на объекте.

Галерея работ — заделка межпанельных швов



Приблизительный объем работ для панельных зданий

Заделка швов (стыков) в панельных домах решает ряд очень важных задач:

  • Устранение потерь тепла, попадание влаги и пыли с улицы
  • Устранение образования конденсата на окнах и стенах
  • Уничтожение плесени
  • Устранение нарушения герметичности шва
  • Улучшение климата в квартире

Чтобы ценить приблизительный объем работы достаточно знать количество комнат в квартире.

  • Так для 1 комнатной квартиры минимальным заказом будет 30 погонных метров.
  • Для 2х комнатной квартиры – 30 погонных метров.
  • 2х комнатная квартира, в торцевой части дома, так называемая «угловая» от 45 до 79 погонных метров.
  • Обычная 3х комнатная квартира – 45 погонных метров.
  • Угловая 3х комнатная квартира от 60 до 95 погонных метров.

Ремонт стыков в панельных домах проводят по периметру панели: верхние, нижние, боковые швы. Для квартир на последних этажах есть еще и технический этаж, который обязательно должен быть включен в ремонт, так как через пустоты в нем в вашу квартиру по швам будет проникать влага.

Учитывайте, что для зданий из блоков, объем работ будет больше примерно на 30%.

Технология «Тёплый шов»

Самая частая причина холода в квартире зимой (при нормальном отоплении) – разгерметизация швов между панелями. Ее устранение – самый простой и экономичный способ сохранять комфортную температуру в холодное время года. Вторичная герметизация швов позволяет обойтись без дополнительных обогревателей зимой, что так же существенно снижает счета за электричество.

Особенности этой технологии отличают ее от первичной внутренней герметизации швов*:

  • Первый этап – негерметичный шов заполняется утеплителем.
  • Второй этап – покрытие мастикой для полной гидроизоляции.

Для второго этапа подойдет любая мастика: на водной основе или содержащая отвердитель.

Технология «Теплый шов» включает использование пены, вилотерма и гармонизующей мастики. Эта методика может использоваться как при первичной, так и при вторичной герметизации в панельных домах. Более сложный вариант обладает следующей последовательностью: в покрытых слоем раствора швах, из-за чего вилотерм не заполняет шов, в них высверливают отверстия диаметром 50 см, и задувают туда монтажную пену.

Это очень эффективная система утепления стыков плит в панельном доме, но в некоторых случаях требуется еще более эффективное утепление – трёхкомпонентная герметизация. Ее отличие – использование полиуретановой пены, увеличивающее стойкость к внешним воздействиям, а также утеплители и герметик. Внутришовное пространство заполняется целиком, а после застывания пена становится отличным теплоизолятором.

Можно ли заказать заделку межпанельных швов зимой

Работы по утеплению межпанельных швов промышленным альпинистом не могут проводиться при температуре воздуха на улице ниже 5° С.

Работы не могут проводится и при других неблагоприятных погодных условиях: сильный ветер, мокрый снег, дождь. Также исключаются работы на мокрой панели.

Герметизация швов – это категория высотных работ. Это значит, что каждый наш сотрудник имеет сертификаты для промышленного альпинизма, а также регулярно посещает курсы повышения квалификации. Мы имеем все необходимые лицензии, допуск и профессиональное оборудование для проведения высотных работ, цены с материалами указаны выше.

При необходимости в работе используются строительные леса, автовышка и высотная люлька для тех мест, где работа промышленного альпиниста может быть затруднена. Способ заделки панельных швов будет определён после выезда специалиста, составлении сметы, объема работ и определении цены с материалом.



* Герметизация стыков выполняется согласно нормативам:

ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков;

ВСН 40-96 Инструкция по герметизации стыков стен и оконных блоков.

При вторичной герметизации альпинисты руководствуются следующими нормативами:

СН 420-71 Строительные нормы и правила по герметизации межпанельных швов;

ВСН 19-95 Инструкция по технологии заделки стыковых соединений панелей наружных стен.

При осуществлении работ по обустройству «теплого шва» промышленные альпинисты обязательно соблюдают правила, описанные в нормативной документации:

СНиП 3.03.01-87 Несущие и ограждающие конструкции;

ТР 196-08 Технические рекомендации по технологии герметизации и уплотнения стыков наружных стеновых панелей;

Технические указания по герметизации стыков.

Структурные изолированные панели (SIP) | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev.09)

Тепловой шкаф

3. Уменьшение теплового моста.
3.4 На надземных стенах, отделяющих кондиционируемое помещение от некондиционируемого, используется один из следующих вариантов (исключая краевые/ленточные балки): 16
3.4.2 Структурно-изолированные панели ИЛИ; Изолированные бетонные формы ИЛИ; Каркас двойной стены ИЛИ; 17, 20

Сноска 17) До 10 % общей площади наружной поверхности стены не подпадают под действие сниженных требований к тепловым мостам для размещения преднамеренно разработанных деталей (например,g., архитектурные детали, такие как тепловые ребра, боковые стены или каменные камины; структурные детали, такие как стальные колонны). Оценщику должно быть очевидно, что освобожденные участки являются преднамеренно спроектированными деталями, или освобожденные участки должны быть задокументированы в плане, предоставленном строителем, архитектором или инженером. Оценщику не нужно оценивать необходимость разработанной детали для сертификации дома.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Готовый дом DOE с нулевым энергопотреблением (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.



2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

Раздел R301.2.2 приведены положения и требования по сейсмостойкости для таунхаусов в категориях сейсмостойкости C, D0, D1 и D2, а также отдельно стоящих домов на одну и две семьи в категориях сейсмостойкости D0, D1 и D2. Категории сейсмического проектирования определяются на основе ускорения спектрального отклика, SDS, которое зависит от местоположения и состояния грунта. Здания в категории сейсмостойкости E должны проектироваться так, чтобы выдерживать сейсмические нагрузки в соответствии с Международными строительными нормами и правилами, хотя в Разделе R301.2.2 обсуждаются методы реклассификации в более низкую категорию сейсмостойкости.

Раздел

R301.2.2.2.1 ограничивает вес собственной нагрузки для надземных стен SIP до десяти фунтов на квадратный фут (480 Па).

Раздел

R301.2.2.7 (2009, 2012, 2015 IRC R301.2.2.3.1) ограничивает высоту зданий из конструкционных теплоизоляционных панелей двумя этажами над уровнем земли.

R301.3 ограничивает высоту этажа SIP-стен не более 11 футов 7 дюймов (3531 мм), а высота несущей стены на этаж, как разрешено таблицами Раздела R610, не должна превышать 10 футов (3048 мм). IRC 2009 года ограничивает максимальную высоту каркаса пола не более 16 дюймов (406 мм).

Раздел R602.1.11 (2018 IRC R610.3) Структурные изолированные панели должны быть изготовлены и идентифицированы в соответствии с ANSI/APA PRS 610.1. IRC 2009–2015 не указывает ANSI / APA PRS 610.1, но указывает материалы, необходимые для SIP, в Разделе R610 (IRC, 2015, Раздел R610, 2012, IRC, Раздел R613 и 2009, IRC, Раздел 614)

В разделе R610

(раздел R613 IRC 2012 г. и раздел 614 IRC 2009 г.) изложены дополнительные требования к построению системы SIP. Положения этого раздела ограничиваются зданиями, построенными из SIP, длина которых не превышает 60 футов (18 288 мм) перпендикулярно балке или пролету фермы, а ширина не превышает 40 футов (12 192 мм) параллельно балке или пролету фермы. и не более двух этажей в высоту с высотой каждой стены не более 10 футов (3048 мм).Кроме того, предельная расчетная скорость ветра (Vult) не должна превышать 155 миль в час (69 м/с) в зоне воздействия B или 140 миль в час (63 м/с) в зоне воздействия C, снеговая нагрузка на грунт не должна превышать 70 фунтов на квадратный фут (3,35 кПа), категория сейсмостойкости — A, B или C.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное.(Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.





Часто задаваемые вопросы и технические данные | Утепленные панели Alaska

Часто задаваемые вопросы

SIP представляют собой композитный строительный продукт, состоящий из изолирующего слоя жесткой пены, зажатого между двумя слоями структурных подпрямителей (оболочек).

Что такое структурно-изолированные панели (SIP)?

Какие типы обшивки используются в изолированных панелях Alaska Insulated Panels (AIP)?

SIP-панели AIP производятся исключительно из фанеры CDX толщиной 1/2 дюйма; в отличие от большинства других производителей SIP, которые используют 7/16-дюймовые ориентированно-стружечные плиты (OSB).

Почему компания Alaska Insulated Panels (AIP) использует фанеру CDX?

AIP использует 1/2-дюймовую фанеру CDX исключительно из-за ее долговечности и прочности. Несмотря на то, что 7/16-дюймовая OSB конструктивно приемлема для SIP и является обшивкой, которую выбирают большинство других производителей SIP, она легко пропитывается влагой.На Аляске, где строительный сезон длится всего около 100 дней, сборка SIP-панелей с набухшей обшивкой из OSB может быть очень утомительной и трудоемкой, поэтому мы используем фанеру CDX.

Какой тип пены используется для изолированных панелей Alaska (AIP)?

В AIP используется жидкий полиуретан (PUR) низкой плотности, производимый компанией Carpenter Co. В этой системе используется Solstice LBA — экологически чистый вспениватель.

Физические свойства двухкомпонентной полиуретановой смеси, вспениваемой на месте, отвечающей следующим критериям:

Сердцевина:

Физические свойства двухкомпонентной полиуретановой смеси, вспениваемой на месте, отвечающей следующим критериям:

Номинальная формованная плотность (ASTM D-1622)                                                    3 фунта/фут

Номинальная плотность основных (ASTM D-1622) 2. 1 IB / CF

Сопротивление сжатию при пределе текучести (ASTM D-1621)

Прочность изгиба (ASTM C-201) 34 psi

Прочность на растяжение

(ASTM D-1623) 56 PSI

Прочность на сдвиг

(ASTM C-273) 32 psi

субстратная адгезия (ASTM D-1623) 35 PSI

Закрытое содержание клетки,% (ASTM D-6226)> 90

Проницаемость водяного пара толщиной 1 дюйм, не более (ASTM E-96)1 пермь

Водопоглощение макс. (ASTM C272).

Размерная стабильность макс. (ASTM D-2126)                                                                                         -0,6% 28 дней при -20ºF

Размерная стабильность макс. (ASTM D-2126)                                                                                                    -0,2% 28 дней при 200ºF

Размерная стабильность макс.(ASTM D-2126)                                                              +2,0% 28 дней при 158 ºF-95% относительной влажности

Значение R, БТЕ. дюймов/час-кв. футов при средней температуре 20ºF (ASTM C-518)                                                                8,0 на дюйм

Значение R, BTU.in/hr-sf² при средней температуре 55ºF (ASTM C-518)                                                               7,09 на дюйм

R-значение, BTU.in/hr-sf² при средней температуре 75ºF (ASTM C-518)67 на дюйм

Распространение пламени (ASTM E-84).

Плотность дыма (ASTME E-84)                                                                                                              3500

Рейтинг воспламеняемости (ASTME E-84) УЛ-723 Класс — 1

AIP использует смесь полиуретана (LDB-173-I / LDA-M200-31LC), смешанные на Carpenter Co.В этой системе используется Solstice LBA, безвредный для окружающей среды вспениватель, и она превосходит требования IRC R316 и R613.3.1.

Являются ли AIP SIP конструктивно прочными?

AIP СИПы имеют конструктивные характеристики, аналогичные двутавровой балке. Под давлением или стрессом обшивка испытывает растяжение и сжатие, а полиуретановый сердечник сопротивляется сдвигу и короблению. В экспериментах, проведенных структурной лабораторией SIP Университета Аляски в Анкоридже (UAA), использовалась стеновая панель AIP высотой 6½ дюймов и 8 футов с коэффициентом безопасности 3: 1, что привело к осевой несущей способности 7290 на линейный фут.Эти испытания показали, что SIP-панели AIP в 7 раз прочнее, чем обычные стены с опорным каркасом 2×6.

Отделится ли оболочка от пенополиуретана?

AIP использует процесс, известный как пресс-форма для быстрого литья под давлением (RIM). Этот процесс пропитывает пенопластом волокна фанеры, создавая соединение с невероятной прочностью сцепления (35 фунтов на квадратный дюйм). В результате реальных испытаний на разрушение, проведенных UAA, были обнаружены только неравномерные разрывы панелей (пена на дереве или дерево на пене).

В каких приложениях используются PUR SIP?

AIP SIP универсальны и могут использоваться для полной теплоизоляции оболочки здания, включая подземный фундамент и морозостойкие стены, изолированные полы, наружные стены, крыши и консольные потолки.

Да, AIP SIP становятся конструктивным элементом оболочки здания, включая оконные и дверные проемы. При использовании для изолированного пола и/или крыши необходимо установить структурные балки, прогоны и/или фермы с учетом конкретных географических нагрузок, т. е. сейсмических, ветровых и снеговых требований.

Будут ли AIP SIP заменять каркасную конструкцию?

Производственный процесс AIP обеспечивает одно из самых высоких изолирующих значений R на дюйм среди всех коммерчески доступных изоляционных продуктов на современном рынке.AIP SIP обеспечивают превосходную и однородную изоляцию по сравнению с традиционными методами изоляции, тем самым обеспечивая более герметичную структуру, что означает: меньше сквозняков, меньше шума, устранение термомостов и меньшее потребление энергии, что может снизить затраты на отопление и охлаждение до 50%. . По сути, обеспечивая более комфортное жилое и рабочее пространство для всей семьи.

Почему SIP-панели AIP являются превосходной альтернативой традиционной изоляции?

Безопасны ли PUR SIP для моей семьи, друзей и окружающей среды?

Да! SIP AIP подходят для проектов зеленого строительства, а также для строительства с рейтингом Energy Star, который является спонсируемой государством программой, которая помогает продвигать высокий уровень энергоэффективности.

Легко ли устанавливать PUR SIP?

Да! Быстрая и простая установка может быть достигнута с использованием стандартных строительных инструментов. Инструкции по установке предоставляются с каждым заказом, и вы можете посмотреть наше видео для ознакомления.

Как соединяются PUR SIP?

AIP SIP соединяются либо двумя полосами фанеры, называемыми поверхностными «шлицами», либо пиломатериалами размером 2X. Тип используемого сплайна будет определяться такими свойствами, как ветер, вес и сейсмические силы.

Как устанавливаются окна и двери в PUR SIP?

Черновые проемы для окон и дверей предусмотрены при строительстве зданий. Окна и двери устанавливаются на месте в соответствии с конкретными инструкциями производителя.

Как установить электропроводку и водопровод в PUR SIP?

AIP изготавливает вертикальные «электрические каналы» и вырезы для коробок в соответствии с предоставленными схемами электропроводки. Традиционно сантехника размещается во внутренних стенах и полах вашего дома. Установка островных вентиляционных отверстий или петлевых вентиляционных отверстий также является обычной практикой, и ее можно найти в сантехнических нормах.

Как прикрепить сайдинг к PUR SIP?

Применение сайдинга должно осуществляться в соответствии с инструкциями производителя сайдинга, включая защиту от атмосферных воздействий и крепление. Обычно частота креплений увеличивается до 12 дюймов по центру.

Как PUR SIP защищает от влаги?

Пенополиуретан имеет показатель проницаемости менее 1 и является водостойким.Следовательно, он не позволит никакой влаге проникнуть внутрь панели. Требуется надлежащая герметизация всех стыков панелей во время строительства на месте.

Что такое «выделение газов» и происходит ли это с PUR SIP?

Выделение газов – это выделение химических веществ из неметаллических веществ в условиях окружающего или более высокого давления. Выделение газа может быть связано с так называемым «запахом новой машины». Когда PUR инкапсулирован между двумя слоями фанеры и не подвергается воздействию атмосферных условий, выделение газов невозможно. Отвержденный жесткий полиуретановый пенопласт представляет собой термореактивный пластик, который не выделяет ЛОС.

Как PUR SIP ведут себя при пожаре?

Пенополиуретан, используемый в SIP AIP, имеет рейтинг UL 723 класса «1», рейтинг распространения пламени 25 и рейтинг образования дыма 300. PUR представляет собой сшитый термореактивный пластик, обладающий высокой термостойкостью — способны выдерживать температуры до 800 ºF (427 ºC). Под воздействием высоких температур ПУР только обугливается, а не плавится. В жилых помещениях строительные нормы и правила требуют, чтобы внутренняя поверхность любых пенопластовых изделий была покрыта 15-минутным тепловым барьером.

Являются ли PUR SIP токсичными при пожаре?

Пенополиуретан органический; основной токсичный материал, выделяемый при сжигании, такой же, как и любой органический материал: окись углерода и двуокись углерода.

Какова стоимость PUR SIP за квадратный фут?

AIP Здания SIP спроектированы в соответствии с конкретными планами зданий и требованиями географической нагрузки (снеговой, ветровой и сейсмической); следовательно, стоимость квадратного фута является переменной величиной. Превосходные изоляционные характеристики AIP SIP позволяют делать стены тоньше, что означает увеличение жилой площади по сравнению с обычными зданиями с такими же внешними размерами.Чтобы получить бесплатную расчетную стоимость для вашего конкретного плана, заполните информацию на нашей странице контактов или позвоните в Alaska Insulated Panels по телефону 1-907-357-2769.

AIP SIP изготавливаются с использованием новейшего современного оборудования путем помещения двух (2) предварительно нагретых конструкционных обшивок в специально разработанную форму. Форма помещается в гидравлический пресс и в нее впрыскивается двухкомпонентная полиуретановая (PUR) жидкость. После смешивания и впрыскивания он увеличивается в объеме в 50 раз примерно за 8 секунд, создает давление до 15 фунтов на квадратный дюйм и температуру, превышающую 300°F.В процессе отверждения гидравлический пресс противодействует создаваемым пенопластом силам и поддерживает желаемую толщину панели, в то время как давление и тепло пропитывают пенопластом волокна обшивки, создавая практически неразрушимую связь. После того, как пена склеится и полностью отвердеет, она станет термоотверждаемым пластиком с закрытыми порами, который не плавится и обладает невероятной структурной прочностью.

Как производятся PUR SIP?

В чем разница между SIP-панелями из полиуретана и пенополистирола (EPS)?

Сравнение PUR SIP от AIP с SIP из сэндвича из пенополистирола сродни сравнению яблок с апельсинами.Разница в технологии и тепловых характеристиках используемых пенопластов – как ночь и день. SIP, как и все промышленные продукты, настолько прочны, насколько сильно их самое слабое звено. Чем больше компонентов используется в производственном процессе, тем выше риск отказа. Например; Полиуретан представляет собой клей, и при впрыскивании жидкости в форму SIP тепло и давление, создаваемые в процессе отверждения, пропитывают пенопластом волокна фанерной обшивки. SIP с наполнителем из вспененного полиуретана AIP представляет собой двухкомпонентную формованную панель, тогда как EPS SIP представляет собой трехкомпонентную клееную сэндвич-панель. Полиуретан также является клеем и часто используется производителями пенополистирола для склеивания многослойных панелей. Это сводится к следующему: все здания, построенные в северных регионах с холодным климатом , таких как Аляска, подвержены движениям, будь то сейсмические (земляные работы), ветровое давление (боковое), тепловое расширение или сжатие (тепло/холод) и дифференциальная осадка (грунт/холод). почва). Самым слабым звеном ЭПС СИП является клеевой шов, и со временем этот шов выйдет из строя.

Что такое гарантия SIP от AIP?

AIP PUR SIP имеют 20-летнюю ограниченную гарантию, которая обеспечивает полное покрытие дефектов производства, материалов и изготовления.

СИПы AIP производятся на Аляске?

Да, SIP AIP производятся и изготавливаются в Василле, Аляска. Приглашаем всех посетить наш завод; просто позвоните по телефону 907-357-2769, чтобы записаться на прием.

Что нужно знать об изоляционных панелях для стен и крыш

Следующий текст о сэндвич-панелях для стен и крыш предназначен для начинающих. Он предназначен для введения в предмет и предоставления информации по различным аспектам, таким как транспорт, перемещение и т. д.Конечно, этот текст не заменит никакой подготовки. Поэтому всегда необходимо иметь специалистов, знакомых с транспортировкой, хранением и сборкой сэндвич-панелей.

1. Основы: Что такое теплоизоляционные панели?

Умный и утепленный: Фасад из утепленных панелей

Как следует из названия, «сэндвич»-панели состоят из нескольких слоев – обычно двух тонких обшивочных листов, между которыми находится сердцевина. Это, однако, единственное сходство между ними и бутербродом! Что касается долговечности, сэндвич-панели намного опережают своего съедобного тезку: отдельные слои прочно соединены друг с другом, поэтому их часто называют композитными панелями.
Теплоизоляционные панели, композитные панели или сэндвич-панели бывают самых разных конструкций. В большинстве случаев внешняя оболочка состоит из оцинкованного стального листа. Внутренняя оболочка может быть изготовлена ​​из оцинкованного стального листа, тонких алюминиевых листов, нержавеющей стали или GRP (пластика, армированного стекловолокном). Сердцевина в основном изготовлена ​​из изоляционного материала, такого как полиуретан (PUR), полиизоцианурат (PIR) или минеральная вата. Соединение внешнего и внутреннего слоев помогает сочетать свойства используемых материалов: сгибание или разрушение поверхности затрудняется благодаря сердечнику, в свою очередь стабильность поверхности защищает мягкую сердцевину от внешних воздействий.

2. Использование изоляционных панелей

Теплоизоляционные панели используются во многих отраслях промышленности, таких как аэрокосмическая, автомобильная и строительная. Этот текст посвящен использованию теплоизоляционных панелей в качестве готовых элементов для строительной отрасли.
Теплоизоляционные панели идеально подходят для строительного сектора: вы экономите время, сокращаете расходы и уменьшаете вес, и их можно использовать в качестве стен, потолков и крыш. Если панели поставляются прямо с завода, они сразу готовы к использованию. Одним простым шагом они могут быть прикреплены к несущей конструкции и одновременно являются устойчивыми стенами или крышами с отличными изоляционными свойствами.
Из-за вышеназванных свойств сегодня теплоизоляционные панели особенно популярны для облегченного строительства залов, крыш жилых домов, а также в качестве изоляционных панелей для изоляции или звукоизоляции в гипсокартонных конструкциях. Теплоизоляционные панели с огнеупорным сердечником также часто используются в качестве противопожарных панелей.

Холл из теплоизоляционных панелей

3. Типы утепленных панелей

3.1. Теплоизоляционные кровельные панели

Кровельные панели имеют два применения: в качестве кровельной изоляции и кровли.Их можно узнать с первого взгляда по правильному выступу на сэндвич-элементе. Эти возвышения известны как высокие ребра и служат для придания жесткости панели. Необходима хорошая устойчивость, особенно в случае с кровельными панелями, поскольку они должны не только нести собственный вес, но и выдерживать потенциальные снеговые или ветровые нагрузки. Пространство между двумя высокими гребнями известно как низкий гребень . Здесь измеряется толщина сердцевины. Чтобы обеспечить плавный переход между двумя панелями крыши, на одной стороне панели имеется перекрывающийся клапан .Он находится поверх соседней панели.

Кровельные панели доступны в широком диапазоне цветов RAL.

3.2. Кровельные панели ECO

Особым типом кровельных панелей являются кровельные панели ECO. Они покрыты с нижней стороны алюминиевой фольгой, а не сталью. В результате они классифицируются как продукты одноразового использования в соответствии со строительными нормами и не требуют одобрения. В дополнение к этому юридическому преимуществу кровельные панели ECO имеют еще много плюсов.Алюминиевая фольга надежно защищает от таких продуктов, как аммиак, которые могут оказывать негативное воздействие на окружающую среду. В результате кровельные панели ECO особенно подходят для использования в сельскохозяйственных зданиях, таких как конюшни и амбары.

3.3. Утепленные стеновые панели

Теплоизоляционные стеновые панели имеют профиль с подкладкой для устойчивости вместо высоких штапиков на панелях крыши. Так как из-за отсутствия высокого конька нет перекрывающего щитка, панели соединяются друг с другом с помощью шпунтового соединения, которое более выражено, чем на кровельных панелях.Опционально также можно использовать незаметные снаружи крепежные винты с потайной системой крепления.

   Профиль Eurobox с подкладкой

   Профиль с микроребрами

   Двойной профиль с
потайные крепления

Подробно: секретное крепление

Стеновые панели также можно использовать в качестве потолка или пола.

3.4. Панели холодильной камеры

Панели для холодильных камер представляют собой стеновые панели особой формы. Они обычно лучше изолированы, чем обычные изолированные панели, и имеют лучшее качество соединений. Это делает их идеальными для строительства холодильных камер и холодильных камер. Панели холодильных камер часто также имеют покрытие, безопасное для пищевых продуктов.

4. Состав теплоизоляционных панелей: внешний вид

Внешняя оболочка изоляционной панели состоит из нескольких различных слоев, которые защищают панель от воздействий окружающей среды, таких как УФ-излучение и коррозия. Следующая диаграмма дает хороший обзор структуры внешней оболочки:

Поскольку все отдельные слои выполняют определенные функции, перед покупкой теплоизоляционных панелей важно проанализировать факторы окружающей среды, которым будут подвергаться панели.После этого можно выбрать подходящие материалы и покрытия. Поскольку внешняя и внутренняя стороны изоляционных панелей часто подвергаются воздействию очень разных условий, используемые лаки и материалы различаются в зависимости от стороны, на которой они находятся. Например, внешняя оболочка всегда должна иметь слой защиты от ультрафиолета, а во влажных внутренних помещениях, таких как бассейны, следует использовать хорошую защиту от коррозии.

4.1. Наружные материалы

Существует несколько основных материалов, из которых изготавливается внешняя оболочка теплоизоляционных панелей.Вот обзор свойств материалов:

Стальной листовой металл

.

Материал Использовать
Листовая сталь чаще всего используется в производстве теплоизоляционных панелей. Материал впечатляет своей высокой стабильностью. Лист оцинкован и покрыт антикоррозийным покрытием
Стеклопластик GRP (пластмасса, армированная стекловолокном) может использоваться только для нижней стороны панелей.Материал используется в помещениях с повышенным воздействием химикатов или соли для предотвращения коррозии. Стеклопластик не так устойчив к излому, как металл.
Алюминий Иногда, но не часто, корпус изоляционной панели изготавливается из алюминия. Этот материал особенно устойчив к химическим веществам и соли и поэтому в основном используется в сельском хозяйстве. К недостаткам можно отнести высокую цену и высокое тепловое расширение, что может привести к структурным проблемам.

Очень редко корпус изготавливается из нержавеющей стали. Преимущество этого материала в том, что он совершенно не ржавеет и безопасен для пищевых продуктов. Однако цена материала очень высока. Мы производим теплоизоляционные панели из нержавеющей стали на заказ от 2500 м².

Толщина материала

Корпус панелей доступен из материала различной толщины.Более тонкий материал легче и дешевле, но не такой стабильный. В случае более толстых материалов по панели можно ходить, не повреждая ее. Типичные значения толщины стального листа составляют 0,4 мм и 0,6 мм. Пожалуйста, свяжитесь с нами, если вам нужна консультация относительно толщины.

Цинкование

В качестве защиты от коррозии все наши панели оцинкованы высоким качеством. Свяжитесь с нами, если у вас есть какие-либо вопросы о гальванике.

4.2. Наружное покрытие

Покрытие обеспечивает дополнительную защиту изоляционной панели и защищает от коррозии и УФ-излучения.Существует множество уровней качества, в зависимости от ситуации, в которой будут использоваться панели. Качество покрытия можно повысить одним из следующих двух способов: за счет новых разработанных материалов и методов покрытия или за счет более толстого покрытия. Стандартное покрытие, наносимое на наши утепленные стены и крышу, представляет собой стандартный полиэстер толщиной 25 мкм, снаружи и внутри. Большинство конкурентов предлагают только 15 мкм. Доступны следующие покрытия:

Изделия с предварительно нанесенным покрытием Стандартная толщина (мк) Минимальное время до появления белой ржавчины (в ч) Категория коррозии
Стандартный полиэстер 25 360 RC2
Полиэстер повышенной прочности 25 360 RC3
ПВДФ 25 500 RC4
ПВДФ 35 500 RC4
ПУР-ПА 50/55 700 RC5
Пластизоль 100/200 1000 RC5
С пластиковым покрытием 100 500 /

Чтобы облегчить вам выбор правильного покрытия, мы предлагаем вам небольшую помощь в принятии решения на основе EN 10169. Просто отнесите свой проект к одной из следующих категорий.

Воздействие внешней среды:

Категория Описание
C1 — очень низкий
C2 — низкий

Окрестности с низким уровнем загрязнения Сельскохозяйственные территории

С3 — средний

Городские и промышленные районы со средним уровнем загрязнения диоксидом серы Прибрежные районы с низким содержанием солей – от 10 до 20 км от моря

С4 — высокий Промышленные районы и побережья со средним содержанием соли, от 3 до 10 км от моря
C5 I – очень высокий Промышленные и прибрежные зоны с повышенной влажностью и агрессивной средой
C5 M – очень высокий Прибрежные районы с высоким уровнем соли на расстоянии от 1 до 3 км от моря

Влияние внутренней среды:

Категория Описание
C1 – очень низкий Отапливаемые помещения чистым воздухом: e. г. офисы, магазины, школы и гостиницы
C2 — низкий Неотапливаемые здания, где возможна конденсация: кладовые, спортивные залы
С3 — средний Производственные помещения с высокой влажностью и достаточно высоким уровнем загрязнения воздуха: напр. пищевая промышленность, прачечные, пивоварни, молочная промышленность
С4 — высокий Химические установки, плавательные бассейны, судостроение и береговые установки
C5 I – очень высокий Здания или зоны с постоянной конденсацией и высоким уровнем загрязнения воздуха
C5 M – очень высокий Здания или зоны с постоянной конденсацией и высоким уровнем загрязнения воздуха

С помощью следующей диаграммы вы можете выбрать правильное покрытие как для внешней, так и для внутренней оболочки ваших теплоизоляционных панелей.

5. Состав теплоизоляционных панелей: сердцевина

Исключительные изоляционные свойства изоляционных панелей в значительной степени достигаются благодаря изоляционной сердцевине, которая защищена внешними листами из стали или алюминия. Сердцевина теплоизоляционных панелей может быть изготовлена ​​из различных материалов и различной толщины. Далее мы представляем вам краткий обзор материалов и их функций.

5.1. Полиуретан (PU)

Полиуретан — это синтетическая смола, разработанная в 1930-х годах Отто Байером и его исследовательской группой для IG Farben.Мы все знаем этот материал из нашего дома: наши губки сделаны из него. В области теплоизоляционных панелей полиуретан является наиболее популярным изоляционным материалом. Но насколько хороши изоляционные свойства? Следующая таблица основана на панели типа Eurobox со стандартной облицовкой и содержит информацию о значениях изоляции (значения U), достигаемых в зависимости от толщины сердцевины:

У Толщина панелей (мм)
25 30 35 40 50 60 80 100 120
Вт/м² К 0. 83 0,70 0,61 0,54 0,44 0,37 0,28 0,22 0,19
ккал/м² ч °C 0,71 0,60 0,52 0,46 0,38 0,32 0,24 0,19 0.16

5.2. Полиизоцианурат (ПИР)

Полиизоцианураты обладают еще лучшими изоляционными свойствами по сравнению с полиуретаном. Таким образом, тот же показатель изоляции может быть достигнут при меньшей толщине сердцевины. Кроме того, изоляционные панели с наполнителем PIR имеют лучшие показатели огнестойкости, чем панели с наполнителем из PUR, и дольше выдерживают более высокие температуры. Из-за этого утепленные панели с наполнителем PIR несколько дороже, чем панели с наполнителем PUR.

5.3. Минеральная вата

Если у вас есть особые требования к противопожарной защите, то без панелей с наполнителем из минеральной ваты не обойтись. В отличие от полиуретана и полиизоцианурата, минеральная вата негорючая. Однако это преимущество омрачается тем фактом, что панели из минеральной ваты обладают несколько худшими изоляционными свойствами. Взгляните на U-значения на примере стандартного профиля Eurobox:

У Несущие панели (мм)
50 60 80 100 120 150
Вт/м² К 0.75 0,63 0,49 0,39 0,33 0,27
ккал/м² ч °C 0,65 0,54 0,42 0,34 0,28 0,23

​6. Перевозка теплоизоляционных панелей

Если вы решите использовать теплоизоляционные панели как часть своих планов строительства, транспортировка будет первым шагом после размещения заказа. Для панелей длиной до 24 метров существует несколько очень важных правил, на которые необходимо обратить внимание, чтобы обеспечить доставку изоляционных панелей в целости и сохранности.
Теплоизоляционные панели обычно поставляются упакованными. Чтобы не повредить панели при транспортировке, эти упаковки необходимо располагать горизонтально на распорках из пенопласта или дерева. Обратите внимание, что распорки должны располагаться на подходящем расстоянии друг от друга. Опорная поверхность, разумеется, должна соответствовать форме упаковки.То есть, если упаковка плоская, поверхность, на которой она лежит, должна быть плоской. Если упаковка изогнута, поверхность, на которой она лежит, также должна быть изогнутой. При укладке пакетов друг на друга между пакетами должны использоваться прокладки для штабелирования.
Также следует обеспечить, чтобы упаковки не выступали более чем на один метр и были закреплены по крайней мере в двух поперечных сечениях с помощью ремней на расстоянии не более 3 метров друг от друга. При креплении планок важно следить за тем, чтобы сами панели не повредились.Погрузочная поверхность транспортного средства, разумеется, должна быть пустой и защищенной от непогоды.

7. Хранение изоляционных панелей

По логистическим причинам иногда необходимо хранить теплоизоляционные панели на строительной площадке или на складе. Пожалуйста, следите за тем, чтобы панели никогда не лежали прямо на полу, а всегда лежали на деревянных или полистироловых прокладках, которые шире, чем сама панель. Распорки должны быть адаптированы к форме панелей и соответствовать изделию. Например: для изогнутой упаковки распорки должны иметь одинаковую кривизну.Если из-за нехватки места упаковки укладываются друг на друга, убедитесь, что между отдельными упаковками используются прокладки. Верхние распорки должны быть размещены точно так же, как и распорки внизу. При штабелировании следует также учитывать вес пакетов. Можно штабелировать не более 3 упаковок высотой не более 2,6 м.
Упаковки с панелями никогда не следует хранить в течение длительного времени во влажной среде, так как на плохо вентилируемых внутренних панелях может скапливаться конденсат, вызывающий коррозию металла. Если необходимо кратковременное хранение на открытом воздухе, важно, чтобы упаковки не подвергались воздействию прямых солнечных лучей и чтобы с них не стекала вода. Наклон должен быть не менее 5%. Однако пакеты не следует хранить на открытом воздухе более 60 дней.
Наилучшие условия хранения теплоизоляционных панелей – это сухие и непыльные помещения, которые к тому же в некоторой степени проветриваются. Из опыта мы знаем, что даже при наилучших условиях хранения срок хранения не должен превышать 6 месяцев, так как в противном случае свойства панелей могут измениться.

8. Подъем теплоизоляционных панелей

Даже если теплоизоляционные панели относятся к легким строительным элементам, их длина может означать, что они несут значительный вес. По этой причине при подъеме вручную или краном необходимо соблюдать некоторые основные инструкции.
При подъеме пакета краном синтетические строповые ремни (например, из нейлона) шириной не менее 10 см должны располагаться не менее чем в 2 местах. Ремни должны иметь длину не менее половины длины упаковки.Чтобы предотвратить повреждение панелей при их подъеме, используйте прочные и тонкие деревянные или пластмассовые прокладки, которые превышают ширину панелей не менее чем на 4 см.
При подъеме панелей вручную должны работать два человека. Панели всегда следует переносить горизонтальными краями вверх и вниз.

9. Резка изоляционных панелей

Иногда необходимо обрезать изоляционные панели, чтобы получить их на рабочую длину на месте. Для этого панели необходимо положить на прочное основание и разрезать погружной пилой, электролобзиком или циркулярной пилой.Важно следить за тем, чтобы режущая поверхность не сильно нагревалась во время резки. Это может привести к выгоранию гальванического покрытия и, следовательно, защиты от коррозии. Пожалуйста, не используйте угловые шлифовальные машины или дисковые шлифовальные машины, так как искры могут повредить антикоррозийное покрытие.

10. Монтаж панелей крыши

Подконструкция уже установлена, теплоизоляционные панели теперь можно использовать с пользой

Теплоизоляционные панели всегда должны устанавливаться специалистами. Следующий отрывок даст грубый обзор работы.
Монтаж кровельных панелей всегда осуществляется на основание из дерева, бетона или стали. При проектировании подконструкции необходимо обязательно учитывать вес панели, а также возможные снеговые и ветровые нагрузки в регионе. Из всей этой информации можно определить расстояние между опорами (прогонами), на которые укладываются панели. Для обеспечения максимального водоотвода наклон крыши должен быть не менее 5°.Если на крыше есть ригель или проходки, крыша должна иметь уклон не менее 7°. Поэтому кровельные панели не подходят для плоских крыш.
Теперь вы готовы к работе!

10.1. Укладка панелей крыши

10.2. Перекрытие короткого стыка

Иногда необходимо соединить изолированные кровельные панели в вертикальном стыке. В следующем разделе описывается процедура такого перекрытия вдоль этого края.
Поскольку в стандартном исполнении на этой кромке нет нахлеста, его необходимо создать, удалив нижний лист и изоляцию из пенопласта. Лист технических данных для каждой панели поможет вам определить длину необходимой обрезки.

Подготовка для перекрытия верхней панели

Сначала укладывается нижняя панель, а затем устанавливается верхняя панель так, чтобы она перекрывала нижнюю. Это позволяет дождевой воде стекать, не затекая под откидной створкой. Кроме того, на нижнюю панель следует нанести самоклеющийся уплотнитель не менее чем на два. Завершающим этапом является фиксация панелей через высокие бортики.

10.3. Доработка области карниза

Открытая изоляция в передней части здания должна быть защищена от влияния погоды и от животных. В этом разделе мы опишем различные возможности.

Открытая изоляция должна быть либо окрашена водонепроницаемым покрытием, либо покрыта гидроизоляцией. Преимущество оклада в том, что животные не могут добраться до пены, в которую они потом закапываются и вытаскивают.
По запросу мы можем поставить панели для карниза с отливом.

11. Одобрение самонесущих изолированных панелей в соответствии со стандартом ЕС 14509

Теплоизоляционные панели соответствуют официальным требованиям. Стандарт ЕС 14509 устанавливает требования к «самонесущим изолированным панельным элементам заводского изготовления с металлическими листами с обеих сторон».

12. Классы пожарной безопасности и законодательство о пожарной безопасности

Во многих сценариях, где применяются теплоизоляционные панели, противопожарная защита играет важную роль.Европейский стандарт DIN EN 13501 действует уже несколько лет. Европейский стандарт гораздо более точно регулирует классы огнезащиты.
Вот соответствующая таблица ЕС, которая определяет классы огнестойкости согласно DIN EN 13501 и их соответствие соответствующим требованиям строительного надзора:

Требования к зданию

Несущие элементы¹
без зазора

Несущие элементы¹
с зазором

Ненесущие внутренние стены

Ненесущие наружные стены

Фальшполы

Отдельные потолки

Огнестойкий

Р 30

REI 30

EI 30

E 30 (i→o) и
EI 30-ef (i ← о)

REI 30

ЭИ 30 (а↔б)

Огнестойкий

Р 60

REI 60

EI 60

E 60 (i→o) и
E 60-ef (i ← о)



ЭИ 60 (а↔б)

Огнестойкий

Р 90

REI 90

EI 90

E 90 (i→o) и
E 90-ef (i ← о)



ЭИ 90 (а↔б)

Огнестойкость
120 минут

Р 120

REI 120





Противопожарная стена

РЭИ-90М

ЭИ 90-М



¹Для систем реактивной противопожарной защиты с компонентами из стали с покрытием дополнительно требуется спецификация IncSlow согласно DIN EN 13501-2.

В дополнение к этим общим таблицам существует еще одна таблица, в которой классифицируются все изоляционные панели. При заказе панелей у нас мы всегда предоставляем европейский класс огнестойкости:

Классификация огнестойкости строительных материалов (за исключением напольных покрытий) в соответствии с DIN EN 13501-1

Требования к зданию

Дополнительные требования

Классификация ЕС согласно DIN EN 13501-1¹²

Без дыма

Без горючих капель

Строительные материалы, кромеизоляция линейных труб

Изоляция линейных труб

негорючий

А1

А1 Л

А2 — с1, д0

А2 Л — с1, д0

Огнестойкий

Б — с1, д0 С — с1, д0

B L — s1, d0 C L — s1, d0



А2 — с2, д0

А2 Л — с2, д0

А2 — с3, д0

А2 Л — с3, д0

Б — с2, д0 Б — с3, д0

B L — s2, d0 B L — s3, d0

С — с2, д0

С Л — с2, д0

С — с3, д0

С Л — с3, д0



А2 — с1, д1

А2 Л — с1, д1

А2 — с1, д2

А2 Л — с1, д2

Б — с1, д1 Б — с1, д2

B L — s1, d1 B L — s1, d2

С — с1, д1

С Л — с1, д1

С — с1, д2

С Л — с1, д2



A2 — s3, d2 B — s3, d2 C — s3, d2

A2 L — s3, d2 B L — s3, d2 C L — s3, d2

Нормальная воспламеняемость



Д — с1, д0

Д Л — с1, д0

Д — с2, д0 Д — с3, д0

D L — s2, d0 D L — s3, d0

Е

Е Л



Д — с1, д1

Д Л — с1, д1

Д — с2, д1

Д Л — с2, д1

Д — с3, д1

Д Л — с3, д1

Д — с1, д2

Д Л — с1, д2

Д — с2, д2

Д Л — с2, д2

Д — с2, д3

Д Л — с2, д3



Э — д2

ЭЛ — д2

Легковоспламеняющиеся



Ф

Ф Л

¹ В европейских правилах испытаний и классификации характеристики тления строительных материалов не учитываются. Для применений, где должны быть продемонстрированы характеристики тления, должны использоваться национальные правила.
² За исключением классов A1 (несмотря на использование сноски c к таблице 1 DIN EN 13501-2 и E) огнестойкость поверхностей облицовки наружных стен (типы) не может быть окончательно классифицирована в соответствии с DIN EN 13501-1 .

Теплоизоляционные панели с наполнителем из минеральной ваты доступны для класса огнестойкости до F120. Следовательно, это означает, что они могут выдерживать огонь до 120 минут.Панели состоят на 95-99% из расплавленной вулканической породы, стянутой в нити для получения волокнистой структуры. Сертифицированные сэндвич-панели с наполнителем из минеральной ваты могут устанавливаться в помещениях, к которым предъявляются требования пожарной безопасности. Их можно использовать как в качестве внутренней противопожарной стены, так и в качестве внешней стены, а также в качестве низкого потолка, в качестве крыши и даже в качестве изоляции существующих зданий.

2.5.0.0

О компании SIPS — West Eco Panels Ltd.

Структурно-изолированные панели

(SIPS) представляют собой усовершенствованный метод каркаса, а конструкции SIP лидируют в области энергоэффективности.

SIP состоят из внутреннего сердечника из пенополистирола (EPS), который был ламинирован между двумя листами ориентированно-стружечной плиты (OSB) с использованием конструкционного клея. Эта спроектированная система обеспечивает чрезвычайно прочную строительную панель, которая не требует дополнительного каркаса для поддержки. Большие сборные SIP-панели значительно ускоряют процесс возведения каркаса по сравнению с любым другим методом каркаса и обеспечивают более герметичное, хорошо изолированное здание с высокой энергоэффективностью.

SIP доступны в различной толщине и размерах от 2 до 12 дюймов и в размерах от стандартных 4 x 8 до 8 x 24 футов.Панели обычно весят менее 4 фунтов на квадратный фут, что делает их достаточно легкими для ручной установки. Кран часто используется для больших панелей крыши или для подъема связок панелей на строительной площадке.

После установки SIP вы можете применить практически любую отделку для полировки снаружи — штукатурку, камень, твердую доску, кирпич или вагонку

Хорошо построенный дом с использованием SIP будет иметь более плотную оболочку здания, а стены будут иметь более высокие изоляционные свойства, что приведет к уменьшению сквозняков и снижению эксплуатационных расходов.Кроме того, из-за стандартизированного и комплексного характера SIP время строительства может быть меньше, чем для каркасного дома, а также требуется меньше мастеров. Панели можно использовать в качестве пола, стен и крыши. В результате общая стоимость жизненного цикла здания из СИП будет в целом ниже, чем у традиционного каркасного — на целых 40%. Общая стоимость строительства (материалы и рабочая сила) часто ниже, чем для обычного каркаса, по-видимому, зависит от обстоятельств, включая местные условия труда и степень, в которой конструкция здания оптимизирована для той или иной технологии.

В некоторых случаях система с обшивкой OSB конструктивно превосходит обычную конструкцию с каркасным каркасом; прежде всего по прочности на осевую нагрузку. SIP сохраняют такую ​​​​же универсальность, как и каркасные дома, при включении нестандартных конструкций. Кроме того, поскольку SIP используются в качестве каркаса, изоляции и внешней обшивки и поставляются предварительно нарезанными на заводе для конкретной работы, внешняя оболочка здания может быть построена быстро и эффективно.

Загрузите нашу брошюру SIPS.

НЕСКОЛЬКО ВЕЩЕЙ, КОТОРЫЕ НУЖНО ЗНАТЬ О SIPS

SIP становятся все более популярными для всех типов домов, но особенно для конструкций, которые стремятся к максимальной эффективности и устойчивости.Вот почему.

Они поднимаются Быстро и Легко. В зависимости от размера и дизайна дома его можно обнести SIP-панелями в течение нескольких дней или даже часов. Это экономит деньги на рабочую силу, страхование и финансирование, а также энергию на рабочей площадке.

Они гибкие.  SIP могут быть доставлены на дом, и панели будут вырезаны точно по проекту дома на нашем заводе, а затем пронумерованы для простоты установки, что приведет к меньшему расходу материалов и ресурсов.

Они энергоэффективны. SIP-системы сокращают расходы на отопление и охлаждение на целых 60 процентов по сравнению с продуктами, используемыми для традиционной конструкции «стержня». Согласно исследованию, проведенному Национальной лабораторией Ок-Риджа, даже при одинаковой толщине стен SIP превосходят каркас из стержней по энергоэффективности всей стены на 40–60 процентов.

Они звуконепроницаемые. SIP блокирует звук, как некоторые другие материалы, — большое преимущество, особенно в спальнях, кабинетах, домашних офисах и медиа-залах.Это связано с прочной конструкцией и отсутствием воздухообмена,

Они безвредны для окружающей среды.  Компоненты, входящие в состав SIP, производятся из возобновляемых ресурсов. Изоляция представляет собой форму пластика, а ориентированно-стружечная плита (OSB) изготавливается из быстрорастущих деревьев и кустарников, которые когда-то считались отходами лесной промышленности.

КОГДА ИСПОЛЬЗУЮТСЯ SIPS

Ключевым компонентом грядущих всеобъемлющих новых требований строительных норм и правил для жилищного строительства являются более строгие требования к энергоэффективности стен и потолков, и ограждение вашего дома SIP-панелями — это простой способ удовлетворить эти требования.Кроме того, SIP сочетают в себе прочную стену, внешнюю обшивку и надежную изоляцию в один этап, что делает установку быстрой и легкой.

SIP используются, когда:

  • Требуется высокопроизводительное, энергоэффективное решение для каркаса.
  • вам нужно быстрое время блокировки
  • вы находитесь в удаленном месте, и панельная система имеет больше смысла (меньше транспортировки строительных материалов и отходов)
  • проезд на площадку ограничен

ГДЕ ИСПОЛЬЗУЮТСЯ SIPS

Обычно во внешней оболочке используются SIP. Утепленные полы, стены и крыша.

Стены

«Снижение затрат на отопление и охлаждение играет важную роль в строительстве любого типа здания……..вот где SIP вступают в игру. SIP создают гораздо более плотную оболочку здания, чем это возможно при использовании других методов строительства.

Сердцевина из жесткого пенопласта внутри каждого SIP обеспечивает непрерывную изоляцию по всей ширине и длине панелей, предотвращая образование мостиков холода, создаваемых стеновыми стойками. Кроме того, поскольку SIP изготавливаются в больших размерах (до 8 на 24 фута), SIP имеют значительно меньше стыков, требующих герметизации.
Испытания дверей с воздуходувкой показывают, что в помещениях, построенных с использованием SIP, утечка воздуха значительно меньше, чем в помещениях с деревянным каркасом. Значения R-проницаемости стен из SIP-панелей для всей стены по сравнению со стенами с каркасной рамой намного выше, если принять во внимание потери энергии через элементы конструкции, углы, стыки и вокруг окон.

Во многих приложениях SIP структурно самодостаточны и не требуют дополнительного структурного каркаса. Обшивка из ориентированно-стружечной плиты (OSB) и пенопластовый заполнитель работают вместе как спроектированная система с высокой несущей способностью, включая осевую, поперечную, стеллажную и диафрагменную способности.Таким образом, они могут выдерживать широкий спектр нагрузок, в том числе от силы тяжести, снега, сильного ветра и сейсмической активности.

Быстрая установка

По сравнению с решетчатым каркасом стены SIP возводятся намного быстрее, поскольку их можно устанавливать большими секциями и устраняется необходимость в отдельных работах по возведению каркаса и изоляции на месте.

Другой способ, которым SIP помогают ускорить строительство, заключается в том, что они поставляются на строительную площадку с предварительно вырезанными оконными и дверными проемами, что экономит время на обрамление и, в зависимости от размеров, может не требовать установки отдельных перемычек. У них также есть предварительно вырезанные электрические пазы, которые устраняют трудозатраты, необходимые для сверления шпилек для проводки.

Долговечность
Поскольку плиты SIP состоят из полностью ориентированно-стружечных плит (OSB), они обеспечивают прочную поверхность по всей поверхности каждой стены, в отличие от гипсокартона поверх стоек. SIP хорошо противостоят ударам и повреждениям, которые могут возникнуть. СИПы прочные, их не так легко повредить, как обычный каркас.

Крыша

Завершены испытания SIP в соответствии со стандартом ASTM E 72 на допустимую поперечную нагрузку и мониторинг прогиба.WEST-ECO может предоставить подробную информацию о конкретной грузоподъемности для крыш с их конкретными SIP.

Одним из основных преимуществ SIP-панелей на крышах является их способность иметь большой просвет. Большие цельные панели обычно могут иметь ширину до 20 футов, что снижает потребность во внутренних колоннах или других промежуточных конструкционных опорах. Профессионалы-проектировщики также могут использовать SIP в конструкциях крыш без инженерной системы ферм. Эти возможности хорошо подходят для сводчатых потолков, больших открытых пространств и высоких линий крыш, которые характерны для школ, жилых помещений, многоквартирных домов и других институциональных и коммерческих зданий.

SIP также хорошо работают в консольных карнизах крыш и свесах фронтонов, простирающихся до 6 футов. Монолитные панели могут помочь ускорить строительство таких конструктивных элементов по сравнению с каркасом из отдельных компонентов.

Одним из приложений, которое в последние годы набирает обороты, является включение SIP в состав живых крыш. Поскольку SIP могут выдерживать высокие нагрузки от почвы, растений и воды и имеют меньше зазоров, чем другие методы каркаса крыши, SIP могут помочь решить проблемы зеленой крыши.

Структурные изолированные панели

Полы

Хотя SIP менее распространены, чем стены и крыши, проектировщики также могут использовать SIP в конструкциях перекрытий, где они не поддерживают несущие стены. Требуется дополнительная опора под любой несущей стеной. SIP чаще всего используются там, где требуется система утепленного пола, например, при строительстве на опорах или сваях или в других неотапливаемых помещениях.

Следуйте за будущим обрамления, как и многие другие домовладельцы! Уже более 50 лет SIP-крыши, стены и полы украшают дома от побережья океана в Западной Канаде до жаркой погоды в Южной Флориде и морозных зим от Аляски до Юкона.

Десятилетия исследований показали, что дома из SIP стали прочнее, ровнее и экологичнее, чем дома, построенные из традиционного бруса 2×6 и теплоизоляции из войлока.

СТОИМОСТЬ SIPS

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размер оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более.

ФАКТ : Стоимость материалов для SIP-панелей с деревянным каркасом 2×6 выше на 0-20 % (в зависимости от региона). ТОЛЬКО КОНВЕРТ

ФАКТ : Материальные затраты на SIP могут стоить не больше, чем на традиционную раму из стержней… ЕСЛИ… оболочка с рамой из стержней создана для сравнения с той же эффективностью, что и SIP.

ФАКТ : Общие затраты на проект SIPS на 2 × 6 деревянном каркасе КОНСТРУКЦИЯ до 30% меньше!

РАЗБОР

Проверенный продукт с более высокой эффективностью (SIP) может стоить дороже, но в большинстве случаев он помогает снизить общую стоимость проекта.Превосходный проект за ту же или меньшую общую стоимость проекта? ПОЧЕМУ НЕТ?

ОБЩИЕ ЗАТРАТЫ ПО ПРОЕКТУ SIPS

Как построить здание дешевле, если SIP может стоить немного дороже, чем традиционный каркас из стержней?

  • Предварительно изолированный ! Нет необходимости приобретать дополнительную изоляцию
  • Предварительно изготовленный и предварительно нарезанный при доставке на строительную площадку: экономия 20-30% на рабочей силе
  • Электрооборудование устанавливается на 20-30% быстрее
  • Сокращение количества отходов на строительной площадке с помощью предварительно нарезанных панелей — экономия примерно 30 % отходов, отправляемых на свалки
  • Более плотный дом означает меньшие системы HVAC — экономия до 40 %
  • Предсказуемый продукт, спроектированный ПРЯМОЙ, отвес и квадрат каждый раз = более быстрая установка для окончательной обработки. Двери/окна/столярные изделия: никаких изогнутых пиломатериалов = прямые стены для более быстрой установки дверей/окна/столярных изделий.
  • Полы: ровные полы и стены = прокладка не требуется
  • Дом высушивается быстрее , подводные лодки могут запускаться раньше — меньше потерянных «бригадных» дней
  • Вентиляция через крышу не требуется для крыш с малым уклоном
  • Улучшение качества воздуха в помещении, меньшие по размеру системы очистки воздуха или их отсутствие во многих климатических условиях
  • Здания и дома СОВЕРШАЮТСЯ быстрее. За вычетом уплаченных процентов.

С учетом всех этих проектных факторов SIP обычно дешевле, чем каркасная конструкция 2×6:

ПРЕИМУЩЕСТВА 2×6 R20 КОНСТРУКЦИЯ КОНСТРУКЦИЯ SIPS
Энергоэффективность КОД Требуется Повышение эффективности до 48 %
Значение R Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу всей стеновой конструкции в больших секциях. Полученные данные R-значения для всей стены показывают, что стена SIP размером 4,5 дюйма с рейтингом R-14 превосходит стену размером 2 x 6 дюймов с изоляцией из стекловолокна R-20. Premier SIP имеют 20-летнюю гарантию R-Value:
4″ стена 15,0–16,0 R-значение
6″ стена 23,0–24,0 R-значение
8″ стена 30,0–31,0 R-значение
10″ стена 38,0–39,0 R -Value
12″ стена 46,0 – 47,0 R-Value
Прочность Базовый уровень Прочнее на 20–30 % — структурные характеристики SIP аналогичны стальным двутавровым балкам.Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками.
Созданные отходы Базовый уровень На 30 % меньше строительных пиломатериалов, пригодных для утилизации, которые отправляются на свалки по палке. SIPS пригодны для вторичной переработки и сделаны из значительного количества переработанного содержимого.
Затраты на оплату труда Базовый уровень Экономия труда до 55 %.Доказано! Читать выпуск новостей SIPA
IAQ — качество воздуха в помещении Базовый уровень Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Преимущества SIPS

  • Более совершенная конструкция: по сравнению с необработанным пиломатериалом 2×6.
  • Сокращение сроков строительства: SIP-панели поставляются предварительно нарезанными на заводе в соответствии с вашими индивидуальными планами. Подобно головоломке, SIP устанавливаются за дни, а не недели. Таким образом, SIP-дом может быть высушен и готов к облицовке/кровле намного быстрее, чем традиционная каркасная конструкция 2×6 с ватным утеплителем.
  • Значительное снижение воздухообмена через наружные стены
  • Меньше отходов на стройплощадке
  • Меньше сделок для координации
  • Воздухонепроницаемые наружные стены
  • Теплее зимой; круче летом
  • Очень низкий уровень теплового моста
  • Надежные инвестиции: оценщики теперь признают передовые строительные материалы и устойчивые характеристики в стоимости домов.
  • Сильная гарантия обеспечивает спокойствие (вы не увидите этого с пиломатериалами на деревянном каркасе).
  • Снижение затрат на отопление/охлаждение: до 60% меньше!
  • Лучше для окружающей среды: потребляется меньше энергии, сокращаются выбросы парниковых газов.
  • Более здоровая домашняя среда: большие панели с гораздо меньшим количеством стыков, чем в каркасной конструкции, означают, что меньше загрязняющих веществ могут проникнуть в стены.
  • Качество воздуха в помещении (IAQ): Более плотные и лучше изолированные конструкции позволяют пассажирам регулировать качество воздуха с помощью простых методов вентиляции. Агентство по охране окружающей среды также признает роль SIP в обеспечении более здорового качества воздуха в помещении и излагает здесь некоторые из причин, по которым надлежащая вентиляция имеет решающее значение для здоровья жильцов дома.

НАУКА ЗА SIPS

Перед тем, как начать сравнивать цифры, вам необходимо определить реальную энергоэффективность оболочки вашего здания. Энергоэффективность здания — это больше, чем просто проверенное значение R изоляции. Значение R всей стены является более точным измерением реальных характеристик по сравнению с одним только значением R изоляции.Многие исследования показывают, что воздухонепроницаемость здания оказывает большее влияние на энергоэффективность, чем R-значение самих материалов. Фактически, утечка воздуха является причиной 40% потерь тепла/охлаждения (потеря энергии).

Воздухонепроницаемость SIP-панелей по сравнению с каркасной конструкцией В ходе исследования, проведенного Национальной лабораторией Ок-Риджа Министерства энергетики, два идентичных испытательных помещения были построены рядом. Один каркасный, один SIP-каркасный. Комнаты были проверены на проникновение воздуха, и SIP-комната оказалась в ПЯТНАДЦАТЬ раз более воздухонепроницаемой и более энергоэффективной, чем комната с деревянным каркасом.Уже одно это показывает, насколько важна воздухонепроницаемость для энергоэффективности здания. Наука о проникновении воздуха в каркасные изделия объясняет ключевые типы движения воздуха и их влияние на энергоэффективность.
Air Transfer
Утечки воздуха через стыки обшивки и неизбежные зазоры между соединениями пиломатериалов и между деревянным каркасом и изоляцией. SIP-панели значительно снижают передачу воздуха внутри стен и крыш, сводя к минимуму эти стыки и обеспечивая прочную непрерывную изоляцию по высоте, ширине и глубине каждой панели.SIP-панели
могут изготавливаться размером до 8 футов на 24 фута без стыков в OSB, в то время как типичная обшивка из стержневого каркаса обычно имеет ширину всего 4 фута. Воздух также может просачиваться через электрические и сантехнические отверстия, просверленные в деревянных стойках.
Воздухонепроницаемость
Воздухонепроницаемость дома из SIP была неоднократно подтверждена испытаниями дверей
.
Конвективная петля
По мере того, как теплый воздух поднимается, а холодный опускается в полость стены с традиционным каркасом, возникает естественное явление, называемое термической или конвективной петлей, приводящее к потере ценной энергии.Если изоляция не является твердым материалом, чтобы остановить это движение воздуха, не имеет значения, каково значение R изоляции. Что хорошего в утеплении, если через него и полости в стене может проходить теплонесущий воздух? Твердая изоляция SIP помогает устранить это.

СЛЕВА: стены из палочек передают тепло через стойки (обозначены желтым цветом). СПРАВА: SIP значительно уменьшают тепловые мосты в стенах, как показано на сплошных зеленых стенах.

Термические мосты
Тепловые мосты возникают там, где имеется непрерывный элемент (например, стойки внутри стен с традиционным каркасом и стойки внутри стен с традиционным каркасом, а также соединения стоек с сайдингом) между холодными и теплыми поверхностями стены. Эти деревянные элементы образуют мост между внутренней и внешней частью, который может пропускать тепло или холод путем теплопроводности. Простая установка латунной изоляции R-19 в стену из палочек не означает, что вся стена будет иметь R-значение R-19, потому что в стенах из палочек с традиционным каркасом все еще существует значительное количество тепловых мостов.
Здания с деревянным каркасом опираются на пиломатериалы через равные промежутки времени, чтобы обеспечить структурную поддержку. 15-25% каркаса каркасного дома составляют пиломатериалы, по сравнению с всего лишь 3% каркаса типичного каркасного дома из SIP.
Значение R для всей стены (Энергоэффективность)
Если учесть все эти факторы, становится понятным, что тесты значения R для всей стены, проведенные ORNL, показали следующие значения R для SIP по сравнению со зданиями с каркасным каркасом:
Компоненты сборки

Компоненты сборки Значение R
Стенка из палочек 2×6 со стекловолокном R-20 и шпильками на высоте 24″. Р-13.7
Стенка из палочек 2×4 со стекловолокном R-12 и шпильками на 16″ o.в. Р-9.6

SIP сохранил заявленное значение R при испытаниях всей стены:

Толщина сердцевины SIPs R-значение при 24 градусах Цельсия SIPs R-значение при 4 градусах Цельсия SIPs R-значение при -4 градусах Цельсия
3-1/2″ 15 16 17
5-1/2″ 23 25 26
7-1/4″ 30 32 33
9-1/4″ 37 40 42
11-1/4″ 45 49 51

(PDF) Эффект соединения различных материалов в вакуумных изоляционных панелях

Alice Lorenzati et al./ Energy Procedia 62 ( 2014 ) 374 – 381 381

5. Выводы

Влияние стыков на теплотехнические характеристики сборок всегда не является незначительным, и для типичных размеров панелей

(600х600мм и 600х1200мм) вызывает увеличение λэкв. от 25% до 75% (в зависимости от типа шва) по сравнению с λcop, как показано в таблице 6.

Таблица 6. Увеличение λeq по сравнению с λcop для типичных строительных швов и размеров панелей ,47 мм

(Реалистичный случай)

Другое важное соображение касается предупредительных значений λeq производителя=0.007 Вт/мК, которые производители

VIPs предлагают использовать в приложениях термического анализа (рис. 5). Значение λcop превышено почти во всех случаях, в частности, для воздушных швов между панелями

, которые имеют соотношение P/A менее примерно 4,5, и для конструкционных швов. По этой причине производитель λeq не является надежным для

практических случаев.

Термические свойства VIP чрезвычайно изменчивы в зависимости от многих факторов (включая размер панелей и шовные материалы

, проанализированные в этой статье), что может снизить изоляционную способность VIP, таким образом теряя все преимущества использования этого типа

изоляционной системы. По этим причинам необходимо реализовать метод расчета, учитывающий все наиболее важные переменные

, чтобы получить надежные значения λeq или ψ, которые можно использовать для определения теплового

поведения компонентов здания.

В статье показано, как технологии соединений влияют на тепловые характеристики узлов VIP.

Это первый шаг к определению эмпирической модели, основанной на экспериментальных и численных результатах, для определения тепловой

оценки VIP в реальных строительных приложениях.

Ссылки

[1] ENEA, Ministryo dello Sviluppo Economico. Piano d’Azione Europeo per l’Efficienza Energetica 2011. 2011.

[2] Simmler H., Brunner S. Вакуумные изоляционные панели для применения в строительстве. Основные свойства, механизмы старения и срок службы. Дюбендорф; 2005. Energy

и Buildings 37 (2005) 1122–1131.

[3] Квон Дж.-С., Джанг Ч.Х., Юнг Х., Сонг Т.-Х. Эффективная теплопроводность различных наполнителей для вакуумных изоляционных панелей, Международный журнал

Тепло- и массообмен. 2009. Международный журнал тепло- и массообмена 52 (2009) 5525–5532.

[4] Гази Вакили К., Бунди Р., Биндер Б. Эффективная теплопроводность вакуумных изоляционных панелей. Строительные исследования и информация. 2004. Building

Research & Information, 32:4, 293-299.

[5] Nussbaumer T., Bundi R., Tanner Ch., Muehlebach H. Термический анализ системы деревянных дверей со встроенными вакуумными изоляционными панелями. 2005. Энергия

и Здания 37 (2005) 1107–1113.

[6] Нуссбаумер Т., Гази Вакили К., Таннер Ч. Экспериментальное и численное исследование тепловых характеристик защищенной системы вакуумной изоляции

применительно к бетонной стене. 2006. Прикладная энергия 83 (2006) 841–855.

[7] Tenpierik M.J., van der Spoel W., Cauberg J.J.M. Аналитические модели для расчета эффекта теплового моста в высокоэффективной ограждающей конструкции здания. 2008.

Bauphysik 30 (2008), Heft 1.

[8] Thorsell T. I., Källebrink I.Минимизация краевых потерь в панелях с вакуумной изоляцией. Йоханнессон, Г. (редактор): Материалы 7-го Северного симпозиума по строительной физике

; 2005, с. 945–952.

[9] Гази Вакили К., Шталь Т., Бруннер С. Эффективная теплопроводность расположенного в шахматном порядке двойного слоя вакуумных изоляционных панелей. 2011. Энергетика и здания 43

(2011) 1241–1246.

[10] Йоханссон П. Вакуумные изоляционные панели в зданиях. Литературный обзор . Гетеборг; 2012. Отчет по строительной физике.

[11] Fantucci S., Capozzoli A., Favori no F., Perino M. Экспериментальный анализ усовершенствованной системы изоляции. CLIMA 201 3 — 11-й Всемирный конгресс REHVA и

8-я Международная конференция по качеству воздуха в помещениях, вентиляции и энергосбережению в зданиях. Прага; 2013, стр. 1-10.

[12] EMPA. Приложение 39 Подзадача A — B. Система с высокой теплоизоляцией (HiPT I) – изделия с вакуумной изоляцией (VIP). Дюбендорф; 22–24 января 2001 г.

[13] CTI Comitato Termotecnico Italiano.UNI EN 12667:2002. Тепловые характеристики строительных материалов и изделий. Определение термического сопротивления

методами защищенной плиты и тепломера. Изделия высокой и средней термостойкости. 2002.

[14] ASTM International. ASTM C518-91 Метод испытаний для стационарных измерений теплового потока и характеристик теплопередачи с помощью тепла

Расходомеры.

[15] Хаави Т., Йелле Б., Густавсен А., Увслокк С.и Baetens R. Вакуумные изоляционные панели в деревянных каркасных стеновых конструкциях — измерения горячих камер и численное моделирование

. Материалы 2-й двухгодичной международной конференции по науке и технологии строительных ограждений; Портленд, США; 1 2-

14 апреля 2010 г.

Строительство Адама Уилкокса

22837 Мэтью Роуд
Стерлинг Иллинойс, 61081

Коммерческие и жилые стальные здания
Бетонные плоские работы — Генеральный подрядчик

Телефон: 815-564-0263
Электронная почта:

Теплоизоляционные панели Star Buildings

Архитектурные панели Metl-Span

служат в качестве стен и крыш для высокопрофильных применений в новом и модифицированном строительстве.



Технология вспенивания Metl-Span на месте предлагает наиболее термически эффективные архитектурные панели, размещенные снаружи структурных опор для непрерывного барьера без сжатой изоляции или тепловых мостов. Большинство профилей панелей могут быть установлены как горизонтально, так и вертикально со скрытыми зажимами и застежками в боковом стыке для красивого внешнего вида.


Наведите указатель мыши на изображения, чтобы увеличить их

Архитектурные стеновые панели

  • Архитектурные стеновые панели

Металлическая стеновая панель Metl-Span Architectural/Horizontal с теплоизоляцией идеально подходит для высоких горизонтальных применений.Предназначен для установки со скрытыми клипсами и застежками в боковом стыке.



Архитектурные/горизонтальные стеновые панели обеспечивают максимальную гибкость дизайна и красивый внешний вид в стиле хай-тек. Горизонтальное замковое соединение может быть изменено для визуального воздействия. Его можно заказать заподлицо или с глубиной раскрытия 3/8 дюйма: 1/4 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1 1/2 дюйма, 2 дюйма, 2 1/2 дюйма или 3 дюйма. » ширина. Концы панелей загнуты, чтобы исключить необходимость металлической отделки в вертикальном стыке. Стык уплотнен черной сухой прокладкой, чтобы создать эффект линии тени, который можно имитировать в горизонтальном откосе.



Внешний профиль: архитектурный плоский с горизонтальными стыками заподлицо или открытым
Внутренний профиль: Light Mesa номинальной глубиной 1/16 дюйма Сердцевина панели: вспененный на месте полиуретан, не содержащий хлорфторуглеродов и нулевой ОРП, сертификат FM класса 1
Тепловые характеристики: K -фактор, БТЕ дюйм/фут2 час °F при 75°F (24°C) средняя температура ядра = 0,140.
K-фактор, БТЕ дюйм/фут2 час °F при 40°F (4°C) средняя температура ядра температура = 0,126
Ширина модуля: 24″, 30″, 36″
Ширина фуги: 1/4″, 1/2″, 3/4″, 1″, 1 1/2″, 2″, 2 1/2 «, 3»
Толщина панели: 2″, 2 1/2″, 3″, 4″
Длина панели: стандартная от 8′-0″ до 32′-0″ /или сталь AZ-50 с алюминиево-цинковым покрытием 22 Ga.
Внутренняя облицовка: тиснение Stucco, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga, 24 Ga и 22 Ga. застежка
Застежка: застежка и клипса, скрытые в боковом соединении
. Отделка и цвета: Для архитектурного рынка доступен полный спектр внешних цветов и покрытий. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Ребристые стеновые панели

  • Ребристые стеновые панели

Металлическая стеновая панель Metl-Span с поперечной изоляцией представляет собой привлекательную и экономичную альтернативу обычным плоским стеновым панелям. Внешняя поверхность слегка профилирована с узкими продольными бороздками и на небольшом расстоянии кажется практически плоской. Стеновая панель Striated представляет собой исключительное сочетание эстетики плоской стеновой панели и высоких показателей изоляции полиуретанового сердечника.

Внешний профиль: продольные бороздки, номинальная глубина 1/32 дюйма

Внутренний профиль: Mesa номинальная глубина 1/8″; Light Mesa номинальная глубина 1/16″

Основа панели: вспененный на месте полиуретан, не содержащий хлорфторуглеродов и нулевого ODP, одобрение FM Class 1

Тепловые характеристики: K-фактор, Btu in/ft2·ч. °F при 75°F (24°C) средняя температура ядра = 0,140
К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Ширина модуля: 30″, 36″, 42″

Толщина панели: 2 дюйма, 2 1/2 дюйма, 3 дюйма (толщина 2 3/4 дюйма также доступна на заводе в Неваде)

Длина панели: от 8 футов 0 дюймов до 40 футов 0 дюймов для ширины 30 дюймов и 36 дюймов, от 8 футов 0 дюймов до 32 футов 0 дюймов для ширины 42 дюйма

Внешняя облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 24 Ga.и 22 Га.

Внутренняя облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga, 24 Ga и 22 Ga.

Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Стеновые панели Санта-Фе

  • Стеновые панели Санта-Фе

Теплоизоляционная металлическая стеновая панель Metl-Span Santa Fe® имеет плоский внешний профиль с массивной тисненой текстурой штукатурки, которая имитирует внешний вид каменной лепнины.

Внешний профиль: без профиля с тяжелой текстурой штукатурки

Внутренний профиль: Mesa номинальная глубина 1/8″; Light Mesa номинальная глубина 1/16″

Основа панели: вспененный на месте полиуретан, не содержащий хлорфторуглеродов и нулевого ODP, одобрение FM Class 1

Тепловые характеристики: K-фактор, Btu in/ft2·ч. °F при 75°F (24°C) средняя температура ядра = 0,140
К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Ширина модуля: 36″, 42″

Толщина панели: 2 дюйма, 2 1/2 дюйма, 3 дюйма, 4 дюйма (толщина 2 3/4 дюйма также доступна на заводе в Неваде)

Длина панели: от 8 футов 0 дюймов до 40 футов 0 дюймов

Внешняя облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 24 Ga и 22 Ga.

Внутренняя облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga., 24 Га. и 22 Га.

Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Стеновые панели барьера HPCI

  • Стеновые панели барьера HPCI

Изолированная металлическая панель HPCI Barrier™ представляет собой панель для защиты от воздуха, воды, тепла и пара, которую можно использовать за любым типом фасада.Резервная панель HPCI Barrier устанавливается в горизонтальном положении полностью за пределами структурных опор. Отсутствуют тепловые мосты, снижающие энергоэффективность стены. Барьер HPCI быстро и легко устанавливается и представляет собой экономичное решение для обычного контроля воздуха, воды, тепла и пара без ущерба для тепловой эффективности.



Внешний профиль: без рельефного профиля

Внутренний профиль: тиснение Light Mesa

Сердцевина панели: вспененный на месте, полиуретан без фреона и нулевого ODP

Тепловые характеристики: K-фактор, Btu in/ft2·ч.°F при 75°F (24°C), средняя температура ядра = 0,140

Ширина модуля: 42 дюйма

Толщина панели: 2″, 3″, 4″

Длина панели: от 8 футов 0 дюймов до 24 футов 0 дюймов

Внешние облицовки: оцинкованная сталь HPCI толщиной не менее 0,016 дюйма

Внутренние облицовки: оцинкованная сталь HPCI толщиной не менее 0,016 дюйма

Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Крепление: Застежка и клипса скрыты в боковом соединении Доступно заводское уплотнение

Цвет: Белый полиэстер

Масляная консервация: все плоские металлические поверхности могут иметь волнистость, обычно называемую «масляной консервацией». «Масляная консервация» является неотъемлемым признаком стальных изделий, а не дефектом, и, следовательно, не является причиной для браковки панелей.

7.2 Стеновые панели Insul-Rib™

  • 7.2 Стеновые панели Insul-Rib™

Металлическая стеновая панель с теплоизоляцией 7.2 Insul-Rib™ сочетает в себе традиционную конструкцию реберной панели 7.2 с сердцевиной из пенополиуретана. Впервые этот широко используемый профиль теперь доступен с исключительными изоляционными свойствами и различной толщины.



Внешний профиль: 7,2-дюймовый центральный ребристый рисунок, глубина 1 1/2 дюйма
Внутренний профиль: Mesa номинальная глубина 1/8 дюйма
Сердцевина панели: вспененный на месте, уретан без хлорфторуглеродов и нулевого ОРП, класс FM 1 одобрение
Температурные показатели: К-фактор, БТЕ дюйм/фут2 час °F при 75°F (24°C) средняя температура ядра = 0,140
К-фактор, БТЕ дюйм/фут2 час °F при 40°F ( 4°C) средняя внутренняя температура = 0,126
Ширина модуля: 36 дюймов Толщина панели: номинальная общая 3 дюйма, 4 дюйма, 5 дюймов, 6 дюймов
Длина панели: от 8 футов 0 дюймов до 40 футов 0 дюймов
Внешняя облицовка: Сталь с тиснением Stucco, оцинкованная G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga. , 24 Ga. и 22 Ga.
Внутренняя облицовка: тиснение Stucco, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga., 24 Ga. и 22 Ga. канавка с удлиненной металлической полкой для надежного крепления фасада Крепление: застежка и клипса скрыты в боковом соединении
Цвет: для архитектурного рынка доступен полный спектр внешних цветов и покрытий. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Стеновые панели Mesa

  • Стеновые панели Mesa

Теплоизоляционные металлические стеновые панели Metl-Span CF Mesa и Light Mesa хорошо подходят для наружных и внутренних перегородок. Слегка гофрированный профиль на обеих сторонах панелей обеспечивает симметрию снаружи здания внутрь и от помещения к помещению при установке перегородок. Стеновые панели CF Mesa и Light Mesa можно использовать для наружных стен, но их не рекомендуется использовать на наружных стенах зданий с низкими температурами.



Внешний профиль: Mesa номинальная глубина 1/8″; Light Mesa номинальная глубина 1/16″
Внутренний профиль: Mesa номинальная глубина 1/8″; Light Mesa номинальная глубина 1/16″ Полиуретан без хлорфторуглеродов и с нулевым ODP, одобрение FM Class 1
Тепловые характеристики: K-фактор, Btu in/ft2 hr. °F при 75°F (24°C) средняя температура ядра = 0,140
К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 2″, 2 1/2″, 3″, 4″, 5″, 6″
CF Light Mesa: 2″, 2 1/2″, 3″, 4″ (толщина 2 3/4″) также доступны на заводе в Неваде)
Ширина модуля: 36 дюймов, 42 дюйма
Длина панели: от 8 футов 0 дюймов до 53 футов 0 дюймов
Наружная облицовка: тисненая штукатурка, оцинкованная G-90 и/или алюминиево-цинковая AZ-50 сталь с покрытием 26 Ga., 24 Ga. и 22 Ga.
Внутренняя облицовка: тиснение Stucco, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga. , 24 Ga. и 22 Ga. паз с удлиненной металлической полкой для торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Рифленые стеновые панели CF

  • Рифленые стеновые панели CF

Ребристый профиль изоляционной металлической стеновой панели Metl-Span CF с рифлением обеспечивает четкие вертикальные линии, дополняющие практически любое коммерческое или промышленное здание. Рифленая стеновая панель CF является рекомендуемым профилем для наружной отделки зданий холодильных камер.



Внешний профиль: канавки шириной 1 дюйм и номинальной глубиной 3/8 дюйма
Внутренний профиль: Mesa номинальной глубиной 1/8 дюйма; Light Mesa номинальной глубиной 1/16 дюйма, Light Mesa недоступен для панелей толщиной 5 или 6 дюймов
Сердцевина панели: вспененный на месте полиуретан, не содержащий хлорфторуглеродов и ODP, одобрение FM класса 1
Тепловые характеристики: K-фактор, Btu in/ft2 hr. °F при 75°F (24°C), средняя температура ядра = 0,140.
К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 2 дюйма, 2 1/2 дюйма, 3 дюйма, 4 дюйма, 5 дюймов, 6 дюймов (толщина 2 3/4 дюйма также доступна на заводе в Неваде)
Ширина модуля: 42 дюйма
Длина панели: 8 футов – 0″ до 53′-0″
Наружная облицовка: тисненая штукатурка, оцинкованная G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga., 24 Ga. и 22 Ga.
Внутренняя облицовка: тисненая Stucco, G -90 оцинкованная и/или алюминиево-цинковая сталь AZ-50 с покрытием 26 Ga., 24 Ga. и 22 Ga.
Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Кровельные панели CFR

  • Кровельные панели CFR

Metl-Span CFR представляет собой изолированную металлическую кровельную панель со стоячим фальцем и представляет собой передовую инновацию в конструкции композитных панелей «все в одном», сочетающую в себе прочные внутренние и внешние поверхности с непревзойденным полиуретановым наполнителем Metl-Span.Кровельная панель CFR обладает исключительными преимуществами, в том числе стоячим наружным фальцом, обеспечивающим непревзойденную водонепроницаемость, а ширина панели способствует экономии средств при установке, поскольку требуется герметизировать меньшее количество боковых стыков. Кровельные панели CFR устанавливаются полностью с верхней стороны со скрытыми зажимами и креплениями, расположенными в боковом стыке. Для приложений с холодным хранением могут потребоваться альтернативные методы крепления. Заводская обрезка торцов панелей, заводская надрезка и заводская обжимка концов устраняют критическую и обширную доработку в полевых условиях и снижают затраты на монтаж. Установленные на заводе опорные пластины на торцах также исключают предварительное сверление для специальных крепежных элементов и инструментов для крепежных изделий. Тщательно продуманные параметры конструкции позволили компании Metl-Span создать несравненную кровельную систему, которая легко и быстро монтируется без участия высококвалифицированной рабочей силы.



Внешний профиль: 2-дюймовый высокий стоячий шов с профилем Mesa между швами
Внутренний профиль: Mesa, номинальная глубина 1/8 дюйма
Сердцевина панели: вспененный на месте полиуретан, не содержащий хлорфторуглеродов и нулевого ODP, допуск FM класса 1
Тепловые характеристики: K-фактор, Btu in/ft2·ч.°F при 75°F (24°C), средняя температура ядра = 0,140.
К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 2″, 2 1/2″, 3″, 4″, 5″, 6″
Ширина модуля: 30″, 36″, 42″
Длина панели: от 9′-6″ до 53′-0
Наружная облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 24 Ga и 22 Ga.
Внутренняя облицовка: тисненая штукатурка, оцинкованная G-90 и/или алюминий AZ-50 оцинкованная сталь 26 Ga, 24 Ga и 22 Ga.
Соединение панелей: Механически закрытый стоячий фальц с одним замком на внешнем боковом стыке. Внутреннее боковое соединение представляет собой одинарный замок «шип-паз»

Застежка: клипса из двух частей с застежками, скрытыми в боковом соединении. Для приложений с холодным хранением могут потребоваться альтернативные методы крепления. Свяжитесь с заводом.

Характеристики подъема

: рейтинг UL 90, одобрение FM стандарта 4471 и строительные нормы и правила Флориды. NOA округа Дейд № 09-0310-10

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ.Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Крышная и стеновая панель LS-36™

  • Крышная и стеновая панель LS-36™

Универсальность теплоизоляционных металлических кровельных и стеновых панелей LS-36™ компании Metl-Span предлагает множество вариантов дизайна. Перекрытие, сквозное скрепленное соединение позволяет быстро устанавливать на крыше или стене, что приводит к снижению трудозатрат и более раннему началу бизнеса.Владельцы также оценят экономию энергии, которую обеспечивает изолированная металлическая панель.



Внешний профиль: основные ребра высотой 1 ¼ дюйма на высоте 12 дюймов. с Mesas между ребрами на высоте 4 дюйма
Внутренний профиль: Mesa номинальная глубина 1/8 дюйма
Сердцевина панели: вспененный на месте, не содержащий хлорфторуглеродов, полиизоцианурат с нулевым разрушением озонового слоя (нулевой ODP), сертификат Factory Mutual Class 1
Thermal Значения: К-фактор, БТЕ дюйм/фут2 час. °F при 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 1 ½», 2″, 2 ½», 3″, 4″, 5″, 6″

CF Light Mesa: 2 дюйма, 2 1/2 дюйма, 3 дюйма, 4 дюйма (толщина 2 3/4 дюйма также доступна на заводе в Неваде)
Ширина модуля: 36 дюймов
Длина панели: от 8 футов – 0 дюймов до 50 футов -0″
Внешняя облицовка: тисненая штукатурка, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga. , 24 Ga. и 22 Ga.
Внутренняя облицовка: тиснение Stucco, оцинкованная сталь G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 26 Ga., 24 Ga. и 22 Ga.
Соединение панелей: перекрытие с одинарным шпунт и паз

Крепление: открытые через застежки

Минимальный уклон: ½:12

Цвет

: Для архитектурного рынка доступен полный спектр цветов и покрытий для наружных работ. Чтобы получить конкретную информацию о доступных цветах и ​​покрытиях, посетите наш веб-сайт, чтобы получить исчерпывающий выбор.

Туф Волл®

  • Tuff Wall®

Tuff Wall® — это исключительно привлекательная изолирующая металлическая стеновая панель, похожая на штукатурку, демонстрирующая естественную красоту, которую предпочитают многие дизайнеры и владельцы. Внешняя поверхность панели, похожая на штукатурку, представляет собой полимерное покрытие с твердым наполнителем, армированное волокном, созданное с использованием заводской системы отделки Tuff Cote®. Отделка Tuff Cote предлагает чрезвычайно прочное покрытие, устойчивое к ударам и истиранию, которое выдерживает суровые погодные условия.В отличие от отделки, наносимой в полевых условиях, которая уязвима для сырости или холода во время установки, панели Tuff Wall можно монтировать практически в любых погодных условиях. Внутренняя поверхность панели Tuff Wall отделана привлекательным профилем Mesa и окрашена белым полиэфирным покрытием.

  • Эффект кирпичной кладки с эффективностью изолированной металлической панели
  • Проверенная на практике технология Tuff Cote
  • Прочное покрытие с высокой устойчивостью к ударам и истиранию
  • 10-летняя ограниченная гарантия



Внешний профиль: без профиля с системой отделки Tuff Cote
Внутренний профиль: Mesa, номинальная глубина 1/8 дюйма; Light Mesa, номинальная глубина 1/16 дюйма, Light Mesa недоступна для панелей толщиной 5 или 6 дюймов
Сердцевина панели: вспененная монтаж на месте, полиуретан без хлорфторуглеродов и нулевого ODP, одобрение FM Class 1
Тепловые характеристики: K-фактор, Btu in/ft2·ч. °F при 75°F (24°C), средняя температура ядра = 0,140.
К-фактор, БТЕ дюйм/фут2 час. °[email protected] 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 2 дюйма, 2 1/2 дюйма, 3 дюйма, 4 дюйма, 5 дюймов, 6 дюймов
Ширина модуля: 36 дюймов, 42 дюйма
Длина панели: от 8 футов 0 дюймов до 40 футов 0 дюймов
Внешний вид Облицовка: тисненая Stucco, оцинкованная G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 24 Ga и 22 Ga с нанесенной на заводе системой отделки Tuff Cote
Внутренние облицовки: тисненая Stucco, оцинкованная G-90 и/или AZ -50 сталь с алюминиево-цинковым покрытием 26 Ga., 24 Га. и 22 Га.

Текстуры для наружных работ: система отделки Tuff Cote – полимерное покрытие с твердым агрегированным волокном, армированное волокном
Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет: Средний Бежевый, Античная Бронза, Бежевый Суррей, Теплый Известняк, Светлый Камень, Светло-Серый и Белая Штукатурка

Tuff-Cast™

  • Tuff-Cast™

Tuff-Cast™ — это исключительно привлекательная теплоизоляционная металлическая стеновая панель, которая выглядит как готовый сборный железобетон. Внешняя поверхность панели представляет собой полимерное покрытие с твердым агрегированным волокном, созданное с использованием системы отделки Tuff Cote®, нанесенной на заводе. Отделка Tuff Cote® предлагает чрезвычайно прочное покрытие, устойчивое к ударам и истиранию, которое выдерживает суровые погодные условия. В отличие от отделки, наносимой в полевых условиях, которая уязвима для сырости или холода во время установки, панели Tuff-Cast™ можно монтировать практически при любых погодных условиях. Внутренняя поверхность панели Tuff-Cast™ отделана привлекательным профилем Mesa и окрашена белым полиэфирным покрытием.

  • Внешний вид готового сборного железобетона с эффективностью изолированной металлической панели
  • Проверенная на практике технология Tuff Cote
  • Прочное покрытие с высокой устойчивостью к ударам и истиранию
  • 10-летняя ограниченная гарантия



Внешний профиль: без профиля с системой отделки Tuff Cote
Внутренний профиль: Mesa, номинальная глубина 1/8 дюйма; Light Mesa, номинальная глубина 1/16 дюйма, Light Mesa недоступна для панелей толщиной 5 или 6 дюймов
Сердцевина панели: вспененная монтаж на месте, полиуретан без хлорфторуглеродов и нулевого ODP, одобрение FM Class 1
Тепловые характеристики: K-фактор, Btu in/ft2·ч. °F при 75°F (24°C), средняя температура ядра = 0,140.
К-фактор, БТЕ дюйм/фут2 час. °[email protected] 40°F (4°C) средняя внутренняя температура = 0,126

Толщина панели: 2 дюйма, 2 1/2 дюйма, 3 дюйма, 4 дюйма, 5 дюймов, 6 дюймов
Ширина модуля: 36 дюймов, 42 дюйма
Длина панели: от 8 футов 0 дюймов до 40 футов 0 дюймов
Внешний вид Облицовка: тисненая Stucco, оцинкованная G-90 и/или сталь AZ-50 с алюминиево-цинковым покрытием 24 Ga и 22 Ga с нанесенной на заводе системой отделки Tuff Cote
Внутренние облицовки: тисненая Stucco, оцинкованная G-90 и/или AZ -50 сталь с алюминиево-цинковым покрытием 26 Ga., 24 Га. и 22 Га.

Текстуры для наружных работ: система отделки Tuff Cote – полимерное покрытие с твердым агрегированным волокном, армированное волокном
Соединение панелей: смещенный двойной шпунт и паз с удлиненной металлической полкой для надежного торцевого крепления

Застежка: застежка и зажим скрыты в боковом соединении

Цвет: Средний Бежевый, Античная Бронза, Бежевый Суррей, Теплый Известняк, Светлый Камень, Светло-Серый и Белая Штукатурка

TILT-UP TODAY — Публикация Ассоциации производителей бетона Tilt-Up (TCA)

Опубликовано администратором во вторник, 1 июля 2008 г. · Оставить комментарий

Автор: Дэррил Диксон
Composite Technologies Corp.

НАКОНЕЧНИКИ ДЛЯ ИЗОЛИРОВАННЫХ Сэндвич-панелей

Подсчитано, что в США здания потребляют 65 процентов вырабатываемой электроэнергии и производят
30 процентов выбросов парниковых газов в стране. Это привело к сдвигу в практике проектирования и строительства в сторону методов, которые значительно снижают негативное воздействие эксплуатации зданий на окружающую среду. Одна из таких областей проектирования касается энергоэффективности самих зданий и теплового сопротивления (R-значение) оболочки здания.

Хотя бетон Tilt-Up сам по себе интегрирует большое количество тепловой массы в конструкцию, большинство не осознает, что 7-дюймовый бетон имеет такое же значение R, как и обычное оконное стекло; примерно R-1,4. Сегодня большинство типовых энергетических кодексов применяют законы или требуют, чтобы здание превышало минимальные требования к тепловым характеристикам. Одним из таких способов удовлетворения и превышения минимальных требований к изоляции является использование изолированных многослойных стеновых панелей.

Наклонные сэндвич-стеновые панели

широко использовались в течение многих лет, но, учитывая текущие требования правил и переход к панельному строительству и устойчивым системам, популярность и частота сэндвич-стен выросли.Будь то школы, офисы, исправительные учреждения или молитвенные дома, сэндвич-панели Tilt-Up обеспечивают долговечность, скорость строительства и конструктивную гибкость Tilt-Up, обеспечивая при этом значительную R-значение и защиту от влаги.

Как правило, многослойные стеновые панели состоят из двух слоев или сеток бетона, разделенных слоем жесткой изоляции и соединенных вместе с помощью ряда соединителей или крепежных деталей. Характеристики сэндвич-панели Tilt-Up, как конструктивные, так и термические, в значительной степени зависят от емкости соединителя и детализации изоляции.

Стеновая панель типа «сэндвич» формируется на всю толщину стены, включая внешний слой бетона, встроенную изоляцию и внутренний слой бетона. Сами панели изготавливаются аналогично неизолированной стеновой панели Tilt-Up. Выкладываются архитектурные особенности, такие как выступы и русты, и применяется размыкатель.

Для сэндвич-панелей характерна толщина внешнего слоя бетона и жесткой изоляции.Минимальная толщина внешней стороны составляет 2 дюйма плюс глубина любого вскрытия или руста. Следовательно, при включении 3/4-дюймового архитектурного раскрытия минимальная толщина наружного бетона составляет 2,75 дюйма. Также уникальной для сэндвич-панелей является конструкция смеси и анкерная способность соединителя. Поскольку внешний бетонный слой многослойной стеновой панели обычно не несущий, а соединители устанавливаются в пластиковую смесь, в соответствии с ACI 551R, бетон обычно армируется с помощью 6x6xW2.Сетка 9xW2.9, расположенная на пластиковых валиках или стульях, и рекомендуется осадок от пяти до семи, чтобы обеспечить надлежащее закрепление соединителя. Кроме того, минимальный размер заполнителя составляет 3/4 дюйма, а минимальное давление бетона составляет 4000 фунтов на квадратный дюйм.

Толщина изоляции зависит от желаемого R-значения и внутренних условий (окружающая среда, более холодная, морозильная камера). Для комнатных помещений обычно требуется 2 дюйма изоляции из экструдированного полистирола, для холодильников требуется 3 дюйма, а для морозильных камер используется 6 дюймов или более.Во всех случаях должны быть выполнены изотермический анализ и анализ точки росы для подтверждения R-значения и контроля конденсации соответственно.

Для достижения высокого R-значения и постоянной тепло- и влагозащиты изоляция должна располагаться встык, полностью разделяя два слоя бетона. Если изоляция не является непрерывной, возникнут тепловые мосты, что приведет к потере R-значения, а также к увеличению вероятности миграции влаги.

Отливка многослойной стеновой панели обычно занимает две заливки.Наружная заливка и укладка изоляции/разъема происходят одновременно. Второй шаг включает в себя установку внутреннего армирования бетона, подъемного и распорного оборудования, а также любых вставок, изолированных от внутренней части бетона. Однако перед установкой этих элементов необходимо проверить крепление соединителя. Испытание соединителя на выдергивание должно проводиться после того, как внешний бетон достигнет 25 процентов своей 28-дневной прочности. В зависимости от температуры наружного воздуха это может быть от 12 до 36 часов.Кроме того, в некоторых регионах с холодным климатом может потребоваться проверка баллона. Ниже приведена справочная таблица:

Диапазон температур окружающей среды (oF)
70 и выше
60–70
40–60
Ниже 40

Минимальное время от заливки до испытания на анкеровку (часы)
12
24
36
Требуется испытание цилиндра полевого твердения

После подтверждения креплений соединителей и размещения внутренних бетонных компонентов начинается укладка бетона, его укладка и отделка, монтаж и крепление в соответствии с неизолированными стеновыми панелями Tilt-Up.

Отделка и герметизация сэндвич-панелей зависит от климатических условий и внутренних условий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
