Содержание

устройство правильного пирога для деревянных и бетонных полов

Достоинства и недостатки теплого пола по грунту

Устройство основания таким способом имеет свои плюсы и минусы. Из положительных свойств можно отметить следующее:

  1. Предотвратить теплопотери конструкции помогает широкий ассортимент утеплителей.
  2. Температура грунта, расположенного под многослойной конструкцией пола, никогда не опускается ниже нулевой отметки.
  3. Нагрузка распределяется на грунтовое основание – производить сложные расчеты нет необходимости.
  4. Отсутствие сырости и плесени.
  5. Получившийся черновой пол может быть облицован любым напольным материалом.
  6. Отличные звукоизоляционные свойства.
  7. Быстрый и равномерный нагрев помещения при установке внутри стяжки водяных или электрических теплоносителей.

Существуют и недостатки:

  1. Демонтаж конструкции в целях проведения ремонта, особенно при повреждении труб теплого пола, является процессом трудоемким и материально затратным.
  2. Нельзя устраивать такой пол при близком прохождении к поверхности земли грунтовых вод и рыхлой по составу почве.
  3. Сооружение такой конструкции относится к разряду дорогостоящих и занимающих большое количество времени и сил.
  4. Существенное понижение высоты комнаты.

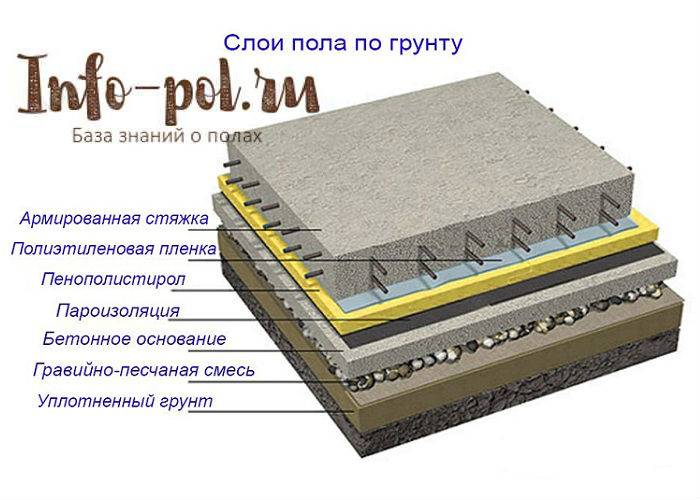

Слои конструкции

  • безусловно, к основным достоинствам теплого пола по грунту относится, его надежная защита дома от холода и морозов. Независимо от температуры грунт, на котором размещен теплый пол, всегда имеет плюсовую температуру;
  • в качестве утеплителя полов по грунту можно выбрать практически любой теплоизоляционный материал. Для гидроизоляции отлично подойдет рубероид или же специальная пленка. А поверхность такого пола, также можно отделать любым из выбранных вами напольных покрытий ;
  • при устройстве такого пола нагрузка идет непосредственно на грунт и можно не производить специальные расчеты. В тех местах, где нагрузка будет значительной, лучше всего увеличить толщину пирога теплого пола;
  • кроме этого, можно самому сделать теплоизоляционный слой потолще, или же что-то поменять в данной конструкции;
  • теплый пол по грунту можно применять в качестве основного отопления в доме. так и в качестве дополнительного;
  • данные полы быстро нагреваются и распределяют равномерно тепло по помещению, тем самым предотвращают появления сквозняков, что чревато для здоровья жильцов дома;
  • теплые полы по грунту имеют отличную звукоизоляцию ;
  • прекрасная защита от плесени, сырости и различных микроорганизмов.
  • теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения ;
  • в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
  • иногда это достаточно длительная и сложная процедура. которую желательно выполнять во время строительства дома;
  • необходимость учитывать положение грунтовых вод.

Виды перекрытий и их особенности

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.

После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Пирог теплого пола по грунту особенности укладки

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.

При толщине подстилочного слоя в 4-5 сантиметров его можно считать несущим. Создается он путем заливания цементно-песчаной стяжки поверх слоя щебенки крупной фракции с использованием бетона марок В7,5 или В10. Этот слой выступит в роли регулятора уровня поверхности.

Чтобы смесь не растекалась, поверхность ограничивают при помощи реек. Необходимо дождаться застывания и отвердевания стяжки, при этом регулярно ее увлажняя. Современной альтернативой заливанию раствора становится использование профилированных мембран, применение которых сокращает время на укладку слоя.

Земляное основание, на которое будет монтироваться обогрев, должно пройти подготовку. Для этого проводится выравнивание почвы, уплотнение верхнего слоя. В случае необходимости на грунт ложится слой подсыпки. Он состоит из щебня или гравия. Чаще всего используется материал средней фракции. Это препятствует капиллярному проникновению грунтовых вод в помещение. Необходимость укладки такой «подушки» возникает лишь в случае высокого уровня грунтовых вод.

Слой черновой стяжки, о которой говорилось выше, тоже обладает определенными нюансами. Толщина должна составлять от 50 до 100 мм. Используемая марка бетона – М100 или М200. Целесообразно проводить армирование подошвы в случае, когда грунт был плохо уплотнен. Также его использование обосновано в случае, когда имеются расхождения в плотности основания.

Черновая стяжка для тёплого пола по грунту в частном доме может укладываться на перекрытия подвальных помещений. Это делается с целью выравнивания плоскости. Толщина такого слоя не должна составлять менее 3 см.

Существует и такое явление, как сухая стяжка. Ее применение набрало популярность за счет того, что отсутствуют мокрые бетонные работы. Использовать технологию целесообразно только для обустройства черновой стяжки.

При укладке теплого пола на грунт следует позаботиться и о деформационном слое. Здесь поможет демпферная лента. Материал сведет на нет вероятность возникновения теплового моста. Он также компенсирует нагрузку, возникающую при нагревании бетонного покрытия. Это не дает стяжке расширяться и трескаться.

Полы по грунту — универсальный способ устройства теплого и надежного основания в доме. И делать их можно при любом уровне грунтовых вод и типе фундамента. Единственное ограничение – дом на сваях. В этой статье мы подробно опишем все слои «пирога пола» и покажем как его организовать своими руками.

Предлагаем ознакомиться: Размеры банных дверей с коробкой

Бетонные полы по грунту, подразумевают отсутствие подвалов или зазоров для вентиляции в подполье.

По своей сути, это многослойный пирог. Где самый нижний слой – грунт, а самый верхний – напольное покрытие. При этом слои имеют своё назначение и строгую последовательность.

https://www.youtube.com/watch?v=

Объективных ограничений для организации пола по грунту нет. Высокие грунтовые воды в этом не помеха. Единственное их слабое место – сроки изготовления и финансовые затраты. Зато на такие полы можно ставить кирпичные или блочные стены, и даже тяжёлое оборудование.

Пол по грунту – это многослойная конструкция. Ее особенности и свойства напрямую связаны с качеством и характеристиками грунта. Основное требование связано с грунтовыми водами, которые должны располагаться ниже 5 м. от поверхности земли. Это исключит подвижность и пучение грунтовых масс.

Многослойный пол по грунту
Формирование ровной, жесткой поверхности под укладку декоративного напольного покрытия является главной задачей бетонной стяжки. Также с ее помощью можно легко создать уклон пола для естественного слива воды в ванной и душевой первого этажа, бане или сауне.

Значение также имеет глубина промерзания грунта и сейсмоактивность региона строительства.

Вариант устройства ребра жесткости под перегородкой

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Устройство теплого водяного пола по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

  1. При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
  2. Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
  3. Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
  4. Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
  5. Укладка труб теплого пола по грунту.
  6. Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
  7. Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

На первом этапе следует определить уровень, до которого будет проводиться выемка грунта. Снимать верхний плодородный слой нужно в любом случае, так как растительные остатки имеют свойство разлагаться и неприятно пахнуть. Независимо от того, заливается черновой пол или нет, верхний слой грунта нужно снять.

Кроме того, плодородный слой менее плотный из-за присутствия в нем живых существ и микроорганизмов, поэтому под тяжестью слоев водяного теплого пола начнет проседать. В результате вновь пострадают вышележащие слои.

Несколько рекомендаций от специалистов

Сказав о важности утрамбовочных работ, нельзя не упомянуть и о том, что необходимо соблюдать строгую горизонтальность каждого последующего слоя конструкции. Важно также и то, что, заливая финишный раствор, обязательно нужно устанавливать специальные маяки. Если вы занимаетесь строительством самостоятельно и не можете похвастаться большим опытом в данной отрасли, то допускается небольшой зазор теплового типа, который не даст образоваться трещинам на стяжке. Однако, для профессиональных работников такое решение не является допустимым. Рассчитывайте высоту уровня в соответствии с степенью утепления цоколя. Собственно, если утеплительные работы в отношении цоколя имели место быть, то своеобразный «ноль» разрешается располагать с отклонением от уровня фундамента. Однако, сели цоколь не явятся утепленным, то при аналогичном решении возникнут так называемые зоны промерзания.

В результате вы получите качественный результат

Условия строительства

Армированная монолитная бетонная плита, которую представляет собой система пола по грунту, изготавливается на песчано-щебеночном утрамбованном основании. Балластная подсыпка формирует основу и покрытие необходимой высоты и передает нагрузку от плиты на грунт.

Стоимость мероприятий по защите плиты от влаги зависит от глубины прохождения подземных вод. При глубине в 3 метра и больше проблем не возникнет.

Способ устранения мостика холода

Защитить конструкцию снизу от воздействия влаги и теплопотерь позволяет слой тепло- и гидроизоляции, уложенной на несущую основу. От морозного пучения почву можно защитить отсечением мостика холода, который вызывает замерзание влаги. Для этого цоколь дома с наружной стороны утепляют с помощью листового пенопласта.

Какую плотность пенопласта выбрать?

Особых требований к выбору высоты расположения конструкции пола относительно ленты фундамента нет. Единственный параметр, который необходимо учитывать заключается в расположении входной двери и нулевой отметки пола относительно нее. Важно избежать серьезного перепада высоты уровня крыльца и пола внутреннего помещения, предусмотрев этот нюанс еще на стадии проектирования.

Варианты расположения системы пола относительно фундамента

При правильном изготовлении дверного проема на стадии заливки ленточной опоры, изготовление пола по грунту сводится к тому, что его верх с учетом финишного слоя должен совпадать с уровнем порога.

Рекомендации по расположению пола относительно дверного проема

В процессе заливки ленточного фундамента уже необходимо иметь представление о месте расположения дверного проема и его параметрах.

Выбор материалов

Черновую стяжку толщиной около 8 см заливают по слою полиэтиленовой пленки, а сверху на нее укладывают еще два слоя полиэтилена внахлест для создания гидроизоляции. На этом этапе необходимо обеспечить герметичность соединения полиэтиленовых полотен между собой.

Многослойная конструкция предполагает последовательную укладку слоев: песок, а сверху щебень или керамзит. После этого формируют подбетонку, защитные слои и чистовую стяжку, которая послужит основой для финишного материала. Если грунт слишком влажный, то от использования керамзита рекомендовано воздержаться из-за способности материала поглощать излишки влаги и менять свою форму под ее воздействием.

Песок и щебень в этой конструкции защищают помещение от попадания влаги. При этом оба слоя тщательно трамбуют, а щебень обрабатывают битумной мастикой.

Гидроизоляция пола рулонным материалом

Теплоизоляционный слой создают при помощи следующих материалов (на выбор):

  • экструдированный пенополистирол;
  • минеральная вата
  • пеностекло;
  • пенопласт.

Пеностекло

На завершающем этапе укладывают армированную чистовую стяжку. Важно выполнить ее максимально ровной, поэтому заливку раствора производят по маякам, контролируя процесс при помощи измерительных инструментов (уровня).

Наличие фундамента не сказывается на свойствах пола по грунту, изменяется только характер его взаимодействия с основным конструктивным элементом здания.

Универсальный фундамент

В зависимости от типа фундамента – ленточного или столбчатого зависит способ примыкания системы пола.

Ленточная опора

Столбчатые опоры устраиваются таким образом, что пол соприкасается с ростверком, если он невысокий или располагается под ним.

Примыкание при низком ростверке

Когда ростверк высокий, образовавшийся зазор между ним и полом закрывают в процессе заливки с помощью досок и оставляют их внутри конструкции.

Примыкание конструкции пола при условии высокого ростверка

Что касается плитного фундамента, то он представляет собой конструкцию пола, опирающуюся на грунтовое основание. Устройство пола по грунту при условии существования ленточного фундамента, производится таким образом, что пол примыкает к его внутренней стенке.

Предлагаем ознакомиться: Как утеплить потолок опилками, опилкобетон для утепления потолка

Виды конструкций

Вне зависимости от вида конструкции пола по грунту она состоит из нескольких основных слоев.

Таблица 1. Конструкция пола

Конструкция полаПроцесс укладки
Прохождение грунтовых вод выше 2 м1. Утрамбовывают грунтовое основание. 2. Насыпают песчаный слой. 3. Насыпают щебеночный слой. 4. Укладывают слой полиэтилена. 5. Выполняют заливку подбетонки. 6. Кладут гидроизоляционный слой из рубероида. 7. Укладывают слой утеплителя. 8. Заливают чистовую стяжку. 9. Укладывают финишное покрытие.
При низком прохождении грунтовых вод и подсыпкой1. Утрамбовывают грунтовое основание. 2. Насыпают песчаный слой. 3. Насыпают щебеночный слой. 4. Укладывают слой полиэтилена. 5. Выполняют заливку подбетонки. 6. Укладывают слой утеплителя. 7. Заливают раствор. 8. Укладывают финишный материал.
Низкое прохождение подземных вод без подбетонки и подсыпки1. Утрамбовывают грунтовое основание. 2. Насыпают песчаный слой. 3. Насыпают щебеночный слой. 4. Проливают сверху жидким бетонным раствором. 5. Укладывают слой утеплителя. 6. Заливают раствор. 7. Укладывают финишный материал.
Низкое прохождение подземных вод без подсыпки с подбетонкой1. Утрамбовывают грунтовое основание. 2. Укладывают слой полиэтилена. 3. Выполняют заливку подбетонки. 4. Укладывают слой утеплителя. 5. Заливают чистовую стяжку. 6. Укладывают финишное покрытие.
Конструкция с системой «теплый пол»1. Утрамбовывают грунтовое основание. 2. Насыпают и уплотняют песчаный слой. 3. Насыпают и уплотняют щебеночный слой. 4. Выполняют заливку подбетонки. 5. Кладут гидроизоляционный слой из рубероида. 6. Укладывают слой утеплителя 7. Заливают чистовую армированную стяжку (без зазора) с теплоносителями. 8. Укладывают финишное покрытие.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Нюансы, которые следует учесть

Конструкция пола выбирается в зависимости от условий его эксплуатации. Существует несколько ведущих факторов:

  1. Уровень эксплуатационных нагрузок. Если они составляют свыше 200 кг, то армирующая сетка должна иметь диаметр прутка 4 мм, если нагрузка меньше указанного значения, то достаточно 3 мм.
  2. Расстояние от поверхности земли, на котором проходят подземные воды. В расчет рекомендуется брать наивысшее значение (во время паводка или сезонного таяния снега).
  3. Назначение конструкции – с теплоносителями (система «теплый пол») или обычная. Пол с водяным или кабельным теплоносителем предполагает устройство по периметру помещения промежутка между чистовым бетонным покрытием и стеной в 2 см. Нижние слои примыкают к стенам.

Пенопласт в качестве утеплителя

Вопрос-ответ

Таблица 2. Наиболее популярные вопросы

ВопросОтвет
Подходит ли битый кирпич и строительный мусор в качестве замены щебню в подсыпающем слоеКолотый кирпич не справится с защитой плиты от влаги. В качестве выравнивающей подсыпки они тоже не годятся из-за разницы в размерах отдельных элементов, которые не подлежат качественной трамбовке и не обеспечивают нормальную работу всей конструкции пола.
Можно ли отказаться от сетки для армирования и заменить ее не связанными пруткамиАрмирование будет правильно «работать» только при использовании жестко закрепленных прутков, формирующих ячейки сетки 10 х 10 см.
Можно ли использовать керамзит в подсыпке вместо щебняВ качестве материала, защищающего пол снизу от капиллярного воздействия влаги, керамзит не походит, так как он сам впитывает влагу и видоизменяется под ее воздействием. Хотя в качестве выравнивающего слоя при сухом грунте этот легкий, недорогой материал вполне пригоден и может заменить щебенку.
Можно ли вместо устройства подбетонки выполнить проливкуЕсли целью укладки щебня и песка является устройство слоя, препятствующего прохождению влаги, то проливка помешает щебню справляться с возложенной на него функцией.
Способен ли полиэтилен под черновой стяжкой заменить гидроизоляционный слойНет, так как этот слой является технологическим, защищающим подсыпку от цементного молочка.
Можно ли отказаться от армирования стяжкиНет. Отказаться от этого процесса можно только при устройстве подбетонки.
Можно ли отказаться от выполнения подбетонки, а гидроизоляционный и утеплительный слой уложить непосредственно на подсыпку.Укладывают гидроизоляционный слой на ровное, прочное основание – это позволяет продлить срок его службы. То же самое касается и укладки утеплителя, который должен фиксироваться неподвижно и не провоцировать образование трещин на поверхности пола.

Предлагаем ознакомиться: Стропильная система двухскатной крыши своими руками: устройство и монтаж конструкции

Роль теплоизоляционного слоя заключается в следующем:

  1. В уменьшении или исключении теплопотерь.
  2. В защите конструкции от влаги, поступающей из земли.
  3. В звукоизоляции помещения.
  4. В исключении процесса парообразования.
  5. В создании оптимальных микроклиматических показателей.

Теплоизоляция и армирование сеткой
При устройстве простого пола по грунту возможно применение обычной полиэтиленовой пленки. Процесс происходит следующим образом:

  1. При укладке полиэтилена (150 мк) по готовому, утрамбованному основанию, полотна пленки кладут внахлест (15-20 см) и тщательно проклеивают скотчем места стыков. Края по периметру помещения заводят на стены на высоту 10 – 20 см. Чтобы быть уверенным в надежности гидроизоляционного слоя, процедуру укладки пленки можно произвести дважды, каждый раз тщательно фиксируя материал.
  2. Толщина утеплителя (пенопласта или пенополистирола) не должна быть меньше 10 см. Из-за того, что пенопласт боится воздействия влаги, его с двух сторон защищают, описанным выше способом.
  3. Сверху на утеплитель укладывают армирующую сетку с ячейками 10 х 10 см и диаметром проволоки 3-ч мм.
  4. После этого заливают стяжку на высоту 5 см.

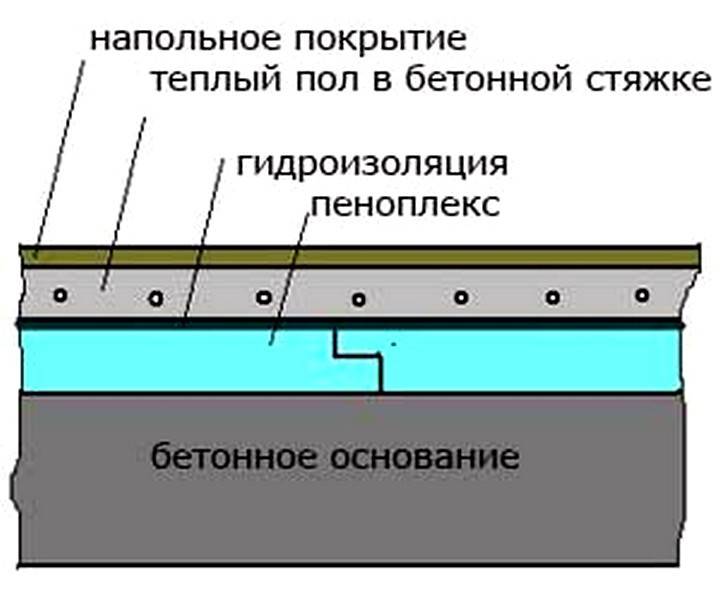

Плавающая стяжка с пеноплексом

Такой способ организации пола имеет свои плюсы и минусы. Из положительных качеств можно отметить следующее:

  1. Подходит для большинства грунтовых оснований.
  2. Качественное утепление фундамента повышает его стойкость воздействию нагрузки при морозном пучении грунта.
  3. Расход раствора меньше, чем при устройстве плитного фундамента.
  4. Такой пол долговечен.
  5. Нет необходимости выполнять дополнительное утепление труб и иных коммуникаций, проходящих в конструкции пола.
  6. Годится для укладки финишного материала.
  7. Отпадает необходимость в создании качественной вентиляции подпольного пространства.

К недостаткам относится то, что стоимость работ может увеличиться при возведении высокого цоколя.

Армирование пола

Место расположения арматуры в массиве стяжки зависит от наличия в ней теплоносителей. Если это теплый пол, то армирующую сетку располагают над трубами и предусматривают около 3 см слоя стяжки сверху. В обычном полу сетку располагают примерно посередине массива стяжки (в 3 см до верха).

Стяжка обычного пола

Стяжка теплого водяного пола

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола. Очень важно при этом организовать отведение воды от фундамента.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Технология изготовления

Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход.

Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.

К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:

  1. Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
  2. Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
  3. При использовании щебня на влажном грунте капиллярный подъем влаги исключен.

Песчано-гравийная подсыпка

Специальная установка с подачей воды для трамбовки песка

Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:

  1. После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
  2. Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
  3. В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.

Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.

Рекомендации по устройству гидроизоляции заключаются в следующем:

  1. При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
  2. При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
  3. Укладку мембраны ЕПДМ осуществляют в один слой.

Чистовая стяжка

Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.

Битумная гидроизоляция

Укладка утеплителя

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.

Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:

  1. Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
  2. С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
  3. Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
  4. Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.

Утепление пола пеноплексом

Выбор и укладка гидро- и тепло- изоляционного слоя

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;
  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Пирог водяного теплого пола по грунту. Делаю для себя! | Строю для себя

В данном материале речь пойдет об устройстве пирожка теплых полов по грунту в моем доме, а также о монтаже непосредственно самих теплых полов. Делал всё сам, жена частично помогала расстилать пленочные материалы и укладывать экструдированный пенополистирол.

Решено было устройство теплых полов по грунту оставить на последний этап после возведения коробки, оштукатуривания стен и установки входных дверей.

Обратная засыпка из песка уже была изрядно утрамбована как осадками во время нахождения дома без кровли, так и рабочими в процессе возведения дома. Я не стал тянуть черновую стяжку по песку, так как это ни к чему, а сразу приступил к устройству гидроизоляции.

Пирог пола

  1. Выровняв песок правилом по маякам, уложил на него слой полиэтиленовой пленки 150 мкм. в два слоя с нахлестом в 10 см.
  2. На пленку паз в паз выполнил укладку пенополистирола плотностью 35 кг./куб.м. и толщиной 30 мм.
  3. На полистирол постелил с нахлестом 15 см. профилированную мембрану из плотного полиэтилена (послужила дополнительной гидроизоляцией), а так же с помощью профиля мембраны приподнял сварную сетку.
  4. Далее уложил сварную сетку диаметром 4 мм. и ячейкой 200 мм.
  5. После чего раскатал МП трубу Ф16 с фиксацией нейлоновыми хомутами.
  6. К штукатурке пристрелил степлером демпферную ленту. На элементах без штукатурки — ленту укладывал во время стяжки теплого пола.

Укладка сетки

Укладка сетки

Контур теплого пола

Контур теплого пола

Итого получилось 4 контура: самый маленький 55 м., остальные по 75-80 м. Гостиная комната была разбита на два контура, 1 контур ушел на прихожую и санузел, и еще один на спальню и коридор.

При укладке теплого пола в спальне, — не советую раскатывать его под кроватью, так как очень уж не комфортно спать )))

Поскольку система отопления у меня — коллекторная (лучевая), то поверх теплого пола проложил трубы к радиаторам в изоляции.

Толщина стяжки вышла в среднем 10 см. (от 9 до 11см.), о чем поделюсь в следующих статьях.

При монтаже теплого пола соблюдайте:

  • длина контура из трубы ф16 не должна превышать 80 м.;
  • под кухонной мебелью, шкафами, холодильниками — не используйте теплый пол;
  • каждую комнату в дверном проеме разделяйте деформационными швами из той же демпферной ленты, а так же делите комнаты деформационными швами, которые составляют более 30 кв.м;
  • заливайте стяжку при рабочем давлении в системе теплого пола (1,5 — 2 Бар).
  • перед заливкой стяжки, обязательно проводите опрессовку системы, хотя бы тройным рабочим давлением (6 — 8 Бар.)

Надеюсь, что материал вам пришелся в пору! Удачного строительства!

_________________

Читайте также мои статьи «Обратная засыпка. Основание полов по грунту» и «Перемычка из облицовочного кирпича БЕЗ УГОЛКА»

Если Вам понравилась эта статья, ставьте лайк и подписывайтесь на мой канал! Впереди много интересных для Вас тем!

Монтаж водяного теплого пола в стяжку

06.04.2020


Преимущества и недостатки водяного тёплого пола


Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.


Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.


Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.



Устройство водяного тёплого пола


Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.


ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.


Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.



Требования к основанию


При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.


Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.


Виды труб


Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.


Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).


Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.


Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.


Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.


При выборе модели, необходимо учитывать:


Выбор схемы укладки контура и его монтаж


Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.


От схемы укладки нагревательного элемента зависит уровень прогрева помещения:


  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;


  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.


Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.


К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.


 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.


Слои водяного тёплого пола


Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.


Если отапливаемый пол кладётся на грунт, то «пирог» следующий:


  • насыпной грунт — 15 см;


  • черновая стяжка;


  • гидроизоляционный материал;


  • демпферная лента;


  • утеплитель — 5 см;


  • нагревательные элементы;


  • арматурная сетка;


  • песко-бетонная стяжка.


После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.


Демпферная лента


Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.


К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.


Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.


Укладка утеплителя


Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.


Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.


Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:


  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;


  • при монтаже на втором этаже достаточно — 50 мм;


 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.


Армирование


Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.


Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.


СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.


Установка маяков


Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.


Процесс установки маячков выглядит так:


  1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.


  2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.


  3. Перфоратором делаются отверстия, в которые они устанавливаются.


Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.


  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.


Ровность установленных маячков, также проверяется уровнем.


Подготовка раствора, заливка стяжки


Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.


При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.


Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.


Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.


Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.


ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..


Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.


В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.


Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.


Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.


Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Что входит в пирог тёплого пола? Способы укладки пирога теплого пола

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Внимание, холодный пол!

Некоторые излишне бережливые хозяева не придают должного значения проблеме низкой температуры полов в квартире. Желая сэкономить на стоимости материалов и работы, они самовольно исключают из технологического процесса укладку утепляющего слоя. Последствия такого неосмотрительного решения сказываются в холодное время года:

  • напольное покрытие покрывается конденсатом;
  • во влажной среде развиваются патогенные организмы — плесень и грибок;
  • микроклимат помещения нарушается — повышается влажность, падает температура;
  • затраты на отопление увеличиваются;
  • срок службы полов снижается.

Чтобы проживание в помещении было комфортным и безопасным, стоит придерживаться разработанных строителями технологий работ. Только правильно построенный и хорошо оборудованный дом с теплыми полами — настоящая крепость. Современные материалы позволяют решить эту задачу быстро и без потери качества.

Общие сведения

Заметка: Водяная система теплого пола может быть только в частном доме, т.к. в многоэтажных домах централизованная система отопления, разрешение на подключение к которой будет получить проблематично. К тому же регулировать температуру пола, подключенного к централизованной системе, будет невозможно.

Какие теплые полы наиболее подходящие под плитку. Конечно у водяных полов много неоспоримых преимуществ, однако, в водяном контуре может случиться протечка, что потребует полного демонтажа плиточного покрытия. Устройство труб немного труднее, чем раскладывание электрического кабеля.

Также электрическая система имеет небольшие габариты, не требует специального разрешения для монтажа. Из вышесказанного можно сделать вывод, что кабельные теплые полы наиболее подходящие для устройства под плитку.

Этапы устройства теплого пола на бетонном основании

Обустройство теплых полов на бетонном черновом покрытии может быть с использованием:

Устройство бетонного основания для теплых полов

Из всех систем, водяной контур обладает особыми преимуществами:

Преимущества водяного теплого пола перед обычным отоплением

Теплый пол идеален для детских комнат

Перед принятием решения об установке теплого водяного пола следует учесть некоторые негативные моменты:

Совокупные затраты на системы отопления теплыми полами

Необходимые понятия

Для того чтобы разобраться, как можно использовать бетон для теплых полов, определимся с некоторыми понятиями. Нам важно различать виды систем полового отопления, уровни и назначения стяжки, и способы её устройства.

Классификация ТП (теплых полов)

На данный момент рынок предлагает несколько различных систем, монтируемых в горизонтальную плоскость пола. Некоторые используются в качестве основного отопления, некоторые лишь повышают уровень комфортного пребывания в помещении.

Отопительные системы бывают водяные и электрические. Последние различают по используемому нагревательному элементу.

К устройству предлагаются электрические горизонтальные системы отопления на основе следующих элементов:

  • кабель;
  • пленка;
  • термомат;
  • стержни.

Классификация электрических теплых полов

Этапность работ по заливке стяжек

В связи с устройством горизонтальной системы отопления, стяжка делается несколько раз.

Для понимания процесса разделим заливку на 3 этапа:

  1. Черновая стяжка. Наносится на предполагаемое основание для выравнивания. Выполняется при необходимости.
  2. Выравнивающая стяжка, которая заливается поверх материала теплоизоляции. На этот слой непосредственно производится монтаж системы.
  3. Финишная заливка. Это заливка поверх системы отопления. Устраивается при необходимости.

Виды стяжки

Кроме различных систем отопления, необходимости устройства разных уровней заливки, есть еще и другие варианты стяжки, кроме как залить пол бетонным раствором.

Применяют 3 вида стяжек при устройстве теплого пола:

  • Мокрая стяжка: обычный способ заливки бетоном или цементно-песчаным раствором.
  • Полусухая стяжка: выравнивание пола готовым составом, определенной степени влажности.
  • Сухая: идеальный способ выровнять пол, рекомендуется лишь в качестве чернового слоя.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т. д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Теплый водяной пол представляет из себя систему подогрева стяжки и напольного покрытия путем постоянной циркуляции разогретого теплоносителя по трубам, заложенным в эту самую стяжку (возможен вариант с УШП – утепленная шведская плита в этой статье рассматривается её конструкция).

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Укладку трубы можно производить:

Непосредственно на утеплитель три способа:

  1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
  2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Здесь имеется ввиду утеплитель который необходимо положить на бетонное основание меж этажных перекрытий, а также одного слоя утеплителя если мы рассматриваем 1 этаж

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:

  • Базовая поверхность пола.
  • Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
  • Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
  • Система труб и прочих коммуникаций, отвечающая за нагрев дома.
  • Раствор из бетона, обволакивающий и фиксирующий трубы.
  • Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Основные технические характеристики пеноплекса

Пеноплекс можно использовать как моноутеплитель или в комбинации с трубами отопления

Оптимальной технологией в современном строительстве считается утепление поверхностей с помощью пеноплекса. У этого синтетического утеплителя есть целый ряд преимуществ по сравнению с аналогичными материалами:

  • Хорошо выдерживает интенсивные нагрузки.
  • Обладает жаро- и влагостойкостью.
  • Экологически чистый материал, так как при его производстве не используются формальдегиды.
  • Высокая степень звукоизоляции.
  • Укладка пеноплексом – один из самых экономичных вариантов, так как не требуются дополнительные расходы.

Материал изготавливается в виде плит. Его структура состоит из воздушных ячеек, благодаря которым плита легкая, но при этом она не теряет своей жесткости. Пеноплекс чаще всего используют на таких поверхностях:

  • теплый пол;
  • грунт;
  • бетонные перекрытия.

Одним из недостатков утеплителя является его деформация при попадании ультрафиолетовых лучей.

Толщина пеноплекса

При укладке пеноплекса на грунт его толщина должна быть больше

Перед началом работ часто встает о параметрах плотности и показателях толщины. Она зависит от теплопотерь, которые проходят через поверхность. Для пола по грунту и бетонной плиты в многоэтажном доме показатели будут разные, даже если оба объекта расположены в одном регионе.

Толщина плиты будет зависеть от того, где планируют делать стяжку и с какой целью она будет использоваться. Если речь идет об укладке пеноплекса под водяной теплый пол, толщина должны быть максимальной. Таким образом удастся снизить теплопотери, расходы на отопление будут меньше.

Рекомендованные значения толщины утеплителя под стяжку:

  • Для бетонного пола в отапливаемом помещении – от 20 до 40 мм. Если стоит цель одновременно добиться звукоизоляции, лучше выбирать плиты толщиной 50 мм.
  • На бетонную основу на грунте в неотапливаемом помещении снизу укладывают плиты от 100 мм.

Если делается стяжка под теплый пол, к толщине прибавляют еще 20 мм.

Основание пола из фанеры или OSB

Для устройства дощатого пола под плитку или паркет используют толстую влагоустойчивую фанеру марки ФК.

Выполнение работы:

  • Строительным уровнем проверить уклон. Предельно допустимый его показатель — 0,2% от длины или ширины помещения. Если отклонение больше, то можно залить бетонное перекрытие самовыравнивающейся смесью или уложить фанеру на лаги на регулируемых опорах.

На лагах

  • Нарезать фанерные листы на четыре части. Осмотреть заготовки. Элементы с расслоившимися торцами непригодны для использования.
  • Покрыть слоем клея толщиной в 2 см участок пола под первую заготовку.
  • Приклеить кусок фанеры.
  • Закрепить фанеру саморезами сначала по периметру, затем наискосок. Расстояние между саморезами – 20 см, отступ от края листа – 2 см. Шляпки должны быть утоплены.
  • Последовательно прикрепить всю фанеру по принципу кирпичной кладки. Оставлять зазор между листами не менее 3 мм, а между фанерой и стенами – 10 мм.
  • Швы между листами заполнить шпаклевкой.
  • Шлифовальной машинкой или наждачной бумагой отшлифовать новый пол. После этого можно монтировать отделочный материал — плитку, линолеум, ламинат.

Пол из фанеры

Пирог инфракрасных и стержневых полов

Элементы пленочного ИК-обогрева крепятся под финишное покрытие, что значительно упрощает монтажные работы. Слои отопительной системы размещаются так:

  • Черновая стяжка;
  • Подложка;
  • Монтаж пленочного ИК-материала;
  • Пароизоляционная подложка;
  • Стяжка и декоративная отделка.

В зависимости от состояния плит перекрытия толщина черновой стяжки может составить от 3 см до 5 см. Поверх нее крепится подложка, состоящая из тепло- и гидроизоляции, толщиной около 4 мм.

Высота инфракрасного пленочного материала незначительна, как и пароизоляция, которая укладывается поверх него. В зависимости от типа финишной отделки, поверх нагревательного элемента заливается стяжка или плиточный клей, их толщина соответственно составляет от 2 см до 5 см.

Важно! Монтаж пленочного ИК-элемента нужно делать так, чтобы дорожки, по которым проходит ток, находились сверху.

Схема установки стержневого комплекта отопления подразумевает монтаж нагревательных элементов на ровное покрытие, которое предварительно очищают от загрязнений. При необходимости заливается стяжка для защиты стрежней от механических повреждений.

Чтобы обеспечить качественный обогрев помещения и снизить теплопотери, перед монтажом финишного покрытия размещают теплоизоляцию.

Толщина стержневой отопительной системы зависит от состояния чернового основания. Нагревательные элементы прячутся в стяжку или плиточный клей.

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

  1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
  2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
  3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
  4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Совет. Если высоты порогов недостаточно, пожертвуйте черновым полом 40 мм и уменьшите толщину стяжки до 6 см. В крайнем случае насыпьте 6—7 см песка вместо десяти, подушку уплотните виброплитой. Теплоизоляционный слой уменьшать нельзя.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Как сделать стяжку самостоятельно

Теплый пол можно устанавливать без стяжки исключительно на ровную основу, если погрешность в перепадах не превышает 5 мм. В противном случае придется выравнивать пол, заливая бетонным раствором дважды: в начале и конце рабочих этапов.

Для подготовки раствора смешивается цемент с песком (1х3). Далее укладывается стяжка толщиной 3-5 см и не более. Именно от толщины стяжки будет зависеть скорость прогрева напольного покрытия. Сначала заполняются ямки и выбоины на отдельных участках неровного чернового основания. Затем разглаживаются неровности шпателем и с помощью строительного уровня.

На заметку  Если нет возможности сделать стяжку 3 — 5 см устанавливается система теплых полов без стяжки, но из за отсутствия теплоизолятора система будет греть менее эффективно, а потребление эл/энергии  больше т.к. тепло уходит как в верх так и вниз стяжки.

Справка!

Заливать цементным раствором важно на подготовительном этапе. При этом слой раствора не должен закрывать верхнюю часть системы теплого пола. Керамическая плитка укладывается в последнюю очередь и после того, как сверху нагревательных элементов будет уложена стяжка. Перед включением системы теплого пола в работу стяжку нужно тщательно просушивать, как влажный цементный раствор при нагревании приведет к снижению прочности и деформации поверхности. В случае повреждений греющего кабеля вся электрическая система может попросту перегореть и прекратить свое функционирование.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Возможные сложности и полезные советы

При укладке плит на кирпичные стены последний ряд кладки должен быть тычковым изнутри здания. Армопояс поверх стеновых конструкций из газобетонных, керамзитобетонных или поризованных блоков может выполняться путем заливки бетона в самостоятельно изготовленную опалубку или специальные U-образные элементы, которые выкладываются по всему периметру «коробки» с обязательным армированием.

Заделка пустот в плитах, как правило, производится только с той стороны, которая будет выходить наружу здания. Это нужно для предотвращения промерзания конструкции. Заделывать технологические отверстия удобнее до монтажа на стены, когда к железобетонному изделию имеется свободный доступ и не требуется применять лестницы, строительные леса и другие приспособления.

Рисунок 24. Последствия работы автокрана вблизи с подвальным помещением

И напоследок еще один важный совет – надо заранее продумать и при необходимости подготовить площадку для автокрана. Если грунт на участке насыпной, при работе грузоподъемной техники могут возникнуть сложности. Также не допускается размещение крана рядом с подвальными помещениями, сливными ямами и т.д. В этом случае лучше переплатить и арендовать технику с более длинной стрелой.

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной… От 5295 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино… От 6092 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино… От 8437 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной… От 11287 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино… От 13976 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино… От 4344 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной… От 9339 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино… От 9375 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино… От 7583 руб/шт Подробнее © СтройПартнер | Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2) Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино… От 9813 руб/шт Подробнее © СтройПартнер | Рекомендуемые товары из нашего каталога:Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2) Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, профилированную пленку, которую укладывают прямо на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м2 и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа.

Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембран выдерживает без разрывов передвижение рабочих и машин для транспортирования бетонных смесей и растворов (исключая машины на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо уплотненную песчаную подушку шипами вниз. Шипы мембраны зафиксируются в подушке.

Швы между рулонами, уложенными внахлест, тщательно проклеивают мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать непосредственно на нее плиты утеплителя и бетонировать стяжку пола.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку.

Подсыпка из щебня или гравия толщиной не менее 10 см нейтрализует капиллярный подъём влаги из грунта.

Полимерную пленку гидроизоляции в этом варианте укладывают поверх слоя утеплителя.

Пол по грунту с утеплением керамзитом

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м3, чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см.  Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Керамзитобетон крупнопористый без песчаный капсулированный. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Советы для новичков

Одной последовательности при монтаже пирога теплого пола, для качественного обогрева помещения будет не достаточно. Чтобы добиться желаемой температуры для комфортного проживания и при этом продлить срок эксплуатации системы теплого пола, необходимо ознакомиться со следующими советами специалистов:

  1. Проектирование системы теплого пола лучше предоставить опытным профессионалам.
  2. Проводить монтаж отопительной системы нужно исключительно на ровной поверхности.
  3. Чтобы снизить температурную нагрузку на бетонную стяжку, площадь участка его заливки не должна превышать 40 кв.м.
  4. Укладку трубопроводов необходимо производить не ближе 10 см. от стен здания.
  5. Контуры водяной системы должны быть выполнены из цельного материала.
  6. При укладке кабельной системы не допускается резких перегибов нагревательных элементов.
  7. Укладку напольного покрытия необходимо осуществлять только после проверки отопительной системы на работоспособность.

Выводы

Сухая стяжка для теплых водяных полов удобная альтернатива бетонному покрытию. По своей эффективности такие греющие полы мало в чем уступают бетону аналогу. Правда теплоотдача бетонного монолита выше, чем у наборных конструкций, однако с технологической точки зрения деревянные и полистирольные конструкции удобнее и практичнее. Чего только стоит монтаж конструкции и демонтаж сухой стяжки при повреждении водяного контура. К тому же, такой теплый пол можно быстро разобрать, если вы надумали произвести в доме реконструкции или ремонт.

Настильные конструкции играют роль хорошего звукоизолятора. Соблюдая технологию укладки, используя качественные материалы, вы можете создать собственную систему отопления, способную работать долго, качественно и эффективно. Для жилых помещений настильные теплые полы очень удобны, а вот для технологических помещений и санузлов, такой способ монтажа теплого пола малопригоден.

Источники

  • -teplyj-pol/
  • -pol/
  • -teplyj-pol-v-derevjannom-dome
  • -otopleniya/sistema-teplyjj-pol/
  • -poly-v-derevjannom-dome-bez-stjazhki-sposoby-montazha-i-materialy/

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

Если по результатам расчётов длина напольной магистрали превысила 60 м, то в помещении выводят 2 контура. К коллектору они подключаются через отдельные выходы. Если помещение небольшое, то вместо коллектора предусматривают двухходовой клапан с терморегулятором.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Кол-во блоков: 32 | Общее кол-во символов: 63884Количество использованных доноров: 8Информация по каждому донору:

  1. -teply-pol/: использовано 4 блоков из 5, кол-во символов 19079 (30%)
  2. -sdelat-teplye-vodyanye-poly-v-chastnom-dome: использовано 5 блоков из 8, кол-во символов 12950 (20%)
  3. -pol/kak-sdelat-vodyanye-teplye-poly-v-chastnom-dome: использовано 7 блоков из 11, кол-во символов 13777 (22%)
  4. -pol/: использовано 2 блоков из 7, кол-во символов 1229 (2%)
  5. -pol/: использовано 4 блоков из 7, кол-во символов 3845 (6%)
  6. -pol/: использовано 2 блоков из 8, кол-во символов 4259 (7%)
  7. : использовано 3 блоков из 7, кол-во символов 6311 (10%)
  8. -pol/: использовано 3 блоков из 7, кол-во символов 2434 (4%)

Что представляет собой устройство теплого водяного пола?

Метод укладки водяного пола заключается в снятии старого полового покрытия до самого основания. Монтировать теплый водяной пол разрешено только на чистой и сухой поверхности.

При этом для любой его части возможно максимальное различие по высоте не более 0,5 см. Иначе, когда основа пола имеет весомые перепады по вертикали, нужно сначала сделать его ровным.

Для этого можно воспользоваться слоем из низкокачественного бетона или положить на него новую стяжку из бетона, что станет идеальным решением. Гидроизоляционным материалом стелем подготовленное основание.

Для получения качественной паро-и гидроизоляции рекомендуют воспользоваться пленкой из полиэтилена толще 250 мкм. Вряд ли можно отыскать пленку подобную той площади, которую имеет ваше помещение. Поэтому полотно такой пленки нужно укладывать с запасом.

Важно добавить, что запас должен составлять 12 см, соединяя шов с помощью скотча. При этом нужно на стены напустить пленку, тем самым сформировать некое корыто. По завершении всех работ по подготовке излишки гидроизоляционной пленки разрезают ножом.

Чтобы не допустить образования мостиков холода там, где теплый пол припадает к стенам помещения, нужно поклеить периметр стен особой амортизирующей лентой. Такая лента имеет действие возмещения от теплового расширения стяжки, защищая ее от вероятных деформаций при тесном взаимодействии с вертикальными конструкциями.

Установка теплых водяных полов на начальных уровнях многоэтажных зданий подразумевает толстый утепляющий слой, который должен быть 50 мм. Если вы живете на другом этаже, то достаточно будет 200 мм теплоизоляции.

Самым практичным и качественным материалом для получения надежной теплоизоляционной основы под конструкцией обогреваемого водяного пола считается пенофол.

Метод его изготовления объединил теплоизоляционные качества вспененного полистирола с высокими теплоотражающими свойствами алюминия. Кроме важных свойств, утеплитель пенофол является сложновозгораемым, экологически чистым материалом, который не поглощает влагу.

Но если вы хотите упростить процесс монтажа пола с подогревом, то можно присмотреться к профильным теплоизоляционным плитам, которые произведены из полимерных материалов, плотных и устойчивых к высоким нагрузкам.

Основа таких плит обладает специфической формой профиля, что позволяет закрепить трубопроводы без применения лишней фиксации. Собираются такие плиты в замок.

Проектирования и монтаж напольного отопления: стоимость работ в Москве

Стоимость проектирования и монтажа напольного отопления

Водяной теплый пол в частном доме может служить дополнением к радиаторному отоплению или использоваться в качестве основного источника тепла. Система повышает уровень комфорта жильцов, особенно в помещениях с плиточными покрытиями: в ванной комнате, коридоре, на кухне. Полы с подогревом востребованы для устройства спален и детских, где люди часто ходят босиком. Схему монтажа системы выбирают на этапе проектирования дома или в ходе масштабного ремонта. Все работы должен выполнять специалист.

Преимущества водяного теплого пола

Существуют водяные и электрические системы. Оба варианта имеют свои преимущества. Электрические теплые полы чаще всего используют для обогрева лоджий и небольших помещений, а контуры с водой укладывают по всему дому. Это обусловлено высокой стоимостью электричества.

Несмотря на то что системы с жидким теплоносителем являются достаточно сложными, они имеют множество явных преимуществ:

  • экономичность в эксплуатации за счет низкой стоимости энергоносителя;
  • снижение нагрузки на электросеть, что важно для коттеджей с ограниченным объемом потребления;
  • высокую степень инерционности – трубы долго остаются горячими при отключении циркуляционного насоса;
  • низкие цены на комплектующие и расходные материалы;
  • отсутствие расходов на обслуживание при условии профессиональной укладки под ключ;
  • высокую степень ремонтопригодности.

Схемы укладки теплого пола

Существует несколько схем монтажа теплых полов в частном доме:

  • «змейка»,
  • «спираль»,
  • «зигзаг».

Вариант укладки труб не влияет на стоимость работ по водяным теплым полам, но определяет эффективность теплоотдачи в конкретном помещении. Выбор схемы зависит от площади комнаты, типа труб и ряда других факторов. Например, в больших помещениях простая «змейка» неэффективна. При такой укладке пол будет быстро остывать. Некоторые зоны вообще могут оставаться холодными. В этом случае рациональнее уложить водяной теплый пол по спирали с чередованием прямого и обратного трубопровода. Стоимость системы существенно не изменится, а поверхность будет прогреваться равномернее.

На этапе проектирования определяют также шаг петель. Если система будет использоваться как основной источник тепла, расстояние между трубами в спирали делают 10–15 см. Если теплый пол планируется для дополнительного обогрева, шаг петель принимают равным 20–30 см.

Этапы укладки

Монтаж водяных теплых полов под ключ производят в строгой последовательности:

  • Поставка оборудования и комплектующих. Потребуются трубы, фитинги, уплотнители, смесительные узлы и т. д. Цена за м2 монтажа водяного теплого пола во многом зависит от рациональности поставки, поэтому выгоднее всего передать эту задачу специалистам.
  • Подготовка основания. Черновую поверхность выравнивают, обеспыливают, укладывают подложку. Существуют различные материалы для настила под теплый пол. Выбор зависит от характеристик основания и типа финишного покрытия. Подложка чаще всего бывает многослойной. Она включает гидроизоляционную пленку, утеплитель. Стены оклеивают демпферной лентой на высоту будущей стяжки. Если в только что построенном коттедже еще нет черновой отделки, то в стоимость монтажа водяного теплого пола необходимо включить устройство основания по грунту.
  • Укладка труб. Выполняют разводку и подключение распределительной гребенки в соответствии с проектом. Трубопровод укладывают по заданной схеме с использованием уровня и рулетки. Концы петель теплого пола сразу подключают к гребенке. Трубы прикрепляют к утеплителю с помощью пластиковых фиксаторов. Если использовать гарпуны на поверхности невозможно, под систему можно подвести металлическую сетку и зафиксировать трубы хомутами.
  • Пусконаладка. По завершении работ трубопровод заполняют теплоносителем и производят пробный пуск оборудования. Специалист проверяет герметичность системы при давлении, близком к порогу срабатывания предохранительного клапана, настраивает автоматику. Важно провести гидравлические испытания до залива стяжки. Иначе при появлении течи покрытие придется разбирать, что дополнительно увеличит цену монтажа теплого пола.
  • Устройство стяжки. Для заливки используют строительные смеси или цементно-песчаные растворы с прочностью не ниже М200. Чтобы трубы не всплыли, их не опорожняют после опрессовки. Вес теплоносителя поможет удержать пол в правильном положении до застывания стяжки.

Особенности монтажа водяного теплого пола в загородном доме

  • Трубы укладывают не по всей площади комнаты. Рекомендуется оставлять свободными участки под тяжелой мебелью и предусматривать отступы от стен.
  • Если площадь комнаты больше 30 кв. м, ее разбивают на сектора. Каждую зону будет обогревать 1 отдельный контур с собственным подключением к коллектору.
  • При укладке водяного теплого пола расстояние между трубами должно быть одинаковым для равномерного прогрева поверхности.
  • Система не может работать с естественной циркуляцией. Необходимо устанавливать насос. Он увеличит стоимость работ по монтажу теплого водяного пола, но без него схема будет неэффективной.
  • При планировании дверных и оконных проемов необходимо принять во внимание высоту системы подогрева.

Профессиональный монтаж теплого водяного пола в частном доме учитывает все нюансы. Закажите услугу под ключ и избавьте себя от хлопот. Чтобы уточнить, сколько стоит монтаж водяного теплого пола, позвоните специалистам компании «ВИП ОТОПЛЕНИЕ» по телефону в Москве. Мы предоставим подробный прайс с ценами.

Монтаж теплого пола в загородном доме

3 Преимущества внутрипольного лучистого отопления

Когда дело доходит до сохранения тепла в вашем доме в районе Остбурга зимой, вы, возможно, в первую очередь думаете о печах или котлах. Специалисты Advanced Comfort Systems готовы поделиться другим, более эффективным способом, и он начинается с ваших полов. В нашем блоге ниже мы разбираем все, что вам нужно знать о напольном лучистом отоплении. Узнайте о плюсах и минусах системы, а затем позвоните нам по телефону 920-564-2333.

Во-первых, что такое лучистое тепло?

Также известная как водяное отопление, это система HVAC, которая буквально согревает ваш дом с нуля.Он начинается с ряда труб, которые устанавливаются под вашим полом. Используя котел в качестве источника, горячая вода проходит через эти трубы. Затем тепло поднимается от воды по всему дому, обеспечивая постоянную равномерную температуру повсюду.

Преимущества и недостатки напольного отопления

Профи

  • Повышенная энергоэффективность —Вода является гораздо более эффективным и действенным проводником тепла, чем воздух. И поскольку он обеспечивает равномерное тепло по всему дому, вы будете чувствовать себя теплее дольше. Это означает, что вам не придется постоянно включать термостат. Все это приводит к более низким счетам за отопление (без необходимости жертвовать своим комфортом).
  • Улучшение качества воздуха в помещении — Печи — надежный вариант обогрева дома. Однако, поскольку они нагнетают воздух через ваши воздуховоды, они также могут собирать и распространять загрязняющие вещества, такие как пыль и грязь. Поскольку системы напольного лучистого отопления используют воду для обогрева, они уменьшают распространение загрязнения.
  • Больше места — Пространство в вашем доме, которое в противном случае занимала бы печь, открыто для всего, что вы хотите.Система лучистого отопления так же удобна, как и тепла, от предоставления большего места для хранения до расширения других комнат.

Минусы

  • Более высокая стоимость установки — Поскольку вам нужны специалисты для правильной установки системы лучистого тепла под вашим полом, ваши затраты на установку будут высокими. Однако благодаря более низким счетам за электроэнергию вы можете со временем компенсировать первоначальные затраты.
  • Требуется новое напольное покрытие — Если вы проводите установку в существующем доме, вам придется разобрать полы, чтобы установить систему, что означает учет этих расходов в вашем бюджете.

Доверьтесь компании Advanced Comfort, которая поможет вам подобрать лучшую систему напольного лучистого отопления

Как авторизованный заводской дилер Carrier®, наша команда является лучшей в безопасной и надежной установке систем лучистого отопления. Все, что вам нужно сделать, это позвонить нам: 920-564-2333 (или связаться с нами онлайн).

Теплые полы для вашего дома » Денежная яма

Содержание[Скрыть][Показать]

Лучистое отопление — это популярная система отопления, которая может нагреть пол и доставить дополнительное тепло в прохладное помещение.Лучистое отопление — это интеллектуальная система, которая генерирует целевое тепло с нуля и обеспечивает энергоэффективность как самостоятельно, так и в сочетании с существующими системами домашнего комфорта.

Как и многие другие лучшие идеи дизайна дома, лучистое отопление — это подход с долгой историей. Римляне впервые использовали лучистое отопление для обогрева закрытых помещений в своих домах примерно в 60 году н. э., а архитектурный светил Фрэнк Ллойд Райт помог излучающему отоплению выйти на новый уровень популярности в своих проектах 20-го века.Усовершенствованные материалы теперь делают технологию обогрева более надежной и доступной, чем когда-либо, и ее стоит учитывать как при новом строительстве, так и при реконструкции.

Как работает лучистое тепло

Лучистое отопление может быть как электрическим, так и водяным, причем последний вариант является наиболее распространенным. В водяной системе лучистого отопления нагретая вода течет через сеть труб из сшитого полиэтилена (PEX), установленных в бетонной плите или поверх чернового пола. По мере того, как вода движется вперед, она передает свое тепло плите, эффективно превращая ее в радиатор с большой площадью поверхности, который затем перемещает тепло через пол в жилые помещения. Хотя температура воды относительно низкая (обычно от 90 до 100 градусов), компоненты водяной системы лучистого отопления максимально используют ее для устойчивого и равномерного комфорта.

Водяная система лучистого отопления питается от водонагревателя и управляется термостатом. Предлагая гибкость дизайна и возможность зонирования, это отличное решение для трудно отапливаемых помещений, таких как подвалы, ванные комнаты и пристроенные гаражи, и работает для обогрева полов, включая дерево, плитку, ковер, натуральный камень и линолеум.

Места, где можно использовать лучистое тепло

В настоящее время существует так много интеллектуальных и доступных решений для лучистого отопления, что их эффективность легко внедрить практически в любой дом. Новостройки — это наилучшая возможность для установки специально разработанной системы для всего дома, но вы также можете добавить лучистого тепла в существующий дом с помощью стратегии послепродажного обслуживания, такой как система лучистого отопления Uponor Quik Trak. В Quik Trak специальные деревянные панели высотой полдюйма устанавливаются поверх существующей бетонной плиты или фанерного основания, а канавки по центру каждой панели удерживают водоносные трубы PEX.Затем выбранный вами пол укладывается поверх панелей, и Quik Trak готов к работе, распространяя тепло по жилому пространству.

Другие области применения лучистого отопления включают установку в стены и даже потолки для дополнительного климат-контроля, а также системы, предназначенные для защиты дорожек и подъездных путей ото льда и снега в климате с особенно суровыми зимами.

Эффективность, экономия, теплые полы и здоровое тепло

Впустите в свою жизнь лучистое отопление, и вы удивитесь, как раньше обходились без него.Создавая и удерживая теплый воздух рядом с вами вместо того, чтобы подстегивать его естественную тенденцию бесполезно подниматься к потолку, температура в помещении поддерживается, что позволяет либо использовать лучистое отопление в одиночку, либо тратить меньше долларов на эксплуатацию существующей системы отопления. В системе лучистого отопления нет воздуходувок, поэтому она не посылает аллергены и другие вредные частицы в воздух, которым дышит ваша семья.

Лучистое отопление также бесшумно и открывает пространство на поверхности пола при отсутствии вентиляционных отверстий и громоздких компонентов.Стоит также обратить внимание на продолжающиеся успехи в технологиях лучистого отопления, поскольку проектировщики и инженеры с «зеленым» мышлением работают над разработкой таких решений, как солнечное термальное водонагревание, которые только повысят эффективность и привлекательность лучистого отопления.

Как нагреть керамический пол водой | Главная Справочники

Использование воды для обогрева — это тип лучистого напольного отопления, называемый гидроникой. Трубки из сшитого полиэтилена — PEX — переносят теплую воду между черновым полом и готовой поверхностью пола.Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка является одним из лучших материалов для укладки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, нефть, дерево, электричество или солнечную энергию.

Фанера

Установите трубы PEX в S-образные петли поверх фанеры. Специальные скобы удерживают петли на месте, а монтажники заливают пол самовыравнивающейся растворной смесью.Раствор включает в себя трубы PEX и обеспечивает прочную плоскую поверхность для укладки плитки. Розничные продавцы также продают фанерные листы с предварительно нарезанными канавками, предназначенные для установки труб PEX. После прикрепления фанеры вставьте PEX в канавки и покройте основание самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить опору для пола, чтобы убедиться, что она достаточно прочная, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты подходят для водяных систем отопления.Применение аналогично тому, что используется на фанерных основаниях. Установщики наматывают трубы PEX на пол, закрепляют их, привязывая к арматуре, а затем заливают их слоем раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте отражающий изоляционный материал перед установкой труб PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, который отводит тепло к земле и от дома. Уложите керамическую плитку на раствор.

Под черным полом

Если вы уже уложили плитку и у вас есть подвал или подвальное помещение, вы можете установить водяное лучистое отопление.Вставьте трубы PEX в отсеки для балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубку из одного отсека в другой. После установки добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины крепятся скобами к основанию и помогают удерживать трубы на месте. Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

Поверх существующей плитки

Керамическая плитка укладывается на любой твердый пол, даже на существующую плитку. Если у вас черновой пол из плиты и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубы PEX поверх плитки, как если бы это был черный пол. Нанесите на трубу самовыравнивающийся раствор, который скроет витки и создаст прочную ровную поверхность для укладки новой плитки. Имейте в виду, однако, что это поднимет высоту существующего пола на 2-3 дюйма.

Теплый пол Часто задаваемые вопросы

Теплый пол

Что такое водяной теплый пол
обогрев?

То

Теплые полы Водяная система лучистого теплого пола состоит из
пластиковые трубы, проложенные в полу, циркулирующие по теплу
воды в разные зоны, прогревая
поверхность пола.

Как
работает ли водяной теплый пол?

С

Теплые полы Водяная система лучистого теплого пола, теплая вода циркулирует через
Трубки PEX в каждую комнату или зону.

После подачи воды в каждую зону вода
охлаждается и возвращается к источнику тепла, снова нагревается и
затем рециркулировал. Отдельные температуры можно контролировать с помощью

многозонный контроллер.
Вода может передавать энергию более компактно и
эффективнее воздуха. Трубка может транспортировать
достаточно энергии, чтобы обогреть весь дом. Подробности пожалуйста
см.
однозонный контроллер.

Как долго работает водяной теплый пол
отопление использовалось?

Применено водяное отопление.
даже во времена Римской империи около 2500 лет назад с использованием глины
трубы.Лишь в последнее время, поскольку примерно
1975 г., было ли практично устанавливать недорогие
пластиковые трубы в полу.

Какой тип оборудования делает гидравлическую систему
требовать?

1.   Источник тепла.

2. Жидкость
распределение (одна или несколько зон).

3.Зональный контроллер
с реле и термостатом.

Есть
техническое обслуживание требуется с
Теплые полы

Водяная система лучистого теплого пола?

Очень, очень мало или нет
требуется техническое обслуживание.

Что
делает

CITO Продукты делать?

CITO Products, Inc. это
производитель компонентов для лучистого пола и
системы. CITO Продукт предназначен для
спроектировать и построить высокопроизводительный, доступный, простой, ремонтопригодный,
и надежные теплые полы
Водяные системы лучистого теплого пола.

Что
территория делает
CITO Продукты
доставляются?

Мы не установили территориальную
ограничение в применении
Теплые полы
Водяные системы лучистого теплого пола.Холодный дом во Флориде похож на
желательно в качестве
домой в Канаду, чтобы быть в комфортном
диапазон температур.

Можно ли установить систему водяного теплого пола в
существующий дом?

Это необходимо оценивать на
в каждом конкретном случае. Обычно — если потолок в
подвал доступен
Q-панели
можно установить на пол
выше
и небольшие подающие и обратные линии могут быть
подключен к источнику тепла.

В чем преимущество использования
водяной теплый пол с высокой
потолки?


Теплые полы

Водяные системы лучистого теплого пола
очень эффектно с высокими потолками и окнами. Его
врожденные добродетели были очень полезны в этом
тип

строительства.Преимущества, такие как сохранение жильца
комфортно, а более прохладный потолок уменьшает
счет за отопление.

Почему
это хорошая система отопления для человека со здоровьем
проблемы?

Потому что нет отопления
воздуховоды с теплыми полами
Водяная система лучистого теплого пола, есть уменьшенная

движение воздуха

и менее

циркуляция пыли,
запахи и аллергены.Не высушивая воздух, система удерживает влагу,
предотвращение развития плесени и грибка. Нет здоровее и лучше
система отопления доступна, чем
Теплые полы
Hydronic Radiant Floor
Система обогрева. Он подарит тепло и
комфорт там, где это необходимо человеческому телу.



Вернуться к
Топ



Q-панели


Что такое
Q-панели
?

Q-панели из алюминия
присоединяемый

излучающие панели, которые защелкиваются на трубке PEX и
затем прикрепляются скобами к лагам пола.

Q-панели
быстро нагревать, быстро меняя
комнатной температуры по мере необходимости. См.

Теплые полы
Приостановленный
Конвекционный пол с

Q-панели .

Сколько
Q-панели
будут
нужный?

Это определяется

Расчет тепловых потерь.

На каком расстоянии друг от друга должны
Q-панели и трубопровод?

На расстоянии, определяемом

Расчет тепловых потерь.



Вернуться к
Топ

Нагревать
Источник


Какой тип лучше
нагреватель, который можно использовать с
Теплые полы Hydronic Radiant Floor
Система обогрева?


Теплые полы
Гидроник
Система лучистого обогрева пола
можно использовать с любым источником тепла, однако
наилучшую производительность можно получить с
новый высокоэффективный водонагреватель, в котором
пламя находится внутри резервуара для воды.

Источник тепла должен иметь
закрытое горение. Свежий воздух поступает из
снаружи, таким образом, не использует кислород изнутри
жилище.

Природный газ является наиболее
удобно, а затем сжиженный газ.

Можно использовать любой источник тепла
Теплые полы
Водяные системы лучистого теплого пола,
при условии, что температура находится в пределах
спецификацию системы.

Лучше всего подходящий обогреватель должен иметь
следующее:

  • Тепло из нержавеющей стали
    теплообменник для длительного срока службы и высокой производительности

  • Герметичное сгорание до
    избегать использования кислорода внутри жилища

  • Высокая производительность тепла
    теплообменник
    (теплота сгорания внутри резервуара для воды)

  • Накопительный бак, обеспечивающий
    стабильность и работа при низких температурах

  • Переменный выход BTU на
    компенсировать широкий диапазон тепловых нагрузок

  • Линия слива конденсата


Теплые полы
прошел испытания и оценку
некоторые обогреватели в наличии. См.

Теплые полы
Каталог продукции.pdf

Есть ли
Теплые полы

Водяная система лучистого теплого пола, обеспечивающая горячее
вода?

Да см.

Теплые полы
Руководство по установке.pdf

Нужна ли механическая комната с
Теплые полы
Водяная система лучистого теплого пола?

Механическая комната — аккуратный способ
чтобы отделить остальное полезное пространство, однако
с Теплые полы
очень компактен и монтируется на стену отдельной комнаты
не требуется.

Это отдельная вода
нагреватель необходим с
Теплые полы
Hydronic Radiant Floor
Система обогрева?

А
Теплые полы
могут быть настроены на обеспечение
ГВС от одного источника тепла.

Нужно ли весь дом
нагреваться?

В зависимости от проекта дома
может иметь однозонную или многозональную систему.А

Однозонная система «Теплые полы
» состоит
петлевых запорных клапанов
которые можно использовать для выключения или уменьшения нагрева
неиспользуемой площади. В многозонной системе конструкция
состоит из 8 зон для
контролировать каждую зону отдельно. Выбор зависит
Требования к применению и контролю.

В чем разница между
«бойлер» и водонагреватель?

Котел использовался, когда пар был предпочтительным способом обогрева домов и больших помещений.
здания.Это было, когда уголь был дешев, а конструкция и производство нагревателей были на пике популярности.
младенчество. Пластика не существовало на
рынок, поэтому выбранный материал был брошен
железо и сталь.

С появлением пластика,
теперь можно отапливать участки с более низким
температуры, что делает котел устаревшим.

При более низких температурах любой
«Теплогенератор» будет работать более эффективно, что сделает
«Водонагреватель» идеально подходит для подогрева пола.

Есть
Теплые полы
безопасный котел?

Котел работает под давлением и
высокие температуры, поэтому не рекомендуется в домашних условиях.
Нам не нужно ничего варить. А
Теплые полы
Hydronic Radiant Floor
Система отопления работает очень
эффективно при низких температурах (обычно 88-140 F).Было бы неэффективно нагревать жидкость до высокой температуры.
температура просто должна быть снижена до более низкой
температуры, например, в случае «Котла
Установка.»

Солнечные панели
доступен с
Теплые полы
Hydronic Radiant Floor
Система обогрева?

Можно использовать солнечный источник тепла
как дополнительный источник тепла.Успех этого
тип установки зависит от многих факторов. Мы
рекомендуем вам работать с вашим местным солнечным
эксперт.

Аре г эотермальные системы
доступен с
Теплые полы


Водяной теплый пол
Система
?


Теплые полы
могут очень успешно работать
с тепловыми насосами, и мы рекомендуем вам работать с
ваш местный геотермальный эксперт.





Вернуться к
Топ

Установка


Где
можно ли найти подрядчика для установки


Теплые полы

Hydro
ник Радиант
Теплый пол правильно?

С информацией в
Теплые полы
Руководство по установке
, любое квалифицированное
подрядчик по отоплению или технический специалист сможет
для успешной установки системы. Все основные компоненты
Теплые полы
Водяная система лучистого теплого пола предварительно собрана
по CITO Products, Inc. и готовы к подключению.

Как
нужно много Q-панелей?

Это определяется

расчет теплопотерь.

Банка

Теплые полы

Водяная система лучистого теплого пола может быть установлена ​​только в ванной комнате?

Да, но на небольшой площади это
может быть экономичнее установить электрический
система.А
Теплые полы
Hydronic Radiant Floor
Система отопления экономична
когда весь дом отапливается от одного тепла
источник.

Сколько электроэнергии потребляет
Теплые полы
Требуется водяная система лучистого теплого пола?

В

Установка Теплые Полы
, 20 ампер
прерыватель — это самое необходимое, чтобы обеспечить
электрический ток для запуска.Чтобы запустить эту систему на прерывистой основе,
фактический ток
менее 5 ампер от розетки 120 В.

Какие структурные
требования на верхнем этаже?

Трубопровод верхнего этажа
установлен в потолке ниже. То

приостановленный
рекомендуется конвекционный пол.Эта установка
простой и экономичный.
Q-панели

крепится к трубе PEX, а затем прикрепляется степлером к балке пола.

Трубка


Какой шланг
рекомендуется в
Теплые полы
Hydronic Radiant Floor
Система обогрева?


Теплые полы

рекомендует использовать высококачественный PEX (полиэтилен)
трубы, специально предназначенные для водяного теплого пола.это
прочный, гибкий, легкий и морозостойкий
стойкий. Трубка PEX долговечна и не подвержена влиянию
агрессивные добавки к бетону или водные условия. Типичный домашний использует идентификатор
(5/8НД), а в коммерческих установках используются трубы внутреннего диаметра (7/8НД).

Сколько
трубка нужна будет?

Это будет определено
по форме расчета теплопотерь.

Как
далеко друг от друга должно расстояние между трубами
быть?

Это будет определено
по форме расчета теплопотерь.



Вернуться к
Топ


Стоимость


По сравнению с другими системами,
это
Теплые полы

Водяная система лучистого теплого пола экономически эффективна?

А абсолютно,

Теплые полы
Hydronic Radiant Floor
Системы отопления были разработаны, чтобы быть экономичными
конкурентоспособны с обычными системами.

Могу ли я получить качество
водяной лучистый
Теплый пол по доступной цене?

Да, ты можешь. При правильном проектировании и установленной системе все экспериментальные и
затраты на тайну могут быть устранены.

Сколько стоит
Теплые полы
Водяная система лучистого теплого пола
Стоимость?

Стоимость может варьироваться в широких пределах, поскольку
установка зависит от многих факторов,
включая установку ГВС.

Сколько будет
Теплые полы
Стоимость эксплуатации водяной системы лучистого теплого пола?

В сравнении
к обычному горячему воздуху, радиаторам или плинтусу
подогрев

Теплые полы Гидроник
Система лучистого теплого пола всегда снижает затраты на отопление благодаря правильному применению.
физика, обеспечивающая тепло там, где вам это нужно, и
не на потолке или в дымоходе.А 30% — 40%
можно ожидать снижения затрат.



Вернуться к
Топ

Планирование


Как я могу получить предложение?

Заполнив нашу

Запрос квоты
форма.Расчет тепловых потерь и
будет оказана помощь в планировании, чтобы обеспечить
успешная установка.

Взимается ли плата за
предложение?

Мы не берем плату за стадион
предложение.

Предлагаются ли услуги дизайна ?

Да, мы предлагаем услуги по проектированию
12 квадратных футов обычно.



Можно ли производить частичные платежи?

Мы не финансируем проекты.
Как правило, проект начинается с 50% первоначального взноса и
баланс оплачивается перед отправкой. FOB Уотертаун, Висконсин.

Вернуться к
Топ

Вентиляция


Какой тип вентиляции
доступен с
Теплые полы
Hydronic Radiant Floor
Система обогрева?

Собственная утечка
(инфильтрация) будет составлять небольшое количество
воздухообмен обычно 1/8 объема в час
в хорошо построенном доме.Если дополнительная вентиляция
желателен теплообменник с рекуперацией тепла воздух-воздух
может быть установлен. Этот воздухообменник является частью

потери тепла
расчет.

Вернуться к
Топ

Воздуха
Кондиционирование


Можно ли охлаждать пол холодом
вода?

Нет.Согласно основному закону
физика, холодный воздух тяжелее теплого
в результате холодные полы и теплая температура в помещении,
поэтому холодный воздух должен подаваться из
потолок для уменьшения влажности. Это невозможно выполнить
как с единой системой и ожидать хорошего
представление.

Подходит ли
Теплые полы

Водяная система лучистого теплого пола работает вместе с воздухом
кондиционирование?

Система кондиционирования воздуха может быть
управляется одним и тем же термостатом,
Функция заключается в удалении лишней влаги и охлаждении
жилище сверху.

Так как типичная система отопления
предназначен для повышения температуры до 100 F (20
ниже 0 до 80 выше) а охлаждать от 100 до 70 никак не нагрев и охлаждение не может
эффективно работать на обоих. Есть множество поставщиков, которые
поставлять небольшие воздуховодные высокоскоростные системы охлаждения
что обеспечит эффективное охлаждение .

Система Унико,

космический пак,
Высокоскоростные системы или
ЭКР Технологии, Инк.



Вернуться к
Топ

Проблемы


Что делать, если в
этаж?

С многими милями труб
установлено за последние 25 лет, ни одной поломки
накопилось. В случае случайного повреждения, такого как забивание гвоздя в трубку, это может
легко ремонтируется муфтой. Трубка выдержит
превышение 100 PSI при 180 F и используется в
типичная установка при давлении менее 10 PSI и менее
чем 160 Ф.

Что можно сделать, чтобы предотвратить
трубки от замерзания при отключении питания
отключение?

Если жилое помещение находится без присмотра
зимой в течение длительных периодов времени, гликоль
можно добавить раствор или можно использовать резервный генератор.
быть установлен для обеспечения электроэнергией других
Техника.

Теплые полы Hydronic
Система лучистого теплого пола создает нежелательные
шум?

Циркуляционная жидкость течет в
низкая скорость, что делает его практически бесшумным в
каждая часть дома.

Трубка подвешена к полу
будет расширяться и сжиматься внутри Q-Panel и
выполняет незаметно.

Вентилятор горения источника тепла
обычно находится в отдельной комнате и не
заметно из любой точки дома.



Вернуться к
Топ

Строительство


Какой метод строительства
лучше всего подходит для теплого пола?

Лучшая теплопередача,
производительность и стабильность достигаются с помощью бетона
и
плиточное строительство.Более низкие рабочие температуры
сделать его практичным для солнечной и земной связи
тепловые насосы. Однако деревянная каркасная конструкция
с фанерными полами и ковровыми покрытиями может быть
эффективный обогрев с
Q-панели
.

Конструкция плиты заземления с изоляцией по периметру.

Фундаментная плита в подвале с
изоляция земли.

Подвесной бетонный пол
с сеткой и бетонным покрытием.

Деревянные балки с фанерой
настил и 2 легких
бетон

Деревянные балки с фанерой
настил и ковер



Вернуться к
Топ

Этаж
Покрытия


Какое напольное покрытие может быть
используется с теплыми полами

Водяная система лучистого теплого пола?

Любой пол можно использовать с
Теплые полы
Водяная система лучистого теплого пола, однако производительность будет сильно различаться
со строительным материалом.



Плитка
отличный выбор, так как
плотный материал обеспечивает отличный проводник тепла и
сохраняет энергию в течение длительного периода времени.
См.

www.tileusa.com



Бетон
отличный бюджетный выбор
и может применяться во многих декоративных цветах и
узоры.
См.

www.decorativeconcreteinstitute.com

Ковер
является хорошим изолятором и может быть
эффективно использовать в центре комнаты с плиткой
по периметру. Это отличный способ достичь обоих
цели: удобная и эффективная система.

См.

www.ковер-ковер.com

Паркетный пол
готовые деревянные полы
хороший выбор, но предпочтительнее напольное покрытие
из полос, а не из досок. Древесина должна иметь низкую
Влажность при установке.

См.

www.hardwoodcouncil.com





Вернуться к
Топ

Изоляция


Сделать
Теплые полы

Водяные системы лучистого теплого пола требуют теплоизоляции
технические характеристики?

Дом с хорошей изоляцией
хорошая изоляция обеспечивает температурную стабильность и
снизить эксплуатационные расходы независимо от типа
используется система отопления.

Какая изоляция нужна на
плита на уровне конструкции?

Плита на уровне конструкции должна быть утеплена
для минимизации миграции тепла в периметр
почве, если только вы не хотите выращивать самые ранние тюльпаны в
Соседство.


Воды
Лечение



Водоподготовка для
Теплые полы

Водяные системы лучистого теплого пола:

Все системы теплого пола
никогда не горячился.Вода должна быть
обработаны альгицидом или фунгицидом, чтобы избежать бактерий
роста независимо от типа

используемый источник тепла.

Для жилого помещения,
постоянно занят

А
Теплые полы

Водяная система лучистого теплого пола
может использовать воду
лечение, которое защитит систему от любого
фунгицид/альгицид.

Для
подробности см.

Инструкция по установке.



Вода
Защита от замерзания

A Теплые полы
Водяная система лучистого теплого пола может использовать раствор от замерзания, который
защитит систему от замерзания. Смесь вверх
до 50%, обеспечивая защиту до -20 F без
любые значительные изменения вязкости.



Для
подробности см.

Инструкция по установке.



Вернуться к
Top

Книга по лучистому отоплению: когда это имеет смысл, а когда нет

Алекс делает здесь несколько замечательных замечаний, но следует помнить, что это исходит из точки зрения, что вы сходите с ума по экологии в своем доме.Даже если вы просто строите достаточно экологичный дом, вам определенно стоит подумать об экономии денег, позвоните мне, если вы хотите обсудить свои варианты. -Вес

Следующая статья была написана Алексом Уилсоном для журнала «Environmental Building News». Copyright © 2002 BuildingGreen, Inc. Все права защищены; перепечатано с разрешения. www.BuildingGreen.com

Лучистое отопление пола: когда это имеет смысл, а когда нет

Прошлой весной во время оценки Северо-восточного конкурса экологически чистых зданий меня поразило количество жилых домов с действительно выдающимся пассивным солнечным дизайном и сверхвысокоэффективными ограждающими конструкциями. Ясно, подумал я, когда начал рассматривать характеристики, что мы прошли долгий путь в высокопроизводительном зеленом жилом строительстве с момента моего первого опыта с пассивной солнечной энергетикой в ​​середине 1970-х годов. Но что-то тоже показалось странным. В большинстве этих входов были сложные системы лучистого обогрева пола. После всех усилий и затрат, направленных на суперизоляцию ограждающих конструкций этих домов и обеспечение пассивного солнечного дизайна, им все еще нужны системы отопления за 10 000 долларов? И действительно ли эти системы имели смысл с точки зрения производительности? Я не был уверен и решил покопаться в этих вопросах.

Я давно являюсь поклонником комфорта, обеспечиваемого лучистым теплом пола, и часто приводят веские аргументы в пользу экономии энергии и улучшения качества воздуха в помещении. Но действительно ли это лучший выбор для высокопроизводительных зеленых домов? В большинстве энергоэффективных зданий ответ, кажется, «нет», хотя лучистое отопление пола может обеспечить как комфорт, так и преимущества качества воздуха в помещении. В этой статье представлен краткий обзор лучистого обогрева пола, рассмотрены преимущества этого подхода к теплоснабжению, а также рассмотрены случаи, когда эти системы целесообразны и нецелесообразны в жилых домах и небольших коммерческих зданиях.

Обзор системы лучистого теплого пола

Лучистое отопление полов берет свое начало в Древнем Риме, где под полами вилл разжигали костры. Ранние корейские здания аналогичным образом отапливались путем направления дымовых газов под полы, а затем выбрасывались через дымоходы. Фрэнк Ллойд Райт пропускал горячую воду, а не воздух, через полы многих своих зданий в 1930-х годах — практика, которая сегодня стала обычным явлением в частных домах.

Лучистое отопление пола превращает пол в низкотемпературный радиатор большой площади.В большинстве современных систем лучистого отопления теплая вода циркулирует по пластиковым трубам, встроенным в плиту пола или прикрепленным к нижней стороне чернового пола. В системах плит можно использовать либо стандартную бетонную плиту на уровне грунта, либо более тонкую и легкую гипсобетонную плиту, заливаемую на черновой пол или поверх существующего чистового пола. В любом случае тепловая масса плиты удерживает тепло и медленно излучает его в жилое пространство над ним.

Помимо горячей воды в качестве источника тепла, лучистые полы также могут использовать электричество или горячий воздух.Из-за высокой стоимости электроэнергии в большинстве районов лучистое электрическое отопление пола обычно имеет наибольший смысл, когда электричество доступно для зарядки плиты в ночное время и в другие непиковые часы. Производство электромагнитных полей (ЭМП) также является потенциальной проблемой лучистого электрического обогрева (см. EBN Vol. 3, No. 2). Теплые полы иногда используются в коммерческих зданиях, но, как правило, они непрактичны и слишком дороги для жилых помещений.

Для водяных систем обогрева полов в прошлом использовались медные трубы, но сегодня в большинстве систем используются трубы из резины или сшитого полиэтилена (PEX), причем последний является наиболее распространенным.Проектирование систем лучистого теплого пола довольно сложно и должно выполняться человеком с соответствующей подготовкой или опытом. Различные руководства по проектированию, руководства по установке для конкретных производителей и программные инструменты доступны для использования при проектировании и определении размеров систем лучистого отопления пола. Длина труб, необходимая на квадратный фут пола, зависит от таких переменных, как диаметр труб, тип системы теплого пола (толстая плита, тонкая плита, без плиты), климата, тепловой нагрузки здания, типа котла и используемых средств управления. .В последние годы производители проделали большую работу по упаковке различных компонентов для упрощения конструкции систем теплого пола.

Ключевым требованием для большинства систем лучистого обогрева пола является адекватная изоляция под обогреваемой плитой или под трубкой (когда трубка крепится к нижней стороне чернового пола). Большинство производителей рекомендуют как минимум 1 дюйм (25 мм) экструдированного полистирола (XPS) для систем лучистого отопления с бетонными плитами, но в холодном климате оправданы значительно более высокие уровни.

Зонирование теплых полов обычно осуществляется с помощью усовершенствованных коллекторных модулей, которые позволяют варьировать температуру воды в разных зонах. Это обеспечивает гибкость для поддержания разных температур в разных помещениях и позволяет дифференцировать подачу тепла в помещения с солнечным притоком и без него.

Наконец, для обеспечения оптимального комфорта и максимальной энергоэффективности часто устанавливаются сложные элементы управления. Некоторые системы лучистого пола полагаются на отдельные датчики температуры снаружи, внутри плиты перекрытия и в жилом помещении с микропроцессорным управлением для регулирования того, когда и куда должна подаваться горячая вода.По словам консультанта по строительству, из-за длительного запаздывания в системах лучистого обогрева пола из бетонных плит стандартные термостаты с понижением температуры обычно неэффективны, хотя термостаты со встроенной функцией упреждения могут хорошо работать в этом случае. Энди Шапиро из Монпелье, Вермонт.

Преимущества лучистого теплого пола

Теплый пол имеет ряд существенных преимуществ:

Комфорт. Безусловно, самым большим преимуществом лучистого теплого пола является комфорт.Большая излучающая поверхность означает, что большая часть тепла будет доставляться за счет излучения — нагревая непосредственно пассажиров, а не за счет конвекции (основной механизм доставки тепла от обычных водяных плинтусов «радиаторов»). Более теплые поверхности в жилом помещении приводят к более высокой средней температуре излучения (мера температуры поверхности в помещении, влияющая на скорость потери лучистой теплоты от находящихся в нем людей). При более высоких средних лучистых температурах большинству людей комфортно даже при более низких температурах воздуха.Подача тепла на уровне пола с теплой поверхностью пола также позволяет жильцам ходить босиком даже зимой — очень популярная функция. Повышенный комфорт должен быть важным преимуществом в любом зеленом доме, поэтому этот подход к отоплению может быть веским аргументом.

«Пока вы не познакомились с этой формой тепла, — говорит исполнительный директор Radiant Panel Association Ларри Дрейк (который занялся лучистым отоплением после многих лет работы с солнечными домами), — трудно понять, насколько это удобно.Он утверждает, что, в частности, в зеленых домах, после всех усилий и затрат на использование здоровых и экологически чистых материалов, обеспечение высокого уровня комфорта с помощью лучистого тепла должно быть главным приоритетом.

Энергосбережение

Существует потенциал для экономии энергии с помощью лучистого обогрева пола с помощью нескольких механизмов, включая более низкие настройки термостата, более низкие настройки котла и снижение инфильтрации. Домовладельцам с лучистым отоплением пола, вероятно, будет комфортно при более низких температурах воздуха из-за повышенной средней лучистой температуры в таких домах, отсутствия значительного воздушного потока (как это происходит в системах конвективного водяного отопления и систем принудительного воздушного отопления) и доставки тепла. тепло на уровне пола.Сторонники лучистого отопления пола утверждают, что кому-то, кто обычно чувствует себя комфортно при 72 ° F (22 ° C), будет комфортно в здании с лучистым отоплением пола, поддерживаемым на уровне 68 ° F (20 ° C). Если это правда, можно было бы ожидать, что люди с лучистым подогревом пола будут устанавливать свои термостаты на более низком уровне и, таким образом, добиваться значительной экономии энергии.

Вторая возможность экономии энергии за счет лучистого обогрева пола заключается в поддержании температуры котла ниже, чем это необходимо при традиционном распределении горячей воды по плинтусу.Типичный европейский подход к лучистому отоплению пола заключается в циркуляции воды довольно низкой температуры на почти непрерывной основе, изменяя температуру воды по мере необходимости для удовлетворения нагрузки. Эта практика может уменьшить потери тепла в некондиционируемое помещение, если котел и трубопроводы расположены в неотапливаемом подвале, но эксперты EBN, с которыми беседовали, предполагают, что экономия будет в лучшем случае очень небольшой, особенно из-за дополнительного потребления электроэнергии для работы насосов в течение долгих часов. Консультант по экологическому строительству Марк Розенбаум, П.Э. из Меридена, штат Нью-Гемпшир, предлагает использовать котел малой массы, который запускается по требованию, а не котел большой массы, работающий почти непрерывно.

Третья возможность экономии энергии (за счет принудительного воздушного отопления) заключается в том, что системы лучистого пола не увеличивают скорость инфильтрации воздуха. Стандартные системы воздушного отопления могут значительно увеличивать или уменьшать давление воздуха в различных частях здания, что, в свою очередь, может увеличивать скорость инфильтрации/экфильтрации воздуха, по крайней мере, в обычном негерметичном здании.С лучистым отоплением пола, как и с плинтусным водяным отоплением, этого не произойдет. (Хорошо спроектированная и правильно сбалансированная система принудительной вентиляции не должна увеличивать инфильтрацию.)

Возможность использования солнечной энергии

Относительно низкая температура, необходимая для циркуляционной воды в системе лучистого теплого пола, дает возможность использовать горячую воду, полученную от солнечной энергии. Этот подход лучше всего работает с системами бетонных плит; вода более высокой температуры обычно требуется, когда трубка крепится к нижней стороне деревянного пола.Хотя такие системы довольно сложны и дороги, излучающие плиты предлагают один из лучших способов использования солнечной энергии для обогрева частей здания без прямого доступа солнечного света. Наиболее практичными являются системы, в которых солнечная энергия нагревает воду в резервуаре для хранения, который затем может циркулировать через плиту. Согласно информационному бюллетеню EREN Consumer Energy (www.eren.doe.gov) под названием «Солнечное лучистое отопление пола», такие системы обычно стоят не менее 14 000 долларов. Резервное тепло по-прежнему требуется и может быть обеспечено дровяной печью, газовым обогревателем с вентиляцией через стену, электрическим сопротивлением или резервным нагревательным элементом в баке для хранения солнечной энергии.

Увеличение срока службы котла. Эксплуатируя котел при более низкой температуре, можно продлить его срок службы. В системах лучистого обогрева пола обычно используется температура воды 85–140 ° F (30–60 ° C), по сравнению с водяными системами плинтуса, которые обычно работают при 130–160 ° F (55–70 ° C). По данным Министерства энергетики, при этих рабочих температурах срок службы котла может превышать 45 лет. (Однако Шапиро скептически относится к этому утверждению, указывая на то, что новые котлы предназначены для работы с холодным пуском и должны хорошо выдерживать такое циклическое изменение температуры.)

Тихая работа

Водяной теплый пол работает очень тихо. В отличие от принудительного воздушного отопления, нет шума от вентилятора или потока воздуха по воздуховодам; и, в отличие от водяного плинтусного отопления, вода обычно не булькает через плинтусные радиаторы и не скрипит от расширения и сжатия. Основным шумом будет звук циркуляционных насосов и вентилятора, используемого для принудительной вентиляции котла. В системах лучистого пола, в которых трубы прикреплены к нижней стороне деревянного пола, также может быть некоторый скрип от расширения и сжатия.

Гибкая планировка помещений

Благодаря тому, что в лучистых полах нет плинтусных радиаторов или воздуховодов, существует гораздо большая свобода выбора места для размещения мебели. Системы лучистого теплого пола «невидимы».

Улучшение качества воздуха в помещении

Можно привести довод в пользу улучшения качества воздуха в помещениях в домах с лучистым подогревом пола. По сравнению с обычной системой принудительного распределения воздуха по дому, вероятно, будет циркулировать меньше пыли.И в отличие от электрического плинтуса или принудительного воздушного отопления, не будет поверхностей, достаточно горячих, чтобы сжечь частицы пыли, которые могут внести летучие химические вещества или токсичные частицы в воздух дома (даже проходящий через фильтры). Эта проблема будет наибольшей для людей с острой химической чувствительностью. На самом деле, строитель-ветеран Макс Стрикленд из Burkholder

Construction в Траверс-Сити, штат Мичиган, впервые заинтересовался теплым полом несколько лет назад после того, как его жена стала химически чувствительной. Он беспокоится о «поджаривании воздуха» обычными системами отопления и считает, что обычные фильтры в системах принудительной вентиляции неэффективны. Три года назад Стрикленд построил Дом здоровья Американской ассоциации легких (ALA) в Трэверс-Сити, и теперь он включает пол с лучистым подогревом во всех своих домах (обычно от 4 до 6 элитных индивидуальных домов в год).

Так что же не так с теплым полом?

При правильном применении лучистое отопление пола представляет собой превосходную систему подачи тепла, возможно, даже самую лучшую.Обычно вы платите за это больше, но повышенный комфорт, потенциальная экономия энергии и другие преимущества могут легко оправдать дополнительные затраты. Тем не менее, сверхэнергоэффективные зеленые здания могут не так хорошо подходить для лучистого обогрева полов. Вот почему:

Экономика

Можно обоснованно утверждать, что зеленый дом в умеренно-холодном климате должен иметь очень высокий уровень изоляции (не менее R-25 стен и R-40 потолка/крыши), чрезвычайно низкий уровень инфильтрации, высокоэффективное остекление. (единичные U-факторы ниже 0.3), и, по крайней мере, некоторое пассивное солнечное усиление или солнечное закаливание.

Мы говорим не об обычных домах, заметьте, а о высокоэффективных зеленых домах. Такой дом будет потреблять очень мало тепловой энергии — вероятно, менее 2,0 БТЕ/фут2 · градусо-день (41 кДж/м2 · °C), что приведет к очень низким затратам на отопление. Для достижения такого уровня энергоэффективности требуются значительные инвестиции в ограждающие конструкции здания (например, двойные стены 2×4). В таком доме установка дорогой системы отопления не имеет экономического смысла.Как отмечает Розенбаум, «просто не имеет смысла устанавливать систему отопления за 10 000 долларов, чтобы обеспечить тепло на 100 долларов в год».

Вложение стольких денег в ограждающие конструкции и установка дорогостоящей системы лучистого обогрева пола исключает возможность компенсации большей части дополнительных затрат на улучшение ограждающих конструкций здания за счет экономии на механическом оборудовании — один из ключевых принципов интегрированной, целостной системы отопления. -проектирование систем здания. В большинстве энергоэффективных домов такой же высокий уровень комфорта, обеспечиваемый лучистым отоплением пола, должен быть достигнут простой установкой одного или двух небольших, тихих, высокоэффективных сквозных газовых обогревателей (например, производимых Rinnai) или несколько коротких секций электрического обогрева плинтуса.При цене от 1000 до 2000 долларов за штуку для нагревателей Rinnai (установленных) или нескольких сотен долларов для электрического плинтуса по сравнению с 10 000 долларов для типичной системы лучистого обогрева пола возможна экономия от 6000 до более 9000 долларов, и эта экономия может покрыть большую часть затрат. усовершенствования оболочки, необходимые для снижения отопительной нагрузки настолько, чтобы отопление помещений (вместо распределенного тепла) стало жизнеспособным вариантом.

Даже Ларри Дрейк, ярый сторонник систем лучистого обогрева пола в качестве исполнительного директора Ассоциации лучистых панелей в Лавленде, штат Колорадо, признает, что применение лучистого тепла труднее оправдать в высокоэффективных зданиях. «Чем плотнее конверт, тем меньше сумма экономии излучающей системы», — сказал он EBN.

Теплопроизводительность при микронагрузках

Наряду с экономическими вопросами целесообразности систем лучистого обогрева полов для высокопроизводительных зеленых домов, существуют научные причины, по которым это может не подойти. Согласно Розенбауму, тепло передается от открытой плиты в помещение со скоростью около 2 БТЕ/фут2 · час · °F (11 Вт/м2 · °C). В хорошо изолированном доме такая скорость теплового потока означает, что даже когда на улице очень холодно, плита может быть лишь на несколько градусов теплее, чем остальная часть комнаты, иначе комната будет продолжать нагреваться.Однако, чтобы бетонная плита была теплой, она должна быть около 80°F (27°C). Таким образом, в течение большей части отопительного сезона главная особенность лучистого теплого пола — теплый пол — не возникает. При умеренном солнечном притоке отдача тепла от плиты перекрытия будет еще меньше. Поскольку пол утеплен снизу, по нему будет более комфортно ходить, чем по большинству плитных полов, но преимущество будет от изоляции, а не от лучистого тепла.

Запаздывание движения тепла через бетон также может быть проблемой.В очень хорошо изолированном доме это время задержки может привести к перегреву, особенно если в помещение доставляются другие источники тепла, такие как пассивная солнечная энергия. Если бетонная плита «заряжена» теплом в ранние утренние часы и ее поверхность нагрета до такой степени, что она не может легко поглощать падающее на нее солнечное излучение, это солнечное тепло будет более непосредственно нагревать воздух, увеличивая риск перегрева. То же самое происходит в гораздо большей степени в высокоэффективных пассивных солнечных домах с каменными нагревателями, потому что поверхность работающего каменного нагревателя имеет более высокую температуру.В таких домах жильцам обычно нужно сверяться с прогнозом погоды — если они утром загрузят топку каменной каменки, а день выдастся ясным, солнечным, помещение, скорее всего, перегреется. Теплый пол поддерживает гораздо более низкую температуру поверхности, чем каменный обогреватель, поэтому пол эффективно «выключается», когда комната нагревается за счет солнечного тепла. «Если температура пола составляет 76°F, — говорит Розенбаум, — то излучающая система не может нагреть помещение до более высокой температуры». Таким образом, это не является большой проблемой для систем лучистого обогрева пола, но это может означать, что домовладельцам придется периодически открывать окна зимой, и их общая экономия энергии от солнечной энергии не будет такой большой.Шапиро советует не использовать излучающие плиты в зонах домов с пассивным солнечным теплом. «Это пустая трата энергии», — говорит он, хотя неясно, сколько именно происходит.

Риск перегрева при использовании систем лучистого обогрева полов из бетонных плит в очень энергоэффективных зданиях заставляет некоторых проектировщиков внедрять сложные системы управления. Вместо простого комнатного термостата многие проектировщики теплых полов устанавливают системы управления, которые также регулируют температуру циркулирующей воды в зависимости от температуры наружного воздуха и температуры плиты.Также может быть важно иметь разные зоны в системе лучистого обогрева пола из бетонной плиты, чтобы меньше тепла могло доставляться, например, к частям плиты, которые нагреваются за счет солнечного излучения. Однако, по словам Розенбаума, плита излучающего пола в некоторой степени саморегулируется, когда речь идет о солнечном усилении. Если плита перекрытия начнет поглощать солнечное тепло и нагреваться, она будет извлекать меньше тепла из циркулирующей воды; это тепло вернется в котел и может быть направлено в несолнечные зоны.

Потери тепла в грунт

В системах лучистого теплого пола, установленных на уровне пола, существует вероятность значительной потери тепла в грунт. По словам Пола Торчеллини, доктора философии, специалиста по ПЭ из Национальной лаборатории возобновляемых источников энергии, даже при наличии изоляции под плитой 20% тепла, поступающего в плиту, может уходить в землю. Это снижает общую эффективность системы лучистых плит, компенсируя потенциальную экономию, описанную выше. Типичные рекомендации производителей для изоляции XPS толщиной 1 дюйм (25 мм) под излучающей плитой явно неадекватны; даже 2” (50 мм) может быть недостаточно.Шапиро рекомендует до 4 дюймов (100 мм) в холодном климате. Вместо озоноразрушающего XPS можно использовать пенополистирол высокой плотности (минимум 1,5 фунта на фут, рекомендуется пенопласт 24 кг/м3).

По иронии судьбы, большинство людей хотят лучистого теплого пола, потому что им не нравится холодный пол, однако долгое время существовало сопротивление изоляции под бетонными плитами пола, что значительно уменьшило бы проблему холодного пола. Они решают проблему с дорогой системой лучистого обогрева пола (включая жесткую изоляцию под плитой), когда одна только жесткая изоляция решит большую часть проблемы.(Чтобы быть справедливым к сторонникам лучистого отопления пола, единственный способ сделать пол из плиты действительно теплым на ощупь — это обеспечить лучистое отопление пола, потому что высокая проводимость бетона заставляет плиту ощущаться прохладной, даже когда она нагрета или слегка нагревается. выше комнатной температуры.)

Проблемы с охлаждением

Большинство систем лучистого обогрева пола не могут обеспечить охлаждение, и большинство домов и небольших коммерческих зданий сегодня строятся для обеспечения охлаждения даже в относительно прохладном климате. Вот почему системы принудительного воздушного отопления гораздо более популярны по всей стране, чем водяные системы отопления — воздуховоды, используемые для принудительного воздушного отопления, также могут использоваться для подачи охлажденного воздуха (см. дальнейшее обсуждение в разделе «Лучистое отопление пола по сравнению с принудительным воздушным отоплением» ниже). Одной из проблем превращения пола в теплоотвод является риск образования конденсата на прохладной поверхности. (Конденсация происходит, когда температура поверхности падает ниже точки росы, которая может быть довольно высокой в ​​более влажных частях страны.)

Лучистое охлаждение (как правило, с помощью потолочных панелей) довольно широко используется в Европе, где уровни влажности обычно не так высоки, как в восточной части Северной Америки, и где комфортный диапазон обитателей здания (температурный диапазон, при котором они чувствуют себя комфортно) шире, чем здесь.Тем не менее, в США проводятся интересные исследования по радиационному охлаждению. Эта концепция апробируется, например, в студии архитектурной школы Университета штата Пенсильвания. Охлажденная вода циркулирует через потолочные панели для обеспечения лучистого охлаждения, а для вентиляции используется 100% свежий воздух. Ключевым моментом является то, что вентиляционный воздух осушается перед подачей в кондиционируемое помещение, что исключает возможность образования конденсата на лучистых потолочных панелях. Эта система экономит энергию двумя способами: потому что перекачка воды требует меньше энергии, чем перемещение воздуха, и потому что охлажденная вода должна отводить только явную тепловую нагрузку, а не скрытую нагрузку.При 100%-ной подаче наружного воздуха общее количество циркулирующего воздуха уменьшается примерно на 80% по сравнению с обычными рециркуляционными системами.

Прогнозируемая и фактическая экономия

Последняя проблема с системами лучистого обогрева пола заключается в том, что большая часть предполагаемой экономии энергии может не происходить. Существует очень мало надежных данных, подтверждающих распространенное утверждение о том, что системы лучистого обогрева пола экономят много энергии, потому что люди с этой формой тепла чувствуют себя комфортно при более низких температурах и, следовательно, держат свои термостаты ниже.Фактически, единственное исследование, которое мы смогли найти, показывает, что это не так.

Прошлой зимой Канадская ипотечная и жилищная корпорация (CMHC) провела исследование 75 домов в Новой Шотландии: 50 с теплыми полами и 25 с другими системами распределения тепла. Журнал легкого строительства. Эти дома посещали в светлое время суток по выходным и записывали настройки термостата. Настройки термостата в домах с лучистым отоплением в среднем составляли 68.7 ° F (20,4 ° C), в то время как настройки в диспетчерских в среднем составляли всего 67,6 ° F (19,8 ° C). Хотя размер выборки был небольшим, это исследование не показало доказательств того, что домовладельцы с лучистым подогревом пола снижают настройки термостата; на самом деле, это показывает обратное. Дон Фуглер из CMHC, руководивший исследовательским проектом, сообщил EBN, что они начали исследование после того, как производитель продукции для лучистого отопления связался с CMHC и попросил предоставить более подробную информацию о стандартной информации, которую агентство предоставляло об экономии энергии за счет лучистого тепла в полу. .Он предупреждает, что это было очень поверхностное исследование, но оно указывает на необходимость дополнительных исследований общепринятого утверждения об экономии энергии.

Ларри Дрейк из Radiant Panel Association говорит, что исследование CMHC было очень интересным, и сделанные на его основе выводы вводят в заблуждение. «Предполагать, что люди не чувствуют себя комфортно при более низкой температуре, — это предположение», — сказал он. Он утверждает, что взаимосвязь между комфортом и средней лучистой температурой была хорошо установлена ​​ASHRAE на протяжении десятилетий.Он предполагает, что, если домовладельцы с лучистым теплом решили оставить свои термостаты там, где они держат их без лучистого тепла, они предпочли повысить уровень своего комфорта, а не пойти на экономию энергии. Он также предполагает, что домовладельцы могут иметь тенденцию устанавливать свои термостаты численно, независимо от комфорта, так что, если они раньше держали свои термостаты на 70 ° F, а затем включали теплый пол, они могли по-прежнему поддерживать свои термостаты на 70 ° ( и в итоге стало удобнее).
Энди Шапиро предпочитает не претендовать на экономию энергии за счет теплого пола. «Лучистое тепло может быть прекрасным дополнением в доме, — говорит он, — но продавать его как энергосберегающее — значит преувеличивать».

Лучистое отопление пола и воздушное отопление

Многие люди, которые выбирают лучистое отопление пола, делают это, потому что им не нравится принудительное воздушное тепло. Существует распространенное мнение, что системы принудительного воздушного отопления высушивают воздух и создают пыль.«Ничто не может быть более далеким от истины с правильно установленной системой принудительной вентиляции», — говорит Бетси Петтит, AIA, Building Science Corporation в Вестфорде, штат Массачусетс. Преимущество систем с принудительной подачей воздуха, утверждает она, состоит в том, что они «все для всех систем». Система принудительной вентиляции может обеспечивать отопление, кондиционирование воздуха, вентиляцию и фильтрацию — и все это через единую систему воздуховодов и с общими вентиляторами. С другой стороны, система лучистого обогрева пола, по словам Петтита, делает только одну вещь, и она делает это по цене, которая обычно выше, чем у системы с принудительной подачей воздуха, выполняющей эти многочисленные функции.«Для меня это просто навязчивая идея», — сказала она EBN. «Если вы изолируете плиту и правильно строите ограждающую конструкцию, то есть без утечек, вы можете чувствовать себя более комфортно за меньшие деньги с канальной системой распределения», — говорит она.

Петтит не может представить себе ни одного строителя обычных домов в США, который бы устанавливал лучистое отопление пола, хотя есть много строителей на заказ и по спецификациям, которые очень довольны лучистым теплом пола. Макс Стрикленд подтверждает, что стоимость лучистого теплого пола действительно выше — как правило, на 50% выше, чем у принудительного воздуха, — но он отмечает, что если вы обеспечите такой же уровень зонирования с помощью принудительного воздуха, затраты будут намного меньше.Он занимается кондиционированием воздуха в домах с теплым полом, устанавливая бесканальные мини-сплит-кондиционеры производства Fujitsu, Sanyo или Mitsubishi, которые, по его словам, очень эффективны. Дрейк не знал о каких-либо крупных строителях жилых домов, которые внедрили системы лучистого отопления вместо систем с принудительной подачей воздуха.

Когда и где имеет смысл использовать теплый пол

Было отмечено, что системы лучистого обогрева пола могут быть не лучшим выбором для очень хорошо изолированных пассивных солнечных домов.Так когда же они имеют смысл?

  • В домах и небольших коммерческих зданиях с обычными уровнями изоляции и стандартными стеклопакетами, особенно в климате с минимальной охлаждающей нагрузкой, где желателен дополнительный комфорт лучистого тепла и позволяет бюджет.
  • В зданиях с большими открытыми пространствами и высокими потолками.
  • В зданиях, где распространена воздушная промывка, таких как гаражи, пожарные депо, авиационные ангары и промышленные помещения (поскольку излучающий пол большой площади обеспечивает быстрое восстановление).
  • Когда стоимость не имеет значения, а удовлетворение большей части или всей тепловой нагрузки за счет солнечной энергии является первоочередной задачей.
  • Если жильцы здания имеют острую химическую чувствительность или аллергию — в этом случае может возникнуть опасение, что пыль может распространяться через систему принудительной вентиляции или что высокая температура поверхности от газовой горелки или электрического нагревательного элемента приведет к сжиганию частиц пыли и вызовет проблемы со здоровьем. .

Заключительные мысли

Трудно сомневаться в том, что действительно популярно.Подобно геотермальным тепловым насосам, лучистое отопление пола имеет преданных и ревностных поклонников среди строителей, проектировщиков и домовладельцев, которые считают его лучшим вариантом отопления — и уместным практически в любой ситуации.

Одна из причин, по которой лучистое отопление пола так популярно, заключается в том, что оно намного удобнее, чем то, с чем знакомо большинство из нас: старые дома со сквозняками, где существует значительная стратификация температуры от пола до потолка. Если бы больше людей осознали, что такого же или, по крайней мере, подобного уровня комфорта можно достичь, просто создав действительно хорошо изолированную, плотную оболочку здания, мы могли бы создать для многих людей чрезвычайно комфортные условия, а также сэкономить огромное количество энергии. энергии, не требуя лучистого теплого пола.«Дом с достаточно хорошей оболочкой, чтобы его можно было назвать зеленым — хорошо изолированный и герметичный — будет иметь очень высокий уровень комфорта независимо от того, какой тип системы отопления используется, — говорит Шапиро, — до тех пор, пока эта система отопления находится в хорошем состоянии. разработан».

В домах с обычным уровнем теплоизоляции и типичным остеклением лучистое отопление пола является чрезвычайно удобным вариантом распределения тепла. Это не усугубляет проблемы с качеством воздуха в помещении и может даже сэкономить немного энергии, если домовладельцев удастся убедить выключить свои термостаты до уровня, обеспечивающего тот же уровень комфорта, что и в доме без лучистого тепла.Но в очень хорошо изолированном зеленом доме пол с подогревом обычно не лучший вариант. Если вы приложили все усилия и потратили все деньги, чтобы получить действительно выдающуюся энергосберегающую оболочку с пассивным усилением солнечной энергии, почему бы не компенсировать эти затраты за счет значительного снижения стоимости системы отопления?

– Алекс Уилсон

Для получения дополнительной информации:
Ассоциация Radiant Panel
P.O. Box 717
Loveland, CO 80539
800/660-7187, 970/613-0100
970/613-0098 (факс) 2 www.radiantpanelassociation.org
Информацию о подписке можно получить по адресу: Environmental Building News,
122 Birge St., Suite 30, Brattleboro, VT 05301 (США). Электронная почта: [email protected]
BuildingGreen.com. Веб-сайт:www. BuildingGreen.com

Автор: Вес Дискин


Понедельник, 3 июня 2013 г., 19:20 | Категории: Alex Wilson, Comfort, Energy Efficiency, InFloor Heat, Radiant Heat, Seth Bowman, Wirsbo
|

Ремонт? Установка водяного теплого пола проще, чем когда-либо

Если вы живете в Миннесоте, вам обязательно нужны теплые полы, и это один из лучших способов сохранить эти надоедливые полы теплыми? Водяной теплый пол – трубы, проложенные под полом и заполненные горячей водой.Но не думайте, что этот тип пола невозможен только потому, что ваш дом уже построен. Благодаря захватывающим достижениям в области установки, водяное отопление пола больше не предназначено только для новостроек.

До этих достижений водяное лучистое отопление пола требовало прокладки труб непосредственно в цементе (под полом), что, конечно, было проще всего сделать при строительстве дома с нуля. Тем не менее, мы сейчас находимся в новой эре водяного отопления пола благодаря изобретению деревянной основы, известной либо как водяное отопление пола с низкой массой, либо как модульная система подстилающего слоя.

Как это работает

Вместо прокладки труб горячей воды непосредственно в цемент (как в течение многих лет осуществлялось водяное отопление пола) вместо этого на цементный пол укладывается деревянное основание, что делает процесс укладки идеальным для реконструкции и уже существующих помещений. Плюсов у этой установки тоже масса. Он обладает превосходной чувствительностью, излучает тепло вверх быстрее, чем цементная установка, а также более эффективен (в финансовом и экологическом плане) и может работать при более низких температурах.

После установки деревянного основания трубы горячей воды вставляются на место (в основание). А поскольку напольное отопление с низкой массой имеет тенденцию быть физически ближе к фактическому полу (по сравнению с укладкой цемента), ваши комнаты будут нагреваться быстрее, что сэкономит ваши деньги. Это также означает, что почти любой вид напольного покрытия может быть установлен поверх вашего теплого пола. Деревянный пол лучше всего проводит тепло, плитка и винил тоже хороши. Ковер также хорошо работает с водяным теплым полом, хотя он считается наименее эффективным напольным покрытием для проведения тепла.

Рады наконец установить водяное отопление пола теперь, когда это возможно? Это напольное покрытие производят несколько производителей, в том числе Warmzo, Thermalboard и InFloor. И не забывайте, вам понадобится помощь квалифицированного сантехника, чтобы убедиться, что пол и трубы установлены правильно (для минимального обслуживания в будущем).

Обзор систем лучистого отопления

В рекламе медной компании рекламируются уютные, привлекательные полы, которые лучистое тепло, переносимое по медным трубам, может обеспечить в снежный зимний день.

Выросший в Хиксвилле, Лонг-Айленд (не смейтесь!), я провел большую часть средней и старшей школы в одном классе с Билли Джоэлом, ныне суперзвездой «Человеком-пианистом». моей единственной связи с музыкальной славой, но, как ни странно, и моей связи с местом, которое познакомило американских потребителей с революцией в комфорте: системами лучистого отопления.

Я ясно помню, как сидел рядом с Билли Джоэлом на уроке биологии. В то время нам было около 14 лет, и он пел совершенно новую песню Herman’s Hermits, постукивая по столу ластиком на концах двух желтых карандашей.Он повернулся ко мне и заявил, что когда-нибудь станет более знаменитым, чем тогда был Герман. Я улыбнулась и кивнула. Несмотря на то, что мы были всего лишь парой детей из пригорода, тогда все казалось возможным.

Билли Джоэл жил в Левиттауне, штат Нью-Йорк, рядом с Хиксвиллем. Социологи написали книги о Левиттауне, потому что именно благодаря этому развитию в Америке появилось около 10 000 первых домов массового производства. Все дома были похожи друг на друга, и все, кто там жил, были одного возраста.Никогда не было ничего подобного.

Левиттаун, Лонг-Айленд, был первым жилым комплексом, в котором использовалось лучистое отопление. (С любезного разрешения: Time & Life Pictures)

Уильям Левитт быстро построил дома в дни, последовавшие за Второй мировой войной, заканчивая в среднем один дом каждые два часа, используя сборочный процесс, подобный Генри Форду. Все дома были спроектированы так, чтобы отапливаться системой нового типа, называемой лучистым теплом; Левиттаун был первым проектом домов с лучистым отоплением в Америке.

Водяное лучистое тепло обеспечивает циркуляцию горячей воды по ряду труб, встроенных в стены, пол или потолок. Полученное тепло прогревает дом изнутри, не используя приточные воздуховоды или старомодные радиаторы. По словам новообращенных, преимущества лучистого отопления включают в себя более чистый воздух, меньшее количество пыли и более низкие эксплуатационные расходы.

Мои собственные воспоминания о преимуществах лучистого тепла связаны с тем временем, когда я впервые уложил свое 16-летнее тело на пол в гостиной подруги в Левиттауне одним ветреным декабрьским днем.Северный ветер хлопал штормовыми окнами, но пол был невероятно теплым, как будто лежишь на пляже в июле. Я ненавидел подниматься с этого пола; это было лучшее место, чтобы быть. До сих пор у меня лучистое отопление ассоциируется со всем хорошим: теплом, уютом и юной любовью.

Фрагмент оригинальной излучающей системы. (Фото: Tarantino Architect)

Radiant для масс

Излучающая система Левиттауна использовала змеевидные медные трубы, встроенные в полы из бетонных плит, для подачи воды, которая перекачивалась и нагревалась с помощью приземистого бойлера, который стоял на кухне рядом с другим Техника.За этот дизайн отвечал исполнительный вице-президент Уильяма Левитта Ирвин «Джал» Джалонак. Джалонак начал свою карьеру сантехником, затем стал инженером по ОВКВ, и именно он принял решение использовать в Левиттауне излучающие системы горячего водоснабжения, работающие на жидком топливе. Он долго и упорно искал те маленькие бойлеры, которые поместились бы на кухне. Их производила компания York-Shipley Company, и торговцы окрестили их «низкими йорками», потому что они были чуть выше стиральной машины. Большинство этих котлов продолжают обогревать дома Левитта и по сей день, те, которые все еще используют лучистое тепло.Я думаю, вы могли бы сказать, что Джал был человеком, который принес лучистое тепло в массы в Америке. Целью развития Левиттауна было предоставить доступные, экономичные в обслуживании дома для широкой публики, и лучистое отопление полов помогло ей добиться успеха.

Фрэнк Ллойд Райт использовал теплые полы для обогрева своих усонских домов, таких как дом Ричардсона в Глен-Ридж, штат Нью-Джерси. (Фото: Tarantino Architect)

Аналогичная цель побудила Фрэнка Ллойда Райта использовать лучистое тепло в полах своих усонских домов.Последний этап дальновидной карьеры Райта, Usonian House был доступным домом, предназначенным для простого человека, а не для богатых людей, которые могли позволить себе индивидуальные услуги архитектора. Начиная с 1936 года Райт спроектировал сотни скромных домов (в среднем 1750 квадратных футов), которые пытались быть максимально эффективными, используя изобретательные методы строительства, часто включающие геометрические конструкции и централизованную кухню / ванную, чтобы помочь покрыть расходы на строительство. В некоторых из этих домов до сих пор живут приверженцы Райта, которые тщательно восстанавливают первоначальные системы, в том числе лучистое тепло.Любовь Райта к лучистому теплу, которое объединило механическую систему с дизайном, объединив дом и его отопление, проистекает из того факта, что это соответствовало его теориям органической архитектуры.

Схема современного водяного теплого пола включает планы обогрева гаража и подъездной дороги, а также дома. Radiant прошел долгий путь со времен Левиттауна, но по-прежнему защищает от зимних холодов успокаивающим теплом. (С любезного разрешения: Uponer Wirsbo)

В обеих ранних современных попытках построить дома с лучистым отоплением большая часть инженерных разработок была экспериментальной.Архитекторы и подрядчики проектировали многое из того, что они делали в те дни, по ходу дела. Например, в домах Левитта не использовалась изоляция ни под, ни по краям полов из бетонных плит. В результате многие домовладельцы, чьи излучающие системы все еще работают, могут выращивать тюльпаны на улице в феврале. Они думают, что у них зеленые пальцы, но я знаю, что у них серьезные потери тепла. Левитт также не заморачивался с пароизоляцией под плитой, потому что это привело бы к слишком большим расходам.

Со временем некоторые медные трубы начали протекать, и вода впитывалась в землю, а не поднималась сквозь пол.Следовательно, домовладельцы не знали, когда произошла небольшая утечка, что в конечном итоге привело к серьезным проблемам. В домах Левитта и Райта были ранние медные трубы, которые таким образом расширяли границы до предела. Если рабочие, работающие в сжатые сроки, установят трубопровод со слишком большим зазором, трубы могут легко сломаться. Фактически, сама природа взаимодействия меди с бетоном привела к тому, что коррозия труб, вероятно, в конечном итоге произойдет, если только не будет установлен защитный барьер — процесс, который был усовершенствован гораздо позже.Как только начались утечки, их было практически невозможно устранить, что привело к тому, что многие домовладельцы с этой проблемой отказались от систем и вместо них установили плинтусные конвекторы.

Тонкая настройка старой идеи

Трубки PEX теперь заменяют многие старые излучающие системы. (Фото: Tarantino Architect)

Оглядываясь назад, я понимаю, что те старые излучающие системы были примитивными, особенно учитывая нынешние стандарты, которые мы установили для себя. Сегодня многие подрядчики используют трубы PEX (из сшитого полиэтилена) и резиновые трубы, которые могут выдерживать большее напряжение и напряжение, чем металлические трубы.У нас также есть простые, но невероятно интеллектуальные элементы управления, которые могут нацеливаться и точно поддерживать уровень комфорта в доме.

Имейте в виду, что когда строился Левиттаун, лучистое тепло было еще в зачаточном состоянии. Строители собрали эти дома быстрее, чем кто-либо мог себе представить. Качество изготовления и материалы были грубыми, и тем не менее эти системы прослужили десятилетиями — некоторые из них продолжают работать и сегодня. Только представьте, сколько прослужит современная, правильно спроектированная и профессионально установленная система лучистого отопления.

Оснащение систем лучистым отоплением обходится дороже, чем систем с принудительной подачей воздуха, но они также работают намного экономичнее. Они также лучше сохраняют тепло. Когда пол нагревается, он удерживает тепло и отдает его по мере необходимости даже после отключения электричества. Я часто наблюдал это явление, когда рос на Лонг-Айленде. Всякий раз, когда мы теряли электроэнергию во время ледяной бури, эти счастливчики из Левиттауна с их поджаренными бетонными плитами целыми днями оставались комфортно на своих нагретых камнях.

Это часть мистики лучистого тепла.Он постоянно радует вас своими экономичными характеристиками и надежным комфортом. И разве это не большая часть того, что мы все хотим в доме? Место, где мы можем расслабиться и чувствовать себя уютно?

Я вырос в Хиксвилле, рядом с Левиттауном. В детстве мы играли на теплых полах и верили, что все возможно. Некоторые из нас стали известными рок-звездами, а некоторые стали писать рассказы об лучистом отоплении.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
