Правильный пол в каркасном доме на винтовых сваях.

В домах с винтовыми сваями к технологии укладки пола предъявляются особенные требования из-за конструктивных особенностей строения. В каркасных домах пол должен быть частью силовой конструкции. Полы в каркасном доме на сваях в большей мере подвергаются климатическим воздействиям, поэтому требования к материалам, технологии настила и способам утепления принципиально иные, чем в зданиях со стандартными типами фундамента. Этот материал о том, как правильно настилать пирог пола в каркасном доме  на сваях, чтобы не нарушить ключевых параметров здания и добиться комфортных условий проживания в течение долгих лет.

На винтовых сваях

Строить каркасный дом на винтовых сваях  в большинстве прецедентов — это вынужденная необходимость, нежели имиджевое или эстетическое решение. Дома такого типа строят в местах, где почва имеет низкую плотность или высокий уровень грунтовых вод. Также подобные строения встречаются в прибрежных зонах, где весной есть угроза подтопления жилища.

Постройка на склоне оврага.

Для возведения нужно вкрутить по всей площади будущего каркасного дома сваи. Количество свай, их заглубление индивидуально прописываются в проектной документации. Верхняя часть свайного фундамента объединяется с помощью нижней обвязки из бруса 150 на 150 мм, или 200 на 200 мм. Брус нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.

Достоинства свайного фундамента

Подобное технологическое решение имеет ряд преимуществ:

  • минимальный уровень осадки;
  • возможность использования на любых типах почвы;
  • быстрый монтаж фундамента;
  • отсутствие большого количества земляных работ;
  • высокий уровень устойчивости конструкции;
  • незначительная восприимчивость к агрессивным факторам внешней среды.

Важным моментом является то, что с помощью фундамента на винтовых сваях можно строить каркасные дома на участках со значительным перепадом высот: на обрывах, склонах низин или оврагов, искусственных насыпях.

На заметку

К слабым сторонам описываемого технологического решения можно отнести невозможность обустроить подвальное помещение и затрудненное утепление пола в каркасном доме на сваях.

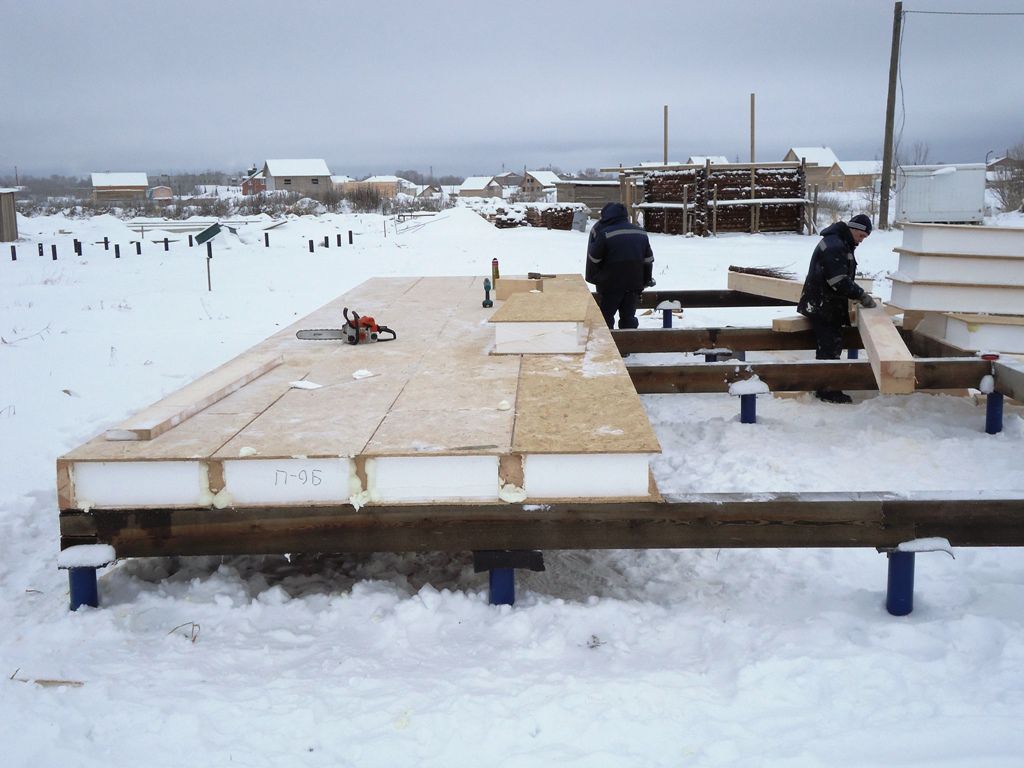

Пол в постройке на винтовых сваях

Перед тем как застилать горизонтальное перекрытие первого этажа, нужно грамотно выбрать сорт древесины, чтобы минимизировать теплопотерю, так как пол в каркасном доме на винтовых сваях не защищен от внешней среды как пол в обычном доме. Поэтому требуются сорта дерева, которые обеспечат максимально плотное прилегание половиц друг к другу.

Для того, чтобы настелить пол каркасного дома на винтовых сваях, рекомендуется использовать хвойные породы, которые сочетают в себе высокую прочность, долговечность и приемлемую цену. Для обеспеченных домовладельцев предпочтительнее будет выбрать дуб или осину, которые многократно превосходят хвойные сорта по многим характеристикам.

Утепление пола первого этажа.

Правильный пол в каркасном доме позволит использовать любые типы напольного покрытия натурального происхождения будь то паркет, паркетная доска или обработанная доска из древесного массива. Также нужно держать в уме, что в качестве напольного покрытия придется использовать керамику для того, чтобы зашить плиткой санузел. Дерево должно хорошо переносить воздействие влагоотталкивающих пропиток.

Пол первого этажа

Горизонтальные перекрытия первого этажа наиболее подвержены теплопотере, поэтому в данном случае требуется прокладка утеплителя между основной половой поверхностью и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет значительно больше, чем на втором. Дополнительно требуется приколотить листы фанеры или листы изоплата к лагам с внешней стороны.

Контррейки, на которых покоится напольное покрытие, должны находиться непосредственно поверх лаг над утеплителем. Пол первого этажа в каркасного дома требует дополнительной защиты от накопления влаги и ее испарения. О гидроизоляции нужно думать на стартовом этапе застилания пола, еще до монтажа напольного покрытия.

Слои изоляционного материала должны накладываться в нахлёст. Ширина нахлеста должна быть не менее десяти сантиметров. Устройство полов в каркасном доме на сваях напоминает своеобразный пирог, «начинкой» которого являются черновой пол, ветрозащита, слои теплоизоляции, пароизоляция, половое покрытие.

Требования к полу второго этажа

Какой пол в каркасных домах используется на втором этаже? Основное требование к полам второго этажа в том, что они должны нести минимальную нагрузку на здание, поскольку не рекомендуется возводить каркасные дома высотой более чем в два этажа. Перекрытия второго этажа не отдают тепло и менее требовательны к типу напольного покрытия. Основное требование к полам данного типа — это легкость конструкции и хорошая звукоизоляция.

Пол второго этажа в разрезе.

На верхних этажах каркасного дома неприемлемо использовать толстый слой изоляционных материалов. Для меньшей нагрузки на пол, можно сделать большее количество помещений на первом этаже. Распорки и перегородки станут частью силовой конструкции дома, тем самым разгрузят пол второго этажа каркасного дома.

Утепление пола

Нужно уделить пристальное внимание типам утеплителя, так деревянные полы в каркасном доме не только активно отдают тепло во внешнюю среду при отсутствии изоляции, но и могут разрушаться, если материал изоляционного слоя подобран с ошибками.

Основные типы утеплителя

  • Минеральная вата — этот вид утеплителя обладает превосходными изоляционными параметрами. К тому же минеральная вата не горит, не разлагается, не накапливает токсичные вещества в процессе эксплуатации. Однако, минеральная вата теряет свои изолирующие свойства, если контактирует с водой, поэтому строительство пола каркасного дома должно производиться с минимальным использованием жидкостей. В этом случае запрещено обрабатывать половую доску водоэмульсионной эмалью.
  • Каркасный дом с водяными полами — такой вариант утепления требует значительных технологических компетенций от строителей. Требуется проложить магистрали подачи теплоносителя между полом и напольным покрытием. Циркулирующая горячая вода будет нагревать покрытие до нужной температуры. Чтобы данная система работала без сбоев, в доме должен быть установлен котел с АСУ и терморегуляторами. Данный вид утепления рекомендован для домов, где люди проживают круглый год;
  • Электрический теплый пол — в каркасном доме между полом и напольным покрытием устанавливаются тепловые элементы, которые пользователь сможет активировать по своему желанию. При этом напольное покрытие не должно быть горючим.

Утепление каркасного дома подразумевает вариативность, которая ограничена финансовыми возможностями домовладельца и условиями эксплуатации жилища.

Работы по монтажу пола

Алгоритм монтажа:

  • Установка лаг.
  • Примыкание брусков между лагами для усиления конструкции.
  • Укладка настила чернового пола из доски или фанеры.
  • Настил между лагами парозащитной мембраны.
  • Укладка утеплителя.
  • Утеплитель должен быть накрыт парозащитной пленкой.
  • Монтаж пола в каркасном доме.

Монтажники должны следить за правильностью последовательности укладки пирога пола и плотностью примыкания досок.

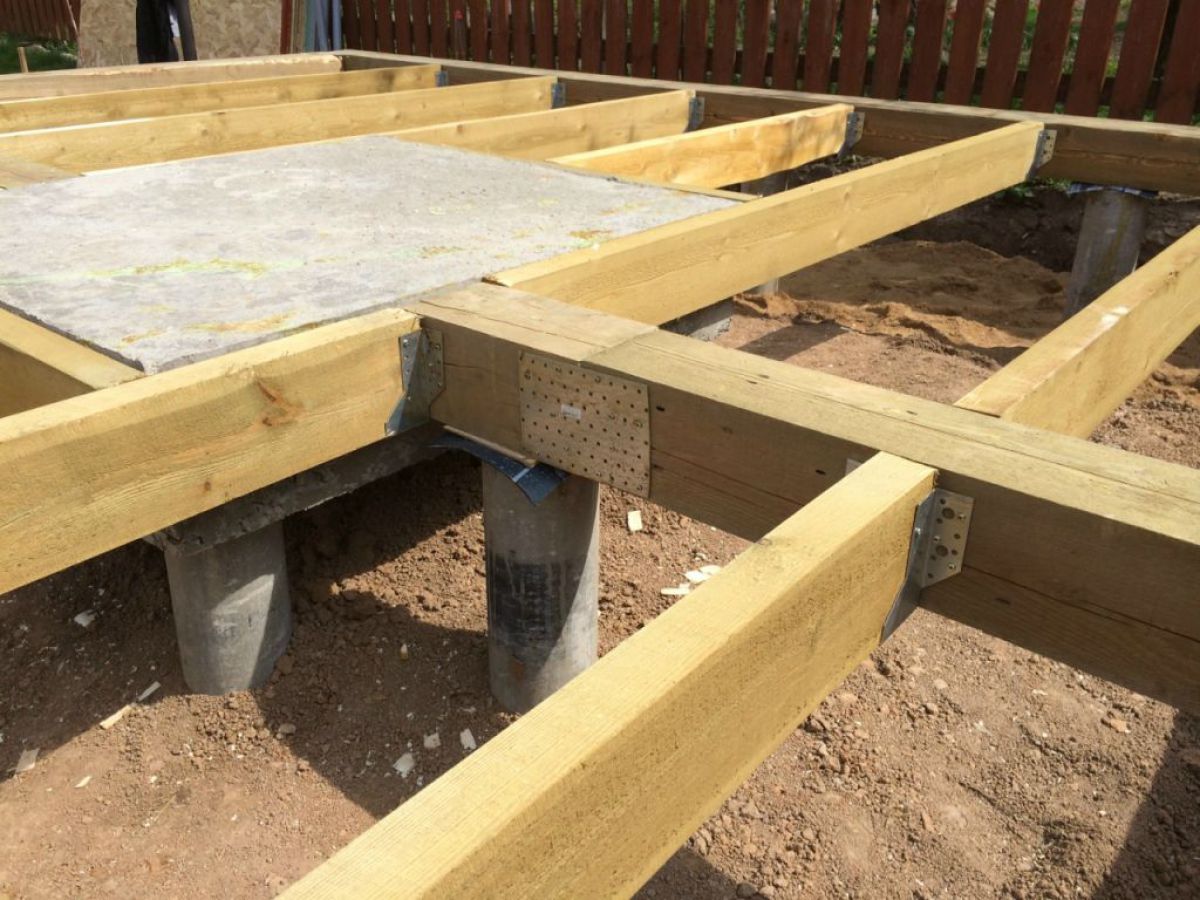

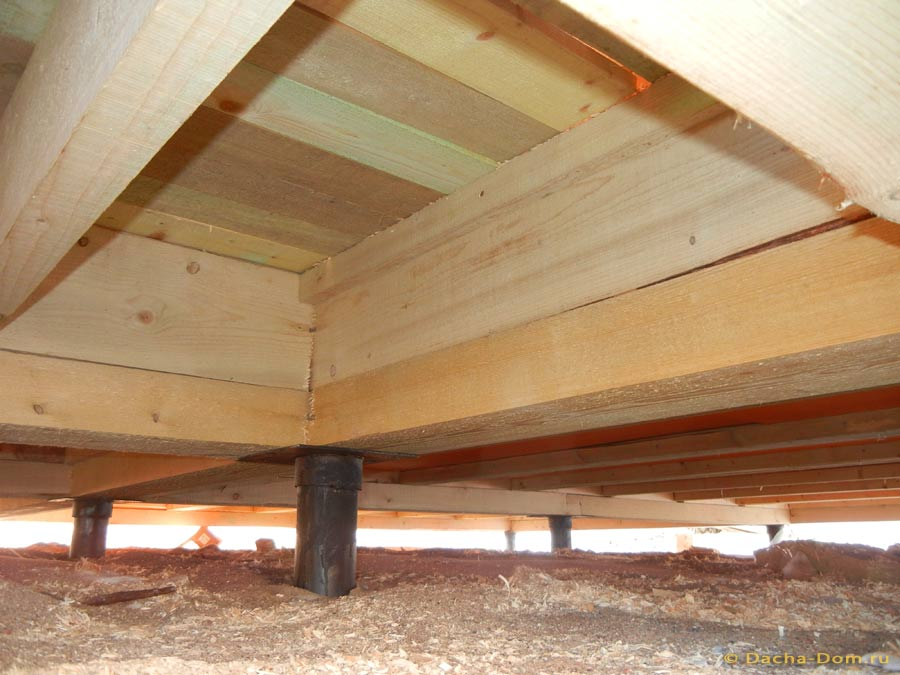

Черновой пол в каркасном доме на винтовых сваях

Соблюдение технологии при сооружении каркасного дома на свайном фундаменте– вопрос принципиальный. Здесь цена ошибки очень велика, и малейшее отступление от установленногопорядка работ может привести к крайне негативным последствиям. В их числе может быть скопление конденсата, появление гнили, наличие сквозняков и многое другое. Одним из самых важных элементов является черновой пол каркасного дома на винтовых сваях. Его устройство несколько отличается от традиционного, и все особенности нуждаются в пристальном внимании.

Когда используется свайный фундамент

При сооружении каркасных домов используется несколько видов фундаментов, одним из них является свайный. Его применение актуально в следующих случаях:

  • Сжатые сроки проведения работ. Свайному фундаменту не нужен месяц на выстаивание и приобретение твердости, что значительно сокращает время строительства;
  • Наличие пучинистых или рыхлых грунтов. Здесь свайный фундамент подходит по двум причинам: вкручивание опор до твердого слоя и уплотнение почвы в процессе установки;
  • Участок имеет перепады по высоте. Сооружение ленточного или столбчатого фундамента в таких условиях крайне затруднено, и повлечет за собой значительные расходы;



Материалы

Сооружение чернового пола в доме на сваях осложняется тем, что вся конструкция размещается на определенном расстоянии от земли, и если сделать покрытие неплотным, жилье будет холодным, и по нему будут постоянно ходить сквозняки.

Весь пол каркасного дома на сваях, включая черновой, изготавливается из древесины. Для того, чтобы элементы плотно прилегали друг к другу и между ними не было зазоров, доски и брус берутся не в состоянии естественной влажности, а тщательно просушенными. Что же касается пород древесины, то эконом-вариантом будут сосна и ель, а более дорогими материалами -осина, лиственница, дуб.

Пиломатериалы в состоянии естественной влажности, конечно же, обойдутся дешевле, но по мере высыхания они значительно уменьшатся вразмерах. Так что здесь стоит потратиться и купить сухую древесину. Кроме этого она осматривается на наличие дефектов: трещин, сучков, пятен гнили.

Порядок действий

После того, как сооружение свайного фундамента будет завершено, а это означает, что все опоры установлены в грунт,к их верхней части приварены оголовки и проложена обвязка, можно приступить к сооружению пола. Для каркасных домов на свайном фундаменте неприменима однослойная конструкция, если использовать ее, помещение будет пригодно только к сезонному проживанию.

Главной особенностью устройства пола в каркасных домах является тот факт, что этот этап идет первым после сооружения ростверка, раньше, чем будут возведены стены. Учитывая это, важностьустойчивости конструкции невозможно переоценить: все элементы должны быть закреплены надежно и жестко.

В балках ростверка выпиливаются пазы, в которые будут установлены лаги. Шаг между ними не должен превышать 50 см, тогда как балки находятся на расстоянии не более 3 м друг от друга. Если это условие не может быть соблюдено, производят установку дополнительных стоек. Рекомендуемые размеры поперечного сечения лаг – 100*250 мм, их можно сократить, если величина пролета невелика.

К нижней части лаг подшиваются доски толщиной 30 мм – основа черного пола. Они сбиваются вплотную друг к другу, поверх них укладывается гидроизоляционная пленка, предотвращающая проникновение влаги снизу. Следующим слоем идет утеплитель -сыпучий материал, пенопласт или минеральная вата, он закрывается слоем пароизоляции. На этой стадии устройство черного пола считается завершенным и можно перейти к дальнейшим работам.

Пирог пола каркасного дома на винтовых сваях

Главной особенностью использования свай в строительстве каркасного дома является пустое пространство от ростверка до грунта. Что способствует значительным теплопотерям в холодное время года. Недостаток тепла ведет к некомфортному проживанию, возникновению неисправностей, нарушающих целостность сооружения. Чтобы ваш дом получился теплым и долговечным, грамотно утеплите свайно-винтовой фундамент и пол в основании дома. В этой статье вы узнаете:

  • как утеплить пол в доме на сваях;
  • как утеплить цоколь дома на винтовых сваях.

Материалы для утепления

Для утепления цоколя и пола используются различные материалы. Самыми популярными из них являются:

  • каменная (базальтовая) вата, имеет высокие звуко-, теплоизолирующие и пожаробезопасные свойства;
  • керамзит — дешевый, сыпучий материал;
  • пенопласт, надежен и прочен, но горюч;
  • пеноплекс (пенополистерол), хорошо сохраняет тепло.

Базальтовая вата

Каменная, точнее, базальтовая вата — действенный утеплитель для пола. Хаотичное расположение внутренних волокон придает ему хорошие шумоподавляющие, теплоизоляционные и ветрозащитные свойства. Базальтовая вата обладает высокой эластичностью и паропроводностью.

Керамзит

Керамзит изготавливается из глины, служит очень долго. Теплопроводность слоя керамзита в 10 см равна теплопроводности доски 25 см в толщину или кирпичной стены в 100 см.

Керамзит не подвержен воздействию кислотной среды. Устойчив к воздействию химических соединений и органических разрушителей, к сильным морозам и возгоранию.

Пенопласт

Пенопласт дешев, прост в монтаже, влагостоек, отличается низкой теплопроводностью и легкостью. Этот материал не требуют устройства дополнительных поддерживающих конструкций. Его легко обрабатывать и просто монтировать. Работы с его использованием занимают мало времени, что ускоряет ввод дома в эксплуатацию. Минусы пенопласта — хрупкость и горючесть.

Пеноплекс

Пеноплекс — усовершенствованная разновидность пенопласта — признанный лидер среди теплоизоляторов. Он имеет легкий вес, высокую прочность и низкую паропроницаемость.

Пеноплекс долговечен, устойчив к износу, влажности и перепадам температур. В отличие от пенопласта он, не крошится и не горит. Устойчив к продольным и поперечным нагрузкам. Плиты из пеноплекса монтируются так же, как из пенопласта.

Все перечисленные свойства делают пеноплекс незаменимым в утеплении цоколя и пола.

Утеплители и их свойства

Пол, как и внешние стены, это ограждающая конструкция, так как отделяет теплые комнаты дома от грунта. Соответственно, на него тоже распространяются правила о необходимости закладки эффективной теплоизоляции, защищённой противодиффузиоными прослойками.

Основная схема утепления
В отличие от вертикальных конструкций, для утепления пола могут применяться не только рулонные маты или плиты, но и сыпучие либо рыхлые материалы (о способах утепления каркасного дома подробно написано в нашей статье). Только нужно помнить, что они должны быть лёгкими, так как конструкция не имеет возможности опираться на грунт. Поэтому такой, достаточно весомый материал, как керамзит, в данном случае применять нельзя.

Предлагаем ознакомиться Доска для потолка в деревянном доме

А что же можно? Надеемся, что в выборе подходящего утеплителя поможет следующая глава.

Использование рулонного мягкого утеплителя либо более жёстких прямоугольных блоков, является традиционным вариантом теплоизоляции пола.

Разнообразие материалов
К таковым материалам относятся:

  1. Минеральные ваты (ГОСТ 4640-2011), производимые либо из расплава габбро-базальтовых пород, либо из вулканических или металлургических шлаков. Плюс этих ват не только в необходимом для этой конструкции коэффициенте теплопроводности, но и в практически абсолютной негорючести. По стандарту температурным пределом для них диапазон от -180 до 700 градусов (об утеплении каркасного дома минеральной ватой читайте в статье).

Базальтовая плита

Нарезной мат из шлаковаты

Стекловата в рулоне

  1. Пенопласты (ГОСТ 15588-2014). Под этим термином могут скрываться плиты из вспененных пластических масс, два вида которых активно применяются в строительстве. Один из них — полистирол, а другой – полиуретан. Последний тоже формуется в плиты, но из-за более высокой цены в такой форме он менее популярен в народе. Если его и применяют, то чаще в виде пены, а вот пенополистирол очень востребован. Плиты ППС бывают трёх типов: наиболее дешёвый тип «Р», который режут из одного большого блока, имеет выраженную зернистую структуру, и «Т», формуемый пневматическим, вакуумным или комбинированным способами. И тот и другой варианты могут содержать графит, который добавляется для улучшения теплоизоляционных характеристик.

ЭППС с графитом

Экструзионный полистирол, тип «Т»

Полистирол тип «Р»

На заметку: плиты из полистирола могут иметь отформованную в четверть кромку. Но здесь этого не требуется, так как плиты не стыкуются между собой, а укладываются между лагами. Поэтому для утепления пола внутри каркаса нужно брать вариант с обычной прямоугольной кромкой. Размеры у таких плит разные, как и вариации толщины.

  1. Эковата (ГОСТ 16381-77). Этим термином принято называть целлюлозный утеплитель, содержащий антипиреновые и биоцидные добавки, но согласно стандарту, по виду используемого сырья эковаты могут отличаться. То есть, их могут изготавливать не только из неорганических веществ, но и из органики или их комбинации. Так что не стоит уповать на абсолютную экологичность этого материала, которую так пропагандируют его продавцы. Однако, для утепления пола он вполне подходит, особенно если это не рыхлая вата, которая может терять объём, а плиты или маты.

Предлагаем ознакомиться Сагус отбеливатель для древесины инструкция по применению

Плита из эковаты

Утепление цоколя свайно-винтового фундамента

Фундамент на винтовых сваях — быстровозводимая, устойчивая и прочная конструкция. Применяется в затапливаемой, болотистой местности, а также в зонах с холодным, суровым климатом. Цоколь дома на сваях — пространство между обрешеткой каркасного дома и поверхностью грунта — следует должным образом утеплить. Термоизоляция свайного фундамента снижает расходы на отопление зимой, и летом на кондиционирование.

Термоизоляция цоколя — это не только теплый пол, но и надежность, безопасность и долговечность постройки в целом. Она не только снижает потери тепла в каркасном доме, но и утепляет почву под ним.

В зимнее время земля вокруг свай промерзает. Возникшие от холода силы пучения могут вытолкнуть сваи из грунта. В результате этого здание может получить перекос, который нарушит его устойчивость и безопасность. Утепление свайно-винтового фундамента сберегает от промерзания, подведенные к дому, коммуникации. Поэтому теплоизоляция цоколя — важный и ответственный этап строительства.

Типы утеплителей для полов каркасного дома

В практике, чтоб построить дом под ключ используются различные утеплители для полов. Кроме минеральной ваты часто используют насыпные материалы – керамзит. Он обладает худшими характеристиками, чем минеральная вата, но зато имеет низкую цену. В качестве утеплителя используют иногда пенополистирол (пенопласт). Обладая хорошими теплоизолирующими характеристиками, этот материал при низких температурах разрушается, также негативно на нем сказывается влага. Лучшими характеристиками обладает модификация пенополистирола – экструдированный пенополистирол, он невосприимчив к влаге, выдерживает без изменений параметров теплосопротивления низкие температуры и не горюч. Недостаток – высокая цена.

Утеплить пол каркасного дома на сваях можно любым из этих материалов, но предпочтение отдают минеральной или базальтовой вате. Минеральная вата обладает хорошими теплоизолирующими характеристиками, экологически безопасна, пожаробезопасна. При монтаже лаг на обвязку дома принимают шаг укладки лаг, равный стандартной ширине минеральной ваты в продаже на рынке. Такая технология укладки утеплителя уменьшает объем работ, снижает расход минеральной ваты и уменьшает количество стыков в утеплителе.

Как утеплить цоколь дома на винтовых сваях

До утепления цоколя следует произвести гидроизоляцию ростверка и свай. Для этого используйте рубероид и мастику на битумной основе. Сваи утеплять не надо.

Существует несколько способов термоизоляции фундамента на сваях. Один из них показан ниже.

Схема наружной теплоизоляции свайного фундамента.

Этот вариант предусматривает установку на сваи поддерживающей конструкции, на которую крепят облицовочный материал. Если необходимо усилить утепление, используют цементно-стружечную плиту и утеплитель (базальтовую вату или пеноплекс).

Другой вариант подразумевает использование в качестве утеплителя кирпичной кладки. Снаружи на кладку крепят облицовочные панели, декоративную обшивку или сайдинг. Если необходима термоизоляция изнутри, на внутреннюю сторону кирпичной стены наклеивают пеноплекс толщиной 3 см и укладывают его в заглубленный грунт.

Третий вариант — сооружение стен цоколя из пеноплекса. Учитывая превосходные свойства этого материала, термоизоляционные работы с его использованием проводятся быстро. Результат получается качественным и надежным. Устанавливать конструкцию для поддержания стен в данном случае не требуется.

Перед сооружением стен из пеноплекса необходимо вырыть по периметру цоколя неглубокую траншею для их заглубления. Плиты пеноплекса плотно приставляют друг к другу. Швы между ними заделывают монтажной пеной. Для дополнительного утепления делают подсыпку керамзитом. В противоположных углах цоколя для устранения влаги вырезают продухи — отверстия для вентиляции.

Стены цоколя из пеноплекса необязательно закрывать декорированной облицовкой. Но снаружи необходимо обтянуть металлической сеткой, чтобы в цоколь не проникли грызуны. В завершение утепления фундамента эту сетку закрывают облицовочным материалом.

Надо помнить, что второй и третий варианты утепления цоколя лучше реализовывать в процессе возведения дома. Так как после постройки коробки и подведения коммуникаций цоколь становится труднодоступным. Но при значительной высоте цокольного пространства утепление можно сделать и после возведения коробки.

Последовательность работ при утеплении пола

Пошаговая укладка материалов
Начинать следует со сборки черновой конструкции. Для этого к лагам прибивают брусья из дерева, они послужат опорой. Далее, к ним прикрепляют доски в настил. Элементы из древесины обязательно нужно обработать антибактериальной пропиткой.

Если в качестве утеплителя планируется укладывать пенопласт или пенополистирол, то черновой пол допустимо делать из сетки. Но она должна быть достаточно прочной, чтобы выдержать массу утеплителя.

Следующий слой – это гидроизоляция ростверка. Она должна надежно защитить утеплитель от попадания в него влаги. Для такой защиты подойдет рубероид, мембранная или полиэтиленовая пленка. Ее располагают внахлест, не оставляя зазоров, с легким провисанием между лагами. Стыки пленки необходимо проклеить. Далее наступает черед утеплителя. Щелей между его листами или полосами быть не должно.

Поверх утеплителя снова укладывают слой пленки для изоляции от пара. Эта прослойка обеспечит защиту от конденсата и влаги, поступающей изнутри дома. Проще всего зафиксировать пленку строительным степлером, укладывать обязательно внахлест.

После всего этого приступают к обустройству чистового пола. Его можно делать из деревянных досок или листов фанеры, подойдут плиты ДСП.

Доступным по стоимости материалом является сосна. Более дорогие виды древесины – дуб, осина. Эти породы дерева отличает надежность, прочность и долговечностью. Важно, чтобы древесины была сухой, имела влажность не выше 20%. Иначе при высыхании досок в напольном покрытии начнут появляться трещины. Для дополнительной изоляции и декорирования пол покрывают линолеумом с утеплителем, ковролином, ламинатом на пробковой подложке. Полы в ванной и туалете декорируют плиткой. Можно обустроить систему теплых полов во всем доме.

Утепление пола в каркасном доме на сваях

Пол в основании каркасного дома утепляется в процессе строительства. Утепление пола помогает предотвратить:

  • появление конденсата на поверхности перекрытий;
  • загнивание древесины при повышенной влажности;
  • существенные потери тепла в доме.

Базовые элементы конструкции утепленного пола:

  • черновой пол;
  • гидро- и ветрозащита;
  • утеплитель;
  • пароизоляция;
  • чистовой пол.

Этот теплозащитный пирог обеспечивает комфортное проживание, и продляет срок эксплуатации отдельных конструктивных элементов дома и здания в целом.

Как утеплить пол в каркасном доме на винтовых сваях

К устройству теплого пола приступают после того, как на, вкрученные в грунт, сваи установлен брус ростверка 150×200 или 200×200 мм в сечении.

К брусу ростверка крепятся лаги из обрезной доски сечением 50×150 мм с промежутком в 50 — 60 см. К нижней стороне лаг из обрезной доски 100×25 мм пришивается черновой пол. Важно, чтобы доски чернового пола примыкали вплотную друг к другу и лагам.

Получившаяся конструкция обрабатывается антисептиком. На черновой пол между лагами, внахлест на них укладывается гидро- и ветрозащита, на которую ложится утеплитель. Утеплитель покрывают пароизоляцией и зашивают половой рейкой.

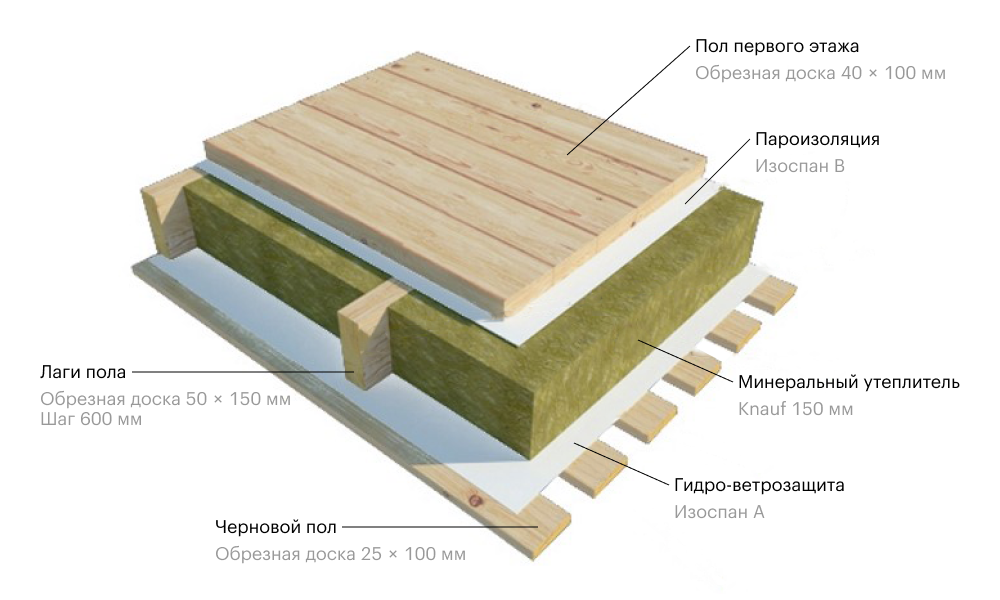

Устройство пола каркасного дома на винтовых сваях.

Если вы хотите утеплить фундамент и пол своими руками

Действия по утеплению вашего пола могут несколько отличаться от вышеприведенной схемы. Если дом одноэтажный, используйте брус ростверка меньшего сечения. Если под домом большая влажность, обшейте черновой пол со стороны цоколя влагозащитной пленкой.

От климата вашей местности будут зависеть размеры используемого утеплителя, а, следовательно, и объем пространства между лагами вашего дома. Чистовой пол может быть изготовлен не только из половой рейки, но и из ламината, который укладывается на ориентированно-стружечную плиту и подложку.

Если вы делаете утепление фундамента и пола на винтовых сваях своими руками, используйте Строительный калькулятор. Он поможет определить материалы и размеры элементов конструкции цоколя и пола первого этажа. При этом помните, что консультация со специалистом никогда не будет лишней.

Требуемые материалы

Перед началом рабочего процесса по обустройству пола необходимо определиться с правильным подбором материала. Для того чтобы выбрать правильный тип древесины, предназначенной для устройства несущих элементов пирога пола, следует ориентироваться на климатические условия местности, интенсивность использования здания, финансовые возможности и предназначение каждого индивидуального помещения.

Когда дом построен на винтовых сваях, в формировании каркаса первого этажа применяются такие виды древесины, как:

  • Хвоя – недорогая, долговечная, прочная. Прекрасно выполняется устройство небольших помещений;
  • Осина или дуб – обладают повышенными показателями, нежели прочие породы, отличны для оборудования жилых помещений, таких как детская или спальня.

Помимо выбора породы, очень важно обратить внимание на качество просушки материала, ведь очень влажная древесина, высыхая, формирует щели.

Доски должны быть без пятен, трещин и прочих изъянов.

Важно: чтобы устройство напольного покрытия в доме на винтовых сваях было выполнено идеально, следует приобретать древесину 1-го сорта, влажность которой не более 20%.

Совет: В качестве самого оптимального варианта для данного типа дома лучше выбрать обрезную шпунтованную доску, которая не нуждается в окончательной шлифовке.

Дабы избежать несхожести по цвету и текстуре, следует брать доски из одной партии.

Количество материала должно соответствовать площади помещения, плюс 10%.

Винтовые сваи (или винтовые сваи)

Винтовые сваи можно использовать вместо обычных пней при устройстве пола.

Что такое винтовые сваи?

Винтовые сваи (также известные как винтовые сваи) — отличная альтернатива традиционным пням. Опоры представляют собой длинные стальные трубы с головкой винта на одном конце, которые ввинчиваются в землю. Другой конец, выступающий вверх, закрыт круглой площадкой, на которой держится каркас дома. Винтовые сваи можно установить быстро и эффективно, так как они не требуют предварительной выкапывания отверстий или бетонирования, а это означает, что вы можете установить раму, как только сваи будут закрыты. Это может обеспечить значительную экономию времени и средств при установке, а также означает, что опоры легче регулировать после их установки.



Из чего делают винтовые сваи?

Высокопрочная сталь является предпочтительным материалом для винтовых свай. Они должны быть не только чрезвычайно прочными, чтобы удерживать дом, но также должны быть очень прочными, чтобы предотвратить коробление или скручивание во время установки.



Есть варианты?

Основная конструкция винтовых свай более или менее одинакова в строительной отрасли, но у разных производителей существуют различия в стилях свай.Как правило, все они устанавливаются одинаковым образом и служат одной основной цели.



Как устанавливаются винтовые сваи?

Установка выполняется очень быстро: большинство работ стандартного размера можно выполнить примерно за четыре-пять часов. Сайт сначала размечается в соответствии с тем, где должен быть каждый пост. Затем пирс вбивается в землю с помощью гидравлического приводного двигателя, подключенного к экскаватору. Головка шурупа на пирсе представляет собой винт смещения, и, как шуруп в доске, он очень мало трогает почву.Это оставляет окружающую землю плотно прижатой к пирсу, удерживая его в устойчивом состоянии.

Важно отметить, что головка винта не может попасть в коренную породу, но подходит практически для любого другого типа почвы. Оказавшись внутри, опоры затем измеряют с помощью лазера, чтобы поддерживать их уровень, обрезают по размеру и заканчивают небольшой круглой крышкой платформы, которая привинчивается к опоре. Затем раму можно опустить, позволив ей лежать сверху, где ее можно прикрутить к опорам. При необходимости на землю у подножия опор может быть уложена плита для придания им дополнительной устойчивости и защиты от влаги.



Где используются винтовые сваи?

Благодаря разнообразию типов грунта, в которых они могут использоваться, простоте и скорости установки и, как следствие, стабильности, винтовые сваи можно использовать практически везде, где поместится экскаватор. Они особенно популярны в сборных домах со стальным каркасом из-за простоты конструкции и минимальной необходимости очистки.



Преимущества

  • Очень быстрая установка, большинство заданий выполняется за четыре-пять часов и может быть использовано немедленно
  • Термит, гниение и огнестойкость
  • После установки требуется минимальная очистка

Недостатки

  • Нельзя просверлить коренную породу, хотя можно просверлить большинство типов камней
  • Для установки требуется место для свободного перемещения экскаватора

Работа со спиральными опорами | Журнал Строителя

Моя палубная компания строит около 50 проектов в год.Это много фундаментов, особенно если вы ненавидите копать ямы для фундаментов и смешивать бетон так же сильно, как я. С тех пор, как я начал строить со спиральными опорами, я перестал изнашивать лопаты и копатели ям. Я больше не беспокоюсь о том, что инспектор прибудет вовремя, чтобы осмотреть мои отверстия в фундаменте, или о том, что они наполнятся водой, если он этого не сделает. И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Винтовой пирс представляет собой изготовленный стальной фундаментный штифт, который вбивается в почву на глубину ниже линии промерзания с помощью гидравлического оборудования.Спиральные опоры в основном используются в тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундамента.

Два года назад я купил франшизу в Techno Metal Post (см. врезку «Дилерство»). Сейчас большая часть объема моего бизнеса приходится на установку опор для других подрядчиков. Большинство винтовых пирсов приводятся в движение погрузчиком с бортовым поворотом или экскаватором, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут. На самом деле я могу загнать буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные сваи имеют 7-футовый вал со спиральной опорной пластиной, приваренной к концу, и крышкой наверху, которая крепится к каркасу. Большинство опор, предназначенных для жилых помещений, изготовлены из оцинкованной стали горячего погружения. Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от состояния почвы. Как правило, установщик выбирает меньшую спираль для каменистых почв и большую для болотистых и глинистых почв. После того, как пирс установлен, доступны различные колпачки, чтобы привязать пирс к каркасу; некоторые из них имеют винтовой узел, позволяющий точно регулировать высоту.

Несущая способность

Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности грунта.Манометр на монтажной машине считывает крутящий момент, когда пирс ввинчивается в землю.

В более слабом грунте пирс будет вбит глубже, чтобы достичь более прочного грунта. (Если на меньшей глубине требуется большая несущая способность или грузоподъемность, инженер проекта может указать многоспиральные сваи). завершено. Чтобы рассчитать фактическую несущую способность сваи, показания давления включают в формулу, называемую корреляцией крутящего момента.

Когда плохие грунтовые условия требуют бурения глубже стандартной шахты длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, это на фут больше глубины, чтобы перейти от ужасной почвы к твердому материалу. Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с засыпки. Если бы мы проводили раскопки, чтобы установить обычный бетонный фундамент, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если в доме был подвал.На такую ​​глубину гораздо проще забить винтовой пирс.

Кроме того, с традиционным фундаментом вы никогда не знаете, что скрывается на дюйм ниже дна вашего фундамента. Теперь, когда я занимаюсь винтовыми опорами, я часто сталкиваюсь с ситуациями, когда, казалось бы, хорошая почва превращается в кашу на несколько дюймов ниже того места, где я обычно устанавливал фундамент.

Скалы. Обычно мы просто пробираемся сквозь рыхлые скалы размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль отталкивала камни в сторону при вращении.Иногда установщик может фактически направить спираль вокруг скалы, а затем использовать стрелу машины, чтобы вытащить пирс обратно по отвесу.

Если мы натыкаемся на большой камень ниже линии промерзания, свая ставится на вершину камня и подвергается испытаниям под нагрузкой (см. врезку «Нагрузочные испытания» справа). Предполагая, что он пройдет испытание под нагрузкой — обычно так и бывает — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не пройдет испытание под нагрузкой, пирс придется устанавливать в другом месте. На критически важных работах часто проводится тест почвы, прежде чем мы туда доберемся, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большим камнем выше линии промерзания, его можно просверлить и прикрепить вал пирса к скале. Иногда, однако, в работе так много камней, что винтовые сваи просто не работают. Есть места, где я даже не пытался их установить, потому что все участки на улице были вырваны из скалы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к надстройке. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я устанавливаю — выдержит нагрузку 6800 фунтов.Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм, чтобы достичь той же мощности. Из-за более высокой несущей способности в большинстве проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.

Преимущества винтовых свай

Благодаря преимуществам винтовых фундаментов винтовые сваи стали популярным выбором среди архитекторов, подрядчиков, инженеров-строителей и строителей.Винтовые сваи, также называемые винтовыми сваями или винтовыми сваями, обычно используются для различных типов решений глубокого фундамента.

В Magnum Piering мы являемся одним из лидеров отрасли в производстве высококачественных стальных свайных изделий, так как наши винтовые сваи — это именно то, что вам нужно для проекта глубокого фундамента. В этой статье мы рассмотрим области применения, а также некоторые преимущества винтовых свай.

Спиральные опоры

Спиральные сваи

Magnum используются для передачи нагрузки от грунта вблизи поверхности на более глубокое, более подходящее несущее основание ниже. Спиральные сваи обычно используются в сочетании с различными кронштейнами для крепления фундамента для поддержки фундаментов существующих конструкций. Обычно они устанавливаются вертикально, как для поддержки гравитационной нагрузки, но при необходимости могут быть установлены под углом, чтобы помочь стабилизировать фундамент от боковых нагрузок. Они также используются для поддержки проблемных фундаментов, но могут использоваться для поддержки легких нагрузок, таких как стены крыла, внутренние полы и плиты крыльца, а также более тяжелых, таких как одно- и многоэтажные конструкции.

Преимущества винтовых свай

Как вы, возможно, знаете из наших предыдущих постов, винтовые сваи отлично подходят для строительства фундаментов в песке и других сложных грунтах. Тем не менее, они имеют много других преимуществ.

Быстрая установка

Благодаря своим размерам винтовые сваи не требуют для транспортировки специального оборудования, такого как краны. Монтаж на удивление быстрый и простой и не зависит от погодных условий. Более того, винтовые сваи и анкерные системы уникальны, когда речь идет о других типах фундаментных систем , , так как нет времени ждать, пока бетон или другие материалы схватятся и затвердеют.Это связано с тем, что системы винтовых свай можно нагружать сразу после установки.

Экологичный

По сравнению с другими типами конструкции фундамента, спиральные сваи имеют преимущество в том, что они практически не повреждают строительную площадку. Системы с винтовыми сваями не требуют разрезания грунта, что помогает поддерживать чистоту и целостность строительной площадки. Поскольку тяжелое оборудование не требуется, а процесс установки довольно прост, строительная вибрация практически отсутствует, что необходимо для некоторых областей, чувствительных к окружающей среде.Кроме того, винтовые сваи могут быть установлены, оставлены на месте в течение многих лет, а затем удалены и повторно использованы на другом участке, что практически не повлияет на первоначальную площадь.

Несущая способность

При ремонте фундамента строения важно обеспечить достаточную устойчивость. В то время как устойчивость и сопротивление толкающих свай могут быть ограничены, винтовые сваи обеспечивают гораздо больше возможностей для сохранения устойчивости в процессе ремонта фундамента.

Повышенная универсальность

Винтовые свайные системы традиционно устанавливаются вертикально, но это не определяет их ограничений.Эти системы невероятно универсальны, поскольку их можно переставлять в нескольких направлениях, чтобы они соответствовали потребностям любого проекта фундамента. Они могут быть установлены горизонтально, чтобы помочь в проектах по сохранению грунта, и могут быть легко приспособлены для боковой нагрузки. Кроме того, современная технология винтовых свай позволяет легко конфигурировать их для увеличения несущей способности, просто добавляя в смесь винтовые пластины.

Экономичный

Поскольку спиральные сваи легко транспортировать и устанавливать, они обычно экономят деньги архитекторам, подрядчикам, инженерам-строителям и строителям. Процесс установки спиральной сваи также уменьшает беспорядок и очистку проекта, которые обычно связаны с другими системами фундамента. Также нет угрозы долгосрочным расходам, поскольку технически не требуется техническое обслуживание или ремонт. Более того, эти системы можно использовать повторно, перерабатывать и передавать другим лицам, что повышает их экономичность и экологичность.

Превосходная точность

При ремонте фундамента строения очень важно, чтобы он был выполнен максимально аккуратно.Спиральные сваи предлагают многое, когда речь идет о максимально точном ремонте конструкции. При установке используется ручное оборудование, которое позволяет точно увидеть, какое сопротивление и какой крутящий момент используется. Он также указывает, когда следует прекратить копать. Дополнительная точность этих пирсов позволяет каждый раз выполнять работу с отличными результатами.

Как видите, винтовые сваи имеют множество преимуществ для фундаментов глубокого заложения. Однако качество решения зависит от типа используемых вами винтовых свай.Если вам нужны лучшие винтовые сваи для фундамента вашего бизнеса, свяжитесь с Magnum Piering.

Мы стремимся поставлять нашим клиентам только высококачественные продукты и материалы, необходимые им для качественной работы. Когда вы решите работать с нами, вы получите не только качественную продукцию, но и первоклассный сервис и поддержку. Свяжитесь с нами сегодня, чтобы узнать больше о винтовых сваях Magnum, системах фундаментов на винтовых сваях или любых других наших стальных сваях!

Винтовые опоры для ремонта фундамента — Канзас-Сити

Подрядчики по винтовым сваям, которым можно доверять

Foundation 1 является утвержденным установщиком линейки винтовых свай PierTech™.Эта запатентованная линейка продуктов включает в себя ряд функций, обеспечивающих высокое качество, а также более быструю установку и снижение затрат по сравнению с

.

d к другим спиральным опорам на рынке.

Спиральные сваи дают Фонду 1 возможность забивать сваи, не используя вес конструкции, которую они будут поддерживать (как в случае с толкающими сваями). Спиральные сваи идеально подходят для строительства новых домов и домов с предварительной пробивкой. Учитывая, что у большого процента домов в Канзас-Сити в конечном итоге возникают проблемы с фундаментом, прокладка новых домов является значительной «добавочной стоимостью» для домовладельца.Если вас беспокоит состояние почвы вокруг вашего дома в Канзас-Сити, подумайте об установке системы винтовых свай.

Другие области применения для установки спиральной опоры в вашем доме в Канзас-Сити

Хотя винтовые сваи чаще всего используются для подъема фундаментов жилых домов, они также имеют ряд полезных дополнительных применений. Спиральные сваи являются идеальной альтернативой для поддержки палуб и других более легких конструкций, которые могут потребовать стабилизации и защиты от оседания/проседания, но недостаточно тяжелы, чтобы управлять толкающими сваями.

Существует также ряд промышленных/коммерческих применений винтовых свай, в том числе:

Складское хозяйство — используйте винтовые сваи как более дешевую альтернативу земляным работам при закреплении фундамента склада.

Фундамент дока — система винтовых свай также является надежным решением для конструкций на водной основе, которые строятся на века.

Стабилизация башни — передающие и телекоммуникационные башни часто устанавливаются с использованием винтовых опор из-за их долговечности и меньшего воздействия на окружающую среду.

Фонарный столб — винтовые сваи часто используются для закрепления опор фонарных столбов в земле рядом с улицами и автостоянками.

Фундаменты для солнечного оборудования — поскольку бетон не требуется, винтовые сваи могут быть быстро загружены для крепления одиночных панелей или больших солнечных ферм.

Многоэтажное строительство — системы винтовых свай могут использоваться для поддержки веса тяжелых грузов в крупных строительных проектах с глубокими фундаментами.

См. нашу страницу о коммерческих решениях.Узнайте больше о продуктах PierTech на сайте www.piertech.com.

Как узнать, нуждается ли ваш фундамент в ремонте

Если ваш фундамент был поврежден из-за оседания, нестабильности грунта или избытка воды, будут заметны признаки повреждения:

  • Окна и двери заедают или их трудно открыть
  • В стенах подвала/фундамента видны трещины
  • Наклонные дымоходы
  • Неровные полы
  • Оштукатуренные стены трескаются
  • Гвозди торчат из потолка или стен
  • В ваших окнах или дверных рамах появляются большие щели

Если вы заметили какие-либо из вышеперечисленных проблем в своем доме, возможно, у вас есть проблемы с фундаментом, для устранения которых требуются винтовые анкеры.Чтобы избежать обрушения фундамента, обратитесь в Фонд 1 для оценки фундамента вашего дома.

Поддержите фундамент вашего дома с помощью винтовой опоры

У вас есть проект фундамента, для которого требуется опыт подрядчика фундамента? Foundation 1 гордится тем, что предоставляет профессиональных установщиков, которые помогут стабилизировать ваш дом с помощью установки винтовых свай, чтобы вы и ваша семья были в безопасности на долгие годы. Пирсинг фундамента — это разумный выбор для защиты фундамента вашего дома.Свяжитесь с Foundation 1 сегодня для бесплатной оценки вашего проекта — жилого, промышленного или коммерческого.



Их цена за 10 пирсов соответствовала другим полученным нами предложениям. Работа была выполнена в оговоренные сроки, мы очень довольны их работой. – Рита, Канзас-Сити

Лучший опыт работы с подрядчиком. Поскольку это был большой проект, я изучил множество вариантов опор, разных компаний и способов установки . – Николя, Ливуд



Правильный монтаж пола в каркасном доме. Как сделать утепление пола в каркасном доме своими руками Правильное утепление пола в каркасном доме

Каркасные дома

В последние годы все чаще используются в индивидуальном жилом строительстве.

Благодаря тому, что строительство таких домов является относительно быстрым и экономичным процессом, таких конструкций можно увидеть все больше и больше.

При этом, если раньше это были в основном сезонные строения, типа загородных домов, то сейчас технология каркасного строительства применяется и в строениях для круглогодичного проживания .

Каркасный дом Представляет собой конструкцию, представляющую собой каркасную клетку из деревянных брусков или металлических профилей, обшитую с двух сторон различными материалами.

Между внутренней и внешней обшивкой прокладывается слой утеплителя и ветро-пароизоляции. Масса такого дома относительно невелика по сравнению с классическими постройками из дерева или кирпича.Поэтому при строительстве не требуется возведения мощного фундамента.

Обычно применяют столбчатый фундамент , мелкозаглубленный ленточный или свайно-винтовой фундамент.

Любой жилой дом каркасного типа независимо от типа фундамента требует хорошего утепления пола для комфортного проживания.

В противном случае значительная часть тепловой энергии пойдет на обогрев подвала или грунта под зданием. При утеплении полов жилых помещений применяют утеплители различных типов .

Пенополистирол имеет наименьшую теплопроводность среди материалов, используемых в строительстве, равную 0,028-0,032 Вт/м*К. Изготавливается из полистирола путем вспенивания при химической реакции. При устройстве пола используются плиты толщиной 30-40 мм.

При утеплении пола в каркасном доме своими руками нужно учитывать :

  • Климатические условия местности.От этого будет зависеть толщина и тип используемого утеплителя.
  • Теплопроводность изоляции. Разные виды одного и того же вида утеплителя могут отличаться по этому показателю. Это зависит от плотности и производителя.
  • Влагостойкость. Если планируется строительство в местности с влажным климатом, лучше использовать полимерный утеплитель.
  • Огнестойкость.
  • Срок службы изоляции.
  • Экологичность.
  • Сложность работы.

Чтобы сделать ваш дом еще более уютным , при утеплении пола рекомендуется установить водяной или электрический теплый пол. Подробнее о технологиях устройства теплого пола смотрите в разделе « ».

Утепление полов в каркасном доме – важная задача при строительстве. Выбор материалов для этого зависит от финансовых возможностей, климата, личных предпочтений. Независимо от выбора важно помнить , что максимальная энергоэффективность вашего дома будет достигнута при комплексном утеплении всего дома — стен, крыши, полов и потолка.

Мастер-класс по утеплению пола в каркасном доме смотрите на видео:

Технология строительства каркасных домов на сегодняшний день стала беспрецедентной. «Канадские» дома успели хорошо зарекомендовать себя в суровом климате. При правильно организованной теплоизоляции они не только ни в чем не проигрывают бревну, но, можно сказать, даже выигрывают, так как из-за малого веса не нуждаются в массивном фундаменте.

Утепление пола в каркасном доме, как и его стен, непременно должно быть выполнено качественно.В противном случае все тепло, выделяемое от используемых источников, в силу конструктивных особенностей такого дома почти полностью пойдет на прогрев его подвала и грунта.

Особенности конструкции перекрытий в каркасном доме

Для строительства каркасного дома используется технология устройства стен на ленточном или столбчатом фундаменте. Опорные балки располагаются в специальных пазах и служат основанием для пола.

Особенностью этой схемы является наличие небольшого расстояния между черновым полом и землей.При неправильном расположении это может привести к значительным потерям тепла на первом этаже дома. Поэтому при планировании схемы утепления пола следует учитывать такие факторы.


  • Предварительная подготовка грунта – формирование защитного слоя с целью повышения теплоизоляции и предотвращения воздействия влаги при подъеме грунтовых вод. Применяется несколько способов – песчано-гравийный слой или керамзитобетонная засыпка.

  • Устройство чернового дощатого пола.В некоторых схемах компоновки он отсутствует. Однако это значительно сокращает выбор утеплителя и может привести к появлению зазоров между ним и лагами.

  • Обеспечение гидроизоляции. Обязательно наличие нескольких слоев пленки для защиты конструкции от влаги. При этом необходимо обеспечить удаление лишней воды с деревянных элементов – для этого используются пароизоляционные материалы.

Рассмотрим подробную схему монтажа теплоизолятора, чтобы не допустить частых ошибок при утеплении пола в каркасном доме.

Подготовительные работы

Состоит из специальных труб (дренов) с отверстиями, отводящих воду за пределы фундамента к месту хранения или переработки.

Внутри фундамента снимается слой грунта 40-50 см и устанавливаются дрены на песчаную подушку.

Затем засыпают песчано-гравийной подушкой. Он не должен соприкасаться с опорными балками. После этого можно приступать к установке каркаса.

Если он уже смонтирован, а грунт внутри фундамента не подготовлен, можно использовать керамзит.Сначала нужно выровнять поверхность, а потом ровно засыпать керамзитом. Желательно, чтобы в нем были различные фракции – от 10 до 40 мм. Выполнив эту работу, можно переходить к обустройству пола.

Выбор наполнителя

Волокнистая изоляция

В эту группу входят знакомые материалы, такие как минеральная вата, полиэстер, стальная вата и другие. Все они выделяются достаточной простотой эксплуатации, экологичностью, пожаробезопасностью. Пожалуй, их можно было бы назвать идеальными, если бы не одно «но» — повышенные требования к паро- и гидроизоляции.

Полистирол

Материал отличается легкостью, устойчивостью к влаге и достаточно длительным сроком службы. Однако вилы из полистирола разительно отличаются по своим характеристикам.

: плюсы — повышенная прочность на сжатие, низкий коэффициент теплопроводности и влагопоглощения, минусы — достаточно высокая горючесть, класс Г3-Г4.

Обычный пенополистирол имеет меньшую прочность на сжатие по сравнению со своим экструзионным «собратом», но при этом он менее горюч.Есть даже его практически негорючие версии класса Г1.

В каркасном доме из любого полистирола? Приступайте к процессу, требующему наименьших трудозатрат: плотная стыковая укладка плит материала и кромочная лента по периметру пола.

Керамзит и шлак

Керамзит давно известен как универсальная негорючая засыпка с низкой теплопроводностью и легким весом. А вот мелкозернистому шлаку, к сожалению, часто мешает его несколько большой вес.

Пенофол (изофол)

Изоляционная пленка на основе вспененного полиэтилена. Слой теплоотражающей фольги расположен на лицевой стороне. Как самостоятельный утеплитель используется редко, но может усилить эффективность основного.

Лента кромочная

Независимо от выбора материала для утепления каркасного дома, требуется укладка кромки утеплителя по периметру всех помещений и дома. Для этих целей служит кромочная лента.Для обеспечения наилучшего эффекта его укладывают, начиная от нижнего края утеплителя и заканчивая поверхностью чистового пола. Поэтому его ширина должна быть не менее полуметра.

После окончания работ по полу излишки ленты обычно обрезаются.
Виды утепления пола отличаются уровнем сложности, доступностью материалов, ценой. Тем не менее, многие ошибки связаны с неправильным выбором используемых наполнителей. Поэтому рекомендуется серьезно отнестись к свойствам выбранного утеплителя.

Технология утепления пола в каркасном доме

Утепление пола в каркасном доме, как правило, заключается в укладке утеплителя между профилями каркаса. Именно поэтому чаще всего предпочтение отдается . Такую конструкцию проще утеплить, так как для этого можно использовать любой подходящий материал.

Основные этапы земляных работ


  • В этом случае профили будут опираться на кирпичные столбы, которые устанавливаются на подушку из хорошо утрамбованной и утрамбованной смеси песка и щебня.

  • Далее укладывается слой гидроизоляции с использованием, скажем, битумной бумаги или плотной полиэтиленовой пленки. Высота слоя зависит от уровня будущего пола, так как он должен выступать на стены над лагами.

  • В местах стыка пола и стен необходимо выдержать небольшой зазор и установить краевую изоляцию. Эти стыки обычно используются для укладки звукоизоляции, кроме того, они призваны компенсировать термические деформации.

Одной из самых простых технологий является заливка объемного утеплителя. Для его выравнивания проще использовать строительное правило. Плотно прижав его, его проводят перпендикулярно лагам по всему помещению. По ходу движения правило выравнивает лишнюю засыпку.

Очевидно, что эту работу удобнее делать с помощником.

Утепление плитными материалами

При выборе утеплителя решающую роль играет основание пола.Например, если он основан на бревнах, отличным решением станут минераловатные плиты, а для бетона – жесткие материалы для теплоизоляции. Технология утепления одинакова в любом случае.


  • После укладки бревен подготавливают черновой пол: с обеих сторон набивают на их нижнюю сторону черепные бруски и из них собирают настил.

  • На рулон намазан пергамин
    , основу которого составляет рубероид, пропитанный битумом. Среди современных материалов можно порекомендовать гидроизоляционную мембрану, паропроницаемость которой составляет более 800 г/м2. Помимо защиты от влаги, он будет свободно выпускать пар из утеплителя и позволит элементам деревянного пола дышать.

  • Сверху выложен слой утеплителя. Очевидно, что для теплоизоляции такого пола больше подходят воздухопроницаемые, например, минеральная вата.

  • Следующий шаг – расстелить пароизоляционную пленку для защиты утеплителя от конденсата.

Последующее расположение листов на каркасе зависит от выбранного утеплителя. В случае сыпучих материалов обшивка листами осуществляется от двери к окну, а в обратном направлении – при использовании плит.

Другая технология

Кровельный материал укладывается на фундамент или обвязку. Сверху насыпается небольшое количество песка и разравнивается. Сверху в несколько слоев укладывается полиэтиленовая пленка и крепится к основанию при помощи строительного степлера. Следующий слой – пенопласт. Плиты располагаются таким образом, чтобы не было щелей и канавок.

Утепление междуэтажных перекрытий

В каркасном доме в этом случае чаще применяют способ изоляции пространства между балками перекрытия нижнего этажа. Полистирол или фиксируются прямыми потолочными подвесами. Они надежно фиксируют материал к потолку, и в то же время не дают ему порваться. Хотя для некоторых остался «родным» старый вариант крепления — с помощью широких шайб или плоских деревянных хомутов.

Утепление пола в каркасном доме не такая сложная операция, если знать основные нормы и правила. В этой статье вы узнаете самые важные из них и не сделаете обидных ошибок.

Наиболее распространенная толщина утеплителя пола каркасного дома в средней полосе России 200 мм. Обычно этого достаточно, чтобы свести к минимуму потери тепла через пол. Если речь идет об энергоэффективном или так называемом «пассивном» доме, то рекомендуемая толщина утеплителя должна составлять 300 мм. Такая же толщина актуальна для северных широт.

Полы (первого этажа) в каркасном доме, как правило, собираются на лагах из пиломатериалов сечением 200*50мм (или 195*45мм для строганной доски) с шагом 600 или 400 мм , в зависимости от расчетных нагрузок на пол.

Для устройства чернового пола, на который будет укладываться утеплитель, можно использовать как опорную доску, так и черепные брусья.

Опорная доска , в отличие от черепного бруса, позволяет максимально использовать пространство между лагами и полностью заполнить его утеплителем.Опорная доска крепится непосредственно при монтаже лаг первого этажа, перед их установкой. В качестве опорной доски оптимально использовать пропитанный антисептиком пиломатериал сечением 100*25 или 150*25. Так как на метизы в этой конструкции будет приходиться основная отрывная нагрузка, крайне важно обеспечить их надежное крепление – использовать либо щеточные (винтовые) гвозди, либо саморезы.

Черепной брус сечением от 40Х40мм до 50Х50мм применяется, как правило, в межэтажных перекрытиях, где требуется толщина утеплителя (шумоизоляции) для заполнения только части объема. Или в случаях, когда лаги уже смонтированы. Этот способ применяется и в дачах, когда на пол первого этажа укладывается небольшой слой утеплителя, достаточный для сезонного проживания.

Далее черновой пол укладывается прямо на полученную опору. Как правило, это листы ОСП (OSB), нарезанные по ширине проема, или антисептическая плита сечением 150 (100)*25. Второй способ, как вы понимаете, дешевле.

После этого вдоль лаг пола и чернового пола натягивается слой ветровлагозащитной мембраны (тип Изоспан А), укладывается слой ветровлагозащитной мембраны (тип Изоспан А) и закрепляется степлером с шероховатая поверхность изоляции.Нахлест мембранных панелей составляет 15 см.

Место для укладки утеплителя готово, можно приступать к его монтажу.

После укладки утеплителя необходимо сделать пароизоляцию.


Это решающий момент. От качества проклейки швов пароизоляционного слоя будет зависеть продолжительность срока службы как самого утеплителя, так и всего «пирога» пола. На фото выше используются дополнительные брусья обрешетки.Что касается стен, то этот прием помогает предотвратить возможное повреждение пленки при зашивке пола доской, ОСП или фанерой.

Еще одним преимуществом использования дополнительной обрешетки (или контробрешетки – под углом 90 градусов по отношению к лагам) является возможность «скрыть» коммуникации под полом. Например, как на фото:

Виды утепления пола в каркасном доме

1. Минеральная вата (минеральная вата).

Пожалуй, самый распространенный вид утеплителя на сегодняшний день.Минеральная вата изготавливается из расплава стекла. Материал с оптимальным сочетанием цены и качества. Большой выбор производителей на рынке. Для пола используется как рулонный утеплитель, так и в виде матов. Его необходимо укладывать со швами внахлест и слоями внахлест не менее 15 см. То есть, например, для утепления 150 мм нецелесообразно использовать один слой 150 мм, используйте 100+50 или 50+50+50.

2. Утеплитель базальтовый.

Следующий по популярности вид утеплителя.Материалы изготавливаются из горных пород, которые расплавляются в каменную волну. Этот вид утеплителя дороже минеральной ваты из-за материалов и самого процесса производства. Но он более устойчив к агрессивным веществам и биологическим воздействиям.

В отличие от минерального, базальтовый утеплитель более жесткий (хрупкий) и больше подходит для плоских поверхностей. Минеральная вата более гибкая и может использоваться для утепления конструкций сложной геометрической формы.

3. Эковата.

Относительно новый вид утеплителя для каркасных домов в России. В основном русская эковата состоит из газетной и картонной макулатуры. В странах Европы и Америки сырьем для эковаты являются: сено, опилки, отходы хлопка и льна, пенька и др. Эковата в обязательном порядке содержит антипирены (огнезащиту). В России в качестве антипирена выступает, как правило, бура (борекс) в сочетании с антисептиком — борной кислотой. Примерная доля целлюлозы и антисептиков в составе эковаты колеблется от 80/20 до 75/25.Поэтому, как вы понимаете, экологичность эковаты часто является обычным маркетинговым пиаром. Подробнее об эковате мы поговорим в другой нашей статье.

Важным нюансом при утеплении каркасного дома эковатой является правильность этого самого применения. Утеплять вручную («распушивать») крайне не рекомендуется, так как в дальнейшем велика вероятность оседания утеплителя. Правильное утепление эковатой возможно только с помощью «мокрого» напыления специальным оборудованием.Благодаря добавлению в эковату лингина, последняя при выдувании под давлением приклеивается к строительным конструкциям, образуя таким образом бесшовный слой утеплителя.

По сравнению с минеральными и базальтовыми утеплителями эковата защищает дом от продувания примерно на 35% (по данным Ассоциации производителей целлюлозы). При этом стоит в 1,5-2 раза дороже минерального утеплителя. По заверению производителей эковаты пароизоляция не требуется, но большинство строителей на данный момент все же перестраховываются.

4. Пенополистирол.

Важнейшим преимуществом пенопласта как утеплителя является его дешевизна. Именно поэтому он так популярен среди строителей малобюджетного жилья, гаражей, сараев, бытовок и других подсобных построек. Важно отметить, что при утеплении каркасной конструкции имеется в виду пенопласт обычный, не экструдированный (ЭПП). ЭПП полностью паронепроницаем, поэтому влага, попадающая внутрь каркаса, со временем, как правило, провоцирует процессы гниения древесины и приводит к непоправимым результатам.

Вероятно, самым большим недостатком пенопласта является его восприимчивость к температурным изменениям геометрии. При сильных перепадах температур стыки листов пенопласта растрескиваются, образуя щели, которые практически каждый сезон требуют дополнительной заделки. Опытные мастера (сторонники пенопласта) научились использовать этот материал без использования пенополиуретана. Все, что требуется, это монтаж пенопластовых панелей «внахлест», когда лист материала распиливается на 1-2 мм шире проема и его установка осуществляется очень плотно к стойкам каркаса. При этом листы пенопласта кладут «в разбежку», чтобы исключить щели в утеплителе. И в обязательном порядке при утеплении пенопластом изнутри помещения делается идеальная пароизоляция.

Кто-то научился совмещать пенопласт и минеральный утеплитель. Но правильнее было бы не использовать пенопласт для утепления полноценного дома круглогодично.

5. Прочие обогреватели.

В редких случаях сыпучие материалы, такие как опилки, торф, соломенная мякина и т. д.используются для утепления полов в каркасных домах. Вряд ли такое решение правильное. Во-первых, такие материалы надежно обеспечивают сохранение тепла только при слое в 25-40 см, во-вторых, со временем могут слеживаться, в-третьих, их обработка различными защитными веществами будет достаточно дорогой.

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она сейчас очень популярна. А вот устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, и только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

В первую очередь перед началом строительства необходимо создать проект-план, согласно которому будет построен дом. Когда проект готов, закупаются необходимые инструменты и материалы. Для возведения пола вам понадобится следующее:

  • молоток;
  • самолет

  • ;
  • долото

  • ;
  • Циркулярная пила;
  • карандаш

  • ;
  • отвес;
  • уровень;
  • отвертки

  • ;
  • лестница;
  • дрель

  • со сверлами;
  • щетки.

Пол важно сделать прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и другие детали. Полы, где фундамент выполнен в виде металлических труб, и на них держится вся конструкция, должны быть особенно прочными.

Перед началом строительства необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит вам решить, сколько слоев необходимо — один или два.

Оформление торта

Сначала делается черновой пол, он же перекрытие для каркасного дома.Балки перекрытия крепятся к обвязке фундамента. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влаги. Для этого укладывается двойной слой рубероида или гидроизоляции.

Второстепенные балки или бревна в каркасном доме применяют так, чтобы шаг главных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, требуется больше работы.

При отсутствии второстепенных балок в качестве бревен можно использовать и основные. Тогда торт пола выглядит так (снизу вверх):

  • брусья черепные с размером поперечного сечения 50х50 мм, крепящиеся к несущим балкам перекрытия;
  • слой досок — подшивка;
  • защитных элементов от ветра и влаги;
  • несущих балок, между которыми внутри находится утеплитель;
  • пароизоляционный слой

  • ;
  • черновой настил из досок или толстой ДСП.

Что такое черновой пол

Это дощатое покрытие, которое укладывается в пространство между балками и обеспечивает ровную поверхность для укладки финишного напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно утеплить и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, так как нет необходимости дополнительно тратиться на паркет, ламинат или паркетную доску.

При выборе материала для чернового пола мало внимания уделяется качеству, поэтому можно приобрести недорогие породы дерева.

Черный пол почти не подвергается нагрузкам. Поверх него может быть только слой утеплителя (он очень легкий), а также лицевая обшивка. После завершения всех монтажных работ сам он будет полностью скрыт, поэтому его внешний вид также неважен.

Каркасный дом-перекрытие

В каркасных зданиях между этажами применяют деревянный перекрытие из бруса, высота которого 150-250 мм. Шаг между балками 60 см. Благодаря использованию таких полов нагрузка распределяется равномерно.Утепление пола выполняется при укладке чернового пола.

Перекрытие между цокольным и первым этажом обычно делается точно так же, как и остальные. Для этого черновой пол устанавливается на лаги, которые стоят на опорах. Это позволяет перенести вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому такое решение используется чаще всего и даже считается классическим.

Слой утеплителя укладывается так же, как и при межэтажном перекрытии. Поэтому принцип монтажа чернового пола одинаков для всех уровней.

Черный пол и перекрытия на лагах

Из-под подвала на дом может оказываться негативное воздействие из-за близости к почве, повышенной влажности и т. д. Поэтому при близком расположении нижнего этажа в каркасном доме к фундаменту или к земле дерево изолированы от бетона, кирпича или грунта. Это снижает вероятность образования конденсата, а также предотвращает разложение древесины.

Аналогичную обработку должны пройти и те материалы, которые используются в конструкции покрытия. Гидроизоляционные работы достаточно просты, их можно выполнить своими руками. Гидроизоляционный слой необходимо укладывать до монтажа утеплителя, чтобы предотвратить его сырость и разрушение.

Использование сыпучих заполнителей

Массовое утепление каркасных домов очень популярно, так как с помощью различных веществ (шлака, опилок, перлита, керамзита) можно заполнить все пространство между балками.Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используют для заполнения цоколя каркасного дома при устройстве чернового пола по лагам. Достаточно установить черепные бруски 50х50 мм, а также ОСП толщиной 15-20 мм, и такой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителя удобен тем, что аккуратно распределяется по основанию до достижения нужной толщины.Вы можете заполнить его самостоятельно, что позволяет существенно сэкономить на этом этапе.

Тяжелые наполнители лучше использовать только на цокольном этаже, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита тоже можно использовать. Этот утеплитель органического происхождения, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дороги и редко используются, либо считаются устаревшим вариантом.

Кусочные и рулонные нагреватели

К этому типу утеплителя относятся минеральная вата и пенопласт. Преимущество их в минимальном объемном весе. Эти материалы нужно использовать достаточно мелко, чтобы утеплить дом (толщина среднего слоя 10-15 см).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас пола. Для его установки достаточно дополнительно использовать только тонкие доски или даже ДСП, которые устанавливаются на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно также нанести изоляцию из пенополиуретана

. Хотя у этого варианта много минусов (необходимость привлечения посторонних и техники, дороговизна материалов), этот утеплитель считается оптимальным вариантом для утепления чернового пола на цокольном этаже.

Как только пена перестает образовываться, получается сплошное объемное покрытие, обладающее достаточной жесткостью и способностью защищать элемент конструкции от повышенной влажности и других негативных явлений.

Разводка вентиляционных отверстий в фундаменте

Для того, чтобы нижний пол, выполненный из дерева и уложенный, был прочным, в фундаменте должен быть выполнен определенный приток воздуха. Это отверстия в фундаменте для естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством самостоятельно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют ровность фундамента. Для этого измерьте высоту разных секций и проверьте диагонали. Если есть какие-то неточности, они устраняются. Далее по периметру здания в фундаменте проделываются отверстия и устанавливаются туда анкерные болты для фиксации ножек.

Затем гидроизолируют фундамент, обмазывая его соответствующим раствором или укладывая гидроизоляционную пленку.

Укладка кровати

Кровати представляют собой доски или брусья, закрепленные анкерными болтами по всему периметру здания. Они должны быть гладкими и надежно и аккуратно скреплены между собой. Требования к планкам таковы, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

  1. Доски укладываются непосредственно на бетонные плиты и отмечаются места, где нужно отрезать излишки.
  2. Рассчитать, где лучше всего сверлить болты
  3. Подготовьте отверстия в бетоне.
  4. Укладка гидроизоляции
  5. Установите доски и закрепите их анкерными болтами. После установки проверьте соответствие горизонтальной плоскости. Если его нет, работа корректируется.

Опоры и балки перекрытий

Балки являются основными несущими элементами, поддерживающими всю конструкцию перекрытия каркасного дома. Их обязательно обрабатывают защитными средствами.

Установка осуществляется следующим образом:

  1. Отметьте на плане дома, где именно будут располагаться опоры и какой будет их высота.Затем устанавливаются опоры и натягивается тетива, чтобы убедиться, что у всех одинаковая высота.
  2. Брус сечением 100х100 мм нарезают по размерам, указанным в первом абзаце, и укладывают в местах, указанных в плане. Под брус укладывается гидроизоляционный слой. Закрепите опоры гвоздями.
  3. Начинаем укладывать балки в карман концами. Для их установки по высоте используются специальные вставки. Бывает, что заготовки получаются длиннее ожидаемого.Затем лишнее отрезается. А если длины недостаточно, балки стыкуются на опоре.
  4. Прикрепите балки к станинам с помощью гвоздей с пазами. Если их высота превышает 1 м, необходимо использовать деревянные скаты.

Обвязка и бревна

Для обвязки используются доски толщиной 50 мм. Ширина определяется в зависимости от толщины утеплителя и предполагаемой нагрузки. Установка производится так:

  1. Обвязка укладывается по бокам дома, устанавливая доски параллельно балкам перекрытия.Материал устанавливают на торец, выравнивая его по внешнему краю станины, а затем забивают гвоздями с шагом 20 см.
  2. Отметить, где будут лаги. Для этого от обвязочной доски возле угла отмеряют 40 см. Доски лаг сразу же кладут на балки и кладут на бок, совмещая по разметке.
  3. Если длина доски достаточна, аналогичная маркировка делается на противоположной ее стороне. Бревна подрезают и крепят к лагам и обвязкам, а также к балкам, если они пересекают их.
  4. Если длины недостаточно, делается нахлест. Стык должен находиться на лагах пола.

Изоляция пола

Пол в каркасе лучше всего утеплить минеральной ватой. У нее есть только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

При низкой плотности утеплителя под лаги устанавливается подшивка, обработанная биозащитными средствами.

  1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшой провис. Это необходимо для того, чтобы утеплитель смог поместиться в проемы между лагами. Все стыки заклеиваются скотчем, а сама пленка крепится к дереву степлером.
  2. Утеплитель укладывается между лагами так, чтобы не было зазоров. При двойном слое утеплителя необходимо, чтобы он был внахлест.
  3. Поверх утеплителя укладывается слой гидроизоляции и также фиксируется степлером.Он нужен для предотвращения намокания утеплителя из-за влаги, которая может исходить из дома.

Теплый пол в каркасном доме

Планируя каркасный дом, нужно сразу решить, будет ли он в нем находиться, и если да, то где именно (например, в санузле, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, еще на этапе монтажа пола.

Для организации системы теплых полов водяного отопления используются пластиковые трубы, которые проходят внутри потолка по всему дому и организуют центр управления системой для регулирования работы всех элементов.

При электрообогреве наиболее экономично использовать инфракрасный теплый пол . Он потребляет меньше энергии, чем кабельный, проще в монтаже и проще в обслуживании.

Как сэкономить на полах

Чтобы не тратить много денег на организацию, вы можете воспользоваться одним из следующих способов:

  • использование уже бывшей в эксплуатации древесины;
  • использование дверных полотен вместо досок.

Новые платы ничем не хуже только что купленных.К тому же они уже высушены, поэтому их использование иногда считается более выгодным. К тому же такая плата в несколько раз дешевле новой.

Что касается дверных полотен, то это тоже лучший вариант. Они гладкие, прочные и ничем не хуже шероховатой доски. Сверху будет установлен чистый пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас много дверных полотен. Зато это позволит существенно сэкономить на материале без потери качества.

Видео: нюансы утепления

Посмотрите это видео, чтобы подробно разобраться в утеплении пола в каркасном доме.

В контакте с

одноклассниками

Как происходит утепление пола? Какие бывают виды изоляции? Как правильно утеплить пол в каркасном доме? Эти вопросы волнуют всех владельцев и строителей каркасных домов.

В этой статье мы постараемся ответить на эти вопросы.

Процесс утепления каркасного дома преследует две цели. Первое видно сразу: сделать пребывание в помещении более комфортным, исключить теплопотери и снизить затраты на отопление.Есть и вторая причина, более важная и ответственная. Изоляция пола предотвращает намокание всех элементов пола . .. Наличие холодных участков — так называемых мостиков холода — способствует образованию конденсата, из-за которого деревянные детали и утеплитель намокают.

Следствием этого является гниение дерева и изоляционного материала, коррозия металлических элементов, неприятный запах, образование плесени, грибка и т.д. Самый опасный момент в этом процессе – его незаметность. — все происходит под финишным покрытием, к моменту проявления всех происходящих процессов разрушение становится слишком серьезным, простого ремонта уже недостаточно.

Поэтому вопрос утепления пола важен, ответственность его высока и не позволяет относиться к нему как к второстепенной задаче.

Типы изоляции

Изоляция пола должна соответствовать всем требованиям , предъявляемым к ней в условиях эксплуатации. К ним относятся:

  1. Хорошая теплосберегающая способность.
  2. Негорючесть.
  3. Водонепроницаемость.
  4. Отсутствие летучих веществ, постоянно выбрасываемых в атмосферу дома.
  5. Способность сохранять форму, отсутствие эффектов комкания и слеживания материала.

Важно! При выборе утеплителя следует учитывать химический состав материала. Наличие органики может способствовать появлению насекомых, грызунов или других нежелательных животных.Вывести их наружу очень сложно, правильнее заранее исключить возможность их обитания в согревающей лепешке.

Список материалов, пригодных для использования в качестве утеплителя пола, широк. Для этой цели, помимо всех основных, можно использовать сыпучие материалы, так как они располагаются на горизонтальной поверхности, что удобно для использования.

Как правило, наиболее распространенными изоляционными материалами являются:

  • минеральная вата;
  • стекловата

  • ;
  • пенополистирол

  • ;
  • пенополиуретан

  • ;
  • изовер;
  • керамзит;
  • рулонные материалы.

В качестве теплоизоляционных материалов часто используют различные конструкции на основе древесной щепы и опилок, однако широкого распространения эти изобретения не нашли. Наиболее удачными по противопожарным, теплосберегающим и санитарным показателям признаны керамзитобетон, базальтовая минеральная вата, стекловата. Они хорошо справляются со своей задачей, негорючи и не подходят для грызунов и насекомых.

Пенополистирол

считается менее удачным, но низкая цена делает его не менее популярным утеплителем.

Как утеплить пол в каркасном доме на фундаменте

Ход процесса во многом зависит от типа дома. Поэтому рассмотрим способы утепления полов для зданий с разными типами оснований.

Свая (винтовая) или столбчатая

Утепление пола в каркасном доме имеет свою особенность наличие равномерной сетки опор, расположенных в одной плоскости .

Это позволяет .Если расстояние между сваями слишком большое, то перед установкой лаг в поперечном направлении вдоль опор монтируются балки, на которые с необходимой периодичностью устанавливаются лаги. Дальнейшая процедура:

  1. К нижнему срезу лаг крепится опорный брус, несущий настил из досок толщиной 25 мм, ОСП или водостойкой ДСП.
  2. Устанавливается гидроизоляционная пленка . Ее монтаж производится полосами с нахлестом не менее 15 см, стыки проклеиваются специальным скотчем.Полотно пленки укладывается поверх лаг, покрывает их боковые части и спускается к основному настилу, образуя воздухонепроницаемое покрытие, исключающее доступ влаги к деревянным частям настила и опорам.
  3. Утеплитель устанавливается между лагами до уровня их верха … Сыпучие материалы — керамзит, шлакобетон и др. — засыпаются и выравниваются, минеральная вата или пенополистирол разрезаются на куски, плотно укладывающиеся в ширина до промежутков между бревнами.Все стыки или зазоры заполняются пенополиуретаном, проклеиваются полоской скотча. Не должно быть никаких зазоров или щелей, через которые мог бы проходить холодный воздух.
  4. Поверх утеплителя укладывается слой пароизоляционной мембраны . Поверх нее по краям лаг крепятся рейки, образующие воздушный зазор между настилом и пароизоляционной пленкой.
  5. Настил чернового пола монтируется .

Примечание: часто верхний слой пароизоляции отсутствует, сразу над утеплителем укладывают настил.Такой вариант выглядит экономично, но при случайном попадании воды грозит намоканием утеплителя и поломкой всей конструкции.

Лента

Применение предполагает наличие сплошной бетонной полосы под всеми несущими стенами.

В данном случае отсутствует равномерно распределенная сетка опор , бревна крепятся по краям и «висят» в воздухе по всей ширине.

При больших пролетах необходимы дополнительные опоры , исключающие чрезмерный прогиб лаги (допустимая величина прогиба 1/200-1/300 ее длины).Такие условия позволяют отказаться от основного ряда бревен, но толщину бревна следует увеличить (в некоторых случаях применяют сдвоенные бревна). Дальнейшая процедура аналогична описанной выше:

  1. Установка опорных поручней и установка нижнего настила. В некоторых случаях при наличии доступа этот момент исключается, и половые доски крепятся непосредственно к лагам снизу. Этот вариант позволяет использовать более длинные доски, соединяя несколько лаг, что способствует перераспределению и выравниванию нагрузки.
  2. Установка гидроизоляции.
  3. Укладка утеплителя.
  4. Монтаж верхнего слоя пароизоляции. Крепление контррешетчатых реек.
  5. Устройство настила чернового пола.

Платформа

Этот тип основания представляет собой сплошное бетонное основание. Технология подразумевает наличие изоляционного слоя под плитой , исключающее увлажнение основания. Однако в качестве дополнительной меры по защите пола от влаги процесс утепления проводят в полном объеме с поправкой на тип основания. Процедура:

  1. Поверх плиты наносится гидроизоляционный слой. В качестве утеплителя может использоваться рубероид или рубероид, заливка горячим битумом, рулонные материалы.
  2. Лаги установлены.
  3. Между ними заливается (прокладывается) утеплитель.
  4. Уложен верхний слой пароизоляции.
  5. Выполняется установка настила чернового пола.

Все три описанных варианта предусматривают укладку деревянного настила в качестве чернового пола, хотя используются и другие варианты.

Бетонная стяжка и пол с подогревом

В случаях, когда в качестве чернового пола планируется использовать бетонную стяжку, действия можно немного видоизменить:

  1. В первую очередь необходимо внимательно подойти к выбору утеплителя, так как под стяжку нельзя использовать материалы, способные впитывать воду или деформироваться при точечных нагрузках. Наиболее удачным вариантом в этом случае будет керамзит – он не боится воды, обеспечивает необходимую жесткость под стяжку, отлично работает как утеплитель.
  2. В этом случае установка лаг осуществляется только как несущего элемента, поэтому на свайных фундаментах можно использовать поперечины, непосредственно опирающиеся на сваи, а на плиты — для уменьшения частоты размещения лаг .
  3. Засыпка керамзита слоем 15 см (что хорошо подходит по ширине обрезной доски) осуществляется по слою гидроизоляции. Керамзит тщательно разравнивают по плоскости, сверху укладывают слой гидроизоляции.
  4. Стяжка залита.

Монтаж теплого пола производится до заливки стяжки по гидроизоляционному слою. Укладка кабеля или трубопровода осуществляется напрямую, без промежуточных реек, так как стяжка прочная и не допустит разрушения теплого пола.

Дополнительные опции

Для плитных оснований существуют оригинальные способы утепления, на первый взгляд сомнительные, но вполне рабочие и эффективные.

Есть т.н. «Сухой» способ, при котором не делается стяжка, нет системы лаг и других деревянных деталей .

На плиту насыпают слой керамзита, покрывают изоляционным слоем битума, рубероида или рубероида и тщательно выравнивают плоским контролем. Затем прямо на керамзит укладываются прочные листы водостойкой ДСП в два слоя. В результате получается ровная прочная платформа, способная принять отделочное покрытие без деформаций и перекосов.

Единственным недостатком данной конструкции является необходимость следить за тем, чтобы вода не попадала на пол. В то же время несомненным преимуществом метода является легкий доступ к утеплителю , позволяющий при необходимости менять его, производить дополнительную гидроизоляцию плиты при необходимости. Метод новый, не получил широкого распространения, но отзывы использовавших его положительные.

Еще один способ утеплить пол в каркасном доме вермикулитом. Этот материал выпускается в различных формах: самоклеящаяся фольга, плиты различной толщины, порошок, густая паста.Если использовать вертикулит в виде плит, то утепление пола каркасного дома своими руками кажется очень простой задачей.

Полезное видео

Посмотрите наглядно технологию утепления пола в видео ниже:

выводы

В заключение следует отметить, что многие из используемых для пола утепляющих материалов не подходят для каркасных домов, особенно на свайных фундаментах. С учетом санитарных, пожаро- и водоотталкивающих требований ряд изоляционных материалов не рекомендуется использовать из-за высокого риска гниения, возгорания или появления насекомых и грызунов.

Наиболее подходящие материалы имеют относительно невысокую цену, хорошо справляются со своей задачей и не вызывают побочных эффектов.

В контакте с

Создание эстакады на сваях

Информация в этой статье относится к:

ВОПРОС

Я опытный пользователь программного обеспечения Chief Architect и хотел бы спроектировать структурно детализированный дом у моря на сваях s.Как я могу это сделать?

ОТВЕЧАТЬ

Приложение Chief Architect позволяет быстро моделировать конструкции с традиционным каркасом. Однако конструкция на сваях не попадает в категорию обычного каркаса, поэтому при построении такого плана нам необходимо творчески использовать инструменты каркаса Чифа.

В этой статье предполагается, что читатель знаком с настройками по умолчанию, умеет создавать и использовать пользовательские слои, а также использовать инструменты ручного кадрирования и редактирования CAD .

В этом проекте есть несколько отдельных задач:

Перед началом работы над любым чертежом важно установить правильные настройки по умолчанию, особенно для структурных аспектов плана.

Когда вы устанавливаете свои значения по умолчанию, вы также можете установить значения по умолчанию для стилей дверей и материалов для кровли, обшивки, дверей и других элементов. Однако в этом примере обсуждаются только структурные значения по умолчанию.

Подготовка к рисованию структуры

  1. Выберите в меню Edit> Default Settings , чтобы открыть диалоговое окно Default Settings .
    • Чтобы развернуть категорию в древовидном списке и просмотреть ее подкатегории, щелкните стрелку слева от ее имени.
    • Чтобы открыть диалоговое окно значений по умолчанию для элемента строки, щелкните его имя, а затем нажмите кнопку Изменить или просто дважды щелкните его имя.
  2. В диалоговом окне Floor 1 Defaults на панели Structure под заголовком Relative Heights укажите требуемую высоту Rough Ceiling .В этом примере используется 109 1/8″ .
  3. В диалоговом окне Параметры фундамента по умолчанию на панели Фундамент:
    • Выберите Стены с фундаментами в качестве типа Фундамент .
    • В разделе Стены ствола укажите минимальную высоту , равную требуемой верхней высоте свай на строительной площадке плюс толщину бетонной подушки Ingredients can be combined in different formulas to produce special properties and then mixed with water, poured, and allowed to harden.» data-tooltip=»» aria-haspopup=»true»> у основания свай. В этом примере используется 148″ .
  4. В диалоговом окне Параметры каркаса по умолчанию на панелях фундамента и 1-го этажа под заголовками Черный пол для пола и Потолок над полом
    • Выберите переключатель рядом с Перекрытие .
    • Укажите Интервал как 16 дюймов O.C. .
    • Укажите ширину балки как 1 1/2 дюйма .
    • Убедитесь, что под заголовком Черновой пол для пола на каждой панели установлен флажок Краевая балка .
  5. В диалоговом окне Параметры каркаса по умолчанию :
    • На панели «Балки» нажмите кнопку «Редактировать параметры балки перекрытия по умолчанию» . Укажите Глубина как 11 1/4″ , Ширина как 3″ , Тип как Пиломатериал и нажмите OK .
    • .

    • На панели «Сообщения» нажмите кнопку «Редактировать параметры сообщения по умолчанию» . Укажите Type как Lumber , установите Ширина стойки как 12″ .

      Примечание: Когда указан круглый столб, Ширина 1 относится к его диаметру, а Ширина 2 недоступен.

    • Под заголовком Стойка Фундаменты укажите значения Высота над полом , Толщина и Ширина как 0″ . Это предотвратит создание опор.
  6. В Настройки по умолчанию разверните Этажи и комнаты и выберите Пол/потолочная платформа . В диалоговом окне Floor/Ceiling Platform Defaults нажмите кнопку редактирования Floor Structure и укажите:
    • Слой 1 как 1 1/2″ из OSB Hz .
    • Слой 2 как 9 1/4 дюйма из CA-B Давление Обработанная древесина .
    • Используйте раскрывающееся меню для Тип конструкции на Слой 2 , чтобы использовать Пиломатериалы .
  7. В Настройки по умолчанию разверните Этажи и комнаты и выберите Типы помещений . Выберите Deck и нажмите Edit. В диалоговом окне Deck Room Type Defaults на панели Structure:
    • Нажмите кнопку Planks, Joists Edit, укажите желаемую толщину и материал настила настила для Layer 1 и задайте толщину для Layer 2 до нуля.
    • Нажмите OK , чтобы сохранить эти настройки по умолчанию.

  8. Находясь в диалоговом окне Deck Room Defaults , на панели Deck:
    • Снимите флажок Автоматически регенерировать обрамление настила .
    • Проверить Сохранить каркас палубы после удаления помещения на палубе .
    • Под заголовком Deck Planking снимите флажок Automatic и установите Plank Direction на 90° .
    • Под заголовком Палубные балки укажите Ширину балки как 1 1/2″ , Расстояние между балками как 16″ и Направление балки как 0°.
    • На панели поддержки настила снимите флажки Балки настила , Стойки настила и Подножки стоек настила .
  9. В диалоговом окне Общие параметры стены по умолчанию снимите флажок Показать длину стены при редактировании .
  10. В обоих диалоговых окнах Внешняя/Внутренняя стена по умолчанию укажите типы стен, которые требуются для вашего проекта. В этом примере используются типы стен Сайдинг-6 и Интерьер-4 .
  11. В диалоговом окне «Параметры перил террасы по умолчанию «:
    • На панели «Стиль перил» установите флажок рядом с «Без половинной стойки на стене » .
    • На панели Newels/Balusters установите Newel/Posts Width на 1 1/2″ .

В обычном каркасе платформы пола и настилы часто используют разные платформы пола с разной глубиной балок, направлениями и даже материалами. Однако, когда это не так, вы можете сэкономить время, автоматически сгенерировав балки во временной оболочке.

Чтобы определить периметр платформы

  1. Выберите в меню Build> Wall> Straight Exterior Wall и нарисуйте стены, чтобы определить всю приподнятую платформу, включая закрытое здание и все палубы.В этом примере периметр платформы равен 52′ x 52′ .
  2. Выберите Инструменты > Настройки слоя > Параметры отображения и включите отображение слоя Стены, только основной слой .
  3. Выберите Build> Framing > Framing Reference Marker , затем щелкните, чтобы разместить маркер в одном из углов конструкции. В этом примере маркер расположен на пересечении стен в левом верхнем углу конструкции на слое каркаса стены.
  4. Нажмите кнопку Select Objects , затем щелкните снаружи одной из стен, чтобы выбрать Внешнюю Комнату.
    • Если вместо этого вы выберете стену, нажмите кнопку редактирования Select Next Object или нажмите клавишу Tab на клавиатуре.
    • Выбрав Exterior Room, нажмите кнопку редактирования Make Room Polyline , чтобы создать полилинию вокруг стен снаружи.
  5. Выбрав только что созданную полилинию комнаты, измените ее размер концентрически, чтобы она следовала за пределами основного слоя стены.
    • Для этого:
    • Нажмите на один из углов стены.
    • Удерживайте клавишу C на клавиатуре. Это горячая клавиша для временного включения режима концентрического редактирования .
    • Перетащите угловой маркер полилинии помещения внутрь, пока он не привяжется к пересечению основного слоя стены.
  6. Не снимая выделения с полилинии комнаты, выберите в меню «Правка» > «Копировать ».
  7. Вернитесь к параметрам отображения слоя и отключите слой Стены, только основной слой , чтобы все слои стен снова отображались в виде плана этажа.

При обычном каркасе уровень основного этажа строится непосредственно на стволовых стенах, плите или опорах, расположенных близко к земле. Это приложение требует, чтобы уровень основного пола был расположен на много футов выше местности и поддерживался сваями или стойками, которые должны быть размещены вручную.Перед созданием этих объектов для них должно быть выделено место в модели.

Чтобы освободить место для несущей конструкции

  1. Выберите Build> Floor> Build Foundation из меню.
  2. Выберите Создать новый план фундамента из плана 1-го этажа.

    Не создавайте пустой новый этаж.

  3. Удалите только что созданные фундаментные стены на этаже 0 .
  4. Выберите Edit> Paste> Paste Hold Position из меню, чтобы вставить копию полилинии комнаты непосредственно под ее исходным местоположением на Floor 1 .
  5. Выберите в меню Terrain > Create Terrain Perimeter . Периметр ландшафта будет 100′ в глубину и 62′ в ширину, или 10′ в ширину, чем структура, определенная на Этаж 1 .
  6. Выберите Рельеф > Спецификация рельефа .На панели General диалогового окна Terrain Specification :
    • Под заголовком Building Pad снимите флажок Automatic и установите Subfloor Height Above Terrain равным верхней высоте свай плюс толщине платформы. В этом примере используется 155 3/4 дюйма (высота сваи 144 дюйма + высота подушки 1 дюйм + толщина платформы 10 3/4 дюйма).
    • Под заголовком Отсечение снимите флажок Скрыть ландшафт, пересекаемый зданием , затем нажмите OK .
  7. Выберите в меню 3D> Создать перспективный вид> Полный обзор перспективы , чтобы увидеть результаты на данный момент.

  8. Выберите Файл > Закрыть вид , когда вы закончите, чтобы вернуться к виду плана этажа.

После определения периметра и создания вертикального пространства для конструкции теперь можно создавать балки платформы.

Создание балок платформы

  1. Выберите в меню «Строительство»> «Обрамление»> «Направление балки» , затем щелкните и перетащите, чтобы нарисовать линию «Направление балки» в том направлении, в котором должны проходить балки.
    • В этом примере линия Направление балки нарисована горизонтально или параллельно стороне здания, обращенной к океану.
    • При появлении запроса на включение слоя Framing, Bearing Lines нажмите Yes .
  2. Выберите Build> Framing> Build Framing .
    • На панели Фундамент диалогового окна Построить каркас отметьте Построить каркас пола и нажмите OK .
    • При появлении запроса на включение отображения слоя Каркас, балки перекрытий нажмите Да .
  3. Осмотрите балки пола, чтобы убедиться, что они соответствуют вашим требованиям. На этом этапе вы можете отключить слой Framing, Floor Joists и Удалить линию направления балки.
  4. Перейти на один этаж вверх на этаж 1 и также удалить опорный маркер кадрирования, который вы разместили ранее.
  5. Создайте обзор кадрирования перспективы для просмотра результатов.

    • Чтобы лучше видеть высоту балки, включите слой Terrain Perimeter , пока активен обзор каркаса, если его отображение еще не включено.
    • Закройте вид, когда закончите.

Балки пола были созданы с использованием временной оболочки для определения платформы. Как только они будут на месте, временную оболочку можно заменить стенами и перилами фактической конструкции.

Расположение стен и ограждений террасы

  1. Выберите каждую из стен оболочки и используйте размеры, чтобы переместить их так, чтобы они могли служить внешними стенами закрытой конструкции. В этом примере задняя или уличная боковая стена конструкции перемещается 4′ внутрь, обе боковые стены перемещаются 8′ внутрь, а передняя или океанская боковая стена перемещается 18′ внутрь.
  2. Создайте полилинию Exterior Room Polyline для конструкции с измененными размерами, используя шаги, описанные ранее:
    • Включите слой Walls, Main Layer Only .
    • Выберите Exterior Room и нажмите кнопку редактирования Make Room Polyline .
    • Концентрически измените размер полилинии так, чтобы она привязывалась к внешней стороне основного слоя стены.
    • Снова отключите слой Walls, Main Layer Only .
  3. Выберите Build> Перила и настил > Прямые перила настила в меню, затем щелкните и перетащите, чтобы нарисовать перила настила, которые привязываются к полилинии внешнего помещения, созданной ранее.Невидимая стена, или разделитель комнаты, автоматически соединит перила внешней палубы со стенами закрытой конструкции, чтобы предотвратить создание «островной» комнаты. Это ожидаемое поведение программы.
  4. Создайте полилинию внешней комнаты для ограждения террасы, как описано выше.
  5. Нарисуйте дополнительные перила палубы, чтобы определить крытую область палубы.
    • Убедитесь, что перила привязываются к основному слою наружных стен закрытой конструкции.
    • В этом примере площадь крытого настила будет простираться на 10 футов от закрытой конструкции.
  6. Укажите перила террасы, определяющие площадь покрытой террасы, как Невидимый на панели «Общие» диалогового окна « Спецификация ограждений террасы» .

  7. Выберите CAD> Линии> Нарисовать линию в меню, затем нажмите и перетащите, чтобы нарисовать линию вдоль внешнего края невидимых перил палубы, которая обращена к океану. При необходимости отредактируйте длину линии САПР, чтобы она привязывалась к обоим концам перил палубы, не выходя за их пределы.
  8. При активном инструменте Draw Line выберите все объекты CAD на Floor 1 и отправьте копию в буфер обмена.
    • Уменьшите масштаб , чтобы вы могли видеть весь рисунок.
    • Выберите CAD> Линии> Начертить линию из меню
    • Удерживая нажатой клавишу Shift , затем щелкните и перетащите, чтобы нарисовать большой прямоугольник вокруг всего рисунка. В строке состояния должны отображаться 4 выбранных объекта.
    • Выберите в меню Правка > Копировать .
  9. Перейдите Вниз на один этаж и выберите Edit> Paste> Paste Hold Position , чтобы создать копию выбранных ломаных комнат и линии CAD на Floor 0 , непосредственно под оригиналами.

После того, как стены и перила палубы находятся на своем окончательном месте, можно установить сваи для их поддержки. Объекты САПР, скопированные/вставленные с этажа 1, будут служить полезными ссылками.

Для создания свай

  1. Выберите Edit > Preferences  , если вы работаете на ПК с Windows, или Chief Architect > Preferences , если вы используете Mac. На панели Behaviors диалогового окна Preferences укажите расстояние Concentric Jump как 3″ , затем нажмите OK .
  2. Нажмите кнопку Select Objects , затем выберите меньшую полилинию помещения, связанную с закрытой конструкцией, и концентрически измените ее размер на 6 дюймов меньше.Для этого:
    • Увеличьте один из углов полилинии.
    • Удерживайте клавишу C на клавиатуре.
    • Нажмите и медленно перетащите угловой маркер редактирования внутрь, пока не увидите, что он два раза привязывается к приращению концентрического прыжка, всего 6 дюймов .
  3. Выберите Build> Framing> Post в меню, затем щелкните, чтобы разместить одиночный Post в центре левого верхнего угла меньшей ломаной комнаты, скопированной/вставленной с этажа 1.

    • Когда Объектная привязка включена, центральная точка стойки будет привязана к углу полилинии.
    • Если будет предложено включить слой Framing, Posts , нажмите Да .
  4. Когда инструмент Post все еще активен, щелкните публикацию и нажмите кнопку редактирования Open Object , чтобы открыть диалоговое окно Framing Specification ( Post) :
    • На панели General выберите Lock Top Height и укажите общая высота как 145 дюймов .
    • На панели «Стиль линии» нажмите кнопку Определить под заголовком Слой , чтобы открыть Параметры отображения слоя . Отключите отображение слоя Каркас, Балки перекрытия , если он все еще включен, и создайте новый слой с именем Каркас, Сваи , выберите его и нажмите OK .
    • На панели «Стиль заливки» выберите Solid в раскрывающемся списке Pattern — Type , щелкните цветовую полосу Appearance — Color и выберите белый цвет.
  5. При выбранной стойке используйте инструмент редактирования Множественное копирование , чтобы создать массив свай под закрытой конструкцией. Для этого:
    • Нажмите кнопку редактирования Multiple Copy .
    • Нажмите кнопку редактирования Интервал многократного копирования .
    • В диалоговом окне Множественное копирование установите переключатель рядом с Равномерное распределение копий при перетаскивании , затем укажите необходимое количество Первичных и Вторичных копий, а затем нажмите OK .В этом примере используются 3 и 4 соответственно.
    • Щелкните правой кнопкой мыши и перетащите слева направо, остановившись, когда окно предварительного просмотра прикрепится к верхнему правому углу полилинии. Отпустите кнопку мыши, чтобы создать ряд из четырех свай.

    • Щелкните правой кнопкой мыши еще раз и перетащите вниз в правый нижний угол. Отпустите кнопку мыши, чтобы создать еще четыре ряда свай, идентичных первому.

  6. Групповое выделение верхнего горизонтального ряда свай с помощью инструмента редактирования Копировать/Вставить и маркера редактирования Переместить , чтобы создать еще один ряд свай, выровненный с оригиналом и привязанный к большой внешней полилинии помещения.При включенной объектной привязке сваи будут привязываться к краю полилинии в своих центрах. В этом случае оставьте их выбранными группой, Увеличьте масштаб и отрегулируйте их положение.
  7. Выбрав только что скопированные сваи, увеличьте их верхнюю высоту, чтобы они проходили через внешние перила палубы и действовали как стойки newel . Для этого:
    • Нажмите кнопку редактирования Open Object .
    • На панели General диалогового окна Framing Specification ( Post) выберите Lock Bottom Height и укажите Top Height как 36″ .
  8. Повторите шаги 6 и 7 , чтобы создать две копии нижнего ряда свай: одну, выровненную внутри нижнего края внешней полилинии помещения, и одну, выровненную с линией САПР, представляющей край накрытого настила. Когда вы позже добавите крышу над областью крытого настила, вы сможете отрегулировать верхнюю высоту свай, определяющих эту область, чтобы они поддерживали крышу.
  9. Используйте эту же процедуру для создания двух дополнительных вертикальных рядов или столбцов: один выровнен внутри левого края внешней полилинии комнаты, а другой выровнен с правым краем.

  10. Создайте перспективный обзор каркаса и включите слой Каркас, сваи , чтобы просмотреть свой прогресс. Когда вы закончите, закройте представление.

Когда сваи установлены, по бокам прямо под балками платформы можно добавить пары стрингеров. Стрингеры обычно располагаются на выемке в верхней части свай. В Главном архитекторе мы просто разместим стрингеры внутри периметра свай.

Для создания стрингеров

  1. Выберите в меню Сборка > Каркас > Балка перекрытия/потолка , затем щелкните и перетащите вертикально, чтобы нарисовать стрингер вдоль правой стороны свай под левой стороной закрытой конструкции.

    • Убедитесь, что этот стрингер полностью нарисован внутри полилинии комнаты, представляющей замкнутую область. Не расширяйте его в область палубы в это время.
    • По умолчанию балки привязываются к таким объектам, как столбы, в средней точке конца балки.Для целей этого примера это нормально.
    • Если будет предложено включить слой Каркас, Балки перекрытия , нажмите Да .
  2. Измените размер стрингера так, чтобы он проходил вдоль всех свай и достигал верхнего и нижнего краев крайних свай палубы.

  3. Нажмите на стрингер, чтобы выбрать его, затем нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация каркаса (перекрытие Балка) :
    • На панели «Стиль линии» нажмите кнопку Определить под Заголовок слоя , создайте новый слой с именем Framing, Floor Stringers , выберите его и нажмите OK .
    • На панели «Стиль заливки» укажите сплошную серую заливку.
  4. Не снимая выделения со стрингера, нажмите кнопку редактирования Transform/Replicate Object . В диалоговом окне Transform Replica Object :
    • Установите флажок рядом с Move .
    • Укажите значение X Delta как отрицательное число, равное половине толщины балки — в этом примере -1 1/2″ , затем нажмите OK .
    • Если для вашего проекта потребуются презентационные виды, включающие косоуры, вместо этого укажите 1 7/16″ в качестве значения X Delta , чтобы стрингеры и материалы свай не сталкивались по оси Z в видах камеры.
  5. Не снимая выделения со стрингера, используйте инструменты редактирования Копировать/Вставить и Отразить объект , чтобы создать копию на другой стороне соседних свай. Для этого:

    • Нажмите кнопку редактирования Копировать/Вставить .
    • Нажмите кнопку редактирования Reflect About Object .
    • Щелкните один раз по одной из соседних свай.
  6. Используйте инструменты редактирования Копировать/Вставить и Переместить от точки к точке , чтобы создать пару косоуров по обе стороны от всех вертикальных рядов свай. Для этого:

    • Выберите один из стрингеров, нажмите и удерживайте клавишу Shift , а затем щелкните другой стрингер, чтобы выбрать их оба.
    • Нажмите кнопку редактирования Копировать/Вставить .
    • Нажмите кнопку редактирования Point to Point Move .
    • Щелкните в верхнем левом углу сваи в верхней части ряда между стрингерами.
    • Щелкните в верхнем левом углу сваи в верхней части следующего ряда.
  7. Создайте Perspective Framing Overview и включите слой Framing, Floor Stringers , чтобы просмотреть свой прогресс.Когда вы закончите, закройте представление.

Последний конструктивный элемент, который необходимо добавить на этаж 0, — это бетонная подушка.

Создание площадки

  1. Нажмите кнопку Select Objects , затем щелкните меньшую полилинию помещения, связанную с закрытой конструкцией.
  2. Нажмите кнопку редактирования Преобразовать полилинию и в диалоговом окне Преобразовать полилинию выберите Тротуар (периметр) и нажмите OK . В качестве альтернативы вы можете выбрать Slab; однако Тротуары автоматически следуют рельефу местности, не требуя от вас расчета необходимой высоты относительно пола на Этаж 1 .
  3. На панели General диалогового окна Terrain Path Specification , которое открывается следующим, подтвердите, что Высота равна 1″ и нажмите OK .
  4. Увеличьте только что созданный Тротуар и Концентрически Увеличьте его размер, как описано выше, по крайней мере на 9″ или на три шага Концентрического Прыжка.
  5. Когда вы закончите, оставшуюся полилинию помещения и линию САПР можно удалить.
  6. Поскольку настройки предпочтений являются глобальными, рекомендуется вернуться к Предпочтения и установить для параметра Концентрический прыжок значение 0″ .

Создание настила палубы

  1. Перейти На один этаж вверх на Этаж 1 и щелкните в пустом месте в одной из комнат палубы, чтобы выбрать ее.
  2. Удерживая нажатой клавишу Shift , щелкните в другой комнате Палубы, чтобы выбрать их как группу.
  3. Нажмите кнопку редактирования Открыть объект и на панели палубы диалогового окна Спецификация помещения установите флажок рядом с Автоматически регенерировать каркас палубы и нажмите OK .
  4. Создайте Полный обзор перспективы , чтобы увидеть результаты. Включите слои Framing, Pilings и Framing, Floor Stringers , чтобы они также были видны.

На этом фундаментная конструкция и основной уровень , платформа пола завершены, и теперь вы можете добавить внутренние стены, двери и окна, лестницу, крышу и даже второй этаж.Используя информацию, представленную в этом руководстве, вы теперь должны быть готовы применить эти знания к своим проектам, созданным на сваях.

Модернизация фундамента для проблемных грунтов

Округ Кейп-Мэй на побережье Нью-Джерси — низменное место. Его высшей точкой, по сути, может быть местная свалка. Геологически это было примерно так же далеко на юг, как ледники путешествовали в последний ледниковый период. У нас нет камней и глины, как в Пенсильвании к северу и западу от нас, и у нас нет каменистых ледников, пока они не найдены в Новой Англии.Но у нас есть очень хороший пляжный песок, и его много. Этот песок представляет собой довольно хорошую основу для строительства — пока он не будет вымыт.

Спиральные и деревянные сваи

В таких грунтовых условиях мы поддерживаем большинство наших зданий сваями. Обычно забивается пробная свая, и инженер определяет, насколько глубоко она должна быть забита для достижения требуемой несущей способности. Цель состоит в том, чтобы протолкнуть сваю через сомнительную почву, пока она не упрется в почву, обеспечивающую более существенную поддержку. Для большинства наших проектов мы стремимся к несущей способности от 10 до 12 тонн.

Сваи нового строительства обычно изготавливаются из обработанной под давлением древесины. Они вбиваются в землю до определенной точки, а затем вбиваются в остальную часть пути с помощью сваебойного молота, подвешенного к крану. Установка деревянных свай может быть выполнена довольно быстро и легко, если они установлены до того, как будет построена конструкция.

Но деревянные сваи могут быть проблематичными при ремонтных работах. Начнем с того, что они длинные — самые короткие — 12 футов, а некоторые — целых 30 футов.Для их установки требуется большое оборудование с большим пространством над головой, а процесс настолько шумный и неприятный, что некоторые муниципалитеты запрещают забивку свай в туристический сезон.

Винтовые опоры похожи на гигантские винты, которые ввинчиваются в землю на определенную глубину для достижения надлежащей несущей способности. Спиральные пирсы бывают 4-футовые. секций, которые облегчают вождение в более компактных местах.

Когда для ремонта в нашем районе или в любом другом районе с грунтом с сомнительной несущей способностью необходимы сваи, винтовые сваи могут быть лучшим вариантом.Винтовые сваи закручиваются или «ввинчиваются» в землю с помощью гидравлического оборудования. «Нити» свай представляют собой спиралевидные пластины, называемые «винтами», которые приварены к стальному валу. Диаметр используемых пластин варьируется в зависимости от необходимой несущей способности, и, как и в случае с деревянными сваями, общая длина и ширина винтовой сваи варьируются в зависимости от состояния грунта и желаемой несущей способности свай. Но в отличие от деревянных свай винтовые сваи можно устанавливать в более ограниченных пространствах.Они бывают более короткими секциями, и после того, как начальная секция со спиралями приводится в действие, дополнительные длины вала просто прикручиваются болтами и вбиваются по одной.

Проект для Helicals

Прошлым летом меня наняли перестроить крыльцо дома, построенного в начале 1960-х годов. Каркас палубы первого этажа консольно выступал за фундамент на пару футов спереди и сзади дома, а во время ремонта 1980-х годов было перестроено двухэтажное крыльцо, каркас которого был прикреплен к консольному полу.Консоль начала выходить из строя — балки 2×12 образовали нисходящий крюк, где они свешивались за стену фундамента.

Вместо того, чтобы использовать консоль для поддержки нагрузок нового крыльца, я рекомендовал владельцу и архитектору построить фундаментную стену, чтобы поддерживать выступ снизу. По сути, мы бы избавились от консоли и создали прямой путь нагрузки вниз по внешней стене. Наиболее практичным способом поддержать эту стену было бы построить стену из блоков поверх балки из железобетона.И наиболее практичным способом поддержки балки уклона будет серия спиральных свай (см. раздел «Модернизация опоры для консоли» ниже).

Посмотреть увеличенную версию

Завинчивание свай

Первым шагом было удаление оригинальной колоды, которая была добавлена ​​к дому. Выяснилось, что каркас палубы был врезан в сваи из обработанной древесины, которые все еще были в хорошем состоянии. Мы решили, что можем использовать их для поддержки внешнего края двухэтажного крыльца.

Чтобы освободить место для забивания секций пирса под нависающую стену, ковш выкапывает яму в каждом месте пирса. Для установки свай требуется около 4 футов вертикального зазора.

В соответствии с рекомендациями инженера я разметил восемь мест для свай вдоль края дома на расстоянии около 7 футов от центра. Консоль находилась примерно на 2 фута выше уровня земли, а винтовые сваи имели длину 4 фута. Поэтому, чтобы справиться с ограниченным пространством под консолью, мы использовали небольшую машину с бортовым поворотом, оснащенную ковшом, чтобы выкопать отверстие в каждом месте расположения сваи.Это дало нам больше места и позволило монтажникам начать сваи немного ниже. После раскопок члены бригады имели зазор более 5 футов от нижней части консоли до дна ямы.

Сверхмощная буровая установка на мини-погрузчике вбивает сваи в землю. Когда одна секция забивается около дна скважины, следующая секция крепится болтами, и забивка продолжается.

Хотя я был знаком с винтовыми сваями, я впервые имел возможность их использовать.Для установки винтовых свай мы наняли местную компанию Audubon Environmental с более чем 25-летним опытом работы в этом направлении. Его бригада использовала второй погрузчик с бортовым поворотом, оснащенный вращающейся гидравлической головкой, которая поворачивала вал сваи и ввинчивала его в землю. Небольшая машина хорошо работала для забивки свай в тесноте под краем дома.

В этом проекте каждая начальная секция сваи имела спираль диаметром 8 дюймов у основания ствола и спираль диаметром 10 дюймов примерно в 2 футах над ней.Каждая свая была забита непосредственно под внешним краем консольной стены в выкопанном отверстии. При вращении вала спирали втягивали сваю в почву. Когда только конец вала остался открытым на дне отверстия, к валу привинтили дополнительную 4-футовую секцию, и бурение продолжилось. Этот процесс повторялся до тех пор, пока дно шахты не достигло глубины 16 футов, глубины испытательной сваи.

Так как балка нового уровня будет заключать в себе верхние части свай, забивать их на точную глубину не было критической задачей.Монтажники просто отмерили нижнюю часть дома, чтобы установить глубину.

Когда винтовая опора достигает своей конечной глубины, труба из ПВХ опускается вокруг шахты.

Затем они вставили трубу из ПВХ диаметром 6 дюймов в качестве заливочной трубки вокруг ствола винтовой сваи, вдавливая трубу в почву примерно на 18 дюймов за линией грунтовых вод (примерно на 2 фута ниже дна ямы). Верх трубы был срезан на 4-6 дюймов ниже верха вала.Бригада очистила трубу от песка струей воды под высоким давлением, а затем заполнила трубу цементным раствором. После того, как раствор затвердел, они приварили горизонтальные стальные пластины размером 8 на 10 дюймов к вершинам каждого винтового вала.

После очистки ПВХ-трубы шлангом высокого давления в трубу заливается растворная смесь. Затем к верхнему концу вала приваривается горизонтальная металлическая пластина.

Строительство балки уровня

После того, как все сваи были установлены, прибыл каменщик Марк Макферсон, чтобы вырыть траншею для балки настила.Мини-погрузчик с ковшом быстро справился с этим шагом. Почва на участке была достаточно жесткой, чтобы выступать в качестве формы для балки, поэтому никаких дополнительных опалубочных работ не потребовалось. А под домом раскопки простирались до первоначального основания, которое служило формой для этой стороны балки. Первоначальный фундамент был высотой в три блока, но Марк решил установить верхнюю часть балки на уровне двух с половиной блоков, чтобы он мог отрегулировать балку в соответствии с осадкой и изгибом консоли.В результате балка уклона инкапсулировала первоначальную основу.

Выкапываются траншеи для фундаментов балок. Слева видны пластины поверх опор для консольной опоры. Траншея справа предназначена для фундамента, который будет поддерживать крыльцо. Фундамент будет располагаться поверх существующих свай PT, которые были срезаны даже с дном траншеи.

Мы также вырыли траншею для балки, которая будет поддерживать новое крыльцо, и соединили две траншеи на концах дома.Выкопав траншею для крыльца, спиливаем деревянные сваи на несколько сантиметров выше дна траншеи.

Арматурные каркасы в обеих траншеях привязаны непосредственно к расположенным ниже сваям, чтобы придать опорным балкам их несущую способность.

Марк изготовил каркас из непрерывной арматуры, который простирался на всю длину обеих балок. Клетка была приварена прихваточным швом к стальным пластинам поверх спиральных свай и привязана ремнями к верхушкам деревянных свай. Заливка была простой, траншеи были легко доступны.

Бетон уходит в траншею, а грунтовые стены действуют как формы. Существующий фундамент является частью траншеи для консольной балки.

После застывания бетона и до того, как Марк вернулся, чтобы заняться блокировкой, бригада установила новые пороги на нижней стороне консольных балок. Затем Марк завершил проект, уложив блок до нижней стороны подоконников.

Члены экипажа прикрепляют двойной порог к нижней части консоли.Блок будет уложен под подоконником для поддержки консоли и нового крыльца.

Мы не пытались исправить дугу в балках, которые находились в работе более 50 лет. Вместо этого Марк установил свой блок на нижнюю сторону пластин порога, которые поддерживали консоль и не позволяли прогибу усугубляться. Мы прикрепили крыльцо к оригинальной ленточной балке, но на этот раз крыльцо прочно поддерживалось фундаментной стеной и не тянуло за собой балки пола.

Все фотографии Натаниэля Элдона

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
