Устройство чугунного радиатора отопления в разрезе: Устройство чугунной батареи отопления в разрезе

Содержание

устройство в разрезе, радиатор отопления

Чугунные батареи хорошо зарекомендовали себя среди потребителей благодаря отличным эксплуатационным качествам На современном рынке сегодня можно встретить огромное количество радиаторов отопления. Для приобретения магазины предлагают металлические, алюминиевые, биметаллические и классические чугунные батареи. Причем батарея из чугуна по-прежнему не выходит из моды и продолжает оставаться популярной, хотя и устройство отопления таких радиаторов поддается критике, и вес батарей и их моральное старение. В чем же секрет чугунных батарей?

Типы радиаторов по материалу изготовления

Если вы зайдете в строительный магазин и поинтересуетесь батареями, то встретите множество самых разнообразных радиаторов. Иногда магазины даже представляют новейшие радиаторы в разрезе, наглядно демонстрируя нехитрую систему, благодаря которой чудо техники якобы работает в разы лучше старых советских батарей. Однако на самом деле ценность современных металлических батарей сильно преувеличена – об этом попозже, сначала же давайте рассмотрим все популярные на рынке типы радиаторов.

В помещение, сделанное в классическом стиле, хорошо впишутся чугунные радиаторы с кованными элементами

Типы радиаторов:

  1. Медные батареи. Встречаются редко, однако заслуживают внимания. Такие радиаторы обладают поистине уникальными свойствами, тепло полностью рассеивается по помещению, не задерживаясь в металле, медь не поддается коррозии, при это в таких батареях может бежать как вода, так и антифриз. Батареи из меди очень надежные и долговечные, однако, чрезвычайно дорогие, именно поэтому они не завоевали рынок.
  2. Стальные батареи. Самые распространенные на рынке – дешевые, достаточно эффективные, однако сильно уступающие чугунным. Они не такие тяжелые, однако довольно быстро остывают после отключения тепла. Кроме того, стальные батареи рассеивают тепло достаточно неравномерно, среди минусов также и внешний вид.
  3. Алюминиевые батареи – более дорогостоящие, чем стальные, однако обладающие куда более высокой теплоотдачей. Алюминий моментально нагревается при подаче тепла, таким образом, отопление включается быстрее. Минусов всего два – после отключения тепла моментально остывают, а вместе с ними и квартира, второе – цена, которая на порядок выше, чем у стальных. Преимуществом алюминиевых батарей является еще и внешний вид. Они компактные, стильные, отлично вписывающиеся в современный дизайн.
  4. Биметаллические батареи. Это радиаторы, изготовленные из сплава двух или более металлов. Сегодня производители испытывают множество комбинаций, однако чаще всего это сталь и алюминий. Сталь делает радиатор более дешевым и используется как основа, внешняя часть алюминиевая, благодаря чему достигаются некоторые свойства полностью алюминиевых радиаторов. В итоге вы получаете достаточно интересую батарею по доступной цене, однако, которая все же уступает во многом чисто алюминиевым или чугунным аналогам.
  5. Чугунные батареи. Радиаторы данного типа начали устанавливаться в домах еще более ста лет назад и первые инженеры сразу заявили, что чугун куда более выгоден для отопления, чем металл. Да, он тяжелый и громоздкий, однако нагревается так, что потом аккумулирует тепло и очень долго сохраняет его на должном уровне. Даже если полностью отключить отопление, квартире потребуется еще пару дней чтобы остыть, так как чугун будет оставаться теплым. Второй плюс – долговечность, старые батареи в советских хрущевках работают 50 лет и их заменяют при современном ремонте только из-за не эстетичности. Причем нередко заменяют на современные чугунные батареи, которые снова прослужат 50 лет или столько, сколько потребуется. Одним словом, чугун надежен и эффективен, не смотря на давность технологии. Это как сталь для ножей – зачем делать ножи из ультрановых материалов, если лучше стали ничего нет?

Эксплуатационные особенности и преимущества чугунных батарей

Почему в устройстве систем отопления более приемлем чугун? Давайте рассмотрим его характеристики подробнее. Особенности чугуна как метала, весьма интересны.

А именно:

  1. Он обладает низкой теплопроводностью, что означает очень медленное нагревание. Для того чтобы нагреть батареи до температуры 45 градусов, нужно включать воду температурой 75 градусов. Однако когда батареи нагрелись, этот эффект становится нам на руку. Теплые чугунные батареи уже почти ничего не может охладить и промерзшие зимой насквозь стены не создают проблем.
  2. Вторая особенность – долговечность и универсальность. Чугунные батареи из-за громоздкости многие списали на «свалку прошлого», а зря. Ведь лучше этого металла для радиаторов, увы, пока ничего нет. Некоторые инженеры с иронией заявляют, что чугунные батареи вообще вечные и стоит отметить, что они не так далеко от правды. Не у всех в наши дни есть возможность поменять старые батареи, однако случаев прорыва даже 60-летних чугунных радиаторов не случается. Бабушки, проживающие в хрущевках со старыми как мир батареями даже не думают о возможной их замене. Батареи воспринимаются как что-то вечное, незыблемое и срок их службы действительно может составлять почти 100 лет. А теперь для сравнения срок службы алюминиевых батарей – до 20 лет.
  3. Третье, что делает чугунные батареи такими интересными, это отсутствие головной боли относительно ухода. Батареи из чугуна почти никогда не потребуют ремонта или даже профилактических мер, это единственный тип радиаторов, в котором может легко циркулировать ржавая, грязная вода без каких-либо последствий. К сожалению, наши реалии таковы, что вода в трубах действительно далека от кристально чистой, поэтому в этом плане чугунные батареи подстраховывают.

При необходимости чугунные батареи можно покрасить в любой цвет

И последнее весомое преимущество чугунных батарей в том, что они с легкостью выдерживают воду любой температуры. Максимальная температура, которую безопасно переносит чугунный радиатор – 150 градусов. Это означает, что вы можете хоть кипяток прогонять и ничего не случится с батареями.

Чугунная батарея: каковы минусы

К сожалению, у чугунных батарей есть и свои минусы. Поэтому прежде чем покупать такой радиатор следует как следует взвесить все за и против.

Каковы же явные недостатки чугуна по сравнению с другими материалами:

  • Теплопотери. Довольно большая часть тепла идет на то, чтобы нагреть металл. Да, он потом долго остывает, однако если на улице потеплело и вам данный эффект не помогает, то выходит, что вы потратили часть энергии на нагрев зря. Алюминий, например, быстро остывает, но зато обладает низким уровнем потери тепла.
  • Низкое пороговое давление. Современные биметаллические батареи выдерживают давление в 30 атмосфер, тогда как чугунные аналоги способны выдержать только 15. Чугун вообще по своей сути непрочный металл, именно поэтому батареи приходится делать такими массивными.
  • Большой вес. Каждая секция батареи весит около 7-8 кг, то есть вся батарея без воды имеет вес около 50 кг. Монтаж или установка таких радиаторов затруднена.

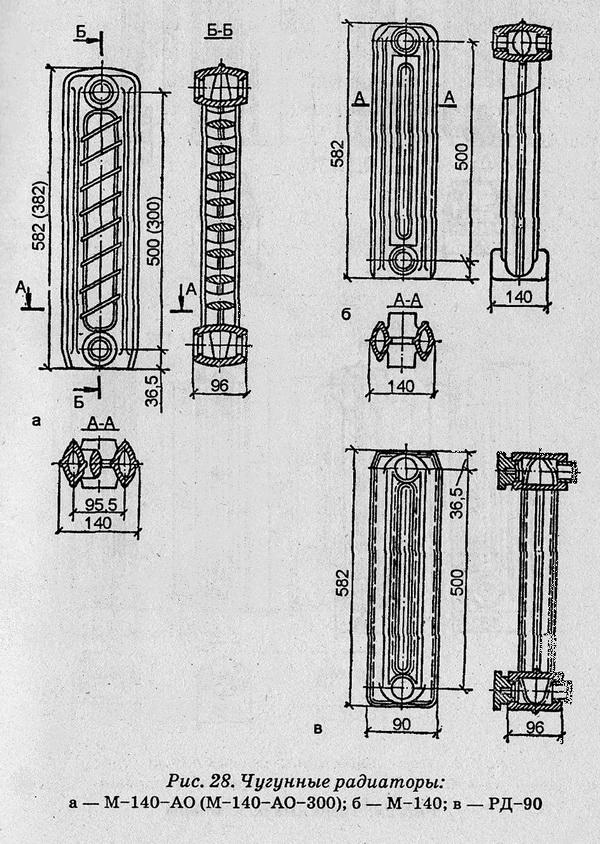

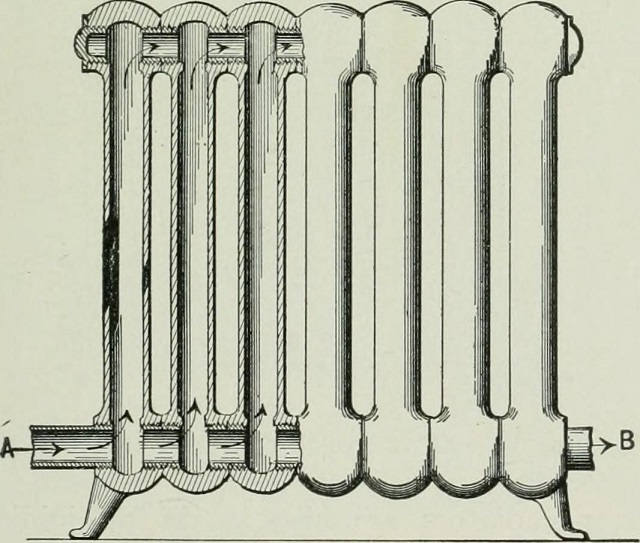

Устройство чугунной батареи отопления в разрезе

Любая чугунная батарея состоит из отдельных камер, каждую из которых выливают из серого чугуна на заводе.

Если разрезать батарею, то вы увидите, что камеры соединены вместе с помощью ниппелей, а места стыков еще и дополнительно герметизируются – для этого используются обычно резиновые прокладки.

Чугунные радиаторы могут быть одно- и двухканальными. Что касается воды, то в каждой секции вмещается около 1,2-1,4 л воды. При весе секции в 7 кг выходит, что вместе с водой она весит больше 8 кг.

Эксплуатационные особенности чугунных батарей (видео)

Что же, чугунные батареи прошли огромный путь и используются в наших домах уже не первое столетие. Они тяжелые, грубые и обладают не лучшими показателями теплопотери, однако предлагают длительный эффект нагрева и чрезвычайно высокую продолжительность службы. Чугунные батареи отлично прогревают дом и не дают ему быстро остывать, поэтому они все еще заслуживают свое место на рынке. Основные конкуренты чугунных радиаторов – алюминиевые, стальные и биметаллические.

Добавить комментарий

Чугунные радиаторы отопления – особенности, правила ремонта и монтажа

Научно-технический прогресс каждый год выбрасывает на рынок изделия, которые по многим техническим характеристикам превосходят традиционные модели. Это хорошо, ведь качество и эффективность эксплуатации – это залог экономии. Все то же самое можно сказать и о системе отопления. К примеру, чугунные радиаторы отопления. Наши старые гармошки постепенно сдают позиции, уступая место другим батареям, у которых некоторые технические показатели лучше.

Но не стоит спешить, идя на поводу разрекламированных новинок. Надо отдать должное производителям, которые не стали останавливаться на достигнутом. Современные радиаторы из чугуна могут дать фору и по качеству, и по красоте. К тому же они обладают большим рядом достоинств.

Достоинства и недостатки

Как и любые металлические нагревательные приборы, чугунные радиаторы имеют положительные и отрицательные стороны.

Плюсы

  • Низкая инерция. Толстые стенки радиатора медленно нагреваются, но и медленно остывают. В суровых климатических условиях России – это большой плюс. А вот для регионов с мягким климатом появляется неудобство в плане регулирования теплоотдачи.
  • Подготовка теплоносителя, когда дело касается центрального отопления, происходит в котельных. К сожалению, высокими показателями качества теплоноситель похвалиться не может. А вот чугунные батареи с это проблемой справляются легко. Они выдерживают даже высокощелочные растворы.
  • Огромный срок эксплуатации. Все происходит за счет снижения коррозионных процессов. Этот металл прекрасно реагирует на воду, практически не изменяясь под ее действием.
  • Минимальное гидравлическое сопротивление. Для квартир, в отопительных сетях которых течет вода с большой скоростью, это оптимальный вариант.
  • Даже отложения накипи и примесей не влияют на качество работы чугунного прибора. Дело все в каналах, которые отличаются достаточно большими размерами.

Минусы

  • Большие размеры и большой вес. Все это усложняет процессы установки чугунных батарей, переноса, разгрузки и погрузки.
  • Помещения медленно нагреваются.
  • Не очень презентабельный внешний вид. Правда, эта проблема легко решаема. Стоит только навесить декоративный экран на чугунную батарею отопления, и вопрос закрыт.

Самым большим минусом является сложность ремонта и монтажа чугунных радиаторов отопления. Существует несколько строгих требований, которые необходимо учитывать. Одно из них – это точное место установки. Специалисты считают, что определенные стандартные расстояния от поверхностей пола, стены и подоконника делают всю отопительную систему в целом работоспособной. Есть, конечно, некоторые отклонения, но они минимальные. Большие отклонения в ту или другую сторону одной из батарей может привести к тому, что в системе начнется сбой. В какой-то из комнат радиатор будет очень горячим, в другой теплым.

Вот стандартные расстояния:

  • от пола или подоконника в среднем 7 см, плюс-минус 2 см;
  • от стены 4 см, плюс-минус 1 см.

Выставить прибор точно по указанным размерам несложно. Но вам потребуется терпение и навык работы с инструментами (отвес, уровень, рулетка). Как только место будет определено, можно проводить крепление чугунного радиатора отопления.

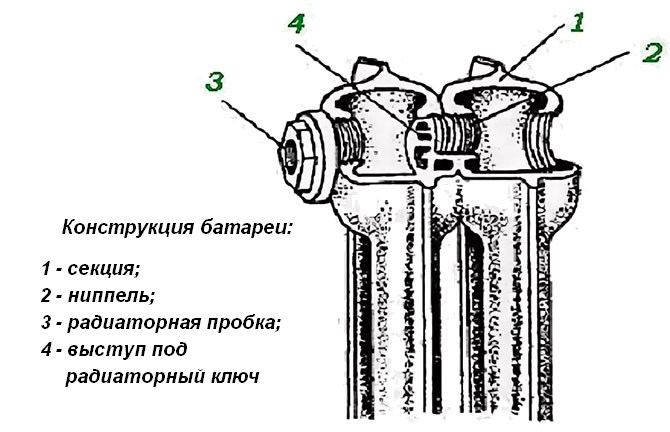

Из чего состоит чугунный радиатор

Ремонт радиатора

Ремонт чугунных батарей самостоятельно сделать будет сложно. Даже не все сантехники берутся за это дело. Поэтому, когда вас тревожит вопрос, как разобрать чугунную батарею отопления, чтобы провести ее ремонт, даже не задумывайтесь над ним.

Радиатор состоит из секций, которые соединяются между собой ниппелями. Последний – это соединительный двойной сгон из чугуна. Для герметизации стыка устанавливаются манжеты из плотного материала (паранит или жаростойкая резина). Чтобы снять одну секцию, необходимо открутить верхнюю и нижнюю крышки, затем специальным ключом с наружной головкой выкрутить ниппели, соединяющие первую и вторую секцию. Так как теплоноситель в системе отопления – это горячая вода, то часто ниппель просто прикипает к секциям.

Если переусердствовать, то можно сломать или ниппель, или секцию. Поэтому разборку радиатора проводят после его прогрева открытым огнем. Это может быть газовая горелка или специальная печь. Именно стык двух секций является самым уязвимым местом в устройстве чугунной батареи отопления. По сути, ремонт прибора заключается в его разборке, замене манжет, чистке внутренних каналов от накипи и отложений, с последующей сборкой.

Как правильно рассчитать количество секций

Мощность батареи – это показатель, который необходимо учитывать при планировании и проектировании всей отопительной системы. Именно от него зависит, насколько зимой в вашем доме будет тепло. Для того чтобы провести расчет чугунных радиаторов отопления, необходимо учитывать разные факторы. Вот только некоторые из них:

  • толщина стен дома;
  • проведена ли теплоизоляция конструкций здания или нет;
  • количество окон и дверей;
  • схема разводки труб;
  • высота потолков;
  • и так далее.

Чтобы учесть все, необходимо быть специалистом и знать понижающие и повышающие коэффициенты. Обыватели могут использовать простое соотношение: 1 кВт тепла на 10 м² площади, если высота потолков помещений не превышает 3 м.

Радиатор с большим количеством секций

Вопросы и ответы

По поводу устройства водяной отопительной системы, где используются чугунные радиаторы, вопросов от потребителей поступает немало. Есть некоторые вопросы, которые приводят в замешательство даже профессионалов. К примеру:

  • Оправдана ли замена чугунных радиаторов отопления на биметаллические или алюминиевые? Этот вопрос не должен стоят вообще. У каждой модели есть свои достоинства и недостатки, есть определенные требования к условиям эксплуатации, к качеству теплоносителя и прочее. Нюансов настолько много, что каждый должен сам решить, какой радиатор устанавливать.
  • Можно ли использовать батареи из чугуна, как электрический отопительный прибор? Вопрос на самом деле странный. Но в поисках ответа на вопрос наталкиваешься на опыт домашних мастеров, которые из всякого хлама делают очень интересные вещи. То же самое и с радиатором. Его можно залить техническим маслом, а вместо нижней крышки ввинтить ТЭН для чугунной батареи. Получается неплохой масляный радиатор. Но стоит ли его делать, ведь рынок забит всевозможными электрическими приборами, которые работают более эффективно с экономией электроэнергии. В них устанавливаются регулирующие приборы, блоки безопасности и прочие нужные приспособления. Да и стоят они сегодня не очень дорого.
  • Сколько секций можно использовать в батарее? Неограниченное количество. Но давайте рассуждать здраво. Зачем нужна батарея с большим количеством секций в небольшой комнате. Это, во-первых, перерасход тепла, которое все пытаются сэкономить, во-вторых, загромождение пространства. Вот почему проводится расчет мощности прибора, где учитывается количество секций.

Видео по теме:

современные батареи для квартиры, толщина их стенок, объем и вес одной секции

Здесь вы найдете информацию про новые чугунные радиаторы, их сравнение со старыми образцами, информацию про параметры одной секции.

Интерес к чугунным батареям нового поколения с каждым годом растет.

Особенно это стало заметно, когда на рынке появились чугунные радиаторы отопления импортного производства.

Их стильный вид, улучшенные параметры и ценовая доступность привлекли внимание многих потребителей.

В настоящее время можно встретить современные чугунные радиаторы отечественного производства, которые, хотя и имеют несколько другие показатели качества, лучше «реагируют» на несовершенство центрального отопления.

Чугунная батарея былых времен

Более ста лет чугун был единственным металлом, из которого делали отопительные приборы (кстати, из чугунной батареи можно сделать обогреватель своими руками или котел). Они добросовестно согревали людей по всему миру, обладая рядом преимуществ, например:

  • Длительный срок эксплуатации. Сегодня можно встретить дома, где чугунные радиаторы были установлены 100 лет назад и продолжают исправно «трудиться».
  • Высокая теплоотдача обеспечивает равномерное распространение тепла и длительное остывание в случае отключения отопления.
  • Достаточно большие каналы пропускают через себя теплоноситель без ущерба для конструкции.

Первые импортные батареи чугунные для квартиры не выдержали испытания советской теплосетью. Вода, которая используется в отечественной централизованной системе, не контролируется по качеству, в отличие от европейских отопительных контуров. Зарубежным производителям пришлось менять параметры своей продукции, адаптируя ее к местным условиям эксплуатации.

Эти устройства имели три больших недостатка: очень большой вес (7-8 кг одна секция), хрупкость (не переносили ударов) и крайне неэстетичный вид. Скорее всего, именно из-за них сегодня потребители, меняя старые батареи, обращают свой взор на легкие и стильные модели из алюминия, а зря.

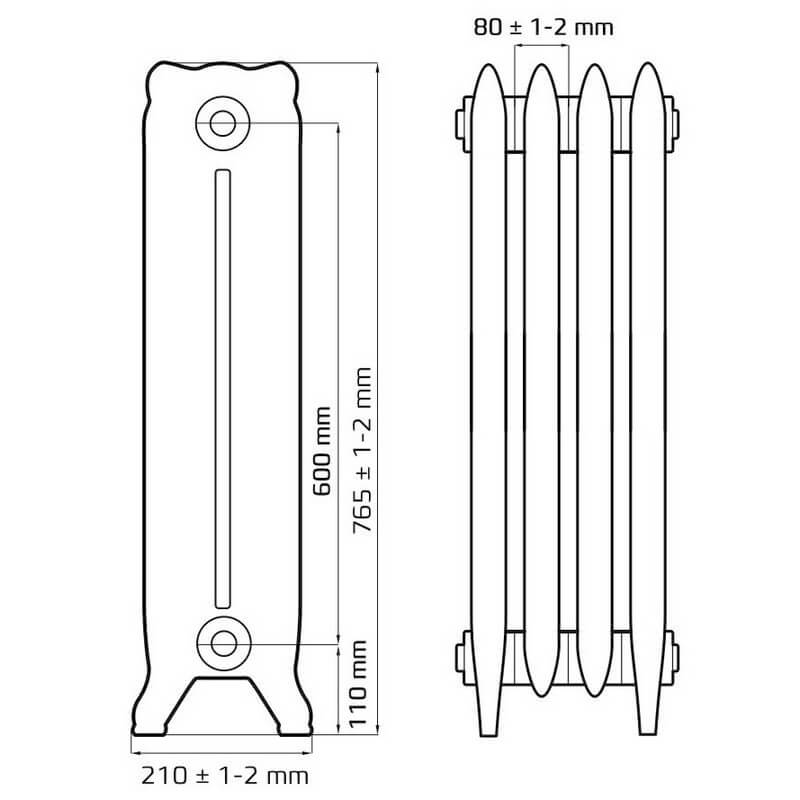

Технические показатели секции чугунного радиатора

Секция чугунного радиатора нового поколения имеет значительные преимущества не только перед моделями советской эпохи, но и аналогами из других видов металлов.

  • Во-первых, внешний вид их полностью изменился. Красивая ровная поверхность секций придает им не только стильный вид, но и обеспечивает более высокий уровень теплоотдачи и быстрый нагрев. Долгое «раскочегаривание» батарей, когда им требовалось несколько часов для нагрева, осталось в прошлом.
  • Во-вторых, на рынке появились так называемые евро-модели, гарантийный срок которых составляет 50 лет, и весь период эксплуатации они не нуждаются в ремонте. Учитывая, сколько стоят радиаторы чугунные для квартиры, можно сказать, что их использование обходится практически даром.
  • В-третьих, рабочее давление новых батарей выросло до 10-12 атмосфер, хотя некоторые производители в техпаспорте своих изделий указывают 18 атмосфер. Доверять этим данным, конечно можно, но устанавливать эту продукцию в высотных зданиях все-таки не рекомендуется.
  • Если рассмотреть, как выглядит чугунная батарея в разрезе, то можно увидеть и ширину ее каналов, и то, что изнутри металл подвергнут специальной антикоррозийной обработке. Это обеспечивает стабильную работу изделия без образования коррозии на его стенках (важно знать, как правильно промыть чугунные батареи).
  • Новые чугунные радиаторы могут работать не только с водой, но и другими видами теплоносителей.
  • Сегодня мало кто знает, сколько литров в одной секции чугунной батареи. В старых образцах объем секции чугунного радиатора составлял 1.5 л, что с учетом веса самого металла, еще больше утяжеляло конструкцию. В современных моделях 0.8 л теплоносителя, что значительно облегчает устройство и увеличивает скорость его прогрева.
  • Еще один важный параметр, который ранее был большим минусом – это вес секции чугунной батареи. Действительно, модели прошлых лет весили 7.1-8 кг, поэтому, когда для помещения требовалось устройство из 12 секций, оно тянуло 80-96 кг. Поднять такую конструкцию было не под силу двум людям, поэтому установка чугунных радиаторов производилась строительными бригадами. Секции современных чугунных батарей весит 3. 5-4 кг, что в корне меняет дело. Например, чугунный радиатор 10 секций «затянет» до 40 кг, что под силу поднять одному или двум людям. Этого говорит о том, что новые конструкции можно менять своими руками, сэкономив средства при привлечении специалистов.
  • Толщина стенки чугунной батареи нового поколения в 5 мм легко переносят давление в контуре сети.

Если стоит вопрос, на что заменить чугунные радиаторы старого образца, то алюминиевые устройства следует сразу же исключить из списка. Они не перенесут химического состава теплоносителя централизованной сети обогрева, а их достаточно узкие каналы будут замусориваться, и требовать регулярной очистки.

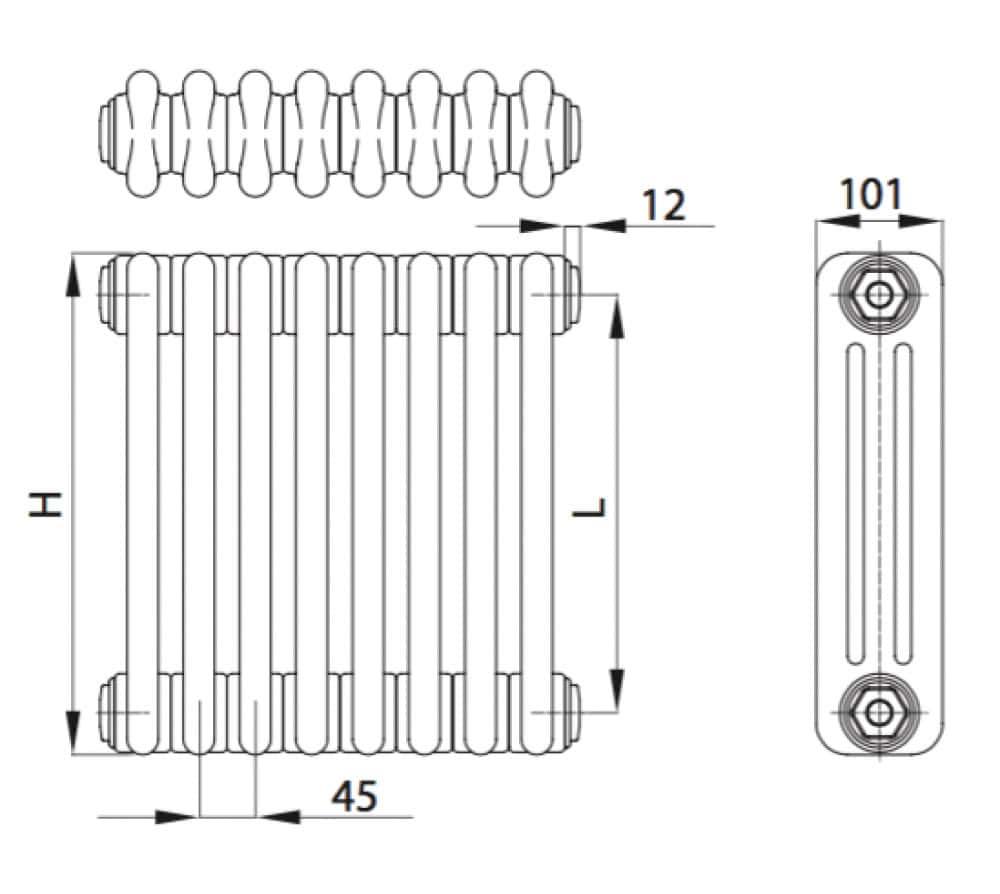

Чугунные конструкции разных производителей

Новые чугунные батареи (фото это демонстрируют) имеют плоскую переднюю панель, которая мало чем отличается от алюминиевых или биметаллических секционных аналогов (узнайте о том, как заменить чугунные батареи на биметаллические или алюминиевые. А также мы подготовили для вас сравнение чугунных радиаторов с другими видами).
Они даже внешне похожи на своих «конкурентов», но сегодня на рынке встречаются несколько видов чугунных радиаторов, каждый из которых обладает своей индивидуальностью.

Если вы остановились на таком виде отопления, тогда важно знать как правильно установить чугунные батареи.

Когда-то заводов по выпуску батарей отопления из чугуна было очень много в разных республиках Советского Союза. Сегодня их либо закрыли, либо переоборудовали, так как в чести более «продвинутые» виды металлов.

Из старых моделей на рынке теплового оборудования еще можно встретить МС-140, которая была самой популярной и надежной в былые времена. Нечасто, но и в наше время этот тип обогревателей устанавливают в некоторых госучреждениях, зная об их очень долгой гарантии качества. Но, если случилось такое, что поломка произошла, тогда важно знать как отремонтировать чугунные батареи отопления.

Из современных моделей можно отметить:

  • Изделия завода Сантехлит. Размер чугунных радиаторов этой фирмы варьируется от самых небольших секций, подходящих для установки под окнами с узкими пластиковыми подоконниками, до полноценных классических образцов.
  • Если интерьер требует присутствия радиатора с плоской поверхностью, то хорошей альтернативой станут изделия Чебоксарского завода. Они выпускают модели с каналами количеством от одного до трех.
  • Большой популярностью пользуется продукция китайских производителей, например, фирмы Konner. Вообще, зарубежные аналоги отличаются более качественной и гладкой внутренней поверхностью, что обеспечивает беспрепятственное прохождение теплоносителя по устройству. Этот небольшой нюанс позволяет увеличить срок эксплуатации изделия и уменьшить количество загрязнений внутри них.
  • Не менее известны европейские производители, например, чешская фирма Viadrus, турецкая компания Demir Döküm и испанская Roca, которые выпускают несколько типов чугунных радиаторов: от классических секций до изделий в стиле ретро или высоких моделей.

Как правило, дизайнерские изделия стоят значительно дороже, но и смотрятся они не только эффектно, но и зачастую являются украшением помещения (читайте о том, как подключить чугунные батареи и декорировать их и что надо для установки и декора чугунных радиаторов. А также как создать красивые чугунные батареи своими руками).

Кроме того, сейчас все более популярными становятся чугунные радиаторы отопления в стиле ретро.

Заключение

Чтобы поставить вместо старых батарей чугунное устройство нового поколения, необходимо предварительно рассчитать количество секций, так как теплоотдача у них немного различается, и подготовить нужное количество креплений. Чтобы узнать, сколько экм в 1 секции чугунного радиатора прочтите эту статью.

Если радиатор чугунный 7 секций раньше весил 49-56 кг, и для него требовалось от 6 до 8 держателей, то новые модели не превысят 28 кг. Как правило, подобная замена требует усилий нескольких человек лишь при демонтаже конструкции, тогда как установку можно проводить самостоятельно. О том, как подобрать тэны для радиаторов отопления вы можете узнать в этой статье.

Как видно из указанной информации, чугунные батареи XXI века в корне отличаются от своих «собратьев» из прошлого, поэтому целесообразно выбрать именно их, как альтернативу старым моделям.

Полезное видео

Рекомендуем:

  • Стальные панельные радиаторы отопления: особенности конструкции, декоративные панели, отопительные батареи Korado, Лидея, Bergerr, Oasis и турецкие модели Delta
  • Конвекторы отопления электрические с терморегулятором настенные: конструкция и принцип работы, виды термостатов для конвекторов
  • Теплый пол Rehau водяной: монтаж, расчет и установка матов, шин и труб Рехау, а также плюсы и минусы системы
  • Терморегулятор механический: конструкция, настройки и принцип действия, виды механических регуляторов температуры для радиаторов отопления

устройство, конструкция в разрезе, комплектующие батарей, крепления и краны, как они устроены

Преимущество алюминиевых батарей перед аналогами заключается в высокой теплоотдаче, небольшой стоимости, разнообразии форм.

Подобные типы батарей отопления отличаются особой конструкцией и внутренним устройством.

Как устроены алюминиевые радиаторы отопления

По конструкции различают цельный и секционный вариант. Первый изготавливается из профильных пластин, сделанных по технологии экструзии, что повышает пластичность.

Полученные части сваривают, создавая полноценную батарею. Это делает её прочной. Предварительно внутреннюю сторону покрывают полимером, снижающим шанс образования течи.

Секции делают по очереди, затем соединяя. Чистый металл используют редко: алюминий сплавляют с кремнием, цинком, иногда титаном. Эти вещества повышают прочность, снижают риск разрыва и образования коррозии. В качестве герметика применяют силикаты. Как и цельные, изнутри устройство покрывают специальной жидкостью для защиты от высокого давления.

По способу изготовления выделяют алюминиевые радиаторы трёх типов: литейные, экструзионные и анодированные. Среди технических характеристик важны:

  1. Рабочее давление должно располагаться в промежутке 10—15 атм. В многоквартирных домах показатели гораздо выше, поэтому использовать в них алюминиевые устройства не рекомендуется. Испытательное вдвое больше обычного, но лучше иметь запас.
  2. Мощность батареи составляет 82—212 ватт, в зависимости от габаритов.
  3. Максимальный нагрев теплоносителя не должен превышать 120 °C.
  4. Масса секции — 1—1,5 кг. Объём — 0,25—0,46 литра.
  5. Межосевое расстояние зависит от высоты и находится в диапазоне от 20 до 80 см, иногда превышая его.

Параметры каждого алюминиевого устройства могут отличаться, но обязательно указаны в техническом паспорте изделия.

Достоинства алюминиевых радиаторов:

  • Компактность и небольшая масса облегчают установку, не требуют мощных креплений.
  • Высокая скорость нагрева, хорошая теплопередача.
  • Длительный срок службы, хотя меньший, чем у чугуна.
  • Небольшая длина секций позволит подобрать подходящее под определённое помещение. И также благодаря разделению устройства на части, можно сделать систему без избытка обогрева.
  • Алюминий прост в обработке, что разрешает создание дизайнерских приборов.
  • Хорошую защиту от внешних повреждений. Радиатор очень сложно повредить или разбить физическим ударом, но довольно легко согнуть.
  • Относительная дешевизна металла.

Среди недостатков выделяют:

  • Слабую защищённость от коррозии, что портит устройство в течение эксплуатации. Алюминий — активное вещество, легко взаимодействующее с кислородом. Из-за окисления разрушится защитный слой, поскольку в течение реакции выделяется газообразный водород.
  • Необходимость нанесения полимерного покрытия для предотвращения разрыва, защиты от выделений.

Конструкция алюминиевой батареи в разрезе

Если посмотреть на устройство сверху или снизу, станут видны коллекторы. Они создают горизонтальные каналы для транспортировки жидкости. Крайний нижний собирает грязь, накипь, прочие твёрдые частицы, что помогает избежать засорения всего устройства. Для удаления предусмотрен специальный клапан.

Внимание! Основной недостаток — частые протечки в местах стыка.

Вид алюминиевого радиатора в разрезе представлен на картинке.

Фото 1. Внутренняя конструкция алюминиевого радиатора отопления. Корпус выполнен из алюминия, а внутри проходит медная трубка.

Комплектующие для монтажа устройства

От деталей, поступающих в продажу вместе с радиатором, зависит качество его эксплуатации. Вместе с устройством предлагают два важных компонента: клапан для спуска воздуха и крепежи. Для многоквартирных домов их дополняют удлинителем протока.

Кран Маевского

Служит для отвода воздуха из системы. Помогает избавиться от газовых пробок, перегретого пара. Таким образом, позволяет снизить давление, повысившееся из-за долгой работы котла. Обязателен к установкам в обвязках закрытого типа дополненных циркуляционным насосом.

Справка. Желательно наличие клапана для спуска воды. Он будет служить той же цели, что кран Маевского, затрагивая жидкостную часть.

Кронштейны для крепления

Служат креплениями для радиатора. Обязательно присутствуют в комплекте с алюминиевым устройством.

Фото 2. Кронштейны для крепления алюминиевых радиаторов. Изделия уже вмонтированы в стену.

Их делят на три вида:

  • Уголки для дерева.
  • Штыри для стен из прочих материалов.
  • Анкеры для любых поверхностей.

Для всех соединений с резьбой необходимы заглушки. Минимальный диаметр должен составлять один дюйм (25,4 мм). Для ниппелей они также нужны, но без ограничений по размеру.

Иногда алюминиевые радиаторы оборачивают прокладками с эффектом отражения тепла. Их размещают вдоль стены, уменьшая потери энергии в атмосферу. Материалом для изготовления служит фольга или порилекс. Вещество часто дополняют ещё одним слоем утеплителя, обычно пенопластом.

Удлинитель протока

Приспособление используют для повышения теплопроводности радиатора. Для этого последний должен содержать не менее 10 секций.

Обязательно боковое подключение к магистрали, поскольку алюминиевые устройства переправляют жидкость по диагонали. А также важно наличие запорных арматур на обеих трубах.

Если условия соблюдены, для монтажа необязательно изменять текущую схему. В противном случае рекомендуется пригласить сантехника.

Полезное видео

Посмотрите видео, в котором рассказывается, на что обратить внимание при выборе алюминиевой батареи.

Установка — это ответственное дело!

Качество монтажа зачастую зависит от комплектующих, которыми снабжён радиатор. Компоненты оказывают большое влияние на систему, потому важно правильно установить их. Для этого рекомендуется пригласить специалиста.

Радиаторы отопления, какие лучше выбрать? Расчет радиатора

Содержание

Одним из ключевых элементов системы обогрева любого жилища являются радиаторы отопления. Это приборы, внутри которых непрерывно циркулирует вода, антифриз или масло, нагретые до заданной температуры. Правильно подобранные, установленные они непременно обеспечат теплом ваш дом, а значит и его уют, даже самыми суровыми зимними холодами. Если во время отопительного периода вас не устраивает, как греют батареи, то в этом не всегда следует винить коммунальщиков. Возможно, просто пришла пора заменить установленные приборы на более современные с улучшенными характеристиками. Причем позаботиться об этом стоит еще летом.

Какие радиаторы отопления лучше

Чтобы не ошибиться с выбором батареи следует перед покупкой просчитать все необходимые параметры, тщательно изучить технические характеристики, достоинства и недостатки всех представленных на рынке приборов, учесть особенности эксплуатации системы отопления вашего дома целиком. Неправильно подобранное устройство не только будет плохо согревать в холод, но и может быстро выйти из строя, тем самым не оправдав затраченные на него средства. Для автономной отопительной системы специалисты рекомендуют присмотреться к радиаторам из алюминия, они считаются бюджетным вариантом, при этом обладают высокой теплоотдачей, современным дизайном. Если вопрос стоимости для вас не актуален, то самым идеальным выбором станут биметаллические радиаторы, отлично зарекомендовавшие себя по всем показателям. Чтобы сделать правильный выбор, первоначально стоит ознакомиться со всеми современными устройствами, представленными на рынке.

Типы радиаторов отопления

Виды приборов определяются по типу материала, из которого их изготавливают. На основе этого современные устройства делят на:

  • алюминиевые;
  • стальные;
  • биметаллические;
  • чугунные.

Алюминиевые радиаторы

Алюминиевые радиаторы отопления в свою очередь делятся еще на экструзионные и литьевые. Оба данных вида не подойдут для централизованной системы из-за давления, а также вызываемой некачественным теплоносителем коррозии. Их рекомендуется устанавливать для автономного отопления.

Радиаторы, изготовленные методом литья под давлением, отличают хорошие толщина и прочность стенок, а также широкие каналы для горячей воды. Более дешевые в производстве экструзионные приборы грешат отсутствием возможности изменить количество секций. Коллектор батареи отливается из силумина, а ее вертикальные части выдавливаются на экструдере из сплава алюминия.

К достоинствам алюминиевых батарей относят:

  • Малый вес, упрощающий монтаж, позволяющий обойтись без кронштейнов.
  • Очень высокую теплоотдачу, позволяющую быстро прогревать помещение.
  • Экономичность (особенно при оснащении регулятором температуры).
  • Привлекательный современный дизайн.

Но у прибора достаточно и минусов:

  • Маленький срок службы (примерно 15 лет).
  • Подверженность коррозии из-за химической активности алюминия, поэтому без теплоносителя высокого качества не обойтись.
  • Между секциями случаются протечки.
  • Конвекция слабая.
  • Появляется водород при вытеснении воздуха.
  • Неспособность сопротивляться скачущему давлению, гидроударам, температурным перепадам.

Общие характеристики:

  1. среднее рабочее давление – 6-16 бар;
  2. максимальная температура горячей воды – 110°C;
  3. pH теплоносителя – 7-8;
  4. Тепловая мощность одной секции – 82-212 Вт.

Стальные радиаторы

Эти приборы подразделяются на панельные (конвекторы) и трубчатые. Первые состоят из нагревательных панелей из стали с оребрением из конвекторов, отличаются высоким КПД (около 75%), бюджетной стоимостью, благодаря чему часто используются как радиаторы отопления для частного дома с автономной системой теплоснабжения.

Трубчатые же батареи можно смело отнести к классу премиум. Горячая вода в них курсирует по трубам из стали, производство такого варианта дороже, что собственно влияет на формирование более высокой стоимости на них. Но зато рабочее давление у таких приборов тоже лучше, чем у панельных собратьев.

К общим плюсам стальных радиаторов отопления относят:

  • прекрасную теплоотдачу, низкую инерционность;
  • довольно быстрый монтаж;
  • низкое энергопотребление, несущественный объем теплоносителя;
  • аккуратный привлекательный дизайн;
  • для регулировки температуры есть возможность поставить термостат;
  • не наносят вред здоровью, экологичны.

Минусы же данному виду присущи следующие:

  • возможно образование коррозии при отсутствии воды в системе из-за соприкосновения кислорода со стенками прибора;
  • в случае аварии придется сменить весь радиатор;
  • требует высокого качества теплоносителя;
  • следует оберегать от механического воздействия;
  • боятся гидроударов, поэтому их не используют в многоэтажных постройках.

Основные характеристики:

  1. Среднее рабочее давление – 6-10 бар (панельные), 8-15 бар (трубчатые).
  2. Общая тепловая мощность – 1200-1600 Вт.
  3. Максимальная температура горячей воды – 110-120°C.
  4. pH теплоносителя – 8,3-9,5.

Биметаллические радиаторы

Приборы этого вида выпускаются секциями, чаще четного количества, включающие в себя стальную трубчатую сердцевину, пролегающую по всему каналу, заключенную в оболочку из алюминия. Реже на рынке встречается монолитная разновидность, отличающаяся способностью выдерживать давление до 100 атмосфер. Это становится возможным благодаря тому, что прочный каркас из стали обтягивается оболочкой, выполненной из алюминия.

Выпускаются также псевдобиметаллические батареи, которые стоят значительно дешевле за счет того, что состоят только из вертикальных каналов, усиленных сталью. У таких приборов теплоотдача выше, но из-за соприкосновения теплоносителя с алюминием они подвержены коррозии.

Достоинства биметаллических батарей отопления:

  • Большая теплоотдача при практически отсутствующей инертности.
  • Стойкость по отношению к гидроударам, высокому давлению.
  • Маленький объем горячей воды.
  • Не подвержены коррозии.
  • Допускают установку термостата.
  • Длительный срок эксплуатации.
  • Привлекательный дизайн.

Минусов немного, но они все же есть, это:

  • Высокая стоимость.
  • Уступают радиаторам из алюминия по теплоотдаче.

Основные характеристики:

  1. Среднее рабочее давление – 20-50 бар.
  2. Тепловая мощность одной секции – 150-180 Вт.
  3. Максимальная температура теплоносителя – 130°C.
  4. Качество воды не имеет значения.

Чугунные радиаторы

Чугунный радиатор зарекомендовал себя как надежный, долгослужащий, неприхотливый прибор, состоящий из секций, изготовленных методом литья из однородного крепкого сплава. Он отлично подходит для установки как в автономной, так и в централизованной отопительной системе. По числу каналов в одной секции устройства разделяются на одно-, двух- и трехканальные. Приборы выпускают различными по ширине, высоте и глубине. Именно по первому показателю стоит выбирать агрегат, ведь чем больше секций будет, тем больше тепла отдаётся помещению.

К достоинствам чугунных батарей относят:

  • нетребовательность к качеству теплоносителя, устойчивость к коррозии;
  • отложение солей, накипи никак не сказывается на работе;
  • высокое рабочее давление и температура, устойчивость к гидроударам;
  • долгий срок эксплуатации, ремонтопригодность в случае засора, протекания;
  • высокая теплоотдача, сохранение тепла на протяжении долгого времени;
  • простота монтажа;
  • приемлемая стоимость.

Но есть у приборов и недостатки:

  • длительное время нагрева;
  • медленная теплоотдача;
  • ударная хрупкость;
  • потребление большого количества теплоносителя;
  • большой вес;
  • трудности с регулировкой температуры в помещении;
  • довольно однотипный дизайн.

Основные характеристики:

  1. рабочее давление – до 18 атм;
  2. средняя мощность секции – от 110 до 150 Вт;
  3. pH теплоносителя – от 6,5 до 9;
  4. максимальная температура теплоносителя – до 1300С.

Как выбрать радиаторы отопления?

Для того чтобы правильно подобрать прибор, который согреет в самые лютые морозы не принося лишних хлопот, следует знать, на какие критерии и характеристики обратить внимание:

  • Тип системы теплосетей. Если подбирается радиатор отопления для квартиры, то следует учитывать, что для тепловых сетей свойственно колебание давления, температур, а также плохое качество воды. Поэтому перед приобретением устройства для жилья с централизованной системой теплоснабжения следует узнать, боится ли оно гидравлических ударов, на какую температуру рассчитано. Автономная же значительно расширяет выбор радиаторов, практически ничем его не ограничивая.
  • На эффективность прогрева воздушных масс в помещении оказывает влияние теплоотдача. Этот параметр зависит от материала, из которого изготовлено устройство. Алюминиевые батареи по этому показателю превосходят все остальные.
  • Надежность и долговечность прибора зависят от условий эксплуатации, технических особенностей системы теплоснабжения. Т.к. замена радиатора отопления довольно дорогостоящее мероприятие, требующее еще и определенных трудозатрат, следует присмотреться к батареям, имеющим долгий срок службы (в идеале лет 25). Правильно подобранное, установленное устройство от проверенного производителя не подведет в самый неподходящий момент, таща за собой еще большие траты денег и нервов.
  • Эстетичный вид для батареи фактор довольно субъективный, однако шикарный дизайнерский ремонт дома или квартиры никто не захочет портить громоздким и некрасивым радиатором. Но, к счастью, все современные модели смотрятся стильно и смогут органично вписаться в любой интерьер.
  • Способы установки и подключения повлияют на вашу возможность самостоятельного монтажа устройства. Так легкий алюминиевый радиатор отопления с нижним подсоединением не вызовет никаких сложностей во время сборки, т.к. в таком случае имеется входной и выходной патрубки для подачи/отвода теплоносителя, как их правильно соединять обычно понятно из инструкции. При боковом подключении вариантов монтажа несколько (диагональное, одностороннее или седельное), поэтому если вы не специалист, хорошо в этом разбирающийся, лучше будет прибегнуть к помощи профессионала.

Расчет количества радиаторов и мощности

На основании требуемой мощности батареи рассчитывается ее размер, количество секций, необходимая теплоотдача, чтобы обогрев помещения проходил максимально эффективно и при этом комфортно. На расчет оказывают влияние:

  1. Толщина стен, материал, из которого они изготовлены, т.к. в зависимости от него будут разниться теплоизоляционные и теплоудерживающие факторы.
  2. Окна (их количество, тип, размер). Пластиковые стеклопакеты будут отличаться по своим характеристикам от окон из дерева.
  3. Также учитывается соотношение по площади окон и стен.
  4. Климат, местные погодные условия, ведь для холодных районов отопление имеет очень большое значение.
  5. Высота потолков, площадь помещения. Чем они больше, тем мощнее должна быть батарея.
  6. Стены, выходящие на улицу, наличие отапливаемых помещений сверху.
  7. Материал, из которого изготовлен сам радиатор. От этого напрямую зависят теплоотдача и временные затраты на обогрев комнаты.

Расчет необходимой мощности радиатора отопления делается исходя из объема или площади комнаты. При этом важно учесть возможные теплопотери помещения, поэтому рекомендуется прибавлять около 20% к имеющемуся значению. Считается, что при высоте потолков до 3 м понадобится тепловой мощности 100 Вт на 1 м.кв. После вычисления площади комнаты получившийся результат просто умножается на эту норму. Затем высчитывается необходимое количество секций радиатора исходя из теплоотдачи каждой из них. Если несколько стен комнаты граничат с улицей, в ней много окон, то следует добавить еще около 15% тепловой мощности, а значит количество секций.

Расчет необходимой мощности батареи по объему помещения считается более точным. По стандарту для отопления 1 м.куб. потребуется 41 Вт. Поэтому получившийся объем комнаты просто умножаем на этот показатель, а затем делим на тепловую мощность одной секции, получая необходимое их количество. Следует учесть, что если помещение большое, эффективнее будет расставить батареи в разных его частях, а не сделать одну побольше.

Примерная тепловая мощность разных видов радиаторов:

  • алюминиевые (1 секция) – 82-212 Вт;
  • стальные – 1200-1600 Вт;
  • биметаллические (1 секция) – 150-180 Вт.

Полезные советы по выбору радиаторов

Современные батареи должны отвечать определенным показателям качества:

  1. Отдавать максимум тепловой энергии. При этом следует учесть, что чем больше площадь прибора, тем этот показатель выше.
  2. Выдерживать высокое давление, его скачки, гидроудары. Поэтому важно учитывать, автономная у вас система теплоснабжения или централизованная.
  3. Иметь терморегулятор или возможность его установки. Он позволит регулировать температуру в помещении по своему вкусу или с поправкой на погодные условия.
  4. Соответствовать нормам безопасности и гигиены, а значит легко очищаться, не иметь острых граней.
  5. Отличаться по типам и размерам, чтобы была возможность подобрать отопительный прибор под особенности помещения.

Вероятнее всего, вам не удастся подобрать идеальный радиатор, соответствующий сразу всем этим показателям, поэтому выбор стоит делать на основании самых важных лично для вас характеристик, учитывая условия использования устройства. Только так можно добиться максимальной эффективности и длительного периода эксплуатации отопительного прибора.

опрессовка, сварка, видео-инструкция по монтажу, фото





В процессе эксплуатации иногда возникает потребность в проведении профилактических и ремонтных работ, и если вы хотите устранить неисправности своими руками, то знать устройство радиатора нужно обязательно. В данном обзоре мы рассмотрим основные варианты конструкций и расскажем об особенностях их функционирования более подробно, это позволит вам самостоятельно определять основные неисправности и устранять их.

На фото: конструкции оборудования могут быть самыми разными, поэтому в первую очередь надо определить, какой вариант установлен у вас

Основные варианты конструкций

Для начала расскажем, какие типы изделий бывают, и поможем вам разобраться с отопительными элементами в вашем доме:

Чугунные радиаторы Классический вариант, представляющий собой массивные ребристые конструкции, внешний вид которых оставляет желать лучшего. Исключение могут составлять только художественные варианты, которые изготавливаются в старинном стиле
Стальные батареи Эта группа изделий чаще всего изготавливается в виде панелей, которые для наибольшей эффективности и теплоотдачи оснащаются конвекционными решетками, но могут выпускаться и без них (такой вариант рекомендован для медицинских учреждений и других мест, где важно поддерживать идеальную чистоту)
Изделия из алюминия Данный вариант состоит из секций, количество которых в радиаторе может быть практически любым, хотя специалисты не рекомендуют использовать конструкции шириной более 16 элементов, лучше разбить их на две батареи поменьше, так и нагрузка на оборудование будет меньше и эффективность возрастет
Биметаллические варианты Во многом напоминают конструкции из алюминия, но в отличие от них имеют внутренний каркас из стальных или нержавеющих труб, благодаря чему данный вариант намного лучше переносит нагрузки и устойчив к коррозионным процессам. Единственным минусом данной группы продукции считается высокая цена

Важно!
Есть и другие варианты изделий, например, стальные трубчатые радиаторы, конвекторы, дизайнерские конструкции, но они более сложны в обслуживании, и делать их самостоятельно не рекомендуется, лучше все-таки пригласить специалистов.

Сложные конструкции лучше доверить профессионалам

Типы изделий и информация по ним

Теперь расскажем об основных проблемах, которые могут возникнуть, и путях их решения, разобрав устройство каждого из вариантов.

Чугунные батареи

Устройство чугунных радиаторов остается неизменным уже более ста лет

Этот тип изделий очень прост и состоит из ребер, соединенных между собой ниппелями, между секциями устанавливаются паронитовые прокладки, которые должны препятствовать протечке теплоносителя.

Что касается проблем, то самыми частыми являются следующие:

  • Повреждения на поверхности – чугун материал весьма хрупкий, и при сильных ударах небольшой кусочек может просто отвалиться, тогда придется разбираться, как заделать дырку в радиаторе. В качестве временной меры может подойти холодная сварка, супер-лента или бинт, который обматывается вокруг конструкции и тщательно прокрашивается масляной краской. Но самым разумным вариантом является замена поврежденной секции.
  • Еще один частый вопрос – почему появляется пена в радиаторе, особенно при запуске отопительного оборудования, когда в батареях слышны посторонние шумы. Тут все достаточно просто: необходимо спустить воздух из системы, для этого на каждой батарее должен быть установлен кран Маевского.
  • Если появилась протечка на соединении ребер, то требуется замена прокладки, для этого радиатор надо снять и с помощью специального ключа открутить соединительные ниппели в нужном месте, затем зачистить торцевые поверхности и, поставив новое уплотнительное кольцо, собрать конструкцию.

Специальный ключ поможет разъединить секции

  • Иногда от долгой эксплуатации полости забиваются, в этом случае требуется промывка, данный процесс подробно описан в одном из обзоров на этом сайте. Как определить забит ли радиатор? Все просто: конструкция будет неравномерно нагреваться, еще один признак – трубы горячее, чем батарея.

Стальные изделия

Так выглядит конструкция популярного стального радиатора типа 22

Устройство очень простое – из двух листов стали методом штамповки выпрессовываются заготовки, которые соединяются между собой и свариваются, внутри получается система каналов, по которым циркулирует теплоноситель. Для улучшения теплоотдачи и усиления конвекции на многие модели с внутренней стороны крепится П-образная решетка, а боковые и верхний торец закрываются декоративными элементами.

Что касается неисправностей, то тут можно рассказать следующее:

  • Часто в централизованных системах, когда производится опрессовка радиаторов отопления перед отопительным сезоном, они лопаются на швах, так как данный вариант не рассчитан под высокие давления. В этом случае может быть произведена сварка радиаторов, ведь сталь хорошо варится.
  • Могут забиться внутренние каналы, тогда систему необходимо промывать, процесс несложен, но чаще всего требует снятия конструкции.
  • Иногда конструкция собирается с использованием проходных штуцеров, соединяющих пластиковые и стальные элементы. Если на радиаторе отломился штуцер, то лучше его убрать и сделать классическое соединение с помощью футорки, так как такой вариант намного надежнее и долговечнее.
  • Чтобы удалить воздушные пузыри в радиаторе, следует как минимум раз в сезон развоздушивать их.

Важно!
Если повреждено лакокрасочное покрытие, то необходимо зачистить поверхность наждачкой, обезжирить ее и нанести специальную радиаторную краску.

Процесс удаления воздуха прост – берете специальный ключик и слегка отворачиваете кран Маевского, из него выходит воздух, а затем начинает течь вода, поэтому нужна тряпка, чтобы не забрызгать пол и стены

Алюминиевые изделия

Этот тип радиаторов представляет собой конструкцию из секций, которые имеют специальную форму для обеспечения наилучшей теплоотдачи и конвекции. Внутри располагаются горизонтальные и вертикальные полости, по которым и циркулирует теплоноситель.

Алюминиевые конструкции – недорогой, но эффективный вариант для отопления

Что касается проблем, то самыми частыми являются следующие:

  • Очень часто конструкция повреждается, когда производится опрессовка радиатора перед отопительным сезоном, так как коммунальщики могут подать слишком высокое давление, а алюминий не рассчитан на такие условия эксплуатации. Характер работ зависит от того, как лопнул радиатор отопления, если повреждения значительны, то поможет только замена, а мелкие дефекты можно устранить посредством сварки аргоном.

Сварка аргоном радиаторов отопления под силу только специалистам

  • Если конструкция забилась, то необходимо делать прочистку либо с помощью специального оборудования, либо с помощью снятия конструкции и промывки ее самостоятельно с помощью растворов, либо доставки к специалистам, которые производят чистку полостей на специальных аппаратах.

Биметаллические радиаторы

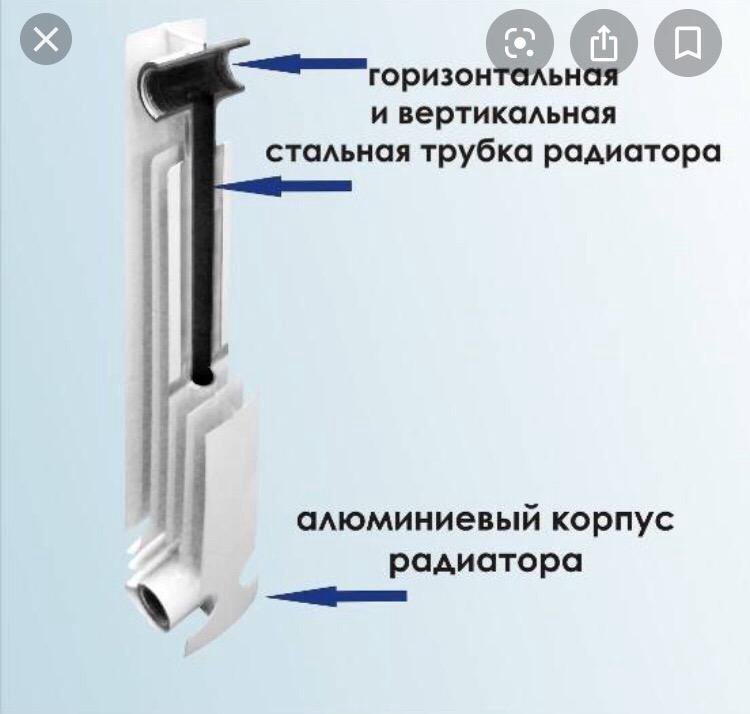

Так выглядит секция в разрезе

По конструкции данный вариант напоминает алюминий – та же форма ребер для обеспечения максимальной эффективности, но для усиления конструкции внутри присутствует стальной сердечник, благодаря ему надежность значительно возрастает.

Что касается проблем, то можно отметить следующие:

  • Протечки между секциями, в этом случае необходимо снять батарею, с помощью радиаторного ключа открутить ниппели и заменить уплотнительный элемент.
  • При повреждении секций единственное решение – замена неисправной части.
  • При засорах проводятся работы, аналогичные вышеописанным вариантам, если используется химический состав, то инструкция по его применению обязательна к изучению.

Вывод

Как видите, устройство радиаторов очень простое, и если знать, как сделана та или иная модель, то проблем с ее ремонтом не возникнет. Видео в этой статье поможет разобраться в теме еще лучше.

Когда лучше и стоит ли менять старые советские чугунные батареи в квартире?


Демонтаж старой сантехники и коммуникаций во время переезда или ремонта – обычное дело. Однако такую составляющую дома, как чугунные батареи, в таких случаях меняют далеко не всегда. Причина – устоявшееся мнение о том, что старые чугунные батареи хороши и лучше них ничего быть не может. Но так ли это на самом деле? В чем их достоинства и недостатки, и стоит ли менять чугунные батареи на современные? Для тех, кто озадачился этим вопросом, магазин «Сантехбомба» подготовил полезный материал, который поможет принять оптимальное решение.


Преимущества и недостатки чугунных батарей


Прежде всего, стоит четко определить все плюсы и минусы чугунных радиаторов, ведь у них, как и у любых других типов батарей, есть свои особенности, которые стоит учесть перед их удалением (или, наоборот, покупкой).

Плюсы

  • Надежность и долговечность. Чугун неприхотлив к теплоносителю, его не повредят даже крупные фракции или агрессивные химические примеси, часто содержащиеся в воде с российских ТЭЦ. Максимально допустимая температура теплоносителя достигает 130-150 градусов. При регулярной промывке срок службы такой батареи может исчисляться десятилетиями.
  • Высокая теплоемкость и тепловая инерционность. Такие батареи долго отдают тепло, которого в них после отключения может оставаться до одной трети от изначального объема. Впрочем, эта же особенность материала является еще и его минусом – подробнее об этом в соответствующем разделе.

Минусы

  • Большой вес. Чугун – очень тяжелый металл, вес одной секции чугунного радиатора может достигать нескольких килограмм. В среднем, это в 2-3 раза больше, чем вес секции биметаллической батареи, и в 4-6 раз больше по сравнению с весом алюминиевого радиатора. .
  • Цена. Одна секция чугунного радиатора заметно дороже, чем аналогичная по размерам и теплоотдаче секция биметаллической или алюминиевой батареи.
  • Невозможность установки в систему с автоматической регулировкой. Конструктивные особенности батареи и свойства металла будут препятствовать получению датчиками актуальной информации о температуре теплоносителя и поверхности. При выборе того, какие лучше поставить батареи отопления в квартире, обязательно учтите этот нюанс.
  • Низкая эффективность. За счет тепловой инерционности на обогрев квадратного метра площади уйдет гораздо больше энергии и теплоносителя, чем в случае с другими типами батарей. Это может быть совершенно непринципиально, если отопление у вас централизованное, и вы платите исходя из квадратуры дома. Но если у вас газовый котел – придется тратить больше собственных денег, причем уходить они будут преимущественно на обогрев самой батареи, а не на повышение температуры в помещении.
  • Неэстетичный внешний вид. Отметим, что это касается лишь старых батарей, но, если у вас как раз такие – едва ли они гармонично впишутся в современную обстановку. Чугунные батареи нового образца в этом плане ничем не отличаются от биметаллических или алюминиевых «собратьев» – они смотрятся современно и стильно, отлично впишутся в интерьер любой квартиры.

Какие есть варианты замены?


Итак, вы решили поменять старые батареи из чугуна на новые. Что лучше выбрать им на замену?

Новые чугунные батареи


Если плюсы чугунной батареи перевешивают для вас ее недостатки, мы можем порекомендовать вам качественные современные батареи из чугуна. В магазине «Сантехбомба» вы найдете несколько практичных вариантов – вашему вниманию представлены модели STI Нова 500 и STI Нова 300. Они отличаются друг от друга размерами и характеристиками мощности – так, «старшая» модель 500 обладает теплоотдачей 150 Вт на одну секцию, вес секции при этом составляет 4,2 кг, объем – 0,52 л. У модели 300 эти показатели равны соответственно 120 Вт, 2,9 кг и 0,3 л, при этом она ниже на 20 см. Оба радиатора отличаются оригинальным дизайном, на поверхность нанесено термостойкое полимерное покрытие.


Тем, кому милее привычный дизайн, отлично подойдет классическая модель MC-140. Состоящая из 7 секций по 150 Вт каждая, она выглядит почти так же, как и «те самые» советские батареи. И, разумеется, она по-прежнему тяжела, так как сделана из настоящего чугуна. Впрочем, вы ведь не забыли, какими достоинствами обладает этот материал?

Биметаллические батареи


Менять ли чугунные батареи на биметаллические? Когда вариант с чугуном не подходит, отличным решением станут батареи из биметалла. Обычно под этим словом подразумевается дуэт алюминия и стали (вместо которой иногда применяют медь). Алюминий играет роль внешнего материала, из стали же выполняется сердечник радиатора, так как этот металл более стоек по отношению к высоким температурам и другим неблагоприятным условиям. По этой части он обладает схожими характеристиками с чугунном, ведь стали не страшна агрессивная химическая среда, также он стоек к коррозии. А по показателю максимально выдерживаемого давления сталь даже превосходит чугун – стальной сердечник позволяет выйти на рабочее давление до 30-40 атмосфер, и ему не страшны возможные гидроудары.


Алюминий же в большинстве современных моделей почти не контактирует с теплоносителем, при этом, получая энергию от стали, он быстро нагревается и передает тепло в помещение. Еще одним важным достоинством биметаллических батарей стоит назвать малый объем теплоносителя.


Итак, биметаллические батареи:

  • легкие;
  • изящные;
  • быстро нагреваются;
  • долго служат;
  • не подвержены коррозии;
  • выдерживают огромное давление;
  • отличаются высоким КПД;
  • обладают малым объемом теплоносителя.


Говоря о конкретных моделях, упомянем Alecord 350 – один из лучших вариантов по соотношению качества и цены. Вес одной секции здесь составляет всего 1,1 кг, при этом ее теплоотдача равна 136 Вт. Рабочее давление – 25 бар (выдерживает до 35), емкость теплоносителя равна 0,17 литра на секцию. Схожими характеристиками обладает, например, Halsen 350 российского производства.


Также можно отметить интересный вариант Royal Thermo BiLiner 500. 171 Вт теплоотдачи на секцию при ее весе в 2,02 кг и объеме в 0,2 литра создан на основе инновационных высокотехнологичных решений. Об этом говорит буквально все – начиная необычным дизайном радиатора и заканчивая распространяющейся на него 25-летней гарантией и огромной суммой страхового покрытия. Страна производства – Италия.

Алюминиевые батареи


Батареи из алюминия дешевле и проще в установке и обслуживании по сравнению со своими биметаллическими «собратьями». Не лишены они при этом и определенных недостатков.


Главный из них – это повышенная чувствительность к кислотности теплоносителя. Чтобы поддерживать рабочее состояние таких батарей, необходимо регулярно проводить их антикоррозийную обработку. Именно поэтому использовать их в общегородской сети не рекомендуется, ведь нет никаких гарантий того, что с теплоэлектростанции в ваши трубы пойдет вода хорошего качества. Алюминиевые радиаторы – лучший выбор для частных домов и коттеджей, когда есть возможность индивидуально спроектировать систему отопления.


Подытожим достоинства алюминиевых батарей:

  • легкие;
  • привлекательно выглядят;
  • быстро нагреваются;
  • выдерживают большое давление



Из минусов, как уже говорилось, стоит отметить чувствительность к качеству теплоносителя и в связи с этим возможную необходимость использовать специальные добавки. Впрочем, современные производители знают об этой особенности алюминия и усиливают его изнутри особыми защитными покрытиями.


К практичным представителям алюминиевых моделей относится Alecord 350. В отличие от биметаллического аналога, здесь теплоотдача секции 155 Вт при весе 0,87 кг и емкости в 0,2 л. Рабочее/максимальное давление составляет 16/25 атмосфер. Внутренняя отделка отличается повышенной коррозийной устойчивостью.


Когда приходит время, лучше менять батареи отопления в квартире на более современные варианты. Если, конечно, вы не горите желанием оставлять тяжелые и объемные радиаторы – но на то действительно могут быть причины. В остальном же, современные чугунные, алюминиевые и биметаллические батареи выигрывают почти во всем. Огромный выбор, доступная цена, меньшие габариты и вес – все это отличает их в выгодную сторону от старых чугунных радиаторов.


Но вне зависимости от того, на какой материал пал ваш выбор, интернет-магазин «Сантехбомба» готов предложить вам лучшие модели, в том числе и из чугуна – удобные в монтаже и эксплуатации, экономичные, долговечные и стильные. В ассортименте магазина вы обязательно найдете подходящие под ваши запросы и бюджет варианты.


22.08.2017

Возврат к списку

Радиаторы

— знать их — значит любить их — Twin Cities Bungalow Club

Small Home Gazette, Winter 2015

, Гейл Тишлер

Много лет назад в домашнем отоплении в Америке преобладали дровяные кирпичные камины и чугунные печи. К концу 19 века с использованием двух методов центрального отопления сжигалось больше угля, чем дров.

В угольных котлах использовались недавно изобретенные чугунные радиаторы для подачи горячей воды или пара в каждую комнату.Примерно в то же время были построены первые угольные печи из клепанной стали. Не имея электричества и вентиляторов для перемещения воздуха, эти первые печи перемещали тепло за счет естественной конвекции (поднимающийся нагретый воздух) через воздуховоды в комнаты наверху.

Эти два метода преобладали в домашнем центральном отоплении до середины 1930-х годов, когда первая угольная печь с принудительной подачей воздуха использовала электрический вентилятор для распределения теплого воздуха по каналам.

Сравнение горячей воды и пара

Если в вашем бунгало есть радиаторы, то, скорее всего, ваш дом построен с системой бойлера горячей воды.В паровой системе также использовались радиаторы, но обычно они устанавливались в более крупных трехэтажных домах и коммерческих зданиях. Если нет радиаторов (или нет радиаторов), ваше бунгало начало свою жизнь с угольной печи, питающей сеть воздуховодов.

Водяные системы отопления зарекомендовали себя как надежный источник тихого, равномерного обогрева. Хотя эти два типа (горячая вода и пар) различаются по своей работе и управлению, в обоих используется бойлер в качестве резервуара для нагрева воды и трубопроводная система распределения, подключенная к радиаторам для обеспечения тепла в отдельных комнатах дома.

Помимо бесшумного равномерного нагрева, есть и другие преимущества.

  • Оба имеют мало движущихся частей или вообще имеют их, что делает их более надежными и долговечными (при условии технического обслуживания), чем более новые и сложные системы отопления.
  • Обеспечивают чистое и беспыльное тепло.
  • Они соответствуют всем требованиям, когда дело доходит до многих старых построек и исторических домов.

Недостатки? Чугунные радиаторы занимают место в комнатах. Найти запасные части и помощь в ремонте может быть непросто.Плохо обслуживаемые радиаторы могут повредить деревянные полы. В частности, паровые тепловые системы могут быть шумными. Шипение клапанов — это нормальное явление, а неисправные клапаны или провисающие трубы могут привести к «стуку».

Как работают системы

Есть два основных типа систем горячего водоснабжения и систем отопления. Первый тип — это гравитационная система, в которой вода нагревается в бойлере и поднимается по трубам, поскольку она легче, чем более холодная вода в трубах системы.Эта более холодная вода, в свою очередь, падает обратно в котел (под действием силы тяжести).

Радиаторы нагревают и нагревают воздух двумя способами: излучением и конвекцией. На конвекцию приходится гораздо более высокий процент тепла: когда радиатор нагревает воздух рядом с ним, этот нагретый воздух поднимается вверх, втягивая холодный воздух в радиатор и через него снизу. Это движение воздуха создает вертикальные потоки, которые распределяют нагретый воздух по комнате.

Большинство гравитационных систем нагревают воду не более чем до 180 градусов по Фаренгейту, а охлажденная вода, которая возвращается в котел, редко опускается ниже 120 градусов по Фаренгейту.

Второй тип — это система с принудительной циркуляцией, в которой вода циркулирует с помощью механического насоса. С 1930-х годов многие системы горячего водоснабжения в бунгало претерпели модернизацию, добавив в котел насос.

Паровые системы нагревают воду в бойлере до температуры кипения 212 градусов по Фаренгейту. Когда вода превращается в пар, давление в котле увеличивается, выталкивая пар по трубам к радиаторам в каждой комнате. И снова конвекция нагревает воздух.Когда пар в конце концов остывает, он конденсируется в воду и стекает обратно в котел для повторного нагрева.

Преимущество пара заключается в том, что пар течет по трубам под собственным давлением без необходимости перекачивания. Пар также намного легче распределять, чем горячая вода, в больших домах или высоких зданиях, таких как небоскребы.

Стили радиатора

Радиаторы бывают двух типов: в одном используется горячая вода; другой конденсированный пар. Вот несколько способов определить, какой у вас стиль.

1. Строительство. Паровые радиаторы имеют ниппельные соединители, которые соединяют секции только снизу. В радиаторах с горячей водой есть ниппельные соединители, которые соединяют секции сверху и снизу. Дополнительные точки подключения позволяют радиаторам горячей воды циркулировать горячую воду.

2. Трубы, которые подключаются к радиатору. Радиаторы горячей воды всегда комплектуются двумя трубками. Обе эти трубы обычно, но не всегда, подсоединяются к радиатору внизу: одна для подачи горячей воды в радиатор, а другая для слива охлажденной воды.

Паровые радиаторы могут иметь одно или два соединения: горячий пар входит с одной стороны, а конденсированная вода может выходить либо через ту же трубу, либо через трубу с другой стороны. Если есть две трубы, одна обычно направлена ​​вверх, а другая — внизу.

3. Температура при использовании. Паровой радиатор сильно нагревается; тогда как радиатор с горячей водой нагревается, но не настолько, чтобы гореть от прикосновения.

4. Воздушные клапаны и дефлекторы. Радиатор с горячей водой имеет воздушный клапан в верхней части одной стороны.

Паровой радиатор с одной трубкой будет иметь вентиляционное отверстие на стороне, противоположной трубке, на две трети расстояния между верхом и низом радиатора. Пар поднимается и входит через единственную трубу, выталкивая воздух из радиатора через вентиляционное отверстие. Конденсированный пар возвращается в котел по той же трубе, выходя через специальный канал в регулирующем клапане радиатора.

5. Рабочие шумы. Как было сказано ранее, паровые радиаторы иногда могут быть шумными.

6. Пол под радиатором. Часто деревянный пол под паровым радиатором деформируется из-за повреждения паром, что приводит к смещению радиатора на полу.

Как ухаживать за радиаторами

Периодическое обслуживание радиаторов поможет им работать правильно. И есть несколько ремонтов, которые вы можете решить.

Но сначала несколько советов по декорированию.Нагретый воздух должен свободно циркулировать вокруг каждого радиатора. В декоративных крышках, закрывающих радиатор, должно быть много отверстий. Никогда не устанавливайте тяжелые шторы или драпировки перед радиатором и старайтесь оставлять зазор в несколько дюймов между радиатором и любым большим предметом мебели перед ним, особенно предметами, спускающимися прямо до пола.

Чтобы повысить эффективность обогрева радиатора, сделайте теплоотражатель и поместите за ним, приклеив прочную алюминиевую фольгу к картону блестящей стороной наружу.Излучаемые тепловые волны будут отражаться от фольги в комнату, а не поглощаться стеной за радиатором.

Радиаторы горячей воды требуют удаления воздуха. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток воды мог продолжаться. Удалять воздух из радиаторов горячей воды следует не реже одного раза в год, обычно в начале отопительного сезона.

Паровые радиаторы не требуют удаления воздуха. Они имеют автоматические вентиляционные отверстия, позволяющие воздуху самостоятельно выходить из радиатора при входе пара.

Радиаторы необходимо очищать ежегодно. Скопившиеся слои пыли не только препятствуют свободному течению воздуха, но также действуют как изоляция, замедляющая передачу тепла.

При паровом обогреве важно, чтобы радиаторы находились на одном уровне. Если один из ваших радиаторов не нагревается равномерно, проверьте, не устроился ли под ним пол. Добавление прокладок под радиатор вернет его в правильное положение.

Утечка, хотя и нечастая, может произойти либо вокруг клапана подачи, либо из-за неплотного соединения трубы.В первом случае может потребоваться замена гибкого уплотнительного компаунда вокруг штока клапана. В случае утечки трубы попробуйте затянуть соединение гаечным ключом.

Трещина образуется очень редко. Это может произойти, если вода останется внутри и замерзнет в неиспользуемом радиаторе. Вам нужно будет заменить радиатор.

Покупки радиаторов

Bauer Brothers Salvage в Миннеаполисе — хорошее местное место для покупки радиаторов на замену. Вы увидите богато украшенные радиаторы разных размеров и форм, а также в утилитарных стилях.Цены на радиаторы обычно устанавливаются за секцию с учетом количества отделки и любой уникальной формы.

Утилизационные магазины также являются хорошим местом для поиска таких деталей, как элементы управления радиаторами, клапаны и ручки для клапанов. Обязательно проверьте подвалы других магазинов антиквариата и антиквариата — вы можете найти идеальный радиатор где-нибудь в углу.

Двухтрубные радиаторы наиболее востребованы, поскольку их можно переоборудовать для работы с водогрейным или паровым котлом.

Многие старые радиаторы покрыты краской на основе свинца.Если краска в плохом состоянии или цвет вам не нравится, вы можете удалить краску самостоятельно (принимая меры против свинца) или нанять профессионала для пескоструйной обработки краски. Важно быстро нанести грунтовку на масляной основе, чтобы чугун не ржавел. Исторически сложилось так, что алюминиевые или бронзовые краски (в которых пигмент состоит из маленьких чешуек металла) использовались для придания металлического вида.

Эти чугунные радиаторы обогревают дома и коммерческие постройки более ста лет.Познакомьтесь с системой отопления в вашем доме, чтобы поддерживать в нем комфорт. Почитайте немного. Надеюсь, вы обнаружите, что поиск запчастей или подходящего радиатора стоит потраченного времени и усилий.

Ресурсы

Bauer Brothers Salvage Inc.
2432 Second Street N., Minneapolis
612-521-9492
www.bauerbrotherssalvage.com

Печатные материалы и информация в Интернете, которые помогут вам понять и поддерживать систему отопления в вашем доме, легко доступны.Примеры:

Книги

  • Все, что написано Дэном Холоханом (погуглите его имя). Вот некоторые названия:
  • Утраченное искусство парового отопления . 2002.
  • Пар для озеленения . 2010.
  • Classic Hydronics — Как получить максимальную отдачу от старых систем водяного отопления. 2011.
  • «Идеал-монтажник», Американская радиаторная компания. Публикуется еще в 1930-х годах, ищите копии на Ebay или в антикварных магазинах.

Сайты

Интернет-статьи

Особая благодарность члену Bungalow Club Биллу Бладу («Этот старый разнорабочий») за вклад в эту статью; и Дэйву Фридлунду, инспектору «Истина в жилищном строительстве», за проверку содержания.

Burnham® 4X2514CG | Аарон и Ко

ОПИСАНИЕ

Радиатор Slenderized, разработанный для универсальности, долговечности и оптимальной теплоотдачи, является идеальным выбором для подачи тепла горячей водой или паром. Предлагая секционную конструкцию, которая обеспечивает длину от 7 до 84 дюймов, радиаторы Slenderized можно адаптировать практически к любым требованиям к установке.Изготовленные из прочного чугуна, эти радиаторы не только обеспечивают тепло и успокаивающее тепло, но и сохраняют тепло и обеспечивают длительное тепло, когда котел не работает. Конструкция из чугуна также практически исключает звуки расширения и сжатия, связанные с другими типами радиаторов, делая ваш дом одновременно тихим и комфортным.

Комплектный радиатор Burnham® в сборе с уменьшенным диаметром, 14 секций, 1,68 галлона, высота 23-13 / 16 дюйма, ширина 4-7 / 16 дюймов, 50 фунтов на кв. Дюйм, чугун

ОСОБЕННОСТИ

  • Тонкая конструкция, прочная конструкция из чугуна
  • Секционная конструкция от 4 до 48 секций
  • Превосходное удержание тепла, равномерное распределение тепла
  • Тихая работа
  • Радиатор EDR 28 кв.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Емкость
    1.68 галлонов
    Высота
    23-13 / 16 дюйма
    Материал
    Чугун
    Номинальное давление
    50 фунтов на квадратный дюйм
    Тип
    14-секционный
    Ширина
    4-7 / 16 дюймов

    Вспомогательная информация

    Основы водяных (водяных) радиаторов

    Основы радиаторов горячей воды

    Гидравлическое тепло — один из самых эффективных способов обогрева здания. Он хорошо управляем, бесшумен и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.

    Детали радиатора горячей воды (гидроника)

    Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран. При первоначальном заполнении воздух выпускается через спускной клапан, чтобы гарантировать, что радиатор полностью заполнен водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком проблемы в системе).

    Регулирующий клапан пропускает воду в радиатор. Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

    Запорный экран используется для балансировки системы путем контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку. Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.

    Все наши водяные радиаторы стандартно поставляются со спускным клапаном. У нас также есть сливные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.

    Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.

    Дельта Т, или влияние температуры воды на тепловую мощность радиатора

    Дельта T, или ∆T, означает разницу в температуре воды, циркулирующей в системе центрального отопления, и температуры окружающей среды.Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.


    Тепловая мощность радиатора пропорциональна температуре воды внутри него.


    Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).

    Подбор радиатора правильного размера для вашего значения дельта Т

    Наша тепловая мощность подтверждена независимой организацией BSRIA. Мы отображаем тепловую мощность при ∆T50 в качестве стандарта для европейского рынка и 170ºF для рынка США.
    Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельты Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.

    Delta T Поправочные коэффициенты
    Delta T Поправочный коэффициент
    75 ° 1.69
    70 ° 1,55
    65 ° 1,41
    60 ° 1,27
    55 ° 1,13
    50 ° 1
    45 ° 0,87
    40 ° 0,75
    35 ° 0,63
    30 ° 0,51
    25 ° 0. 41
    20 ° 0,3
    15 ° 0,21
    10 ° 0,12
    5 ° 0,05

    Радиаторы и тепловые насосы чугунные

    Наземные и воздушные тепловые насосы являются чрезвычайно важной частью декарбонизации домашнего отопления, и мы ожидаем, что их использование будет расти. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, и это снижает мощность радиатора.

    Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF). Это ∆T 30º, а выход abn вдвое меньше, чем при ∆T50.


    Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.


    Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и улучшите защиту от сквозняков. Чтобы убедиться в правильности цифр, важно провести точный анализ потерь тепла. Повышенная изоляция означает, что требуется меньшее количество тепла.

    Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы думаете. Кроме того, при более низких эксплуатационных расходах на тепловой насос срок окупаемости дополнительных радиаторов может составить всего год или два.

    Пример из сельской местности Уэльса

    Наше руководство «Как обогреть эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, в которой для обогрева загородной местности используется тепловой насос с воздушным источником тепла, и содержит советы по выбору радиаторов с тепловыми насосами правильного размера.

    Максимальное использование радиатора

    РАДИАТОР — это устройство, используемое для отвода тепла, генерируемого в печи, в другие части дома. Тепло может передаваться от печи к радиатору с паром или горячей водой. Большинство радиаторов используют комбинацию конвекции и излучения для обогрева окружающей среды.

    При конвекции тепло передается от радиатора непосредственно в окружающий воздух. Люди и предметы согреваются нагретым воздухом.Радиация нагревает людей и предметы напрямую, не нагревая воздух между ними.

    Современные радиаторы имеют тонкие гладкие линии и могут быть изготовлены из алюминия, меди или даже жаропрочного пластика. Большинство этих устройств устанавливаются в незаметных, труднодоступных местах рядом с плинтусом. Они хорошо работают в этом месте, если домовладелец не ограничивает окружающий воздушный поток, перемещая мебель или ковры слишком близко. Эти радиаторы не требуют особого ухода. Иногда скопившийся воздух может помешать полному заполнению водяного радиатора, и радиатор никогда не станет достаточно горячим, чтобы обогреть комнату.В таком случае просто выпустить воздух из устройства.

    Поставьте поддон под выпускной клапан радиатора и откройте его радиаторным ключом. Дайте клапану оставаться открытым, пока не выйдет весь воздух и не выйдет только вода, затем закройте клапан.

    Паровые радиаторы не требуют удаления воздуха. Захваченный воздух будет вытеснен поступающим паром через вентиляционное отверстие, небольшой металлический цилиндр сбоку каждого радиатора. Иногда выпускное отверстие вентиляционного отверстия может забиваться отложениями жесткой воды.Когда это происходит, захваченный воздух будет оставаться в радиаторе и не пропускать горячий пар. Иногда открыть порт можно, воткнув в отверстие распрямленную скрепку. Если это не открывает его, закройте клапан подачи пара в основании радиатора, затем снимите вентиляционное отверстие, повернув его против часовой стрелки. Поместите его в кастрюлю с белым уксусом и варите около получаса. Не используйте для этой задачи алюминиевую посуду, уксус ее обесцветит. Если кипячение уксуса не может очистить вентиляционное отверстие, замените его.

    В старых домах скорее всего будут старые чугунные радиаторы вместо плинтусов. При идеальной планировке радиаторы должны располагаться прямо под окнами, доходить до подоконника и охватывать всю ширину окна. Для максимальной конвективной эффективности между блоком и стеной должен быть зазор примерно 2 1/2 дюйма. Даже при правильной циркуляции воздуха часть тепла, рассеиваемого радиатором, будет тратиться на заднюю стенку. Легкий способ перенаправить это тепло в комнату — использовать кусок пенопласта с фольгированной изоляцией.Отрежьте доску по размеру канцелярским ножом и поместите ее за стену фольгой наружу.

    Разработчикам коммерческих и жилых систем отопления часто требуются радиаторы различной ширины. Производители пришли к идее отлить радиаторы секциями, а затем соединить секции в одно целое. Следовательно, было относительно легко изготавливать радиаторы нестандартной ширины, соединяя вместе любое количество секций. Два метода, использованные для соединения секций, использовали короткие отрезки трубы. В одном методе использовалась труба с резьбой, называемая ниппелями. Соски были необычными: на одном конце была левая резьба, а на другом — правая. При повороте ниппеля резьба стягивалась и стягивала секции радиатора. В настоящее время резьбовые ниппели больше не производятся, поэтому модифицировать старые радиаторы, собранные с помощью этой техники, практически невозможно.

    В другом методе соединения также использовались трубные муфты, называемые нажимными ниппелями. Эти соединители не имели резьбы, вместо этого они сужались к концам, образуя своего рода двойной клин.Чтобы собрать радиатор, производители вставляли нажимные ниппели между каждой секцией, а затем сжимали их, затягивая стержень с резьбой, который проходил через весь радиатор.

    С новыми нажимными ниппелями можно изменить ширину старого чугунного радиатора, открутив шатуны и отделив секции друг от друга. Однако это может быть сложно, потому что секции могут быть заблокированы вместе с накоплением нагретой ржавчины и коррозии. Разделение их потребует тяжелой работы и большого количества проникающего масла.

    Большинство домовладельцев не заботится о ремонте радиатора, но его нужно перекрашивать. Большинство людей совершают ошибку, перекрашивая радиатор алюминиевой краской. Алюминиевая краска — не лучший выбор, потому что отражающая поверхность краски может снизить тепловое излучение на целых 20 процентов. Собственно, тесты показывают, что светло-бежевый с матовым покрытием — лучший цвет для окраски радиатора. Если ваши радиаторы уже покрыты алюминиевой краской, не нужно ее соскабливать. Просто перекрасите их в другой цвет.Новое верхнее покрытие позволит радиатору излучать максимальное количество тепла. Точно так же эффективность нагрева не снижается при нанесении нескольких слоев краски. Однако вы можете удалить скопления краски, которые затемняют декоративную отделку поверхности красивого старого радиатора. Здесь упор делается на эстетику, а не на функцию.

    Лучший способ обнажить оголенный металл — это очистить радиатор пескоструйным аппаратом, но сначала вам придется отсоединить радиатор и перенести его на установку для пескоструйной обработки. Для отсоединения фитингов лучше всего использовать два гаечных ключа; один удерживает трубу, а другой ослабляет соединительную гайку.Также имейте в виду, что чугунные радиаторы очень тяжелые. Заручитесь помощью друга и используйте тележку или тележку, чтобы переместить кусок.

    % PDF-1.4
    %
    2255 0 объект
    >
    endobj

    xref
    2255 89
    0000000016 00000 н.
    0000003131 00000 п.
    0000003294 00000 н.
    0000004630 00000 н.
    0000004745 00000 н.
    0000010392 00000 п.
    0000016880 00000 п.
    0000017467 00000 п.
    0000017960 00000 п.
    0000018501 00000 п.
    0000018772 00000 п.
    0000019212 00000 п.
    0000019489 00000 п.
    0000025236 00000 п.
    0000031084 00000 п.
    0000036973 00000 п.
    0000043036 00000 п.
    0000048925 00000 п.
    0000054766 00000 п.
    0000063603 00000 п.
    0000070443 00000 п.
    0000070559 00000 п.
    0000070685 00000 п.
    0000070721 00000 п.
    0000070800 00000 п.
    0000091065 00000 п.
    0000091396 00000 п.
    0000091465 00000 п.
    0000091583 00000 п.
    0000091619 00000 п.
    0000091698 00000 п.
    0000100082 00000 п.
    0000100418 00000 н.
    0000100487 00000 н.
    0000100605 00000 н.
    0000100641 00000 н.
    0000100720 00000 н.
    0000114355 00000 н.
    0000114689 00000 н.
    0000114758 00000 н.
    0000114876 00000 н.
    0000114912 00000 н.
    0000114991 00000 п.
    0000124092 00000 н.
    0000124423 00000 н.
    0000124492 00000 н.
    0000124610 00000 н.
    0000124646 00000 н.
    0000124725 00000 н.
    0000132219 00000 п.
    0000132553 00000 н.
    0000132622 00000 н.
    0000132740 00000 н.
    0000132776 00000 н.
    0000132855 00000 н.
    0000141735 00000 п.
    0000142071 00000 н.
    0000142140 00000 н.
    0000142258 00000 н.
    0000143023 00000 н.
    0000143064 00000 н.
    0000143143 00000 п.
    0000144040 00000 н.
    0000262616 00000 н.
    0000282529 00000 н.
    0000282608 00000 н.
    0000282878 00000 н.
    0000282957 00000 н.
    0000283254 00000 н.
    0000283333 00000 н.
    0000283597 00000 н.
    0000283676 00000 н.
    0000283971 00000 н.
    0000284050 00000 н.
    0000284322 00000 н.
    0000288175 00000 н.
    0002488038 00000 п.
    0002488935 00000 п.
    0002609074 00000 п. B 驠 ڋ onN} ~` 7` \ + `ު / * = +% A [Gw [F ~; s5e
    N / | uG> «h ل L? C)! Dos3 & 2ZVZ ٟ v49> UuӸ3 | DS`y.uC5} К
    3̈́

    Чугунные радиаторы дороже в эксплуатации?

    Чугунные радиаторы могут быть очень красивыми и доступны в большом количестве разной высоты, ширины, дизайна, эффектов окраски и, как таковые, обычно стоят больше, чем их современные стальные аналоги. Они также очень тяжелые, и каждая часть отлита вручную, поэтому характеристики могут немного отличаться. Неуверенные покупатели часто спрашивают нас, являются ли чугунные радиаторы более дорогими в эксплуатации из-за объема воды, который они могут удерживать и насколько они тяжелы.

    Простой ответ: они не дороже в эксплуатации, чем любой другой металлический радиатор, например, из алюминия или стали, однако они не работают одинаково из-за различий в материалах и размерах, и эти различия должны быть иметь ввиду перед покупкой и установкой их.

    Чугунный радиатор следует рассматривать как паковочную часть — если он выглядит уставшим, а краска тусклая, вы можете перекрасить его. Однако стальной радиатор, скорее всего, будет брошен, когда краска начнет трескаться и обесцвечиваться, поскольку он считается одноразовым.Чугунные радиаторы также должны повысить ценность и привлекательность вашего дома, так же как и любые качественные светильники и фурнитура — они действительно являются инвестиционным вложением и даже будут стоить чего-то из вторых рук, если вы захотите позже их продать.

    Чугунный радиатор нагревается медленнее, чем его стальной эквивалент, но когда он нагревается, остается теплым дольше, а это означает, что он идеально подходит для мест, где требуется низкое отопление большую часть времени, таких как отели, рестораны , пабы и дома.Это намного быстрее и требует меньше энергии для нагрева радиатора, если ему никогда не позволять полностью остыть.

    Если ваш чугунный радиатор находится в месте, где его не нужно включать в течение длительного времени, например, в офисе на выходных, мы рекомендуем вам использовать термостатический радиаторный клапан и установить его на низкий уровень, оставляя отопление. таким образом, чтобы поддерживать низкий уровень фонового тепла в здании, с возможностью повышения температуры на термостате, когда вам нужно дополнительное тепло.

    Использование чугунных радиаторов может означать меньший износ вашего котла, так как при понижении температуры не потребуется так много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем выше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не теряли энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

    Основным фактором, определяющим, насколько дорого стоит тот или иной источник отопления, является количество потерь тепла из-за плохой теплоизоляции в здании и сквозняков в дверях и окнах. Защита от сквозняков и двойное остекление в сочетании с изоляцией крыши и стен помогут гарантировать минимальные потери тепла и эффективное использование счета за отопление.

    Как уже упоминалось ранее, чугунный радиатор более привлекателен, чем стальные версии, и имеет большую площадь поверхности по сравнению с радиаторами аналогичного размера. Стальной радиатор из-за его непривлекательного внешнего вида может быть расположен там, где он спрятан за мебелью или крышкой радиатора. Чугунный радиатор — это красивый объект, который владелец с гордостью выставит на всеобщее обозрение, и поэтому он будет находиться на более видном месте. Поэтому само по себе это расположение означает, что он находится в лучшем месте в комнате, чтобы нагревать воздух вокруг тех, кто проводит время в комнате.

    Чугунный радиатор какого размера мне нужен?

    Чтобы определить, какого размера чугунный радиатор вам нужен, вы можете использовать калькулятор BTU для вашей комнаты, например этот. При этом будут учтены различные факторы, такие как высота потолка, тип конструкции стен, площадь окон, этаж вашей комнаты и т. Д., Чтобы рассчитать, сколько БТЕ или Ватт вам нужно для обогрева комнаты. После того, как у вас есть показатель BTU, которого нужно придерживаться, вам нужно подумать о положении вашего радиатора. Если он находится под окном, это даст вам максимальную высоту.У вас также будет максимальная ширина в зависимости от положения радиатора, поскольку это будет зависеть от длины стен, дверных проемов, окон и т. Д. А если он находится в коридоре, вы также можете иметь значение максимальной глубины. Все эти факторы определят размер нужного вам чугунного радиатора. Всегда убедитесь, что вы покупаете чугунный радиатор, по крайней мере, с показателем BTU, указанным на калькуляторе BTU, поскольку радиаторы всегда можно выключить до значения ниже их максимального значения, когда они вам не нужны при полном нагреве, но не выше.

    Использование чугунных радиаторов может означать меньший износ вашего котла, так как при понижении температуры не потребуется так много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем выше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не теряли энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

    История традиционных чугунных радиаторов

    История традиционного чугунного радиатора

    История радиаторов

    История чугунных радиаторов восходит к началу 18 века, когда Америка лидировала с их изобретением. Возможно, самая ранняя форма радиаторов в том виде, в каком мы их знаем сегодня, была изобретена Джозефом Нэйсоном и Робертом Бригссом (1863 г.) — в их конструкции использовались вертикальные кованые трубы, ввинченные в чугунное основание. Вскоре после этого Нельсон Х. Банди (1872 г.) изобрел «Банди-петлю», чугунный радиатор, который становился все более популярным и сыграл важную роль в развитии наших современных радиаторов.

    История дизайна радиаторов прошла через много этапов и постоянно развивалась, особенно в викторианский период, когда чугун стал декоративным элементом дома.Однако только в начале 20-го века радиаторы принесли центральное отопление в Британию; Фактически, очень немногие дома могли позволить себе роскошь центрального отопления вплоть до 1950-х годов.

    Имеется ряд современных копий викторианских радиаторов, которые можно использовать вместе с другими радиаторами и формами отопления. Чтобы воссоздать элегантность интерьеров в викторианском и эдвардианском стиле, можно создать стиль «модерн», установив железный радиатор с тщательно продуманным детальным дизайном. Более викторианского вида можно достичь с помощью колонных чугунных радиаторов, имитирующих реплику 19 века. Радиаторы в викторианском стиле также идеально подходят для более современного интерьера, особенно при современных перестройках складов, амбаров и чердаков.

    Немного истории производства

    История чугунных радиаторов началась еще в начале 1830-х годов. Гениальная секционная конструкция этих радиаторов дала производителям того времени чрезвычайно гибкий продукт: просто соединяя отдельные секции чугунного радиатора вместе одну за другой, можно было собирать радиаторы различных размеров и тепловой мощности.

    Еще одним важным преимуществом этой конструкции была возможность собирать радиаторы так, чтобы они вписывались в неудобные места, такие как окна, ниши и ниши. Общий дизайн этих радиаторов означал, что в большинстве случаев можно было бы поставить радиаторы, которые обеспечивали бы достаточный запас тепла в любой конкретной ситуации, и в то же время были бы эстетически приятными с точки зрения пропорций.

    Еще одним важным преимуществом производства чугунных радиаторов в секционном формате было устранение проблем, связанных с ручным управлением и транспортировкой больших радиаторов, которые в некоторых случаях могут весить более полутонны.Вместо этого эти более крупные радиаторы были доставлены на стройплощадку в разобранном состоянии, где они собирались инженером-теплотехником в нескольких футах от места их эксплуатации, вставлялись на место и встраивались.

    Как улучшилась история радиаторов UKAA

    Радиаторы

    Carron придали нам красоту и функциональность старых радиаторов, устранив старые проблемы. Когда старые радиаторы собирались, часто до 100 лет назад, они были собраны с веревочными уплотнениями, и при перемещении они начинают плакать.Новые радиаторы комплектуются современными металлическими прокладками с резиновым покрытием, а также имеют равномерную толщину железных стенок с гарантией 10 лет. Компания Carron также сделала следующий шаг, проведя испытания своих радиаторов по британскому стандарту.

    До того, как новые радиаторы стали доступны, мы сначала спасали старый радиатор из церквей, больниц или школ, удаляя всю старую краску и, наконец, перекрашивая и повторно проверяя его. Однако это вызвало несколько проблем — мы могли найти неисправные прокладки или даже отверстия для штифтов в чугуне, но это было слишком поздно, поскольку радиатор к настоящему времени был установлен в недавно отремонтированном доме.Наше решение? Реплики моделей Carron, которые сейчас у нас в наличии. Они являются точными копиями утилизированных радиаторов, идеально подходящих для создания старинного винтажного образа любого дома.

    UKAA гордится тем, что может предложить вам этот эксклюзивный ассортимент высококачественных типов радиаторов. Радиаторы Carron теперь являются незаменимым центральным элементом, который выполняет функциональные задачи, а также является стильным аксессуаром, дополняющим любой интерьер.

    Типы радиаторов, которые мы можем вам предложить, включают: Verona, Daisy, Victorian, Rococco, Chelsea, Princess, Ribbon, Eton, Liberty, Deco, John King, Tuscany, Thistle, Ornate, Sleeping Swan, Scroll, Ornate, Турин, Черчилль, Орлеан и герцогиня.

    Этот превосходный ассортимент железных радиаторов может быть изготовлен по вашей индивидуальной длине и отделан на выбор: серо-оксидная грунтовка, ручная полировка, сатинированная полировка, выделенная полировка, отделка под старину, винтажная медь или окраска распылением в любой цвет по вашему выбору .

    Мы можем покрасить радиаторы Carron в любой цвет по вашему выбору и от производителя, например, Farrow & Ball и Little Green. Мы также можем покрасить радиаторы в любой из наших стандартных цветов. В нашем ассортименте стандартные цвета: Веллум, Пахта, Белый пергамент, Французский серый, Атласный черный, Графитовый серый, Литейный серый, Кованое золото, Древний ветер, Зеленая ива и Кованая бронза.

    Секции сначала загрунтовываются, а затем окрашиваются по частям перед сборкой и испытанием под давлением, а затем наносятся, по крайней мере, два верхних слоя, что дает результаты очень высокого стандарта.

    В дополнение к этому ассортименту радиаторов мы можем предложить на выбор термостатические или ручные радиаторные клапаны, оба из которых доступны в различных вариантах отделки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
