ГОСТ Р МЭК 61643-12-2011 Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения

ГОСТ Р МЭК 61643-12-2011

Группа Е71

ОКС 29.130.20
ОКП 34 2800

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-технический центр «Энергия» (АНО «НТЦ «Энергия», г.Москва и Обществом с ограниченной ответственностью «Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры» (ООО «ВНИИэлектроаппарат»), г. Ставрополь, на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 331 «Низковольтная аппаратура распределения, защиты и управления»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 699-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 61643-12:2002*, издание 1.0 «Низковольтные устройства для защиты от импульсных перенапряжений. Часть 12. Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения» (IEC 61643-12:2002 «Low-voltage surge protective devices — Part 12: Surge protective devices connected to low-voltage power distribution systems — Selection and application principles».
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт разработан с целью прямого применения в Российской Федерации международного стандарта МЭК 61643-12 «Низковольтные устройства для защиты от импульсных перенапряжений. Часть 12. Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения».

МЭК 61643-12 входит в серию стандарта МЭК 61643.

Требования и информационные материалы, содержащиеся в стандарте, позволяют осуществить ориентировочные расчеты по подбору УЗИП с необходимыми параметрами для защиты общих линий и конкретных электропотребителей в электроустановках зданий и сооружений различного назначения (производственные, жилые и административные здания и сооружения), оптимизировать построение защиты от импульсных перенапряжений грозового характера и возникающих вследствие коммутационных перенапряжений.

Приложения А, В, С, D, E, F, G, H, I, J, K и L носят исключительно информационный характер и позволяют на основе приведенных в них материалов по расчетам параметров возникающих перенапряжений, расчетам необходимых параметров УЗИП, примеров их применения, материалов по подбору необходимой резервной защиты выполнять подбор необходимой защитной аппаратуры объекта энергоснабжения от импульсных перенапряжений.

0.1 Основные положения

Настоящий стандарт предоставляет информацию для оценки, со ссылкой на МЭК 61024-1, МЭК 61662 и МЭК 60364, необходимости в применении УЗИП в низковольтных системах, выбора и координации УЗИП с учетом всех внешних условий, в которых они будут применяться. Примерами этих условий являются: защищаемое оборудование и характеристики систем, уровень изоляции, перенапряжения, способ установки, размещение УЗИП, координация УЗИП, режим отказа УЗИП и последствия отказа оборудования.

Настоящий стандарт также дает руководство для оценки риска, связанного с необходимостью применения УЗИП и определения энергетической стойкости УЗИП. Руководство по требованиям к координации изоляции изделия обеспечивается серией стандартов МЭК 60664.

Требования безопасности (огнестойкость, защита от сверхтоков и защита от электрического удара), требования к монтажу и установке приведены в стандарте МЭК 60364.

Серия стандартов МЭК 60364 предоставляет непосредственную информацию по условиям установки и монтажа УЗИП. Стандарт МЭК/ТО 62066 дает дополнительную информацию по научной основе защиты от импульсных перенапряжений.

0.2 Пояснения к структуре настоящего стандарта

Нижеприведенный перечень характеризует структуру настоящего стандарта и дает краткую справку об информации, содержащейся в каждом разделе и приложении. Главные разделы дают базовую информацию о факторах, учитываемых при выборе УЗИП. Потребители, желающие получить более подробную информацию, чем содержится в разделах 4 и 7, могут обратиться к соответствующим приложениям.

В разделе 1 оговорена область применения настоящего стандарта.

В разделе 2 приведен перечень нормативных ссылок на действующие стандарты.

В разделе 3 даны определения терминов, приводимых в настоящем стандарте.

В разделе 4 приведены параметры систем и соответствующих им УЗИП. К воздействиям грозового характера приравнены воздействия временных перенапряжений и импульсов, возникающих при коммутациях.

В разделе 5 приведен перечень параметров, применяемых для выбора УЗИП, и даны некоторые пояснения относительно этих параметров. Пояснения связаны с данными, приведенными в МЭК 60364.

Раздел 6 является основным в настоящем стандарте. В нем описаны воздействия и связанные с ними (как приведено в разделе 4) характеристики УЗИП (как приведено в разделе 5). На отводящей линии защита, обеспечиваемая УЗИП, может иметь обратное воздействие на установку. На разных этапах подбора УЗИП могут возникнуть проблемы координации при установке в одной линии нескольких УЗИП, применяемых в установке (уточнения по вопросам координации могут быть в приложении F).

В разделе 7 приведен анализ рисков (возникающих, когда применение УЗИП экономически выгодно).

Планируемый к введению раздел 8, в котором будут рассмотрены вопросы координации между вспомогательными и основными силовыми цепями, — в стадии рассмотрения.

Приложение А относится к информации по выбору и пояснениям процедур испытаний, применяемых в МЭК 60364-1.

В приложении В приведены примеры соотношений между двумя важными параметрами УЗИП — и , применяемыми для варисторов на основе окиси цинка, а также примеры соотношений между и связанным номинальным напряжением.

Приложение С дополняет информацию по импульсным помехам в низковольтных сетях, представленную в разделе 4.

Приложение D посвящено расчетам распределения грозового тока между различными заземленными системами.

Приложение Е посвящено расчетам временных перенапряжений, возникающих при авариях в высоковольтных системах.

Приложение F дополняет информацию, приведенную в разделе 6, по координации между несколькими УЗИП, примененными в системе.

В приложении G приведены специфические примеры применения настоящего стандарта.

В приложении Н приведены специфические примеры применения анализа рисков.

Приложение I дополняет информацию, приведенную в разделе 4, касающуюся перенапряжений в системах.

Приложение J дополняет информацию, приведенную в разделе 5, касающуюся выбора УЗИП.

Приложение K дополняет информацию, приведенную в разделе 6, касающуюся применения УЗИП в низковольтных системах.

Приложение L дополняет информацию, приведенную в разделе 7, касающуюся параметров применяемых при анализе рисков.

1 Область применения

Настоящий стандарт описывает принципы выбора, размещения и координации устройств защиты от импульсных перенапряжений (далее — УЗИП), предназначенных для подсоединения к силовым цепям переменного тока частотой 50-60 Гц или постоянного тока и к оборудованию на номинальное напряжение до 1000 В (действующее значение) переменного тока или 1500 В постоянного тока.

Примечание 1 — Для УЗИП специальных назначений, например для электрических тяговых установок и т.п., могут понадобиться дополнительные требования.

Примечание 2 — Следует заметить, что также применяются части МЭК 60364.

Примечание 3 — Настоящий стандарт распространяется только на УЗИП и не касается элементов УЗИП, встроенных в оборудование.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты*. При датированных стандартах должно применяться только то издание, которое указано. При недатированных ссылочных документах следует использовать последнее издание (включая изменения к нему) ссылочного документа.
_______________
* Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

МЭК 60038 Стандартные напряжения по МЭК (IEC 60038, IEC standard voltage)

МЭК 60364-4-41 Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IЕС 60364-4-41, Electrical installations of buildings — Part 4-41: Protection for safety — Protection against electrical shock)

МЭК 60364-4-44 Электрические установки зданий. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений (IEC 60364-4-41, Electrical installations of buildings — Part 4-41: Protection for safety — Protection against voltage disturbances and electromagnetic disturbances)

МЭК 60364-5-53 Электрические установки зданий. Часть 5-53. Выбор и установка электрического оборудования. Изоляция, коммутация и управление (IEC 60364-5-53, Electrical installations of buildings — Part 5-53: Selection and erection of electrical equipment — Isolation, switching and control)

МЭК 60529 Степени защиты, обеспечиваемые корпусами (Код IP) (IEC 60529, Degrees of protection provided by enclosures (IP Code))

МЭК 60664-1 Координация изоляции оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания (IEC 60664-1, Insulation coordination for equipment within low-voltage systems — Part 1: Principles, requirements and tests)

МЭК 61000-4-5 Электромагнитная совместимость. Часть 4-5. Методики испытаний и измерений. Испытание на невосприимчивость к выбросу напряжения (IEC 61000-4-5, Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 5: Surge immunity test)

МЭК 61008-1 Выключатели автоматические, работающие на остаточном токе, без встроенной защиты от сверхтоков бытовые и аналогичного назначения (RCBO’s). Часть 1: Общие правила (IEC 61008-1, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs). Part 1. General rules)

МЭК 61009 (все части) Выключатели автоматические, работающие на остаточном токе, со встроенной защитой от сверхтоков бытовые и аналогичного назначения (RCBO’s) (IEC 61009 (all parts), Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs))

МЭК 61024-1 Защита зданий от удара молнии. Часть 1. Основные принципы (IEC 61024-1, Protection of structures against lightning — Part 1: General principles)

МЭК 60312-1 Защита от наведенного электромагнитного импульса, вызванного молнией. Часть 1. Основные принципы (IEC 60312-1, Protection against lightning electromagnetic impulse — Part 1: General principles)

МЭК/ТО 60312-4 Защита от наведенного электромагнитного импульса, вызванного молнией. Часть 4. Защита оборудования в существующих зданиях (IEC/TS 60312-1, Protection against lightning electromagnetic impulse — Part 4: Protection of equipment in existing structures)

МЭК 61643-1 Устройства защиты от перенапряжений низковольтные. Часть 1. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и испытания (IEC 61643-1, Surge protective devices connected to low-voltage power distribution systems — Part 1: Performance, requirements and testing methods)

МЭК/ПИ 61662 Оценка риска повреждений от удара молнии (IEC/TR 61662, Assessment of the risk of damage due to lightning)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

устройство защиты от импульсных перенапряжений (УЗИП) (surge protective device) (SPD): Устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит по крайней мере один нелинейный элемент.

[МЭК 61643-1, статья 3.1]

3. 2

собственная потребляемая мощность (standby power consumption ): Мощность, потребляемая УЗИП при подаче максимального длительного рабочего напряжения при сбалансированных напряжениях и фазных углах при отсутствии нагрузки.

[МЭК 61643-1, статья 3.12]

3.3

максимальное длительное рабочее напряжение (maximum continuous operating voltage ): Максимальное напряжение действующего значения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению.

[МЭК 61643-1, статья 3.11]

3.4

уровень напряжения защиты (voltage protection level ): Параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений. Данное значение должно быть выше наибольшего из измеренных ограниченных напряжений.

[МЭК 61643-1, статья 3.15]

3.5

измеренное предельное напряжение (measured limiting voltage): Максимальное значение напряжения, измеренного на выводах УЗИП при подаче импульсов заданной формы волны и амплитуды.

[МЭК 61643-1, статья 3.16]

3.6

остаточное напряжение (residual voltage ): Пиковое значение напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока.

[МЭК 61643-1, статья 3.17]

3.7

характеристика временного перенапряжения (ВПН) (temporary overvoltage (TOV) characteristic): Поведение УЗИП, когда оно подвергается временному перенапряжению в течение заданного промежутка времени .

Примечание 1 — Названная характеристика может выражать либо способность выдерживать ВПН без недопустимых изменений параметров или функции, либо повреждение, как описано в МЭК 61643-1, подпункт 7.7.6.2.

Примечание 2 — — значение перенапряжения, указанное изготовителем, при котором УЗИП обладает определенной характеристикой в течение заданного промежутка времени (что может выражать либо способность выдерживать ВПН без недопустимых изменений параметров или функций, либо повреждение, не представляющее опасности для персонала, оборудования или устройства).

[МЭК 61643-1, статья 3.18, модифицирована]

3.8 временное перенапряжение сети (ВНП) (temporary overvoltage of the network ): Перенапряжение промышленной частоты относительно большой продолжительности, возникающее в определенном месте сети. ВПН могут быть вызваны повреждениями внутри низковольтной (НН) системы () либо внутри высоковольтной (ВН) системы ().

Примечание — Временные перенапряжения, как правило, длительностью до нескольких секунд, как правило, возникают в результате коммутаций либо повреждений (например, внезапное отключение нагрузки, повреждение в однофазной цепи и т.д.) и/или в результате нелинейности (эффект феррорезонанса, гармоники и т.д.).

3.9

номинальный разрядный ток (nominal discharge current ): Пиковое значение тока, протекающего через УЗИП, с формой волны 8/20. Применяют в классификации УЗИП при испытаниях класса II, а также при предварительной обработке УЗИП при испытаниях классов I и II.

[МЭК 61643-1, статья 3.8]

3.10

импульсный ток (impulse current ): Определяется пиковым значением тока и зарядом . Испытания проводят в рабочем циклическом режиме. Применяют при классификации УЗИП для испытаний класса I.

[МЭК 61643-1, статья 3.9, модифицирована]

3.11

комбинированная волна (combination wave): Комбинированная волна, создаваемая генератором, который подает в разомкнутую цепь импульс напряжения 1,2/50 и в короткозамкнутую цепь — импульс тока 8/20. Напряжение, амплитуда тока и формы волны, подаваемой к УЗИП, определяются генератором и полным сопротивлением УЗИП, к которому прикладывается импульс. Отношение пикового напряжения разомкнутой цепи к пиковому току короткого замыкания составляет 2 Ом; оно определено как условное полное сопротивление . Ток короткого замыкания обозначен . Напряжение разомкнутой цепи обозначено .

[МЭК 61643-1, статья 3.24]

3.12

импульс тока 8/20 (8/20 current impulse): Импульс тока с фактическим значением фронта 8 мкс и полупериодом 20 мкс.

[МЭК 61643-1, статья 3.23]

3.13

импульс напряжения 1,2/50 (1,2/50 voltage impulse): Импульс напряжения с фактическим значением фронта (время подъема от 10% до 90% пикового значения) 1,2 мкс и полупериодом 50 мкс.

[МЭК 61643-1, статья 3.22]

3.14

температурный сбой (thermal runaway): Рабочее условие, при котором установившееся состояние рассеяния энергии УЗИП превышает способность корпуса и соединений рассеивать тепловую энергию, ведущее к повышению температуры внутренних элементов, приводящему к повреждению устройства.

[МЭК 61643-1, статья 3.25]

3.15

тепловая стабильность (thermal stability): Способность УЗИП сохранять термостабильность после испытания в рабочем режиме, вызвавшем превышение температуры, когда температура УЗИП со временем понижается и УЗИП работает при заданных максимальном длительном рабочем напряжении и условиях температуры окружающего воздуха.

[МЭК 61643-1, статья 3.26]

3.16

разъединитель УЗИП (SPD disconnector): Устройство (внутреннее или наружное), предназначенное для отсоединения УЗИП от силовой системы.

Примечание 1 — Данное разъединительное устройство не обладает способностью к разъединению. Оно предназначено для предупреждения устойчивой неисправности системы и применяется для указания о повреждении УЗИП. Кроме функции разъединения оно может выполнять функции защиты от сверхтока и тепловой защиты. Эти функции могут быть объединены в одном устройстве либо распределены по отдельным устройствам.

Примечание 2 — Разъединители УЗИП выполняют тройную функцию: тепловую защиту (например, при температурном сбое варисторов и т.п.), внутреннюю защиту от сверхтока и защиту от непрямого контакта. Эти функции могут быть объединены в одном устройстве либо распределены по отдельным устройствам. Каждый разъединитель может быть встроен в УЗИП или расположен снаружи. Они могут быть подключены либо в цепь УЗИП, либо в цепь источника питания.

[МЭК 61643-1, статья 3.29, модифицирована]

3.17

типовые испытания (type tests): Испытания, проводимые по завершении разработки новой конструкции УЗИП для установления характерных параметров и доказательства соответствия требованиям определенного стандарта. Проведенные однажды, они не нуждаются в повторении до тех пор, пока изменение конструкции не повлечет изменения характеристик. В этом случае повторные испытания проводят только по измененным характеристикам.

[МЭК 61643-1, статья 3.31]

3.18

контрольные испытания (routine tests): Испытания, проводимые на каждом УЗИП, его частях или материалах для подтверждения того, что изделие соответствует конструкторской документации.

[МЭК 61643-1, статья 3.32]

3.19

приемочные испытания (acceptance tests): Испытания УЗИП или их представительных образцов, проводимые по предварительной договоренности между изготовителем и потребителем.

[МЭК 61643-1, статья 3.32]

3.20

степень защиты, обеспечиваемая оболочкой (код IP) (degrees of protection provided by enclosure (code IP): Степень защиты от доступа к опасным частям, от проникновения твердых инородных частиц и/или воды (см. МЭК 60529).

[МЭК 61643-1, статья 3.30]

3.21

падение напряжения (в процентах) (voltage drop) (in percent):

,

где , — соответственно входное и выходное напряжения, измеренные одновременно при подключенной полной активной нагрузке.

Данный параметр применяют исключительно для двухвводных УЗИП.

[МЭК 61643-1, статья 3.20]

3.22

потери при включении (insertion loss): Потери при включении УЗИП, определяющиеся отношением напряжений на выводах, измеренных сразу же после подключения испытуемого УЗИП к системе до и после включения. Результат выражается в процентах.

[МЭК 61643-1, статья 3.21]

Примечание — Требования и испытания — в стадии рассмотрения (3.21).

3.23

способность двухвводного УЗИП выдерживать перенапряжения со стороны нагрузки (load-side surge withstand capability for a two-port SPD): Способность двухвводного УЗИП выдерживать перенапряжения на выходных выводах, выражающаяся в снижении нагрузок на УЗИП.

[МЭК 61643-1, статья 3. 19]

3.24

устойчивость к токам короткого замыкания (short-circuit withstand): Максимальный ожидаемый ток короткого замыкания, который способен выдержать УЗИП.

Примечание — Данная статья касается постоянного и переменного токов частотой 50/60 Гц. Два значения тока короткого замыкания могут быть заданы для двухвводных или одновводных УЗИП с раздельными вводными и выводными зажимами: одно соответствует внутреннему короткому замыканию (замкнувшему внутреннюю токоведущую часть), а другое соответствует наружному короткому замыканию непосредственно на выводных зажимах (при повреждении нагрузки). По МЭК 61643-1 проводят испытания только для внутренних коротких замыканий. Вопрос о наружных коротких замыканиях — в стадии рассмотрения.

[МЭК 61643-1, статья 3.28, модифицирована]

3.25

одновводное УЗИП (one-port SPD): УЗИП, включенное параллельно в защищаемую цепь. Может иметь отдельные вводной и выводной выводы без включенного последовательно полного сопротивления между выводами.

Примечание — На рисунке 1 представлено несколько типичных одновводных УЗИП, на рисунке 1с — общий символ обозначения одновводного УЗИП. Одновводное УЗИП может быть подсоединено параллельно с источником питания (рисунок 1а) либо последовательно (рисунок 1b). В первом случае ток нагрузки не проходит через УЗИП. Во втором случае ток нагрузки проходит через УЗИП, и превышение температуры под нагрузкой и максимально допустимый ток нагрузки могут быть определены как для двухвводного УЗИП. На рисунках 3b-3d показано срабатывание одновводных УЗИП разных типов при воздействии импульса тока 8/20, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.2, модифицирована]

3.26

двухвводное УЗИП (two-port SPD): УЗИП с двумя комплектами выводов — вводным и выводным — с включенным последовательно между выводами специальным полным сопротивлением.

Примечание — Измеренное предельное напряжение может быть выше на вводах, чем на выводах. Поэтому защищаемое оборудование следует подсоединять к выводным зажимам. На рисунке 2 представлены типичные двухвводные УЗИП. На рисунках 3е и 3f показано срабатывание двухвводного УЗИП при воздействии импульса тока 8/20, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.3, модифицирована]

3.27

УЗИП коммутирующего типа (voltage switching type SPD): УЗИП, которое в отсутствие перенапряжения сохраняет высокое полное сопротивление, но может мгновенно изменить его на низкое в ответ на скачок напряжения. Общим примером элементов, служащих коммутирующими устройствами, являются разрядники, газовые трубки, тиристоры (кремниевые выпрямители) и управляемые тиристоры. Такие УЗИП иногда называют «разрядники».

Примечание — Устройство коммутирующего типа имеет дискретную характеристику. На рисунке 3с показано срабатывание УЗИП коммутирующего типа при воздействии импульса, подаваемого генератором комбинированной волны.

[МЭК 61643-1, статья 3.3, модифицирована]

3.28

УЗИП ограничивающего типа (voltage limiting type SPD): УЗИП, которое при отсутствии перенапряжения сохраняет высокое полное сопротивление, но постепенно снижает его с возрастанием волны тока и напряжения. Общим примером элементов, служащих нелинейными устройствами, являются варисторы и диодные разрядники. Такие УЗИП иногда называют «ограничители».

Примечание — Устройство ограничивающего типа имеет постоянную характеристику. На рисунке 3b показано срабатывание типичного УЗИП ограничивающего типа при воздействии импульса, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.5, модифицирована]

3. 29

УЗИП комбинированного типа (combination type SPD): УЗИП, содержащие элементы как коммутирующего, так и ограничивающего типов, которые могут коммутировать и ограничивать напряжение, а также выполнять обе функции; их действие зависит от характеристик подаваемого напряжения.

Примечание — На рисунках 3d и 3е показано срабатывание нескольких типичных УЗИП комбинированного типа при воздействии импульса комбинированной волны.

[МЭК 61643-1, статья 3.6, модифицирована]

Рисунок 1 — Примеры обозначений одновводных УЗИП

а — одновводные УЗИП; b — одновводное УЗИП с раздельными вводными и выводными зажимами; с — общий символ обозначения одновводного УЗИП

Рисунок 1 — Примеры обозначений одновводных УЗИП

Рисунок 2 — Примеры обозначений двухвводных УЗИП

а — двухвводное УЗИП с тремя выводами; b — двухвводное УЗИП с четырьмя выводами; с — общий символ обозначения двухвводного УЗИП; Z — полное сопротивление, включенное последовательно между вводными и выводными зажимами

Рисунок 2 — Примеры обозначений двухвводных УЗИП

Рисунок 3 — Срабатывание одновводного и двухвводного УЗИП при воздействии импульса комбинированной волны

а — форма прикладываемого импульса комбинированной волны; b — форма ограничения прикладываемого импульса УЗИП ограничивающего типа; с — форма ограничения прикладываемого импульса УЗИП коммутирующего типа; d — форма ограничения прикладываемого импульса одновводным УЗИП комбинированного типа; е — форма ограничения прикладываемого импульса двухвводным УЗИП комбинированного типа; f — форма ограничения прикладываемого импульса двухвводным УЗИП ограничивающего типа с развязывающим фильтром

Примечание — Уровни напряжения на рисунках приведены для примера и не являются действительными.

Рисунок 3 — Срабатывание одновводного и двухвводного УЗИП при воздействии импульса комбинированной волны

3.30

виды защиты (modes of protection): Защитный элемент УЗИП может подсоединяться между фазами или между фазой и землей, или между фазой и нейтралью, или между нейтралью и землей, или в любой из комбинаций. Эти варианты относятся к видам защиты.

[МЭК 61643-1, статья 3.7]

3.31

сопровождающий ток (follow current ): Ток, подаваемый электрической силовой системой и проходящий через УЗИП после разрядного токового импульса. Сопровождающий ток существенно отличается от длительного рабочего тока .

[МЭК 61643-1, статья 3.13]

3.32

максимальный разрядный ток () для испытаний класса II (maximum discharge current () for class II test): Пиковое значение тока, протекающего через УЗИП, имеющего форму волны 8/20 и значение согласно испытательному циклу в рабочем режиме испытаний класса II. .

[МЭК 61643-1, статья 3.10]

3.33

деградация (degradation): Изменение первоначальных рабочих параметров УЗИП под воздействием перенапряжения, эксплуатации или неблагоприятных условий окружающей среды.

Примечание — Деградация измеряется способностью противостоять условиям, на которые он рассчитан, в течение всего срока службы. Для выявления соответствия требованиям к деградации проводят два вида типовых испытаний. Первое — это испытание в рабочем режиме, второе — испытание на старение. Оба эти испытания могут быть скомбинированы.

Испытание в рабочем режиме проводят прикладыванием к УЗИП заданного числа заданных волн тока установленной формы. Допустимые изменения характеристик УЗИП приведены в МЭК 61643-1.

Испытание на старение проводят при заданной температуре с прикладываемым к УЗИП напряжением заданного значения и длительности прикладывания. Допустимые изменения характеристик УЗИП приведены в настоящем стандарте (испытание — в стадии рассмотрения).

В ходе испытаний намечено определить ожидаемый срок службы УЗИП после монтажа, что также предполагает установить следующее:

— условия замены;

— размещение и доступность;

— допустимый процент отбраковок;

— рабочую технологию.

[МЭК 61643-1, статья 3.27, модифицирована]

3.34

устройство дифференциального тока (УДТ) (residual current device) (RCD): Механическое коммутационное устройство или комплекс устройств, которые вызывают размыкание контактов, когда дифференциальный или несбалансированный ток достигнет заданного значения в заданных условиях.

[МЭК 61643-1, статья 3.37]

3.35 номинальное напряжение системы (nominal voltage of the system): Напряжение, на которое рассчитана система или оборудование и к которому относятся определенные рабочие характеристики (например, 230/400 В). В нормальных условиях системы напряжение на выходных выводах может отличаться от номинального напряжения, определяемого допусками систем питания.

Примечание 1 — В настоящем стандарте применяется допуск ±10%.

Номинальное напряжение системы между фазой и землей называют (см. МЭК 60038).

Примечание 2 — Напряжение между фазой и нейтралью системы называется .

3.36 классификация импульсных испытаний (impulse test classification)

3.36.1 испытание класса I (class I test): Испытание, проводимое с номинальным разрядным током () (см. 3.9), импульсом напряжения 1,2/50 (см. 3.13) и максимальным импульсным током для испытаний класса I (см. 3.10).

3.36.2 испытание класса II (class II test): Испытание, проводимое с номинальным разрядным током (см. 3.9), импульсом напряжения 1,2/50 (см. 3.13) и максимальным разрядным током для испытаний класса II (см. 3.32).

3. 36.3 испытание класса III (class III test): Испытание, проводимое с комбинированной волной (1,2/50, 8/20), см. 3.11.

3.37

номинальный ток нагрузки (rated load current ): Максимальный длительный номинальный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП.

Примечание — Данное определение относится только к УЗИП с раздельными вводными и выводными зажимами.

[МЭК 61643-1, статья 3.14, модифицирована]

3.38

защита от сверхтока (overcurrent protection): Устройство для защиты от сверхтока (например, автоматический выключатель или плавкий предохранитель), которое может быть частью электроустановки, расположенной вне и до УЗИП.

[МЭК 61643-1, статья 3.36]

3. 39 максимальное длительное рабочее напряжение силовой системы в месте подсоединения УЗИП (maximum continuos operating voltage of the power system at the SPD location ): Максимальное напряжение переменного (действующее значение) или постоянного тока, которому может подвергнуться УЗИП в точке его подсоединения в систему. В нем учитывается только регулирование напряжения и/или его снижение либо повышение. Оно непосредственно связано с .

Его также называют действующим максимальным напряжением системы (см. рисунок 6).

Примечание — Данное напряжение не учитывает наличия гармоник, повреждений, ВПН или переходных процессов.

3.40

разрядное напряжение УЗИП коммутирующего типа (sparkover voltage of a voltage-switching SPD): Значение максимального напряжения в искровом промежутке УЗИП перед разрядом между электродами.

Примечание — В основе УЗИП коммутирующего типа могут быть другие элементы, кроме искровых промежутков (например, кремниевые элементы).

[МЭК 61643-1, статья 3.38, модифицирована]

3.41 грозозащитная система (ГЗС) (lightning protection system (LPS): Полная система защиты здания и его оборудования от грозовых воздействий.

4 Системы и защищаемое оборудование

При оценке электрооборудования сточки зрения применяемого УЗИП следует учитывать два фактора:

— характеристики низковольтной силовой распределительной системы (в том числе ожидаемые уровни и типы перенапряжений и токов), в которой будет использован УЗИП;

— характеристики оборудования, которому требуется защита.

4.1 Низковольтные силовые распределительные системы

Низковольтные силовые распределительные системы в основном характеризуются типом заземления систем (TNC, TNS, TNC-S, ТТ, IT) и номинальным напряжением (см. 3.35). Могут возникать разные типы перенапряжений и токов. В настоящем стандарте перенапряжения классифицированы по трем группам:

— грозовые;

— коммутационные;

— временные.

4.1.1 Грозовые перенапряжения и токи

В большинстве случаев грозовой фактор является определяющим в выборе класса испытаний УЗИП и соответствующих значений тока и напряжения (, или согласно МЭК 61643-1).

Непосредственно для выбора УЗИП необходимо провести оценку формы волны и амплитуды тока (или напряжения) грозовых импульсов. В этой ситуации важно определить уровень напряжения защиты УЗИП, являющийся адекватным для осуществления защиты электрооборудования.

Примечание — Например, в регионах, подверженных частым грозовым явлениям, может понадобиться УЗИП, способное выдержать испытания класса I или класса II.

Обычно (например, в случаях прямого попадания молнии в электролинию или наведенных импульсов) наибольшие нагрузки испытывает электроустановка снаружи здания. Внутри здания перенапряжения понижаются по мере удаления от ввода электроустановки до внутренних цепей. Понижение достигается благодаря изменению конфигурации цепи и полных сопротивлений.

Необходимость в защите от грозовых импульсных перенапряжений зависит:

— от местной интенсивности ударов молнии (среднее годовое количество ударов молнии на 1 км в год в регионе расположения объекта). Современные грозовые локационные системы могут предоставлять информацию по с достаточной точностью;

— от уязвимости электроустановки, включая подводящие системы. Считается, что подземные системы менее подвержены действию, чем воздушные (наземные).

ГОСТ Р МЭК 61643-12-2011 Устройства защиты от импульсных… Часть 12.

ГОСТ Р МЭК 61643-12-2011

Группа Е71

ОКС 29.130.20
ОКП 34 2800

Дата введения 2013-01-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1. 0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-технический центр «Энергия» (АНО «НТЦ «Энергия», г.Москва и Обществом с ограниченной ответственностью «Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры» (ООО «ВНИИэлектроаппарат»), г.Ставрополь, на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 331 «Низковольтная аппаратура распределения, защиты и управления»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 699-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 61643-12:2002*, издание 1.0 «Низковольтные устройства для защиты от импульсных перенапряжений. Часть 12. Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения» (IEC 61643-12:2002 «Low-voltage surge protective devices — Part 12: Surge protective devices connected to low-voltage power distribution systems — Selection and application principles».
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт разработан с целью прямого применения в Российской Федерации международного стандарта МЭК 61643-12 «Низковольтные устройства для защиты от импульсных перенапряжений. Часть 12. Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения».

МЭК 61643-12 входит в серию стандарта МЭК 61643.

Требования и информационные материалы, содержащиеся в стандарте, позволяют осуществить ориентировочные расчеты по подбору УЗИП с необходимыми параметрами для защиты общих линий и конкретных электропотребителей в электроустановках зданий и сооружений различного назначения (производственные, жилые и административные здания и сооружения), оптимизировать построение защиты от импульсных перенапряжений грозового характера и возникающих вследствие коммутационных перенапряжений.

Приложения А, В, С, D, E, F, G, H, I, J, K и L носят исключительно информационный характер и позволяют на основе приведенных в них материалов по расчетам параметров возникающих перенапряжений, расчетам необходимых параметров УЗИП, примеров их применения, материалов по подбору необходимой резервной защиты выполнять подбор необходимой защитной аппаратуры объекта энергоснабжения от импульсных перенапряжений.

0.1 Основные положения

Настоящий стандарт предоставляет информацию для оценки, со ссылкой на МЭК 61024-1, МЭК 61662 и МЭК 60364, необходимости в применении УЗИП в низковольтных системах, выбора и координации УЗИП с учетом всех внешних условий, в которых они будут применяться. Примерами этих условий являются: защищаемое оборудование и характеристики систем, уровень изоляции, перенапряжения, способ установки, размещение УЗИП, координация УЗИП, режим отказа УЗИП и последствия отказа оборудования.

Настоящий стандарт также дает руководство для оценки риска, связанного с необходимостью применения УЗИП и определения энергетической стойкости УЗИП. Руководство по требованиям к координации изоляции изделия обеспечивается серией стандартов МЭК 60664.

Требования безопасности (огнестойкость, защита от сверхтоков и защита от электрического удара), требования к монтажу и установке приведены в стандарте МЭК 60364.

Серия стандартов МЭК 60364 предоставляет непосредственную информацию по условиям установки и монтажа УЗИП. Стандарт МЭК/ТО 62066 дает дополнительную информацию по научной основе защиты от импульсных перенапряжений.

0.2 Пояснения к структуре настоящего стандарта

Нижеприведенный перечень характеризует структуру настоящего стандарта и дает краткую справку об информации, содержащейся в каждом разделе и приложении. Главные разделы дают базовую информацию о факторах, учитываемых при выборе УЗИП. Потребители, желающие получить более подробную информацию, чем содержится в разделах 4 и 7, могут обратиться к соответствующим приложениям.

В разделе 1 оговорена область применения настоящего стандарта.

В разделе 2 приведен перечень нормативных ссылок на действующие стандарты.

В разделе 3 даны определения терминов, приводимых в настоящем стандарте.

В разделе 4 приведены параметры систем и соответствующих им УЗИП. К воздействиям грозового характера приравнены воздействия временных перенапряжений и импульсов, возникающих при коммутациях.

В разделе 5 приведен перечень параметров, применяемых для выбора УЗИП, и даны некоторые пояснения относительно этих параметров. Пояснения связаны с данными, приведенными в МЭК 60364.

Раздел 6 является основным в настоящем стандарте. В нем описаны воздействия и связанные с ними (как приведено в разделе 4) характеристики УЗИП (как приведено в разделе 5). На отводящей линии защита, обеспечиваемая УЗИП, может иметь обратное воздействие на установку. На разных этапах подбора УЗИП могут возникнуть проблемы координации при установке в одной линии нескольких УЗИП, применяемых в установке (уточнения по вопросам координации могут быть в приложении F).

В разделе 7 приведен анализ рисков (возникающих, когда применение УЗИП экономически выгодно).

Планируемый к введению раздел 8, в котором будут рассмотрены вопросы координации между вспомогательными и основными силовыми цепями, — в стадии рассмотрения.

Приложение А относится к информации по выбору и пояснениям процедур испытаний, применяемых в МЭК 60364-1.

В приложении В приведены примеры соотношений между двумя важными параметрами УЗИП — и , применяемыми для варисторов на основе окиси цинка, а также примеры соотношений между и связанным номинальным напряжением.

Приложение С дополняет информацию по импульсным помехам в низковольтных сетях, представленную в разделе 4.

Приложение D посвящено расчетам распределения грозового тока между различными заземленными системами.

Приложение Е посвящено расчетам временных перенапряжений, возникающих при авариях в высоковольтных системах.

Приложение F дополняет информацию, приведенную в разделе 6, по координации между несколькими УЗИП, примененными в системе.

В приложении G приведены специфические примеры применения настоящего стандарта.

В приложении Н приведены специфические примеры применения анализа рисков.

Приложение I дополняет информацию, приведенную в разделе 4, касающуюся перенапряжений в системах.

Приложение J дополняет информацию, приведенную в разделе 5, касающуюся выбора УЗИП.

Приложение K дополняет информацию, приведенную в разделе 6, касающуюся применения УЗИП в низковольтных системах.

Приложение L дополняет информацию, приведенную в разделе 7, касающуюся параметров применяемых при анализе рисков.

1 Область применения

Настоящий стандарт описывает принципы выбора, размещения и координации устройств защиты от импульсных перенапряжений (далее — УЗИП), предназначенных для подсоединения к силовым цепям переменного тока частотой 50-60 Гц или постоянного тока и к оборудованию на номинальное напряжение до 1000 В (действующее значение) переменного тока или 1500 В постоянного тока.

Примечание 1 — Для УЗИП специальных назначений, например для электрических тяговых установок и т.п., могут понадобиться дополнительные требования.

Примечание 2 — Следует заметить, что также применяются части МЭК 60364.

Примечание 3 — Настоящий стандарт распространяется только на УЗИП и не касается элементов УЗИП, встроенных в оборудование.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты*. При датированных стандартах должно применяться только то издание, которое указано. При недатированных ссылочных документах следует использовать последнее издание (включая изменения к нему) ссылочного документа.
_______________
* Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

МЭК 60038 Стандартные напряжения по МЭК (IEC 60038, IEC standard voltage)

МЭК 60364-4-41 Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара (IЕС 60364-4-41, Electrical installations of buildings — Part 4-41: Protection for safety — Protection against electrical shock)

МЭК 60364-4-44 Электрические установки зданий. Часть 4-44. Защита для обеспечения безопасности. Защита от резких отклонений напряжения и электромагнитных возмущений (IEC 60364-4-41, Electrical installations of buildings — Part 4-41: Protection for safety — Protection against voltage disturbances and electromagnetic disturbances)

МЭК 60364-5-53 Электрические установки зданий. Часть 5-53. Выбор и установка электрического оборудования. Изоляция, коммутация и управление (IEC 60364-5-53, Electrical installations of buildings — Part 5-53: Selection and erection of electrical equipment — Isolation, switching and control)

МЭК 60529 Степени защиты, обеспечиваемые корпусами (Код IP) (IEC 60529, Degrees of protection provided by enclosures (IP Code))

МЭК 60664-1 Координация изоляции оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания (IEC 60664-1, Insulation coordination for equipment within low-voltage systems — Part 1: Principles, requirements and tests)

МЭК 61000-4-5 Электромагнитная совместимость. Часть 4-5. Методики испытаний и измерений. Испытание на невосприимчивость к выбросу напряжения (IEC 61000-4-5, Electromagnetic compatibility (EMC) — Part 4: Testing and measurement techniques — Section 5: Surge immunity test)

МЭК 61008-1 Выключатели автоматические, работающие на остаточном токе, без встроенной защиты от сверхтоков бытовые и аналогичного назначения (RCBO’s). Часть 1: Общие правила (IEC 61008-1, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs). Part 1. General rules)

МЭК 61009 (все части) Выключатели автоматические, работающие на остаточном токе, со встроенной защитой от сверхтоков бытовые и аналогичного назначения (RCBO’s) (IEC 61009 (all parts), Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs))

МЭК 61024-1 Защита зданий от удара молнии. Часть 1. Основные принципы (IEC 61024-1, Protection of structures against lightning — Part 1: General principles)

МЭК 60312-1 Защита от наведенного электромагнитного импульса, вызванного молнией. Часть 1. Основные принципы (IEC 60312-1, Protection against lightning electromagnetic impulse — Part 1: General principles)

МЭК/ТО 60312-4 Защита от наведенного электромагнитного импульса, вызванного молнией. Часть 4. Защита оборудования в существующих зданиях (IEC/TS 60312-1, Protection against lightning electromagnetic impulse — Part 4: Protection of equipment in existing structures)

МЭК 61643-1 Устройства защиты от перенапряжений низковольтные. Часть 1. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и испытания (IEC 61643-1, Surge protective devices connected to low-voltage power distribution systems — Part 1: Performance, requirements and testing methods)

МЭК/ПИ 61662 Оценка риска повреждений от удара молнии (IEC/TR 61662, Assessment of the risk of damage due to lightning)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3. 1

устройство защиты от импульсных перенапряжений (УЗИП) (surge protective device) (SPD): Устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит по крайней мере один нелинейный элемент.

[МЭК 61643-1, статья 3.1]

3.2

собственная потребляемая мощность (standby power consumption ): Мощность, потребляемая УЗИП при подаче максимального длительного рабочего напряжения при сбалансированных напряжениях и фазных углах при отсутствии нагрузки.

[МЭК 61643-1, статья 3.12]

3.3

максимальное длительное рабочее напряжение (maximum continuous operating voltage ): Максимальное напряжение действующего значения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению.

[МЭК 61643-1, статья 3.11]

3.4

уровень напряжения защиты (voltage protection level ): Параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений. Данное значение должно быть выше наибольшего из измеренных ограниченных напряжений.

[МЭК 61643-1, статья 3.15]

3.5

измеренное предельное напряжение (measured limiting voltage): Максимальное значение напряжения, измеренного на выводах УЗИП при подаче импульсов заданной формы волны и амплитуды.

[МЭК 61643-1, статья 3.16]

3.6

остаточное напряжение (residual voltage ): Пиковое значение напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока.

[МЭК 61643-1, статья 3.17]

3.7

характеристика временного перенапряжения (ВПН) (temporary overvoltage (TOV) characteristic): Поведение УЗИП, когда оно подвергается временному перенапряжению в течение заданного промежутка времени .

Примечание 1 — Названная характеристика может выражать либо способность выдерживать ВПН без недопустимых изменений параметров или функции, либо повреждение, как описано в МЭК 61643-1, подпункт 7.7.6.2.

Примечание 2 — — значение перенапряжения, указанное изготовителем, при котором УЗИП обладает определенной характеристикой в течение заданного промежутка времени (что может выражать либо способность выдерживать ВПН без недопустимых изменений параметров или функций, либо повреждение, не представляющее опасности для персонала, оборудования или устройства).

[МЭК 61643-1, статья 3.18, модифицирована]

3. 8 временное перенапряжение сети (ВНП) (temporary overvoltage of the network ): Перенапряжение промышленной частоты относительно большой продолжительности, возникающее в определенном месте сети. ВПН могут быть вызваны повреждениями внутри низковольтной (НН) системы () либо внутри высоковольтной (ВН) системы ().

Примечание — Временные перенапряжения, как правило, длительностью до нескольких секунд, как правило, возникают в результате коммутаций либо повреждений (например, внезапное отключение нагрузки, повреждение в однофазной цепи и т.д.) и/или в результате нелинейности (эффект феррорезонанса, гармоники и т.д.).

3.9

номинальный разрядный ток (nominal discharge current ): Пиковое значение тока, протекающего через УЗИП, с формой волны 8/20. Применяют в классификации УЗИП при испытаниях класса II, а также при предварительной обработке УЗИП при испытаниях классов I и II.

[МЭК 61643-1, статья 3.8]

3.10

импульсный ток (impulse current ): Определяется пиковым значением тока и зарядом . Испытания проводят в рабочем циклическом режиме. Применяют при классификации УЗИП для испытаний класса I.

[МЭК 61643-1, статья 3.9, модифицирована]

3.11

комбинированная волна (combination wave): Комбинированная волна, создаваемая генератором, который подает в разомкнутую цепь импульс напряжения 1,2/50 и в короткозамкнутую цепь — импульс тока 8/20. Напряжение, амплитуда тока и формы волны, подаваемой к УЗИП, определяются генератором и полным сопротивлением УЗИП, к которому прикладывается импульс. Отношение пикового напряжения разомкнутой цепи к пиковому току короткого замыкания составляет 2 Ом; оно определено как условное полное сопротивление . Ток короткого замыкания обозначен . Напряжение разомкнутой цепи обозначено .

[МЭК 61643-1, статья 3.24]

3.12

импульс тока 8/20 (8/20 current impulse): Импульс тока с фактическим значением фронта 8 мкс и полупериодом 20 мкс.

[МЭК 61643-1, статья 3.23]

3.13

импульс напряжения 1,2/50 (1,2/50 voltage impulse): Импульс напряжения с фактическим значением фронта (время подъема от 10% до 90% пикового значения) 1,2 мкс и полупериодом 50 мкс.

[МЭК 61643-1, статья 3.22]

3.14

температурный сбой (thermal runaway): Рабочее условие, при котором установившееся состояние рассеяния энергии УЗИП превышает способность корпуса и соединений рассеивать тепловую энергию, ведущее к повышению температуры внутренних элементов, приводящему к повреждению устройства.

[МЭК 61643-1, статья 3.25]

3.15

тепловая стабильность (thermal stability): Способность УЗИП сохранять термостабильность после испытания в рабочем режиме, вызвавшем превышение температуры, когда температура УЗИП со временем понижается и УЗИП работает при заданных максимальном длительном рабочем напряжении и условиях температуры окружающего воздуха.

[МЭК 61643-1, статья 3.26]

3.16

разъединитель УЗИП (SPD disconnector): Устройство (внутреннее или наружное), предназначенное для отсоединения УЗИП от силовой системы.

Примечание 1 — Данное разъединительное устройство не обладает способностью к разъединению. Оно предназначено для предупреждения устойчивой неисправности системы и применяется для указания о повреждении УЗИП. Кроме функции разъединения оно может выполнять функции защиты от сверхтока и тепловой защиты. Эти функции могут быть объединены в одном устройстве либо распределены по отдельным устройствам.

Примечание 2 — Разъединители УЗИП выполняют тройную функцию: тепловую защиту (например, при температурном сбое варисторов и т.п.), внутреннюю защиту от сверхтока и защиту от непрямого контакта. Эти функции могут быть объединены в одном устройстве либо распределены по отдельным устройствам. Каждый разъединитель может быть встроен в УЗИП или расположен снаружи. Они могут быть подключены либо в цепь УЗИП, либо в цепь источника питания.

[МЭК 61643-1, статья 3.29, модифицирована]

3.17

типовые испытания (type tests): Испытания, проводимые по завершении разработки новой конструкции УЗИП для установления характерных параметров и доказательства соответствия требованиям определенного стандарта. Проведенные однажды, они не нуждаются в повторении до тех пор, пока изменение конструкции не повлечет изменения характеристик. В этом случае повторные испытания проводят только по измененным характеристикам.

[МЭК 61643-1, статья 3.31]

3.18

контрольные испытания (routine tests): Испытания, проводимые на каждом УЗИП, его частях или материалах для подтверждения того, что изделие соответствует конструкторской документации.

[МЭК 61643-1, статья 3.32]

3.19

приемочные испытания (acceptance tests): Испытания УЗИП или их представительных образцов, проводимые по предварительной договоренности между изготовителем и потребителем.

[МЭК 61643-1, статья 3.32]

3.20

степень защиты, обеспечиваемая оболочкой (код IP) (degrees of protection provided by enclosure (code IP): Степень защиты от доступа к опасным частям, от проникновения твердых инородных частиц и/или воды (см. МЭК 60529).

[МЭК 61643-1, статья 3.30]

3.21

падение напряжения (в процентах) (voltage drop) (in percent):

,

где , — соответственно входное и выходное напряжения, измеренные одновременно при подключенной полной активной нагрузке.

Данный параметр применяют исключительно для двухвводных УЗИП.

[МЭК 61643-1, статья 3.20]

3.22

потери при включении (insertion loss): Потери при включении УЗИП, определяющиеся отношением напряжений на выводах, измеренных сразу же после подключения испытуемого УЗИП к системе до и после включения. Результат выражается в процентах.

[МЭК 61643-1, статья 3.21]

Примечание — Требования и испытания — в стадии рассмотрения (3. 21).

3.23

способность двухвводного УЗИП выдерживать перенапряжения со стороны нагрузки (load-side surge withstand capability for a two-port SPD): Способность двухвводного УЗИП выдерживать перенапряжения на выходных выводах, выражающаяся в снижении нагрузок на УЗИП.

[МЭК 61643-1, статья 3.19]

3.24

устойчивость к токам короткого замыкания (short-circuit withstand): Максимальный ожидаемый ток короткого замыкания, который способен выдержать УЗИП.

Примечание — Данная статья касается постоянного и переменного токов частотой 50/60 Гц. Два значения тока короткого замыкания могут быть заданы для двухвводных или одновводных УЗИП с раздельными вводными и выводными зажимами: одно соответствует внутреннему короткому замыканию (замкнувшему внутреннюю токоведущую часть), а другое соответствует наружному короткому замыканию непосредственно на выводных зажимах (при повреждении нагрузки). По МЭК 61643-1 проводят испытания только для внутренних коротких замыканий. Вопрос о наружных коротких замыканиях — в стадии рассмотрения.

[МЭК 61643-1, статья 3.28, модифицирована]

3.25

одновводное УЗИП (one-port SPD): УЗИП, включенное параллельно в защищаемую цепь. Может иметь отдельные вводной и выводной выводы без включенного последовательно полного сопротивления между выводами.

Примечание — На рисунке 1 представлено несколько типичных одновводных УЗИП, на рисунке 1с — общий символ обозначения одновводного УЗИП. Одновводное УЗИП может быть подсоединено параллельно с источником питания (рисунок 1а) либо последовательно (рисунок 1b). В первом случае ток нагрузки не проходит через УЗИП. Во втором случае ток нагрузки проходит через УЗИП, и превышение температуры под нагрузкой и максимально допустимый ток нагрузки могут быть определены как для двухвводного УЗИП. На рисунках 3b-3d показано срабатывание одновводных УЗИП разных типов при воздействии импульса тока 8/20, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.2, модифицирована]

3.26

двухвводное УЗИП (two-port SPD): УЗИП с двумя комплектами выводов — вводным и выводным — с включенным последовательно между выводами специальным полным сопротивлением.

Примечание — Измеренное предельное напряжение может быть выше на вводах, чем на выводах. Поэтому защищаемое оборудование следует подсоединять к выводным зажимам. На рисунке 2 представлены типичные двухвводные УЗИП. На рисунках 3е и 3f показано срабатывание двухвводного УЗИП при воздействии импульса тока 8/20, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.3, модифицирована]

3. 27

УЗИП коммутирующего типа (voltage switching type SPD): УЗИП, которое в отсутствие перенапряжения сохраняет высокое полное сопротивление, но может мгновенно изменить его на низкое в ответ на скачок напряжения. Общим примером элементов, служащих коммутирующими устройствами, являются разрядники, газовые трубки, тиристоры (кремниевые выпрямители) и управляемые тиристоры. Такие УЗИП иногда называют «разрядники».

Примечание — Устройство коммутирующего типа имеет дискретную характеристику. На рисунке 3с показано срабатывание УЗИП коммутирующего типа при воздействии импульса, подаваемого генератором комбинированной волны.

[МЭК 61643-1, статья 3.3, модифицирована]

3.28

УЗИП ограничивающего типа (voltage limiting type SPD): УЗИП, которое при отсутствии перенапряжения сохраняет высокое полное сопротивление, но постепенно снижает его с возрастанием волны тока и напряжения. Общим примером элементов, служащих нелинейными устройствами, являются варисторы и диодные разрядники. Такие УЗИП иногда называют «ограничители».

Примечание — Устройство ограничивающего типа имеет постоянную характеристику. На рисунке 3b показано срабатывание типичного УЗИП ограничивающего типа при воздействии импульса, прикладываемого с помощью генератора комбинированной волны.

[МЭК 61643-1, статья 3.5, модифицирована]

3.29

УЗИП комбинированного типа (combination type SPD): УЗИП, содержащие элементы как коммутирующего, так и ограничивающего типов, которые могут коммутировать и ограничивать напряжение, а также выполнять обе функции; их действие зависит от характеристик подаваемого напряжения.

Примечание — На рисунках 3d и 3е показано срабатывание нескольких типичных УЗИП комбинированного типа при воздействии импульса комбинированной волны.

[МЭК 61643-1, статья 3.6, модифицирована]

Рисунок 1 — Примеры обозначений одновводных УЗИП

а — одновводные УЗИП; b — одновводное УЗИП с раздельными вводными и выводными зажимами; с — общий символ обозначения одновводного УЗИП

Рисунок 1 — Примеры обозначений одновводных УЗИП

Рисунок 2 — Примеры обозначений двухвводных УЗИП

а — двухвводное УЗИП с тремя выводами; b — двухвводное УЗИП с четырьмя выводами; с — общий символ обозначения двухвводного УЗИП; Z — полное сопротивление, включенное последовательно между вводными и выводными зажимами

Рисунок 2 — Примеры обозначений двухвводных УЗИП

Рисунок 3 — Срабатывание одновводного и двухвводного УЗИП при воздействии импульса комбинированной волны

а — форма прикладываемого импульса комбинированной волны; b — форма ограничения прикладываемого импульса УЗИП ограничивающего типа; с — форма ограничения прикладываемого импульса УЗИП коммутирующего типа; d — форма ограничения прикладываемого импульса одновводным УЗИП комбинированного типа; е — форма ограничения прикладываемого импульса двухвводным УЗИП комбинированного типа; f — форма ограничения прикладываемого импульса двухвводным УЗИП ограничивающего типа с развязывающим фильтром

Примечание — Уровни напряжения на рисунках приведены для примера и не являются действительными.

Рисунок 3 — Срабатывание одновводного и двухвводного УЗИП при воздействии импульса комбинированной волны

3.30

виды защиты (modes of protection): Защитный элемент УЗИП может подсоединяться между фазами или между фазой и землей, или между фазой и нейтралью, или между нейтралью и землей, или в любой из комбинаций. Эти варианты относятся к видам защиты.

[МЭК 61643-1, статья 3.7]

3.31

сопровождающий ток (follow current ): Ток, подаваемый электрической силовой системой и проходящий через УЗИП после разрядного токового импульса. Сопровождающий ток существенно отличается от длительного рабочего тока .

[МЭК 61643-1, статья 3.13]

3.32

максимальный разрядный ток () для испытаний класса II (maximum discharge current () for class II test): Пиковое значение тока, протекающего через УЗИП, имеющего форму волны 8/20 и значение согласно испытательному циклу в рабочем режиме испытаний класса II. .

[МЭК 61643-1, статья 3.10]

3.33

деградация (degradation): Изменение первоначальных рабочих параметров УЗИП под воздействием перенапряжения, эксплуатации или неблагоприятных условий окружающей среды.

Примечание — Деградация измеряется способностью противостоять условиям, на которые он рассчитан, в течение всего срока службы. Для выявления соответствия требованиям к деградации проводят два вида типовых испытаний. Первое — это испытание в рабочем режиме, второе — испытание на старение. Оба эти испытания могут быть скомбинированы.

Испытание в рабочем режиме проводят прикладыванием к УЗИП заданного числа заданных волн тока установленной формы. Допустимые изменения характеристик УЗИП приведены в МЭК 61643-1.

Испытание на старение проводят при заданной температуре с прикладываемым к УЗИП напряжением заданного значения и длительности прикладывания. Допустимые изменения характеристик УЗИП приведены в настоящем стандарте (испытание — в стадии рассмотрения).

В ходе испытаний намечено определить ожидаемый срок службы УЗИП после монтажа, что также предполагает установить следующее:

— условия замены;

— размещение и доступность;

— допустимый процент отбраковок;

— рабочую технологию.

[МЭК 61643-1, статья 3.27, модифицирована]

3.34

устройство дифференциального тока (УДТ) (residual current device) (RCD): Механическое коммутационное устройство или комплекс устройств, которые вызывают размыкание контактов, когда дифференциальный или несбалансированный ток достигнет заданного значения в заданных условиях.

[МЭК 61643-1, статья 3.37]

3.35 номинальное напряжение системы (nominal voltage of the system): Напряжение, на которое рассчитана система или оборудование и к которому относятся определенные рабочие характеристики (например, 230/400 В). В нормальных условиях системы напряжение на выходных выводах может отличаться от номинального напряжения, определяемого допусками систем питания.

Примечание 1 — В настоящем стандарте применяется допуск ±10%.

Номинальное напряжение системы между фазой и землей называют (см. МЭК 60038).

Примечание 2 — Напряжение между фазой и нейтралью системы называется .

3.36 классификация импульсных испытаний (impulse test classification)

3.36.1 испытание класса I (class I test): Испытание, проводимое с номинальным разрядным током () (см. 3.9), импульсом напряжения 1,2/50 (см. 3.13) и максимальным импульсным током для испытаний класса I (см. 3.10).

3.36.2 испытание класса II (class II test): Испытание, проводимое с номинальным разрядным током (см. 3.9), импульсом напряжения 1,2/50 (см. 3.13) и максимальным разрядным током для испытаний класса II (см. 3.32).

3.36.3 испытание класса III (class III test): Испытание, проводимое с комбинированной волной (1,2/50, 8/20), см. 3.11.

3.37

номинальный ток нагрузки (rated load current ): Максимальный длительный номинальный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП.

Примечание — Данное определение относится только к УЗИП с раздельными вводными и выводными зажимами.

[МЭК 61643-1, статья 3.14, модифицирована]

3.38

защита от сверхтока (overcurrent protection): Устройство для защиты от сверхтока (например, автоматический выключатель или плавкий предохранитель), которое может быть частью электроустановки, расположенной вне и до УЗИП.

[МЭК 61643-1, статья 3.36]

3.39 максимальное длительное рабочее напряжение силовой системы в месте подсоединения УЗИП (maximum continuos operating voltage of the power system at the SPD location ): Максимальное напряжение переменного (действующее значение) или постоянного тока, которому может подвергнуться УЗИП в точке его подсоединения в систему. В нем учитывается только регулирование напряжения и/или его снижение либо повышение. Оно непосредственно связано с .

Его также называют действующим максимальным напряжением системы (см. рисунок 6).

Примечание — Данное напряжение не учитывает наличия гармоник, повреждений, ВПН или переходных процессов.

3.40

разрядное напряжение УЗИП коммутирующего типа (sparkover voltage of a voltage-switching SPD): Значение максимального напряжения в искровом промежутке УЗИП перед разрядом между электродами.

Примечание — В основе УЗИП коммутирующего типа могут быть другие элементы, кроме искровых промежутков (например, кремниевые элементы).

[МЭК 61643-1, статья 3.38, модифицирована]

3.41 грозозащитная система (ГЗС) (lightning protection system (LPS): Полная система защиты здания и его оборудования от грозовых воздействий.

4 Системы и защищаемое оборудование

При оценке электрооборудования сточки зрения применяемого УЗИП следует учитывать два фактора:

— характеристики низковольтной силовой распределительной системы (в том числе ожидаемые уровни и типы перенапряжений и токов), в которой будет использован УЗИП;

— характеристики оборудования, которому требуется защита.

4.1 Низковольтные силовые распределительные системы

Низковольтные силовые распределительные системы в основном характеризуются типом заземления систем (TNC, TNS, TNC-S, ТТ, IT) и номинальным напряжением (см. 3.35). Могут возникать разные типы перенапряжений и токов. В настоящем стандарте перенапряжения классифицированы по трем группам:

— грозовые;

— коммутационные;

— временные.

4.1.1 Грозовые перенапряжения и токи

В большинстве случаев грозовой фактор является определяющим в выборе класса испытаний УЗИП и соответствующих значений тока и напряжения (, или согласно МЭК 61643-1).

Непосредственно для выбора УЗИП необходимо провести оценку формы волны и амплитуды тока (или напряжения) грозовых импульсов. В этой ситуации важно определить уровень напряжения защиты УЗИП, являющийся адекватным для осуществления защиты электрооборудования.

Примечание — Например, в регионах, подверженных частым грозовым явлениям, может понадобиться УЗИП, способное выдержать испытания класса I или класса II.

Обычно (например, в случаях прямого попадания молнии в электролинию или наведенных импульсов) наибольшие нагрузки испытывает электроустановка снаружи здания. Внутри здания перенапряжения понижаются по мере удаления от ввода электроустановки до внутренних цепей. Понижение достигается благодаря изменению конфигурации цепи и полных сопротивлений.

Необходимость в защите от грозовых импульсных перенапряжений зависит:

— от местной интенсивности ударов молнии (среднее годовое количество ударов молнии на 1 км в год в регионе расположения объекта). Современные грозовые локационные системы могут предоставлять информацию по с достаточной точностью;

— от уязвимости электроустановки, включая подводящие системы. Считается, что подземные системы менее подвержены действию, чем воздушные (наземные).

Даже в случае, когда энергоснабжение осуществляется с помощью подземного кабеля, для обеспечения защиты можно рекомендовать применение УЗИП.

При определении необходимости защиты установки от импульсных перенапряжений необходимо учитывать следующее:

— наличие грозозащитной системы вблизи установки;

— недостаточность длины кабеля для обеспечения адекватного отделения установки от воздушной части сети;

— высокие импульсные перенапряжения атмосферного характера, ожидаемые в воздушных линиях, подающих среднее напряжение к трансформатору, к которому подсоединена установка;

— возможность повреждения подземного кабеля от прямого попадания молнии в условиях высокого удельного сопротивления земли;

— размеры здания с подведенным силовым кабелем, увеличивающие риск прямого попадания ударов молнии в здание. Опасность прямых ударов в другие подводящие или отводящие системы (линии телефонной связи, антенные системы и т.д.), приводящая к повреждению силовых систем и оборудования;

— наличие других наземных коммуникаций.

В случае, когда от одной подающей системы запитаны несколько зданий, не имеющих защитных УЗИП, электрические системы этих зданий могут испытывать высокие перенапряжения.

Для электроустановок с УЗИП в сооружениях, оборудованных наружными грозозащитными системами, в случае прямого попадания молнии в здание обычно достаточно выполнить расчеты с использованием данных о сопротивлении заземления постоянному току (например, заземления здания и силовой распределительной системы, труб и т.д.), что

Схема подключения УЗИП — 3 ошибки и правила монтажа. Защита от импульсных перенапряжений.

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф.автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

УЗИП или реле напряжения

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Запомните, что УЗИП в первую очередь защищает от импульсов вызванных грозой. Здесь речь идет не о банальном повышении напряжения до 380В, а о мгновенном импульсе в несколько киловольт!

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

  • интернет
  • TV
  • видеонаблюдение
  • охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.

Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.

После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.

Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.

Поэтому некоторые электрики даже отговаривают заказчиков ставить импульсную защиту. Мотивируя это тем, что раз вы не можете обеспечить первый уровень, то не стоит вообще на это тратить денег. Толку не будет.

Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:

То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.

Третий модуль защищает уже непосредственно конкретного потребителя.

Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.

Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

  • реле напряжения УЗМ-51 или аналог
  • УЗО 100-300мА – защита от пожара
  • УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
  • простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Схемы подключения

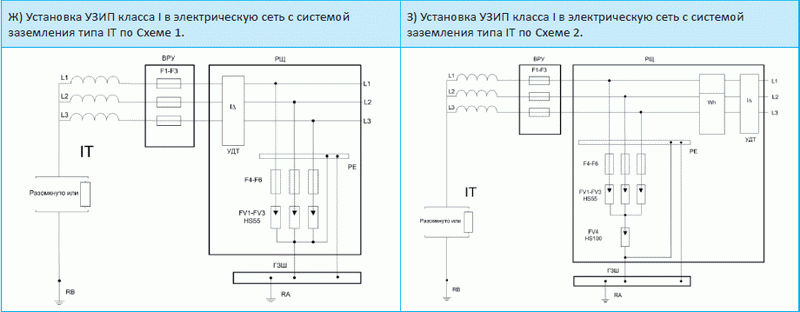

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.

Принцип действия

Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.

Определить состояние устройства защиты достаточно просто:

  • зеленый индикатор – модуль рабочий
  • красный – модуль нужно заменить

При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.

УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

Запомните, что этот автомат защищает в первую очередь не разрядник, а именно вашу сеть.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Ошибки при подключении

1Самая распространенная ошибка — это установка УЗИП в электрощитовую с плохим контуром заземления.

Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.

2Не правильное подключение исходя из системы заземления.

Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.

3Использование УЗИП не соответствующего класса.

Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.

Статьи по теме

УЗИП так ли он нужен

Изначально вся молниезащита и защита от перенапряжений, возникающих при грозе, ориентировалась на такие величины, как киловольты и даже десятки и сотни киловольт.

Оборудование такого класса защищается высоковольтными разрядниками РВО, РВС, РДИП, РМК и т.п.

Однако в последнее время для рядового потребителя в бытовых сетях 220В на первый план вышли другие устройства – УЗИП. Давайте рассмотрим подробнее что это такое, почему они раньше были не нужны, а теперь вдруг понадобились и как они вообще работают.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений.

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

  • защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

  • защищать от перенапряжений при коммутациях

Оказывается, для появления импульсных аномалий в сети, вовсе не обязательно, чтобы рядом с вашим домом молния попала в линию электропередач. Достаточно кому-то в этой же самой сети (0,38-6-10кВ) включить конденсаторные батареи, запустить мощный электродвигатель или сварочный аппарат.

Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.

От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.

А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.

Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства.

  • номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

  • номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

  • уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

  • класс устройства

Классы или типы УЗИП — чем отличаются?

Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.

1 класс

Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.

Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.

Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.

Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую  не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.

А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.

УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.

Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.

Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.

2 класс

Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.

Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.

Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.

УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.

При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.

Получается, что УЗИП Т-2 должны использоваться практически всегда.

3 класс

Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.

Третий класс часто встраивают в сетевые фильтры и удлинители.

Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.

Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.

Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.

Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его.

Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.

Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.

Принцип работы

Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.

Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.

Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!

При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль.

Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.

Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!

А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.

Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.

Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.

Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.

Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.

При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.

Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.

Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.

Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.

При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.

Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.

Он должен поменять свою раскраску с зеленого на красный.

Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!

Автомат или предохранитель перед УЗИП

Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.

Причем специалисты рекомендуют ставить именно предохранитель.

В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?

Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!

Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.

Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.

Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.

УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.

При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.

Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.

И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.

УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:

  • слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
  • длительное перенапряжение (не кратковременный импульс)

Например, при обрыве нейтрали или при длительном однофазном КЗ.

Статьи по теме

Как выбрать УЗИП для частного дома?

УЗИП в частном доме применяют для защиты от грозовых перенапряжений (ГПН), коммутационных перенапряжений (КПН), а также системных перенапряжений взаимодействия. С точки зрения выбора УЗИП частный дом обладает следующими специфическими характеристиками:

  • является относительно небольшим объектом, что позволяет рассматривать его как одну зону молниезащиты (ЗМЗ). Внутреннее оборудование, как правило, располагается в пределах защитного расстояния УЗИП установленного на границе 0-1 ЗМЗ (на вводе) и не требуется дополнительных каскадов защиты.
  • отсутствие проекта и/или раздела молниезащита и как следствие расчётов рисков потерь и уровней ожидаемых перенапряжений.
  • небольшое количество входящих коммуникаций и как следствие большие величины токов растекания в каждой коммуникации
  • применение бытовой техники, стоимость которой невелика относительно профессионального оборудования, что при оценке риска экономических потерь и выборе соответствующей системы молниезащиты (СМЗ) располагает к снижению затрат на СМЗ в целом и УЗИП в частности. Кроме того, такая техника обычно не является для объекта внутренним источником перенапряжений и помех.

Рассмотрим процесс выбора УЗИП с учётом данных особенностей.

В соответствии с действующими нормативно-техническими документами (НТД), потребность в защите от перенапряжений определяется как объективными, так и субъективными факторами. Объективные факторы могут быть выражены посредством оценки степени риска, но, в конечном счете, выбирается то, что соответствует субъективной оценке допустимого риска.

Выбор способа обеспечения защиты от импульсных перенапряжений в конкретном случае является либо решением владельца защищаемого объекта, либо определяется в соответствии с установленными обязательными требованиями.

Когда же решение о применении УЗИП принято, встает непростой вопрос их выбора. В общем случае выбор состоит из двух частей:

  • выбор производителя УЗИП
  • выбор УЗИП по техническим характеристикам

Если Вы читаете данный материал, то Вы уже сделали половину дела и правильный выбор – надёжного производителя…

Если коротко сформулировать принцип выбора УЗИП по техническим характеристикам, то можно сказать, что необходимо выбрать устройство, которое способно скоординировать ожидаемые перенапряжения со стойкостью оборудования. Этот принцип можно проиллюстрировать формулой:

Up≤Uw

где: Up уровень напряжения защиты УЗИП

        Uw импульс перенапряжения, выдерживаемый защищаемым оборудованием

Данный принцип справедлив при выборе УЗИП как для электрических, так и для сигнальных цепей. Основные этапы выбора УЗИП по техническим характеристикам можно представить следующие:

  • Выбор УЗИП в зависимости от места установки и от тока разряда
  • Выбор в зависимости от уровня напряжения защиты
  • Установка системы согласованных УЗИП

В первую очередь УЗИП должны быть способны отводить импульсные токи, ожидаемые в точке их установки.

УЗИП, используемые в соответствии с их установкой, применяют в следующих случаях:

a) на вводе линий коммуникаций в здание (сооружение) на границе ЗМЗ 0-1

b) в непосредственной близости от защищаемого оборудования на границе ЗМЗ 1-2 и шире

Предпочтительное место установки УЗИП – ввод в здание. Потребность в дополнительных УЗИП в непосредственной близости от защищаемого оборудования определяется на 3-м этапе в зависимости от обеспечения требуемого уровня защиты и наличия внутренних источников помех внутри объекта.

Способность выдерживать воздействия импульсных токов указывается в заявляемых характеристиках УЗИП, например, в паспортах, каталогах и т.п.. Требования и нормы, а также классификация УЗИП приведены в ГОСТ IEC 61643-11-2013 для силовых систем и в ГОСТ IEC 61643-21-2014 для телекоммуникационных систем

Определить ожидаемый ток в точке установки УЗИП возможно расчётным путем. Существует программное обеспечение, выполняющее такие расчёты в соответствии с требованиями НТД, но для частного дома несложно произвести расчёт «вручную». В НТД, например ГОСТ Р МЭК 61643-12, распределение тока молнии от внешней СМЗ предлагается считать кратно деля общий ток на количество входящих в объект коммуникаций, предполагая отведение половины тока молнии попавшего в СМЗ объекта в систему заземления. Примеры подобных расчётов приведены на рисунке 1 и достаточно часто встречаются в различных материалах по защите от перенапряжений. Значение тока в каждой обслуживающей системе (Ii) может быть оценено по Ii = Is / n, где n- число обслуживающих систем. Для оценки тока Iv в каждом отдельном проводнике полный ток кабеля Ii делят на число проводников m, тогда Iv = Ii /m.

Рисунок 1. Пример расчёта распределения тока молнии по
коммуникациям объекта



Тот же принцип расчёта справедлив при расчёте токов
со стороны подходящих коммуникаций, например воздушных линий электроснабжения и
связи.

Кроме того, как ориентир, возможно использовать фактические
значения распределения тока молнии по ГОСТ Р МЭК 62305-1. В стандарте
предполагается возможность присутствия прямых токов молнии (Iimp с формой волны
10/350 мкс) 10кА и 2кА для силовых и телекоммуникационных систем
соответственно, а также 10кА наведенного тока (In с формой волны 8/20 мкс).

В стандартах ГОСТ Р 50571.5.53 и ГОСТ Р 50571-4-44
для электрооборудования также приведены минимальные значения токов, которые
возможно использовать для выбора УЗИП. Для наведенных атмосферных и
коммутационных перенапряжений номинальный разрядный ток (In) должен составлять
при подключении фаза – нейтраль не менее 5кА 8/20 для каждого режима работы.
Номинальный разрядный ток (In) между нейтральным проводником и РЕ должен
составлять не менее 20кА 8/20 в трехфазных системах и 10кА 8/20 в однофазных.
При расчёте прямых ударов молнии  значение импульсного тока (Iimp) должно
составлять не менее 12,5кА для каждого режима работы, а при установке УЗИП по
типу подключения 2 (L-N/N-PE), Iimp  УЗИП
подключаемого между нейтральным и РЕ проводниками, должен составлять не менее
50 кА для трехфазных систем, и 25 кА для однофазных систем.

Ориентироваться на возможность появления прямых
токов молнии нужно, когда:

  • объект имеет внешнюю СМЗ
  • имеется ввод коммуникаций, потенциально
    подверженных прямым токам молнии, например воздушных линий электроснабжения и
    связи

При наличии данных факторов необходимо выбирать
УЗИП рассчитанные на отведение прямых токов молнии Iimp с формой волны 10/350
мкс, а именно испытанных по  классу I по ГОСТ
IEC 61643-11-2013  для силовых систем и
категории D1 по ГОСТ IEC 61643-21-2014 для телекоммуникационных систем. В
отсутствии вероятности наличия прямых токов молнии, возможно выбрать УЗИП
только для борьбы с наведенными ГПН, а также КПН, а именно класса испытаний II и
испытанные импульсами категории испытаний С соответственно.

На втором этапе необходимо определиться, какой
уровень напряжения защиты Up
необходимо обеспечить с помощью УЗИП? Из формулы 1 следует, что он должен быть ниже,
выдерживаемого  импульсного напряжения оборудования
Uw. Причем, по требованиям НТД, превосходство
Uw должно быть с запасом. Uw должно быть определено в соответствии с
требованиями НТД к данному типу оборудования либо в соответствии с информацией
изготовителя обычно приводимой в документации на оборудование. При
необходимости возможно воспользоваться ГОСТ Р МЭК 62305-4-2016, где приведены
ссылки на НТД содержащие требования к определённому типу оборудования и
минимальные требования при отсутствии соответствующих норм.

Для примера можно привести требования ссылочного
документа ГОСТ Р 50571-4-44-2011 для оборудования, подключенного к силовым
кабельным линиям. Данный стандарт предполагает 4 категории стойкости
оборудования. При этом минимальная стойкость по II-ой категории для системы с
номинальным напряжением 230/400В составляет 2,5кВ, а по I-ой составляет 1,5кВ. Ко II-ой категории относится
электробытовое оборудование, подключаемое к розеткам, а к I-ой специально защищенное. Эти величины
можно рассматривать как минимальные при отсутствии данных о стойкости
оборудования, причем величина 2,5кВ также рекомендована действующими НТД как
уровень стойкости по умолчанию.

Для телекоммуникационного оборудования предлагается
использовать рекомендации ITU-T (МСЭ-Т) серий K.21, K.20 и K.45.
Минимальные требования составляют порядка 0,5кВ. Похожие требования приведены в
отечественных нормативных требованиях по ЭМС.

На эти величины возможно опираться при выборе УЗИП
при отсутствии достоверных данных для защищаемого оборудования.

На третьем этапе необходимо определить потребность
в применении дополнительных каскадов УЗИП и, при необходимости, выбрать УЗИП
последующих каскадов и обеспечить их координацию между собой. Потребность в
дополнительных УЗИП, как говорилось ранее, определяется по двум критериям:

·
обеспечение требуемого уровня защиты первым
каскадом

·
наличие внутренних источников помех внутри защищаемого
объекта, для случая превышения защитного расстояния УЗИП первого каскада

В связи с вышеизложенной спецификой объекта, а
именно небольшими габаритами, возможность применения многокаскадных схем
ограничена, т.к. основными методами обеспечения координации являются
пространственное разнесение УЗИП или использование разделительных дросселей. Первое
ограниченно применимо ввиду габаритов объекта, а второе ввиду увеличения
стоимости СМЗ.

Кроме того, в настоящее время дополнительную защиту
низких классов встраивают в различное оборудование, например сетевые фильтры и
ИБП.

Таким образом, предпочтительным вариантом является
использование на вводе УЗИП, способного отводить большие импульсные токи и, при
этом обеспечивать достаточно низкий уровень защиты. Под данные требования наиболее
подходят УЗИП для защиты оборудования до 1000В класса I + II и все 2-х
каскадные УЗИП для телекоммуникационного оборудования.

Выбор конкретной модели типа УЗИП зависит от параметров
цепей, к которым оно должно подключаться.

Для УЗИП электрооборудования  важно знать род тока, номинальное напряжение
сети, тип системы заземления и количество фаз. Например, для однофазной сети
переменного тока 230/400В с системой заземления TN-S рекомендуется применять УЗИП типа ET B 50/275 (1+1) (артикул:
504390), а для 3-х фазной –  ET B 100/275 (3+1) (артикул: 504388). Данные УЗИП обеспечат
максимальную защиту, даже в условиях высоких ожидаемы импульсных
перенапряжений. При необходимости учесть экономическую составляющую выбора,
можно использовать УЗИП типов ET B
25/275 (1+1)
(артикул: 504580) и
ET B 50/275 (3+1) (артикул: 504570) соответственно, которых будет достаточно
для обеспечения минимальных вышеизложенных требований НТД.

Выбор УЗИП телекоммуникационного оборудования более
сложен, т.к. зависит от большего числа параметров и конструктивных особенностей
оборудования. Наиболее просто выбирать УЗИП по типу используемого интерфейса защищаемого
оборудования и рекомендуемым производителем УЗИП для них моделям. Рекомендуем
смотреть на назначение в описании УЗИП и обращаться за консультацией к нашим
специалистам. Для примера можно привести УЗИП рекомендуемые для защиты
оборудования ЛВС категории CAT 6 типа IZL
NET 6
(артикул: 706306) и
УЗИП для защиты оборудования работающего по интерфейсу RS-485 типа ZRS-485 (артикул: 703803)

Для облегчения выбора конкретной модели УЗИП
предлагаем использовать опросные листы, размещённые на нашем сайте.

Следующим вопросом применения УЗИП становится
вопрос правильного подключения УЗИП, что во многом определяет эффект от его
применения.  Неправильное применение
может свести его к нулю. Для предотвращения таких ситуаций необходимо строго
следовать рекомендациям по подключению или применять устройства высокой
заводской готовности, такие как ШЗИП.

Существует
опасность для случая превышения защитного расстояния, а именно возможность
наводки на внутренние коммуникации токов молнии, стекающих по токоотводам
внешней СМЗ. Рекомендуется оптимально выбирать пути прокладки коммуникаций и
токоотводов, а также использовать экранированные проводные системы. По данным
вопросам Вы также можете обратиться к нашим специалистам.

ГОСТ Р 50571.26-2002 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 534. Устройства для защиты от импульсных перенапряжений»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКН

Стандарты дизайна символов — Типографика

  • 6 минут на чтение

В этой статье

Целью наших Стандартов дизайна символов является установление общих правил для форм символов в языках, основанных на латинице, в цифровых шрифтах. В первую очередь, определение руководящих принципов, которые дизайнеры используют для выравнивания символов, как по вертикали, так и по горизонтали, и их отношения к другим похожим символам или группам символов.

Это руководство следует рассматривать как путь к цели хорошо сделанного шрифта. Эта проезжая часть представляет собой не узкую однополосную улицу с интенсивным патрулированием, а хорошо обозначенную многополосную дорогу, которая приведет вас туда, куда вы хотите.

Создание цифрового шрифта — это не то же самое, что рисование шрифта

Искусство и процесс создания буквенных форм — очень творческая задача, но она не лишена правил и рекомендаций, которые определяют хороший дизайн. Любая форма дизайна — это решение проблемы или потребности.Хороший дизайн — это тот, который подходит для его использования без каких-либо несоответствующих функций.

Например, хорошо спроектированный дом — это дом, достаточно большой для его жителей, стилистически эквивалентный его культуре и достаточно прочный для окружающей среды. Хорошо спроектированный шрифт подходит для его использования, а его окончательная годная форма подходит для этого использования или устройства.

Этот документ посвящен окончательному используемому шрифту. Это не определение того, как использовать или создавать шрифт. Этот документ также меньше касается художественных решений при создании форм букв, чем создания удобного и функционального решения для письменного общения.

Тип — наиболее часто используемый способ связи. Большинство людей не осознают этого факта, потому что шрифт обычно выполняет свою работу, доставляя сообщение, а не отвлекая его. Чтобы продолжать выполнять эту работу в цифровом формате, мы должны учитывать, что решение для печатного документа сильно отличается от решения для экрана с низким разрешением. Эти изображения могут быть получены из одного и того же источника, но конечные изображения НЕ являются одним и тем же. Правила и дизайнерские решения, принятые для печатных изображений с высоким разрешением, должны быть отделены от правил и решений для устройств с низким разрешением.Для этих новых устройств необходимо принять новый набор правил.

Визуальное равенство не является математическим равенством

Самая важная концепция шрифтового дизайна — визуальное равенство. Это наиболее часто используемый метод при создании буквенных форм. Дизайнеры шрифтов вносят очень тонкие изменения в разные формы букв, чтобы они выглядели одинаково. Они осветляют вертикальные штрихи, когда имеется несколько штрихов, и делают засечки разной длины, чтобы сделать их визуально одинаковыми. Боковые подшипники, ширина опоры и вес выноса — все это примеры этой техники балансировки.Эту технику следует использовать в нужное время, и ее не следует путать с плохо обозначенными или выровненными основами, плохо расположенными глифами или несогласованными вертикальными и горизонтальными расстояниями.

В следующих главах мы обсудим рекомендации и правила, которые применяются для создания шрифтов TrueType и OpenType высочайшего качества для устройств с низким и высоким разрешением.

Этот документ содержит только техническую информацию, которая помогает объяснить стандарты проектирования. Для получения дополнительной технической информации, относящейся к конкретным форматам шрифтов TrueType, OpenType, шрифтам AAT, файлам шрифтов PostScript или Unicode, см. Конкретную техническую спецификацию.

При окончательной доработке этой спецификации она была бы неполной без подтверждения вклада и поддержки, которые я получил от друзей и коллег по всему миру. Несмотря на то, что я всю свою профессиональную карьеру занимался изготовлением шрифтов и обучением в корпорациях шрифтов и программного обеспечения, я не смог бы правильно объяснить все стандарты и требования к дизайну этих букв без их участия и помощи. Сьюзан Лайтфут из Monotype Typography внесла ценный вклад в правильность текста и производственных процессов.Джеральдин Уэйд из Monotype очень помогла своим опытом и обширными исследованиями происхождения персонажей и специфических требований языка. Я постоянно сотрудничал с Саймоном Дэниелсом над версткой, дизайном и планированием, и он отвечает за окончательную доработку этих документов для Интернета. Жан-Франсуа Порчес и Жак Андре оказали ценную поддержку в области проверки и внесли свой вклад во французскую типографскую практику. Марио Фелисиано рассказал об использовании порядковых чисел в португальском языке. Адам Твардок и его веб-сайт — хороший ресурс для создания диакритических знаков в польском языке.Билл Кинцель объяснил, как правильно строить заглавные буквы Eng и строчные kra, а Мэтью Картер, наконец, разъяснил, почему иногда высота некоторых букв отличается от высоты других. Большое спасибо Томасу Финни и Дэвиду Лемону из Adobe Systems, которые предоставили информацию об именах и дизайне персонажей. Джорджу Райану из Galapagos Design Group за то, что он поделился своим опытом в Mergenthaler Linotype, и Джону Хадсону из Tiro Typeworks за его идеи и его лингвистические знания. Арно Шмитт, профессор Эрик Шпикерманн и Дэвид Берлоу помогли разобраться в некоторой информации о лигатурах.

Библиография

Чикагское руководство по стилю, 14-е изд. . Чикагский университет. (Чикаго, Иллинойс, США: Издательство Чикагского университета, 1969, 1982, 1993) ISBN: 0-226-10389-7 (ткань)
Бесценный ресурс для писателей и типографов.

Слова в шрифт, 3-е изд. . Марджори Э. Скиллин, Роберт Малкольм Гей. (Englewood Cliffs, NJ USA: Prentice Hall, 1974) ISBN: 0-13-964262-5.
Хороший компаньон для Чикагское руководство стиля .В этой книге объясняются как настройки текста, так и математика.

Lexique des regles typographiques . Imprimerie nationale (Франция: Imprimerie nationale. 1990) ISBN: 2-11-081075-0 (pbk.)
Интернет: http://www.imprimerienationale.fr/EN/Collections/COLL2/IN8060010.html
Книга на французском языке . Это свод правил типографики, который национальная типография Франции публикует и использует в своих публикациях и книгах.

Каллиграфия: искусство письменных форм: Дональд М.Андерсон. (Нью-Йорк, штат Нью-Йорк, США: Холт, Райнхарт и Уинстон, 1969) ISBN: 0-486-27212-5 (pbk.)
Это больше книга об истории письменного общения, чем книга по каллиграфии. Включает латинские и нелатинские шрифты.

Элементы типографского стиля , Роберт Брингхерст (Ванкувер, Британская Колумбия, Канада: Hartley & Marks, Publishers, 1992, 1996, 1997) ISBN: 0-88179-133-4 (переплет) ISBN: 0-88179-132-6 ( pbk.)
Популярно признанная «библией типографа» с подробными определениями символов и описаниями.

Американские металлические гарнитуры ХХ века . Mac McGrew (Делавэр, США: Oak Knoll Books, 1986, 1993) ISBN: 0-938768-34-4 (в переплете) ISBN: 0-938768-39-5 (pbk.)
Книга в твердом переплете, хорошо напечатанная почти каждым американцем. металлический шрифт, выпущенный в ХХ веке. Включает в себя несколько типов дисплеев и несколько импортированных сзади. Также есть приятные лакомые кусочки внизу некоторых страниц.

Memoire des metiers du livre, à l’usage de la publishing, assitée par ordiateur .Roger Dédame avec le concours d’André Delord (Франция: Éditions Cercle d’Art & Association pour la education permanente des personnels d’imprimerie. 1998) ISBN: 2-7022-0495-3 (pbk.)
Книга по типографии на французском языке и механические и компьютерные системы письма во Франции.

Лигатуры и символы контекста . Жак Андре, Жан-Луи Эстев. (Ренн, Франция: Association GUTenberg. 1995) ISSN: 1140-9304.
Книга на французском языке. Превосходный сборник научных работ по лигатурам на латинских языках с некоторыми нелатинскими примерами лигатур.

Брендинг с типом, как продается тип . Стефан Рёгенер, Альберт-Ян Пул, Урсула Пакхойзер, Э.М. Джинджер. (Маунтин-Вью, Калифорния, США: Adobe Press, Adobe Systems Inc., 1995 г.) ISBN: 1-56830-248-7 (pbk.)
Одна из книг из серии книг Adobe Press по типографике, первоначально изданная на немецком языке. Эта книга посвящена типографике и ее использованию в европейской рекламе.

Стандарт Unicode, версия 2.0 . Консорциум Unicode. (Ридинг, Массачусетс, США: Addison-Wesley Developers Press, 1991-1996) ISBN: 0-201-48345-9 (pbk.)
Техническая спецификация для кодировки символов Unicode. Место для поиска номеров Unicode для символов латинских и нелатинских шрифтов.

Спецификация Microsoft OpenType . Корпорация Майкрософт. (Редмонд, Вашингтон. Корпорация Microsoft. 1990–1998 гг.)
Техническая спецификация шрифтов Microsoft OpenType.

Книга персонажей Hewlett-Packard . Компания Hewlett-Packard. (Бойсе, ID: Hewlett-Packard Company, 1990)
Интернет: http: // www.fonts.com/
Описание символов для принтеров Hewlett-Packard и кодовых страниц.

Искусство и технологии типографики . Compugraphic Corporation. (Уилмингтон, Массачусетс, США: Compugraphic Corporation. 1988)
Брошюра, выпущенная Compugraphic для своих наборщиков. В нем есть общие описания и примеры типографских терминов, символов и использования.

Руководство по локализации программного обеспечения Macintosh . Apple Computer, Inc. (Ридинг, Массачусетс, США: Addison-Wesley Publishing Company, 1992) ISBN: 0-201-60856-1 (pbk.)
Часть технических спецификаций серии Inside Macintosh. В частности, относится к пользовательским интерфейсам и тексту в системах Macintosh во всем мире. Показаны примеры руководств по пользовательскому интерфейсу, раскладки клавиатуры, локализованных наборов символов, описания языков, страны и систем письма.

HTML 4.0 . Консорциум World Wide Web. (Массачусетский технологический институт, Национальный исследовательский институт информатики и автоматизации, Университет Кейо, 1997).
Интернет: http: // www.w3.org/
Техническая спецификация для HTML.

Что дальше

Прописные буквы

Установка и обновление | Учебный центр Postman

Postman доступен как собственное настольное приложение для операционных систем Mac, Windows (32-разрядная / 64-разрядная) и Linux (32-разрядная / 64-разрядная), а также в Интернете по адресу go.postman .co / сборка .

Чтобы получить последнюю версию настольного приложения Postman, посетите страницу загрузки и нажмите Загрузить для вашей платформы.

Содержание

Обратите внимание, что команда Postman только тестирует, исправляет ошибки и обеспечивает поддержку приложения на Mac, Windows, Linux и в Интернете.

Установка Postman на Mac

Загрузите и разархивируйте приложение с помощью встроенного приложения Archive Utility . Дважды щелкните Postman . При появлении запроса переместите файл в папку Applications — это обеспечит правильную установку будущих обновлений.

Минимальная поддерживаемая версия ОС — macOS 10.10 (Йосемити).

Вы можете столкнуться с ошибкой «Библиотека не загружена», если попытаетесь разархивировать и установить Postman с помощью стороннего приложения — использование утилиты архивирования по умолчанию для Mac должно решить эту проблему.

Установка Postman в Windows

Загрузите приложение. Дважды щелкните файл exe ​​, чтобы установить его.

Postman поддерживает Windows 7 и выше. Для Windows предоставляются установщики ia32 (x86) и x64 (amd64) .Windows для устройств ARM возможна с использованием двоичного файла ia32.

Установка Postman в Linux

Вы можете установить Postman в Linux, загрузив его — или по ссылке Snap store / с помощью команды snap install postman .

Чтобы установить вручную, загрузите и распакуйте приложение, например, в каталог opt . Вам потребуется привилегий sudo .

Чтобы запустить приложение с помощью значка средства запуска, создайте файл на рабочем столе, назовите его Postman.desktop и сохранив его в следующем месте:

  ~ / .local / share / applications / Postman.desktop

Введите следующее содержимое в файл (заменив opt , если вы извлекли файл в другое место) и сохраните его:

  [Desktop Entry]
Кодировка = UTF-8
Имя = Почтальон
Exec = / opt / Postman / app / Почтальон% U
Значок = / opt / Postman / app / resources / app / assets / icon.png
Терминал = ложь
Тип = Приложение
Категории = Развитие;

Postman поддерживает следующие дистрибутивы:

  • Ubuntu 12.04 и новее
  • Fedora 21
  • Debian 8 и новее

Поддержка определенных дистрибутивов Linux зависит от того, поддерживаются ли они Electron или нет. Обратитесь к документации Electron.

Рекомендуется установить Snap, поскольку он включает в себя все библиотеки, необходимые приложению, и они входят в состав самого приложения.

Не запускайте Postman с помощью команды sudo , так как это создаст проблемы с разрешениями для файлов, созданных Postman.

Убедитесь, что у вас есть права на чтение и запись для папки ~ / .config , в которой Postman хранит информацию.

Если вы являетесь пользователем Ubuntu 18, вам также потребуется установить пакет libgconf-2-4 для обеспечения бесперебойной работы Postman: apt-get install libgconf-2-4

Использование почтальона в Интернете

Вы можете использовать Postman в своем веб-браузере для выполнения задач разработки и тестирования API вместе с агентом Postman.Чтобы получить доступ к Postman в Интернете, посетите go.postman.co/build в своем браузере. Если вы используете веб-клиент Postman, вам также необходимо загрузить настольный агент Postman. Вам будет предложено загрузить и установить агент, чтобы вы могли делать запросы из Интернета. Вы также можете загрузить агент прямо со страницы загрузок.

Агент Postman преодолевает ограничения браузеров на совместное использование ресурсов между объектами (CORS) и упрощает отправку запросов API из версии Postman для вашего браузера.После установки агента вы сможете использовать его для веб-запросов.

Если вы попытаетесь отправить запрос, но это не удастся, потому что агент не выбран, вы увидите ссылку в области ответа, которую вы можете щелкнуть, чтобы переключиться на агента и повторить свой запрос. Подробнее об агенте.

Веб-ограничения

Postman в Интернете находится в стадии активной разработки, но есть несколько функций, к которым в настоящее время можно получить доступ только в настольном приложении, а не в веб-браузере:

  • Предварительный просмотр в реальном времени : вы не увидите обновления всех заголовков ваших запросов в реальном времени при вводе конфигураций запросов, как в настольном приложении Postman — вы увидите только обновление заголовков авторизации при редактировании.
  • Сохранение ответов в файл
  • Сертификаты и прокси : они будут принимать значение, определенное браузером, и не могут быть отменены почтальоном.
  • Почтальон-перехватчик

Почтальон для Интернета все еще находится в стадии разработки. Пожалуйста, попробуйте это и поделитесь своим мнением с командой, присоединившись к обсуждению на форуме сообщества.

Обновление почтальона

Родные приложения Postman уведомят вас, когда будет доступно крупное обновление.Для других обновлений вы увидите точку на значке настроек. Если индикатор красный, а не оранжевый, это указывает на сбой обновления.

Выберите вариант обновления, чтобы загрузить или установить последнее обновление. Когда загрузка будет завершена, вы увидите уведомление с предложением перезапустить приложение Postman, чтобы применить обновления. Если вы еще не готовы к обновлению, выберите Позже для автоматического обновления при следующем запуске приложения.

Вы можете настроить свои предпочтения, чтобы включить автоматическую загрузку основных обновлений, в Настройки > Обновление .Почтальон автоматически загружает мелкие обновления и исправления ошибок.

Приложение Postman для Chrome (устарело)

Приложение Postman Chrome устарело — если вы используете приложение Chrome, вы можете сохранить свои данные при переключении на собственное приложение либо путем синхронизации с учетной записью Postman, в которую вы вошли, либо путем экспорта из Chrome и импорт в собственное приложение .

Нативное приложение построено на Electron и преодолевает ряд ограничений платформы Chrome.

  • Собственные приложения позволяют напрямую работать с файлами cookie.
  • В отличие от приложения Chrome, отдельное расширение для Interceptor не требуется.
  • Нативные приложения поставляются со встроенным прокси-сервером, который можно использовать для захвата сетевого трафика.
  • Стандартные приложения не ограничены стандартами Chrome для строки меню. Вы можете проверять наличие обновлений, создавать окна и вкладки Postman, а также редактировать настройки.
  • Собственные приложения позволяют отправлять заголовки, такие как Origin и User-Agent .Они ограничены в приложении Chrome.
  • Параметр «не следовать перенаправлениям» существует во встроенных приложениях, чтобы предотвратить автоматическое перенаправление запросов, возвращающих ответ серии 300 — для этого в приложении Chrome требуется расширение Interceptor.
  • Собственное приложение имеет встроенную консоль, которая позволяет просматривать сведения о сетевых запросах для вызовов API.

Переход на собственное приложение

Чтобы переключиться с приложения Chrome на родное, загрузите Postman и войдите в свою учетную запись.Запустите собственное приложение, и ваша история и коллекции будут автоматически синхронизированы.

В качестве альтернативы, если вы не хотите входить в свою учетную запись Postman, вы можете массово экспортировать данные Postman из приложения Chrome, а затем массово импортировать в новое собственное приложение через Settings > Data .

Обратите внимание, что при импорте существующие данные будут перезаписаны. Дополнительные сведения о массовом импорте см. В разделе Импорт данных Postman.

Использование Postman за брандмауэром

Инфраструктура

Postman работает на платформе Amazon AWS.Если вы работаете за сетевым брандмауэром, вам необходимо внести в белый список следующие домены, чтобы разрешить соединения WebSocket для Postman:

  • \ *. Getpostman.com
  • \ *. Postman.co
  • \ *. Pstmn.io
  • \ * postman.com

По умолчанию соединения WebSocket используют те же порты, что и HTTP (80) и HTTPS (443).

Postman не имеет фиксированного диапазона IP-адресов, который может быть предоставлен. При необходимости обратитесь к текущим диапазонам IP-адресов AWS и внесите в белый список предоставленный широкий диапазон.

Устранение неполадок при установке Postman

Если у вас возникнут какие-либо проблемы с установкой и запуском Postman, ознакомьтесь со следующими советами — если они не помогают, обратитесь к сообщениям об установке на форуме сообщества и создайте новое сообщение, если ваша проблема еще не решена.

Ошибка обновления

Если вы видите уведомление Update Failed в Postman, вы можете использовать DevTools для расследования.

Откройте DevTools, используя View > Developer > Show DevTools (Current View) .Вот некоторые известные ошибки:

Кнопка обновления недоступна

Если вы используете Postman для Linux и установили приложение через Центр программного обеспечения Ubuntu или Snap Store, вы можете не увидеть кнопку Проверить наличие обновлений . Это связано с тем, что обновления обрабатываются магазином, который должен автоматически обновлять Postman с регулярной частотой. Если вы используете Postman версии 6, вам придется перейти на Postman 7 и изменить канал Snap, чтобы получать последние обновления.Для получения дополнительной информации см. Переход на Postman 7.

Следующие шаги

Если у вас возникли проблемы с установкой или обновлениями, обратитесь в службу поддержки Postman. Если ваша установка работает должным образом, отправьте свой первый запрос!

Набор инструментов для анализа данных всего генома

1. Введение

2. Основная информация
3. Скачать и общие примечания
4. Справочная таблица команд
5. Базовое использование / форматы данных
6. Управление данными
7. Сводная статистика
8. Пороги включения
9.Стратификация населения
10. Оценка IBS / IBD
11. Ассоциация
12. Семейные ассоциации
13. Процедуры перестановки
14. Расчеты LD
15. Мультимаркерные тесты.
16. Условные тесты гаплотипов.
17. Прокси-ассоциация
18. Вменение (бета)
19. Данные по дозировке
20. Мета-анализ
21. Аннотация
22. Сгруппирование результатов на основе LD
23. Генный отчет
24. Эпистаз.
25. Редкие CNV
26. Общие CNP
27. R-плагины
28. Поиск аннотаций в Интернете.
29. Инструменты моделирования.
30. Оценка профиля
31. ID помощник
32. Ресурсы
33. Блок-схема
34.Разное
35. Часто задаваемые вопросы и подсказки

36. gPLINK

В этом руководстве мы рассмотрим использование PLINK для анализа
пример данных: случайно выбранные генотипы (примерно 80 000
аутосомные SNP) от 89 азиатских индивидов HapMap. Фенотип
была смоделирована на основе генотипа в одном SNP. В этом руководстве
мы рассмотрим использование PLINK для работы с данными,
используя ряд функций: управление данными, сводную статистику,
стратификация населения и базовый ассоциативный анализ. ПРИМЕЧАНИЕ Эти данные, конечно, не представляют
реалистичный дизайн исследования или реалистичная модель заболевания. Дело в этом
упражнение — просто привыкнуть к запуску PLINK.

89 образцов HapMap и 80K случайных SNP

Первый шаг — получить рабочую копию PLINK и
примеры файлов данных.

  1. Убедитесь, что на вашем компьютере установлен PLINK (см.
    эти инструкции).
  2. Загрузите пример файла архива данных
    который содержит генотипы, файлы карт и два дополнительных файла фенотипа,
    описано ниже (заархивировано, примерно 2.8 млн)
  3. Создайте новую папку / каталог на вашем компьютере и разархивируйте файл.
    вы скачали (называемый hapmap1.zip) в эту папку.

СОВЕТ! Если вы пользователь Windows и не знаете, как
сделай это, перейдите по этой ссылке


Были созданы два фенотипа: количественный триат и признак болезни.
(статус привязанности, код: 1 = не затронут, 2 = затронут), на основе медианы
расщепление количественного признака. Количественный признак сформирован
как функция трех простых компонентов:

  • Случайный компонент
  • Китайская идентичность против японской идентичности
  • Вариант хромосомы 2, rs2222162

Помните, что эта модель не предназначена для реалистичности.Продолжение
таблица непредвиденных обстоятельств показывает совместное распространение болезни и
субпопуляция:

            китайский   японский
  Контроль  34 11
  Корпус  11 33


что показывает сильную взаимосвязь между этими двумя переменными. Следующий
В таблице показана связь между вариантом rs2222162 и
болезнь:

               Генотип
               11   12   22
  Контроль  17 22 6
  Корпус  3 19 22


Опять же, сильная ассоциация очевидна.Обратите внимание, что аллели были
перекодировано как 1 и 2 (это не обязательно для
PLINK, однако, работает — он может принимать любую кодировку для SNP).

Таким образом, у нас есть единственный причинный вариант, связанный с
болезнь. Осложняющими факторами являются то, что этот вариант является одним из
83534 SNP, а также то, что может быть некоторая степень смешения
ассоциаций SNP-заболевание в связи с заболеванием субпопуляции
ассоциация — то есть возможность того, что влияние стратификации населения
будет существовать. Хотя мы можем ожидать, что две субпопуляции будут
довольно похожи с общей генетической точки зрения, и хотя
размер выборки невелик, это может привести к увеличению ложных
положительные ставки, если не контролировать.Мы будем использовать переменную статуса привязанности в качестве переменной по умолчанию для
анализ (т.е. шестой столбец в файле PED). Количественный
trait находится в отдельном файле альтернативных фенотипов, qt.phe. В
файл pop.phe содержит фиктивный фенотип, кодируемый 1 для
Китайцы и 2 для японцев. Мы будем использовать это
в исследовании межпопуляционных различий. Вы можете просмотреть эти
файлы альтернативных фенотипов в любом текстовом редакторе.

В этом учебном наборе данных мы сосредоточимся на аутосомных SNP для простоты,
хотя PLINK поддерживает хромосомы X и Y
SNP для ряда анализов.См. Основную документацию для дальнейшего
Информация.

Использование PLINK для анализа этих данных

Это руководство предназначено для ознакомления с некоторыми из PLINK
функции, а не дать их исчерпывающий обзор. Более того, это
не предназначен для использования в качестве плана анализа данных всего генома или для представления
что-нибудь близкое к «лучшей практике».

Эти гиперссылки показывают обзор тем:

Начало работы

Просто набрав plink и указав файл без дальнейшего
параметры — хороший способ проверить целостность файла и получить
некоторая базовая сводная статистика о файле.

plink —file hapmap1

Параметр —file принимает единственный параметр, корень входных данных.
имена файлов и будет искать два файла: файл PED и файл MAP с
это корневое имя. Другими словами, —file hapmap1 подразумевает
hapmap1.ped и hapmap1.map должны существовать в
Текущий каталог.

ПОДСКАЗКА! Можно указать файлы вне
текущий каталог, и чтобы файлы PED и MAP имели другой корень
имена или не заканчиваться на .ped и .map, используя
Опции —ped и —map.Файлы PED и MAP представляют собой простые текстовые файлы; Файлы PED содержат генотип
информации (по одному человеку в строке), а файлы MAP содержат информацию о
имя и положение маркеров в файле PED. Если вы не
ознакомьтесь с форматами файлов, необходимыми для файлов PED и MAP, пожалуйста
обратитесь к этой странице.

Приведенная выше команда должна сгенерировать что-то вроде следующего вывода
в окне консоли. Он также сохранит эту информацию в файл
называется plink.log.

     @ ------------------------------------------------- --------- @
     | PLINK! | v0.99л | 27 июля 2006 г. |
     | ------------------------------------------------- --------- |
     | (C) 2006 Шон Перселл, Стандартная общественная лицензия GNU, v2 |
     | ------------------------------------------------- --------- |
     | http://pngu.mgh.harvard.edu/purcell/plink/ |
     @ ------------------------------------------------- --------- @

     Проверка версии через Интернет (--noweb, чтобы пропустить)
     Подключение к Интернету ... ОК, текущая версия v0.99l

     *** Предварительная версия для тестирования ***

     Запись этого текста в файл журнала [plink.журнал ]
     Старт анализа: 31 июл 09:00:11 2006

     Действующие параметры:
        - файл hapmap1

     83534 (из 83534) маркеров будут включены из [hapmap1.map]
     89 человек читают из [hapmap1.ped]
     89 человек с не пропущенными фенотипами
     Предполагая бинарный признак (1 = unaff, 2 = aff, 0 = miss)
     Отсутствует значение фенотипа также -9.
     Перед сокращением частоты и генотипирования имеется 83534 SNP.
     Применение фильтров (режим SNP-major)
     Найдено 89 учредителей и 0 неоснователей
     0 из 89 особей, удаленных из-за низкого генотипирования (MIND> 0.1)
     859 SNP не прошли проверку на отсутствие (GENO> 0,1)
     16994 SNP не прошли проверку частоты (MAF


Информацию, содержащуюся здесь, можно резюмировать следующим образом:


  • Баннер с информацией об авторских правах и номером версии —
    проверка версии через Интернет показывает, что это последняя версия PLINK.
    и отображает сообщение о том, что v0.99l — это предварительная версия для тестирования.

  • Сообщение о том, что файл журнала будет сохранен в
    plink.log. Имя выходного файла можно изменить с помощью
    опция —out — e.грамм. указав —out anal1 will
    вместо этого сгенерируйте файл журнала с именем anal1.log.

  • Далее приводится список указанных параметров команды: в данном случае
    это только одна опция —file hapmap1. Отслеживая
    log-файлов и присвоив каждому анализу собственное имя —out,
    упрощает отслеживание того, когда и как разные результаты
    файлы были созданы.

  • Далее некоторая информация о количестве маркеров и особей
    читать из MAP и PED файла. Всего было прочитано чуть более 80000 SNP.
    в файле MAP.Написано «… 83534 (из 83534) …», потому что
    некоторые SNP могут быть исключены (сделав физическое положение
    отрицательное число в файле MAP), и в этом случае первое число будет
    укажите, сколько SNP включено. В этом случае все SNP
    прочитать из файла PED. Мы также видим, что 89 человек были прочитаны в
    из файла PED, и что у всех этих людей был действующий фенотип
    Информация.

  • Затем PLINK сообщает нам, что фенотип — это привязанность.
    переменная статуса, в отличие от количественной характеристики, и позволяет нам знать
    какие недостающие значения.
  • Следующий этап — этап фильтрации — индивидуумы и / или SNP
    снял на основании пороги. Пожалуйста, посмотрите это
    страницу для получения дополнительной информации о настройке пороговых значений. В этом случае мы видим
    что не было удалено ни одного человека, но было удалено почти 20000 SNP,
    по отсутствию (859) и частоте (16994).
    Эта особенно высокая доля удаленных SNP основана на
    факт, что это случайные SNP HapMap на китайском и японском языках.
    образцы, а не предварительно выбранные маркеры на полногеномной ассоциации
    продукт: здесь будет намного больше редких и мономорфных маркеров, чем один
    обычно ожидал.
  • Наконец, дается линия, которая указывает, когда этот анализ закончен.
    Вы можете видеть, что на чтение потребовалось 8 секунд (по крайней мере, на моей машине)
    файл и примените
    фильтры.

Если были запрошены другие анализы, то другие выходные файлы были созданы
был бы указан в файле журнала. Все выходные файлы, которые
PLINK генерирует тот же формат: root.extension, где
root по умолчанию — «plink», но его можно изменить с помощью
—out, а расширение будет зависеть от типа вывода
файл (полный список расширений приведен здесь). Создание двоичного файла PED

Первое, что мы сделаем, — это создадим двоичный файл PED. Этот более компактный
представление данных экономит место и ускоряет последующий анализ.
Чтобы создать двоичный файл PED, используйте следующую команду.

plink —file hapmap1 —make-bed —out hapmap1

Если он правильно работает на вашем компьютере, вы должны увидеть следующее в
ваш вывод:

       выше, как раньше
     ...
     Перед сокращением частоты и генотипирования имеется 83534 SNP.
     Применение фильтров (режим SNP-major)
     Найдено 89 учредителей и 0 неоснователей
     0 SNP не прошли проверку на отсутствие (GENO> 1)
     0 SNP не прошел частотный тест (MAF

Следует отметить несколько моментов:

  • При использовании параметра —make-bed пороговые значения
    для отсутствующих показателей и частоты аллелей были автоматически установлены для исключения
    никто.Хотя эти фильтры можно указать вручную (используя
    —mind, —geno и —maf), чтобы исключить людей,
    это значение по умолчанию обычно требуется при создании нового файла PED или двоичного файла PED.
    Команды —extract / —exclude и
    —keep / —remove также можно применить на этом этапе.

  • С помощью этой команды создаются три файла — двоичный файл,
    содержит необработанные данные генотипа hapmap1.bed, но также
    файл карты hapmap1.bim, содержащий два дополнительных столбца, в которых
    имена аллелей для каждого SNP и hapmap1.семья, которая является просто
    первые шесть столбцов hapmap1.ped. Вы можете просмотреть
    файлы .bim и .fam — но не пытайтесь просматривать
    файл .bed. Ни один из этих трех файлов не следует вручную
    отредактировал.

Если, например, вы хотите создать новый файл, который включает только отдельных лиц
с высоким уровнем генотипирования (завершено не менее 95%) вы выполните:

plink —file hapmap1 —make-bed —mind 0.05 —out highgeno

который будет создавать файлы

     highgeno.bed
     highgeno.bim
     highgeno.семья


Работа с двоичным файлом PED

Чтобы указать, что входные данные находятся в двоичном формате, в отличие от
обычный текстовый формат PED / MAP, просто используйте вместо него параметр —bfile
из —file. Чтобы повторить первую команду, которую мы запустили (которая просто загружает
данные и печатает некоторую базовую сводную статистику):

plink —bfile hapmap1
     Запись этого текста в файл журнала [plink.log]
     Старт анализа: 31 июл 09:12:08 2006

     Действующие параметры:
             --bfile hapmap1

     Чтение карты (расширенный формат) из [hapmap1.бим]
     83534 маркера должны быть включены из [hapmap1.bim]
     Чтение информации о родословной с [hapmap1.fam]
     89 человек читают из [hapmap1.fam]
     89 человек с не пропущенными фенотипами
     Чтение битового файла генотипа с [hapmap1.bed]
     Обнаружено, что двоичный файл PED имеет основной режим SNP v1.00
     Перед сокращением частоты и генотипирования имеется 83534 SNP.
     Применение фильтров (режим SNP-major)
     Найдено 89 учредителей и 0 неоснователей
     0 из 89 особей, удаленных из-за низкого генотипирования (MIND> 0.1)
     859 SNP не прошли проверку на отсутствие (GENO> 0,1)
     16994 SNP не прошли проверку частоты (MAF

Здесь следует отметить:

  • Эти три файла hapmap1.bim, hapmap1.fam и
    hapmap1.bed были загружены вместо двух обычных файлов. То есть,
    hapmap1.ped и hapmap1.map не используются в этом
    анализ, и фактически может быть удален сейчас.

  • Данные загружаются намного быстрее — в зависимости от отметки времени
    в начале и в конце вывода журнала это заняло 2 секунды вместо
    10.

Сводная статистика: пропущенные ставки

Затем мы сгенерируем простую сводную статистику по количеству пропущенных
данные в файле, используя параметр —missing:

plink —bfile hapmap1 —missing —out miss_stat

который должен сгенерировать следующий вывод:

     ...
     0 из 89 особей удалены из-за низкого генотипирования (MIND> 0,1)
     Запись индивидуальной информации об отсутствии в [miss_stat.imiss]
     Запись информации об отсутствии локуса в [miss_stat.lmiss]
     ...


Здесь мы видим, что ни один человек не был удален из-за низких генотипов (MIND>
0.1 означает, что мы принимаем людей с отсутствием менее 10%).

На человека и на SNP (после исключения физических лиц на основе
низкие показатели генотипирования) затем выводятся в файлы miss_stat.imiss
и miss_stat.lmiss соответственно. Если бы мы не указали
—out, корневое выходное имя файла по умолчанию было бы «plink».

Эти выходные файлы представляют собой стандартные текстовые файлы, которые можно просматривать в
любой текстовый редактор, пейджер, электронную таблицу или статистический пакет (хотя и один
который может обрабатывать большие файлы).Взглянув на файл
miss_stat.lmiss, например, используя команду more, которая
присутствует в большинстве систем:

больше miss_stat.lmiss

мы видим

      CHR SNP N_MISS F_MISS
        1 rs6681049 0 0
        1 rs4074137 0 0
        1 рс7540009 0 0
        1 rs1891905 0 0
        1 рс9729550 0 0
        1 rs3813196 0 0
        1 rs6704013 2 0.0224719
        1 rs307347 12 0,134831
        1 rs9439440 2 0,0224719
      ...


То есть для каждого SNP мы видим количество пропавших без вести
(N_MISS) и доля пропавших без вести
(F_MISS). По аналогии:

узнать больше miss_stat.imiss

мы видим

         FID IID MISS_PHENO N_MISS F_MISS
      HCB181 1 N 671 0,00803266
      HCB182 1 N 1156 0,0138387
      HCB183 1 N 498 0.00596164
      HCB184 1 N 412 0,00493212
      HCB185 1 N 329 0,00393852
      ГХБ186 1 Н 1233 0,0147605
      HCB187 1 N 258 0,00308856
      ...


Последний столбец — это фактический уровень генотипирования этого человека — мы
см. здесь очень высока скорость генотипирования.

СОВЕТ Если вы используете пакет электронных таблиц, который может
отображать ограниченное количество строк (некоторые популярные пакеты могут обрабатывать чуть более
65000 строк), тогда может быть желательно попросить PLINK проанализировать данные
хромосома, используя параметр —chr.Например, чтобы выполнить вышеуказанное
анализ на хромосому 1:

plink —bfile hapmap1 —chr 1 —out res1 —missing

затем для хромосомы 2:

plink —bfile hapmap1 —chr 2 —out res2 —missing

и так далее.

Сводная статистика: частоты аллелей

Далее мы проводим аналогичный анализ, но запрашиваем частоты аллелей.
вместо показателей генотипирования. Следующая команда создает файл
называется freq_stat.frq, который содержит частоту минорного аллеля и
коды аллелей для каждого SNP.

plink —bfile hapmap1 —freq —out freq_stat

Также возможно выполнить этот частотный анализ (и
анализ отсутствия), стратифицированный категориальной кластерной переменной. В
в этом случае мы будем использовать файл, который указывает,
особь из китайского или японского образца, pop.phe.
Этот файл кластера содержит три столбца; каждая строка индивидуальна. В
формат описан более полно в основном
документация.

Чтобы выполнить стратифицированный анализ, используйте параметр —within.

plink —bfile hapmap1 —freq —within pop.phe —out freq_stat

Теперь в выходных данных будет указано, что файл с именем freq_stat.frq.strat.
был создан вместо freq_stat.frq. Если мы просмотрим этот файл:

узнать больше freq_stat.frq.strat

мы видим, что каждая строка теперь представляет собой частоту аллеля для каждого SNP, стратифицированного по субпопуляции:

     CHR SNP CLST A1 A2 MAF
       1 рс6681049 1 1 2 0,233333
       1 рс6681049 2 1 2 0.193182
       1 rs4074137 1 1 2 0,1
       1 rs4074137 2 1 2 0,0568182
       1 рс7540009 1 0 2 0
       1 rs7540009 2 0 2 0
       1 rs1891905 1 1 2 0,411111
       1 rs1891905 2 1 2 0,397727
       ...


Здесь мы видим, что каждый SNP представлен дважды — CLST
в столбце указано, откуда взята частота: китайский или японский.
популяции, закодированные согласно популяции.phe файл.

Если вас просто интересовал конкретный SNP и вы хотели знать

Соответствие стандартам IPC для проектирования печатных плат

Независимо от того, работаете ли вы в области проектирования электроники, производства или даже в оборонной сфере, алфавитный набор организаций по стандартизации обширен и может показаться устрашающим. Эти стандарты предназначены для обеспечения производительности и надежности печатных плат и электронных продуктов в ряде отраслей. Среди наиболее важных и широко распространенных стандартов проектирования и производства печатных плат являются стандарты IPC.Соблюдение этих стандартов на уровне проектирования и во время производства становится намного проще, если вы используете правильное программное обеспечение для проектирования. Узнайте, как Altium Designer может помочь вам соответствовать стандартам IPC.

ALTIUM DESIGNER®

Единственный унифицированный комплект для проектирования печатных плат с функциями проектирования и проверки, которые можно адаптировать к стандартам IPC.

Производители оригинального оборудования (OEM), такие как производители печатных плат и компонентов, а также разработчики печатных плат, имеют множество стандартов, с которыми приходится бороться.Стандарты IPC не являются исключением. Эти отраслевые стандарты предназначены для обеспечения надежности и технологичности печатных схем и других электронных узлов. Независимо от того, в какой отрасли вы работаете, стандарты IPC могут что-то сказать о разработке и производстве ваших продуктов.

Возникает вопрос, что такое стандарты IPC и почему они важны для производства печатных плат? Кроме того, где можно найти документацию по стандартам IPC? IPC выпускает эти стандарты по мере их обновления, и вы можете получить их прямо из источника.Если вы разработчик печатных плат, важно разрабатывать свои печатные платы в соответствии со стандартами IPC, чтобы обеспечить качество и технологичность.

Стандарты IPC определяют конкретные требования к дизайну и производству для всех аспектов печатной платы. Некоторые примеры включают изготовление сквозных и микропереходных отверстий, требования к прочности паяных соединений, материал и толщину паяльной маски, свойства материалов для подложек и ряд других производственных требований.

Какие разделы IPC имеют отношение к проектированию и производству печатных плат?

Некоторые важные стандарты проектирования, обеспечивающие механическую прочность и термическую стабильность, — это IPC 2152, IPC 4761 и IPC 6012E.Эти стандарты имеют важные последствия для производителей печатных плат и могут влиять на параметры обработки во время изготовления. Серия IPC-A-600 также включает множество важных стандартов для производства печатных плат и сборки электроники.

Для разработчиков компонентов и проектировщиков печатных плат IPC 7350 определяет требования к занимаемой площади и схеме заземления для компонентов SMT. Разработчики печатных плат должны учитывать эти спецификации при проектировании схем заземления для соответствующих посадочных мест, чтобы обеспечить возможность пайки и надежные электрические соединения.

Проектирование посадочного места компонента, совместимого с IPC, в Altium Designer

Военная и аэрокосмическая промышленность — это две отрасли с жесткими требованиями и стандартами, которые несут свои собственные стандарты в дополнение к стандартам IPC. Стандарты в этих отраслях совместимы с IPC, хотя некоторые стандарты для сложных плат превышают требования к производительности и качеству IPC. Некоторые важные стандарты для этих отраслей включают ISO, MIL, FAA и SAE.

Соответствие стандартам с правильным программным обеспечением для проектирования

Более сложные платы, например, работающие на сверхвысокой скорости или использующие методологии проектирования HDI, несут строгие стандарты в отношении дизайна и технологичности.Правильное программное обеспечение для проектирования должно помочь вам соответствовать этим важным стандартам проектирования без ущерба для адаптируемости или простоты использования. Когда ваше программное обеспечение для проектирования построено на основе движка проектирования, управляемого правилами, вы можете легко включить важные стандарты для вашего конкретного приложения в качестве правил проектирования. Доступны профессиональные сертификаты, которые дадут вам знания, необходимые для соответствия и определения отраслевых стандартов в вашем программном обеспечении для проектирования.

HDI через правила проектирования в Altium Designer

Altium Designer — единственная платформа для проектирования печатных плат, в которой каждый найдет что-то для себя.Только Altium Designer включает в себя все инструменты проектирования, необходимые для проектирования, производства и документации в интегрированной среде проектирования. Эти функции можно адаптировать, чтобы ваша плата соответствовала отраслевым стандартам.

Проектирование в соответствии с отраслевыми стандартами с помощью Altium Designer

Среда проектирования на основе правил в Altium Designer позволяет вам определять отраслевые стандарты и допустимые допуски в качестве правил проектирования. Каждая функция дизайна в программе зачитывается из этих правил дизайна, когда вы строите свою доску.Функции проверки автоматически проверяют ваш дизайн на соответствие стандартным и индивидуальным правилам проектирования, помогая вам оставаться в соответствии с отраслевыми стандартами на протяжении всего процесса проектирования.

Интегрированная среда проектирования в Altium Designer включает все критически важные инструменты, необходимые для создания платы. Вы также можете приобрести надстройки для более специализированных приложений, и эти надстройки доступны непосредственно из одной программы. Вам не придется переключаться между несколькими программами, и любые расширения получают доступ к вашим проектным данным непосредственно в Altium Designer.

Поначалу работа с интегрированным ПО для проектирования может показаться сложной, но у Altium будет достаточно ресурсов, которые помогут вам добиться успеха. Altium предоставляет обширную базу знаний, форум AltiumLive, подкасты и вебинары с экспертами в области проектирования печатных плат, а также подробные руководства по функциям, которые помогут вам достичь успеха. У вас будут ресурсы, необходимые для разработки высококачественных печатных плат, соответствующих стандартам IPC.

С Altium Designer вы можете реализовать правильную стратегию проектирования, чтобы обеспечить соответствие IPC и другим отраслевым стандартам.Настраиваемые переходные отверстия, контактные площадки, компоненты и другие инструменты проектирования печатных плат интегрированы в единую программу с единым интерфейсом. Забудьте покупать элементы дизайна по частям и застревать за платным доступом. Вместо этого вам нужно работать с лучшим программным обеспечением для проектирования печатных плат на рынке: вам нужен Altium Designer.

Проектирование конструкций — Рекомендации по проектированию каркасов

  • 2 минуты на чтение

В этой статье

Тип значения общего назначения чаще всего называют структурой, ее ключевым словом C #.В этом разделе приведены рекомендации по общему дизайну структуры.

❌ НЕ предоставляйте конструктор без параметров для структуры.

Следуя этому руководству, можно создавать массивы структур без необходимости запускать конструктор для каждого элемента массива. Обратите внимание, что C # не позволяет структурам иметь конструкторы без параметров.

NOT НЕ определяйте изменяемые типы значений.

У изменяемых типов значений есть несколько проблем. Например, когда средство получения свойства возвращает тип значения, вызывающий объект получает копию.Поскольку копия создается неявно, разработчики могут не знать, что они изменяют копию, а не исходное значение. Кроме того, некоторые языки (в частности, динамические языки) имеют проблемы с использованием изменяемых типов значений, потому что даже локальные переменные при разыменовании вызывают создание копии.

✔️ ОБЯЗАТЕЛЬНО убедитесь, что состояние, в котором все данные экземпляра установлены на ноль, ложь или ноль (в зависимости от обстоятельств), является допустимым.

Это предотвращает случайное создание недопустимых экземпляров при создании массива структур.

✔️ НЕОБХОДИМО реализовать IEquatable для типов значений.

Метод Object.Equals для типов значений вызывает упаковку, и его реализация по умолчанию не очень эффективна, поскольку он использует отражение. Equals могут иметь гораздо лучшую производительность и могут быть реализованы так, чтобы не вызывать боксов.

: НЕ расширяйте ValueType явно. Фактически, большинство языков предотвращают это.

В общем, структуры могут быть очень полезными, но их следует использовать только для небольших, одиночных, неизменяемых значений, которые не будут часто помещаться в коробку.

Части © Корпорация Microsoft, 2005, 2009. Все права защищены.

Перепечатано с разрешения Pearson Education, Inc. из Руководства по дизайну инфраструктуры: условные обозначения, идиомы и шаблоны для многоразовых библиотек .NET, 2-е издание Кшиштофа Квалины и Брэда Абрамса, опубликовано 22 октября 2008 г. издательством Addison-Wesley Professional как часть Серия Microsoft Windows Development.

См. Также

Ресурсы для проектирования

PLD | Технология Microchip

Мы обнаружили, что вы используете неподдерживаемый браузер.Для максимального удобства посетите сайт с помощью Chrome, Firefox, Safari или Edge.
Икс

  • Товары

    • Параметрическая диаграмма

    • Микроконтроллеры и микропроцессоры

    • Аналоговый

    • Аэрокосмическая промышленность и оборона

    • Усилители и линейные

    • Часы и время

    • Преобразователи данных

    • Встроенные контроллеры и Super I / O

    • ПЛИС и ПЛИС

    • Высокоскоростная сеть и видео

    • Интерфейс и возможности подключения

    • Светодиодные драйверы и подсветка

    • объем памяти

    • Управление энергопотреблением

    • Питание через Ethernet

    • ИС безопасности

    • Датчики и моторный привод

    • Интеллектуальная энергия / учет

    • Место хранения

    • Системы синхронизации и тайминга

    • Касание и жест

    • Беспроводное подключение

    Обзор микроконтроллеров и микропроцессоров

    • 8-битные микроконтроллеры

      • 16-битные микроконтроллеры

        • 32-битные микроконтроллеры

          • 32-битные MPU

            Обзор авиакосмической и оборонной промышленности

            • Высокая надежность

              • Радиационная стойкость

                • Радиационная устойчивость

                  Обзор усилители и линейные

                  • Компараторы

                    • Усилители считывания тока

                      • ИС монитора тока / напряжения / мощности

                        • Инструментальные усилители

                          • Операционные усилители

                            • Усилители с программируемым усилением

                              Просмотр часов и времени

                              • Время 5G

                                • Атомные часы

                                  • Автомобильное время

                                    • Буферы

                                      • Часы и распределение данных

                                        • Генерация часов

                                          • Затухание джиттера

                                            • Синхронизация MEMS

                                              • Осцилляторы

                                                • Время PCIe

                                                  • Прецизионные генераторы — Vectron

                                                    • Часы реального времени

                                                      • Синхронизация IEEE 1588

                                                        Обзор преобразователей данных

                                                        • Аналого-цифровые преобразователи

                                                          • Конвейерные аналого-цифровые преобразователи
                                                          • Аналого-цифровые преобразователи Delta-Sigma
                                                          • Аналого-цифровые преобразователи SAR
                                                        • Аналого-цифровые преобразователи специального назначения

                                                          • Цифровые потенциометры

                                                            • Цифро-аналоговые преобразователи

                                                              • Источники опорного напряжения

                                                                Обзор встроенных контроллеров и Super I / O

                                                                • Настольный компьютер и Super I / O

                                                                  • Встроенные контроллеры и контроллеры клавиатуры

                                                                    • Расширение и устаревший ввод-вывод

                                                                      Обзор ПЛИС и ПЛИС

                                                                      • Антифузионные ПЛИС

                                                                        • ПЛИС

                                                                          • ПЛИС PolarFire
                                                                        • Память конфигурации FPGA

                                                                          • Ресурсы для проектирования ПЛИС

                                                                            • ПЛИС с тактовой частотой
                                                                            • Питание ПЛИС
                                                                            • Партнеры по разработке ПЛИС
                                                                            • Партнерская экосистема MI-V
                                                                          • Радиационно-стойкие ПЛИС

                                                                            • SPLD / CPLD

                                                                              • Ресурсы для проектирования PLD
                                                                            • Системные ПЛИС

                                                                              Обзор высокоскоростной сети и видео

                                                                              • ARCNET

                                                                                • Трансиверы данных и видео

                                                                                  • Ethernet

                                                                                    • Высокоскоростная связь

                                                                                      • Сетевые процессоры

                                                                                        • Оптическая сеть

                                                                                          Обзор интерфейса и подключения

                                                                                          • МОЖЕТ

                                                                                            • Технология CoaXPress®

                                                                                              • Ethernet

                                                                                                • Высоковольтный интерфейс

                                                                                                  • Технология INICnet ™

                                                                                                    • LIN

                                                                                                      • Линейные схемы

                                                                                                        • Драйверы линии

                                                                                                          • PCIe Retimers

                                                                                                            • Коммутаторы PCIe®

                                                                                                              • Последовательные периферийные устройства

                                                                                                                • USB

                                                                                                                  Обзор драйверов светодиодов и подсветки

                                                                                                                  • Электролюминесцентные драйверы подсветки

                                                                                                                    Обзор памяти

                                                                                                                    • OTP EPROM

                                                                                                                      • Параллельный EEPROM

                                                                                                                        • Последовательная и параллельная вспышка

                                                                                                                          • Последовательный EEPROM

                                                                                                                            • Серийный EERAM

                                                                                                                              • Контроллеры интеллектуальной памяти

                                                                                                                                Обзор управления питанием

                                                                                                                                • Преобразование мощности переменного тока в постоянный

                                                                                                                                  • ИС зарядного устройства

                                                                                                                                    • Контроллеры DC-DC

                                                                                                                                      • Контроллеры ШИМ и COT
                                                                                                                                      • Аналоговые гибридные контроллеры мощности с цифровым усилением
                                                                                                                                    • Преобразователи постоянного тока в постоянный и регуляторы напряжения

                                                                                                                                      • Линейные стабилизаторы напряжения LDO
                                                                                                                                      • Импульсные регуляторы
                                                                                                                                      • Зарядные насосы
                                                                                                                                      • Регуляторы оконечной нагрузки DDR
                                                                                                                                    • Контроллеры с горячей заменой

                                                                                                                                      • Драйверы MOSFET

                                                                                                                                        • PMIC — ИС управления питанием

                                                                                                                                          • Услуги по проектированию Power Check

                                                                                                                                            • Модули питания

                                                                                                                                              • Выключатели питания

                                                                                                                                                • Обратная подача мощности (RPF)

                                                                                                                                                  • Устройства из карбида кремния (SiC) и силовые модули

                                                                                                                                                    • Драйверы цифровых программируемых вентилей
                                                                                                                                                    • Эталонный проект по коррекции мощности Vienna
                                                                                                                                                  • Ограничители переходного напряжения

                                                                                                                                                    • Контроллеры напряжения и ссылки

                                                                                                                                                      • Контроллеры напряжения

                                                                                                                                                    Обзор Power over Ethernet

                                                                                                                                                    • ИС PoE PD

                                                                                                                                                      • PoE PSE ICs

                                                                                                                                                        • Системы PoE

                                                                                                                                                          Просмотреть ИС безопасности

                                                                                                                                                          • Криптоаутентификация

                                                                                                                                                            • КриптоАвтомобиль

                                                                                                                                                              • TPM

                                                                                                                                                              .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
