Стропильная система вальмовой крыши: схема, специфика устройства

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

  • Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
  • Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
  • Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

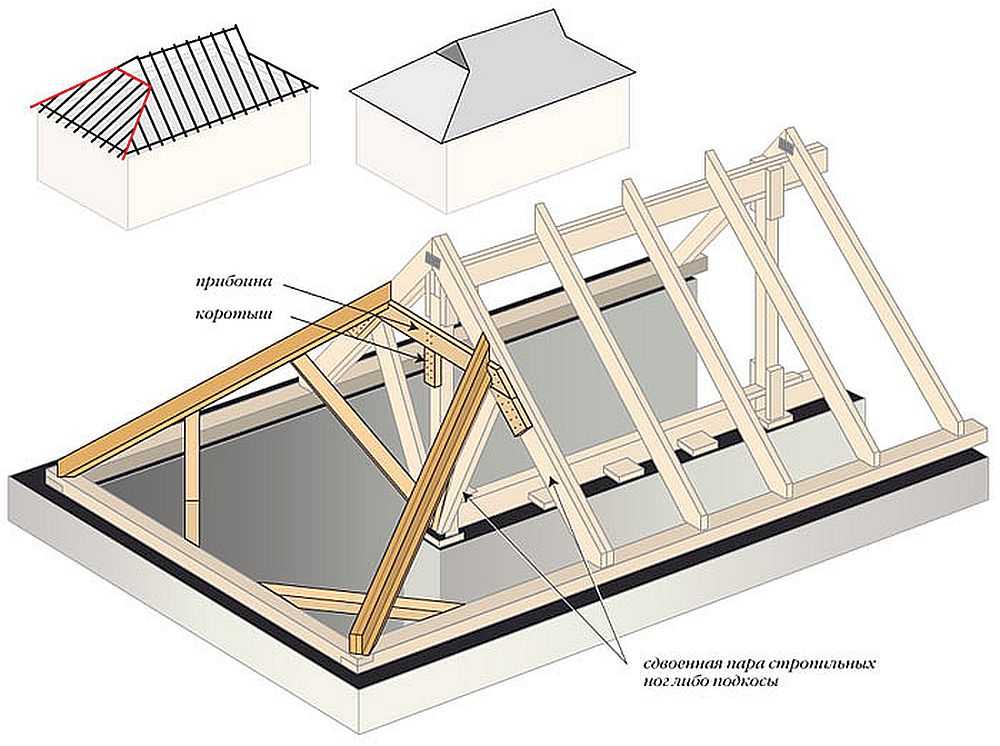

Спаривание накосных стропилин одновременно решает три технические задачи:

  • Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
  • Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
  • Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

  • Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
  • Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
  • Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

  • В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
  • В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
  • В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

  • Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
  • Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

  • Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней — 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
  • Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
  • Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым.   В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
  • Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
  • Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

  • К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
  • Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
  • По полученным шаблонам заготавливаем наслонные стропилины.
  • Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
  • Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
  • Прибиваем гвоздями стропилины к прогону.
  • К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

  • Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
  • Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
  • Аналогично поступаем с остальными тремя накосами.
  • Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
  • Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крышиПоправочный коэффициент для угловых стропилПоправочный коэффициент для промежуточных стропил
3:121.0161.031
4:121.0271.054
5:121.0431.083
6:121.0611. 118
7:121.0821.158
8:1 21.1061.202
9:1 21.1311.250
10:121.1611.302
11:121.1921.357
12:121.2251.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Как установить вальмовую стропильную систему своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Вальмовая крыша — разновидность четырехскатной кровли. Такая крыша состоит из двух типов скатов.

Два треугольных ската (вальмы) заменяют фронтоны. Два ската в виде трапеций — фасадные. Линия, которая соединяет все четыре ската – конек — самая высокая точка крыши.

Такая конструкция выдерживает высокие ветровые нагрузки, надежно защищает строительные объекты от внешних воздействий. Получившееся подкровельное пространство можно использовать как жилое.

Вальмовая крыша предполагает наличие стропильной системы, на которую в дальнейшем монтируется кровельное покрытие.

Подготовительные работы

Прежде, чем приступить к строительству, выполните план стропильной системы. Это поможет вам в процессе монтажа.

Используемый материал

Для стропильной системы выбирают 2 вида стройматериалов:

  • Металл. Из обилия металлопроката выбирают стальные уголки, двутавровые балки и швеллеры. Сталь при обработке от коррозии более долговечный материал и выдерживает высокие нагрузки. Но у стропильной системы из металла есть 2 минуса – большой вес и высокая стоимость. Если вы решили строить стропильную систему из стальных элементов, убедитесь, что конструкция дома ее выдержит.

  • Дерево. Для стропильной системы частного дома больше подходит дерево. Оно легкое, по сравнению с металлом, доступное по цене и простое в обработке. Для строительства выбирайте материал из хвойных пород древесины не более 15% влажности. Перед началом строительства, обработайте древесину специальным средствами от гниения и вредителей.

Элементы системы

Основу ее составляют следующие элементы:

  1. Мауэрлат. Брус. Равномерно распределяет вес кровли на стены дома. К мауэрлату крепят нижние части стропильных ног.
  2. Лежень. Изготавливается из той же древесины, что и мауэрлат. Его устанавливают на внутренние несущие стены, чтобы также равномерно распределить нагрузку. На лежень в дальнейшем монтируют стойки.
  3. Коньковый прогон. Деревянный элемент, на который крепятся верхние части стропильных ног. Его крепят сверху стоек так, что он их соединяет.
  4. Диагональные (накосные) стропила. Формируют ребра вальмовых скатов.  Их всего 2 пары. Крепят к коньковому прогону и краям конструкции. Эти стропила подвергаются большим нагрузкам, поэтому выбирайте прочные доски.
  5. Рядовые (промежуточные) стропила. Служат опорой для кровельного покрытия. Для монтажа выбирают доски. Верхняя часть стропил опирается на коньковый прогон, а нижняя крепится к мауэрлату. Соблюдайте между ними шаг 60-120 см, в зависимости от выбранного утеплителя.
  6. Нарожники. Укороченные стропила. Прикрепляются одной стороной к диагональным стропилам, а другой — к мауэрлату. Монтируйте нарожники с определенным шагом, указанным в чертежах. Материал используют тот же, что и для рядовых стропил, но можно выбрать доски меньшим сечением, т.к. нагрузка на нарожники небольшая.
  7. Стойки. Вертикально расположенные опоры из бруса или досок. Их устанавливают на лежень. Стойки подпирают коньковый прогон. Древесина такая же, что и для мауэрлата и лежня.
  8. Затяжки. Брус или доска, уложенные перпендикулярно мауэрлату. Он скрепляет стропильные ноги, не позволяя конструкции расходится.
  9. Подкосы. Располагаются под углом к стропилам для уменьшения их прогиба под собственным весом.
  10. Шпренгели. Вертикальные подпорки диагональных стропил. Конструкция со стойками и горизонтальными схватками — шпренгельные фермы.

Монтаж стропильной системы

Стропильную систему устанавливают в соответствии с размерами, указанными в проекте дома. Поэтому перед началом строительства сделайте расчеты самостоятельно или доверьте их инженеру-проектировщику.

Укладываем мауэрлат

Первый этап — установка мауэрлата. В дальнейшем на него будет опираться вся стропильная система.

Если дом построен из бруса или бревна, то роль мауэрлата выполняют верхние венцы.

Если дом из камня или кирпича, то сначала укладывают армирующий пояс из железобетона. Он усилит несущие способности стен. По верху стены выставляем опалубку, в которую закладывается каркас из арматуры и заливается бетон. При установке каркаса, вставьте в бетон металлические шпильки диаметром более 1 см. Их длина должна быть такой, чтобы шпильки выступали на 3-5 см из бруса мауэрлата. Расстояние между шпильками рассчитывайте так, чтобы они располагались между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.

Через 2-3 дня, когда бетон наберет прочность, верхнюю его часть промазывают битумом и наклеивают сверху рубероид. Это необходимо, чтобы уберечь древесину от гниения и негативного влияния конденсата.

На месте шпилек в брусьях просверливают сквозные отверстия. После укладки мауэрлата притягивается на шпильки гайками с шайбами.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате не выполняют выпилы под стропила, нарушать его целостность нельзя.

Устанавливаем лежень

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия.

Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропильной системы

Четырехскатная крыша с коньковым прогоном может возводиться двумя способами: с наслонными или висячими стропилами.

Использование наслонных позволяет сделать крышу более легкой, упрощает расчет и монтаж. Но в этом случае требуется, чтобы у строения имелась несущая средняя стена. Висячие стропила при строительстве вальмовой крыши могут применяться при небольшой ширине здания и отсутствии внутренних стен.

Установка наслонных стропил

Наслонные стропила монтируют в том случае, если есть средняя несущая стена.

На лежень монтируют стойки. Для сохранения их вертикального положения, используют временные подкосы. Углы проверяйте строительным уровнем.

Сверху на стойки укладывают коньковый прогон и закрепляют его с помощью уголков или гвоздей.

Диагональные (накосные) стропила крепят к коньковому прогону методом двойной врубки под углом 45 градусов. Затем место стыка закрепляют гвоздями или саморезами.

Нижнюю часть «ноги» крепят к краю мауэрлата подвижным соединением (ползуном).

Если требует проект, поставьте подкосы из бруса. Верхнюю часть приколачивают гвоздями к середине стропил, а нижнюю — к основанию стоек.

К диагональным стропилам закрепите по 2 нарожника с определенным шагом с каждой из сторон.  Укороченные стропильные ноги связывают мауэрлат и стропила.

После чего, с определенным шагом монтируются обычные рядовые стропила. Данные стропила закрепляются к коньковому брусу и мауэрлату при помощи саморезов или способа врубки. Также стропила можно дополнительно фиксировать постановкой верхних стяжек и ригелей.

Нарожники и рядовые стропила необходимо устанавливать параллельно друг другу, под прямым углом, то есть 90°.

Также не стоит забывать про шпильки, на которые происходит крепление мауэрлата. Нельзя допустить, что бы рядовые стропила упирались в эти места.

Висячие стропила

Висячие стропила крыши вальмового типа опираются либо на балки перекрытия, либо на мауэрлат.

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости.

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

Сначала устанавливают 2 крайние фермы. Между ними, по самым верхним точкам, натягивают шнур для контроля уровня последующих стропил.

После монтажа ряда из ферм в коньковой части получившейся системы монтируются бруски или доски, связывающие фермы между собой.

Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания.

На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил.

Диагональные стропила длиннее боковых, они опираются на углы коробки здания, а в верхней части соединяются с коньковым элементом крыши. На накосные опираются стропильные полуноги (укороченные) – нарожники.

Под диагональное стропило устанавливаются одна или две опоры в зависимости от проекта.

Усиление стропильной системы

Если длина пролета составляет 7,5-9 метров, устанавливается опора в нижней части стропилины, либо монтируется шпренгельная ферма.

Для изготовления шпренгельной фермы используется брус 100×150 мм для балок, 100×100 для стоек и 50×100 для подкосов.

Брус следует укладывать на две стороны так, чтобы они сходились углом. На данный брус необходимо установить вертикальные стойки, которые будут поддерживать диагональное стропило.

После завершения монтажа стропильной системы крепится обрешетка под кровельное покрытие.

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции. Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции.  В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І.

Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.  Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Как правильно поставить стропила на четырехскатную крышу

Главная » Разное » Как правильно поставить стропила на четырехскатную крышу

Стропильная система четырехскатной крыши: вальмовой, шатровой

Главная » Крыша » Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Содержание статьи

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек.  Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

  • Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
  • При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
  • При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

  • Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
  • Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Каркас фермы вальмовой крыши

Вальмовая крыша — это разновидность крыши, у которой скаты имеют пологий уклон и имеет тенденцию опускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы стропил и стропил. У такой крыши нет ни вертикальных скатов, ни фронтонов. Хотя в наши дни этот вид крыши чаще всего встречается в коттеджах и бунгало, вальмовая крыша широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более внимательно изучить различные типы ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что наклон подходит к верхней части бедра.

Ферма с усеченной балкой : Основная ферма, лежащая на бедре, известна как ферма с усеченной балкой. Он несет вес внешних ферм бедра вместе с весами ферм, домкрата и бедра. Следовательно, это самая прочная из усеченных ферм, поскольку она должна выдерживать все нагрузки.

Набедренная ферма : Набедренная ферма отвечает за формирование линии бедра на крыше. Бедренная ферма, хотя и не сильно отличается от полукруглой, имеет удлиненный верхний пояс, который заканчивается верхом бедра.

Домкратная ферма : Домкратная ферма входит прямо в тазобедренную ферму. Как и поясная ферма, она имеет удлиненный верхний пояс, который соединяется с бедренной балкой.

Ферма на ходу : это ферма, которая соединяется с тазобедренной фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка с уклоном. У них одинаковый угол наклона потолка по обе стороны от вершины.

Колокольная ферма : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных высоты звука, а нижний — внутренний дворик или балкон.

Ферма тетивы : Они в основном используются для коммерческих зданий, где верхние пояса спроектированы так, чтобы уступать место изогнутой крыше.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пределах пролета, а не на пятке.

Отрезанная ферма : Это могут быть любые фермы, но без каблука.

Полуфермальная ферма : это полная ферма, отрезанная от вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовых крыш, давайте перейдем к более важному аспекту нашей статьи, а именно. планы стропильных ферм вальмовой крыши.

Обрамление стропильных ферм вальмовой крыши — задача не из легких, но если у вас есть подходящие инструменты и правильное руководство, то создание каркаса вальмовой крыши может оказаться простой задачей.

Как и двускатная крыша, вальмовая крыша также состоит из обычных стропил вместе с домкратами и шатровыми стропилами. Обрамление вальмовой крыши может быть дороже, чем установка остроконечной крыши, поскольку вам нужно оплатить трудозатраты на создание вальмовой рамы.

Это не только придает более шикарный вид, но и делает здание более устойчивым к ветру.

ПЛАН БАРОВОЙ КРЫШИ

Первоначальный этап создания каркаса этой крыши мало чем отличается от остроконечной крыши. Этот этап предполагает поиск прогона обычного стропила. Это позволило бы строителю разместить балки потолка рядом с домкратом и общими стропилами.

Например, предположим, что нам нужно построить вальмовую крышу для здания размером 12х28 футов. На этом этапе мы займемся не скатом крыши, а ходом общих стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти ход общего стропила.

Следовательно, в данном случае мы будем использовать стропила диаметром 12 дюймов. Воспользуйтесь калькулятором мастера строительства и введите 12 футов. Теперь вычтем толщину коньковой доски разделенную на 2.

.

Это будет около 5 футов 11 ¼ дюйма обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы выложите общие стропила, вам нужно будет разместить балки потолка рядом с местом, где будут размещены стропила. Можно оставить концы балок потолка открытыми до тех пор, пока не будут установлены вальмовые стропила.

Устройство вальмовой кровли:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили гребешок, вы узнаете расположение бедер.

Чтобы установить эту доску на крышу, вам понадобится минимум 3 плотника.Кроме того, вам необходимо правильно подрезать 6 обычных стропил и расположить их недалеко от места назначения.

В то время как двое плотников должны быть расположены в центре здания рядом с местом, где заканчивается доска, третий плотник должен передать имущество плотникам посередине.

Теперь вы можете начать с закрепления одного стропила наверху стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в нужном месте.

Теперь идите в противоположную сторону дома и сделайте то же самое. Плотнику, работающему посередине, необходимо, чтобы разрезы отвеса совпадали и поддерживали груз.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий за пределами стены, должен передать коньковую доску другим работающим посередине. Он также может помочь им соскользнуть между общинами и прибить их вместе.

Королевские общие стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнять 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с забивания дна. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору для бедра.

Hip Jack Rafters:

Перед установкой стропил домкрата выпрямите бедренный домкрат с помощью струны и временной распорки.

Стропила должны быть прибиты к противоположной стороне бедра, чтобы оно оставалось вертикальным. Последний шаг заключается в установке фасции перед наложением футляра.

Сборные фермы вальмовой кровли

Однако, если вы хотите избежать всех этих сложностей, вам следует просто выбрать готовые фермы вальмовой крыши.

В большинстве новых домов в США для каркаса используются промышленные стропильные фермы. Они предназначены для замены потолочных балок и стропил, необходимых для традиционного каркаса.

Это не только увеличивает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы вальмовой крыши, так как их намного проще возвести и в результате значительно меньше затраты.

Преимущества сборных ферм вальмовой крыши:

Во-первых, готовые фермы вальмовой крыши простираются на большее расстояние и могут обойтись без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем каркас крыши, поскольку их длина составляет 2/4 запаса.Это отличается от огромных элементов обрамления, используемых для обычного обрамления потолков и стропил.

Сборные фермы можно легко спроектировать для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм.

Готовые фермы вальмовой крыши можно легко смонтировать за один день. Это приводит к сокращению расходов и, конечно же, к меньшим хлопотам.

Наконец, даже новички могут быть привлечены к установке этих ферм, что еще больше снизит ваши затраты на рабочую силу.

Достоинства вальмовой крыши:

  • Единая облицовка со всех сторон гарантирует, что можно установить желоба по всему зданию.
  • Они подходят для жаркой тропической погоды, так как обеспечивают тень со всех сторон.
  • Поскольку все 4 стороны крыши расположены под углом, это способствует лучшему дренажу и исключает возможность застаивания воды на крыше.
  • Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и штормовых мест.

.

Осмотр крыш: каркас крыши, часть 1

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение осмотра кровли» является обучение домашних инспекторов, а также специалистов по страхованию и кровель, как распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, так как эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и кровельные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте уберем крышу и стены дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычные стропила

Общие стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» (выделены здесь желтым).

Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это действительно не дефект.Иногда стропила нужно немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

Если вы видите, что многие стропила не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно поискать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисающие стропила, порекомендуйте выполнить их стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «вальмовые стропила», которые ориентированы по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом.Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «подъемниками для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и внешним стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами», показаны здесь голубым цветом.

Обычный гребень

На рисунке показан обычный гребень (окрашен в оранжевый цвет). В домах с обычными гребнями стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на грунт.Маршрут, который проходит под тяжестью крыши через элементы каркаса к грунту, называется «маршрутом нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее крепление гвоздями на пике.

В старых домах гребень может вообще отсутствовать. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, имеет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

Стропила

В домах с плоскими потолками и чердачным пространством основания противостоящих стропил должны скрепляться между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила установлены перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

Стропильные шпалы не позволяют весу крыши раздвигать вершины стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомутные стяжки, установленные в верхней трети крыши, и стропильные стяжки, установленные низко и сращенные по стене.

Системы прогонов

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Нижние части распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или которые каким-то образом передают нагрузку с крыши на потолок ниже, являются дефектной установкой. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, которая опирается на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

Системы Purlin были созданы разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому коду при строительстве, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, например провисания или сломанных стропил и сломанных компонентов.Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается исправить вас.

Структурный гребень

Дома со сводчатыми потолками обычно не имеют стропил, чтобы стены не расширялись, а гребень не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Надрамник

Когда вы находитесь внутри чердака, вы можете увидеть состояние, в котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в некоторых регионах. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши удалена, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

****************************************** ******

.

Покрытие вальмовой крыши

Самостоятельная укладка вальмовой крыши поможет вам сэкономить много времени и средств. Если вы точно знаете, как установить черепицу на вальмовую крышу, вы наверняка сможете добиться столь желанного профессионального вида.

Ремонт черепицы на вальмовой крыше не только сохранит ваш дом в отличной форме на долгие годы, но и защитит вашу крышу от всех погодных явлений.

Установка черепицы на вальмовую крышу занимает больше времени, чем ее установка на крышу любого другого типа.Это потому, что вам нужно обрезать и подрезать больше черепицы для этого типа крыши и уложить ее по углам.

Те из вас, кто задается вопросом, как рассчитать количество черепицы для вальмовой крыши, должны выполнить следующие несколько шагов, и вы узнаете, как самостоятельно покрыть шатровую крышу.

ПОДГОТОВКА ВОДНОЙ КРЫШИ К ПЕРЕМЕЩЕНИЮ

Первое, что вам нужно сделать, это закупить необходимое количество черепицы для работы. Обычно 3 пучка черепицы могут покрыть площадь около 9.29 квадратных метров.

Однако было бы разумно измерить вашу крышу, прежде чем покупать эту черепицу. Если вам интересно, как измерить вальмовую крышу на битумную черепицу, то сделайте следующее.

Сначала измерьте длину и ширину отдельных секций вашей крыши, и вы можете легко определить точную площадь крыши, умножив их.

Теперь вам нужно сложить площадь отдельных секций, а затем разделить ее на 100, чтобы узнать количество кровельных квадратов, которые вам понадобятся для работы.

Сметная черепица вальмовая кровля

Вам нужно определить длину черепицы, когда она лежит на крыше, чтобы определить, как они будут лежать по ширине крыши. Как правило, длина битумной черепицы составляет 3 фута. Поэтому, если ширина вашей крыши не кратна длине черепицы, вам нужно установить частичную деталь в конце каждого ряда.

Очистка крыши

Воспользуйтесь кровельной лопатой или садовой лопатой, чтобы быстро удалить старую черепицу.Удалите все металлические элементы в области дымохода, желобов и вентиляционных отверстий.

Однако вы можете сохранить некоторые долины, которые находятся в лучшей форме. Далее вам нужно очистить крышу. Удалите все гвозди, снова прикрепите незакрепленные доски, осмотрите обшивку и замените поврежденные участки.

Подготовка поверхности под черепицу — чрезвычайно важный аспект кровли. Правильная уборка и демонтаж крыши позволят вам увидеть любую потенциальную проблему, требующую внимания.

Например, если вы прибьете черепицу к гнилой доске, гвоздь не выдержит.

Теперь вам нужно уложить асфальт, водостойкую подкладку или фетровую бумагу на крышу. Основа прочной крыши — это правильная установка качественной защиты настила крыши.

Теперь, когда ваша крыша готова к укладке черепицы, давайте перейдем к самому важному разделу нашей статьи, а именно. как установить битумную черепицу на вальмовую крышу.

Как уже упоминалось ранее, замена черепицы вальмовой крыши потребует с вашей стороны гораздо больше времени и усилий.

Это связано с тем, что необходимо обрезать больше черепицы и подогнать ее по размеру для вашей вальмовой крыши. Причем укладка черепицы предполагает укладку ее по краям.

В идеале вы должны попытаться совместить черепицу на вальмовой крыше таким образом, чтобы она соответствовала естественному течению вашей крыши. Как покрыть конек вальмовой кровли черепицей, будем делать так:

Первый шаг: добавить защиту

Если вы хотите защитить свою крышу от возможного повреждения водой, вам нужно начать свой кровельный проект с добавления гидроизоляции к гребням и добавления полос жести по краям вальмовой крыши.

Второй шаг: первая черепица

Второй шаг включает укладку первой черепицы на крышу. Это должно быть сделано таким образом, чтобы дно черепицы могло прилегать к нижнему краю вальмовой крыши. Теперь нужно аккуратно обрезать края черепицы.

Опять же, вы должны сделать это так, чтобы он соответствовал углу конька вальмовой крыши, на которой она лежит.

Например, если вы начинаете с левой стороны, то нужно обрезать левый угол черепицы. Точно так же, если вы начнете с правой стороны, вам придется обрезать правую часть черепицы. Эту работу нужно делать очень аккуратно и точно.

Теперь, когда вы уверены, что ваша первая черепица правильно выровнена с краем и коньком вашей крыши, вы должны прибить эту первую черепицу к вальмовой крыше.

Гвоздь должен быть помещен на верхний край черепицы, который должен быть примерно в полутора дюймах от верха и по бокам.

После установки этого гвоздя вам нужно будет вставить еще один прямо в центр черепицы.Однако, если вы живете в ветреном регионе, вам нужно поместить 2 гвоздя в центр черепицы.

Продолжайте добавлять черепицу и прибивать ее гвоздями, пока не останется линия черепицы на нижнем крае вашей крыши. Затем вам нужно будет обрезать последнюю оставшуюся черепицу таким образом, чтобы вы могли подогнать ее под угол вальмовой крыши.

Третий шаг — продолжайте добавлять черепицу

Четвертый шаг — заглушки и клеи

На этом последнем этапе вам нужно прикрепить последнюю черепицу, которую вы положили на вальмовую крышу, с помощью кровельного цемента из асфальта. Эту последнюю черепицу также необходимо правильно прибить, чтобы она оставалась на месте.

Прибивание черепицы гвоздями гарантирует, что остальная часть черепицы будет закреплена.

работает над основанием краев вальмовой крыши, используя 2 уложенных друг на друга черепицы. Вам нужно обрезать эту черепицу, чтобы она подходила правильно.

Убедитесь, что вы начинаете с того, что первая крышка конька лежит на нижней части конька вальмовой крыши. Теперь, поднимаясь по гребню, используйте на каждой точке по одной крышке.

Несколько важных советов по кровле

Одна из самых частых причин выхода из строя вальмовой кровли — неправильная установка стартовой черепицы.

Стартовая черепица — ваша первая линия защиты от сильных ветров, поэтому вам нужно быть очень осторожным при ее установке.

Ошибки при установке гвоздей также могут привести к проблемам с черепицей в будущем. Следовательно, вам необходимо убедиться, что тип ногтя, его длина, сила приложения и угол наклона соответствуют правильному пути.

Всякий раз, когда поверхность вашей крыши пересекается, есть большая вероятность утечки воды. Поэтому гидроизоляция кровли является обязательной, если вы заинтересованы в гидроизоляции критических участков крыши.

Правильная вентиляция поможет поддерживать на чердаке свежую и проветриваемую атмосферу, поэтому вам важно установить вентиляционные отверстия на коньке. Тем не менее, установка коньковых вентиляционных отверстий требует работы на самой высокой части вашей крыши, поэтому вы должны использовать надлежащие средства защиты, чтобы предотвратить падение.

Обязательно спланируйте проект заранее и постарайтесь найти хотя бы одного человека, который поможет вам с работой. Даже одна рука помощи может существенно изменить ситуацию и привести к более эффективному использованию времени.

У профессиональных кровельщиков есть собственное оборудование и техника для очистки строительной площадки. Однако, когда вы беретесь за этот проект самостоятельно, вам необходимо принять некоторые меры безопасности.

Защитите место вокруг вашего дома, которое может пострадать от падения материала во время работы.Поднесите магнит к зоне падения, чтобы собрать гвозди, которые могли упасть.

.

PPT — Шатровая крыша — Образцы стропил. Часть 2 Презентация в PowerPoint

  • Шатровая крыша — Образцы стропил, часть 2 M. Martin Оригинал, 2005 г. Пересмотрено в 2006 г.

  • Давайте сначала посмотрим на узор, который мы знаем, а затем добавим к нему. Это.

  • Что касается бедра, давайте посмотрим на него в твердой форме, поскольку на краю есть отметок, которые нам нужно разместить также C Прорезь для свеса карниза Срез для верхнего конца стропила Центральная линия Birdsmouth

  • В случае шатровой крыши нам нужно добавить прорези для ползунков к этому шаблону L Теперь это станет центральной линией первого ползунка C Мы можем сделать это с вашим квадратом или путем измерения. Вам нужны два расстояния: (1) расстояние между стропилами в основании квадрата, или (2) истинная длина вверху.

  • Измерения и расчеты • Прежде чем идти дальше, давайте запишем еще несколько цифр. • (1) Расстояние между стропилами в нашем упражнении, допустим, составляет 450 мм. Это означает, что ваше расстояние от центра до центра на основе квадрата будет 450 мм. • (2) Теперь для истинного измерения вверху, если вы решите сделать это таким образом, нам нужно выполнить простой расчет. Помните нашу «Истинную длину на метр»? • Истинная длина на / м x центров стропил дает вам размер (2) выше.• 1,133 x .450 = .509 мм • Давайте снова посмотрим на стропило

  • Стальной квадрат, измерение от центра до центра LC 450 мм, измерено у основания квадрата

  • Истинное расстояние от центра до центра C Истинная длина 509 мм измеряется в верхней части стропила.

  • Регулировка 1-го ходоуменьшителя Центральная линия первого ходоуменьшителя C От этой точки центральной линии нам нужно отметить «длинную точку для первого ходоуменьшителя», и мы можем сделать это с помощью двух простых измерений.1) полуторной толщины бедра 2) половинной толщины стропила. Сначала давайте посмотрим, что это означает

  • Регулировочные размеры Половина толщины скоса бедра Половина толщины стропила

  • Регулировка стропила Передняя половина толщины стропил Центральная линия первой ползуны C Дает длинная точка первой ползуны Задняя полуторная толщина бедра

  • Геометрия относительно того, почему Теперь давайте снова посмотрим на стропило

  • Стропило по шаблону с первой линией Центральная линия первой ползуны C Длинная точка первая лиана Последний шаг — отметить оставшиеся лианы, что вы делаете с измерением от центра к центру, либо по квадрату, либо по измерению истинной длины.

  • Маркировка оставшихся ползун Примечание: это будет длинная точка L Длинная точка следующей ползуны и продолжаться по длине стропила для большей длины C Начните с длинной точки первой ползуны Просто отметьте оставшиеся длинные точки отсюда, Самый простой способ — использовать стальной угольник.

  • Еще один элемент — корончатый торцевой пропил Корончатый торцевой вырез C Просто измерьте ½ толщины стропила от исходной центральной отметки, это будет ваш торцевой пропил.

  • Ваш законченный образец для шатровой крыши Вторая длинная вершина лианы Обрез торца короны C Обычный стропильный разрез Птичий рот Длинная вершина первой лианы Центральная линия конька Помните: более длинные стропила, отмечены больше лиан Перевес для свеса карниза

  • Еще раз взгляните на шатровую крышу

  • .

    Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

    Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

    Содержание:

    1. Особенности и конструкция вальмовой крыши
    2. Разновидности вальмовых крыш
    3. Вальмовая крыша своими руками

    Особенности и конструкция вальмовой крыши

    Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

    Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

    Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

    Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

    Конструкция вальмовой кровли состоит из таких узловых элементов:

    • Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
    • Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
    • Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
    • Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
    • Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

    Разновидности вальмовых крыш

    Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

    Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

    Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

    Вальмовая крыша своими руками

    Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

    Угол наклона крыши

    Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

    1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
    2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
    3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

    Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

    • При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
    • Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
    • При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
    • Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
    • Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
    • При покрытии крыши ондулином угол достигает 6°.
    • Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

    Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

    Площадь вальмовой крыши

    Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

    • габариты дымоходной трубы;
    • размеры мансардных окон;
    • фальцы;
    • не имеющие отношения к кровельному покрытию свесы и парапеты;
    • длина ската,
    • элементы брусков, что выступают над кровельным покрытием;
    • примыкания.

    Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

    Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

    1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
    2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
    3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
    4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.
    Расчет стропильной системы

    Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

    Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

    Расчеты проводите в такой последовательности:

    • Длина стропильной ноги равняется произведению соответственного коэффициента.
    • Разметьте ось с торца постройки. Делайте по верхней обвязке.
    • Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
    • Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
    • Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
    • Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
    • Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

    Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

    1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
    2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
    3. Измерьте длину стропила от места, где крепится опора, до конька.
    4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

    Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

    • Отмерьте её длину от угла жилого дома.
    • Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
    • Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.
    Монтаж опор для стропил

    Первым делом установите опоры для поддержки бруса конька:

    1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
    2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
    3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
    4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
    5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
    6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
    7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.
    Установка стропильной системы

    При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

    • Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
    • На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
    • Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
    • Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
    • Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
    • Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
    • Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.
    Усиление крыши и обрешетка

    Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

    1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
    2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
    3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
    4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
    5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
    6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.
    Устройство кровельного пирога

    После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

    • Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
    • Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
    • Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
    • При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
    • Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
    • Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
    • Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
    • Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

    Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.


    Устройство стропильной системы четырехскатной крыши и ее установка

    Невозможно представить себе дом без крыши. Одним из лучших вариантов обустройства вашего дома является четырёхскатная крыша. Ее конструкция лучше всего подходит для обустройства жилого помещения в мансарде. Установка элементов каркаса имеет некоторые особенности, которые необходимо знать при монтаже своими руками.

    [contents]

    Виды и варианты исполнения

    Четырёхскатные крыши делятся на:

    • Вальмовые. Такие крыши представляют собой комбинацию плоскостей разной формы. Их целесообразно устраивать в местности, где часто бывают сильные ветра. Особенности конструкции – два продолговатых ската имеют трапецевидную форму, два других ската (вальмы) – сделаны в виде наклонных треугольников. Слуховые и мансардные окна устраиваются на скатах. Конструкция крыши довольно сложная, она включает в себя стропила разных типов.
    • Полувальмовые. Крыши этого вида состоят из четырёх вальмов сложной конфигурации – верхняя часть треугольная, а нижняя имеет форму трапеции. Эта конструкция обычно используется при строительстве небольших домов и для мансардных этажей, чтобы увеличить подкровельное пространство. Полувальмовые крыши тоже надёжно защищают здание от ветра, а низкие скаты берегут фронтоны от атмосферных осадков. Это, пожалуй, самая эффектная из четырехскатных кровель.
    • Шатровые. Конструктивно шатровая крыша состоит из четырёх треугольных скатов, сходящихся в одной точке. Это самая экономичная скатная крыша, для возведения стропильной системы можно использовать короткие балки. К тому же на таких кровлях нет фронтонов. Построить такую крышу сложнее, чем дву- или односкатную, но это вполне посильная задача. Шатровая крыша – лучшая защита от дождей, так как она не имеет горизонтальных коньковых элементов и выполняется с хорошим уклоном.

    Дополнительно можно рассмотреть двухскатную, мансардную и другие виды крыш частных домов.

    Устройство конструкции стропильной системы четырёхскатной крыши

    Стропильная система – основной элемент кровли. Она состоит из:

    • Стропил накосных (диагональных)
    • Стропил основных
    • Мауэрлата
    • Обрешётки
    • Опорной доски
    • Прогона
    • Затяжек
    • Нарожника
    • Стоек
    • Подкосов

    При создании проекта стропильной системы нужно обязательно рассчитать её так, чтобы нагрузка распределялась равномерно на весь каркас, на стены и фундамент дома. Существуют разные виды стропильных систем, выбор какой-либо из них обуславливается наличием и толщиной несущих стен внутри дома и размерами здания.

    Ниже представлены фото схемы и чертежа стропильной системы.

    Схема чертежа четырехскатной вальмовой крыши

    Система с наслонными стропилами

    Такая система как правило устанавливается в зданиях, имеющих внутри опоры (столбы) или центральную несущую стену. По периметру всего дома (наружных стен) монтируется мауэрлат, на который нижними торцами упираются наслонные стропила.

    Для усиления системы создаётся опорная конструкция, которая крепится на столбах или несущей стене. На эту конструкцию опираются наслонные стропила в средней части. Стропильная система такого типа меньше весит и на её обустройство уходит меньше стройматериалов. Вальмовые или полувальмовые крыши, устроенные с помощью наслонных стропил обладают большой прочностью и жёсткостью.

    Висячие стропильные системы

    Отличие висячих и наслонных стропил и их установка

    Такой тип стропильной системы не имеет промежуточной опоры, вся конструкция опирается на стены дома.

    Она подвержена сжатию и изгибу и создаёт распирающее горизонтальное усилие, которое в свою очередь передаётся стенам дома.

    Для его снижения и усиления жёсткости конструкции применяются затяжки – перемычки (деревянные или металлические), которые соединяют стропильные ноги.

    Перемычки делают либо в основании стропил (затяжки исполняют функцию балок перекрытия), либо выше (чем выше расположены затяжки, тем мощнее должны быть балки и стропила).

    Применение комбинированного каркаса

    План кровли таких систем предполагает использование как наслонных, так и висячих стропил.

    Стропильная система ломаной двускатной крыши

    Ломаные крыши имеют сложную конфигурацию и к их проектированию надо подходить с особой тщательностью. Но не стоит думать, что устройство такой крыши по силам только суперспециалистам. Расчёт конструкции лучше доверить профессиональному строителю, а построить такую крышу способен каждый своими руками.

    Ломаные крыши пользуются заслуженной популярностью – они очень эффектно выглядят и позволяют создать дополнительное и комфортное мансардное помещение. Кроме того, на таких крышах легко устроить балкон. Ломаная крыша имеет два разнонаправленных ската, особенностью системы является мощный центральный прогон.

    Расчет стропил для крыши

    Перед тем как приступать к возведению кровли, необходимо правильно рассчитать её конструкцию, стропильную систему и нагрузки на неё. Для этого следует учесть:

    • Массу кровельного материала
    • Общую массу кровельного пирога
    • Количество осадков и толщину снежного покрова в данном регионе;
    • Среднегодовую силу ветра и её максимумы.

    Одним из самых важных деталей в проекте будущей крыши является угол уклона – исходя из него определяются сечение стропил, их длина и выбирается оптимальный кровельный материал.

    При большом наклоне кровли значительно увеличивается количество материала, слишком маленький наклон повышает возможную нагрузку на неё (а значит для такой крыши придётся делать мощный каркас). Необходимо подобрать самый оптимальный вариант. Это позволит совместить эффектный внешний вид кровли с высокой функциональностью.

    Особенности, которые нужно учитывать при расчёте угла наклона кровли:

    • При уклоне кровли меньше 30 градусов можно не учитывать ветровую нагрузку.
    • Если уклон больше 60-70 градусов, не учитывается нагрузка снежного покрова (на крышах с таким уклоном снег не задерживается).

    Массу кровли рассчитывают путём умножения удельного веса строительных материалов на её площадь. Определив все эти значения, необходимо выбрать подходящую стропильную систему.

    Исходя из возможных нагрузок (надо учитывать как постоянные, так и временные факторы), определяется сечение и длина стропил, мауэрлатов и других составляющих; подбирается кровельный материал.

    Порядок и последовательность монтажа

    В качестве мауэрлатов используют мощный брус или лафет (ошкуренный). Стропила изготовляются из прямоугольного бруса или доски (толщина не менее 5мм). Для усиления конструкция можно использовать стропила из двух соединённых досок.

    • Монтаж мауэрлата. Первый этап устройства стропильной системы. Он укладывается по всему периметру основных внешних стен; между ним и стеной обязательно следует устроить гидроизоляционный слой (например, несколько слоёв рубероида).
    • Лежень. Брус или лафет (одинакового размера с мауэрлатом) укладывается в том месте, над которым будет коньковый прогон (если он предусмотрен конструкцией кровли).
    • Монтаж стоек. Следующим этапом будет установка стоек на лежень Их следует устанавливать строго вертикально, используя отвес и строительный уровень. После закрепления стоек подкосами, на них монтируется коньковый прогон. Это самый важный этап устройства стропильной системы, к нему надо подойти с особой тщательностью, строго соблюдая все проектные размеры.
    • Установка накосных (диагональных) стропил. Сечение таких стропил должно быть значительно больше сечения обычных стропил, на них приходится основная нагрузка. Стропила прочно закрепляются к мауэрлату и прогону с помощью хомутов, болтовых соединений и скоб.
    • Монтаж стропильных ног. Стропильные ноги устанавливают последовательно с одной стороны, соблюдая расстояние межу ними (шаг – от 60 до 90 см в зависимости от конструкции.

    После обустройства стропильной системы, нужно переходить к созданию «кровельного пирога».

    Подробнее о монтаже и креплении стропил смотрите в видео.

    Как построить скатную крышу

    Скатной крышей считается любая скатная крыша, будь то очень пологий скат с едва заметным наклоном или церковная шпилька. Крутые склоны чаще встречаются в северном климате, где ежегодно выпадает большое количество снегопадов. Крутой скат легче сбрасывает снег и лед и предотвращает перегрузку конструкции крыши большими наростами.

    Уклон крыши выражается в виде отношения; от подъема (вертикальная проекция) до разбега (горизонтальная проекция).Говорят, что крыша с наклоном вверх по вертикали на 6 дюймов на каждые 12 дюймов, измеренных по горизонтали, имеет 6 скатов, подъем по вертикали на 8 дюймов на фут — 8 скатов и так далее. Крыша с шагом менее 5 имеет пологий уклон, а крыша с шагом более 8 — крутой скат. В деревянном каркасном строительстве уклон крыши определяется тем, как компоненты каркаса раскладываются, вырезаются и собираются на месте.

    Конструкция крыши

    Основными конструктивными элементами каркаса крыши являются коньковая доска и стропила.Стропила могут быть разного размера от 2х6 до 2х12; коньковая доска обычно 2×12. Верхний конец каждого стропила прибивается к коньку; нижний конец соединяется с верхней пластиной каркасной стены. «Хвосты» стропил обычно выступают за наружную стену на небольшое расстояние, образуя выступ или «карниз». Вот несколько шагов, которые помогут вам построить скатную крышу.

    Шаг 1. Разметка образца стропила

    После того, как вы решили построить скатную крышу, вы можете разметить и вырезать образец стропила.Положите каркасный квадрат на доску рядом с одним концом так, чтобы горизонтальное лезвие совпадало с нижним краем доски на расстоянии 12 дюймов, а вертикальное лезвие было выровнено по скату крыши. Начертите линии вертикального среза и ровного среза карниза от вертикального и горизонтального краев каркасного квадрата.

    Зная ширину свеса, можно провести угольник по нижнему краю доски и таким же образом выложить выемку или «птичью пасть». Ровный срез для рта птицы должен быть не менее 3,5 дюймов — расстояние, равное ширине верхней пластины, на которую она опирается.

    Продолжайте перемещать квадрат по длине доски под тем же углом, чтобы прогон или общий пролет стропила отклонялись по горизонтали с шагом в 1 фут. С помощью вертикального лезвия разметьте отвес для коньковой доски и вырежьте шаблон стропила.

    Шаг 2. Вычертите и вырежьте все оставшиеся стропила

    Используя выкройку в качестве шаблона, вычертите и вырежьте все стропила. Вы можете определить общее количество необходимых стропил по длине коньковой доски.

    Этап 3. Установка планировки конька

    По общему подъему стропил можно рассчитать высоту вершины конька (общую высоту здания). Установите коньковую доску на две крайние стойки с временными распорками и установите ее ровно и ровно. Макет представляет собой серию карандашных линий на расстоянии 16 дюймов друг от друга, показывающих расположение каждого стропила. Отметьте расположение стропил на коньковой доске и на верхних пластинах.

    Этап 4. Установка стропил крыши

    Прислоните стропила к коньку, опираясь на пластины вдоль каждой балки.Убедитесь, что длинная точка верхнего конца каждого стропила находится на одном уровне с верхним краем конька. Установите стропила, сначала вбив их через конек в стропило. Затем прикрепите стропила к пластине, вбив стропила в балку и прибив стропило к пластине.

    Шаг 5. Установка раскосов, кровли и обшивки

    При необходимости установите хомуты, прогоны и распорки для стропил и конька, чтобы предотвратить провисание с течением времени. Кровельные материалы, такие как черепица, кровельная бумага, обшивка и отделка, затем устанавливаются на готовый каркас.

    Как установить стропила к стене дома | На главную Руководства

    Стропила являются наиболее важным элементом каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, чтобы стены могли эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к структурно прочной крыше.

    Рядовые стропила

    В скатной крыше обычные стропила проходят от вершины крыши вниз к верхней части наружных стен здания.В пике стропила прибиваются к коньковой доске, а вверху стены стропила крепятся к горизонтальной верхней плите каркаса стены. В обычном каркасе коньковая доска не поддерживает весовую нагрузку крыши; вся нагрузка крыши передается через стропила на верхнюю часть стены, что делает соединение между стеной и стропилами критической точкой каркаса здания.

    Птичья пасть

    Там, где стропило встречается с верхней пластиной, над пластиной проходит выемка, называемая птичьей пастью, которая обеспечивает надежную и устойчивую поверхность для установки стропила.Птичий рот состоит из горизонтального разреза, называемого сидением, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесным разрезом, который упирается в внешний край пластины. Часть стропила за птичьим ртом нависает над стеной и образует карниз крыши.

    Стяжки для стропил

    Вес крыши воздействует на нижнюю часть стропил с силой, которая заставляет их раскладываться по горизонтали и толкать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединены стропильными связями, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти связи скрепляют стены и не дают стропилам выталкивать их наружу.

    Крепеж

    Требования к креплению стропил и потолочных балок к верхним плитам определяются местными строительными нормами. Потолочные балки и стропила прибиваются вместе, а стропила и балки прибиваются к верхней плите. Типовые требования нормативных документов определяют крепление стропил к пластинам тремя гвоздями 8d, крепление балок к пластинам тремя гвоздями 8d и крепление торцевых балок к стропилам тремя гвоздями 16d.

    Соединение двух крыш с разным уклоном

    Мой деловой партнер и я недавно добавили большое застекленное крыльцо с двускатной крышей к дому клиента. Крыльцо примыкало к дому под прямым углом к ​​секции односкатной крыши. Мы спроектировали крыльцо с широкими навесами для защиты от жаркого летнего солнца Северной Каролины.

    Мы начали с того, что оторвали черепицу и сняли световой люк с односкатной крыши. Первоначально эта крыша была построена с заподлицо с граблями, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив отделку граблей односкатной крыши в одну плоскость с фасцией крыльца, которое мы собирались построить.

    Самодельный инструмент для измерения уклона определяет уклон существующей односкатной крыши.

    Мы хотели сделать крышу крыльца как можно более крутой, сохраняя пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши. Проведя некоторые измерения и немного пошифровав, мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, был 4-в-12. Используя инструмент для измерения уклона, который я сделал, мы также определили, что точный уклон односкатной крыши составляет 3 1/2 дюйма 12.

    Слепые долины упрощают кадрирование

    Чтобы максимально упростить каркас крыши крыльца, мы установили структурный конек, поддерживаемый стойками на каждом конце, при этом общие стропила приземлились на вершину конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав ендову с обеих сторон.

    Двускатная крыша над пристройкой крыльца была скреплена опущенным конструктивным коньком, поддерживающим общие стропила наверху.

    Снова выбрав легкий путь, мы решили построить слепые долины (они же Калифорнийские долины), где одна пересекающаяся крыша надстраивается поверх другой.Чтобы сделать глухие ендовы, мы прикрепили шпалы к односкатной крыше, разместив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) поверх стропил крыльца, чтобы спроецировать плоскость новой крыши крыльца на поверхности существующей односкатной крыши. Мы просто сдвинули линейку, пока она не коснулась крыши сарая, а затем разместили 2-by под линейкой и отметили край 2-by. Мы сделали это сверху и снизу по обеим сторонам крыши и соединили отметки линией, что дало нам место для шпал в слепой долине.

    После того, как глухие ендовы расположены, их концы наклоняются путем разметки вдоль 2-х угольника против общего стропила.

    Затем угол обрезается и глухая ендова закрепляется на месте.

    Чтобы наклонить нижний конец шпал, мы поместили отрезок бруса на линию ендовы одним углом к ​​самому внутреннему общему стропилу, и с помощью обрывка 2-by наверху бруска мы проследили угол.Вместо того, чтобы пытаться обрезать шпалы под идеальными углами сверху и снизу, мы намеренно оставили шпалы на расстоянии около фута от вершины и прибили нижние части на место. Шпалы были там только для того, чтобы обеспечить место для прибивания нарожных стропил, чтобы их можно было установить по частям. Мы протянули ряды шпал вверх по крыше, пока они не пересеклись. Затем нужно было просто разметить и обрезать угол с одной стороны, а затем перевернуть отрезанный лом и обрезать его по длине для другой стороны.Поскольку ровный срез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутрь 2×8 для более полной несущей поверхности.

    Для разметки угла кровли по коньку от рядовых стропил выравнивают отрезок бруса и к шпалам прикладывают брусок 2-х дюймов.

    После того, как конек обрезан до нужного угла и длины, его прибивают на место.

    Ридж и домкраты

    Там, где крыша крыльца выступала над односкатной крышей, мы установили конек 2×6, который шел от вершины опущенного структурного конька к вершине шпал. Чтобы разметить угол, мы положили брусок поверх пиков стропил и выровняли его поперек, используя брусок, чтобы отследить угол. После обрезки хребта по длине он идеально встал на место.

    Схема нарожных стропил взята из общего доступа.Стропильный квадрат определяет угол раскладки.

    После крепления конька разложили и прикрепили нарожники. Мы натянули схему для гнезд, зацепив ленту за общие контакты и разметив 16-дюймовые приращения, и сделали такую ​​же схему на коньке. Чтобы провести линию разбивки, мы сначала уложили стропильный квадрат на шпалу против последнего общего стропила. Установив этот угол на каждой отметке раскладки, мы провели линию раскладки поперек шпал.

    Затем угол переносится на шпалы в каждой разметке. Такая же планировка делается на коньке.

    Верхний срез нарожных стропил был отвесным с шагом 4 дюйма 12, таким же, как и для обычных стропил. Чтобы сделать нижний срез, я выложил ровный срез для шага 4 из 12. Чтобы домкраты располагались отвесно над шпалами, мы наклонили ровные пропилы под углом 3 1/2 дюйма 12 ската односкатной крыши, настроив циркулярную пилу на 16-градусный скос (эквивалент 3-градусного наклона). шаг 1/2 из 12).Мы измерили от конька до шпал, чтобы получить длины домкратов, а затем обрезали их и закрепили на место.

    Создание долины у карниза

    Далее мы работали над ендовой в нижней части крыши. Нижняя часть нашей ендовы была примерно в 30 дюймах от нижней части крыши крыльца, поэтому мы продлили линию ендовы до края новой крыши. Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

    В нижней части долины подфасции двух крыш скошены с блочным заполнением каркаса крыши.

    Вдоль ендовы добавляется блокировка обшивки, а обшивка встраивается в обе плоскости крыши.

    Для перехода карниза горизонтальная фасция доходит до последнего хвоста стропила, а вертикальный возврат завершает переход.

    Мы обрезали стропила на крыше крыльца так, чтобы нижняя решетка была на одной линии с нижней решеткой на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они соприкасались, а затем заполнили клиновидными блоками, привинченными к вершинам общих стропил, чтобы поддерживать плоскость односкатной крыши. Мы также добавили блокировку вдоль ендовы с обеих сторон для поддержки краев обшивки. Обшивка состояла из вырезания и подгонки треугольных частей по обеим сторонам долины.Мы разрешили карнизы, продлив линию нижней фасции крыльца до хвоста последнего общего стропила ниже свеса односкатной крыши. Потом добавили блокировку и вертикальный возврат.

    Фотографии Джона Кэрролла

    Строительство односкатной крыши над настилом

    Всегда старайтесь подобрать угол наклона крыши дома и свес для вашей односкатной крыши. Некоторые односкатные крыши спроектированы так, чтобы быть почти плоскими. Плоские крыши более подвержены протечкам, чем скатные. Односкатные крыши проектируются как единая плоская крыша, отклоняющаяся от дома.Если вы привязываете крышу непосредственно к стене дома, вы можете установить ригельную доску с окладом и установить стропильные стяжки, чтобы прикрепить стропила под нужными углами, или использовать инженерные фермы. Противоположная сторона крыши крыльца будет опираться на перемычку, которая устанавливается параллельно дому поверх опорных стоек 6×6. Опорные столбы должны располагаться на расстоянии менее 8 футов друг от друга и располагаться поверх морозоустойчивых фундаментов соответствующего размера. Стропила должны быть прикреплены к перекрытию с помощью ураганных связей.

    Если вы привязываете односкатную крышу к существующей крыше дома, вам потребуется снять черепицу и обшивку, чтобы обнажить каркас крыши. Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.

    Многие строительные отделы требуют, чтобы местный архитектор или инженер разработал планы крыш крыльца из-за повышенных снеговых, кровельных и ветровых нагрузок, создаваемых добавлением крыши.

    Строительство односкатной крыши над террасой: шаг за шагом

    Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме настила.Убедитесь, что рама имеет соответствующую блокировку для обеспечения надежного соединения. Не прикрепляйте основание столба только к настилу.

    Установите опорные стойки 6×6 на соединители основания стойки.

    Установите временную распорку, чтобы поддерживать опорные стойки на одном уровне. Обратите внимание, что верхние части опорных стоек 6×6 имеют надрезы для удержания верхней балки.

    Установите перемычки 2-2×10 на опорные стойки 6×6 с вырезами. Используйте сквозные болты для надежного и прочного соединения.

    Установка коллектора рядом с домом

    Прикрепите жатку к опорному столбу рядом с домом. Не прикрепляйте коллектор непосредственно к консоли дома.

    Закрепите и прикрутите бухгалтерскую доску к стене дома. Эта доска будет поддерживать стропила.

    С помощью угольника отметьте и отрежьте угол стропила по отношению к скату крыши.

    Разложите стропила. Большинство ручных стропил крыльца устанавливаются на расстоянии 16 дюймов по центру вдоль ведомой доски.

    Прибейте стропила к обрешетке.

    Прикрепите стропила к перемычке

    Прикрепите выступ стропила к перемычке с помощью каркасных гвоздей.

    Установить обшивку крыши

    Установите фанерную обшивку крыши поверх стропил, чтобы создать подкрышу.

    Измерение уклона и уклона крыши

    by Nick Gromicko, CMI® and Benjamin Gromicko

    И шаг, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали.В этой статье описывается как уклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип материала кровельного покрытия может быть применен, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



    На приведенном выше рисунке показана простая двускатная крыша и общая взаимосвязь между подъемом, уклоном и пролетом. Каркас крыши представляет собой практическое применение геометрии, а уклон крыши в значительной степени основан на свойствах прямоугольного треугольника.



    В каркасе крыши основание прямоугольного треугольника называется прогоном. Пробег — это расстояние от внешней стороны верхней пластины стены до точки, расположенной непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом и представляет собой расстояние, на которое стропильная доска поднимается вверх над верхней пластиной стены.

    Уклон

    Уклон – это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному прогону, где прогон – это некоторая часть пролета.Это соотношение всегда выражается в дюймах на фут.

    Коэффициент уклона

    Говорят, что крыша, которая поднимается на 4 дюйма на каждый 1 фут или 12 дюймов пробега, имеет уклон «4 из 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши равен «6 из 12».

    Наклон может быть выражен численно в виде отношения. Коэффициент уклона представляет собой определенный подъем по вертикали на каждые 12 дюймов горизонтального участка. Например, наклон «4 из 12» можно выразить как отношение 4:12.Наклон «6 из 12» выражается как 6:12.





    Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о склоне .

    • как соотношение; и
    • в дюймах на фут.

    Уклон

    Уклон — это уклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

    Доля ската

    Исторически слово «скат» означало отношение высоты конька ко всему пролету/ширине здания или отношение длины стропил к ширине здания. А тогда конек обычно находился посередине пролета. В современной строительной практике это уже не так. Конек может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

    Крыша, возвышающаяся на 8 футов над 24-футовым пролетом, имеет уклон «от 1 до 3».Если подъем составляет 4 фута над 24-футовым пролетом, то уклон крыши считается «от 1 до 6».

    Шаг может быть выражен численно в виде дроби. Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Шаг «от 12 до 24» выражается как 1/2.

    Термины «шаг» и «наклон» часто используются взаимозаменяемо, что неверно.Они не означают одно и то же. А наклон дает более ценную информацию, чем шаг, как определено в этой статье.



     Используя приведенную выше иллюстрацию и информацию, которую мы только что узнали об уклоне и уклоне, мы видим, что уклон 2:12 можно выразить как шаг 1/12, предполагая, что пролет в два раза превышает длину участка. Если уклон составляет 4:12, шаг для 24-футового пролета составляет 1/6. Если шаг 1/3, наклон 8:12. Помните, уклон выражается в виде отношения и в дюймах на фут.А шаг – это дробь, полученная путем деления подъема на весь пролет.

    Минимальный уклон для различных кровельных покрытий

    Международный жилищный кодекс (IRC) устанавливает минимальные требования к кровельным покрытиям и требует использования инструкций по установке кровельного покрытия, предоставленных производителем.

    • Битумная черепица должна укладываться на скаты крыши 2:12 или больше (2015 IRC R905.2.2).
    • Глиняная и бетонная черепица должна укладываться на скатах крыши 2.5:12 или выше (2015 IRC R905.3.2).
    • Металлическая черепица должна укладываться на скате крыши 3:12 или больше (2015 IRC R905.4.2).
    • Рулонная кровля с минеральной поверхностью должна укладываться на скатах крыши 1:12 или больше (2015 IRC R905.4.2).
    • Сланцевая черепица должна укладываться на скаты крыши 4:12 или больше (2015 IRC R905.6.2).
    • Деревянная черепица должна укладываться на скаты крыши 3:12 или больше (2015 IRC R905.7.2).
    • Деревянные распорки следует устанавливать на скатах крыши 3:12 или больше (2015 IRC R905.8.2).
    • Сборные крыши должны быть установлены на скате крыши 0,25:12 или больше (2015 IRC R905.9.1), за исключением сборных крыш из каменноугольной смолы, у которых минимальный уклон крыши составляет одну восьмую единицы по вертикали и 12 единиц по горизонтали. (уклон 1%).
    • Металлические кровельные панели должны быть установлены на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
      • минимальный уклон крыши 3:12 для металлических крыш с непропаянными швами внахлест без нанесения герметика внахлест
      • минимальная крыша наклон 0.5:12 для металлических крыш с непаянным фальцем внахлестку с нанесенным герметиком внахлест (IRC R905.11.1, 2015 г.).
      • Однослойная кровля из термореактивного материала должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.12.1).
      • Однослойная кровля из термопласта должна укладываться на скатах крыши 0,25:12 или больше (2015 IRC R905.13.1).
      • Кровля из напыляемого пенополиуретана должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.14.1).
      • Жидкая кровля должна укладываться на скаты крыши 0,25:12 или больше (2015 IRC R905.15.1).
      • Фотогальваническая черепица должна укладываться на скате крыши 2:12 или больше (2015 IRC R905.16.2).



      Битумная черепица

      Наклон крыши влияет на отвод воды с поверхности и может определить тип материала кровельного покрытия, который необходимо установить.Битумную черепицу следует использовать только на крышах с уклоном 2:12 или больше. Крыши из битумной черепицы предназначены для отвода воды, а не в качестве водонепроницаемого барьера. Уклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

      Большинство битумных гонтов можно использовать на скатах крыш от 4:12 до 21:12, используя стандартные методы укладки. Асфальтовую черепицу можно использовать на уклонах от 2:12 до 3,9:12, если соблюдаются специальные процедуры укладки на малых уклонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

      Измерение уклона

      Вам понадобится столярный уровень, рулетка и карандаш.

      Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

      Замеры можно производить с незавершенного чердачного помещения под кровлей или в районе скоса, или поверх кровельных материалов. Измерение уклона от поверхности крыши может быть не самым точным из-за изначально неровной поверхности кровельного покрытия.

      Ползите на недостроенный чердак. Найдите легкодоступную доску для стропил крыши. Приложите конец уровня к нижнему краю стропила крыши и держите его идеально ровно. Измерьте от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

      Найдите легкодоступную доску для граблей. Держите столярный уровень идеально ровно, удерживая его конец у нижнего края доски граблей.Измерьте от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края доски граблей. Это измерение представляет собой количество дюймов, на которые поднимается крыша за 12 дюймов.

      Измерение уклона крыши с поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового столярного уровня или прямой доски 2×4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.



      Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе с возможностью делать цифровые снимки уклона с земли.

      Резюме

      Шаг и наклон не означают одно и то же. Уклон – это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на то, как вода сбрасывается с поверхности крыши, и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть ценным для домашнего инспектора.



      CE Center — Новые варианты изоляции и вентиляции скатных крыш с деревянным каркасом

      Изолированная скатная крыша с полой вентиляцией

      Бывают ситуации, когда горизонтальный потолок и чердачное пространство над ним не соответствуют проектным требованиям здания. В этих случаях сборка может быть более компактной, создавая скатную крышу и наклонный потолок одновременно, но все равно необходимо учитывать все те же потребности в барьерах и вентиляции. Обычный подход заключается в использовании элементов каркаса крыши, которые имеют достаточную глубину, чтобы нести структурные нагрузки, соответствовать необходимому уровню изоляции между ними и при этом обеспечивать пространство для вентиляции.В некоторых климатических зонах даже стропила 2 на 12 может быть недостаточно для достижения всего этого, поэтому можно использовать более глубокую плоскую ферму или другой инженерный элемент. Несмотря на это, водозащита все равно останется на внешней поверхности сборки, а воздухоизоляция и парозащита — на внутренней стороне. Изоляция устанавливается между элементами каркаса до необходимого или желаемого уровня в зависимости от типа и соответствующего значения R на дюйм (например, войлок, пенопласт и т. д.). Глубина изоляции будет ограничена потребностью в постоянном вентиляционном пространстве глубиной не менее 2 дюймов, которое позволяет воздуху проходить между потолком и отверстиями конька, чтобы вентилировалось каждое пространство каркаса (а не каждое другое пространство, как некоторые хотели бы). комментарий).Обычно вдоль нижней стороны обшивки крыши устанавливаются непрерывные вентиляционные желоба или изоляционные барьеры, чтобы обеспечить сохранение вентиляционного пространства.

      Изолированная скатная крыша с верхней вентиляцией

      Если обеспечить достаточную вентиляцию и изоляцию на одной глубине элемента каркаса сложно, альтернативой является сооружение дополнительного вентиляционного слоя поверх слоя каркаса. В этом случае полость каркаса заполняется утеплителем или накладывается жесткий утеплитель поверх деревянного каркаса и системы перекрытий.Минимальный 2-дюймовый воздушный зазор затем предоставляется в качестве «над крышей» для отвода любой влаги, просачивающейся через стыки в изоляции. Вентиляционное пространство также помогает поддерживать холод на нижней стороне поверхности крыши, что предотвращает таяние снега и образование наледи. Д-р Лстибурек рекомендует этот подход на крыше, когда также используются структурно-изолированные панели (SIPS), поскольку стыки панелей могут быть источниками утечки воздуха изнутри здания. Хотя этот подход над крышей эффективен для вентиляции, его строительство может быть более дорогостоящим, поскольку оно включает создание вентиляционного канала, который должен поддерживать обшивку и кровельный водяной барьер.

      Утепленная скатная крыша с верхней вентиляцией включает в себя жесткую изоляцию со смещенными стыками и 2-дюймовый воздушный канал для отвода влаги с крыши через вентиляционное отверстие конька.

      Невентилируемая изолированная скатная крыша

      В этой сборке используется наклонная крыша/потолок с изоляцией, заполняющей всю глубину между потолком и обшивкой крыши. Он может быть изготовлен из жесткой изоляции, которая воздухонепроницаема (т. е. служит воздушным барьером) между внутренней и внешней поверхностью, такой как полиуретан с закрытыми порами или полиизоцианурат с присущими ему водо-, паро- и воздухонепроницаемыми свойствами. к изоляции.Это также может быть достигнуто путем распыления воздухонепроницаемой изоляции между каркасом крыши на всю глубину. Или можно использовать изготовленные SIPS, если они используют воздухонепроницаемую изоляцию. В этих случаях кровельная система опирается на многочисленные свойства изоляции и других материалов, чтобы сформировать полностью непрерывные барьеры для воздуха, тепла и влаги. Поэтому вентиляция не требуется и не обеспечивается.

      Невентилируемая изолированная наклонная крыша — это такая крыша, в которой обычно используется воздухонепроницаемая изоляция во всем или большей части пространства между элементами каркаса (показана светло-зеленым цветом на иллюстрации), обычно в виде изоляции из напыляемой пены.

      Опции, распознаваемые кодом

      Строительство большинства зданий с деревянным каркасом соответствует Международному жилищному кодексу (IRC), в котором подробно изложены все аспекты деревянного каркаса. В частности, в главе 8 IRC конкретно рассматривается строительство крыши и потолка, а в разделе R806 основное внимание уделяется вентиляции крыши. Для легких коммерческих или многоквартирных домов с деревянным каркасом применяются Международные строительные нормы и правила. Там в главе 12 рассматривается вентиляция крыши в разделе 1202.2 и табл. 1202.3. Взяв за основу все эти ссылки на код, мы можем рассмотреть соответствующие положения следующим образом.

      Вентилируемые крыши в сборе

      IRC Раздел R806.1 и IBC 1202.2.1 требуют «перекрестной вентиляции для каждого отдельного помещения за счет вентиляционных отверстий, защищенных от попадания дождя или снега» как для «закрытых чердаков», так и для «закрытых стропил, образованных там, где потолки прилегают непосредственно к нижняя часть стропил крыши». Это является основой как для вентилируемого чердака, так и для вентилируемой утепленной скатной крыши, описанных выше, и влияет на «верхнюю крышу», также описанную выше.Каждый код также предписывает минимальную площадь вентиляции: «Минимальная чистая свободная площадь вентиляции должна составлять 1 150 площади вентилируемого помещения». В каждом случае перечислены исключения для уменьшения объема вентиляции до 1 300 вентилируемой зоны при соблюдении определенных условий, которые снижают вероятность проникновения паров. В любом случае правила сначала определяют и предписывают минимально допустимые уровни вентиляции для сушки вентилируемой крыши.Кроме того, и IRC R806.3, и IBC 1202.2.1 учитывают требование минимального зазора в 1 дюйм между изоляцией и оболочкой для обеспечения надлежащего воздушного потока. Обратите внимание, что большинство ученых-строителей рекомендуют зазор не менее 2 дюймов для наилучшей производительности (т. Е. Больше минимального кода). Наконец, нормы и правила касаются необходимости проектирования и установки всех вентиляционных отверстий для обеспечения надлежащей защиты от непогоды и предотвращения проникновения насекомых, грызунов и т. д.

      Качественная изоляция может не только защищать от холода в скатных крышах

      В отличие от изоляции для плоских крыш, которая определяется прочностью на сжатие из-за нагрузки, которую она должна выдерживать, для скатной кровли, как и для изоляции полых стен, все дело в тепловых характеристиках ПИР-панелей.Для этого у нас есть Eurothane GP, легкая, высокоэффективная изоляционная плита PIR, которая легко помещается между стропилами крыши, создавая идеально ровную основу для умной отделки из гипсокартона.

      Чтобы продвинуть процесс дальше, для создания помещения в крыше требуется комбинация обшивки Eurothane GP и Eurothane PL. Композитная плита, состоящая из PIR и предварительно склеенного гипсокартона, Eurothane PL уменьшает количество случаев тепловых мостов, что способствует быстрому и эффективному созданию комфортного нового жилого пространства.

      Строительные нормы части L 2020 года, которые включают предложение ужесточить значения тепловых характеристик для плоских и скатных крыш в Англии с 0,20 Вт/м²K до 0,16 Вт/м²K, должны быть приняты в 2022 году, доступность такого продукта, как Eurothane PL будет иметь важное значение для достижения новых стандартов. Это связано с тем, что независимо от того, сколько изоляции установлено между стропилами крыши, тепловые нормы не будут соблюдены без качественного настила PIR на нижней стороне.Такое действие предотвращает образование тепловых мостов выступающими деревянными стропилами, которые приводят к потерям энергии.

      Как и во всех проектах, бытовых или коммерческих, где требуется изоляция для соответствия характеристикам на уровне нормативов без ущерба для архитектурного замысла клиента, всегда рекомендуется обращаться за услугами к эксперту в таких вопросах. Техническая команда Recticel готова провести расчетный анализ рисков до начала проекта. Что касается схемы изоляции скатной крыши, то они будут работать вместе с подрядчиком и архитектором над разработкой решения, которое оптимизирует тепловые характеристики изоляции, сохраняя при этом достаточное внутреннее пространство, чтобы гарантировать, что она подходит для целей арендатора.

      В конечном счете, обеспечение того, чтобы ткань здания — крыша, стены, полы и т. д. — были снабжены правильными изоляционными материалами на этапе нового строительства, является более простым и экономичным способом сохранения энергоэффективности объекта, чем запуск программы модернизации. . Тем не менее, у Recticel есть продукты и опыт, готовые помочь владельцам зданий поднять свою скатную крышу на новую высоту с точки зрения того, что может быть достигнуто в тепловом и творческом плане.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *

    *

    *
