Установка доводчика двери: как правильно установить механизм на входную дверь? Монтаж устройства своими руками

как правильно установить механизм на входную дверь? Монтаж устройства своими руками

Установка доводчика на металлическую дверь имеет свои нюансы. Этот полезный девайс помогает обеспечить сокращение потерь тепла, а также должен обладать достаточным усилием для плотного закрывания тяжелой створки. Но как правильно установить механизм на входную дверь?

Монтаж устройства своими руками занимает относительно немного времени и не доставляет особенных хлопот, если следовать правилам. Справиться с работой домашнему мастеру поможет простой комплект инструментов, некоторый опыт работы с ними, понимание принципов работы монтируемого механизма.

Зачем нужна установка доводчика?

Установка доводчика на металлическую дверь – хотя и вынужденная, но абсолютно оправданная мера. Механический элемент, крепящийся со внутренней стороны полотна, помогает обеспечивать плавность закрывания створки, предотвращает ее перекашивание, снижает интенсивность износа.

Установка доводчика необходима в подъездах многоквартирных домов, где такой компонент помогает избежать потерь тепла, снижает шумовую нагрузку.

В обязательном порядке дополнительные комплектующие этого типа устанавливаются исключительно на дверные конструкции:

• монтируемые в общественных местах, где предполагается высокая интенсивность потока людей;
• оснащенные системами контроля доступа на объект;
• противопожарного назначения;
• используемые в эвакуационных целях.

При подборе доводчиков для дверей, которые не укомплектованы ими по умолчанию, нужно обязательно ориентироваться на массу и габариты конструкции. Иначе велика вероятность того, что скорость износа деталей вспомогательного механизма окажется слишком высока.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Для самостоятельного крепления на поверхность дверного полотна подходят только накладные доводчики.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

• Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
• Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Выбор способа крепления

В зависимости от того, предусмотрено конструкцией наружное открывание или распахивание створки внутрь помещения, крепление доводчика может происходить одним из трех существующих на данный момент способов.

• Стандартным. Рычаг закрепляется на дверной коробке в области притолоки. Основная часть доводчика фиксируется на поверхности полотна.
• Обратным или верхним. В этом случае рабочий элемент крепится на притолоку, а рычажная часть закрепляется на створке двери, обеспечивая необходимое усилие при ее монтаже. Рычаг при этом располагается перпендикулярно коробочному брусу вверху.
• Параллельным. Установка выполняется с использованием монтажного уголка, конструкция рычага фиксируется параллельно верхнему брусу.

Важное правило: крепление рычага всегда определяет способ установки. Для открывания двери на себя необходимо фиксировать его на поверхности дверной коробки. Для распашных дверей с наружным типом крепления створки рычаг фиксируется на полотне. Ширина двери должна сопоставляться с усилием и массой. На самые тяжелые модели ставят два доводчика.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

• Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
• Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
• Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
• Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
• Выполнить фиксацию корпуса.
• Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
• Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Регулировка и настройка

Правильно закрепить изделие мало, его еще нужно отрегулировать. Для этого в конструкцию включены специальные регулировочные винты. При установке их правильное направление ориентировано на поверхность коробочного бруса. Всего таких винтов два, они позволяют определить и зафиксировать желаемую скорость движения полотна для каждого из режимов эксплуатации. При регулировке стоит соблюдать осторожность, не прилагая слишком больших усилий.

Первый из двух винтов определяет общий диапазон скорости – он составляет 15—180 градусов. При помощи второго можно отрегулировать ход более точно. Как правило, здесь диапазон составляет от 0 до 15 градусов. Винт при регулировке проворачивается по направлению против и вдоль нарезанного соединения.

Чрезмерные усилия при вращении регулирующих элементов могут привести к их вывинчиванию и выпадению с разгерметизацией внутренней конструкции.

При правильном выполнении работы, скорость открывания и закрывания двери должна быть примерно равной, без усилий, хлопков и зазоров.

При эксплуатации створки с доводчиком нужно избегать чрезмерных нагрузок на полотно, а также исключить использование механических преград или подпорок.

Установка доводчика на входную металлическую дверь – важное и нужное дело, позволяющее сделать процесс плотного закрывания створки автоматическим. Соблюдая простые рекомендации, справиться с задачей сможет даже человек без большого практического опыта. А закрываться без скрипов и шумов будут самые тяжелые или массивные двери.

О том, что нужно знать при покупке и установке дверного доводчика, смотрите в следующем видео.

Установка доводчика на дверь — пошаговая инструкция с видео

Традиционно использовавшиеся для обеспечения «автоматического» закрытия дверей пружины, резинки, противовесы и иные приспособления – это уже в прошлом. Сейчас в продаже есть недорогие механизмы, которые в комплексе решают все эти задачи. Если знать, как грамотно установить на дверь доводчик, не придется оплачивать чьи-то услуги. Тем более что методика его крепления и регулировки несложная.

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

• Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
• Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
• Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

• Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
• Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

• доводчик служит лишь для закрывания двери;
• это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

Как регулировать:

Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.

Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

Что учесть:

• Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
• Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна. Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная. Ну а как произвести установку и регулировку механизма, читатель уже знает.

Способы установки дверных доводчиков

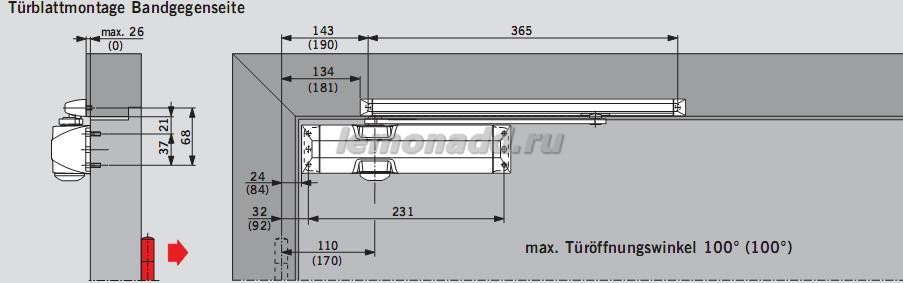

1. ПЕРПЕНДИКУЛЯРНЫЙ РЫЧАГ (СТАНДАРТНАЯ УСТАНОВКА)

Классическая схема монтажа доводчика. Корпус устройства закрепляется на дверном полотне, а подошва рычага – на верхнем брусе дверной коробки. Обратите внимание: доводчик крепится «из коридора», то есть с наружной стороны двери. При этом дверь должна открываться на себя, а когда она закрыта, рычаг располагается под углом ~ 90° к полотну.

Этот способ рекомендован для межкомнатных дверей при условии, что позволяют габариты полотна и вас не смущает выпирающий рычаг.

Плюсы:
+ 100% сохранение номинальной мощности. При такой фиксации дверной доводчик будет работать на 100% от своих возможностей. Это важно, если масса двери близка к предельной нагрузке доводчика. Угол открывания будет максимально возможным для вашей модели.

Минусы:
— Выступающий рычаг. Это портит интерьер и особенно бросается в глаза в узких коридорах. Кроме того, конструкция открыта для вандализма: хулиган может захотеть испытать рычаг на прочность, обхватив ее руками и повиснув. Поэтому в школах, больницах и других общественных помещениях доводчик лучше устанавливать методом параллельного рычага.

— Не для всех полотен. Стандартная установка не подходит, если у вас стеклянные или тонкие двери (алюминиевые, облегченные «финские» и др.). Также иногда может помешать верхняя обвязка полотна (если есть).

2. УСТАНОВКА НА КОСЯК ДВЕРИ (ВЕРХНЯЯ УСТАНОВКА)

Зеркальный предыдущему способ монтажа. При нем доводчик с рычажной чагой фиксируют изнутри помещения (петли не видны, дверь открывается от себя). Корпус закрепляют на горизонтальной поверхности дверного косяка (притолоке), подошву рычага – вверху полотна.

Этот способ рекомендован для входных групп и дверей, а также внутренних дверей (если невозможна установка доводчика первым способом). Но, опять же, нужно смириться с выступающим рычагом.

Плюсы:
+ Мощность, близкая к номинальной. Потери эффективности в сравнении со стандартным способом монтажа – не более 5-10%. Угол открывания полотна почти такой же, что и при фиксации первым способом.

+ Подходит для входных дверей. Стандартный способ подразумевает крепление доводчика с улицы, что не рекомендовано даже в теплых регионах России и даже при условии, что доводчик морозостойкий. При установке же на косяк доводчик остается изнутри и всегда пребывает в сухости и тепле.

+ Подходит для тонких и/или легких дверей. Поскольку основную нагрузку несет не полотно, а верхний брус дверной коробки. Исключение – стеклянные полотна, с ними лучше установить напольный доводчик.

Минусы:
— Выступающий рычаг. Он все так же портит интерьер, только уже не коридора, а самого помещения. Его по-прежнему легко сломать, если повиснуть всем телом.

— Требования к проему. Притолока и/или потолок должны быть достаточной высоты, чтобы закрепить на косяке корпус доводчика.

3. УСТАНОВКА С ПОМОЩЬЮ КРОНШТЕЙНА ПАРАЛЛЕЛЬНОГО РЫЧАГА

Этот способ подразумевает крепеж доводчика изнутри помещения (дверь открывается от себя, петли не видны). Корпус крепят к полотну, а подошву рычага – через кронштейн (монтажный уголок) под верхний брус коробки. Когда дверь закрывается, рычаг из двух прутков складывается и «ложится» почти параллельно полотну.

Такой монтаж дверного доводчика рекомендован, если нужно сделать устройство незаметным и недоступным для рук хулигана. В первую очередь это актуально для школ, больниц, торговых центров и других общественных помещений.

Плюсы:
+ Аккуратный вид. В сложенном состоянии рычаг не бросается в глаза и не представляет большого интереса для хулигана.

+ Больше возможностей для монтажа. К варианту «параллельный рычаг» прибегают, если невозможно закрепить доводчик иначе: мешает боковая стена (при стандартной фиксации) или потолок (при фиксации на косяк).

+ Подходит для квартир с двумя входными дверьми. В некоторых квартирах стоят две входные двери: основная металлическая и вторая деревянная (для теплоизоляции). Способ «параллельный рычаг» позволяет установить доводчик на основную дверь. Главное, чтобы радиус поворота рычага был меньше глубины проема между дверьми.

Минусы:
— Реальная мощность << номинальная мощность. Эффективность работы доводчика будет минимум на 20-30% ниже, чем при стандартной установке. То есть модель, рассчитанная на нагрузку до 100 кг, в лучшем случае будет работать как модель на 70-80 кг. Максимальный угол открывания меньше, чем при фиксации двумя ранее рассмотренными способами.

— Более сложный монтаж. И необходимость дополнительно покупать кронштейн.

ПОЛЕЗНЫЕ ССЫЛКИ
>> Инструкция и схема установки доводчиков Palladium (рассмотрены все три способа)
>> Дверные доводчики Palladium в нашем интернет-магазине.

Установка доводчика на дверь: схема монтажа, пошаговое руководство

Содержание статьи:

Устройство автоматического закрывания дверной створки продлевает время работы петель и избавляет человека от необходимости прикрывать полотно вручную. Установка доводчика на дверь предусмотрена в проходах с контролем посетителей, на эвакуационных и противопожарных выходах, а также на входных дверях с большим потоком людей. Механизм надежно закрывает дверь, если пользоваться им по инструкции. Самодеятельность приведет к поломке устройства.

Виды доводчиков

Дверной доводчик накладной

Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.

По строению механизма доводчики бывают:

• пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
• с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
• кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.

Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.

Накладные

Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.

Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.

Есть два конструкционных метода передачи нагрузки на пружину.

1. Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
2. Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.

Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.

Механизмы с задержкой закрытия позволяют держать створку открытой на период до 30 сек.

Напольные

Напольная модель

Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание.   Обязательно ставят в медучреждениях, местах прохождения инвалидов.

Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.

Выбор напольного доводчика по параметрам двери:

• масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
• 20 – 40 кг, 0,85 м — ЕN2;
• 40 – 60 кг, 0,95 м — ЕN3;
• 60 – 80 кг, 1,1 — ЕN4;
• 80 – 100 кг, 1,25 м — ЕN5;
• 100 – 120 кг, 1,4 м — ЕN6;
• 120 -160 кг, 1,6 м — ЕN7.

Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.

Скрытые

Скрытый доводчик

Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.

При выборе учитывают факторы:

• вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
• интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
• температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
• толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.

Скрытый механизм защищен от разрушения вандалами и его не видно снаружи. К недостаткам относят значительную цену и сложность монтажа.

Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.

Разновидности схем монтажа

Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.

Установку выполняют по схемам:

• стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
• параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
• верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.

Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.

Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.

Стандартная установка

Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.

Стандартный вид монтажа доводчика использует 100% мощности прибора. Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна.

В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.

Стандартная схема не подходит, если речь идет о тонкостенной двери из алюминия, стекла, иногда верхний ригель створки мешает монтажу доводчика.

Верхняя установка

Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.

Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.

Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.

Нестандартная параллельная

Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.

Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.

Недостатки параллельного размещения в том, что рычаг не может использовать мощность по максимуму, а эффективность снижается на 25 – 30%, чем при стандартном методе. Если параметры доводчика рассчитаны на 100 кг полотна, он сможет работать только со створкой весом 70 – 75 кг. Максимальный угол открывания гораздо меньше, чем в двух предыдущих схемах.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

как правильно выбрать и произвести монтаж устройства

Разделы статьи:

Доводчик двери – это специальное приспособление для плавного закрытия дверного полотна. Установка доводчика на металлическую дверь значительно уменьшает нагрузку на фурнитуру, продлевает эксплуатационный период конструкции. В комплектацию некоторых моделей дверных блоков из металла уже входят подобные устройства.

Предназначение механизма

Перед тем, как установить самостоятельно без вызова мастера дверной доводчик на металлическую входную дверь в квартире или загородном доме, необходимо разобраться с конструкцией и функциями этого механизма.

Несмотря на то, что монтаж доводящего устройства на железные дверные блоки является вынужденной мерой, она полностью оправданная. Этот дополнительный элемент дверной конструкции обеспечивает плавное закрытие тяжелого полотна, уменьшает его интенсивность изнашивания и предупреждает перекос.

Такие механизмы обязательно используются на массивных стальных блоках, которые устанавливаются в подъездах многоэтажных жилых домов. Они предупреждают стук и шум при закрытии железных дверей, способствуют сбережению тепла внутри подъезда.

Доводчики обязательно устанавливаются на входные двери в следующих местах:

• В общественных зданиях с интенсивной проходимостью: торговые центры, общежития, офисные центры, учебные заведения и пр.;
• Пожарные и эвакуационные выходы;
• На охраняемых объектах, где дополнительно используются системы контроля доступа.

Не все модели металлических входных блоков дополнительно оснащаются доводящими механизмами. Поэтому при необходимости их можно приобрести отдельно. При выборе доводчика обязательно учитываются размеры и вес стальной двери. Разные модели доводящих устройств предназначены для разных нагрузок, соответственно они отличаются стоимостью. Поэтому для тяжелых дверных конструкций необходимо покупать дорогие, но достаточно мощные гидромеханические доводящие приспособления.

Что необходимо знать для монтажа доводчика

Самостоятельно установить доводчик на металлическую дверь несложно, но предварительно рекомендуется ознакомиться с возможными вариантами монтажа и выбрать наиболее оптимальный для конкретной конструкции дверного блока.

Основные способы установки доводящих дверных устройств:

1. Поверхностный – приспособление монтируется на поверхность полотна или короба;
2. Потайной – устройство фиксируется в полости полотна или коробки;
3. Напольный – автоматический механизм для закрытия двери закрепляется на половом основании.

Монтаж напольных доводчиков чаще всего предусматривается еще на этапе проектирования зданий.

Особенности выбора доводящего механизма

Предусмотрены нормы того, как правильно установить доводчик на входную массивную металлическую дверь здания. Они определяют эксплуатационные усилия для доводящих дверных устройств и отвечают европейским стандартам. Соответственно, чем выше класс доводчика, тем больше его мощность.

• Устройства самого высокого класса надежности предназначены для стальных бронированных дверных конструкций;
• Механизмы низкого класса предназначены для дверей с полотном из легкого материала;
• Для обычных дверей используются доводящие приспособления 3-5 класса надежности.

Поэтому перед тем, как выбрать доводчик в строительном магазине для входной металлической двери, необходимо учесть все нюансы: саму конструкцию дверного блока, вес полотна, условия эксплуатации, проходимость и пр.

Например, даже если дверная конструкция имеет относительно небольшой вес, но период эксплуатации будет подвергаться значительным ветровым нагрузкам, то необходимо покупать доводчик самого высокого класса надежности.

Если под параметры двери подходят доводящие механизмы разных классов, в этом случае также рекомендуется выбирать изделие более высокого класса для создания запаса прочности. Это позволит существенно увеличить период эксплуатации механизма.

Но только на мощность этого приспособления ориентироваться не стоит. Не во всех случаях приобретение дорогостоящего изделия с высоким классом прочности и надежности является оправданным. Например, если использовать мощный доводчик для дверных блоков, выполненных из поливинилхлорида, он будет создавать на петли двери дополнительную нагрузку. Соответственно фурнитура будет изнашиваться быстрее. При этом пластиковое полотно будет открываться тяжело, доставляя дискомфорт людям в процессе эксплуатации конструкции.

Также при выборе доводящих механизмов для обустройства входных блоков, сопряженных непосредственно с улицей, необходимо обращать особое внимание на устойчивость изделия к минусовым температурам. На отечественном рынке строительных материалов представлены разные модели, отличающиеся своими эксплуатационными характеристиками. Поэтому можно подобрать доводчик для эксплуатации в любом температурном режиме – от «минус 45º» до «плюс 70º».

Выбор способа крепления

Доводчик на металлическую дверь может крепиться разными способами в зависимости от дверной конструкции и варианта открытия дверных створок.

Стандартный метод монтажа предусматривает крепление рычага доводящего механизма на коробе возле притолоки. Основной элемент устройства фиксируется на плоскости створки.

Верхний (обратный) вариант крепления предполагает фиксацию основного механизма на притолоку. Рычаг крепится на поверхности полотна перпендикулярно верхнему элементу короба и обеспечивает требующееся усилие для выполнения монтажа конструкции.

Параллельный монтаж доводчика своими силами на металлическую входную дверь осуществляется с применением строительного уголка. Рычажная часть устройства монтируется параллельно верхнего элемента коробки.

При самостоятельном выполнении монтажных работ необходимо запомнить, что техника монтажа всегда определяется типом крепления рычажного механизма. Если дверное полотно открывается вовнутрь помещения, доводчик фиксируется на поверхности короба. Если двери открываются наружу, тогда рычаг устанавливается на створку.

При выборе класса прочности и конструкции доводчика обязательно учитывается масса дверного полотна и его ширина. При необходимости, например, на очень тяжелые дверные конструкции можно установить сразу два доводящих элемента.

Установка доводчика на дверь

Установка доводчика своими силами на входную металлическую дверь предполагает в первую очередь покупки наиболее оптимальной модели изделия. В комплект поставки обязательно должны входить следующие элементы:

• Сам доводящий механизм;
• Рычажная тяга;
• Элементы крепления – метизы;
• Инструкция для самостоятельной установки и схема.

Процедура монтажа такого дополнительного приспособления зависит от варианта установки и предназначения дверного блока. Устройство может крепиться как на дверную коробку, так и на само полотно. Также возможна наружная и внутренняя установка данного элемента фурнитуры.

Чаще всего используется внутренний способ монтажа. Изделие закрепляется в проеме двери. Это связано с тем, что не все модели доводчиков отличаются высокими показателями морозостойкости.

Все производители комплектуют свою продукцию схемой установки. Поэтому установить такое приспособление самостоятельно без привлечения мастера не составит особого труда. Главное внимательно изучить инструкцию и следовать ей в процессе выполнения монтажных работ.

Как осуществляется установка доводчика своими руками на металлическую входную дверь подробно показано на данном видео:

При выполнении монтажа такой конструкции в первый раз рекомендуется приклеить на дверь скотчем схему монтажа, предоставленную компанией-производителем фурнитуры. И далее последовательно осуществлять все необходимые операции, указанные в инструкции.

Как правило, предварительно делается разметка участков крепления механизма. Далее в отмеченных точках сверлятся отверстия для крепежных шурупов. Затем согласно схеме устанавливается корпус изделия.

Следующий шаг – крепление рычажной части, которая состоит из двух отдельных элементов, связанных резьбой между собой. Длину рычага при необходимости можно дополнительно регулировать, чтобы, к примеру, обеспечить угол открытия створки 90º.

Если все сделано согласно инструкции, механизм с первого раза будет правильно работать.

Регулировка и настройка

Когда установка дверного доводчика завершена, он надежно прикреплен к металлическим дверям входного прохода в дом, его необходимо отрегулировать для максимально эффективной эксплуатации. Специально для этих целей изделия оснащены регулировочными болтами.

Правильное направление винтов регулировки при выполнении монтажных работ ориентируется на плоскость каркасного бруса дверного блока. Регулировочных элементов предусмотрено всего два. С их помощью настраивается необходимая скорость движения створки при закрытии. Настройку механизма необходимо осуществлять достаточно аккуратно, не рекомендуется прилагать к регулировочным элементам значительные физические усилия, иначе их можно просто сломать.

Первый винт предназначен для грубой регулировки работы доводящего приспособления в скоростном диапазоне от 15º до 180º. Второй используется для более точной настройки механизма – от 0º до 15º.

При правильной настройке скорость открытия и закрытия створки дверного блока приблизительно одинаковая. При этом дверное полотно после закрывания плотно прилегает к коробке, между ними не остается зазор и не происходит хлопков.

Рекомендации

Доводчик, предназначенный для автоматического и плотного закрывания входной металлической двери, через некоторый период эксплуатации требует дополнительной подстройки. Для этого приспособление оснащено специальными регулировочными винтами. Поэтому обязательно рекомендуется прочитать в инструкции, как выполняются подобные работы.

Сама конструкция не требует тщательного ухода. Но чтобы продлить срок эксплуатации механизма его рекомендуется периодически очищать от накопившейся грязи и смазывать специальным машинным маслом.

Доводящие устройства, которые применяются с уличной стороны, требуют регулировки после завершения каждого сезона года. В результате значительных изменений температур воздуха окружающей среды (например, от «минус 20 градусов» до «плюс 20 градусов») материалы дверного блока подвергаются некоторым деформациям.

При использовании таких механизмов не рекомендуется ускорять закрытие дверного полотна дополнительными физическими усилиями.

Также не рекомендуется стопорить доводящее устройство деревянными клиньями и прочими предметами для фиксации двери в открытом положении. Это приведет к быстрому выходу из строя изделия.

Установка доводчика на дверь своими руками

Когда-то двери закрывались так неплотно, что могли распахнуться из-за любого сквозняка, если их не поставили на защелку. Люди забыли о проблеме с изобретением простой дверной пружины. А позже был придуман гениальный металлический механизм – доводчик, который берет на себя задачу плотного закрывания открытой двери. Благодаря продуманной конструкции дверное полотно не хлопает в процессе эксплуатации.

Установка доводчика на дверь своими руками – дело нехитрое, если ознакомиться с технологическими особенностями процесса.

Готовим инструменты и комплектующие

Читая, как самостоятельно установить доводчик на дверь, необходимо особое внимание обратить на список инструментов, которые должны быть подготовлены перед началом работ:

• кернер;
• скотч;
• электрическая дрель;
• саморезы, которые должны быть в комплекте с механизмом;
• шуруповерт;
• универсальный гаечный ключ.

В комплекте также идет инструкция установки двойного доводчика, которая поможет разобраться в нюансах монтажа и последующей регулировки.

Шаблон для установки доводчика на дверь

В каждой коробке с металлическим доводчиком должны находиться схемы для всех вариантов прикрепления механизма к дверному полотну. В зависимости от того, на левую или правую дверь планируется установка доводчика, и в какую сторону она открывается – на себя или от себя, предусмотрены отдельные типы шаблонов.

Если дверь открывается на себя, то корпус доводчика прикручивается к двери, а рычажная система крепится к раме. Если дверь нужно толкать, чтобы открыть, делают наоборот: корпус располагается на неподвижной части, а рычаги – на дверном полотне.

Шаблоны изготавливаются в натуральную величину, благодаря чему установка доводчика упрощается. На многие из них наносятся линии, по которым шаблон прикладывается к двери, а также отмечены точки, в которых нужно будет просверлить отверстия для монтажа крепежей.

Монтаж доводчика на дверь

Для правильного использования шаблонный лист точно крепится к двери при помощи прозрачного скотча, ориентироваться нужно на нанесенные на бумагу линии. При помощи кернера необходимо отметить точки будущих отверстий, которые просверливаются электродрелью со сверлом нужного диаметра. В них позже будут вкручены крепежи, идущие в комплекте с доводчиком.

Если у вас в арсенале нет дрели, рекомендуем заранее ее приобрести или одолжить у знакомых, это существенно сократит время монтажа и сбережет Ваши силы и нервы.

Дальнейшая установка доводчика своими руками заключается в прикреплении корпуса и рычажной части. При помощи шуруповерта или крестовой отвертки саморезы плотно фиксируются и прикручивают элементы доводчика к полотну и косяку. В первую очередь крепится подвижная шарнирная лапка, за счет которой доводчик двигается после монтажа, а потом жесткое колено, фиксируемое при помощи гайки.

Просто знать, как установить доводчик на дверь, недостаточно. Важно учитывать особенности  материала дверного полотна и косяка. Длинные саморезы прекрасно подойдут для монтажа на древесину, но для металла лучше приобрести бонки – особые широкие крепежи с резьбой, которые обеспечат достаточную защиту материала от деформации.

Эта схема установки доводчика на дверь своими руками считается наиболее распространенной, но встречаются случаи, когда она не работает. Для нестандартных случаев необходимо приобретать специальные металлические монтажные пластины и уголки, например, если не хватает места для корректного монтажа корпуса или рычажной системы доводчика.

Как только установка доводчика правильно завершена согласно инструкции, можно приступать к регулировке.

Регулируем механизм

Если работа доводчика не была отрегулирована после монтажа, то теряется весь смысл в его использовании. Процесс регулировки заключается в определении необходимой силы закрытия (с хлопком или мягко) и скорости (быстро или постепенно).

Инструкция по регулировке доводчика (этапы):

• Определить, нужен ли дохлоп. Если требуется мягко и тихо закрывающаяся дверь, необходимо регулируемую лапку доводчика разместить строго перпендикулярно корпусу устройства. На движущейся части расположен винт, при помощи которого можно делать лапку длиннее или короче. Если нужен акцентированный силовой хлопок в конце, то перпендикулярно корпусу должен быть фиксированный кронштейн, а подвижная рычажная часть ставится в положение под острым углом, как на фото. Поскольку механизм приобретается в разобранном виде, следующим этапом после отладки этого треугольника станет соединение рычажных частей между собой, для этого используется специальный крепеж из комплекта для монтажа.
• Для определения оптимальной скорости открывания и закрывания нужно найти регулировочные винты на корпусе и закручивать их или ослаблять, пока не будет достигнут требуемый результат. Крутить винты нужно аккуратно, если приложить слишком большую силу, можно вызвать утечку масла, которая приведет к поломке.

Процесс монтажа может показаться сложным, но, внимательно изучив теорию, как установить доводчик на дверь, с задачей сможет справиться любой толковый хозяин.

Инструкции по установке дверных доводчиков

.

Инструкции по установке Доводчик двери серии K900

DORMA ED 800 SERIES Руководство по техническому обслуживанию

DORMA ED 800 SERIES Руководство по обслуживанию ED 800J Программное обеспечение ED 800T уровня 3.27M www.dorma-usa.com 1-800-523-8483 INSPK NO. 08280020 Rev.08 / 07 08280021 08/07 СОДЕРЖАНИЕ Стр. Индикатор состояния … 3 Индикатор состояния

Подробнее

8900 ЭМИ (С ДЕТЕКТОРОМ)

00 EMR (WITH) ОБЩЕЕ ОПИСАНИЕ Каждый блок серии 00 EMR содержит дверной доводчик, удерживающий электромагнит и детектор дыма. Агрегат может использоваться как одиночная установка или как серия одиночных приводов

Дополнительная информация

РАЗДЕЛ 6.Стеклянные двери витрины:

РАЗДЕЛ 6 Стеклянные двери витрины: содержание Описание и размеры дверной системы витрины магазина 3070 Описание и размеры дверной системы витрины 6070 Описание и размеры дверного полотна Дополнительно 10 Деталь нижней направляющей

Дополнительная информация

Руководство по установке AZEK Rail

ОТДЕЛКА ПРОФИЛЬНОЙ ДЕКИ КРЫЛЬЯ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ РЕЛЬСЫ AZEK Установка направляющих AZEK с CableRail от Feeney… 1 Установка CableRail от Feeney для рельса AZEK … 7 Установка лестницы рельса AZEK с помощью CableRail

Дополнительная информация

Руководство по установке RadianceRail

Руководство по установке RadianceRail Установка RadianceRail с CableRail от Feeney … 2 Установка CableRail от Feeney для RadianceRail … 7 Установка лестниц RadianceRail с CableRail от Feeney … 10

Дополнительная информация

Руководство по установке модели 2300DR

Руководство по установке модели 2300DR POWER ACCESS CORPORATION P.O. BOX 1050 170 MAIN STREET NEW HARTFORD, CT 06057 800-344-0088 ВЕБ-САЙТ: www.power-access.com ЭЛЕКТРОННАЯ ПОЧТА: [email protected] 1 СТАНДАРТНЫЕ ДЕТАЛИ

Дополнительная информация

Инструкция по эксплуатации

Инструкции по эксплуатации Серии RT Пружинные шланговые барабаны низкого давления Номера моделей: RT402-OLP RT605-OLP RT450-OLP RT835-OLP RT403-OLP RT802-OLP RT465-OLP RT850-OLP RT405-OLP RT803-OLP RT625-OLP RT450-OLPSM

Дополнительная информация

Преобразование хромированного бампера MGB

Инструкции по установке переделки хромированного бампера MGB на 1974 1 / 2-1980 MGB Этот комплект требует резки, сварки и покраски.Рекомендуется профессиональная установка. Примечание: все корпуса MGB немного отличаются друг от друга

Дополнительная информация

ГИДРАВЛИЧЕСКАЯ ТАБЛИЦА 500-LB.

ГИДРАВЛИЧЕСКАЯ ТАБЛИЦА 500-LB. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ: внимательно прочтите и усвойте все ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ И ЭКСПЛУАТАЦИИ МАШИНЫ перед началом работы. Несоблюдение правил безопасности и других базовых правил

Дополнительная информация

GEH6290.Автоматический выключатель механизма. Ручка Рабочий механизм Кат. № Тип NEMA 1, 3R, 12, 13 NEMA 4 / 4X Кат. № Кат. № Серия Инструкция

GEH6290 g Кабельные приводные механизмы для автоматических выключателей Spectra RMS E150, SE150, SF250 и SG600 Тип SCh2 / 1X, SCh3 / 2X Фланцевые рукоятки в сборе, серия кабелей SC3L SC10L и тип SC0M1A, SCOM1EF,

Дополнительная информация

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ ТЕЛЕЖКА 2200-LB.

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНЫЙ СТОЛ ТЕЛЕЖКА 2200-LB.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ: внимательно прочтите и усвойте все ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ И ЭКСПЛУАТАЦИИ МАШИНЫ перед началом работы. Несоблюдение правил техники безопасности и др.

Дополнительная информация

Техническая информация

Техническая информация В этом разделе каталога представлена ​​техническая информация, которая поможет определить, установить и обслуживать устройства и компоненты Surelock McGill. Темы перечислены ниже: Blast

Дополнительная информация

Резак для прямоугольников Speed-Mat

Резак для прямоугольных матов Speed-Mat 1 Плинтус с сотовой структурой.2 Удерживать левую. 14 3 Нижний прижим. 4 4 Правило левого / правого. 8 5 8 5 Указатель линейки влево / вправо. 1 6 Правило сверху / снизу. 7 Указатель верхней / нижней линейки.

Дополнительная информация

Доводчики дверей. DC3000 серии

Дверные доводчики для приложений серии DC3000 Приложения для серии DC3000 Недорогой, экономичный выбор для ситуаций с интенсивным движением. Дверные доводчики серии DC3000 соответствуют требованиям безопасности и безопасности жизни

.

Дополнительная информация

Установка кабельного барабана

20 Установка кабельного барабана ПРОТИВОБАЛАНС Нет Осторожно встряхните пружинную трубку TorqueMaster, чтобы намоточные валы выдвинулись примерно на 5 дюймов с каждой стороны.Для применений с одной пружиной не будет левой

Дополнительная информация

Руководство по замене створки

для навесных окон Andersen серии 200/400 Внимательно прочтите все инструкции перед выполнением этой процедуры. Если у вас есть какие-либо вопросы о вашей способности пройти эту процедуру, позвоните Андерсену по телефону 1-888-888-7020

.

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ИНСТРУКЦИИ ПО УСТАНОВКЕ ODEON IN-WALL TANK K-6283K / K-6284K / K-6286K Внимательно прочтите руководство по установке на иллюстрации и текстовый файл и установите резервуар в соответствии с инструкциями в руководстве, чтобы избежать

Дополнительная информация

Руководство по установке AZEK Rail

ОТДЕЛКА ПРОФИЛЬНОЙ ДЕКИ КРЫЛЬЯ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАПРАВЛЯЮЩИЕ НАЗАД AZEK Установка направляющих направляющих AZEK со стеклянным заполнением… 2 Установка лестницы AZEk Rail со стеклянным заполнением … 9 Примечания … 14 Полностью прочтите все инструкции

Дополнительная информация

РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ

Схема Дроссели для снижения высокого давления на входе до постоянного более низкого давления на выходе Регулирует байпас с низким расходом при малых расходах 4 РЕГУЛИРУЮЩИЙ КЛАПАН СНИЖЕНИЯ ДАВЛЕНИЯ с ФУНКЦИЕЙ БАЙПАСА НИЗКОГО ПОТОКА Основная линия

Дополнительная информация

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Модель No.2012NB Описание Автоматический рейсмус толщиной 304 мм (12 дюймов) КОНЦЕПЦИЯ И ОСНОВНЫЕ ПРИМЕНЕНИЯ * Компактный и легкий (27 кг / 59 фунтов) автоматический строгальный станок для более простого выполнения

Дополнительная информация

Катушки для шлангов серии 30000

Инструкции по эксплуатации и перечень деталей для шланговых барабанов серии 30000 — С РУЧНЫМ ПРИВОДОМ — — СИЛОВОЙ ПРИВОД — МЕРЫ ПРЕДОСТОРОЖНОСТИ При соблюдении надлежащих мер безопасности

могут возникнуть травмы и / или повреждение оборудования.

Дополнительная информация

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Направляющая с турбонаддувом ИНСТРУКЦИИ ПО УСТАНОВКЕ Не забирайтесь на внешнюю часть горки. Эта горка предназначена только для домашнего использования, а не для общественных игровых площадок PlayCore, Inc.Материалы, защищенные авторским правом 2004 г.

Дополнительная информация

TS83. Дверной доводчик Easy Action

Дверной доводчик easy action МНОГОФУНКЦИОНАЛЬНЫЙ, МНОГОФУНКЦИОНАЛЬНЫЙ ДВЕРНЫЙ доводчик Исключительная универсальность. Гарантированное качество. Протестировано в соответствии с EN 1154. При разработке DORMA TS 83 потребовались десятилетия опыта.

Дополнительная информация

Руководство по обслуживанию рулонной двери

R Руководство по техническому обслуживанию складной дверцы Замена кабеля на балансировщике с двумя пружинами Page 1 Замена панели — Съемная крышка роликов Тип нижней панели Page 1 Замена панели — Съемная крышка ролика Тип

Дополнительная информация

2- И 3-СЕКЦИОННАЯ ЛЕСТНИЦА ЛОФТА

СБОРКА ПОВОРОТНОГО ЗАЖИМА A4 A2 A1 A3 A7 A6 A5 2- и 3-СЕКЦИОННАЯ ЛЕСТНИЦА ЛОФТА На изображениях изображена 3-х секционная лестница-чердак, но те же инструкции применимы к 2- и 3-х секционным лестницам Инструкции по установке и эксплуатации

Дополнительная информация

Инструкция по эксплуатации

587W Clinical Care Recliner Руководство по эксплуатации 587W-INS-LAB Graham-Field Health Products 2005 ВАЖНАЯ ИНФОРМАЦИЯ: ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРЕДУПРЕЖДЕНИЯ!

Дополнительная информация

ВЫПУСК 2.Инструкция по установке

НОМЕР 2 Руководство по установке Здесь, в Slide and Fold, нам нравится наш ассортимент складно-раздвижных дверей Bi-Fold Plus. Мы хотим, чтобы ваши клиенты тоже их любили. Итак, мы создали новую подробную инсталляцию

.

Дополнительная информация

АНТЕННА СЕРИИ 1241 2.4M

4096-859 Версия A 7 августа 2012 г. СЕРИЯ 2.4M 1241 АНТЕННА ОБЩАЯ ДИНАМИКА SATCOM Technologies 1500 Prodelin Drive Newton NC 28658USA Телефон 828-464-4141 www.gdsatcom.com Prodelin Corporation Страница 1 17.08.2012

Дополнительная информация

Установка EChain оси Y PRS

PRS Установка энергетической цепи по оси Y Страница -1- PRS по оси Y Установка EChain В этом документе показано, как установить энергетическую цепь (Echain) на оси Y на моделях ShopBot PRS и PRS BT. Обратите внимание, что пыль

Дополнительная информация

Доска Magnum II.(Новый кастинг)

Автоматические входные системы GYRO TECH ENTRANCES Inc. S8 W877 Gemini Drive P.O. Box 906 Muskego, WI 550 Телефон: 877-6-694 Факс: 888-679-9 Техническая поддержка: 866-6-85 www.nabcoentrances.com Электронная почта: [email protected]

Дополнительная информация

Инструкция по установке

Инструкции по установке Цельная гильза с глубокими стенками для использования с упакованными клеммными блоками. Перед установкой полностью прочтите эти инструкции.ПРИМЕЧАНИЕ: Убедитесь, что блок установлен только

Дополнительная информация

Инструкция по установке

Инструкции по установке 1. Установите агрегат на пакеры-перемычки. Они предохраняют устройство от попадания воды внутри рамы. 2. Центрируйте устройство в раме и упакуйте края подходящим материалом

.

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ДЛЯ MEDECO KEY MACHINES FOR MEDECO ORIGINAL, BIAXIAL, MEDECO 3, KEYMARK CLASSIC и KEYMARK X4 PRODUCTS MEDECO HIGH SECURITY LOCKS НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ТРАВМЫ ИЛИ ИМУЩЕСТВА

Дополнительная информация

Как подобрать T.V дверь ближе

Доводчик TS 3 V Доводчик TS 3 V Легко монтируется, экономичен, с регулируемой силой закрывания Простой, легкий монтаж и гарантированное качество. Протестировано согласно EN 54 Специально разработано для внутренних дверей,

Дополнительная информация

Инструкция по установке 4662.003

Инструкции по установке.00 КУХОННАЯ КУХНЯ С ОДНЫМ УПРАВЛЕНИЕМ Благодарим вас за выбор американского стандарта… эталон высокого качества уже более 00 лет. Для обеспечения бесперебойной установки — пожалуйста,

Дополнительная информация

Allegion_tm_h_4c

% PDF-1.5
%
1 0 obj
>
endobj
3 0 obj
>
ручей
2007-05-02T15: 42: 02Z2008-06-05T10: 09: 14 + 01: 00Adobe Illustrator CS32008-06-05T10: 09: 14 + 01: 00application / postscript1FalseFalse27.94000021.5

Дверной доводчик, Китай Дверные доводчики, Китайский производитель дверных доводчиков, Suzhou Fueda Industry Co., Ltd

Дверной доводчик

Как установить доводчик двери самостоятельно: инструкция по установке

№

Все чаще на входные и межкомнатные двери устанавливают доводчики разной конструкции. Это очень полезное устройство. Позволяет контролировать время и силу закрытия двери. Это дает возможность избежать появления сквозняков, быстрой потери тепла в помещении. В дополнение к этим функциям дверной доводчик снижает нагрузку на всю систему. Это особенно важно для петель.Они дольше эксплуатируются при наличии представленного механизма. Закрытие происходит быстро и плавно.

Как установить доводчик на дверь? Вам помогут советы опытных мастеров. Даже выполняя такую ​​работу впервые, практически любой человек сможет ее выполнить хорошо. Необходимо соблюдать рекомендации и инструкции производителя. В этом случае смонтировать систему на двери и отрегулировать не составит труда.

Принцип устройства

Особая конструкция позволяет выполнять все функции, которые есть у современных дверных доводчиков.На пластиковые двери или металлические, деревянные их варианты часто устанавливают накладные механизмы.

В системе есть пружина, которая сжимается при открытии створки. Это позволяет ему накапливать энергию, достаточную для последующего закрытия.

Второй важный элемент — маслозаправщик. Он отвечает за плавное движение листика. Масло проходит по специальной системе воздуховодов из одной камеры в другую. Гладкость укупорочного средства зависит от его вязкости.

Представленные характеристики можно корректировать.Поэтому установка доводчика требует определенных знаний.

Верхний тип доводчика

Всего существует 3 основных типа доводчиков. Самый известный из них — это верхний (или накладной) механизм. Чаще всего устанавливается на самые разные двери.

Рычажная система передает усилие на пружину. Это самый доступный и простой в установке доводчик. Цена его совсем небольшая. Поэтому этот механизм очень популярен.

В эту группу входят доводчики с зубчатой ​​передачей и скользящей тягой.В первом случае усилие передается на рычаг переключения передач купелью или поршнем. Их чаще всего устанавливают на двери. Доводчики со скользящей тягой пока должного распространения не получили. Они используются на довольно ограниченной территории.

Напольные разновидности

Если дизайну интерьера уделяется большое внимание, то чаще всего выбор падает именно на напольные типы доводчиков. Их проектируют еще на стадии планирования ремонта. Установка доводчика этого типа несколько сложнее.

Дело в том, что на двери с петлями этот механизм не может быть установлен. Ближе в данном случае сама по себе система, на которую устанавливается полотно. В полу есть ниша, в которую монтируется доводчик. На этом же уровне на потолке закрепляется вторая часть механизма.

Такие петли планируется устанавливать при расположении дверей без коробки. Чаще всего их можно встретить в торговых центрах. Напольные доводчики ограничивают вес двери.Они не рассчитаны на ткань весом более 300 кг. Их установка требует определенных навыков. Если нижняя и верхняя петли не на одном уровне, механизм очень быстро выйдет из строя.

Доводчики скрытые

Другой тип механизмов — доводчики скрытые. Они могут быть в петлях или врезаться в дверное полотно. В первом случае установка ничем не отличается от установки навесов. Но при втором подходе процедура будет несколько сложнее.

Изучая, как установить дверной доводчик к двери, необходимо детально рассмотреть установку такой системы. Вы можете сделать это сами. Для этого подбираются места для вставки 2 канавок. Один из них чаще всего располагается на верхнем торце полотна. Сверху дверной коробки прорезается второй паз.

Монтаж выполняется с помощью дрели. При выборе такого типа механизма необходимо учитывать ширину полного открывания двери.Представленные сорта также пользуются спросом.

Выбор доводчика

Чтобы правильно установить и настроить механизм, необходимо внимательно отнестись к процессу выбора доводчика по классу. Всего существует 7 типов механизмов. Такой подход учитывает вес двери. Чем сложнее, тем выше класс устройства вам необходимо приобрести. Например, доводчик к входной, который весит 105 кг, должен быть 6-го класса. Аппарат 5-й группы просто не выдерживает такой нагрузки.Но брать механизм с прикладом тоже не стоит. Чтобы открыть такую ​​дверь, придется приложить немало усилий.

Также от размера полотна зависит класс механизма. Например, если створка в обеих дверях весит одинаково, но они различаются по ширине, и это обязательно нужно учитывать. Для более просторной ткани требуются качественные доводчики. На пластиковой двери механизм чаще всего выбирают с учетом этого показателя. Ведь они могут немного весить, но имеют значительные габариты.

Рекомендации по монтажу

Изучая вопрос, как установить доводчик на дверь своими руками, необходимо прислушаться к советам опытных мастеров. Они рекомендуют не устанавливать механизмы напольного и накрытого типов, не имея хотя бы минимального опыта выполнения таких работ. Это требует определенной аккуратности.

Поэтому накладные модели механизмов чаще всего устанавливают самостоятельно. Сегодня подобрать доводчик этой разновидности можно практически на любую дверь.
