Тяга в трубе складывается из нескольких факторов: Как рассчитать дымоход — Дымогар.Ру

Содержание

устройство и разновидности — Реальное время

Секреты системы «труба в трубе». Часть I

Мы уже описывали основные виды дымоходов по типу материала, из которого они сделаны. Там не было случая поговорить об особенностях коаксиальных стальных дымоходов, а ведь они сегодня очень популярны на рынке индивидуального домостроения. Что это за конструкции, чем отличаются от остальных «коллег», какие у них бывают разновидности — в очередном материале проекта «Дом в фокусе».

«Труба в трубе»

Один из популярных современных типов дымохода — коаксиальный. Многие специалисты считают его оптимальным выбором. Почему? Давайте разбираться.

В переводе с латыни «коаксиальность» означает «соосность». То есть коаксиальный дымоход состоит из двух труб, расположенных по одной оси, а значит, вставленных друг в друга. Таким образом, это двухконтурная конструкция из труб разного диаметра. Дым удаляется через внутреннюю трубу. А по внешней с улицы в систему отопления поступает кислород. Таким образом, внутри коаксиального дымохода происходит разделение отводимых газов и приточного воздуха.

Два самых распространенных размера для бытовых теплогенераторов (диаметр внутренней трубы в мм х диаметр наружной трубы в мм) — 60х100 и 80х125.

Расстояние между стенками труб строго одинаково по всей протяженности конструкции, включая изгибы и колена. Чтобы этого достичь, между трубами ставятся специальные перемычки. Длина конструкции обычно не более двух метров. И, вопреки нашему представлению о дымоходе, такие трубы монтируются обычно горизонтально (правда, и вертикальные варианты тоже можно увидеть).

Такой дымоход (его еще называют «труба в трубе») состоит из нескольких модулей, а значит, можно собрать системы сколь угодно сложной конфигурации. Все модули стандартизированные (а значит, легки в монтаже). И, что особенно ценно, такую систему вполне возможно смонтировать в уже построенном доме.

Фото megakotel.ru

Что входит в стандартный комплект коаксиального дымохода?

В зависимости от того, какая конфигурация системы дымоудаления вас интересует, комплект коаксиального дымохода будет состоять из разных частей. Но есть примерный набор, который понадобится обязательно. Вот какие модули в него входят.

  • Прямые трубы длиной до двух метров.
  • Тройник. Он понадобится, если в системе будут использоваться два котла (а иногда и больше).
  • Соединительные элементы — муфты и отводы для труб на 90 и на 45 градусов.
  • Устройство для сброса конденсата. Оно монтируется для каждого участка коаксиального дымохода, который будет ориентирован вертикально. Эта конструкция оборудуется водяным затвором, чтобы давление газовоздушной смеси в дымоходе не снижалось.
  • Вставки с ревизионными отверстиями (они встраиваются в систему, чтобы осматривать ее и очищать).
  • Выходные и входные насадки, которые ставятся на концы дымохода: через них выводятся отводимые газы и забирается воздух с улицы. На них обязательно ставятся оголовки, чтобы внутрь не попадал мусор, не залетали птицы, не заливался дождь, в конце концов. Выходная насадка монтируется на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
  • Переходник для подсоединения дымохода к котлу.
  • Крепежная арматура (кронштейны, хомуты, фланцы).
  • Уплотнения (они понадобятся в тех местах, где труба проходит через стену или потолок).
  • Декоративные накладки, чтобы закрыть места, в которых дымоход входит в стену.

Фото m-strana.ru

Из чего делают трубы?

И трубы, и остальные детали коаксиального дымохода в подавляющем большинстве случаев делают из металла. Чаще всего это сталь, которая может быть трех видов: нержавеющая, кислотостойкая и оцинкованная. Она хорошо противостоит воздействию высоких температур, у нее высокая прочность, кроме того, она легкая.

Изредка применяются алюминиевые сплавы.

В последние годы на рынке появляется еще модель из термостойкого пластика, но пока она в ранге экзотики: старому доброму металлу доверяют больше.

Какие бывают виды коаксиальных дымоходов?

По разным критериям дымоходы типа «труба в трубе» делятся на несколько разновидностей.

По месту расположения они могут быть наружные и внутренние. Наружные выводятся на фасад дома, там и закрепляются. Такие конструкции могут не лучшим образом повлиять на внешний вид дома, зато их просто обслуживать и монтировать: не нужно думать, как замаскировать их внутри дома.

Внутренние системы монтируют в специально обустроенных для этого шахтах (в роли такой шахты, например, может выступать традиционный дымоход). Сложность организации внутренней системы коаксиального дымохода в том, чтобы обеспечить противопожарную безопасность. А еще их непросто обслуживать.

По наличию утепления дымоход может быть утепленным и неутепленным. В нашем климате лучше выбирать первый, потому что в Татарстане довольно долгая зима. В сильные морозы канал, по которому в систему подается воздух, может промерзать, и тогда кислорода в камеру сгорания поступает меньше. А это приводит к тому, что отопительный прибор (будь то топка или газовый котел) начинает работать хуже.

Утепленный коаксиальный дымоход — это уже не две, а три трубы. Пространство между двумя крайними из них забивается утеплителем. Это позволяет воздушному каналу не обледенеть и не промерзнуть.

По ориентации расположения коаксиальный дымоход может быть с горизонтальным выводом и с вертикальным. Правда, сейчас такого строгого деления уже почти не встретишь — большинство подобных дымоходов представляют собой смешанные конструкции, где есть и вертикально, и горизонтально ориентированные участки. Это зависит от геометрии конструкции и расположения отопительного прибора.

Фото santehnikportal.ru

Преимущества «трубы в трубе»

В пользу коаксиального дымохода говорит целый ряд факторов. Приведем тут лишь самые значимые.

  1. Кислород для горения топлива подается с улицы, благодаря двум разным трубам он не смешивается с отводимыми газами. В классическом же варианте (например, с кирпичным дымоходом, отходящим от очага) кислород забирается прямо из комнаты. Результат — духота.
  2. Коаксиальный дымоход снижает теплопотери: наружная труба, по которой поступает воздух с улицы, нагревается от внутрунней, а значит, и свежий воздух успевает стать теплым. Результат — значительно снижаются теплопотери отопительной магистрали.
  3. Высокий КПД системы. Благодаря постоянному притоку свежего кислорода топливо полностью сгорает. А в случае с газовым котлом это еще и реверанс в сторону экологических активистов: полностью сгоревший газ — гарантия того, что его остатки не улетучатся в окружающую среду.
  4. Комфортная атмосфера в доме: дым, угарный газ и прочие «прелести» не будут поступать в помещение. Все процессы происходят в закрытой камере, ведь теперь не нужно держать топку открытой, чтобы туда поступал воздух из комнаты.
  5. Компактность: диаметр труб невелик, а значит, помещение не загромождается.
  6. Легкий монтаж и большой ассортимент взаимозаменяемых элементов.

Людмила Губаева

Недвижимость Татарстан

Ремонт печной трубы на даче

Воздействие высокой температуры печных газов, содержащиеся в саже активные вещества, а также различные внешние факторы являются основными причинами износа и разрушения дымоходов. Своевременный ремонт печной трубы позволяет повысить теплоотдачу печи и сократить расход дров, избежать разрушения кирпичной кладки и снизить риск возникновения пожара, продлить срок эксплуатации печи в целом.

Основные причины износа печной трубы

В процессе эксплуатации на кирпичную кладку воздействует целый комплекс разрушающих факторов:

1. Под воздействием печных газов внутренняя поверхность дымохода разогревается. Тепловое расширение кладки происходит неравномерно, и внутренние напряжения приводят к образованию многочисленных трещин.

В холодное время года на внутренней поверхности дымохода образуется конденсат. Так как печь на даче используется нерегулярно, кирпич активно впитывает конденсат и влагу из воздуха. При нагревании сырой кладки образование трещин происходит более активно.

2. Нарастание сажи в дымоходе приводит к уменьшению тяги, снижению температуры горения и оседанию на стенках смолы и химически активных веществ, ускоряющих износ и разрушение.

3. С внешней стороны на кладку трубы воздействуют климатические нагрузки: солнце, дождь, снег, ветер.

Снег с крыши дачи обычно не счищается, поэтому большую опасность представляет тяжелый сугроб, способный «срезать» печную трубу.

Ремонт печной трубы

Ремонт печной трубы на даче состоит из нескольких этапов. Сложность ремонта печной трубы зависит от степени износа кладки и места, где произошло разрушение.

Если на поверхности кладки появились трещины или разрушения, необходимо:

— разобрать кладку до места разрушения. Разборка производится сверху вниз;

— заменить разрушенный кирпич и восстановить разобранную часть дымохода.

Наиболее сильное воздействие температуры на кладку происходит в нижней части дымохода. В некоторых случаях целесообразно разобрать трубу полностью и изготовить заново.

Для ремонта печной трубы необходимы огнеупорный кирпич и шамотная глина. Эти материалы выдерживают большие температурные перепады, отвечают требованиям правил пожарной безопасности и обеспечивают максимальный срок эксплуатации.

Если разрушения внутренней поверхности незначительные, ее очищают от сажи и восстанавливают. Наиболее простым способом ремонта внутренней поверхности является гильзовка дымохода. Она не только укрепляет стенки, но и повышает эффективность печи, т.е. увеличивает теплоотдачу и снижает расход дров.

Гильзовка — это установка внутрь дымохода асбоцементной или стальной трубы. Гильза из нержавеющей стали более предпочтительна: ей не страшны влага и агрессивные вещества, а гладкие стенки затрудняют нарастание сажи и облегчают чистку трубы.

Этот способ ремонта применяется для прямоточных дымоходов с постоянным сечением канала.

Современные технологии позволяют нанести ремонтный состав на внутреннюю поверхность дымохода с изменяющимся сечением канала, но для этого требуется специальное оборудование.

Для защиты печной трубы от дождевой воды и снега на кровле устраивается разуклонка и монтируются снегозадержатели.





что делать и как исправить ситуацию.

А как же улучшить тягу в печи? Есть ряд способов

Так что же такое тяга? Это, если говорить научным языком, аэродинамический направленный поток воздуха дымовых газов в какой-либо вытяжной конструкции. Происходит это явление из-за того, что и ветер – все дело в разности давления воздуха внутри печи и снаружи, воздушные массы всегда стремятся туда, где сопротивление наименьшее. А говоря простыми словами, обратная тяга в дымоходе – это когда поток воздуха газов уходит от горящих дров не в дымоход наружу, а назад в помещение. Есть еще также термин «опрокидывание тяги» — а это когда направления движения воздушного потока на короткое время меняется на противоположное.

Вы удивитесь, но привести к сложностям с тягой могут рядом стоящие высокий здания или деревья, и если высота дымохода ниже конька крыши. Факторов – множество, так давайте вместе разберемся, почему именно у вас возникает такая проблема и как улучшить тягу в дымоходе раз и навсегда.


Как понять, есть ли обратная тяга?

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

  • Туалетным листом бумаги – как именно он отклоняется.
  • Направлением дыма от сигареты.
  • Появлением дыма в помещении – это уже обратная тяга.
  • Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
  • Желто-золотистым цветом пламени – хорошая тяга.

В советское время существовал даже специальный прибор для того, чтобы измерять тягу в дымоходе – анемометр. По нему и получали определенные объективные данные, если скорость ветра была больше одного метра в секунду. Сегодня уже используются более современные аппараты, измеряющие тягу дымохода в единицах давления – какое у основания дымохода, и какое вверху. Стоят они немало, но если у вас не решается проблема с тягой – лучше приобрести.

Почему возникает данный эффект?

Откуда она берется и кто виноват? Ну, самая частая причина – это ошибка в конструкции дымохода. Далее, не менее популярные «виновники» — это мусор в дымоходе, сильные воздушные потоки в трубе и даже определенное влияние атмосферных явлений.

Причина #1 — конструкция дымохода

В первую очередь имеет значение сама конструкция дымохода – у слишком высокой тяга всегда сильная, а у низкой – часто недостаточная. Оптимальная длина – чуть более 5 метров, тогда проблемы с тягой возникают редко и уж точно не из-за высоты трубы.

Также площадь сечения дымохода должна соответствовать печи – при слишком малых размерах сечения и одновременно при мощной печи большой объем продуктов сгорания попросту не может нормально уйти, достаточной тяги не создается. Как и несоразмерно объемный дымоход приведет к тому, что все тепло, как любят говорить в народе, «будет вылетать в трубу». И ни в коем случае нельзя, чтобы у дымохода были установлены трубы разных диаметров на разных участках – будет и сажа, и проблемы с тягой.

Серьезное препятствием для движения дыма служит и неровная поверхность трубы – любые отложения уменьшают диаметр трубы, и печь растопить с каждым разом все сложнее и сложнее. Свои сложности создают и углы наклоны с поворотами дымохода – если в них постоянно скапливается сажа в углах, она тоже будет препятствовать нормальной тяге. Чтобы этого не произошло, при конструировании придерживайтесь стандартных норм – отвод 45°, поворот 90°.

Важна еще и сама форма дымового отверстия: круглая наиболее благоприятна для хорошей тяги, а вот с квадратной и прямоугольной чаще всего как раз и возникают проблемы. Так, в этих углах возникает дополнительное завихрение по углам, которое немного препятствует общему потоку и в общей сложности уменьшает тягу.

К слову, самая частая проблема плохой тяги – у металлических дымоходов. Их беда в том, что они быстро нагреваются, но также быстро и остывают, а холодный воздух всегда опускается вниз. Старые добрые кирпичные дымоходы в этом плане более надежны.

Причина #2 — нарушение вентиляции

Также отсутствие вентиляции в комнате, где топится печь, может привести к такой напасти. Проверьте и наличие сквозняков – не слишком ли они сильны? Такие вихри прямо в помещении могут «сбить с толку» направление дыма, как бы странно это не звучало. Кстати, интенсивные воздушные потоки в банях возникают часто из-за лестницы на второй этаж. Проследите за этим, и никогда не открывайте окна на лестничной площадке, если она намного выше уровня топки.

Обратите внимание также на вентиляцию, если у вас газовая колонка в котельне. Она все равно будет вытягивать воздух из помещения для горения, со временем образуется серьезный недостаток кислорода и возникнет критическое разрежение воздуха. Время от времени через дымоход будет врываться поток воздуха, колонка будет гаснуть, а помещение – задымляться. У вас именно такая ситуация? Еще глухо-герметичные пластиковые окна стоят? Срочно займитесь вопросом вентиляции.

Причина #3 — внешние факторы

Попасть дым в помещение также может из-за высокой влажности на улице или сильном ветре. Или когда на улице уже явно теплее, чем в доме – все та же разница давлений. Если у вас причина в этом, вы непременно услышите неприятный запах гари. Просто откройте тогда окно и хорошо проветрите, пусть температуры немного выровняются.

И очень редко, но бывает, что причиной, почему нет нормальной тяги в дымоходе, служит ветер, который вызывает завихрения над крышей – если рядом по-особому расположены близлежащие постройки и рядом слишком ветвистые деревья. Или неправильно направлен оголовок по отношению к коньку крыши – и такое бывает.

И, наконец, играет роль и тот факт, где именно у вас размещен дымоход. Во внутренней части бани он хорошо влияет не только на отопительную способность системы, но и дает возможность поддерживать сильную тягу даже в морозы. А вот внешний, который проходит вдоль наружной стены, прогревается уже дольше и в нем нередко образовывается конденсат.

Как решить проблему обратной тяги?

Поможет справиться с обратной тягой такой предмет, как дефлектор – это механический вентилятор, задача которого состоит в подсосе дыма из дымоходной шахты. Посмотрите также, как стоит также , с помощью которой как раз тягу и регулируют. Один шибер в дымоходном канале, второй обычно либо в печи, либо в ее дверце. Поиграйте с их положением – это своего рода усилитель тяги в дымоходе и проблема в 99% случаев решается именно так.

Иногда обратная тяга возникает как временный вариант – только на день или два. Например, если вы давно не использовали печь, а тут из-за сырой прохладной погоды решили растопить. А ведь в печи и в дымоходе уже накопился тяжелый холодный воздух, который сразу станет препятствовать созданию тяги и дым пойдет к вам в гостиную. И что делать с периодически возникающей обратной тягой? Все просто: определите причину и устраните ее. А для подстраховки используйте еще стабилизатор тяги для дымохода – это устройство вторичной подачи воздуха, так, чтобы сила движения воздуха по дымоходу была оптимальной. У стабилизатора есть защитный клапан, который в случае чего предотвратит возникновение слишком сильного давления.

Избавиться от холодного воздуха в дымоходе после долгого перерыва в растопке поможет обычная бумага – сожгите пару листов, слегка нагретый воздух поднимется по трубе и вытолкнет холод. После этого уже растапливайте печь – проблем не будет.

И, наконец, вовремя прочищайте дымоход – и если есть возможность для него установить тройник трубы для очистки, не пренебрегайте этим. Надеемся, что к концу прочтения этой статьи вы уже нашли причину обратной тяги, с чем вас и поздравляем!

Направленное движение продуктов сгорания по дымоотводящим путям, является основополагающим фактором для эффективной и безопасной работы практически всех отопительных устройств. Возникает движение воздушных масс в дымоходе при разнице давлений, температур и плотности, между воздухом в дымоотводящем канале и атмосферой. Теплый воздух в дымоходе имеет меньшую плотность, и стремиться вверх, а его место занимает более холодные воздушные массы.

Но существует такое явление, как . Проявление этого эффекта видно сразу и невооруженным глазом – дым от сгорания топлива, выходит не так как ему положено в дымоход, а движется в помещение, чем создает опасность отравления человека продуктами сгорания и угарным газом. Почему в дымоходе обратная тяга и как с этим явлением бороться, мы и рассмотрим в этой публикации.


Причины возникновения этого явления

Обратная тяга, как стало понятно из вышесказанного, есть следствие
, а . И прежде всего, основной причиной плохой тяги в дымоходе, и соответственно появление этого эффекта, является неправильное проектирование отопительной системы и несоблюдение правил применения строительных материалов для обустройства системы дымоотведения. Среди других причин, наиболее часто встречаются:

  • Банальное засорение дымохода.
  • Неправильный расчет поперечного сечения дымохода.
  • Несоблюдение высоты системы дымоотведения.
  • Наличие горизонтальных и узких участков в дымоотводящих путях.
  • Расположение дымохода в зоне «ветрового подпора».
  • Неправильно организованная и недостаточное количество приточного воздуха.

Но часто случается, что явление обратной тяги происходит внезапно, на ранее нормально работающем оборудовании. Это может происходить из-за неблагоприятных погодных условий, таких, как сильный ветер, туман или высокая температура воздуха на улице в летний период. Каждая из этих причин способна развернуть направление движения продуктов сгорания, тем самым прекратить нормальный процесс дымоотведения из отопительных устройств.

Как ни странно, появление этого эффекта напрямую связано с вентиляцией, вернее, с ее отсутствием. Теплый воздух имеет более низкую плотность и поэтому стремится вверх. Подогреваясь в отопительном приборе, воздушные массы поднимаются по дымоходу, а более холодный воздух устремляется на его место. Но в процессе работы может случиться то, что в герметичном помещении постепенно будет появляться область низкого давления и разряжение станет настолько сильным, что начнет подтягивать свежий воздух из дымохода, «опрокинув тягу», и повернув движение дыма в обратную сторону. Чем лучше тяга в дымоходе, тем дольше не будет эффекта обратного движения продуктов сгорания, но без достаточного количества приточного воздуха этот процесс неминуем.

Для того чтобы решить эту проблему следует организовать приток воздушных масс с улицы. Это можно решить несколькими способами:

  • Создавая приток воздушных масс через неплотно закрытые окна, двери или форточки.
  • Устанавливая приточные стеновые клапаны.
  • Монтируя приточные клапаны на окна ПВХ.

Каждая из этих мер будет способствовать проникновению уличных воздушных масс в дом, препятствуя снижению давления в помещении и образованию эффекта обратной тяги. Какой способ выбрать, лучше всего посоветоваться со специалистом.

Способы улучшить выведение продуктов сгорания

Не стоит забывать, что даже при самой хорошей вентиляционной системе, отвод дыма будет неэффективным, если дымооводящие пути забиты или неправильно спроектированы. С неправильным проектом способ борьбы есть только один, разборка дымохода и полная его переделка.

Если в дымоотводящих каналах есть дефект, снижающий отвод продуктов сгорания, можно воспользоваться несколькими устройствами, которые позволят улучшить этот процесс.

Обратная тяга – это явление очень опасное, и не только появлением в жилом помещении угарного газа, но и искровыделением, направленным внутрь комнаты. При первых проявлениях этого эффекта следует прекратить использование печи или камина, попытаться самостоятельно определить и устранить причину, а если это не дало положительный результат, незамедлительно обращаться к специалистам.

Тяга – это движение дымовых газов по дымоходу. Она является очень важным фактором для хорошей работы печи или котла и необходима для выведения дымовых газов из помещения на улицу. Это явление объясняется разной плотностью горячего и холодного воздуха, т.к. горячий воздух обладает наименьшей плотностью, чем холодный он замещается и происходит движение газа снизу вверх. Зачастую возникает такая проблема, что тяга направлена в обратную сторону, что затрудняет процесс горения и если ничего не предпринимать могут возникнуть серьезные последствия. Перед тем, как увеличить тягу в дымоходе необходимо устранить причины ее отсутствия или недостаточной силы.

Обратная тяга может явиться причиной задымления строения

В частных домах отопительные системы автономны и котельное оборудование требует присутствия дымоходов. Дровяные печи, камины и твердотопливные котлы не могут нормально функционировать без хорошей вытяжки. Существует несколько причин, почему нет тяги в дымоходе:

  • ошибка в расчете при проектировании;
  • внешние факторы, температура снаружи выше внутренней, повышенная влажность и другие;
  • неправильная конструкция козырька на трубе;
  • скопление сажи или обвал кирпича;
  • конструкция вытяжной системы.

Для того чтобы устранить эффект обратной тяги существует множество решений. Но в первую очередь необходимо определить причину ее возникновения.

Как проверить тягу

Многие жители частных домов, впервые столкнувшиеся с индивидуальным отоплением, не имеют представления, как проверить тягу в дымоходе газового котла и твердотопливных источников отопления. Конечно для грамотной проверки тяги в дымоходе нужно использовать прибор под названием анемометр или вызвать специалистов, но данные методы влекут за собой некоторые финансовые затраты и поэтому проще будет самостоятельно определить силу тяги. Существует несколько способов определения:

  • при помощи свечи или спички. Необходимо поднести зажженную свечу или спичку к топочной в отопительном приборе. По направлению пламени определяется наличие движения воздуха, при правильной работе вытяжки огонек потянется в топку, а если пламя не колышется или отклоняется в сторону помещения, то это признак отсутствия тяги;
  • по дыму. При отсутствии тяги дым поступает внутрь помещения при открытой дверце топки;
  • по цвету пламени. При сильной вытяжке цвет пламени беловато желтый, при нормальной — золотистый, а при обратной – красновато-рыжий;
  • при помощи зеркала, которое запотевает при приближении к топке;
  • при помощи анемометра. Самая надежная проверка тяги в дымоходе. Показания прибора должны быть от 10 до 20 Па, при меньших значениях необходимо принимать срочные меры.

С помощью пламени можно проверить тягу дымохода или вентканала

Проверив вытяжку, не стоит торопиться и разбирать трубу. Обычно в теплое время года печи не топят и, в случае длительного перерыва, в трубе образуется холодный воздух и влага, что дает эффект обратной тяги в дымоходе. Поэтому прежде чем растапливать печь, необходимо сжечь несколько листочков бумаги, чтобы теплый воздух в небольшом количестве прошел по каналам и вытолкнул холод. Если до этого тяга дымохода была хорошей, то дальнейших проблем с растапливанием не будет.

Как создать тягу

Обнаружив, что пропала тяга в дымоходе печи, необходимо в первую очередь устранить простейшие проблемы. Произвести осмотр на герметичность дымохода, далее прочистить дымовые проходы от скопления сажи и грязи. Для этого в дымовой канал сверху на тросе опускается ерш на всю протяженность трубы и поступательным движением чистятся ее стенки. Пласты сажи осыпаются в топочное отделение или в коленную часть, поэтому в местах изгиба устанавливают специальные смотровые дверки.

Если после осмотра и чистки тяга не улучшится, применяют методы с использованием дополнительных устройств. Вопрос, как увеличить тягу в дымоходе непростой, ведь эффективная работа отопительного оборудования зависит от устойчивой вытяжки отработанных газов. Для достижения хорошего результата используются следующие приспособления, работающие как усилитель тяги дымохода:

  • турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления. Данное устройство устанавливается на оголовок трубы и имеет существенный недостаток, это зависимость от ветра, в безветренную погоду турбина не работает;
  • аэродинамический дефлектор имеет сечение превышающее сечение дымохода и различную обтекаемую форму. Тяга образуется за счет потока воздуха, который обтекая поверхность дефлектора, создает внутри его область низкого давления. Одной из разновидностей дефлектора является дымоходный флюгер. Он имеет способность поворачиваться по ветру, тем самым улучшая скорость воздушного потока на выходе;
  • усилитель тяги представляет собой зонтик в виде колпачка с вмонтированным датчиком, реагирующим на перемены погоды;
  • дымосос, улучшает тягу за счет дополнительной подачи воздуха через патрубок. Дымосос представляет собой электродвигатель с лопастями, вентилятор крутится самостоятельно в ветряную погоду, во время затишья запускают двигатель;
  • стабилизатор, поддерживает в системе устойчивый вывод отработанных газов. Если правильно настроить регулятор, то он не только повысит КПД и долговечность отопительного устройства;
  • ограничитель тяги дымохода, представляет собой обычную задвижку, вмонтированную при кладке трубы. С ее помощью можно регулировать процесс горения и, после прогорания твердого топлива, надолго сберечь накопленное тепло.

Устранение обратной тяги в печи, не простая задача. Рассмотрим, как улучшить тягу в дымоходе применив наиболее оптимальный способ — монтаж стабилизатора или прерывателя.

Стабилизатор тяги

Плохая тяга в дымоходе газового котла в основном зависит от загрязненности канала и работы встроенной в котел вытяжки. Но с твердотопливными котлами, дровяными печами и каминами ситуация намного сложнее. На эффективность работы данного оборудования влияет множество факторов, а главное движение воздуха втрубе. Плохой воздуховод в печи, приводящий к обратной или сильной тяге, явление не из приятных. При большом выходе воздуха увеличивается расход топлива и снижается КПД работы котла.

Регулятор тяги дымохода создает дополнительную подачу воздуха в дымовой канал определенными дозами. Такое устройство можно приобрести и смонтировать в систему воздуховода, а можно изготовить самостоятельно. Стабилизатор тяги дымохода в заводском исполнении имеет встроенный датчик, регулирующий положение предохранительной заслонки, которая предотвращает создание в дымовом канале избыточного давления.

Данное устройство универсально, применяется в дымоходе газовой колонки, твердотопливных котлах и печах, легко устанавливается на минимальной площади. Выполненный из нержавеющей стали, стабилизатор способен выполнять свои функции при высоких температурах.

Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от силы тяги, позволяя таким образом стабилизировать давление в дымоходе. Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. Можно выделить 7 основных преимуществ стабилизатора:

  1. безопасность и увеличение циркуляции воздуха в помещении;
  2. понижение уровня угарных газов;
  3. возможность действия при естественной и принудительной вытяжке;
  4. дымоход не нагревается при равномерном сгорании топлива;
  5. отсутствие запаха дыма;
  6. равномерный отвод отработанных газов, даже при сильных порывах ветра;
  7. уменьшение теплопотерь и экономия топлива на 15%.

В связи с простотой конструкции, можно собрать стабилизатор тяги дымохода своими руками. Для этого потребуется труба из нержавеющей стали, с внутренним диаметром в 115 мм. Изготовить ее можно самостоятельно сварив из листа нержавейки и зачистив шов. Далее прорезается отверстие для клапана, равное 15% от диаметра основной трубы.

В месте установки заслонки ставится фиксатор, выполненный из стального прута и ограничителя. Один конец поворотной оси фиксируется, с другой, она выступает на 10-15 см и к ней крепится ручка управления.

Установить подобный стабилизатор можно на удобный промежуток дымохода при помощи хомутов, а так же непосредственно рядом с котлом. Данное устройство усиливает тягу в дымоходе за счет смешивания воздушных потоков, внешнего и внутреннего.

Расчет тяги дымовой трубы

Во время проектирования частного дома учитываются многое параметры. К ним относится: высота постройки, наличие высоких строений поблизости, форма крыши, материал, из которого выполнен дымоход, параметры теплогенерирующего устройства. Показатели отопительного прибора даются в паспорте, а высота трубы должна быть не менее 5 м.
В зависимости от конструкции печи, от размеров топочного отдела осуществляется расчет дымовой трубы с естественной тягой. Программа расчета включает все необходимые данные. От правильности решения зависит тяга в дымоходе.

Существует ошибочное мнение о том, что чем больше диаметр трубы, тем лучше. Сильная тяга в дымоходе приводит к увеличению расхода топлива и потере тепла. Если дымоход окажется меньшего диаметра, произойдет завихрение в трубе и появится эффект обратной тяги.

Поэтому прежде чем начинать строительство, необходимо заранее продумать, какие отопительные приборы и устройства будут применены для обогрева помещения. И даже если в дымоход печи вмонтирована принудительная тяга, в отопительном узле необходимо предусмотреть автономную приточно-вытяжную систему для вывода угарных газов из помещения.

Рассмотрев основные аспекты, почему в дымоходе обратная тяга и что делать в таких случаях. Можно сделать основные выводы, что:

  • перед установкой отопительных котлов необходимо убедиться в правильности расчетов;
  • требуется периодически проводить профилактическую чистку дымохода;
  • при отсутствии естественной циркуляции, желательно установить принудительную;
  • для увеличения естественной вытяжки лучше использовать различные устройства, типа дефлекторов.

Не стоит забывать, что наличие хорошего вывода отработанного газа, является гарантией здоровья окружающих. Ведь даже незначительное попадание угарного воздуха в помещение может пагубно отразиться на самочувствии.

Устранить плохую тягу в печи и выполнить реконструкцию системы отведения дыма, собрать и установить различные приспособления, чтобы усилить тягу в дымоходе, можно своими руками. Но надежнее, когда начиная с расчетов и заканчивая монтажом оборудования, занимаются профессионалы. Тогда есть гарантия, что вопрос, почему нет тяги в печи, не возникнет.


У многих есть обычные печи или различные печные дымоходы в домах, на дачах или в летних беседках, но не все знают, как правильно следить за ними, и что делать, когда нет тяги в дымоходе.

Тяга – один из важнейших параметров дымохода. От нее зависит, насколько качественно из агрегата будут выведены вредные для здоровья продукты сгорания. Её оценивают, отталкиваясь от скорости продвижения по дымоходной трубе. Ее качество зависит от:

  • внутреннего сечения трубы;
  • шероховатости внутренних покрытий;
  • разницы температур воздуха и продуктов сгорания.

Иногда в дымоотводе печки может возникать обратная тяга.

Признаки того, что в дымоходе возникла обратная тяга

Если у вас возникает подобная проблема, заметить ее первые признаки очень легко: в вашей печке будет происходить с выделением большого количества дыма, стекло будет постоянно закопчено, а, когда вы будете , дым сразу пойдет в помещение. В случае несвоевременного устранения проблемной тяги, она может перерасти в обратную. Существует несколько действующих методов проверки:

  1. С помощью туалетного листа. При обратной тяге он будет отклоняться в вашу сторону, а при нормальной – в обратную.
  2. По цвету пламени. Если пламя имеет белый цвет
    , значит она слишком сильная, если же пламя желто-золотистое, значит – нормальная.
  3. С помощью специального прибора, который измеряет тягу
    у основания дымоотвода печи и в конце. У этих устройств есть минус – они стоят очень дорого.

Причины возникновения

Чаще всего причиной этой проблемы является неправильная конструкция дымохода печи. У высоких дымоотводов всегда сильная тяга, а у низких – недостаточная. Наилучшим агрегатом считается труба длиной 5,5 метров
.

Читайте также:
Чистка дымохода в банной печи

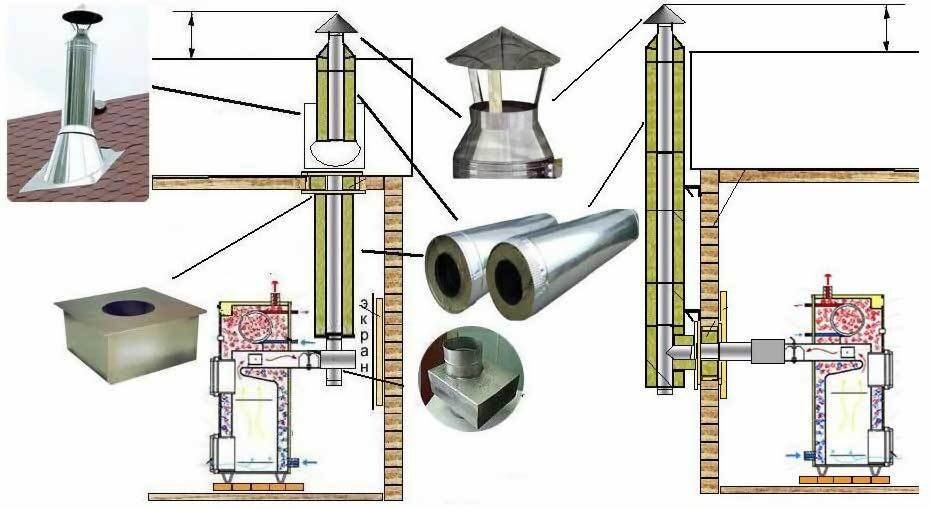

Нужно уделять большое внимание площади сечения трубы. Она должна соответствовать мощности отопительного сооружения.

Нужно помнить, что категорически запрещено делать у дымохода трубы с различными диаметрами – появится много проблем: копоть на стеклах, сажа, чрезмерно сильная или слабая тяга. Неровное или шероховатое внутреннее покрытие дымоотвода
также является большой проблемой, которая существенно замедляет движение дыма по ней
. Любые остатки в виде сажи, золы или другой грязи постепенно уменьшают площадь сечения дымохода, и как следствие – топка печки становится сложнее с каждым разом.


Наличие наклонов дымоходной трубы и острых углов также нежелательно
: они создают дополнительные препятствия для нормальной тяги. Если в углах постоянно будет скапливаться зола, сажа и другая грязь, дым не сможет нормально выходить. Это значит, что тяга будет более медленной. Для того, чтобы избежать этого, специалисты рекомендуют придерживаться стандартных норм: отвод должен составлять 45°, а поворот – 90°
.

Нередко современные пользователи печей сталкиваются с такой проблемой, как отсутствие тяги. Определить такое состояние очень легко, так как первыми признаками станет задымление в доме и плохое горение. Понять, что нет тяги очень легко, а вот определить истинные причины такого состояния достаточно сложно.

Все причины отсутствия тяги в печи можно разделить на две большие группы: появление неудобства при первом запуске и отсутствие тяги, которое появляется с течением времени.

«Врожденные» причины отсутствия тяги

После того, как печь построена, проводится первая топка, в результате которой видно, правильно работает устройство или нет. Задымленность и слабая тяга могут в таком случае быть вызваны следующими причинами.

  1. Строительство дымохода выполнялось с нарушениями технологии. Горизонтальные каналы в дымоходе превышают необходимую длину в 1,5-2 метра. Также причиной задымленности может стать то, что сами каналы имеют недостаточную ширину. В таком случае дымоход не успевает вытягивать весь дым, а при слишком широком канале, тяга становится слишком большой, что существенно снижает КПД. Расчет каналов проводится с учетом размеров топки, а также в зависимости от назначения самой конструкции.
  2. Выход в колодец дымохода выполнен неправильно. В целом, сам выход в колодец должен быть больше, чем размеры газового канала. Еще одним важным условием является то, что верхний край выходного отверстия должен быть расположен выше верхнего края топочной дверки. Если сделать край выше не получается, то требуется организация дополнительной стенки в задней части печи. Такая дополнительная конструкция помогает защитить дымоход от попадания туда большого объёма золы и недогоревшего топлива.
  1. Чтобы не образовывалось задымленности, диаметр труб при гильзовании дымохода должен быть совершенно одинаковым.
  2. Тягу может снизить и поддувало недостаточной длины.
  3. Отсутствие на венце трубы защитного колпака приведет к тому, что внутрь будут постоянно попадать осадки, что также можно привести к снижения тяги.
  4. Если во время постройки печи была нарушена герметизация швов или прочистных дверок, то также может возникнуть подобная проблема.
  5. Если установлена многофункциональная печь с несколькими топками, то причиной отсутствия тяги может стать нарушение формирования перегородки.

Тяга пропала с течением времени

Иногда бывают такие ситуации, когда после создания печь работает отлично, но со временем начинает ослабевать или вовсе пропадать тяга. Вызвать такое состояние могут различные причины, каждую из которых следует рассмотреть в отдельности.

Забился сажей

Это наиболее часто встречающаяся причина отсутствия тяги, которое возникает со временем. Ведь образование сажи в процессе сгорания топлива – это естественный процесс. Поэтому удивительного в этом нет. В результате того, что на стенках остаются частицы горения, диаметр трубы становится намного уже, что приводит к уменьшению тяги. Поэтому регулярное удаление сажи из дымохода – это первостепенная задача каждого хозяина. Регулярная очистка дымохода приведет не только к усилению тяги, но и к повышению эффективности работы, а также соблюдению техники пожаробезопасности. Уменьшить количество образования сажи на стенках дымохода можно путем использования для топки специальных древесных брикетов, так как они в своем составе содержат меньше всего влаги и прочих несгораемых примесей.

Давление воздуха с улицы

Если на улице снижается температура, то может произойти и снижение тяги в печи. Ведь холодный воздух намного тяжелее теплого, и он начинает давить и спускаться вниз. Очень часто сужение трубы от сажи и холодный воздух вместе вызывают существенное нарушение работы печи. В таком случае решением проблемы станет комплекс действий: чистка дымохода, его утепление и создание хорошего притока свежего воздуха.

Козырек, защищающий дымоход

Практически над каждой трубой на улице располагается специальный металлический козырек, защищающий трубы от попадания внутрь осадков. Но нередко именно он затрудняет выход дыма. Тяга в этом случае станет хуже из-за образования пробки воздуха. В таком случае потребуется убрать козырек или заметить его на элемент, что будет располагаться более высоко.

Обвал кирпича

Нередко в течение эксплуатации, когда происходит постоянный нагрев воздуха внутри печной конструкции, кирпич может обваливаться. В таком случае кирпич будет падать и забивать дымоход. Для того, чтобы этого не произошло, следует в обязательном порядке позаботиться об утеплении дымохода. Это позволит решить вопрос с холодным воздухом.

Разгерметизация

Нередко в старом дымоходе тяга станет ослабевать по причине его негерметичности. Причиной подобных ситуаций может стать образование трещин, пробоин, сдвигов и прочих дефектов. Если герметизация в дымоходе нарушена, то это может стать причиной еще одной опасности. Ведь во время горения дров в печи в дымоход попадают искры и пепел, а уже они могут вызвать возгорание, когда попадут в такие повреждения.

Перерыв в использовании печи

С такой проблемой встречается практически каждый владелец частного дома с печным отоплением, особенно, после длительного перерыва в использовании оборудования во время летного периода. В период простоев в агрегате скапливается влага, а она в свою очередь формирует в печи плотные слои воздуха. Их нередко называют воздушными пробками. Именно они становятся причиной того, что дым во время горения не выводится наружу. Но уже через несколько дней проблема исчезает сама по себе.

Вывод

Таким образом, при возникновении подобно проблемы, перед владельцем печи встает вопрос, как справиться в задымлённостью, и вернуть агрегату рабочее состояние. Среди основных шагов, которые могут помочь исправить ситуацию, следует выделить:

  1. Прочистка дымохода от сажи и других остатков горения. Сделать это можно самостоятельно, не привлекая специалистов.
  2. Организовать достаточный приток воздуха. Перед тем, как начинать разжигать печь, следует в комнате открыть окно, чтобы обеспечить постоянный приток свежего воздуха и облегчить процессы горения и вывода дыма из печи.
  3. Провести утепление дымохода, если это не было сделано ранее. Такая процедура существенно уменьшит давление холодного воздуха на работу печи.

Чаще всего такие просты действия, которые можно выполнить самостоятельно, не прибегая к помощи специалистов.

Сила тяги на высоте

Продукция Exodraft (Дания) создается на основе 50-летнего опыта разработки технологий, обеспечивающих нужную тягу в дымовых трубах. Дымосос, позволяющий полностью управлять тягой, — эффективное решение проблемы.

 Дымосос устанавливается в верхней части дымовой трубы и создает отрицательное давление в дымоходе, поэтому газы вытягиваются по дымовой трубе вверх и не проникают в помещение. Благодаря агрегату с регулируемой скоростью всегда можно контролировать тягу.

 Система Exodraft состоит из дымоходного вентилятора (дымососа), имеющего связь с ручным или автоматическим пультом управления, поэтому тягу дымовой трубы можно настраивать в соответствии с требованиями. Вентилятор легко установить на срез трубы, он выдерживает постоянную температуру до 250 °С. Рабочее колесо вентилятора динамически сбалансировано таким образом, что вибрации сведены до

минимума, прибор работает с низким уровнем шума.

 Дымососы Exodraft выпускаются в двух версиях: модель RSV обеспечивает отвод дыма в вертикальном направлении, а модель RS — в горизонтальном. Если срез трубы расположен выше конька крыши, можно использовать модели RS и RSV. Модели RSV рекомендуется устанавливать в местности, где ветер не редкость. Если срез трубы расположен ниже конька крыши или если крыша у здания соломенная, имеет смысл выбрать RSV, поскольку он обеспечивает отвод дыма в вертикальном

направлении. Обе модели выпускаются в различных типоразмерах, соответствующих размерам любых каминов и дровяных печей. В стандартном варианте модели RS имеют квадратное основание, по специальному заказу поставляются вентиляторы с восьмиугольным основанием.

 Exodraft выпускает несколько видов пультов управления.

 Модель EFC16 предусматривает ручную регулировку тяги дымовой трубы. Пульт оснащен кнопкой вкл/выкл и светодиодным индикатором работы вентилятора.

 EFC18 используется для ручной или автоматической регулировки тяги дымовой трубы. Он оснащается температурным датчиком, который позволяет выключать вентилятор в зависимости от температуры в дымоходе. Если разводят более сильный огонь, то нажатием кнопки можно установить скорость вращения вентилятора на максимум на три минуты. После этого вентилятор автоматически

перейдет на заданную ранее скорость.

Беспроводной пульт управления EW 41 предоставляет доступ к широкому спектру функций и возможностей, что не только способствует улучшению микроклимата в помещении, но также повышает безопасность. К таким функциям относятся:

❙ форсирование, облегчающее разведение огня;

❙ сигнализация, в случае превышения установленной температуры;

❙ автоматическая остановка по температуре в дымоходе;

❙ напоминание о том, когда необходимо поддержать огонь/добавить топливо.

Дымосос от Exodraft имеет множество преимуществ:

❙ Быстрое и легкое разведение огня вне зависимости от погоды, а также от соотношения размеров камина и дымохода. Поскольку огонь разжигается значительно быстрее, в атмосферу попадает меньше твердых частиц.

❙ Отсутствие дыма и неприятных запахов: дым не попадает в помещение, даже когда разводят огонь или добавляют топливо в очаг.

❙ Нужная сила тяги, обеспечивающая стабильное горение и позволяющая снизить расходы на отопление. Благодаря оптимальному режиму горения достигается экономия до 15%.

❙ Если включить дымоходный вентилятор во время чистки очага, то мелкая пыль уйдет вверх через дымоход и не попадет в комнату или на мебель. Нужно убедиться, что вентилятор также вычищен.

❙ Дымосос можно задействовать для вентиляции летом или зимой, пока камин не используется. Если оставить вентилятор работать на низкой скорости ночью, после приема гостей, то утром в помещении будет абсолютно свежий воздух, без запаха табачного дыма и т. д.

Автор статьи О. Аркуша

http://www.kamin-magazine.ru

Забился дымоход: в чем причина и что делать?


Каждый человек, у которого есть печь, котел или камин, соприкасается с задачей очищения дымохода. На самом деле, прочистить его не так сложно, как кажется, для этого выделяют несколько способов. Главная цель – в полном объеме убрать сажу со стенок, в этом случае дымоход будет целиком уводить дым. Поэтому необходимо правильно подобрать способ очистки, чтобы убрать сажу, даже если процесс будет проводиться своими руками.


Почему дымоход засоряется


Если не усугубляться в термины, то образование сажи объясняется легко – отходы горения топлива осаждаются на стенах трубы. В этом процессе нет ничего нового, так как в любой печке топливо никогда не сгорит полностью. Выделяют три главные причины скорого засорения дымохода:

  • некачественное топливо;
  • сжигание мусора в печке;
  • недостаточная тяга.

Некачественное топливо


Быстрота засорения трубы зависит от того, какое качество топлива. Например, сырое дровяное топливо горит хуже, и дым от него образует больше сажи. В этом случае трубу нужно будет чистить раньше, чем при использовании просушенных дров. Поэтому стоит следить за поленьями для того, чтобы тяга не ухудшалась раньше времени.


Сжигание мусора в печке


К частому засорению дымохода приводит сжигание старой мебели, пакетов, дров с краской, полиэтиленовых бутылок. Даже после сгорания такого мусора вы найдете больше пепла, чем обычно, или целые несгоревшие остатки, а также на трубе может возникать конденсат. Поэтому, чтобы в скором времени не пришлось думать о том, как очистить забитый дымоход, избегайте сжигания мусора в печи.

Недостаточная тяга


Одна из самых частых и известных причин засорения дымоотводной трубы – недостаточная тяга. Здесь бывает несколько факторов. Первый – это плохая подача воздуха, дрова не горят, а тлеют. Второй – небольшая высота, когда основной тяги мало, чтобы вовремя устранять дым. Поэтому, чтобы чадный газ не попал в помещение, необходимо выбрать лучший способ для прочистки дымохода.

Способы прочистки дымохода


Очистка дымохода – проблема, которую можно устранить тремя способами:

  • химическая;
  • механическая чистка;
  • народные методы.


Перед тем, как выбрать способ очистки дымоотводной трубы, лучше ознакомиться со всеми вариантами, чтобы потратить наименьшее количество времени и усилий.


Для многих владельцев каминов и печей первым вариантом становится чистка своими руками, так как ее можно провести в любое время и сэкономить бюджет семьи. Не всегда в домашних условиях хватает материалов для очистки трубы от копоти.


При выборе метода очистки нужно учитывать также такие факторы: устойчивость и материал дымохода и печи, засоренность, доступность всех сторон трубы. У каждого частного дома свои особенности, поэтому и способ чистки лучше подбирать индивидуально.

Народные средства


По той причине, что отопление жилища печью и каминами существует много столетий, накопилось несколько вариантов очистки дымохода народными средствами. Можно их использовать и в целях профилактики.

Осиновые дрова


Для первых стадий загрязнения это средство является лучшим. Осина при сгорании дает вещества, которые избавляют дымоход от сажи, таким образом, вам не придется для этого прилагать никаких усилий.

Очистки картофеля


Этот метод прост и проверен годами. При горении высушенные очистки картофеля также выделяют частички, которые отслаивают сажу от трубы. Но нужно учесть, что после его использования, остатки сажи будут вылетать еще на протяжение двух-трех дней.

Поваренная соль


Это средство является самым доступным и простым. Соль просто засыпается в топку и, при сгорании, сажа будет отслаиваться от дымохода.


Следить за чистотой дымохода необходимо постоянно, ведь от этого зависит не только срок службы отопительного оборудования, но также уют и безопасность вашего дома.

3.5 Руководство по составлению чертежей | NWCG

При заборе воды из пруда или ручья важно знать разницу высот между насосом и источником воды. При заборе воды воздух при атмосферном давлении удаляется из шлангопровода, создавая вакуум (отрицательное давление) в насосной камере. Атмосферное давление (вес воздуха) на поверхности воды заставляет воду подниматься по всасывающему шлангу к насосу.

Максимальная высота, на которую двигатель или насос могут поднять воду, определяется атмосферным давлением.На уровне моря атмосфера оказывает среднее давление 14,7 фунтов на квадратный дюйм (psi). Атмосферное давление будет меняться в зависимости от погодных условий. Однако эти изменения, как правило, ослабевают, так что среднее давление возвращается к 14,7 фунта на квадратный дюйм. Вот почему безопасно использовать это значение 14,7 фунтов на квадратный дюйм в качестве константы для расчетов.

Пример 1 – Какая максимальная высота воды может выдержать давление 14,7 фунтов на квадратный дюйм?

Шаг 1.Найдите подходящее преобразование в таблице 3.1.
1 фунт/кв. дюйм = 2,304 фута

Шаг 2. Настройте таблицу отмены, чтобы все единицы измерения, кроме нужной единицы, фута, сокращались, чтобы рассчитать подъемную силу, создаваемую 14,7 фунта на квадратный дюйм.

Атмосферное давление способно поддерживать водяной столб высотой 33,9 фута.


Если бы насос мог создавать идеальный вакуум, максимальная высота, на которую он мог бы поднять воду на уровне моря, равнялась бы 33.9 футов, как показано в Примере 1. Это число является максимальным теоретическим подъемом, но на практике ни один встроенный насос не может создать идеальный вакуум. Пожарная машина в довольно хорошем состоянии может поднять воду на две трети теоретического подъема, 2/3 × 33,9 = 22,5 фута. Эта высота называется максимально достижимым подъемом . С увеличением высоты над уровнем моря атмосферное давление снижается, что уменьшает расстояние по вертикали от источника воды, где можно эффективно выполнять черчение.


ЭФФЕКТЫ ВЫСОТЫ

На каждые 1000 футов изменения высоты приходится 1 фут потери всасывания или подъемной силы и 0.Снижение атмосферного давления на 5 фунтов на квадратный дюйм.

Пример 2. Двигатель может поднять воду на 22,5 фута над уровнем моря. Тот же двигатель приводится в действие при возгорании на высоте 2000 футов над уровнем моря. Какую подъемную силу может создать двигатель на этой высоте?

Шаг 1. Используйте преобразование, данное для изменения высоты. Потеря в 1 фут = изменение высоты на 1000 футов

Шаг 2. Настройте таблицу компенсации, чтобы все единицы измерения, кроме требуемой единицы, футы, сокращались, чтобы вычислить потерю подъемной силы для высоты 2000 футов.(При необходимости см. Раздел 2.1, чтобы просмотреть сведения об отмене единиц.)

Шаг 3. Вычтите полученное значение из количества футов, которое можно поднять на уровне моря. 22,5 фута — 2 фута = 20,5 фута

Этот насос может поднимать 20,5 футов воды на высоту 2000 футов.


Пример 3 – Ларри находится на высоте 16 футов над источником воды на высоте 4000 футов. Сможет ли Ларри набирать воду?

Шаг 1. Найдите соответствующую конверсию/оценку в таблице 3.1 для расчета снижения возможной подъемной силы. На уровне моря достижимая высота подъема составляет 22,5 фута.

Шаг 2. Настройте таблицу отмены, чтобы все единицы измерения, кроме нужной единицы, футов (потери), были отменены, чтобы рассчитать потери в подъемной силе. Из-за высоты устойчивая подъемная сила уменьшается на:

Увеличение высоты на 1000 футов = потеря на 1 фут

Шаг 3. Рассчитайте скорректированную достижимую подъемную силу. Максимально достижимая подъемная сила теперь будет равна: достижимая подъемная сила — уменьшение из-за высоты = скорректированная достижимая подъемная сила 22. 5 футов — 4 фута = 18,5 футов

Шаг 4. Определить, возможно ли создание чертежа. достижимая подъемная сила = 18,5 фута, поэтому Ларри все равно сможет поднимать воду на расстояние до 18,5 футов по вертикали. Он желает подняться как минимум на 16 футов.

18,5 футов — 16 футов = 2,5 фута над текущим местоположением Ларри.

Да, Ларри может дрейфовать на высоте 16 футов над источником воды.

Топочные газы в вашем доме – что нужно знать об утечках продуктов сгорания

ПОПАДАЮТ ЛИ ГАЗЫ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих приборов для сжигания топлива?

  • Газовая печь, котел или водонагреватель
  • Печь на жидком топливе, котел или водонагреватель
  • Дровяная печь или камин
  • Переносные обогреватели на пропане, природном газе или керосине
  • Прочие устройства для сжигания топлива (например,г. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и дымовые газы. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого убежать в ваш дом, где они могут вызвать различные проблемы со здоровьем и другие проблемы.

Утечка дымовых газов — это термин, используемый для описания нежелательного поступления дымовых газов в ваш дом.Участвующие количества обычно невелики; тем не менее, каждый год в некоторых домах действительно происходят серьезные или долгосрочные случаи разлива топлива, иногда с серьезными или трагическими последствиями. Вам будет предоставлена ​​важная информация о утечках продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, найденная здесь, предназначена для того, чтобы научить вас способам предотвращения попадания дымовых газов в ваш дом.

ПОЧЕМУ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, присутствие этих газов в бытовом воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

  • Оксид углерода (бесцветный, без запаха и чрезвычайно токсичный)
  • Полициклические ароматические углеводороды
  • Альдегиды
  • Несгоревшие углеводороды
  • Оксиды серы
  • Оксиды азота
  • Твердые частицы (например, сажа)
  • Углекислый газ и водяной пар — оба присутствуют в больших количествах и, хотя относительно безвредны, могут создавать дискомфорт в помещении или способствовать проблемам с влажностью в доме

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой технологии горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жильцов зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ О ВЕНТИЛЯЦИИ И УТЕЧКЕ

Когда дела идут хорошо

Типичная система воздушного отопления на жидком или газовом топливе схематично показана на рис. 1. При работе система создает два отдельных потока воздуха:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может подаваться в оборудование из окружающего помещения или поступать непосредственно снаружи дома.Отопительное оборудование предназначено для полного удаления продуктов сгорания из вашего дома.

Рисунок 1  Основные потоки воздуха в системе принудительного воздушного отопления

Текстовая версия

Рис. 1. Основные потоки воздуха в системе принудительного воздушного отопления: Изображение печи, на которой синие стрелки обозначают холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагревающийся и подаваемый обратно в дом. Воздух для горения и циркулирующий воздух, показанные серой и черной стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.



Рисунок 2  — Разлив продуктов сгорания из впускного отверстия для разбавляющего воздуха газовой печи с естественной тягой

Текстовая версия

Рис. 2. Утечка продуктов горения из входа разбавляющего воздуха газовой печи с естественной тягой: На изображении печи синими стрелками показаны холодный воздух, возвращающийся из дома, поднимающийся вверх через теплообменник, нагревающийся и подаваемый обратно в печь. дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черным при прохождении через теплообменник, встречается с дымовыми газами, отходящими из дымохода, обозначенными большой белой стрелкой, в результате чего дымовые газы попадают в дом.



2)  Циркуляционный воздух

Тепло, вырабатываемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе принудительной вентиляции это достигается за счет циркуляции нагретого бытового воздуха. Более холодный воздух возвращается в топку, нагревается в теплообменнике и по отопительным каналам возвращается в дом. В правильно работающей печи с принудительной вентиляцией воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Водяные системы отопления — системы, которые обычно используют воду и радиаторы для распределения тепла — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Точно так же водонагреватели, камины и дровяные печи, работающие на газе или жидком топливе, требуют воздуха для горения, и все они требуют, чтобы дымовые газы выбрасывались наружу.

Когда дела идут плохо

К сожалению, системы сжигания не всегда работают должным образом, в результате чего может произойти утечка топлива.

Иногда эта утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда видеть дым, выходящий в комнату. Или, если у вас есть темное пятно на стене над вашим камином, это может указывать на попадание продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно располагаются вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие газы сгорания, особенно природного газа и пропана, трудно обнаружить, поскольку они невидимы и практически не имеют запаха.

Три основных фактора, работая по отдельности или вместе, могут создать условия, способствующие разливу продуктов сгорания в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом/вентиляцией

Работа вашего дымохода заключается в удалении дымовых газов из вашего дома. Однако ваш дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или плохо обслуживается. Есть много причин неадекватной работы дымохода или выхода из строя. Вот несколько примеров:

  • Размер дымохода может быть неподходящим — слишком маленьким для работы или слишком большим, чтобы поддерживать достаточную тягу.
  • Препятствия, такие как птичьи гнезда, мертвые животные, битые кирпичи, обрушившиеся вкладыши и лед, могут блокировать поток воздуха в дымоходе.
  • Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к тому, что он окажется в зоне повышенного давления.
  • Коррозия может стать проблемой в результате образования конденсата или некачественной конструкции или установки.
  • Неизолированный дымоход на наружной стене вызывает особую озабоченность, потому что он может стать очень холодным при отсутствии дымовых газов. Это может привести к конденсации влаги из воздуха. Когда дымоход впервые заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, до тех пор, пока дымоход не прогреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как осыпание кирпичей и керамических футеровок дымоходов, деформация металлических футеровок, трещины и протечки, засоры и плохая тяга.
Фактор 2: Проблемы с оборудованием

Приборы для сжигания топлива в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать надлежащему отводу дымовых газов.

Например, плохо обслуживаемая или поврежденная горелка печи или котла может привести к неполному сгоранию топлива, что приведет к низкой температуре горелки. Это может затем вызвать первоначальную утечку при запуске.С другой стороны, частично заблокированный или очень холодный дымоход также может способствовать утечке (см. рис. 2).

Фактор 3: Проблемы с давлением

Зимой мы закрываем наши дома. В то же время мы используем вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. На самом деле, многие бытовые приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха снаружи, и в доме разгерметизируется.По мере того как внутреннее давление пытается выровняться с наружным, свежий наружный воздух всасывается в дом через такие отверстия, как трещины и зазоры вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком сильно разгерметизировано, воздух может всасываться обратно (т. е. поток воздуха меняется на противоположный) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. В оборудовании с естественной тягой используется плавучесть для перемещения нагретых продуктов сгорания вверх по дымоходу или вентиляционному отверстию без использования вентиляторов. Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. рис. 3). Если вы когда-либо открывали заслонку камина перед тем, как зажечь камин, и чувствовали, как большой поток холодного воздуха входит в комнату, вы столкнулись с обратной тягой.

Рисунок 3  — Обратная тяга из-за разгерметизации

Текстовая версия

Рисунок 3. Дом с обратной тягой из-за разгерметизации Изображение двухэтажного дома, в котором воздух выводится из дома через вытяжные вентиляторы в ванной и кухне, центральную систему кондиционирования и сушилку для белья.Дом показан как бы сжатым из-за разгерметизации. Стрелки спускаются вниз по дымоходу печи и резервуара для горячей воды и обозначают обратную тягу выхлопных газов, поступающих на нижний уровень.



Обратная тяга наиболее распространена во время цикла «выключения» топочного устройства. Если прибор запускается во время обратной тяги, нисходящий поток воздуха в дымоходе может быть трудно обратить вспять. Разлив продуктов сгорания может сохраняться после пуска столько времени, сколько потребуется для реверсирования обратной тяги.В домах, где цикл «включения» короткий, а дымоход не изолирован и не отапливается, этот тип пускового пролива может происходить часто, поскольку дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты горения при пуске особенно грязные, поэтому даже незначительные разливы такого типа следует считать нежелательными. В некоторых случаях обратная тяга может иметь место и при работающем топочном устройстве, например, в камине с тлеющим огнем.(См. раздел . Как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ ПРОТЕКА ГОРЕНИЯ

Как говорится, профилактика — лучшее лекарство. Некоторые из действий, описанных ниже, будет легче реализовать, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Техническое обслуживание ваших устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших приборов сгорания. Получите помощь, чтобы сделать это от квалифицированного специалиста. Обслуживающий персонал должен проверить теплообменник на наличие утечек, признаков утечки при запуске и наличия конденсата в дымоходах.

Техническое обслуживание должно включать в себя настройку — правильно настроенный прибор для сжигания топлива редко производит CO, что является наиболее серьезной угрозой. При необходимости отрегулируйте свое нагревательное оборудование так, чтобы оно работало с циклами продолжительностью шесть минут или дольше (чтобы свести к минимуму пусковые утечки). Помните, что тщательная проверка технического обслуживания может стоить немного больше, чем простая чистка, но это хорошо потраченные деньги.

Осмотр и техническое обслуживание дымохода

Засоренный дымоход не будет выпускать дымовые газы вашего оборудования. Попросите профессионала проверить, что ваш дымоход не имеет трещин и не содержит препятствий, таких как осколки битого кирпича, лед или мертвые животные. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обслуживания.

Обновите дымоход

Обратитесь к специалистам по дымоходам, чтобы узнать, как можно улучшить производительность вашего дымохода. Если вы строите или ремонтируете, постарайтесь, чтобы новый дымоход располагался на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для горения сам по себе не решит проблемы утечки или обратной тяги; также должны быть решены проблемы с дымоходом и разгерметизацией.

Обновите свой прибор

При замене существующего оборудования или покупке нового инвестируйте средства в устройства, которые менее склонны к утечке. Приборы с принудительной тягой, которые полагаются на вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямой вентиляции, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, что еще больше ограничивает возможность утечки. Спросите совета у продавца.

Избегайте условий, ведущих к обратной тяге

При небольшой осторожности условия, которые могут привести к обратной тяге, можно свести к минимуму, уменьшив перепады давления внутри и снаружи помещения.
Например:

  • Будьте осторожны при одновременном использовании нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой мощности и сушилка для белья.
  • Если вы устанавливаете новый топ с мощным вытяжным вентилятором, обратитесь за советом к специалисту, как сбалансировать его на стороне подачи воздуха.
  • Избегайте комбинаций приборов, которые могут создать условия разгерметизации, например печь с естественной тягой и вытяжной вентилятор.
  • Если ваша печь, котел или водонагреватель заключены в маленькое отдельное помещение, позвольте воздуху свободно перемещаться между техническим помещением и остальной частью дома. Ответом могут быть двери с жалюзи или установленные дверные/стеновые решетки.
  • Если у вас есть система отопления с принудительной подачей воздуха, убедитесь, что вы не забираете возвратный воздух из непосредственной близости от ваших топочных устройств. Также убедитесь, что дверца поддува на вашей печи на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или запечатано.

ЧТО О ДРОВЯНЫХ КАМИНАХ?

Дровяные камины могут представлять собой серьезную угрозу разлива при горении, и к ним следует относиться с большим уважением. Большинство людей, у которых есть камин, испытывают небольшие клубы дыма, когда горит огонь.Они могут не знать, что тлеющие угли угасающего костра могут выделять высокие концентрации CO. Это происходит потому, что при догорании огня выделяется мало тепла; тяга в дымоходе может быть очень слабой, и CO легко проникает в дом, иногда после того, как жильцы ложатся спать.

Меры по обеспечению безопасности камина включают в себя техническое обслуживание дымохода, предупредительные устройства и предотвращение условий, способствующих возникновению обратной тяги. Дополнительный приток воздуха с улицы должен всегда обеспечиваться, пока камин сильно горит или тлеет.Держите дверцы камина плотно закрытыми, пока пламя догорает, также может помочь уменьшить вероятность утечки. Подумайте о том, чтобы добавить плотно закрывающиеся двери, если их нет, или, что еще лучше, установите энергосберегающую каминную топку.

БУДЬТЕ ОСТОРОЖНЫ С НЕВЕНТИЛЯЦИОННЫМИ ПРИБОРАМИ

Если в вашем доме есть невентилируемая газовая плита, обязательно используйте наружную вентилируемую вытяжку и обеспечьте дополнительную вентиляцию, когда прибор работает. Рециркуляционные вытяжки не удаляют продукты горения.Никогда не используйте невентилируемый прибор для приготовления пищи, работающий на природном газе, в качестве устройства для обогрева помещений — существует реальная опасность отравления угарным газом.

Невентилируемые переносные обогреватели не должны использоваться внутри помещений. Никогда не используйте угольный или газовый гриль в помещении.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ГОРЕНИЯ

Даже при наличии хорошей профилактической программы вы должны следить за утечкой дымовых газов.
Следите за предупреждающими знаками, такими как:

  • Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
  • Запахи горения в любом месте дома
  • Горячий и душный воздух вокруг нагревательного оборудования
  • Пятна сажи вокруг любого устройства для сжигания топлива, воздуховодов, регистров или необычные грохочущие звуки при работе
  • Расплавленные пластиковые фитинги в верхней части водонагревателя для бытового потребления

Проведите тест дымохода , быструю и простую процедуру, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рис. 4. Обратите внимание: этот тест невозможен для герметичных топочных устройств.

Установить предупреждающие устройства. Сигнализаторы дыма и угарного газа следует использовать всякий раз, когда присутствуют приборы для сжигания топлива. Купите сигнализатор угарного газа, сертифицированный по действующему стандарту Канадской ассоциации стандартов (CSA) 6.19 для жилых устройств сигнализации угарного газа. Датчики дыма и угарного газа должны устанавливаться в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваша местная пожарная служба или строительный служащий могут дать рекомендации по установке.

Имейте в виду, что отравление угарным газом может произойти при воздействии большого количества угарного газа в течение короткого периода времени или небольшого количества угарного газа в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (т.г. люди, страдающие астмой и другими респираторными заболеваниями). Также хорошей идеей является размещение детектора угарного газа рядом со спальней или в зоне слышимости из нее. Однако имейте в виду, что в некоторых ситуациях, например, при длительном воздействии низкого уровня, сигналы тревоги CO могут не срабатывать. Кроме того, хотя это и не связано с утечкой топлива, автомобиль, работающий на холостом ходу в пристроенном гараже, может вызвать домашнюю тревогу CO, когда выхлопные газы мигрируют через негерметичные общие стены, двери и потолки. Избегайте простоя автомобиля в гараже.

Обратите внимание, что у всех дымовых извещателей и извещателей есть срок годности, и их следует заменять в соответствии с инструкциями производителя.Кроме того, для устройств с батарейным питанием или устройств с электрическими устройствами с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Аварийные сигналы CO также должны иметь логотип CSA.

Рисунок 4  — Тест дымохода

  • Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным колпаком газовой печи или водонагревателя или рядом с барометрическим демпфером масляной печи, когда ваша печь работает. Следите за направлением дыма.
  • Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте движение дыма в вытяжном колпаке или заслонке.
  • Если дым попадает в дом, у вас может быть проблема с утечкой. Вы должны немедленно вызвать опытного профессионального подрядчика по отоплению для тщательного осмотра.

Текстовая версия

Рисунок 4. Испытание дымохода Рука, держащая ароматическую палочку возле вытяжного колпака газовой печи



УСТРАНЕНИЕ ПРОБЛЕМ С ГОРЕНИЕМ

Если у вас возникла проблема с утечкой топлива, важно решить ее как можно скорее.Часто для решения существующих проблем и предотвращения проблем в будущем требуются аналогичные стратегии. После того, как вы определили наличие проблемы или определили ее причину, рассмотрите соответствующие действия, описанные в разделе «Предотвращение разлива продуктов сгорания». Убедитесь, что все необходимые ремонтные работы или усовершенствования выполняются как можно быстрее и опытными специалистами. Если вы не уверены в своих возможностях, обратитесь в Интернет или в свой телефонный справочник, чтобы найти специалистов, которые специализируются, например, на воздуховодах, осмотре зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании. Ваша компания по поставке топлива также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания экспертов по жилищному строительству, он предоставляется только для общих информационных целей. Пользователь несет ответственность за любое доверие или действие, предпринятое на основе описанной информации, материалов и методов. Читателям рекомендуется проконсультироваться с соответствующими профессиональными ресурсами, чтобы определить, что является безопасным и подходящим в их конкретном случае. Министерство природных ресурсов Канады не несет ответственности за какие-либо последствия использования описанной информации, материалов и методов.

Как потушить пожар в дымоходе

Ваша пожарная команда обучена и обучена тушению пожаров в дымоходах?

Поздней осенью, когда опадают листья, в воздухе появляется свежая прохлада и запах горелой пыли из только что растопившихся печей, поднимается пламя в дымоходах. Лучше начните тренироваться сейчас, пока не загорелась первая труба.

Размер дымохода

Ланкастер, Массачусетс., пожарный работает при пожаре в дымоходе. (Фото/Скотт Лапрад)

Возгорание в дымоходе может привести к взрыву и, как правило, достаточно шумно и драматично, чтобы его заметили соседи или прохожие. Жертвы их сравнивают звук пожара с низким рокотом, как у товарного поезда или низколетящего самолета.

Известно, что пламя вырывается из верхней части дымохода в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере того, как огонь усиливается, достигая температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытеснить горячие газы из существующих трещин в растворе дымохода или вызвать выход из строя внутренних соединений. Если смотреть снаружи, большой объем дыма, искр и огня может простираться на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все дымоходы видны снаружи.Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, характерных для больших, привлекающих внимание видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же ущерб конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары. В общих чертах, камины и дровяные печи предназначены для безопасного и контролируемого разведения огня, а дымоход обеспечивает удаление побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются вверх в относительно более холодный дымоход, где происходит конденсация. Но когда продукты остывают, они могут сливаться в липкое вещество – креозот , которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, твердую или хлопьевидную консистенцию.Он может быть смолистым, липким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной системе дымохода.

Несмотря на физическое присутствие креозота, он легко воспламеняется. При достаточном накоплении объема креозота можно разжечь дымоход. Хотя любое количество креозота может гореть, профессиональные трубочисты обеспокоены, когда креозот накапливается в количествах, достаточных для поддержания длительного, горячего и разрушительного огня в дымоходе.

Все дымоходы изготавливаются практически одинаково. Побочные продукты сгорания выходят вверх за счет конвекции через дымоход. Это обычно известно как тяга огня.

Существует несколько факторов, которые могут привести к накоплению креозота, о которых должны знать жители ваших населенных пунктов, в том числе неподдержание надлежащей температуры внутри дымохода, сжигание недостаточно просушенных дров и несоблюдение правил очистки дымохода на постоянная основа.

Размер огня, стиль конструкции камина и дымохода, а также его возраст увеличат возможное распространение огня.

Тактика пожаротушения дымохода для пожарных

Как и при любом пожаре, главной задачей должна быть безопасность жизни. К счастью, большинство пожаров в дымоходах позволяют жильцам покинуть помещение своим ходом.Это значительно снижает влияние завершения полной очистки на первичном этапе. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полный комплект средств индивидуальной защиты, включая дыхательный аппарат.

Пожары в дымоходах следует устранять в качестве комплексной меры реагирования до тех пор, пока не будут оценены последствия размера, местоположения и доступа. Выполните хороший размер, чтобы убедиться, что точное местоположение и размер очага пожара подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключайте другое реагирующее устройство только после того, как вы хорошо оцените дымоход и окружающие области.

Протяните линию предварительного соединения к передней части конструкции на случай, если пожар окажется сильнее, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Цели стратегии для пожара в дымоходе состоят из:

  • Тушение пожара
  • Расширение ограничения огня
  • Вентиляция по необходимости
  • Капитальный ремонт для предотвращения повторного возгорания
  • Спасение

Проверьте показания угарного газа в доме с помощью детектора угарного газа. И помните, что по мере того, как огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих удлинять дымоход в стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только будет проведено определение наличия угарного газа, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это помещение или мансарду. Осмотрите саму топку и как можно большую часть дымохода внутри дома. В это время значительно помогают тепловизионные камеры.

Если огонь локализуется в системе дымохода, перейдите к методам тушения пожара, характерным для дымохода.

  • Используйте подходящие лестницы, когда требуется доступ на крышу.
  • Получите доступ к области дымохода и снимите крышку дымохода, сетки от птиц или искрогасители.
  • Визуально осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
  • Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши выпало значительное количество снега.

В хорошую погоду пожары в дымоходах случаются редко, поэтому будьте осторожны в условиях снега или ледяного дождя.

Методы пожаротушения дымохода

Существует несколько различных методов тушения пожара в дымоходе, но все они требуют сухого химического огнетушащего вещества ABC. Независимо от используемого способа пожаротушения, вы значительно повысите свою способность действовать рядом с ним, если огонь в топке будет потушен.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгрузите за пределами дома. Продолжайте делать это до тех пор, пока из топки не будут удалены все дрова и горячая зола. Выгрузите ведро за пределами дома и смочите его шлангом, канистрой с водой под давлением или предварительно подготовленной линией атаки.

Убедитесь, что дрова и горячий пепел больше не горят — вы ведь не хотите, чтобы дрова или дом загорелись после того, как вы уйдете. После того, как огонь в топке потушен (как правило, с помощью огнетушителя с водой под давлением), закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается способов пожаротушения дымохода, то их три.

  1. Бомба сверху
  2. Атака снизу
  3. Взорвать его

1.Бомба сверху

Используйте сухой химический порошок в герметичных пластиковых пакетах. Это можно сбросить с верхней части дымохода через верхнюю часть дымохода, которую вы уже открыли. В зависимости от размера дымохода, вы можете бросить в него несколько мешков. Когда мешки падают, их вес будет тянуть их вниз к ограничителю тяги.

Затем мешки расплавятся, и их сухой порошок попадет в дымоход. Как только порошок высвобождается, он достаточно легкий, чтобы его можно было поднять вверх, и должно произойти успешное тушение.

2. Атака снизу

Этот метод требует кратковременного открытия заслонки тяги, что может временно увеличить размер пожара. Совместите открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничителем тяги и выбросом в дымоход в направлении вверх.

Тепло от огня поднимет огнетушащее вещество вверх, чтобы помочь потушить огонь. Известно, что этот метод вызывает небольшой беспорядок в доме из-за перемещения побочного огнетушащего порошка, поэтому подумайте о том, чтобы накрыть спасательный брезент, прежде чем начать. Кроме того, для двухэтажного строения могут потребоваться оба метода из-за длины дымохода.

3.Взорвать его

Мой любимый метод. Это требует некоторой подготовки перед звонком, но оно того стоит. Отрежьте кусок фанеры размером примерно 4 x 4 фута и установите две ручки на одной стороне примерно в футе с двух параллельных сторон посередине.

Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда определила местонахождение очага возгорания и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все остальные отверстия в конструкции закрыты, за исключением того отверстия, которое будет использовать PPV.

Поместите фанеру перед топкой и согласуйте запуск вентилятора ППВ. После запуска вентилятора PPV сдвиньте фанеру, чтобы оставить небольшое отверстие (шириной около 1 фута) с одной или другой стороны. Выпустите огнетушитель в отверстие и дайте вентилятору PPV вытолкнуть огнетушащее вещество в зону дымохода.

Держите фанеру открытой около минуты, закройте тягу, остановите и повторно оцените огонь с помощью тепловизионной камеры. Во всех случаях подтвердите, что пожар был потушен с помощью визуальной, инфракрасной или тепловизионной камеры.

В некоторых отделах используется цепь дымохода , спускаемая с верхней части дымохода. Это приспособление используется для сбивания креозота со стенок дымохода на дно топки.Это требует работы персонала с крыши и увеличивает риск, связанный с завершением сценария.

Рассмотрите возможность работы с платформы, чтобы повысить уровень безопасности, если вам необходимо выполнить этот маневр. Наш отдел не имеет этого оборудования и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам обратиться в компанию по чистке дымоходов, чтобы очистить их камин/дымоход и проверить его, прежде чем устроить новый пожар в доме. их место для костра.

Большинство пожаров в дымоходах можно успешно потушить с помощью одного или нескольких из этих методов. Однако есть и другие методы. Насадки для дымоходов, выпускаемые серийно, обеспечивают малый объем воды. Это также приводит к образованию водяной лужи, насыщенной золой и креозотом, на дне топки и, как правило, на полу перед ней.

Обслуживание клиентов и уборка

Ручные трубы следует использовать только в крайнем случае, поскольку они могут необратимо повредить существующую кладку или металлическую облицовку дымохода. Максимально улучшите свои навыки обслуживания клиентов, используя напольные направляющие и огнестойкие спасательные покрытия возле камина во время разборки и капитального ремонта. Тщательная уборка может принести вашему отделу ценную похвалу от домовладельцев

Многие пожарные команды регулярно запускают пожары в дымоходах, когда становится холодно. С пожарами в дымоходах, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как ваш отдел предпочитает тушить пожар в дымоходе.И если у вас есть другой метод тушения дымовых труб, я хотел бы услышать о них.

Дополнительные ресурсы


Эта статья, впервые опубликованная в 2008 г., была обновлена.

Естественная тяга – объем и скорость воздушного потока

Разница температур между наружным и внутренним воздухом создает «естественную тягу», заставляющую воздух проходить через здание.

Направление воздушного потока зависит от температуры наружного и внутреннего воздуха. Если температура внутреннего воздуха выше температуры наружного воздуха, плотность внутреннего воздуха меньше плотности наружного воздуха, и внутренний воздух будет течь вверх и выходить из верхних частей здания. Более холодный наружный воздух будет поступать в нижние части здания.

Если температура наружного воздуха выше, чем температура внутреннего воздуха, то внутренний воздух более плотный, чем наружный, и воздух течет вниз внутри здания.Более теплый наружный воздух поступает в верхние части здания.

4 Натуральный проект головы

Натуральный проект головы может быть рассчитан как

DH MMH3O = 1000 H (ρ O ρ R ) / ρ 467 H3O (1)

, где

DH MMH3O = головка в миллиметровой водяной колонне (мм H 2 o)

ρ

o = плотность наружного воздуха (кг / м 3 )

ρ R

0 R = плотность внутри воздуха (кг / м 3 )

ρ

7 H3O = плотность воды (в целом 1000 кг / м 3 )

h = высота между выходным и входным воздухом (м)

Давление естественной тяги

Уравнение (1) можно изменить на SI Агрегаты давления:

DP = G ( ρ

7 O — ρ R ) H (1b)

, где

D P = Давление (PA, N / M 2 )

g = ускорение свободного падения — 9. 81 (м / с 2 )

)

плотность и температура

с плотностью воздуха

7 1.293 кг / м 3 на 0 o c — Плотность воздуха в любом Температура может быть выражена как

ρ ρ ρ = (1.293 кг / м

8 3 ) (273 K) / (273 K + T) (2)

или

ρ ρ = 353 / (273 + T) (2b)

, где

ρ = плотность воздуха (кг / м 3 )

т = фактическая температура ( o C)

Уравнение (1) выше можно легко изменить, заменив плотности уравнением (2) .

Калькулятор давления естественной тяги

Приведенный ниже калькулятор можно использовать для расчета давления естественной тяги, создаваемого разницей температур внутри и снаружи.

Значительные и незначительные потери в системе

Сила естественной тяги будет уравновешена основными и незначительными потерями в воздуховодах, входных и выходных отверстиях. Основные и незначительные потери в системе могут быть выражены как

dp = λ (L / D h ) ( ρ R V 2 /2) + Σξ 1/2 ρ R V 2 (3)

Где

DP = Потеря давления (PA, N / M 2 , LB F / FT 2 )

λ = Darcy-Weisbach Коэффициент трения

L = длина воздуховода или трубы (M, FT)

D H = гидравлический диаметр (M, FT)

9004 Σ ξ = незначительный коэффициент потерь (суммирован)

воздушный поток и скорость воздуха

Equatio n (1) и (3) можно комбинировать для выражения скорости воздуха в воздуховоде

v = [(2 г ( ρ o 4 ρ ) h) / ( λ ρ R / D H / D H + Σ ξ ρ ρ R )] 1/2 (4)

Уравнение (4) также можно модифицировать для выражения объема потока воздуха через канал

Q = π D H H 2 /4 [(2 g ( ρ o ρ r R ) H) / ( Λ L ρ R / D H / D H

9 + Σ ξ ρ

8 R )] 1 /2                                        (5) 9011 9

где

q = объем воздуха (м 3 /с)

Калькулятор расхода и скорости воздуха с естественной тягой

Приведенный ниже калькулятор можно использовать для расчета объема и скорости воздушного потока. воздуховод, как на рисунке выше.Используемый коэффициент трения составляет 0,019 , что подходит для воздуховодов из обычной оцинкованной стали.

Пример — Естественная тяга

Рассчитайте воздушный поток, вызванный естественной тягой в обычном двухэтажном семейном доме. Высота столба горячего воздуха от первого этажа до выходного воздуховода над крышей составляет примерно 8 м . Наружная температура составляет -10 o C , а внутренняя температура составляет 20 o C .

Канал диаметром 0.2 м идет от 1 этажа до выхода на крышу. Длина воздуховода 3,5 м . Утечками воздуха через здание пренебрегают. Младшие коэффициенты суммируются до 1.

Плотность наружного воздуха может быть рассчитана как K) + (-10 O C))

= 1,342 кг / м = 1,342 кг / м 3

Плотность внутреннего воздуха можно рассчитать как

4

ρ

7 R = (1. 293 кг/м 3 ) ( 273 K) / ((273 K) + (20 o C))

    = 1,205 кг/м 3

рассчитывается как

v = [(2 (9,81 м/с 2 ) ((1,342 кг/м 3 ) — (1,205 кг/м 3 )) (8 м)) / ( 0.019 (3,5 млн) (1.205 кг / м 3 ) / (0,2 м) + 1 (1.205 кг / м 3 ) )] 1/2

    = 3.7 м / с

Воздушный поток может быть рассчитан как

q = (3,7 м / с) 3.14 (0,2 м) 2 /4

= 0,12 м 3

Внимание!

, что эти уравнения можно использовать для сухого воздуха, а не для расчетов массового расхода и потерь энергии, когда влажность воздуха может иметь большое влияние.

Таблица естественной тяги – единицы СИ и имперские единицы

Точность и факторы, влияющие на

Автор: Faisal Yusuf |

Иногда точность драфт-сюрвейера является большим вопросом, особенно когда груз, загруженный или выгруженный с судна, показывает чрезвычайно различный вес с помощью шкалы взвешивания или противовеса. К сожалению, стороны могут сомневаться в весе, полученном в результате Draft Survey, поскольку они полагались на упомянутые весы в течение многих лет.

Проект опроса ЕЭК ООН: Свод единых стандартов и процедур

ЕЭК ООН был опубликован следующий обзор факторов, влияющих на проект:

1- Неверная гидростатическая информация или знаки осадки: Исследования, проведенные в ходе специально проведенных осадочных съемок, показали, что могут быть значительные ошибки в определении водоизмещения из-за опечаток или арифметических ошибок в судовых гидростатических таблицах.Это можно было бы улучшить, если бы таблицы, предоставляемые геодезисту, имели печать одобрения правительства флага или классификационного общества. Небрежное повторное окрашивание клейм на корпусе через несколько лет, особенно если они не нанесены на корпус навсегда, может привести к ошибочным показаниям. Если есть какие-либо сомнения, отметки осадки должны быть перенесены при следующей постановке в сухой док.

2- Неправильная калибровка резервуара: Обычно это выясняется после нескольких осадочных обследований, когда может появиться постоянная ошибка.Это можно проверить тщательным осмотром осадки, когда только рассматриваемые танки заполнены или опорожнены без каких-либо других изменений веса. Однако классификационные общества по требованию судовладельцев могут выдавать специальные свидетельства о калибровке для каждого отсека судна.

3- Грязь и/или накипь в балластных цистернах: Количество грязи и/или накипи будет увеличиваться в течение нескольких лет в зависимости от осадка в любом принятом балласте, степени образования накипи и проводимой очистки. вне.Количественно оценить очень сложно. Влияние на балластные расчеты можно свести к минимуму, если нет причин для обратного, оставив измеримое количество воды в балластной цистерне вместо того, чтобы откачивать ее всухую. В этом случае расчет будет использовать разницу в известных количествах воды, а не предполагать, что танк полностью пуст: таким образом, ошибка будет ограничиваться разницей плотностей бурового раствора и водяного балласта. Регулярно крупные сухогрузы прибывают в порты разгрузки с небольшим дифферентом на нос в результате сжигания топлива из расположенных в кормовой части топливных баков при длительных морских переходах.Поскольку обычно измерительные трубы располагаются только в кормовой части, сухие измерения балластных цистерн не обязательно означают отсутствие воды, так как любая вода будет скапливаться в носовой оконечности. При последующем вводе балластных таблиц с нулевым зондированием и дифферентом оголовка обнаруживаются значительные количества остаточного водяного балласта. Опять же, эта вода на самом деле не обязательно должна присутствовать. Следовательно, когда кто-то принимает пустые или табличные количества, оба могут быть неверными.

4- Нарост на днище корпуса: Морской нарост на днище корабля, особенно в случае задержки постановки в сухой док или при нарушении противообрастающей краски, увеличивает вес корабля.Но, поскольку этот вес не должен меняться между начальным и конечным освидетельствованиями, он не влияет на расчет веса груза, если только судно не находится в доке в течение длительного периода времени или не испортится противообрастающая краска.

5- Возмущение воды: обычно из-за ветра, волнения или проходящего транспорта. Точное считывание тяги требует использования трубки для считывания тяги.

6- Колебания плотности морской воды: если нагруженное судно имеет небольшой зазор под килем, морская вода может удерживать ил/отложения во взвешенном состоянии, или химические вещества в растворе могут влиять на его плотность.Это может быть видно из образца нижнего слоя. При подозрении на это следует для проверки взять пробу морской воды из максимальной осадки. В речных портах или вблизи устьев рек или промышленных предприятий могут быть многочисленные слои воды с различной плотностью, что может существенно повлиять на точность проб воды, если они не будут должным образом обнаружены.

7- Приседание судна: когда судно пришвартовано в приливном или быстром течении на мелководье, оно будет приседать в воде, т.е.е. его осадка увеличится. Это связано с падением давления воды между днищем корпуса и морским дном. Затопление связано с рядом сложных факторов, связанных с гидродинамическими свойствами корпуса, особенно там, где просвет под килем мал и не может быть точно определен теоретическими расчетами. При текущей скорости ниже 2,5 узлов эффекта не наблюдается. Если условия способствуют приседанию, инспектор и капитан должны внимательно следить за тем, чтобы судно полностью находилось на плаву и не касалось дна, и для большей точности рассмотреть возможность ожидания стоячей воды или перестановки судна к другому причалу, где эффект приседания минимален. Известно, что их меньше или они отсутствуют.

8- Асимметричные прогибы корпуса: если средняя осадка на миделе отличается от средней осадки носом и кормой, считается, что прогиб формы корпуса принимает форму параболической кривой. Это допущение присуще методам двух третей и четверти среднего для коррекции прогиба корпуса. Если нет разницы между средней осадкой на миделе и средней осадкой носа и кормы, то предполагается, что форма корпуса не деформировалась. Оба предположения могут быть неверны.На практике прогиб корпуса может не быть параболической кривой или могут быть прогибы между концами судна и точками миделя (т. е. в виде модифицированной синусоиды). Если осадка не читается по всем шести осадкам, корпус может быть искривлен без ведома этого факта.

9- Солнечное изгибание: Суда дедвейтом приблизительно 50 000 тонн и более могут подвергаться деформации корпуса, вызванной солнечным изгибом палубы и конструкции выше ватерлинии. Эффект, как правило, будет заметным.Некоторые показания, снятые на сухогрузе дедвейтом 74 000 тонн и опубликованные в журнале «Seaways» (март 1987 г.), показали, что полностью загруженное судно провисало на 5 см в 07:00 и на 27,5 см в 17:00 в тот же день без движения. вес внутри судна (кроме нормального расхода нефти/воды для судна, стоящего на якоре).

10- Использование приблизительных методов для поправок: Математические методы, используемые для поправки на дифферент и/или прогиб корпуса, если эти условия существуют, являются приблизительными из-за ограничений по времени, затратам и рабочей площадке.Однако, если одни и те же методы правильно и единообразно используются во всех освидетельствованиях, результирующая ошибка в точном весе груза будет минимальной. Однако, если на лучше оборудованных судах имеются таблицы поправок на дифферент и/или прогиб корпуса, то вместо приблизительных методов следует использовать такие таблицы.

11- Осадкомер: Осадкомер может быть очень полезен в качестве проверки, но никогда не должен заменять считывание осадки с использованием фиксированных отметок осадки на корпусе корабля.

12- Приседание: при измерении осадки, когда имеется сильное течение и глубина воды менее чем в два раза превышает осадку судна, показания осадки могут вводить в заблуждение из-за влияния приседания.Отчет об исследовании должен включать ссылку на возможные эффекты приседания, даже если невозможно определить подходящую поправку к осадочным показаниям.

13- Якоря и цепи: Якоря могут находиться в закрытом положении, где они служат плавучим маяком, или они могут использоваться при швартовке корабля. Тогда якоря окажутся на морском дне вместе с тросом заданной длины. Потеря веса из-за его удаления представляет собой вес, взятый из водоизмещения легкого судна, поэтому эту сумму следует добавить к количеству груза. На борту должна быть информация, позволяющая инспектору установить или рассчитать вес недостающего якоря и троса.

В случае цепного троса его можно рассчитать с достаточной точностью по следующей формуле:

Вес скобы (тонна) =

15 x (диаметр звена в см)2 x 3,87
——————————————
1000

Диаметр звена — это диаметр стального стержня, из которого состоит каждое отдельное звено. Что касается самого якоря, это будет варьироваться от корабля к кораблю, но эта информация должна быть доступна на борту.Этот вес якоря следует округлить до полтонны.

Осадочные сюрвеи – расчеты объема и веса:
Осадочные сюрвеи предназначены для определения количества груза, загруженного или выгруженного с судна или баржи, и зависят от того факта, что судно или баржа всегда находится на плаву и что все сквозняки видны. Некоторые из распространенных проблем во время осадочных съемок, о которых всегда следует помнить:
* Непригодная для использования измерительная труба, т. е. недоступная, заблокированная или сломанная
* Балластные трюмы, которые плохо откалиброваны
* Туннельное пространство/киль воздуховода, который невозможно измерить
* Загруженное судно на мель перед началом разгрузки
* Загруженное судно на мель после завершения загрузки перед отплытием
* Занесенное в список судно, влияющее на водоизмещение и замеры жидкостей в цистернах и других помещениях
* Вес, кроме груза, балласта , или расходные материалы, которые не совпадают между начальной и конечной съемками.

Заключение геодезиста:
Все вышеизложенное является очень четкими пояснениями и руководствами. Кроме того, инспекторы обеспокоены чтением осадочных знаков. Чтение Draft Mark является неотъемлемой частью Draft Survey, где Draft Survey начинается с части чтения. Сотрудничество персонала судна необходимо для успешного прочтения. Ниже приведены некоторые правила для получения наилучшего результата:
— судно закреплено должным образом,
— в данный момент не разрешено движение каких-либо судовых механизмов (например, крана, деррик-крана и т. д.),
— во время считывания не допускается перемещение каких-либо судовых жидкостей. , (балласт, пресная вода, топливо и дизельное топливо),
– Прочитайте отметки осадки как можно ближе, сфотографируйте для следующего уточнения,
– Используйте маленькую лодку, чтобы прочитать отметки осадки, не видеть ее с главная палуба корабля,
— Сначала найдите осадку в метрах, затем продолжайте с сантиметрами, чтобы избежать большой ошибки.
– Для сильного волнения на море рекомендуется считывать и записывать 12 раз, вынимая 1 наибольший и 1 наименьший результат чтения, и делать среднюю осадку из 10 оставшихся результатов.

Чтобы узнать больше, пожалуйста, обратитесь к предыдущему сообщению Черновые обследования: Условия проведения, Процедуры и расчеты и Образцы расчетов.

У вас есть вопросы по этому поводу? пожалуйста, оставьте свои комментарии здесь.

С уважением,

Геодезисты

Связанные

Нижняя тяга — Депо дымохода

Нет двух одинаковых каминов, когда речь идет о дымовых трубах. Есть много факторов, почему дымоход не дует должным образом, и ваш дом наполняется дымом при нисходящей тяге.

Высота дымовой трубы
Каждая дымовая труба должна соответствовать правилу от 10 до 2 футов. В нормальных условиях ваш дымоход должен работать нормально, если соблюдается это правило, но всегда есть исключения. Отмерьте 10 футов по горизонтали от вашего дымохода до ближайшего объекта (линии крыши, пика, пристройки к комнате и т. д.), как только у вас будет 10-футовая отметка, поднимитесь по вертикали на 2 фута вверх, и это должна быть высота вашего дымохода.

Ваш дымоход должен быть на нужной высоте, а дымовая труба должна быть достаточно высокой, чтобы ловить ветер. Ваш дымоход не должен возвышаться над пиком, если пик не находится в пределах 10-футового зазора. Когда ветер дует по линии крыши вашего дома, он должен создавать восходящий поток, несущий с собой дым.

Иногда может возникнуть ситуация отрицательного давления, когда ветер вызывает тягу вниз, и вам, возможно, придется подумать о повышении высоты дымохода. Недавно на рынке появилось несколько новых продуктов, которые помогают снизить стоимость подъема дымохода.

Удлинители дымохода представляют собой крышку дымохода, которая поднимается вверх с длинными сторонами из листового металла. Они изготавливаются из нержавеющей стали или меди и доказали свою эффективность в решении многих проблем с тягой. Они относительно недорогие по сравнению с выходом каменщика и поднятием плит дымохода. Еще одним отличным продуктом являются дымоходы. Они использовались в Европе на протяжении веков и обычно делались из глины.

Новая линия дымоходов из меди. Медные дымоходы дорогие, но уникальный дизайн и красота очень приятны на вид.Медь стареет до красивого зеленого цвета зелени после того, как она подвергается воздействию внешних элементов, и придаст вашему дому большую привлекательность.

Если у вас есть металлический камин с нулевым зазором, вам нужно будет взять название производителя и номер модели с таблички внутри топки, чтобы определить, какой размер и марку трубы вам нужно будет приобрести, чтобы поднять дымоход еще на 1-3 фута. В некоторых городах требуется, чтобы труба была заключена в лоток, и вам, возможно, придется перестроить лоток до новой высоты.Хотя увеличение высоты дымохода решит большинство проблем, некоторым дымоходам может потребоваться дополнительная помощь.

Другие замечательные продукты, представленные на рынке для решения проблем с вытяжкой, — это колпачки для дымоходов Vacu-Stack и Windbeater. Эти колпаки для дымоходов предназначены для создания восходящей тяги при дуновении ветра. Сама крышка остается неподвижной, и это заставляет ветер циркулировать, создавая восходящий поток. Это решение хорошо работает с кирпичной кладкой, металлическими дымоходами и даже сплошной трубой дымохода для дровяных печей.Они бывают нескольких размеров, а для каменных дымоходов доступны адаптеры.

Для металлического дымохода переходник не нужен. Если у вас есть дымоход с воздушным охлаждением, в котором 2 или 3 трубы находятся внутри друг друга, просто измерьте внутреннюю трубу для крышки. Vacu-Stack для труб с двойными или тройными стенками с воздушным охлаждением поставляется с манжетой для закрытия внешних труб. Крышки Vacu-Stack и Windbeater также имеют меньшие размеры, чтобы соответствовать печам и бакам с горячей водой, чтобы решить проблемы с вытяжкой.

Еще одно возможное простое решение — просто добавить заглушку дымохода. много раз ветер будет дуть в дымоход, создавая тягу вниз. Добавление крышки дымохода может предотвратить попадание ветра в дымоход.

Продолжение этой статьи на The Log Rack

www.thelograck.com

Дымоход без сквозняка

Я много лет отстранен от ежедневных вызовов службы поддержки. Но я получил удовольствие, войдя в холодный дом, диагностировав проблему, устранив ее и оставив дом теплым, счастливым клиентам.В настоящее время я обычно вижу только проблемные вакансии. Меня вызывают после того, как мои техники были там несколько раз, и проблема остается нерешенной.

Одной из таких работ был паровой котел, который мы установили в старинном бунгало 1920-х годов в Северном Арлингтоне. Мы работали на существующем газовом котле National, которому должно было быть более 40 лет. Мы добавили основные вентиляционные отверстия и скиммер. Ремонт производился годами, были заменены газовый клапан, термопара и предохранитель отсечки воды.Каждый раз я советовал клиентке, что ее деньги лучше потратить на замену котла, а не на ремонт старой рабочей лошадки.

Она решила проблему, продав дом. Я сделал предложение новому владельцу. Она отложила работу, так как планировала сделать пристройку к дому. Когда я связался с ней несколько месяцев спустя, она сообщила мне, что у ее строителя есть свой парень, и он двигается вперед вместе с ним. Я пожелал ей удачи и перешел к другим проектам.

После необычно холодной зимы 2014 года мне позвонила эта клиентка и спросила, могу ли я приехать посмотреть на ее паровую систему. Ее счет за газ был выше, чем со старым котлом, но в доме не поддерживалась температура внутри, когда температура окружающей среды опускалась ниже 20 F.

Я осмотрел сверкающий новый котел, и две вещи бросились мне в глаза. Во-первых, котел был медным, что не всегда хорошо. Паяные соединения не выдерживают напряжения кручения, вызванного быстрым изменением температуры.Соединения в конечном итоге будут протекать. Второе, что бросилось в глаза, это размер котла. Он выглядел ужасно маленьким. Оказалось, что это слишком мало.

Монтажник рассчитал котел по тепловым потерям, а не присоединенному излучению. В дополнении он учел модернизированные окна, повышенную теплоизоляцию и дополнительное тепло, обеспечиваемое новым тепловым насосом. С паром не получится. Единственным фактором при расчете размера парового котла являются трубопроводы и радиаторы, подключенные к нему.

В этом случае котел был примерно вдвое меньше, чем должен был быть. В мягкую погоду будет работать нормально. Но когда похолодало, горелка работала непрерывно, и пар так и не дошел до концов магистрали, огибающей подвал. Первые несколько радиаторов нагревались, а самые дальние оставались холодными. Котел был слишком мал.

Я сообщил своему клиенту, что единственным решением является замена нового котла на котел подходящего размера, который был подключен в соответствии со спецификациями производителя с использованием черной стальной трубы, а не меди.Я отправил исправленное предложение, и, к моему удивлению, она его быстро приняла.

Жарким августовским днем ​​мы заменили котел на новый, подходящего размера газовый котел Краун. Существующий котел был доставлен в Habitat for Humanity для повторного использования, так как ему меньше года. После того, как новый котел был подключен к трубопроводу, должным образом очищен и обезжирен, я объявил, что проблема устранена, и сказал моей клиентке, что ее проблемы с отоплением решены. Если только.

Система работала нормально во время мягкого падения.Мы даже вернулись в ноябре, чтобы еще раз очистить и обезжирить. Все было хорошо. Затем наступили холода. В первую по-настоящему холодную ночь, с ночными температурами в однозначных числах, котел выключился. Я послал техника первым делом на следующее утро. Он нашел сработавший выключатель тяги и переустановил его. Котел загорелся, все проверил. Я подумал, что, может быть, это была одна из тех вещей. Без шансов.

В январе он срабатывал еще два раза. Мой клиент выражал озабоченность.Был ли это слабый выключатель тяги? Мы заменили переключатель тяги. Мы также переделали патрубок дымохода, чтобы свести к минимуму сопротивление тяге. Он работал нормально еще пару недель. Потом опять споткнулся. Общим знаменателем была холодная погода.

Один из моих техников предложил облицовку дымохода. Я согласился, что лайнер может решить проблемы с тягой, но старый котел тягал нормально. В этот момент мой клиент попросил, чтобы я сам вышел, чтобы посмотреть, что вызывает срабатывание предохранительного выключателя тяги.Она была очень обеспокоена, и я не винил ее. Она заплатила много денег, чтобы решить проблему с отоплением, но вернулась к тому, с чего начала.

Как я писал в предыдущих колонках об устранении неполадок, я всегда спрашиваю себя: «Что изменилось?» Одна вещь, которую я заметил, заключалась в том, что водонагреватель был заменен. При ближайшем рассмотрении выяснилось, что водонагреватель также имел обратную тягу. Пластиковые втулки рядом с вытяжным колпаком были частично расплавлены.

Мой клиент не знал, так как на водонагревателе не было предохранительного выключателя тяги, поэтому он не отключился.Тот факт, что обратная тяга была достаточной, чтобы расплавить пластиковые втулки, очень настораживал. Мне нужно было выявить проблему и исправить ее.

Был вызван специалист по дымоходам, чтобы осмотреть дымоход и выяснить, нужна ли облицовка. Он вытащил из наперстка дымоход котла и сфотографировал облицовку дымохода из глиняной черепицы. Быстро определили причину проблемы с тягой как в водонагревателе, так и в котле. При замене водонагревателя установщик также заменил вентиляционный патрубок.Его ошибка заключалась в том, что он вставил вентиляционный разъем слишком далеко.

Дымоход водонагревателя был протолкнут на всю толщину облицовки плиткой, касаясь противоположной стороны облицовки. Это заблокировало тягу для водонагревателя. Это также препятствовало тяге трубы дымохода котла ниже. Он не полностью блокировал дымоход, но вызывал достаточное сопротивление тяге, чтобы срабатывать переключатель тяги в холодную погоду, когда горелка работала в течение длительного времени.

Мой техник, Рон Эттер, вытащил дымоход водонагревателя, обрезал его по длине и переустановил.Проверка тяги подтвердила, что и котел, и водонагреватель теперь работают правильно.

Этот ремонт был сделан в феврале, и с тех пор никаких дополнительных звонков не было. Мой клиент был в восторге, узнав, что дымоход не нужен и что проблема решена. Я стараюсь быть непредвзятым при устранении неполадок, но иногда причина проблемы оказывается неожиданной и непредвиденной.

Дэн Фоли является президентом и владельцем Foley Mechanical, Inc.(FMI) в Лортоне, штат Вирджиния. FMI специализируется на лучистых, водяных и паровых системах, а также на механических системах для больших частных домов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
