Трубы для вытяжки: выбор пластиковых вентиляционных труб

Автор: Татьяна Захарова

Последнее обновление: Март 2019

Прокладка коммуникаций в доме или квартире не так проста, как это кажется на первый взгляд. Чтобы оборудование работало нормально, а также и не было претензий проверяющих инстанций, необходимо произвести монтаж с учетом всех норм и правил, не забывая и об эстетической составляющей.

Мы расскажем вам, как грамотно подобрать наилучшие трубы для вытяжки, ориентируясь на их технические и практические качества. У нас вы узнаете, как выбрать оптимальное сечение и рассчитать его размер. Вместе разберемся в наборе компонентов, из которых собирают вентиляционные каналы.

Самостоятельным мастерам мы предлагаем два варианта монтажа пластиковых воздуховодов. Представленная к рассмотрению информация дополнена схемами, фото-подборками, видео-руководствами.

Содержание статьи:

Применение вентиляционных труб в быту

Вентиляционные трубы с комплектом соединительных и крепежных элементов принято называть воздуховодами. Они предназначены для обеспечения циркуляции воздуха и устанавливаются в тех помещения, где нет доступа к естественному движению воздуха или существует дополнительная необходимость в проветривании: на кухнях, в ванных комнатах, туалетах.

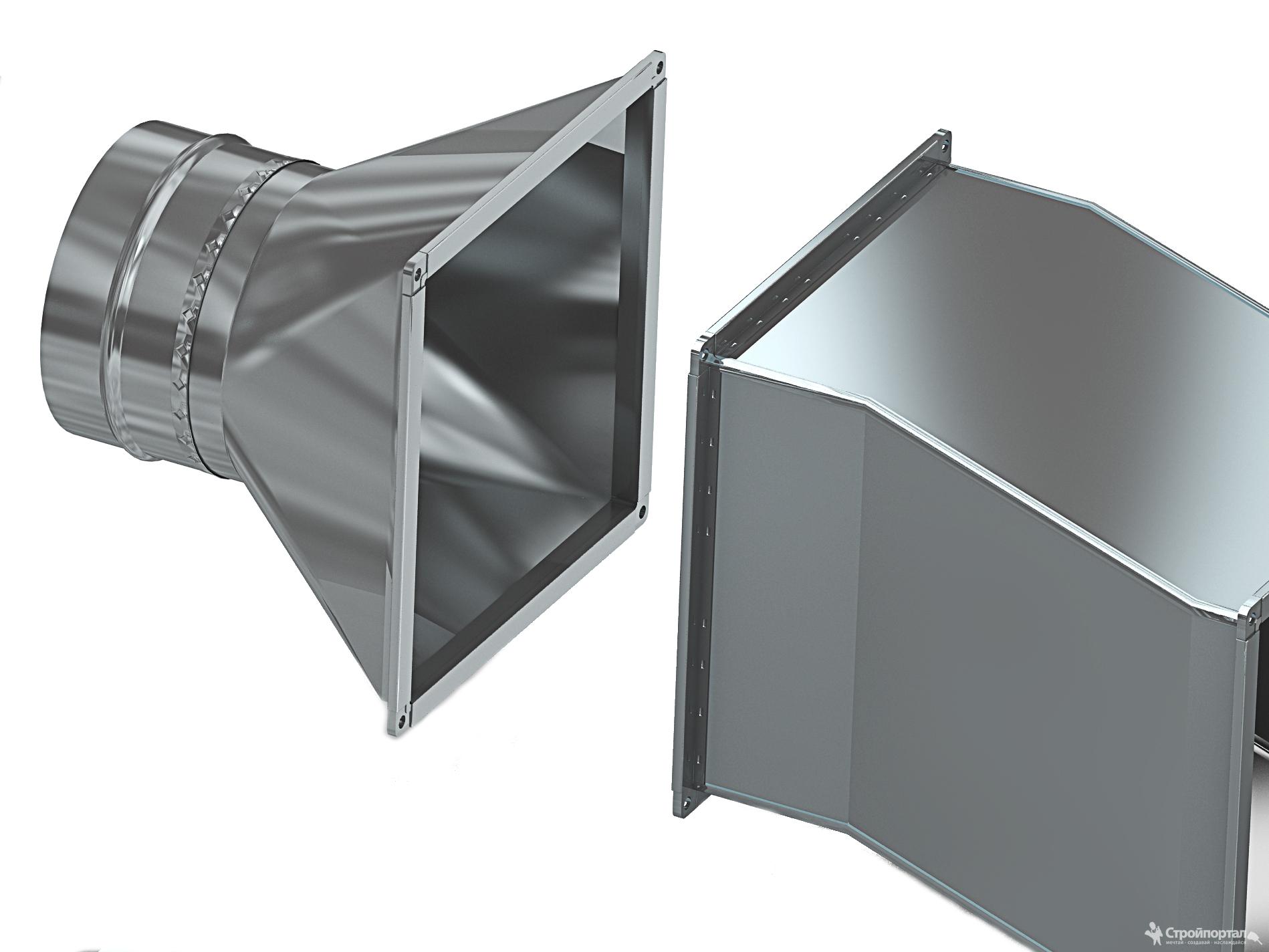

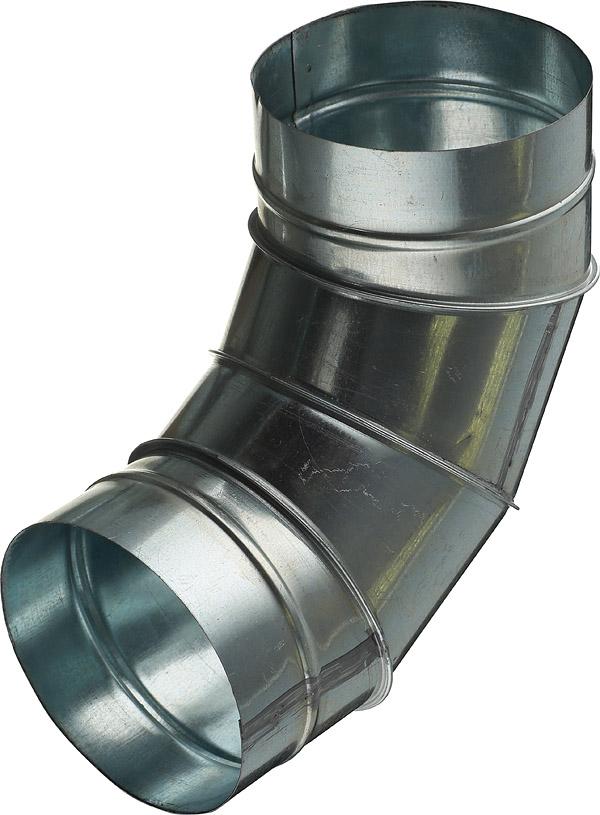

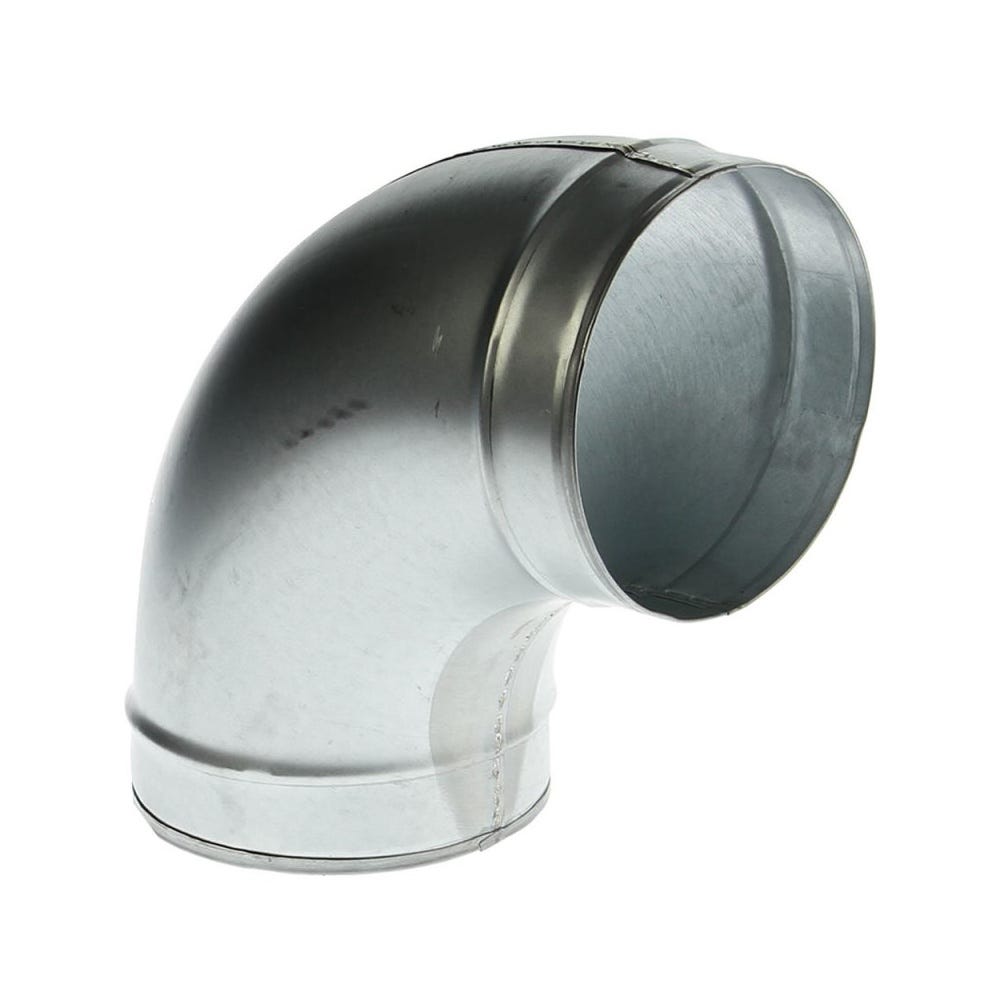

До появления на рынке пластиковых деталей воздуховоды делали из оцинкованного металла, они и сейчас часто встречаются в производственных цехах или в заведениях общепита (их использование связано с высокими температурами).

Галерея изображений

Фото из

Сооружение воздуховодов из пластиковых труб позволяет избавиться от всех недостатков металлических конструкций

Для устройства вентиляционных каналов выпускают полноценный сортимент изделий, предоставляющий возможность собрать систему любой степени сложности

Собранные из пластика вентиляционные системы устойчивы к химическим, биологическим, механическим воздействиям

Пластиковые системы вентиляции не ржавеют и не окисляются во влажных помещениях, на их стенках не расселяется плесень и грибок

Минус воздуховодов из поливинилхлорида в том, что их не рекомендовано располагать рядом с обогревательным оборудованием и устанавливать на участках, где вероятно прямое действие солнечных лучей

Полимерные трубы отличаются высокой аэродинамической сопротивляемостью, применяются в устройстве и естественных, и принудительных вентиляционных систем

Пластиковые детали для сооружения воздуховодов в приоритете на предприятиях, если требуется качественный отвод агрессивной среды

Полимерные элементы отлично подходят для устройства вентиляции в квартирах и частных домах благодаря легкости, прочности, сроку службы в 50 лет

Вариант пластикового воздуховода

Полипропиленовые элементы

Детали для вентиляции из поливинилхлорида

Ценные преимущества влагоустойчивости

Особенности применения ПВХ труб

Аэродинамическая сопротивляемость

Устройство вытяжки на производстве

Вентиляционный канал из пластика

Но для применения в быту, то есть для установки вентиляции в квартирах и коттеджах, больше подходят

какие бывают вытяжки для вентиляции на кухне, оцинкованная или из стали, утепление системы на крыше, размеры и диаметры

Вывод воздуха наружу и поступление чистых и свежих воздушных масс обязательно должны присутствовать в любом помещении. По этой причине каждое помещение должно иметь вентиляционную систему, которая будет отвечать за поступление и вывод воздушных масс. Неотъемлемым ее атрибутом являются вентиляционные трубы, которые необходимы для транспортировки воздушных масс. Стоит рассмотреть, какими они бывают, как создаются, какие имеют формы и габариты и как их установить самостоятельно.

Описание

Для того чтобы сделать хорошую систему вентиляции или вытяжки, необходимо чтобы были правильно подобраны вентиляционные трубы, которые будут использоваться в этой системе.

Для того чтобы добиться такого эффекта, следует учесть следующие параметры:

• условия, в которых система будет эксплуатироваться;
• габариты;
• материал, из которого все будет изготовлено.

На сегодняшний день воздуховоды делаются или из алюминия, или же из пластика. Каждый из материалов имеет свои особенности, а также преимущества и недостатки. А также и вытяжные системы различаются по своему назначению. Одни будут предназначаться для кухни, другие просто будут служить вытяжками, третьи модели будут относиться к промышленным. В общем, такие системы используются буквально везде и их роль довольно сложно переоценить.

Стандарты

Проектирование, а также расчет параметров вентиляции – это крайне ответственная задача, которая потребует от исполнителя наличия понимания СНиП 41-01-2003, строительных нормативов, а также знаний в области процессов воздушного обмена. Кроме того, большое значение в этом будут играть особенности региона, где находится постройка, а также параметры самого здания, где будет создаваться система вентиляции.

Согласно упомянутым нормативам приток воздуха в жилое помещение на человека должен составлять:

• для помещений с площадью 20 квадратных метров около 30 кубометров в час чистого воздуха;
• если площадь меньше, то 3 кубометра воздуха в час на 1 квадратный метр площади.

Сеть вентиляционных каналов должна быть создана в независимости от того, циркулируют ли воздушные потоки естественным образом или в принудительном порядке.

Если говорить о требованиях, то воздуховоды должны отвечать следующим критериям:

• Быть герметичными. Именно герметичность необходима для того, чтобы поддерживать тягу, а также не позволять смешиваться встречным вытяжным и чистым воздушным потокам. Особо тщательно необходимо проверять систему в районе соединений различных элементов магистрали вентиляции;
• Издавать минимальный шум. В вентиляционной системе аэродинамический гул не должен быть выше уровня, который допущен санитарными нормами. Речь идет об уровне в 25 децибел;

• Быть максимально устойчивыми к воздействию внешних факторов и коррозии. Через вентиляцию из помещения осуществляется вывод воздушных масс, которые имеют различную степень влажности. По этой причине пар может начать скапливаться на стенках вентиляционных каналов, образуя конденсат. Впоследствии это может стать причиной образования ржавчины и последующей деформации и нарушения герметичности трубопровода;
• Весить мало и не занимать много места. Если брать общую протяженность такой системы, то она довольно велика. И чтобы здание не было ею перегружено и максимально не закрывать пространство, лучше брать трубы, которые имеют минимальный типоразмер, что позволит обеспечивать четкую и эффективную циркуляцию воздуха;
• Быть устойчивыми к воздействию огня. Материал, из которого будет сделана арматура трубы, не должен воспламеняться слишком быстро и не выделять при воспламенении каких-то вредных веществ.

А также будет неплохо, если система будет иметь гладкие каналы, а также хорошие теплоизоляционные свойства. Следует также сказать, что вентиляционная система и вытяжка – это не одно и то же.

Вытяжной воздуховод не имеет возможности обеспечить нормальное вентилирование помещения по следующим причинам:

• сечение труб мало;
• ряд участков будет перекрыт лопастями вентиляторов;
• высота, на которой расположена вытяжка, не может быть ниже уровня 170 сантиметров.

Все эти моменты будут непосредственно влиять на способность пропускания воздуха. Слишком низко расположенная вытяжка не даст возможности нормально вентилировать пространство, которое будет выше нее. Это может стать причиной нарушения микроклимата и возникновения ненормальных условий. Именно по этой причине монтаж воздуховода необходимо осуществлять с применением обрешетки обратного хода. Это даст возможность бесперебойно рабо

Пластиковые воздуховоды для вентиляции: критерии выбора и монтаж

Наиболее частая проблема, с которой сталкивается домашний мастер, например, при монтаже кухонной вытяжки – каким образом устроить вентиляциюи из какого материала ее лучше сделать. Одни останавливаются на оцинкованном коробе, другие предпочитают гибкие трубы. И те, и другие по-своему правы, но ведь хочется, чтобы все было аккуратно и как можно менее заметно. Да и оцинковка смотрится в этом случае как-то не очень эстетично. Идеальным выходом в этом случае будет использовать пластиковые воздуховоды для вентиляции. Именно о них сегодня и пойдет речь.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30 °С до +70 °С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40 °С до +140 °С.

  Пример вентиляции из пластиковых вентиляционных труб в ванной
• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.
  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.
  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки — 2-8 мм.
  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.
