Конструкция, виды и правила создания дымохода для бани

Важным элементом любой бани является дымоход, обеспечивающий оптимальный отвод из помещений продуктов горения от использования банной печи. Для любого сооружения необходима его установка, а при этом он должен быть надежным, безопасным и недорогим. Нередко многие владельцы бани вовсе задумываются о собственноручном его создании, причем выполнить это можно достаточно легко и без сложностей, если хорошо разобраться в актуальной технологии работы. Следует учесть, что температура на выходе банной печи превышает 600°C, и в целях пожарной безопасности необходимо внимательно отнестись к выбору материалов и качеству элементов дымохода.

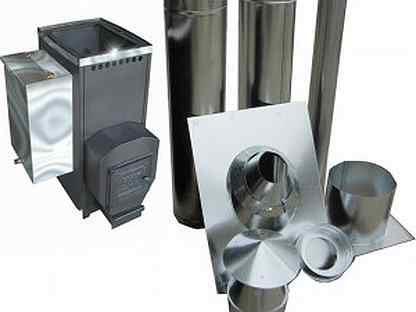

Устройство дымохода

Данная конструкция представлена в разных видах, причем все они создаются из разнообразных материалов и обладают различной конструкцией. Они могут иметь один контур или два, а также для их производства может применяться кирпич или сталь, керамика или другие подходящие материалы.

В идеальном случае дымоход представляет собой особый горизонтальный элемент, обеспечивающий эффективный и быстрый отвод разных продуктов горения из помещения. Для некоторых бань обустройство такой конструкции просто невозможно выполнить, поэтому единственным решением считается создание вертикального дымохода. К основным элементам конструкции относятся:

Трубы. Являются самыми важными элементами, которые и представляют собой дымоход. Они надежно и герметично соединяются друг с другом, после чего подключаются к печи и выводятся наружу через стену или крышу сооружения.

Колено. Оно является специальным соединителем, гарантирующим плавность монтажа всей конструкции. Например, если невозможно сделать так, чтобы труба была идеально ровной, то для формирования разных переходов и изменений направления трубы используется колено. Оно выпускается в многочисленных разновидностях, которые могут отличаться параметрами и соотношением углов. Чистить этот элемент будет достаточно сложно, поэтому при обустройстве дымохода лучше всего сделать все возможное, чтобы в нем отсутствовали колена.

Тройник. Является универсальным элементом, который так же соединяет отдельные элементы трубы. Он считается легким в очищении, поскольку для этого могут применяться специализированные и удобные в применении инструменты. Он представлен в виде особого стакана, который надо просто вытащить и выполнить все работы по его полноценному очищению. Однако выбирать важно такой тройник, который будет прекрасно подходить к определенному дымоходу.

Патрубок. Используется в том случае, если приходится выводить дымоход через деревянное перекрытие. Он предназначен для создания безопасных условий для древесины, чтобы она не разрушалась и не возгоралась при действии высокой температуры. Первоначально в перекрытии делается специальное отверстие, в которое устанавливается патрубок, а после уже выводится сам дымоход.

Крышная разделка. Она гарантирует создание герметичного соединения самого дымохода с трубой. Также она не допускается попадание в конструкцию разных загрязнений и осадков. Это элемент считается очень важным, поэтому рекомендуется обращать внимание только на высококачественные изделия, которые будут идеально справляться со своими задачами. Слишком дешевые крышки не прослужат слишком долго.

Какие трубы для дымохода выбрать?

Сделать дымоход можно из разных труб, в зависимости от которых определяются параметры и свойства конструкции. Наиболее часто используются следующие разновидности:

Нержавеющая сталь. Этот материал считается идеальным для формирования надежного и долговечного дымохода. Он обладает прекрасной устойчивостью к воздействию влаги, а также на его внутренних поверхностях с трудом образуются разные налеты. К плюсам этого материала относится великолепная стойкость перед процессом коррозии, небольшая масса, приемлемая и низкая цена, высока прочность и достаточно привлекательный внешний вид и простота монтажа. Но как уже упоминалось выше, температура на выходе банной печи часто превышает температуру отопительных печей, что предъявляет к стальным дымоходом повышенные требования. Специалисты рекомендуют использовать в системах дымоудаления банных печей трубы дымохода из стали толщиной не менее 0.8мм.

Керамика. Одик из самых подходящих для дымоходов для бани материал. Дымоходы из керамики являются самыми прочными и долговечными. Они легко выдерживаю температуру превышающую сгорание сажи — 600°C. Но дымоходы из керамики так же имеют и минусы — такие дымоходы как правило дороже, и их сложнее мантировать, в отличии дымоходов из нержавеющей стали.

Бетон. Бетонные трубы считаются достаточно дешевыми, а при этом обладают долгим сроком службы. При необходимости выполнить ремонтные работы, данный процесс не займет много времени или усилий. При этом обеспечивается прекрасная герметизация всех элементов конструкции. Создать такой дымоход достаточно просто, поэтому все работы легко реализуются своими силами. Если сделать монолитную конструкцию, то в ней не будет скапливаться на внутренних поверхностях большое количество сажи. Однако такой дымоход будет тяжелым, поэтому будет оказываться существенная нагрузка на фундамент дома.

Кирпич. Дымоход из этого материала обладает шероховатыми стенками, поэтому на них появляется довольно быстро огромное количество сажи. Поэтому снижается тяга, а также возникает необходимость часто в процессе эксплуатации заниматься очищением поверхностей. К плюсам относится достаточно интересный внешний вид конструкции, ее стойкость перед возгоранием и долгий срок службы.

Асбест. Самый неподходящий материал для систем дымоудаления, который в следствии дешевизны часто используют в качестве дымохода. Асбест – пожароопасен, и не редко трубы из асбеста не выдерживая перепадов температур лопаются, что может привести к пожару. Кроме того, асбест является канцерогеном, доказано , что использование асбестовых материалов приводит к раковым заболеваниям. .

Технология создания дымохода в бане

Данный процесс производится в следующих этапах:

  • создается проект будущего строительства, причем желательно здесь пользоваться помощью специалистов, чтобы определить, какой длиной должна обладать труба, чтобы была установлена прекрасная тяга;
  • выбирается материал, из которого будет сделана конструкция;
  • определяется, через какую поверхность будет выводиться дымоход, поскольку если предполагается вывод через потолок, то важно, чтобы труба не располагалась под балкой, а также можно было выполнить работы с минимальными переходами и изгибами трубы;
  • собирается дымоход из отдельных элементов, которые соединяются друг с другом герметичными хомутами, тройниками и другими подходящими элементами;
  • выводится дымоход через потолок с применением патрубка;
  • приобретается и устанавливается специальная решетка на конец трубы;
  • полученная конструкция подсоединяется к самой печи;
  • все места стыков герметизируются, а участки, подвергающиеся коррозии, обрабатываются специальными защитными средствами.

Таким образом, дымоход для бани может быть сделан из разных материалов, а также может быть представлен разнообразными видами. Он прост в создании, поэтому можно заниматься данным процессом своими силами.

как правильно выбрать и установить

Содержание статьи:

Наши предки топили бани исключительно по-чёрному. Внутри сруба в простейшем очаге разводили огонь и грели камни, пока они не раскалятся докрасна. Ими же, окунанием в ёмкость, грели воду. Трубы не было, дым выходил через щели и приоткрытые двери/окошки, на стенах и потолке оставался густой налёт копоти. Париться начинали, когда догорали последние головешки. Иногда с некоторой задержкой, чтобы вышел угарный газ. Сейчас для парных процедур повсеместно используют печи, в бани подводят воду, делают полноценный пол и предбанник, где часто располагают дверцу топки. Но самое главное – появился дымоход для банной печи, который служит для удаления дыма. Это уже баня по-белому.

Функции и особенности эксплуатации дымовой трубы в бане

Основное назначение дымохода в парилке – качественное и контролируемое отведение продуктов горения, чтобы полностью исключить скопление вредоносной углекислоты и образование гари на поверхностях. Возникающая тяга (с подсосом воздуха в камеру сгорания) поддерживает стабильный процесс работы теплогенератора. Манипулируя потоками, пользователь регулирует теплотворность печи и расход топлива. Топить такую банную печку можно сколь угодно долго, и всё это время можно париться.

Важно! Труба каменки сильно нагревается, поэтому иногда эту энергию используют для подготовки воды посредством интегрированных в конструкцию баков.

Особенности распределения тепла при различных способах подключения каменки к дымоходу

Печь в бане топится непостоянно. Соответственно, дымовой канал полностью остывает между сессиями, поэтому детали дымохода испытывают сильнейшие многократные термодинамические нагрузки. Второй важный фактор – рабочая температура. В отличие от котлов и печей, применяемых для отопления, здесь отводятся газы, нагретые до 700 и более градусов. Часто в бане используют прямоточные печи, из-за отсутствия отопительных щитков или снимающих часть тепла водяных рубашек дым получается таким горячим. Поэтому проблема прогорания дымоходов (опасность загазованности и пожара) всегда остаётся актуальной. Дымоходы для печей в баню изготавливают из высококачественных материалов. Если это заводские изделия, они должны быть одобрены производителем для таких непростых условий эксплуатации.

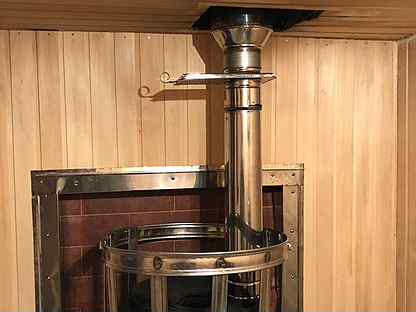

Важно! Трубы банной печи проводят через перекрытия или снаружи строения, по фасаду. Выбрав уличный вариант, более простой в монтаже, на всём протяжении канал утепляют.

Из каких материалов изготавливают дымоходы

Труба из кирпича

Такие дымоходы одинаково подходят для каменных и металлических печей. Для основной кладки используют огнеупорный кирпич и раствор на основе глины или специальную «печную смесь». В верхних рядах в ход идут облицовочные материалы и цементный раствор.

Основные элементы кирпичного дымохода

Дымовой канал изнутри оштукатуривают, чтобы закрыть швы и сгладить плоскости – будет меньше скапливаться сажа и конденсат, тяга станет лучше. Сама конфигурация трубы ничем особенным не отличается, присутствуют стандартные элементы:

  • стояк,
  • распушка,
  • выдра,
  • шейка,
  • оголовок,
  • колпак (дефлектор).

Основное достоинство такого решения – долговечность и высокая пожарная безопасность. Однако массивной каменной трубе для стабильной тяги нужно время на прогрев.

Важно! Кирпичный дымоход для металлических печей – не всегда хороший вариант. Соорудить его над теплогенератором не получится, поэтому канал собирают рядом, кладку ведут от пола (фундамента), а затем горизонтальным переходом подсоединяют к нему печь.

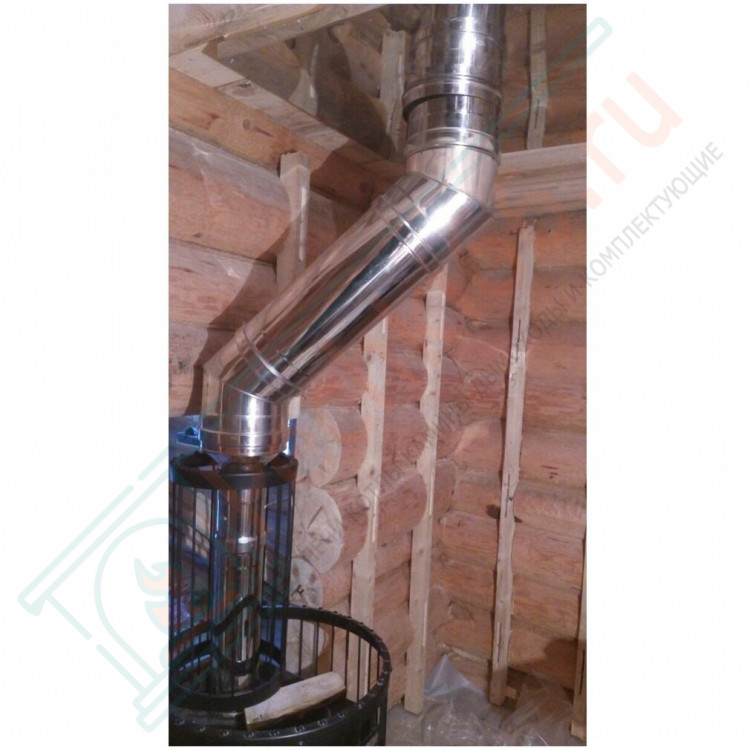

Труба из металла

Стальные дымоходы относительно легкие, могут устанавливаться поверх источника тепла, поэтому хорошо подходят для заводских каменок. Сечение подбирают в зависимости от мощности печи, нужно выполнять рекомендации производителя или ориентироваться на диаметр выходного патрубка. Чаще всего дымоходы для печей в баню требуют сечения в 115 мм.

Водопроводные трубы из обычного чёрного металла можно брать исключительно с большой толщиной стенки (от 5 мм), но всё равно выйти из строя они могут в любой момент (прогорают от высоких температур и ржавеют от сильной влажности). Оцинкованные изделия тоже не блещут долговечностью, так как защитный слой очень быстро сходит на нет.

Устройство и варианты подключения сэндвич-канала

Единственный достойный вариант – нержавейка. В принципе, можно применить одинарную трубу, хорошо её заизолировав на чердаке и на улице, но лучше себя покажет сэндвич. Это комплектные дымоходы, состоящие из небольших секций. Домашний мастер может самостоятельно собрать сэндвич-канал. Каждый элемент состоит из двух труб разного сечения, между которыми находится теплоизоляционное наполнение. В линейке есть: стартовая «одностенная» труба для рассеивания тепла (иногда с баком для воды), основные погонажные элементы длиной около 1 метра, переходы и колени, проходные узлы для перекрытия и кровли, вставки с шиберами, верхние насадки, дефлекторы.

Выбирая модель для банной печи, нужно учитывать такие моментов:

  1. Толщина стенок внутренней трубы должна быть максимальной (от 0,8-1 мм),
  2. Марка нержавеющей стали должна быть устойчива к температурам около 850 градусов, например, AISI 321 или AISI 439 и 409.
  3. Оптимальная толщина базальтового наполнения – от 50 мм (в идеале – 100 мм), а его плотность от 120 кг/м3.
  4. Отдаём предпочтение моделям с наружной трубой также из нержавейки.

Важно! Стыки металлических труб располагают так, чтобы они не попадали в зону разделки и находились на виду.

Конструкция жаростойкой двухконтурной трубы для бани

Керамические дымоходы

Дымоходы из керамики выдерживают жар и не боятся влаги. Они представляют собой сборную многослойную конструкцию, в которой предусмотрено всё необходимое: основные линейные блоки, ревизионные элементы, ёмкости для сбора и удаления конденсата (устанавливают в самом низу), покровные плиты, тройники, вентиляционные решётки, верхние сетчатые насадки и т. д.

В зависимости от конструкции выделяют два вида изделий:

  1. Монолитные, полностью готовые для кладки самонесущие блоки со сквозным каналом круглого сечения. Между внутренним цилиндрическим элементом и наружным плоским кожухом находятся переборки (рёбра жёсткости), они образуют камеры, играющие роль теплоизоляционной воздушной прослойки и вертикальных вентиляционных каналов.
  2. Модульные системы, в которых несущие функции выполняют керамзитобетонные блоки, а дым отводится через керамическую трубу, расположенную внутри такой шахты. Блок кладут на цементосодержащий раствор, а трубу из отдельных секций собирают на герметике. Минеральной ватой, как рукавом, оборачивают керамическую трубу.

Набор для изготовления керамического дымохода

Способы монтажа дымовых труб из керамики

Печи и керамические дымоходы для бань соединяют при помощи монотрубы из жаростойкой нержавейки. Она подключается к шахте снизу или сбоку. Схему монтажа выбирают в зависимости от технических условий. Сравнительно небольшой вес готовой шахты позволяет произвести насадную установку, хотя обязательно нужно применять опорные консоли или кирпичный свод-основу. При желании (например, для освобождения места в парной) без проблем реализуют корневую схему – дымоход выносят в предбанник или на улицу. Для финишной отделки дымохода используют любой подходящий материал (краску, плоский камень, плитку), предварительно обшив блоки цементными плитами.

Выбирая дымоход для каменки, не забывайте, что работать он будет в экстремальных условиях. Системы для обычных котлов и каминов в этом случае применять нельзя. Важно знать и соблюдать технологию монтажа, поэтому для сборки трубы желательно пригласить опытных мастеров.

Видео: установка дымохода сэндвича своими руками

Понравилась статья? Поделитесь с друзьями:

Дымоход для бани – ставим на банную печь

Неважно, что вы поставили у себя на участке – банный сруб или каркас. Внутри вы, в любом случае, будете ставить банную печь, оборудовать парилку и бак для воды. А что за банная печь, если на ней нет трубы?

Так что «венчаем» банную печь трубой – ставим дымоход для бани. Занятие это не сильно сложное, не сложнее, чем поставить дымоход для домашней печи или камина. Следует лишь выполнять все противопожарные нормы и требования производителей банных печей.

Несколько слов о том, чем отличается дымоход для бани от печной трубы, которую можно наблюдать над крышей любого дома.

Устройство дымохода в бане

Итак, банная печь. Для того, чтобы отводить дымовые газы, образующиеся в процессе сгорания дров, печи требуется дымоход.

Самое простое устройство дымохода в бане – это толстая одностенная труба, которая устанавливается на банную печь без каких-либо приспособлений. Трубу часто берут водопроводную, из черного железа, с толщиной стенок до 6 мм.

В таком варианте легко можно изготовить и установить дымоход для бани своими руками. Только помните, что стальная толстостенная труба нуждается в качественной сварке. И что черный металл в применении к дымоходу очень коварен – труба может прогореть внезапно с любой стороны.

Поэтому, если есть возможность, то используют трубы из нержавеющей стали. В этом случае часто ставят дымоход для банной печи с толщиной стенок 2-3 мм. Не используйте так распространенные сейчас нержавеющие трубы с толщиной стенок 0,5-1,0 мм. Это трубы не для банной печи, а для котлов и пиролизных печей. На банной печи такие трубы очень быстро прогорят.

В бане стоит ставить хорошую трубу из нержавейки.

Сечение трубы для банной печи выбирают исходя из установленной производителем величины – от 120 до 150 мм для средних печей и от 150 до 200 мм для больших печей. Малые банные печи могут работать с дымоходами в 90-110 мм.

Дымоход для бани из сэндвич-трубы

Можно ли использовать в бане сэндвич-дымоход? Как говорится, можно, но осторожно. Вообще, сэндвич-дымоходы предназначены для использования с низкотемтературными котлами и печами длительного горения. Температура дымовых газов в сэндвич-дымоходах должна быть не более 450 градусов по Цельсию. А банная печь прямого горения выдает нередко до 800 градусов по Цельсию.

Вначале люди устанавливают дымоход для бани с использованием сэндвича после разгонной трубы, а потом бани горят из-за прогара сэндвича.

После разгонной трубы ставят сэндвич-дымоход — не лучший вариант для банной печи.

Еще один момент касательно шибера. В обыкновенной русской домовой печи или в печи длительного горения шибер необходим, он не дает «теплу вылетать в трубу». В банной печи установка шибера делается скорее «по традиции». В современных банных печах шибер не нужен. После прогрева помещения парной и нагрева камней, печь, фактически выполнив свое предназначение, может спокойно остывать.

Кирпичная труба для дымохода в баню

Классическая труба для дымохода в баню – кирпичная. И также это самая пожаробезопасная печная труба. Температура на поверхности кирпичного дымохода редко поднимается выше 80-100 градусов по Цельсию.

Однако есть у кирпичной трубы и минус – некоторое количество дров придется затратить на то, чтобы ее прогреть.

Дымоходы в баню своими руками


Чтобы отдых в парной приносил только положительные эмоции, необходимо позаботиться о противопожарной безопасности. И правильный монтаж дымохода — одна из наиболее важных составляющих этой задачи. Предлагаем подробнее рассмотреть данный вопрос, чтобы определить, какой способ установки будет оптимален для вашей бани.

Варианты монтажа


На сегодняшний день существует два основных способа установки дымоходных систем — через стену и через крышу. И тот и другой метод имеет свои преимущества, поэтому рассмотрим их чуть подробнее.


  • Наружный монтаж сквозь стену. В этом случае рядом с местом установки печи в стене вырезают отверстие, через которое трубу выводят наружу. При этом стоит отметить, что монтаж может выполняться как в горизонтальной плоскости, так и под углом. Таким образом, основная часть дымохода находится снаружи. За счет этого снижается риск возгорания. Несомненным преимуществом данного способа является и простота монтажа дымоходной системы.


  • Внутренняя установка. Этот вариант можно считать классическим. Его плюсом является возможность дополнительного обогрева парной, а также мансарды или второго этажа бани при их наличии. Что же касается минусов, то к их числу относится сложность монтажа, а также вероятность задымления внутренних помещений в случае появления трещин в трубе.

На что обратить внимание?


По теме монтажа дымохода в сети можно найти и пошаговые руководства, и видео. Поэтому мы не будем подробно рассматривать все этапы установки конструкции, а обратим ваше внимание на самые важные моменты. Итак, планируя смонтировать дымоход в бане своими руками, следует придерживаться следующих правил:


  • место прохода трубы сквозь стену или перекрытие необходимо изолировать негорючим материалом, к примеру, базальтовой ватой;


  • число поворотов трубы должно быть минимально — правильно выбирайте место для печи, чтобы при монтаже дымохода не пришлось обходить несущие конструкции;


  • длина горизонтального участка трубы, соединяющего печь и вертикальную часть дымохода не должна превышать одного метра;


  • секции стального дымохода следует собирать «по конденсату» то есть, вставляя верхнюю часть в нижнюю, а не наоборот — это позволит каплям воды свободно стекать внутрь.


Монтаж дымоходной системы — ответственная задача. От того насколько правильно она решена, зависит не только качество отдыха в парной, но и безопасность людей. Поэтому если вы изучили несколько инструкций, но все равно не знаете, как сделать качественный отвод дыма, лучше доверить эту работу профессионалам. Стоимость данной услуги не настолько велика, чтобы рисковать из-за нее своим здоровьем и жизнью.

Что нам понадобятся:

  1. Собственно дымоход. В целях безопасности используем готовую, протестированную производителем продукцию из нержавеющих труб марки AISI 430, AISI 439, AISI 304, AISI 316, AISI 321. Такие дымоходы устойчивы к коррозии от конденсата и способны выдерживать серьезные температурные нагрузки.


    Внимание!


    В банных печах недопустимо использовать асбестобетонные трубы и трубы из ацеита, т. к. они не выдерживают температур исходящих газов. Эти трубы — причина пожара! Они трескаются от температуры.

  2. Базальтовая вата. Это негорючий минеральный утеплитель для обкладки трубы дымохода. Ее применение обязательно! Иначе, опять же, повышается пожароопасность или как минимум возникают серьезные проблемы с накоплением конденсата.
  3. Кирпич. Можно использовать любой.
  4. Раствор для кладки. Лучше брать специальные готовые смеси для кладки печей или готовую кладочную смесь на основе цемента.


Совет:


Покупая готовый стальной дымоход, обратите внимание на то, чтобы его диаметр соответствовал выходному отверстию из банной печи. Заужать диаметр очень опасно!

Выбираем место под дымоход


Размечаем, где будут стоять дымоход и печь. Они могут находиться либо в парной, либо в смежном помещении. При этом дымоход устанавливается сбоку от печи. Расстояние от сгораемой конструкции должно быть не менее 150 мм.


Стальной дымоход, обложенный кирпичом, называется боровым. Эта конструкция обладает очень большим весом. Поэтому, если вы обустраиваете боковой дымоход в бане своими руками, вам необходимо предварительно озаботиться монтажом фундамента под него.


Обратите внимание, что мы ведем речь о простейшей конструкции с выходом через крышу. Если вы обустраиваете парную в жилом коттедже, где она не планировалась изначально, вам скорее всего придется выводить дымоход в бане через стену, что своими руками сделать очень сложно из-за специфики его устройства. Для этих целей лучше всего пригласить монтажную бригаду профессионалов.

Установка дымохода в бане своими руками


Этап 1


Центруем выход из печи с будущим дымоходом. Начинаем выкладывать стартовый метр конструкции — основание, чередуя четные и нечетные ряды (Рис. 1). Толщина шва кирпичной кладки в идеале должна быть не более 5 мм (Рис. 2).




Рис. 1


Рис. 2


Этап 2


Устанавливаем первые 300 мм стальной трубы в виде тройника (Рис. 3). Снизу обязательно должна быть заглушка. Боковая часть стальной трубы также имеет заглушку. Это очень важный элемент дымохода, благодаря которому впоследствии можно будет проводить ревизию и чистку системы.





Рис. 3


Этап 3


Надеваем следующий тройник — тут будет подключена банная печь (Рис. 4).


Рис. 4


Этап 4


Поднимаем кирпичную кладку на 6—8 рядов (Рис. 5).


Рис. 5


Этап 5


Внутри между дымоходом и кирпичом остается пустота. Это пространство заполняем базальтовым утеплителем. Так проводится теплоизоляция дымохода бани своими руками (Рис. 6).


Рис. 6


Этап 6


Наставляем стальной дымоход метровыми трубами и также обкладываем кирпичом по 6—8 рядов (Рис. 7). Не забываем проводить теплоизоляцию дымохода бани своими руками — продолжаем прокладывать пустоту между трубой и кирпичом утеплителем.


Рис. 7


Этап 7


Проходим межэтажное перекрытие и выходим на кровлю (Рис. 8). Расстояние от сгораемых конструкций (лаг пола/потолка первого этажа и стропил) до дымохода должно быть также не менее 150 мм (Рис. 9).




Рис. 8


Рис. 9


Этап 8


Оголовок дымохода закрываем грибком, который защищает от осадков. Дымоход должен быть выше конька на 500 мм (Рис. 10). Важно! Стальная труба должна быть выше кирпичной кладки на 100—150 мм.


Рис. 10


Этап 9


Подключаем банную печь к дымоходу стальными дымоходными трубами (Рис. 11).


Рис. 11


Этап 10


Через 2—5 дней, когда раствор высохнет, необходимо провести пробную топку печи длительностью не менее чем 4—5 часов с открытым поддувалом. Дрова должны быть сухими, лучше всего березовыми. Также нужно замерить термопарой температуру с внешней стороны кирпича. Она должна быть не более 70—80 градусов.


Если вы провели установку дымохода в бане своими руками в соответствии с нашими инструкциями, у вас должна получиться надежная и безопасная система, удобная для эксплуатации и последующего обслуживания. Желаем вам удачи!

6 Радиаторы с рекуперацией тепла с дымоходом.

Дровяная труба диаметром 4 дюйма — Компоненты воздуховодов

Набор из шести колец теплообменника / радиатора дымовой трубы диаметром 4 дюйма, которые отбирают тепло из горячей трубы печи и излучают тепло в комнату. Они подходят для 4-дюймовой дымовой трубы. (Окружность примерно 13 дюймов). Легко устанавливаемые, они плотно соприкасаются с вашей печной трубой и отводят больше полезного тепла от горячей трубы, которое выводится в комнату. Работая по тому же принципу, что и алюминиевые ребра двигателя мотоцикла, они увеличивают площадь поверхности дымохода между печью и дымоходом, позволяя излучать и отводить больше тепла.Получается одна партия из 6 радиаторов. Изготовлен из алюминия с высокой теплопроводностью 28 калибра, шириной 1 ½ дюйма. Они быстро и легко прикрепляются к дымовой трубе и работают с любым источником тепла. Никаких винтов или инструментов не требуется. Концы сцепляются друг с другом. Установка всех шести радиаторов занимает около 5 минут. Петли становятся почти такими же горячими, как и дымовая труба … слишком горячими, чтобы прикасаться к ним. СВОБОДНЫЙ НАГРЕВ Каждый радиатор диаметром 4 дюйма имеет 7 петель размером 2 дюйма на 1,5 дюйма. Это 21 квадратный дюйм листового металла. Шесть колец дают эквивалент 126 квадратных дюймов листового металла.Это эквивалентно листу металла размером 10 x 12 дюймов. Устанавливая этот набор из 6 лент, вы создаете эквивалент листа горячего листового металла размером 10 x 12 дюймов, температура 500-700 градусов, излучающего тепло с обеих сторон листа в комнату, прежде чем оно выйдет из дымохода. Это похоже на небольшой обогреватель … и это СВОБОДНЫЙ ТЕПЛО. . См. Другие мои списки для труб с изоляцией 3 дюйма, 3,6 дюйма, 4 дюйма, 5 дюймов, 6 дюймов, 7 дюймов и 8 дюймов. Прослужит всю жизнь. Они никогда не нуждаются в обслуживании и могут быть использованы повторно, если вы замените старый дымоход.Гарантированно потребляет больше тепла из дымохода и окупается в короткие сроки. Этот набор из 6 лент покрывает 9-дюймовую трубу. Наденьте столько лент, сколько захотите. ПРИМЕЧАНИЕ: длина дымохода на картинке не указана в продаже.

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 100 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной.Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная куртка — 100 $

Если вам нужна водяная куртка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — 250- 275 долларов США

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи для сауны и интегрируются с вашей печью для экономии места. Емкости можно повесить сзади, слева или справа от печи.

МАЛЫЙ ПОДВЕСНОЙ БАК:
Цена: $ 250
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 350 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам нужно хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 75 $

Добавьте зажим на теплозащитном экране сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 125 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи
БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА
ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА
КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фото галерея

Что говорят наши клиенты

«Большое вам спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто
хочу один. «

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров.
Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауна сделана. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и раскалывает камни! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь легко может снизить температуру сауны более 200».

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

(также называемый печной трубой, дымовой трубой, соединителем дымохода и т.

Д.)

Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде.Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

  1. Максимальная общая длина прямой трубы: 3 м (10 футов)
  2. Монтаж должен быть как можно более коротким и прямым между печью и дымоходом. Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, потому что в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
  3. Максимальное количество изгибов под углом 90 градусов: 2.Максимальная длина без опоры по горизонтали: 1 м (3 фута).
  4. Нельзя использовать оцинкованные дымовые трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
  5. Дымоходы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
  6. Стыки дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
  7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
  8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать смотровую пленку с отстегнутым концом или телескопическую секцию.
  9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
  10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
  11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
  12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
  13. Дымоход не должен проходить через горючие пол или потолок, чердак, крышу, кладовку или скрытое пространство.
  14. Минимальное расстояние до горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

Узел дымохода с одинарной стенкой, прямой вверх. Идеальный узел дымохода — это узел, который поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов.Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), которая позволяет собирать и разбирать ее, не перемещая печь.

Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

Совершенно прямой дымоход в сборе — еще одна веская причина устанавливать дымоходы через теплое пространство дома, а не вверх по внешней стене.

Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло в дымовых газах, потому что воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

Герметичная двустенная труба — хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов. В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымовых труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

JG

Harvia Sauna Set 1 для дровяной сауны (вкл.Печь М2, дымоход, камни и ведра)

Harvia Sauna Set 1 для дровяной сауны размером примерно 6-13 м3 — полный готовый комплект для создания собственной сауны! Мы собрали самые любимые и качественные товары для сауны в полный пакет для легкого выбора!

В комплект входят:

  • (M2 / WKPM16) Дровяная печь Harvia M2
  • (WHP1500) Дымоход Harvia 1500 мм, полный комплект, стальной дымоход Harvia имеет маркировку CE, поэтому изделие соответствует всем международным требованиям пожарной и эксплуатационной безопасности.
  • (AC3020) Камни для сауны Harvia 10-15 см 40 кг
  • Дополнительный подарок: (215765 + 206745) Набор для сауны Rento Aluminium / Bambu, включая ведро и половник цвета дегтя

Этот полный пакет произведет очень приятное впечатление от сауны и создаст ощущение и атмосферу традиционной сауны!

Для получения подробной информации об установке, пожалуйста, внимательно прочтите руководства по установке, доступные на этой странице.

При необходимости вы можете дополнить этот пакет следующими дополнительными товарами:

Технические характеристики печи М2:

Сауна мин. м 3 6
Сауна макс. м 3 13
Макс. кг 30
Размеры ширина мм 390
Размеры высота мм 710
Размеры глубина мм 430
Вес кг 45
Мощность нагревателя кВт 16,5
Безопасное расстояние сбоку и сзади кирпичной стены E, мм 50 (*
Безопасное расстояние по бокам (Б), стенам и скамьям из легковоспламеняющихся материалов, мм 250
Безопасное расстояние до спины (С), стен и скамеек из легковоспламеняющихся материалов, мм 300
Безопасное расстояние спереди (D) мм 300
Безопасное расстояние от верхней поверхности до потолка A мин. мм 1200
Крышка топки мм 5
Расположение дымовых отверстий сзади: от пола до центра отверстия мм 560
Расположение дымоходов сверху: от заднего края до центра отверстия мм 120
Диаметр дымохода мм 115
(* Оставьте 50 мм между печью и стенами, при условии, что воздух может циркулировать спереди и сбоку от печи.Если печь установлена ​​в углубленной стене, оставьте 100 мм между печью и стенами для циркуляции воздуха.

Инструкции по установке и использованию дровяной печи Harvia (английский / немецкий) (3922 кб, приложение / pdf)

Harvia Puuküttega kerise paigaldus- ja kasutusjuhise (4049 кб, приложение / pdf)

Инструкции по установке и использованию дровяной печи Harvia (английский / французский) (4022 кб, приложение / pdf)

Инструкция по установке стального дымохода (английский / немецкий) (2670 кб, приложение / pdf)

Harvia Teraskorstna paigaldusjuhend (2699 кб, приложение / pdf)

Как выбрать толщину печной трубы | Home Guides

Автор SF Gate Contributor Обновлено 9 февраля 2021 г.

Печная труба, также называемая дымовой трубой или соединительной трубой, проходит от верхней части дровяной печи до потолка или стены.Печная труба используется внутри дома специально для вентиляции дровяных печей. Независимо от того, устанавливаете ли вы печь на существующую трубу или начинаете с нуля, всегда консультируйтесь и соблюдайте требования норм.

Одностенная — стандартная

Одностенная труба для печи используется в стандартных установках дровяной печи. Согласно CBMQ.com, это должен быть листовой металл толщиной не менее 24 мм или толще — чем ниже толщина, тем толще металл. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала.Одностенную трубу следует использовать только для отвода воздуха от печи до того места, где труба входит в потолок или стену. Никогда не используйте одностенные трубы для наружных работ, а также для проникновения сквозь стены или потолки.

Двойная стенка для малых зазоров

Используйте двустенную печь класса А на современных печах с малыми зазорами. По желанию, можно использовать его со стандартными дровяными печами, если у трубы печи есть зазор менее 18 дюймов от горючих материалов. Класс A допускает зазор 6 дюймов от горючих материалов из-за изоляционной втулки или трубы внутри.Толщина как внутренней, так и внешней трубы должна быть не менее 24 мм.

Соответствие размеру манжеты

Измерьте диаметр выпускного отверстия манжеты. Хомут — это приваренный круг поверх печки, где соединяется труба. Большинство жилых дровяных печей оснащены 6- или 8-дюймовым воротником. Как указывает Smoke Signals, диаметр трубы печи должен соответствовать размеру воротника. Изменения диаметра манжеты и трубы могут вызвать проблемы с тягой, в результате чего печь будет выделять дым при открытии двери и в целом снизить производительность. При изменении диаметра или длины, в том числе того, насколько дымоходная труба выступает над линией крыши, проконсультируйтесь с местными строительными нормами.

Планирование пути прохождения трубы

Перед установкой дымохода любого типа произведите оценку пути. Есть два варианта: протянуть трубу вверх от воротника и повернуть ее на 90 градусов к стене или установить прямо от воротника к потолку. Если в потолке есть препятствия, путь должен быть к стене. Если препятствий нет, протяните трубу прямо через потолок.Прямая вертикальная труба обеспечивает лучшую тягу и эффективность.

Подходящие детали одинакового диаметра

Для трубы для печи требуются дополнительные детали с таким же диаметром, как и для трубы: переходник с хомутом для подсоединения трубы к печи, наперсток для соединения трубы с потолком или стеной и изолированный рукав класса А. который вставляется в наперсток.

Установка дымохода для дровяной печи

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Дровяная печь, которой часто пренебрегают, игнорируют или неправильно понимают.
дымоход — это опора, которая поддерживает
ваша дровяная печь.

Думайте об этом как о «закулисье»
рабочая лошадка, которая гоняет всю дрова
система сжигания .

Хотя интересно сосредоточиться на наиболее эффективных
плита или новейшие технологии, легко забыть, что ваша плита будет только
функционирует так же, как и дымоход, к которому он подсоединяется.

Большинство проблем, например, обратное вздутие живота, плохое
сквозняк,
или запах сажи в
дом, можно проследить до плохо построенного дымохода
.

Правильная вентиляция имеет решающее значение для функциональной и эффективной дровяной печи.

По мере того, как вы думаете о вентиляции, вы найдете различные варианты .

Итак, с чего начать?

Чтобы узнать больше, давайте посмотрим, как работает дымоход и почему его конструкция важна.

Тяга в дымоходе

Для правильного функционирования дровяной печи
дымоход должен выводить горячие газы вверх и за пределы дома.

Когда газы поднимаются вверх по дымоходу, создается давление
разница, которая позволяет печи втягивать свежий воздух, используемый для горения — вид
как вакуум.

Это движение газов вверх по дымоходу известно как тяга.

Температура газов внутри дымохода и
Общая высота дымохода играет важную роль при определении тяги
.

Например, чем горячее газы внутри дымохода
По сравнению с температурой наружного воздуха, сквозняк будет сильнее.

Кроме того, чем выше дымоход, тем больше тяга в нем.
создать
.

Наружные воздушные потоки, которые образуются вокруг деревьев, зданий или вершин крыш, могут создавать проблемы, уменьшающие сквозняки и препятствующие им.

Чтобы этого не произошло, дымоход должен выходить как минимум на 3 фута за плоскую крышу и быть как минимум на 2 фута выше любого пика крыши в пределах 10- фута радиуса .

Как правило, общая высота дымохода от основания дровяной печи до верха дымохода не должна быть меньше 15 футов.

Дымоход дровяной печи — Внутри Vs.За пределами

Вопреки распространенному мнению, дымоходы, выходящие из дома
на уровне земли и бегут снаружи вдоль внешних стен дома.
крайне неэффективно.

Поскольку горячий воздух поднимается вверх, наружная температура охлаждает газы
внутри дымохода
понижающая тяга .

Эти охлаждающие газы могут также вызывать конденсацию и
накопление креозота.

Креозот образуется при контакте теплых газов с
холодная поверхность, что происходит, когда вы запускаете дымоход на улице.

Если разместить печь в центре вашего дома, дымоход дровяной печи будет проходить прямо через жилые помещения вашего дома, где температура теплая.

Высокая температура вокруг дымохода поддерживает тепло дымовых газов, , что помогает создать сильную тягу .

Плюс дымоход выходит около пика крыши.

Это исключает возможность нежелательных проблем, вызванных внешними конструкциями.

Другие способы увеличения осадки

Помимо установки внутреннего дымохода, следует также
убедитесь, что размер дымохода соответствует требованиям вашей печи.

Например, слишком маленький дымоход может создать слишком много
тяга,
и дымоход тоже
large приведет к уменьшению давления, что приведет к уменьшению тяги
.

Производитель печи порекомендует
какой размер дымохода следует установить для оптимальной производительности.

Обычно дымоход на печи определяет
размер дымохода
.

Ограничить количество изгибов дымохода за счет уменьшения
чрезмерные T или изгибы и старайтесь избегать длинных горизонтальных участков дымохода.

Дымоход можно сравнить с вентиляционным отверстием сушилки.

Чем больше изгибается и зигзагообразно выпускное отверстие осушителя, тем больше ворса оно собирается внутри трубы.

Дымоход такой же; только ворсинки на самом деле креозот.

Прямой вертикальный путь без ограничений создает сильный уклон .

Большинство производителей дровяных печей оценивают свое оборудование как приемлемое только для нескольких систем вентиляции.

Таким образом, выбор из множества доступных вариантов становится менее сложным.

Однако есть несколько вещей, которые следует учитывать, чтобы обеспечить наилучшее функционирование вашего устройства.

Категории вентиляции дымохода дровяной печи

Вентиляция дровяной печи имеет две основные категории:

  • С воздушным охлаждением
    дымоходные системы
  • изолированные
    Дымоходы

В дымоходных системах с воздушным охлаждением для охлаждения используется воздух.

У них есть пространство между стенками дымохода, чтобы пропускать воздух
извне свободно перемещаться.

Поскольку воздух не так хорош в качестве изоляции, как твердый
материалы, системы дымохода с воздушным охлаждением обычно большие
.

Их конструкция позволяет оставлять не менее 2 дюймов в воздушном пространстве.
между каждым слоем стены дымохода.

Изолированные дымоходы имеют слой твердой изоляции
между внешней и внутренней стенками дымохода
.

Обычно изоляция состоит из стекловолокна, минерального
шерсть, или керамическое одеяло.

Если ваша дровяная печь горит
высокие температуры, изолированный дымоход — хорошая идея для поддержания безопасности
температура в вашем доме.

Этап проектирования дымохода для дровяной печи

Перед покупкой дымохода вы должны учесть необходимое количество вентиляции.

Во-первых, определите любые особые условия, которые могут у вас быть. Затем выясните, какая вентиляция разрешена вашим местным законодательством.

Производители предлагают полный список условий вентиляции в руководстве пользователя.

Прискорбно узнать, что предпочитаемая вами древесина
плита не допускается в вашем регионе
.

Однако могут быть и другие подходящие варианты.

Итак, перед покупкой нового
прибор, чтобы избежать дорогостоящей ошибки.

Понимание чертежей вашего дома также имеет решающее значение.
при определении размеров дымохода
.

Технический специалист может помочь вам создать комплексную
список компонентов вентиляции, которые вам понадобятся для вашего конкретного применения.

Дровяная печь Дымоход Chase

Если находится в безопасном помещении в вашем доме,
Системы дымохода для дровяных печей могут проходить через потолок.

Другой способ прокладки дымохода — использовать дымоход.
чейз или конверт, прикрепленный к внешнему виду вашего дома.

Распорка дымохода — популярный выбор — дом конструкций
вся ваша дымоходная система без ущерба для места
.

Хотя они дороги, дымоходы
эффективные варианты, если хотите сохранить площадь пола.

Основание вашей дымоходной погоны должно соответствовать обрамлению.
размеры вашей дровяной печи.

Проверьте свою дымоходную систему

После завершения установки вам следует протестировать
система дымохода, чтобы убедиться, что она работает правильно.

Вы должны проверить на утечку и набрать .

Разведите небольшой костер в дровяной печи и осмотрите все
области вашей вентиляционной системы.

Проверьте, нет ли капель конденсата и утечек дыма.
решать проблемы.

Всего

Установка дымохода для дровяной печи может быть сложной задачей для новичка.

Поэтому рекомендуется работать с опытным специалистом по дымоходам.

Это поможет вам соблюдать нормы и правила роста.

Также рекомендуется изолировать желоб дымохода перед ограждением .

Это помогает предотвратить большие перепады температуры и
плохая работа вашей дровяной печи.

Итак, как лучше установить дымоход дровяной печи
внутри вашего дома?

Помните следующие основные принципы:

  • Установите печь в центре
    ваш дом с дымоходом, идущим прямо через теплую часть
    твой дом.
  • Ограничьте количество изгибов в
    дымоход, и обязательно используйте изолированную высокотемпературную трубу.
  • Подберите размер дымохода к дымоходу
    воротник на плиту.
  • Высокий дымоход — счастливый дымоход.

Помните, дымоход — это основа вашей дровяной печи горящая печь .

Регулярно проверяйте его на предмет повреждений, вызванных высоким
температуры, влаги или коррозии.

Также проверьте и прочистите дымоход дровяной печи
сертифицированный специалист не реже одного раза в год для поддержания ваших инвестиций и,
что еще более важно, повысьте свою безопасность.

Сауна на дровах Сделай сам: 7 шагов (с изображениями)

Я продолжал прибивать сосновые доски до тех пор, пока внешняя часть не достигла уровня крыши, которая находится под углом, поэтому доски возле верха нужно было разрезать под углом к следите за уклоном крыши. Мой отец помог мне, и мы обрамили крышу и купили стальную кровлю в красивой лесной зелени.

Дверь была сделана из оставшихся сосновых досок, в которых уже был прорезан борт корабля, и окна, которому около 100 лет, которое я нашел на чердаке, которое, как мне кажется, было построено в доме моих родителей.Я хотел сделать изогнутую дверь, но если бы она оставалась квадратной, было бы проще …

Я прикрепил пружину к двери и стене, чтобы она оставалась закрытой и тепло поступало!

Окно было сделано из стеклянной пластины, которую я лежал вокруг.

У меня был целый беспорядок из пластиковой пленки из прошлых проектов, и с помощью степлера я создал паро / ветрозащитный барьер на внутренней стороне рамы. Я наткнулся на 3 листа изоляционной плиты из пенополистирола и разрезал их так, чтобы они поместились между стойками на всех стенах и крыше, кроме того места, где будет печная труба.

Затем я попросил мою кедровую муфту разрезать мне достаточно досок, чтобы выровнять внутреннюю часть с западным красным кедром. Каждая доска была 5,25 дюйма в ширину, и ее пришлось подправить вместе со столом, чтобы она была достаточно квадратной по моему вкусу. Я решил не отправлять эти доски внахлест, а просто положил их друг на друга и использовал воздушный гвоздь, чтобы сделать этот шаг немного быстрее.

Я делал стены за раз, и все прошло быстро. Тогда я был готов проделать в крыше дыру для печной трубы. Я измеряю место, где должна быть труба, а затем, используя лобзик и новое лезвие, вырезаю отверстие, вставляю трубу и устанавливаю печь на место.

Это не идеально подходит, и когда идет дождь, вода капает, но ее минимально.

У меня была цементная доска, и я использовал ее в качестве барьера от дровяной печи, и стены не самые красивые, но пока что сделали свое дело.

Мне нужно было два ряда сидений на разных уровнях, поэтому в итоге я выбрал стиль отбеливателя и использовал кедр и дуб, потому что он подходит для 4 человек, и очень удобен для 2 человек. Не самые лучшие фотографии внутри. освещение затрудняет просмотр.

Под скамейкой открыто, и в настоящее время я храню там дрова и ведро с водой, но могу добавить несколько досок, чтобы закрыть его.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
