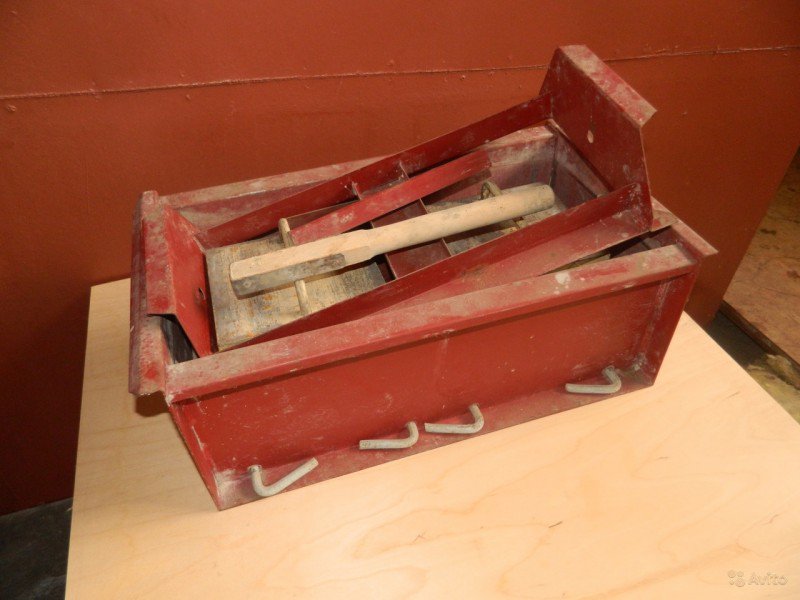

Тисэ опалубка видео: Наш видео канал — «ТИСЭ»

Содержание

Свайно ростверковый фундамент ТИСЭ своими руками

Фундамент, изготовление которого проводилось по технологии ТИСЭ замечателен тем, что затраты на его строительство предельно минимальны.

Если Вы планируете возвести дом своими руками, то представленный фундамент будет наиболее приемлемым решением. Конструкция такого фундамента отличается простотой, а несущая способность будет на достаточно высоком уровне.

Внутренние перегородки сваи ТИСЭ

Такой ростверковый свайный фундамент, изготовленный своими руками, обеспечит высокий уровень прочности и надежности всей конструкции. Одно из преимуществ данной технологии – возможность создания фундамента даже теми людьми, которые имеют минимальные навыки строительства.

Особенности конструкции

Винтовые сваи ТИСЭ являются ключевым элементом столбчато-ленточной конструкции фундамента. Представленный свайный фундамент опирается на буронабивные сваи типа ТИСЭ, несущая способность которых зависит от того, как именно собирать всю конструкцию своими руками.

Читайте также: как закрутить винтовые сваи с помощью мотобура?

Ленточный ростверковый фундамент, в состав которого входят винтовые сваи ТИСЭ, оснащен армированными сваями, которые можно связать своими руками при помощи железобетонного ростверка.

Такие сваи ТИСЭ, как правило, отличаются высокой степенью прочности и имеют особую форму. Эти буронабивные изделия оснащены полусферическим расширением, благодаря технологии изготовления они обладают высокими прочностными характеристиками.

Эта особенность технологии позволяет значительно увеличить площадь опорной зоны. Из-за этого несущая способность фундамента увеличивается в несколько раз.

Представленный ленточный фундамент, созданный своими руками с помощью современной технологии, может без труда выдерживать уровень нагрузки не только каркасных строений, но и сооружений, построенных из камня. При этом несущая способность фундамента такова, что просадки практически не возникает.

Сваи по технологии ТИСЭ

Такой свайно-ленточный фундамент оснащенный сваями с полусферическими частями, имеет способность к высокой степени сопротивляемости периодически возникающим силам выдавливания, которые могут возникать на пучинистых грунтах.

Для формирования скважины для таких свай используется специальный бур. Ленточный фундамент и его ростверк формируются на основе технологии, которая предусматривает армирование и бетонирование в рамках дощатой площадки.

Устройство фундамента, благодаря особой технологии, отличается тем, что ростверк не в одной из точек не подвергается контакту с грунтом.

Суть технологии заключается в том, что ростверк способен связать сваи в единую конструкцию и равномерно распределить определенный уровень нагрузки между всеми частями фундамента.

Для большинства подготовительных работ, связанных с формированием фундамента, применяется специальный бур. Стоит отметить, что такой фундамент, возведенный с включением свай ТИСЭ, подходит для сооружений любой степени сложности.

к оглавлению ↑

О преимуществах технологии

Устройство фундамента подразумевает размещение на нем как легких каркасных, так и каменных домов. Стоит добавить, что фундамент на сваях ТИСЭ может конструироваться без ориентировки на уровень грунтовых вод.

Он может взводиться как на грунте, состоящем из мелкого песка, так и на плотных глиняных слоях. Для бурения отверстий под скважину используется бур.

Кроме того сваи ТИСЭ обеспечивают высокую степень сейсмоизоляции в тех районах, где наблюдается повышенный уровень сейсмологической активности.

Сваи ТИССЕ изоляция

Забивка свай возможна даже в условиях вечной мерзлоты, устройство изделий позволяет им сохранять свои свойства даже в экстремальных условиях.

Устройство такого фундамента отличается тем, что конструкция полностью поглощает все вибрации воздействующие на дом. Преимущества свай и фундаментов ТИСЭ очевидны:

  • Универсальность и применимость к строениям любого типа;
  • Возможность возведения на почвах, под которыми может быть любой уровень грунтовых вод;
  • Возможность возведения дома на пучинистых грунтах;
  • Использование в качестве сейсмоизоляционного материала;
  • Возможность произведения закладки на любой глубине вне зависимости от степени промерзания грунта.

к оглавлению ↑

Как изготовить бур ТИСЭ?

Основная сложность при проведении работ, связанных с формированием фундамента такого типа, заключена в формировании специального расширения, имеющего форму полусферы.

Необходимо специальное устройство – бур. Его без особых трудностей можно сделать из обычной дисковой пилы. Для этого она разрезается на две части, а затем приваривается к наконечнику под нужным углом наклона к горизонтальной поверхности.

В результате получается две режущих кромки, которые располагаются диаметрально противоположно. Бур снабжается накопителем, который имеет цилиндрическую форму.

Эта часть может быть выполнена из металла. Для того чтобы создать бур, можно применить отрезок водопроводной трубы с диаметром равным 25-30 см.

Сваи ТИСЭ в зиму без ростверка

Бур будет производить разрезку кромок и земля будет с легкостью выводится на поверхность. Самый простой и не затратный способ, с помощью которого можно изготовить бур для свай ТИСЭ, основан на последовательном приваривании небольших кусков трубы, на протяжении всей длины буровой штанги.

По этим трубкам может двигаться металлический прут. К концу штанги приваривается петля, к которой прикрепляется полоска из металла.

Эта полоска впоследствии и будет выполнять функцию режущей кромки. К ее середине нужно приварить еще одну петлю, а к концу передвигающегося прута – третью.

На отрезке между второй и третьей петлей следует приварить металлический стержень. В том случае, когда пруток будет подниматься вверх, пластина, оснащенная лезвием, будет прислоняться к штанге и постепенно отклоняться в вертикальной плоскости.

Далее, в процессе движения бура, будет производиться вырезка полости полусферы, в процессе этого грунт будет осыпаться в приемник накопителя и периодически попадать на поверхность.

к оглавлению ↑

Особенности монтажа фундамента и свай ТИСЭ

Для того чтобы правильно возвести фундамент, используя при этом сваи ТИСЭ, необходимо неукоснительно соблюдать ряд обязательных условий. Установка свай производится таким образом, что основание располагается ниже отметки промерзания грунта.

Все работы, связанные с расширением основания сваи производятся с ориентировкой на строительные нормативы, при этом обязательно выполняется обязательное армирование и последующая трамбовка слоев бетона, которым заливается конструкция.

Сваи фундамента ТИСЭ

Нужно учитывать, что расстояние от земли до ростверка должно быть равно 10-15 см. Вначале производится разметка контура. При проведении таких работ не обойтись без:

  • Колышков;
  • Реек;
  • Обносных досок;
  • Металлической рулетки;
  • Строительного пузырькового уровня.

Помимо этого следует соблюдать следующие правила:

  1. Равенство диагоналей прямоугольника.
  2. Принцип соотношения сторон 3:4:5.
  3. Теорему Пифагора.

к оглавлению ↑

Расширение и бурение скважины

В тех местах, где планируется производить бурение скважины, под сваи выкапываются ямки с глубиной в 8-12 сантиметров, после чего начинается процесс бурения.

Он производится с участием специального бура ТИСЭ. При этом уровень глубины регулируется с помощью штанги, а забор грунта и его последующее разрыхление проводится с помощью грунтоподъемника.

Свая ТИСЭ

С целью оптимизации процесса бурения нужно подготовить пять-шесть скважин, после чего произвести их последовательное расширение.

Благодаря такой последовательности выполняемых действий время, необходимое для переоборудования бура существенно сократится.

Для того чтобы бурение происходило легко, вечером в скважину следует залить приблизительно 5 ведер воды. Утром это значительно облегчит процесс расширения.

При произведении бурения расширения нужно чтобы штанга постоянно вращалась. Для этого на нее надевается откидная лопатка и при помощи шпильки прикрепляется подъемнику грунта. Сама лопатка поднимается при помощи шнура, а ее опускание производится под действием собственного веса.

к оглавлению ↑

Армирование свай

В большинстве случаев применяют сваи буронабивного типа, также нередко включение винтовых и буроинъекционных железобетонных изделий.

При проведении армирования значительно увеличиваются прочностные характеристики изделий. После того, как арматурные прутья заливаются бетоном, образуются железобетонные сваи, наряду с этим повышается надежность всего сооружения.

Для создания бетонного раствора применяется цемент марки М300. Диаметр арматуры равен 10-12 миллиметрам, если планируется создать ленточный ростверк, то показатель диаметра должен быть увеличен.

Для формирования опалубки применяется рубероид. Армирование свай проводится с помощью решетчатых конструкций, где сечение имеет форму квадрата, круга, прямоугольника или многогранника.

Создание столбов ТИСЭ

Наряду с созданием основного каркаса нужно соорудить арматурный каркас, предназначенный для ростверка. После этого производится опускание в скважину рубероида с таким наклоном, чтобы он образовал трубу.

В эту трубу устанавливается заранее изготовленный арматурный каркас. Заливка бетонного раствора в скважину осуществляется в несколько этапов.

Сначала вливается небольшая часть всего раствора, затем нужно аккуратно опустить глубинный вибратор и уплотнить бетонный слой. Все вышеописанные действия повторяются некоторое количество раз.

к оглавлению ↑

Бетонирование ростверка

В фундаменте ТИСЭ ростверк используется для того, чтобы перевязывать сваи и равномерно распределять между ними уровень нагрузки.

Ввиду того, что грунт нигде не соприкасается с лентой, пучение фундамента исключается. После того, как производится заливка двух рядом стоящих свай, начинается бетонирование ленточного фундамента.

Опалубка монтируется с ориентировкой на технологию ТИСЭ. В установленной опалубке размещается гидроизоляция, которая изготавливается с применением полиэтиленовой пленки, рубероида или пергамина. Ростверк подвергается гидроизоляции для того, чтобы избежать пропитывания песка бетоном.

Строительство фундаментов ТИСЭ — земляные работы

Опалубка засыпается слоем песка, после чего выполняется укладка и закрепление арматурного каркаса. При этом он располагается на опалубке таким образом, что расстояние до дна должно равняться 5-7 сантиметрам.

После этого начинается заливка бетона, после чего он в обязательном порядке подвергается уплотнению под воздействием виброплиты или глубинного вибратора.

к оглавлению ↑

Как построить фундамент по терминологии ТИСЭ (видео)



Бур ТИСЭ своими руками — как сделать

При самостоятельной застройке владельцу участка понадобится разнообразный строительный инструмент. Одним из них является бур ТИСЭ. Бур ТИСЭ предназначен для изготовления скважин в грунте при возведении свайного или столбчатого фундамента. Он позволяет быстро и легко вырыть скважину под сваи или столбы как строго цилиндрическую, так и с полусферическим расширением внизу.

Компоненты

Конструкция бура ТИСЭ схема

Бур ТИСЭ состоит из:

  • раздвижной штанги с рукояткой;

  • двух режущих плоскостей;

  • грунтозаборника;

  • дополнительной металлической полоски;

  • вертикальных «резцов» для рыхления почвы.

Бур ТИСЭ с плугом

Чтобы изготовить бур ТИСЭ своими руками, понадобятся:

  • металлическая штанга с рукояткой. Если скважины планируются делать более глубокими, необходима раздвижная конструкция с фиксатором;

  • две половинки дисковой пилы;

  • часть металлической трубы для создания грунтоприемника – ее диаметр будет равен диаметру скважины;

  • металлическая пластина;

  • три металлические петли и пруток, который будет управлять дополнительной частью бура – пластиной.

  • сварочный аппарат.

Этапы монтажа

Режем дисковую пилу

  1. Дисковую пилу разрезают пополам и приваривают около конца штанги под небольшим наклоном в горизонтальной плоскости, обязательно оставляя направляющий наконечник. Таким образом, получаются две режущие кромки бура ТИСЭ.

  2. Непосредственно над половинками дисковой пилы нужно приварить часть металлической трубы определенного диаметра – она станет грунтоприемником, позволяющим эффективно захватывать грунт при изготовлении скважины.

  3. Для лучшего рыхления почвы на внешней стороне грунтоприемника могут быть приварены вертикальные «резцы», позволяющие изготавливать скважины необходимой глубины даже в непростом, проблемном грунте. В зависимости от местности число вертикальных «резцов» может варьироваться от 2 до 6.

  4. Для возможности создания полусферической полости внизу скважины необходимо приварить три металлические петли: на штанге, на металлической полоске, которая будет играть роль режущей кромки с изогнутой кромкой, формирующей необходимую полусферу. Она может быть не идеально ровной – главное, что основание сваи или столбчатого фундамента будет больше, а значит, и устойчивее.

  5. Благодаря приваренным металлическим петлям и металлическому пруту, закрепленному на конце пластины, дополнительную режущую кромку можно будет опускать и поднимать при необходимости.

  6. Диаметр нижней полусферы внизу скважины можно варьировать, приварив на штанге бура дополнительные металлические петли. Радиус получающегося отверстия будет зависеть от того, насколько опущена пластина, закрепленная на строительном инструменте.

Бур схема

Вариации конструкции

Плуг бура

В зависимости от типа почвы изготавливать бур ТИСЭ можно в различных вариациях.

  1. Каменистые, тяжелые почвы не требуют острых режущих кромок, однако большую роль здесь играет их наклон, чтобы захватывать сразу большое количество почвы. Главное, что необходимо – наличие нескольких «клыков», позволяющих предварительно разрыхлить тяжелый грунт. Если в почве содержатся мелкие – до 5 см – камни, то расстояние между режущими кромками увеличивают, чтобы такие включения беспрепятственно попадали в грунтоприемник. Эта конструкция хорошо зарекомендовала себя и в глинистых почвах.

  2. При использовании бура ТИСэ в сыпучем грунте также необходимо дополнительное рыхление — достаточно будет всего двух вертикальных «клыков». Режущие кромки строительного инструмента должны быть расположены более горизонтально и при этом близко друг к другу, чтобы обеспечить забор грунта в грунтоприемник. Такая конструкция предотвратит обратное просыпание в скважину.

Принцип работы буром

Изготовление бура собственными силами не потребует много времени. Пользоваться им также очень легко. Предварительно намечаются места под скважины в грунте. Затем снимается верхняя часть почвы, обнажается грунт. Бур ТИСЭ устанавливается в исходную позицию и выравнивается в вертикальной плоскости благодаря грунтоприемнику. Вращение начинают по часовой стрелке. Периодически необходимо освобождать инструмент от накопившегося грунта, извлекая его из скважины.

Бур в работе

Проводятся замеры рулеткой, чтобы по достижении определенной глубины воспользоваться дополнительной металлической пластиной для формирования полусферического отверстия. Бур извлекается из скважины только в сложенном состоянии, чтобы не повредить основные стенки отверстия в грунте.

Видео

Подробнее о конструкции бура ТИСЭ и технике его использования смотрите ниже:

Столбчатый фундамент своими руками: материалы, инструкция

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением
Подборка видео по столбчатому фундаменту

Достоинства и недостатки столбчатого фундамента

Преимущества

  • Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
  • Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
  • Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

  • В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
  • Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

  1. Рассчитывается общий вес будущего дома.
  2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).
  3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:
  • Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
  • Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

    Материалы

    Несъемная опалубка:

    РубероидПВХ трубыА/Ц трубыТрубы дымохода

    Материалы для столба с уширением. Несъемная опалубка: рубероид

    1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
    2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
    3. Несъемная опалубка: рубероид.
    4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
    5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

    Инструменты

    1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.
      2. Бур ТИСЭ с удлинителемБур садовый с удлинителем
    2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.
      3. Уширение буром ТИСЭУширение штыковой лопатой
    3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
      1. Бетономешалка
      2. Мастерок
      3. Ведро
      4. Лопата совковая
      БетономешалкаМастерокСтроительное ведроСовковая лопата

    Инструкция по строительству буронабивного свайного фундамента с уширением

    Разметка участка

    1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

    Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

    2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

    3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

    В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

    Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

    Бурение скважин

    Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

    Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

    Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

    Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

    Делаем уширения  внизу скважин

    Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

    План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

    Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

    Создание несъемной опалубки из рубероида

    1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

    Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

    После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

    2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

    Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

    3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
    Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

    Создаем арматурные каркасы для наших свай

    Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

    План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

    Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

    План работ по формированию столба с уширением

    1. Опускаем нашу опалубку в скважину до конца.

    2. Заливать столб бетоном будем в два приема.
    Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
    Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

    3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

    4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

    5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

    6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

    7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

    После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

    Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

    8. Подрезаем нашу опалубку по отмеченному уровню.

    Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

    Заключение

    Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

    Похожие статьи:

    поэтапное возведение, рекомендации профессионалов, картинки

    В частном строительстве данная технология применяется все чаще, поскольку такой способ не только недорогой, но и экологичный. Простота и универсальность такого способа позволяют сделать фундамент тисэ самостоятельно, без привлечения строительных фирм.

    Здание на фундаменте ТИСЭ

    Условия для фундаментов ТИСЭ

    Данная технология дает возможность сооружать точечные и ленточно-столбовые фундаменты с обустройством подвалов. При этом фундаменты способны выдержать любые дома: кирпичные и блочные, каркасные и деревянные, из бруса и монолитные бетонные. Применение ТИСЭ очень обширно – от двухэтажных жилых домов до пристроек и ограждений, а также гаражей, бассейнов, погребов, различных хозяйственных построек.

    Для этого фундамента подходят все виды почв, кроме плывунов, поэтому сооружать их можно на любых участках. Особенно важно – фундаменты ТИСЭ отлично подходят для склонов и рельефной местности, не нужно дополнительного выравнивания или подсыпания участка, рытья котлована.

    Преимущества фундамента ТИСЭ

    Использование такого фундамента существенно снижает теплопотери через низ постройки, что очень экономит средства на энергоносители. Процесс монтажа фундамента прост, надежен и происходит без дорогостоящей спецтехники. Не требуется прокладывать дренажную систему – устройство фундамента исключает риск подтопления. Рельеф участка для данного строительства не имеет особого значения, а значит, меньше средств уйдет на перепланировку.

    Устройство фундамента ТИСЭ

    Благодаря продуманности каждого этапа, строительство фундамента ТИСЭ весьма ограничено по срокам, то есть, и расходы на возведение, и трудозатраты по сравнению с остальными способами очень незначительны. Кроме того, расходуется гораздо меньше материалов, следовательно, и себестоимость строительства заметно снижается. Подошвенная часть основания несколько шире верхней, что позволяет опорам выдерживать высокие нагрузки. И это же свойство помогает опорам легко сопротивляться пучению почвы после промерзания.

    Процесс строительства при необходимости можно остановить на некоторое время, чего нельзя позволить при сооружении ленточного основания. Отверстия для столбов делают самым простым в эксплуатации буром, для которого необязательным является наличие электроэнергии на участке. Материалы для фундамента отлично сочетаются со всеми стандартными стройматериалами, легко производить подводку коммуникаций.

    Строительство фундамента

    Обычное сооружение фундаментов требует много материала и строительных инструментов.

    Для ТИСЭ понадобится совсем мало:

    • бур;
    • арматура;
    • цемент;
    • песок.

    Бурение скважин. Копать отверстия для опор вручную здесь не целесообразно, поэтому используется строительный бур. В отмеченных точках бурят скважины до линии промерзания; глубина может незначительно меняться в разных регионах, но ее средняя величина – 1,5 м. Если при бурении попадаются в почве большие камни, их обязательно убирают вручную, чтобы на пути свай ничего не мешало.

    Схема бурения и заливки скважин

    Заливка столбов. Главным отличием фундамента ТИСЭ считается широкая нижняя часть, которая придает им устойчивость и противостоит силе пучения. Сначала буром расширяется низ скважины, после чего яма армируется и заполняется смесью бетона. Для армирования берут пруты сечением 1,2 см, тщательно очищают их от ржавчины, пыли, пятен масла или других загрязнений. Если арматуру не зачистить, сцепление материалов будет слабым, что скажется на прочности опоры. Также нельзя использовать для столбов железные трубы: если в трубе окажется влага, после промерзания появятся трещины, которые постепенно разрушат всю основу.

    Важно! Арматуру рекомендуется устанавливать ближе к середине, чтобы пруты не соприкасались с грунтом. Так металл будет защищен от воздействия влаги и последующей коррозии.

    Устройство сваи

    Установка ростверка

    Последним этапом строительства фундамента ТИСЭ считается установка ростверка – конструкции, которая объединяет столбы и удерживает всю постройку. Между ростверком и почвой обязательно нужен зазор в 15 см, он помогает конструкции противостоять силам пучения. Для каменного строения ростверк сооружается высотой 20 см, для бревенчатых домов эта высота больше – 40 см. Ширина ростверка полностью зависит от ширины стен постройки.

    Данная конструкция обязательно должна армироваться. Укладывать арматуру необходимо так, пруты не доставали до опалубки на пару сантиметров. В угловых точках армирующие элементы просто накладывают поперек, связывать их нет необходимости.

    Опалубка для заливки ростверка

    Если на участке значительные перепады по высоте, ростверк проектируют в ступенчатом виде; для заливки используют деревянную опалубку, обитую пергамином для гладкой поверхности.

    Видео по сооружению фундамента ТИСЭ


    Источник: http://rusograda.ru/zabory/fundament-tise

    Как построить дом по технологии ТИСЭ

    Современные технологии строительстве позволили в разы ускорить и удешевить процессы возведения домов, особенно, это касается малоэтажного строительства. В частности, одна из новинок в этой области – это строительство домов по технологии ТИСЭ

    Эта аббревиатура часто заменяет более правильное название технологии — «переставная опалубка», а полностью она звучит: Технология Индивидуального Строительства и Экология. Основным преимуществом этой новаторской технологии является то, что построить дом можно своими руками, без помощи специалистов.

    Технология «переставной опалубки», или ТИСЭ

    Современное строительство частных домов, основанное на данном методе, характеризуется заливкой свайных или столбчатых фундаментов, зачастую доукомплектованных ростверком. Главным вашим инструментом на данном этапе будет бур, который был специально разработан для ТИСЭ.

    Стены таких домов собираются из пустотелых облегченных блоков, формирующихся непосредственно на стройплощадке при помощи модульной опалубки, которую нужно периодически перемещать. Вся суть метода строительства состоит в том, что вы фиксируете модули (формы) на том месте, где будет стена дома, и заливаете в них бетон. Когда раствор затвердеет, модули демонтируются и переносятся на новое место.

    Преимущество технологии ТИСЭ

    Если вы все решитесь построить такое сооружение, то вас непременно порадует отсутствие так называемых мостиков холода, с которыми с переменным успехом борются современные застройщики. Также, вам не нужна целая бригада строителей, потому что такого рода строительство не требует более 2 – 3 человек, включая хозяина дома, да и то лишь на отдельные процессы (перемещение опалубки, бурение грунта).

    Кроме того, вам не придется арендовать или покупать спецтехнику, что существенно снижает смету строительства. Более того, вы сможете самостоятельно выбирать состав наполнителя для стен таких домов и комбинировать материалы (как вариант – кирпич с бетоном).

    Фундамент ТИСЭ: технология строительства | Строительный портал

    Затевая строительство собственного дома нельзя не учитывать особенности почвы в месте застройки. Существует такое понятие, как пучинистость грунта. Оно характеризует способность почвы менять объем при сезонных перепадах температуры. Показатели разнятся в зависимости от влажности грунта и разницы в температурах. Строительство обычного свайно-ленточного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты. А применение фундамента по ТИСЭ технологии позволяет избежать таких проблем. Столб с расширением внизу надежно укрепляется в грунте, и промерзающая земля не сможет оказать на него давления необходимой силы, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье речь пойдет о том, как сделать фундамент ТИСЭ своими руками.

    Содержание:

    1. Принцип выбора фундамента в зависимости от типа почвы
    2. Фундамент ТИСЭ
    3. Свайный фундамент тисэ
    4. Порядок проведения работ при строительстве фундамента по ТИСЭ технологии



    Принцип выбора фундамента в зависимости от типа почвы

    Мекозаглубленный фундамент (МЗФ) становится единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или сооружение дренажа невозможны в силу различных обстоятельств. С его возведением появляется другая проблема: в течение всего холодного сезона сила морозного пучения будет приподнимать фундамент. А весной, после прогрева почвы, основание будет возвращаться на место, но с незначительными сдвигами. Такое явление не считается особо деструктивным для домов из дерева, но каменным строениям подобные смещения строго противопоказаны.

    • Учитывая вышесказанное, мелкозаглубленный фундамент хорошо применять на песчаных почвах. А если и устраивать его на грунтах, склонных к пучению, то только в случае, если планируемое строение не отличается большими габаритами и весом. Не обойтись при этом без армирования стен и самого фундамента.
    • Универсальный фундамент по технологии ТИСЭ  позволяет не учитывать описанные особенности почвы. Близкое залегание грунтовых вод и высокая степень пучения зимой не скажутся на прочностных характеристиках дома, возведенного на фундаменте этого типа.

    Фундамент ТИСЭ

    • Индивидуальное строительство из любого материала требует качественного основания. Большинство существующих видов предполагают значительные денежные расходы, в то время как, бюджет зачастую бывает совершенно на них не рассчитан. Поэтому главными принципами стала цена (которая ниже аналогов в три-четыре раза) и безопасность для окружающей среды. При этом экономичность ничуть не сказалась на комфорте.
    • Датой «рождения» ленточного фундамента  ТИСЭ можно считать 90-е годы XX в. Тогда был разработан бур, позволяющий создать углубление под сваи с нижним расширением, а все затраты при установке сводились к минимуму. Расширение у основания столба в разы увеличивает его несущую способность и повышает сопротивляемость к разрушительной силе промерзающего грунта. Дальнейшее развитие технологии было ознаменовано тем, что разработчик предложил приподнять ростверк, связывающий сваи, на расстояние 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых вспучившейся почвы.

    Его надежность позволяет строить здания на разных типах грунта:

    • глина;
    • суглинок;
    • песчаные почвы;
    • супесь.

    Определенное ограничение в его использовании накладывает только наличие на участке плывуна. Он не позволит создать качественную основу для закладывания свай.

    Не играет роли и назначение постройки: дом, гараж, баня или сарай – для универсального фундамента ТИСЭ нет препятствий по этим параметрам, равно как и по используемому материалу. Строить можно из кирпича, пеноблоков, бруса – одинаковая устойчивость будет обеспечена в любом случае. Данная технология идеальна для малоэтажного частного строительства.

    Свайный фундамент тисэ

    • У сваи есть одна особенность  – расширение внизу, равное 60 см. С появлением бура, способного выполнить необходимое углубление в грунте, процесс монтажа перестал считаться сложным и трудоемким. Наоборот, быстрота возведения стала одним из достоинств фундамента ТИСЭ.
    • Называть такие сваи инновационной разработкой было бы ошибкой. Столбы под фундамент, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

    Сделав необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

    Фундамент тисэ технология бурения
    • Проще всего работы проводятся в песчаных грунтах. Глина и суглинок жестче, и тяжелее поддаются бурению. Но и значительного расширения твердая почва не потребует.
    • Бурение происходит на требуемую глубину, но опорная часть сваи должна целиком располагаться ниже уровня промерзания. Определенные сложности может создать попавшийся на пути камень значительных размеров. Тогда бур будет не в состоянии его пройти. В этом случае придется заняться устранением препятствия вручную.
    • Когда уровень залегания грунтовых вод невысок, проделанную скважину требуется сразу же залить бетоном, чтобы предотвратить обрушение.
    • Сам бур имеет несложную конструкцию, но она позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
      • вертикальная стойка с ручками;
      • откидной нож с тягой;
      • емкость для сбора грунта и резцами, расположенными на дне, для вхождения в почву.
    • Оператор начинает процесс бурения, который на первом этапе не отличается от привычного, а по достижении нужного уровня глубины откидывается нож. Он благодаря тяге продолжает выбирать грунт, который в свою очередь собирается в емкость и легко извлекается.

    Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр шурфа в мм.

    Как правильно выполняется армирование

    Усиления потребуют как само столбчатое основание, так и ростверк.

    Придание прочности сваям

    • Назначение этой процедуры – не допустить разрушения расширенного основания и самой опоры в процессе замерзания и вспучивания грунта. Для армирования берется арматура диаметром 10 – 12 мм, сформированная в П-образные пруты. Они сверху соединяются проволокой.
    • Перед тем, как монтировать арматуру, ее обязательно очищают от загрязнений, проявлений коррозии и краски (если таковая имеется). Эту процедуру выполняют с помощью металлической щетки. Нужна она для того, чтобы остатки старого покрытия и грязь не препятствовали сцеплению прутов и раствора.
    • Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие, чтобы он не имел полости. То есть, использование труб считается недопустимым, поскольку случайно попавшая внутрь нее жидкость во время морозов вызовет растрескивание арматуры, а следом и разрушение столба.
    • Когда проводится усиление самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не смещался к краям.

    Принципы армирования ростверка

    • Диаметр применяемой для этой цели арматуры равен 10-14 мм. Это тот случай, когда больше не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он гораздо хуже включится в контакт с бетоном. Рассчитать количество прутьев можно в зависимости от их диаметра. Данные приведены в таблице.
    Диаметр арматуры (мм) Количество прутьев (шт.)
    14 4
    12 6
    10 8



    • Прут нарезается в длину таким образом, чтобы он не доставал пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы арматуры не требуют крепления между собой. Нарастить недостающий по длине прут достаточно просто: два куска просто кладутся внахлест.

    Монтаж происходит следующим образом:

    • выполняется гидроизоляция опалубки;
    • на изоляционный слой с интервалом в 1 или 1,5 метра набрасываются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
    • на сформированные «лепешки» укладывается нижний слой арматуры;
    • производится заливка бетоном, немного не доходя до края опалубки;
    • на раствор укладывается второй слой арматуры;
    • заливка завершается до самого верха.
    Бетонирование свай

    Некоторые затруднения возникнут, если уровень грунтовых вод достаточно высок. Как уже упоминалось, такая особенность потребует заливки раствором сразу же после проведения работы по бурению. В случае, когда быстро это сделать не удалось, или вода успела заполнить скважину, ее придется откачивать насосом или вычерпывать.

    Заливка будет происходить поэтапно:

    • армируется расширение;
    • заливается широкий элемент сваи;
    • укрепляется сам столб;
    • устанавливается «рубашка» из рубероида;
    • окончательное бетонирование сваи.
    Монтаж ростверка ТИСЭ

    Завершающим этапом при создании фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного застывания свай (спустя примерно 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичного – 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже упоминалось выше. Конструктивных различий между ним и привычным «вкопанным» вариантом нет. Разница заключается лишь в уровне заложения. Такое «подвешенное состояние» обеспечивает преимущества фундамента по следующим показателям:

    • экономия на материалах для гидроизоляции. Можно выполнить все работы, обойдясь при этом пятью-шестью рулонами рубероида обычной ценовой категории;
    • подъем над уровнем земли не позволит фундаменту разломиться на почвах склонных к сезонной пучинистости;
    • такой «зазор» создает идеально вентилируемое пространство – прекрасное профилактическое средство против плесени, сырости и размножения грибков;
    • объем земляных работ сводится к минимуму.

    Если строение располагается на участке с большим уклоном, то элемент будет ступенчатого вида, а небольшой подъем подразумевает ростверк с переменной высотой.

    Этапы работ

    • Вначале площадь между сваями заполняется грунтом, шлаком или песком в уровень с бетонными основаниями. Ширина «насыпи» должна соответствовать толщине ленты фундамента с припуском на 200 мм. Все тщательно утрамбовывается. Поверх прокладывается рубероид или полиэтилен.
    • Опалубка выполняется с использованием кольев и обрезной доски. Материала потребуется немного больше, чем при сооружении опалубки по другой технологии, но данное условие нельзя считать существенным недостатком.
    • Желательно проводить процедуру цементирования в максимально сжатые сроки, не более двух дней. Предпочтительно все-таки уложиться с заливкой за день. Гладкого основания можно добиться, если застелить опалубку толем. Нельзя выполнять работы при отрицательных температурах.
    • Опалубка снимается на 22 день после заливки и из-под ростверка можно удалять насыпь. Балку можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем имеются планы по возведению стен по технологии ТИСЭ, то покрывается вся поверхность ростверка кроме той, которая непосредственно будет контактировать со стеной.

    Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

    Все действия укладываются в десять основных этапов

    • Потребуется разметить оси фундамента.
    • Обозначить места расположения свай.
    • Пробурить скважины.
    • Проложить гидроизоляцию стенок.
    • Установить заготовленные каркасы в скважины согласно технологии.
    • Произвести заливку столбов фундамента.
    • Наметить уровень будущего ростверка.
    • Смонтировать опалубку.
    • Создать гидроизоляционный слой стенок опалубки.
    • Выполнить армирование и заливку ростверка.

    Фундамент тисэ видео

    Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

    Онтарио нуждается в чемпионах по безопасности: министр труда

    В рамках новой инспекционной блиц-инспекции по обеспечению соблюдения Закона о гигиене труда и технике безопасности инспекторы Министерства труда Онтарио проверяют строительные работы, связанные с высотной и малоэтажной опалубкой, кирпичной кладкой, сайдингом и сборными кровельными работами. Блиц был объявлен министром труда Линдой Джеффри и главным специалистом по профилактике Джорджем Грициотисом на площадке Amacon Construction Ltd., Parkside Village Condos, недалеко от Square One в Миссиссоге, Онтарио, к западу от Торонто.

    Чемпионы по безопасности нужны, чтобы изменить менталитет на строительных площадках, говорит министр труда провинции.

    Министр труда Линда Джеффри заявила, что это не может быть просто акцией правительства по обеспечению безопасности, изменения должны происходить на месте.

    «Нам нужно, чтобы люди думали об этом заранее, шли на работу, осознавали риски и благополучно возвращались домой в конце дня», — сказала она на конференции, посвященной мартовскому блиц-тесту по безопасности пяти самых опасных строительных профессий.

    Предметом деятельности являются высотная опалубка, малоэтажная опалубка и каменная кладка, сайдинг и сборные кровельные работы. Инспекторы продолжат придерживаться подхода «нулевой терпимости» к нарушению Закона о гигиене труда и технике безопасности.

    «Безопасность обязательна; знать риски и как их избежать. Работодатели, убедитесь, что ваши работники должным образом оснащены и должным образом обучены. И рабочие, следите за собой и следите за своими коллегами», — сказал Джеффри из Amacon Construction Ltd.сайт, Parkside Village Condos, в Миссиссоге, Онтарио.

    Работники этих профессий подвергаются: небезопасному использованию оборудования, такого как лестницы, платформы и леса; шликеры, поездки и падения; и неадекватное образование, обучение и надзор за работниками.

    Уровень травматизма с потерей трудоспособности в этих пяти профессиях колеблется почти в два-четыре раза выше, чем уровень травматизма в строительной отрасли в целом.

    Джордж Грициотис, первый главный специалист по профилактике в Онтарио

    , сказал, что профилактика необходима — он хочет предвидеть будущее, чтобы лучше ориентироваться в своей стратегии.

    «Мы не хотим оказаться в положении, на которое мы вчера реагировали, мы хотим иметь возможность предвидеть, что произойдет», — сказал он, добавив, что для этого потребуется тесное сотрудничество с промышленностью и правительством.

    «(Речь идет о том), чтобы лучше понять, как будет выглядеть будущее, и как вы можете лучше согласовать профилактические мероприятия».

    Гритциотис сказал, что о здоровье и безопасности нужно говорить и внедрять инновации на всех уровнях.

    «Я хочу, чтобы в нашей провинции были самые безопасные рабочие места в мире.Я хочу убедиться, что мы привлекаем всех и все заинтересованные стороны, и именно так мы собираемся наращивать потенциал и эту среду».

    Грициотис начал свой пост в октябре прошлого года, и он сказал, что ему удалось выстроить отношения и обсудить с сообществом, а также создать внутренние структуры для развертывания изменений.

    Он сказал, что они находятся в начале самых значительных изменений в системе охраны труда и техники безопасности с тех пор, как Закон вступил в силу в 1979 году.

    Его план включает: ежегодный отчет министру труда о работе системы здравоохранения и безопасности Онтарио; согласование профилактической деятельности между всеми партнерами по системе охраны труда и техники безопасности на рабочем месте; консультирование министра по предотвращению травм и заболеваний; предложение изменений в службах доставки и профилактики; и налаживание эффективного предоставления услуг.

    Фрэнк Дасилва, вице-президент по развитию и строительству компании Amacon Construction Ltd., застройщика и генерального подрядчика Parkside Village, заявил, что безопасность является законом в их компании.

    «Если бы каждый делал понемногу, нам бы не понадобились эти налеты. Тебе решать; мы можем только предоставить инструменты, знания и плакаты. Обеспечьте это. Вы захотите оставаться в безопасности, а не мы», — сказал он.

    Миссиссога станет местом крупного развития в течение следующих 10-15 лет, и MPP Миссиссога Ист-Куксвилл Дипика Дамерла сказала, что важно иметь эти меры безопасности.

    «Это мелкие детали безопасности, о которых мы склонны забывать или рисковать, и я думаю, что речь идет о том, чтобы напомнить людям, что нет, мы не можем этого сделать», — сказала она.

    «Ничто не порадовало бы меня больше, чем возможность сказать по истечении этих 15 лет, что в этой конструкции не было ни одного повреждения».

    С 1 марта инспекторы Минтруда начали посещать строительные объекты, на которых работают рабочие пяти целевых профессий. С 2010 года шесть рабочих погибли и 159 рабочих получили серьезные травмы в пяти целевых профессиях в результате падений.

    С 2008 года инспекторы совершили более 266 000 выездов на места, 36 инспекционных рейдов и выдали более 426 000 распоряжений о соблюдении требований.

    Фото:

    (PDF) Ожидаемые бережливые эффекты усовершенствованных систем опалубки для высотных зданий

    Хишам А. Абу Ибрагим и Фарук Р. Хамзе

    92 Материалы IGLC-23, июль 2015 г. | Перт, Австралия

    Чирибини, А., и Трамаджони, М., 2010. Высотные башни: комплексный подход

    между подъемно-переставной опалубкой и стационарными стрелами. В: Учеб. 18-й CIB World

    Building Congress, Солфорд, Великобритания, 4-7 мая.

    Система двойного прыжка.нд [видео]. Грокон, Австралия. Право собственности предоставлено авторам.

    Гнида Ю., 2010. Опалубка для высотного строительства. В: CTBUH Word Conference,

    Мумбаи, Индия, 3-5 февраля.

    Hamzeh, F.R., Ballard, G., and Tommelein, I.D., 2008. Улучшение строительных работ

    поток – связующая роль опережающего планирования. В: Учеб. 16-я анна. конф. международной группы

    по бережливому строительству. Манчестер, Великобритания, 16-18 июля.

    Хегази Т. и Вассеф Н., 2001. Оптимизация затрат в проектах с повторяющимися не

    последовательными действиями. ASCE, J. Constr. англ. Управление., 127 (3), стр. 183-191.

    Хегази Т., 2002 г. Компьютерное управление строительными проектами. Аппер-Сэдл

    Ривер, Нью-Джерси: Прентис-Холл.

    Хсу, Д.Дж., Сунь, Ю.М., Чуанг, К.Х., Хуан, Ю.Дж., и Чанг, Ф.Л., 2008. Влияние изменения высоты

    на рабочую усталость и физиологические симптомы для высотных

    строительных рабочих.Наука о безопасности, 46(5), стр. 833-843.

    Naylor, Z., 2006. Rose Tower достигает самых быстрых циклов. [онлайн] Доступно по адресу:

    [Проверено 24 июня 2015 г.]

    Ранджбаран, А. , 2007. Планирование и контроль строительства высотных зданий. Кандидат технических наук

    Диссертация. Университет Конкордия, Монреаль, Квебек, Канада.

    Сакс Р., Голдин М. и Дерин З., 2005 г.Самоходное строительство высотных

    многоквартирных домов. В: Учеб. 13-я анна. конф. Международной группы по бережливому производству

    Строительство. Сидней, Австралия, 19-21 июля.

    Штауб-Френч, С. и Ханзоде. А., 2007. 3D и 4D моделирование для проектирования и координации строительства

    : проблемы и извлеченные уроки. ИТкон, 12, с.381.

    Сухаил, С. и Нил. Р., 1994. CPM/LOB: Новая методология интеграции CPM и

    линии баланса.ASCE, J. Constr. англ. Управление., 120 (3), стр. 667-684.

    Табет, В. и Беливо. Y., 1994. HVLS: Горизонтальное и вертикальное логическое планирование

    для многоэтажных проектов. ASCE, J. Constr. англ. Управление., 120 (4), стр. 875-892.

    Яссин, Т., Бача, М.Б.С., Файек, Ф. и Хамзе, Ф., 2014. Внедрение Takt-

    Планирование времени в строительстве для улучшения рабочего процесса. В: Учеб. 22-я анна. конф.

    Международной группы бережливого строительства. Осло, Норвегия, 25-27 июня.

    Мартовская акция по безопасности посвящена строительным профессиям с высокой степенью риска

    В рамках стратегии «Безопасность на рабочем месте в Онтарио» Министерство труда Онтарио увеличивает количество проверок строительных площадок, на которых заняты работники пяти наиболее опасных строительных профессий: высотная опалубка, малоэтажная опалубка и каменная кладка, сайдинг и сборные кровельные работы. . По данным министерства, инспекции будут проверять наличие угроз для здоровья и безопасности, чтобы помочь предотвратить травмы на рабочем месте.

    Рабочие пяти целевых профессий подвергаются работе с высоким риском и опасностям, которые могут привести к смерти или тяжелым, долговременным травмам. Они подвергаются риску из-за:
    •    небезопасного использования оборудования, такого как лестницы, платформы и подмости
    •    поскальзывания, спотыкания и падения (особенно во время операций по формовке бетона, сайдингу, каменной кладке и кровельных работах)
    •    неадекватного образования, обучения и контроля рабочих (особенно новых и молодых рабочих).

    Уровень травматизма с потерей трудоспособности (LTI) для этих пяти профессий колеблется почти в два-четыре раза выше, чем уровень травматизма в строительной отрасли в целом, говорится в сообщении министерства.

    Месячный блиц будет проводиться в течение марта и будет посвящен опасностям, которые могут привести к падению с высоты, поскальзыванию на покрытых мусором поверхностях и другим опасностям. Блиц-инспекция также направлена ​​на: предотвращение травм и заболеваний, которые могут возникнуть в результате небезопасных методов работы; повысить осведомленность о ключевых опасностях для здоровья и безопасности в каждой профессии; и помогать сторонам на рабочем месте в соблюдении закона.

    Инспекторы будут по-прежнему придерживаться подхода «нулевой терпимости» к любому нарушению Закона об охране труда и технике безопасности (OHSA), его правил и сосредоточатся на следующих ключевых приоритетах:
    Использование оборудования — следует использовать все рабочее оборудование безопасным и надлежащим образом. В частности, лестницы, рабочие платформы и подмости должны использоваться в соответствии со строительным регламентом.

    Защита от падения — при работе на высоте должны использоваться необходимые системы защиты от падения, а рабочие должны быть обучены использованию средств защиты от падения и находиться под наблюдением при работе на высоте.

    Поскальзывания, спотыкания и падения — на строительных площадках не должно быть мусора и других условий, которые могут привести к скольжению, спотыканиям и падениям.Это особенно важно зимой.

    «Безопасность и благополучие всех рабочих Онтарио является приоритетом нашего правительства», — заявила министр труда Онтарио Линда Джеффри. «Особенно важно убедиться, что мы защищаем работников, занятых в профессиях с высоким уровнем риска, от скольжения или падений, которые могут иметь катастрофические последствия для них и их семей».

    В 2010 г. шесть рабочих погибли и 159 рабочих получили серьезные травмы в пяти целевых профессиях в результате падений. Из раненых почти половину составляли молодые рабочие.С 2008 года инспекторы министерства совершили более 266 000 выездов на места, 36 инспекционных рейдов и выдали более 426 000 предписаний о соблюдении требований.

    Вторя министру труда, главный специалист по профилактике провинции Джордж Грициотис сделал следующее заявление: «Эти работники теряют больше времени на работе из-за травм, чем работники многих других секторов. Большинство инцидентов связано с молодыми работниками. улучшить здоровье и безопасность рабочих и предотвратить травмы и смерть на строительных площадках Онтарио.»

    Грициотис ранее занимал должность исполнительного директора-основателя Совета строительного сектора.

    Блицкриг является частью стратегии провинции Онтарио «Безопасность на рабочем месте», направленной на повышение соблюдения Закона о гигиене труда и технике безопасности и его положений.

    Высотное строительство: выше, быстрее, безопаснее, лучше

    В прошлом году было построено рекордное количество небоскребов по всему миру. Эта тенденция сопряжена с уникальным набором задач, которые решаются с помощью инноваций от поставщиков на всех уровнях строительного процесса.

    #*#*Показать в полноэкранном режиме*#*#

    По данным Совета по высотным зданиям и городской среде (CTBUH), в 2019 году было построено 26 сверхвысоких зданий высотой 300 метров и выше, что на восемь больше, чем годом ранее. Самым высоким был 530-метровый финансовый центр Tianjin CTF в Тяньцзине, Китай.

    «Рост урбанизации привел к подъему высотного строительства», — объясняет Ян Фрайер, менеджер по инновациям в RMD Kwikform, британской компании, которая занимается наймом и продажей временных работ и инженерных разработок для строительных и инфраструктурных проектов.«Это особенно верно в странах с развивающейся экономикой. Само собой разумеется, что ключевым экономическим двигателем этой тенденции является нехватка места в густонаселенных районах, а рост населения в городах также означает, что здания смешанного использования приобретают все большее значение. Высотное строительство, безусловно, больше не ограничивается только финансовым и деловым секторами».

    Действительно, высотное строительство является общепринятой глобальной моделью управления растущим числом городских жителей, поскольку каждую неделю в города переезжает более миллиона человек по всему миру, сказал Фрайер.

    «Китай, Ближний Восток и Северная Америка являются одними из крупнейших рынков высотного строительства, и эта тенденция сохранится в ближайшие годы. В прошлом году также были реализованы проекты, связанные со Skybridge, что свидетельствует о растущем интересе к созданию горизонтальных сред обитания на высоте во все более густонаселенных вертикальных городах», — добавил Фрайер.

    Электронная помощь

    По словам Криса Эмери, старшего менеджера по вертикальному строительству Topcon Positioning, растущее население продолжает оказывать давление на здания и инфраструктуру по всему миру.

    «По мере роста нашей численности все больше людей переезжает в города; ожидается, что к 2050 году 70% населения мира будет жить в городах», — сказал он. «С таким небольшим пространством и таким большим количеством людей строительные фирмы ищут решение».



    Но отрасль, как известно, отстает от модернизации, сказал Эмери, а это означает, что выполнение вертикальных проектов часто происходит медленно и сложно при использовании традиционных строительных рабочих процессов.Профессионалы наряду с государственными органами призывают больше групп реализации проектов использовать новые цифровые методы, чтобы избежать дополнительных затрат времени и средств, необходимых для доработок.

    #*#*Показать в полноэкранном режиме*#*#

    «Мы сталкиваемся с проблемами внедрения новых и лучших способов возведения высотных зданий, и мы по-прежнему должны соблюдать требования, установленные сроками и бюджетами, с постоянно растущей потребностью в сокращении отходов материалов, сокращении выбросов углерода и предоставлении значимых данных», — сказал Эмери.«Как мы можем преодолеть сложности вертикального строительства и построить в рамках бюджета, в срок, экологично построенные здания, которые будут соответствовать требованиям будущего?»

    Возведение вверх требует значительных затрат времени на проектирование и планирование, чтобы обеспечить устойчивость и безопасность конструкции во время ее возведения и после ее завершения. Чтобы убедиться, что команды реализации проекта придерживаются этого тщательно разработанного дизайна, регулярная проверка имеет решающее значение. Без этого ошибки и отклонения легко пропустить, а масштаб и конечная стоимость проблемы возрастают.

    «Технология проверки также позволяет нам практически мгновенно учитывать непредвиденные изменения конструкции и адаптироваться к ним», — сказал Эмери. «Технология проверки существует уже много лет, но это длительный и дорогостоящий процесс. Многим строительным фирмам приходилось передавать оборудование и опыт сторонним командам по сканированию, а это означало, что между сканированиями часто проходили месяцы из-за бюджетных ограничений, не позволяющих часто собирать данные.

    «Реальность такова, что без постоянной проверки и проверки на строительной площадке каждой части сборки ошибки или неотслеживаемые варианты неизбежно приведут к потерям, задержкам и перерасходу средств.

    Компания Topcon представила новый рабочий процесс специально для проектов вертикального строительства. Сканер в сочетании с роботизированным тахеометром представляет собой одно устройство, которое подключается к программному обеспечению, которое может предоставлять отчеты об элементах, выходящих за пределы допусков, почти в реальном времени.

    GTL-1000 вместе с программным обеспечением Topcon MAGNET и ClearEdge Verity позволяет выполнять эту проверку на всех этапах при составлении цифрового изображения возведенной конструкции. При этом переделки сокращаются.

    «Если мы посмотрим на сокращение переделок за счет регулярной проверки, мы можем немедленно ожидать сокращения отходов материалов в результате удаления и реконструкции проблемных областей», — сказал Эмери.«Сочетайте это с сокращением времени, затрачиваемого на использование заводов и оборудования для переделки, и проект также может рассчитывать на экономию ресурсов, не только рабочего времени, но и энергопотребления».

    Работа с тяжелым грузом

    Высотные здания становятся все выше и выше, и за счет использования все большего количества и более тяжелых сборных компонентов становятся возможными эффективные и быстрые методы строительства. Это означает, что башенные краны также должны поднимать тяжелые грузы на большую высоту и обеспечивать высокую скорость обработки.

    #*#*Показать в полноэкранном режиме*#*#

    «Кроме того, необходимо поворачивать компоненты, чтобы точно расположить смазочные детали», — говорит Ханс-Мартин Фреч, Liebherr-Werk Biberach GmbH. «Используя большие башенные краны, такие как Liebherr 710 HC-L, клиенты могут использовать так называемую летучую стрелу. Грузы можно точно позиционировать с помощью двух грузовых крюков. Модель 710 HC-L имеет максимальную грузоподъемность 64 тонны и длину стрелы 65 метров.

    «Башенные краны в высотном строительстве либо поднимаются внутри, либо снаружи здания, чтобы использовать как можно меньше места и расти вместе со зданием», — сказал Фреч.«Компания Liebherr разработала безопасный подъем для этих процессов подъема. Процесс подъема контролируется системой управления краном.

    «Высокая пропускная способность также важна», — добавил он. «Это гарантируется собственными высокопроизводительными приводами Liebherr с высокой грузоподъемностью подъемного барабана».

    Защита от мусора — это одна из областей, которая требует неотложного внимания, чтобы обеспечить безопасность подрядчиков и их сотрудников, а также широкой общественности, особенно в монолитных бетонных конструкциях, где простираются бетонные плиты, сказал Фрайер из RMD Kwikform.

    «За пределами здания вероятность падения обломков через край высока, если нет защиты на месте», — сказал он. Чтобы решить проблему защиты от мусора при высотном строительстве, RMD Kwikform представила новейшую разработку своей системы защитных экранов Ascent, Ascent 200.

    Строительный зеленый

    От безопасности к устойчивому развитию и новое офисное здание в Милане, Италия, как говорят, устанавливает новые стандарты с точки зрения устойчивого развития.30-этажное здание GIOIA 22 высотой 120 м покроет 65% годовой потребности в энергии за счет возобновляемых источников энергии.

    #*#*Показать в полноэкранном режиме*#*#



    Компания по производству опалубки и строительных лесов Peri оказала поддержку в процессе строительства этого проекта, используя комбинацию индивидуальной опалубки и подъемных решений.

    Характерной особенностью здания является его складчатая форма, которая не только эстетически приятна, но и имеет экологическое значение.Технологии и структурное планирование позволят инновационным образом использовать внешние и внутренние пространства. Например, 225 000 интегрированных фотоэлектрических панелей будут генерировать достаточно электроэнергии, чтобы обеспечить примерно 300 домашних хозяйств. Всего через два года после закладки фундамента летом 2018 года здание должно открыться в конце этого года.

    Для создания необычной формы здания потребовалось специальное сочетание различных систем, а строительные работы были выполнены в сжатые сроки.По этим причинам было принято решение объединить опалубку для перекрытий Skydeck с дополнительным системным решением RCS P для реализации перекрытий со второго этажа и выше. Систематическая последовательность монтажа и легкие компоненты системы позволили завершить весь этаж за неделю.

    Учитывая, что CTBUH прогнозирует, что в 2020 году будет завершено от 115 до 145 проектов высотой 200 м и выше, и от 17 до 30 из них относятся к категории сверхвысоких, становится ясно, что высотное строительство не замедляется.Имея это в виду, как никогда важно, чтобы в этой отрасли использовались новейшие технологии, обеспечивающие высочайшую степень безопасности как для строителей, так и для посторонних.

    Сложность требует гибкости

    Опалубочные системы MEVA помогают в строительстве высотных зданий в Австралии

    Здание Crowne Plaza, строящееся в настоящее время в Аделаиде, Южная Австралия, станет самым высоким зданием австралийского города, когда оно будет завершено в конце этого года.

    #*#*Показать в полноэкранном режиме*#*#

    На 138-метровом небоскребе, который возводит местная компания Kyren Group, разместится отель Crowne Plaza с 329 номерами, расположенными с третьего по 20-й этаж.

    Проект сложный, так как высота от пола до этажа в здании варьируется в зависимости от использования. Например, нижние уровни, на которых расположены магазины и автостоянки, имеют несколько более высокие потолки, чем территория отеля. В то же время площадь ядра здания в плане сужается с увеличением высоты здания.

    В результате схема Crowne Plaza потребовала особенно гибких решений по опалубке, способных адаптироваться к требуемой геометрии. Специалисты Mitcon по опалубке остановили свой выбор на системах, предлагаемых MEVA. Местный партнер Novatec смог предоставить их на месте.

    Ядро здания возведено с помощью автоматической системы подъема MAC. Его высокопроизводительная гидравлика устраняет необходимость в кране, который, следовательно, высвобождается для других операций на площадке. Меньшие плиты перекрытий здания с 11-го этажа и выше влекут за собой соответствующее уменьшение размера ядра здания.Опалубка была соответствующим образом отрегулирована путем поэтапного удаления нескольких валов. Кроме того, Novatec поставила защитные экраны GT50 SGF.



    Самое высокое здание в Европе

    В башне Varso Tower в Варшаве используется инновационный подъемный подъемник

    #*#*Показать в полноэкранном режиме*#*#

    310-метровая башня Варсо в Варшаве, Польша, скоро станет самым высоким зданием в Европе, когда она будет завершена в 2021 году.

    В то время как крыша небоскреба будет достигать 230 м, включение 80-метрового шпиля увидит, что он превысит высоту лондонского Осколка, который составляет 309 м.

    53-этажная башня, спроектированная Foster + Partners и призванная кардинально изменить горизонт Варшавы, станет частью Varso Place, связанной схемы смешанного использования с двумя дополнительными зданиями 19 и 21 этажа; в них разместятся, среди прочего, четырехзвездочный отель NYX, фитнес-клуб и оздоровительный центр, а общая арендуемая площадь составит 144 000 квадратных метров.

    «Мы должны думать о перемещении людей и материалов вверх и вниз, поэтому у нас есть внешние подъемники, но у нас также есть совершенно новое для Польши решение, довольно инновационное – так называемый подъемный подъемник – подъемник, который можно построить на здание во время строительных работ, и оно может расти вместе со зданием», — пояснил Мацей Ольчик, владелец словацкой фирмы HB Reavis, главного подрядчика проекта. «Каждую неделю мы перевешиваем его, чтобы он мог служить другому уровню».

    Компания Doka получила задание поставить всю опалубку для здания и представила свою систему Framax Xlife. Самоподъемная система поднялась вокруг ядра здания, а система подъема стола позволила построить вертикальную конструкцию без использования крана.

    Ольчик сказал о системе: «Уровень ниже заливается, затем, на следующий день, вся система поднимается на один этаж. Затем плотники сооружают еще один уровень, закрывают опалубку, снова заливают, затем открывают и поднимаются.И вы можете сэкономить время крана с помощью этого процесса».

    Удобная в использовании многоразовая опалубка для высотного строительства — Китай Строительные материалы, строительные леса

    Описание продукта

    Система крупногабаритных панелей представляет собой систему опалубочных панелей большого размера, которая состоит из деревянной балки высотой 30 мм, ламинированной фанеры и стального ригеля. Эта необычайно гибкая и универсальная опалубка была разработана ForPro и способна обеспечить превосходную отделку бетона для любой вертикальной конструкции, включая стены, опоры и устои.

    Компоненты Комплекции

    1. Древесина Beam H30
    2. Большой размер Фанера
    3. Сталь Уолер

    5. Техническая спецификация

      1. Толщина фанеры составляет 18 мм и 21 мм, максимальный размер 2mx6m (индивидуальный размер).
      2. Деревянная балка высота 200мм, ширина 80мм, длина от 1м до 6м. Допустимый изгибающий момент 5кН·м; допустимое усилие сдвига 11кН;
      3. Стальной ригель представляет собой сварной двойной U-образный профиль 100 или 120, на фланце ригеля просверлены шлицевые отверстия для универсального применения.
    Название продукта Большой размер Облегающиеся стены02
    Материал
    Материал Панели / пиломатериалы / подъемное кольцо / из стали Уолер / Платформа / для галстуки Система / система PROP
    Максимальная ширина * высота Макс. 6 м* 12 м
    Производительность Может производить бетон любой формы, размера и размеров для любого давления бетона
    Применение Резервуары СПГ/плотина/высотное здание/мостовая башня/ядерный проект и т. д..
    Компоненты Соединитель ригелей/ Зажим балки/ Соединительный штифт/ Распорка панели/ Пружинная чека и т.д.
    — Удобен в модификации и экологически безопасен;
    — Бетонные поверхности имеют меньше пор из-за ламинированной фанеры;
    — Экономичность за счет повторного использования, безопасность при заливке бетона;
    — Может быть перенесен в другую опалубку в соответствии со специальным решением ForPro.

    Применение


    Профиль компании

    ForPro Formwork Technology Co., Ltd — профессиональная компания по производству опалубки, специализирующаяся на исследованиях и разработках опалубки, проектировании и производстве опалубки.

    Наша продукция – крупногабаритная панельная система, подъемно-переставная опалубка с подъемным краном, гидравлическая подъемно-переставная опалубка, опалубка плотины, односторонняя опорная опалубка, платформа для установки арматуры, несущая башня для тяжелых условий эксплуатации, средства защиты и запасные части различных опалубочных систем.

    Благодаря более чем 15-летнему богатому опыту в производстве опалубки техническая команда ForPro завоевала высокую репутацию у наших клиентов. Опираясь на глубокие технические знания и сильные возможности в области исследований и разработок, ForPro предлагает проекты с экономичным и эффективным пакетом решений по опалубке. Мы можем разработать систему опалубки на заказ в соответствии со специальными требованиями клиента, а также можем помочь нашим клиентам в обновлении и модернизации их существующих опалубочных сооружений.

    Мы последовательно предоставили систему опалубки и технические услуги для атомной электростанции Карачи, атомной электростанции Хунъяньхэ, проекта острова Чжэцзян Дайшань, линии метро 3 Нинбо и линии метро 4 Хэфэй. Проект галереи Sutong GIL, мост через реку Цзиньша, химический резервуар Xinpu, резервуар СПГ Guanghui, резервуар СПГ Chaozhou Huafeng, резервуар СПГ Tangshan, СПГ Yangshan, резервуар СПГ Yanglin, атомная электростанция Xiapu, проект дизельного завода Fangchenggang и т. д.

    Наши услуги

    1.Анализ начального этапа и предоставление профессиональных консультаций, консультаций и планирования опалубки.

    2. Разработка конструкции опалубки, уточнение первоначального плана и изучение предела соотношения между спросом и предложением.

    3. Выберите лучшее предложение, чтобы помочь нашим клиентам участвовать в торгах по проекту.

    4. Приступить к детальной разработке опалубки в соответствии с выигравшим предложением.

    5. Разметка и сборка опалубки, консультации на месте и постоянная поддержка.

    Контактная информация

    Министерство труда Инспекции безопасности строительства на подъеме! —

    В рамках стратегии Safe At Work Ontario Министерство труда Онтарио увеличивает количество проверок строительных площадок, на которых работают работники пяти наиболее опасных строительных профессий: высотная опалубка, малоэтажная опалубка и каменная кладка, сайдинг и строительные конструкции. кровельные работы.По данным министерства, инспекции будут проверять наличие угроз для здоровья и безопасности, чтобы помочь предотвратить травмы на рабочем месте.

    Рабочие пяти целевых профессий подвергаются работе с высоким риском и опасностям, которые могут привести к смерти или тяжелым, долговременным травмам. Они подвергаются риску из-за:
    •    небезопасного использования оборудования, такого как лестницы, платформы и подмости
    •    поскальзывания, спотыкания и падения (особенно во время операций по формовке бетона, сайдингу, каменной кладке и кровельных работах)
    •    неадекватного образования, обучения и контроля рабочих (особенно новых и молодых рабочих).

    Уровень травматизма с временной потерей трудоспособности (LTI) для этих пяти профессий колеблется почти в два-четыре раза выше, чем уровень травматизма в строительной отрасли в целом, сообщило министерство. опасности, которые могут привести к падению с высоты, поскальзыванию на засыпанных мусором поверхностях и другим опасностям. Блиц-инспекция также направлена ​​на: предотвращение травм и заболеваний, которые могут возникнуть в результате небезопасных методов работы; повысить осведомленность о ключевых опасностях для здоровья и безопасности в каждой профессии; и помогать сторонам на рабочем месте в соблюдении закона.

    Инспекторы будут по-прежнему придерживаться подхода «нулевой терпимости» к любому нарушению Закона об охране труда и технике безопасности (OHSA), его правил и сосредоточатся на следующих ключевых приоритетах:
    Использование оборудования — все рабочее оборудование должно использоваться в безопасным и надлежащим образом. В частности, лестницы, рабочие платформы и подмости должны использоваться в соответствии со строительным регламентом.

    Защита от падения — при работе на высоте должны использоваться необходимые системы защиты от падения, а рабочие должны быть обучены использованию средств защиты от падения и находиться под надзором при работе на высоте.

    Поскальзывания, спотыкания и падения — на строительных площадках не должно быть мусора и других условий, которые могут привести к скольжению, спотыканиям и падениям.



    Новые спецификации ACI для бетонных конструкций | 2020-12-22

    Американский институт бетона выпустил новый стандарт ACI 301-20 «Технические условия для бетонных конструкций» вместе с сопутствующим справочным руководством по эксплуатации ACI.

    ACI 301 — это справочная спецификация, которую инженеры, архитекторы и специалисты по спецификации могут применять к проектам, связанным со строительством из бетона.Сфера применения нового стандарта ACI 301-20 была расширена за счет включения торкретирования, внутреннего отверждения, минеральных наполнителей и переработанных бетонных заполнителей. Также включены требования к оценке бетона, изготовленного из самоуплотняющегося бетона, и конструкций с определенными требованиями к модулю упругости бетона. Детали соответствия в ACI 301-20 были обновлены, чтобы привести их в соответствие с ACI 318-19, Требованиями строительных норм и правил для конструкционного бетона, что обеспечивает ясность в отношении информации, которую инженеры должны предоставлять в строительной документации.

    Включены два контрольных списка для включения ACI 301 в спецификации бетона. Первый из этих контрольных списков указывает конкретные качества, процедуры и критерии эффективности, которые спецификатор должен включить в спецификацию проекта, которые не определены в ACI 301-20, а второй контрольный список определяет варианты выбора и альтернативы, которые спецификатор может включить в качестве требований в спецификацию. Спецификация.

    Наряду с выпуском ACI 301 Институт также опубликовал новое Полевое справочное руководство ACI.Полевое справочное руководство ACI включает полные спецификации ACI 301-20 и более 20 избранных справочных документов по измерению, смешиванию, транспортировке и укладке бетона; методы бетононасоса; бетонирование в жаркую и холодную погоду; укрепление; и бетонная опалубка — удобный ресурс для использования в полевых офисах, прицепах на строительной площадке и т. д.

    Спецификации ACI для бетонных конструкций и Полевое справочное руководство ACI доступны в печатном и цифровом форматах.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *

    © Интернет магазин мебели taburetka96.ru © 2025
    Мебельный магазин для дома и офиса г. Екатеринбург
