Теплообменник для банной печи: Теплообменник для банной печи — способы изготовления и подключения!

Содержание

Разновидности теплообменников на печах для бани


Теплообменник – важный элемент банной печи, который позволит нагревать довольно большие объёмы воды, не используя для этого бойлер. Принцип работы теплообменника прост – ёмкость с водой меньшего размера, нагревающаяся от горения печи передаёт тепло в нагревательный бак, расположенный в смежном помещении. При этом используется физическое свойство воды – более горячая поднимается вверх, по трубе в нагревательный бак, а более холодная из бака по трубам поступает в теплообменник, за счёт чего происходит быстрое и эффективное нагревание всего объёма воды в баке.


В этой статье мы рассмотрим виды теплообменников, а также преимущества и недостатки каждого из них.

Внутренний


Внутренний теплообменник располагается в теле печи, но без прямого контакта с пламенем. Он хорош тем, что быстро и эффективно нагревает воду до высоких температур. Установка такого бака также не вызывает сложностей, однако при необходимости демонтажа могут возникнуть некоторые трудности и неудобства. Такой теплообменник прекрасно сохраняет тепло весь период горения печи.


Минус такого теплообменника в том, что при недостаточной мощности печи большая часть тепла будет уходить на обогрев воды, плохо прогревая саму парную. Поэтому, планируя установку внутреннего теплообменника, стоит учитывать этот момент.

Внешний


Внешние теплообменники бывают двух типов – расположенные возле корпуса печи, и непосредственно на дымоходе. Расположенные возле корпуса печи теплообменники дают довольно высокую эффективность нагрева воды.


Теплообменники, размещённые непосредственно на дымоходе имеют одно существенное преимущество перед прочими – они не забирают для нагрева воды тепло от горения печи, а используют тепло, которое до этого в прямом смысле вылетало в трубу. Покупка такого теплообменника поможет не только рационально использовать топливо, но и равномерно нагревать воду. Единственный минус такого решения – теплообменник находится на трубе над печкой, а накопительный бак должен быть выше теплообменника, то высота в парной/моечной должна соответствовать для обеспечения нормальной работы теплообменника и накопительного бака.


Изготавливаются теплообменники из нержавеющей стали или чугуна. Выбирая теплообменник, важно учитывать, что чем меньше у него сварных швов, тем долговечнее он будет. Выбирая же теплообменник из чугуна необходимо быть особо внимательными, чтобы не допускать в нём резкого перепада температур – не заливать в горячую систему холодную воду.


Выбрать подходящий вам теплообменник вы можете в каталоге товаров нашего магазина. Мы гарантируем высокое качество и долговечность покупаемого у нас печного оборудования.

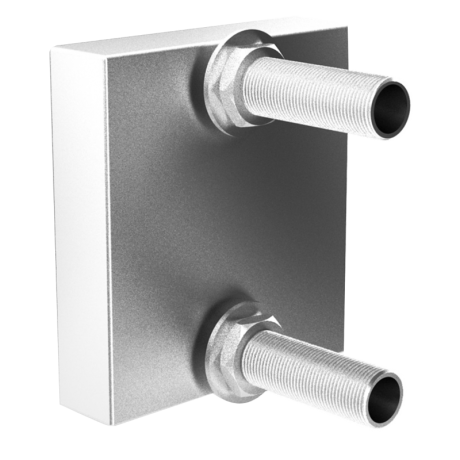

Теплообменник Жара — печь для бани Жара Добросталь, печь каменка, металлические печи для бани, буржуйка, печи банные производства Тольятти Самара

Описание

Инструкция по монтажу и эксплуатации теплообменника.

Существует несколько способов получения горячей воды на банных печах «Жара».

Один из вариантов это установка, либо навеса, бака на корпус печи (форма и размеры бака могут меняться с учётом пожеланий и технических особенностей места установки)

При выносе бака из отопительного помещения, либо удаления от печи, используется вариант получения горячей воды, при помощи установки теплообменника в банные печи «Жара»

Возможно применение теплообменника (подключив его к отопительной системе) для обогрева смежного помещения объемом до 25 м. куб.

Теплообменник изготавливается из жаростойкой нержавеющей стали, толщиной не менее 3-4 мм и устанавливается неразборным соединением в топочное пространство. Срок службы составляет 25 лет, что превышает срок службы самой печи. Поэтому банные печи «ЖАРА» никогда не выйдут из строя по причине порчи теплообменника.

Комплектация теплообменником дает возможность выноса бака с горячей водой в любое место в банном комплексе. Обычно бак размещают в моечной комнате. Преимущества применения теплообменника в конструкции печи дает небольшую экономию места, более быстрый нагрев воды и самой парильной комнаты.

При монтаже не требуется специальных устройств в системе, циркуляция воды происходит самостоятельно. Для этого бак надо располагать выше уровня печи на расстоянии не менее одного метра. Присоединение надо производить стальными трубами. В нижней точке системы необходимо предусмотреть кран для слива воды и предотвращения размораживания при минусовых температурах.

Возможен выход патрубков теплообменника на задней стенки, на левую или на правую стороны печи. Стандартный теплообменник рассчитан на баки объёмом 50, 60, 80, 100 литров. Мы выпускаем теплообменники повышенной мощности для баков объемом до 200 литров. Время нагрева воды до 95 гр.С в среднем составляет 30-40 минут. Размер водопроводной арматуры — 3/4″.

Теплообменник — нержавеющая сталь, толщина 4мм, выход 2 патрубка 3/4″

Какой выбрать теплообменник для трубы дымохода в баню: виды, устройство, установка

Чтобы проводить банные процедуры по всем правилам, вы должны решить вопрос с нагревом воды для помывки. Владельцы, которые остаются верны традициям, не особо задумываются над этим и еще на этапе проектирования бани предусматривают в ней каменку. Однако вы можете избежать трудоёмкой работы по ее топке, если выберите современное решение — электробойлер. Правда, и здесь есть свои сложности.

Вам придется выбрать подходящую модель отопителя с теплообменником. Но вы можете сэкономить, если решите сделать его своими руками. Но для того чтобы это устройство хорошо выполняло свои функции, вам не помешает вначале узнать о назначении теплообменника и о правилах его установки.

Для чего нужен теплообменник?

Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными. И причина такой расточительности связана с требованиями, которым они должны удовлетворять:

  • Банная печь должна достаточно быстро нагревать парную до высокой температуры;
  • Каменка должна иметь компактные размеры;
  • Для любой бани печь – обязательный элемент;
  • Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.

Учитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.

Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат. При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.

Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

  • Змеевик, установленный внутри отопителя;
  • Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
  • Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

  • Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
  • Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

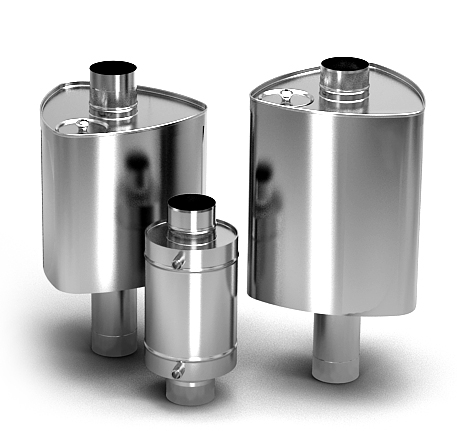

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Заключение

Обычно при строительстве бани владельцы не особо задумываются о конструкции печи. Однако каменка является не очень экономичным отопителем, но при правильном подходе к ее сооружению можно добиться повышения КПД. Эту проблему можно решить с помощью теплообменника, который можно приобрести или же сделать самому.

Но и здесь вы должны учесть следующий момент — в теплообменниках для бани используется резервуар, в котором вода очень быстро нагревается и испаряется, а это требует постоянного залива в него новой порции холодной воды. Поэтому перед выбором варианта теплообменника вам необходимо тщательно изучить особенности его конструкции, чтобы не столкнуться с другими проблемами.

Теплообменник для банной печи

Задумываясь о способе нагреве воды для банных процедур, устанавливать бойлер совсем необязательно. С этой задачей отлично справится теплообменник.

Назначение теплообменников и их классификация

Банная печь, оснащенная теплообменником, выполняет одновременно несколько функций. Помимо своего прямого назначения, печь с теплообменником успешно нагревает воду для душевой. А если конструкция выполнена в форме выносного бака, расположенного в смежной комнате, то устройство одновременно отапливает помещение. Существует 3 варианта устройства теплообменника:

  • Внутренний. В этом случае банная печь оснащена змеевиком, расположенном на дне или сбоку.
  • Внешний. Выполнен в форме прямоугольного бака, прогрев жидкости осуществляется непосредственно через стенку банной печи.
  • Наружный. Представляет собой герметичную емкость, опоясывающую трубу дымохода.

Принцип действия всех теплообменников, предназначенных для банной печи, идентичен – за счет соприкосновения с раскаленной поверхностью дымохода или топки они нагревают воду для емкостей больших объемов, основываясь на принципе конвекции. Их эксплуатация допускает установку водяного бака в смежной с парной комнате.

Независимо от конструкции все теплообменники наполнены жидкостью. С учетом назначения устройства, это может быть обыкновенная вода или антифриз. Поступает жидкость из сообщающейся емкости (накопительного бака или системы отопления). Соединение производится двумя штуцерами сверху и снизу. Вся схема устройства теплообменника не отличается сложностью: она основывается на естественной циркуляции подогреваемой жидкости или за счет подключения электрического насоса.

Профессиональные печники рекомендуют остановить выбор на открытой системе нагрева воды, без применения давления. Также следует учесть влияние протяженности труб на эффективность функционирования всей системы. Оптимальной считается длина, не превышающая трех метров. Этого вполне хватает, чтобы вынести емкость с нагретой водой в соседнюю комнату.

Имеет значение и толщина трубы. Для работы без участия электрического насоса необходимо, чтобы диаметр превышал один дюйм. Иначе банная печь, оснащенная теплообменником, не справится самостоятельно с перегонкой жидкости.

Правила установки конструкции

Достичь максимальной производительности системы позволит грамотное размещение всех ее элементов. Ключевым моментом является крепление накопительной емкости – она фиксируется выше уровня теплообменника. Конструкция соединяется между собой двумя трубами. Их монтаж производится с соблюдением определенных правил:

  • Горячая вода подается в большой бак по трубе, установленной с наклоном 30о к горизонтальному уровню.
  • Труба для подачи в теплообменник холодной воды расположена ниже, угол наклона не превышает 2о.
  • Водяной бак оборудуется краном для забора горячей воды.
  • Кран для слива воды устанавливается на нижней трубе.

Внимание! Емкости наполняются водой до начала растопки банной печи. Невыполнение данного условия грозит разгерметизацией сварных швов. При наполнении холодной водой разогретого бака существует риск возникновения аварийной ситуации.

Какие еще важные моменты следует учесть при оснащении банной печи теплообменником:

  • Запрещено фиксировать трубы к стене с применением неподвижных креплений. Это объясняется вероятностью увеличения диаметра трубы во время сильного нагрева воды.
  • Мощность теплообменника должна соответствовать производительности банной печи и не оказывать на ее работу существенного влияния.
  • Выносная емкость подбирается такого объема, чтобы вода в ней была готова к использованию через 2 часа после растопки банной печи. Более ранний прогрев способен спровоцировать закипание жидкости и образованию высокого уровня пара в парилке. Чрезмерно большой объем также нежелателен ввиду длительного нагрева воды.
  • После разогрева банной печи и теплообменника избегайте дополнительного доливания воды.
  • Для соединения теплообменника с трубами воспользуйтесь уплотнителями, выдерживающими высокие температуры, которые не будут при этом плавиться.

Независимо от того, будете ли вы приобретать готовый теплообменник для банной печи или изготавливать его самостоятельно, обратите внимание на материал для его производства. Он должен обладать устойчивостью к резким перепадам температурного режима.

Принципы работы устройств для нагрева воды

Каждый из трех вариантов расположения теплообменника обладает особенностями.

Внутренний змеевик

При внутреннем оборудовании банной печи змеевиком из стальной трубы его устанавливают таким образом, чтобы конструкция не подвергалась прямому воздействию огня и находилась за пределами участка с максимальной температурой. Оптимально, когда теплообменник находится на пути движения отходов сжигаемого топлива, это продлит период его эксплуатации. Среди достоинств модели – сохранение максимальной температуры жидкости длительное время, пока стенки из кирпича или металла удерживают тепло. На выходе из банной печи конструкция оснащается патрубками для труб, соединяющих ее с выносной емкостью. Встроенная модель обеспечивает быстрый прогрев воды, однако это устройство недостаточно эффективно ввиду уменьшения мощности банной печи. Период прогрева парной увеличивается, а дымовые газы беспрепятственно улетучиваются через дымоход. КПД подобной конструкции не превышает 50%.

Внешний навесной бак

Емкость из нержавеющей стали, установленная сбоку банной печи, осуществляет прогрев жидкости за счет инфракрасного излучения одной из стенок. Среди преимуществ отмечается легкость монтажа. Однако, как и в предыдущем варианте, подобный теплообменник уменьшает количество тепла, выдаваемого печью в парную. Дополнительный недостаток конструкции – необходимость регулярно добавлять холодную воду.

Теплообменник на дымоходе

Наиболее выгодный с точки зрения КПД вариант. Его минимальная производительность составляет 60 %. Это достигается за счет отсутствия влияния теплообменника на работу самой банной печи. Нагрев жидкости осуществляется исключительно благодаря понижению температуры продуктов сгорания. Подобный принцип функционирования конструкции применяют большинство производителей банных печей из металла. Доступный способ установки теплообменника не лишен недостатков: по мере испарения жидкости потребуется ее долив, а также громоздкий внешний вид.

Существует еще один интересный вариант подогрева воды – это модель теплообменника, расположенного на дымоходе, в форме проточного нагревателя небольшого объема (5-10 л). С помощью патрубков он соединяется с выносной емкостью объемом 60-120 л. Размер накопительного резервуара подбирается пропорционально мощности банной печи. За время подготовки парной обеспечивается прогрев воды до требуемой температуры.

При желании можно подобрать комбинированный вариант, когда банная печь оборудована двумя теплообменниками – один встроен в топку, второй базируется на дымоходе. Для обогрева бани вместо накопительного бака для воды к конструкции подсоединяются батареи или регистры.

Краткий обзор печей

Ассортимент банных печей, выполненных из металла и дополненных теплообменником, отличается широким диапазоном ценовой политики, размерами, качеством исполнения, внешним видом и позволяет приобрести наиболее подходящую модель. Это спровоцировало вытеснение кирпичных аналогов ввиду их громоздкости и трудоемкости возведения.

Для парилки объемом до 18 м куб. удобным вариантом прогрева является печь «Везувий» Скиф. Корпус  теплообменника установлен в боковом кармане, в зависимости от потребностей покупателя он оборудуется с левой или правой стороны. Одно из достоинств модели – нахождение каменки в кожухе, окружающем конструкцию. Этим достигается эффект кирпичной печи. Для производства топки использована качественная восьмимиллиметровая сталь, не меняющая пропорций при высоком температурном режиме.

Модель «Торнадо» более мощная и рассчитана на помещение до 20 м куб. Масса конструкции составляет 125 кг, теплообменник встроенный. Установка банной печи требует правильного расчета прочности фундамента. Боковой кожух допускает закладку камней массой до 240 кг. Преимущества модели – мощная топка из чугуна. Разогрев камней в боковом отсеке до максимальной температуры и предотвращение перегрева воздуха обеспечивает удобный кожух. Конкуренцию отечественным моделям составляют финские производители.

Длительная эксплуатация теплообменников для банной печи достигается при условии грамотной установки системы и соблюдения правил эксплуатации конструкции.

как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

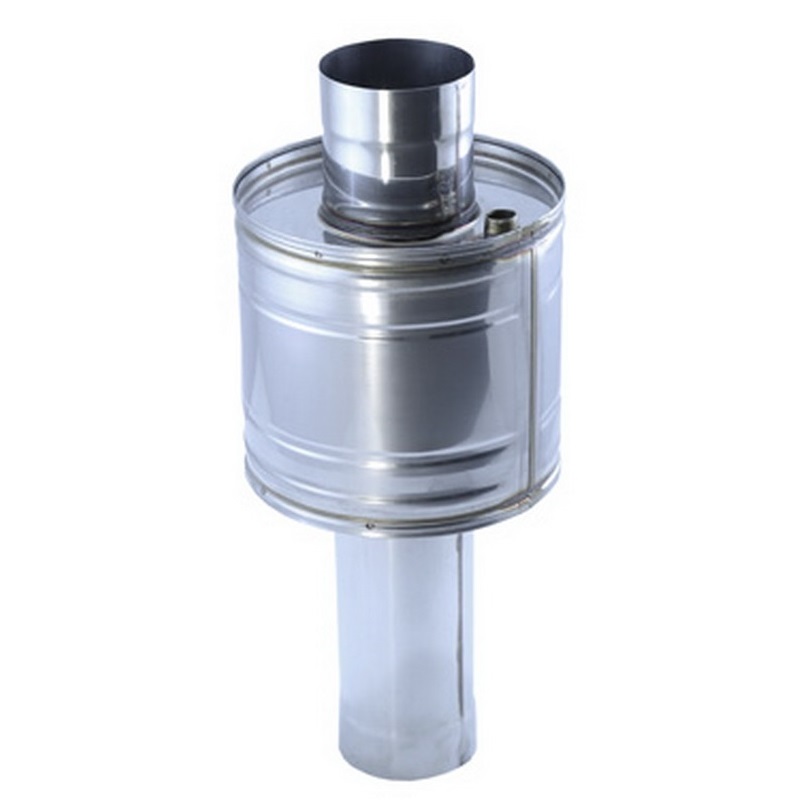

Теплообменник для банной печи на дымоход: виды и назначение, установка

Содержание статьи:

Стандартный теплообменник для банной печи на дымоход помогает сэкономить на покупке нагревательного прибора и использовать энергию тепла для подогревания воды или отопления дополнительных помещений. При выборе прибора лучше заранее изучить его назначение и принцип работы, доступные разновидности и методы установки. Изготовить такое устройство также можно самостоятельно, следуя пошаговой инструкции.

Необходимость установки теплообменника на дымоход и принцип работы

Чтобы теплый воздух не расходовался впустую, на дымоход монтируют теплообменник

Современные печки для бани создаются так, чтобы устройства могли достигать предельной температуры внутри топки за короткий срок и удерживать ее на этом уровне в течение длительного срока. В процессе эксплуатации значительное количество неизрасходованного тепла выходит наружу при помощи трубы от дымохода. Энергия тепла такого плана подходит для подогревания воды либо отопления комнат, находящихся рядом с парилкой. Лучше всего применять тепло, которое выделяется во время сжигания древесины, и дополнять прибор заводским либо самодельным теплообменником. Такие элементы для подогревания воды разделяют на три разновидности:

  • змеевик на стандартный дымоход, встраиваемый внутрь отопительного прибора;
  • теплообменник для наружного дымохода, нагреваемый от печной стенки;
  • водяной контур, забирающий тепловую энергию у дымовых газов.

Змеевик встраивают в топливник и располагают так, чтобы на трубку не воздействовало прямое пламя. Этот элемент должен быть размещен на пути выходящих продуктов сгорания, в таком случае он будет служить максимально долго и не начнет прогорать. В конструкциях такого типа вода будет нагреваться достаточно быстро, но одновременно прибор начнет снижать мощность прибора для отопления. Устройство наружного назначения отличается простой конструкцией и доступностью, при этом оно не слишком удобно в обслуживании и требует постоянного пополнения запасов воды. Такие баки подвешивают к поверхностям топливника сбоку и нагревают благодаря инфракрасному излучению от него.

Лучшим вариантом считаются печи банной категории с тепловыми обменниками на дымоходе, представляющими собо
