Стропильная система щипцовая крыша: конструкция и устройство щипцовых крыш

конструкция и устройство стропильной системы из профильной трубы или клееного бруса для полутороэтажного или каркасного дома, примеры на видео+ фото

Установка многощипцовых крыш происходит на домах, имеющих усложненную планировку, а также при покрытии пристроек, боковом освещении мансарды, фронтонах над входом.

Обычная полувальмовая крыша образуется при создании нескольких скатов. Это далеко не самая легкая стропильная система многощипцовой крыши, как следствие, ее главным недостатком является сложность возведения.

Конструкция полувальмовой крыши предполагает образование внутренних углов, то есть ендов. По ним во время дождя или таяния снега стекает основная часть воды, поэтому на их гидроизоляцию следует обращать особое внимание.

Кроме того, в ендовах часто скапливается снег, что многократно увеличивает нагрузку на крышу. Сложная стропильная система дает очень выразительный внешний вид дома (прочитайте: «Как правильно ставить стропила»). Одноуровневой полувальмовой конструкцией легко перекрыть сразу несколько помещений.

Согласно СНип стропила должны быть пропитаны огнезащитными составами и антисептиком.

Щипцовая крыша

Щипцовая крыша является наиболее сложной в устройстве, потому что в конструкции обычно много разжелобков, ендов и ребер. В основном, применяется при строительстве сооружений многоугольной формы с трудной архитектурой.

Вальмовую щипцовую крышу довольно часто возводят при строительстве частных домов. Кроме художественного элемента, шпиль становится крепежом для куполовидной крыши и башен.

Такая стропильная система сложной крыши никакой пользы не приносит, зато играет значительную роль в создании единого стиля построенного здания. Как правило, щипцовая крыша в индивидуальном строительстве – это комплекс сразу нескольких форм. Порой они настолько замысловаты, что их крайне трудно узнать.

Сегодня очень популярны полувальмовые кровли, а также двухуровневые покрытия.

Обратите внимание!

Самым простым вариантом конструкции кровли является пересечение под прямым углом двух скатов.

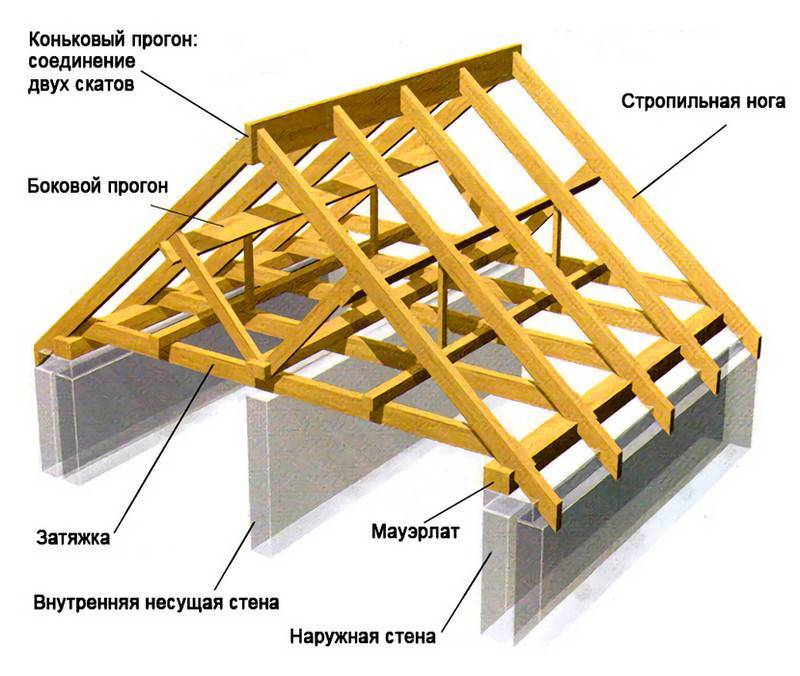

Стропильная система полутораэтажного дома, к примеру, состоит из самих стропил, балок (прогонов) и мауэрлата. Последний нужен для перераспределения нагрузок на стены от дома через так называемые стропильные ноги (прочтите: «Мауэрлат — что это: устройство конструкции»).

Мауэрлат представляет собой деревянные бруски размером 150х150 или 150х100 мм. Возможно использование и полутораметровых брусков (прочтите: «Мауэрлат: размеры и особенности крепления»). Стропила для таких крыш собирают из просушенных сосновых брусов сечением 150х50 мм.

Возведение стропильной системы предполагает применение наслонных или висячих стропил. Их выбор зависит от отсутствия или же наличия большего количества опор, от конструкции крыши. В ее устройстве могут быть и сразу оба типа стропил.

В местах сочленения двухскатных крыш необходима установка диагональных или накосных стропильных ног. На них будут держаться укороченные стропильные ноги, или нарожники. По причине очень сильной нагрузки на диагональные стропила их будет нужно сплачивать в несколько досок.

Сверху стропила соединяются коньковыми прогонами, сделанными из соединенного бруса или досок. Если это необходимо, следует установить сразу несколько промежуточных прогонов.

Небольшой совет! После того как стропильная система сложной крыши установлена, начинают укладку гидроизоляционной пленки (полосками), направленными перпендикулярно ската. Напуск должен быть не меньше 15 см. Подлежат обязательной проклейке соединительной лентой все стыки.

Акцентируйте свое внимание на те места, где располагаются ендовы, потому что по ним будут сходить потоки воды.

Стропильная система каркасного дома после окончания укладки гидроизоляции обшивается брусками контробрешетки. Для проведения этой работы нужны бруски или доски сечением 50х50 и 32х100 мм, соответственно. Проводить решетку следует в четком соответствии с инструкций по купленному покрытию (прочтите: «Стропильная кровля — строим вместе»).

Возможные типы кровель для вашего дома, детали на видео:

Как сделать многощипцовую крышу?

Практически все владельцы собственных домов желают знать, как можно создать многощипцовую крышу.

Данный вид кровли является довольно сложным. При решении создать такую конструкцию часть фрагментов крыши здания могут быть двускатными вариациями, соединенными воедино. Такой вариант создает удивительное впечатление.

К примеру, стропила из профильной трубы своими руками возводятся в несколько этапов:

• Снять размеры здания;
• Рассчитать длину и сечение бруса для стропил;
• Расположить ендовы, упоры и коньки;
• Установить мауэрлат (он должен быть своеобразным основанием крыши и проходить по периметру стен;
• Установить и закрепить стропила из клееного бруса запилами или гвоздями на мауэрлате;
• Установить обрешетку, гидроизоляционный слой, покрытие кровли, тепло-, а также пароизоляцию.

Конструкции данного вида крыши представляют собой скатные крыши с наклонными к наружным стенам поверхностями. Такое расположение сторон обеспечивает сток дождевой и талой воды.

Выбирать уклон следует из климатических условий региона, где расположено здание, а также архитектурных требований и кровельного материала. Иногда угол уклона бывает даже прямым.

Основные составляющие многощипцовой крыши

Четырехщипцовая крыша состоит из следующих элементов:

1. скаты – наклонные плоскости;
2. обрешетка;
3. мауэрлат;
4. стропила;
5. наклонные и горизонтальные ребра;
6. ендовы;
7. свесы;
8. конек;
9. желобки;
10. водостоки.

Во время установки образуются так называемые разжелобки. Иногда строители их называют и «снежными мешками». При обустройстве кровли особое внимание необходимо обратить как раз на «снежные мешки», так как некачественная установка повлечет за собой протечки в местах разжелобков.

Виды крыш

При установке сложной крыши нужно устраивать и сиды, являющиеся самым ненадежным местом во всей кровле. Именно на месте сидов скапливается большая часть снега, здесь заметно увеличивается нагрузка на систему стропил.

Четырехщипцовые крыши представляют собой конструкции скатов на четыре стороны. Также их называют шатровыми или вальмовыми, соответственно, скаты – вальмами.

Данная конструкция не требует создания щипцовых стен, зато является более трудной для выполнения, по сравнению с двускатной (подробнее: «Как сделать двускатную крышу: элементы конструкции»). Такую кровлю делают полувальмовой, боковые скаты при этом частично «срезают» шпица. Этим можно объяснить меньшую длину полувальм по линиям уклона, по сравнению с основными скатами.

Вальмы могут быть в форме треугольника вверху крыши. Получается, что они образуют собой трапециевидный щипец (трапециевиднуюанизу). В этом случае вверху образуется щипец треугольный, лежащий не в плоскости стены.

Эту конструкцию применяют для домов, имеющих квадратный либо многоульный план. Крыша с подобными скатами сходится в одной точке вершинами.

конструкция, стропильная система и др

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската. По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства. Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы. Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

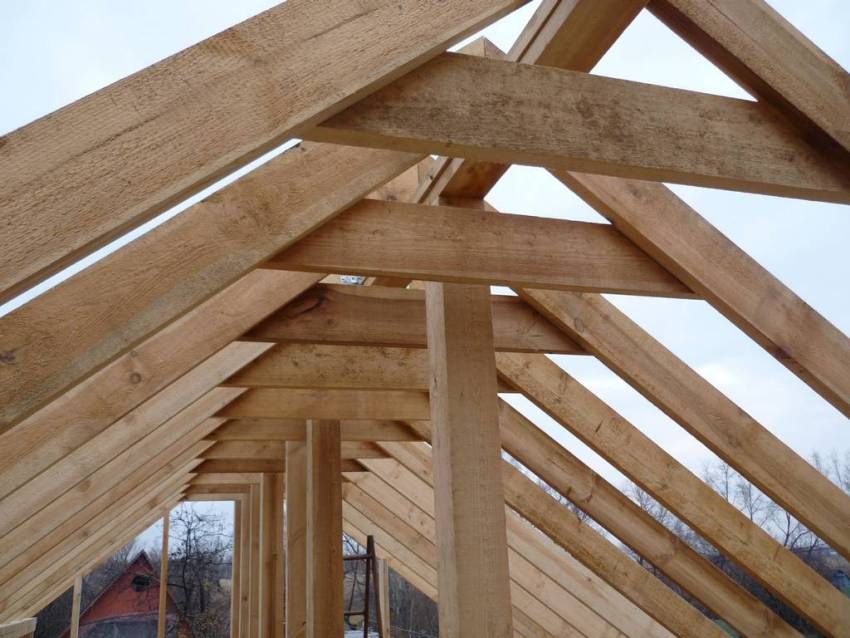

При устройстве такой крыши используют два вида стропил — наслонные и висячие.

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Виды стропильных систем щитовых крыш

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

Материалы

Для работы понадобятся:

• мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
• стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
• распоры;
• контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
• обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат

11. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

12. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
13. Фиксируют их укосинами, демонтируемыми после окончания работ.
14. Далее производят крепление кобылок, которые будут образовывать свес крыши.
15. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
16. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
17. Далее следует установка конькового бруса, закрепляемого укосинами.
18. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
19. Тип обрешётки выбирают в зависимости от кровельного покрытия.
20. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых. Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Содержание статьи

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

• Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
• Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
• Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
• Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
• Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Устройство многощипцовой кровли

Элементы многощипцовой крыши

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

• Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
• Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
• Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
• Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Каркас многощипцовой кровли

Узлы кровли

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

Распределение нагрузку на ендовы

Схема сопряжение скатов

Видео-инструкция

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

• презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
• высокие прочностные и несущие способности;
• простоту в эксплуатации и обслуживании;
• рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
• возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

• сложность монтажа;
• большое количество отходов значительно увеличивающих стоимость работ.
• внушительный вес конструкции, требующий усиление фундамента.

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

Многощипцовая крыша — конструкция и монтажСтройкод

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

1. Элегантный внешний вид.
2. Обитаемое мансардное помещение.
3. Общее с домом отопление.
4. Естественный дневной свет.
5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

• несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
• затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
• стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
• ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
• ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
• ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
• щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
• контробрешётка и обрешётка — служат основой для кровельного материала;
• кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

Стропильная система многощипцовой крыши схема

Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется.

Особое внимание стоит уделять участку многощипцовой крыше, где будет располагаться ендова. Сама стропильная система в этом месте должна быть обязательно усилена подпорками. Кроме того, следует произвести тщательную гидроизоляцию и качественно уложить кровельный материал. Все это необходимо потому, что именно этот участок подвергается наибольшим нагрузкам, особенно в зимнее время.

Стропильная система многощипцовой крыши своими руками —

В случае если коробка дома имеет не несложную прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами либо слуховыми окнами, ее нереально перекрыть простой кровлей. В этом случаем реализовывают монтаж многощипцовой крыши. Особенность данной несомненно прекрасной и практичной конструкции в том, что она состоит не из двух фронтонов, как простая, а из 3 либо более. Стропильная система многощипцовой крыши отличается от стандартной, но, при должном уровне профессионализма она может возводится своими руками.

преимущества и Устройство многощипцовой крыши

Многощипцовой кровлей именуют сложную кровельную конструкцию, складывающуюся из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от простой она имеет не 2 фронтона, а 3 либо больше. Крыша с тремя щипцами именуется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли для того чтобы владеет высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает уникальный и органичный внешний вид этого архитектурного элемента. Преимуществами многощипцовой крыши умелые кровельные мастера считают:

• Большая прочность и несущая свойство. Громадная снеговая нагрузка, механические повреждения либо сильные порывы ветра не страшны скатам многощипцовой кровли, поскольку ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
• эксплуатации и Простота обслуживания. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, мусор и дождевая вода, исходя из этого чистить и ремонтировать их приходится реже.
• Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли разрешает более действенно и рационально применять свободное место.
• Привлекательный внешний вид. Если сравнивать с простыми двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный план сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Большое количество отходов ведет к повышению цены работ. Наконец, громадный вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Принципиально важно! Делая монтаж стропильной системы многощипцовой кровли, не забывайте, что она складывается из чередующихся наслонных и висячих стропил, исходя из этого считается комбинированной либо смешанной.

Главные узлы

Схема многощипцовой крыши не может быть типовой, поскольку любой проект жилого дома требует тщательных расчётов и индивидуального подхода, учитывающих особенности и форму конструкции, климатические условия в регионе строительства, и темперамент применения подкровельного помещения. Так как монтаж таковой сложной конструкции своими руками вряд ли вероятен, то устройство крыши для того чтобы типа сопряжено с громадными денежными вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

• Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается много снега, мусора, застаивается вода, почему нагрузка на каркас увеличивается. Дабы усилить конструкцию в этом участке, употребляются дополнительные распорки и сдвоенные стропила.
• Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции есть место стыковки брусьев, на каковые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует правильной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, возможно лишь владея опытным опытом, плотницкими навыками, и имея шепетильно просчитанный проект. Для неспециализированного развития ознакомится с устройством крыши этого типа возможно посредством видео-руководств.

Видео-инструкция

Многощипцовая крыша — особенности и устройство

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.

В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии

Устройство и порядок возведения стропильной системы

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.

Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

• Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
• Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
• Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Многощипцовая крыша своими руками — как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

• изначально;
• в процессе пристройки помещений;
• для монтажа бокового освещения на мансарде;
• в зданиях со сложной планировкой и множеством комнат.

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

• благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
• кровля имеет оригинальный и привлекательный вид;
• конструкция отличается надежностью и долговечностью;
• появляется свободное пространство для дополнительной комнаты или чердака;
• на крутых скатах не задерживается снежный покров.

Недостатки:

• сложная конструкция, требующая грамотных расчетов и монтажа;
• большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
• высокая нагрузка на ендову, возникающая из-за снега;
• необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

Устройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

Вид стропильной системы сверху

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

Многощипцовая крыша

Красивая многощипцовая крыша

Многощипцовая крыша из гибкой черепицы

Из металлочерепицы

Многощипцовая крыша на деревянном доме

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

Создание каркаса

Каркас окна на многощипцовой крыше

Конструкция крыши

Стропильная система многощипцовой крыши

Главные узлы конструкции

Терминология кровельной фермы

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как в каркасной конструкции могут использоваться элементы большего размера 2×8, 2×10 и т. Д. (Которые являются дорогими) и могут потребоваться либо дополнительные балки, либо внутренние несущие стены, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые системы каркаса

Системы каркаса фермы обеспечивают невероятную гибкость внешнего вида кровельной системы.Приведенные ниже иллюстрации предназначены для того, чтобы помочь вам визуализировать типичные системы каркаса ферм.

Фронтон

Двускатная крыша предназначена для самых простых кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые пересекаются посередине. Ферма фронтона обычно снабжается вертикальными перемычками, расположенными на расстоянии 2 фута от центра для облегчения обшивки.

Фронтальная башня

Если карниз крыши выходит за пределы торцевой стены фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опускается, чтобы монтажник мог провести серию наблюдателей (или лестниц) от фасции обратно к первой общей ферме.

Переходной фронтон

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. У меньшего фронтона будут вертикальные перемычки, расположенные на расстоянии 2 футов от центра по всей длине фермы. Принимая во внимание, что фермы с более длинными пролетами будут иметь только вертикальные перемычки, размещенные в 2 ‘по центру для той области, которая не покрыта меньшей фермой.

Бедра / конец

Голландское бедро

Бостон / Тюдор Хип

Долина набор

Комплект долины (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без впадин у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если стропильные фермы слишком высоки для производства и / или доставки, мы «закрываем» их и поставляем контрейлерные фермы. Контейнеры слева показаны над крышей, так что можно увидеть прогоны и систему распорок.

Свесы

Верхний пояс, который выходит за пределы нижнего пояса и подшипника, называется выступом. На свесе обычно используется отвес, но он может выглядеть как любое из изображений справа.

Подшипники

Подшипник

Раздавливание пяткой — Иногда силы, передаваемые через дерево в несущую стену, достаточно, чтобы заставить дерево со временем раздавиться, если не используется опорный блок.Сертификат на спроектированную штампованную ферму укажет, требует ли конкретная ферма несущие блоки. Если да, то в сертификате будут указаны размер и длина пиломатериала, положение блока и схема крепления.

Условия подшипника с общей нижней поясной хорды

На изображениях ниже показаны два типичных состояния опоры нижнего пояса. На рисунке слева изображена ферма в подвесе. В правом конце изображения справа показана ферма, прибитая к балке или ригелю.

Общие условия подшипников верхней пояса

Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник устанавливается между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, то вертикальный конец фермы может проходить вниз, чтобы сесть на подшипник.

Типовые формы фермы

Внешний профиль фермы может принимать любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице любезно предоставлены компанией Alpine Engineered Products.

Наиболее распространенные типы кровельных ферм

Фронтальные фермы

Различные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов кровли в США. Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

Набедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши. Вальмовые фермы особенно полезны для сильных ветров и заснеженных территорий, поскольку они более устойчивы, чем двускатные крыши. Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Этот тип фермы известен своими сводчатыми потолками, которые так нравятся современным домовладельцам.Вместо горизонтальных нижних поясов у фермы с ножничной крышей есть нижние пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

Ферма мансарды

Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

Моно ферма

Монохромная ферма — это, по сути, лишь половина полной фермы. Они очень универсальны и могут использоваться для создания крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно двойной ферме Howe, ферма на крыше North Light имеет широкий набор перемычек, образующих треугольники внутри самой большой фермы. Фермы North Light — это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет никакого наклона, чтобы сбрасывать осадки или помогать выдерживать нагрузку. Фермы для плоских крыш в основном используются в коммерческих целях.

Подвесная ферма

Ферма Gambrel чаще всего ассоциируется с амбарами, но ее также используют во многих домах, особенно сейчас, когда популярность фермерского стиля растет. Ферма-проушина предназначена для поддержки широкого пролета и может увеличивать вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятым каблуком

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком. Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции.Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

Тип стропильной фермы, которую вы используете для своих строительных проектов, может влиять не только на дизайн ваших зданий, но также на стоимость и время строительства. Если вы ищете нестандартные решения, например, изготовленные стропильные фермы, которые подходят вашему проекту и доставляются на место работы, свяжитесь с нами. Zeeland Lumber & Supply предлагает изготовленные стропильные фермы различных стилей, чтобы ваш строительный проект реализовывался быстро и без проблем.Позвоните нам или свяжитесь с нами через Интернет для получения дополнительной информации.

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до установки.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с большим количеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включены детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным и может быть усложнен несколькими линиями крыши, включая впадины и слуховые окна.

Для того, чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только высоту подъема, пролета и длины линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; пробег, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол от стеновой плиты до линии конька крыши.Шаг может быть очень разным, от небольшого до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 к 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать насыпную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами, шагом 1/3 или 1/4 в долях и 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и слуховых окон, потому что это самый распространенный и самый простой способ для начинающего строителя. После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропила на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — уложить угольник на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега). Измерьте расстояние от острия лезвия до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Полученная цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показывает, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это плата размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы посадить стропило на стеновую плиту.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила в угольник называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем уложите стропила на гладкую ровную поверхность, оставив между ними 2 полосы по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании перед тем, как обрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете схеме стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел от сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Мне жаль, что у меня не было этого инструмента несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до нужного шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу для выполнения пропилов в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и предположений при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерять шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что это не смещение из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен находиться на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать шаг и градусы на «Град. Обычное восхождение »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Общая шкала подъема. Поместите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии среза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде рта птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших неровностей вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Верните квадрат на место, чтобы отвес завершил вырез птички и обозначил вырез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого необходимо проложить ровную линию на хвосте стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая сторона квадрата или сторона с выступом имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил для направления установки.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний отвес с коньковой доской и выровняйте заживляющий вырез на пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как шпильки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Со стропилами на месте для обрамления фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.

Рекомендуемые статьи

Торцевые распорки фронтона | Ассоциация конструктивных элементов строительства

Вопрос:

Изготовленные торцы фронтона на самом деле являются каркасами, хотя их часто называют фермами.Перемычки представляют собой «шпильки», ориентированные вертикально и обычно расположенные на расстоянии 12, 16 или 24 дюймов. Концевая рама с двускатным концом предназначена для передачи вертикальных нагрузок с крыши на сплошную несущую стену внизу. Еще одно отличие концевых шпангоутов от ферм, размещенных внутри конструкции, заключается в том, что рамы испытывают перпендикулярные ветровые нагрузки. Обшитая рама передает ветровые нагрузки на диафрагмы крыши и потолка и наоборот. Диафрагмы крыши и потолка передают поперечные нагрузки на концевую раму фронтона, которая передает эти нагрузки на торцевую стену внизу и в фундамент.Для этого рама опирается на хорошо спроектированные соединения с несущей стеной и диафрагмами. Если ветровая нагрузка достаточно высока и вертикальные стойки достаточно длинные, для рамы может также потребоваться скоба, чтобы предотвратить ее вращение и / или искривление вертикалей (см. Рисунок 1). По сути, это та же концепция, что и постоянная перемычка; следовательно, проектировщик фермы несет ответственность за указание местоположения распорок для вертикальных стоек. Строительный проектировщик отвечает за проектирование размера и крепления распорки, а также за то, как она передает все силы в конструкцию.Для фронтальных концов, какова максимальная длина вертикального элемента до того, как потребуется поперечная распорка?

Ответ:

Максимальная длина вертикального стержня зависит от ряда факторов. Первым фактором является сила ветра, которая, в свою очередь, зависит от скорости ветра, определенной в коде, средней высоты крыши, категории здания и воздействия ветра из-за топографических условий. Другими факторами являются нагрузки на крышу, а также размер, вид и расстояние между центрами вертикальных стоек.Ясно, что это непростой вопрос.

К счастью, большинство проектировщиков ферм в компаниях-разработчиках программного обеспечения для ферм упростили задачу, создав стандартные таблицы и детали на основе этих факторов. Лучший способ найти ответ в вашей конкретной ситуации — позвонить своему проектировщику фермы, чтобы обсудить детали крепления торцов фронтона для вашего проекта. Разработчик фермы может предложить использовать L-образные распорки по длине отдельных вертикалей или горизонтальные распорки, которые должны быть стабилизированы диагональной распоркой, проходящей в диафрагмы (см. Рисунок 2).

РИСУНОК 2

Эти стандартные таблицы выполняют часть работы проектировщика здания по включению концевой рамы фронтона в общий структурный проект, но они не заменяют полный анализ проектировщиком здания. Другие факторы, которые должен учитывать проектировщик здания:

Толщина и вид кровли.

Размер крепежа, расстояние для крепления обшивки крыши к верхнему поясу фронтальной оконечной рамы, чтобы выдерживать подъем, боковой ветер и нагрузки диафрагмы.

Толщина и тип обшивки стены, покрывающей всю торцевую стену фронтона.

Размер и расстояние между креплениями для крепления обшивки торцевой стены фронтона.

Крепление двускатной конца рамы к опорной стенке, чтобы противостоять поднятия, сдвига и боковые ветровые нагрузки.

Крепление фронтальной торцевой стены к фундаменту для противодействия поднятию, сдвигу и боковым ветровым нагрузкам.

Система передачи нагрузки между стеной и нижним поясом концевой рамы фронтона.

В некоторых случаях ожидаемые нагрузки будут слишком высокими для концевой рамы фронтона, стоек торцевых стен или потолочной диафрагмы.Если это так, проектировщик здания может спроектировать торцевую стену с баллонным каркасом, которая устраняет необходимость в ферме с фронтоном. Для получения дополнительной информации о распорках рамы фронтона см .:

Распорка перемычки и торца фронтона

SBCA’s TTB — Постоянные распорки рамы фронтона

Сводный лист

SBCA BCSI-B3

SBCA Категории:

Проектирование, стоимость, обрамление и многое другое

Когда дело доходит до стропильных ферм, необходимо учитывать все, от дизайна до стоимости до плюсов использования ферм вместо каркасного каркаса крыши. Если вы ищете полное руководство по фермам крыши, то вы попали в нужное место.

Вы можете использовать ссылки ниже, чтобы перемещаться по руководству:

1. Плюсы использования кровельных ферм вместо каркаса из стержней

2. Цены на кровельные фермы

3. Как заказать фермы

Плюсы Использование кровельных ферм вместо деревянного каркаса

Плюсы использования кровельных ферм значительно перевешивают плюсы каркасного каркаса. Конечно, может быть случай, когда ваш единственный вариант — обрамление палкой, и это понятно.Но в 99% случаев стропильная ферма даст вам гораздо больше.

Вот преимущества ферм:

-Кровельные фермы действительно спроектированы — все наши фермы имеют инженерную печать, что означает, что они соответствуют универсальным стандартам.

-Фермы построены в контролируемой среде вне погодных условий. Это означает, что на строительный процесс не повлияет дождь или снег.

-Фермы перекрывают большие расстояния без опоры.

-Фермы производятся с помощью пил с компьютерным управлением, что обеспечивает большую точность, более плотную посадку, меньшее количество ошибок и меньшее количество отходов пиломатериалов. Просто точнее.

-Мы тратим очень мало пиломатериалов, когда строим наши кровельные фермы, что означает, что мы экономим больше на пиломатериалах на каждую строимую ферму. Попробуйте сделать это с помощью рамки.

-Фермы строятся на земле, а затем поднимаются на существующие стены. Это устраняет больше шансов упасть и попасть в аварию.

Зачем кому-то использовать обрамление палкой?

Есть несколько причин, по которым строители предпочитают каркас крыши вместо стропильных ферм:

— Крыша и потолок могут быть прикреплены к одному и тому же элементу.

— Крутые вальмовые крыши легче строить с помощью палочного каркаса.

— Изменения в последнюю минуту могут производиться по одной детали с рамкой.

-Для сооружения полуэтажов, встроенных в крышу, с большими слуховыми окнами или отверстиями в крыше в виде односкатной крыши.

Заблуждения о каркасе из стержней:

Обрамление из стержней дешевле — ЛОЖЬ

Многие строители также считают, что каркас из стержней дешевле, чем использование спроектированных стропильных ферм. Это распространенное заблуждение, потому что строитель не рассматривал возможность покупки ферм и обычно предполагает, что ферм более дорогие. Это просто неправда. Мы видели похожие дома, построенные бок о бок, а фермы позволяют строителю строить быстрее и дешевле.

Палка-каркас может быть быстрее — ЛОЖЬ

Проведены параллельные сравнения, и стропильные фермы получают приз за скорость.Деревянные фермы производятся на складе вдали от погодных условий, что означает, что фермы для дождя или блеска могут быть построены, а затем отправлены на место работы. Кроме того, наши фермы производятся с использованием компьютеризированных систем, поэтому процесс происходит быстрее и точнее.

Нажмите на видео ниже, чтобы посмотреть сравнение на сайте SBC:

Сравнение времени: для дома с каркасной конструкцией (включая фермы крыши) потребовалось 152,1 человеко-часа по сравнению с 373,5 часа для дома с каркасным домом. Завершить дом каркасом из палочек требовалось в 2,5 раза БОЛЬШЕ.

Деревянный каркас с деревянным каркасом — ЛОЖЬ

Так как мы производим наши кровельные фермы с компьютерным программным обеспечением и системами, мы можем использовать меньше пиломатериалов, чем крыша с каркасом, и практически без отходов. Рамка из палочек не является точным методом, поэтому на протяжении всего процесса кадрирования возникает больше отходов.

Сравнение пиломатериалов: для дома с деревянным каркасом использовалось 20 643 фута досок, в то время как для дома с деревянным каркасом (включая фермы крыши) использовалось только 15 052 фута досок.Это на 25% меньше пиломатериалов, что означает больше денег в кармане строителя и больше денег в кармане домовладельца.

Цены на фермы для крыши — какую стоимость я могу ожидать от деревянных ферм?

Конечно, цена — это, вероятно, то, что вас больше всего интересует, потому что стоимость — это все, когда дело доходит до строительства здания. Независимо от того, являетесь ли вы подрядчиком или строителем, вам необходимо знать стоимость ферм, чтобы определить, стоит ли это покупать.

Итак, сколько будут стоить мои кровельные фермы?

[* мы не можем предоставить точное число без дополнительной консультации — это общие ориентировочные цены]

Давайте рассмотрим цены на простую конструкцию — дом 26х40 футов с фронтоном.

-Этот дом будет иметь двускатную крышу и 16-дюймовую центральную зону с высоким потолком над гостиной и столовой.

— Уклон крыши будет 5/12 с соборным потолком с уклоном 2,5 / 12.

— Свес будет 2 фута вокруг всего дома

— Фермы на концах дома будут фермами с откидным верхом

Вот фермы, которые нам понадобятся для этого дома в стиле фронтона:

— 12 общих ферм

-2 концевых ферм с откидным верхом

-7 ножничных ферм

Теперь давайте проведем оценку этого количества ферм на основе средней стоимости одной линейной опоры (которая меняется из года в год и даже за месяц). в месяц в некоторых случаях).

12 общих ферм x пролет 26 футов = 312 линейных футов x 4,00 долл. США / фут = 1248,00 долл. США

2 фронтона с откидным верхом x пролет 26 футов = 52 линейных фута x 5,00 долл. США / фут = 260,00 долл. США

7 ножниц x пролет 26 футов = 182 линейных фута x 4,50 долл. США / фут = 819,00 долл. США

Промежуточный итог фермы = 2 327,00 долл. США

На данный момент мы не учли налоги и стоимость доставки.

Налог составляет от 5 до 10% в зависимости от местоположения вашей строительной площадки. Если мы посчитаем 10% налог на работу, то вы добавите 177 долларов к общей стоимости ферм.

Тогда доставка зависит от того, как далеко нам нужно перевезти фермы со склада. Нам нравится обрабатывать весь пакет за вас, потому что мы используем специальный прицеп, предназначенный для перевозки ферм на вашу рабочую площадку.

Чтобы завершить нашу быструю оценку без стоимости доставки, мы достигли в общей сложности:

Всего 2,559 долларов США для деревянных ферм крыши

Факторы, влияющие на цену и стоимость фермы:

Пролет фермы: это расстояние от нижнего пояса фермы от внешней стороны (выступа) несущей стены до внешней стороны другой несущей стены. Вкратце, пролет — это длина основания фермы. Некоторые пролеты имеют более низкую норму на фут, чем другие.

Например, если пролет фермы составляет 26 футов, то нижний пояс может быть построен из двух досок — 16 и 10 футов, что позволяет избежать отходов и отходов и является наиболее эффективным с точки зрения экономии цен.

Теперь, если вы заказываете ферму с пролетом 26’4 дюйма, то 10-футовая доска заменяется на 12-дюймовую, и остается 1’8 ”лома, даже если ферма расширяется только на 4 дюйма.Конечно, мы можем разместить любой проект, но мы рекомендуем сохранять пролет четным числом, особенно если вы хотите сэкономить на всем количестве ферм.

Вылет: Вылет фермы — это горизонтальное расстояние от конца нижнего пояса (или стены) до конца верхнего пояса фермы. Верхний пояс может иметь два разреза: пухлый или квадратный. Типичный свес для жилых помещений составляет от 16 до 24 дюймов. Опять же, эту длину можно отрегулировать в соответствии с потребностями фермы.

Если свес выходит за пределы 24 дюймов, скажем, до 30 дюймов, то потребуется верхний пояс 2 × 6 для хвостовой части, чтобы справиться с дополнительным свесом.

Уклон крыши (уклон): вертикальный подъем верхнего пояса на 12 горизонтальных дюймов — это уклон или уклон крыши. Например, шаг 4/12 означает 4 дюйма подъема при 12 дюймах пробега.

Чем круче крыша, тем дороже становятся фермы, потому что чем длиннее становятся доски, тем больше увеличивается площадь крыши.Вы также понесете дополнительные расходы, потому что намного сложнее укладывать крышу с уклоном 12/12 по сравнению с крышей 4/12.

Расстояние между фермами: это расстояние между фермами. Стандартное расстояние между стропилами крыши — 2 фута. Практически все жилые фермы используют такое расстояние.

Существует заблуждение, что расстояние между фермами каждые 16 дюймов по центру лучше, потому что оно будет прочнее, чем в среднем 2 дюйма. Хотя это может быть правдой, это не всегда верно, кроме случаев сильного стресса.Проблема в том, что ферма, расположенная на расстоянии 16 дюймов, обычно проектируется легче и выдерживает меньшую нагрузку, чем фермы, расположенные каждые 2 дюйма. Таким образом, вам понадобится больше ферм для шага 16 дюймов, что, вероятно, будет означать более высокие затраты.

Для ферм магазинов и сараев типичное расстояние составляет 4 фута по центру, а в некоторых случаях даже 8 и 10 футов.

Количество ферм: Чем больше ферм вам нужно, тем дешевле будет цена за ферму, потому что мы все равно должны использовать одну ферму на протяжении всего процесса.Итак, создаем ли мы один или десять, нам все равно нужно его спроектировать, построить и затем доставить. Вот почему оптом всегда лучше с точки зрения затрат.

Расчетные нагрузки: важен вес, который ферма должна выдержать на квадратный фут. Это включает в себя весь кровельный материал и потолок, а также нагрузку для строительных целей, а также факторы окружающей среды (такие как ветер и снег). Очень важно учитывать правильную нагрузку на ферму.

Как успешно заказать кровельные фермы:

Заказать фермы не так просто, как заказать другие изделия из дерева, но мы расскажем здесь все, что вам нужно, чтобы успешно заказать фермы и упростить процесс для вас.

Итак, что нужно предоставить для заказа стропильных ферм?

Лучший способ заказать: предоставить план крыши и помещения. Мы можем лучше гарантировать правильную подгонку, если у нас есть размеры пола и крыши.

Помимо планов, вот детали, которые вам необходимо предоставить:

• -Расположение вашего проекта
• -Тип здания и его функции
• -Размер здания или тип фермы , пролет и количество
• — Расстояние между фермами
• — Шаг крыши
• — Ширина выступа, хвостовой части или потолка
• — Материал крыши и потолка соответствует
• существующая крыша?

Зачем нам нужно расположение строительной площадки?

Географическая информация важна для нас, чтобы узнать о нагрузках на окружающую среду, таких как снег и ветер. Каждое место зависит от количества получаемого ветра и снега. Конечно, в большинстве обслуживаемых нами территорий в течение года наблюдается сильная ветренность, поэтому важно, чтобы мы точно знали, где будут установлены фермы, чтобы мы могли построить лучшую систему стропил для вашего проекта.

Почему важна функция здания?

Знание функции здания позволяет нам определить правильные коды и параметры, с которыми мы должны работать для этой конкретной конструкции.Это так же просто, как сказать нам, что фермы предназначены для дома, магазина, павильона, вешалки или чего-то еще. Оттуда мы можем ввести коды и параметры в наше программное обеспечение для проектирования и правильно изготовить фермы, подходящие для вашей работы.

Зачем нужна планировка здания?

Все наши расценки на кровельные фермы начинаются с макета. Если вы сообщите нам размер вашей конструкции и расстояние между фермами (расстояние между фермами), мы сможем сказать вам, сколько ферм вам понадобится.

Вы, конечно, можете рассчитать количество ферм самостоятельно, если хотите, но мы все равно просим составить план здания, чтобы мы могли видеть, какую площадь будут покрывать фермы. Нам также необходимо знать расстояние между ферм, чтобы их расположение соответствовало вашей конструкции.

Почему важен тип фермы?

Доступно много типов ферм, поэтому важно знать, какой тип ферм вам нужен. В основном мы спрашиваем, нужны ли вам фермы для фронтона или нет, и если да, то какое количество ферм для фронтона вам нужно.

Фронтальная ферма устанавливается на торцевой стене конструкции и имеет вертикальные стойки через каждые 2 фута или 16 дюймов. Ферма фронтона не является конструктивной и требует постоянной несущей опоры под ней, такой как балка или стена.

Фронтальные фермы дороже обычных структурных ферм, поскольку требуется больше пиломатериалов. Однако для отделки фронтонных торцов построек гораздо лучше подходят двускатные фермы.

Почему скат крыши?

Нам нужен скат крыши, потому что нам нужно знать наклон / угол наклона крыши.В большинстве случаев уклон крыши обозначается дюймами подъема и спуска. Так, например, шаг 6/12 — это 6 дюймов подъема для 12 дюймов бега (по горизонтали).

Почему важен выступ?

Во-первых, свес — это расстояние от конца нижнего пояса фермы (или стены) до конца верхнего пояса. Или это расстояние от стены до того места, где выступает верхний пояс.

Это то, к чему крепится потолок или детали, которые привязываются к стене.Стандартный свес составляет 16-24 дюйма, но вылет может быть любой длины по вашему желанию.

Если свес превышает 2,5 фута, нам потребуется использовать верхний пояс большего размера для свеса, как правило, верхний пояс 2 × 6 для фермы. Мы также можем построить консоль для свеса, где нижний пояс фермы продолжается за стену.

Почему стоит учитывать нагрузку на ферму?

Нагрузка на фермы важна, потому что нам нужно знать нагрузку на фермы и то, что они должны будут удерживать. Это очень важно для конструкции фермы, потому что в противном случае фермы не смогут выдерживать соответствующую нагрузку.

Типовая загрузка жилых помещений включает стандартный настил и черепицу / металл, а также гипсокартон на потолке. Однако, если вы планируете использовать глиняную черепицу на крыше, нам необходимо знать об этом, чтобы мы могли спроектировать фермы, чтобы выдерживать более тяжелые нагрузки.

Допустим, вы планируете построить амбар с столбами, используя только прогоны и металл, прикрепленные к верхней части фермы, при этом оставляя фермы открытыми без потолочного гипса.В этом случае нагрузка на ферму меньше, поэтому и стоимость фермы меньше.

Соответствуем ли мы существующей крыше?

Если вы не строите новую отдельно стоящую конструкцию, нам нужно знать, чтобы мы могли соответствовать существующей крыше. Чтобы соответствовать текущей крыше, нам необходимо знать следующее: пролет фермы, высоту каблука и общую высоту фермы посередине или точное измерение уклона крыши.

Все, что вам нужно знать

Кровельные фермы заменили стропила как самый популярный способ создания каркаса крыши.И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы разберем, что именно представляют собой стропильные фермы, и объясним некоторые из наиболее распространенных типов, которые используются, чтобы помочь вам понять, какие стропильные фермы вы можете использовать для своего проекта строительства крыши.

На этой странице:

Что такое стропильная ферма?

По сути, стропильные фермы образуют каркас крыши. Они определяют форму крыши и потолка, обеспечивая опору для крыши.Фермы предварительно спроектированы на заводе из легких материалов, таких как 2х4, и отправлены на строительную площадку. Фермы состоят из трех основных частей:

1. Верхние аккорды
2. Нижние пояса (также известные как двутавровые балки или потолочные балки)
3. Webbing / посты

Фермы используются как альтернатива стропилам или палочному каркасу. Стропила обычно изготавливаются из больших кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы построить и установить их прямо на стройплощадке.

Это делает стропила дороже, чем фермы.

Каковы преимущества стропильных ферм?

Кровельные фермы в последние годы стали популярнее стропил по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле стропил.

Они используют более легкие материалы и их можно производить и покупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника.Согласно HomeAdvisor, вы можете рассчитывать потратить от 30 до 400 долларов на ферму.

Еще одним большим преимуществом стропильных систем является то, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшими внутренними несущими стенами или их отсутствием разработчики домов могут легко создавать широко популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций стропильных ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной кровли до вальмовых секций — есть фермы, которые удовлетворят ваши потребности.

Введите свой адрес, чтобы узнать цену на крышу

Типы стропильных ферм

Опять же, есть тонна ферм для завершения вашего строительного проекта. Мы составили список наиболее часто используемых стропильных ферм для жилищного строительства.

Ферма центральной стойки

Фермы королевских столбов представляют собой простейшие кровельные фермы.

Общее использование: Пристройка домов, строительство гаражей, проекты с короткими пролетами

Размах: от 5 до 8 метров

Фермы для королевских столбов — это самый простой тип фермы. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая король-штырем, и две лямки.

Поскольку фермы с королевской стойкой изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы.Однако это также означает, что фермы королевских столбов не могут охватывать большие расстояния, поэтому они лучше подходят для небольших проектов.

Ферма стойки королевы

Фермы стойки Queen хорошо подходят для больших жилых проектов.

Общее использование: Строительство жилых домов, пристройки домов

Размах: от 8 до 12 метров

Фермы

Queen post похожи на фермы King Post в том, что они имеют простую, но прочную конструкцию.Вместо одной центральной стойки в центре, этот тип фермы будет иметь две фермы, которые соединены натяжной балкой.

Дополнительные стойки в ферме столба королевы делают их немного дороже, чем ферма столба королевы.

Две вертикальные стойки фермы позволяют фермам стойки королевы перекрывать большие пролеты, чем фермы стойки короля, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink — самые распространенные фермы для жилых проектов.

Область применения: Строительство жилых домов

Пролет: До 14 метров

Фермы

Fink — наиболее распространенные фермы, используемые при строительстве крыш жилых домов. Ремни в фермах Fink имеют W-образную форму, что придает им большую несущую способность. Положение ремня позволяет оставить место для хранения вещей, а также при необходимости можно разместить такие вещи, как резервуары для воды.

Они также считаются одними из наиболее экономически эффективных кровельных ферм, особенно потому, что они могут перекрывать большие расстояния.

Ферма мансарды

Фермы чердаков позволяют использовать складские помещения, а иногда и жилые помещения.

Общее использование: Проекты строительства жилых домов, требующие чердака или дополнительного жилого помещения на чердаке

Пролет: До 25 метров

Одним из недостатков многих ферм является то, что лямки часто могут ограничивать чердак. Это может стать серьезным препятствием для домовладельцев, которым нужно дополнительное место для хранения вещей или жилое пространство.К счастью, есть фермы на чердаке, которые рассчитаны на место на чердаке.

Фермы чердака похожи на фермы столбов королевы, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить пространство на чердаке. Чем шире конструкция здания, тем больше будет чердак. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы позволяют создавать сводчатые потолки соборов.

Общее использование: Проекты строительства жилых домов, требующие сводчатых потолков

Пролет: До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм скошены, создавая эффектный потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования предварительно спроектированных деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные трасты в одной части вашего дома и использовать другие типы ферм в других частях вашего дома, где вам не нужны сводчатые потолки. Что хорошо, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы действительно стоят дороже, чем фермы других типов — иногда на 30% дороже, чем стандартные фермы.

Фронтальная ферма

Фронтальные фермы выступают в роли «опор» на вашей крыше.

Общее использование: Строительство двускатной крыши для жилых домов

Пролет: Зависит от конструкции крыши

Фронтальные фермы обычно используются в сочетании с другими типами ферм. Ферма фронтона служит «торцевой крышкой» крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. На каждом конце каркаса крыши построены фермы фронтона для поддержки обшивки крыши.

Фермы

для фронтона будут стоить от 25% до 50% дороже, чем фермы стандартного стиля.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных стропильных ферм, но на рынке их гораздо больше. От металлических крыш до асфальтовой черепицы, сводчатых потолков и плоских крыш, вероятно, есть фермы, которые помогут вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и будете соответствовать требованиям строительных норм.

Введите свой адрес, чтобы узнать цену на крышу

Основы кровельного каркаса | HomeTips

Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий по кровельным покрытиям

Эта диаграмма каркаса крыши иллюстрирует, как сооружается вальмовая крыша. Эта крыша имеет горизонтальные рейки под черепицу или металл.

Проезжайте практически по любому району, и вы увидите, что крыши имеют разные формы. Дома имеют двускатные, шатровые, мансардные, двускатные, плоские и односкатные крыши. Многие дома сочетают типы крыш на одной крыше. Например, довольно часто можно увидеть шатровую крышу с двускатными мансардными окнами.

Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому.Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

Крыши бывают разных форм.

Мансардные и двускатные крыши предлагают большую высоту головы для чердачных помещений. Односкатные крыши обычно проще всего соединить с существующей крышей при надстройке.

Каркас крыши может быть простым или сложным, в зависимости от крыши. Свесы, бедра и мансардные окна значительно усложняют обрамление.

Каркас крыши с палками и фермами

Почти все крыши обрамляются одним из двух методов: стандартным «палочным» каркасом или новым «ферменным» каркасом.

Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.

Крыша с решетчатым каркасом строится по отдельности.

Фермовые крыши строятся из готовых ферм треугольной формы.

Фермы крыши изготавливаются в готовом к установке виде.

Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, изготавливаются из палок.Каркас из прутьев создает треугольник между стропилами и балками потолка. Пучок воротника добавляет силы треугольнику посередине.

В рамном каркасе стропила сочетаются с балками перекрытия.

Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости в большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются прямо над стойками стены.

Ферма — это одна смежная двойная балка из балок перекрытия и балок.Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из палки.

Поскольку фермы — это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. А поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.

Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по возведению каркаса дома

Позвоните, чтобы получить бесплатную оценку от профессионалов кровельщиков:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт имеет Накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.
