Пластинчатые радиаторы отопления характеристики и обзор
Что такое радиаторы отопления, знают все, а вот как выглядят пластинчатые радиаторы отопления, представить могут немногие. Между тем, это просто более эффективно отдающие тепло отопительные приборы из металла, сделанные из трубок прямой или криволинейной формы, по которым течет все тот же теплоноситель. Но для ускоренной и более полной отдачи тепла к трубкам приварены или прикреплены обжимом пластины, которые увеличивают во много раз площадь теплового обмена между радиатором и атмосферой в помещении. Используют пластинчатые батареи отопления как при подключении централизованного отопления, так и в работе с автономными отопительными системами, в частных домах, квартирах, общественных и производственных помещениях. Их подключение обеспечивает экономию энергоносителей, самих радиаторов, минимизацию схемы отопления и высокий КПД системы.
Варианты моделей пластинчатых радиаторов
Конструкция и назначение пластинчатых радиаторов
Выбрать, купить и установить можно любой радиатор, но он будет бесполезным, если помещение или здание не утеплено – только в паре с термоизоляционными работами пластинчатый радиатор проявит себя наиболее эффективно. К тому же, эффективность радиатора – это не высокая температура теплоносителя, которая отдается в воздух через трубки и пластины, а удерживание постоянной и комфортной температуры в комнате в течение всего времени. Поэтому при правильном решении вопроса о поверхность таких батарей отопления нельзя обжечься – во-первых, температура не будет критичной, а во-вторых, пластины закрыты металлическим кожухом.
Если подходить к вопросу принципиально, то радиаторы отопления пластинчатые являются конструктивным вариантом конвекторов с разницей в количестве трубок и пластин (трубок меньше, пластин – больше).
Внутреннее устройство пластинчатого радиатора
Аналогично радиаторам панельного образца, в пластинчатых приборах существует классификация по количеству теплообменных трубок и панелей (пластин), которые изготавливаются методом горячей штамповки и точечной сварки. За счет плотного соединения тепло отдается не только с поверхности пластин, но и с остальных площадей прибора – с трубок и даже соединительных швов и стыков. Маркировка же приборов происходит таким образом: если радиатор имеет одну панель (пластину на корпусе) и один теплообменник, то маркируется он как класс «11». Три пластины и две трубки – «32» класс, и т.д.
Если вы хотите купить и установить новый радиатор в магазине или заменить старый, то в комплекте с новой моделью вы получите монтажный набор и инструкцию по сборке и креплению. В зависимости от конструкции прибора его подключение может быть резьбовым или сварным, что зависит от устройства ввода-вывода теплоносителя. Кроме того, потребуется подсоединение крана Маевского и термостатом или двух отдельных приборов – собственно крана Маевского и отдельного термостата. Термостатический клапан врезать совсем не обязательно, но он позволит автоматически регулировать температуру в отдельном помещении путем ограничения поступления теплоносителя в змеевик радиатора. Последние модели пластинчатых батарей часто оснащаются встроенными термостатами и кранами.
Пластинчатые отопительные радиаторы с термостатом
youtube.com/embed/I3U6uq9gHoU?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Определение тепловой мощности пластинчатых приборов отопления
Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.
Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:
- На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
- Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
- Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
- Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
- Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
- Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.
Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.
Таблица мощности
Отопительный радиатор работает так:
- Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
- Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
- Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
- Далее цикл повторяется.
То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.
Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).
Радиаторы большой мощности
Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.
В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.
Пластинчатый радиатор с вентилятором
На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:
- Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
- Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
- Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.
Радиаторы из разных сплавов
Преимущества и недостатки пластинчатых приборов отопления
Достоинства:
- Простая и надежная конструкция;
- Дешевая стоимость, ремонт и обслуживание;
- Длительность эксплуатации;
- Быстрый прогрев обогреваемых помещений.
Пластинчатые радиаторы из стали способны работать под давлением до 20 at и пир температуре теплоносителя до 1200С. Дизайн современных приборов разительно отличается разнообразием от моделей старого образца, и это качество помогает не только не нарушать дизайн и интерьер помещений, но и создавать новый, так как красивый и оригинально оформленный радиатор нет нужды прятать за панелями или кожухами.
Недостатки:
- Помещения в доме обогреваются только за счет естественного перемещения воздушных масс, и увеличение теплоотдачи возможно только включением в схему электровентилятора;
- Высокая инерционность пластинчатых радиаторов из любого металла или сплавов за счет тонких стенок приборов – металл быстро нагревается, но точно так же быстро и остывает при прекращении подачи теплоносителя;
- Сложность ухода за радиатором – из-за небольших расстояний между пластинами между ними трудно убирать пыль.
Пластинчатые радиаторы в оформлении интерьера
Подключение радиаторов
- Как уже известно, пластинчатый радиатор перед продажей комплектуется краном и клапанным вкладышем с термостатом для автоматической регулировки температуры теплоносителя и воздуха в помещении;
- Некоторые модели оснащаются механизмами подключения радиатора к отопительному контуру под полом или вмонтированному в стены помещения;
- Основные схемы подключения радиаторов – боковая или нижняя:
- При боковом присоединении подключения штуцера радиатора находятся по бокам, что не мешает подключать их к вертикальному стояку. При горизонтальном подключении радиатор присоединяется через фитинг.
- При нижнем присоединении штуцера радиатора выводятся снизу, поэтому горизонтальное подключение не представляет проблемы, а для вертикальной схемы радиатор подключается через фитинги.
- Из-за высокой инерционности стальных радиаторов их подключают к системе с принудительным движением теплоносителя, чтобы повысить и ускорить теплоотдачу;
- Для стальных приборов отопления включение в схему с открытым расширительным бачком чревато быстрым развитием коррозии из-за присутствия в теплоносителе большого количества кислорода, поступающего из воздуха. Из-за этого кислотность теплоносителя повышается, и внутренняя поверхность змеевика батареи отопления начинает разрушаться. Соответственно, время безремонтной эксплуатации радиатора уменьшается;
- Если других решений нет, и необходимо устанавливать радиатор в открытую отопительную систему, то тепловой контур защищается антидиффузионным барьером, который не пропускает воздух в трубы отопления.
Нижнее подключение радиатора
Боковое подключение радиатора
Практические и организационные выводы
Принцип работы пластинчатых приборов такой же, как и у водяных – они увеличивают и удерживают температуру в комнате за счет потоков теплого воздуха.
- Надежность и прочность стальных радиаторов намного выше, чем у приборов из других сплавов и металлов, поэтому они рекомендованы к работе в центральной системе отопления.
- Медные радиаторы не разрушаются от коррозии, но в системах с высоким давлением их лучше не устанавливать. Еще один недостаток – высокая цена.
- Алюминиевые радиаторы дешевле всех, имеют отличную теплоотдачу, но слабый механически корпус, который тоже быстро коррозирует в кислотной среде.
Так как подключение пластинчатых отопительных приборов осуществляется через нижние или боковые штуцера, их можно монтировать прямо на пол, встраивать в поверхность пола или вешать на стену комнаты. Для каждого отдельного случая можно подобрать свое оформление и техническое оснащение прибора.
Пластинчатый радиатор: конструкция устройства, принцип действия, основные разновидности, преимущества и недостатки. Пластинчатые радиаторы: варианты радиаторов «гармошка»
Что собой представляют пластинчатые радиаторы отопления?
Из каких частей состоит пластинчатая батарея для отопления.
Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.
Схема работы прибора очень простая:
- теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
- температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
- между разогретыми пластинами быстро поднимается температура воздуха;
- легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
- холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.
В отличие от других нагревательных устройств, пластинчатые батареи отопления не обогревают помещение за счет теплового излучения (ИК-волн), так как температура их поверхности не поднимается до нужного уровня. Подобные батареи поднимают температуру воздуха в комнате только за счет конвекции воздуха.
Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.
Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

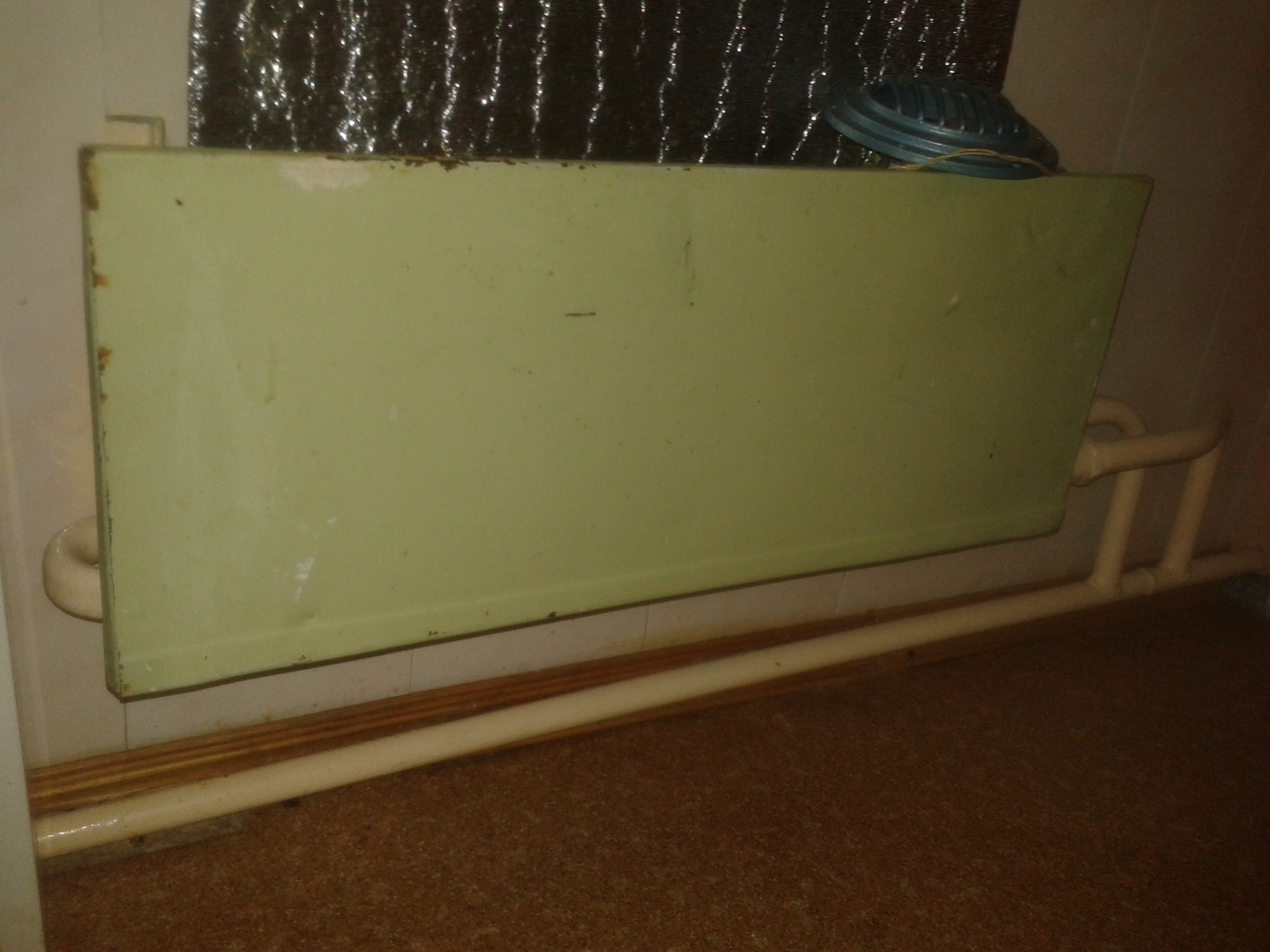

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнат
Пластинчатые радиаторы отопления — виды и технические характеристики
- Радиаторы отопления
Вступление
Пластинчатый радиатор представляет собой гнутую или прямую водопроводную трубу, с нанизанными на нее стальными пластинами. По трубе двигается теплоноситель, а пластины значительно усиливают конвекцию воздуха. Простота конструкции определяет их невысокую цену. Для эстетики конвектора закрывают симпатичными коробами из тонкой стали, окрашенной в белый цвет.
Стальные пластинчатые радиаторы — общие сведения
Стальные пластинчатые радиаторы в простой речи называют «гармошки». Вид гармошки создают пластины, нанизанные на трубу для теплоносителя.
Отличительная особенность таких радиаторов это высокая надежность. В пластинчатом радиаторе нет соединений, кроме входа и выхода теплоносителе. Как следствие, сам радиатор потечь просто не может, негде прорываться теплоносителю.
Благодаря большому количеству пластин, и прямому движению теплоносителя конвектор нагревается до высокой температуры. Для защиты от прикосновений основной остов радиатора закрыт декоративным кожухом. В верхней крышке кожуха сделаны конвекционные отверстия.
Конвектора имеют малую тепловую инерционность, а значит можно управлять ими автоматикой, то есть в системы с пластинчатыми радиаторами возможна установка терморегуляторов.
Пластинчатые радиаторы образуют достаточно мощную тепловую завесу. Это свойство конвекторов позволяет использовать их в системах обогрева в полу. Правда, конструкция тепловых конвекторов для установки в пол отличается от настенных конвекторов, но принцип обогрева одинаков.
Недостатки пластинчатых радиаторов (конвекторов)
- Конвективный тип радиаторов не позволяет равномерно прогреть помещение. У радиаторов теплее, чем у противоположенной стены помещения.
- Пластины конвектора отличный сборщик пыли. Чистить их трудно. Со временем пыль уменьшает их теплоотдачу.
- Внешний вид пластинчатых радиаторов не радует, хотя есть симпатичные модели.
Вариации пластинчатых радиаторов
Как варианты, пластинчатые радиаторы применяются для отопления в полу (канальные конвекторы) и плинтусного отопления помещения.
Подключение конвекторов
Продаются два типа конвекторов по подключению. На это нужно обращать внимание при покупке. Первый тип, это конвектора с боковым подключением. Второй тип это конвектора с нижним подключением0. Он укомплектовывается клапанным вкладышем.
Тепловая мощность пластинчатых радиаторов
Теплоотдача конвекторов зависит от их длины и количество рядов с пластинами. Высота всех конвекторов, 200 мм.
Так, теплоотдача конвектора в «одну нитку» длинной 600 мм составляет 347 Вт. Он же длинной 3000м дает теплоотдачу в 1730 Вт. Радиатор в четыре «нитки» длинной 3000 мм дает теплоотдачу в 4179 Вт, а он же длинной 1000 мм отдаст 1393 Вт тепла.
Расчет радиатора производится по стандартной схеме расчета секций радиаторов, с учетом всех поправочных коэффициентов. Напомню, как это делается. ( читать статью: Упрощенный расчет системы отопления)
- На 1 кв. метр площади с потолком в 3 метра, нужно 100 Вт тепла.
- На комнату 16 кв. метров, нужен радиатор 1600 Вт. Это при идеальных условиях: одно окно, потолок 3 метра, комната не угловая. Если это не так, применяем поправочные коэффициенты:
- Два окна к=1,8: 1600×1,8=2880Вт;
- Угловая комната к=1,8: 2880×1,8=5184Вт;
- Потолок 2,65, к=2,65/3,0=0,88: 5148Вт×0,88=4547 Вт;
- Пластиковое окно к=0,8: 4547Вт×3637 Вт.
Стандартное окно имеет ширину 1400 мм, значит под каждым окном нужно установить 4-х секционные пластинчатые радиаторы длинной 1400 мм, с теплоотдачей 1950 Вт. Данные взяты из паспортов радиаторов фирмы Purmo. На этом все!
©Obotoplenii.ru
Другие статьи раздела: Радиаторы
<index>Что такое радиаторы отопления, знают все, а вот как выглядят пластинчатые радиаторы отопления, представить могут немногие. Между тем, это просто более эффективно отдающие тепло отопительные приборы из металла, сделанные из трубок прямой или криволинейной формы, по которым течет все тот же теплоноситель. Но для ускоренной и более полной отдачи тепла к трубкам приварены или прикреплены обжимом пластины, которые увеличивают во много раз площадь теплового обмена между радиатором и атмосферой в помещении. Используют пластинчатые батареи отопления как при подключении централизованного отопления, так и в работе с автономными отопительными системами, в частных домах, квартирах, общественных и производственных помещениях. Их подключение обеспечивает экономию энергоносителей, самих радиаторов, минимизацию схемы отопления и высокий КПД системы.
Варианты моделей пластинчатых радиаторов
Содержание
Конструкция и назначение пластинчатых радиаторов
Выбрать, купить и установить можно любой радиатор, но он будет бесполезным, если помещение или здание не утеплено – только в паре с термоизоляционными работами пластинчатый радиатор проявит себя наиболее эффективно. К тому же, эффективность радиатора – это не высокая температура теплоносителя, которая отдается в воздух через трубки и пластины, а удерживание постоянной и комфортной температуры в комнате в течение всего времени. Поэтому при правильном решении вопроса о поверхность таких батарей отопления нельзя обжечься – во-первых, температура не будет критичной, а во-вторых, пластины закрыты металлическим кожухом.Если подходить к вопросу принципиально, то радиаторы отопления пластинчатые являются конструктивным вариантом конвекторов с разницей в количестве трубок и пластин (трубок меньше, пластин – больше).
Внутреннее устройство пластинчатого радиатора
Аналогично радиаторам панельного образца, в пластинчатых приборах существует классификация по количеству теплообменных трубок и панелей (пластин), которые изготавливаются методом горячей штамповки и точечной сварки. За счет плотного соединения тепло отдается не только с поверхности пластин, но и с остальных площадей прибора – с трубок и даже соединительных швов и стыков. Маркировка же приборов происходит таким образом: если радиатор имеет одну панель (пластину на корпусе) и один теплообменник, то маркируется он как класс «11». Три пластины и две трубки – «32» класс, и т.д.Если вы хотите купить и установить новый радиатор в магазине или заменить старый, то в комплекте с новой моделью вы получите монтажный набор и инструкцию по сборке и креплению. В зависимости от конструкции прибора его подключение может быть резьбовым или сварным, что зависит от устройства ввода-вывода теплоносителя. Кроме того, потребуется подсоединение крана Маевского и термостатом или двух отдельных приборов – собственно крана Маевского и отдельного термостата. Термостатический клапан врезать совсем не обязательно, но он позволит автоматически регулировать температуру в отдельном помещении путем ограничения поступления теплоносителя в змеевик радиатора. Последние модели пластинчатых батарей часто оснащаются встроенными термостатами и кранами.
Пластинчатые отопительные радиаторы с термостатом
» alt=»»>
Определение тепловой мощности пластинчатых приборов отопления
Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:
- На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
- Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
- Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
- Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
- Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
- Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.
Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.
Таблица мощности
Отопительный радиатор работает так:
- Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
- Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
- Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
- Далее цикл повторяется.
То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).
Радиаторы большой мощности
Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.
Пластинчатый радиатор с вентилятором
На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:
- Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
- Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
- Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.
Радиаторы из разных сплавов
» alt=»»>
Преимущества и недостатки пластинчатых приборов отопления
Достоинства:
- Простая и надежная конструкция;
- Дешевая стоимость, ремонт и обслуживание;
- Длительность эксплуатации;
- Быстрый прогрев обогреваемых помещений.
Недостатки:
- Помещения в доме обогреваются только за счет естественного перемещения воздушных масс, и увеличение теплоотдачи возможно только включением в схему электровентилятора;
- Высокая инерционность пластинчатых радиаторов из любого металла или сплавов за счет тонких стенок приборов – металл быстро нагревается, но точно так же быстро и остывает при прекращении подачи теплоносителя;
- Сложность ухода за радиатором – из-за небольших расстояний между пластинами между ними трудно убирать пыль.
Пластинчатые радиаторы в оформлении интерьера
Подключение радиаторов
- Как уже известно, пластинчатый радиатор перед продажей комплектуется краном и клапанным вкладышем с термостатом для автоматической регулировки температуры теплоносителя и воздуха в помещении;
- Некоторые модели оснащаются механизмами подключения радиатора к отопительному контуру под полом или вмонтированному в стены помещения;
- Основные схемы подключения радиаторов – боковая или нижняя:
- При боковом присоединении подключения штуцера радиатора находятся по бокам, что не мешает подключать их к вертикальному стояку. При горизонтальном подключении радиатор присоединяется через фитинг.
- При нижнем присоединении штуцера радиатора выводятся снизу, поэтому горизонтальное подключение не представляет проблемы, а для вертикальной схемы радиатор подключается через фитинги.
- Из-за высокой инерционности стальных радиаторов их подключают к системе с принудительным движением теплоносителя, чтобы повысить и ускорить теплоотдачу;
- Для стальных приборов отопления включение в схему с открытым расширительным бачком чревато быстрым развитием коррозии из-за присутствия в теплоносителе большого количества кислорода, поступающего из воздуха. Из-за этого кислотность теплоносителя повышается, и внутренняя поверхность змеевика батареи отопления начинает разрушаться. Соответственно, время безремонтной эксплуатации радиатора уменьшается;
- Если других решений нет, и необходимо устанавливать радиатор в открытую отопительную систему, то тепловой контур защищается антидиффузионным барьером, который не пропускает воздух в трубы отопления.
Нижнее подключение радиатора
Боковое подключение радиатора
» alt=»»>
Практические и организационные выводы
Принцип работы пластинчатых приборов такой же, как и у водяных – они увеличивают и удерживают температуру в комнате за счет потоков теплого воздуха.
- Надежность и прочность стальных радиаторов намного выше, чем у приборов из других сплавов и металлов, поэтому они рекомендованы к работе в центральной системе отопления.
- Медные радиаторы не разрушаются от коррозии, но в системах с высоким давлением их лучше не устанавливать. Еще один недостаток – высокая цена.
- Алюминиевые радиаторы дешевле всех, имеют отличную теплоотдачу, но слабый механически корпус, который тоже быстро коррозирует в кислотной среде.
Так как подключение пластинчатых отопительных приборов осуществляется через нижние или боковые штуцера, их можно монтировать прямо на пол, встраивать в поверхность пола или вешать на стену комнаты. Для каждого отдельного случая можно подобрать свое оформление и техническое оснащение прибора.
» alt=»»>
</index>
Производители плоских батарей отопления
На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.
Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:
- вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
- плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
- гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.
Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.
Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.
Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.
Одна из специализаций концерна – производство плоских стальных радиаторов с нижним (серия Logatrend VK-Profil) и боковым подключением (Logatrend K-Profil). Модели привлекают высоким КПД, непревзойденным качеством сварных швов. Комплектация включает вентили, предназначенные для 1- и 2-трубных систем. Гарантия производителя – от 5 лет.
Если сравнивать ценовые диапазоны продукции трех компаний, наиболее доступны плоские радиаторы Buderus, в то время как верхний предел наблюдается у серии Plano бренда Zehnder.
Огромное разнообразие отопительных приборов, которые присутствуют на современном рынке отопительного оборудования, часто ставит потребителей в тупик. Ведь вопрос, какой лучше, мучает именно тогда, когда глаза разбегаются. В этой статье будут разбираться радиаторы отопления – «плоские». Почему эта тема так интересна в настоящее время? Судите сами.
- Во-первых, плоская конструкция отопительного прибора – это увеличение свободного пространства в помещении. Соответственно появляется возможность установки подоконника меньшей ширины.
- Во-вторых, это уменьшения плоскости сбора пыли.
- В-третьих, это необычный и привлекательный внешний вид.
Но тут встает вопрос: а как же с теплоотдачей? Ведь не секрет, что данный показатель во многом зависит именно от размеров батареи отопления. Все верно, показатель теплоотдачи уменьшается, но не зря производители выпускают эти приборы, значит, есть какая-то хитрость, которая мощность радиатора поддерживает в необходимом размере. Со всеми этими вопросами и будем здесь разбираться.
Критерии выбора
Плоские стальные радиаторы отопления не ставят в системы с естественной циркуляцией теплоносителя, так как здесь нужно большое количество рабочей жидкости. Такие батареи хорошо проявляют себя в схемах с принудительной циркуляцией, но здесь необходимо правильно рассчитать объем расширительного бака и производительность циркуляционного насоса.
При выборе модели необходимо учитывать высоту и тепловую мощность. Низкие радиаторы актуальны для характерной высоты подоконника (когда нет возможности установить более высокую технику). Чем ниже отопительный прибор, тем равномернее распределяется тепло, создается плотная завеса.
Однотрубная разводка позволяет снизить монтажные расходы, но здесь обязательно нужно обустроить байпасную линию. Запорный клапан станет барьером для теплоносителя, он необходим для обеспечения рациональной отдачи устройства. При однотрубной схеме наиболее выгодным является диагональное подключение, когда теплоноситель подводят слева сверху, а отвод организуют справа снизу.
Ширину радиатора подбирают так, чтобы он на 50-75% покрывал аналогичный параметр оконного проема. Узкие модели не способны создать плотную тепловую завесу.
Монтаж
Плоский радиатор используют для систем обогрева, имеющих принудительную циркуляцию носителя тепла, то есть там, где используются циркуляционные насосы.
Отопительная система, использующая плоскую батарею, представляет собой закрытую конструкцию и имеет в своем составе мембранный расширительный бак. Выглядит она примерно следующим образом: носитель тепла под воздействием на него насоса идет по прямому трубопроводу, проходит через вентиль и далее попадает к потребителю тепла, затем проходя через развоздушник, идет по обратному трубопроводу до мембранного расширительного бака. И оттуда процесс повторяется заново.
Схема закрытой системы отопления с плоскими радиаторами
Если установка плоских батарей применяет открытую систему, срок службы батареи будет значительно меньше. Сливать воду часто нет никакой необходимости. В только что заливаемой жидкости, всегда большое содержание кислорода, что приведет к воздействию коррозии на радиатор. Не рекомендуется установка тонких устройств в комнатах с повышенной влагой воздуха, например, в ванной комнате. Если соблюдать все требования и рекомендации, риск рождения коррозии минимальный.
Возможна, монтаж плоских радиаторов своими руками друг за другом, в этом случае мощность тепла снизится на сорок процентов на метр, так как отдача тепла посредством излучения после второго ряда уменьшится. Если их установить рядами и оснастить сверху пластинами, получится конструкция, выглядящая как один аппарат.
Плоская батарея – это закрытое устройство плоского типа, по которому движется носитель тепла.
Когда устройство батареи применили для системы водяного отопления, с трубами из пластика или металла, надо поставить противодиффузный оградитель. Он предохранит от воздействия кислородных масс.
Перед тем как купить плоские батареи, ознакомьтесь с техническими характеристиками плоского устройства батареи, подходят ли они к данному зданию. Так, например, когда в здании используется газовый котел с клапаном защиты, давление жидкости должно составлять максимально 3.0 бар.
Обратите внимание на температуру воды в трубах. Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые
Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам
Рассуждает неверно тот, кто решил сменить радиаторы, выбросить устаревшие и поставить новые. Перед покупкой новых радиаторов для отопления надо произвести точные расчеты, учесть характеристику здания, проект устанавливаемой или уже существующей системы, техническую характеристику устройства, доверить работу по установке специалистам.
Плюсы и минусы
Плоские радиаторы обладают преимуществами:
- современный дизайн, привлекательное исполнение. Техника способна дополнить большинство интерьерных направлений, если хочется замаскировать устройство, можно воспользоваться специальным декоративным экраном;
- приборы не нуждаются в специфическом уходе, достаточно время от времени вытирать их влажной тряпкой;
- радиаторы поставляют в такой комплектации, чтобы не возникало необходимости в дополнительных тратах;
- технические характеристики способствуют экономии теплоносителя;
- компактное устройство можно спрятать в нише или проеме;
- возможность монтажа своими руками;
- батареи качественно обогревают помещение.
Недостатки:
- необходимость в точном соблюдении рекомендованных производителем условий эксплуатации, уязвимость стальных моделей перед коррозией;
- неустойчивость к гидроударам. Чтобы обеспечить безопасное использование, нужно внедрить в систему редуктор давления либо его аналог.
Еще один существенный минус – относительная хрупкость техники, поэтому важно организовать аккуратную транспортировку изделий
Как сделать плоский экран на батарею из дерева последовательность работ
Итак, для того чтобы изготовить экран на батарею своими руками из дерева, понадобится приобрести:
- Брусок сечением 20х20мм. Его количество должно соответствовать периметру ниши.
- Рейка. Ее размеры можете выбирать на свое усмотрение. Из опыта скажу, что оптимальным вариантом станет тонкая рейка шириной 20мм.
- Рейка шириной 50мм для обналичивания экрана.
- Саморезы для соединения брусков.
- Мелкие гвозди для крепления рейки.
Из инструмента понадобится ножовка, молоток, отвертка, рулетка, дрель или шуруповерт.
Как сделать экран на батарею своими руками фото
Приступаем к изготовлению. Замеряем длину ниши и соответственно ей отрезаем два бруска. Точно так же поступаем и с высотой ниши, только дополнительно уменьшаем длину отрезаемых брусков на две его толщины. В принципе, и длину, и высоту готовой рамки лучше уменьшить хотя бы на 5мм. Нужно это для того, чтобы небольшие отклонения в геометрии ниши не вызвали проблем при установке. Полученные четыре бруска соединяем между собой в прямоугольную рамку с помощью саморезов. Чтобы брус не треснул при вкручивании шурупов, заранее нужно просверлить отверстие для них – диаметр сверла должен быть на треть или половину меньше диаметра используемых саморезов.
На следующем этапе обшиваем получившуюся рамку рейкой. Здесь нужно проконтролировать один момент – диагональ будущего экрана. Если он получится перекошенным, то вставить его в нишу будет проблематично, да и вид у него получится, мягко говоря, никудышный. После того как рамка будет обшита и покрашена или покрыта лаком, можно приступать к установке экрана.
Экран на батарею фото
Установка такого экрана на батарею осуществляется очень просто. На боковых откосах ниши от его наружно угла откладывается размер, равный толщине экрана. Нужны две метки вверху и внизу откоса. В этих местах устанавливается с помощью перфоратора и дюбелей деревянный брусок, к которому и привинчивается саморезами экран. Если возникнет необходимость добраться до батареи, достаточно будет открутить четыре шурупа.
Именно так изготавливаются плоские экраны для батареи отопления. Остается только установить декоративный наличник и скрыть места крепления экрана и его прилегание к откосам. Перед установкой наличники нужно будет подрезать и покрасить. Крепятся они с помощью гвоздиков, у которых предварительно удаляется шляпка.
Автор статьи Александр Куликов
Классификация
При классификации батарей для отопления используют цифры, первая из которых обозначает количество пластинчатых листов, вторая – количество ребер:
- Цифра показывает, что пластина одна и полное отсутствие ребер.
- Один пластинчатый лист, дополненный реберной конструкцией.
- Два пластинчатых листа, один оснащен конвекционными ребрами.
- Т
Пластинчатые радиаторы отопления: обзор и характеристики
Пластинчатый радиатор – гнутая или прямая водопроводная труба с нанизанными на нее стальными пластинами. Теплоноситель циркулирует по трубе, а пластины увеличивают уровень конвекции воздуха.
Благодаря простой конструкции имеют невысокую цену. Эти радиаторы часто прячут под различными коробами. Модели имеют большой выбор форм и видов.
Пластинчатые радиаторы отопления имеют высокое рабочее давление и не очень сильную теплоотдачу, но отличная конвекция компенсирует этот недостаток.
Батареи пластинчатого типа чаще всего устанавливают в квартирах и домах, подключённых к централизованной тепловой магистрали.
Проблема в подключении радиатора может возникнуть из-за высокого давления в такой сети – 13-17 Атм. В таком случае и используют батареи, способные выдерживать такое давление: секционные, пластинчатые. Остальные приборы при первой существенной нагрузке получат столь сильные повреждения, что не вынесут конструктивного разрушения панелей или теплообменника.
Стальные пластинчатые радиаторы
«Гармошка»- второе название стального пластинчатого отопителя. Называется так из-за своеобразной гармошки, получающейся из-за внутренних платин, поставленных вертикально, сквозь которые проходит труба с телпоносителем.
Такие радиаторы надежны, не имеют соединений кроме входа и выхода теплоносителя. Благодаря этому и потечь он практически не может. Из-за большого количества пластин внутри конвектор нагревается до высоких температур. Декоративный кожух служит больше для безопасности, так как внутренности радиатора очень нагреваются и могут обжечь при контакте. В верхней части защитного кожуха батареи есть конвекционные отверстия.
Благодаря тому, что конвекторы имеют малую тепловую инерционность, ими можно управлять при помощи автоматики, – установить терморегуляторы в систему с пластинчатыми батареями.
Пластинчатые батареи создают мощную тепловую завесу, что позволяет устанавливать подобные конструкции в пол. Они будут сильно отличаться от настенных, хотя принцип работы останется тот же.
Этот вид радиаторов можно устанавливать в больших помещениях.
Дополнительные возможности у стальных пластинчатых отопителей появляются с установкой вентиляторов, что усиливает теплоотдачу в несколько десятков раз.
Внутрипольные конвекторы могут быть модифицированы специальными приемниками влаги для порогов в магазинах, бассейнах, саунах и т.п. Приемник влаги – специальная лейка, собирающая полученную воду, транспортируя ее в специальный слив канализации, выведенный для этих целей.
Пластинчатые конвекторы считаются самым устойчивыми к механическим повреждениям после чугунных.
Недостатки:
- из-за конвективного типа батареи не прогревают равномерно все пространство помещения, что может создать перепад температур, холодные зоны и сырость;
- между пластинами постоянно скапливается пыль, а чистить их весьма проблематично. Накопившаяся пыль со временем может стать своеобразным буфером, значительно уменьшить теплоотдачу;
- мобильный ряд не очень радует эстетически.
Типы
Классифицируются пластинчатые радиаторы по количеству рабочих контуров и панелей: 11, 21, 22, 31, 32, 33.
Например, стальной конвектор, в составе которого одна панель и один змеевик, имеет маркировку 11 класса. Более сложные устройства имеют несколько панелей и змеевиков: две панели и один змеевик – 21 класс, три панели и три змеевика – 33 класс.
Батареи отопления чаще всего комплектуются паспортом и набором для монтажа.
Тепловая мощность
Уровень теплоотдачи зависит от длины и количества рядов с пластинами в конвекторе.
Например, теплоотдача конвектора длиной 600 мм с одним змеевиком будет составлять 347 Вт. Такой же тип, но длиной 3000 мм, даст теплоотдачу в 1730 Вт. Радиатор в четыре змеевика длиной 3000 мм – 4179 Вт, и он же длиной 1000 мм – 1393 Вт тепла.
Расчет теплоотдачи производится по стандартному методу расчета радиаторов с учетом всех поправочных факторов.
Различие трубчатых радиаторов от пластинчатых
В качестве дополнительных радиаторов для возрастных Автоматических трансмиссий применяются два класса радиаторов — Трубчатые и Пластинчатые (Ленточно-пластинчатые).
1. Оба типа радиаторов чаще всего выполняются из алюминия. Пластинчатые радиаторы обычно поставляются крашенными.
2. Радиаторы выпускаются сериями разных размеров: от минимальных — для машин с ДВС 1.0 — 1.4L до максимальных — для внедорожников с максимально «горячими» двигателями.
3. Характеристики радиаторов этих двух классов кардинально отличаются:
— Трубчатые радиаторы имеют минимальное Гидравлическое сопротивление (масло движется ламинарным потоком по трубке таким же диаметром как выходит из АКПП) и минимальное Аэродинамическое сопротивление (охлаждающий поток воздуха легче проходит сквозь соты радиатора, достигая основого радиатора)
— Пластинчатые радиаторы имеют максимальную Удельную тепло-производительность , что гарантирует быстрое охлаждение проходящего по ним масла.
При выборе радиаторов существует несколько мифов:
МИФ №1- «Лучше взять радиатор с запасом«
Но с точки зрения термодинамики, чрезмерно быстрое и сильное охлаждение масла не требуется для нормальной работы автомата, по таким причинам:
А. В самый жаркий день под максимальной нагрузкой масло нагревается до 135-140ºС. Его нужно охладить всего на 10-15ºС, но не ниже +70ºС, иначе качество сцепления фрикционов под нагрузкой ухудшается и увеличивается риск срыва в скольжение. 10-15ºС снижения температуры масла дает даже радиатор из нижнего ряда по производительности (100102).
Б. Перегрев масла также опасен как и пониженная температура масла. Поэтому если поставить один радиатор без термостата, который служит «сторожем масла», то появляется риск переохлаждения масла и неожиданно начинают слишком быстро гореть фрикционы, причем в несезон — зимой и осенью.
В. Перегрев коробки часто случается по вине изношенных расходников, из-за протечек в которых насос гоняет масло по кругу внутри коробки. Если произведен капремонт автомата с заменой колец и уплотнений, то риск перегрева коробки значительно снижается и даже отдаляется на несколько лет. Поэтому радиатор большого размера может не понадобиться, а вполне достаточно будет самого минимального радиатора (100101). Если вместо замены колец и уплотнений попытаться решить проблему перегрева установкой радиатора, то это решает проблему перегрева, но усугубляет проблему износа узлов.
МИФ№2. — «Для дорогой машины лучше взять дорогой пластинчатый радиатор«.
Пластинчатый радиатор (100108) имеет множество дальних каналов, по которым масло течет медленно и редко. В таких «тихих омутах» довольно быстро оседает грязь из масла и быстро забивает неиспользуемые каналы, как заиливается спокойная река в засушливое лето. Радиатор служит здесь своего рода «фильтром» для масла. В зимнее время, когда радиаторы практически не работают, масло и осадок в них застаивается, уплотняется, а летом при включении насоса, быстрый поток горячего масла, открытый термостатом может вымывать из этих каналов куски слежавшегося мусора и оказывать такое же действие, как оторвавшийся тромб в кровеносной системе человека.
восстановление старых радиаторов | American Dry Stripping
Тепло пара — это жарко в ремонте старых домов. Возвращение пара означает очистку и восстановление старых радиаторов, чтобы они соответствовали красоте комнаты.
Итак, если вы хотите приступить к восстановлению старых радиаторов в своем старом доме, вот несколько вещей, которые вам необходимо знать.
American Dry Stripping ™ & Xtreme Coatings помогает людям восстанавливать старые радиаторы, чтобы они выглядели лучше, чем новые.Мы базируемся в Милфорде, штат Коннектикут, и обслуживаем клиентов в столичном Нью-Йорке и прилегающих округах, Род-Айленде и Массачусетсе. Свяжитесь с нами чтобы узнать больше.
Щелкните ссылку ниже, чтобы увидеть наше портфолио радиаторов!
Предлагаем услуги самовывоза и доставки.
Весна и лето лучшие
Если вы не живете в доме, лучшее время, чтобы разобрать и отремонтировать винтажные радиаторы — весна или лето. Холодные температуры в Новой Англии могут появиться раньше, чем ожидалось.Ожидайте, что на полный оборот радиаторов потребуется около нескольких недель или около того, а на пару-тройку меньше. Свяжитесь с нами, и мы сразу же предоставим вам смету.
Чугунные радиаторы тяжелые
Эти лохи ТЯЖЕЛЫЕ!
Если вы решите заняться своими руками, вам нужно будет отключить, слить и переместить старые радиаторы, чтобы очистить и очистить все укромные уголки и щели этих старых красоток.
Если вы решите перейти на pro , вы должны учесть затрат на переезд и доставку для их восстановления.Большинство мест ожидают, что вы принесете им предметы, что увеличивает стоимость проекта.
American Dry Stripping имеет 24-футовый закрытый трейлер, который делает транспортировку старых радиаторов простой и удобной. Если вы можете подвести их к подъездной дорожке, мы можем переместить их оттуда.
Подготовка — ключ
Радиаторы должны быть полностью осушенными и сухими внутри. Отливка особенно подвержена окислению, поэтому, если вода окажется внутри и будет капать после завершения струйной очистки, ржавчина образуется практически сразу.
Химия сложная
В большинстве штатов, включая Коннектикут, в настоящее время действуют строгие правила по утилизации токсичных химикатов . Так что, примите это во внимание, решите ли вы заняться DIY или профессионалом. Вариант — окунуть радиаторы в кислотную ванну или использовать другие химические очистители: после этого необходимо удалить химикаты.
Самостоятельная работа с этими химическими веществами означает приобретение защитного снаряжения: защитные очки, перчатки, костюм и особенно подходящую респираторную маску для предотвращения вдыхания токсичных паров.
Кроме того, многие старые краски для радиаторов содержат свинец, что делает работу с химическими веществами и их утилизацию еще более проблематичной.
Американский первичный инструмент сухой зачистки — воздух, содержащийся в абразивоструйных камерах. Когда речь идет о струйной очистке любой поверхности свинцовой краской, мы соблюдаем самые строгие правила техники безопасности, в том числе защищаем нашу команду сертифицированными OSHA кожухами, средствами защиты тела и слуха, а также системой подачи воздуха класса D. По возможности мы используем экологически чистые материалы и обеспечиваем надлежащую утилизацию абразивных отходов.
Время — деньги
Если вы думаете о восстановлении радиаторов самостоятельно, сначала посчитайте . Удаление и очистка слоев старой краски с декоративных деталей поверхности и крошечных пространств занимает часы. Наш метод сухой абразивной струйной очистки (иногда называемой «пескоструйной очисткой», хотя песок сейчас используется редко) радиаторов позволяет нам быстро и с минимальными затратами обработать каждый сантиметр поверхности.
Любая старая краска не будет до
Чугунные радиаторы после струйной очистки и нанесения покрытия.Это покрытие «шампанское».
Чугунные радиаторы достигают температуры от 180 до 250 градусов по Фаренгейту. Они должны быть покрыты краской подходящей краской , чтобы избежать отслаивания, сколов и выделения вредных газов. Специально для этой работы доступны влажные краски с высокой температурой нагрева. Однако для их нанесения и высыхания требуется время, и в течение короткого периода времени они все еще выделяют газ.
Для достижения наилучшего результата мы рекомендуем закончить работу на месте с помощью нашей опытной команды по нанесению порошковых покрытий , Xtreme Temperature Coatings. При порошковой окраске электрически заряженный порошок наносится на радиатор с помощью специального пистолета, равномерно распределяя его по всем поверхностям. Затем радиатор сушат в печи с температурой 400 градусов. Краски доступны в полной цветовой гамме.
В результате получается прочная и устойчивая к царапинам поверхность без запаха, которая выдержит испытание временем.
–
Свяжитесь с нами
American Dry Stripping ™ & Xtreme Coatings помогает людям восстанавливать старые радиаторы, чтобы они выглядели лучше, чем новые.Мы базируемся в Милфорде, штат Коннектикут, и обслуживаем клиентов в столичном Нью-Йорке и прилегающих округах, Род-Айленде и Массачусетсе. Свяжитесь с нами чтобы узнать больше.
Предлагаем услуги самовывоза и доставки.
Отделка радиатора | Радиаторы Клапаны | Кронштейны для радиатора
Позвоните нам сегодня, чтобы разместить заказ или сделать запрос.
Указанные цены включают окраску в один из наших стандартных цветов, см. Список цветов ниже.Мы можем подобрать цвет, соответствующий другим компаниям, или покрасить в любой указанный клиентом номер RAL за дополнительные 50 фунтов стерлингов за один радиатор или 30 фунтов стерлингов за радиатор для двух или более радиаторов того же цвета / покрытия. Обратите внимание: краска подобранного цвета может иметь немного другой оттенок из-за растворителя и другой поверхности. Металлическое покрытие цвета Ardenbrite, соответствующее цвету, оплачивается дополнительно от 150 фунтов стерлингов за радиатор. Радиаторы также можно профессионально отполировать за дополнительную плату в размере 19 фунтов стерлингов.50 на секцию радиатора плюс НДС. Все лакокрасочные покрытия будут поставляться как сатиновые, если не указано иное.
Стандартные лакокрасочные покрытия
В стоимость радиаторов, указанных в нашем прайс-листе, входит наш ассортимент стандартных цветов с матовой отделкой.
Слева направо: черный, бронзовый, антрацитовый, старое золото, серая бронза, кремовый и белый.
Черный | Антрацит | 3 | Серый бронзовый | Белый |
Покрытия краски Ardenbrite Соответствие цвета
Ardenbrite предлагает ряд красок с более высоким содержанием металла, чем стандартные краски, стоимость от 150 фунтов стерлингов.00 плюс ванна на радиатор для отделки цвета Ardenbrite (пожалуйста, сообщите размер радиатора, и мы сможем предоставить ценовое предложение). Щелкните здесь, чтобы увидеть текущие доступные варианты отделки Ardenrbrite. Чтобы посмотреть текущую цветовую схему арденбрита, щелкните здесь, чтобы заказать ее.
Подбор цвета краски других компанийМы можем покрасить по RAL или, если вы укажете название цвета / идентификацию краски, мы можем подобрать цвет. Краска, которую мы используем, имеет масляную основу и распыляется на радиатор для лучшей отделки.Обычно это покрытие яичной скорлупы, пожалуйста, обсудите с нами при заказе, если вам требуется другой уровень блеска. Дополнительная стоимость составляет 50 фунтов стерлингов за первый радиатор нестандартного цвета, 30 фунтов стерлингов за последующие радиаторы, окрашенные в тот же цвет | |
** Обратите внимание, что цвета, показанные на этой странице, лишь приблизительно соответствуют их реальным аналогам.Мы не можем нести ответственность за любые несоответствия, поскольку точность каждого экрана компьютера, с которого пользователи просматривают наш веб-сайт, будет различаться.
Полированные радиаторы
Ниже вы найдете изображение полированного церковного радиатора, полированной богато украшенной принцессы и полированной шестиступенчатой колонны. Радиатор любого фасона можно отполировать и будет выглядеть потрясающе. Стоимость такой отделки составляет 19,50 фунтов стерлингов за секцию плюс НДС. Настоятельно рекомендуется не использовать эту отделку в зонах с высокой влажностью и не класть мокрую одежду прямо на радиатор с полированной отделкой.Чтобы сохранить покрытие, нанесите WD40 сухой тканью и сотрите излишки, по этой причине нижняя часть радиатора не будет отполирована.
Щелкните здесь, чтобы увидеть больше изображений полированных радиаторов.
Клапаны радиатора
Клапаны традиционного типа поставляются с ручками, показанными на изображениях, а также с штуцером для радиатора 1/2 «и штуцером 15 мм для медной трубы. Если вам нужна другая комбинация, сообщите нам, и мы посоветует, что возможно
Ручные клапаны радиатора
Ручные клапаны традиционного стиля
Все виды отделки £ 95 — латунь (лакированная или нелакированная), старинная латунь, старинная латунь, старинная медь, хром, полированный никель, сатинированный никель и олово.
Доступен только с соединением 1/2 «к радиатору и трубным соединением 15 мм с показанными маховиками. Непоказанная нелакированная латунь имеет черную ручку.
Термостатические радиаторные клапаны
Клапаны традиционного типа поставляются только с показанными ручками на изображениях и с соединением для радиатора 1/2 «и соединением 15 мм для медной трубы.
Термостатические клапаны традиционного стиля
Все виды отделки 95 фунтов стерлингов — латунь (лакированная или нелакированная), старинная латунь, старинная английская латунь, старинная медь, хром, полированный никель, сатинированный никель и олово.
Доступны только для соединения 1/2 «с радиатором и трубного соединения 15 мм с показанными маховиками. Не лакированная латунь, не показанная, имеет черную ручку.
Клапаны специального назначения
Клапаны традиционного типа поставляются только с ручками, показанными на изображениях и с соединением для радиатора 1/2 «и соединением 15 мм для медной трубы.
Мы можем предоставить варианты для трубопровода 3/4 «. Пожалуйста, сообщите ваши требования, и мы можем посоветовать.
Специальные термостатические клапаны традиционного типа (под углом 90 °, то есть из стены)
Все варианты отделки — £ 110 — латунь (лакированная или не лакированный), античная латунь, староанглийская латунь, античная медь, хром, полированный никель, сатинированный никель и олово.Непоказанная нелакированная латунь имеет черную ручку.
Доступен в ручном или термостатическом исполнении, но доступен только под углом 90 ° с подключением к радиатору 1/2 дюйма и трубным соединением 15 мм с маховиком. кожухи труб бывают того же цвета, что и традиционные клапаны (лакированная латунь, старинная латунь, хром, никель, матовый никель и старинная медь).
Старые чугунные радиаторы — Радиаторы водяного и парового отопления
Специалисты по чугунным радиаторам с горячей водой или паром с 1927 года |
Добро пожаловать на Old Cast Iron Radiators.com. Мы канадская компания, которая поставляет чугунные радиаторы с паровой или горячей водой более 100 лет. Независимо от вашего вкуса и требований, если вы хотите заменить свой старый чугунный радиатор, вы обратились по адресу! Мы предлагаем широкий ассортимент потрясающих устаревших старинных старых чугунных радиаторов, которые идеально подходят для ваших нужд.Просмотрите наш веб-сайт и убедитесь, что мы на расстоянии одного телефонного звонка и поможем вам приобрести именно тот чугунный радиатор, который вам нужен.
Служба поддержки клиентов: 1.800.361.1778 Канада и США
Подробнее
Восстановленные чугунные радиаторы для систем водяного или парового отопления |
У нас есть широкая и интересная коллекция
викторианских чугунных радиаторов.
С ремонтом, проверкой и гарантией.
Для получения информации о чугунном радиаторе
Позвоните нам БЕСПЛАТНО: 1.800.361.1778
Все модели чугунных радиаторов доступны разной высоты, длины и глубины. Все чугунные радиаторы для воды или пара. Все чугунные радиаторы Радиаторы рассчитаны на тепло, необходимое для вашего дома.
Каждый чугунный радиатор можно подвергнуть пескоструйной очистке и покрасить в любой цвет.
Мы используем высококачественную краску Benjamin Moore, мы также используем краску Mettalic для потрясающей отделки под золото, серебро или медь.
Каждый чугунный радиатор профессионально покрыт 2 слоями грунтовки и 3 слоями цветной краски по вашему выбору. (1 слой в день) для достижения наилучшего качества окраски.
Пожалуйста, используйте нашу форму предложения радиатора, чтобы указать размеры комнаты, окон, дверей и наружных стен, чтобы мы могли рассчитать теплопотери. (Необходимое количество тепла)
Для получения информации о гарантии на наши чугунные радиаторы
щелкните здесь
Радиатор с охлаждающей пластиной по лучшей цене — Отличные предложения на радиатор с охлаждающей пластиной от глобальных продавцов радиаторов с охлаждающей пластиной
Отличные новости !!! Вы попали в нужное место для охлаждающей пластины радиатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот радиатор с верхней охлаждающей пластиной вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили радиатор с охлаждающей пластиной на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в радиаторе охлаждающей пластины и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Радиатор с охлаждающей пластиной по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Пластинчатый радиатор
«במחיר המשתלם ביותר — מבצעים נהדרים לקניית пластинчатый радиатор מחנויות של пластинчатый радиатор ב- AliExpress
מבצעים חמים ב- пластинчатый радиатор: העסקאות והנחות המקוונות הטובות ביותר עם ביקורות של לקוחות אמיתיים.
ות טובות! תה נמצא במקום הנכון עבור пластинчатый радиатор. יו אתה כבר יודע את זה, מה שאתה מחפש, אתה בטוח למצוא את זה aliexpress. אנחנו ממש יש אלפי מוצרים מעולים בכל קטגוריות המוצרים. ין אם אתה מחפש high-end תוויות ו זול, כ רכישות בכמות גדולה, אנו מבטיחים כי זה כאן aliexpress. תוכלו למצוא חנויות רשמיות עבור שמות מותגים לצד מוכרים הנחה עצמאית קטנה, כולם מציעים משלוח מהיר ואמיר.
ולם לא יוכה על בחירה, איכות ומחיר. כל יום תוכלו למצוא הצעות חדשות, מקוונות בלבד, הנחות בחנויות והזדמנות לשמור עוד יותר על ידי איסוף קופונים. י ייתכן שיהיה עליך לפעול מהר כמו זה העליון пластинчатый радиатор מוגדר להיות אחד המבוקשים ביותר המבוקשים ביותר בתוך זמן קצר. תחשוב כמה קנאי אתה חברים יהיה כאשר אתה אומר להם שיש לך пластинчатый радиатор על aliexpress. עם ירים הנמוכים ביותר באינטרנט, מחירי משלוח זול ואפשרויות אוסף מקומי, תה יכול לעשות חיסכון גדול עוד יותר.
אם תה עדיין נמצא בשני מוחות לגבי пластинчатый радиатор וחושבים על בחירת מוצר דומה, ‘אלכס’ הוא מקום מצוין להשוות מחירים ומוכרים. ו נעזור לך להבין אם זה שווה ת תוספת עבור גירסת high-end או אם אתה מקבל רק עסקה טובה על ידי מקבל ת הפריט זול יותר. Номер и, אם אתה רק רוצה לטפל בעצמך ו להתיז על הגרסה היקרה ביותר, תמיד יהיה תמיד לוודא שאתה יכול לקבל את המחיר הטוב ביותר עבור הכסף שלך, אפילו לתת לך לדעת מתי אתה תהיה טוב יותר מחכה קידום להתחיל, ואת החיסכון שאתה יכול לצפות לעשות.
Aliexpress. כל ות ומוכר מדורגות עבור שירות לקוחות, יר ואיכות על ידי לקוחות אמיתיים. וסף אתה יכול למצוא את החנות או דירוגי המוכר הפרט, כמו גם להשוות מחירים, הנחוח והנחות מציעה על ותו וצר על יי רוי רות וצר על יאי רוי רי ר כל רכישה מדורגת בכוכבים ולעתים קרובות יש הערות שנותרו על ידי לקוחות קודמים המתארים את חוויית העסקה שלהם, כך ת י וי.בקיצור, תה לא צריך לקחת את המילה שלנו על זה — רק להקשיב למיליוני לקוחות מאושרים שלנו.
וגם, ת חדש י aliexpress, ו מאפשרים לך על סוד. רק לפני שתלחץ על ‘קנה עכשיו’ בתהליך העסקה, הקדש רגע כדי לבדוק את הקופונים — ותחסוך עוד יותר. תה יכול למצוא קופונים החנות, ופונים aliexpress או שאתה יכול לאסוף קופונים כל יום על ידי משחק ים על יקציה aliexpress.וכפי שרוב המפיצים שלנו מציעים משלוח חינם — אנחנו חושבים שתסכים לכך שאתה מקבל את זה пластинчатый радиатор באחד המחירים הטובים ביותר באינטרנט.
תמיד יש לנו את הטכנולוגיה העדכנית ביותר, את המגמות החדשות ביותר, ואת התוויות המדוברות ביותר. על aliexpress, איכות מעולה, יר ושירות מגיע כסטנדרט — בכל פעם. התחל את חוויית הקנייה הטובה ביותר שתהיה לך אי פעם, ממש כאן.
Лучшая цена радиаторная плата — Отличные предложения на радиаторную плату от глобальных продавцов радиаторных плат
Отличные новости !!! Вы попали в нужное место для платы радиатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя плата радиатора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плату радиатора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в радиаторной плате и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести radiator board по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.
