Стабилизатор тяги для дымохода: Стабилизатор тяги дымохода своими руками: чертеж, фото

Содержание

чертежи, принцип работы, изготовление своими руками

Процесс горения топлива в печи, камине или отопительном котле обеспечивается притоком воздуха к огню и вытяжкой дыма через отводную трубу. В естественном состоянии направление движения воздуха через канал колеблется в зависимости от разницы температур в помещении и снаружи: вверх, вниз или никуда при отсутствии перепада градусов. Чтобы сделать процесс управляемым, применяют стабилизаторы тяги дымохода. Простейшие регуляторы изготавливают своими руками.

Подобный прибор можно сделать самому

Причины изменчивости тяги

Качество обогрева помещений, безопасность пребывания в строениях с локальным отоплением, рациональное потребление топлива — все эти показатели зависят от правильного исполнения дымохода. Важно постоянно контролировать тягу в трубе: слабый проток не позволит разжечь огонь, обратный вброс продуктов горения в помещение опасен для жизни человека, а высокая скорость исходящей струи вынесет из комнаты всё тепло. Изменение интенсивности вытяжки зависит от нескольких факторов:

Температура наружного воздуха варьирует по временам года, в течение суток и от погоды. Внешний холод усиливает отток газов из постройки, а в жаркий день струя опрокидывается в обратном направлении.
Давление воздуха — помимо перечисленных природных условий, на величину разряжения в верхней точке дымохода оказывает влияние высота трубы: чем она длиннее, тем сильнее тяга.
Шероховатости и изгибы газоотводных каналов, их протяжённость, наличие внутри посторонних предметов и сажи — все эти признаки влекут ухудшение вытяжки.

В этом видео вы узнаете плюсы и минусы дымохода:

Для поддержания оптимальных параметров в системе дымоудаления применяются регулирующие устройства. Принцип работы заключается в следующем: когда скорость потока чрезмерна, в стабилизаторе срабатывает клапан, частично отсекая струю, и остаётся в таком положении до понижения температуры в топке. После этого заслонка возвращается в исходное состояние.

Регуляторы скорости вытяжки

Конструкции компенсаторов тяги дымохода различаются по схеме исполнения, но всегда изготавливаются из нержавеющей стали. Существует 3 типа оптимизирующих скорость потока газов устройств:

Дефлекторы для дымохода устанавливают на верхней отметке трубы. Предназначено изделие для улучшения тяги в канале дымохода: стимулирующий движение воздуха эффект возникает за счёт разницы диаметров устройства и оголовка, при обтекании которого появляется область пониженного давления на конце трубы, имеющей меньший поперечник. Дефлекторы изготавливают неподвижными, вращающимися и поворотными — в виде флюгера. Недостаток — в отсутствие ветра устройство бесполезно.
Дымовой вентилятор обеспечивает устойчивую работу отопительной системы индивидуально дома вне зависимости от внешних условий. Недостаток — требуется подключение к электрической сети.
Стабилизаторы или регуляторы тяги — их прикрепляют к дымоходу отопительного агрегата. Корректировка потока совершается посредством заслонки с уравновешивающим грузом на одной стороне: когда скорость движения воздуха хорошая, проток свободный. При слабой или обратной тяге происходит отсечка. Для работы устройства электричество не требуется.

Последний тип регуляторов широко применяется в индивидуальных отопительных системах. Есть три варианта размещения стабилизаторов: в форме гриба на выхлопе дымохода, в 0,5 м выше стыка печи с отводящим каналом, на одном уровне с присоединением котла к вытяжной трубе, но не ближе 0,4 м от пола. Многие умельцы изготавливают стабилизатор тяги дымохода своими руками, поскольку конструкция несложная.

Самодельный компенсатор утечки тепла

Прежде чем приступать к изготовлению регулирующего устройства, необходимо оценить свои силы и возможности, наличие инструментов и материалов. Начинать надо с эскизного чертежа стабилизатора тяги дымохода — его рисуют самостоятельно. Изображение регулятора и деталировку удобно выполнить в натуральную величину, чтобы не заниматься пересчётом размеров, а перенести контуры маркером непосредственно на лист металла.

Для изготовления потребуются: лист нержавейки 0,8-1,0 мм, стальной прут сечением 8-10 мм, хомуты и метизы (гайки, шайбы и винты). Инструменты: болгарка со шлифовальными кругами, сварочный аппарат, дрель со свёрлами, молоток, пассатижи и ножницы по металлу. Необходимо позаботиться о собственной безопасности: надеть перчатки и защитные очки.

Не забываем про соответствующий инструмент для изготовления стабилизатора

Последовательность изготовления стабилизатора:

перевести выкроенные из ватмана детали на металлический лист, ножницами вырезать заготовки;
свернуть трубу длиной 28-30 см и скрепить посредством сварки так, чтобы диаметр круга в свету равнялся 115 мм, а нахлёст стыка был не больше 1 см;
зачистить шов с обеих сторон, для заслонки сделать вырез на глубину 15% сечения дымохода, установить её на ось длиной 150 мм и зафиксировать;
на выступающую часть стержня прикрепить рукоятку для удобства управления заслонкой-клапаном;
с обоих торцов отрезка трубы — от края 25 мм, оформить бортики для встраивания в систему дымохода.

Монтаж готового устройства производить в разрыв газоотводящей трубы при помощи хомутов шириной 50 мм. При установке регулятора нужно исключить появление неплотностей в системе дымохода. Если домашний мастер не обладает достаточными навыками для выполнения приведённых работ, стабилизатор тяги любого типа можно купить в строительном магазине.

Стабилизатор тяги дымохода технология изготовления своими руками

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

повышение безопасности эксплуатации системы дымохода;
снижение количества вредных веществ, выбрасываемых в атмосферу;
лучшая циркуляция воздушных потоков при содержании клапана в приоткрытом состоянии;
возможность функционирования как на принудительной, так и естественной тяге;
равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
защита от сильных порывов ветра;
отсутствие в помещении запаха гари;
увеличение срока службы канала для вывода дыма;
предотвращение потери тепла;
возможность установки в современных низкотемпературных котлах;
обеспечение экономии топлива на 15-20%.

Достоинства и недостатки

Оснащение теплогенерирующего агрегата регулятором тяги считается наиболее эффективным способом обеспечения равномерного горения топлива. Это залог энергосбережения и существенной экономии горючих ресурсов. Также среди достоинств установки стабилизатора давления в дымоходе отмечают следующие моменты:

обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное горение топлива и исключается перегрев дымохода, что обуславливает увеличение срока его эксплуатации;
увеличивается КПД отопительного оборудования, нивелируется уровень теплопотерь, экономия энергозатрат составляет до 15%;
исключается возможность проникновения дыма и гари в помещение;
качественно снижается уровень выброса в атмосферу вредных соединений.

Также импонируют одинаково впечатляющие возможности стабилизатора дымохода как при естественной тяге, так и при принудительной.

Примечательно, что автоматический регулятор силы тяги позволяет подключить новые модели котлов низкотемпературных категорий к старой дымоотводной системе.

Это интересно: Бабочки на стене в интерьере квартиры — объясняем во всех подробностях

Устройство и предназначение стабилизатора

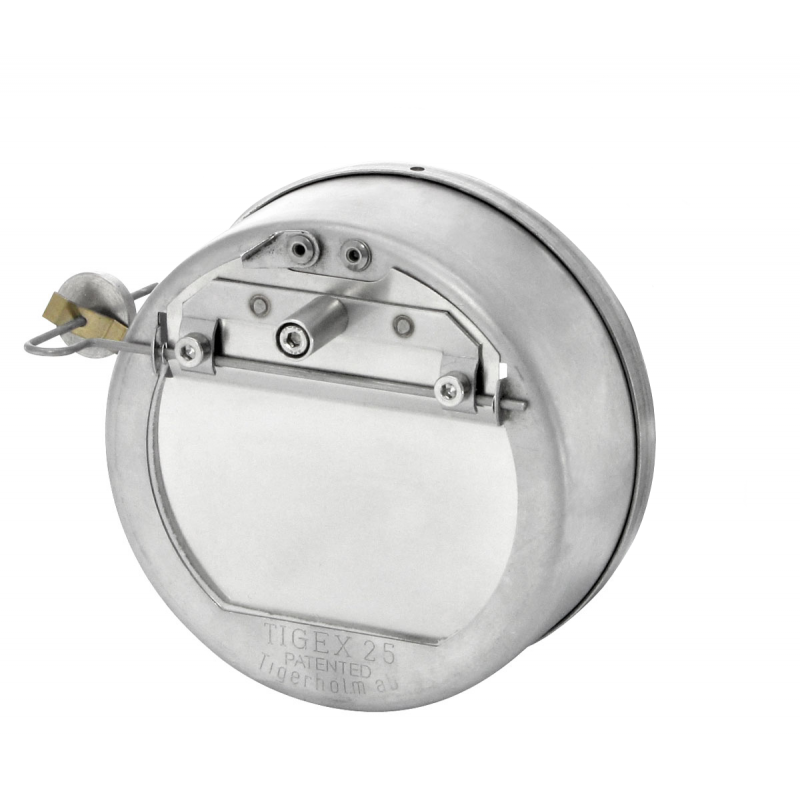

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Предназначение стабилизатора тяги:

снижать скорость удаления продуктов горения печи;
предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
продлить срок службы дымохода за счет снижения температуры выбросов;
повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
сократить расход топлива;
повысить КПД печи.

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
Третий вариант — показан на схеме.

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.

Когда тяги недостаточно

Методы определения тяги

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

Дым. Наиболее явный признак отсутствия тяги – это присутствие небольшого дыма внутри помещения, большое количество дыма свидетельствует о высоком риске воспламенения и риске отравления продуктами.
Цвет пламени. По цвету пламени, можно понять уровень тяги. Если пламя внутри печи имеет белый оттенок и трескается при горении, то тяга очень мощная. Оранжево-красный цвет свидетельствует об отсутствии тяги. Если дымоход выполнен правильно, пламя должно иметь ровный золотистый цвет уходящий в желтизну.
Со спичкой. Необходимо поднести к нагревателю зажженную спичку. В случае если пламя отклониться к печи значит тяга есть. Если он остается ровным, то вы можете быть уверены, что тяга есть, но средней величины. Когда пламя отклоняется в противоположную сторону от печи, возникает обратная тяга в дымоходе.
С зеркалом. Еще один способ проверить тяговое усилие в дымоходе, это приставить небольшое зеркало к печи. Возникновение конденсации на поверхности зеркала говорит о том, что удаление дыма затруднено.

Внимание!

Разница давлений на улице и в помещении является основой для создания тяги внутри дымоходного канала. Температура в отапливаемом помещении выше, чем снаружи, а, следовательно, и создаваемое им давление внутри помещения больше. Горячий воздух, подпертый снизу более холодным, выдавливается в зону с более низким давлением, то есть в атмосферу. При замерах, проводимых летом, разница температур наименее разительна, потому тяга будет хуже и результаты измерений могут быть низкими, относительно зимнего периода.

Причины неисправностей

Убедившись, что внутри дымохода недостаточно тяги, необходимо выявить и исправить возможную причину. Профессионалы говорят, что наиболее распространенными причинами отказов дымовых каналов являются.

Ошибка в конструкции

Чтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.

Неправильное расположение трубы дымохода

Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.

Горизонтальные участки большой длины

Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.

Попадание в зону опоры ветра

Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.

Метеорологические условия

Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
Электроды по нержавейке диаметр 4 или аргон для газосварки.
Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
В нижней части заслонки сверлят отверстие под регулирующий болт.
В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
Устанавливают заслонку на корпус.
Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями.

Рассмотрим наиболее популярные и востребованные:

RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.

Регулятор тяги дымохода серии RCR с регулируемым хомутом

RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для накладного монтажа

RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всего вышеизложенного, стоит еще раз отметить, что регулятор тяги дымохода — очень важный элемент отопительного агрегата, который самым непосредственным образом сказывается на функционировании всей системы отопления.

Способы усилить тягу дымохода

Назначение регулятора тяги – гасить чрезмерное разрежение в дымоходе. Увеличивать тягу стабилизатор не может. Что же делать, когда тяга явно недостаточна?

Для усиления тяги делают следующее:

Проверяют, не забился ли дымоходный канал сажей, прочищают его.
Проверяют, имеется ли доступ воздуха в помещение или подвод воздуха с улицы к топке отопительного агрегата. При необходимости открывают форточку или проводят трубу для забора чистого воздуха с улицы.
Анализируют, достаточно ли утеплена труба, не подмок ли утеплитель. В случае с современными керамическими или сэндвич-трубами утепление можно считать достаточным, при утеплении стальных труб своими руками возможны неприятные сюрпризы. Традиционные кирпичные трубы также желательно утеплить.
Выясняют, есть ли дефлектор на верхе трубы. Нередко установка дефлектора решает проблему.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если вы поменяли отопительный агрегат на более современный (или переложили печь или камин), то необходимо:

Просчитать минимальные длину и площадь сечения борова в зависимости от мощности отопительного прибора (см. мою статью про расчет дымохода).
Рассмотреть необходимую высоту трубы в зависимости от расположения относительно конька и зоны ветрового подпора высоких строений и крупных деревьев.
Если дымоход недостаточной высоты и площади сечения, то его либо нарастить, либо смонтировать дымосос – специальный вентилятор. Он устанавливается на оголовок трубы.
Если старая труба имеет сечение, намного больше расчетного, эту проблему устраняют при помощи шибера или установки вкладыша. Если труба слишком длинная – также можно использовать шибер.

При замене старой печи или камина на современный котел трубу наверняка придется модернизировать, так как современные котлы имеют большой КПД, агрессивный конденсат и невысокую температуру отходящих газов. Даже твердотопливные современные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Как улучшить тягу в дымоходе способы регулирования тяги

Как сделать усилитель тяги

Рассматривать все конструкции не имеет смысла, так как профиль труб, сечение, материалы, из которых они сделаны – разные. Функционирование каждого дымохода имеет свою специфику. Для кирпичной трубы усилитель выглядит так.

Оптимальным вариантом считается круглое сечение – самое эффективное инженерное решение. Именно такие дымоходы в основном и монтируются в частном секторе. Рассмотрим, как сделать простой усилитель тяги дымохода своими руками.

Дефлектор на круглую трубу

Принцип его работы основан на создании зоны разряжения на пути восходящего горячего воздуха частичным перекрытием канала. Образующиеся вихревые потоки снижают давление в этой области, тем самым увеличивая скорость перемещения дыма, то есть тягу. Но поставить на трубу «просто колпак» – это не решение проблемы. Все его линейные параметры взаимосвязаны и рассчитываются по специальным формулам.

Чтобы упростить читателю работу, автор предлагает воспользоваться готовой таблицей со всеми необходимыми данными:

Этой информации вполне достаточно, чтобы сделать простейший дефлектор — усилитель тяги. Ну а как кроить, гнуть, клепать листовое железо расписывать не стоит – это элементарные вещи. Не имея простейших навыков работы с бытовым инструментом, заниматься конструированием и сборкой усилителя не имеет смысла.

Во избежание «подсоса» воздуха место примыкания дефлектора к трубе заделывается герметиком категории «жаропрочный».

Флюгеры или флюгарки для принудительной вытяжки

Это устройство для защиты дымохода от воздействия ветра. Принцип действия его состоит в том, что он, как и любой флюгер, разворачивается по ветру, защищая оголовок дымовой трубы от ветрового потока. Обтекая это устройство, ветер сам создает разрежение над устьем дымохода, создавая, таким образом, принудительную тягу дымохода. Термоустойчивым материалом для изготовления такой флюгарки обычно является нержавеющая сталь толщиной от 0,5 миллиметров. Вращение вокруг оси происходит на опорных подшипниках закрытого типа, которые не нуждаются в обслуживании. На корпусе устройства не происходит осаждения конденсата и не откладывается сажа.

Тем не менее, оно нуждается в обслуживании для освобождения от наледи. К недостаткам конструкции можно отнести неустойчивую работу при ветре значительной силы. При обычных условиях вентилятор-флюгер работает устойчиво и эффективно, создавая принудительную тягу внутри дымовой трубы.

Лучшие ответы

Владимир:

Запросто ! Нет никаких противопоказаний, ни по законам физики ни по законам. . . эээ. )

Валерий Бондарчук:

Можно. Если не утеплить минватой, то на точке перехода будет кондесироваться и сильно ржаветь!

Black Jack:

Можно — чем толще цинк тем дольше будет прогорать, а также если утеплить минеральной ватой то вследствии ухудшения условий охлаждения трубы тоже будет быстрее прогорать

Sergey08:

Так даже лучше будет меньше нагрузка на трубу, как если бы она вся была из асбеста. Прогорать как ту пишут наверное не будет на выходе трубы температура не выше 70-100 градусов, я сколько раз трогал. Лет этак на 15-20 хватит миллиметровой оцинковки, так что не парьтесь. А еще лучше посадите на промазанную трубу силиконовым герметиком, он выдерживает до 200 градусов.

Юрий:

М ожно, только учтите что оцинкованная труба должна одеться на асбестовую, а не быть вставлена в асбестовую .

Элина Линберг:

Асбестова трубв вобще не используется для дымоходом. . При нагревании асбест имеет свойство лопаться. Вспомните как разлетается шифер с горящих домов. Да что говорить сами один раз залегли в огороде когда на соседской бане так стрельнула соседская труба…. Замените всю трубу на метал, не рискуйте.

Стас Шабанов:

асбестовая труба — это вообще риск.

Проверка системы

Перед тем как проверить тягу, необходимо убедиться в исправности газохода, отсутствии засоренности, открытии заслонок по тракту. Убедиться в нормальной работе вытяжной системы можно приборным способом. Работники газовых служб пользуются анемометром. Существуют крыльчатые, тепловые и ультразвуковые анемометры.

Если вы выберете эту опцию, замените одностенные двухстенные трубы или двухслойные с трехслойной трубой. Поместите кирпич под каждую ногу пожарной решетки. Осветите огонь и посмотрите, не дымит ли дымоход. Если нет, перейдите к следующему шагу. Накройте нижнюю половину отверстий на передней части дровяной печи. Наблюдайте за дымом, чтобы увидеть, идет ли он вверх по дымовой системе. Если это работает, надолго поднимите пол дровяной печи, поместив слой облицовки поверх поверхности пола.

Расположите удлинительную лестницу безопасно на стороне дома

Осторожно переместитесь в металлическую дымовую трубу и снимите верхнюю крышку. При снятии крышки дымохода соблюдайте все меры предосторожности

Возьмите профессионала, если вы не уверены или не имеете подходящих инструментов. Сдвиньте новую секцию трубы металлического дымохода на текущую дымовую трубу. На участке трубы имеется «мужской» и «женский» конец. Поверните новую трубу так, чтобы охватывающий конец был внизу. Расположите и вставьте охватывающий конец в охватываемый конец верхней трубы.

Из-за высокой стоимости специального оборудования применяют другие, менее затратные методы проверки тяги. Например, при помощи подручных материалов. Для этого следует поджечь свечу или спичку. Огонь медленно поднести к створу топки. Поведение языка пламени и дымка укажет на состояние дымохода. Укажем варианты:

Полезная ин

Для чего нужен стабилизатор тяги дымохода?

Стабилизатор тяги дымохода призван регулировать интенсивность горения топлива для эффективной работы теплогенератора. Функционал способствует увеличению КПД котла и повышению долговечности отопительного оборудования. На рынке представлен широкий модельный ряд приборов отечественного и зарубежного производства, при необходимости легко изготовить автоматический регулятор тяги дымохода своими руками.

Что такое стабилизатор тяги дымохода и принципы его работы

Устройство представляет собой механизм, который предусматривает дозированную подачу воздуха для оптимальной тяги в автоматическом режиме. Прерыватель – стабилизатор дымохода – оснащен предохранительной заслонкой, при помощи которой устраняется риск избыточного давления. Принцип работы регуляторного механизма заключается в следующем:

при чрезмерной интенсивности потока газов срабатывает заслонка в компенсаторе тяги, что обуславливает частичное отсечение струи,
положение клапана сохраняется до момента снижения температуры в топке до оптимальных значений,
после того, как урегулируется температурный режим, заслонка возвращается в исходное положение.

Образование высокой тяги в дымоходе обусловлено климатическими и суточными изменениями, атмосферным давлением, существенными перепадами температур и другими факторами. Повышенная интенсивность потоков в дымовом канале негативно отражается на работе системы – снижается эффективность теплогенератора, повышаются топливные расходы. Для устранения проблем с давлением в трубе дымохода и нужен стабилизатор тяги.

Автоматические компенсаторы давления в канале дымоудаления являются универсальным устройством для всех категорий генераторов тепла. Конструкция выполняется из нержавеющей стали, предусматривает компактные размеры. Прибор выделяется относительно несложным механизмом, простотой монтажа и обслуживания. Нередко для обустройства автономных систем отопления изготавливают стабилизатор тяги своими руками.

Стабилизаторы тяги дымохода

Достоинства и недостатки

обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное горение топлива и исключается перегрев дымохода, что обуславливает увеличение срока его эксплуатации,
увеличивается КПД отопительного оборудования, нивелируется уровень теплопотерь, экономия энергозатрат составляет до 15%,
исключается возможность проникновения дыма и гари в помещение,
качественно снижается уровень выброса в атмосферу вредных соединений.

Назначение и сферы применения

Функциональные возможности дымохода обуславливают такие параметры, как качество обогрева помещения, уровень корректности энергозатрат, безопасность эксплуатации теплогенерирующего оборудования. Требуется постоянно контролировать силу тяги в дымоотводном канале, так как:

при отсутствии тяги или слабом протоке проблематично разжечь огонь,
обратный вброс продуктов горения чреват последствиями, опасными для здоровья,
при критичной интенсивности исходящих потоков значительно повышается уровень теплопотерь.

Основные причины изменчивости тяги обуславливаются следующими факторами:

Колебание атмосферных температур. В жаркую погоду наблюдается опрокидывание струи в дымовой трубе, потоки двигаются в обратном направлении. При холодном внешнем воздухе усиливается отток газов.
Перепады давления воздуха. Изменение параметров атмосферного давления влияет на интенсивность струи в газоотводном канале.
Параметры высоты дымовой трубы. Величина разряжения в верхней точке канала дымоудаления зависит от высоты трубы. Чем значительнее этот параметр, тем сильнее тяга.
Особенности устройства дымоотводного канала. Протяженность, наличие изгибов, шероховатости внутренней поверхности, наличие посторонних предметов и отложений на стенках обуславливают ухудшение тяги.

Оснащение вытяжного канала автоматическим регулятором позволяет нейтрализовать все вышеупомянутые риски и улучшить потенциал теплогенерирующего устройства любой модели, в том числе и приборов конденсационного типа. Стабилизаторы тяги широко применяются в индивидуальных системах отопления Москвы и других регионов.

Стабилизатор тяги промышленного производства

Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор интенсивности воздушных потоков в трубе дымоотведения монтируют там же, где расположен отопительный прибор, или же в соседнем помещении, где проходит отвод от теплогенератора до системы дымоотвода.

Практикуются следующие способы размещения регулятора:

прибор внедряют в конструкцию на 500 мм выше точки соединения теплогенератора с вытяжной трубой,
приспособление устанавливают на уровне стыковки котла с дымовым каналом, выдерживая расстояние не менее 400 мм от поверхности пола.

Отдельная категория стабилизаторов представляет собой отрезок трубы с расширением в форме грибка, модель устанавливается на выхлопе вытяжного канала. В конструкции предусмотрен открытый участок под «шляпкой» для притока наружного воздуха. При изменении температуры исходящих потоков срабатывает датчик, который установлен под колпаком, в результате отопительное устройство автоматически отключается. Как это работает:

при ухудшении тяги или обратного эффекта в вытяжной системе происходит накопление выработанных газов под грибком,
под воздействием тепловых нагрузок датчик нагревается,
изменение температуры датчика вызывает прекращение подачи топлива в горелку и теплогенератор отключается.

Монтаж регулятора-грибка выполняется посредством саморезов и гаек. Для этого предварительно высверливают отверстия на выделенном участке верхушки трубы дымоотвода.

Изготовление стабилизатора тяги дымохода своими руками

Стабилизатор дымохода своими руками

Так как компенсатор утечки тепла в дымоходе имеет простую конструкцию, большинство домашних мастеров предпочитают изготовить прибор своими руками.

Чертежи

Этапы работы начинаются с подготовки чертежа конструкции. Схему с изображением прибора и деталировкой стоит выполнить в натуральную величину. В этом случае не понадобиться перерасчет параметров, достаточно при помощи маркера перенести контуры на лист нержавейки.

Инструменты, материалы и приспособления

Необходимо подготовить:

стальной лист толщиной 0,8-1 мм,
прут из стали сечением 8-10 мм для оси,
крепежные детали – метизы и хомуты,
электроинструменты – болгарку, сварочный аппарат, дрель,
молоток, маркер, пассатижи и ножницы по металлу.

Также следует позаботиться о наличии защитных очков и перчаток.

Изготовление стабилизатора

Процесс предусматривает следующие этапы:

Выкройку деталей переводят на металлическую основу, вырезают заготовки при помощи ножниц по металлу.
Изготавливают трубу при помощи сварки. Параметры конструкции: длина – 28-30 см, d115 мм, нахлест стыка – не более 1 см.
Сварные швы зачищают с обеих сторон, выполняют вырез для заслонки на глубину 15% сечения вытяжной конструкции, устанавливают на поворотную ось и фиксируют. Выступающая часть стержня оснащается рукояткой для удобства управления клапаном.

С торцов трубы с отступом 25-30 мм от края выполняют бортики для встраивания в вытяжную систему.

Установка устройства

Монтаж самодельного прибора регулировки тяги выполняется в разрыв дымовой трубы. Устройство фиксируется с помощью хомутов шириной 50-60 мм.

Нюансы усиления тяги дымохода

Производители предлагают 3 типа устройств для оптимизации скорости потока газов в дымоходной системе:

дефлектор,
дымовой вентилятор,
стабилизатор тяги.

Модели компенсаторов интенсивности струи различаются по способу исполнения, устройства изготавливаются исключительно из нержавейки.

Дефлектор

Прибор устанавливают на верхней линии вытяжной трубы. По устройству различают модели:

неподвижные,
поворотные (флюгельные),
вращающиеся.

За счет разницы диаметров корпуса и оголовка возникает эффект, стимулирующий движение воздуха, так как на конце трубы с меньшим поперечником образуется область пониженного давления. Прибор эффективен исключительно при наличии ветра, в остальных случаях он бесполезен.

Вращающийся дефлектор

Дымовой вентилятор

Агрегат способен обеспечивать стабильно качественную работу автономной системы теплоснабжения частного домовладения вне зависимости от погодных факторов. Единственный минус – устройство работает на электричестве.

Стабилизаторы силы тяги

Оборудование предназначено для автоматического регулирования тяги. Струя корректируется при помощи заслонки, которая срабатывает при изменении температуры потока газов в вытяжном канале. Прибор энергонезависим, прост в исполнении.

Другой способ усиления тяговой силы заключается в элементарной чистке дымоходной трубы. Можно самостоятельно прочистить шахту с применением металлического ерша или груза, или же прибегнуть к услугам профессионального трубочиста.

Стабилизатор для тяги дымохода

Эффективность твердотопливного котла зависит от того, хорошая ли в нем тяга. Именно она способствует потоку воздуха и сгоранию топлива. Если она будет слишком слабой, то дым может возвращаться обратно в помещение. При слишком сильной тяге сгорание топлива происходит слишком быстро, что может увеличить расходы на отопление. Чтобы избежать этого, можно сделать стабилизатор тяги дымохода своими руками. Что это за прибор и как он функционирует? Об этом, а также о нюансах монтажа будет рассказано в статье.

Что за приспособление

Стабилизатором тяги дымохода называют специальный механизм, который влияет на скорость движения воздуха внутри дымовыводящих каналов. Происходит это за счет того, что он способствует подмешиванию холодного воздуха в поток, что выходит из котла. При этом происходит нормализация тяги до требуемого состояния. Стабилизатор снабжается специальным механизмом безопасности, который представлен заслонкой. Она необходима для того, чтобы давление внутри системы не превышало допустимой нормы, что могло бы привести к разрушению.

Применять стабилизатор можно практически для любого твердотопливного котла. Чтобы увеличить их срок службы, производители стараются использовать нержавеющую сталь. Она устойчива к температурам и не прогорает. Стабилизатор функционирует в автоматическом режиме, поэтому не нуждается в постоянном контроле пользователем. Он выдерживает температуру газов до 500°. Стабилизатор или прерыватель легко можно установить и на котлы конденсационного типа где рабочая температура значительно ниже. Смонтировать такое устройство может каждый самостоятельно.

Основное назначение

Для каждого конкретного случая изготавливается своя система каналов, по которым уходит дым из котла или другого отопительного прибора. Ее эффективность зависит не только от качества сборки, но и от некоторых внешних факторов. Например, на силу тяги может оказывать влияние атмосферное давление. Чем оно ниже, тем хуже будет тяга. Также тяга лучше, когда дым устремляется от горячего к холодному, а значит зимой она будет сильнее. Стабилизатор тяги призван к тому, чтобы умерить влияние таких перемен на отопительную систему. При необходимости он самостоятельно поднимет или снизит давление. Благодаря стабилизатору можно достичь экономии топлива минимум в 10%, что является очень хорошим показателем.

Принцип функционирования

В случае усиления тяги в дымоходной системе происходит подъем давления. Как только оно достигает определенного уровня, срабатывает клапан. Он открывает заслонку и делает больший забор воздуха из помещения. Он понижает температуру внутри дымохода, тем самым снижая давление. Как только температура и давление опускается до необходимого минимума, клапан закрывается и подмес воздуха прекращается. Такой процесс позволяет держать температуру пламени в необходимом диапазоне, чтобы топливо сгорало с требуемой скоростью. Есть несколько положительных моментов, которые говорят в пользу установки стабилизатора тяги:

большая безопасность системы;
увеличение срока службы;
уменьшение вредных выбросов;
меньшее оседание сажи в дымоходе;
отсутствие резких перепадов давления.

Благодаря стабилизатору тяги происходит лучшая циркуляция воздуха. Это означает, что на стенки дымохода будет оседать меньше отходов горения, что снизит растраты на его чистку. Со стабилизатором не придется переживать, что в ветреную погоду может быть резкий перепад, который заставит пламя уйти в обратном направлении. В помещении, где установлен котел отопления больше не будет запаха гари. Температура внутри дымохода будет поддерживаться в допустимых пределах. Это важно, чтобы не произошло возгорания сажи, которое приводит к сильным пожарам. То есть стабилизатор тяги гарантирует дополнительную безопасность всей системы.

Как собрать самому

Чтобы собрать собственный регулятор тяги, необходимо иметь навыки работы со сварочным аппаратом. Для работы понадобится листовая нержавеющая сталь. Ее толщина должна быть минимум 1 мм. Размер листа подбирается таким образом, чтобы из него можно было сделать цилиндр, который будет по диаметру равен существующему дымоходу. Понадобится для стабилизатора еще небольшой отрезок листовой стали, которая будет служить заслонкой. Ее размер должен быть таким же, как и внутренний диаметр трубы. Дополнительно понадобится шпилька из нержавеющей стали, гайки и заклепки.

Из прямоугольного отрезка варится тело стабилизатора, которое представляет собой цилиндр. Делать это лучше всего внахлест, чтобы шов получился герметичным. После этого швы зачищаются и проверяются. Следующим шагом делается клапан или заслонка для тягового механизма. Она не должна полностью перекрывать сечение трубы в закрытом состоянии. Необходимо сделать небольшие прорези, которые будут составлять 15% от общей площади внутренней окружности трубы. Далее в цилиндре необходимо просверлить два отверстия. Через них вставляется шпилька, на нее закрепляется клапан. Сама шпилька крепится к стабилизатору с помощью гаек из нержавеющей стали.

На конце шпильки устанавливается рукоятка, которой можно выставлять заслонку в требуемое положение. Дополнительно можно установить заклепку из нержавеющей стали, которая будет служить ограничителем или стопором для клапана стабилизатора. Края получившегося цилиндра прокатываются, чтобы их диаметр был немного меньше диаметра трубы дымохода, чтобы его можно было свободно вставить внутрь. Фиксируется стабилизатор с помощью хомутов из нержавеющей стали. Подробнее о процессе сборки можно узнать из видео.

Нюансы монтажа

Монтировать стабилизатор тяги можно двумя основными способами. Один из них подразумевает размещение стабилизатора на уровне, где происходит соединение котла и дымохода. При этом стоит помнить, что он должен находиться не ниже 40 см над землей. Во втором случае стабилизатор помещается на 50 выше того места, где котел соединен с дымоходом. Есть еще одни вариант прерывателя тяги. Его изготавливают в виде грибка и он может быть смонтирован на газовые котлы. Чертежи можно посмотреть ниже. Он также монтируется в дымоходную трубу. Его часть имеет небольшое расширение в виде грибка. Именно под ним имеются каналы для притока воздуха из помещения. Он выполняет такие же функции, как описывалось для стабилизатора выше.

Так как заводской стабилизатор функционирует в автоматическом режиме, ему необходим специальный датчик, который будет отслеживать изменение параметров. Он фиксирует температуру выбрасываемых газов. Если она повышается, а газы скапливаются, то датчик передает сигнал на автоматику котла, которая автоматически прекращает подачу газа и горение прекращается. Принцип его действия приведен на иллюстрации ниже.

Готовые варианты

В случае когда нет времени или возможности возиться с самостоятельным изготовлением стабилизатора тяги, можно приобрести готовые варианты. Одним из хороших решений, которое представлено на рынке, является продукция фирмы Darco. Ее стабилизаторы модели RCO предназначены для круглых труб дымоходов. Они крепятся к ним за счет хомутов. Монтируется такой стабилизатор тяги на самый край дымохода. С этой задачей сможет справиться каждый. Модели серии RCR потребуют установки во время монтажа всей системы или некоторой доработки. Такие стабилизаторы также крепятся хомутами, но непосредственно на выходе котла.

Разработаны также решения для дымоходов с прямоугольным или квадратным сечением. Это модели серии RCP. Они потребуют изготовления дополнительного отверстия в дымоходе и герметичного присоединения стабилизатора. При необходимости он автоматически открывает клапан для забора воздуха. Регулировка допускается в пределах от 10 до 35 Па. Еще одними представителями для накладного монтажа служат модели серии RCW. Они также подходят для кирпичных или других прямоугольных дымоходов.

Заключение

Как видно, стабилизатор тяги оказывает неоценимую услугу для его владельца. Теперь не придется переживать о долгом процессе растопки печи или котла. Регуляторы легко уживаются с приборами, в которых установлены вентиляторы для принудительной тяги. Главное, соблюдать рекомендации по установке.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать стабилизатор тяги дымохода своими руками: схема, видеоинструкция

Если регулятор стабилизатора настроить верно, то на порядок увеличится КПД и повысится производительность печи. Стабилизатор тяги дымохода – это такое устройство, которое повторно подает воздух стабильными порциями, именно это поддерживает наилучшим образом тягу в дымоходе в автоматизированном режиме. В прерывателе находится предохраняющая заслонка, которая предотвращает образование чрезмерного давления.

Читайте также: Как устанавливается кровельная проходка для дымоходов

Стабилизатор тяги дымохода изготавливают из нержавеющего металла и применяют с устройствами, генерирующими тепло. Занимает маленькую площадь и монтируется достаточно легко. Устройство работает при температуре 500 °С и в системе отопления с конденсационными приборами.

Конструкция дымохода обуславливается типом отапливающего устройства, с которым предполагают ее задействовать. Огромное влияние на продуктивность работы оказывает природная перемена температуры, обуславливаемая погодой и порой года. Когда перепад температуры достаточно высок в зимнюю пору года, в дымоходе образовывается высокая тяга воздуха. Именно это является причиной уменьшения продуктивности работы системы и увеличенного расходования топлива. Стабилизатор корректирует полученное давление к оптимальной величине, таким образом, повышается эффективность данной системы.

Атмосферное давление воздуха влияет на тягу, оно обуславливается месторасположением дома, погодой, сезоном и временем суток.

Стабилизатор тяги дымохода открывает клапан, когда сила тяги в дымоходной трубе увеличивается выше оптимальных значений, и снижает давление поступающим из дома воздухом. И когда воздух смешивается с дымовым газом, он снижает его температуру. После этого температурная подъемная сила снижается, и когда давление становится оптимальным, клапан закрывается.

Такой способ считают простейшим и надежным, за счет него горение равномерное, сохраняется энергия и экономится топливо.

У стабилизатора есть еще и такие достоинства:

безопасное использование дымохода;
продлевается время эксплуатации дымоходной системы;
снижается уровень выброса вредных веществ;
приоткрытый клапан увеличивает циркуляцию воздуха;
стабилизатор работает во время принудительной и естественной тяги;
топливо сгорает равномерно, и дымоходная труба не перегревается;
во время сильного ветра гасятся резкие перепады тяги;
гарь не попадает в помещение;
старые дымоходные системы можно использовать с котлами низких температур;
предотвращает потерю тепла;
топливо экономится до 15%.

Стабилизатор тяги дымохода могут устанавливать там, где встроен прибор для генерации тепла, или в помещении по соседству, где обустроили отвод от котла к дымоходной системе. Давление варьируется 10-35 Па.

Стабилизатор тяги устанавливают двумя способами:

конструкция размещается на полметра выше, чем прибор генерации тепла соединяется с дымоходной системой;
стабилизатор устанавливается на одной высоте с теплогенерирующим прибором, но это расстояние делают не менее 40 см от пола.

Производители предлагают использовать такие устройства, которые называют «грибками». Такой регулятор выглядит как кусок дымоходной трубы и расширяется в форме грибка и отверстием для поступления воздуха с улицы. Если сравнить с обыкновенным дымоходом, подобное решение имеет такие достоинства:

стабилизируется давление в печи;
устраняется излишняя тяга в дымоходе, и КПД приходит в норму;
теплогенерирующее устройство защищено, когда в дымоходной трубе возникает обратная тяга;
контролируется тяга.

Некоторые хозяева коттеджей и дач монтируют в дымоходы твердотопливных котлов разнообразные теплообменники, чтобы собрать остаточное тепло и снизить расход топливного материала. Но такая самодеятельность запрещается, потому как в такой ситуации дымоотведение становится хуже из-за заужения дымоходной трубы, и обязательно срабатывает датчик.

По своему конструктивному составу датчики стабилизаторов распределяются на жидкостные, термопары и терморезисторные. Их установка не занимает много времени. Эти устройства монтируют с помощью саморезов и гаек в заранее приготовленные отверстия.

От тяги в дымоходной трубе зависит надежное функционирование и продуктивность котлов. Во время возникновения несущественных проблем в дымоотводной системе нужно исследовать дымоходную трубу и нормализовать тягу. Угарный газ в помещении очень опасен для жизни человека. Выполнение ремонтных работ и установление стабилизатора возможно собственноручно.

Как улучшить тягу в дымоходе | Руководства по дому

Когда с дымоходом все в порядке, огонь в камине или дровяной печи посылает через него непрерывный поток горячих газов, которые рассеиваются в атмосфере. Однако ряд условий может препятствовать этому процессу, а результаты — попадание дыма в жилую комнату и неэффективное отопление — опасны и неудобны. У некоторых проблем с тягой в дымоходе нет простых решений, но у других есть, и хорошо знать разницу.

Размер дымохода

Правильный размер дымохода, который представляет собой отверстие, через которое выходит дым, составляет примерно одну десятую размера отверстия камина. Если дымоход слишком мал, он ограничивает поток отходящих газов, а если он слишком большой, газы имеют тенденцию рециркулировать внутри дымохода, а не выходить наружу. Возможно, вам понадобится специалист по дымоходам, чтобы заменить дымоход, если он слишком большой, но если он слишком мал, причина может быть в том, что он заблокирован креозотом.Можно сжечь в камине полено для чистки дымохода, но нанять трубочиста — более надежный способ прочистить дымоход.

Длина дымохода

Длина дымохода определяет его способность создавать восходящий поток, и по общему правилу, чем длиннее, тем лучше. Если дымоход поднимается менее чем на 2 фута над линией крыши и не образует восходящего потока, он, вероятно, слишком короткий — особенно если он не прямой — и его удлинение — еще одна работа для специалиста по дымоходам. Если в вашем дымоходе возникает проблема с восходящим потоком, который совпадает с созреванием листвы рядом с вашим домом, ветви могут ограничивать поток воздуха.Если вы не можете обрезать ветки, решение снова — поднять дымоход.

Давление воздуха

Воздух поднимается через дымоход, когда давление в камине превышает давление снаружи. Когда нет огня или огонь холодный, может существовать противоположное состояние; давление снаружи может быть больше, чем внутри. Когда это происходит, воздух течет вниз через дымоход, что затрудняет разжигание огня. Это особенно часто встречается, когда камин находится на нижнем этаже, где воздух прохладнее.Эту проблему легко исправить. Просто откройте окно или дверь в каминной комнате, чтобы впустить наружный воздух в комнату и уравнять давление.

Запасной воздух

Когда огонь становится достаточно горячим, он создает восходящий поток, который втягивает воздух, необходимый для горения, в камин. Это вызывает снижение давления воздуха в помещении, и воздух для замены поступает из других помещений и снаружи. Включенные вытяжные вентиляторы в комнате во время пожара мешают этому процессу и уменьшают доступный для огня воздух.Вы можете даже не знать, что вентиляторы включены, потому что они могут быть частью автоматической системы отопления и охлаждения вашего дома. Следовательно, если ваш огонь изрыгает при включении центрального отопления, его выключение может оживить огонь.

Как исправить проблемы с тягой в дымоходе — Сделай сам

У вашей дровяной печи икота? Ваш дом постоянно пахнет дымом? У вас чертовски много времени, чтобы развести пожар? Если у вас есть одна (или все) из этих проблем, не вините обогреватель.Ваш дымоход — наиболее вероятная причина.

На самом деле существует два различных (хотя и связанных) фактора, влияющих на работу дымохода: тяга и мощность. Осадка — это сила, стоящая за потоком, а емкость — это способность выдерживать поток. В большинстве случаев большая тяга будет равняться большему потоку, но вполне возможно, что у вас может быть большая тяга, но недостаточная мощность, если диаметр дымохода очень мал. Важно помнить, что вы ничего не добьетесь, если решите неправильную задачу.

Цель этой статьи — помочь вам диагностировать и решить проблемы с дымоходом, связанные с воздухонепроницаемыми дровяными обогревателями, не беспокоясь о физике дымоходов. (Открытые бытовые приборы, такие как печи Франклина и камины, — это разные вещи.) Просто выберите симптомы, от которых вы страдаете, в следующем списке, переходите к пронумерованным проблемам, включенным в ваш симптом, а затем переходите к указанному буквенному решениюa. с каждой проблемой.

Возгорание не возникает, и дым просачивается в комнату при запуске. Некоторые дымоходы работают нормально только после первых 30-60 минут горения. См. Проблемы № 2, 5, 6 и 7.

В ветреную погоду плита сильно затягивается. Если это единственный раз, когда у вас возникают проблемы с тягой в дымоходе, см. Проблему № 8.

Дым в некоторой степени выходит из строя при любых условиях. Если наблюдается периодическое (или даже постоянное) рассыпание дыма практически при любых условиях горения, см. Проблемы с 1 по 7.

Дым выходит через большие отверстия заслонки. Если при открытии заслонки для большей теплоотдачи в комнату проникает дым, см. Проблемы с 1 по 6.

Слишком низкая тепловая мощность. Если, несмотря на широко открытую заслонку, дровокол не сильно нагревается, см. Проблемы № 1, 2, 4, 5 и 6.

Запах дыма стойкий, даже когда печь не используется. Если в вашем доме постоянно пахнет дымом, даже если вы не разводили огонь, см. Задачи № 6 и 8.

Выявление проблем с дымоходом
1.Дымоход слишком мал: Если у вас нет очень большого дровяного обогревателя, маловероятно, что ваш дымоход будет иметь недостаточную мощность. Как правило, размер дымохода можно точно определить в соответствии с рекомендациями производителя дровяной печи. Если у вас нет этой информации, убедитесь, что дымоход имеет примерно такой же диаметр (или примерно такую же площадь поперечного сечения), что и выходное отверстие дымохода на приборе. См. Решения A, B и E для незначительных улучшений или решение H для реального исправления.
2. Дымоход слишком большой: Дымоходы должны иметь площадь поперечного сечения не более чем в два раза больше, чем выходное отверстие дымохода на приборе. Таким образом, печь с воротником диаметром 6 дюймов не должна иметь дымохода диаметром более 8 дюймов. Избыточная площадь дымохода приводит к охлаждению дымовых газов и уменьшению тяги, особенно в неизолированных наружных каменных дымоходах. См. Решения F и H.
3. Дымоход слишком короткий: Тяга пропорциональна квадратному корню из высоты дымохода при условии, что другие факторы не влияют.Таким образом, удвоение высоты дымохода увеличивает тягу на 41 процент. На практике высота дымовой трубы более важна для ограничения воздействия ветров, создаваемых зданием и близлежащими препятствиями, чем для создания эффекта тяги за счет дымохода. Рекомендации Национальной ассоциации противопожарной защиты (NFPA) по высоте дымохода следует считать минимальными. См. Решение E.
4. Дымоход заблокирован: Основными причинами засорения дымохода являются креозот (в самом дымоходе или в искровом экране колпака), выпавшие по течению заслонки, птичьи гнезда и упавшие части каменных дымоходов.См. Решения A, F и H.
5. Утечки в дымоходе: Любая утечка в нижней половине дымохода снижает общую тягу. На практике соединения в соединителях дымовых труб не являются основными источниками потери тяги. Ищите другие твердотопливные приборы, подключенные к тому же дымоходу, открытые дверцы для очистки, отсоединенные разъемы для других печей или серьезные повреждения. См. Решения B, F и H.
6. Помещение препятствует адекватному потоку воздуха вверх по дымоходу: Если ваш дом очень маленький и хорошо герметизирован, он может быть слишком тесным, чтобы обеспечить достаточный поток воздуха для горения.(Большинству воздухонепроницаемых печей требуется от 10 до 50 кубических футов в минуту.) Однако чаще отсутствие адекватного воздушного потока вызвано либо другими приборами (или вентиляторами), выпускающими воздух из здания, либо эффектом трубы. Если в вашем доме больше отверстий для утечки воздуха в верхней части, чем в нижней части (обычно это не так, но более вероятно в многоэтажных домах), и если дымоход имеет небольшую тягу из-за чрезмерного охлаждения (см. 7), естественный поток в дымоходе может быть направлен вниз.См. Решения C и D.
7. Слишком низкая температура дымовых газов: До определенных пределов (которые вы вряд ли будете превышать) тяга в дымоходе увеличивается по мере увеличения разницы температур между газами в дымоходе и наружным воздухом. Однако почти половина мощности дымохода доступна только при разнице температур всего 35 градусов по Фаренгейту, поэтому вы вряд ли столкнетесь с проблемами, если у вас нет наружного дымохода из каменной кладки (который теряет много тепла и охлаждает газы) и работает при низкие тепловыделения.Новая порода высокоэффективных дровяных горелок, скорее всего, будет страдать от этой проблемы, потому что они забирают так много тепла из газов, прежде чем они попадут в дымоход. См. Решения F и H.
8. Схема ветра обратный поток в дымоходе: В большинстве случаев ветер увеличивает тягу в дымоходе. Если, однако, часть линии крыши с подветренной стороны, другое здание или дерево направляет ветер вниз к дымоходу, это может вызвать обратный поток воздуха. Другая возможность заключается в том, что ветер, поднимающийся на восходящей линии крыши, может быть отклонен в дымоход через заглушку дымохода.См. Решения E и G.

Решение проблем с тягой в дымоходе
A. Очистите дымоход: Сильное скопление креозота в дымоходе может заблокировать дымоход или резко ограничить его эффективный размер. Даже незначительные скопления увеличивают трение в дымоходе и уменьшают его пропускную способность. Планируйте осматривать дымоход раз в месяц и чистить его по мере необходимости.
B. Герметизируйте негерметичность дымохода: Убедитесь, что к дымоходу печи не подключены другие приборы; загерметизировать все остальные разъемы к дымоходу; закройте все двери для чистки и фурнитуру.Вероятно, нет необходимости идти на крайние меры, герметизируя стыки дымовых труб печным цементом, хотя это может дать незначительное улучшение.
C. Откройте окно: Если вы подозреваете, что по той или иной причине ваш дом ограничивает или препятствует потоку в дымоход, откройте окно рядом с обогревателем и посмотрите, исчезнет ли проблема. В таком случае рассмотрите возможность установки системы подачи наружного воздуха в качестве более постоянного средства защиты (см. Решение D).
D. Установите наружную систему подачи воздуха для горения: Предпочтительно напрямую подсоединять воздухозаборник дровяной печи к внешней стороне, а не просто проделывать отверстие в стене рядом с прибором.На практике, однако, это может быть сложно сделать, если вы не используете обогреватель, предназначенный для мобильного дома (который будет оснащен патрубками для наружного воздуха). Помните, что подключение наружного воздуха вряд ли окажет какое-либо положительное влияние на эффективность: даже если воздух в помещении не используется, печь должна нагревать воздух для горения; Более того, прохладный воздух снизит температуру корпуса печи, уменьшив излучение. Прежде чем предпринять какие-либо радикальные меры, попробуйте раствор C.
E.Удлинение дымохода: Добавить еще одну секцию к изолированному металлическому дымоходу несложно, и это несложно добавить к дымоходам из каменной кладки (дымоходные плитки бывают длиной 3 фута). Убедитесь, что ваш дымоход хотя бы соответствует требованиям NFPA, хотя превышение этих размеров может в некоторой степени улучшить тягу.
F. Заменить облицовку дымохода: Блочные или кирпичные дымоходы, которые слишком велики, не имеют облицовки, расположены снаружи дома или изношены, можно спасти, поместив облицовку в существующую кладку.Два основных метода были ранее описаны в MOTHER EARTH NEWS: изоляционная вставка из нержавеющей стали и формованная кладка (изоляционный огнеупорный слой). Металлы, отличные от высококачественной нержавеющей стали, испортятся в течение нескольких лет внутри дымохода; Кроме того, любая металлическая футеровка должна иметь форму спирали или устанавливаться так, чтобы она могла расширяться и сжиматься при изменении температуры. Если дымоход с металлической облицовкой очень хорошо загерметизирован, заполнение пустоты между футеровкой и кладкой вермикулитом может не оказаться абсолютно необходимым.Любая качественная работа по замене футеровки будет дорогостоящей (не менее 20 долларов за фут установлен), но это все же дешевле, чем строительство или установка нового дымохода.
G. Установите (или замените) колпак дымохода: Если у вас проблемы с обратным затяжкой в ветреную погоду, установите колпак дымохода или попробуйте другой. Колпачки конической формы могут способствовать нисходящему потоку, если дымоход находится с наветренной стороны дома. Мы не рекомендуем заглушки дымоходов, которые вращаются в зависимости от направления ветра: если они не застревают в креозоте, они распыляют креозот по всей крыше при повороте.
H. Установите новый дымоход: Если существующий дымоход разваливается или слишком мал внутри, и если его невозможно заменить, у нас плохие новости: строительство нового дымохода из каменной кладки или установка изолированного металлического дорого; тщательно проанализируйте затраты и экономию на сжигании дров.

Эксперты по ремонту дымоходов — Лонг-Айленд, штат Нью-Йорк,

Имя, которому доверяют на Лонг-Айленде, занимается ремонтом, чисткой, установкой футеровки, осмотром и техническим обслуживанием дымоходов.С гордостью обслуживая более 2500 клиентов в год в Нассау, Квинсе и Саффолке, мы стремимся к безопасности, обслуживанию клиентов, честности и надежности. Уже более 20 лет домовладельцы доверяют нам предоставление отличных советов и услуг, и мы продолжаем делать это каждый день. Мы являемся первоклассной службой по ремонту дымоходов на Лонг-Айленде и предлагаем немедленное обслуживание в случае повреждения, блокировки или повреждения дымохода.

Услуги включают…

АВАРИЙНАЯ СЛУЖБА
ПРОБЛЕМЫ ДЫМОХОДА
ПРОВЕРКА ДЫМОХОДА
УДАЛЕНИЕ ЖИВОТНЫХ
ОЧИСТКА ДЫМОХОДОВ
СПЕЦИАЛИСТ ПО РЕМОНТУ ДЫМОХОДОВ
ГИЛЬЗЫ ДЫМОХОДА
ЗАГЛУШКА
СНЯТИЕ БЛОКИРОВКИ
ПРОБЛЕМЫ ИСПРАВЛЕНЫ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КАМИНА
ДЫМОХОДЫ КОТЛА

Chimney Genie считает, что знающий потребитель — наш лучший клиент.Приведенная ниже информация представляет собой краткое изложение частей и функций типичного дымохода. Все дымоходы предназначены для отвода отработанных газов или дыма и обычно имеют одни и те же основные части. В разделе, посвященном сквознякам (ниже), объясняется, как работает дымоход на основе «эффекта стека». Эта основная информация часто поможет вам понять, почему у вашего дымохода может быть проблема. Дымоходы, которые мы обслуживаем в Нассау, Саффолке и на всем Лонг-Айленде, имеют очень похожие и постоянные типы проблем и использования.Это просто потому, что все они испытывают одинаковые основные условия использования и погодные условия на Лонг-Айленде.

Детали и функции дымохода

Начиная с верхней части дымохода, у нас есть кожух, который предназначен для предотвращения гнездования птиц и других животных в дымоходе. Они часто имеют защиту от дождя, чтобы дождь или снег не попали в дымоход. Металлическая проволочная сетка часто используется в качестве искрогасителя, чтобы свести к минимуму попадание горящего мусора из дымохода на крышу.

Кожух дымохода может также функционировать как колпачок, направленный против ветра, который вращается для совмещения с ветром и предотвращает обратный поток дыма и его ветер в дымоход. Рядом с дымоходом вы найдете заслонку, которая представляет собой металлическую пластину, которую можно расположить так, чтобы закрывать дымоход, когда он не используется, и предотвращать попадание наружного воздуха во внутреннее пространство, и можно открыть, чтобы позволить горячим газам выходить при огонь горит. Верхняя заслонка или заслонка — это металлическая пружинная дверь, расположенная в верхней части дымохода с длинной металлической цепочкой, которая позволяет открывать и закрывать заслонку из камина.Заслонка горловины — это металлическая пластина в основании дымохода, прямо над топкой, которую можно открывать и закрывать с помощью рычага, шестерни или цепи, чтобы изолировать камин от дымохода. Пространство внутри дымохода называется дымоходом.

Как работает ваш дымоход:

На основном уровне дымоход — это конструкция, обеспечивающая отвод дыма или отходящих газов из котла, печи, топки или камина наружу. Многие дымоходы жилых домов на Лонг-Айленде будут выглядеть так же.Они расположены как можно ближе к вертикали, чтобы газы текли плавно и воздух мог втягиваться в зону горения в так называемом дымоходе. Поскольку горячий воздух поднимается вверх, а вместе с ним и теплый воздух в вашем доме, мы обнаруживаем, что более теплый воздух перемещается в верхнюю часть комнаты, здания или строения.

Высота дымовой трубы влияет на ее способность отводить дымовые газы в наружный воздух. Мы обнаружили, что захваченный воздух создает зону с повышенным давлением и выходит наружу — даже через очень маленькие отверстия, такие как утопленные светильники и оконные рамы.В то же время замещающий воздух пытается попасть в нижнюю часть здания, чтобы восполнить уходящий воздух.

В конечном итоге эффект стека — это движение воздуха в здания или дымоходы и из них в результате плавучести воздуха. Эта плавучесть возникает из-за разницы в плотности воздуха в помещении и снаружи, вызванной разницей температуры и влажности. Все это в конечном итоге приводит либо к положительной, либо к отрицательной силе плавучести, которая поддерживает процесс, и чем больше разница температур и высота конструкции, тем больше сила плавучести и результирующий эффект суммирования.

Дымоход в действии:

Поскольку дымовые газы внутри дымоходов намного горячее, чем окружающий наружный воздух, и, следовательно, менее плотные, чем окружающий воздух. Это приводит к тому, что нижняя часть вертикального столба горячего дымового газа имеет более низкое давление, чем давление в нижней части соответствующего столба наружного воздуха. Это более высокое давление снаружи дымохода является движущей силой, которая перемещает необходимый воздух для горения в зону горения, а также перемещает дымовой газ вверх и из дымохода.Чем выше штабель, тем больше создается сквозняк. Однако могут быть случаи уменьшения отдачи… например, если дымовая труба слишком высока по сравнению с теплом, исходящим из дымовой трубы, дымовые газы могут остыть, не достигнув вершины дымохода. Это может привести к плохой вытяжке, а в случае дровяных приборов охлаждение газов перед выбросом может вызвать конденсацию креозота в верхней части дымохода. Креозот может ограничивать выход дымовых газов и создавать опасность возгорания.

Проектирование дымовых труб и дымовых труб для обеспечения правильной величины естественной тяги включает в себя ряд конструктивных факторов, многие из которых требуют итерационных методов проб и ошибок. У Chimney Genie есть опыт распознавать эти проблемы и вносить необходимые изменения в дымоход. Кроме того, в зависимости от типа печи, которую вы используете, регулярная чистка важна для минимизации накопления креозота на внутренней облицовке поверхности дымохода. Ежегодно в домах возникает много пожаров из-за плохого обслуживания.Чтобы узнать больше, вы можете просмотреть на веб-сайте института дымоходов по безопасности.

W Ind Нагрузка, внутреннее давление и тяга в дымоходе

Ветровая нагрузка — это воздействие ветра на внутреннее давление в доме. Когда ветер ударяет в здание, он создает высокое давление на той стороне, в которую попадает, и низкое давление на подветренной стороне. Любые открытые окна или двери с наветренной стороны помогут создать в доме давление, увеличивая тягу в дымоходе. Тем не менее, отверстия на подветренной стороне снизят давление в доме и увеличат вероятность попадания воздуха из дымоходов или вентиляционных отверстий.Обратный вытягивание — это реверсирование воздушного потока, при котором дым входит в дом, а не поднимается в дымоход.

Внутренние механические устройства и обогреватели, такие как сушилки для одежды, кухонные вентиляторы, вентиляторы для ванных комнат, чердачные вентиляторы и центральные пылесосы, также могут создавать разгерметизацию за счет удаления больших объемов воздуха из дома. В результате часто возникает отрицательное давление в области камина, дровяной печи или другого отопительного прибора, работающего на топливе, что усложняет работу дымоходов с естественной тягой по назначению.

Когда дымоход камина наполнен горячим воздухом, он фактически втягивает воздух через топку. Этот эффект вытягивания называется сквозняком, и он соответствует величине давления в водяном шланге — единственная разница в том, что давление воздуха отрицательное, а давление воды положительное (подумайте об использовании соломинки для питья вместо выдувания пузырей). . Таким образом, дымоход называется системой отрицательного давления. Увеличивать тягу в дымоходе — все равно что открыть кран на шланге пошире. Самый простой способ увеличить тягу в дымоходе — это зажечь огонь сильнее: чем горячее воздух, тем легче его тяга.Еще один способ получить большую тягу — увеличить высоту дымохода, за исключением случаев, когда дымоход уже настолько высок, что силы трения сводят на нет эффект дополнительной высоты.

Проблемы с проектом дымохода и решения

Проблемы с проектом дымохода и решения, автор: J. Wright

Симптом: Камин дымится или пахнет.

Проблема: Курение может быть результатом загрязнения дымохода. Сажа и креозот накапливаются на стенках дымохода, эффективно уменьшая размер дымохода, так что он больше не является достаточно большим для правильной вентиляции.Запах обычно ассоциируется с очень грязной коптильной камерой или зольной ямой. Если зольник намокнет от воды, он может пахнуть очень плохо, так как в золе образуется плесень. Также проверьте наличие живых или мертвых животных, гнезд животных и / или фекалий.

Решение: Если дымоход просто загрязнен, профессионально прочистите дымоход, и дым прекратится. Для удаления запаха может потребоваться химическая обработка и / или глазурь для удаления креозота. Удалите всю золу из зольной ямы и при необходимости очистите яму.Удалите живых или мертвых животных, гнездовья и / или фекалии и продезинфицируйте место с помощью отбеливателя (всегда используйте одноразовые перчатки и респиратор, чтобы избежать заражения паразитами). дымоходы и от короны. Вода также может поступать из других источников, например, через фундамент (проложите водосточные желоба на расстоянии не менее 3 футов от фундамента и / или выкопайте и увлажните фундамент смолой и / или установите сухой колодец), неисправный оклад (замените оклад ), пористые кирпичи (воздухопроницаемая водонепроницаемая кирпичная кладка), поврежденная коронка (замените корону новым бетоном), трещины или повреждение кладки (перетяните или восстановите кирпичную кладку) и дымоходные плитки, которые заканчиваются ниже короны (удлините плитки как минимум на 2 дюйма выше короны ).

Симптом: камин дымит при запуске в холодные дни.

Проблема: облицовка дымохода холодная и не тянется. (Обычно это сторона дымохода дома)

Решение: прогрейте дымоход, открыв заслонку, которая будет пропускать теплый воздух из комнаты в дымоход, затем сожгите газету за рамой заслонки, зажгите огонь, как только газета сгорит. Демпфер, установленный сверху, поможет решить эту проблему, постоянно сохраняя тепло дымохода. Дровяные печи и топки могут иметь электрический обогреватель, установленный на выхлопной трубе, чтобы нагреть дымоход и создать тягу перед запуском печи.

Признак: Камин или прибор отопительной системы на нижнем уровне конструкции дымят или не тянут должным образом. Или, когда используется камин на верхнем уровне, нижний уровень конструкции заполняется дымом. (Эта проблема также может усугубиться из-за следующего признака — «Недостаток подпиточного воздуха».)

Проблема: эффект накопления — См. Также следующие ссылки на статьи:

(«Проблемы с производительностью дымохода» из раздела 11.5 учебника по очистке воздуха .5 «Минимизация эффекта стека домов»)

или

(«Эффект стека домов» из Справочника домовладельцев)

По мере повышения температуры в конструкции тепло накапливается на верхних уровнях, а затем выходит из верхней части дымохода. структура, тем самым создавая эффект стека давления.Это очень распространенная проблема в хорошо изолированных конструкциях (таких как конструкции с пластиковыми пароизоляциями в стенах, новые двери и окна высокого качества или стены и / или чердаки с изоляцией из распыляемой пены), но также происходит в старых, менее «тесных» домах, потому что по простому закону физики теплый воздух поднимается и задерживается на верхних уровнях, что создает проблемы с перепадом давления в доме. Это особенно характерно для многоуровневых домов из-за большой центральной лестницы.(Если вы обнаружите, что нижний уровень также дымится во время использования, этот симптом также может быть тесно связан со следующим нижним признаком.)

Решение: Для проверки: откройте окно с наветренной стороны дома на нижнем уровне (наветренный сторона дома может измениться, но обычно это то же самое. Скорее всего, это та сторона конструкции, которая намокнет внутри, если вы оставите окна открытыми, пока идет дождь). Это снизит уровень линии нейтрального давления в конструкции. Если это ваша проблема, то проблема курения или сквозняка исчезнет почти сразу.Открытие окна на противоположной стороне наветренной стороны фактически усугубит проблему. Также неплохо выключить устройства для удаления радона и вытяжные вентиляторы в ванных комнатах или на кухне во время использования камина, так как эти вещи поднимут уровень линии нейтрального давления в конструкции (что плохо для вещей, требующих сквозняков).

Одним из решений является профессиональная герметизация дома путем установки либо механического вентилятора подачи воздуха, либо вентилятора пассивной подачи воздуха на наветренной стороне дома рядом с камином внизу и / или, предпочтительно, другого источника воздуха на нижнем этаже.

Верхняя заслонка на дымоходе камина нижнего уровня может помочь, когда она остается закрытой при использовании камина на верхнем этаже (и не при использовании камина нижнего уровня), но мы обнаруживаем, что верхние заслонки не всегда работают, потому что дым действительно может вытягиваться. через крошечные трещины и стыки кладки или дымохода. В таких случаях мы снимаем верхнюю заслонку, а затем делаем дымоход наверху значительно выше, чем дымоход внизу. Есть несколько способов сделать это. Если заглушки дымохода нет, мы можем изменить высоту верхнего окончания дымохода, чтобы дымоход наверху был выше, чем дымоход на нижнем этаже.Или наш предпочтительный метод — использовать колпачок в стиле «носилки» на дымоходе наверху и колпачок обычного типа на дымоходе нижнего уровня. Часто мы надеваем обычную заглушку на весь дымоход и индивидуально устанавливаем заглушку носилок дымохода так, чтобы она выходила из верхней части обычной заглушки.

Важной частью решения является установка линий забора наружного воздуха для горения на все приборы системы отопления (системы отопления и вентилируемые приборы, подверженные эффекту дымовой трубы, могут просачивать окись углерода и другие опасные побочные продукты сгорания в жилые помещения, если они нет собственного автономного притока воздуха).По возможности камины также должны иметь собственную независимую подачу воздуха. Однако я не рекомендую подавать воздух для каминов в топку, так как это может создать другие проблемы, когда ветер дует против конструкции (когда дымоход находится на наветренной стороне, дым может попадать в жилую зону или когда дымоход находится на другой стороне, дым может уйти назад через воздухозаборник).

Я предпочитаю использовать все возможности и всегда делаю все следующее — верхние заслонки для каждого камина (или вместо верхних заслонок вытяжка дымохода на верхнем уровне камина), разделитель из листового металла в крышке между всеми дымоходами (перегородка не требуется при использовании вытяжного устройства для дымохода и не будет хорошо работать, если дымоходы расположены близко друг к другу), а также для подачи воздуха для всего вентилируемого в конструкции (или для механического блока подачи воздуха).Я часто нахожу (в чрезвычайно воздухонепроницаемых конструкциях), что каждая из них немного помогает, а вместе они обычно решают ее полностью.

Симптом: через некоторое время камин постоянно дымит. Наружные двери могут издавать «хлопающий» звук при открытии после того, как огонь потух. (Этот симптом также может усугубиться из-за симптома выше — «Эффект стекания»)

Проблема: Недостаток подпиточного воздуха — См. Также следующую ссылку на статью:

(«Проблемы с производительностью дымохода» из раздела 11 учебника по очистке.5.6 «Свести к минимуму конкуренцию за воздух»)

Здание очень герметично, сгорание израсходовало воздух быстрее, чем конструкция может втянуть новый воздух снаружи, это вызывает отрицательное давление в здании. Вытяжные вентиляторы для кухни и ванной комнаты, а также нагревательные приборы, такие как котлы системы отопления, печи, водонагреватели, пеллетные и дровяные печи, потребляют и конкурируют за воздух, что может вызвать отрицательное давление, если конструкция не может пропускать воздух снаружи. приходи достаточно быстро. Системы отвода радона также могут вызывать серьезные проблемы с отрицательным давлением в конструкциях.

Решение: Для проверки: откройте окно с наветренной стороны дома на том же уровне или ниже (наветренная сторона дома может измениться, но обычно она такая же. Скорее всего, это сторона конструкции, которая будет мокрый внутри, если вы оставили окна открытыми, пока шел дождь). Если проблема в этом, курение прекратится почти сразу. Открытие окна на противоположной стороне наветренной стороны фактически усугубит проблему. Также отключите вытяжные вентиляторы в ванных комнатах или на кухне.

Для лучшего решения обеспечьте профессиональную герметизацию дома, установив либо вентилятор с механической подачей воздуха, либо вентилятор с пассивной подачей воздуха на наветренной стороне дома рядом с камином внизу и / или, предпочтительно, другой источник воздуха на нижнем этаже. Лучшее решение — по возможности установить воздухозаборники на все отопительные приборы и камины. Однако я не рекомендую подавать воздух для каминов в топку, так как это может создать другие проблемы, когда ветер дует против конструкции (когда дымоход находится на наветренной стороне, дым может попадать в жилую зону или когда дымоход находится на другой стороне, дым может уйти назад через воздухозаборник).

Я предпочитаю использовать все возможности и всегда делаю все следующее — верхние заслонки для каждого камина, перегородка из листового металла в крышке между всеми дымоходами и подача воздуха для всех вентилируемых элементов конструкции (или механический блок подачи воздуха) . Я часто нахожу (в чрезвычайно воздухонепроницаемых конструкциях), что каждая из них немного помогает, а вместе они обычно решают ее полностью.

Симптом: камин работает в очень холодные дни, но дымит в более теплые дни.

Проблема: так как большая разница температур внутри и снаружи увеличивает эффект тяги, камин может нормально работать в очень холодные дни, даже если размер дымохода не подходит.Дымоход камина может не соответствовать правилу 1/10. Площадь дымохода должна составлять 1/10 площади отверстия камина A = LxW (1/12 для круглых дымоходов, 1/8 для прямоугольных дымоходов с высоким соотношением сторон и в зависимости от высоты дымохода от 1/12 до 1/18 для дымоходов с облицовкой Cast in Place).

Симптом: Камин всегда дымит и дымит с момента постройки.

Проблема: часть дымохода может иметь неправильный размер или дымовая камера может иметь неправильные углы. Обычно дымоход не строится по правилу 1/10. Площадь дымохода должна составлять 1/10 площади отверстия камина A = LxW (1/12 для круглых дымоходов, 1/8 для прямоугольных дымоходов с высоким соотношением сторон и в зависимости от высоты дымохода от 1/12 до 1/18 для дымоходов с облицовкой Cast in Place). Дымоход также не может быть достаточно высоким, и в этом случае обратите внимание на два симптома ниже — «Курит большую часть или все время».

Решение: Сделайте профессиональные измерения площади проема камина, если возможно, замените дымоход дымоходом подходящего размера, если это невозможно, установите дымозащитную решетку или стеклянные двери в проеме камина или вытяжной вентилятор в верхней части камина. дымоход с приточным вентилятором на наветренной стороне дома возле камина и / или желательно другой приточный воздух на нижнем этаже. По вопросам высоты дымохода см. Также «Симптом: дымит большую часть времени или все время».Углы коптильной камеры иногда можно исправить, сделав на месте футеровку коптильной камеры.

Симптом: Камин иногда дымится, особенно в ветреную погоду.

Проблема: Ветровые сквозняки.

Решение: Поручите профессионалу установить бейсболку Wind-beater.

Симптом: Камин дымит почти все время или во влажные дни.

Проблема: Дымоход недостаточно высокий, чтобы выпускать воздух в зоне с низким давлением.Дымоход должен быть не менее 3 футов высотой со всех сторон над крышей и затем 2 фута над любой конструкцией в пределах 10 футов. Иногда это все еще недостаточно высокое, если другие более высокие сооружения, растительность или возвышенности окружают здание с одной или нескольких сторон, в этом случае см. Соответствующее решение ниже для исправления. (Например, конструкция построена рядом со скалой или окружена высокими деревьями.) Во влажные дни воздух тяжелее и требует, чтобы дымоходы выходили из строя в области очень низкого давления — поэтому чем выше дымоход, тем лучше.

Решение: попросите профессионала построить дымовую трубу до надлежащей, утвержденной нормой высоты, если она все еще недостаточно высока, попросите профессионала построить дымовую трубу на 2–3 фута выше любых конструкций, возвышенностей земли или растительности, окружающей здание или если это не практично или невозможно установить вытяжной вентилятор наверху дымохода с приточным вентилятором на самой наветренной стороне дома на нижнем этаже и / или на стене как можно ближе к низу камина, открывая это помогает предотвратить отрицательное давление вентилятора на другие нагревательные приборы или камин.

Симптом: Раньше камин работал нормально, но теперь дымит или не работает почти все время. (Если дымоход все время дымит или не дает тяги, но раньше работал нормально, дымоход может нуждаться в серьезном ремонте.)

Проблема: воздушный поток над дымоходом отклоняется высоким деревом, возвышением земли или

пристройка к зданию или соседнему зданию.

Решение: сначала попробуйте бейсболку Wind-beater. Затем, если это не сработает, попробуйте построить дымоход на 2–3 фута выше любого возвышения земли или растительности, которая может вызывать отклонение воздуха, или, если это невозможно, установите вытяжной вентилятор наверху дымохода с вентилятор подачи воздуха на самой наветренной стороне дома возле дна камина или, предпочтительно, другой источник воздуха на самом нижнем этаже, чтобы предотвратить отрицательное давление вентилятора на другие нагревательные приборы или камины.

Симптом: в здании с несколькими каминами при пожаре в одной комнате дым выходит из другого камина, который не используется. (См. Также третий и четвертый симптомы вверху этой статьи — эффект дымовой трубы и отрицательное давление из-за недостатка подпиточного воздуха.)

Проблема: если имеется заглушка дымохода, это может указывать на проблему с давлением, которая вызывает образование дыма. всасывает другой дымоход (это также может происходить без заглушки, установленной на дымоходе). Обычно здание очень воздухонепроницаемо, и огонь или прибор израсходовали весь подпиточный воздух, или возникает эффект нагнетательной трубы, оба из которых приводят к тому, что другой дымоход или дымоход становится воздухозаборником.

Решение: Иногда заглушки дымохода делают заметными эффект дымовой трубы и проблемы с отрицательным давлением там, где они не были замечены раньше, снятие заглушки и установка заглушки в виде сетчатого вентиляционного кожуха может положить конец симптомам, но не избавиться от лежащих в основе Проблема — это недостаток подачи воздуха.

Некоторые другие симптоматические решения: попросите профессионального специалиста установить верхние заслонки в каждом дымоходе и / или установить прочную перегородку из листового металла в крышке дымохода между дымоходами или установить крышку в стиле «растяжителя дымохода» на дымоход, который не протягивается выкурите его.

Тем не менее, лучше решить проблему давления и создать в доме профессиональное давление, установив либо вентилятор с механической подачей воздуха, либо вентилятор с пассивной подачей воздуха на наветренной стороне дома рядом с нижней частью камина и / или предпочтительно другая подача воздуха на нижнем этаже, чтобы помочь eleviate эффекта стеки давления. Или, что еще лучше, по возможности установите воздухозаборник на все отопительные приборы и камины. Однако я не рекомендую подавать воздух для каминов в топку, так как это может создать другие проблемы, когда ветер дует против конструкции (когда дымоход находится на наветренной стороне, дым может попадать в жилую зону или когда дымоход находится на другой стороне, дым может уйти назад через воздухозаборник).

Я предпочитаю использовать все возможности и всегда делаю все следующее — верхние заслонки для каждого камина (или вместо верхних заслонок вытяжка дымохода на верхнем уровне камина), внутренняя перегородка из листового металла между всеми дымоходами (перегородка не является необходимым при использовании вытяжного устройства для дымохода) и подачи воздуха для всех вентилируемых элементов конструкции (или механической системы подачи воздуха). Я часто нахожу (в чрезвычайно воздухонепроницаемых конструкциях), что каждая из них немного помогает, а вместе они обычно решают ее полностью.

Симптом: дым не выходит из верхней части дымохода эффективно и возвращается в дымоход, через который выходит воздух.

Проблема: Заглушка дымохода может быть недостаточно высокой и / или плитка дымохода может быть близко к нижней части крышки (это может вызвать серьезный перегрев и очень опасно возгорание — это частая ошибка для неопытных дымоходов. техников или домовладельцев «сделай сам»). Или это могло быть так, что колпачок вызывает неправильное отклонение воздушного потока над дымоходом.

Решение: убедитесь, что площадь экрана и / или область между верхней частью дымоходной плитки и нижней частью крышки колпачка в 3 раза больше площади дымохода, если не установить колпачок с увеличенная и правильная высота экрана. Или, если колпачок отклоняет воздушный поток, снимите колпачок, а затем установите сетчатый колпачок в стиле «решетка вентиляции крыши» (см. Также симптом чуть выше этого, если дымоход работает правильно без колпачка).

Симптом: Из дровяной печи периодически выходит дым.

Проблема: Обратное вздутие (вызванное неправильной древесиной и / или методами сжигания / погрузки).

Решение: Древесина должна высохнуть. Или печь перегружена дровами. Либо в печку подается недостаточно воздуха (откройте заслонку на впуске).

Симптом: водонагреватель не работает должным образом, и ядовитые дымовые газы попадают в жилую зону.

Проблема: многие водонагреватели не вентилируют должным образом в теплые месяцы, но отлично работают в более холодную погоду (если это не так, то проблема может заключаться в стековом эффекте — в этом случае см. Третий признак сверху. эта статья).Это связано с тем, что разница температур в отопительный сезон между внутренним и внешним воздухом увеличивает эффект тяги, а также горячие дымовые газы естественным образом поднимаются к более прохладному воздуху наверху, поэтому они легко поднимаются в дымоход и удаляются, когда на улице холодно, но когда воздух наверху теплее вы теряете этот эффект. Другая проблема заключается в том, что выхлопные трубы водонагревателя имеют небольшие размеры и не могут быть помещены в дымоходы гораздо большего размера, поскольку они теряют скорость и / или не могут достаточно нагреть дымоход большего размера, чтобы создать тягу.

Решение: Установить новую футеровку в дымоход специально для водонагревателя. Используйте лайнер того же размера, что и выхлопная втулка водонагревателя, и изолируйте лайнер. Кодекс допускает, чтобы размер дымохода был в 7 раз больше, чем размер вытяжной втулки прибора, но он все равно может быть слишком большим для правильной вытяжки, всегда лучше использовать дымоход как можно меньшего размера (никогда не меньше, чем размер прибора. выхлопная муфта), это увеличивает скорость и облегчает нагревание дымохода для создания тяги.Если в том же дымоходе должны выводиться другие устройства, НЕОБХОДИМО ВЫЧИСЛИТЬ ВСЕ ОТХОДЫ ПРИБОРОВ! Слишком маленький дымоход — опасная ситуация! Также убедитесь, что соединительные трубы к водонагревателю расположены под как можно более крутым углом, и сделайте их как можно короче. Обязательно удалите все ненужные изгибы, удлинители или тройники из выхлопной трубы, поддерживая подъем не менее дюйма через каждые 12 дюймов.

Симптом: дымоход печи или котла скапливается мусором при очистке. Или ядовитые дымовые газы попадают в жилые помещения.

Проблема: облицовка дымохода изношена или нет облицовки, из-за чего дымоход негерметичен и не имеет надлежащей тяги. (Проблемы с облицовкой дымохода являются наиболее частой причиной этой проблемы.) Или дымоход недостаточно высок, чтобы соответствовать требуемой высоте. Дымоход должен быть не менее 3 футов высотой со всех сторон над крышей и затем 2 фута над любой конструкцией в пределах 10 футов. Если дымовая труба соответствует минимальным стандартам, обычно высота не является проблемой для печей и котлов, потому что разница температур в отопительный сезон между внутренней и внешней частью увеличивает эффект тяги, а также естественно поднимаются горячие дымовые газы, поэтому они легко поднимаются в дымоход. и выходите наружу.Однако, если у вас есть высокоэффективная печь или котел, дымовые газы намного холоднее и не поднимаются так легко, поэтому как высота, так и футеровка являются основными проблемами для высокоэффективных систем отопления. Или может случиться так, что дом очень воздухонепроницаем, поэтому печь или котел используют весь доступный подпиточный воздух, из-за чего дымоход будет работать плохо или совсем не работать.

Решение: Установите новую облицовку дымохода и новые патрубки для отвода тепла от приборов (сделайте патрубок как можно крутым, а также как можно короче), обязательно удалите все ненужные колена, удлинители или тройники в выпускном трубопроводе, сохраняя рост по крайней мере на дюйма через каждые 12 дюймов.Убедитесь, что дымоход соответствует минимально необходимой высоте. При необходимости попросите профессионала построить дымоход на 2–3 дюйма выше, чем любые конструкции или растительность, окружающая здание. Иногда это все еще недостаточно высокое, если другие конструкции или растительность окружают здание с нескольких сторон. В этом случае следует продолжать прокладывать дымоход выше, пока не достигнете области низкого давления над домом. Если это невозможно, механические индукторы тяги могут быть установлены профессиональным специалистом по топкам / котлам, но только если футеровка уже есть и находится в хорошем состоянии, в противном случае при использовании механической тяги абсолютно необходима новая футеровка, так как ядовитые газы могут быть вытесняется в дом через стены дымохода и конструкции.Если проблема связана с нехваткой подпиточного воздуха, установите заборник наружного воздуха непосредственно на приборе (если это невозможно, используйте пассивную систему, например, вентилятор подачи воздуха, установленный с наветренной стороны дома, предпочтительно на самом нижнем уровне или механический «вентилятор в банке» в комнате с топкой).

Позвоните, чтобы записаться на прием

1 (800) 945-0947

ОТНОСИТЕЛЬНЫЕ СТАТЬИ:

ПОМОЩЬ ДЫМОХОДОМ

ПОМОЩЬ! МОЙ ДЫМОХОД ЗАПАХИ

ПРЕДОТВРАЩЕНИЯ ЗАЩИТЫ нисходящих

ОТ монооксид углерод

ДЫМОХОДЫ ВЫПОЛНЕНИЯ ЗАДАЧ (ОТ подметает учебник)

ОТНОСИТЕЛЬНЫХ главы из «домовладельца ДЫМОХОДОВА Handbook»:

ДОМ Stack EFFECT

УСТРАНЕНИЯ НЕИСПРАВНОСТИ

парусности

Некоторые примеры наших любимых решений для подачи воздуха:

Щелкните здесь, чтобы увидеть пример подачи воздуха для системы принудительного горячего воздуха или системы HVAC (эта система работает лучше всего, когда система отопления расположена в подвале или может быть установлен на линии возврата воздуха в подвале).

Щелкните здесь, чтобы увидеть пример приточного вентилятора с ручным управлением, который обычно используется для каминов в доме без системы HVAC или для помощи, когда требуется больше воздуха.

Щелкните здесь, чтобы увидеть пример решения для забора воздуха для горения с прямым подключением для использования, когда в доме есть система отопления на жидком топливе.

Мок-драфта НБА 2020 — NBA

Авторизоваться
регистр

NFL
Задания на макеты пользователей
Рейтинг игроков
История драфтов
Статьи
Правила
Фантастика
НХЛ
Задания на макеты пользователей
Рейтинг игроков
История драфтов
Статьи
Правила
NBA
Задания на макеты пользователей
Рейтинг игроков
История драфтов
Статьи
Правила
Фантастика
WNBA
Задания на макеты пользователей
Рейтинг игроков
Проект исторических сделок
Статьи
Правила
MLB
Задания на макеты пользователей
Рейтинг игроков
Проект исторических сделок
Статьи
Правила

NFL
Задания на макеты пользователей
Рейтинг игроков

чертежи, принцип работы, изготовление своими руками

Причины изменчивости тяги

Регуляторы скорости вытяжки

Самодельный компенсатор утечки тепла

Стабилизатор тяги дымохода технология изготовления своими руками

Принцип работы стабилизатора

Достоинства и недостатки

Устройство и предназначение стабилизатора

Когда тяги недостаточно

Методы определения тяги

Причины неисправностей

Ошибка в конструкции

Короткая длина трубы

Неправильное расположение трубы дымохода

Горизонтальные участки большой длины

Попадание в зону опоры ветра

Метеорологические условия

Как сделать стабилизатор тяги своими руками

Модели регуляторов тяги

Способы усилить тягу дымохода

Как улучшить тягу в дымоходе способы регулирования тяги

Как сделать усилитель тяги

Дефлектор на круглую трубу

Флюгеры или флюгарки для принудительной вытяжки

Лучшие ответы

Проверка системы

Полезная ин

Для чего нужен стабилизатор тяги дымохода?

Что такое стабилизатор тяги дымохода и принципы его работы

Достоинства и недостатки

Назначение и сферы применения

Варианты размещения: где установить стабилизатор тяги дымохода?

Стабилизатор дымохода своими руками

Чертежи

Инструменты, материалы и приспособления

Изготовление стабилизатора

Установка устройства

Нюансы усиления тяги дымохода

Дефлектор

Дымовой вентилятор

Стабилизаторы силы тяги

Стабилизатор для тяги дымохода

Что за приспособление

Основное назначение

Принцип функционирования

Как собрать самому

Нюансы монтажа

Готовые варианты

Заключение

Как сделать стабилизатор тяги дымохода своими руками: схема, видеоинструкция

Как улучшить тягу в дымоходе | Руководства по дому

Размер дымохода

Длина дымохода

Давление воздуха

Запасной воздух

Как исправить проблемы с тягой в дымоходе — Сделай сам

Эксперты по ремонту дымоходов — Лонг-Айленд, штат Нью-Йорк,

Услуги включают…

Проблемы с проектом дымохода и решения

Мок-драфта НБА 2020 — NBA

Добавить комментарий Отменить ответ
