Способы сращивания деревянных балок: Сращивание балок перекрытия: основные требования

Сращивание балок перекрытия: основные требования

Когда основное строительство домов – возведение капитальных стен – практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома – это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

‬Прежде чем установить деревянную балку, ее необходимо обработать антисептическим раствором.

• цокольные – они, как правило, располагаются между первым этажом и подвалом частного дома;
• межэтажные – эти виды перекрытий располагаются между этажами;
• чердачные – они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Вернуться к оглавлению

Основные требования к перекрытиям

1. Конечно же, на первом месте находится прочность.

Перекрытия не только должны выдерживать свой вес, им необходимо еще и нести определенные нагрузки. А если опорами для перекрытий будут каркасные стены, это имеет большое значение.

Так, по всем правилам, любые междуэтажные перекрытия, организованные в жилых зданиях, обязаны выдерживать общую, но равномерную по всей площади нагрузку в размере около 200 кг/м² на практике обычно строят перекрытия, готовые и к более высоким нагрузкам. Зато чердачные перекрытия менее прочные. Усиливать ли перекрытия или нет – это зависит от того, что именно будет находиться в комнате – рояль, шкаф, тренажеры и т.д.

При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции,‭ ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения.‭

2.Жесткость. Кроме того, что перекрытие должно выдерживать нагрузки, оно не должно прогибаться под ними. Если же перекрытия прогибаются, они рано или поздно могут подвергнуться деформации, что приведет к разрушению.
3.Тепло- и звукоизоляция. Смонтированные перекрытия должны обеспечивать и защиту помещения от проникновения в него как воздушного, так и ударного шума из нижеразмещенных комнат. Для этого при организации перекрытия используется специальный минеральный или любой другой утеплитель, который обеспечивает погашение шума любого вида, а так же сохраняет тепло в помещении. Стандартным размером слоя утепления является 150 мм. При устройстве подобных конструкций применяют и различные инструменты. Это:

• бензопила;
• угольник;
• топор;
• молоток;
• электродрель;
• строительный нож;
• стамеска.

Вернуться к оглавлению

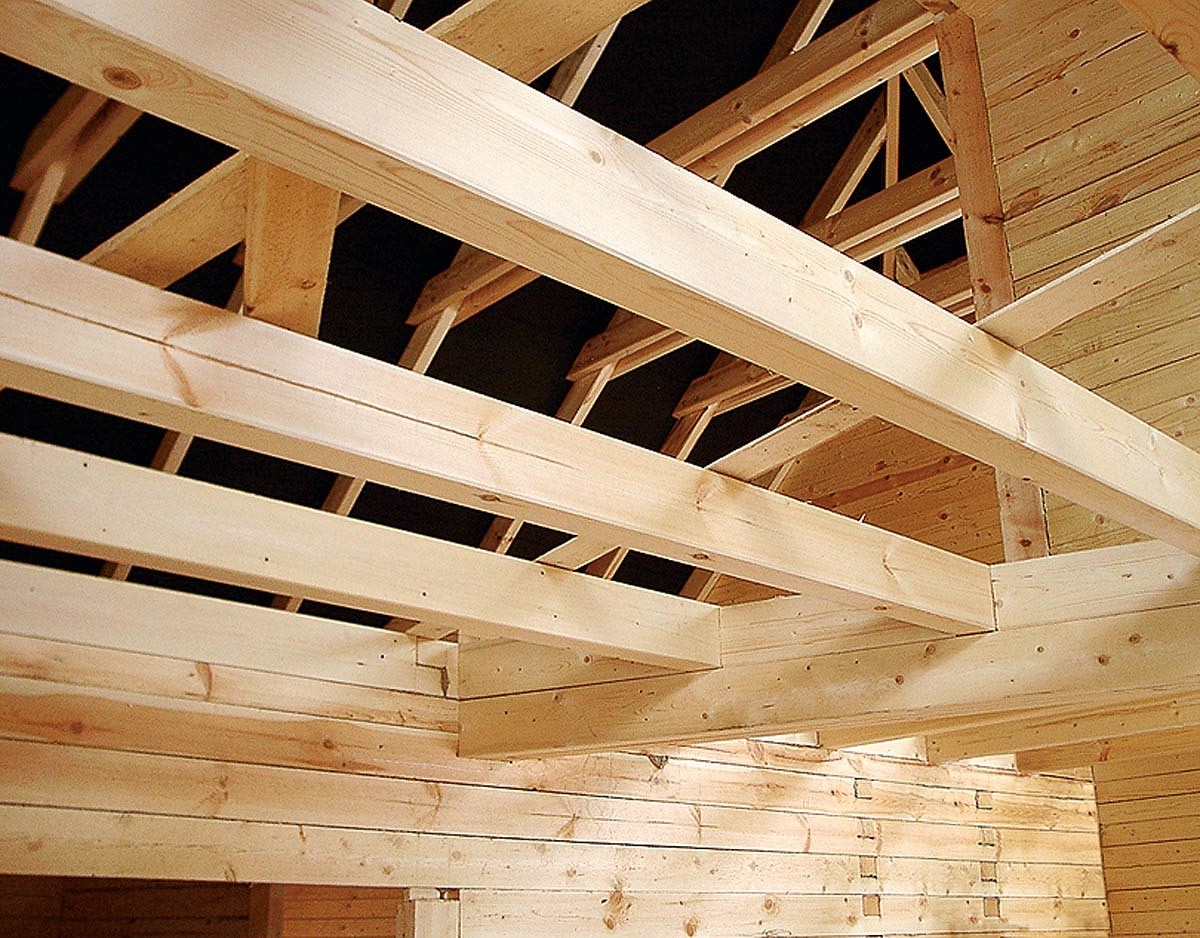

Балочные перекрытия. Особенности

Деревянное перекрытие‭ ‬выполняется из деревянных балок хвойных и лиственных пород.‭

Используемые балки для перекрытий могут быть из различного материала: дерева, металла, железобетона. Конструкция при использовании любого из вышеперечисленного строительного материала одинакова. Перекрытия из дерева в большей части случаев производятся с помощью несущих балок, самого пола, обязательного межбалочного заполнения и необходимого отделочного слоя потолка. Звуко- и теплоизоляция может быть обеспечена настилом, так называемым накатом. Перекрытие напоминает этакий «бутерброд», где все слои должны присутствовать в необходимом размере для того, чтобы получился нужный результат. В основном балочные перекрытия как междуэтажные, так и цокольные и чердачные очень похожи друг на друга. Они отделяют жилые помещения дома от не жилых. Даже монтаж их проводится одинаково, за исключением некоторых нюансов.

Межэтажные перекрытия должны монтироваться несколько по-другому, так как с двух сторон у них находятся комнаты, а не хозяйственное пространство. Деревянные балки перекрытий должны быть уложены, как правило, параллельно друг другу по короткой стороне пролета. Если балки располагаются не близко друг к другу, расстояние между ними должно быть одинаковым. При устройстве балочных междуэтажных перекрытий в первую очередь нужно закрепить балки. В зависимости от того, какие стены реализованы при строительстве домов – каркасные или капитальные – оставляются специальные зазоры для закрепления балок.

Таблица соотношения ширины пролета и ширины укладки балок.

1. Если же стены домов капитальные и выполняются из дерева, то заранее готовить «гнезда» для балок необязательно – достаточно будет уже при монтаже балочных перекрытий вырезать подходящие зазоры для укладки перекрытий. Однако каркасные стены нуждаются в специально подготовленных «гнездах».
2. Если используются деревянные балки для перекрытий, то необходимо предварительно обработать концы балок для предотвращения их гниения или преждевременного разрушения.
3. Для ширины пролета нужно брать соответственное сечение балок: чем больше ширина, тем толще балка (см. Таблица 21). Если же ширина пролета достаточно велика, а бруса подходящего размера нет, то можно провести сращение имеющихся балок, чтобы достичь нужной толщины. Это, конечно, может привести к общей не прочности конструкции.
4. Для обеспечения жесткости получившуюся составную балку необходимо надежно фиксировать в местах соединения. Желательно использовать такие строительные элементы вразнобой – то есть чтобы места соединений в этих балках не находились друг напротив друга. Таким образом, давление на места, где сращиваются балки, минимизируется и за счет этого достигается дополнительная прочность.

Чтобы балки под весом перекрытия не прогибались,‭ ‬их необходимо класть на определенном расстоянии‭.

Кроме того, при организации перекрытий можно использовать не только деревянный брус. Для этого подойдут и бревна нужного диаметра. Конечно же, их нужно обтесать со всех сторон. Это, несомненно, будет и дешевле – ведь пиломатериалы на строительном рынке стоят гораздо больше, чем круглый лес. Однако при этом нельзя использовать «свежие» бревна. Для того чтобы применять их при монтаже перекрытия, нужно выдержать круглый лес хотя бы полгода – год в сухом месте, иначе перекрытие «поведет» и это будет являться причиной деформации всего дома.

После укладки деревянного бруса или обтесанных бревен необходимо произвести настил наката. Для этого к балкам с помощью гвоздей крепят специальные черепные бруски с сечением 5х5 см, и уже на них накладывают выбранные доски наката; часто мастера делают так, что нижняя часть балки, используемой для перекрытия, равняется с накатом. Это способствует дальнейшей беспроблемной отделке потолка.

При укладке наката не обязательно использовать полноценные деревянные доски – вполне сгодится и «горбыль». После наката идет теплоутеплитель. Он может быть совершенно разным – от минеральной ваты до опилок. Так же как и с балками, накат должен просохнуть. Кроме того, перед тем, как уложить утеплитель, нужно проложить накат бумагой. Если же принято решение использовать опилки или другие сыпучие материалы, то их количество не должно превышать трех четвертей высоты балки.

После закладывания утеплителя поверх балок укладывают толь или рубероид, а уж потом – лаги. Однако в большинстве случаев лаги не укладывают, если брусья перекрытий находятся рядом друг с другом. Если же балки располагаются далеко друг от друга, то лаги необходимы для создания сплошного перекрытия. При монтаже цокольного и чердачного перекрытий могут не использоваться такие элементы, как утеплитель и накат. Для засыпки логично будет засыпать гравий, и покрыть рубероидом.

Вернуться к оглавлению

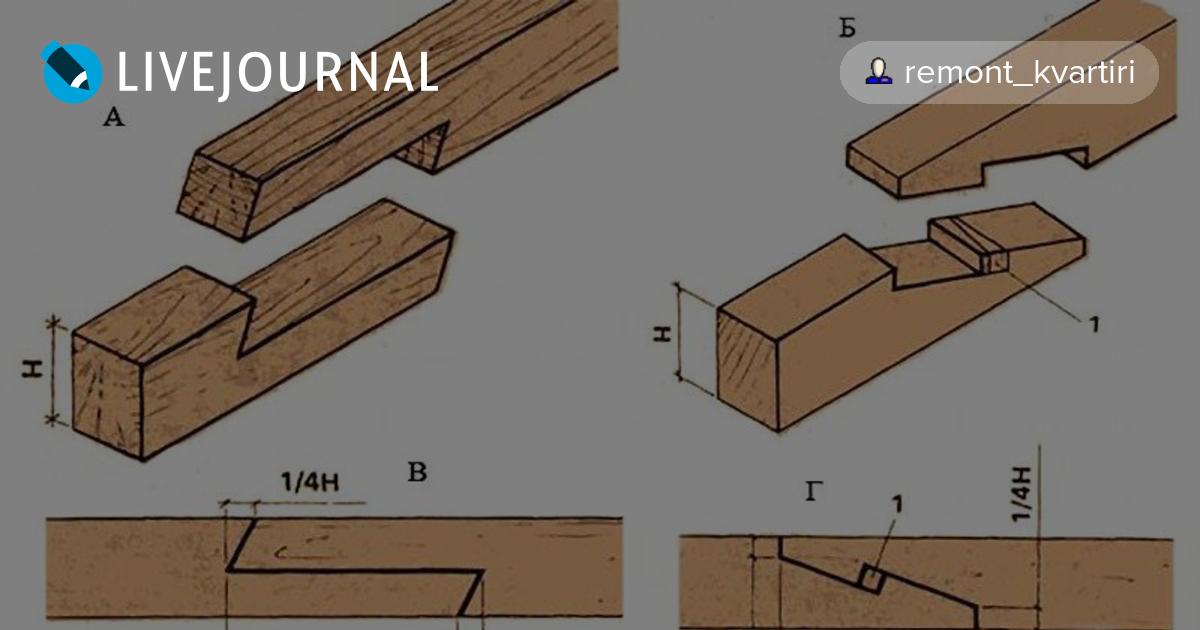

Сращивание балок и некоторые характеристики

Итак, от теории – к практике. Если в наличии есть тонкий брус или короткий брус, а денег на покупку нового прочного бруса нет, то нужно рассмотреть всевозможные варианты сращения существующих деревянных брусков для последующего использования их в организации межэтажного, цокольного или чердачного перекрытия. Как правило, соединение деревянных пиломатериалов приходится осуществлять чаще всего по длине (так называемое сращивание), ширине (так называемое сплачивание) или под углом (так называемая вязка). Если есть короткий брус, то при строительстве их чаще всего соединяют по длине. При этом используют специальные металлические скобы, хомуты и крепления. Однако при желании можно обойтись и без этих приспособлений. В этом случае получившийся брус будет непрочным, что категорически не подходит для организации перекрытия любого вида. Основными видами сращивания балок, бревен и брусков являются:

• сращивание внакладку;
• сращивание вилкой;
• сращивание шипом;
• сращивание в замок.

1. Первый способ – внакладку – заодно является и самым простым в исполнении. Для него потребуется ножовка или стамеска. При использовании этого способа два конца балки прорезаются ножовкой посередине на некоторое расстояние. Потом делается одинаковый скол с применением стамески – прямой или же диагональный. При таком соединении необходимо использовать скобы или хомуты, чтобы можно было использовать сращенную балку для монтажа перекрытия.
2. Второй способ – вилкой – является более прочным. Однако он подходит, если в наличии имеются толстые балки. Для этого один из концов балки нужно разделить на три части и аккуратно , с помощью ножовки, выпилить середину. А в торце другой балки нужно оставить только середину, и спилить краевые части. Потом балки соединяются в стык – серединная часть на торце одной из балок должна прочно поместиться между двумя краевыми частями в торце другой балки. Кроме того, балки в местах соединения должны обязательно крепиться с помощью металлических скоб или зажимов.
3. Третий способ – шипом – тоже считается более прочным, чем первый. При этом виде сращивания шипом используются шипы разной формы: круглые или плоские. В редких случаях используются фигурные шипы. Их можно как непосредственно вырезать из дерева, так и создать специальную «шпильку», которая будет вставлена и закреплена в торце одной из балок. Кроме того, шипов может быть больше, чем один: например, два, три или пять. И, конечно же, в месте соединения балки должны быть надежно скреплены и металлическими скобами.
4. Четвертый способ – замком – он является наиболее трудоемким. Но и более прочным. Разновидностей замковых соединений много, но основные используемые – это сращивание замком угловое и сращивание замком с использованием шипа.

Вернуться к оглавлению

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.

Сращивание стропил по длине — 5 способов с пошаговыми инструкциями!

Стропильная система – самый сложный и один из наиболее ответственных элементов дома, от правильности ее строительства во многом зависит комфортность и время эксплуатации строения. Расчет и проектирование стропильной системы должен делаться только опытными строителями или инженерами со специальной подготовкой.

Сращивание стропил по длине

Содержание статьи

Сложность стропильной системы

Спроектировать деревянную стропильную систему намного сложнее, чем любые металлические конструкции. Почему? В природе не существует двух досок с абсолютно одинаковыми показателями прочности, на этот параметр влияет очень много факторов.

1. Каждая доска имеет свое количество сучков, среди них есть здоровые и гнилые. Одни сучки оказывают минимальное влияние на прочность, другие значительно их понижают.

   Количество сучков на досках разное

2. В зависимости от условий и режимов сушки в досках могут появляться трещины. Место их расположения и размеры невозможно предвидеть или рассчитать – остается неизвестным и точное влияние на прочность.
3. Доски могут поражаться различными грибковыми заболеваниями, не все они заметны невооруженным глазом. Некоторые могут проявиться уже после завершения строительства стропильной системы. Кроме того, даже здоровые на период строительства пиломатериалы со временем могут повреждаться вредителями и гнилью.

Требования к качеству стропильной доски

Как выбрать качественные ровные доски для стропил

Металл имеет одинаковые свойства, которые зависят только от марки стали. Расчеты будут точными, ошибка минимальная. С деревом все намного сложнее. Для того чтобы минимизировать риски разрушения системы, нужно давать большой запас по прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния пиломатериалов и с учетом особенностей конструкции. Очень важен практический опыт.

Сростка стропил. Накладка с 2 сторон в виде метровой доски 150х50

Цены на различные виды строительных досок

Доски строительные

Почему нужно сращивать стропила

Есть несколько причин, по которым требуется сращивать стропила.

1. Длина крыши превышает стандартную длину пиломатериалов. Стандартная длина досок не превышает шести метров. Если скат имеет большие размеры, то доски придется удлинять.
2. Во время строительства остается много хороших досок длиной 3–4 м. Чтобы понизить сметную стоимость здания и уменьшить количество непродуктивных отходов, для изготовления стропил можно использовать эти куски, предварительно срастив их.

Сращивание стропил по длине

Важно. Нужно помнить, что прочность сращенных стропил всегда ниже, чем целых. Нужно стараться, чтобы место сращивания располагалось как можно ближе к вертикальным упорам.

Способы сращивания

Существует несколько способов сращивания, однозначно лучшего или худшего нет. Мастера принимают решения с учетом своих навыков и конкретного места размещения стыка.

Таблица. Способы сращивания стропил.

Метод сращивания	Краткое описание технологии
Косой прируб	Применяется на досках толщиной не менее 35 мм. Довольно сложный метод, требует практического опыта выполнения плотницких работ. По прочности соединение самое слабое из всех существующих. Преимущество – экономия пиломатериалов. Практически на стройках применяется очень редко.
Встык	Длина стропильных ног увеличивается с помощью накладки. Накладка может быть деревянной или металлической. Если длина двух отрезков досок недостаточна по параметрам стропильной системы, то такой способ позволяет их увеличить. Соединение встык имеет самые высокие показатели прочности на изгиб, широко применяется во время строительства различных сооружений.
Внахлест	Внахлест. Две доски фиксируются с нахлестом. Самый простой метод, по прочности занимает среднее положение. Недостаток – общая длина двух досок должна быть больше проектной длины стропильной ноги.

Схема спаренных стропил

В этой статье мы рассмотрим два наиболее простых и надежных метода сращивания: встык и внахлест. Косой прируб трогать нет смысла, его почти не используют из-за большого количества недостатков.

Требования строительных норм и правил к сращиванию стропил

Неумелое сращивание стропил по длине может не только резко понизить их устойчивость к изгибающим нагрузкам, но и стать причиной полного разрушения конструкции. Последствия такой ситуации очень печальные. Строительные правила предусматривают определенные закономерности во время выбора размеров крепежа, мест его установки и длины накладок. Данные взяты с учетом многолетнего практического опыта.

Сращенные стропила будут намного прочнее, если для их соединения использовать не гвозди, а металлические шпильки. Инструкция поможет сделать самостоятельный расчет соединения. Достоинство метода – универсальность, с его помощью можно решать проблемы не только с удлинением стропил, но и с наращиванием иных элементов кровли. Специализированные компании выполнили черновые расчеты и собрали данные в таблицу, но в ней указываются только минимально допустимые параметры.

Таблица расчетов узлов и соединений

На практике рекомендуется всегда делать запасом по прочности. Как определяются параметры сращивания стропил?

1. Диаметр и длина шпилек. В любых случаях диаметр шпилек должен быть ≥ 8 мм. Более тонкие не обладают достаточной прочностью, использовать их не рекомендуется. Почему? В металлических соединениях диаметр шпилек рассчитывается на усилия растяжения. Во время стягивания металлические поверхности настолько сильно прижимаются между собой, что удерживаются за счет силы трения. В деревянных конструкциях шпилька работает на изгиб. Отдельные доски нельзя стянуть с большим усилием, шайбы проваливаются в доску. Кроме того, во время изменения показателей относительной влажности доски изменяют толщину, за счет этого уменьшается усилие стягивания. Шпильки, работающие на изгиб, должны иметь большой размер. Конкретный диаметр шпильки нужно определять по формуле d_ш = 0,25×S, где S – толщина доски. К примеру, для доски толщиной 40 мм диаметр шпильки должен быть 10 мм. Хотя это все довольно относительно, нужно иметь в виду конкретные нагрузки, а они зависят от многих факторов.

   Определяем требуемый диаметр шпилек

2. Длина нахлеста досок. Этот параметр всегда должен быть в четыре раза больше ширины досок. Если ширина стропил 30 см, то длина нахлеста не может быть менее 1,2 м. Мы уже упоминали, что конкретное решение принимается мастером с учетом состояния пиломатериалов, угла наклона стропил, расстояния между ними, веса кровельных материалов и климатической зоны расположения здания. Все эти параметры оказывают большое влияние на устойчивость стропильной системы.

   Нахлест досок

3. Расстояние между отверстиями для шпилек. Крепеж рекомендуется фиксировать на удалении не менее семи диаметров шпилек, от края доски расстояние должно быть не менее трех диаметров. Это минимальные показатели, на практике рекомендуется их увеличивать. Но все зависит от ширины доски. Нельзя за счет увеличения расстояния от края слишком уменьшать расстояние между рядами шпилек.

   Шаг между шпильками

   Минимальное расстояние от края доски

4. Количество стягивающих шпилек. Есть довольно сложные формулы, но на практике ими не пользуются. Мастера устанавливают два ряда шпилек с учетом расстояния между ними, отверстия располагаются в шахматном порядке.

Количество шпилек в узле

Практический совет. Для увеличения прочности сращиваемой стропилины на изгиб отверстия шпилек не должны располагаться на одной линии, нужно смещать их не менее чем на один диаметр.

Сращивание встык досками

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Важно. Соблюдайте правила техники безопасности, это высокооборотный и очень травмоопасный инструмент. Никогда не демонтируйте заводские средства защиты дисковой пилы, не отключайте электрические реле перегрузки.

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску. Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины. Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Практический совет. Наука о сопротивлении материалов говорит, что чем тоньше материал, тем больше его сопротивление на изгиб по тонкой плоскости. Это значит что, к примеру, пять рядом поставленных досок на ребро толщиной 1 см каждая выдерживают значительно большую нагрузку, чем одна доска толщиной 5 см. Вывод – для сращивания совсем необязательно резать толстые дорогостоящие материалы, можно использовать несколько тонких отрезков нужной длины. Таких кусков на любой стройке достаточно.

Обрезка доски для сращивания

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Сверление отверстий

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Джут укладывать не стоит

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Забиваются шпильки

Закручиваются гайки

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Цены на популярные модели электродрелей

Электродрели

Сращивание внахлест

Это соединение делать проще, но при одном условии – позволяет суммарная длина двух досок, она должна быть больше длины стропильной ноги на величину нахлеста.

Сращивание стропил внахлест

Если у вас пиломатериалы низкого качества, то перед началом работ рекомендуется их разложить на ровной поверхности и сделать ревизию. Для длинных участков сращенных стропил выбирать ровные, а для отрезков использовать кривые. Хотя для стропильной системы настоятельно рекомендуется покупать только качественные материалы, это не тот архитектурный элемент здания, на котором можно экономить.

Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа. В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом. Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Содержание статьи

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия

Цены на двутавровые балки

Двутавровые балки

За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

   Физико-механические свойства двутавровых деревянных балок

2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

   Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

3. Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

   Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

4. Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

   Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

   Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

   Крепление с помощью кронштейнов

2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

   Монтаж с упором на стену

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.

   Для полок двутавров используют древесину не ниже 1 сорта

2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандарта

Сращивание балок перекрытия по длине

Как сращивать балки перекрытия и зачем это делать?

Строительство дома – это событие, за которым так приятно наблюдать. За этим стоят большие надежды, что скоро семья сможет жить в просторном, красивом, уютном доме и приглашать на чай к себе гостей. При любом строительстве самое важное выполнить качественно все работы, чтобы красивый дом не разочаровал впоследствии проблемами. Строительные материалы следует подбирать, ориентируясь скорее не на цены, а на качество и отзывы тех, кто имеет отношение к строительству. Здесь вопрос экономии скорее сыграет злую шутку, так что не стоит этого делать.

День ото дня дом становится выше и выше. Наступает тот час, когда строительство стен завершено, и пора перейти к перекрытиям. Но к этому времени весь цельный строительный материал исчерпан, приобрести новый, к сожалению, нет возможности, но остались в наличии балки, которые по размерам несколько меньше требуемой длины. Выбрасывать такой материал – не только «преступление», но и, ни в коем случае, нельзя, потому что он в такой критической ситуации является главным для нас спасителем. Достаточно будет срастить балки, и проблема решится. Срастить – это соединить несколько отдельно взятых кусков (обязательно одинакового сечения). Такое соединение должно быть особенно крепким, так как балка будет использована для перекрытия и она просто «не имеет права» подвести своим некачественным соединением. Итак, первая проблема решена, строительный материал (балки) подготовлен, осталось изучить, как сращивать балки, какие правила сращивания балок нужно неукоснительно соблюдать.

Как сращивать балки – основные секреты

Соединять отдельно взятые деревянные бруски можно по длине, по ширине и даже под углом. У каждого такого вида есть свои интересные термины. Первый именуется сращиванием, второй – сплочением, а третий – вязкой. Если имеющийся у вас брус для перекрытий междуэтажных короткий, то его лучше всего соединять по длине, то есть сращивать. Нам потребуются ещё специальные крепления, хомуты и скобы. Можно, конечно, при полной экономии обойтись без них, но с ними будет надёжней. А для перекрытий нам нужны детали внушающие доверие.

Виды сращивания балок могут быть такими:

Первый вид, именуемый «внакладку» самый простой. Понадобится ножовка и стамеска. Два конца балки посередине пилят на некоторое расстояние. С помощью стамески делают диагональный или прямой скол. Потом соединяют и закрепляют скобой, чтобы соединение было надёжным и можно было бы смело использовать балку для перекрытия.

Второй способ, именуемый «вилкой» прочный, но если у вас остались только тонкие балки, то про него придётся забыть. Один из концов балки делят на три части, выпиливают среднюю часть, а у второй балки всё делаем наоборот, спиливаем части по краям. Потом обе соединяем, словно пазлы. Место сращивания скрепляем зажимами или скобами.

Третий, именуемый «в замок» является чересчур трудным, но зато самым прочным. Разновидностей таких соединений достаточно много, но те, что чаще используются – это угловое или с помощью шипа.

Четвёртый вид, именуемый «шипом» тоже прочный. Для соединения используют шипы круглой или плоской формы. Сами шипы можно легко вырезать из дерева или создать так называемую «шпильку», которую вставляют и закрепляют в торце балки. Шипов может быть несколько, не стоит ограничиваться на одном. И опять для надёжности место соединения скрепить металлической скобой.

Несколько советов, чтобы ваша работа была просто замечательной и принесла вам огромное удовлетворение:

1.​ Чем больше площадь балок, тем гораздо крепче и надёжней будет соединение, а, значит, можно рассчитывать на то, что она выдержит любые нагрузки.

2.​ Места соединения неплохо было бы смазывать специальным столярным клеем. Сочетание клея и скоб – залог прочного соединения.

Выбор остаётся за вами, каким способом вы будете сращивать, главное, не спешить, а каждый этап работы выполнять качественно. В случае, когда строительные работы выполняет бригада, то лучше доверить этот вопрос специалистам, пусть они сами решат, каким способом проведут сращивание балки перекрытия.

Способы сращивания стропил по длине

Правильное сращивание стропил по длине гарантирует безопасность системы в различных условиях эксплуатации.

Применяя для сращивания способы, изложенные в статье, можно построить крышу любой, даже самой сложной конструкции, затратив на материалы минимум денег и используя лесоматериалы стандартных размеров.

Нюансы удлинения кровельных пиломатериалов

Основной элемент каркаса двухскатной крыши — сами стропила или, как их называют кровельщики, — стропильные ноги.

Стропила закрепляются в нужном положении с помощью системы распорок, прогонов, затяжек и раскосов.

Для строительства стропильных каркасов, перекрывающих значительные междустенные промежутки, и при возведении кровель сложной формы приходится использовать лесоматериалы нетипичного размера.

Если под рукой нет бруса или другого пиломатериала нужного размера, то приходится сращивать элементы, пока их общая длина не достигнет требуемой величины.

Материал стандартного размера при увеличении длины становится толще — это не всегда удобно и технологично.

Сращивание дает возможность увеличивать длину стропильных элементов без изменения их толщины и достигать таким образом проектных параметров.

Порядок сращивания стропил по длине, который при этом может использоваться, в основном зависит от предпочтений мастера.

Все способы одинаково надежны и позволяют получить стропила заданных геометрических и физических параметров.

Прежде чем приступать к объединению стропил, нужно немножко узнать о физических свойствах материалов, используемых на разных участках стропильной конструкции.

Деталям конструкции, расположенным в ее разных частях, приходится переносить механические нагрузки разной интенсивности.

В некоторых узлах вообще нельзя использовать сращивание стропил в длину, так как сращенный пиломатериал не обладает прочностью цельного.

Более того, в определенных местах даже цельный пиломатериал целесообразно усиливать дополнительными деталями.

В любом случае после сращивания стропильные ноги и весь каркас кровли должны быть гарантированно защищены от поломок.

Как правило, сращивание стропил в длину уменьшает жесткость конструкции, так как в месте сращивания образуется подобие пластического шарнира.

Чтобы снижение жесткости как можно меньше повлияло на прочность стропильной системы, сращивание стропил необходимо проводить в точках наименьшей нагрузки на изгиб. Такие места стропильной системы находятся поблизости от опор.

Главное правило при сращении в длину заключается в следующем — место соединения пиломатериалов не должно находиться от опоры на расстоянии большем, чем 15 % от величины пролета.

Кроме того, место сращения пиломатериалов по длине зависит от того, в качестве какой детали стропильного каркаса они впоследствии будут использоваться.

При объединении пиломатериалов, идущих на сооружение прогонов, нужно обеспечить одинаковую прочность будущей детали по всей длине.

Другая задача стоит при сращивании конькового прогона. Здесь потребуется определенный размер прогиба, так как только при этом высота коньковой планки будет одинаковой на всей ее протяженности.

Порядок сращивания стропил

В строительном деле есть несколько способов срастить лесоматериалы в длину. На выбор методики сращивания влияет расстояние между стропилами и имеющиеся в наличии крепежные и строительные материалы.

Самым быстрым способом соединить лесоматериалы и увеличить таким образом их длину является стыковка.

Для стыковки торцы обеих досок или брусьев должны быть обрезаны под углом 90 градусов.

Торцы должны предельно точно прилегать друг к другу — это обеспечит максимальную прочность стропила после сращивания.

С обеих сторон от стыка на пиломатериалы накладывают деревянные планки и закрепляют их гвоздями, вбивая крепеж в диагональном порядке.

Вместо деревянных накладок можно использовать металлические пластины с заранее просверленными в них в шахматном порядке отверстиями.

Следующий способ, который можно использовать для сращивания стропил, — метод косого прируба. В основном этот метод используют для соединения пиломатериалов квадратного сечения.

Торцы двух брусьев нужно срезать под углом 45 градусов. Длина среза должна быть вдвое больше ширины бруса.

Острые углы на обеих деталях стачивают под углом 90 градусов, глубина полученных площадок должна составлять 15 % от высоты сечения. Аналогично делают площадки на другом конце косого спила.

Соединив оба элемента, закрепляют место соединения болтом, закрутив его в середину стыка. Круглый проем под болт приходится делать заранее.

При этом важно, чтобы диаметр отверстия был равен диаметру крепежа или был немного меньше — тогда не возникнет люфт, а болт будет крепко держаться в стропиле.

Для сращивания ламелей проще всего использовать метод внахлест. Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см.

По всей площади нахлеста в хаотичном порядке вбивают гвозди. Вместо гвоздей иногда используют болты и шпильки.

При использовании такого крепежа приходится заранее просверливать в досках отверстия, но применение болтов и шпилек вместо гвоздей увеличивает надежность конструкции.

Сращивая стропила, нельзя забывать о том, что место соединения должно приходиться на наименее нагруженный участок стропильной конструкции.

Сращенные пиломатериалы нельзя использовать для установки в качестве диагональных стропил, так как этому элементу конструкции приходится выдерживать увеличенные нагрузки.

В то же время нельзя не отметить, что прочность ног, сделанных из сращенного пиломатериала, может превосходить прочность цельных досок или брусьев.

Удвоенные и комбинированные стропила

Нужно отличать сращивание от наращивания. Сращивание — это увеличение исходной длины пиломатериала, наращивание — увеличение диаметра.

Существуют способы, позволяющие одновременно увеличивать и длину, и диаметр стропила. К таким конструкциям относятся спаренные и составные стропила.

Удвоенные и комбинированные стропила — это удлиненные балки, выполненные из досок и используемые для определенных целей. Для удлинения в этом случае используют метод внахлест.

Спаренные стропила соединяют из нескольких обрезных досок, сшивая их в диагональном порядке гвоздями.

Для увеличения длины спаренного стропила его соединяют с аналогичной спаренной конструкцией.

Пиломатериалы в узле соединения должны заходить друг на друга с нахлестом не менее 100 сантиметров.

Такое соединение позволяет создать надежную балку из двух рядов досок, соединенных друг с другом с нахлестом.

Соединения должны располагаться по диагонали, чтобы стыки с обратной стороны накладывались на цельные части досок.

Спаренные стропила не уступают в надежности монолитному брусу, что дает возможность собирать из них каркас вальмовых и полувальмовых крыш.

Комбинированные ноги делают из трех досок. В этом случае между двумя обрезными досками равной длины и толщины укладывают третью.

Дополнительная доска входит в стропильный зазор минимум на один метр, но обычно, для большей надежности, ее вводят на треть собственной длины.

В итоге получается стропило, с одной стороны состоящее из двух планок, а с другой стороны — из одной. Все места соединения прошиваются гвоздями в диагональной очередности или скрепляются саморезами.

Просвет между двумя планками заполняют вставками из обрезков лесоматериала и закрепляют гвоздями в произвольном порядке.

Комбинированные стропила устанавливают тонкой стороной на коньковый прогон, а толстой — на опорную балку.

Комбинированные стропила позволяют экономить материал и достигать нужного диаметра в зависимости от нагрузки на стропильную ногу.

Раздвоенная нижняя часть стропильной ноги дает возможность легко соединять стропило с опорной балкой.

Составные стропила — менее прочная конструкция, чем спаренные, их можно использовать только для возведения скатных кровель. Их не используют в каркасах вальмовых крыш.

Если в процессе работы вам понадобилось удлинить или расширить стропила, то не обязательно вызывать специалистов.

Достаточно использовать один из предложенных в статье способов, и в итоге вы получите конструкцию, не уступающую по прочности крыше, стропильная система которой состоит из цельных досок и брусков.

Январь, 16, 2017 2580 0

Способы соединения деревянных балок перекрытия

Соединение деревянных балок

Применяете ли вы деревянные балки в интерьере дома, делаете ли крышу, возможно строите терасу, вам будет необходима информация — как делается соединение деревянных балок.

Если раньше соединения делали с помощью шипов, то этот дедовский метод, постепенно остается в прошлом, возможно им еще пользуются профессионалы, но скорей всего в ближайшее время они стануть использовать более современные подходы.

Ведь в наше время металлические соединители позволяют быстро и надежно соединять деревянные балки. В отличие от завинчивания, которое к тому же подходит только для определенных типов соединений, таких как диагональные распорки. На сегодняшний день, соединители для деревянных балок есть практически для любого варианта соединения.

Соединители изготавливаются из листовой стали и предварительно просверлены. Меньшие отверстия 3,5 или 4,5 мм отлично подходят для оцинкованных V-образных или гребенчатых гвоздей. Некоторые фитинги также имеют более крупные отверстия диаметром 11 или 13,5 мм. Они используются для винтов с шестигранной головкой.

Ниже мы объясним, какой и куда подходит фитинг для соединения деревянных балок.

1. Т-образные соединения для деревянных балок

Если вы хотите, соединить балку с поперек стоячей балкой или, наоборот, чтобы балка вертикально стоячая соединилась с горизонтальной, вы можете сделать такое соединение несколькими способами:

Прямые соединители имеют длину от 96 до 180 мм (на рисунке слева) и крепятся гвоздями или винтами.
Есть даже большие прямые соединители с длиной до 400 мм или даже до 1250 мм – что позволяет крепить к балке на большом растоянии.

Т-образные соединители, также еще называют крестовые соединители, подходят для т-образных соединений из 3-х балок (2 поперечные балки укладываются рядом друг возле друга на одном столбе). Обычно такие типы соединений используются при постройке навесов или террас.

2. Крепления для соединения деревянных балок

Такие крепления применяются, прежде всего, в том случае, если необходимо дополнительно стабилизировать прямоугольные соединения балки. Они устанавливаются под углом 135°, для крепления под другим углом используется соединитель с регулируемым углом.

В качестве альтернативы вы можете использовать универсальные соединители (многофункциональные Соединители) с прорезанными концами Бедер. Эти соединители имеют заданную точку изгиба, так что они могут быть адаптированы к любому требуемому углу. Таким образом, эти соединители для балок можно использовать очень разнообразно.

3. Стропильные соединения для балок

Стропильные соединения применяются, прежде всего, для кровельных конструкций. Здесь необходимы особо прочные балочные соединения, так как они часто подвергаются сильным воздействиям ветров.

Такие прочные соединения достигаются с помощью стропильных соединителей, которые доступны в шести стандартных размерах. Изготавливаются такие изделия двух видов — правые и левые — чтобы можно было закрепить балку с двух сторон.

4. Соединители балок в виде башмака

Балочные башмаки используются при соединении балки с главной балкой. Эти соединения являются, в частности, наиболее распространенными при обустройстве интерьера помещения с помощью балок.

Это особо прочное соединение, которое используется не только чтобы соединить балку с балкой, но и балку с бетонном или кирпичом, металлом.

Такие соединители выпускаются в различных исполнениях: для крепления снаружи — тип А, для крепления внутри — тип B. Второй тип позволяет сделать более незаметное соединение, но имеет меньшую жесткость по отношению кручения, чем первый тип.

Соединение балки с балкой, которая не соответствует стандартным размерам, можно реализовать с помощью двухсекционного соединителя — Vario (тип C).

5. Угловые соединители для деревянных балок

Угловые соединители или угловые листы подходят, прежде всего, для прямоугольных деревянных соединений, на которые не будет действовать большая нагрузка. Поэтому они часто используются при изготовлении мебели и при внутренней отделке помещений.

Угловые соединители предлагаются в различных размерах и исполнениях, например, в качестве угла с перфорированной пластиной или с продольными отверстиями. Таким образом, они могут быть очень универсальными.

Для обеспечения большей устойчивости нужно использовать специальные соединители для тяжелых условий эксплуатации.

6. Перекрестные соединители для балок

Перекрестные соединители используются, например, при строительстве перголы. Для закрепления такого рода соединения балок, соединители доступны в нескольких вариантах.

Для перпендикулярных балочных соединений очень хорошо подходят соединители первого типа (см. рисунок). При наклонных перекрестных соединениях можно использовать вилочные соединители. Несколько более сложный вариант, но также возможный, использование соединителей с двумя углами (пункт 5) для больших нагрузок.

Как сращивать брус по длине

В этом материале Вы узнаете, как сращивать брус по длине. Ни для кого не секрет, что для изделий, используемых без нагрузки, с нагрузкой на растяжение, сжатие и изгиб используются различные способы сращивания. Мы познакомим Вас более детально с каждым из них, в результате чего Вы узнаете, как сделать прочное и красивое соединение.

Как сращивать брус по длине: основные моменты

Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

• Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

• Соединение с коренным шипом (несколько сложнее). На одной из деталей вырезается шип, имеющий размер в 1/3 толщины бруса, на второй делается соответствующий паз.

• Соединение шпонкой. Еще один эффективный способ сращивания венца. Пазы выбираются на двух брусьях; после укладки венца вбивается деревянная шпонка.

Сращивание бруса по длине – нагрузка на сжатие

Такой тип нагрузки характерен для разных колон и строек. Здесь перед строителем возникает сразу две задачи:

• Исключить увеличение сечения детали.
• Избежать взаимного смещения разных элементов конструкции.

Чтобы достигнуть вышеперечисленных целей на торцах бруса делается замок.

Первый вариант замка сильно напоминает соединение в половину дерева. Но скосы на торцах существенно меняют его свойства. В результате, увеличенная нагрузка на сжатие только усиливает конструкцию.

Еще одно решение – косой натяжной замок, заинтересует тех, что исключает вероятность рассоединения деталей во время растягивающей нагрузки. К примеру, это полезно для опоры навеса, имеющего высокую парусность.

Более того, элементы, которые образуют колонну, могут фиксироваться шипованным соединением. В таком случае наращивание бруса всегда начинается с нарезки на нем косых шипов. После чего детали садятся на клей. Высокая прочность склеивания достигается прессованием соединения и большой площадью поверхности шипов.

Нагрузка на растяжение и изгиб

Стоит отметить, что нагрузки на растяжение для деревянных конструкций – это скорей исключение, чем правило. Специфика эксплуатации заставляет разделить технологии сращивания бруса по длине в зависимости от того, что именно за элемент изготавливается.

Открытые балки

Для деревянного строительства они довольно типичны. Специфика здесь точно такая же, что и в случае колонн: фиксация ни в коем случае не должна увеличивать сечение балки.

Исключить рассоединение брусьев во время нагрузки на растяжение позволяет прямой накладкой замок. Косой накладкой замок перекладывает эту функцию на другие крепежные элементы – болты и шпильки. Они стягивают половины замка в одной точке, по центру. Для дополнительной фиксации применяется клей.

Прогоны, стропила

Здесь картина совершенно отличается: во время эксплуатации стропильная система скрыта от глаз обитателей дома. По этой причине здесь допустимы разные способы сращивания, которые увеличивают сечение бруса.

• Обычное соединение внахлест подразумевает, что брус имеет небольшую толщину (что типично для стропил). Длина нахлеста должна быть втрое больше ширины доски или бруса. Для фиксации применяются шпильки или болты.

• Сращивание встык также практикуется, но с усилением соединения боковыми накладками, которые могут быть сделаны из толстой фанеры или доски; могут применяться и перфорированные пластины, состоящие из оцинкованной стали.

Как выполнить соединение своими руками, которое будет красивым и прочным? Сама методика нами была досконально изучена: на торцах деталей формируются шипы фрезерованием, затем они склеиваются встык.

Внимание! Прессование обязательно, и на него должно отводиться не меньше 5-6 секунд. После этого детали надежно фиксируются в неподвижном положении на весь период высыхания клея.

Но результат во многом зависит от многих нюансов:

• Брусок подбирается по текстуре и цвету.
• Порода древесины обязательно должна быть одинаковой. Показатель влажности может отличаться в пределах 3%.
• Дефекты на сращиваемых элементах размещаются только с тыльной стороны.
• Между склеиванием и нарезкой шипов должно пройти не больше суток. Иначе неравномерная сушка скажется на качестве клеевого шва и точности подгонки шипов.
• Выдавившиеся во время прессования излишки клея немедленно удаляются. После его высыхания выполнить очистку детали будет гораздо сложнее.

Выводы

Надеемся, что наши рекомендации окажутся полезными Вашему читателю в отделке или строительстве дома. Дополнительную информацию можно посмотреть из видео, представленных в нашей статье. Желаем успехов!

Конструкция перекрытия по деревянным балкам, расчет несущей способности. Сращивание, усиление и утепление

В этой статье нам предстоит выяснить, как выполняется расчет деревянных балок перекрытия. Кроме того, мы познакомимся с общими принципами сооружения утепленных перекрытий и узнаем, каким образом рассчитывается их утепление.

Деревянное перекрытие — типичное решение для частного дома.

Как все устроено

Дерево хвойных пород является наиболее востребованным материалом для строительства межэтажных и чердачных перекрытий в частном доме. Основная причина очевидна — невысокая по сравнению с монолитным железобетоном или готовыми плитами цена.

Кроме того: перекрытие по деревянным балкам, в отличие от плитного, может быть смонтировано без услуг погрузочной техники, что тоже обеспечивает существенную экономию.
От монолитного оно выгодно отличается тем, что не требует сооружения опалубки.

1. Обеспечить их достаточную несущую способность при расчетных долговременных нагрузках;
2. Выполнить эффективную межэтажную шумоизоляцию;
3. Если речь идет о перекрытии над неотапливаемым подвалом или под неэксплуатируемым чердаком — организовать достаточно эффективную теплоизоляцию, соответствующую требованиям климатической зоны, в которой вы проживаете.

Первая задача решается подбором оптимальных сечения и шага балок. Максимальная длина деревянной балки перекрытия обычно ограничена 6 метрами — длиной поставляемого производителями бруса камерной сушки; при большем пролете сооружаются промежуточные несущие стены или опорные колонны.

Длина бруса ограничена размерами камер сушки.

Для решения второй и третьей задач межбалочное пространство заполняется утеплителем — стекло- или минеральной ватой, пенополистиролом, эковатой и прочими материалами. Их выбор — тема для отдельного исследования; на нем мы не станем заострять свое внимание.

Типичная конструкция утепленного перекрытия такова:

• На боковые поверхности балок в их нижней части набиваются черепные бруски сечением от 40х40 мм .

Крепление черепных брусков.

• По ним без крепления укладываются доски толщиной от 25 мм.
• По настилу расстилается пароизоляционная пленка . Она перекрывает и доски настила, и балки.
• Между балками укладывается утеплитель .
• Сверху он застилается гидроизоляцией (чаще всего в этой роли выступает обычный полиэтилен с проклеенными швами между полотнами).
• По гидроизоляции настилается черновой пол — непосредственно по балкам (при достаточной толщине половой доски) или по перпендикулярным им лагам. В первом случае между балками и настилом набивается контробрешетка — рейка толщиной 20 мм, оставляющая под настилом просвет для вентиляции.

Структура утепленного перекрытия.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о
тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;
2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Наращенные по высоте балки дают максимальное увеличение несущей способности.

Так как укрепить деревянные балки перекрытия путем подшивки к ним дополнительной доски или бруса?

1. Ставим в середине пролета под каждую вторую балку временные подпорки из бруса, убирая прогиб перекрытия.
2. Свободные от колонн балки усиливаем накладками из бруса или доски. Расположение и толщина накладки выбирается с учетом расчетных нагрузок и высоты помещения; способ крепления — клеевой шов с дополнительной фиксацией шпильками с широкими шайбами или оцинкованными накладками.
3. Переставляем подпорные колонны и повторяем операцию с оставшимися балками.

Любопытно, что значительно увеличить жесткость балок можно с помощью обыкновенной фанеры толщиной 18 — 22 миллиметра. Она нарезается полосами шириной, равной высоте балок, и после устранения прогиба перекрытия подпорными колоннами приклеивается к каждой балке с обеих сторон с фиксацией гвоздями или саморезами с шагом 15 — 25 сантиметров.

Разумеется, и здесь обязательна разбежка поперечных швов — и на каждой отдельной балке, и между смежными балками.

Балка с усилением фанерой.

Инструкция по сооружению утепленного перекрытия нами уже приведена; однако расчет утепляющего слоя в зависимости от применяемого материала и климатических условий нуждается в комментариях.

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах.
Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Как сделать расчёт деревянных балок перекрытия

Выбор деревянного перекрытия обусловлен чаще всего экологичностью материала и лёгкостью монтажа.

Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами, а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Определение размеров сечения деревянной балки по формулам

Чаще несущие элементы междуэтажного или чердачного перекрытия представляют собой балки с одним пролётом и свободным опиранием на несущую стену или столб.

1. Круглое бревно. 2. Брус с двумя кантами. 3. Брус, четыре канта. 4. Составная балка. 5. LVL брус. 6. Балка Nascor 7. Доска

Они воспринимают изгиб от веса всего перекрытия и временной полезной нагрузки (мебель, люди и т. д.). Расчётным путём определяются необходимые размеры балки. Условием для этого является заданная прочность и жёсткость несущего элемента.

Для определения нагрузок на балку плотность древесины хвойных пород для конструкций помещений с нормальным режимом эксплуатации принимается 500 кг/м 3 . Для влажных помещений и сооружений на улице — 600 кг/м 3 .

Предел прочности хвойной древесины, работающей на изгиб, составляет 75 МПа. Показатель жёсткости (модуль упругости Е) определяет её способность деформироваться при действии каких-либо нагрузок.

Для нормальных условий эксплуатации конструкций при действии нагрузок:

• Е = 10 000 Мпа — вдоль волокон;
• поперёк волокон показатель Е уменьшается почти в 50 раз.

На показатели надёжности древесины также влияет температура. В случае её повышения предел прочности и модуль упругости уменьшаются. При этом повышается хрупкость деревянных изделий. То же происходит и при воздействии отрицательных температур.

Для расчёта любой конструкции определяются нормативные и расчётные нагрузки. Расчётную нагрузку получают, умножая величину нормативной нагрузки на n — коэффициент надёжности (перегрузки), который учитывает, в каких условиях работает конструкция.

На прочность балка проверяется по действию максимального момента изгиба:

• σ — напряжение в балке;
• W_р — расчётный момент сопротивления;
• R_и — расчётное сопротивление по изгибу, которое для древесины хвойных пород равно 13 МПа.

Подбор сечения рассчитывается, исходя из требуемого момента сопротивления Wтр:

Для прямоугольного сечения:

Для круглых сечений:

Проверка жёсткости производится на действие нормативных нагрузок:

• f — предельный прогиб балки;
• l — расчётный пролёт балки в см;
• f/l — относительный прогиб, который не должен превышать: 1/250 — для перекрытий между этажами; 1/200 — для перекрытий чердака;
• J — момент инерции в см 4 ;
• q н — нормативная нагрузка в кг/пог. см;
• Е = 10 000 МПа, 100 000 кг/см 2 — модуль упругости древесины;
• с — предельно допустимый коэффициент для отношения l/h, где h — высота сечения балки: 18,4 — для междуэтажных перекрытий; 23,0 — для чердачных перекрытий.

В случае, когда l ≤ ch, балки проверяются только на прочность. Если l > ch, они проверяются только на жёсткость.

Для примера рассчитаем деревянную балку междуэтажного перекрытия. Пролёт l = 4,5 м; вес перекрытия — g = 200 кг/м 2 ; временная нагрузка p = 150 кг/м 2 ; расстояние в плане между осями балок а = 0,9 м; материал балки — сосна R_и = 130кг/см 2 ; m коэффициент условия работы — 1,0.

Расчётная нагрузка на 1 пог. м элемента:

q = (g н n + p н n₁) · a = (200 ∙ 1,1 + 150 ∙ 1,4) ∙ 0,9 = 387 кг/пог. м

• n, n₁ — коэффициенты надёжности постоянной и временной полезной нагрузок.

Момент сопротивления, который необходим, определяется из условия прочности:

Таблица моментов сопротивления W в см 3 прямоугольных сечений

Перекрытие из деревянных балок

Устройство и монтаж перекрытий по деревянным балкам

Опубликовано: 13.04.2013 Рубрика: Строительство

Просмотров: 14 748

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.

Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким. то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур

Устройство Балочного Перекрытия: Все, Что Нужно Знать

Содержание статьи

Составные балки из ОСП панелей и деревянного бруса

Балочное перекрытие является многоэлементной системой, которая несет не только механические нагрузки, но и призвана служить теплоизоляционной и звукопоглощающей прослойкой между этажами, подвалом и крышей.

Все элементы балочной конструкции устанавливаются и соединяются определенным образом и представляют собой одно целое. Сегодня мы поговорим с вами о том, какими могут быть такие перекрытия, дадим несколько советов по их возведению, и разберемся с прочими вопросами по теме. Приступим!

Особенности деревянного балочного перекрытия

Межэтажное балочное перекрытие в деревянном доме

Все балочные перекрытия можно разделить по типу используемого материала. Самыми распространенными и простыми в установке являются деревянные элементы. Помимо них применяются еще железобетонные и стальные, но это уже по части массового и промышленного строительства, поэтому описывать их нет никакой необходимости.

Деревянные балки на блочной коробке дома

• Популярность дерева, в первую очередь зависит от его распространенности в нашей стране и вполне приемлемой стоимости. Также стоит отметить простоту монтажа, при которой строителям не потребуется наличие тяжелой подъемной техники.
• Конечно, дерево не будет служить столь долго как металл, но при правильной обработке срок будет очень большим. Как говорится, на наш век хватит!

Неприятное соседство

• Экологическая чистота материала может быть и недостатком – в дереве любят селиться различные насекомые и микроорганизмы, однако все это легко устранимо при правильной обработке антисептиками.
• Сразу стоит отметить, что дерево – горючий материал. Чтобы уйти от этого недостатка балки пропитываются специальными составами антипиренами, которые на определенный срок наделяют древесину противопожарными свойствами.

Деревянные полы в старых зданиях

Интересно знать! Долговечность балочных деревянных перекрытий во многом зависит от типа используемой древесины. Возьмем для примера бывшие доходные дома  Санкт-Петербурга, которым сегодня исполнилось более 200 лет. Среди них имеются даже семиэтажные строения, и везде в качестве балок использовалось дерево, которое даже во влажном северном климате продолжает служить и по сей день.

Отличием тех перекрытий, конечно же, является использование бревен для балок, а не брусьев, но все равно брусья в частном домостроительстве будут служить достаточно долго.

Параметры деревянных балок

Составная балка из досок

Итак, сегодня в качестве балок преимущественно используется деревянный брус – опиленное с четырех сторон бревно определенного сечения. Древесина используется в основном хвойная, так как материал имеет природную «пропитку» смолами, что хорошо защищает его от влаги.

• Для небольших пролетов, не превышающих 2 метра, допускается использование досок толщиной 25, 32 или 40 миллиметров, установив их на ребро.
• При необходимости усилить несущие элементы вы можете соединить две доски, как это показано на фото выше, при помощи гвоздей, саморезов или болтовых соединений.

Перекрытия из бруса на бревенчатом срубе

• Бревна сегодня используются разве что при возведении срубов, да и то частенько брусья применяются и там.

Массивные несущие балки

• Параметры балок напрямую зависят от ширины перекрываемого ими пролета, а также шага между ними.
• При расчете проекта также учитываются возможные нагрузки, которые будут оказываться. Вот таблица, которая поможет вам сориентироваться в подборе сечения несущих балочных элементов.

Данные по размерам пиломатериалов

Приведенная в таблице информация получена из ГОСТ 24454-80.

Совет! В расчет шага между балками включена потенциальная полезная нагрузка в 200 кгс/м3, а также вес самих балок, плюс масса минераловатного утеплителя с плотностью до 100 кг/м3. Если запланировано утепление перекрытия керамзитом, то шаг между балками стоит уменьшить на 20% от заявленного.

Главной особенность деревянного балочного перекрытия является то, что при установке на широкие пролеты оно способно обеспечить достаточную прочность, однако в силу особенностей материала, перекрытие не может быть жестким, то есть все равно прогибается, особенно при увеличении нагрузки. Это свойство называют зыбкостью пола.

Композитные двутавровые балки достаточно прочны, но для надежности перекрытия строители ставят их чаще

Данный параметр на практике просчитать достаточно сложно, поэтому шаг для балок выбирают по возможности меньший (50-60 сантиметров), даже если приведенная таблица допускает другие отступы.

Как раскладываются балки и заделываются в стену

Способы соединения балок перекрытия

Итак, длина балок подбирается согласно перекрываемому проему, что и не удивительно. При этом если помещение имеет прямоугольную форму, выбирается его меньшая сторона. Если же оно квадратное, то направление значения не имеет.

Совет! Стоит помнить, что опираться балки могут только на несущие стены, которые рассчитаны на возрастающие нагрузки – легкие перегородки в полкирпича для этих целей ни в коем случае использовать нельзя.

Проект дома обязательно содержит план раскладки балок перекрытия

• В зависимости от габаритов помещения раскладка балок может выполняться по-разному. Если пролеты слишком большие можно разбить их на участки меньших размеров бри помощи более массивных брусьев.

Балки вмурованы в несущие стены

• Балки муруются в кирпичные стены, а в местах соединения друг с другом фиксируются при помощи специальных стальных крепежей или фанерных накладок.

Соединения балок на стальной крепеж

• Для того чтобы замуровать балки в стену необходимо в процессе кладки подготовить для них специальные ниши, которые будут соответствовать габаритам используемых брусьев.
• Чтобы соединение было достаточно надежным и выдерживало все нужные нагрузки, глубина посадки торца балки должна быть не меньше 15-ти сантиметров. Это относится к любой кирпичной, каменной или блочной стене.
• При этом глубина самой ниши должна быть больше на 20-30 миллиметров, чтобы обеспечить воздушный зазор до задней стенки.
• Если с наружно стороны стена имеет теплоизолирующий слой, то внутреннюю часть ниши можно ничем не заполнять.
• Если такого слоя нет, то из-за оставшейся небольшой толщины стены, ниша может превратиться в мостик холода, который будет промораживаться при падении температуры воздуха на улице. В результате на деревянной балке начнет образовываться конденсат, что, как понимаете, очень плохо и приведет к ускоренному старению материала. Чтобы такого не происходило, ниша заполняется теплоизолирующим материалом, например, полистиролом, который сам не пропускает влагу и прекрасно защитит балку.

Способы заделки балок в кирпичные и ячеистобетонные стены

На схеме выше показаны способы того, как балки монтируются в стены разных типов.

Совет! Размещаемый внутри утеплитель не нужно оборачивать полиэтиленовой пленкой, так как возможно образование конденсата в закрытом пространстве, в результате чего ниша таки может промерзнуть.

• Перед укладкой в нишу торцы балок необходимо отпилить под углом в 60-70 градусов.
• Спилы и вся погружаемая часть обрабатываются антисептическим составом.
• Также потребуется создать влагонепроницаемый слой – край балки оборачивается рубероидом или толем (второй вариант лучше). При этом торец оставляется открытым, чтобы обеспечить приток воздуха

Торец каждой балки обмотан гидроизолятором

• При желании можно края и не оборачивать, но это менее надежно. В этом случае под балки необходимо положить подкладки – те же рубероид, толь или кусочек доски, пропитанной антисептиком, чтобы не дать древесине соприкасаться с камнем. Если этого не сделать, то достаточно скоро начнется процесс гниения древесины.
• Самым надежным способом при этом, будет сочетание двух этих методов, то есть обернутую балку поставить на подложку, что, в принципе, и показано на предыдущей схеме.

Монтажная пена

• Щели, которые остались вокруг балки, нужно заделать монтажной пеной. Такое покрытие надежно сохранит дерево от влаги, которая может попасть внутрь из помещения, но в то же время через микроскопические поры все это дело будет проветриваться.
• Оставшееся пространство заполняется цементным раствором.
• Если подложку из обработанной антисептиком доски разместить не только снизу, но и по всем сторонам ниши, балка будет служить еще дольше, практически как те, что имеются в уже упоминаемых старинных зданиях. Правда, тогда в качестве антисептика применяли деготь, но и современные пропитки прекрасно подойдут.

Деготь – старинный антисептик и гидроизолятор

Совет! Также старинные балки обрабатывались дополнительно сажей – натуральным антисептиком, который справлялся с задачей не хуже современных составов, приготовленных химической промышленностью.

• Если вы опираете балки на внутреннюю несущую стену, то все меры по изоляции элемента от влаги также необходимо выполнить.
• При строительстве дома очень важно помнить, что балки, помимо своей основной несущей функции, усиливают стены здания, которые как мы знаем, связаны друг с другом только по углам. Даже в двухэтажном доме высота стен достигает 6-7 метров, так что без должной связки могут появиться непредсказуемые последствия.
• То есть балки должны не просто лежать в подготовленных нишах, а быть жестко связанными со стенами строения. Для этого применяется анкеровка этих элементов.

Схема узлового соединения перекрытия со стеной из блоков

• Анкеровка выполняется при помощи подготовленных металлических пластин Т-образной формы, один край которых приколачивается к брусу, а остальные лопасти вмуровываются в кладку.
• Анкеры могут ставиться на каждую балку, либо через одну – и в том и в том случае связка будет достаточно прочной.

Соединение балок с деревянными стенами

• В случае соединения с деревянными стенами применяются специальные крепежные элементы с перфорацией, через которые все крепится на саморезы. При этом края балок также должны опираться на вырезанные ниши, как на фото.

Двутавровые балки соединяются между собой деревянными блок-вставками

• В некоторых случаях допускается и навесная стыковка, но тогда к стенам должны быть прикручены периметральные доски.

С торца перед балками уложен слой теплоизолятора

• Если выполняется опирание двух балок на межкомнатную стену, то они должны быть связаны между собой стальными полосами, которые набиваются с двух сторон.

Анкеровка балок Г-образными уголками

Отдельно стоит поговорить про опирание балок перекрытия на стены из газобетонных блоков. Данный материал не обладает высокой плотностью и не в состоянии полноценно выдерживать вес перекрытия и кровли.

Деревянные балки замоноличены в армопоясе

• Поэтому заливается монолитный пояс из железобетона, который многократно усилит конструкцию и зафиксирует сами балки. Также возможно опирание на сам пояс – так будет еще надежнее.
• Для этого применяются специальные газобетонные блоки «U»-образной формы, в которых выпиливаются выемки по края балок.
• Подобную стыковку вы можете рассмотреть на фото выше.
• Анкеровку в этом случае выполняют при помощи металлических пластин, которые связываются с самим армопоясом.

Опирание балок на вертикальные элементы

Промежуточная опора деревянной балки

Если речь идет о каркасном строении, то балки частенько дополнительно опираются на систему из отдельно стоящих опор, таких как: колонны, столбы, стойки.

• Если требуется над вертикальной опорой выполнить соединение элементов, то стык должен располагаться строго над ней.

Методы соединения балок и вертикальных опор

• Если оба элемента сделаны из дерева, то стыковку выполнить довольно просто – забивают под углом гвозди и скрепляют все это дополнительно скобами.
• Связку можно выполнить и при помощи деревянных или фанерных накладок, устанавливаемых с двух сторон. Крепление выполняется перпендикулярно с помощью гвоздей или саморезов.
• Рассмотрев приведенную схему, вы можете увидеть, что используются и различные соединители из металла, которые можно приобрести в готовом виде в магазине. Делаются они обычно из оцинкованной стали, чтобы предотвратить коррозию элемента.

Межбалочное заполнение перекрытия

Как правильно заполнить пространство между балками

Наполнение между балками, по сути, это набор ограждающих элементов, каждый со своим назначением. Давайте посмотрим, какие варианты устройства бывают тут.

Перекрытие без лаг

Данный тип конструкции может быть применен только при условии, что расстояние между несущими балками не превышает 60-ти сантиметров. Если этим правилом пренебречь, то пол будет «зыбким». План такого перекрытия показан на следующей схеме.

Перекрытие без лаг

Давайте послойно разберем этот пирог:

• Итак, в этом случае балки перекрытия у нас становятся основанием для удержания обшивки, на них будет сверху настилаться черновой пол, а внутри расположатся слои паро-, тепло- и звукоизоляции – последние два, чаще в лице одного материала.
• Пойдем снизу-вверх. Самый нижний слой – это отделочный материал потолка, в качестве которого может выступать пластик, деревянная вагонка, гипсокартон, МДФ и прочее. Отделка монтируется в последнюю очередь, если не планируется выкладывать утеплитель прямо сверху нее. Такое решение крайне ненадежное, поэтому пропустим его описание.

Варианты наполнения перекрытия

• Чтобы все держалось прочно, особенно если будет применен достаточно тяжелый теплоизолятор типа керамзита, снизу монтируется деревянный настил (12), который будет удерживаться за счет черепных брусков (10), накрученных параллельно балкам по их нижнему краю. Для черепных брусков отлично подойдет рейка сечением 30*40 и выше. Крепится все на саморезы.

Настил, пароизолятор, утеплитель

• Далее поверх настила кладется слой пароизоляции, который не даст мусору просыпаться вниз, плюс убережет сами балки и утеплитель между ними от проникновения влаги из воздуха.
• Следом кладется слой теплоизолятора – обычно это или вспененный полистирол или минеральная вата, хотя и прочих вариантов на рынке великое множество. Причем предпочтительнее будет именно минвата, так как она не является горючим материалом и не боится грызунов.

Утеплитель, пострадавший от мышей

Совет! Минеральная вата сильно теряет свои теплоизоляционные свойства при намокании, поэтому необходимо позаботиться о ее качественной изоляции.

• Следующий слой снова пленочный, но на этот раз гидроизолиующий. Вода может просочиться сверху, если на пол что-то разлили или кровля дала течь. Рекомендуется также применять мембранные пленки, не препятствующие газообмену.
• Расстояние от пленки до утеплителя обычно оставляется в 50 миллиметров, чтобы обеспечить циркуляцию воздуха, хотя иногда этим правилом можно пренебречь

Гидроизоляционная пленка прилегает к утеплителю не вплотную

А что же по поводу звукоизоляции, ведь популярные на сегодня утеплители не так уж и эффективны в этом плане? Еще бы — вес той же минваты на 1 квадратный метр составит каких-то 5-6 килограмм, а звук в такой неплотной среде будет распространяться практически без помех!

В этом случае перед укладкой утеплителя стоит обустроить отдельный слой звукоизолятора, например, установить звукоизоляционную панель, либо насыпать песка или глины, если речь идет о совсем уж бюджетной стройке. При этом не забывайте, что несущая способность перекрытия должна выдержать увеличенные нагрузки.

Звукоизоляционная панель

Между слоями звуко и теплоизоляции также необходимо поместить разделительную мембранную пленку.

Звукоизоляция не будет полной, если вибрации будут передаваться по самим балкам при хождении по полу верхнего этажа. Чтобы устранить этот неприятный эффект поверх балок настилается упругий материал, например, тот же рубероид.

Далее монтируется черновой настил, который выступит основанием для чистового напольного покрытия, например, ламината. Для настила используются доски толщиной в 32 миллиметра – можно и тоньше, но при условии, что шаг между балками невелик, и пол не будет прогибаться.

Перекрытия с лагами

Если брусья для балок нешироки, то без лаг не обойтись

По ходу статьи мы разбирали таблицу, из которой стало понятно, что сечение балок и шаг между ними – величины взаимосвязанные. Закономерность тут прямо пропорциональная – чем мощнее брусья, тем большее расстояние между ними допускается оставлять.

• Подход с большим отступом хорош для облегчения трудозатрат в плане обустройства ниш под балки, однако прочность самого пола при этом может пострадать.
• Решить проблему помогают лаги – поперечные доски или брусья, которые ставятся на ребро или кладутся плашмя. Пиломатериал берется следующего сечения – 50х75 или 50х100 миллиметров.
• Шаг между ними выбирается приемлемый для будущего настила. Торцевое соединение элементов выполняется над лагами. Скрепляющим элементом при этом служит деревянная, металлическая или фанерная накладка.

Балочное перекрытие с лагами

Межбалочное заполнение перекрытия будет таким же, как и в предыдущем случае, однако за счет увеличившейся толщины перекрытия вы сможете добавить еще слой утеплителя, чтобы сделать изоляцию более эффективной. Также нужно помнить, что в отличие от балок лаги в стену не заделываются, а просто примыкают к ним.

Итак, мы узнали, как устроено балочное перекрытие, которое вы теперь с легкость можете возвести самостоятельно, следуя тем рекомендациям, что были приведены в данной статье. Дополнительно раскрыть вопрос поможет видео в этой статье – обязательно взгляните. А теперь мы с вами прощаемся, до скорых встреч!

Как соединить балку или стропило

Как правильно соединить балку или стропило

Мы начнем наше обсуждение с того, что напомним всем, что плотники сращивают древесину на протяжении тысяч лет. Это одна из вещей, которую плотники делают лучше всего, но все же есть те, кто говорит, что это дело инженера и никого другого. Коллекторы, домкраты, пороги, балки, балки стропила — все так или иначе соединены вместе.Дело в том, что плотникам разрешено многое, потому что мы все знаем, что они работают. Это называется предписывающими решениями. Конечно, мы говорим о сращивании балки или стропил как части техники ремонта сгнившей, поврежденной термитом или перекрытой балкой. Иногда нам просто нужен более длинный кусок дерева (например, стропила).

Какой бы ни была причина, секрет хорошего сращивания — это метод подключения и хорошее качество изготовления. Способ подключения должен быть настолько хорош, чтобы отдельные блоки работали как одно целое; за исключением случаев, когда вся единица заменяется или не регистрируется.Это обсуждение не предназначено для того, чтобы придать доверие какому-либо конкретному проекту сращивания и не может заменить надлежащий инженерный анализ, а предназначено только для помощи плотникам в отношении правильных концепций и лучших практик для правильных процедур сращивания. Каждый проект индивидуален и имеет свои собственные критерии несущей способности, которые могут потребовать применения различных методов, дополнительной поддержки или даже инженерного анализа. Комментарии к этому блогу приветствуются.

Слева — схема некоторых несоответствующих методов ремонта.Ползучие пространства могут быть тесными и неудобными для работы, поэтому часто возникает соблазн ярлыков и некачественной обработки. Не хватает опыта. Руководители часто неохотно проверяют работу своих сотрудников. Какой бы ни была причина некачественного ремонта, он может иметь дефекты конструкции. Наиболее частые причины — это отсутствие надлежащей техники забивания гвоздями и соединения с поврежденной древесиной.

Самый распространенный способ ремонта балок — это «сестринский» ремонт. По сути, сдвиньте целый член рядом с ним и прибейте его с обеих сторон кучей гвоздей).Если новая сестра опирается на дерево по крайней мере на 1,5 дюйма с каждого конца, то все в порядке. Самыми частыми «ошибками» в этом методе были бы недостаточно хорошее соединение сестер, неадекватная выдержка с той или иной стороны,

Компании, занимающиеся фермой, используют «гвоздь-гвоздь» для соединения дерева (на фото слева). Гвоздь — это, по сути, тонкий кусок металла, штампованный так, что многие металлические стержни торчат в древесину примерно на 1/2 дюйма или около того.Он штампуется в древесине на заводе с помощью гидравлического пресса.

Фанера может использоваться для достижения того же результата, и в течение многих лет многие плотники строили фермы самостоятельно, используя фанеру в качестве косынки. Эта практика отошла на второй план в основном из-за того, что изготовленные фермы стали дешевле. Кроме того, подрядчики не могли быть уверены, что их работники обладают достаточным опытом, чтобы делать это должным образом, и поэтому из соображений ответственности выбрали конструкционную древесину.

На фото слева — стропила размером 2×6, соединенные между собой фанерой толщиной 3/4 дюйма. Очень сильная связь. В этом случае стропила в целом на самом деле прочнее, чем было бы, потому что стыков более чем достаточно, а фанера добавляет прочности. В этом случае мастеру просто понадобились более длинные стропила. Руководствуйтесь здравым смыслом при определении необходимого количества крепежных элементов. Колоть дрова бесполезна. В этом случае изготовитель использовал гвозди 9-8d на каждой стороне стыка, что в данном случае вполне достаточно.

Слева представлена ​​схема некоторых рекомендуемых методов ремонта балок перекрытия. Можно сделать некоторые поправки на длину и толщину вставок из фанеры в соответствии с вашими потребностями. Хотя разумно «переоценить» ремонт; в зависимости от обстоятельств может оказаться приемлемым использование фанеры 1/2 дюйма или более короткой косынки. Прочность соединения зависит от прочности гвоздей на сдвиг, поэтому используйте много гвоздей (забивая прямо, а не наклонно).Не используйте винты, потому что большинство из них не предназначены для использования в конструкции. Если ремонт был спроектирован, то техника ремонта была бы нарисована на бумаге, проштампована печатью инженерного разрешения, и в ней будет указано количество и тип необходимых креплений.

На фото показан метод ремонта перекладины с гниющим концом с помощью фанеры и несколько рекомендаций по передовой практике.Щелкните изображение, чтобы увеличить. Соединение с фанерой может иметь некоторые преимущества по сравнению с соединением с массивной балкой во многих ситуациях. Руководствуйтесь здравым смыслом, когда решаете, сколько креплений использовать. Используйте достаточное количество, однако не стоит раскалывать дрова слишком большим количеством.

Так когда же возможно сращивание только с одной стороны? Например, в большинстве приведенных выше примеров короткая балка залита и сращена с обеих сторон прочной древесиной.Это помогает уменьшить силы сжатия и растяжения, возникающие в результате приложенных нагрузок. Иногда можно сращивать только с одной стороны, например, при добавлении хвостовиков к стропилам, которые уже опираются на верхнюю пластину. Другой пример, который может быть приемлемым, — это добавить к верхней части стропила, которая слишком коротка, потому что подрядчик заказал пиломатериалы, которые на 8 дюймов слишком короткие. В этом случае прилагаемая нагрузка не очень велика для количества креплений, обычно необходимых для изготовления таких сварочные работы, поэтому в большинстве случаев подойдут.

Однако нагрузки на пол выше, поэтому мы не хотим делать стыки только с одной стороны. Это следует оценивать в индивидуальном порядке, но если это абсолютно необходимо, прибейте гвоздями с обеих сторон (не наклонно) и с большим количеством перекрытий.

В полевых условиях я заметил, что многие рабочие перерезали сестру с той или иной стороны, чтобы она поместилась между лентами 2×2. Было бы лучше удалить ленту, установить сестры и заменить новыми лентами, чтобы у сестры была адекватная опора с обеих сторон.На самом деле так может быть проще. Не поддавайтесь искушению повторно использовать старую ленту, поскольку она, вероятно, слишком изрезана, чтобы принести пользу к моменту удаления.

Укрепление провисающего черного пола

Часто мы сталкиваемся с ситуацией, когда черный пол намок из-за протечки или имеет слабое место.Если замена черного пола нецелесообразна, например, когда мешают шкафы и т. Д., Тогда может помочь добавление блокировки снизу. На рисунке слева показано, как легко исправить провисающий черновой пол. Вам нужно отрезать несколько шипов 1×2, отмерить необходимое расстояние, прикрепить его, вставить блок, поднять его с помощью напольного домкрата или автомобильного домкрата, установить вторую планку, при необходимости добавить крепеж для блокировки. При необходимости повторите. Этот метод предлагается потому, что попытка одной рукой подтолкнуть черновой пол вверх и прибить его другой практически невозможно, особенно если вы хотите, чтобы пол был ровным.

А теперь посмотрим, что мы обнаружим в полевых условиях …

На этом снимке рамщик хорошо поработал, построив фермы, но с треском не смог прибить косынки. Похоже, он прибил косынки только с одной стороны, думая, что гвозди были достаточно длинными, чтобы проникнуть в другую часть, или, может быть, он просто ленился.Как видите, они разваливаются, и ферма может выйти из строя. Вставки следует прибивать гвоздями с двух сторон.

Вот жалкая попытка срастить балки пола под ванной. При длинном обзоре перекрытие кажется длиннее, но я считаю, что ближайший из них меньше фута с очень небольшим количеством гвоздей. Обвисания и прогиб балки можно увидеть на фото. Хотите верьте, хотите нет, такое плохое качество изготовления — не такая уж редкость.Было бы легко сделать это правильно, но они решили не делать этого.

Автор Рэй Торнбург.

Комментарии к этому блогу приветствуются.

Методы соединения арматурных стержней

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Как построить трехслойную клееную балку 2х10 и какие крепежи использовать

Патрик

(Лонг-Айленд, Нью-Йорк)

Я строю палубу на уровне земли (максимум 24 дюйма от земли). Она имеет L-образную форму и будет иметь 2 длинных балки (27,5 ‘и 31’). Балки будут 3-слойными PT SP # 2 2×12, длиной 12 футов. пиломатериал распиливаем с учетом расстояний между опорными стойками.

Должен ли я сделать каждый луч непрерывный луч или сделать я должен сделать каждый длинный луч вверх из отдельных пучков длина каждого расстояния между опорными стойками «по центру», что, но в середине опорного кронштейна?

Балки будут загружены сверху. По бокам не будет балок. Учитывая окружающую среду, я хочу использовать крепеж из нержавеющей стали 316 и, желательно, винты (конструкционные винты). Какой из них вы бы порекомендовали.

Какой узор вы порекомендуете для застежек? Я нахожусь в штате Нью-Йорк, возможно, что-то из этого диктуется кодексом, но я не смог найти в коде никакой информации.

Комментарии редактора

Q1: Я бы порекомендовал одинарную неразрезную балку из пиломатериалов с шахматным расположением, которая может перекрывать необходимое расстояние. Я объясню это дальше в видео ниже.

Q2: a) Я бы взял строительный клей и обильно нанёс его между каждыми 2 на 12, винт с номером 10D 3-1 / 2-дюймовыми шурупами из горячего цинка или спиральными гвоздями, как минимум, было бы здорово. Чем длиннее, тем лучше. Но если вы находитесь в среде, где соленый воздух или брызги являются проблемой, я бы использовал винты из нержавеющей стали 304.Было бы еще лучше, если бы у вас было 316 винтов. А винт RSS — самый лучший.

Q2: б) Используйте зигзагообразный узор и вдвое завинтите винты на концах каждой доски. Один над другим, на расстоянии примерно 6-7 дюймов. Установите их на расстоянии 16 дюймов по центру друг от друга и примерно на 1-2 дюйма от края доски.

Просмотрите это видео для получения дополнительной информации:

Краткое изложение видео

Приходилось ли вам когда-нибудь строить балку, большую трехслойную балку, которая длиннее пиломатериалов, которые вы можете купить, скажем, 30 футов ?

Как вы это делаете? Что ж, у нас есть вопрос, который пришел сегодня от Патрика из Лонг-Айленда.
И я собираюсь объяснить вам и Патрику, как лучше всего это сделать.

Итак, Патрик пишет:

«Я строю палубу на уровне земли, не более 24 дюймов над землей, она L-образная и будет иметь две длинные балки. Одна — 27 с половиной футов, другая один — 31 фут. Балки будут трехслойными, обработанными давлением SP номер два 2 на 12, с использованием пиломатериалов длиной 12 футов, обрезанных с учетом расстояний между опорными стойками. Вопрос первый, следует ли мне сделать каждую балку сплошной балкой, или я должен сделать каждый луч достаточно долго из отдельных пучков длины каждого расстояния между опорной стойкой и по центру с этими опорными стойками ниже балок?»

Я рекомендую одинарную неразрезную балку.Это можно было бы сделать так, как вы предлагаете, но я бы никогда этого не сделал. Из-за этого может возникнуть множество проблем, а построить неразрезную балку очень просто.

Итак, что вы собираетесь делать здесь, если вы работаете с длиной 12 футов, я бы убедиться, что один из этих слоев, один из них 2 по 12s является встык непосредственно над центральной опорной стойкой. Я предполагаю, что у вас есть как минимум три, учитывая эту длину.

А затем возьмите каждый последующий слой 2 на 12 и смещайте его прямо посередине предыдущего так, чтобы стыки всегда находились на расстоянии не менее шести футов друг от друга.И проделайте это трижды.

Возьмите строительный клей и обильно нанесите его между каждыми 2 на 12, прикрутите винты с горячим цинком 10D или спиральные гвозди.

Они должны быть оцинкованы горячим цинком для пиломатериалов, обработанных ACQ, или использовать шуруп № 10 длиной не менее трех дюймов, установив их на 16 дюймов по центру друг от друга. Можно использовать зигзагообразный узор на концах. Убедитесь, что вы увеличили его вдвое.

Если вы сделаете это, балка будет явно довольно тяжелой, вам понадобится помощь, чтобы ее поднять.Но эта вещь будет прочной.

Она будет красиво поддерживать структуру и даст вам максимальную стабильность, и вы будете наслаждаться этой колодой долгие годы, Патрик.

FHWA-HRT-04-098-Глава 14.
Соединения-Крытый мост Руководство-АПРЕЛЬ 2005

Глава 14.
Подключения

В этой главе не предпринимается попытка дублировать базовое соединение.
информация доступна в типовых справочниках по древесине. В качестве примеров
стопорные болты, сквозные болты и простые подшипниковые соединения могут быть
обратился с NDS.Скорее, в этой главе представлена ​​связь
необычные проблемы (не освещенные в текущей литературе)
или представляют особый интерес для инженеров, работающих с
мосты.

Так называемые традиционные деревянные соединения, используемые в строительстве
исторические крытые мосты обычно построены из традиционной древесины
столярные пазы, клинья, опорные поверхности, пазы, шпонки, шипы и
колышки — а не на более распространенные группы стальных механических
застежки с одинарным или двойным сдвигом, используемые в последнее время.Многие из этих связей можно проанализировать, и их возможности
определены, только с некоторыми базовыми предположениями и допустимыми
стрессы. Допустимые опорные напряжения, как параллельные, так и
перпендикулярно волокну, а напряжения сдвига и растяжения
которые необходимы для оценки многих традиционных возможностей подключения.
Некоторые современные методы ремонта исторических деревянных мостов
сделали ставку на болтовые соединения. Типичное деревянное машиностроение
ссылки и действующие нормы проектирования древесины обеспечивают широкое обсуждение
этих болтовых соединений.

Одна из причин, по которой строители оригинальных крытых мостов использовали очень
Относительно высокой стоимостью этих болтов в то время было несколько стальных болтов.
Многие крытые мосты были запатентованы и построены до появления тяжелых болтов.
производились серийно. Кроме того, тяжелые болты в больших шаблонах
не просто установить правильно. Самая тяжелая традиционная деревянная ферма
члены были компланарны (т.е. все находились в одной плоскости), далее
снижение эффективности болтов, которые лучше всего нагружаются на сдвиг.Наконец, тяжелые стальные соединители конденсируют влагу глубоко внутри даже
те пиломатериалы, которые защищены от прямого атмосферного воздействия, укрепляют
распад в критических зонах, которые трудно увидеть без демонтажа на
хотя бы сустав. Однако многие традиционные крытые мосты
соединения действительно включали один или два болта. В большинстве случаев болты
удерживали или скрепляли вместе деревянные конструктивные элементы. Несмотря на то что
некоторые поперечные или осевые силы могут передаваться через эти
зажимных болтов, эта способность редко имеет какое-либо значение, когда
по сравнению с мощностью деревянных столярных изделий, и, следовательно,
обычно не учитывается при оценке совместной емкости.

Элемент, работающий на растяжение
Подключения

Большинство дизайнеров по дереву не любят обсуждать моментные связи
между двумя незаметными тяжелыми бревнами, потому что эта передача нагрузки
просто слишком сложно достичь. Следовательно, соединения соосного натяжения
(то есть те, которые включают элементы, расположенные вдоль одной оси и соединенные
вместе, чтобы противостоять силам натяжения) являются наиболее сложными суставами,
независимо от того, какой метод подключения используется.

Врожденные ограничения, накладываемые традиционными столярными методами
наиболее актуальны для дизайнеров и мастеров, работающих с
коаксиальные столярные изделия.Традиционные натяжные соединения
между компонентами коаксиальной фермы обрабатываются с помощью различных
суставы. К ним относятся нахлесточные соединения, косынки, молнии.
шарниры, соединения рыбные, шпоночные, стержневые
шарниры и несколько элементов пояса растяжения с шахматным стыком
стыки — уменьшение воздействия любого отдельного стыка на ферму
вместимость. Некоторые строители даже использовали чрезвычайно длинные элементы, которые
исключил необходимость в соединительных муфтах. Следующие подразделы
обратиться к каждому типу растянутого соединения.

Соединения внахлест описывают сложное семейство соединений
которые увеличивают видимую длину соединенных бревен в пределах
имеющееся и оригинальное сечение. Самый простой нахлест
перекрывает половинки элементов с поперечной (или сквозной) плоскостью
соединители, передающие силу натяжения в одном элементе на
затем через одиночные силы сдвига в этих соединителях. Те
сквозные соединители могут быть стальными болтами или деревянными дюбелями. В
доступная прочность этих простых

Стальная арматура для стен — горизонтальные арматурные стержни, вертикальные стержни и соединения

Перейти к основному содержанию

Дополнительное меню

• Насчет нас
• Контактная информация
• Дом

О гражданском строительстве

• Дом

• Гражданские ноты

  • Банкноты

    • Строительные материалы
    • Строительство зданий
    • Механика грунта
    • Геодезия и выравнивание
    • Ирригационная техника
    • Инженерия окружающей среды
    • Дорожное строительство
    • Инфраструктура
    • Строительная инженерия

  • Лабораторные заметки

    • Инженерная механика
    • Механика жидкости
    • Почвенные лабораторные эксперименты
    • Экологические эксперименты
    • Материалы Испытания
    • Гидравлические эксперименты
    • Дорожные / шоссе тесты
    • Стальные испытания
    • Практика геодезии

• Загрузки

• Исследование

• Учебники

  • Учебные пособия

    • Primavera P3
    • Primavera P6

Механизм сплайсинга генов | Альтернативное руководство по сварке

Ссылки >> Сплайсинг генов

Обзор и методы сплайсинга генов

Введение в сплайсинг генов

Сплайсинг генов — это посттранскрипционная модификация, при которой один ген может кодировать несколько белков.Сплайсинг генов выполняется у эукариот перед трансляцией мРНК путем дифференциального включения или исключения участков пре-мРНК. Сплайсинг генов — важный источник разнообразия белков. Во время типичного сплайсинга гена пре-мРНК, транскрибируемая из одного гена, может приводить к различным зрелым молекулам мРНК, которые генерируют несколько функциональных белков. Таким образом, сплайсинг генов позволяет одному гену увеличивать свою кодирующую способность, обеспечивая синтез изоформ белков, которые структурно и функционально различны.Сплайсинг генов наблюдается в большом количестве генов. Известно, что в клетках человека около 40-60% генов обладают альтернативным сплайсингом.

Механизм сплайсинга генов

Существует несколько типов общих событий сплайсинга генов. Это события, которые могут одновременно происходить в генах после образования мРНК на этапе транскрипции центральной догмы молекулярной биологии.

Пропуск экзона: Это наиболее распространенный известный механизм сплайсинга генов, при котором экзон (ы) включаются или исключаются из конечного транскрипта гена, что приводит к удлиненным или укороченным вариантам мРНК.Экзоны представляют собой кодирующие области гена и отвечают за производство белков, которые используются в различных типах клеток для выполнения ряда функций.

Удержание интрона: Событие, при котором интрон сохраняется в окончательном транскрипте. Сообщается, что у людей 2-5% генов сохраняют интроны. Механизм сплайсинга гена сохраняет некодирующие (нежелательные) части гена и приводит к несогласованности в структуре и функциональности белка.

Альтернативный сайт сплайсинга 3 ‘и сайт сплайсинга 5’: Альтернативный сплайсинг гена включает соединение различных сайтов сплайсинга 5 ‘и 3’.В этом виде сплайсинга генов два или более альтернативных 5′-сайта сплайсинга конкурируют за присоединение к двум или более альтернативным 3′-сайтам сплайсинга.

Методы обнаружения вариантов сварки

Сплайсинг генов приводит к синтезу альтернативных белков, которые играют важную роль в физиологии человека и его болезнях. В настоящее время наиболее эффективными методами крупномасштабного обнаружения вариантов склейки являются методы вычислительного прогнозирования и анализ микрочипов.Обнаружение вариантов склейки на основе микрочипов — самый популярный метод, используемый в настоящее время. Высокопараллельный и чувствительный характер микроматриц делает их идеальными для мониторинга экспрессии генов на тканеспецифическом уровне в масштабах всего генома. Методы на основе микрочипов для обнаружения вариантов сплайсинга обеспечивают надежную масштабируемую платформу для высокопроизводительного обнаружения альтернативного сплайсинга генов. Ряд новых транскриптов генов был обнаружен с использованием методов на основе микрочипов, которые не были обнаружены EST с использованием вычислительных методов.Еще один широко используемый метод обнаружения новых изоформ генов — это ОТ-ПЦР с последующим секвенированием. Это мощный подход, который можно эффективно использовать для анализа небольшого количества генов. Однако он дает лишь ограниченное представление о структуре гена, является трудоемким и не масштабируется до тысяч генов или сотен тканей.

Проблемы проектирования микрочипов для обнаружения вариантов стыковки

Сплайсинг гена на основе микроматрицы Обнаружение ставит некоторые уникальные задачи при разработке зондов для изоформ, которые демонстрируют высокую степень гомологии.Чтобы различать эти изоформы, используется микроматрица, в которой используется комбинация зондов для экзонов и соединений экзон-экзон. События пропуска экзонов или другие делеции можно отслеживать с помощью зондов соединения. Например, зонд, охватывающий экзон 1 и экзон 3 гена, будет обнаруживать пропуск экзона 2 из гена, который транслируется в белок.
